1. SWEBOK V3からV4への改訂に見る
   ソフトウェアエンジニアリングの発展
   とソフトウェア保守・進化
   鷲崎弘宜
   早稲田大学 / 国立情報学研究所 / システム情報 / エクスモーション
   IEEE Computer Society 1st Vice President
   [email protected]
   V20230524
   2023年5月26日
   派生開発カンファレンス2023
   1


   View Slide

2. 目次
   • SWEBOK V4
   • アジャイル
   • IoTソフトウェアエンジニアリング
   • AI/MLソフトウェアエンジニアリング
   • まとめ
   2


   View Slide

3. Guide to the Software Engineering
   Body of Knowledge (SWEBOK)
   http://swebokwiki.org
   • 歴史: 2001 v1, 2004 v2, 2005 ISO/IEC Technical Report,
   2014 v3, 2022 v4 Beta, 2023 v4 Final soon!
   • 目的
   – Guiding learners, researchers and practitioners to identify and
   have common understanding on “generally-accepted-
   knowledge” in software engineering
   – Defining boundary of software engineering and related
   disciplines
   – Providing foundations for certifications and educational
   curriculum
   • 採用
   – IEEE-CS software professional certification programs based on
   SWEBOK (Associate Software Developer, Professional
   Software Developer, Professional Software Engineering
   Master)
   – ISO/IEC 24773-4: Certification of software and systems
   engineering professionals - Part 4: Software engineering
   – Software Engineering Competency Model (SWECOM)
   Activities
   (and
   practices)
   Body of
   Knowledge
   Islands of
   Knowledge


   View Slide

4. SWEBOK GuideのV3からV4への進化
   • 現代的ソフトウェアエンジニアリングの反映、プラクティスの更新、知識・新領域の成長
   • 公開レビュー https://www.computer.org/volunteering/boards-and-committees/professional-educational-activities/software-engineering-
   committee/swebok-evolution
   Requirements
   Design
   Construction
   Testing
   Maintenance
   Configuration Management
   Engineering Management
   Process
   Models and Methods
   Quality
   Professional Practice
   Economics
   Computing Foundations
   Mathematical Foundations
   Engineering Foundations
   Requirements
   Architecture
   Design
   Construction
   Testing
   Operations
   Maintenance
   Configuration Management
   Engineering Management
   Process
   Models and Methods
   Quality
   Security
   Professional Practice
   Economics
   Computing Foundations
   Mathematical Foundations
   Engineering Foundations
   SWEBOK V3 SWEBOK V4
   Agile,
   DevOps
   Agile testing
   ・・・
   Agile security
   ・・・
   AI → SE
   IoT
   IoT


   View Slide

5. ステーク
   ホルダ
   関心事
   関心事
   関心事
   分析
   評価
   合成

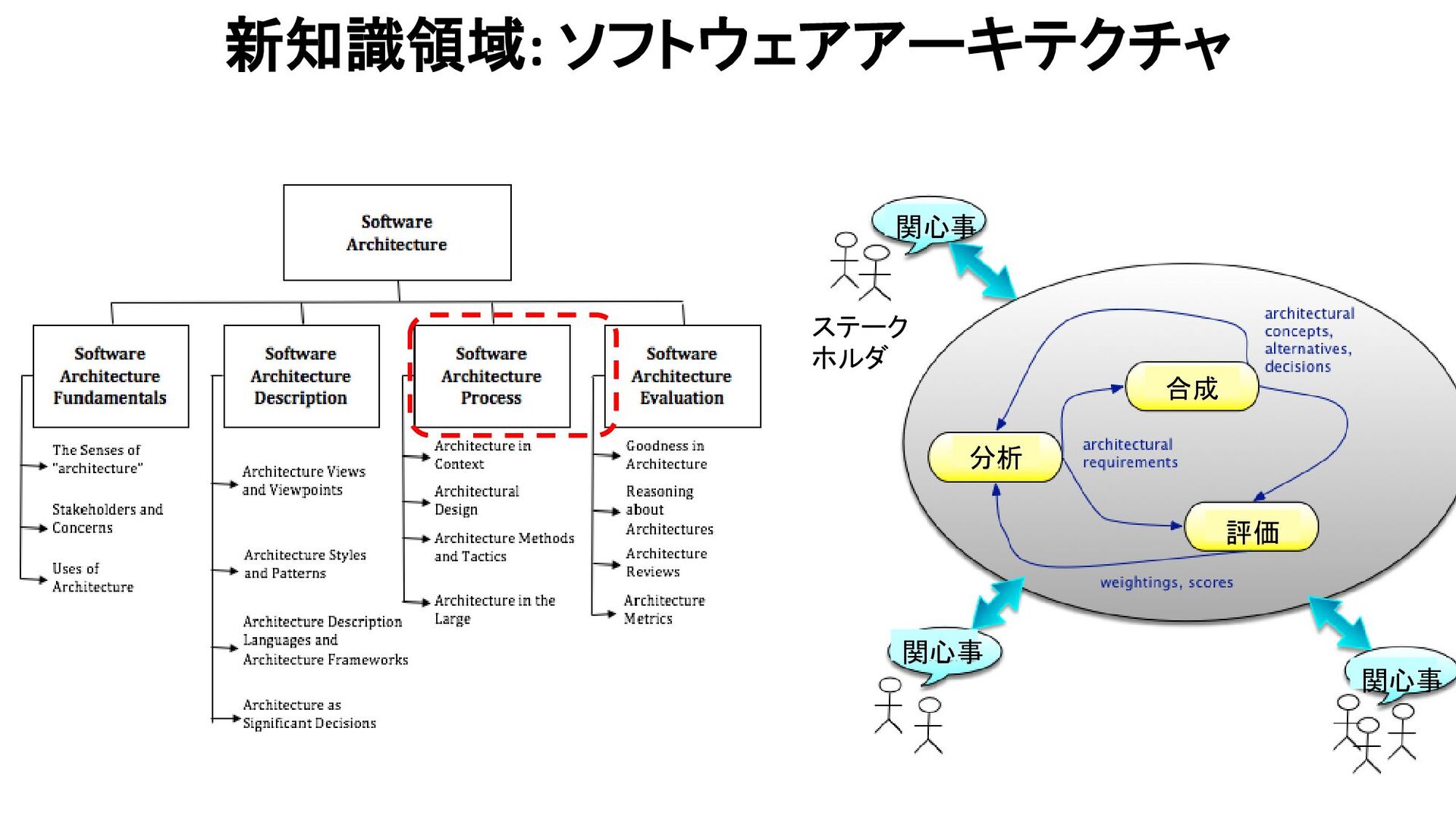

   新知識領域: ソフトウェアアーキテクチャ


   View Slide

6. 新知識領域: ソフトウェアセキュリティ


   View Slide

7. • 特定の文脈上で頻出のセキュリティ問題と対応する
   解決策・経験をまとめたもの
   ➢ 名前: Role-Based Access Control (RBAC)
   ➢ 問題: How do we assign rights to people based on their functions or
   tasks?
   ➢ 解決: Assign users to roles and give rights to these roles so they can
   perform their tasks.
   ➢ 関連パターン: Authorization, ...
   User
   id
   name
   ProtectionObject
   id
   name
   * *
   Authorization_rule
   Right
   access_type
   predicate
   copy_flag
   checkRights
   Role
   id
   name
   *
   *
   MemberOf
   セキュリティパターン
   注意: 本講演時点における検討事項であり今後変更の可能性があります。


   View Slide

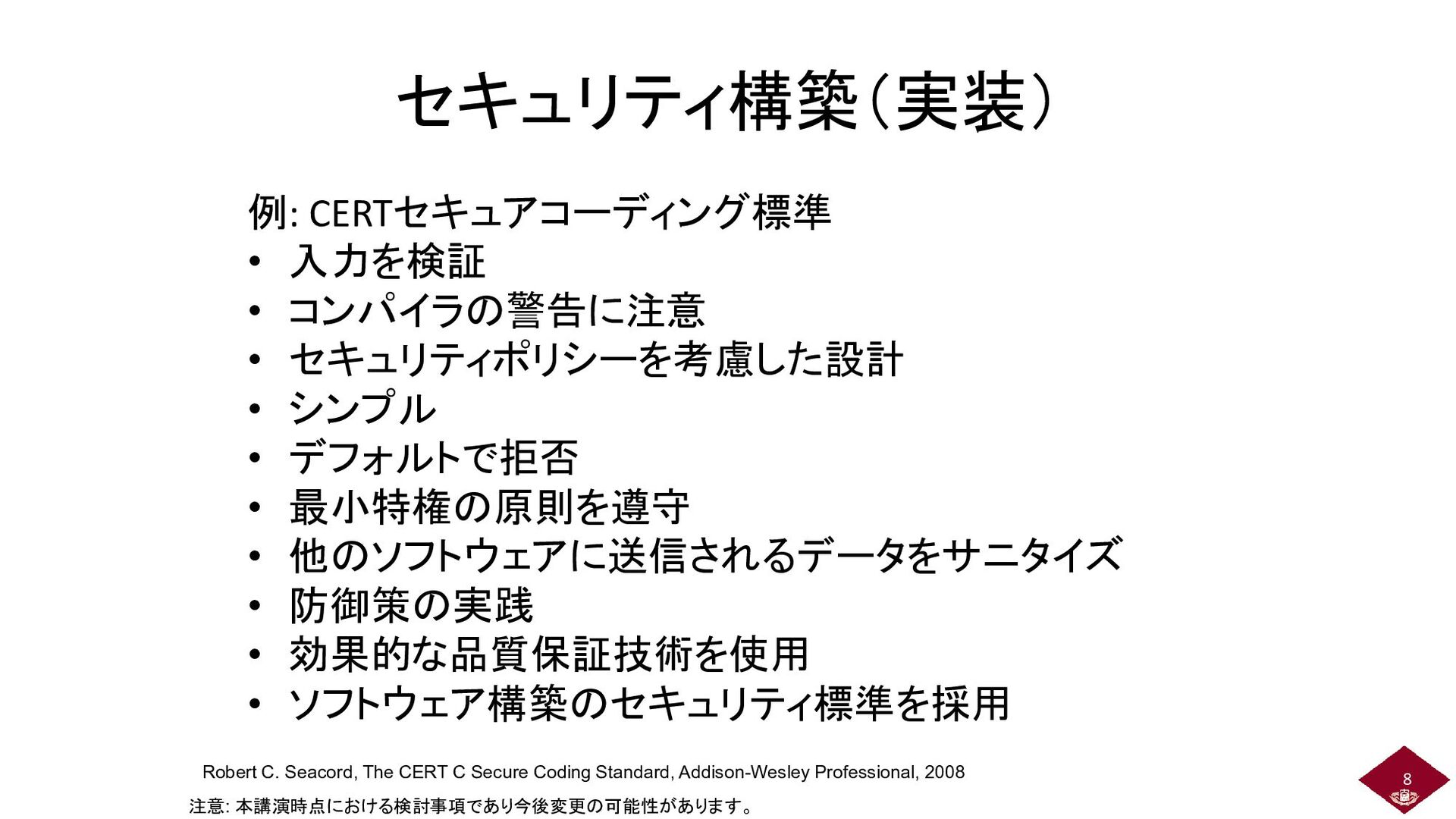

8. セキュリティ構築（実装）
   例: CERTセキュアコーディング標準
   • 入力を検証
   • コンパイラの警告に注意
   • セキュリティポリシーを考慮した設計
   • シンプル
   • デフォルトで拒否
   • 最小特権の原則を遵守
   • 他のソフトウェアに送信されるデータをサニタイズ
   • 防御策の実践
   • 効果的な品質保証技術を使用
   • ソフトウェア構築のセキュリティ標準を採用
   8
   Robert C. Seacord, The CERT C Secure Coding Standard, Addison-Wesley Professional, 2008
   注意: 本講演時点における検討事項であり今後変更の可能性があります。


   View Slide

9. 新知識領域: ソフトウェア運用


   View Slide

10. 運用知識領域における DevOps
    IEEE Std 2675: IEEE Standard for DevOps: Building Reliable and Secure Systems
    Including Application Build, Package, and Deployment
    • 原則
    – ビジネス・ミッションファースト
    – 顧客志向
    – レフトシフト（特にCDやテスト、品質活動の早期からの取り組み）
    – CX（Continuous Everything）
    – システム思考
    • 組織文化
    – リーダーシップ
    – 組織構造とダイナミクス
    – 効果的なコミュニケーションと協調
    – 学習する組織とナレッジマネジメント
    – 適応力、レジリエンス、組織変革
    • ライフサイクルプロセス
    – 契約プロセス、組織的なプロジェクト実現プロセス、技術管理プロセス、技術
    プロセス
    10
    注意: 本講演時点における検討事項であり今後変更の可能性があります。


    View Slide

11. 横串としてのアジャイル＆DevOps
    • アーキテクチャ知識領域
    – アジャイル開発ではしばしばアーキテクチャ設計フェーズ
    が明示されず
    – DevOpsなどの継続的開発におけるアーキテクチャプロセ
    スの応答性メトリクスへの注目: 変更のリードタイム、デプ
    ロイ頻度、サービス復元平均時間、変更失敗率など
    • セキュリティ知識領域
    アジャイルセキュリティプラクティス [Bell17]
    – セキュリティがブロッカーではなく、イネーブラーであること
    – 変化を受け入れ、より速く、より反復的に作業し、セキュリ
    ティリスクとリスク管理の方法について、段階的に考慮
    – セキュリティチームと開発者の関与、有効化、自動化、ア
    ジャイルチームに追従するためのアジリティ
    11
    Laura Bell, Michael Brunton-Spall, Rich Smith, Jim Bird, Agile Application Security, O’Reilly,2017
    注意: 本講演時点における検討事項であり今後変更の可能性があります。


    View Slide

12. アジャイル開発・DevOpsと動的品質
    • 対象: データ、ソフト、システム
    – クローズよりもオープンへ
    – 静的よりも動的へ
    • プロセス
    – アジャイル＆DevOpsが標準
    – 計画よりも変化へ
    • 基準
    – 単純・確実から複雑・不確実へ
    – 100%よりも95%の正しさとリスクへ
    – 要求よりも価値へ
    12
    プロセス参考: 産業技術総合研究所サイバーフィジカルセキュリティ研究センター テクニカルレポート CPSEC-TR-
    2020001, 機械学習品質マネジメントガイドライン, https://www.cpsec.aist.go.jp/achievements/aiqm/
    構想・企画
    システム定義
    リスク分析
    要求定義
    データ準備
    プロト開発
    実験・評価
    利用終了
    性能監視
    運用
    統合検査
    データ準備
    修正
    データ収集
    本開発
    品質検査
    改修
    品質
    検査
    システ
    ム更新
    PoC
    アジャイル
    Dev
    Ops


    View Slide

13. 主要なモダン・ソフトウェアエンジニアリングの側面
    13
    知識領域 アジャイル・DevOps IoT AI/ML
    アーキテクチャ
    アーキテクチャプロセ
    スの応答性メトリクス
    テスト アジャイルテスト IoTテスト
    保守
    アジャイル保守と課題
    （軽量な文書化、頻繁
    なテストなど）
    IoT保守と課題（相互運
    用性など）
    デバッグ、パイプラ
    イ統合など
    運用
    IEEE Std 2675: IEEE
    Standard for DevOps
    セキュリティ
    アジャイルセキュリティ
    プラクティス
    IoTセキュリティ
    コンピューティング
    基礎
    AI for SE, SE for AI


    View Slide

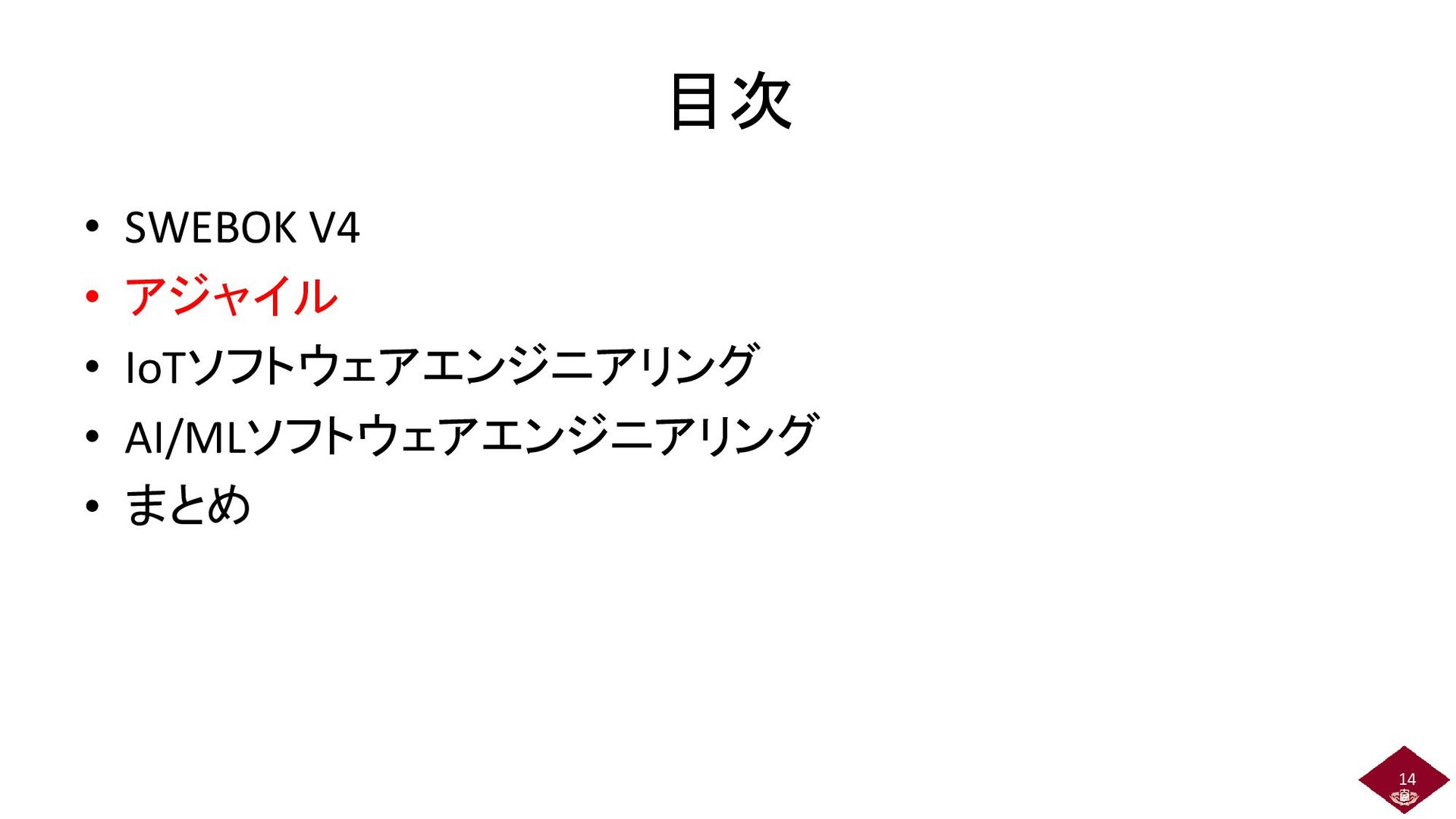

14. 目次
    • SWEBOK V4
    • アジャイル
    • IoTソフトウェアエンジニアリング
    • AI/MLソフトウェアエンジニアリング
    • まとめ
    14


    View Slide

15. 開発と保守のプロセス
    15
    Liguo, Y.; Mishra, A. Risk Analysis of Global Software Development and Proposed Solutions. Automatika 2010, 51, 89–98.
    Almashhadani, M.; Mishra, A.; Yazici, A.; Younas, M. Challenges in Agile Software Maintenance for Local and Global Development: An Empirical Assessment. Information 2023, 14, 261.
    顧客
    要求
    分析 設計 実装 テスト
    開発プロセス
    顧客
    要請
    課題・問題
    特定
    課題・問題
    解決
    更新 テスト
    保守: 継続的進化プロセス
    Requirement
    Request


    View Slide

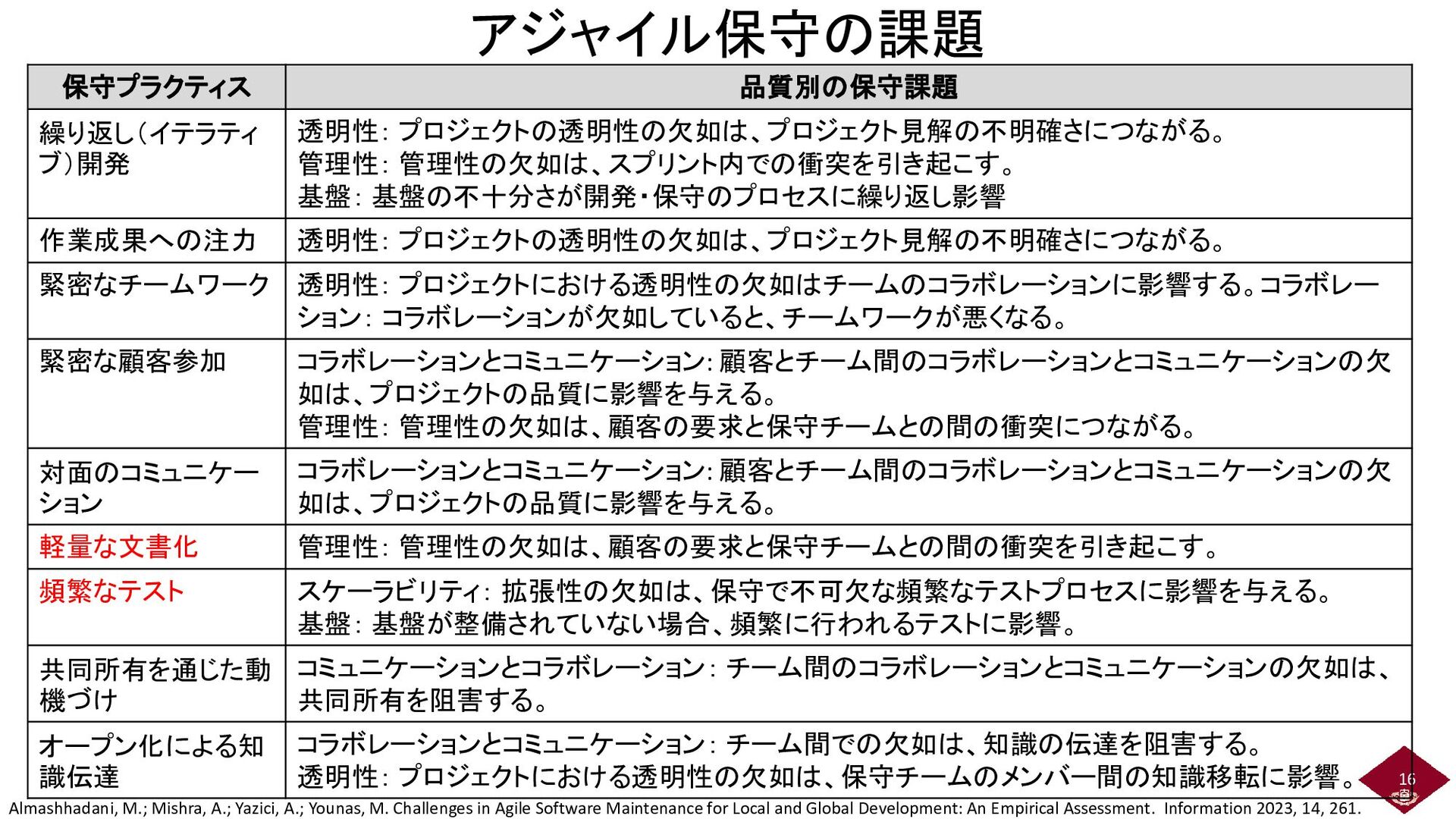

16. アジャイル保守の課題
    16
    保守プラクティス 品質別の保守課題
    繰り返し（イテラティ
    ブ）開発
    透明性： プロジェクトの透明性の欠如は、プロジェクト見解の不明確さにつながる。
    管理性： 管理性の欠如は、スプリント内での衝突を引き起こす。
    基盤： 基盤の不十分さが開発・保守のプロセスに繰り返し影響
    作業成果への注力 透明性： プロジェクトの透明性の欠如は、プロジェクト見解の不明確さにつながる。
    緊密なチームワーク 透明性： プロジェクトにおける透明性の欠如はチームのコラボレーションに影響する。コラボレー
    ション： コラボレーションが欠如していると、チームワークが悪くなる。
    緊密な顧客参加 コラボレーションとコミュニケーション: 顧客とチーム間のコラボレーションとコミュニケーションの欠
    如は、プロジェクトの品質に影響を与える。
    管理性： 管理性の欠如は、顧客の要求と保守チームとの間の衝突につながる。
    対面のコミュニケー
    ション
    コラボレーションとコミュニケーション: 顧客とチーム間のコラボレーションとコミュニケーションの欠
    如は、プロジェクトの品質に影響を与える。
    軽量な文書化 管理性： 管理性の欠如は、顧客の要求と保守チームとの間の衝突を引き起こす。
    頻繁なテスト スケーラビリティ： 拡張性の欠如は、保守で不可欠な頻繁なテストプロセスに影響を与える。
    基盤： 基盤が整備されていない場合、頻繁に行われるテストに影響。
    共同所有を通じた動
    機づけ
    コミュニケーションとコラボレーション： チーム間のコラボレーションとコミュニケーションの欠如は、
    共同所有を阻害する。
    オープン化による知
    識伝達
    コラボレーションとコミュニケーション： チーム間での欠如は、知識の伝達を阻害する。
    透明性： プロジェクトにおける透明性の欠如は、保守チームのメンバー間の知識移転に影響。
    Almashhadani, M.; Mishra, A.; Yazici, A.; Younas, M. Challenges in Agile Software Maintenance for Local and Global Development: An Empirical Assessment. Information 2023, 14, 261.


    View Slide

17. アジャイル品質パターン
    QA (Quality Assurance) to AQ (Agile Quality)
    • アジャイル品質の考え方と推奨される活動の23+のパターン集
    – 2014年 Joseph Yoder, Rebecca Wirfs-Brock, Ademar Aguilar発表、以降、鷲崎も加わり拡充
    • Joseph Yoder、Rebecca Wirfs-Brock、Ademar Aguiar、鷲崎 弘宜 著、翻訳：鷲崎 弘宜、長谷川 裕一、濱井
    和夫、小林 浩、長田 武徳、陳 凌峰、“アジャイル品質パターン「QA to AQ」 伝統的な品質保証からアジャ
    イル品質への変革”、翔泳社、2022 https://www.amazon.co.jp/dp/B0BGRP1VRV/
    17
    中核パターン
    品質の特定 品質の可視化
    品質のアジャ
    イルなあり方


    View Slide

18. 品質シナリオ
    18
    プロセスの早い段階で、手軽な方
    法を利用して、性能、負荷、信頼
    性、セキュリティなどの重要な非
    機能要件を扱う大まかな品質シナ
    リオを作成しましょう。
    開発中に対処する必要がある重要な
    品質特性について、どのようにすれ
    ばよりよい理解と大まかな見解を得
    ることができるでしょうか？
    J.Yoder、R. Wirfs-Brock、A. Aguiar、鷲崎 著、翻訳：鷲崎、長谷川、濱井、小林、長田、陳、“アジャイル品質パターン「QA to AQ」 伝統的な品質保証からアジャイル品質への変革”、翔泳社、2022
    C4モデルから目標に至る品質定義（NTTデータ 長田さんのScrum開発事例）
    システム
    コンテキスト図
    コンテナ図 コンポーネント図
    可用性
    通常稼働時はPOS端末から行っ
    たリクエストに対して、NN%の
    確率で24時間365日応答する
    システ
    ムA
    システ
    ムB
    アプリケー
    ションA1
    A2 A3
    コンポーネ
    ントCx
    Cy
    コード 品質シナリオ
    性能
    200件/秒全ての「決済のリクエ
    スト」の決済成功の通知を、N秒
    以内99.9%ileにPOS端末へ送る


    View Slide

19. できるだけ自動化
    19
    環境を整え、ツールを使用して、バ
    リューを高める部分をできるだけ早
    く自動化しましょう。開発の終盤ま
    で自動化のタスクを先送りしないよ
    うにしましょう。
    重要な品質特性について、迅速
    なフィードバックを支援し、現
    在の状態を共有し可視化するた
    めに、ツールや環境をどのよう
    に確立できるのでしょうか？
    スプリント
    デイリー
    スクラム
    など
    完成部分の
    品質テスト
    全体の
    品質
    テスト
    テスト管理
    クラウドス
    トレージ
    AmazonS3
    継続的イン
    テグレーシ
    ョン
    simulator
    環境
    テスト用
    PC
    負荷テスト
    Webアプリ
    テスト
    ブラウザ
    モバイル
    アプリ
    テスト
    対象
    モバイルア
    プリテスト
    テスト自動化（NTTデータ 長田さんのScrum開発事例）
    J.Yoder、R. Wirfs-Brock、A. Aguiar、鷲崎 著、翻訳：鷲崎、長谷川、濱井、小林、長田、陳、“アジャイル品質パターン「QA to AQ」 伝統的な品質保証からアジャイル品質への変革”、翔泳社、2022


    View Slide

20. どのようなアジャイルメトリクスが顧客満足に繋がるのか？
    （早稲田大学、デジタルハーツ・AGEST 共同研究）
    • 対象: アジャイルらしいOSSのAndroidアプリ37件
    – 一定規模、継続的統合＆プルリクエスト（WordPress, Firefoxなど）
    • メトリクスと方法:
    – アジャイルプロセスメトリクス: 課題の起票からリリースまでの時間、マージされたプ
    ルリクエスト数、マージまでの時間、課題の生存期間、プルリクエストの生存期間
    – 利用者満足: アプリのユーザレビューコメントの感情スコア（VADER利用）
    – 分析方法: 遅延を考慮した上で時系列の相関関係
    楊 敏舜, 佐藤 靖治, 鷲崎 弘宜, 深澤 良彰, 髙橋 寿一, “利用者満足度に影響を与えるアジャイル開発プロセスの特徴の特定”, 情報処理学会 第213回ソフトウェア工学研究会, 2023
    https://github.com/cjhutto/vaderSentiment 20


    View Slide

21. どのようなアジャイルメトリクスが顧客満足に繋がるのか？（続き）
    • 結果と考察
    – 感情スコアが全体的に低下傾向のアプリでは、マージまでの時間、課題の生存期間、
    プルリクエストの生存期間が感情スコアと強い負の相関
    → 体制やタスクの優先順位付け、承認プロセスなどの改善を通じて迅速な課題処理やマ
    ージが望ましい可能性
    – 課題の起票からリリースまでの時間、マージされたプルリクエスト数は感情スコアとの
    間に強い相関関係は確認できず
    • 展望: メトリクス拡大、実開発検証、利用者・顧客満足から開発者満足へ
    1.00
    0.00
    -1.00
    日付
    感情スコア
    メトリクス・スコア
    10
    0
    2015 2022
    例: マージまでの時間
    ポジティブ
    ネガティブ
    例: Excellent user experience
    and ease of use!
    例: Doesn't work at all
    楊 敏舜, 佐藤 靖治, 鷲崎 弘宜, 深澤 良彰, 髙橋 寿一, “利用者満足度に影響を与えるアジャイル開発プロセスの特徴の特定”, 情報処理学会 第213回ソフトウェア工学研究会, 2023
    21


    View Slide

22. 目次
    • SWEBOK V4
    • アジャイル
    • IoTソフトウェアエンジニアリング
    • AI/MLソフトウェアエンジニアリング
    • まとめ
    22


    View Slide

23. IoTの課題とソフトウェアエンジニアリング
    • 調査: A Systematic Mapping study on Internet of Things challenges (SERP4IoT’19)
    – IoTの課題（challenge）を扱う76編の論文を特定、うち論文誌掲載45編
    23
    Aleksandr A. Lepekhin, Alexandra Borremans, Igor V. Ilin, Sami Jantunen: A systematic mapping study on internet of things challenges. SERP4IoT@ICSE 2019
    課題 主要な話題 ソフトウェアエンジニアリング上の取り組み
    多様な応用
    機会とコンテ
    キスト
    • ヘルスケア（9編）、スマートシティ（7）、
    スマートファクトリー（5）、家庭・スポー
    ツ他（4）
    • プライバシ、セキュリティ、セーフティ
    • デバイスの多様性
    • コンテキスト・アウェアIoTサービス、環境考慮
    によるグリーンIoT
    • リアルタイムデータを扱えるモデリングフレー
    ムワーク
    • （プロダクトライン）
    通信技術 • 通信における低消費電力、高スケーラ
    ビリティ、低遅延、M2M・D2D通信
    • （QoS制御、センサ分散配置最適化、データ集
    約など）
    相互運用性
    • 動的、変化
    • 資源発見・選択、構成・接続の正しさ
    • 状態モニタリングとレジリエンス
    • 自己完結マイクロサービス化
    • 構成のハイレベルな記述と自動化、モデル駆
    動開発
    • 自動修正・再構成、セマンティックWeb
    • アーキテクチャ・デザインパターン


    View Slide

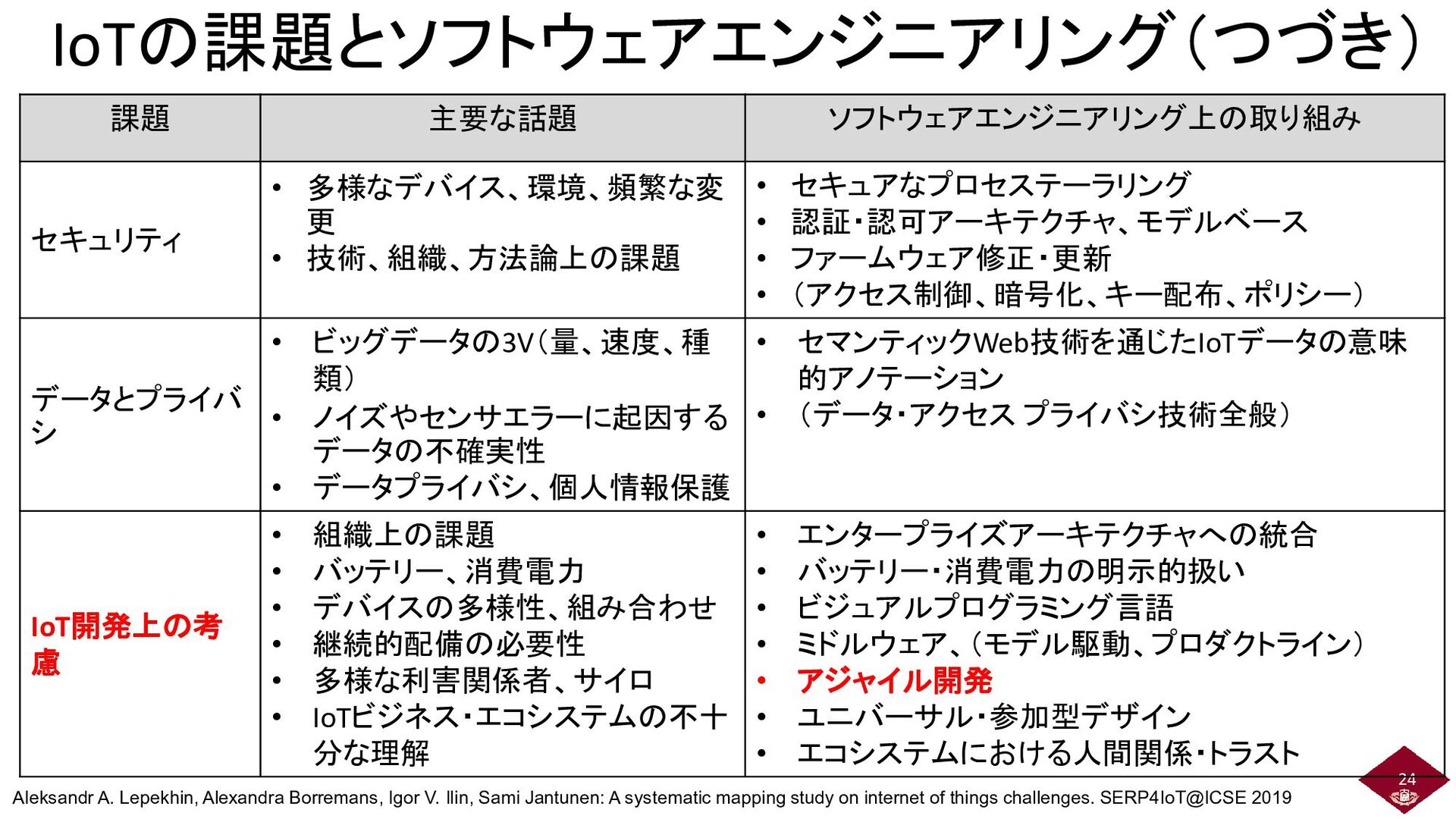

24. IoTの課題とソフトウェアエンジニアリング（つづき）
    24
    Aleksandr A. Lepekhin, Alexandra Borremans, Igor V. Ilin, Sami Jantunen: A systematic mapping study on internet of things challenges. SERP4IoT@ICSE 2019
    課題 主要な話題 ソフトウェアエンジニアリング上の取り組み
    セキュリティ
    • 多様なデバイス、環境、頻繁な変
    更
    • 技術、組織、方法論上の課題
    • セキュアなプロセステーラリング
    • 認証・認可アーキテクチャ、モデルベース
    • ファームウェア修正・更新
    • （アクセス制御、暗号化、キー配布、ポリシー）
    データとプライバ
    シ
    • ビッグデータの3V（量、速度、種
    類）
    • ノイズやセンサエラーに起因する
    データの不確実性
    • データプライバシ、個人情報保護
    • セマンティックWeb技術を通じたIoTデータの意味
    的アノテーション
    • （データ・アクセス プライバシ技術全般）
    IoT開発上の考
    慮
    • 組織上の課題
    • バッテリー、消費電力
    • デバイスの多様性、組み合わせ
    • 継続的配備の必要性
    • 多様な利害関係者、サイロ
    • IoTビジネス・エコシステムの不十
    分な理解
    • エンタープライズアーキテクチャへの統合
    • バッテリー・消費電力の明示的扱い
    • ビジュアルプログラミング言語
    • ミドルウェア、（モデル駆動、プロダクトライン）
    • アジャイル開発
    • ユニバーサル・参加型デザイン
    • エコシステムにおける人間関係・トラスト


    View Slide

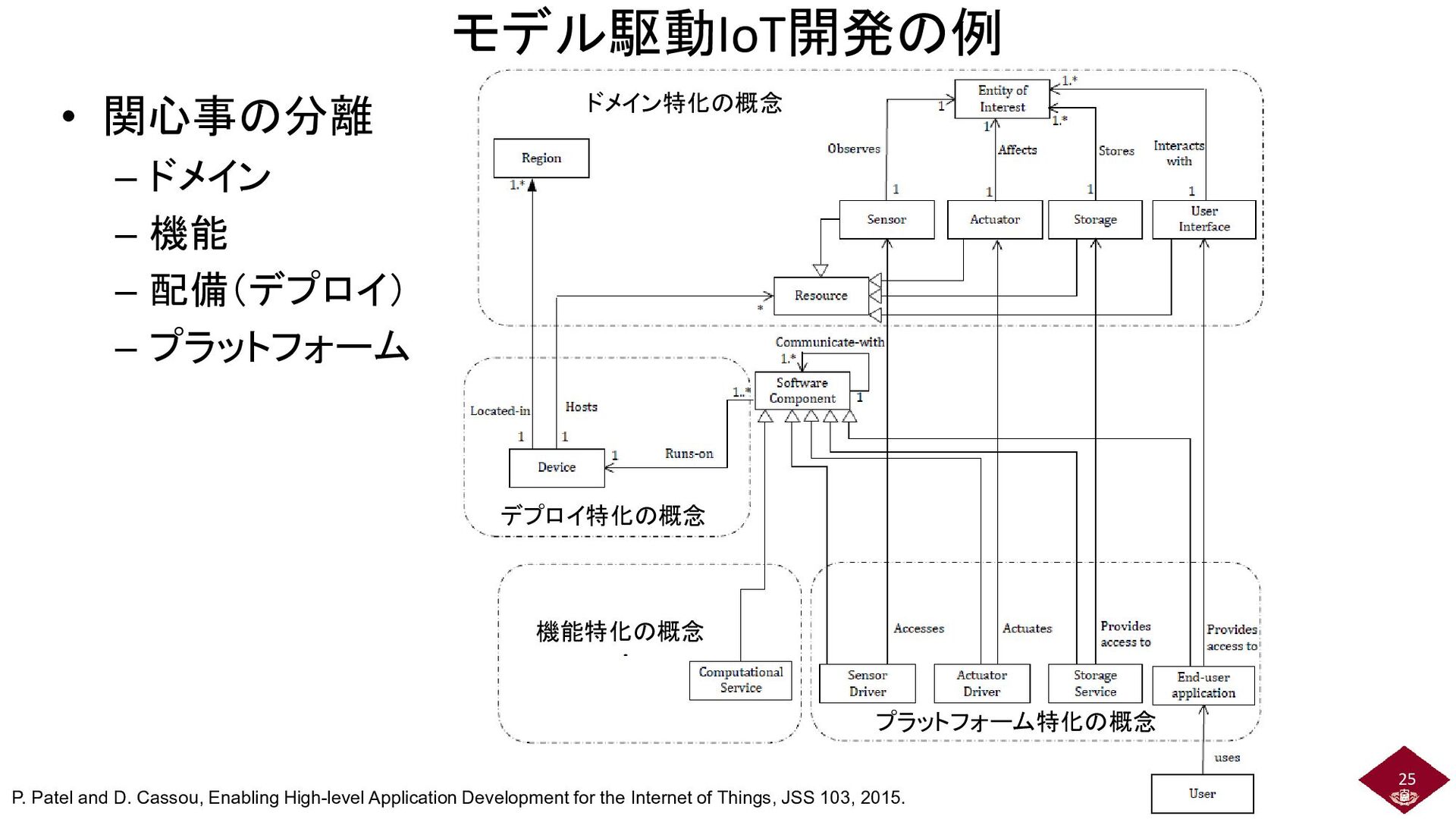

25. モデル駆動IoT開発の例
    25
    P. Patel and D. Cassou, Enabling High-level Application Development for the Internet of Things, JSS 103, 2015.
    • 関心事の分離
    – ドメイン
    – 機能
    – 配備（デプロイ）
    – プラットフォーム
    ドメイン特化の概念
    デプロイ特化の概念
    機能特化の概念
    プラットフォーム特化の概念


    View Slide

26. モデル駆動IoT開発の例（つづき）
    • モデル変換
    とコード生成
    – 関心事ごと
    のドメイン
    特化言語
    – マッピング
    とリンク
    26
    P. Patel and D. Cassou, Enabling High-level Application Development for the Internet of Things, JSS 103, 2015.
    ドメイン上の関心
    プラットフォーム
    上の関心
    デプロイ
    上の関心
    アーキテクチャ
    上の関心


    View Slide

27. IoTアーキテクチャ・デザインパターンの体系的調査
    • 抽象度の異なる様々なIoTアーキテクチャ・デザインパターンは、十分に分類
    および研究されていない
    • RQ1.学術的な文献では、IoTのアーキテクチャや設計パターンはどのように扱
    われているのか？
    – IoTアーキテクチャ・デザインパターンの関連論文32編
    • RQ2.既存のIoTアーキテクチャやデザインパターンは本当に全てIoTパターン
    なのか？
    – 抽出された143パターンのうち、57％が非IoTパターン
    • RQ3.IoTアーキテクチャ・デザインパターンは分類できるか？
    – 抽象化レベル、ドメイン、品質特性に沿って分類可
    • RQ4.IoTアーキテクチャ・デザインパターンはどのようなものがあるのか？
    – 多くのIoTパターンは、相互運用性、セキュリティ、保守性を扱う
    – 多くのIoTアーキテクチャパターンはドメイン固有
    27
    Hironori Washizaki, Shinpei Ogata, Atsuo Hazeyama, Takao Okubo, Eduardo B. Fernandez, Nobukazu Yoshioka, “Landscape of
    Architecture and Design Patterns for IoT Systems,” IEEE Internet of Things Journal, Vol. 7, No. 10, pp.10091 – 10101, 2020


    View Slide

28. 例: IoTゲートウェイ・イベントサブスクリプション
    • IoTゲートウェイにサブスクリプションの仕組みを採用
    • センサによって得られたデータと要素間メッセージを非同
    期かつ相互に伝送可能
    28
    R. Tkaczyk, K. Wasielewska, M. Ganzha, M. Paprzycki, W. Pawlowski, P. Szmeja, and G. Fortino, “Cataloging design patterns for
    internet of things artifact integration,” in 2018 IEEE International Conference on Communications Workshops, ICC Workshops 2018
    IoT Gateway
    IoT Device
    / Application
    IoT Device
    / Application
    publish IoT Device
    / Application
    IoT Device
    / Application
    subscribe
    Virtual part
    Physical part


    View Slide

29. 製造業における Maintenance 5.0
    29
    • 人間中心の戦略と、AI主導の戦略の統合
    • ZDM（ゼロ故障製造）システムにおける効率的で持続可能な保守実現
    Foivos Psarommatis, Gokan May, Victor Azamfirei, Envisioning maintenance 5.0: Insights from a systematic literature review of Industry 4.0
    and a proposed framework, Journal of Manufacturing Systems 68 (2023) 376–399
    モニタリング 予測
    修正 予防
    診断・計画
    保守トリガ
    診断
    保守要求特定
    シームレスな
    コラボレーション
    人間中心
    将来の保守に
    向けた学習
    リスケジュール・
    保守タスク実施
    保守タスクの分析・
    要求スケジューリング
    動的スケジューリング
    必要な内容の発注
    保守トリガ
    診断・計画
    レイヤ
    保守実装
    ゼロ故障製造


    View Slide

30. 目次
    • SWEBOK V4
    • アジャイル
    • IoTソフトウェアエンジニアリング
    • AI/MLソフトウェアエンジニアリング
    • まとめ
    30


    View Slide

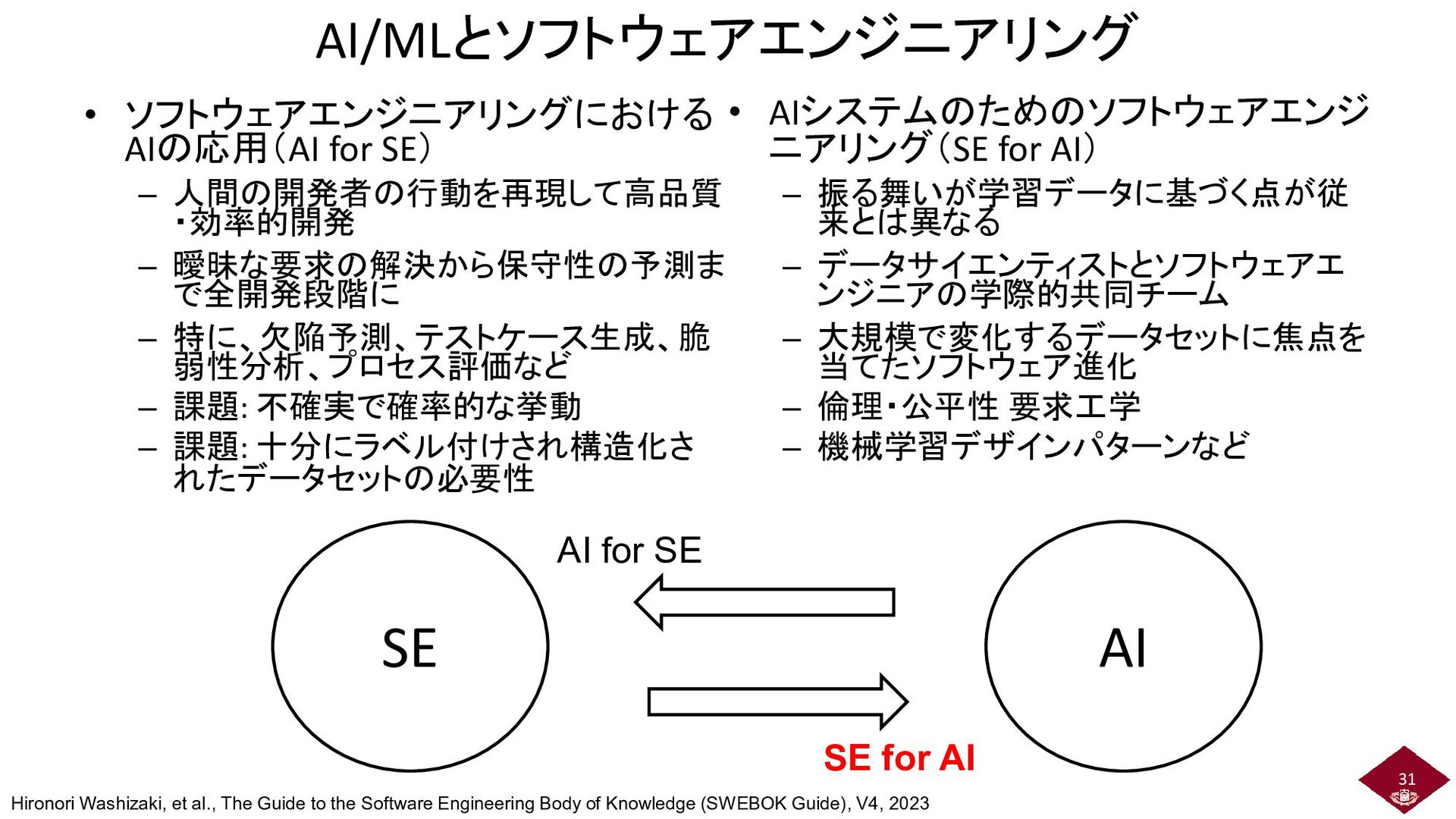

31. AI/MLとソフトウェアエンジニアリング
    • ソフトウェアエンジニアリングにおける
    AIの応用（AI for SE）
    – 人間の開発者の行動を再現して高品質
    ・効率的開発
    – 曖昧な要求の解決から保守性の予測ま
    で全開発段階に
    – 特に、欠陥予測、テストケース生成、脆
    弱性分析、プロセス評価など
    – 課題: 不確実で確率的な挙動
    – 課題: 十分にラベル付けされ構造化さ
    れたデータセットの必要性
    • AIシステムのためのソフトウェアエンジ
    ニアリング（SE for AI）
    – 振る舞いが学習データに基づく点が従
    来とは異なる
    – データサイエンティストとソフトウェアエ
    ンジニアの学際的共同チーム
    – 大規模で変化するデータセットに焦点を
    当てたソフトウェア進化
    – 倫理・公平性 要求工学
    – 機械学習デザインパターンなど
    31
    SE AI
    AI for SE
    SE for AI
    Hironori Washizaki, et al., The Guide to the Software Engineering Body of Knowledge (SWEBOK Guide), V4, 2023


    View Slide

32. AI for SEの傾向
    • 背景
    – 社会の基盤としてソフトウェアシステムが大規模化および複雑化，繋がり，極端に不確実
    – 探索的な開発や頻繁な変更，拡張，環境適応
    • 品質の作り込みや検証・評価・改善・管理の活動も自ずと探索的および適応的
    – 汎化性能を備えた機械学習による新たな対象や状況へのデータ駆動による適応
    – メタヒューリスティクスである遺伝的アルゴリズム（Genetic Algorithm; GA）による探索
    32
    鷲崎弘宜, 機械学習を中心としたAI活用によるソフトウェアの品質保証, システム/制御/情報, Vol. 66, No. 5, pp. 1-7, 2022.
    目的 要求 設計・実装 テスト・品質管理 保守
    予測 要求品質評価 多目的設計品質予
    測、改訂予測
    テスト工数予測
    欠陥予測
    品質評価
    保守工数予測
    特定 要求分類
    要求検証
    アーキテクチャ自己
    適応
    再利用
    テスト優先順位
    欠陥限局
    脆弱性検出
    欠陥報告管理
    デザインパターン検出
    追跡関係特定
    変換 要求要約 自動プログラミング テスト生成
    自動プログラム修正
    リファクタリング


    View Slide

33. テストにおけるAI活用
    • テストの計画: テスト工数や欠陥の高精度な予測
    • テストの設計と実施:テストケース生成、探索的なサーチベーストテスト
    • テストの繰り返し: テストケース優先順位付けとリグレッションテスト
    • 個別テスト技術
    – UIテスト: UI変更を検出しテスト自動修正
    – セキュリティテスト: 脆弱性検出
    33
    探索アル
    ゴリズム
    テスト
    ケース
    テストスイート群 第n世代
    …
    生成
    テスト対象ソ
    フトウェア
    実行
    実行結果
    評価関数
    … 出力
    入力・更新
    入力
    テストスイート群 第n+1世代
    int * data = new int[10];
    int
    *
    id
    =
    new
    int
    [
    ...
    …
    ランダム
    フォレスト
    ラベル
    コード
    の特徴
    の学習
    埋め込み 畳み込み
    マックス
    プーリング
    全結合層
    字句解析
    R. Russell, et al., “Automated Vulnerability Detection in Source
    Code Using Deep Representation Learning,” ICMLA 2018.
    鷲崎弘宜, 機械学習を中心としたAI活用によるソフトウェアの品質保証,
    システム/制御/情報, Vol. 66, No. 5, pp. 1-7, 2022.


    View Slide

34. デバッグ、品質管理におけるAI活用
    • 欠陥限局（Fault Localization; FL）
    • 自動プログラム修正（Automated Program Repair; APR）
    • 品質評価および予測
    • 欠陥報告管理
    34
    ソースコード
    …
    欠陥（バグ）
    欠陥
    限局
    ?
    パッチ候
    補生成
    パッチ候補
    順位
    付け
    パッチ
    検査
    修正
    パッチ
    修正
    X. Li, et al., “DeepFL: Integrating Multiple Fault Diagnosis
    Dimensions for Deep Fault Localization,” ISSTA 2019.
    深層学習
    CNN
    欠陥報告
    可視化
    .. using 19990914 build
    on win98 using ..
    .. this mean the problem
    was with their web ..
    修正時間・短
    修正時間・長
    Y. Noyori, et al., “Extracting features related to bug fixing time of bug
    reports by deep learning and gradient-based visualization,” ICAICA 2021.


    View Slide

35. SE for AIの傾向
    • 調査: Software Engineering for AI-Based Systems: A Survey (TOSEM’22)
    – 2010-2020に248編の論文、うち2/3以上は2018年以降
    – 対象: 一般、ならびに自動車が大部分
    – 品質特性: ディペンダビリティ、セーフティの扱いが多い
    – 領域: テスト、品質が多い。保守などは軽視。データ関連が頻出研究課題。
    35
    Silverio Martínez-Fernández, Justus Bogner, Xavier Franch, Marc Oriol, Julien Siebert, Adam Trendowicz, Anna Maria Vollmer, Stefan Wagner:
    Software Engineering for AI-Based Systems: A Survey. ACM Trans. Softw. Eng. Methodol. 31(2): 37e:1-37e:59 (2022)


    View Slide

36. SE for AIの傾向: 領域別
    36
    Silverio Martínez-Fernández, Justus Bogner, Xavier Franch, Marc Oriol, Julien Siebert, Adam Trendowicz, Anna Maria Vollmer, Stefan Wagner:
    Software Engineering for AI-Based Systems: A Survey. ACM Trans. Softw. Eng. Methodol. 31(2): 37e:1-37e:59 (2022)
    領域 数 傾向
    要求 17 • AIに特化した新しい品質特性への注目
    • 確率的な結果や曖昧さを扱う仕様や表記法（例：部分仕様）
    • AIのための要求工学プロセスの取り組みは限定的
    設計 34 • 安全性や信頼性などに対応する設計戦略
    • マイクロサービスとしてのモデル共有など、具体的なAI基盤
    • システムレベルではパターン、設計標準、リファレンスアーキテクチャの提案は少ない
    構築 23 • 構築上の課題とガイドライン
    • ツールやプラットフォームの提案あり、成熟度や、選択の根拠、採用など不十分
    テスト 115 • テストケース（55件）、うちテストケース生成（40）とテストケース選択（12）
    • テスト手法: メタモルフィックテストが最多（16件）、ファジング（6）、ミューテーションテスト（5）
    • テストメトリクスに関する論文では新規カバレッジ基準提案が多い（14）
    保守 6 • 限定的
    • AIシステムのバグやデバッグ関連。


    View Slide

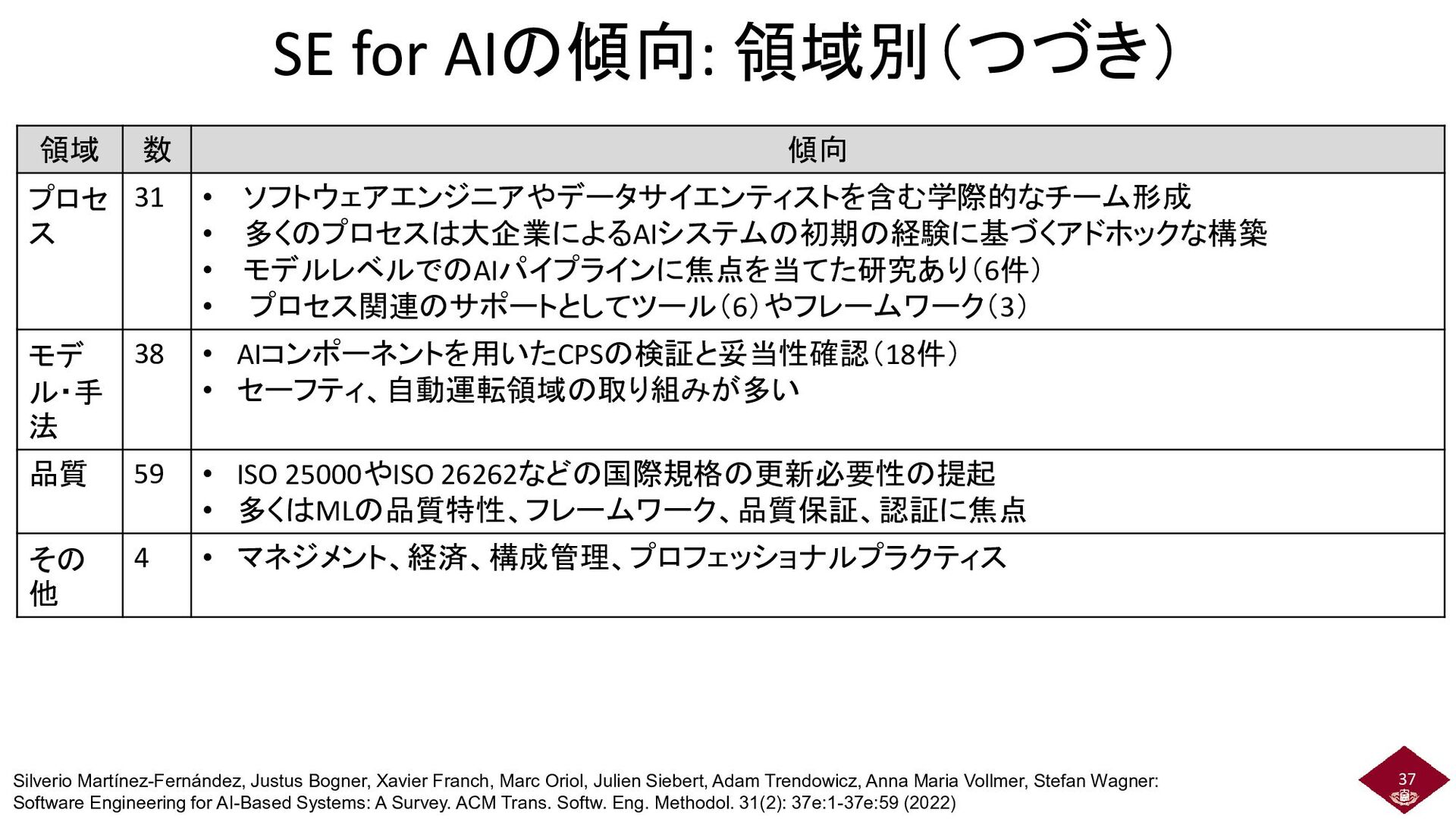

37. SE for AIの傾向: 領域別（つづき）
    37
    Silverio Martínez-Fernández, Justus Bogner, Xavier Franch, Marc Oriol, Julien Siebert, Adam Trendowicz, Anna Maria Vollmer, Stefan Wagner:
    Software Engineering for AI-Based Systems: A Survey. ACM Trans. Softw. Eng. Methodol. 31(2): 37e:1-37e:59 (2022)
    領域 数 傾向
    プロセ
    ス
    31 • ソフトウェアエンジニアやデータサイエンティストを含む学際的なチーム形成
    • 多くのプロセスは大企業によるAIシステムの初期の経験に基づくアドホックな構築
    • モデルレベルでのAIパイプラインに焦点を当てた研究あり（6件）
    • プロセス関連のサポートとしてツール（6）やフレームワーク（3）
    モデ
    ル・手
    法
    38 • AIコンポーネントを用いたCPSの検証と妥当性確認（18件）
    • セーフティ、自動運転領域の取り組みが多い
    品質 59 • ISO 25000やISO 26262などの国際規格の更新必要性の提起
    • 多くはMLの品質特性、フレームワーク、品質保証、認証に焦点
    その
    他
    4 • マネジメント、経済、構成管理、プロフェッショナルプラクティス


    View Slide

38. 設計と保守に向けた機械学習デザインパターン
    • スマホで拾った音について楽器の種類を特定し、種類
    に応じた記録や対応を実現したい。
    • しかし、スマホのメモリや性能は限られており、大きな深
    層学習モデルは載りそうにない。どうすればよいか？
    38
    転移学習
    したモデル
    転移学習
    したモデル
    小さな
    判別モ
    デル
    小さな
    判別モ
    デル
    何もしない
    特定
    結果
    パターン 問題 解決
    2段階予測
    Two-Phase
    Predictions
    もともと大規模で複雑なモデルの性能
    を、エッジデバイスや分散デバイスに
    デプロイした場合も維持する必要性
    利用の流れを2つの段階に分けて、シンプ
    ルな段階のみをエッジ上で実行
    転移学習
    Transfer
    Learning
    複雑な機械学習モデルを訓練する
    ために必要となる大規模データセッ
    トの不足
    訓練済みモデルの一部の層を取り出し
    て重みを凍結し、訓練対象とせずに類
    似問題の解決のため新モデルで利用
    • スマホ上の小さなモデルでは音が楽器かどうか判定し、楽
    器の場合にのみクラウド上の大きなモデルで種類を特定す
    る 2段階予測 としよう。
    • 特定にあたり、様々な音データによる既存の訓練済みモデ
    ルを用いて転移学習 したモデルを用いよう。
    Valliappa Lakshmanan, Sara Robinson, Michael Munn著, 鷲崎弘宜, 竹内広宜, 名取直毅, 吉岡信和 訳, “機械学習デザインパターン – データ準備、モデル構築、MLOps
    の実践上の問題と解決”（原著 “Machine Learning Design Patterns”）, オライリージャパン, 2021. https://www.amazon.co.jp/dp/4873119561


    View Slide

39. メタモルフィックテスト
    • メタモルフィック関係に基づき大量に試験
    • 入力への変化により、出力の変化を予想できる関係
    – 例: A の検索結果数 ≧ A かつ B の検索結果数
    – 例: sin(x) = sin(x + 360度)
    39
    入力の変化 出力の変化
    並び変え
    無し
    ノイズの追加
    意味的に同じもの
    統計的に同じもの
    経験的に近いもの 僅か
    定数の加算、乗算 定数の加算、乗算
    狭める 部分集合
    全く異なるもの 互いに素
    参考: S. Segura et al., "Metamorphic Testing of RESTful Web APIs," IEEE Transactions on Software Engineering, 2017
    参考: C. Murphy, “Applications of Metamorphic Testing”, http://www.cis.upenn.edu/~cdmurphy/pubs/MetamorphicTesting-Columbia-17Nov2011.ppt
    39
    自動運転車の場合 [Tian’18]
    Y Tian, et al., DeepTest: Automated Testing of Deep-Neural-
    Network-driven Autonomous Cars, ICSE 2018
    https://arxiv.org/pdf/1708.08559.pdf


    View Slide

40. 検証データによ
    る平均値
    誤認識データ
    による平均値
    最優先で修正す
    べきニューロン
    ニューラルネットワークデバッグ（修正）
    • 再訓練, オンライン学習, データ拡充: 生成 [a]、選択 [b]、拡張 [c]など
    • 特定サンプルに応じたパラメータ直接変更 [d][e]
    40
    [a] Generative adversarial nets, NIPS 2014
    [b] MODE: automated neural network model debugging via state differential analysis and input selection, ESEC/FSE 2018
    [c] Autoaugment: Learning augmentation policies from data, arXiv:1805.09501, 2019,
    [d] 松井 健, 鵜林 尚靖, 佐藤 亮介, 亀井 靖高, 敵対的サンプルに対するニューラルネットワークモデルの学習無し修正とその評価, JSSST大会 2019,
    [e] Search Based Repair of Deep Neural Networks, arXiv:1912.12463, 2019


    View Slide

41. メタモデル
    高信頼ML開発にフレームワークはなぜ必要なのか？
    41
    従来の開発 フレームワークに基づく開発
    要求・
    制約
    1. Prioritization for 60KM signs accuracy using
    DNN Repair tools should also be conducted for
    the blinking scenarios while protecting higher
    lower speed sign accuracy. (誤り)
    2. Data augmentation should be employed to
    emulate blurry 60 KM sign data. (過剰)
    データ・コ
    ード・結果
    データ
    データ
    追跡性を欠き、
    一貫したままで
    の改訂が難しい
    システム及びML
    コンポーネントの
    安全性解析対策
    困難
    ソリューションの
    選択や適用に根
    拠を欠く
    安全性を含む様
    々な側面間の整
    合性を維持した
    ままでの開発保
    守困難
    システムア
    ーキテクチ
    ャ
    MLモデル
    価値・要求・制約
    アーキテクチャ
    [AI.VP1] Improved
    safety of driving:
    •
    Reduce accident
    from
    human
    error
    •
    Improve welfare
    of drivers
    [AI.RP]
    M
    itigate/avoid risk
    in self-driving such
    as crash with other
    vehicles and
    objects.
    [AI.D] Camera
    data in
    highway
    including:
    •[AI.D1] Lane
    mark data
    •[AI.D2] Other
    vehicle data
    •[AI.D3] Traffic
    sign data
    •[AI.Sk1]
    Computer vision
    •[AI.Sk2] Traffic
    safety
    •[AI.O1]
    Number of
    incidents
    caused by
    system
    failure.
    •[AI.I1]Car sensor
    system
    •[AI.I2] Car control
    system
    •[AI.St1] Traffic
    authorities
    •[AI.St2] Car maker
    •[AI.St3] Highway
    users
    •[AI.Cu1] Self-
    driving car driver
    •[AI.Cu2] Self-
    driving car
    passengers
    •[AI.Co1] Data labeling fee
    •[AI.Co2] Development and testing
    cost
    •[AI.R1] SaaS
    [ML.VP1 🡨
    AI.VP1]
    Provide reliable
    real-time object
    detection system
    for driving
    decision making in
    highway (incl.
    traffic sign
    detection and
    lane/vehicle
    detection)
    • [ML.DS1] Procured
    datasets
    • [ML.DS2] Internal
    database from
    collection during
    operation
    • [ML.DC1] Open and
    commercial datasets
    • [ML.DC2] Data
    collected during
    operation (image and
    identification result)
    • [ML.F1 🡨
    AI.D1/AI.D3]
    Bounding box
    for object (incl.
    other vehicles
    or signs)
    • [ML.F2 🡨
    AI.D2] Ridge
    detection for
    lane detection
    [ML.BM1]
    Models will be
    developed,
    tested, and
    deployed to cars
    monthly
    • [ML.PT1] Input:
    image from sensors
    • [ML.PT2 ← AI.D]
    Output: traffic signs,
    lane marking,
    vehicles, and
    pedestrians.
    [ML.De1] Use
    prediction results
    for decision-
    making in self-
    driving system
    [ML.IS1]
    Using test data,
    achieve very high
    recall and high
    precision in
    following condition:
    night, rainy, and
    general condition
    Datasets is split into
    80:20 ratio
    [ML.MP1]
    Prediction should
    be made in
    batches real
    time.
    [ML.M1] Input data monitoring
    [CMP3] Main Control Unit
    [CMP1]
    Camera
    System
    [CMP2] Human-Machine Interface
    [CMP2.1] System
    Control
    [CMP2.1] Driver
    Warning Indicator
    [CMP1.1] Front
    Camera
    [CMP1.2] Right
    Camera
    [CMP1.2] Left
    Camera
    [CMP3.1] Image
    Pre-processing
    [CMP3.2] Sign
    Detection Model
    [G10]
    [CMP3.3] Sign
    Post-processing
    [CMP3.4]
    Prediction
    Container
    [CMP3.5]
    Scenario
    Manager
    [CMP3.6]
    Trajectory
    Prediction
    [CMP4] Vehicle System
    [CMP4.1] Powertrain
    System
    [CMP4.2] Braking
    System
    [CMP4.3] Steering
    System
    [CMP3.X] Vehicle
    Detection Model
    [G.6]
    [CMP3.X] Lane
    Detection Model
    [G.8]
    [CMP3.X]
    Controller
    [G.7]
    [CMP3.X] Lane
    Post-processing
    [CMP3.X] Vehicle
    Post-processing
    Signs in front of ego-car
    should be identified with
    99 % accurate
    G10. Detect necessary
    traffic signs on highway
    G12. Detect near
    speed limit signs
    within 0.5KM in
    front of ego-car
    G13. Detect near
    no-entry signs
    within 0.5KM in
    front of ego-car
    G14. Detect 60
    KM limit signs G15. Detect 80
    KM limit signs
    G17. 60 KM
    sign model
    accuracy >=
    99% [ML.IS1]
    G18. 60 KM
    sign model
    robustness (to
    be defined
    later) [ML.IS1]
    G16. Detect 100
    KM stop signs
    G19. 80 KM
    sign model
    accuracy >=
    99% [ML.IS1]
    G20. 80 KM
    sign model
    robustness
    [ML.IS1]
    G21. 100 KM
    sign model
    accuracy
    [ML.IS1]
    G22. 100 KM
    sign model
    robustness
    [ML.IS1]
    …..
    G11. Detect speed
    limit and no-entry
    signs based on
    given situation XX
    GYY. Detect …
    signs based on
    given situation YY
    Ego-car speed is
    80KM
    Accuracy of important
    object
    GZZ. Detect far-off
    speed limit signs
    within 2.0KM in
    front of ego-car
    [Cmp3] メインコン
    トロールユニット
    [Cmp3.2] 標識検知シス
    テム
    [Cmp1] カメラシステム
    認識結果
    認識画像
    画像リクエスト
    検出開始
    環境条件
    ゴール
    モデル
    …
    パターン表
    AIキャン
    バス
    D. ソリューションガ
    イド: eAI技術群の
    使いこなし
    C. 安全性解析・リス
    ク評価: 安全・信頼
    を主軸に
    A. 安全性を組み
    入れた多面的分
    析・設計プロセス:
    現場一気通貫採
    用可、変更への
    適応・改訂容易
    多側面モデリン
    グツール
    B. 多面的・統合
    モデリングツー
    ル: 複雑なAI要求
    の顕在・整合化
    Jati H. Husen, Hironori Washizaki, Hnin Thandar Tun, Nobukazu Yoshioka, Yoshiaki Fukazawa, Hironori Takeuchi, Hiroshi Tanaka, Kazuki Munakata, “Extensible Modeling
    Framework for Reliable Machine Learning System Analysis,” 2nd International Conference on AI Engineering – Software Engineering for AI (CAIN’23)


    View Slide

42. A/B. モデリングとMLパイプライン統合の流れ
    メタモデル
    安全性・高信頼性を含む要求・
    アーキテクチャモデリング
    DNN訓練・評価・修正
    パイプライン
    具
    体
    化・
    洗
    練
    要求分析・設計
    DNN評価
    問題の可視化
    DNN評価
    解決の可視化
    42
    OK
    OK OK
    NG
    OK OK
    OK
    NG
    NG
    OK OK OK
    [ML.VP1 🡨
    AI.VP1]
    Provide reliable
    real-time object
    detection system
    for driving
    decision making in
    highway (incl.
    traffic sign
    detection and
    lane/vehicle
    detection)
    • [ML.DS1] Procured
    datasets
    • [ML.DS2] Internal
    database from
    collection during
    operation
    • [ML.DC1] Open and
    commercial datasets
    • [ML.DC2] Data
    collected during
    operation (image and
    identification result)
    •[ML.F1 🡨
    AI.D1/AI.D3]
    Bounding box
    for object (incl.
    other vehicles
    or signs)
    •[ML.F2 🡨
    AI.D2] Ridge
    detection for
    lane detection
    [ML.BM1]
    Models will be
    developed,
    tested, and
    deployed to cars
    monthly
    • [ML.PT1] Input:
    image from sensors
    • [ML.PT2 ← AI.D]
    Output: traffic signs,
    lane marking,
    vehicles, and
    pedestrians.
    [ML.De1] Use
    prediction results
    for decision-
    making in self-
    driving system
    [ML.IS1]
    Using test data,
    achieve very high
    recall and high
    precision in
    following condition:
    night, rainy, and
    general condition
    Datasets is split into
    80:20 ratio
    [ML.MP1]
    Prediction should
    be made in
    batches real
    time.
    [ML.M1] Input data monitoring
    [ML.VP1 🡨
    AI.VP1]
    Provide reliable
    real-time object
    detection system
    for driving
    decision making in
    highway (incl.
    traffic sign
    detection and
    lane/vehicle
    detection)
    • [ML.DS1] Procured
    datasets
    • [ML.DS2] Internal
    database from
    collection during
    operation
    • [ML.DC1] Open and
    commercial datasets
    • [ML.DC2] Data
    collected during
    operation (image and
    identification result)
    •[ML.F1 🡨
    AI.D1/AI.D3]
    Bounding box
    for object (incl.
    other vehicles
    or signs)
    •[ML.F2 🡨
    AI.D2] Ridge
    detection for
    lane detection
    [ML.BM1]
    Models will be
    developed,
    tested, and
    deployed to cars
    monthly
    • [ML.PT1] Input:
    image from sensors
    • [ML.PT2 ← AI.D]
    Output: traffic signs,
    lane marking,
    vehicles, and
    pedestrians.
    [ML.De1] Use
    prediction results
    for decision-
    making in self-
    driving system
    [ML.IS1]
    Using test data,
    achieve very high
    recall and high
    precision in
    following condition:
    night, rainy, and
    general condition
    Datasets is split into
    80:20 ratio
    [ML.MP1]
    Prediction should
    be made in
    batches real
    time.
    [ML.M1] Input data monitoring
    [ML.VP1 🡨
    AI.VP1]
    Provide reliable
    real-time object
    detection system
    for driving
    decision making in
    highway (incl.
    traffic sign
    detection and
    lane/vehicle
    detection)
    •[ML.DS1] Procured
    datasets
    •[ML.DS2] Internal
    database from
    collection during
    operation
    •[ML.DC1] Open and
    commercial datasets
    •[ML.DC2] Data
    collected during
    operation (image and
    identification result)
    •[ML.F1 🡨
    AI.D1/AI.D3]
    Bounding box
    for object (incl.
    other vehicles
    or signs)
    •[ML.F2 🡨
    AI.D2] Ridge
    detection for
    lane detection
    [ML.BM1]
    Models will be
    developed,
    tested, and
    deployed to cars
    monthly
    •[ML.PT1] Input:
    image from sensors
    •[ML.PT2 ← AI.D]
    Output: traffic signs,
    lane marking,
    vehicles, and
    pedestrians.
    [ML.De1] Use
    prediction results
    for decision-
    making in self-
    driving system
    [ML.IS1]
    Using test data,
    achieve very high
    recall and high
    precision in
    following condition:
    night, rainy, and
    general condition
    Datasets is split into
    80:20 ratio
    [ML.MP1]
    Prediction should
    be made in
    batches real
    time.
    [ML.M1] Input data monitoring
    修正戦略の追加
    DNN訓練
    DNN修正
    Jati H. Husen, Hironori Washizaki, Hnin Thandar Tun, Nobukazu Yoshioka, Yoshiaki Fukazawa, Hironori Takeuchi, Hiroshi Tanaka, Kazuki Munakata, “Extensible Modeling
    Framework for Reliable Machine Learning System Analysis,” 2nd International Conference on AI Engineering – Software Engineering for AI (CAIN’23)


    View Slide

43. 目次
    • SWEBOK V4
    • アジャイル
    • IoTソフトウェアエンジニアリング
    • AI/MLソフトウェアエンジニアリング
    • まとめ
    43


    View Slide

44. まとめ
    • SWEBOK Guide V4
    – 新知識領域: アーキテクチャ、運用、セキュリティ
    – 現代的な取り組みと技術領域拡充: アジャイル、IoT、AI/ML
    • アジャイル保守
    – 軽量な文書化、頻繁なテストなど
    – 実現に有用なアジャイル品質パターン QA to AQ、アジャイルプロセス測定評価
    • IoTソフトウェアエンジニアリングと保守
    – 課題と取組み: 通信、相互運用性、セキュリティ、データとプライバシ、IoT開発考慮
    – モデル駆動IoT開発、IoTデザインパターン
    – 製造業におけるMaintenance 5.0: 人間中心とAIの統合
    • AI/MLソフトウェアエンジニアリングと保守
    – AI for SE: 欠陥予測、テストケース生成、脆弱性分析など
    – SE for AI: 機械学習デザインパターン、テスト・デバッグ、パイプライン統合
    • さらなるソフトウェア保守・進化に向けて
    – アジャイル保守プロセスとしての「派生開発」の価値再発見
    – IoT・AIエンジニアリング基盤との接続
    – パターン化と測定評価・改善へ 44


    View Slide
