eBPFを用いたAndroid向けデバッガ「eDBG」のx86_64 Linuxへの移植

eBPFを用いたAndroid向けデバッガ「eDBG」の x86_64 Linuxへの移植 2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会安藤慎

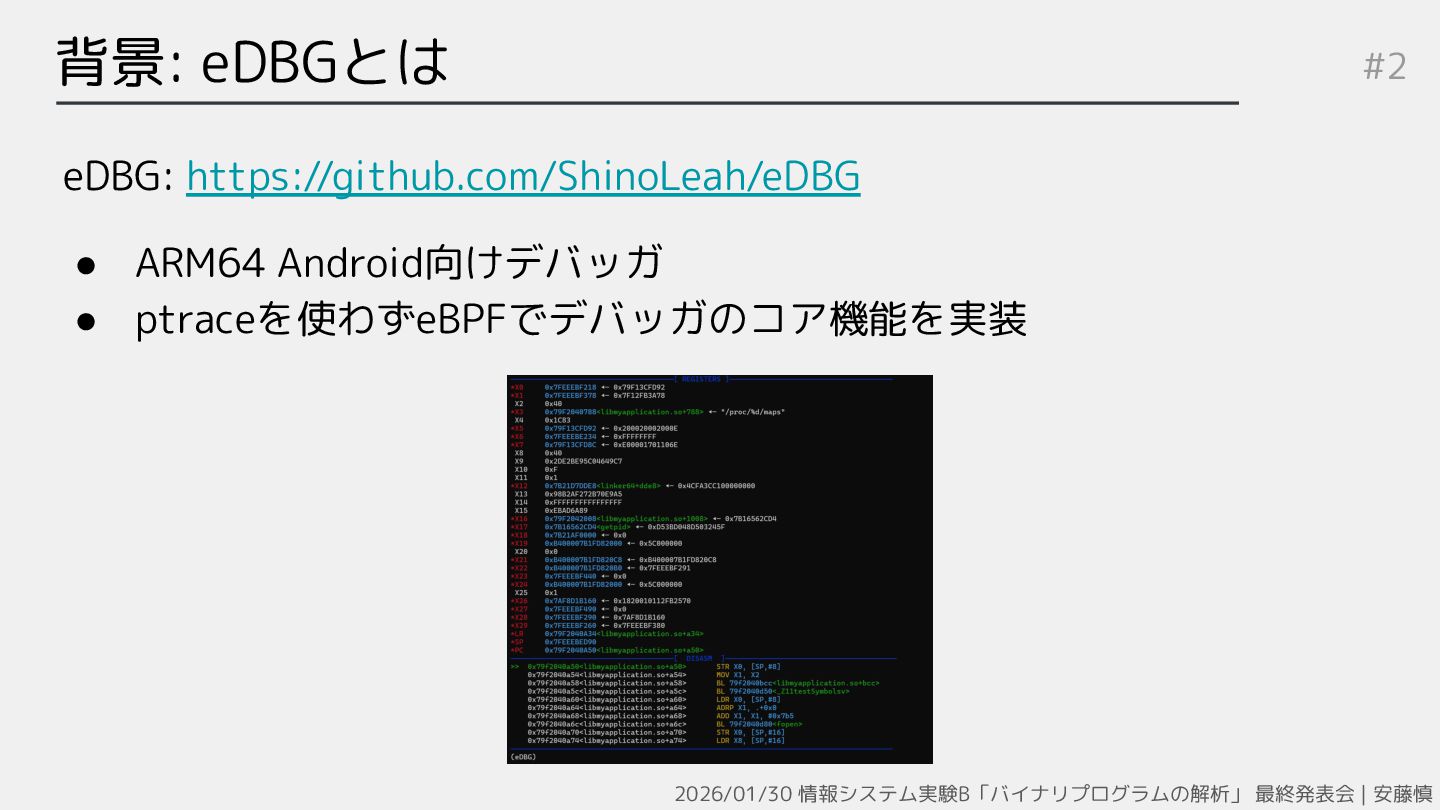

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 eDBG: https://github.com/ShinoLeah/eDBG • ARM64 Android向けデバッガ
• ptraceを使わずeBPFでデバッガのコア機能を実装背景: eDBGとは #2

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 ptraceに依存しない、検知されにくいデバッガが欲しい • 一般的なデバッガはptraceシステムコールに依存している • ptraceに対するanti-debug手法は一般に知られており、検知が容易
◦ ptrace(PTRACE_TRACEME)の戻り値をチェック ◦ /proc/self/statusのTracerPidの値をチェック背景: eDBGのモチベーション #3

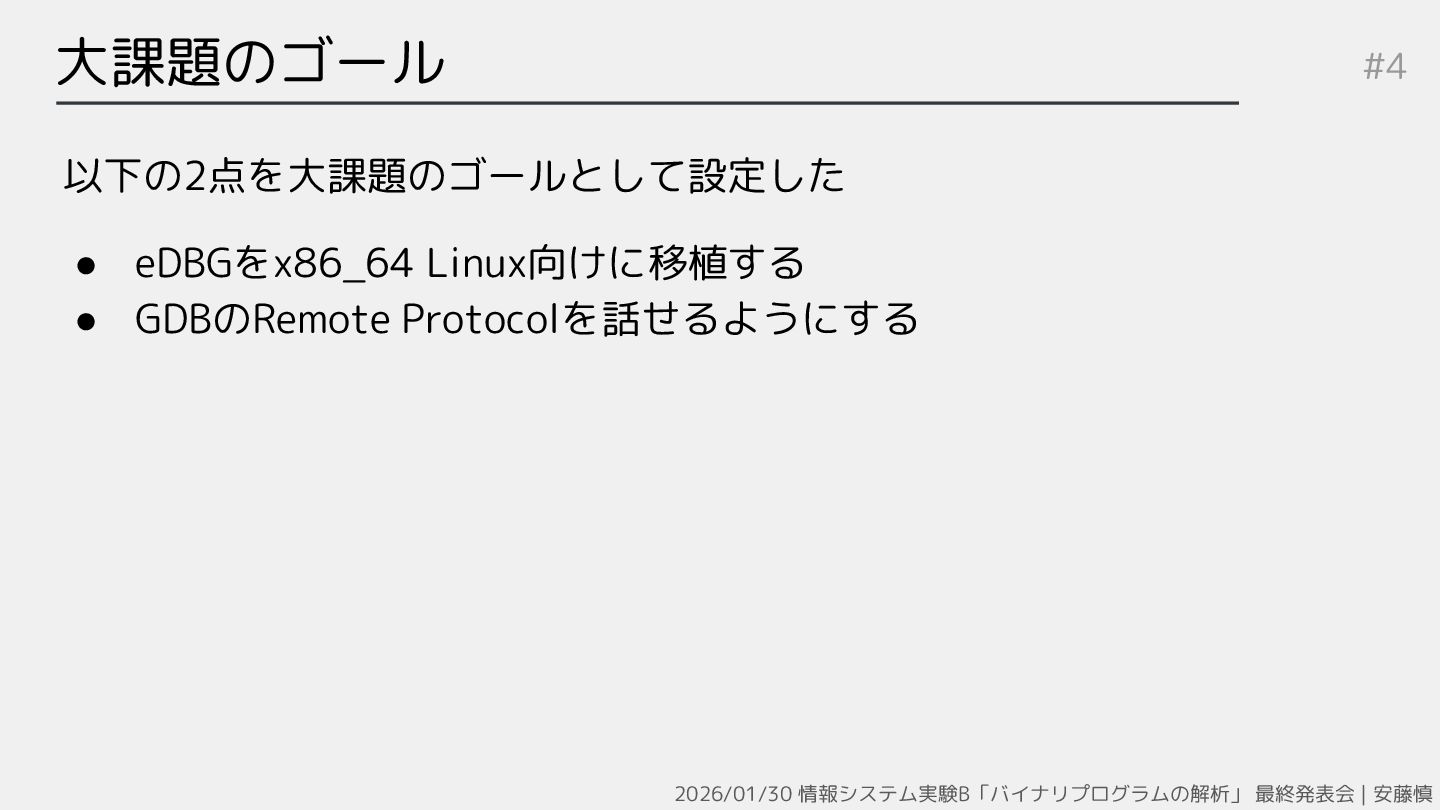

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎以下の2点を大課題のゴールとして設定した • eDBGをx86_64 Linux向けに移植する •
GDBのRemote Protocolを話せるようにする大課題のゴール #4

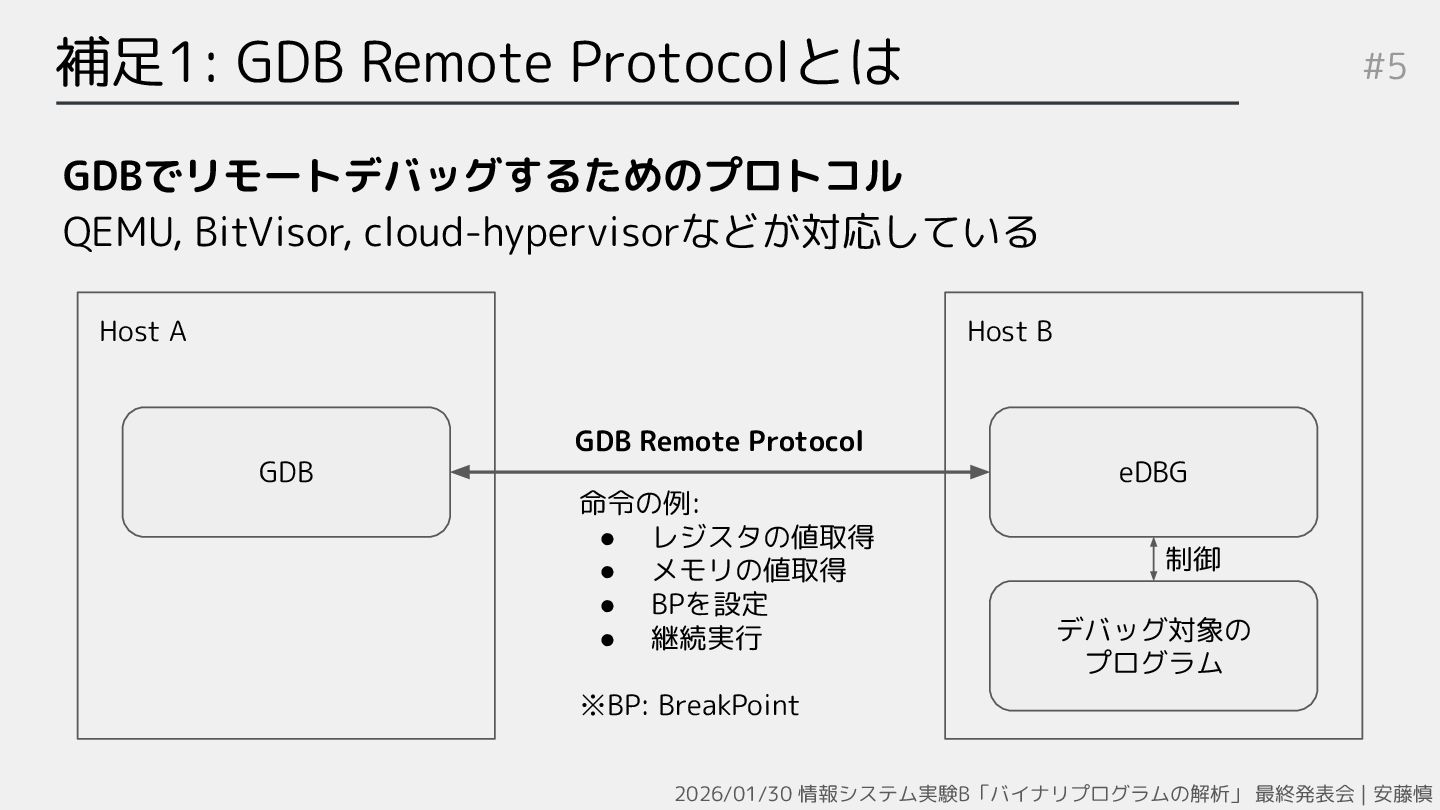

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 GDBでリモートデバッグするためのプロトコル QEMU, BitVisor, cloud-hypervisorなどが対応している補足1:
GDB Remote Protocolとは #5 GDB Remote Protocol Host B eDBG デバッグ対象のプログラム制御 Host A GDB 命令の例: • レジスタの値取得 • メモリの値取得 • BPを設定 • 継続実行 ※BP: BreakPoint

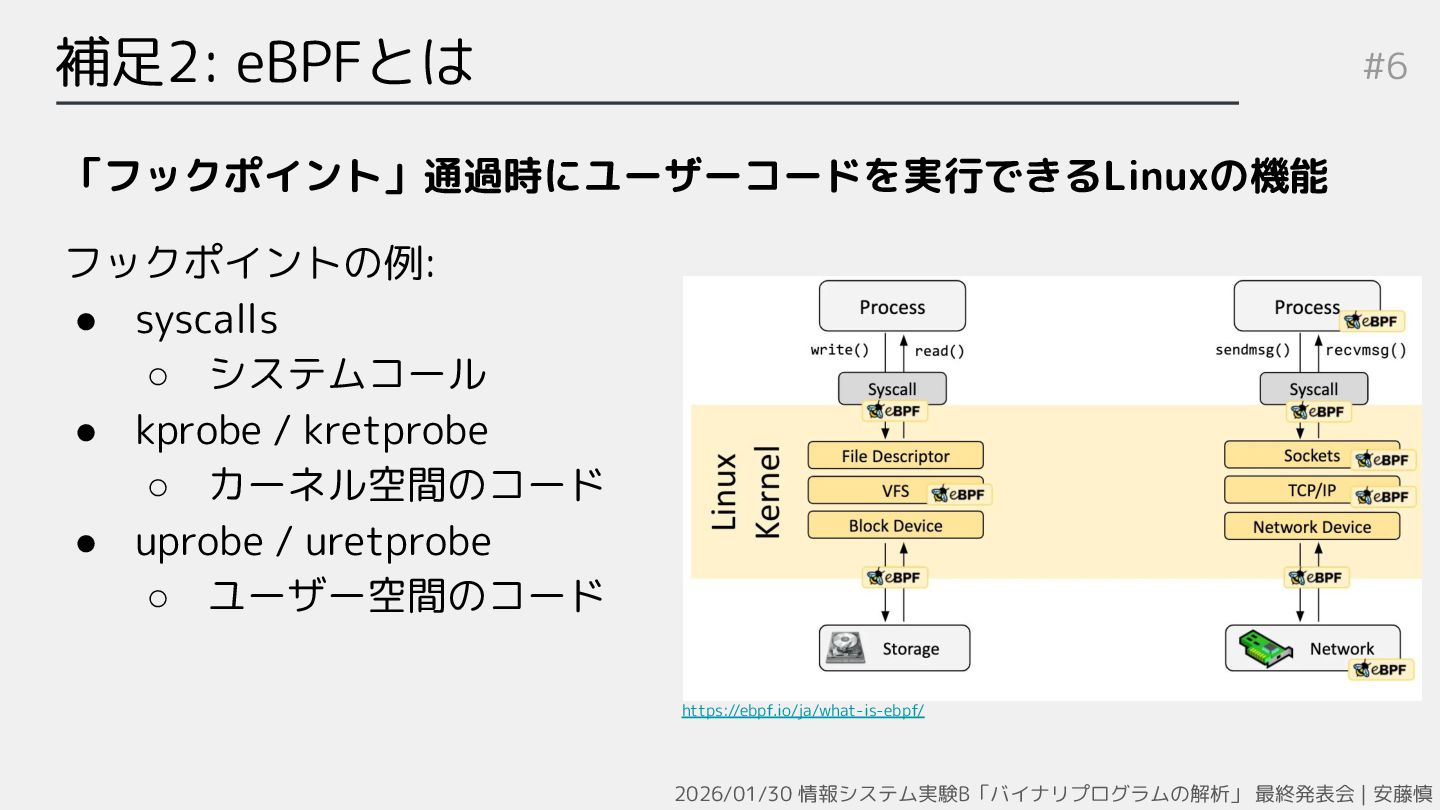

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎「フックポイント」通過時にユーザーコードを実行できるLinuxの機能フックポイントの例: • syscalls ◦
システムコール • kprobe / kretprobe ◦ カーネル空間のコード • uprobe / uretprobe ◦ ユーザー空間のコード補足2: eBPFとは #6 https://ebpf.io/ja/what-is-ebpf/

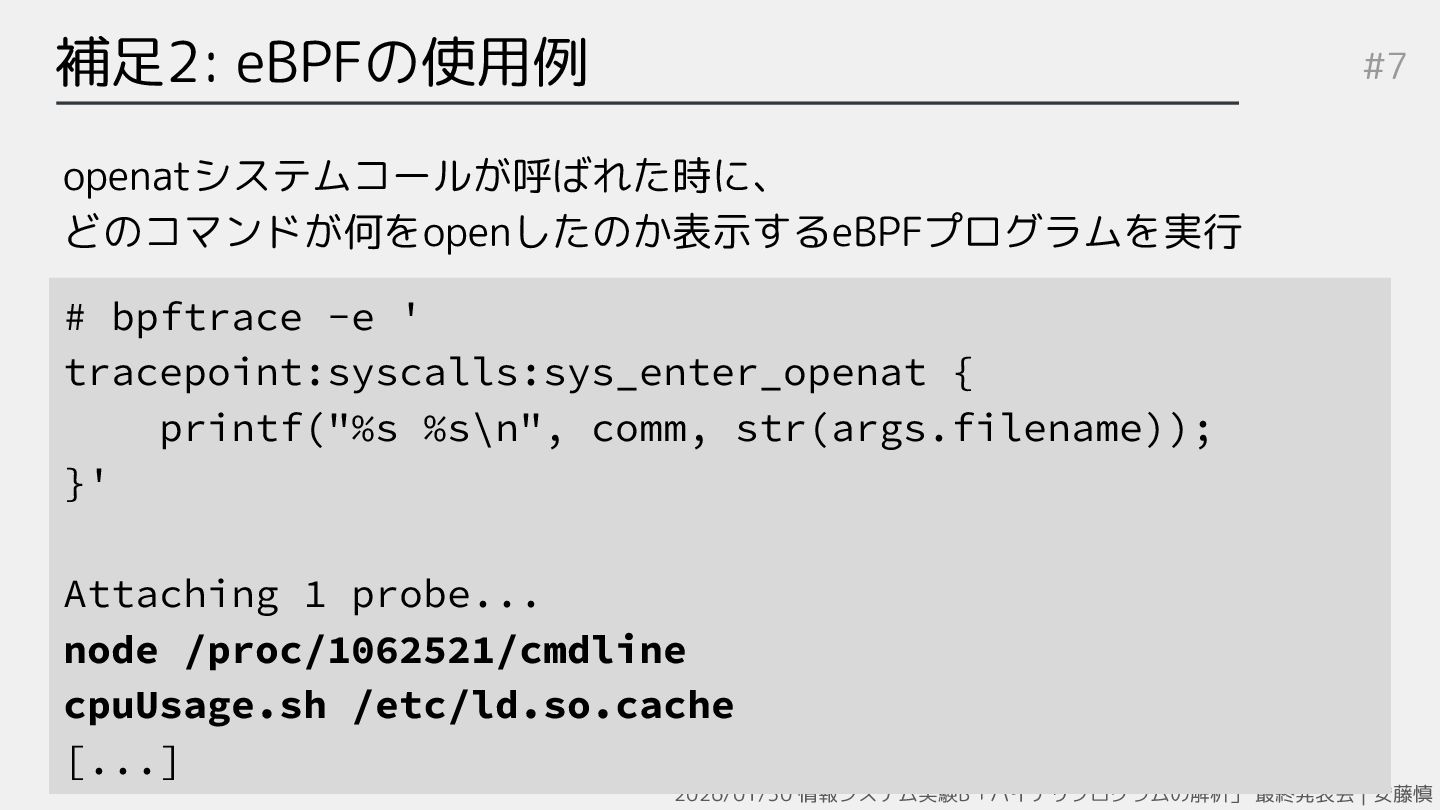

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 openatシステムコールが呼ばれた時に、どのコマンドが何をopenしたのか表示するeBPFプログラムを実行補足2: eBPFの使用例 #7
# bpftrace -e ' tracepoint:syscalls:sys_enter_openat { printf("%s %s\n", comm, str(args.filename)); }' Attaching 1 probe... node /proc/1062521/cmdline cpuUsage.sh /etc/ld.so.cache [...]

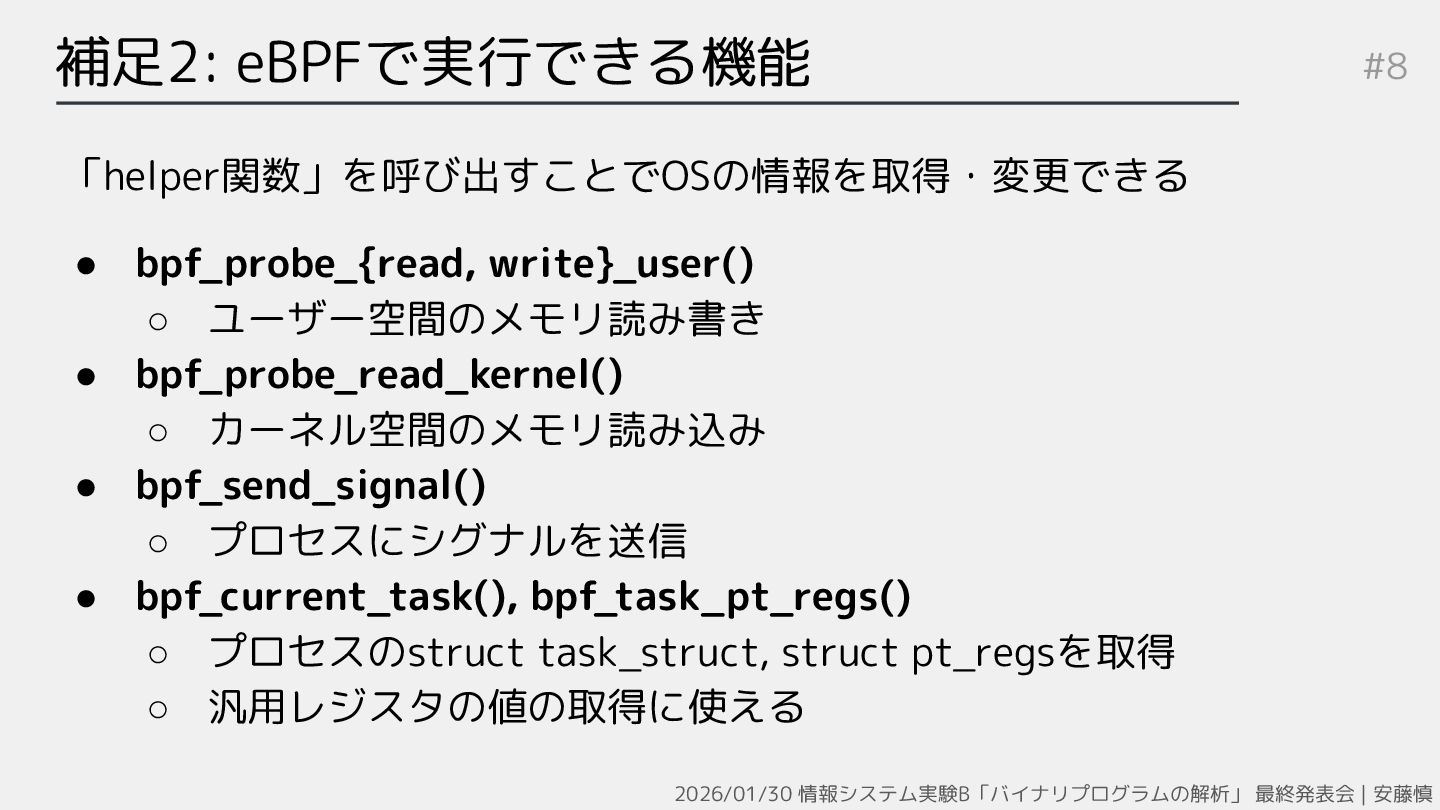

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎「helper関数」を呼び出すことでOSの情報を取得・変更できる • bpf_probe_{read, write}_user() ◦
ユーザー空間のメモリ読み書き • bpf_probe_read_kernel() ◦ カーネル空間のメモリ読み込み • bpf_send_signal() ◦ プロセスにシグナルを送信 • bpf_current_task(), bpf_task_pt_regs() ◦ プロセスのstruct task_struct, struct pt_regsを取得 ◦ 汎用レジスタの値の取得に使える補足2: eBPFで実行できる機能 #8

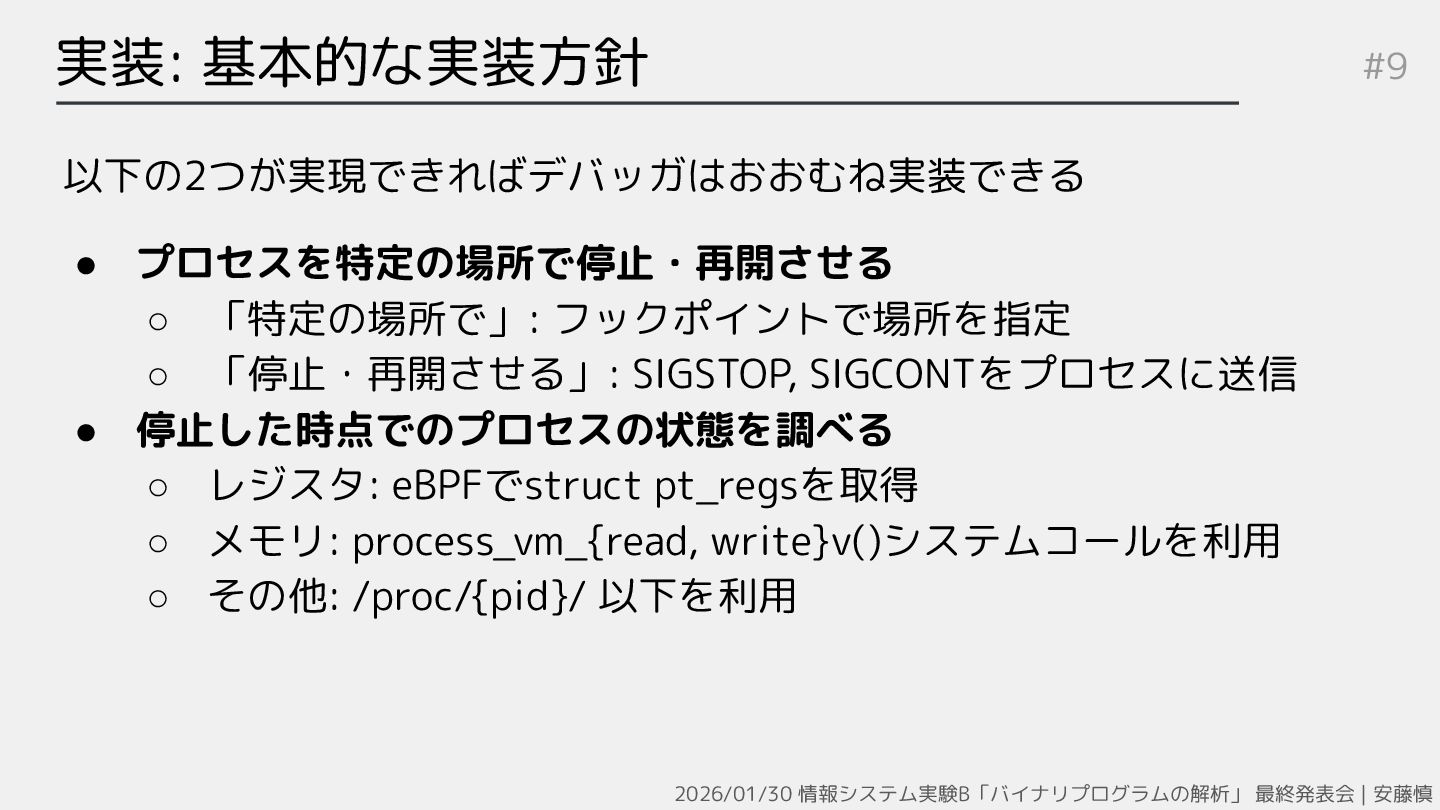

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎以下の2つが実現できればデバッガはおおむね実装できる • プロセスを特定の場所で停止・再開させる ◦ 「特定の場所で」:
フックポイントで場所を指定 ◦ 「停止・再開させる」: SIGSTOP, SIGCONTをプロセスに送信 • 停止した時点でのプロセスの状態を調べる ◦ レジスタ: eBPFでstruct pt_regsを取得 ◦ メモリ: process_vm_{read, write}v()システムコールを利用 ◦ その他: /proc/{pid}/ 以下を利用実装: 基本的な実装方針 #9

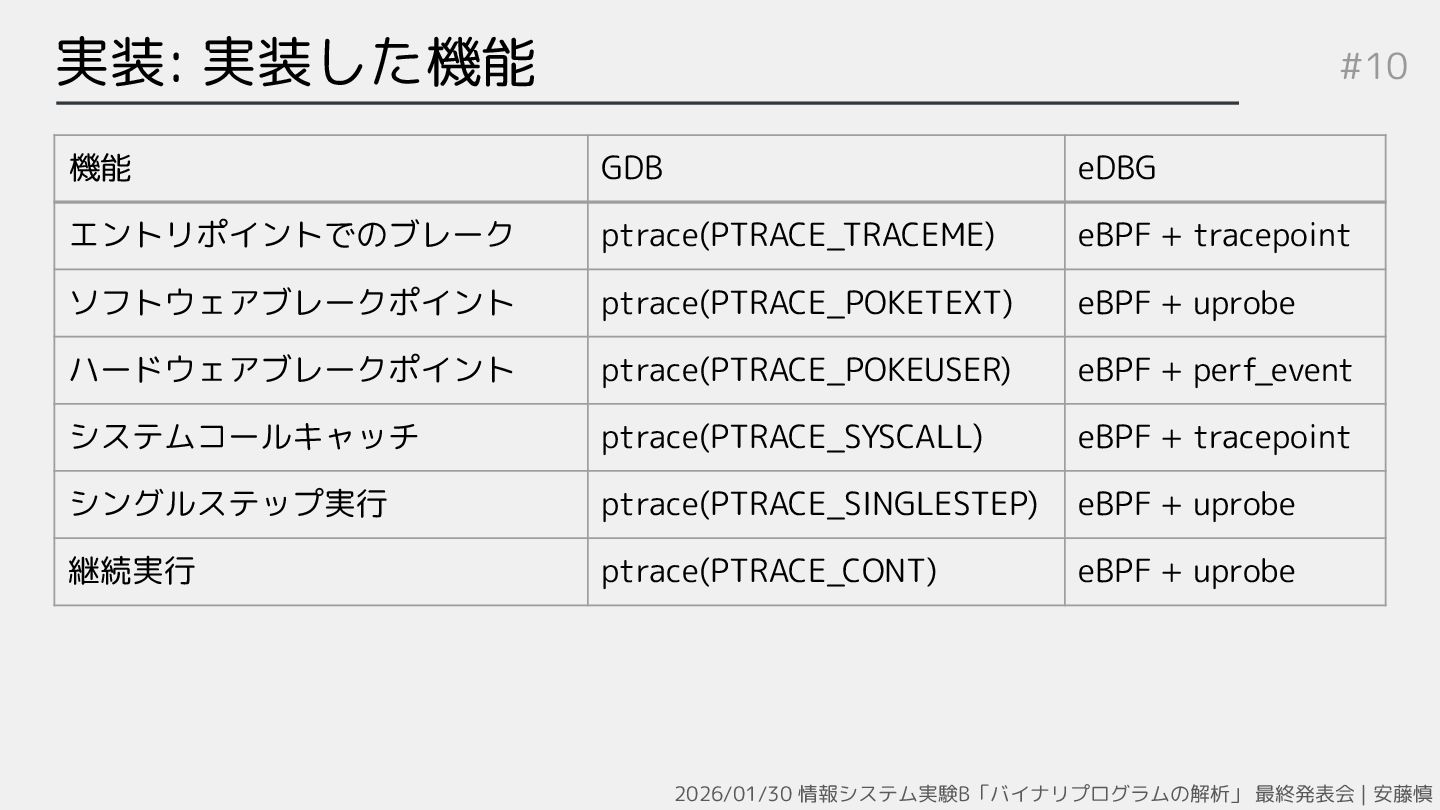

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎実装: 実装した機能 #10 機能 GDB
eDBG エントリポイントでのブレーク ptrace(PTRACE_TRACEME) eBPF + tracepoint ソフトウェアブレークポイント ptrace(PTRACE_POKETEXT) eBPF + uprobe ハードウェアブレークポイント ptrace(PTRACE_POKEUSER) eBPF + perf_event システムコールキャッチ ptrace(PTRACE_SYSCALL) eBPF + tracepoint シングルステップ実行 ptrace(PTRACE_SINGLESTEP) eBPF + uprobe 継続実行 ptrace(PTRACE_CONT) eBPF + uprobe

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎実装: 実装した機能 (cont’d) #11 機能
GDB eDBG レジスタの読み込み ptrace(PTRACE_GETREGSET) eBPF レジスタの書き込み ptrace(PTRACE_SETREGSET) 未実装メモリの読み込み process_vm_readv() メモリの書き込み process_vm_writev()

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎使用するフックポイント: sys_exit_execve execve()システムコール実行直後でフック実行するeBPFプログラム: 1.
bpf_send_signal(SIGSTOP)でプロセスを止める 2. レジスタ等の状態を親プロセスに送る実装: エントリポイントでのブレーク #12

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎使用するフックポイント: sys_exit_execve execve()システムコール実行直後でフック実行するeBPFプログラム: 1.
bpf_send_signal(SIGSTOP)でプロセスを止める 2. レジスタ等の状態を親プロセスに送る実装: エントリポイントでのブレーク #13

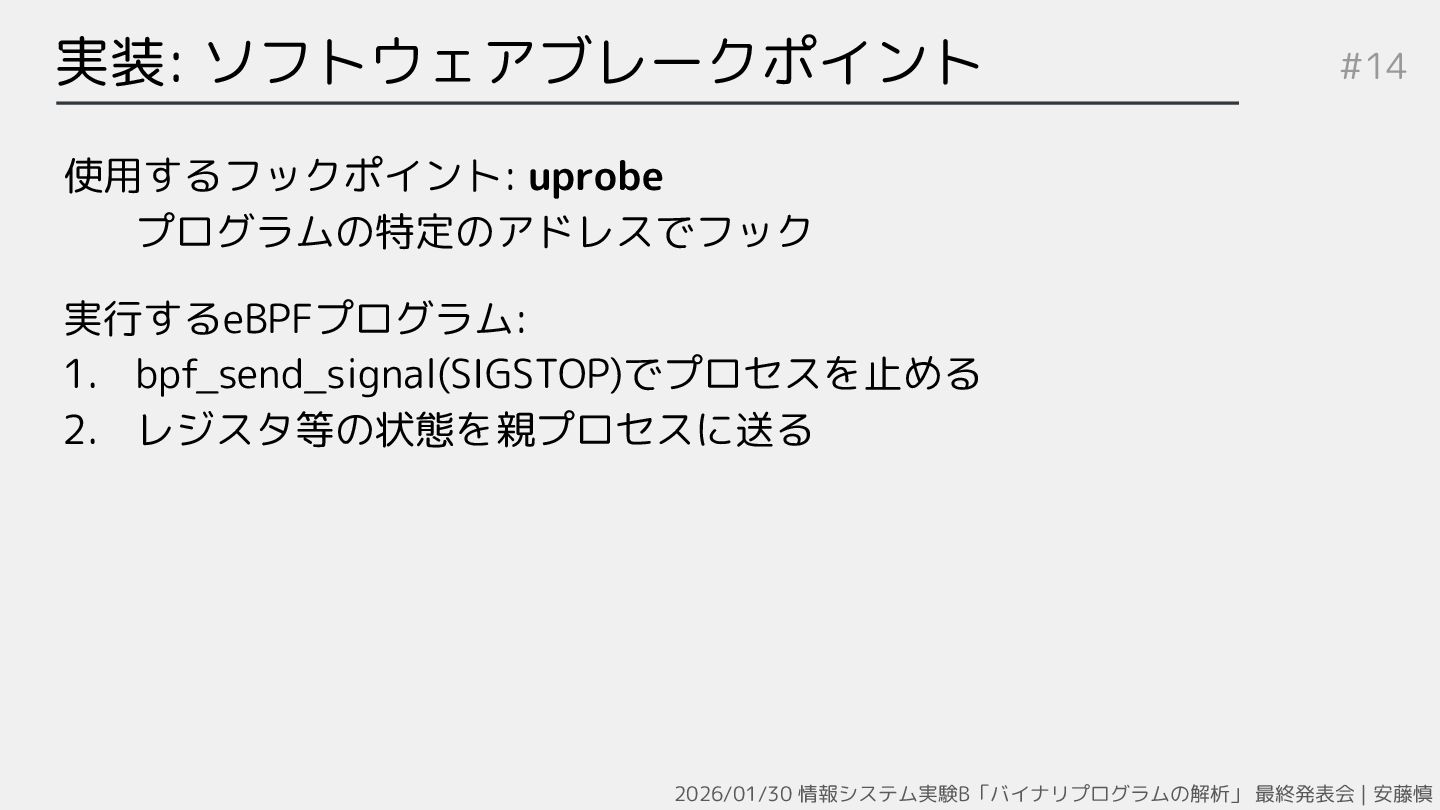

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎使用するフックポイント: uprobe プログラムの特定のアドレスでフック実行するeBPFプログラム: 1.
bpf_send_signal(SIGSTOP)でプロセスを止める 2. レジスタ等の状態を親プロセスに送る実装: ソフトウェアブレークポイント #14

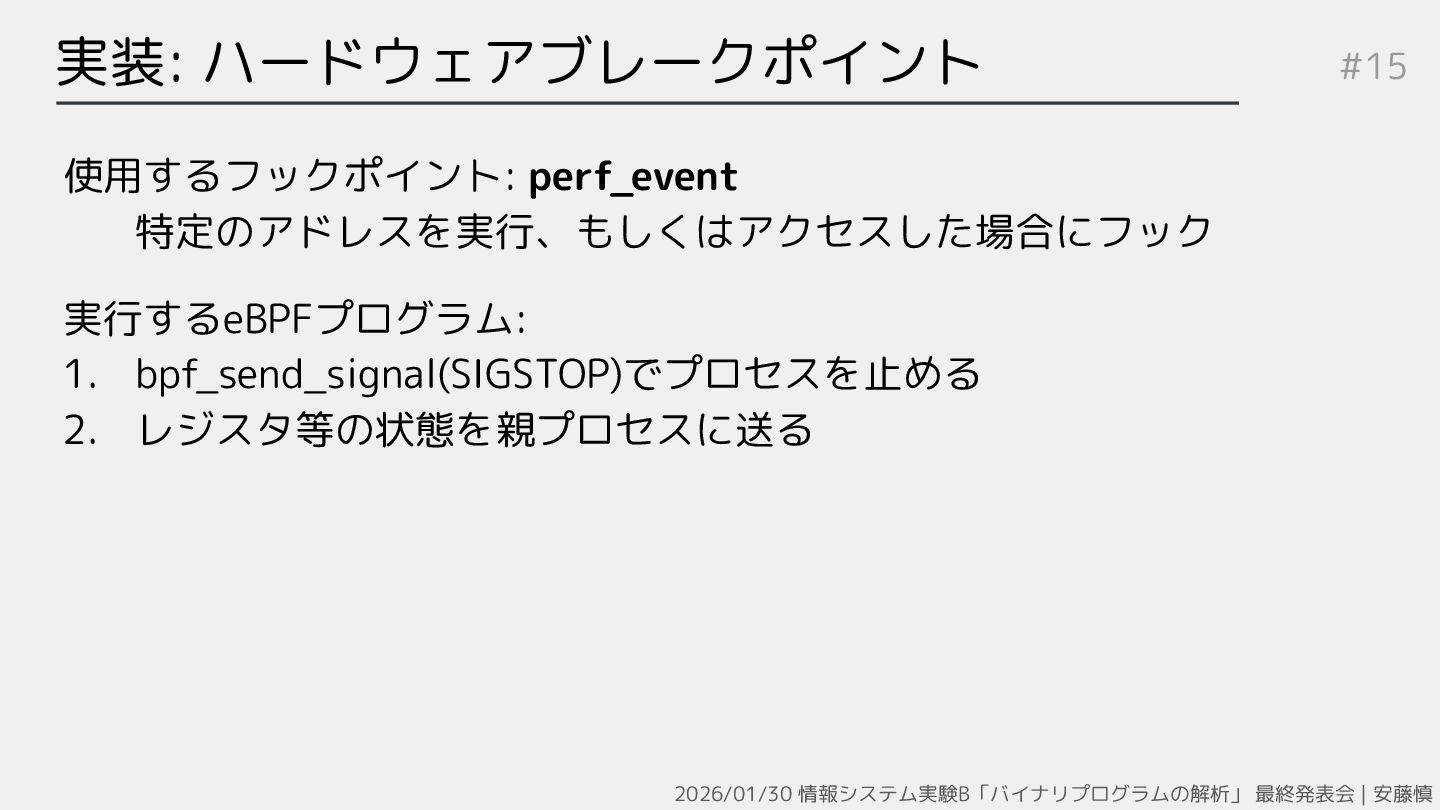

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎使用するフックポイント: perf_event 特定のアドレスを実行、もしくはアクセスした場合にフック実行するeBPFプログラム: 1.
bpf_send_signal(SIGSTOP)でプロセスを止める 2. レジスタ等の状態を親プロセスに送る実装: ハードウェアブレークポイント #15

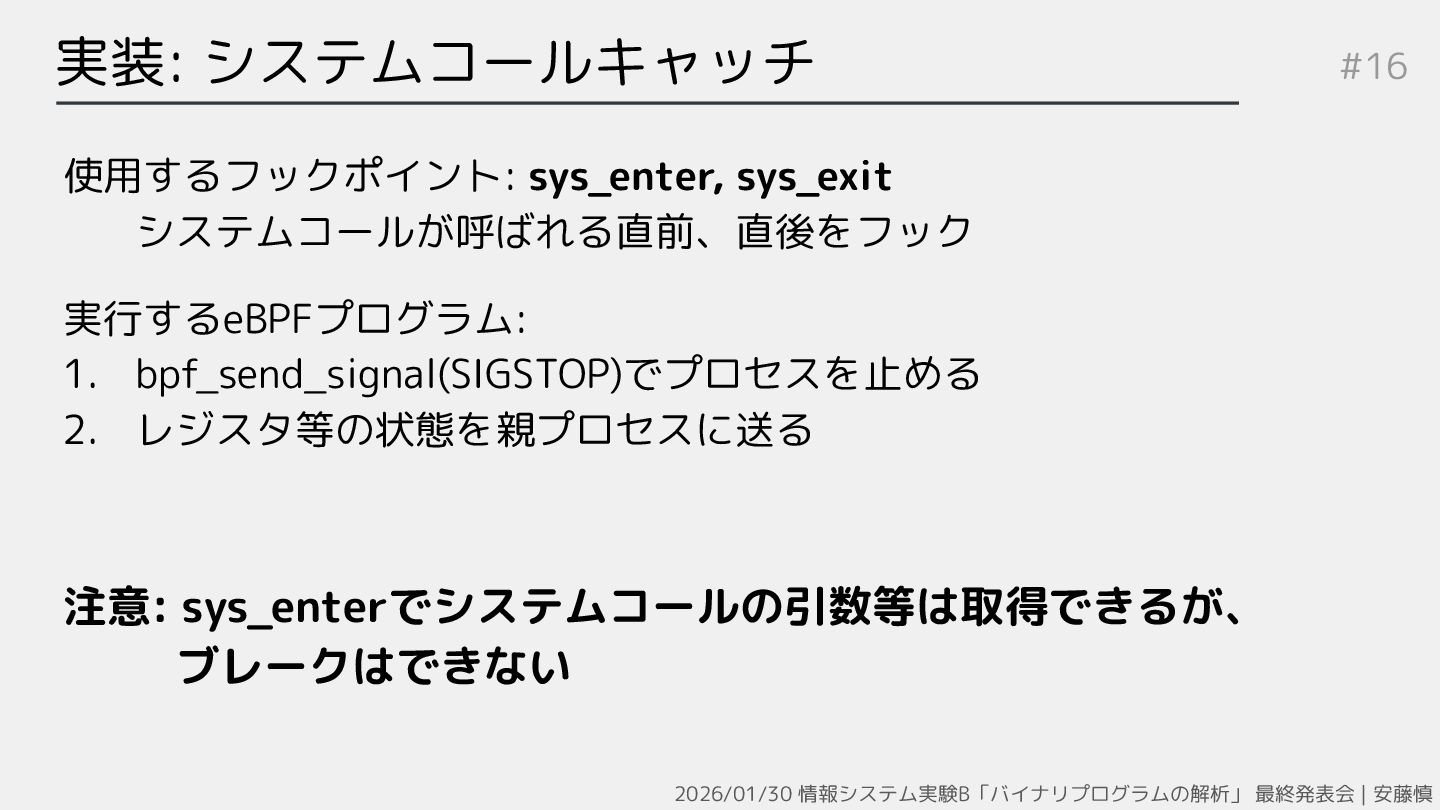

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎使用するフックポイント: sys_enter, sys_exit システムコールが呼ばれる直前、直後をフック実行するeBPFプログラム:
1. bpf_send_signal(SIGSTOP)でプロセスを止める 2. レジスタ等の状態を親プロセスに送る注意: sys_enterでシステムコールの引数等は取得できるが、　　ブレークはできない実装: システムコールキャッチ #16

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 1. 現在停止しているアドレスの命令を取得 ◦ ディスアセンブルにはcapstoneを使用 2.
命令と現在の状態から1命令実行後のアドレスを予測 3. 予測したアドレスにブレークポイントを仕掛けて継続実行予測ロジック: • RET: スタック上のリターンアドレスでブレーク • CALL: 呼び出し先でブレーク • JUMP/条件付きJUMP: 分岐条件をチェック、分岐先でブレーク実装: シングルステップ実行 #17

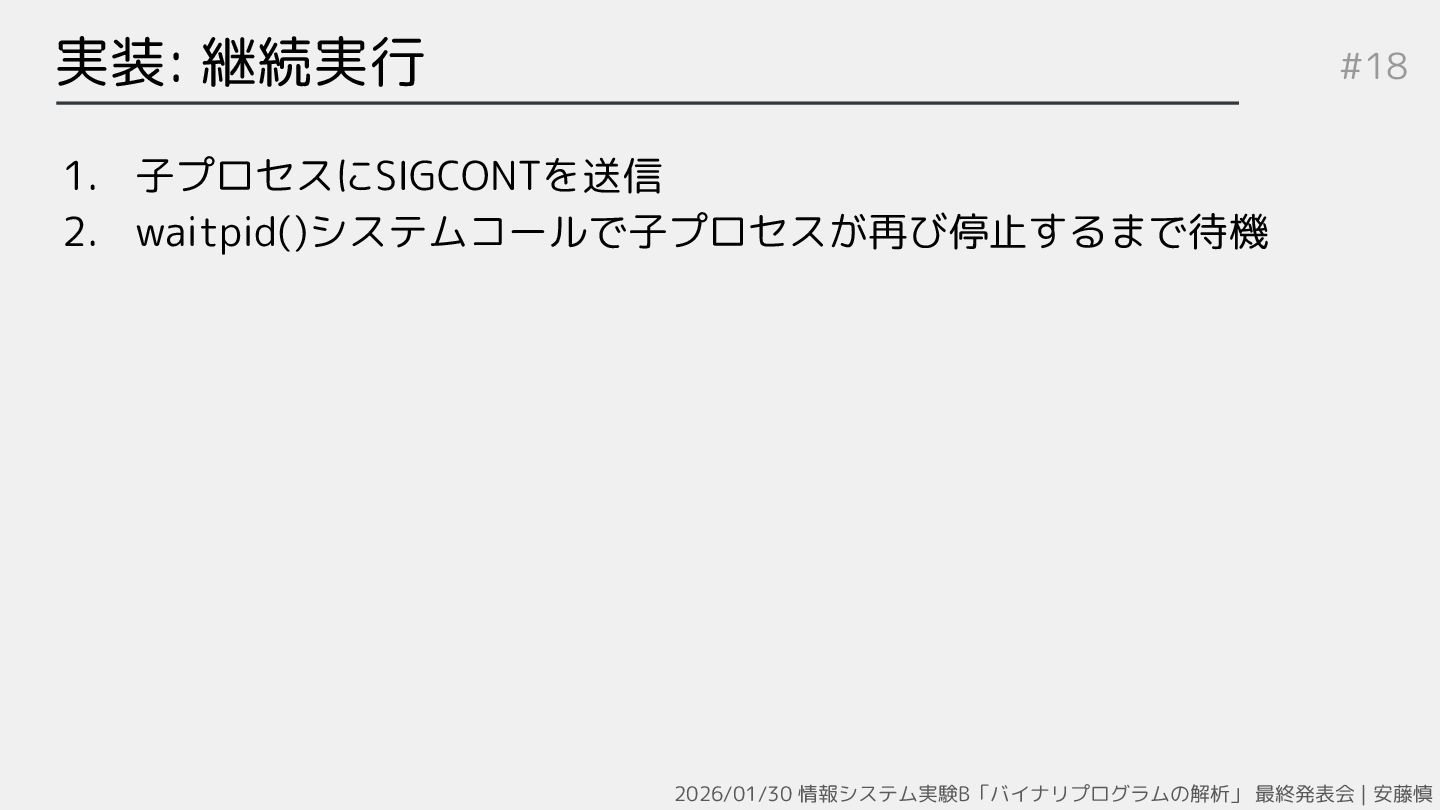

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 1. 子プロセスにSIGCONTを送信 2. waitpid()システムコールで子プロセスが再び停止するまで待機実装:
継続実行 #18

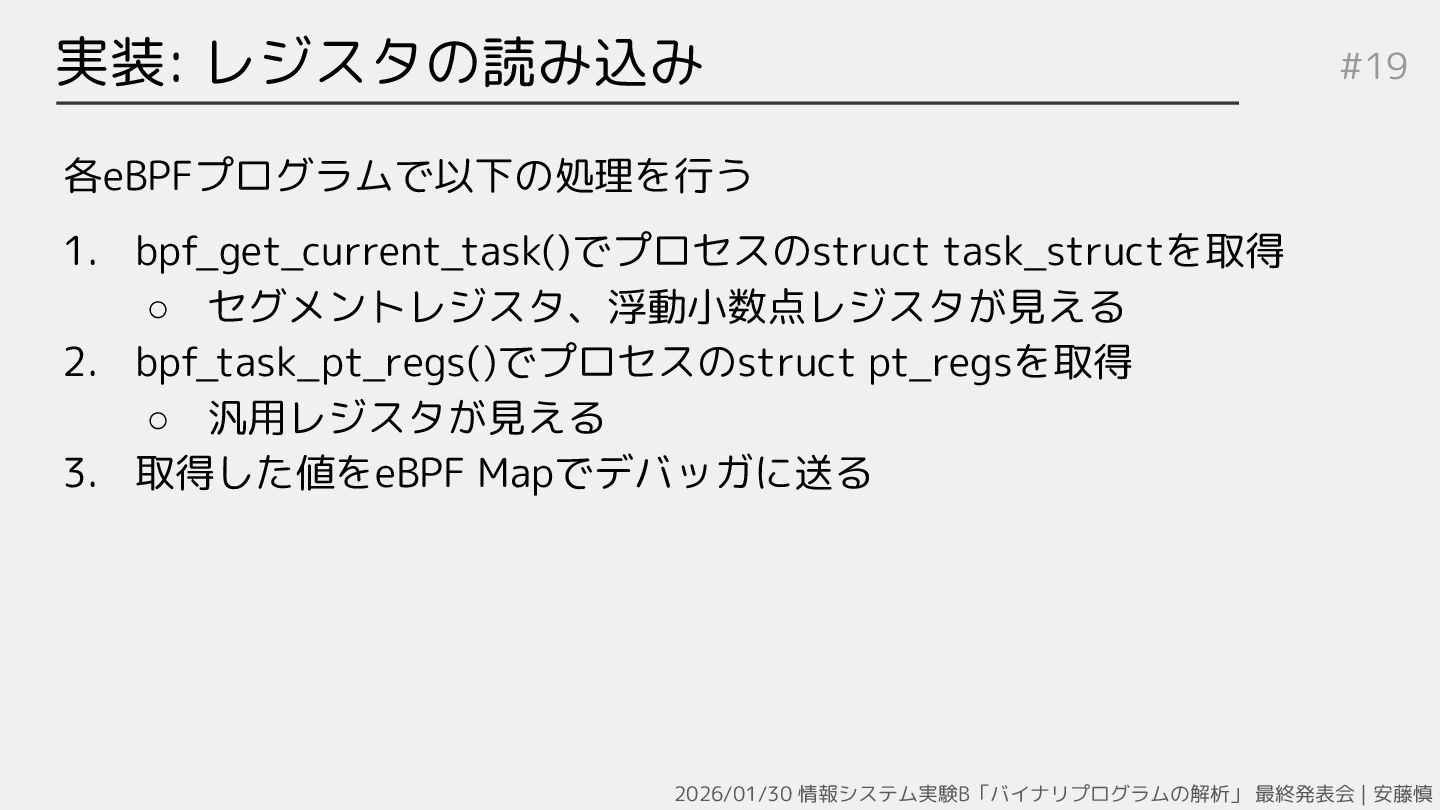

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎各eBPFプログラムで以下の処理を行う 1. bpf_get_current_task()でプロセスのstruct task_structを取得 ◦
セグメントレジスタ、浮動小数点レジスタが見える 2. bpf_task_pt_regs()でプロセスのstruct pt_regsを取得 ◦ 汎用レジスタが見える 3. 取得した値をeBPF Mapでデバッガに送る実装: レジスタの読み込み #19

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 • おそらく実装できない • struct pt_regsを書き換えれば良いように思えるが、eBPFプログラム
からカーネル空間へのメモリ書き込みは許可されていない実装: レジスタの書き込み #20

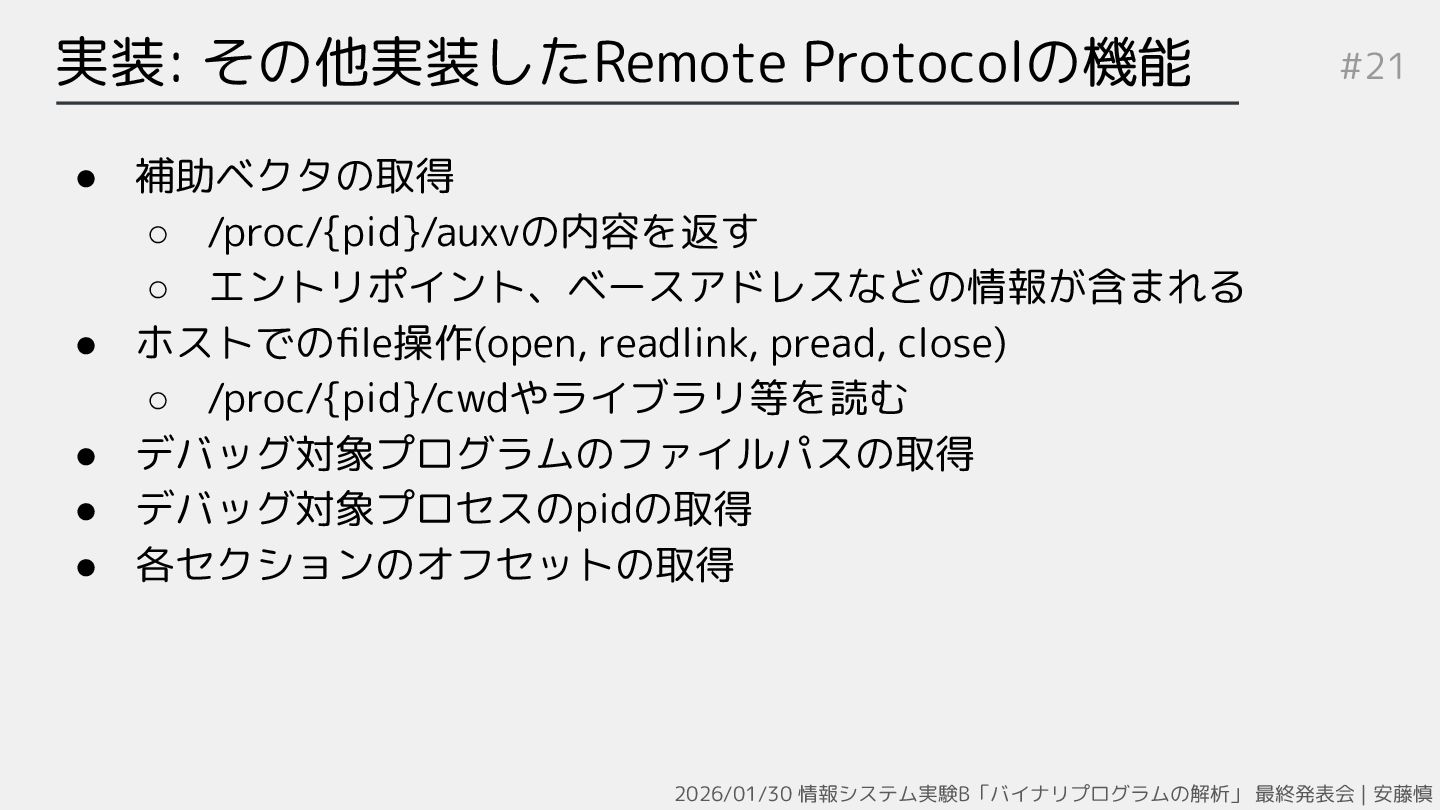

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 • 補助ベクタの取得 ◦ /proc/{pid}/auxvの内容を返す ◦
エントリポイント、ベースアドレスなどの情報が含まれる • ホストでのﬁle操作(open, readlink, pread, close) ◦ /proc/{pid}/cwdやライブラリ等を読む • デバッグ対象プログラムのファイルパスの取得 • デバッグ対象プロセスのpidの取得 • 各セクションのオフセットの取得実装: その他実装したRemote Protocolの機能 #21

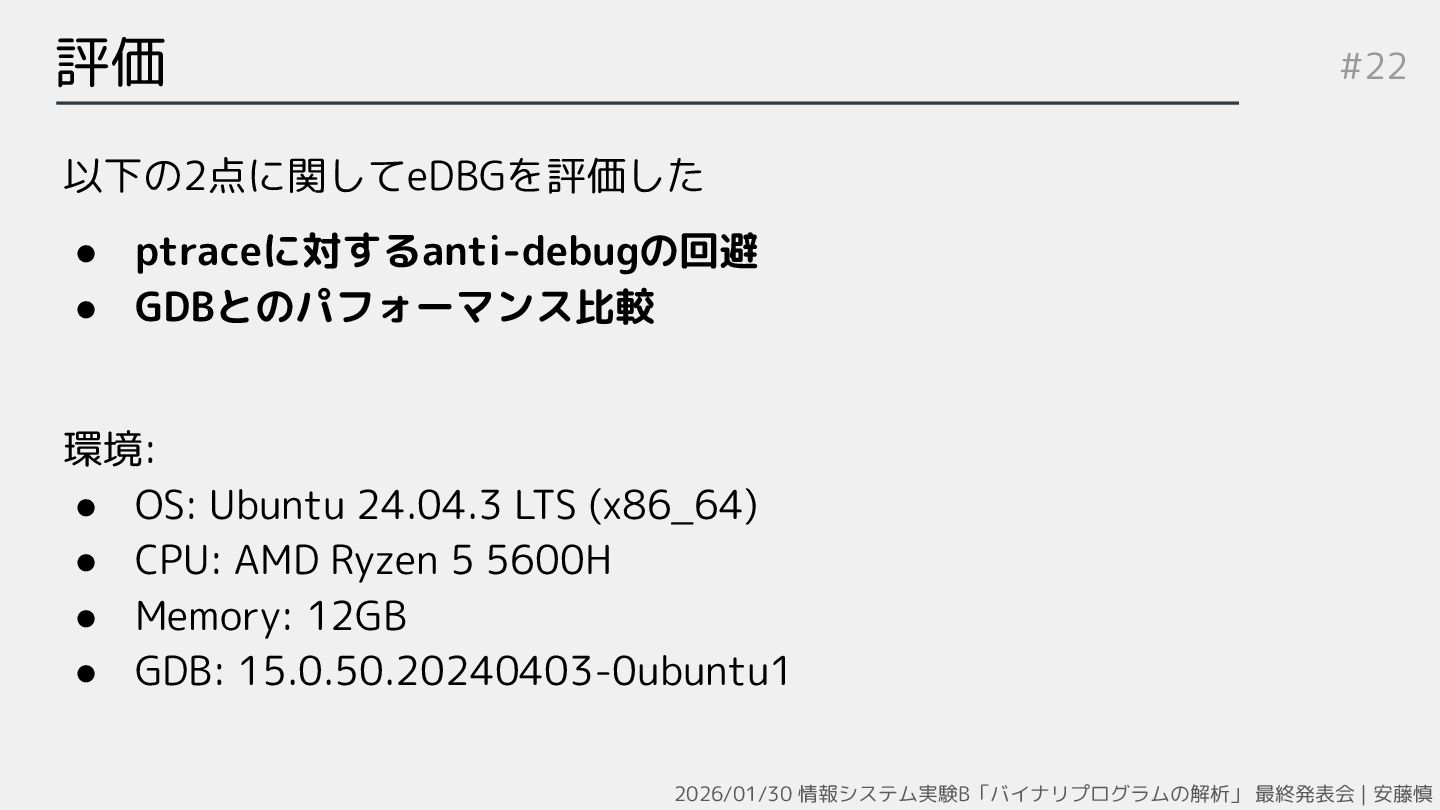

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎以下の2点に関してeDBGを評価した • ptraceに対するanti-debugの回避 • GDBとのパフォーマンス比較
環境: • OS: Ubuntu 24.04.3 LTS (x86_64) • CPU: AMD Ryzen 5 5600H • Memory: 12GB • GDB: 15.0.50.20240403-0ubuntu1 評価 #22

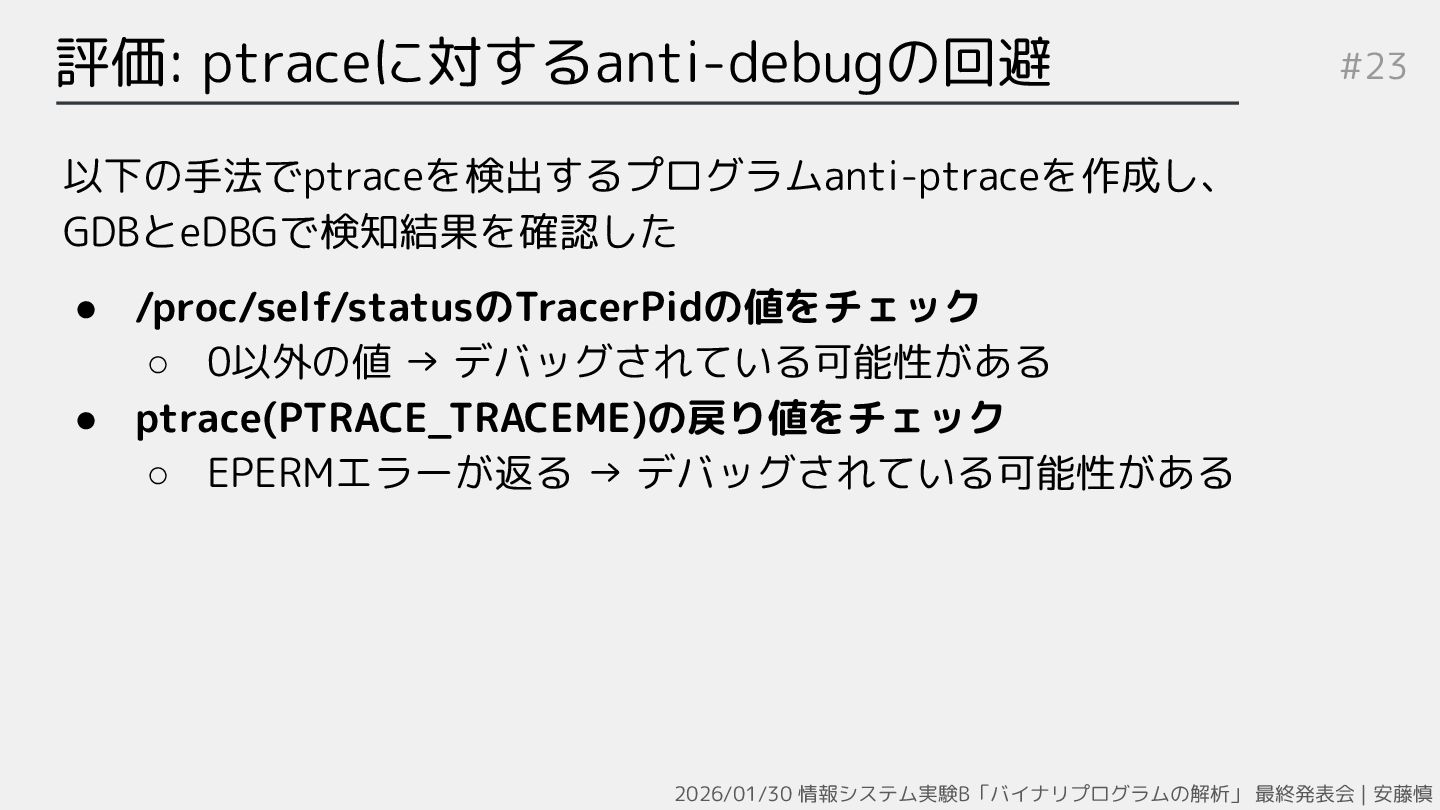

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎以下の手法でptraceを検出するプログラムanti-ptraceを作成し、 GDBとeDBGで検知結果を確認した • /proc/self/statusのTracerPidの値をチェック ◦
0以外の値 → デバッグされている可能性がある • ptrace(PTRACE_TRACEME)の戻り値をチェック ◦ EPERMエラーが返る → デバッグされている可能性がある評価: ptraceに対するanti-debugの回避 #23

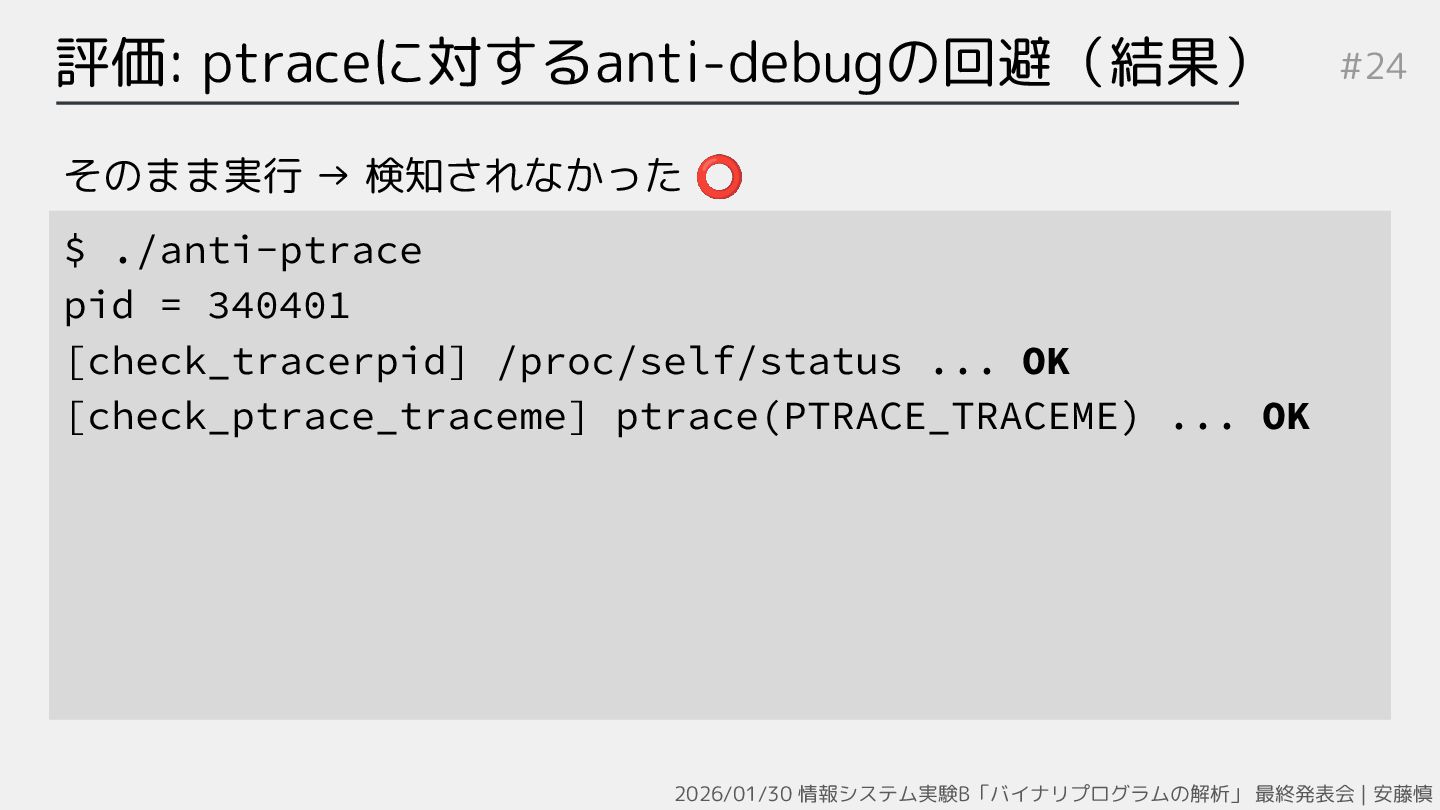

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 $ ./anti-ptrace pid = 340401
[check_tracerpid] /proc/self/status ... OK [check_ptrace_traceme] ptrace(PTRACE_TRACEME) ... OK 評価: ptraceに対するanti-debugの回避（結果） #24 そのまま実行 → 検知されなかった ⭕

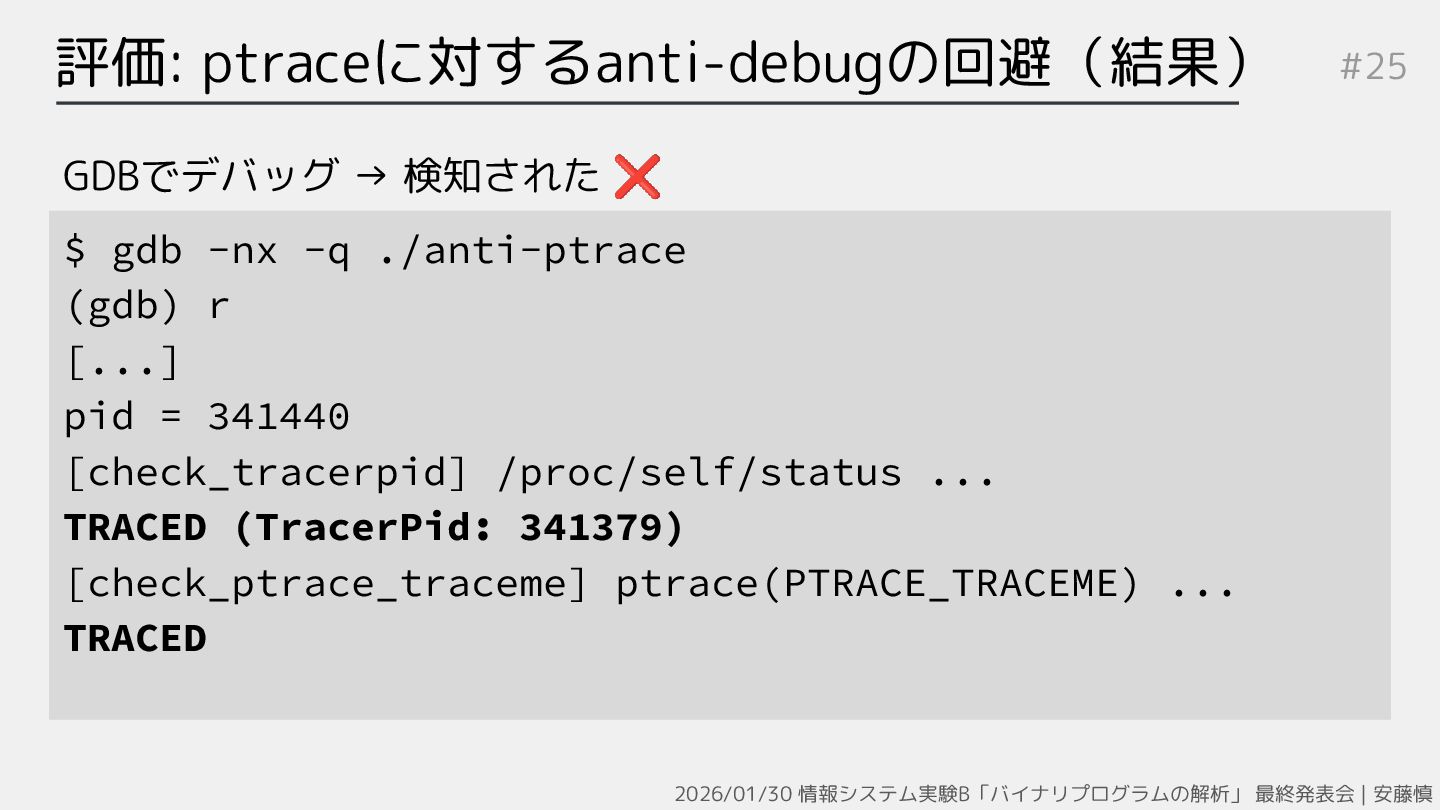

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎評価: ptraceに対するanti-debugの回避（結果） #25 $ gdb
-nx -q ./anti-ptrace (gdb) r [...] pid = 341440 [check_tracerpid] /proc/self/status ... TRACED (TracerPid: 341379) [check_ptrace_traceme] ptrace(PTRACE_TRACEME) ... TRACED GDBでデバッグ → 検知された ❌

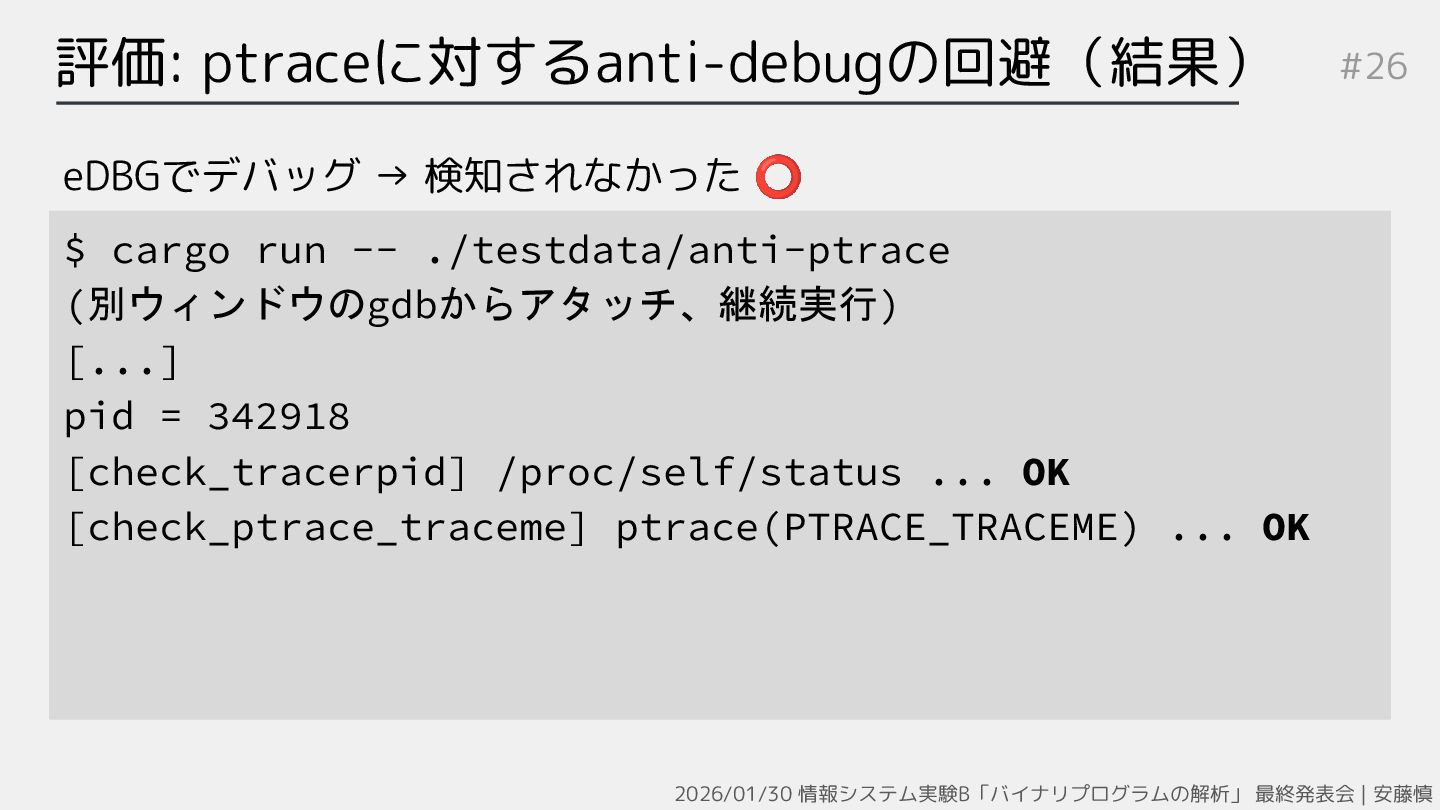

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎評価: ptraceに対するanti-debugの回避（結果） #26 $ cargo
run -- ./testdata/anti-ptrace (別ウィンドウのgdbからアタッチ、継続実行) [...] pid = 342918 [check_tracerpid] /proc/self/status ... OK [check_ptrace_traceme] ptrace(PTRACE_TRACEME) ... OK eDBGでデバッグ → 検知されなかった ⭕

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎以下にブレークポイントを設定し、継続実行を繰り返したときの実行時間をそれぞれ比較した • 関数呼び出し (loop_func)
• システムコール呼び出し (loop_syscall) 評価: GDBとのパフォーマンス比較 #27

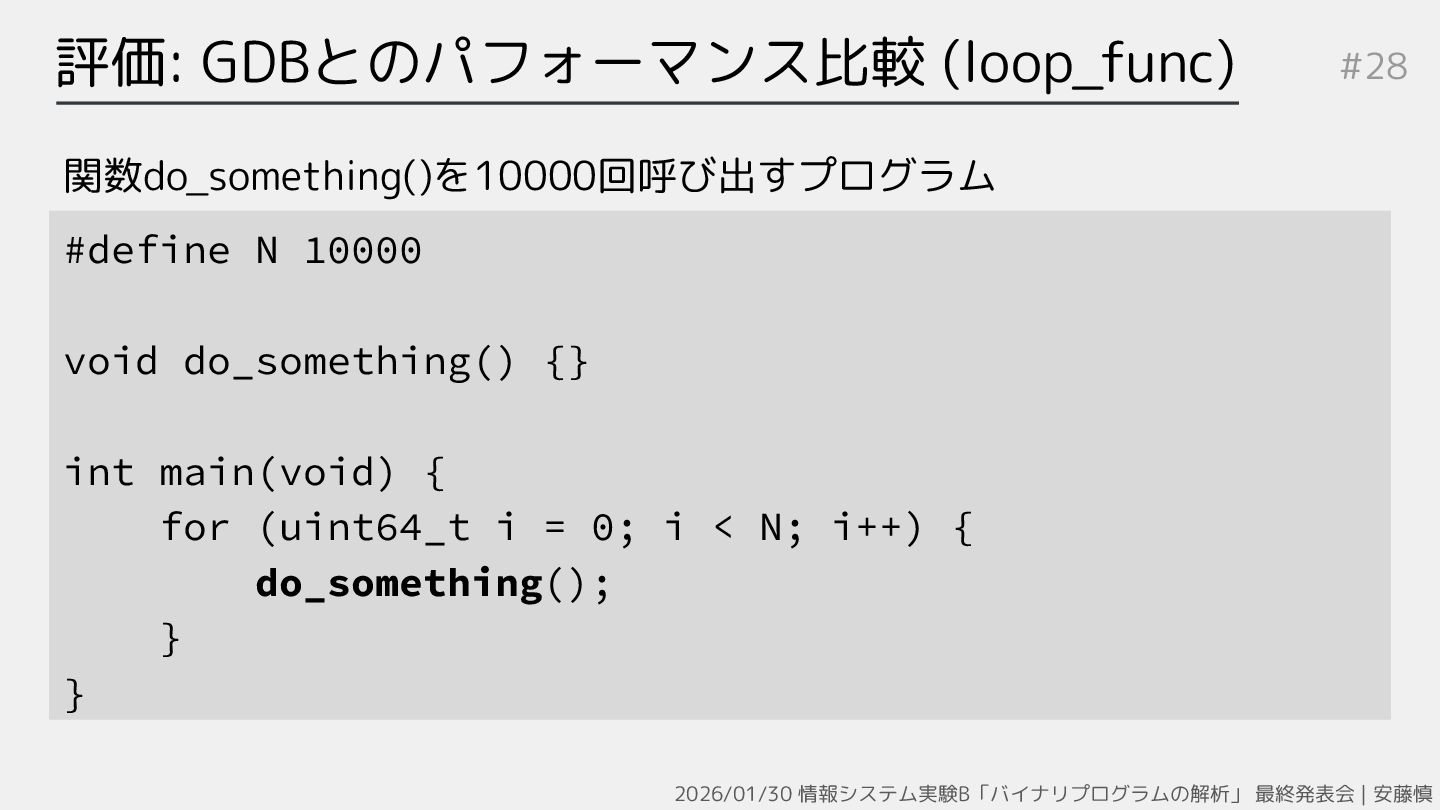

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎関数do_something()を10000回呼び出すプログラム評価: GDBとのパフォーマンス比較 (loop_func) #28
#define N 10000 void do_something() {} int main(void) { for (uint64_t i = 0; i < N; i++) { do_something(); } }

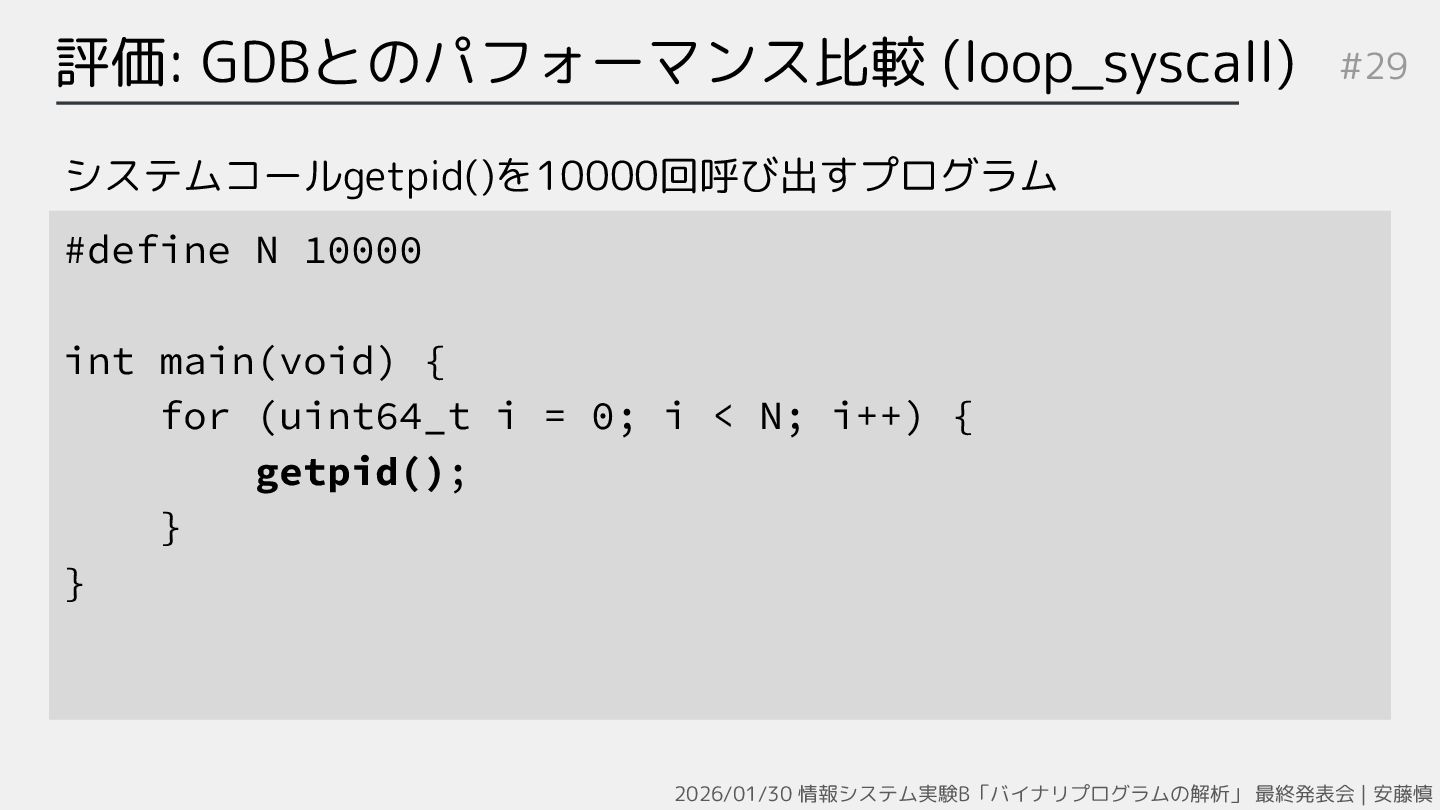

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎システムコールgetpid()を10000回呼び出すプログラム評価: GDBとのパフォーマンス比較 (loop_syscall) #29
#define N 10000 int main(void) { for (uint64_t i = 0; i < N; i++) { getpid(); } }

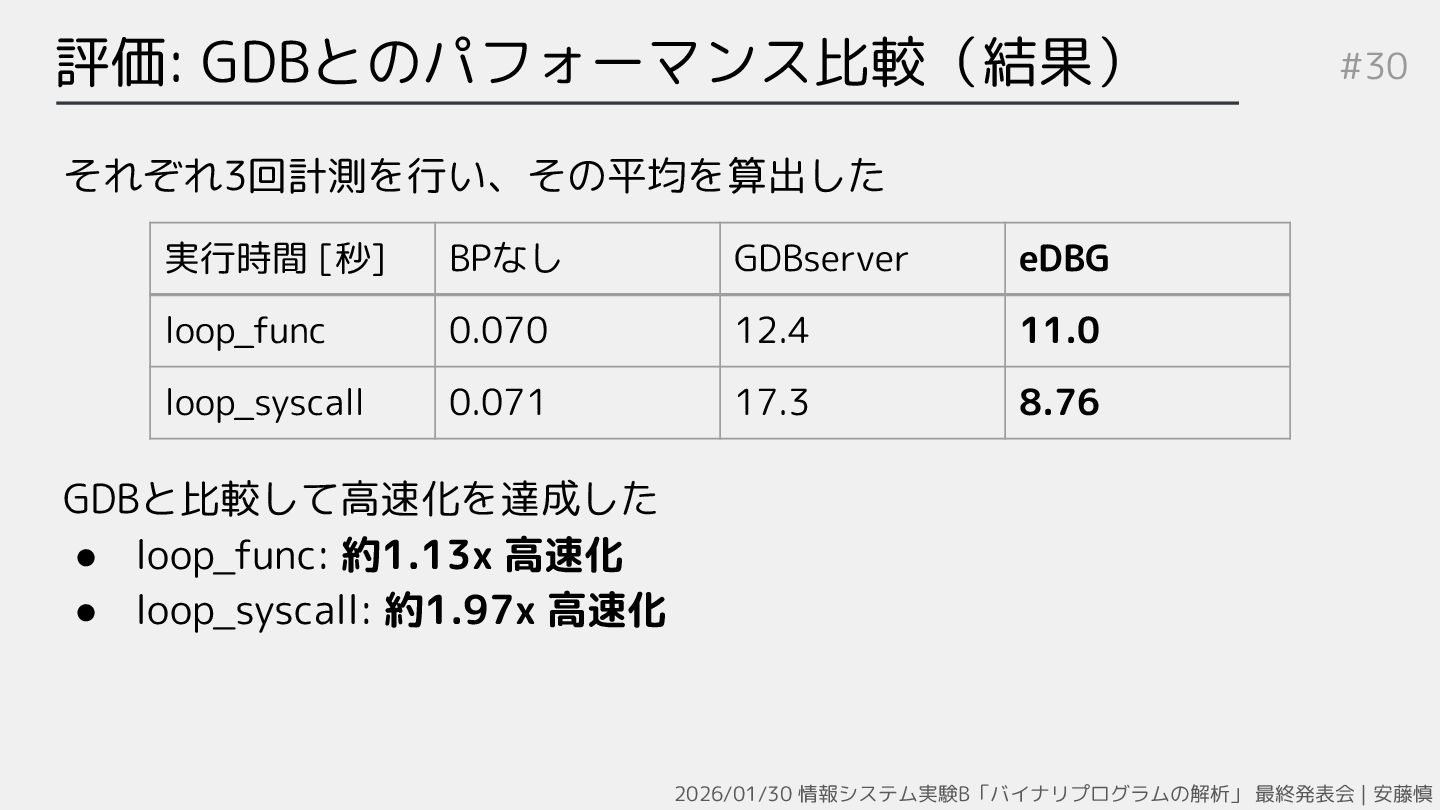

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎それぞれ3回計測を行い、その平均を算出した評価: GDBとのパフォーマンス比較（結果） #30 実行時間
[秒] BPなし GDBserver eDBG loop_func 0.070 12.4 11.0 loop_syscall 0.071 17.3 8.76 GDBと比較して高速化を達成した • loop_func: 約1.13x 高速化 • loop_syscall: 約1.97x 高速化

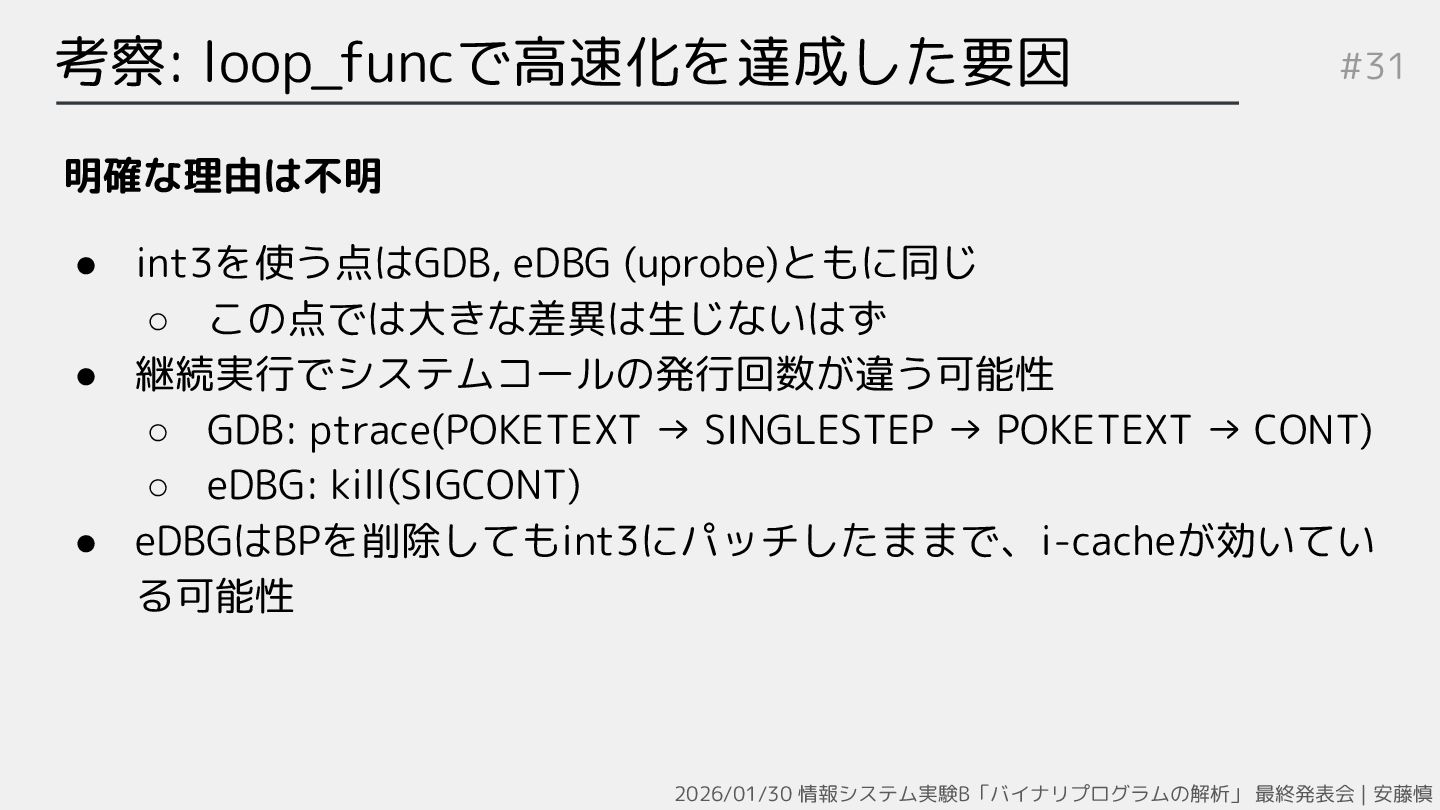

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎明確な理由は不明 • int3を使う点はGDB, eDBG (uprobe)ともに同じ
◦ この点では大きな差異は生じないはず • 継続実行でシステムコールの発行回数が違う可能性 ◦ GDB: ptrace(POKETEXT → SINGLESTEP → POKETEXT → CONT) ◦ eDBG: kill(SIGCONT) • eDBGはBPを削除してもint3にパッチしたままで、i-cacheが効いている可能性考察: loop_funcで高速化を達成した要因 #31

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 eBPFでは特定のシステムコール呼び出しに限ってSIGSTOPを送ることが可能なためと思われる • ptrace(PTRACE_SYSCALL)はすべてのシステムコールでブレークする ◦
ブレークさせるかの判定はユーザー空間で行われる • eBPFでは特定のシステムコールでのみブレークさせられる ◦ ブレークさせたいシステムコール番号をeBPF Mapで共有している ◦ sys_exitでこのeBPF Mapを見て必要な場合にのみSIGSTOPを送る ◦ ブレークさせるかの判定はカーネル空間で行われるプログラムの特性によってはさらに高速化の恩恵を得られる可能性がある例: キャッチしたいシステムコールの呼び出し頻度が少ないプログラム考察: loop_syscallで高速化を達成した要因 #32

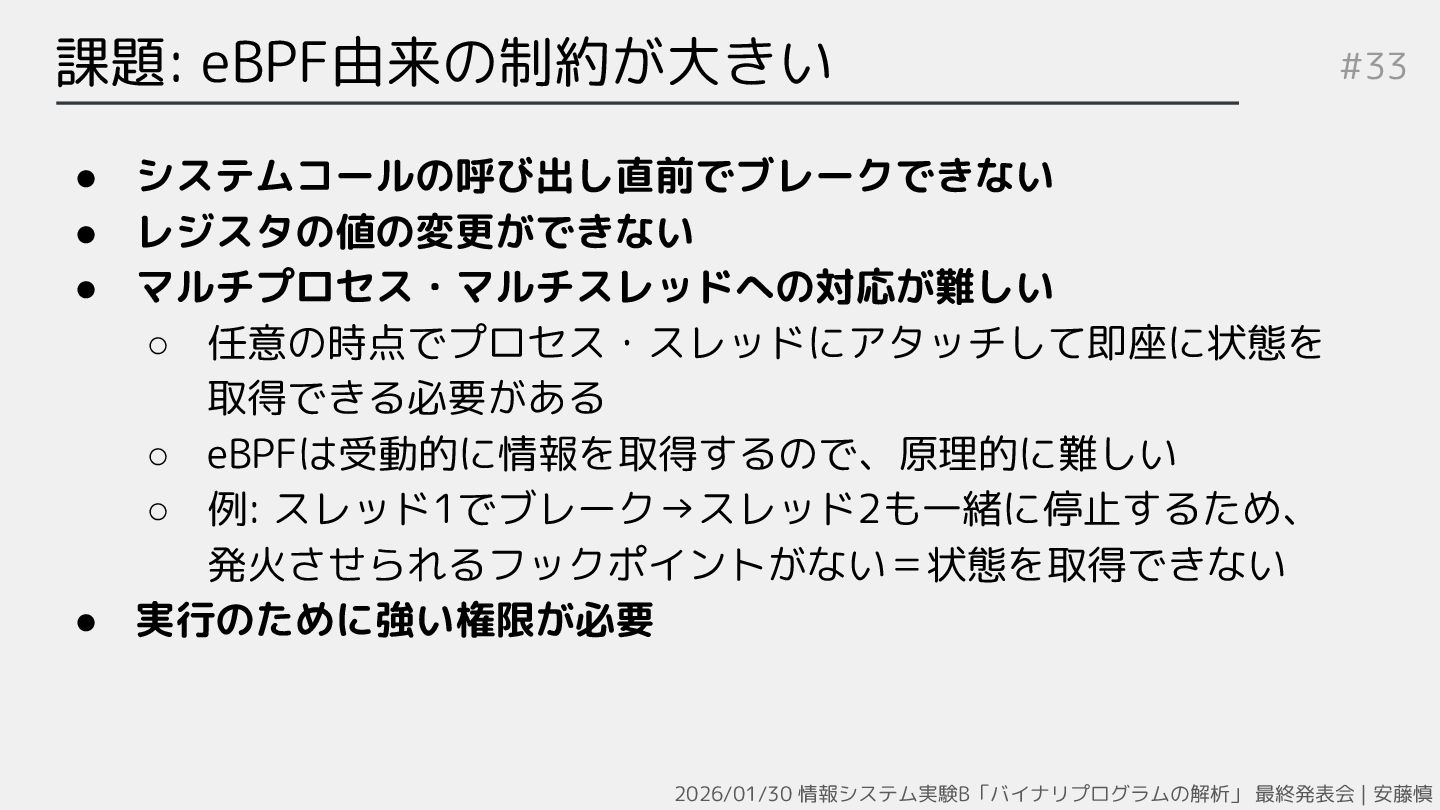

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 • システムコールの呼び出し直前でブレークできない • レジスタの値の変更ができない •
マルチプロセス・マルチスレッドへの対応が難しい ◦ 任意の時点でプロセス・スレッドにアタッチして即座に状態を取得できる必要がある ◦ eBPFは受動的に情報を取得するので、原理的に難しい ◦ 例: スレッド1でブレーク→スレッド2も一緒に停止するため、発火させられるフックポイントがない＝状態を取得できない • 実行のために強い権限が必要課題: eBPF由来の制約が大きい #33

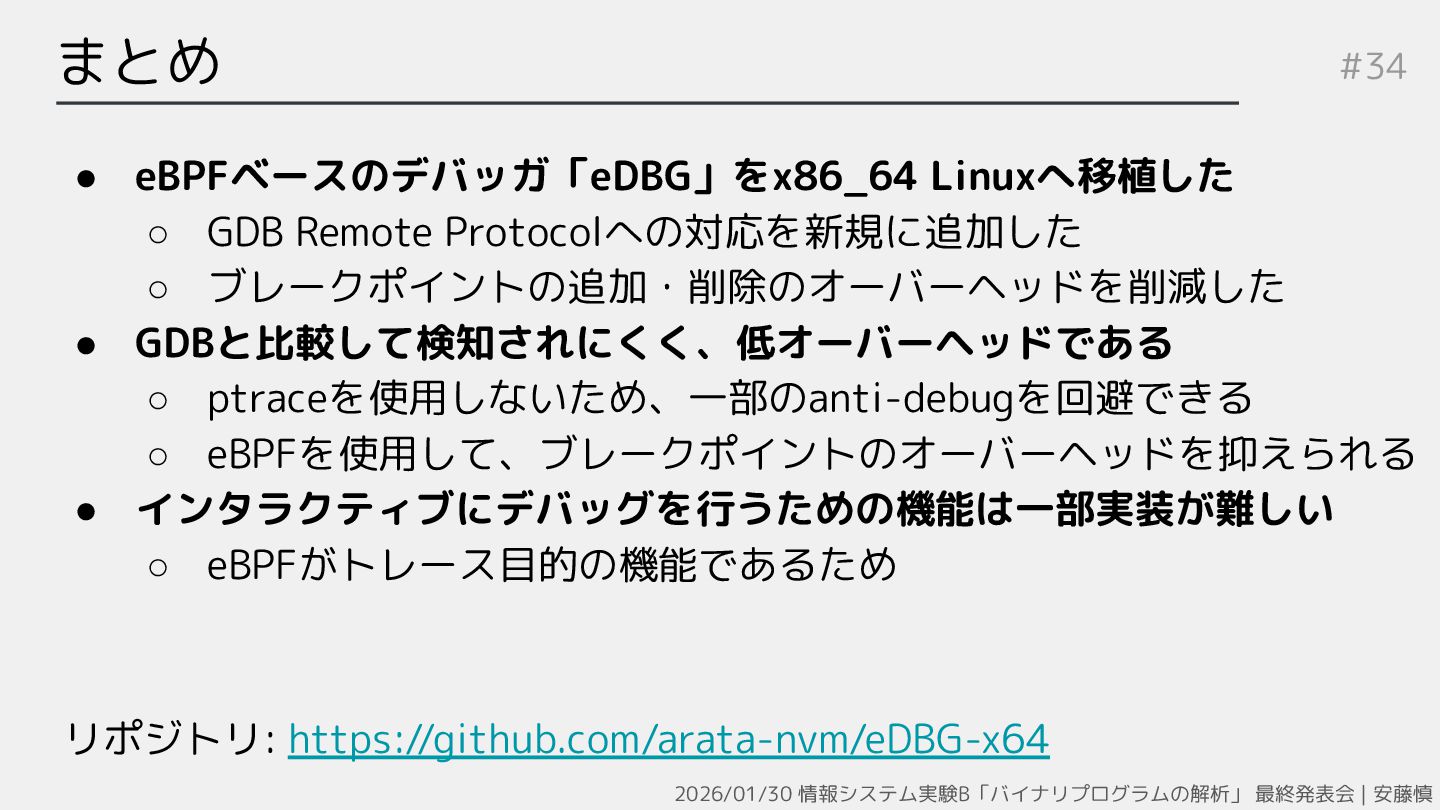

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 • eBPFベースのデバッガ「eDBG」をx86_64 Linuxへ移植した ◦ GDB
Remote Protocolへの対応を新規に追加した ◦ ブレークポイントの追加・削除のオーバーヘッドを削減した • GDBと比較して検知されにくく、低オーバーヘッドである ◦ ptraceを使用しないため、一部のanti-debugを回避できる ◦ eBPFを使用して、ブレークポイントのオーバーヘッドを抑えられる • インタラクティブにデバッグを行うための機能は一部実装が難しい ◦ eBPFがトレース目的の機能であるためリポジトリ: https://github.com/arata-nvm/eDBG-x64 まとめ #34

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 • 実はあまりない ◦ eBPFのポータブル性やGDBのマルチアーキ対応のおかげ •
レジスタセットの違いの対応は必要 ◦ x86_64とARM64ではレジスタセットが異なる ◦ struct pt_regsの構造も異なる ◦ アーキごとに適切な場所を読む付録: x86_64 Linux移植にあたっての課題 #35

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 • GDBはブレークポイントの追加・削除を頻繁に行う ◦ プログラムが実行中の間のみブレークポイントを設定する ◦
そのために毎回実行前にBP追加、実行後にBP削除を行う • eBPFプログラムのアタッチ・デタッチ操作は重い ◦ GDBからの指示そのままに操作を行うと非常に動作が遅くなる ◦ 対処として、基本デタッチを行わず、eBPF MapでBPの有効/無効を制御することで高速化した ◦ 一時的にBPを追加するシングルステップ実行は依然として遅い付録: GDBとeBPFの相性が悪い点 #36

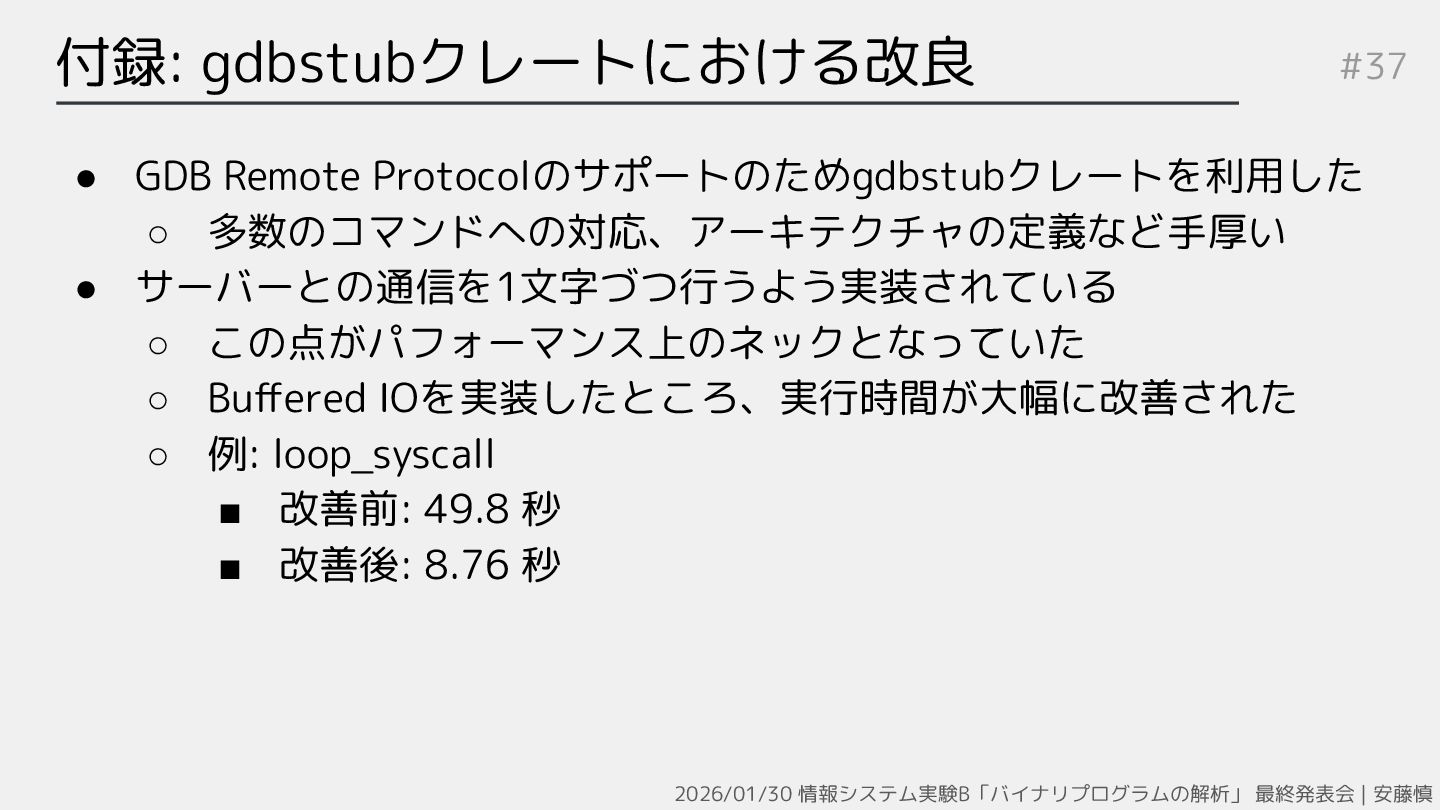

2026/01/30 情報システム実験B「バイナリプログラムの解析」最終発表会 | 安藤慎 • GDB Remote Protocolのサポートのためgdbstubクレートを利用した ◦
多数のコマンドへの対応、アーキテクチャの定義など手厚い • サーバーとの通信を1文字づつ行うよう実装されている ◦ この点がパフォーマンス上のネックとなっていた ◦ Buﬀered IOを実装したところ、実行時間が大幅に改善された ◦ 例: loop_syscall ▪ 改善前: 49.8 秒 ▪ 改善後: 8.76 秒付録: gdbstubクレートにおける改良 #37
