Ruby meets secure DNS & modern Internet protocols

Talk at Tokyo RubyKaigi 12 (東京RubyKaigi 12)

Transcript

1. Ruby meets secure DNS & modern Internet protocols Kasumi Hanazuki 2025-01-18 Tokyo RubyKaigi 12
2. 花月かすみ • https://github.com/hanazuki • 2匹のもるもっとと暮らしています • RubyKaigi NOC （Wi-Fi係） 2 • 2017 広島 • ２０１８ 仙台 • 2019 福岡 • 2020 松本（中止） • 2022 津 • 2023 松本 • 2024 那覇, KoR • 2025 松山（予定） 2025-01-18 Tokyo RubyKaigi 12

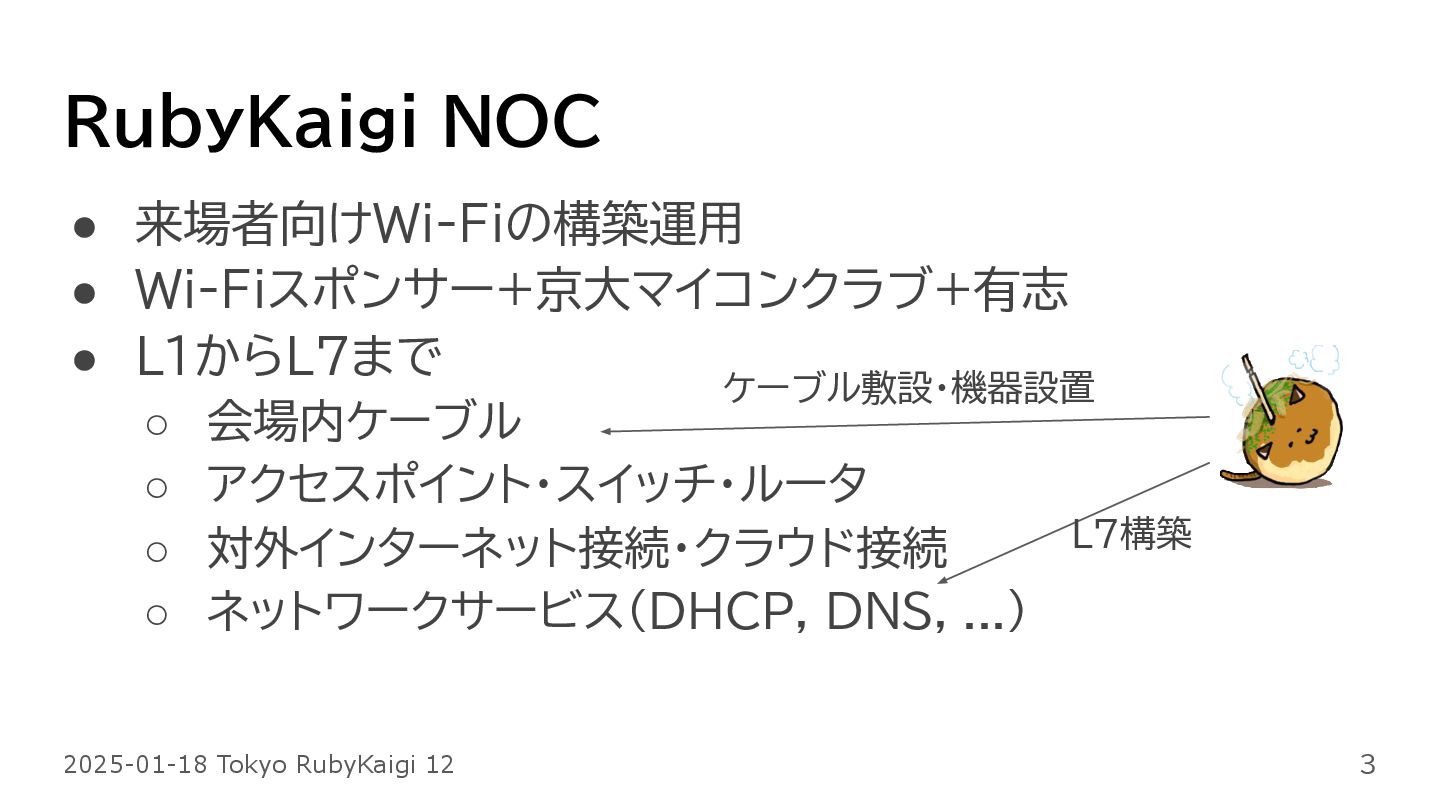

3. RubyKaigi NOC • 来場者向けWi-Fiの構築運用 • Wi-Fiスポンサー+京大マイコンクラブ+有志 • L1からL7まで ◦ 会場内ケーブル ◦ アクセスポイント・スイッチ・ルータ ◦ 対外インターネット接続・クラウド接続 ◦ ネットワークサービス(DHCP, DNS, ...) 3 2025-01-18 Tokyo RubyKaigi 12 ケーブル敷設・機器設置 L7構築

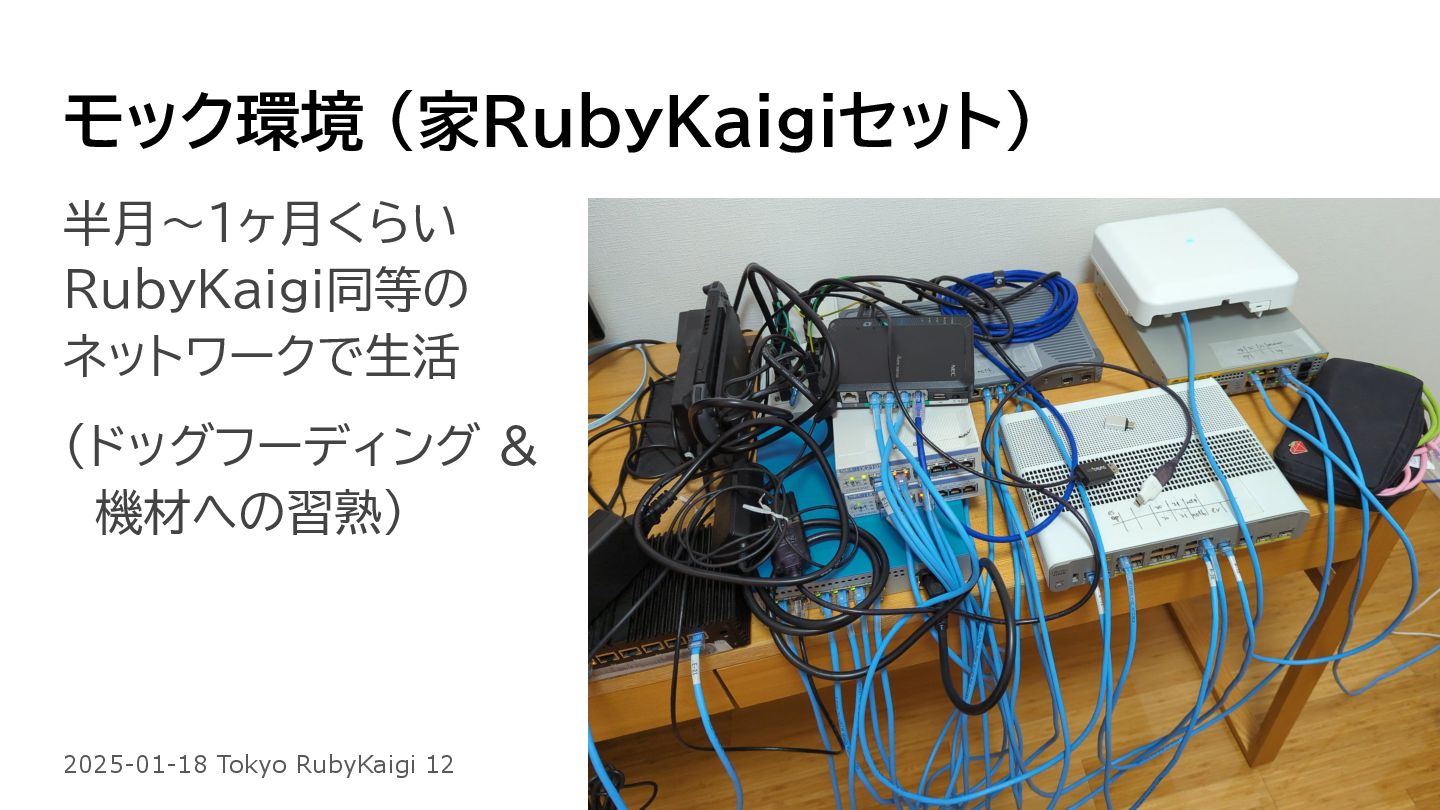

4. モック環境 （家RubyKaigiセット） 半月〜1ヶ月くらい RubyKaigi同等の ネットワークで生活 （ドッグフーディング & 機材への習熟） 4 2025-01-18 Tokyo RubyKaigi 12
5. RubyKaigi meets secure DNS & modern Internet protocols Kasumi Hanazuki 2025-01-18 Tokyo RubyKaigi 12
6. DNSと暗号化DNS 6 2025-01-18 Tokyo RubyKaigi 12

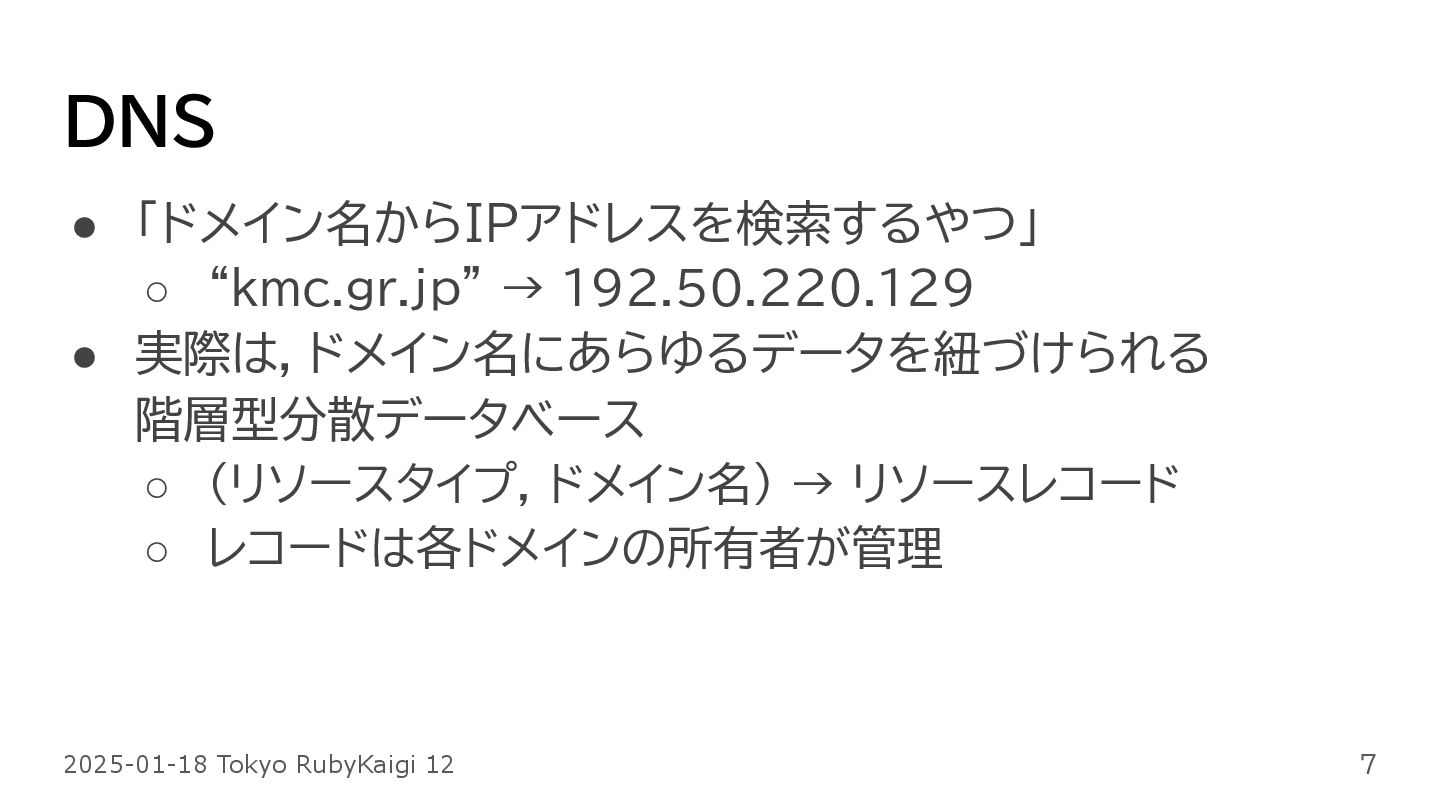

7. DNS • 「ドメイン名からIPアドレスを検索するやつ」 ◦ “kmc.gr.jp” → 192.50.220.129 • 実際は，ドメイン名にあらゆるデータを紐づけられる 階層型分散データベース ◦ (リソースタイプ, ドメイン名) → リソースレコード ◦ レコードは各ドメインの所有者が管理 7 2025-01-18 Tokyo RubyKaigi 12

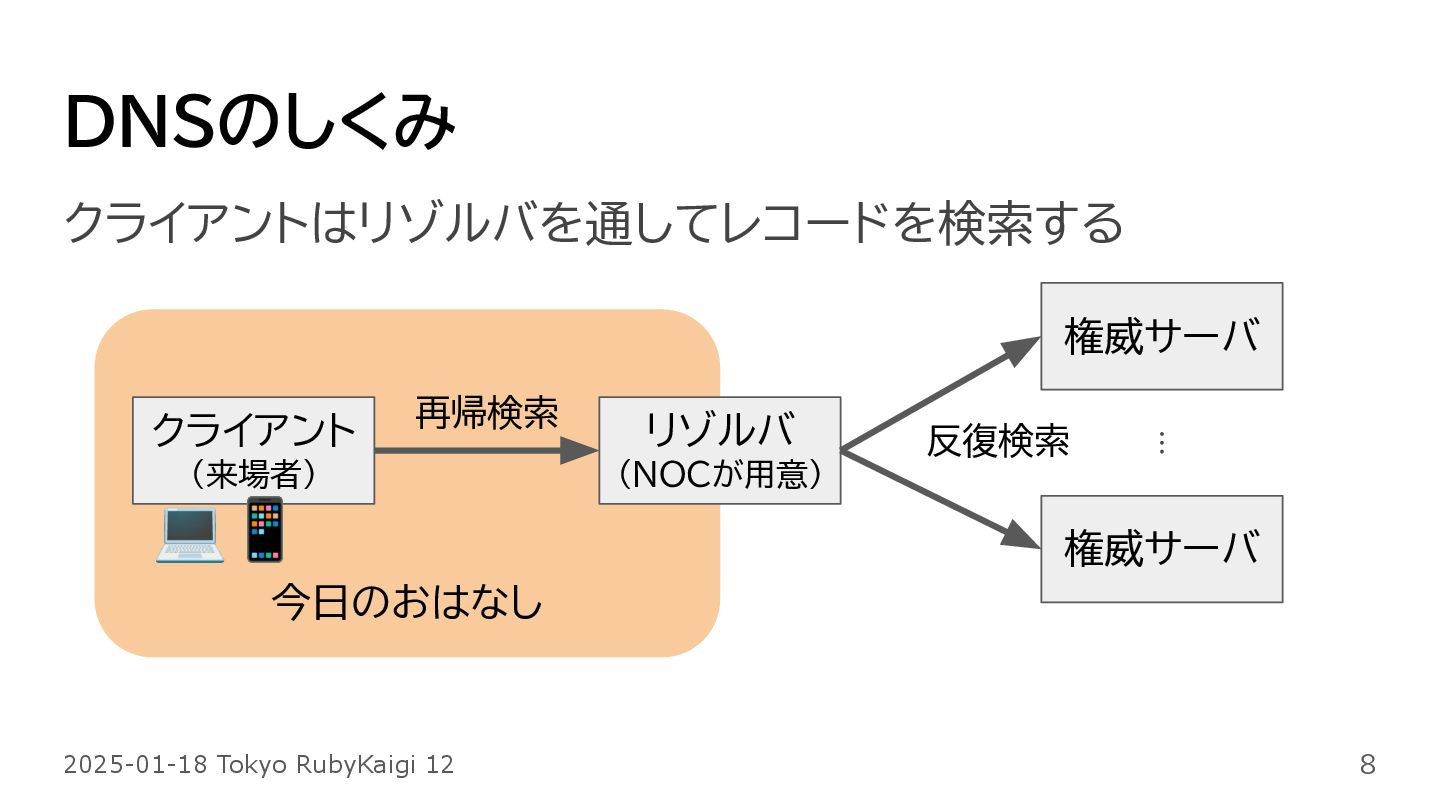

8. 今日のおはなし DNSのしくみ 8 クライアントはリゾルバを通してレコードを検索する クライアント (来場者) リゾルバ (NOCが用意) 権威サーバ 権威サーバ 再帰検索 反復検索 2025-01-18 Tokyo RubyKaigi 12 💻📱 ⋮

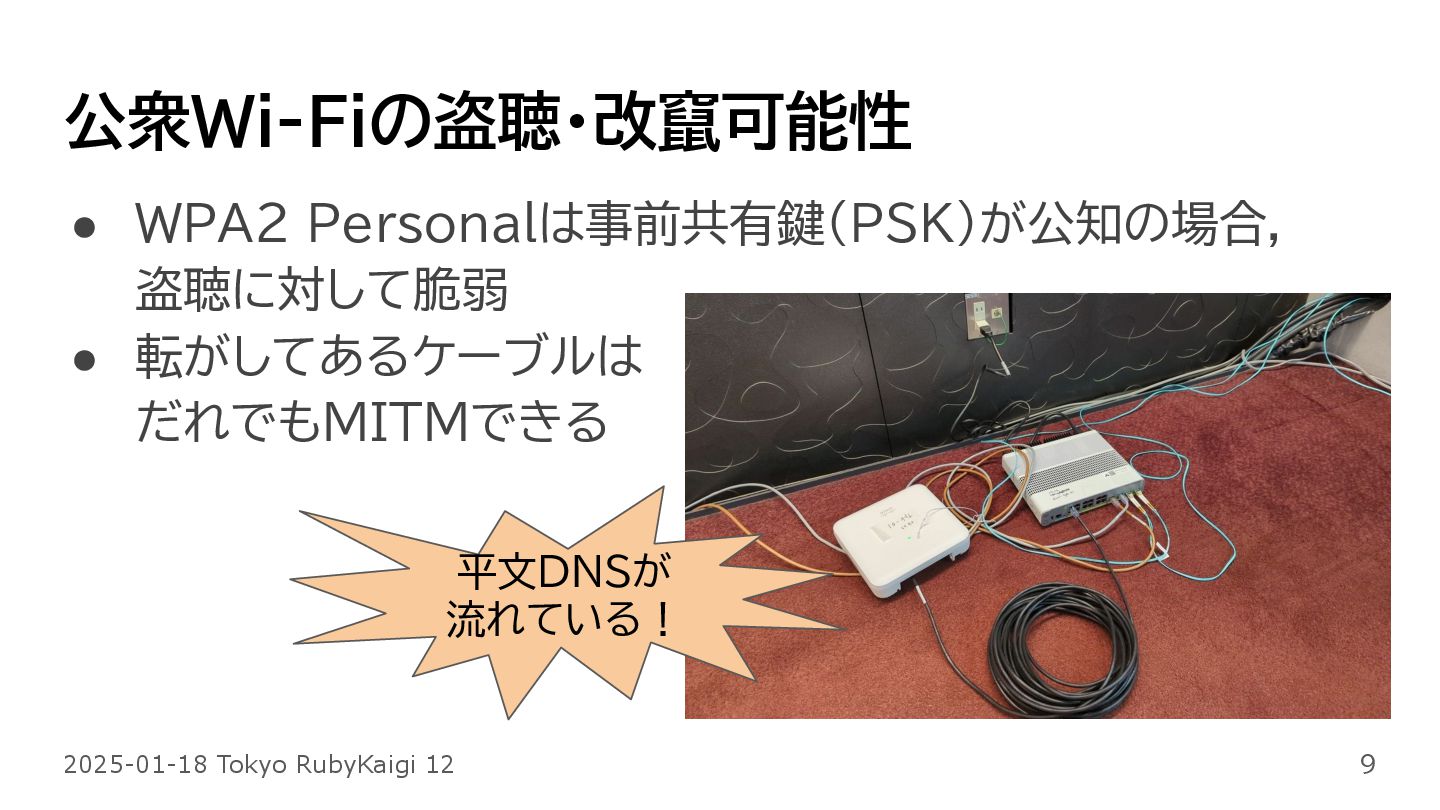

9. 公衆Wi-Fiの盗聴・改竄可能性 • WPA2 Personalは事前共有鍵（PSK）が公知の場合， 盗聴に対して脆弱 • 転がしてあるケーブルは だれでもMITMできる 9 2025-01-18 Tokyo RubyKaigi 12 平文DNSが 流れている！

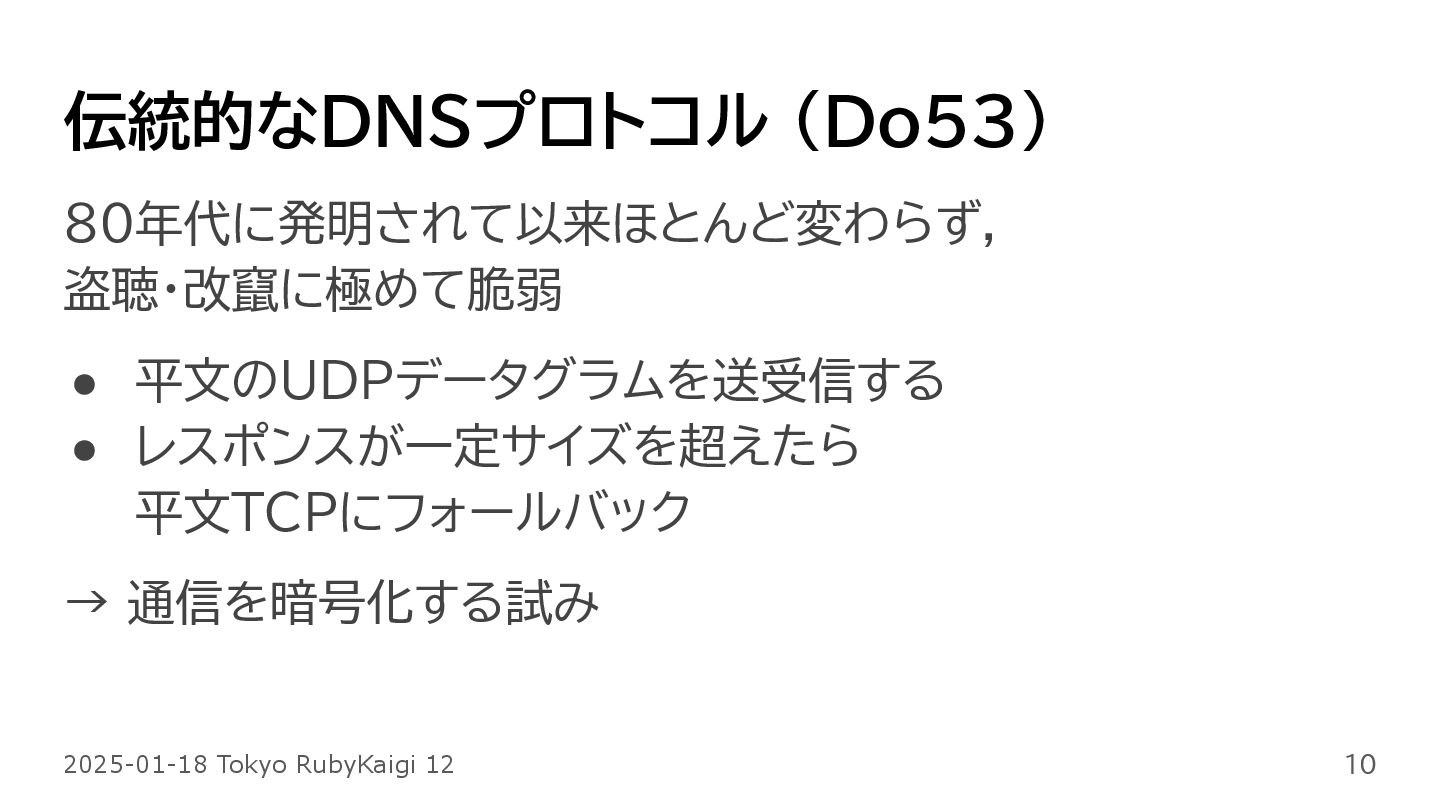

10. 伝統的なDNSプロトコル (Do53) 80年代に発明されて以来ほとんど変わらず， 盗聴・改竄に極めて脆弱 • 平文のUDPデータグラムを送受信する • レスポンスが一定サイズを超えたら 平文TCPにフォールバック → 通信を暗号化する試み 10 2025-01-18 Tokyo RubyKaigi 12
11. 暗号化DNSプロトコル • DNS over TLS (DoT) ◦ TCPのやりとりをそのままTLSで暗号化 • DNS over HTTPS (DoH) ◦ GET /dns-query?dns=#{base64(query)} ◦ 通例，HTTP/2またはHTTP/3が使われる ▪ どちらもマルチストリームをサポートし， リクエストに対してレスポンスを順不同に返せる ▪ TLSで暗号化 11 2025-01-18 Tokyo RubyKaigi 12

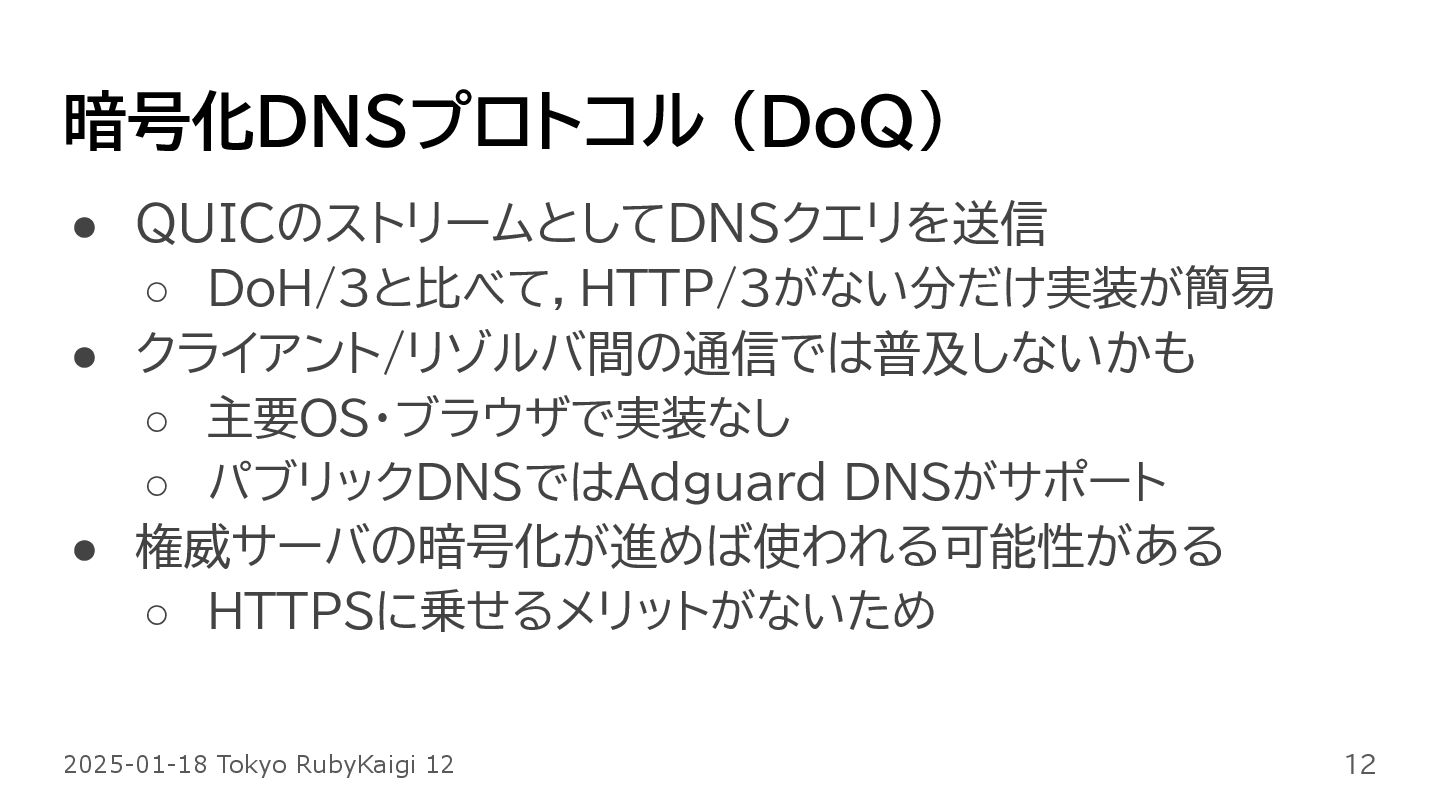

12. 暗号化DNSプロトコル (DoQ) • QUICのストリームとしてDNSクエリを送信 ◦ DoH/3と比べて，HTTP/3がない分だけ実装が簡易 • クライアント/リゾルバ間の通信では普及しないかも ◦ 主要OS・ブラウザで実装なし ◦ パブリックDNSではAdguard DNSがサポート • 権威サーバの暗号化が進めば使われる可能性がある ◦ HTTPSに乗せるメリットがないため 12 2025-01-18 Tokyo RubyKaigi 12
13. プロトコルスタック 13 2025-01-18 Tokyo RubyKaigi 12 Do53 DoT DoH/2 DoH/3 DoQ DNS DNS DNS HTTP/2 HTTP/3 DNS DNS DNS TLS TLS QUIC QUIC UDP TCP TCP TCP UDP UDP IPv4/IPv6 * 色付きが暗号化レイヤ
14. DNSから暗号化DNSへ 14 2025-01-18 Tokyo RubyKaigi 12

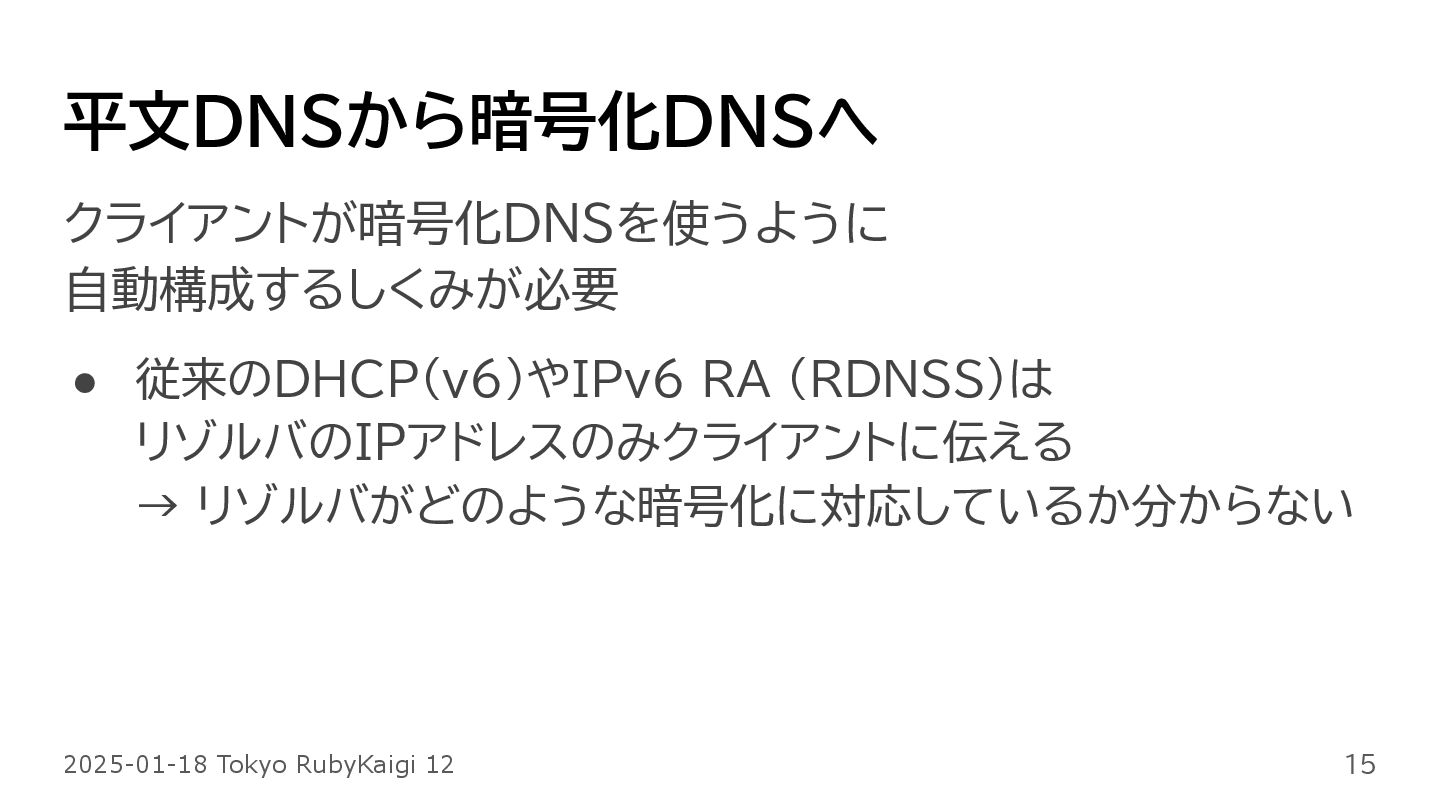

15. 平文DNSから暗号化DNSへ 15 2025-01-18 Tokyo RubyKaigi 12 クライアントが暗号化DNSを使うように 自動構成するしくみが必要 • 従来のDHCP(v6)やIPv6 RA (RDNSS)は リゾルバのIPアドレスのみクライアントに伝える → リゾルバがどのような暗号化に対応しているか分からない

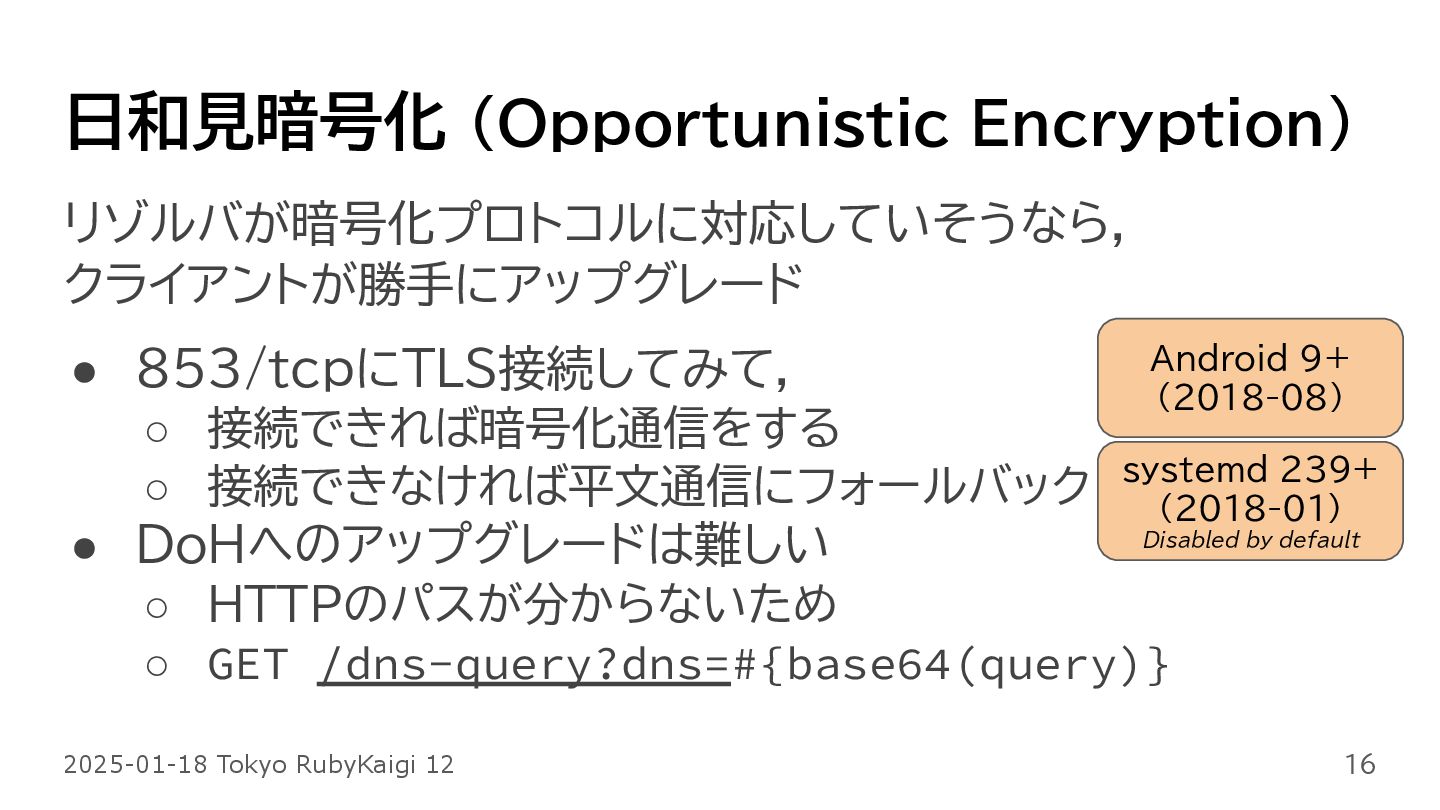

16. 日和見暗号化 (Opportunistic Encryption) リゾルバが暗号化プロトコルに対応していそうなら， クライアントが勝手にアップグレード • 853/tcpにTLS接続してみて， ◦ 接続できれば暗号化通信をする ◦ 接続できなければ平文通信にフォールバック • DoHへのアップグレードは難しい ◦ HTTPのパスが分からないため ◦ GET /dns-query?dns=#{base64(query)} 16 2025-01-18 Tokyo RubyKaigi 12 systemd 239+ (2018-01) Disabled by default Android 9+ (2018-08)

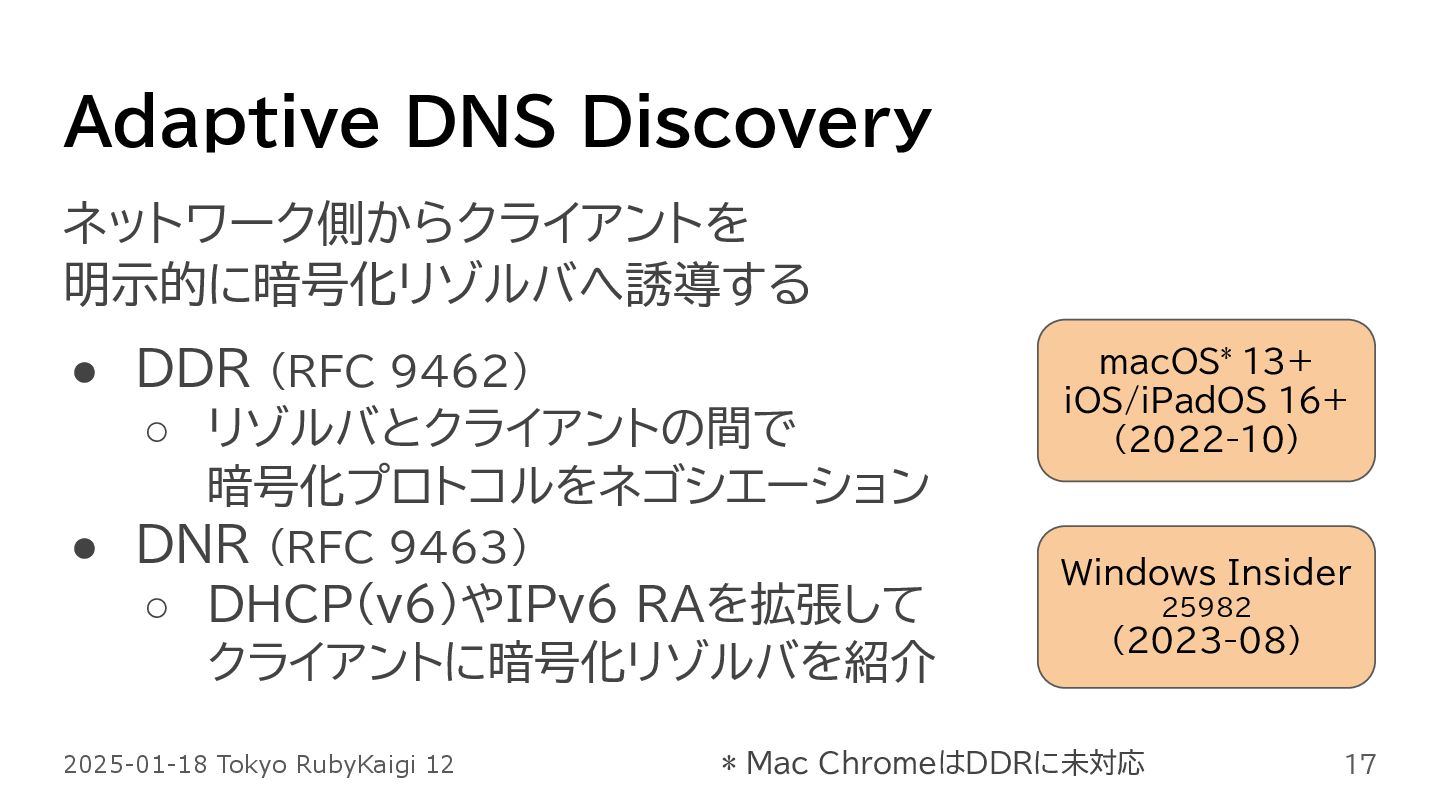

17. Adaptive DNS Discovery ネットワーク側からクライアントを 明示的に暗号化リゾルバへ誘導する • DDR (RFC 9462) ◦ リゾルバとクライアントの間で 暗号化プロトコルをネゴシエーション • DNR (RFC 9463) ◦ DHCP(v6)やIPv6 RAを拡張して クライアントに暗号化リゾルバを紹介 17 Windows Insider 25982 （2023-08） macOS* 13+ iOS/iPadOS 16+ （2022-10） 2025-01-18 Tokyo RubyKaigi 12 * Mac ChromeはDDRに未対応

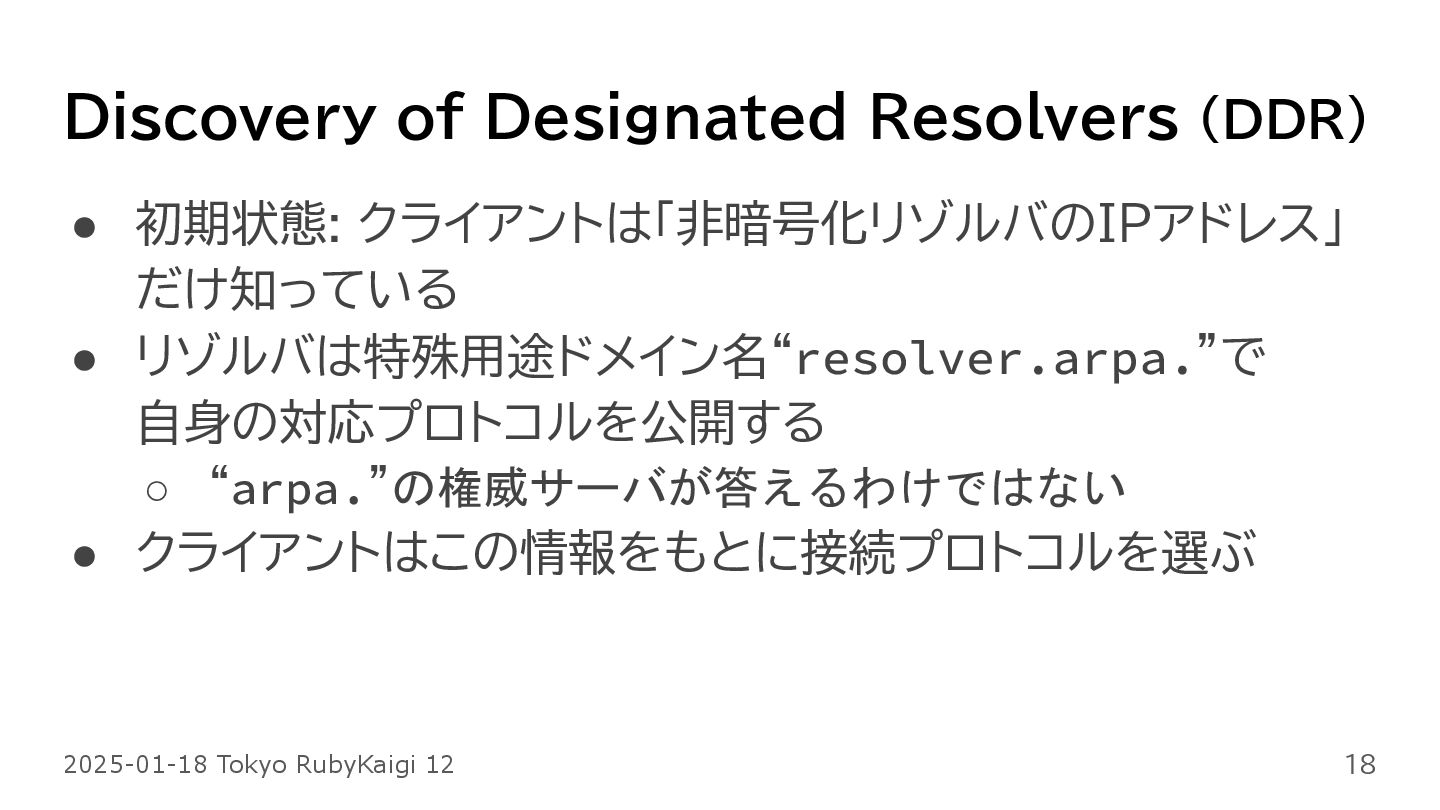

18. Discovery of Designated Resolvers (DDR) • 初期状態: クライアントは「非暗号化リゾルバのIPアドレス」 だけ知っている • リゾルバは特殊用途ドメイン名“resolver.arpa.”で 自身の対応プロトコルを公開する ◦ “arpa.”の権威サーバが答えるわけではない • クライアントはこの情報をもとに接続プロトコルを選ぶ 18 2025-01-18 Tokyo RubyKaigi 12

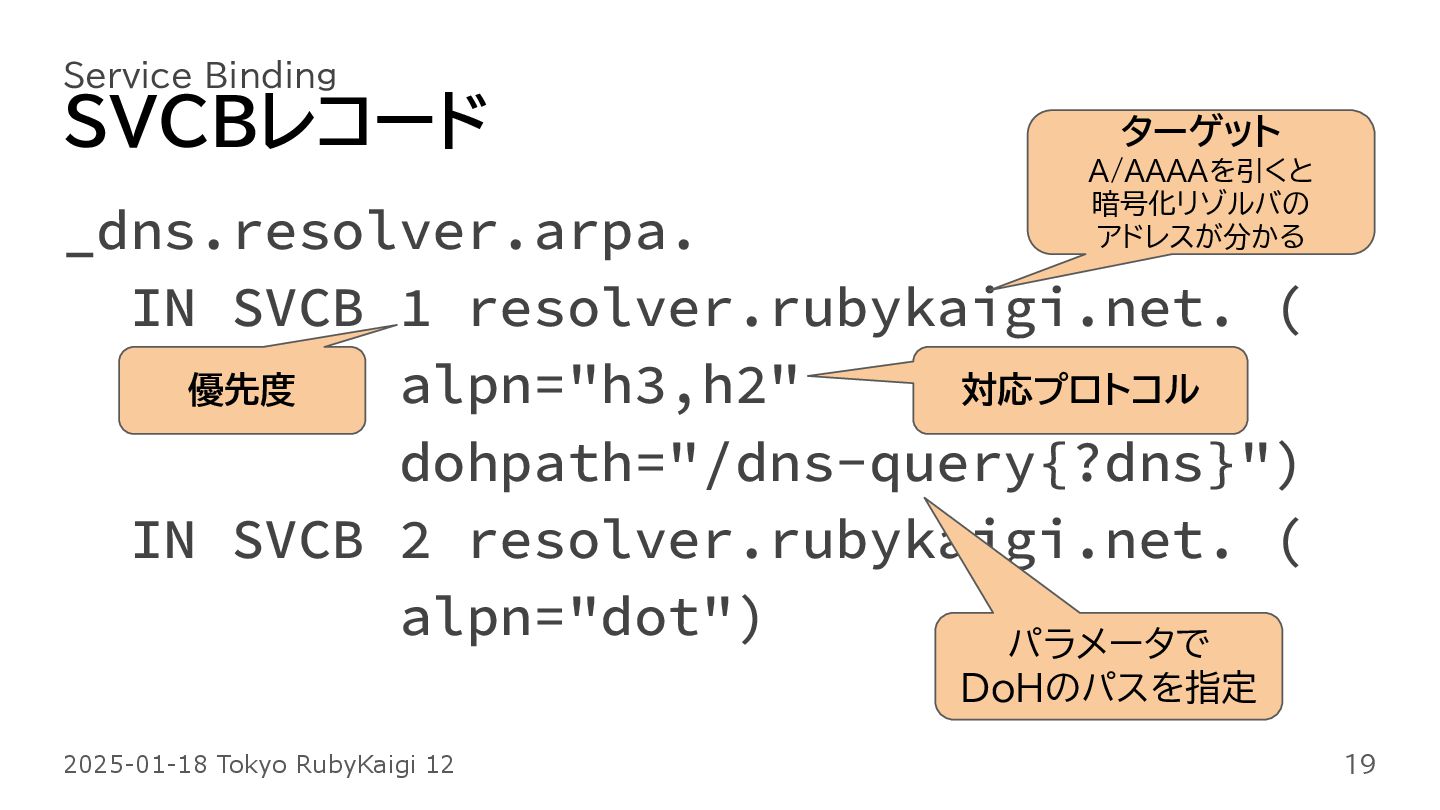

19. SVCBレコード _dns.resolver.arpa. IN SVCB 1 resolver.rubykaigi.net. ( alpn="h3,h2" dohpath="/dns-query{?dns}") IN SVCB 2 resolver.rubykaigi.net. ( alpn="dot") 19 ターゲット A/AAAAを引くと 暗号化リゾルバの アドレスが分かる 対応プロトコル 優先度 2025-01-18 Tokyo RubyKaigi 12 パラメータで DoHのパスを指定 Service Binding

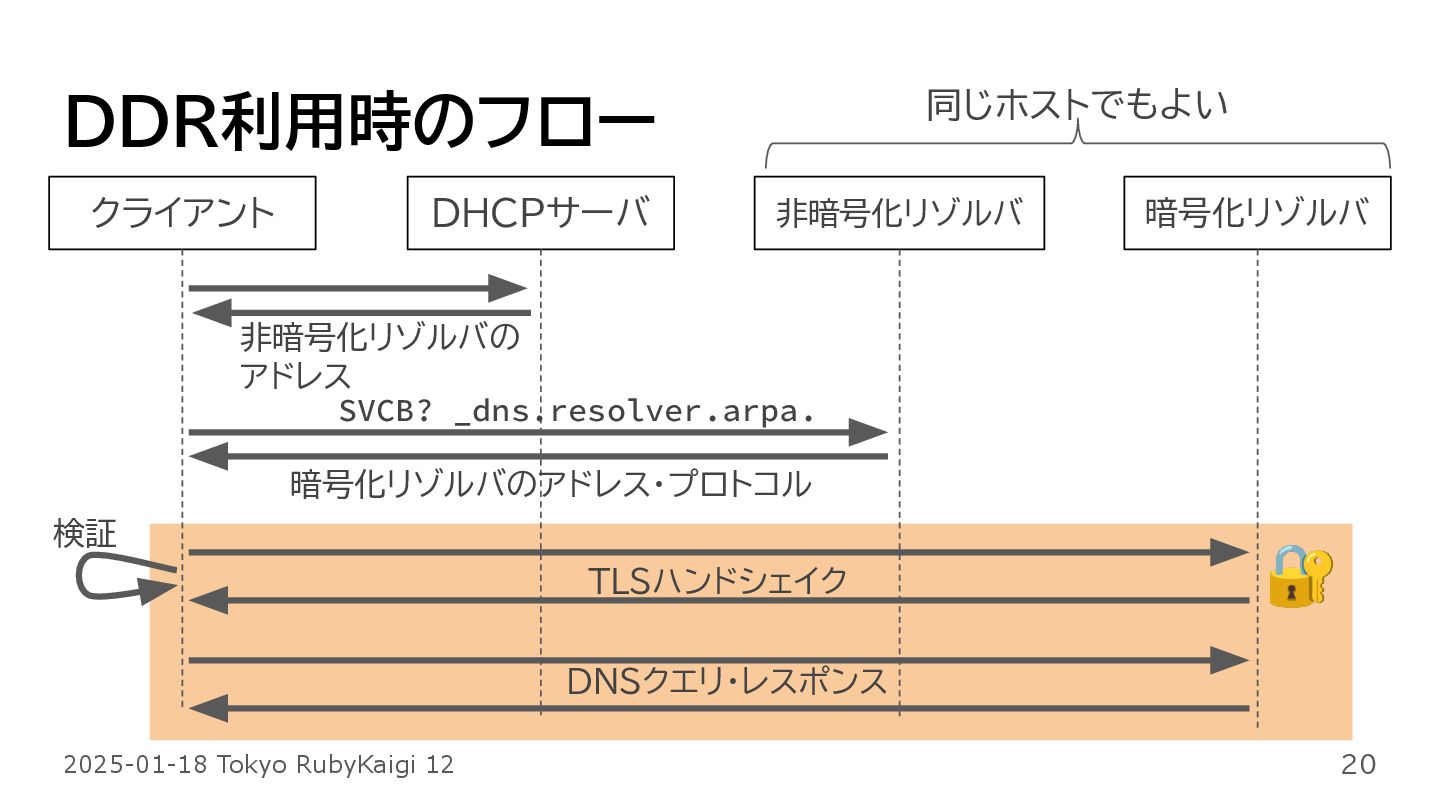

20. DDR利用時のフロー 20 🔐 2025-01-18 Tokyo RubyKaigi 12 クライアント DHCPサーバ 非暗号化リゾルバ 暗号化リゾルバ 非暗号化リゾルバの アドレス SVCB? _dns.resolver.arpa. 暗号化リゾルバのアドレス・プロトコル TLSハンドシェイク DNSクエリ・レスポンス 同じホストでもよい 検証

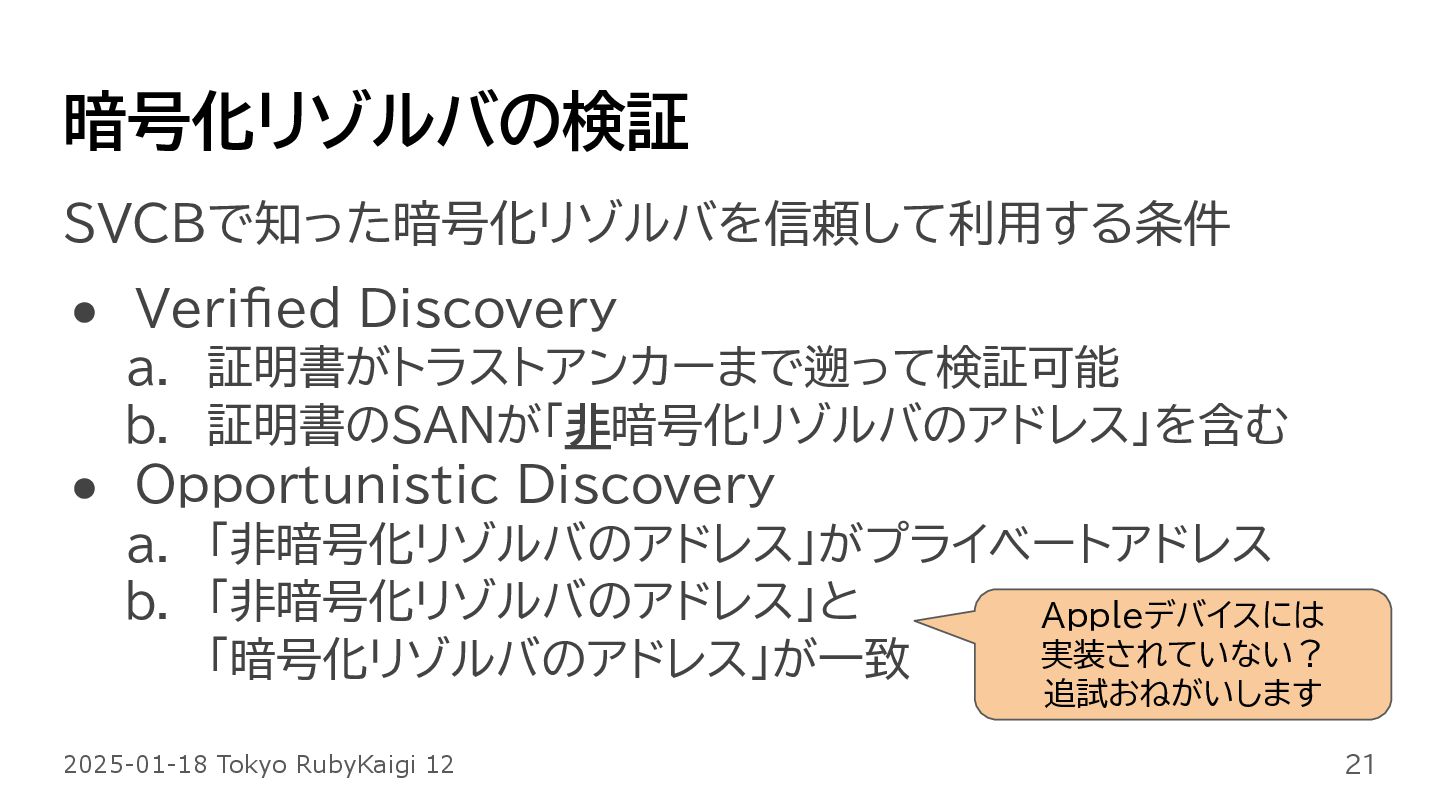

21. 暗号化リゾルバの検証 SVCBで知った暗号化リゾルバを信頼して利用する条件 • Verified Discovery a. 証明書がトラストアンカーまで遡って検証可能 b. 証明書のSANが「非暗号化リゾルバのアドレス」を含む • Opportunistic Discovery a. 「非暗号化リゾルバのアドレス」がプライベートアドレス b. 「非暗号化リゾルバのアドレス」と 「暗号化リゾルバのアドレス」が一致 21 2025-01-18 Tokyo RubyKaigi 12 Appleデバイスには 実装されていない？ 追試おねがいします

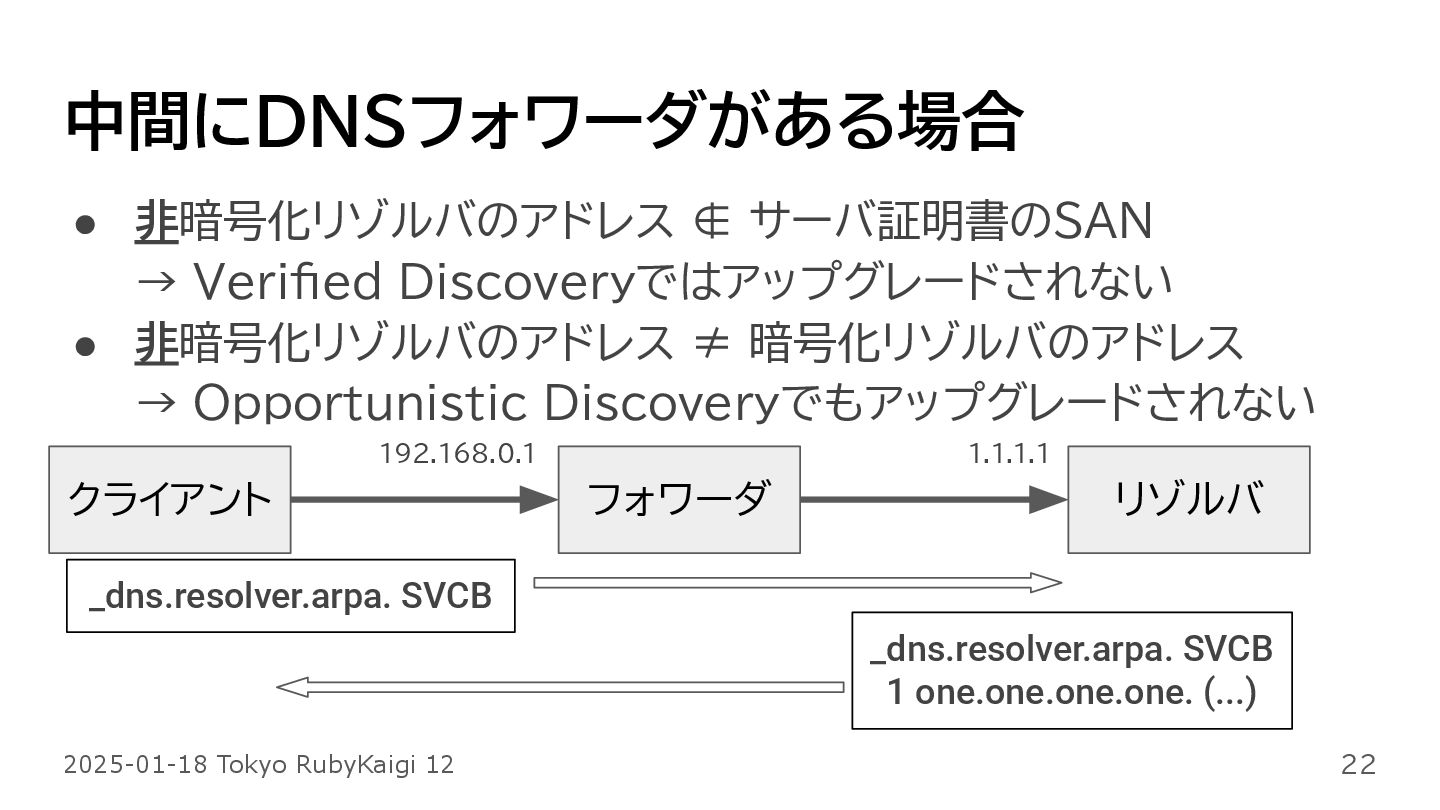

22. 中間にDNSフォワーダがある場合 • 非暗号化リゾルバのアドレス ∉ サーバ証明書のSAN → Verified Discoveryではアップグレードされない • 非暗号化リゾルバのアドレス ≠ 暗号化リゾルバのアドレス → Opportunistic Discoveryでもアップグレードされない 22 2025-01-18 Tokyo RubyKaigi 12 クライアント フォワーダ リゾルバ _dns.resolver.arpa. SVCB _dns.resolver.arpa. SVCB 1 one.one.one.one. (...) 192.168.0.1 1.1.1.1

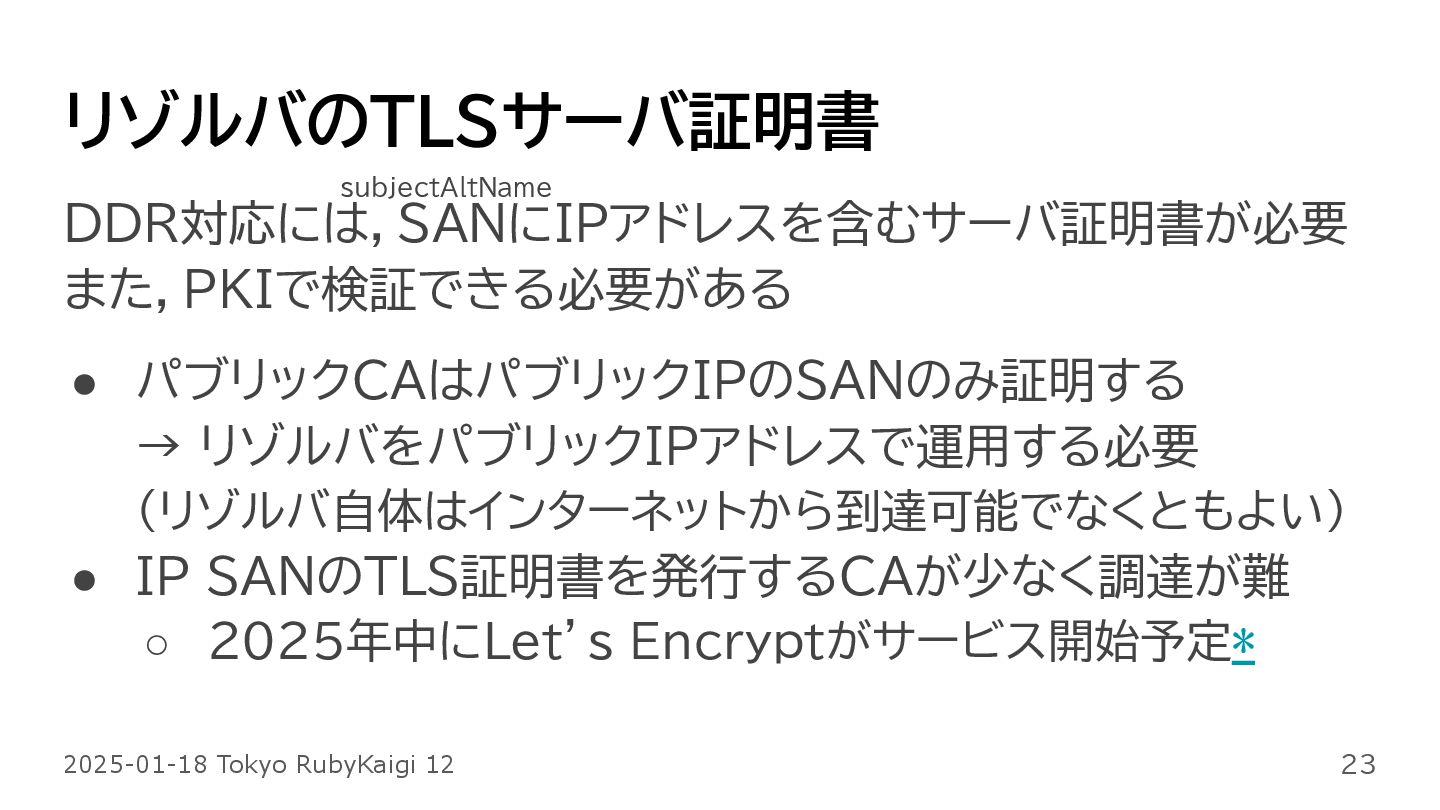

23. リゾルバのTLSサーバ証明書 DDR対応には，SANにIPアドレスを含むサーバ証明書が必要 また，PKIで検証できる必要がある • パブリックCAはパブリックIPのSANのみ証明する → リゾルバをパブリックIPアドレスで運用する必要 （リゾルバ自体はインターネットから到達可能でなくともよい） • IP SANのTLS証明書を発行するCAが少なく調達が難 ◦ 2025年中にLet’s Encryptがサービス開始予定* 23 2025-01-18 Tokyo RubyKaigi 12 subjectAltName

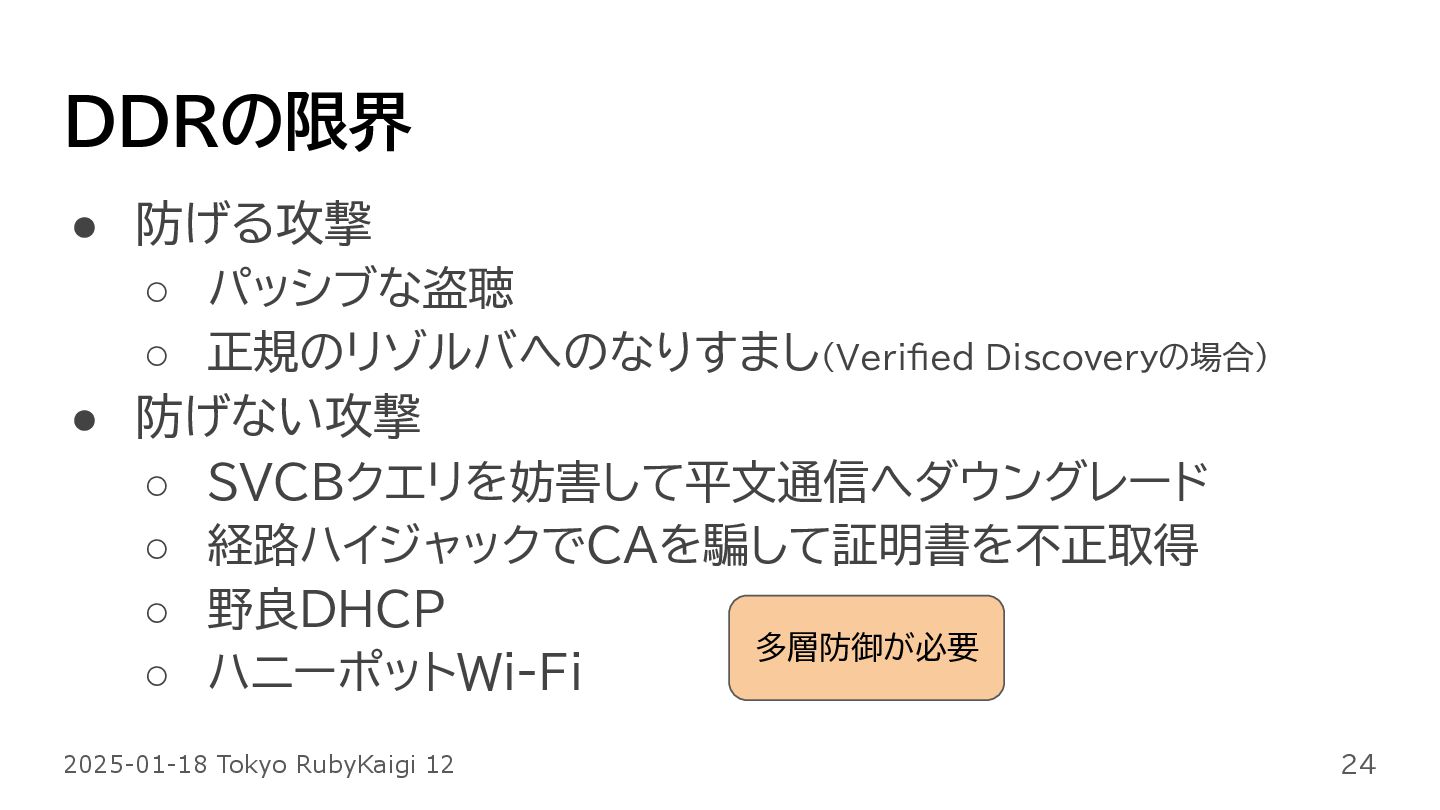

24. DDRの限界 • 防げる攻撃 ◦ パッシブな盗聴 ◦ 正規のリゾルバへのなりすまし（Verified Discoveryの場合） • 防げない攻撃 ◦ SVCBクエリを妨害して平文通信へダウングレード ◦ 経路ハイジャックでCAを騙して証明書を不正取得 ◦ 野良DHCP ◦ ハニーポットWi-Fi 24 2025-01-18 Tokyo RubyKaigi 12 多層防御が必要

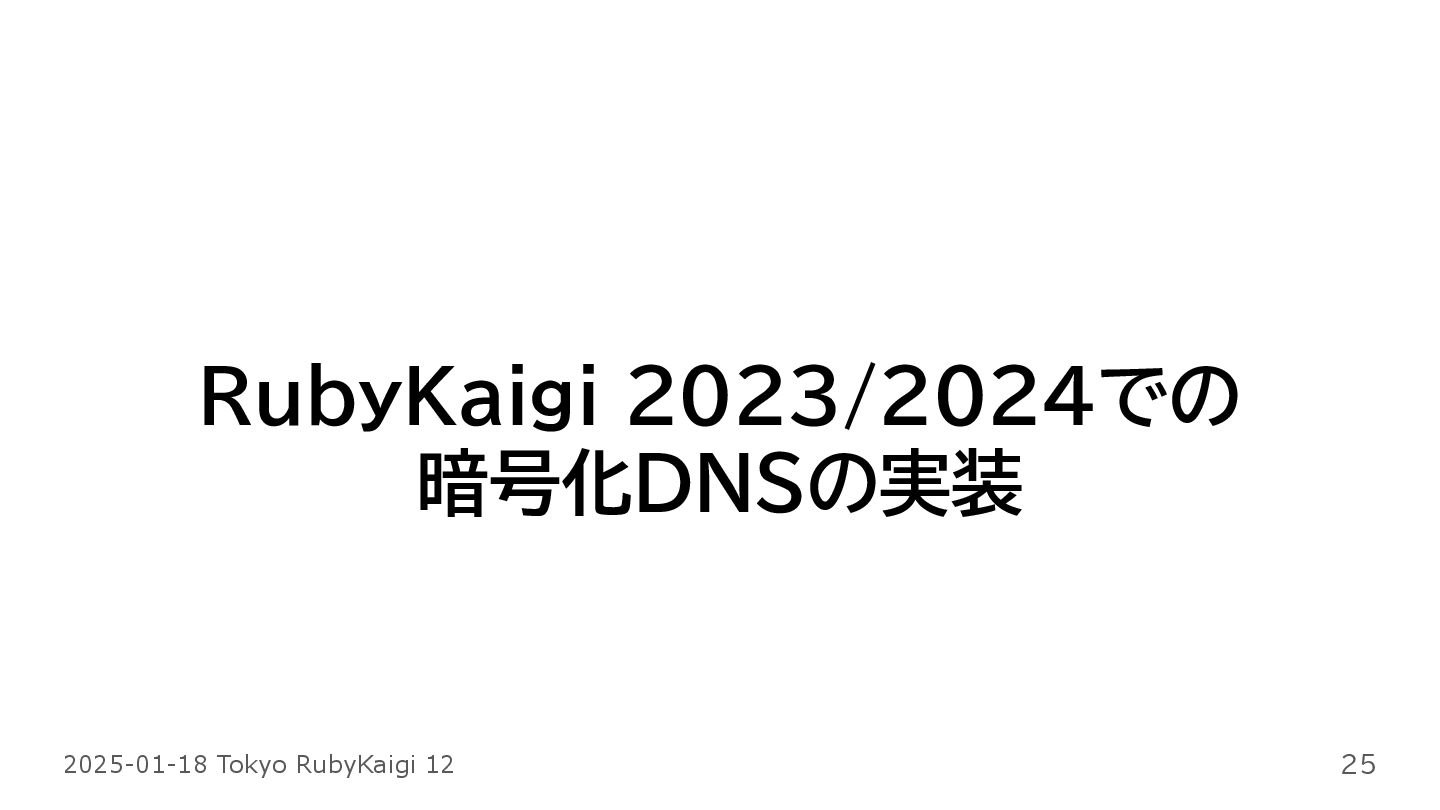

25. RubyKaigi 2023/2024での 暗号化DNSの実装 25 2025-01-18 Tokyo RubyKaigi 12
26. RubyKaigi 2023のリゾルバ AppleデバイスにDDRが実装されたと知り[WWDC] DNSを暗号化する実験を思いつく • DoT, DoH (HTTP/2, HTTP/3) • DDR（2023-05当時ドラフト） • DNR（当時まだオプション番号が未割り当て・クライアント実装がない） 2024もほぼ同じ構成で提供 [WWDC]: https://developer.apple.com/videos/play/wwdc2022/10079/ 26 2025-01-18 Tokyo RubyKaigi 12

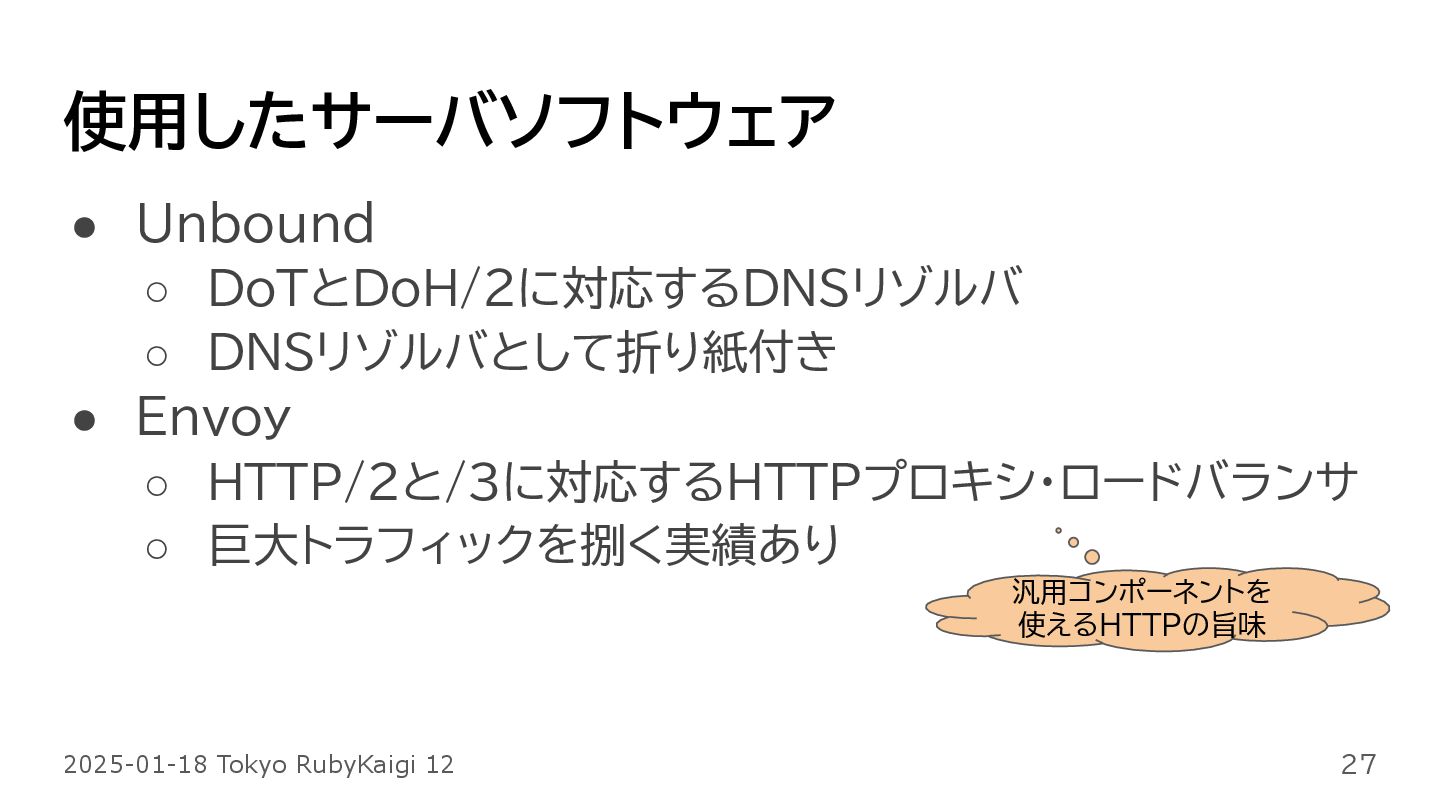

27. 使用したサーバソフトウェア 27 • Unbound ◦ DoTとDoH/2に対応するDNSリゾルバ ◦ DNSリゾルバとして折り紙付き • Envoy ◦ HTTP/2と/3に対応するHTTPプロキシ・ロードバランサ ◦ 巨大トラフィックを捌く実績あり 汎用コンポーネントを 使えるHTTPの旨味 2025-01-18 Tokyo RubyKaigi 12

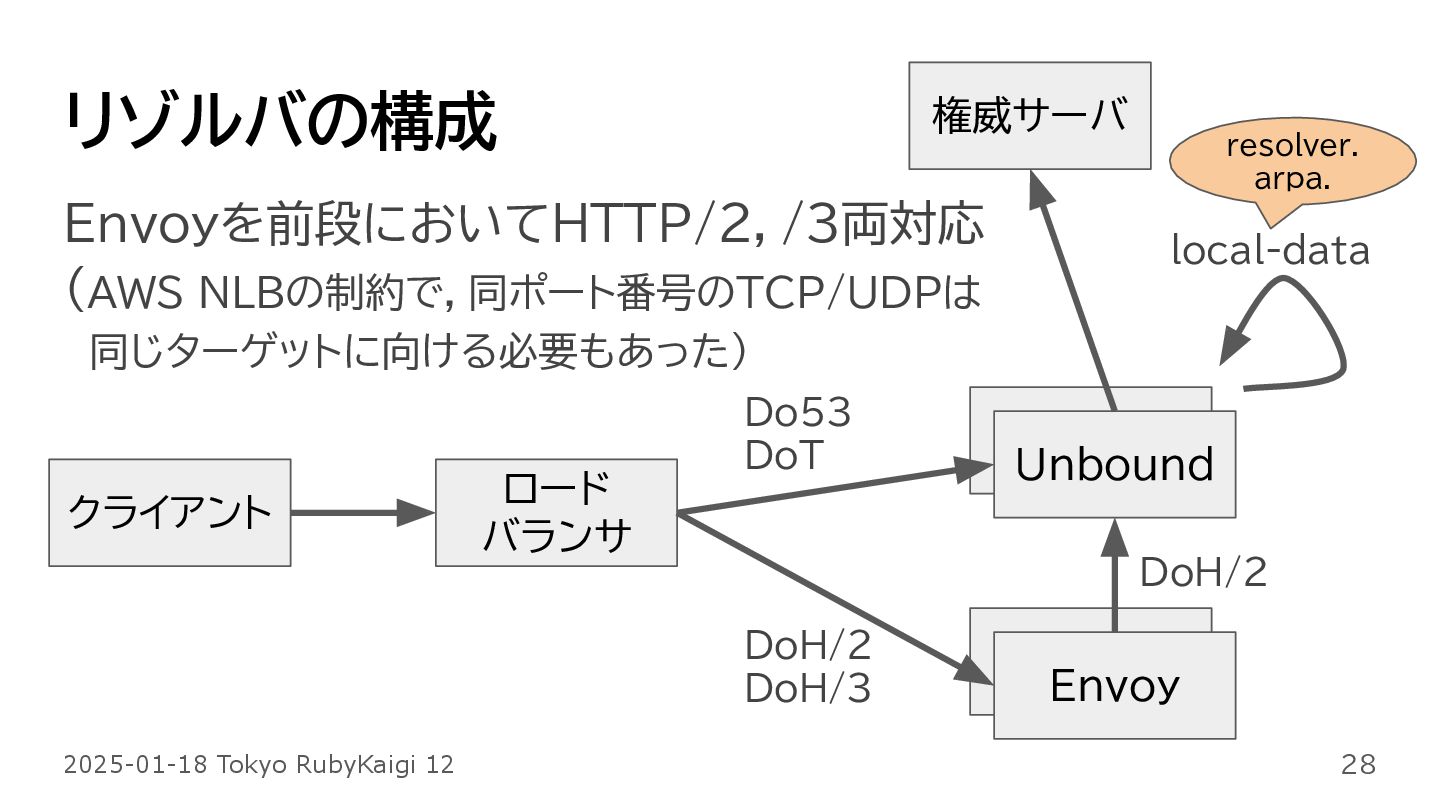

28. リゾルバの構成 Envoyを前段においてHTTP/2，/3両対応 （AWS NLBの制約で，同ポート番号のTCP/UDPは 　同じターゲットに向ける必要もあった） 28 ロード バランサ クライアント unbound envoy Unbound Envoy DoH/2 Do53 DoT DoH/2 DoH/3 権威サーバ 2025-01-18 Tokyo RubyKaigi 12 local-data resolver. arpa.

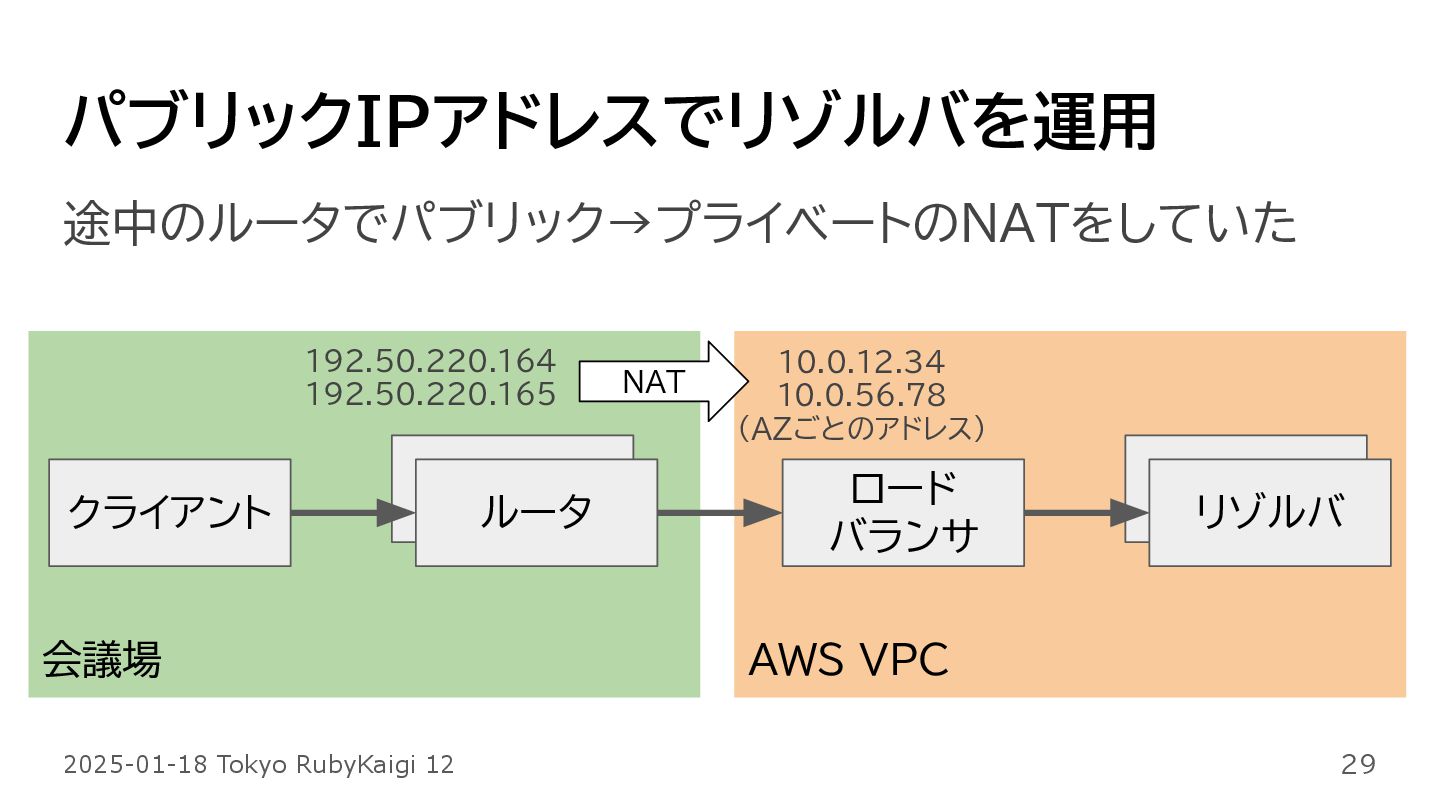

29. AWS VPC 会議場 パブリックIPアドレスでリゾルバを運用 途中のルータでパブリック→プライベートのNATをしていた 29 クライアント リゾルバ ロード バランサ リゾルバ ルータ ルータ 10.0.12.34 10.0.56.78 (AZごとのアドレス) 192.50.220.164 192.50.220.165 NAT 2025-01-18 Tokyo RubyKaigi 12

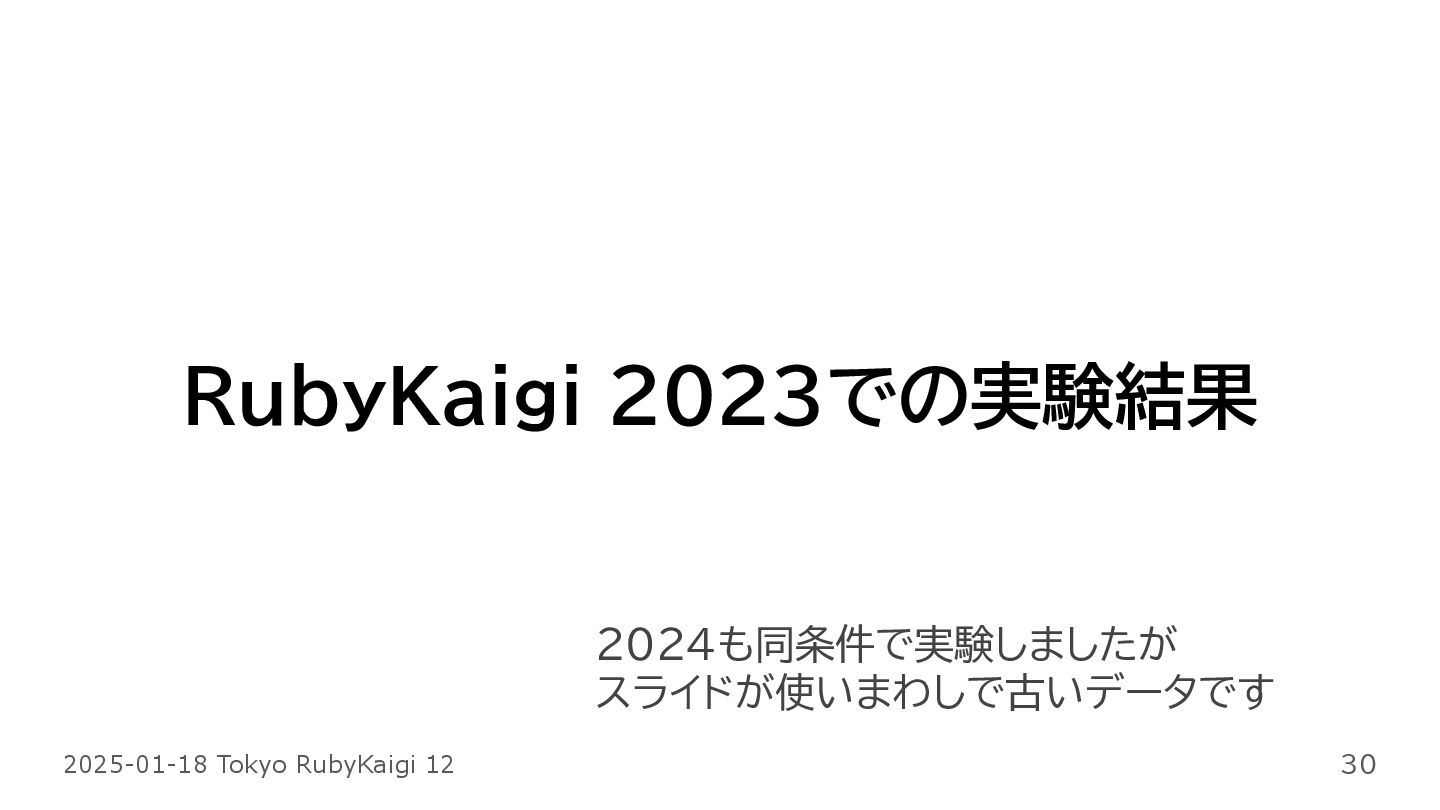

30. RubyKaigi 2023での実験結果 30 2025-01-18 Tokyo RubyKaigi 12 2024も同条件で実験しましたが スライドが使いまわしで古いデータです

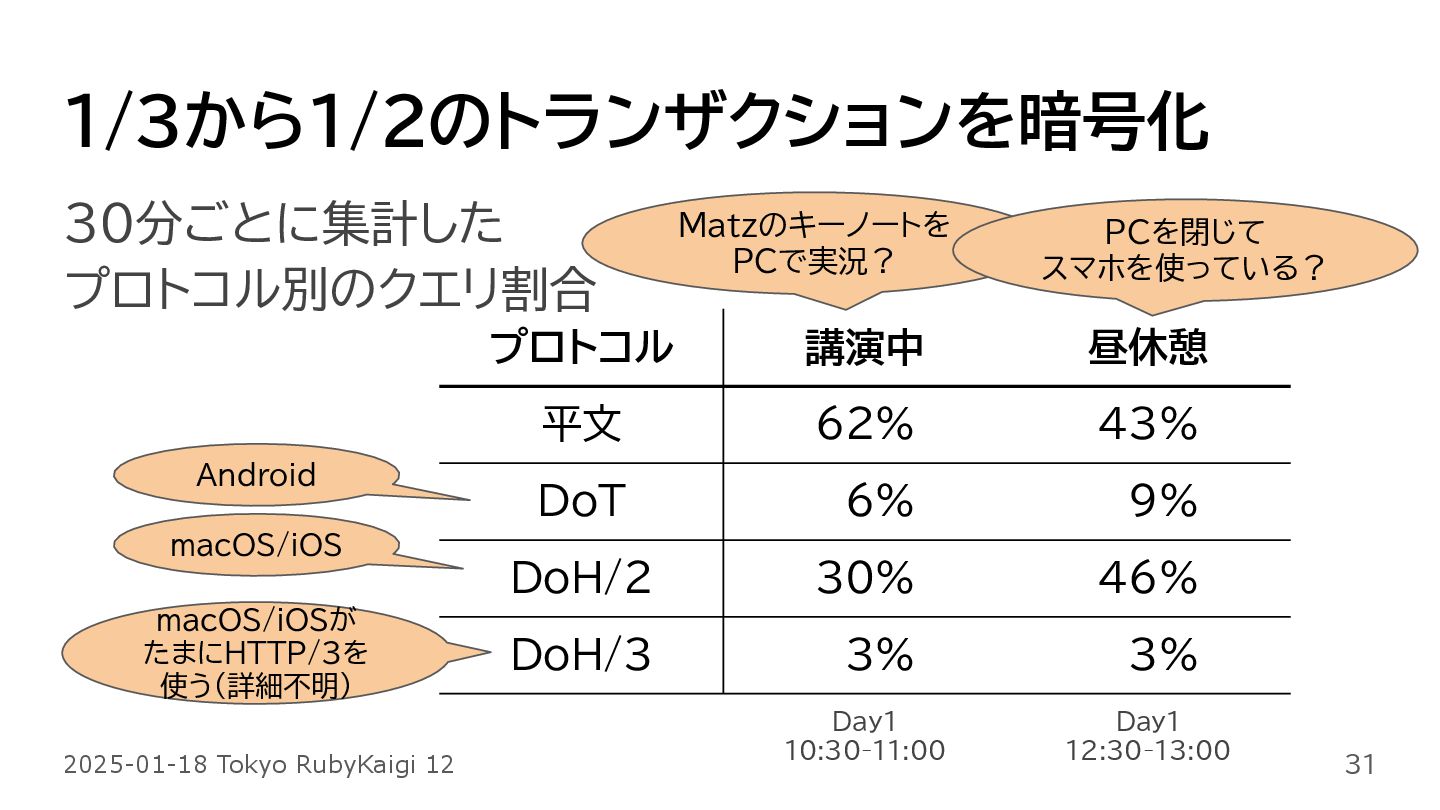

31. 1/3から1/2のトランザクションを暗号化 30分ごとに集計した プロトコル別のクエリ割合 31 プロトコル 講演中 昼休憩 平文 62% 43% DoT 06% 09% DoH/2 30% 46% DoH/3 03% 03% Day1 10:30-11:00 Day1 12:30-13:00 macOS/iOS Android macOS/iOSが たまにHTTP/3を 使う（詳細不明） Matzのキーノートを PCで実況？ PCを閉じて スマホを使っている？ 2025-01-18 Tokyo RubyKaigi 12

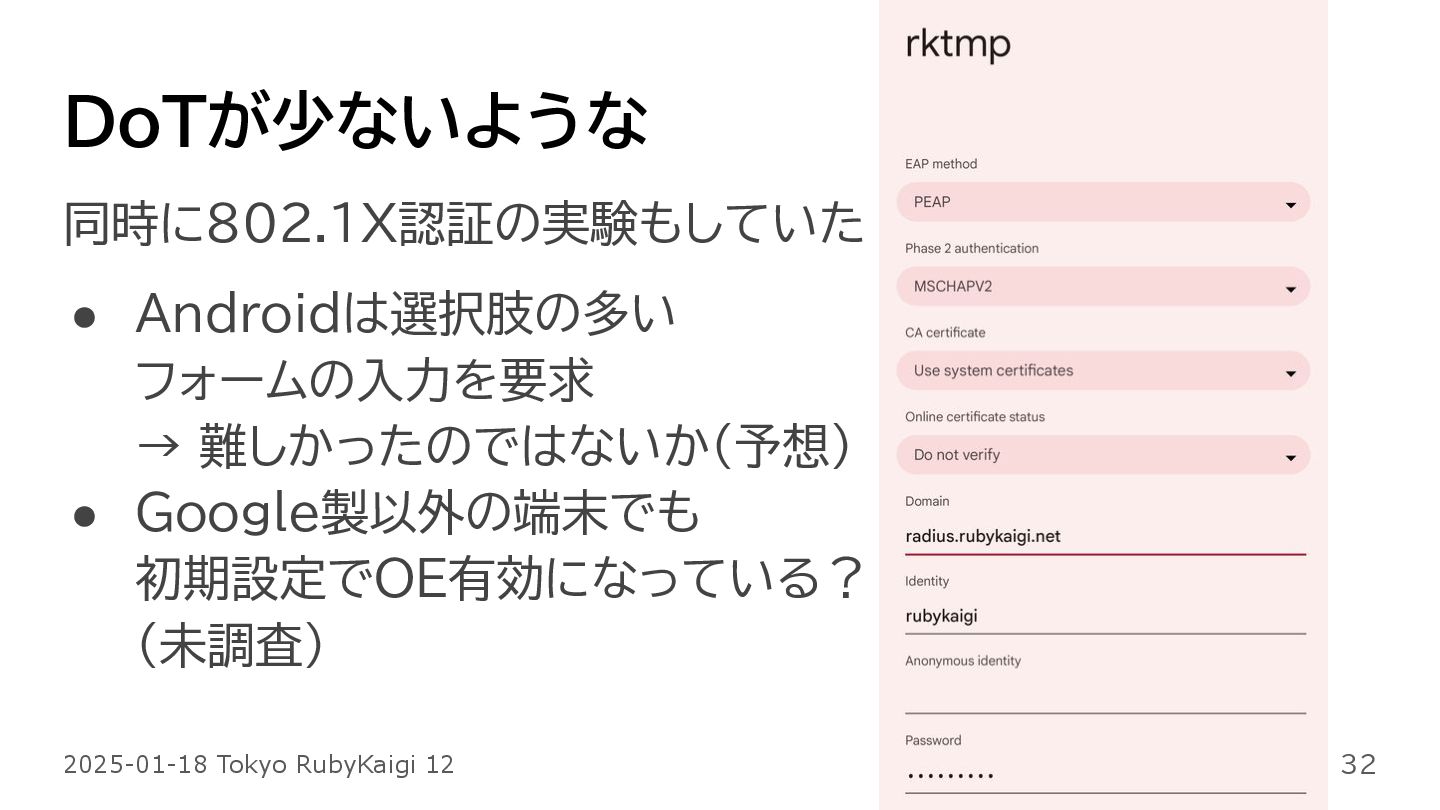

32. DoTが少ないような 同時に802.1X認証の実験もしていた • Androidは選択肢の多い フォームの入力を要求 → 難しかったのではないか（予想） • Google製以外の端末でも 初期設定でOE有効になっている？ （未調査） 32 2025-01-18 Tokyo RubyKaigi 12

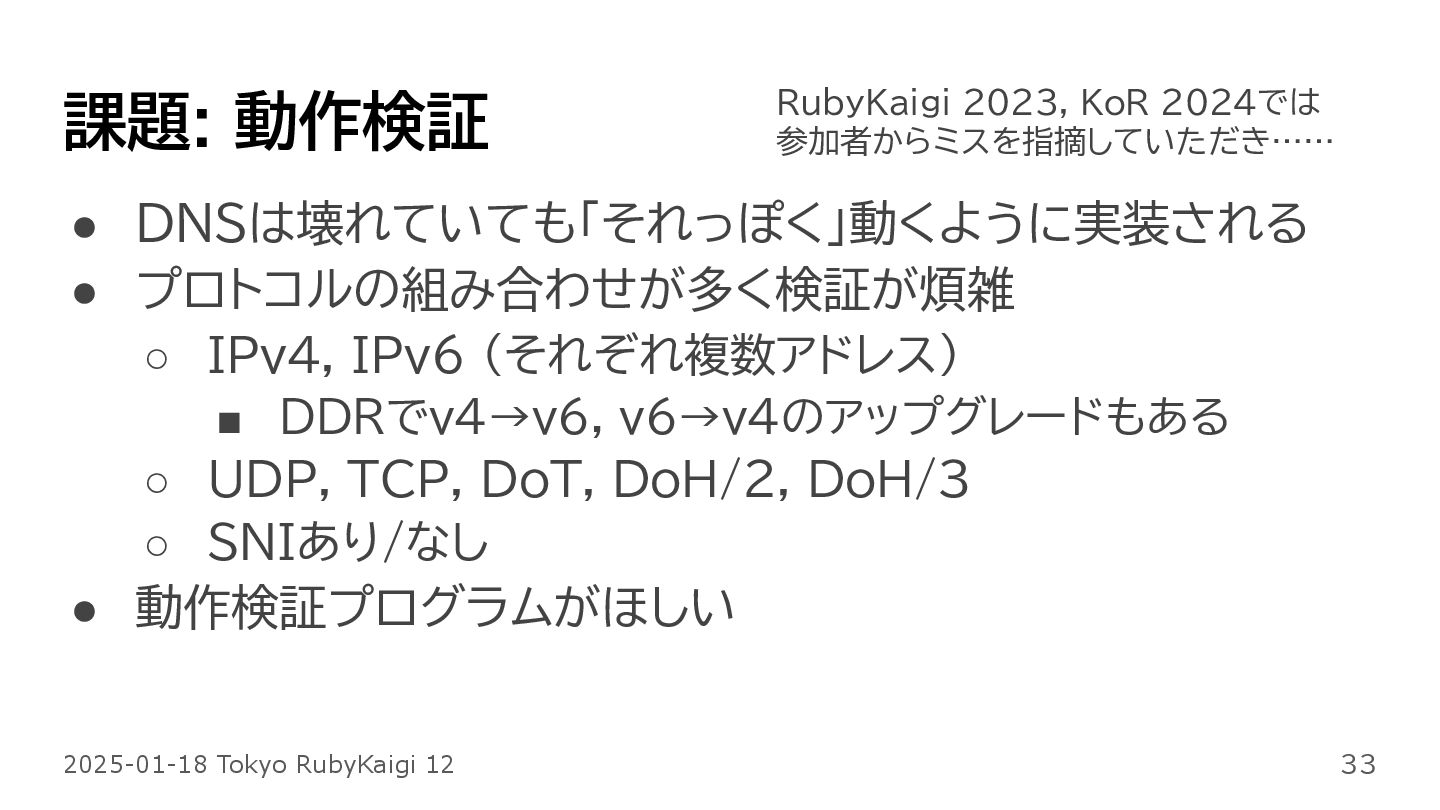

33. 課題: 動作検証 • DNSは壊れていても「それっぽく」動くように実装される • プロトコルの組み合わせが多く検証が煩雑 ◦ IPv4, IPv6 （それぞれ複数アドレス） ▪ DDRでv4→v6, v6→v4のアップグレードもある ◦ UDP, TCP, DoT, DoH/2, DoH/3 ◦ SNIあり/なし • 動作検証プログラムがほしい 33 2025-01-18 Tokyo RubyKaigi 12 RubyKaigi 2023, KoR 2024では 参加者からミスを指摘していただき……
34. RubyとDNS 34 2025-01-18 Tokyo RubyKaigi 12

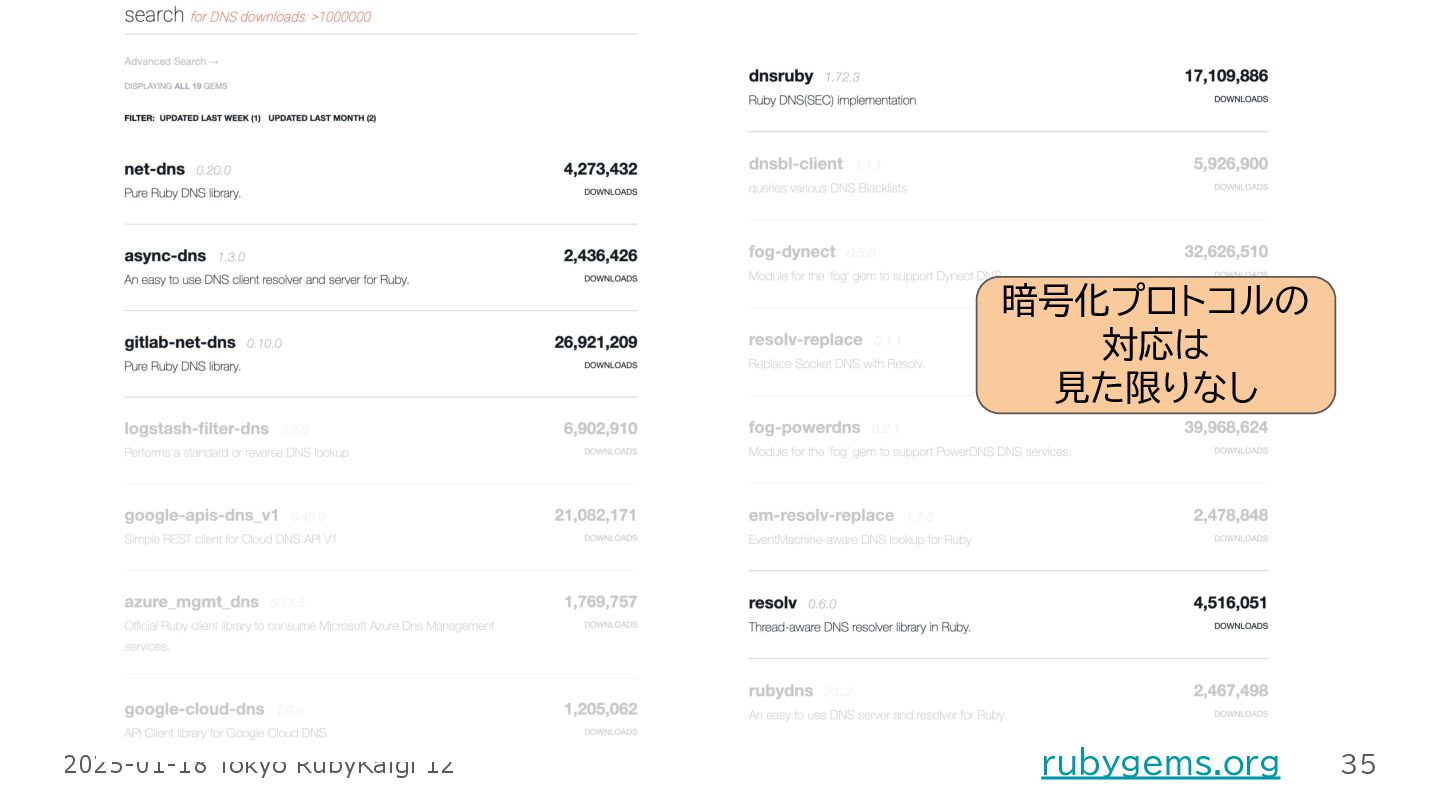

35. 35 2025-01-18 Tokyo RubyKaigi 12 rubygems.org 暗号化プロトコルの 対応は 見た限りなし

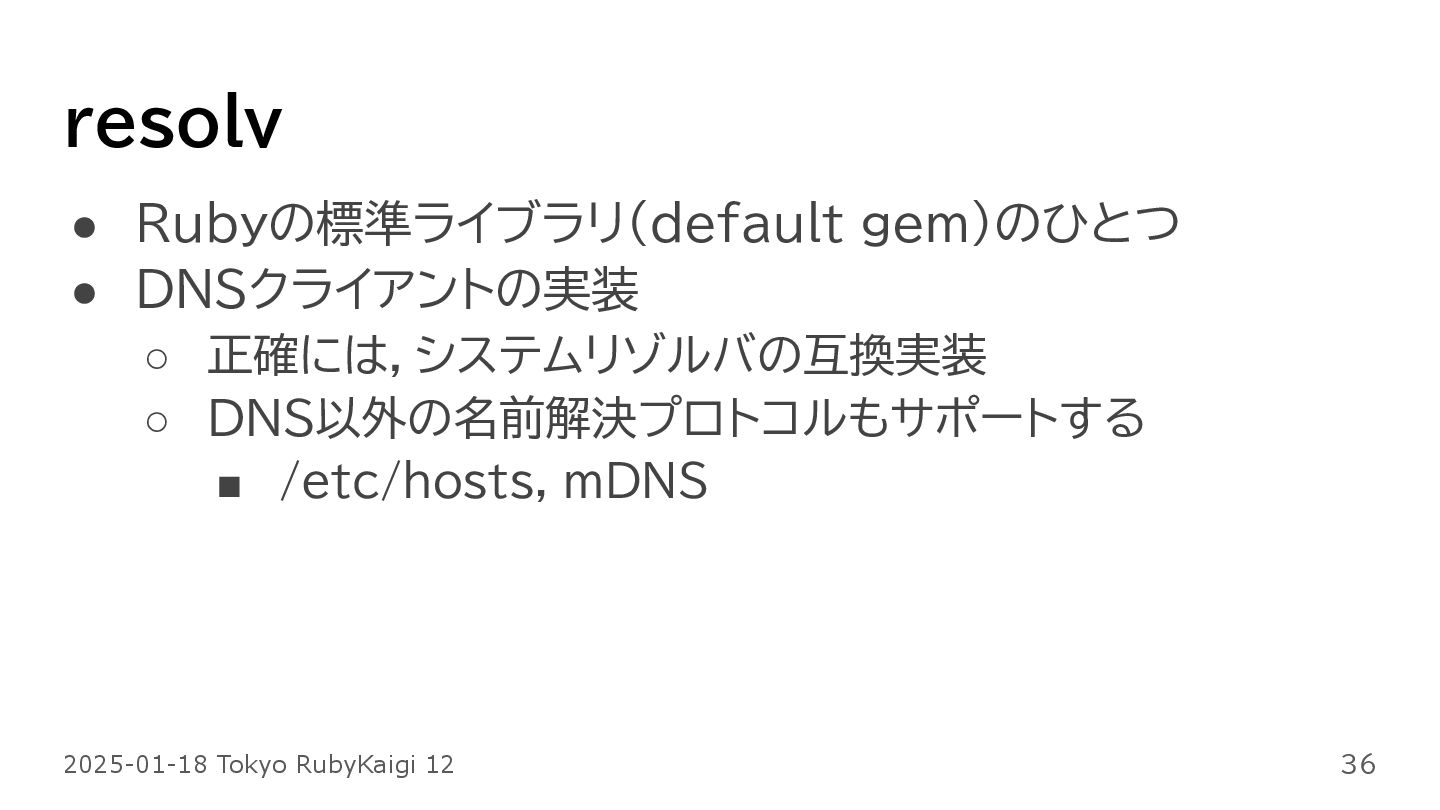

36. resolv • Rubyの標準ライブラリ(default gem)のひとつ • DNSクライアントの実装 ◦ 正確には，システムリゾルバの互換実装 ◦ DNS以外の名前解決プロトコルもサポートする ▪ /etc/hosts, mDNS 36 2025-01-18 Tokyo RubyKaigi 12

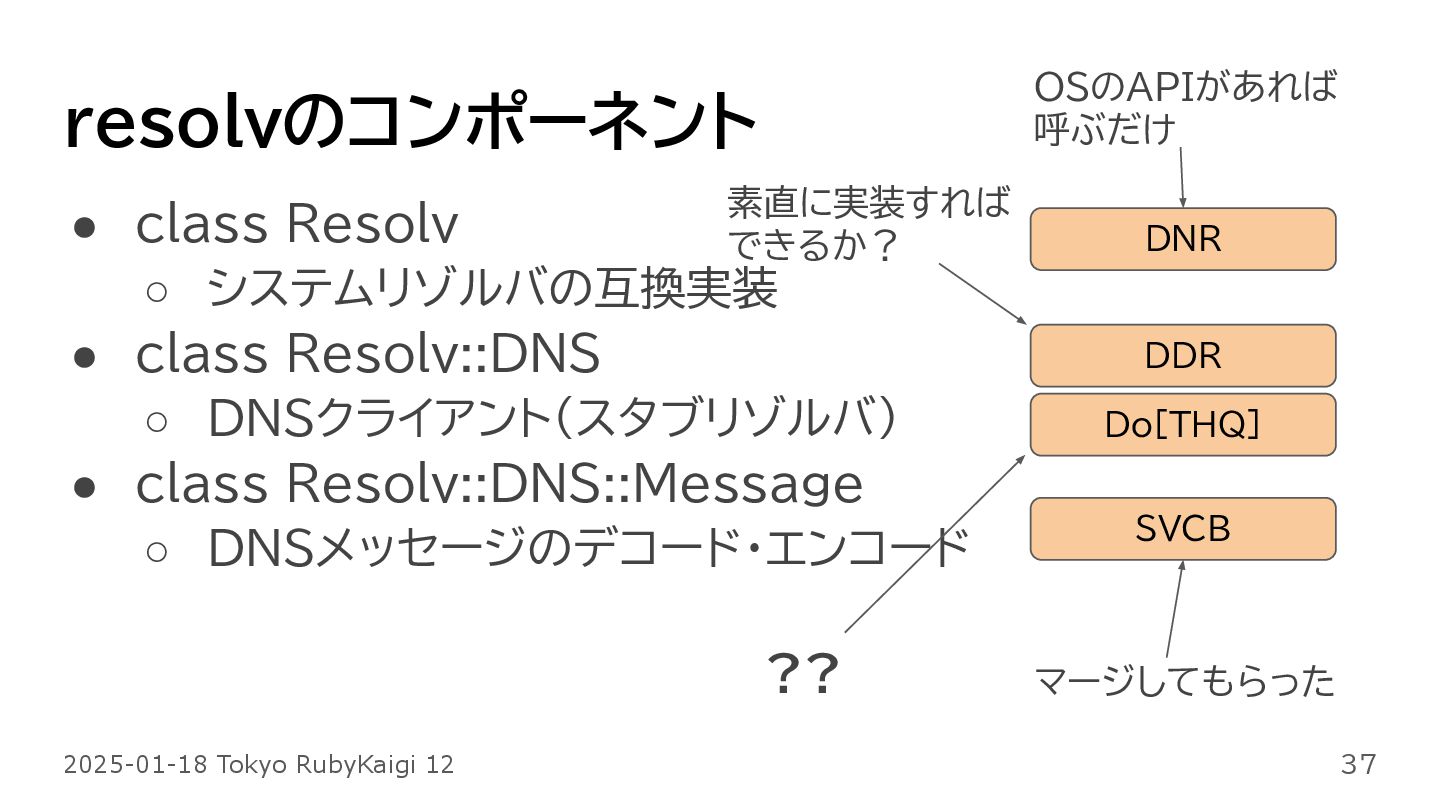

37. resolvのコンポーネント • class Resolv ◦ システムリゾルバの互換実装 • class Resolv::DNS ◦ DNSクライアント（スタブリゾルバ） • class Resolv::DNS::Message ◦ DNSメッセージのデコード・エンコード 37 2025-01-18 Tokyo RubyKaigi 12 DNR DDR SVCB Do[THQ] マージしてもらった OSのAPIがあれば 呼ぶだけ 素直に実装すれば できるか？ ??

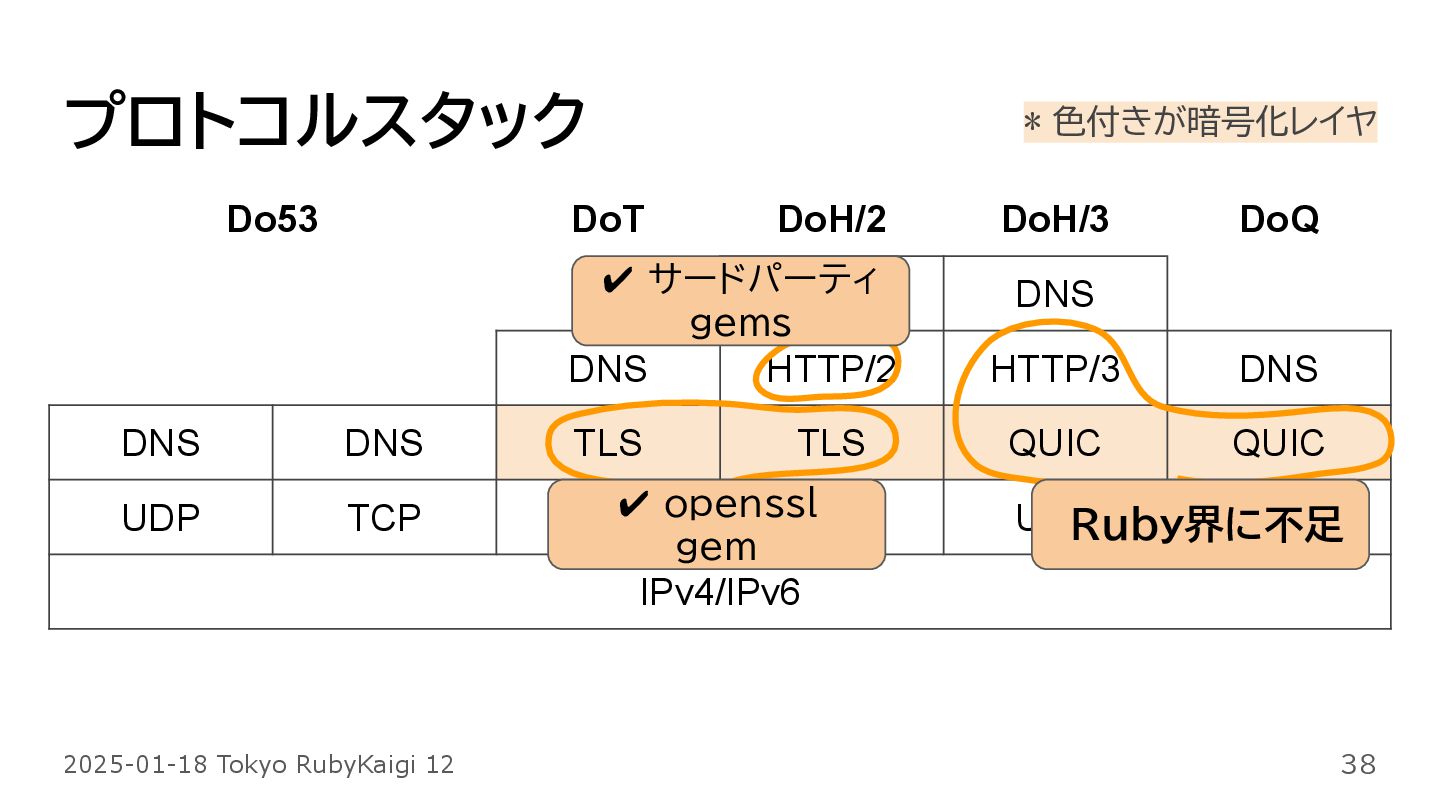

38. Do53 DoT DoH/2 DoH/3 DoQ DNS DNS DNS HTTP/2 HTTP/3 DNS DNS DNS TLS TLS QUIC QUIC UDP TCP TCP TCP UDP UDP IPv4/IPv6 プロトコルスタック 38 2025-01-18 Tokyo RubyKaigi 12 Ruby界に不足 * 色付きが暗号化レイヤ ✔ openssl gem ✔ サードパーティ gems
39. RubyとQUIC 39 2025-01-18 Tokyo RubyKaigi 12

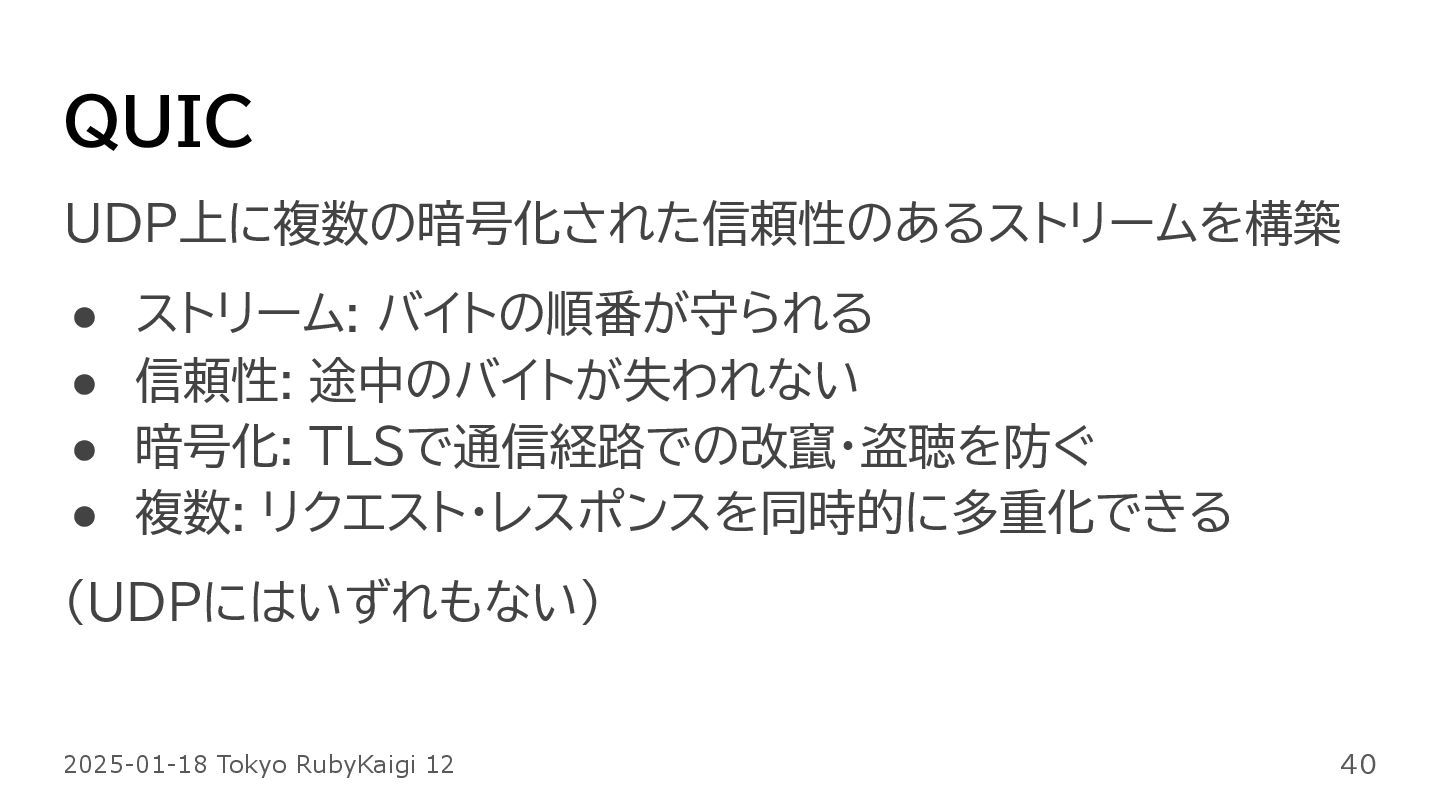

40. QUIC UDP上に複数の暗号化された信頼性のあるストリームを構築 • ストリーム: バイトの順番が守られる • 信頼性: 途中のバイトが失われない • 暗号化: TLSで通信経路での改竄・盗聴を防ぐ • 複数: リクエスト・レスポンスを同時的に多重化できる (UDPにはいずれもない) 40 2025-01-18 Tokyo RubyKaigi 12

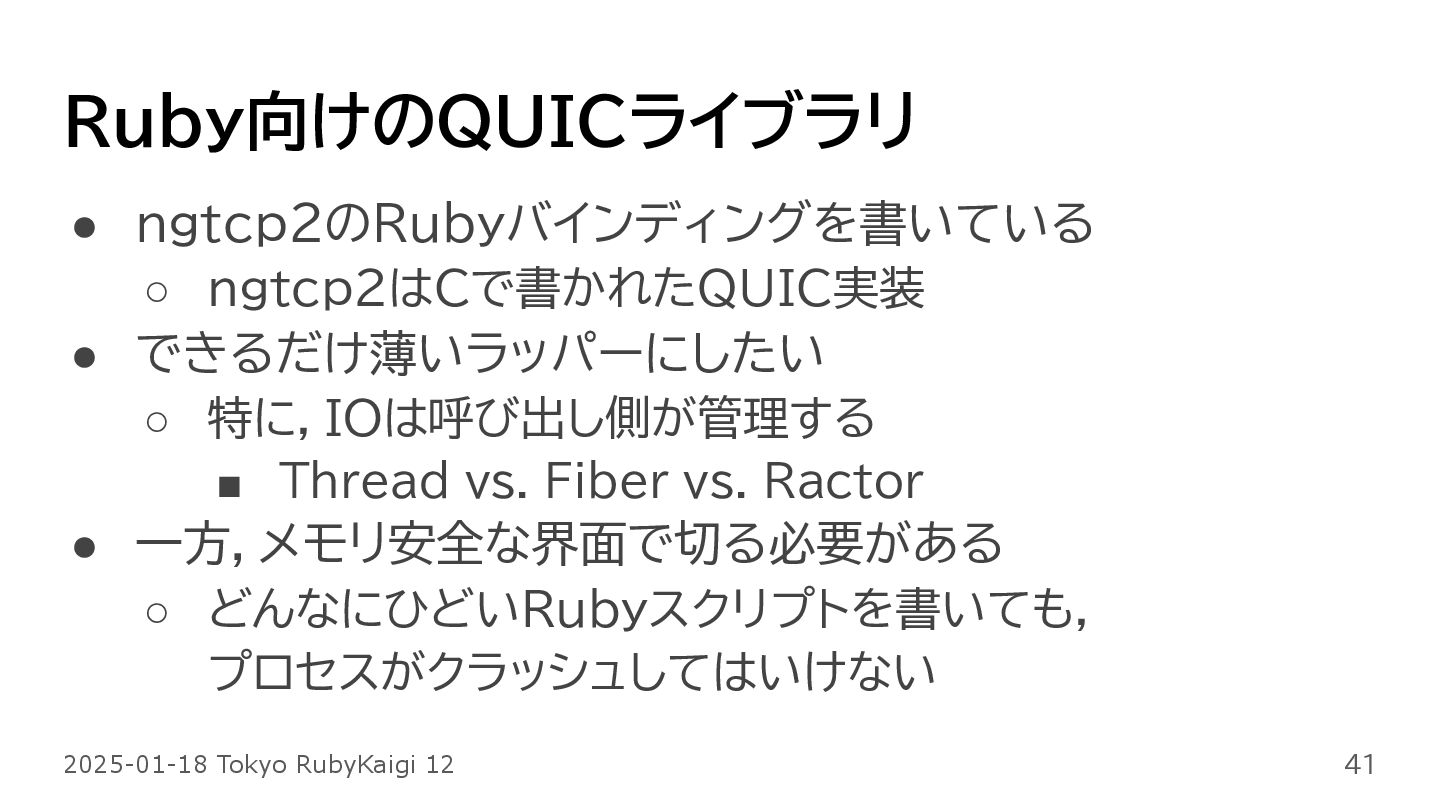

41. Ruby向けのQUICライブラリ • ngtcp2のRubyバインディングを書いている ◦ ngtcp2はCで書かれたQUIC実装 • できるだけ薄いラッパーにしたい ◦ 特に，IOは呼び出し側が管理する ▪ Thread vs. Fiber vs. Ractor • 一方，メモリ安全な界面で切る必要がある ◦ どんなにひどいRubyスクリプトを書いても， プロセスがクラッシュしてはいけない 41 2025-01-18 Tokyo RubyKaigi 12

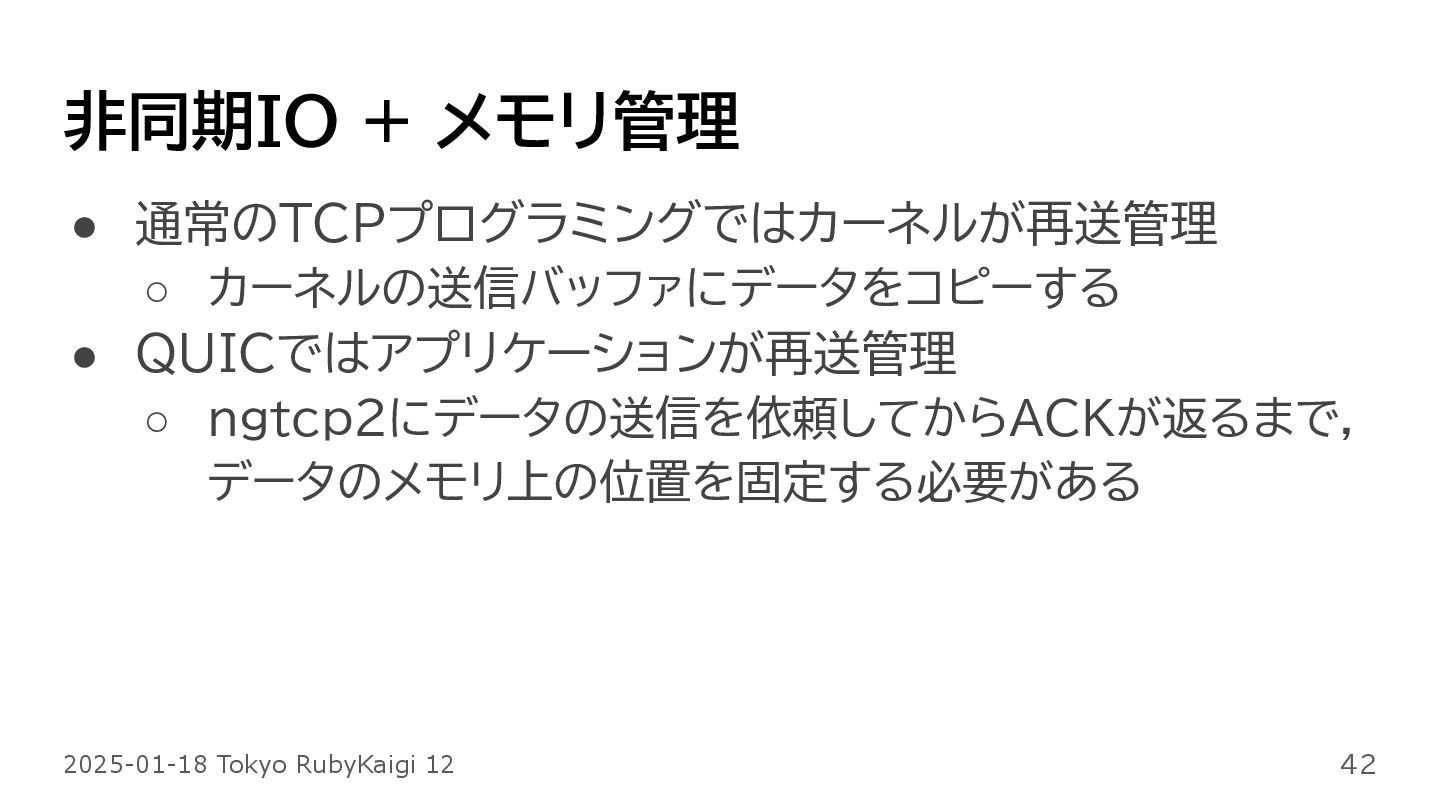

42. 非同期IO + メモリ管理 • 通常のTCPプログラミングではカーネルが再送管理 ◦ カーネルの送信バッファにデータをコピーする • QUICではアプリケーションが再送管理 ◦ ngtcp2にデータの送信を依頼してからACKが返るまで， データのメモリ上の位置を固定する必要がある 42 2025-01-18 Tokyo RubyKaigi 12

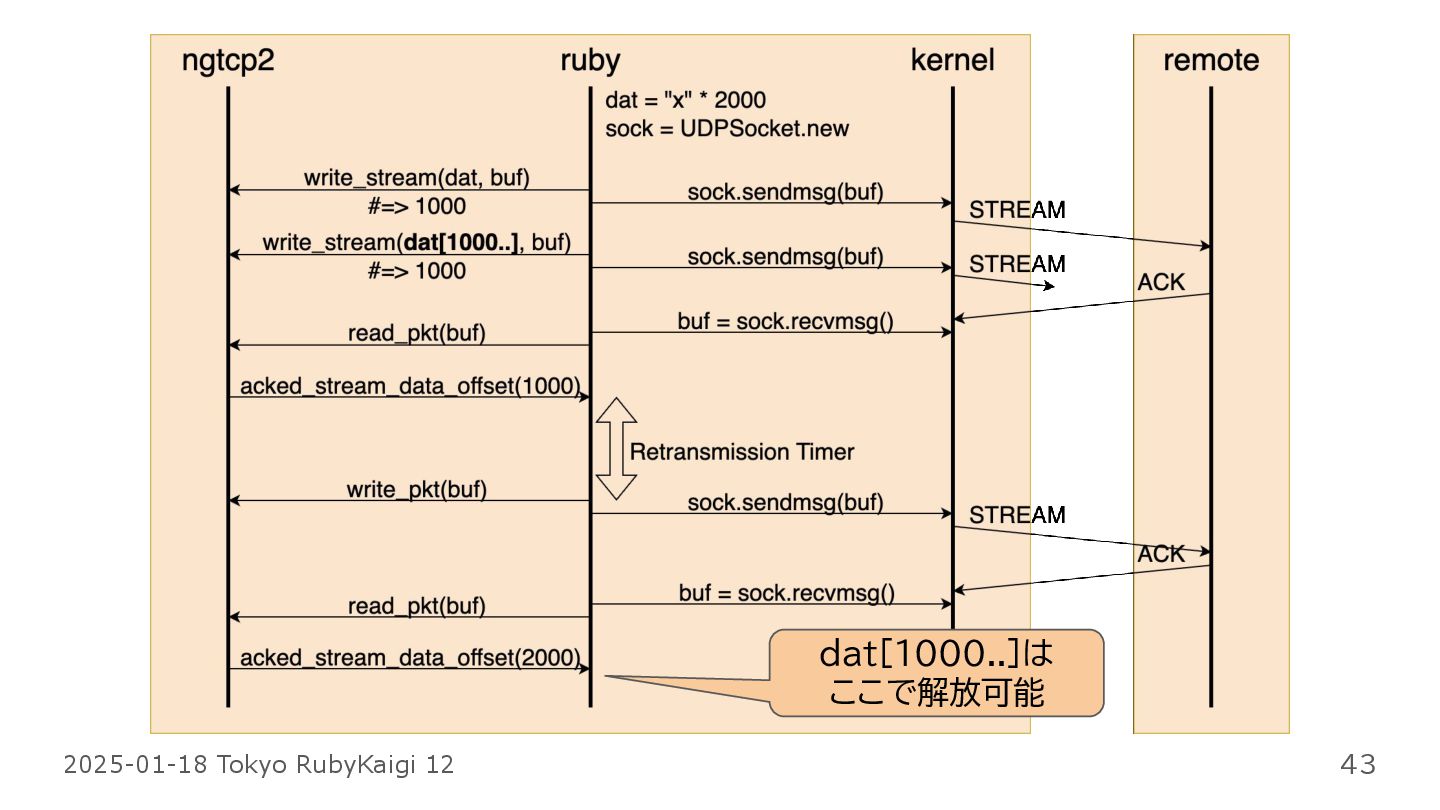

43. 43 2025-01-18 Tokyo RubyKaigi 12 dat[1000..]は ここで解放可能

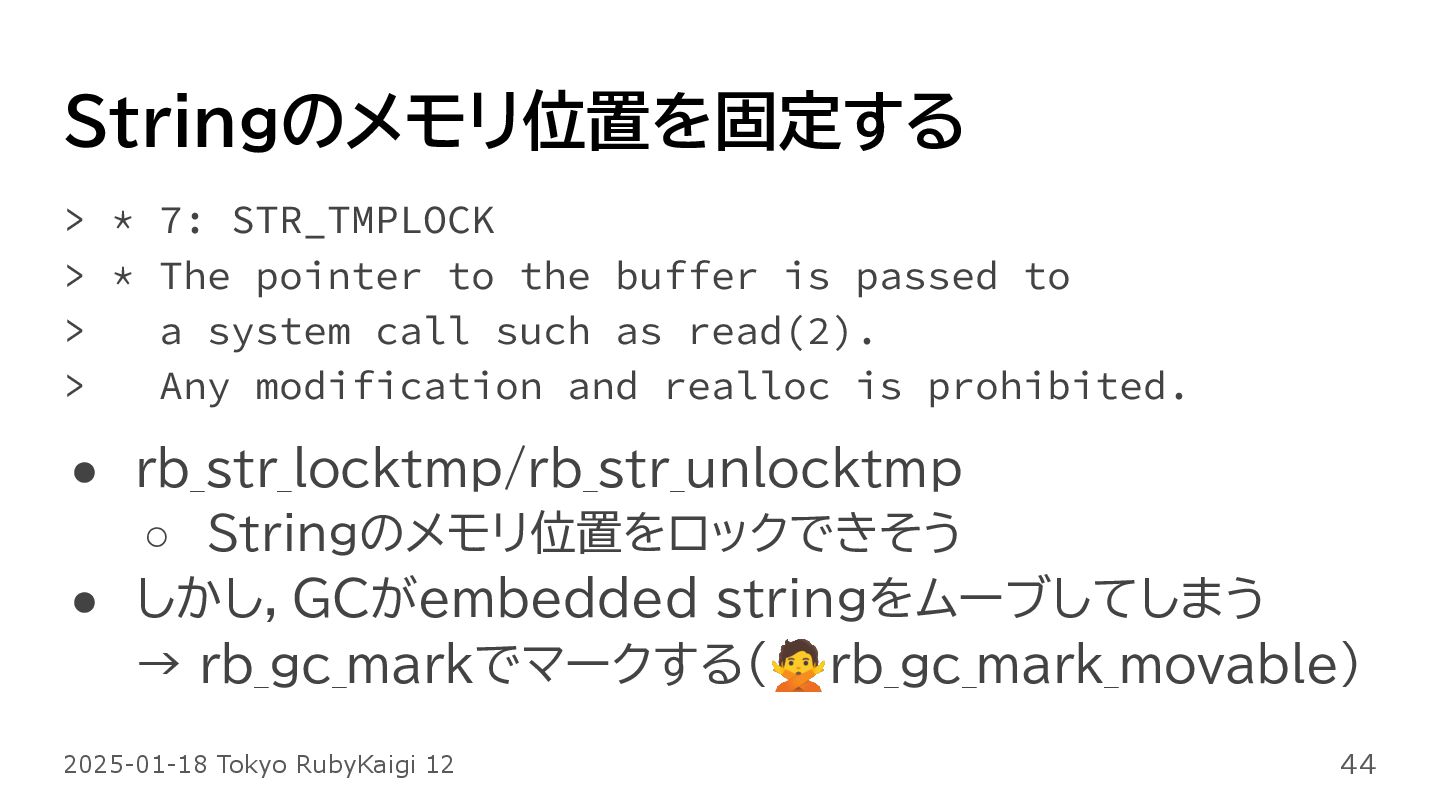

44. Stringのメモリ位置を固定する > * 7: STR_TMPLOCK > * The pointer to the buffer is passed to > a system call such as read(2). > Any modification and realloc is prohibited. • rb_str_locktmp/rb_str_unlocktmp ◦ Stringのメモリ位置をロックできそう • しかし，GCがembedded stringをムーブしてしまう → rb_gc_markでマークする(🙅rb_gc_mark_movable) 44 2025-01-18 Tokyo RubyKaigi 12

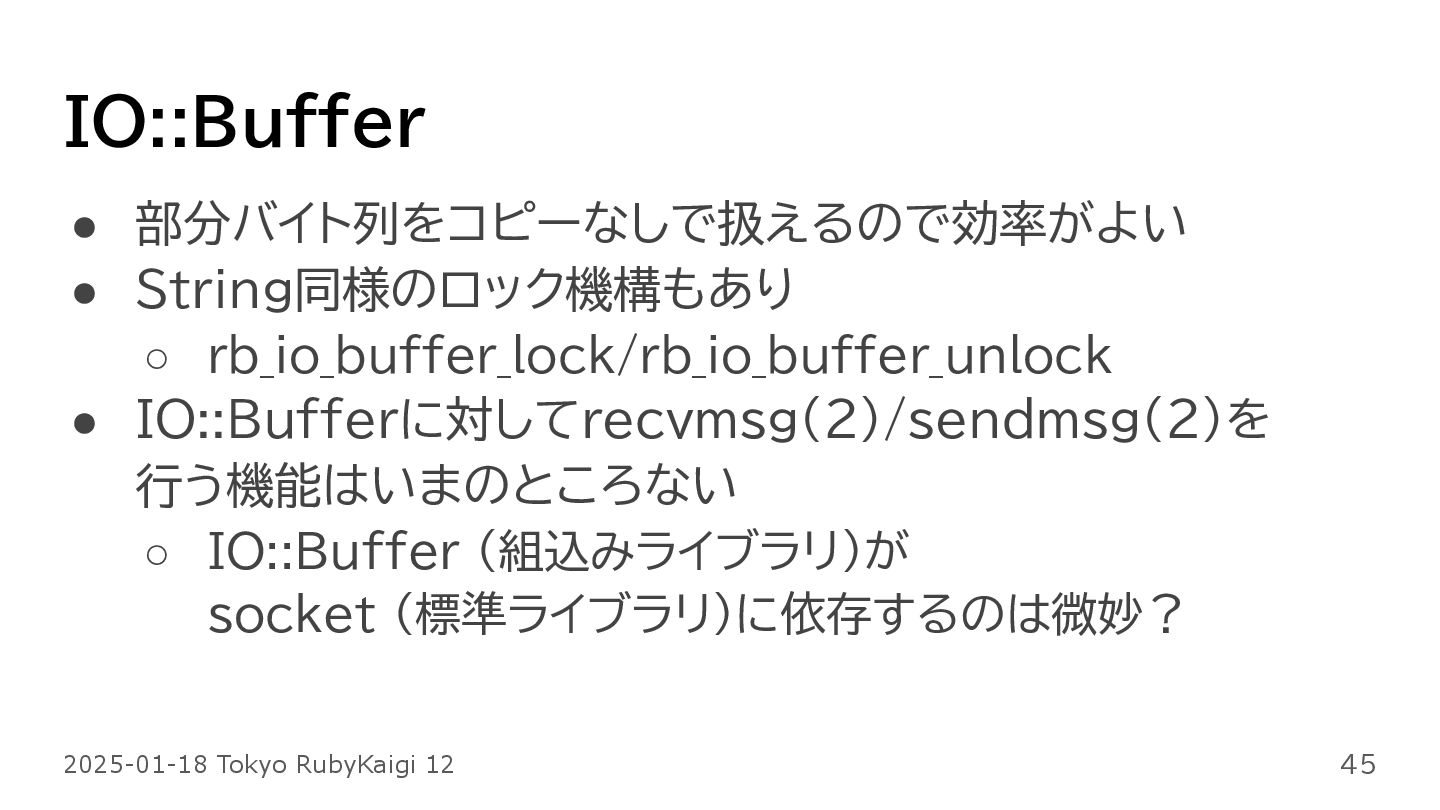

45. IO::Buffer • 部分バイト列をコピーなしで扱えるので効率がよい • String同様のロック機構もあり ◦ rb_io_buffer_lock/rb_io_buffer_unlock • IO::Bufferに対してrecvmsg(2)/sendmsg(2)を 行う機能はいまのところない ◦ IO::Buffer （組込みライブラリ）が socket （標準ライブラリ）に依存するのは微妙？ 45 2025-01-18 Tokyo RubyKaigi 12

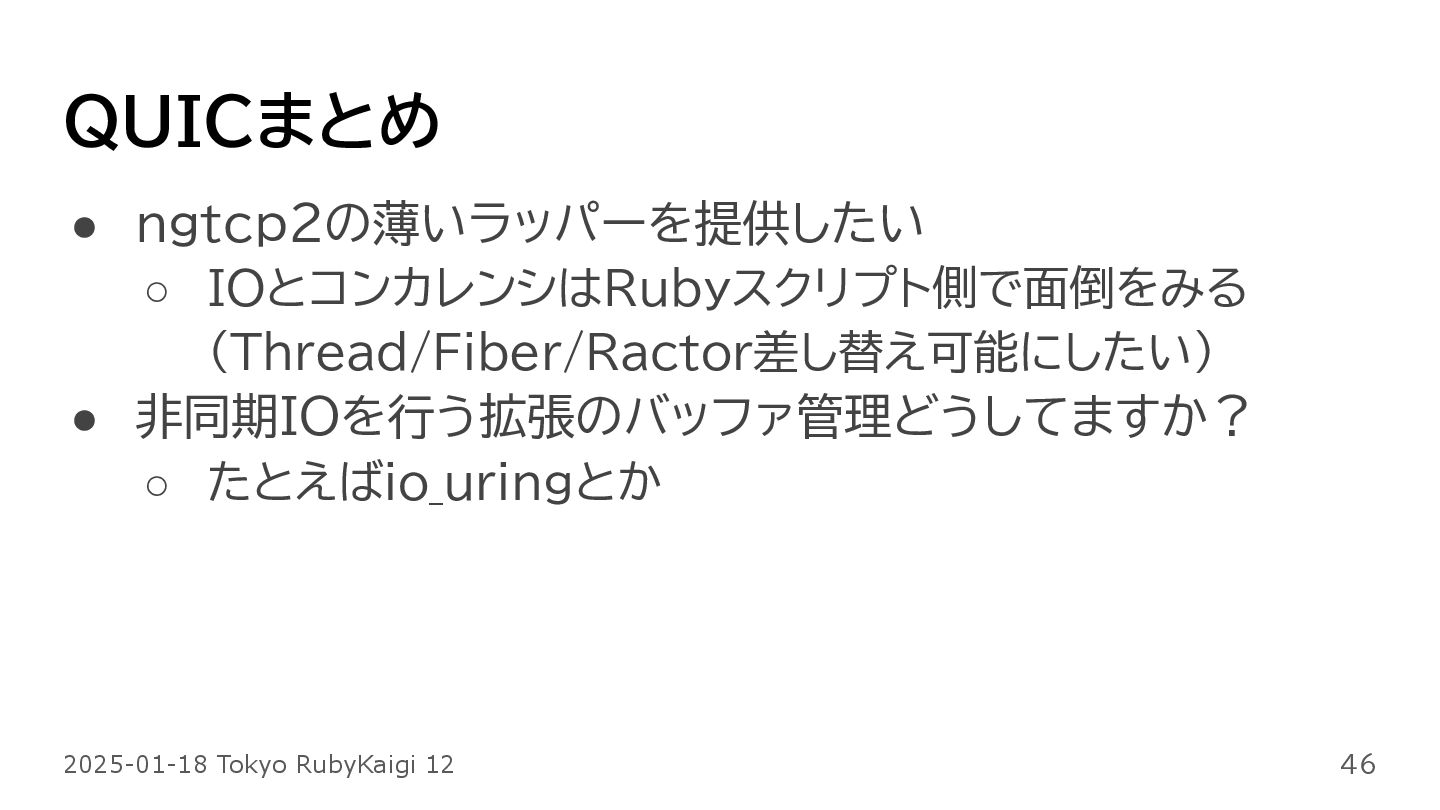

46. QUICまとめ • ngtcp2の薄いラッパーを提供したい ◦ IOとコンカレンシはRubyスクリプト側で面倒をみる （Thread/Fiber/Ractor差し替え可能にしたい） • 非同期IOを行う拡張のバッファ管理どうしてますか？ ◦ たとえばio_uringとか 46 2025-01-18 Tokyo RubyKaigi 12
47. おわりに 47 2025-01-18 Tokyo RubyKaigi 12

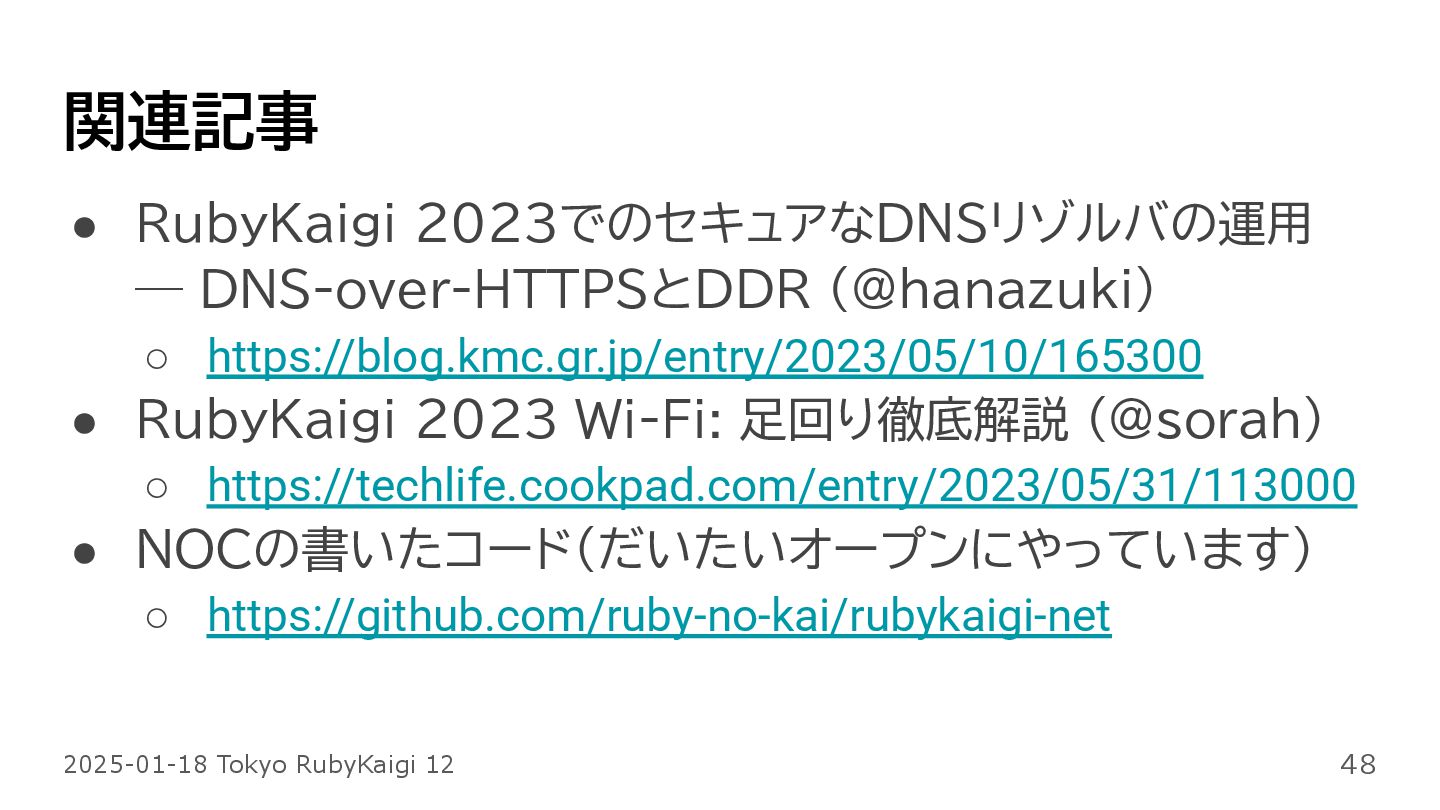

48. 関連記事 • RubyKaigi 2023でのセキュアなDNSリゾルバの運用 ― DNS-over-HTTPSとDDR (@hanazuki) ◦ https://blog.kmc.gr.jp/entry/2023/05/10/165300 • RubyKaigi 2023 Wi-Fi: 足回り徹底解説 (@sorah) ◦ https://techlife.cookpad.com/entry/2023/05/31/113000 • NOCの書いたコード（だいたいオープンにやっています） ◦ https://github.com/ruby-no-kai/rubykaigi-net 48 2025-01-18 Tokyo RubyKaigi 12

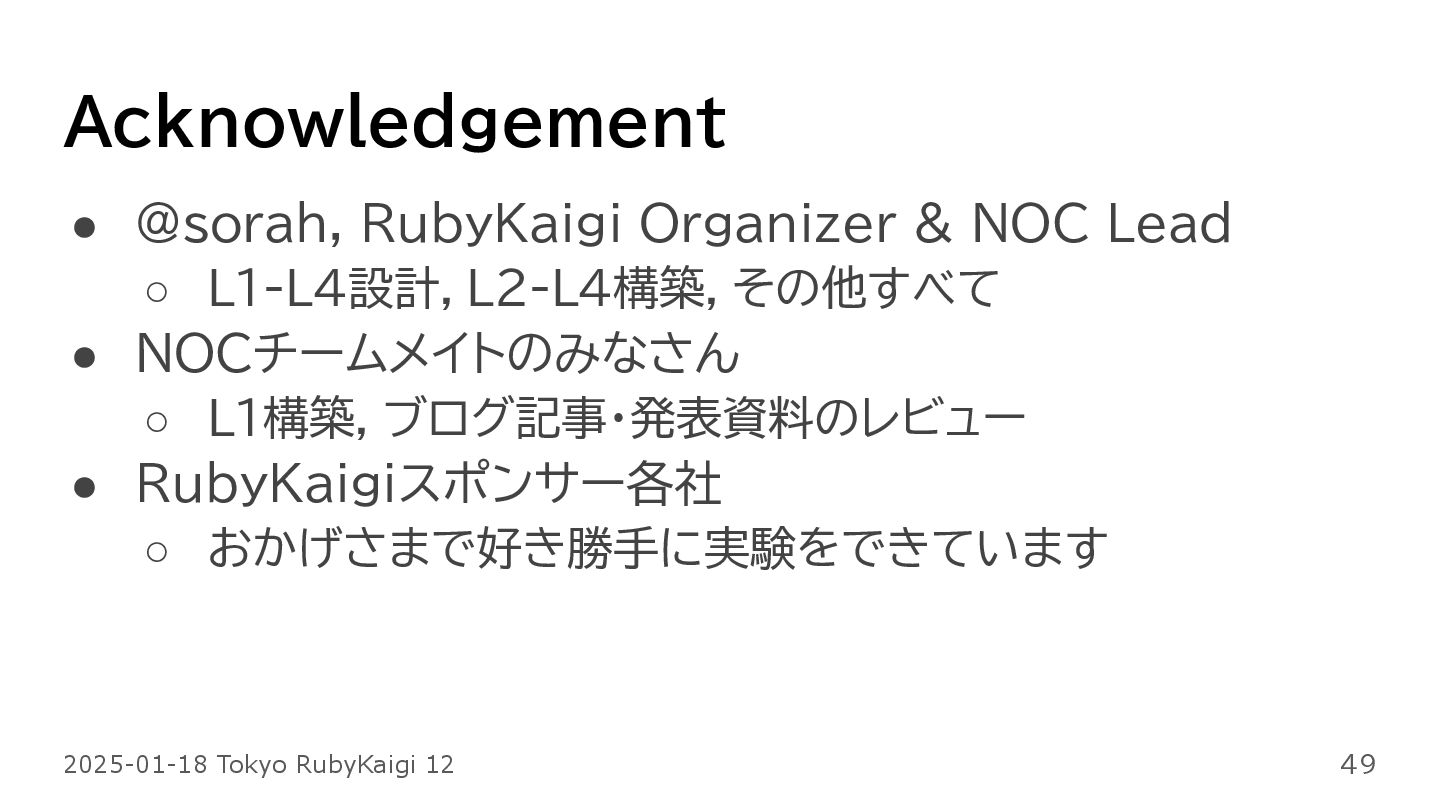

49. Acknowledgement • @sorah, RubyKaigi Organizer & NOC Lead ◦ L1-L4設計，L2-L4構築，その他すべて • NOCチームメイトのみなさん ◦ L1構築，ブログ記事・発表資料のレビュー • RubyKaigiスポンサー各社 ◦ おかげさまで好き勝手に実験をできています 49 2025-01-18 Tokyo RubyKaigi 12
50. おまけ 50 2025-01-18 Tokyo RubyKaigi 12

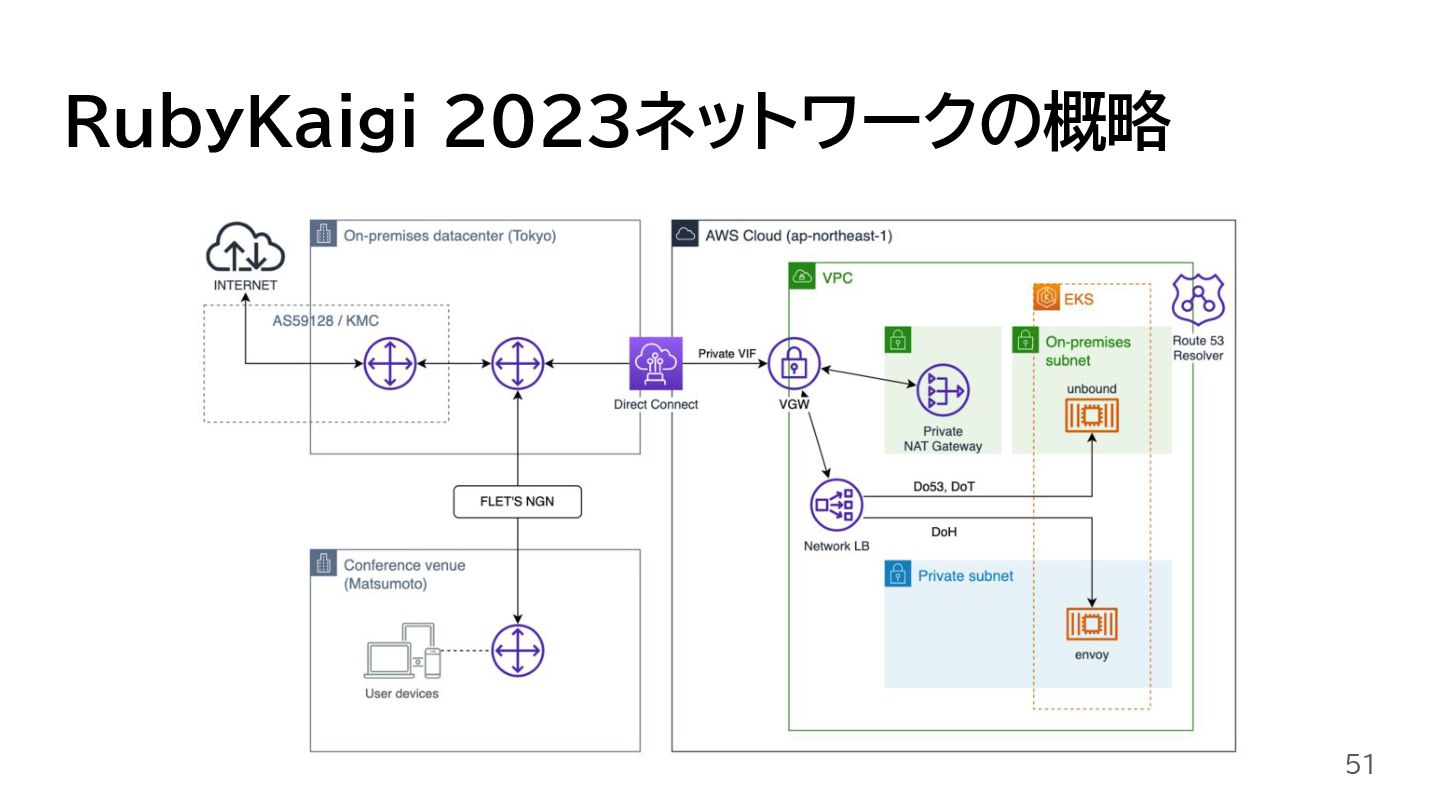

51. RubyKaigi 2023ネットワークの概略 51

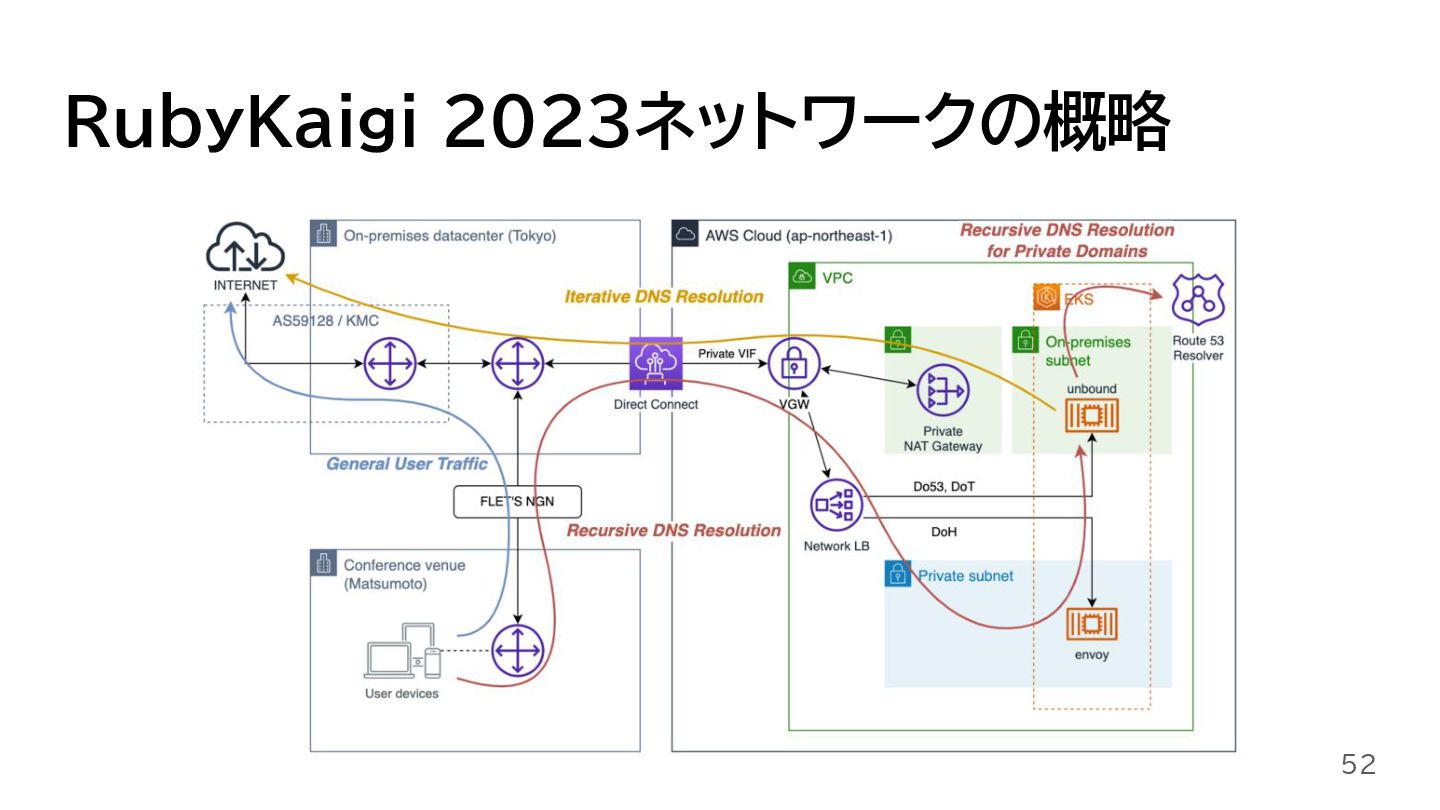

52. RubyKaigi 2023ネットワークの概略 52

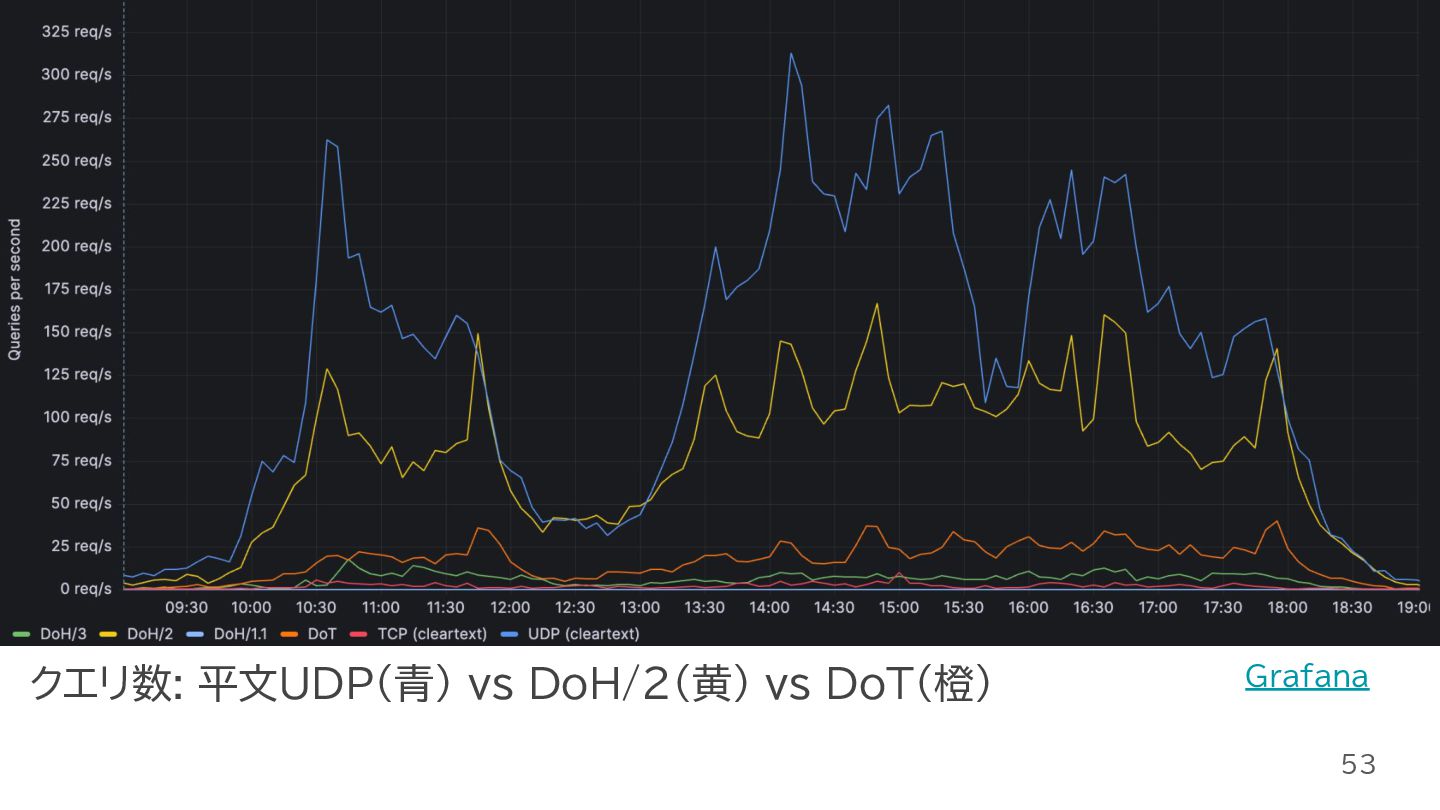

53. 53 クエリ数: 平文UDP（青） vs DoH/2（黄） vs DoT（橙） Grafana

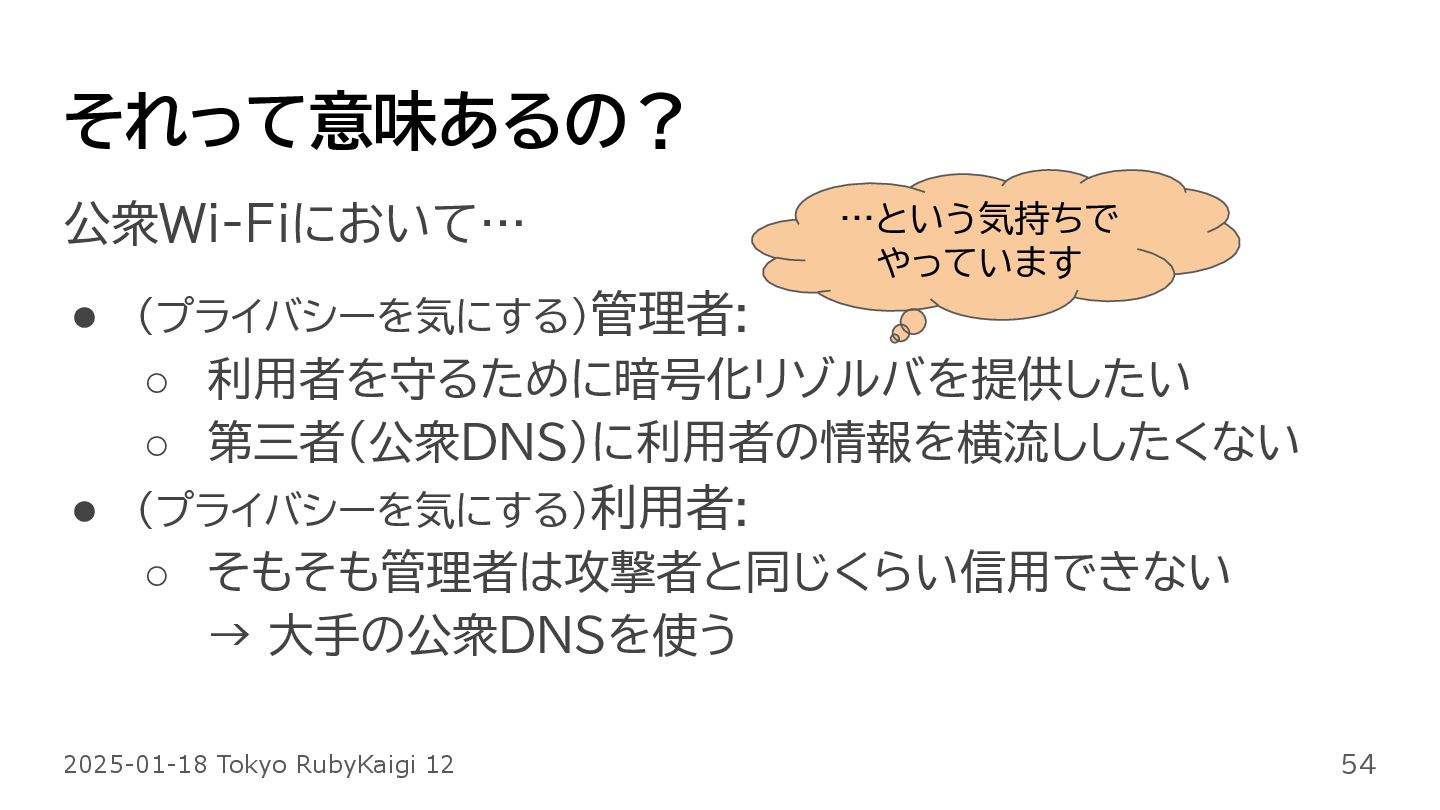

54. それって意味あるの？ 公衆Wi-Fiにおいて… • （プライバシーを気にする）管理者: ◦ 利用者を守るために暗号化リゾルバを提供したい ◦ 第三者（公衆DNS)に利用者の情報を横流ししたくない • （プライバシーを気にする）利用者: ◦ そもそも管理者は攻撃者と同じくらい信用できない → 大手の公衆DNSを使う 54 …という気持ちで やっています 2025-01-18 Tokyo RubyKaigi 12
