Claude Codeと共に構成図を作る

2025-08-16に開催されたKanazawa.rb meetup #156 でのLT資料

Transcript

1. Claude Codeと共に 構成図を作る 2025-08-16 Kanazawa.rb meetup #156 Takayuki Takagi
2. 自己紹介 • Takayuki Takagi (髙木貴之 / ニボシーニョ) • @TAKAyuki_atkwsk / takayukiatkwsk • SRE @ ZOZO • AWS, Kubernetes, Scala, Ruby, Go, etc. • ビール、餃子、サッカー観戦が好き 2

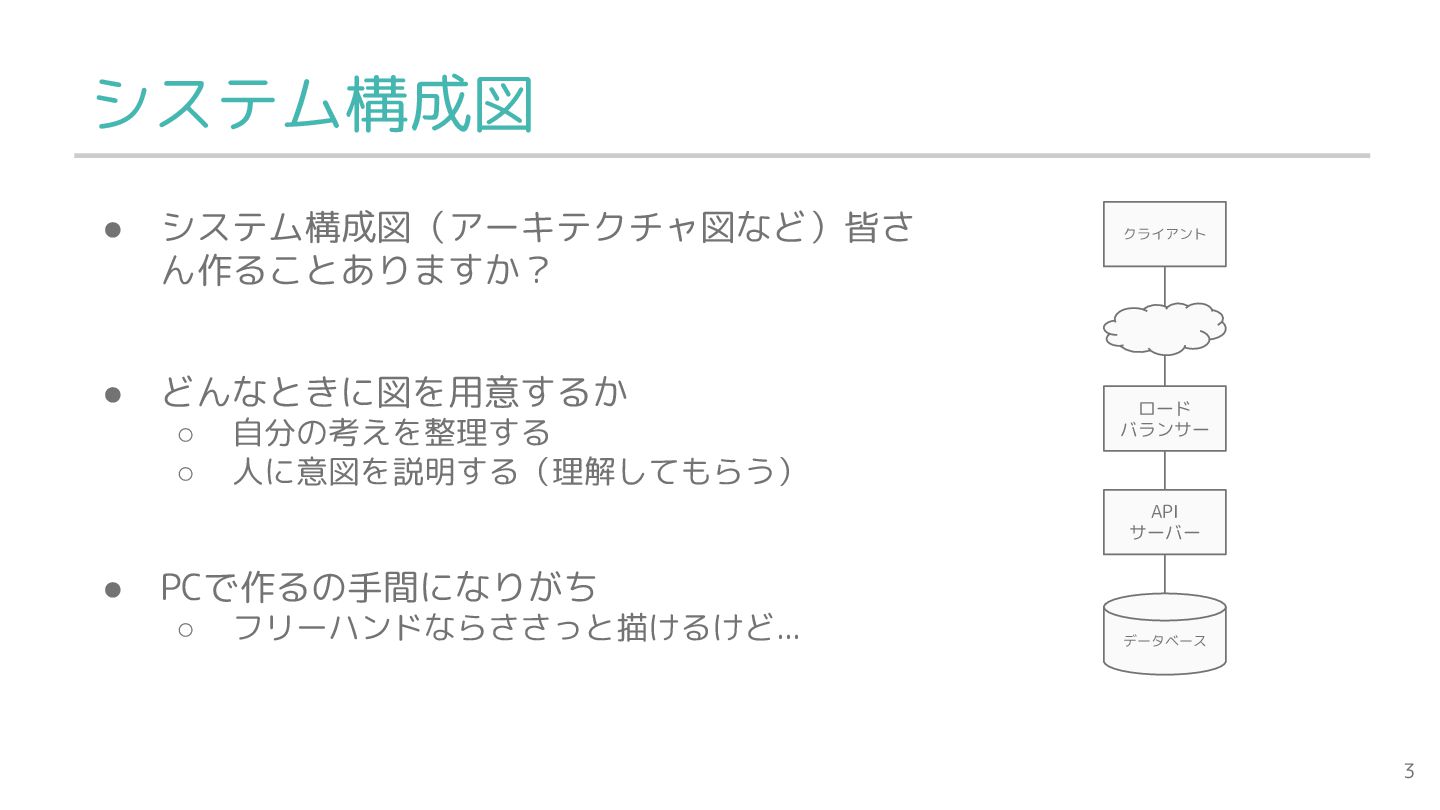

3. システム構成図 • システム構成図（アーキテクチャ図など）皆さ ん作ることありますか？ • どんなときに図を用意するか ◦ 自分の考えを整理する ◦ 人に意図を説明する（理解してもらう） • PCで作るの手間になりがち ◦ フリーハンドならささっと描けるけど... データベース API サーバー ロード バランサー クライアント 3

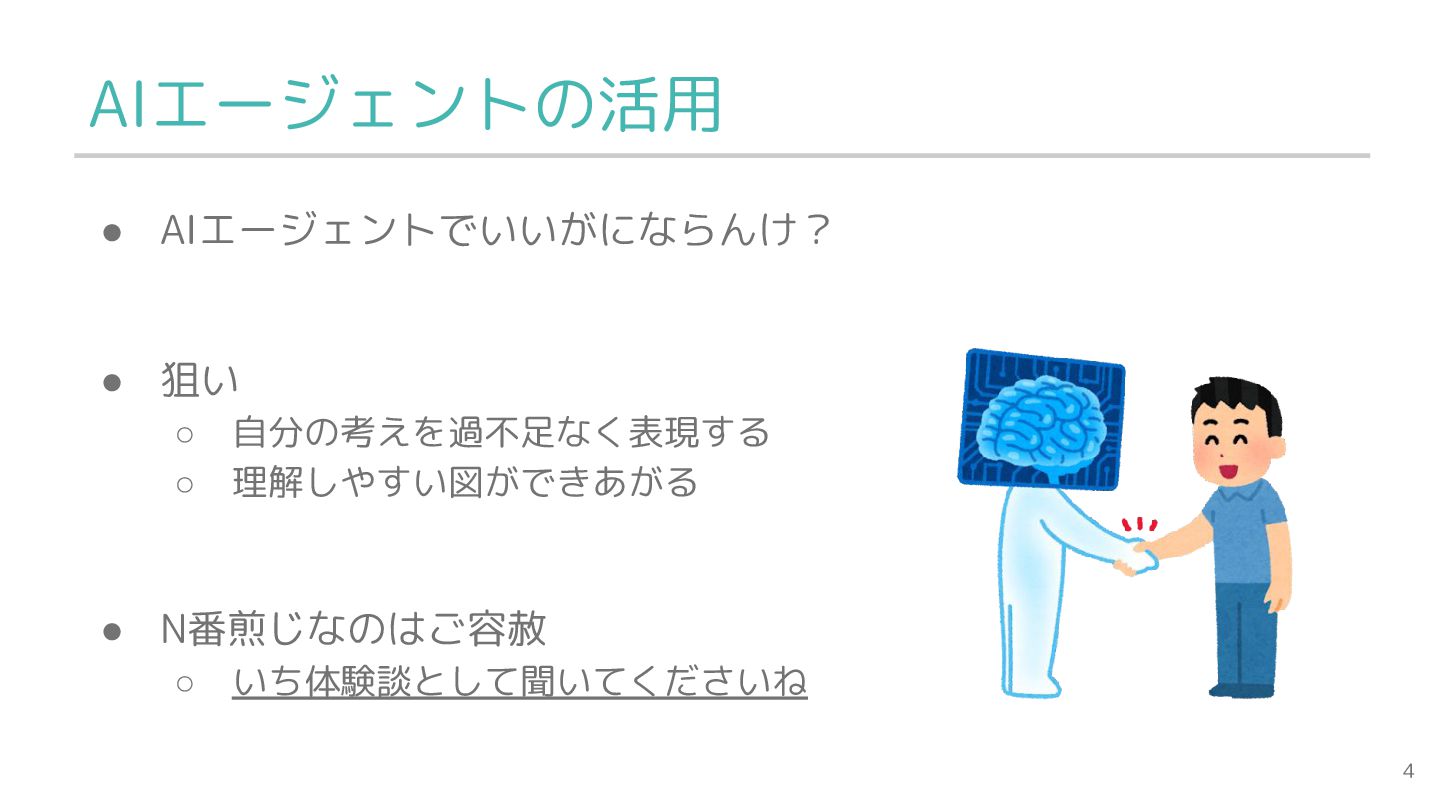

4. AIエージェントの活用 • AIエージェントでいいがにならんけ？ • 狙い ◦ 自分の考えを過不足なく表現する ◦ 理解しやすい図ができあがる • N番煎じなのはご容赦 ◦ いち体験談として聞いてくださいね 4
5. Claude Code • 今回はClaude Codeを使う • 業務で活用する流れ • いろいろ試したい ◦ まだそこまで使えてない... 引用元: https://corp.zozo.com/news/20250729-007217/ 5

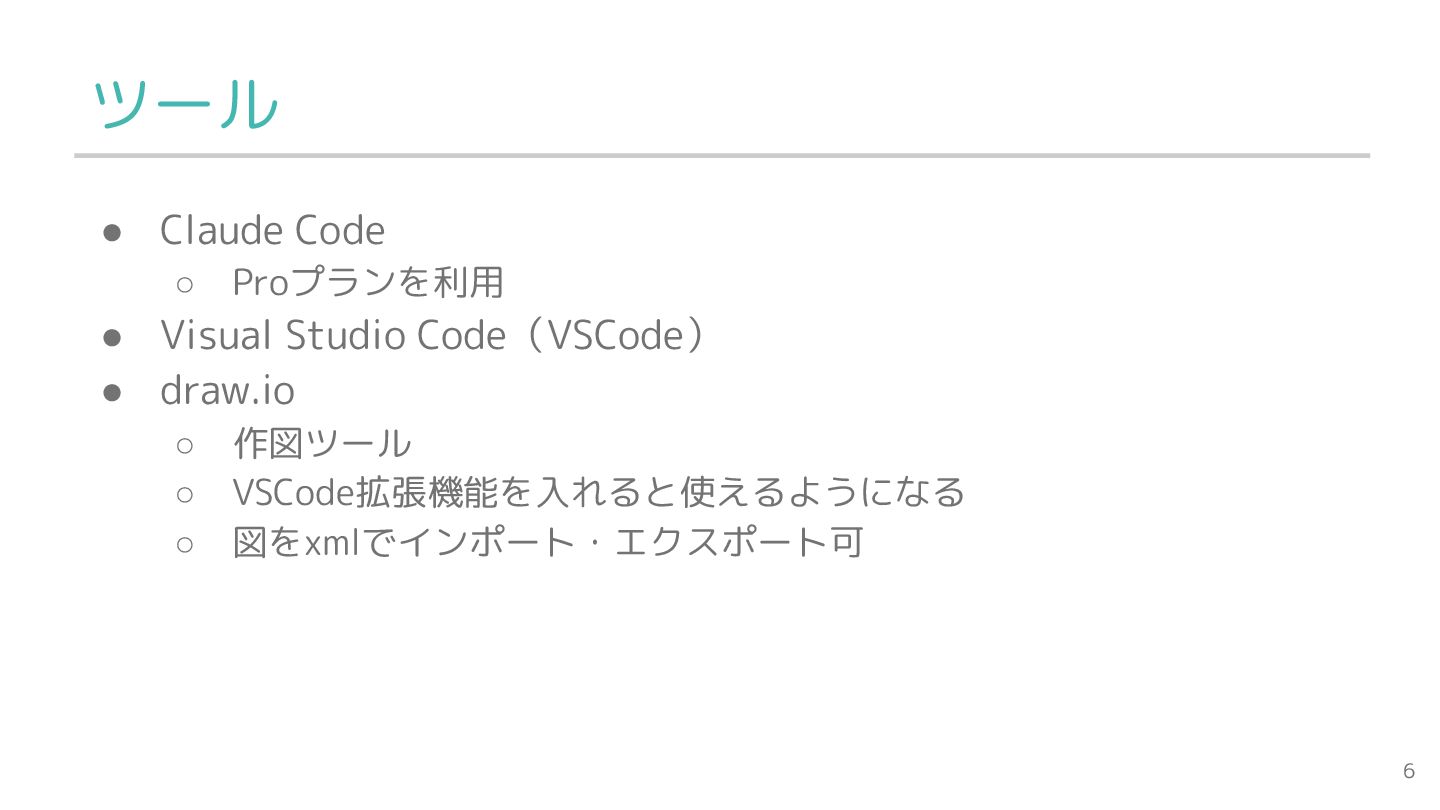

6. ツール • Claude Code ◦ Proプランを利用 • Visual Studio Code（VSCode） • draw.io ◦ 作図ツール ◦ VSCode拡張機能を入れると使えるようになる ◦ 図をxmlでインポート・エクスポート可 6

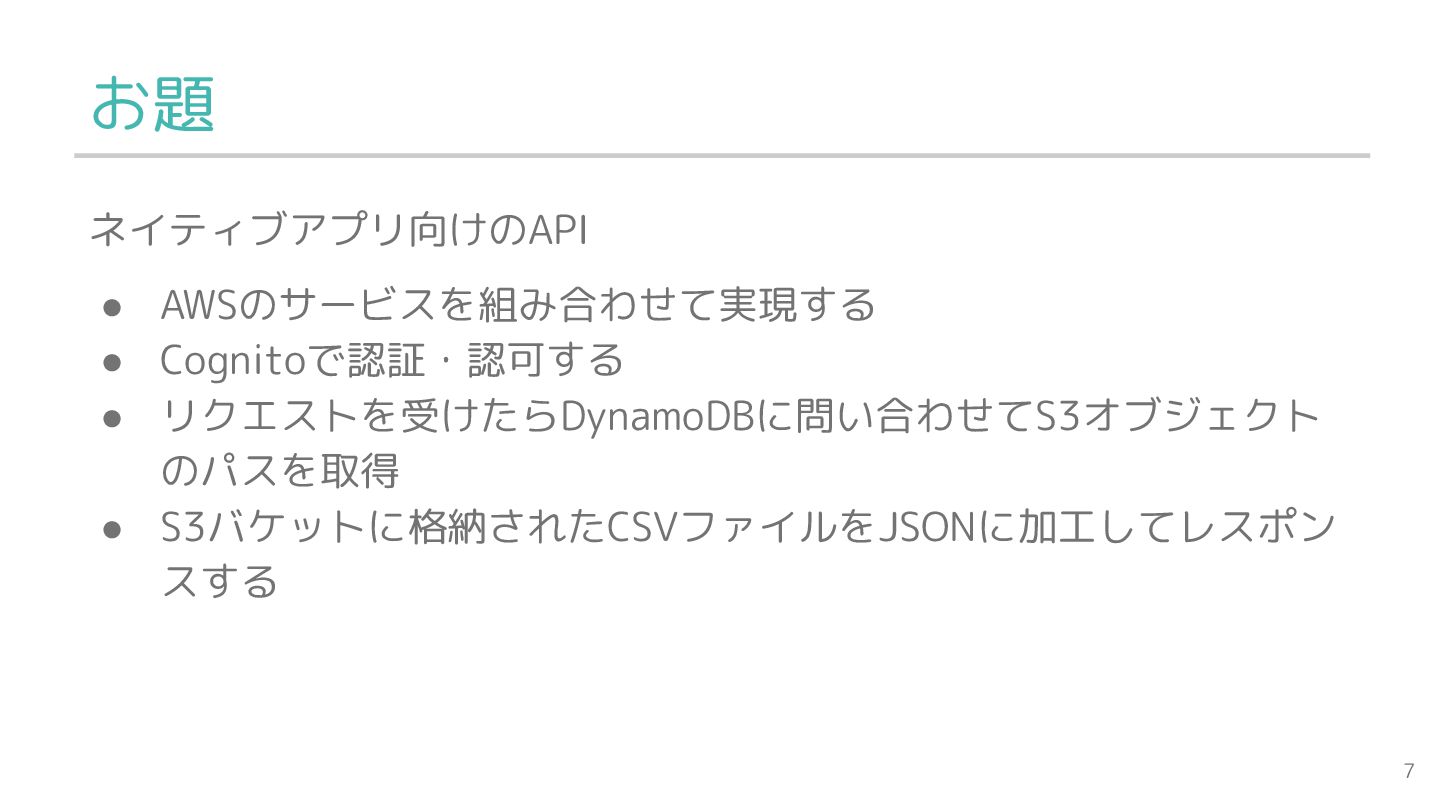

7. お題 ネイティブアプリ向けのAPI • AWSのサービスを組み合わせて実現する • Cognitoで認証・認可する • リクエストを受けたらDynamoDBに問い合わせてS3オブジェクト のパスを取得 • S3バケットに格納されたCSVファイルをJSONに加工してレスポン スする 7
8. 最初の脳内イメージ（フリーハンド） 8

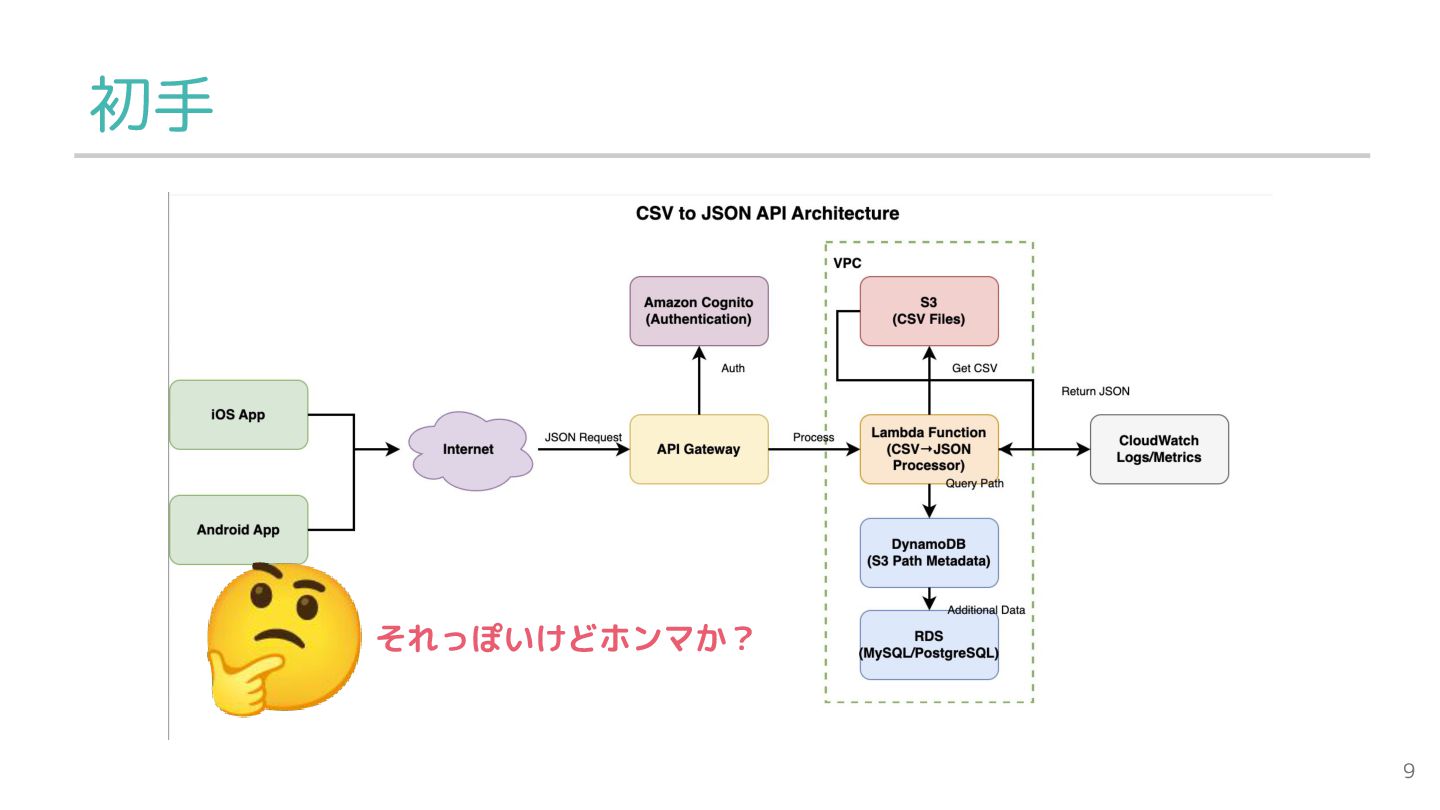

9. 初手 🤔それっぽいけどホンマか？ 9

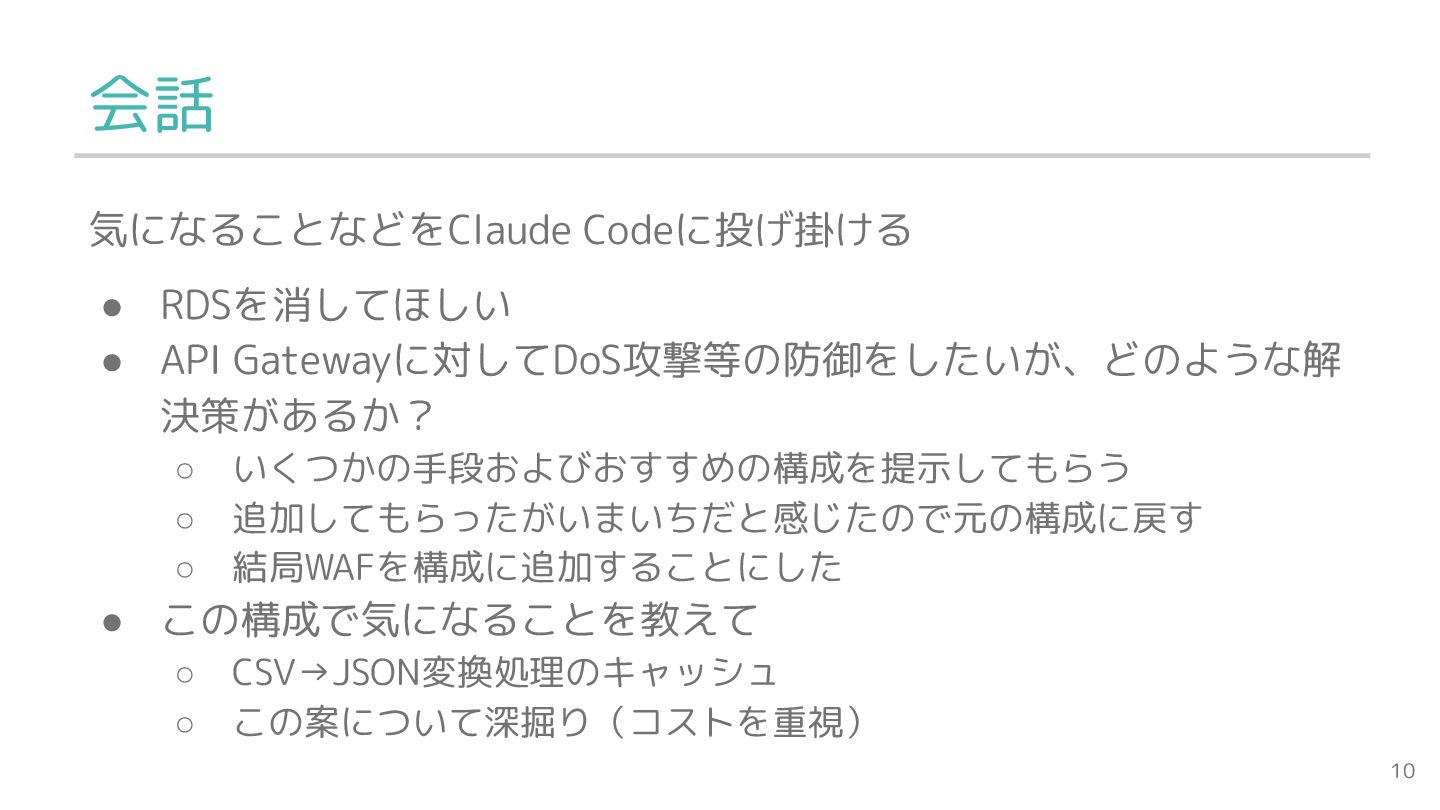

10. 会話 気になることなどをClaude Codeに投げ掛ける • RDSを消してほしい • API Gatewayに対してDoS攻撃等の防御をしたいが、どのような解 決策があるか？ ◦ いくつかの手段およびおすすめの構成を提示してもらう ◦ 追加してもらったがいまいちだと感じたので元の構成に戻す ◦ 結局WAFを構成に追加することにした • この構成で気になることを教えて ◦ CSV→JSON変換処理のキャッシュ ◦ この案について深掘り（コストを重視） 10

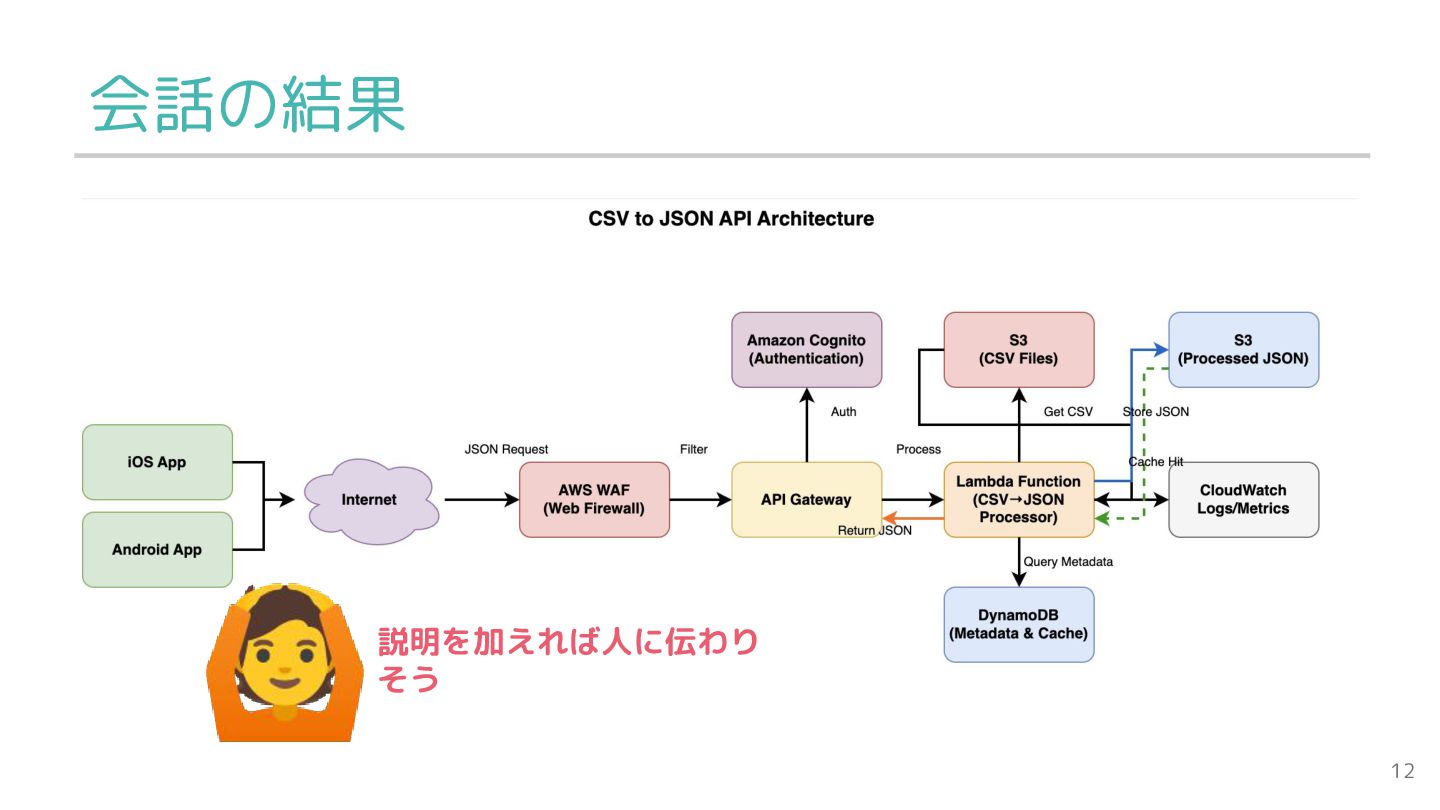

12. 会話の結果 🙆説明を加えれば人に伝わり そう 12

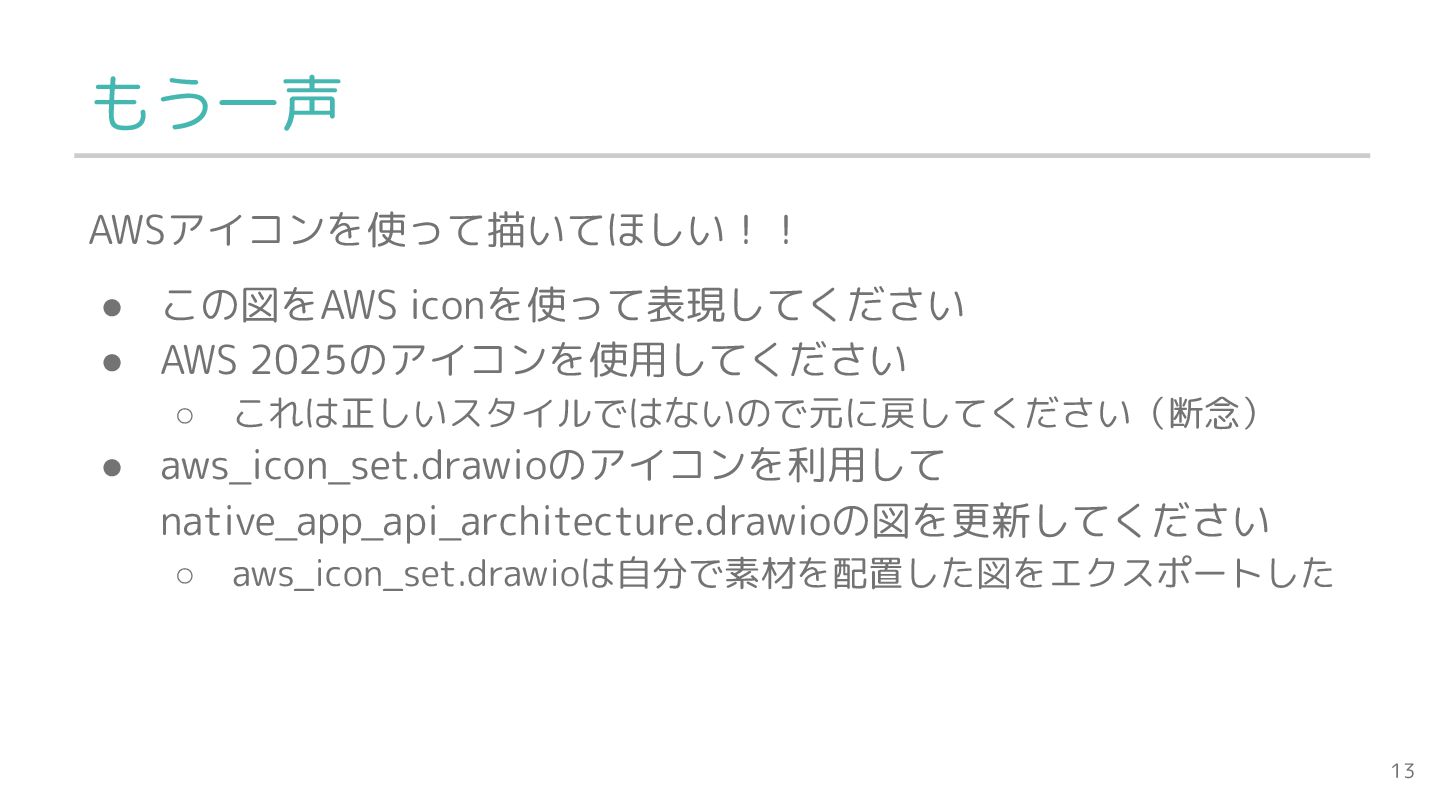

13. もう一声 AWSアイコンを使って描いてほしい！！ • この図をAWS iconを使って表現してください • AWS 2025のアイコンを使用してください ◦ これは正しいスタイルではないので元に戻してください（断念） • aws_icon_set.drawioのアイコンを利用して native_app_api_architecture.drawioの図を更新してください ◦ aws_icon_set.drawioは自分で素材を配置した図をエクスポートした 13

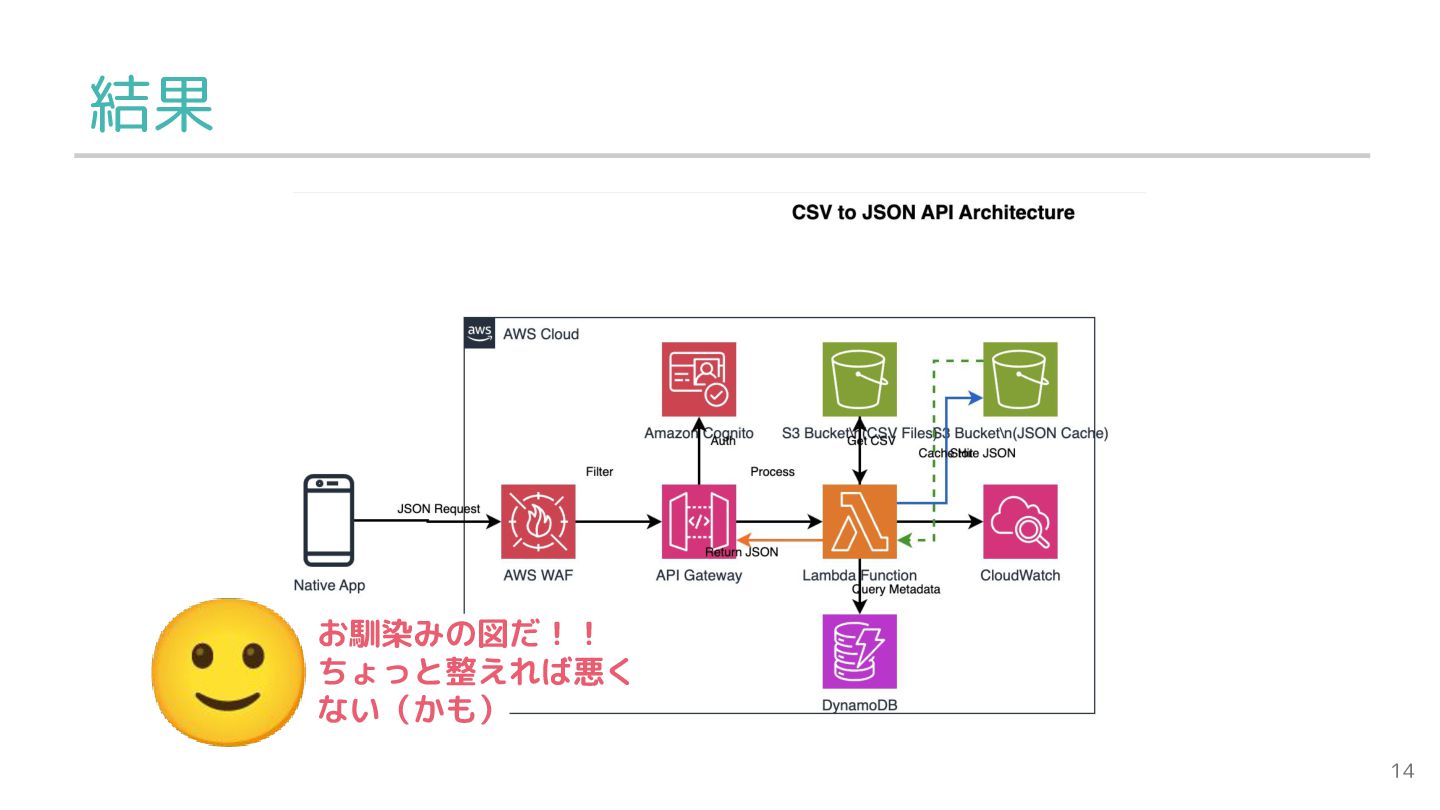

14. 結果 14 🙂お馴染みの図だ！！ ちょっと整えれば悪く ない（かも）

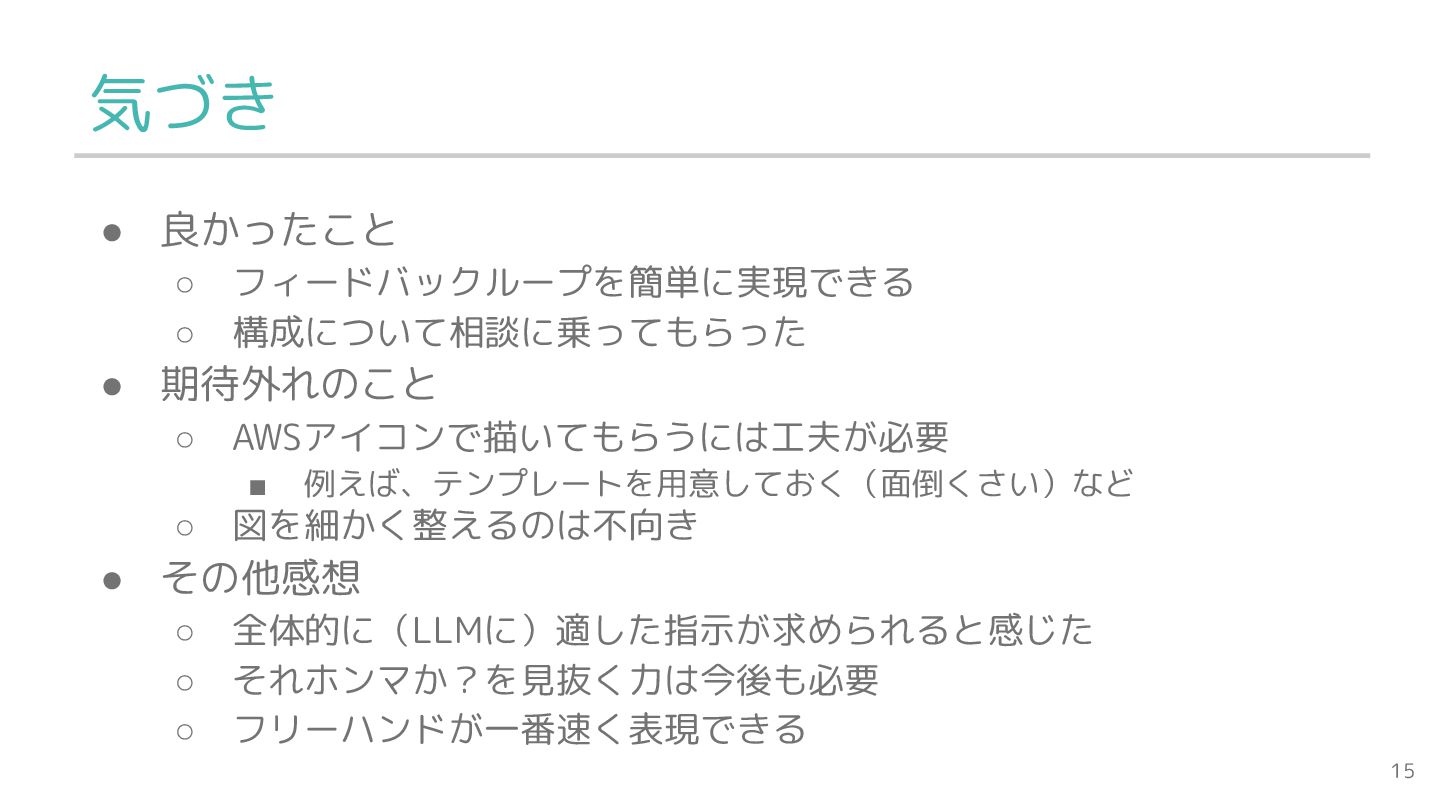

15. 気づき • 良かったこと ◦ フィードバックループを簡単に実現できる ◦ 構成について相談に乗ってもらった • 期待外れのこと ◦ AWSアイコンで描いてもらうには工夫が必要 ▪ 例えば、テンプレートを用意しておく（面倒くさい）など ◦ 図を細かく整えるのは不向き • その他感想 ◦ 全体的に（LLMに）適した指示が求められると感じた ◦ それホンマか？を見抜く力は今後も必要 ◦ フリーハンドが一番速く表現できる 15
16. まとめ Claude Code + VSCode + draw.io で構成図を作った 以下の用途としては悪くない • 脳内イメージを元にした、ある程度整った図の出力 • 構成を考える上での壁打ち AWSアイコン等を利用する構成図を作るには、もう一工夫必要 もうちょい試行錯誤したい 16
