1. Copyright © 2025 一隻狗狗有限公司 Joe Wu (喬叔) joe@onedoggo.com 可觀測性的核心技術架構與 OpenTelemetry 實作指南 Observability 入門班
2. About Me Joe Wu (喬叔) • 25+ Years Software Developer • Agile Practitioner / SCM / CSPO • Team Manager / Team Coach • Elastic Stack Expert • Technical Instructor / Technical Consultant • Entrepreneur • In charge of AI transformation in a Taiwan media comapny • 14 屆 iThome 鐵人賽 DevOps 組冠軍 • 喬叔帶你上手 Elastic Stack - 探索與實踐 Observability • 13 屆 iThome 鐵人賽 Elastic Stack on Cloud 組冠軍 https://www.facebook.com/Joe.ElasticStack 喬叔 - Elastic Stack 技術交流
3. 凌晨 3 點，手機瘋狂震動。

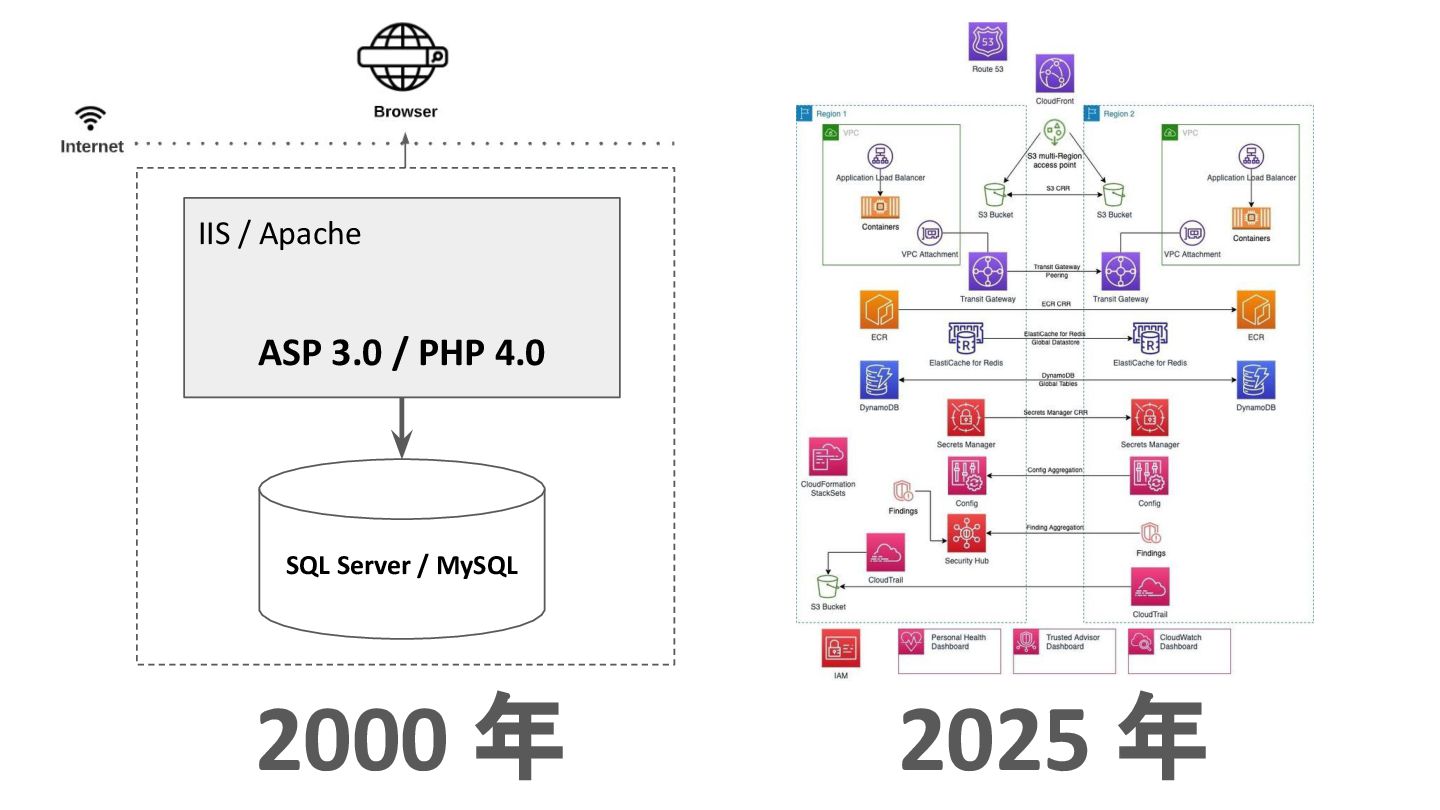

4. 2000 年 2025 年 IIS / Apache SQL Server / MySQL ASP 3.0 / PHP 4.0

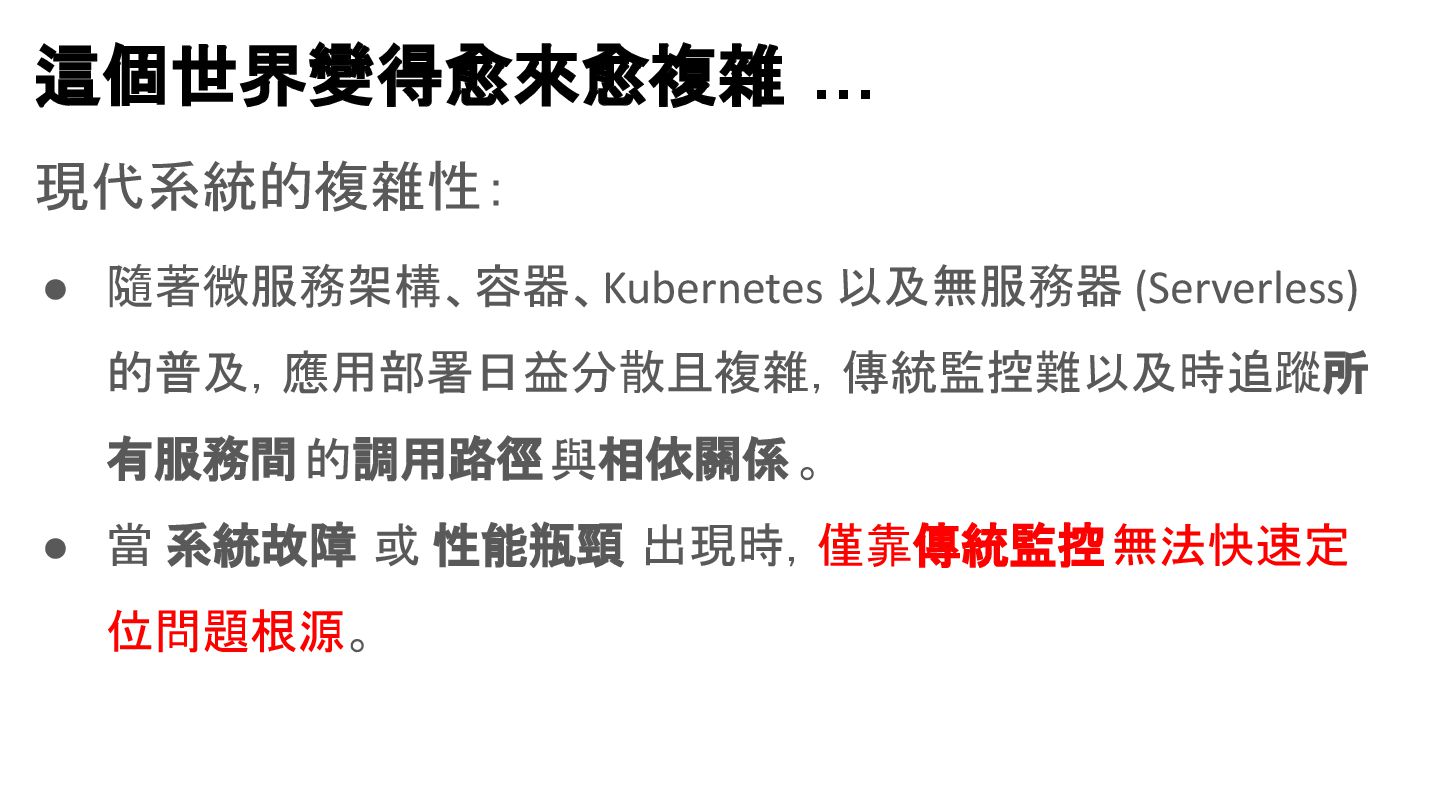

5. 這個世界變得愈來愈複雜 … 現代系統的複雜性： • 隨著微服務架構、容器、Kubernetes 以及無服務器 (Serverless) 的普及，應用部署日益分散且複雜，傳統監控難以及時追蹤所 有服務間的調用路徑與相依關係。 • 當 系統故障 或 性能瓶頸 出現時，僅靠傳統監控無法快速定 位問題根源。
6. 「你需要的不只是經驗和直覺」
7. Monitoring (監控) v.s Observability (可觀測性)
8. 什麼是 Observability (可觀測性)？ “Observability is a measure ability of how well the internal states of a system can be inferred from knowledge of its external outputs.” “可觀測性（Observability）指的是透過系統的外部輸出， 能夠多有效地推斷出其內部狀態的一種衡量指標能 力。” Source: Wikipedia, but modifed by Joe

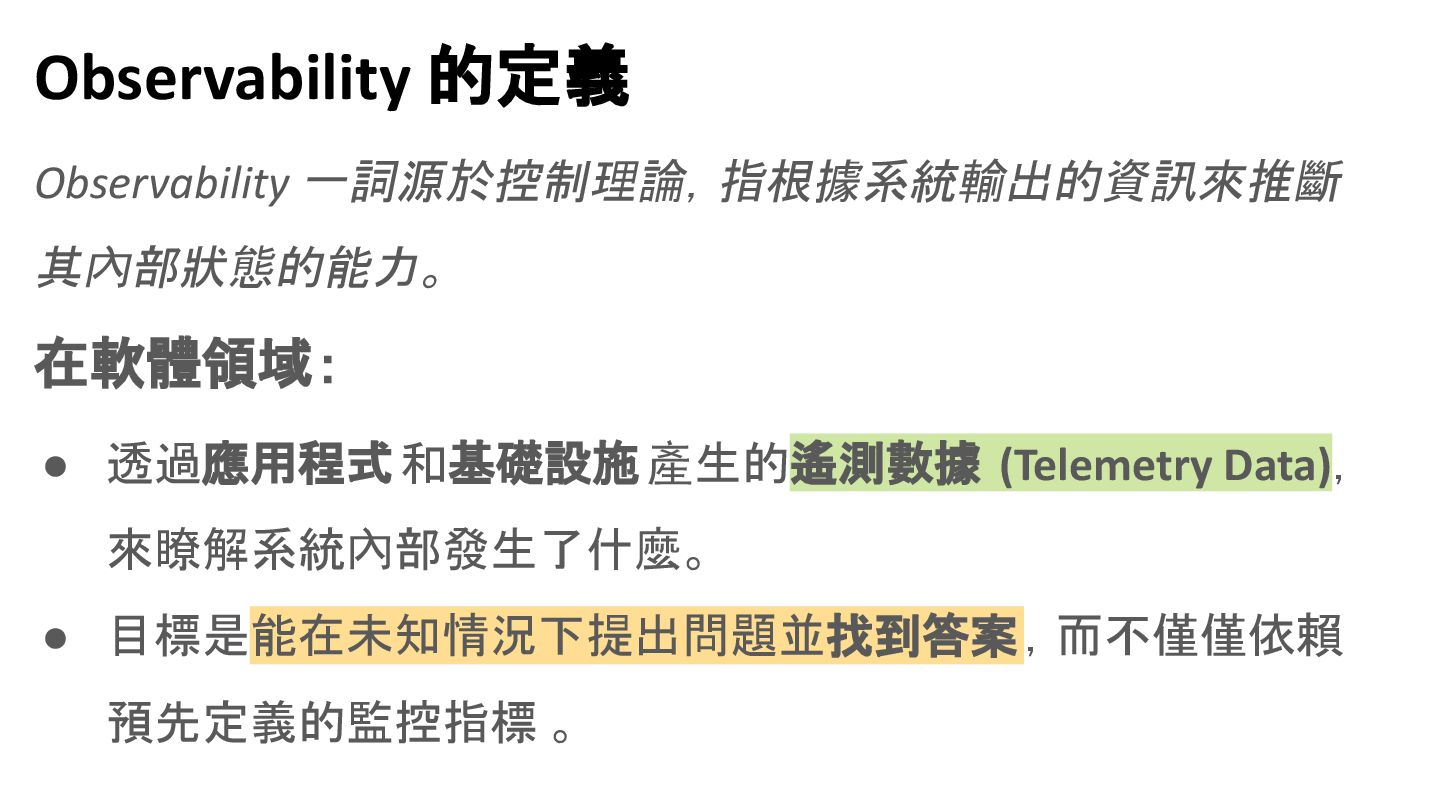

9. Observability 的定義 Observability 一詞源於控制理論，指根據系統輸出的資訊來推斷 其內部狀態的能力。 在軟體領域： • 透過應用程式和基礎設施產生的遙測數據 (Telemetry Data)， 來瞭解系統內部發生了什麼。 • 目標是能在未知情況下提出問題並找到答案，而不僅僅依賴 預先定義的監控指標 。

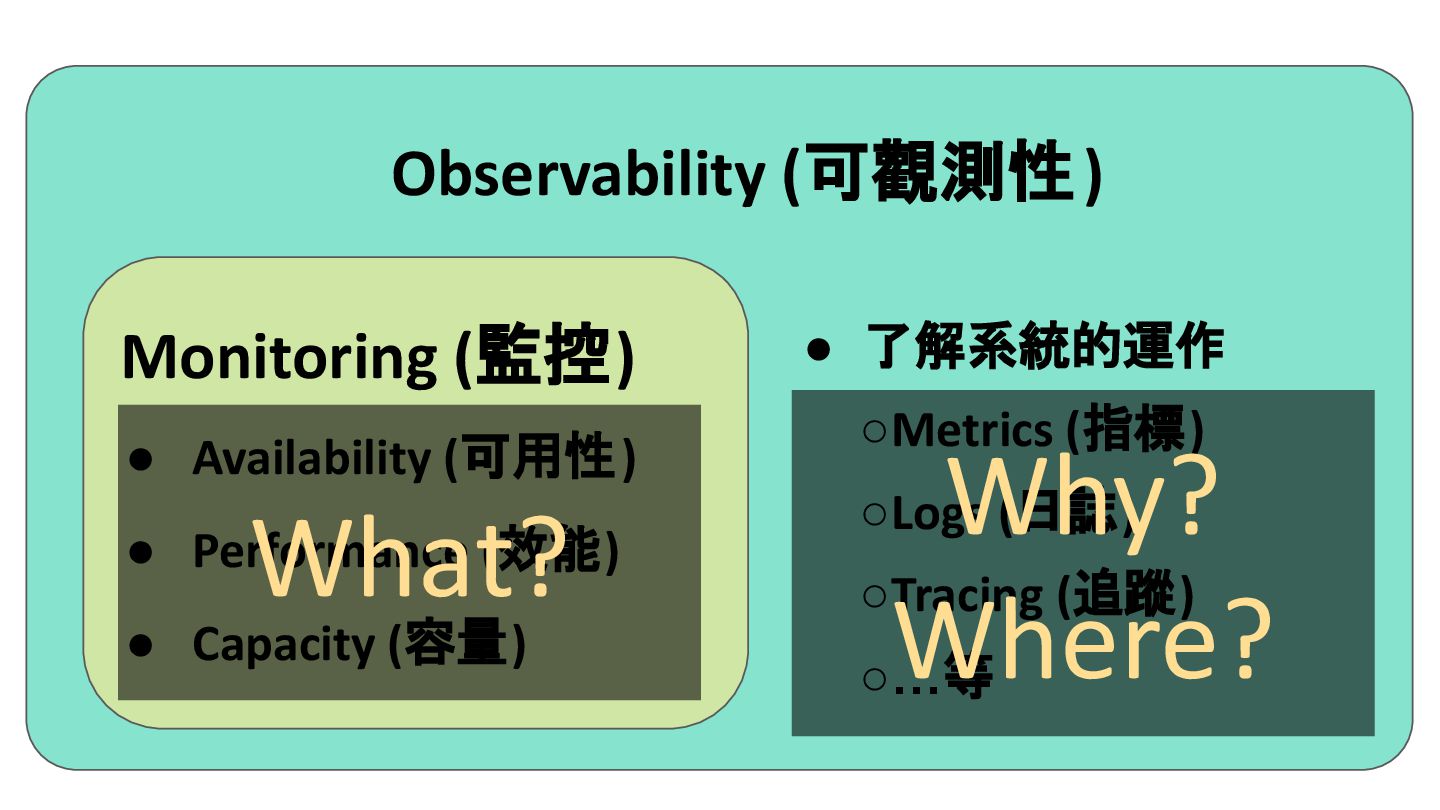

10. Observability (可觀測性) • 了解系統的運作 ◦Metrics (指標) ◦Logs (日誌) ◦Tracing (追蹤) ◦…等 Monitoring (監控) • Availability (可用性) • Performance (效能) • Capacity (容量) What? Why? Where?
11. Observability (可觀測性)：三大支柱 Metrics 指標 Logs 日誌 Tracing 追蹤 • JVM Heap > 90% • 磁碟空間 < 10% • 回應時間 > 500ms • TPS > 3k • HTTP Access Log • Error Message • Call Stack • Warning Log • 為什麼這個請求處 理得特別久？ • 哪邊可以改善效 能？

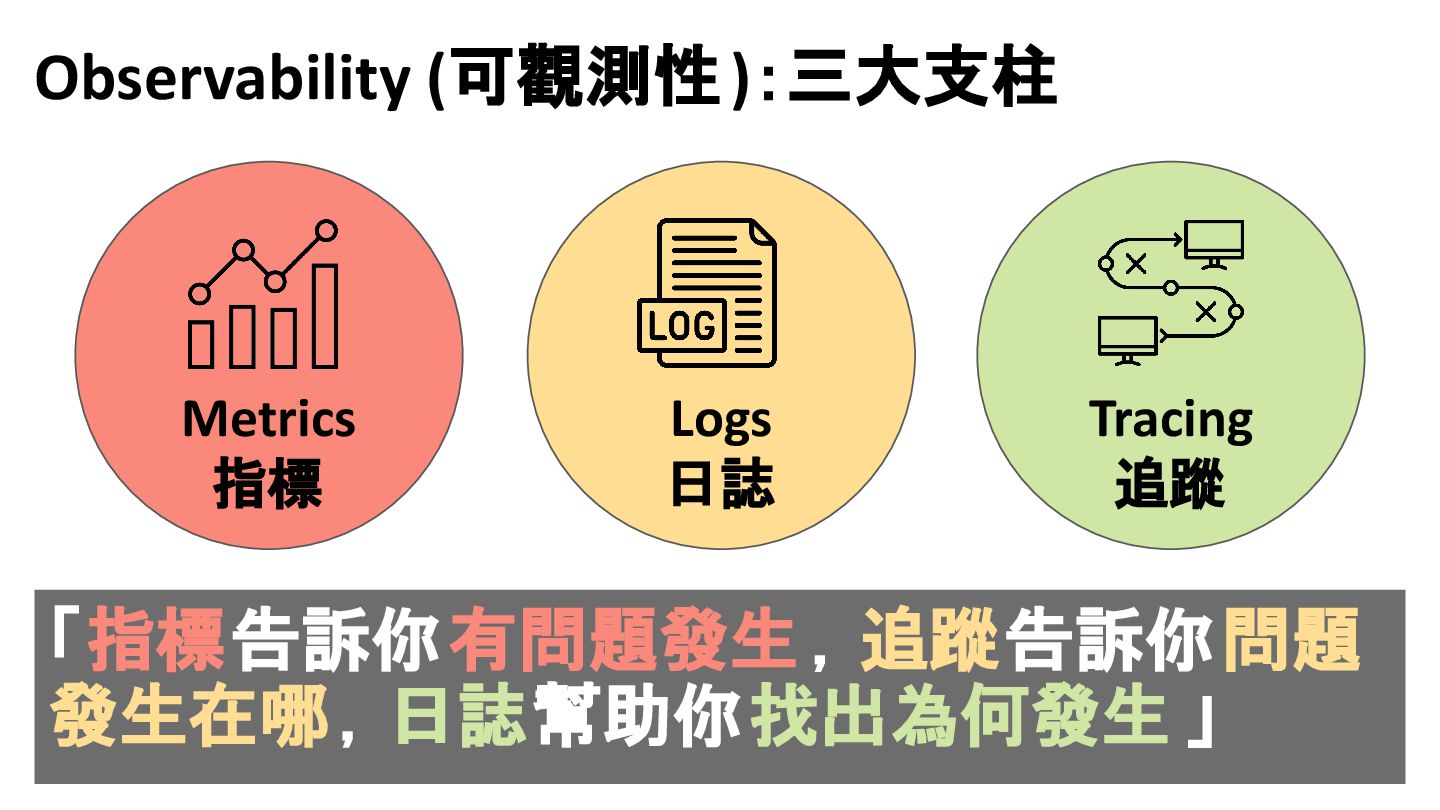

12. Observability (可觀測性)：三大支柱 「指標告訴你有問題發生 ，追蹤告訴你問題 發生在哪，日誌幫助你找出為何發生 」 Metrics 指標 Logs 日誌 Tracing 追蹤

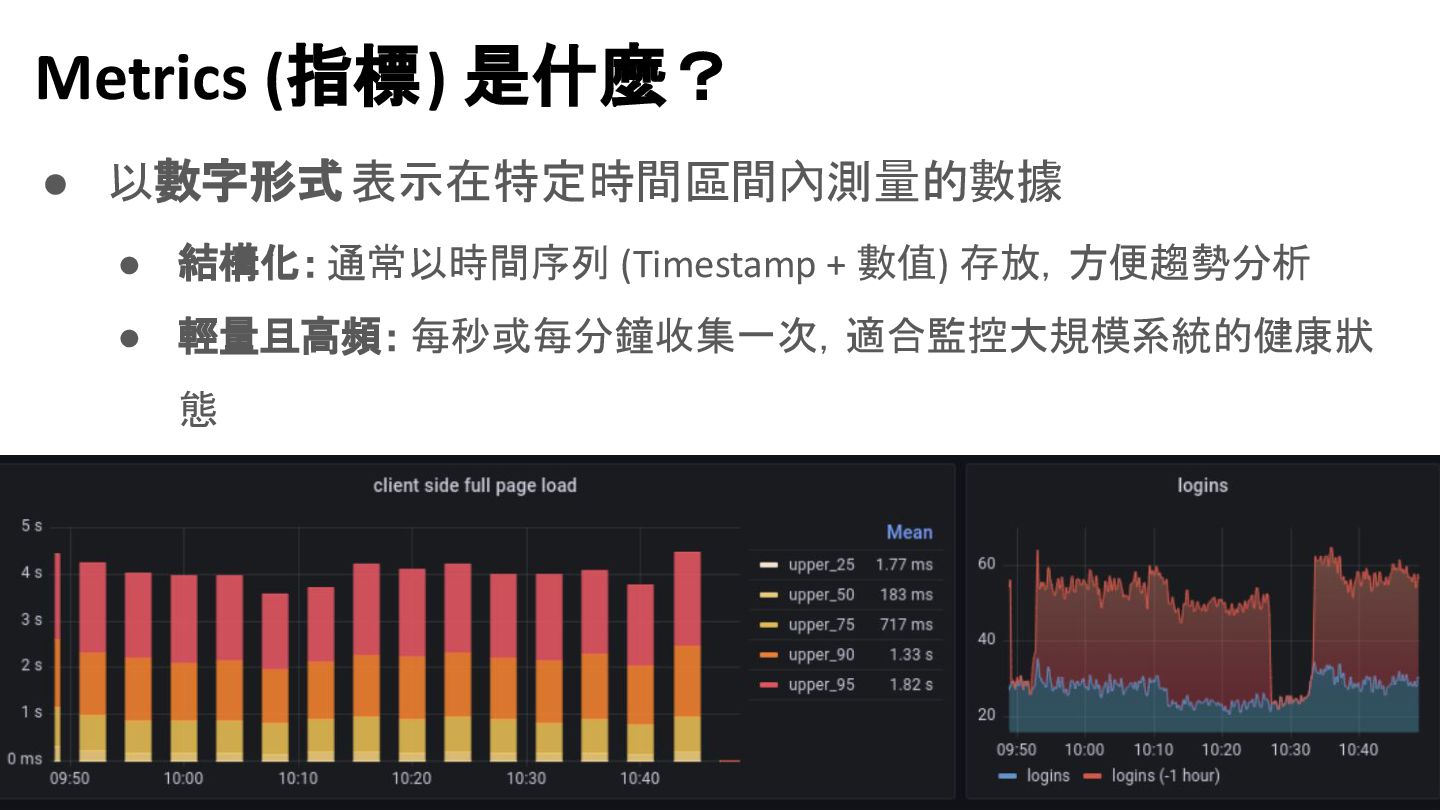

13. Metrics (指標) 是什麼？ • 以數字形式表示在特定時間區間內測量的數據 • 結構化：通常以時間序列 (Timestamp + 數值) 存放，方便趨勢分析 • 輕量且高頻： 每秒或每分鐘收集一次，適合監控大規模系統的健康狀 態

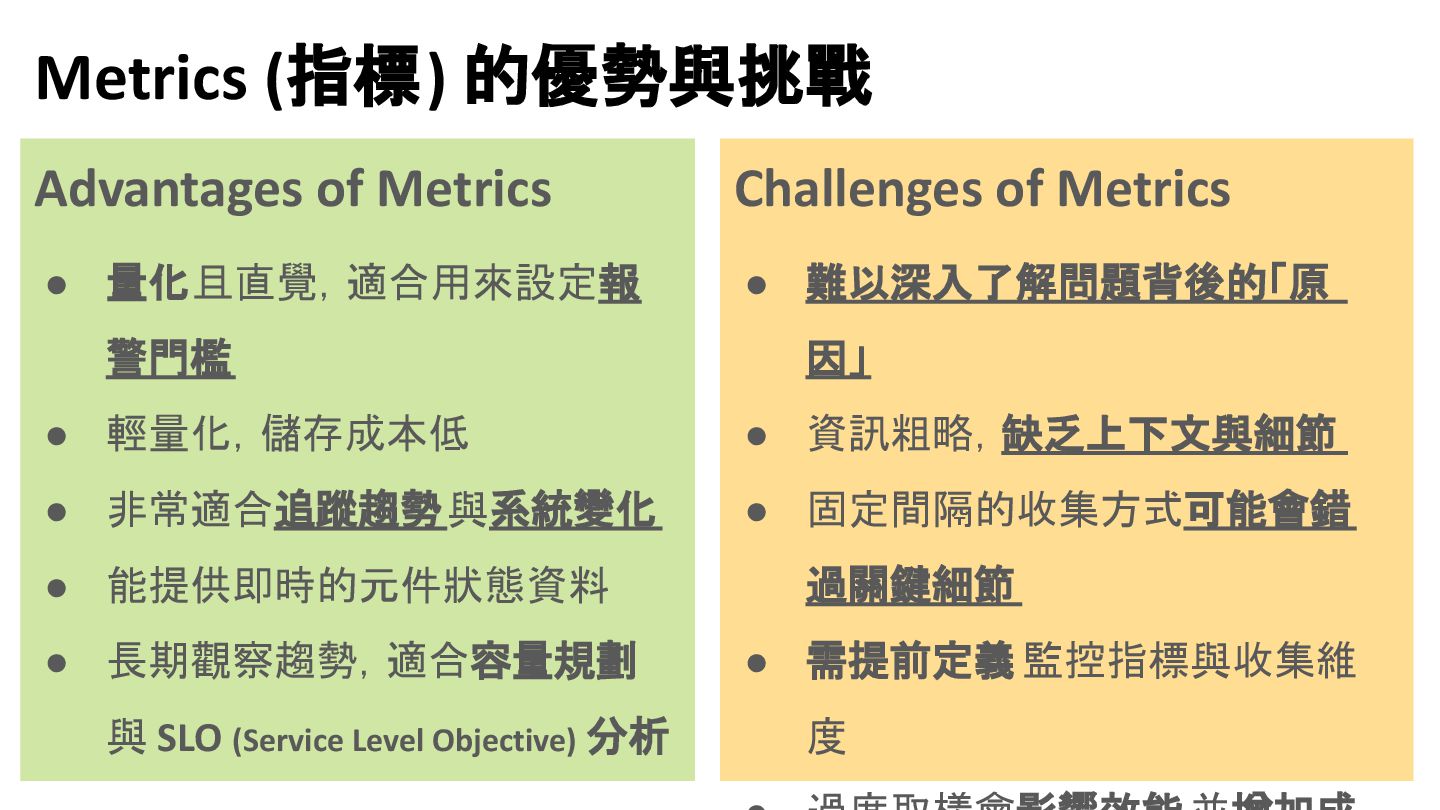

14. Challenges of Metrics • 難以深入了解問題背後的「原 因」 • 資訊粗略，缺乏上下文與細節 • 固定間隔的收集方式可能會錯 過關鍵細節 • 需提前定義 監控指標與收集維 度 Advantages of Metrics • 量化且直覺，適合用來設定報 警門檻 • 輕量化，儲存成本低 • 非常適合追蹤趨勢與系統變化 • 能提供即時的元件狀態資料 • 長期觀察趨勢，適合容量規劃 與 SLO (Service Level Objective) 分析 Metrics (指標) 的優勢與挑戰

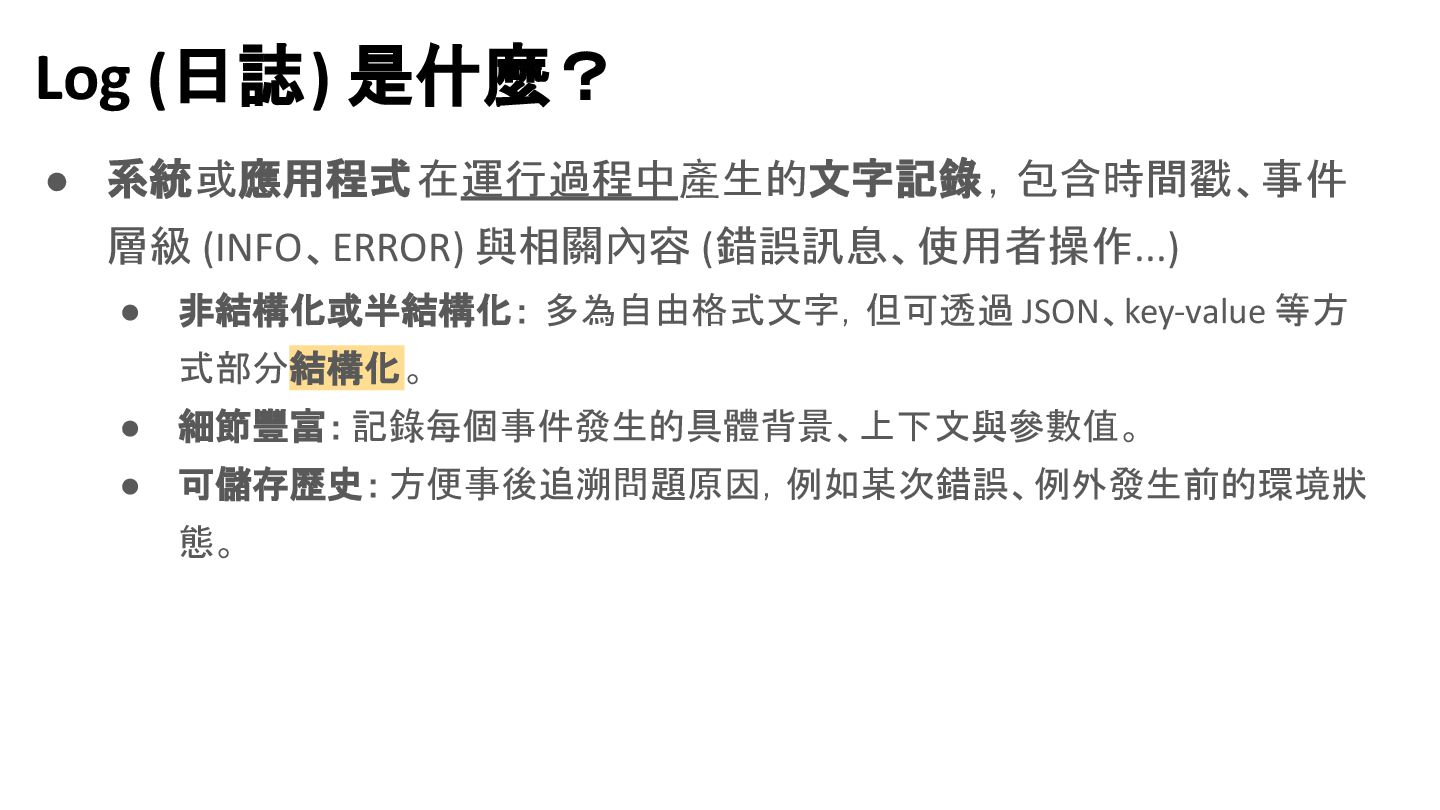

15. Log (日誌) 是什麼？ • 系統或應用程式在運行過程中產生的文字記錄，包含時間戳、事件 層級 (INFO、ERROR) 與相關內容 (錯誤訊息、使用者操作...) • 非結構化或半結構化： 多為自由格式文字，但可透過 JSON、key-value 等方 式部分結構化。 • 細節豐富： 記錄每個事件發生的具體背景、上下文與參數值。 • 可儲存歷史： 方便事後追溯問題原因，例如某次錯誤、例外發生前的環境狀 態。

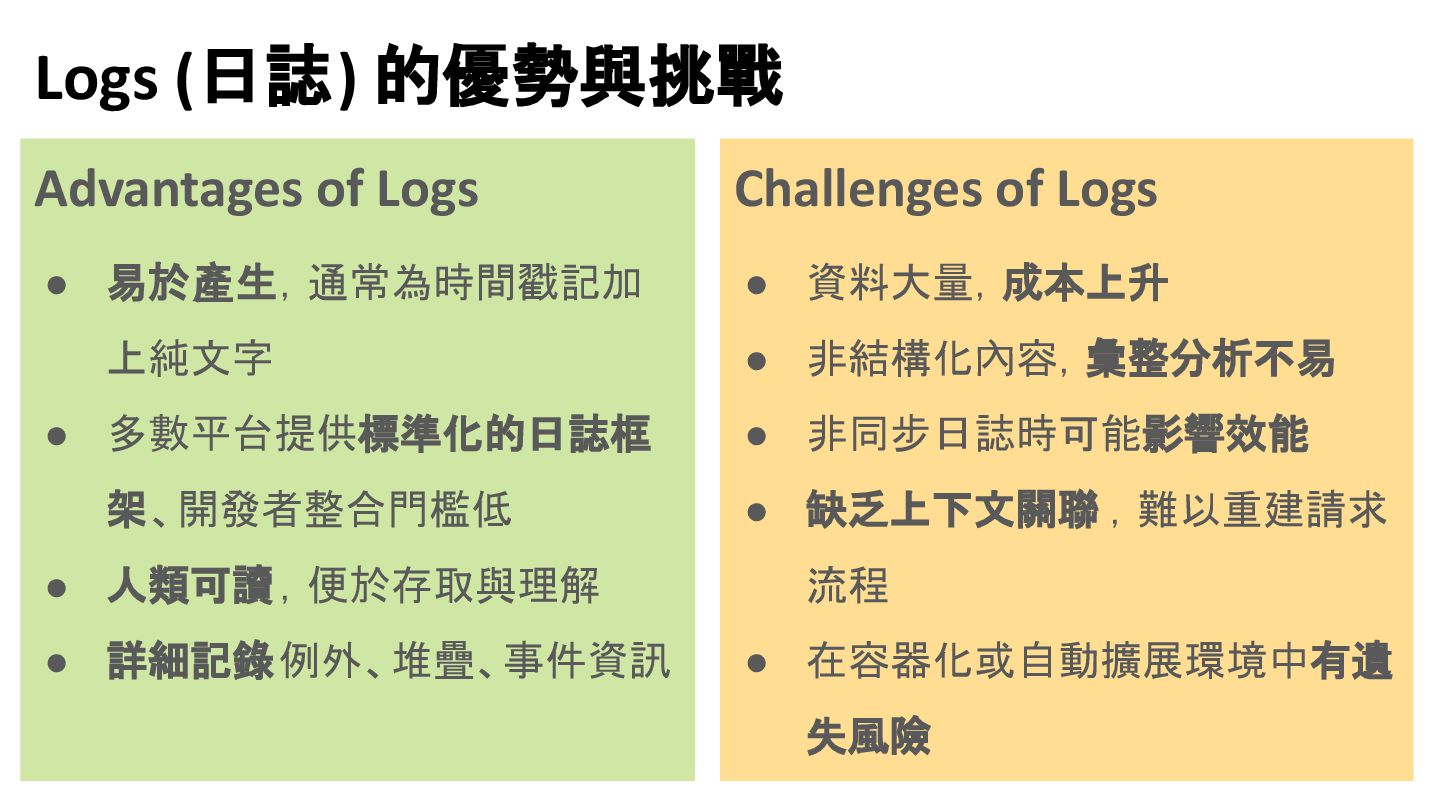

16. Challenges of Logs • 資料大量，成本上升 • 非結構化內容，彙整分析不易 • 非同步日誌時可能影響效能 • 缺乏上下文關聯 ，難以重建請求 流程 • 在容器化或自動擴展環境中有遺 失風險 Advantages of Logs • 易於產生，通常為時間戳記加 上純文字 • 多數平台提供標準化的日誌框 架、開發者整合門檻低 • 人類可讀，便於存取與理解 • 詳細記錄例外、堆疊、事件資訊 Logs (日誌) 的優勢與挑戰

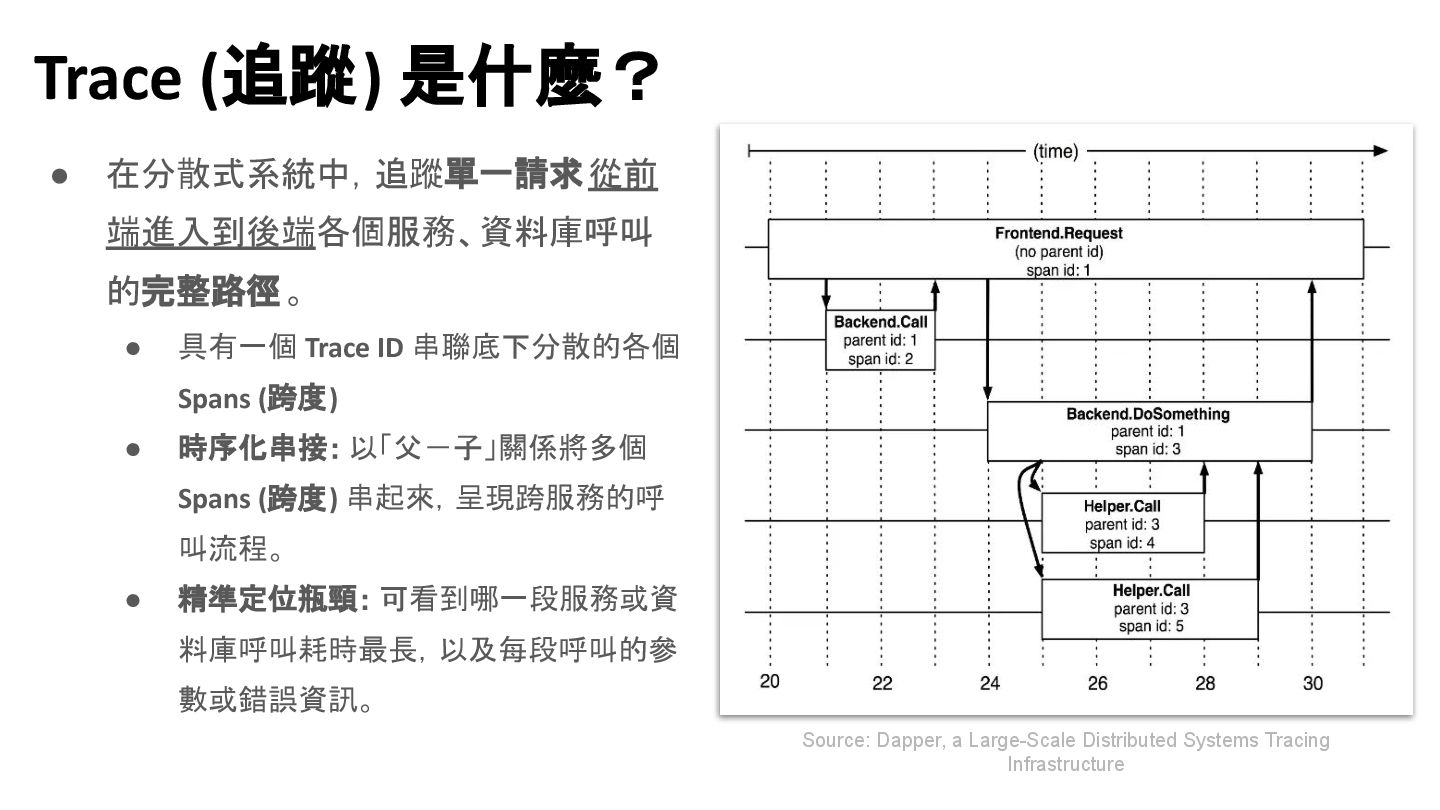

17. Trace (追蹤) 是什麼？ • 在分散式系統中，追蹤單一請求從前 端進入到後端各個服務、資料庫呼叫 的完整路徑。 • 具有一個 Trace ID 串聯底下分散的各個 Spans (跨度) • 時序化串接： 以「父－子」關係將多個 Spans (跨度) 串起來，呈現跨服務的呼 叫流程。 • 精準定位瓶頸： 可看到哪一段服務或資 料庫呼叫耗時最長，以及每段呼叫的參 數或錯誤資訊。 Source: Dapper, a Large-Scale Distributed Systems Tracing Infrastructure

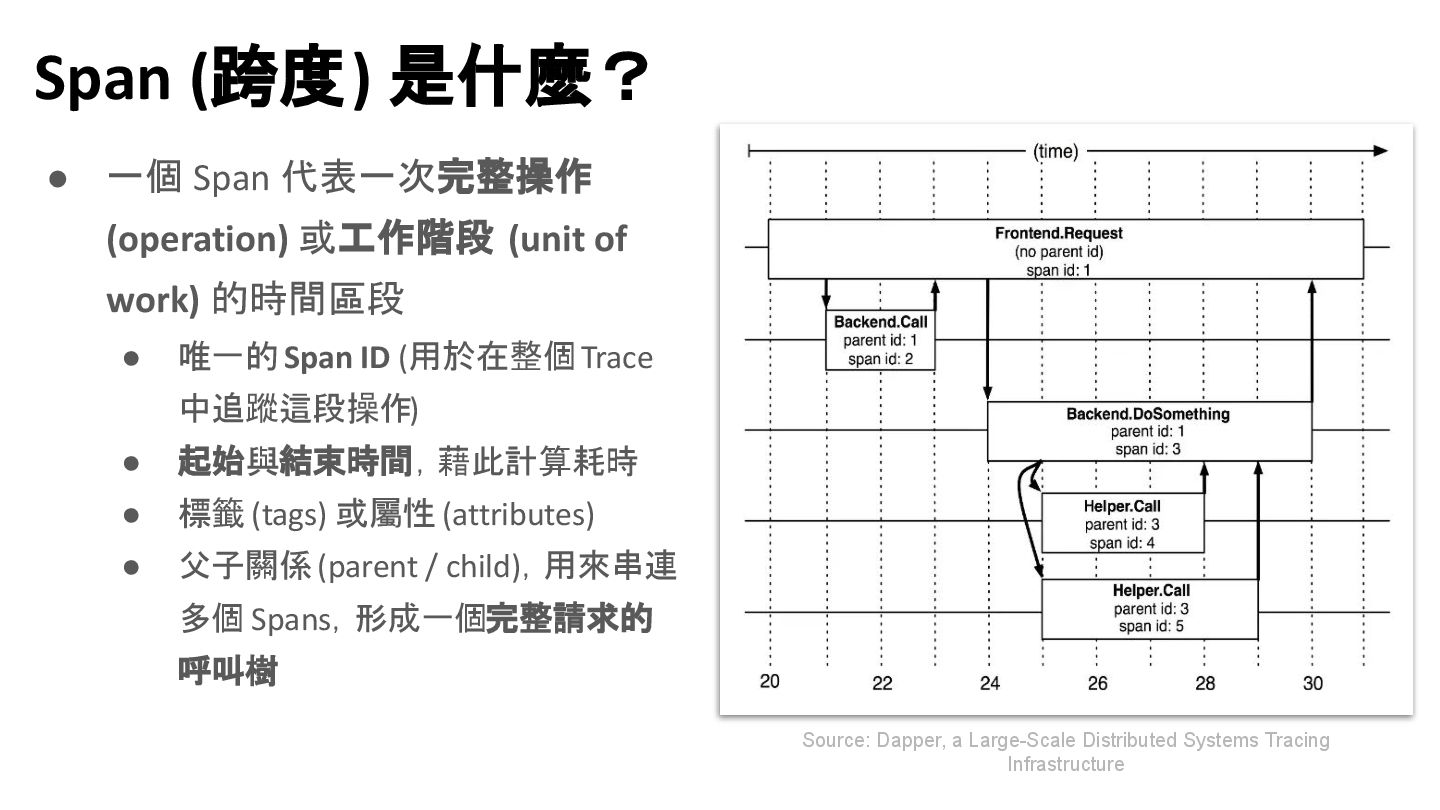

18. Span (跨度) 是什麼？ • 一個 Span 代表一次完整操作 (operation) 或工作階段 (unit of work) 的時間區段 • 唯一的 Span ID (用於在整個 Trace 中追蹤這段操作) • 起始與結束時間，藉此計算耗時 • 標籤 (tags) 或屬性 (attributes) • 父子關係 (parent / child)，用來串連 多個 Spans，形成一個完整請求的 呼叫樹 Source: Dapper, a Large-Scale Distributed Systems Tracing Infrastructure

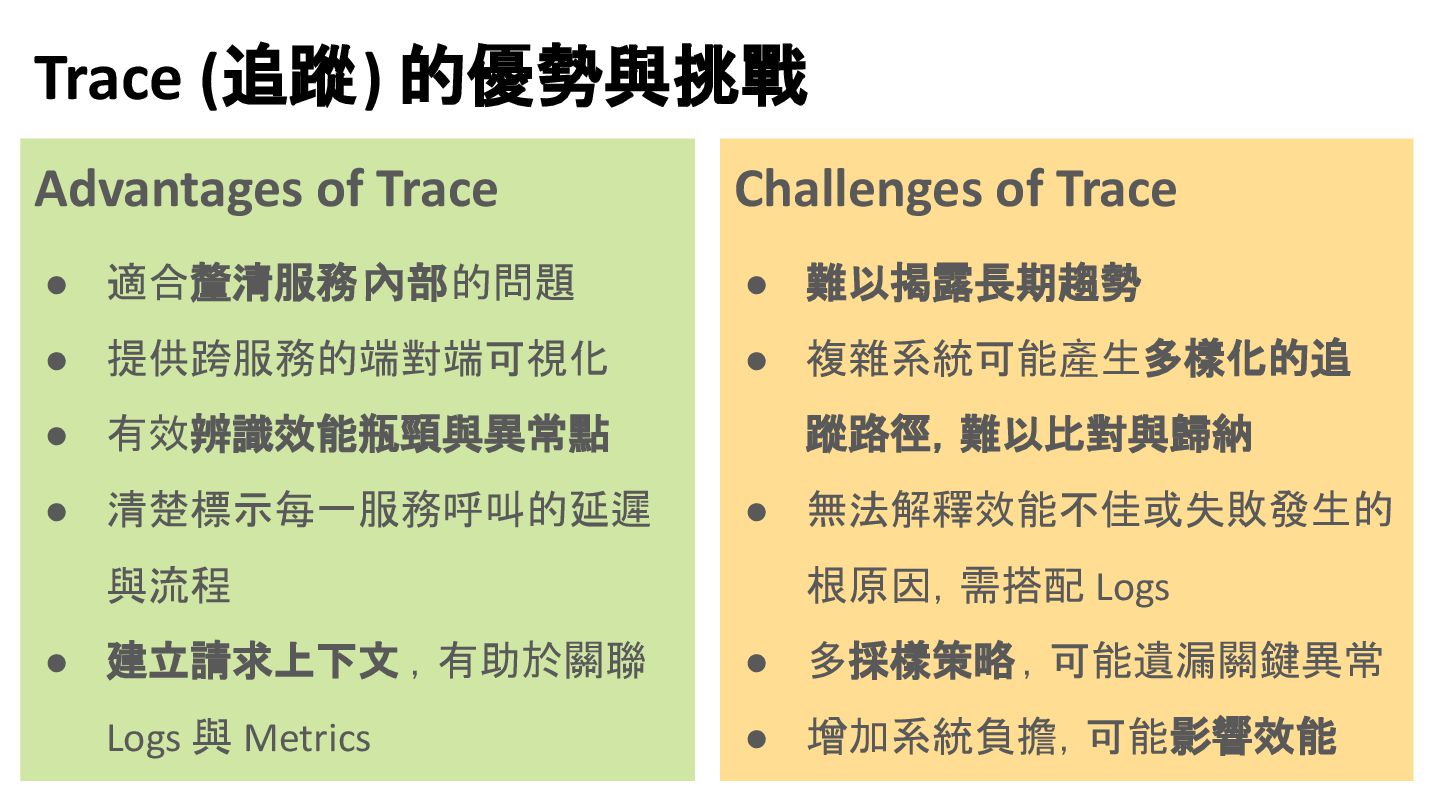

19. Challenges of Trace • 難以揭露長期趨勢 • 複雜系統可能產生多樣化的追 蹤路徑，難以比對與歸納 • 無法解釋效能不佳或失敗發生的 根原因，需搭配 Logs • 多採樣策略，可能遺漏關鍵異常 • 增加系統負擔，可能影響效能 Advantages of Trace • 適合釐清服務內部的問題 • 提供跨服務的端對端可視化 • 有效辨識效能瓶頸與異常點 • 清楚標示每一服務呼叫的延遲 與流程 • 建立請求上下文 ，有助於關聯 Logs 與 Metrics Trace (追蹤) 的優勢與挑戰

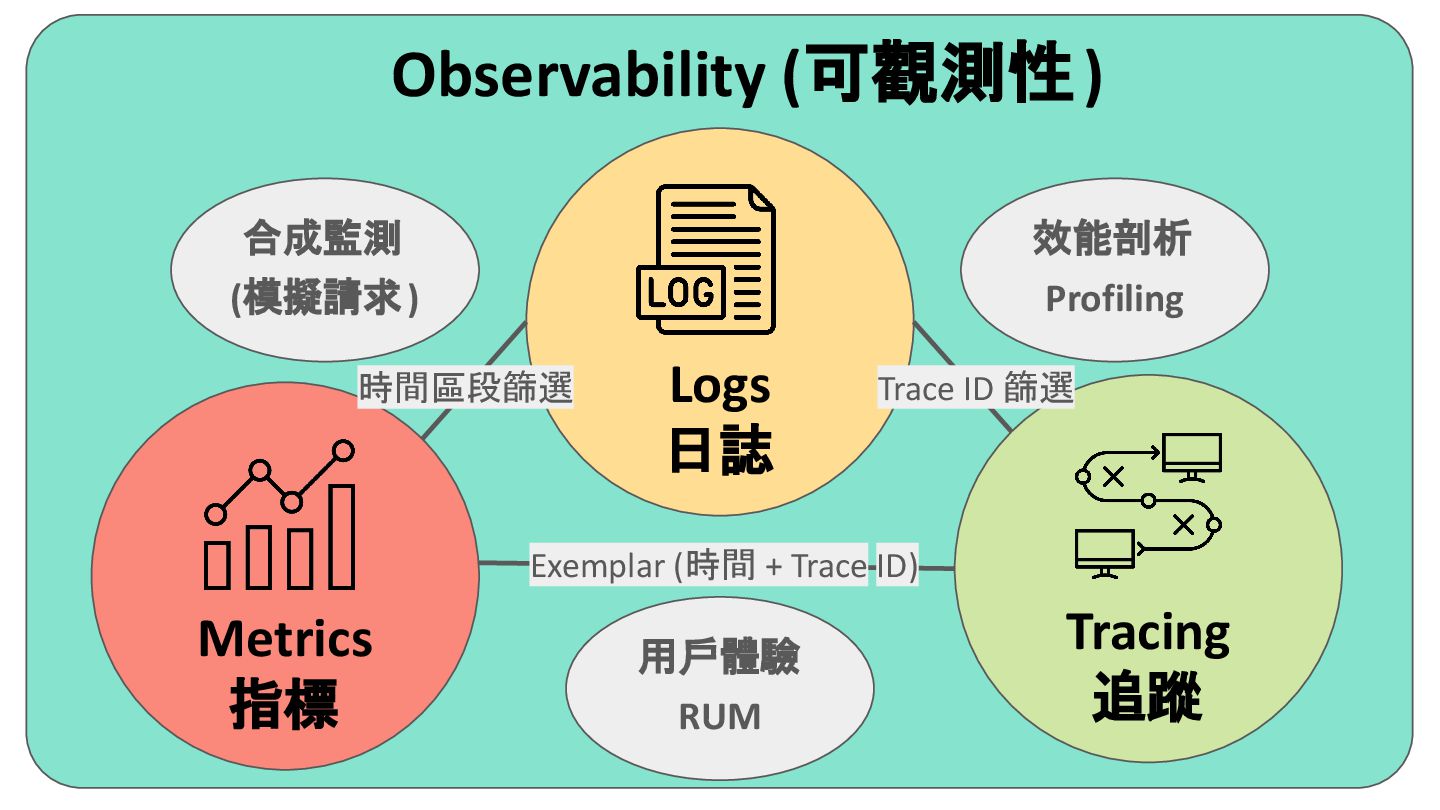

20. Observability (可觀測性) Metrics 指標 Logs 日誌 Tracing 追蹤 合成監測 (模擬請求) 用戶體驗 RUM 效能剖析 Profiling 時間區段篩選 Exemplar (時間 + Trace ID) Trace ID 篩選
22. 如何建立 Observability？

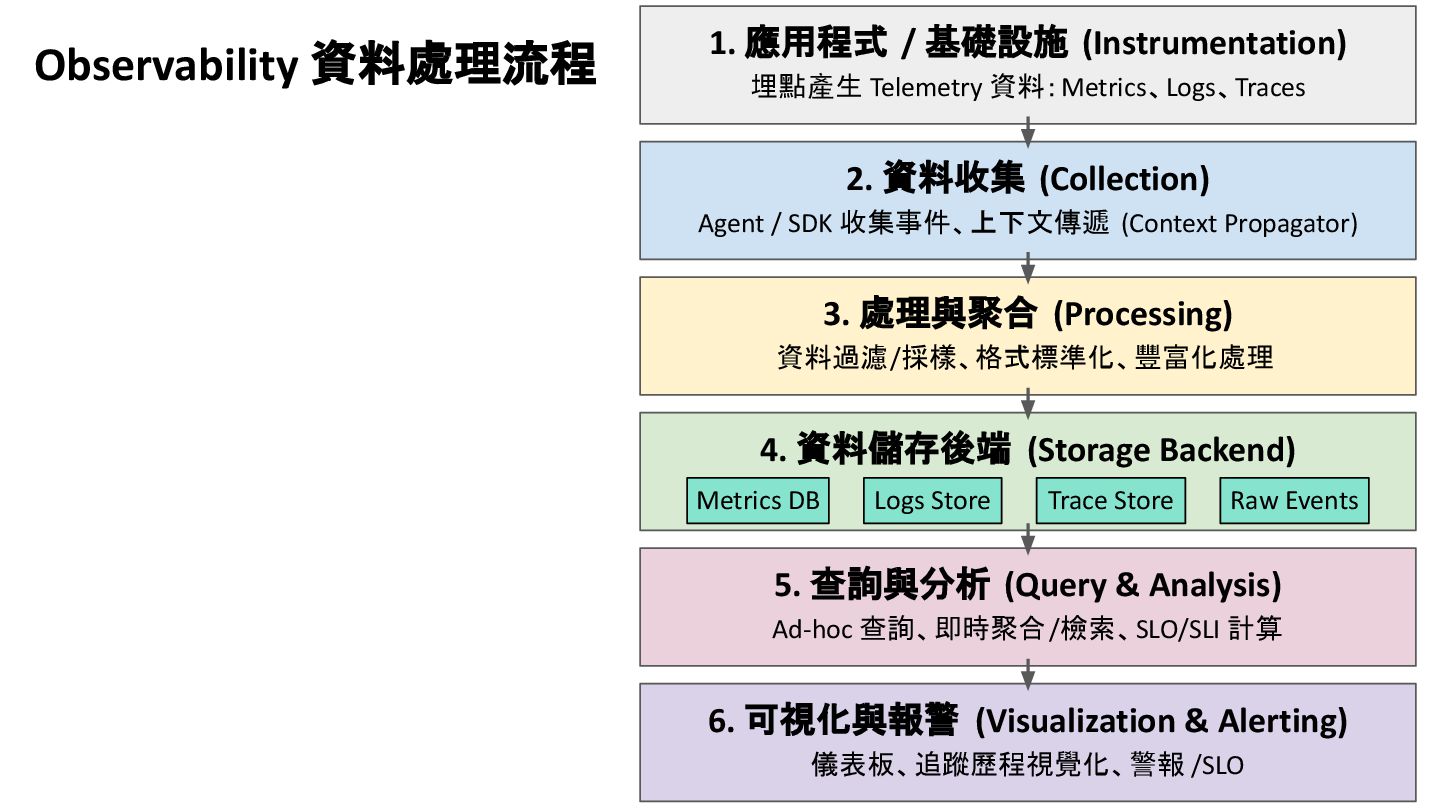

23. 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events Observability 資料處理流程

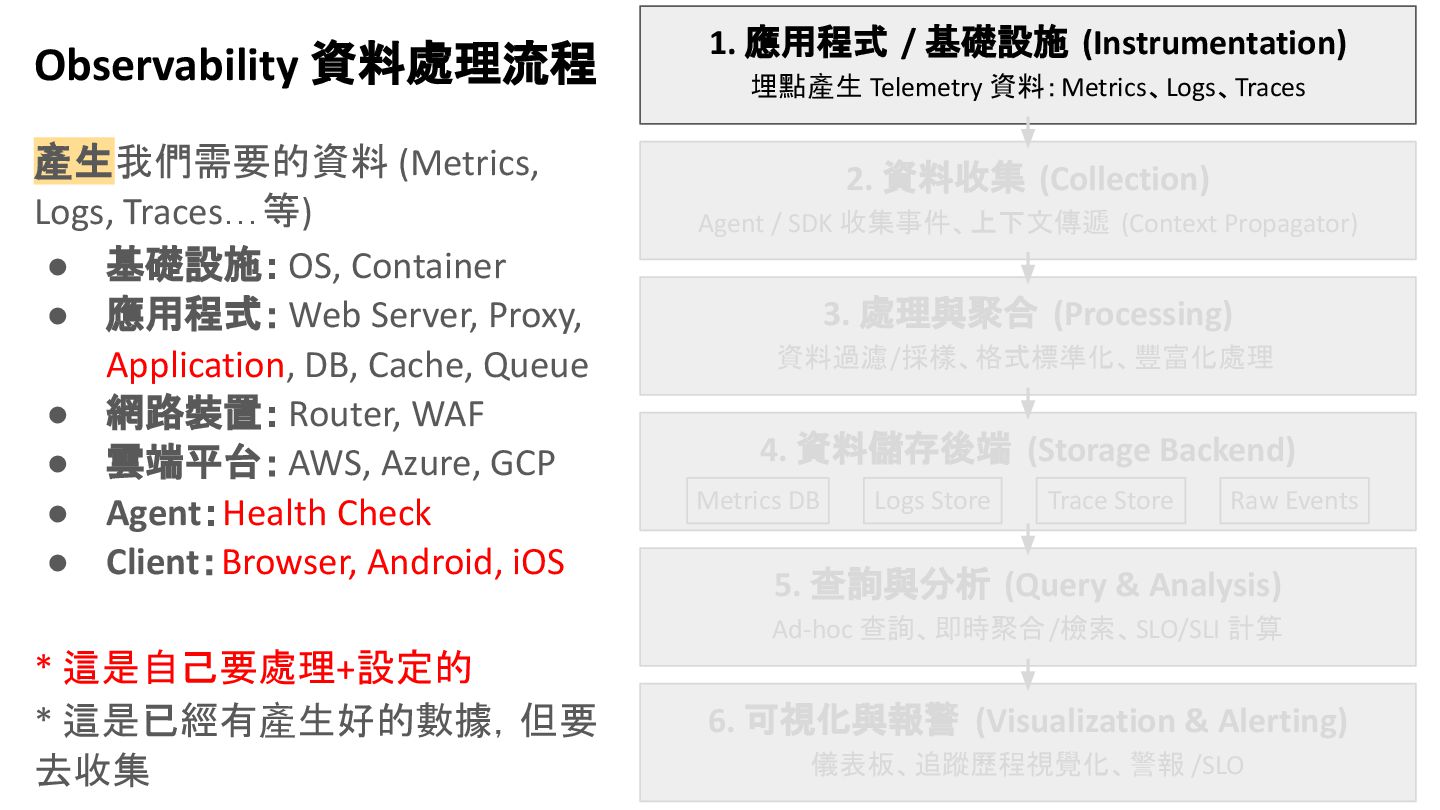

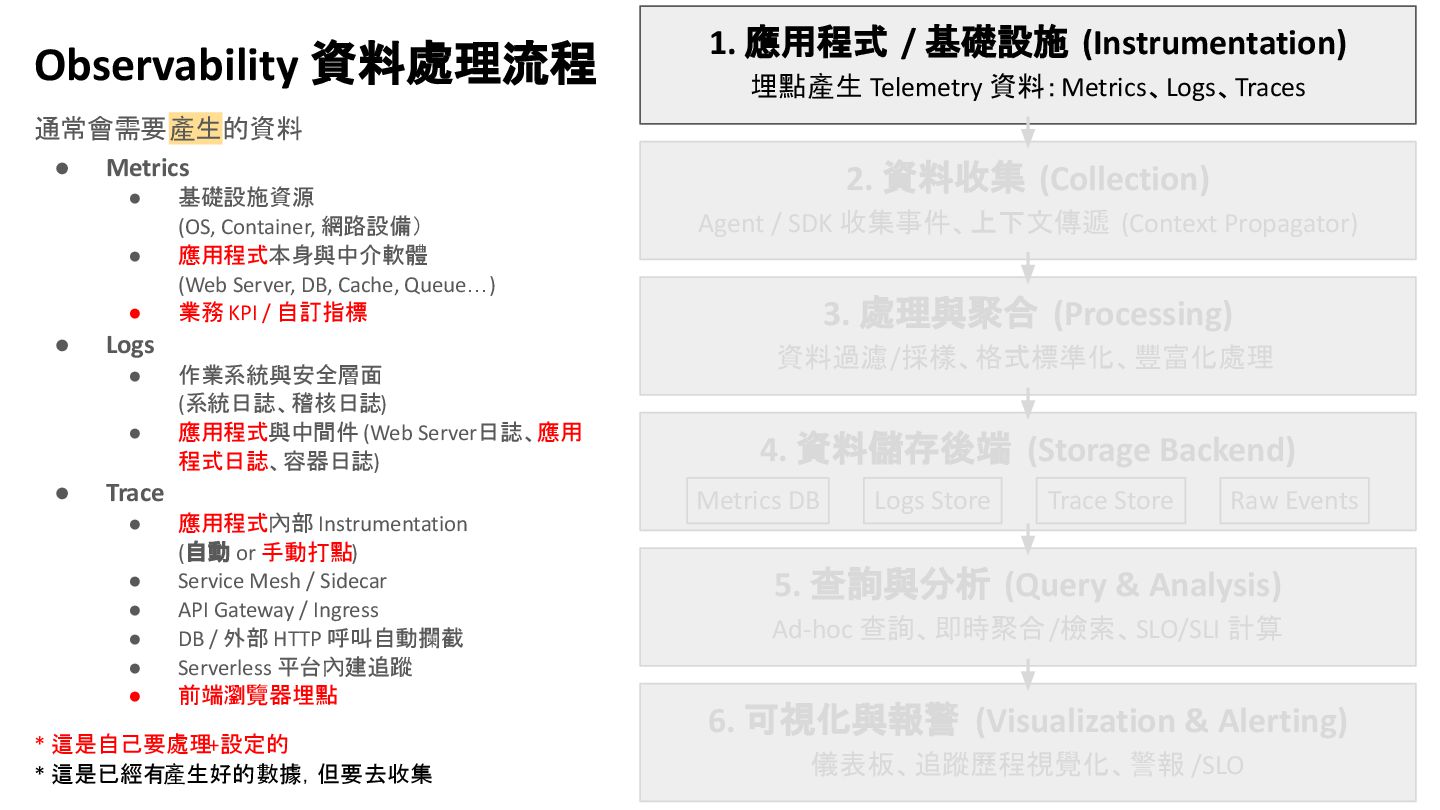

24. 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Observability 資料處理流程 產生我們需要的資料 (Metrics, Logs, Traces…等) • 基礎設施： OS, Container • 應用程式： Web Server, Proxy, Application, DB, Cache, Queue • 網路裝置： Router, WAF • 雲端平台： AWS, Azure, GCP • Agent：Health Check • Client：Browser, Android, iOS * 這是自己要處理+設定的 * 這是已經有產生好的數據，但要 去收集 Metrics DB Logs Store Trace Store Raw Events
25. 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO 通常會需要產生的資料 • Metrics • 基礎設施資源 (OS, Container, 網路設備） • 應用程式本身與中介軟體 (Web Server, DB, Cache, Queue…) • 業務 KPI / 自訂指標 • Logs • 作業系統與安全層面 (系統日誌、稽核日誌) • 應用程式與中間件 (Web Server日誌、應用 程式日誌、容器日誌) • Trace • 應用程式內部 Instrumentation (自動 or 手動打點) • Service Mesh / Sidecar • API Gateway / Ingress • DB / 外部 HTTP 呼叫自動攔截 • Serverless 平台內建追蹤 • 前端瀏覽器埋點 * 這是自己要處理+設定的 * 這是已經有產生好的數據，但要去收集 Metrics DB Logs Store Trace Store Raw Events Observability 資料處理流程

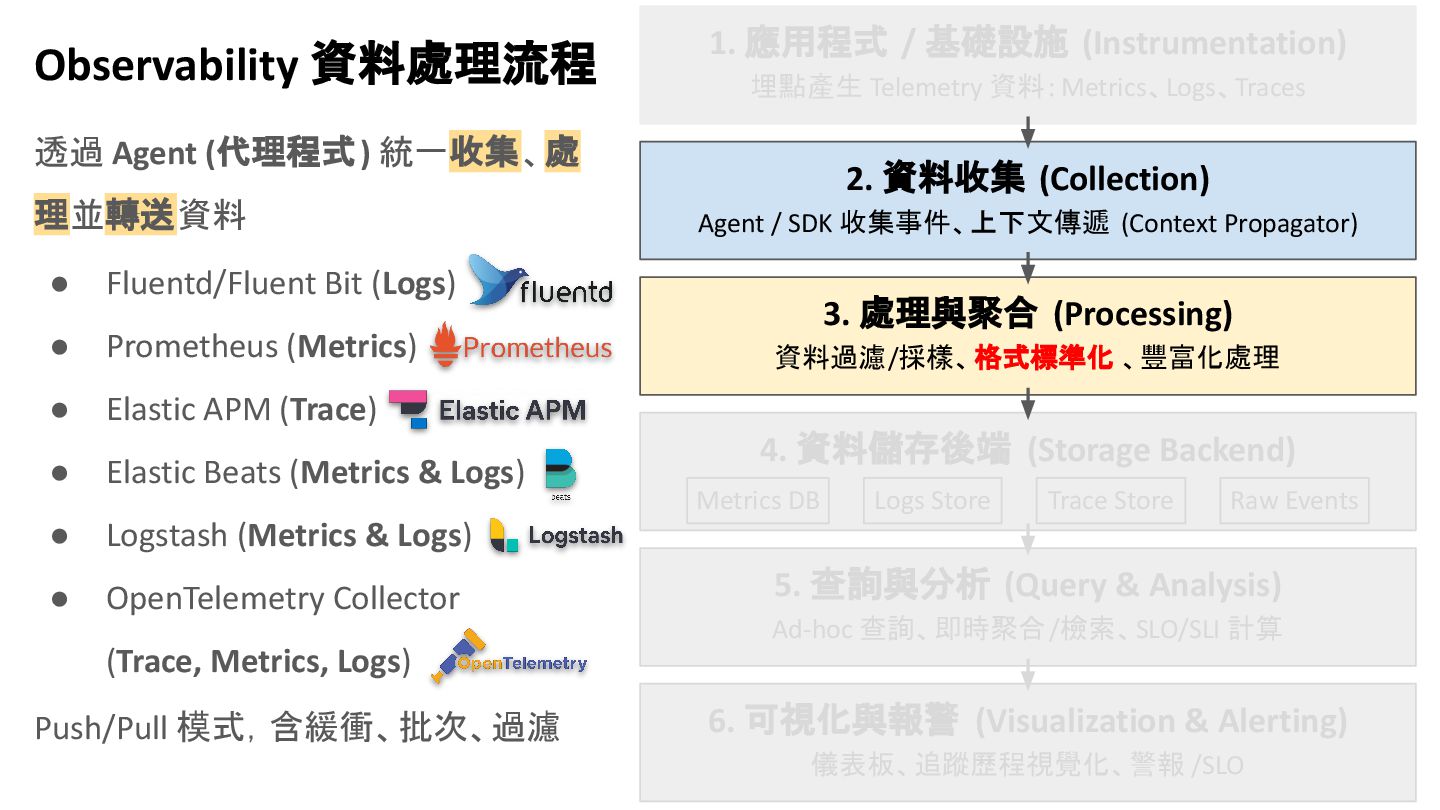

26. Observability 資料處理流程 透過 Agent (代理程式) 統一收集、處 理並轉送資料 • Fluentd/Fluent Bit (Logs) • Prometheus (Metrics) • Elastic APM (Trace) • Elastic Beats (Metrics & Logs) • Logstash (Metrics & Logs) • OpenTelemetry Collector (Trace, Metrics, Logs) Push/Pull 模式，含緩衝、批次、過濾 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化 、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events

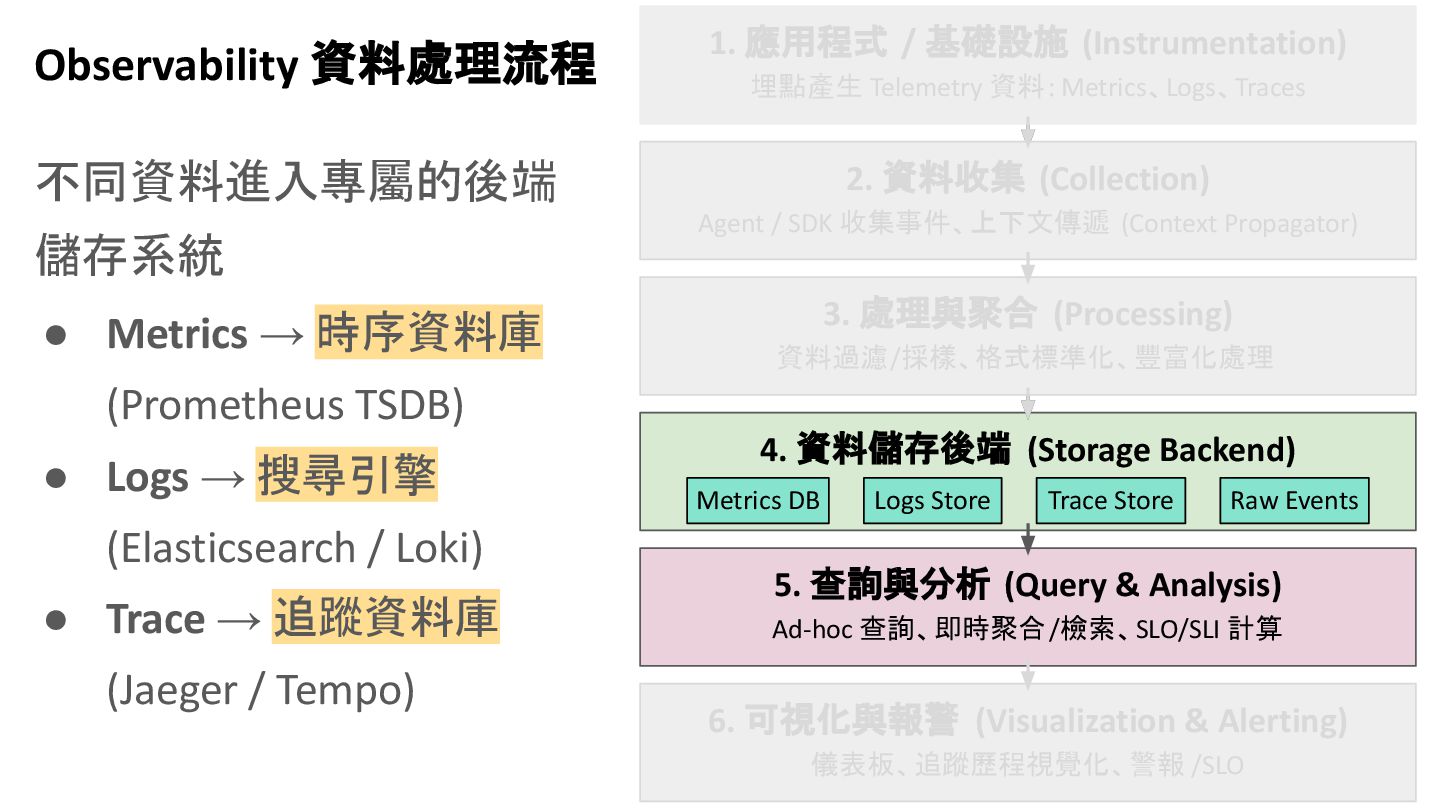

27. 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 Metrics DB Logs Store Trace Store Raw Events Observability 資料處理流程 不同資料進入專屬的後端 儲存系統 • Metrics → 時序資料庫 (Prometheus TSDB) • Logs → 搜尋引擎 (Elasticsearch / Loki) • Trace → 追蹤資料庫 (Jaeger / Tempo) 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces

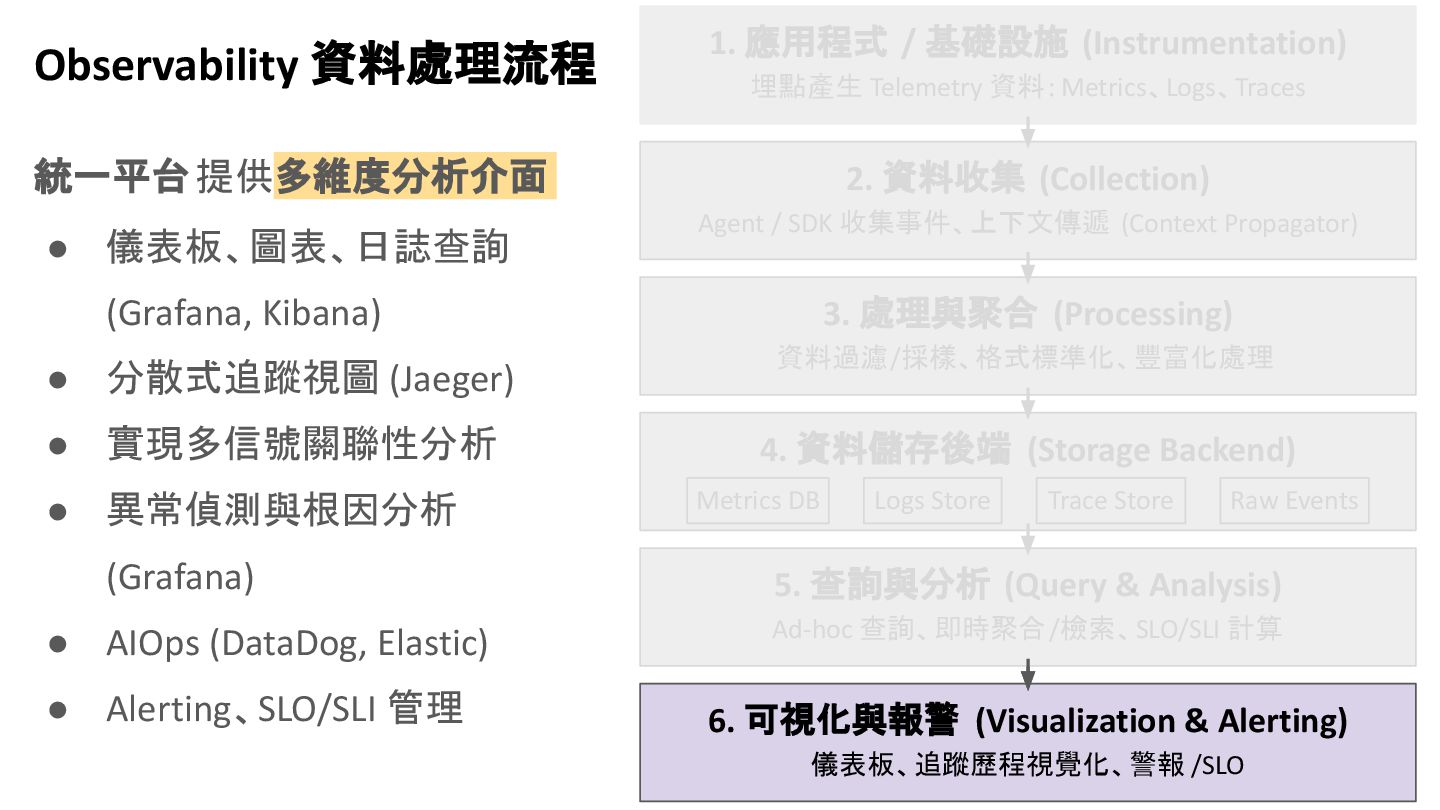

28. 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Observability 資料處理流程 統一平台提供多維度分析介面 • 儀表板、圖表、日誌查詢 (Grafana, Kibana) • 分散式追蹤視圖 (Jaeger) • 實現多信號關聯性分析 • 異常偵測與根因分析 (Grafana) • AIOps (DataDog, Elastic) • Alerting、SLO/SLI 管理 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 Metrics DB Logs Store Trace Store Raw Events 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces
29. Source: CNCF Landscape Observability 工具
30. Open Source v.s Software as a Service
31. Open Source v.s Software as a Service

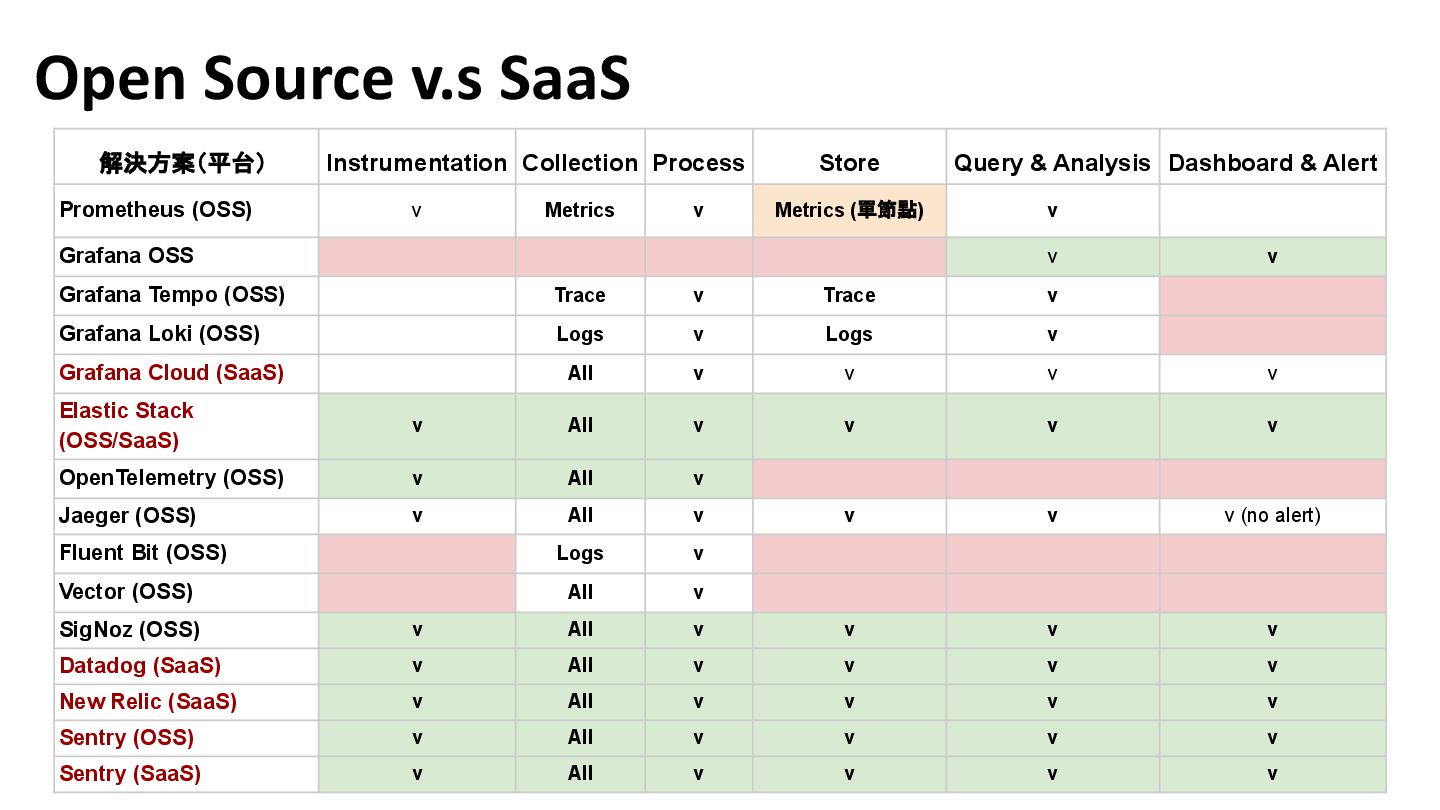

32. Open Source v.s SaaS 解決方案（平台） Instrumentation Collection Process Store Query & Analysis Dashboard & Alert Prometheus (OSS) v Metrics v Metrics (單節點) v Grafana OSS v v Grafana Tempo (OSS) Trace v Trace v Grafana Loki (OSS) Logs v Logs v Grafana Cloud (SaaS) All v v v v Elastic Stack (OSS/SaaS) v All v v v v OpenTelemetry (OSS) v All v Jaeger (OSS) v All v v v v (no alert) Fluent Bit (OSS) Logs v Vector (OSS) All v SigNoz (OSS) v All v v v v Datadog (SaaS) v All v v v v New Relic (SaaS) v All v v v v Sentry (OSS) v All v v v v Sentry (SaaS) v All v v v v

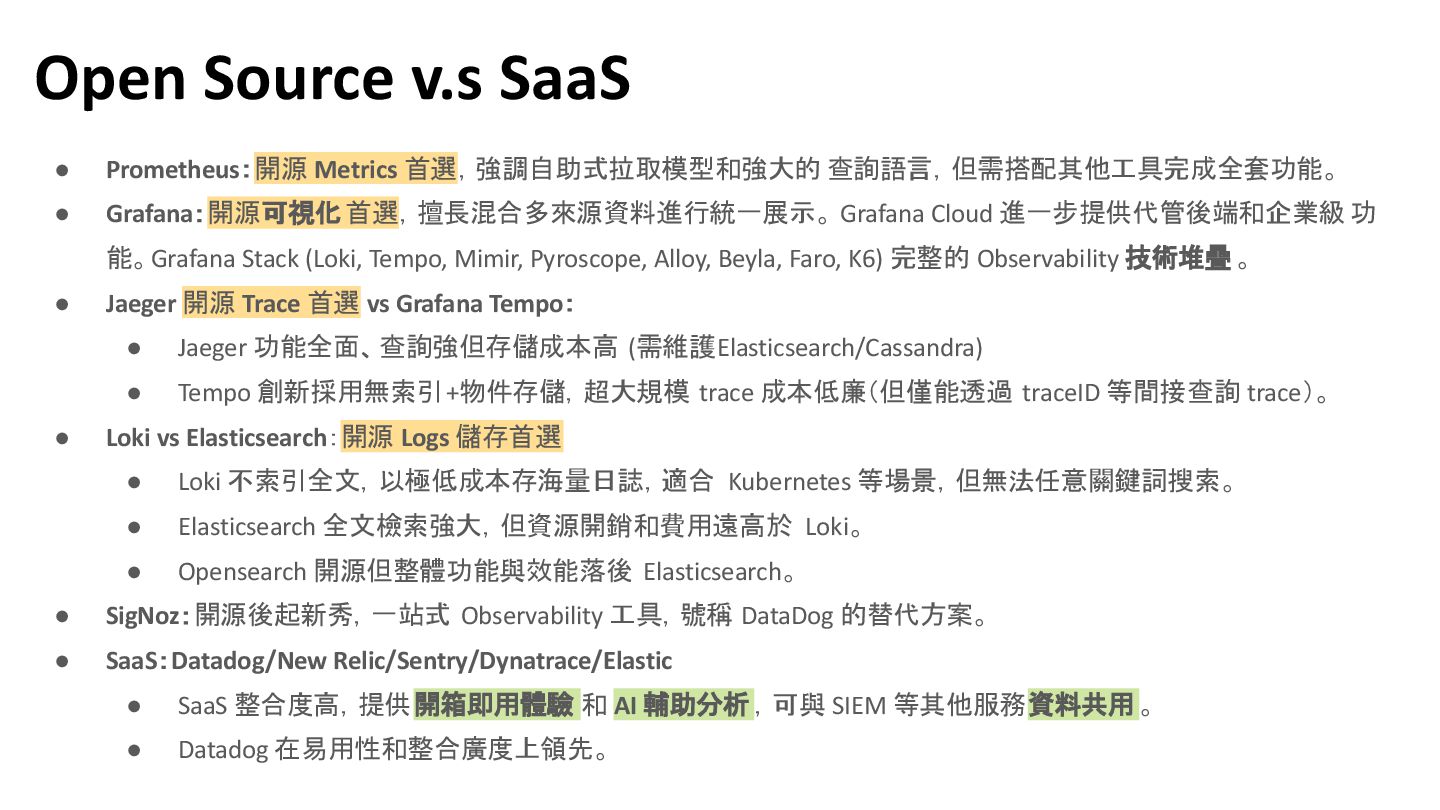

33. Open Source v.s SaaS • Prometheus：開源 Metrics 首選，強調自助式拉取模型和強大的 查詢語言，但需搭配其他工具完成全套功能。 • Grafana：開源可視化首選，擅長混合多來源資料進行統一展示。 Grafana Cloud 進一步提供代管後端和企業級 功 能。Grafana Stack (Loki, Tempo, Mimir, Pyroscope, Alloy, Beyla, Faro, K6) 完整的 Observability 技術堆疊 。 • Jaeger 開源 Trace 首選 vs Grafana Tempo： • Jaeger 功能全面、查詢強但存儲成本高 (需維護Elasticsearch/Cassandra) • Tempo 創新採用無索引+物件存儲，超大規模 trace 成本低廉（但僅能透過 traceID 等間接查詢 trace）。 • Loki vs Elasticsearch：開源 Logs 儲存首選 • Loki 不索引全文，以極低成本存海量日誌，適合 Kubernetes 等場景，但無法任意關鍵詞搜索。 • Elasticsearch 全文檢索強大，但資源開銷和費用遠高於 Loki。 • Opensearch 開源但整體功能與效能落後 Elasticsearch。 • SigNoz：開源後起新秀，一站式 Observability 工具，號稱 DataDog 的替代方案。 • SaaS：Datadog/New Relic/Sentry/Dynatrace/Elastic • SaaS 整合度高，提供開箱即用體驗 和 AI 輔助分析 ，可與 SIEM 等其他服務資料共用 。 • Datadog 在易用性和整合廣度上領先。
34. OpenTelemetry 的概念與實作架構介紹

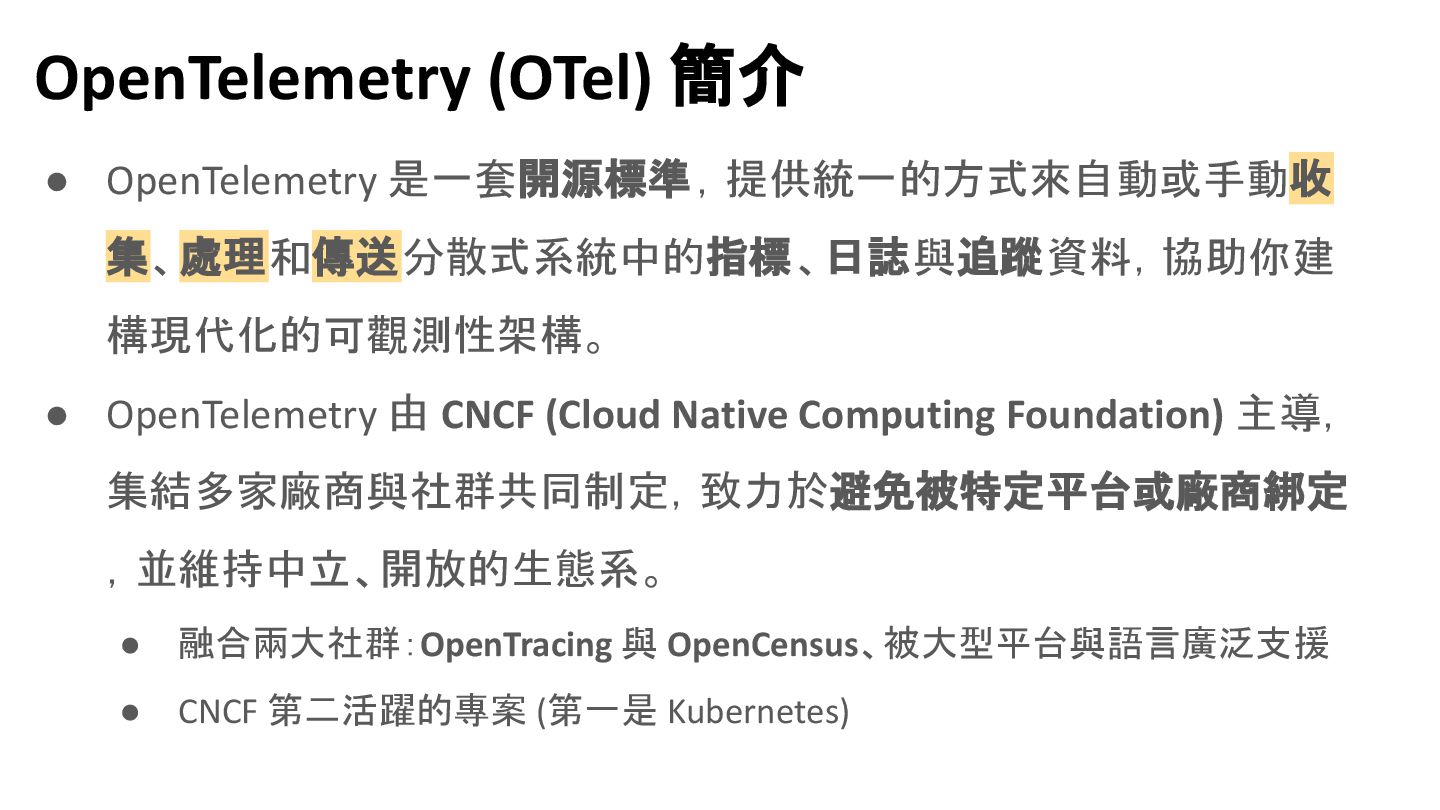

35. OpenTelemetry (OTel) 簡介 • OpenTelemetry 是一套開源標準，提供統一的方式來自動或手動收 集、處理和傳送分散式系統中的指標、日誌與追蹤資料，協助你建 構現代化的可觀測性架構。 • OpenTelemetry 由 CNCF (Cloud Native Computing Foundation) 主導， 集結多家廠商與社群共同制定，致力於避免被特定平台或廠商綁定 ，並維持中立、開放的生態系。 • 融合兩大社群：OpenTracing 與 OpenCensus、被大型平台與語言廣泛支援 • CNCF 第二活躍的專案 (第一是 Kubernetes)

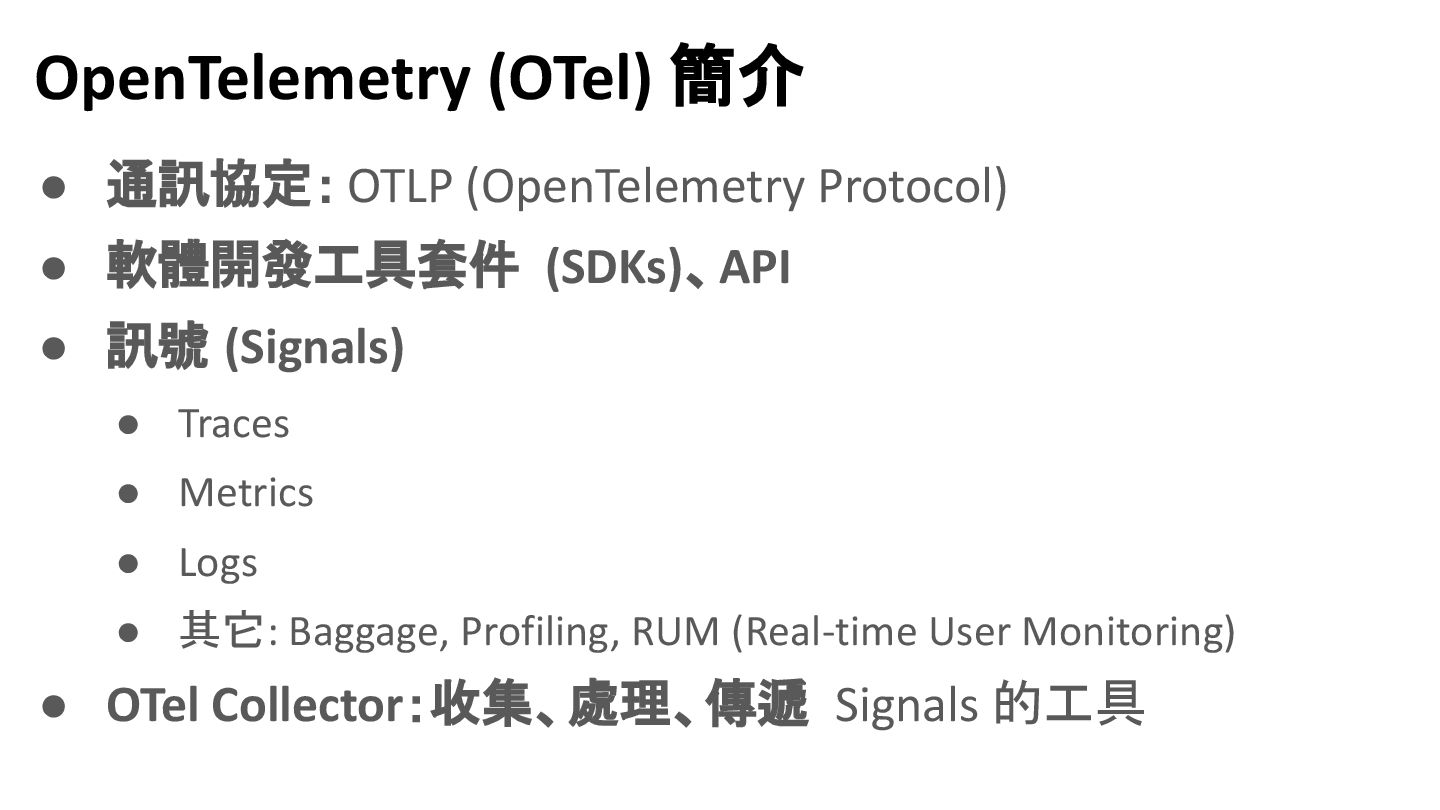

36. OpenTelemetry (OTel) 簡介 • 通訊協定： OTLP (OpenTelemetry Protocol) • 軟體開發工具套件 (SDKs)、API • 訊號 (Signals) • Traces • Metrics • Logs • 其它: Baggage, Profiling, RUM (Real-time User Monitoring) • OTel Collector：收集、處理、傳遞 Signals 的工具
37. OpenTelemetry 主要技術架構 • Instrumentation Layer (埋點層)： • 多語言 SDK，支援自動或手動方式，在程式碼內產生標準化的 Telemetry Signals 資料。 • Telemetry Collection & Processing Layer (資料收集與處理層 )： • 由 OTel Collector、SDK/Agent、第三方整合元件構成。 • 可收集、處理、聚合、轉發 Telemetry 資料，彈性串接多種來源與多個下游平台。 • Data Export Layer (資料導出層 )： • 支援多種資料後端 (如 Prometheus、Jaeger、Elasticsearch…)，可根據需求以標準協定同時導出 多個平台。 • Context Propagation (上下文傳遞 )： • 並非獨立元件，而是貫穿於整個 Telemetry 流程中的一套標準協定和機制。 • 保證跨服務、跨節點的 Trace 及 Log 都能維持一致性和串接性，實現完整分散式追蹤 。 • W3C Trace Context (TraceId, ParentId…)

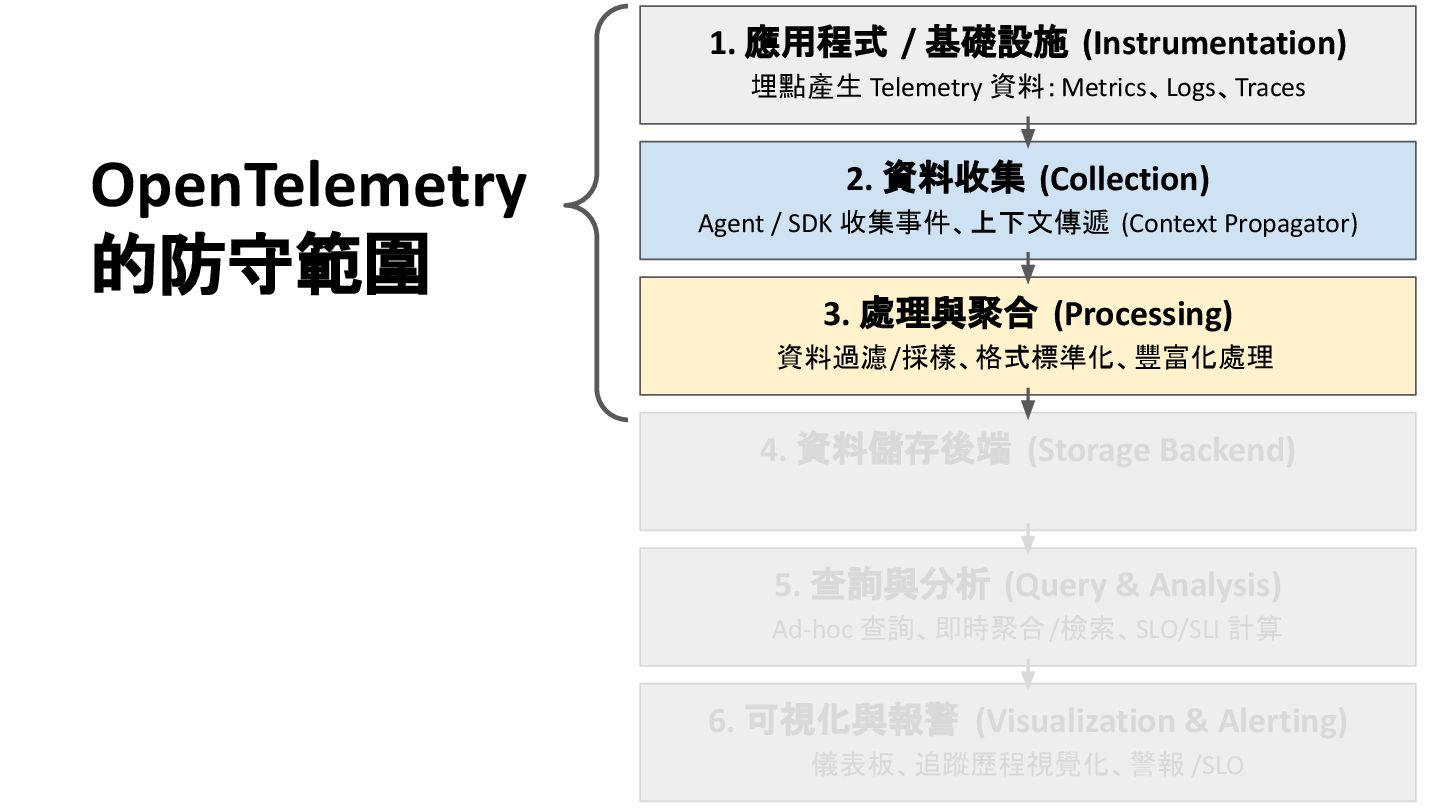

38. 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 OpenTelemetry 的防守範圍 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO
39. OpenTelemetry Demo 線上購物網站 https://opentelemetry.io/docs/demo/

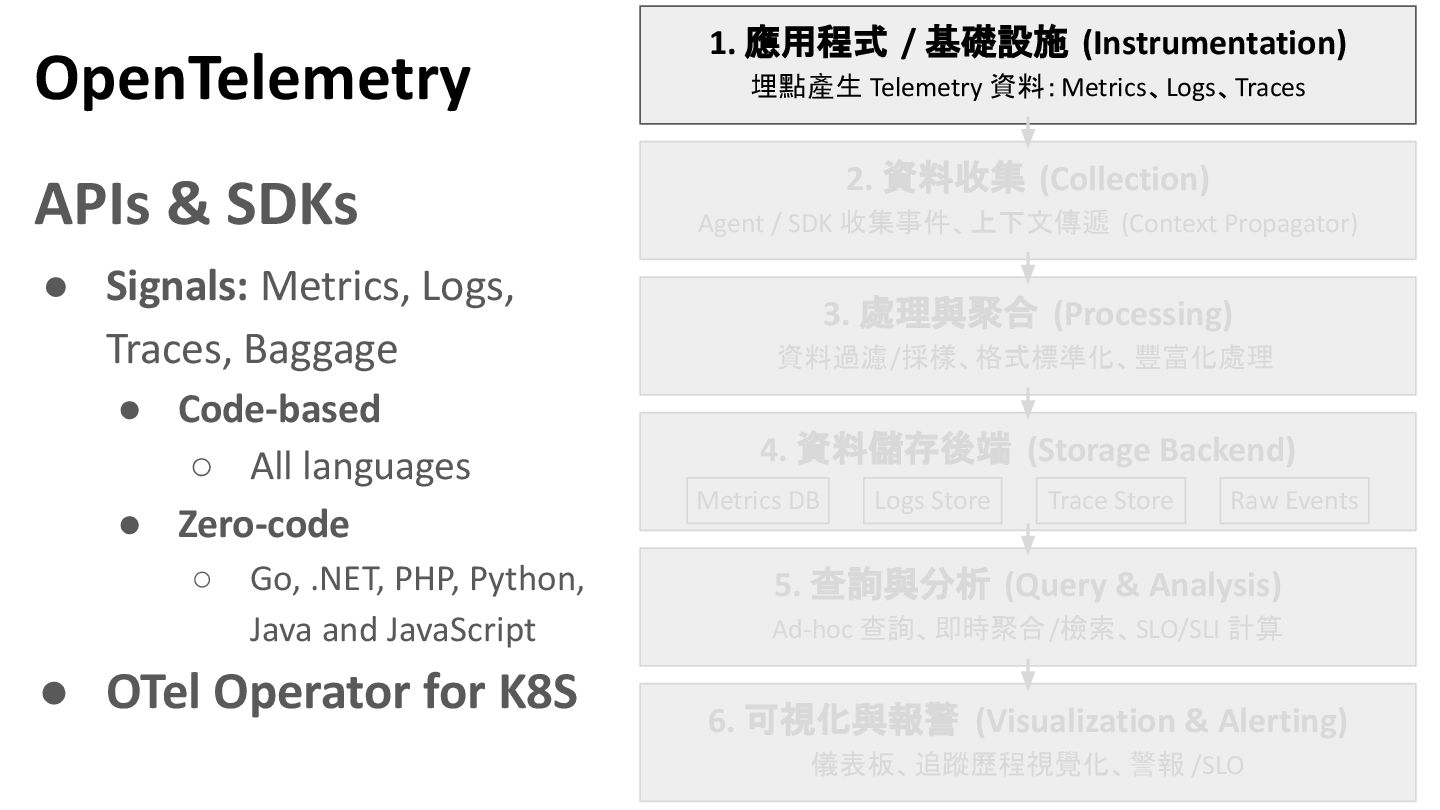

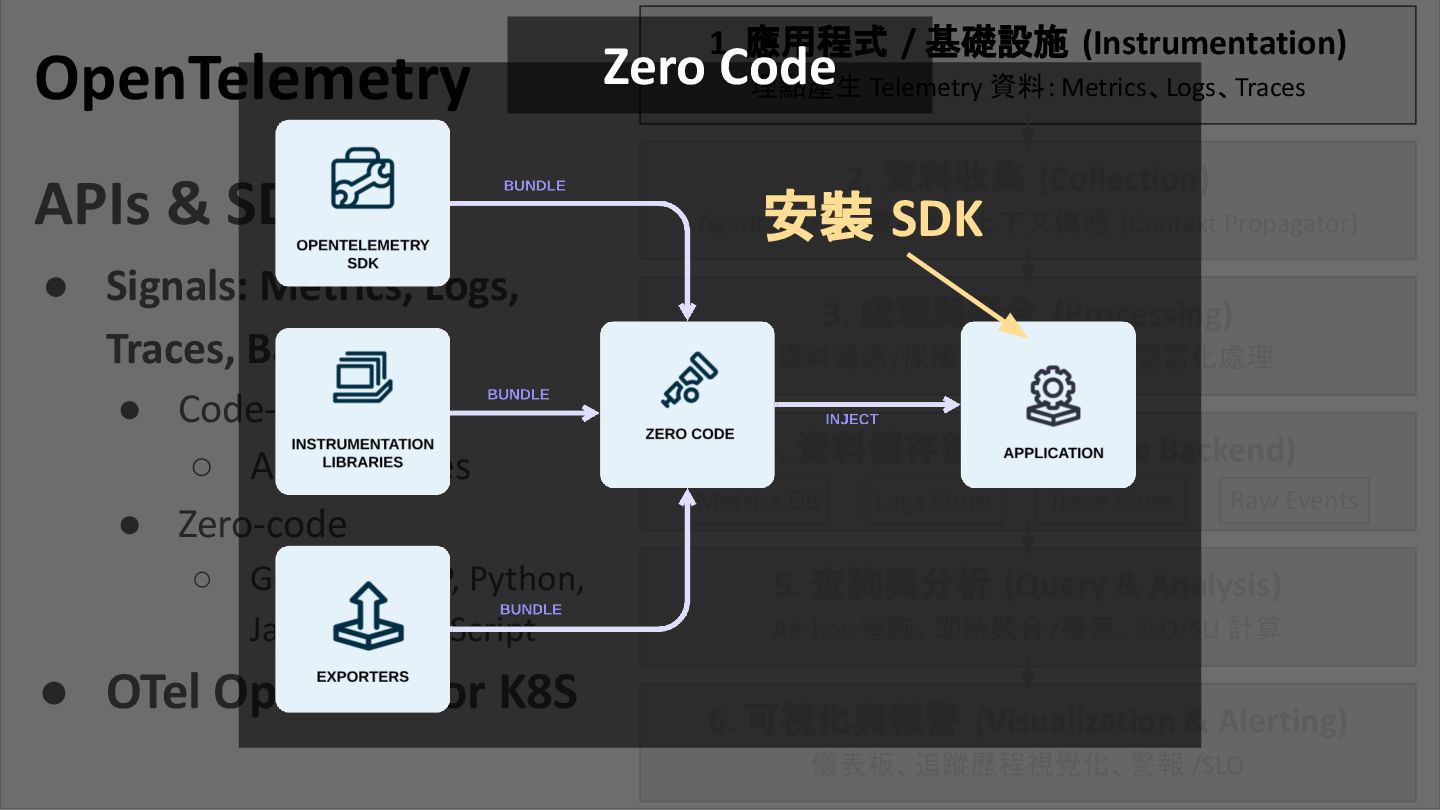

40. APIs & SDKs • Signals: Metrics, Logs, Traces, Baggage • Code-based ◦ All languages • Zero-code ◦ Go, .NET, PHP, Python, Java and JavaScript • OTel Operator for K8S OpenTelemetry 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events
41. APIs & SDKs • Signals: Metrics, Logs, Traces, Baggage • Code-based ◦ All languages • Zero-code ◦ Go, .NET, PHP, Python, Java and JavaScript • OTel Operator for K8S OpenTelemetry 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events 安裝 SDK Zero Code

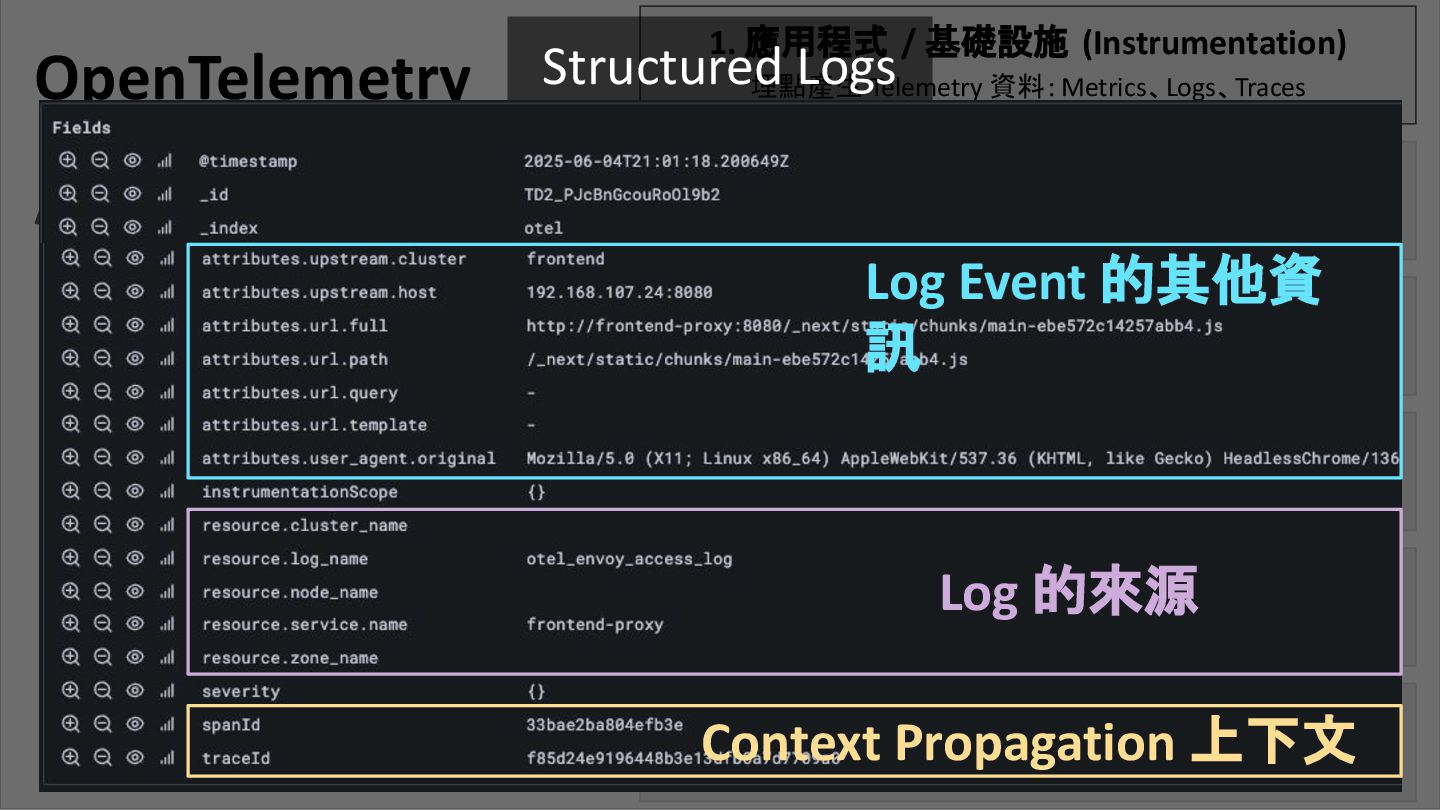

42. APIs & SDKs • Signals: Metrics, Logs, Traces, Baggage • Code-based ◦ All languages • Zero-code ◦ Go, .NET, PHP, Python, Java and JavaScript • OTel Operator for K8S OpenTelemetry 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events Structured Logs Log 的來源 Context Propagation 上下文 Log Event 的其他資 訊

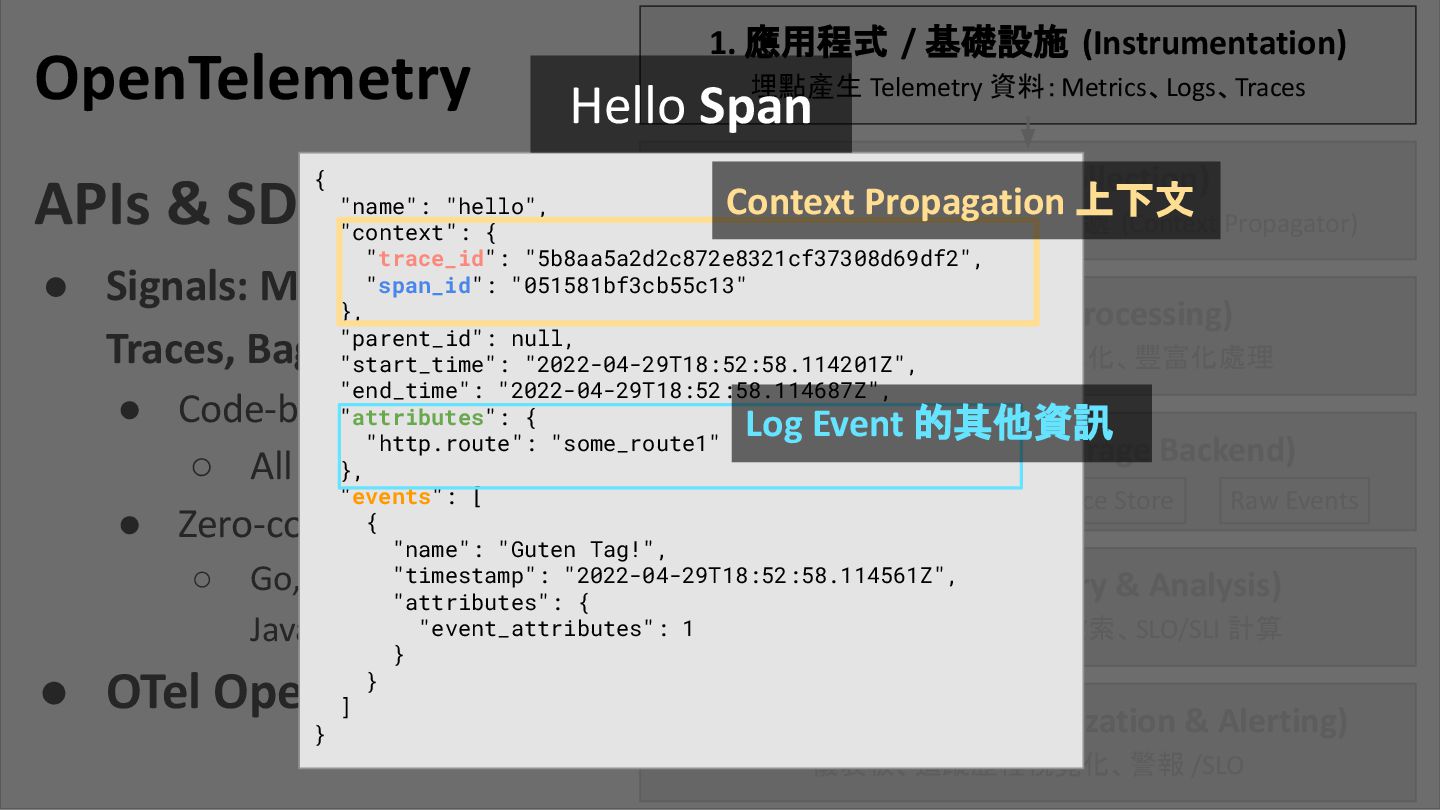

43. APIs & SDKs • Signals: Metrics, Logs, Traces, Baggage • Code-based ◦ All languages • Zero-code ◦ Go, .NET, PHP, Python, Java and JavaScript • OTel Operator for K8S OpenTelemetry 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events { "name": "hello", "context": { "trace_id": "5b8aa5a2d2c872e8321cf37308d69df2", "span_id": "051581bf3cb55c13" }, "parent_id": null, "start_time": "2022-04-29T18:52:58.114201Z", "end_time": "2022-04-29T18:52:58.114687Z", "attributes": { "http.route": "some_route1" }, "events": [ { "name": "Guten Tag!", "timestamp": "2022-04-29T18:52:58.114561Z", "attributes": { "event_attributes": 1 } } ] } Hello Span Context Propagation 上下文 Log Event 的其他資訊

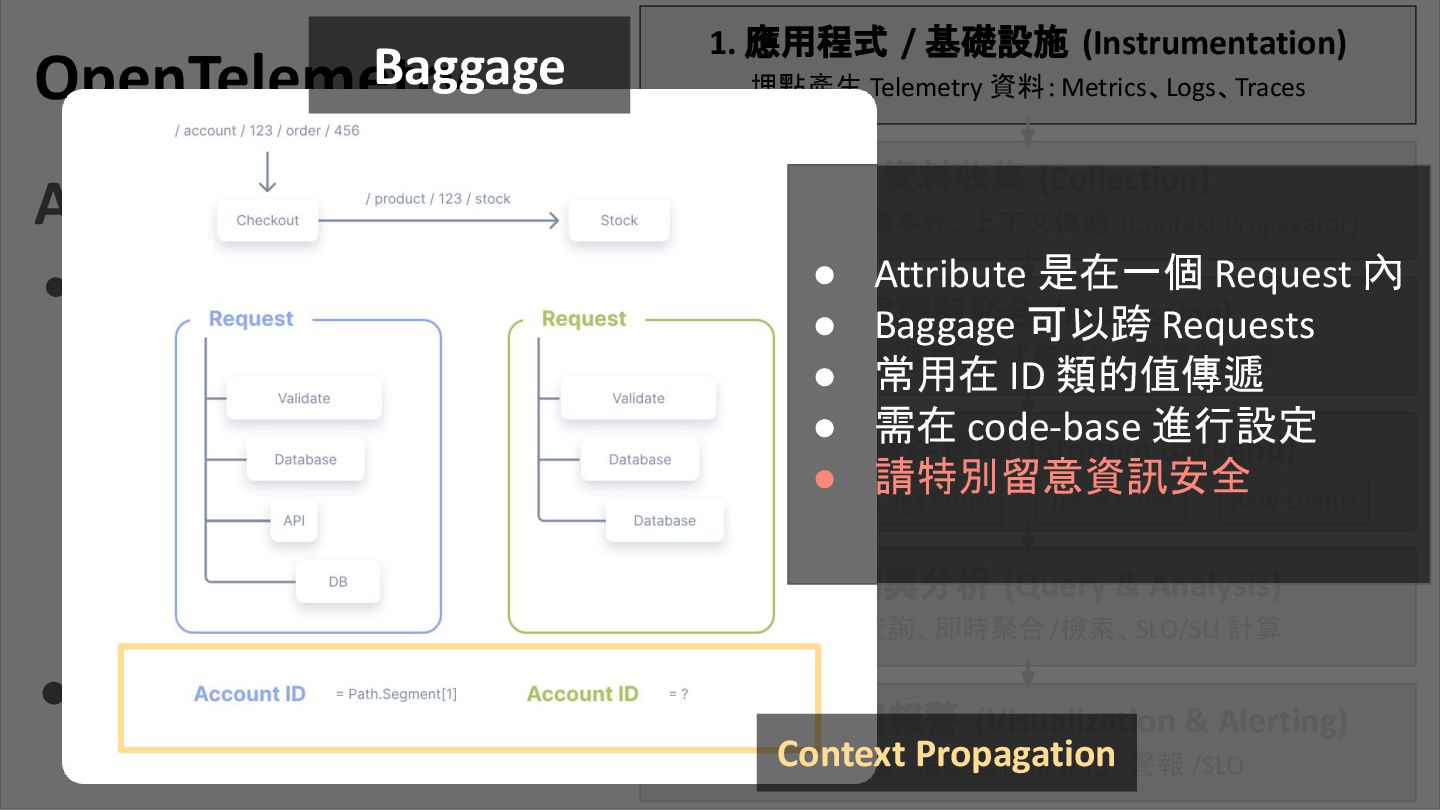

44. APIs & SDKs • Signals: Metrics, Logs, Traces, Baggage • Code-based ◦ All languages • Zero-code ◦ Go, .NET, PHP, Python, Java and JavaScript • OTel Operator for K8S OpenTelemetry 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events Context Propagation • Attribute 是在一個 Request 內 • Baggage 可以跨 Requests • 常用在 ID 類的值傳遞 • 需在 code-base 進行設定 • 請特別留意資訊安全 Baggage

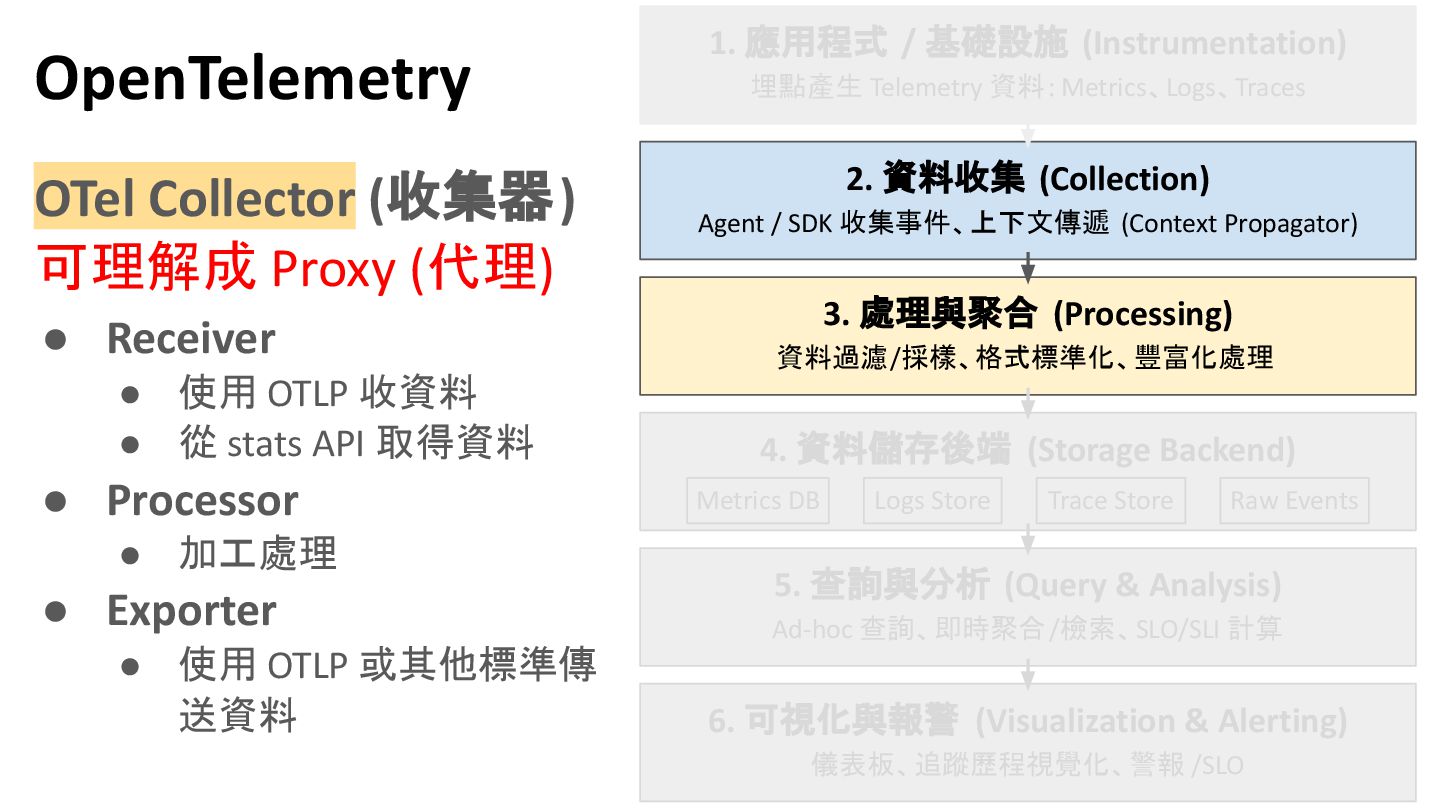

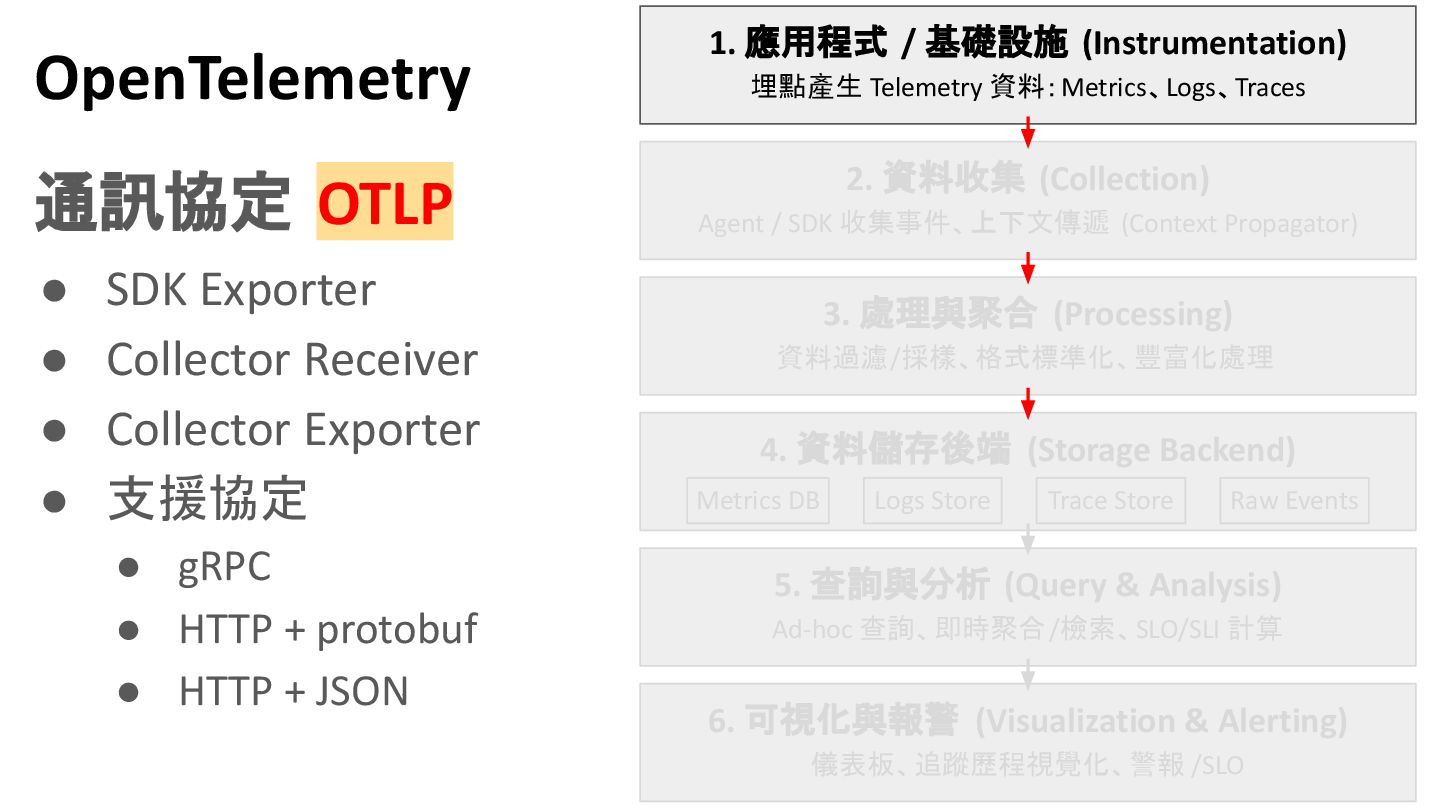

45. 通訊協定 OTLP • SDK Exporter • Collector Receiver • Collector Exporter • 支援協定 • gRPC • HTTP + protobuf • HTTP + JSON OpenTelemetry 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events

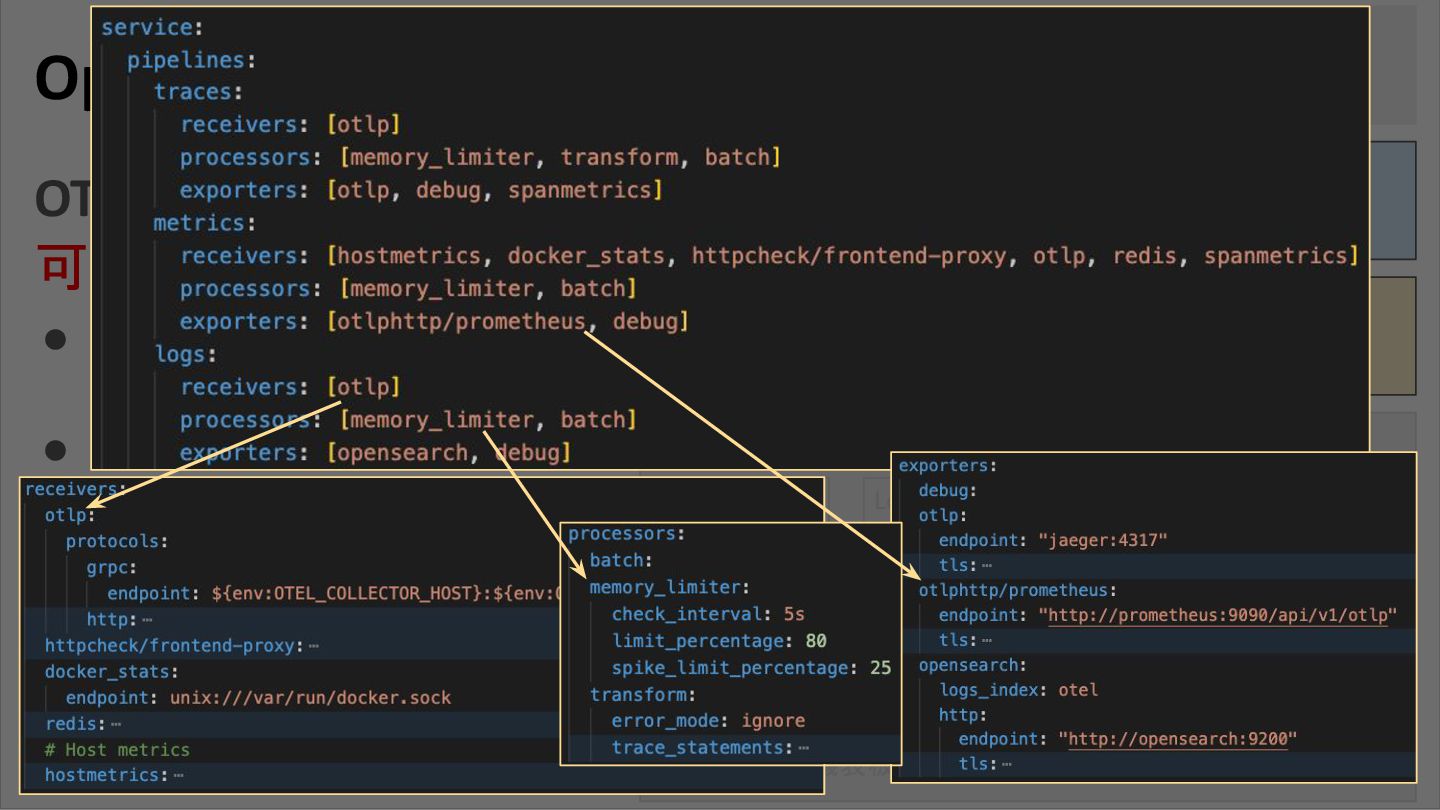

46. 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 OpenTelemetry 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events OTel Collector (收集器) 可理解成 Proxy (代理) • Receiver • 使用 OTLP 收資料 • 從 stats API 取得資料 • Processor • 加工處理 • Exporter • 使用 OTLP 或其他標準傳 送資料
47. 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 OpenTelemetry 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO Metrics DB Logs Store Trace Store Raw Events OTel Collector (收集器) 可理解成 Proxy (代理) • Receiver • 使用 OTLP 收資料 • Processor • 加工處理 • Exporter • 使用 OTLP 或其他標準傳 送資料 • Connectors

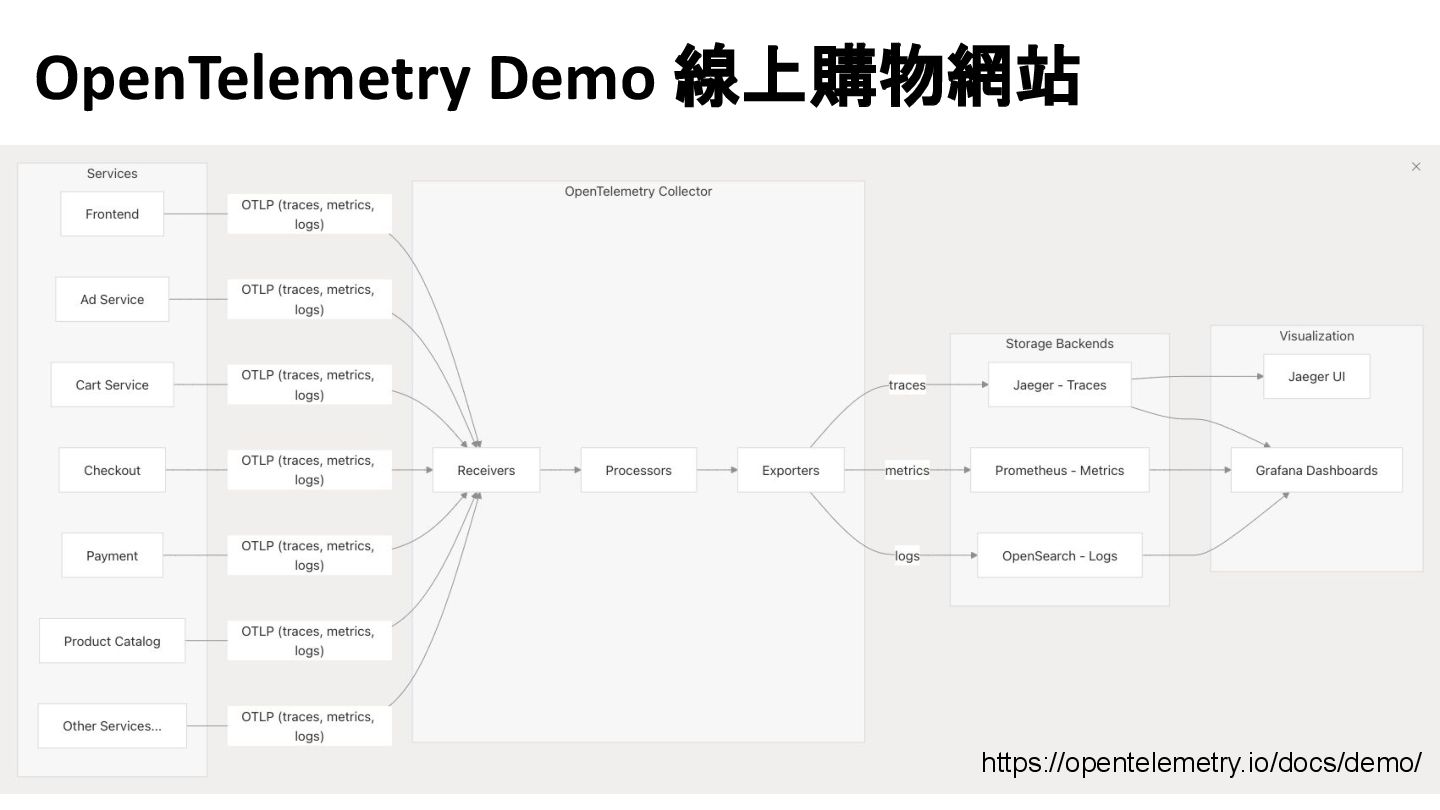

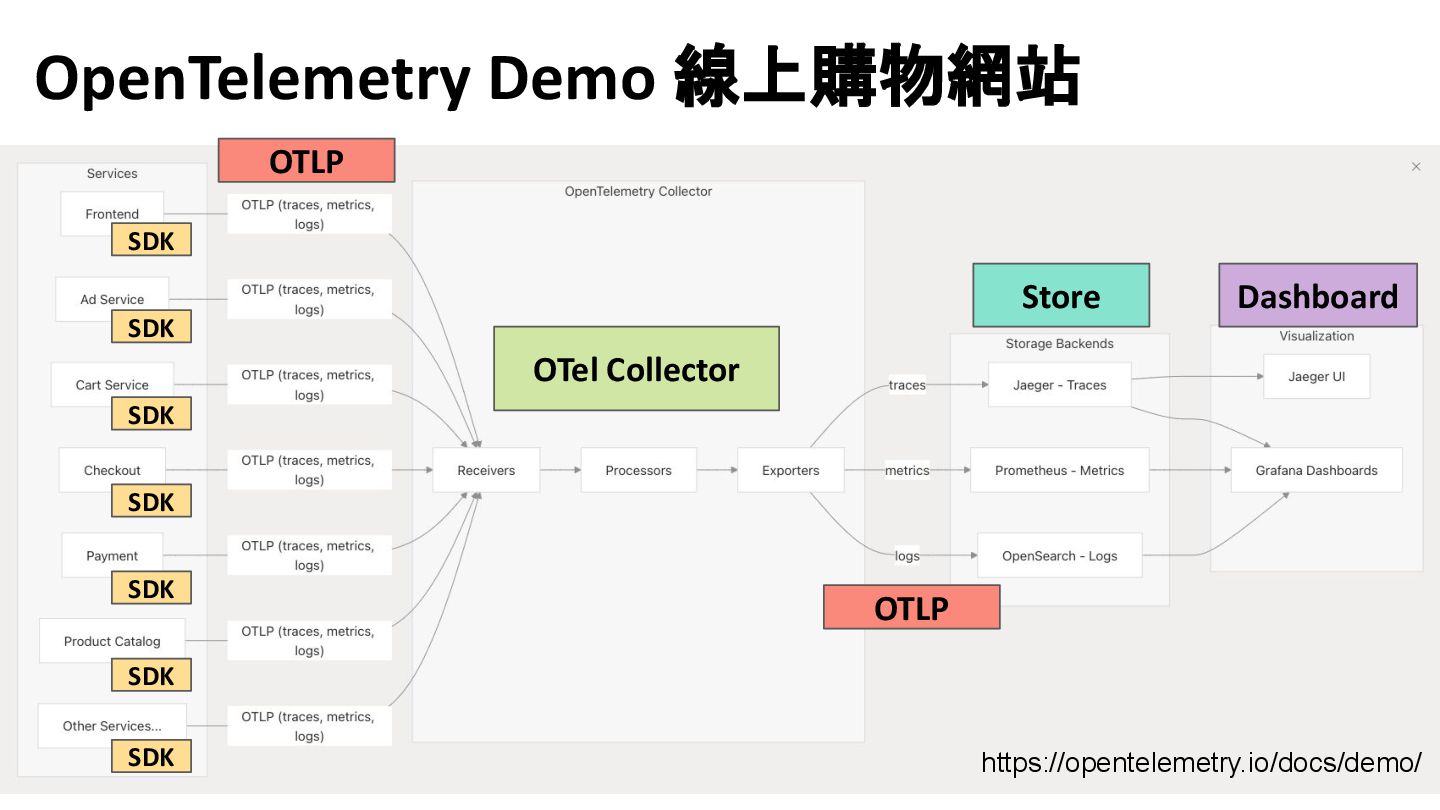

48. OpenTelemetry Demo 線上購物網站 https://opentelemetry.io/docs/demo/ SDK SDK SDK SDK SDK SDK SDK OTel Collector OTLP Store Dashboard OTLP

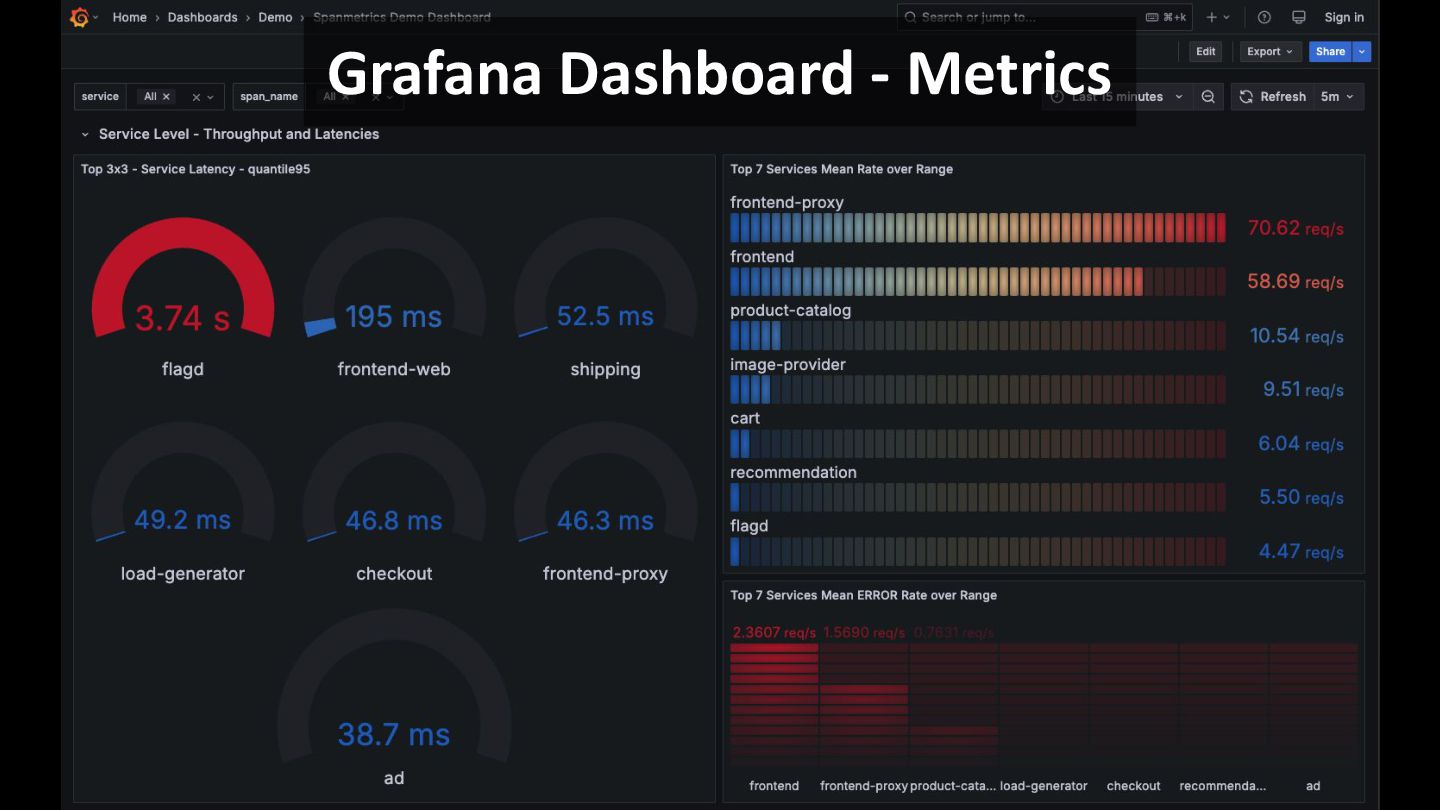

49. Grafana Dashboard - Metrics

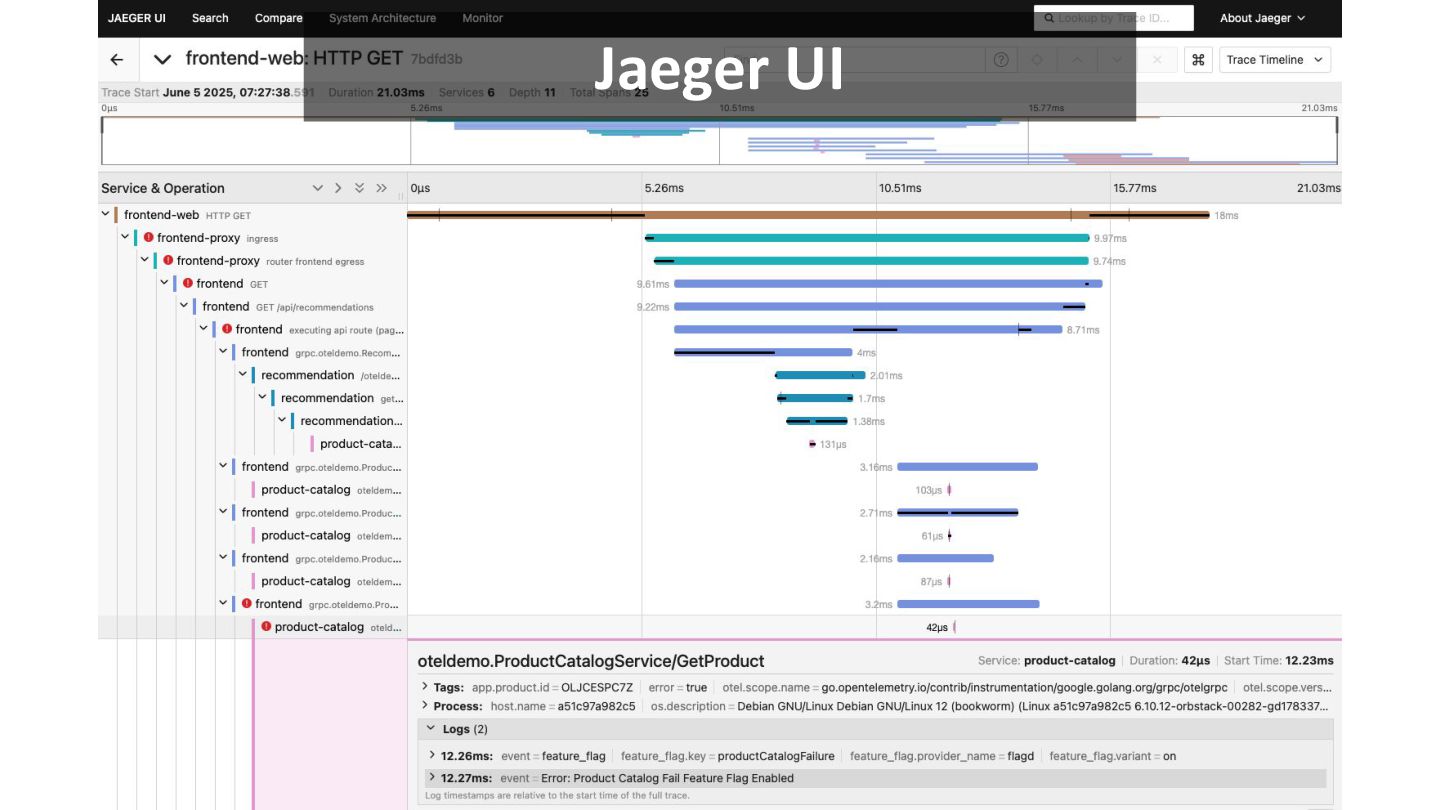

50. Jaeger UI

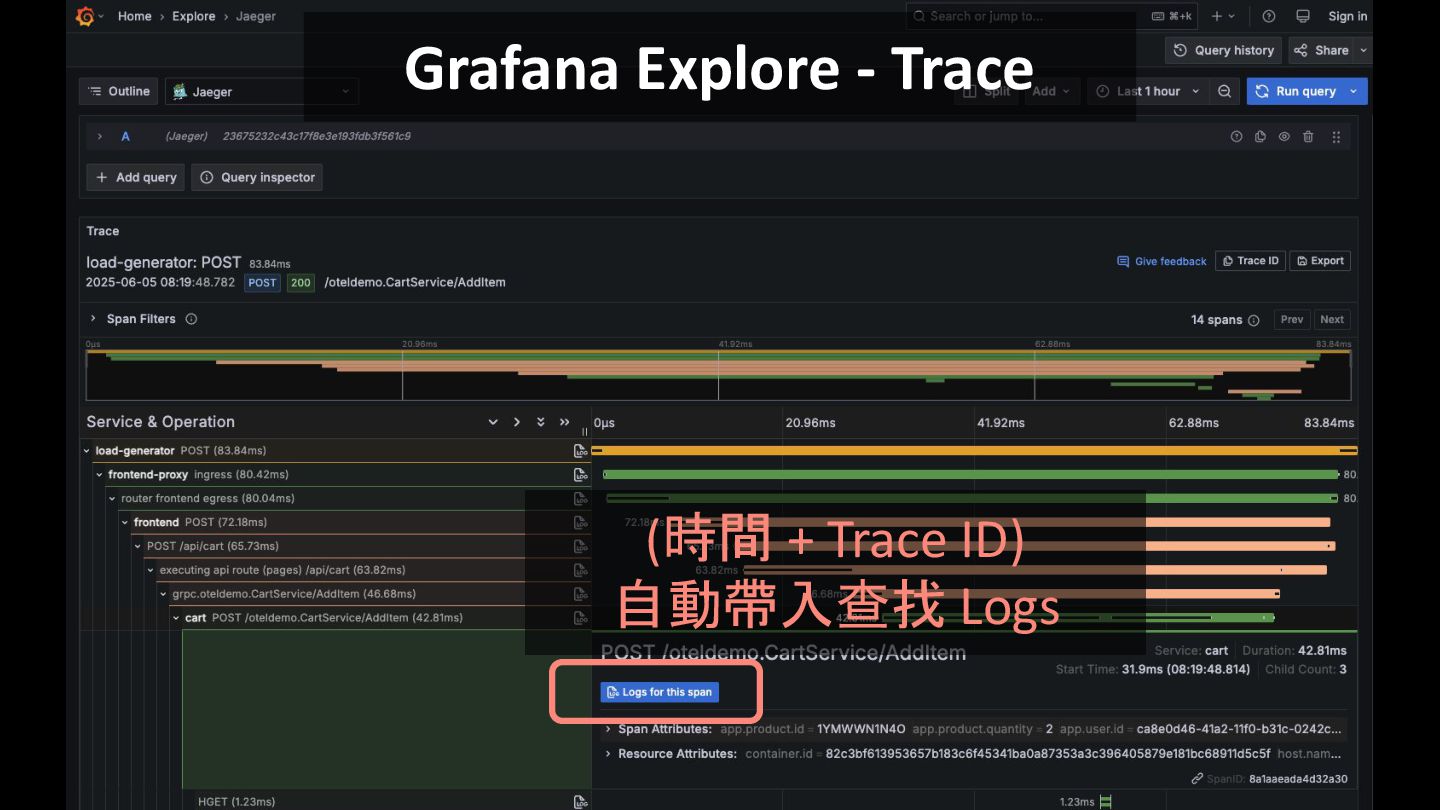

51. Grafana Explore - Trace (時間 + Trace ID) 自動帶入查找 Logs

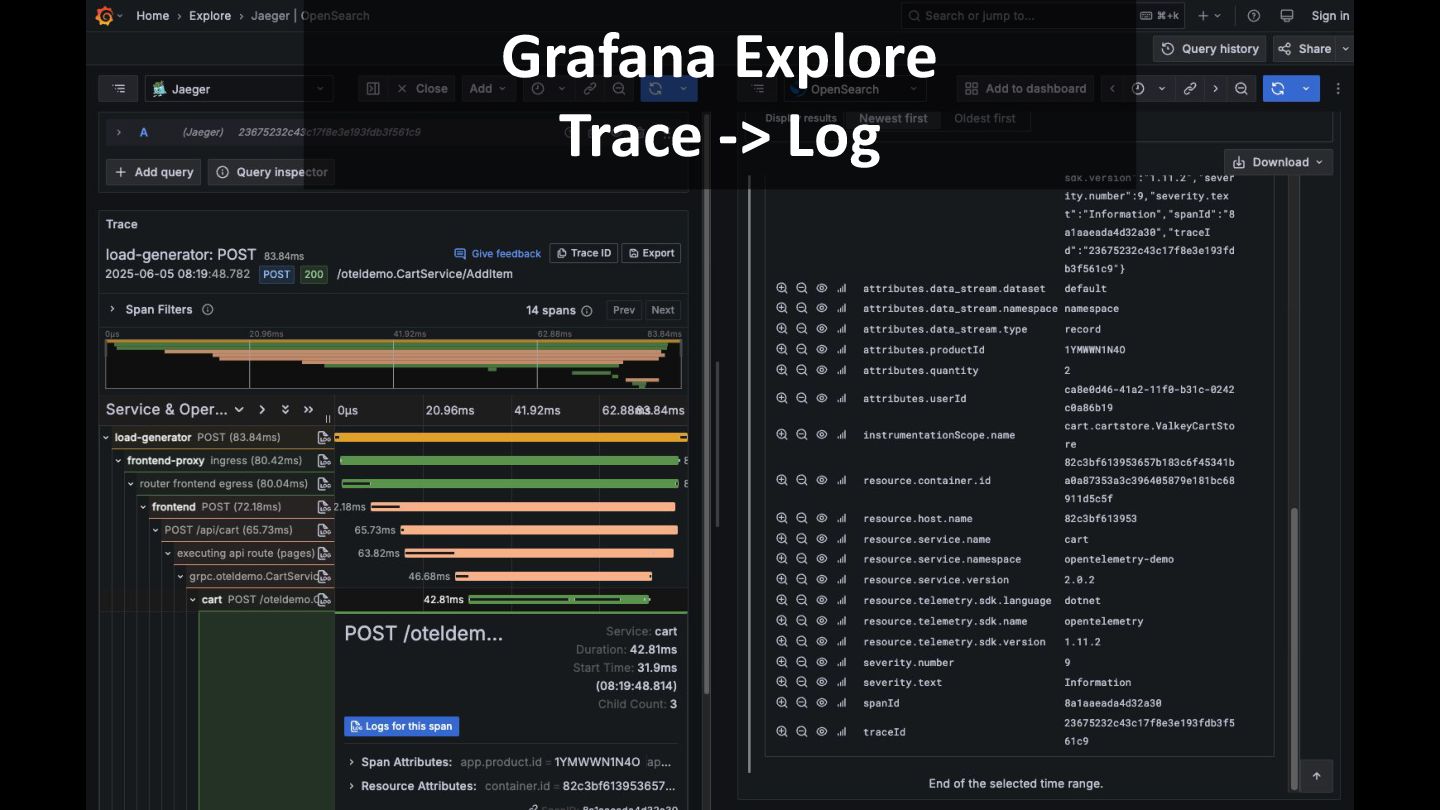

52. Grafana Explore Trace -> Log

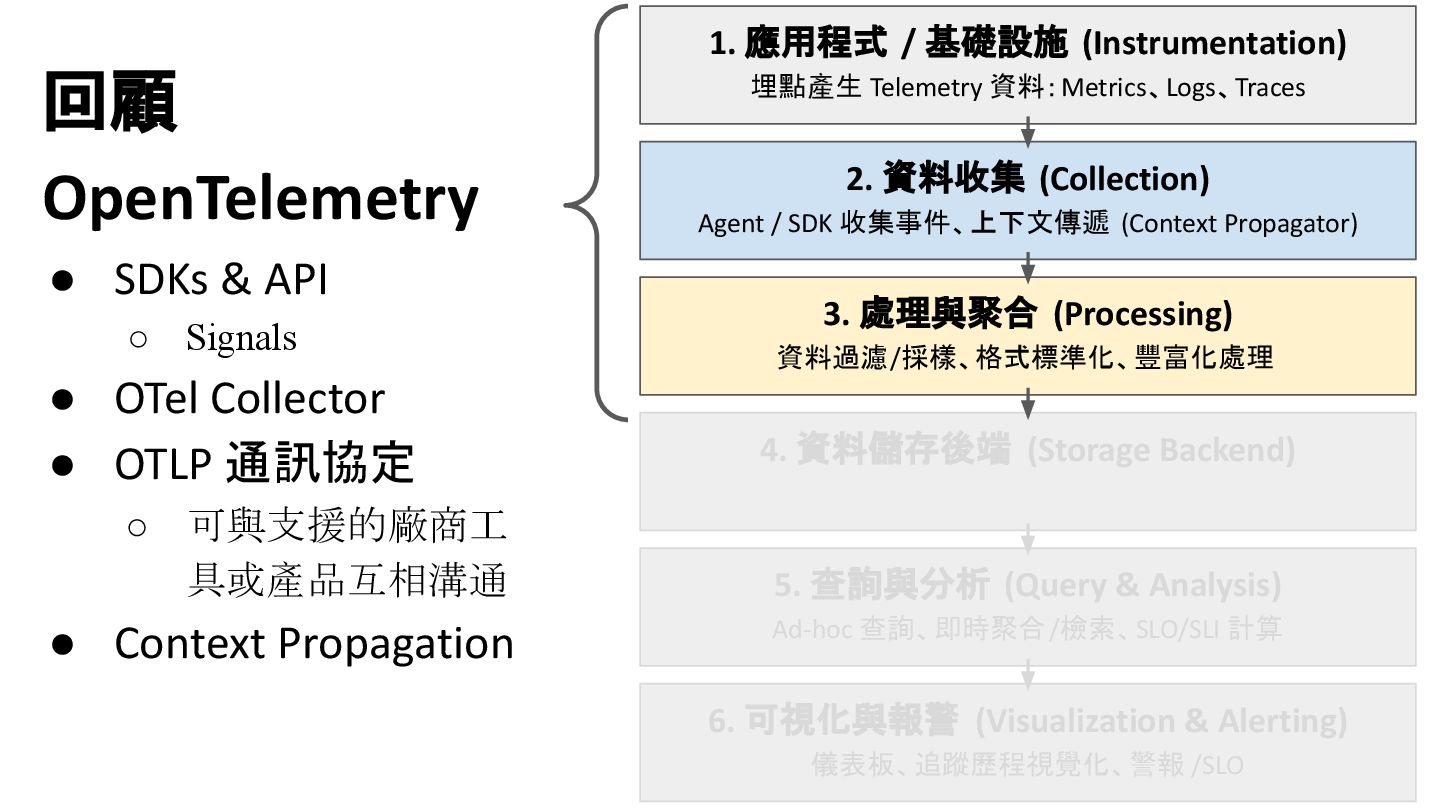

53. 1. 應用程式 / 基礎設施 (Instrumentation) 埋點產生 Telemetry 資料：Metrics、Logs、Traces 2. 資料收集 (Collection) Agent / SDK 收集事件、上下文傳遞 (Context Propagator) 3. 處理與聚合 (Processing) 資料過濾/採樣、格式標準化、豐富化處理 4. 資料儲存後端 (Storage Backend) 5. 查詢與分析 (Query & Analysis) Ad-hoc 查詢、即時聚合/檢索、SLO/SLI 計算 6. 可視化與報警 (Visualization & Alerting) 儀表板、追蹤歷程視覺化、警報 /SLO 回顧 OpenTelemetry • SDKs & API ◦ Signals • OTel Collector • OTLP 通訊協定 ◦ 可與支援的廠商工 具或產品互相溝通 • Context Propagation

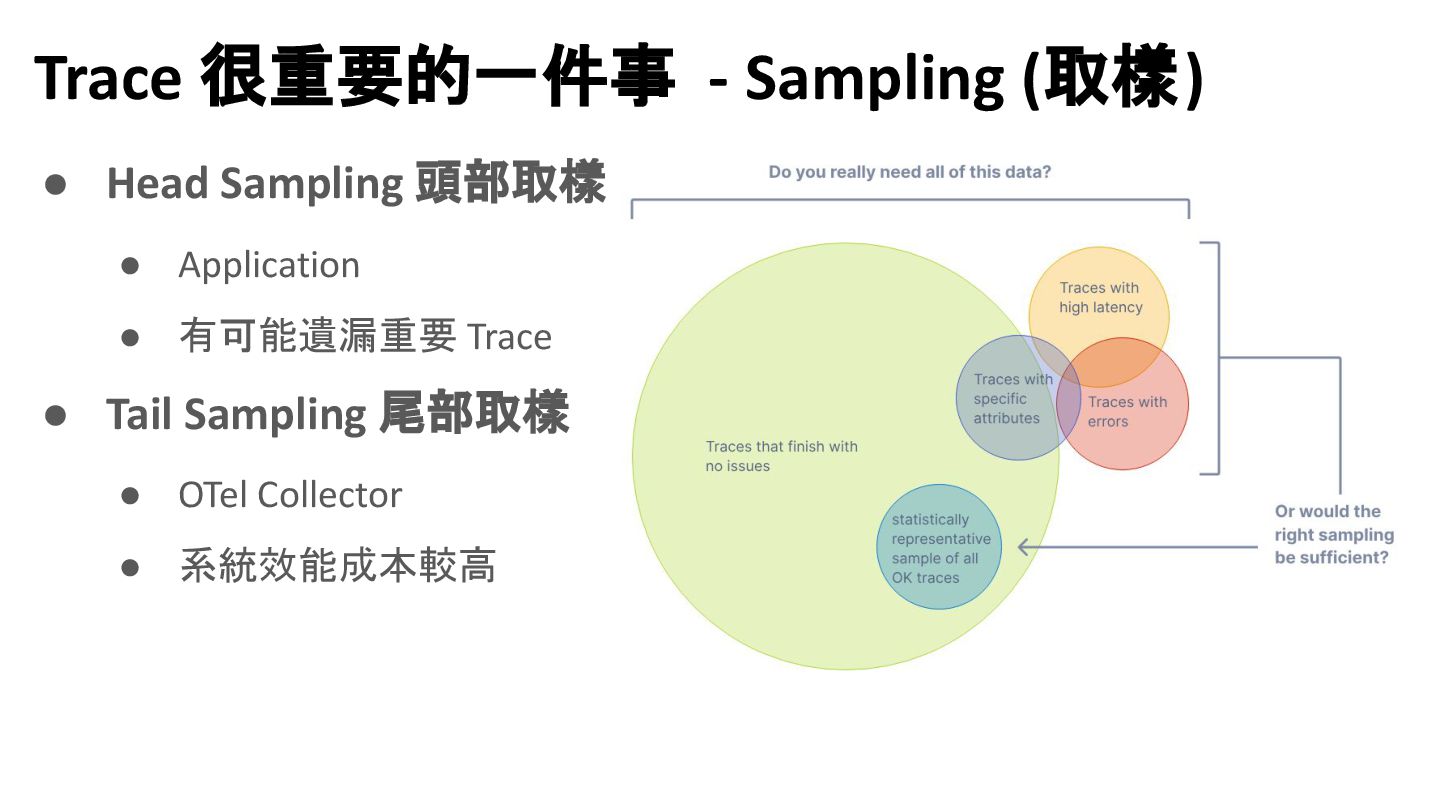

54. Trace 很重要的一件事 - Sampling (取樣) • Head Sampling 頭部取樣 • Application • 有可能遺漏重要 Trace • Tail Sampling 尾部取樣 • OTel Collector • 系統效能成本較高

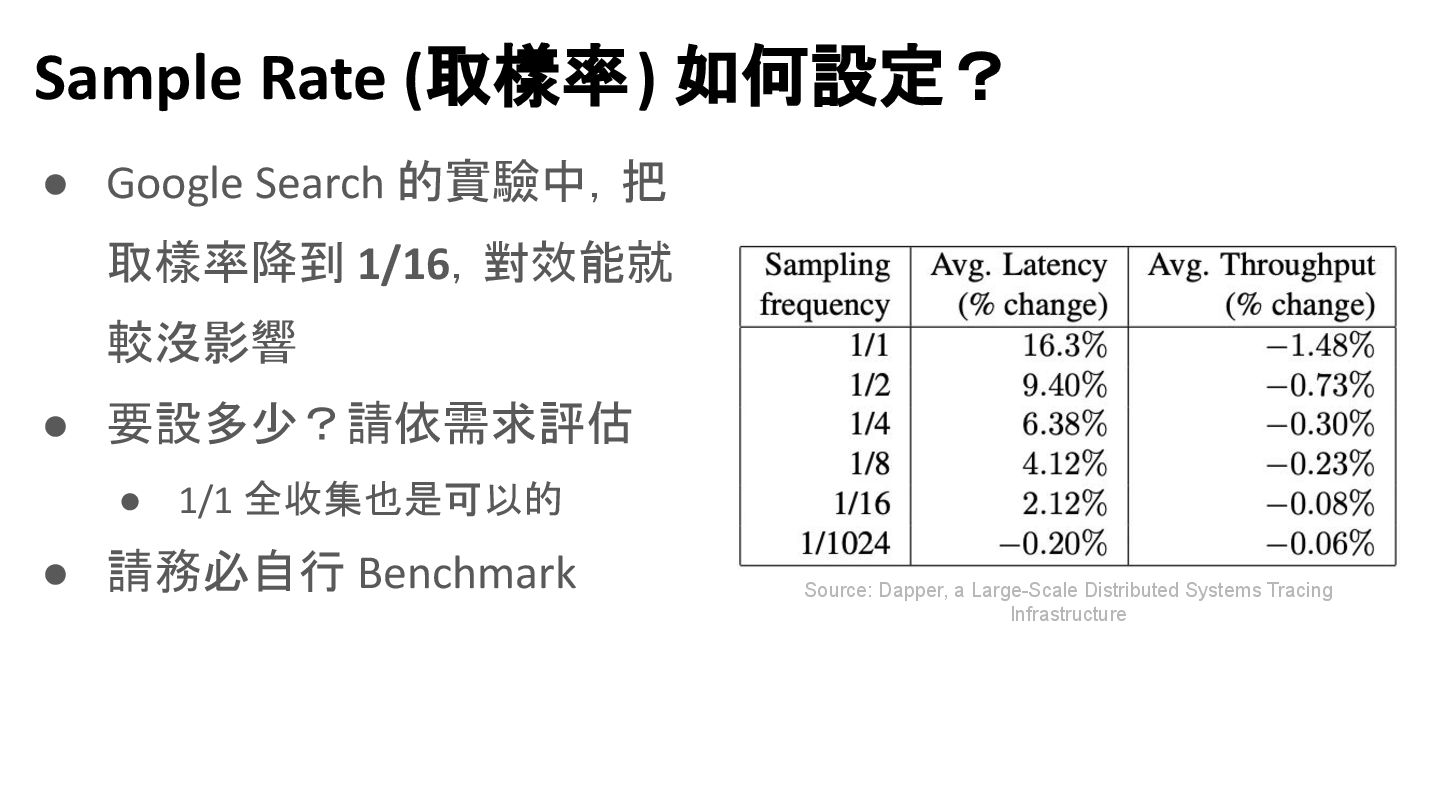

55. Sample Rate (取樣率) 如何設定？ • Google Search 的實驗中，把 取樣率降到 1/16，對效能就 較沒影響 • 要設多少？請依需求評估 • 1/1 全收集也是可以的 • 請務必自行 Benchmark Source: Dapper, a Large-Scale Distributed Systems Tracing Infrastructure

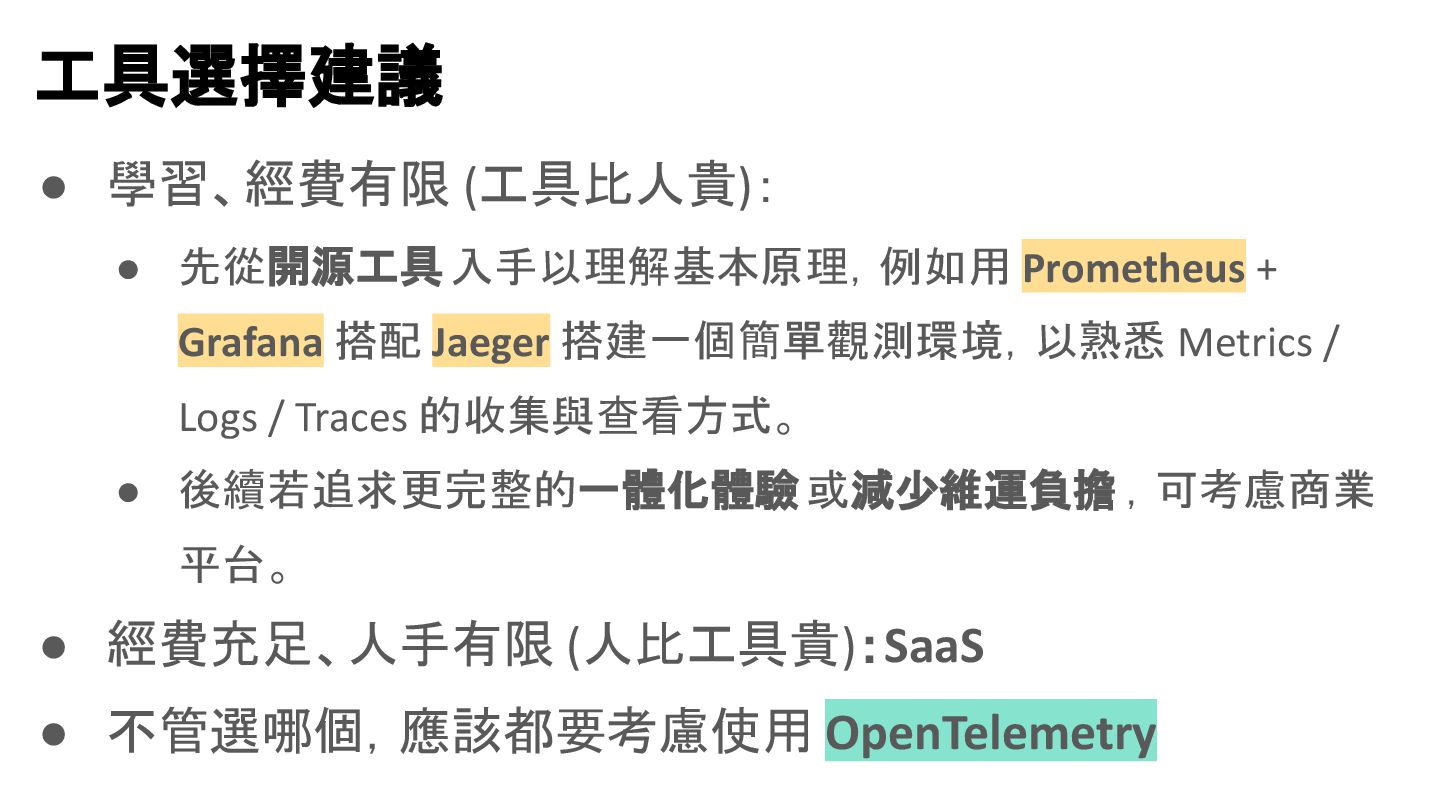

56. 工具選擇建議 • 學習、經費有限 (工具比人貴)： • 先從開源工具入手以理解基本原理，例如用 Prometheus + Grafana 搭配 Jaeger 搭建一個簡單觀測環境，以熟悉 Metrics / Logs / Traces 的收集與查看方式。 • 後續若追求更完整的一體化體驗 或減少維運負擔 ，可考慮商業 平台。 • 經費充足、人手有限 (人比工具貴)：SaaS • 不管選哪個，應該都要考慮使用 OpenTelemetry

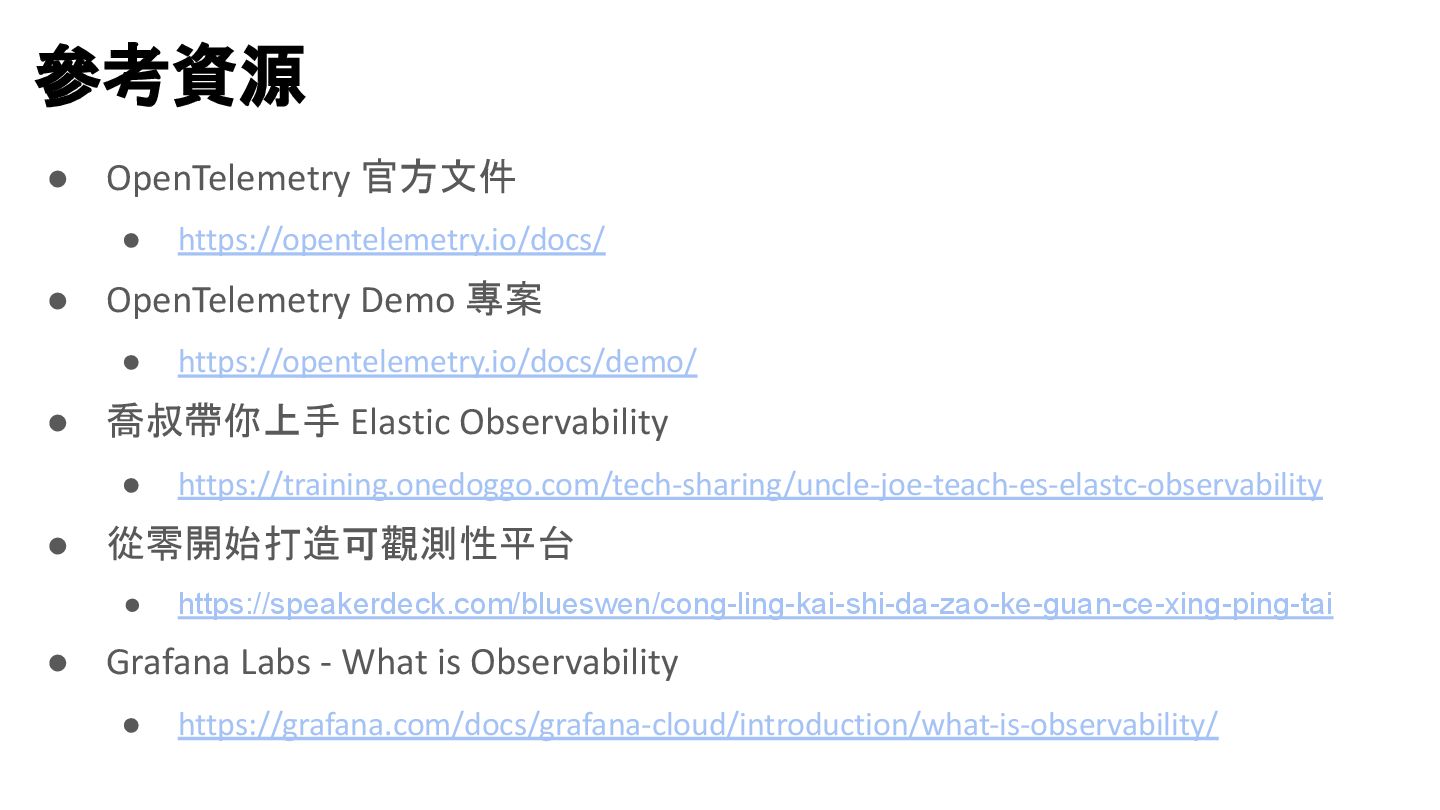

57. 參考資源 • OpenTelemetry 官方文件 • https://opentelemetry.io/docs/ • OpenTelemetry Demo 專案 • https://opentelemetry.io/docs/demo/ • 喬叔帶你上手 Elastic Observability • https://training.onedoggo.com/tech-sharing/uncle-joe-teach-es-elastc-observability • 從零開始打造可觀測性平台 • https://speakerdeck.com/blueswen/cong-ling-kai-shi-da-zao-ke-guan-ce-xing-ping-tai • Grafana Labs - What is Observability • https://grafana.com/docs/grafana-cloud/introduction/what-is-observability/
