クラス設計の手順

＜対象＞
・プログラミングを始めて3年以上
・オブジェクト指向でプログラミングをしている
・クラス設計などを担当するようになったが、設計とはどうすればよいのかわからない
・なんだか設計が後一歩と感じる

クラス設計に関して、どういう設計がよいなどの論は多くあるが、どうやったら設計ができるのかという論はあまりないので作成しました。

Transcript

2. 2 • 株式会社オンラインコンサルタント 代表取締役 • プログラミング歴は17年 • 受託開発・自社サービスなど多数の開発 • メインの実績は3000社以上の導入実績がある 「ODIN リアルタイム配送システム」 という配送会社向けのシステム https://delivery-system.com/ @Akiko_Goto999

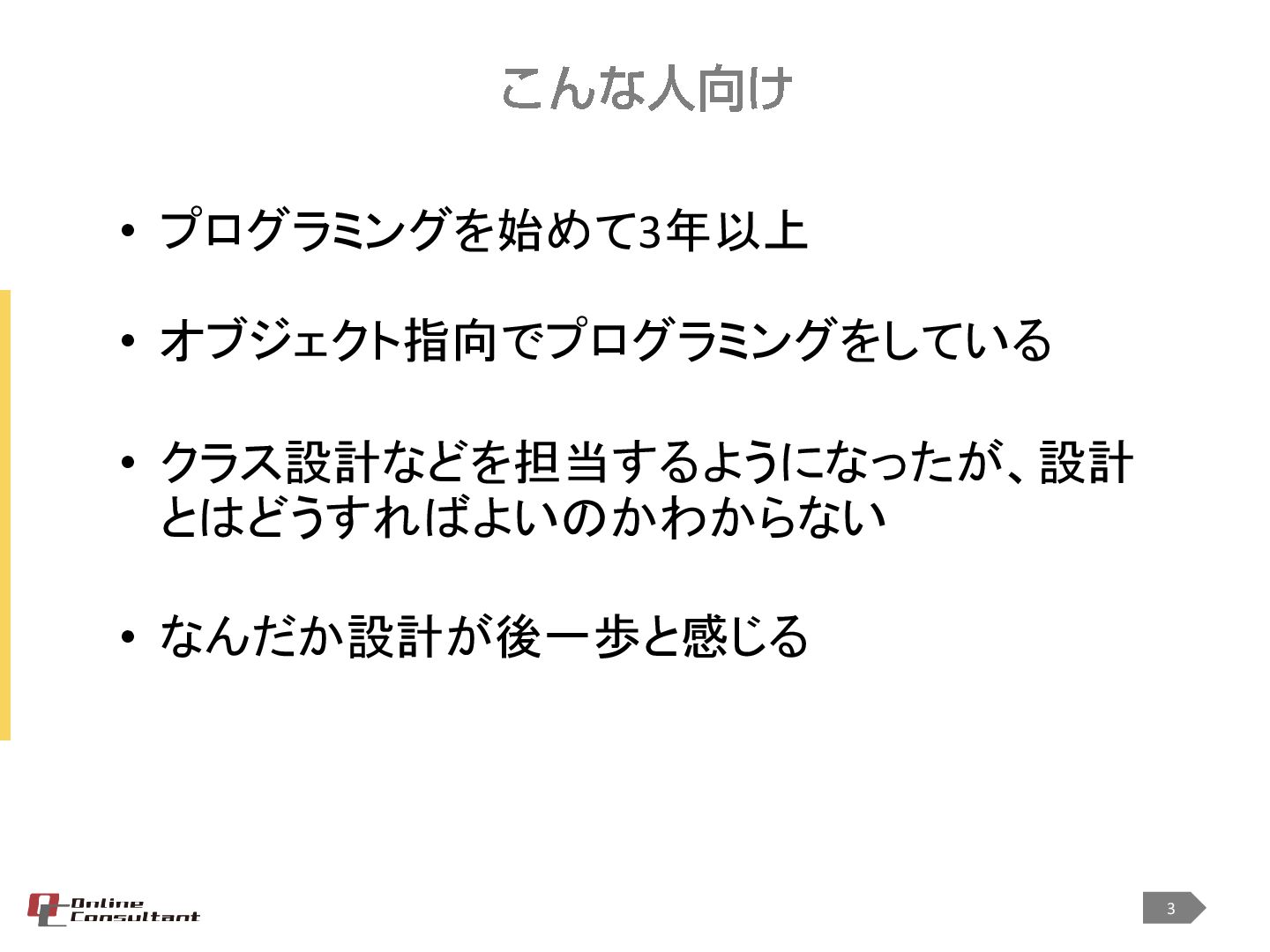

3. 3 • プログラミングを始めて3年以上 • オブジェクト指向でプログラミングをしている • クラス設計などを担当するようになったが、設計 とはどうすればよいのかわからない • なんだか設計が後一歩と感じる

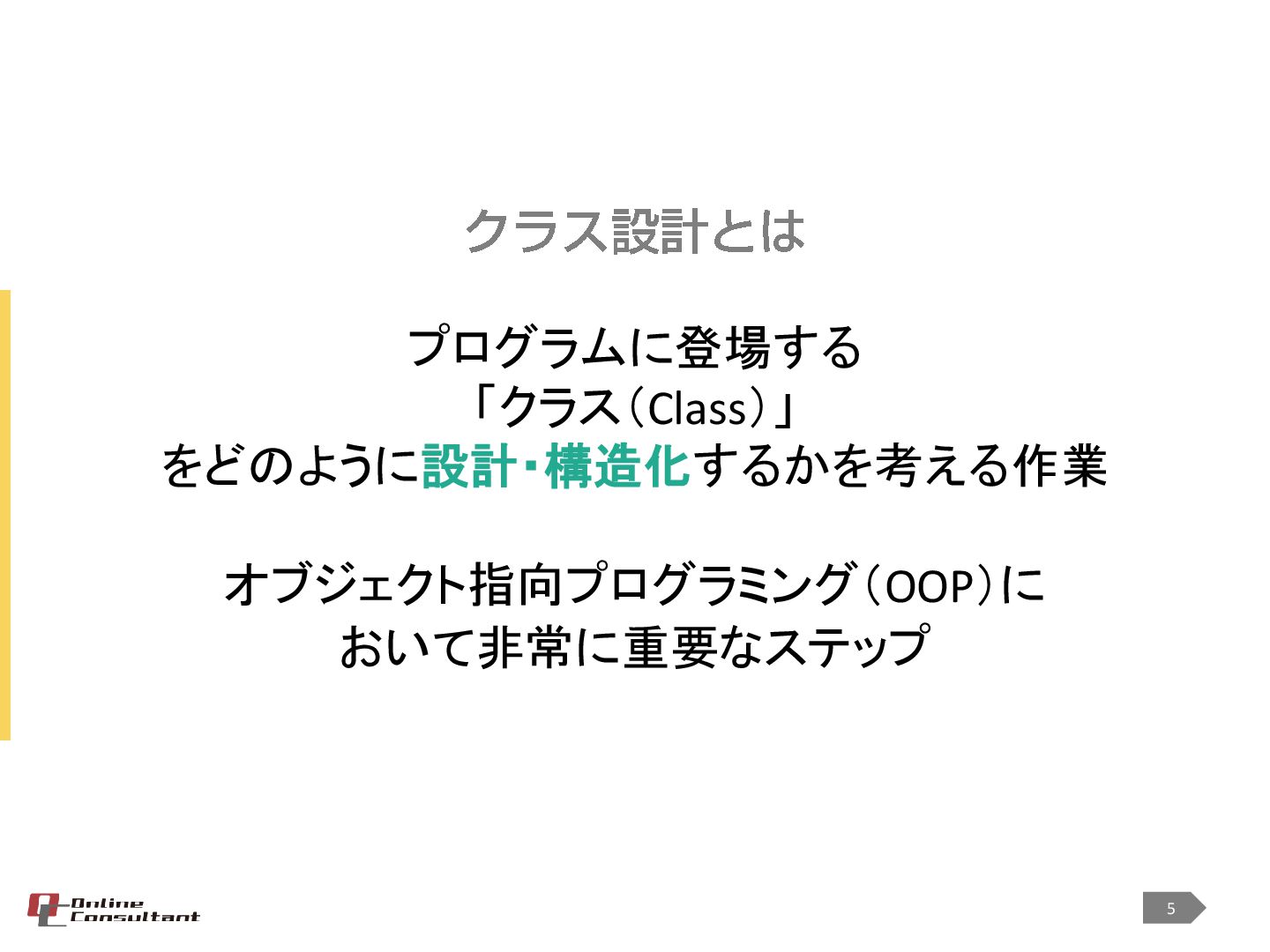

5. 5 プログラムに登場する 「クラス（Class）」 をどのように設計・構造化するかを考える作業 オブジェクト指向プログラミング（OOP）に おいて非常に重要なステップ

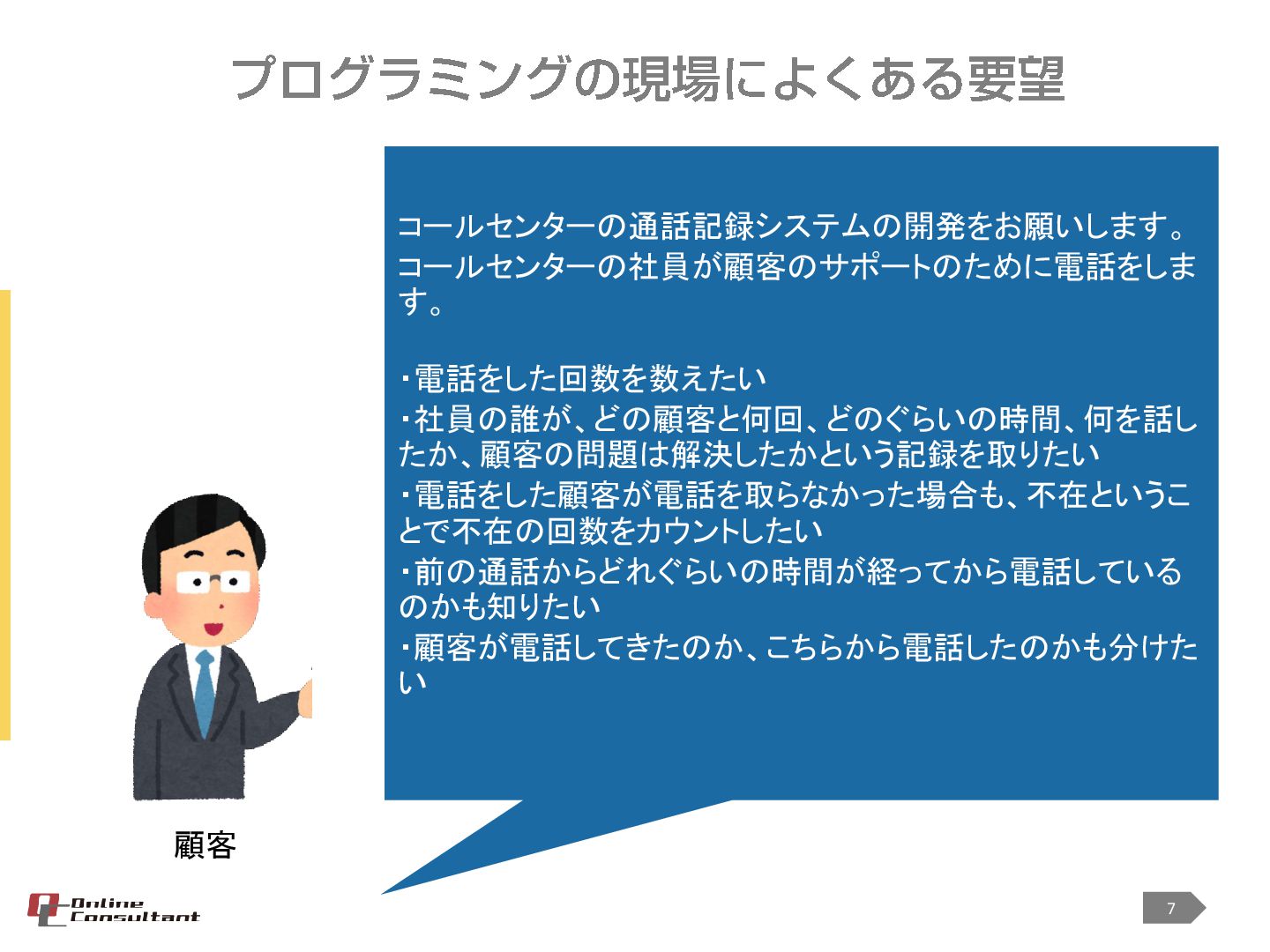

7. 7 コールセンターの通話記録システムの開発をお願いします。 コールセンターの社員が顧客のサポートのために電話をしま す。 ・電話をした回数を数えたい ・社員の誰が、どの顧客と何回、どのぐらいの時間、何を話し たか、顧客の問題は解決したかという記録を取りたい ・電話をした顧客が電話を取らなかった場合も、不在というこ とで不在の回数をカウントしたい ・前の通話からどれぐらいの時間が経ってから電話している のかも知りたい ・顧客が電話してきたのか、こちらから電話したのかも分けた い 顧客
8. 8 よし！ UML書こう ！ 若手プログラマーの白河くん （仮想のキャラクターです） UML（ユーモデル、Unified Modeling Language／ 統一モデリング言語）とは、 システムやソフトウェアの設計を「図」で表現する ための標準的な表記法

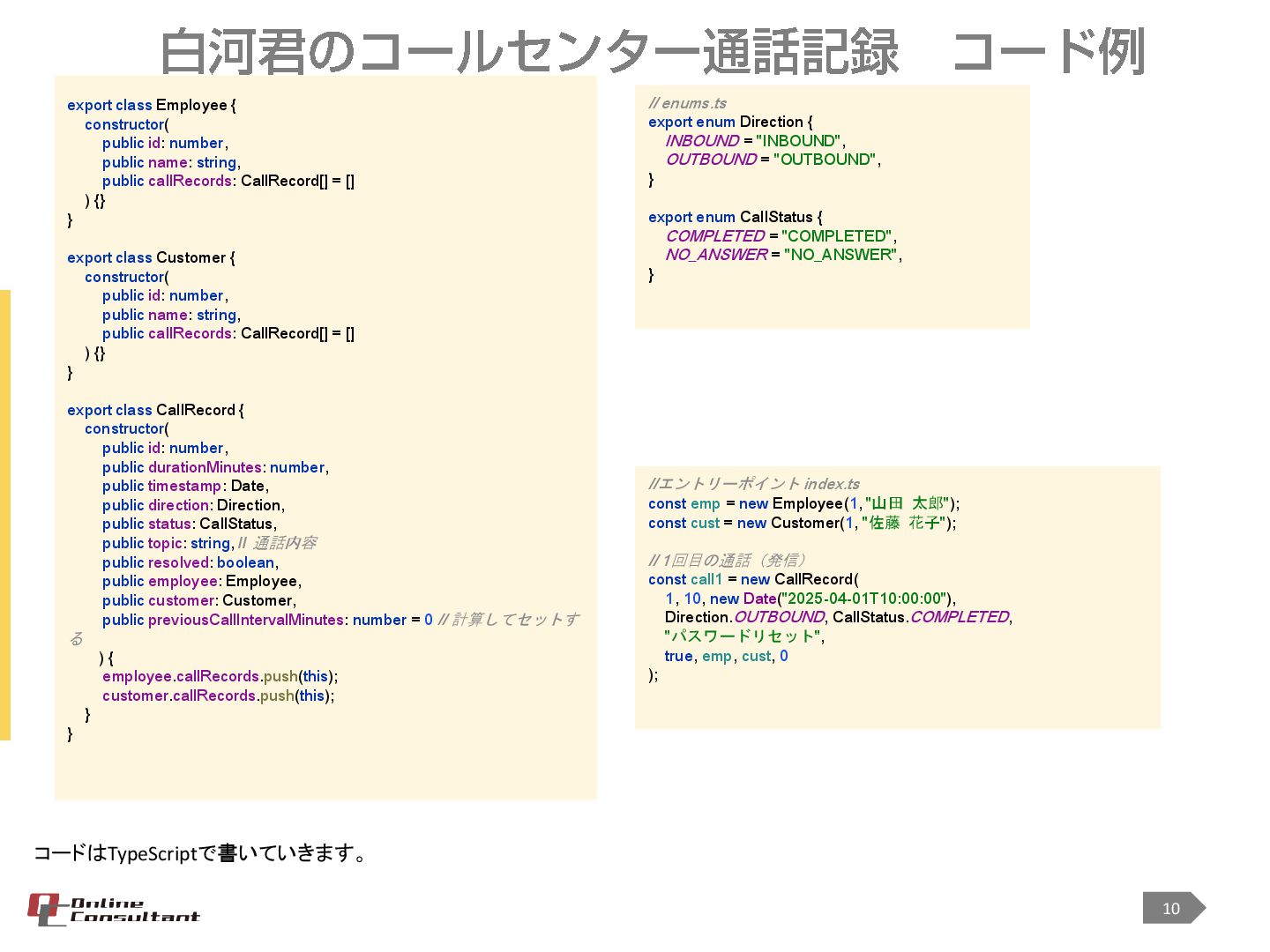

10. 10 コードはTypeScriptで書いていきます。 export class Employee { constructor( public id: number, public name: string, public callRecords: CallRecord[] = [] ) {} } export class Customer { constructor( public id: number, public name: string, public callRecords: CallRecord[] = [] ) {} } export class CallRecord { constructor( public id: number, public durationMinutes: number, public timestamp: Date, public direction: Direction, public status: CallStatus, public topic: string, // 通話内容 public resolved: boolean, public employee: Employee, public customer: Customer, public previousCallIntervalMinutes: number = 0 // 計算してセットす る ) { employee.callRecords.push(this); customer.callRecords.push(this); } } // enums.ts export enum Direction { INBOUND = "INBOUND", OUTBOUND = "OUTBOUND", } export enum CallStatus { COMPLETED = "COMPLETED", NO_ANSWER = "NO_ANSWER", } //エントリーポイント index.ts const emp = new Employee(1, "山田 太郎"); const cust = new Customer(1, "佐藤 花子"); // 1回目の通話（発信） const call1 = new CallRecord( 1, 10, new Date("2025-04-01T10:00:00"), Direction.OUTBOUND, CallStatus.COMPLETED, "パスワードリセット", true, emp, cust, 0 );
11. 11 このままだと、2つ問題点がありそうだね。 ①通話が不通だった場合に、通話内容 がない場合があるけれども、通話内容 は不通ではない場合に必ず入力させる ようにバリデーションしたいよね。 ②顧客の要求が増えたときにCallRecord にプロパティがどんどん増えていくよう に予想できるよ。 上司 ①についてはコンストラクタで不通 ではない場合に、通話内容が空で はないようにチェックすればいい じゃないですか！ ②については、今困ってないので いいじゃないですか！！ 白河君
13. 13 よし！ 図を書いてみよう ！ 若手プログラマーの発田くん （仮想のキャラクターです）

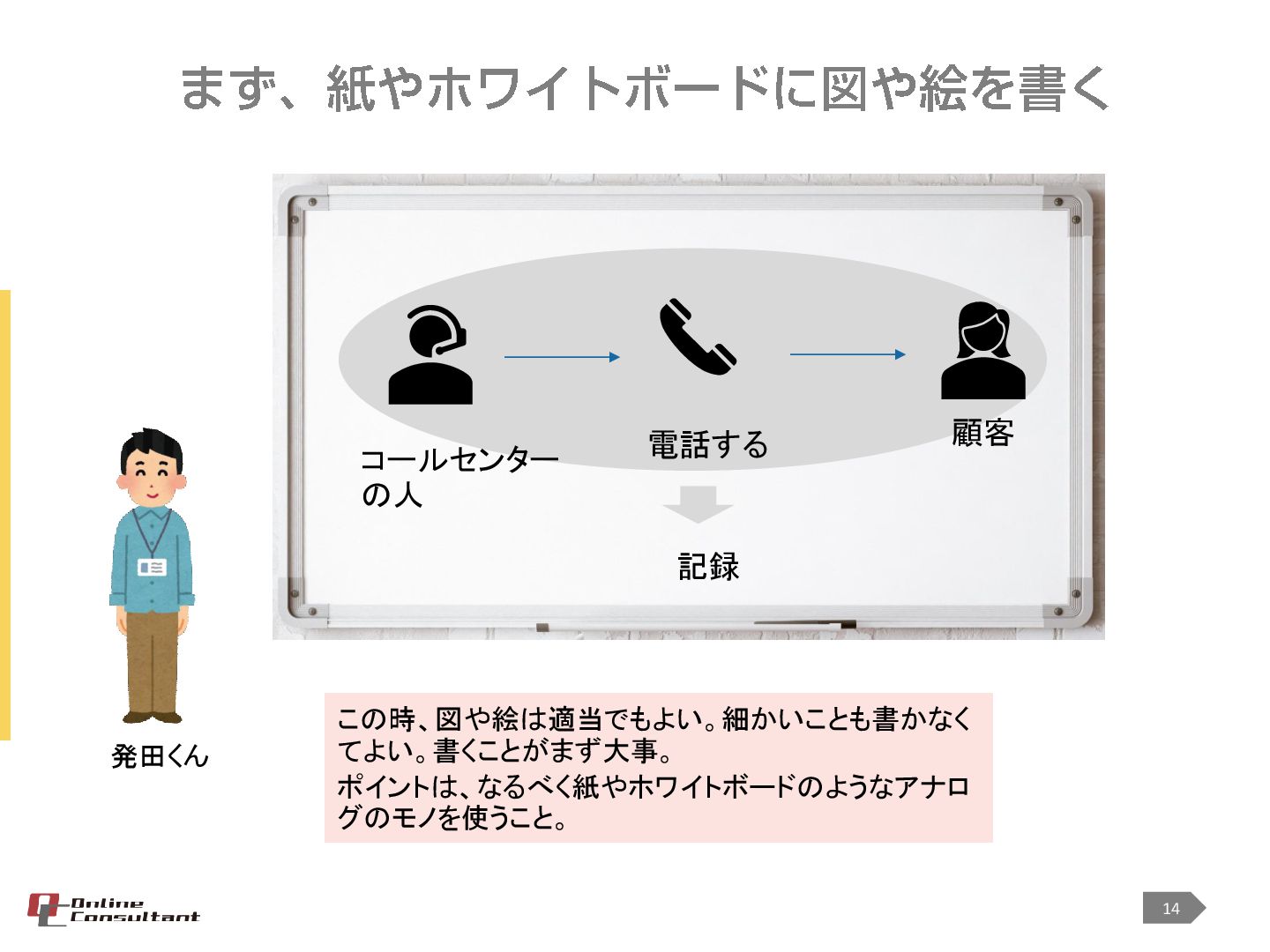

14. 14 この時、図や絵は適当でもよい。細かいことも書かなく てよい。書くことがまず大事。 ポイントは、なるべく紙やホワイトボードのようなアナロ グのモノを使うこと。 コールセンター の人 顧客 電話する 記録 発田くん

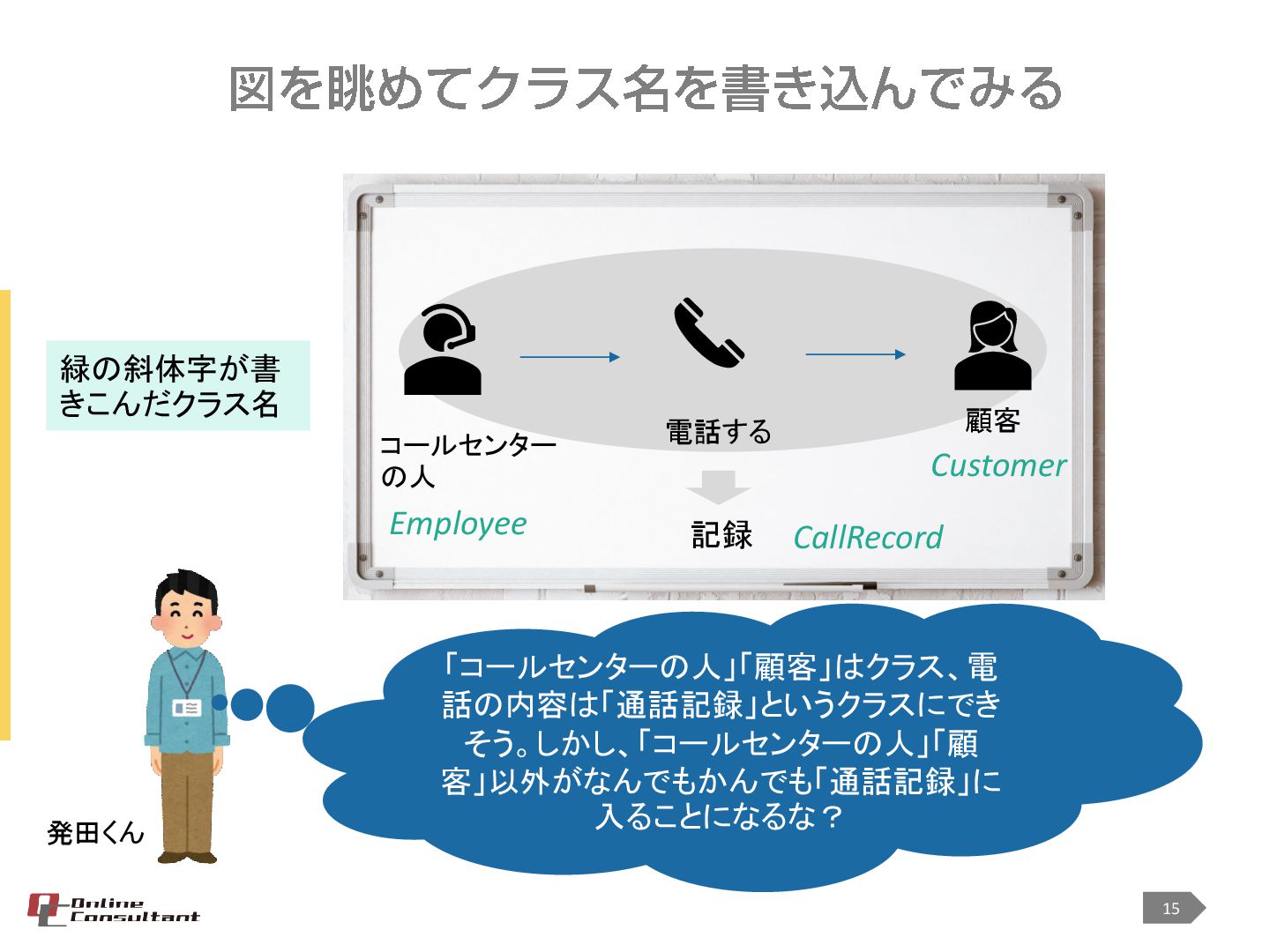

15. 15 コールセンター の人 顧客 電話する 記録 「コールセンターの人」「顧客」はクラス、電 話の内容は「通話記録」というクラスにでき そう。しかし、「コールセンターの人」「顧 客」以外がなんでもかんでも「通話記録」に 入ることになるな？ Employee CallRecord Customer 緑の斜体字が書 きこんだクラス名 発田くん

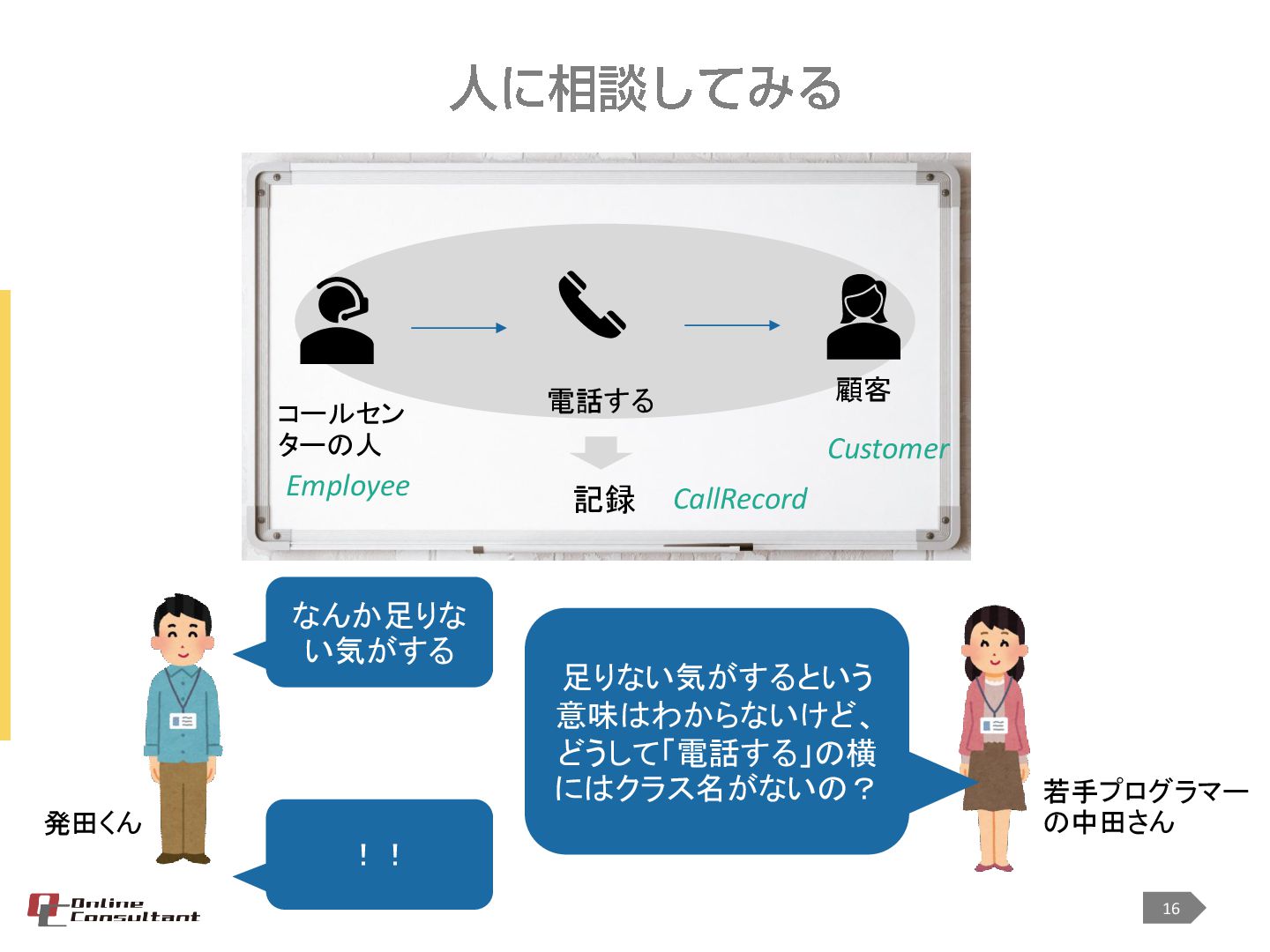

16. 16 コールセン ターの人 顧客 電話する 記録 Employee CallRecord Customer 発田くん 若手プログラマー の中田さん なんか足りな い気がする 足りない気がするという 意味はわからないけど、 どうして「電話する」の横 にはクラス名がないの？ ！！

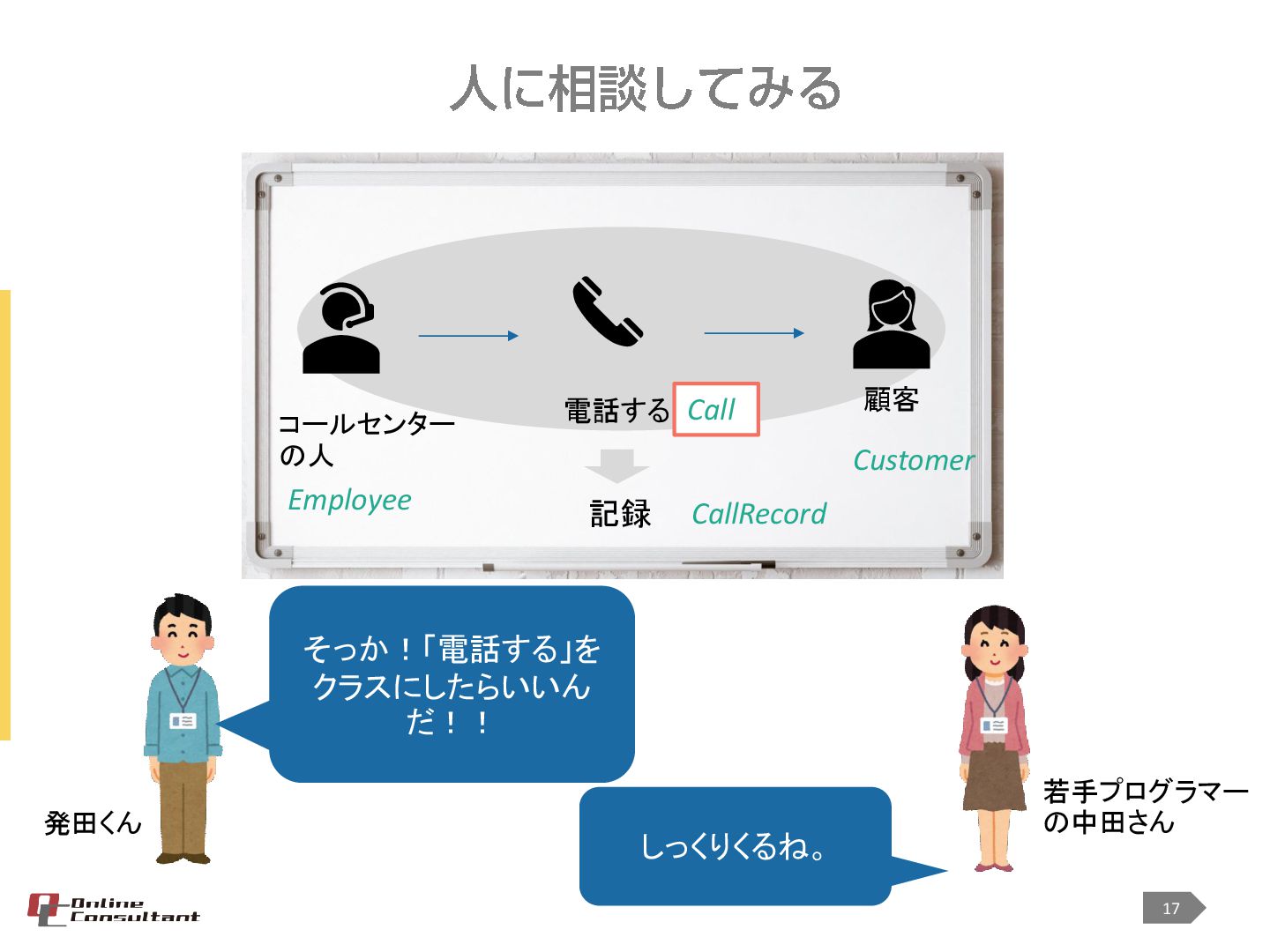

17. 17 コールセンター の人 顧客 電話する 記録 Employee CallRecord Customer 発田くん 若手プログラマー の中田さん そっか！「電話する」を クラスにしたらいいん だ！！ Call しっくりくるね。

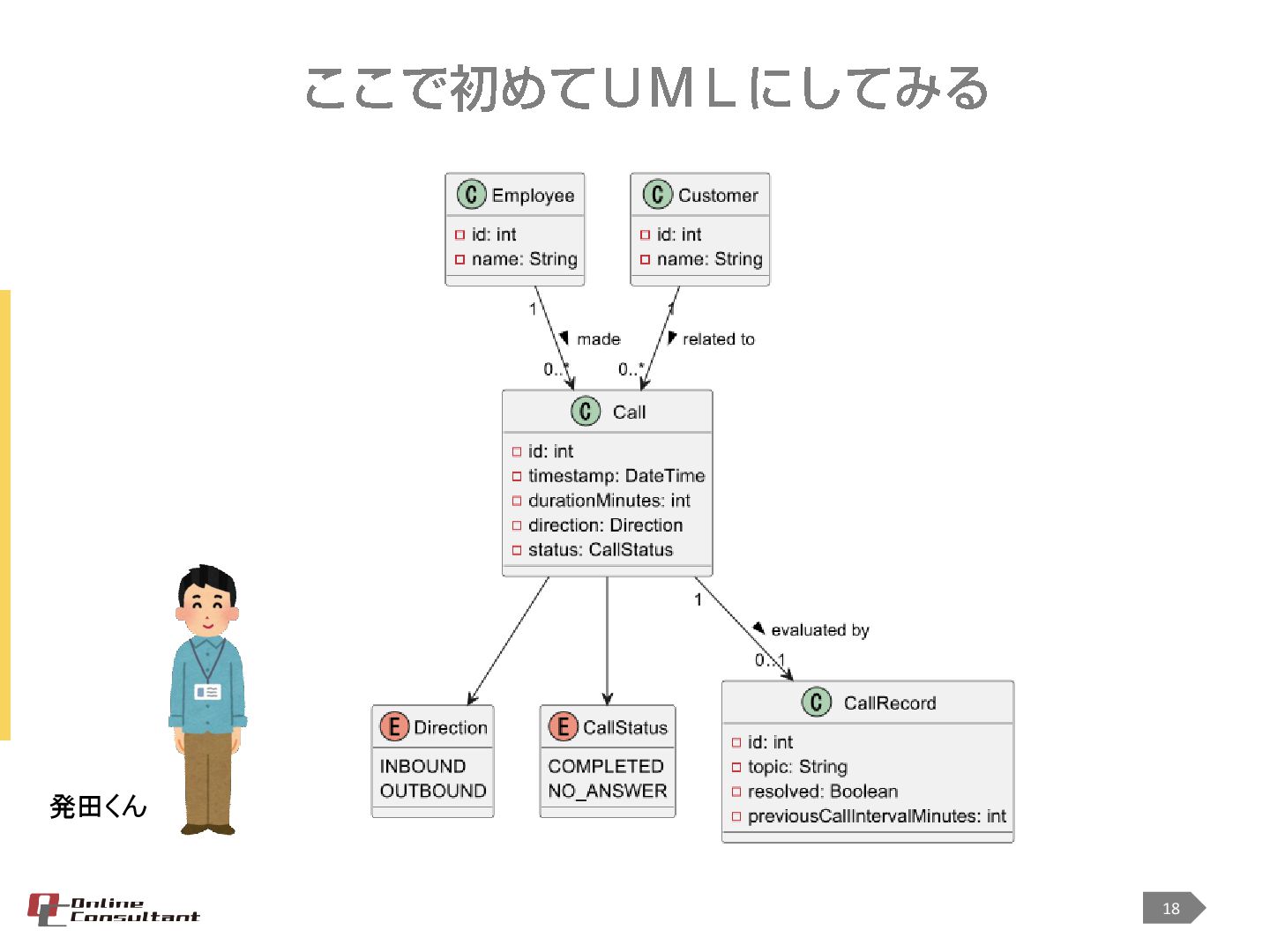

18. 18 発田くん

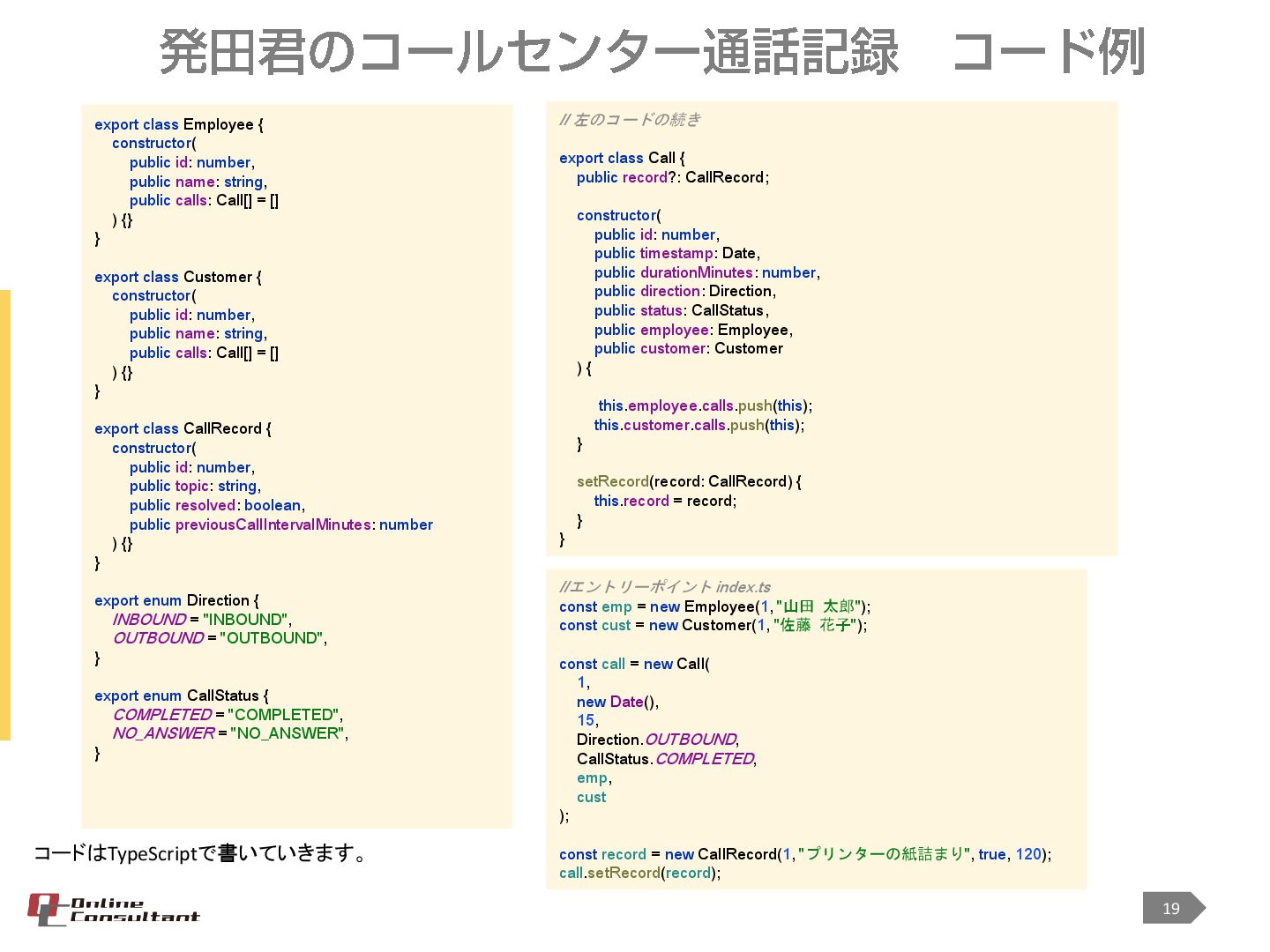

19. 19 コードはTypeScriptで書いていきます。 export class Employee { constructor( public id: number, public name: string, public calls: Call[] = [] ) {} } export class Customer { constructor( public id: number, public name: string, public calls: Call[] = [] ) {} } export class CallRecord { constructor( public id: number, public topic: string, public resolved: boolean, public previousCallIntervalMinutes: number ) {} } export enum Direction { INBOUND = "INBOUND", OUTBOUND = "OUTBOUND", } export enum CallStatus { COMPLETED = "COMPLETED", NO_ANSWER = "NO_ANSWER", } // 左のコードの続き export class Call { public record?: CallRecord; constructor( public id: number, public timestamp: Date, public durationMinutes: number, public direction: Direction, public status: CallStatus, public employee: Employee, public customer: Customer ) { this.employee.calls.push(this); this.customer.calls.push(this); } setRecord(record: CallRecord) { this.record = record; } } //エントリーポイント index.ts const emp = new Employee(1, "山田 太郎"); const cust = new Customer(1, "佐藤 花子"); const call = new Call( 1, new Date(), 15, Direction.OUTBOUND, CallStatus.COMPLETED, emp, cust ); const record = new CallRecord(1, "プリンターの紙詰まり", true, 120); call.setRecord(record);

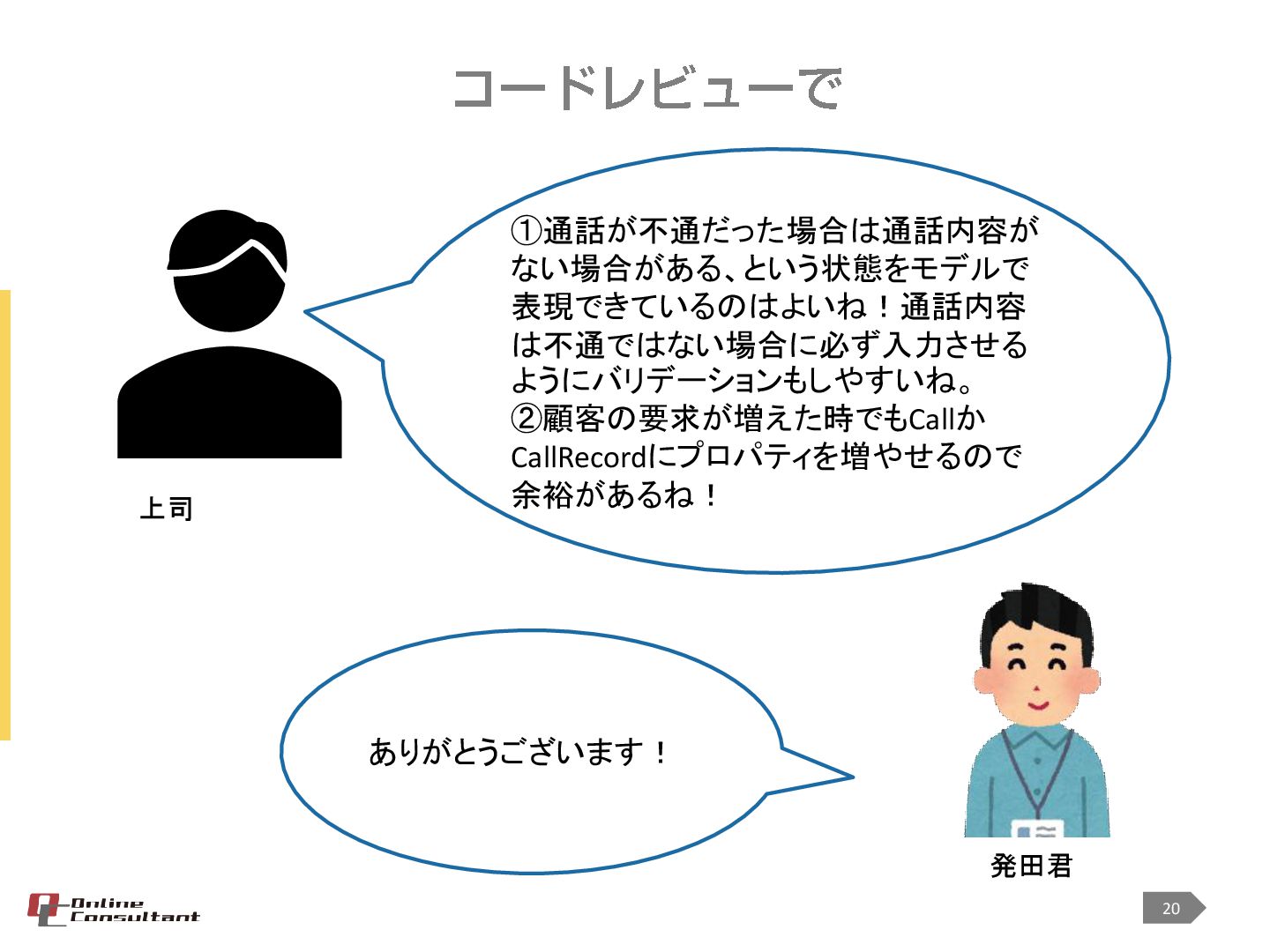

20. 20 ①通話が不通だった場合は通話内容が ない場合がある、という状態をモデルで 表現できているのはよいね！通話内容 は不通ではない場合に必ず入力させる ようにバリデーションもしやすいね。 ②顧客の要求が増えた時でもCallか CallRecordにプロパティを増やせるので 余裕があるね！ 上司 ありがとうございます！ 発田君

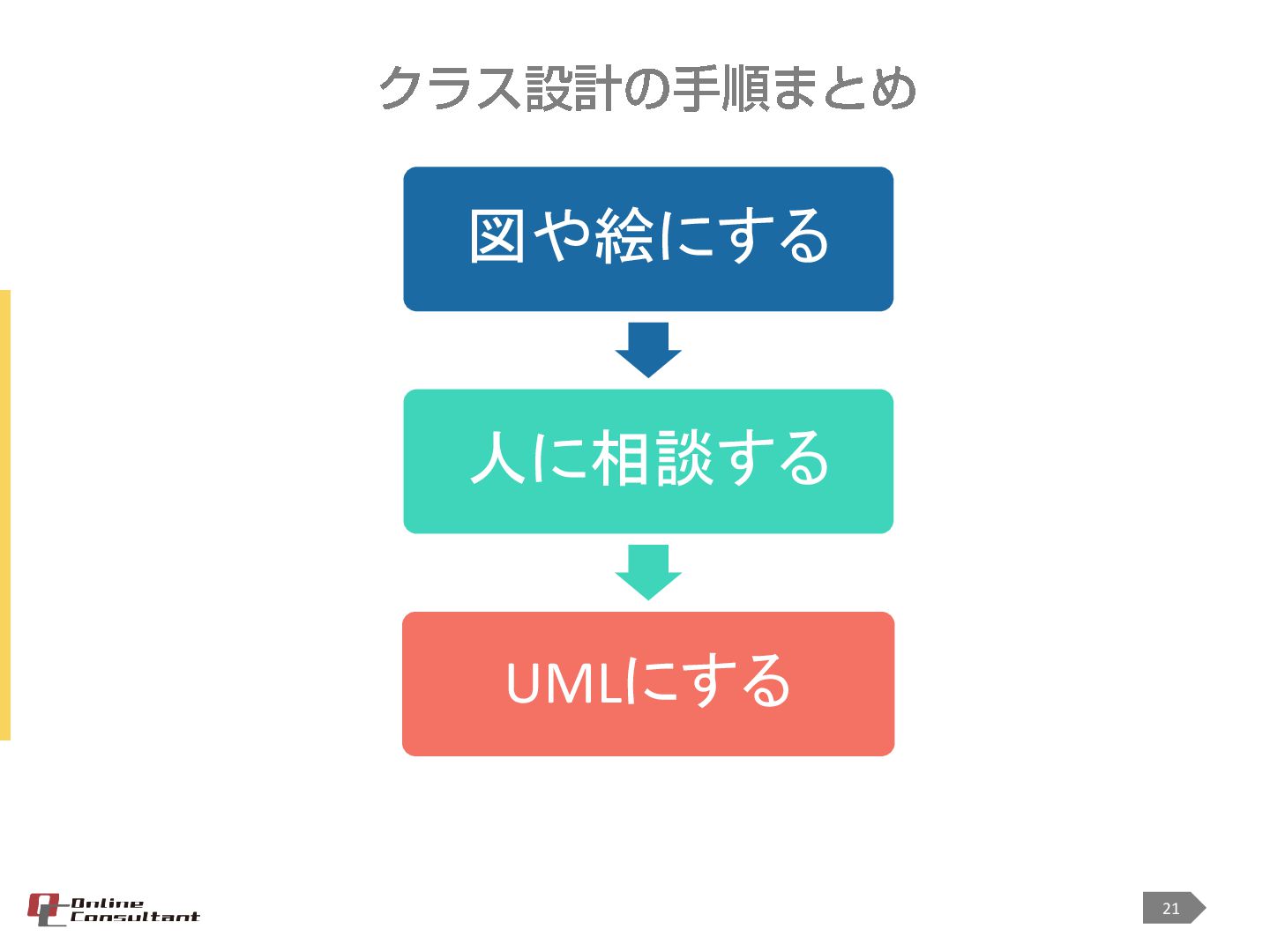

21. 21 図や絵にする 人に相談する UMLにする
22. 22 どうして絵や図を書いたほうがいん ですか？書くのが面倒です。 それに、紙とかホワイトボードとか、 非効率に思います。今どき、もっとデ ジタルなツールの方が、コピーや シェアも簡単なのでデジタルなツー ルがいいですよ！ 白河君

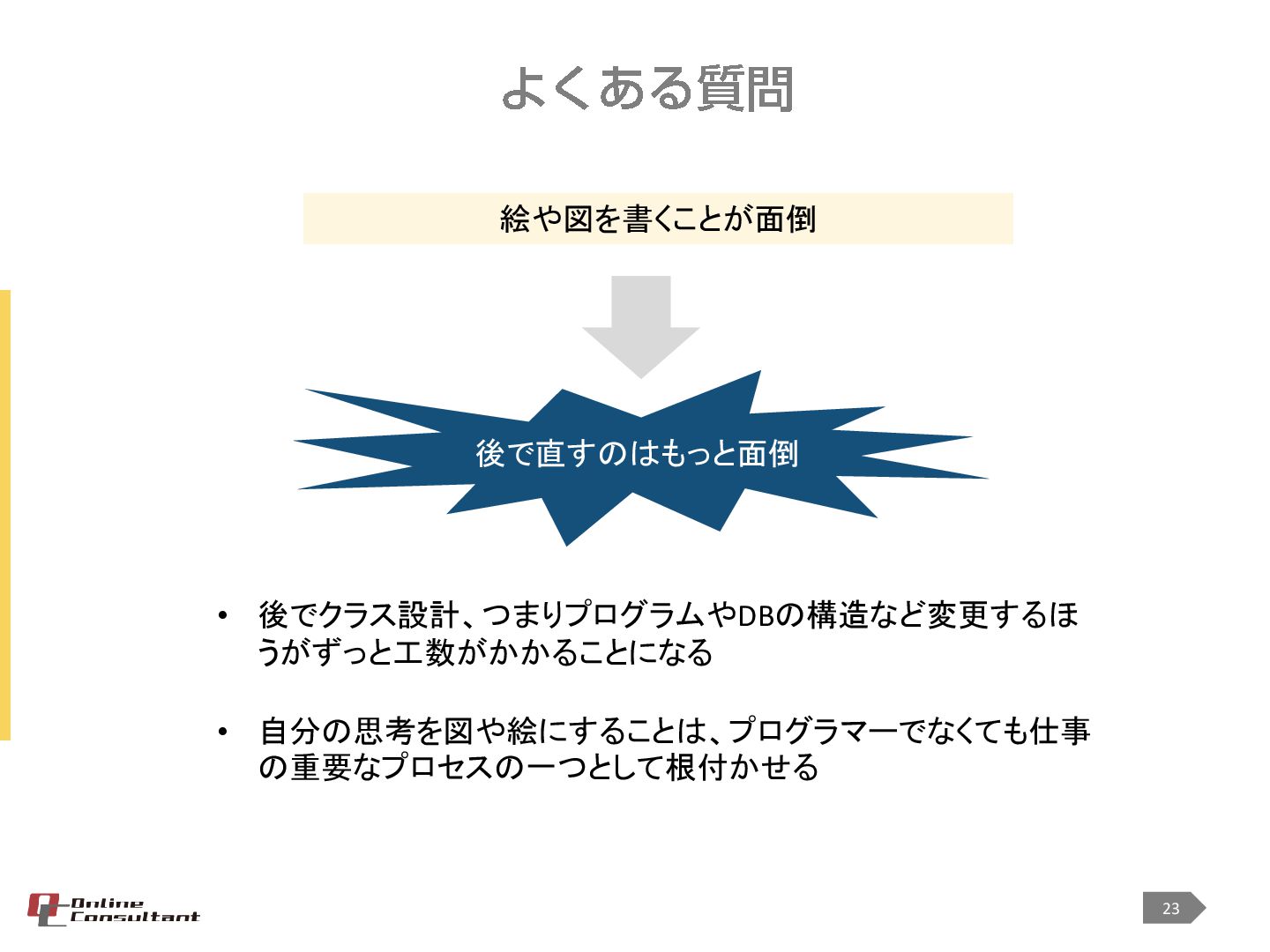

23. 23 絵や図を書くことが面倒 • 後でクラス設計、つまりプログラムやDBの構造など変更するほ うがずっと工数がかかることになる • 自分の思考を図や絵にすることは、プログラマーでなくても仕事 の重要なプロセスの一つとして根付かせる 後で直すのはもっと面倒

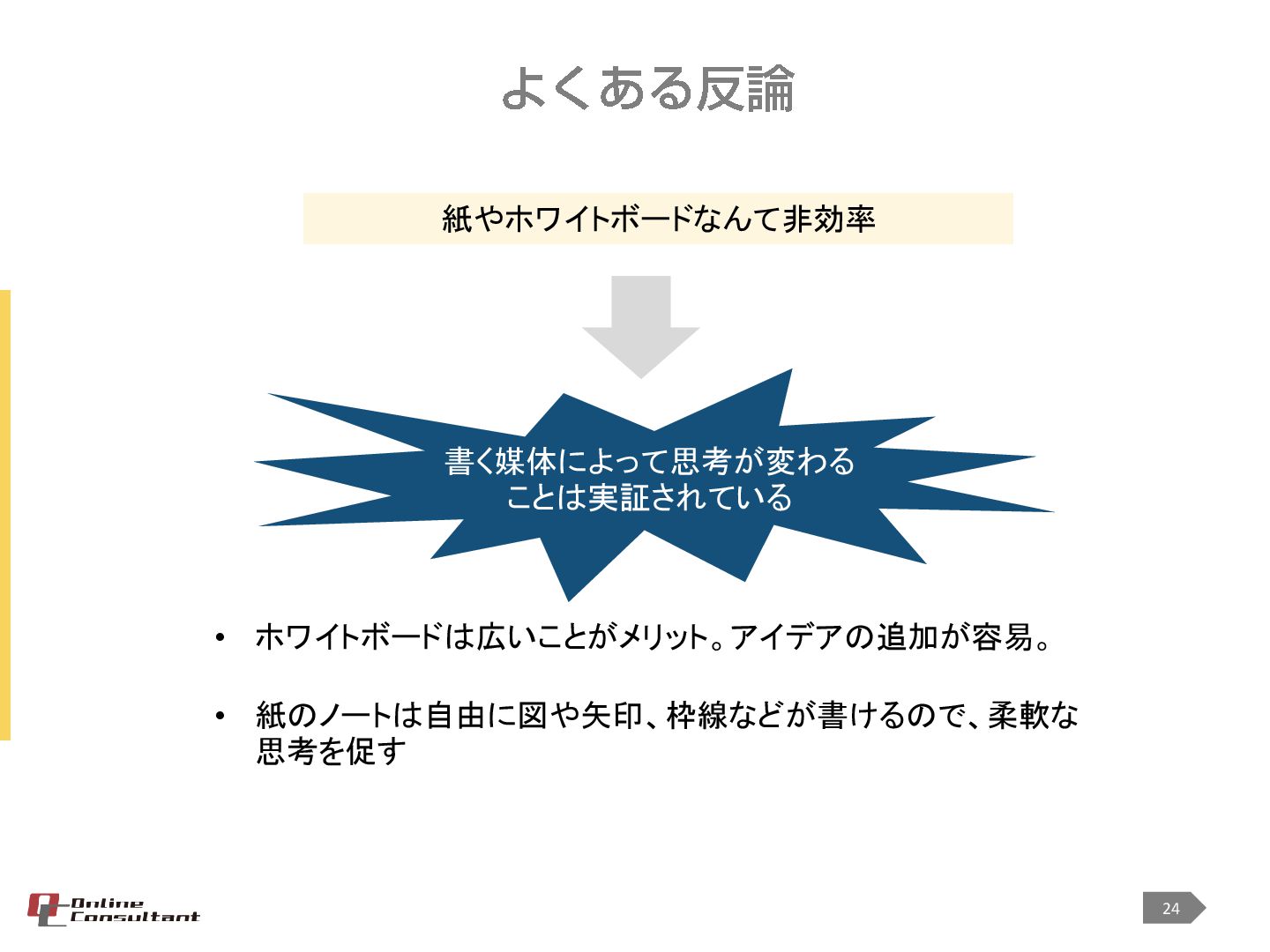

24. 24 紙やホワイトボードなんて非効率 • ホワイトボードは広いことがメリット。アイデアの追加が容易。 • 紙のノートは自由に図や矢印、枠線などが書けるので、柔軟な 思考を促す 書く媒体によって思考が変わる ことは実証されている

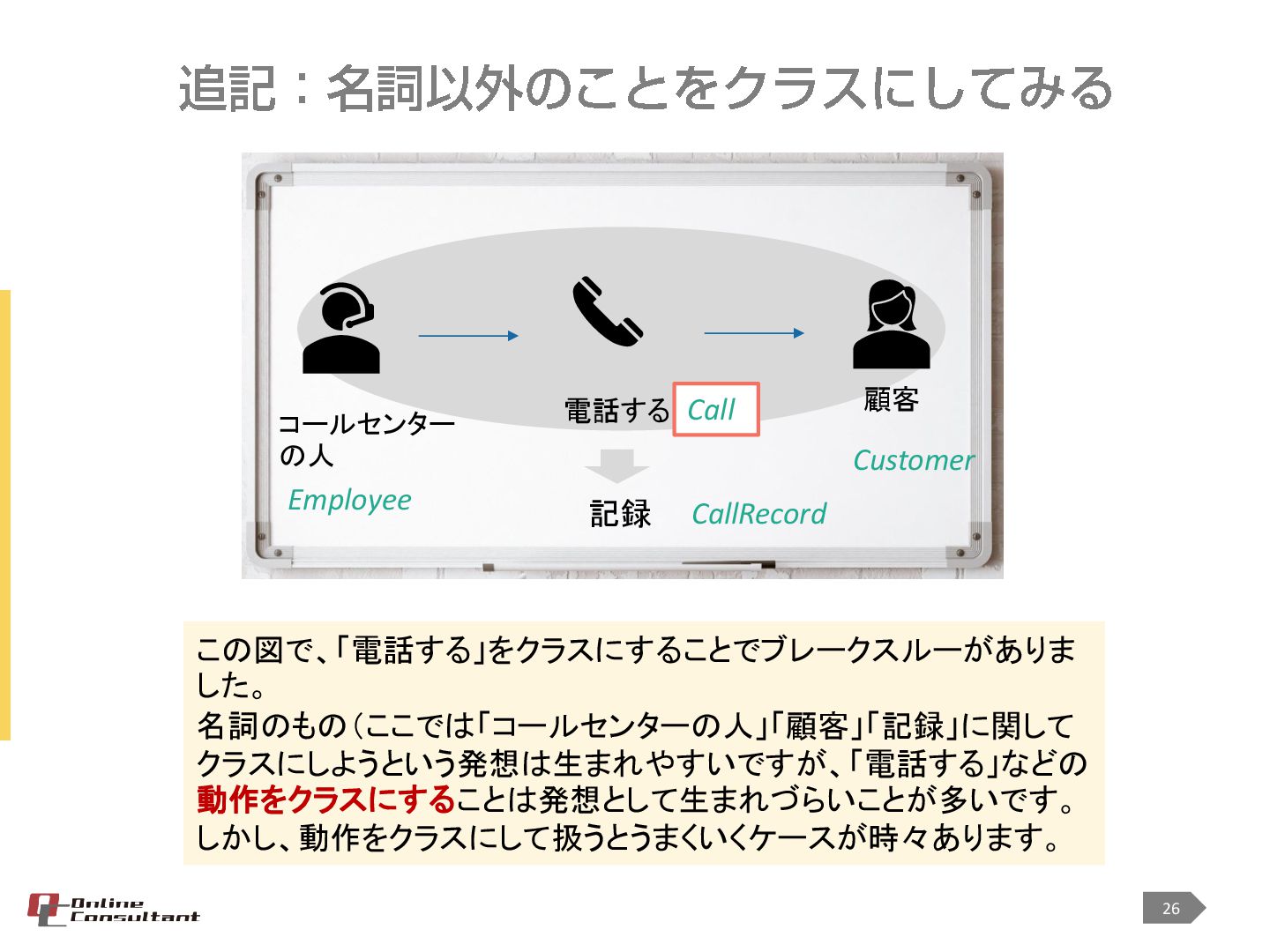

26. 26 コールセンター の人 顧客 電話する 記録 Employee CallRecord Customer Call この図で、「電話する」をクラスにすることでブレークスルーがありま した。 名詞のもの（ここでは「コールセンターの人」「顧客」「記録」に関して クラスにしようという発想は生まれやすいですが、「電話する」などの 動作をクラスにすることは発想として生まれづらいことが多いです。 しかし、動作をクラスにして扱うとうまくいくケースが時々あります。
