2019 Slide 3 Многофункциональный комплекс, в котором 60 % жильё, 40% коммерческие помещения. Три десятиэтажных башни. Высота зданий составит около 56 метров. Квартиры различной площади и состава (от одной до четырёх комнат), каждая квартира состоит из нескольких модулей. В каждой квартире будет установленная заранее система домашней автоматизации ABB-free@home®, которая позволит удаленно следить за входной дверью, контролировать системы освещения, вентиляции и отопления во всех комнатах. Модульное жилое здание в Сингапуре
21, 2019 Slide 4 Офис частной компании, которая занимается исследованиями и восстановлениями истории семьи. Площадь 250 кв. Управление освещением и рольставнями Система построена на базе протокола free@home от ABB. Реализовано управление группами света и жалюзи по специально запрограммированным сценариям (световые сцены). В коридорах используются датчики движения. Международный Генеалогический Центр
ABB-free@home® June 21, 2019 Slide 5 Проект трехкомнатной квартиры в городе Москва. Проект разрабатывался для молодой семьи из 3-х человек. Интерьеры квартиры выполнены в современном стиле. В условиях современного ритма жизни, заказчикам хотелось лаконичного, функционального и уютного пространства, тем самым родилась концепция «Уютный монолит». Дизайнеры Мухтарова Марина и Шадрина Юлия. 3-х комнатная квартира, 2016 - 2017
Вавилова 4 – 305 квартир ЖК Культура – 287квартир МФК Большевик – 106 квартир ЖК VanderPark – 907квартир 16 павильон Мосфильм ЖК Николаевский парк – 592квартиры г. Новосибирск - [3 МРуб] г. Москва - [7 МРуб] г. Москва - [4 МРуб] г. Москва - [1 МРуб] г. Хабаровск - [2,4 МРуб] г. Москва - [2,6 МРуб]
Slide 15 Потребности клиента Клиенты прикладывают всё большие усилия, для планирования решение для своих проектов. Для этого они объединяют решения различных поставщиков для создания единого индивидуального решения для интеллектуального здания для входа в дом, видеонаблюдения, системы контроля доступа и других систем автоматизации здания. Подключение по IP предоставляет индивидуальный и разумный выбор, независимо от размера и расстояния. Цифровая сеть объединяет все системы в единую систему smartIP для комплексного решения по автоматизации зданий в коммерческих, общественных и жилых зданиях. Мотивация: Контроль всех возможностей …IP платформа для единого решения автоматизации здания… домофонная система видеонаблюдение контроль доступа IP сеть

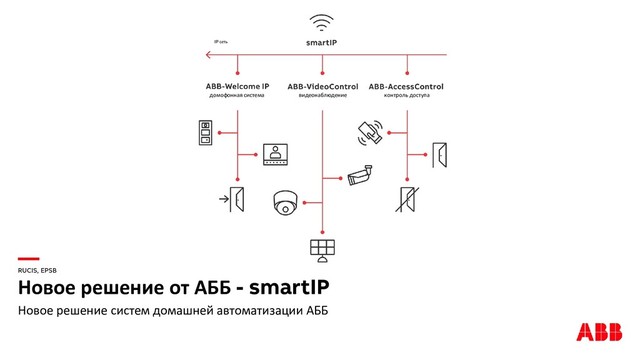

2019 Slide 16 Ценность предложения … в современном дизайне… …легко использовать & легко настроить… Новое решение от АББ - smartIP …IP платформа для единого решения автоматизации здания… Простота Гибкость Дизайн Видеонаблюдение (CCTV) Контроль доступа (Access Control) Домофонная система (DES)
и коммерческих помещений … June 21, 2019 Slide 17 Ценность предложения …открыто для технической и коммерческой интеграции… … облачные технологии… Новое решение от АББ - smartIP Кибер-безопасность Портал MyBuildings на базе ABB AbilityTM API и SDK для интеграции со стронными системами Частный дом класса High-end Многокварт ирный ЖК Коммерческо е здание
АББ - smartIP June 21, 2019 Slide 18 • Зашифрованная видео и аудио связь • Зашифрованные текстовые сообщения • Шифрование команд удаленного доступа (локальный или облачный сервис MyBuilding) • Перспективная и простая в использовании функция удаленного обновления Кибер-безопасность Безопасное и простое в использовании
на базе IP • Единое абонентское устройство для любых задач (“one for all”) • Открыта для интеграции со сторонними системами • Модульный дизайн станций вызова • Удаленный доступ и управление системой Внешний вид Уникальные возможности решения • Глобально по всему миру • Заказчики: Застройщики, Системные интеграторы, Инсталляторы и частные заказчики Целевой рынок • Любые сферы применения в проектах • Одно абонентское устройство для управления всеми системами • Расширение сегмента домофонии • Новые проекты и партнеры в сегменте IP Стратегия & потенциал Описание • Станция вызова HD (720p) • Станция вызова с экраном 5” • Рассылка текстовых сообщений / Аудио заметки • Интерком • Более 50 станций вызова & 10000 Абонентов • Большие длины & Многоканальность • На Российском рынке Q4 2019 Доступность: ABB-Welcome IP Информация
поддержка домофонии, контроля доступа, видеонаблюдения, KNX, f@h • Дизайн: Современный дизайн в лаконичной рамке • Сменная нижняя планка • Удобство и простота: Интуитивный интерфейс & современный ёмкостной экран • Серия IPTouch предназначена для работы с IP системами • Материал нижней планки: металл и стекло • Подключение: LAN & Wi-Fi • Увеличение объёма памяти через разъем Mini SD карты • Встроенная функция переадресации на смартфоны • IPTouch 7 Базовые функции : Q4 2019 • IPTouch 7 Поддержка KNX : Q2.2020 ABB-Welcome IP – IP Touch 7 Информация Все в одном • Глобально по всему миру • Заказчики: Застройщики, Системные интеграторы, Инсталляторы и частные заказчики Целевой рынок • Любые сферы применения в проектах • Одно абонентское устройство для управления всеми системами • Расширение сегмента безопасность и домашняя автоматизация • Новые проекты и партнеры в сегменте IP Стратегия & потенциал Внешний вид Описание Уникальные возможности решения
• Функция видеонаблюдения • Групповое и индивидуальное управление дверьми • Прием тревожных звонков • Настенная или настольная установка Терминал консьержа
с интеграцией с системой автоматизации • Взаимодействие с ABB-Welcome IP, ABB-VideoControl and ABB- AccessControl • Удалённый доступ и управление • Простая установка и монтаж • Масштабируемое решение для частного и коммерческого строительства • Облачное подключение & удаленное обновление ПО • Защита данных : ABB Cyber Security & EU GDPR • Профессиональное решение с интеграцией в другие системы • Стационарная работа и интеграция с DES, CCTV, KNX, f@h • Шифрование на всех этапах передачи данных • Списки доступа пользователей и точек прохода • Уведомления (мобильное приложение, SMS, e-mail) • История событий доступа • Выход на Российский рынок : Q4 2019 ABB-AccessControl Информация Внешний вид Уникальные возможности решения Целевой рынок Стратегия & потенциал Описание Доступность: • Глобально по всему миру • Заказчики: Застройщики, Системные интеграторы, Инсталляторы и частные заказчики
без электро замка • Ваш смартфон становится ключом • Открываем дверь своим друзьям и близким • Отслеживаем кто входил • Разрешить доступ тем, кто приходит на помощь • Доступ по расписанию Беспроводной цилиндр Каждая дверь становится современной
40 45 50 55 60 65 70 30 x* x x x x x x x x 35 x* X x x x x x x x 40 x x* x x x x x x x 45 x X x* x x x x x x 50 x X x* x x x x x x 55 x X x x x x x x x 60 x x x x X x x x x 65 x x x x X x x x x 70 x x x x x x x x x Беспроводной цилиндр Размер A(мм) Размер B(мм) X*: поддержка на центральном складе BJE
Простая установка и совместимость с обычными механическими замками • Соединение посредством BLE 2,4ГГц, шифрование AES 128bit • Батарея питания 4шт. x 1,5 V LR1 • Монтаж без сверлений и прокладки кабеля, низкая стоимость монтажа • Различные типы цилиндров для реализации различных функций: полуцилиндр/двойной цилиндр /цилиндр с вращаемой ручкой • Варианты размеров для разных типов дверей • Открытие при помощи карты или метки Mifare DESfire 13,56МГЦ • Визуальная индикация состояния замка (зеленый-открыто, красный-закрыто) • Индикация состояния батарей через приложение Беспроводной цилиндр
Access поддержка до 16 цилиндров Точка доступа Smart Access Point Pro поддержка посредством повторителей Пример организации системы Smart AP Pro До 16 цилиндров …… • Maximum 2 RF repeaters in one level Smart AP Pro RF repeater RF repeater RF repeater RF repeater RF repeater RF repeater 1 2 1 2 1 2 1 2 15 16 Level 1 Level 2 Level 2
с интеграцией с системой автоматизации • Удалённый доступ и управление • Простая установка и монтаж • Масштабируемое решение для частного и коммерческого строительства • Облачное подключение & удаленное обновление ПО • Защита данных : ABB Cyber Security & EU GDPR • Профессиональное решение с интеграцией в другие системы • Стационарная работа и интеграция с DES, CCTV, KNX, f@h • Видео высокой четкости HD (авто настройка 1MP,2MP,3MP,4MP) • Видеокамеры с поддержкой многопоточности • Строенное ПО (local & fast), web интерфейс, поддержка облака • Шифрование данных и идентификация устройств • Сохранение снимков и видео как локально так и в облаке • Видео аналитика (запись по движению и т.п.) • Выход на Российский рынок : Q4 2019 ABB-VideoControl Информация Внешний вид Уникальные возможности решения Целевой рынок Стратегия & потенциал Описание Доступность: • Глобально по всему миру • Заказчики: Застройщики, Системные интеграторы, Инсталляторы и частные заказчики
• Удаленный доступ • Локальная запись 24/7 на сетевой видеорегистратор (NVR) • Просмотр в реальном времени на стандартном мониторе любого производителя • Сохранение в облаке по событиям Решение системы видеонаблюдения
корпуса: на кронштейне или купольная – H.265/H.264/Mjpeg Encode – 25fps/30fps@4MP(2592*1520) – Шифрование видеопотока – 1/2.8” Progressive Scan CMOS – Фиксированное фокусное расстояние или изменяемое 2.7~12мм – Инфракрасная подсветка 30-40м – Поддержка функций WDR,3D DNR, ROI, Defog, HLC, Corridor mode, DIS – Определение движения человека (не реагирует на животных) – IP66 IK10 Камеры видеонаблюдения
High Light Compensation) - функция компенсации засветки Технология поддержки расширенного динамического диапазона (англ. Wide Dynamic Range (WDR)) 3D DNR (3D Digital Noise Reduction) — это методы цифрового подавления шумов в изображении, появляющихся при недостаточном освещении Цифровая стабилизация изображения» (Didital Image Stabilization — DIS)
или 8-мь LAN портов – H.265/H.264/Mjpeg Encode/Decode – Шифрование видеопотока – Доступ посредством встроенных интерфейсов Пользовательский/WEB/Client – Поддержка жестких дисков 1 SATA До 10TB – Сетевой интерфейс 1 RJ45 10M/100M – Порты с поддержкой POE – 4\8шт. – Подключение монитора HD-OUT&VGA – 1 x 2.0 USB Host, 1 x 3.0 USB Host – Тревожные входы 4\8шт. И 1шт тревожный выход – Аудио вход\выход Цифровые Видеорегистраторы
сервис • Соблюдение стандартов: ABB Cyber Security & EU GDPR • Удаленный доступ и управление • Простота использования • Масштабируемое решение для частного и коммерческого строительства • Новая бизнес модель • Международный сервис • Удаленный доступ: просмотр видео в реальном времени, истории, управление, доступ через мобильное приложение • Сохранение видео, событий и настроек системы • Лицензирование устройств: Абонентские устройства, IP видеокамеры и Беспроводные цилиндры Облачный сервис MyBuildings Информация Внешний вид Уникальные возможности решения Целевой рынок Стратегия & потенциал Описание Доступность: • Глобально по всему миру • Заказчики: Застройщики, Системные интеграторы, Инсталляторы и частные заказчики • Выход на Российский рынок : Q4 2019
доступ и уведомления Стоимость • 2,49€/мес Service • Входящие звонки (audio/video) • Видеонаблюдение • История событий • Удаленное открытие двери • Push уведомления • Удаленный доступ на 10 мобильных уситройств
и хранение видео Платеж после пробного периода: Объем Цена 100GB 24,49 € 50GB 14,49 € 20GB 9,49 € Услуги • Доступ к просмотру видео с видеокамер • Хранение видео по событиям
замков (May 2019) на втором этапе количество замков не ограничено ( end 2019) June 21, 2019 Slide 44 Удаленное управление доступом для коммерческих зданий Платеж после пробного периода: 1-160 замков: 4,99€/в месяц 161-240 замков: 7,49€/в месяц 241-400 замков: 10,49€/в месяц 400-600 замков: 13,99€/ в месяц Услуги • Удаленный доступ посредством WEB интерфейса • Удаленное управление доступом • Не зависит от количества пользователей системы Company A 4th floor, rented office Medical Center, 1th floor Location A Центральный офис компании Location B Пример: Управление доступом и доступ к видеонаблюдению для филиалов компаний MyBuildings Удаленно Local Контроль доступа и видеонаблюдение за парковкой, цокольным и цокольным этажами Локальное или удаленное обслуживание TCP/IP
практичность: современный интуитивный и простой дизайн • Простой способ настройки: встроенная функция сканирования и добавления • Приложение удобное для каждодневного использования: Всегда в вашем кармане удобное для ежедневного применения • Отслеживание событий: Детальная информация о событиях • Сервис международного уровня: Поддержка видеопотоков формата HD • Обновление встроенного устройства ПО: Уведомление о необходимости и статусе обновления • Единое приложение для: DES IP, AC, CCTV & DES 2-wire • Интегрировано в повседневную жизнь клиента • Помощник для ввода в эксплуатацию • Пример внешнего вида приложения • Удобное для всех подсистем DES, AC и CCTV • Поддержка Android & iOS Приложение для мобильных устройств Welcome App Информация Внешний вид Уникальные возможности решения Целевой рынок Стратегия & потенциал Описание Доступность: • Глобально по всему миру • Заказчики: Застройщики, Системные интеграторы, Инсталляторы и частные заказчики • Выход на Российский рынок : Q4 2019
June 21, 2019 Slide 47 • Понятный и простой интерфейс • Интегрированы в повседневную жизнь • Удобный доступ ко всем функциям безопасности • Ориентация на отслеживание событий • Вариант для смартфона и планшета • Платформа Android и iOS • Доступ через международный облачный сервис MyBuilding.abb.com
