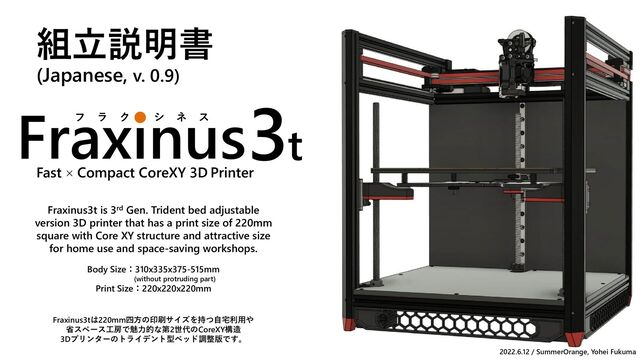

Fraxinus3t Assembly Instructions (Japanese, v. 0.9)

Fraxinus Fast × Compact CoreXY 3D Printer フラク
シネス 3t 組立説明書 (Japanese, v. 0.9) 2022.6.12 / SummerOrange, Yohei Fukuma Fraxinus3t is 3rd Gen. Trident bed adjustable version 3D printer that has a print size of 220mm square with Core XY structure and attractive size for home use and space-saving workshops. Body Size：310x335x375-515mm (without protruding part) Print Size：220x220x220mm Fraxinus3tは220mm四方の印刷サイズを持つ自宅利用や省スペース工房で魅力的な第2世代のCoreXY構造 3Dプリンターのトライデント型ベッド調整版です。

2022.6.12 /SummerOrange, Yohei Fukuma Fraxinus フラクシネ
スについて Fraxinus（フラクシネス）は自宅利用や省スペース工房で魅力的な3Dプリンターです。コンパクトでありながらCoreXY構造が持つ高速動作を実現しています。 Fraxinus1kはKingroon KP3Sをアップサイクルして作製出来る3Dプリンターで、高速動作が可能で□170mm程度の印刷サイズです。 Fraxinus3eはEnder3V2やその互換機をアップサイクルして作製出来る3Dプリンターで、高速動作が可能で□220mm程度の印刷サイズです。 Klipper＆3D touch装着済の対象機種があれば比較的安価にアップサイクルが可能で、過程でメカ・電気・ソフトなど様々な領域を学ぶことができ、ハードウェア情報を共有しているので様々な改造を楽しむことも可能です。 Fraxinus3tはFraxinus3eのトライデント型ベッド調節機構搭載版で、独立制御可能な３つのZ-lift用モータで高精度に水平度を確保する事が出来ます。 Fraxinusは現在Discordコミュニティによって開発・情報公開がされています。興味を持って頂きましたらぜひ設計開発や検討、ノウハウ共有と、何より同好の方々との交流を楽しくご一緒できると嬉しいです！招待リンク：https://discord.gg/cnYvPCVKf4

Fraxinus 組立説明書目次 00 はじめに 01 部品の手配と印刷 02 部品の加工 03
フレームの組立 04 Zベッドの組立 05 Xキャリッジの組立 06 XYガントリーの組立 07 ベルトとヘッドの組立 08 電装周りの組立参考資料 / Appendix

00 はじめにこの資料は2022年に製作された１台目の構想メモや写真に加え、 βビルダー提供の情報や資料・マニュアルを総合したものです。その後も改良が加えられ、最新設計と差異がある旨を予めご了承ください。

Fraxinus はじめに 2022.06.11更新概要本データは、3Dプリンター Fraxinus公開用のデータセットの一部です。目的今回このデータを配布する目的は、オープンソースとして公開して再現性の検証を行い、修正すべき点、改良点をユーザー同士でフィードバックを受け、改良を検討するためです。改良においては、必要条件、十分条件をわけ、前者は反映し、後者はUserModやUserOptionという形で検証します。これらを行
うと同時にオープンソースとしての公開ライセンスに向けての検討材料を収集されます。権利について (ライセンス) 基本条項/クリエイティブ・コモンズ /独自ライセンス概要本プロジェクトのライセンスは、基本条項、クリエイティブ・コモンズ、独自ライセンスのすべての条項によって、ライセンスされます。基本条項免責について本プロジェクトの公開するデータ使用は、使用者の自己責任とし、使用において生じた問題について、著作者やプロジェクト運営者はいかなる保証、責任を負いません。

Fraxinus はじめに 2022.06.11更新締結についてデータをダウンロードした時点で本プロジェクトが定めるライセンスに同意されたものと見なします。同意したものをユーザーとします。改変について著作者の意向により内容の改変がある場合があります。クリエイティブ・コモンズ・クリエイティブコモンズのライセンスベースの独自ライセンス（以下、「本ライセンス」とします）とします。
・著作者はYohei Fukumaです。・基本内容は、クリエイティブコモンズの著作権表示、商用禁止、継承(CC BY-NC-SA)となります。概要は下記となり、詳しくは文末の参考URLをご参照下さい。 ◦著作権表示 — あなたは適切なクレジットを表示し、ライセンスへのリンクを提供し、変更があったらその旨を示さなければなりません。これらは合理的であればどのような方法で行っても構いませんが、許諾者があなたやあなたの利用行為を支持していると示唆するような方法は除きます。 ◦商用禁止 — あなたは営利目的でこの資料を無断で利用してはなりません。希望する方はお問い合わせください。 ◦継承 — もしあなたがこの資料をリミックスしたり、改変したり、加工した場合には、あなたはあなたの貢献部分を元の作品と同じライセンスの下に頒布しなければなりません。

Fraxinus はじめに 2022.06.11更新独自ライセンス・独自ライセンスは、クリエイティブ・コモンズライセンスを拡張したものです。よって本ライセンスの定めを優先されます。情報の取り扱いについて以上を厳守してください。製作過程の写真や動画は共有歓迎で、皆様とわいわい一緒に作れるととても嬉しいです！組み立てる皆様へのお願いしたい事・改善のため写真や動画・作業/工程メモの共有をお願いいたします。・各自のSNS
/ YouTubeなどへの投稿歓迎で、ぜひ楽しく製作の苦労を共有しましょう。・直接Discordに共有頂くことももちろん歓迎です。・情報が引用しやすいようぜひご協力お願い致します。・より良いセットとするため個片のパーツ購入先や工具選定なども情報共有や提案も頂けると嬉しいです。・面白ポイントや自身の気づき、難しかった箇所、改善点提案、改善要望などをフィードバック頂けるととても嬉しいです。・(配慮しつつだとむしろ喜びますが) 著作者へのむやみな要求は控えましょう。・改良を急かす、強要させる、不当なモデルへの誹謗中傷はお互い控えましょう。・より良いデータ共有の方法やコミュニティ発展にご協力頂けるととても嬉しいです。このたびは貴重な機会を頂き、今後とも皆様とご縁を発展させて頂けるととても嬉しく、お力を頂けるととても助かります。

Fraxinus はじめに 2022.06.11更新参考URL コモンズ証：https://creativecommons.org/licenses/by-nc-sa/4.0/deed.ja リーガルコード：https://creativecommons.org/licenses/by-nc-sa/4.0/legalcode.ja クリエイティブ・コモンズ・ライセンスとは：https://creativecommons.jp/licenses Discord参加URL：https://discord.gg/cnYvPCVKf4 Special Thanks
/ 謝辞素晴らしいデザイン性とCoreXYの魅力を世界に広めて頂き、情報も積極的に共有頂けているVORON DESIGN社に感謝と御礼を申し上げます。 https://vorondesign.com/ また素晴らしい性能と求めやすい価格、配置しやすいコンパクトさを両立したKP3Sを設計・製造・販売頂いているKingroon社に感謝と御礼を申し上げます。 https://kingroon.com/ Contributor : Klipper_jp group , Fraxinus group fantaro, tiryoh, popato, caesar, Баклажаны, おいしいチャーハン, ねず民, yuma, Eitoku, nrtkbb, mazu-bunkai, くうき, proko, まる。, みやた, pen-hori, psycho0h3ed, 孔明, tomorrow56, koma50, touken0515, f1zzy-boy, okuyasu, ochisamu, pirotsuku, SummerOrange, and all member who participates in the test build. 過去のバージョンのREADMEについては以下のURLからダウンロードできます。 https://drive.google.com/drive/folders/1ADrxJAls39DFmlHT1zxADKN1pbPWs1ow

Creality3D Ender3 V2 約3.5万円 , □220mm 32bitマイコン , カラーLCD 2023.02.19
/ Yohei Fukuma| 9 Creality3D Ender3 V2 について 3.5万円ながら静音な32bitマイコンを搭載したEnder3系の定番FFF方式の3Dプリンターです。 2.5万円でほぼ互換品となるVoxelab Aquilaなどが販売されています。 Fraxinus3eではこちらの機種をアップサイクルする事でコンパクトで高速なCoreXY構造の3Dプリンターを制作可能です。主な特徴 Pros：業界標準なPrusa MK3S+などと比較すると圧倒的に安価。 Pros：業界標準な印刷サイズで対応3Dデータも豊富。（□220mm) Pros：ユーザー数が多く改造情報も多数 Pros：ノズル255℃、ベッド100℃対応。 Pros：薄型電源360Wを搭載。 Pros：32bitマイコンなモータドライバで駆動音が静か。 Cons：XYZ駆動ともV-Slotローラで、不意な加圧や衝撃、摩耗で精度変化がある。 Cons：ガラスベッドではUP比でABSの付きが悪く交換お勧め。オススメURL はじめての3DプリンタEnder3 V2がやって来た！【組み立て&レベル調整】 | ぶらり＠web走り書き https://sui-lab.info/archives/3533 Ender-3 V2 FDM 3Dプリンター | Creality 3D 日本公式代理店 https://www.creality-3d.jp/shopdetail/000000000004/ Voxelab Aquila Review: Ender 3 V2 Alternative | 3D Print Beginner https://3dprintbeginner.com/voxelab-aquila-review/ …Ender3V2互換品となるVoxelab Aquilaのレビューページ The Best 3D Printers in 2023 – Buyer's Guide | All3DP https://all3dp.com/1/best-3d-printer-reviews-top-3d-printers-home-3-d-printer-3d/ …世界有数な3Dプリンタサイトのベストバイ記事にて 2021年のUnder$300-, Under$200-で一押し。注：2021年時点の機種情報

横幅を極力狭めたい。次に奥行きを狭めたい。高さはできなりでO.K. VORON ZEROをぱっと見て左右に隙があり、より狭めると緻密でカッコよくなりそう。 C面付2020アルミフレームを縦材に使う。この材料みて設計しようかなと思いました。極力アップサイクル前機種の部材を用いる。モータ、ベッド、基板、ハーネス類は移行したい。ただ流用したせいでかっこ悪くはしたくない。改造し性能アップしたい方にも対応可能としたい。どうせなら可逆設計する。
また別のセットに作り変えたくなる可能性も考慮して。元に戻せると何となくかっこいい気もする。 Fraxinus デザイン要件/優先度 2023.02.19 / Yohei Fukuma| 10

1515アルミフレームは後入れナットがないっぽいです。そのため入れ忘れると部分バラシが必要で、当方４回くらい部分バラシしました。手戻りや誤加工に注意し製作頂ければと思います。格安中華系ねじのなめやすさは異常。 M3x6などねじを再利用する際に六角穴でも比較的なめやすかったです。特に流用ネジは強く締め過ぎないようご注意願います。 Fraxinus 組立時の注意

まずEnder3V2＋Klipper+3D touchで印刷可能な状況を強くお勧めします。 Klipperが動く環境からのアップサイクルであればprinter.cfgの一部変更のみで対応が可能で、うまく動かなかった場合の原因切り分けが容易となります。 ABSで印刷できる環境が常にある状態をお勧めします。印刷部品を揃えるため自宅もしくは職場や学校、知人づてでもを印刷できる状態をおすすめします。また一部は耐熱性や耐久性を要するためABS での部品印刷をお勧めしています。PLA部品は高温に晒されると溶解して火災等の要因となるそうですし、継時で劣化が進みある日割れているなどの経験も多く、おすすめしません。
工具も併せて準備願います。組立に際しはんだごて、電気ドリル＆ドライバー、レンチ、ピンセット、ペンチ、M3,M4タップなど多くの工具を使用します。借りられる環境を探すか、この機会に揃えて頂く必要があります。 Fraxinus 手配前のお勧め事項

01 部品の手配と印刷 Fraxinus

Fraxinus 部品手配 BOM Listを元に必要部材の手配を行います。当方手配時はリニアレール:MGN7H-250mm x3pcs , MGN9H-250mm x3pcs の手配が3-4週と一番納期長く、
早めの手配をお勧めします。 2022.06.11 / Yohei Fukuma | 14 最新データはGoogle Driveから取得できます（現在ベータ公開中につき登録者にのみ案内中）

Fraxinus 部品印刷 STLデータとBOM Listを元に印刷を行います。多くがABS推奨です。スライス設定は、押出幅0.45mm以上、ウォールカウント3以上、インフィル40%以上がお勧めです。 2022.11.7 / odaki, Yohei Fukuma
| 15 また、ナット穴が意図通りのサイズになるようスライス設定を調整することをお勧めします。目安は0.1mm。 ideaMaker: “XY Size Compensation for Holes” ※ “穴のXYサイズ補正” Cura: “Hole Horizontal Expansion” ※ “穴の水平展開” 調整をしない場合、プリント部品のナット穴が小さくなり、ナットがはまらない可能性があります。はまらない場合、ナット穴は拡張が困難ですのでナットを加熱挿入するなどの特殊な対処が必要となります。

Fraxinus 部品印刷 STLデータとBOM Listを元に印刷を行います。データはオススメ印刷方向に合わせています。 2022.06.11 / Yohei Fukuma | 16

Fraxinus 部品印刷 STLデータとBOM Listを元に印刷を行います。データはオススメ印刷方向に合わせています。多くがABS推奨、押出幅 0.45 mm以上、ウォールカウント3以上がお勧めです。 2022.03.13
/ Yohei Fukuma | 17

2022.06.23 / ysk1025 , Yohei Fukuma | 18 Fraxinus 治具印刷
STLデータとBOM Listを元に印刷を行います。データはオススメ印刷方向に合わせています。治具はPLA推奨、押出幅 0.45 mm以上、ウォールカウント3以上がお勧めです。

2022.01.24 / Yohei Fukuma | 19 Fraxinus 部揃確認部品が揃ったか確認します。各自BOM
Excelシートをダウンロードし状況をチェックするのがお勧めです。

02 部品の加工 Fraxinus

Fraxinus 02 部品加工 (フレーム加工概要) 1. 1515フレーム (1) タップ加工両側面にM3タップします。深さ11mm以上。組み立てに必要な面だけでなく両側面についてタップします。穴あけ加工に使うJigu
V2をねじ止めするために必要です。 X軸となる1515フレームにはタップは必要ありませんが、タップの要不要を判断せずに済み、また、タップの出来が良かったものを選別することもできるので、すべての1515フレームにタップすることをお勧めします。 (2) 穴あけ加工六角レンチを通すために必要となる穴をあけます（いわゆるレンチ穴）。全12本中、6本について、計10か所の穴あけを行います。注意事項：Jigu V2を側面にねじ固定して穴あけのガイドに使うため、先にタップ加工を完了しておく必要があります。穴のサイズ精度は重要ではありませんが位置は重要です。大きくずれるとレンチがねじの位置と合わず組み立てが困難です。逆に、穴のサイズや位置が正確な場合、組み立てが楽になり、かつ、組み立て精度も出やすくなります。 2. 2020Cフレーム (1) タップ加工両側面にM4タップします。深さ15mm以上。組み立てに必要な面だけでなく両側面についてタップします。穴あけ加工に使うJigu V2をねじ止めするために必要です。短いねじが用意できるなら深さも浅くできます。 (2) 穴あけ加工六角レンチを通すために必要となる穴をあけます（いわゆるレンチ穴）。注意事項は1515フレームの穴あけ加工と同じです。 3. 2040フレーム (1) タップ加工片側面にM4タップします。深さ9mm以上。Jigu固定も不要なので片側面のみで必要十分です。 (2) 穴あけ加工不要です。 2022.11.07 / odaki | 21

2022.01.24 / Yohei Fukuma | 22 Fraxinus 02 部品の加工 1515フレーム両側面にM3タップします。
注意：噛みこみ防止のためタッピングペースト等潤滑油の利用がお勧めです。半回転したら、1/4回転戻して切子を逃がすことが必要。

Fraxinus 02 部品の加工 1515フレームの必要箇所にレンチ穴を開けます。注意：必要箇所を確認の上で穴を開けます。注意：治具の奥までしっかりフレームが挿入されている事を確認してから穴を開けます。 2022.01.24 / Yohei
Fukuma | 23

Fraxinus 02 部品の加工 1515フレームの必要箇所にレンチ穴を開けます。注意：必要箇所を確認の上で穴を開けます。注意：治具の奥までしっかりフレームが挿入されている事を確認してから穴を開けます。 2022.06.23 / ysk1025
, Yohei Fukuma | 24

Fraxinus 02 部品の加工 2020Cフレームの両側面にM4タップし、必要箇所にレンチ穴を開けます。 2040フレームの片側面２カ所にM4タップします。注意：左右面対称のため穴あけ治具を２種使います。注意：必要箇所を確認の上で穴を開けます。誤認防止のため部品へのメモもお勧めです。注意：治具の奥までしっかりフレームが挿入
されている事を確認してから穴を開けます。 2022.01.24 / Yohei Fukuma | 25

Fraxinus 02 部品の加工 2022.07.30 / Shiroihair , ysk1025 , Yohei
Fukuma | 26

2022.05.28 / SummerOrange, F1zzy-Boy, Yohei Fukuma | 27 Fraxinus 02
部品の加工アルミフレーム加工要領書：AFSC-2-2020-4 355

部品の加工アルミフレーム加工要領書：AFSC-2-2020-4 310

部品の加工アルミフレーム加工要領書：HFS3-1515-270, HFS3-1515-275

部品の加工アルミフレーム加工要領書：HFS3-1515-295

部品の加工パネル加工要領書：リアパネル

部品の加工パネル加工要領書：ボトムパネルオプション： PSU固定用ネジ穴 (両面テープ固定の場合不要)

Fraxinus 02 部品の加工 2022.03.16 / Mazu-bunkai , Yohei Fukuma |
33 ご参考：Fraxinus1k資料

Fraxinus 02 部品の加工 2022.03.20 / Mazu-bunkai , Yohei Fukuma |
34 ご参考：Fraxinus1k資料

03 フレームの組立 Fraxinus 2023.06.10 / SummerOrange, ysk1025, nrtkbb, tomorrow56,
Yohei Fukuma | 35

Fraxinus 03フレームの組立先に内部構造となる1515フレームを組み、次に柱となるCフレームと接合します（詳細は次ページ以降）。最初はねじを完全には締めずに仮組をしておき、最後に全体を調整しつつ本締めすることをお勧めします。また、フレーム組立の際には、必要箇所にM3ナットを入れておく必要があり、M3ナットを入れ忘れた場合には分解/ナット挿入/再組立てが必要です。 CB3-12ねじはフレームの接続面側に入れ、
貫通穴経由で六角レンチで締め付けます。 2022.06.26 / ysk1025 , Yohei Fukuma | 36 ご参考：Fraxinus3e資料

M3ボルト Fraxinus 03フレームの組立（共通手順）フレーム連結方法 (1) M3ボルトの頭を1515フレーム接続面のスリットに入れ、ボルトの穴をレンチ穴の位置に合わせる。 (2) 六角レンチをレンチ穴に通してM3ボルトを保持し、
相手側フレームのタップ穴に合わせて締めつける。 (1) M3ボルトの頭と平ワッシャーを 2020フレーム接続面のスリットに入れ、ボルトの穴をレンチ穴の位置に合わせる。 ▪ 1515フレーム ▪ 2020フレーム ※取付断面図 ※取付断面図 M3x8x0.5 平ワッシャー M3ボルト 2023.06.13 / SummerOrange, Yohei Fukuma | 37 (2) 六角レンチをレンチ穴に通してM3ボルトを保持し、相手側フレームのタップ穴に合わせて締めつける。

(1) 1515フレーム端面のタップ穴にM3ボルトを取り付け、 1.5mm以上のすき間を空けておく。 Fraxinus 03フレームの組立（共通手順）フレーム連結方法（副） (2) M3ボルトの頭を1515フレームのスリットに入れ、ボルトの穴をレンチ穴の位置に合わせる。
(3) 六角レンチをレンチ穴に通し、M3ボルトを締める。 (1) 1515フレーム端面のタップ穴にM3ボルトと平ワッシャーを取り付け、 2.5mm以上のすき間を空けておく。 (2) M3ボルトの頭とワッシャーを 2020フレームのスリットに入れ、ボルトの穴をレンチ穴の位置に合わせる。 (3)六角レンチをレンチ穴に通し、 M3ボルトを締める。 ▪ 1515フレーム ▪ 2020フレーム M3ボルト M3x8x0.5 平ワッシャー M3ボルト 2023.06.13 / SummerOrange, Yohei Fukuma | 38

(1) CB3-8×2本を後方からリアパネルの穴に通し M3ナットでゆるく仮止めする。 Fraxinus 03フレームの組立手順１. リアパネルにフレームⓐ ・
Zリニアレールを固定 (2) CB3-10×7本を Zリニアレール(MGN9H-250mm)とリアパネルの穴に通し、 M3ナットでゆるく仮止めする。 (3) CB3-8の頭部とM3ナットをフレームⓐのスリットに通す。 (4)フレームⓐとリアパネルの上端を合わせた状態で CB3-10×7本を締め、Zリニアレールを固定する。取付方向注意リアパネル：リニアレールの端面とパネル端面の間隔が狭い方を上にする。フレームⓐ：レンチ穴を前後方向に向けフレーム端面とレンチ穴の間隔が狭い方を上にする。ナット締めすぎ注意フレームのスリットに通せるようパネルとの隙間を残しておくこと。 CB3-8 ： 2.4mm 以上 CB3-10 ： 1.2mm 以上 ⓐ 2023.06.12 / SummerOrange, Yohei Fukuma | 39

(1) M3x6 皿ねじ 12本を後方からリアパネルの穴に通し M3ナットでゆるく仮止めする。 Fraxinus 03フレームの組立手順２. リアパネルに
フレーム⑧ を固定 (3)フレーム⑧ (上側・下側)とリアパネルの左右両端を合わせた状態で M3x6 皿ねじと CB3-8 を締め、フレーム⑧ を固定する。ナット締めすぎ注意フレームのスリットに通せるようパネルとの隙間を残しておくこと。 M3x6 皿ねじ： 1.2mm 以上 (2)M3ナットをフレーム⑧(上側・下側)のスリットに通す。 (前面) ⑧ ⑧ 2023.06.12 / SummerOrange, Yohei Fukuma | 40

Fraxinus 03フレームの組立手順３. 下側のフレーム⑧にフレーム⑦ を固定 (2) CB3-12でフレーム⑧にフレーム⑦を固定する。 ⑧ ⑦ ➐
(1) フレーム⑧に M3ナットを入れる。上面：2個下面：2個 ⑧ (3)フレーム⑦に M3ナットを入れる。上面：3個 (左面：4個) ※オプション：サイドパネル用下面：5個 ⑦ 上面：3個 (右面：4個) ※オプション：サイドパネル用下面：5個 ➐ 2023.06.12 / SummerOrange, Yohei Fukuma | 41 （共通手順）フレーム連結方法を参照

⑧ ⑥ ❻ Fraxinus 03フレームの組立手順４. 上側のフレーム⑧にフレーム⑥ を固定 (1) フレーム⑧にM3ナットを入れる。
上面：6個 (2) CB3-12でフレーム⑧にフレーム⑥を固定する。 ⑧ (3) フレーム⑥にM3ナットを入れる。 (左面：4個) ※オプション：サイドパネル用 ⑥ (右面：4個) ※オプション：サイドパネル用 ❻ 2023.06.12 / SummerOrange, Yohei Fukuma | 42 （共通手順）フレーム連結方法を参照

Fraxinus 03フレームの組立手順５. フレーム⑥ にリニアレールを固定 (2)フレーム⑥前端との間隔が17.5㎜になるようリニアレールの位置を調整し、M2-6 5本を締めて固定する。
(1) M2_Adapter_85mm, M2_Adapter_ 130mm に M2ナット5個をはめ込んでフレーム⑥上面のスリットに通し、 M2-6 5本をリニアレールの穴に通してM2ナットに仮止めする。 ⑥ ⑥ 2023.06.14 / SummerOrange, ysk1025, Yohei Fukuma | 43 M2-6 M2_Adapter_130mm M2_Adapter_85mm MGN7-250mm M2ナット ⑥

Fraxinus 03フレームの組立手順６. 左右のフレーム⑥, ⑦ にフレーム③, ④ を固定 (2)
フレーム③に M3 四角ナットを入れる。 (4) CB3-12 + M3x8x0.5 平ワッシャーで右側のフレーム⑥, ⑦にフレーム④を固定する。 (3) CB3-12 + M3x8x0.5 平ワッシャーで左側のフレーム⑥, ⑦にフレーム③を固定する。 2023.06.14 / SummerOrange, Yohei Fukuma | 44 ⑦ ⑦ ⑥ ⑥ ④ ③ ③ 右側面：2個正面 M3 四角ナット (M3ナット+ spacer 2020 M3） (1)プリントパーツ Foot afsc-2020-15 2個を CB4-16 でフレーム③, ④に固定する。（共通手順）フレーム連結方法を参照

① ⑨ ② Fraxinus 03フレームの組立手順７. フレーム①, ② にリニアレールを固定し、フレーム⑨ で連結
(3) フレーム⑨にM3ナットを入れ、 CB3-12 + M3x8x0.5 平ワッシャーでフレーム①, ②に固定する。 2023.06.14 / SummerOrange, Yohei Fukuma | 45 ⑨ 34 (2)フレーム①, ②下端との間隔が 34㎜になるようリニアレールの位置を調整し、 CB3-8 6本を締めて固定する。ナット締めすぎ注意フレームのスリットに通せるようレールとの隙間を残しておくこと。 CB3-8 ： 2mm 以上 MGN9-250mm M3 四角ナット (M3ナット+ spacer 2020 M3） ① , ② 正面 (1) M3 四角ナット6個を MGN9-250㎜に通したCB3-8 でゆるく仮止めし、フレーム①, ②の背面側のスリットに通す。上面：3個下面：6個（共通手順）フレーム連結方法を参照

Fraxinus 03フレームの組立手順８. 左右のフレーム⑥, ⑦ にフレーム①, ② を固定 (2)
CB3-12 + M3x8x0.5 平ワッシャーで右側のフレーム⑥, ⑦にフレーム②を固定する。 (1) CB3-12 + M3x8x0.5 平ワッシャーで左側のフレーム⑥, ⑦にフレーム①を固定する。 2023.06.15 / SummerOrange, Yohei Fukuma | 46 ② ⑥ ① ⑥ (3)プリントパーツ Foot afsc-2020-15 2個を CB4-16 でフレーム①, ②に固定する。 ⑦ ⑦ ⑨ （共通手順）フレーム連結方法を参照

Fraxinus 03フレームの組立手順９. ボトムパネルを取り付け (1) M3x10mm 皿ねじ 11本でボトムパネルをフレームに固定する。 2023.06.15
/ SummerOrange, ysk1025, nrtkbb, tomorrow56, Yohei Fukuma | 47 ローゼットワッシャー皿ザグリ加工ボトムパネルの板厚が変わる際はプリント品のローゼットワッシャーを使用するか、皿ザグリ加工を行うことでネジの高さを調整する

04 Ender3V2 の解体 Fraxinus

Fraxinus 既存3Dプリンターの解体（プリントパーツの事前確認）既存の3Dプリンターを分解する前に、プリントしたパーツに過不足がないか、フレームやねじなどと組み合わせて問題なく組みあがるかを確認します。特に、Holder Idler R、Holder Idler L が設計通りに出力されているかを事前に確認します。
Holder Idlerをベアリング、ねじ、ワッシャー、ナットで仮組し、フレームに仮装着することをお勧めします。問題があった場合には既存の3Dプリンターを分解する前に再プリントしておきます。 ▪失敗事例と対処策・同じデータを複数個プリントする必要があったが一つだけしかプリントせずパーツ不足 → 追加でプリントする・LとRがあることに気づかず、片側を複数プリントしてしまった → 足りない側を追加でプリントする・外形サイズが意図通りではなくフレームにはまらなかった → 冷却後のサイズが設計値±0.1mm程度となるようにプリント設定をチューニングし、再プリントする。または、設計データを個別に修正し、部品がはまるように調整する・穴のサイズが意図通りではなくナットがはまらなかった → チューニングを行って再プリントする。または、はんだごてでナットを加熱してプリントパーツに熱挿入する・ねじ止めしたらパーツが割れてしまった → プリント方向が正しいか(お勧め方向か)、インフィル率が十分か(目安は40%以上)を確認して再プリントする・ベアリングとスペーサーが装着する空間に入りきらなかった → 空間の天井が意図通り出ているかを確認する。垂れている場合、ブリッジ、サポート設定をチューニング。必要に応じ薄いワッシャーに換装する。ワッシャーをABSで適切な厚みでプリントし利用するなども有効。 2023.02.11 / SummerOrange, odaki | 49 Holder Idler L Holder Idler R

2022.01.31 / Yohei Fukuma | 50 Fraxinus Ender3V2解体以下の部品をEnder3V2から取り出します。ざっくり電気系全部です。
制御基板, プリントヘッド, リミットスイッチｘ３, モーター x3, リードスクリュ―, カップリング, ヒーティングベッド, 各種ケーブル/ハーネス, 電源ユニット

(1)CB3-10 x 4 でZモーターを Holder Z motor rear に固定 2023.06.22
/ SummerOrange , Yohei Fukuma | 51 モーターを固定するねじがフレームに隠れるため、 Holder Z motor に Zモーターを固定してからフレームに取り付けること Holder Z motor left この2本×3箇所のネジが隠れるのでフレーム取り付け後にはアクセスできなくなる Holder Z motor rear Holder Z motor right (2)CB3-10 x 4 でZモーターを Holder Z motor left に固定 (3)CB3-10 x 4 でZモーターを Holder Z motor right に固定 Z motor rear Z motor right Z motor left 取り付け順序注意： Fraxinus 05 Zベッドの組立手順１. Zモーターの取付その１

05 Zベッドの組立 2023.01.31 /SummerOrange , Yohei Fukuma | 52

(1) Z motor rearの軸に coupling Φ20 x 32mmを通しセットスクリューで固定 Fraxinus
05 Zベッドの組立手順２. Zモーターの取付その２ 2023.06.22 / SummerOrange , Yohei Fukuma | 53 フレームにZモーターを仮置きした状態で上側のセットスクリューにアクセスできるようカップリングの取り付け位置を調整する (2) Z motor left の軸に coupling Φ16 x 25mmを通しセットスクリューで固定 Z motor rear Z motor right Z motor left coupling Φ20 x 32mm (Ender3 流用) coupling Φ16 x 25mm coupling Φ16 x 25mm (3) Z motor right の軸に coupling Φ16 x 25mmを通しセットスクリューで固定取り付け高さ注意：

(1) CB3-12 x 2 で Holder Z motor rear を
下側フレーム⑧の底面に取り付け Fraxinus 05 Zベッドの組立手順３. Zモーターの取付その３ 2023.07.23 / SummerOrange , Yohei Fukuma | 54 後で調整できるよう仮固定する (2) CB3-12 x 3 で Holder Z motor left をフレーム⑦(左側)および⑨の底面に取り付け ⑦ ⑦ ⑨ ⑧ ※後続作業に備え、 CB3-18 をフレーム⑦ (左側)の底面に仮止めしておく (3) CB3-12 x 3 で Holder Z motor rightをフレーム⑦(右側)および⑨の底面に取り付け ※後続作業に備え、 CB3-18 をフレーム⑦ (右側)の底面に仮止めしておく取付方法注意： (3) (1) (2)

(2) M4ナットを埋め込む (1) CB3-12 x 2 でリードスクリューナットを取り付け Fraxinus 05 Zベッドの組立
手順４．Z キャリッジ(右)の取付 2023.07.15 /SummerOrange , Yohei Fukuma | 55 (3) CB3-6 x 3 で carriage z right2 を取り付け carriage z right carriage z right2 (4) CB3-12 x 3, CB3-30 x 1 で carriage z right を前方右側のリニアレールに取り付け CB3-30 carriage z right MGN9H Carriage CB3-12 (上面)

Fraxinus 05 Zベッドの組立手順５．Z キャリッジ(左)の取付 2023.07.15 /SummerOrange , Yohei Fukuma
| 56 (2) M4ナットを埋め込む (1) CB3-12 x 2 でリードスクリューナットを取り付け (3) CB3-6 x 3 で carriage z right2 を取付け carriage z left carriage z left2 CB3-30 carriage z left MGN9H Carriage (4) CB3-12 x 3, CB3-30 x 1 で carriage z left を前方左側のリニアレールに取り付け CB3-12 (上面)

Fraxinus 05 Zベッドの組立手順６．Z キャリッジ(後)の取付その１ 2023.07.15 /SummerOrange , Yohei
Fukuma | 57 (3) M4ナットを埋め込む (2) CB3-12 x 2 でリードスクリューナットを取り付け (4) CB3-6 x 2 で carriage z rear2 を取り付け carriage z rear2 (1) CB3-12 x 4で carriage z rear を後方中央のリニアレールに取り付け carriage z rear carriage z rear MGN9H Carriage z nut (Ender 3 流用)

Fraxinus 05 Zベッドの組立手順７．Z キャリッジ(後)の取付その２ 2023.07.15 /SummerOrange , Yohei
Fukuma | 58 (1) M4x35 皿ねじに knob M4F f3t ＋M4ナットを固く締め付けてから spring Φ4-5mm / frame bed rear f3t / spherical washer Φ5-15 の順に通し、 Zキャリッジ内のM4ナットに締め込む。 frame bed rear f3t carriage z rear spherical washer Φ5-15 M4x35 皿ねじ knob M4F f3t M4ナット spring Φ4-5mm (取り付け後の状態)

Fraxinus 05 Zベッドの組立手順８. Z リードスクリューの取付 2023.07.21 /SummerOrange ,
Yohei Fukuma | 59 (1)リードスクリューナットの穴を覗きながら Zキャリッジを上下に動かし、常に穴の中心にZモーターの軸が見えるよう holder Z motor の位置を微調整して固定する。 ※3つのZモーターに対し同様の作業を行う (2)リードスクリュー x 3を差し込み、フレキシブルカプラでZモーターと接続筐体を横に倒すと作業がしやすい後続のヒートベッド取り付けに備え、各Zキャリッジの高さを合わせておくこと leadscrew 240mm

Fraxinus 05 Zベッドの組立手順９．ヒートベッドの取付 2023.07.17 / SummerOrange , Yohei Fukuma
| 60 heated bed M4x35 皿ねじ spring bed bed frame spherical washer Φ5-15 frame bed rear f3t knob M4 f3t M4ナット (1)Ender 3から流用したヒートベッドを Zキャリッジに取り付けるベッドフレーム(4ヶ所) M4x35皿ねじを、spring bedを間に挟む形で heated bed と bed frame の穴に通す Zキャリッジ(後：2ヶ所) M4x35皿ねじを frame bed rearの穴に通し、 knob M4 f3t＋M4ナットで締め付ける Zキャリッジ(左・右：各1ヶ所) M4x35皿ねじを spherical washer Φ5-15に通し、Zキャリッジ内のM4ナットに締め込む

06 Xキャリッジの組立 2023.07.21 / SummerOrange , Yohei Fukuma |
61

Fraxinus 06 Xキャリッジの組立手順１．フレームⓑにリニアレールの仮固定 (1) M2_Adapter_85mm, M2_Adapter_ 130mm に M2ナット5個をはめ込んでフレームⓑ上面のスリットに通し、
M2-6 5本をリニアレールの穴に通してM2ナットに仮止めする。 (2)フレームⓑ両端との間隔が 12.5㎜になるようリニアレールの位置を調整し、M2-6 5本を締めて仮固定する。 12.5 12.5 HFS3-1515-275 2023.07.21 / SummerOrange , ysk1025 , Yohei Fukuma | 62 M2-6 M2_Adapter_130mm M2_Adapter_85mm MGN7-250mm M2ナット ⓑ

XY Bracket L1 XY Bracket R1 (2)M2-6×4 で固定 (2)M2-6×４で固定 (1)M3ナット
x 2 M4ナット x 2を嵌め込み M3ナット M4ナット M3ナット M4ナット (1)M3ナット x 2 M4ナット x 2を嵌め込み Fraxinus 06 Xキャリッジの組立手順２．左右のXY Bracket(下)にナットを嵌め込み左右のリニアレールに固定 2023.07.21 / SummerOrange , Yohei Fukuma | 63

XY Bracket L2 Spacer 4.2-8 9mmt (M4 ワッシャー) F694ZZ M4
ワッシャー (M4 ワッシャー) Spacer 4.2-8 9mmt F694ZZ M4 ワッシャー CB4-30 CB3-30 XY Bracket R2 Spacer 4.2-8 9mmt (M4 ワッシャー) F694ZZ M4 ワッシャー (M4 ワッシャー) Spacer 4.2-8 9mmt F694ZZ M4 ワッシャー CB4-30 CB3-30 (1)下図に従い、 F694ZZ x 2 + Spacer 4.2-8 x 2 + M4ワッシャー(4x8x0.5) x 2 , CB4-30 x 2, 3-30 x 2 を XY Bracket L2 に通して準備する括弧付きのワッシャーは、組立時に現物に合わせて省略可能 Fraxinus 06 Xキャリッジの組立手順３．左右のXY Bracket(上)にベアリング・スペーサー・ボルトを取付 2023.07.27 / SummerOrange , Yohei Fukuma | 64 (1)下図に従い、 F694ZZ x 2 + Spacer 4.2-8 x 2 + M4ワッシャー(4x8x0.5) x 2 , CB4-30 x 2, CB3-30 x 2 を XY Bracket R2 に通して準備する

(2)フレーム上面にM3ナットを先入れしておく。（左右に1個づつ） Fraxinus 06 Xキャリッジの組立手順４．X Carriageを左右のXY Bracket(下)に固定する (1) CB3-12とM3ナット(2組)をゆるく取り付け
フレームⓑ下面のスリットに通す。左右両方に通してから固定する。 2023.07.21 / SummerOrange , Yohei Fukuma | 65 X Carriage

(1) CB3-12でX Carriageを固定 (2) CB3-24(CB3-30をカット)を pusher x-limit に通して X Carriageを固定
(4) ボルト 4本を締めて XY Bracket上下を固定 (3) ボルト 4本を締めて XY Bracket上下を固定 (5)リニアレールを位置決めしてボルトを締めて固定 Fraxinus 06 Xキャリッジの組立手順５．左右のXY Bracket(上)をX Carriageにかぶせて、ボルトを締めてリニアレールに固定 pusher x-limit X Carriage 2023.07.21 / SummerOrange , Yohei Fukuma | 66

07 XYガントリーの組立 2022.05.14 / tomorrow56 , Yohei Fukuma |
67

(1)M4ナット2を底面から嵌め込み (1)M4ナットを底面から嵌め込み (2)F694ZZ x 2 , M4ワッシャー(4x8x0.5) x 2 を差し込んで
CB4-30を通して固定 (3)Holder Idler L/Rを上からフレームに差し込む Fraxinus 07 XYガントリーの組立手順１．Holder Idlerの組立とフレームへの取付 2023.07.27 / SummerOrange, Yohei Fukuma | 68 (2)F694ZZ x 2 , M4ワッシャー(4x8x0.5) x 2 を差し込み CB4-30を通して固定 M4ワッシャー CB4-30 M4ワッシャー Holder Idler L F694ZZ M4ナット M4ワッシャー M4ワッシャー F694ZZ Holder Idler R CB4-30 M4ナット

M3-30(全ねじ) + M3ワッシャー(3x8x0.5)をはめる M3ナットを埋め込む (ここでは奥まで締めずに、Frame Motor A1の下側に差し込んでからきっちり締める) (1)Tensioner Motor にビスを取り付け(A/B共通)
(2)Tensioner Motor を Frame Motor A1 の下側に差し込み、 M3-30を締め付ける M3ワッシャーをはめる Tensioner Knobを取付 2023.02.07 / SummerOrange , tomorrow56 , Yohei Fukuma | 69 Fraxinus 07 XYガントリーの組立手順２．A Driveの組み立て(1) Tensioner Motor Frame Motor A1

(1)下図に従い、底面にM3/M4ナットを埋め込み、ベアリング・スペーサー・M4ワッシヤー(4x8x0.5)を準備する (2)Frame Motor A2, Bracket Motor A, motor Y
Ender 3 をネジで固定する括弧付きのワッシャーは組立時に現物に合わせて省略可能 Fraxinus 07 XYガントリーの組立手順３．A Driveの組み立て(2) 2023.07.28 / SummerOrange , tomorrow56 , Yohei Fukuma | 70 (M4 ワッシャー) F694ZZ M4 ワッシャー F694ZZ M4 ワッシャー M4 ワッシャー Spacer 4.2-8 9mmt M4 ワッシャー F694ZZ (M4 ワッシャー) Bracket Motor A M3 ナット M3 ナット M4 ナット CB4-30 Frame Motor A2 CB3-30 x 7 motor Y Ender3 プーリー位置注意： A Drive はプーリーの歯車を上側のベアリングに合わせる Bracket Motor A

M3-30(全ねじ) + M3ワッシャー(3x8x0.5)をはめる M3ナットを埋め込む (ここでは奥まで締めずに、Frame Motor B1の下側に差し込んでからきっちり締める) (1)Tensioner Motor にビスを取り付け(A/B共通)
(2)Tensioner Motor を Frame Motor B1 の下側に差し込み、 M3-30を締め付ける M3ワッシャーをはめる Tensioner Knobを取付 2023.02.07 / SummerOrange , tomorrow56 , Yohei Fukuma | 71 Fraxinus 07 XYガントリーの組立手順４．B Driveの組み立て(1) Tensioner Motor Frame Motor B1

(2)Frame Motor B2, Bracket Motor B, motor X Ender 3
をネジで固定する Fraxinus 07 XYガントリーの組立手順５．B Driveの組み立て(2) 2023.02.07 / SummerOrange, Yohei Fukuma | 72 プーリー位置注意： B Drive はプーリーの歯車を下側のベアリングに合わせる (1)下図に従い、底面にM3/M4ナットを埋め込み、ベアリング・スペーサー・M4ワッシヤー(4x8x0.5)を準備する括弧付きのワッシャーは、組立時に現物に合わせて省略可能 Spacer 4.2-8 9mmt (M4 ワッシャー) F694ZZ M4 ワッシャー (M4 ワッシャー) F694ZZ M4 ワッシャー F694ZZ M4 ワッシャー M4 ワッシャー M4 ナット M3 ナット M3 ナット Bracket Motor B CB4-30 Frame Motor B2 CB3-30 motor X Ender3 spacer 5mm 17motor Bracket Motor B CB3-35 CB3-30

A Drive B Drive (2) CB3-12 x 2 でフレーム⑧ 上面の先入れナットに固定
(2) CB3-12 x 2 でフレーム⑧ 上面の先入れナットに固定 (1)CB4-30をフレーム上の M4タップに固定 (1)CB4-30をフレーム上の M4タップに固定 Fraxinus 07 XYガントリーの組立手順６．A/B Driveをフレームに取り付け 2023.07.29 / SummerOrange , Yohei Fukuma | 73 (3) フレームⓐ および Bracket Motor B に holder Y limit-sw 3ec + spacer M3 10mmh を固定し、その上に Limit Switch ender3 を取り付ける。 ⑧ ⓐ Limit Switch ender3 spacer M3 10mmh holder Y limit-sw 3ec CB3-30 CB3-12 M3-6 ボタンキャップ

08ベルトとヘッドの組立 2022.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma
| 74

(1)Bドライブのモーター固定ネジ×４とテンショナーノブを緩めておき、下段側(Bドライブ側)のベルトを通す (2)Aドライブのモーター固定ネジ×４とテンショナーノブを緩めておき、上段側(Aドライブ側)のベルトを通す Fraxinus 08ベルトとヘッドの組立手順１．ベルトを通す 2022.02.07
/SummerOrange , tomorrow56 , Yohei Fukuma | 75 モーターのテンショナーは緩める方向にしてからベルトを掛けると、後でテンション調整がやりやすいモーターをリリース方向に寄せておくモーターをリリース方向に寄せておく

Holder_Head-belt (2)ベルトを配置して挟み込む Long Nut 25x7r (1) Long Nut 25x7rに M2ナット
x 6 を埋め込む (3) 中段のM2-8 を締め、ベルトの片方の端を仮固定する (4)上下段のM2-6を締めてベルトを本固定する Fraxinus 08ベルトとヘッドの組立手順２. Holder_Head-beltにベルトを通し、ベルトを引っ張って固定する 2023.10.25 /SummerOrange , tomorrow56 , Yohei Fukuma | 76 (5)ベルトを引っ張りながら中段のM2-8を締め、ベルトの反対側を仮固定する (4)上下段のM2-6を締めてベルトの反対側を本固定する M2ｰ6 M2ｰ8 M2ｰ6

Panasonic GX-H8 Hotend ender3 M3-20 ボタンキャップ M3ナット Holder hotend fy33
M3x12 ボタンキャップ - Fraxinus 08ベルトとヘッドの組立手順３. Holder hotend にセンサとホットエンドを取り付け 2022.07.29 /SummerOrange , Yohei Fukuma | 77 (2) Hotend ender3 のヒートシンク上部を Holder hotend fy33 にはめ込み、 M3x20 ボタンキャップ x 2 で固定する (1) M3x12 ボタンキャップ、M3ナットで Panasonic GX-H8 を Holder hotend fy33 に固定 Ender 3 とは取付方向が前後逆となるセンサおよびホットエンドのケーブルは Holder hotend fy33 左側上部にある切り欠きに通しておく

Fraxinus 08ベルトとヘッドの組立手順３. Holder hotend にエクストルーダを取り付け 2022.07.29 /SummerOrange , Yohei
Fukuma | 78 PTFEチューブ M3-12 ボタンキャップ M3ナット Holder hotend fy33 (2) Extruder Sherpa mini 底面中央の穴にPTFEチューブを通し、 M3-12 ボタンキャップ x2 , M3ナット x2 で Holder hotend fy33 に固定する (1) PTFEチューブ(内径2㎜, 外径4㎜)をホットエンドに差し込む M3ナットエクストルーダ取付時、PTFEチューブに軽く圧がかかるようチューブの長さを微調整すること長さの目安としてはホットエンド差し込み時に Holder hotend fy33上面から8～9mm 露出する程度 8-9 Holder hotend fy33 Extruder Sherpa mini チューブ長さ注意：エクストルーダのサムスクリューは外しておく

- Fraxinus 08ベルトとヘッドの組立手順３. Holder hotend にファンとダクトを取り付け 2022.07.29 /SummerOrange
, Yohei Fukuma | 79 Duct section 4010 fy33 4010 Sirocco fan 3010 Fan M3-16 ボタンキャップ M2-8 M2-8 Holder hotend fy33 (1) Holder hotend fy33 左側上部の切り欠きに 3010 fan のケーブルを通し、 M3-16 ボタンキャップ 2本でファン本体を固定 (2) M2-8 2本で 4010 Sirocco fan に Duct section 4010 fy33 を取り付け (3) Holder hotend fy33 左側上部の切り欠きに 4010 Sirocco fan のケーブルを通し、 M2-8 2本でファン本体を固定

Fraxinus 08ベルトとヘッドの組立手順３. Xキャリッジにヘッドを取り付け 2022.07.29 /SummerOrange , Yohei Fukuma |
80 (3) M3-10 ボタンキャップ２本で Limit Switch ender3 + holder x-sw ender3 を Holder hotend fy33 に固定する (1) Limit Switch ender3 に Xリミットケーブルを接続し、 M3-6 2本で holder x-sw ender3 に固定固定後はケーブル挿抜不可となる (2) M2-8 4本で Holder hotend fy33 を MGN7H blockに固定 - holder x-sw ender3 MGN7H block Holder hotend fy33 M3-6 ボタンキャップ M2-8 M3-10 ボタンキャップ M2-8 Limit Switch ender3 Xリミットケーブル -

- Housing sherpa mini CB3-25 post sherpa cable thumbscrew Eモーター
M3-12 ボタンキャップ Fraxinus 08ベルトとヘッドの組立手順３. エクストルーダにEモーターとサムスクリューを取り付け 2022.07.29 /SummerOrange , Yohei Fukuma | 81 (4) thumbscrewを Housing Sherpa mini に取り付ける (2) post sherpa cable でケーブル類を挟んだ状態で CB3-25(またはCB3-30を25㎜にカット)を post sherpa cable, Housing Sherpa mini に通し、 Eモーターを仮固定する。 (3) Eモータ左側の固定部を上下に動かしてエクストルーダとEモータのギアの噛合いを調整し仮固定しているボルト2本を本締めする。 (1)M3-12 ボタンキャップを Housing Sherpa mini に通してEモーターを仮固定し、 Xリミットスイッチ, Eモーターのケーブルをエクストルーダ左側面から前面に回り込ませて他のケーブルと合流させる。

2022.02.11 / SummerOrange, Yohei Fukuma | 82 Fraxinus 08ベルトとヘッドの組立手順７.
サイド上フレームの取り付け (1) CB3-12 + M3ワッシャーで Cフレームに取付ける (2) CB3-12 + M3ワッシャーで Motor Block A/Bに取付ける (4) Cap_B_Idler を Drive A/B に取付ける (3) Cap_ASFC-2020を Cフレームに取付ける

09 電装周りの組立 2022.02.10 /SummerOrange , tomorrow56 , Yohei Fukuma
| 85

Fraxinus 09 電装周りの組立手順１. ボトムパネルに電源ユニットを取付 (1) 電源ユニット(PSU Meanwell LRS-350-24)を両面テープ
または M4ネジ×４ (要パネル加工) でボトムパネルに取り付ける。 31 41 31 ※電源ユニット取付位置 2022.02.10 /SummerOrange , Yohei Fukuma | 84

Fraxinus 09 電装周りの組立手順２. スカートを取付 (1) フロント/サイドスカートを底面のフレームに取り付ける。 2023.10.28 /SummerOrange ,
Yohei Fukuma | 85 （コーナー部分） CB3-10 (フロント側) (サイド側) CB3-18 （フレーム部分） CB3-6 M3ナット

Fraxinus 09 電装周りの組立手順３. AC電源ソケット・スイッチの取付 (1) Holder AC Switch Ender3
に AC switch ender3 v2 をはめ込み、 AC 3pin-fuse ender3 v2 をネジで固定する。 2023.10.28 /SummerOrange , Yohei Fukuma | 86 AC 3pin-fuse ender3 v2 AC switch ender3 v2 Holder AC Switch Ender3 (2) Spacer2020 + M3ナット 2組をフレーム③内側のスリットに通し CB3-12 + M3x8x0.5 平ワッシャー 2組で Holder AC Switch Ender3 をフレーム③に固定する。 M3-6 ボタンキャップ spacer 2020 M3 M3ナット CB3-12 M3x8x0.5 平ワッシャー

Fraxinus 09 電装周りの組立手順４. マイコンボードにホルダを取付 (1)マイコンボード(Raspberry Pi 3B / 3B+
または Raspberry Pi Zero 2 W）にホルダ（holder raspi3 f3t / holder raspi zero2w f3t）をM2ｰ6 4本で固定する 2023.10.28 /SummerOrange , Yohei Fukuma | 87 Raspberry Pi 3B / 3B+ M2-6 holder raspi3 f3t holder raspi zero2w f3t Raspberry Pi Zero 2 W M2-6

Fraxinus 09 電装周りの組立手順５.フレームⓐにマイコンボードを取付 (1)フレームⓐの背面側スリットM3ナット 2個を通し、 CB3-8 2本でマイコンボードとホルダをフレームⓐに固定する。 2023.10.30
/SummerOrange , Yohei Fukuma | 88 CB3-8 M3ナット M3ナット CB3-8 M3ナット (Raspberry Pi 3B / 3B+) (Raspberry Pi Zero 2 W)

Fraxinus 09 電装周りの組立手順６. コントローラボードにマウンタを取付 mount skr mini u (1)コントローラボードに
mount skr mini u, mount skr mini b をビスで固定する (SKR Mini E3 V2.0) (SKR Mini E3 V3.0) 2023.10.28 /SummerOrange , Yohei Fukuma | 89 Creality 4.2.x CB3-12 mount skr mini b M3-6 ボタンキャップコントローラボードは 6個のステッピングモーター (X, Y, Z, Z1, Z2, Extruder) を接続可能な数量が必要となる。

Fraxinus 09 電装周りの組立手順７. フレームⓐにコントローラボードを取付 (1)フレームⓐの背面側スリットに M3ナット 2個を通し、 CB3-30 と
CB3-8 でコントローラボードと4010ファンを固定する 2023.10.28 /SummerOrange , Yohei Fukuma | 90 CB3-12 mount skr mini u CB3-30 CB3-8 4010 fan (2) 4010ファンに CB3-12 を通し、mount skr mini u に締め込んで固定する ※ セカンドボードも同様に取り付ける M3ナット M3ナット

2023.1.12 / Yohei Fukuma | 91 Fraxinus フラク
シネス 3t All boards are now mounted on the 1515 frame in the center of the rear panel for easy installation and removal. 基板類は今回背面中央の1515フレームに取り付け易脱着化

Fraxinus フラクシネス 3tc Fast ×
Compact CoreXY 3D Printer Fraxinus3t is 3rd Gen. Trident bed adjustable version 3D printer that has a print size of 220mm square with Core XY structure and attractive size for home use and space-saving workshops. Body Size：310x335x375-515mm (without protruding part) Print Size：220x220x220mm Fraxinus3tは220mm四方の印刷サイズを持つ自宅利用や省スペース工房で魅力的な第2世代のCoreXY構造 3Dプリンターのトライデント型ベッド調整版です。 2023.3.3 / Yohei Fukuma | 92
