Fraxinus1k 組立説明書 (Japanese, v. 0.9)

Fraxinus（フラクシネス）は自宅利用や省スペース工房で魅力的な3Dプリンターです。コンパクトでありながらCoreXY構造が持つ高速動作を実現しています。2022.06現在、印刷サイズは170mm角と220mm角の2機種を展開しています。

Fraxinus1kはKingroon KP3Sをアップサイクルして作製する事が出来るCoreXYの構造を持つ3Dプリンターです。高速動作が可能でKP3Sと近似の□170mm程度の印刷サイズを持ち、よりコンパクトです。

Fraxinus3eはEnder3V2やその互換機をアップサイクルして作製する事が出来るCoreXYの構造を持つ3Dプリンターです。高速動作が可能でEnder3V2と近似の□220mm程度の印刷サイズを持ち、大幅にコンパクトです。

製作費用も(Klipper＆3D touch装着済の対象機種があれば)１万円台からアップサイクルが可能で、過程でメカ・電気・ソフトなど様々な領域を学ぶことができ、ハードウェア情報を公開しているので様々な改造を楽しむことも可能です。

Fraxinus1と3eは共通設計部品多く流用やアップデートが効きます。また今後もエンクロージャー化や高速化、新機種開発など様々に行える見込みです。

Fraxinusは現在Discordコミュニティによって開発・情報公開がされています。興味を持って頂きましたらぜひ設計開発や検討、ノウハウ共有と、何より同好の方々との交流を楽しくご一緒できると嬉しいです！

招待リンク： https://fraxinus.jp/discord

Transcript

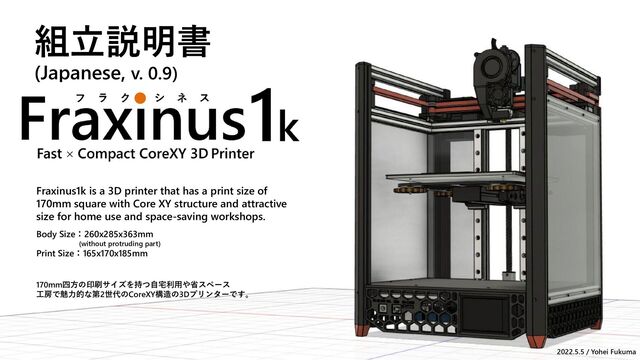

1. 2022.5.5 / Yohei Fukuma 組立説明書 (Japanese, v. 0.9) Fraxinus1k is a 3D printer that has a print size of 170mm square with Core XY structure and attractive size for home use and space-saving workshops. Body Size：260x285x363mm (without protruding part) Print Size：165x170x185mm 170mm四方の印刷サイズを持つ自宅利用や省スペース 工房で魅力的な第2世代のCoreXY構造の3Dプリンターです。
2. 2022.6.12 / Yohei Fukuma Fraxinus について Fraxinus（フラクシネス）は自宅利用や省スペース工房で魅力的な3Dプリン ターです。コンパクトでありながらCoreXY構造が持つ高速動作を実現してい ます。2022.06現在、印刷サイズは170mm角と220mm角の2機種を展開してい ます。 Fraxinus1kはKingroon KP3Sをアップサイクルして作製する事が出来るCoreXY の構造を持つ3Dプリンターです。高速動作が可能でKP3Sと近似の□170mm程 度の印刷サイズを持ち、よりコンパクトです。 Fraxinus3eはEnder3V2やその互換機をアップサイクルして作製する事が出来 るCoreXYの構造を持つ3Dプリンターです。高速動作が可能でEnder3V2と近似 の□220mm程度の印刷サイズを持ち、大幅にコンパクトです。 製作費用も(Klipper＆3D touch装着済の対象機種があれば)１万円台からアップ サイクルが可能で、過程でメカ・電気・ソフトなど様々な領域を学ぶことがで き、ハードウェア情報を公開しているので様々な改造を楽しむことも可能です。 Fraxinus1と3eは共通設計部品多く流用やアップデートが効きます。また今後 もエンクロージャー化や高速化、新機種開発など様々に行える見込みです。 Fraxinusは現在Discordコミュニティによって開発・情報公開がされています。 興味を持って頂きましたらぜひ設計開発や検討、ノウハウ共有と、何より同好 の方々との交流を楽しくご一緒できると嬉しいです！ 招待リンク： https://fraxinus.jp/discord
3. Fraxinus 組立説明書 目次 00 はじめに 01 部品の手配と印刷 02 部品の加工 03 フレームの組立 04 KP3Sの解体 05 Zベッドの組立 06 Xキャリッジの組立 07 XYガントリーの組立 08 ベルトとヘッドの組立 09 電装周りの組立 参考資料 / Appendix
4. 00 はじめに この資料は2022年に製作された１台目の構想メモや写真に加え、 βビルダー提供の情報や資料・マニュアルを総合したものです。 その後も改良が加えられ、最新設計と差異がある旨を予めご了承ください。
5. Fraxinus はじめに 2022.06.11更新 概要 本データは、3Dプリンター Fraxinus公開用のデータセットの一部です。 目的 今回このデータを配布する目的は、オープンソースとして公開して再現性の検証を行い、修正すべき点、改良点をユーザー同士で フィードバックを受け、改良を検討するためです。 改良においては、必要条件、十分条件をわけ、前者は反映し、後者はUserModやUserOptionという形で検証します。これらを行 うと同時にオープンソースとしての公開ライセンスに向けての検討材料を収集されます。 権利について (ライセンス) 基本条項/クリエイティブ・コモンズ /独自ライセンス 概要 本プロジェクトのライセンスは、基本条項、クリエイティブ・コモンズ、独自ライセンスのすべての条項によって、ライセンスさ れます。 基本条項 免責について 本プロジェクトの公開するデータ使用は、使用者の自己責任とし、使用において生じた問題について、著作者やプロジェクト運営 者はいかなる保証、責任を負いません。
6. Fraxinus はじめに 2022.06.11更新 締結について データをダウンロードした時点で本プロジェクトが定めるライセンスに同意されたものと見なします。 同意したものをユーザーとします。 改変について 著作者の意向により内容の改変がある場合があります。 クリエイティブ・コモンズ ・クリエイティブコモンズのライセンスベースの独自ライセンス（以下、「本ライセンス」とします）とします。 ・著作者はYohei Fukumaです。 ・基本内容は、クリエイティブコモンズの著作権表示、商用禁止、継承(CC BY-NC-SA)となります。 概要は下記となり、詳しくは文末の参考URLをご参照下さい。 ◦著作権表示 — あなたは 適切なクレジットを表示し、ライセンスへのリンクを提供し、変更があったらその旨を示さなければなり ません。これらは合理的であればどのような方法で行っても構いませんが、許諾者があなたやあなたの利用行為を支持していると示 唆するような方法は除きます。 ◦商用禁止 — あなたは営利目的でこの資料を無断で利用してはなりません。希望する方はお問い合わせください。 ◦継承 — もしあなたがこの資料をリミックスしたり、改変したり、加工した場合には、 あなたはあなたの貢献部分を元の作品と同じライセンスの下に頒布しなければなりません。
7. Fraxinus はじめに 2022.06.11更新 独自ライセンス ・独自ライセンスは、クリエイティブ・コモンズライセンスを拡張したものです。よって本ライセンスの定めを優先されます。 情報の取り扱いについて以上を厳守してください。 製作過程の写真や動画は共有歓迎で、皆様とわいわい一緒に作れるととても嬉しいです！ 組み立てる皆様へのお願いしたい事 ・改善のため写真や動画・作業/工程メモの共有をお願いいたします。 ・各自のSNS / YouTubeなどへの投稿歓迎で、ぜひ楽しく製作の苦労を共有しましょう。 ・直接Discordに共有頂くことももちろん歓迎です。 ・情報が引用しやすいようぜひご協力お願い致します。 ・より良いセットとするため個片のパーツ購入先や工具選定なども情報共有や提案も頂けると嬉しいです。 ・面白ポイントや自身の気づき、難しかった箇所、改善点提案、改善要望などをフィードバック頂けるととても嬉しいです。 ・(配慮しつつだとむしろ喜びますが) 著作者へのむやみな要求は控えましょう。 ・改良を急かす、強要させる、不当なモデルへの誹謗中傷はお互い控えましょう。 ・より良いデータ共有の方法やコミュニティ発展にご協力頂けるととても嬉しいです。 このたびは貴重な機会を頂き、今後とも皆様とご縁を発展させて 頂けるととても嬉しく、お力を頂けるととても助かります。
8. Fraxinus はじめに 2022.06.11更新 参考URL コモンズ証：https://creativecommons.org/licenses/by-nc-sa/4.0/deed.ja リーガルコード：https://creativecommons.org/licenses/by-nc-sa/4.0/legalcode.ja クリエイティブ・コモンズ・ライセンスとは：https://creativecommons.jp/licenses Discord参加URL：https://fraxinus.jp/discord Special Thanks / 謝辞 素晴らしいデザイン性とCoreXYの魅力を世界に広めて頂き、情報も積極的に共有頂けているVORON DESIGN社に感謝と御礼を申し 上げます。 https://vorondesign.com/ また素晴らしい性能と求めやすい価格、配置しやすいコンパクトさを両立したKP3Sを設計・製造・販売頂いているKingroon社に感 謝と御礼を申し上げます。 https://kingroon.com/ Contributor : Klipper_jp group , Fraxinus group fantaro, tiryoh, popato, caesar, Баклажаны, おいしいチャーハン, ねず民, yuma, Eitoku, nrtkbb, mazu-bunkai, くうき, proko, まる。, みやた, pen-hori, psycho0h3ed, 孔明, tomorrow56, koma50, touken0515, f1zzy-boy, okuyasu, ochisamu, pirotsuku, and all member who participates in the test build. 過去のバージョンのREADMEについては以下のURLからダウンロードできます。 https://drive.google.com/drive/folders/1ADrxJAls39DFmlHT1zxADKN1pbPWs1ow
9. Kingroon KP3S 2.5万円 □180mm 32bitマイコン カラーLCD 2021.07.16 / Yohei Fukuma| 9 Kingroon KP3S について 2.5万円ながらXYにリニアレールを採用した (ちゃんと調整出来れば) 高性能なFFF方式の3Dプリンターです。 Fraxinus1kではこちらの機種をアップサイクルする事でコンパクトで高速なCoreXY構造の3Dプリンターを制作します。 主な特徴 (UP Plus 2やAdventure3, Prusa MINI+との比較) Pros：同等外形で印刷サイズはより大きい。(UP Plus 2 □140mm、Adventure3 □150mm) Pros：ダイレクトエクストルーダ標準搭載。(Adventure3やMINI+はボーデン標準） Pros：ノズル265℃、ベッド110℃対応。(Adventure3などは240℃、ボーデン標準） Pros：小型な割に電源360Wでベッド昇温が早い (UP Plus 2 180W, Adventure3 150W, MINI+ 160W） Pros：32bitマイコンなモータドライバで駆動音が静か（UP Plus 2は8bitぽい） Pros：タッチ操作で直観的に扱える。（UP Plus 2, MINI+はスイッチ操作） Cons：標準搭載のベッドが高温下ですぐ破れた。(ABS印刷４回で２枚破損orz) Cons：ガラスベッドではUP比でABSの付きが悪く交換お勧め。 オススメURL KINGROON KP3Sの活用 – KINGROON KP3S情報 http://hitoriblog.com/kingroon_kp3s/docs/ Kingroon high precision FDM 3D Printer https://www.kingroon.com/downloads/ Kingroon KP3S Review | 3D Print Beginner https://3dprintbeginner.com/kingroon-kp3s-review/ …IdeaMakerのプロファイルも公開されてます。 IdeaMaker Review: Why It's My Favorite Slicer? | 3D Print Beginner https://3dprintbeginner.com/ideamaker-review-why-its-my-favorite-slicer/ …Raise 3D用スライサーとして有名なIdeaMakerは他のマシンでも利用できるそうです 3D Printing Tips To Improve Print Quality | 3D Print Beginner https://3dprintbeginner.com/3d-printing-tips-to-improve-print-quality/ …印刷品質を向上させるためのヒントが多数記載されています。
10. 横幅を極力狭めたい。次に奥行きを狭めたい。高さはできなりでO.K. VORON ZEROをぱっと見て左右に隙があり、より狭めると緻密でカッコよくなりそう。 C面付2020アルミフレームを縦材に使う。 この材料みて設計しようかなと思いました。 極力KP3Sの部材を用いる。 特にMGN12のリニアレール２本、モータ、ベッド、基板、ハーネス類は移行したい。 ただ流用したせいでかっこ悪くはしたくない。 どうせなら可逆設計する。 また別のセットに作り変えたくなる可能性も考慮して。 元に戻せると何となくかっこいい気もする。 Fraxinus デザイン要件/優先度
11. 1515アルミフレームは後入れナットがないっぽいです。 そのため入れ忘れると部分バラシが必要で、当方４回くらい部分バラシしました。 手戻りや誤加工に注意し製作頂ければと思います。 格安中華系ねじのなめやすさは異常。 M3x6などねじを再利用する際に六角穴でも比較的なめやすかったです。 特に流用ネジは強く締め過ぎないようご注意願います。 Fraxinus 組立時の注意
12. まずKP3S＋Klipper+3D touchで印刷可能な状況を強くお勧めします。 Klipperが動く環境からのアップサイクルであればprinter.cfgの一部変更のみで対応が可能で、うまく動かな かった場合の原因切り分けが容易となります。 ABSで印刷できる環境が常にある状態をお勧めします。 印刷部品を揃えるため自宅もしくは職場や学校、知人づてでもを印刷できる状態をおすすめします。また一 部は耐熱性や耐久性を要するためABS での部品印刷をお勧めしています。PLA部品は高温に晒されると溶解 して火災等の要因となるそうですし、継時で劣化が進みある日割れているなどの経験も多く、おすすめしま せん。 工具も併せて準備願います。 組立に際しはんだごて、電気ドリル＆ドライバー、レンチ、ピンセット、ペンチ、M3,M4タップなど多くの 工具を使用します。借りられる環境を探すか、この機会に揃えて頂く必要があります。 Fraxinus 手配前のお勧め事項
13. 01 部品の手配と印刷
14. Fraxinus 部品手配 BOM Listを元に必要部材の手配を行います。 当方手配時はリニアレール:MGN7H-200mm x3pcs の手配が3-4週と一番納期長く、 早めの手配をお勧めします。 2022.06.11 / Yohei Fukuma | 14 最新データはGoogle Driveから取得できます （現在ベータ公開中につき登録者にのみ案内中）
15. Fraxinus 部品印刷 STLデータとBOM Listを元に印刷を行います。多くがABS推奨です。 スライス設定は、押出幅0.45mm以上、ウォールカウント3以上、インフィル40%以上がお勧めです。 2022.11.7 / odaki, Yohei Fukuma | 15 また、ナット穴が意図通りのサイズになるようスライス設定を調整することをお勧めします。目安は0.1mm。 ideaMaker: “XY Size Compensation for Holes” ※ “穴のXYサイズ補正” Cura: “Hole Horizontal Expansion” ※ “穴の水平展開” 調整をしない場合、プリント部品のナット穴が小さくなり、ナットがはまらない可能性があります。 はまらない場合、ナット穴は拡張が困難ですのでナットを加熱挿入するなどの特殊な対処が必要となります。
16. Fraxinus 部品印刷 STLデータとBOM Listを元に印刷を行います。データはオススメ印刷方向に合わせています。 2023.02.10 / tiryoh , Yohei Fukuma | 16 オプションパーツを含むリストはGitHubから確認できます。 https://github.com/Fraxinus-3D/Fraxinus-Hardware/tree/main/Fraxinus1k/STLs
17. Fraxinus 部品印刷 治具部品 STLデータとBOM Listを元に印刷を行います。データはオススメ印刷方向に合わせています。 治具はPLA推奨、押出幅0.45mm以上、ウォールカウント3以上がお勧めです。 2022.03.11 / nrtkbb , Yohei Fukuma | 17 Fraxinus 1kでは穴の位置が変わっているため、 写真のものではなく、新しいジグ(Jigu v2)を 使う必要があります。
18. Fraxinus 部品印刷 挿し色部品 STLデータとBOM Listを元に印刷を行います。データはオススメ印刷方向に合わせています。 押出幅0.45mm以上、ウォールカウント3以上がお勧めです。 2022.03.11 / nrtkbb , Yohei Fukuma | 18
19. 2022.01.24 / Yohei Fukuma | 19 Fraxinus 部揃確認 部品が揃ったか確認します。 各自BOM Excelシートをダウンロードし 状況をチェックするのがお勧めです。 BOMの最新データはGoogle Driveから取得できます （現在ベータ公開中につき登録者にのみ案内中）
20. 02 部品の加工
21. Fraxinus 02 部品加工 (フレーム加工概要) 1. 1515フレーム (1) タップ加工 両側面にM3タップします。深さ11mm以上。組み立てに必要な面だけでなく両側面についてタップします。 穴あけ加工に使うJigu V2をねじ止めするために必要です。 X軸となる1515フレームにはタップは必要ありませんが、タップの要不要を判断せずに済み、 また、タップの出来が良かったものを選別することもできるので、すべての1515フレームにタップすることをお勧めします。 (2) 穴あけ加工 六角レンチを通すために必要となる穴をあけます（いわゆるレンチ穴）。 全12本中、6本について、計10か所の穴あけを行います。 注意事項：Jigu V2を側面にねじ固定して穴あけのガイドに使うため、先にタップ加工を完了しておく必要があります。 穴のサイズ精度は重要ではありませんが位置は重要です。大きくずれるとレンチがねじの位置と合わず組み立てが困難です。 逆に、穴のサイズや位置が正確な場合、組み立てが楽になり、かつ、組み立て精度も出やすくなります。 2. 2020Cフレーム (1) タップ加工 両側面にM4タップします。深さ15mm以上。組み立てに必要な面だけでなく両側面についてタップします。 穴あけ加工に使うJigu V2をねじ止めするために必要です。短いねじが用意できるなら深さも浅くできます。 (2) 穴あけ加工 六角レンチを通すために必要となる穴をあけます（いわゆるレンチ穴）。 注意事項は1515フレームの穴あけ加工と同じです。 3. 2040フレーム (1) タップ加工 片側面にM4タップします。深さ9mm以上。Jigu固定も不要なので片側面のみで必要十分です。 (2) 穴あけ加工 不要です。 2022.11.07 / odaki | 21
22. 2022.01.24 / Yohei Fukuma | 22 Fraxinus 02 部品の加工 1515フレーム両側面にM3タップします。 注意：噛みこみ防止のためタッピング ペースト等潤滑油の利用がお勧めです。 半回転したら、1/4回転戻して切子を逃がすことが必要。
23. Fraxinus 02 部品の加工 1515フレームの必要箇所にレンチ穴を開けます。 注意：必要箇所を確認の上で穴を開けます。 注意：治具の奥までしっかりフレームが挿入 されている事を確認してから穴を開けます。 2022.01.24 / Yohei Fukuma | 23 Fraxinus 1kでは穴あけジグとしてJigu v2を使います。
24. Fraxinus 02 部品の加工 1515フレームの必要箇所にレンチ穴を開けます。 注意：必要箇所を確認の上で穴を開けます。 注意：治具の奥までしっかりフレームが挿入 されている事を確認してから穴を開けます。 2022.01.24 / Yohei Fukuma | 24 Fraxinus 1kでは穴あけジグとしてJigu v2を使います。
25. Fraxinus 02 部品の加工 1515フレームの必要箇所にレンチ穴を開けます。 注意：必要箇所を確認の上で穴を開けます。 注意：治具の奥までしっかりフレームが挿入 されている事を確認してから穴を開けます。 2022.01.24 / Yohei Fukuma | 25
26. Fraxinus 02 部品の加工 2040フレームの片側面２カ所にM4タップします。 2020Cフレームの両側面にM4タップし、 必要箇所にレンチ穴を開けます。 2022.01.24 / Yohei Fukuma | 26 注意：左右面対称のため穴あけ治具を２種使います。 注意：必要箇所を確認の上で穴を開けます。 誤認防止のため部品へのメモもお勧めです。 注意：治具の奥までしっかりフレームが挿入 されている事を確認してから穴を開けます。 2040フレーム x 1本 2020Cフレーム（短）x 2本 2020Cフレーム（長）x 2本
27. Fraxinus 02 部品の加工 2020Cフレームの両側面にM4タップし、 必要箇所にレンチ穴を開けます。 2040フレームの片側面２カ所にM4タップします。 注意：左右面対称のため穴あけ治具を２種使います。 注意：必要箇所を確認の上で穴を開けます。 誤認防止のため部品へのメモもお勧めです。 注意：治具の奥までしっかりフレームが挿入 されている事を確認してから穴を開けます。 2022.01.24 / Yohei Fukuma | 27 Fraxinus 1kでは穴あけジグとしてJigu v2を使います。 Fraxinus 1kではFraxinus1stGenと一部穴位置が変更になっています。
28. 2022.03.22 / F1zzy-Boy , Yohei Fukuma | 28 Fraxinus 02 部品の加工 アルミフレーム加工要領書：AFSC-2-2020-4 xxx 赤字はGen1st -> 1kでの変更点 345 (62.5) (4.5) 345mm 345mm
29. 2022.03.22 / F1zzy-Boy , Yohei Fukuma | 29 Fraxinus 02 部品の加工 アルミフレーム加工要領書：HFS3-1515-245
30. 2022.03.22 / F1zzy-Boy , Yohei Fukuma | 30 Fraxinus 02 部品の加工 アルミフレーム加工要領書：HFS3-1515-225
31. Fraxinus 02 部品の加工 2022.03.16 / Mazu-bunkai , Yohei Fukuma | 31
32. Fraxinus 02 部品の加工 2022.03.20 / Mazu-bunkai , Yohei Fukuma | 32
33. 2022.03.22 / F1zzy-Boy , Yohei Fukuma | 33 Fraxinus 02 部品の加工 アルミフレーム加工要領書：AFS-2040-4-150
34. Fraxinus ベッドフレーム加工 プレートを切断するための治具をモデリングしてみました。 治具ごとカットするように設計してみたので、片方だけ一気に切 ると簡単に壊れちゃうので、両側からちょっとずつ切っていく想 定です。 2022.04.03 / nrtkbb , Yohei Fukuma | 34 テーブルカットジグ： （現在ベータ公開中につき登録者にのみ案内中） zipアーカイブの中にstlとstepが入っています。
35. 03 フレームの 組立 2022.05.03 / tomorrow56 , Yohei Fukuma | 35
36. 2022.01.25 / Yohei Fukuma | 36 Fraxinus 03フレームの組立 先に内部構造となる1515フレームを組み、次に柱とな るCフレームと接合します（詳細は次ページ以降）。 最初はねじを完全には締めずに仮組をしておき、最後 に全体を調整しつつ本締めすることをお勧めします。 また、フレーム組立の際には、必要箇所にM3ナット を入れておく必要があります。M3ナットを入れ忘れ た場合には分解/ナット挿入/再組立てが必要です。 CB3-12ねじはフレームの接続面側に入れ、 貫通穴経由で六角レンチで締め付けます。
37. 上側 M3 1種(or3種)ナット 2個 アルミフレームの上側に底面パネル固定用に 入れておく 下側 M3 1種(or3種)ナット 2個 アルミフレームの下側にボードパネル固定用 に入れておく 手前側 M3 1種(or3種)ナット 4個 アルミフレームの手前側に手前側にフロント スカート固定用に入れておく ⑨ (1)CB3-12で固定 (2)ナットをフロント横下⑨に入れる (3)CB3-12 で固定 ⑧ ⑦ Fraxinus 03フレームの組立 手順１. サイド左下にフロント横下・リア横下を固定 2023.01.31 /SummerOrange , nrtkbb , tomorrow56 , Yohei Fukuma | 37
38. 上側 M3 1種(or3種)ナット 2個 アルミフレームの上側に底面パネル固定用に 入れておく リニアガイドの外側にそれぞれ1個ずつ 後ろ側 M3 1種(or3種)ナット 4個 アルミフレームの後ろ側に後面パネル固定用 に入れておく 下側 M3 1種(or3種)ナット 2個 アルミフレームの下側にZモーターブラケッ ト固定用に入れておく ⑧ (1)CB3-12 x 2本を⑧の上面に入れる (2)ナットをリア横下⑧に入れる (3)CB3-12 x 2本で バランスをとりつつ固定 ⑦ ⑨ Fraxinus 03フレームの組立 手順２. フロント横下・リア横下にサイド右下を固定 2023.01.31 /SummerOrange , nrtkbb , tomorrow56 , Yohei Fukuma | 38
39. 外側 M3 1種(or3種)ナット 4個 アルミフレームの外側に側面パネル固定用 に入れておく 上側 M3 1種(or3種)ナット 4個 アルミフレームの上側に底面パネル固定用 に入れておく 下側 M3 1種(or3種)ナット 右4個 左5個 アルミフレームの下側にスカート固定用に 入れておく ⑦ ⑦ (1)ナットを左右のサイド下フレーム⑦に入れる Fraxinus 03フレームの組立 手順３. サイド左下・右下にナットを入れる 2023.01.31 /SummerOrange , nrtkbb , tomorrow56 , Yohei Fukuma | 39
40. 後ろ側 M3 1種(or3種)ナット 2個 後面パネル固定用に入れておく 手前 M3 1種(or3種)ナット 5個 リニアレール固定用に向かって手前側の溝 に入れる ⑨ ⑨ (1)CB3-12 x 2本で⑨を固定 (2)ナットをリア縦⑨に入れる Fraxinus 03フレームの組立 手順４. リア縦をリア横下に固定 2023.01.31 /SummerOrange , nrtkbb , tomorrow56 , Yohei Fukuma | 40
41. 上面 M3 1種(or3種)ナット 6個 アルミフレーム上面にABモーターとZホル ダー用に入れておく 後ろ側 M3 1種(or3種)ナット 4個 向かって向こう側(後ろ側)に後面パネル用に 入れておく ⑧ ⑥ ⑥ (1)CB3-12で固定 (2)ナットをリア横上⑧に入れる (4)CB3-12で固定 (3)CB3-12 x 2本を下面に入れる Fraxinus 03フレームの組立 手順５. サイド左中・右中をリア横上に固定 2023.01.31 /SummerOrange , nrtkbb , tomorrow56 , Yohei Fukuma | 41
42. M2 2種(or3種)ナット 5個 or 6個 の先入れ プリントパーツのM2_Adapter_190ならナット5個 M2_Adapter_85 を2個セットするならナット6個を はめ込み、フレーム上面へ差し込む (3)サイドへのリニアレール 2本の取付 M2x6 なべ小ねじ 5個 or 6個 リニアレール MGN7H-200MMを 手前側の C2020 と 17.9mm 離れた位置に固定 (4)ナットをサイド左中・右中⑥の側面(外側)に入れる M3 1種(or3種)ナット 4個 をアルミフレームの外側に 側面パネル固定用に入れておく ⑥ ⑥ (1)ナットをサイド左中・右中⑥の上面に入れる (2)CB3-12 x 2本で⑧を固定 ⑧ Fraxinus 03フレームの組立 手順６. リア横上をリア縦に固定 2023.01.31 /SummerOrange , nrtkbb , tomorrow56 , Yohei Fukuma | 42
43. 向かって右側側面 M3 四角ナット ２個 またはM3ナット＋ spacer 2020 M3 ×２組 ※アルミフレームの縦に2本リニアレールを 立ててある側に入れる。 ACインレット部分の固定用 ③ (1) CB4-16 で各脚にプリントパーツ“foot-afsc”を固定 (2)“M3x8x0.5 平ワッシャーを入れたCB3-12 ”で各脚を固定 前側2本：3ヶ所 後側2本：2ヶ所 (3)ナットを③に入れる ⑤ ⑤ Fraxinus 03フレームの組立 手順７. ４本の脚(CフレームAFSC-2020)を取り付ける 2023.01.31 /SummerOrange , nrtkbb , tomorrow56 , Yohei Fukuma | 43 ワッシャーはスリットの内側に入れる
44. 04 KP3Sの解体
45. Fraxinus KP3Sの解体（プリントパーツの事前確認） KP3Sを分解する前に、プリントしたパーツに過不足がないか、 フレームやねじなどと組み合わせて問題なく組みあがるかを確認します。 特に、Holder Idler R、Holder Idler L が設計通りに出力されているかを事前に確認します。 Holder Idlerをベアリング、ねじ、ワッシャー、ナットで仮組し、フレームに仮装着することをお勧めします。 問題があった場合には、KP3Sを分解する前に再プリントしておきます。 ▪失敗事例と対処策 ・同じデータを複数個プリントする必要があったが一つだけしかプリントせずパーツ不足 → 追加でプリントする ・LとRがあることに気づかず、片側を複数プリントしてしまった → 足りない側を追加でプリントする ・外形サイズが意図通りではなくフレームにはまらなかった → 冷却後のサイズが設計値±0.1mm程度となるようにプリント設定をチューニングし、再プリントする。 または、設計データを個別に修正し、部品がはまるように調整する ・穴のサイズが意図通りではなくナットがはまらなかった → チューニングを行って再プリントする。 または、はんだごてでナットを加熱してプリントパーツに熱挿入する ・ねじ止めしたらパーツが割れてしまった → プリント方向が正しいか(お勧め方向か)、インフィル率が十分か(目安は40%以上)を確認して再プリントする ・ベアリングとスペーサーが装着する空間に入りきらなかった → 空間の天井が意図通り出ているかを確認する。垂れている場合、ブリッジ、サポート設定をチューニング。 必要に応じ薄いワッシャーに換装する。ワッシャーをABSで適切な厚みでプリントし利用するなども有効。 2023.02.11 / SummerOrange, odaki | 45 Holder Idler L Holder Idler R
46. 2022.01.31 / Yohei Fukuma | 46 Fraxinus KP3Sの解体 以下の部品をKP3Sから取り出します。 ざっくり電気系全部＋リニアレール＋M3x6ねじです。 制御基板, LCD, プリントヘッド, リミットスイッチｘ３, モーター x3, リニアレールx2, リードスクリュ―, ヒーティングベッド, 各種ケーブル/ハーネス, 電源, ねじ類(主にM2x6を流用)
47. Fraxinus KP3Sの解体（流用関係図 その１） Xモーター → Aモーター Yモーター → Bモーター Zモーター Eモーター Zリニアレール（１） Zリニアレール（２） KP3S背面 KP3S正面 2022.01.31 / Yohei Fukuma, kusa0 | 47
48. 2022.01.31 / Yohei Fukuma, kusa0 | 48 KP3S背面 KP3S正面 プリンターヘッド部 X リミットスイッチ Y リミットスイッチ ヒートベッド LCD 電源Box マザーボード（MCU) Z Nut Fraxinus KP3Sの解体（流用関係図 その２） フレキシブルカプラ
49. Fraxinus KP3Sの解体#1 M3-3.83の6角トラスネジを3つ、エクストルーダの外殻を外す M2.5-19.76の6角トラスネジとM2.5ナイロンナットを2つ、エクス トルーダのブロアファンを外す M2.5-7.6の6角トラスネジを2つ、ファンシュラウドを外す エクストルーダ外殻にケーブルを止めてる黒いパーツをペンチで押 さえながら外し、ケーブル類を外す M3？皿径5.35長さ15.825十字皿ネジを4つ、ヒートシンクファンを 外す M2.5-7.5の6角トラスネジ2つ（右上と左下）と、m2.5-5.8の6角ト ラスネジ2つ（右下と左上）、エクストルーダとリニアレールの固 定を外す（ネジ外すとホットエンド周辺が落ちるので支えながら） X軸のベルト525mmを外す リニアレールのブロックを何かで固定して外れないようにする 2022.03.24 / nrtkbb , Yohei Fukuma | 49 M2.5-31.58の6角トラスネジ2つ(左上と左下)と、M2.5-24.87の6​ 角トラスネジ1つ(右下)、エクストルーダギアを開ける。M2.5バ ネワッシャーが左上と左下に入っているので気を付けて。
50. Fraxinus KP3Sの解体#1 エクストルーダギアのフタに外径10内径5.8のベアリングが付いて るので気を付けてフィラメントをエクストルーダギアに押し当てる バネを取る M2.5-7.9の6角トラスネジ1つ、エクストルーダギアへフィラメント を押さえるバネとギアに挟まれてるパーツを外す エクストルーダギアを取る ホットエンドを取る 外径10内径3のフィラメント押し付けてるベアリングを取る バネとギアに挟まれてたパーツにも外径9内径4.93のベアリングが あるので注意 エクストルーダギアを外したところには外径10内径5.79のベアリン グが嵌ってるので注意 M2.5-7.84の6角トラスネジ2つ（右上と右下）、エクストルード モータを外す 2022.03.24 / nrtkbb , Yohei Fukuma | 50
51. Fraxinus KP3Sの解体#2 M4-29.87の6角トラスネジを3つ、X軸とZ軸の交点を外す。偏心 ナットが付いてるところは少し緩めるだけにして片手でネジを 回しつつ、モーターなどが落ちないように支える M2.5-7.7の6角トラスネジを3つ、X軸のリニアレールを外す。 M2.5バネワッシャーが付いてるので注意。 M2.5-9.76の6角ボルトキャップネジを4つ、X軸とZ軸のリミット スイッチを外す。リミットスイッチがX軸のかZ軸のかわからな くなるのでラベリングしておく。 M3-15.89の6角トラスネジを1つ、X軸の先端のプーリー？を外す。 M3バネワッシャーが付いてるので注意。 M2.5-5.82の6角トラスネジを4つ、X軸モータを外す M2.5-9.88の6角トラスネジを4つ、Z軸のリードスクリューにX軸 を支えてた黒い金属パーツを外す。M2.5バネワッシャーがそれ ぞれ付いてるので注意 レベリング用ダイヤルを4つ、ヒートベッドを外す M2.5-7.7の6角トラスネジ2つ、Y軸とプラットフォームの固定を 外す M2.5-5.8の6角トラスネジを4つ、Y軸のリニアレールとプラット フォームの固定を外す。M2.5バネワッシャーがそれぞれ付いて るので注意 2022.03.24 / nrtkbb , Yohei Fukuma | 51
52. Fraxinus KP3Sの解体#3 M2.5-7.7の6角トラスネジを3つ、 Y軸リニアレールを外す。 M2.5バネワッシャーが付いてるので注意。 M2.5-5.6の6角トラスネジを4つ、 Y軸モータを外す M3-10の6角ボルトキャップを2つ緩めて、 Z軸のリードスクリューを外す M3-?の6角トラスネジを2つ緩めて、 2040の横からの支えを緩める M4-20の6角トラスネジを2つ、2040を底面から外 す。M4バネワッシャーが付いてるので注意。 M2.5-14の6角トラスネジ2つと、M2.5-5.7の6角ト ラスネジ2つ、Z軸モーターを外す 呼び径3.7のZ軸の0基準になるマイナスネジを外す M2.5-6の6角トラスネジ8つ、本体底面を外す 2022.03.29 / nrtkbb , Yohei Fukuma | 52
53. Fraxinus KP3Sの解体#4 M2.5-13.84の6角トラスネジを4つ、本体底面の蓋 裏側に付いてるファンを外す M2.5-5.9の6角トラスネジを4つ、本体底面に横た わる橋のような金属パーツを外す M2.5-5.9の6角トラスネジを2つ、Y軸モータが固 定されていた金属パーツを外す ケーブルタイ（や色んな名前で呼ばれてるもの） をニッパーで外す M2.5-7.7の6角トラスネジを2つ、Y軸のリミット スイッチを外す。どの軸かわからなくならないよ うY軸とラベリングしておく。 2022.03.29 / nrtkbb , Yohei Fukuma | 53
54. Fraxinus KP3Sの解体#5 ケーブルを基板から全て外します M2.5-5.66の6角トラスネジを3つ、 メイン基板を外す M2.5-3.8の6角トラスネジを4つ、 液晶基板を外す M3-15.86の6角トラスネジを1つ、 本体底面に付いてるアイドラーを外す。 アイドラーと本体の間に M3バネワッシャーが付いてるので注意。 解体完了！ 2022.03.29 / nrtkbb , Yohei Fukuma | 54
55. Fraxinus KP3Sの解体 2022.05.24 / Mazu-bunkai , Yohei Fukuma | 55
56. 05 Zベッドの 組立 2023.01.31 /SummerOrange , tomorrow56 , Yohei Fukuma | 56
57. 手前 M3x6 キャップボルト 5個 x 2 KP3Sを分解した時に出てくるものか Misumi CB3-6 リニアレール x 2 KP3Sから取ってきたものを固定。下側はリア縦アル ミフレームに接する形でパネルがハマるので、パネル 厚み5mm程度アルミフレーム端部から上に逃げておく。 ⑨ ⑨ (2)リニアレールをリア縦⑨に固定 (1) SUS-M3-10 x 12でPanel_bottomをフレームに固定 Fraxinus 05 Zベッドの組立 手順１. ボトムパネルを取付後、リニアレールをリア縦に固定 2023.01.31 /SummerOrange , nrtkbb , tomorrow56 , Yohei Fukuma | 57
58. (2)Holder Z nutの取付 CB4-30 x 2 AFS-2040のM4タップに固定 (1)Z-Nutの取付 CB3-20 x 4 または CB3-30(20㎜にカット) x 4 Holder Z nut AFS-2040 Fraxinus 05 Zベッドの組立 手順２．Holder Z nutの取付 2023.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 58 取付方向注意： Holder Z nut は丸いくぼみ空間のある方を 下面（モーター側）にします。
59. Holder Z carriage (3)Cap Z carriage をはめ込む (2)ベッド取付用ナットを先入れする M3 四角ナット ×４ または M3ナット+ spacer 2020 M3 ×４ (1)Holder Z carriage (両側２個)の取付 ※後で調整できるよう仮固定する M4 四角ナット ×３ または M4ナット+ spacer 2020 M4 x３ CB4-16 ×３ または CB4-30(18㎜にカット) x３ Fraxinus 05 Zベッドの組立 手順３．Holder Z carriageの取付、ベッドの取付準備 2023.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 59 Holder Z carriage
60. (1)Holder Z carriageを リニアレールに固定 外側２本： CB3-12 + M3 ワッシャー 内側２本： CB3-12 Fraxinus 05 Zベッドの組立 手順４．Holder Z carriageをリニアレールに取付 2023.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 60 (1)Holder Z carriageを リニアレールに固定 外側２本： CB3-12 + M3 ワッシャー 内側２本： CB3-12
61. (1)Bed Frameを先入れナットで固定 固定用ネジ＋ワッシャーはKP3Sから流用 または SUS-M3-10 + M3ワッシャー ×４組 KP3S Bed Frameの固定位置 Fraxinus 05 Zベッドの組立 手順５．Bed Frameの取付 2023.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 61 干渉注意： Bed Frame 未加工または加工不良の場合、 Zリニアレールと干渉し正しく取付できません
62. Fraxinus 05 Zベッドの組立 手順６. Heat Bedの取付 2023.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 62 (1) Heat Bed を Bed Frame に取付 ※取付前にベッド底面側のボルト4本に スプリングを通しておくこと (2) 調整ナット×４で Heat Bed を固定 ※パーツバリエーションあり ・KP3S流用品(黄色の大径ナット) ・挿し色でプリントした大径ナット ・A/Bモーター用 Tensioner Knob
63. (1)CB3-12 x 4 でZモーターを Holder Z motorに固定 Fraxinus 05 Zベッドの組立 手順７．Zモーターの取付 その1 2022.05.03 / tomorrow56 , Yohei Fukuma | 63 モーターを固定するねじがフレームに隠れるため、 まず、Zモーターを Holder Z motor に固定します。 その後、Holder Z motor をフレームに仮固定していきます。 Holder Z motor この２本が隠れるので フレーム取り付け後には アクセスできなくなる
64. (1)CB3-12 x 2 でHolder Z motorを リア横下フレーム底面側に取付 Fraxinus 05 Zベッドの組立 手順８. Zモーターの取付 その2 2023.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 64 ※後で調整できるよう仮固定する
65. (2)Zロッドを通して Zモーターとベッドの位置を決めたら CB3-12 x 2 で Holder Z Shaft 1k を固定 (1)ベアリング 688ZZ を Holder Z Shaft 1k にはめ込む Zロッド Fraxinus 05 Zベッドの組立 手順９. Holder Z Shaft 1kの取付 2023.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 65 (3) Zロッドを抜き、Holder Z Shaft 1k から覗いて Zナットの中心からZモーターの軸が見えるよう、 仮固定されている Holder Z carriage と Holder Z motor の位置を微調整して固定する。 (4) Zロッドを差し込みフレキシブルカプラでZモーターと接続
66. CB3-6 x 6 で Panel_rear を フレームに固定 リアパネル取付前にHeat Bedのリード線を Bed Frameに固定すると作業がやりやすい Fraxinus 05 Zベッドの組立 手順１０.リアパネルの取付 2023.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 66 CB3-6 x 6 で Panel_rear を フレームに固定
67. 06 Xキャリッジ の組立 2023.02.05 / SummerOrange , tomorrow56 , Yohei Fukuma | 67
68. 以降の作業のために サイド横上フレームのビスを緩めて外します Fraxinus 06 Xキャリッジの組立 事前の準備 2023.02.05 / SummerOrange , tomorrow56 , Yohei Fukuma | 68
69. HFS3-1515-225 (1)M2 2種(or3種)ナット 5個 or 6個 の先入れ プリントパーツのM2_Adapter_190ならナット5個 M2_Adapter_85 を2個セットするならナット6個 をはめ込み、フレーム上面へ差し込む MGN7H-200MM Fraxinus 06 Xキャリッジの組立 手順１．HFS3-1515-225へのリニアレールの仮固定 2023.02.05 / SummerOrange , tomorrow56 , Yohei Fukuma | 69 (2) リニアレールの取付 M2x6 なべ小ねじ 5個 or 6個 でリニアレール (MGN7H-200MM)をフレームの真ん中に仮固定
70. XY Bracket L1 XY Bracket R1 (2)M2-6 なべ小ねじ x 4個で固定 (2)M2-6 なべ小ねじ x 4個で固定 (1)M3ナット x 2 M4ナット x 2を嵌め込み M3ナット M4ナット M3ナット M4ナット (1)M3ナット x 2 M4ナット x 2を嵌め込み Fraxinus 06 Xキャリッジの組立 手順２．左右のXY Bracket(下)にナットを嵌め込み左右のリニアレールに固定 2023.02.05 / SummerOrange , tomorrow56 , Yohei Fukuma | 70
71. M4ワッシャー F694ZZ x 2 M4ワッシャー Spacer 4.208 Spacer 4.2-8 M4ワッシャー F694ZZ x 2 M4ワッシャー (1)下図に従い、 F694ZZ x 2 + Spacer 4.2-8 x 2 + M4ワッシャー(4x7x0.5) x 2 , CB4-30 x 2, 3-30 x 2 を XY Bracket L2 に通して準備する CB3-30 CB4-30 CB4-30 ※グレイで記載のワッシャーは、組立時に現物に合わせて省略可能 Spacer 4.2-8 M4ワッシャー F694ZZ x 2 M4ワッシャー M4ワッシャー F694ZZ x 2 M4ワッシャー Spacer 4.208 Fraxinus 06 Xキャリッジの組立 手順３．左右のXY Bracket(上)にベアリング・スペーサー・ボルトを取付 XY Bracket R2 XY Bracket L2 2023.02.01 / SummerOrange , tomorrow56 , Yohei Fukuma | 71 CB3-30 (1)下図に従い、 F694ZZ x 2 + Spacer 4.2-8 x 2 + M4ワッシャー(4x7x0.5) x 2 , CB4-30 x 2, CB3-30 x 2 を XY Bracket R2 に通して準備する
72. (2)次工程での X Carriage 固定に備えて フレーム上面にM3ナットを 先入れしておく（左と右に1つづつ） Fraxinus 06 Xキャリッジの組立 手順４．HFS3-1515-225を左右のXY Bracket(下)に固定する 2023.02.05 / SummerOrange , tomorrow56 , Yohei Fukuma | 72 (1) CB3-12とM3ナットをゆるく取り付け フレーム下面のスリットに通す。 左右両方に通してから固定する。
73. (1)CB3-10でX Carriageを固定 (1)CB3-10でX Carriageを固定 (2)ボルト 4本を締めて XY Bracket上下を固定 (2)ボルト 4本を締めて XY Bracket上下を固定 (3)リニアレールを位置決めして ボルトを締めて固定 Fraxinus 06 Xキャリッジの組立 手順５．左右のXY Bracket(上)をX Carriageにかぶせて、ボルトを締めてリニアレールに固定 2023.02.05 / SummerOrange , tomorrow56 , Yohei Fukuma | 73
74. 07 XYガントリー の組立 2022.05.14 / tomorrow56 , Yohei Fukuma | 74
75. Holder Idler L Holder Idler R CB4-30 (1)M4ナット2を底面から嵌め込み (1)M4ナット2を底面から嵌め込み M4ワッシャー F694ZZ x 2 M4ワッシャー (2)F694ZZ x 2 , M4ワッシャー(4x7x0.5) x 2 を差し込んで CB4-30を通して固定 CB4-30 (3)Holder Idler L/Rを 上からフレームに差し込む M4ワッシャー F694ZZ x 2 M4ワッシャー Fraxinus 07 XYガントリーの組立 手順１．Holder Idlerの組立とフレームへの取付 2023.02.07 / SummerOrange , tomorrow56 , Yohei Fukuma | 75 (2)F694ZZ x 2 , M4ワッシャー(4x7x0.5) x 2 を差し込んで CB4-30を通して固定
76. Frame Motor A1 Tensioner Motor M3-30(全ねじ) + M3ワッシャーをはめる M3ナットを埋め込む (ここでは奥まで締めずに、Frame Motor A1の下側に差し込んでからきっちり締める) (1)Tensioner Motor にビスを取り付け(A/B共通) (2)Tensioner Motor を Frame Motor A1 の下側に差し込み、 M3-30を締め付ける M3ワッシャーをはめる Tensioner Knobを取付 2023.02.07 / SummerOrange , tomorrow56 , Yohei Fukuma | 76 Fraxinus 07 XYガントリーの組立 手順２．A Driveの組み立て(1)
77. (1)下図に従い、底面にM3/M4ナットを埋め込み、 ベアリング・スペーサー・M4ワッシヤー(4x7x0.5)を準備する (2)Frame Moter A2, Motor Aを取付ビスで固定する Bracket Motor A M3ナット x 2 M3ナット M4ナット M4ワッシャー F694ZZ x 2 M4ワッシャー M4ワッシャー F694ZZ x 2 M4ワッシャー Frame MotorA2 Motor A(X) CB3-30 x 7 CB4-30 x 2 グレイで記載のワッシャーは組立時に現物に合わせて省略可能 M4ワッシャー F694ZZ x 2 M4ワッシャー Spacer 4.2-8 Fraxinus 07 XYガントリーの組立 手順３．A Driveの組み立て(2) 2023.02.07 / SummerOrange , tomorrow56 , Yohei Fukuma | 77 プーリーの方向と高さに注意 A Drive はプーリーの歯車を 上側のベアリングに合わせる
78. Frame Motor B1 (2)Tensioner MotorをFrame Motor B1の下側に差し込み、 M3-30を締め付ける M3ワッシャーをはめる Tensioner Knobを取付 Fraxinus 07 XYガントリーの組立 手順４．B Driveの組み立て(1) 2023.02.07 / SummerOrange , tomorrow56 , Yohei Fukuma | 78 Tensioner Motor M3-30(全ねじ) + M3ワッシャーをはめる M3ナットを埋め込む (ここでは奥まで締めずに、Frame Motor B1の下側に差し込んでからきっちり締める) (1)Tensioner Motor にビスを取り付け(A/B共通)
79. (2)Frame Moter B2, Motor Bを取付ビスで固定する Bracket Motor B M3ナット x 2 M3ナット M4ナット Frame Motor B2 Motor B(Y) CB3-30 x 7 CB4-30 x 2 M4ワッシャー F694ZZ x 2 M4ワッシャー M4ワッシャー F694ZZ x 2 M4ワッシャー Spacer 4.2-8 M4ワッシャー F694ZZ x 2 M4ワッシャー Fraxinus 07 XYガントリーの組立 手順５．B Driveの組み立て(2) 2023.02.07 / SummerOrange , tomorrow56 , Yohei Fukuma | 79 プーリーの方向と高さに注意 B Drive はプーリーの歯車を 下側のベアリングに合わせる (1)下図に従い、底面にM3/M4ナットを埋め込み、 ベアリング・スペーサー・M4ワッシヤー(4x7x0.5)を準備する グレイで記載のワッシャーは組立時に現物に合わせて省略可能
80. A Drive B Drive (2) CB3-12 x 2でリアフレーム 上横の先入れナットに固定 (2)CB3-12 x 2でリアフレーム 上横の先入れナットに固定 (1)CB4-30をフレーム上の M4タップに固定 (1)CB4-30をフレーム上の M4タップに固定 Fraxinus 07 XYガントリーの組立 手順６．A/B Driveをフレームに取り付け 2023.02.10 / SummerOrange , tomorrow56 , Yohei Fukuma | 80 (3) Yリミットスイッチ に Holder_Y_Limit_Switch_1kc をかぶせてネジ止めし Holder Z shaft 1k と Bracket Motor B に 固定する Yリミットスイッチ CB3-12 六角M3-6 CB3-12
81. 08ベルトと ヘッドの 組立 2022.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 81
82. (1)Bドライブのモーター固定ネジ×４と テンショナーノブを緩めておき、 下段側(Bドライブ側)のベルトを通す (2)Aドライブのモーター固定ネジ×４と テンショナーノブを緩めておき、 上段側(Aドライブ側)のベルトを通す Fraxinus 08ベルトとヘッドの組立 手順１．ベルトを通す 2022.02.07 /SummerOrange , tomorrow56 , Yohei Fukuma | 82 モーターのテンショナーは緩める方向にしてからベルトを掛けると、 後でテンション調整がやりやすい モーターを リリース方向に寄せておく モーターを リリース方向に寄せておく
83. Holder_Head-belt_r (2)ベルトを配置して挟み込む Long_Nut_25x7_r (1)Long_Nut_25x7_r に M2ナット x 6 を埋め込む (3) M2-8 x 3 を締め ベルトの片方の端を固定する (4)ベルトを引っ張りながら M2-8 x3 を締め、反対側を固定する (5)M2-6 + M2ワッシャー x 4 で リニアレールに固定する Fraxinus 08ベルトとヘッドの組立 手順２. ベルトを引っ張って固定する 2022.02.10 /SummerOrange , tomorrow56 , Yohei Fukuma | 83 Space_E_Mounter_r Holder_Motor_E_Mold_r
84. Holder_X_limit_switch_KP3S_v2 (2)六角M3-6 x 2 で Xリミットスイッチを取付 (1)モーターのボルトを2箇所外し、代わりに SBCB3-25 x 2 + M3ワッシャー x 2で Holder_X_limit_switch_KP3S_v2 を取付 Fraxinus 08ベルトとヘッドの組立 手順３. Motor Extruder にXリミットスイッチを取付 2022.02.10 /SummerOrange , tomorrow56 , Yohei Fukuma | 84 Xリミットスイッチ Motor Extruder (3) Motor Extruder を Holder_Motor_E_Mold_r に嵌め込む
85. Fraxinus 08ベルトとヘッドの組立 手順４. ヒーターとサーミスタの取付方向を変更する 2022.02.11 /SummerOrange , Yohei Fukuma | 85 (1) ヒートブロック底面のイモネジを緩め、 ヒートブロック右側から挿入されている ヒーターとサーミスタを取り外す。 (2) ヒートブロックの左側からヒーターとサーミスタを挿入し、 底面のイモネジを締めてヒーターを固定する ヒーター固定用イモネジ ヒーター サーミスタ ヒートブロック 正面側 ヒートブロック 正面側
86. (1) M3トラスネジ(KP3S流用) x 2で Motor Extruder に固定 (2)Titan Extruderの部品とホットエンドを 奥側から重ねるようにはめ込む (3)Titan Extruderの蓋を締めて、 M3トラスネジ(KP3S流用) x 3で固定 Fraxinus 08ベルトとヘッドの組立 手順５. Motor Extruder に Titan Extruder を取付 2022.02.10 /SummerOrange , tomorrow56 , Yohei Fukuma | 86
87. (2)ヒートシンクにHotend Holderを嵌め込む Hotend Holderとヒートシンクの 嵌め込み位置関係 Fraxinus 08ベルトとヘッドの組立 手順６. Hotend Holderにファンと 3D Touch を取付け、Hotendのヒートシンクに嵌め込む 2022.02.11 /SummerOrange , tomorrow56 , Yohei Fukuma | 87 (1) 下図に従い Hotend Holder に 3010ファンと 3D Touch をネジ止めし、 5015ファンを嵌め込んでテープで固定する M3-8 + M3ナット x 2 M3-12 x 4 3010ファン 5015ファン 3D Touch Hotend Holder
88. 2022.02.11 / SummerOrange, Yohei Fukuma | 88 Fraxinus 08ベルトとヘッドの組立 手順７. サイド上フレームの取付 (1) CB3-12 + M3ワッシャー で Cフレームに取付ける (2) CB3-12 + M3ワッシャー で Motor Block A/Bに取付ける (4) Cap_B_Idler_v4 を Drive A/B に取付ける (3) Cap_ASFC-2020_r を Cフレームに取付ける
89. 09 電装周りの 組立 2022.02.10 /SummerOrange , tomorrow56 , Yohei Fukuma | 89
90. (1)メインボードをBracket PCBにビスで固定 (2)Post PCB Mainを共締めする M3-6 x 3 (KP3Sから流用)で固定 ここは共締めするので いまは固定しない 先にM3でタップを切っておくと作業しやすい Bracket_PCB KP3S メインボード Post PCB Main CB3-12で共締め Post PCB MainにM3でタップを切っておくと作業しやすい Fraxinus 09 電装周りの組立 手順１. メインボードにブラケットを取付 2022.05.14 / tomorrow56 , Yohei Fukuma | 90
91. (1)Post PCB MainにHolder Fanを取付 (2)Holder fanに5015ファンを取付 ファン固定穴に先にM3でタップを切っておくと作業しやすい Holder Fan KP3S メインボード Post PCB Main CB3-12で固定 Post PCB MainにM3で タップを切っておくと作業しやすい 5015ファン M3-20 x 2で固定 Fraxinus 09 電装周りの組立 手順２. ファンを取付 2022.05.14 / tomorrow56 , Yohei Fukuma | 91
92. (1)ラズベリーパイにLCDブラケットを固定 (2)LCDをブラケットに固定 M2.6-8 x 2 で固定 もしくはラズパイの取付穴をM3に広げてM3のビスで固定 Bracket_LCD_R ラズベリーパイ LCDパネル Bracket_LCDにM3でタップを切っておくと作業しやすい Bracket_LCD_L Bracket_LCD_R Bracket_LCD_L M3-6 x 4 (KP3Sから流用)で固定 LCDのフレキケーブルは こちら側に出す Fraxinus 09 電装周りの組立 手順３. ブラケットにラズベリーパイとLCDを取付 2022.05.14 / tomorrow56 , Yohei Fukuma | 92
93. 電源ユニットは両面テープで底面に貼り付け メインボード M3-6 x 3(KP3Sから流用)で固定 Fraxinus 09 電装周りの組立 手順４. メインボードをフレームに固定(底面) 2022.05.14 / tomorrow56 , Yohei Fukuma | 93
94. CB3-12 x 2本で固定 Fraxinus 09 電装周りの組立 手順５. LCDとラズベリーパイをスカートと共締めで固定(前面) 2022.05.14 / tomorrow56 , Yohei Fukuma | 94
95. 2022.01.27 / Yohei Fukuma | 95 Fraxinus XYZモータとZリミットスイッチ、 ヒーテットベッドを仮配置。 下記ハーネスを延長。 ヒ―テッドベッド ハーネス…約10cm延長 B(Y)モータ, LimitSW ハーネス …約30cm延長 KP3Sのロットによって違う場合があるので Appendix 1 組立メモ 参照。
96. Fraxinus スリム プリントヘッドをデザイン･印刷･組立 CoreXY用には向かって右配線は干渉するため 向かって左に配線ルートを取ります。 5015 FANは吹出口を差込みテープで止めます 2022.06.12 / tiryoh , Yohei Fukuma | 96
97. 2022.02.13 / Yohei Fukuma | 97 Fraxinus 冷却効率化のためハーネスス―ティングを合理化 併せて基板用FANを5015ファンに変え、 そのままだとうるさかったので変圧回路を追加。
99. Appendix 1 組立メモ 2022.02.19 / Yohei Fukuma
100. Fraxinus 床パネル - 床板パネルは、レーザ加工されており、切り口の煤で、汚れるので注意してください。 また、取り付けネジ穴は完全には開いていないので、3mmドリルで貫通させました。 - 床板パネルの設置 - 手前の縦のアルミフレーム2本を外す - Z軸2本のリニアレールの下部と干渉するので、リニアレールをパネル厚分だけ、上にズラす。 - フレームにナットの挿入 - 横左下フレーム：４個 - 横右下フレーム：４個 - 手前下フレーム：２個 - 奥下フレーム：２個（これだけは事前に入れとかないと大変） - 床パネルを挿入し、M3x10mmねじ締め(SUNCO CSPSL-SUS-M3-10 十字穴付スリムヘッド小ねじ) 2022.03.14 / Eitoku , Yohei Fukuma | 100
101. Fraxinus 電源系の移設 - 電源ケーブルを抜いて作業開始してください。 - 電源ユニットの分解 - ネジ２本を外してカバーを外す - DCコードに付いている、結束バンドをカット - DCコードのネジを緩めてカバーから引き抜く - DCコードを、直接ネジ締めする （必要であれば、U型端子等圧着して改善する。） - 100V側のケーブルは、電源ソケットインレットモジュールから引き抜く - 黄色（アース） - 赤 - 黒２本 - 電源ソケットインレットモジュールのネジ２本を外してカバーから取り外す - 電源ユニットの組み立て - 取り外した電源ソケットインレットモジュールを下記部品にねじ止め cab power switch.stl - 100V側を元通りケーブル結線する。フレームにマウントするときにケーブル長がギリギリなの要注意 （必要であれば、電源ケーブルモジュール側をU型端子等圧着して改善する。） - 電源ユニットは、床板に両面テープで接着 自分はVoron0でお世話になった3MのVHBテープを利用しました https://item.rakuten.co.jp/value-cr/451/ - フレームへのスイッチモジュールのマウントは、足のネジを外し、M3ナットを２個挿入 - M3x6 キャップボルト２本で電源スイッチのモジュールをマウント (編集済) 2022.03.14 / Eitoku , Yohei Fukuma | 101
102. Fraxinus ケーブルの延長 ケーブルについては、KP3Sと構造が違うため一部届かなくなるものがあります。 - 延長方法としては、3種類あると思います。半田付けやコネクタの圧着等必要となります。 1. 既存ケーブルを途中で切って、継ぎ足す感じで延長する。 2. 既存ケーブルのコネクタに合う、メスコネクタ＋オスコネクタの延長ケーブルを用意して延長する。 3. 新しいケーブルに置き換える - モータやサーミスタ配線の延長にはオヤイデ電気のRSCB 0.2sq 柔軟性シリコンコードを使用しました - ヒートベッドのヒーターのケーブルはオヤイデ電気のRSCB 2.5sq 柔軟性シリコンコードに置き換えました - コネクタは秋月電子で販売されているXHコネクタの互換品を使用しました - コンタクトピンの圧着にはエンジニアのPA-21を使用しました 2022.07.04 / Eitoku , tiryoh , Yohei Fukuma | 102 延長ケーブルを作成して延長 途中で切って継ぎ足して延長
103. Fraxinus ケーブルの延長（パターンA） - 自分の環境でケーブルが届かなかったのは下記の4つです。 1. X EndSwitchケーブル 自分は、下記のケーブル付きオス・メスコネクタを持っていたので、これを組み合わせて延長しました。 https://www.amazon.co.jp/dp/B088YKJ2MT 2. ヒートベッドのサーミスタケーブル…EndSwitchケーブルと同じ方法で延長しました。 3. ヒートベッドのヒーターケーブル コネクタ無しのただの太いケーブルだったので、単純にケーブルを継ぎ足して延長しました。 ※ここは大きな電流が流れるのでケーブルの選定及び接続には注意してください。 自分は終端を下記の工具で処理しました。 https://www.amazon.co.jp/dp/B085GHC4NX 4. Yモーターケーブル 自分は、たまたま長めの同等ケーブルを持っていたので置き換えました。 ただピンアサインが違ったので、一部ピンを差し替える必要がありました。 https://ja.aliexpress.com/item/1000006970455.html 2022.03.14 / Eitoku , Yohei Fukuma | 103
104. Fraxinus ケーブルの延長（パターンB） - 自分の環境でケーブルが届かなかったのは下記の5つです。 1.ヒートベッドのヒーターケーブル オヤイデ電気のRSCB 2.5sq 柔軟性シリコンコードに置き換えました ※ここは大きな電流が流れるのでケーブルの選定及び接続には注意してください。 終端を下記のフェルール端子＋工具で処理しました。 https://www.amazon.co.jp/dp/B085GHC4NX 2. ヒートベッドのサーミスタケーブル オヤイデ電気のRSCB 0.2sq 柔軟性シリコンコード＋XHコネクタ互換品を使用して延長用ケーブルを作成しました。 3. Yモーターケーブル オヤイデ電気のRSCB 0.2sq 柔軟性シリコンコード＋XHコネクタ互換品を使用して延長用ケーブルを作成しました。 4. X EndSwitchケーブル 途中で切って継ぎ足して延長しました。 延長するケーブルにはオヤイデ電気のRSCB 0.2sq 柔軟性シリコンコードを使いました。 5. Extruderモーターケーブル Xモーターケーブルが最も長かったので入れ替えました 2022.07.04 / tiryoh , Yohei Fukuma | 104
105. Fraxinus RaspberryPiの電源及び、冷却ファン - RaspberryPiの電源は、電源ユニットの空いている24V端子１組から降圧して供給しました。 - 降圧は、Amazonで安い降圧モジュールがあるので、これで5.2V出力になるように調整して組み込みました。 (5.2Vとしているのは、割とRaspberryPi3B+は、電圧低下アラームが出やすいので少し高めに設定しています） https://www.amazon.co.jp/dp/B010RYGGJC - RaspberryPiへの電源接続は、ピンヘッダの、４(+5V), ６(GND)番ピンへ直接供給しました。 https://shop.lgs.jp/post-519/ - コネクタは、手持ちのデュポンコネクタを使いました。 https://www.amazon.co.jp/dp/B07DF9BJKH - ちなみに、RaspberryPiの基板上のネジ穴は、2.6mmなのでマウント時に使用するネジに注意 - 冷却ファンは、24Vの手持ちファンが余っていたので、電源ユニットの空いている24V端子１組から降圧して供給しました。 このファンは個体差なのか少々振動＆音がうるさいです。もしより良いものを知っていたらご紹介いただければ幸いです^^ https://www.amazon.co.jp/dp/B07DB7DLMM 2022.03.14 / Eitoku , Yohei Fukuma | 105
106. Fraxinus 背面パネル - 背面パネルは、アクリルパネル？で非常に綺麗に加工されています。 表面の保護紙を両面から剥がします。 - 背面パネルの取付 - フレームにナットを挿入（事前に入れとかないと大変） - 後ろ縦フレーム２本にナット２個づつ - 後ろ横フレーム上・下に４個づつ - 横左下フレーム：４個 - ABモーターと、電源スイッチモジュールを取り外す必要があります。 - ネジはM3x6 キャップボルトを使用しました。ただし、自分の環境で は、ABモーター下と電源スイッチモジュール下の合計3本のネジは頭が低 いタイプのねじを使用しないと干渉しました。（自分は手持ちの物を使い ました。） 2022.03.14 / Eitoku , Yohei Fukuma | 106
107. Fraxinus ベッド関連 - ベッドのカット - ベッドのケーブル固定用の飛び出し部分が干渉するのでカットする必 要があります。 - 金鋸で横一直線にバッサリいった方が楽かも。自分は、復元できるよ うにとL字型にカットしましたが、結構面倒でした。金鋸の利用にあたって は、ベッドをしっかりと固定出来ると作業し易いと思います - リードスクリューの固定 リードスクリュー自体にM3のタップが切られていましたので、CAD とは違いますが、上からネジ締めではなく、下から手持ちのM3x25mmの ネジで固定しました。 - ホットベッドのケーブルルート ケーブルはホットベッド下に接続されているため、なるべく動かない ように固定しないと切断のリスクがありますので、簡単な固定パーツを作 成し、spacer 2020 M3.stl＋M3ナット＋M3x6mmのネジ＋結束バンドで固 定しました。 使ったのは、この金鋸です。 https://www.amazon.co.jp/dp/B0002YVI7S ただ、刃は32山のこれに置き換えています。 https://www.amazon.co.jp/dp/B0026FBG14 結構、しんどいので、頑張ってくださいねー 2022.03.14 / Eitoku , Yohei Fukuma | 107
108. Fraxinus OrangePiZero2利用 既にprokoさんがやられていると思いますが、無事にOrange Pi Zero 2でKlipper & Mainsailが動きました。 Linuxが不慣れなのでちょっと時間がかかりましたが、 これでRaspberryPi3B+を元のEnder SWへ戻せそうです^^' それにしても、価格が3000円程度で、これだけ使えるなら良い選 択ですね。 OrangePiZero2へのMainsail・Klipperのインストールについてメ モを書いてみました。 おかしな点があれば、教えてください。修正したいと思います。 Orange Pi Zero2にMainsail・Klipperのインストール ｜Eitoku @hd1103 #note https://note.com/eitoku_note/n/n8a7f2118493e 2022.03.22 / Eitoku , Yohei Fukuma | 108
109. Fraxinus プリントヘッド軽量化 L字型の金属部品のY Moter holderと、holder head-belt.stlを一体化して軽量化してみました。40g→11gになりました。 2022.03.29 / Eitoku , Yohei Fukuma | 109
110. Fraxinus プリントヘッド軽量化 軽量化の結果、ADXL345測定値がかなり改善しまして、加速度10000mm/s2 ぐらいでも、問題なさそうな感じになりました♪ 詳しい見方は自分も自信がありませんが、ポイントは、右上のボックスに書かれている、Recommended shaperの記載です。この 値のところの行を見るとaccel(最大加速度)の目安や、sm(max_smoothing)が見えます。さらに、ここに表示されている値をもとに、 printer.cfgの[input_shaper]を設定すると、共振によるゴースト的な波が大幅に軽減されます https://www.klipper3d.org/Measuring_Resonances.html 2022.03.29 / Eitoku , Yohei Fukuma | 110 Source : https://t.co/PUBNMqKkMz
111. Appendix 2 改造パーツ 2022.02.19 / Yohei Fukuma
112. Fraxinus 小径樹脂ワッシャー ベアリングとワッシャーの接触改善のため小径の樹脂ワッシャーを制作し てみました。フリクションロスを減らせれば、速度UPやプリント品質向上 になります。 2022.03.22 / Mazu-bunkai , Yohei Fukuma | 112
113. Fraxinus 5015FAN固定部品 5015ファンの固定プレートを設計中です。できるだけ軽量に作りたく、 5015ファンは突起へのはめ込み固定でビスは不要としました。また落下防 止のリングはメンテナンス性も考慮しています。😄😄 2022.04.30 / Mazu-bunkai , Yohei Fukuma | 113
114. Fraxinus プリントヘッド冷却改善 ・対面冷却化 ・流路分割 ・出口拡張 を目的にRemixしてみました。 一先ず意匠を継承することを心掛けました。 2022.04.15 / まる。, Yohei Fukuma | 114
115. Fraxinus プリントヘッド装着容易化 ベルトの張り調整を改善できないものかと、Eitokuさんデザインのマウン タにヒントを得て作ってみました。厚めの底面とバスタブ構造、ステッピ ングモーターと一体化させることで樹脂特有の剛性不足を補ってみました。 樹脂ナット受けは若干曲がっていますが、固定という意味では特に問題は なさそうです。ベルトテンションの調整はベルトを通してから、樹脂ナッ ト受けをビス２山程度締め付けておけば、前方から簡単に調整＋固定が出 来ました。 2022.05.24 / Mazu-bunkai , Yohei Fukuma | 115
116. Fraxinus 大径120FAN冷却 120ファン一つで電源とボード、ラズパイ（まだ載 せてない）をカバー出来る想定。本体はほぼ無音に なった🤗🤗 2022.04.23 / Pen-hori , Yohei Fukuma | 116
117. Fraxinus 床下メンテ容易化 床板を開けてボードいじったりメンテしたいなぁと思っ てたので、本来の設計とは逆向きにボード類取り付ける ように設計変更しました。 床下を全部外すのはネジが多くて面倒なのと、床板でフ レーム補強も兼ねてるとのことだったので、ボード部だ け開口するようにしました。 2022.06.01 / Proko , Yohei Fukuma | 117
118. Fraxinus 新プリントヘッド 私のKP3Sは1.0のためFraxinusのプリントヘッドがその まま使用できないためオリジナルのものを設計してま した。エクストルーダは既にOrbiter Extruder V1.5に 変更してるので流用し、ホットエンド部はV6、フィラ メント冷却は5015ブロアファン、ヒートシンク冷却は 4010ファンを使用します。 2022.06.05 / Proko , Yohei Fukuma | 118
119. 2022.6.7 / Yohei Fukuma Fraxinus 1kc Fraxinus(初代)にc2エンクロー ジャ付けてみたのでご報告いた します。主に大判アクリル費 2500円程度で問題なくカバーで きるようです。30minの印刷で庫 内温度も50度弱まで行く様子。 後ろ角のカバーとかなくても問 題なさそうでした。
120. Fraxinus1kc is full cover 3D printer that has a print size of 170 mm square with Core XY structure and attractive size for home use and space-saving workshops. Body Size：260x285x472mm (without protruding part) Print Size：165x170x185mm 170mm四方の印刷サイズを持つ自宅利用や省スペース工房で魅力的な 第2世代のCoreXY構造3Dプリンターの印刷/材料エリアフルカバー版です。 2022.6.05 / Yohei Fukuma c
121. 2022.6.05 / Yohei Fukuma Fraxinus1kc2 is full cover 3D printer that has a print size of 170 mm square with Core XY structure and attractive size for home use and space-saving workshops. Body Size：260x285x472mm (without protruding part) Print Size：165x170x185mm 170mm四方の印刷サイズを持つ自宅利用や省スペース工房で魅力的な 第2世代のCoreXY構造3Dプリンターの印刷/材料エリアフルカバー版です。 c2
122. 2022.02.19 / Yohei Fukuma Appendix 3 その他
123. Fraxinus フレーム寸法について 今回はNICの2020Ｃ面付フレーム, 2040フレームとミスミ1515フレームを用いています。一般的な3Dプリンターで用いられるＶ-Slotフレームやミ スミ2020フレームとは寸法が異なりますので、他のフレームを流用したい方はその断面形状に併せて校正が必要な見込みです。 Aluminum Frame for Fraxinus スロット細めなNIC 2020フレームとMISUMI 1515フレームを連結。 Cf. MISUMI 2020 Frame スロットや穴の サイズが異なる Cf. V-Slot frame スロットや穴の サイズが異なる 2022.03.01 / Yohei Fukuma | 123
124. Fraxinus KP3Sメイン制御チップとKlipper可否について Kingroon公式のKlipper導入手順としては、STM32F103またはGD32F303が導入可能でSTM32F407は不可とのこと。 STM32F407自体はKlipperでサポートされているMCUですので、何かしらKlipper動かす方法はあるはず。 STM32F103VET6 GD32F303VET6 STM32F303VET6 STM32F407VET6 写真 (KP3Sボードでの 使用実績無し) パッケージ LQFP100 LQFP100 LQFP100 LQFP100 CPU ARM Cortex-M3 ARM Cortex-M4 ARM Cortex-M4 ARM Cortex-M4 周波数 72MHz 120MHz 72MHz 168MHz SRAMサイズ 64KB 64KB 80KB 192KB Flash ROM 512KB 512KB 512KB 512KB ブートローダーオフセット (Kingroon KP3S) 28KB 28KB? - 32KB? (MKS Robin Nano V1.3と 同じとﾛｰﾀﾞｰｵﾌｾｯﾄと仮定すると) KP3SでのKlipper動作 確認済 (Kingroon情報) ⇦ 未確認 未確認 Klipper対応MCU (MCU専用コードの有無) ◯ ◦(STM32F103の上位互換?) ◦(STM32F103の上位互換?) ◯ 備考＆klipperﾌｧｰﾑｳｪｱ ｺﾝﾊﾟｲﾙ上の注意など 公式ﾁｭｰﾄﾘｱﾙ通りで 問題なし MCUをSTM32F103で設定し、追 加でDisable SWD at start upの設 定が必要な可能性有り ※参考:GD32F303VET6のコピー元 ﾌﾞｰﾄﾛｰﾀﾞｰｵﾌｾｯﾄを48KBに設定す るとTFT Updateでﾌﾘｰｽﾞ情報有 2022.03.01 / Баклажаны🍆🍆🍆🍆 , Yohei Fukuma | 124
125. KP3S基板の特性上、他の3Dプリンターで使える 3D touch でも使えない場合はあるそうで、昨年夏に試してみた結果を列挙しておきます。 右から順にAibecy, Iycorish, Deanyoyo, F Fityle, SM SunniMixのもので、ざっくり透明なキャビティのものはKP3S動作しませんでした。 またこれらの3D Touchは決して良い品質とは言われておらず、TriangleLabやオリジナルのものの方が良いそうです。 参考URL：3D Touchで自動ベッドレベリング – KINGROON KP3S情報 (hitoriblog.com) Aibecy 自動ベッドレベリングセンサー ¥2,687 https://www.amazon.co.jp/dp/B08JZ8Y7F4 KP3S OK, Aquila OK Iycorish 自動ベッドレベリングセンサー ¥1,331 https://www.amazon.co.jp/dp/B07ZXGW2G8 KP3S OK, Aquila OK Deanyoyo オートレベリングセンサー ¥1,320 https://www.amazon.co.jp/dp/B08XLZ3S9R KP3S OK, Aquila OK F Fityle オートレベリングセンサー ¥1,280 https://www.amazon.co.jp/dp/B07MM32DXN KP3S NG, Aquila OK SM SunniMix オートレベリングセンサー ¥1,320 https://www.amazon.co.jp/dp/B07ML3WXX6 KP3S NG, Aquila OK Fraxinus KP3S基板での3D Touch使用について 2022.03.01 / Yohei Fukuma | 125
126. X Motor Y Motor Z Motor E Motor CPU Fan Heat Sink Fan Parts Cooling Fan Heatbed Heater Hotend Heater X Limit Switch Y Limit Switch Z Limit Switch 3DTouch Heatbed Thermistor Hotend Thermistor 2022.04.03 / nrtkbb, tiryoh, Yohei Fukuma | 126 Fraxinus KP3S circuit connection BLTouch GND 5V Signal KINGROON 純正 緑 赤 黄 社外品 Trianglelab等 茶 赤 橙 Z+ Limit SW Signal GND 5V KINGROON 純正 白 黒 NC 社外品 Trianglelab等 白 黒 NC 社外品Trianglelab等
127. 外側 M3 1種(or3種)ナット 4個 アルミフレームの外側に側面 パネル固定用に入れておく 上側 M3 1種(or3種)ナット 4個 アルミフレームの上側に底面 パネル固定用に入れておく 下側 M3 1種(or3種)ナット 右4個 左5個 アルミフレームの下側に スカート固定用に入れておく Fraxinus ナット配置まとめ サイド横下 HFS3-1515-245 2022.04.03 / nrtkbb , Yohei Fukuma | 127
128. 上側 M3 1種(or3種)ナット 2個 アルミフレームの上側に底面 パネル固定用に入れておく 下側 M3 1種(or3種)ナット 2個 アルミフレームの下側にボー ドパネル固定用に入れておく 手前側 M3 1種(or3種)ナット 4個 アルミフレームの手前側に手 前側にフロントスカート固定 用に入れておく Fraxinus ナット配置まとめ フロント横 HFS3-1515-225 2022.04.03 / nrtkbb , Yohei Fukuma | 128
129. 上側 M3 1種(or3種)ナット 2個 アルミフレームの上側に底面 パネル固定用に入れておく リニアガイドの外側にそれぞ れ1個ずつ 後ろ側 M3 1種(or3種)ナット 4個 アルミフレームの後ろ側に後 ろ面パネル固定用に入れてお く 下側 M3 1種(or3種)ナット 2個 アルミフレームの下側にZ モーターブラケット固定用に 入れておく Fraxinus ナット配置まとめ リア横下 HFS3-1515-225 2022.04.03 / nrtkbb , Yohei Fukuma | 129
130. 後ろ側 M3 1種(or3種)ナット 2個 後面パネル固定用に入れてお く 手前 M3 1種(or3種)ナット 5個 リニアレール固定用に向かっ て手前側の溝に入れる M3x6 キャップボルト 5個 KP3Sを分解した時に出てくる ものか Misumi CB3-6 リニアレール KP3Sから取ってきたものを固 定。下側はリア縦アルミフ レームに接する形でパネルが ハマるので、パネル厚み5mm 程度アルミフレーム端部から 上に逃げておく。 Fraxinus ナット配置まとめ リア縦 HFS3-1515-225 2022.04.03 / nrtkbb , Yohei Fukuma | 130
