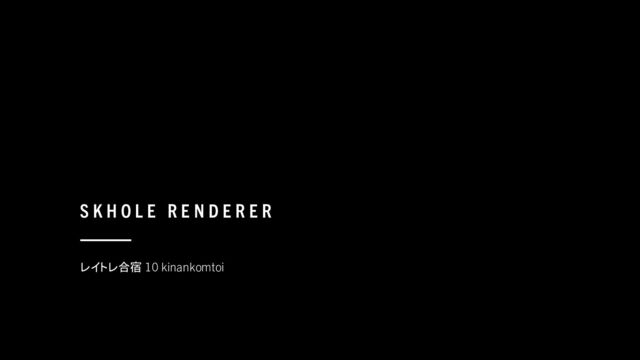

1. S K H O L E R E N D E R E R レイトレ合宿 10 kinankomtoi
2. S K H O L E R E N D E R E R • Skhole ギリシャ語で「暇」「余暇」、転じて「学問をする場所」 Schoolの語源 1 0 / 1 3 / 2 0 2 4 2 • なんかいい感じの単語でやりたかったので適当に付けた • 諸事情があり、かなりプリミティブなレンダラーになった
3. 使 用 し た ラ イ ブ ラ リ • VectorLikeGLSL (自作) : GLSLライクなvec, mat - Swittzle演算子対応 - めちゃくちゃバグあった • TinyGLTF • TinyObj • Nlohmann/ json : Jsonの入出力 • Cxxops : コマンドラインパーサー • GLFW • ImGUI 1 0 / 1 3 / 2 0 2 4 3
4. S C E N E 1 0 / 1 3 / 2 0 2 4 4 • Blenderで制作 • 特に面白いことはない https://casual-effects.com/data/ • Mituba Knobをお借りしました
5. モ チ ベ ー シ ョ ン • 特殊なマテリアル作りたい - 特殊なマテリアルの設定がめんどくさい！ • デバッグを楽にしたい - 静止画でデバッグするのはもうつらい・・・ • ポスプロちゃんとして～ • Causticsやりて～ • Vulkanをやりたい 1 0 / 1 3 / 2 0 2 4 5
6. 目 標 1 0 / 1 3 / 2 0 2 4 6 • Vulkan Raytracing • Editor制作
7. 目 標 1 0 / 1 3 / 2 0 2 4 7 • Vulkan Raytracing • Editor制作 • ポスプロ(Color Grading etc..) • Fast Multiple Scattering Approximate • VMF Diffuse: A unified rough diffuse BRDF • Interactive Rendering of Caustics using Dimension Reduction for Manifold Next-Event Estimation 特殊なマテリアル Caustics やりたい手法
8. 目 標 1 0 / 1 3 / 2 0 2 4 8 • Vulkan Raytracing • Editor制作 • ポスプロ(Color Grading etc..) • Fast Multiple Scattering Approximate • VMF Diffuse: A unified rough diffuse BRDF • Interactive Rendering of Caustics using Dimension Reduction for Manifold Next-Event Estimation 特殊なマテリアル Caustics やりたい手法 間に合いませんでした
9. 開 発記 1 0 / 1 3 / 2 0 2 4 9
10. 1 0 / 1 3 / 2 0 2 4 10 ~ お盆 8月末 Vulkan Raytracing 入門 https://zenn.dev/nishiki/books/f468197dca2dd8 ゼロからVulkan Ray Tracing, Nishiki Nsightを導入したり Editor 制作
11. 1 0 / 1 3 / 2 0 2 4 11 9月末 8月末 Editor 制作 Bounded VNDF Sampling for the Smith-GGX BRDF Visual Computing マテリアルの保存など アニメーション対応 オフスクリーン レンダリングなど
12. 1 0 / 1 3 / 2 0 2 4 12 10/5 10/9 提出日 そろそろやばい・・・ Caustics アルゴリズム調査 HoudiniでVisualize 行けそうな感じ
13. 1 0 / 1 3 / 2 0 2 4 13 10/5 10/9 提出日 一旦テストで提出、無事に通る Caustics アルゴリズム調査 10/6 テスト提出 OK
14. 1 0 / 1 3 / 2 0 2 4 14 10/5 10/9 提出日 Causticsの実装を開始 Caustics アルゴリズム調査 10/6 テスト提出 OK 10/7 Caustics アルゴリズム実装 ある程度の解を見つけられるようになった 足りてない実装があったのでそれやれば ワンチャン行けるのでは・・・？
15. 1 0 / 1 3 / 2 0 2 4 15 10/5 10/9 提出日 行けるかわからないので他のやりたかった 実装をやる Caustics アルゴリズム調査 10/6 テスト提出 OK 10/7 Caustics アルゴリズム実装 10/8 ポスプロ Fast Multiple Scattering VMF Diffuse テスト提出 ついでに提出
16. 1 0 / 1 3 / 2 0 2 4 16 10/8が終わるころの思考 VMF Diffuseの実装 なんとか行けそう シーンももうちょい こだわろうかな ギリギリCausticsも できるかも・・・？
17. 1 0 / 1 3 / 2 0 2 4 17
18. 1 0 / 1 3 / 2 0 2 4 18 10/8が終わるころの思考 VMF Diffuseの実装 なんとか行けそう シーンももうちょい こだわろうかな ギリギリCausticsも できるかも・・・？
19. 1 0 / 1 3 / 2 0 2 4 19 10/8が終わるころの思考 VMF Diffuseの実装 なんとか行けそう シーンももうちょい こだわろうかな ギリギリCausticsも できるかも・・・？
20. 1 0 / 1 3 / 2 0 2 4 20 10/5 10/9 提出日 全てが崩壊 Caustics アルゴリズム調査 10/6 テスト提出 OK 10/7 Caustics アルゴリズム実装 10/8 ポスプロ Fast Multiple Scattering VMF Diffuse テスト提出
21. 1 0 / 1 3 / 2 0 2 4 21 10/5 10/9 提出日 全てが崩壊 Caustics アルゴリズム調査 10/6 テスト提出 OK 原因が特定できずテスト提出まで 戻すことになった
22. 1 0 / 1 3 / 2 0 2 4 22 10/5 10/9 提出日 10/6日時点のバージョンで提出することに・・・ Caustics アルゴリズム調査 10/6 テスト提出 OK 提出
23. 画 像 が で な い ・ ・ ・ • レンダリング時間が遅いとOUT • ちょっとでも複雑なシーンにするとOUT • 昔からのバージョンでも同様のバグ • ギリギリ行けそうなシーンと条件を探すことに 1 0 / 1 3 / 2 0 2 4 23
24. で き た の が こ れ 1 0 / 1 3 / 2 0 2 4 24
25. 教 訓 1 0 / 1 3 / 2 0 2 4 25 バキ外伝 創面 2巻 より引用
26. や った ( や ろう とし た ) 手 法 の 概 要 1 0 / 1 3 / 2 0 2 4 26
27. 1 0 / 1 3 / 2 0 2 4 27 Bounded VNDF Sampling for Smith–GGX BRDF • サーフェイス方向に向かうサンプルを抑制する VNDF Sampling • 実装はSpherical VNDFサンプリングにちょっと＋する ぐらいでできる • 記事を書きました https://zenn.dev/kinankomoti/articles/cff2efa809e8a0 • (著者の人がいるので直接聞いてください)
28. 1 0 / 1 3 / 2 0 2 4 28 Fast Multiple Scattering Approximation • Multiple Scatteringの近似式を導いた手法 • Closedな式で提供(わりとシンプル) • 通常のSingle Scatteringに補正項を加える • 実装については以前記事を書きました https://kinakomoti321.hatenablog.com/entry/2023 /12/29/185730
29. 1 0 / 1 3 / 2 0 2 4 29 Fast Multiple Scattering Approximation • 2次光までを考慮している • Ground Truthと比べると割と近い感じになっている
30. 1 0 / 1 3 / 2 0 2 4 30 VMF Diffuse : A unified rough diffuse BRDF • Roughnessを持つDiffuse BRDFを提案 • 砂のような粒状のLambertian Sphereを考えるこ とで求めている • ShaderToyで実装している人がいました(高次光 の式も含めて) https://www.shadertoy.com/view/MXKSWW
31. 1 0 / 1 3 / 2 0 2 4 31 VMF Diffuse : A unified rough diffuse BRDF • 実装はえげつない近似式を書けばOK • 特にBRDF以外は何も必要がないはず
32. 1 0 / 1 3 / 2 0 2 4 32 Interactive Rendering of Caustics using Dimmension Rendering for Manifold Next-Event Estimation • Coplanarity 条件というものを用いて、Causticsのパス 探索の次元を減らした手法 • 1回屈折, 1回反射によるCausticsのレンダリングが 可能 • Triangle内の探索アルゴリズムの実装は Houdiniで実装 したのがあるので興味がある人はどうぞ (あっているかはわかりません)
33. 1 0 / 1 3 / 2 0 2 4 33 Interactive Rendering of Caustics using Dimmension Rendering for Manifold Next-Event Estimation • Coplanarity (同一平面)条件 屈折反射において入射、出射ベクトル、法線は 同一平面上に存在する必要がある P : Diffuse点 M : サーフェイス点 L : Light点 N_m : Mの法線 • Causticsのパスは少なくともこの条件を満たす • Coplanarity条件を満たす曲線上で探索
34. 1 0 / 1 3 / 2 0 2 4 34 Interactive Rendering of Caustics using Dimmension Rendering for Manifold Next-Event Estimation • TriangleにおいてCoplanarityを満たす 重心座標(α, β)は
35. 1 0 / 1 3 / 2 0 2 4 35 Interactive Rendering of Caustics using Dimmension Rendering for Manifold Next-Event Estimation • これを展開するとConicの式が出てくる • この曲線に沿って探索を行っていく
