Transcript
Pod Topology Spreadの超最前線 MinDomains(仮)、NodeInclusionPolicies(仮)について Kensei Nakada @sanposhiho 1

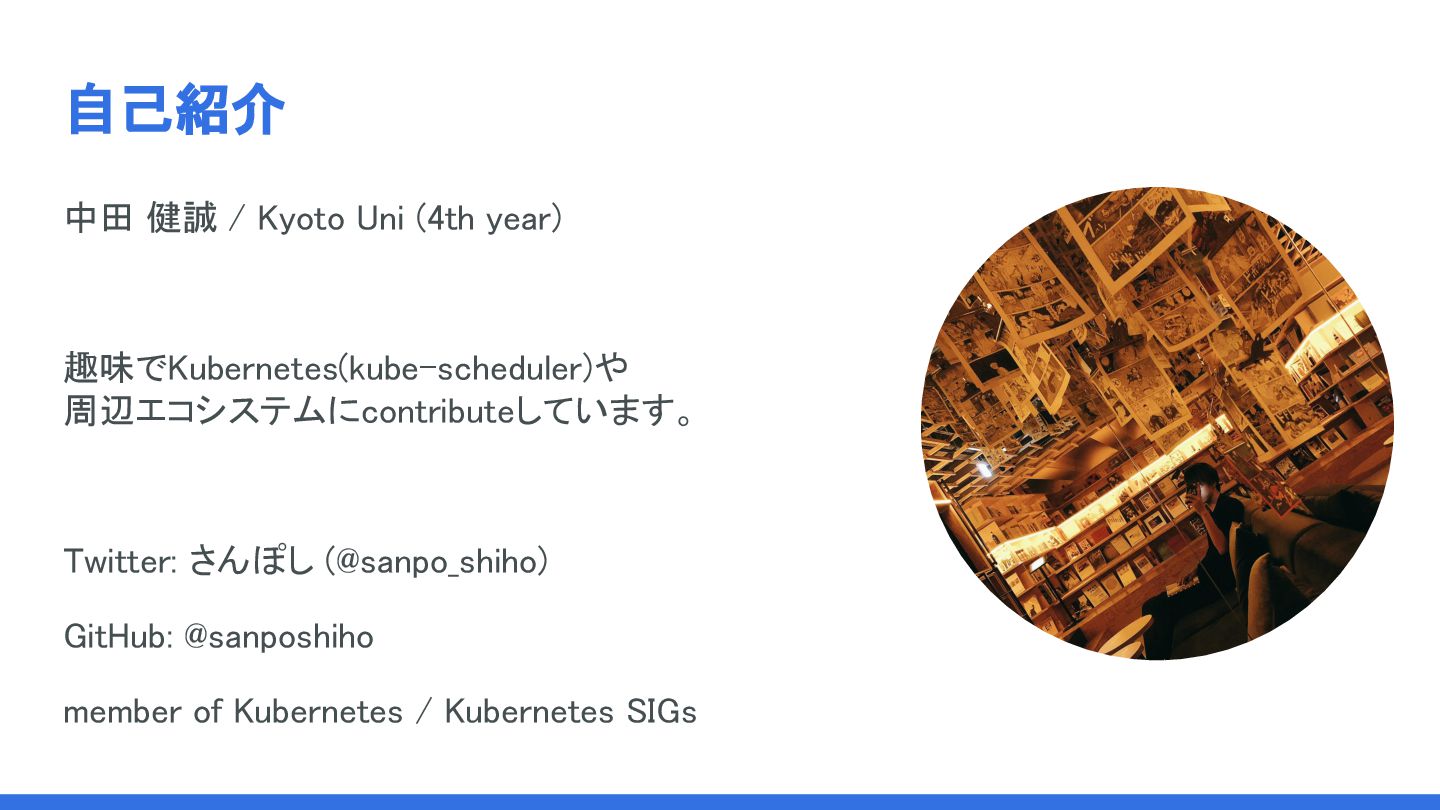

自己紹介 中田 健誠 / Kyoto Uni (4th year) 趣味でKubernetes(kube-scheduler)や
周辺エコシステムにcontributeしています。 Twitter: さんぽし (@sanpo_shiho) GitHub: @sanposhiho member of Kubernetes / Kubernetes SIGs

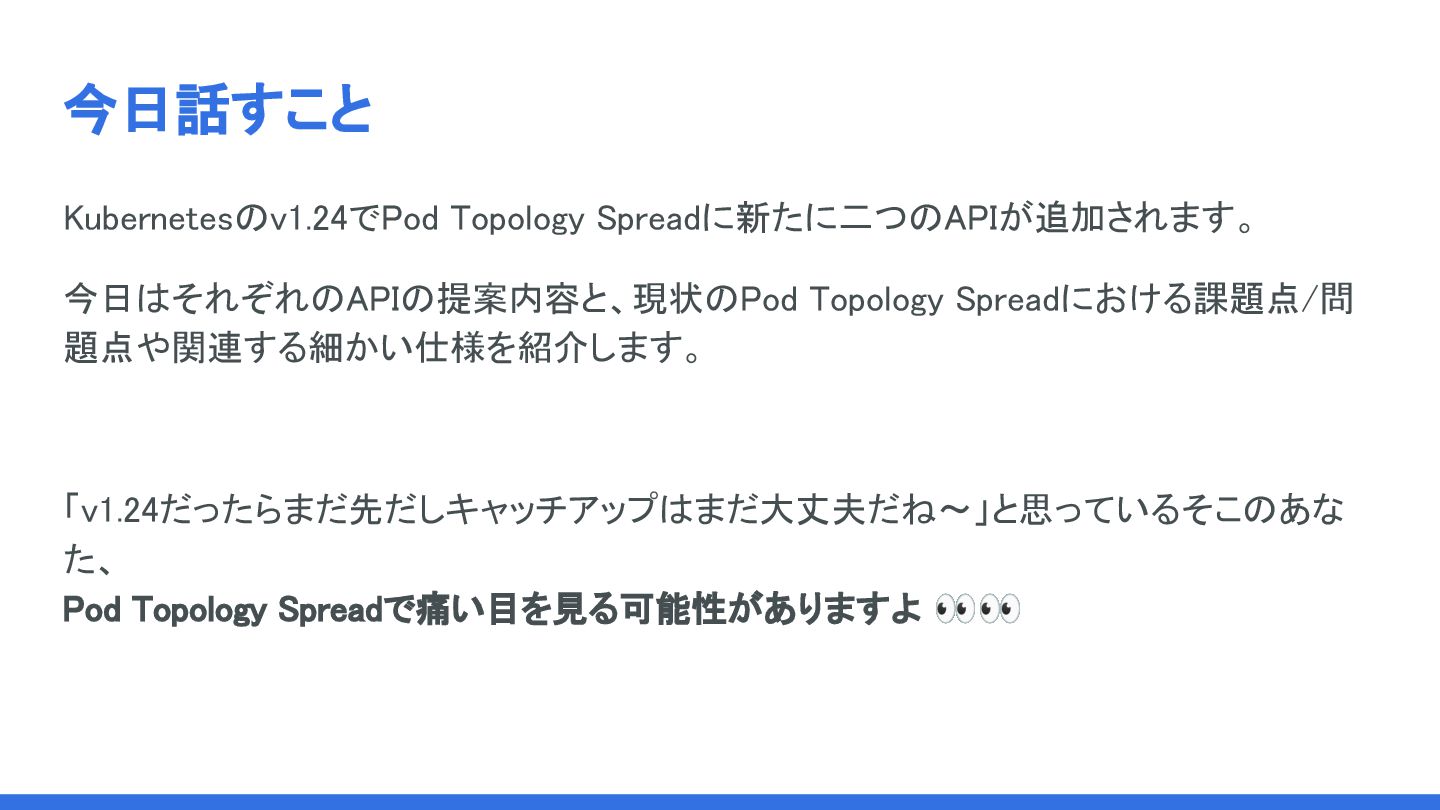

今日話すこと Kubernetesのv1.24でPod Topology Spreadに新たに二つのAPIが追加されます。 今日はそれぞれのAPIの提案内容と、現状のPod Topology Spreadにおける課題点/問 題点や関連する細かい仕様を紹介します。 「v1.24だったらまだ先だしキャッチアップはまだ大丈夫だね〜」と思っているそこのあな
た、 Pod Topology Spreadで痛い目を見る可能性がありますよ 👀👀

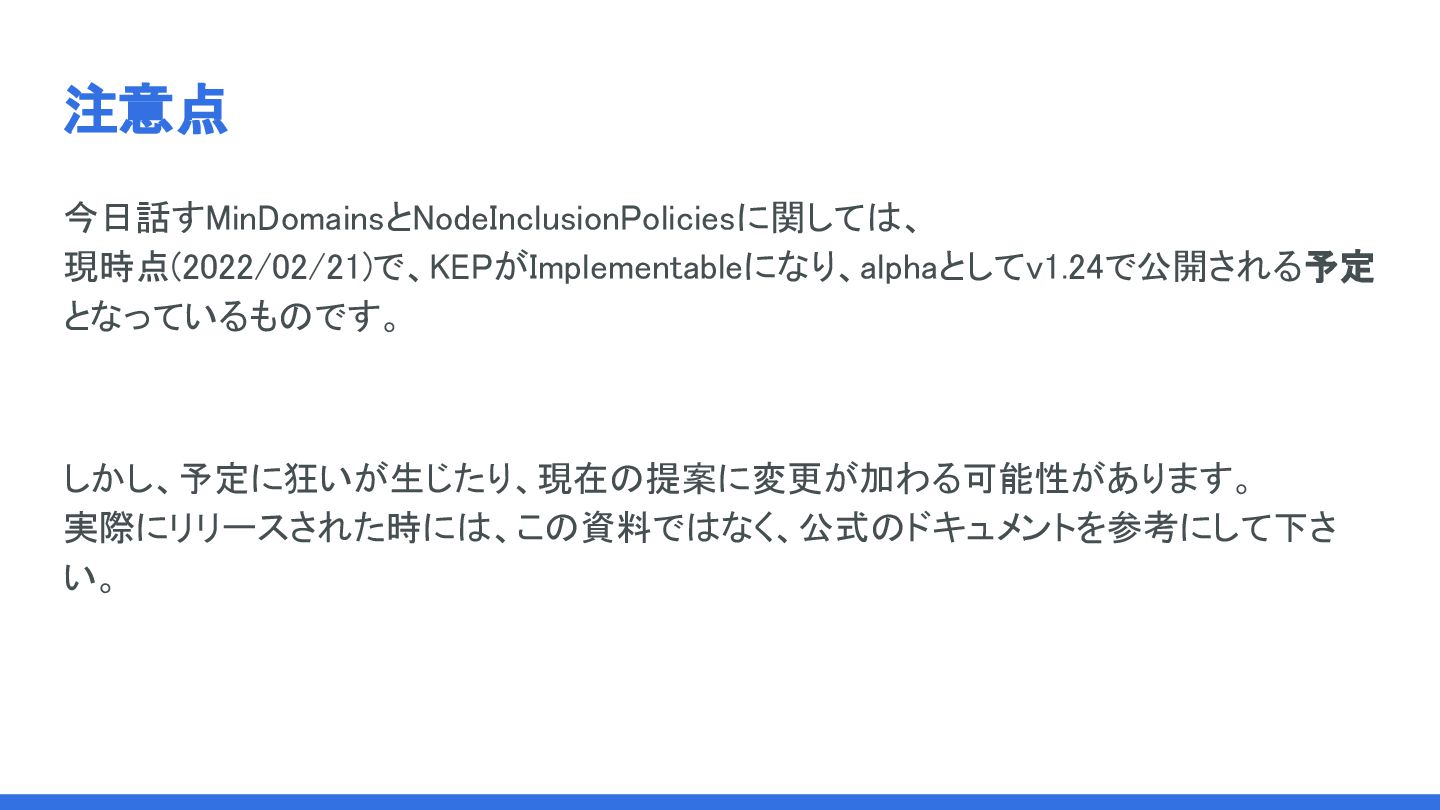

注意点 今日話すMinDomainsとNodeInclusionPoliciesに関しては、 現時点(2022/02/21)で、KEPがImplementableになり、alphaとしてv1.24で公開される予定 となっているものです。 しかし、予定に狂いが生じたり、現在の提案に変更が加わる可能性があります。 実際にリリースされた時には、この資料ではなく、公式のドキュメントを参考にして下さ い。

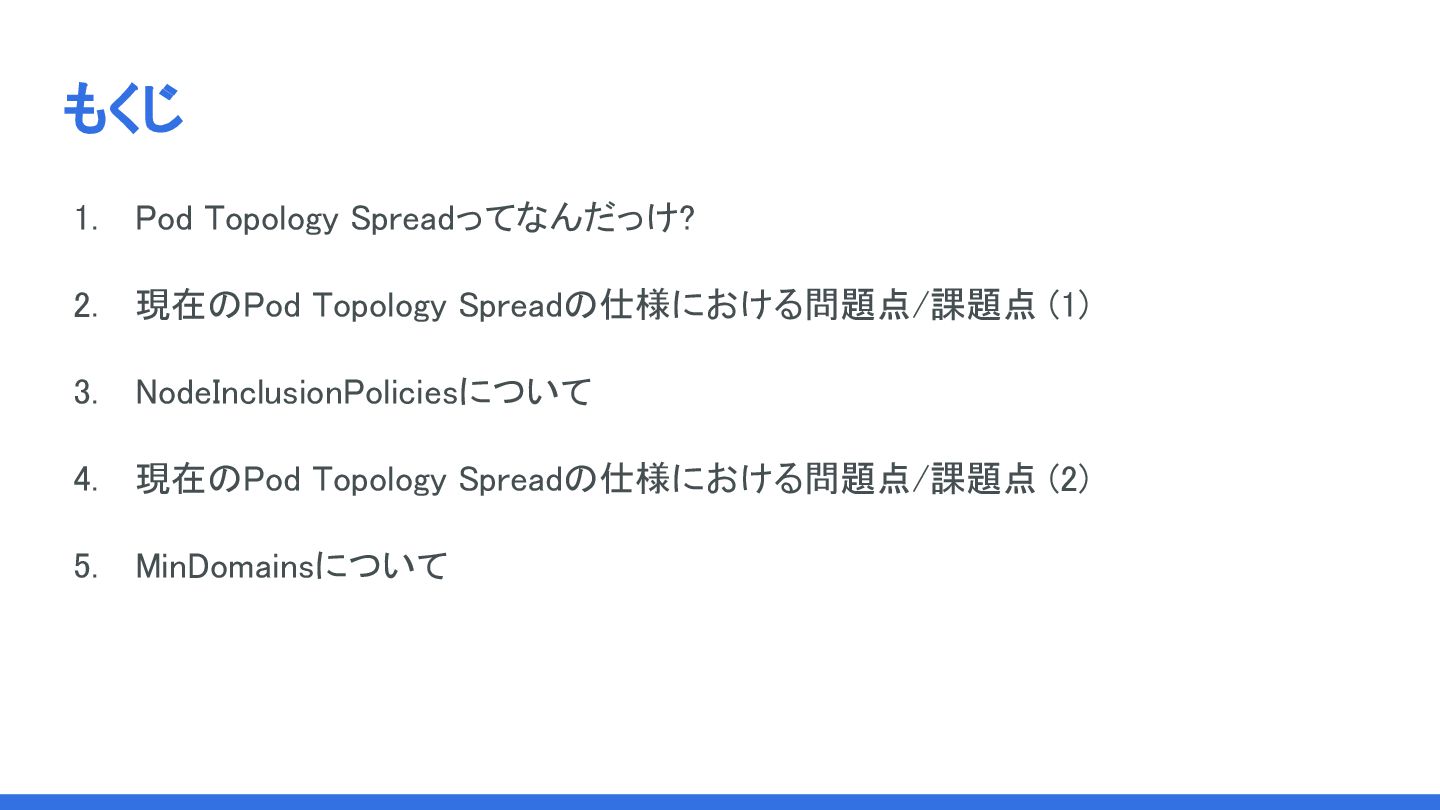

もくじ 1. Pod Topology Spreadってなんだっけ? 2. 現在のPod Topology Spreadの仕様における問題点/課題点 (1)
3. NodeInclusionPoliciesについて 4. 現在のPod Topology Spreadの仕様における問題点/課題点 (2) 5. MinDomainsについて

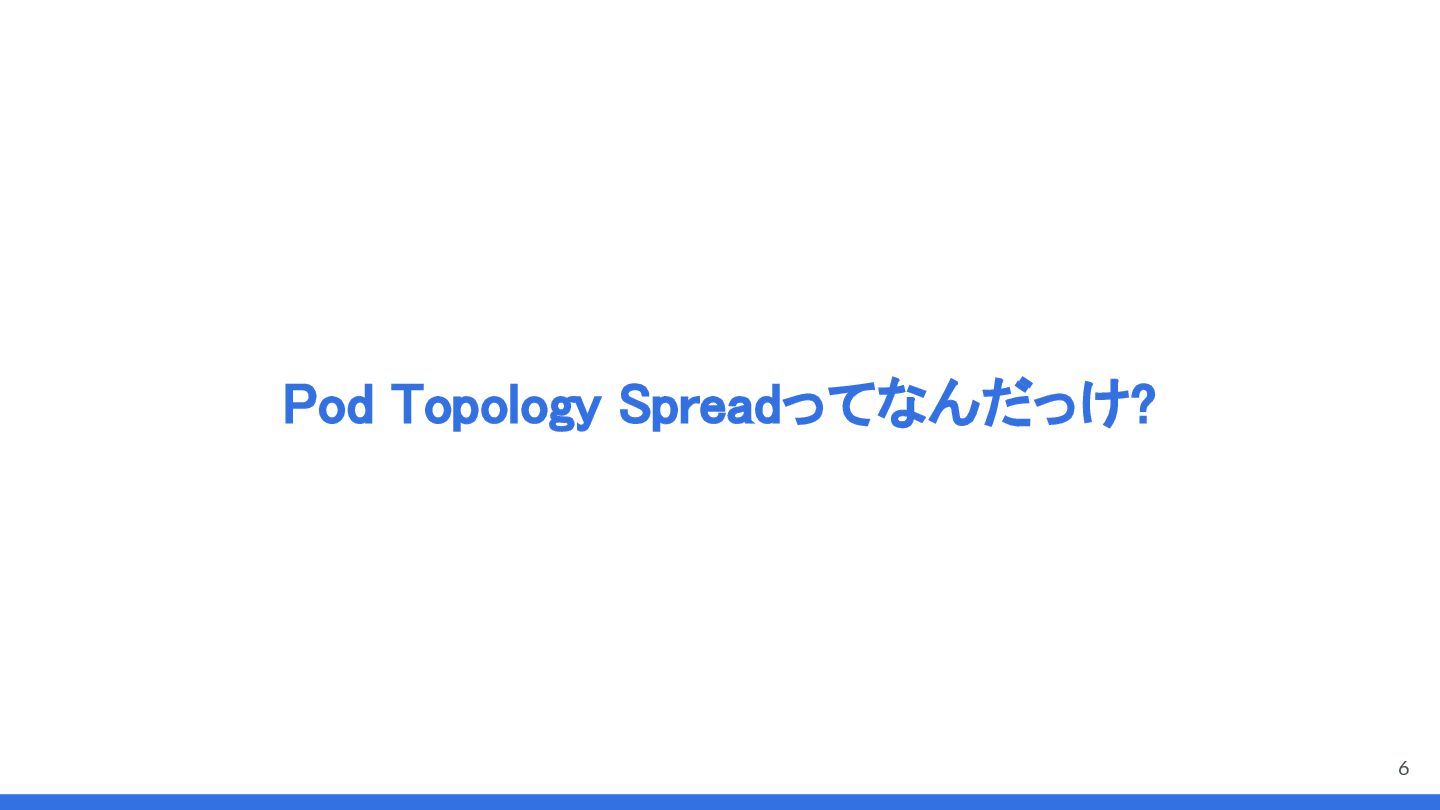

Pod Topology Spreadってなんだっけ? 6

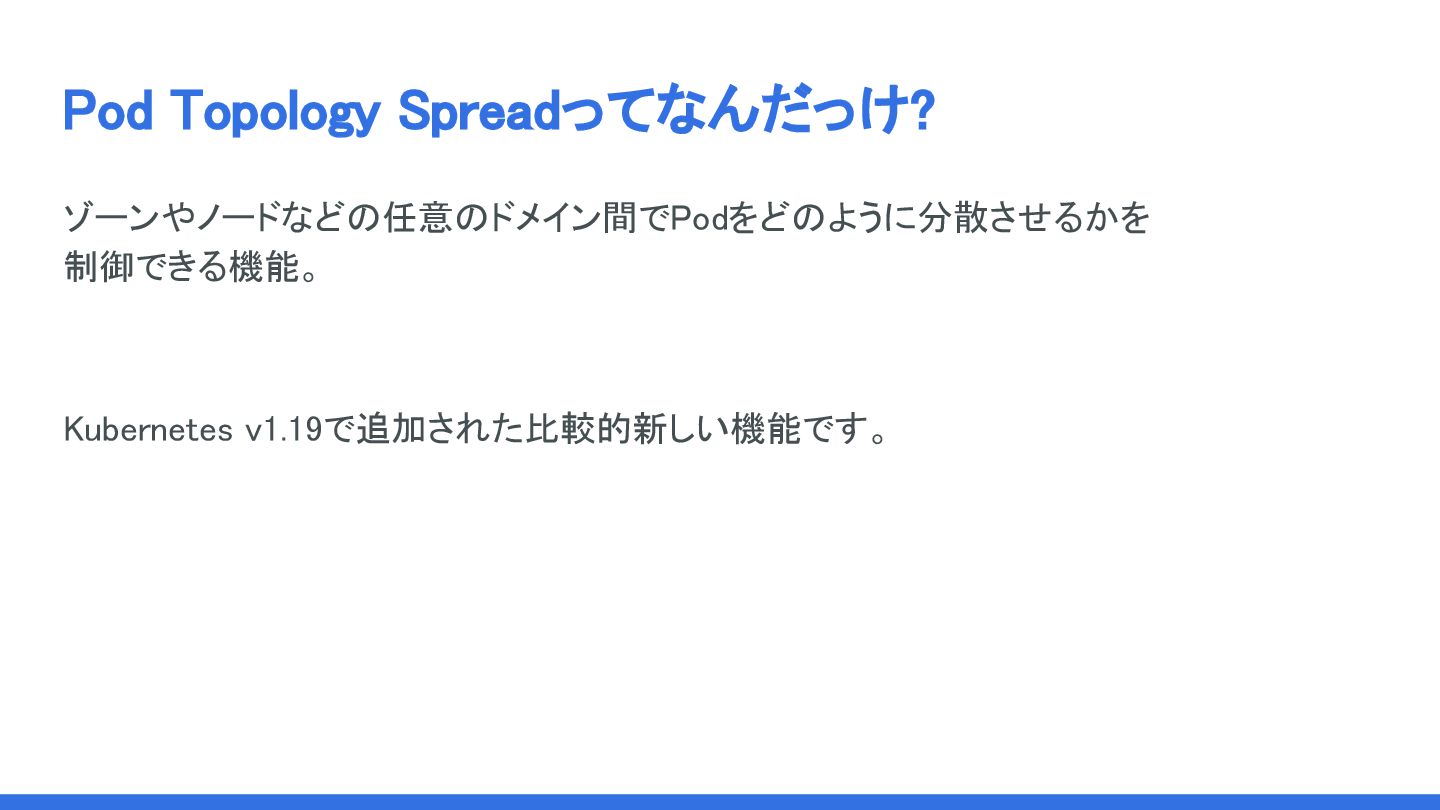

Pod Topology Spreadってなんだっけ? ゾーンやノードなどの任意のドメイン間でPodをどのように分散させるかを 制御できる機能。 Kubernetes v1.19で追加された比較的新しい機能です。
Pod Topology Spreadってなんだっけ? pod.spec.topologySpreadConstraintsを通して設定する。 (KubeSchedulerConfigurationにてデフォルト値を設定することも可能 (beta)) 公式ドキュメント( https://kubernetes.io/docs/concepts/workloads/pods/pod-topology-spread-constraints/ )
より引用

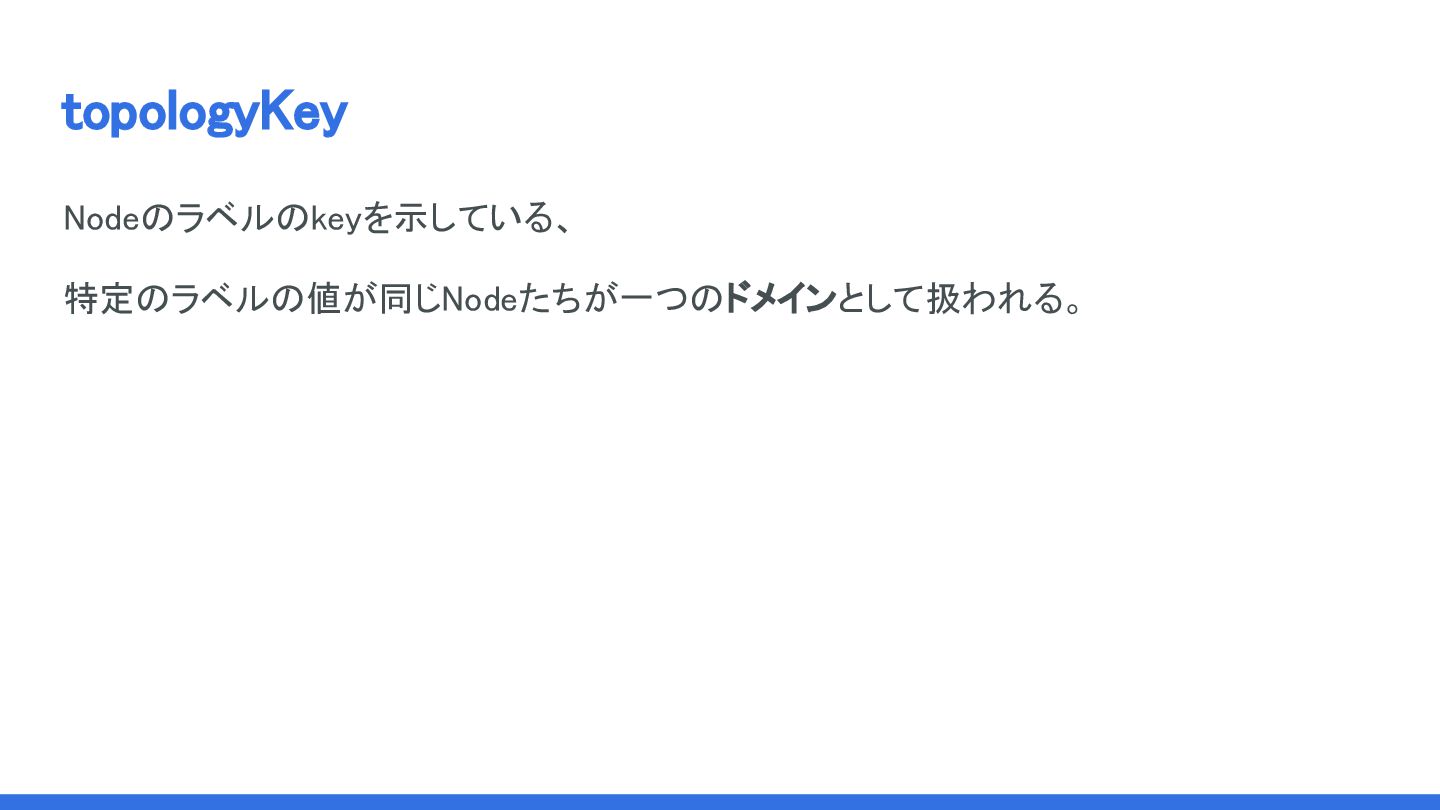

topologyKey Nodeのラベルのkeyを示している、 特定のラベルの値が同じNodeたちが一つのドメインとして扱われる。

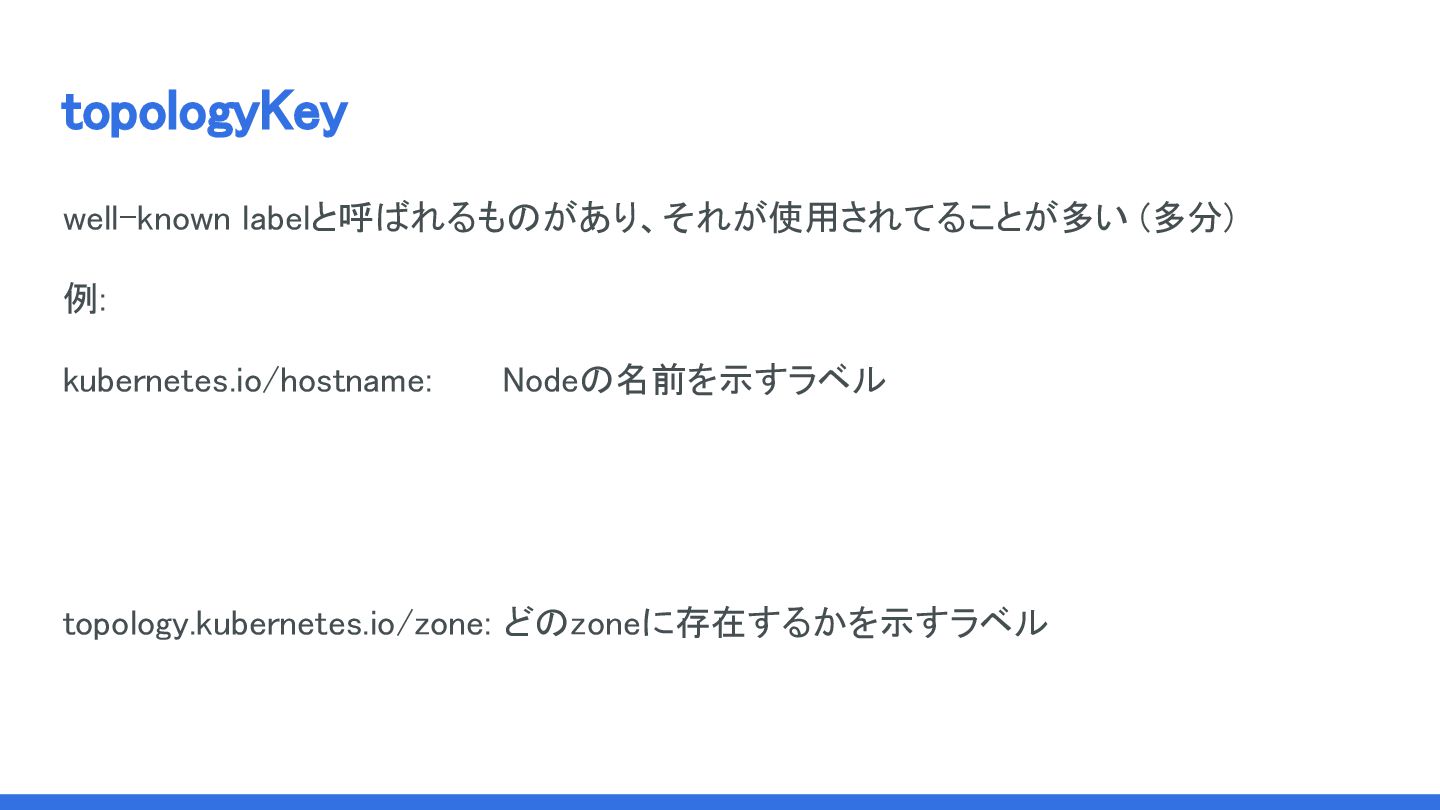

topologyKey well-known labelと呼ばれるものがあり、それが使用されてることが多い (多分) 例: kubernetes.io/hostname: Nodeの名前を示すラベル
topology.kubernetes.io/zone: どのzoneに存在するかを示すラベル
topologyKey well-known labelと呼ばれるものがあり、それが使用されてることが多い (多分) 例: kubernetes.io/hostname: Nodeの名前を示すラベル → 一つのNode
= 一つのドメイン になる topology.kubernetes.io/zone: どのzoneに存在するかを示すラベル → 一つのZoneに存在する全てのNode = 一つのドメイン になる

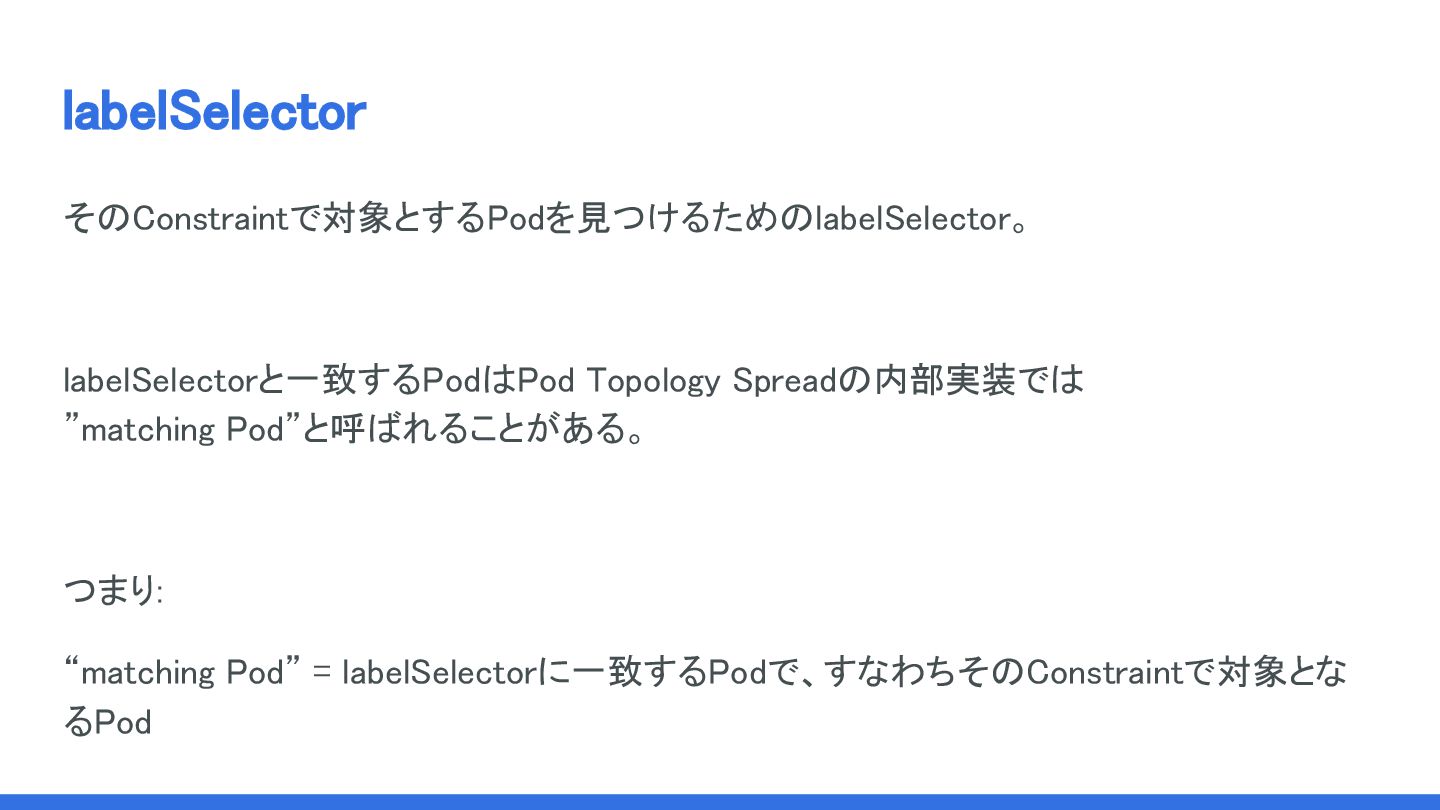

labelSelector そのConstraintで対象とするPodを見つけるためのlabelSelector。 labelSelectorと一致するPodはPod Topology Spreadの内部実装では ”matching Pod”と呼ばれることがある。 つまり:
“matching Pod” = labelSelectorに一致するPodで、すなわちそのConstraintで対象とな るPod

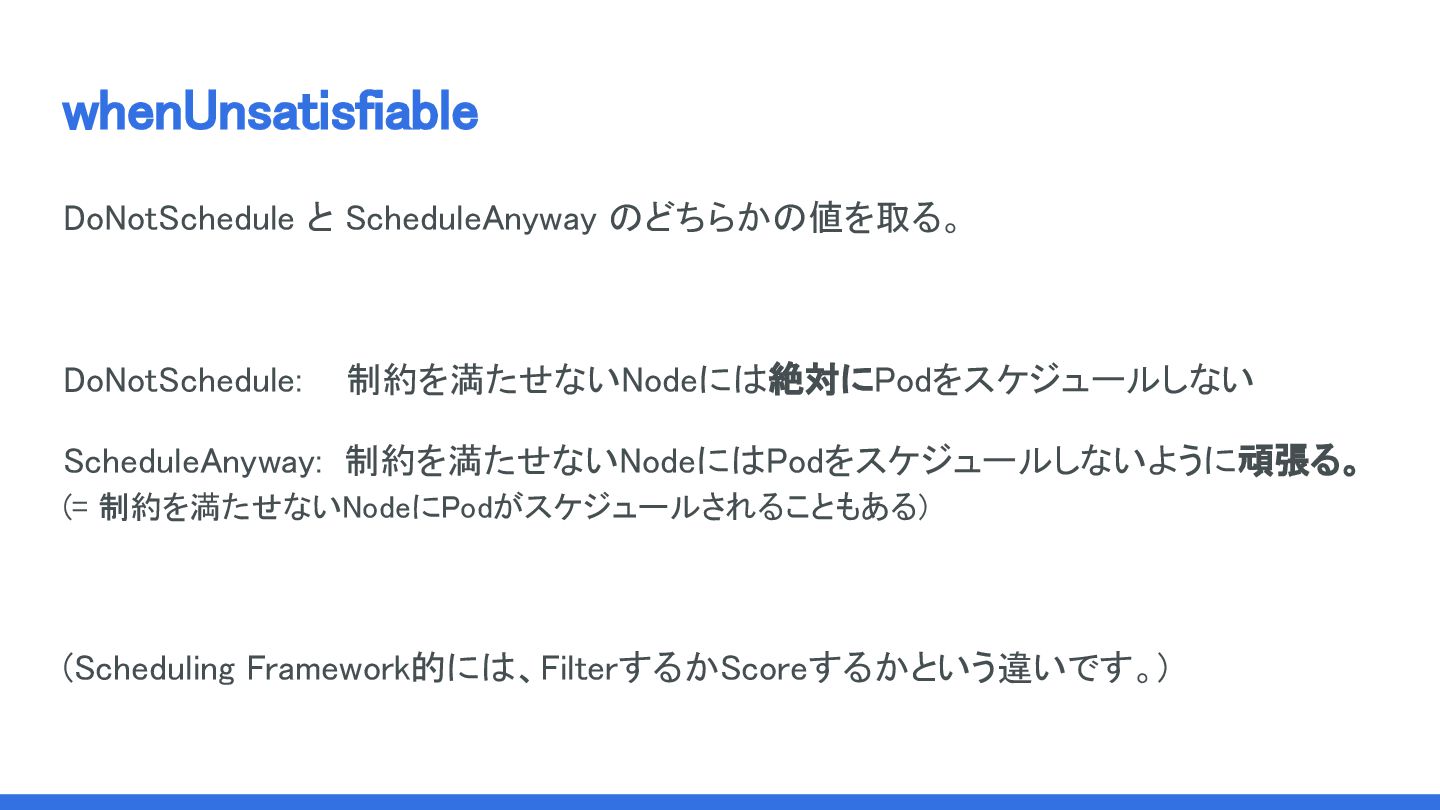

whenUnsatisfiable DoNotSchedule と ScheduleAnyway のどちらかの値を取る。 DoNotSchedule: 制約を満たせないNodeには絶対にPodをスケジュールしない ScheduleAnyway: 制約を満たせないNodeにはPodをスケジュールしないように頑張る。
(= 制約を満たせないNodeにPodがスケジュールされることもある) (Scheduling Framework的には、FilterするかScoreするかという違いです。)

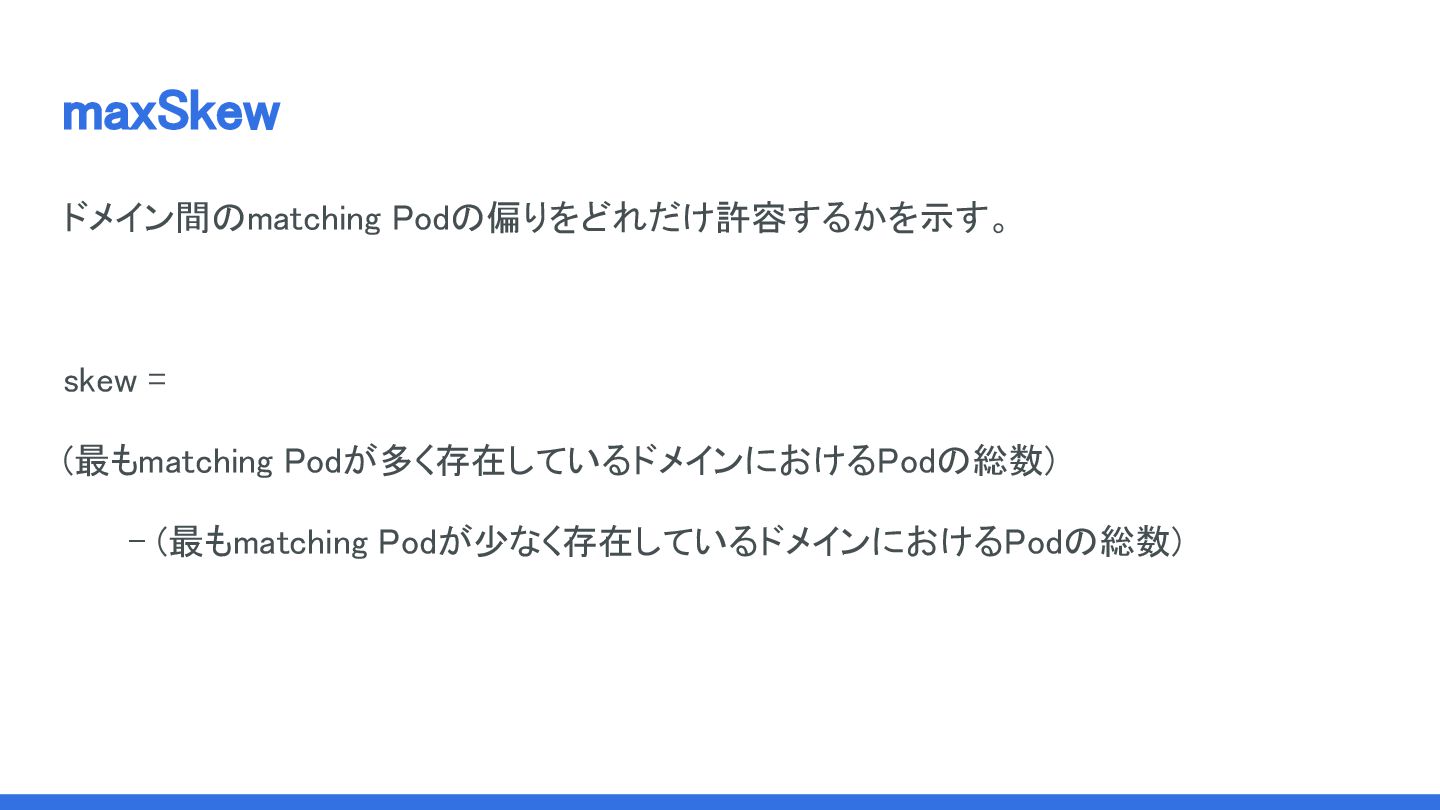

maxSkew ドメイン間のmatching Podの偏りをどれだけ許容するかを示す。 skew = (最もmatching Podが多く存在しているドメインにおけるPodの総数) -
(最もmatching Podが少なく存在しているドメインにおけるPodの総数)
maxSkew ドメイン間のmatching Podの偏りをどれだけ許容するかを示す。 skew = (最もmatching Podが多く存在しているドメインにおけるPodの総数) -
(最もmatching Podが少なく存在しているドメインにおけるPodの総数) 最もmatching Podが少なく存在しているドメインにおけるPodの総数のことを、内部実装 的にはglobal minimumと呼んでいる。

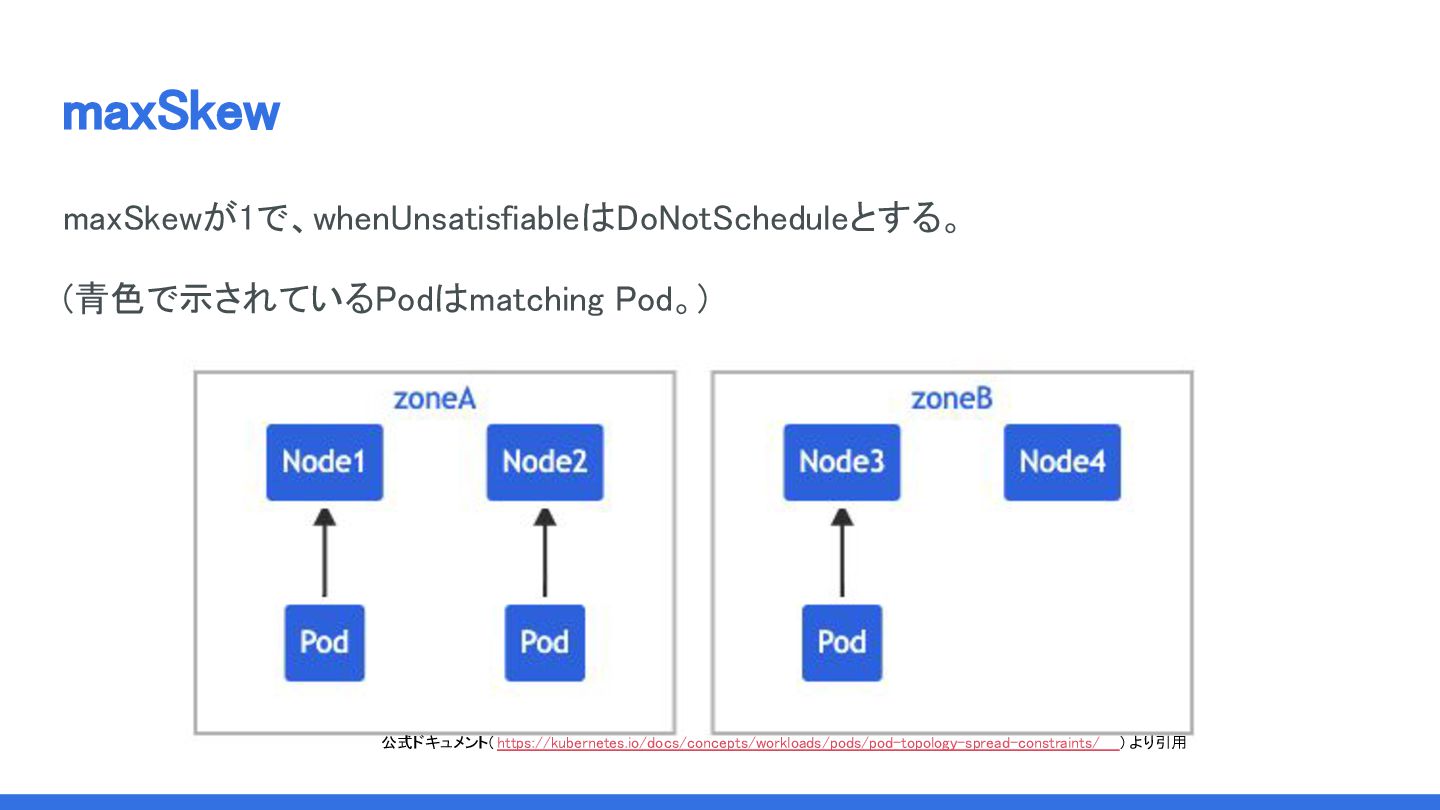

maxSkew maxSkewが1で、whenUnsatisfiableはDoNotScheduleとする。 (青色で示されているPodはmatching Pod。) 公式ドキュメント( https://kubernetes.io/docs/concepts/workloads/pods/pod-topology-spread-constraints/ ) より引用

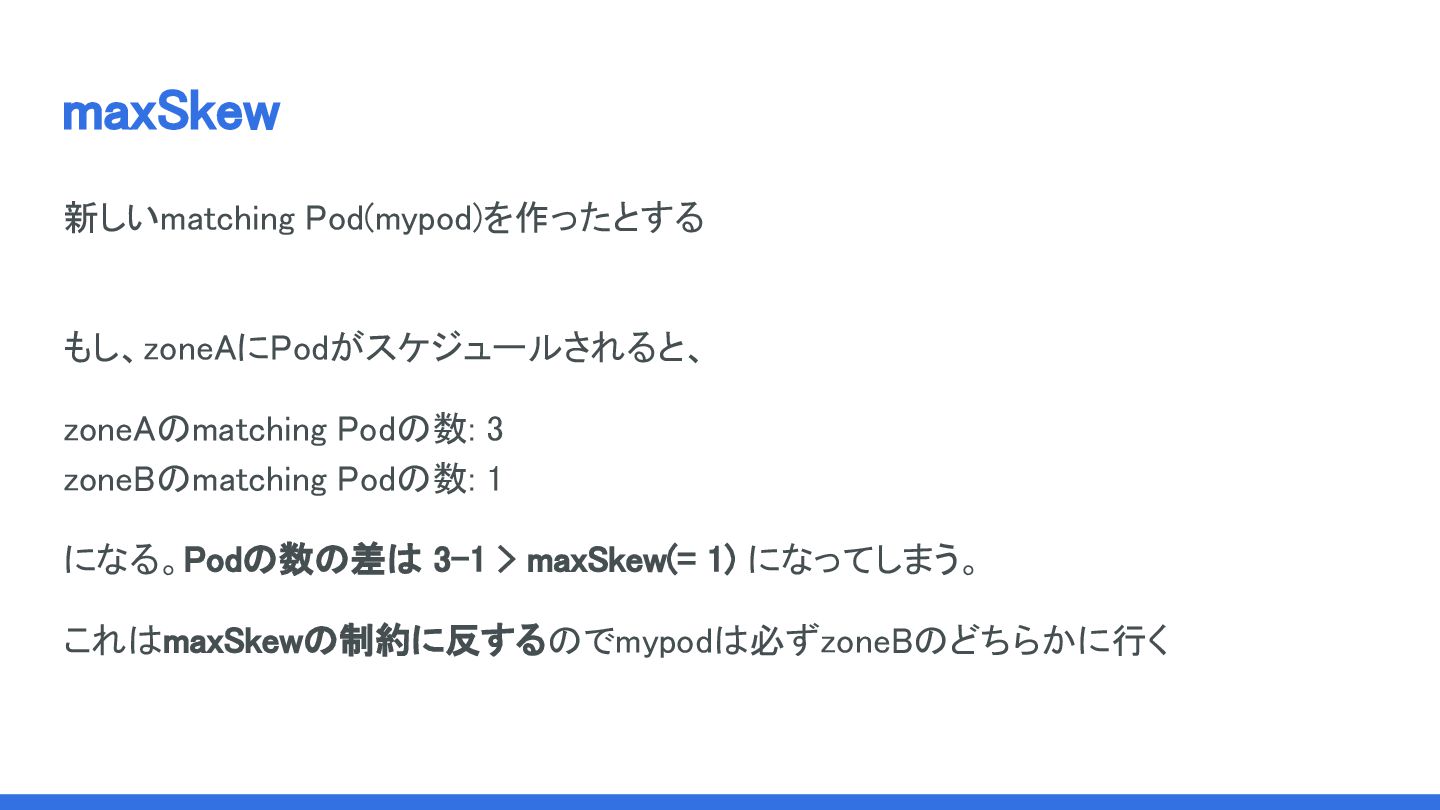

maxSkew 新しいmatching Pod(mypod)を作ったとする もし、zoneAにPodがスケジュールされると、 zoneAのmatching Podの数: 3 zoneBのmatching Podの数:
1 になる。Podの数の差は 3-1 > maxSkew(= 1) になってしまう。 これはmaxSkewの制約に反するのでmypodは必ずzoneBのどちらかに行く

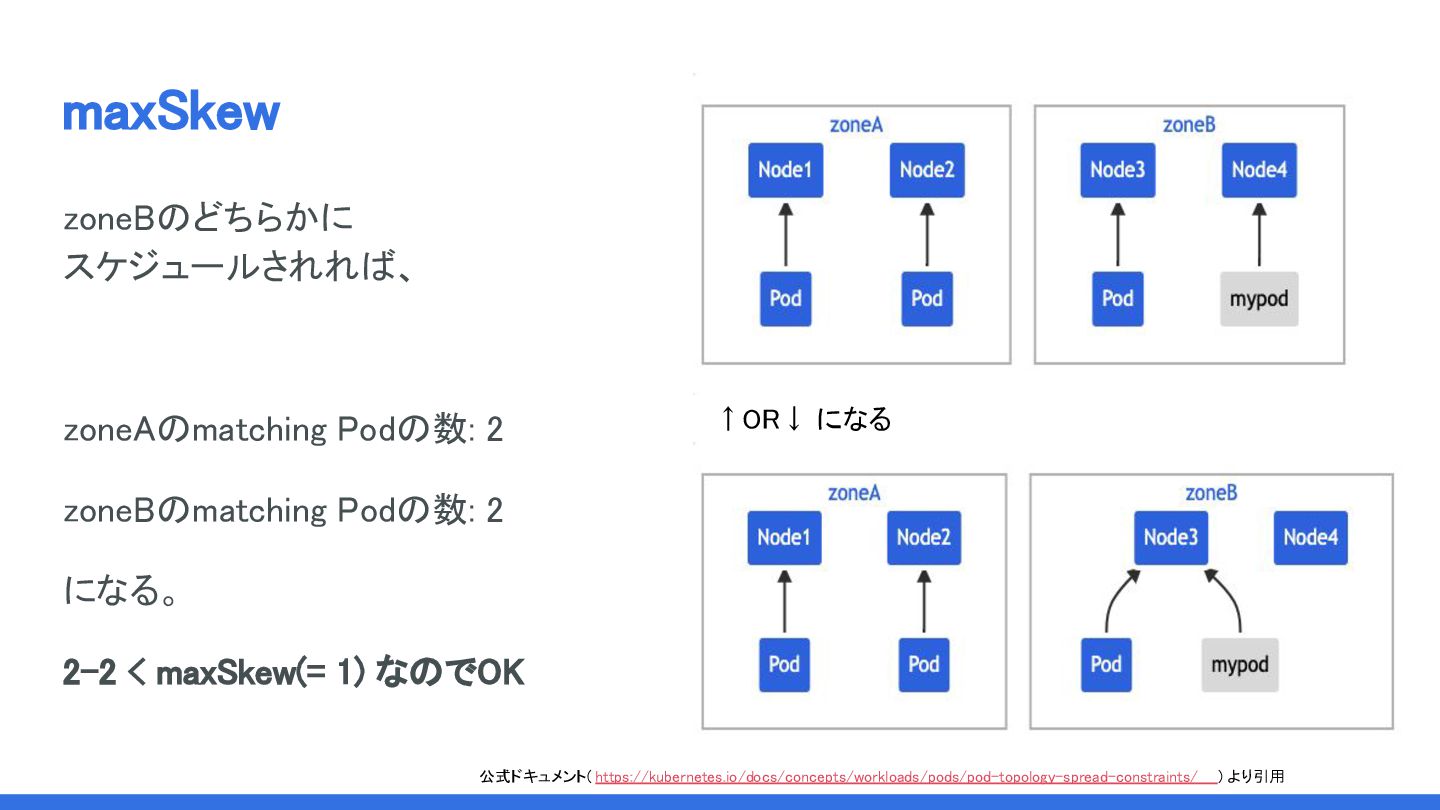

maxSkew zoneBのどちらかに スケジュールされれば、 zoneAのmatching Podの数: 2 zoneBのmatching Podの数: 2
になる。 2-2 < maxSkew(= 1) なのでOK ↑OR↓ になる 公式ドキュメント( https://kubernetes.io/docs/concepts/workloads/pods/pod-topology-spread-constraints/ ) より引用

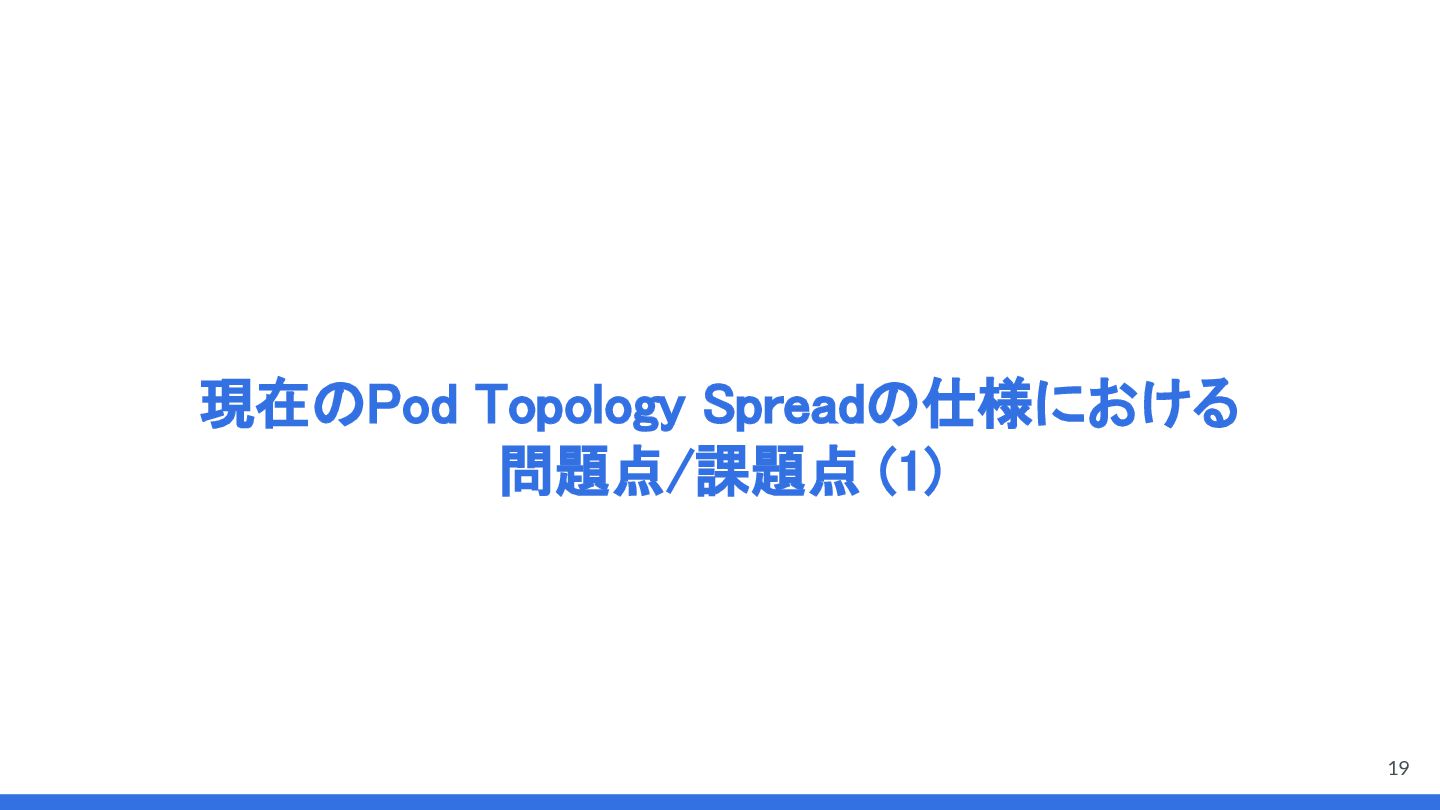

現在のPod Topology Spreadの仕様における 問題点/課題点 (1) 19

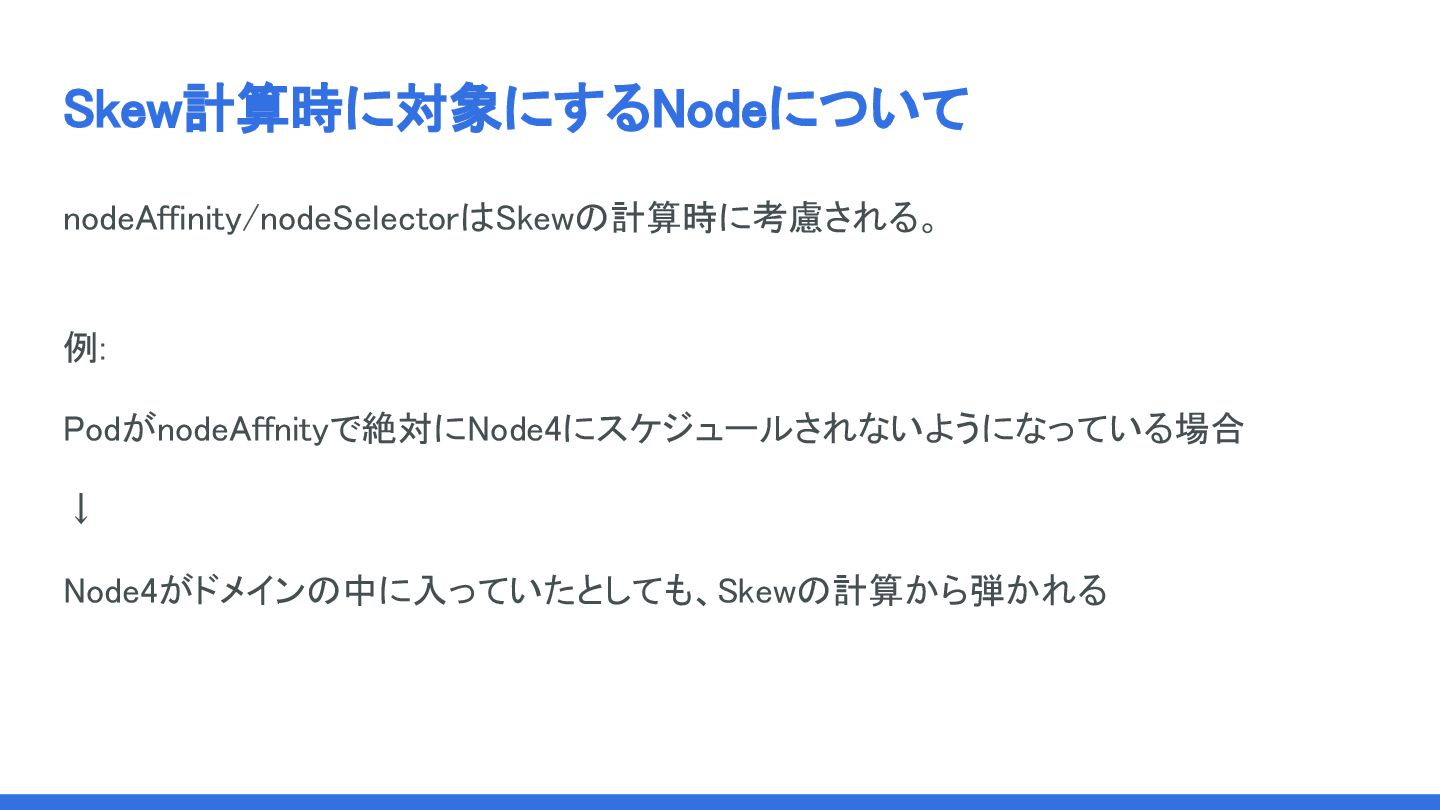

Skew計算時に対象にするNodeについて nodeAffinity/nodeSelectorはSkewの計算時に考慮される。 例: PodがnodeAffnityで絶対にNode4にスケジュールされないようになっている場合 ↓ Node4がドメインの中に入っていたとしても、Skewの計算から弾かれる

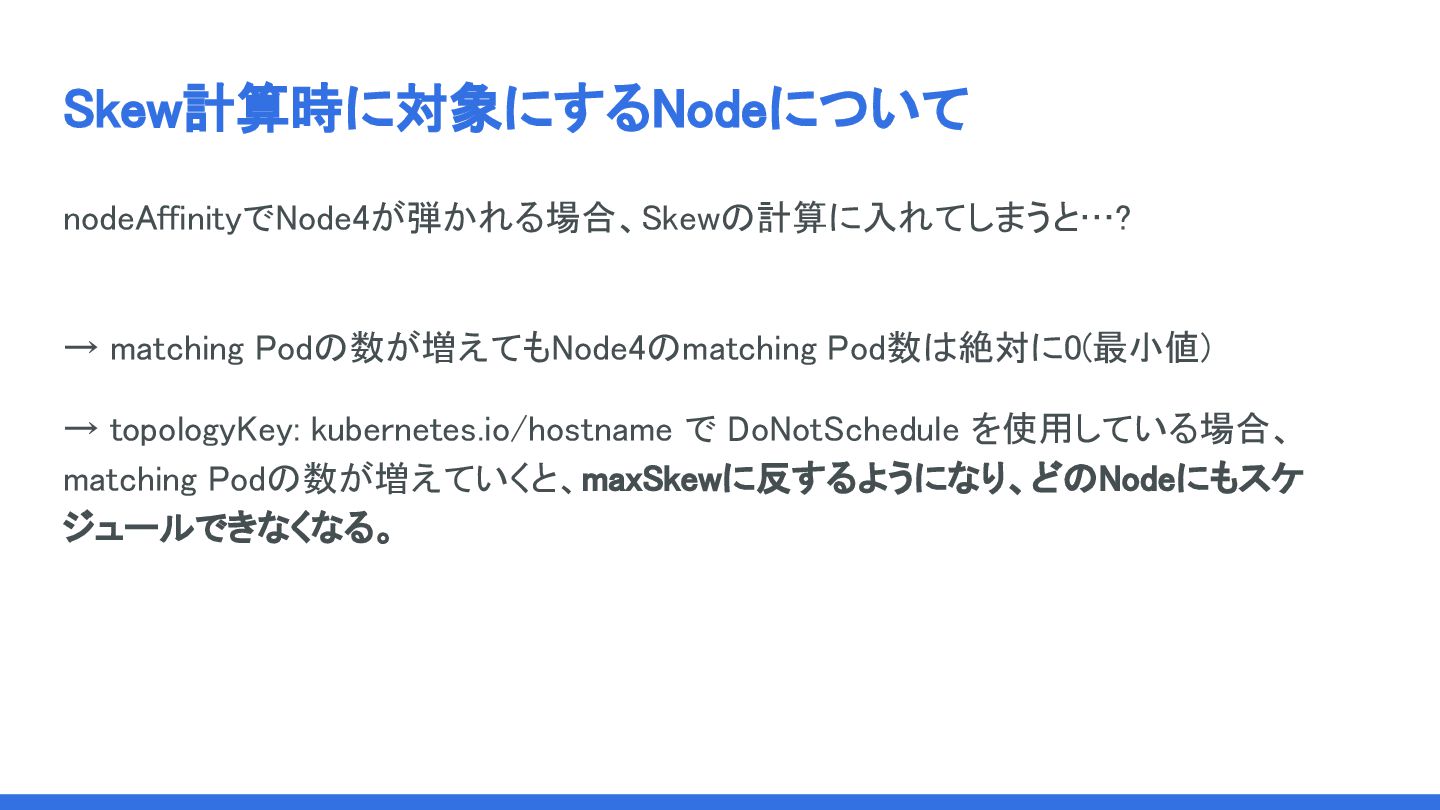

Skew計算時に対象にするNodeについて nodeAffinityでNode4が弾かれる場合、Skewの計算に入れてしまうと…? → matching Podの数が増えてもNode4のmatching Pod数は絶対に0(最小値) → topologyKey: kubernetes.io/hostname
で DoNotSchedule を使用している場合、 matching Podの数が増えていくと、maxSkewに反するようになり、どのNodeにもスケ ジュールできなくなる。

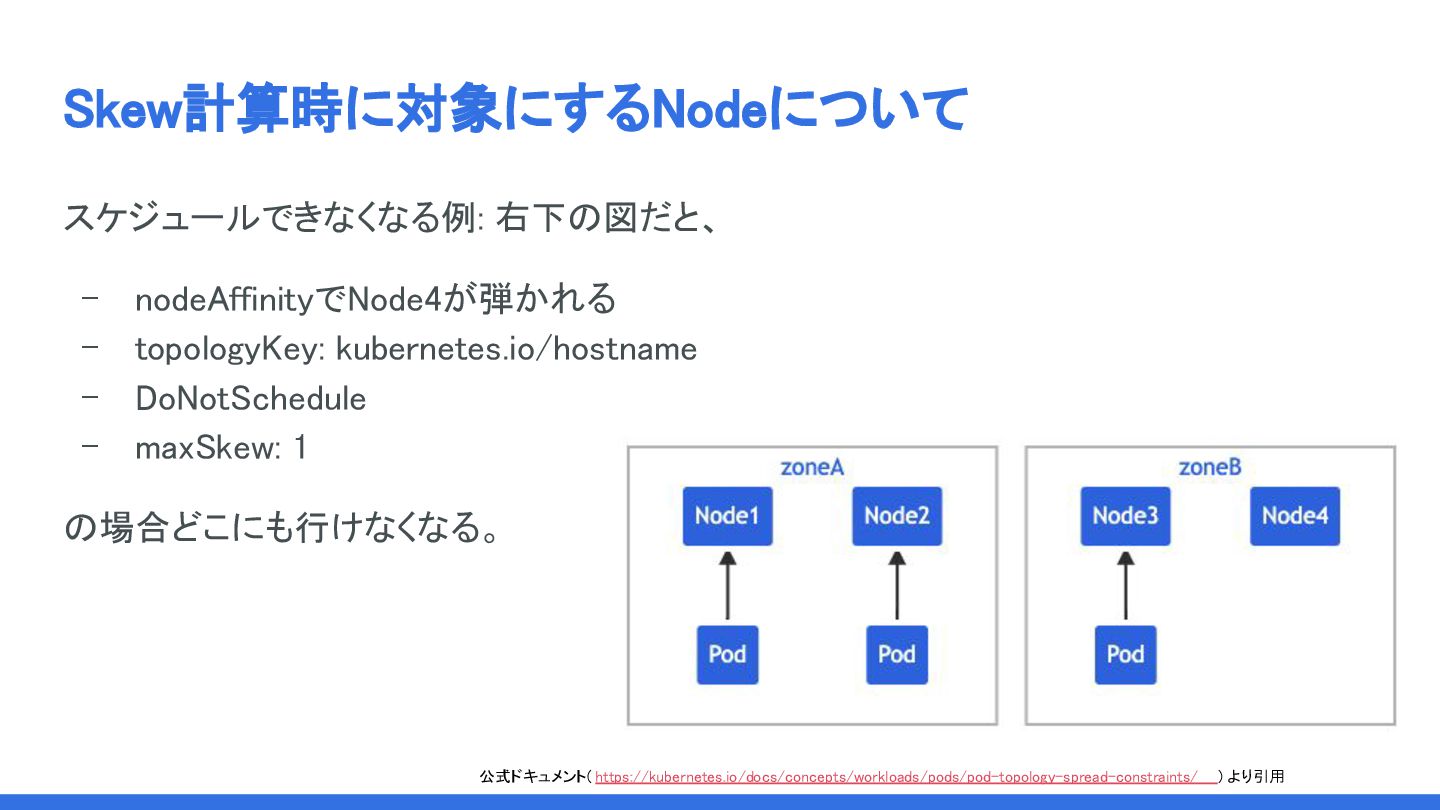

Skew計算時に対象にするNodeについて スケジュールできなくなる例: 右下の図だと、 - nodeAffinityでNode4が弾かれる - topologyKey: kubernetes.io/hostname -
DoNotSchedule - maxSkew: 1 の場合どこにも行けなくなる。 公式ドキュメント( https://kubernetes.io/docs/concepts/workloads/pods/pod-topology-spread-constraints/ ) より引用

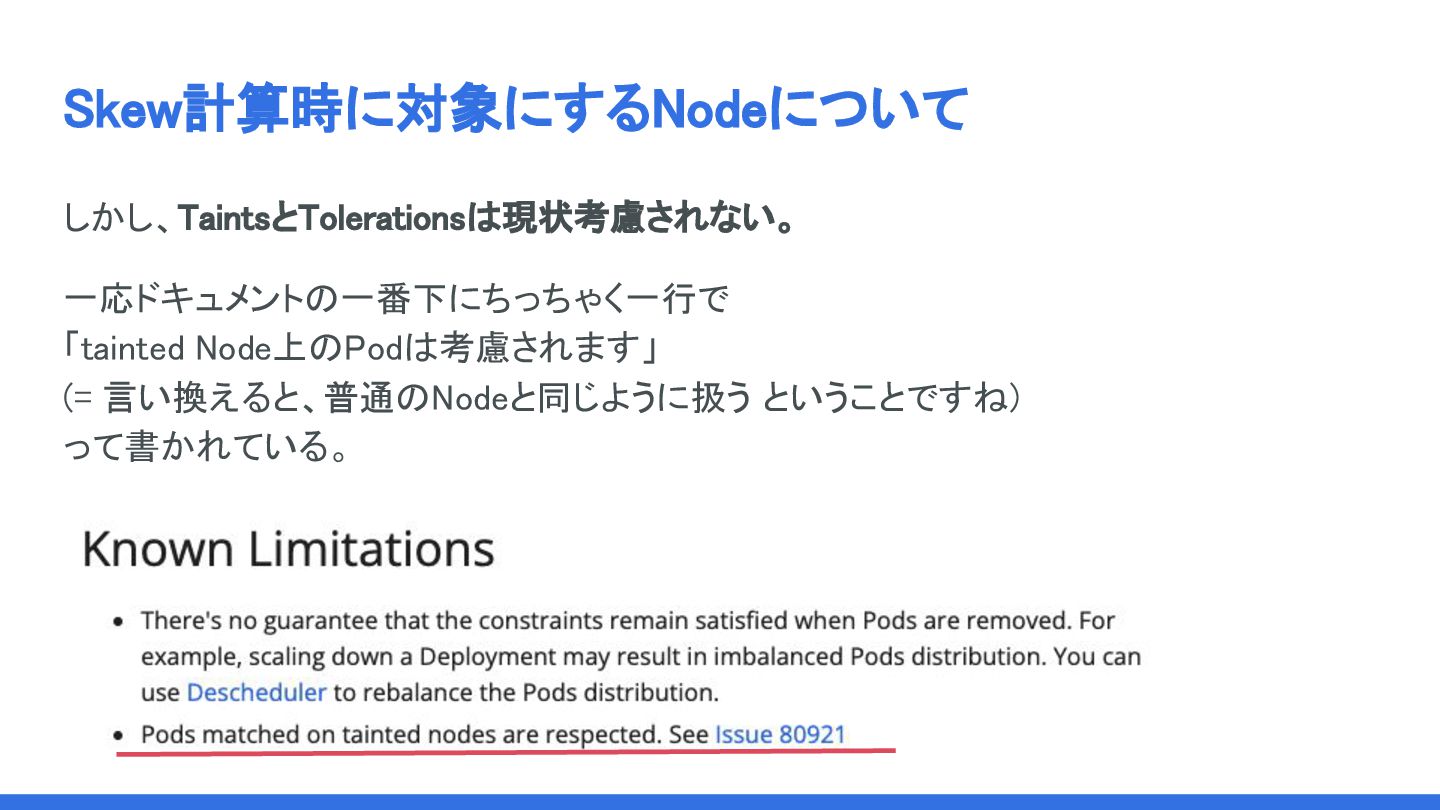

Skew計算時に対象にするNodeについて しかし、TaintsとTolerationsは現状考慮されない。 一応ドキュメントの一番下にちっちゃく一行で 「tainted Node上のPodは考慮されます」 (= 言い換えると、普通のNodeと同じように扱う ということですね) って書かれている。
None
None

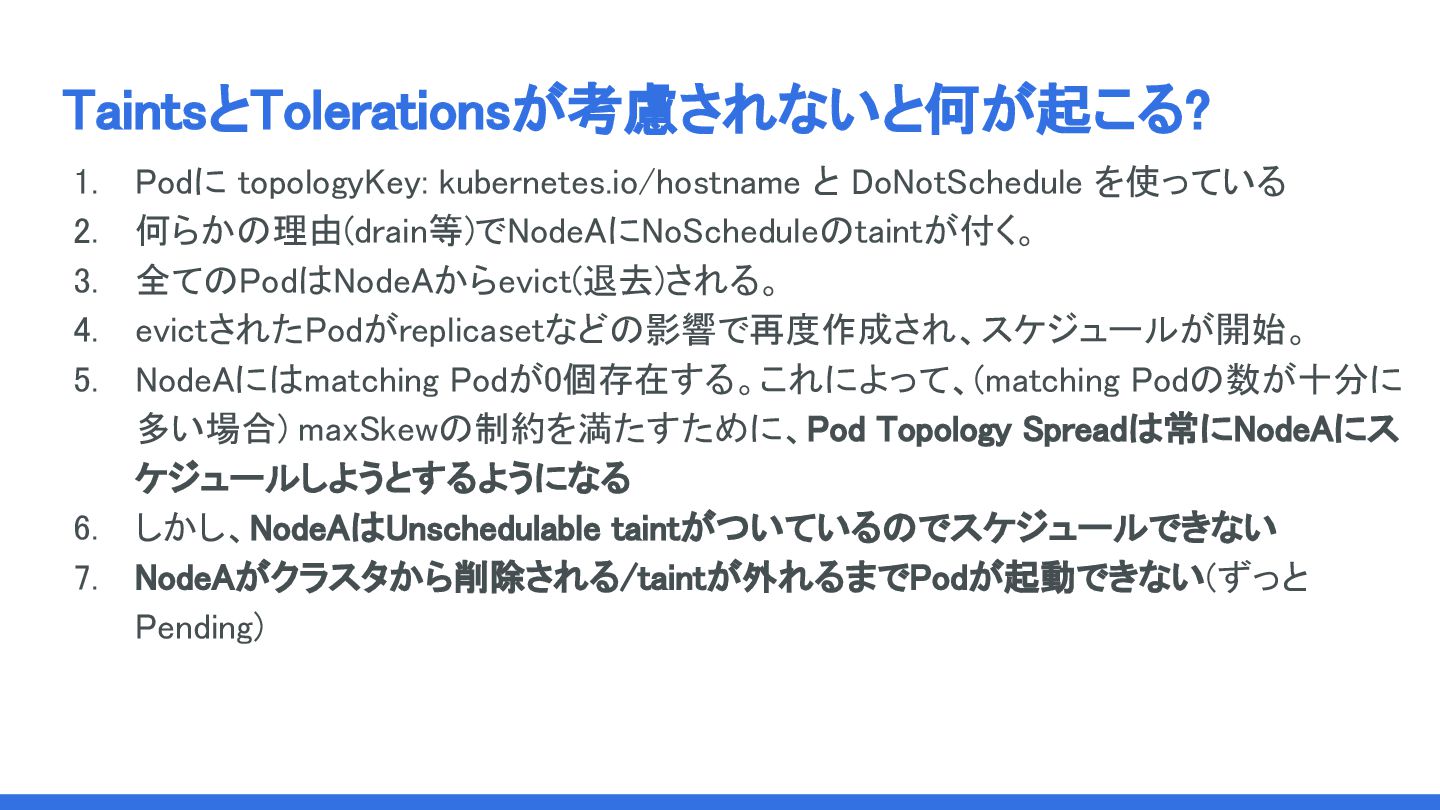

TaintsとTolerationsが考慮されないと何が起こる? 1. Podに topologyKey: kubernetes.io/hostname と DoNotSchedule を使っている 2. 何らかの理由(drain等)でNodeAにNoScheduleのtaintが付く。
3. 全てのPodはNodeAからevict(退去)される。 4. evictされたPodがreplicasetなどの影響で再度作成され、スケジュールが開始。 5. NodeAにはmatching Podが0個存在する。これによって、(matching Podの数が十分に 多い場合) maxSkewの制約を満たすために、Pod Topology Spreadは常にNodeAにス ケジュールしようとするようになる 6. しかし、NodeAはUnschedulable taintがついているのでスケジュールできない 7. NodeAがクラスタから削除される/taintが外れるまでPodが起動できない(ずっと Pending)

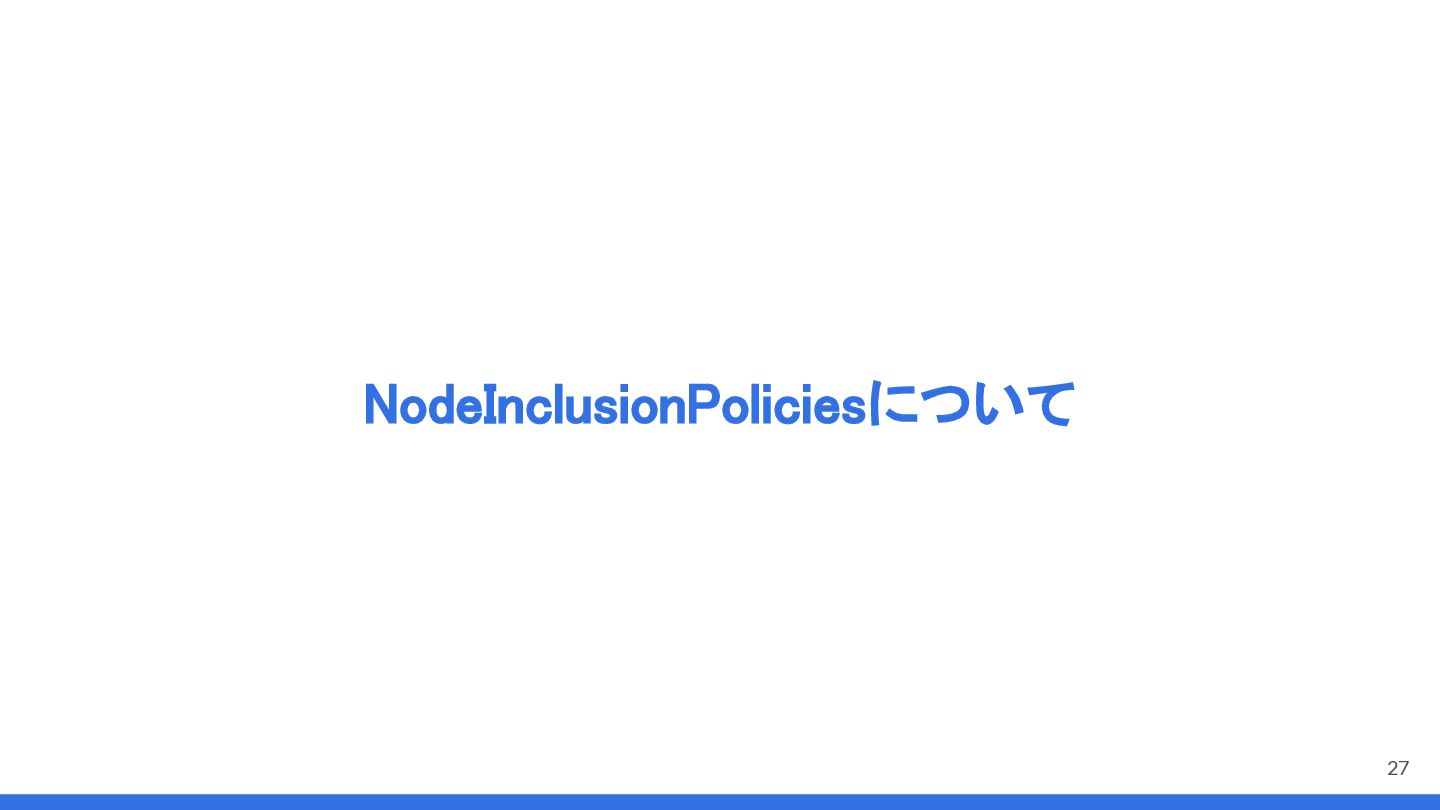

NodeInclusionPoliciesについて 27
None

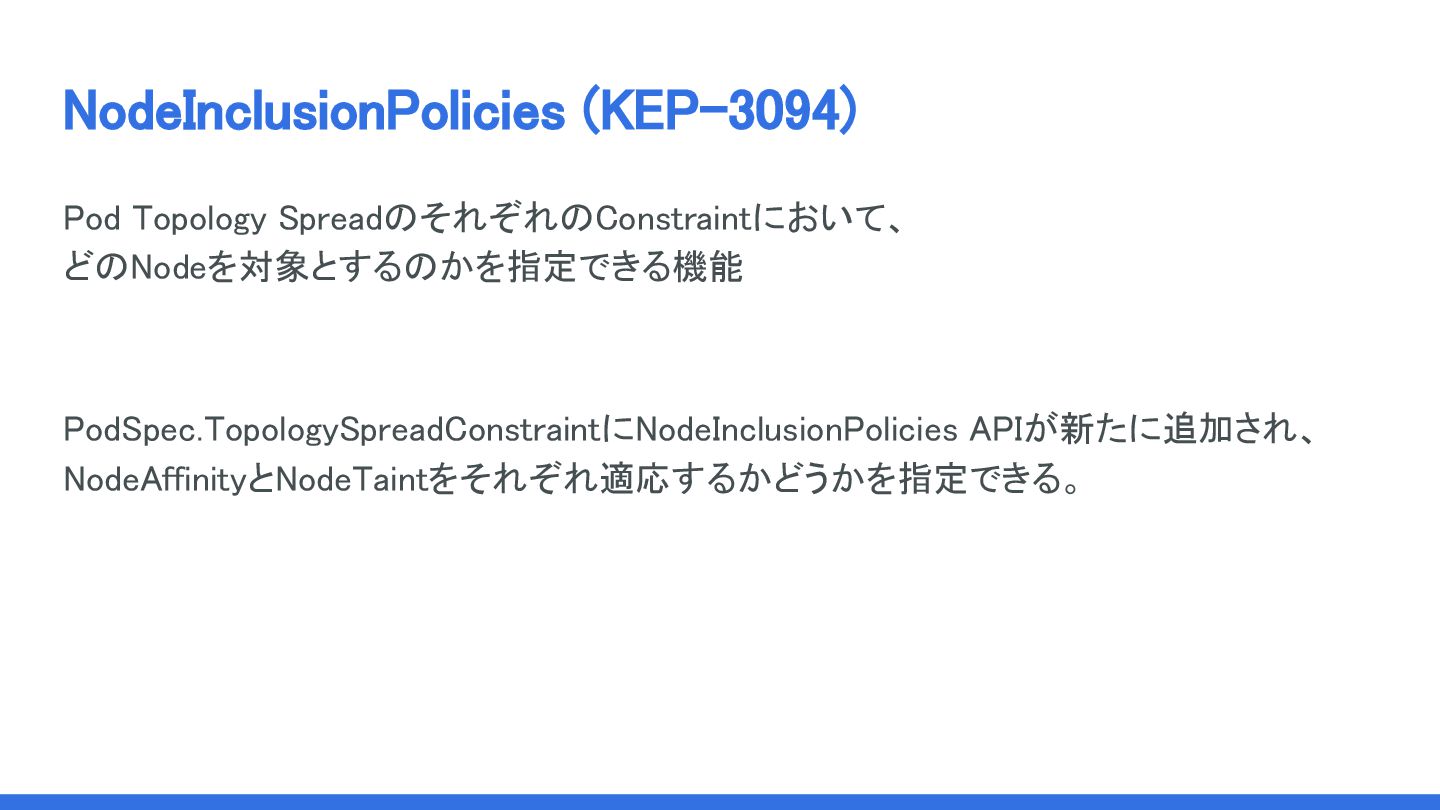

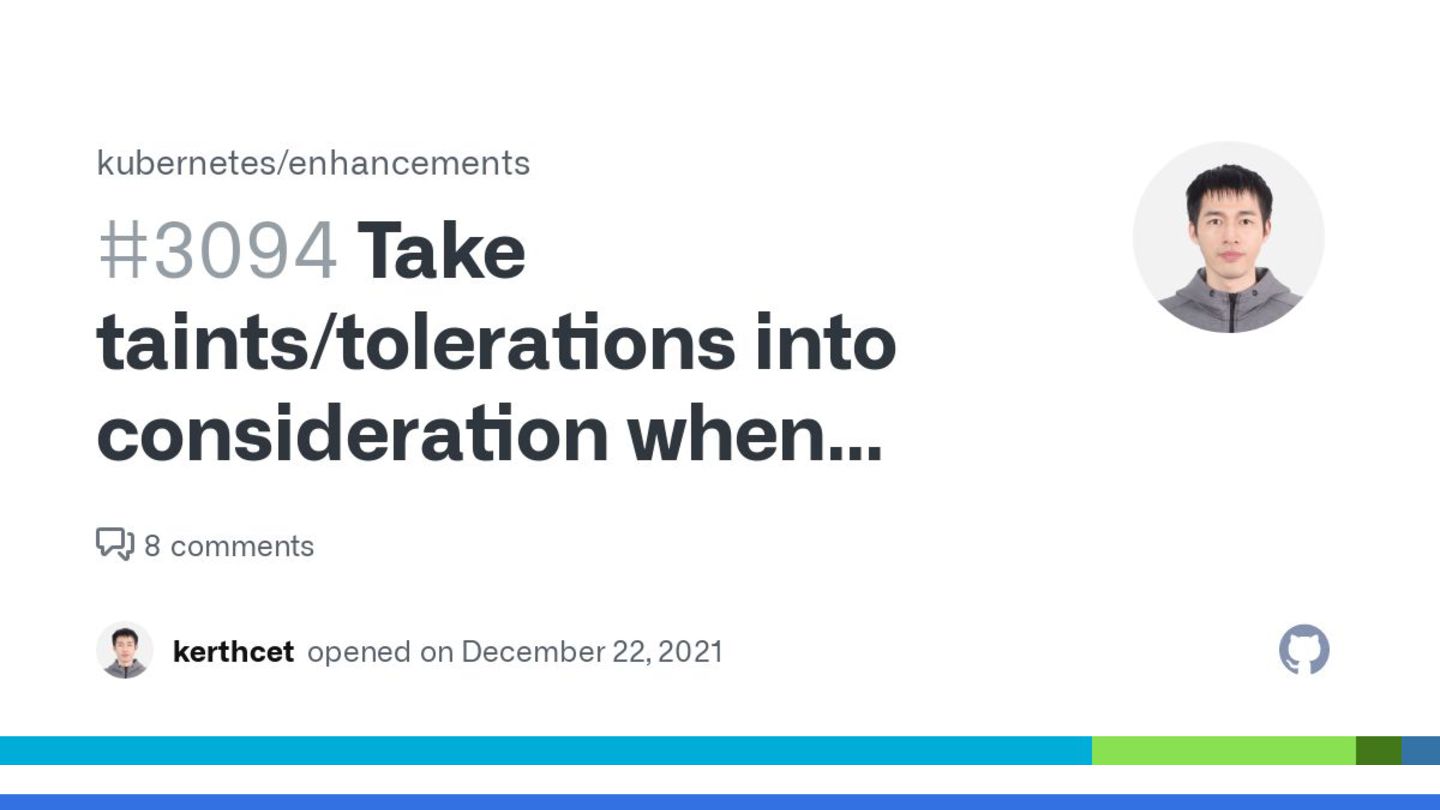

NodeInclusionPolicies (KEP-3094) Pod Topology SpreadのそれぞれのConstraintにおいて、 どのNodeを対象とするのかを指定できる機能 PodSpec.TopologySpreadConstraintにNodeInclusionPolicies APIが新たに追加され、
NodeAffinityとNodeTaintをそれぞれ適応するかどうかを指定できる。

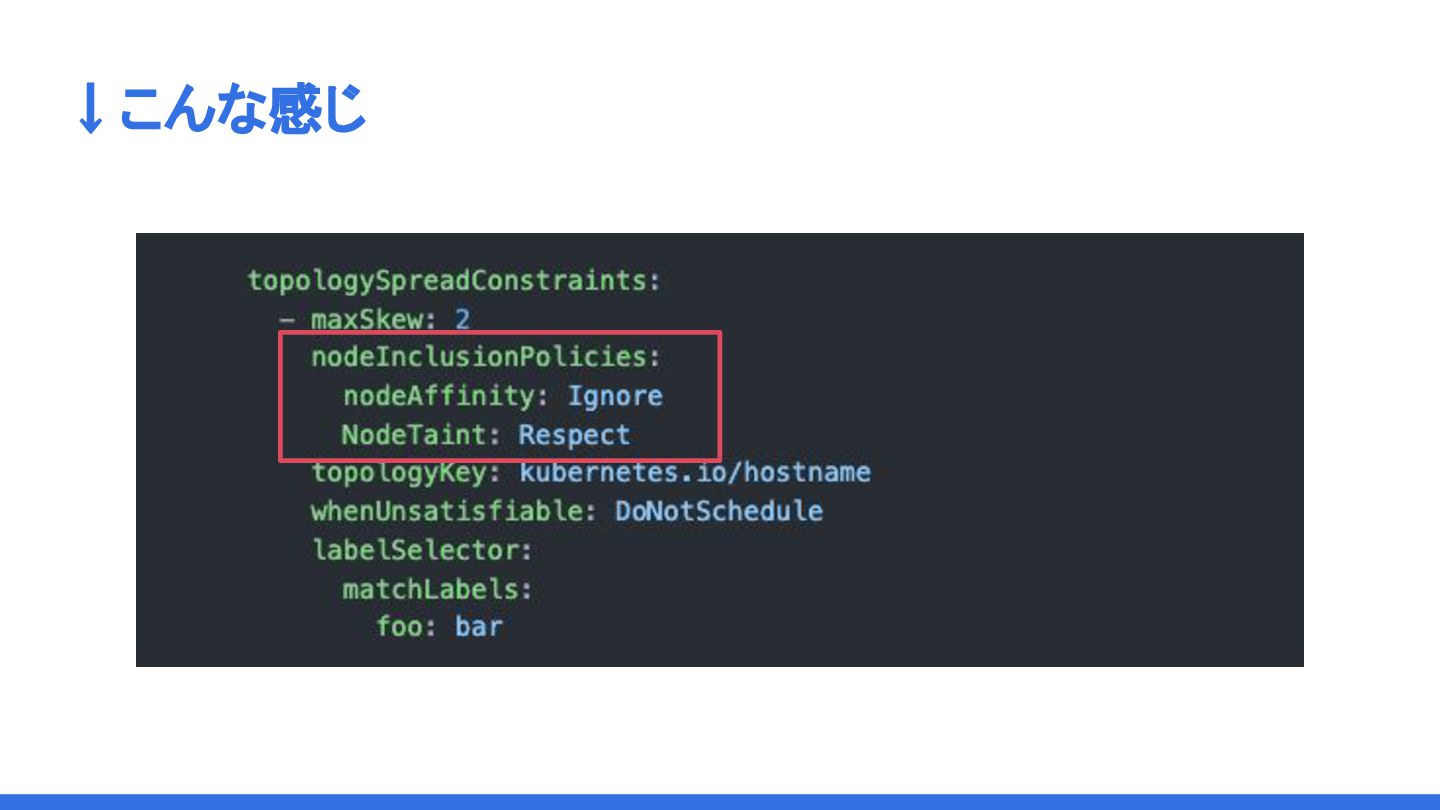

↓こんな感じ

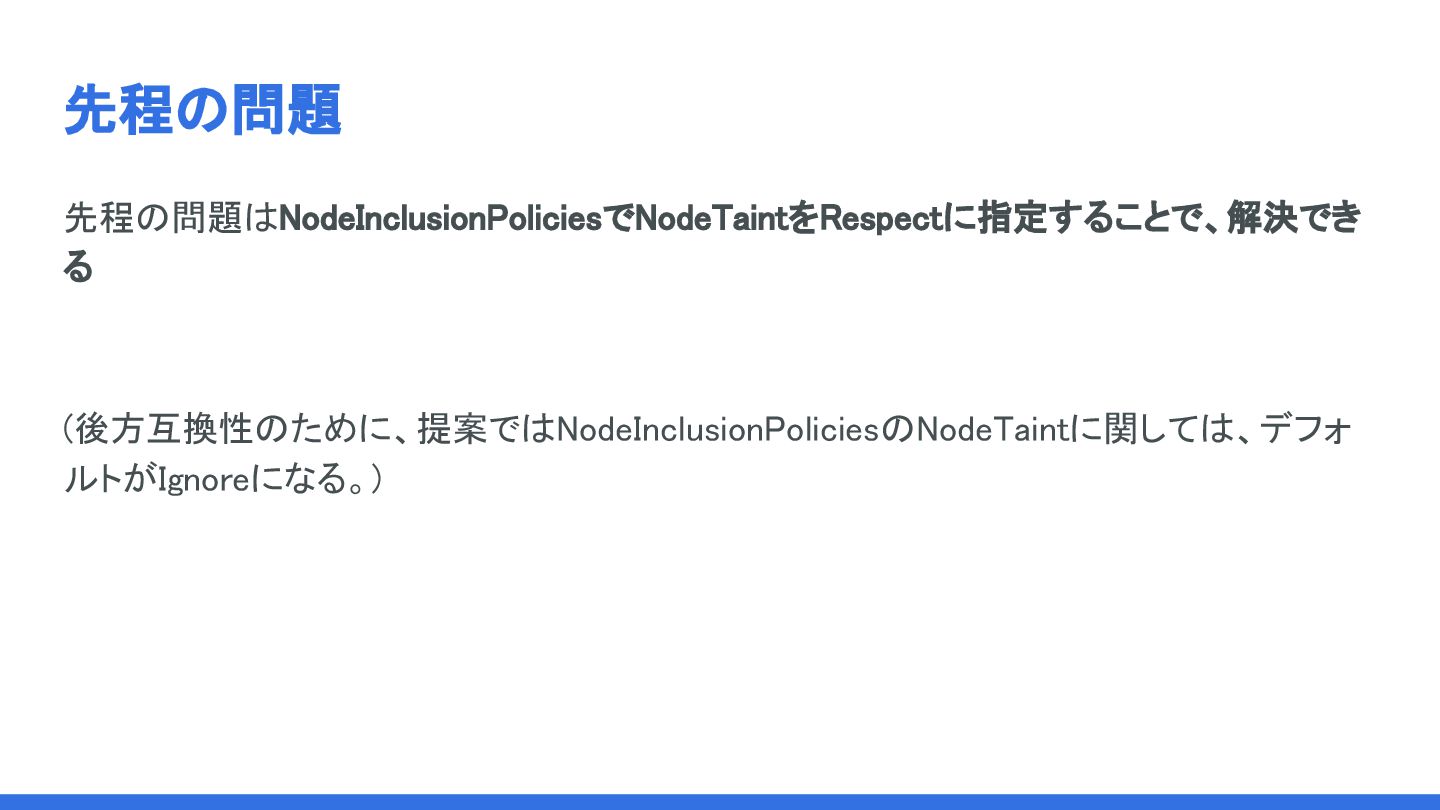

先程の問題 先程の問題はNodeInclusionPoliciesでNodeTaintをRespectに指定することで、解決でき る (後方互換性のために、提案ではNodeInclusionPoliciesのNodeTaintに関しては、デフォ ルトがIgnoreになる。)

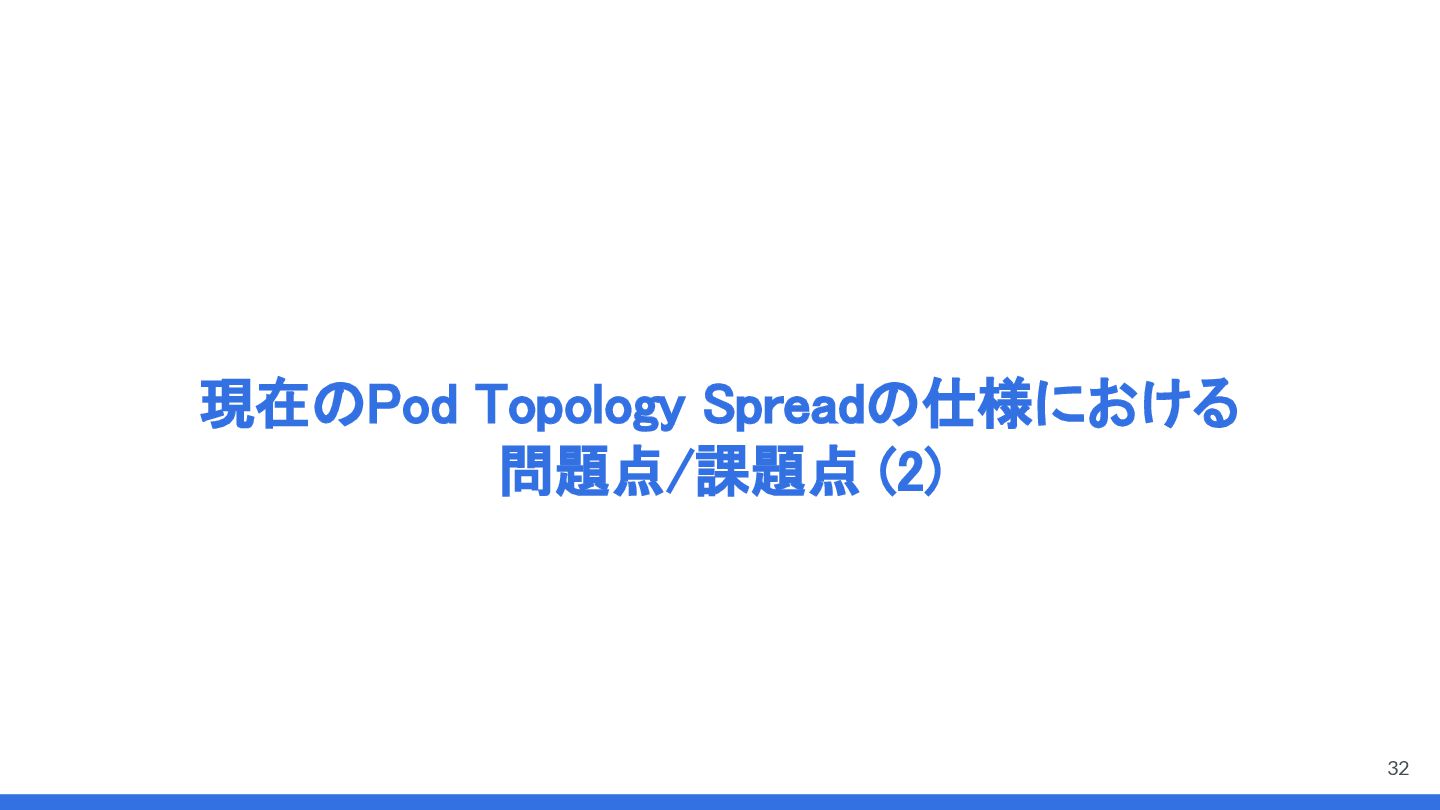

現在のPod Topology Spreadの仕様における 問題点/課題点 (2) 32

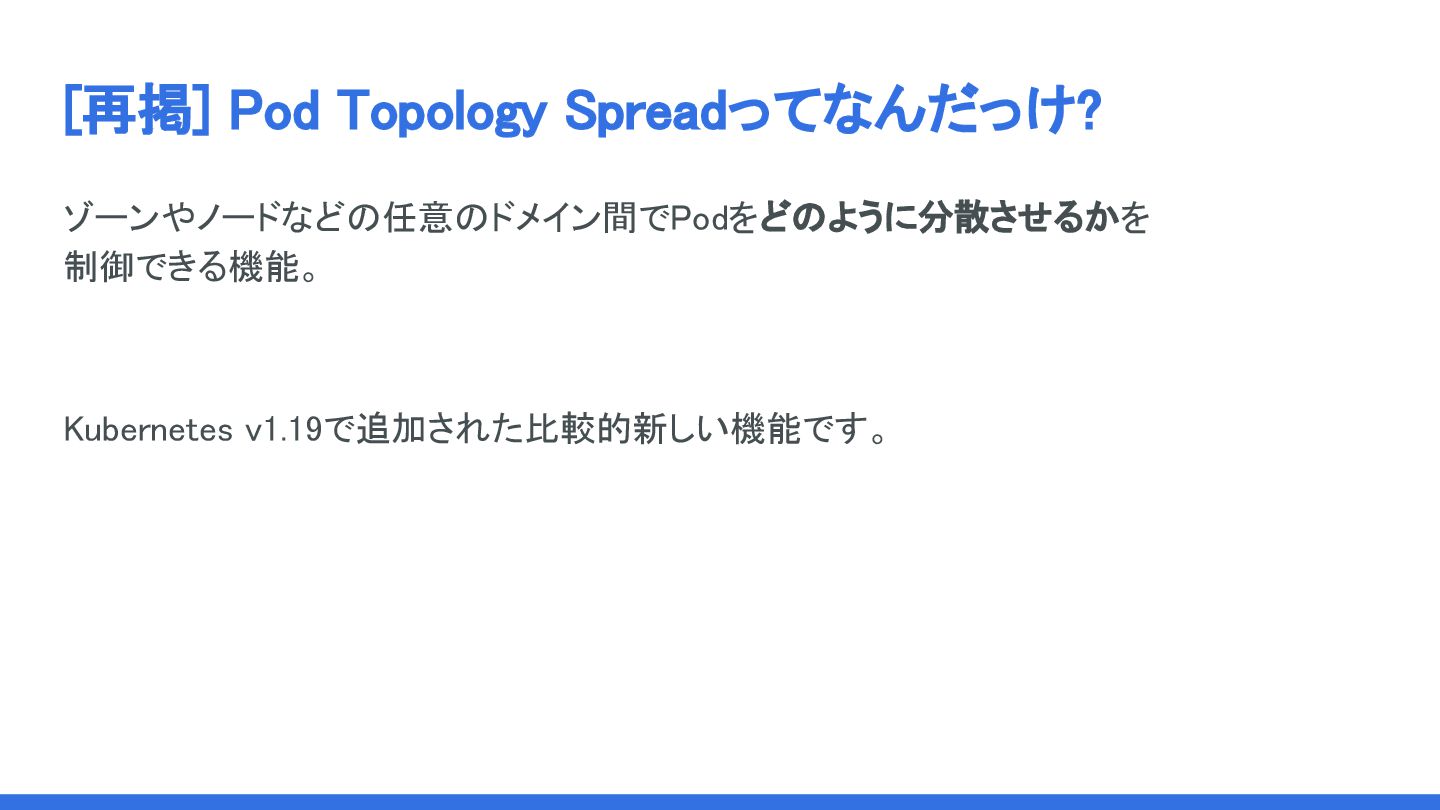

[再掲] Pod Topology Spreadってなんだっけ? ゾーンやノードなどの任意のドメイン間でPodをどのように分散させるかを 制御できる機能。 Kubernetes v1.19で追加された比較的新しい機能です。

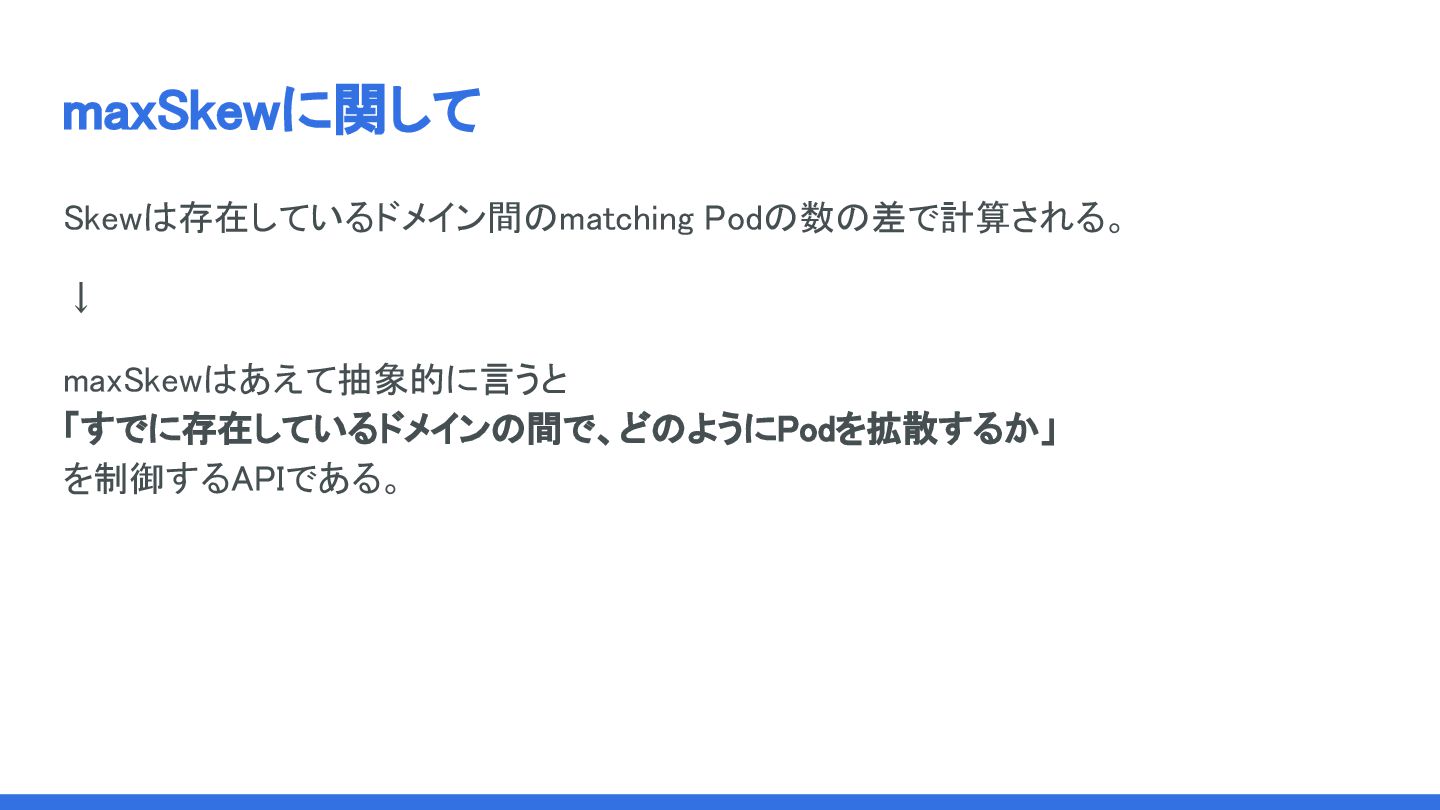

maxSkewに関して Skewは存在しているドメイン間のmatching Podの数の差で計算される。 ↓ maxSkewはあえて抽象的に言うと 「すでに存在しているドメインの間で、どのようにPodを拡散するか」 を制御するAPIである。

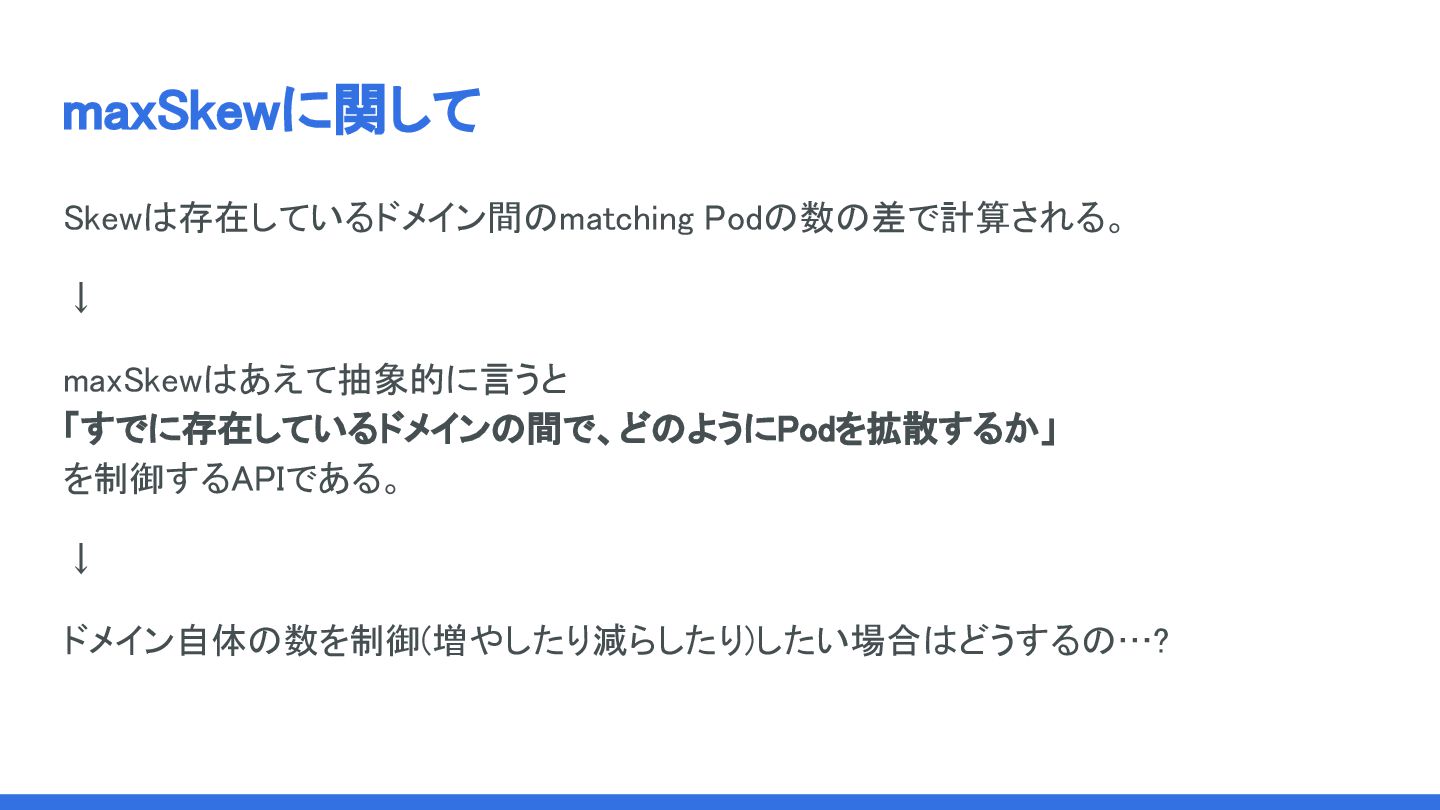

maxSkewに関して Skewは存在しているドメイン間のmatching Podの数の差で計算される。 ↓ maxSkewはあえて抽象的に言うと 「すでに存在しているドメインの間で、どのようにPodを拡散するか」 を制御するAPIである。 ↓ ドメイン自体の数を制御(増やしたり減らしたり)したい場合はどうするの…?
None

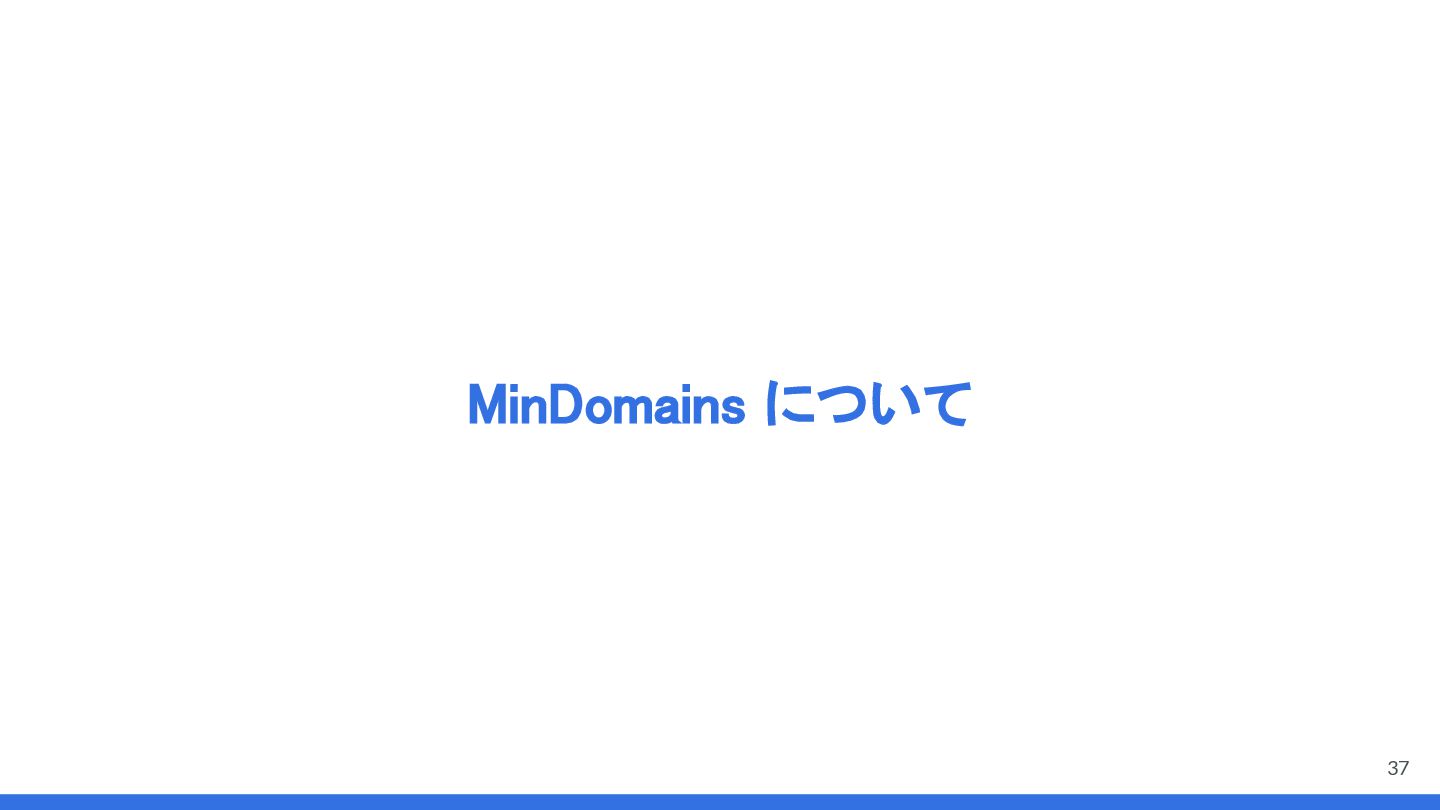

MinDomains について 37
None

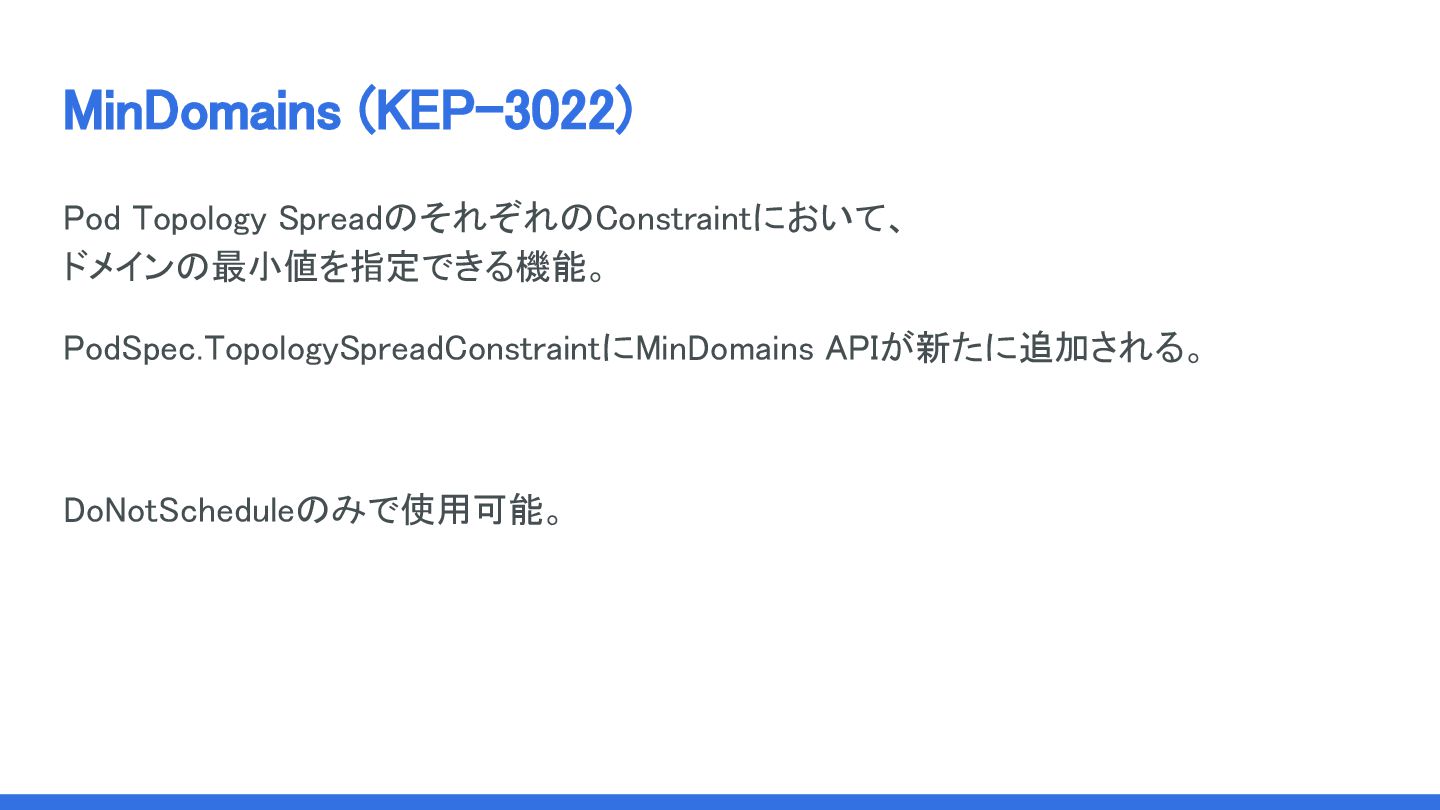

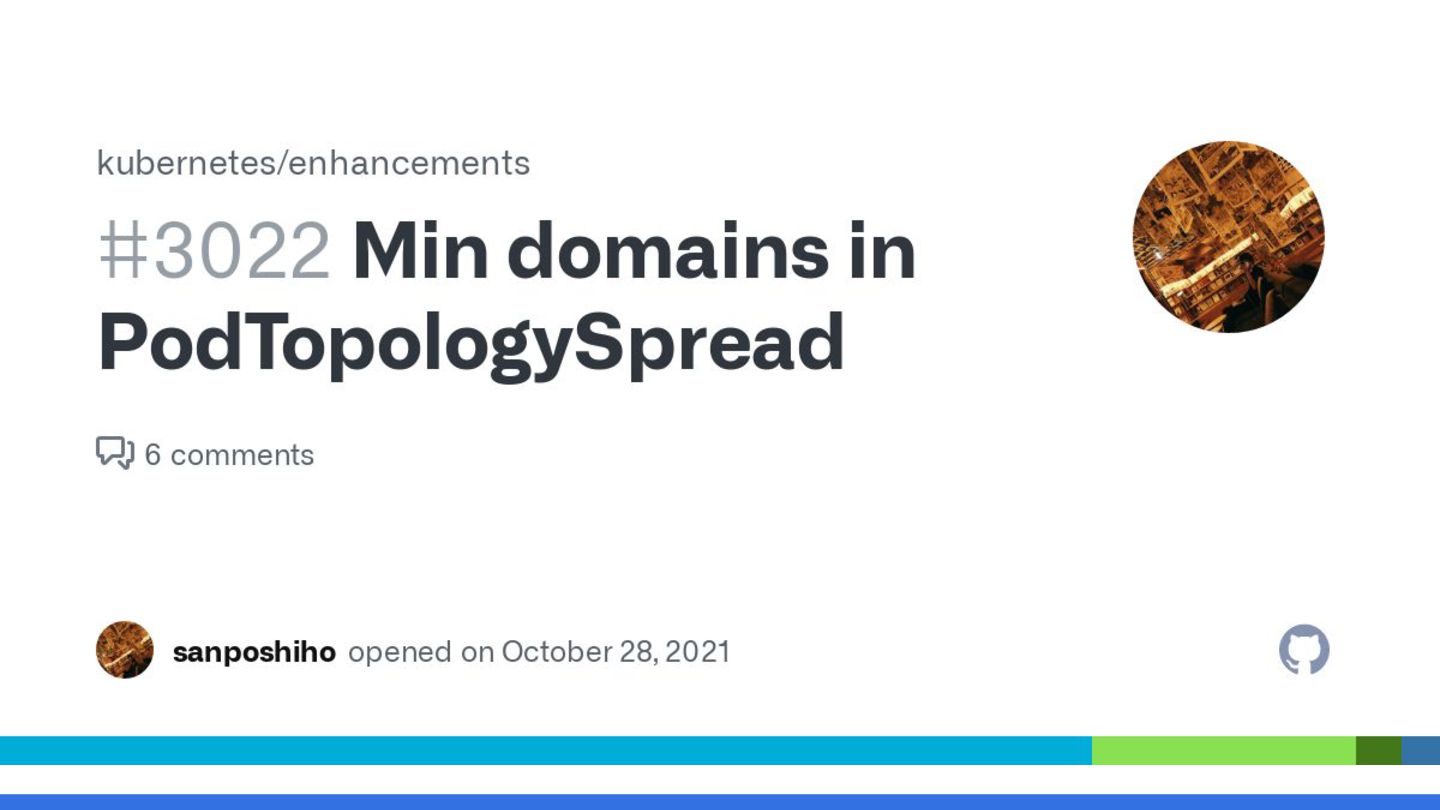

MinDomains (KEP-3022) Pod Topology SpreadのそれぞれのConstraintにおいて、 ドメインの最小値を指定できる機能。 PodSpec.TopologySpreadConstraintにMinDomains APIが新たに追加される。 DoNotScheduleのみで使用可能。

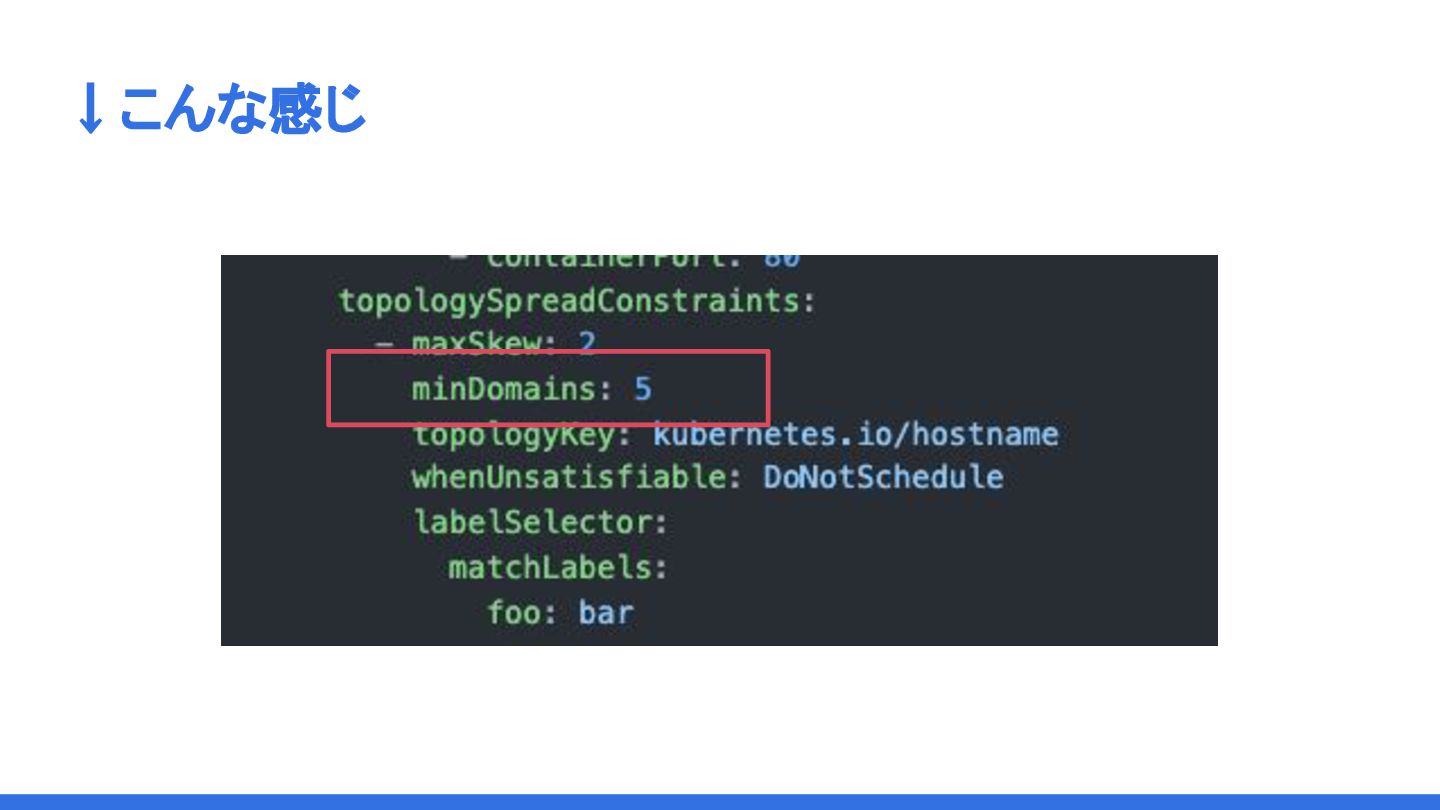

↓こんな感じ

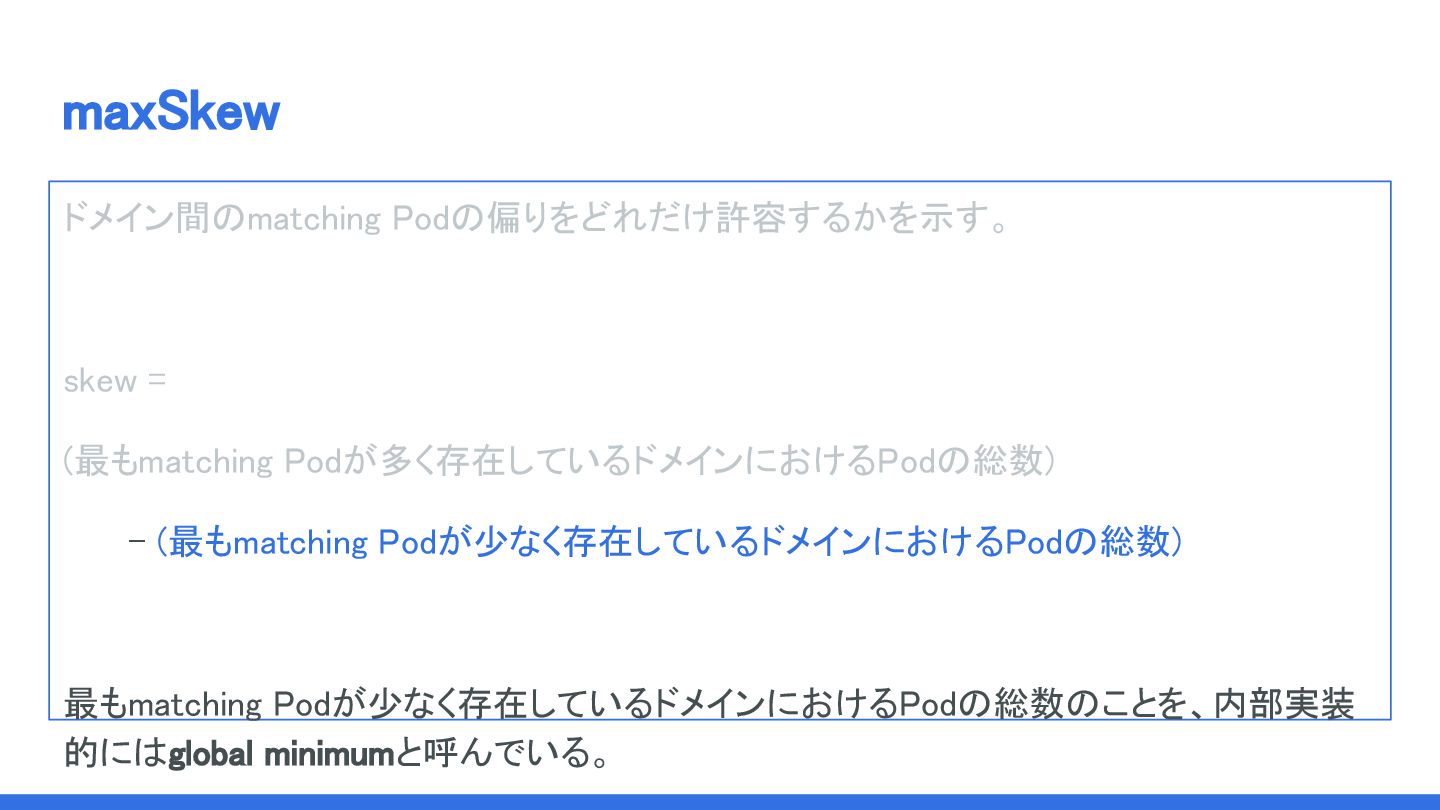

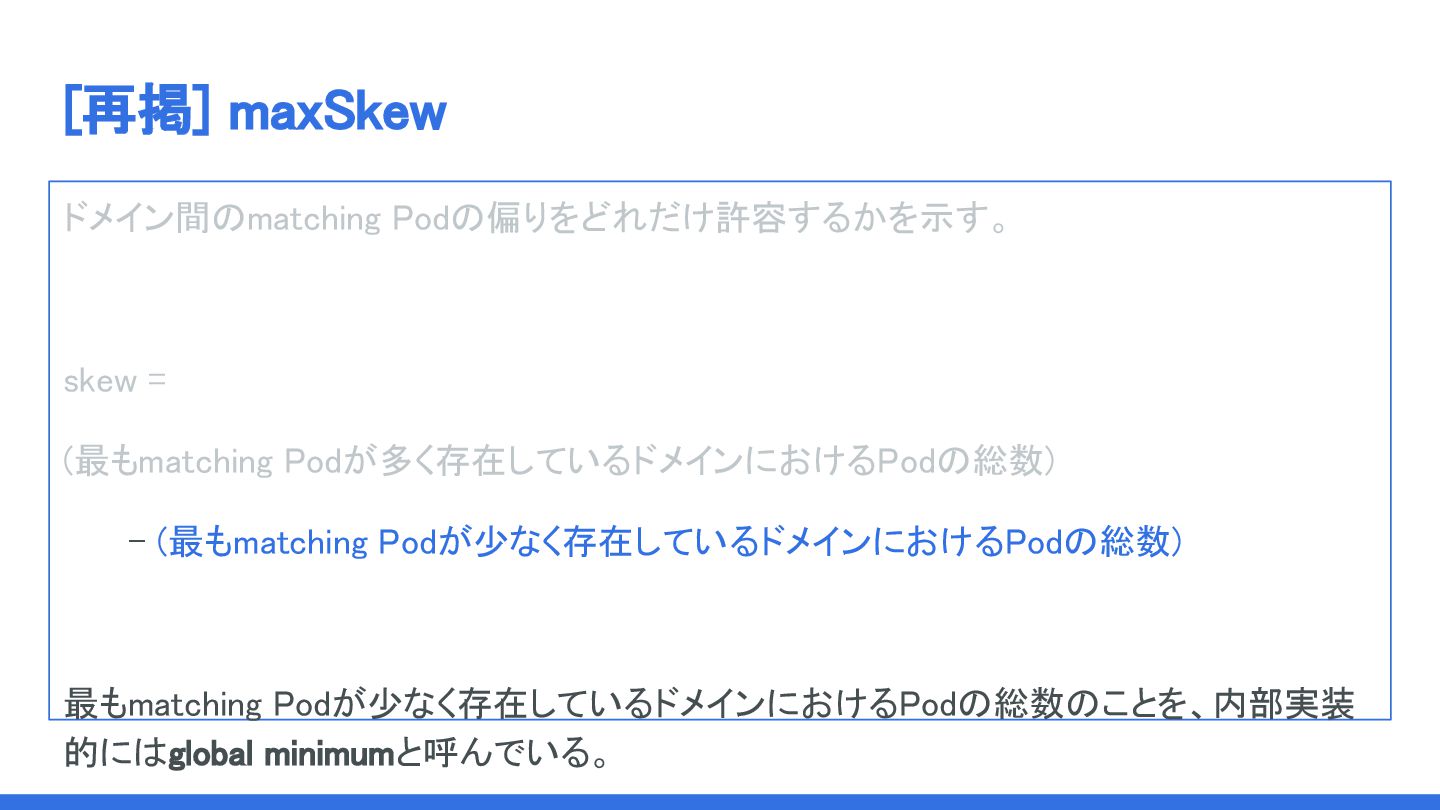

[再掲] maxSkew ドメイン間のmatching Podの偏りをどれだけ許容するかを示す。 skew = (最もmatching Podが多く存在しているドメインにおけるPodの総数)
- (最もmatching Podが少なく存在しているドメインにおけるPodの総数) 最もmatching Podが少なく存在しているドメインにおけるPodの総数のことを、内部実装 的にはglobal minimumと呼んでいる。

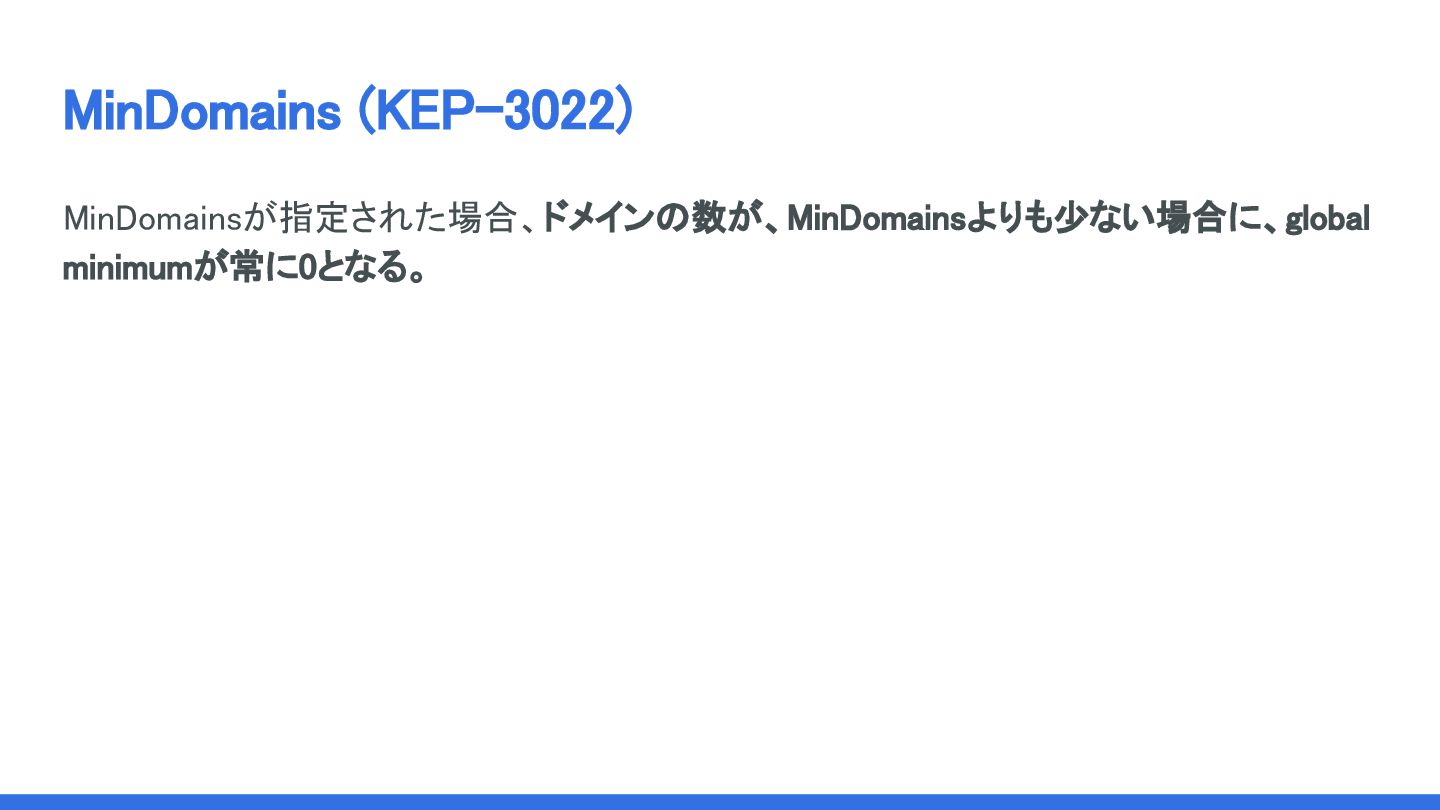

MinDomains (KEP-3022) MinDomainsが指定された場合、ドメインの数が、MinDomainsよりも少ない場合に、global minimumが常に0となる。

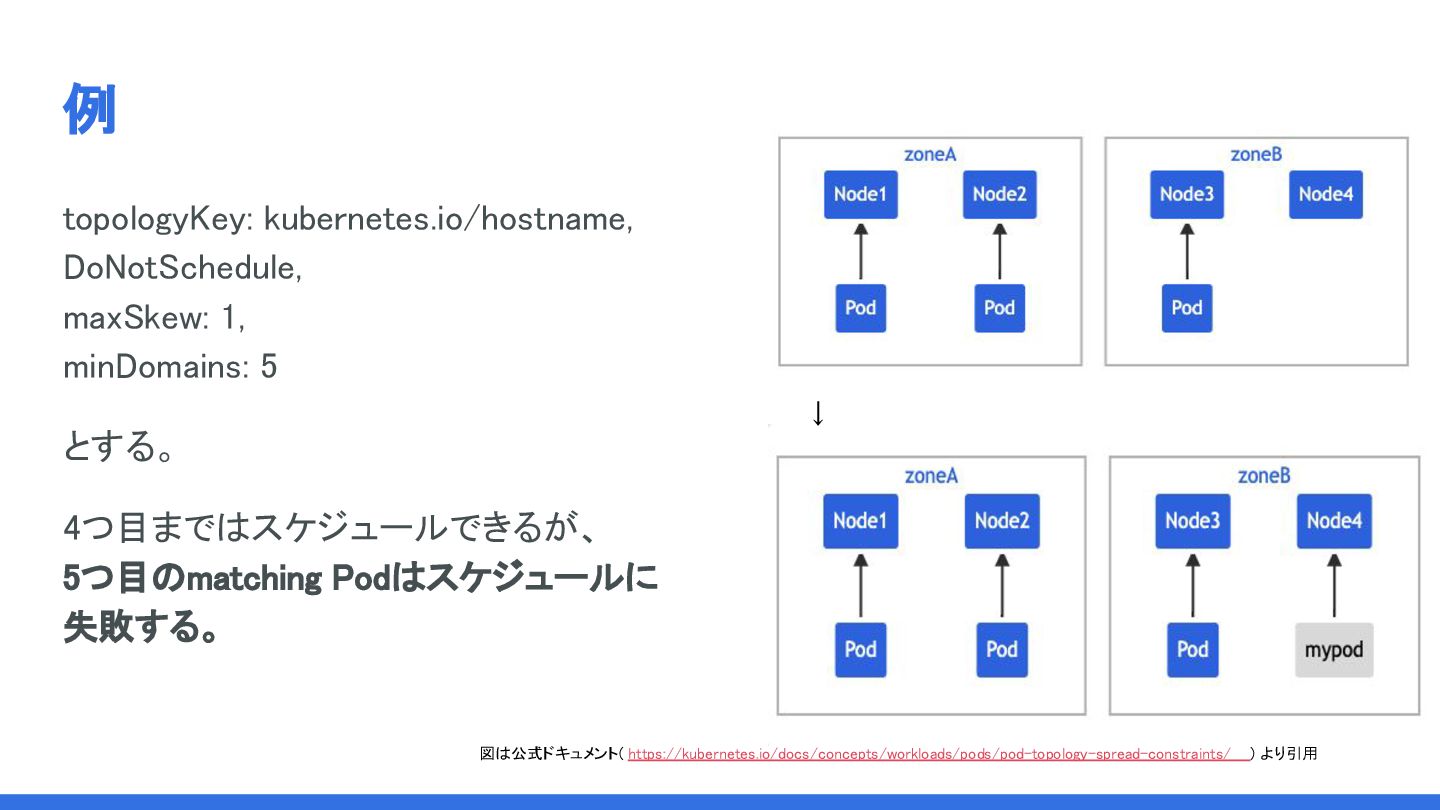

例 topologyKey: kubernetes.io/hostname, DoNotSchedule, maxSkew: 1, minDomains:
5 とする。 4つ目まではスケジュールできるが、 5つ目のmatching Podはスケジュールに 失敗する。 図は公式ドキュメント( https://kubernetes.io/docs/concepts/workloads/pods/pod-topology-spread-constraints/ ) より引用 ↓

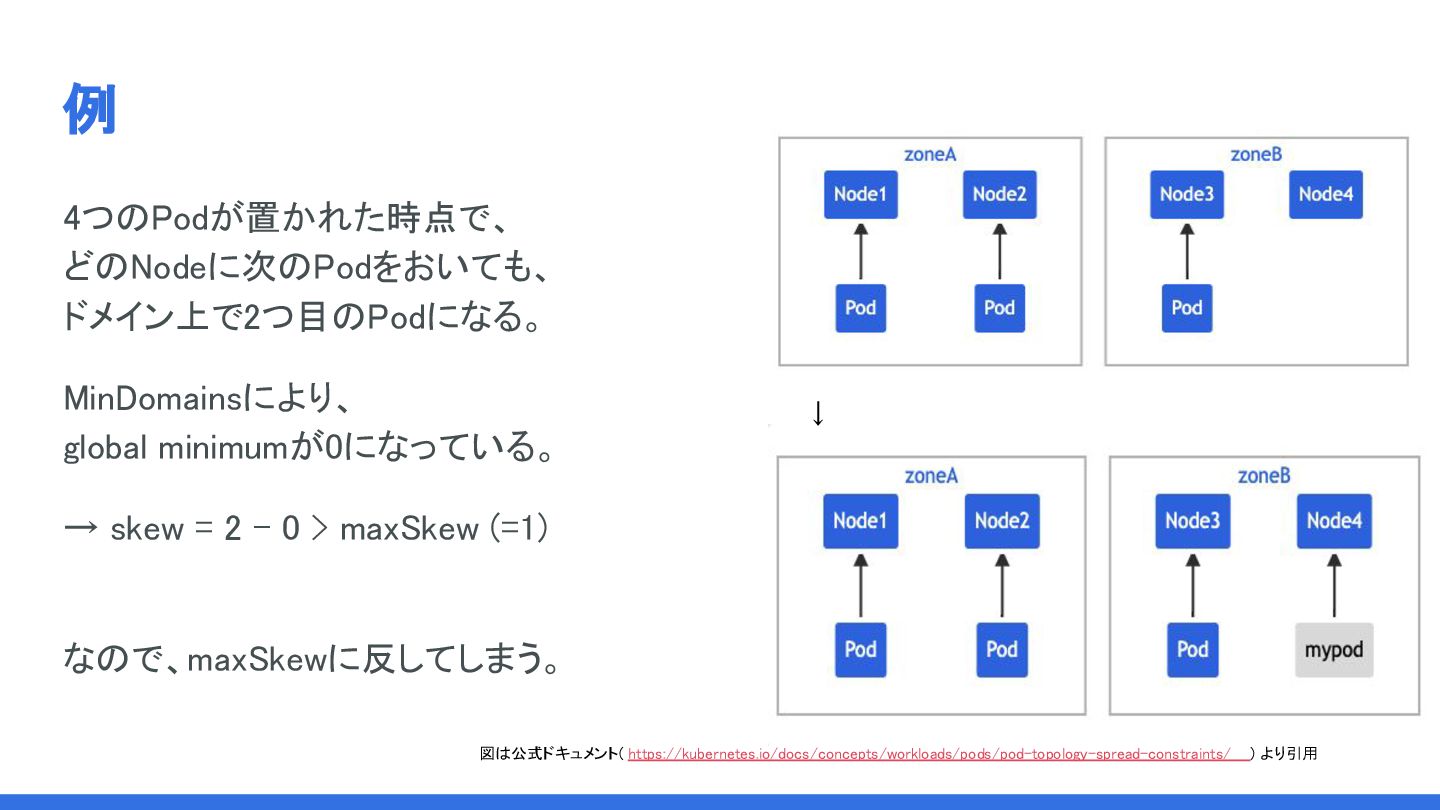

例 4つのPodが置かれた時点で、 どのNodeに次のPodをおいても、 ドメイン上で2つ目のPodになる。 MinDomainsにより、 global minimumが0になっている。 → skew =
2 - 0 > maxSkew (=1) なので、maxSkewに反してしまう。 図は公式ドキュメント( https://kubernetes.io/docs/concepts/workloads/pods/pod-topology-spread-constraints/ ) より引用 ↓

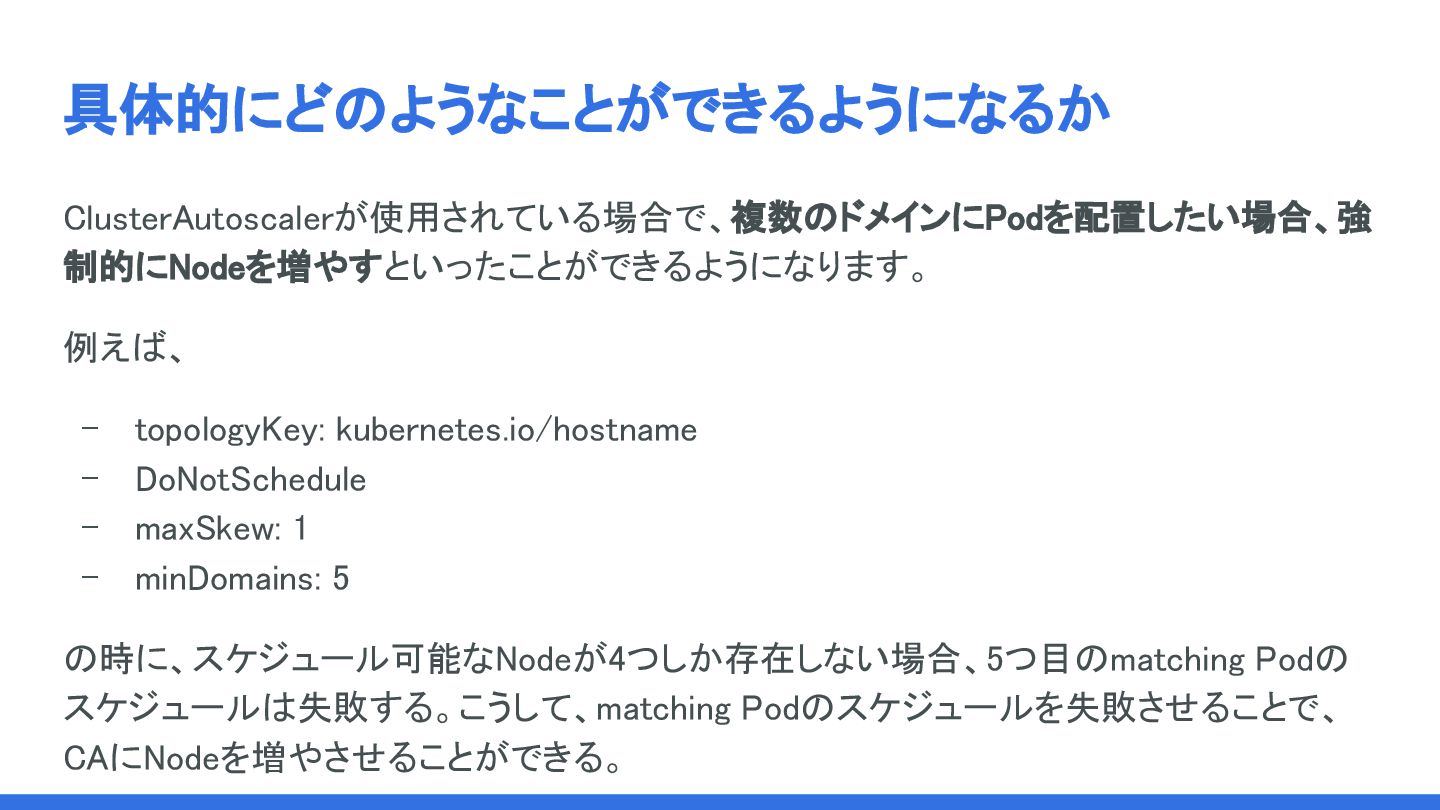

具体的にどのようなことができるようになるか ClusterAutoscalerが使用されている場合で、複数のドメインにPodを配置したい場合、強 制的にNodeを増やすといったことができるようになります。 例えば、 - topologyKey: kubernetes.io/hostname - DoNotSchedule
- maxSkew: 1 - minDomains: 5 の時に、スケジュール可能なNodeが4つしか存在しない場合、5つ目のmatching Podの スケジュールは失敗する。こうして、matching Podのスケジュールを失敗させることで、 CAにNodeを増やさせることができる。

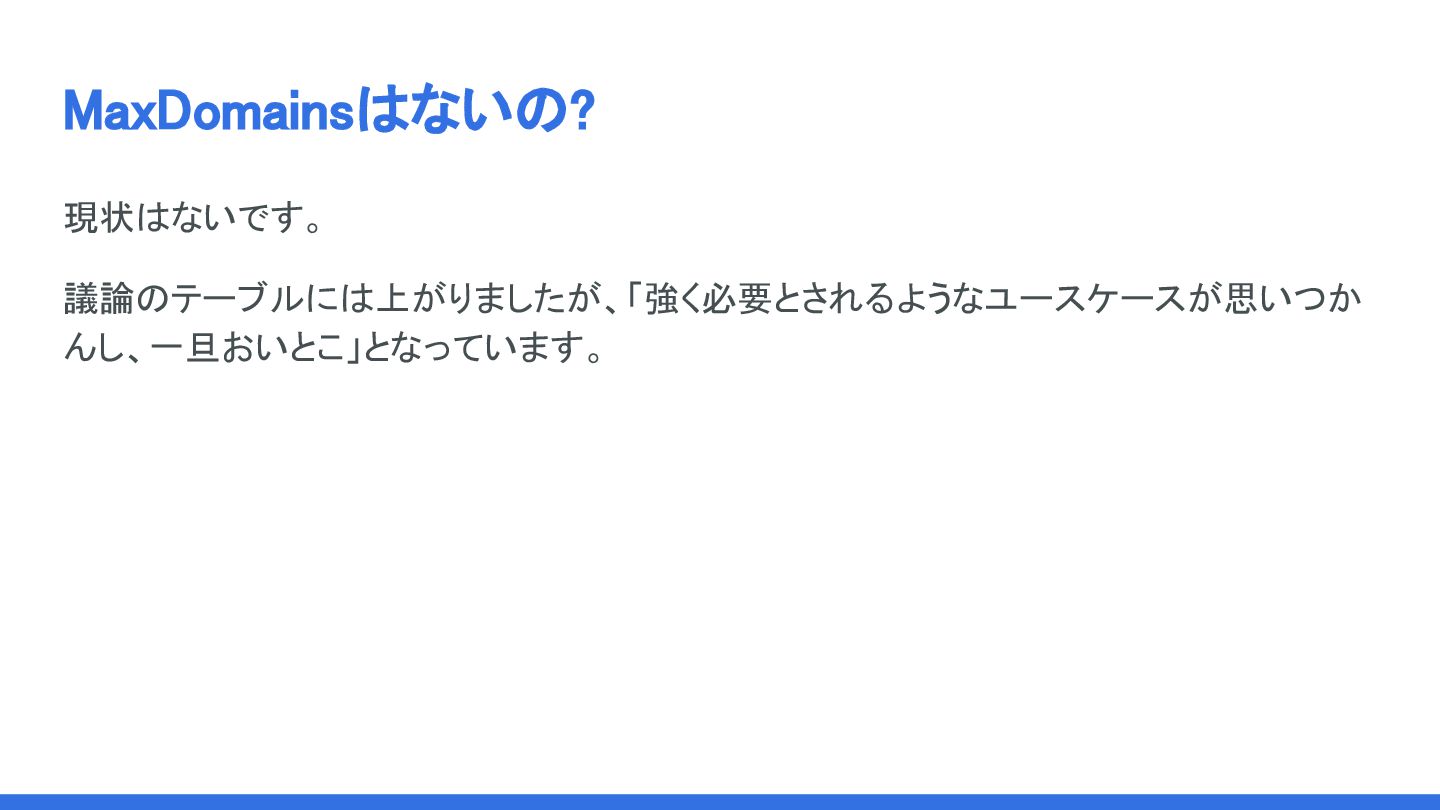

MaxDomainsはないの? 現状はないです。 議論のテーブルには上がりましたが、「強く必要とされるようなユースケースが思いつか んし、一旦おいとこ」となっています。

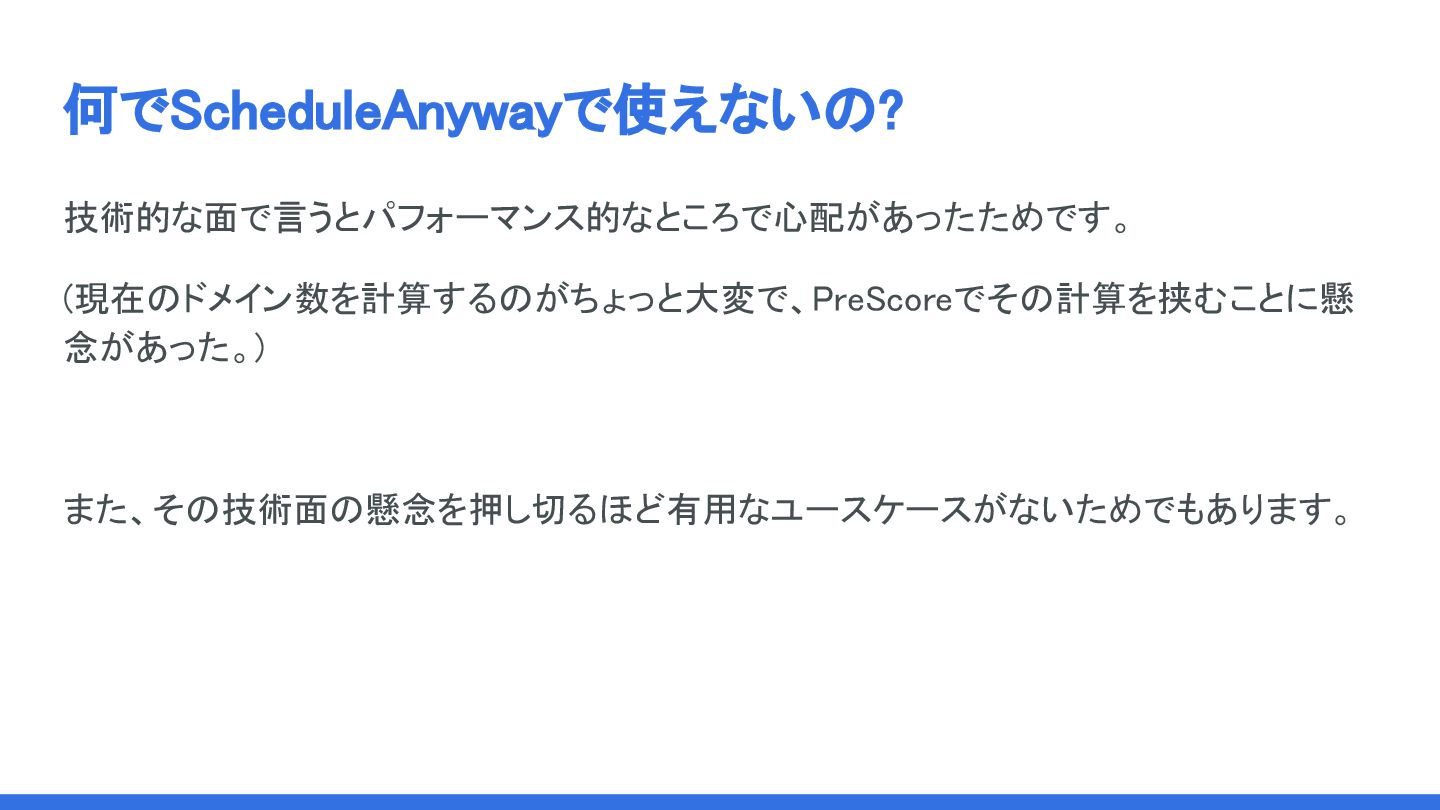

何でScheduleAnywayで使えないの? 技術的な面で言うとパフォーマンス的なところで心配があったためです。 (現在のドメイン数を計算するのがちょっと大変で、PreScoreでその計算を挟むことに懸 念があった。) また、その技術面の懸念を押し切るほど有用なユースケースがないためでもあります。

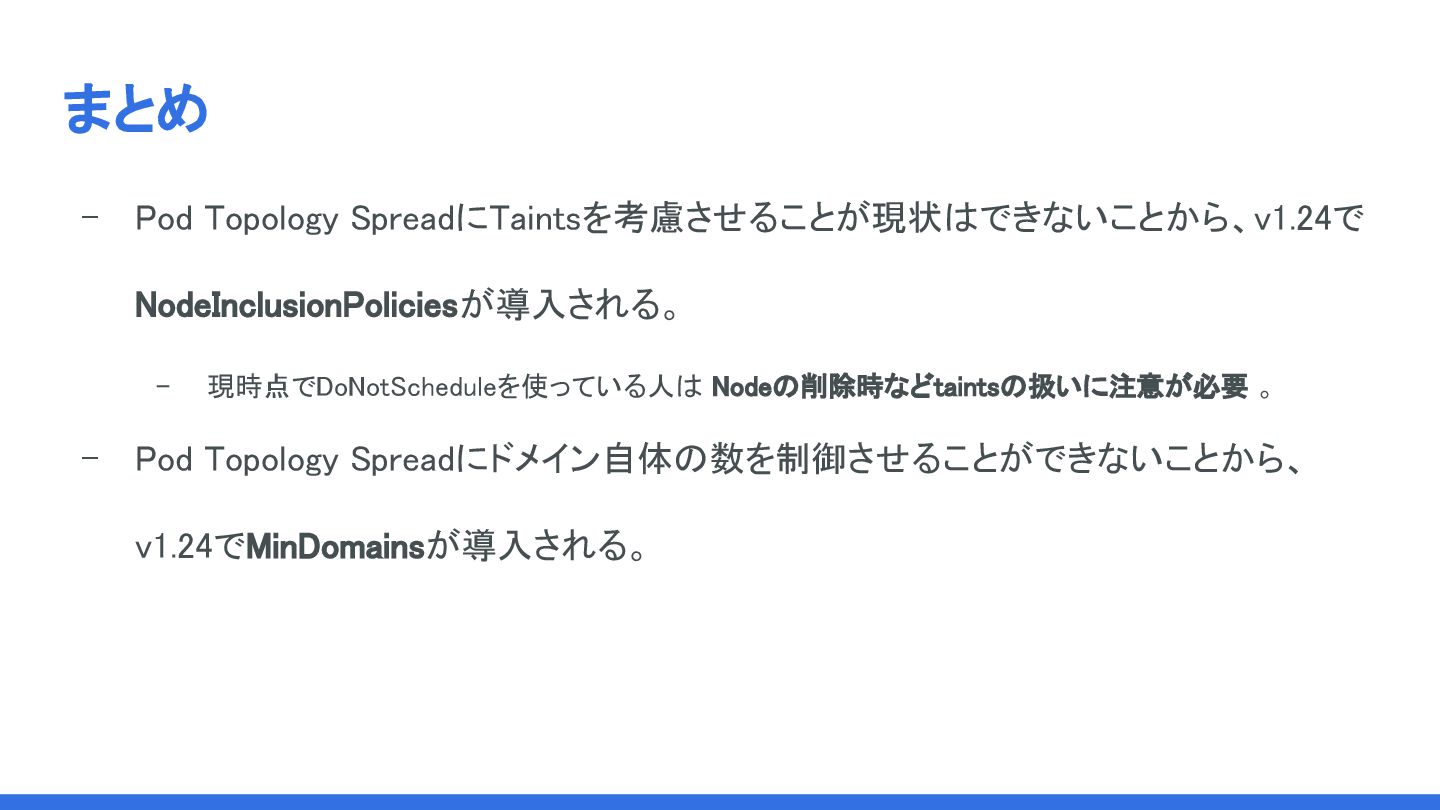

まとめ - Pod Topology SpreadにTaintsを考慮させることが現状はできないことから、v1.24で NodeInclusionPoliciesが導入される。 - 現時点でDoNotScheduleを使っている人は Nodeの削除時などtaintsの扱いに注意が必要 。
- Pod Topology Spreadにドメイン自体の数を制御させることができないことから、 v1.24でMinDomainsが導入される。
