SONiCの統計情報を取得したい

SONiCの統計情報を取得したい

三井情報株式会社
芹田大輔、赤瀬翔太

SONiC Workshop Japan 2026
https://sonic.connpass.com/event/385386/

Transcript

1. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. 部署： 2026年6月19日 SONiCの統計情報を取得したい
2. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. 自己紹介 2 芹田 大輔  三井情報株式会社 ◼ イノベーション推進部 ◼ 2001年～ ◼ ITインフラ関連の研究開発 L2/L3スイッチ、OSSのネットワークOS  出身：秋田県  その他：猫とカメとトカゲがいます

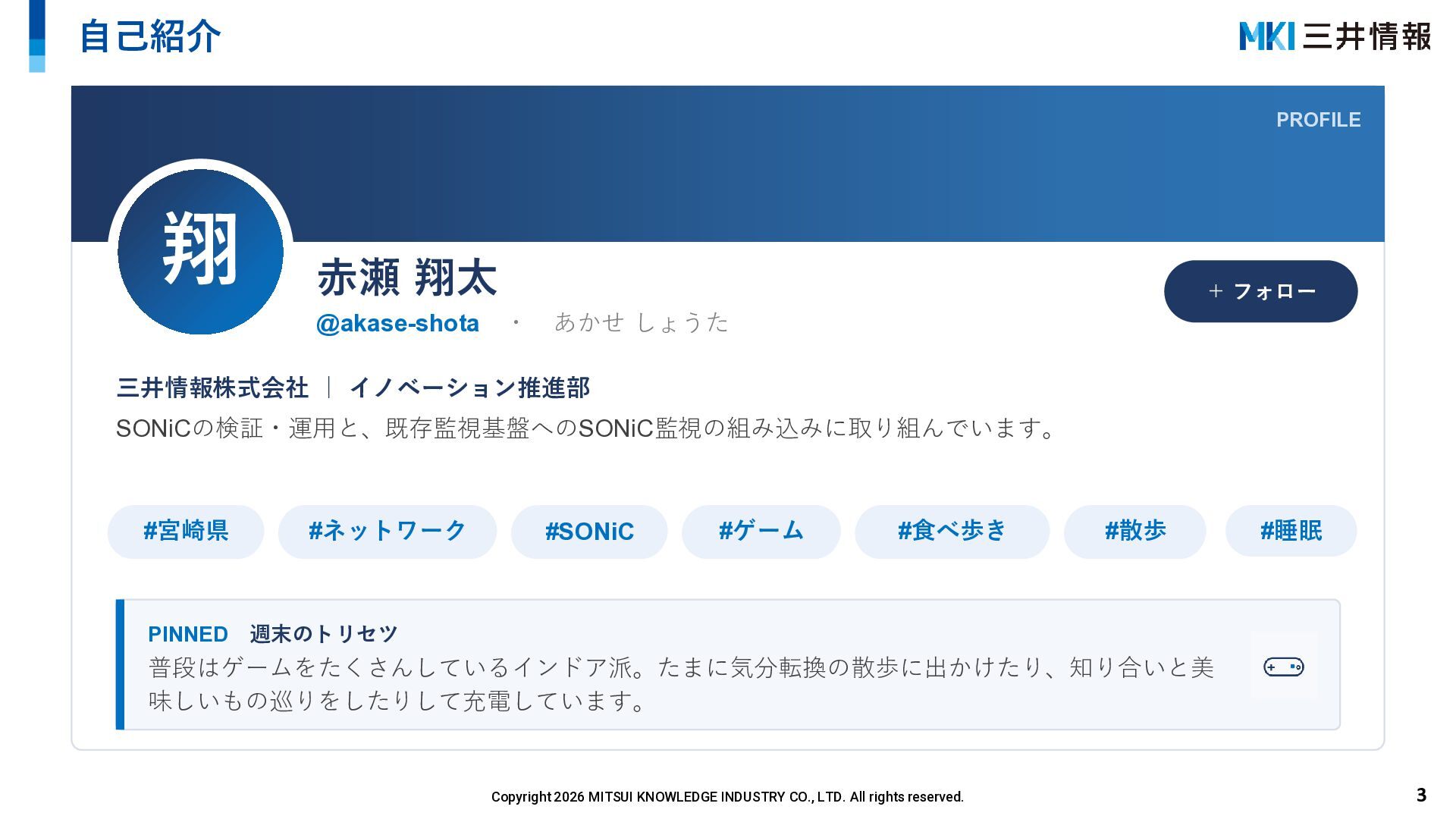

3. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. 自己紹介 3 PROFILE 翔 赤瀬 翔太 @akase-shota ・ あかせ しょうた ＋ フォロー 三井情報株式会社 ｜ イノベーション推進部 SONiCの検証・運用と、既存監視基盤へのSONiC監視の組み込みに取り組んでいます。 #ネットワーク #SONiC #ゲーム #食べ歩き #散歩 #睡眠 #宮崎県 PINNED 週末のトリセツ 普段はゲームをたくさんしているインドア派。たまに気分転換の散歩に出かけたり、知り合いと美 味しいもの巡りをしたりして充電しています。 #ネットワーク #SONiC #ゲーム #食べ歩き #散歩 #宮崎県
4. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. 統計情報を取りたいワケ 4

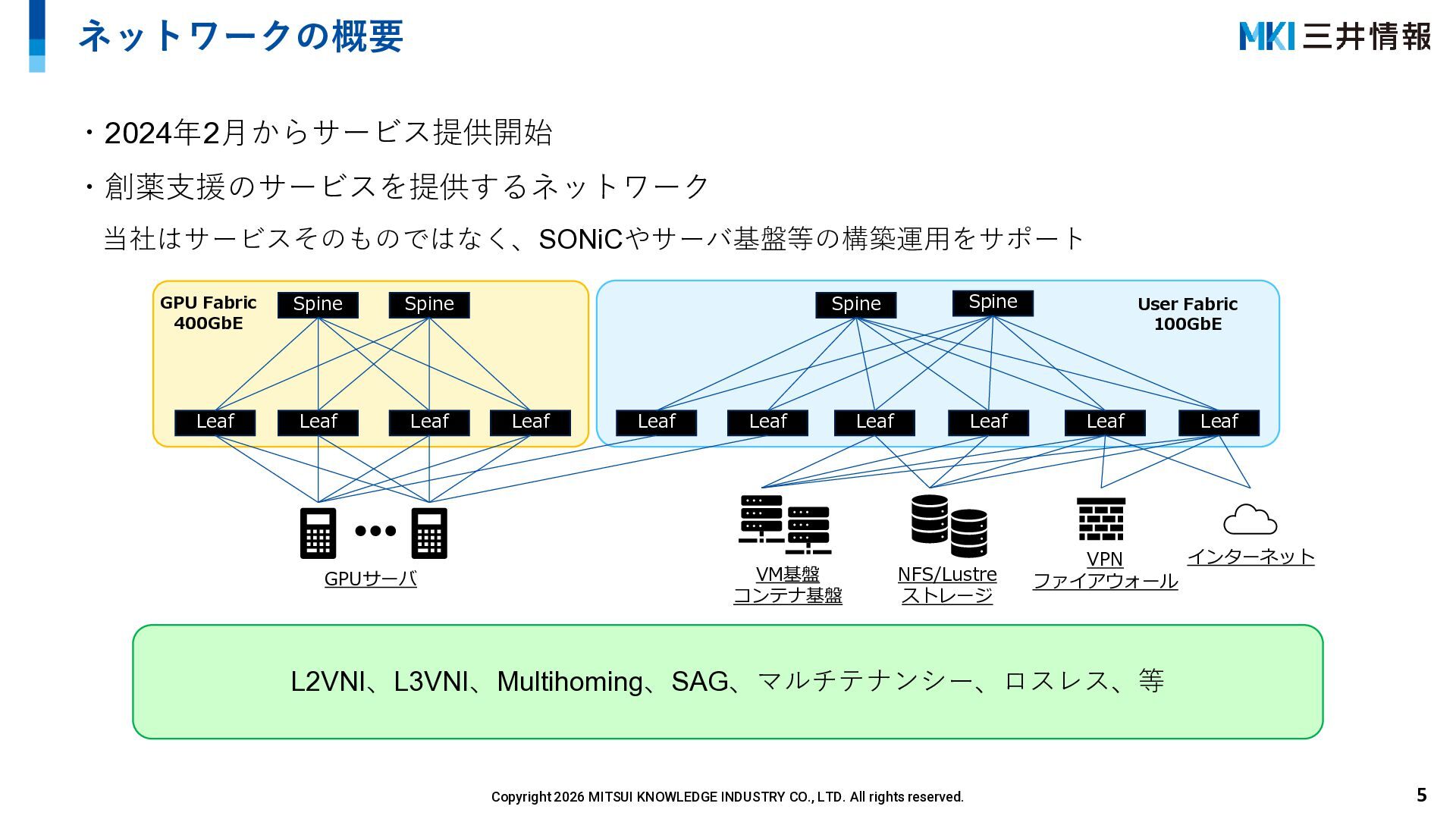

5. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. ネットワークの概要 5 ・2024年2月からサービス提供開始 ・創薬支援のサービスを提供するネットワーク 当社はサービスそのものではなく、SONiCやサーバ基盤等の構築運用をサポート Spine Spine Leaf Leaf Leaf Leaf Spine Spine Leaf Leaf Leaf Leaf Leaf Leaf GPUサーバ VM基盤 コンテナ基盤 NFS/Lustre ストレージ VPN ファイアウォール インターネット User Fabric 100GbE GPU Fabric 400GbE L2VNI、L3VNI、Multihoming、SAG、マルチテナンシー、ロスレス、等

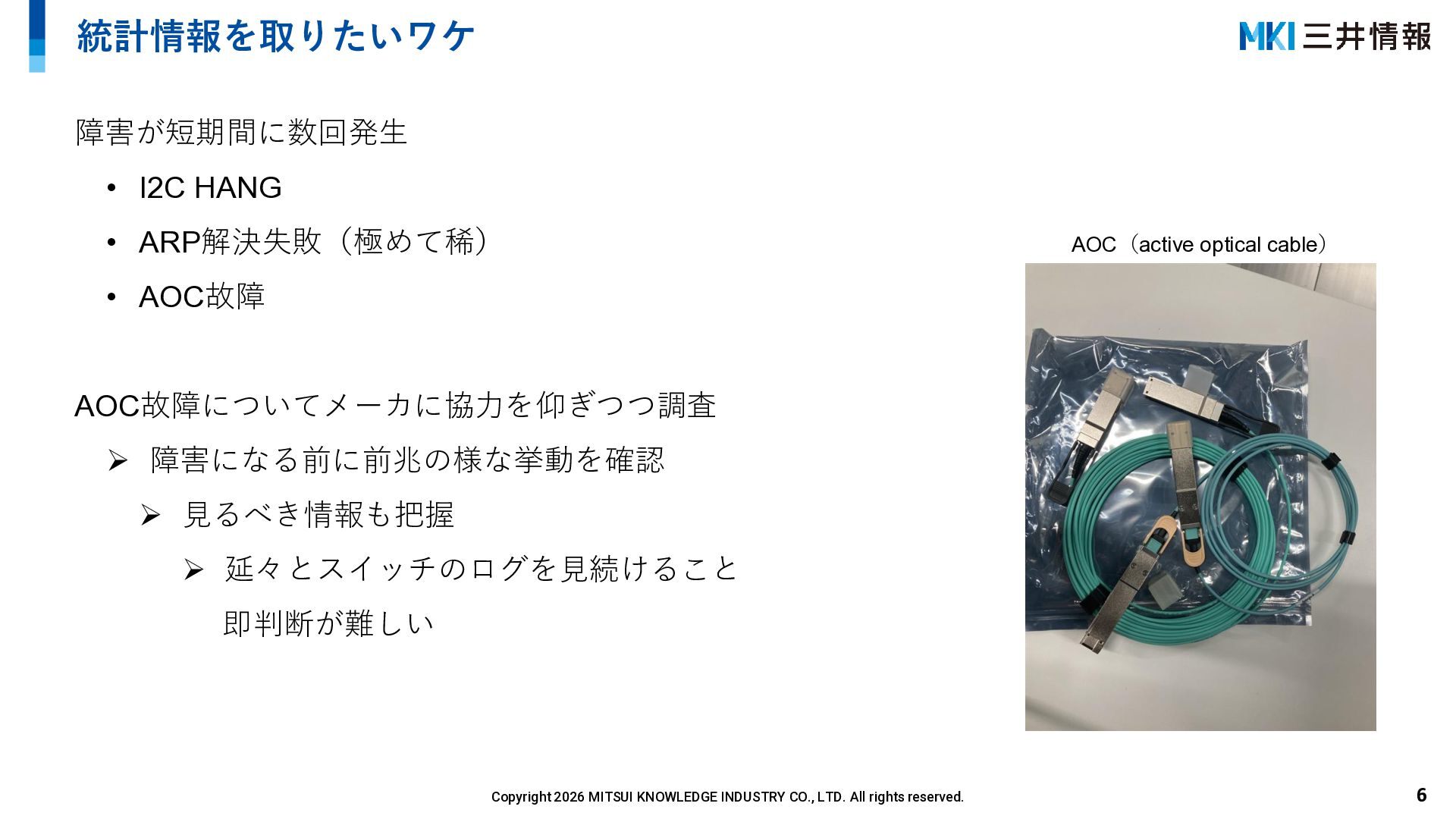

6. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. 統計情報を取りたいワケ 6 障害が短期間に数回発生 • I2C HANG • ARP解決失敗（極めて稀） • AOC故障 AOC故障についてメーカに協力を仰ぎつつ調査 ➢ 障害になる前に前兆の様な挙動を確認 ➢ 見るべき情報も把握 ➢ 延々とスイッチのログを見続けること 即判断が難しい AOC（active optical cable）

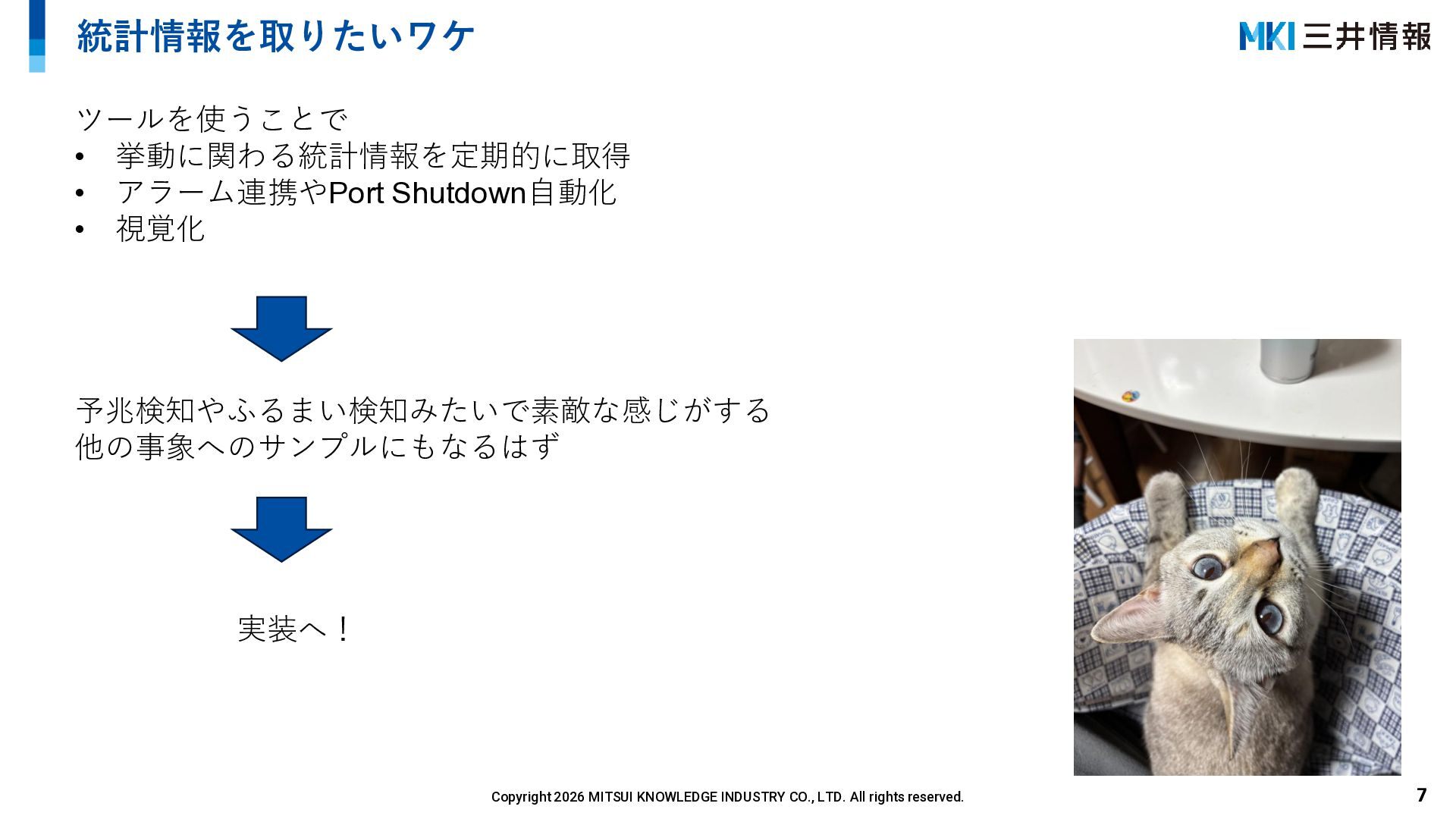

7. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. 統計情報を取りたいワケ 7 ツールを使うことで • 挙動に関わる統計情報を定期的に取得 • アラーム連携やPort Shutdown自動化 • 視覚化 予兆検知やふるまい検知みたいで素敵な感じがする 他の事象へのサンプルにもなるはず 実装へ！

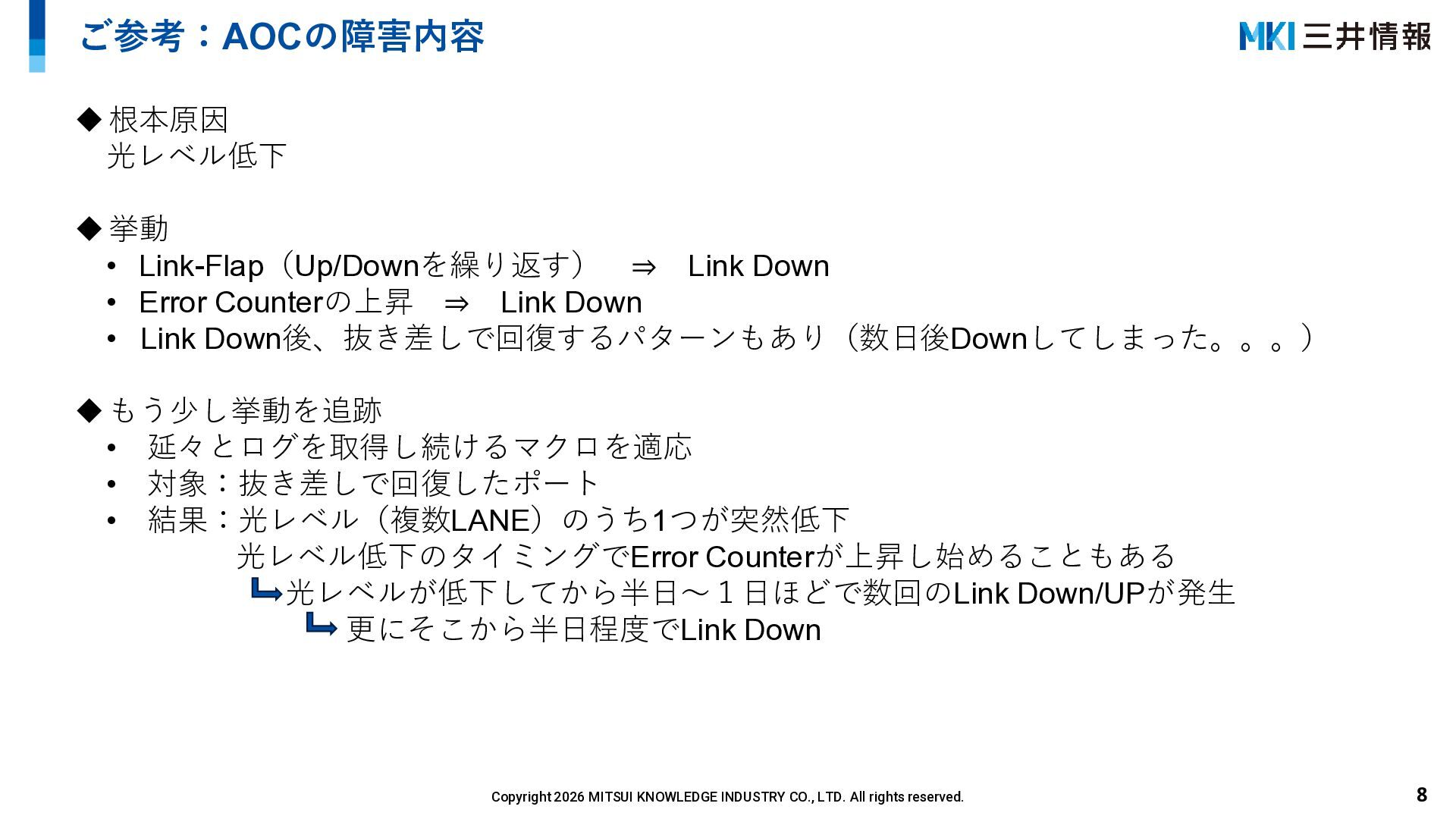

8. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. ご参考：AOCの障害内容 8 ◆根本原因 光レベル低下 ◆挙動 • Link-Flap（Up/Downを繰り返す） ⇒ Link Down • Error Counterの上昇 ⇒ Link Down • Link Down後、抜き差しで回復するパターンもあり（数日後Downしてしまった。。。） ◆もう少し挙動を追跡 • 延々とログを取得し続けるマクロを適応 • 対象：抜き差しで回復したポート • 結果：光レベル（複数LANE）のうち1つが突然低下 光レベル低下のタイミングでError Counterが上昇し始めることもある 光レベルが低下してから半日～１日ほどで数回のLink Down/UPが発生 更にそこから半日程度でLink Down
9. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. ツールの利用と先回りへの期待 9

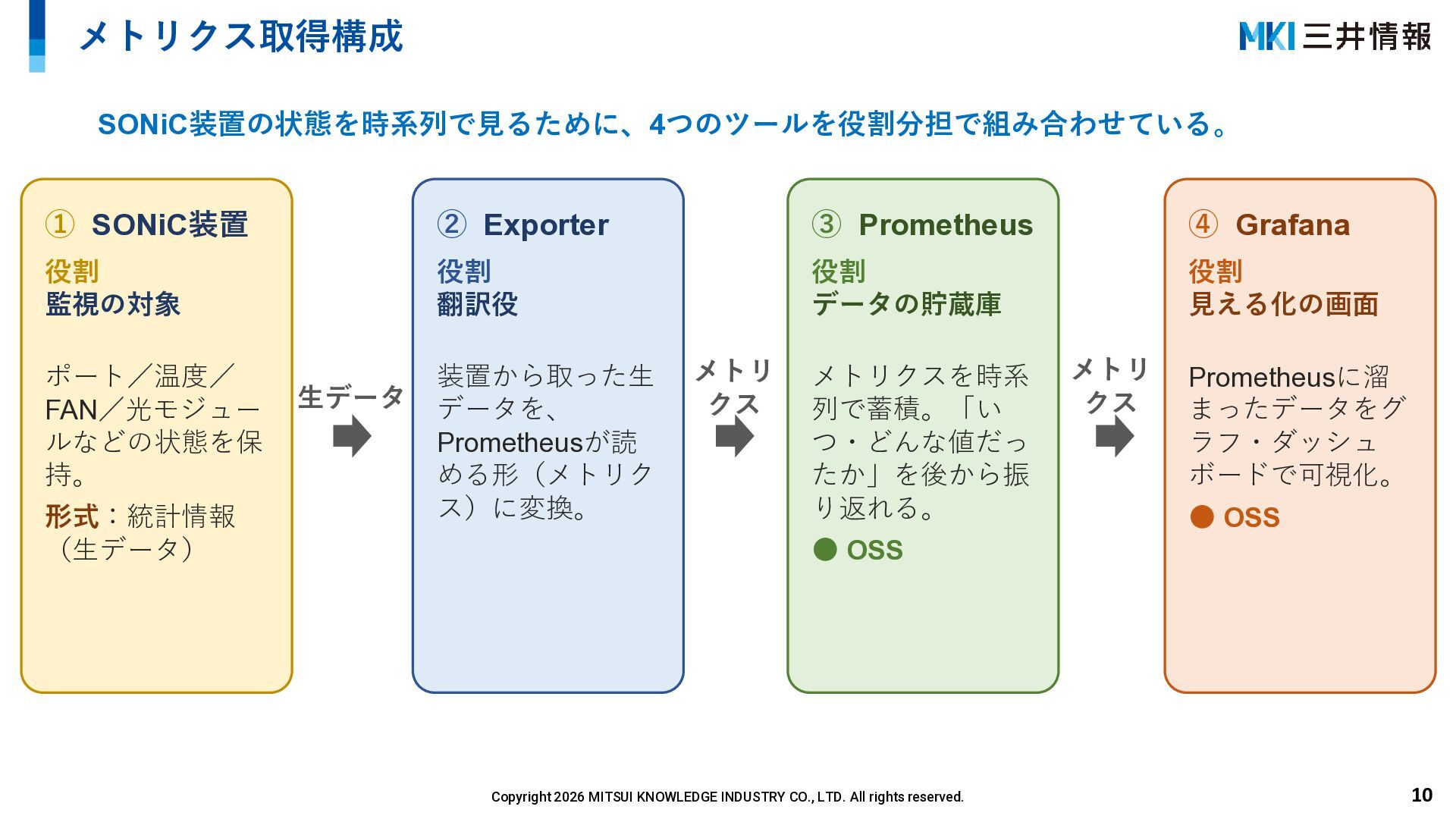

10. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. メトリクス取得構成 10 SONiC装置の状態を時系列で見るために、4つのツールを役割分担で組み合わせている。 生データ メトリ クス メトリ クス ① SONiC装置 役割 監視の対象 ポート／温度／ FAN／光モジュー ルなどの状態を保 持。 形式：統計情報 （生データ） ② Exporter 役割 翻訳役 装置から取った生 データを、 Prometheusが読 める形（メトリク ス）に変換。 ③ Prometheus 役割 データの貯蔵庫 メトリクスを時系 列で蓄積。「い つ・どんな値だっ たか」を後から振 り返れる。 • OSS ④ Grafana 役割 見える化の画面 Prometheusに溜 まったデータをグ ラフ・ダッシュ ボードで可視化。 • OSS

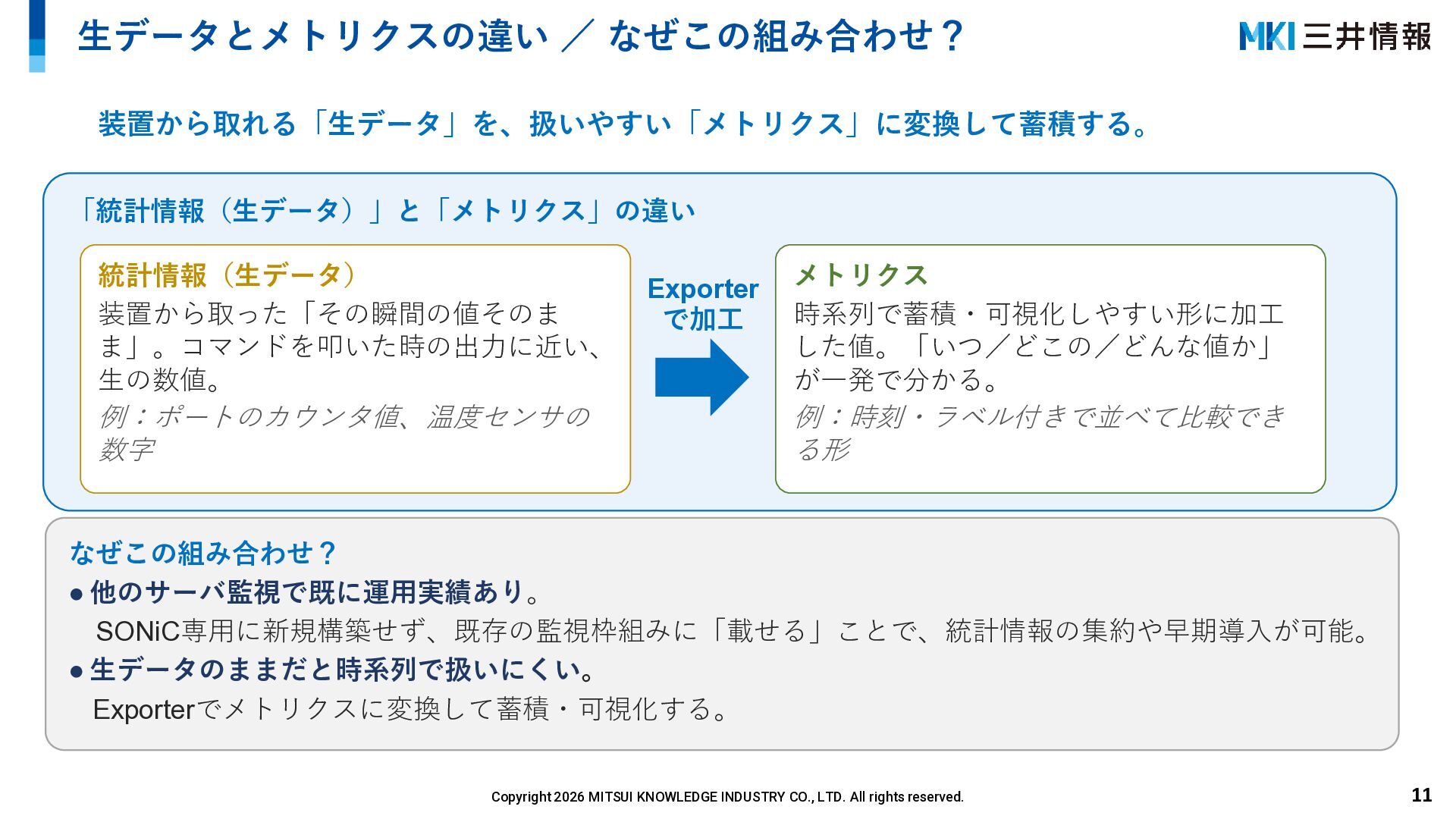

11. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. 生データとメトリクスの違い ／ なぜこの組み合わせ？ 11 装置から取れる「生データ」を、扱いやすい「メトリクス」に変換して蓄積する。 「統計情報（生データ）」と「メトリクス」の違い 統計情報（生データ） 装置から取った「その瞬間の値そのま ま」。コマンドを叩いた時の出力に近い、 生の数値。 例：ポートのカウンタ値、温度センサの 数字 Exporter で加工 メトリクス 時系列で蓄積・可視化しやすい形に加工 した値。「いつ／どこの／どんな値か」 が一発で分かる。 例：時刻・ラベル付きで並べて比較でき る形 なぜこの組み合わせ？ • 他のサーバ監視で既に運用実績あり。 SONiC専用に新規構築せず、既存の監視枠組みに「載せる」ことで、統計情報の集約や早期導入が可能。 • 生データのままだと時系列で扱いにくい。 Exporterでメトリクスに変換して蓄積・可視化する。

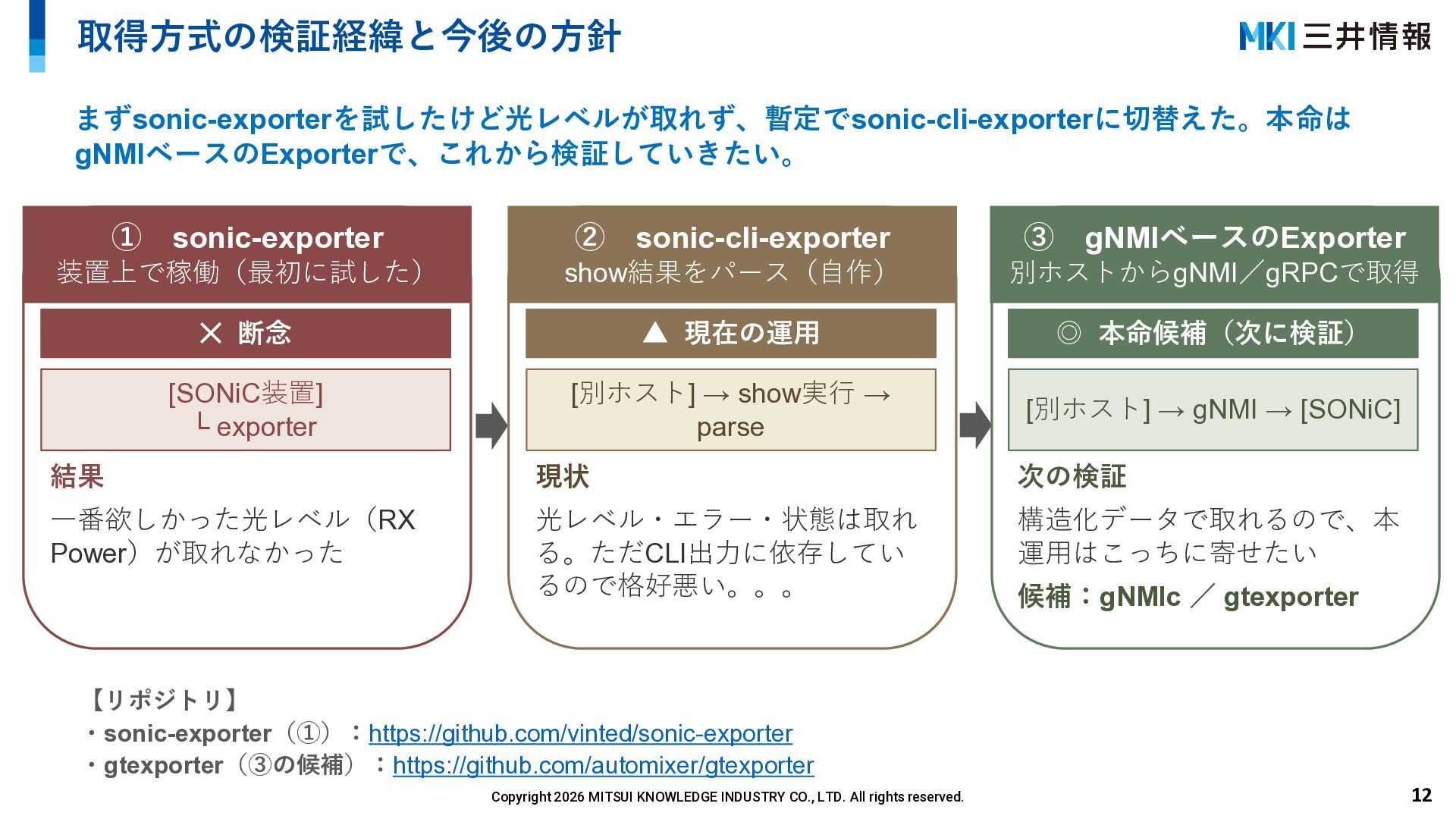

12. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. 取得方式の検証経緯と今後の方針 12 まずsonic-exporterを試したけど光レベルが取れず、暫定でsonic-cli-exporterに切替えた。本命は gNMIベースのExporterで、これから検証していきたい。 ① sonic-exporter 装置上で稼働（最初に試した） ✕ 断念 [SONiC装置] └ exporter 結果 一番欲しかった光レベル（RX Power）が取れなかった ② sonic-cli-exporter show結果をパース（自作） ▲ 現在の運用 [別ホスト] → show実行 → parse 現状 光レベル・エラー・状態は取れ る。ただCLI出力に依存してい るので格好悪い。。。 ③ gNMIベースのExporter 別ホストからgNMI／gRPCで取得 ◎ 本命候補（次に検証） [別ホスト] → gNMI → [SONiC] 次の検証 構造化データで取れるので、本 運用はこっちに寄せたい 候補：gNMIc ／ gtexporter 【リポジトリ】 ・sonic-exporter（①）：https://github.com/vinted/sonic-exporter ・gtexporter（③の候補）：https://github.com/automixer/gtexporter

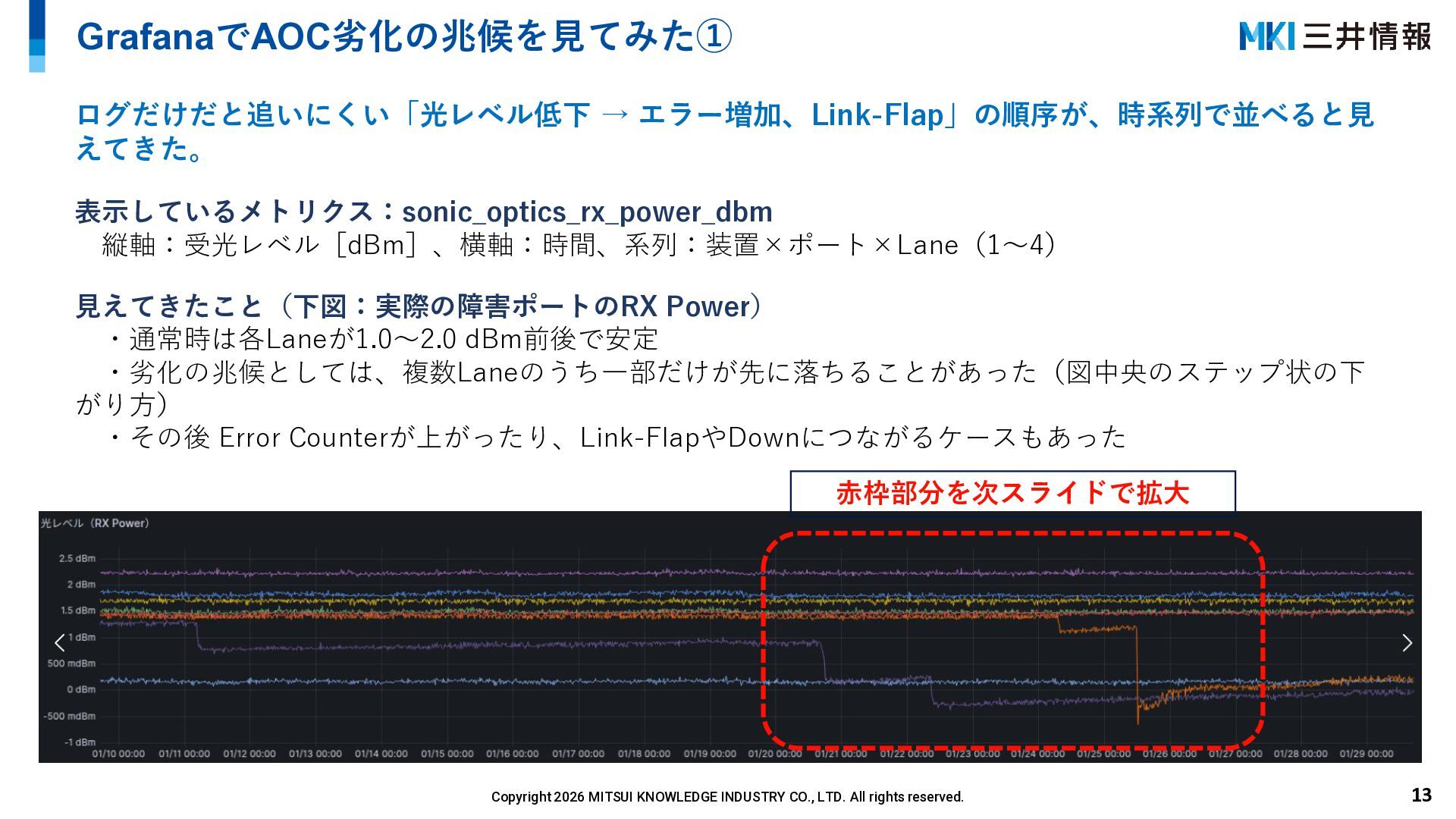

13. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. GrafanaでAOC劣化の兆候を見てみた① 13 ログだけだと追いにくい「光レベル低下 → エラー増加、Link-Flap」の順序が、時系列で並べると見 えてきた。 表示しているメトリクス：sonic_optics_rx_power_dbm 縦軸：受光レベル［dBm］、横軸：時間、系列：装置×ポート×Lane（1～4） 見えてきたこと（下図：実際の障害ポートのRX Power） ・通常時は各Laneが1.0～2.0 dBm前後で安定 ・劣化の兆候としては、複数Laneのうち一部だけが先に落ちることがあった（図中央のステップ状の下 がり方） ・その後 Error Counterが上がったり、Link-FlapやDownにつながるケースもあった 赤枠部分を次スライドで拡大

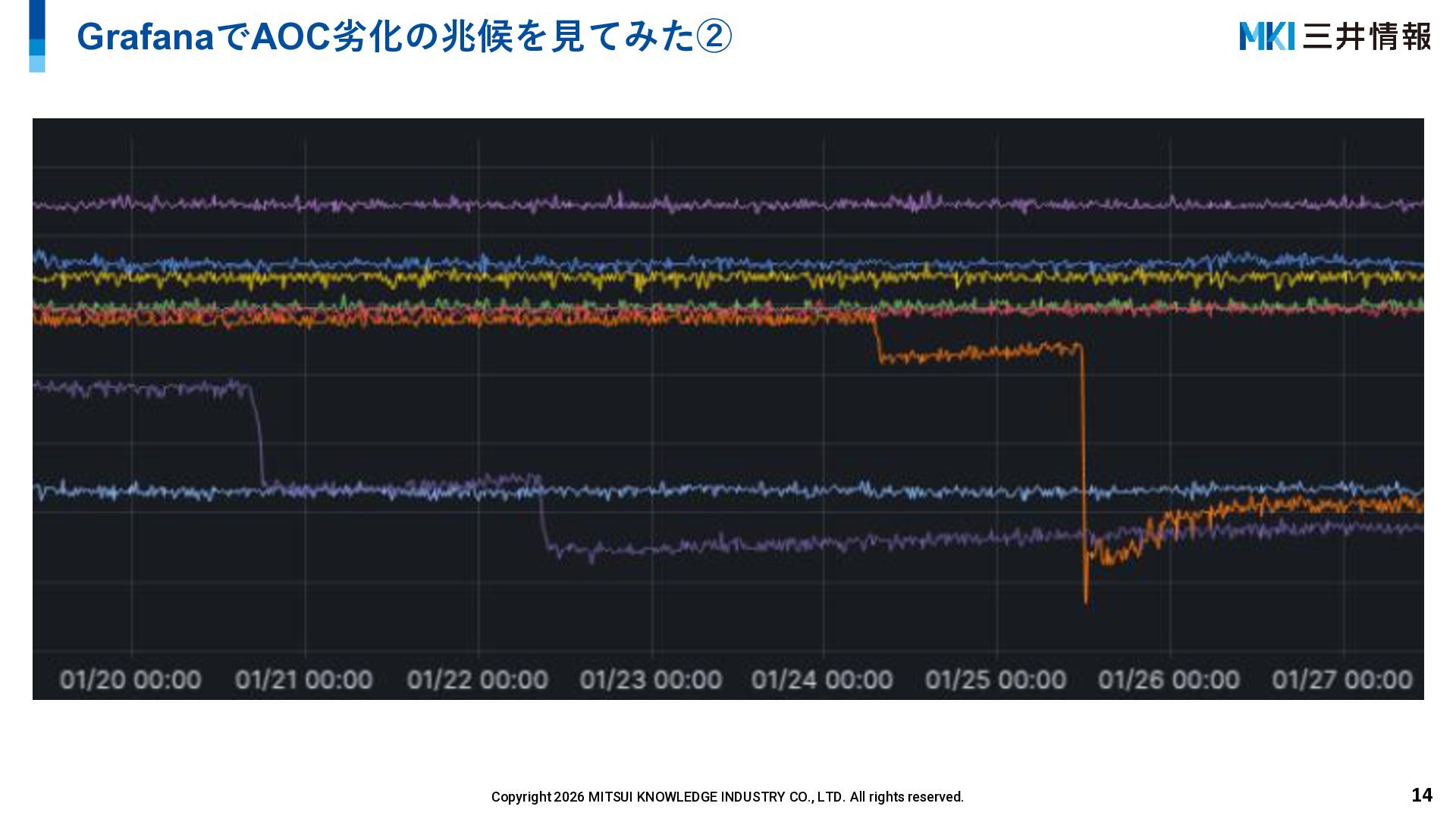

14. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. GrafanaでAOC劣化の兆候を見てみた② 14

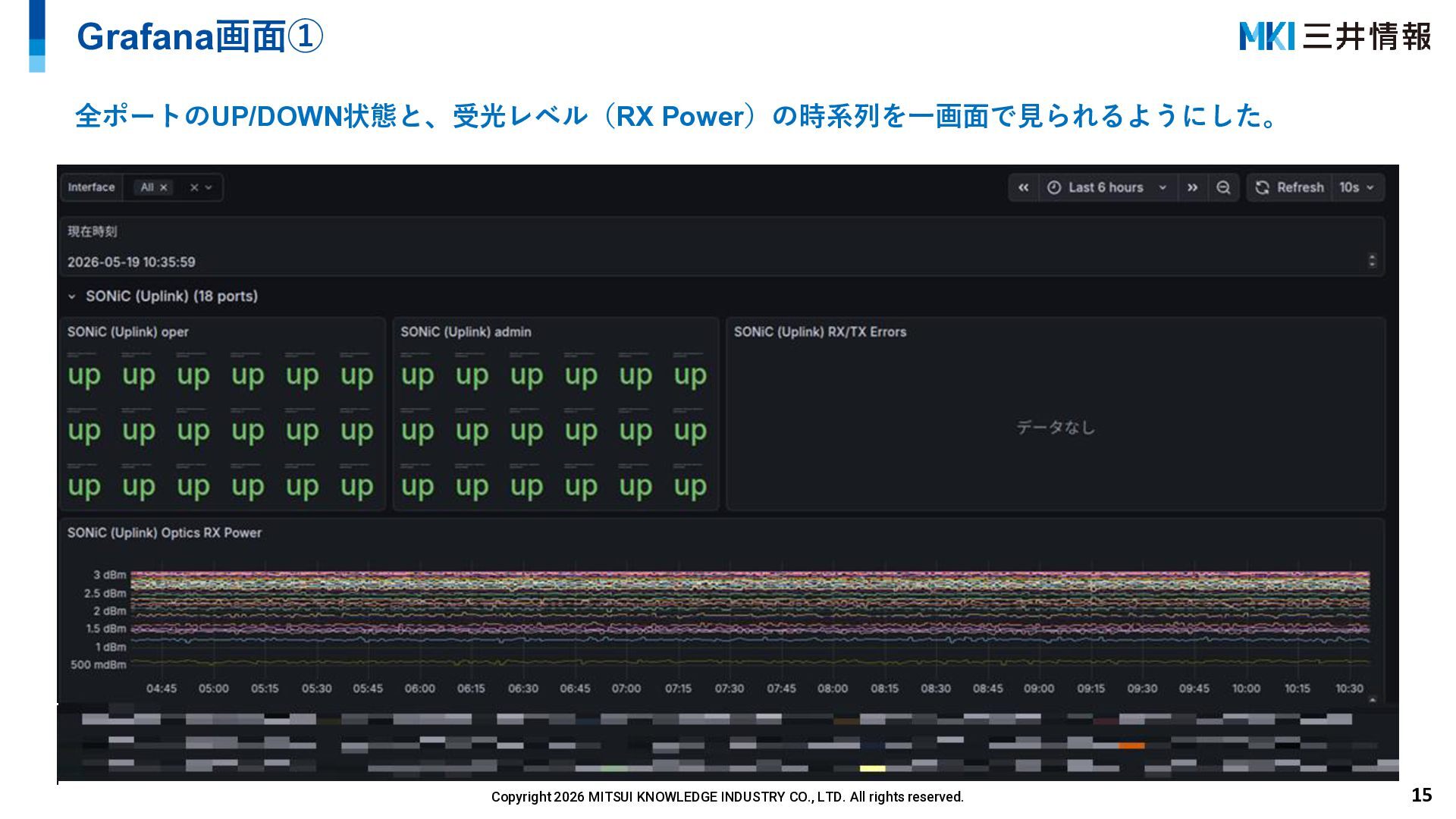

15. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. Grafana画面① 15 全ポートのUP/DOWN状態と、受光レベル（RX Power）の時系列を一画面で見られるようにした。

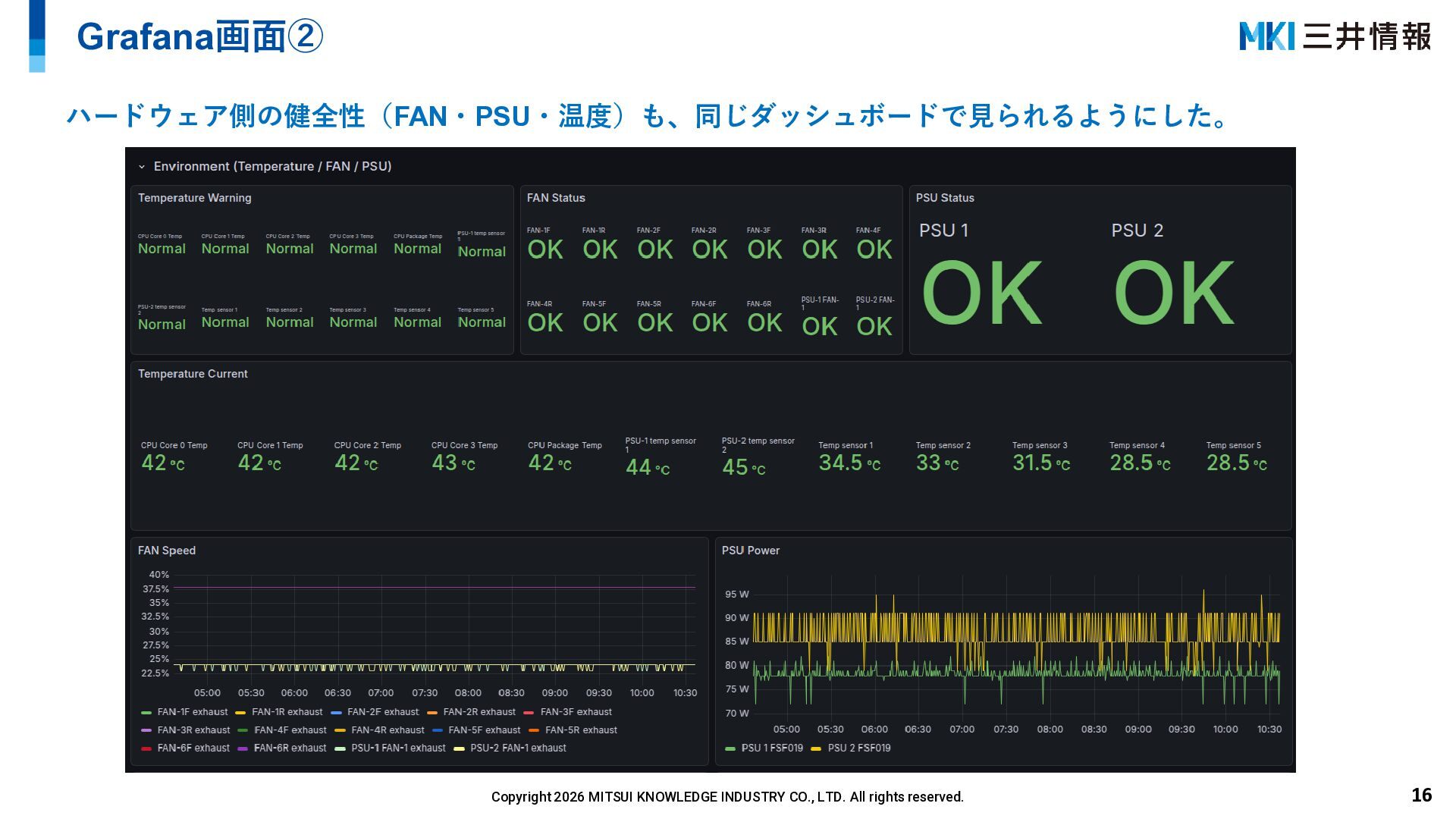

16. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. Grafana画面② 16 ハードウェア側の健全性（FAN・PSU・温度）も、同じダッシュボードで見られるようにした。

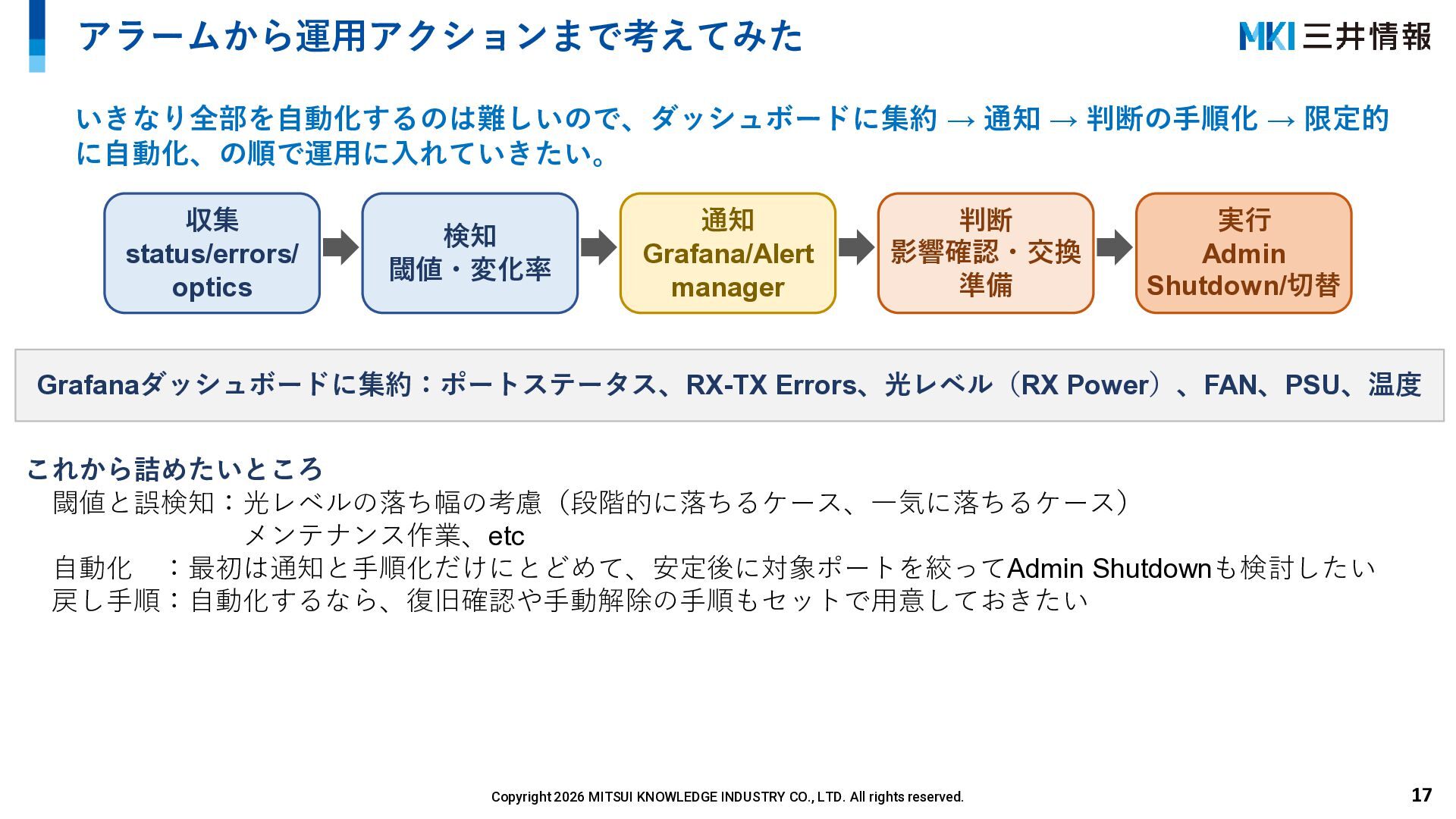

17. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. アラームから運用アクションまで考えてみた 17 いきなり全部を自動化するのは難しいので、ダッシュボードに集約 → 通知 → 判断の手順化 → 限定的 に自動化、の順で運用に入れていきたい。 収集 status/errors/ optics 検知 閾値・変化率 通知 Grafana/Alert manager 判断 影響確認・交換 準備 実行 Admin Shutdown/切替 Grafanaダッシュボードに集約：ポートステータス、RX-TX Errors、光レベル（RX Power）、FAN、PSU、温度 これから詰めたいところ 閾値と誤検知：光レベルの落ち幅の考慮（段階的に落ちるケース、一気に落ちるケース） メンテナンス作業、etc 自動化 ：最初は通知と手順化だけにとどめて、安定後に対象ポートを絞ってAdmin Shutdownも検討したい 戻し手順：自動化するなら、復旧確認や手動解除の手順もセットで用意しておきたい

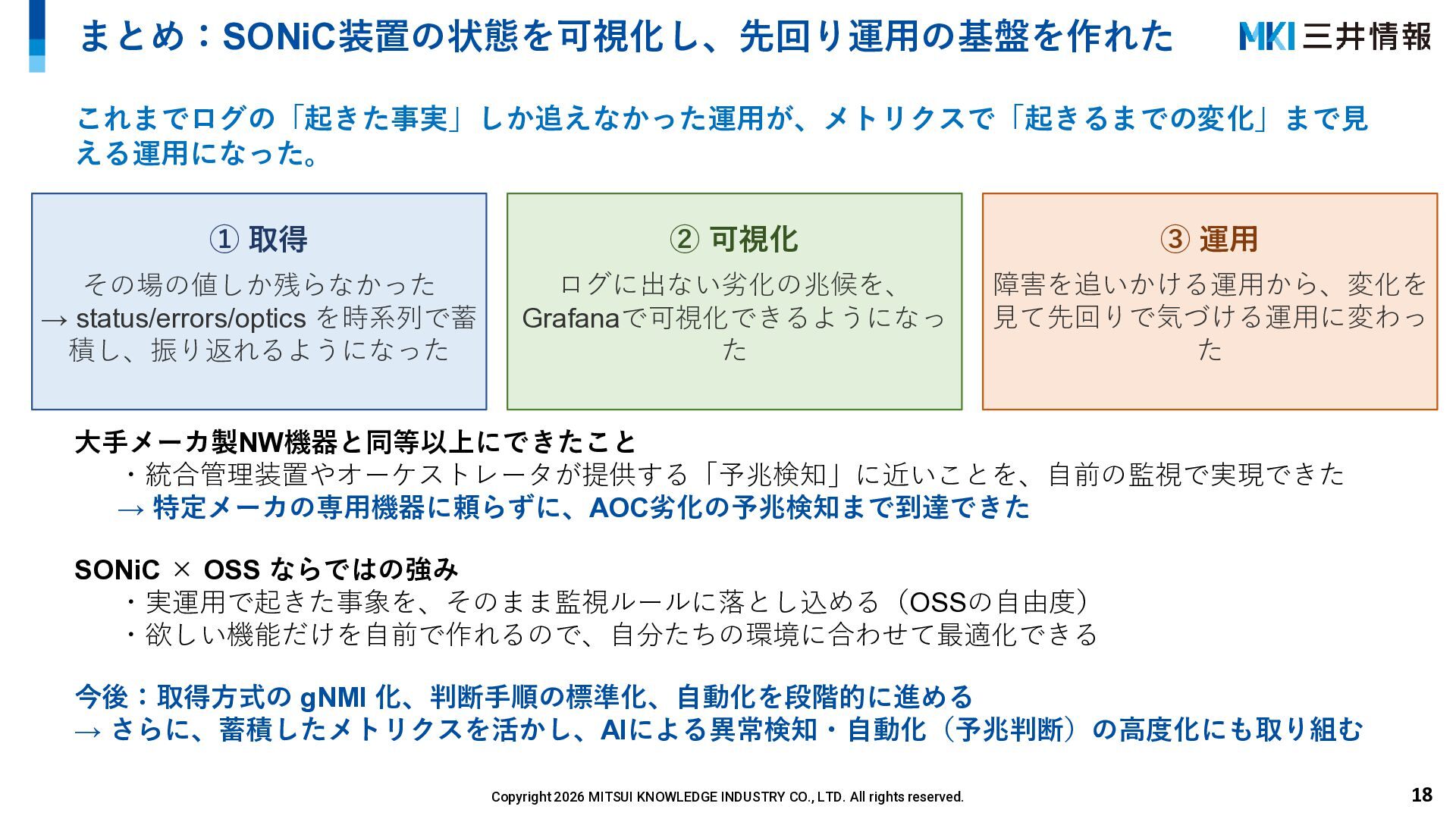

18. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. まとめ：SONiC装置の状態を可視化し、先回り運用の基盤を作れた 18 これまでログの「起きた事実」しか追えなかった運用が、メトリクスで「起きるまでの変化」まで見 える運用になった。 ① 取得 その場の値しか残らなかった → status/errors/optics を時系列で蓄 積し、振り返れるようになった ② 可視化 ログに出ない劣化の兆候を、 Grafanaで可視化できるようになっ た ③ 運用 障害を追いかける運用から、変化を 見て先回りで気づける運用に変わっ た 大手メーカ製NW機器と同等以上にできたこと ・統合管理装置やオーケストレータが提供する「予兆検知」に近いことを、自前の監視で実現できた → 特定メーカの専用機器に頼らずに、AOC劣化の予兆検知まで到達できた SONiC × OSS ならではの強み ・実運用で起きた事象を、そのまま監視ルールに落とし込める（OSSの自由度） ・欲しい機能だけを自前で作れるので、自分たちの環境に合わせて最適化できる 今後：取得方式の gNMI 化、判断手順の標準化、自動化を段階的に進める → さらに、蓄積したメトリクスを活かし、AIによる異常検知・自動化（予兆判断）の高度化にも取り組む

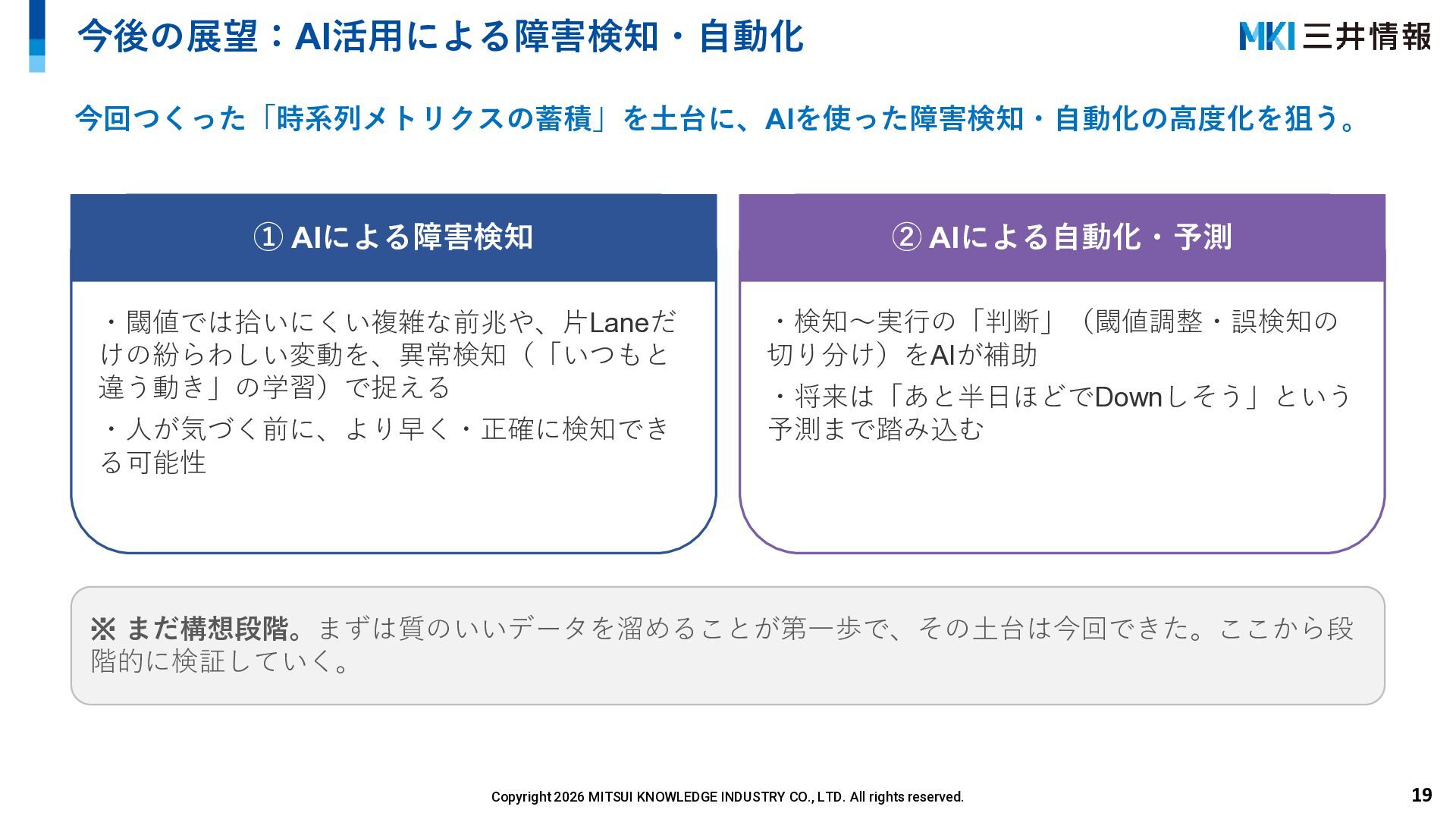

19. Copyright 2026 MITSUI KNOWLEDGE INDUSTRY CO., LTD. All rights reserved. 今後の展望：AI活用による障害検知・自動化 19 今回つくった「時系列メトリクスの蓄積」を土台に、AIを使った障害検知・自動化の高度化を狙う。 ① AIによる障害検知 ・閾値では拾いにくい複雑な前兆や、片Laneだ けの紛らわしい変動を、異常検知（「いつもと 違う動き」の学習）で捉える ・人が気づく前に、より早く・正確に検知でき る可能性 ② AIによる自動化・予測 ・検知～実行の「判断」（閾値調整・誤検知の 切り分け）をAIが補助 ・将来は「あと半日ほどでDownしそう」という 予測まで踏み込む ※ まだ構想段階。まずは質のいいデータを溜めることが第一歩で、その土台は今回できた。ここから段 階的に検証していく。
