3Dプリンタでコレはこう作る! - マルチディスプレイ用モニタアームマウンタの作り方 / Made with a 3D Printer: DIY Multi-Display Monitor Arm Mount
PHP勉強会@東京 #186 の資料です
HASEGAWA Tomoki
April 21, 2026
Transcript
18 slides

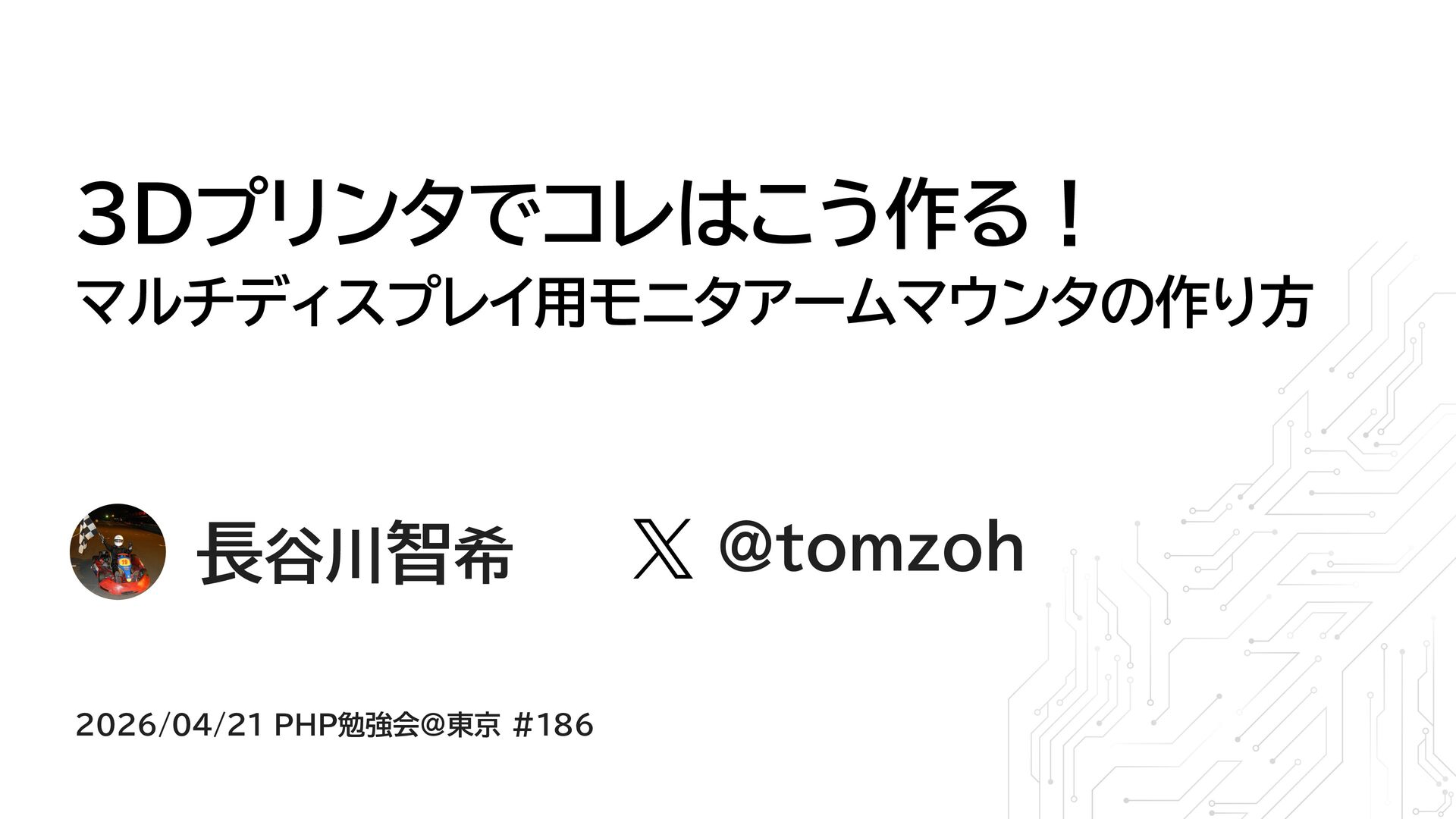

長谷川智希 𝕏 @tomzoh 2026/04/21 PHP勉強会@東京 #186 3Dプリンタでコレはこう作る! マルチディスプレイ用モニタアームマウンタの作り方

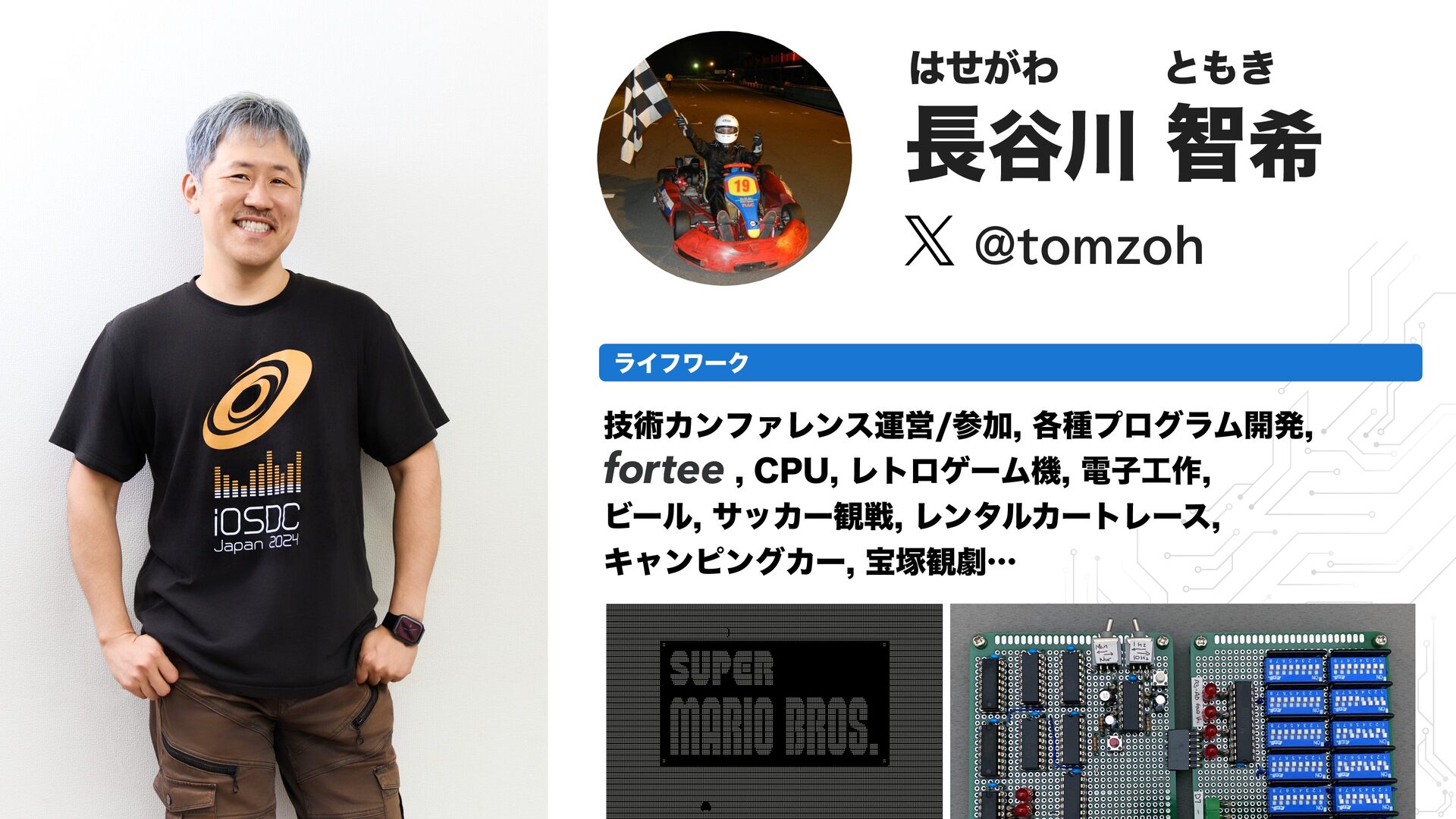

୩ஐر ͕ͤΘ ͱ͖ @tomzoh http://www.dgcircus.com デジタルサーカス株式会社 ॴଐ ٕज़ΧϯϑΝϨϯεओ࠻ دߘɾஶॻ 来たれ!PHPer!We
are hiring! 𝕏
୩ஐر ͕ͤΘ ͱ͖ @tomzoh ٕज़ΧϯϑΝϨϯεӡӦࢀՃ ֤छϓϩάϥϜ։ൃ $16 ϨτϩήʔϜػ
ిࢠ࡞ Ϗʔϧ αοΧʔ؍ઓ ϨϯλϧΧʔτϨʔε ΩϟϯϐϯάΧʔ ๅ௩؍ܶʜ ϥΠϑϫʔΫ 𝕏

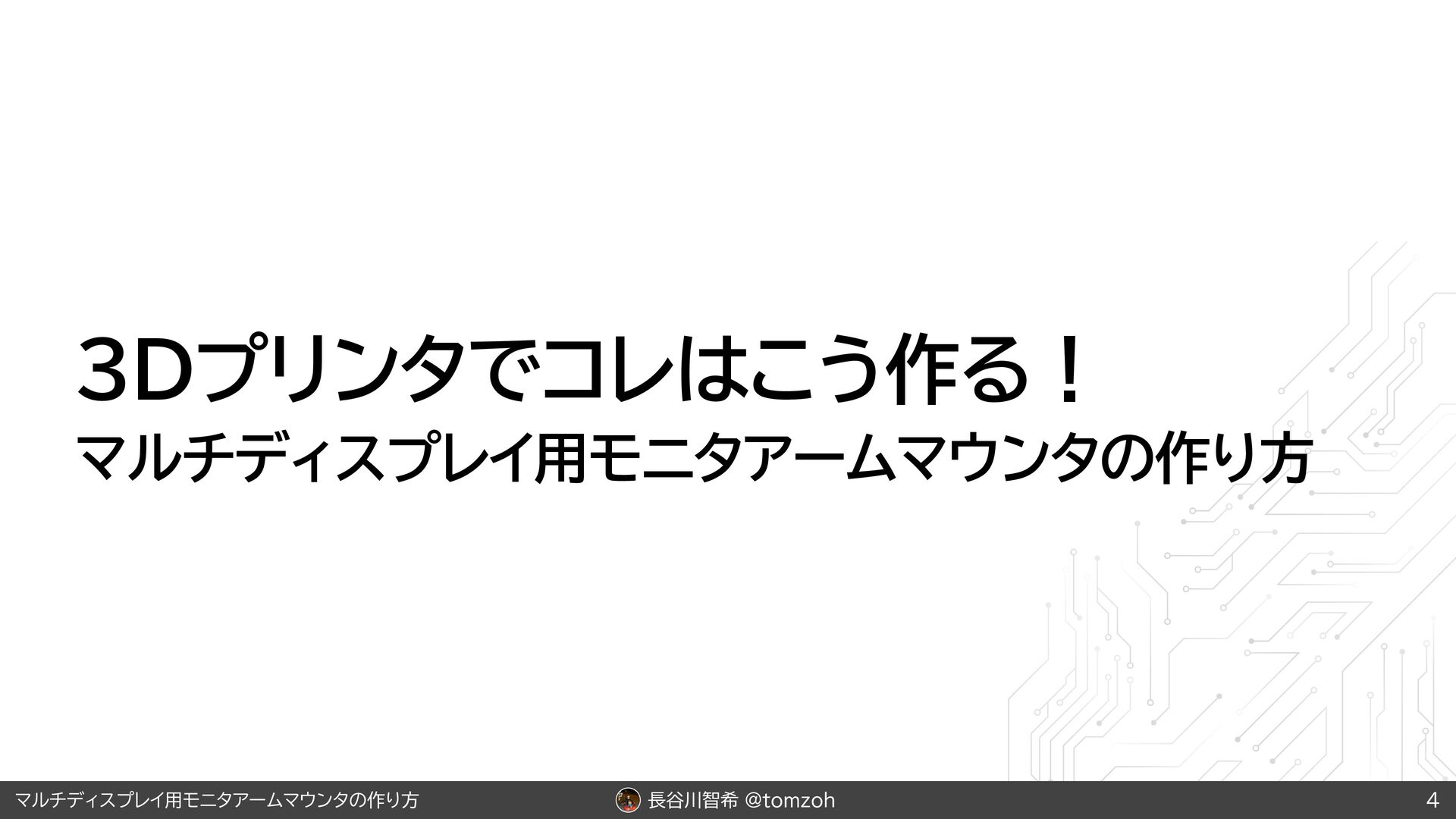

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 4 3Dプリンタでコレはこう作る! マルチディスプレイ用モニタアームマウンタの作り方

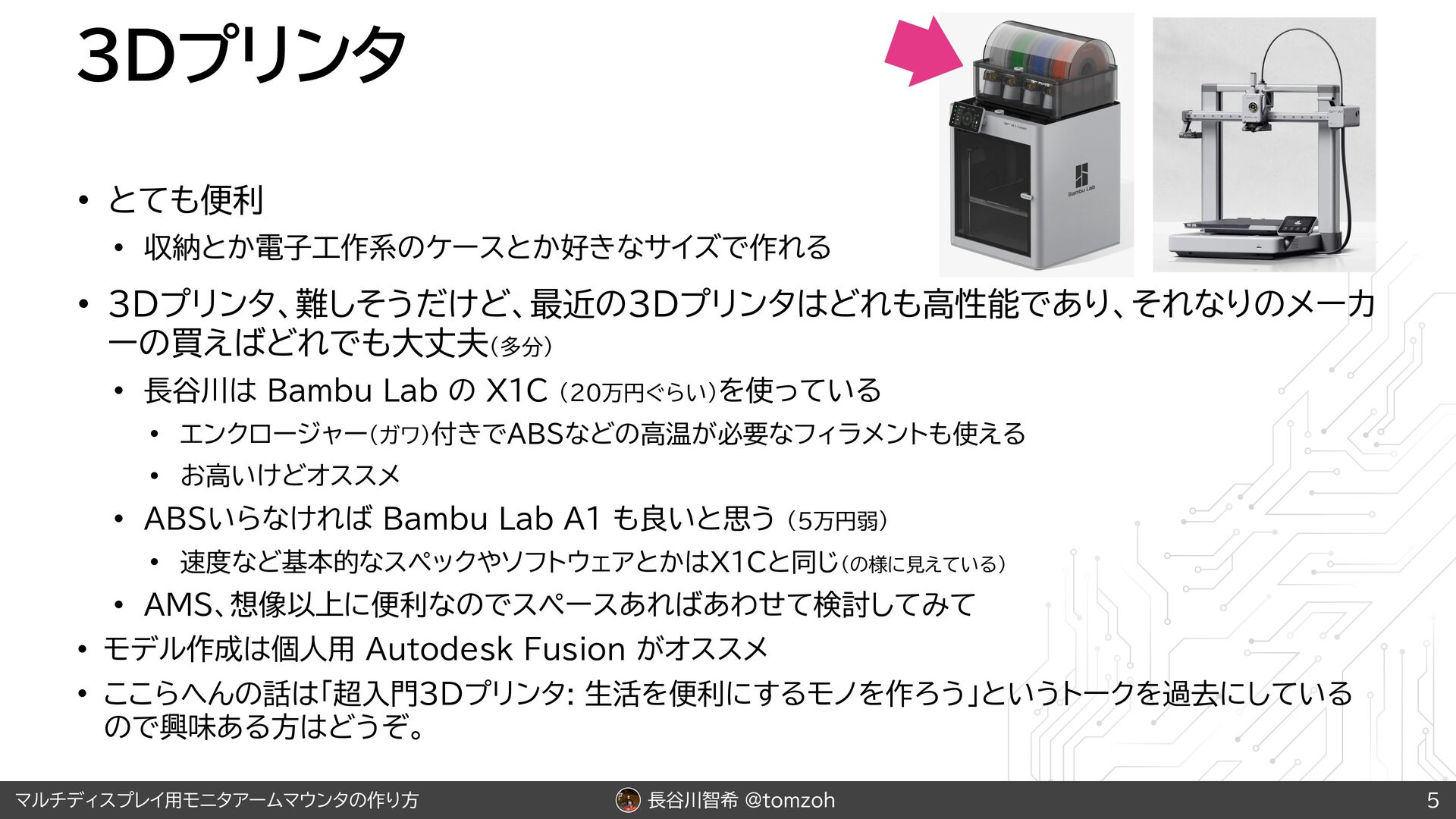

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 3Dプリンタ • とても便利 • 収納とか電子工作系のケースとか好きなサイズで作れる • 3Dプリンタ、難しそうだけど、最近の3Dプリンタはどれも高性能であり、それなりのメーカ
ーの買えばどれでも大丈夫(多分) • 長谷川は Bambu Lab の X1C (20万円ぐらい)を使っている • エンクロージャー(ガワ)付きでABSなどの高温が必要なフィラメントも使える • お高いけどオススメ • ABSいらなければ Bambu Lab A1 も良いと思う (5万円弱) • 速度など基本的なスペックやソフトウェアとかはX1Cと同じ(の様に見えている) • AMS、想像以上に便利なのでスペースあればあわせて検討してみて • モデル作成は個人用 Autodesk Fusion がオススメ • ここらへんの話は「超入門3Dプリンタ: 生活を便利にするモノを作ろう」というトークを過去にしている ので興味ある方はどうぞ。 5

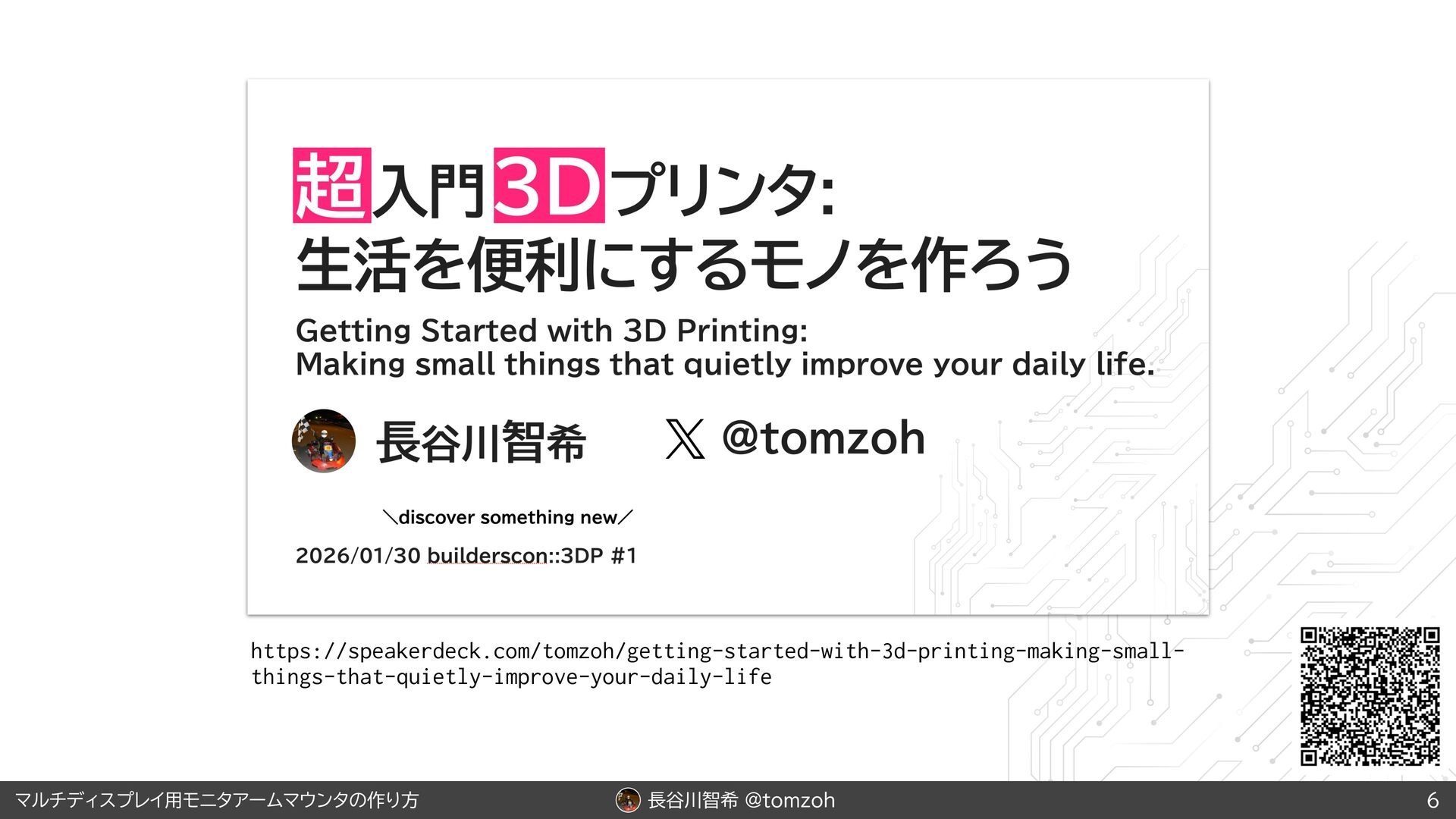

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 6 https://speakerdeck.com/tomzoh/getting-started-with-3d-printing-making-small- things-that-quietly-improve-your-daily-life

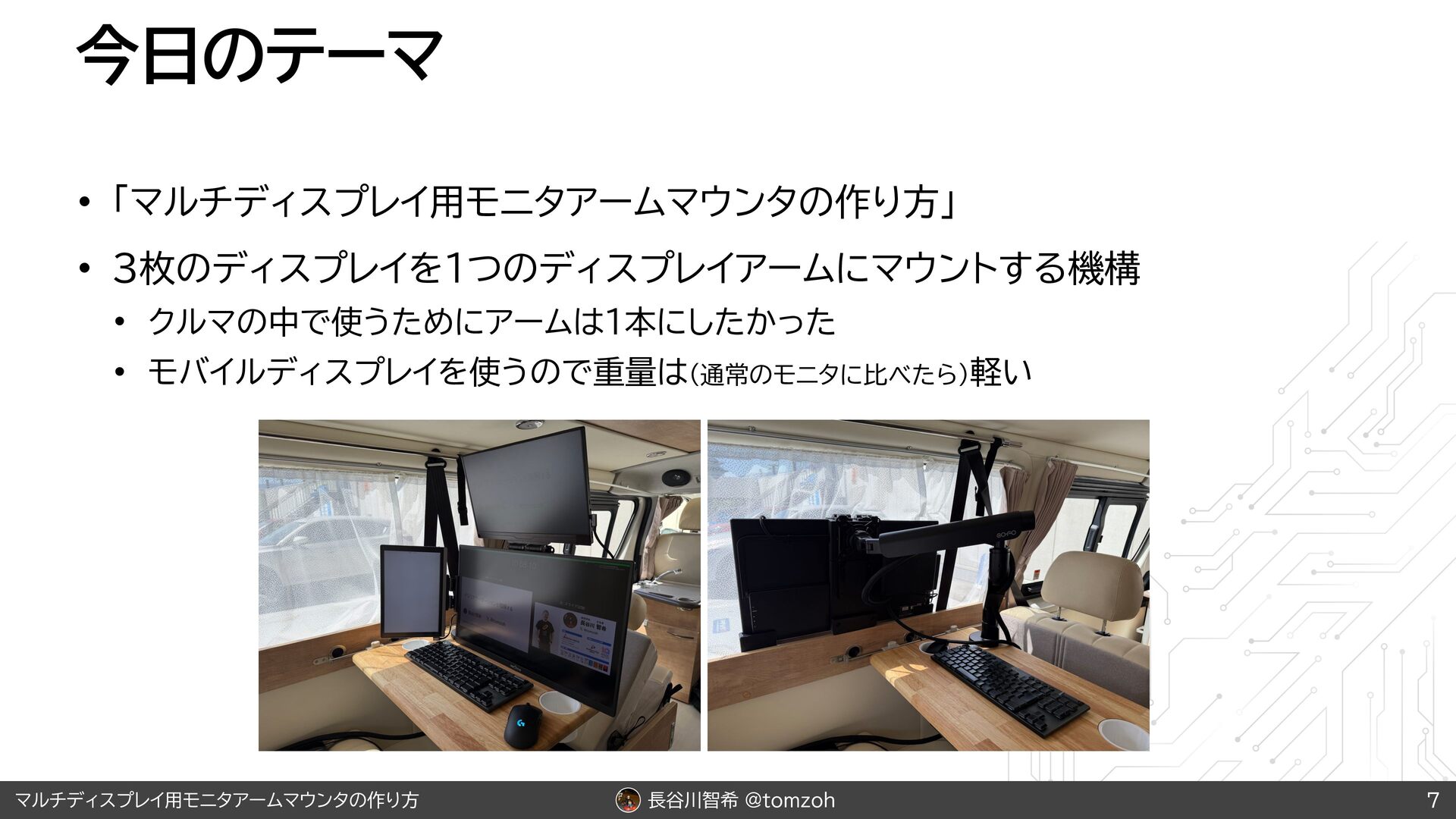

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 今日のテーマ • 「マルチディスプレイ用モニタアームマウンタの作り方」 • 3枚のディスプレイを1つのディスプレイアームにマウントする機構 • クルマの中で使うためにアームは1本にしたかった
• モバイルディスプレイを使うので重量は(通常のモニタに比べたら)軽い 7

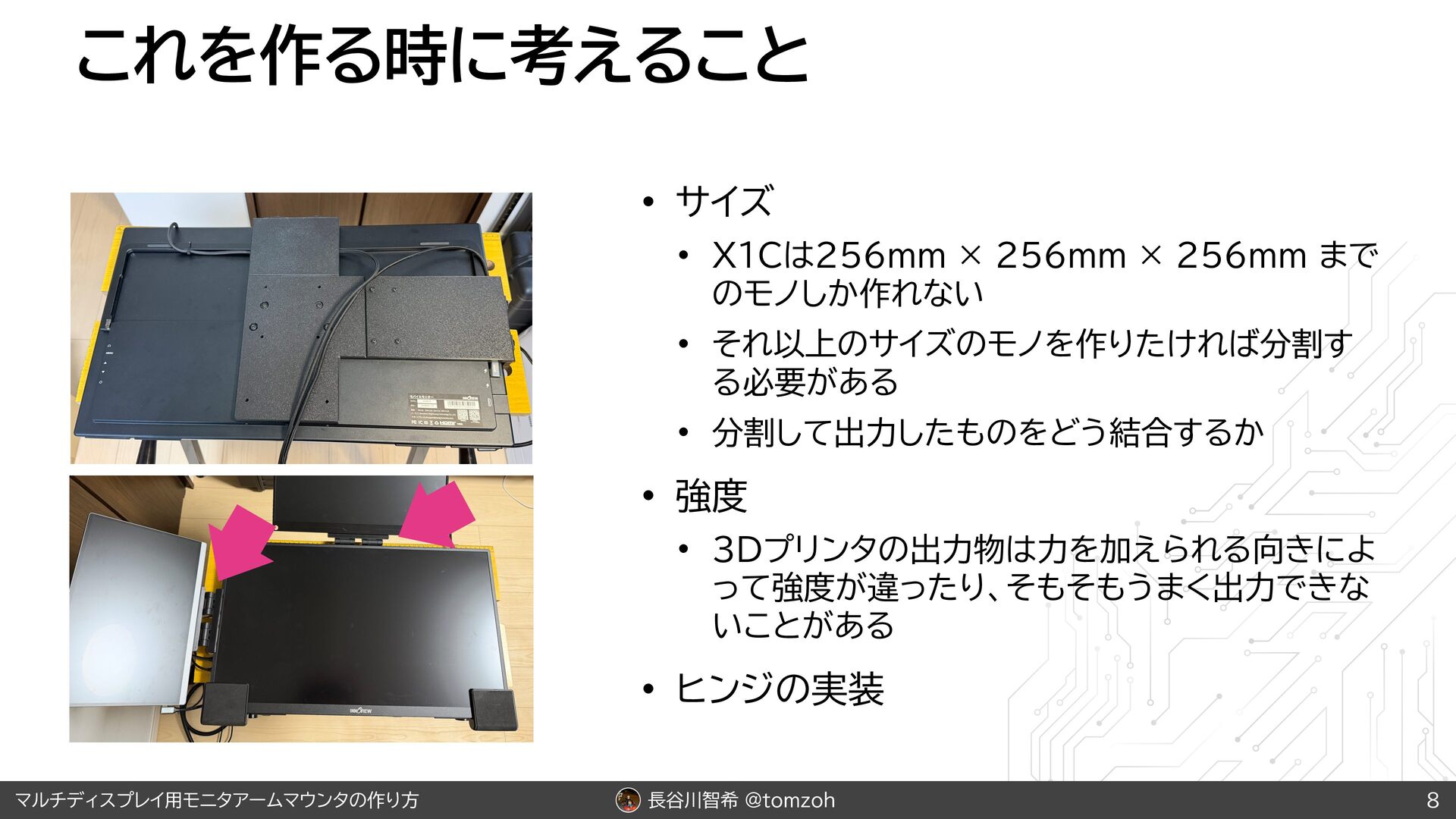

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 これを作る時に考えること • サイズ • X1Cは256mm × 256mm
× 256mm まで のモノしか作れない • それ以上のサイズのモノを作りたければ分割す る必要がある • 分割して出力したものをどう結合するか • 強度 • 3Dプリンタの出力物は力を加えられる向きによ って強度が違ったり、そもそもうまく出力できな いことがある • ヒンジの実装 8
長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 サイズ • 今回は5分割してる • メインディスプレイ裏を3分割 • 重なる部分を作ってネジとナットで締めている
• ネジの太さはM4 • AmazonとかでM4のネジセットを買っておくと便利 • 上&左ディスプレイ • VESA穴の空いたプレート 9

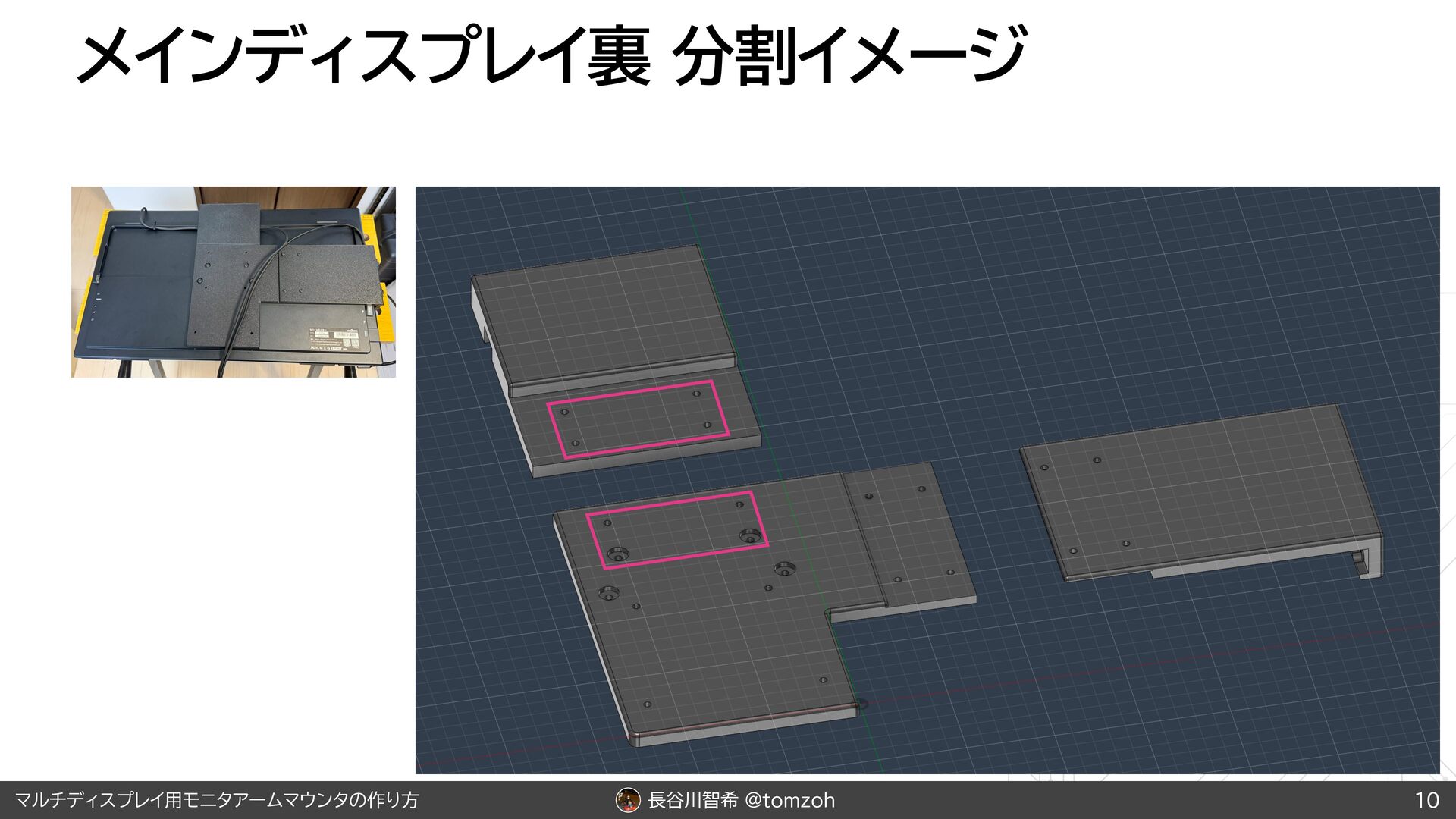

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 メインディスプレイ裏 分割イメージ 10

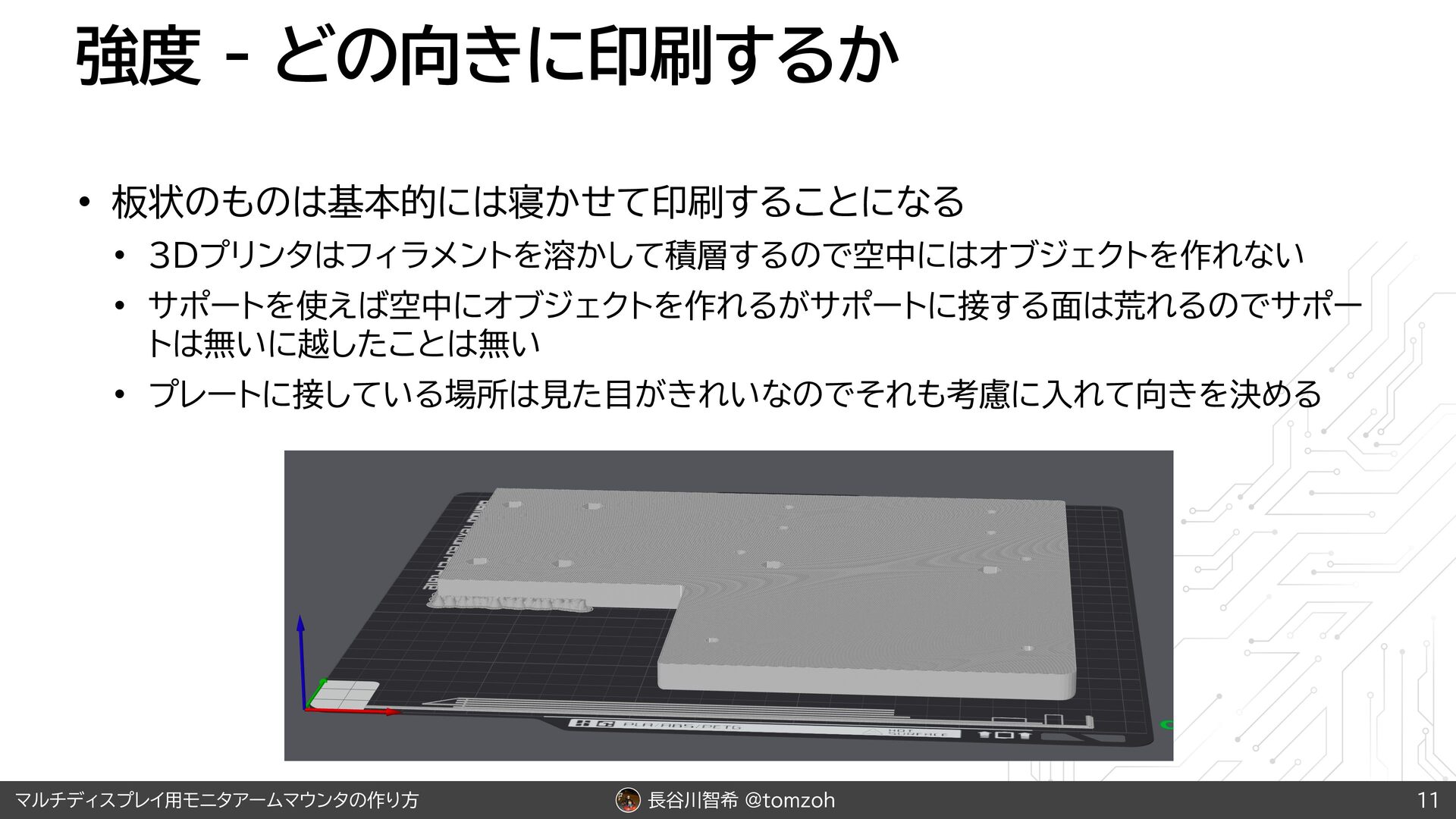

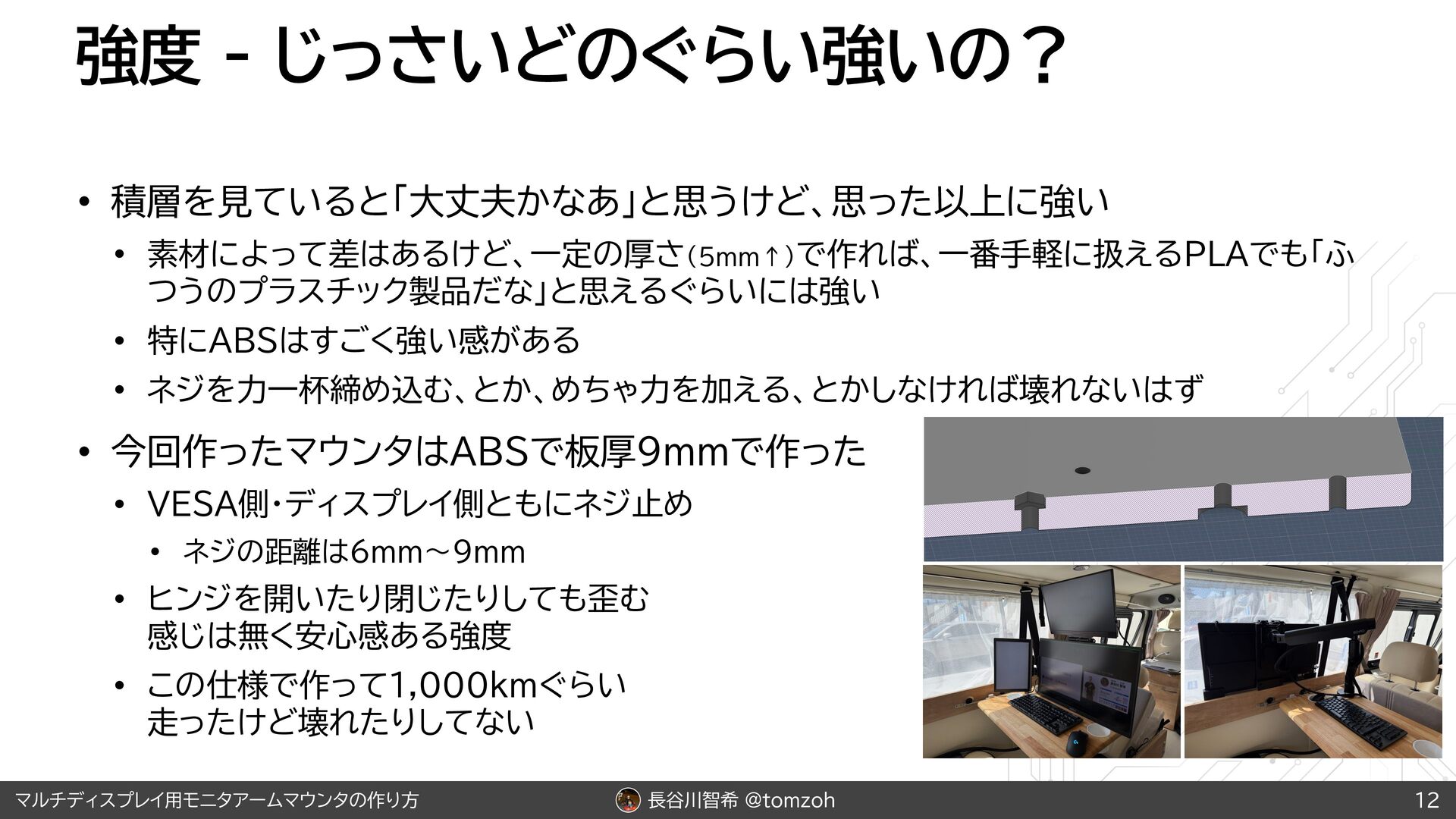

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 強度 - どの向きに印刷するか • 板状のものは基本的には寝かせて印刷することになる • 3Dプリンタはフィラメントを溶かして積層するので空中にはオブジェクトを作れない
• サポートを使えば空中にオブジェクトを作れるがサポートに接する面は荒れるのでサポー トは無いに越したことは無い • プレートに接している場所は見た目がきれいなのでそれも考慮に入れて向きを決める 11
長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 強度 - じっさいどのぐらい強いの? • 積層を見ていると「大丈夫かなあ」と思うけど、思った以上に強い • 素材によって差はあるけど、一定の厚さ(5mm↑)で作れば、一番手軽に扱えるPLAでも「ふ
つうのプラスチック製品だな」と思えるぐらいには強い • 特にABSはすごく強い感がある • ネジを力一杯締め込む、とか、めちゃ力を加える、とかしなければ壊れないはず • 今回作ったマウンタはABSで板厚9mmで作った • VESA側・ディスプレイ側ともにネジ止め • ネジの距離は6mm〜9mm • ヒンジを開いたり閉じたりしても歪む 感じは無く安心感ある強度 • この仕様で作って1,000kmぐらい 走ったけど壊れたりしてない 12

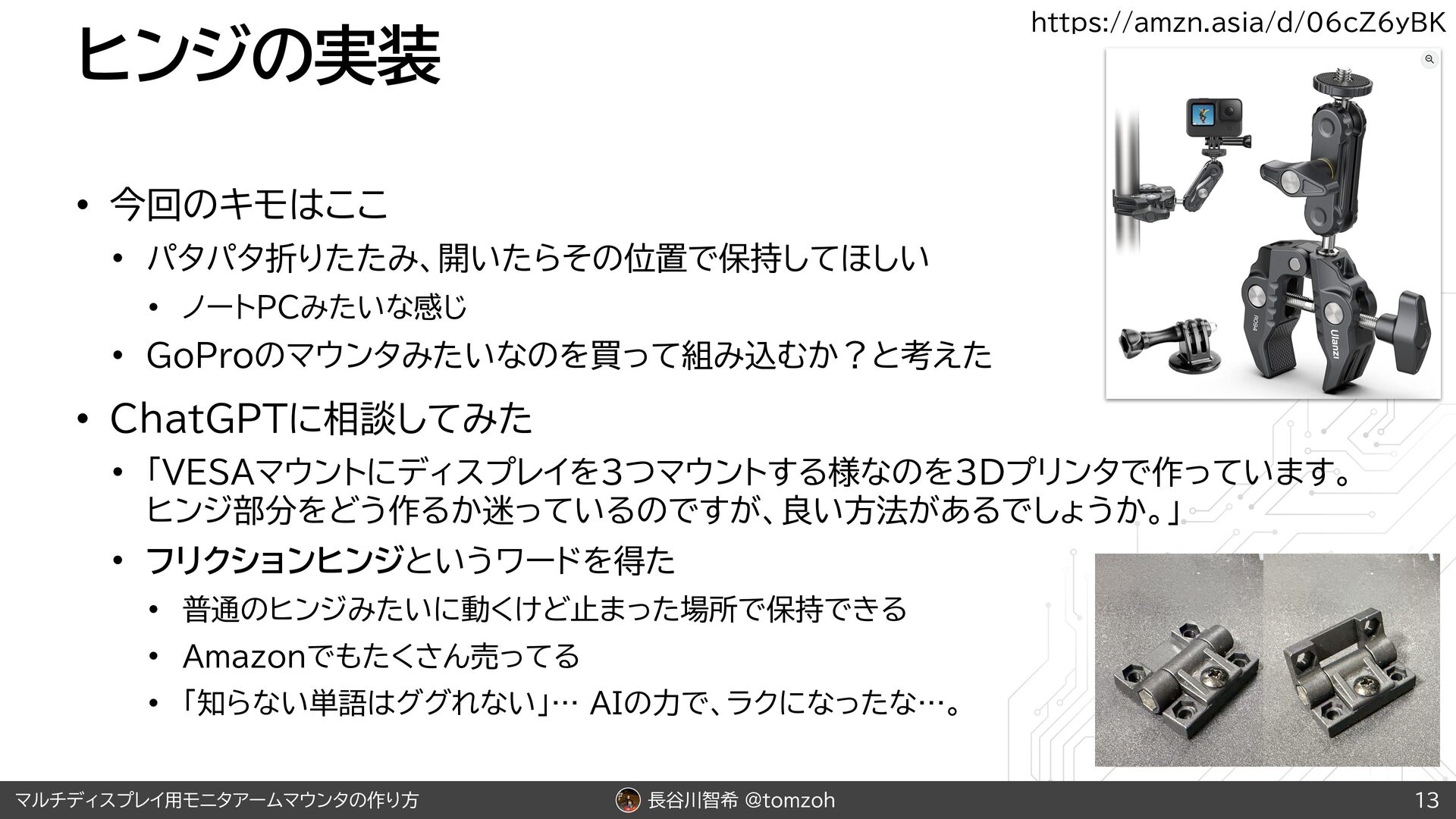

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 ヒンジの実装 • 今回のキモはここ • パタパタ折りたたみ、開いたらその位置で保持してほしい • ノートPCみたいな感じ
• GoProのマウンタみたいなのを買って組み込むか?と考えた • ChatGPTに相談してみた • 「VESAマウントにディスプレイを3つマウントする様なのを3Dプリンタで作っています。 ヒンジ部分をどう作るか迷っているのですが、良い方法があるでしょうか。」 • フリクションヒンジというワードを得た • 普通のヒンジみたいに動くけど止まった場所で保持できる • Amazonでもたくさん売ってる • 「知らない単語はググれない」… AIの力で、ラクになったな…。 13 https://amzn.asia/d/06cZ6yBK

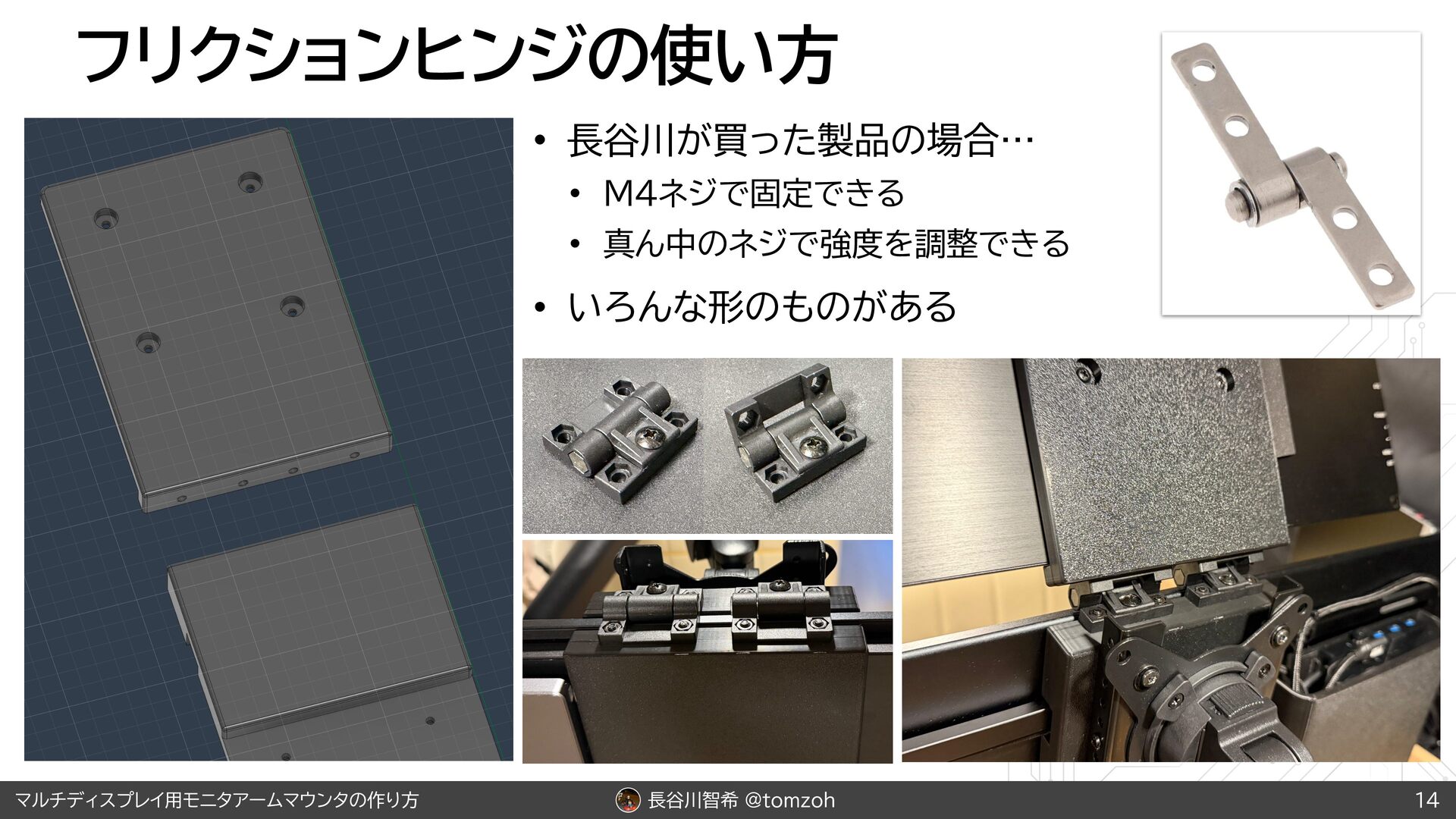

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 フリクションヒンジの使い方 • 長谷川が買った製品の場合… • M4ネジで固定できる • 真ん中のネジで強度を調整できる
• いろんな形のものがある 14

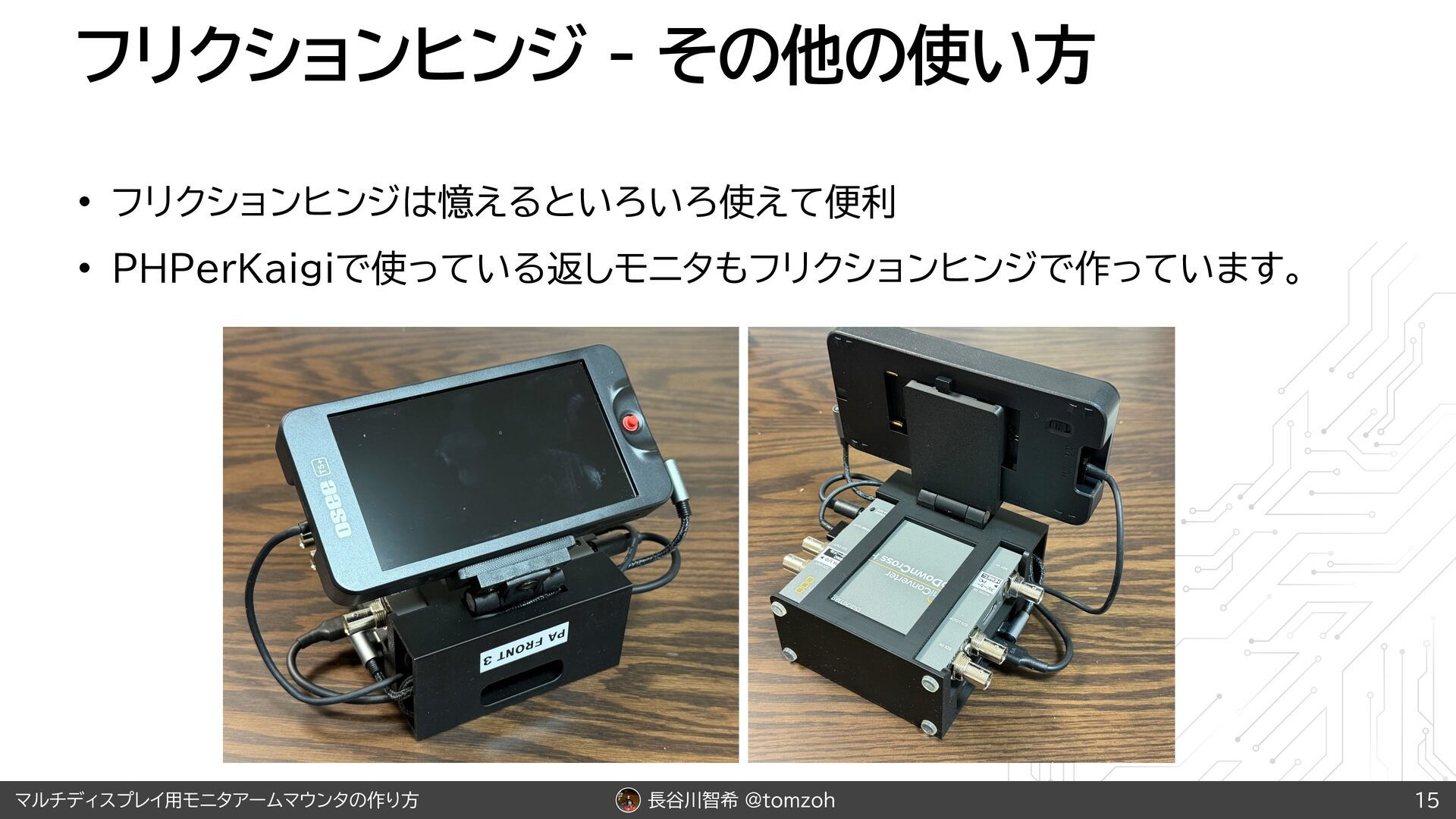

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 フリクションヒンジ - その他の使い方 • フリクションヒンジは憶えるといろいろ使えて便利 • PHPerKaigiで使っている返しモニタもフリクションヒンジで作っています。
15

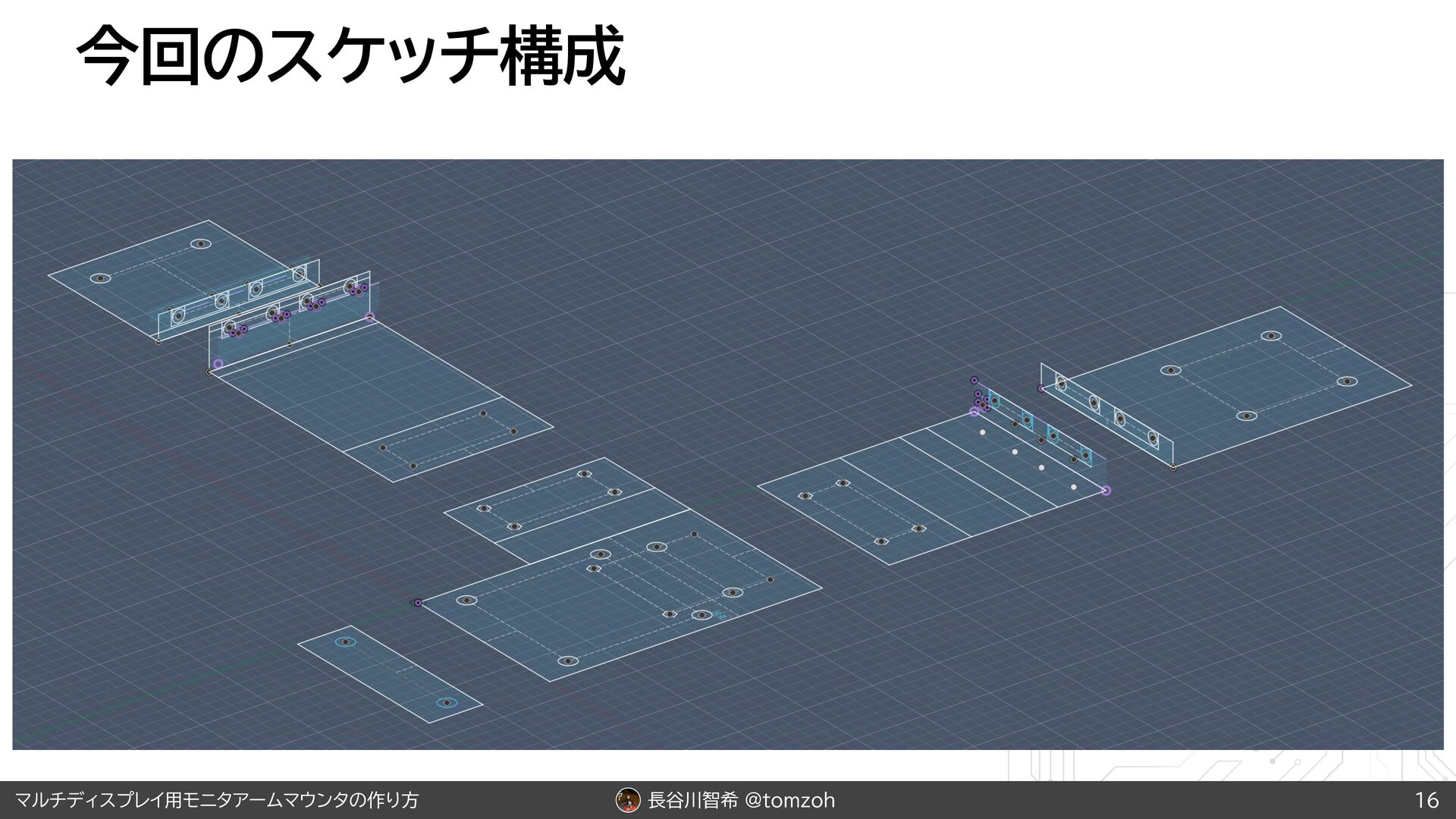

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 今回のスケッチ構成 16

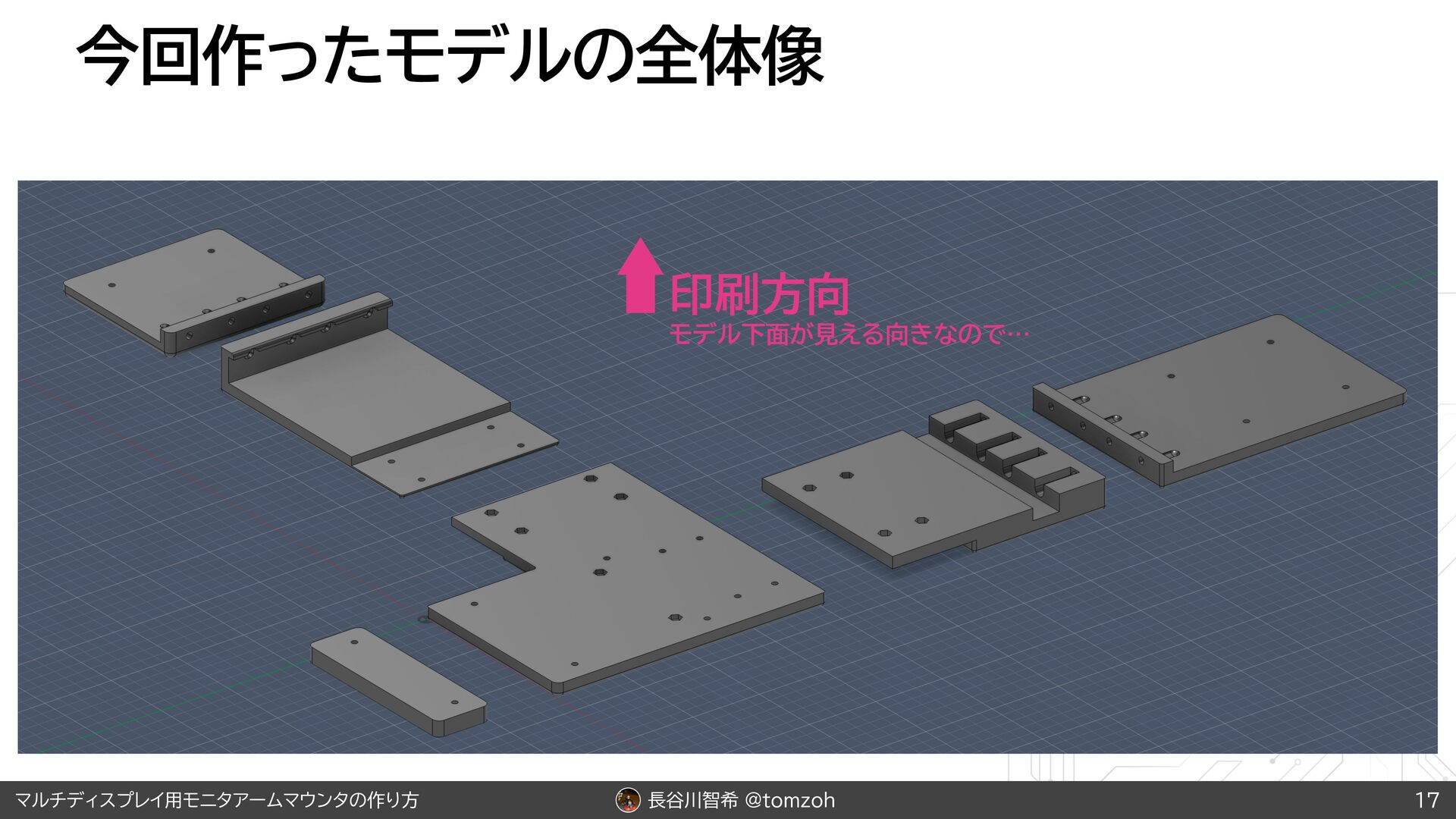

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 今回作ったモデルの全体像 17 印刷方向 モデル下面が見える向きなので…

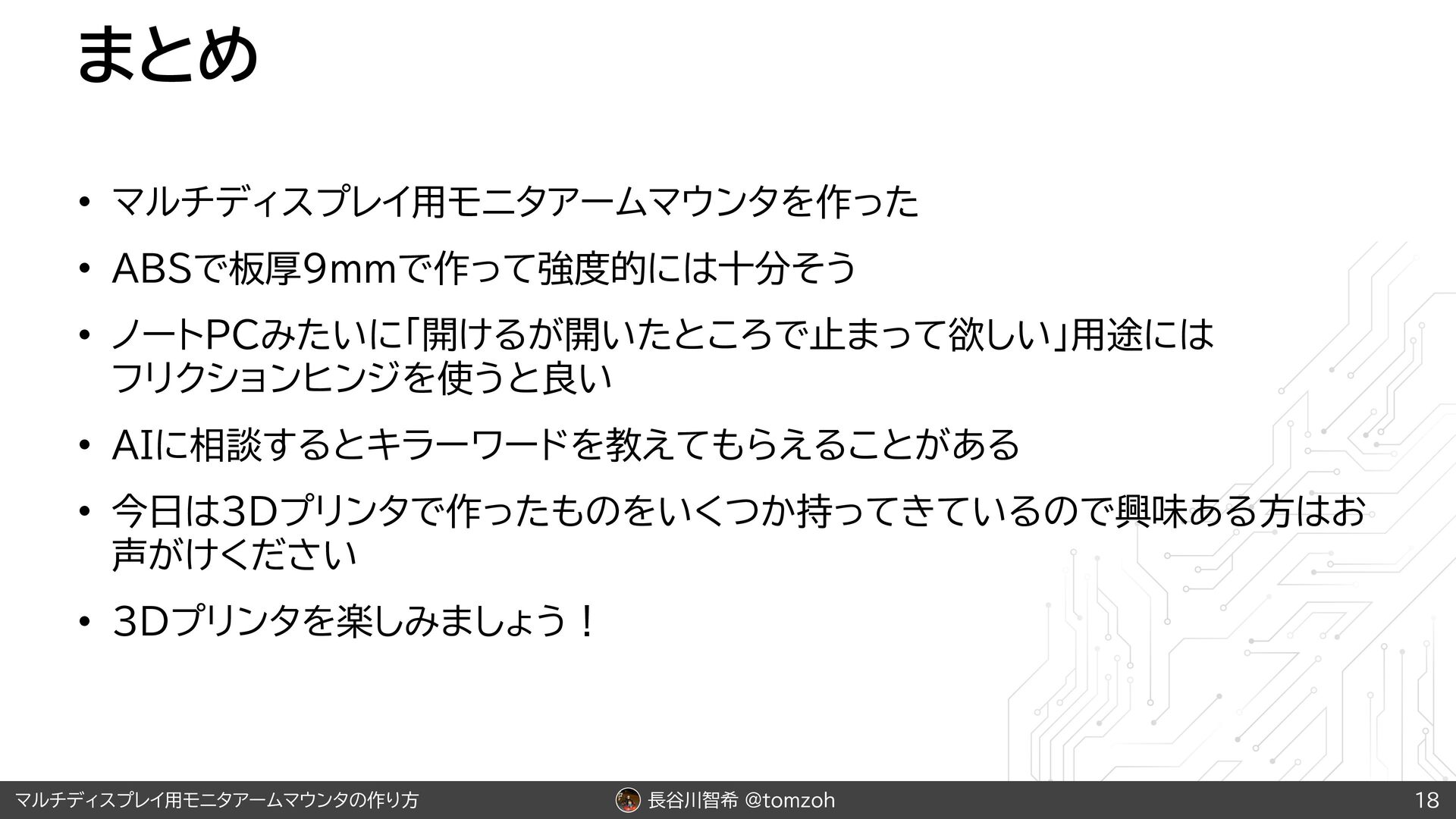

長谷川智希 @tomzoh マルチディスプレイ用モニタアームマウンタの作り方 まとめ • マルチディスプレイ用モニタアームマウンタを作った • ABSで板厚9mmで作って強度的には十分そう • ノートPCみたいに「開けるが開いたところで止まって欲しい」用途には
フリクションヒンジを使うと良い • AIに相談するとキラーワードを教えてもらえることがある • 今日は3Dプリンタで作ったものをいくつか持ってきているので興味ある方はお 声がけください • 3Dプリンタを楽しみましょう! 18
