【再演】IPv6 VPC の実装パターンをいくつか

Transcript

1. 【再演】IPv6 VPC の実装パターンをいくつか JAWS-UG 名古屋 5 月会 2026/5/21 まつひさ（hmatsu47）
2. 自己紹介 松久裕保（@hmatsu47） • https://qiita.com/hmatsu47 • 現在： ◦ 名古屋で Web インフラのお守り係をしています ◦ SRE チームに所属しつつ技術検証の支援をしています ◦ 今年はカンファレンス・勉強会では DB 以外の話メインで！ 2

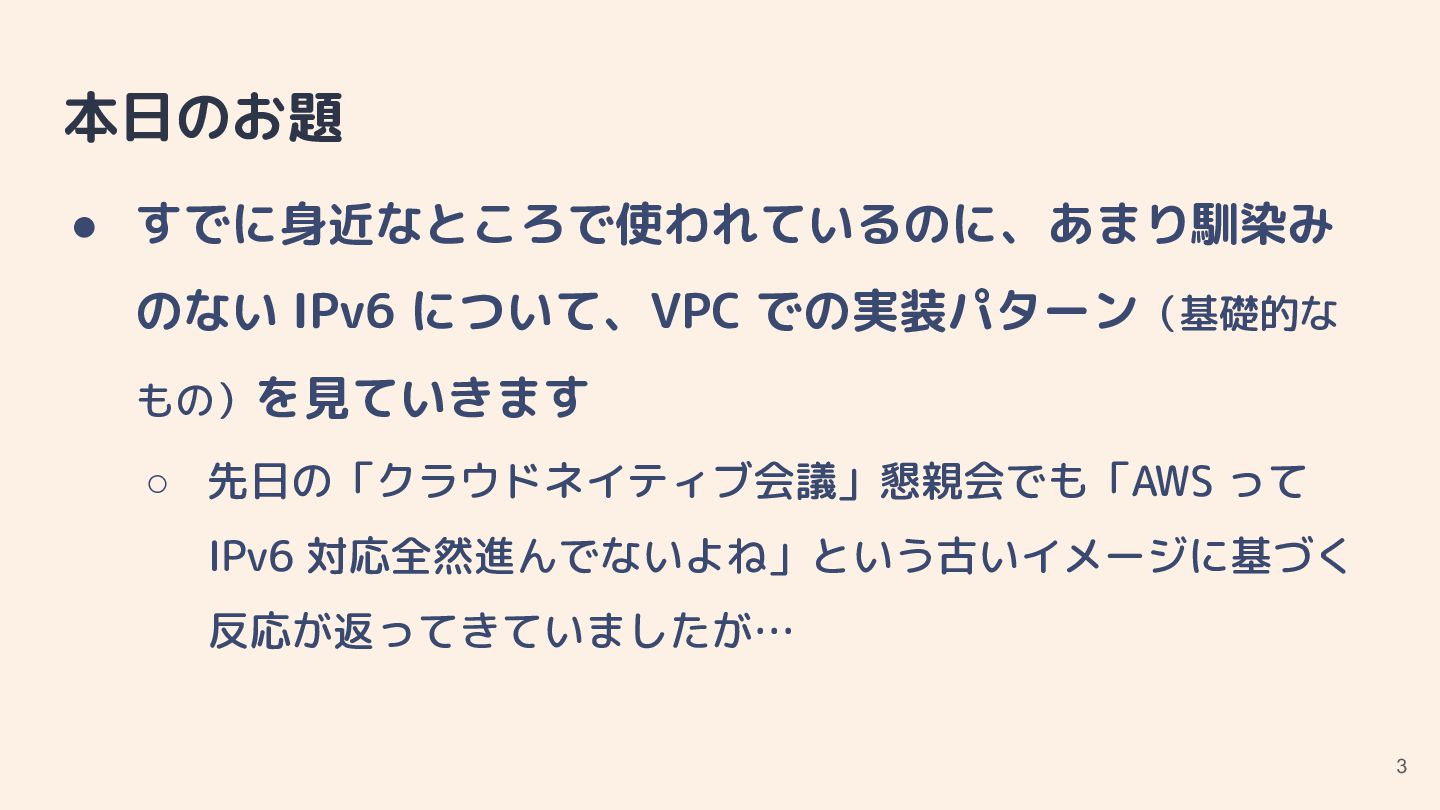

3. 本日のお題 • すでに身近なところで使われているのに、あまり馴染み のない IPv6 について、VPC での実装パターン（基礎的な もの）を見ていきます ◦ 先日の「クラウドネイティブ会議」懇親会でも「AWS って IPv6 対応全然進んでないよね」という古いイメージに基づく 反応が返ってきていましたが… 3

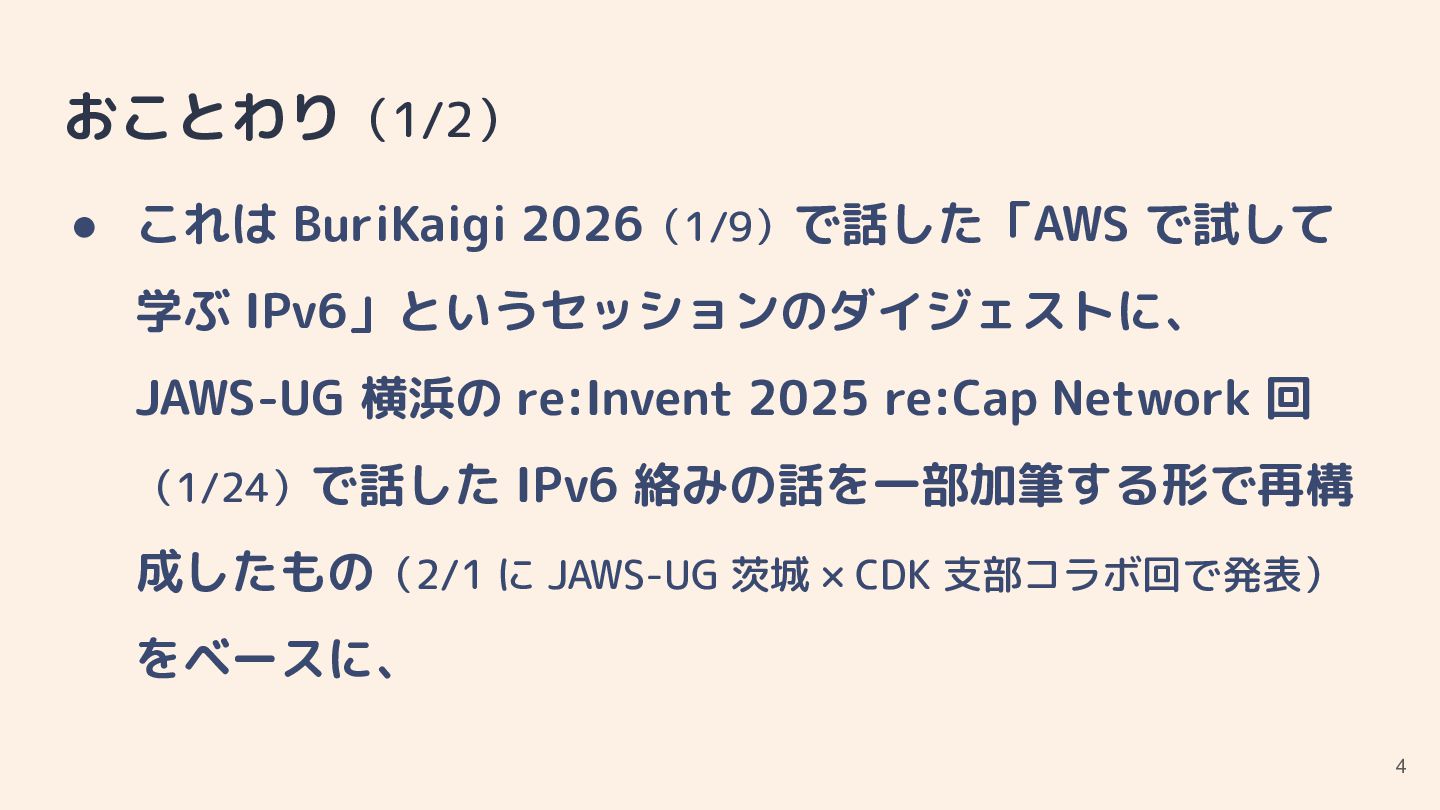

4. おことわり（1/2） • これは BuriKaigi 2026（1/9）で話した「AWS で試して 学ぶ IPv6」というセッションのダイジェストに、 JAWS-UG 横浜の re:Invent 2025 re:Cap Network 回 （1/24）で話した IPv6 絡みの話を一部加筆する形で再構 成したもの（2/1 に JAWS-UG 茨城 × CDK 支部コラボ回で発表） をベースに、 4

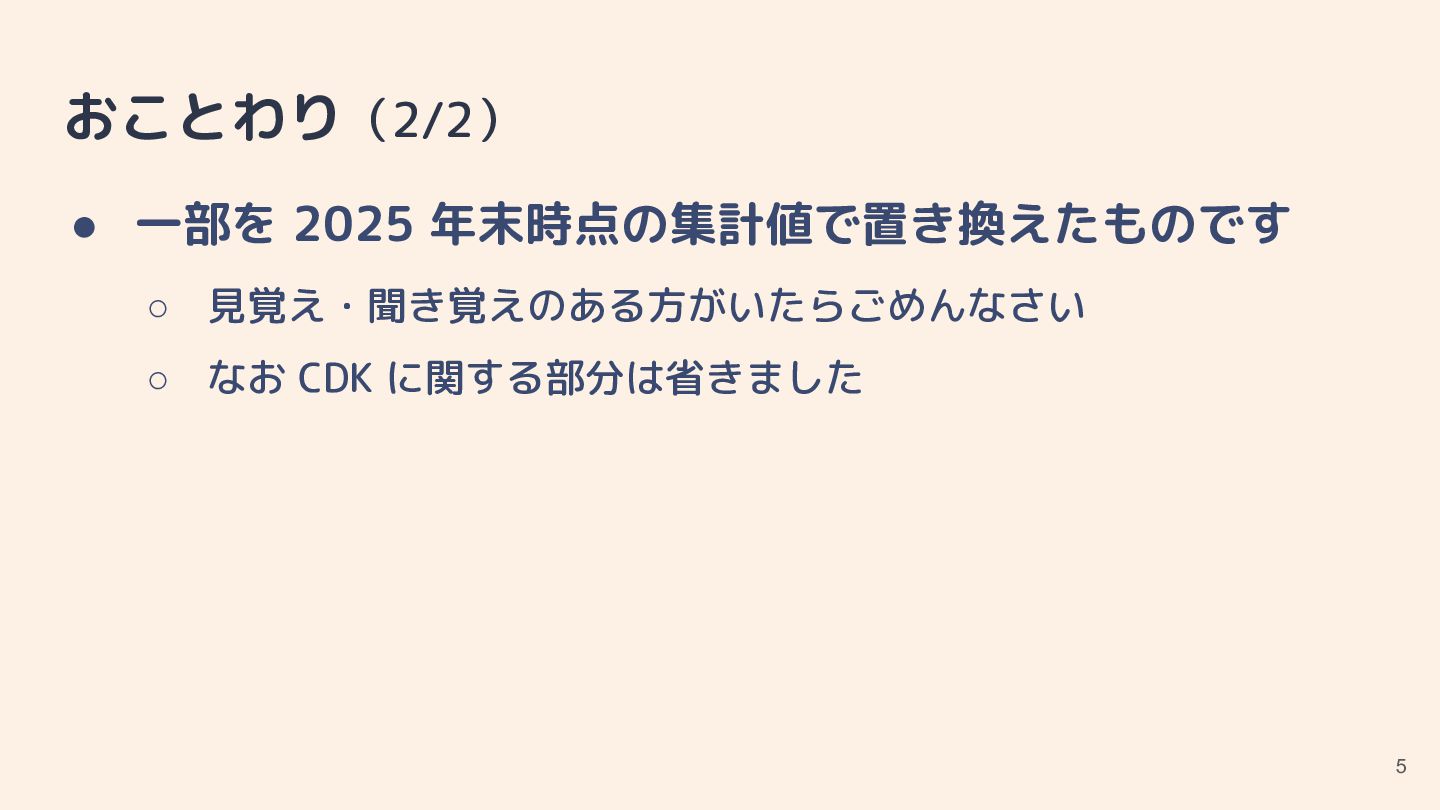

5. おことわり（2/2） • 一部を 2025 年末時点の集計値で置き換えたものです ◦ 見覚え・聞き覚えのある方がいたらごめんなさい ◦ なお CDK に関する部分は省きました 5

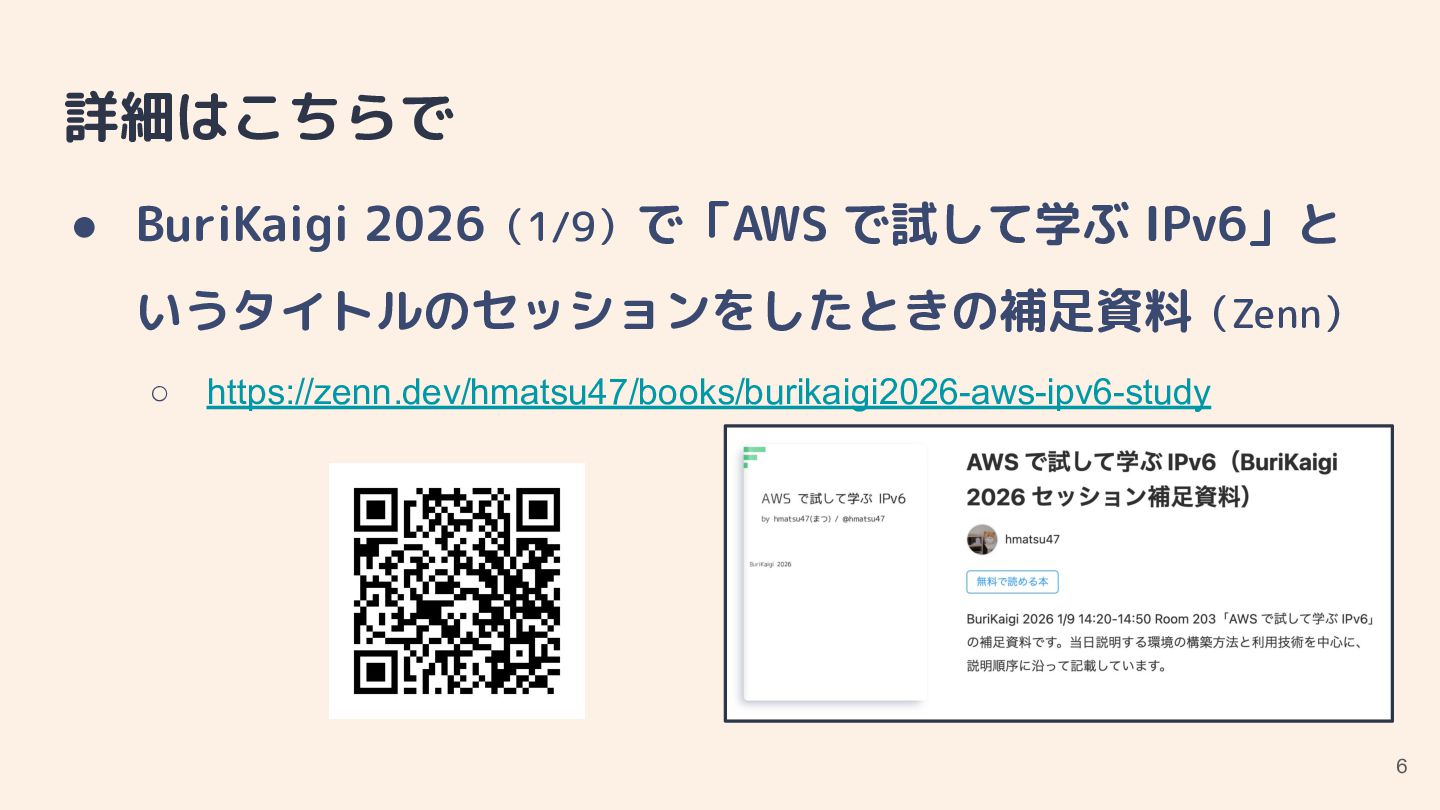

6. 詳細はこちらで • BuriKaigi 2026（1/9）で「AWS で試して学ぶ IPv6」と いうタイトルのセッションをしたときの補足資料（Zenn） ◦ https://zenn.dev/hmatsu47/books/burikaigi2026-aws-ipv6-study 6

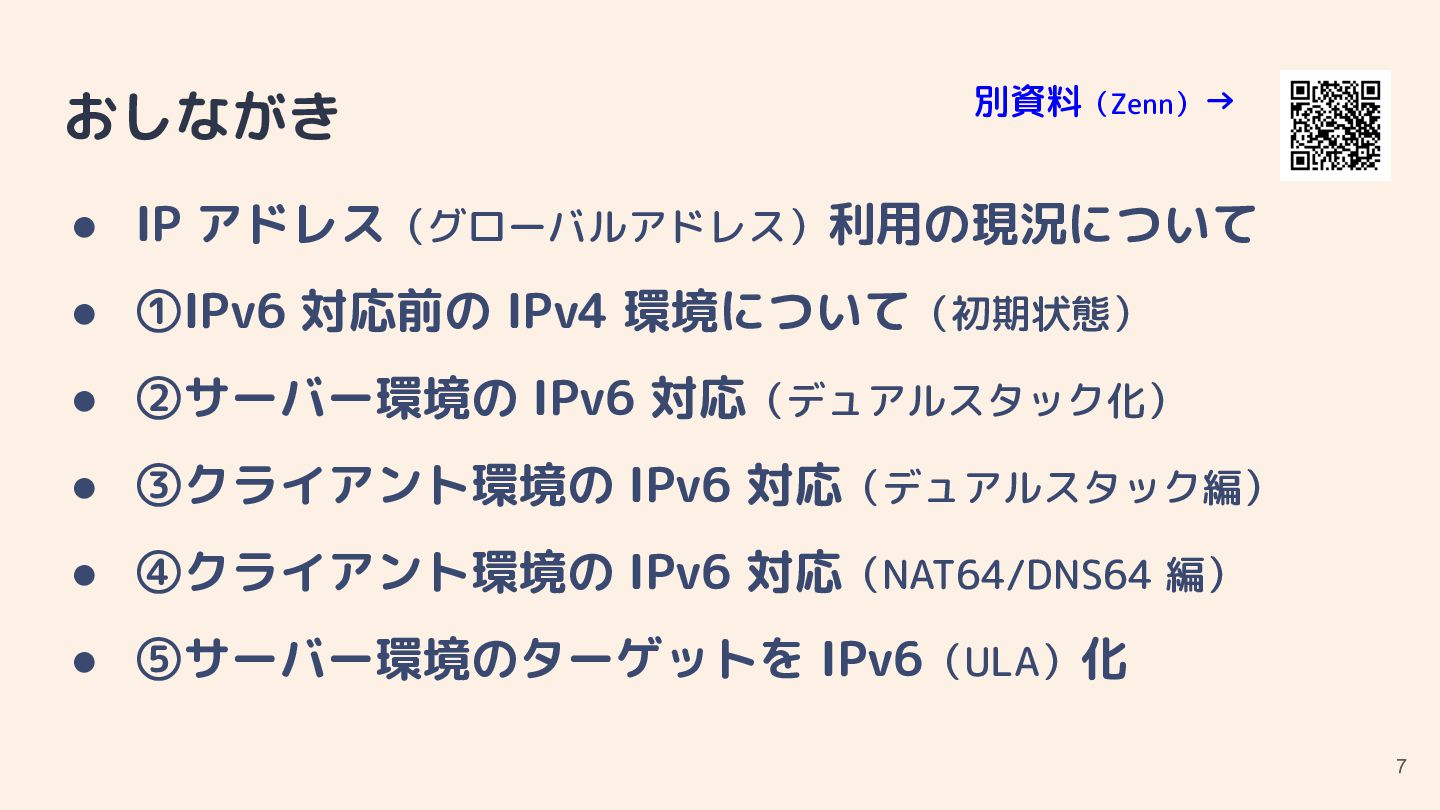

7. おしながき • IP アドレス（グローバルアドレス）利用の現況について • ①IPv6 対応前の IPv4 環境について（初期状態） • ②サーバー環境の IPv6 対応（デュアルスタック化） • ③クライアント環境の IPv6 対応（デュアルスタック編） • ④クライアント環境の IPv6 対応（NAT64/DNS64 編） • ⑤サーバー環境のターゲットを IPv6（ULA）化 7 別資料（Zenn）→

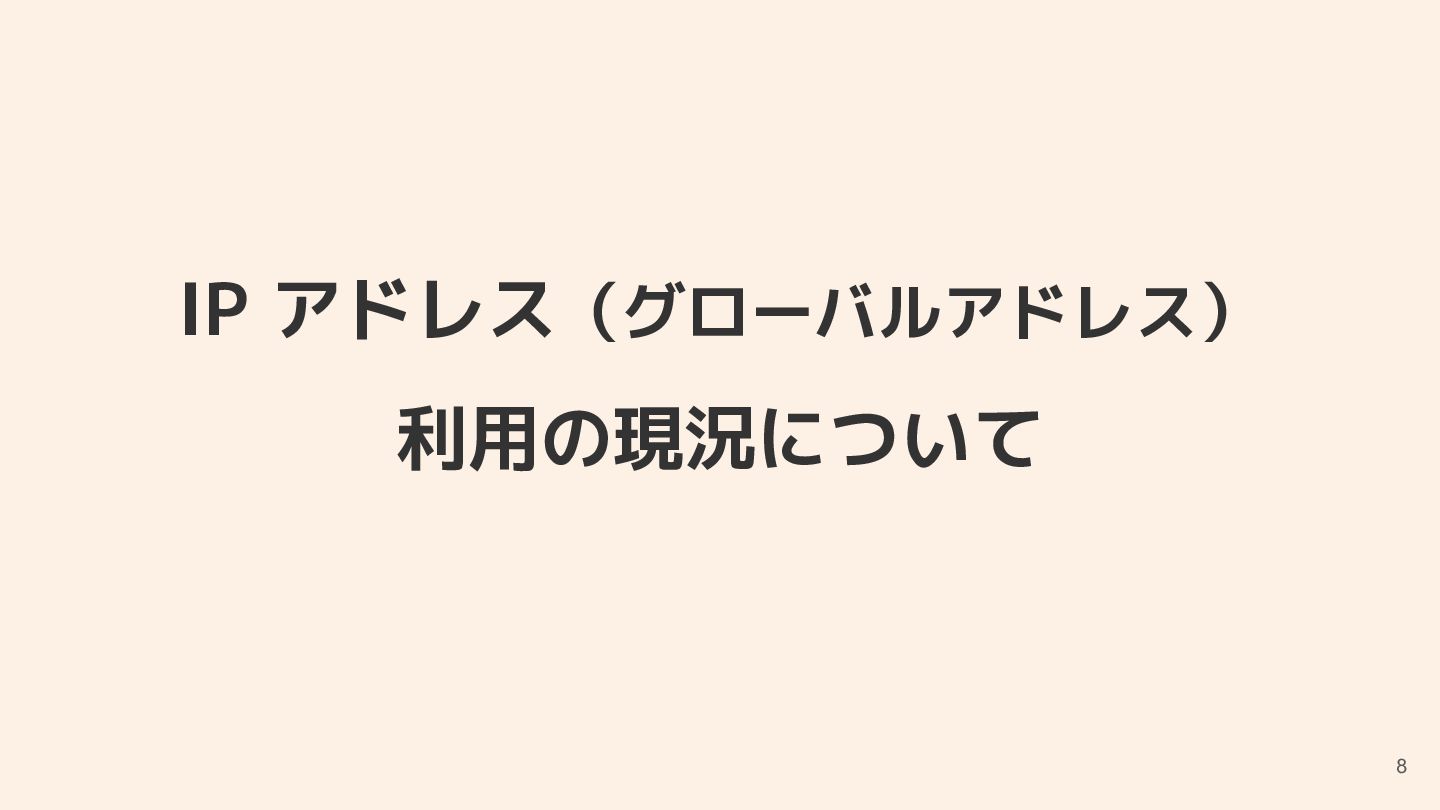

8. IP アドレス（グローバルアドレス） 利用の現況について 8

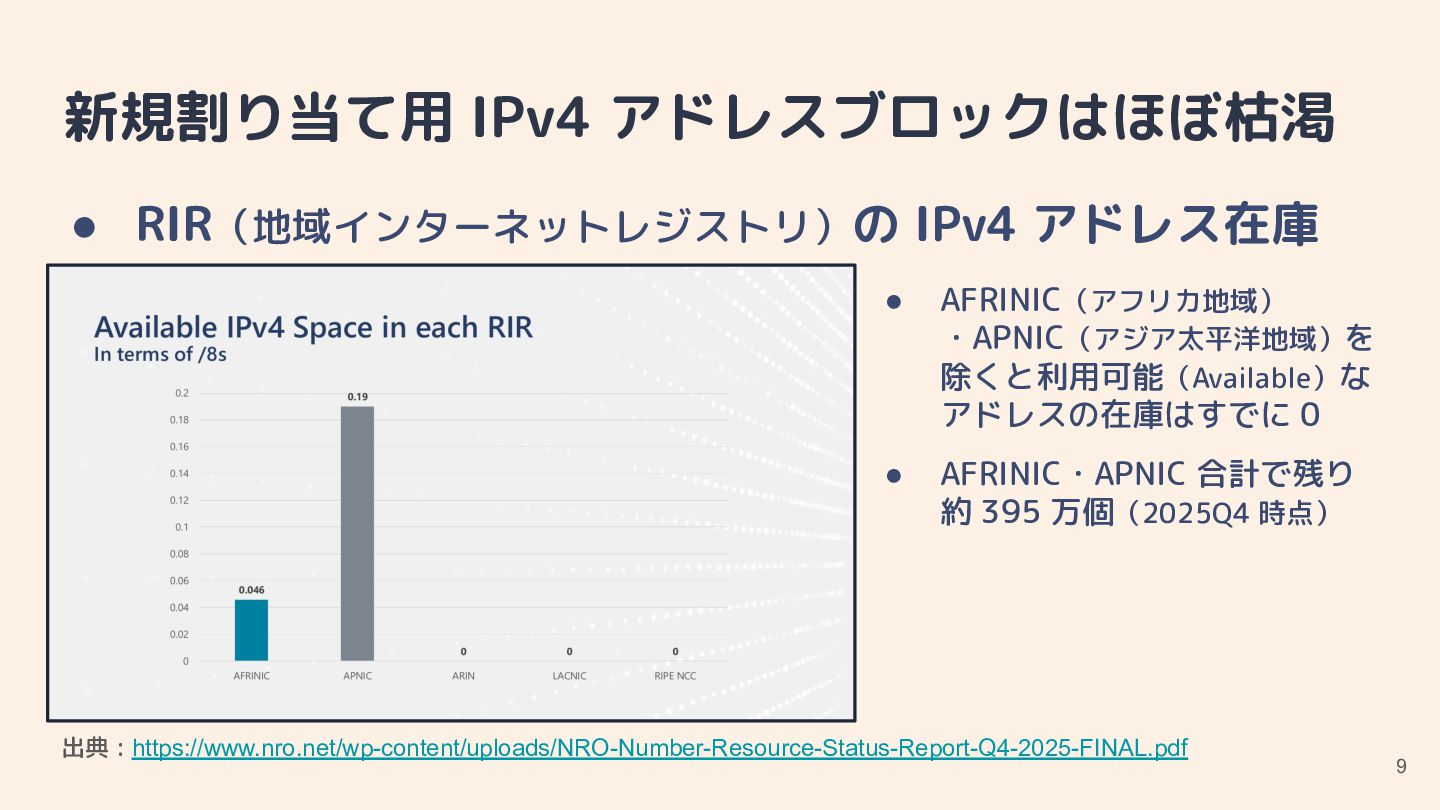

9. 新規割り当て用 IPv4 アドレスブロックはほぼ枯渇 9 • RIR（地域インターネットレジストリ）の IPv4 アドレス在庫 • AFRINIC（アフリカ地域） ・APNIC（アジア太平洋地域）を 除くと利用可能（Available）な アドレスの在庫はすでに 0 • AFRINIC・APNIC 合計で残り 約 395 万個（2025Q4 時点） 出典 : https://www.nro.net/wp-content/uploads/NRO-Number-Resource-Status-Report-Q4-2025-FINAL.pdf

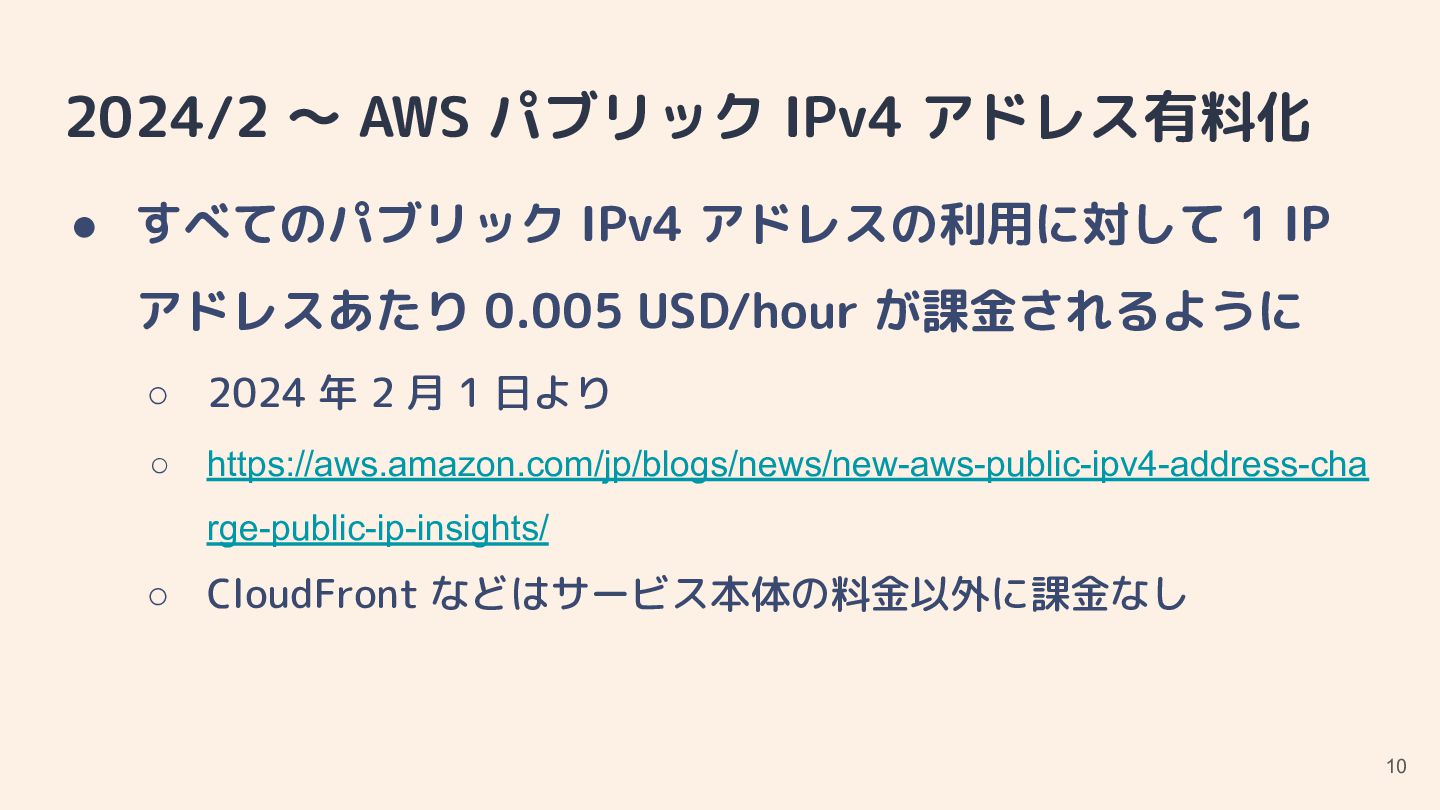

10. 2024/2 〜 AWS パブリック IPv4 アドレス有料化 • すべてのパブリック IPv4 アドレスの利用に対して 1 IP アドレスあたり 0.005 USD/hour が課金されるように ◦ 2024 年 2 月 1 日より ◦ https://aws.amazon.com/jp/blogs/news/new-aws-public-ipv4-address-cha rge-public-ip-insights/ ◦ CloudFront などはサービス本体の料金以外に課金なし 10

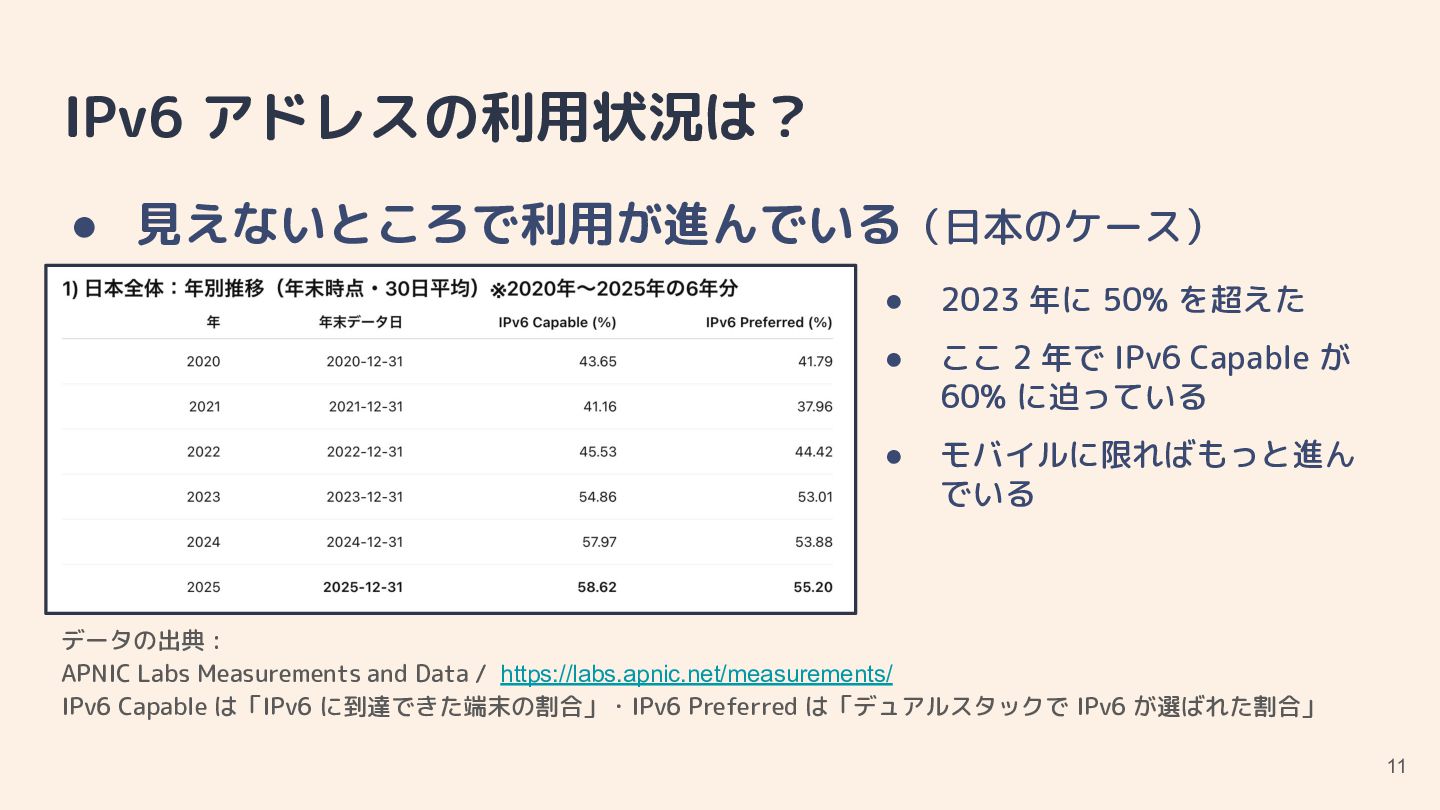

11. IPv6 アドレスの利用状況は？ 11 • 見えないところで利用が進んでいる（日本のケース） • 2023 年に 50% を超えた • ここ 2 年で IPv6 Capable が 60% に迫っている • モバイルに限ればもっと進ん でいる データの出典 : APNIC Labs Measurements and Data / https://labs.apnic.net/measurements/ IPv6 Capable は「IPv6 に到達できた端末の割合」・IPv6 Preferred は「デュアルスタックで IPv6 が選ばれた割合」

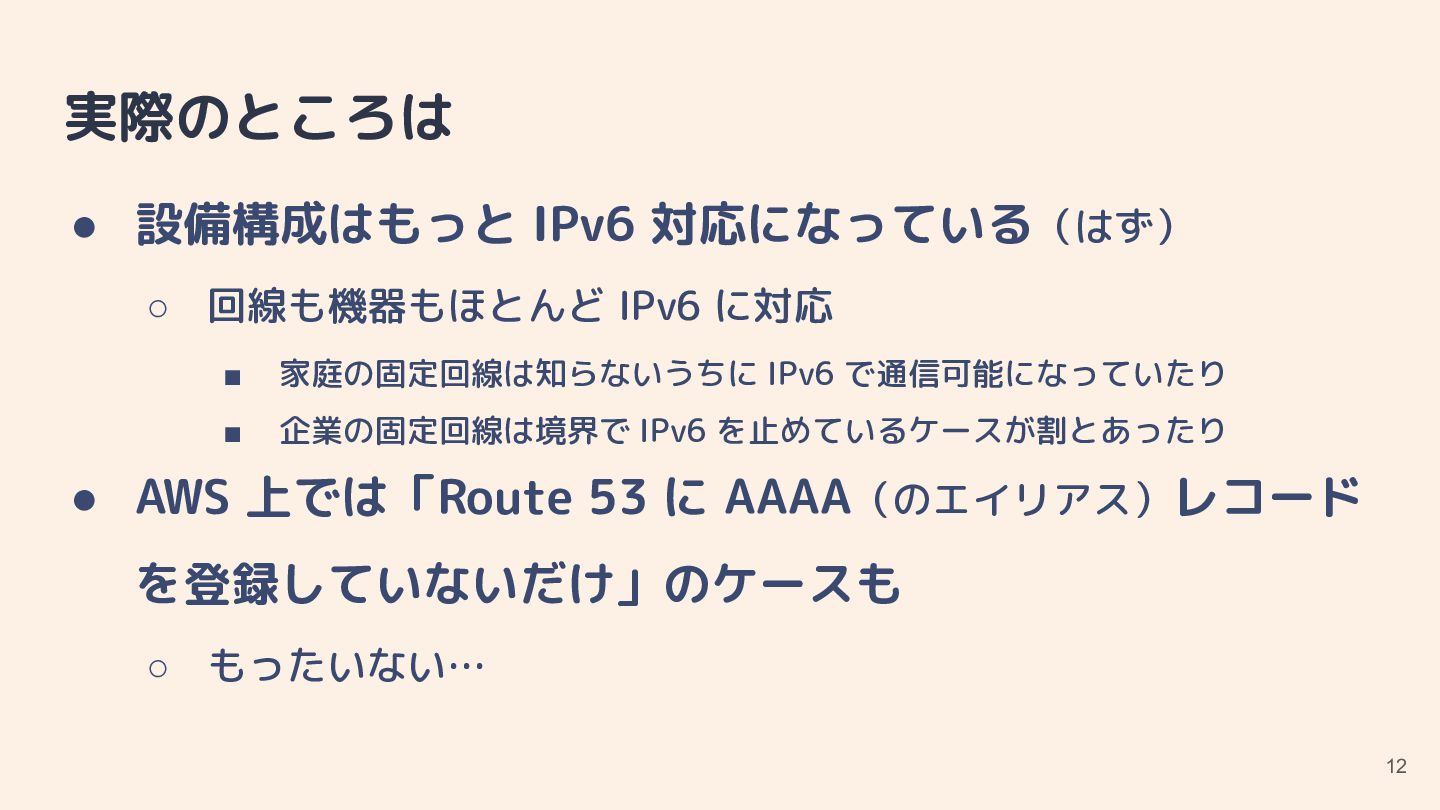

12. 実際のところは 12 • 設備構成はもっと IPv6 対応になっている（はず） ◦ 回線も機器もほとんど IPv6 に対応 ▪ 家庭の固定回線は知らないうちに IPv6 で通信可能になっていたり ▪ 企業の固定回線は境界で IPv6 を止めているケースが割とあったり • AWS 上では「Route 53 に AAAA（のエイリアス）レコード を登録していないだけ」のケースも ◦ もったいない…

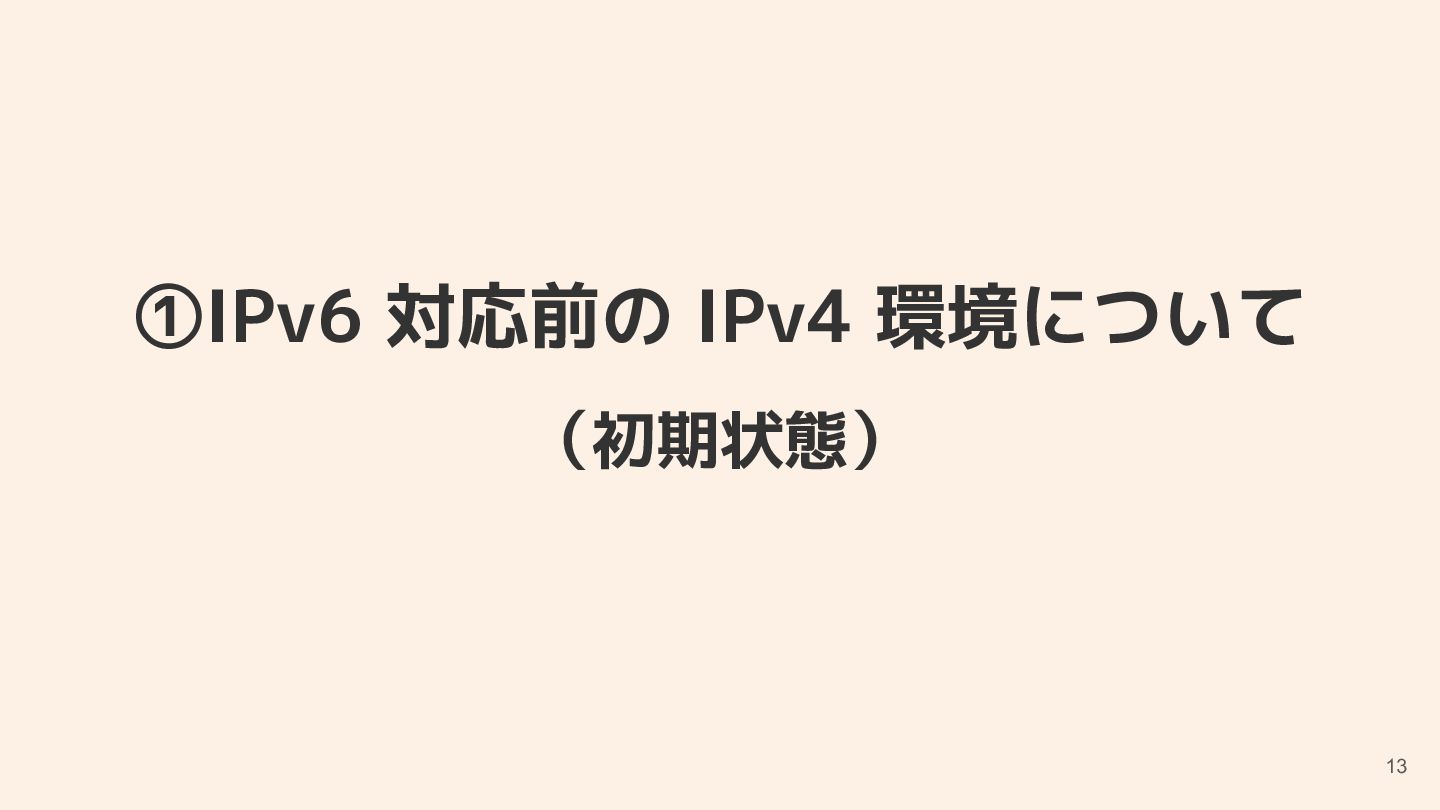

13. ①IPv6 対応前の IPv4 環境について （初期状態） 13

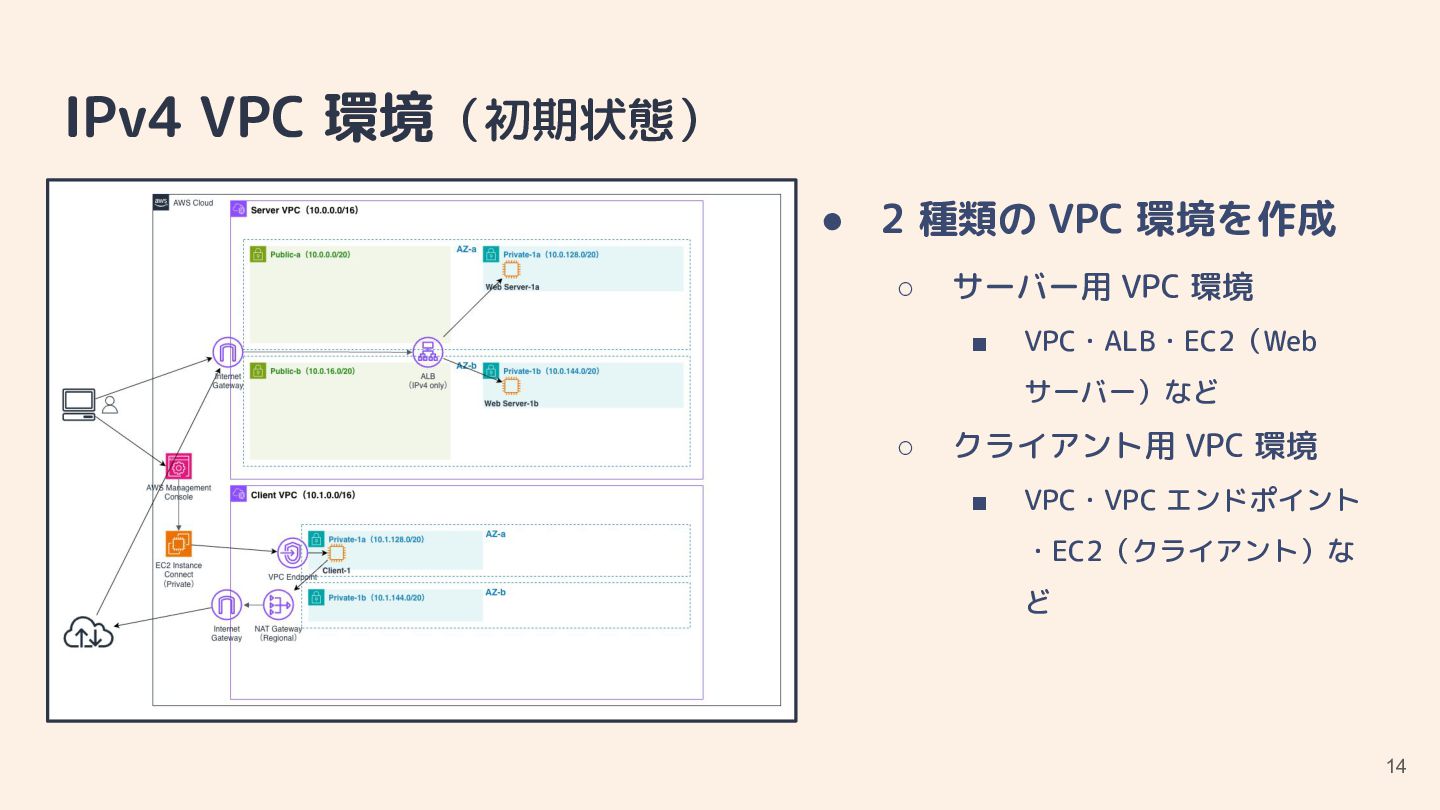

14. IPv4 VPC 環境（初期状態） 14 • 2 種類の VPC 環境を作成 ◦ サーバー用 VPC 環境 ▪ VPC・ALB・EC2（Web サーバー）など ◦ クライアント用 VPC 環境 ▪ VPC・VPC エンドポイント ・EC2（クライアント）な ど

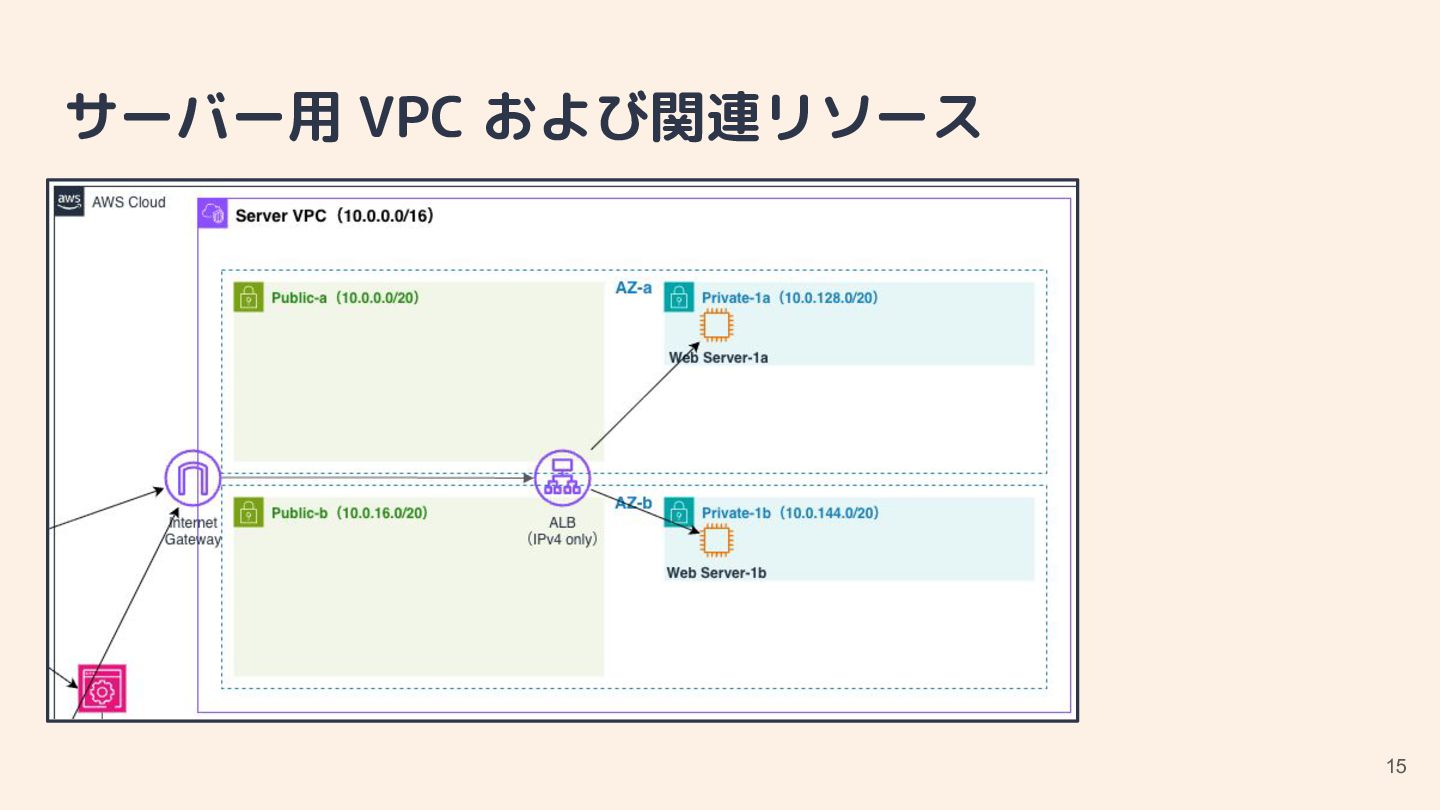

15. サーバー用 VPC および関連リソース 15

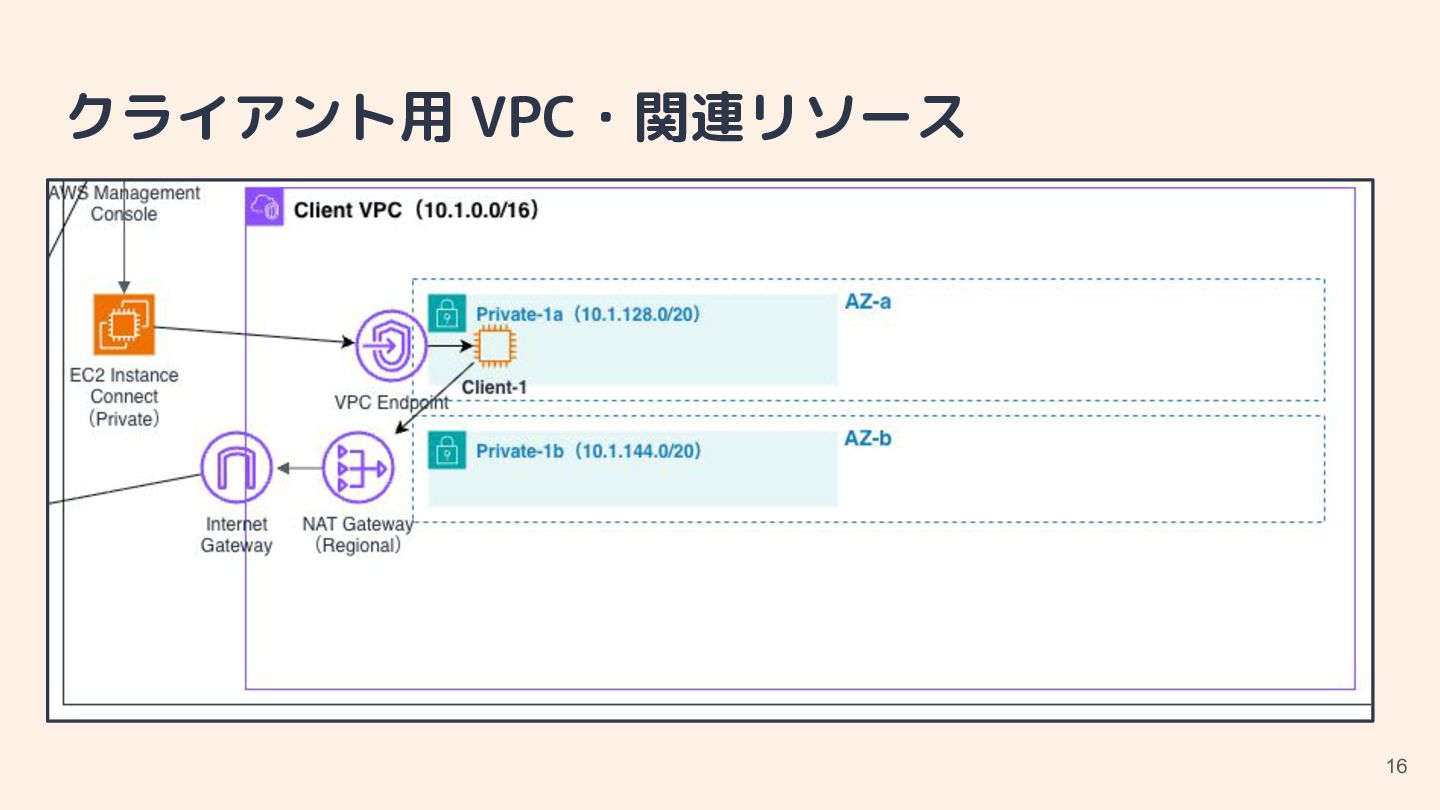

16. クライアント用 VPC・関連リソース 16

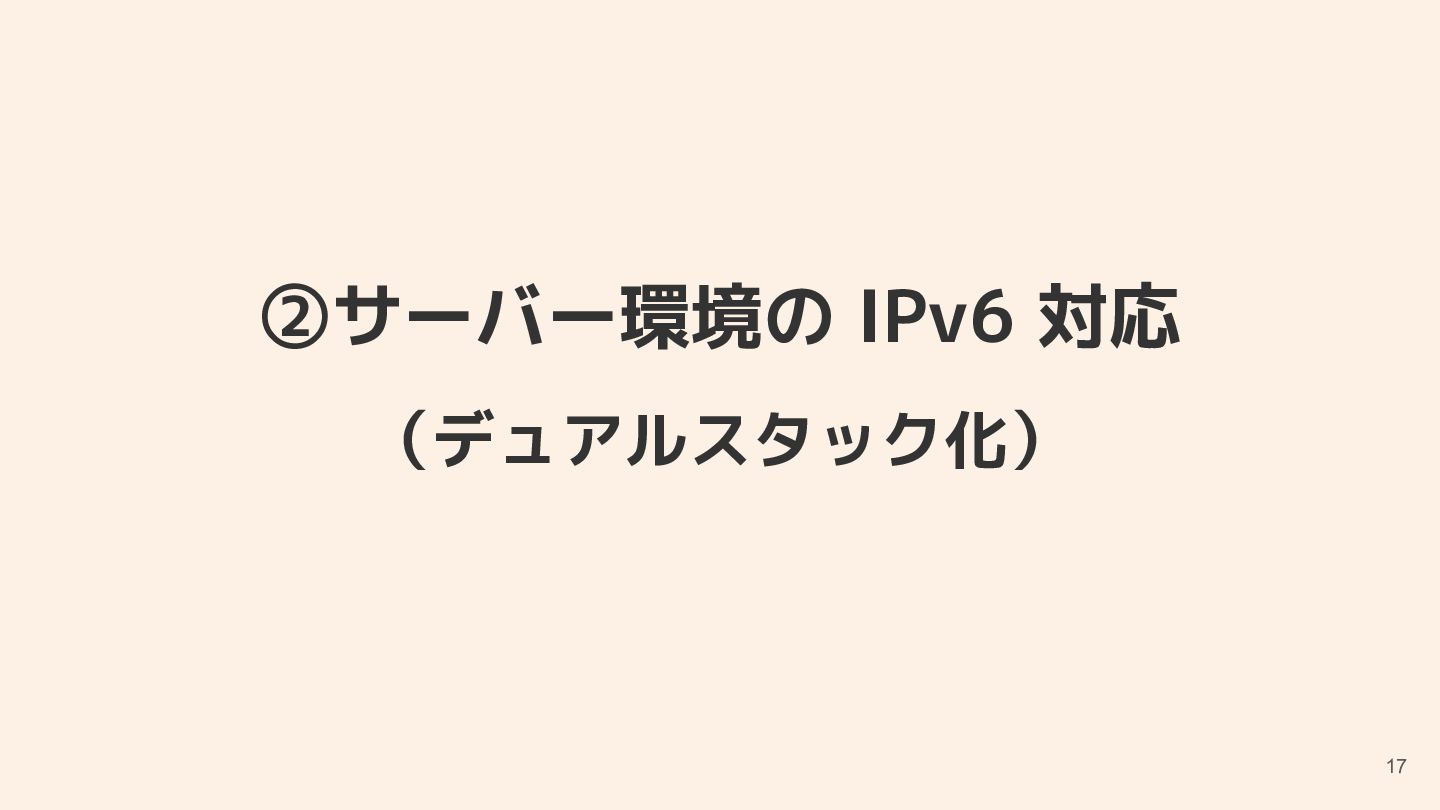

17. ②サーバー環境の IPv6 対応 （デュアルスタック化） 17

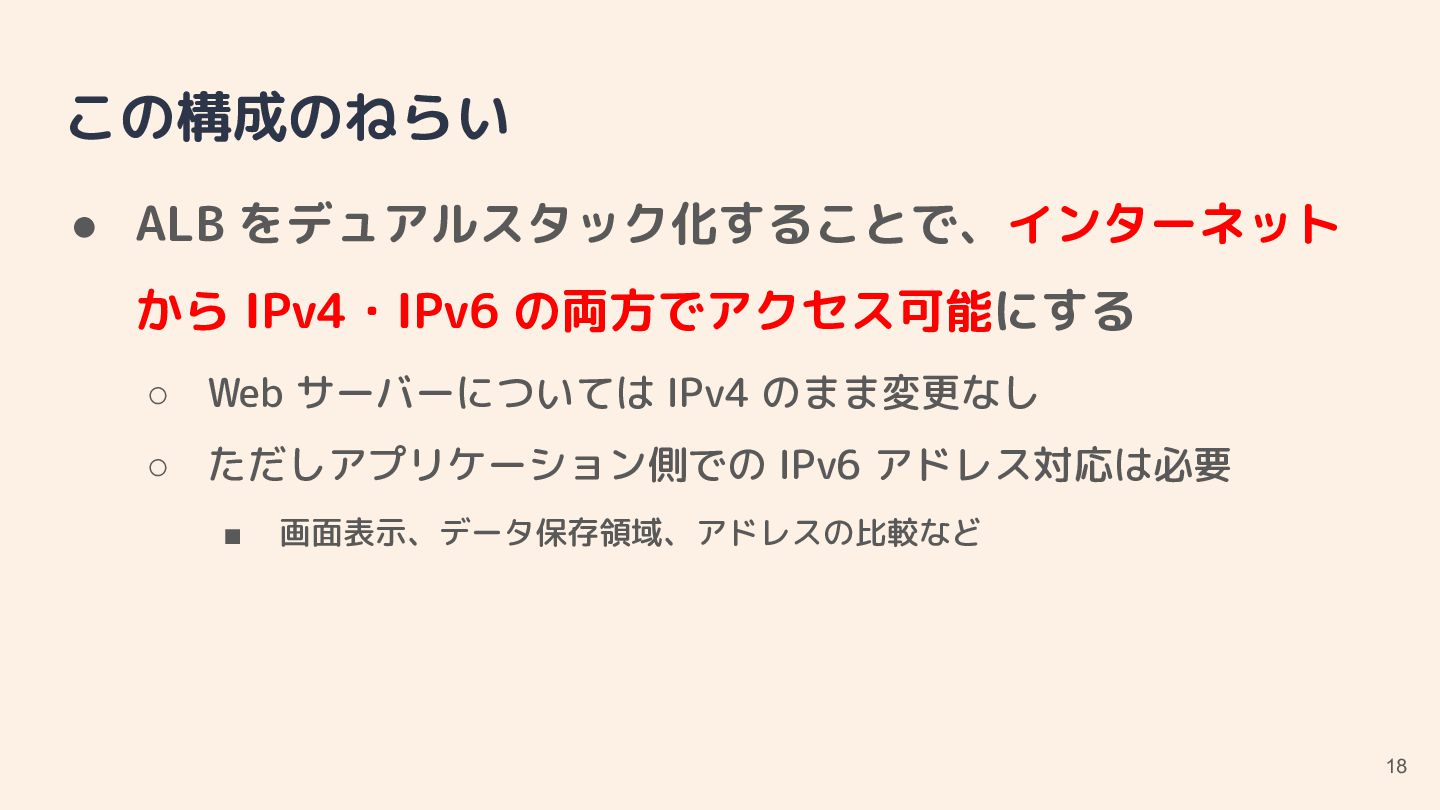

18. この構成のねらい • ALB をデュアルスタック化することで、インターネット から IPv4・IPv6 の両方でアクセス可能にする ◦ Web サーバーについては IPv4 のまま変更なし ◦ ただしアプリケーション側での IPv6 アドレス対応は必要 ▪ 画面表示、データ保存領域、アドレスの比較など 18

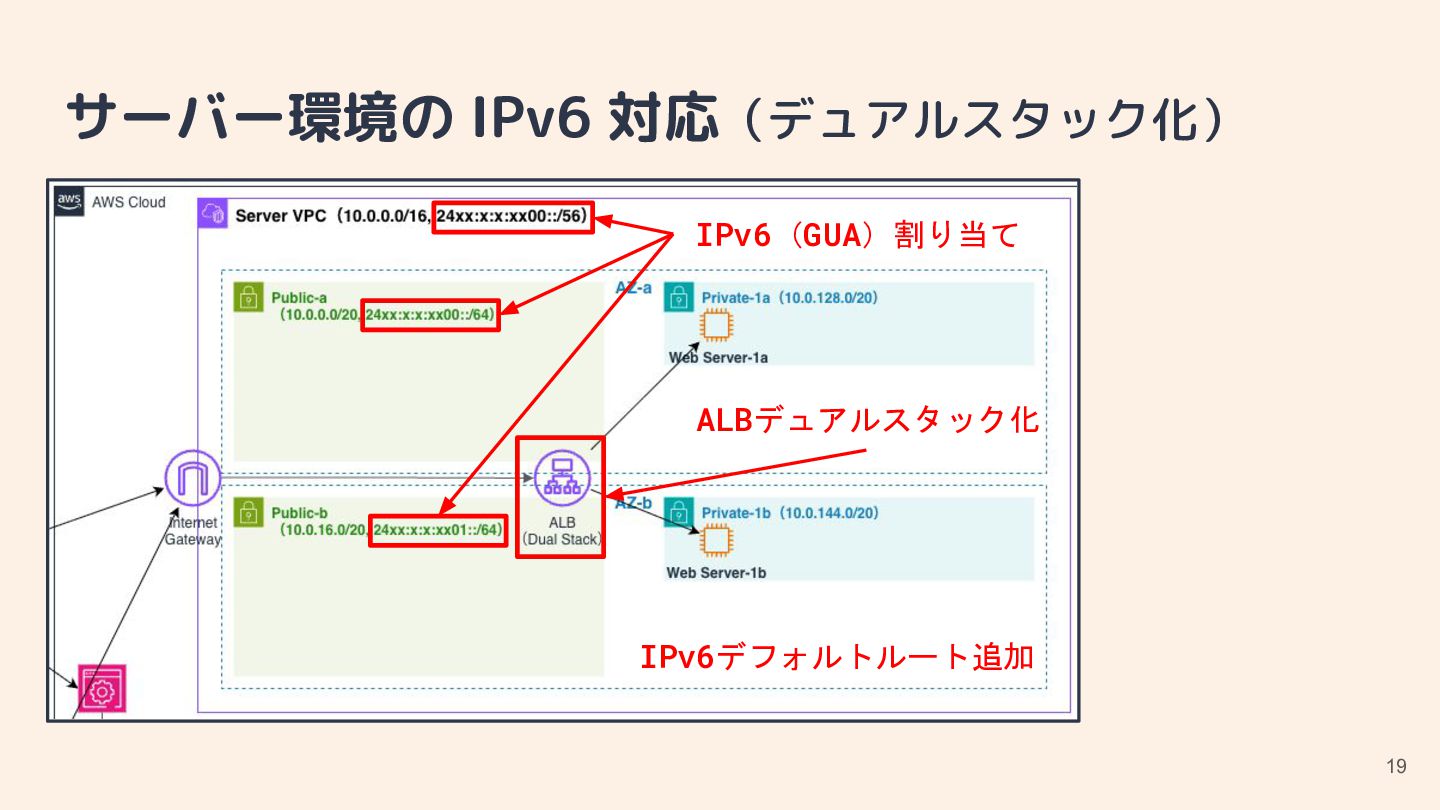

19. サーバー環境の IPv6 対応（デュアルスタック化） 19 IPv6（GUA）割り当て ALBデュアルスタック化 IPv6デフォルトルート追加

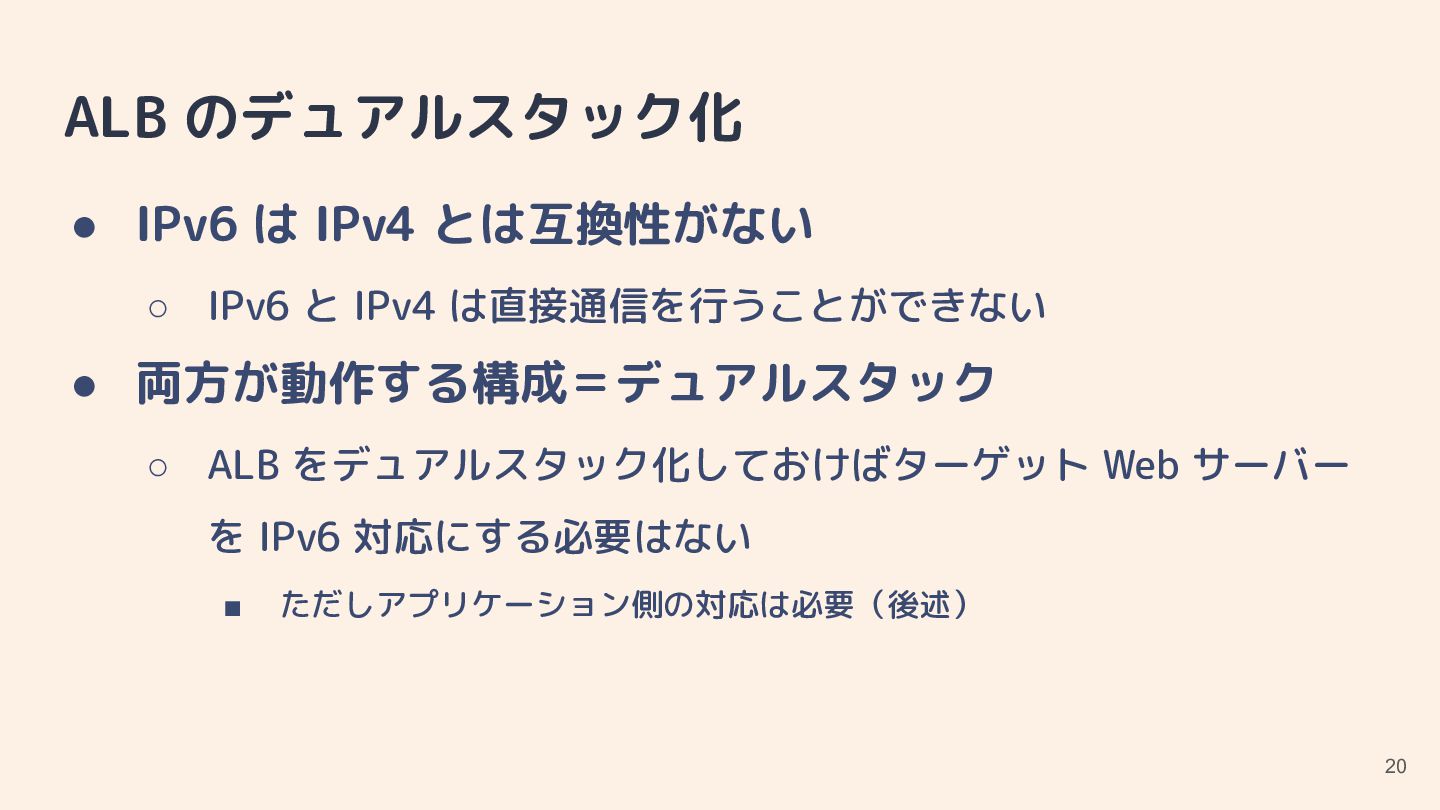

20. ALB のデュアルスタック化 20 • IPv6 は IPv4 とは互換性がない ◦ IPv6 と IPv4 は直接通信を行うことができない • 両方が動作する構成＝デュアルスタック ◦ ALB をデュアルスタック化しておけばターゲット Web サーバー を IPv6 対応にする必要はない ▪ ただしアプリケーション側の対応は必要（後述）

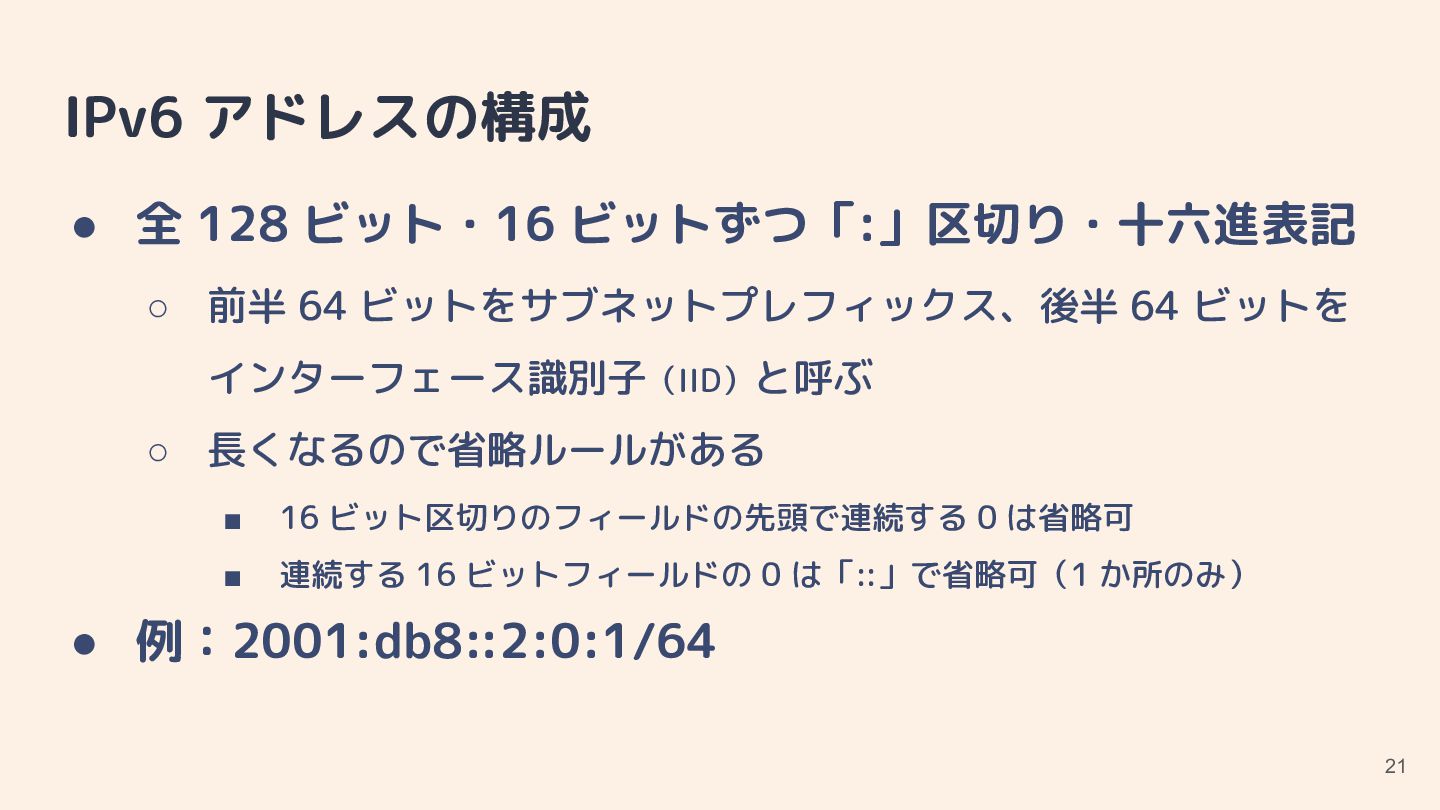

21. IPv6 アドレスの構成 21 • 全 128 ビット・16 ビットずつ「:」区切り・十六進表記 ◦ 前半 64 ビットをサブネットプレフィックス、後半 64 ビットを インターフェース識別子（IID）と呼ぶ ◦ 長くなるので省略ルールがある ▪ 16 ビット区切りのフィールドの先頭で連続する 0 は省略可 ▪ 連続する 16 ビットフィールドの 0 は「::」で省略可（1 か所のみ） • 例：2001:db8::2:0:1/64

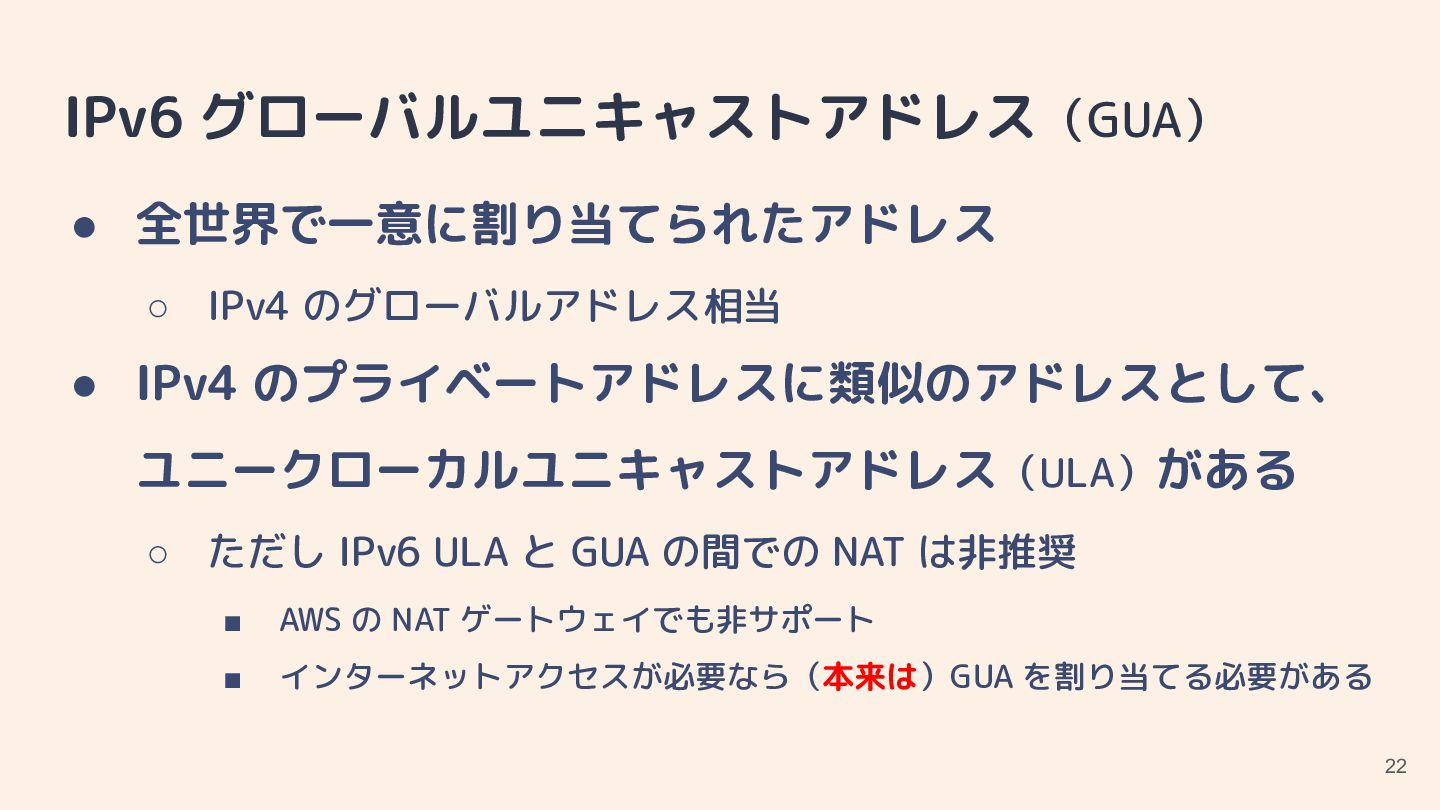

22. IPv6 グローバルユニキャストアドレス（GUA） 22 • 全世界で一意に割り当てられたアドレス ◦ IPv4 のグローバルアドレス相当 • IPv4 のプライベートアドレスに類似のアドレスとして、 ユニークローカルユニキャストアドレス（ULA）がある ◦ ただし IPv6 ULA と GUA の間での NAT は非推奨 ▪ AWS の NAT ゲートウェイでも非サポート ▪ インターネットアクセスが必要なら（本来は）GUA を割り当てる必要がある

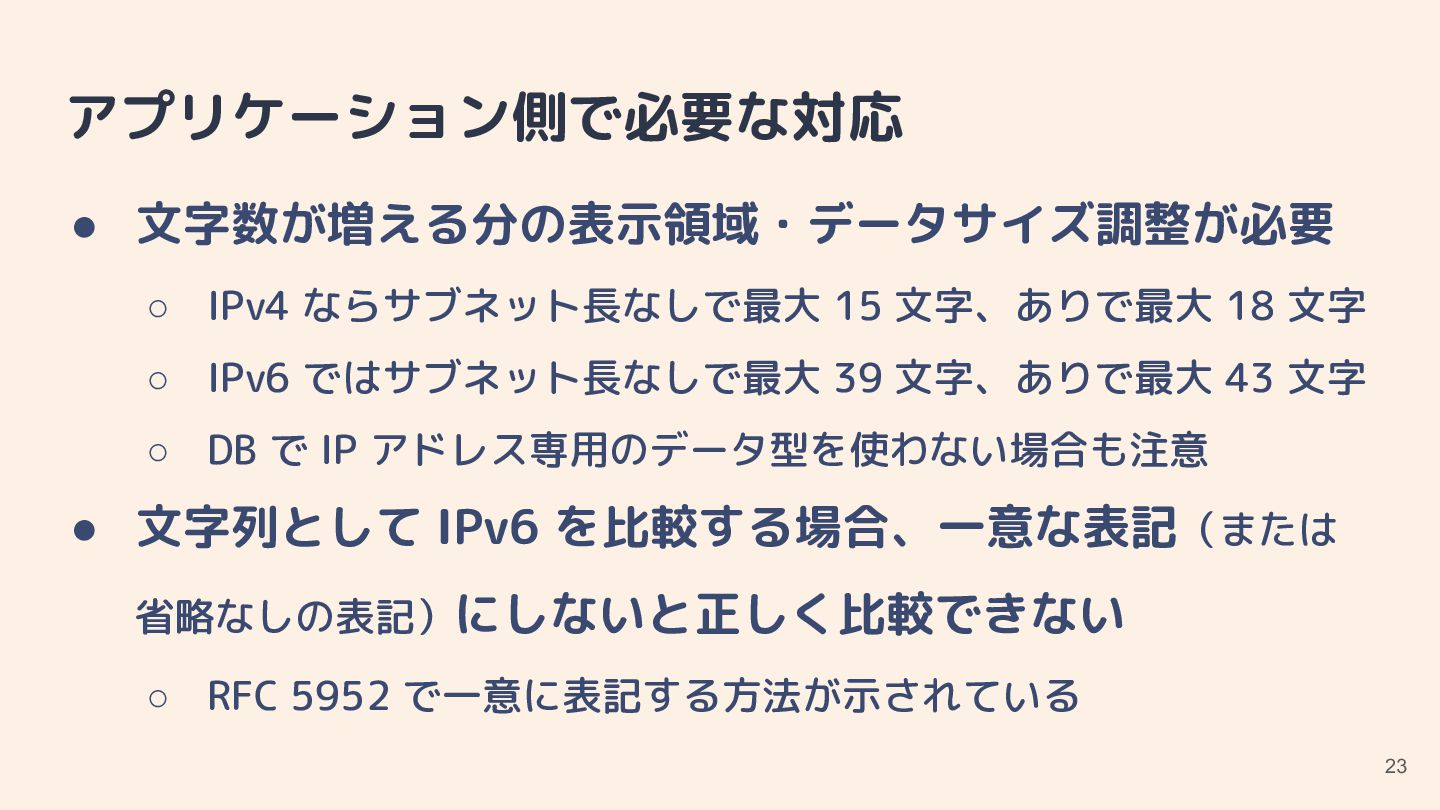

23. アプリケーション側で必要な対応 23 • 文字数が増える分の表示領域・データサイズ調整が必要 ◦ IPv4 ならサブネット長なしで最大 15 文字、ありで最大 18 文字 ◦ IPv6 ではサブネット長なしで最大 39 文字、ありで最大 43 文字 ◦ DB で IP アドレス専用のデータ型を使わない場合も注意 • 文字列として IPv6 を比較する場合、一意な表記（または 省略なしの表記）にしないと正しく比較できない ◦ RFC 5952 で一意に表記する方法が示されている

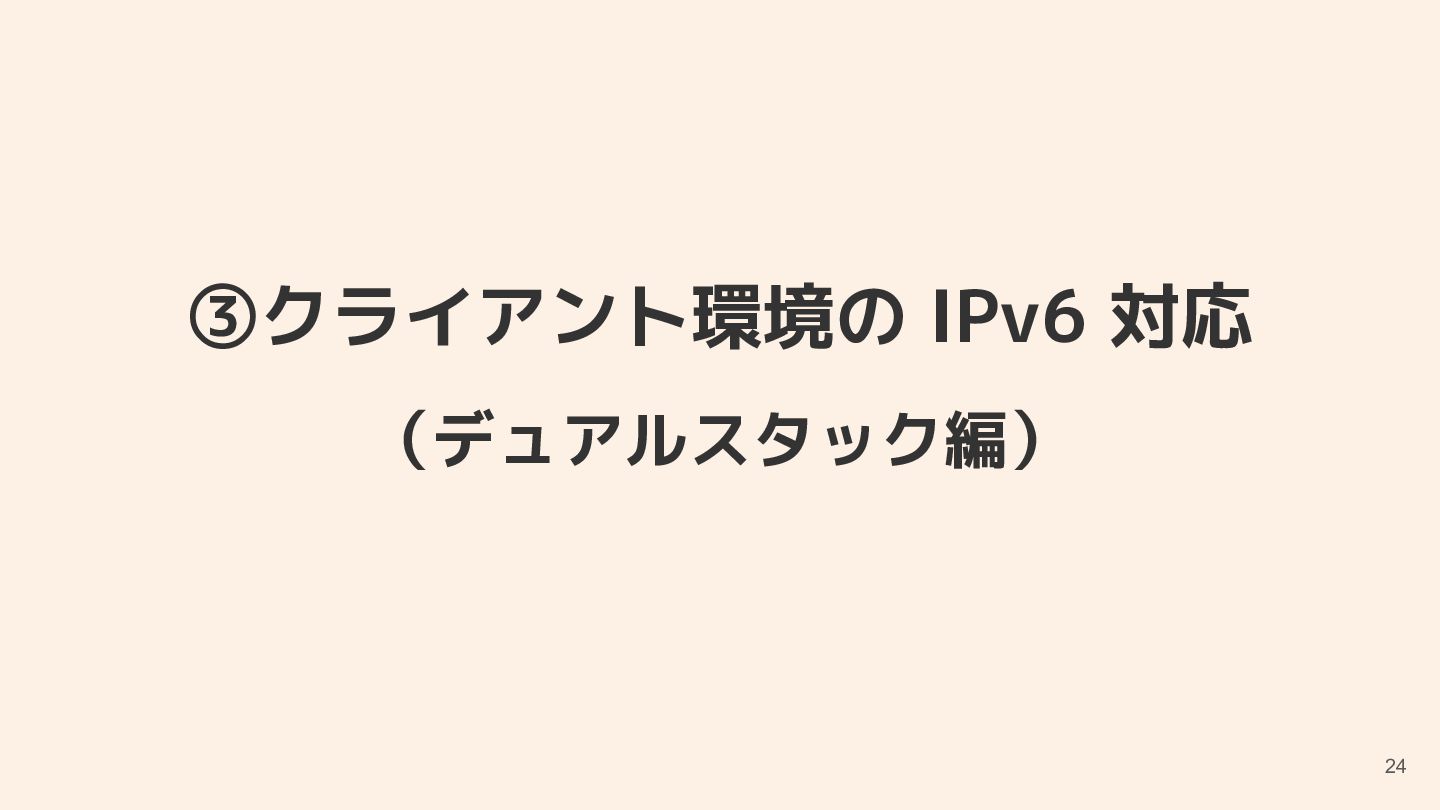

24. ③クライアント環境の IPv6 対応 （デュアルスタック編） 24

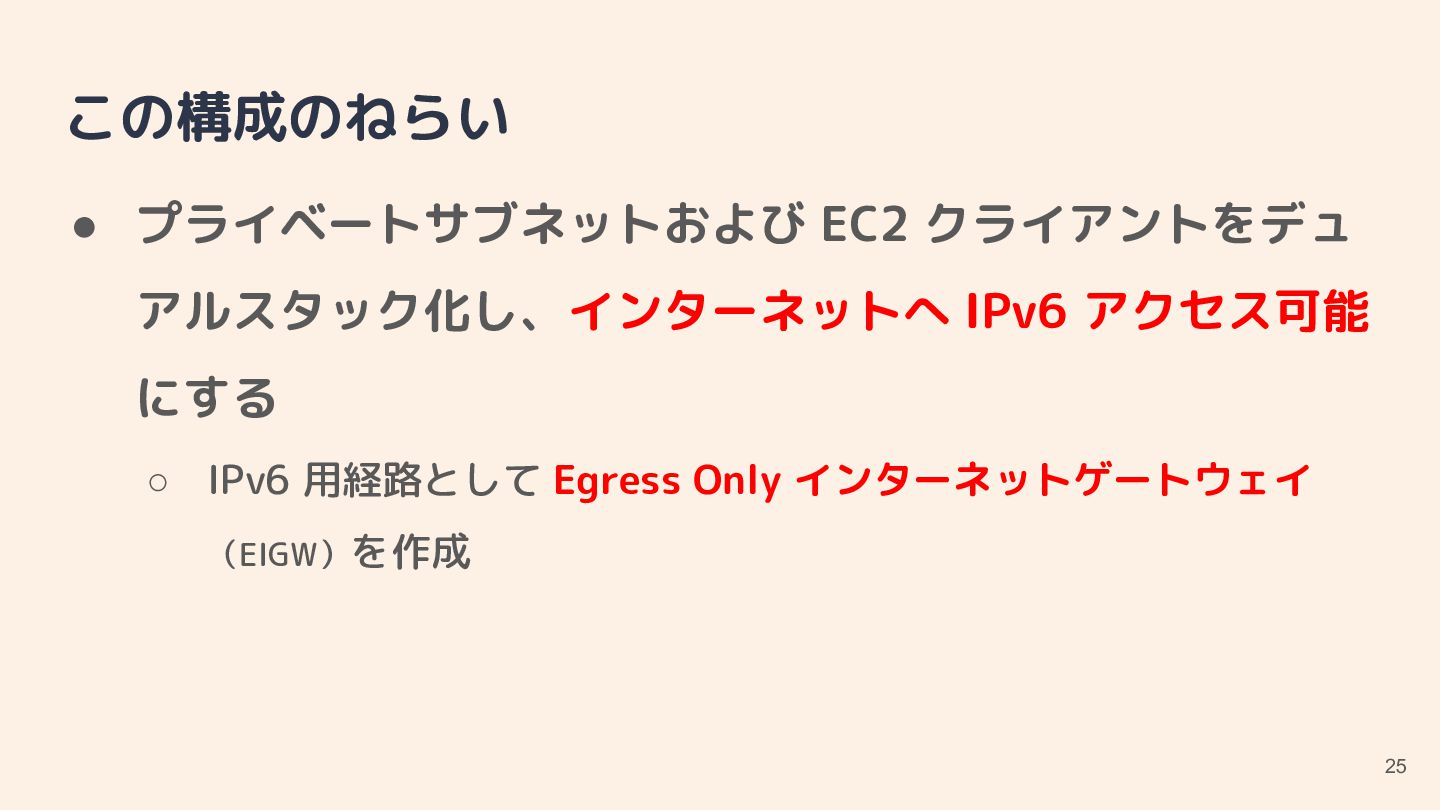

25. この構成のねらい • プライベートサブネットおよび EC2 クライアントをデュ アルスタック化し、インターネットへ IPv6 アクセス可能 にする ◦ IPv6 用経路として Egress Only インターネットゲートウェイ （EIGW）を作成 25

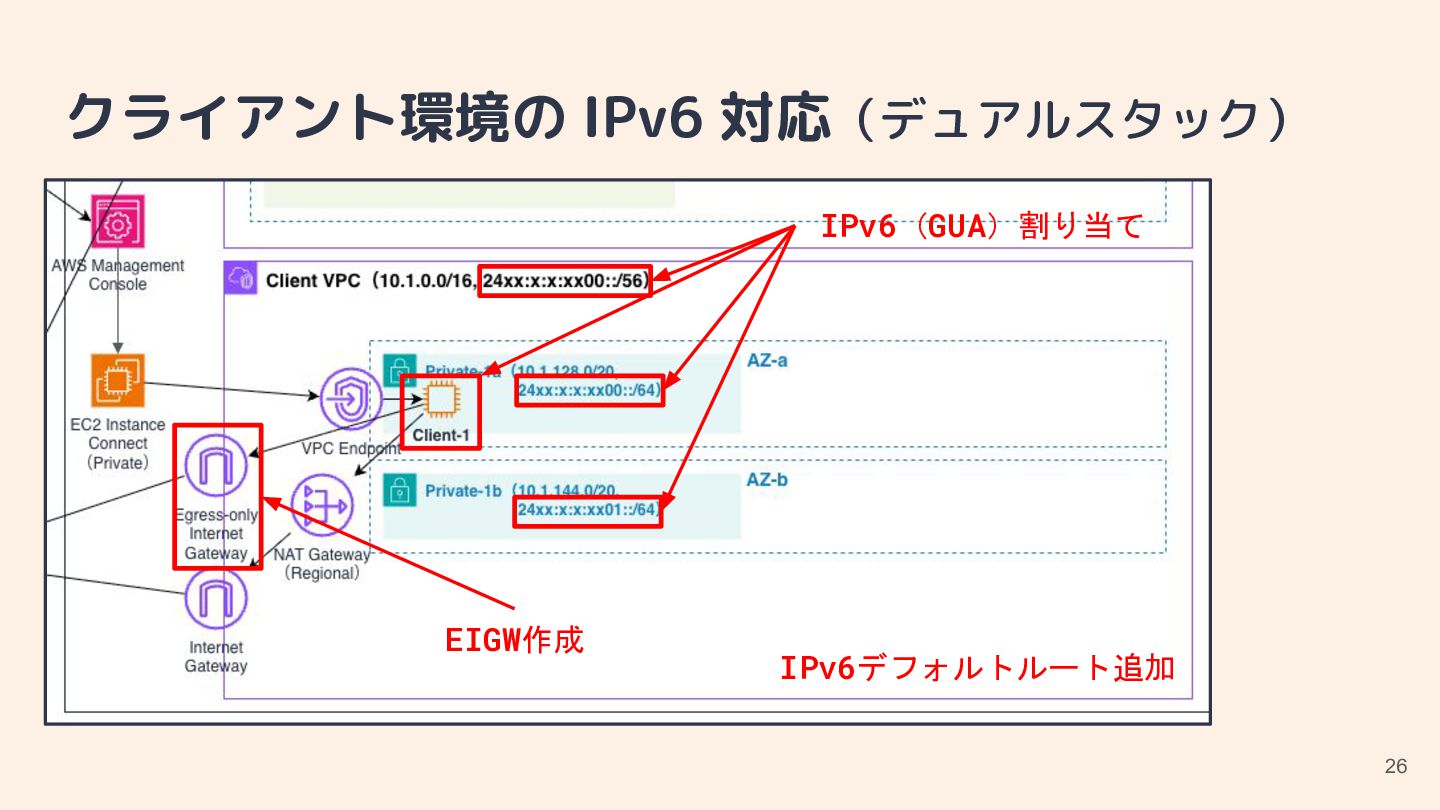

26. クライアント環境の IPv6 対応（デュアルスタック） 26 IPv6（GUA）割り当て EIGW作成 IPv6デフォルトルート追加

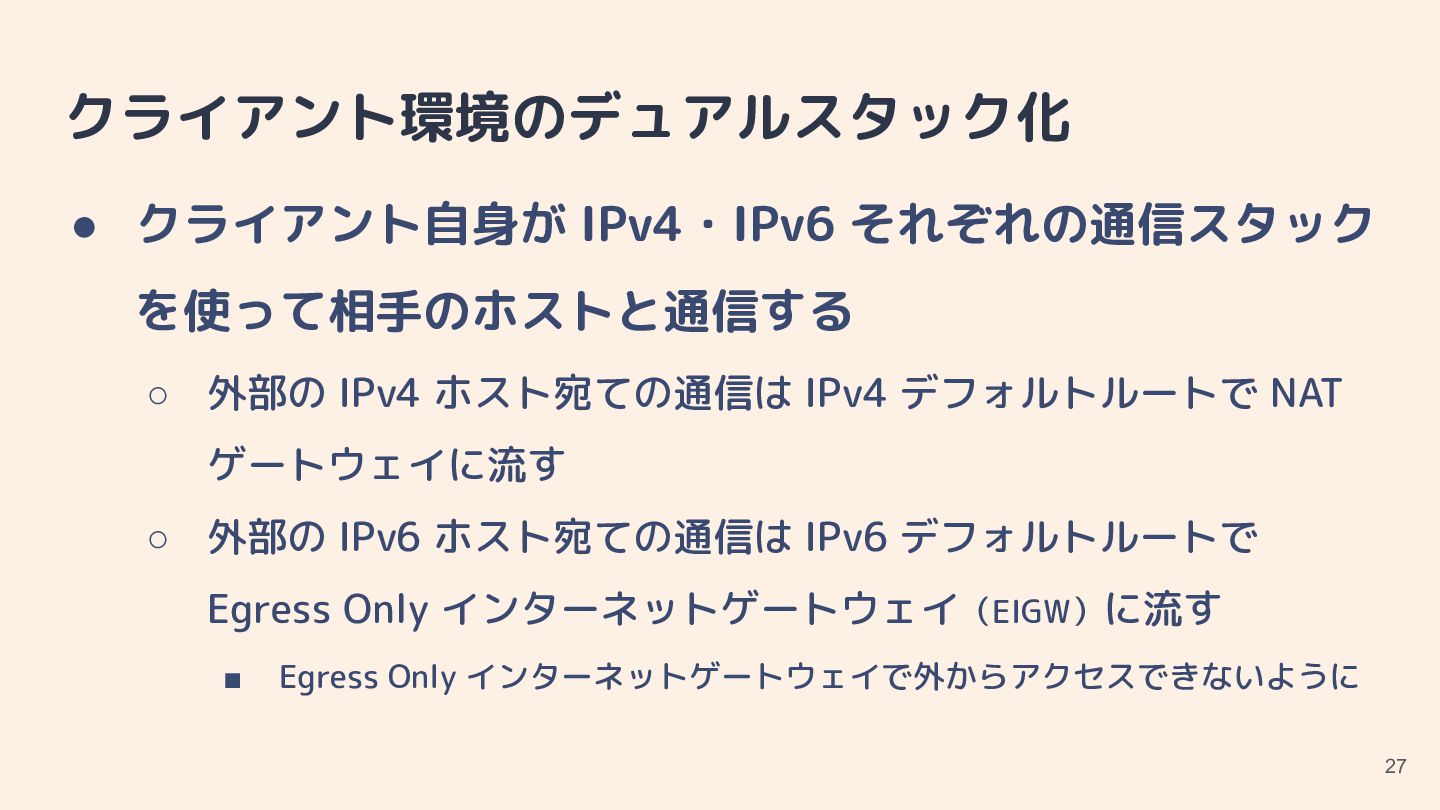

27. クライアント環境のデュアルスタック化 • クライアント自身が IPv4・IPv6 それぞれの通信スタック を使って相手のホストと通信する ◦ 外部の IPv4 ホスト宛ての通信は IPv4 デフォルトルートで NAT ゲートウェイに流す ◦ 外部の IPv6 ホスト宛ての通信は IPv6 デフォルトルートで Egress Only インターネットゲートウェイ（EIGW）に流す ▪ Egress Only インターネットゲートウェイで外からアクセスできないように 27

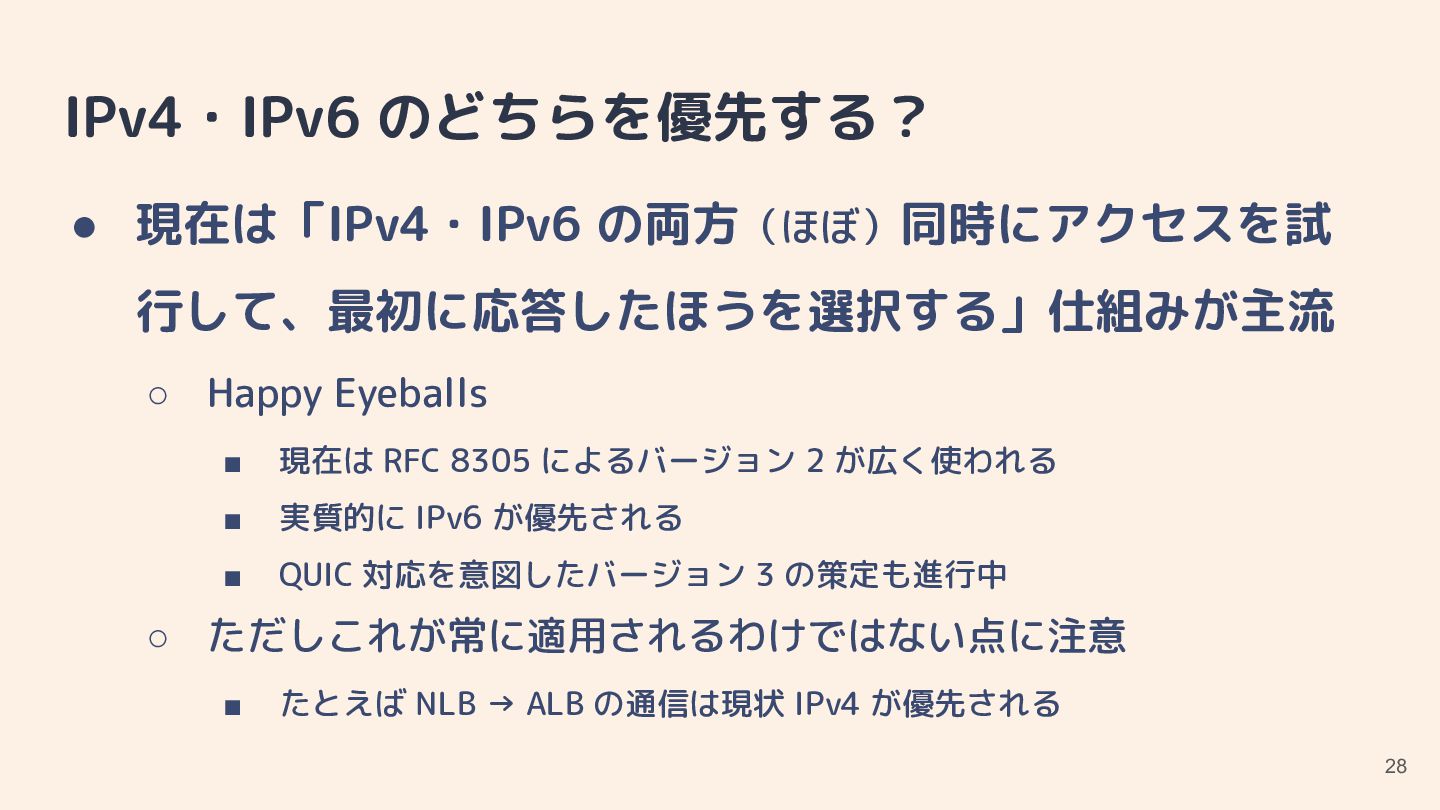

28. IPv4・IPv6 のどちらを優先する？ • 現在は「IPv4・IPv6 の両方（ほぼ）同時にアクセスを試 行して、最初に応答したほうを選択する」仕組みが主流 ◦ Happy Eyeballs ▪ 現在は RFC 8305 によるバージョン 2 が広く使われる ▪ 実質的に IPv6 が優先される ▪ QUIC 対応を意図したバージョン 3 の策定も進行中 ◦ ただしこれが常に適用されるわけではない点に注意 ▪ たとえば NLB → ALB の通信は現状 IPv4 が優先される 28
29. ④クライアント環境の IPv6 対応 （NAT64/DNS64 編） 29

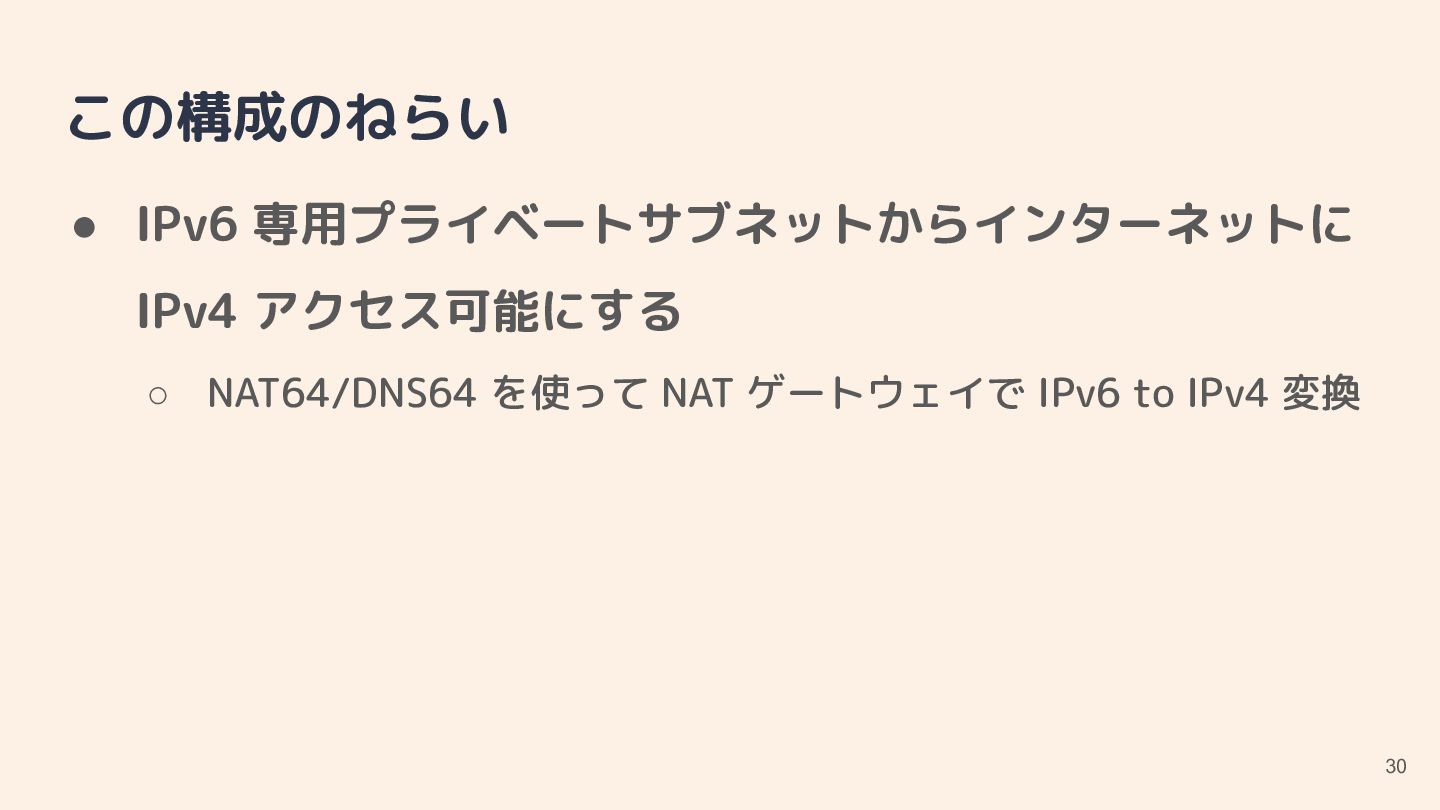

30. この構成のねらい • IPv6 専用プライベートサブネットからインターネットに IPv4 アクセス可能にする ◦ NAT64/DNS64 を使って NAT ゲートウェイで IPv6 to IPv4 変換 30

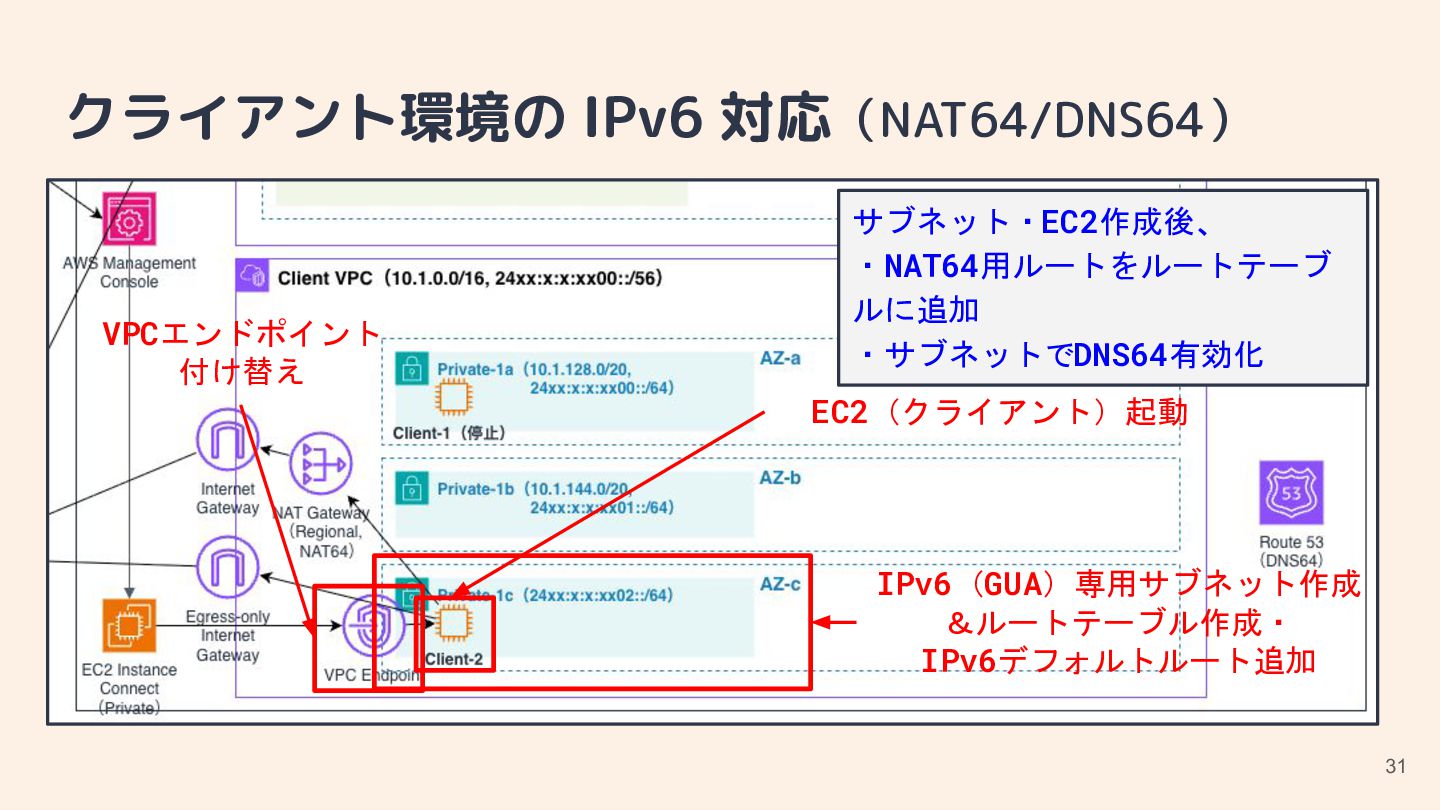

31. クライアント環境の IPv6 対応（NAT64/DNS64） 31 VPCエンドポイント 付け替え IPv6（GUA）専用サブネット作成 ＆ルートテーブル作成・ IPv6デフォルトルート追加 EC2（クライアント）起動 サブネット・EC2作成後、 ・NAT64用ルートをルートテーブ ルに追加 ・サブネットでDNS64有効化

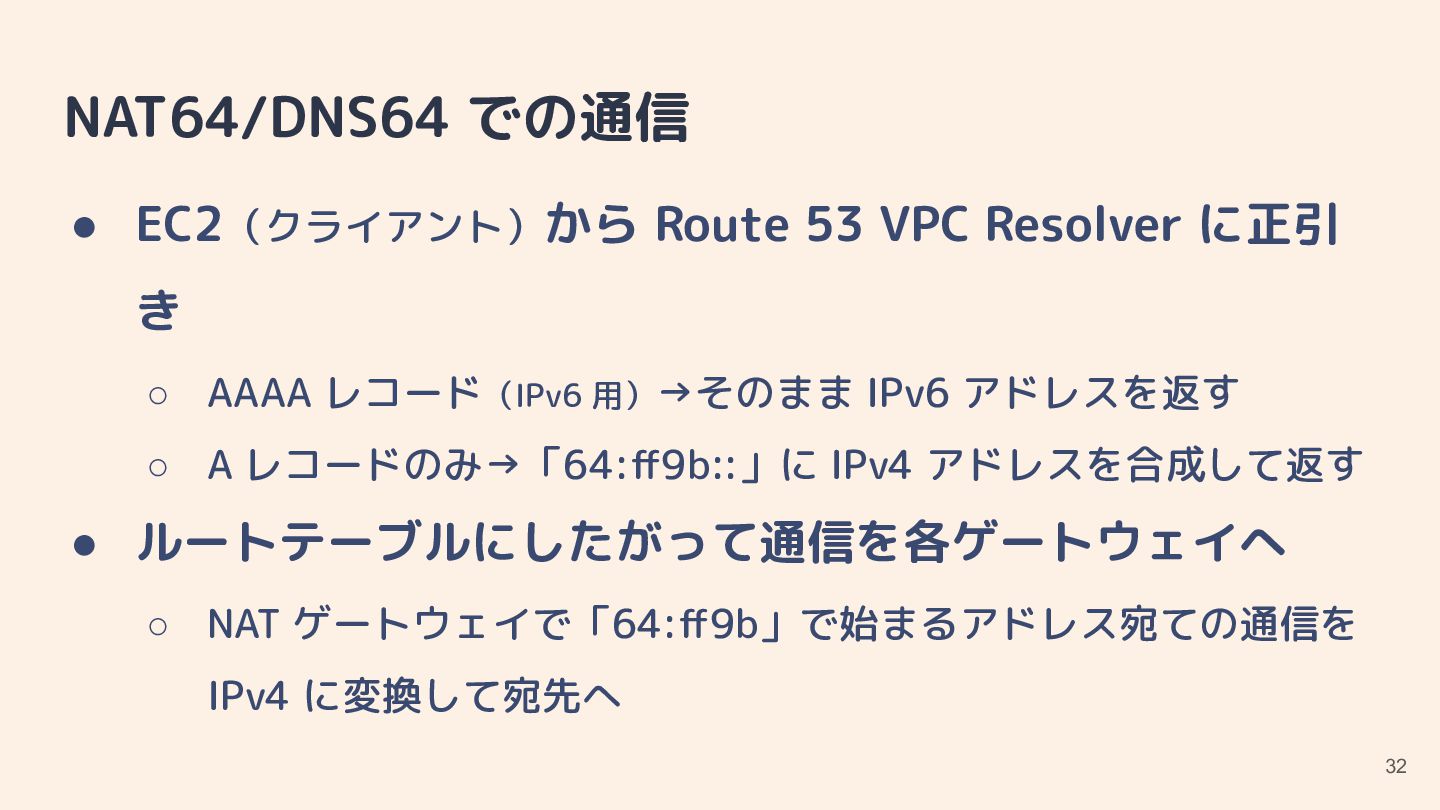

32. NAT64/DNS64 での通信 • EC2（クライアント）から Route 53 VPC Resolver に正引 き ◦ AAAA レコード（IPv6 用）→そのまま IPv6 アドレスを返す ◦ A レコードのみ→「64:ff9b::」に IPv4 アドレスを合成して返す • ルートテーブルにしたがって通信を各ゲートウェイへ ◦ NAT ゲートウェイで「64:ff9b」で始まるアドレス宛ての通信を IPv4 に変換して宛先へ 32

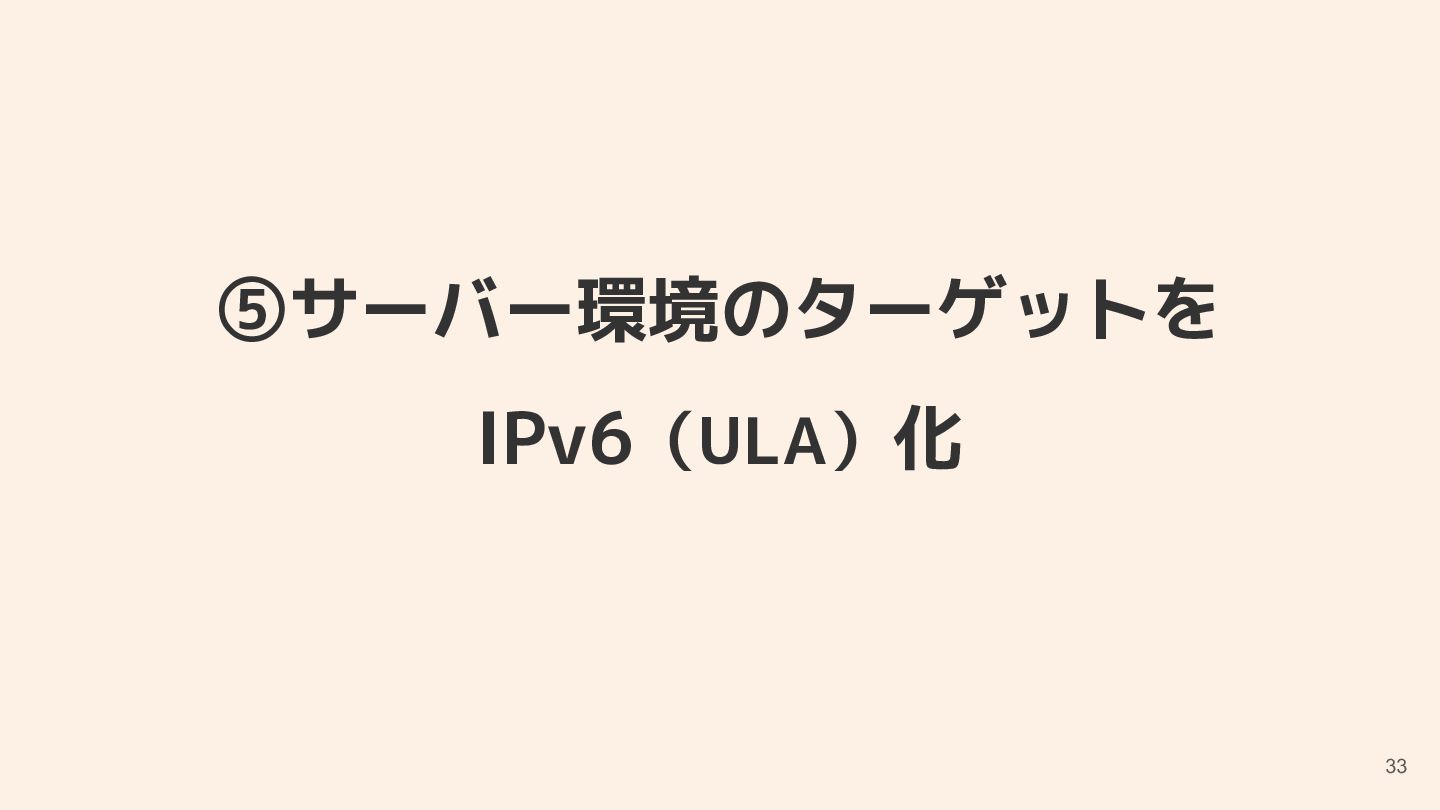

33. ⑤サーバー環境のターゲットを IPv6（ULA）化 33

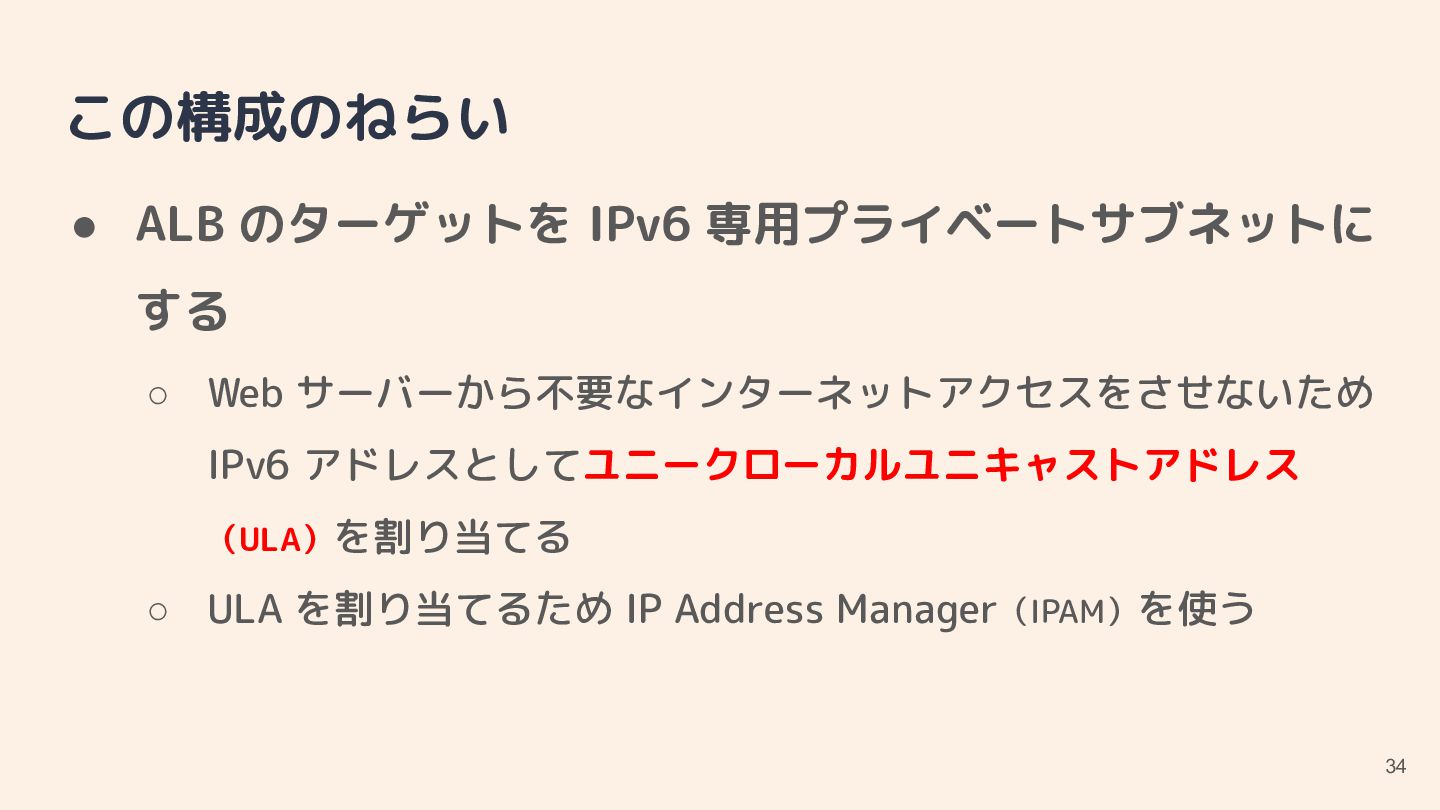

34. この構成のねらい • ALB のターゲットを IPv6 専用プライベートサブネットに する ◦ Web サーバーから不要なインターネットアクセスをさせないため IPv6 アドレスとしてユニークローカルユニキャストアドレス （ULA）を割り当てる ◦ ULA を割り当てるため IP Address Manager（IPAM）を使う 34

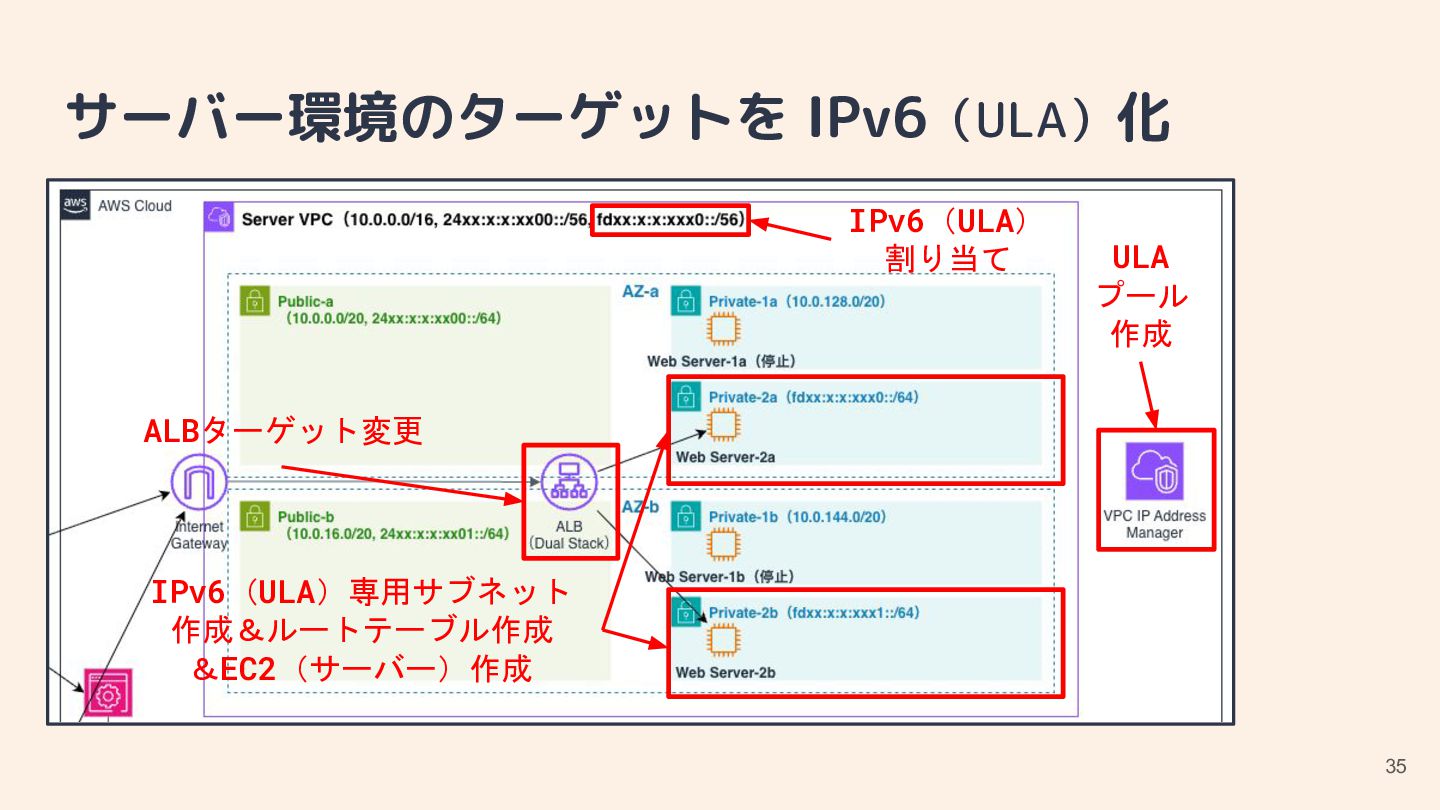

35. サーバー環境のターゲットを IPv6（ULA）化 35 IPv6（ULA）専用サブネット 作成＆ルートテーブル作成 ＆EC2（サーバー）作成 ALBターゲット変更 ULA プール 作成 IPv6（ULA） 割り当て

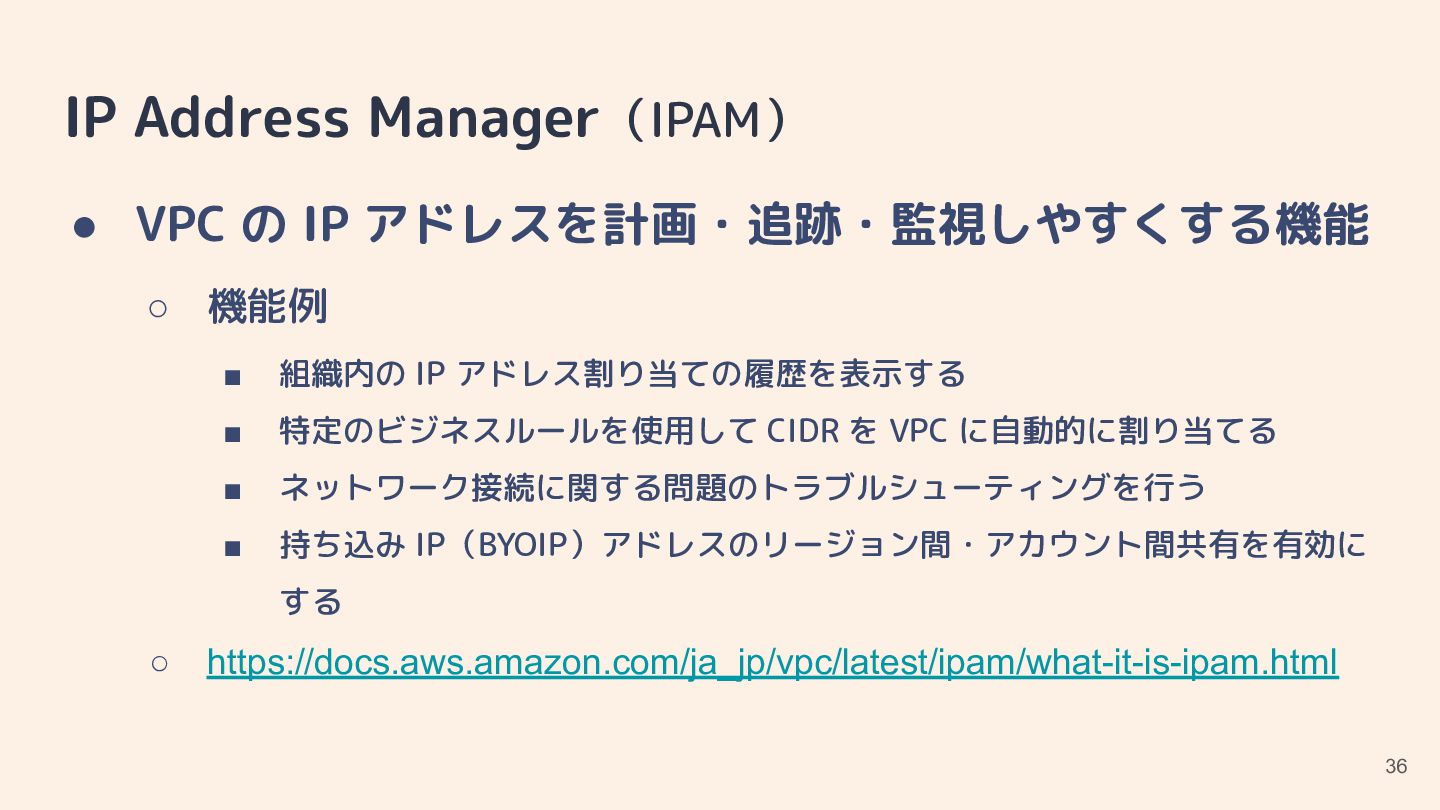

36. IP Address Manager（IPAM） 36 • VPC の IP アドレスを計画・追跡・監視しやすくする機能 ◦ 機能例 ▪ 組織内の IP アドレス割り当ての履歴を表示する ▪ 特定のビジネスルールを使用して CIDR を VPC に自動的に割り当てる ▪ ネットワーク接続に関する問題のトラブルシューティングを行う ▪ 持ち込み IP（BYOIP）アドレスのリージョン間・アカウント間共有を有効に する ◦ https://docs.aws.amazon.com/ja_jp/vpc/latest/ipam/what-it-is-ipam.html

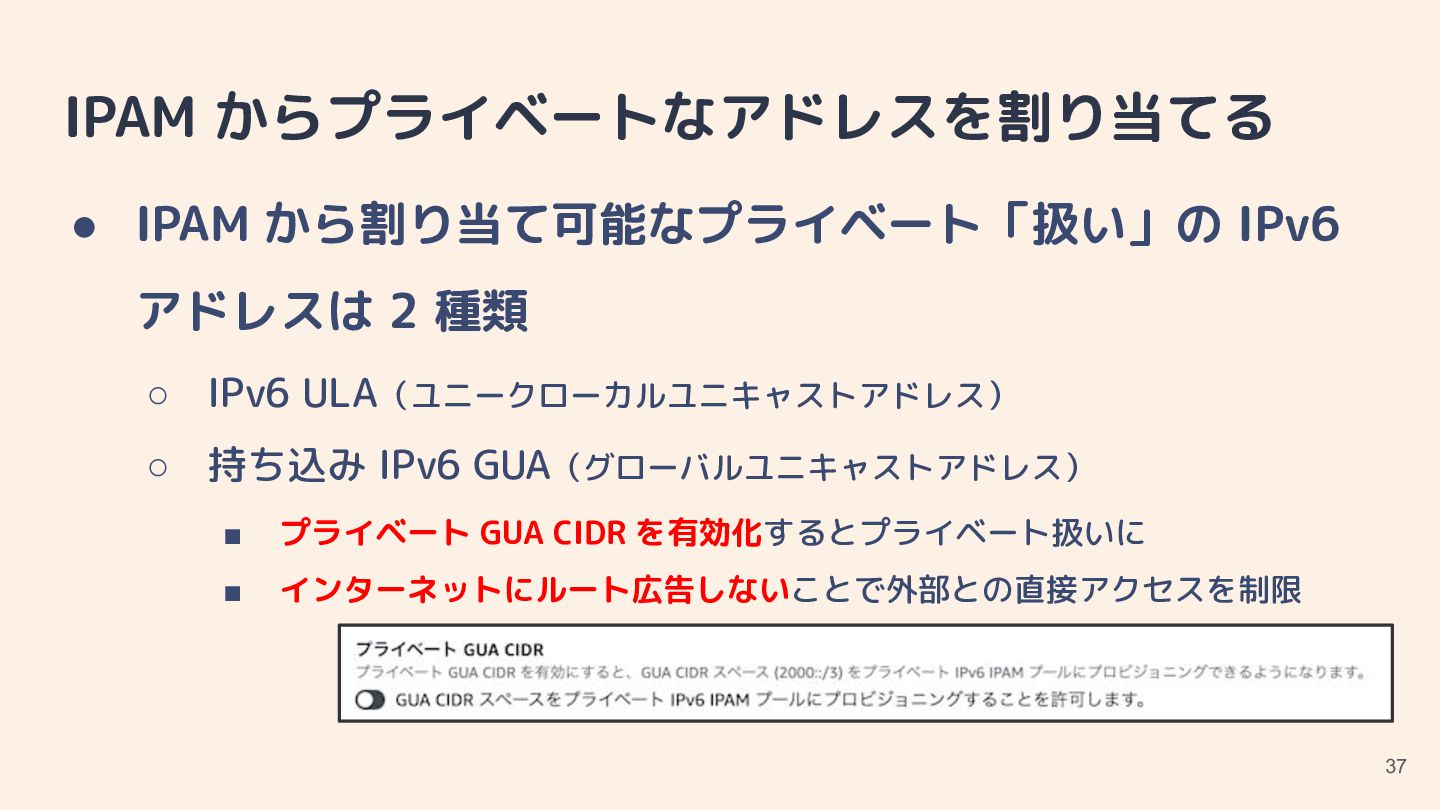

37. IPAM からプライベートなアドレスを割り当てる 37 • IPAM から割り当て可能なプライベート「扱い」の IPv6 アドレスは 2 種類 ◦ IPv6 ULA（ユニークローカルユニキャストアドレス） ◦ 持ち込み IPv6 GUA（グローバルユニキャストアドレス） ▪ プライベート GUA CIDR を有効化するとプライベート扱いに ▪ インターネットにルート広告しないことで外部との直接アクセスを制限

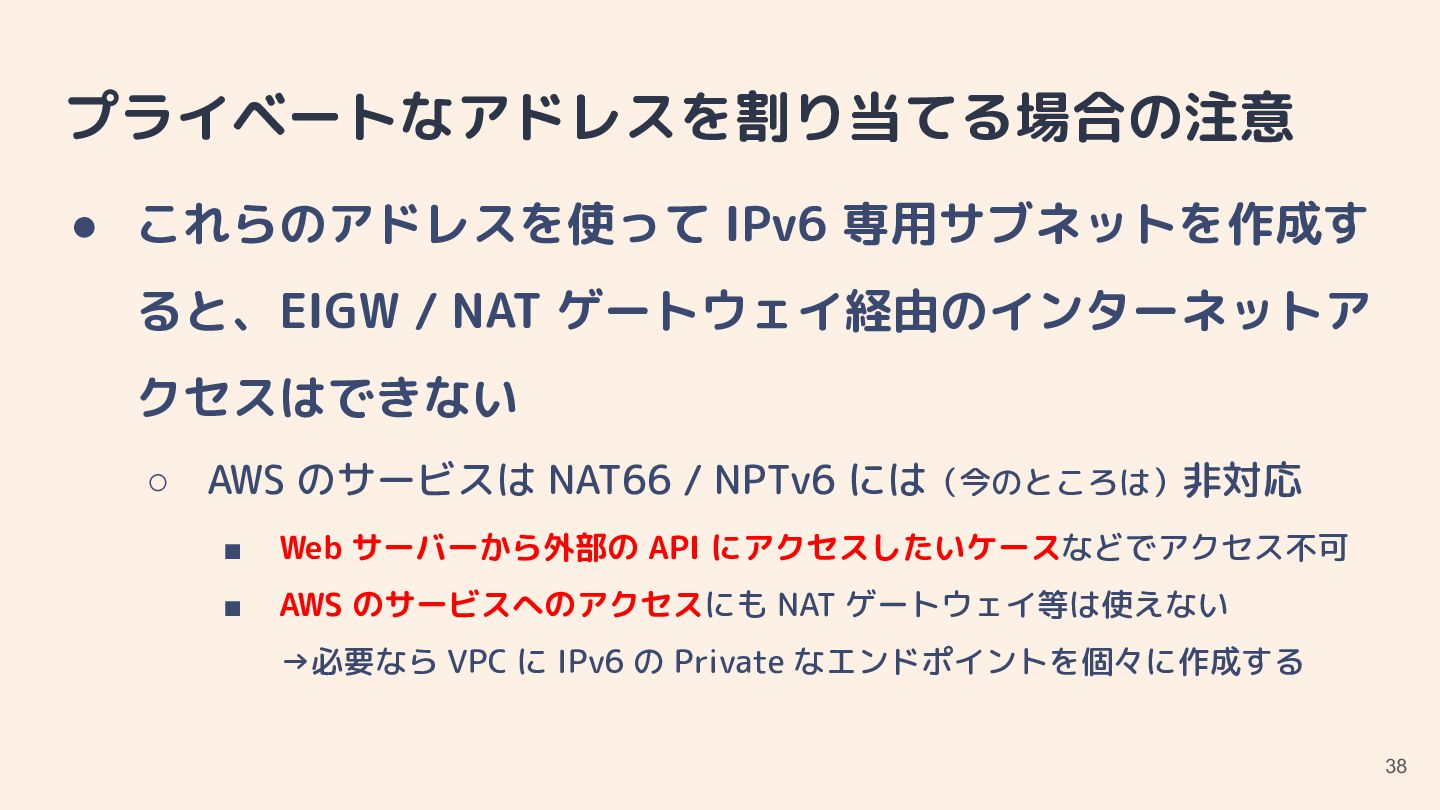

38. プライベートなアドレスを割り当てる場合の注意 38 • これらのアドレスを使って IPv6 専用サブネットを作成す ると、EIGW / NAT ゲートウェイ経由のインターネットア クセスはできない ◦ AWS のサービスは NAT66 / NPTv6 には（今のところは）非対応 ▪ Web サーバーから外部の API にアクセスしたいケースなどでアクセス不可 ▪ AWS のサービスへのアクセスにも NAT ゲートウェイ等は使えない →必要なら VPC に IPv6 の Private なエンドポイントを個々に作成する

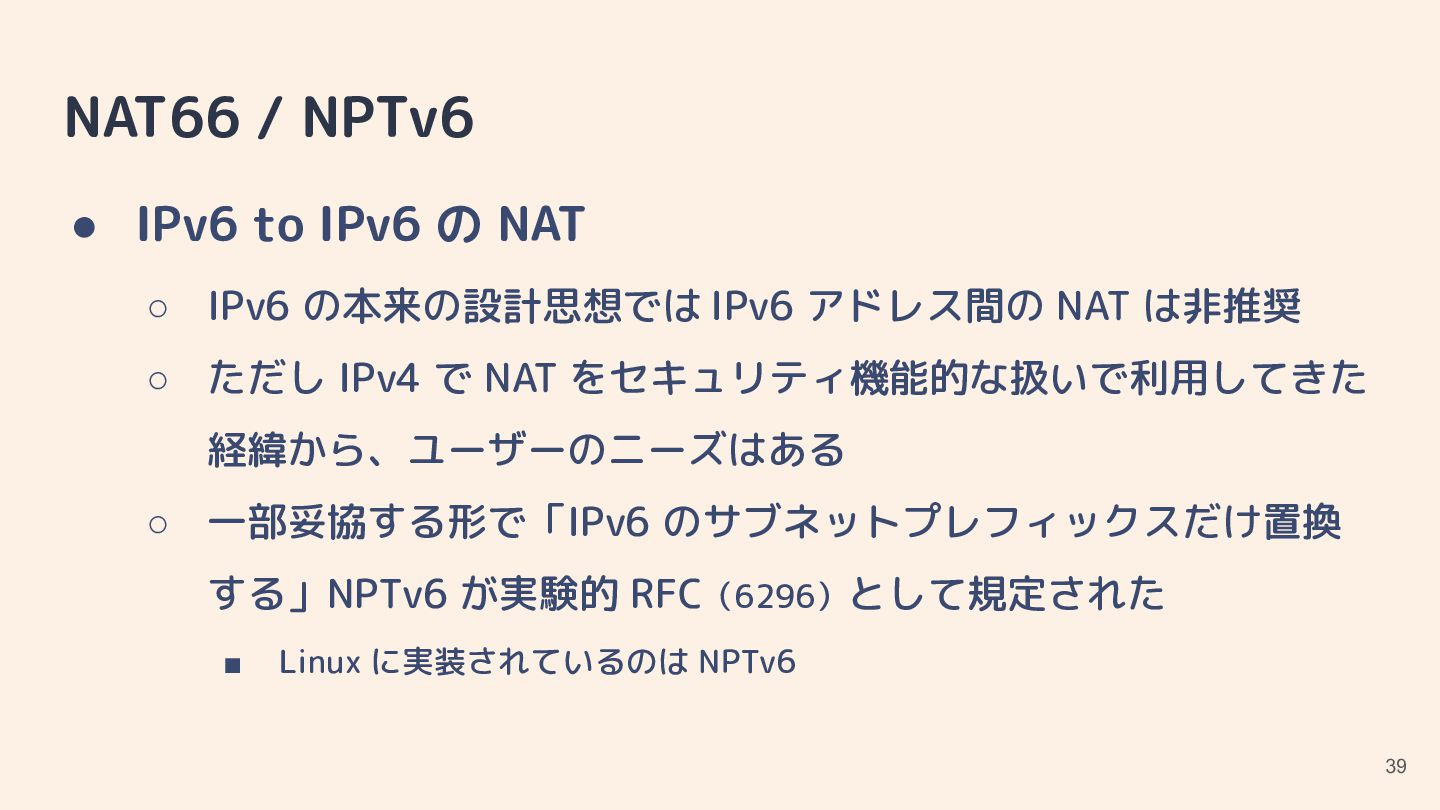

39. NAT66 / NPTv6 39 • IPv6 to IPv6 の NAT ◦ IPv6 の本来の設計思想では IPv6 アドレス間の NAT は非推奨 ◦ ただし IPv4 で NAT をセキュリティ機能的な扱いで利用してきた 経緯から、ユーザーのニーズはある ◦ 一部妥協する形で「IPv6 のサブネットプレフィックスだけ置換 する」NPTv6 が実験的 RFC（6296）として規定された ▪ Linux に実装されているのは NPTv6

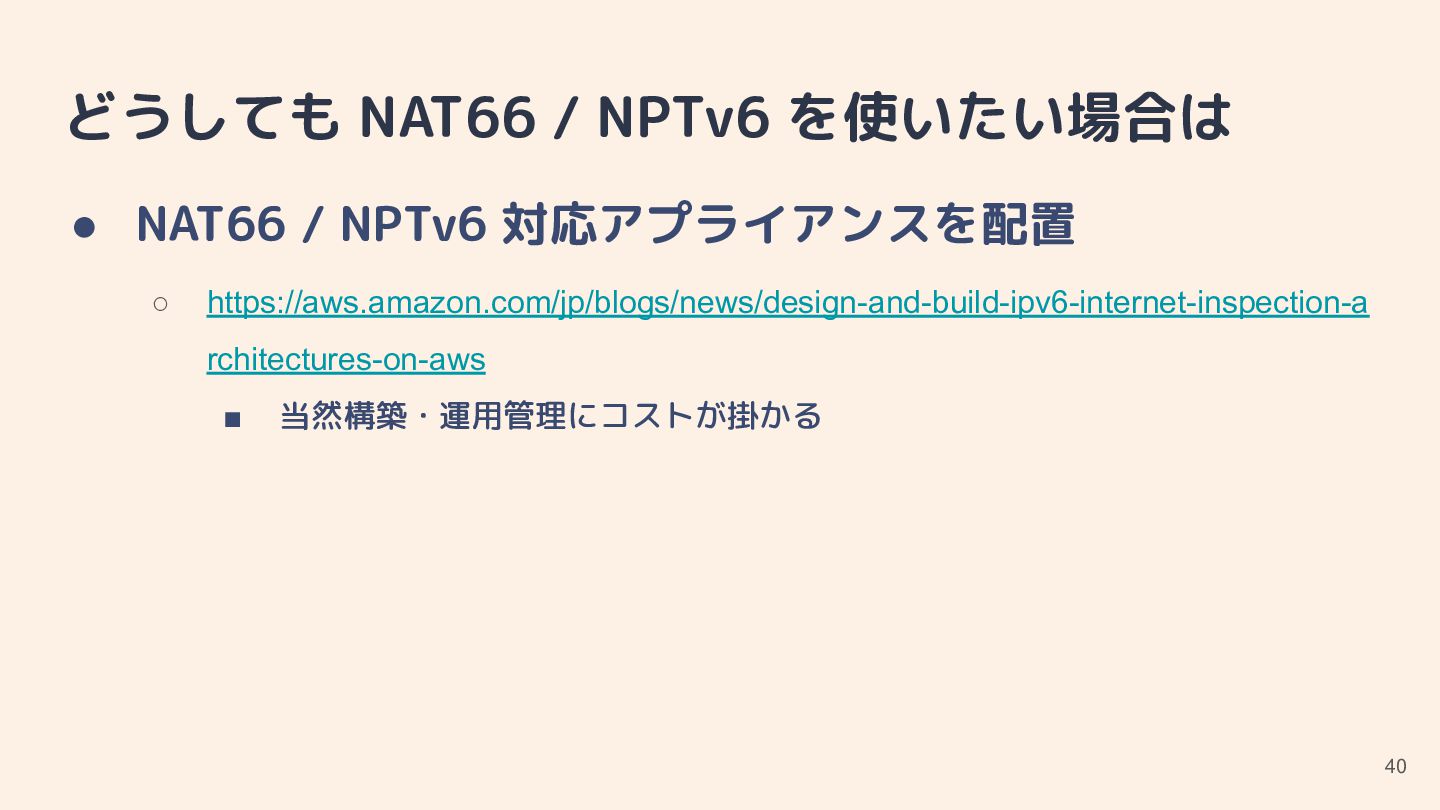

40. どうしても NAT66 / NPTv6 を使いたい場合は 40 • NAT66 / NPTv6 対応アプライアンスを配置 ◦ https://aws.amazon.com/jp/blogs/news/design-and-build-ipv6-internet-inspection-a rchitectures-on-aws ▪ 当然構築・運用管理にコストが掛かる

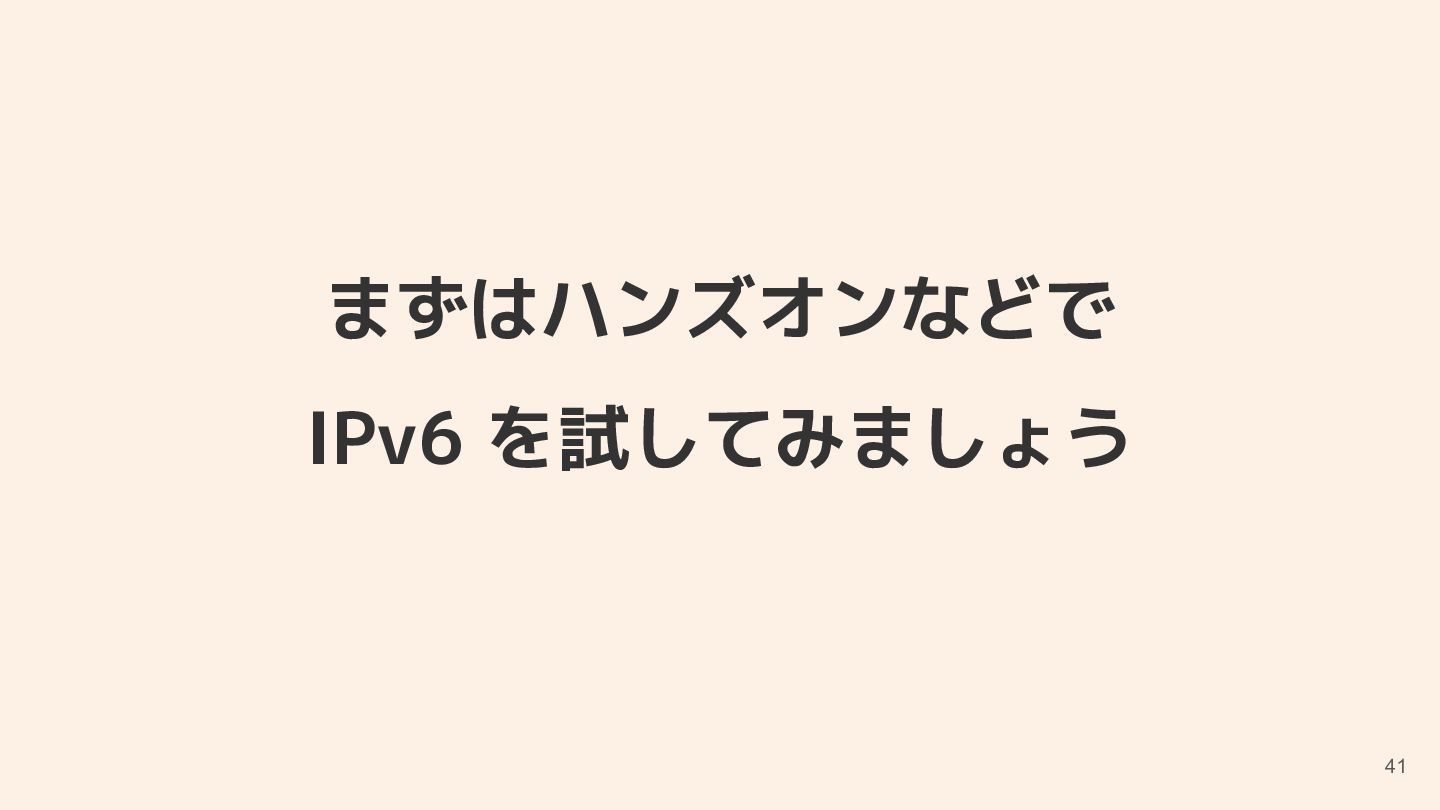

41. まずはハンズオンなどで IPv6 を試してみましょう 41

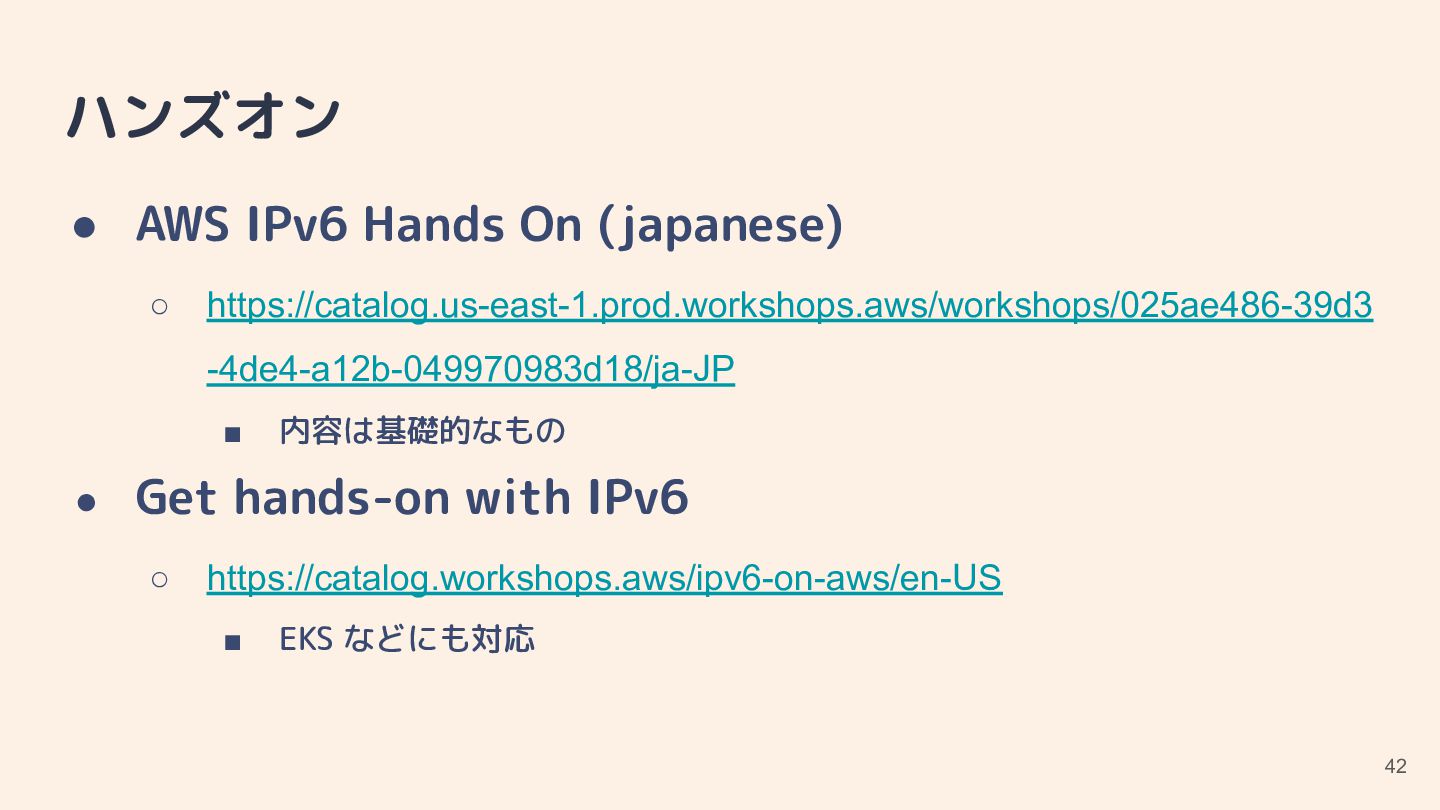

42. ハンズオン 42 • AWS IPv6 Hands On (japanese) ◦ https://catalog.us-east-1.prod.workshops.aws/workshops/025ae486-39d3 -4de4-a12b-049970983d18/ja-JP ▪ 内容は基礎的なもの • Get hands-on with IPv6 ◦ https://catalog.workshops.aws/ipv6-on-aws/en-US ▪ EKS などにも対応
