Depuis plusieurs années, Idele a participé à différents projets de recherche sur les courants parasites en élevage. Cette conférence sera l’occasion de présenter les résultats d’un premier projet mené de 2022 à 2025, sur la recherche et la mesure des courants parasites. Le projet AGROE2, en cours, sera également présenté avec un volet sur des mesures électriques, environnementales et comportementales dans des fermes à proximité d’éoliennes, et un autre sur l’étude de l’impédance des vaches à différentes fréquences de courants.

Transcript

1. Courant parasite en élevage : Où en est la recherche ? Barthélemy Malgoyre1, Quentin Lagarde2, Patrick Massabie1 , Anne Boudon3 , Bruno Beillard4 1. Idele, 149 rue de Bercy, 75595 Paris Cedex 2. AdaptE2, Avenue d’Ester, 87 280 Limoges 3. PEGASE, INRAE, Institut Agro, 16 Le Clos, 35590 Saint Gilles 4. XLIM, 123 avenue Albert Thomas, 87060 Limoges Conférence Space 2026 1
2. 1 milliampère. C’est presque rien. Pourtant, chez les bovins, cela peut déjà devenir un problème. DES PHÉNOMÈNES INVISIBLES... ... aux effets bien réels sur les élevages EFFETS POSSIBLES Stress et modifications comportementales Difficultés d’abreuvement ou perturbations en salle de traite Dégradation des conditions d’élevage et baisse de performance Dégradation de l’état sanitaire dans des situations sévères ©GPSE - 2025 Conférence Space 2026 2

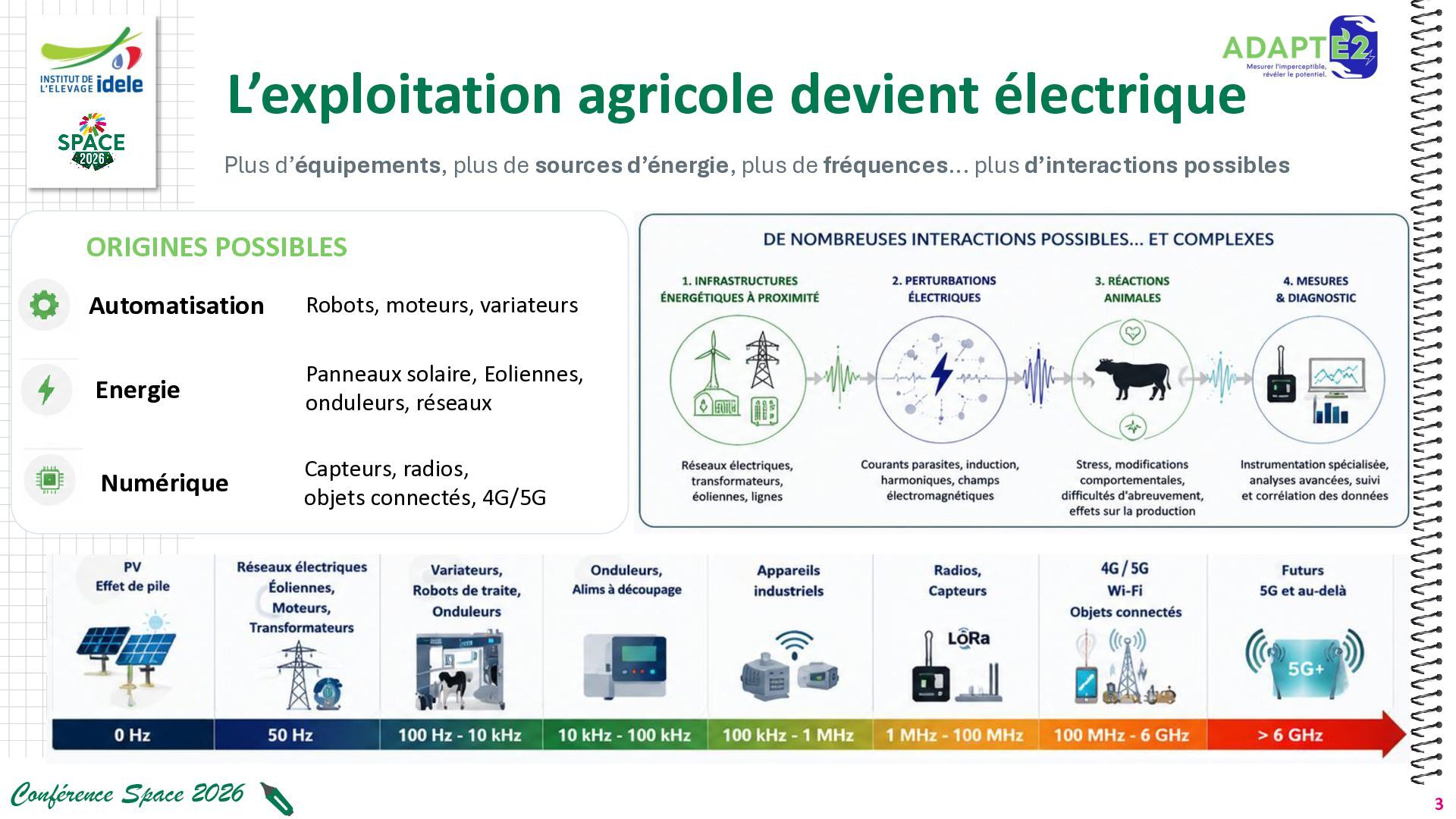

3. L’exploitation agricole devient électrique Plus d’équipements, plus de sources d’énergie, plus de fréquences... plus d’interactions possibles ORIGINES POSSIBLES Automatisation Robots, moteurs, variateurs Energie Panneaux solaire, Eoliennes, onduleurs, réseaux Numérique Capteurs, radios, objets connectés, 4G/5G Conférence Space 2026 3

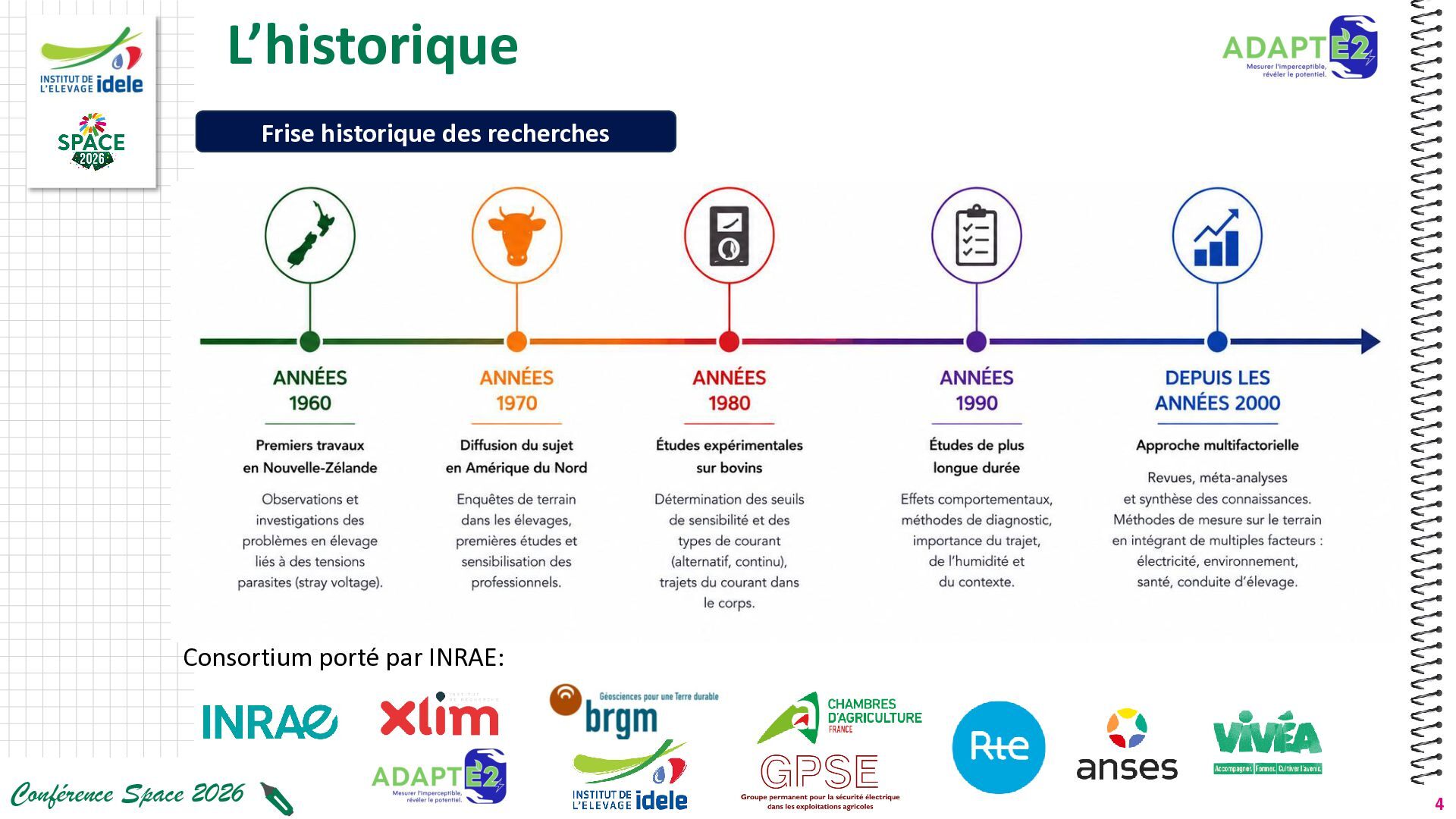

4. L’historique Frise historique des recherches Consortium porté par INRAE: Conférence Space 2026 4
5. Protocoles en élevages • Intervention pluridisciplinaire : zootechnique, sanitaire, comportementale et électrique • Le GPSE traite les cas problématiques, avec l’intervention de vétérinaires et électriciens, en prenant en charge les interventions si des aménagements externes sont concernés. • Intervention électrique « Guide CNIEL » mis à jour fin 2025, en 3 niveaux/paliers mais aussi le matériel et les seuils : formation des intervenants • Des mesures électriques de base • Des mesures électriques répétées et plus poussées • Des enregistrements en continu sur plusieurs jours Conférence Space 2026 5

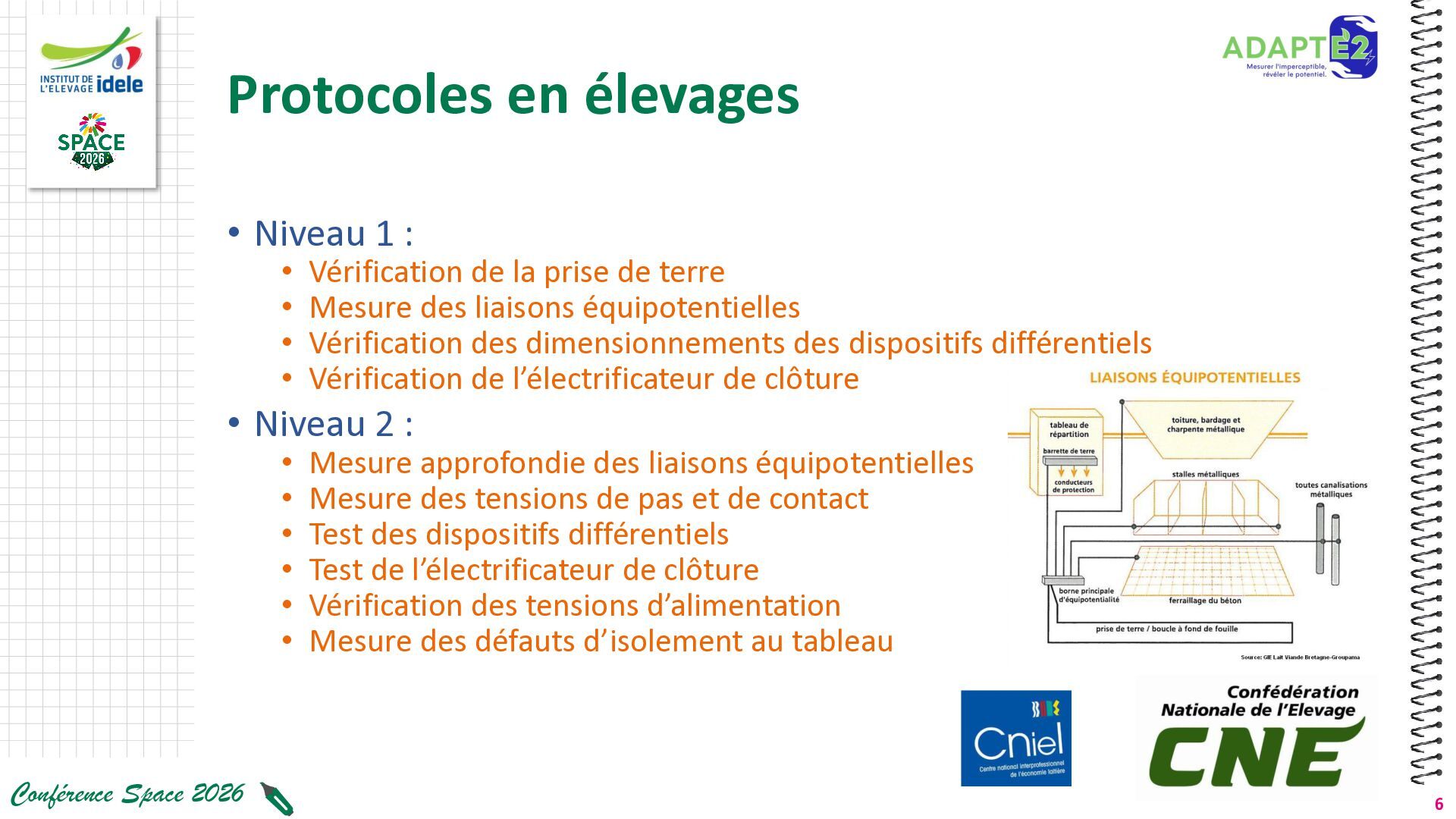

6. Protocoles en élevages • Niveau 1 : • Vérification de la prise de terre • Mesure des liaisons équipotentielles • Vérification des dimensionnements des dispositifs différentiels • Vérification de l’électrificateur de clôture • Niveau 2 : • Mesure approfondie des liaisons équipotentielles • Mesure des tensions de pas et de contact • Test des dispositifs différentiels • Test de l’électrificateur de clôture • Vérification des tensions d’alimentation • Mesure des défauts d’isolement au tableau Conférence Space 2026 6

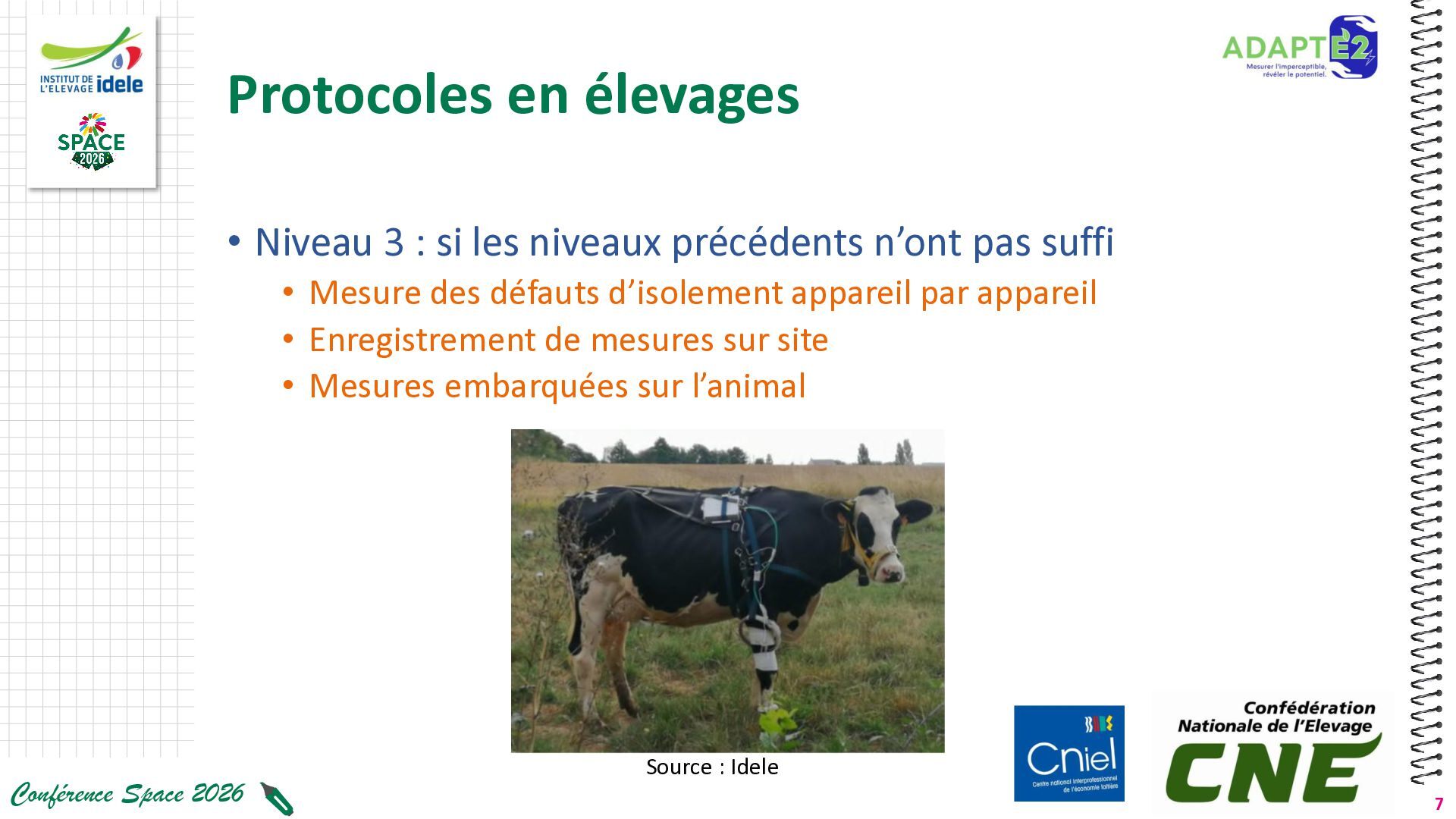

7. Protocoles en élevages • Niveau 3 : si les niveaux précédents n’ont pas suffi • Mesure des défauts d’isolement appareil par appareil • Enregistrement de mesures sur site • Mesures embarquées sur l’animal Conférence Space 2026 Source : Idele 7

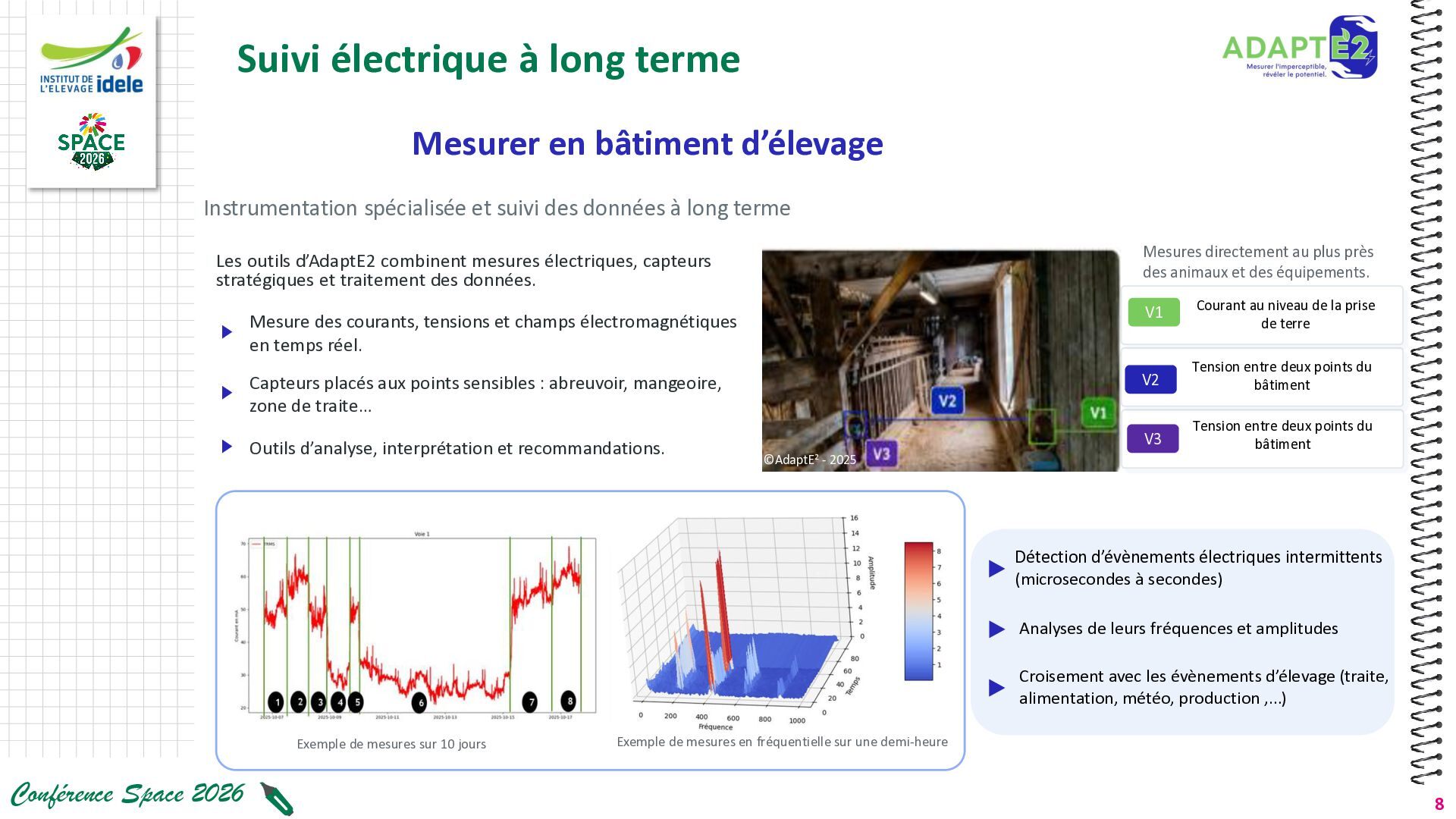

8. Suivi électrique à long terme Mesurer en bâtiment d’élevage Instrumentation spécialisée et suivi des données à long terme Mesures directement au plus près des animaux et des équipements. Les outils d’AdaptE2 combinent mesures électriques, capteurs stratégiques et traitement des données. Mesure des courants, tensions et champs électromagnétiques en temps réel. V1 Courant au niveau de la prise de terre Capteurs placés aux points sensibles : abreuvoir, mangeoire, zone de traite… V2 Tension entre deux points du bâtiment Outils d’analyse, interprétation et recommandations. V3 Tension entre deux points du bâtiment ©AdaptE² - 2025 Détection d’évènements électriques intermittents (microsecondes à secondes) Analyses de leurs fréquences et amplitudes Croisement avec les évènements d’élevage (traite, alimentation, météo, production ,…) Exemple de mesures sur 10 jours Conférence Space 2026 Exemple de mesures en fréquentielle sur une demi-heure 8

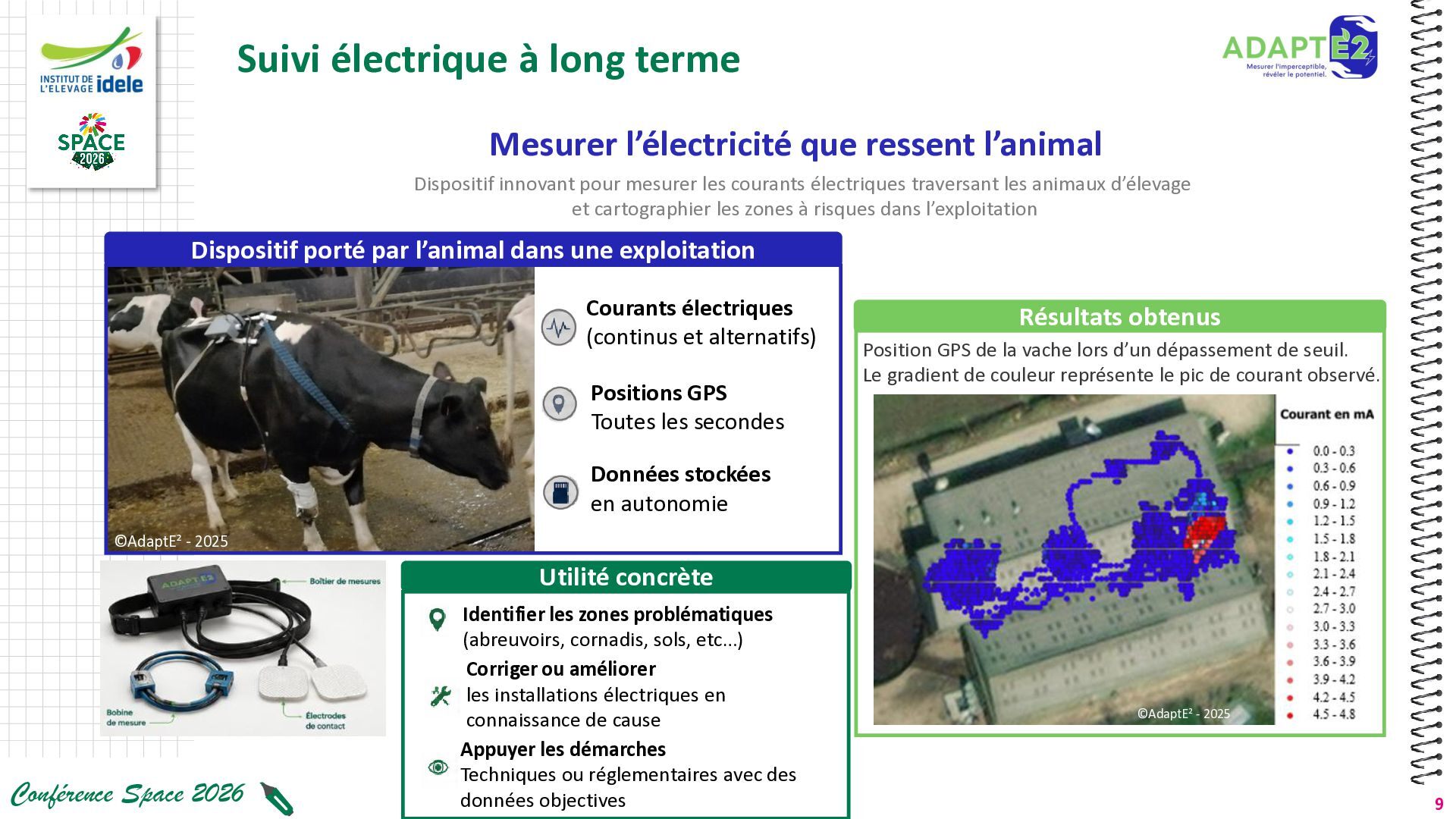

9. Suivi électrique à long terme Mesurer l’électricité que ressent l’animal Dispositif innovant pour mesurer les courants électriques traversant les animaux d’élevage et cartographier les zones à risques dans l’exploitation Dispositif porté par l’animal dans une exploitation Courants électriques (continus et alternatifs) Positions GPS Toutes les secondes Résultats obtenus Position GPS de la vache lors d’un dépassement de seuil. Le gradient de couleur représente le pic de courant observé. Données stockées en autonomie ©AdaptE² - 2025 Utilité concrète Conférence Space 2026 Identifier les zones problématiques (abreuvoirs, cornadis, sols, etc…) Corriger ou améliorer les installations électriques en connaissance de cause Appuyer les démarches Techniques ou réglementaires avec des données objectives ©AdaptE² - 2025 9

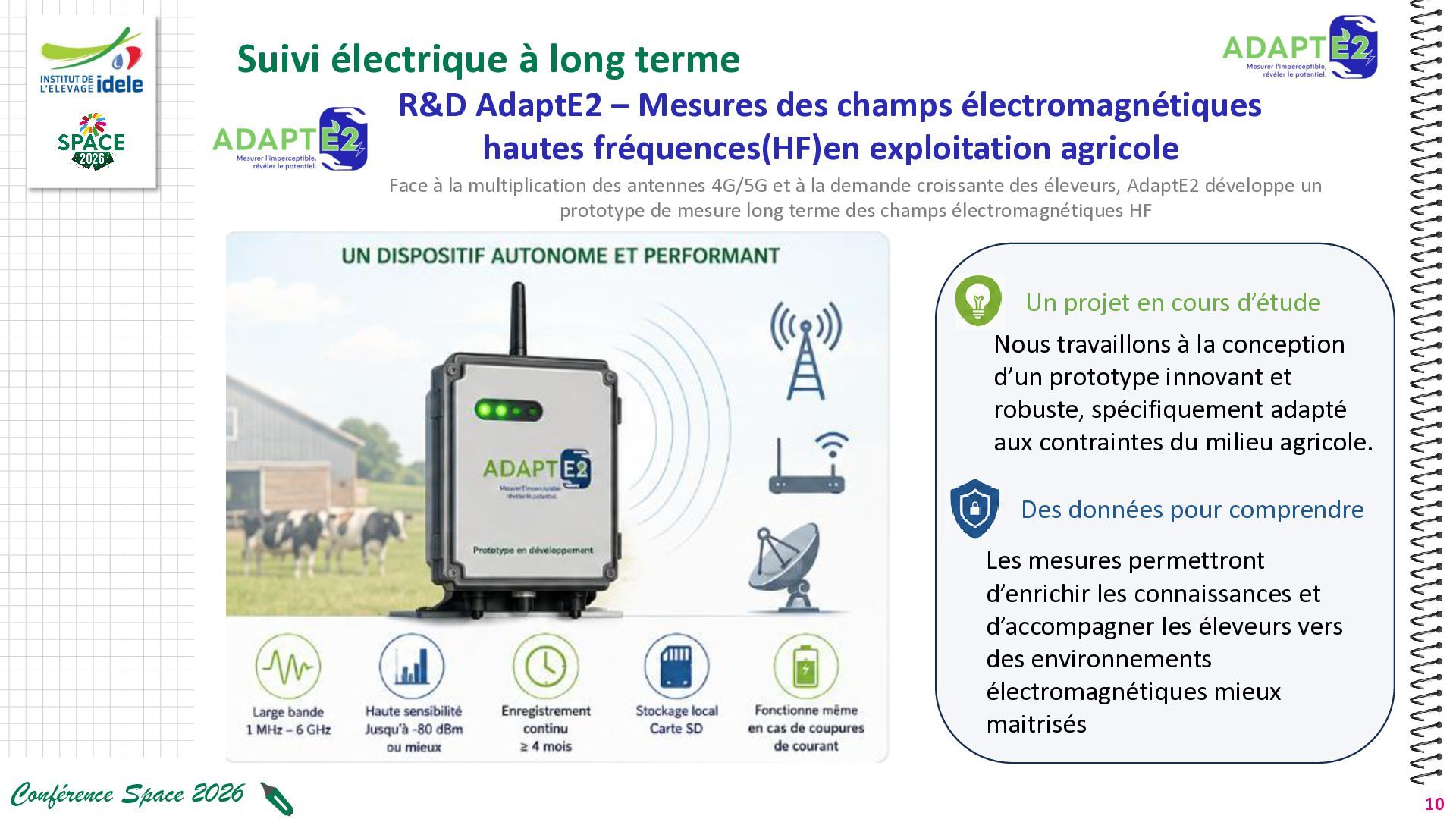

10. Suivi électrique à long terme R&D AdaptE2 – Mesures des champs électromagnétiques hautes fréquences(HF)en exploitation agricole Face à la multiplication des antennes 4G/5G et à la demande croissante des éleveurs, AdaptE2 développe un prototype de mesure long terme des champs électromagnétiques HF Un projet en cours d’étude Nous travaillons à la conception d’un prototype innovant et robuste, spécifiquement adapté aux contraintes du milieu agricole. Des données pour comprendre Les mesures permettront d’enrichir les connaissances et d’accompagner les éleveurs vers des environnements électromagnétiques mieux maitrisés Conférence Space 2026 10
11. AgroE2 L’évaluation des impacts des éoliennes sur les exploitations agricoles Projet AGROE2 Evaluation des impacts des éoliennes sur les exploitations agricoles AAP Energie durable : production, gestion et utilisation efficace Coordinateur : Bruno Beillard Etablissement : XLIM Conférence Space 2026 Lot 1 : Diagnostics zootechniques, électriques et environnementaux en élevages Lot 2 : Analyses des effets sur les animaux Partenaires Prestataire 11

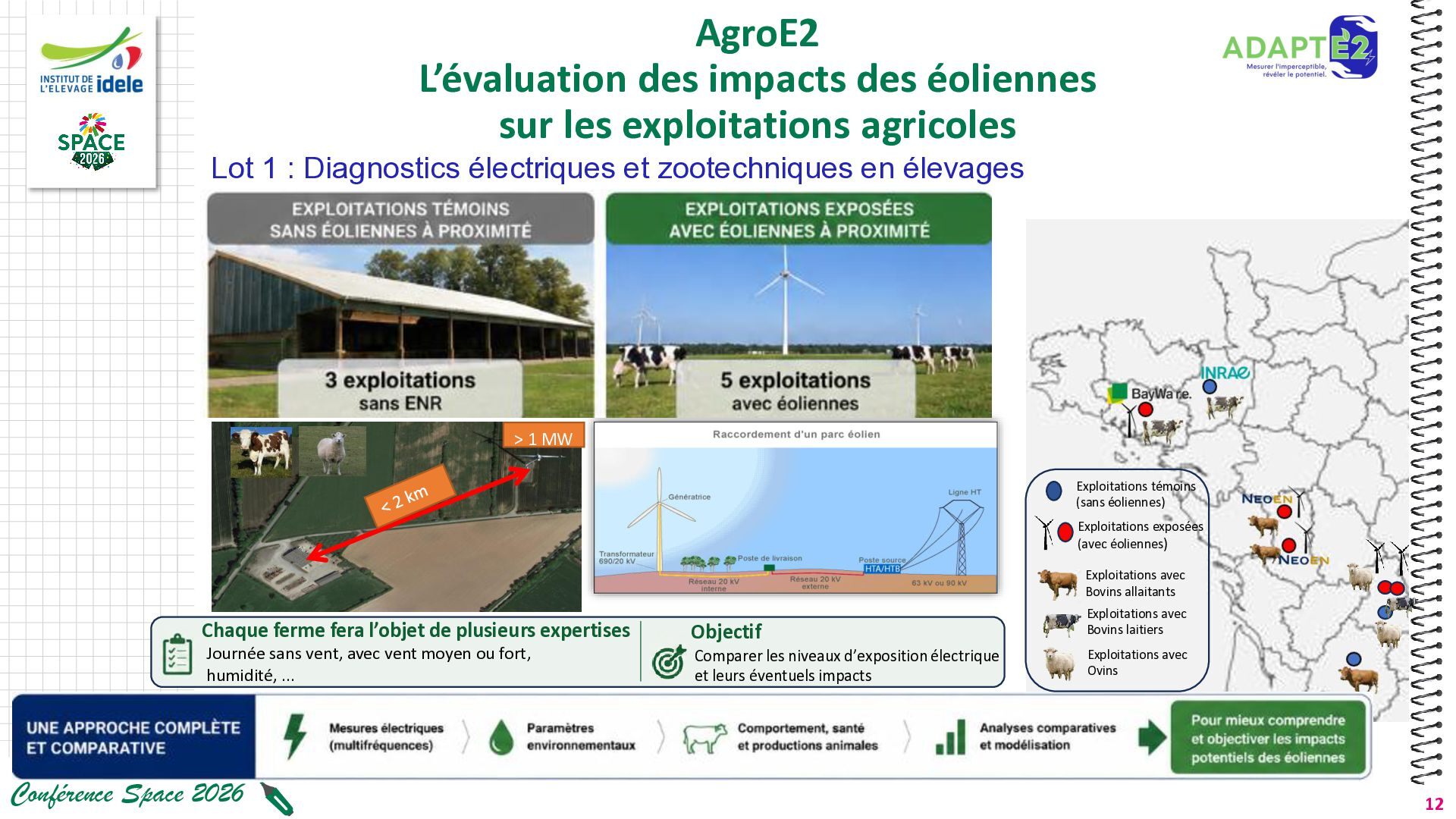

12. AgroE2 L’évaluation des impacts des éoliennes sur les exploitations agricoles Lot 1 : Diagnostics électriques et zootechniques en élevages > 1 MW Exploitations témoins (sans éoliennes) Exploitations exposées (avec éoliennes) Exploitations avec Bovins allaitants Chaque ferme fera l’objet de plusieurs expertises Objectif Exploitations avec Bovins laitiers Journée sans vent, avec vent moyen ou fort, humidité, ... Comparer les niveaux d’exposition électrique et leurs éventuels impacts Exploitations avec Ovins Conférence Space 2026 12

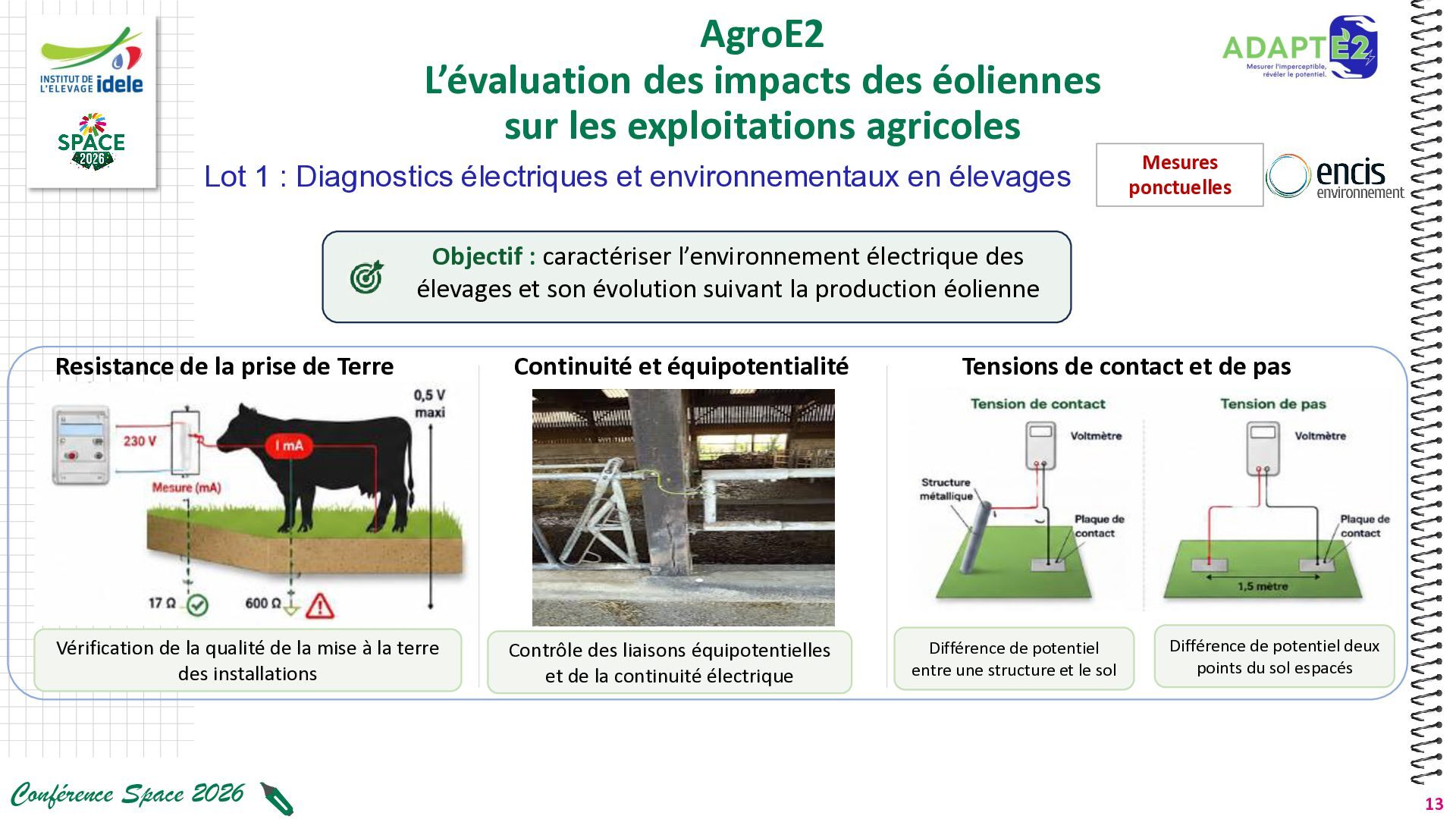

13. AgroE2 L’évaluation des impacts des éoliennes sur les exploitations agricoles Lot 1 : Diagnostics électriques et environnementaux en élevages Mesures ponctuelles Objectif : caractériser l’environnement électrique des élevages et son évolution suivant la production éolienne Resistance de la prise de Terre Continuité et équipotentialité Vérification de la qualité de la mise à la terre des installations Contrôle des liaisons équipotentielles et de la continuité électrique Conférence Space 2026 Tensions de contact et de pas Différence de potentiel entre une structure et le sol Différence de potentiel deux points du sol espacés 13

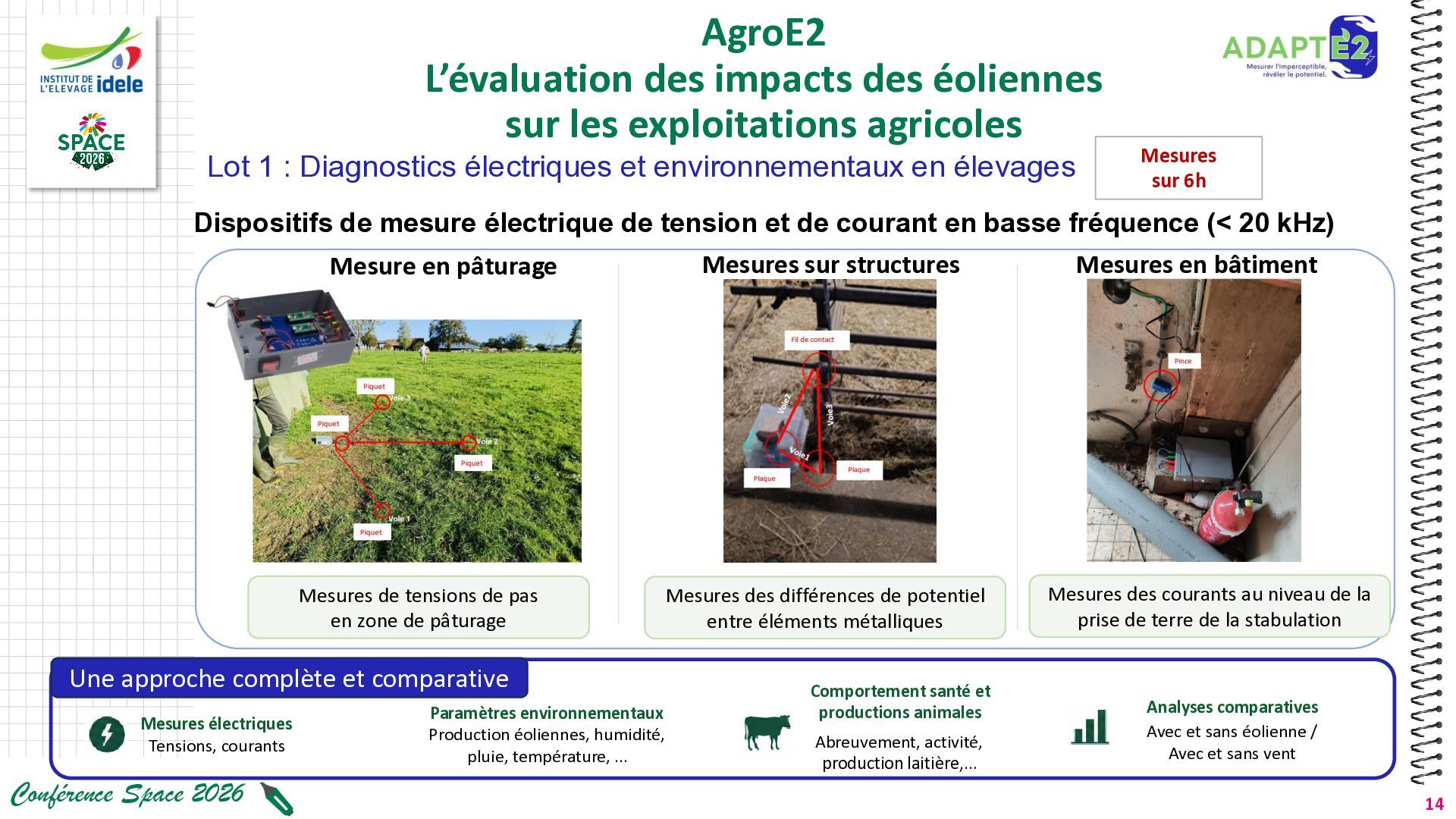

14. AgroE2 L’évaluation des impacts des éoliennes sur les exploitations agricoles Lot 1 : Diagnostics électriques et environnementaux en élevages Mesures sur 6h Dispositifs de mesure électrique de tension et de courant en basse fréquence (< 20 kHz) Mesure en pâturage Mesures de tensions de pas en zone de pâturage Une approche complète et comparative Mesures électriques Tensions, courants Conférence Space 2026 Paramètres environnementaux Production éoliennes, humidité, pluie, température, … Mesures sur structures Mesures en bâtiment Mesures des différences de potentiel entre éléments métalliques Mesures des courants au niveau de la prise de terre de la stabulation Comportement santé et productions animales Abreuvement, activité, production laitière,… Analyses comparatives Avec et sans éolienne / Avec et sans vent 14

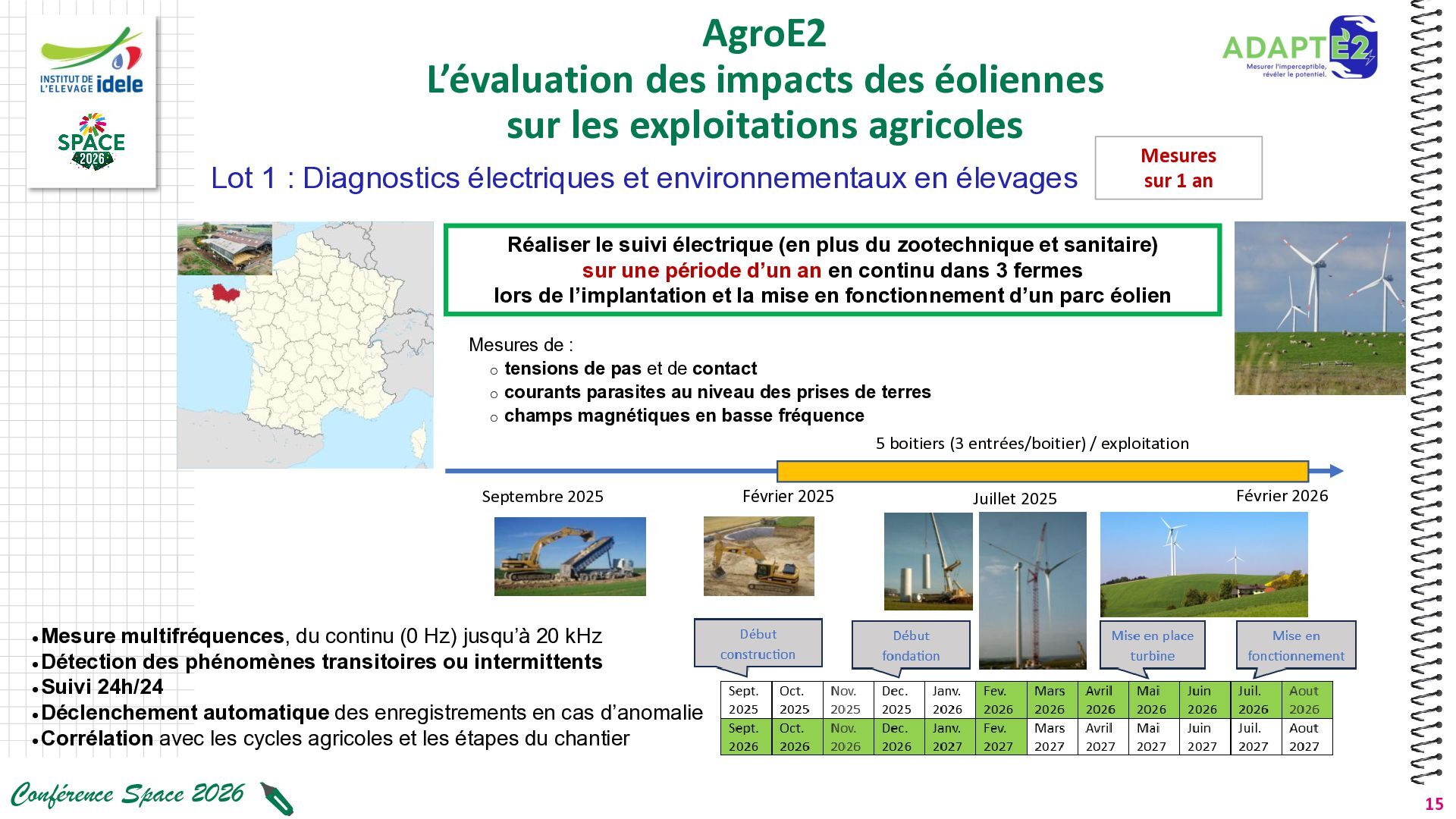

15. AgroE2 L’évaluation des impacts des éoliennes sur les exploitations agricoles Lot 1 : Diagnostics électriques et environnementaux en élevages Mesures sur 1 an Réaliser le suivi électrique (en plus du zootechnique et sanitaire) sur une période d’un an en continu dans 3 fermes lors de l’implantation et la mise en fonctionnement d’un parc éolien Mesures de : o tensions de pas et de contact o courants parasites au niveau des prises de terres o champs magnétiques en basse fréquence 5 boitiers (3 entrées/boitier) / exploitation Septembre 2025 Février 2025 Juillet 2025 Février 2026 • Mesure multifréquences, du continu (0 Hz) jusqu’à 20 kHz • Détection des phénomènes transitoires ou intermittents • Suivi 24h/24 • Déclenchement automatique des enregistrements en cas d’anomalie • Corrélation avec les cycles agricoles et les étapes du chantier Conférence Space 2026 15

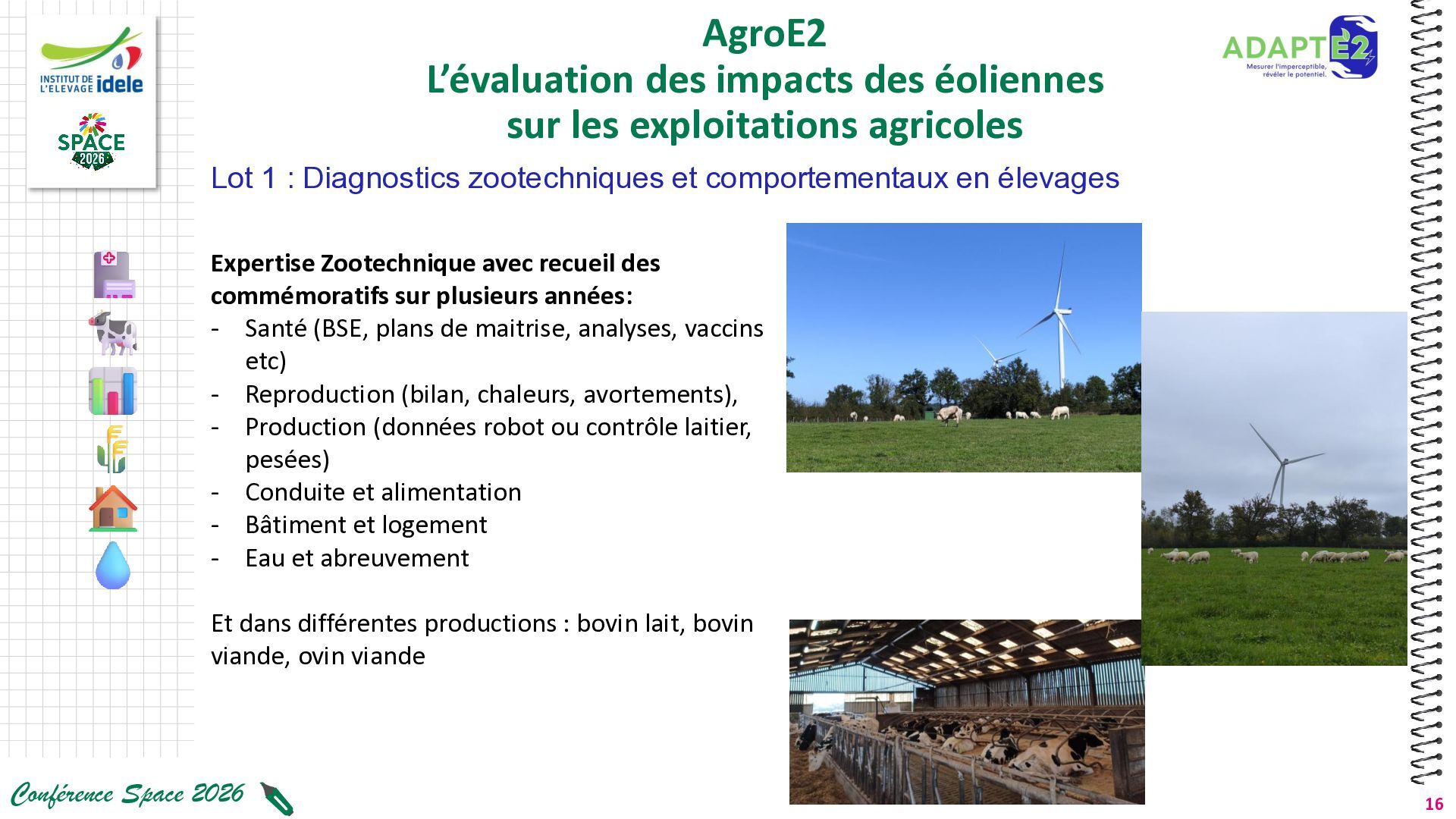

16. AgroE2 L’évaluation des impacts des éoliennes sur les exploitations agricoles Lot 1 : Diagnostics zootechniques et comportementaux en élevages Expertise Zootechnique avec recueil des commémoratifs sur plusieurs années: - Santé (BSE, plans de maitrise, analyses, vaccins etc) - Reproduction (bilan, chaleurs, avortements), - Production (données robot ou contrôle laitier, pesées) - Conduite et alimentation - Bâtiment et logement - Eau et abreuvement Et dans différentes productions : bovin lait, bovin viande, ovin viande Conférence Space 2026 16

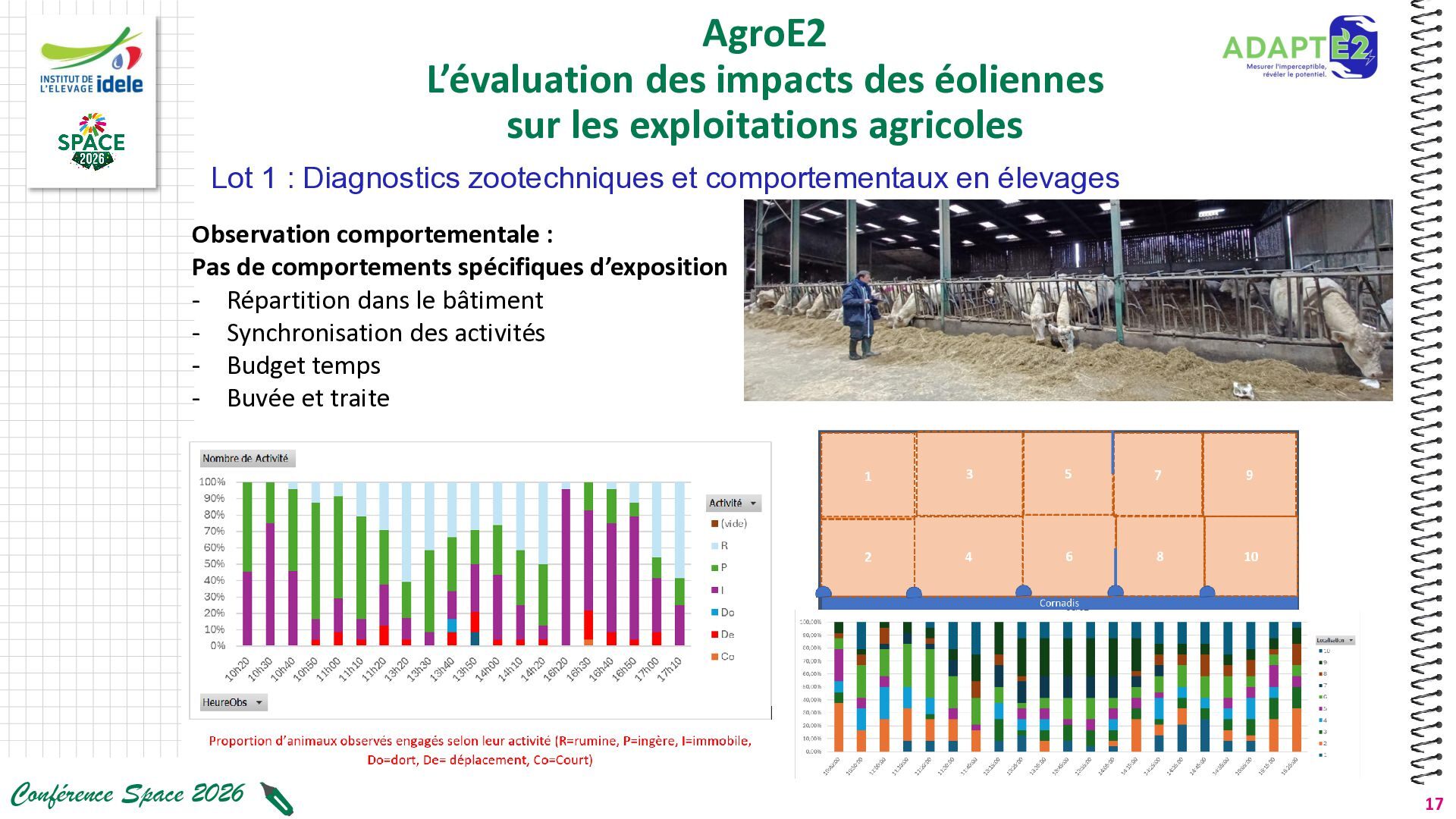

17. AgroE2 L’évaluation des impacts des éoliennes sur les exploitations agricoles Lot 1 : Diagnostics zootechniques et comportementaux en élevages Observation comportementale : Pas de comportements spécifiques d’exposition - Répartition dans le bâtiment - Synchronisation des activités - Budget temps - Buvée et traite Conférence Space 2026 17

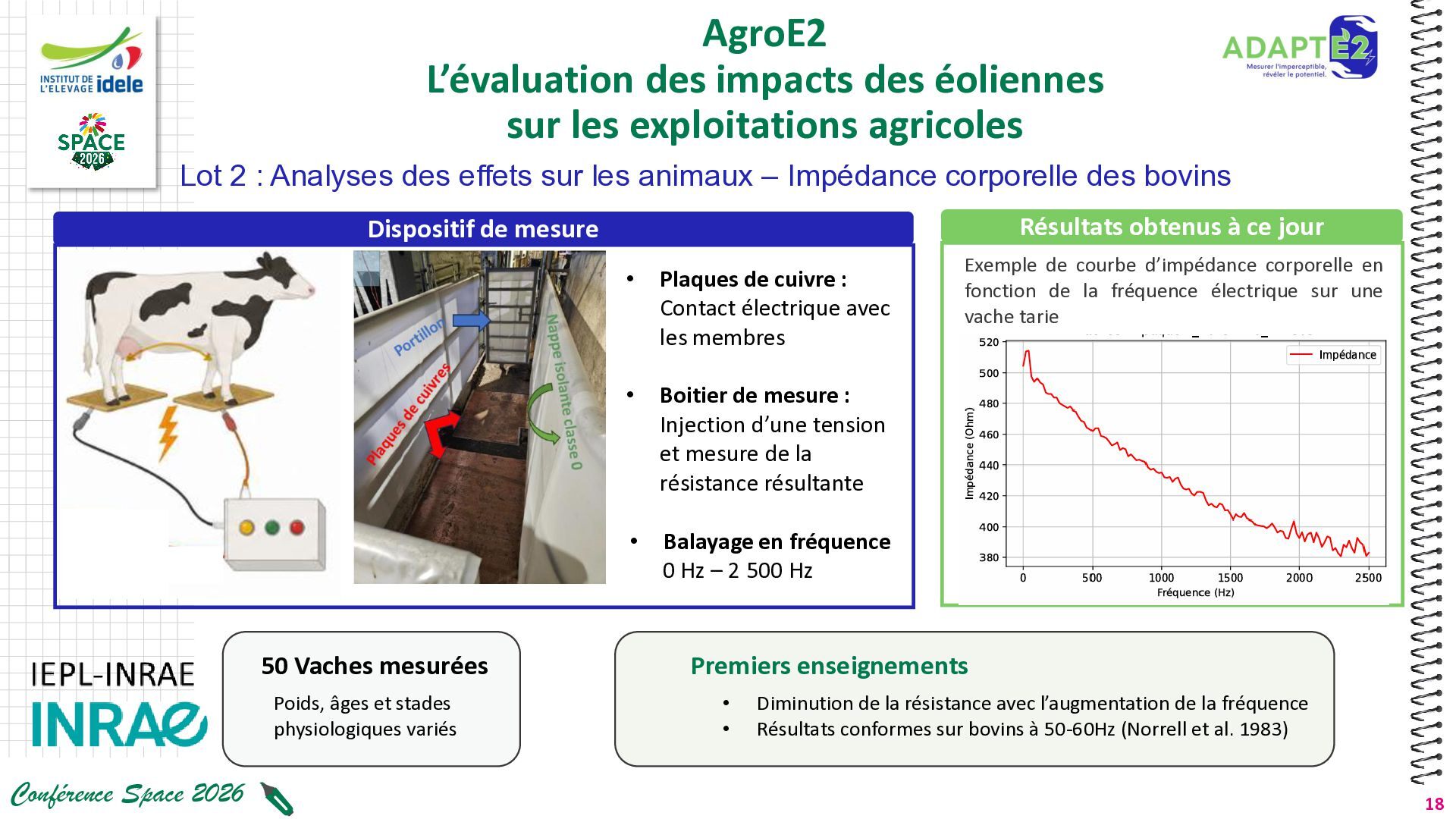

18. AgroE2 L’évaluation des impacts des éoliennes sur les exploitations agricoles Lot 2 : Analyses des effets sur les animaux – Impédance corporelle des bovins Résultats obtenus à ce jour Dispositif de mesure 50 Vaches mesurées Poids, âges et stades physiologiques variés Conférence Space 2026 • Plaques de cuivre : Contact électrique avec les membres • Boitier de mesure : Injection d’une tension et mesure de la résistance résultante • Balayage en fréquence 0 Hz – 2 500 Hz Exemple de courbe d’impédance corporelle en fonction de la fréquence électrique sur une vache tarie Premiers enseignements • • Diminution de la résistance avec l’augmentation de la fréquence Résultats conformes sur bovins à 50-60Hz (Norrell et al. 1983) 18
19. AgroE2 L’évaluation des impacts des éoliennes sur les exploitations agricoles Lot 2 : Analyses des effets sur les animaux – Seuil de perceptions des courants des bovins Test de choix : deux abreuvoirs • Mesure du temps avant report vers l’autre abreuvoir • Identification des seuils de perceptions (légère gêne) Générateur de stimulus électrique : 3 phases successives 1 Détection Fermeture du circuit électrique Conférence Space 2026 2 Mesure d’impédance Entre museau et pattes antérieurs Injection du stimulus Signal sinusoïdal entre 20Hz et 1500Hz et 0,2V et 7V 3 19

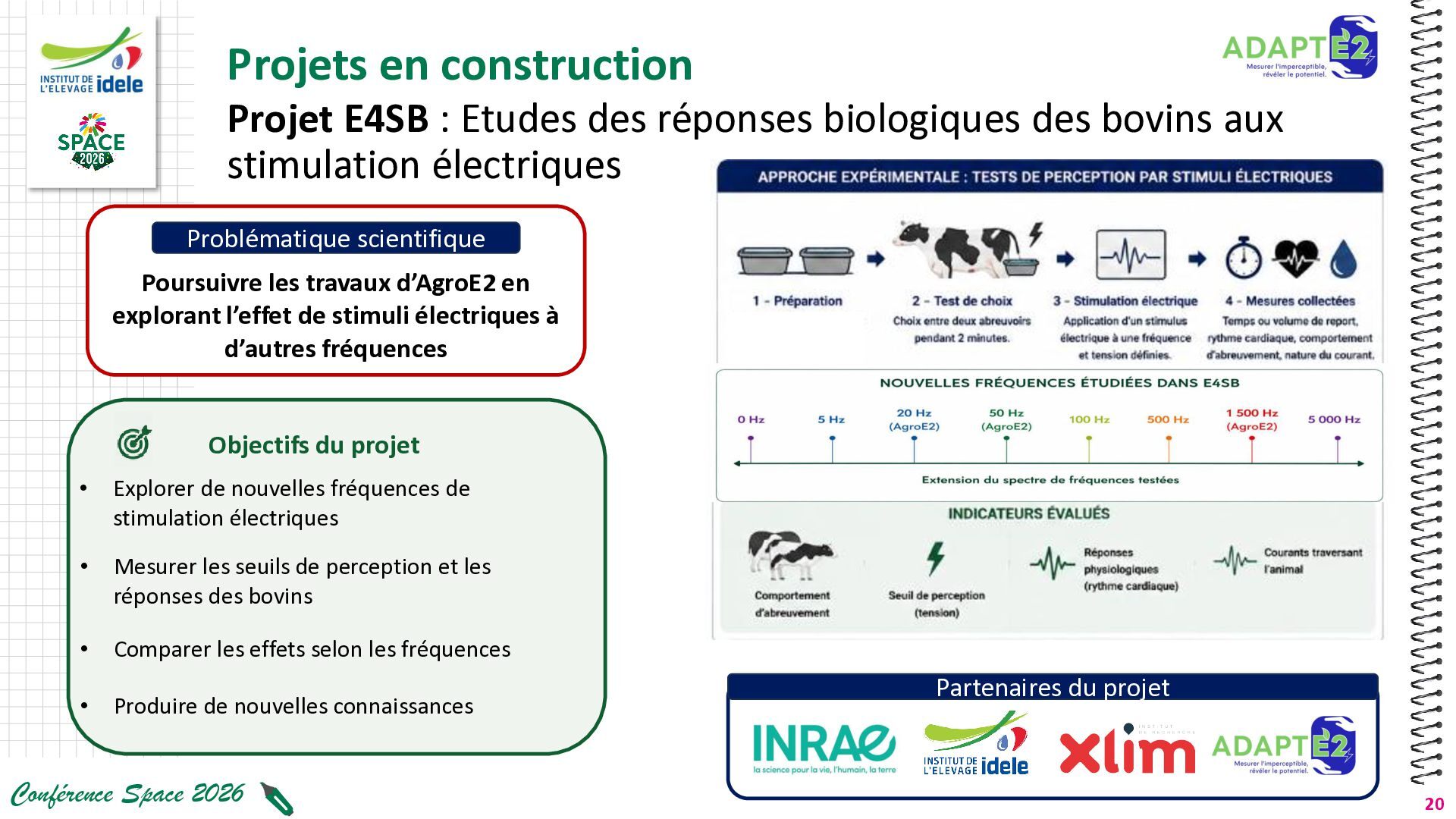

20. Projets en construction Projet E4SB : Etudes des réponses biologiques des bovins aux stimulation électriques Problématique scientifique Poursuivre les travaux d’AgroE2 en explorant l’effet de stimuli électriques à d’autres fréquences Objectifs du projet • Explorer de nouvelles fréquences de stimulation électriques • Mesurer les seuils de perception et les réponses des bovins • Comparer les effets selon les fréquences • Produire de nouvelles connaissances Conférence Space 2026 Partenaires du projet 20

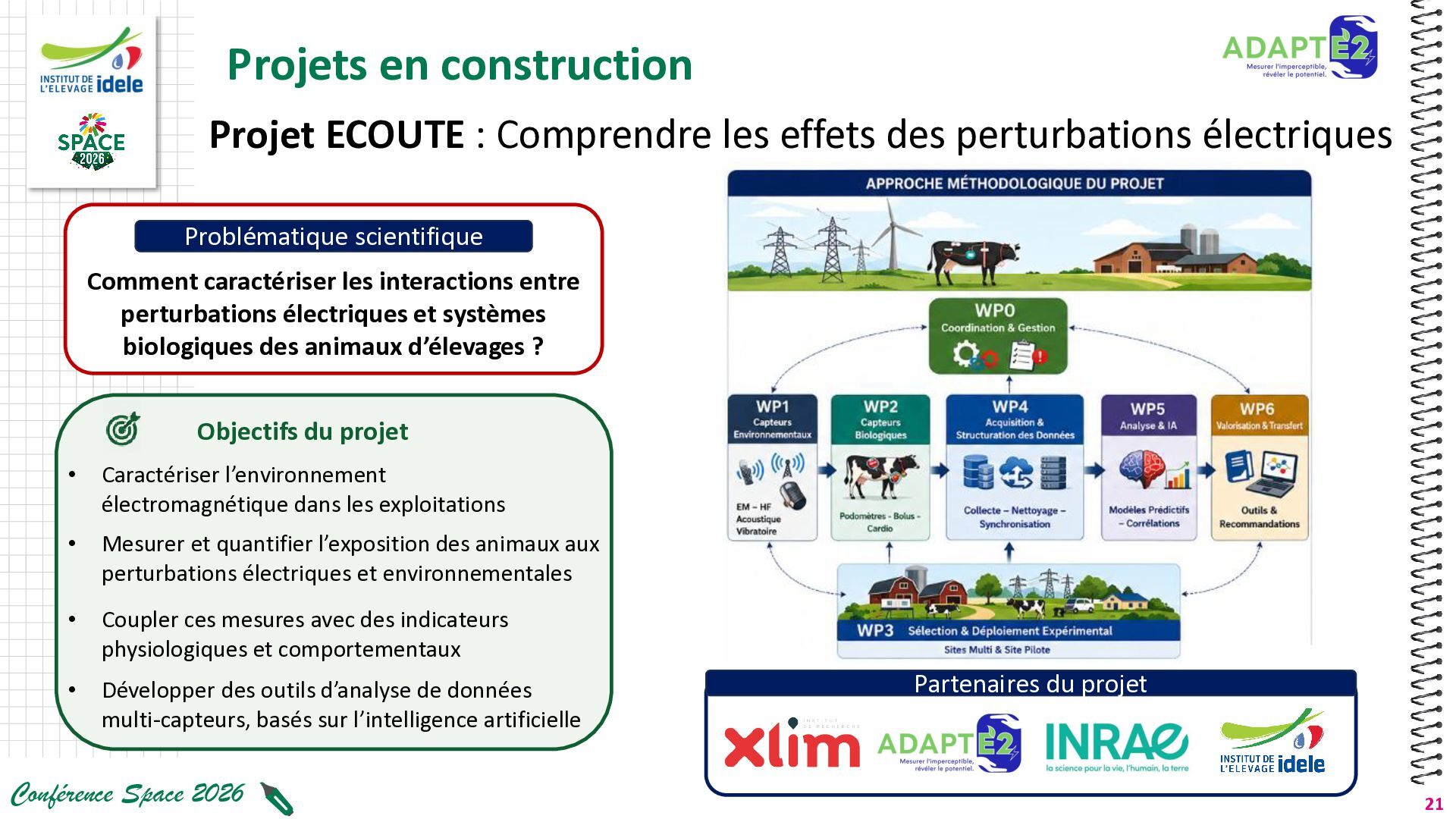

21. Projets en construction Projet ECOUTE : Comprendre les effets des perturbations électriques Problématique scientifique Comment caractériser les interactions entre perturbations électriques et systèmes biologiques des animaux d’élevages ? Objectifs du projet • Caractériser l’environnement électromagnétique dans les exploitations • Mesurer et quantifier l’exposition des animaux aux perturbations électriques et environnementales • Coupler ces mesures avec des indicateurs physiologiques et comportementaux • Développer des outils d’analyse de données multi-capteurs, basés sur l’intelligence artificielle Conférence Space 2026 Partenaires du projet 21

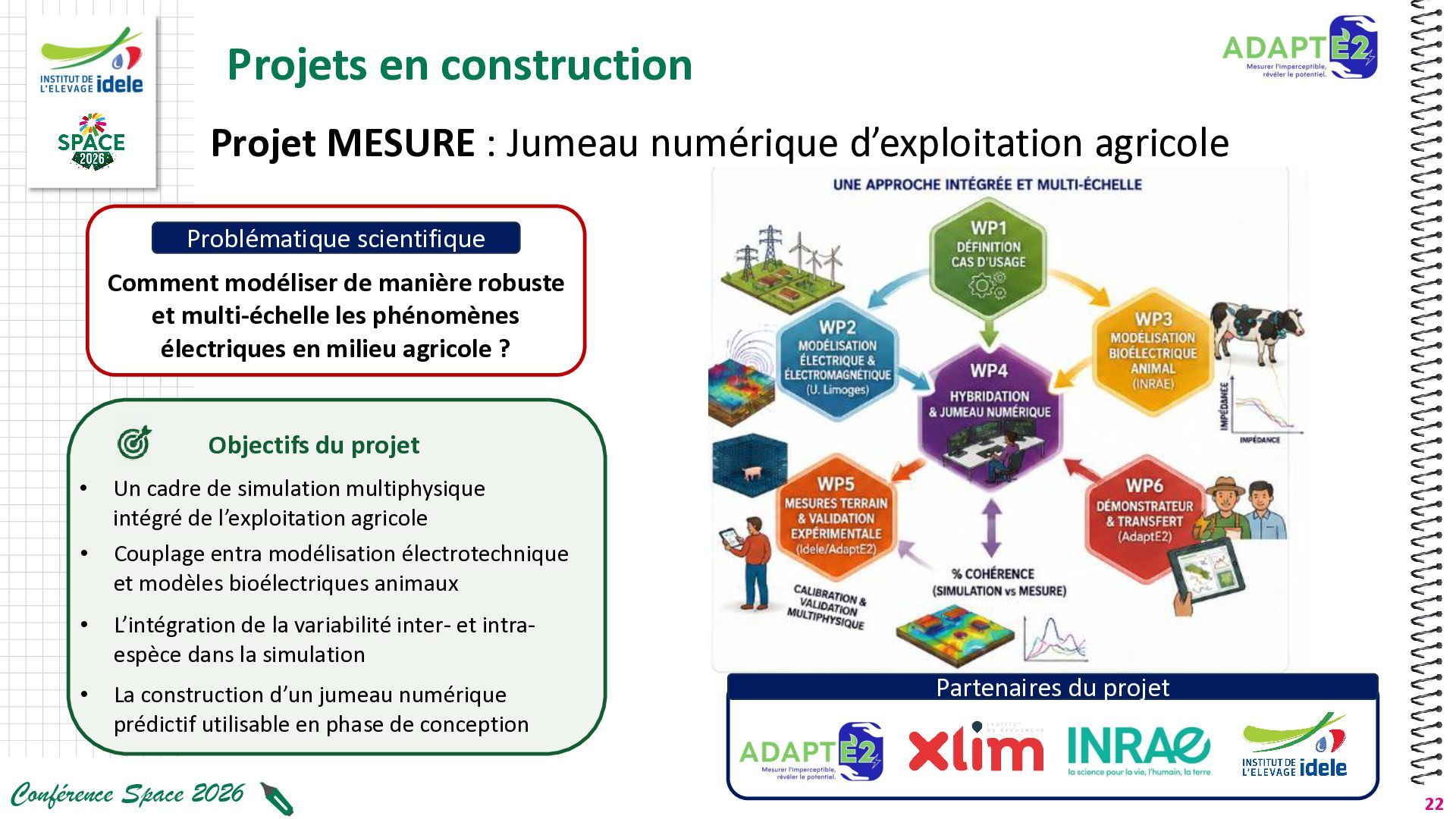

22. Projets en construction Projet MESURE : Jumeau numérique d’exploitation agricole Problématique scientifique Comment modéliser de manière robuste et multi-échelle les phénomènes électriques en milieu agricole ? Objectifs du projet • • Un cadre de simulation multiphysique intégré de l’exploitation agricole Couplage entra modélisation électrotechnique et modèles bioélectriques animaux • L’intégration de la variabilité inter- et intraespèce dans la simulation • La construction d’un jumeau numérique prédictif utilisable en phase de conception Conférence Space 2026 Partenaires du projet 22
23. Merci de votre attention Retrouvez les diaporamas de nos conférences sur idele.fr Venez échanger avec nos ingénieurs sur notre stand B08 (Hall 6) Conférence Space 2026 23
