M5 Stack 用 ELTRES 用通信アダプタの開発 / Development of communication adapter for ELTRES for M5 Stack

M5stack Japan Tour 2025 Spring Osaka
2025/05/02 (Fri) 12:00 - 18:00 JST
Panasonic XC KADOMA

Event URL:
https://m5stack2025springosaka.peatix.com/

Transcript

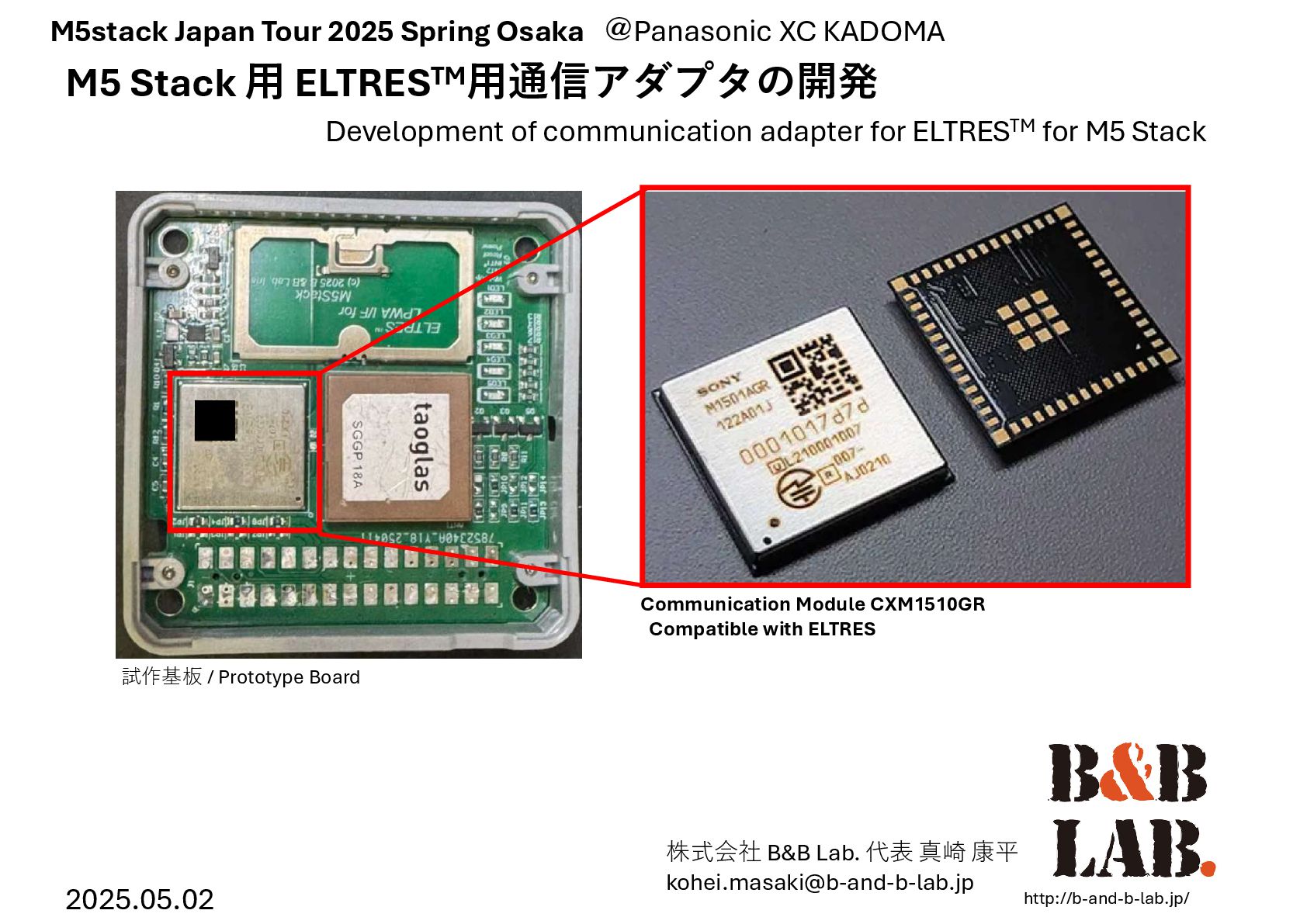

1. M5 Stack 用 ELTRESTM用通信アダプタの開発 http://b-and-b-lab.jp/ 株式会社 B&B Lab. 代表 真崎 康平 kohei.masaki@b-and-b-lab.jp M5stack Japan Tour 2025 Spring Osaka ＠Panasonic XC KADOMA Communication Module CXM1510GR Compatible with ELTRES 試作基板 / Prototype Board 2025.05.02 Development of communication adapter for ELTRESTM for M5 Stack
2. 自己紹介 / self-introduction
3. 〇概要 ・設立 2018年1月 ・資本金 ３００万円 ・主な業務 IoT機器の開発 http://b-and-b-lab.jp/ 〇代表取締役 眞崎 康平（まさき こうへい） ：ハードウェア開発担当 業務キャリア ・SONY半導体（鹿児島、熊本、福岡）で１０年弱、イメージセンサ開発に従事 対応領域 画像処理ソフトウェア開発、ハードウェア制御（Visual C++, VBA） 製品評価手法開発（CCD/CMOSイメージセンサ） ハードウェア開発(アナログ、デジタル) ・風力発電パワーコンディショナ開発（4年） 九州大学 応用力学研究所との産学協働プロジェクトにて レンズ風車向けパワーコンディショナ（制御器）開発 大電力、高電圧回路設計 ・その他 医療ベンチャーetc. 〇共同設立者 中村 真理（なかむら しんり）：クラウド、ファームウェア担当 業務キャリア ・バーテンダー ・診療放射線技師 ・ハイパーメディアクリエーター（自称） LINE API Expert 〇CEO Kohei Masaki
4. その前に.... But before that... 2年前の今日 2023年5月2日 Two years ago today: May 2, 2023
5. Event Page Connpass Speakers Deck Presentation 2023/05/02(火) 18:00 ～ 19:50 イノベーションハブひろしま Camps 広島でM5Stackのイベントがありましたね！ M5Stack event held in Hiroshima 弊社 中村も発表しました。 Our company's Nakamura gave a presentation M5 スタックを製品に組み込む方法 How to embed the M5 stack into your product

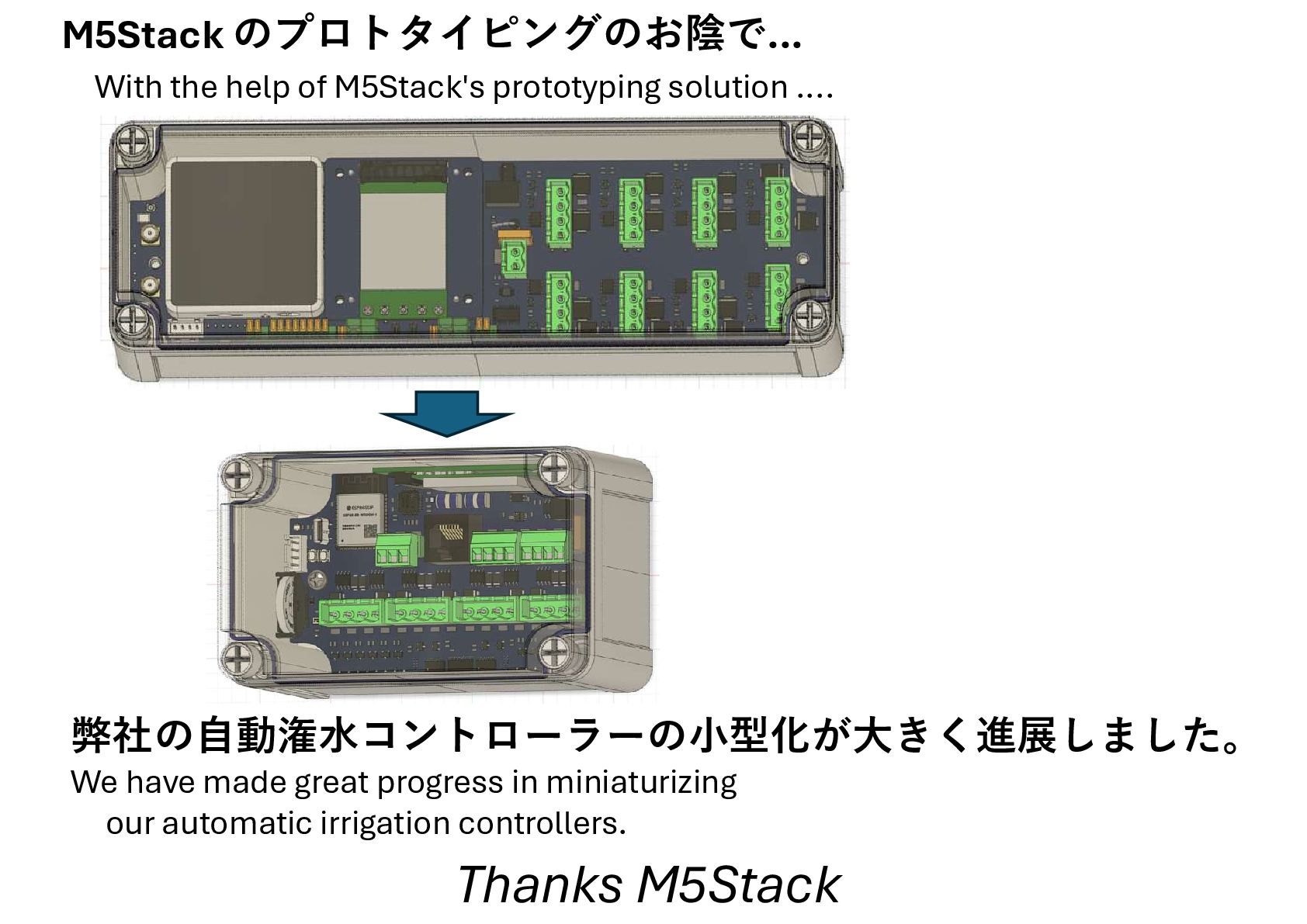

6. M5Stack のプロトタイピングのお陰で... With the help of M5Stack's prototyping solution .... 弊社の自動潅水コントローラーの小型化が大きく進展しました。 We have made great progress in miniaturizing our automatic irrigation controllers. Thanks M5Stack

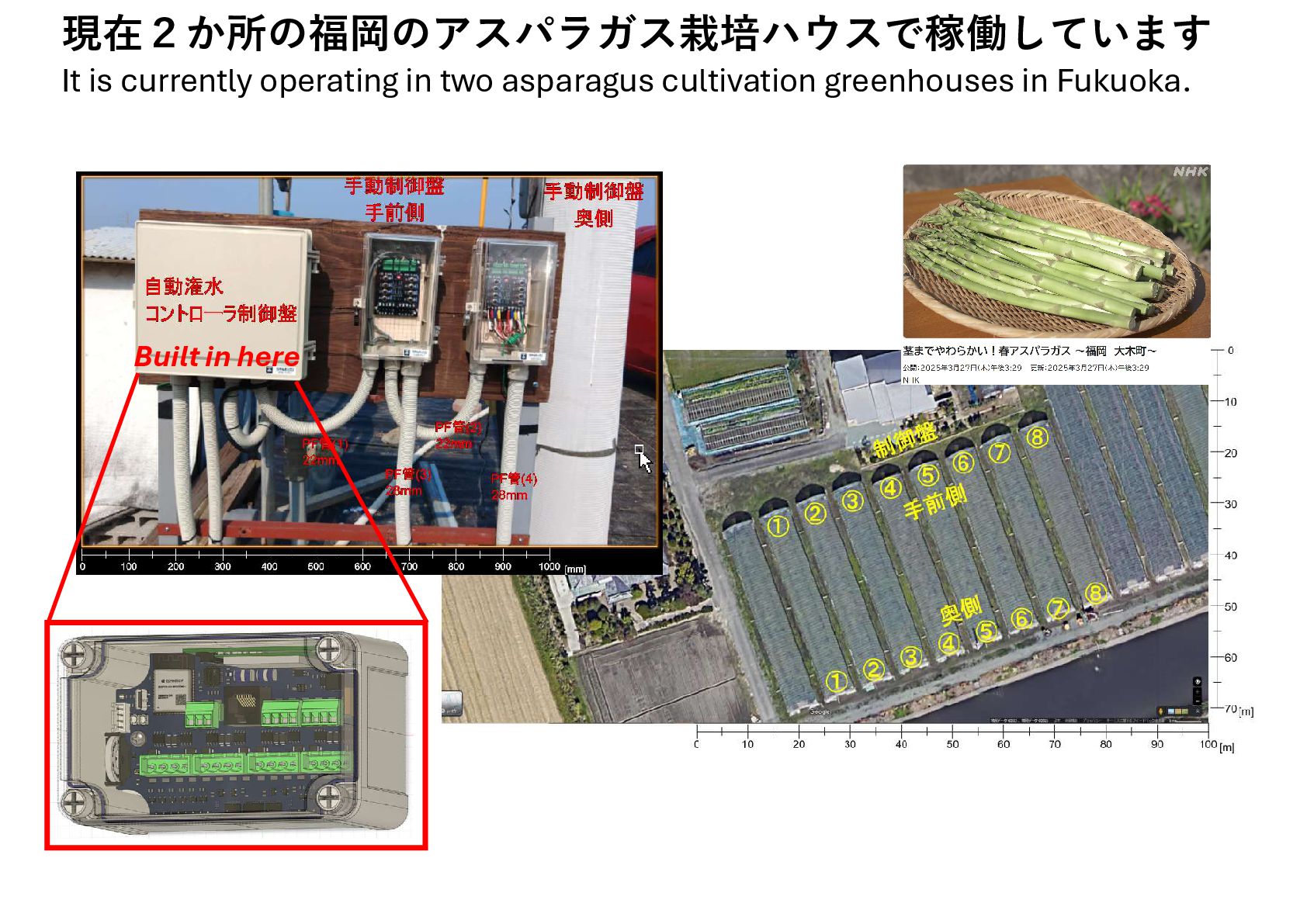

7. 現在２か所の福岡のアスパラガス栽培ハウスで稼働しています It is currently operating in two asparagus cultivation greenhouses in Fukuoka. Built in here

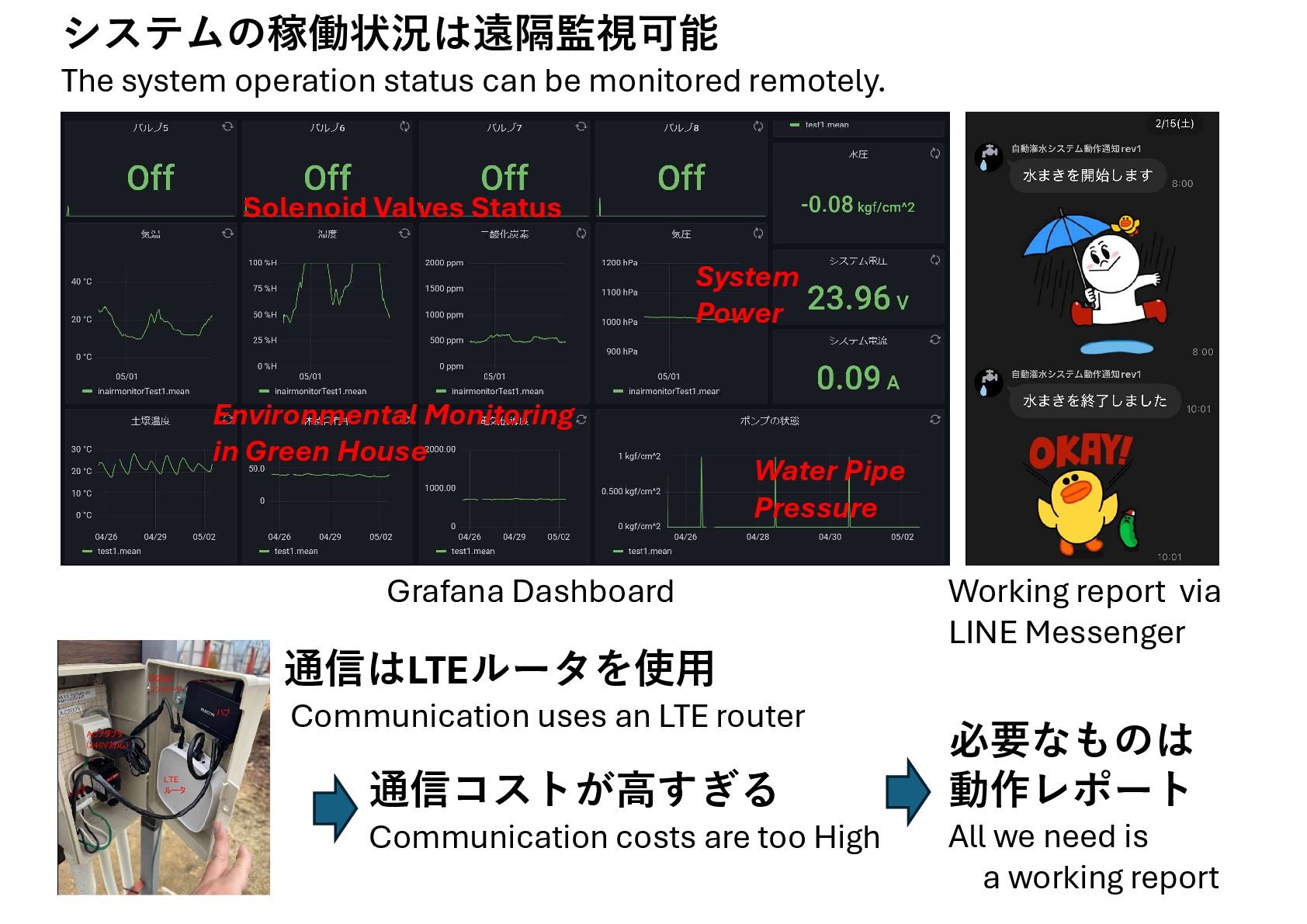

8. システムの稼働状況は遠隔監視可能 The system operation status can be monitored remotely. Solenoid Valves Status Environmental Monitoring in Green House Water Pipe Pressure System Power Grafana Dashboard Working report via LINE Messenger 通信はLTEルータを使用 Communication uses an LTE router 通信コストが高すぎる Communication costs are too High 必要なものは 動作レポート All we need is a working report

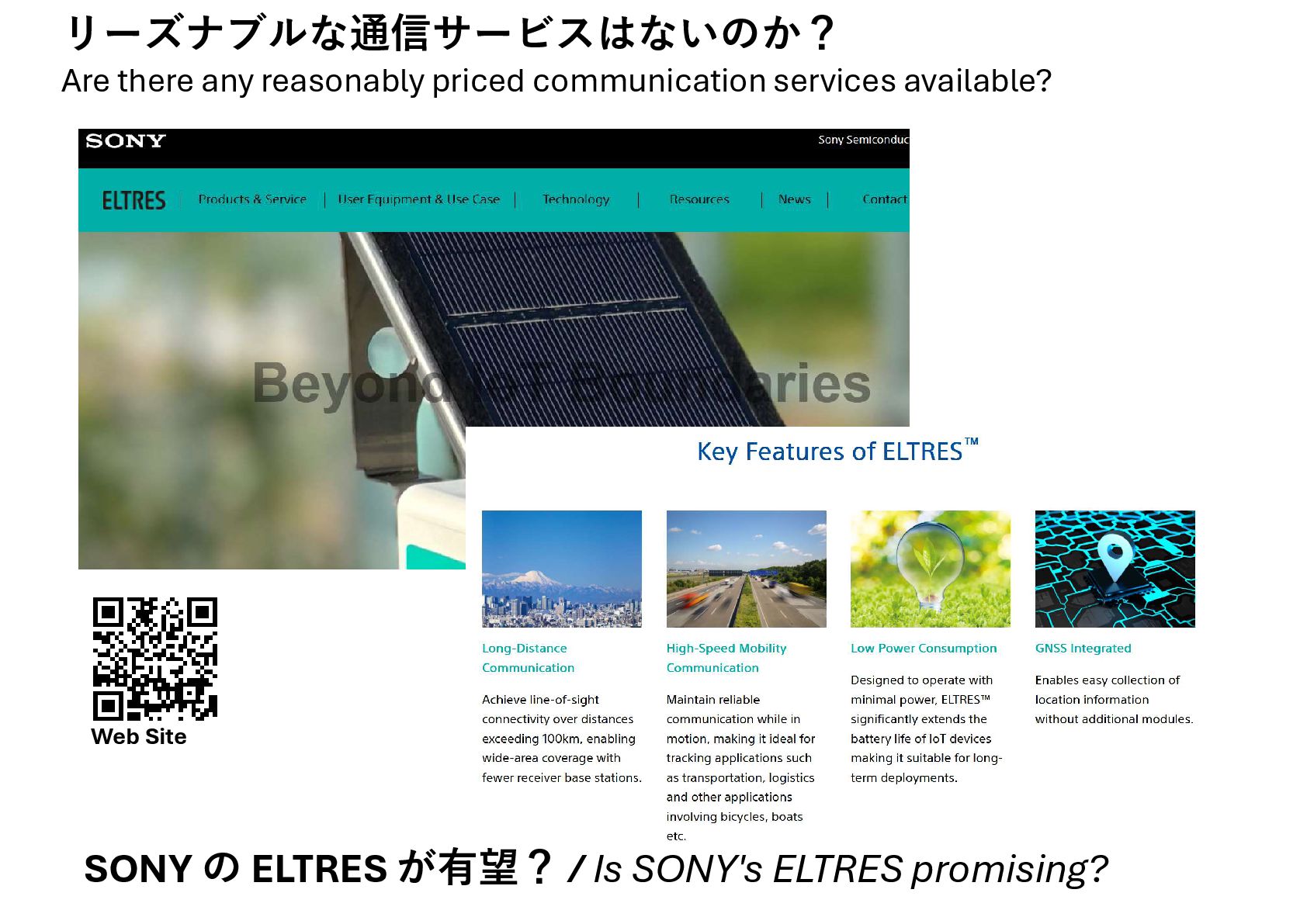

9. リーズナブルな通信サービスはないのか？ Are there any reasonably priced communication services available? SONY の ELTRES が有望？ / Is SONY's ELTRES promising? Web Site

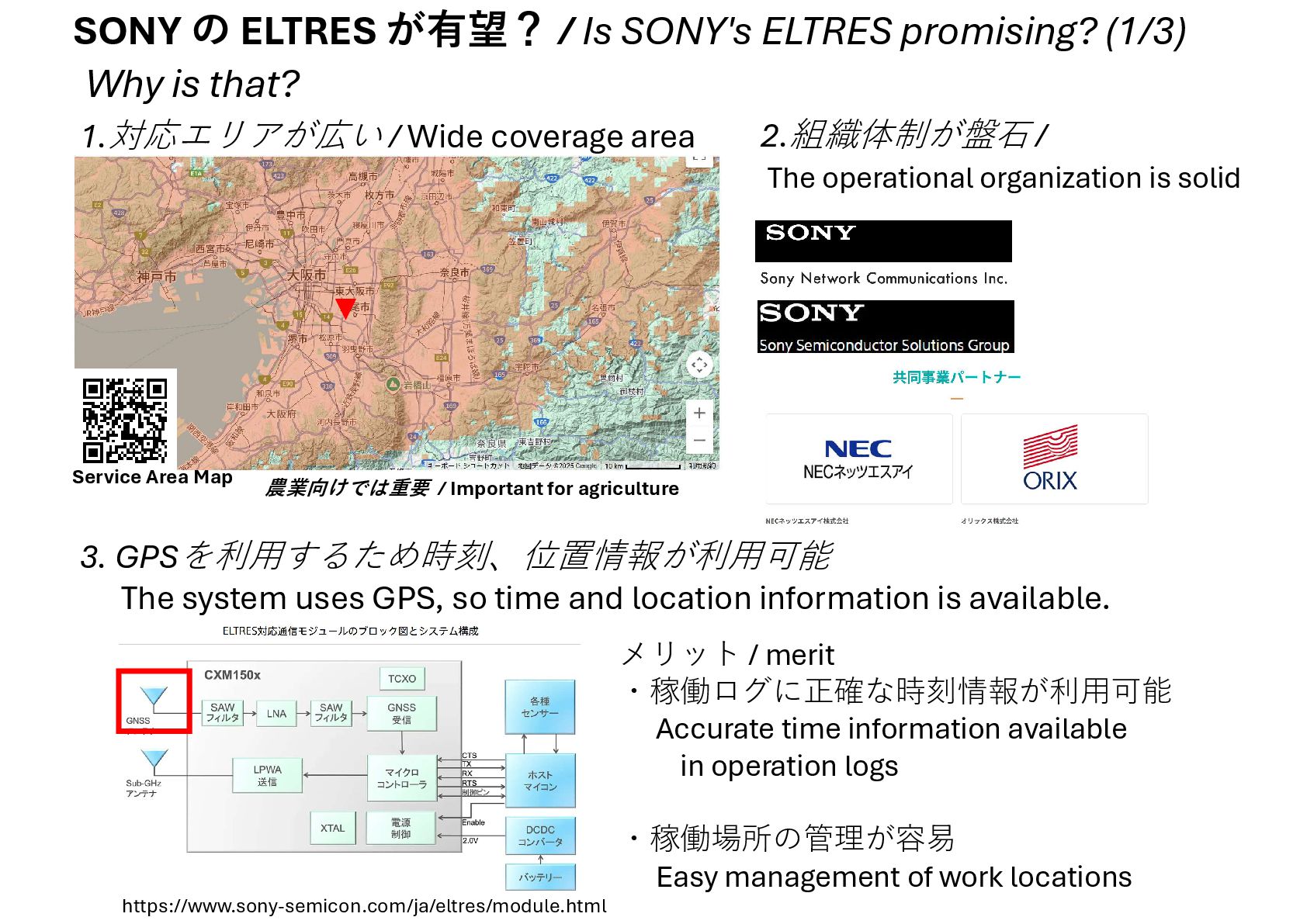

10. SONY の ELTRES が有望？ / Is SONY's ELTRES promising? (1/3) Service Area Map Why is that? 1.対応エリアが広い / Wide coverage area 2.組織体制が盤石 / The operational organization is solid 農業向けでは重要 / Important for agriculture 3. GPSを利用するため時刻、位置情報が利用可能 The system uses GPS, so time and location information is available. https://www.sony-semicon.com/ja/eltres/module.html メリット / merit ・稼働ログに正確な時刻情報が利用可能 Accurate time information available in operation logs ・稼働場所の管理が容易 Easy management of work locations

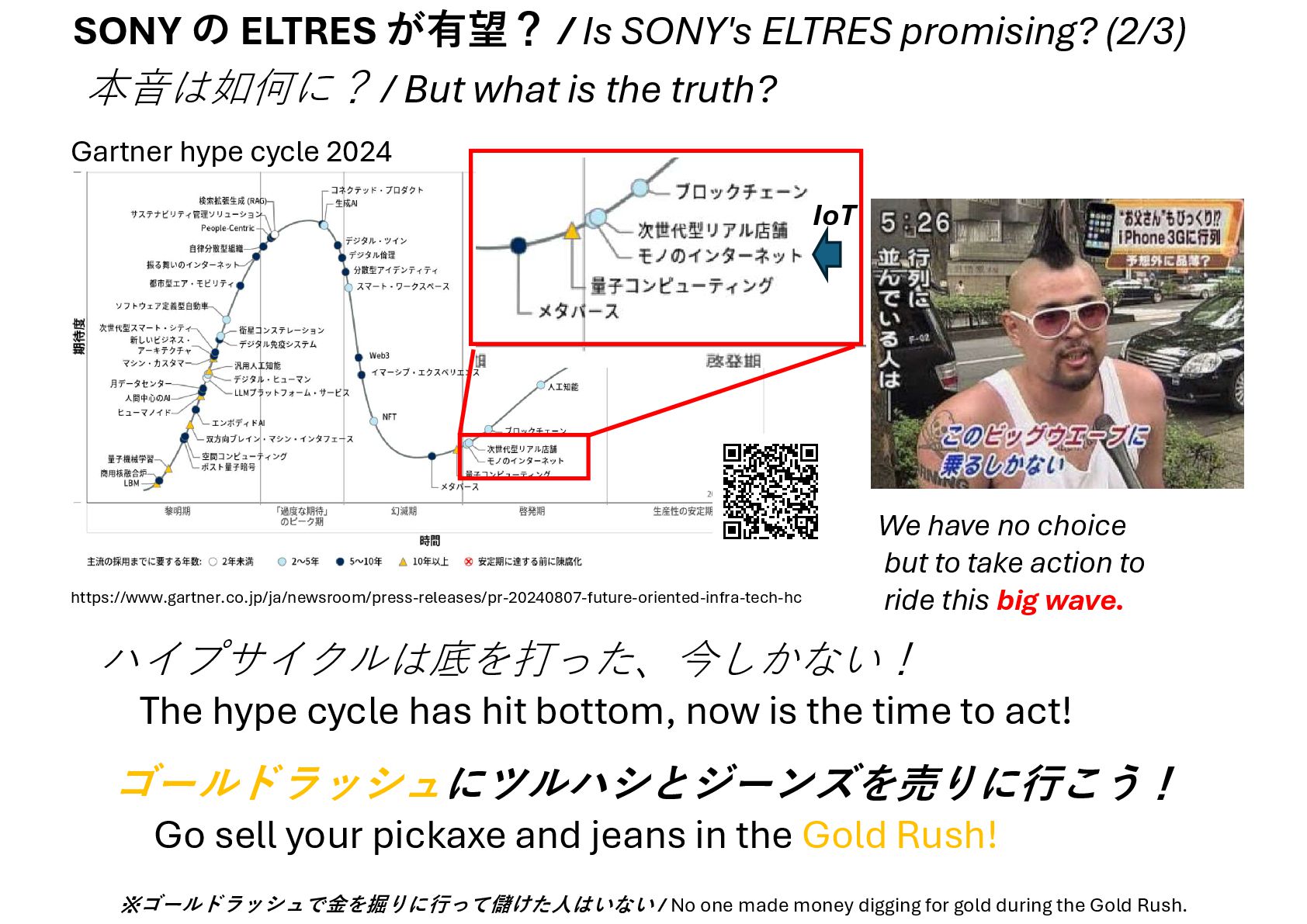

11. SONY の ELTRES が有望？ / Is SONY's ELTRES promising? (2/3) 本音は如何に？ / But what is the truth? https://www.gartner.co.jp/ja/newsroom/press-releases/pr-20240807-future-oriented-infra-tech-hc Gartner hype cycle 2024 We have no choice but to take action to ride this big wave. IoT ハイプサイクルは底を打った、今しかない！ The hype cycle has hit bottom, now is the time to act! ゴールドラッシュにツルハシとジーンズを売りに行こう！ Go sell your pickaxe and jeans in the Gold Rush! ※ゴールドラッシュで金を掘りに行って儲けた人はいない / No one made money digging for gold during the Gold Rush.

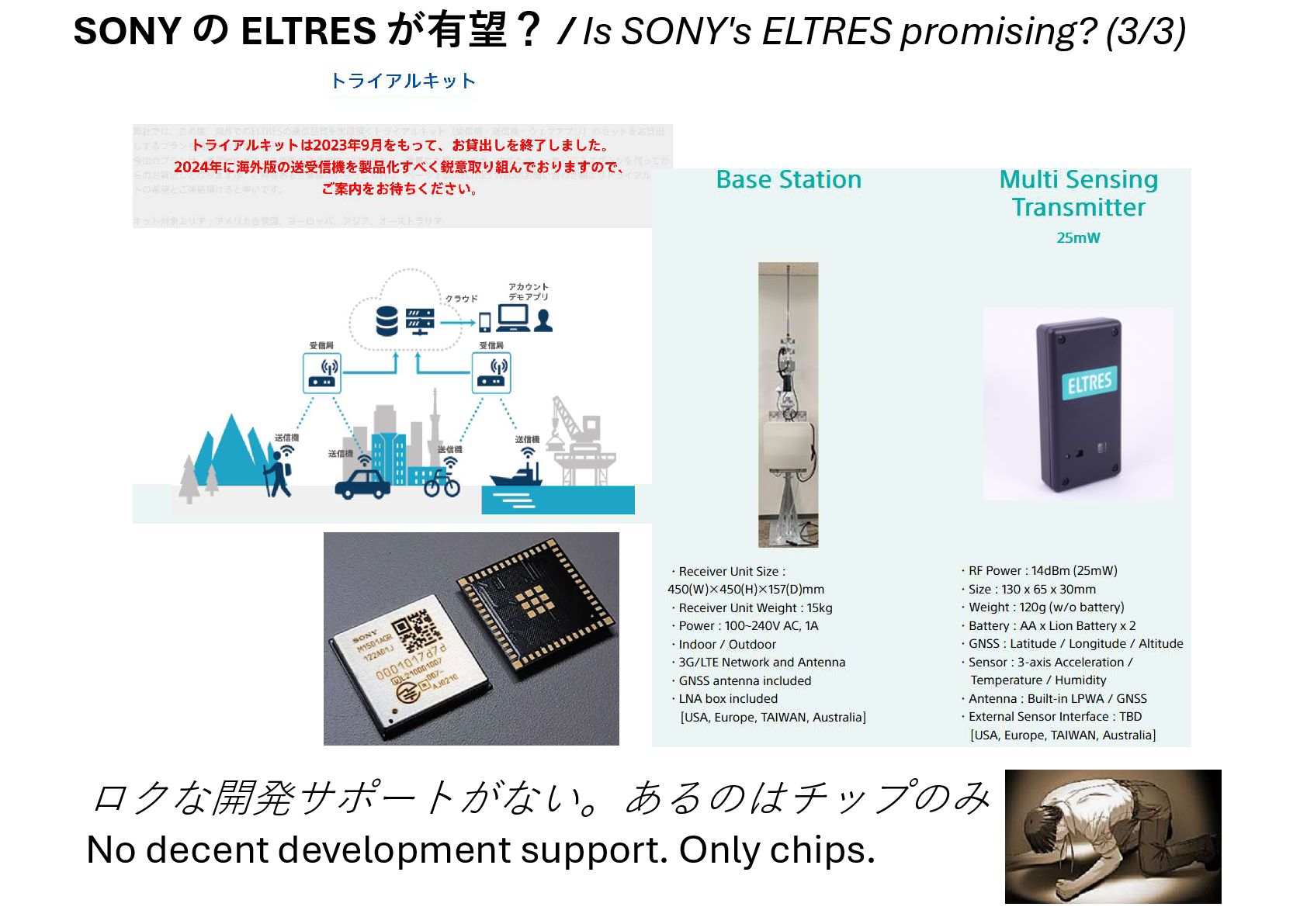

12. SONY の ELTRES が有望？ / Is SONY's ELTRES promising? (3/3) ロクな開発サポートがない。あるのはチップのみ No decent development support. Only chips.
13. ノリと勢いで開発に着手 Started development with enthusiasm and momentum 弊社CEO 馬〇社⾧ ... という背景の元... ... against this background... 俺様が評価ボード作って やるよ！M5 Stackで I'll make an evaluation board for you using the M5 Stack.
14. では本題 Now, to the main topic

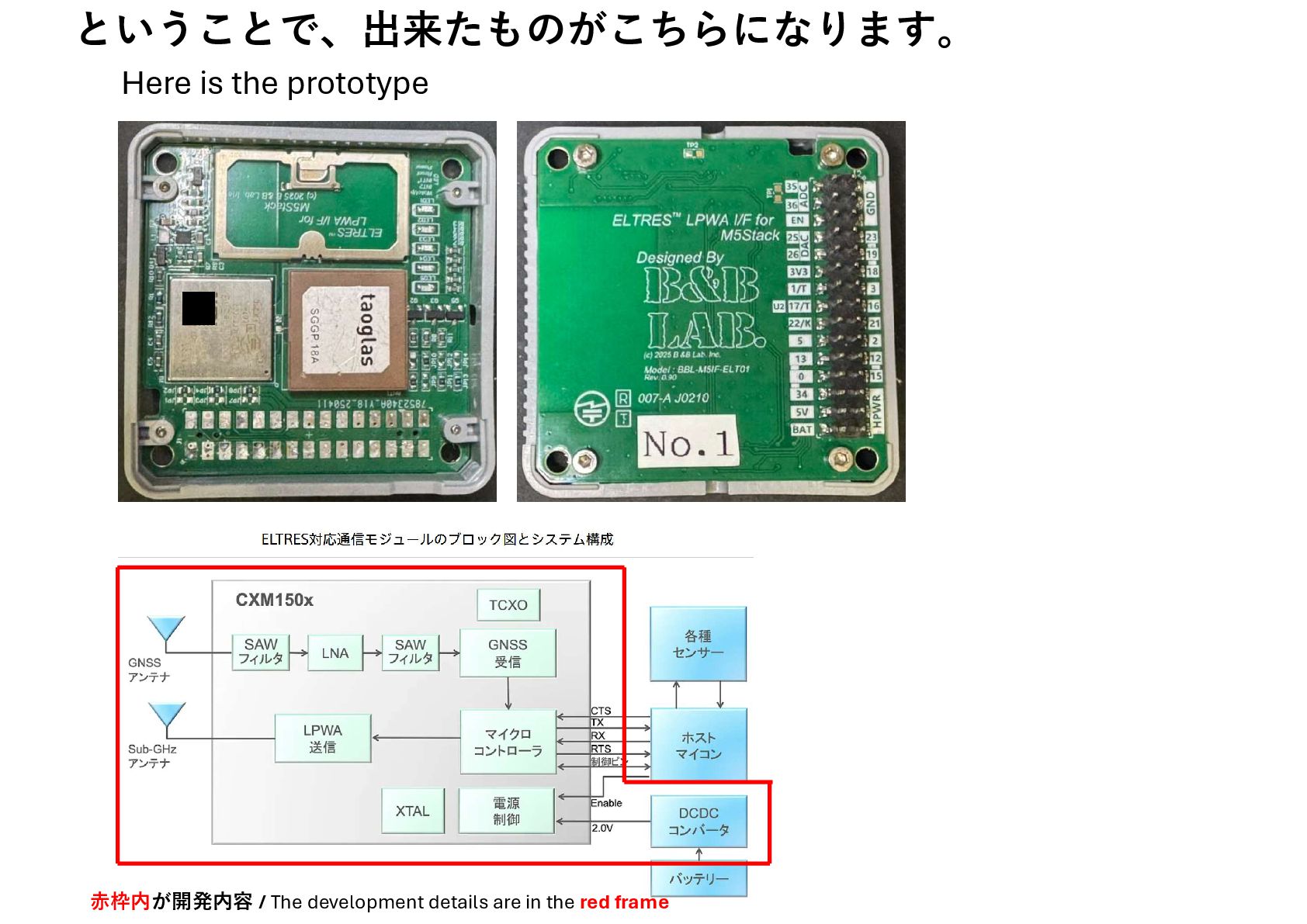

15. ということで、出来たものがこちらになります。 Here is the prototype 赤枠内が開発内容 / The development details are in the red frame

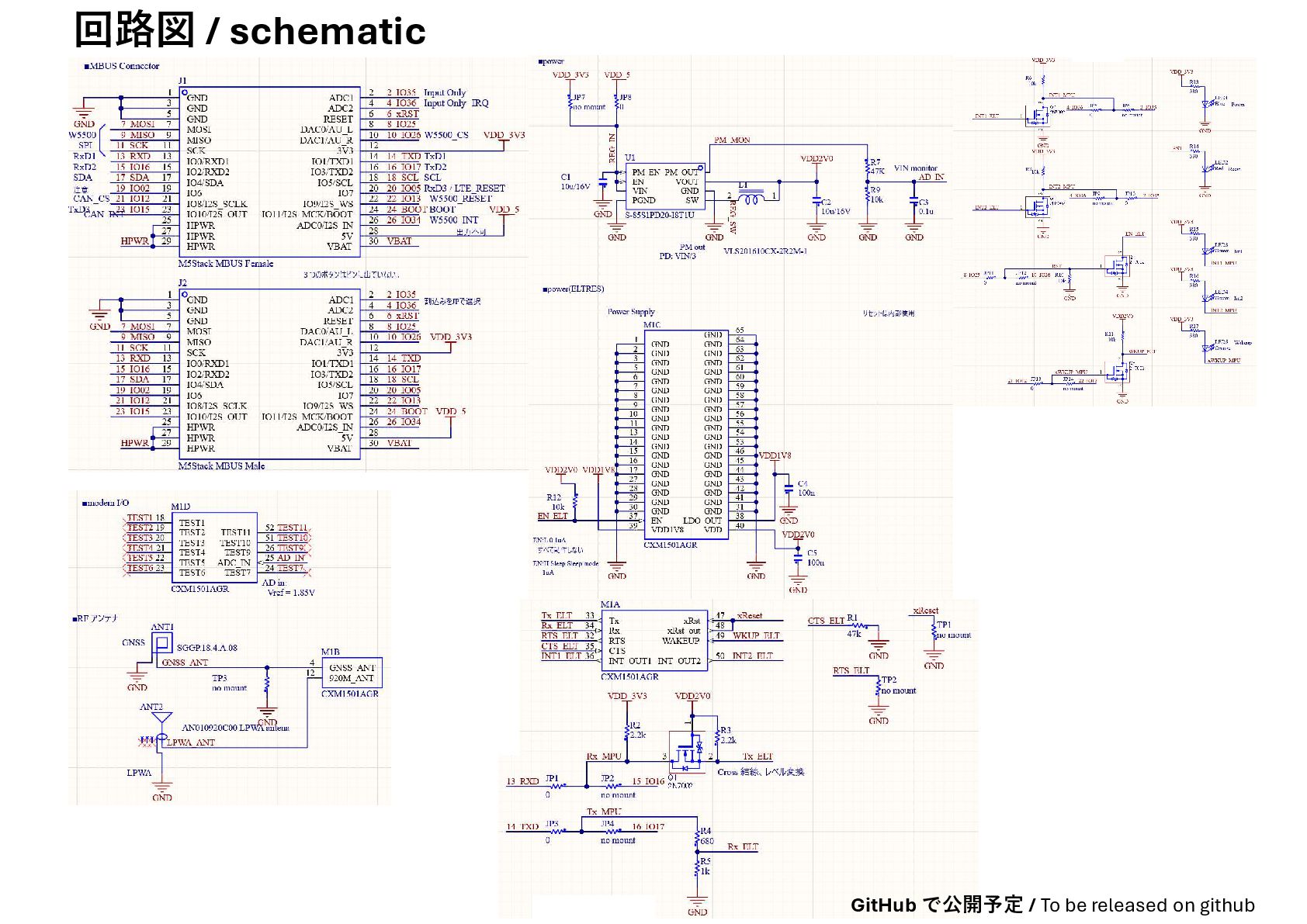

16. 回路図 / schematic GitHub で公開予定 / To be released on github

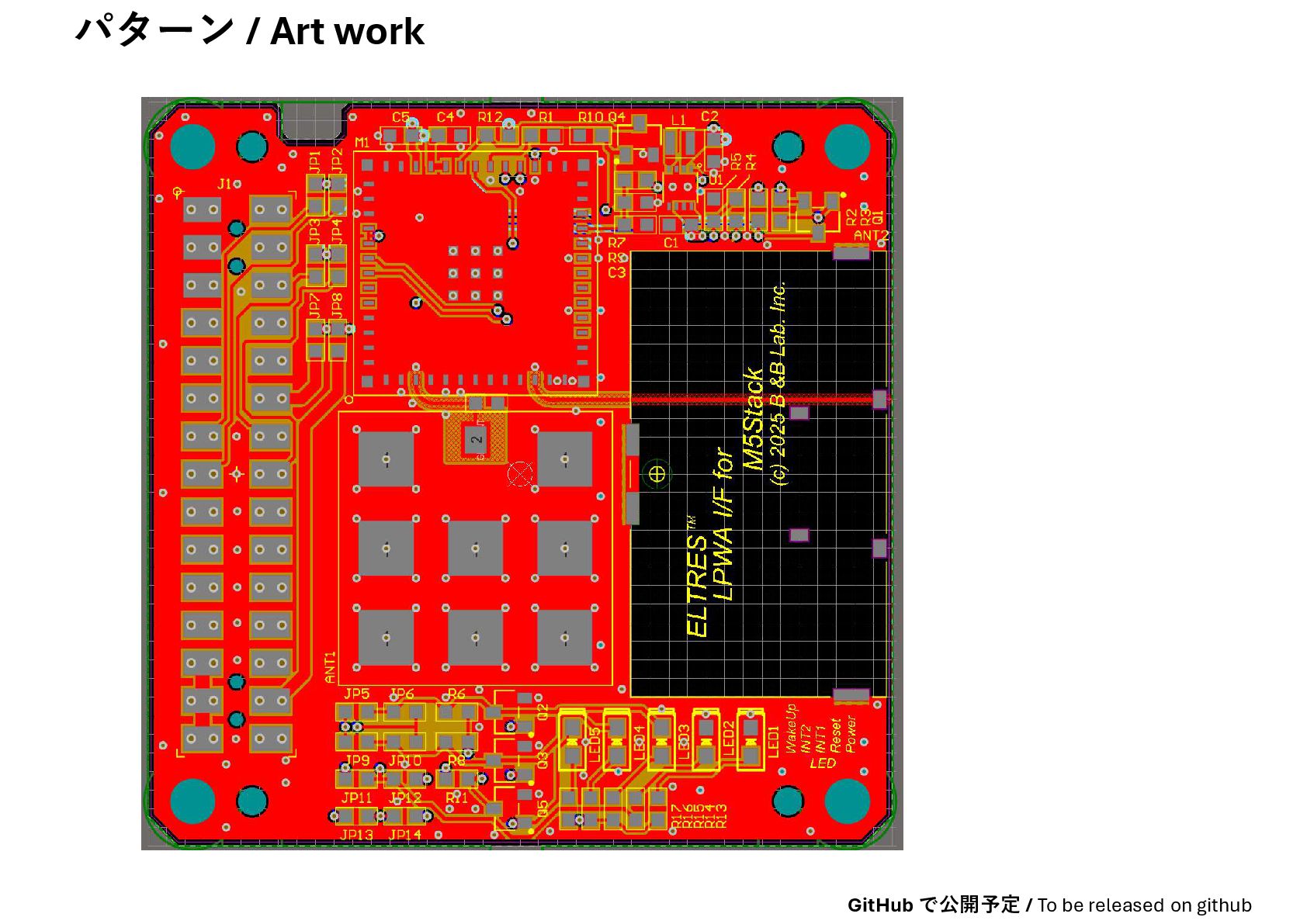

17. パターン / Art work GitHub で公開予定 / To be released on github

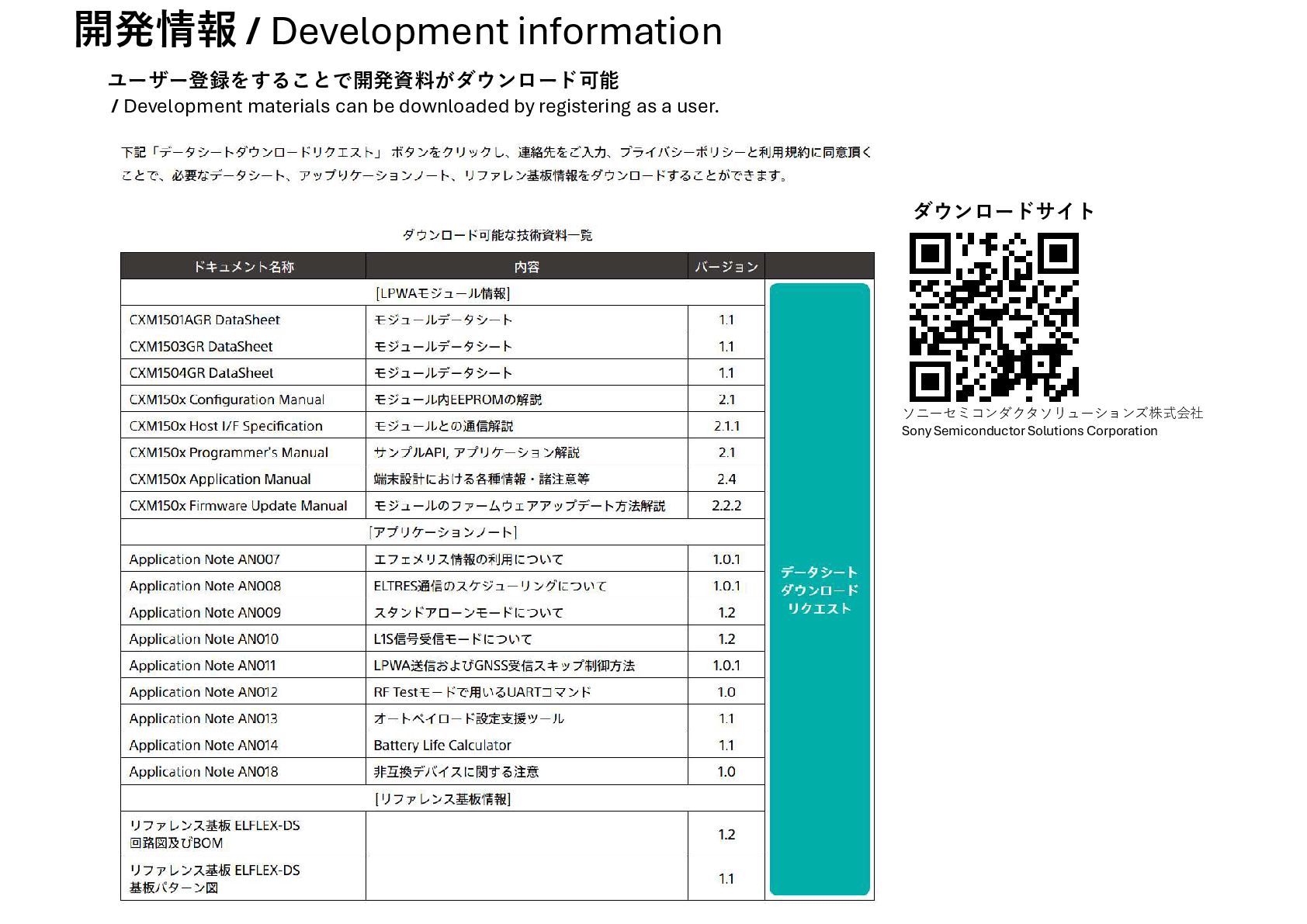

18. 開発情報 / Development information ユーザー登録をすることで開発資料がダウンロード可能 / Development materials can be downloaded by registering as a user. ソニーセミコンダクタソリューションズ株式会社 Sony Semiconductor Solutions Corporation ダウンロードサイト
19. 評価 / evaluation

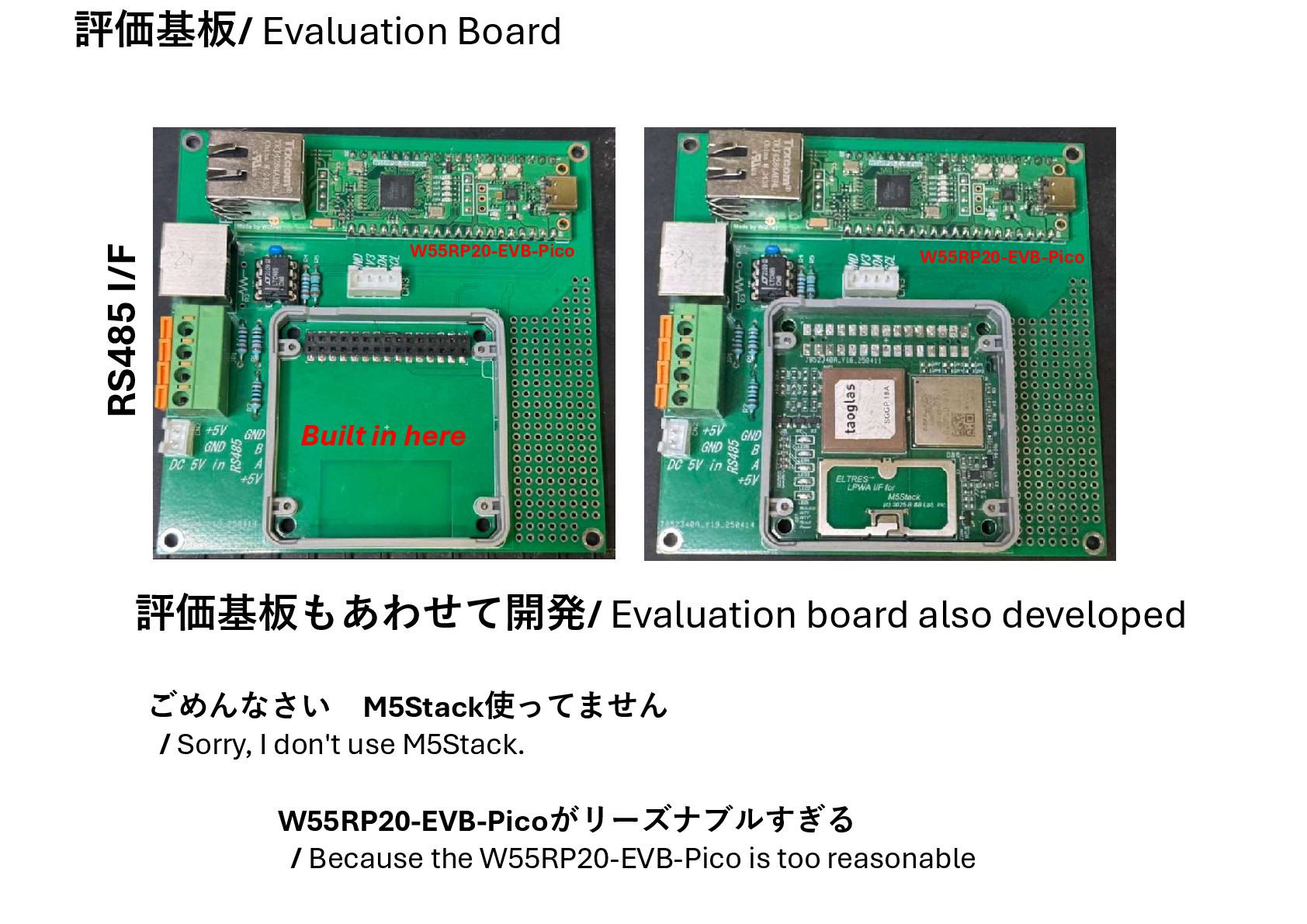

20. 評価基板/ Evaluation Board Built in here 評価基板もあわせて開発/ Evaluation board also developed RS485 I/F ごめんなさい M5Stack使ってません / Sorry, I don't use M5Stack. W55RP20-EVB-Pico W55RP20-EVB-Pico W55RP20-EVB-Picoがリーズナブルすぎる / Because the W55RP20-EVB-Pico is too reasonable

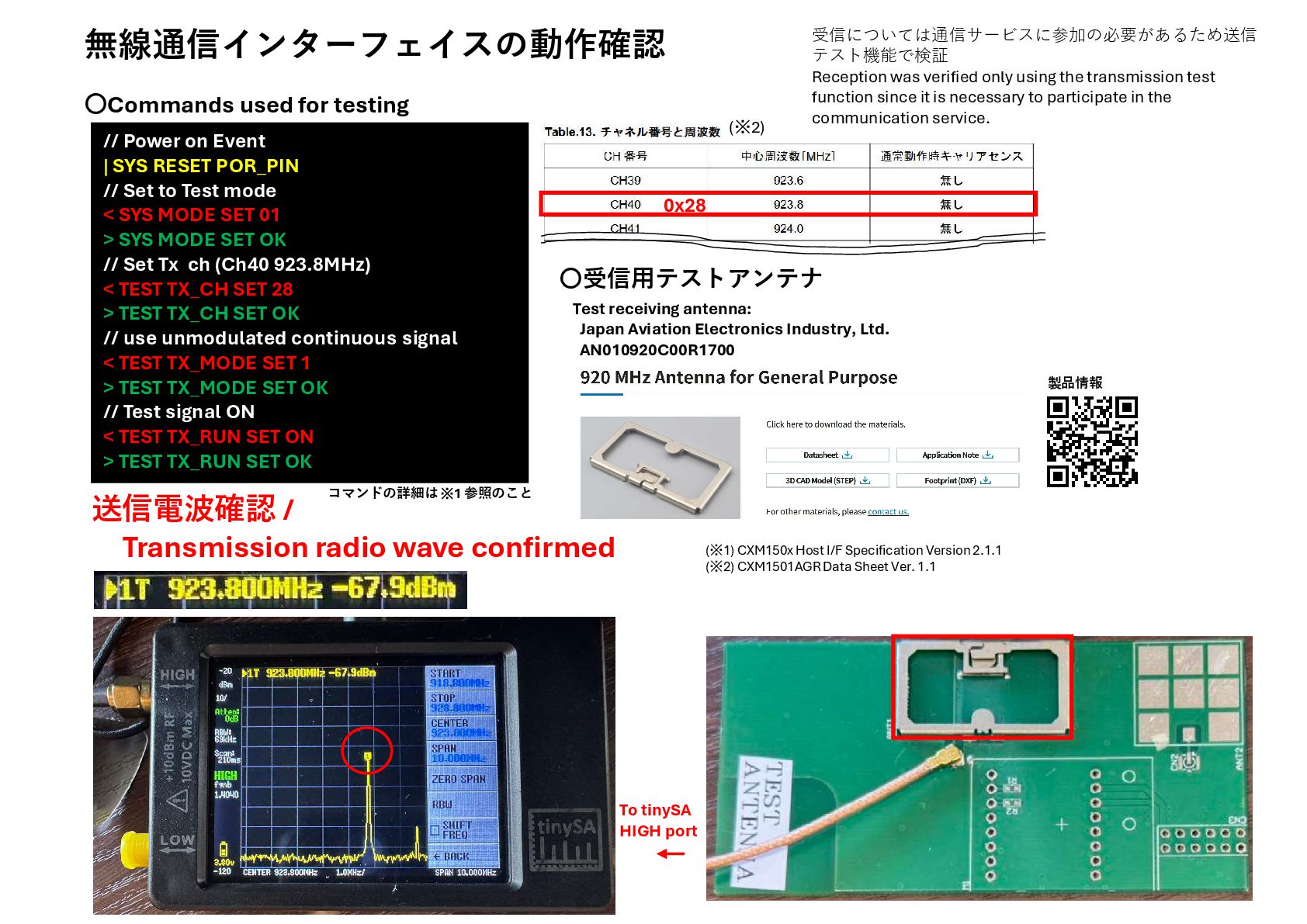

21. (※1) CXM150x Host I/F Specification Version 2.1.1 (※2) CXM1501AGR Data Sheet Ver. 1.1 To tinySA HIGH port Test receiving antenna: Japan Aviation Electronics Industry, Ltd. AN010920C00R1700 // Power on Event | SYS RESET POR_PIN // Set to Test mode < SYS MODE SET 01 > SYS MODE SET OK // Set Tx ch (Ch40 923.8MHz) < TEST TX_CH SET 28 > TEST TX_CH SET OK // use unmodulated continuous signal < TEST TX_MODE SET 1 > TEST TX_MODE SET OK // Test signal ON < TEST TX_RUN SET ON > TEST TX_RUN SET OK (※2) 0x28 〇受信用テストアンテナ 送信電波確認 / Transmission radio wave confirmed コマンドの詳細は※1 参照のこと 無線通信インターフェイスの動作確認 受信については通信サービスに参加の必要があるため送信 テスト機能で検証 Reception was verified only using the transmission test function since it is necessary to participate in the communication service. 〇Commands used for testing 製品情報

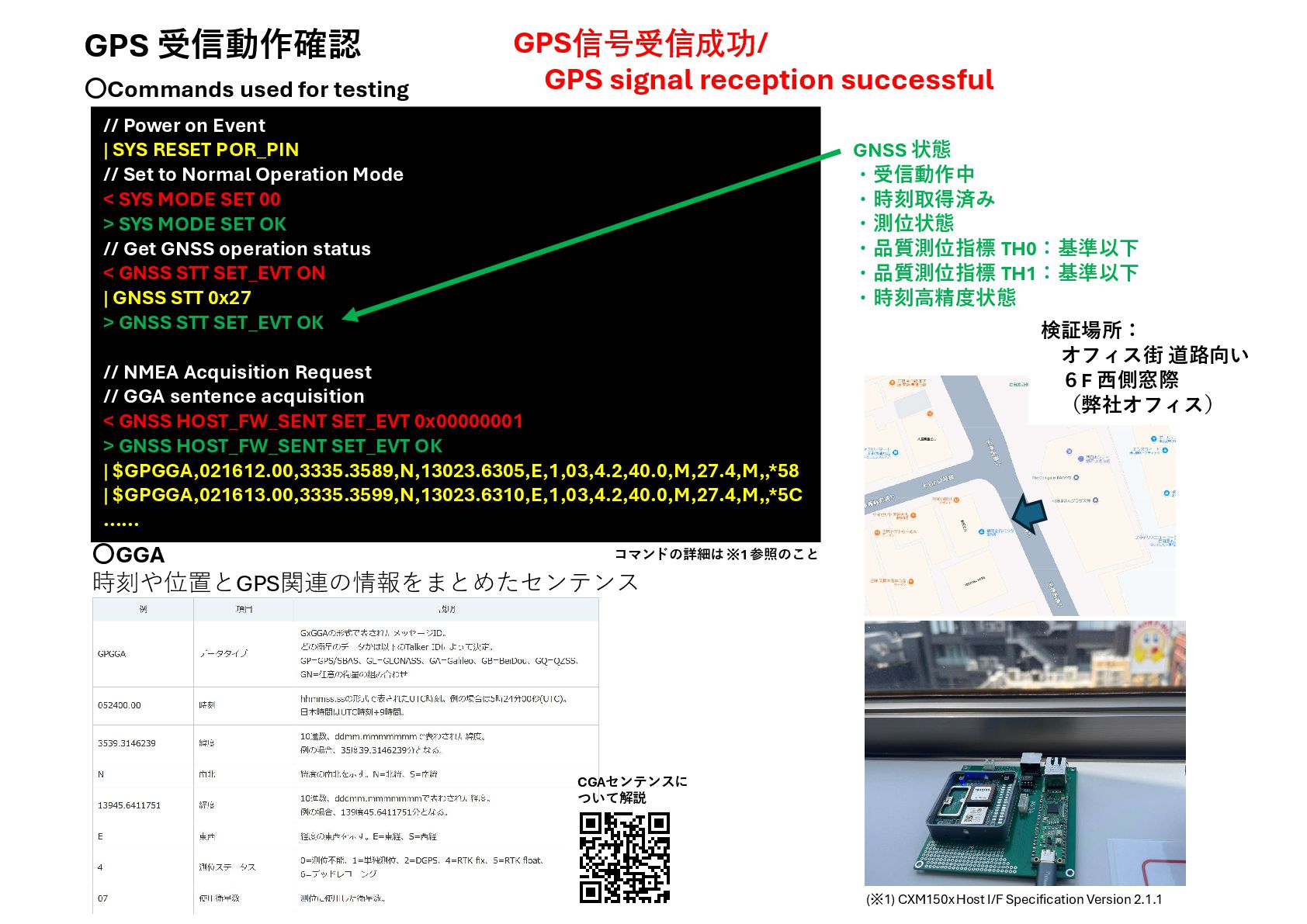

22. GPS 受信動作確認 // Power on Event | SYS RESET POR_PIN // Set to Normal Operation Mode < SYS MODE SET 00 > SYS MODE SET OK // Get GNSS operation status < GNSS STT SET_EVT ON | GNSS STT 0x27 > GNSS STT SET_EVT OK // NMEA Acquisition Request // GGA sentence acquisition < GNSS HOST_FW_SENT SET_EVT 0x00000001 > GNSS HOST_FW_SENT SET_EVT OK | $GPGGA,021612.00,3335.3589,N,13023.6305,E,1,03,4.2,40.0,M,27.4,M,,*58 | $GPGGA,021613.00,3335.3599,N,13023.6310,E,1,03,4.2,40.0,M,27.4,M,,*5C ...... 〇Commands used for testing 〇GGA 時刻や位置とGPS関連の情報をまとめたセンテンス GNSS 状態 ・受信動作中 ・時刻取得済み ・測位状態 ・品質測位指標 TH0：基準以下 ・品質測位指標 TH1：基準以下 ・時刻高精度状態 (※1) CXM150x Host I/F Specification Version 2.1.1 コマンドの詳細は※1 参照のこと 検証場所： オフィス街 道路向い ６F 西側窓際 （弊社オフィス） GPS信号受信成功/ GPS signal reception successful CGAセンテンスに ついて解説

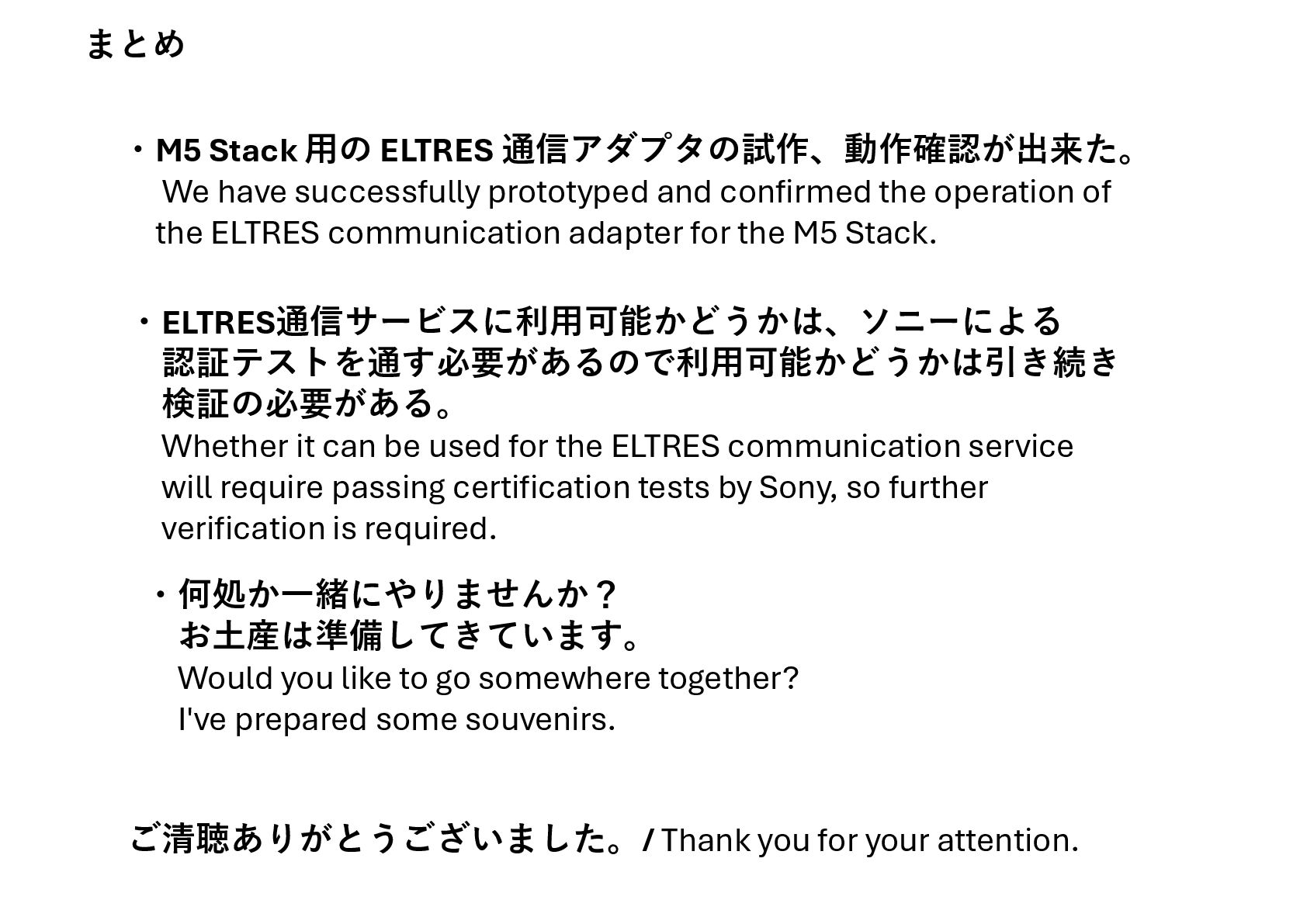

23. まとめ ・M5 Stack 用の ELTRES 通信アダプタの試作、動作確認が出来た。 We have successfully prototyped and confirmed the operation of the ELTRES communication adapter for the M5 Stack. ・ELTRES通信サービスに利用可能かどうかは、ソニーによる 認証テストを通す必要があるので利用可能かどうかは引き続き 検証の必要がある。 Whether it can be used for the ELTRES communication service will require passing certification tests by Sony, so further verification is required. ・何処か一緒にやりませんか？ お土産は準備してきています。 Would you like to go somewhere together? I've prepared some souvenirs. ご清聴ありがとうございました。/ Thank you for your attention.
24. 告知 / Announcement
25. 〇日時 2025年5月24日（土）・25日（日）：二日目 〇場所 京都大学農学部総合館 〇大会スケジュール ・1日目：研究発表※1，総会，学会賞授賞式，受賞記念講演， シンポジウム，情報交換会 ・2日目：研究発表（個別口頭発表，オーガナイズドセッション， 若手ポスター賞） 本日の発表を含む内容を農業情報学会年次大会で発表します。 Today's presentation and other findings will be presented at the annual conference of the Japanese Society of Agricultural Informatics. Date and time: Saturday, May 24th and Sunday, May 25th, 2025: Day 2 Location: Kyoto University Faculty of Agriculture General Building Conference schedule: Day 1: Research presentations*1, general meeting, society award ceremony, award ceremony commemorative lecture, symposium, information exchange meeting Day 2: Research presentations (individual oral presentations, organized sessions, young researcher poster award) こちらもよろしくお願いします。 Thank you for your continued support.
