How COMMIT Works in CockroachDB ~Short Version~

Transcript

1. How COMMIT works in CockroachDB ~ Short Version ~ \ ﾐｼﾞｶｲ /
2. • Name: Takanori Yokoyama ◦ @kota2and3kan (Twitter, GitHub) • Job: Technical Support • Like: DB ◦ PostgreSQL, CockroachDB • Dislike: Real Cockroach @kota2and3kan こたつ&&みかん Who am I.
3. ※Note※ ちょっと自信が無いとこもあります！ 間違ってたらごめんさない！！！ \ ﾕﾙｼﾃ /

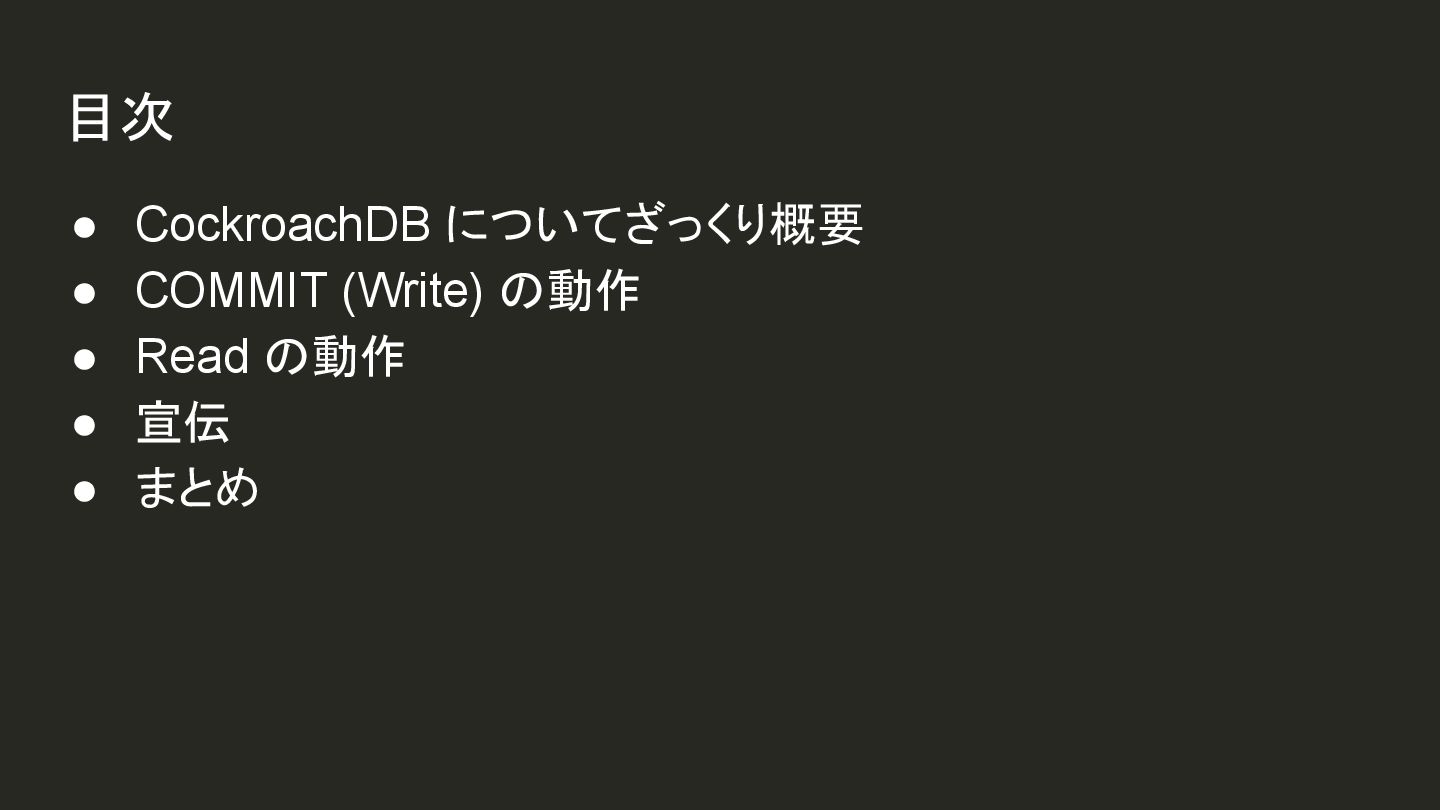

4. 目次 • CockroachDB についてざっくり概要 • COMMIT (Write) の動作 • Read の動作 • 宣伝 • まとめ
5. CockroachDB についてざっくり概要 \ ｶﾞｲﾖｳ /
6. CockroachDB is ... 分散 SQL データベース

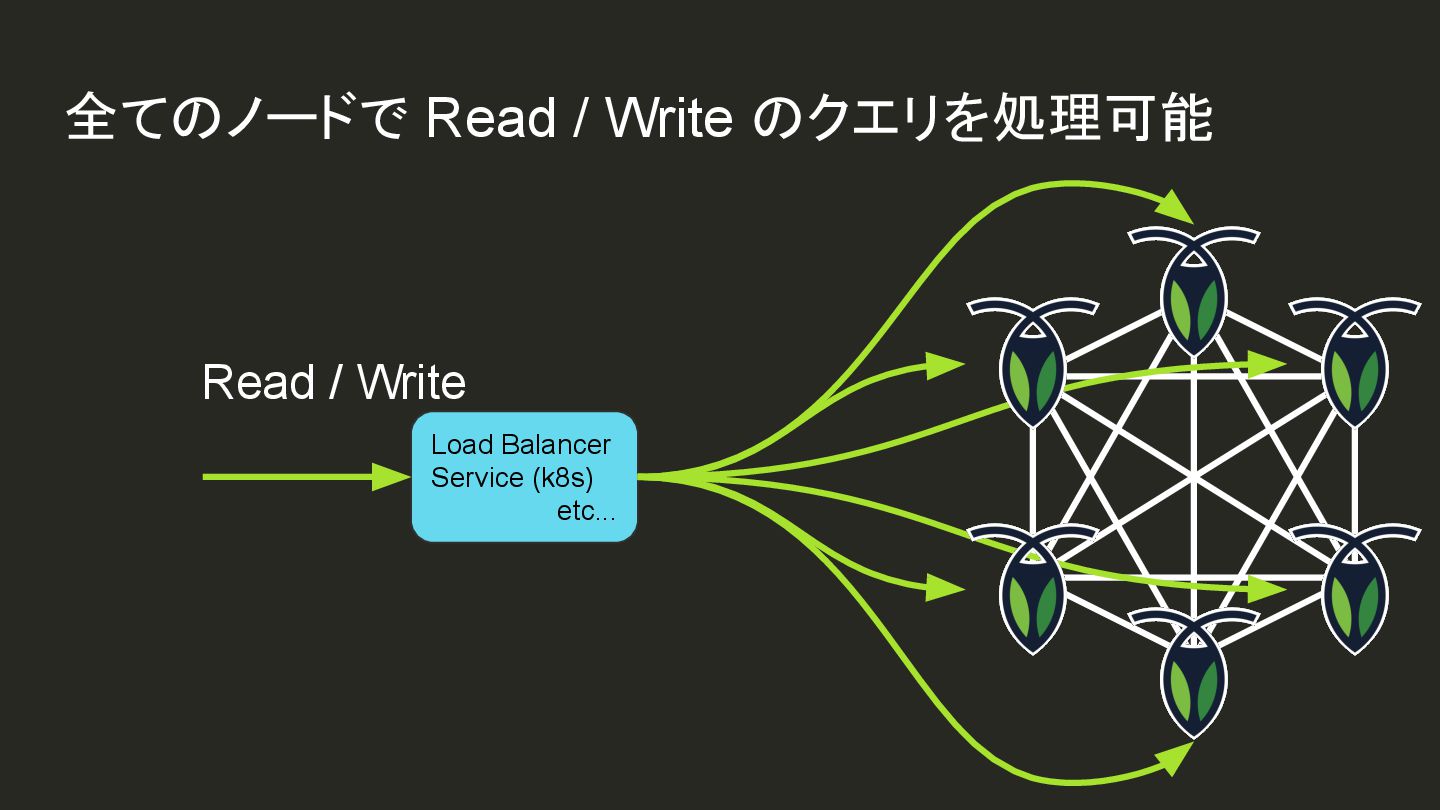

7. 全てのノードで Read / Write のクエリを処理可能 Load Balancer Service (k8s) etc... Read / Write
8. CockroachDB についてざっくり概要 格納されるデータ (Key-Value) の構造 \ ｷｰﾊﾞﾘｭｰ /

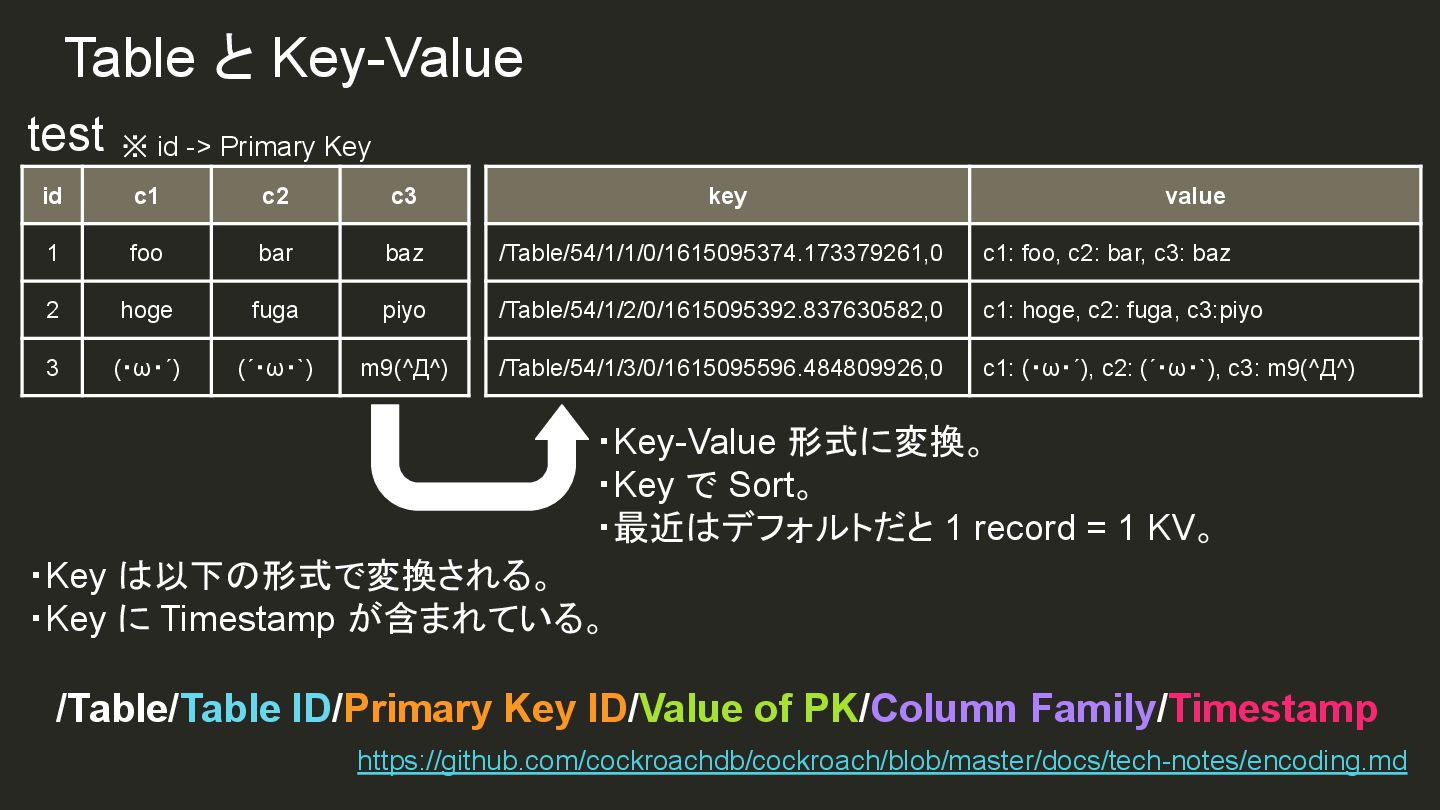

9. Table と Key-Value id c1 c2 c3 1 foo bar baz 2 hoge fuga piyo 3 (・ω・´) (´・ω・`) m9(^Д^) key value /Table/54/1/1/0/1615095374.173379261,0 c1: foo, c2: bar, c3: baz /Table/54/1/2/0/1615095392.837630582,0 c1: hoge, c2: fuga, c3:piyo /Table/54/1/3/0/1615095596.484809926,0 c1: (・ω・´), c2: (´・ω・`), c3: m9(^Д^) test ※ id -> Primary Key ・Key-Value 形式に変換。 ・Key で Sort。 ・最近はデフォルトだと 1 record = 1 KV。 ・Key は以下の形式で変換される。 ・Key に Timestamp が含まれている。 /Table/Table ID/Primary Key ID/Value of PK/Column Family/Timestamp https://github.com/cockroachdb/cockroach/blob/master/docs/tech-notes/encoding.md

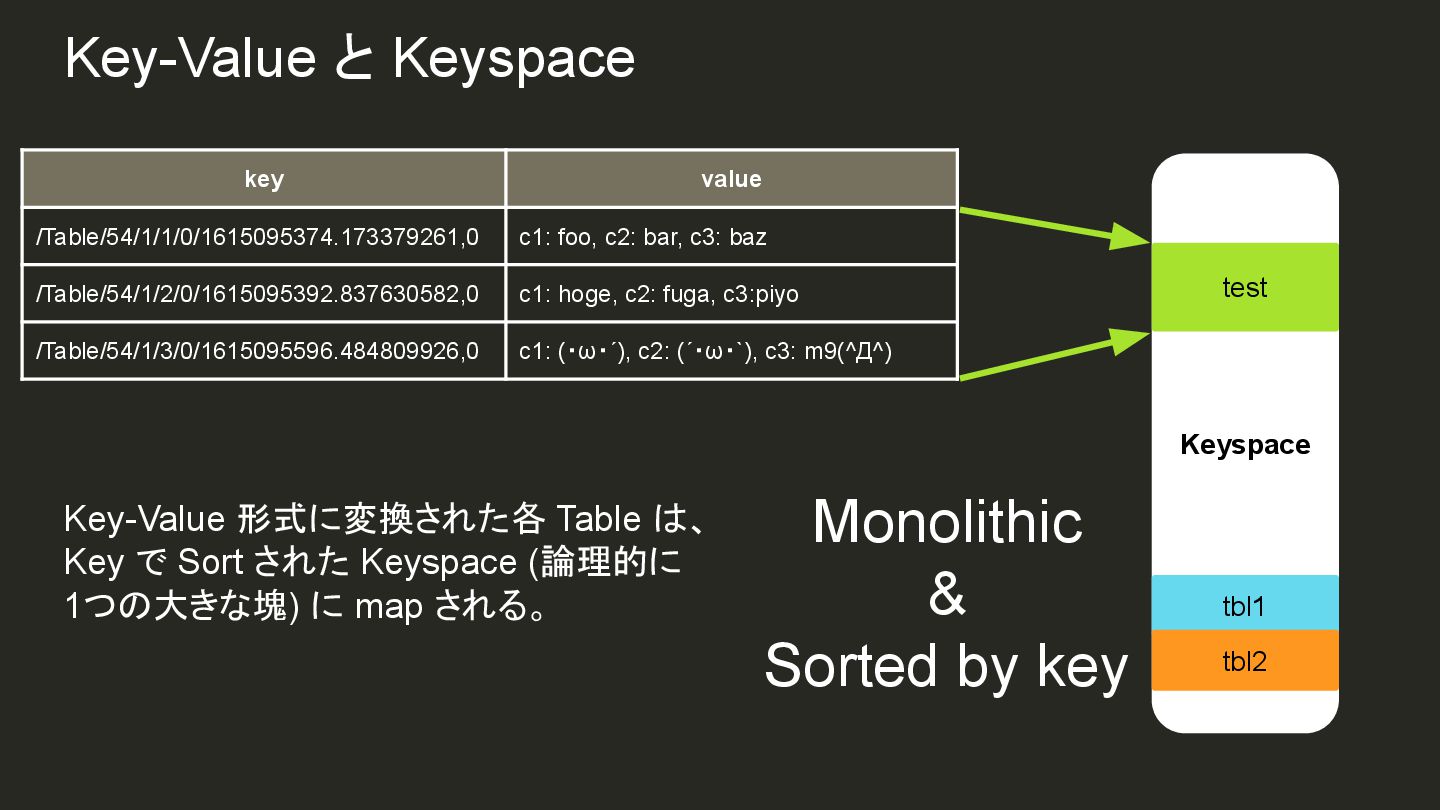

10. Keyspace test Monolithic & Sorted by key tbl1 tbl2 key value /Table/54/1/1/0/1615095374.173379261,0 c1: foo, c2: bar, c3: baz /Table/54/1/2/0/1615095392.837630582,0 c1: hoge, c2: fuga, c3:piyo /Table/54/1/3/0/1615095596.484809926,0 c1: (・ω・´), c2: (´・ω・`), c3: m9(^Д^) Key-Value と Keyspace Key-Value 形式に変換された各 Table は、 Key で Sort された Keyspace (論理的に　 1つの大きな塊) に map される。

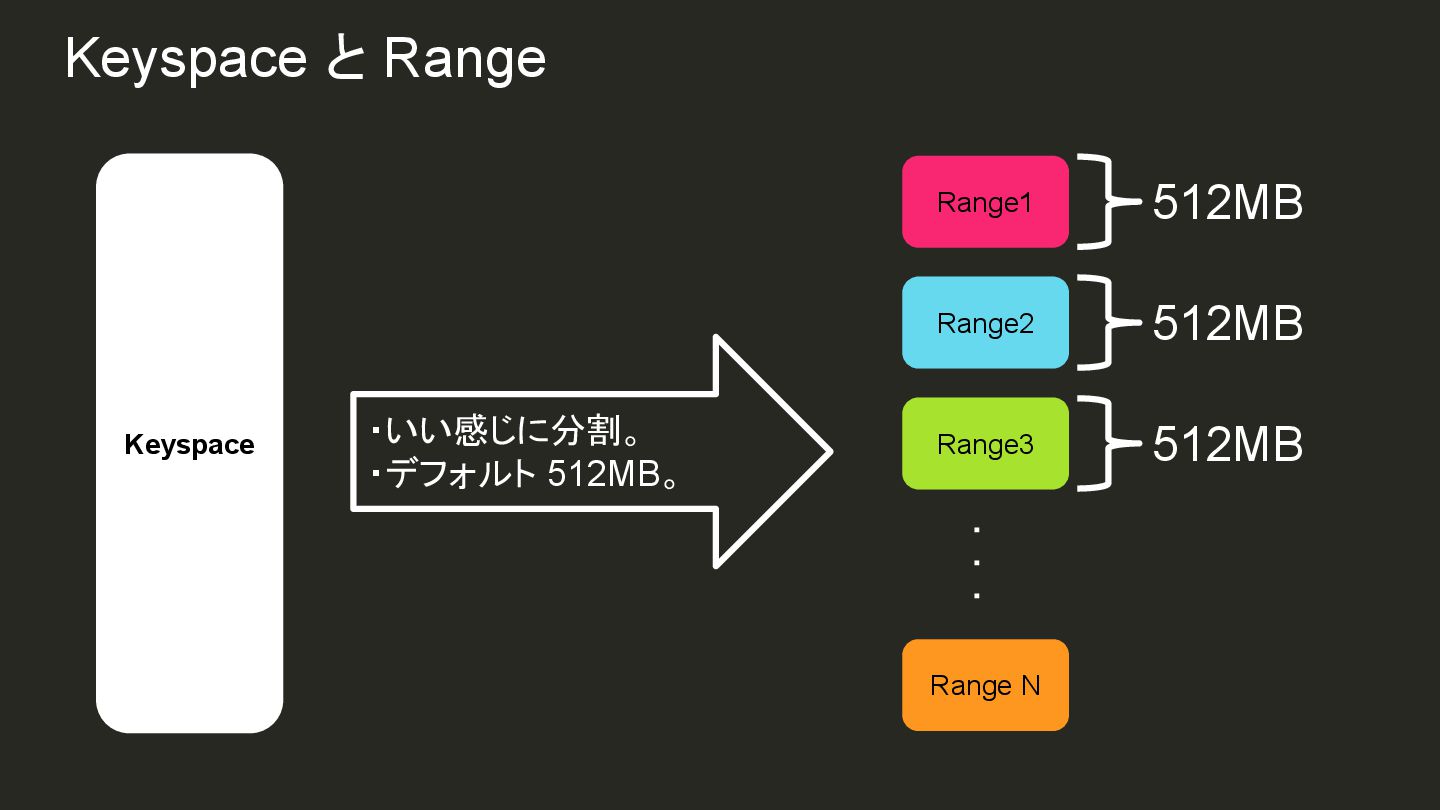

11. Keyspace と Range Range1 Range2 Range3 ・ ・ ・ Range N 512MB 512MB 512MB Keyspace ・いい感じに分割。 ・デフォルト 512MB。

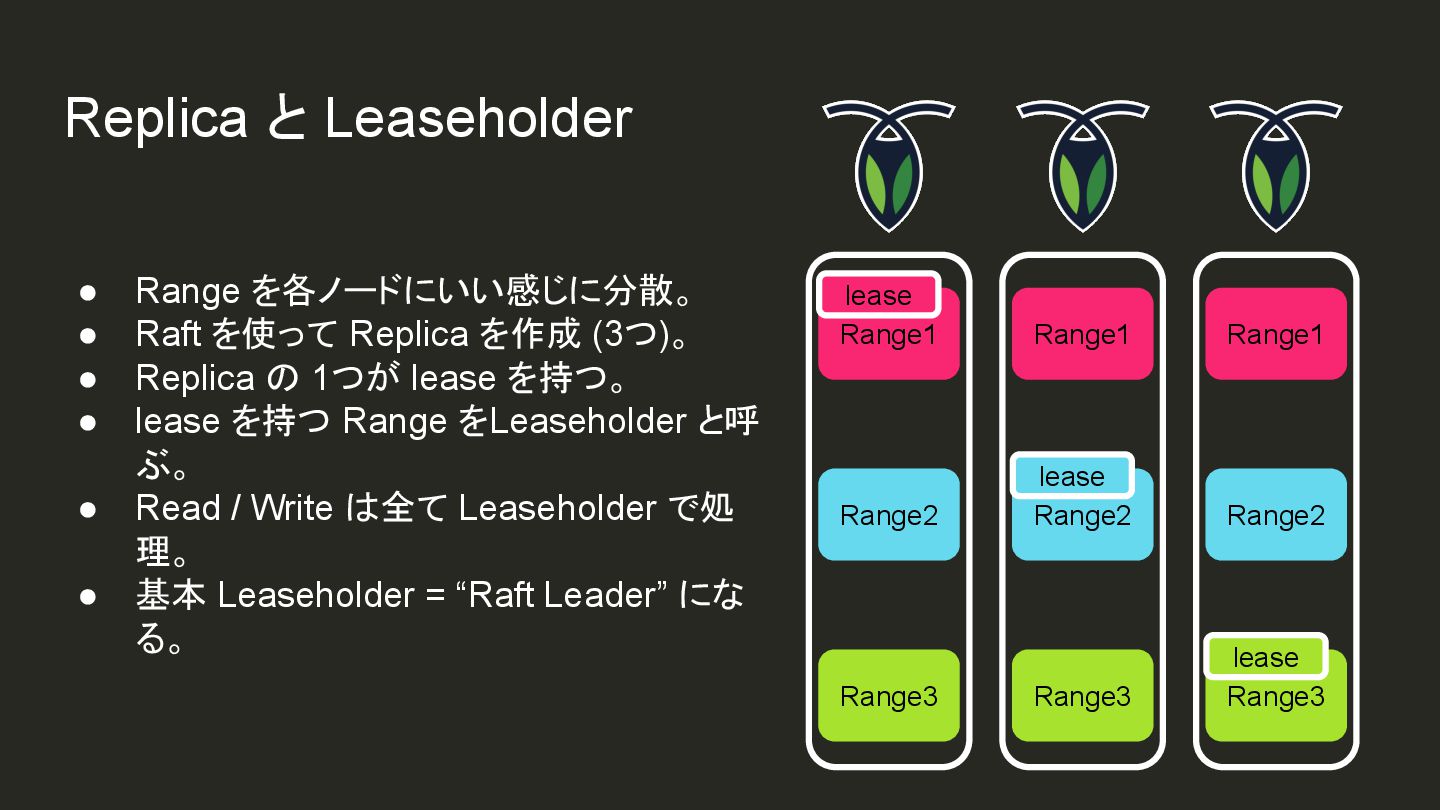

12. Replica と Leaseholder Range1 Range2 Range3 Range1 Range2 Range3 Range1 Range2 Range3 lease lease lease • Range を各ノードにいい感じに分散。 • Raft を使って Replica を作成 (3つ)。 • Replica の 1つが lease を持つ。 • lease を持つ Range をLeaseholder と呼 ぶ。 • Read / Write は全て Leaseholder で処 理。 • 基本 Leaseholder = “Raft Leader” にな る。

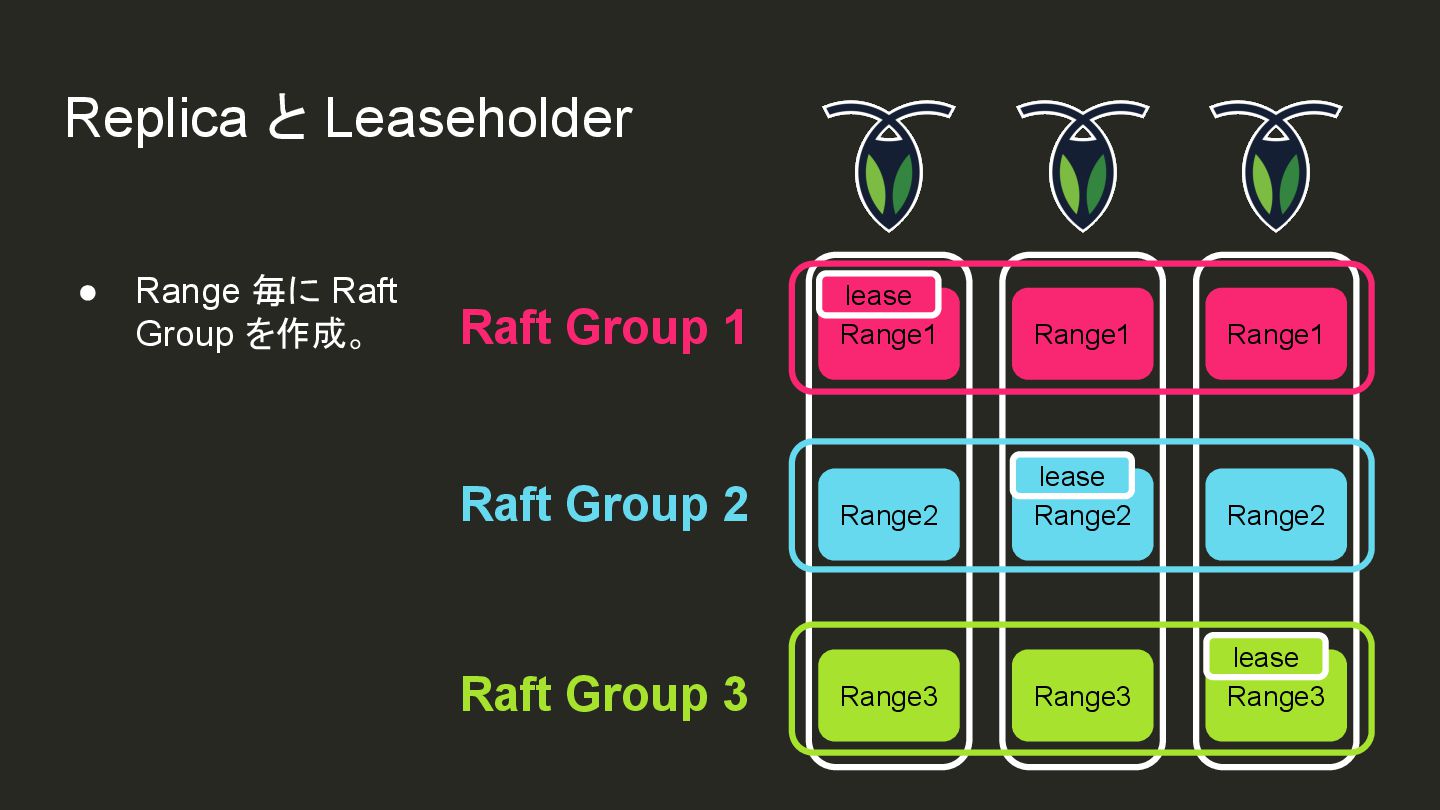

13. Replica と Leaseholder Range1 Range2 Range3 Range1 Range2 Range3 Range1 Range2 Range3 lease lease lease • Range 毎に Raft Group を作成。 Raft Group 1 Raft Group 2 Raft Group 3
14. CockroachDB についてざっくり概要 SQL を誰が処理するか \ ｸｴﾘ /

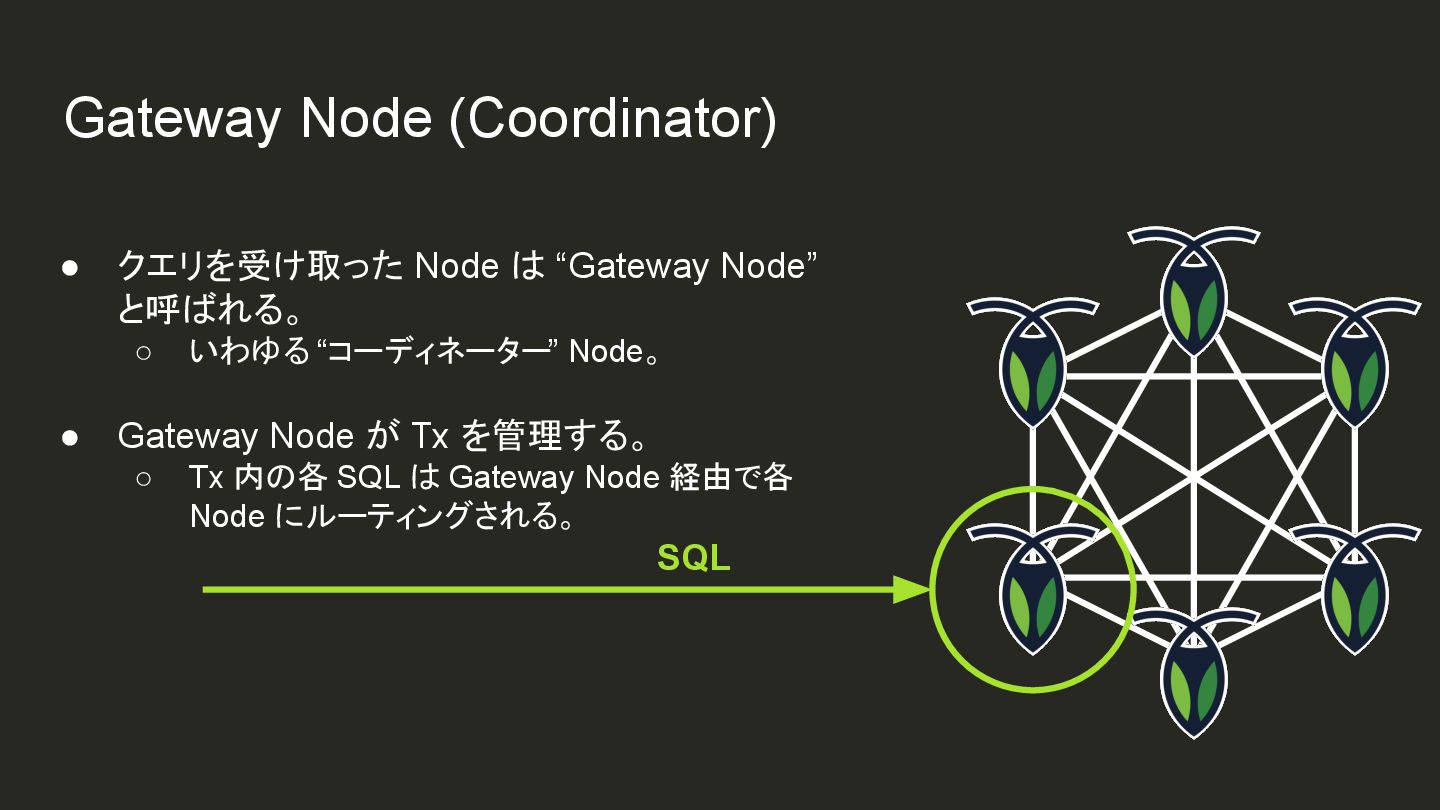

15. Gateway Node (Coordinator) • クエリを受け取った Node は “Gateway Node” と呼ばれる。 ◦ いわゆる “コーディネーター” Node。 • Gateway Node が Tx を管理する。 ◦ Tx 内の各 SQL は Gateway Node 経由で各 Node にルーティングされる。 SQL

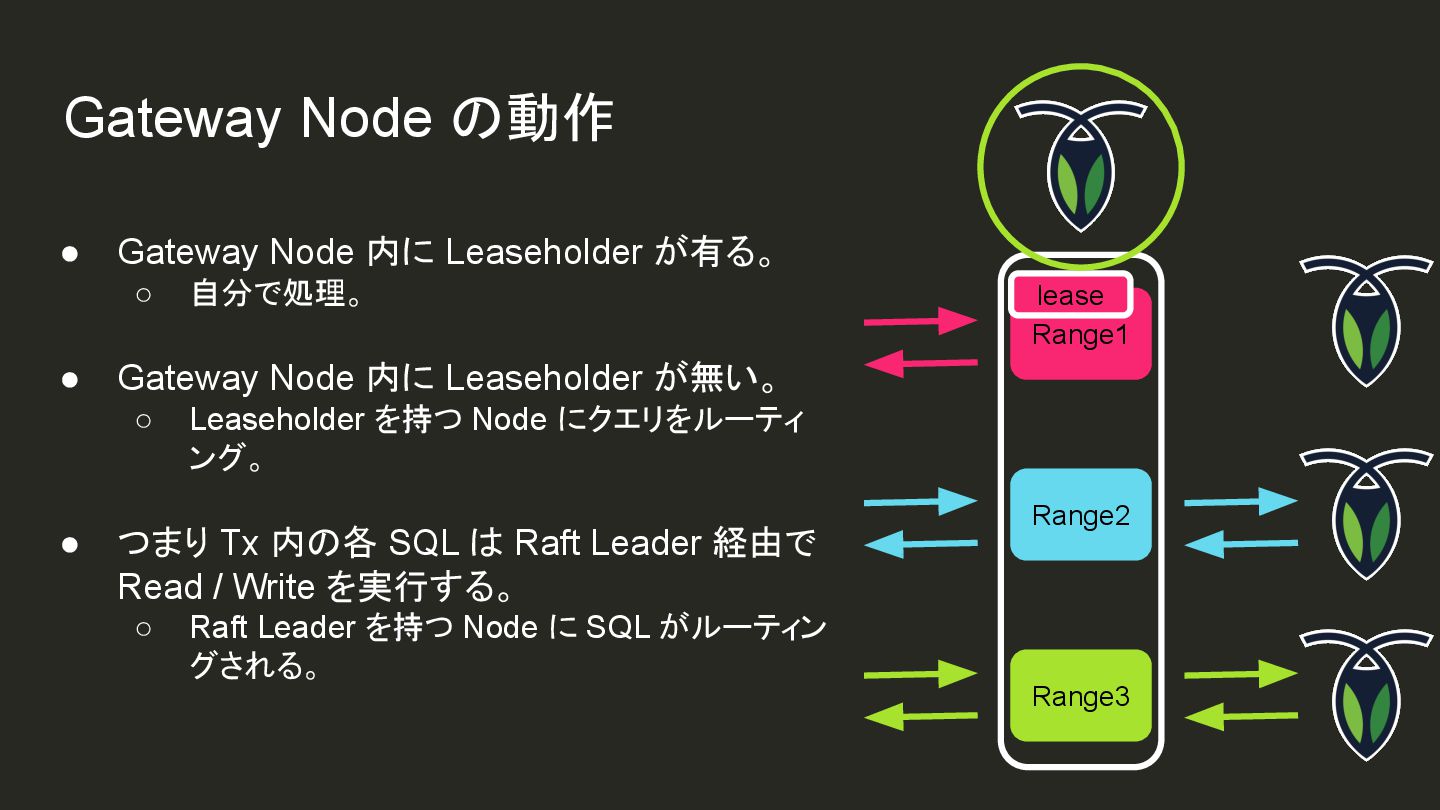

16. Range1 Range2 Range3 lease • Gateway Node 内に Leaseholder が有る。 ◦ 自分で処理。 • Gateway Node 内に Leaseholder が無い。 ◦ Leaseholder を持つ Node にクエリをルーティ ング。 • つまり Tx 内の各 SQL は Raft Leader 経由で Read / Write を実行する。 ◦ Raft Leader を持つ Node に SQL がルーティン グされる。 Gateway Node の動作

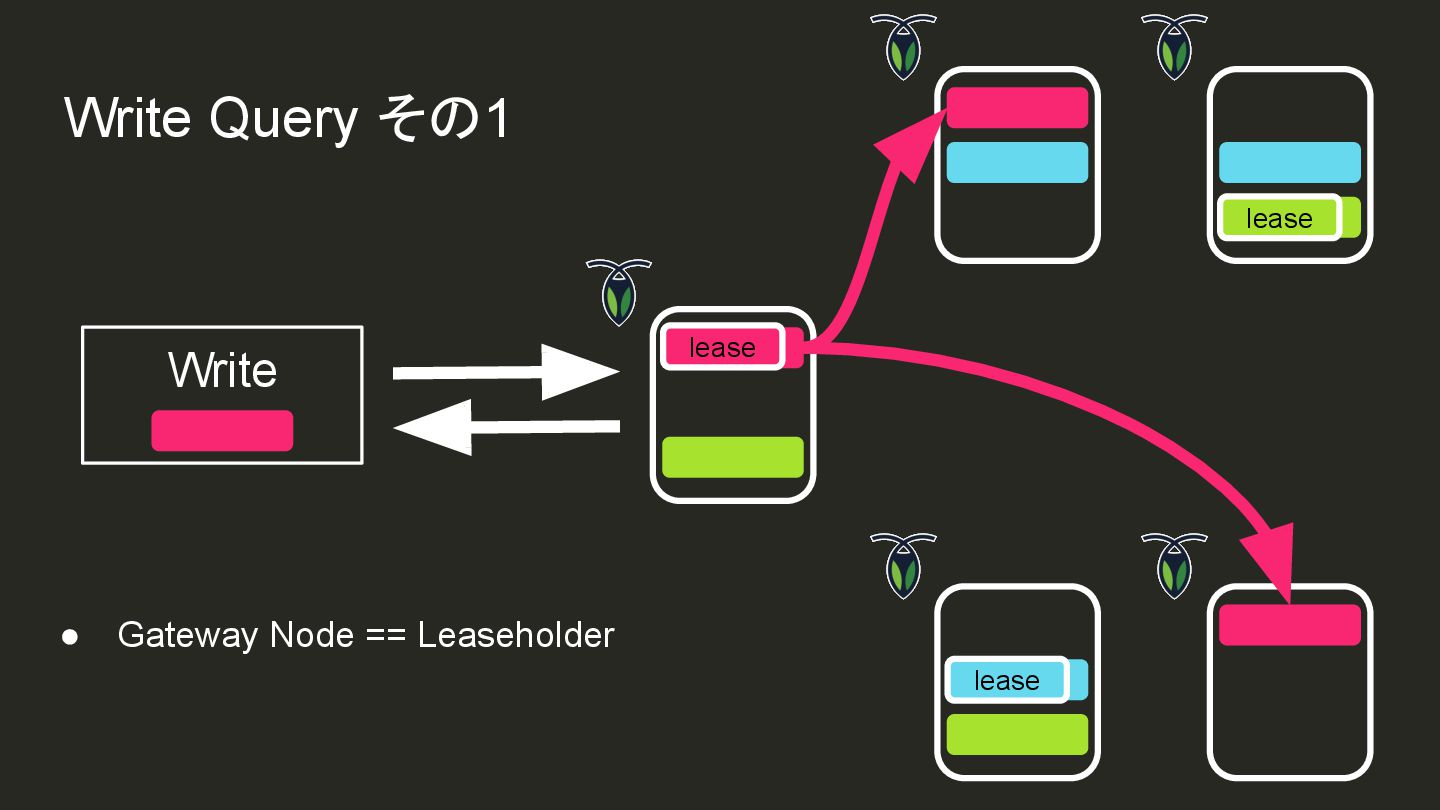

17. Write Query その1 Write lease lease lease • Gateway Node == Leaseholder

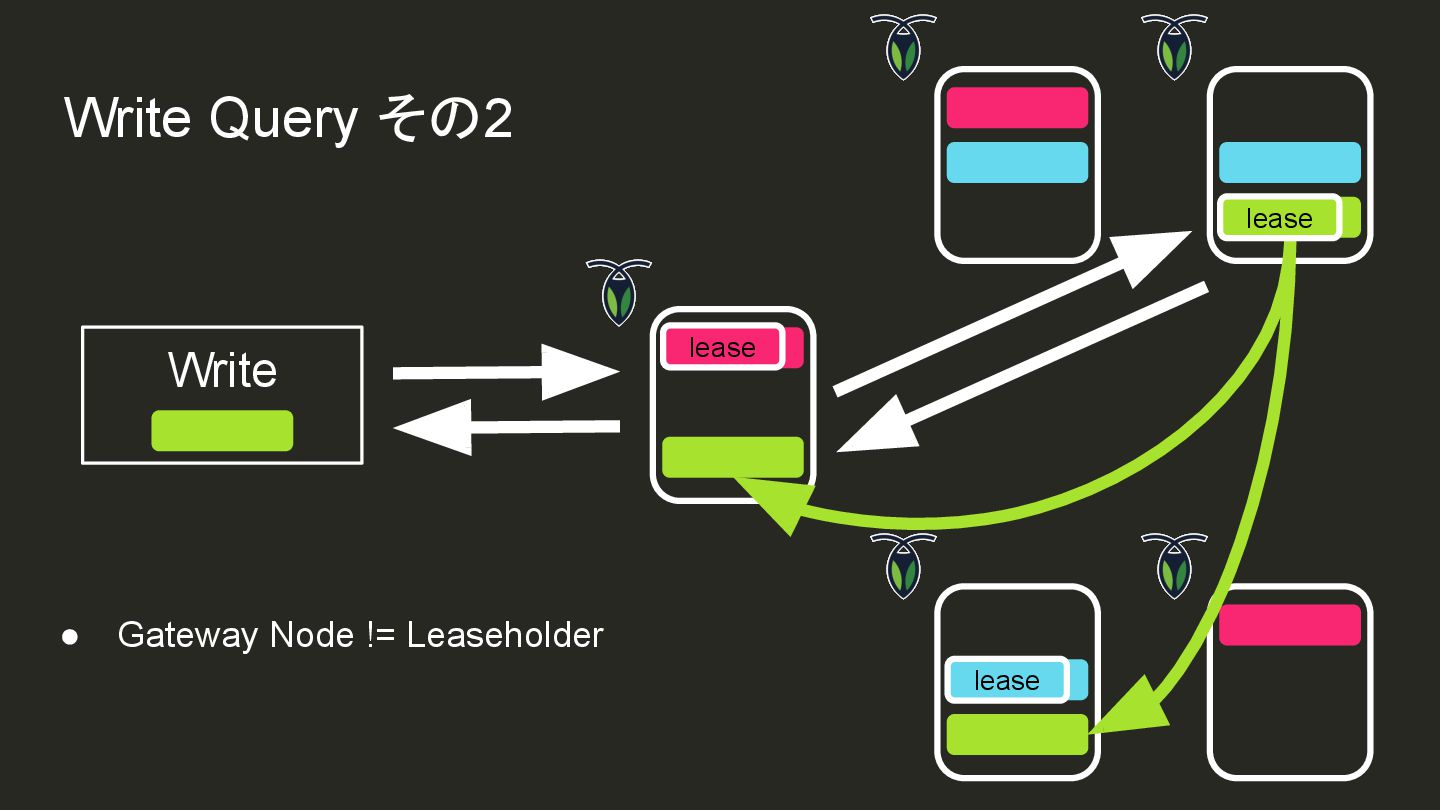

18. Write Write Query その2 lease lease lease • Gateway Node != Leaseholder
19. COMMIT (Write) の動作 \ ｺﾐｯﾄ /

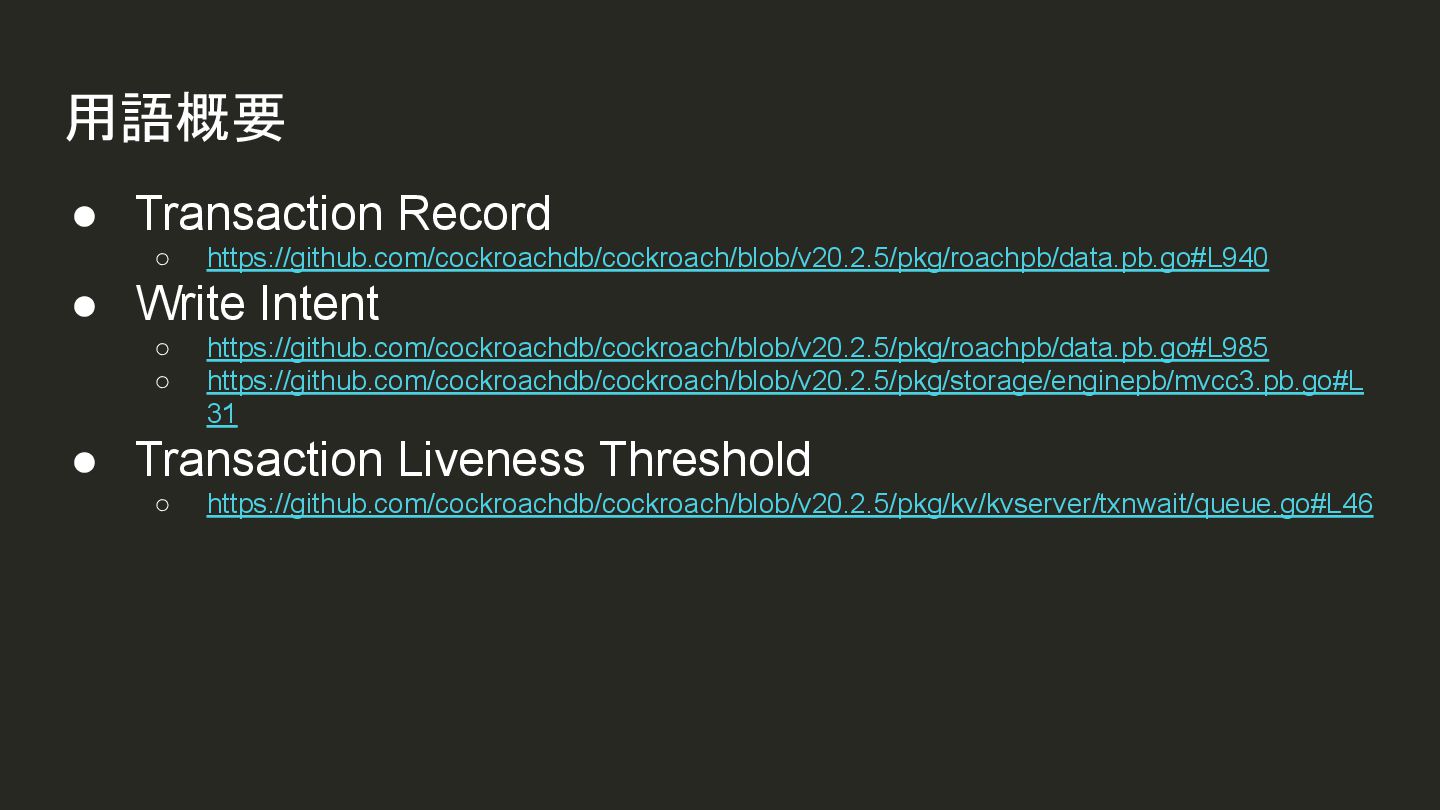

20. 用語概要 • Transaction Record ◦ https://github.com/cockroachdb/cockroach/blob/v20.2.5/pkg/roachpb/data.pb.go#L940 • Write Intent ◦ https://github.com/cockroachdb/cockroach/blob/v20.2.5/pkg/roachpb/data.pb.go#L985 ◦ https://github.com/cockroachdb/cockroach/blob/v20.2.5/pkg/storage/enginepb/mvcc3.pb.go#L 31 • Transaction Liveness Threshold ◦ https://github.com/cockroachdb/cockroach/blob/v20.2.5/pkg/kv/kvserver/txnwait/queue.go#L46

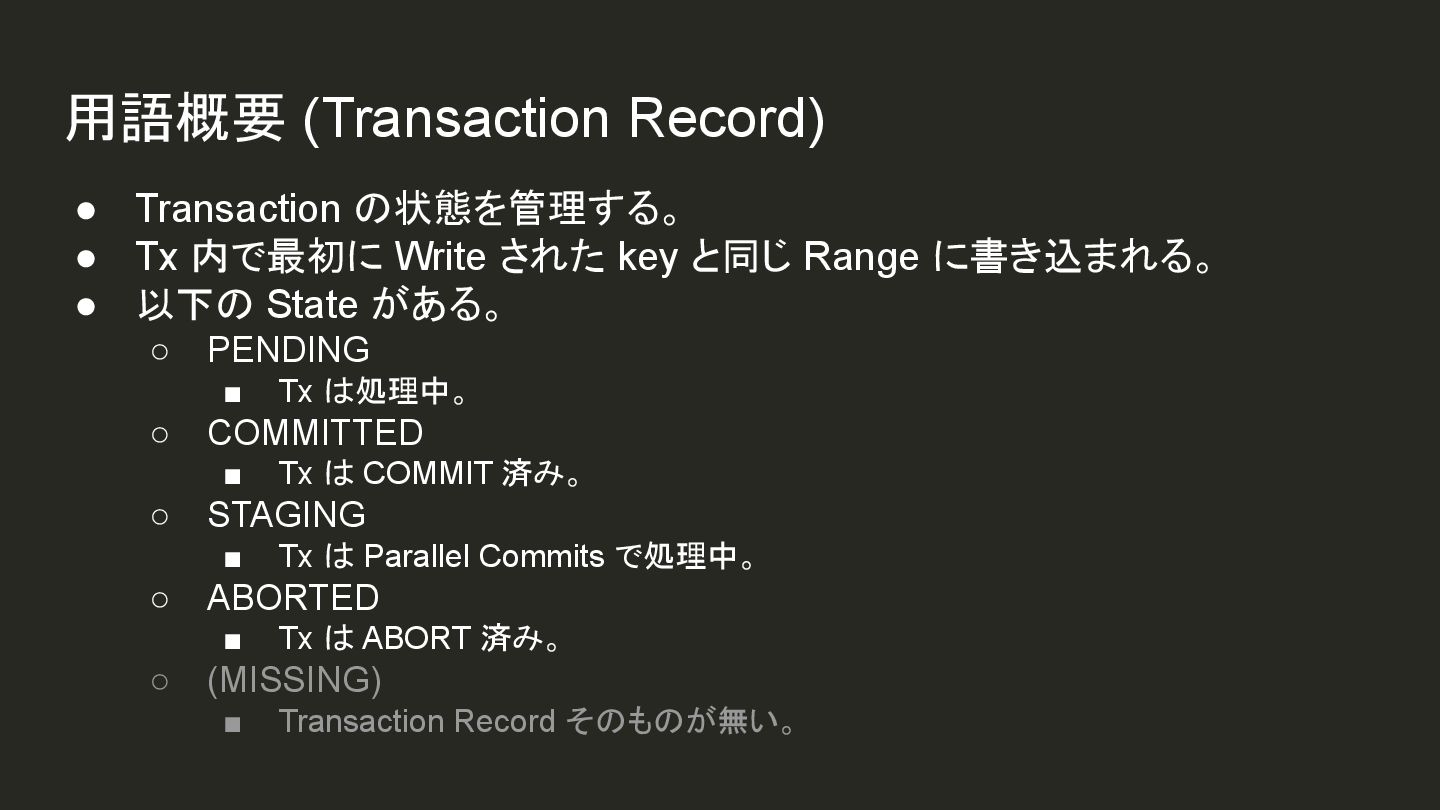

21. 用語概要 (Transaction Record) • Transaction の状態を管理する。 • Tx 内で最初に Write された key と同じ Range に書き込まれる。 • 以下の State がある。 ◦ PENDING ▪ Tx は処理中。 ◦ COMMITTED ▪ Tx は COMMIT 済み。 ◦ STAGING ▪ Tx は Parallel Commits で処理中。 ◦ ABORTED ▪ Tx は ABORT 済み。 ◦ (MISSING) ▪ Transaction Record そのものが無い。

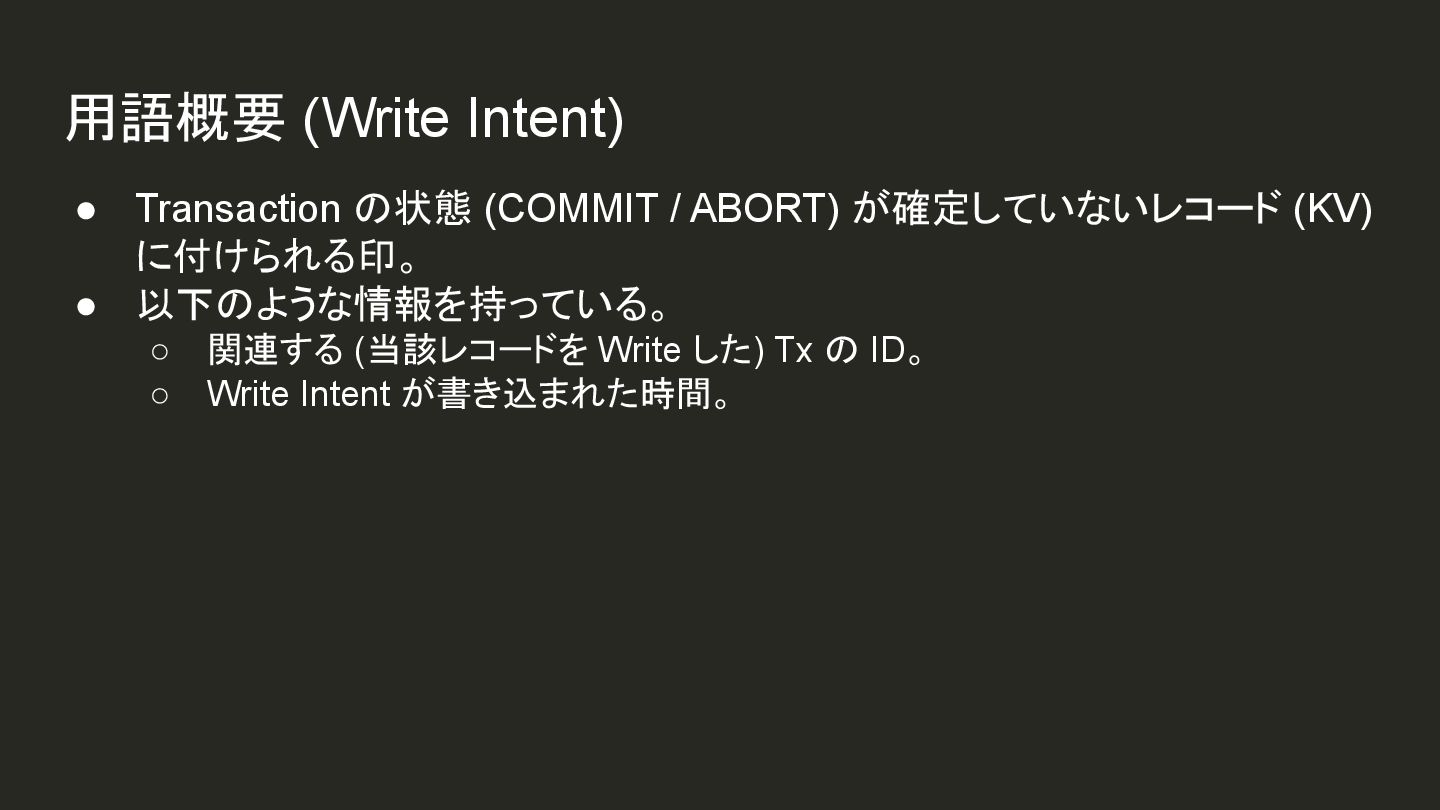

22. 用語概要 (Write Intent) • Transaction の状態 (COMMIT / ABORT) が確定していないレコード (KV) に付けられる印。 • 以下のような情報を持っている。 ◦ 関連する (当該レコードを Write した) Tx の ID。 ◦ Write Intent が書き込まれた時間。

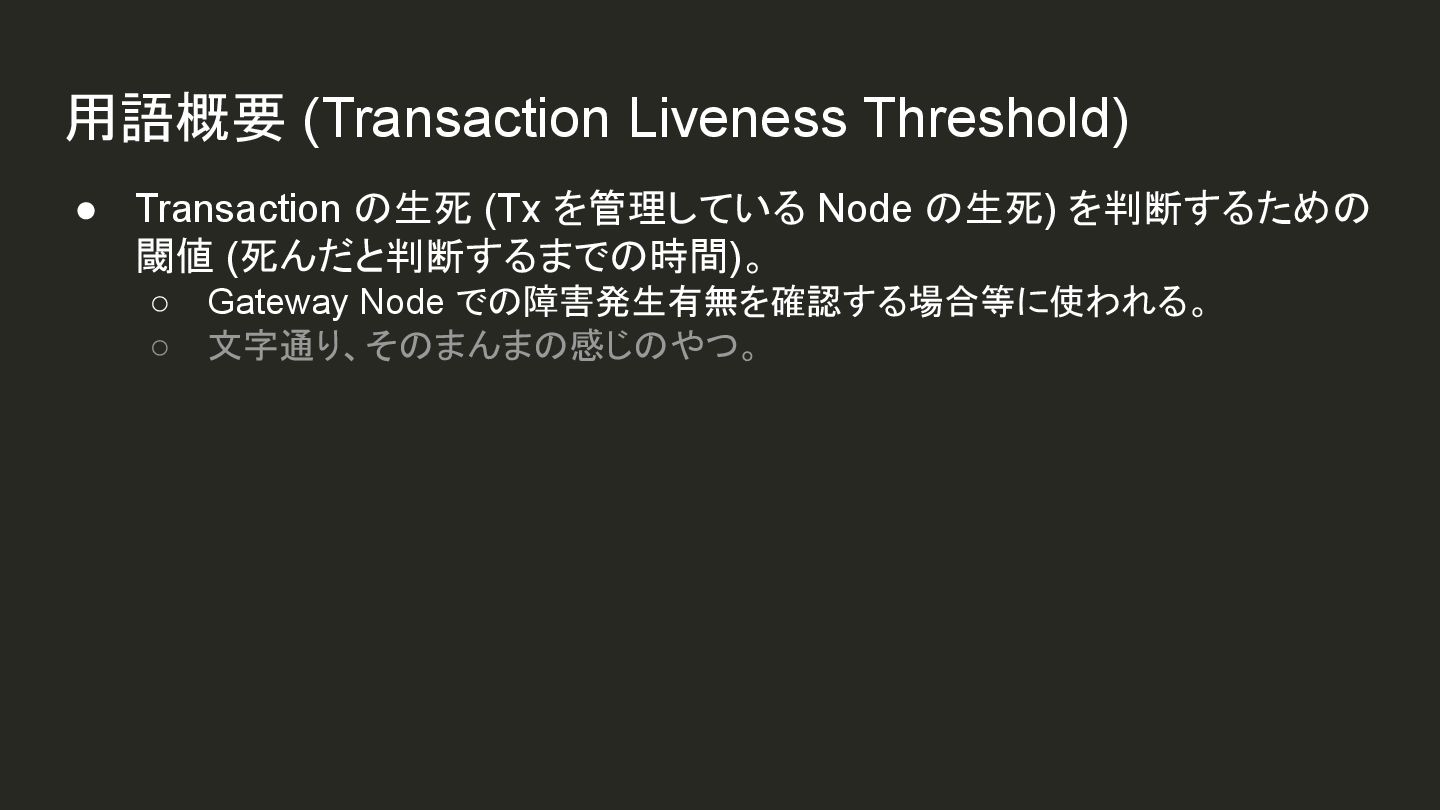

23. 用語概要 (Transaction Liveness Threshold) • Transaction の生死 (Tx を管理している Node の生死) を判断するための 閾値 (死んだと判断するまでの時間)。 ◦ Gateway Node での障害発生有無を確認する場合等に使われる。 ◦ 文字通り、そのまんまの感じのやつ。
24. COMMIT の仕組み Range : Set of KV date (512BM) Tx1 (timestamp t1) BEGIN; Write (key1, x1); COMMIT; key1 (t0): x0 key2 (t0): y0 key3 (t0): z0

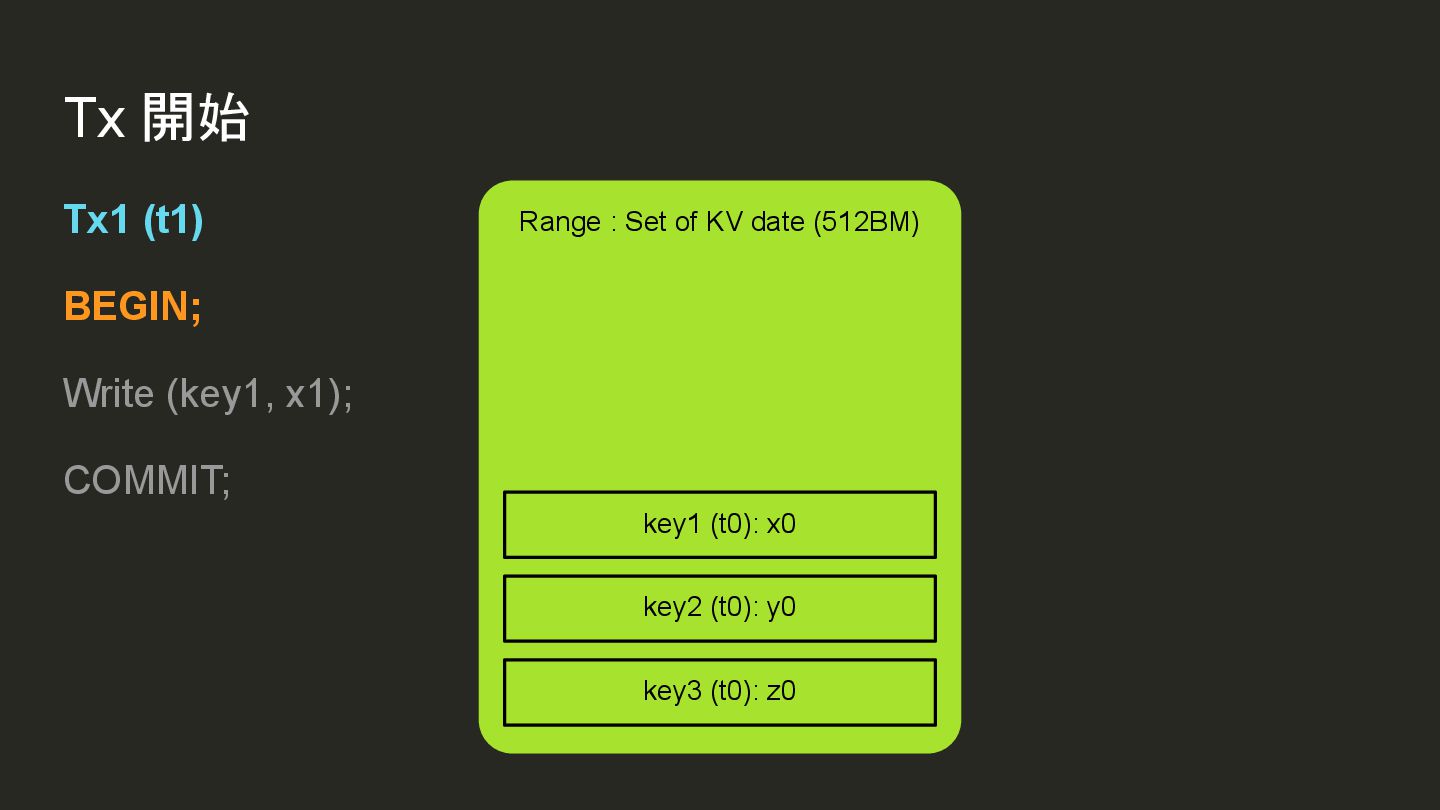

25. Tx 開始 Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); COMMIT; key1 (t0): x0 key2 (t0): y0 key3 (t0): z0

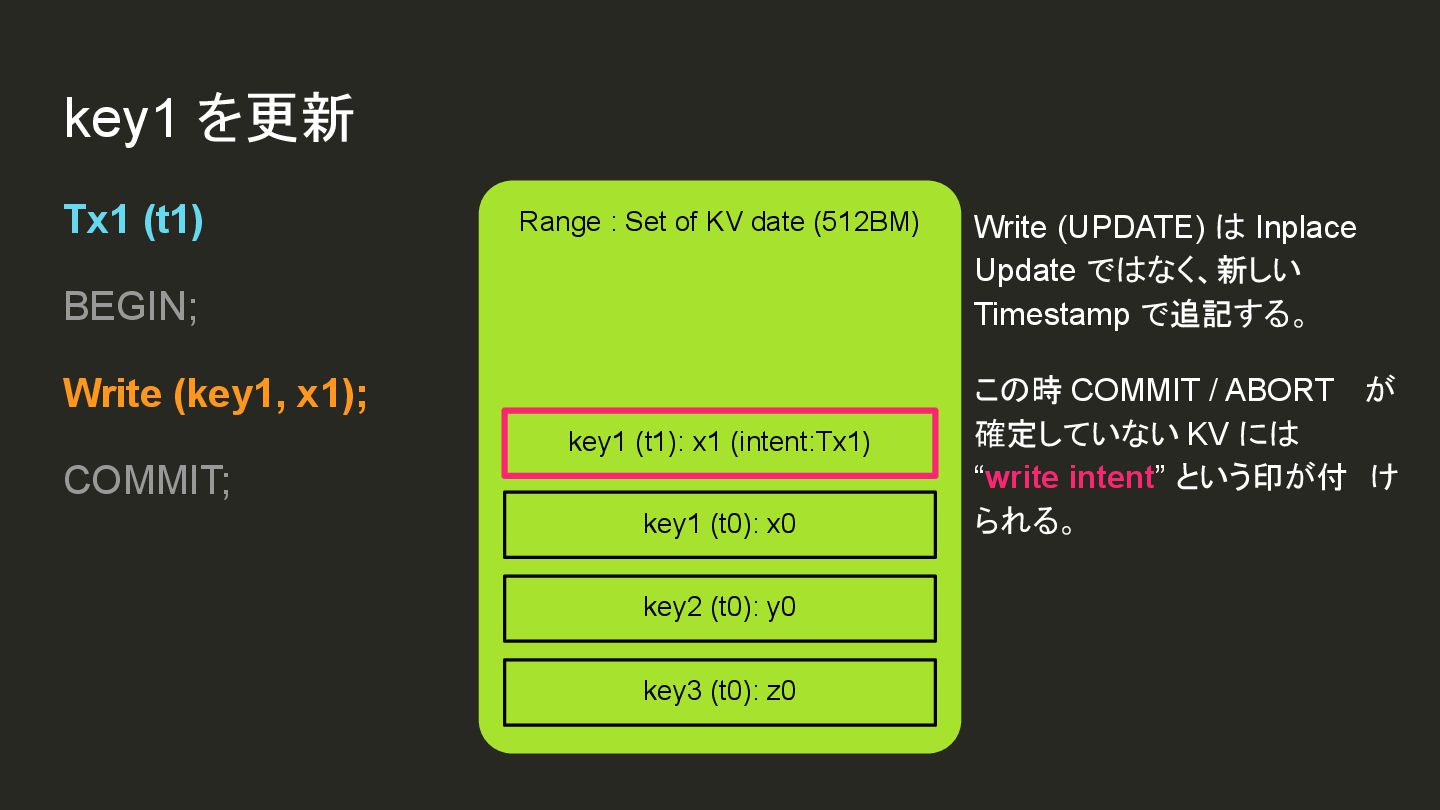

26. key1 を更新 Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); COMMIT; Write (UPDATE) は Inplace 　 Update ではなく、新しい 　 Timestamp で追記する。 この時 COMMIT / ABORT 　が 確定していない KV には 　 “write intent” という印が付　け られる。 key1 (t0): x0 key2 (t0): y0 key3 (t0): z0 key1 (t1): x1 (intent:Tx1)

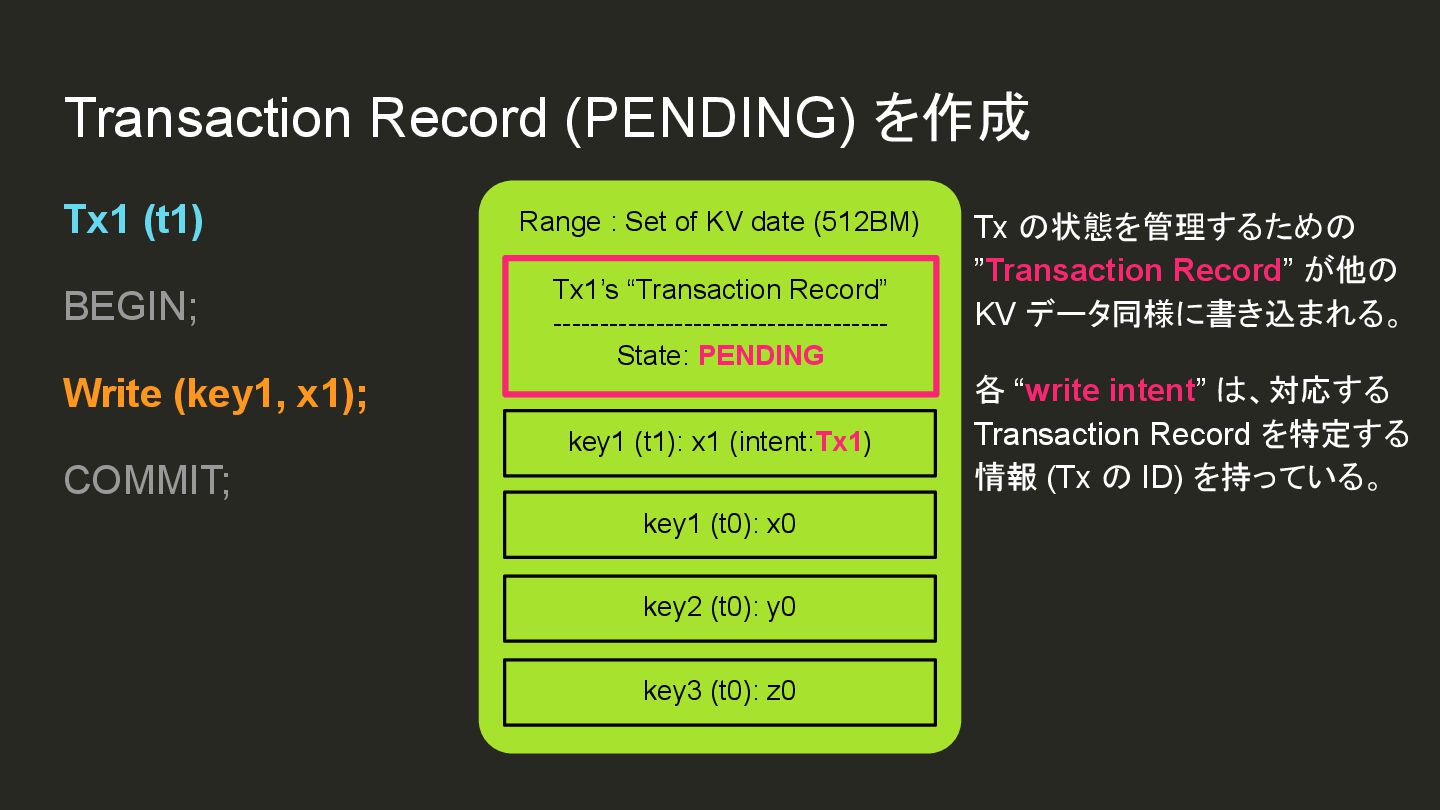

27. Transaction Record (PENDING) を作成 Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); COMMIT; Tx の状態を管理するための ”Transaction Record” が他の KV データ同様に書き込まれる。 各 “write intent” は、対応する Transaction Record を特定する 情報 (Tx の ID) を持っている。 key1 (t0): x0 key2 (t0): y0 key3 (t0): z0 key1 (t1): x1 (intent:Tx1) Tx1’s “Transaction Record” ------------------------------------ State: PENDING

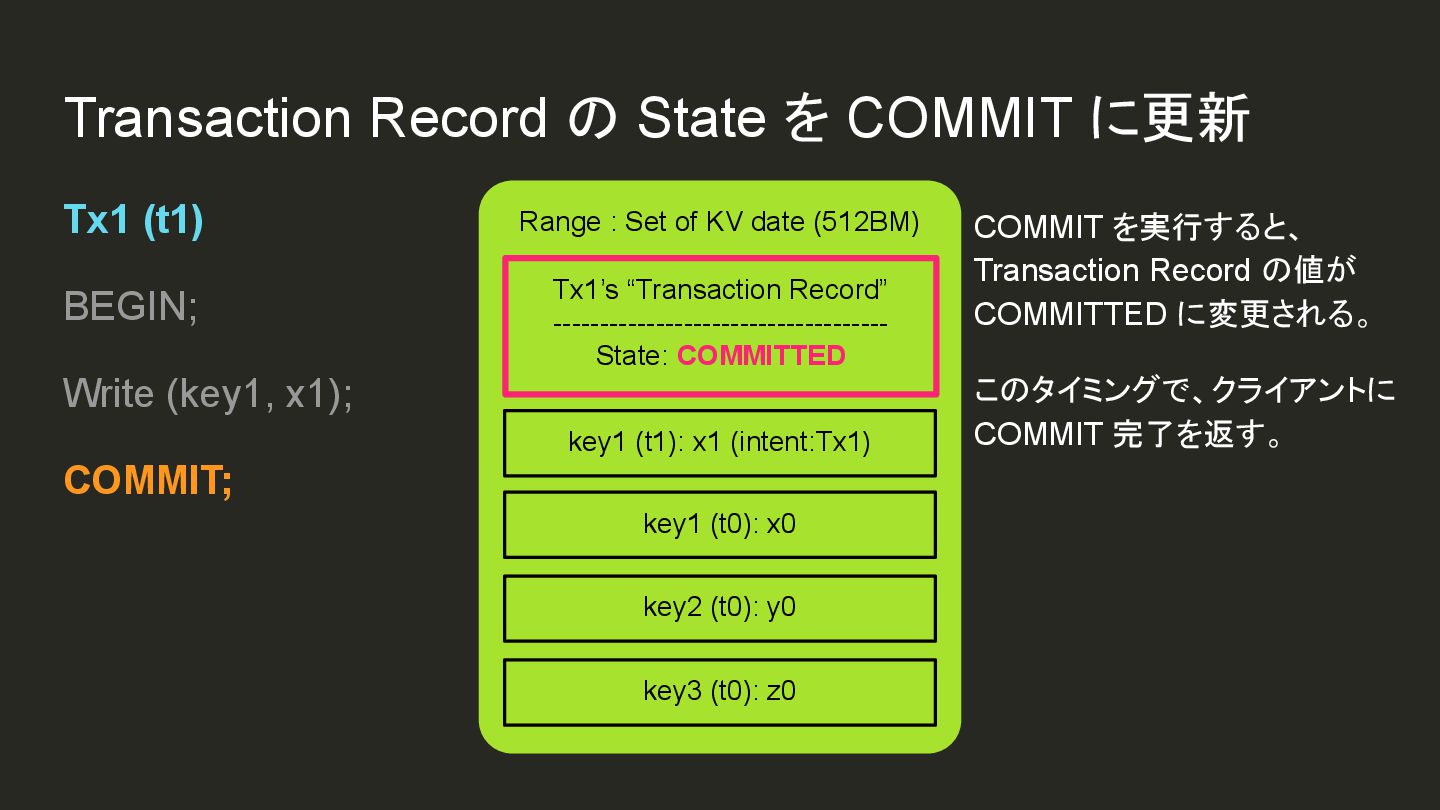

28. Transaction Record の State を COMMIT に更新 Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); COMMIT; COMMIT を実行すると、　 Transaction Record の値が COMMITTED に変更される。 このタイミングで、クライアントに COMMIT 完了を返す。 key1 (t0): x0 key2 (t0): y0 key3 (t0): z0 key1 (t1): x1 (intent:Tx1) Tx1’s “Transaction Record” ------------------------------------ State: COMMITTED

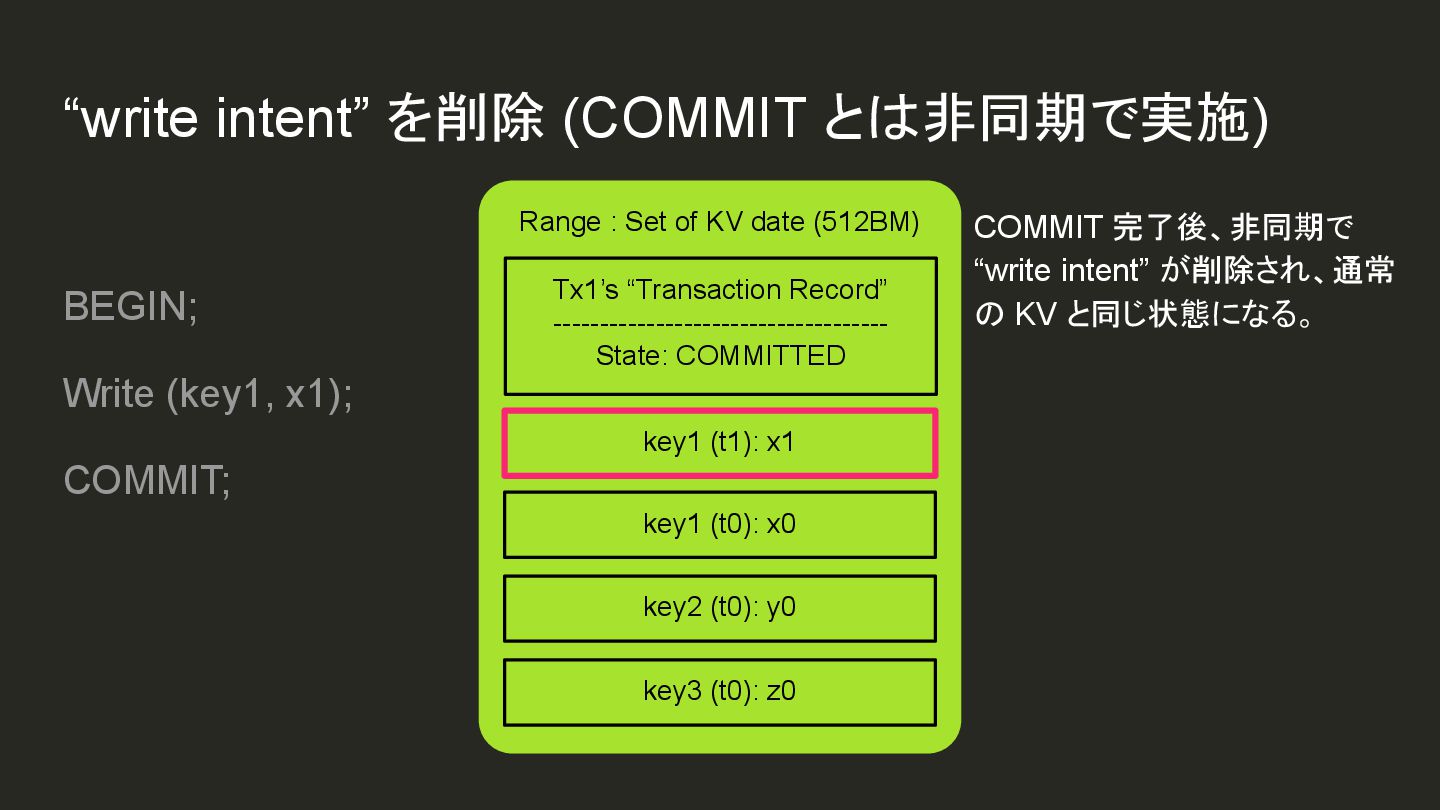

29. “write intent” を削除 (COMMIT とは非同期で実施) Range : Set of KV date (512BM) BEGIN; Write (key1, x1); COMMIT; key1 (t0): x0 key2 (t0): y0 key3 (t0): z0 key1 (t1): x1 Tx1’s “Transaction Record” ------------------------------------ State: COMMITTED COMMIT 完了後、非同期で “write intent” が削除され、通常 の KV と同じ状態になる。

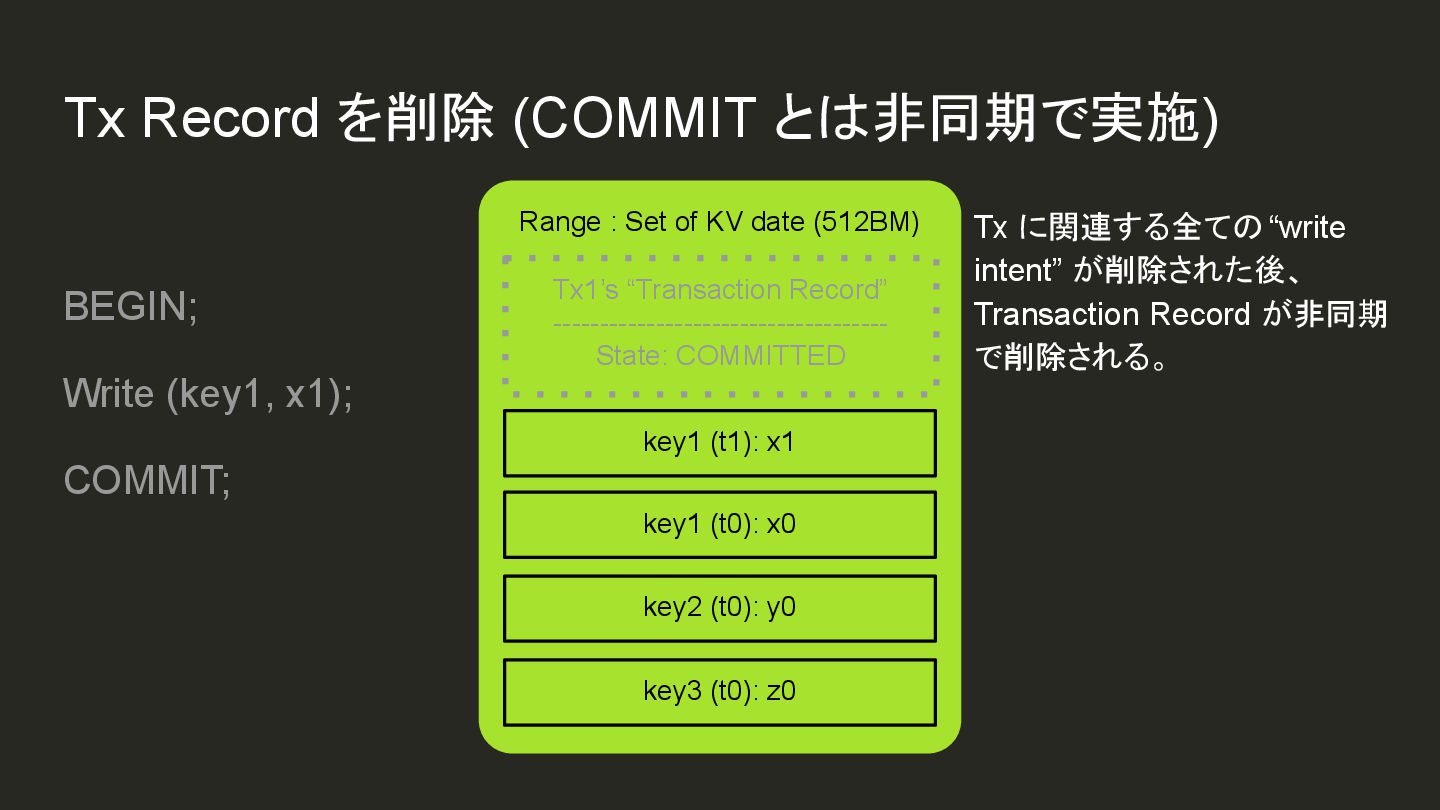

30. Tx Record を削除 (COMMIT とは非同期で実施) Range : Set of KV date (512BM) BEGIN; Write (key1, x1); COMMIT; key1 (t0): x0 key2 (t0): y0 key3 (t0): z0 key1 (t1): x1 Tx1’s “Transaction Record” ------------------------------------ State: COMMITTED Tx に関連する全ての “write intent” が削除された後、 Transaction Record が非同期 で削除される。
31. Read の動作 \ ﾘｰﾄﾞ /

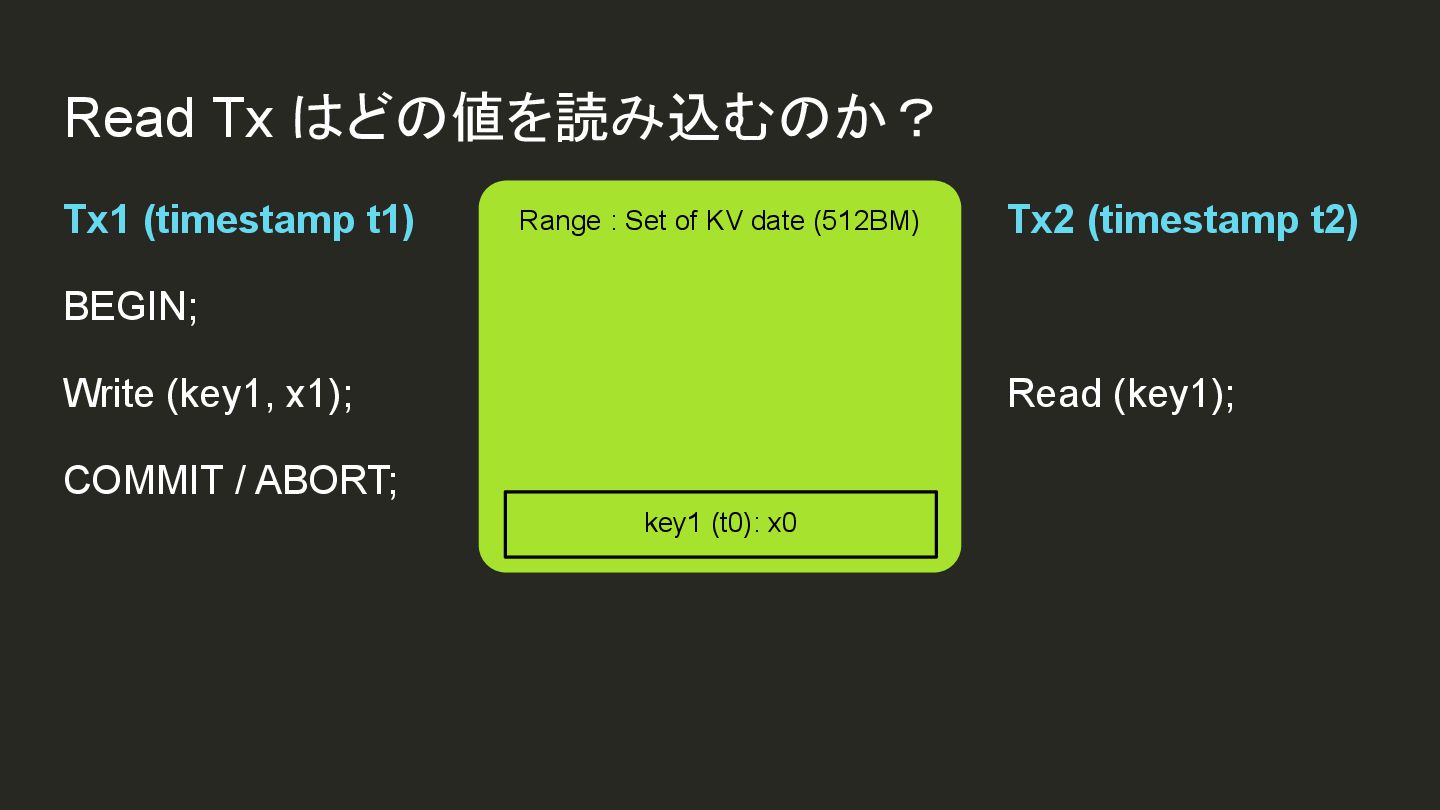

32. Read Tx はどの値を読み込むのか？ Range : Set of KV date (512BM) Tx1 (timestamp t1) BEGIN; Write (key1, x1); COMMIT / ABORT; Tx2 (timestamp t2) Read (key1); key1 (t0): x0

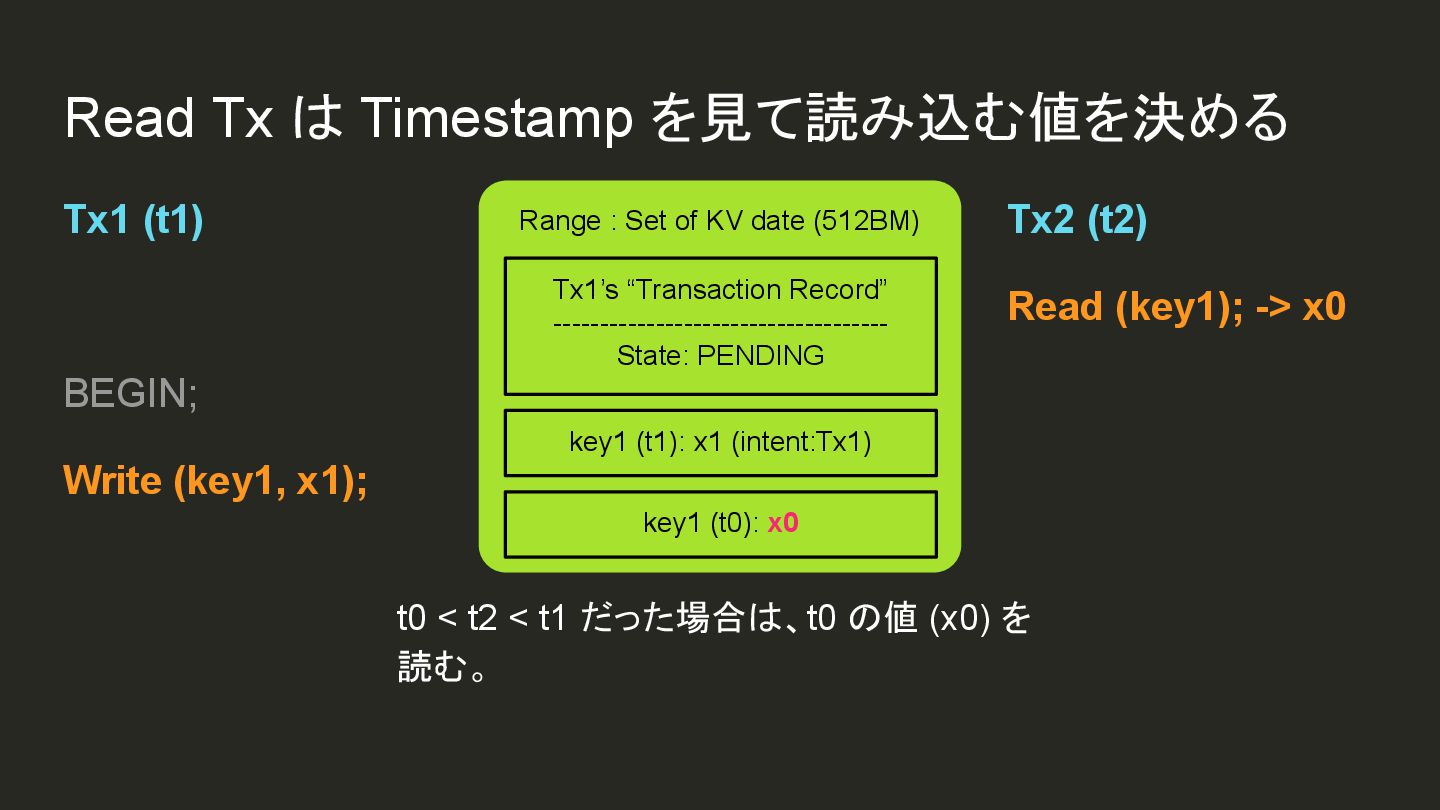

33. Read Tx は Timestamp を見て読み込む値を決める Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); Tx1’s “Transaction Record” ------------------------------------ State: PENDING Tx2 (t2) Read (key1); -> x0 t0 < t2 < t1 だった場合は、t0 の値 (x0) を 読む。 key1 (t1): x1 (intent:Tx1) key1 (t0): x0

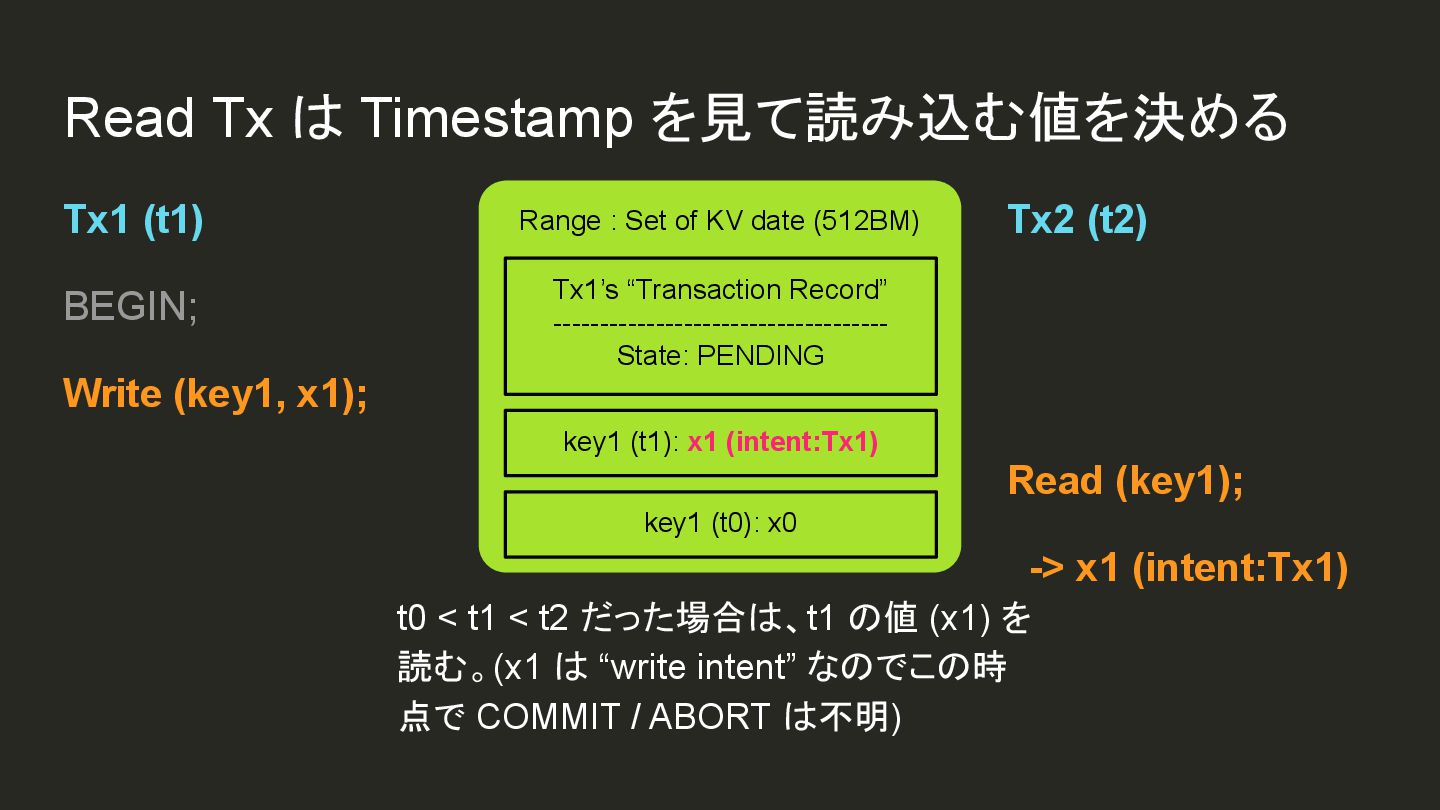

34. Read Tx は Timestamp を見て読み込む値を決める Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); Tx1’s “Transaction Record” ------------------------------------ State: PENDING Tx2 (t2) Read (key1); -> x1 (intent:Tx1) t0 < t1 < t2 だった場合は、t1 の値 (x1) を 読む。(x1 は “write intent” なのでこの時 点で COMMIT / ABORT は不明) key1 (t1): x1 (intent:Tx1) key1 (t0): x0

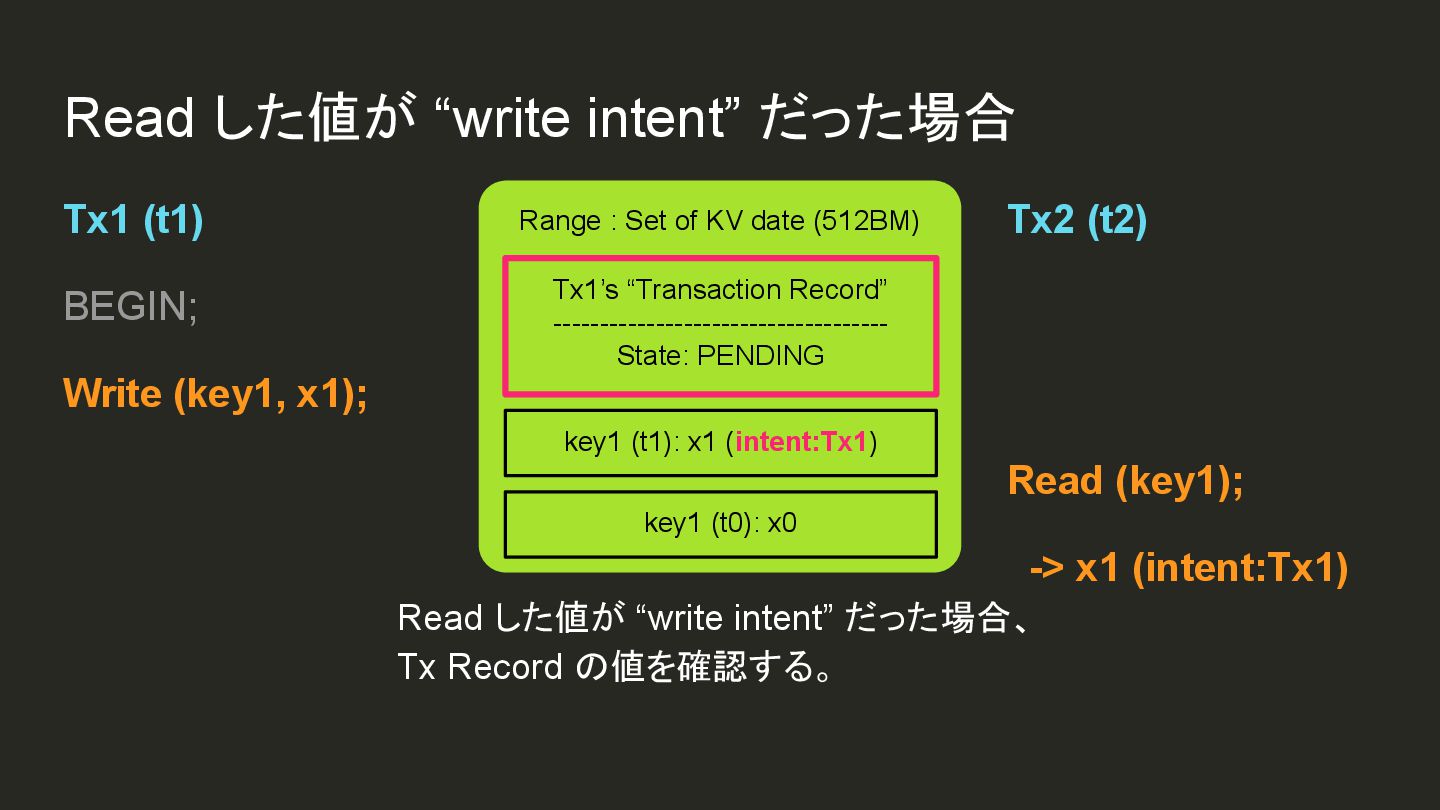

35. Read した値が “write intent” だった場合 Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); Tx1’s “Transaction Record” ------------------------------------ State: PENDING Read した値が “write intent” だった場合、 Tx Record の値を確認する。 key1 (t1): x1 (intent:Tx1) key1 (t0): x0 Tx2 (t2) Read (key1); -> x1 (intent:Tx1)

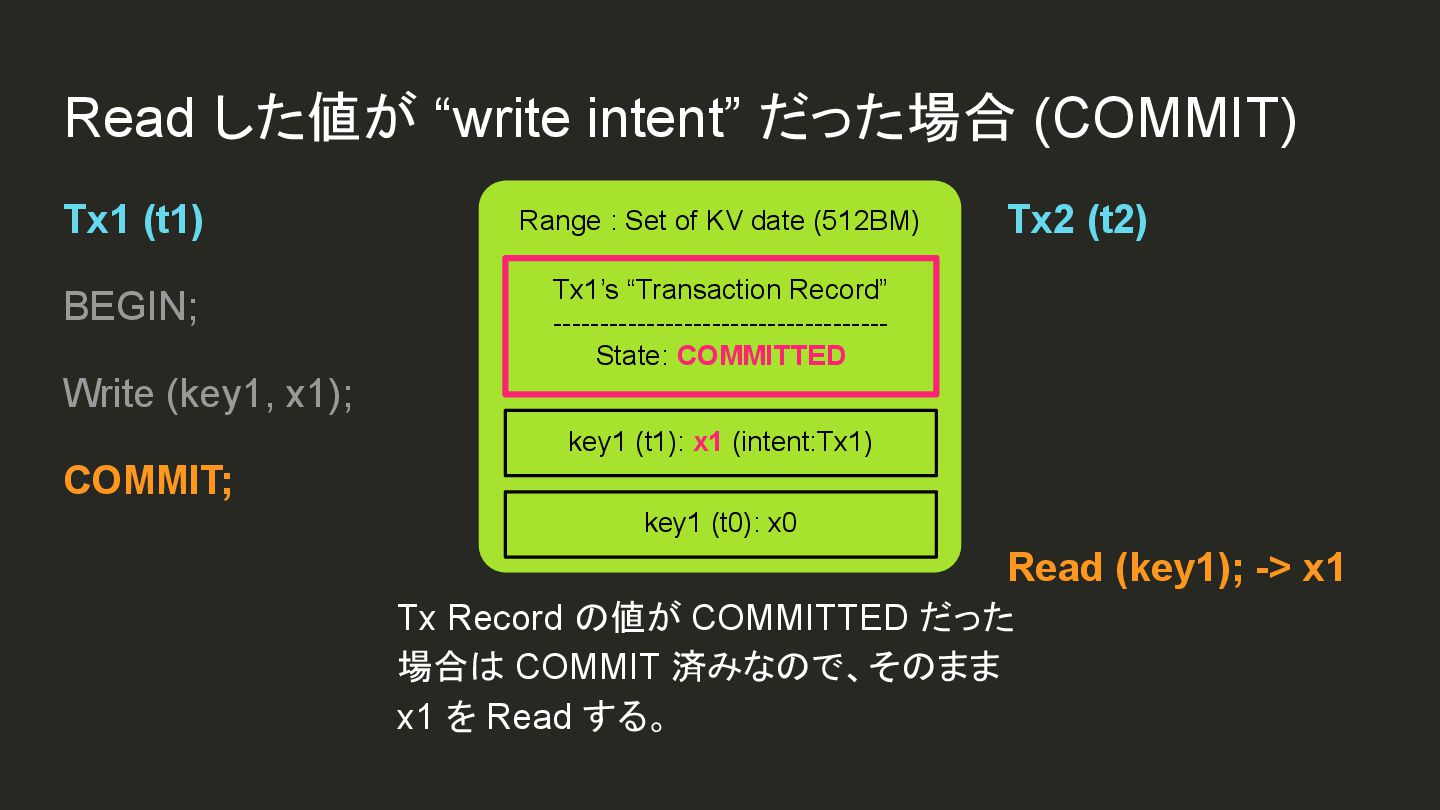

36. Read した値が “write intent” だった場合 (COMMIT) Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); COMMIT; Tx1’s “Transaction Record” ------------------------------------ State: COMMITTED Tx Record の値が COMMITTED だった 場合は COMMIT 済みなので、そのまま x1 を Read する。 key1 (t1): x1 (intent:Tx1) key1 (t0): x0 Tx2 (t2) Read (key1); -> x1

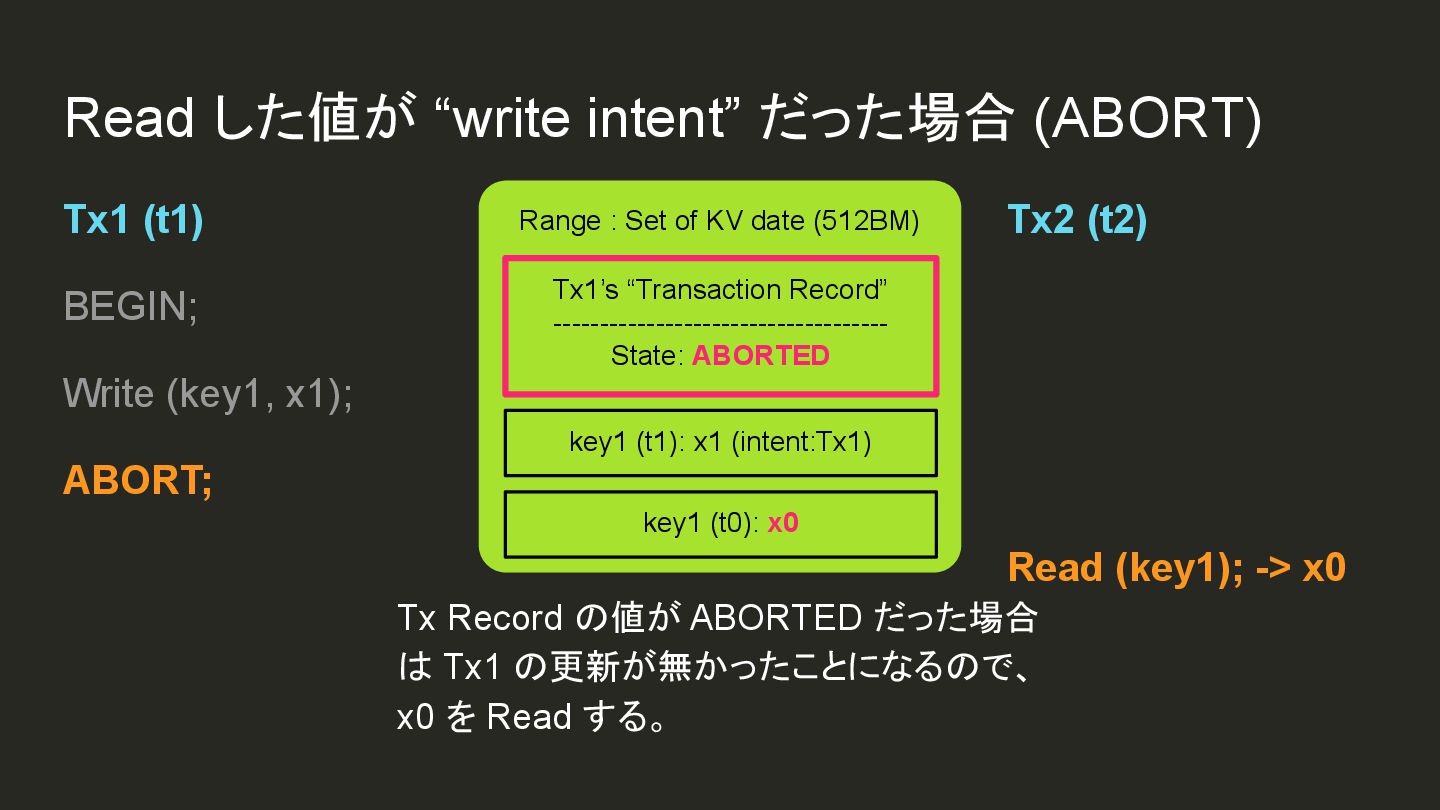

37. Read した値が “write intent” だった場合 (ABORT) Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); ABORT; Tx1’s “Transaction Record” ------------------------------------ State: ABORTED Tx Record の値が ABORTED だった場合 は Tx1 の更新が無かったことになるので、 x0 を Read する。 key1 (t1): x1 (intent:Tx1) key1 (t0): x0 Tx2 (t2) Read (key1); -> x0

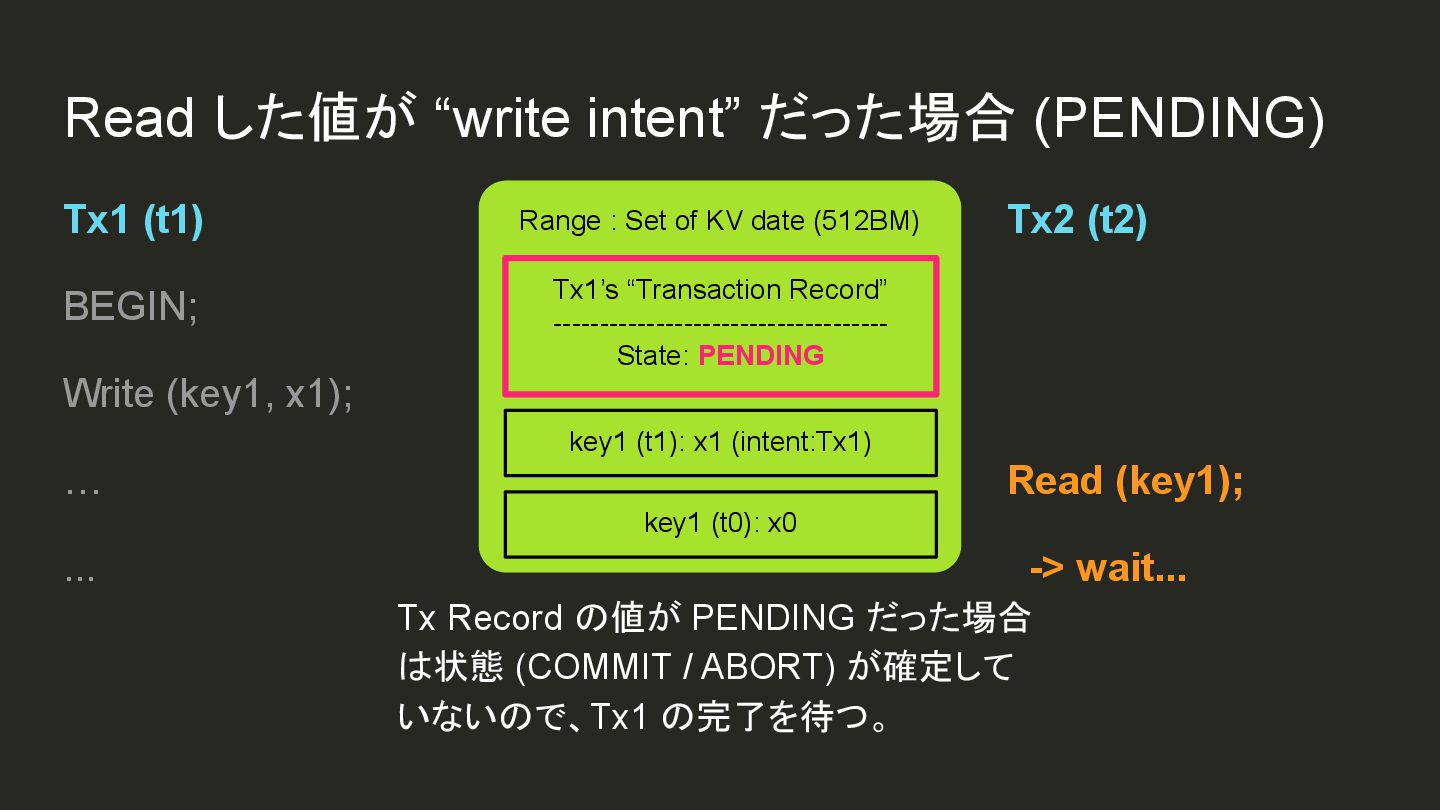

38. Read した値が “write intent” だった場合 (PENDING) Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); … ... Tx1’s “Transaction Record” ------------------------------------ State: PENDING Tx Record の値が PENDING だった場合 は状態 (COMMIT / ABORT) が確定して いないので、Tx1 の完了を待つ。 key1 (t1): x1 (intent:Tx1) key1 (t0): x0 Tx2 (t2) Read (key1); -> wait...

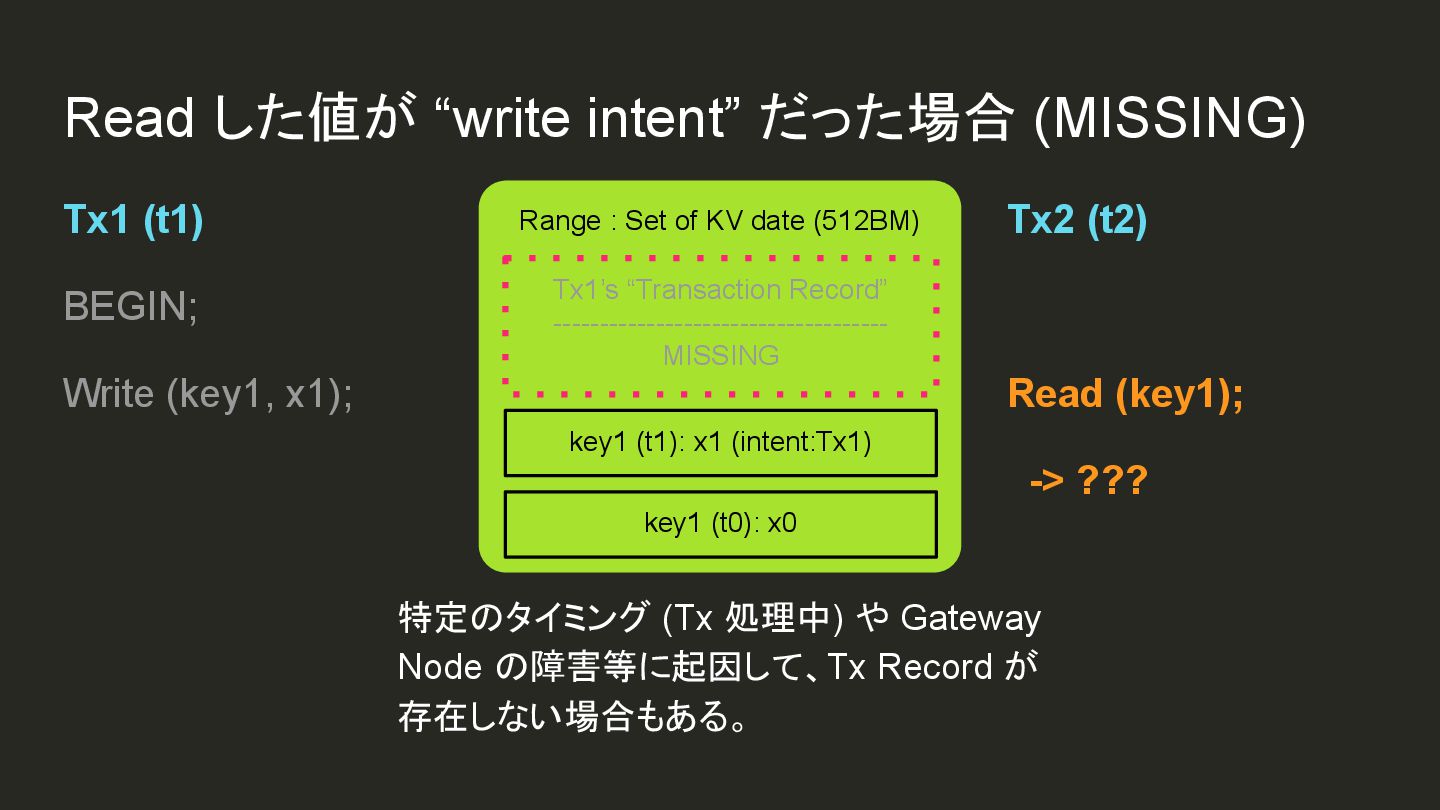

39. Read した値が “write intent” だった場合 (MISSING) Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); 特定のタイミング (Tx 処理中) や Gateway Node の障害等に起因して、Tx Record が 存在しない場合もある。 key1 (t1): x1 (intent:Tx1) key1 (t0): x0 Tx2 (t2) Read (key1); -> ??? Tx1’s “Transaction Record” ------------------------------------ MISSING

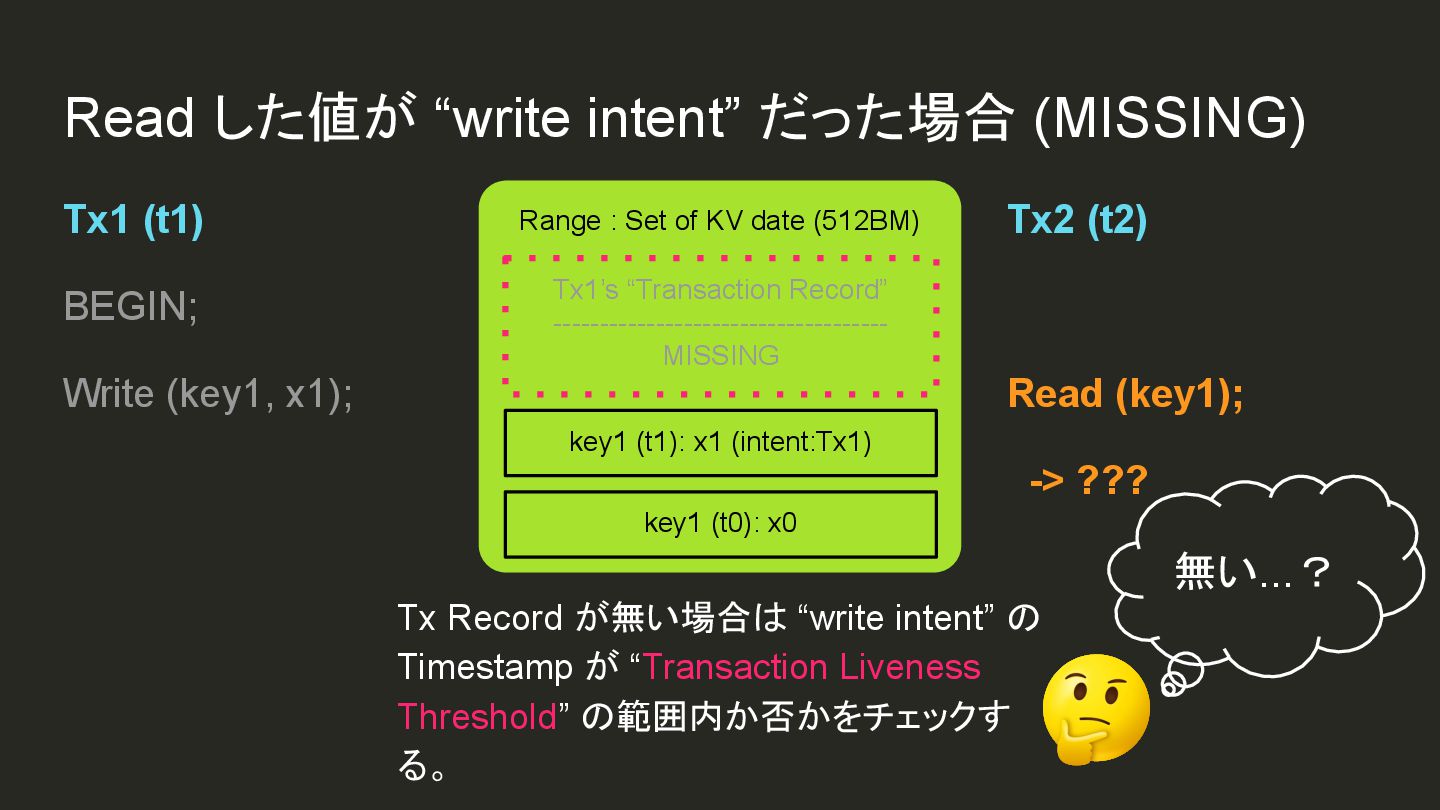

40. Read した値が “write intent” だった場合 (MISSING) Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); Tx Record が無い場合は “write intent” の Timestamp が “Transaction Liveness Threshold” の範囲内か否かをチェックす る。 key1 (t1): x1 (intent:Tx1) key1 (t0): x0 Tx2 (t2) Read (key1); -> ??? 無い...？ Tx1’s “Transaction Record” ------------------------------------ MISSING

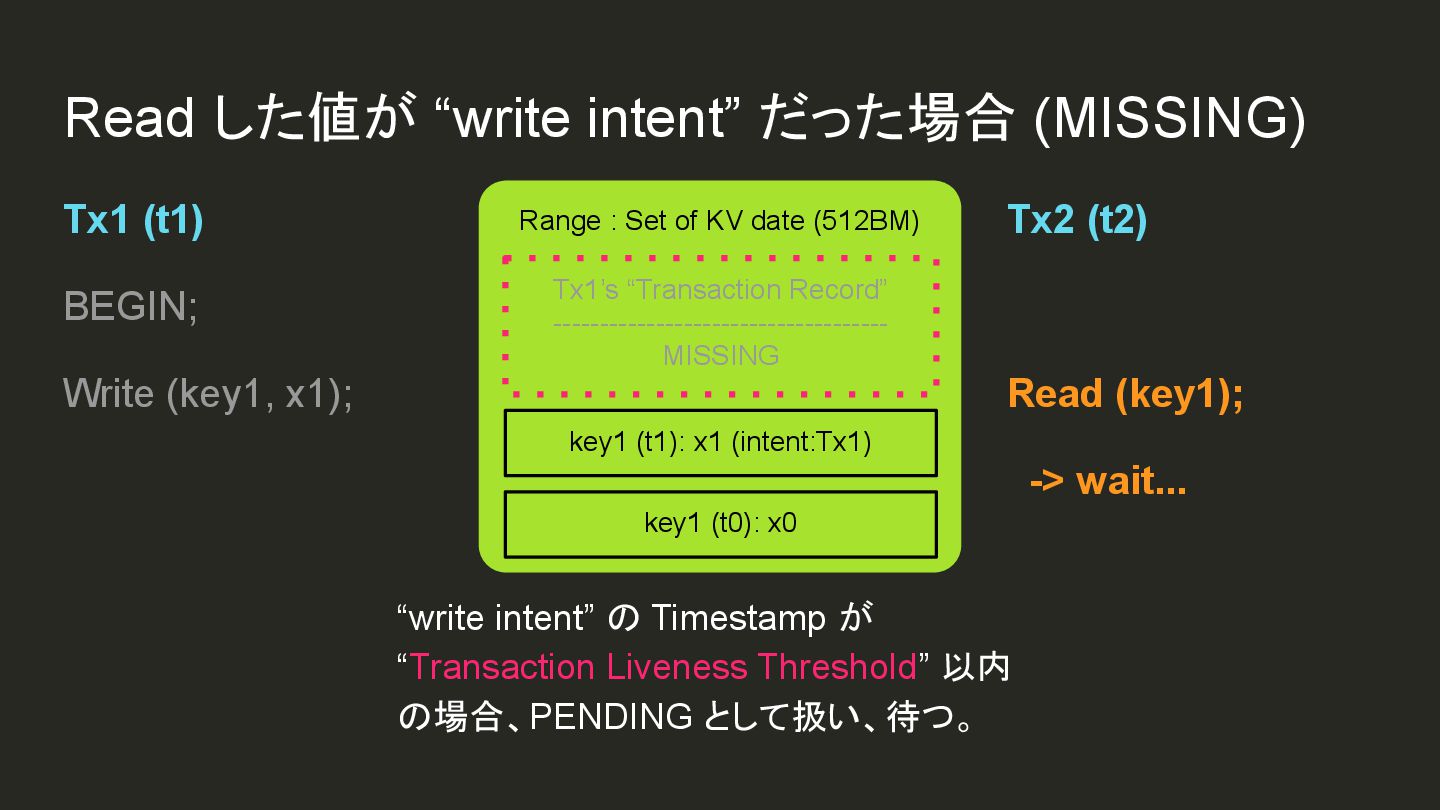

41. Read した値が “write intent” だった場合 (MISSING) Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); “write intent” の Timestamp が “Transaction Liveness Threshold” 以内 の場合、PENDING として扱い、待つ。 key1 (t0): x0 key1 (t1): x1 (intent:Tx1) Tx2 (t2) Read (key1); -> wait... Tx1’s “Transaction Record” ------------------------------------ MISSING

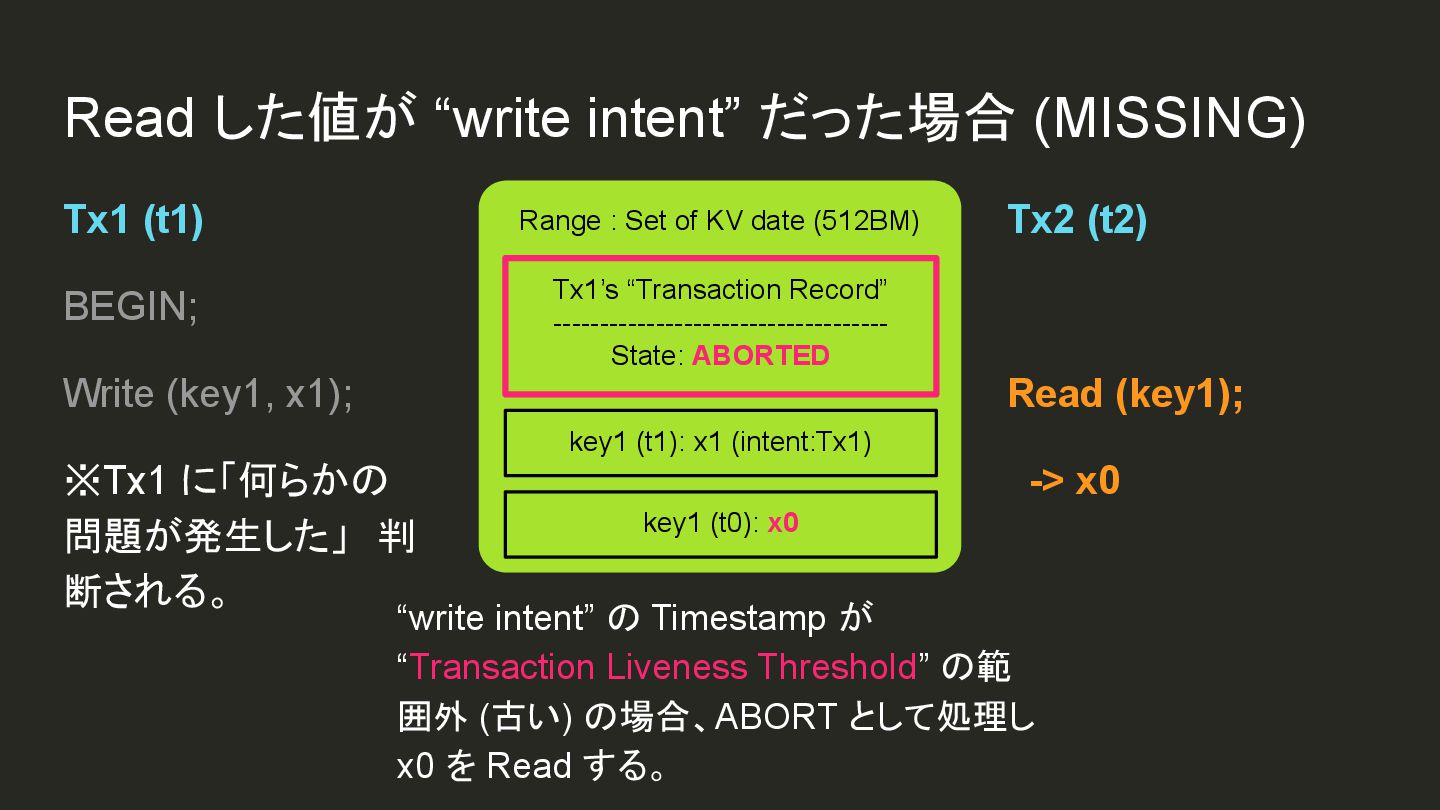

42. Read した値が “write intent” だった場合 (MISSING) Range : Set of KV date (512BM) Tx1 (t1) BEGIN; Write (key1, x1); ※Tx1 に「何らかの　 問題が発生した」　判 断される。 key1 (t0): x0 key1 (t1): x1 (intent:Tx1) Tx2 (t2) Read (key1); -> x0 “write intent” の Timestamp が “Transaction Liveness Threshold” の範 囲外 (古い) の場合、ABORT として処理し x0 を Read する。 Tx1’s “Transaction Record” ------------------------------------ State: ABORTED
43. 宣伝 \ ｾﾝﾃﾞﾝ /

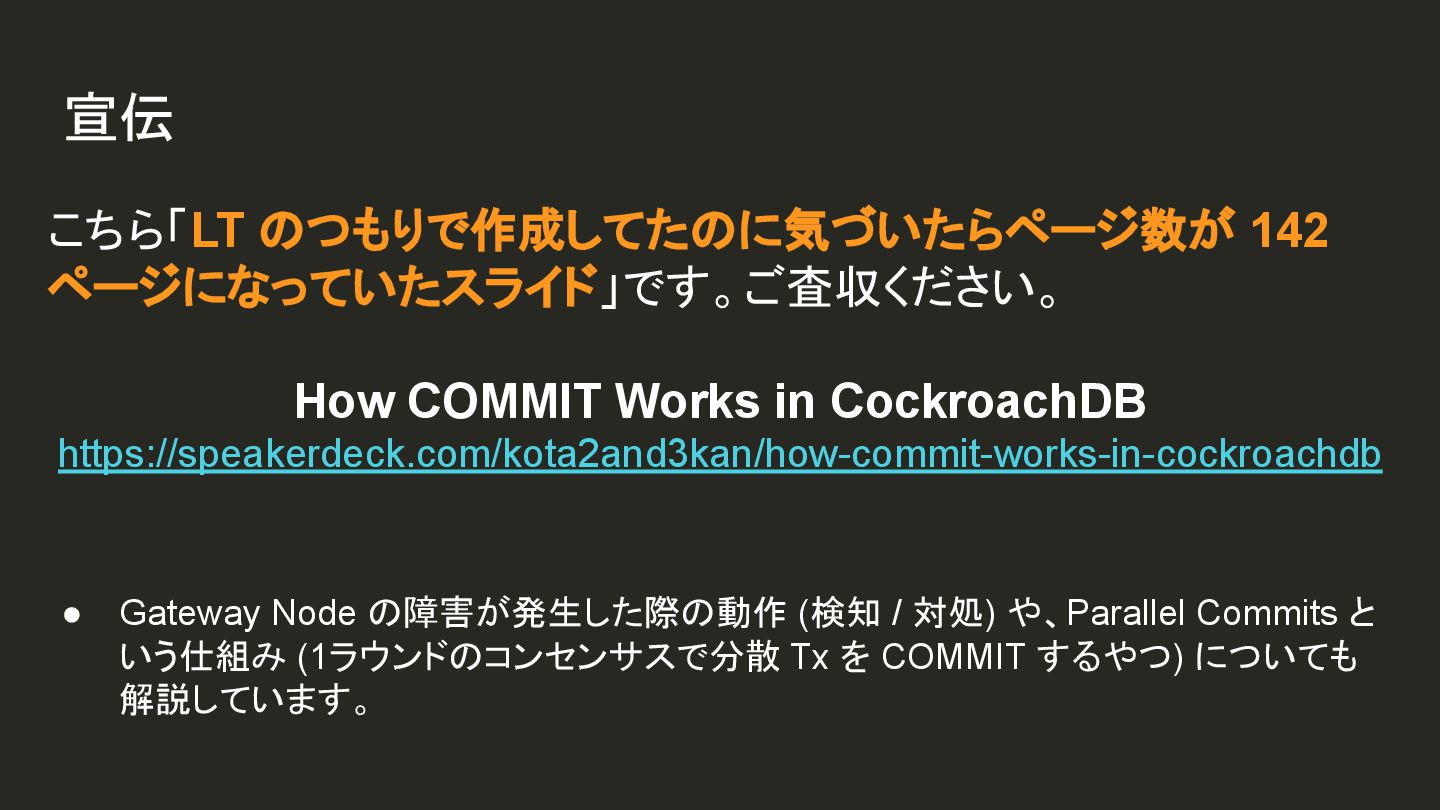

44. こちら「LT のつもりで作成してたのに気づいたらページ数が 142 ページになっていたスライド」です。ご査収ください。 How COMMIT Works in CockroachDB https://speakerdeck.com/kota2and3kan/how-commit-works-in-cockroachdb • Gateway Node の障害が発生した際の動作 (検知 / 対処) や、Parallel Commits と いう仕組み (1ラウンドのコンセンサスで分散 Tx を COMMIT するやつ) についても 解説しています。 宣伝
45. まとめ \ ﾏﾄﾒ /
46. まとめ LT で分散 Tx を語るの is 無理！ \ ﾑﾘ /
47. まとめ 興味がある人は是非！ https://speakerdeck.com/kota2and3kan/how-commit-works-in-cockroachdb \ ﾐﾃﾈ /
48. Thank you!
