1. RISC-V向けOS上でのICMPプロトコルスタック実装 Arch B2 Kota 親: macchan

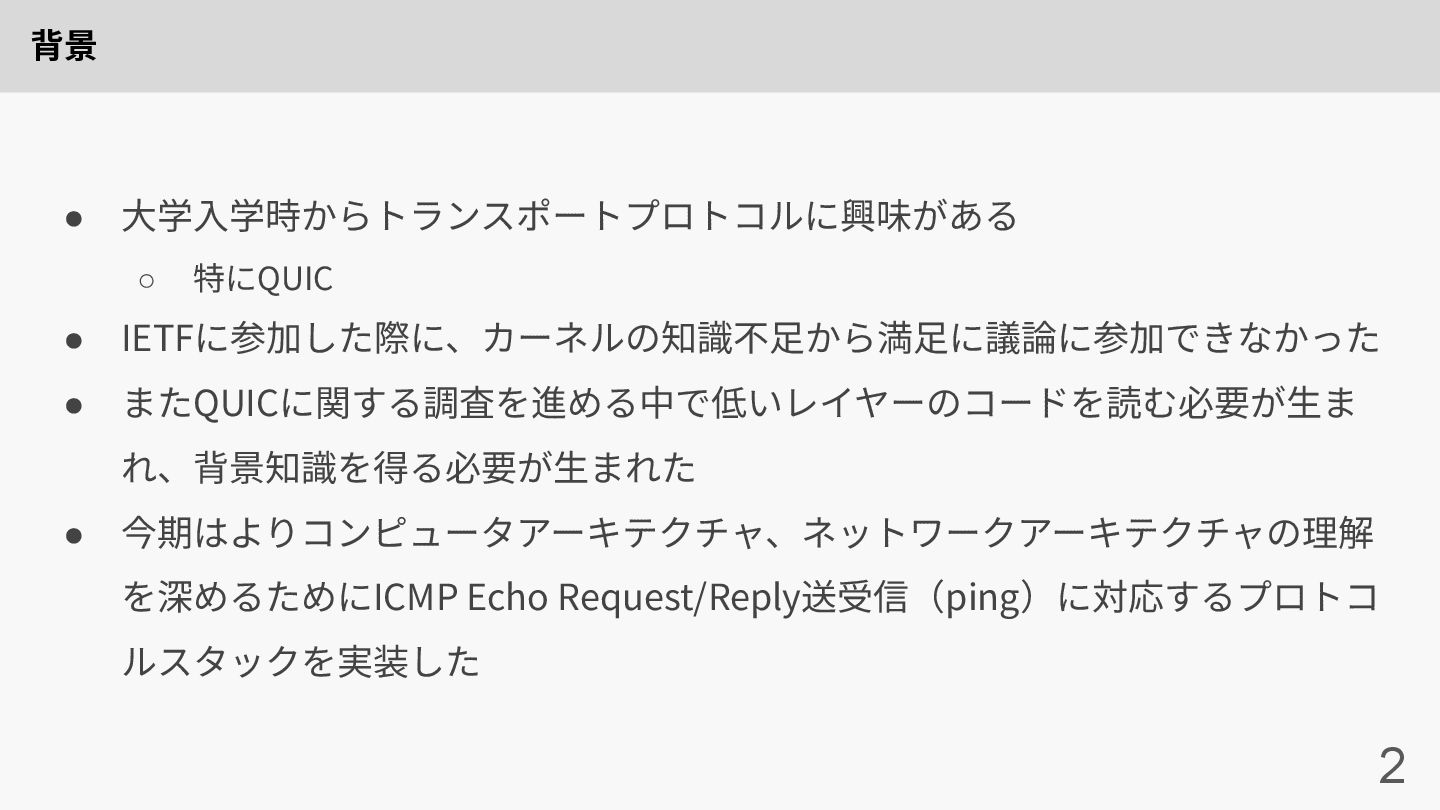

2. 背景 2 • ⼤学⼊学時からトランスポートプロトコルに興味がある ◦ 特にQUIC • IETFに参加した際に、カーネルの知識不⾜から満⾜に議論に参加できなかった • またQUICに関する調査を進める中で低いレイヤーのコードを読む必要が⽣ま れ、背景知識を得る必要が⽣まれた • 今期はよりコンピュータアーキテクチャ、ネットワークアーキテクチャの理解 を深めるためにICMP Echo Request/Reply送受信（ping）に対応するプロトコ ルスタックを実装した

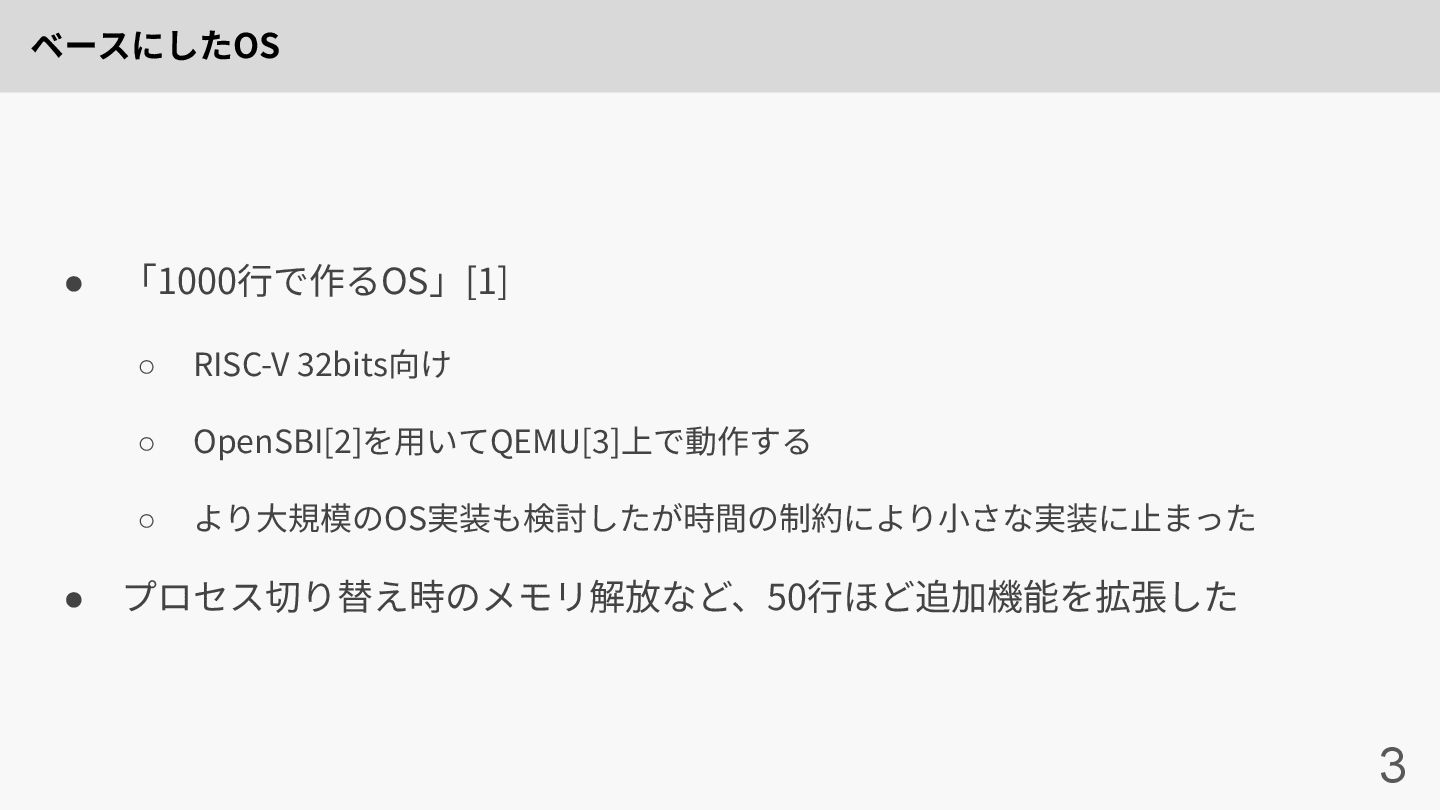

3. ベースにしたOS 3 • 「1000⾏で作るOS」[1] ◦ RISC-V 32bits向け ◦ OpenSBI[2]を⽤いてQEMU[3]上で動作する ◦ より⼤規模のOS実装も検討したが時間の制約により⼩さな実装に⽌まった • プロセス切り替え時のメモリ解放など、50⾏ほど追加機能を拡張した

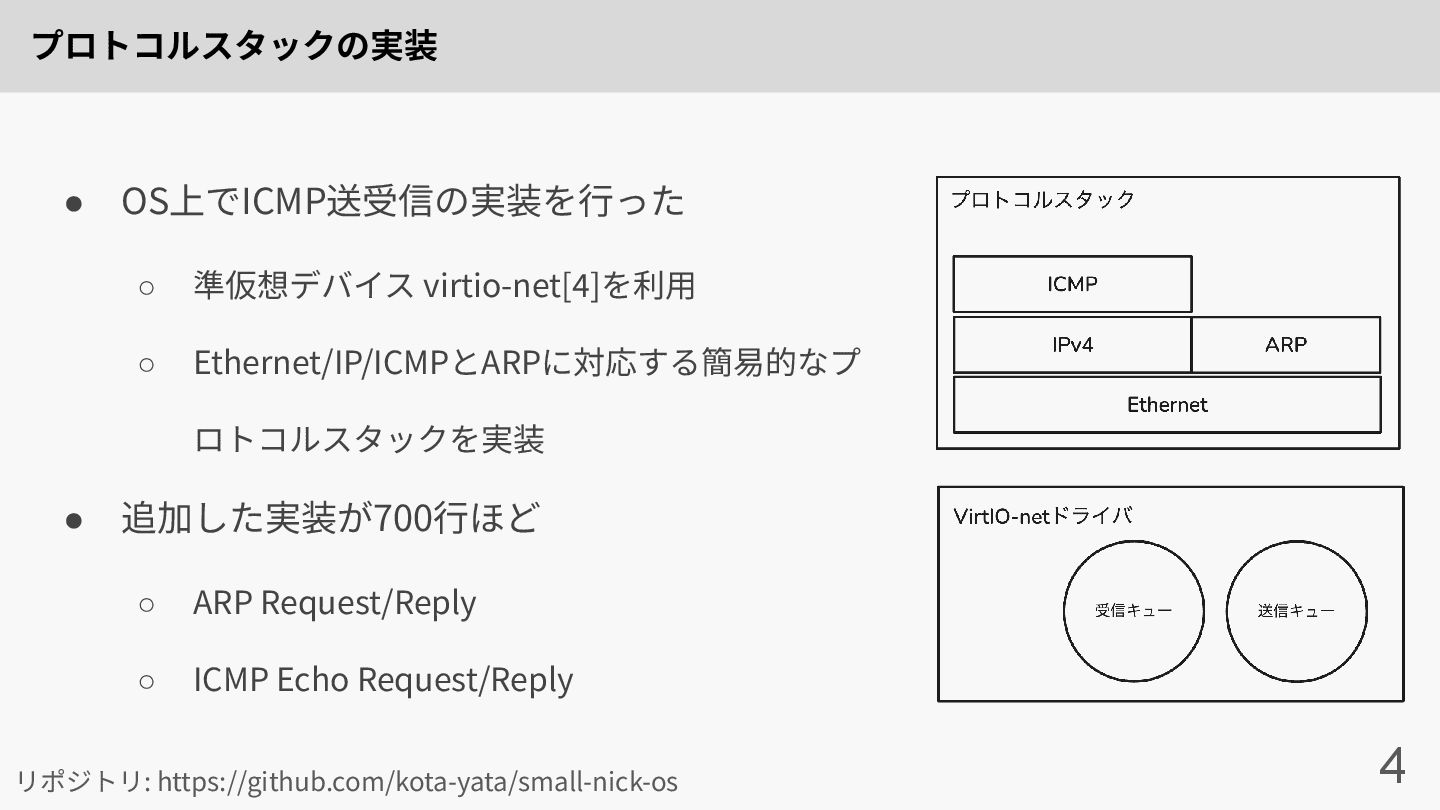

4. プロトコルスタックの実装 4 • OS上でICMP送受信の実装を⾏った ◦ 準仮想デバイス virtio-net[4]を利⽤ ◦ Ethernet/IP/ICMPとARPに対応する簡易的なプ ロトコルスタックを実装 • 追加した実装が700⾏ほど ◦ ARP Request/Reply ◦ ICMP Echo Request/Reply リポジトリ: https://github.com/kota-yata/small-nick-os

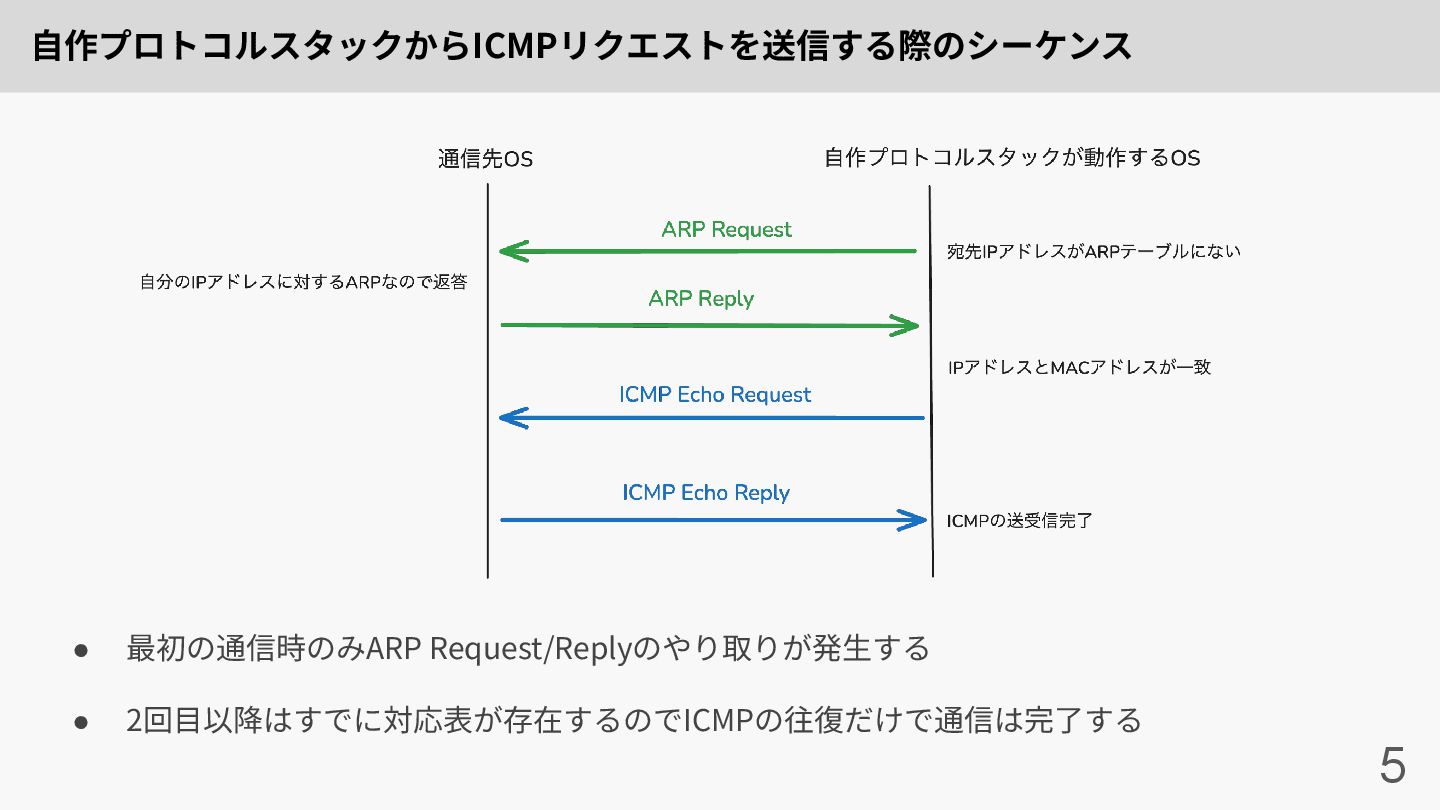

5. ⾃作プロトコルスタックからICMPリクエストを送信する際のシーケンス 5 • 最初の通信時のみARP Request/Replyのやり取りが発⽣する • 2回⽬以降はすでに対応表が存在するのでICMPの往復だけで通信は完了する

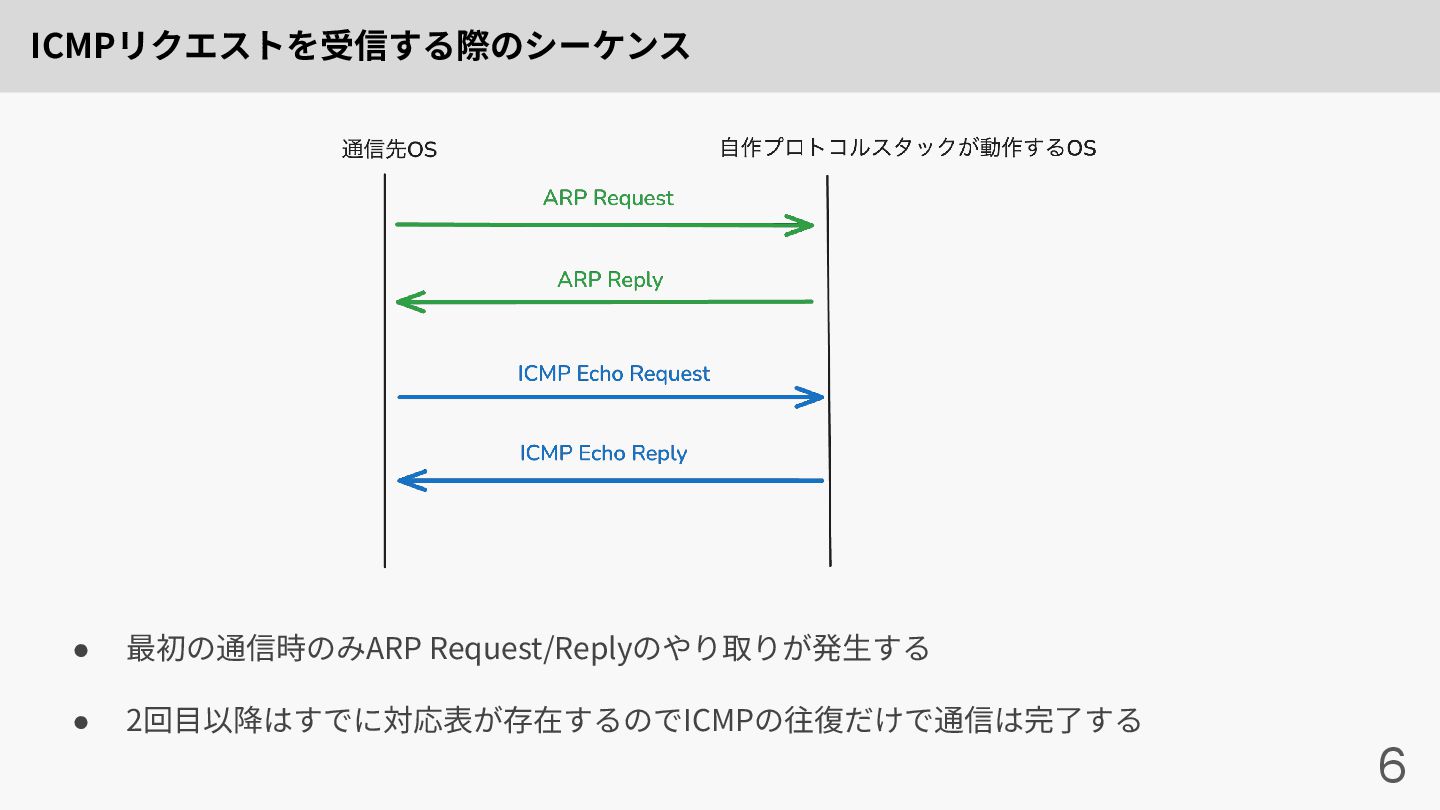

6. ICMPリクエストを受信する際のシーケンス 6 • 最初の通信時のみARP Request/Replyのやり取りが発⽣する • 2回⽬以降はすでに対応表が存在するのでICMPの往復だけで通信は完了する

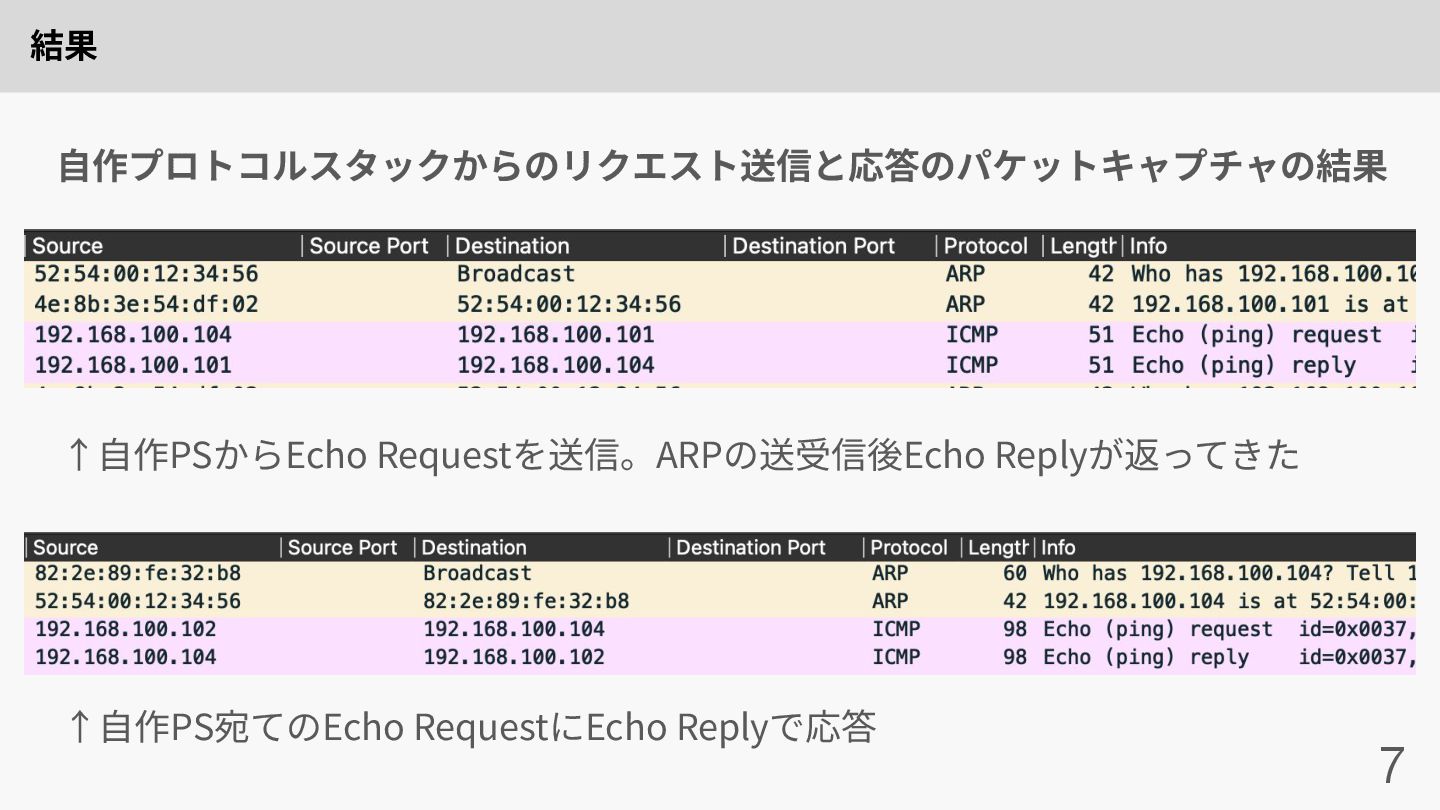

7. 結果 7 ⾃作プロトコルスタックからのリクエスト送信と応答のパケットキャプチャの結果 ↑⾃作PSからEcho Requestを送信。ARPの送受信後Echo Replyが返ってきた ↑⾃作PS宛てのEcho RequestにEcho Replyで応答

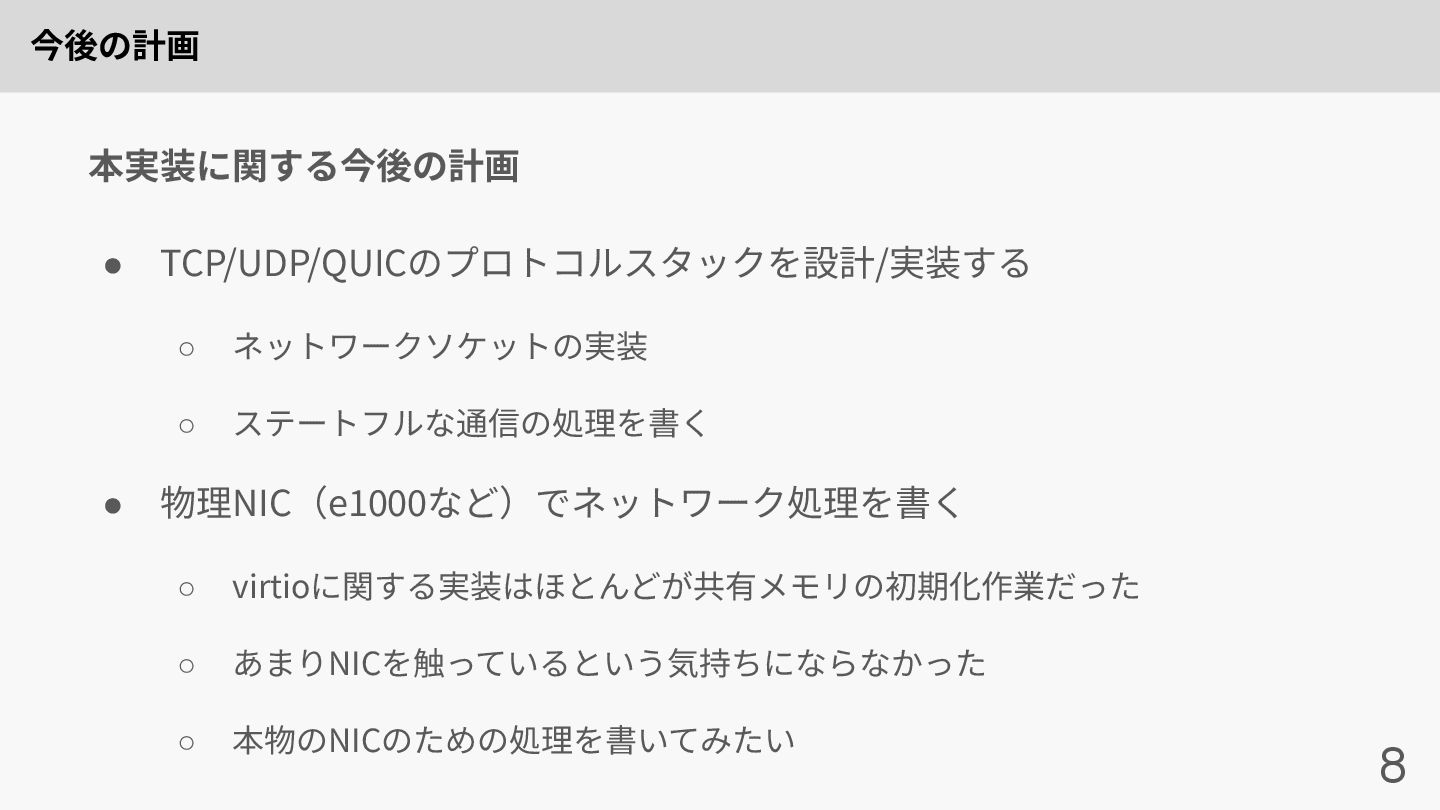

8. 今後の計画 8 • TCP/UDP/QUICのプロトコルスタックを設計/実装する ◦ ネットワークソケットの実装 ◦ ステートフルな通信の処理を書く • 物理NIC（e1000など）でネットワーク処理を書く ◦ virtioに関する実装はほとんどが共有メモリの初期化作業だった ◦ あまりNICを触っているという気持ちにならなかった ◦ 本物のNICのための処理を書いてみたい 本実装に関する今後の計画

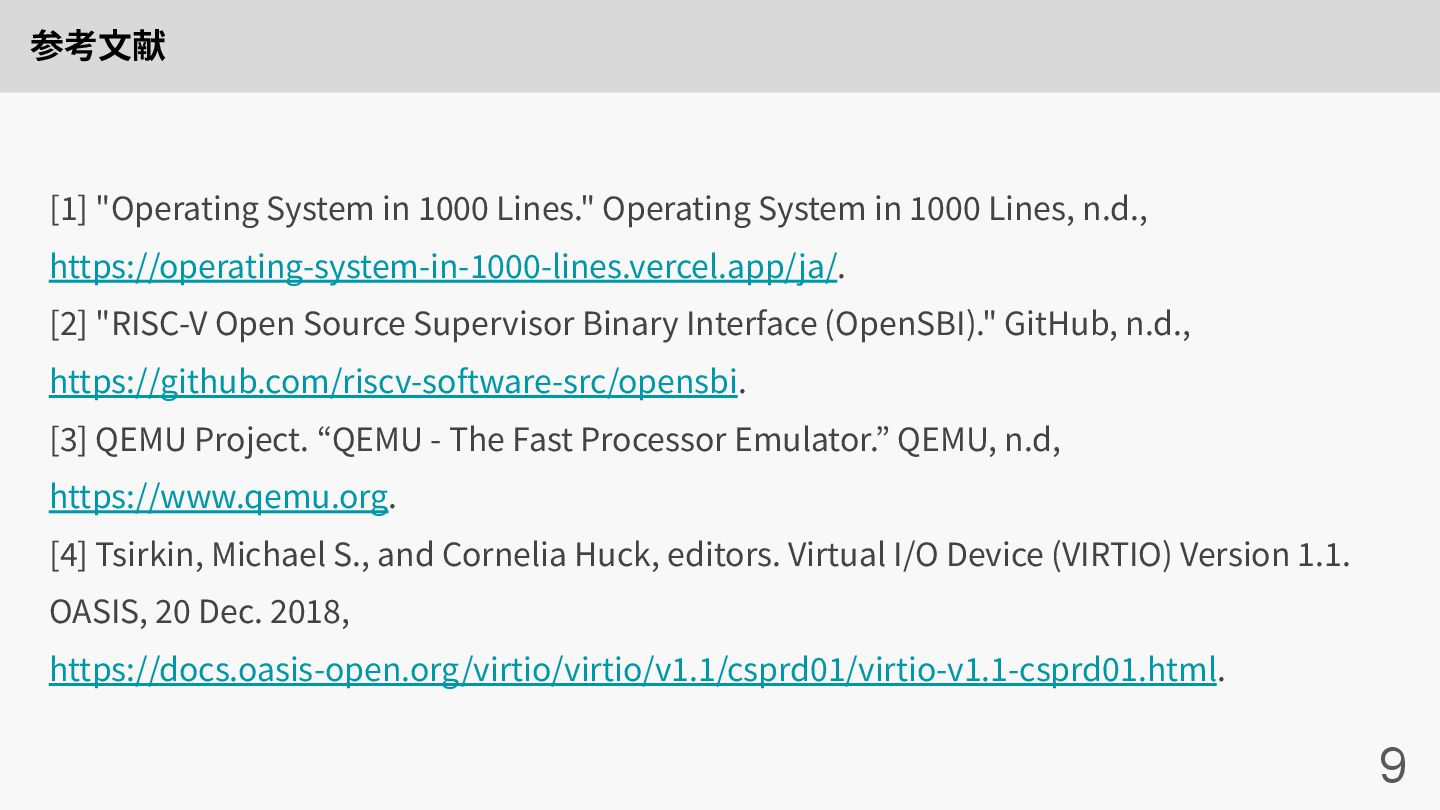

9. 参考⽂献 9 [1] "Operating System in 1000 Lines." Operating System in 1000 Lines, n.d., https://operating-system-in-1000-lines.vercel.app/ja/. [2] "RISC-V Open Source Supervisor Binary Interface (OpenSBI)." GitHub, n.d., https://github.com/riscv-software-src/opensbi. [3] QEMU Project. “QEMU - The Fast Processor Emulator.” QEMU, n.d, https://www.qemu.org. [4] Tsirkin, Michael S., and Cornelia Huck, editors. Virtual I/O Device (VIRTIO) Version 1.1. OASIS, 20 Dec. 2018, https://docs.oasis-open.org/virtio/virtio/v1.1/csprd01/virtio-v1.1-csprd01.html.
