CyberAgent, Inc. All Rights Reserved Maglev: A Fast and Reliable
Software Network Load Balancer アドテクスタジオ Dynalyst 黒崎 優太
黒崎 優太 • アドテクスタジオ Dynalyst エンジニア • 2年目 ◦ Scala,
LXD • 今日はGoogleの論文の紹介をします 査読に参加しました 自宅に設置しました

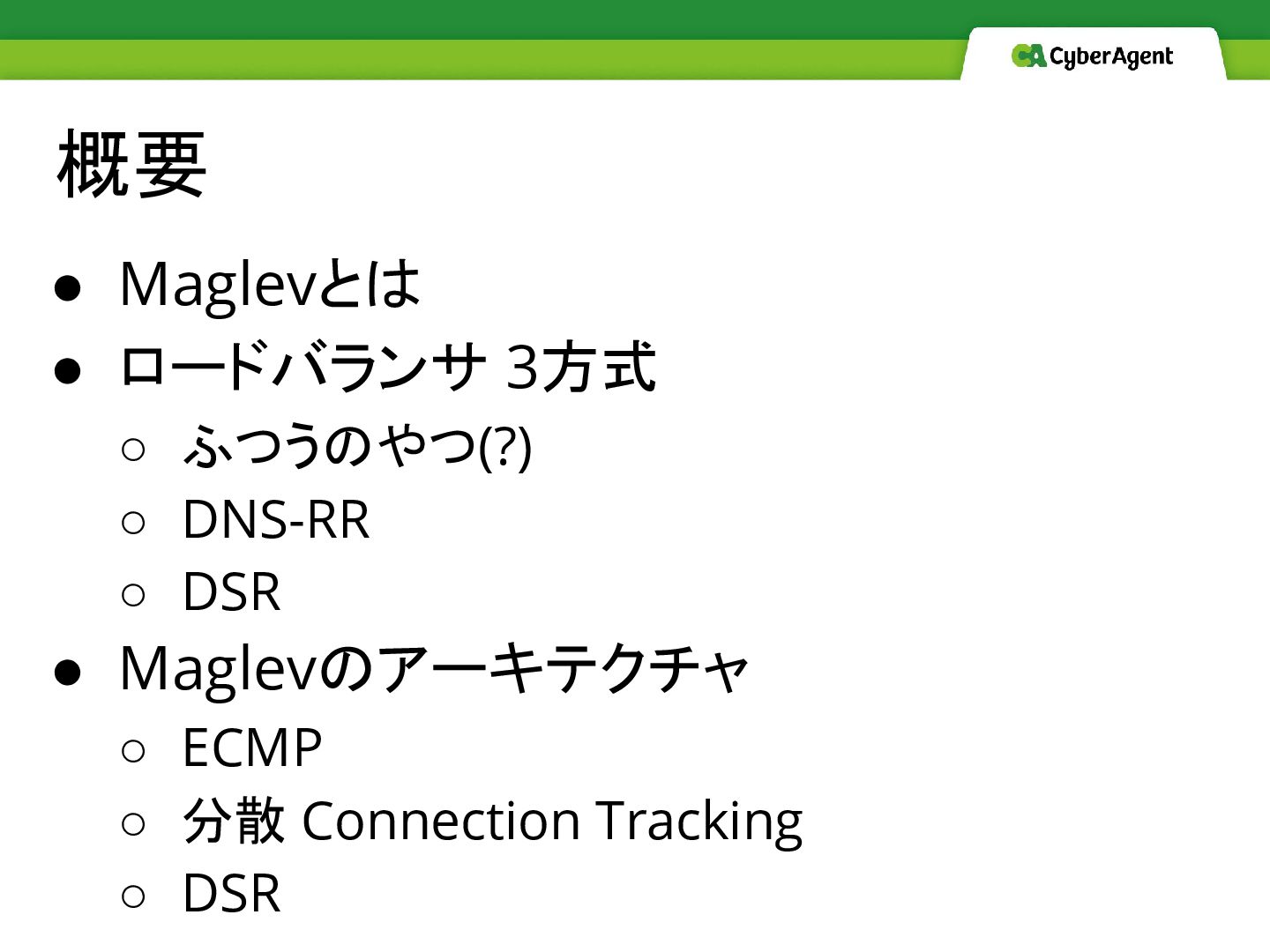

概要 • Maglevとは • ロードバランサ 3方式 ◦ ふつうのやつ(?) ◦ DNS-RR
◦ DSR • Maglevのアーキテクチャ ◦ ECMP ◦ 分散 Connection Tracking ◦ DSR
Maglevとは
Maglevとは • Googleの分散型L4ロードバランサ ◦ GCPのロードバランサの元になっている • 今日はタイトルになっているMaglevに関す る論文を解説します。

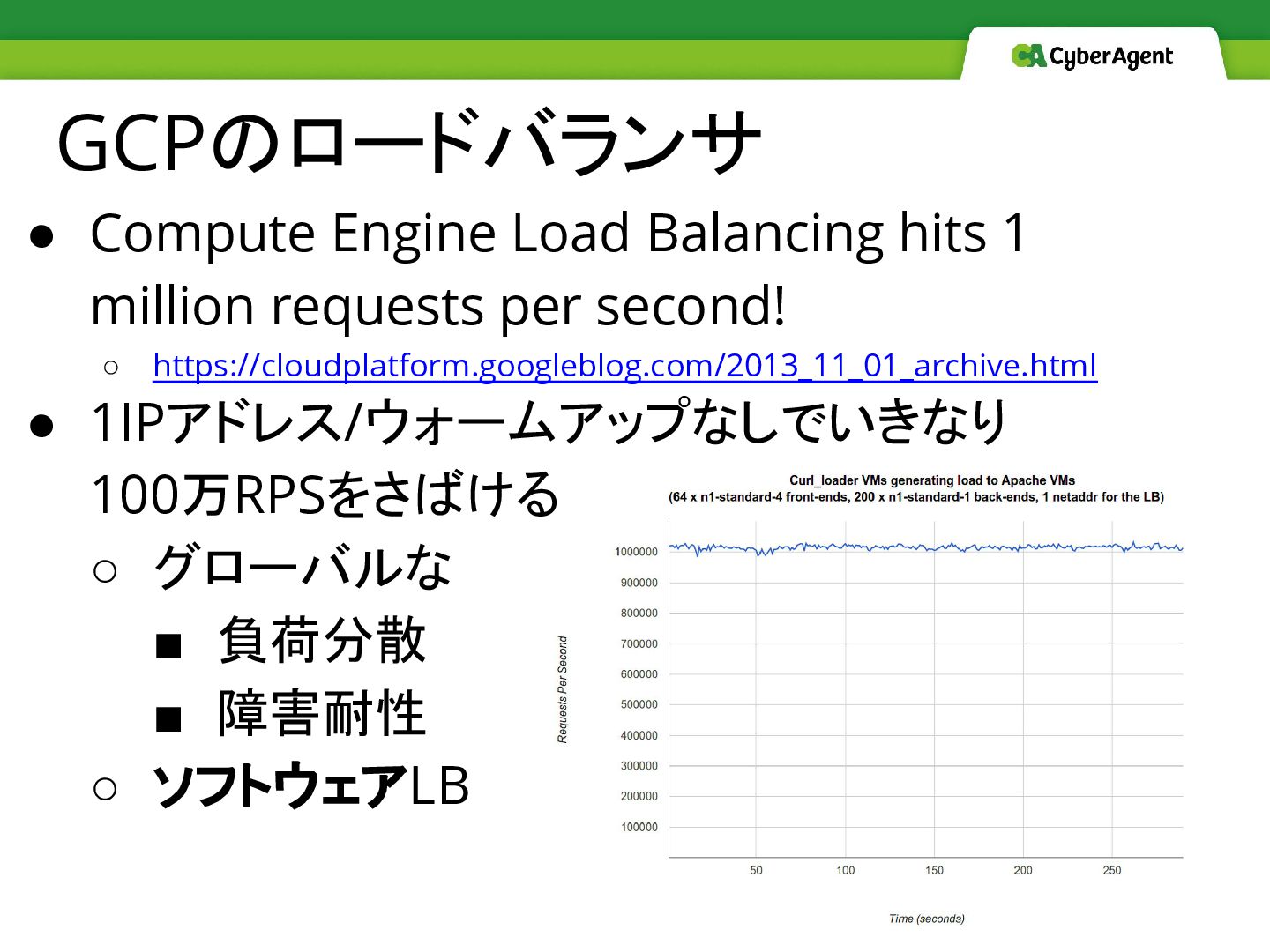

GCPのロードバランサ • Compute Engine Load Balancing hits 1 million requests
per second! ◦ https://cloudplatform.googleblog.com/2013_11_01_archive.html • 1IPアドレス/ウォームアップなしでいきなり 100万RPSをさばける ◦ グローバルな ▪ 負荷分散 ▪ 障害耐性 ◦ ソフトウェアLB
余談: Facebook • http://www.slideshare.net/pallotron/dhcp-at-facebook-evolution-of-an-infrastructure
ロードバランサ3方式: ふつうのやつ

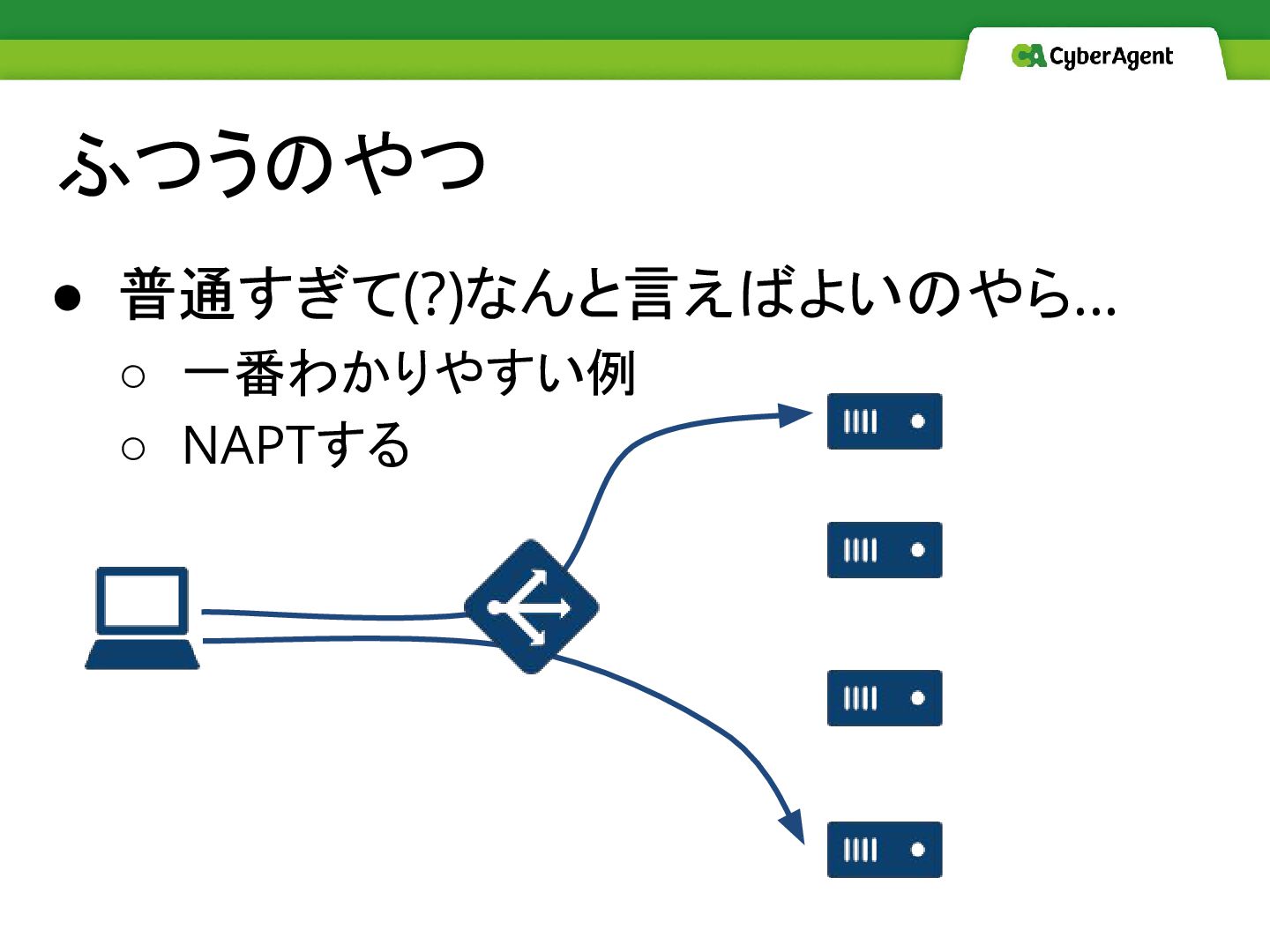

• 普通すぎて(?)なんと言えばよいのやら… ◦ 一番わかりやすい例 ◦ NAPTする ふつうのやつ
ロードバランサ3方式: DNS RR

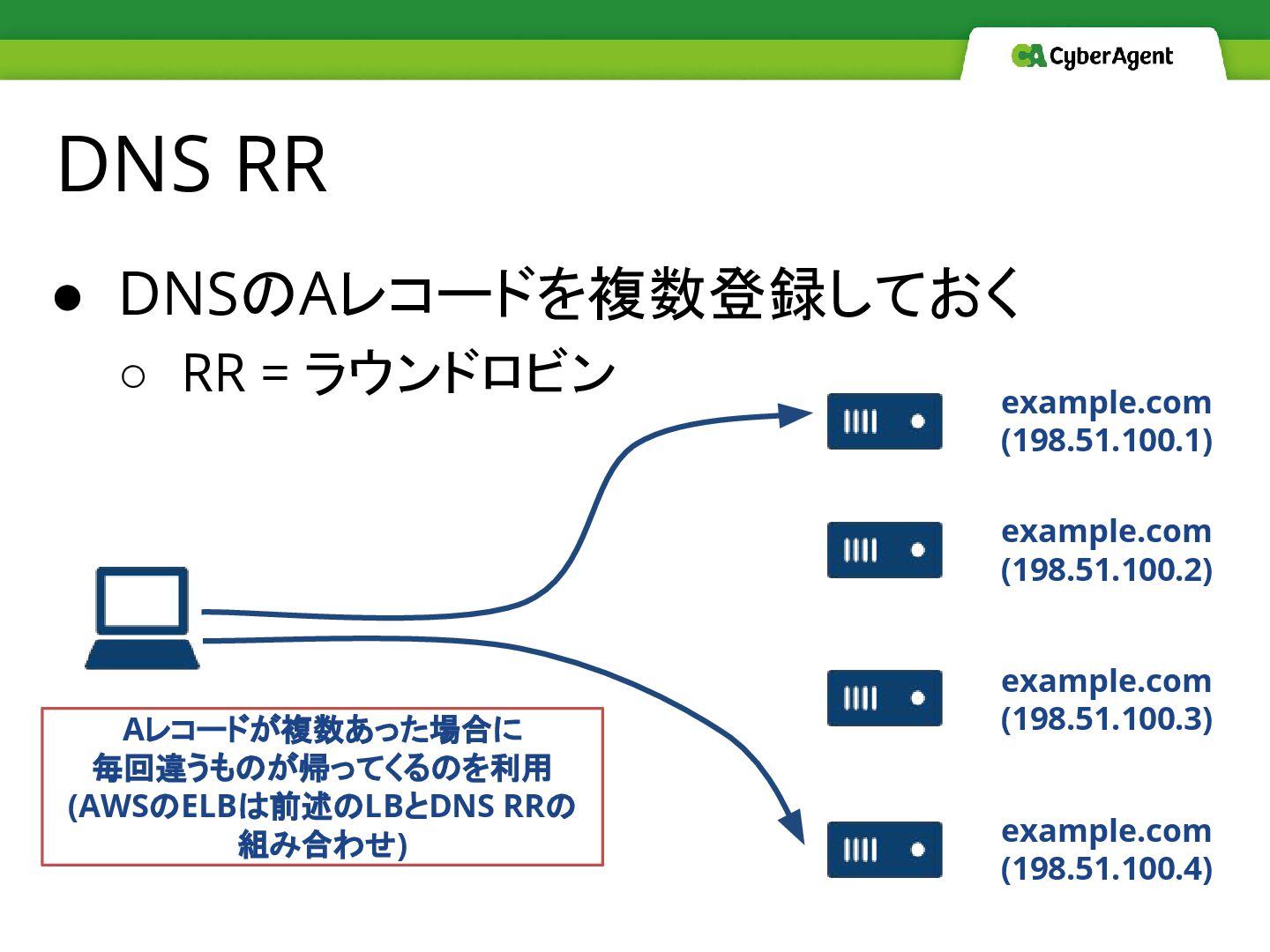

• DNSのAレコードを複数登録しておく ◦ RR = ラウンドロビン DNS RR example.com (198.51.100.1)
example.com (198.51.100.2) example.com (198.51.100.3) example.com (198.51.100.4) Aレコードが複数あった場合に 毎回違うものが帰ってくるのを利用 (AWSのELBは前述のLBとDNS RRの 組み合わせ)
ロードバランサ3方式: DSR

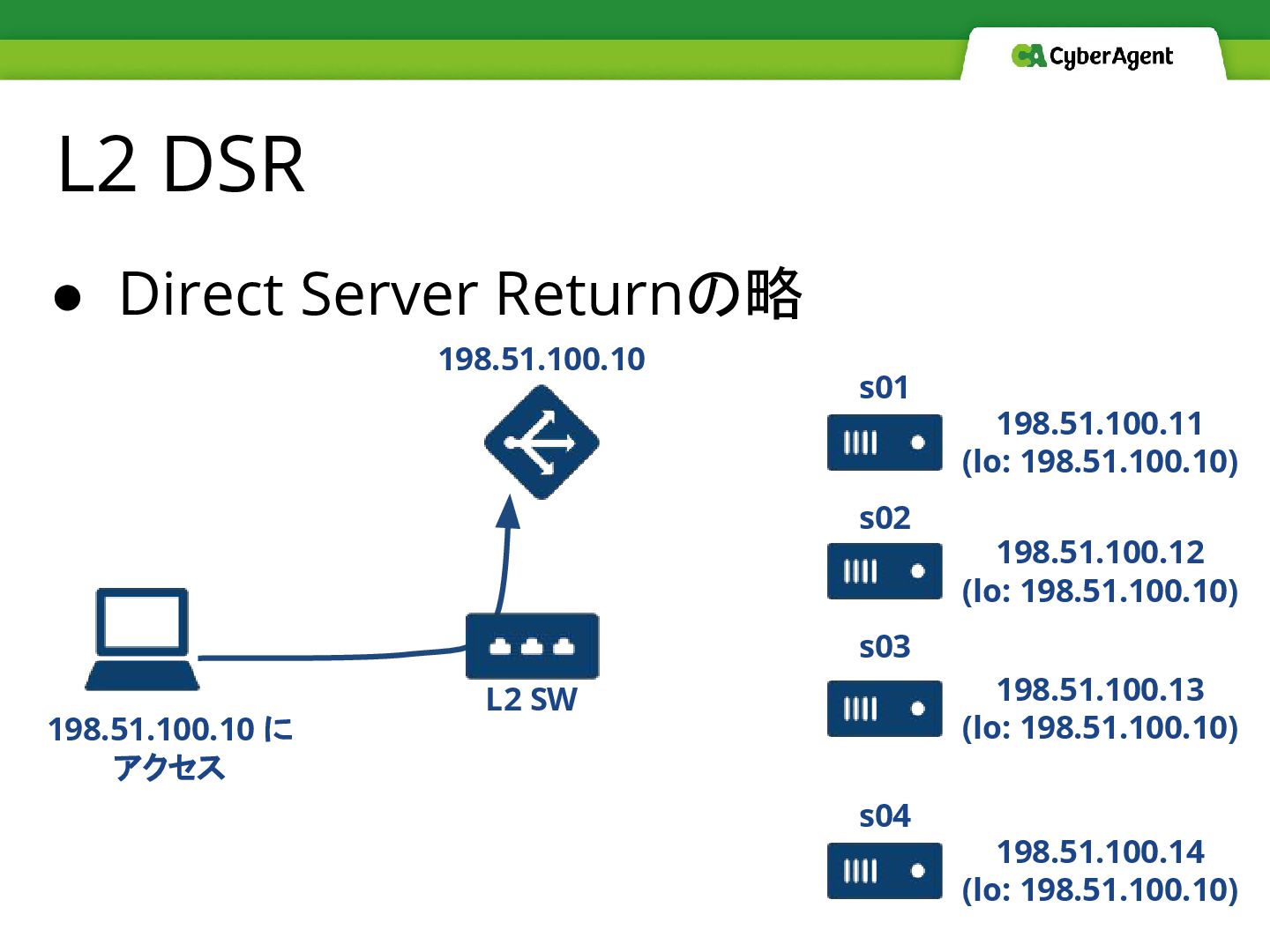

• Direct Server Returnの略 L2 DSR 198.51.100.10 198.51.100.11 (lo: 198.51.100.10)
198.51.100.12 (lo: 198.51.100.10) 198.51.100.13 (lo: 198.51.100.10) 198.51.100.14 (lo: 198.51.100.10) s01 s02 s03 s04 198.51.100.10 に アクセス L2 SW

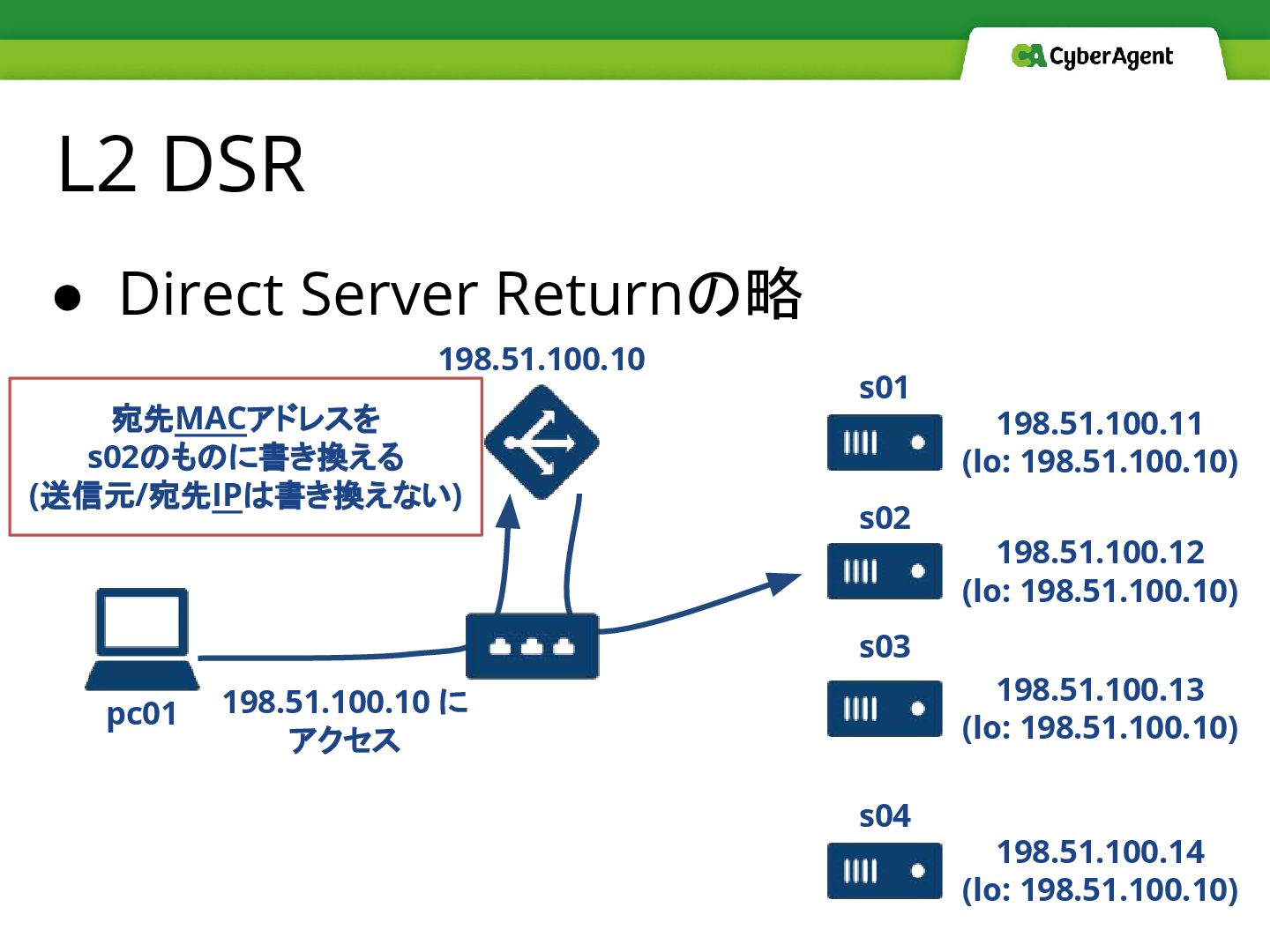

• Direct Server Returnの略 L2 DSR 198.51.100.10 198.51.100.11 (lo: 198.51.100.10)
198.51.100.12 (lo: 198.51.100.10) 198.51.100.13 (lo: 198.51.100.10) 198.51.100.14 (lo: 198.51.100.10) s01 s02 s03 s04 pc01 宛先MACアドレスを s02のものに書き換える (送信元/宛先IPは書き換えない) 198.51.100.10 に アクセス
• Direct Server Returnの略 L2 DSR 198.51.100.10 198.51.100.11 (lo: 198.51.100.10)
198.51.100.12 (lo: 198.51.100.10) 198.51.100.13 (lo: 198.51.100.10) 198.51.100.14 (lo: 198.51.100.10) s01 s02 s03 s04 198.51.100.10 に アクセス 宛先MACアドレスを s02のものに書き換える (宛先IPは書き換えない) 戻りパケットは LBを経由しない! (DirectにReturnする!)

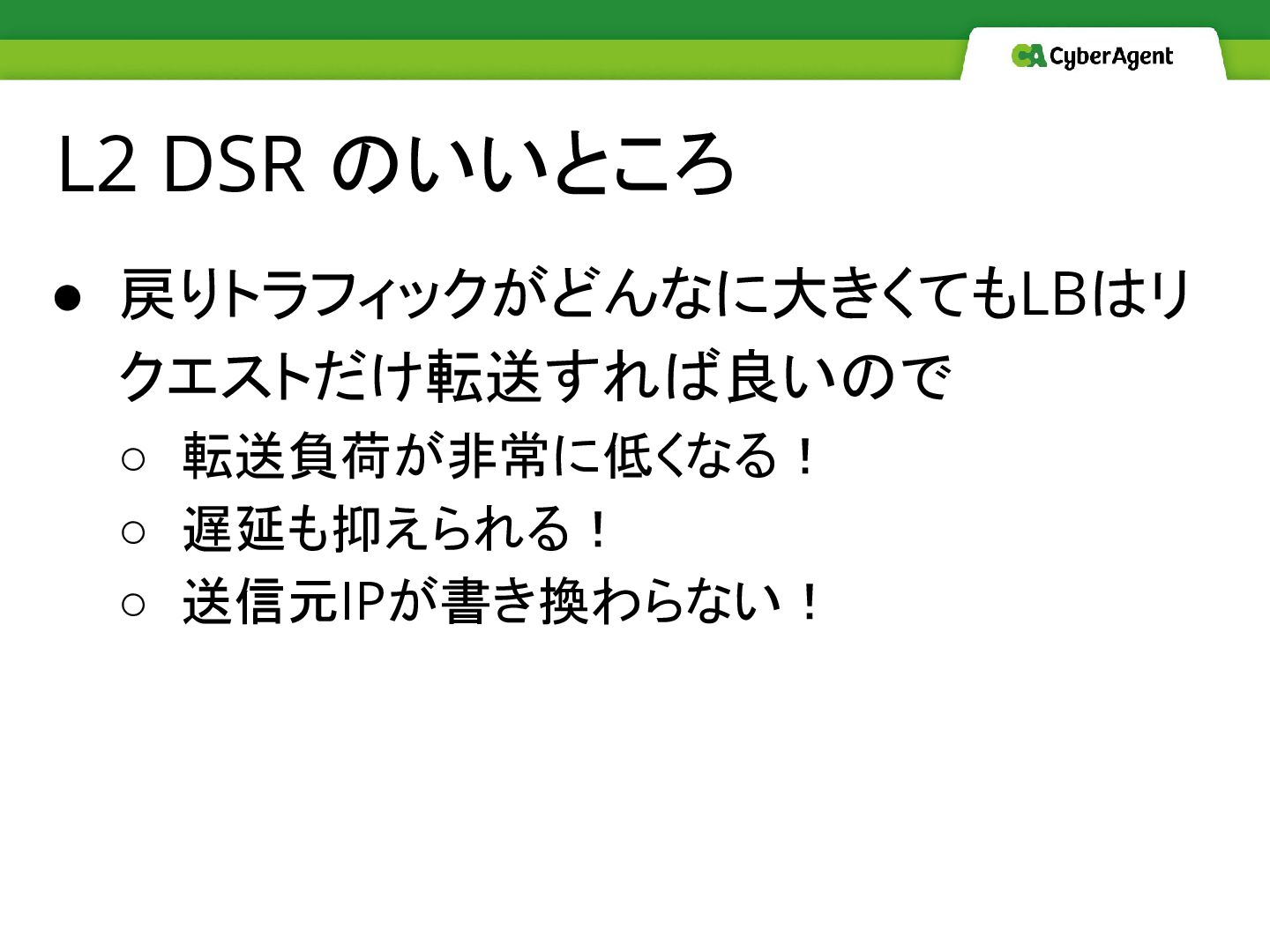

• 戻りトラフィックがどんなに大きくてもLBはリ クエストだけ転送すれば良いので ◦ 転送負荷が非常に低くなる! ◦ 遅延も抑えられる! ◦ 送信元IPが書き換わらない! L2
DSR のいいところ

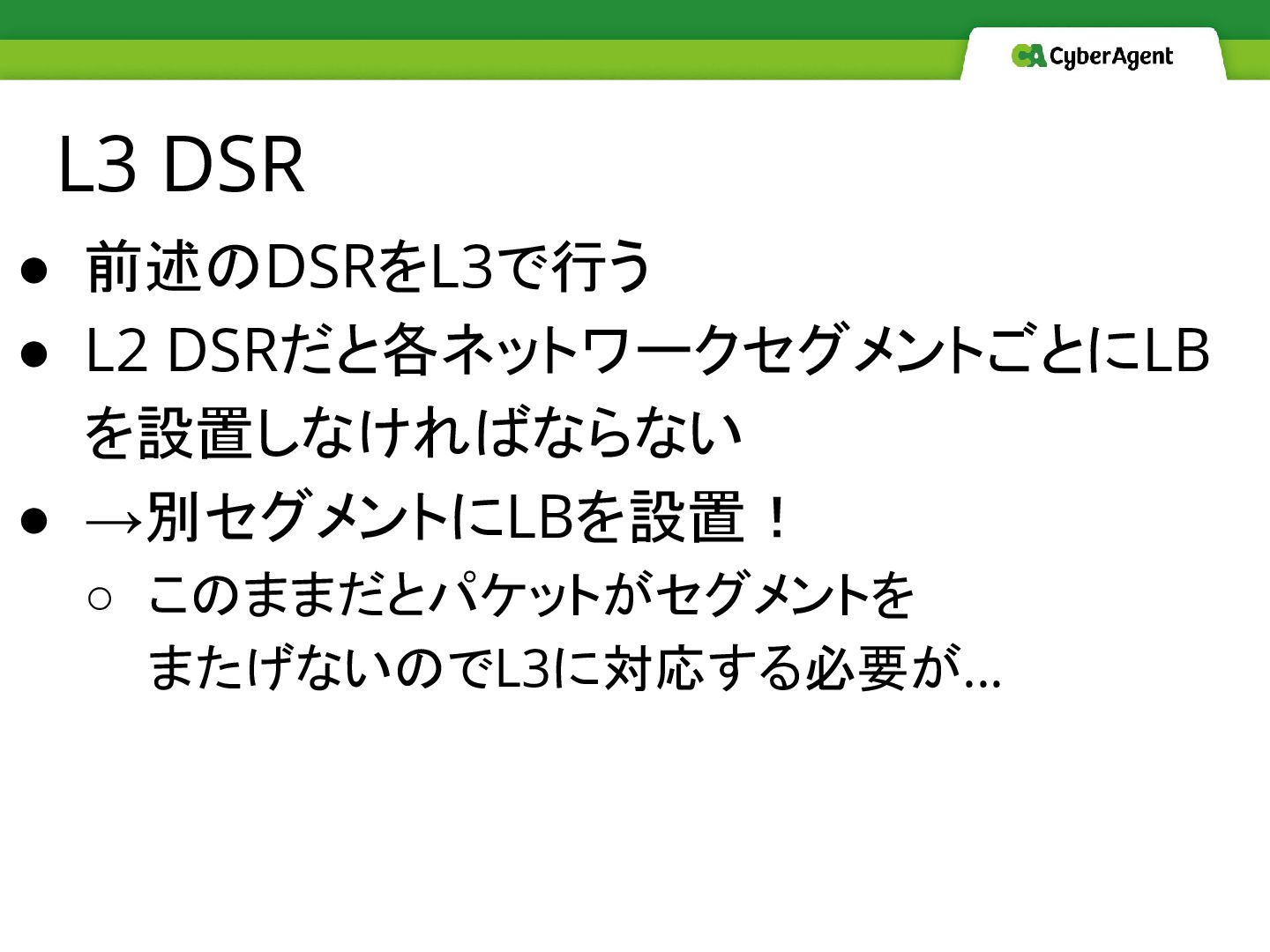

L3 DSR • 前述のDSRをL3で行う • L2 DSRだと各ネットワークセグメントごとにLB を設置しなければならない • →別セグメントにLBを設置!
◦ このままだとパケットがセグメントを またげないのでL3に対応する必要が…

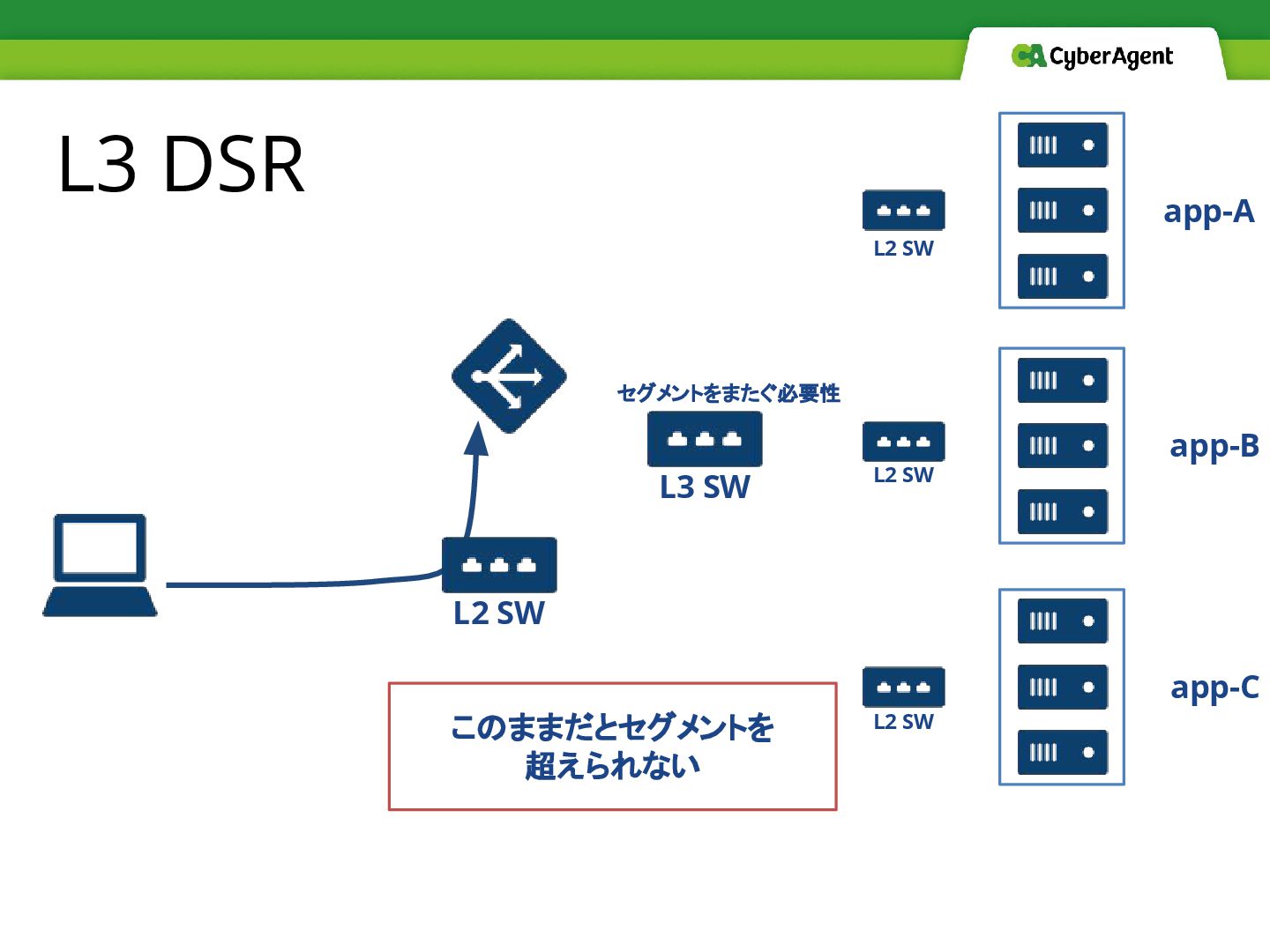

L3 DSR このままだとセグメントを 超えられない app-A app-B app-C L2 SW L2
SW L2 SW L2 SW L3 SW セグメントをまたぐ必要性

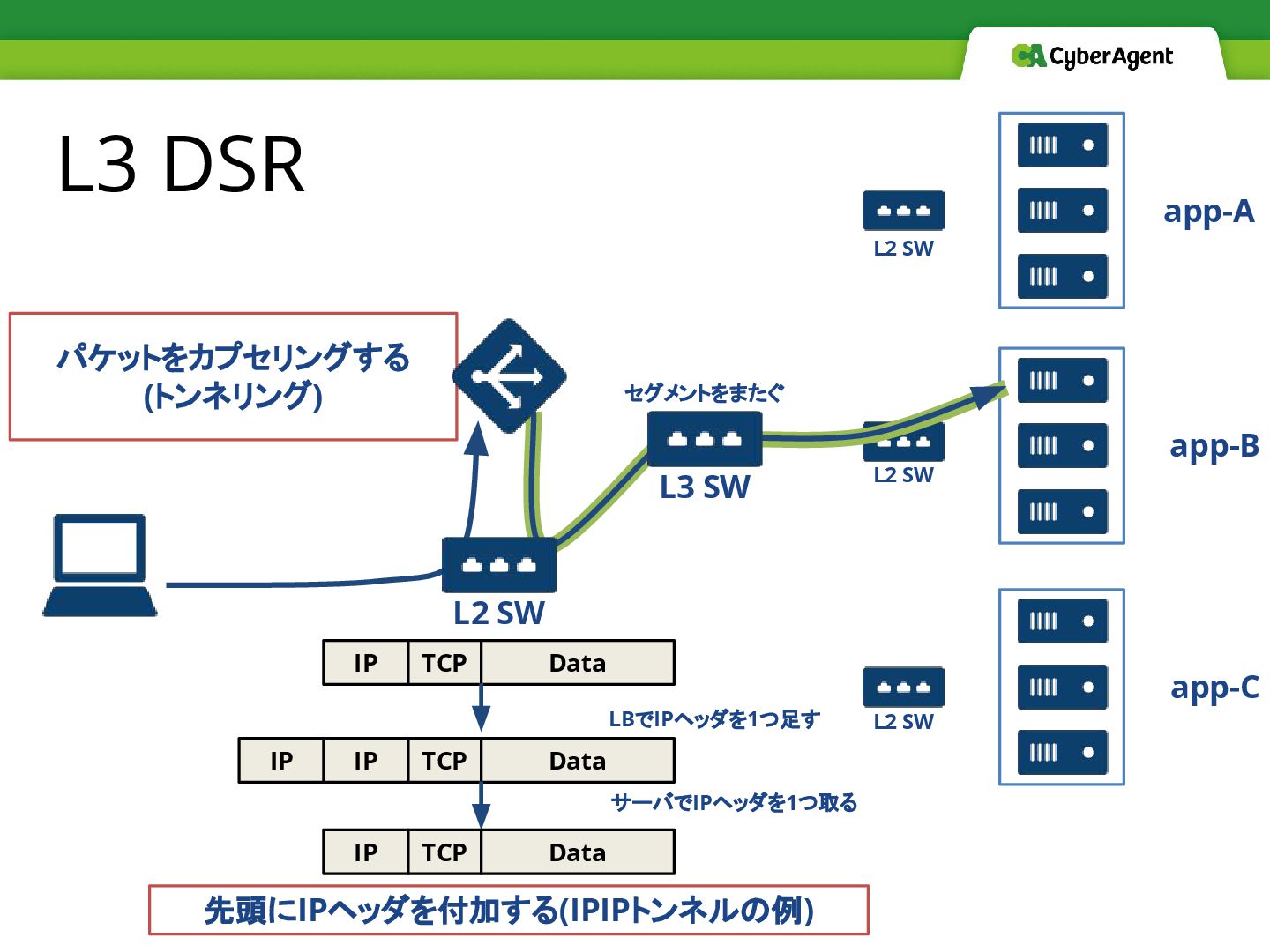

L3 DSR パケットをカプセリングする (トンネリング) app-A app-B app-C L2 SW L2
SW L2 SW L2 SW L3 SW セグメントをまたぐ IP TCP Data IP TCP Data IP 先頭にIPヘッダを付加する(IPIPトンネルの例) IP TCP Data LBでIPヘッダを1つ足す サーバでIPヘッダを1つ取る

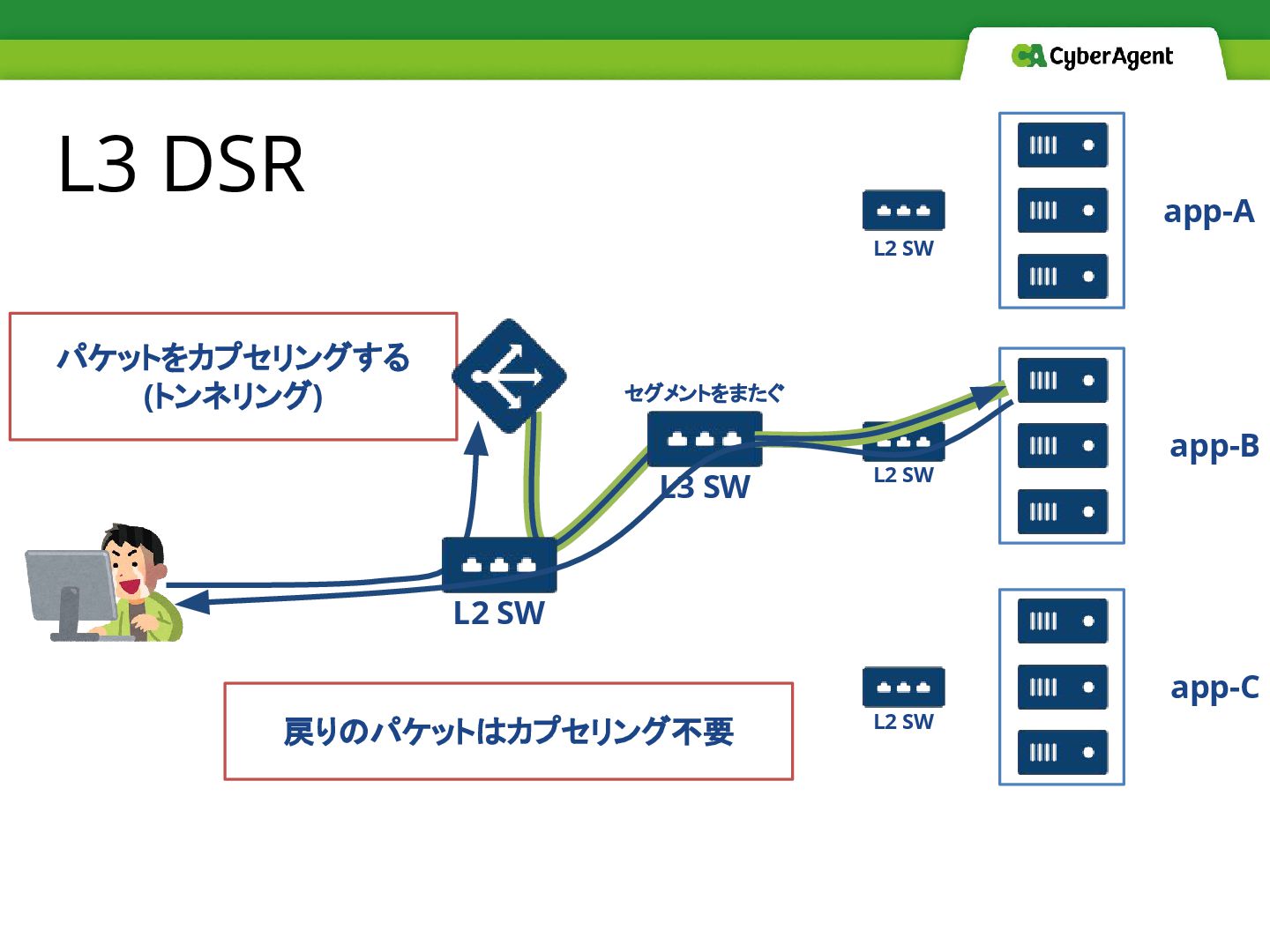

L3 DSR パケットをカプセリングする (トンネリング) app-A app-B app-C L2 SW L2
SW L2 SW L2 SW L3 SW セグメントをまたぐ 戻りのパケットはカプセリング不要
Maglevのアーキテクチャ: ECMP

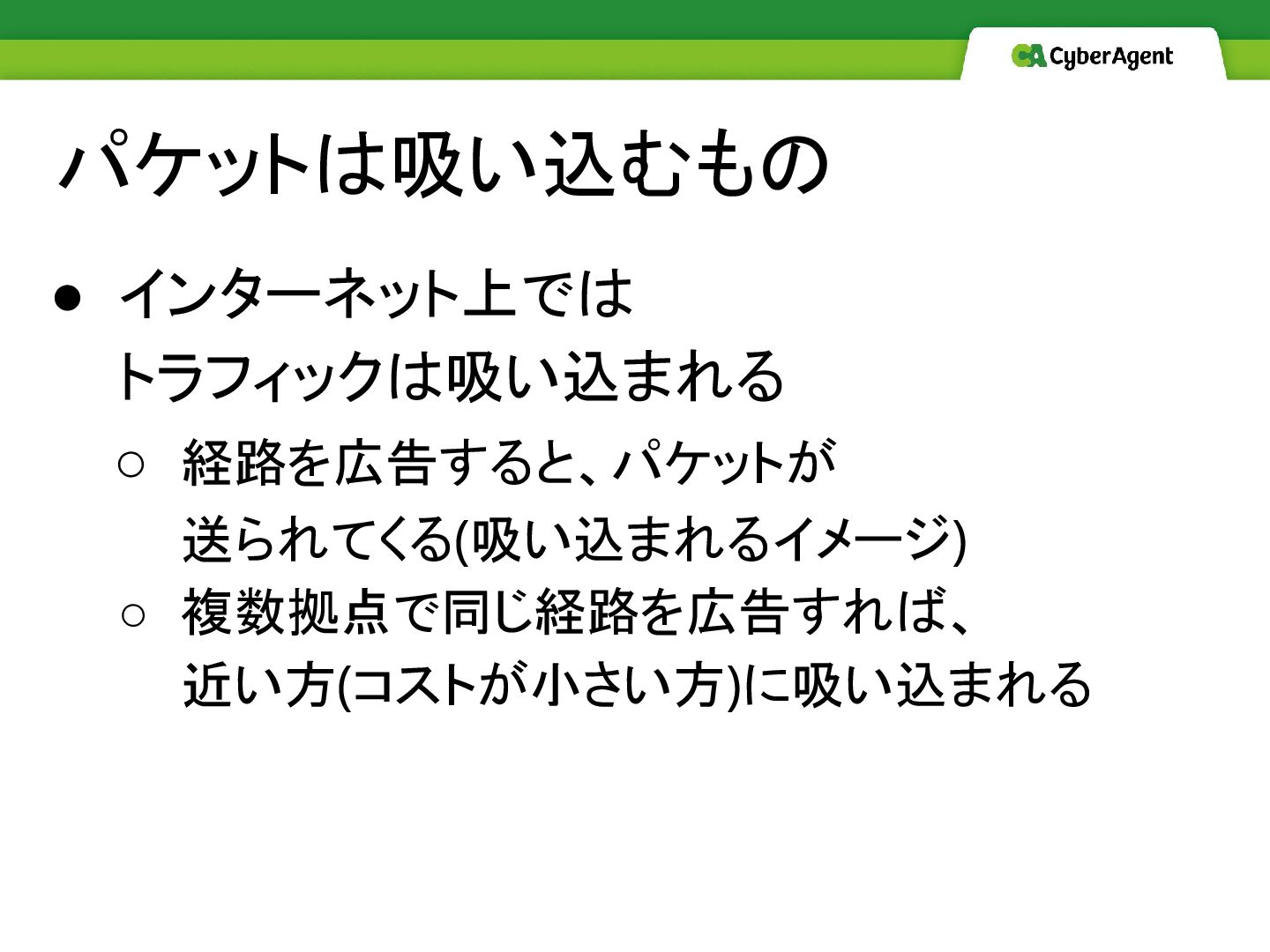

パケットは吸い込むもの • インターネット上では トラフィックは吸い込まれる ◦ 経路を広告すると、パケットが 送られてくる(吸い込まれるイメージ) ◦ 複数拠点で同じ経路を広告すれば、 近い方(コストが小さい方)に吸い込まれる

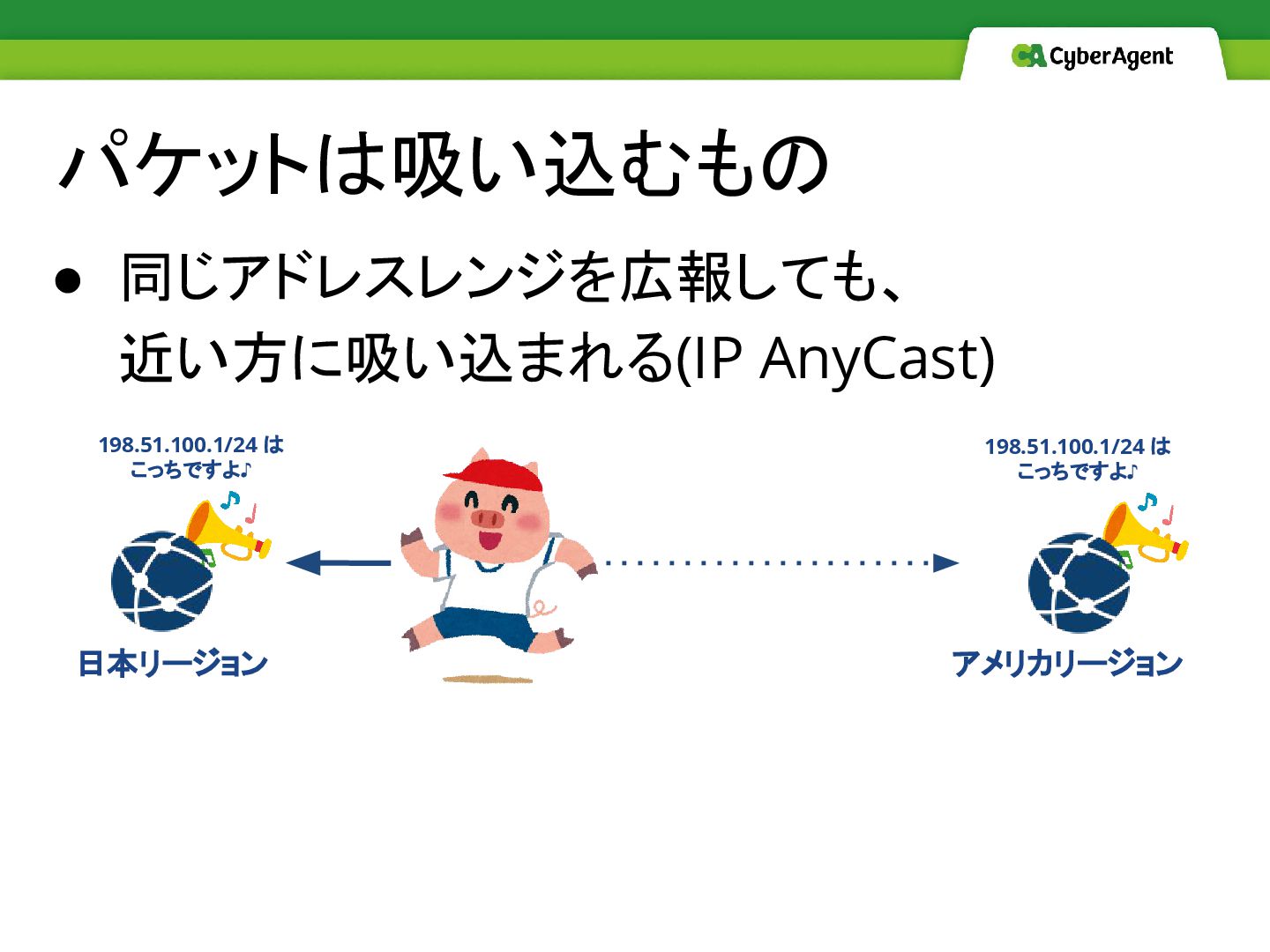

パケットは吸い込むもの • 同じアドレスレンジを広報しても、 近い方に吸い込まれる(IP AnyCast) 日本リージョン アメリカリージョン 198.51.100.1/24 は こっちですよ♪
198.51.100.1/24 は こっちですよ♪

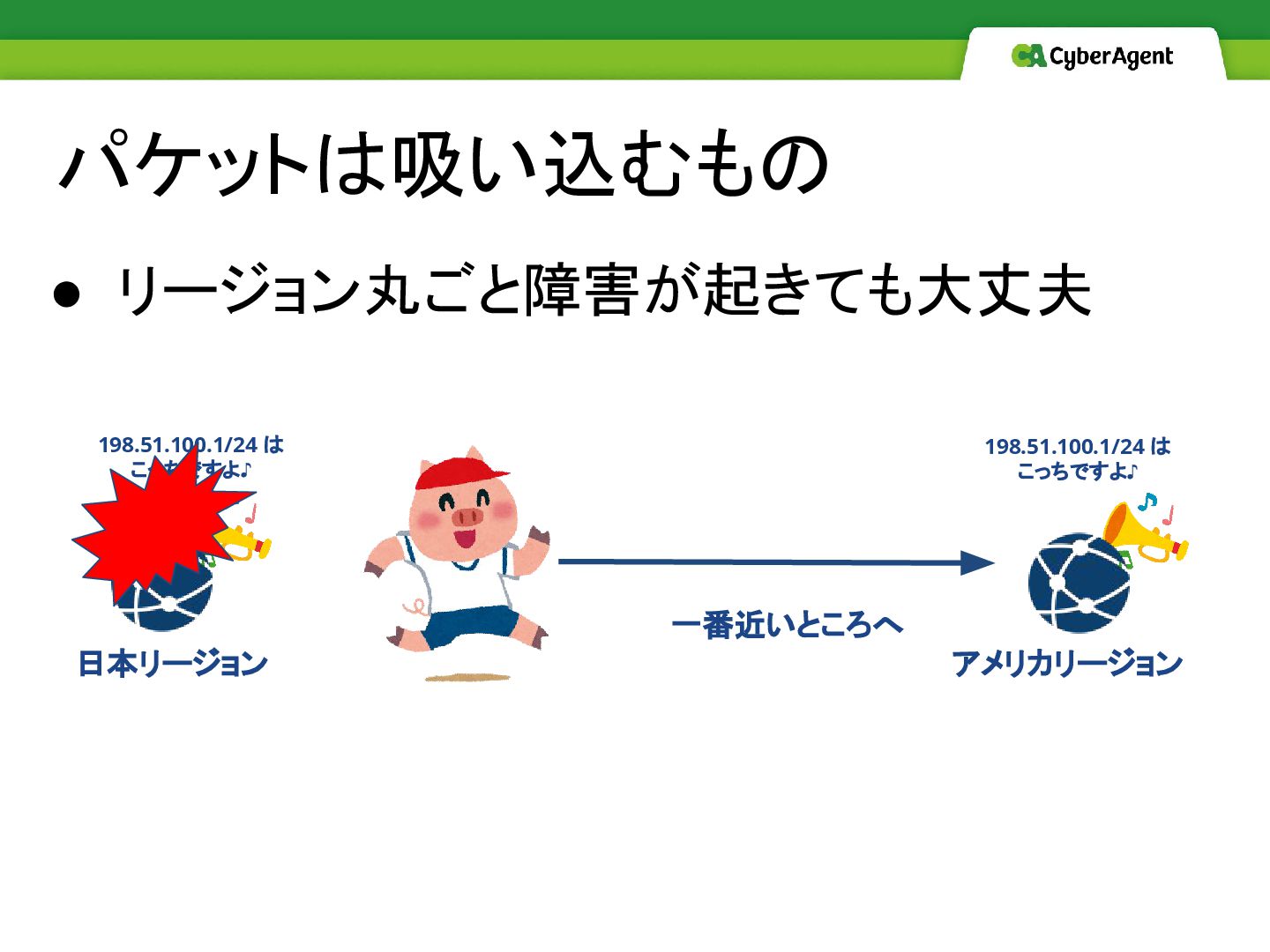

パケットは吸い込むもの • リージョン丸ごと障害が起きても大丈夫 198.51.100.1/24 は こっちですよ♪ 198.51.100.1/24 は こっちですよ♪ 一番近いところへ
日本リージョン アメリカリージョン

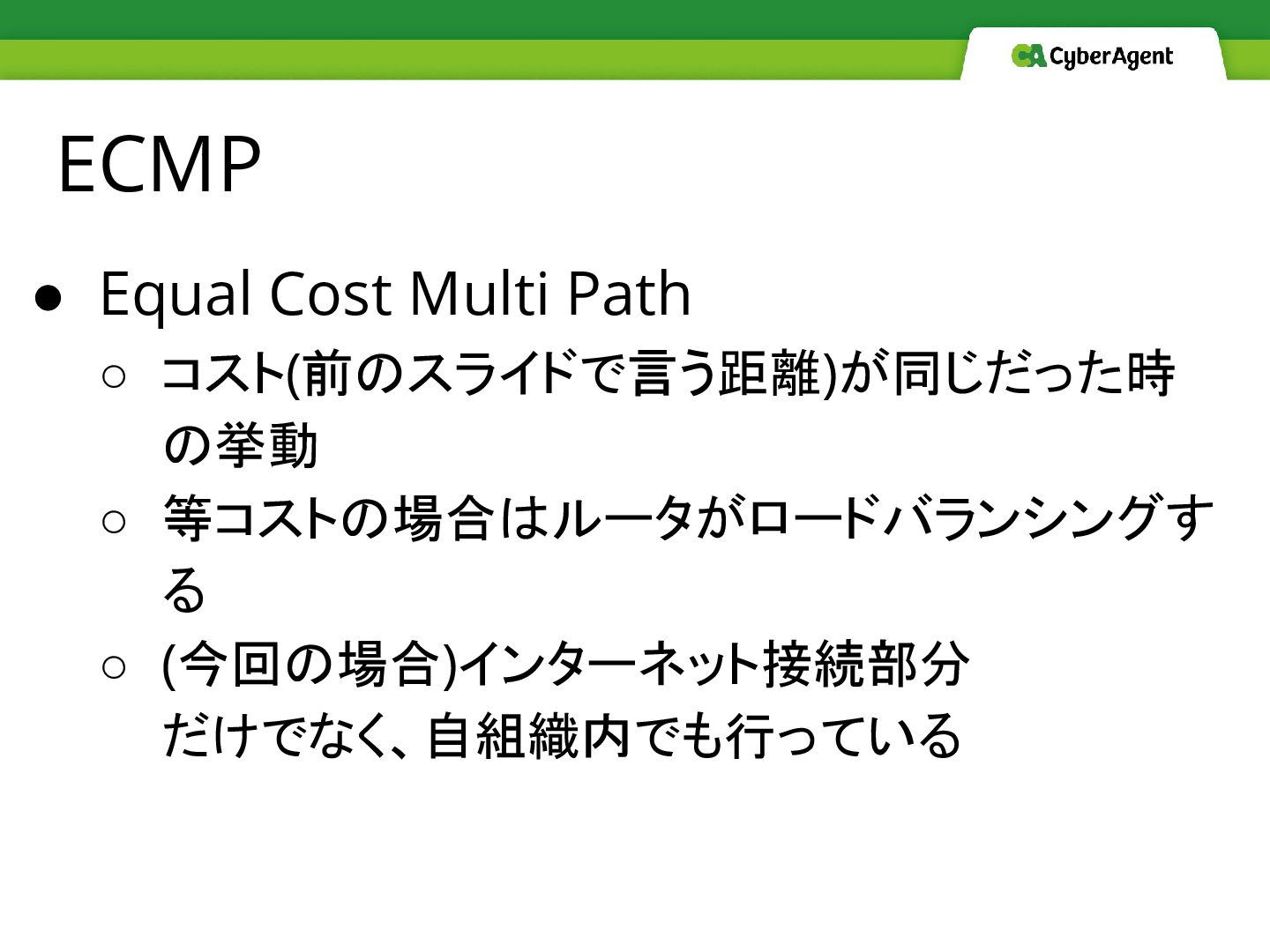

ECMP • Equal Cost Multi Path ◦ コスト(前のスライドで言う距離)が同じだった時 の挙動 ◦
等コストの場合はルータがロードバランシングす る ◦ (今回の場合)インターネット接続部分 だけでなく、自組織内でも行っている

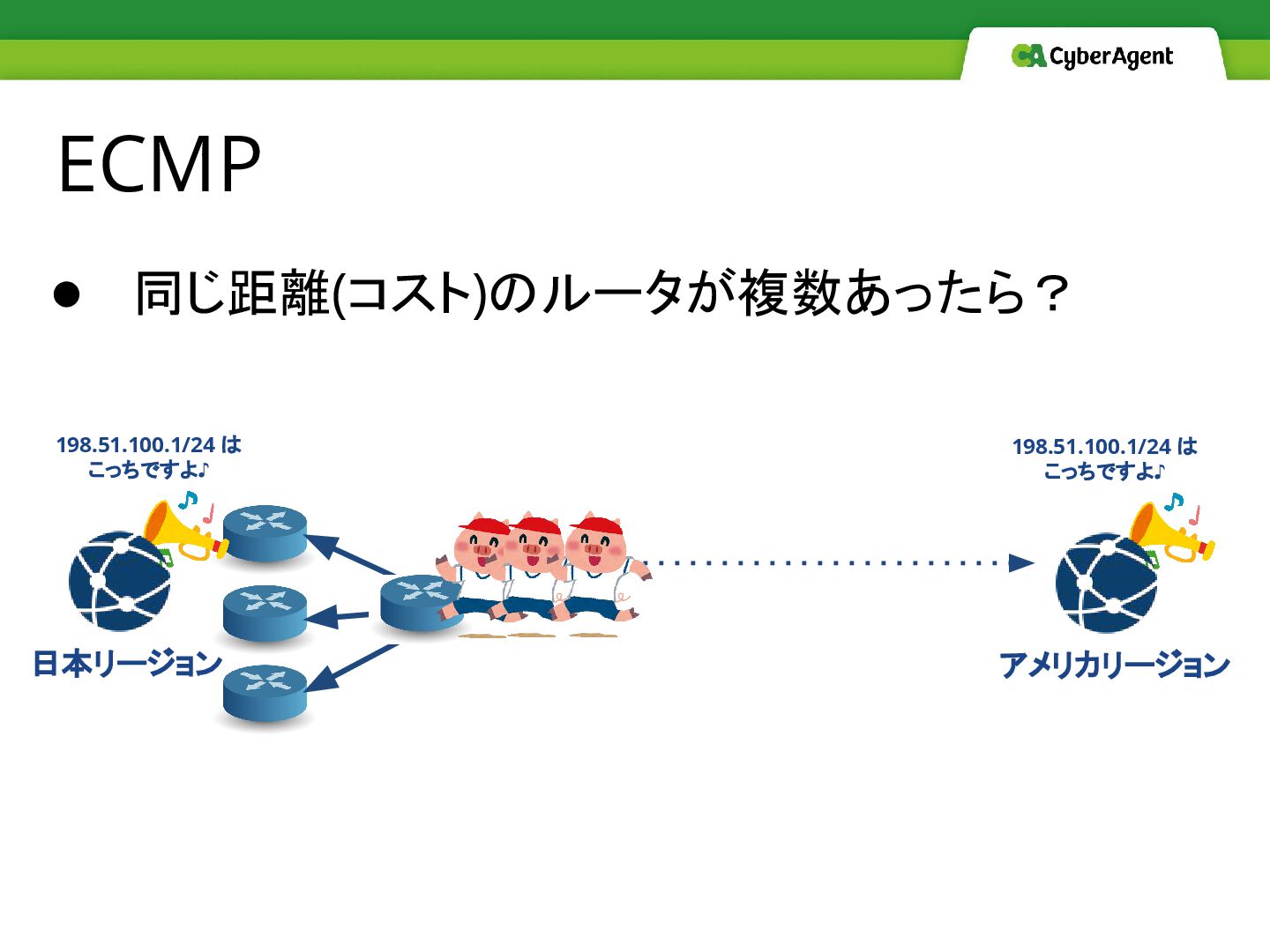

ECMP • 同じ距離(コスト)のルータが複数あったら? アメリカリージョン 198.51.100.1/24 は こっちですよ♪ 198.51.100.1/24 は こっちですよ♪
日本リージョン

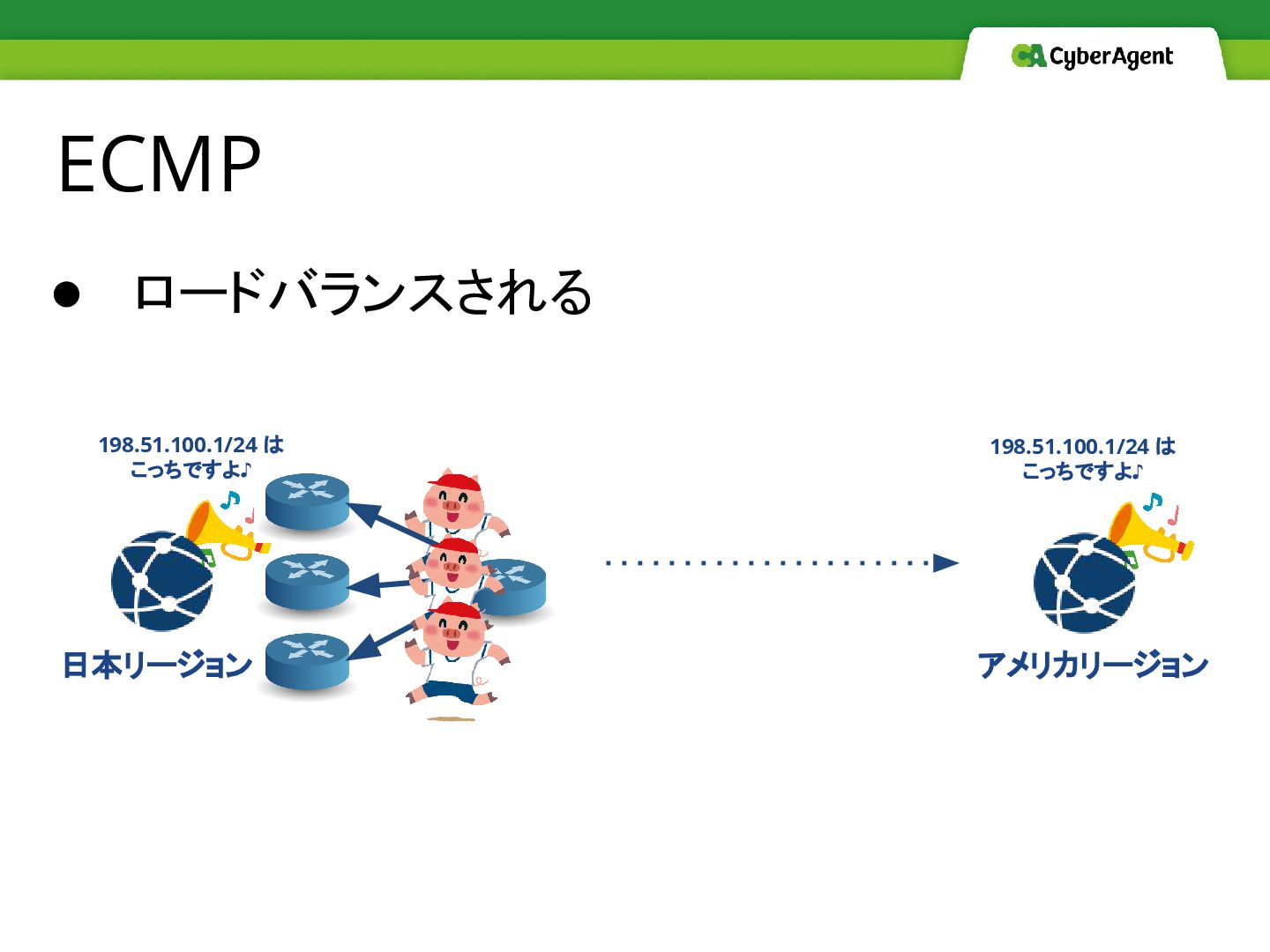

ECMP • ロードバランスされる アメリカリージョン 198.51.100.1/24 は こっちですよ♪ 198.51.100.1/24 は こっちですよ♪
日本リージョン
Maglevのアーキテクチャ: 分散 Connection Tracking

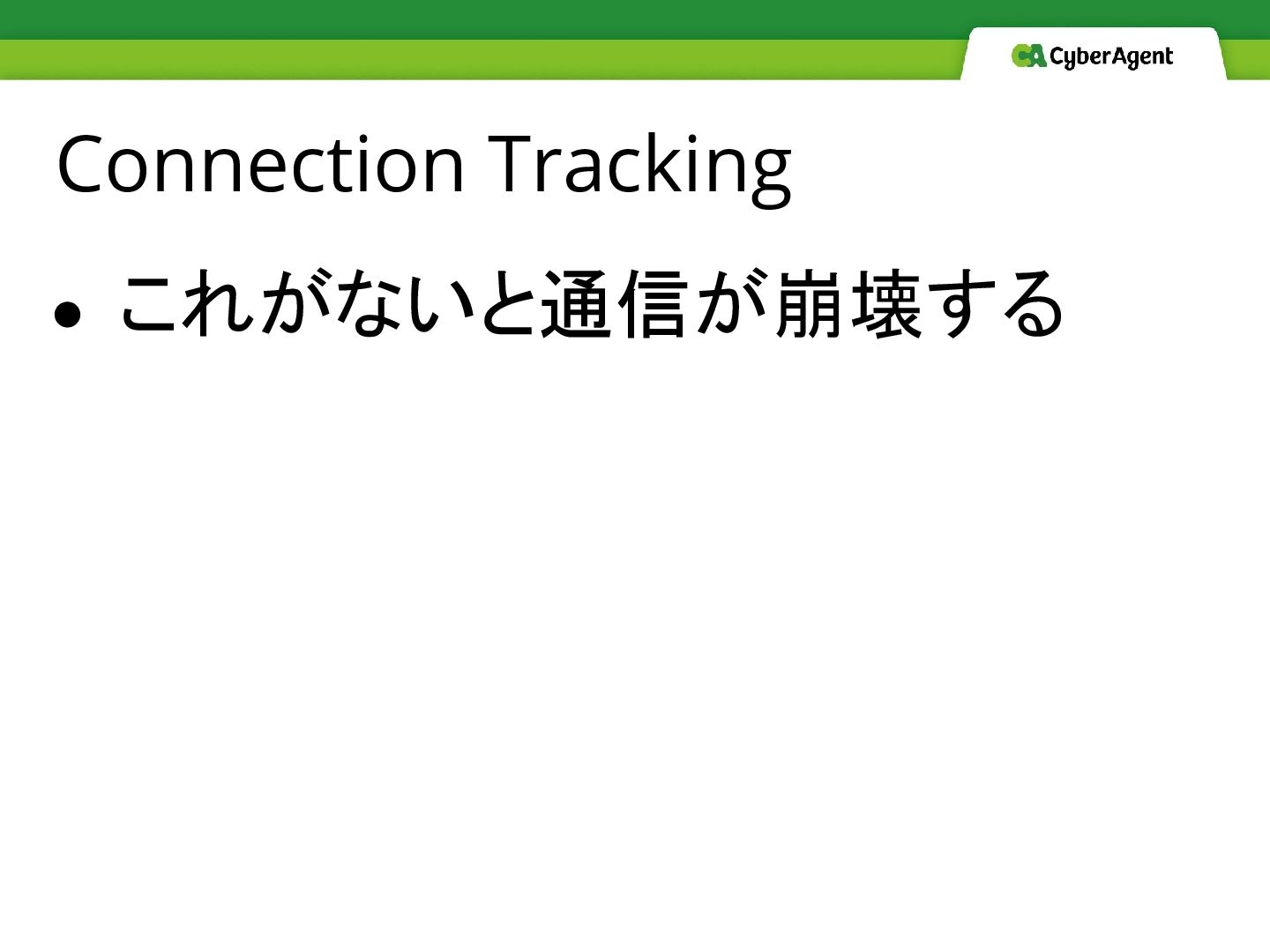

Connection Tracking • これがないと通信が崩壊する

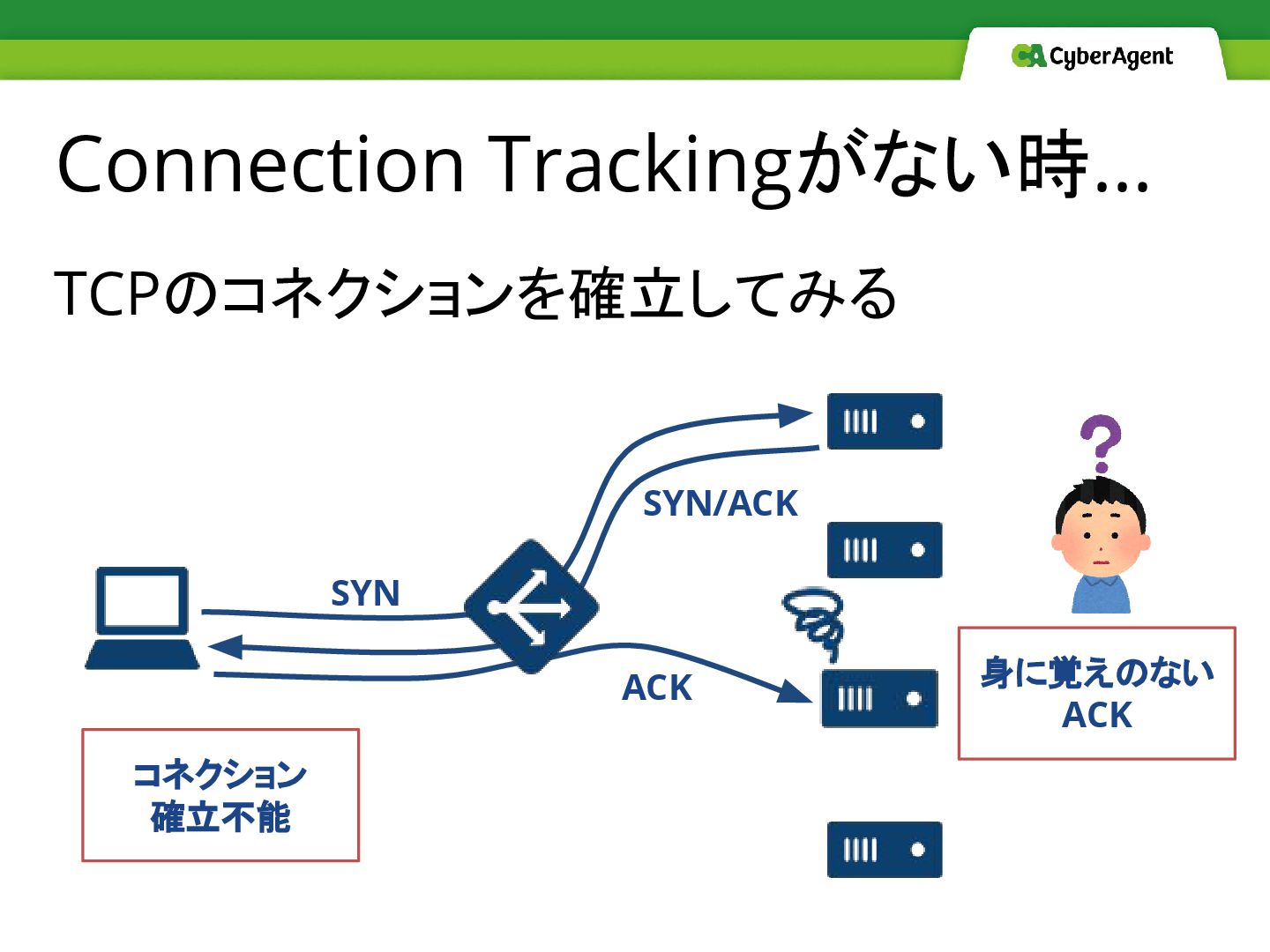

Connection Trackingがない時… TCPのコネクションを確立してみる SYN

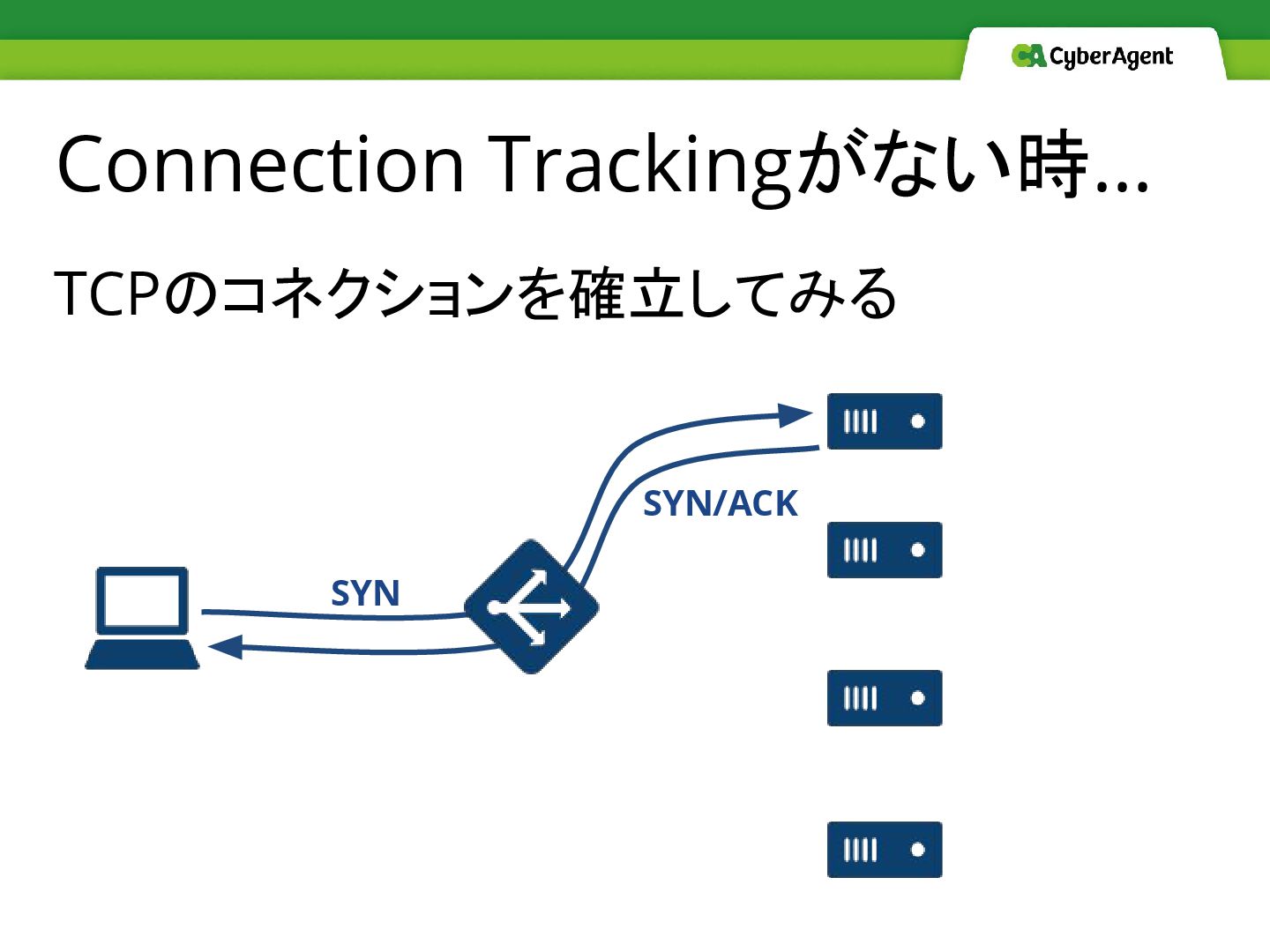

Connection Trackingがない時… TCPのコネクションを確立してみる SYN SYN/ACK
TCPのコネクションを確立してみる Connection Trackingがない時… SYN SYN/ACK ACK 身に覚えのない ACK コネクション 確立不能

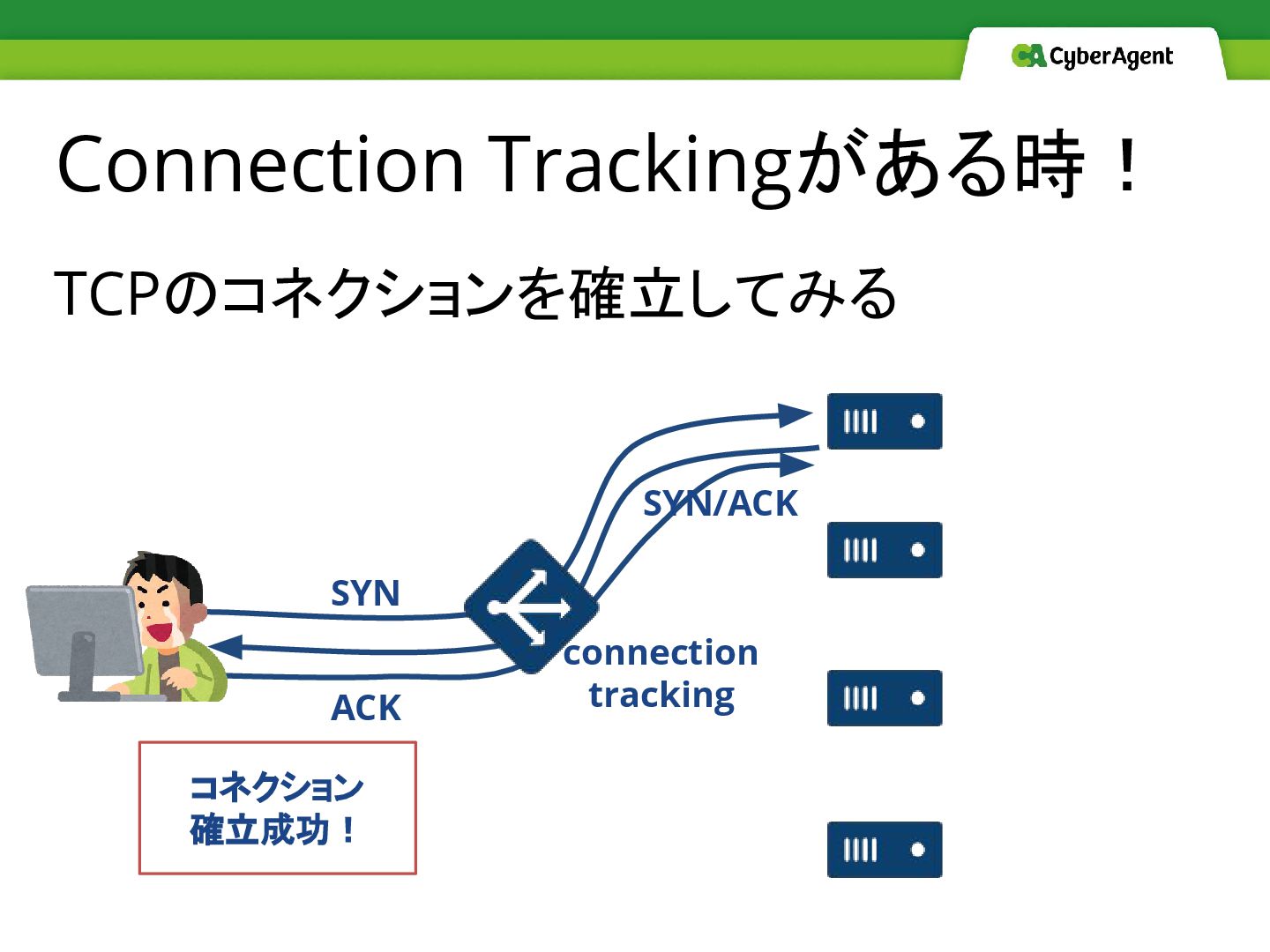

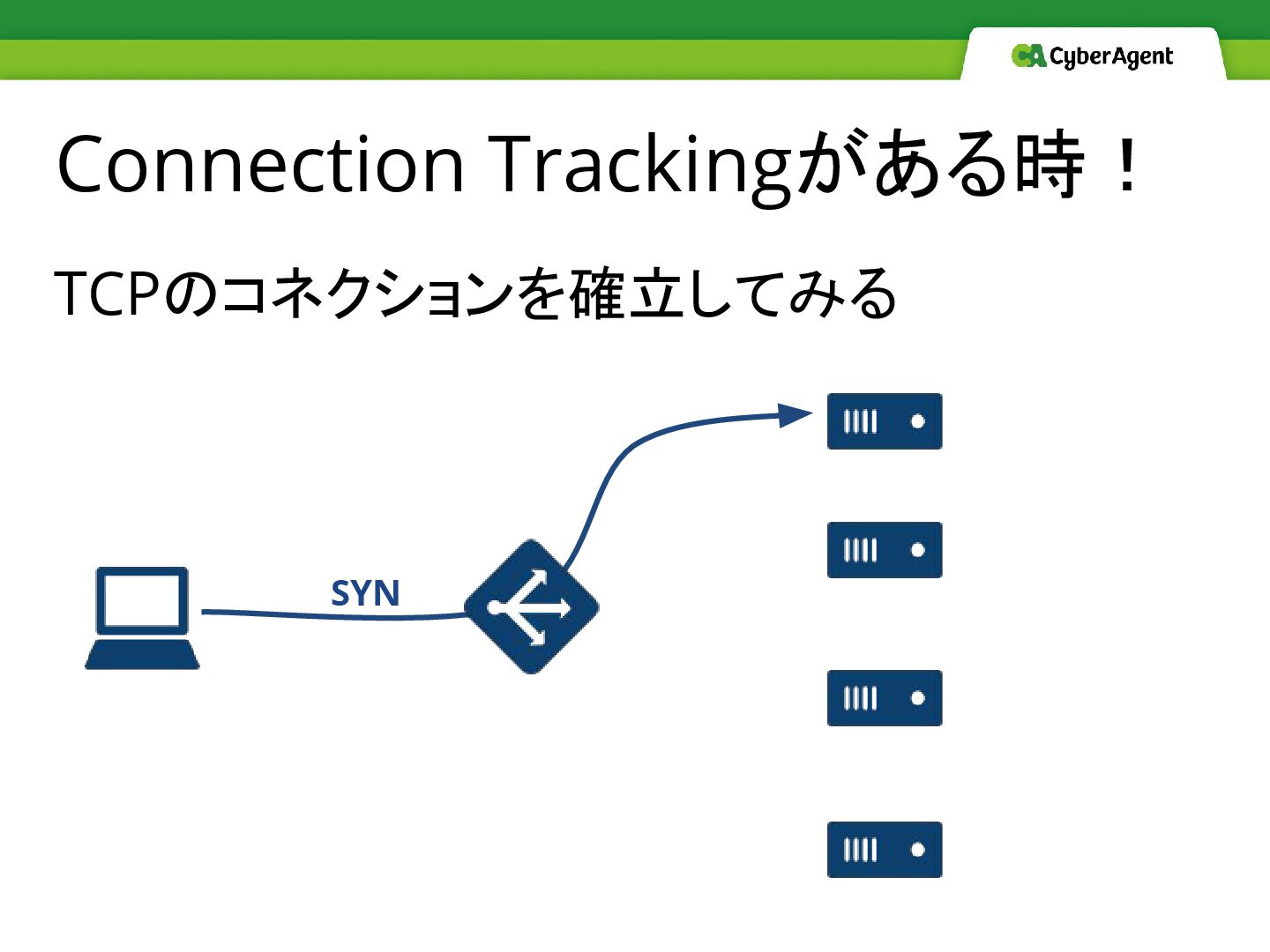

Connection Trackingがある時! TCPのコネクションを確立してみる SYN
Connection Trackingがある時! TCPのコネクションを確立してみる SYN SYN/ACK
Connection Trackingがある時! TCPのコネクションを確立してみる SYN SYN/ACK ACK コネクション 確立成功! connection tracking

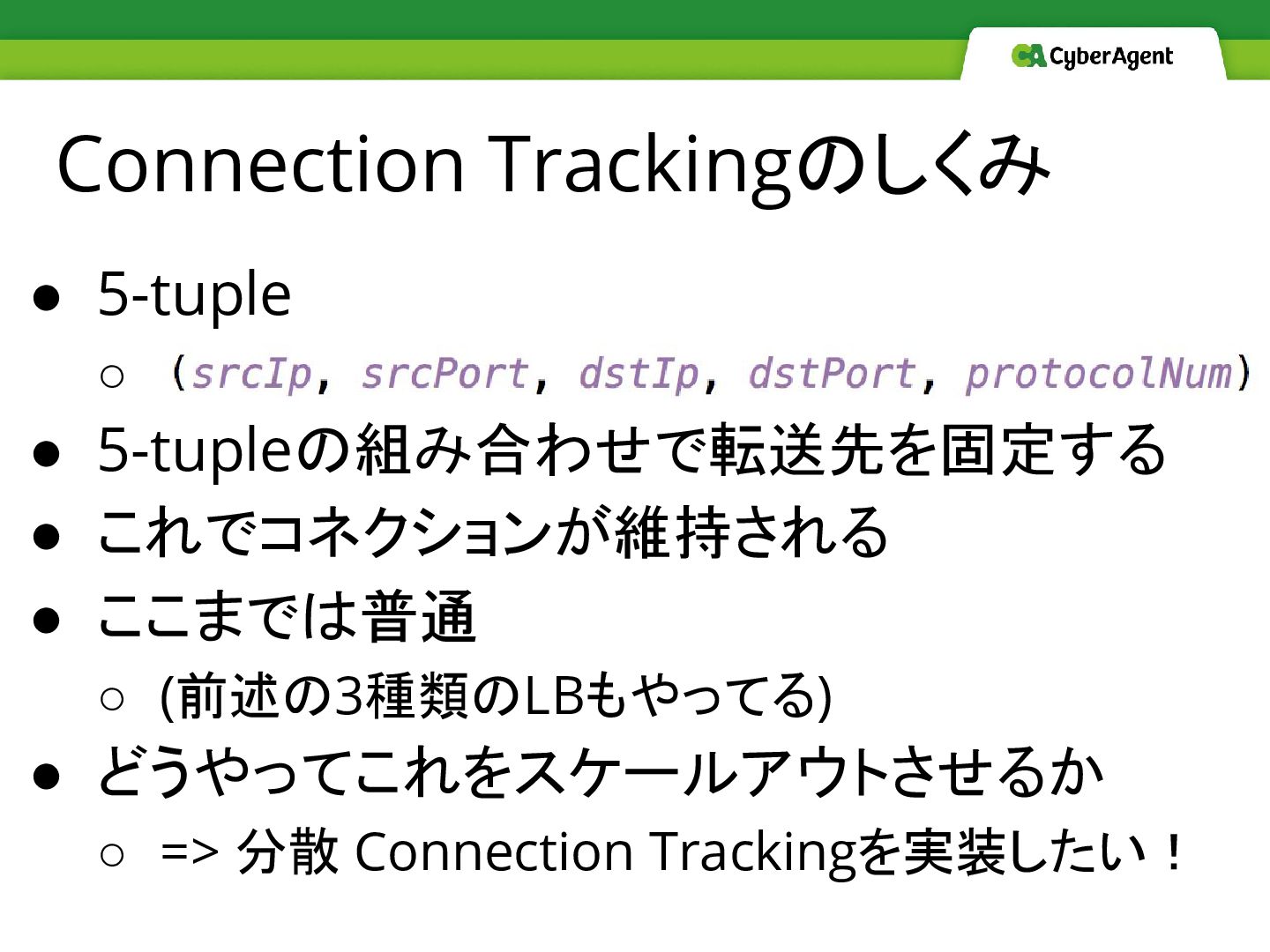

Connection Trackingのしくみ • 5-tuple ◦ • 5-tupleの組み合わせで転送先を固定する • これでコネクションが維持される
• ここまでは普通 ◦ (前述の3種類のLBもやってる) • どうやってこれをスケールアウトさせるか ◦ => 分散 Connection Trackingを実装したい!

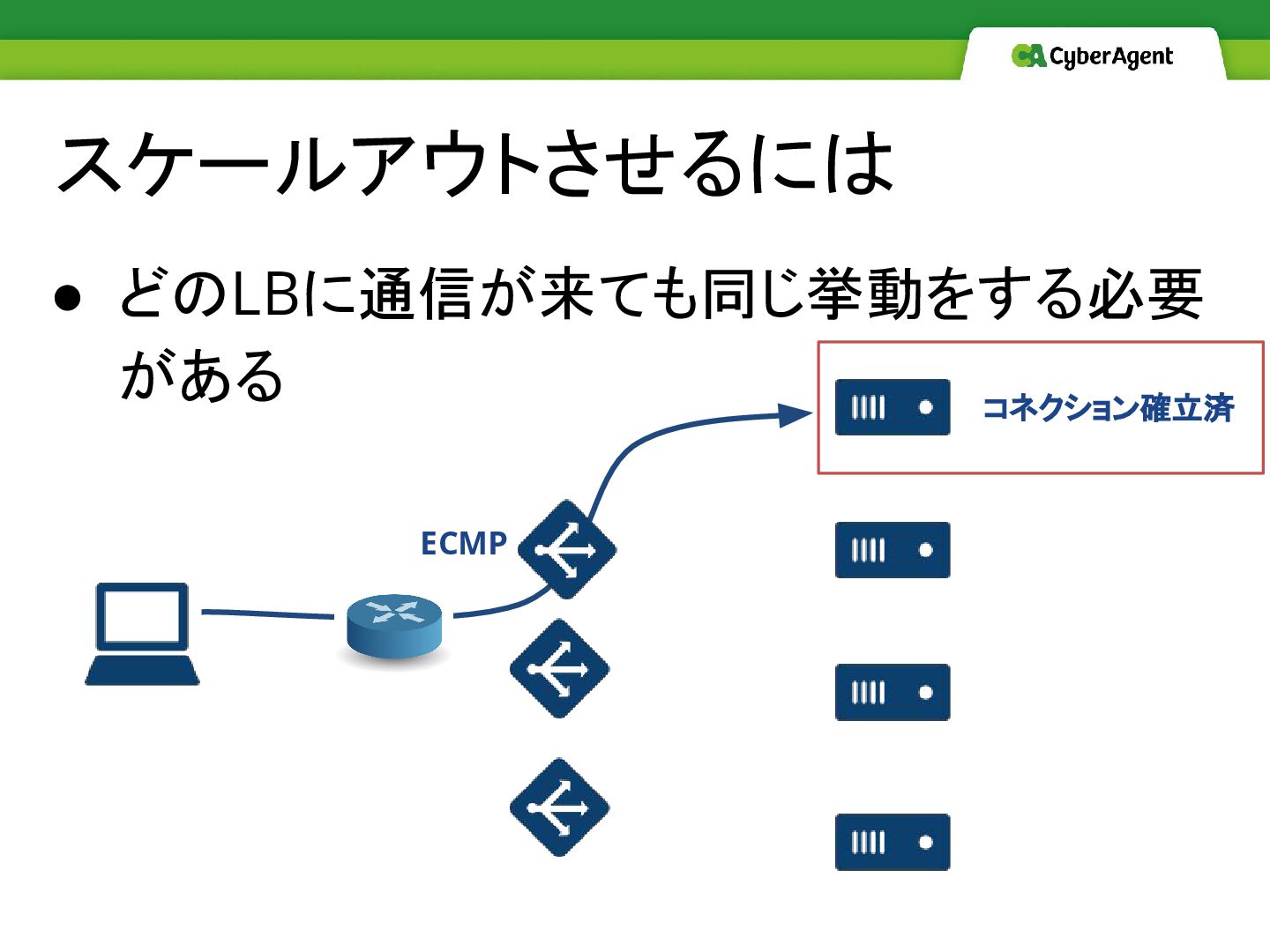

スケールアウトさせるには • どのLBに通信が来ても同じ挙動をする必要 がある ECMP コネクション確立済

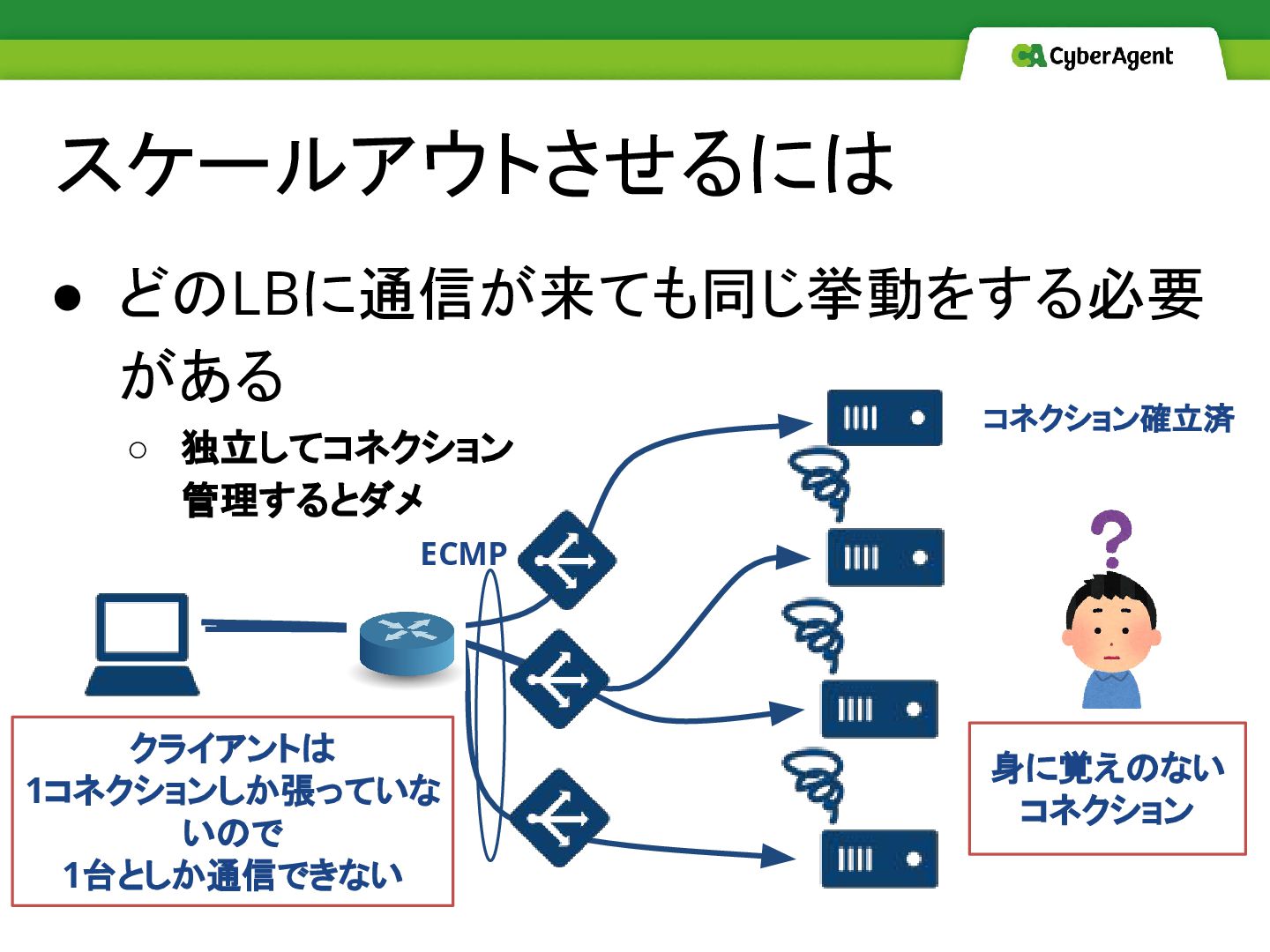

• どのLBに通信が来ても同じ挙動をする必要 がある ◦ 独立してコネクション 管理するとダメ スケールアウトさせるには 身に覚えのない コネクション ECMP
クライアントは 1コネクションしか張っていな いので 1台としか通信できない コネクション確立済

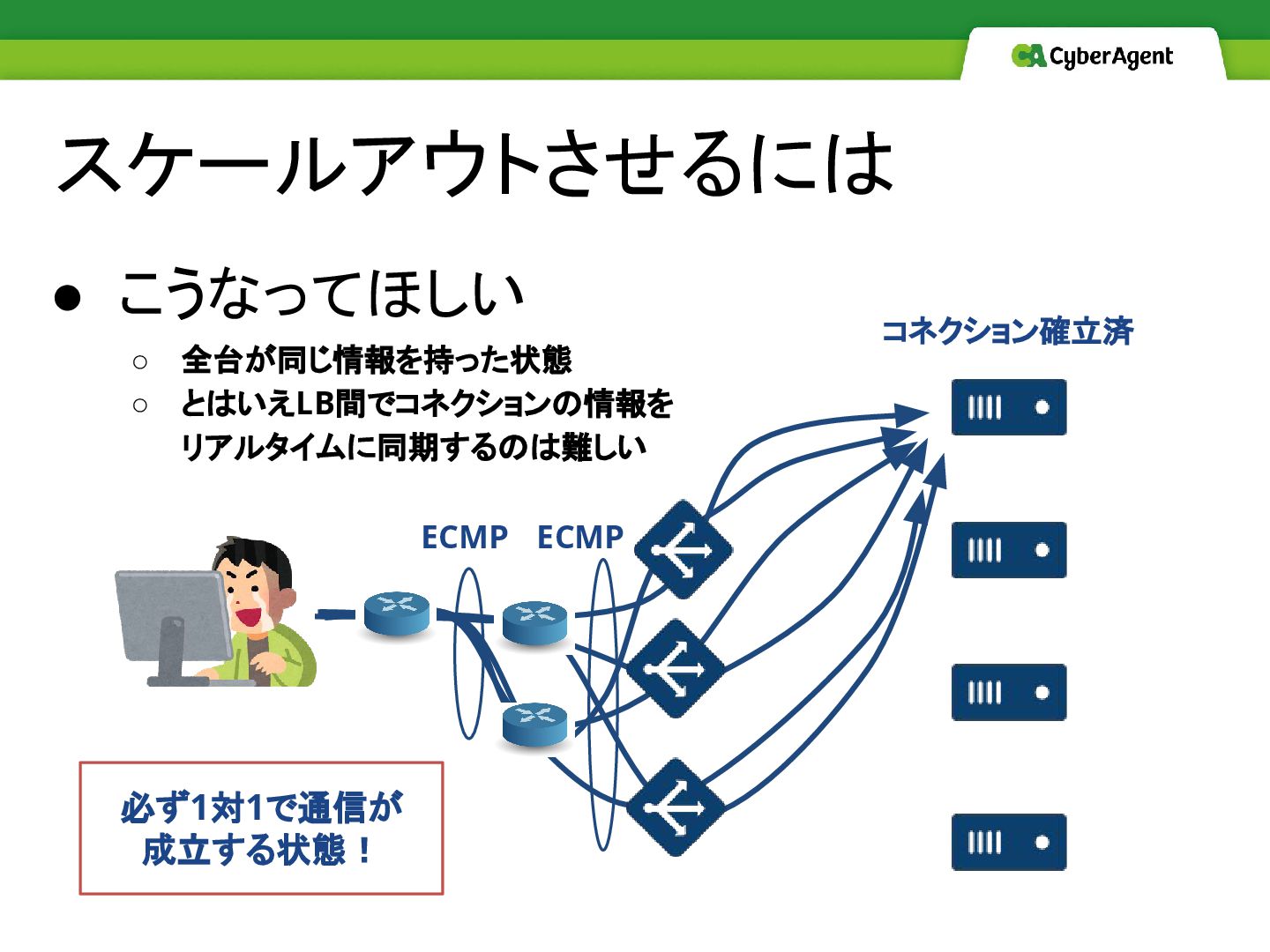

• こうなってほしい ◦ 全台が同じ情報を持った状態 ◦ とはいえLB間でコネクションの情報を リアルタイムに同期するのは難しい スケールアウトさせるには コネクション確立済 ECMP
ECMP 必ず1対1で通信が 成立する状態!

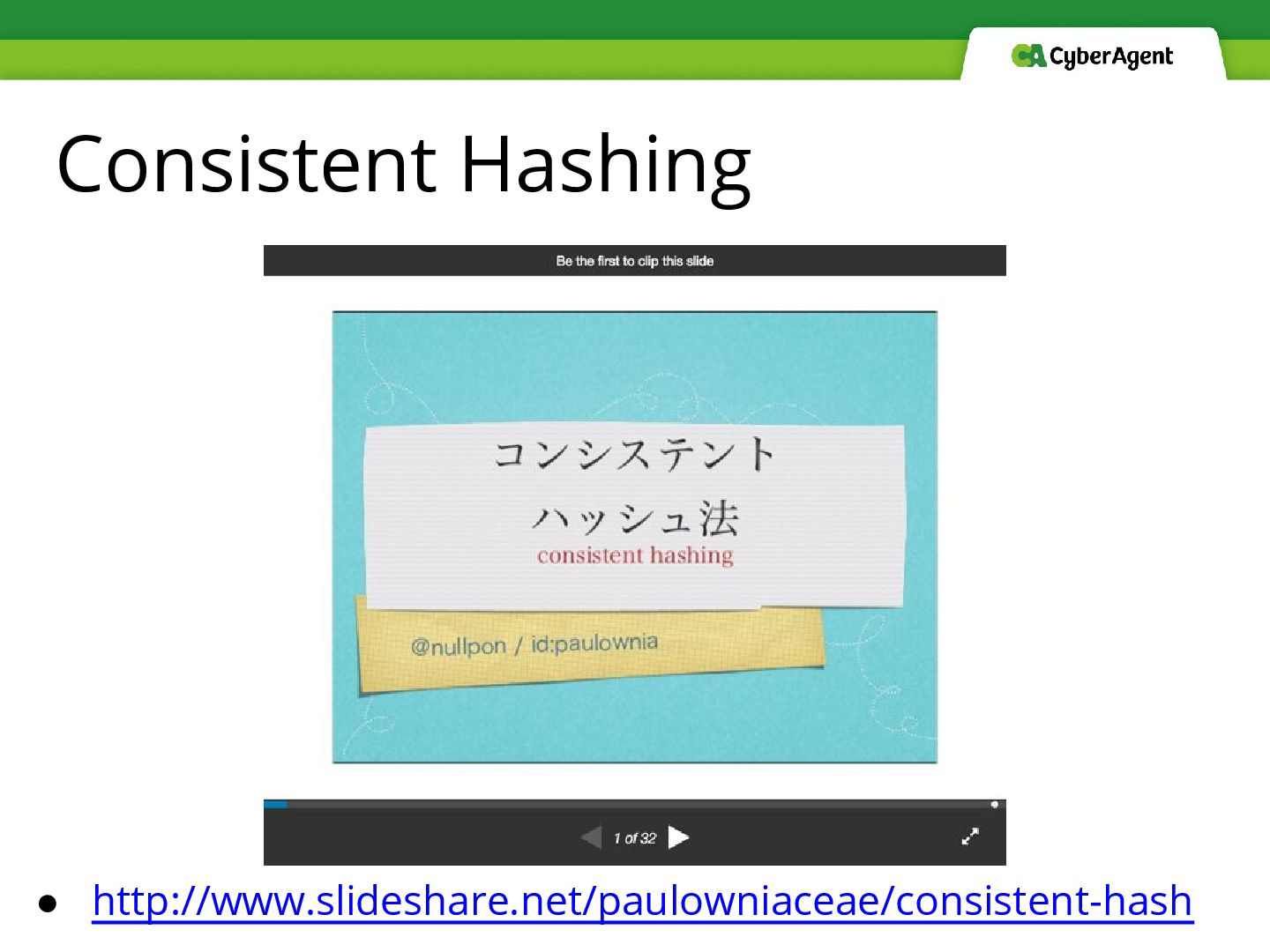

Consistent Hashing • http://www.slideshare.net/paulowniaceae/consistent-hash

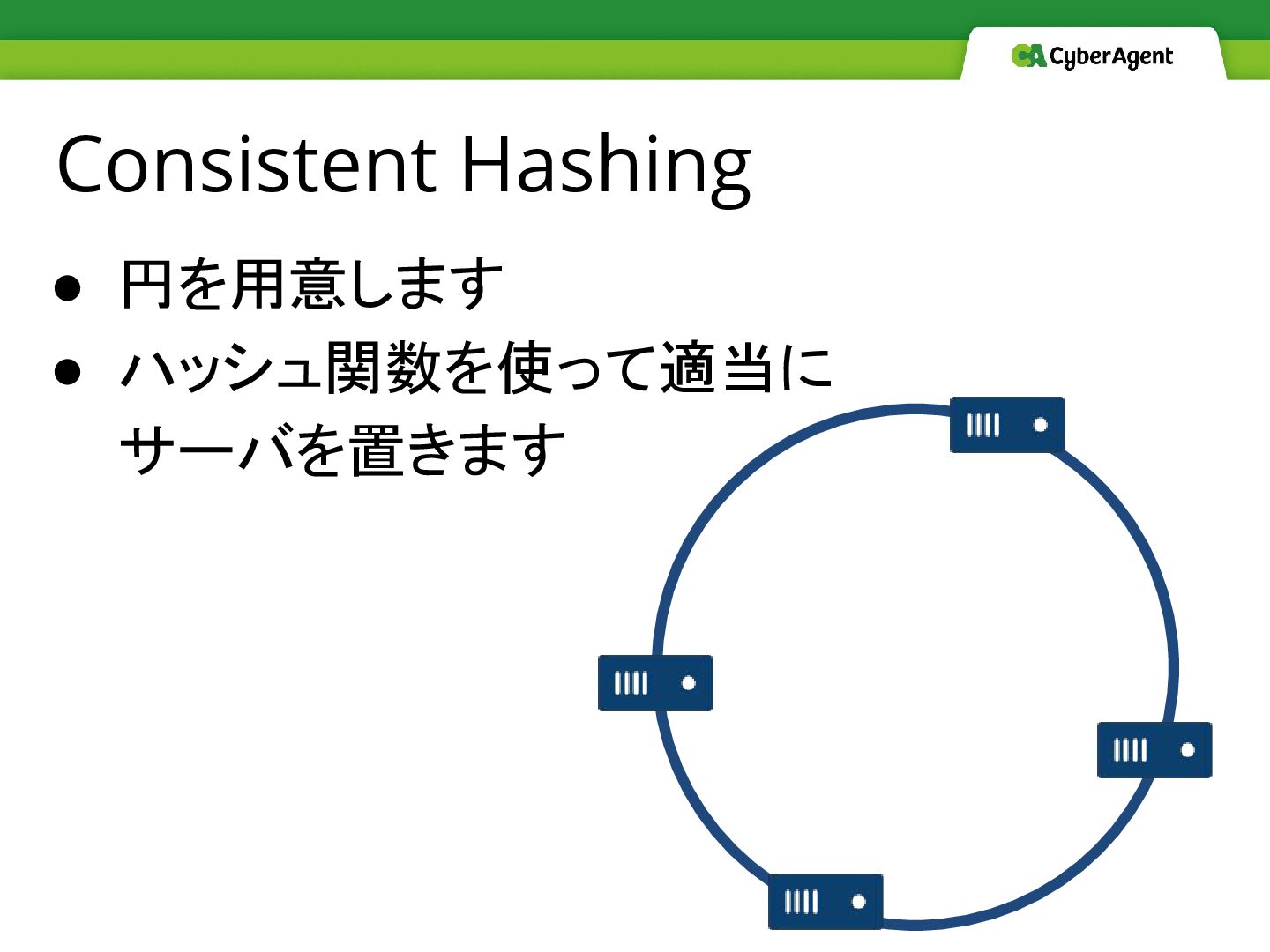

Consistent Hashing • 円を用意します • ハッシュ関数を使って適当に サーバを置きます

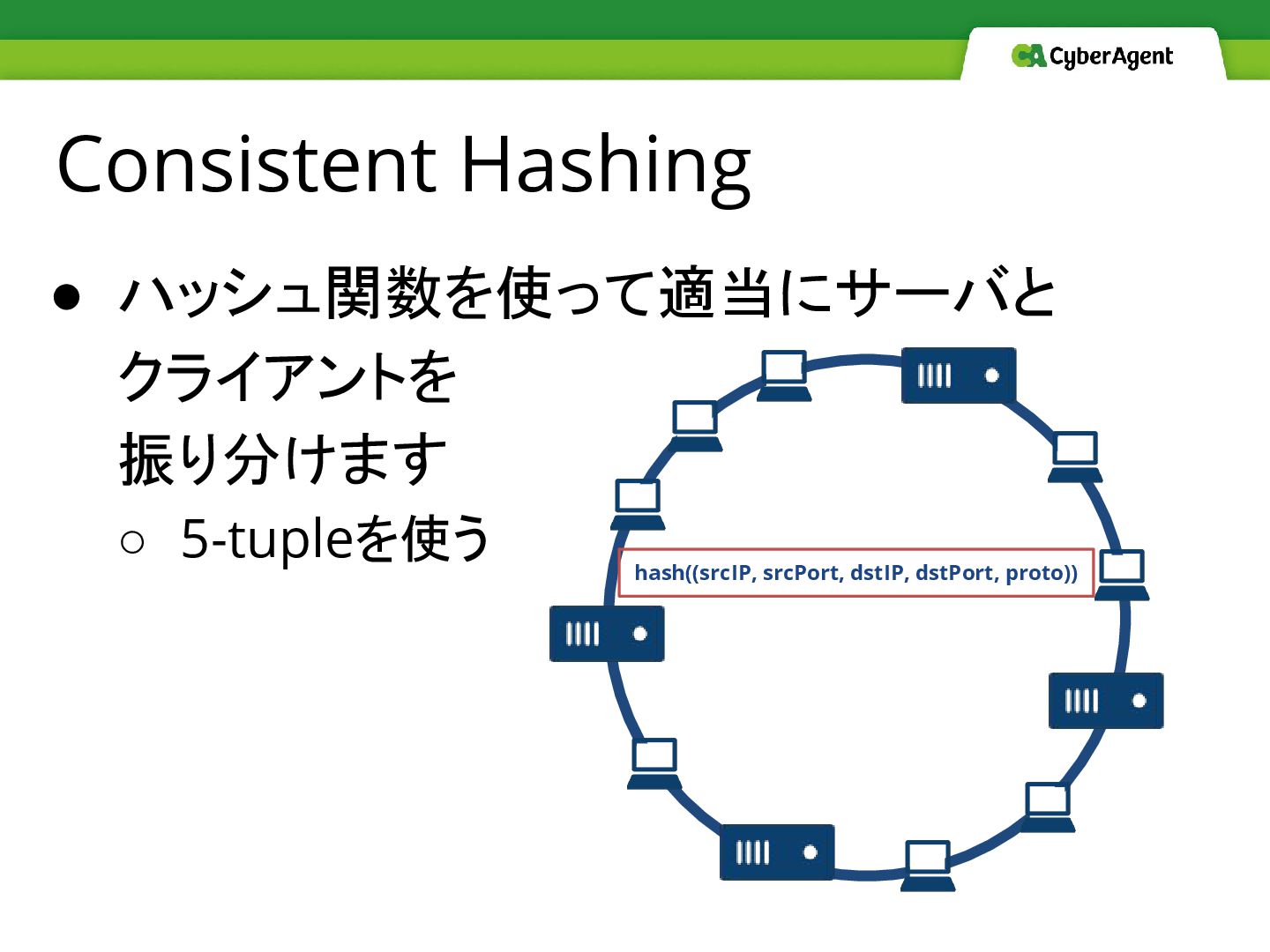

Consistent Hashing • ハッシュ関数を使って適当にサーバと クライアントを 振り分けます ◦ 5-tupleを使う hash((srcIP, srcPort,
dstIP, dstPort, proto))

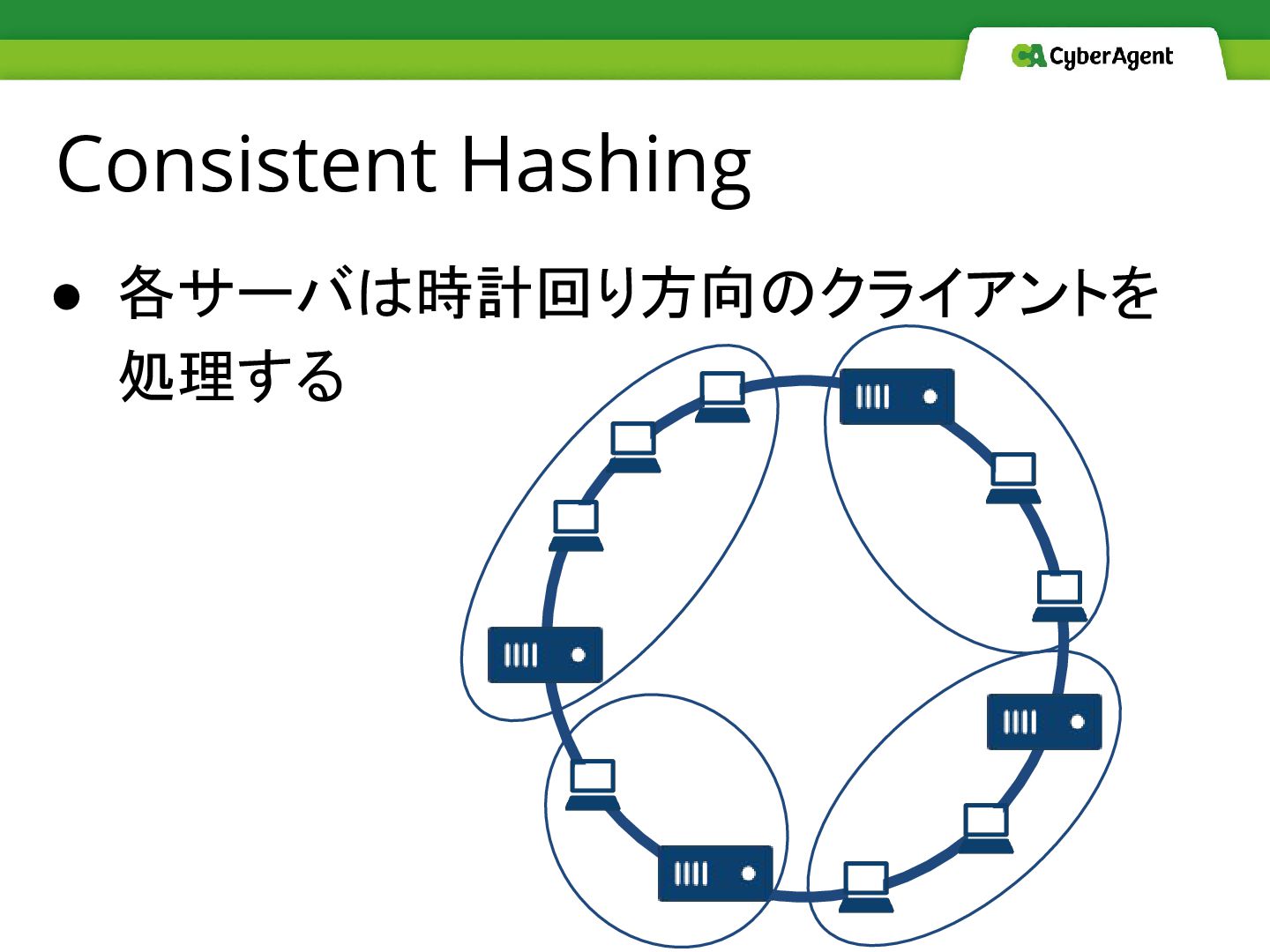

Consistent Hashing • 各サーバは時計回り方向のクライアントを 処理する

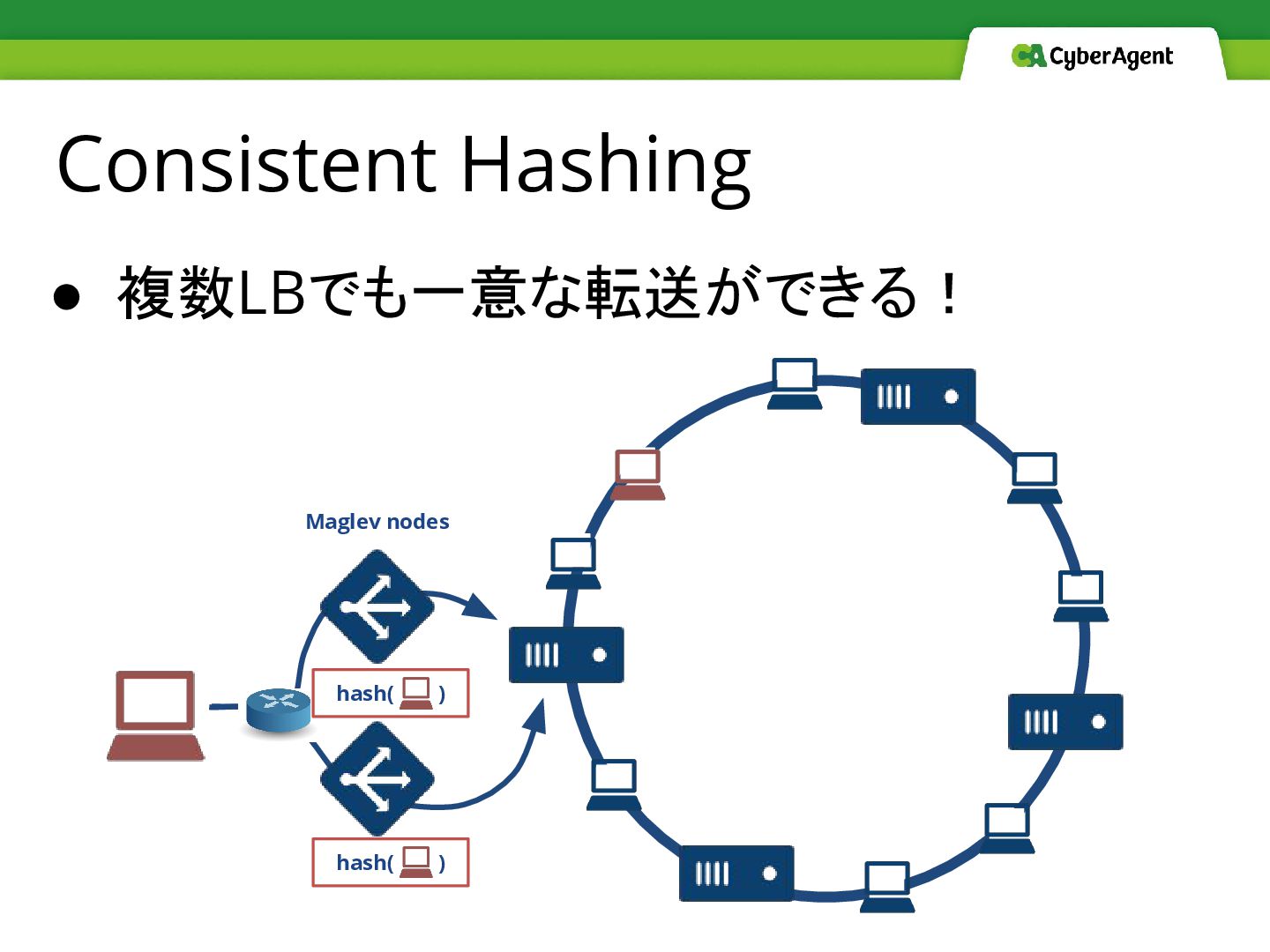

• 複数LBでも一意な転送ができる! Consistent Hashing hash( ) hash( ) Maglev nodes

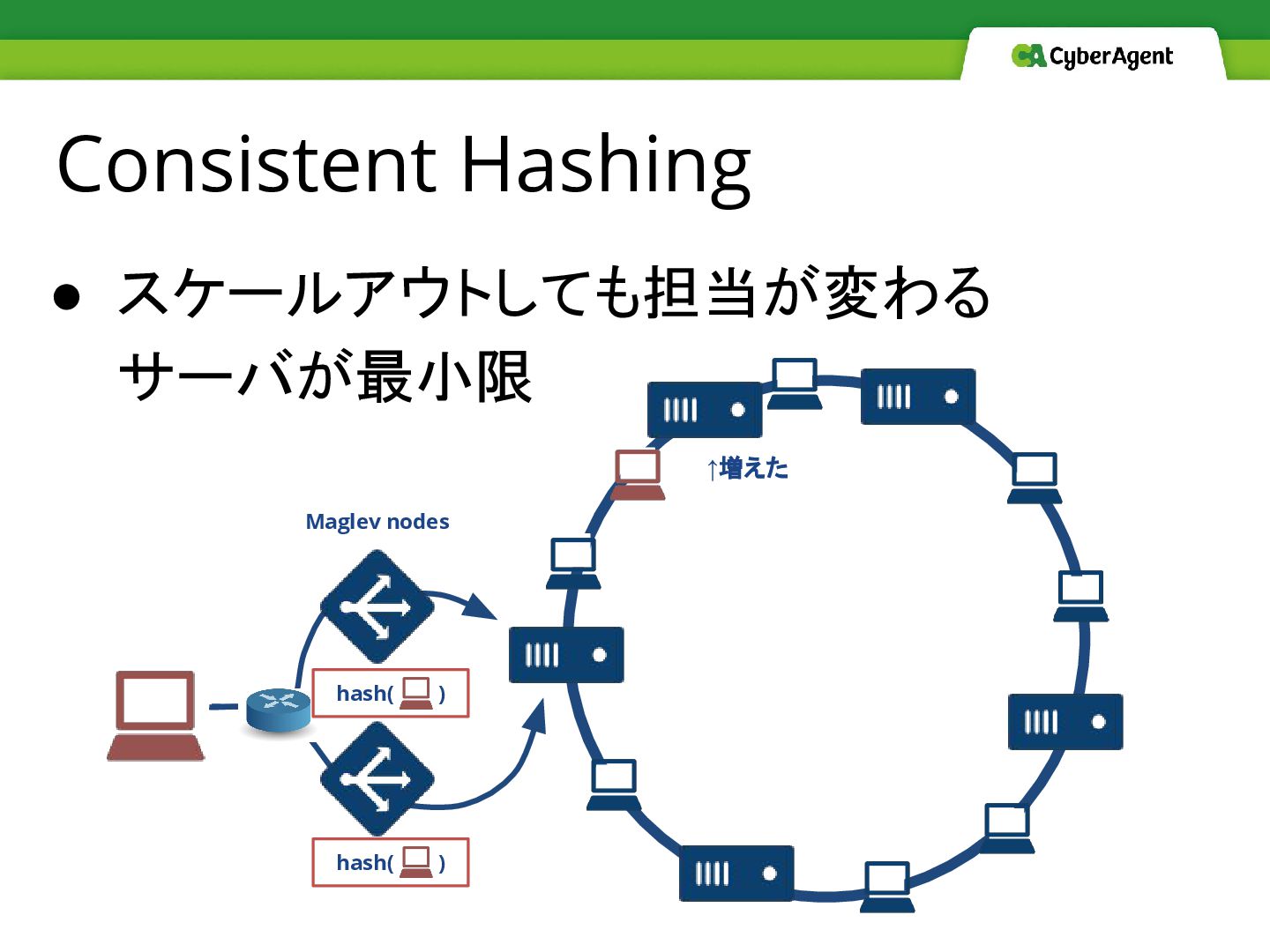

• スケールアウトしても担当が変わる サーバが最小限 Consistent Hashing ↑増えた hash( ) hash( )
Maglev nodes

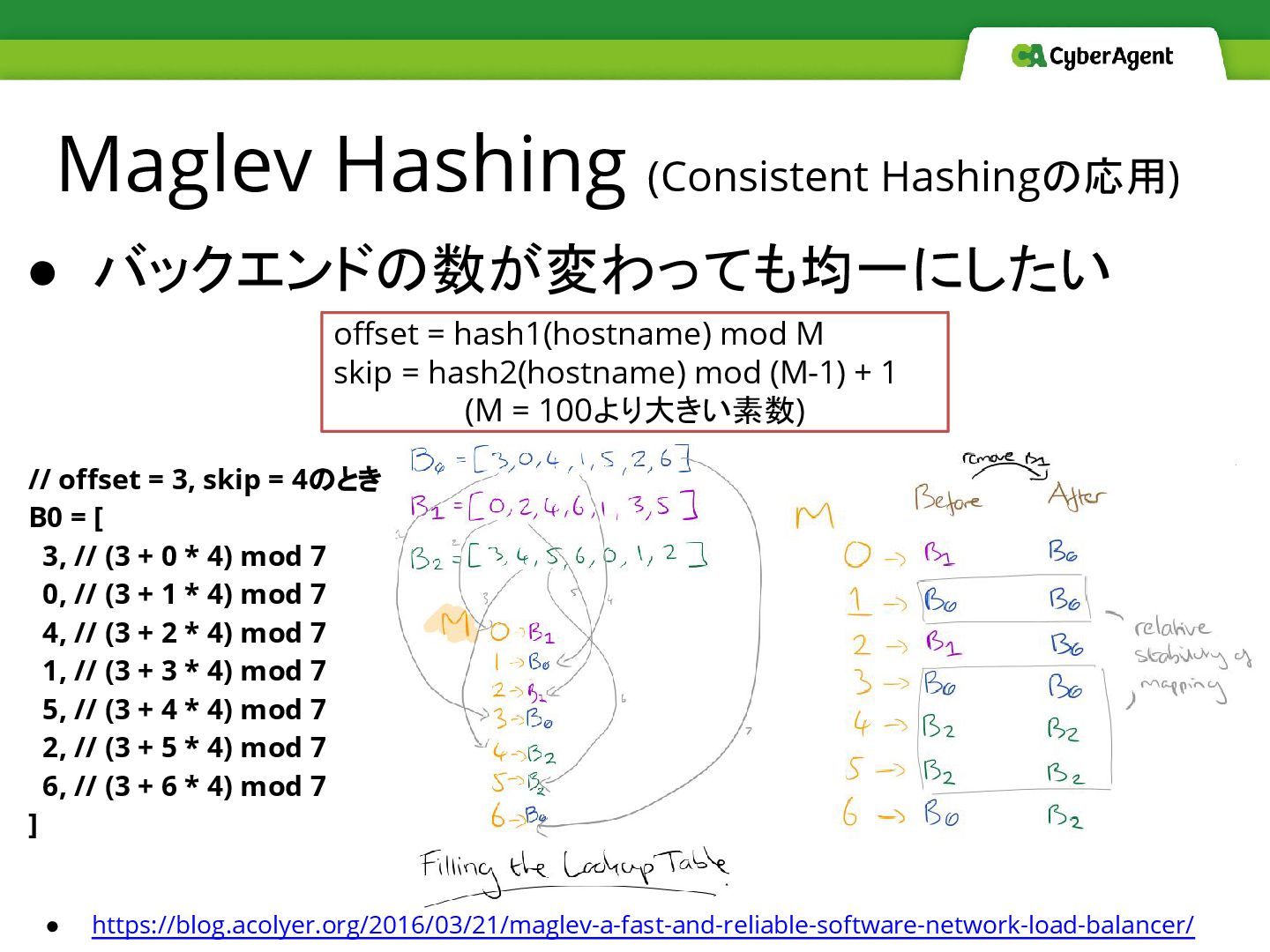

• バックエンドの数が変わっても均一にしたい Maglev Hashing (Consistent Hashingの応用) • https://blog.acolyer.org/2016/03/21/maglev-a-fast-and-reliable-software-network-load-balancer/ offset =
hash1(hostname) mod M skip = hash2(hostname) mod (M-1) + 1 (M = 100より大きい素数) // offset = 3, skip = 4のとき B0 = [ 3, // (3 + 0 * 4) mod 7 0, // (3 + 1 * 4) mod 7 4, // (3 + 2 * 4) mod 7 1, // (3 + 3 * 4) mod 7 5, // (3 + 4 * 4) mod 7 2, // (3 + 5 * 4) mod 7 6, // (3 + 6 * 4) mod 7 ]
Maglevのアーキテクチャ: DSR

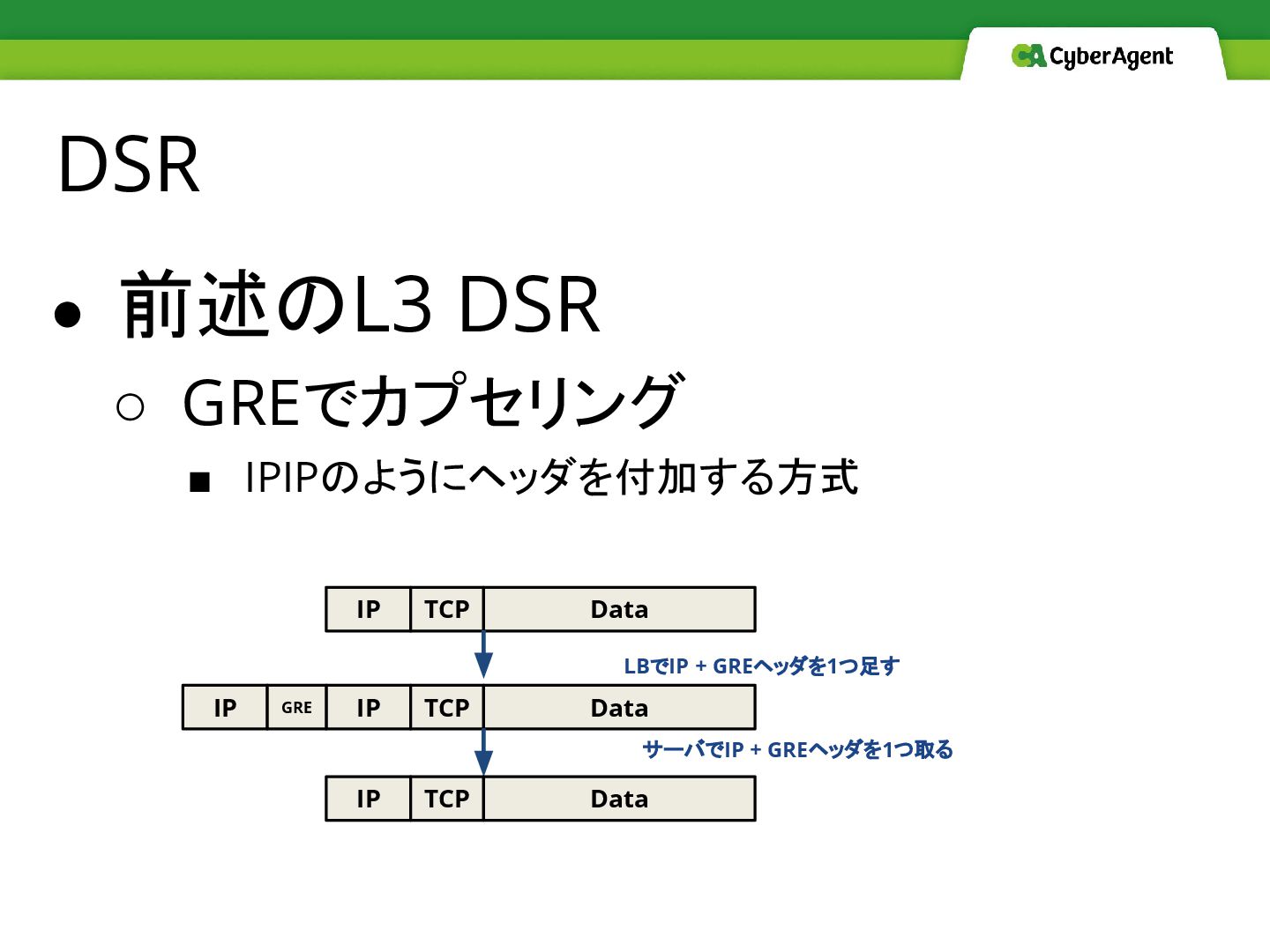

DSR • 前述のL3 DSR ◦ GREでカプセリング ▪ IPIPのようにヘッダを付加する方式 IP TCP
Data IP TCP Data IP IP TCP Data LBでIP + GREヘッダを1つ足す サーバでIP + GREヘッダを1つ取る GRE
Maglevとは

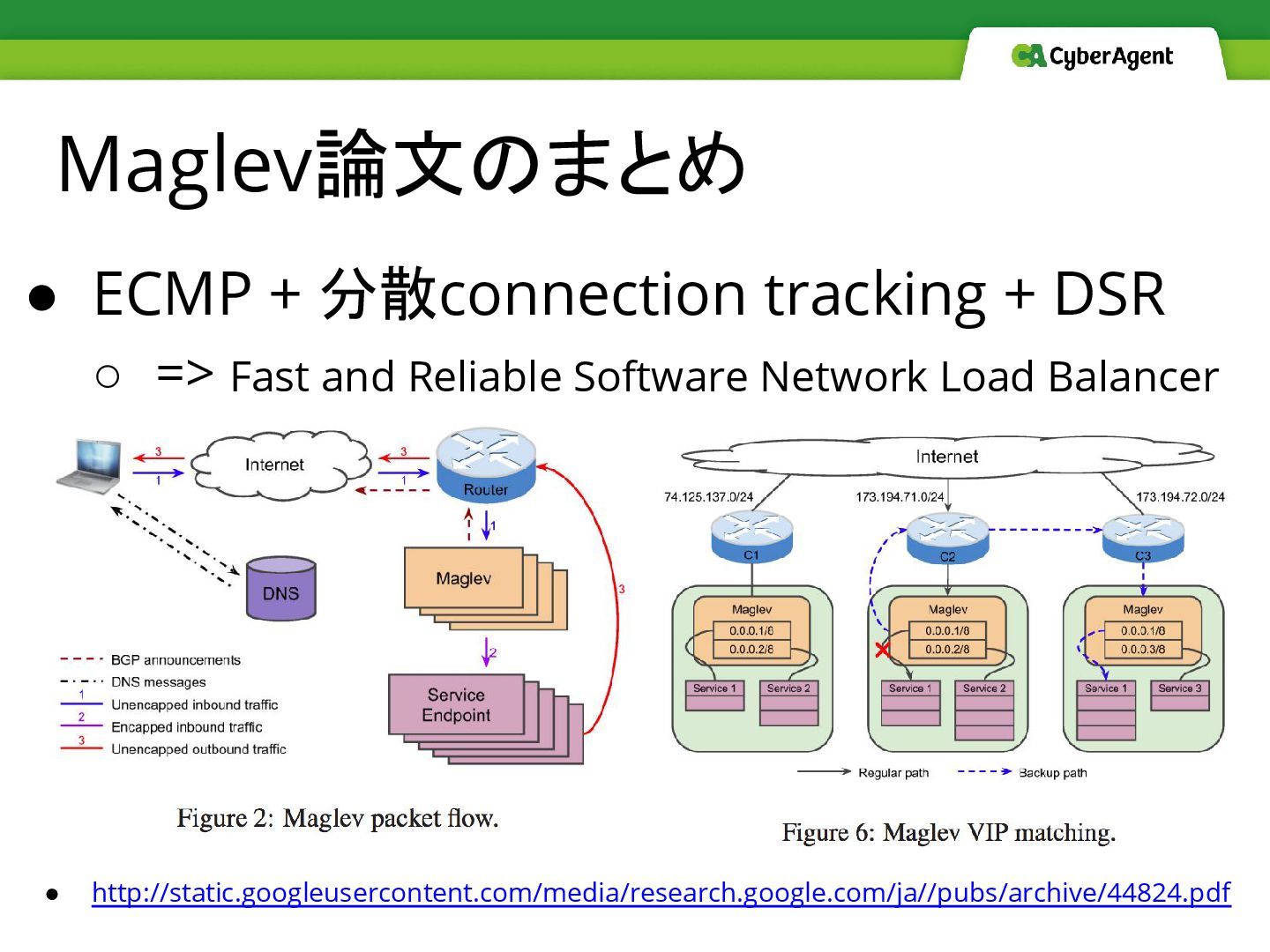

Maglev論文のまとめ • ECMP + 分散connection tracking + DSR ◦ =>
Fast and Reliable Software Network Load Balancer • http://static.googleusercontent.com/media/research.google.com/ja//pubs/archive/44824.pdf
今日話さなかったこと

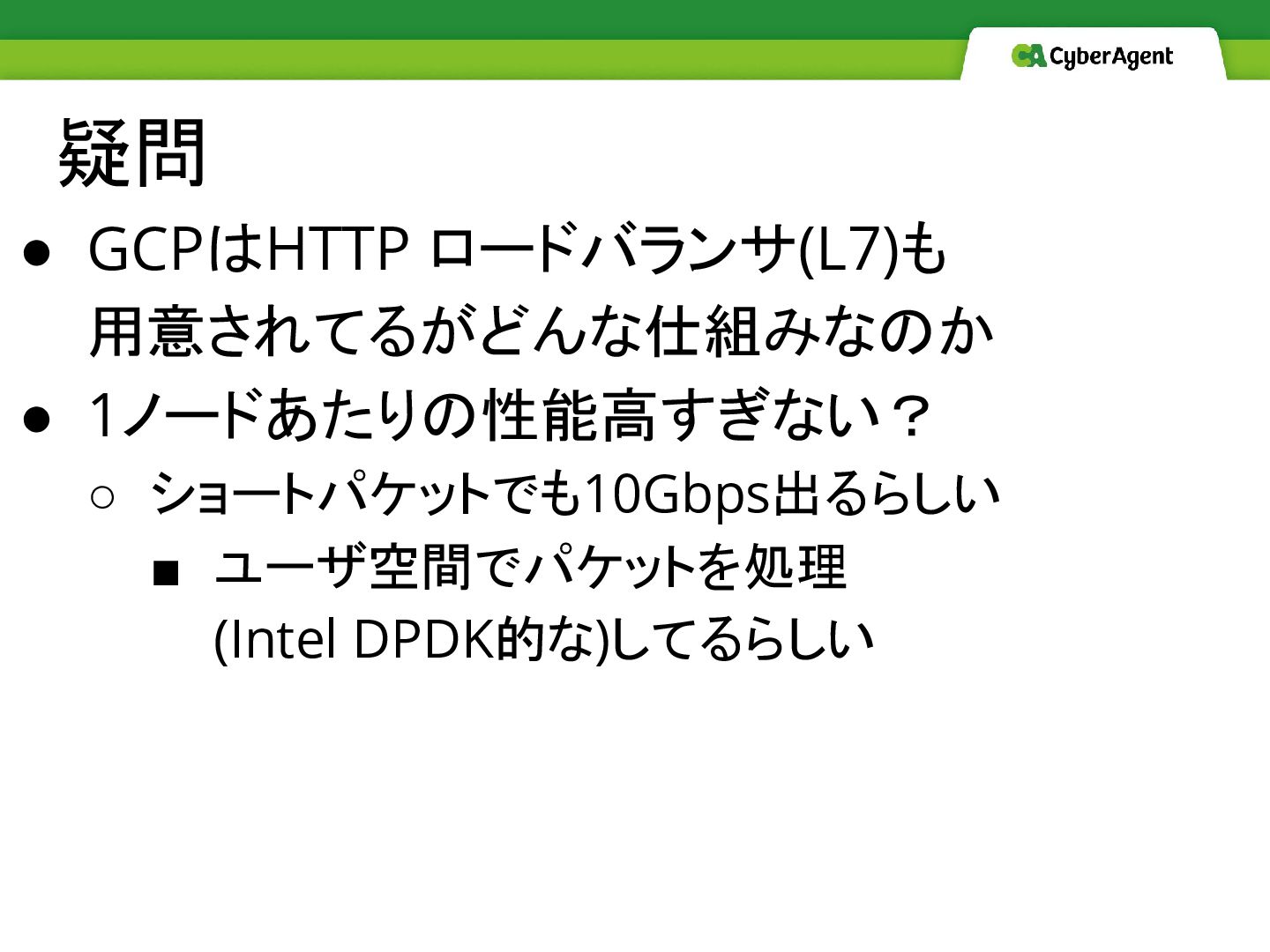

疑問 • GCPはHTTP ロードバランサ(L7)も 用意されてるがどんな仕組みなのか • 1ノードあたりの性能高すぎない? ◦ ショートパケットでも10Gbps出るらしい ▪
ユーザ空間でパケットを処理 (Intel DPDK的な)してるらしい
ご清聴ありがとうございました
