都市をデータで見るってこういうこと　PLATEAU属性情報入門

都市を”データで見る”ってこういうこと PLATEAU属性情報入門株式会社MIERUNE 西尾　悟（@nokonoko_1203）

西尾悟（@nokonoko_1203） 2児の父をやりながら株式会社MIERUNEで GIS（地理空間情報）とWeb開発を行う、 Engineering Managerです！ Python / Rust /
GIS / 点群 / 3D Tiles / AWS / WebGL / PLATEAU ADVOCATE / Cesium Certified Developer

PLATEAU ADVOCATEとして、PLATEAUの社会実装に貢献

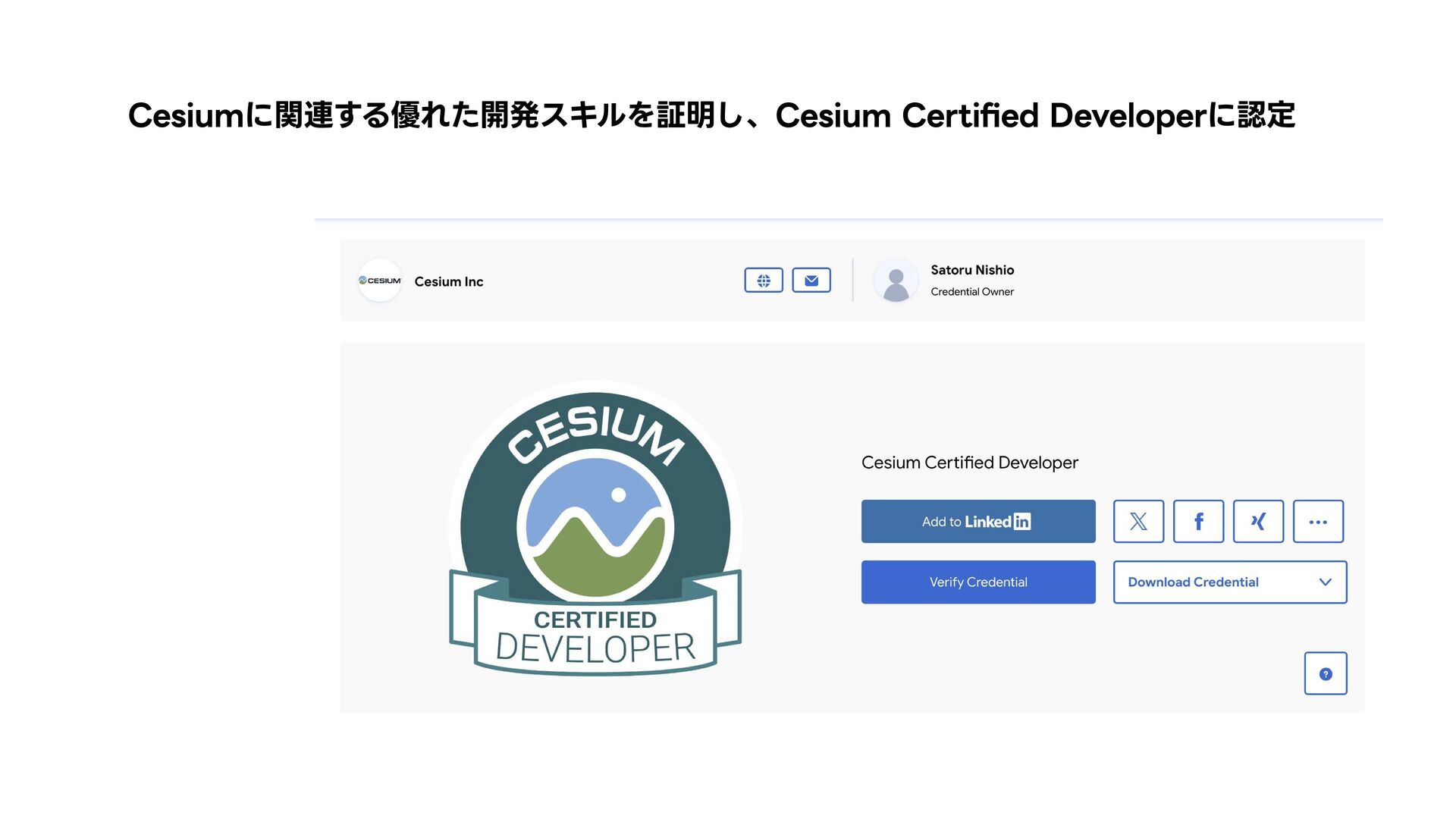

Cesiumに関連する優れた開発スキルを証明し、Cesium Certified Developerに認定

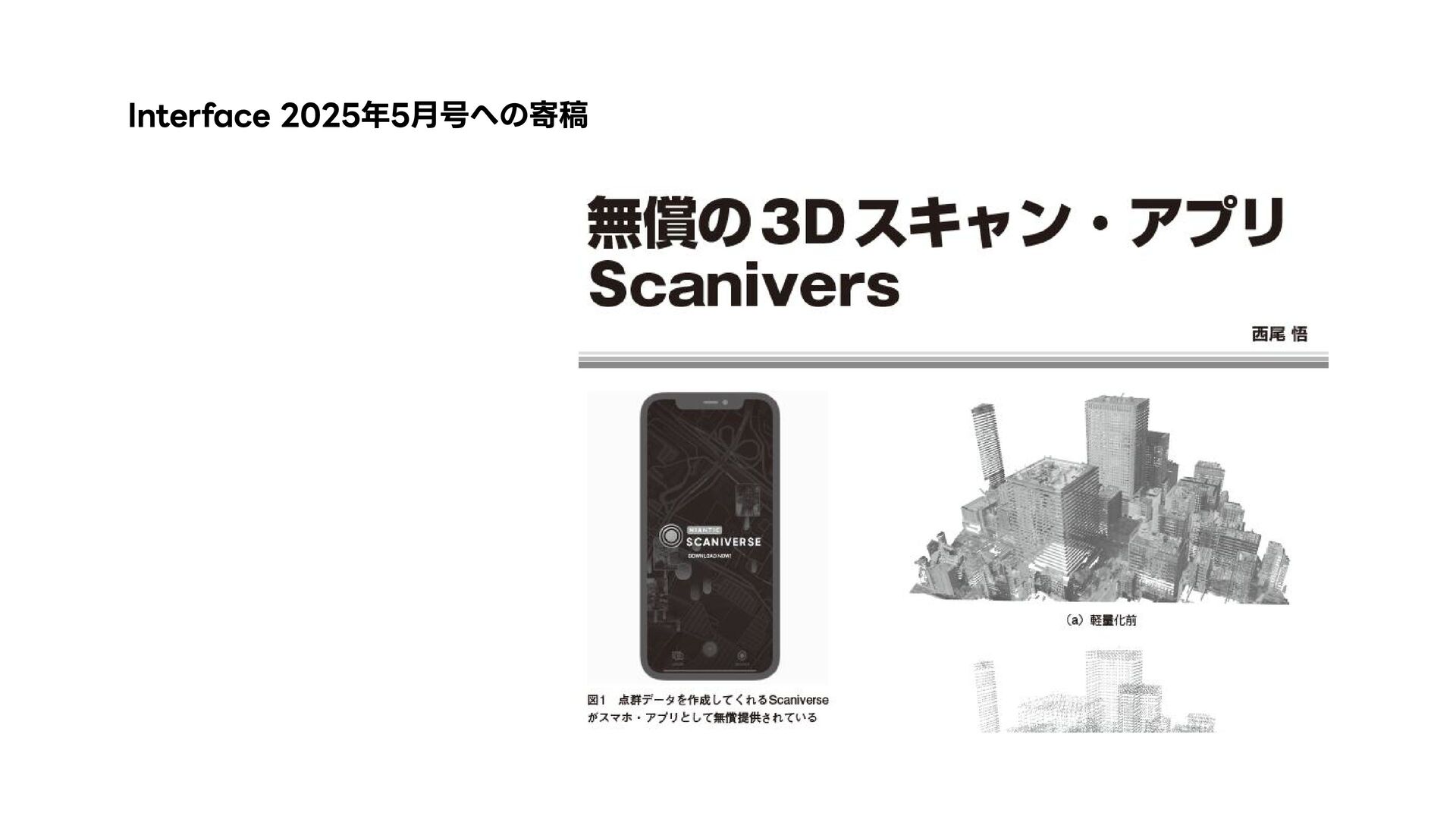

Interface 2025年5月号への寄稿

PLATEAUデータは綺麗でカッコいい https://www.mlit.go.jp/plateau/file/libraries/doc/plateau_doc_0000_ver05.pdf

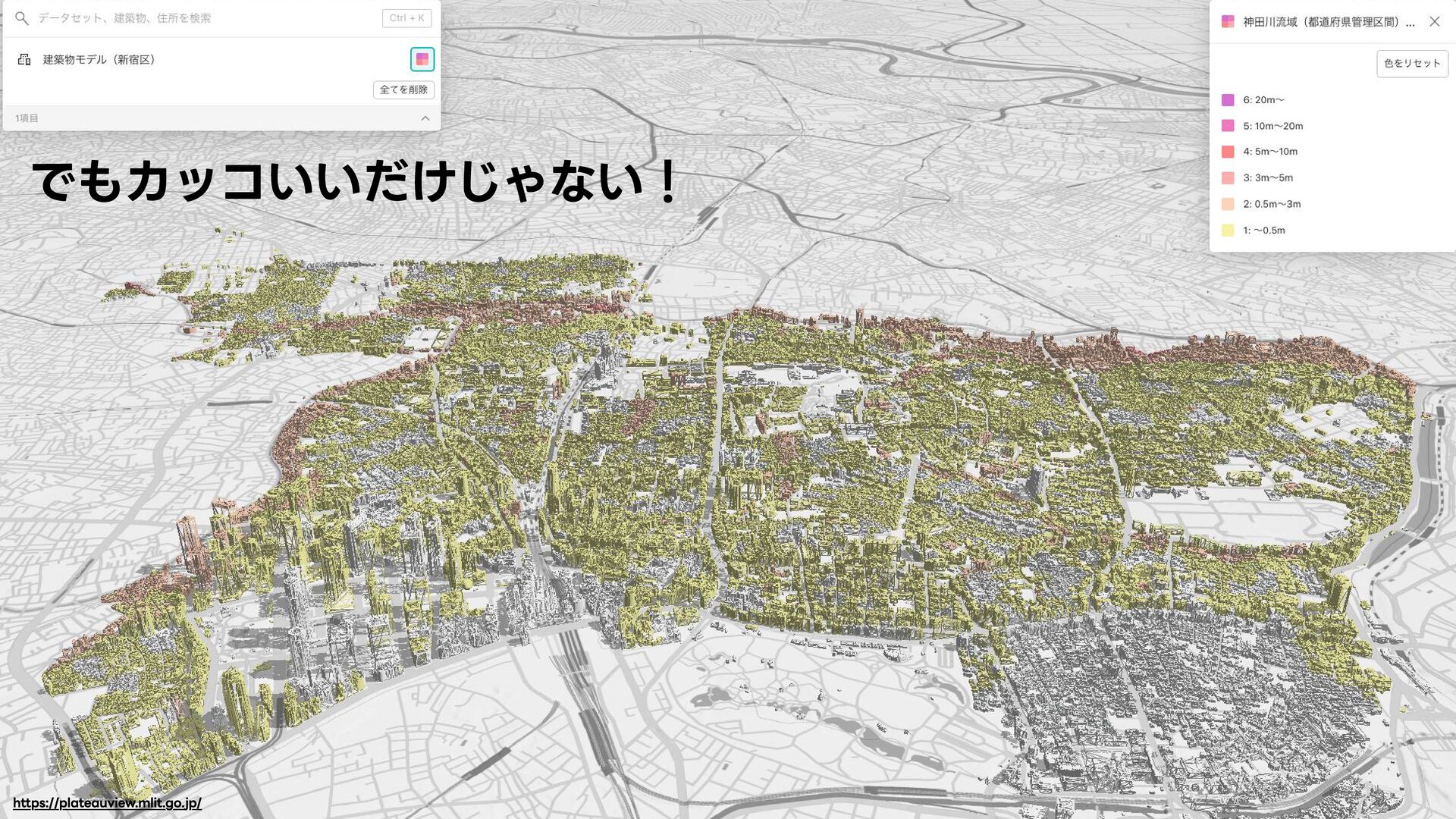

でもカッコいいだけじゃない！ https://plateauview.mlit.go.jp/

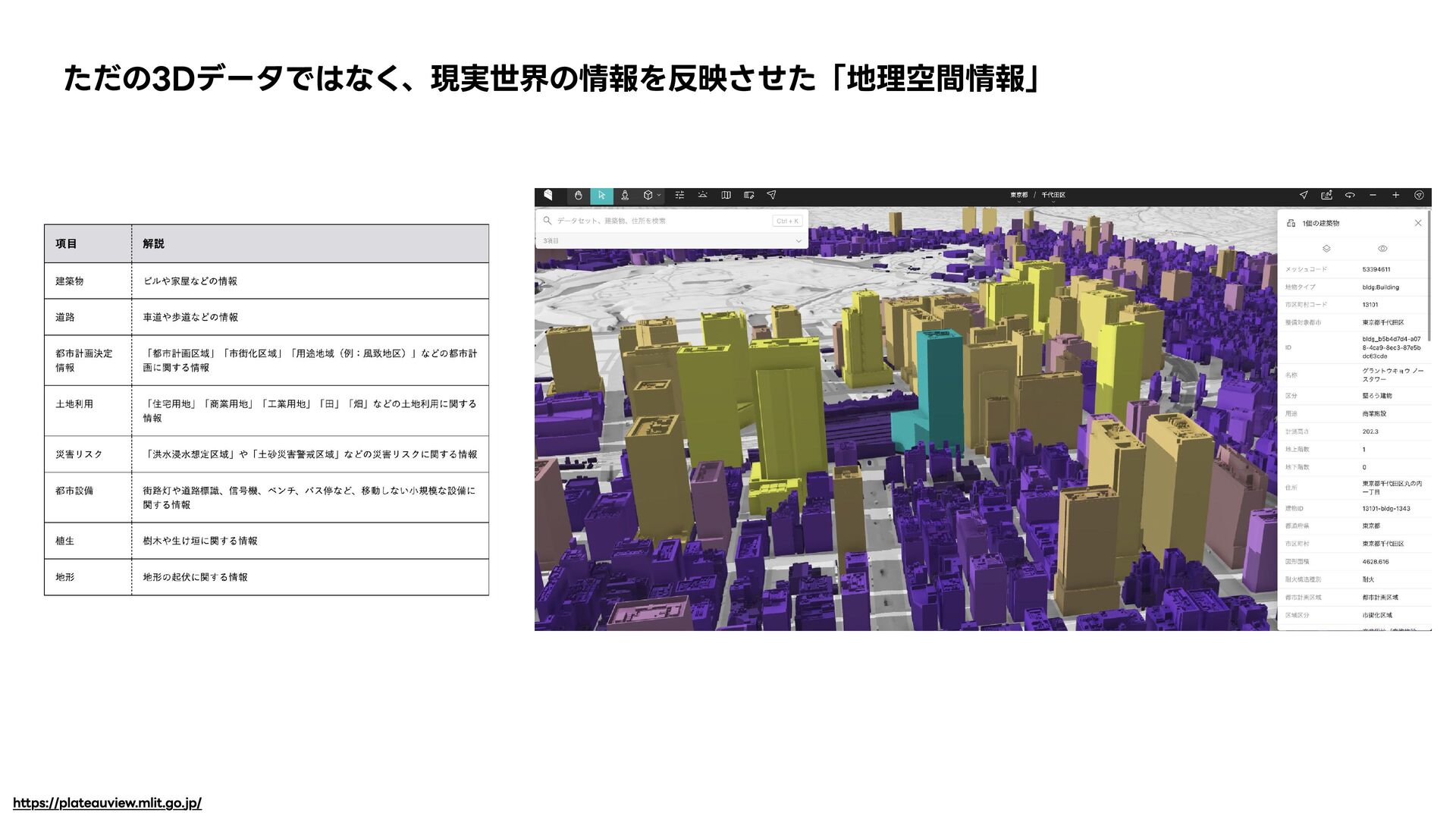

ただの3Dデータではなく、現実世界の情報を反映させた「地理空間情報」 https://plateauview.mlit.go.jp/

PLATEAUデータの有用性

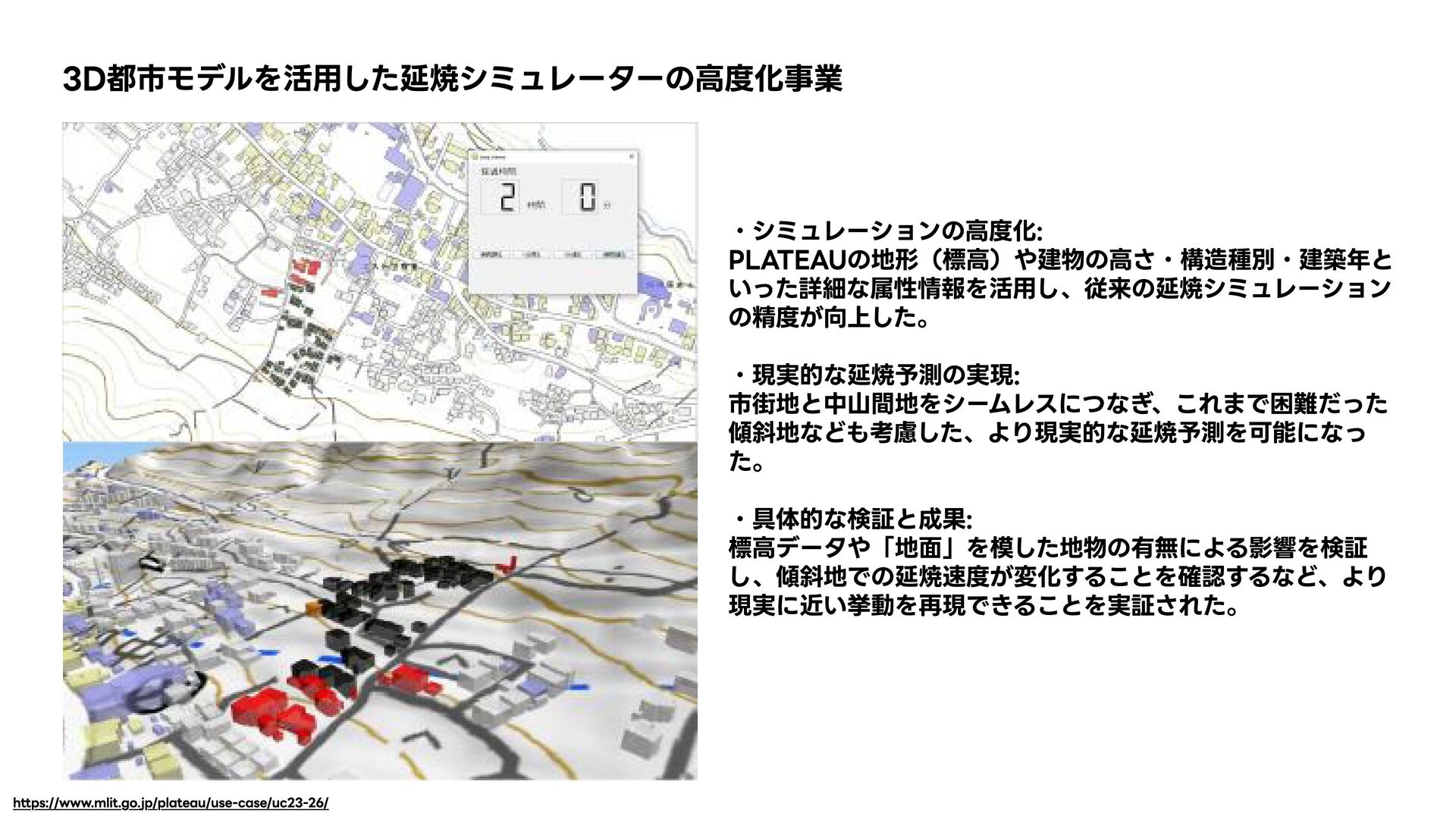

3D都市モデルを活用した延焼シミュレーターの高度化事業・シミュレーションの高度化: PLATEAUの地形（標高）や建物の高さ・構造種別・建築年といった詳細な属性情報を活用し、従来の延焼シミュレーションの精度が向上した。・現実的な延焼予測の実現: 市街地と中山間地をシームレスにつなぎ、これまで困難だった傾斜地なども考慮した、より現実的な延焼予測を可能になった。・具体的な検証と成果:
標高データや「地面」を模した地物の有無による影響を検証し、傾斜地での延焼速度が変化することを確認するなど、より現実に近い挙動を再現できることを実証された。 https://www.mlit.go.jp/plateau/use-case/uc23-26/

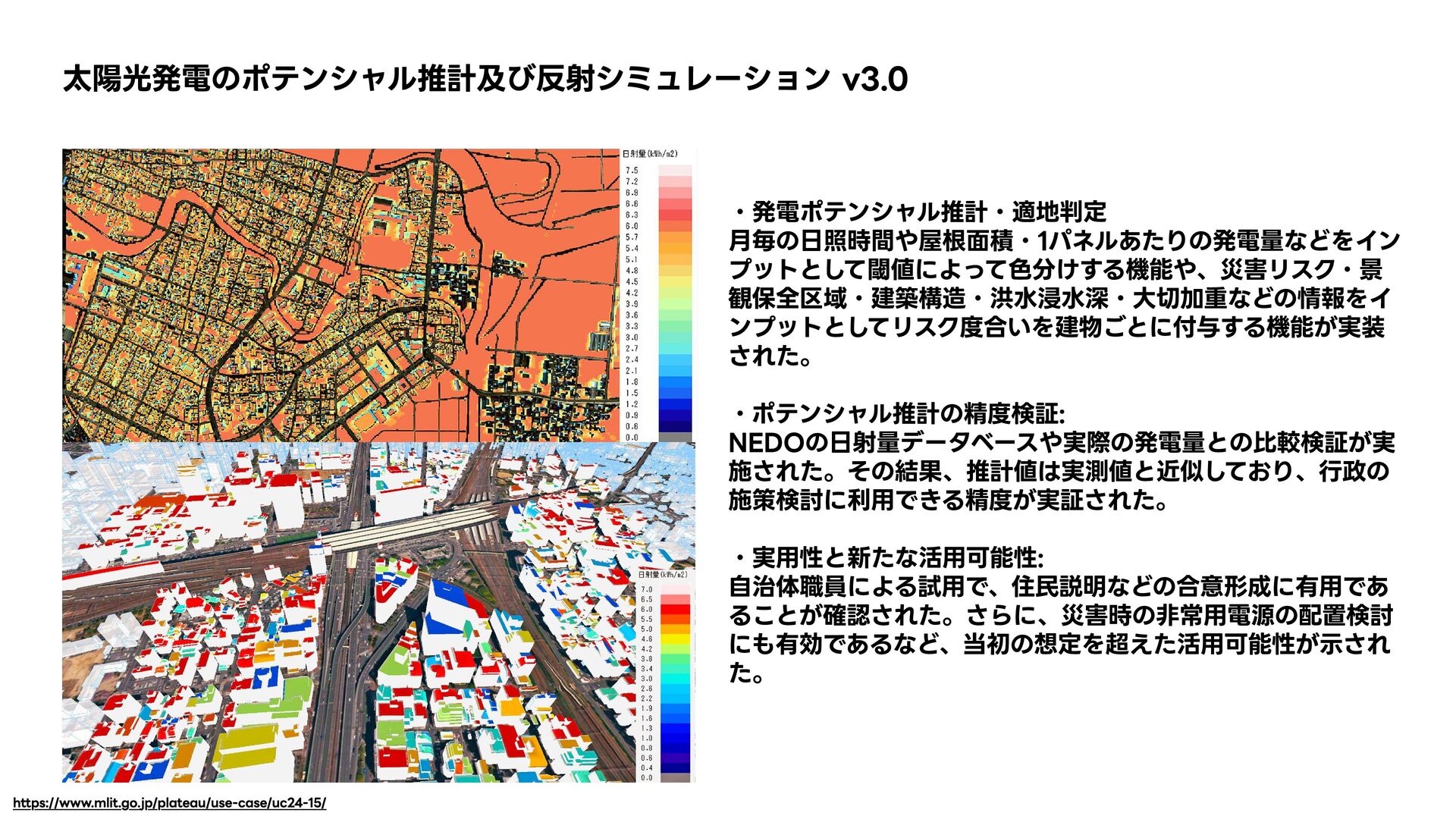

太陽光発電のポテンシャル推計及び反射シミュレーション v3.0 ・発電ポテンシャル推計・適地判定月毎の日照時間や屋根面積・1パネルあたりの発電量などをインプットとして閾値によって色分けする機能や、災害リスク・景観保全区域・建築構造・洪水浸水深・大切加重などの情報をインプットとしてリスク度合いを建物ごとに付与する機能が実装された。・ポテンシャル推計の精度検証: NEDOの日射量データベースや実際の発電量との比較検証が実
施された。その結果、推計値は実測値と近似しており、行政の施策検討に利用できる精度が実証された。・実用性と新たな活用可能性: 自治体職員による試用で、住民説明などの合意形成に有用であることが確認された。さらに、災害時の非常用電源の配置検討にも有効であるなど、当初の想定を超えた活用可能性が示された。 https://www.mlit.go.jp/plateau/use-case/uc24-15/

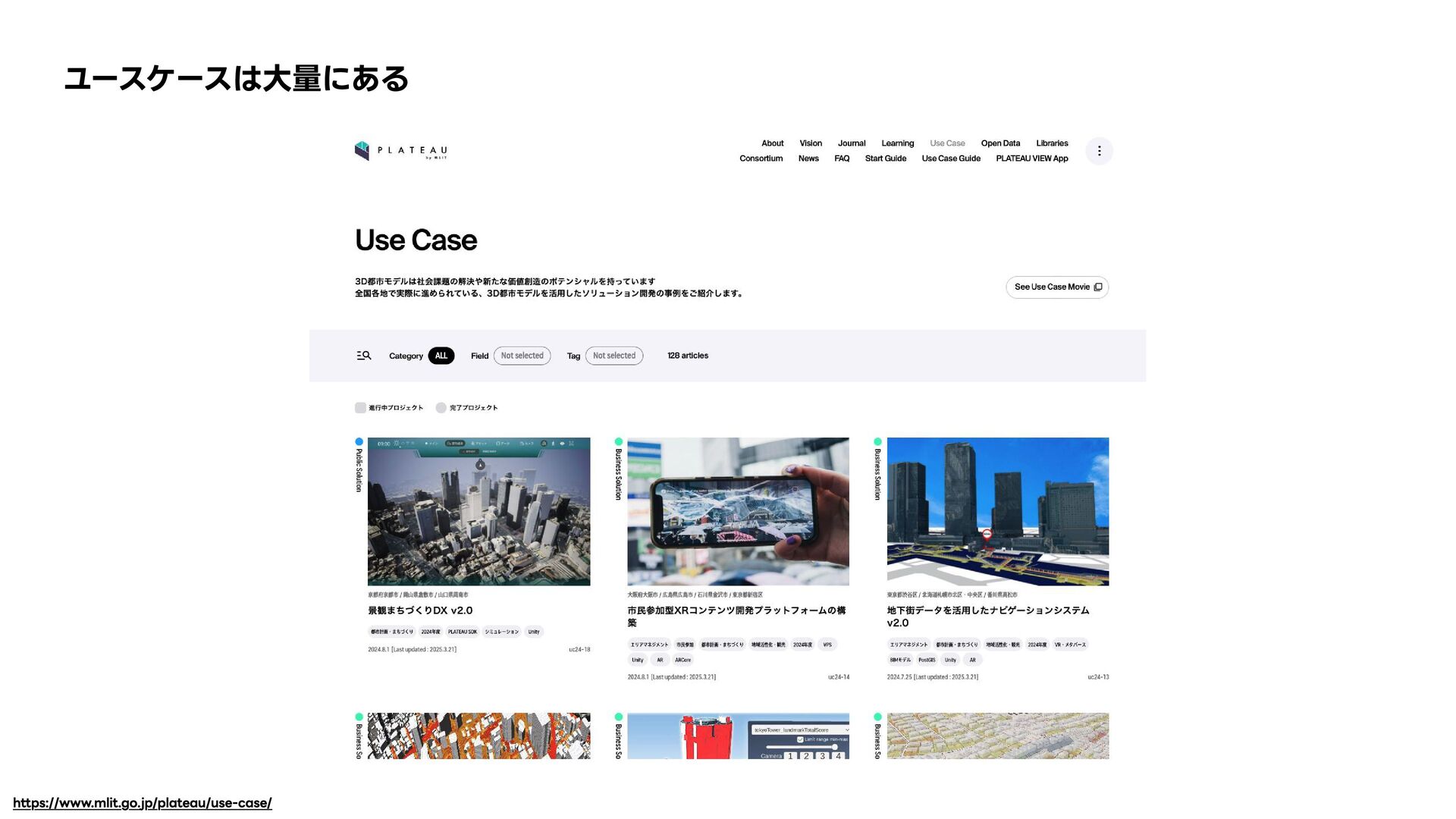

ユースケースは大量にある https://www.mlit.go.jp/plateau/use-case/

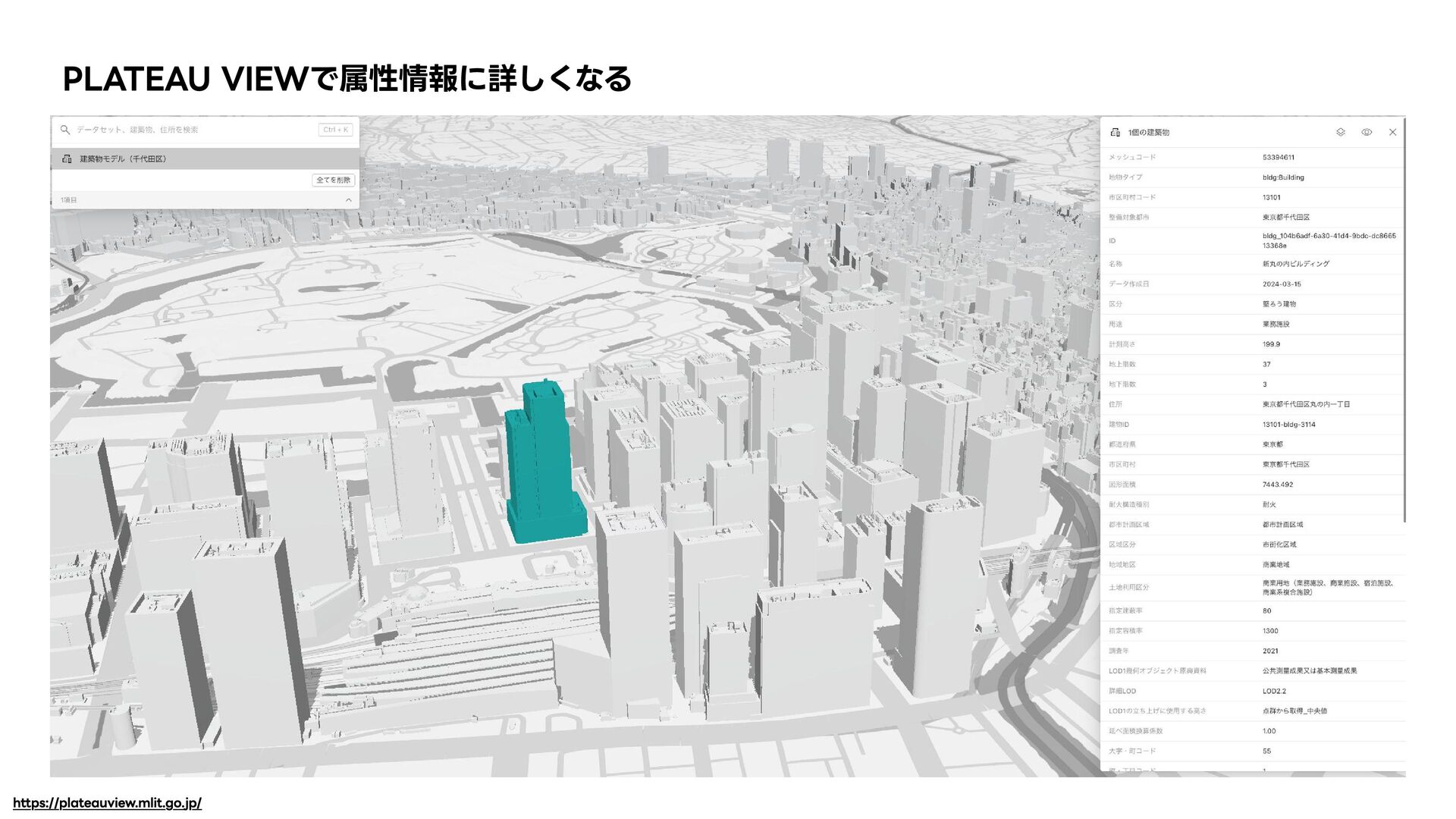

PLATEAU VIEWで属性情報に詳しくなる https://plateauview.mlit.go.jp/

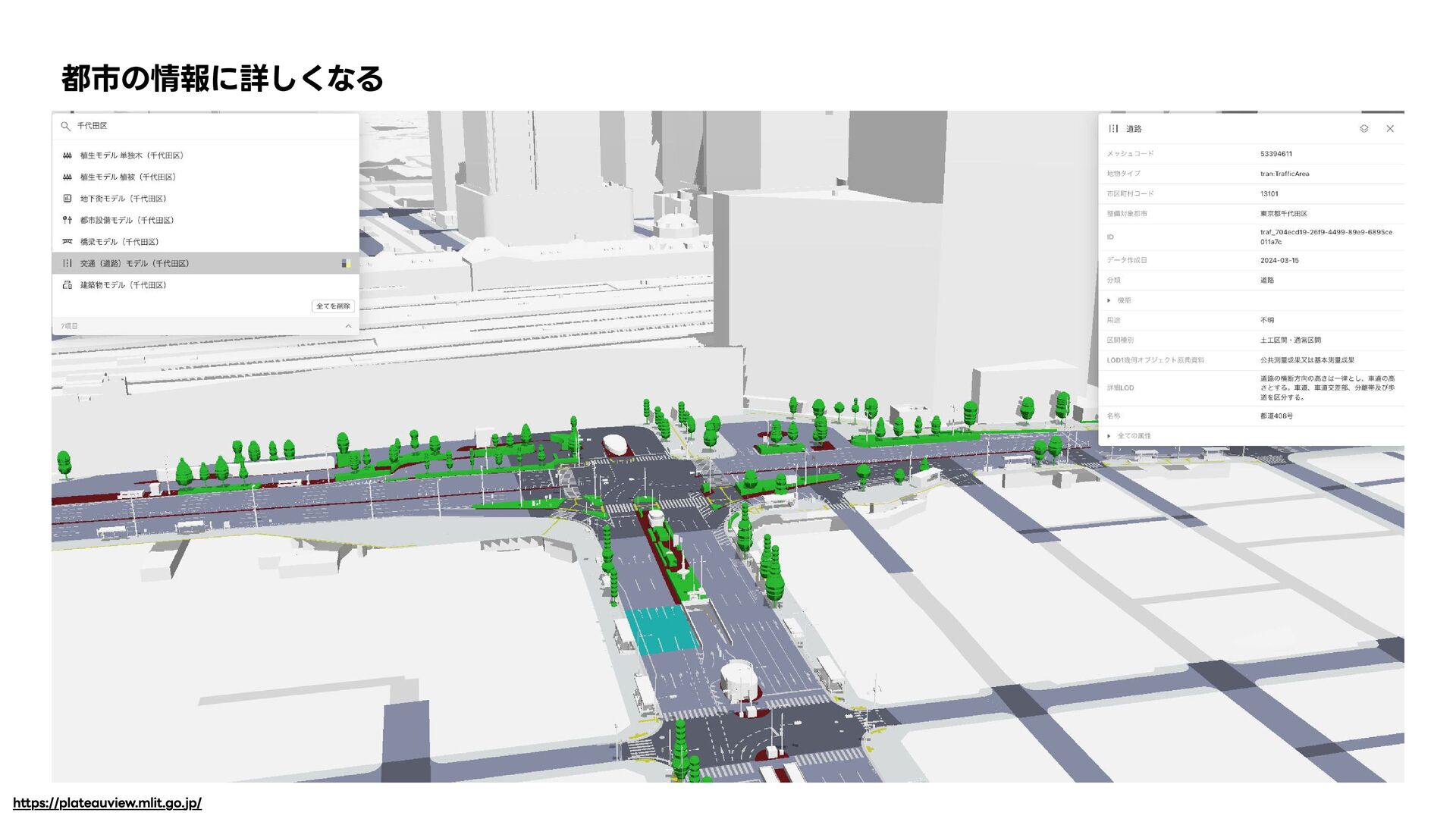

⁨⁩都市の情報に詳しくなる https://plateauview.mlit.go.jp/

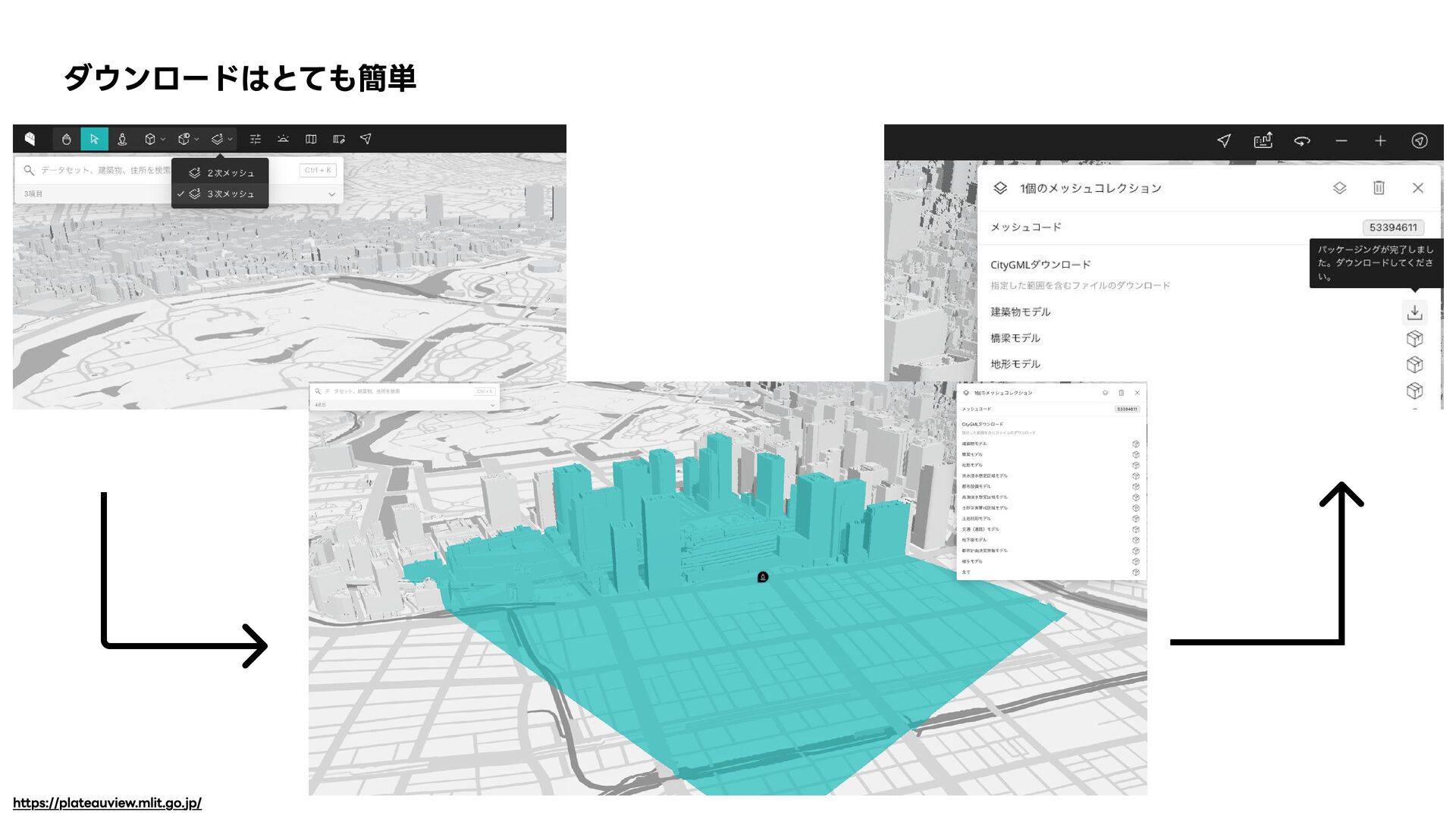

ダウンロードはとても簡単 https://plateauview.mlit.go.jp/

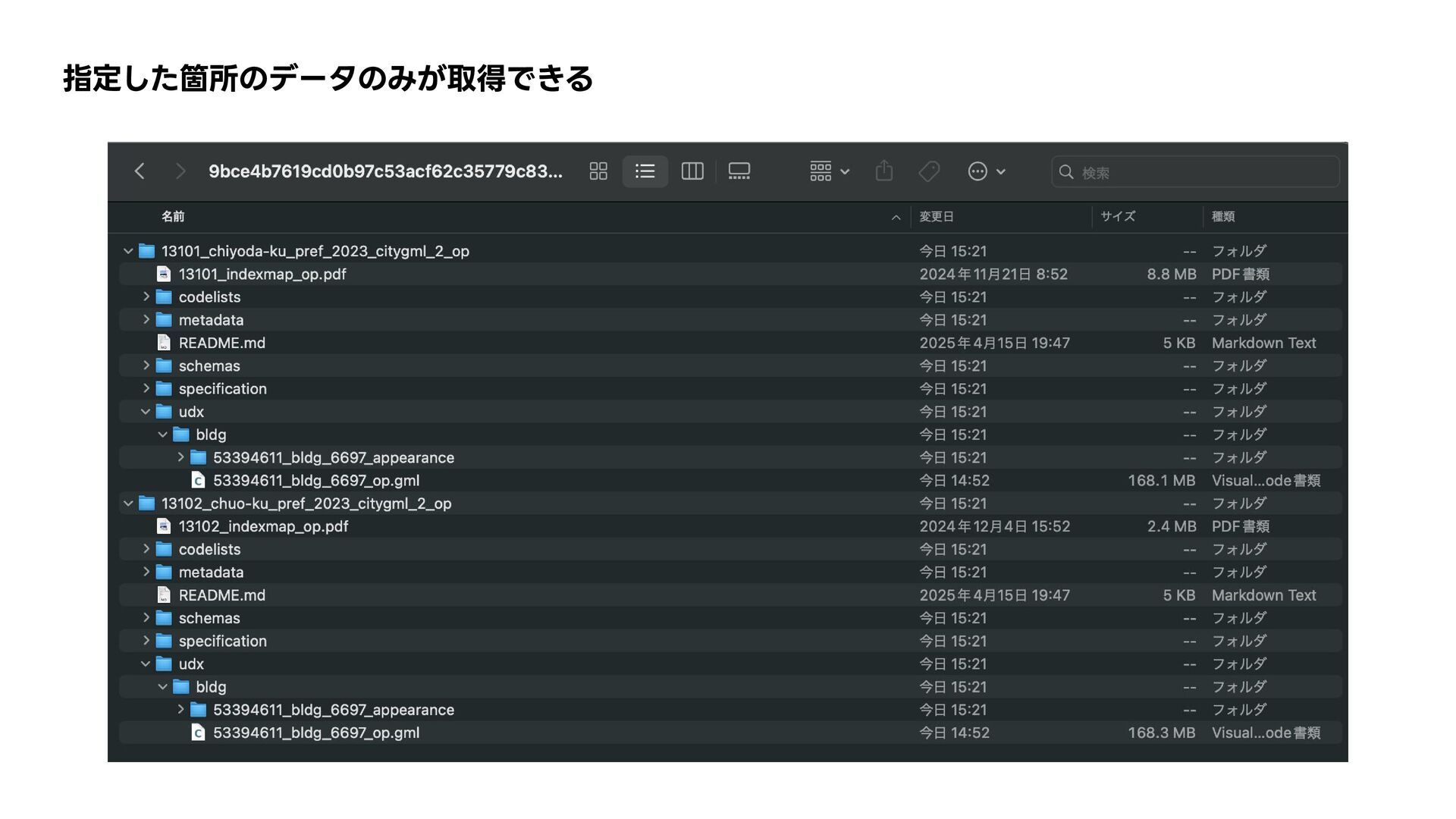

指定した箇所のデータのみが取得できる

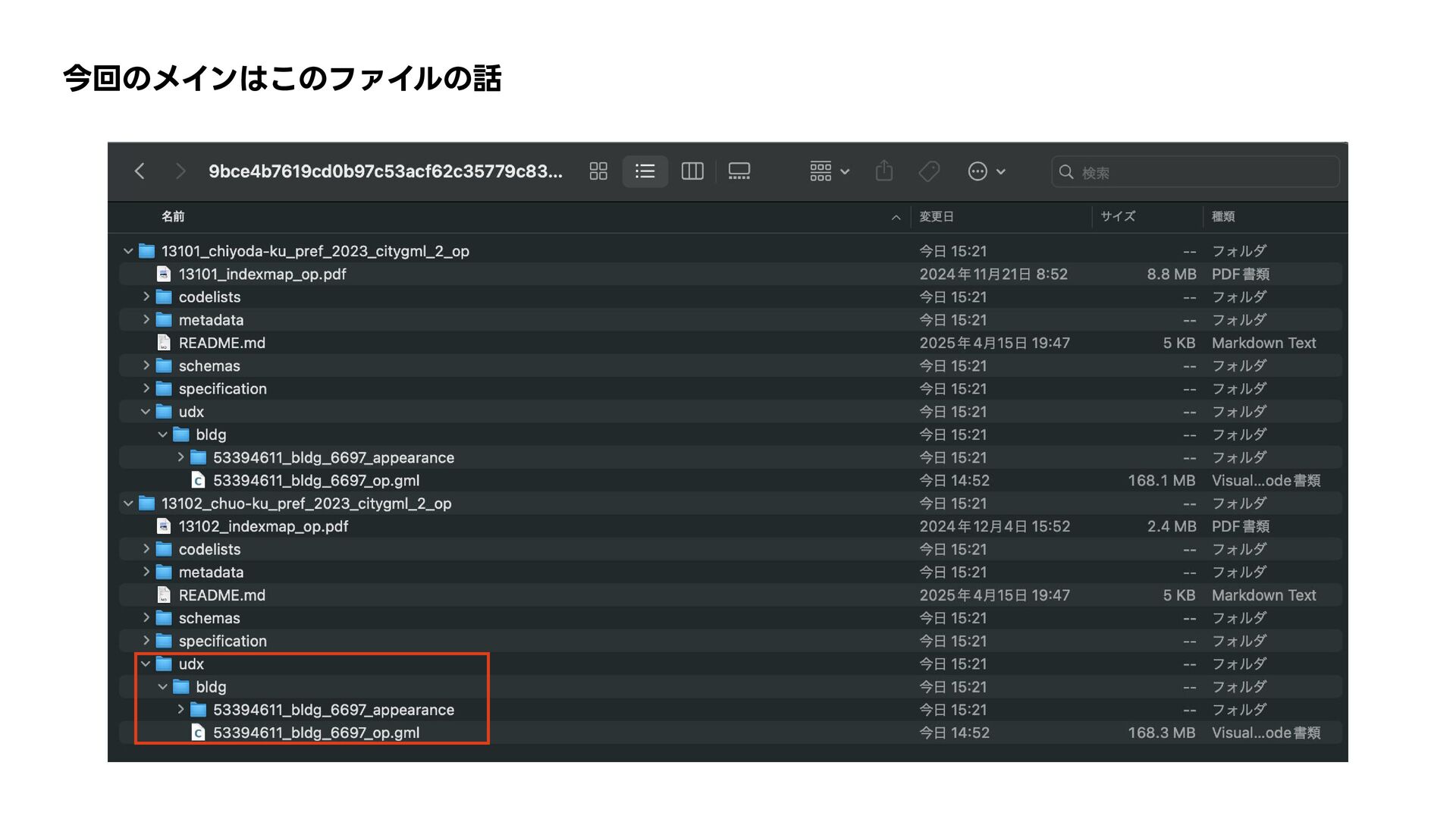

今回のメインはこのファイルの話

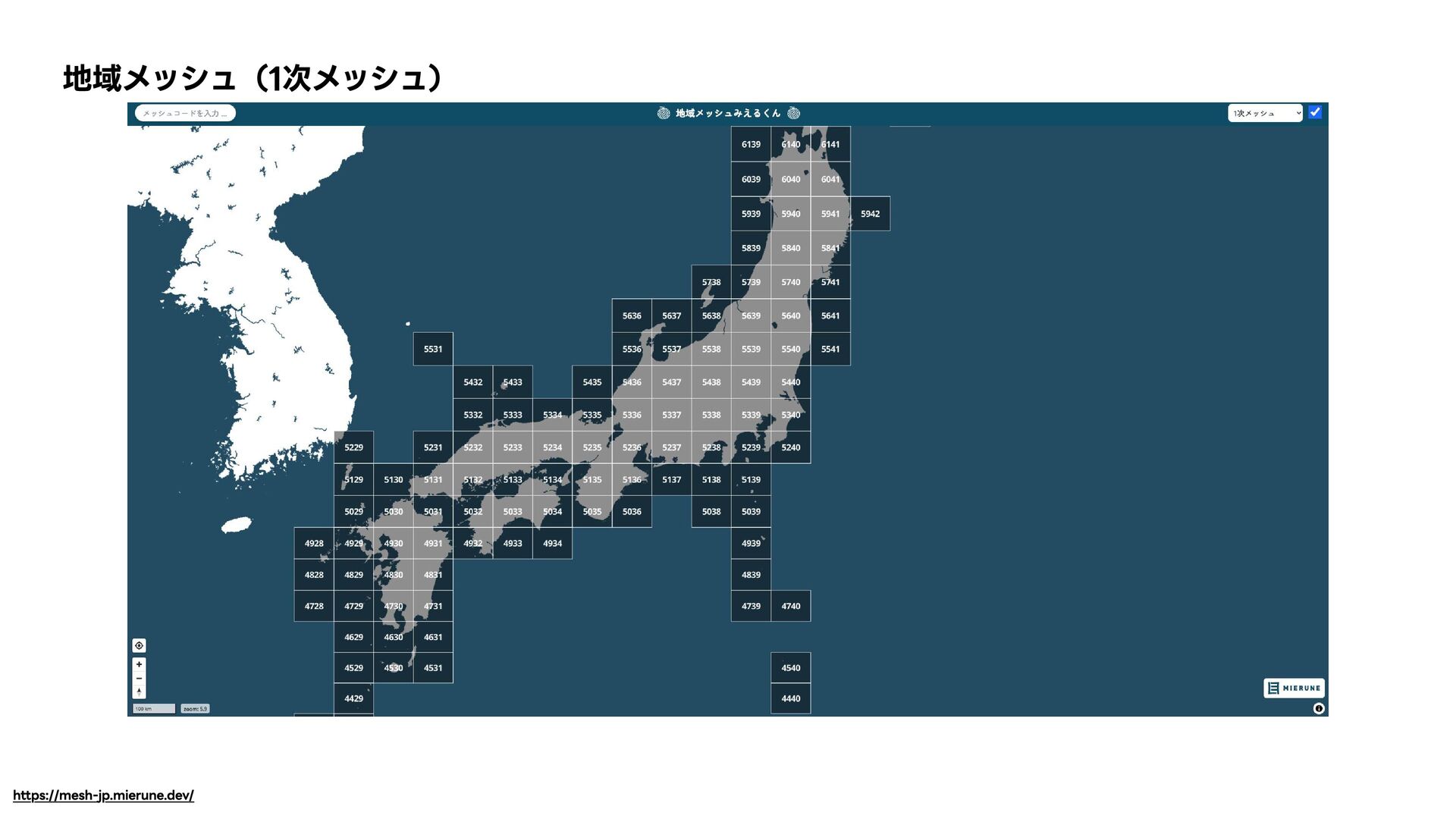

地域メッシュ（1次メッシュ） https://mesh-jp.mierune.dev/

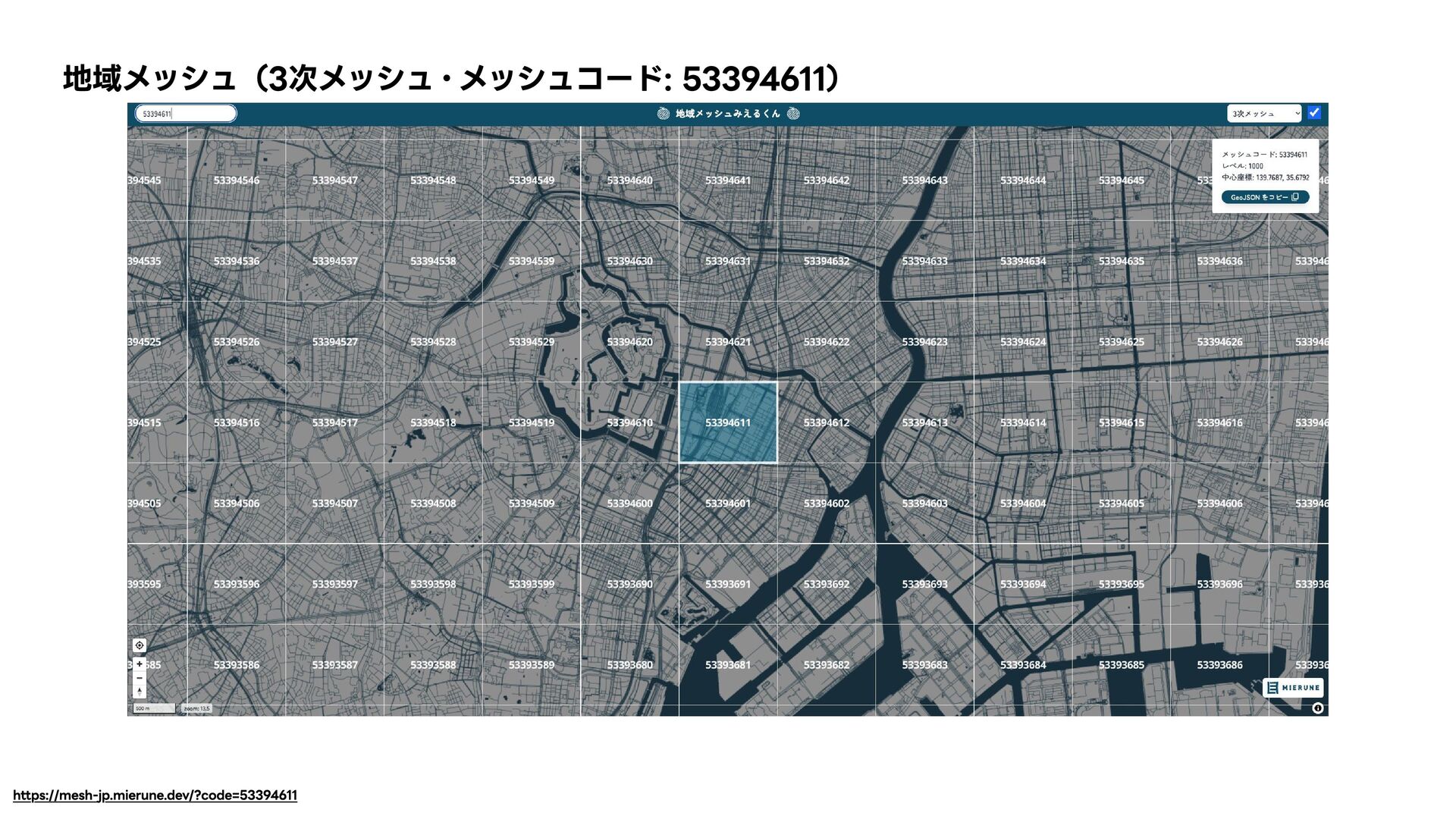

地域メッシュ（3次メッシュ・メッシュコード: 53394611） https://mesh-jp.mierune.dev/?code=53394611

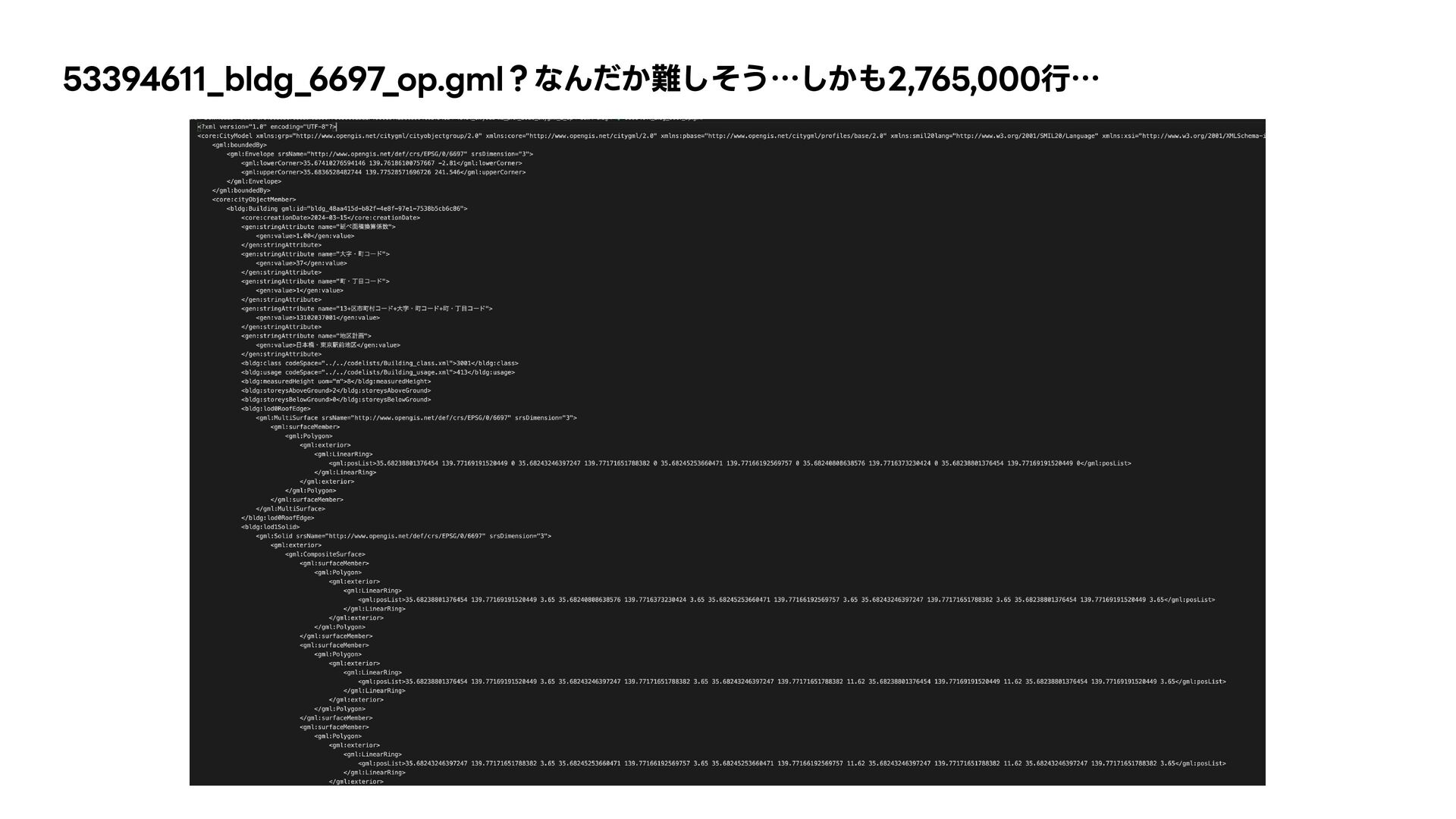

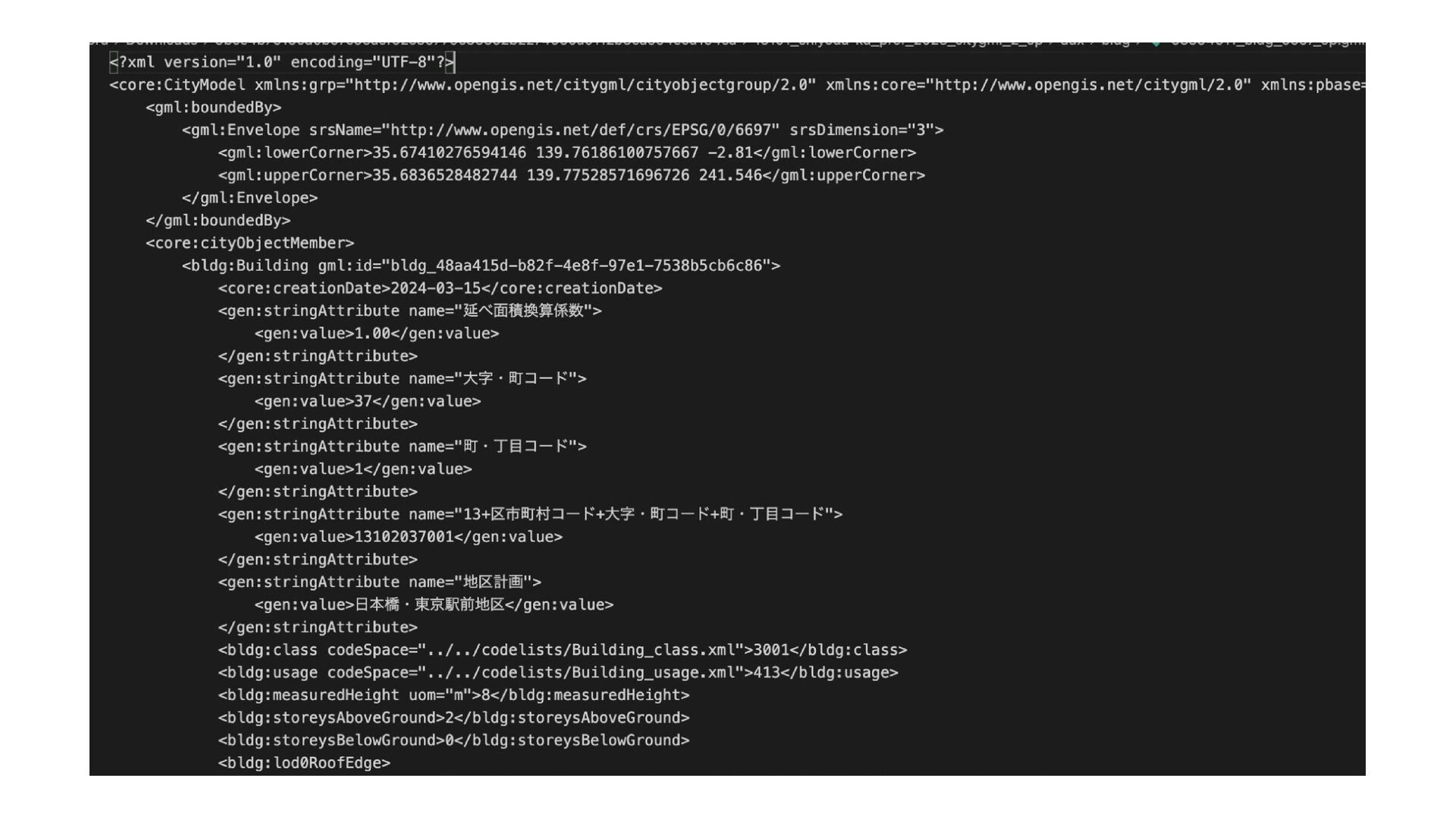

53394611_bldg_6697_op.gml？なんだか難しそう…しかも2,765,000行…

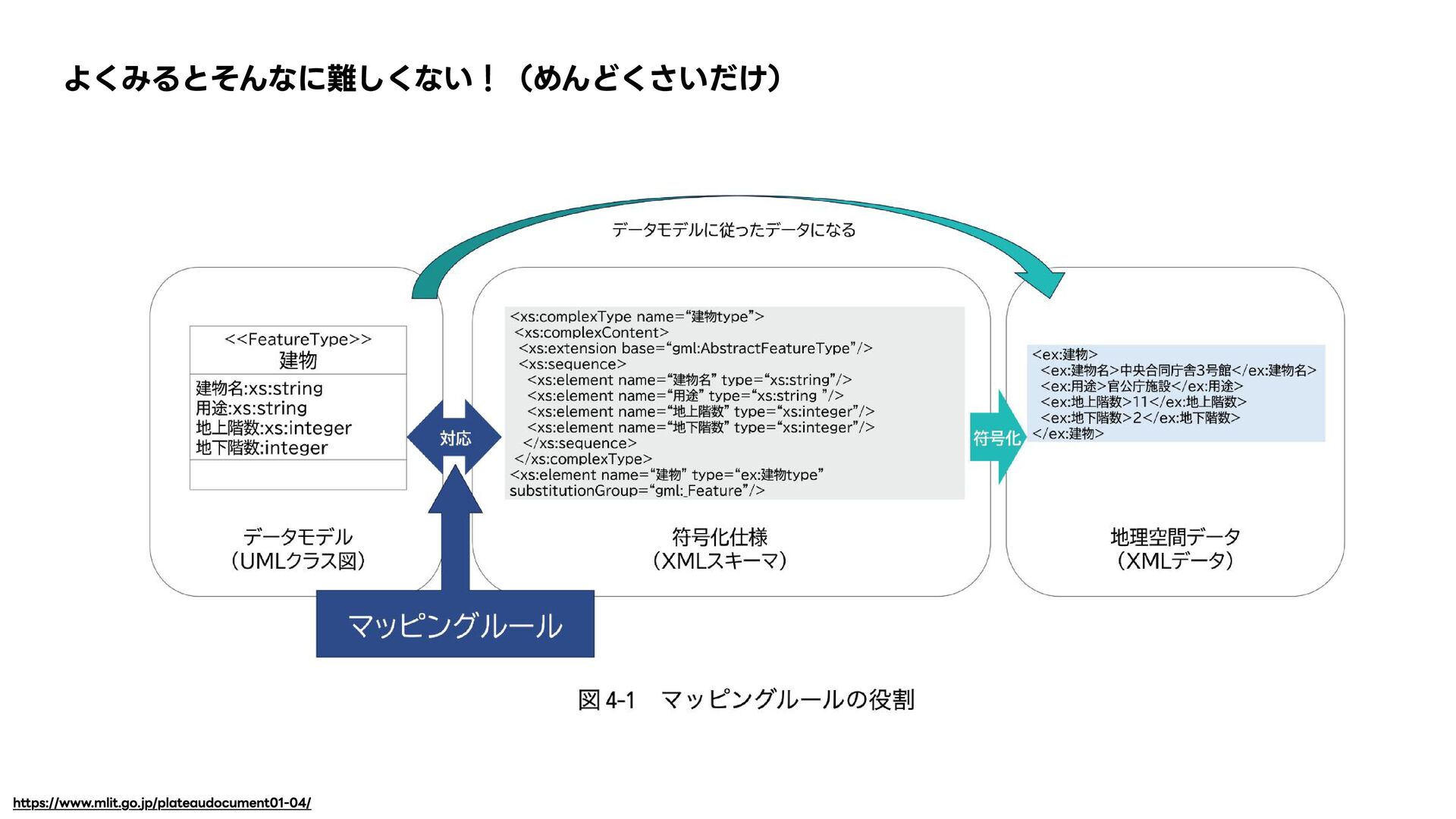

よくみるとそんなに難しくない！（めんどくさいだけ） https://www.mlit.go.jp/plateaudocument01-04/

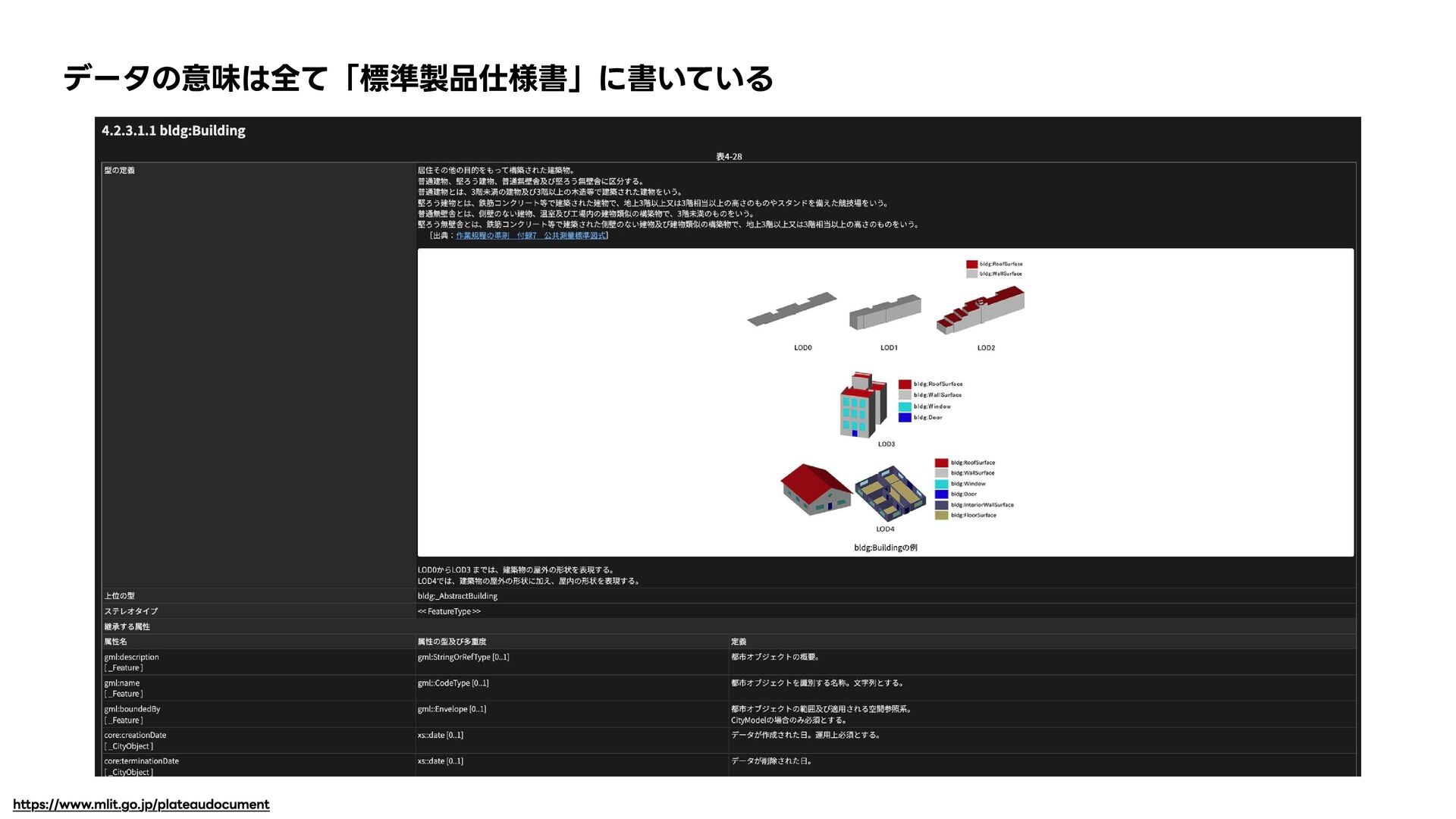

データの意味は全て「標準製品仕様書」に書いている https://www.mlit.go.jp/plateaudocument

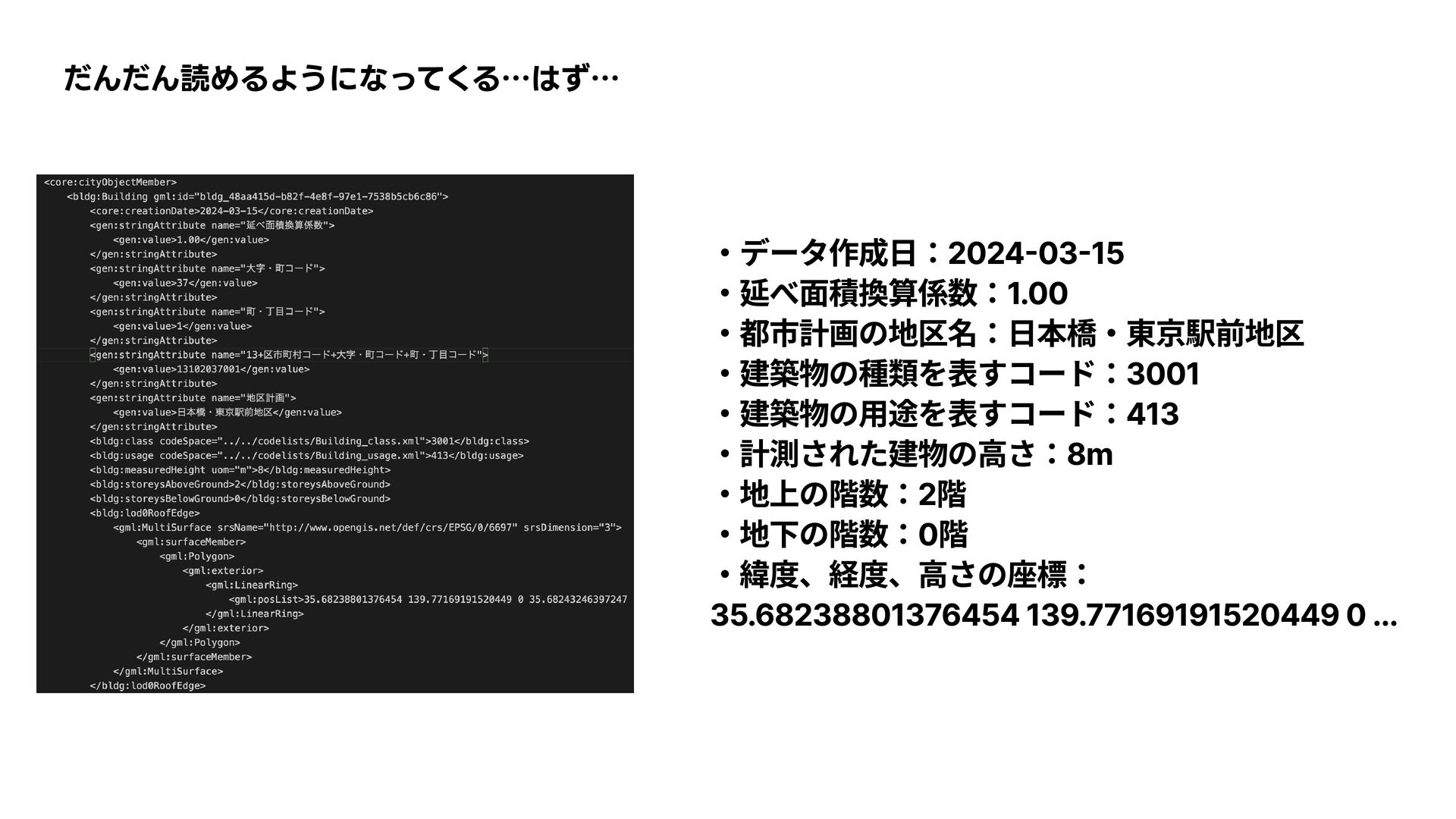

だんだん読めるようになってくる…はず… ・データ作成日：2024-03-15 ・延べ面積換算係数：1.00 ・都市計画の地区名：日本橋・東京駅前地区・建築物の種類を表すコード：3001 ・建築物の用途を表すコード：413 ・計測された建物の高さ：8m ・地上の階数：2階・地下の階数：0階・緯度、経度、高さの座標：
35.68238801376454 139.77169191520449 0 ...

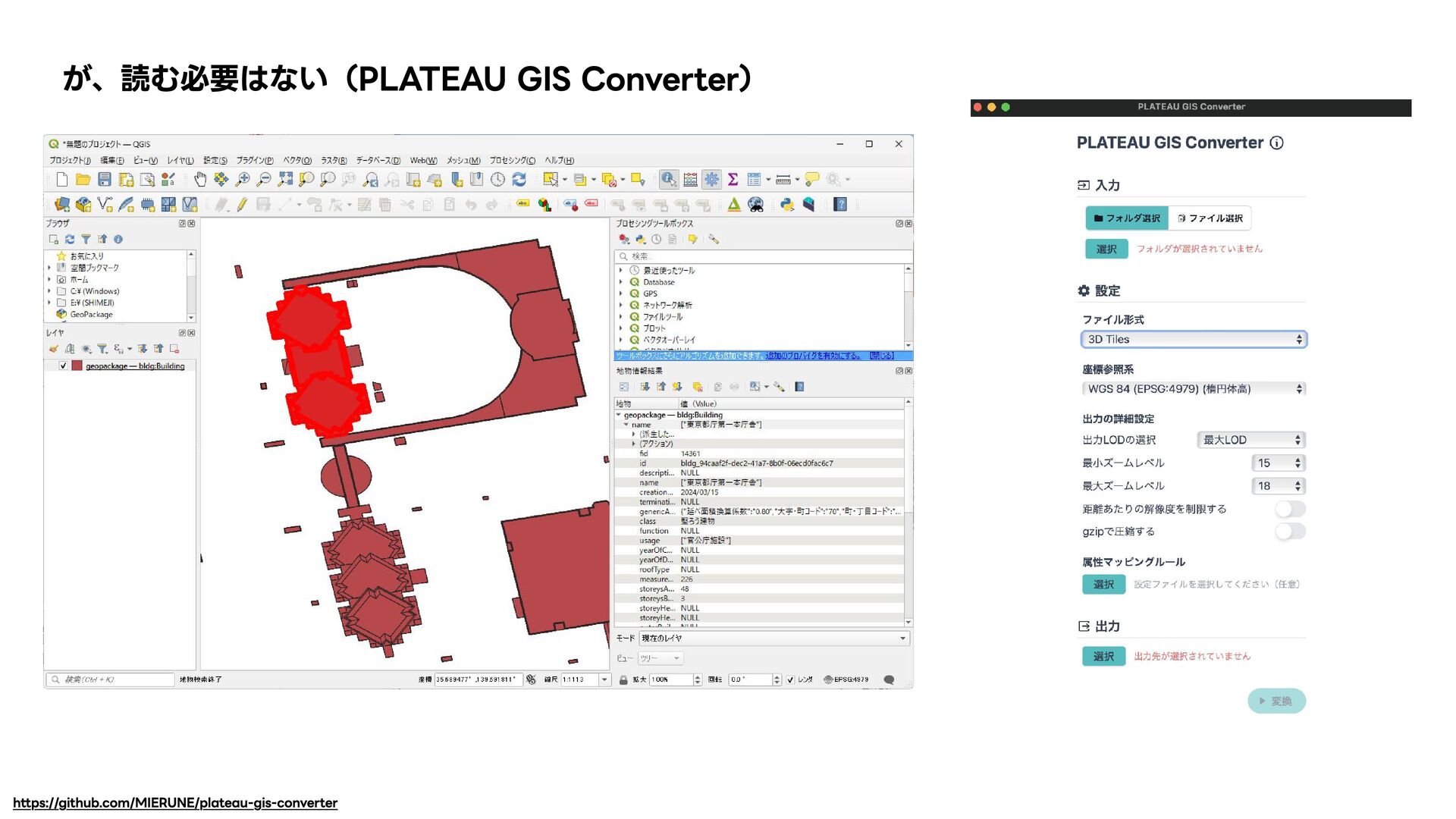

が、読む必要はない（PLATEAU GIS Converter） https://github.com/MIERUNE/plateau-gis-converter

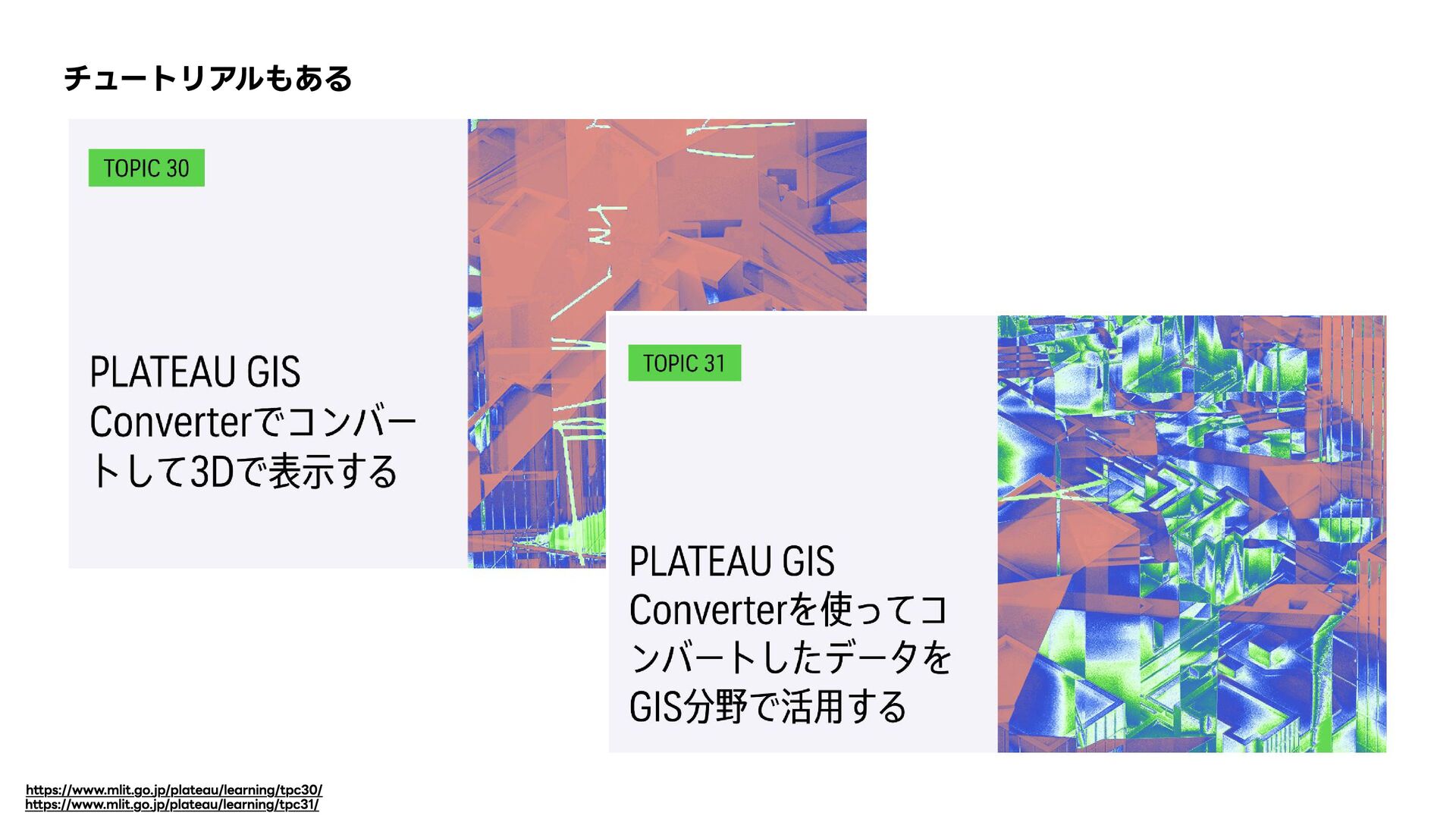

チュートリアルもある https://www.mlit.go.jp/plateau/learning/tpc30/ https://www.mlit.go.jp/plateau/learning/tpc31/

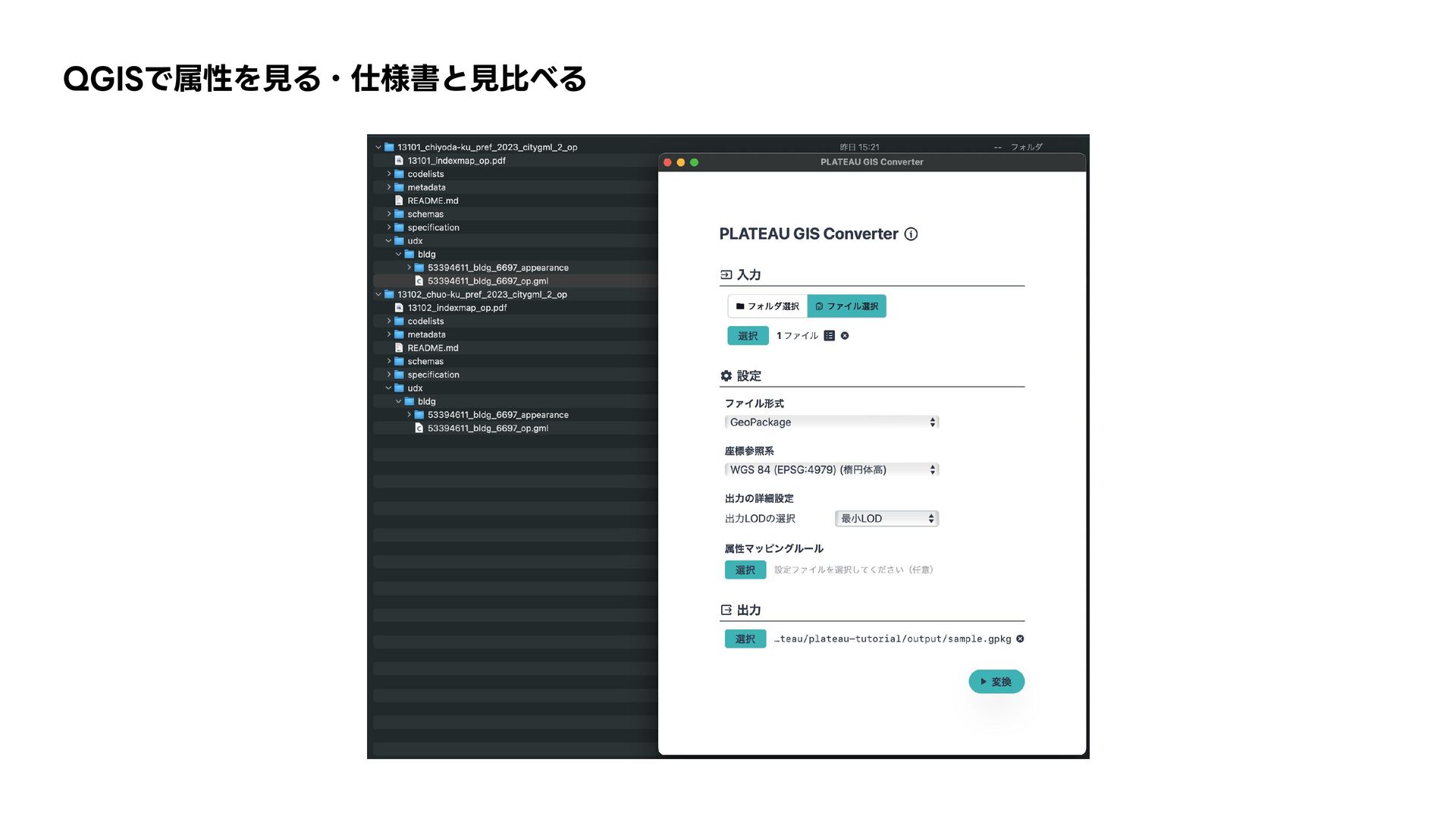

QGISで属性を見る・仕様書と見比べる

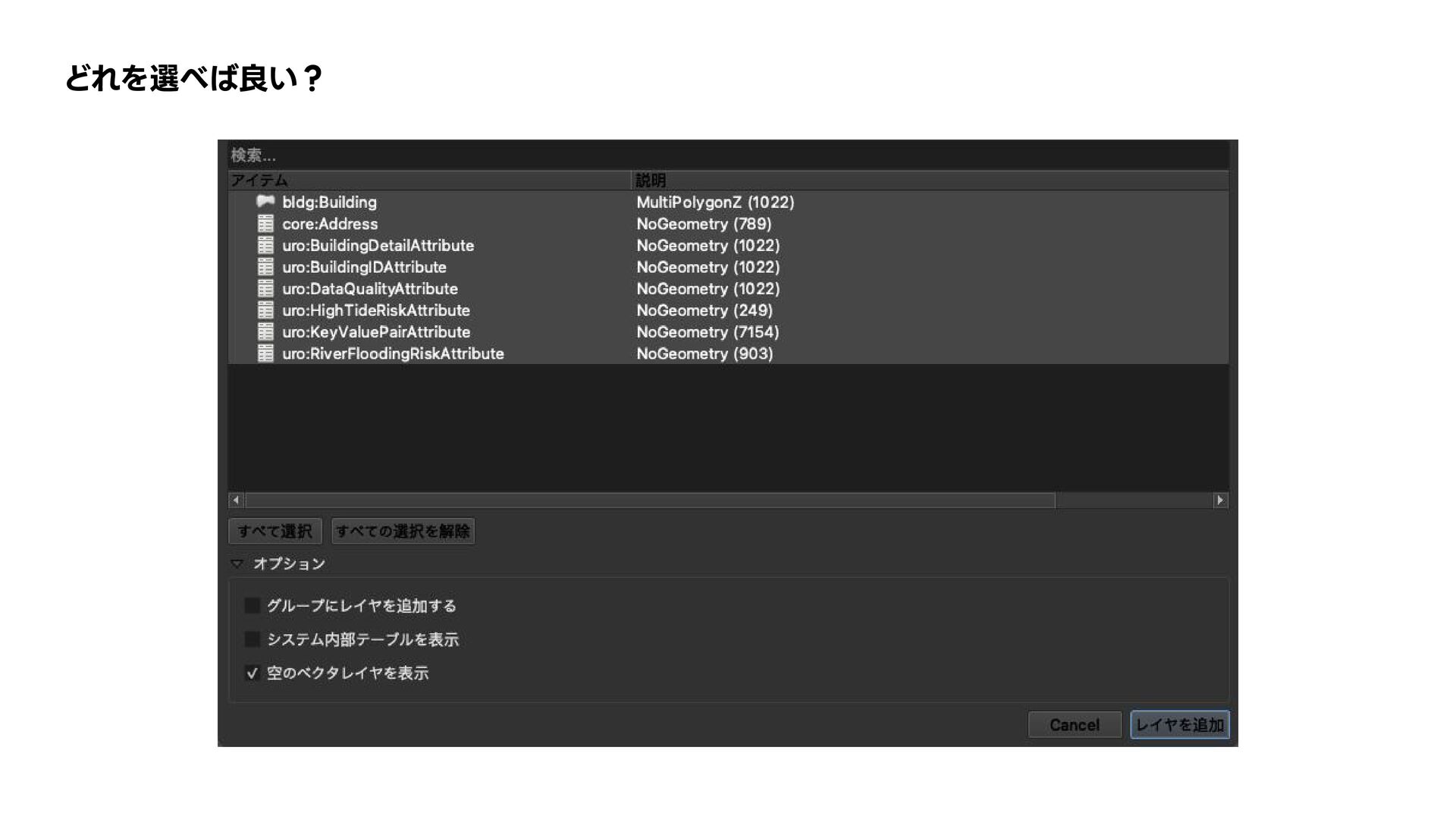

どれを選べば良い？

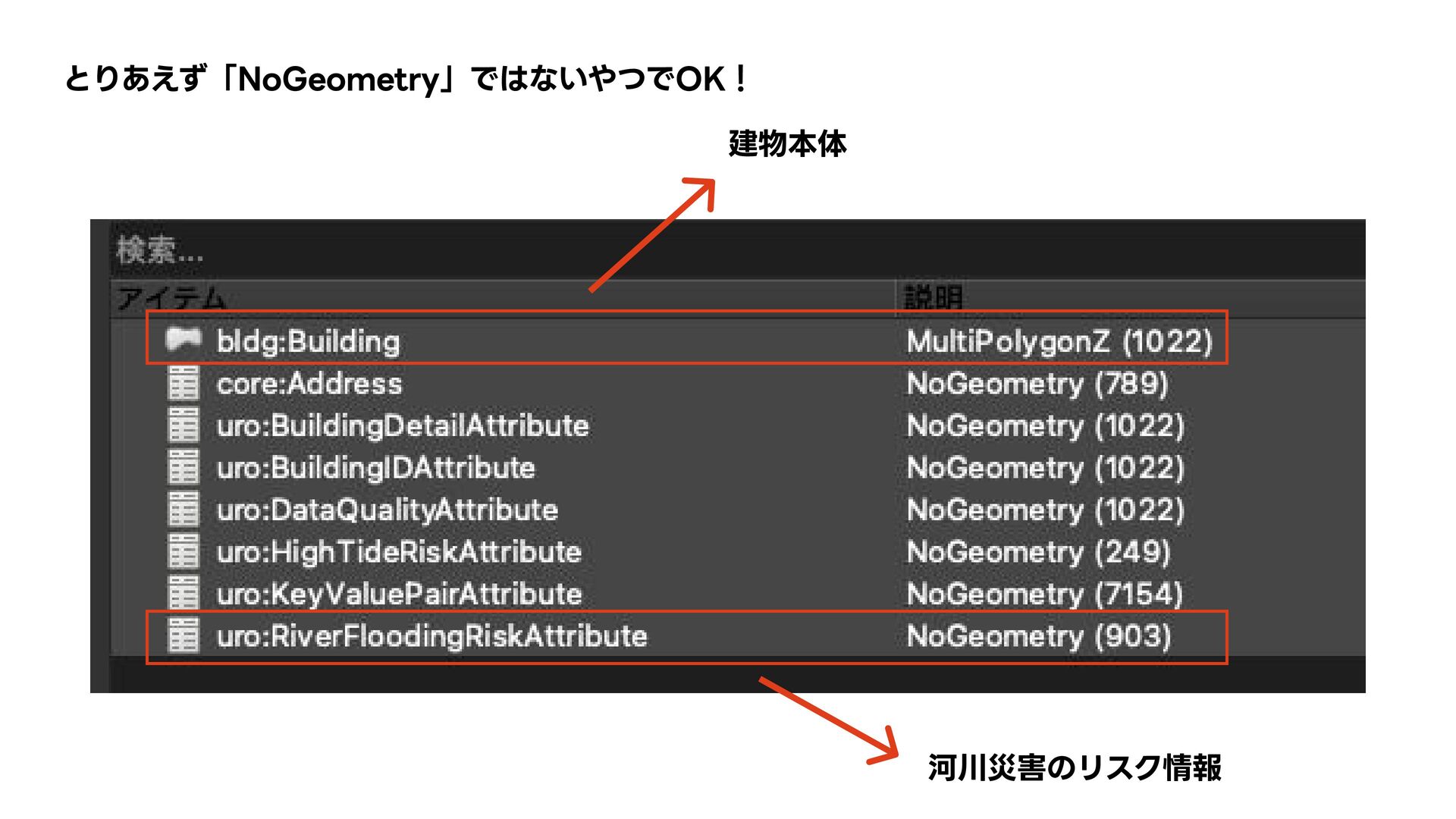

とりあえず「NoGeometry」ではないやつでOK！建物本体河川災害のリスク情報

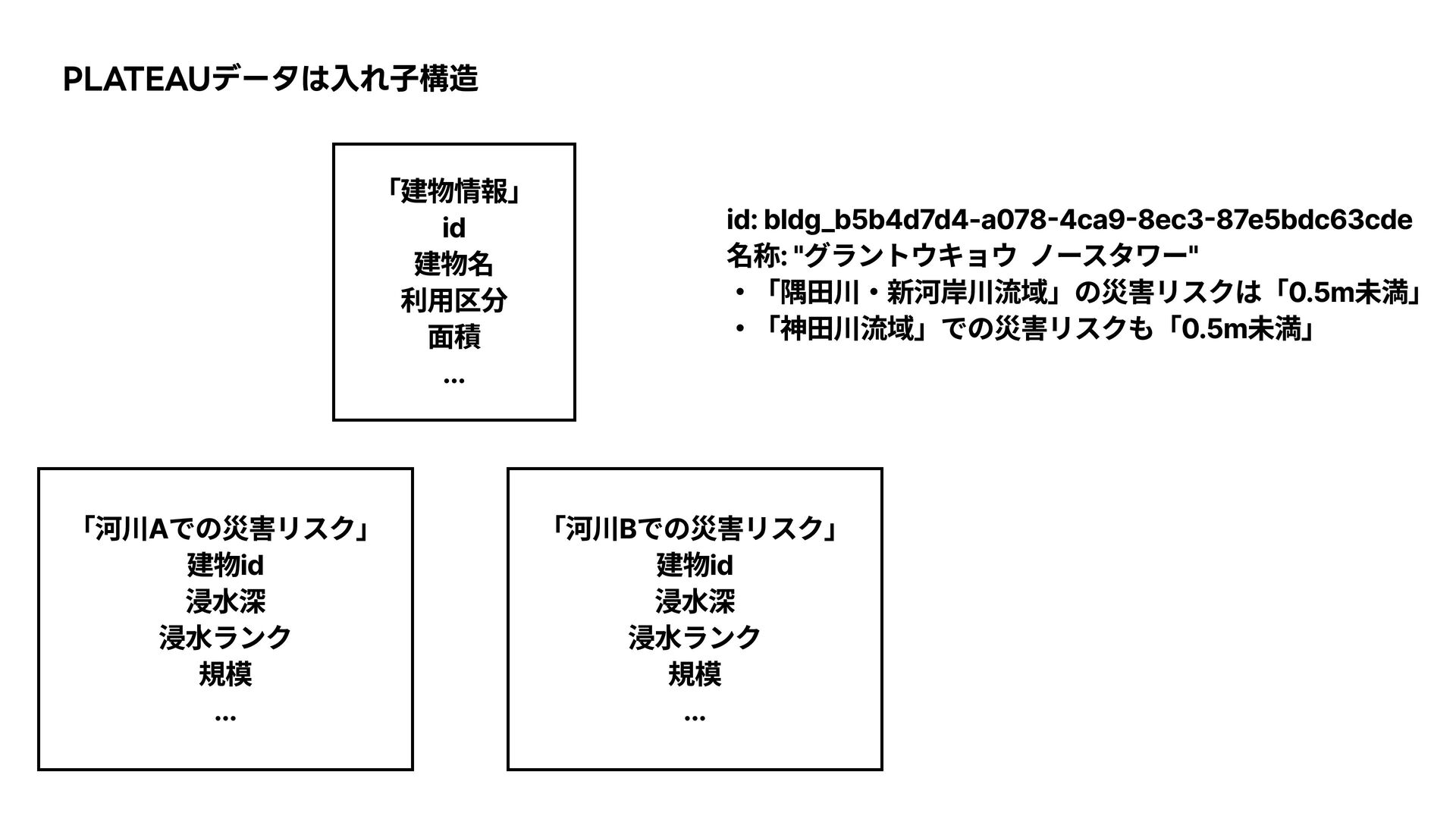

PLATEAUデータは入れ子構造 id: bldg_b5b4d7d4-a078-4ca9-8ec3-87e5bdc63cde 名称: "グラントウキョウノースタワー" ・「隅田川・新河岸川流域」の災害リスクは「0.5m未満」・「神田川流域」での災害リスクも「0.5m未満」「建物情報」 id
建物名利用区分面積 ... 「河川Aでの災害リスク」建物id 浸水深浸水ランク規模 ... 「河川Bでの災害リスク」建物id 浸水深浸水ランク規模 ...

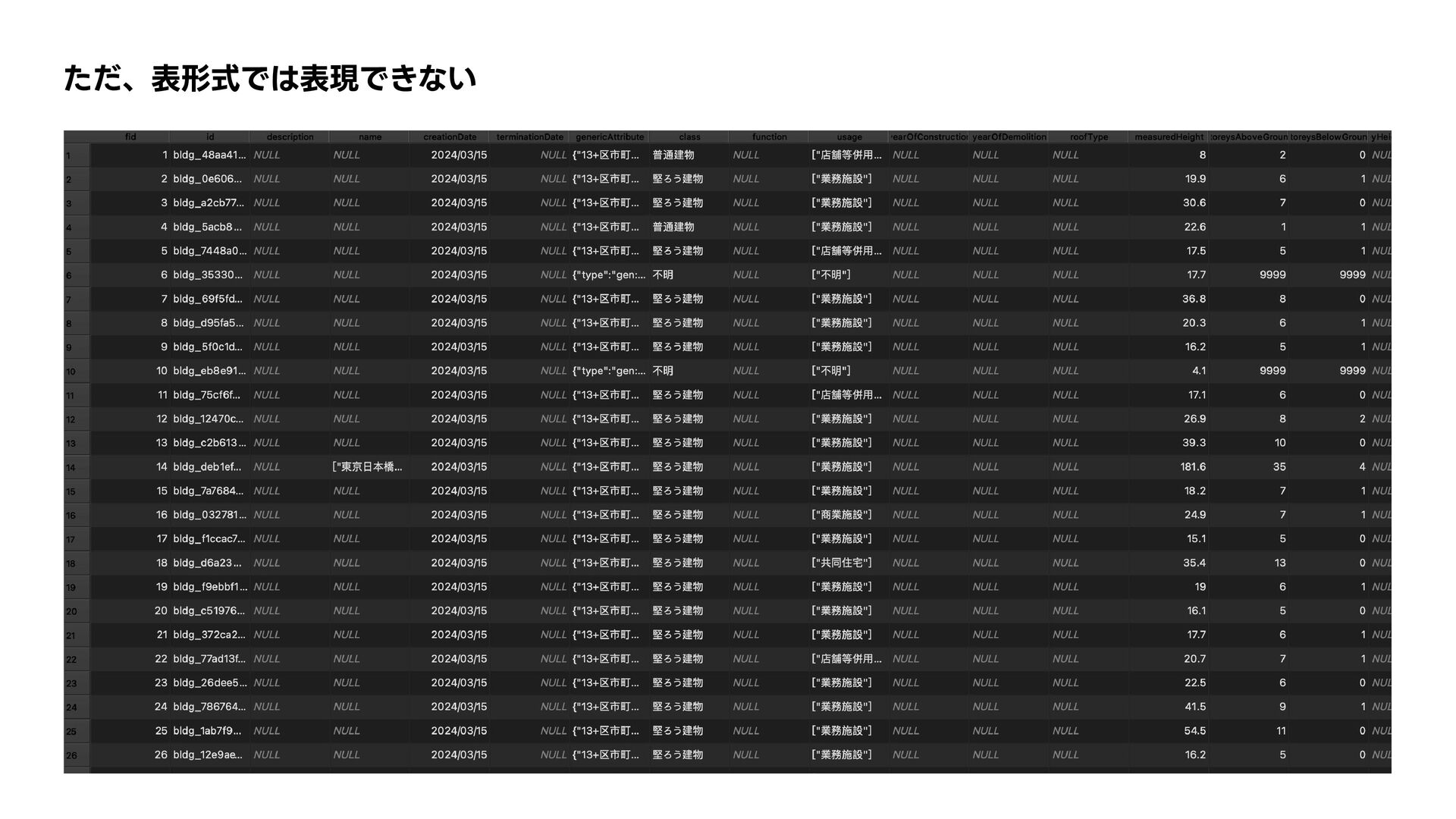

ただ、表形式では表現できない

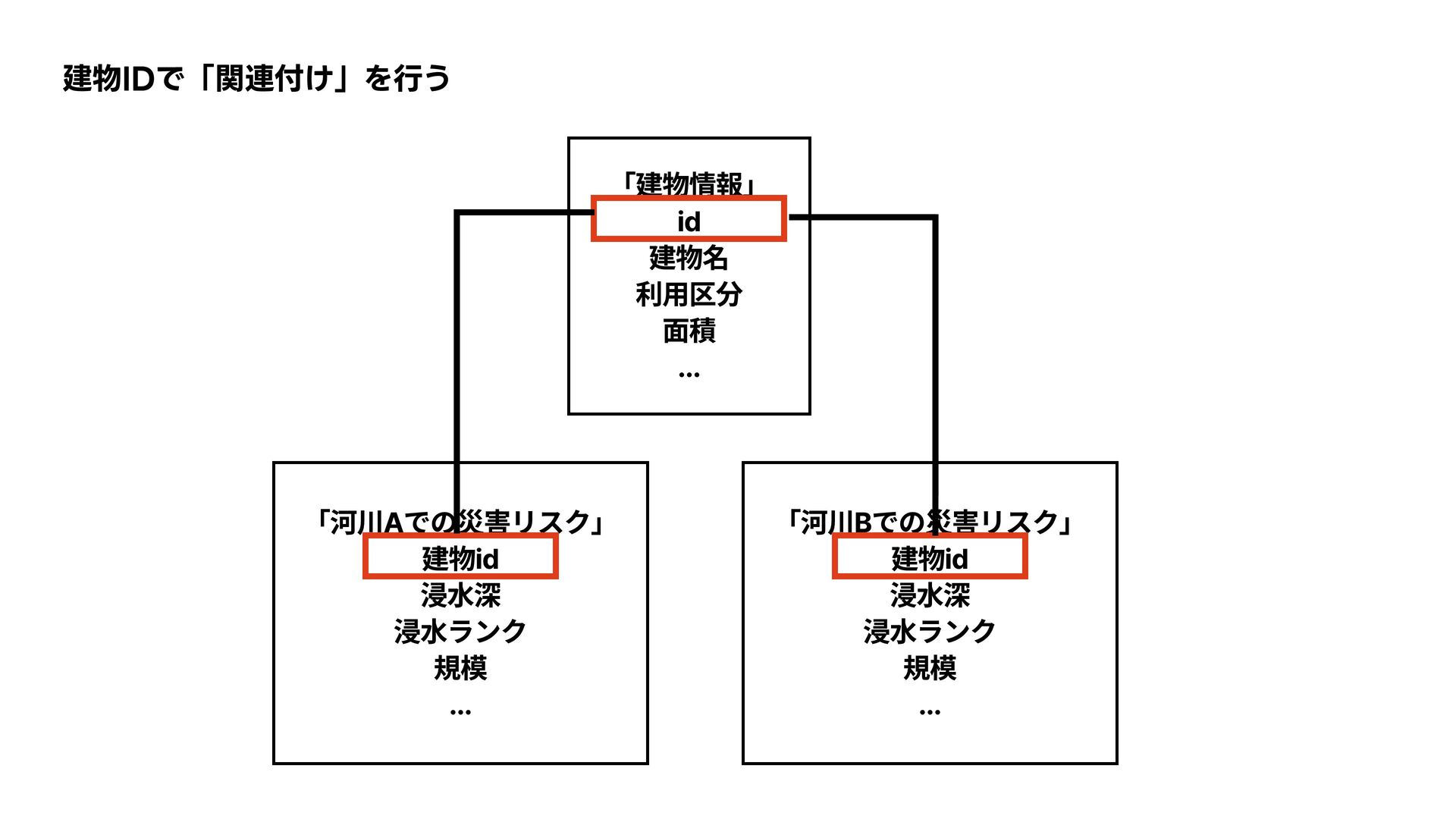

建物IDで「関連付け」を行う「建物情報」 id 建物名利用区分面積 ... 「河川Aでの災害リスク」建物id 浸水深
浸水ランク規模 ... 「河川Bでの災害リスク」建物id 浸水深浸水ランク規模 ...

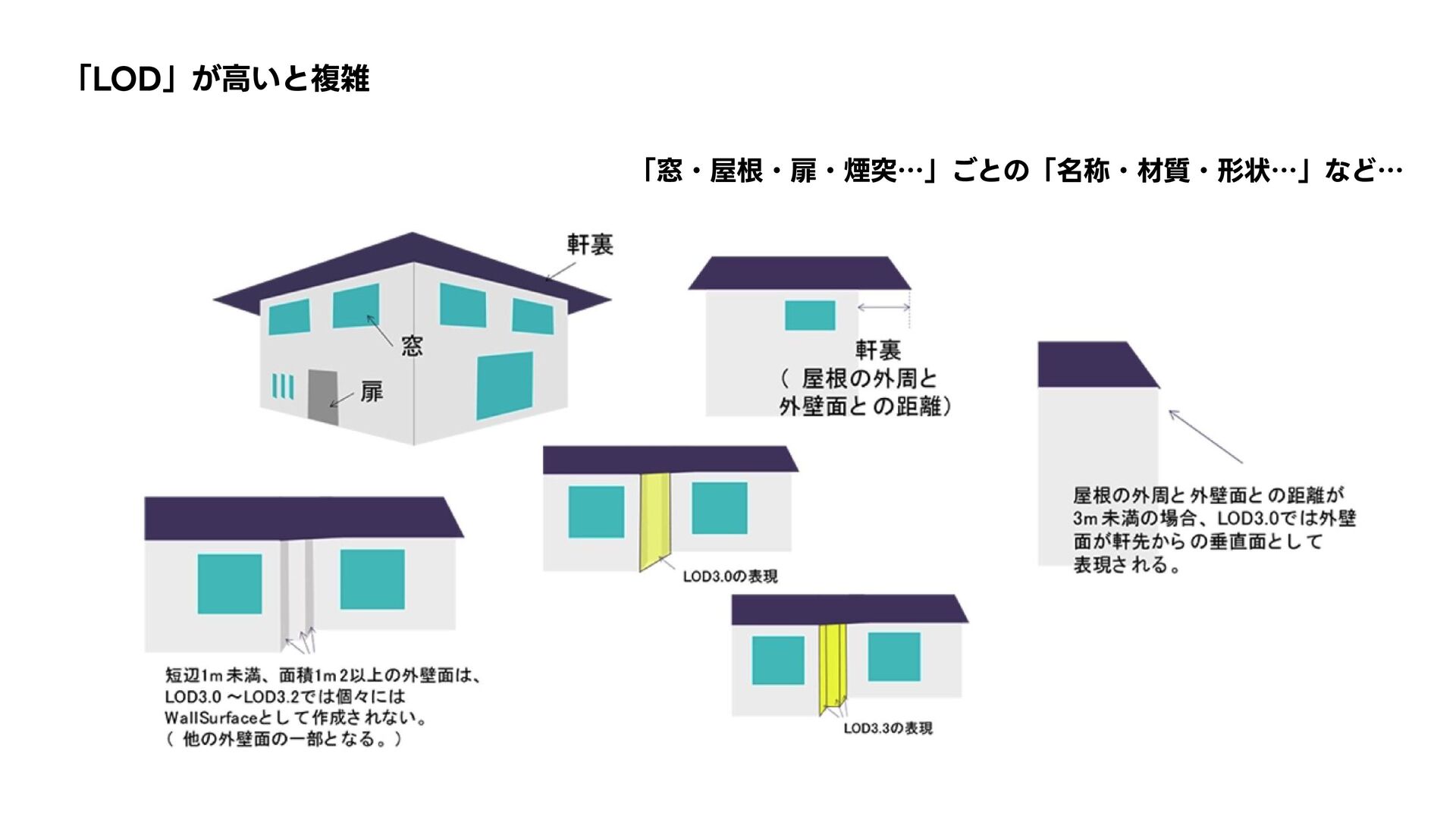

「LOD」が高いと複雑「窓・屋根・扉・煙突…」ごとの「名称・材質・形状…」など…

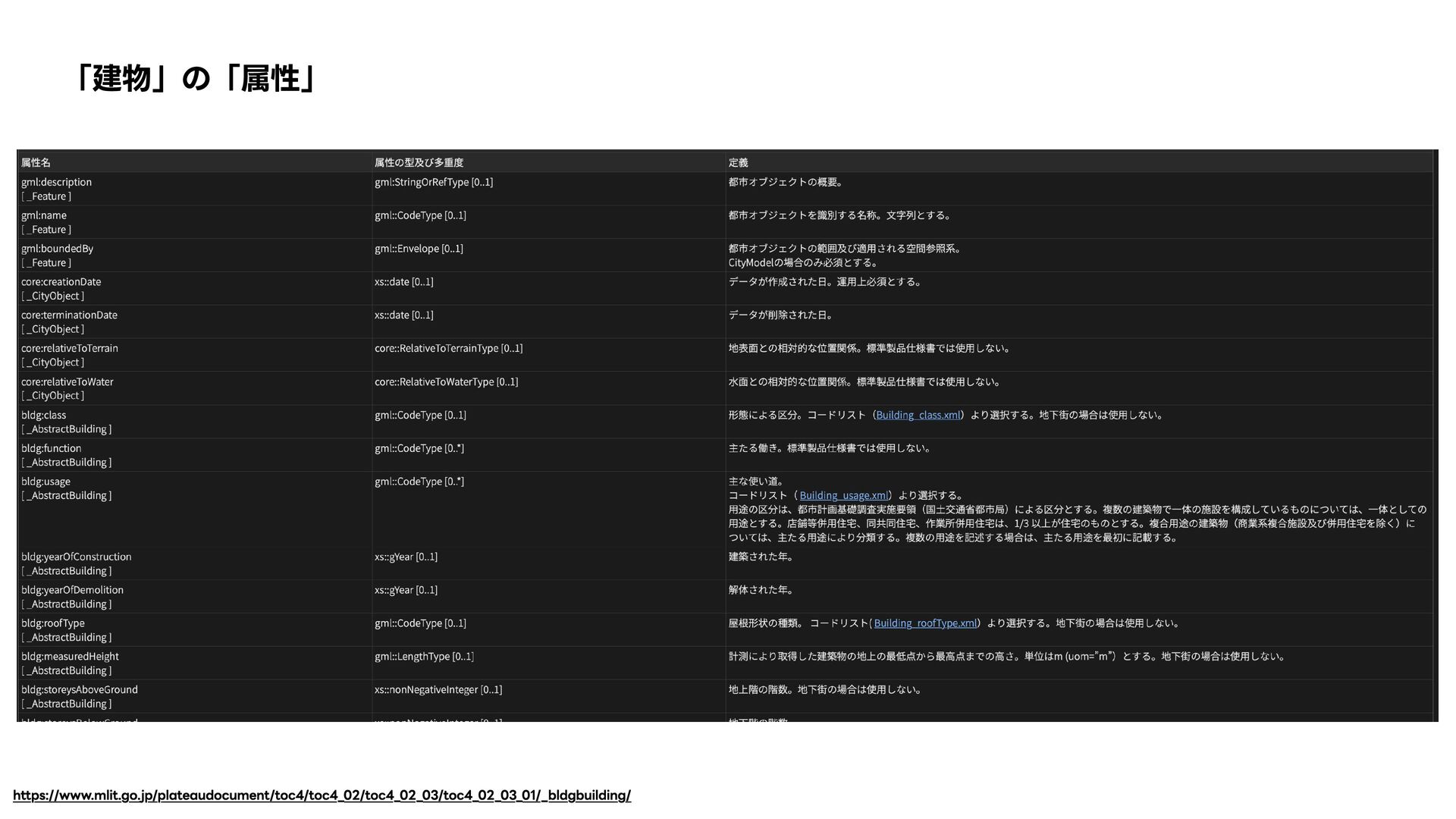

「建物」の「属性」 https://www.mlit.go.jp/plateaudocument/toc4/toc4_02/toc4_02_03/toc4_02_03_01/_bldgbuilding/

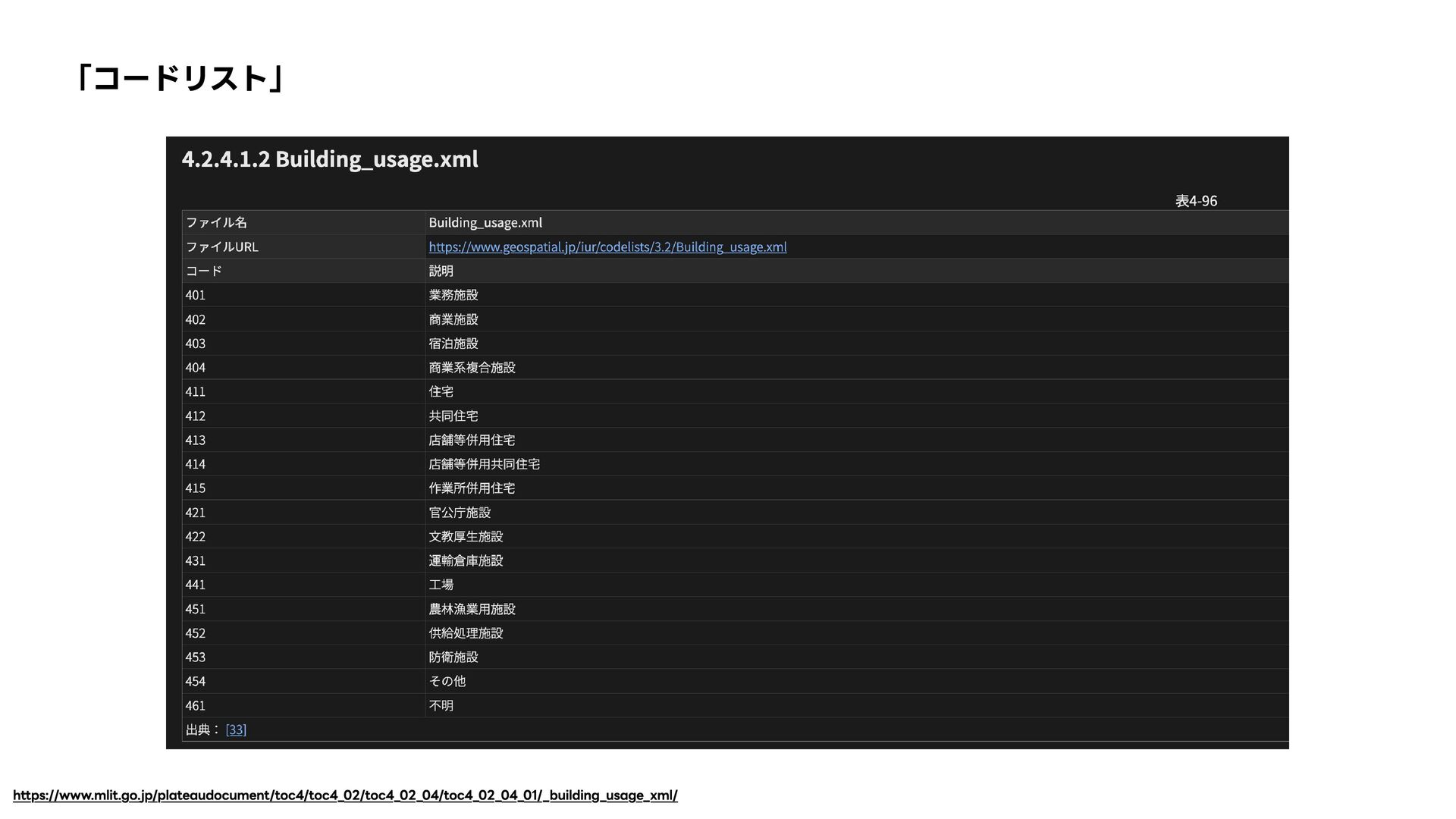

「コードリスト」 https://www.mlit.go.jp/plateaudocument/toc4/toc4_02/toc4_02_04/toc4_02_04_01/_building_usage_xml/

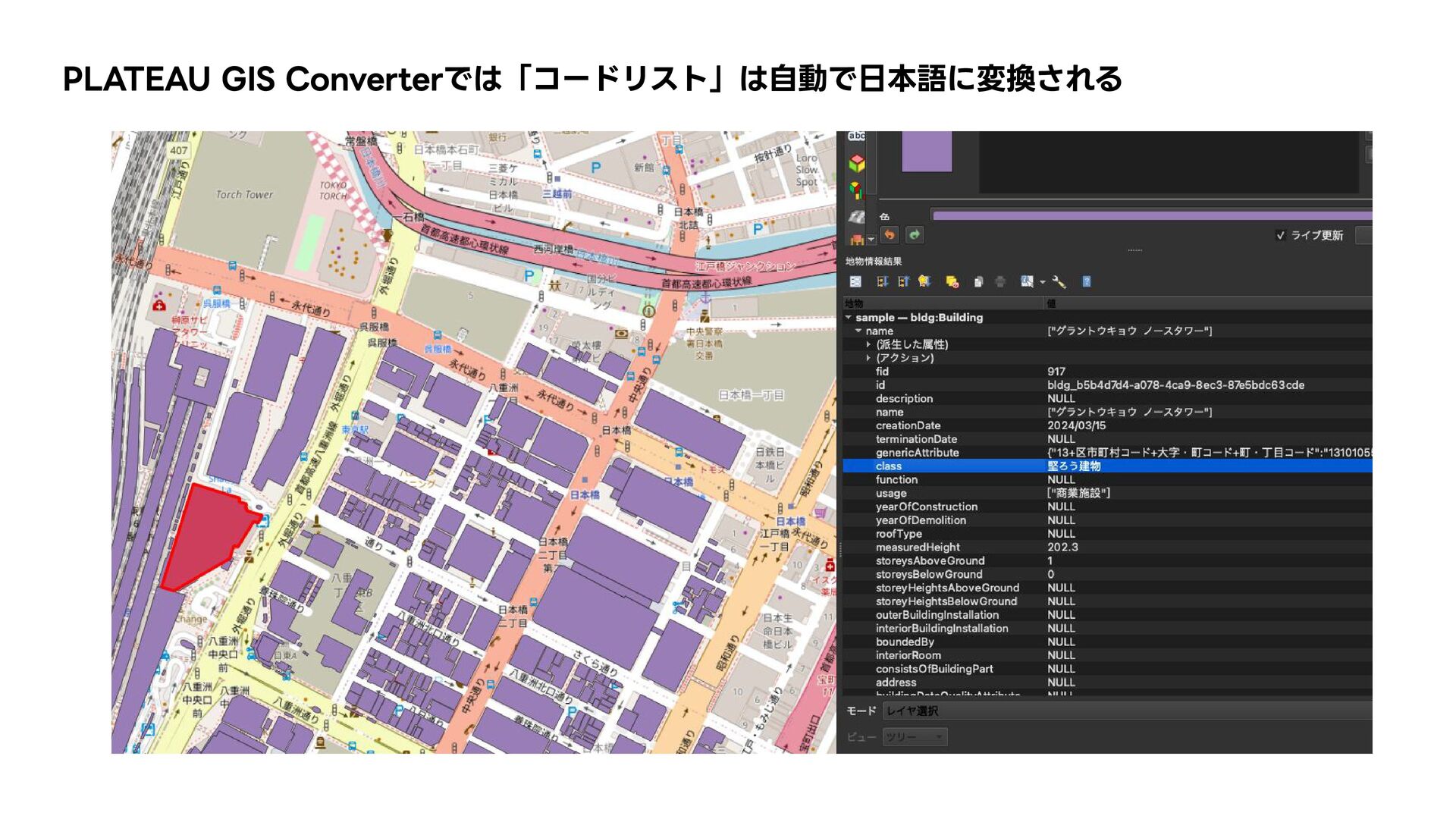

PLATEAU GIS Converterでは「コードリスト」は自動で日本語に変換される

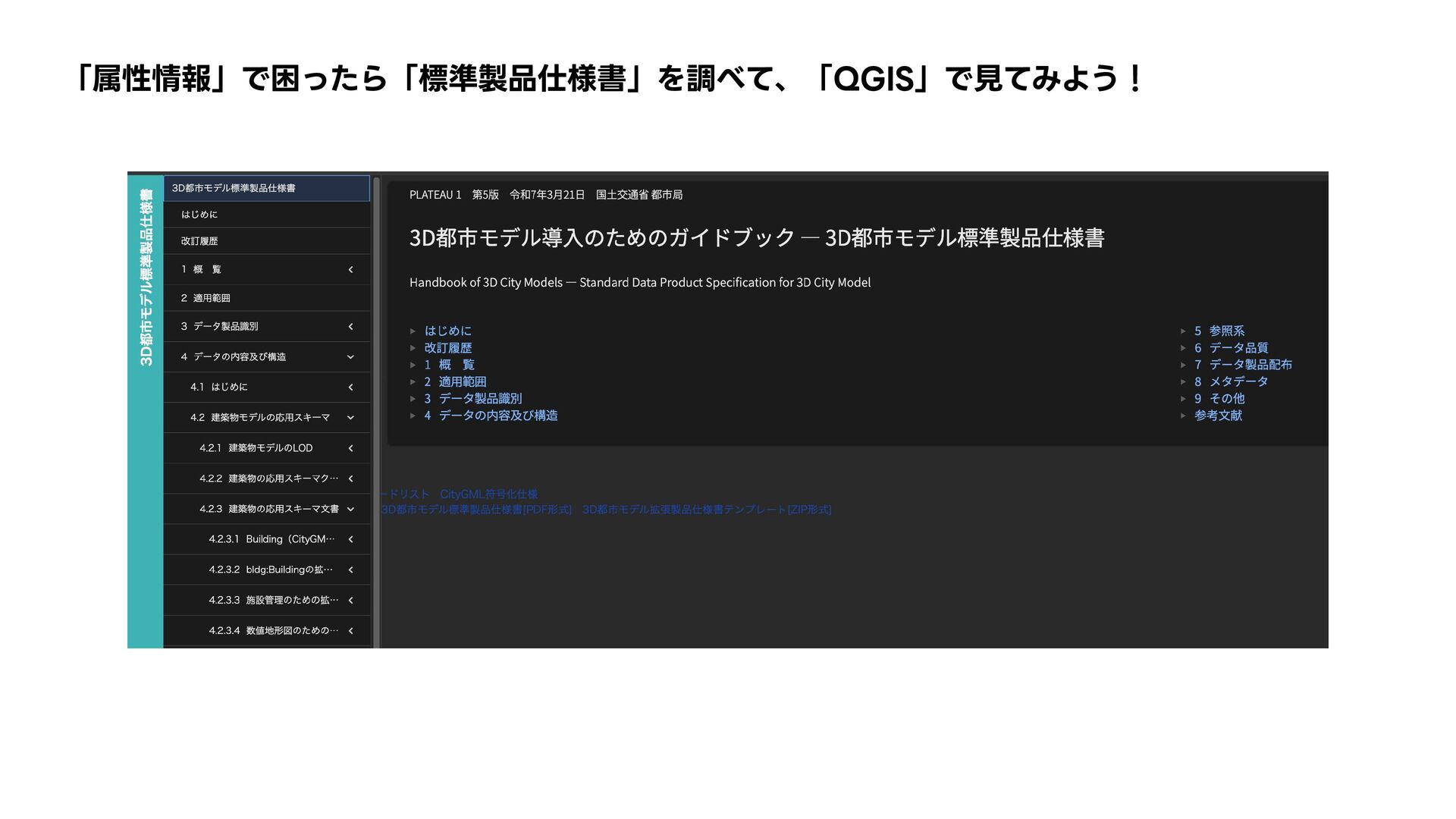

「属性情報」で困ったら「標準製品仕様書」を調べて、「QGIS」で見てみよう！

都市をデータで見ていこう！
