Transcript

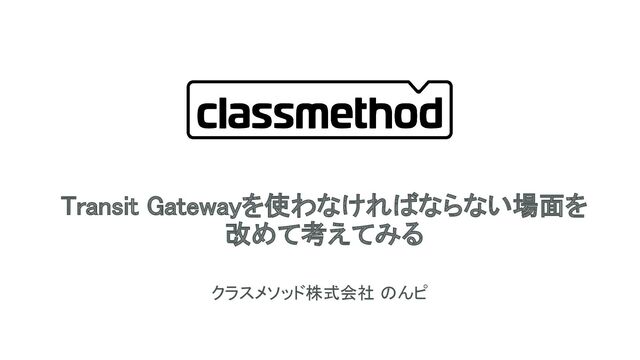

Transit Gatewayを使わなければならない場面を 改めて考えてみる クラスメソッド株式会社 のんピ 1
2 自己紹介 { "本名": "山本 涼太 (覚えなくていいです)", "部署": "AWS事業本部 コンサルティング部",
"前職": "インフラエンジニア in データセンター", "興味のあること": "面白そうなブログネタ探し", "好きなAWSサービス": [ "AWS Transit Gateway", "AWS Step Functions" "Amazon FSx for NetApp ONTAP" ], "称号" : [ "2023 Japan AWS All Certifications Engineer", "2023 Japan AWS Ambassador", ] }
3 Transit Gatewayっていつ使うんだっけ?
4 そもそも Transit Gatewayっていつ使わなければならない んだっけ?
5 というか Transit Gatewayは使わなくても良い場面ってい つ?
6 よくあるTransit Gatewayの紹介のされ方 Transit Gatewayはリージョナルなルーターのようなリソースで数千ものVPCや Site-to-Site VPN、Direct Connectを接続することが可能なすごいサービス!
7 要するに 各ネットワークリソースを柔軟に接続するサービ ス
8 再掲 Transit Gatewayっていつ使わなければ ならないんだっけ?
9 よく言われる理由 その1 DXGWにアタッチできるVGWが20個までだから
10 正直20個もオンプレミスネットワークと接続したい VPCある??
11 ポイントは そのVPCは本当にオンプレミスネットワークと接続 させる意味がありますか?
12 想定されるリアクション 1 だ、だってよ... オンプレからRDP/SSHしたいじゃんかよ!!
13 はい SSMセッションマネージャーの使用はできないですか?
14 マネジメントコンソールからもRDP接続できるよ
15 特定のEC2インスタンスのみへの接続許可も可能
16 想定されるリアクション 2 ADがオンプレにあるんだよ!!!
17 はい AD DCをAWS上にも建立できないですか?
18 つまりは オンプレと大量のVPC間とで直接通信を行う必要 がありますか?
19 ここで疑問に思われる方が こいつはなんでオンプレミスとの接続にTransit Gatewayを使おうとしないんだ?
20 ズバリは Transit VIFがサポートされておらず、 Transit Gatewayで接続できないことが多い
21 Direct Connectは使っているWANから接続するこ とが多い
22 つまりは そのWANのプロバイダーがTransit VIFを 提供しているかが重要 Transit VIFをサポートするプロバイダーへの 接続コストをどう見るかがポイント
23 再々掲 Transit Gatewayっていつ使わなければ ならないんだっけ?
24 よく言われる理由 その2 複数のVPC間を相互に接続したいため
25 それはとっても 良いと思う!!!!
26 ※ 条件付き
27 そのVPC間 相互に通信できる必要ありますか?
28 ここでTransit Gatewayの料金をご覧ください https://aws.amazon.com/jp/transit-gateway/pricing/
29 VPC10個全てをTransit Gatewayに接続する場合 毎月 511.00 USD (通信料金を除く)
30 はい 良いお値段
31 一方VPC Peering ピアリングしているだけなら無料 & 同一AZ間なら通信料も無料
32 相互接続するVPCの数が少ないなら こんな構成だって良いじゃないか (1つのVPCあたりの最大接続は125なので注意)
33 Transit Gatewayの出番は VPC Peeringがメッシュ状になる場合 = 運用管理コスト > ランニングコスト =
構成をスッキリさせたい場合
34 加えて VPC間、VPC-オンプレ間の 通信を捻じ曲げたい時にも使う
35 例 : インターネットに出る時はVPCを経由する
36 例 : VPC間の通信をNetwork Firewallで検査する
37 個人的Transit Gatewayを使わなければならない場面 1. オンプレと大量のVPCとが直接通信を行う必要(可能性)が ある 2. 相互に接続する必要(可能性)があるVPCの数が多い ◦ 要するに構成をスッキリさせたい
3. 通信を捻じ曲げる必要(可能性)がある 他にもSite-to-Site VPNでECMPを使いたい場合やSD-WAN製 品と連携したい場面でも使用するぞ
38
