自作して学ぶKubernetes Scheduler入門

sanposhiho
November 05, 2021
1.1k

自作して学ぶKubernetes Scheduler入門

CloudNative Days Tokyo 2021での登壇資料です。
https://event.cloudnativedays.jp/cndt2021/talks/1184

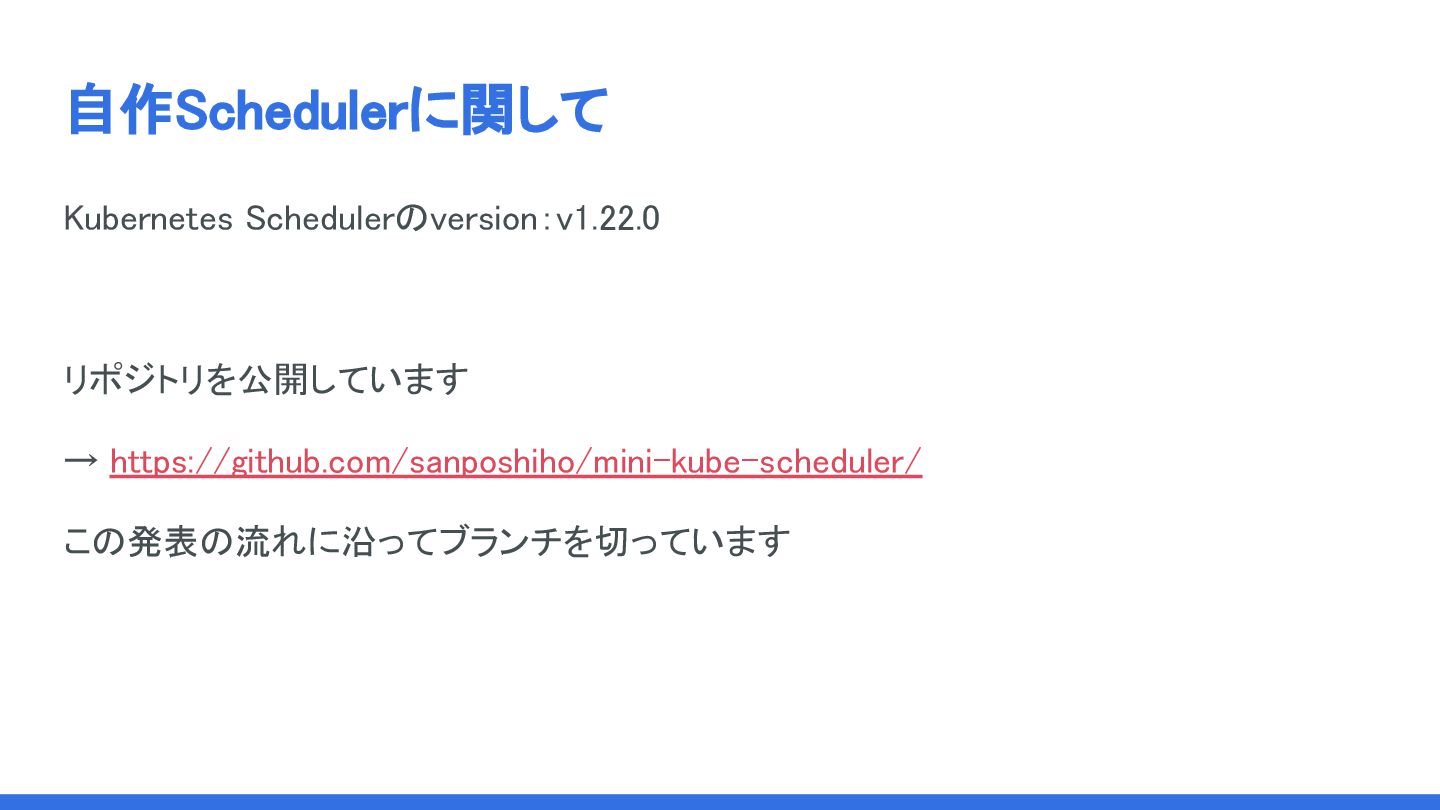

GitHub repository
https://github.com/sanposhiho/mini-kube-scheduler

sanposhiho

November 05, 2021
Tweet

More Decks by sanposhiho

Transcript

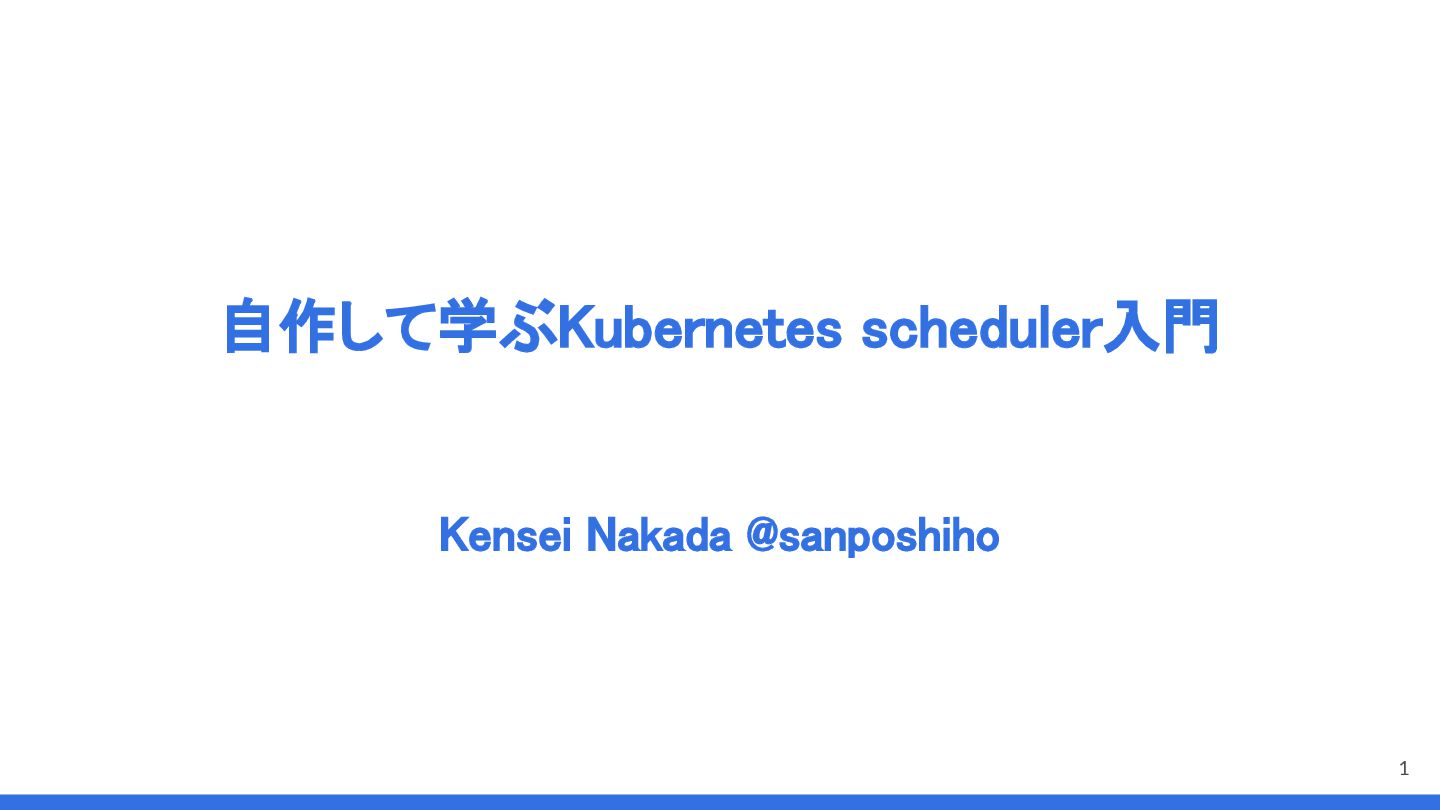

  1. 自己紹介
 中田 健誠 / Kyoto Uni (4th year)
 普段はバックエンドエンジニアをしてます



    Twitter: さんぽし (@sanpo_shiho)
 GitHub: @sanposhiho

 Google Summer of Code 2021 @ Kubernetes
 member of Kubernetes / Kubernetes SIGs

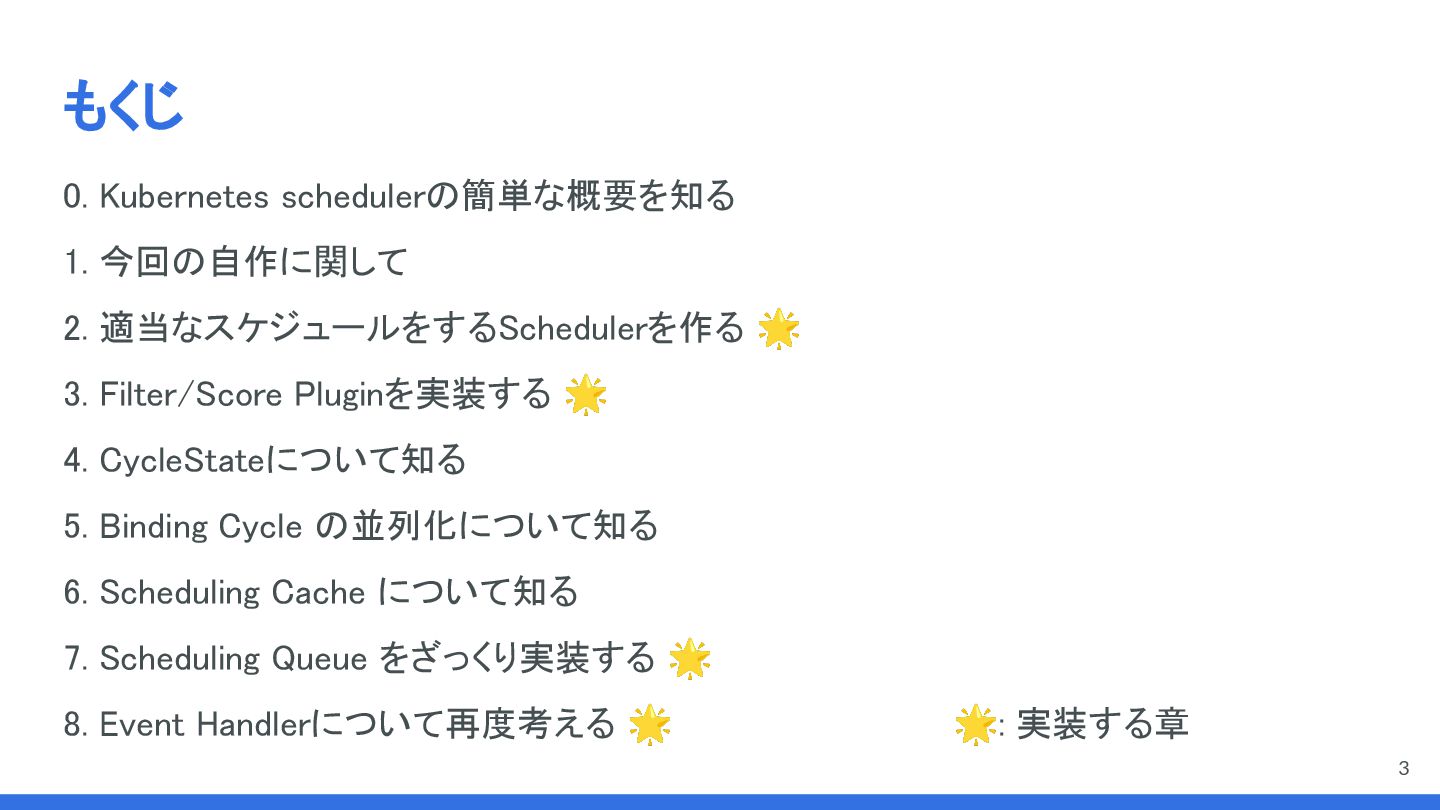

  2. もくじ

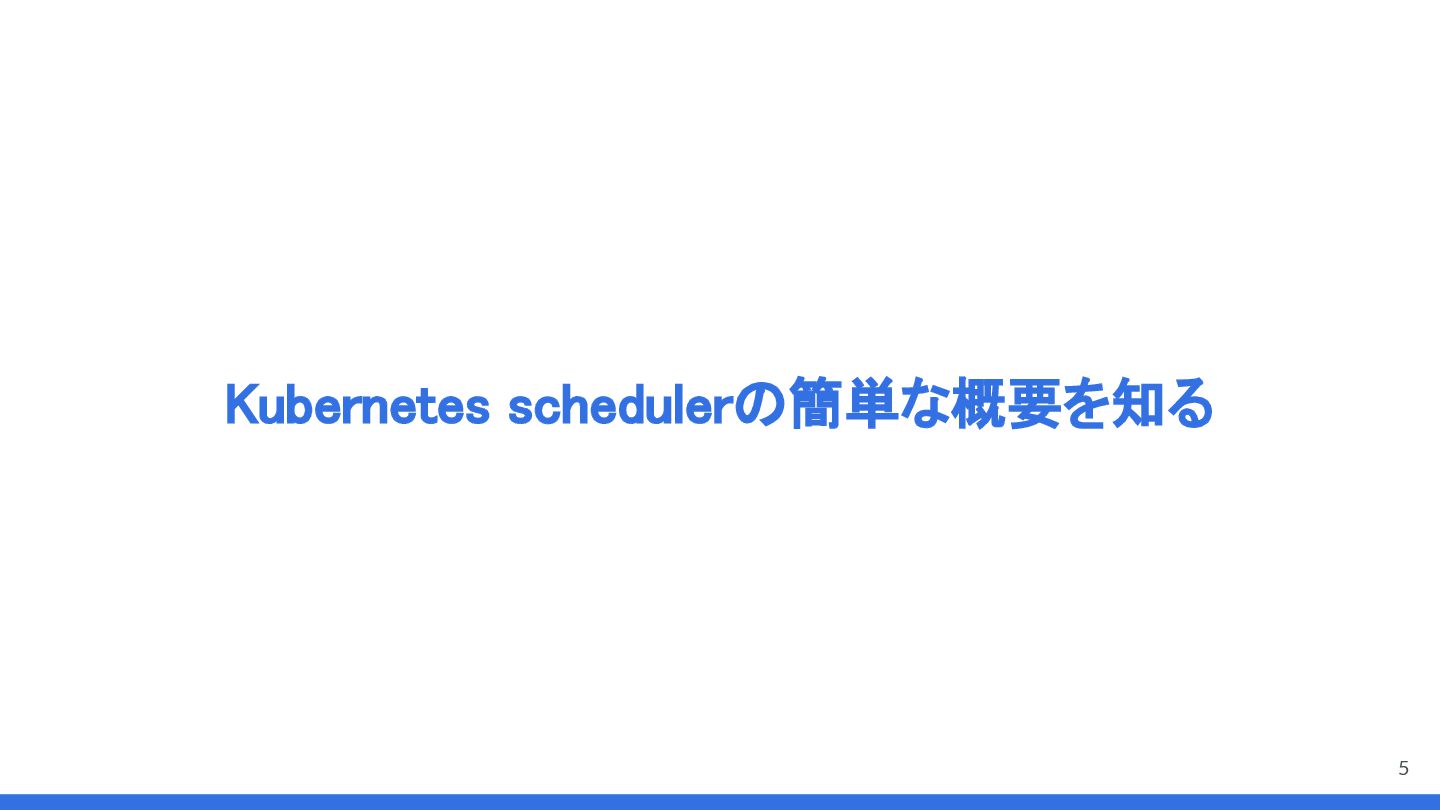

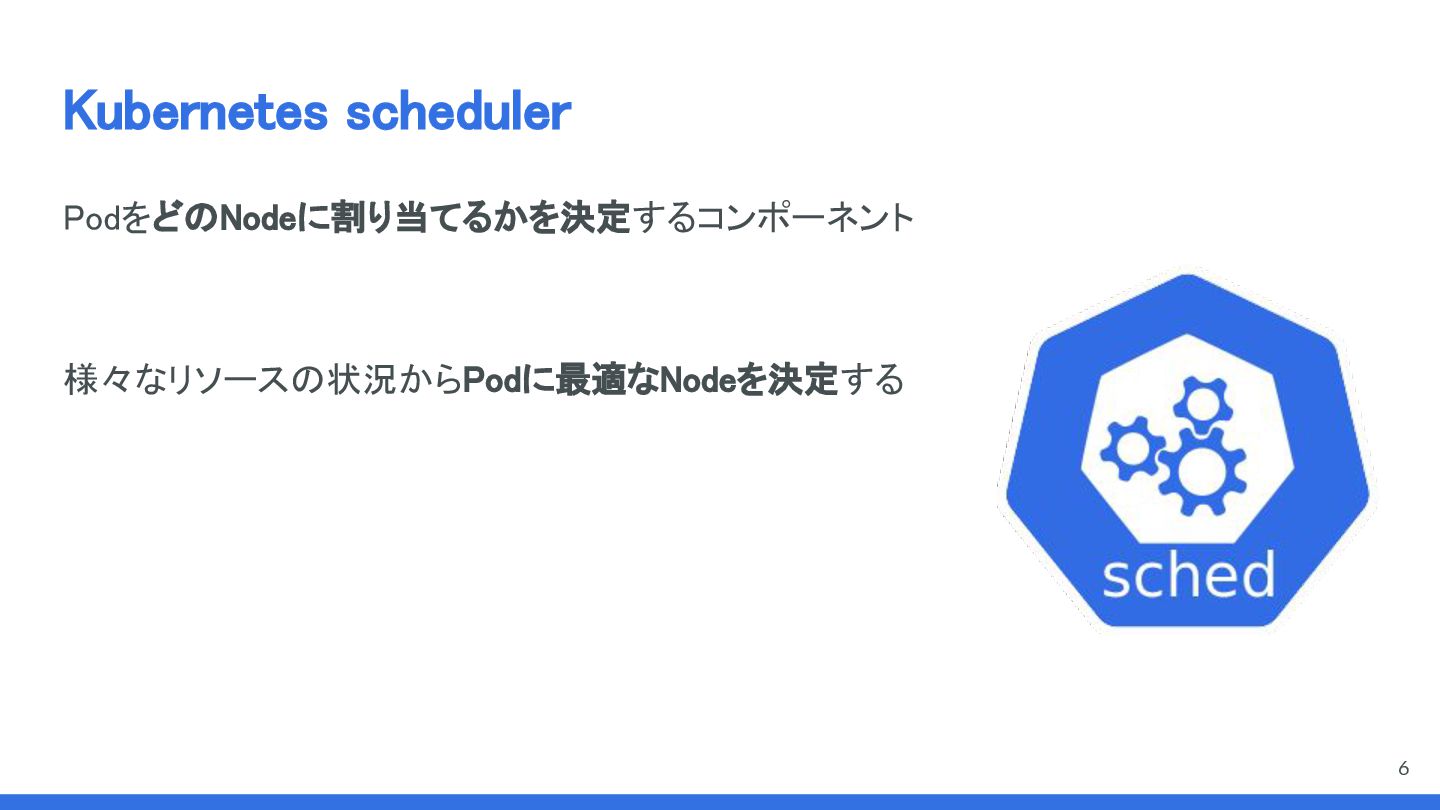

 0. Kubernetes schedulerの簡単な概要を知る

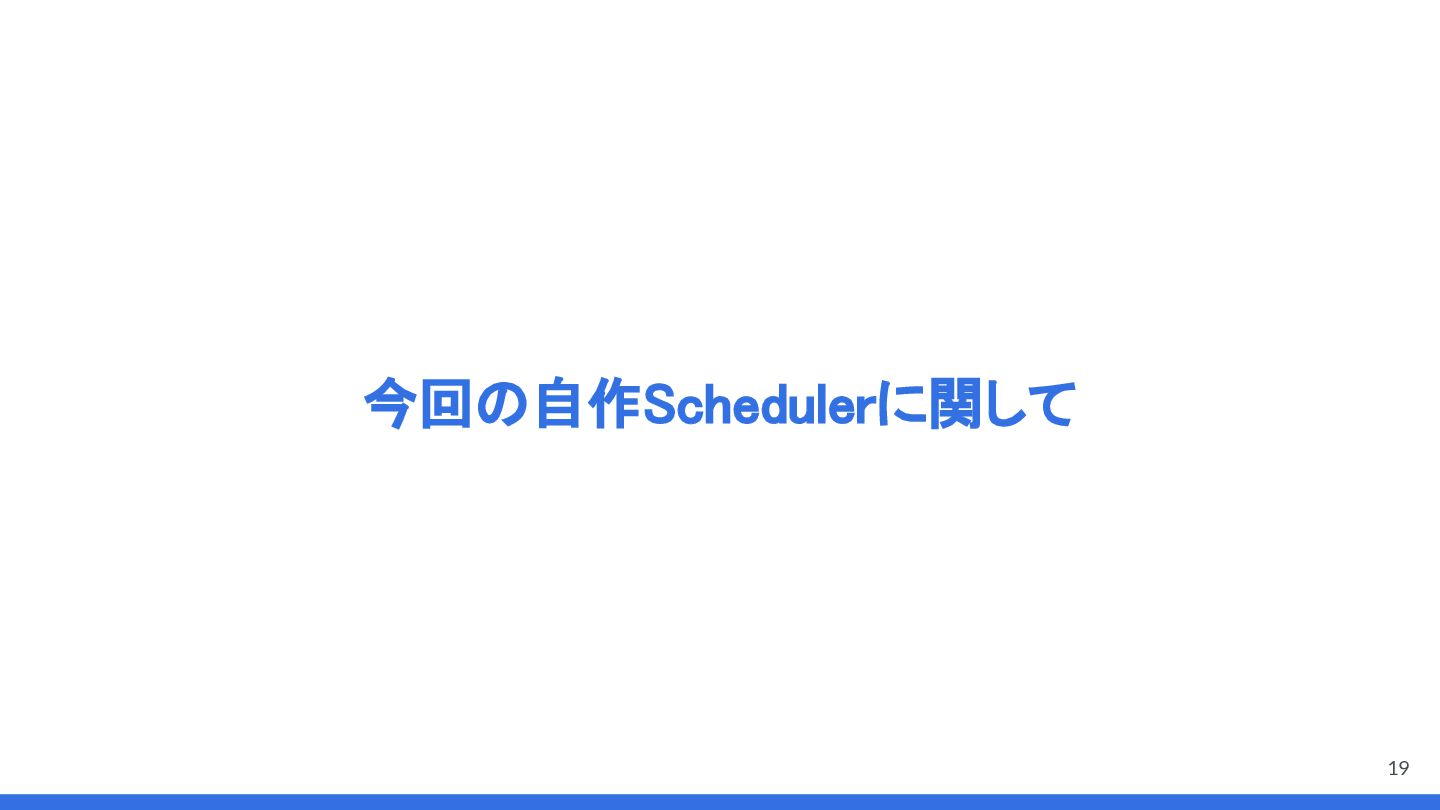

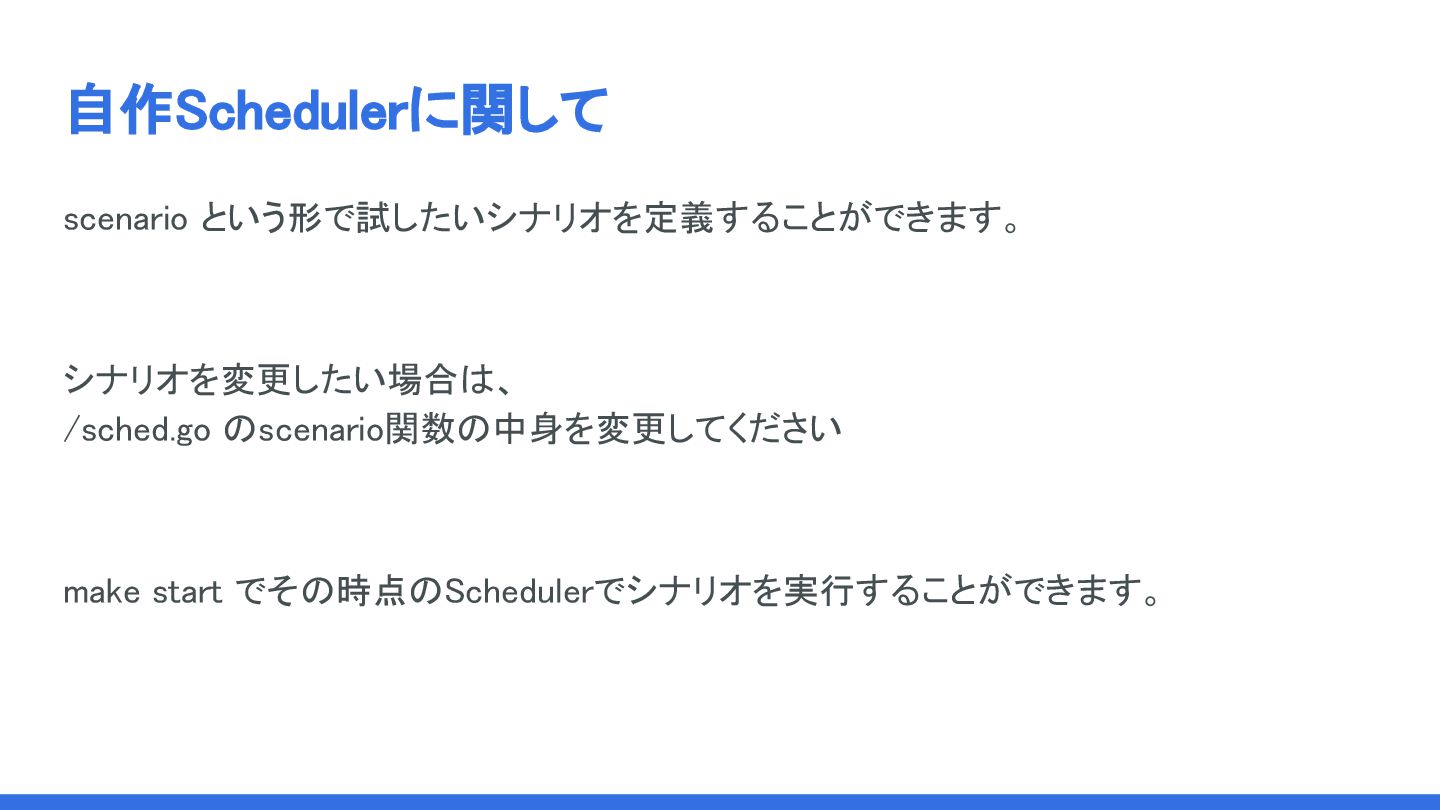

 1. 今回の自作に関して

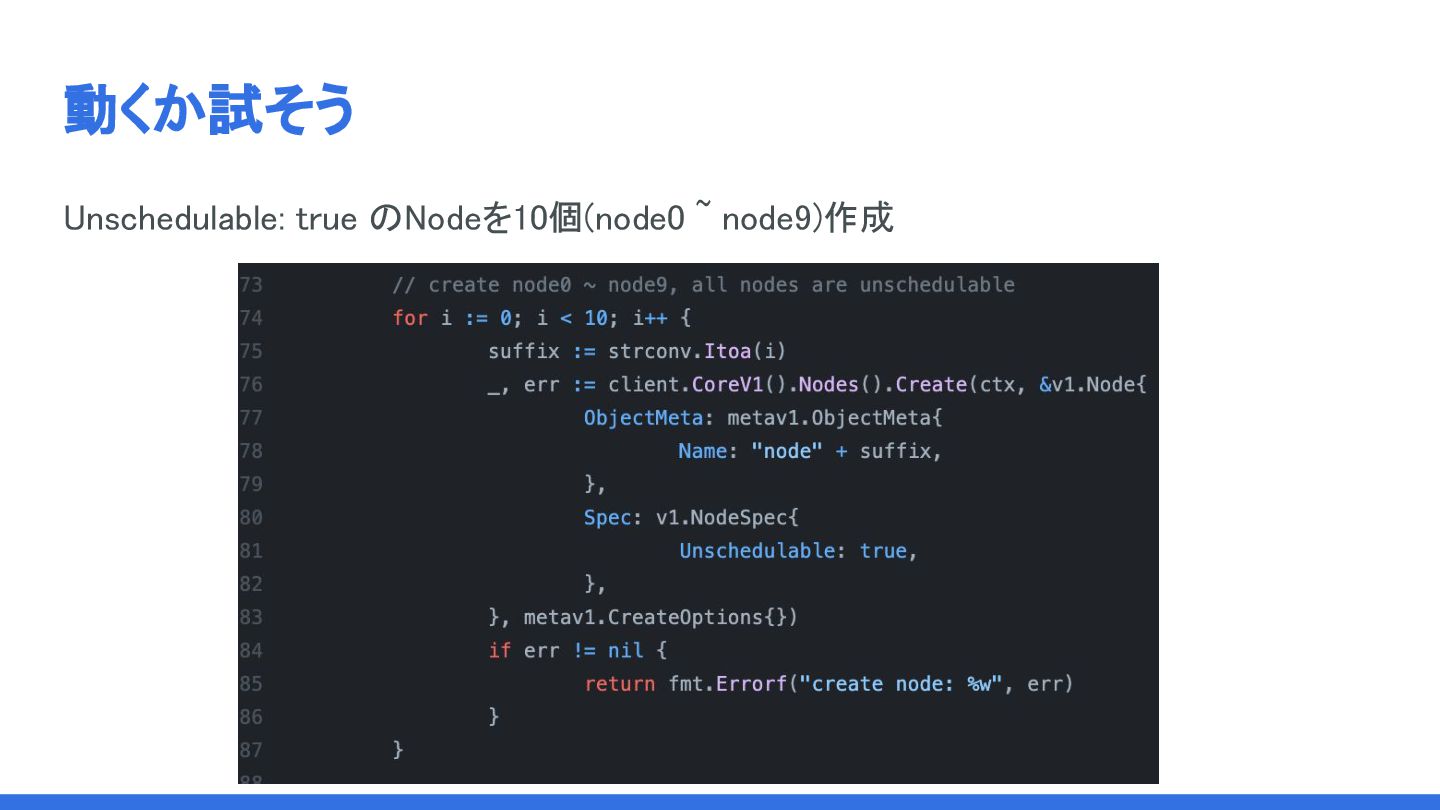

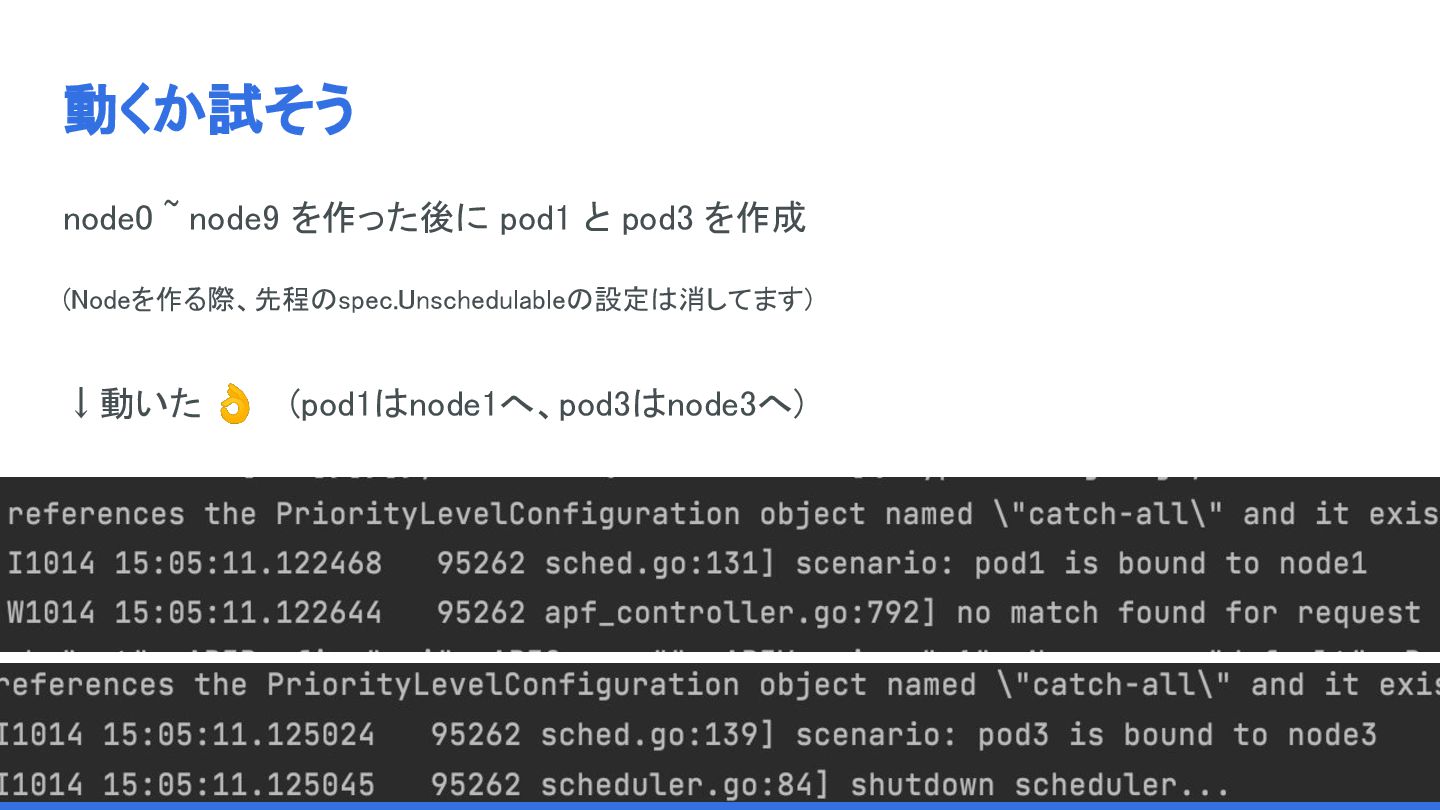

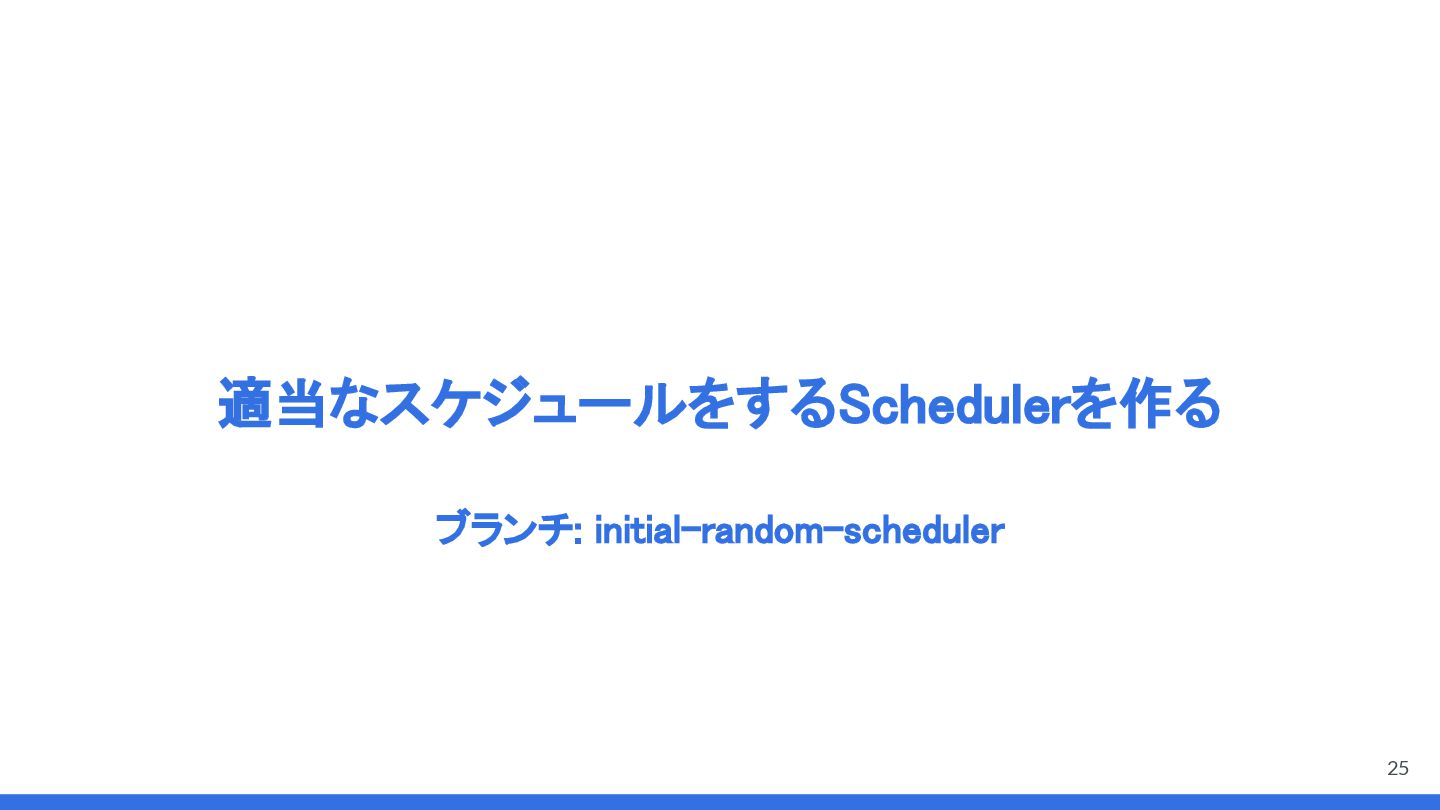

 2. 適当なスケジュールをするSchedulerを作る 🌟

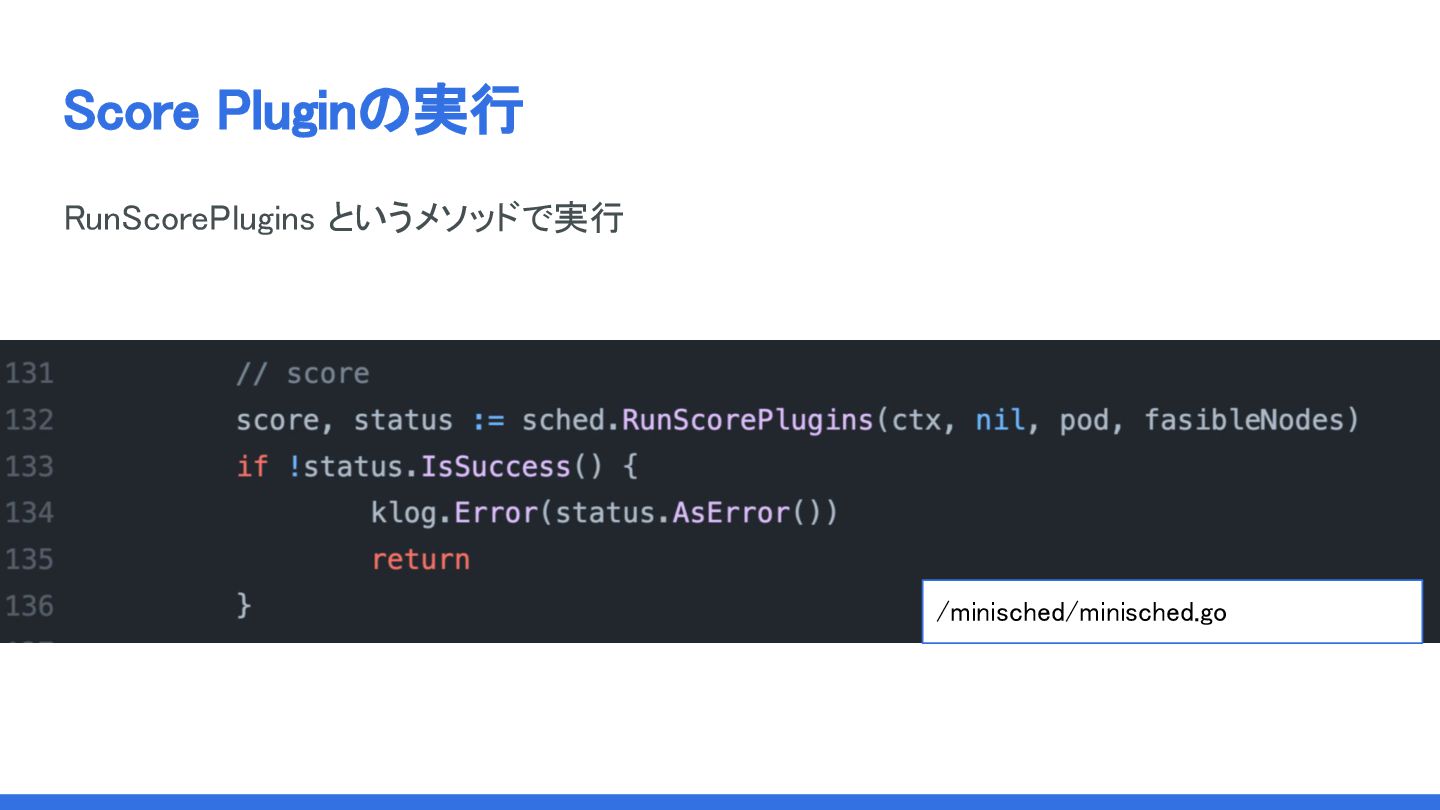

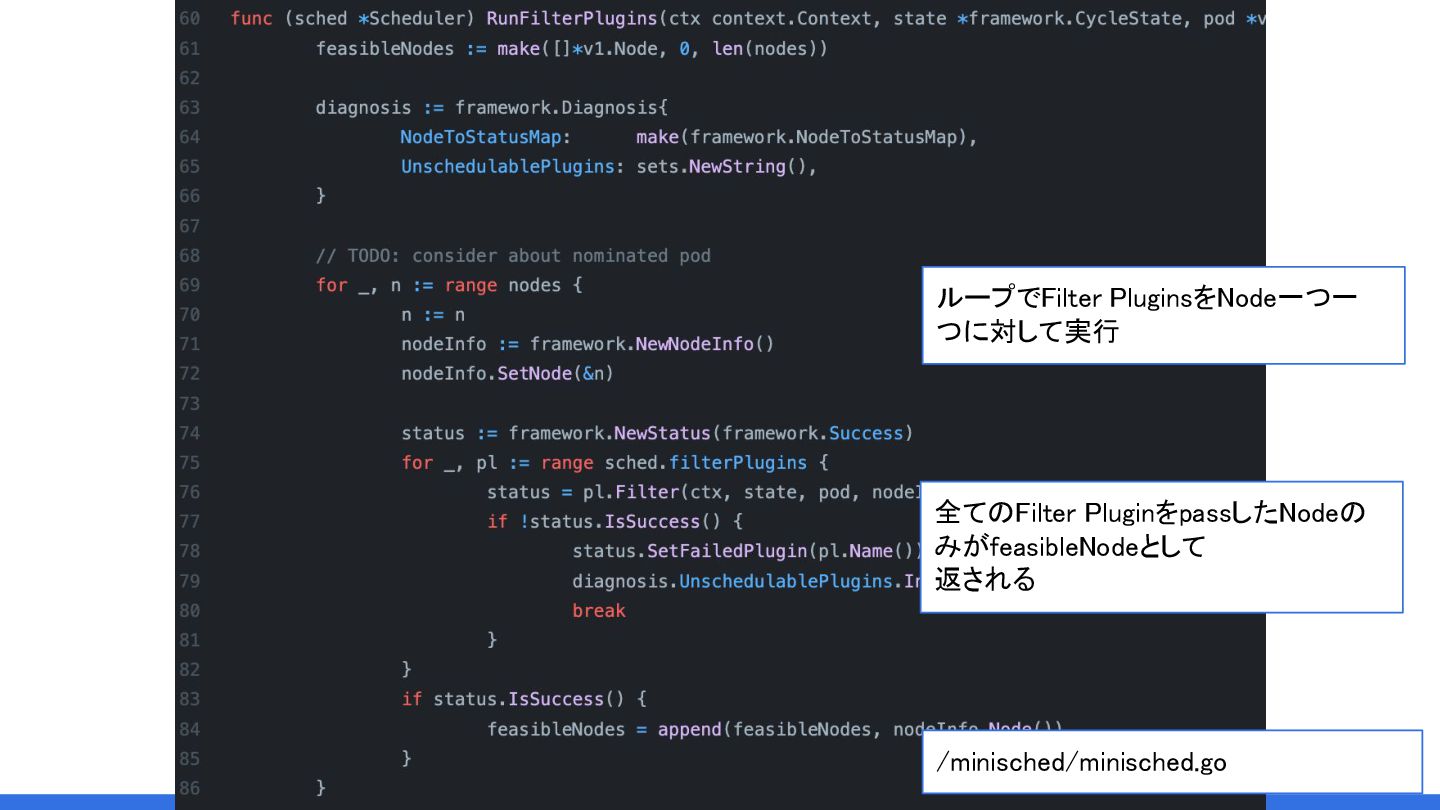

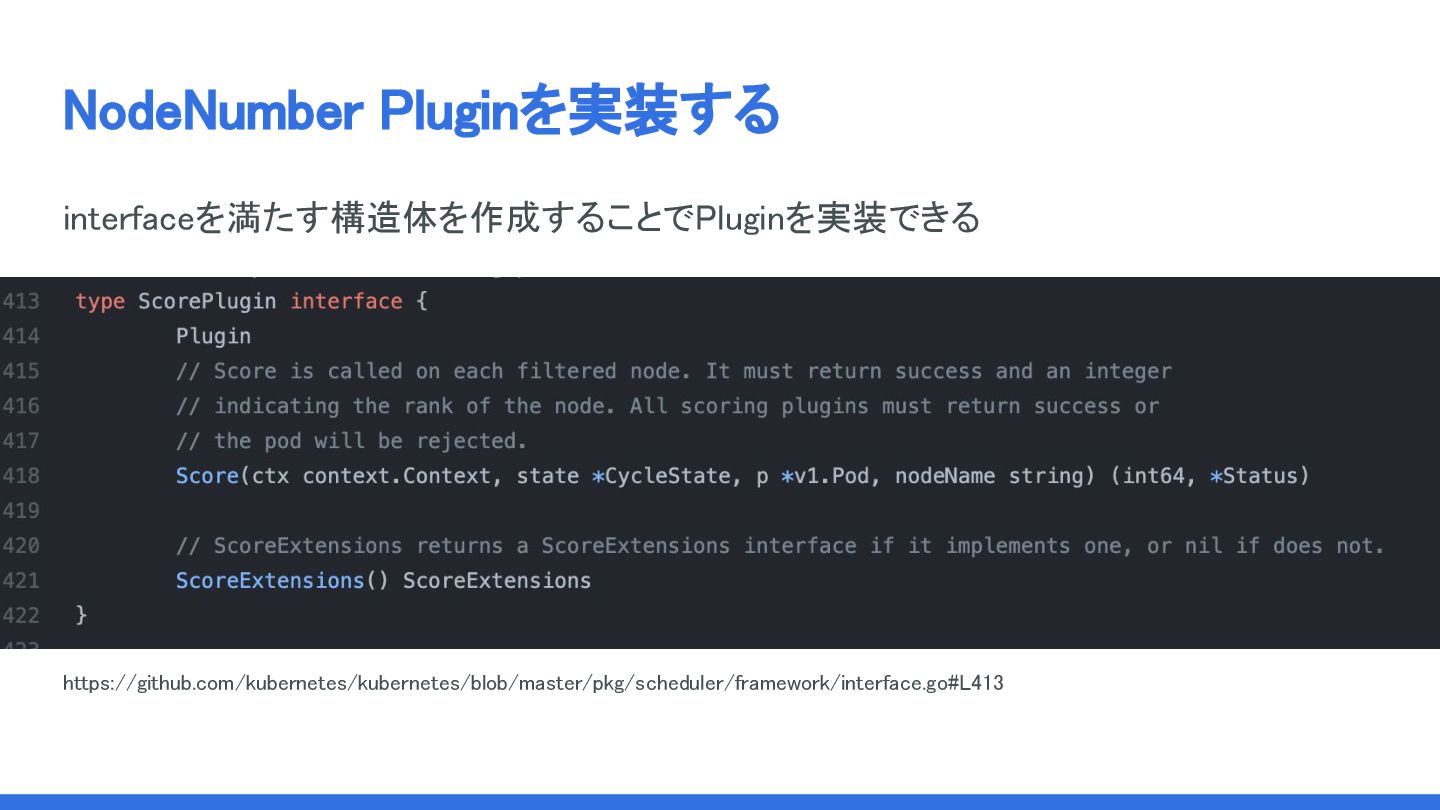

    3. Filter/Score Pluginを実装する 🌟

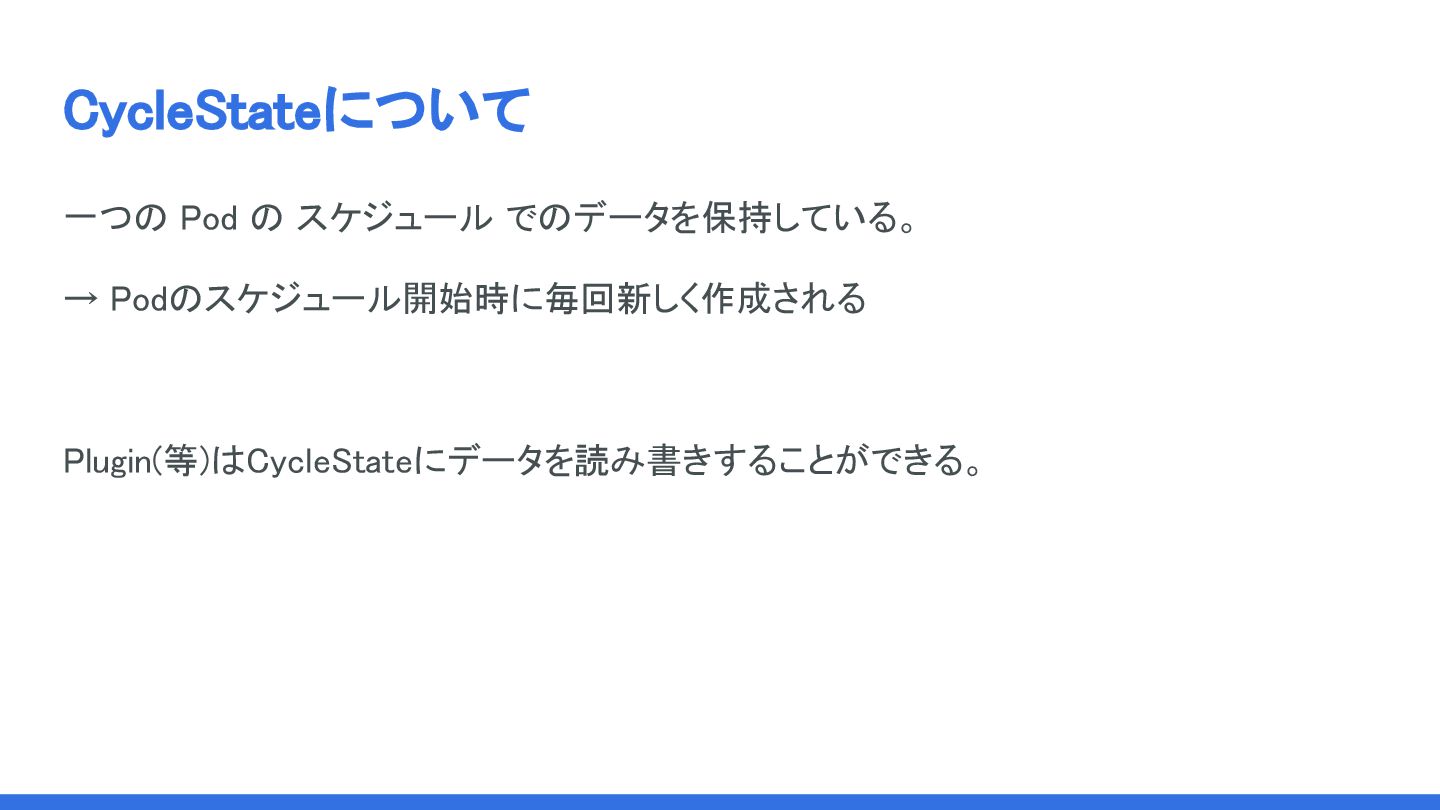

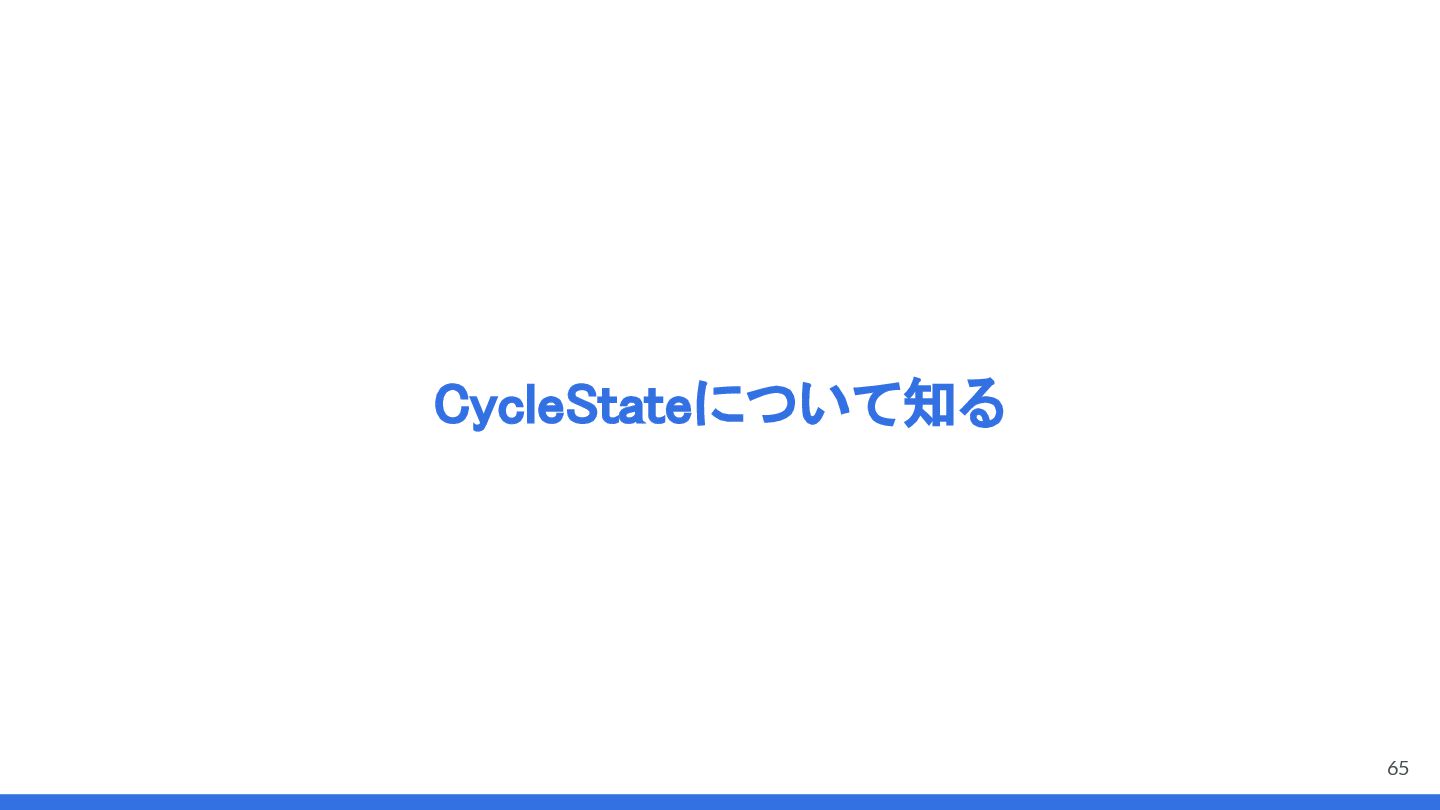

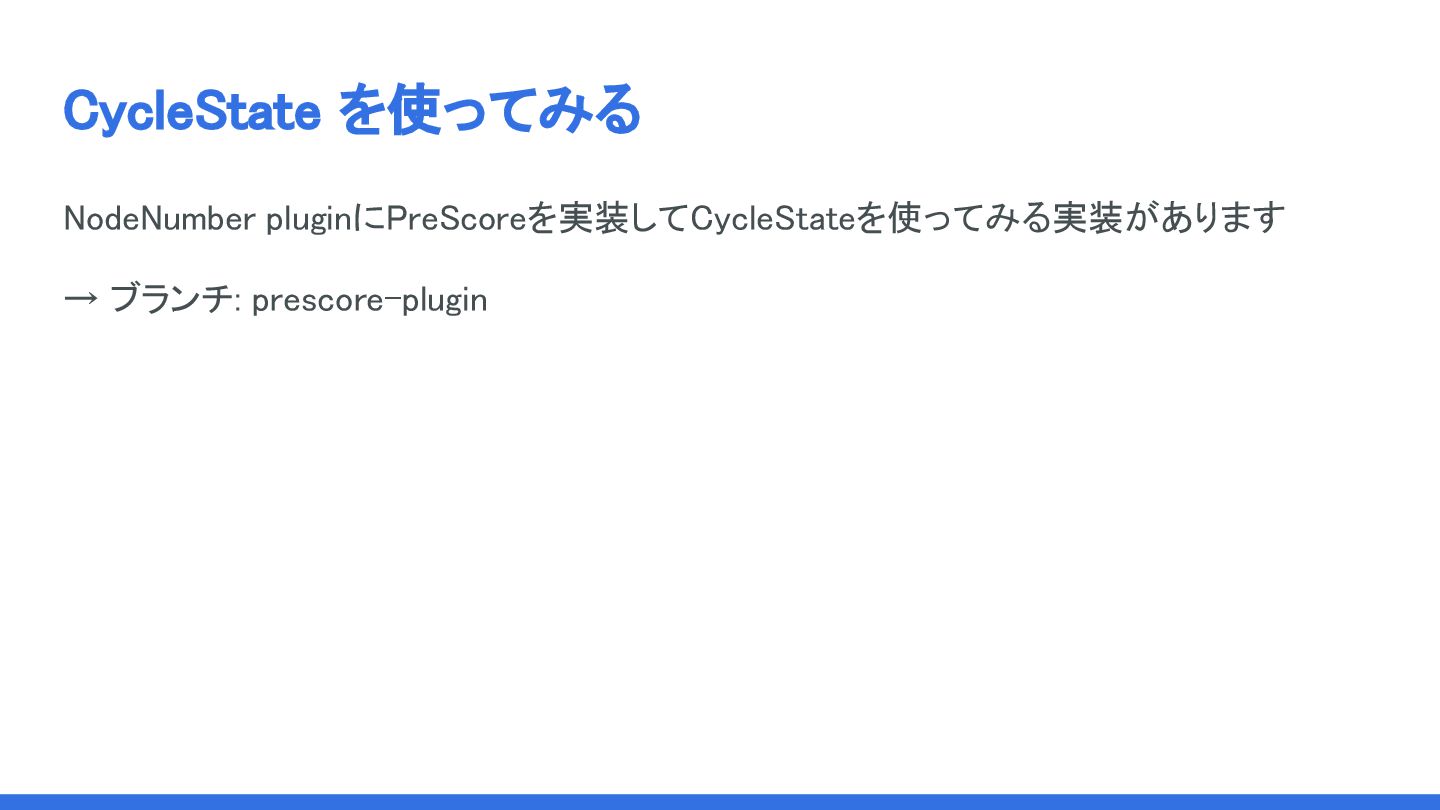

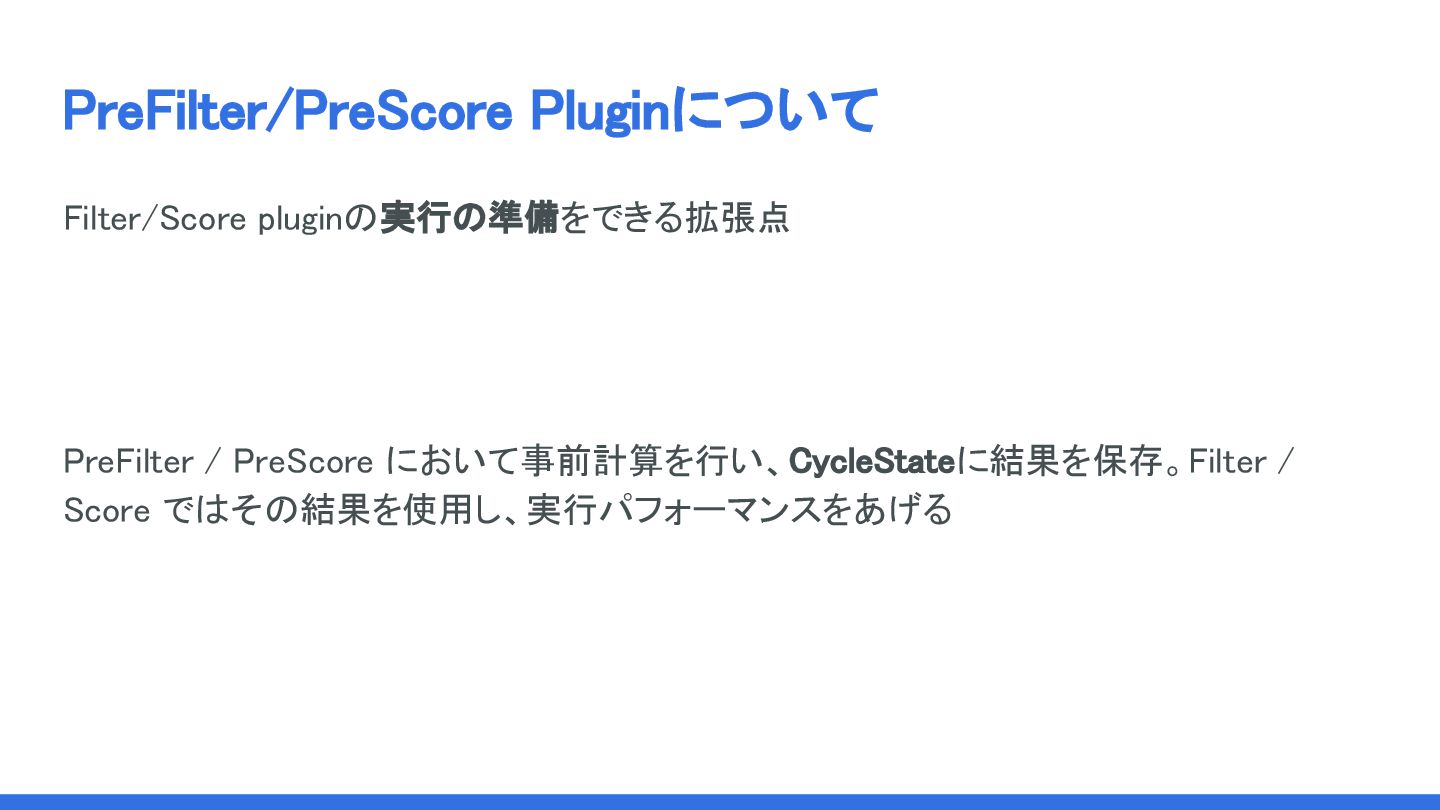

 4. CycleStateについて知る
 5. Binding Cycle の並列化について知る

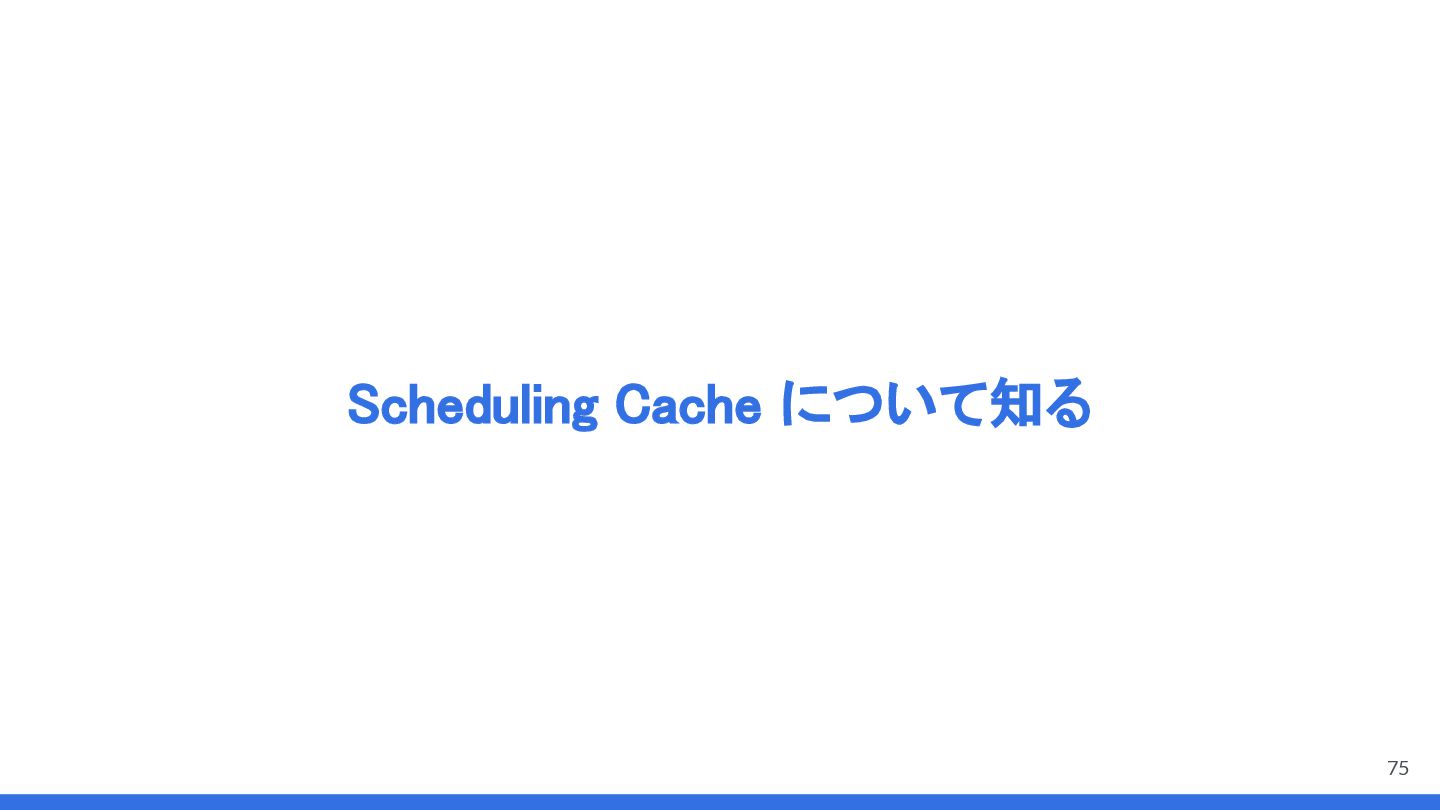

 6. Scheduling Cache について知る

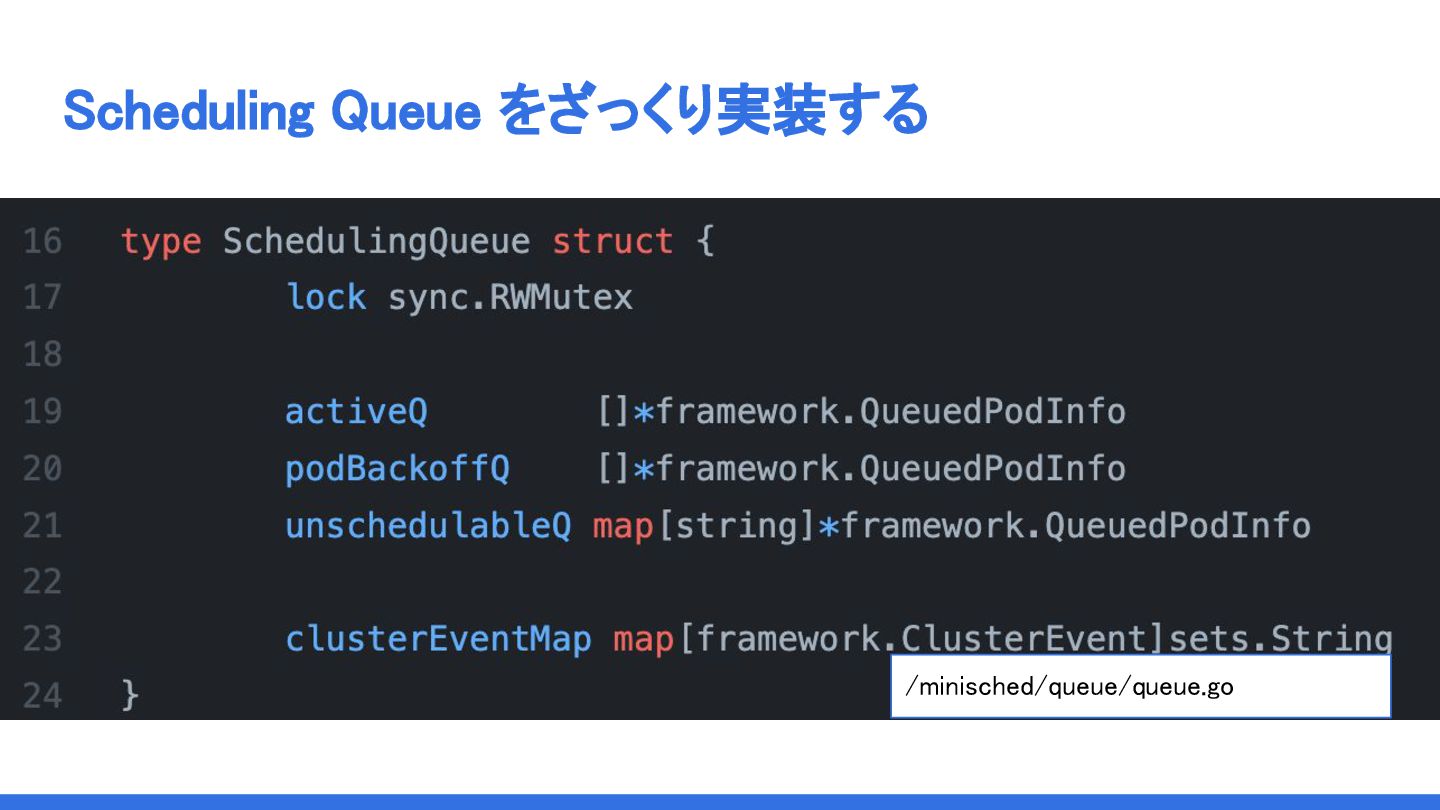

 7. Scheduling Queue をざっくり実装する 🌟
 8. Event Handlerについて再度考える 🌟          🌟: 実装する章

 3

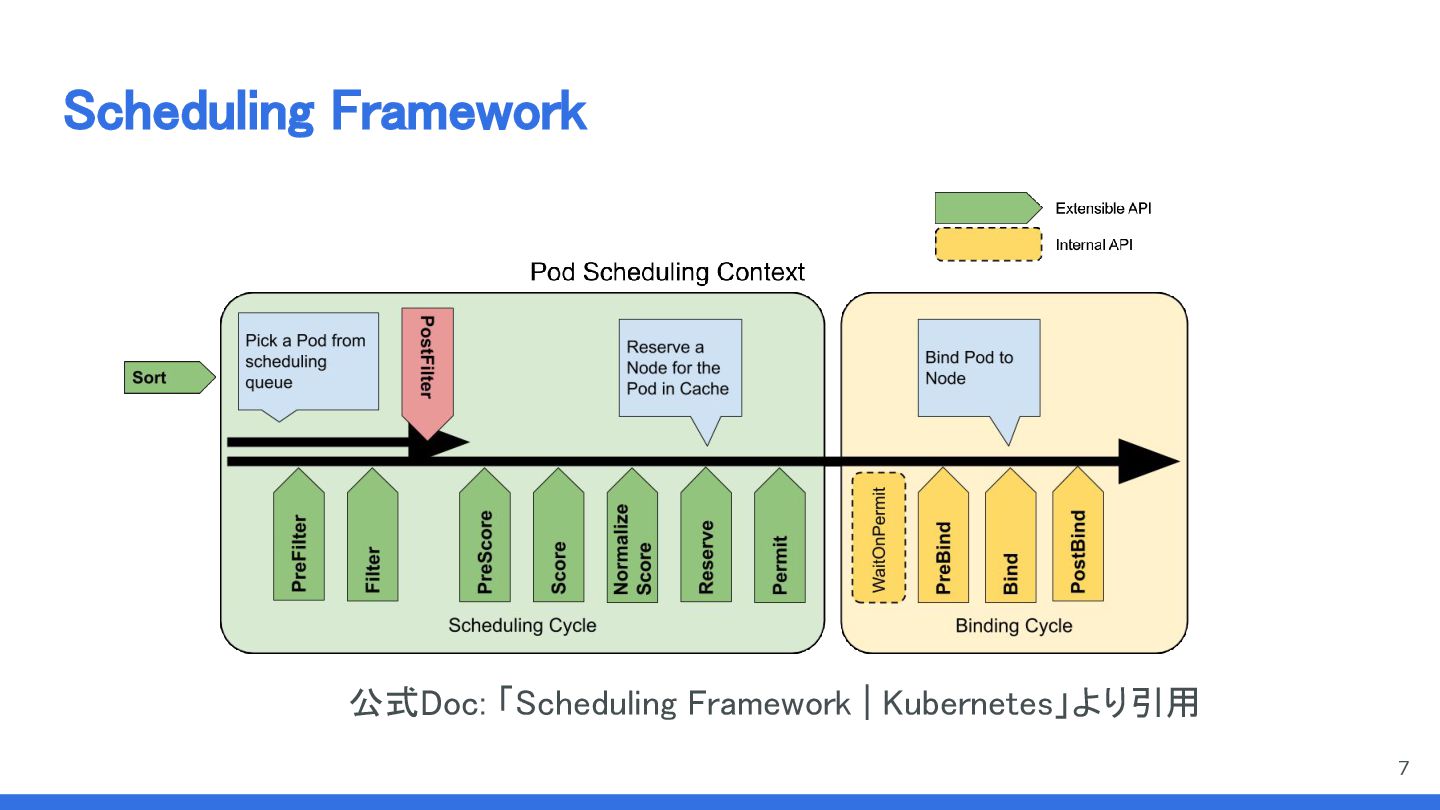

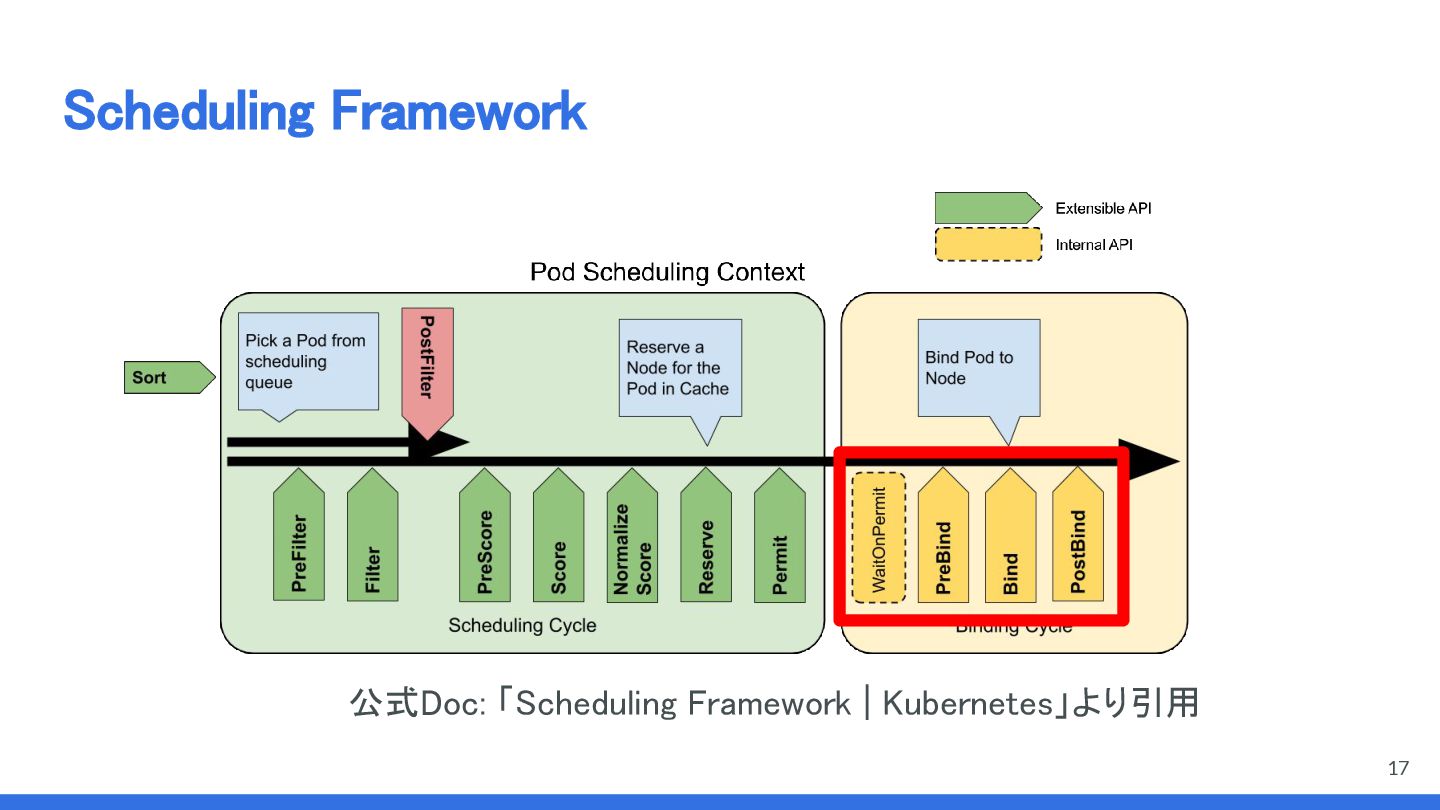

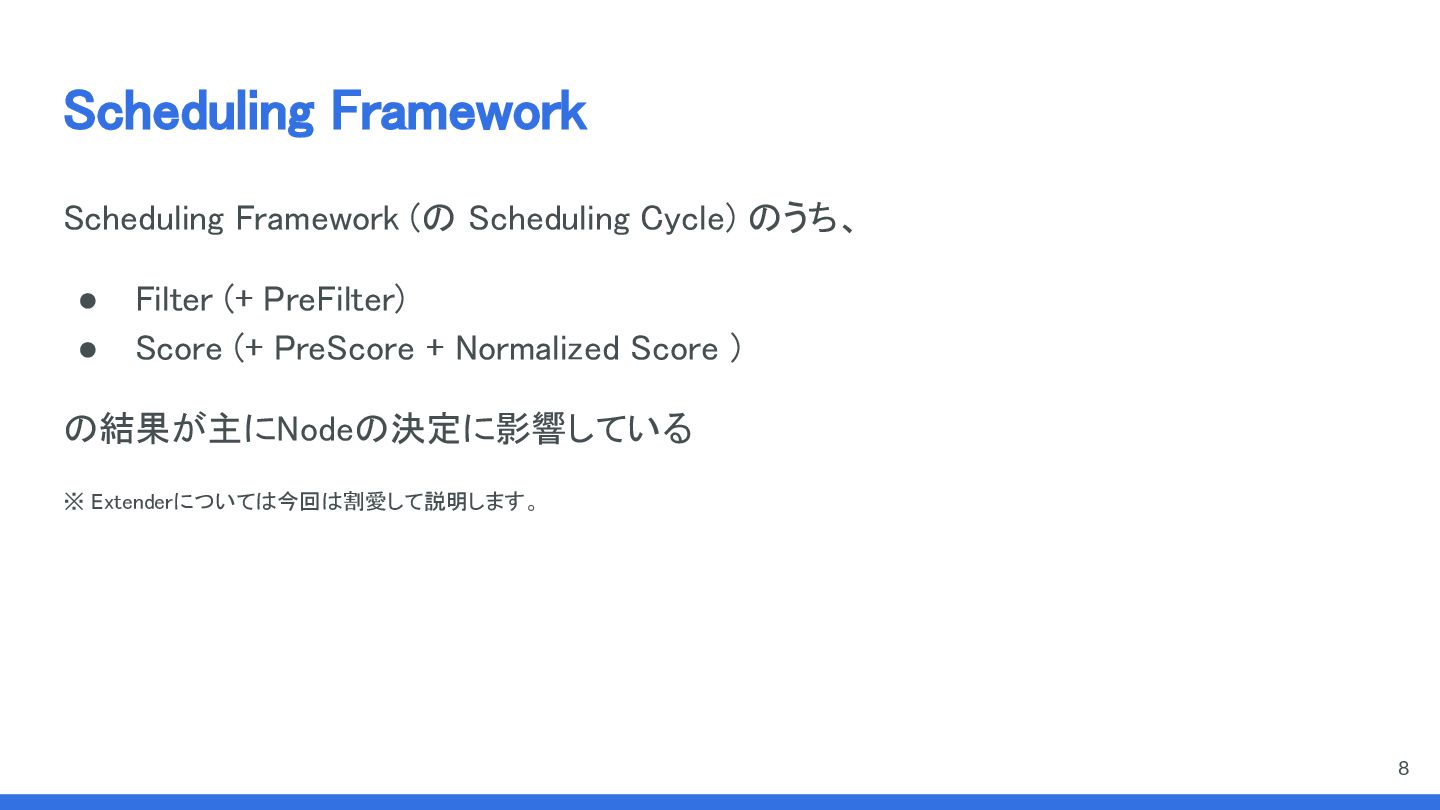

  3. Scheduling Framework

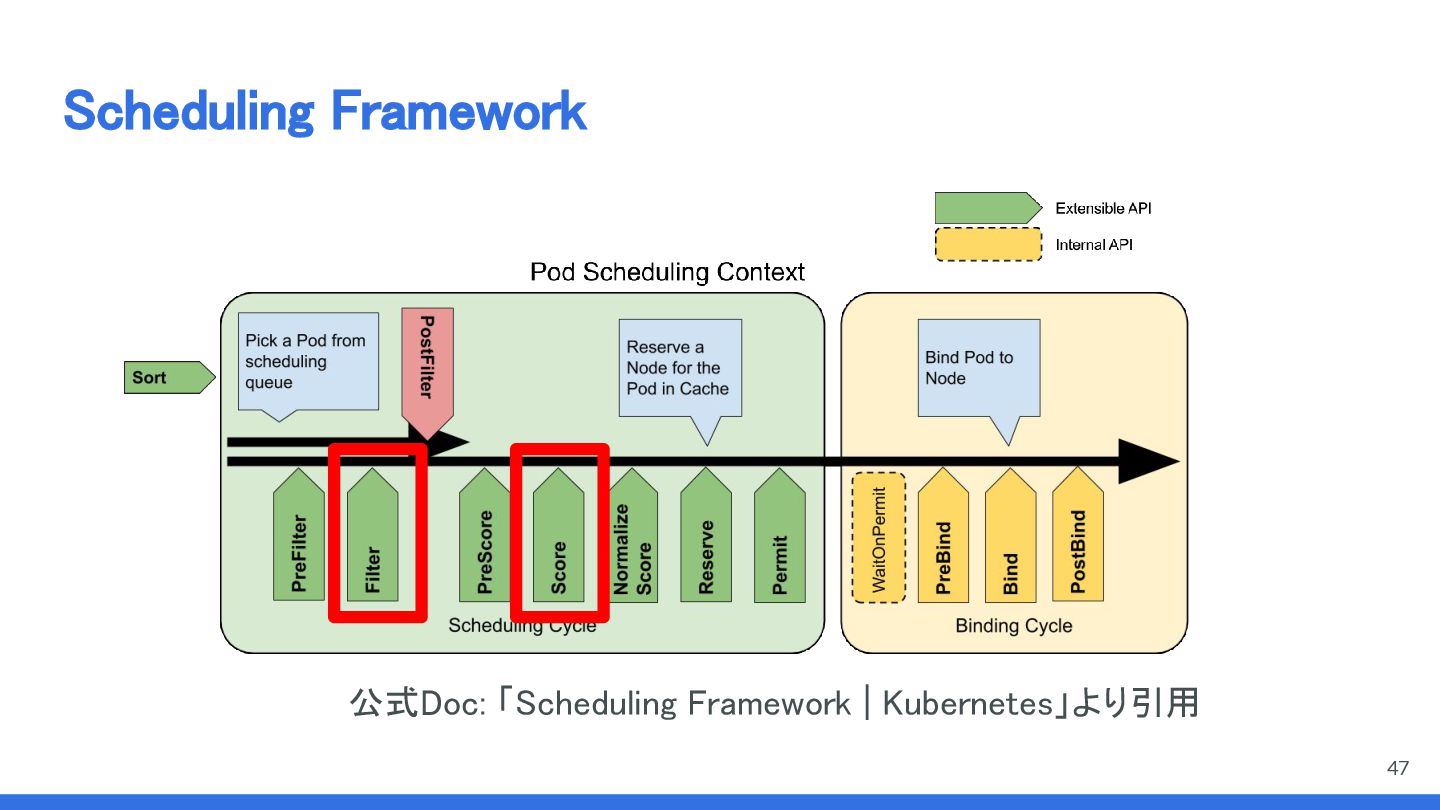

 Scheduling Framework (の Scheduling Cycle) のうち、

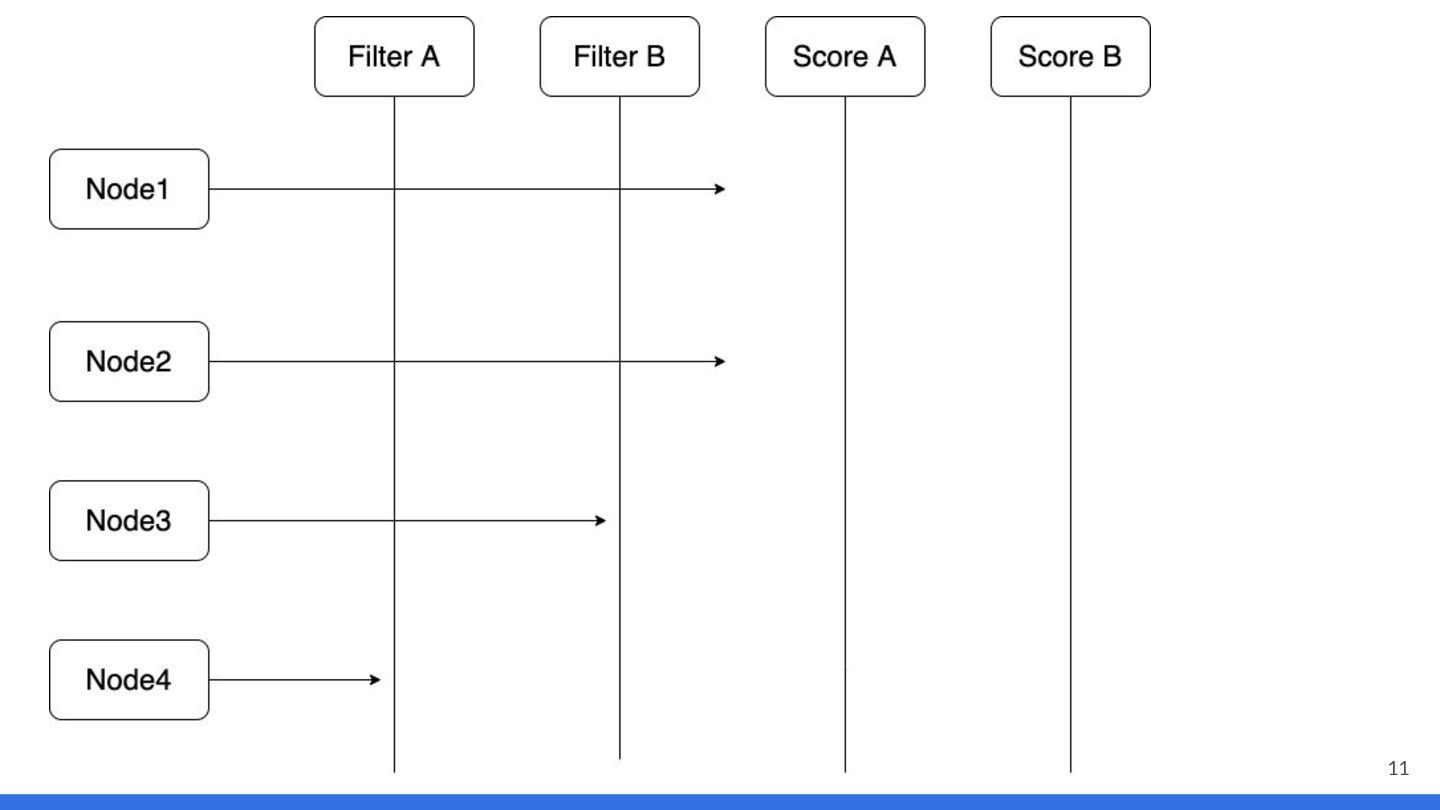

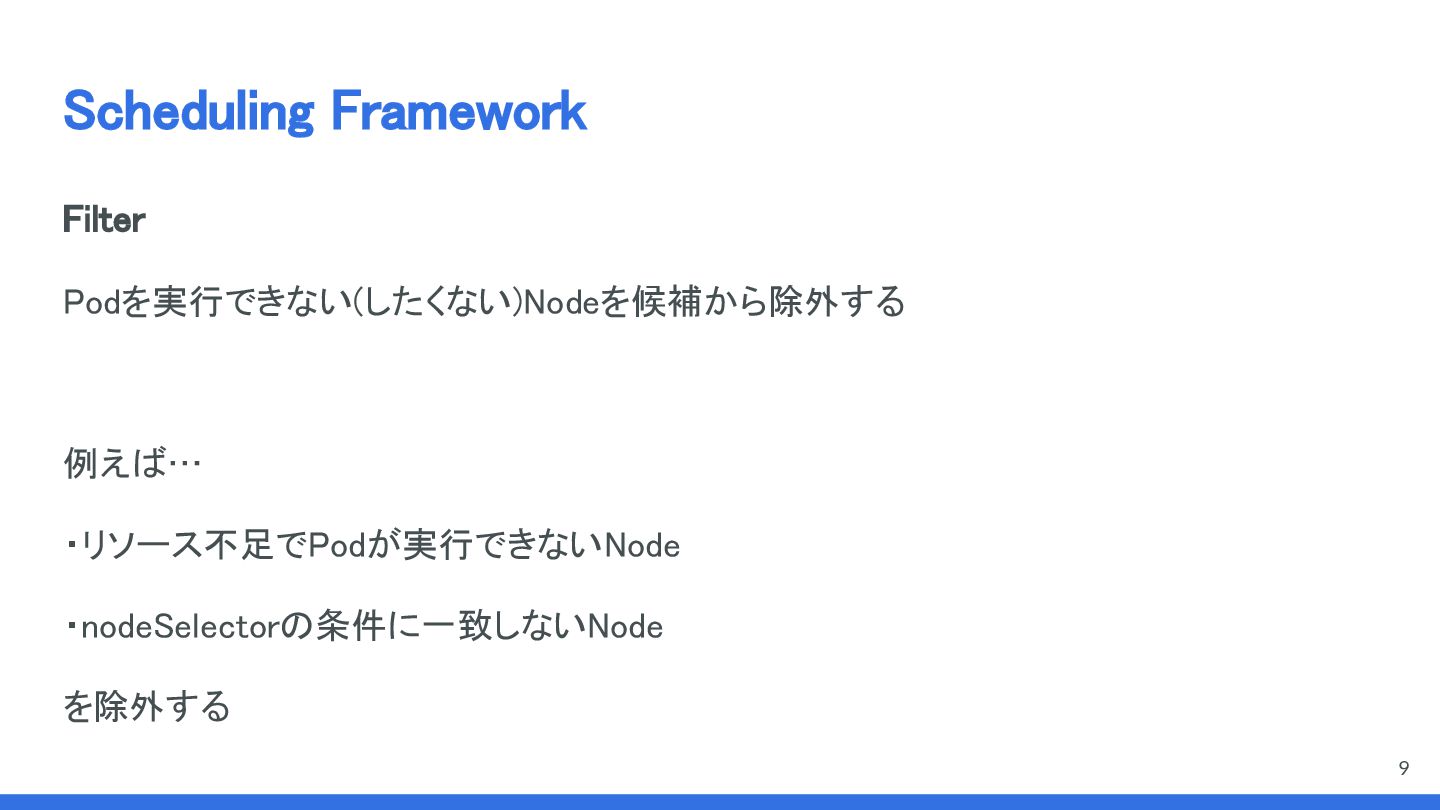

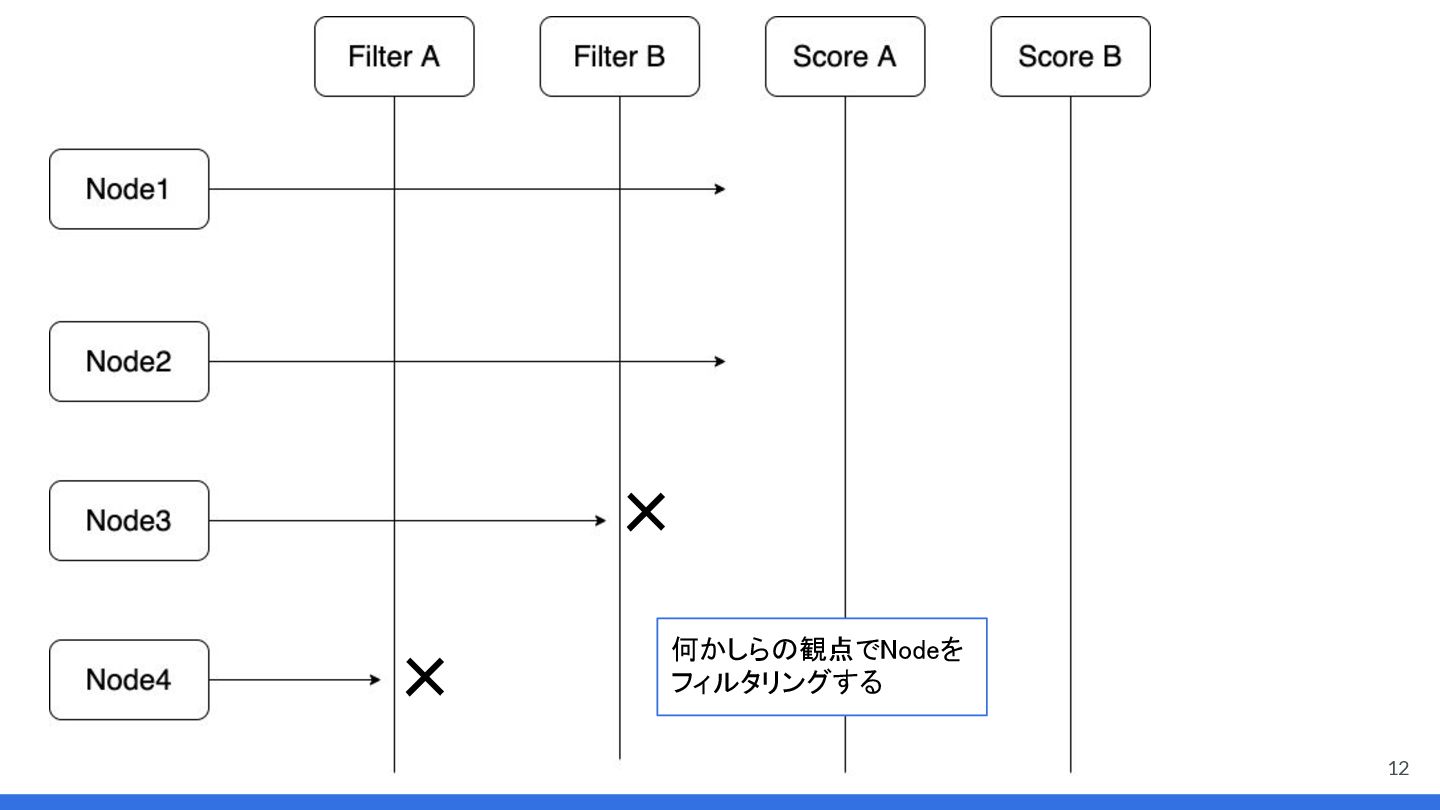

 • Filter

    (+ PreFilter)

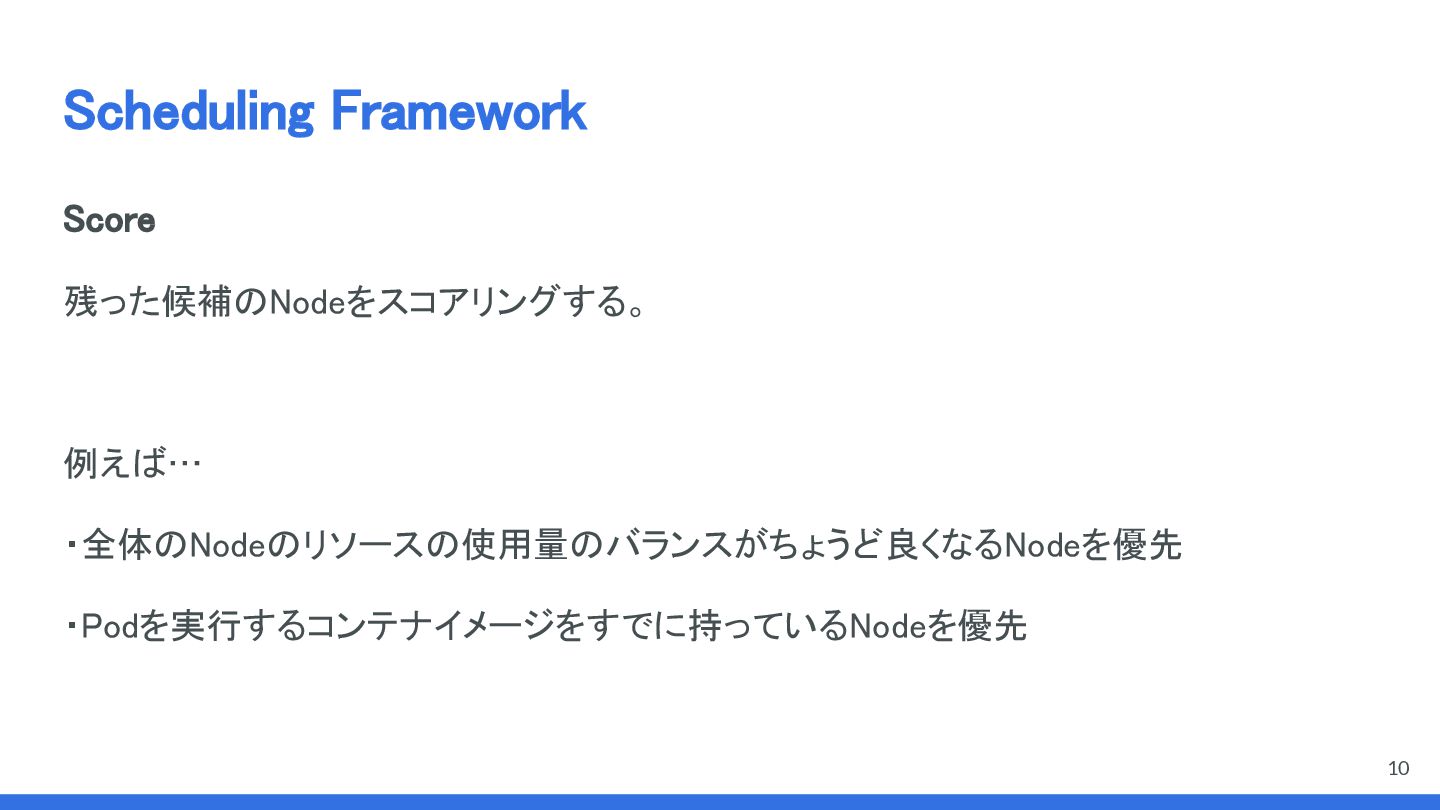

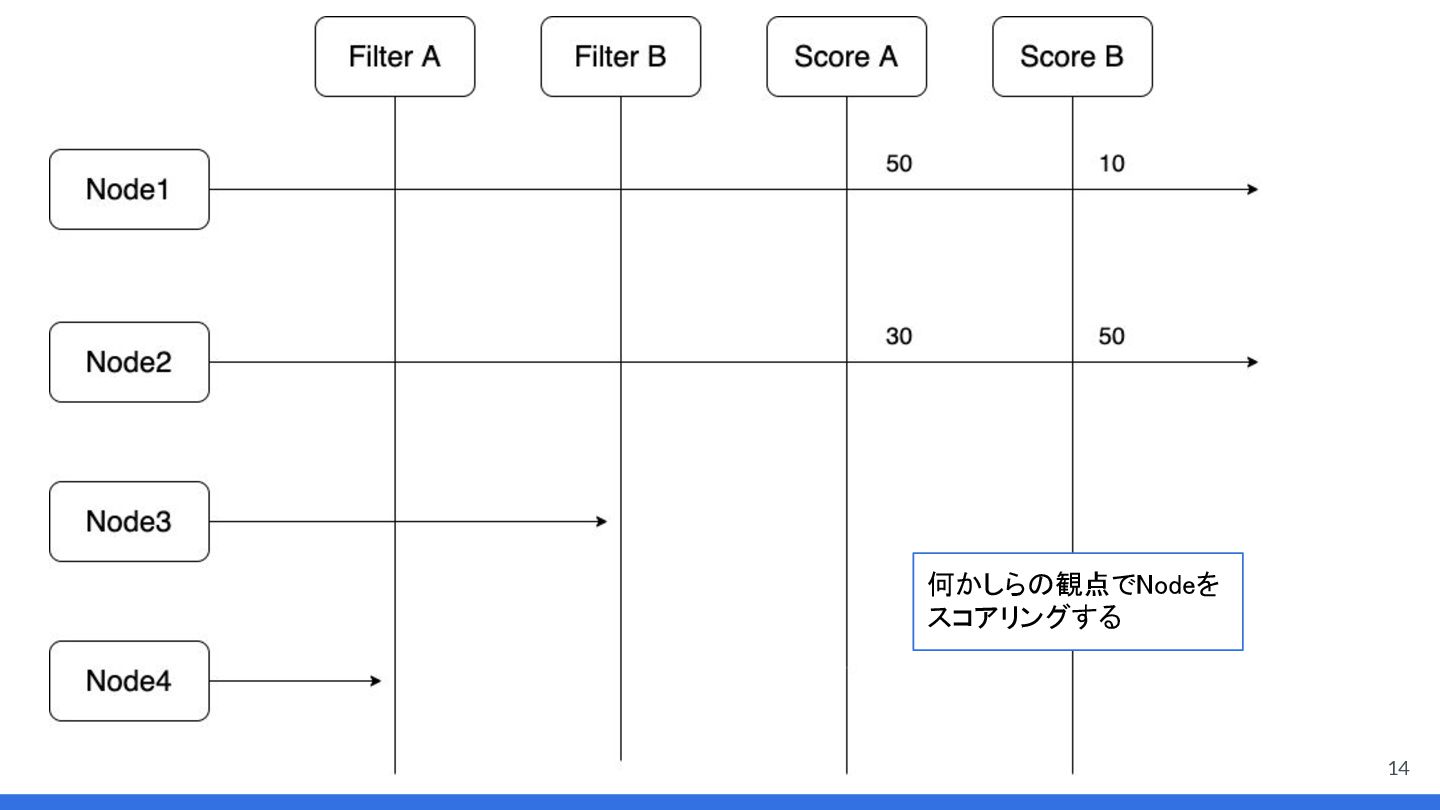

 • Score (+ PreScore + Normalized Score )
 の結果が主にNodeの決定に影響している
 ※ Extenderについては今回は割愛して説明します。

 8

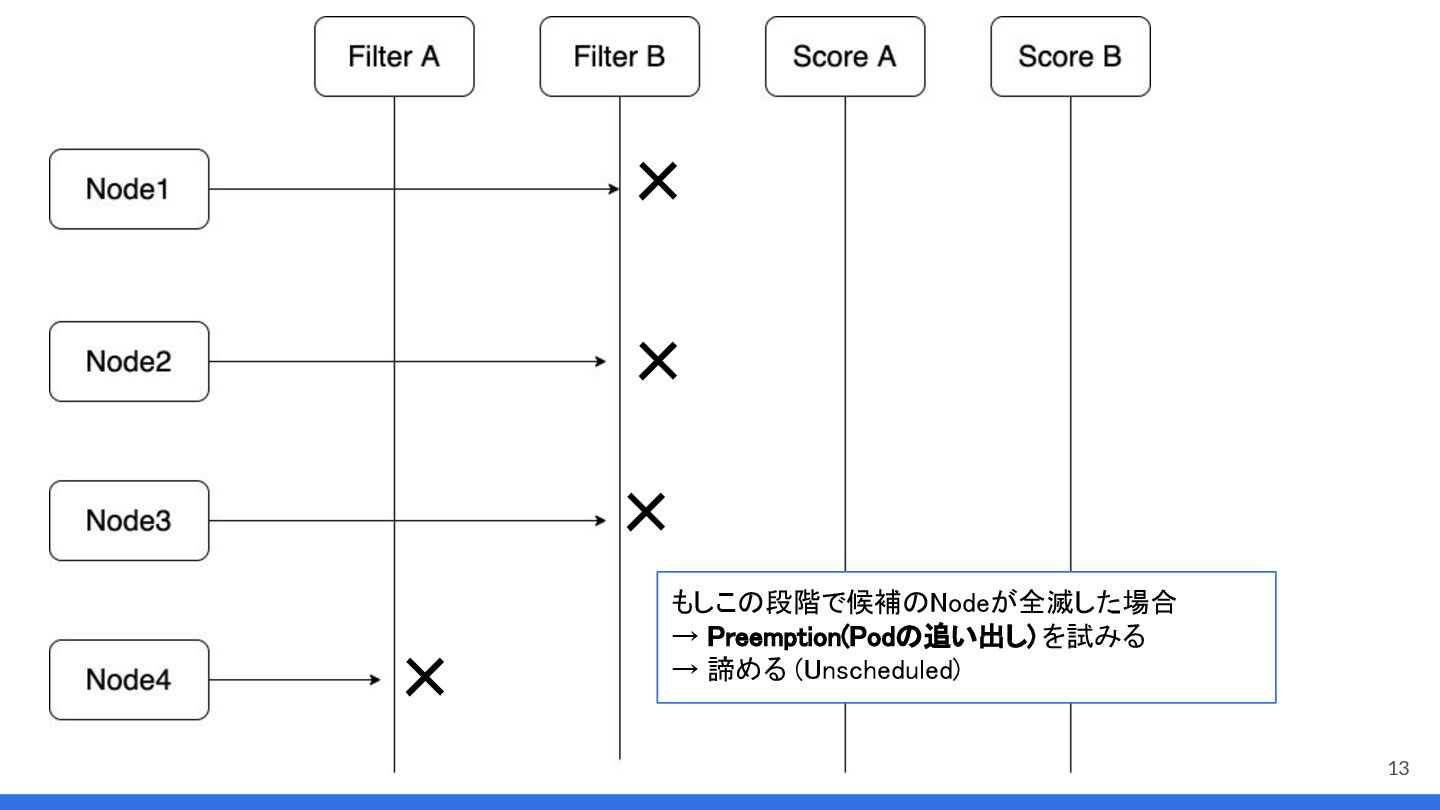

  4. 11

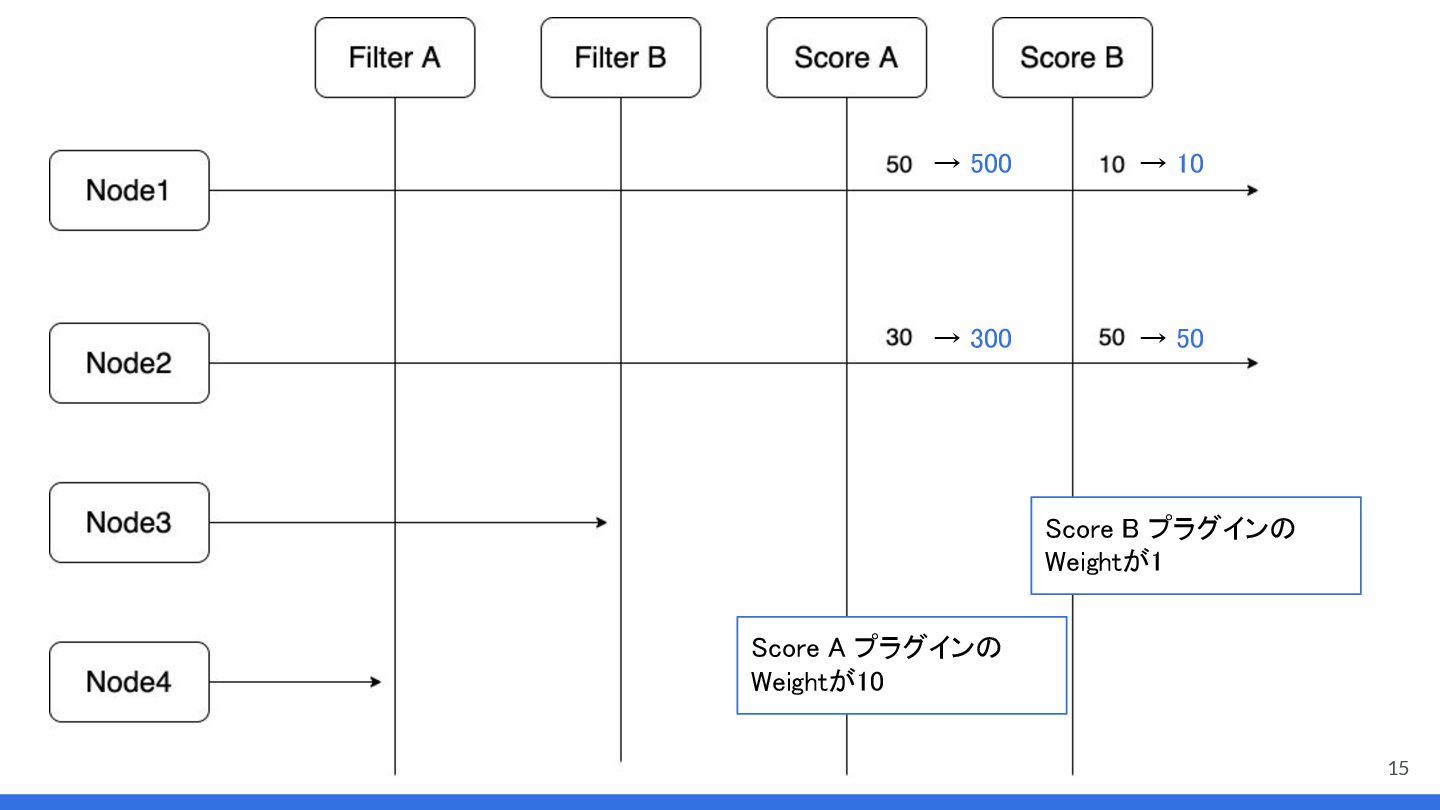

  5. 15 Score B プラグインの Weightが1
 → 10
 → 50
 Score

    A プラグインの Weightが10
 → 300
 → 500

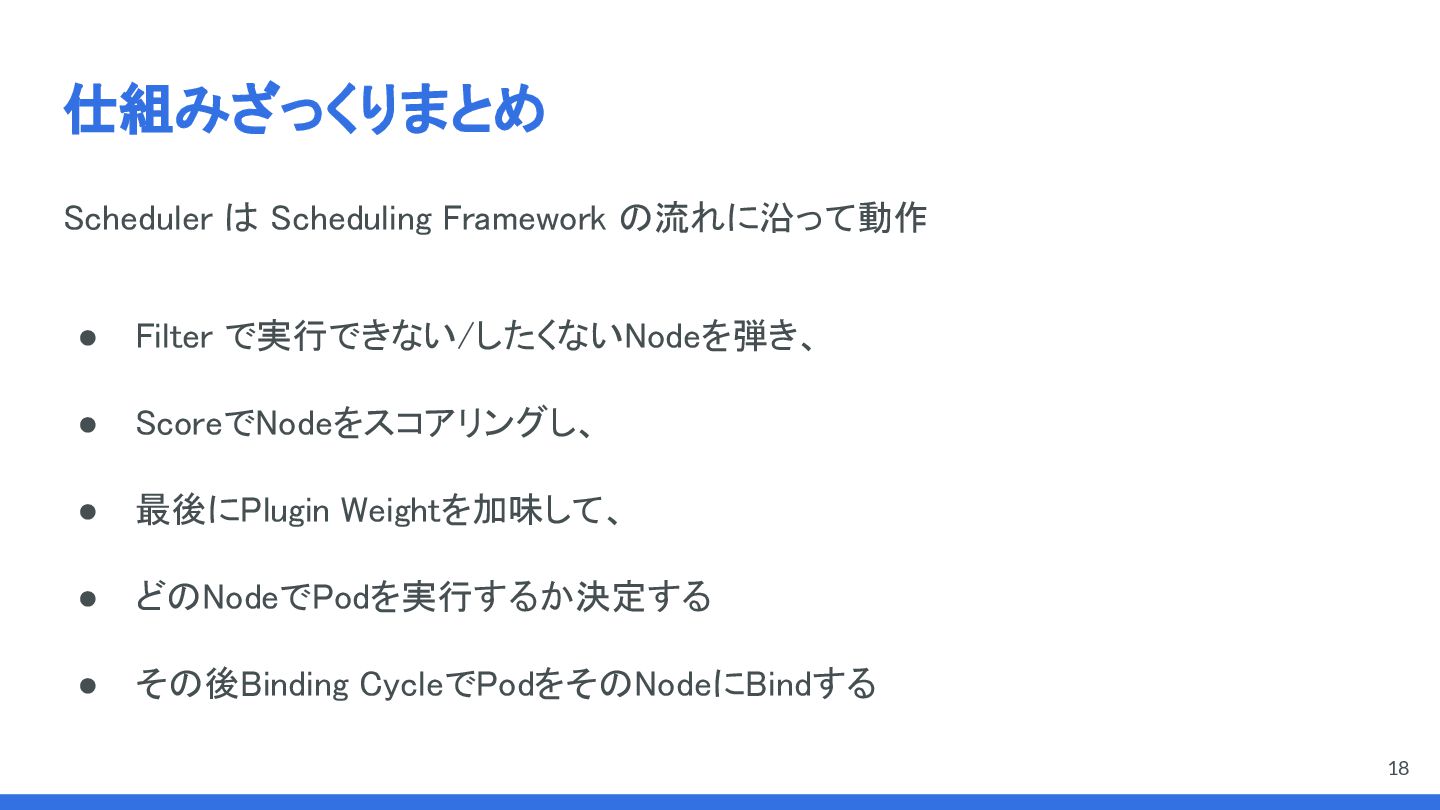

  6. 仕組みざっくりまとめ

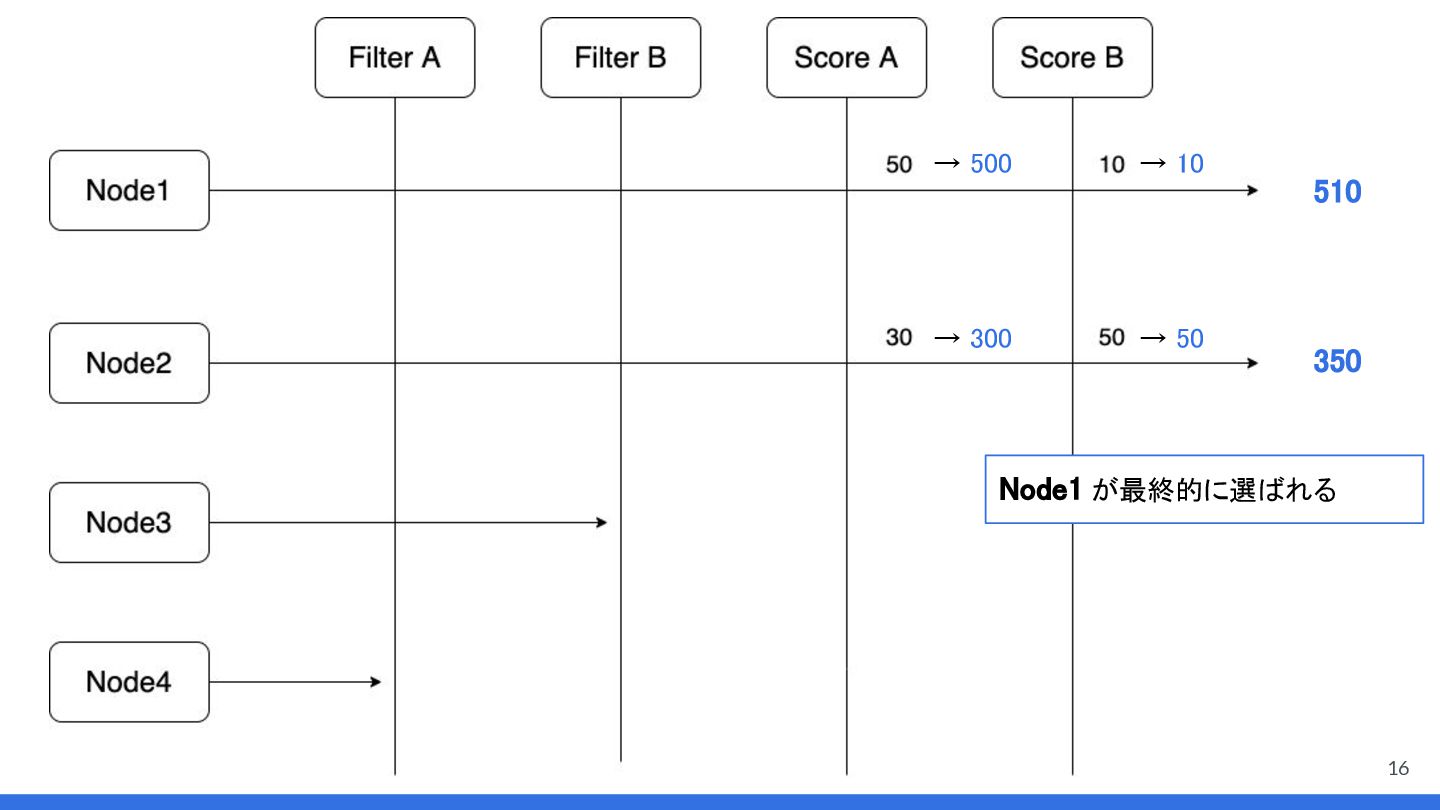

 Scheduler は Scheduling Framework の流れに沿って動作
 • Filter で実行できない/したくないNodeを弾き、
 •

    ScoreでNodeをスコアリングし、
 • 最後にPlugin Weightを加味して、
 • どのNodeでPodを実行するか決定する
 • その後Binding CycleでPodをそのNodeにBindする
 18

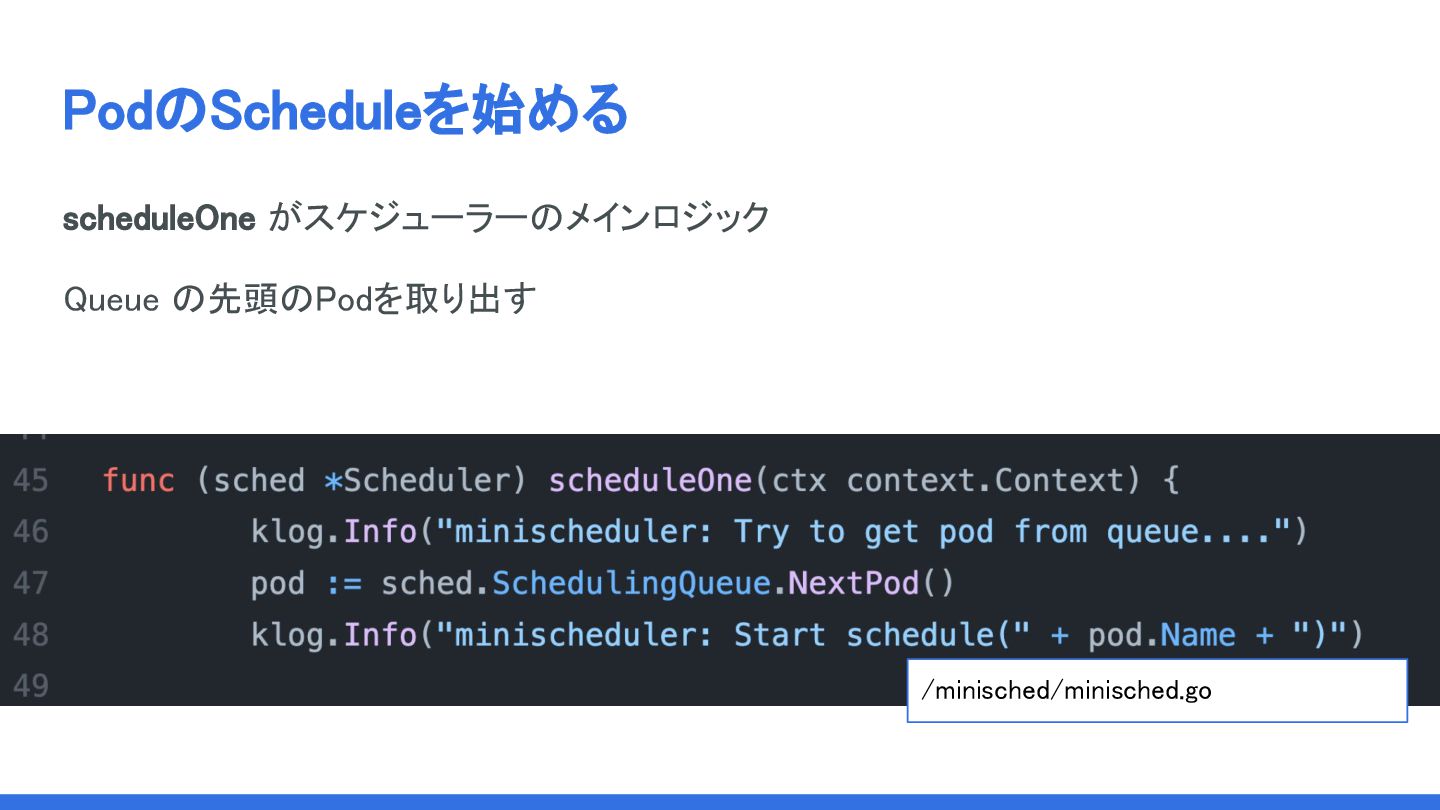

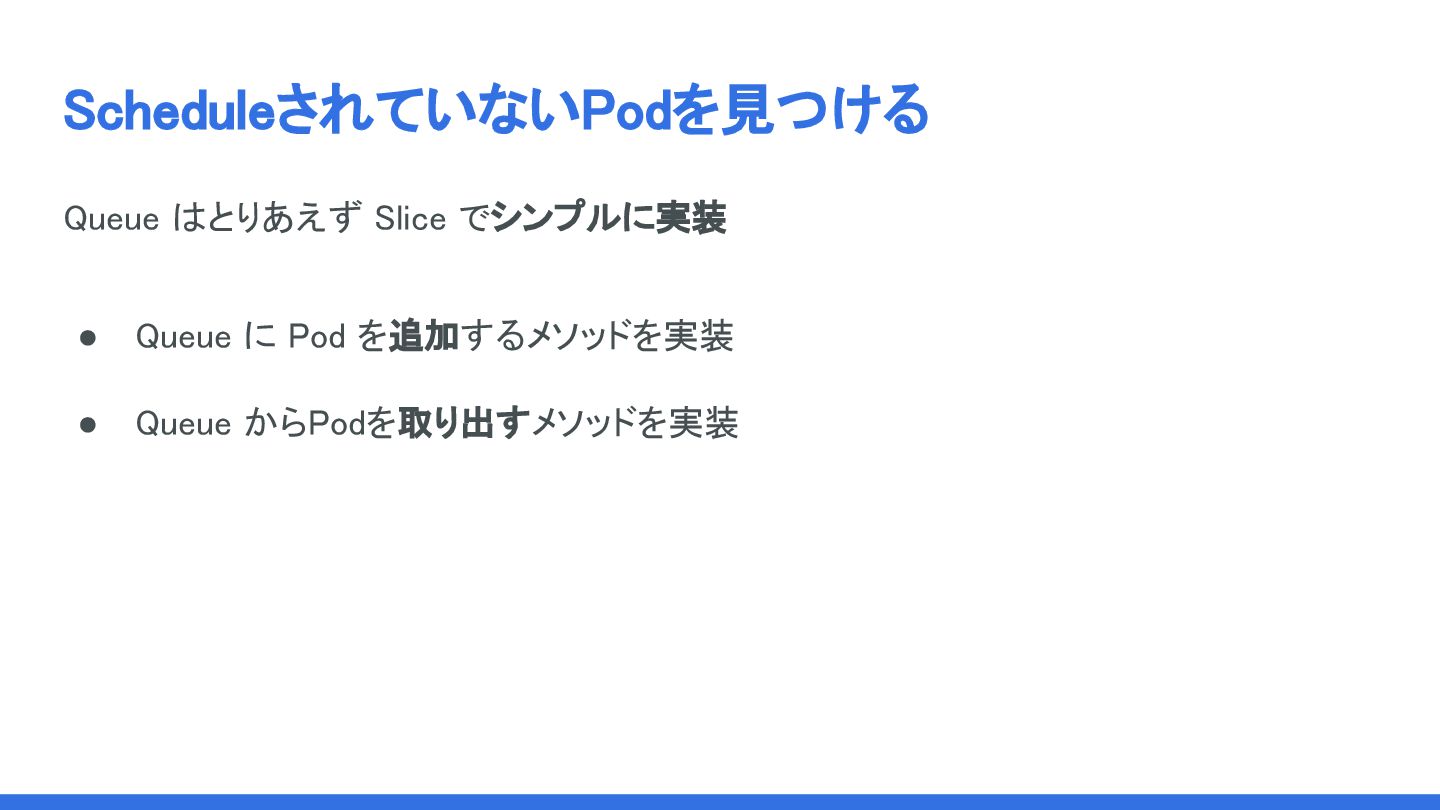

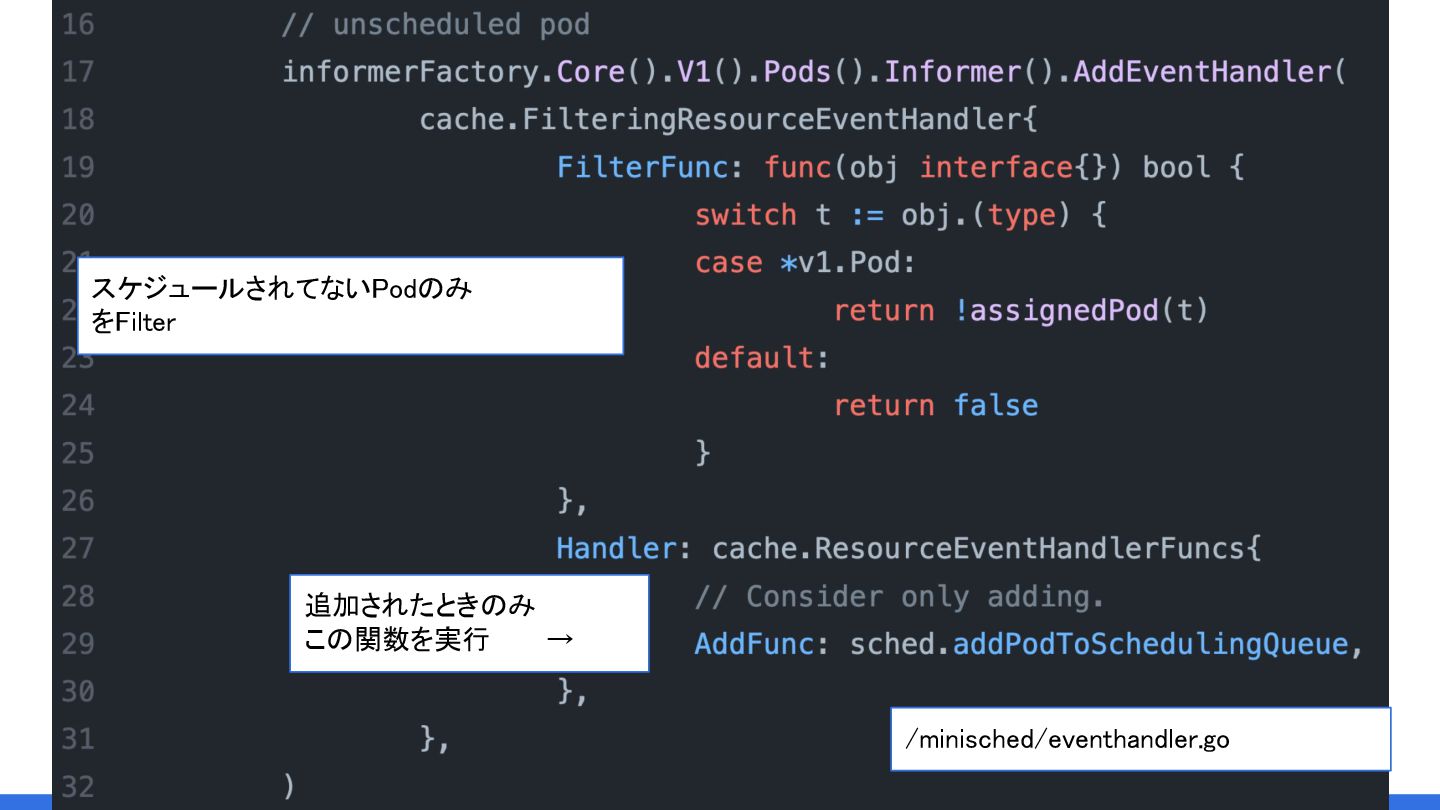

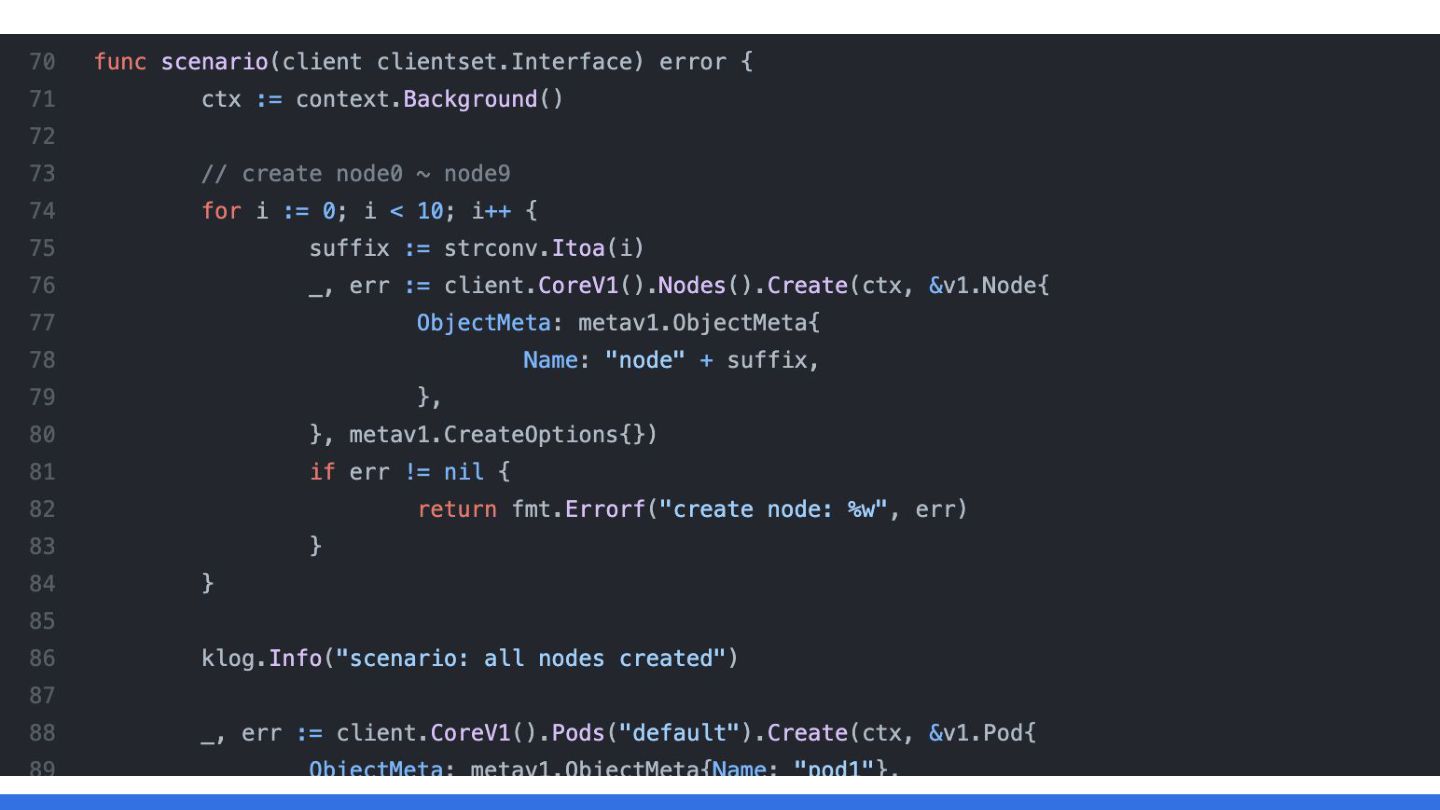

  7. ScheduleされていないPodを見つける

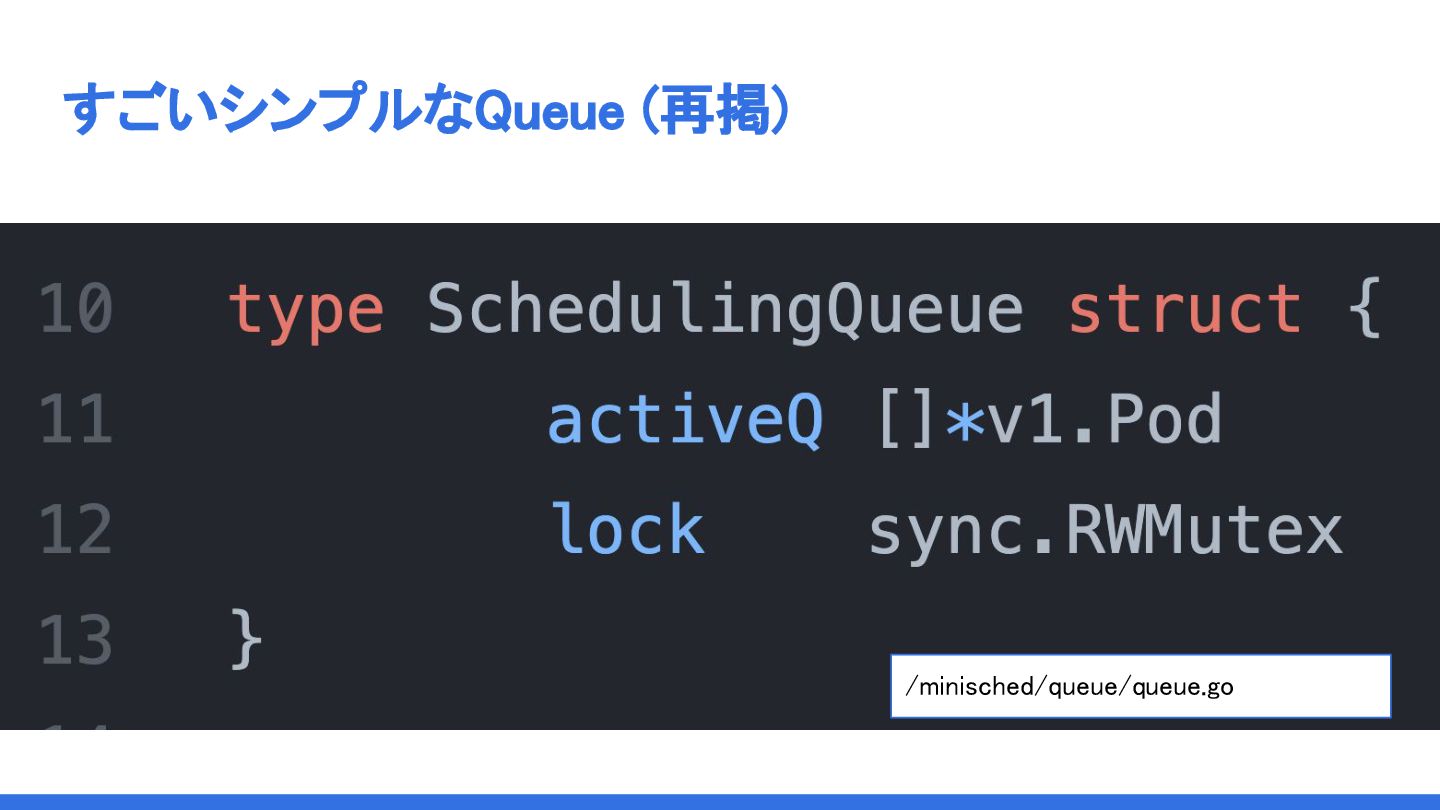

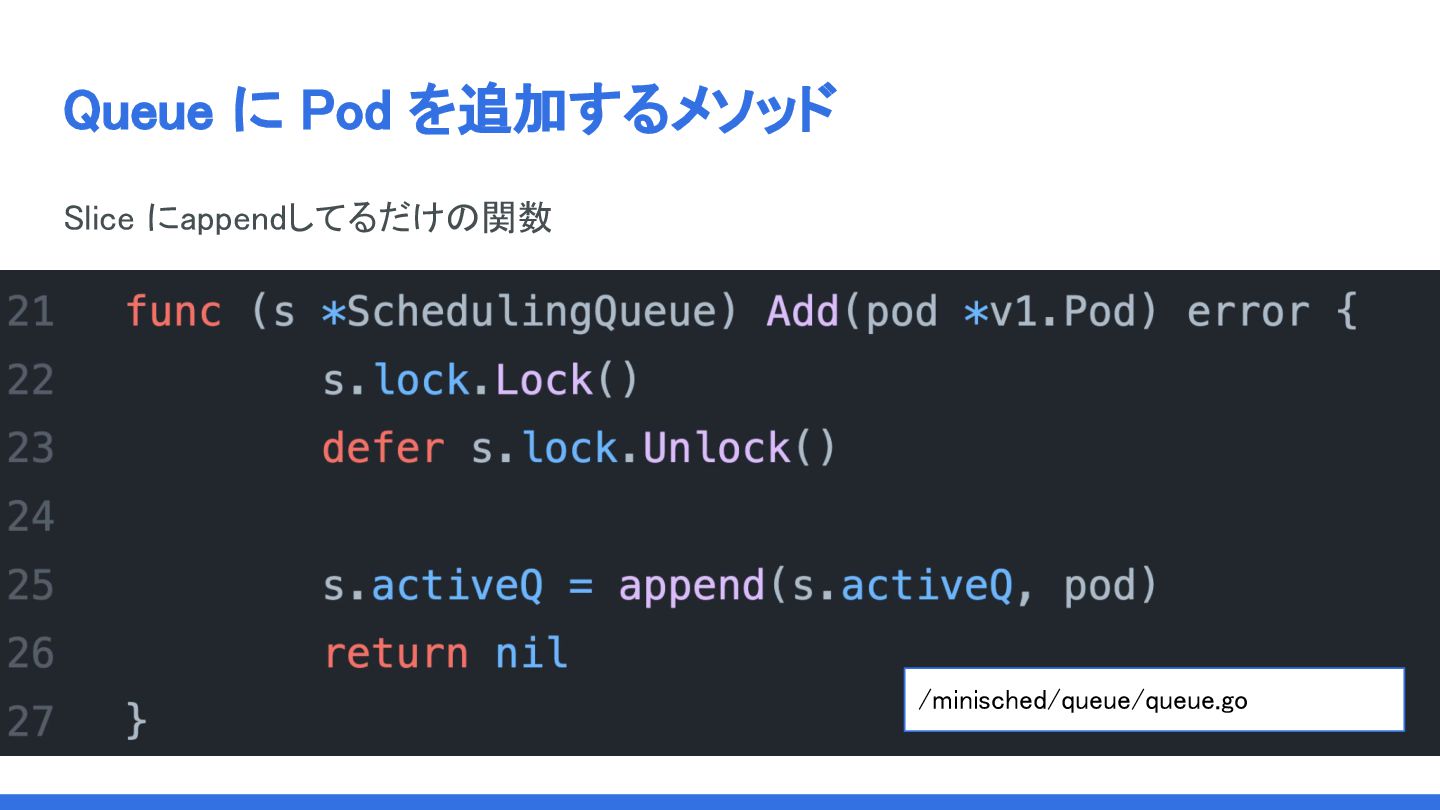

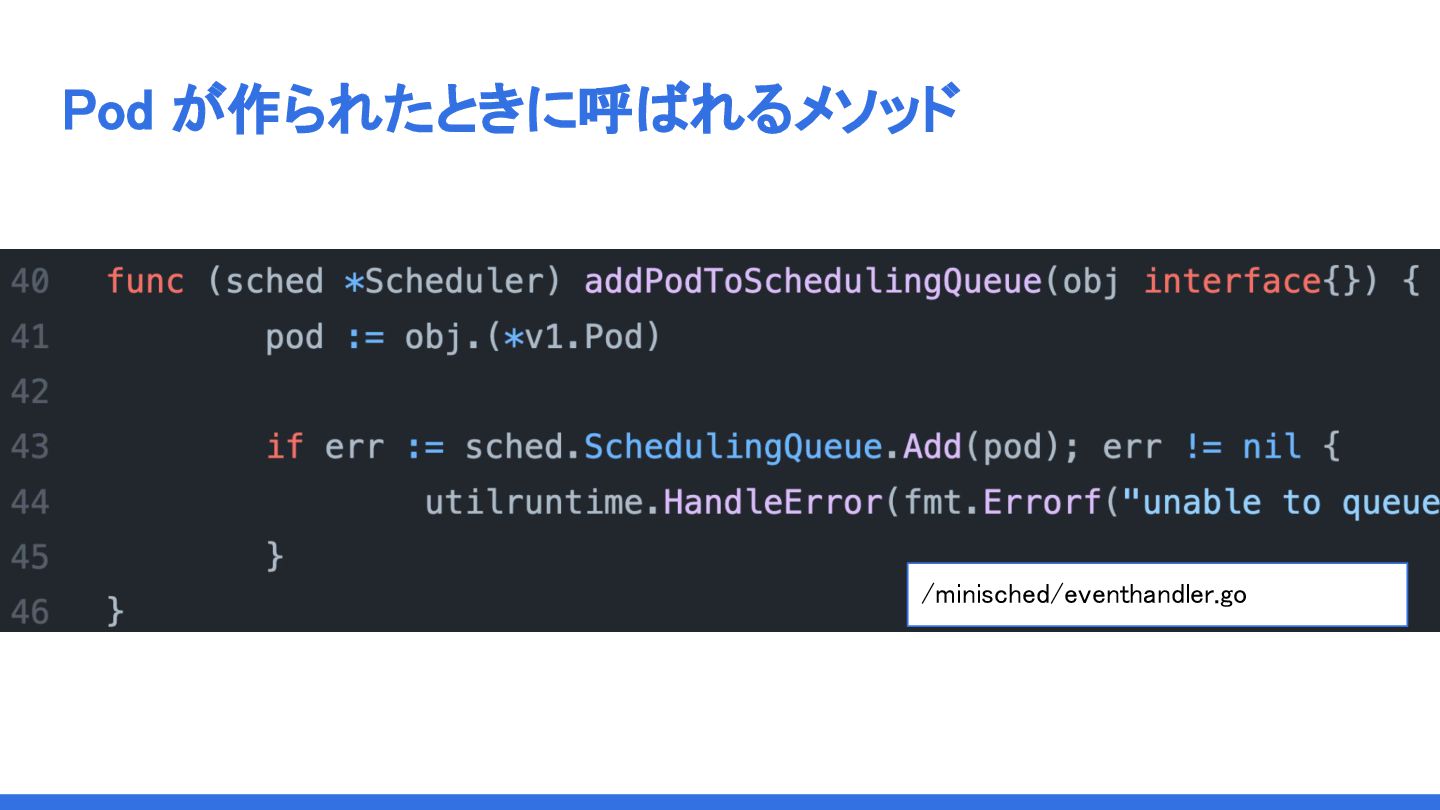

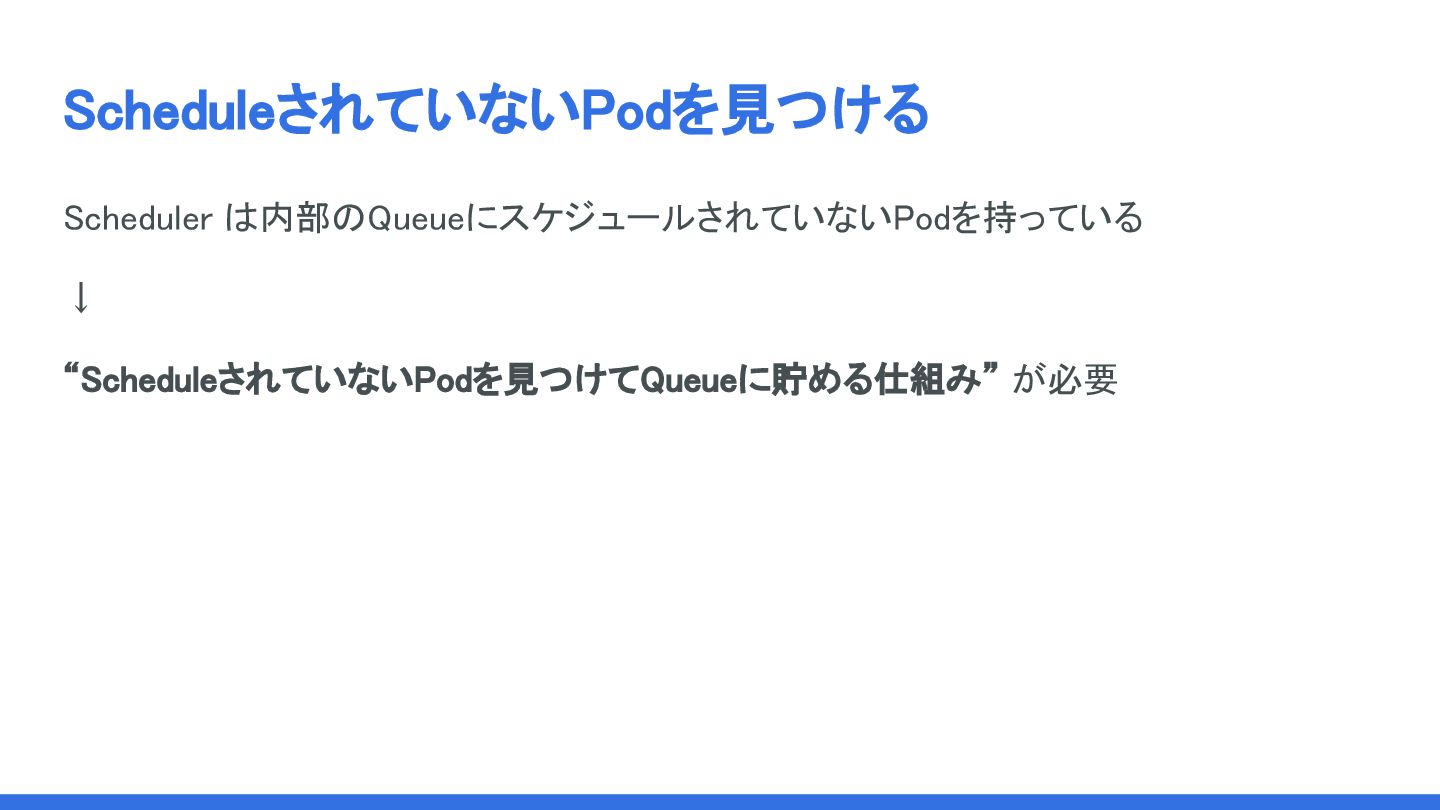

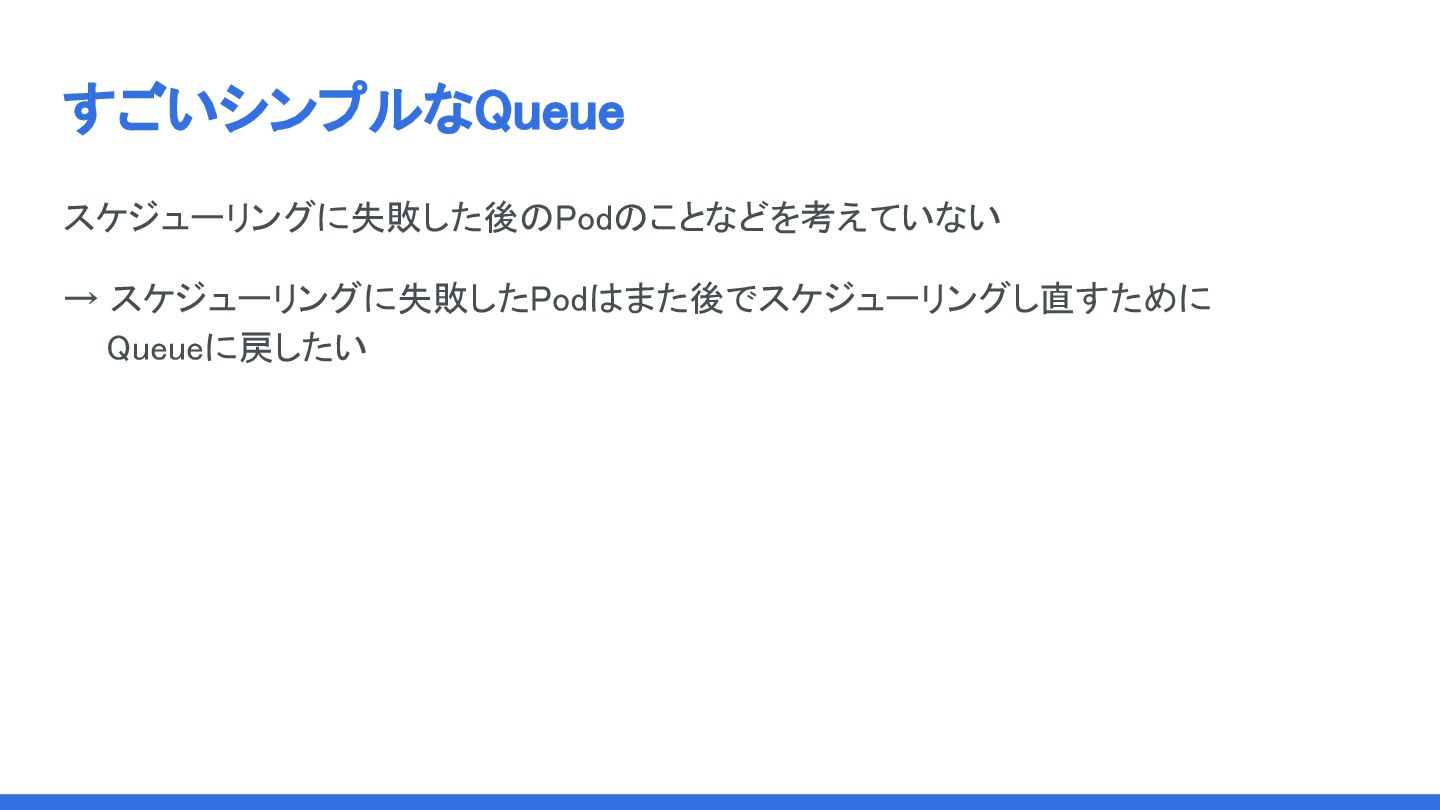

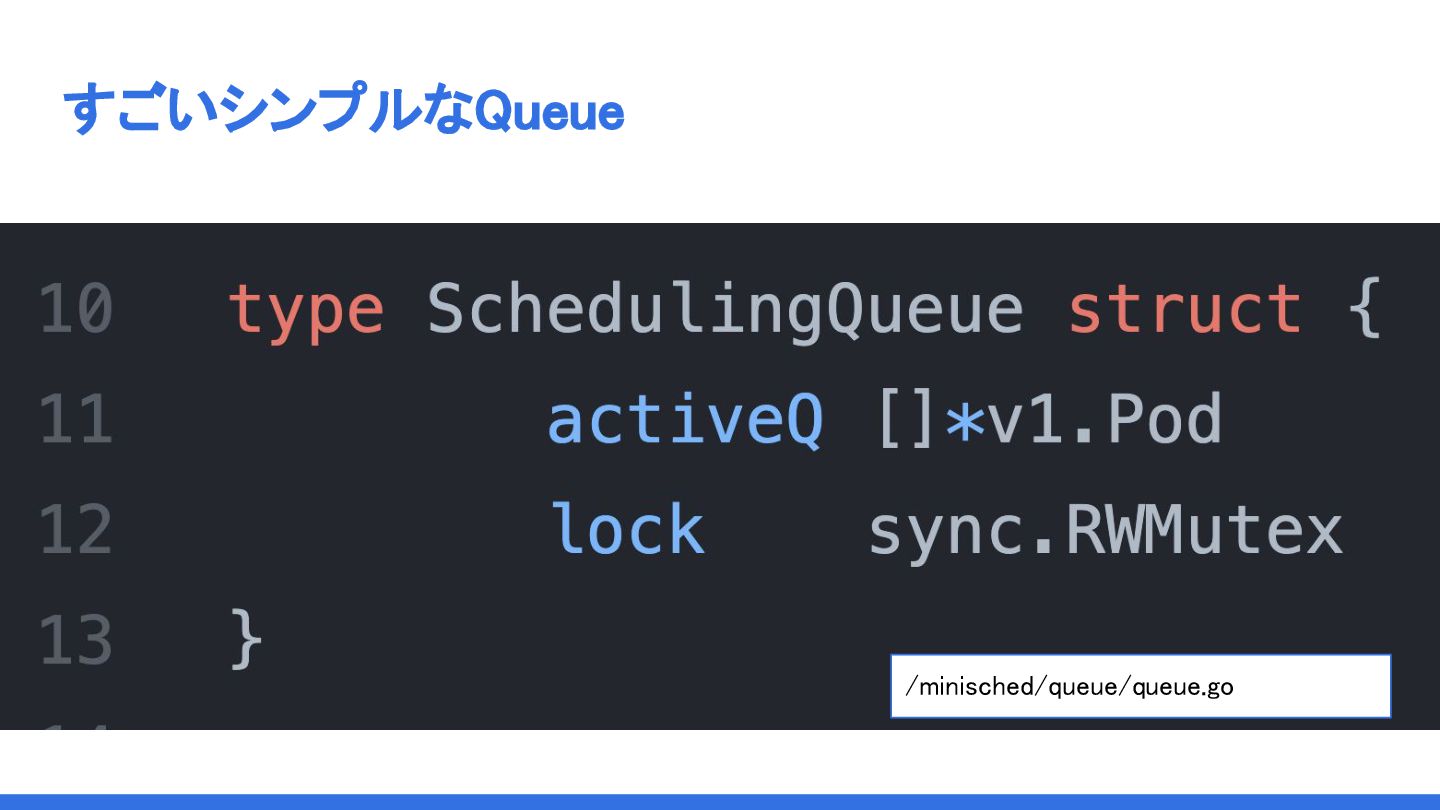

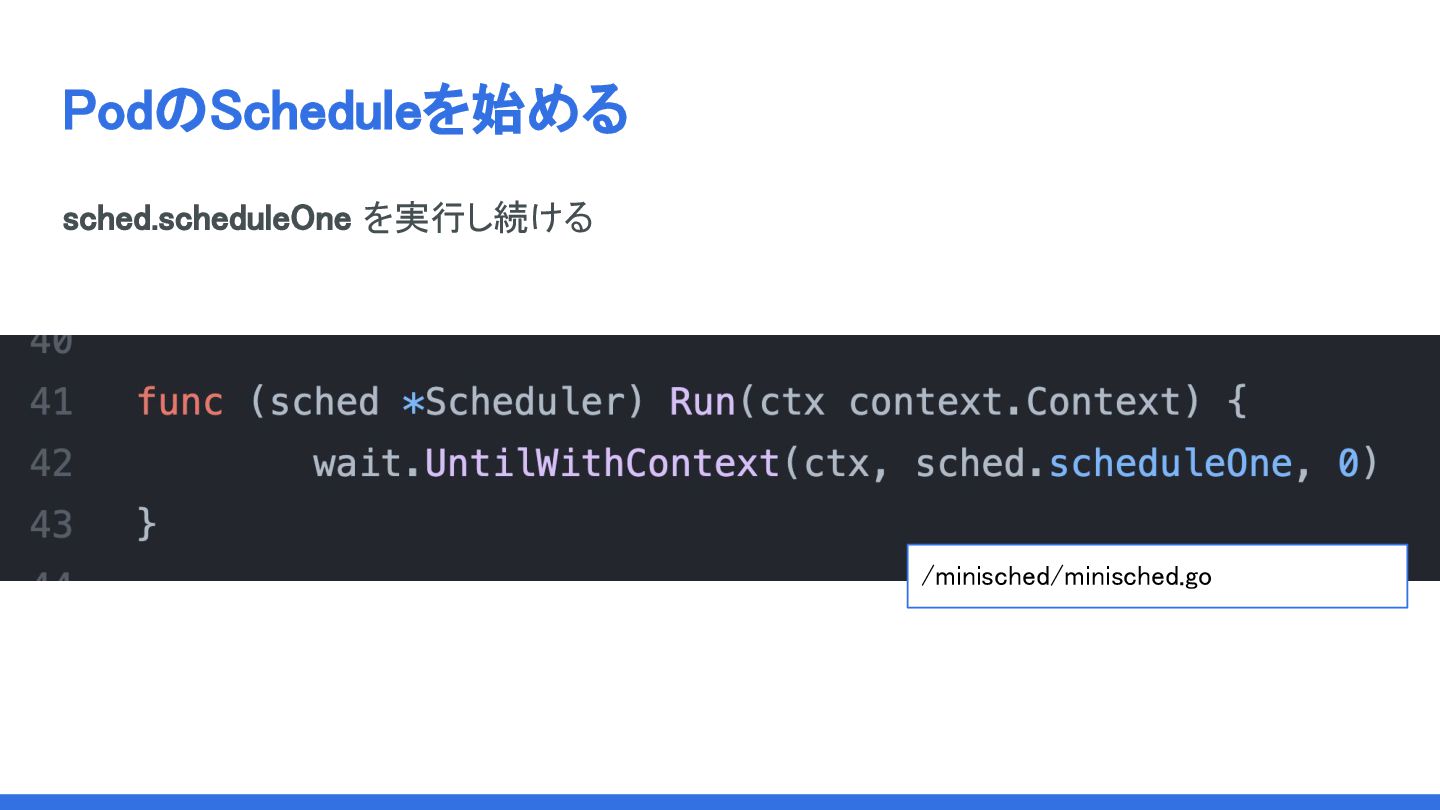

Queue はとりあえず Slice でシンプルに実装
 • Queue に Pod

    を追加するメソッドを実装
 • Queue からPodを取り出すメソッドを実装

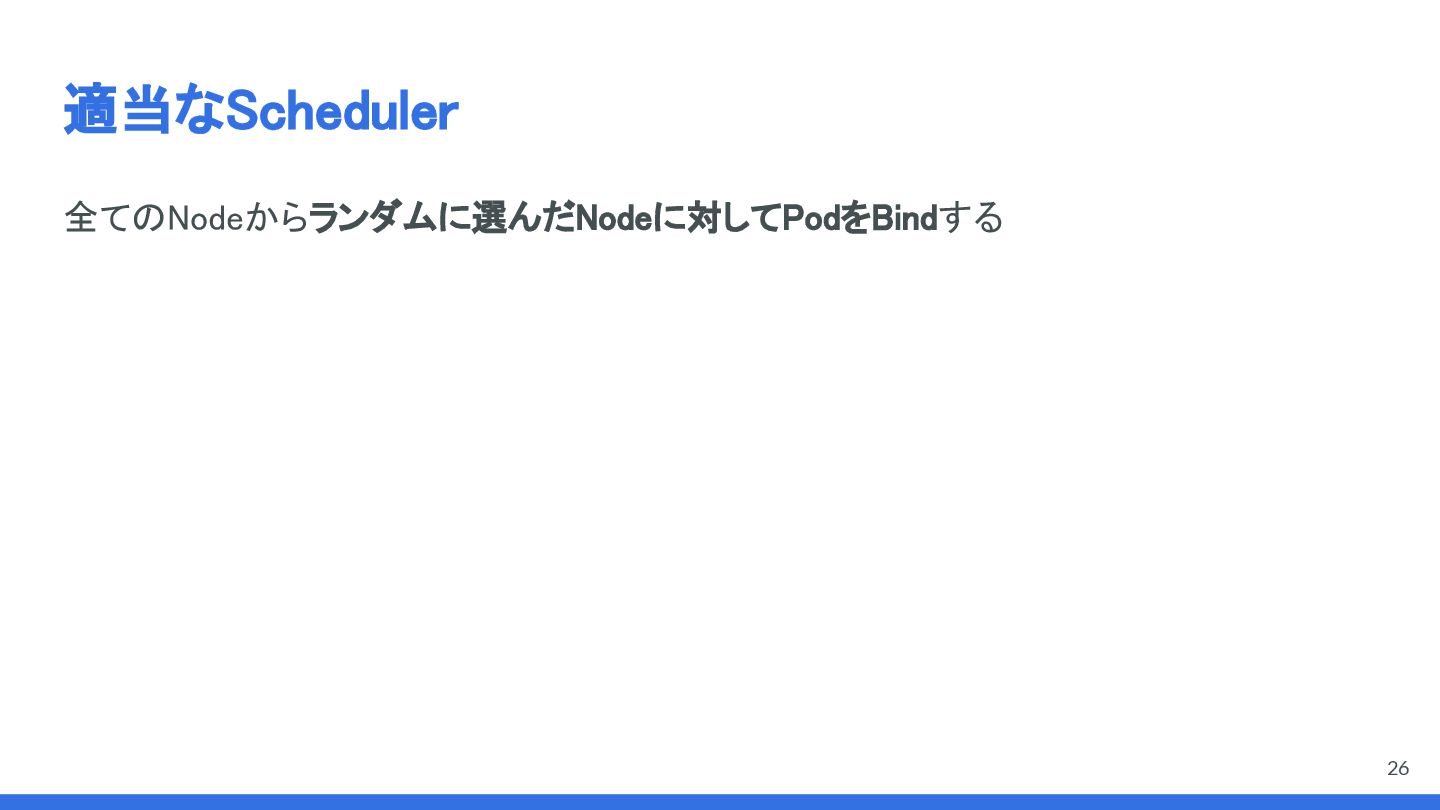

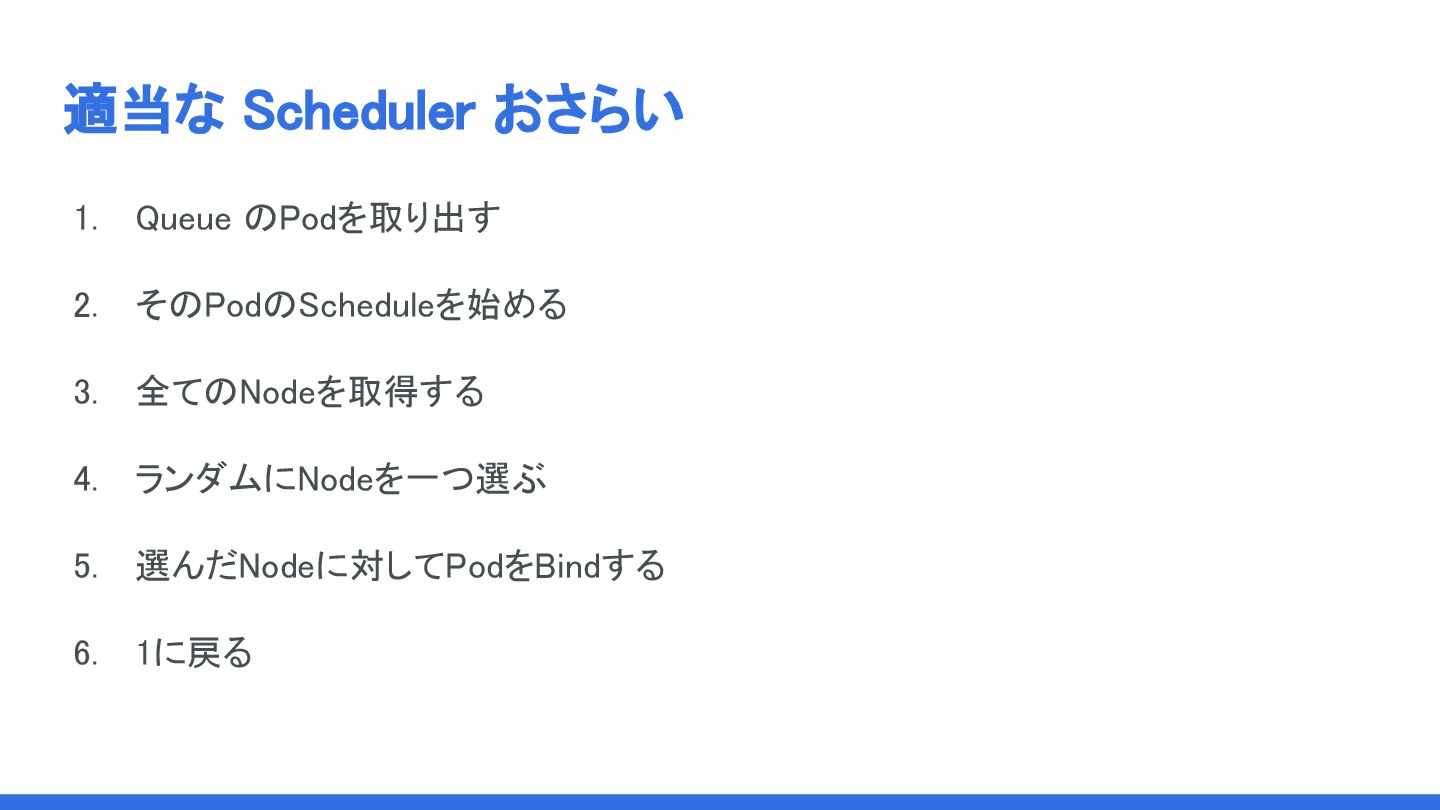

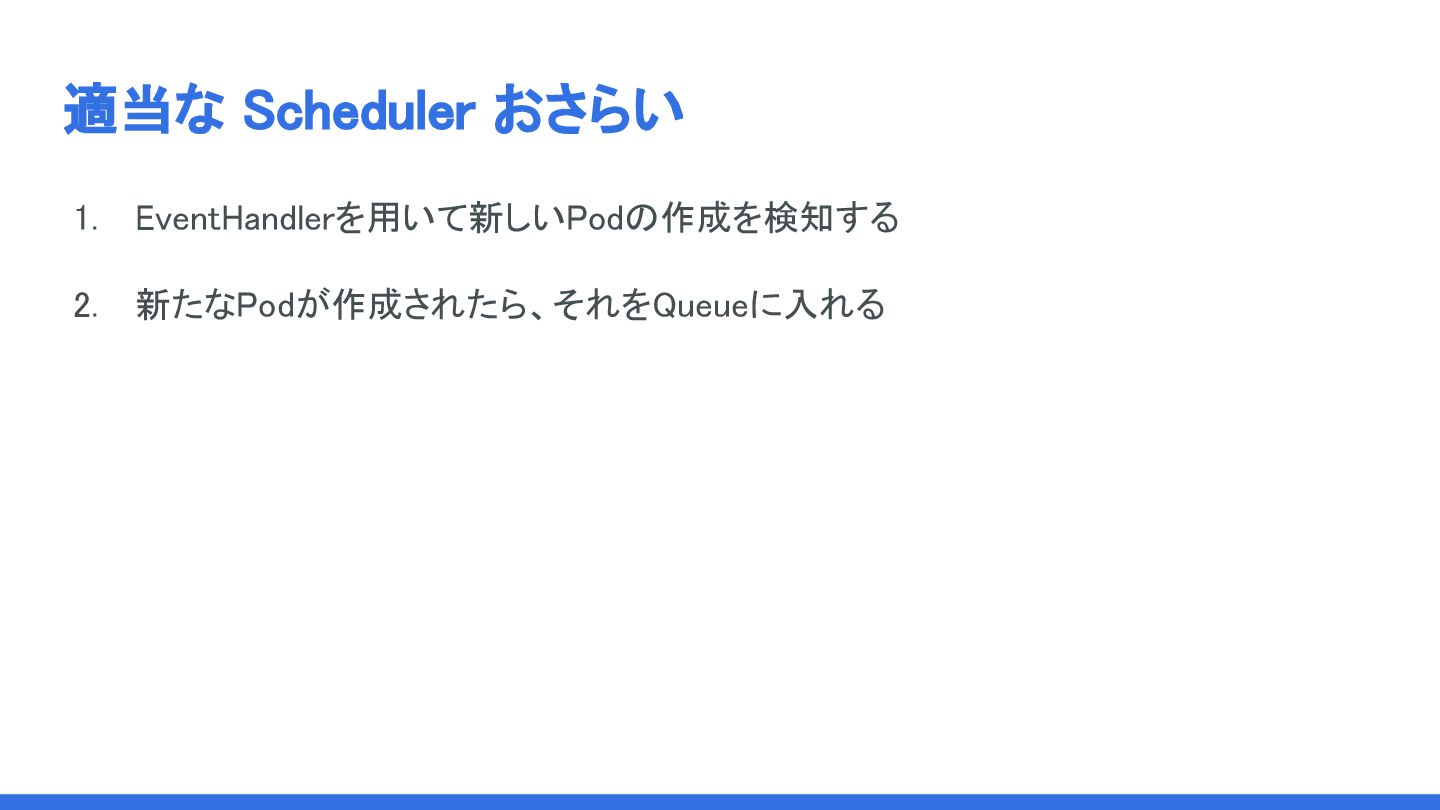

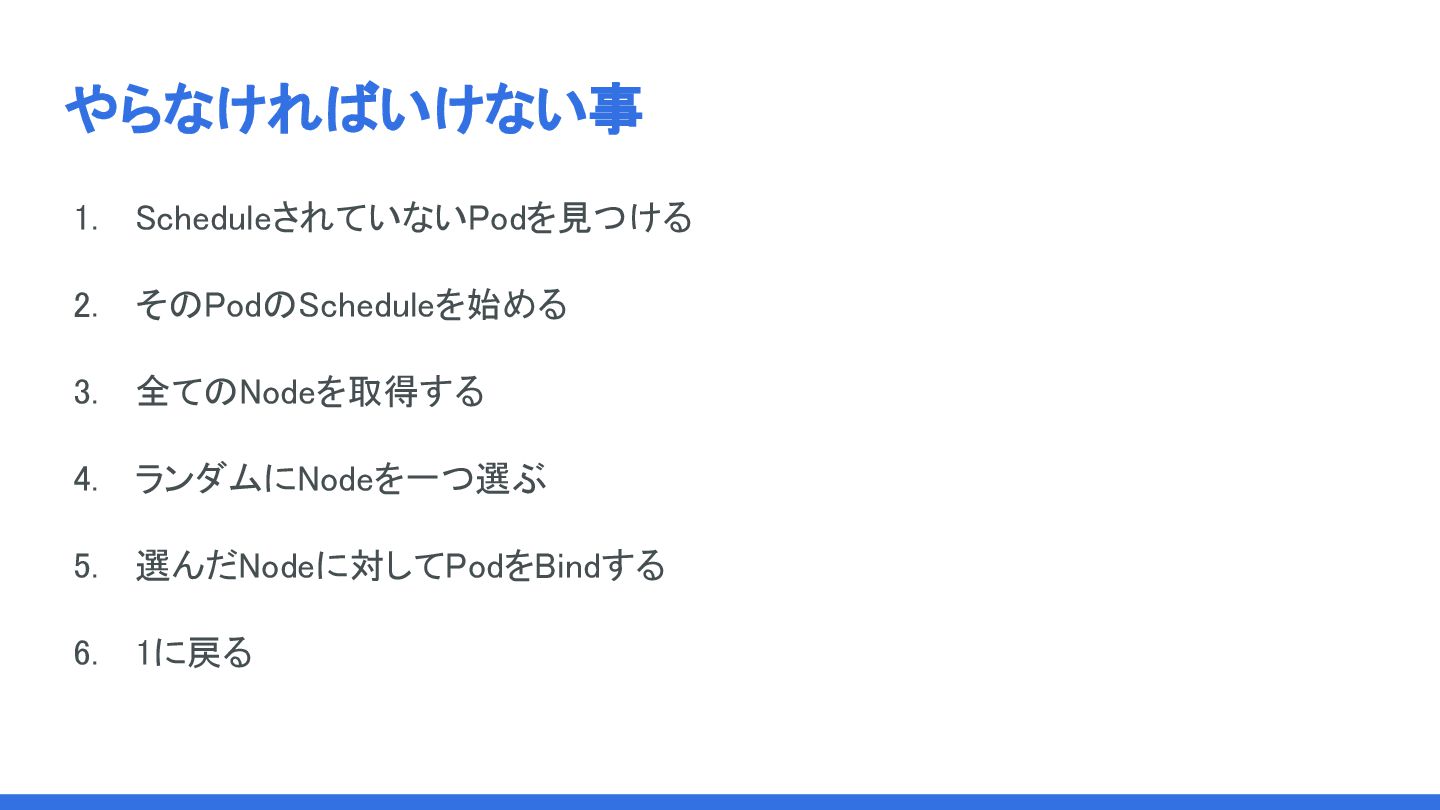

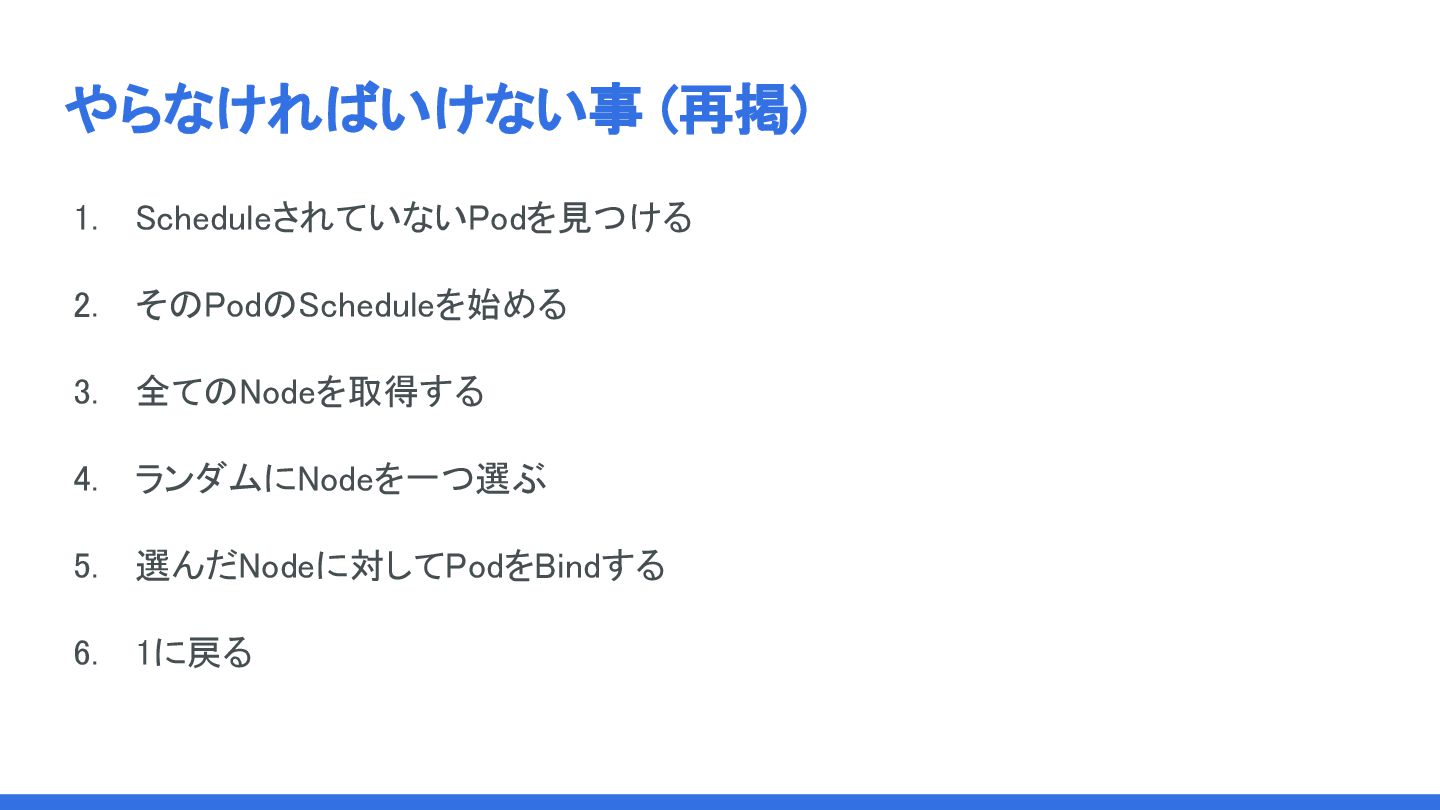

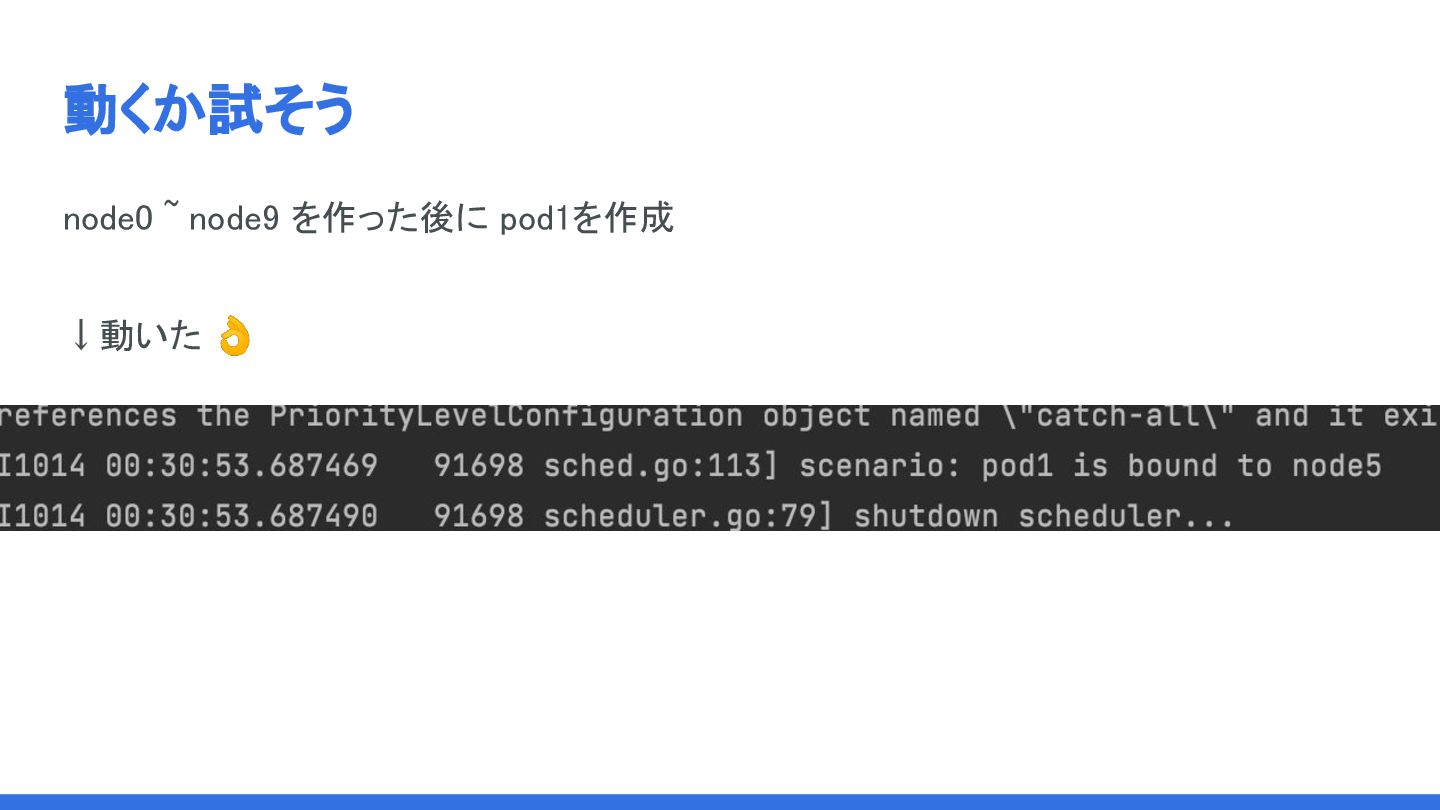

  8. 適当な Scheduler おさらい
 1. Queue のPodを取り出す
 2. そのPodのScheduleを始める
 3. 全てのNodeを取得する

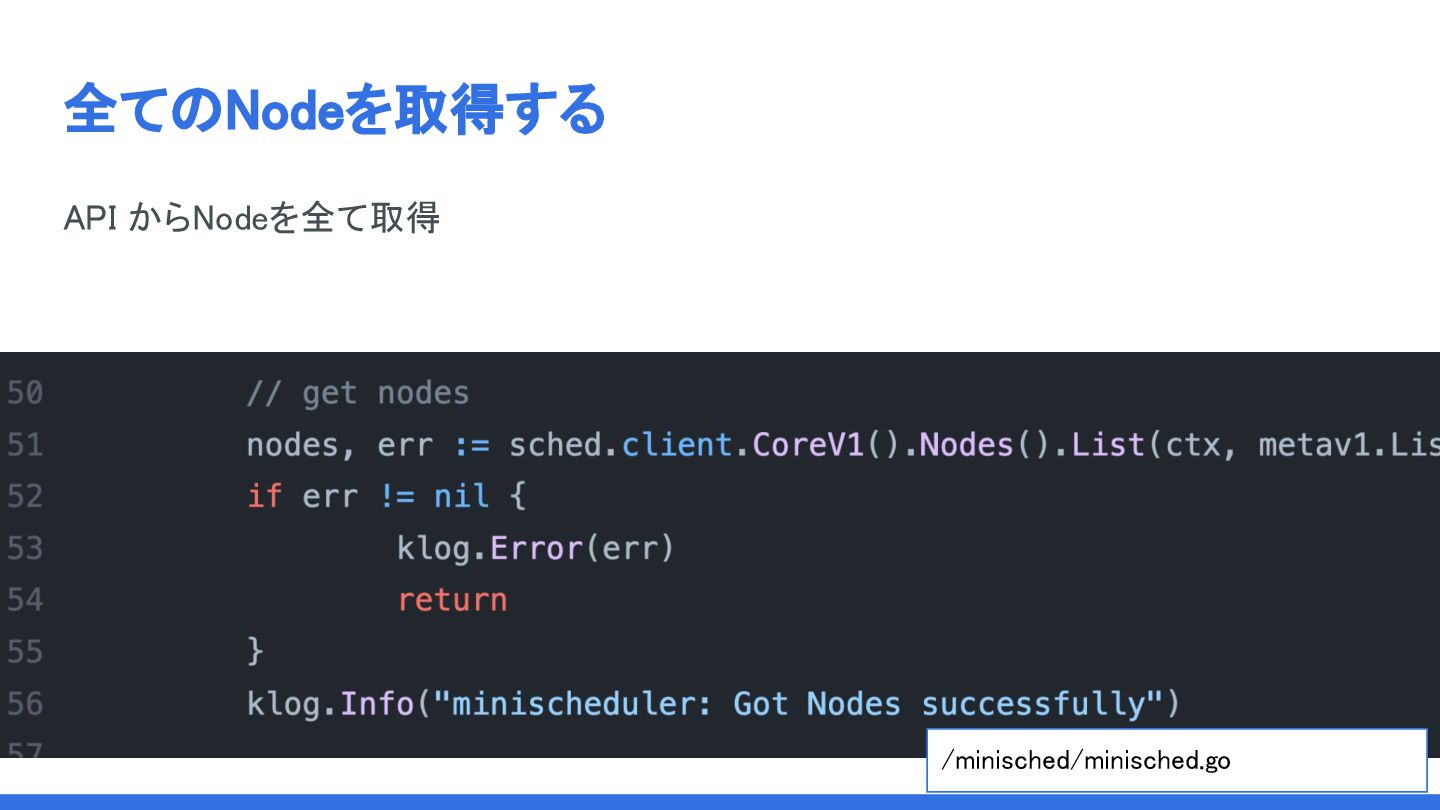

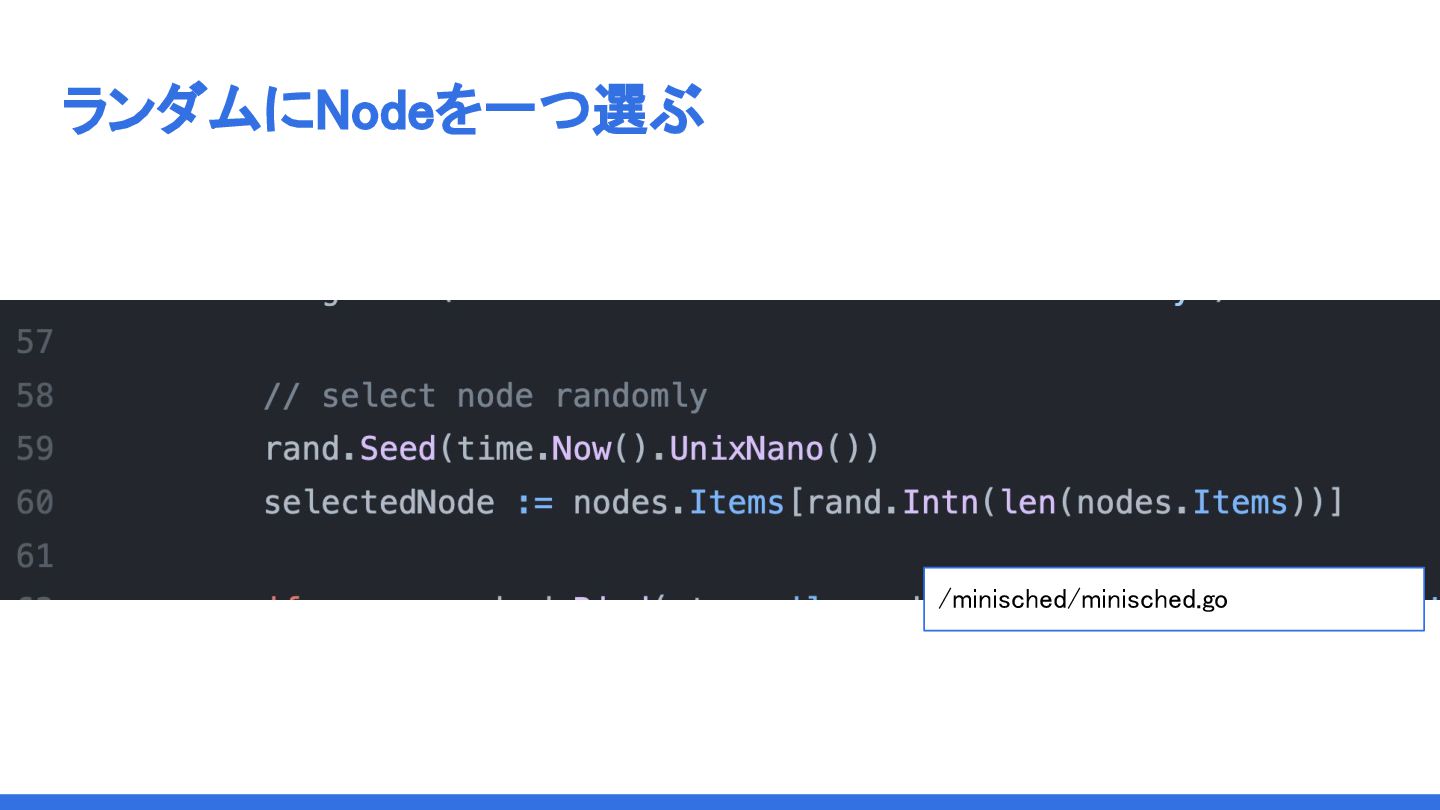

    4. ランダムにNodeを一つ選ぶ

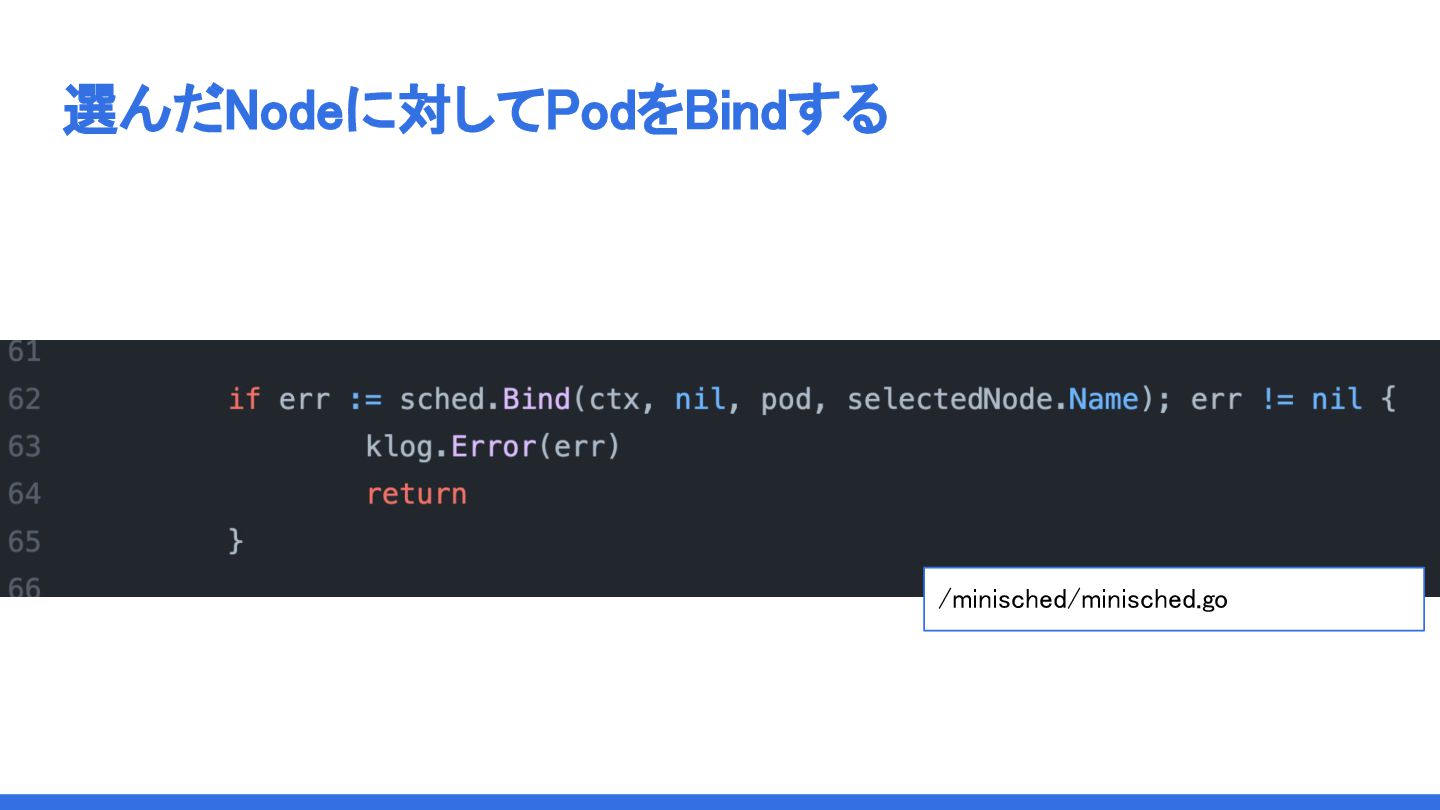

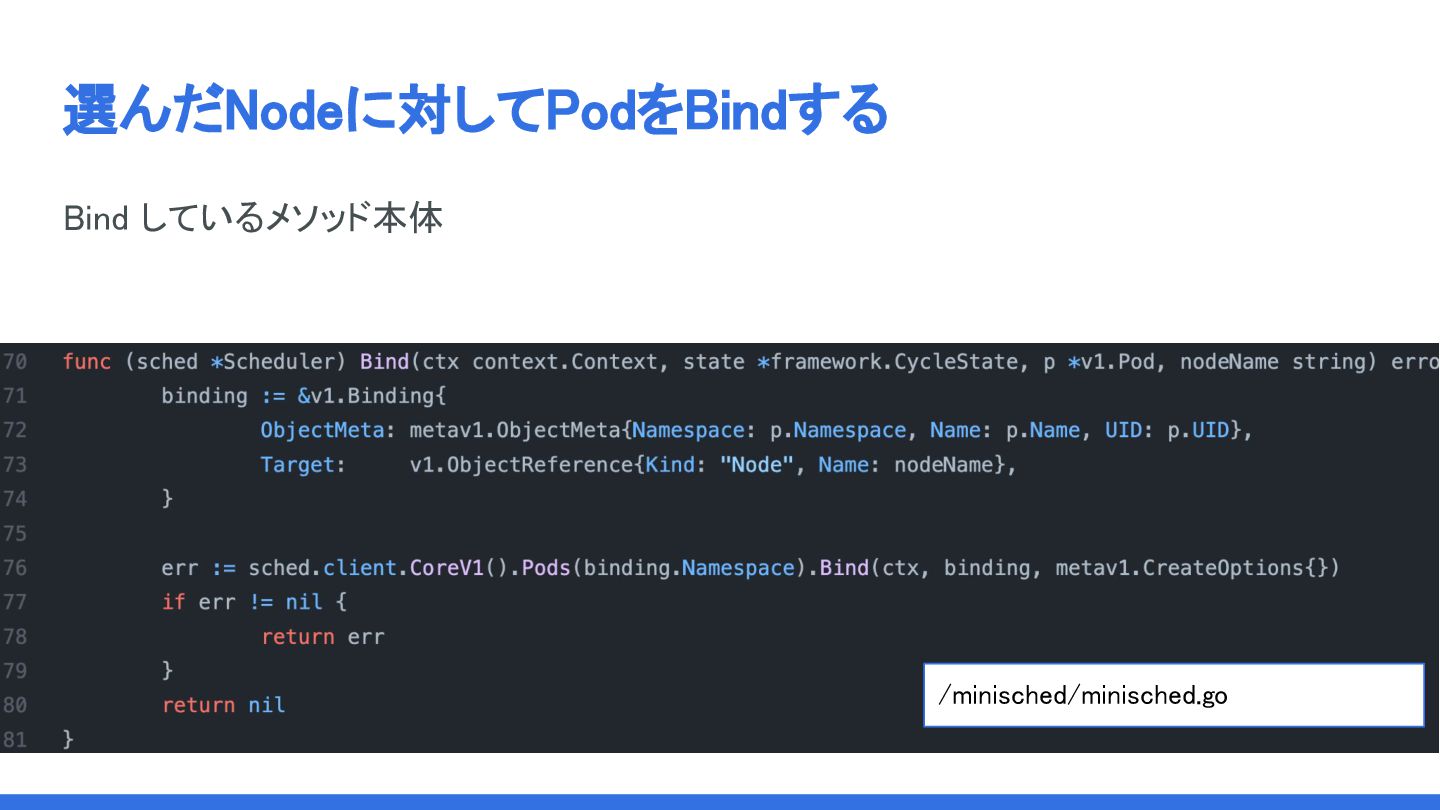

 5. 選んだNodeに対してPodをBindする
 6. 1に戻る

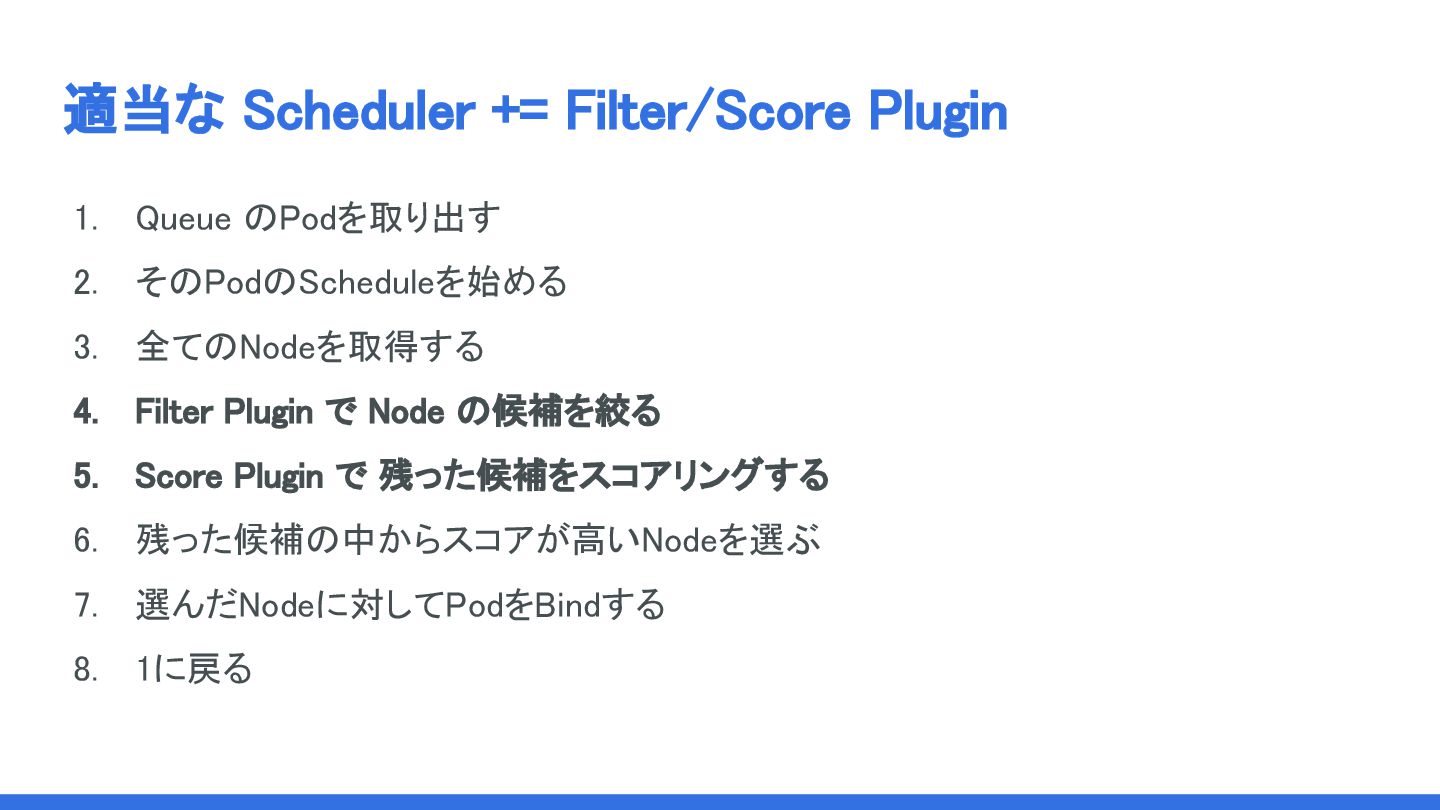

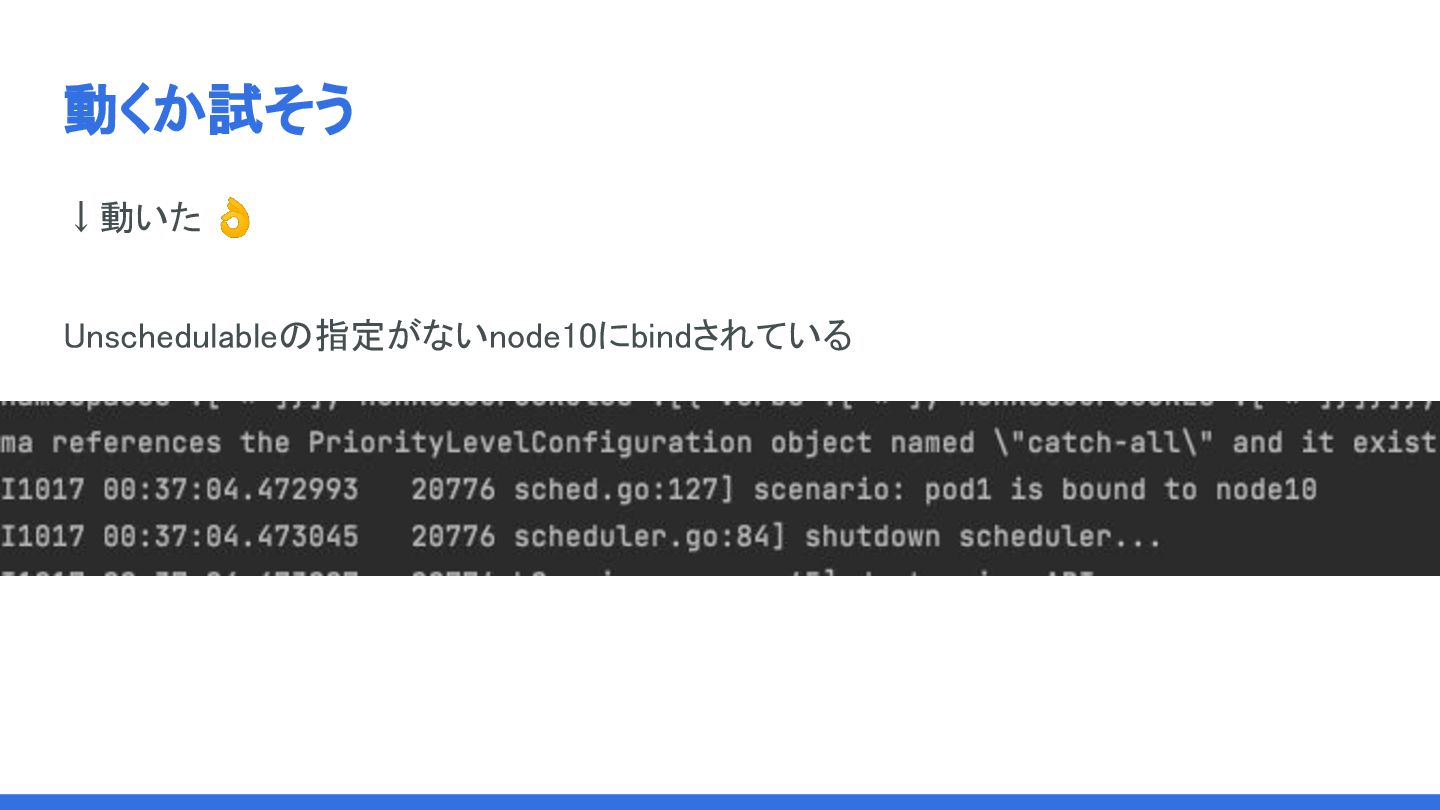

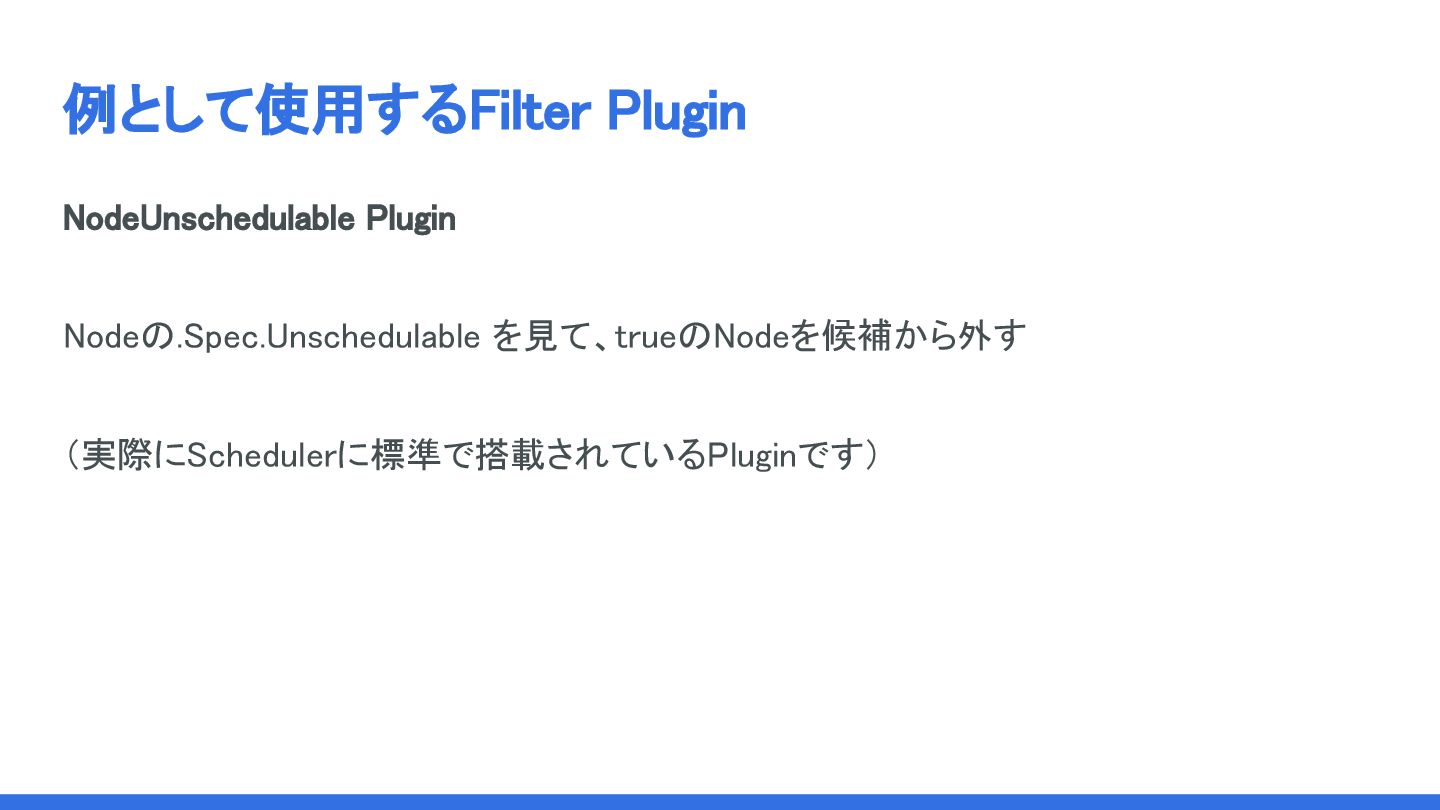

  9. 適当な Scheduler += Filter/Score Plugin
 1. Queue のPodを取り出す
 2. そのPodのScheduleを始める


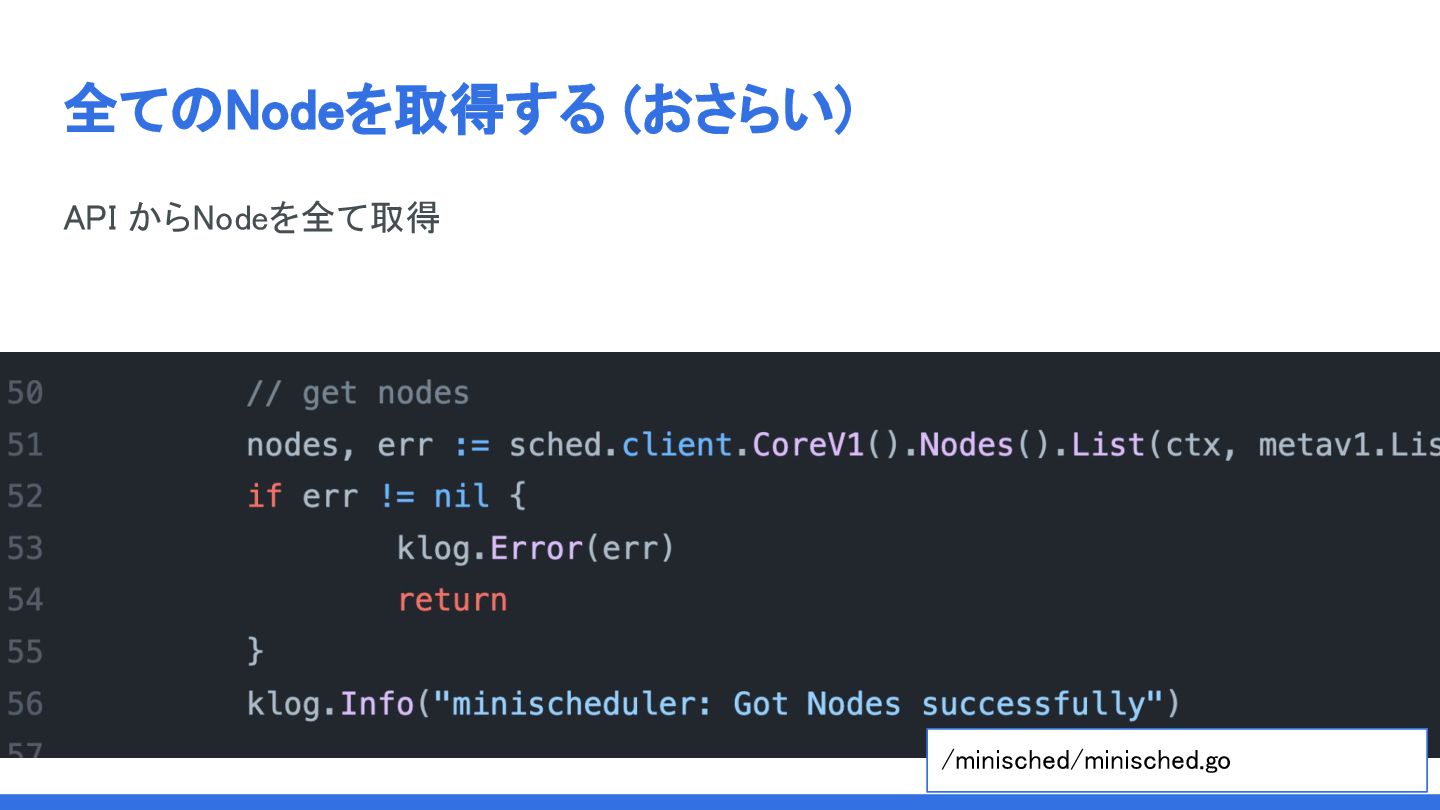

    3. 全てのNodeを取得する

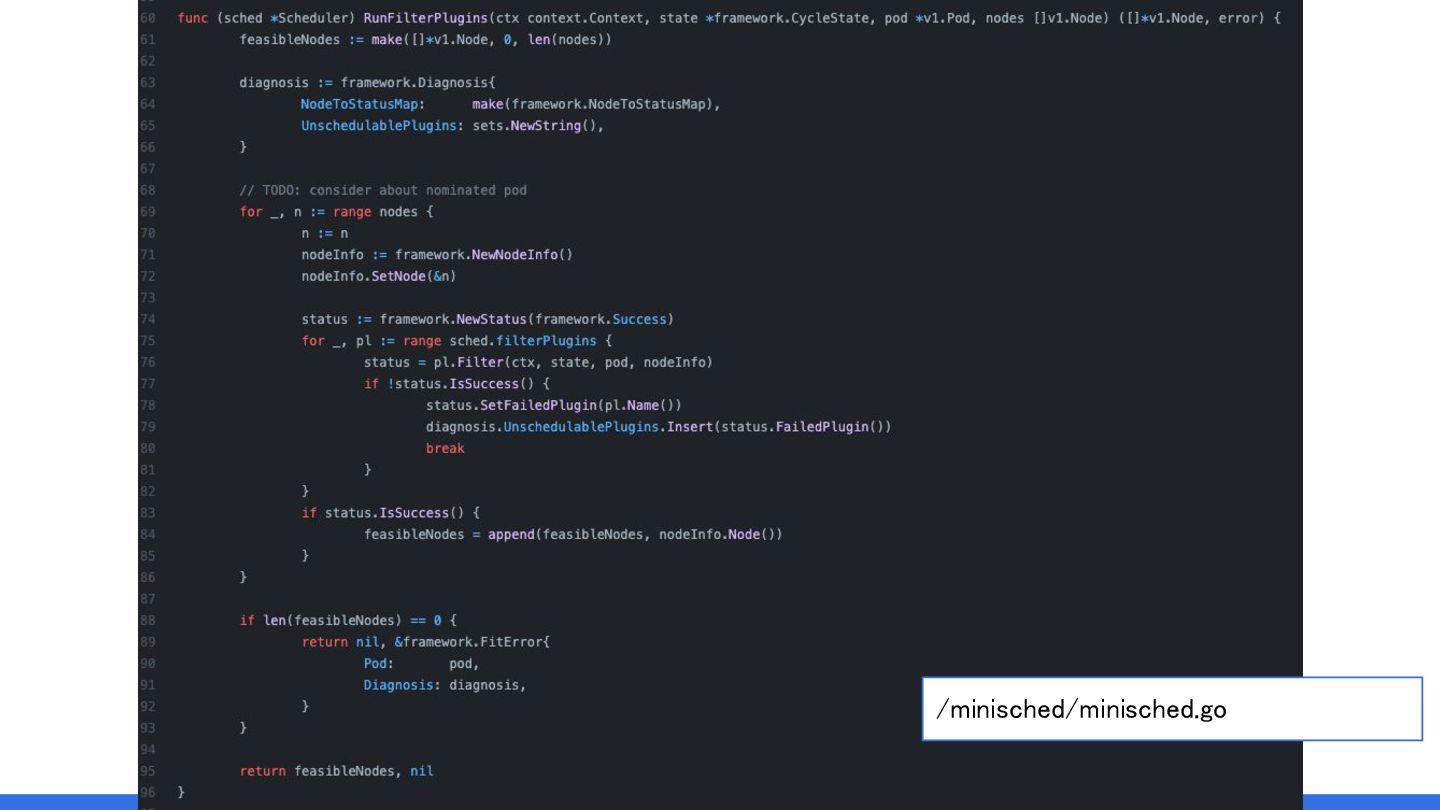

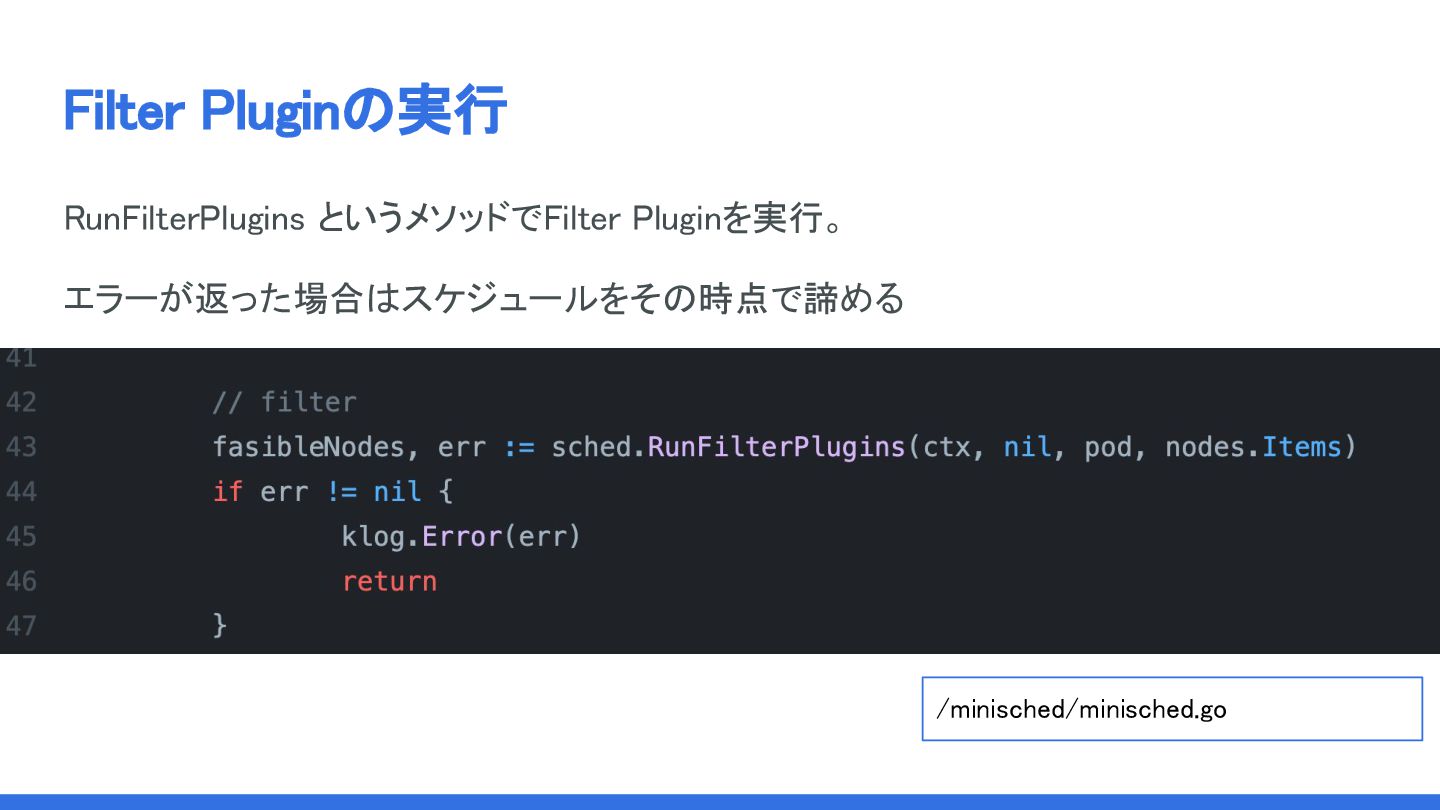

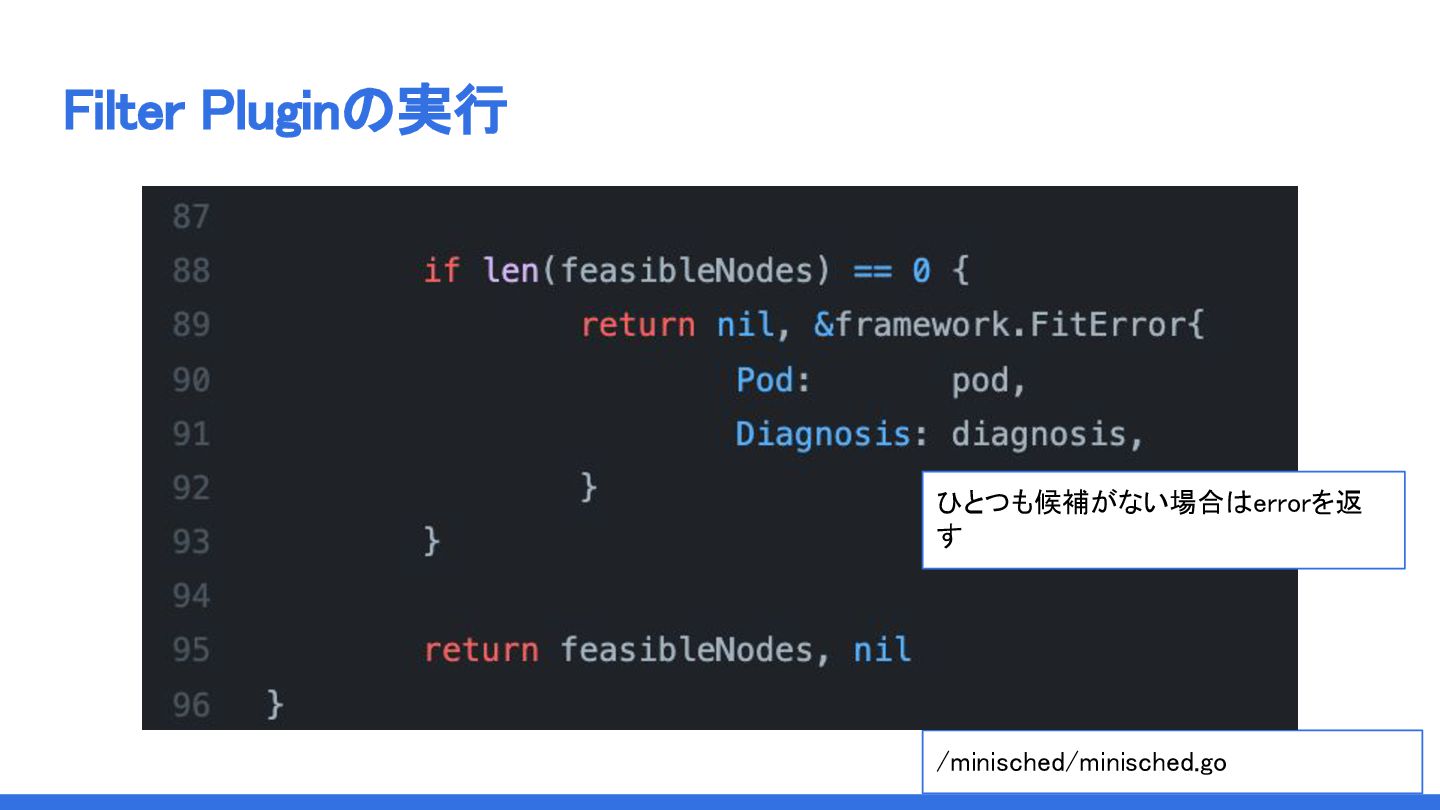

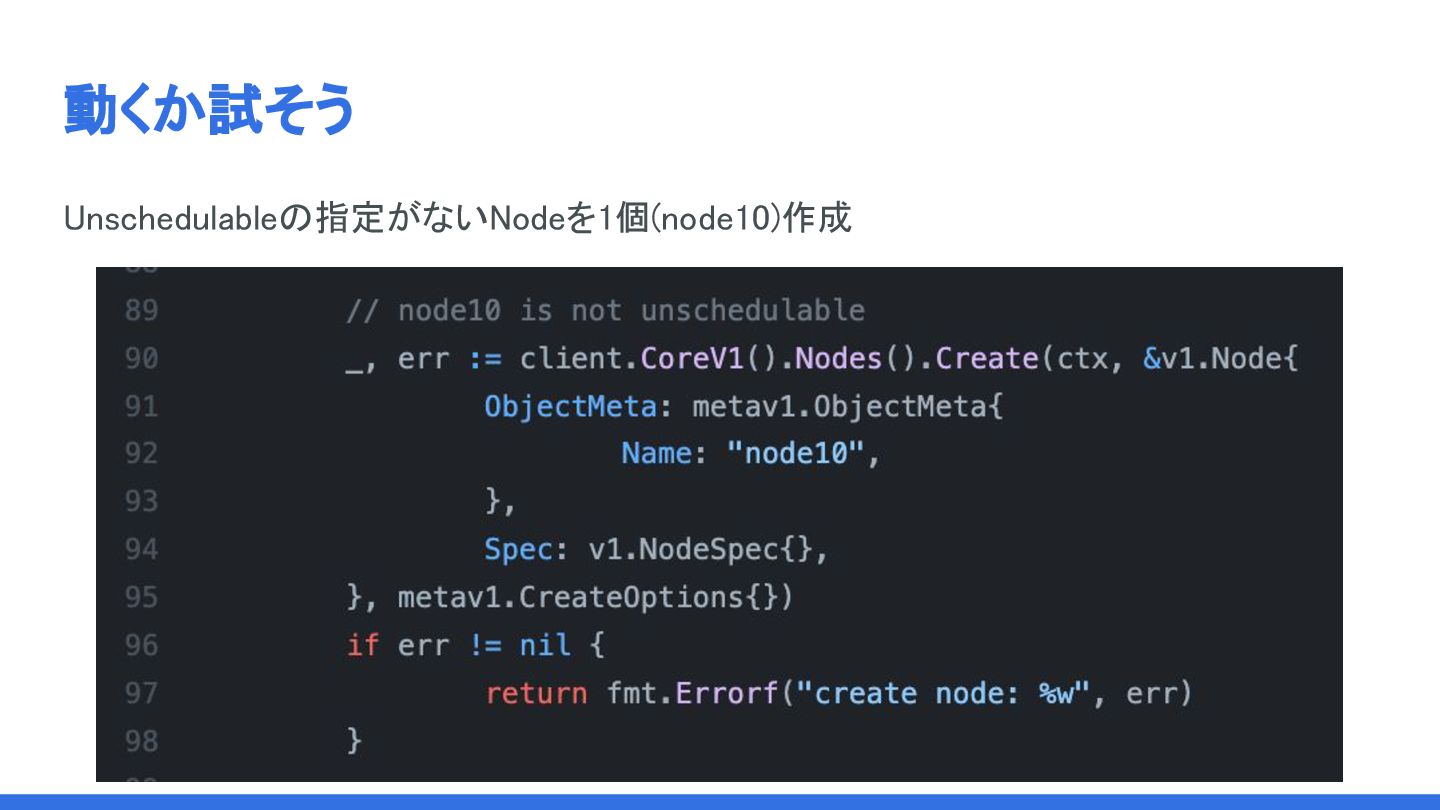

 4. Filter Plugin で Node の候補を絞る

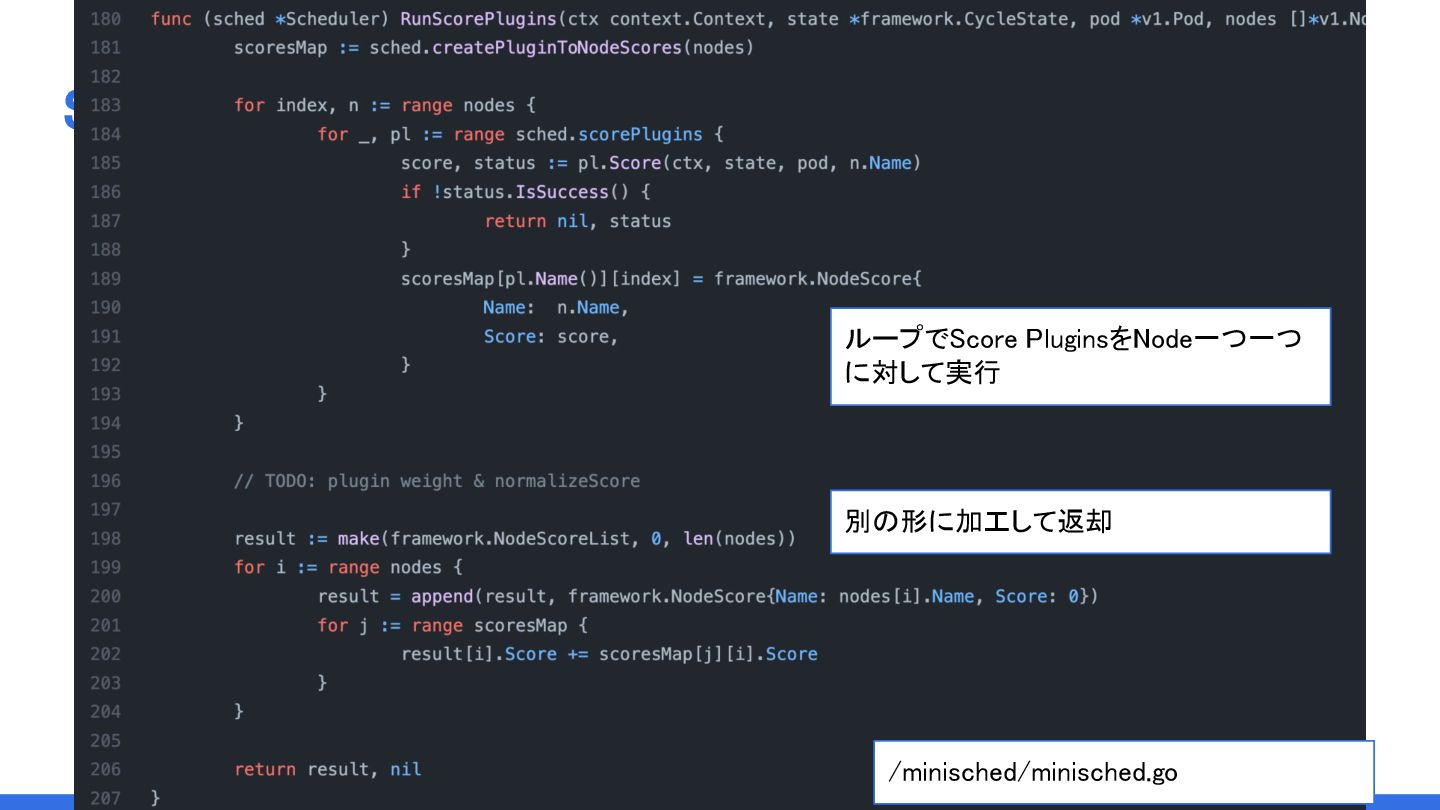

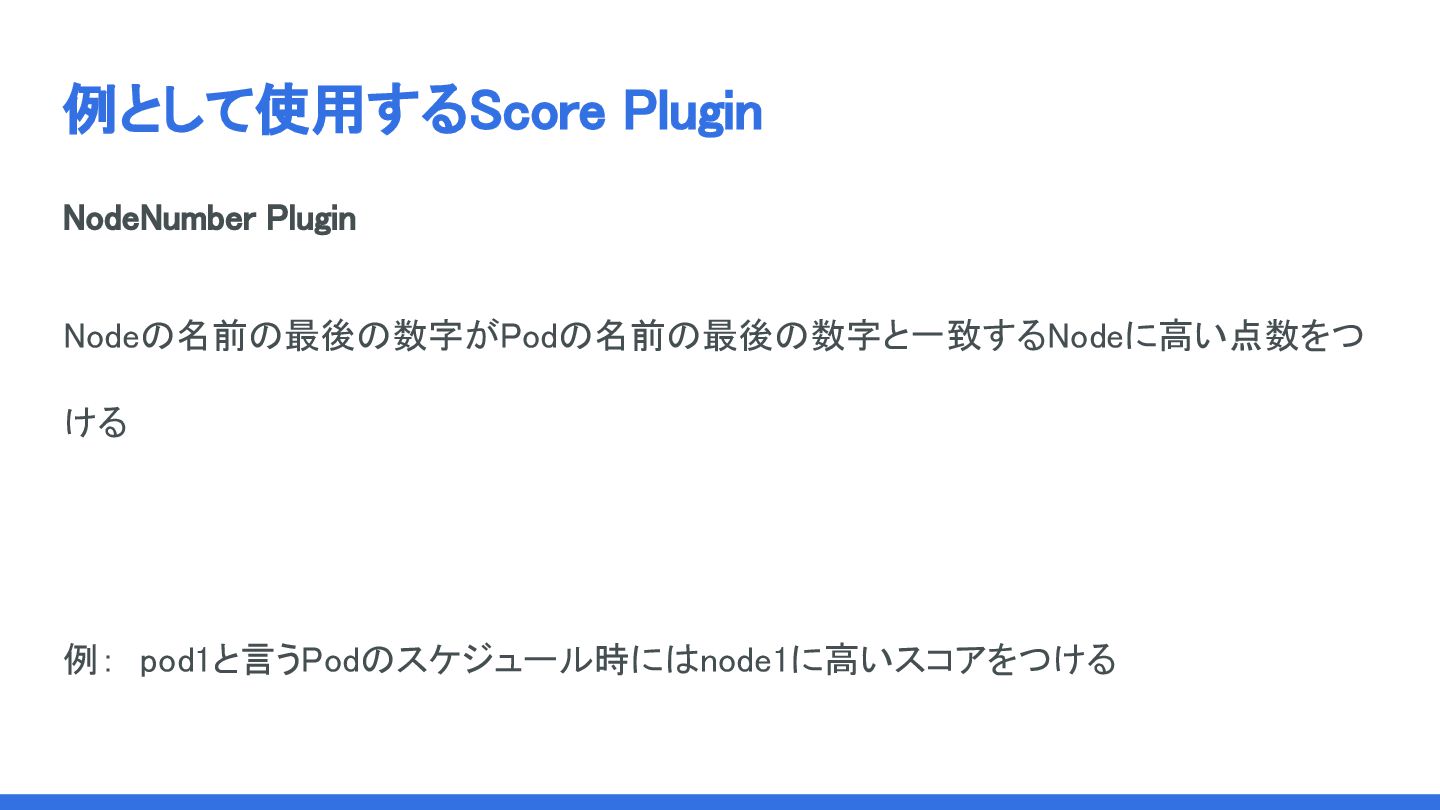

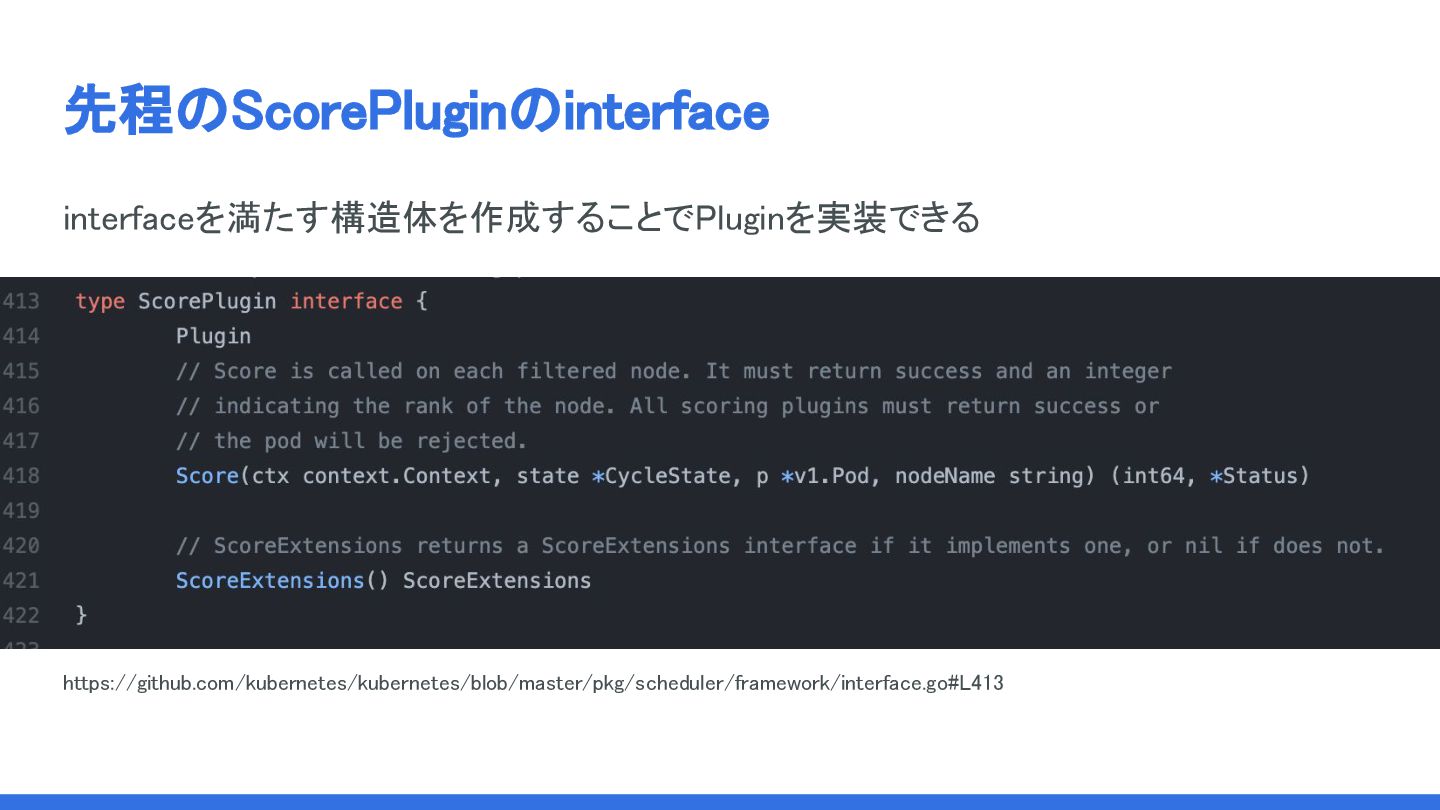

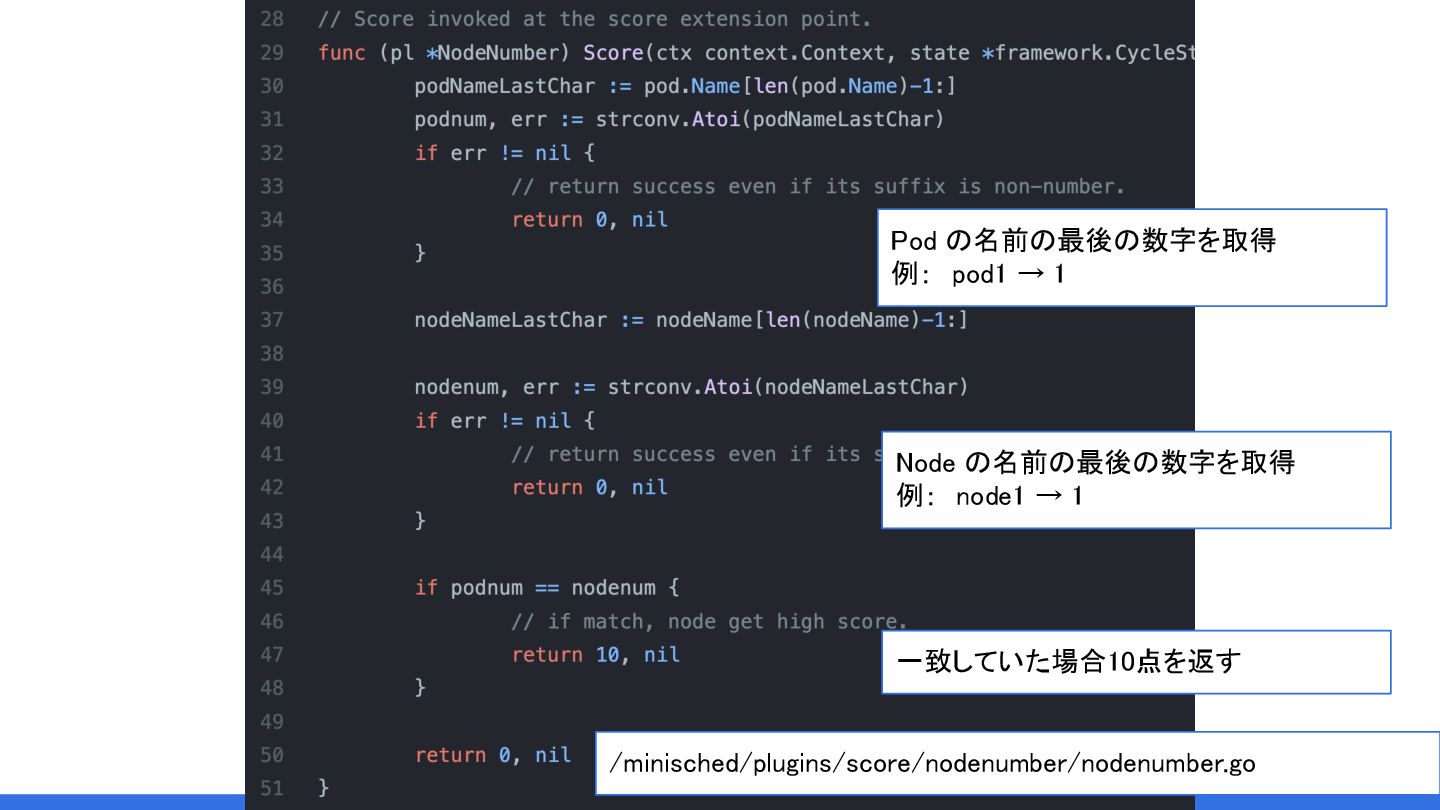

 5. Score Plugin で 残った候補をスコアリングする

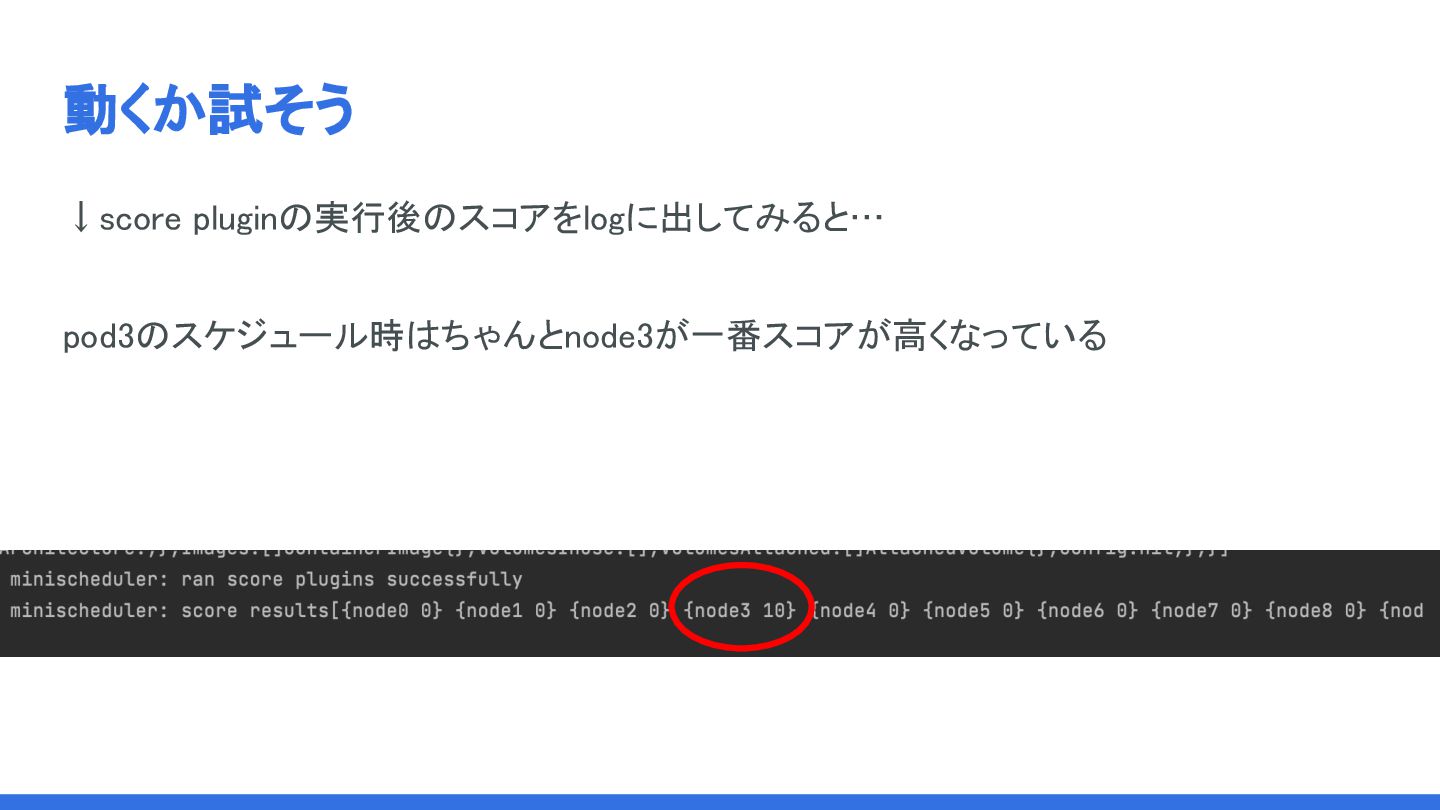

 6. 残った候補の中からスコアが高いNodeを選ぶ
 7. 選んだNodeに対してPodをBindする
 8. 1に戻る

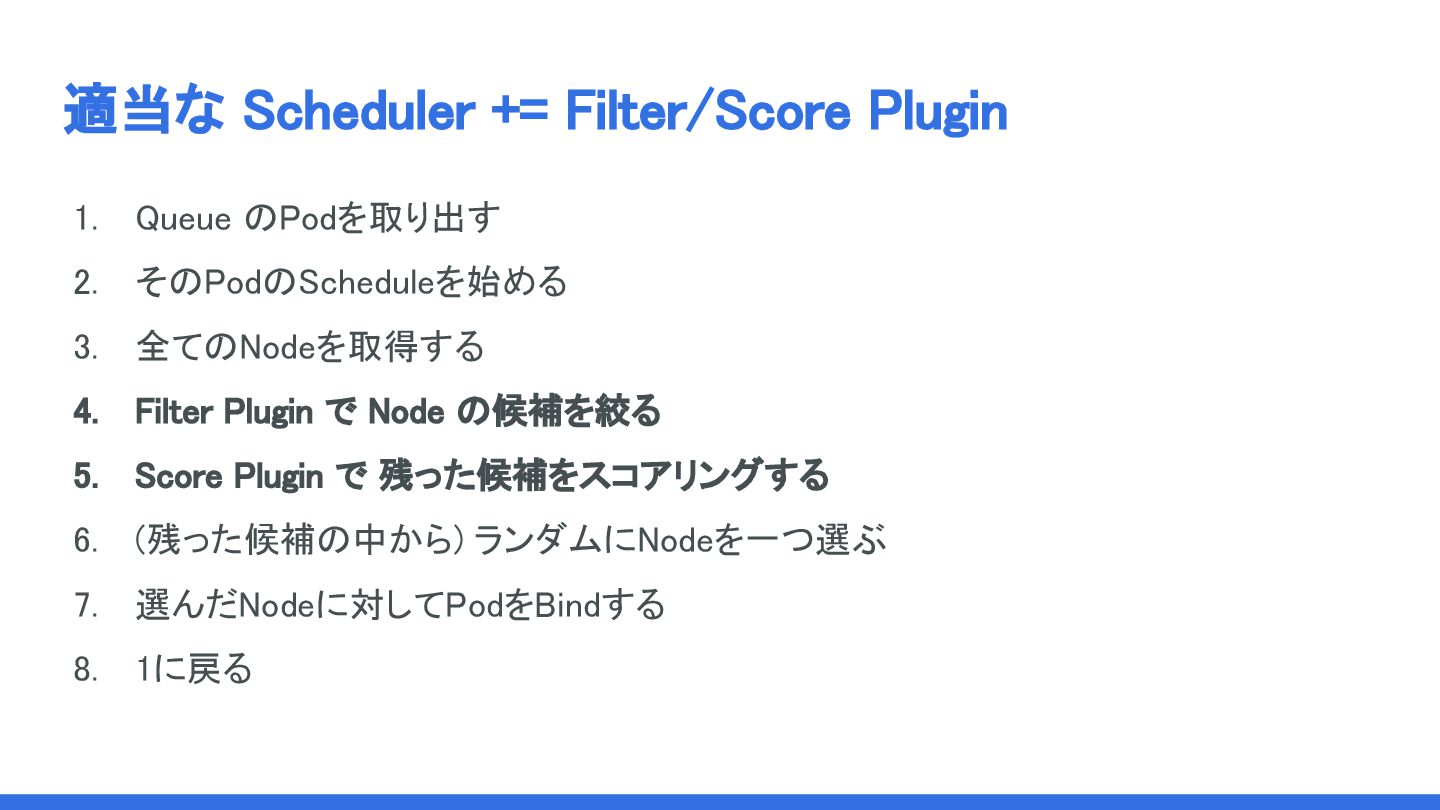

  10. 適当な Scheduler += Filter/Score Plugin
 1. Queue のPodを取り出す
 2. そのPodのScheduleを始める


    3. 全てのNodeを取得する
 4. Filter Plugin で Node の候補を絞る
 5. Score Plugin で 残った候補をスコアリングする
 6. (残った候補の中から) ランダムにNodeを一つ選ぶ
 7. 選んだNodeに対してPodをBindする
 8. 1に戻る

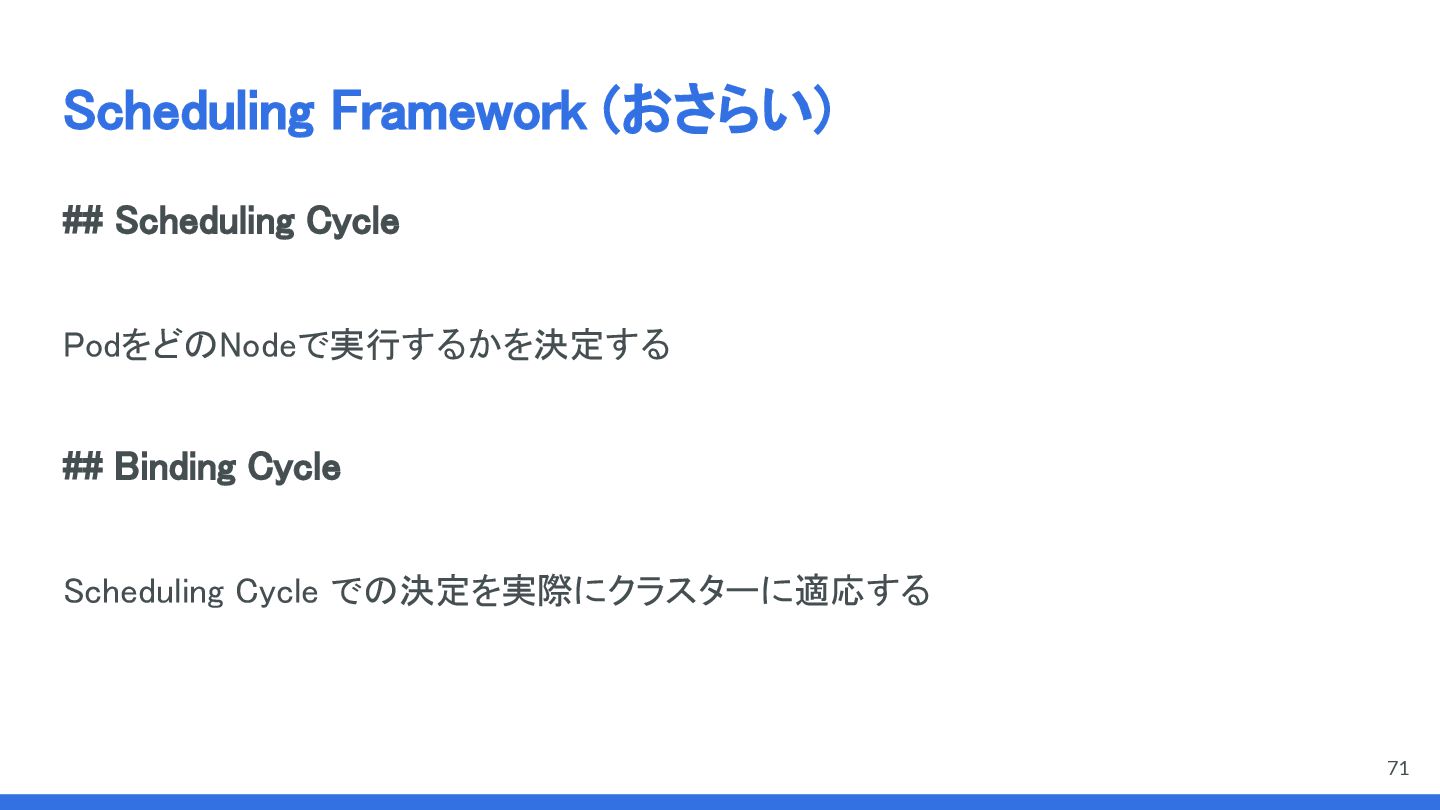

  11. Scheduling Framework (おさらい)
 71 ## Scheduling Cycle
 PodをどのNodeで実行するかを決定する
 ## Binding

    Cycle
 Scheduling Cycle での決定を実際にクラスターに適応する

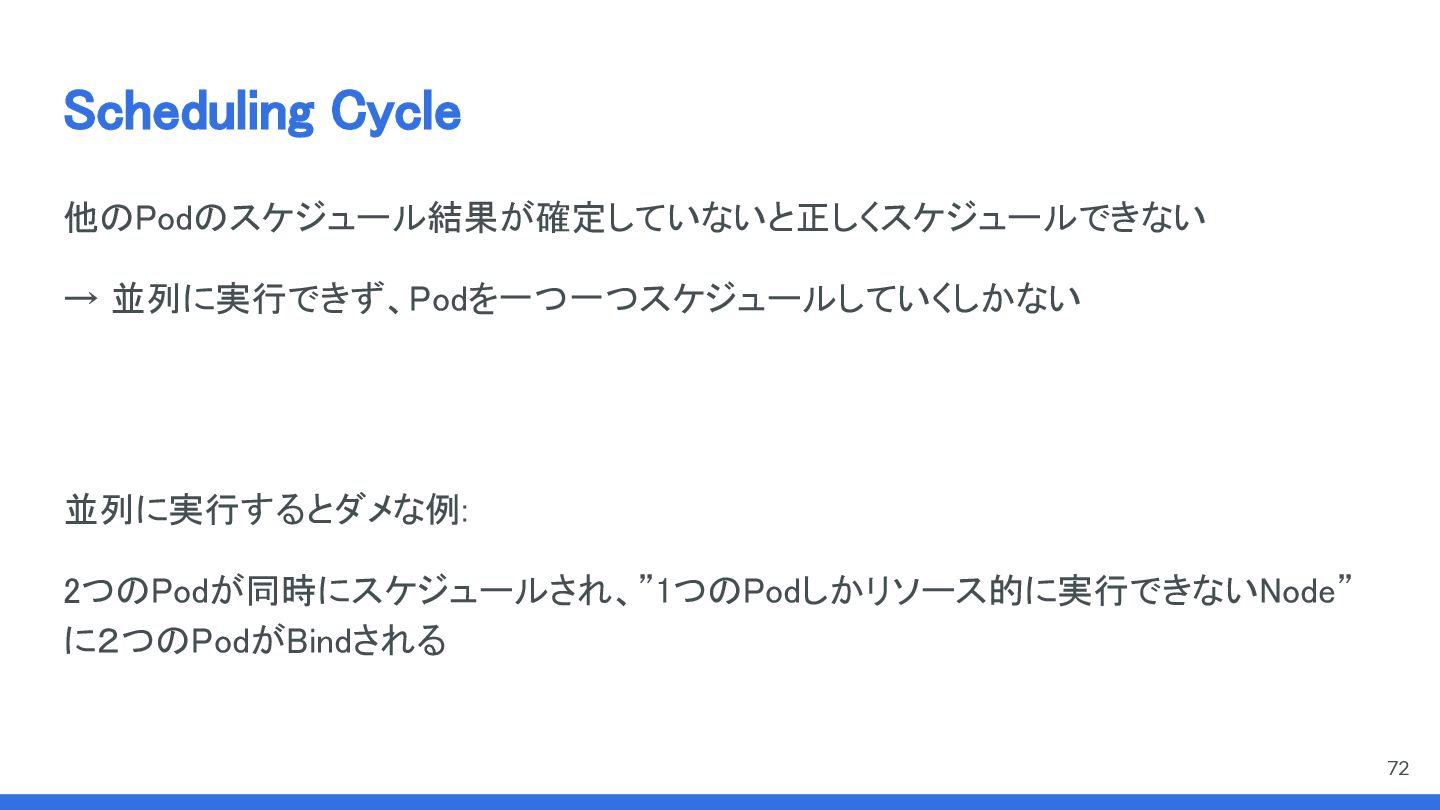

  12. Scheduling Cycle


 72 他のPodのスケジュール結果が確定していないと正しくスケジュールできない
 → 並列に実行できず、Podを一つ一つスケジュールしていくしかない




    並列に実行するとダメな例:
 2つのPodが同時にスケジュールされ、”1つのPodしかリソース的に実行できないNode” に2つのPodがBindされる

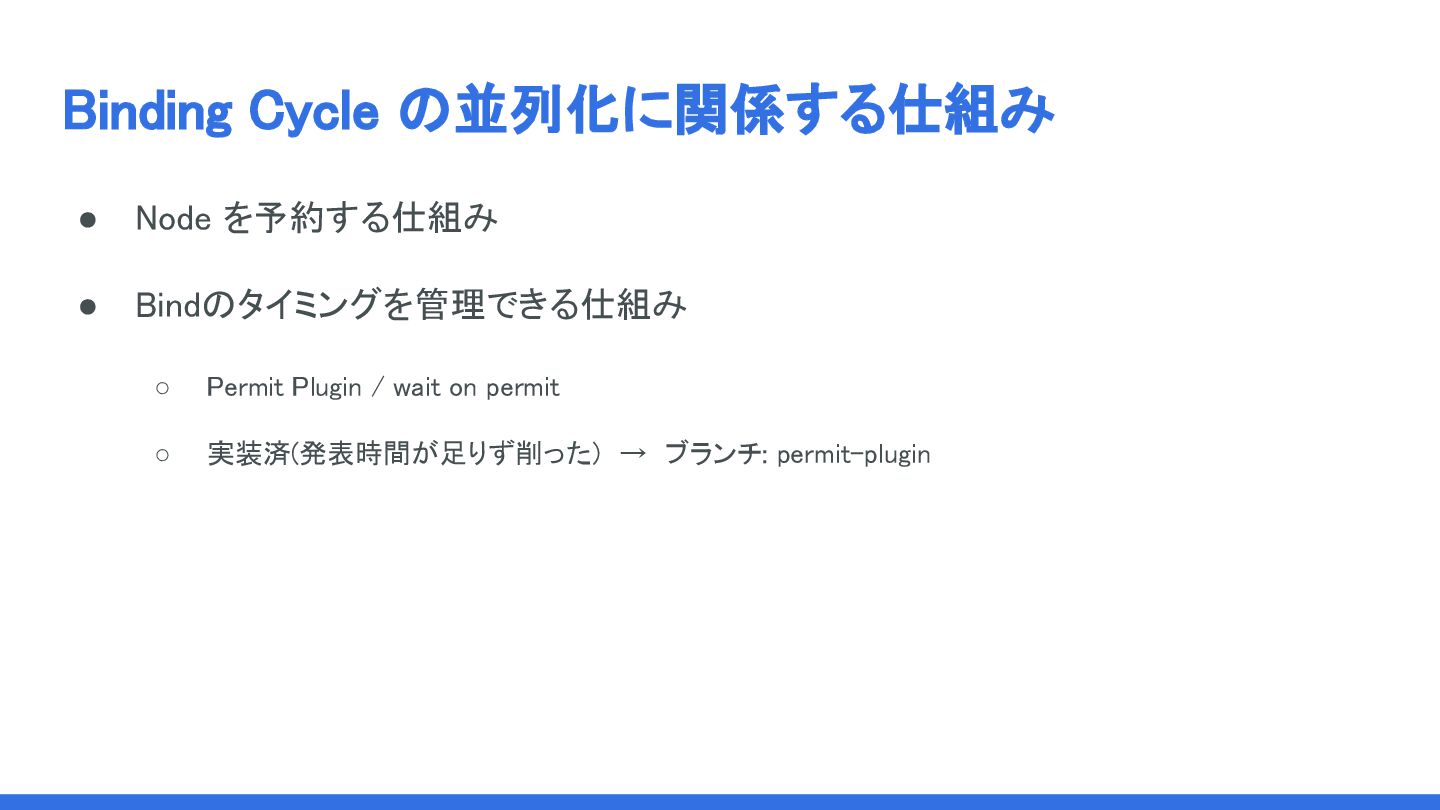

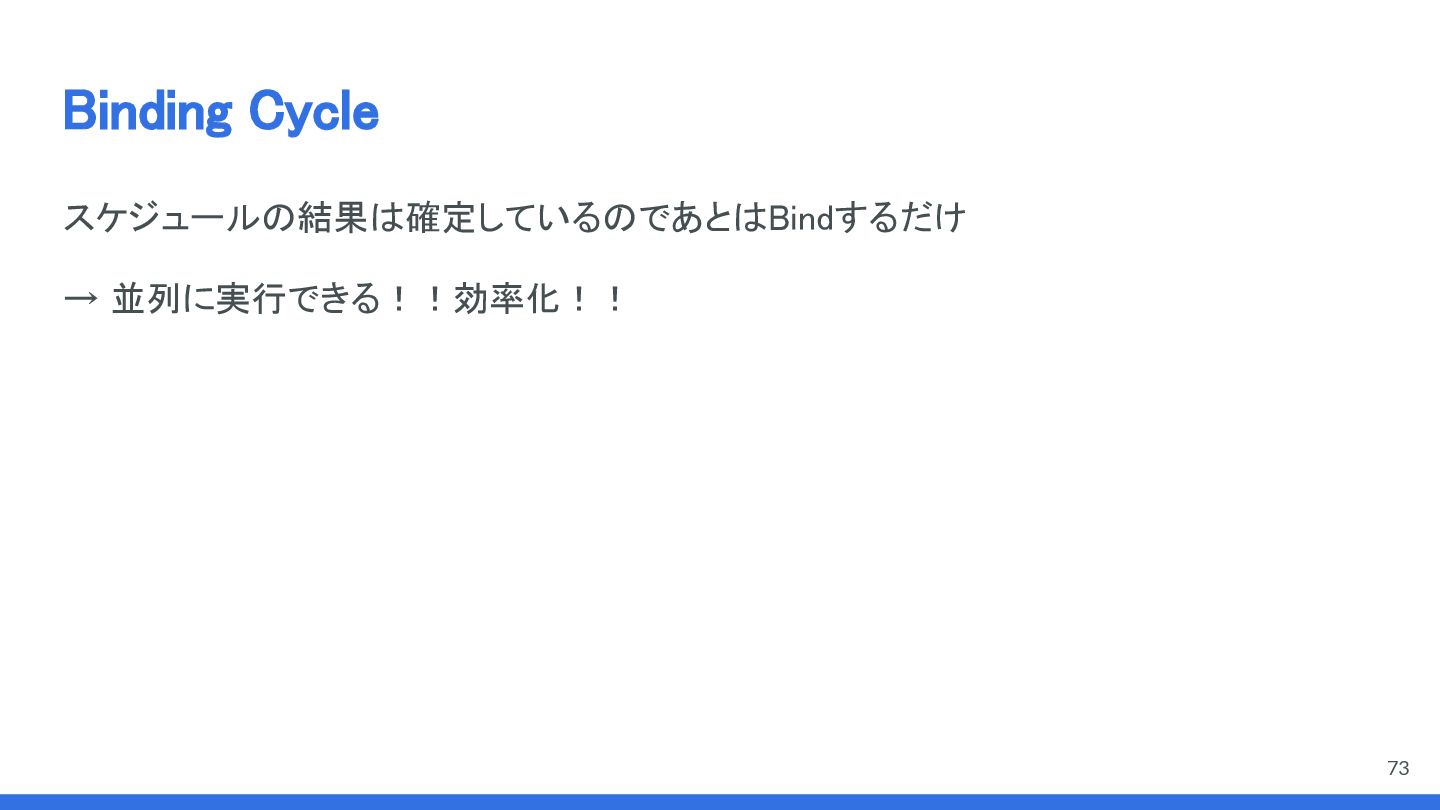

  13. Binding Cycle の並列化に関係する仕組み

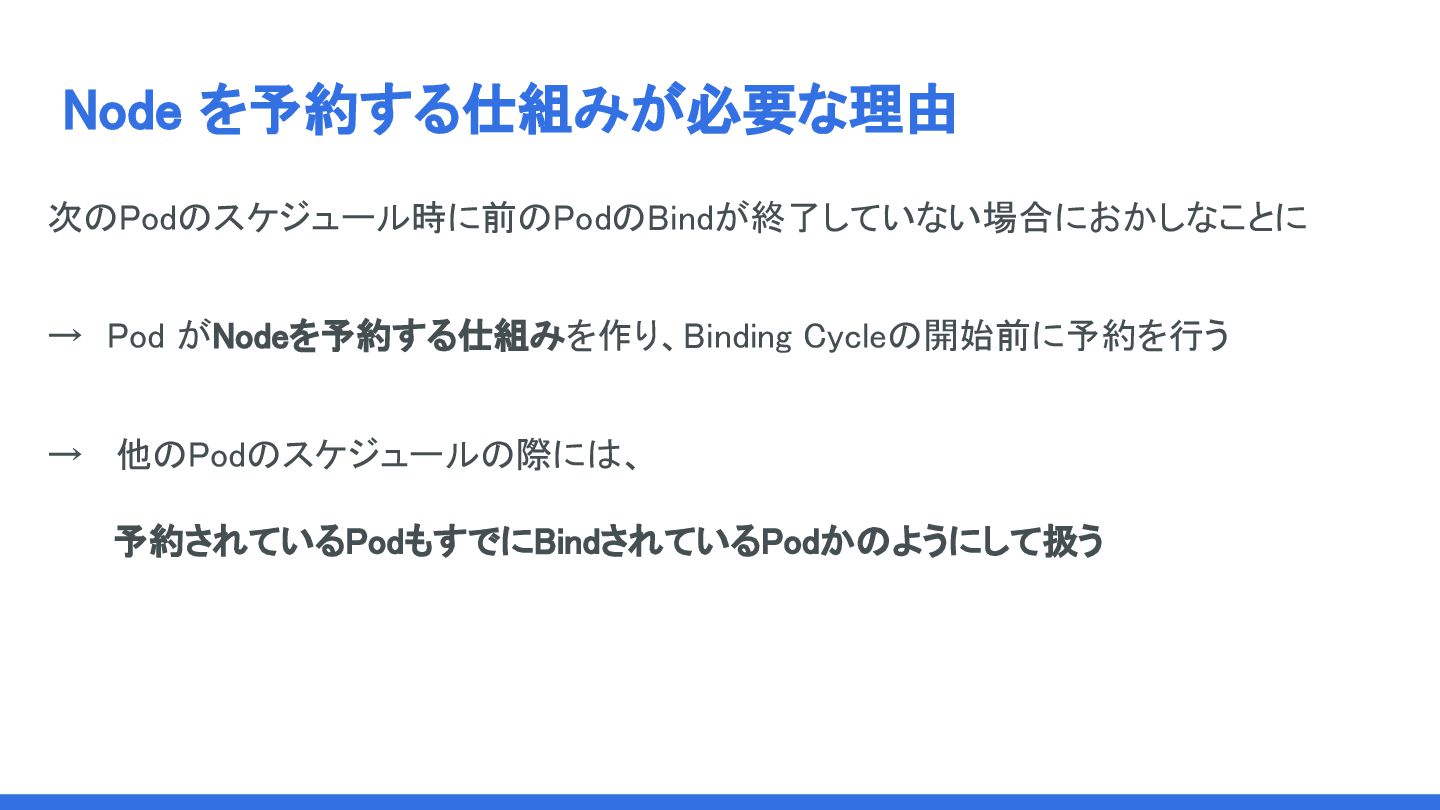

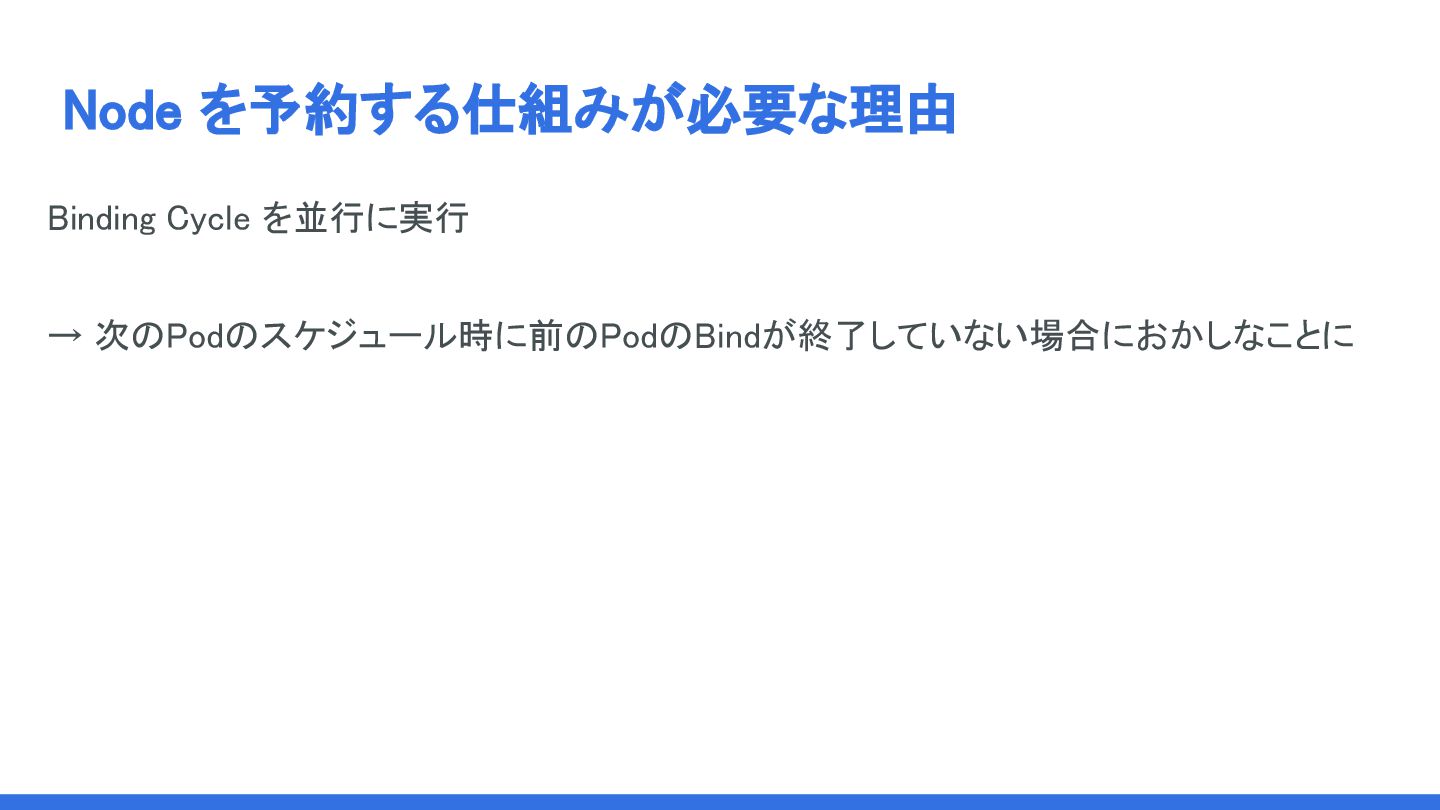

 • Node を予約する仕組み
 • Bindのタイミングを管理できる仕組み
 ◦ Permit

    Plugin / wait on permit
 ◦ 実装済(発表時間が足りず削った) → ブランチ: permit-plugin

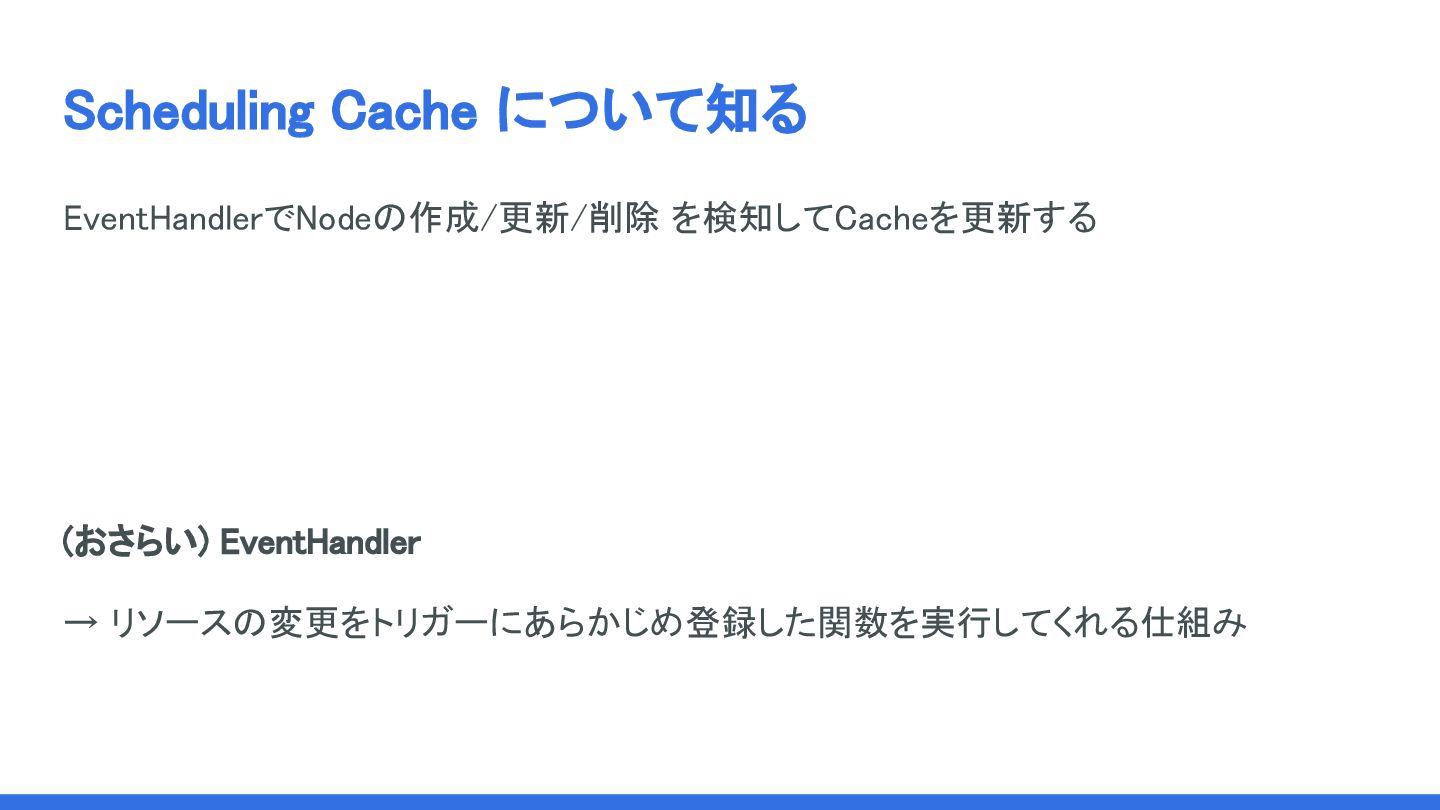

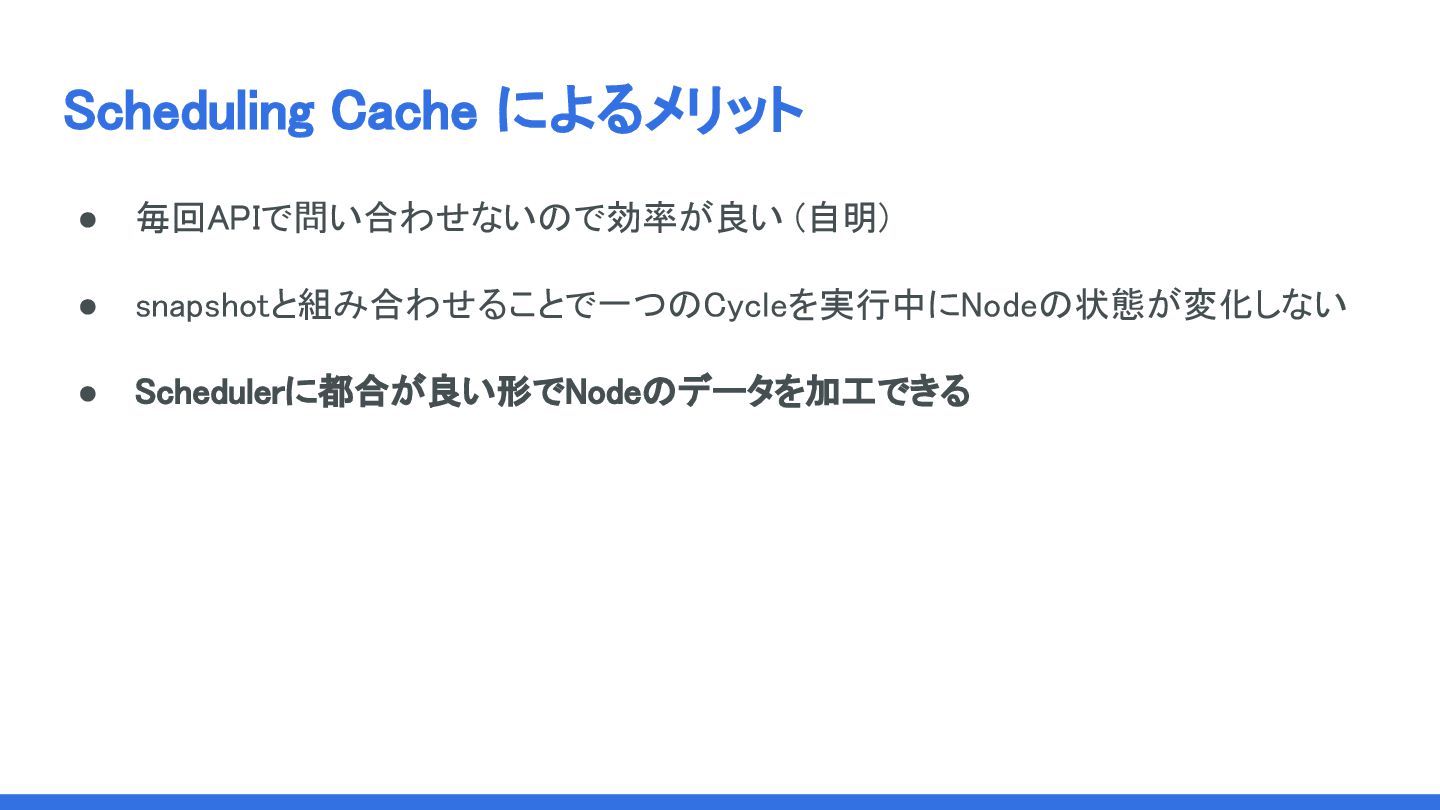

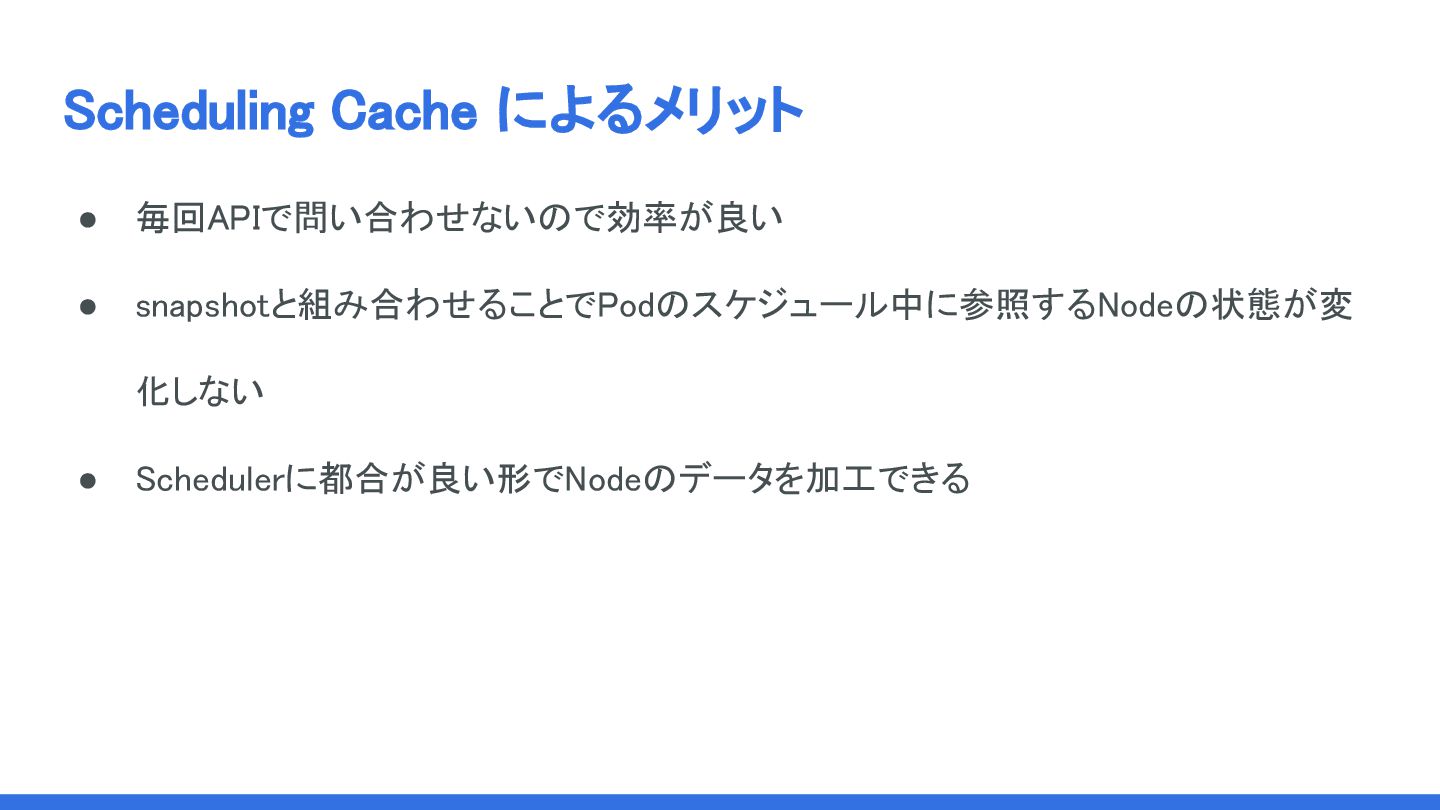

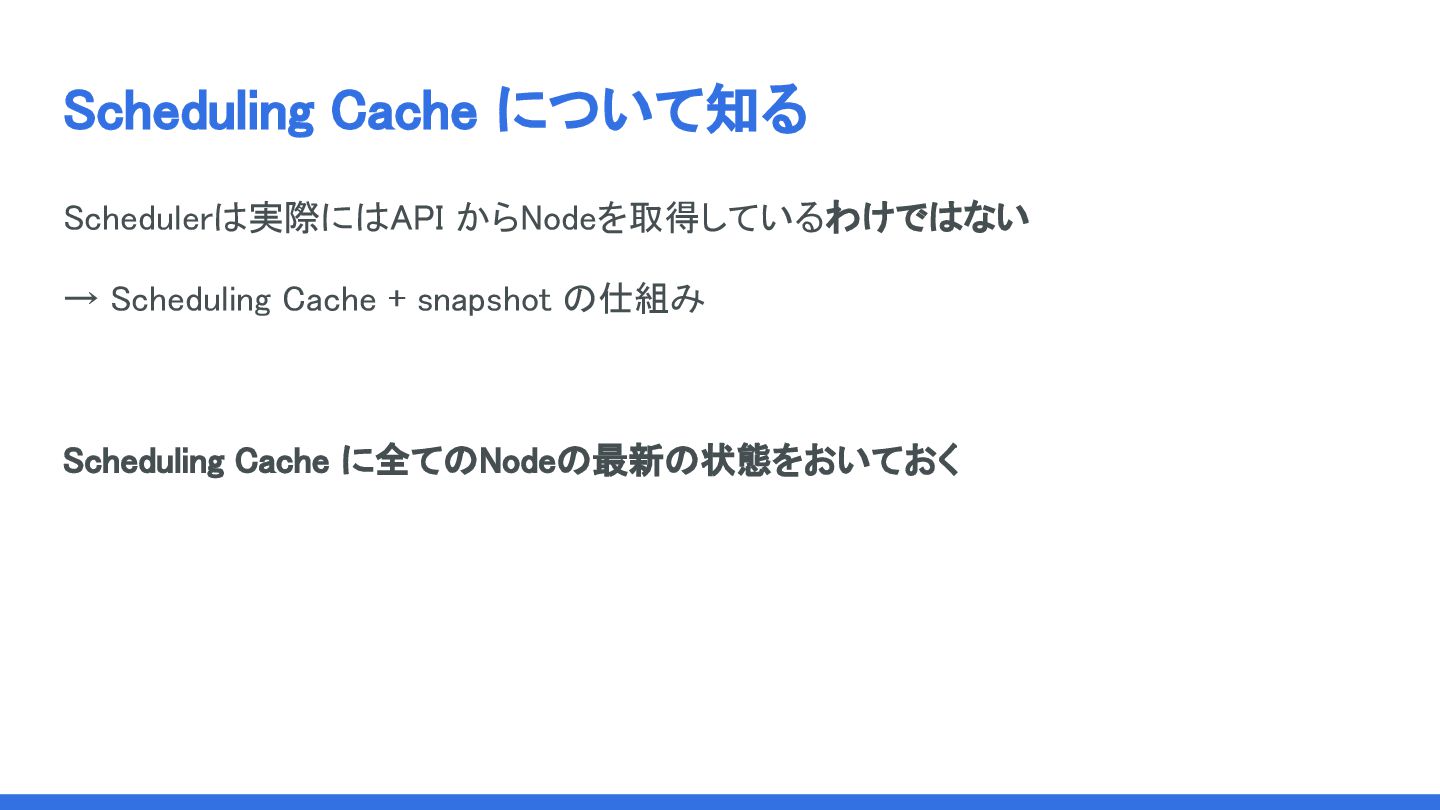

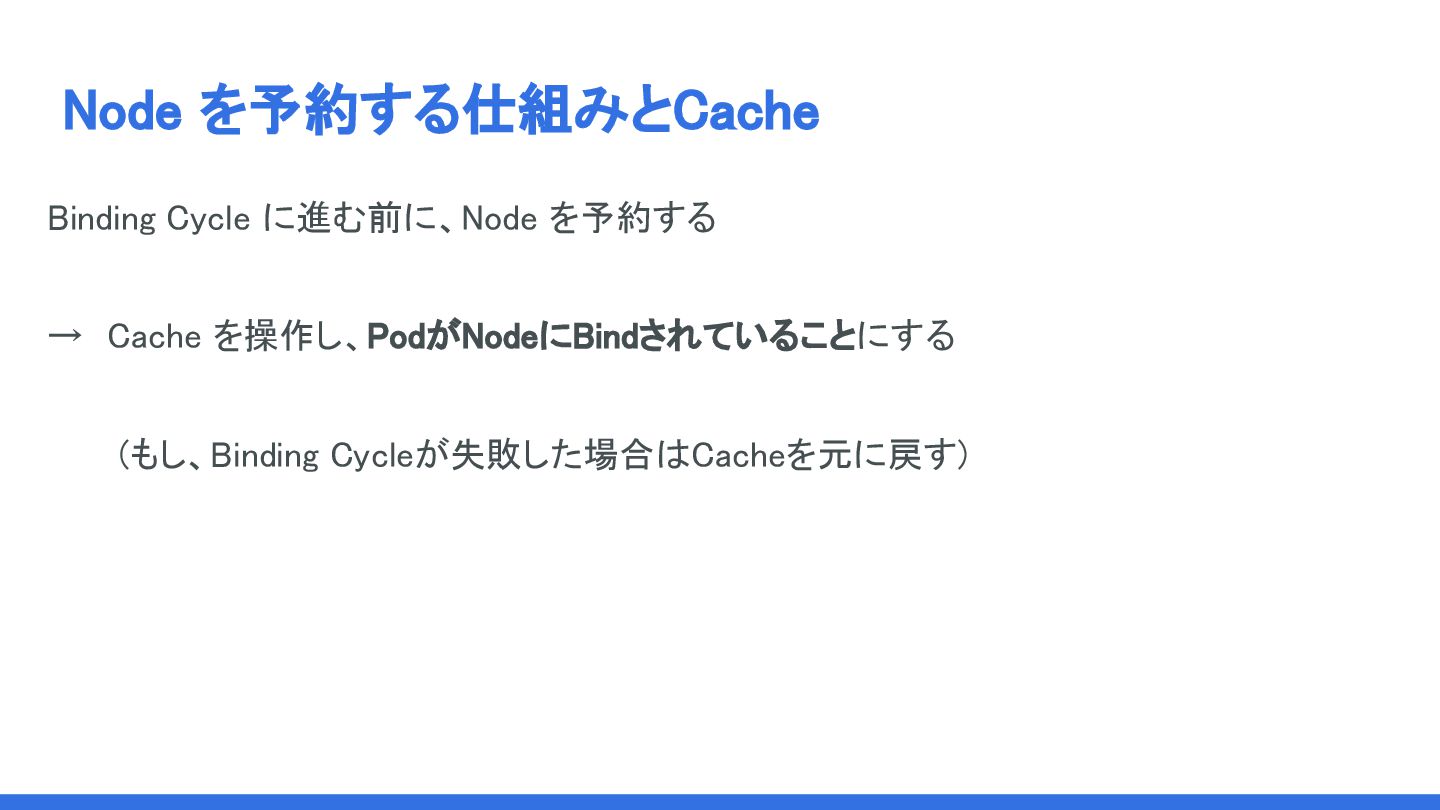

  14. Scheduling Cache について知る

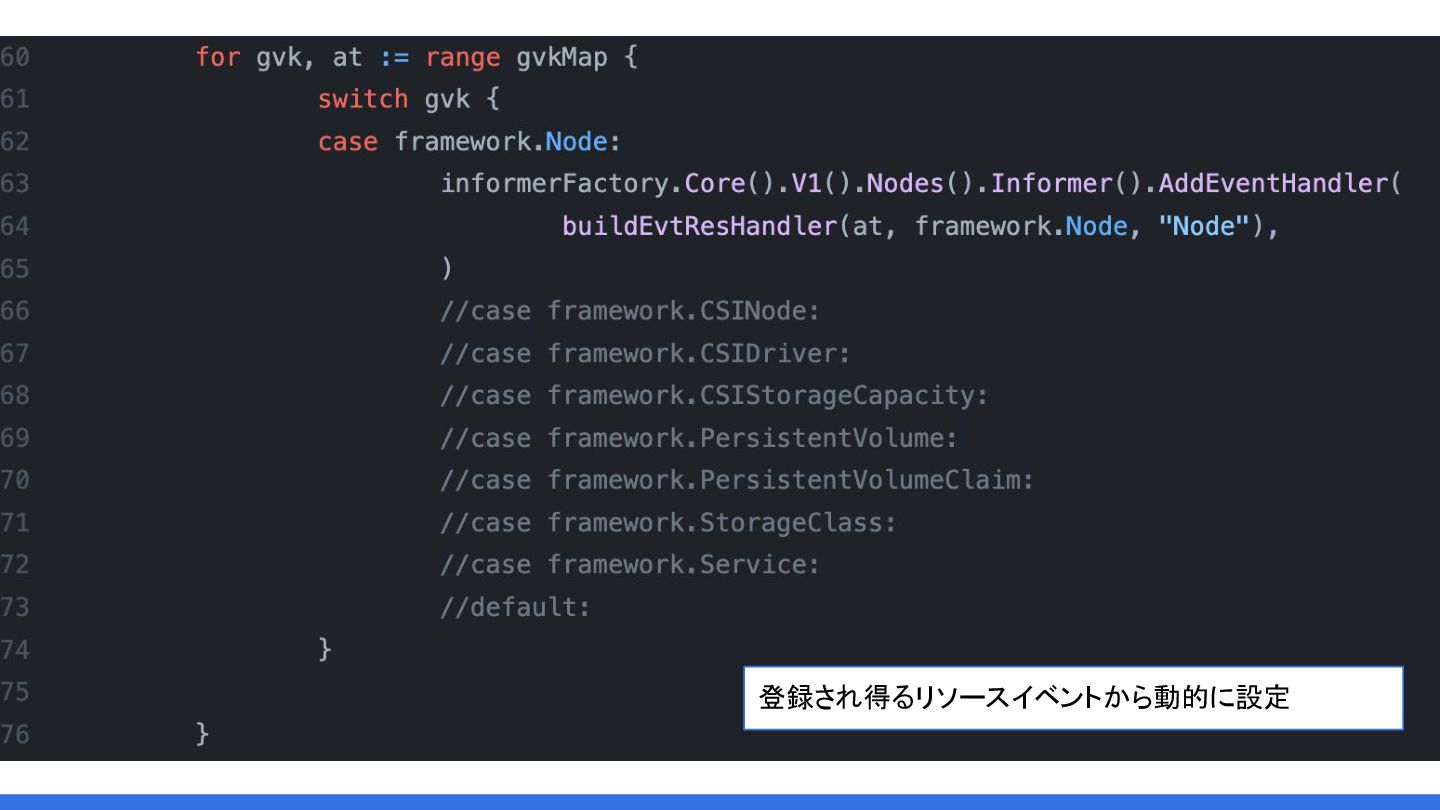

 EventHandlerでNodeの作成/更新/削除 を検知してCacheを更新する

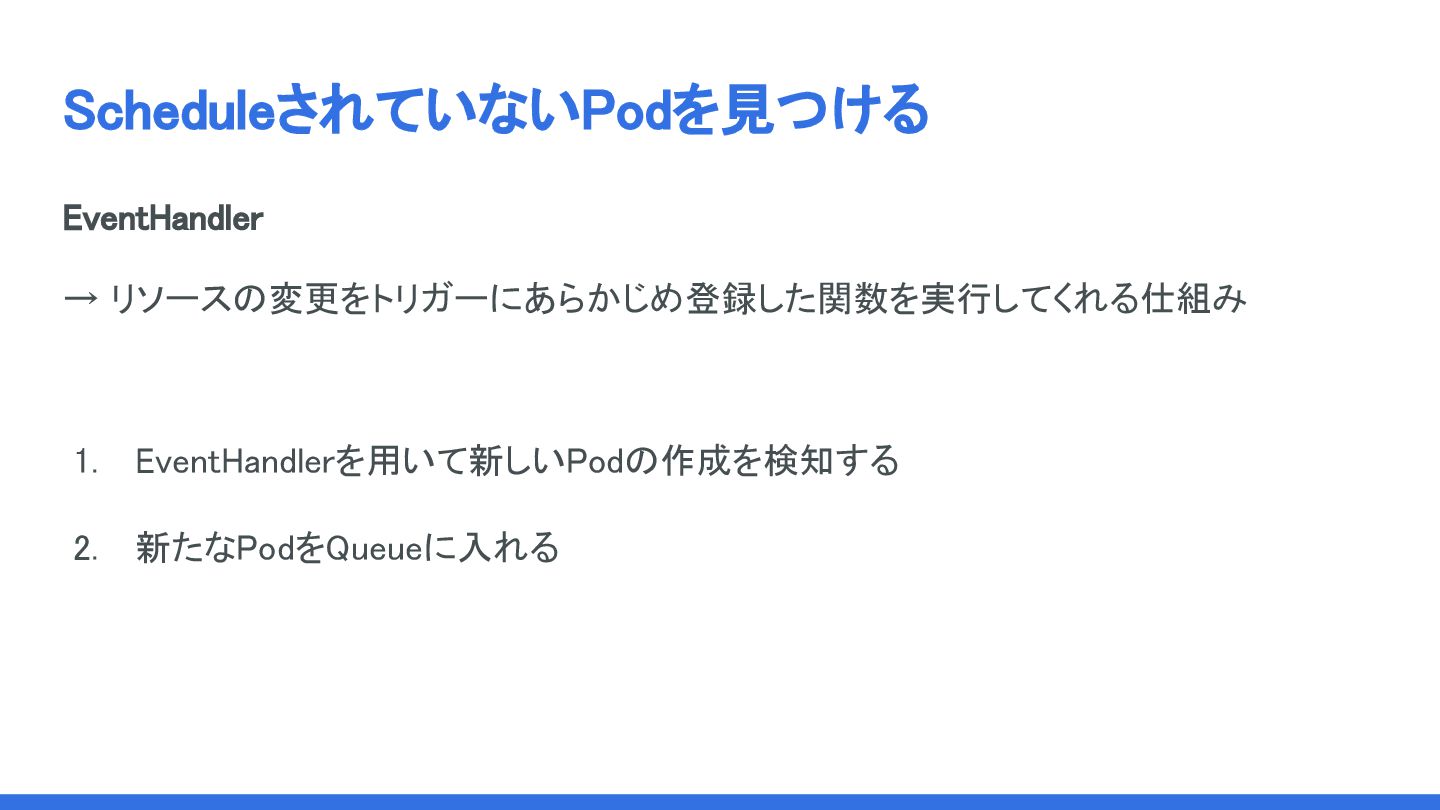

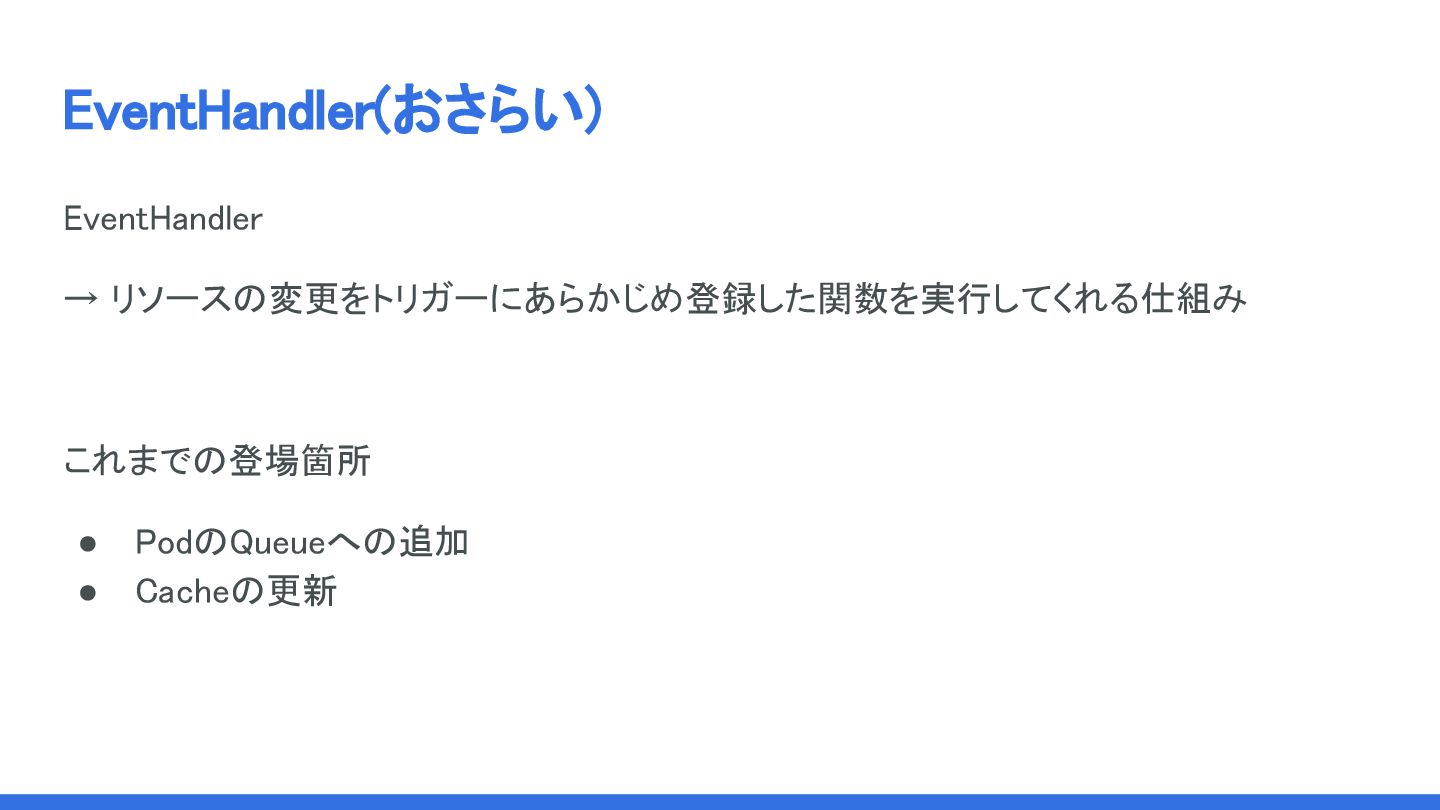

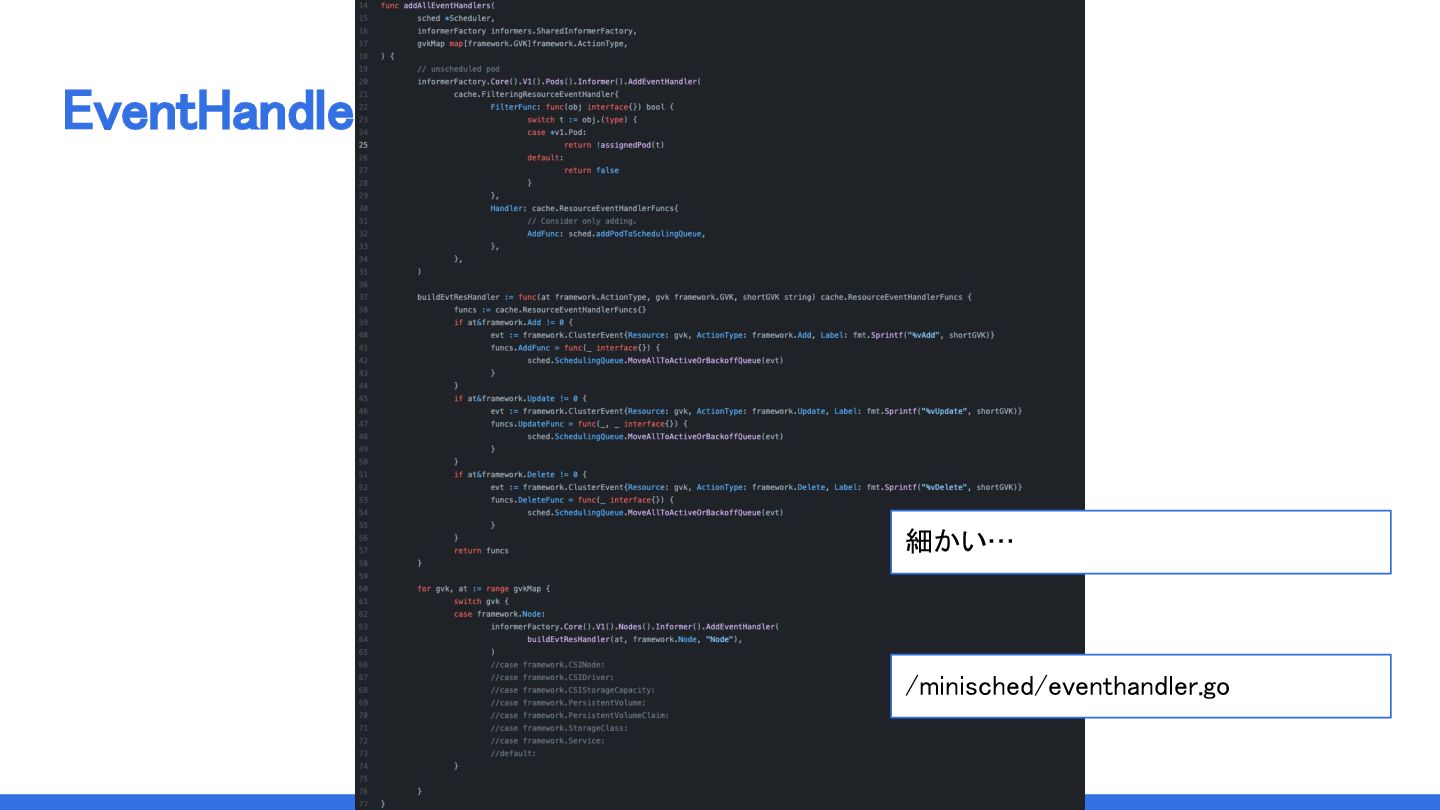

 (おさらい) EventHandler


 → リソースの変更をトリガーにあらかじめ登録した関数を実行してくれる仕組み

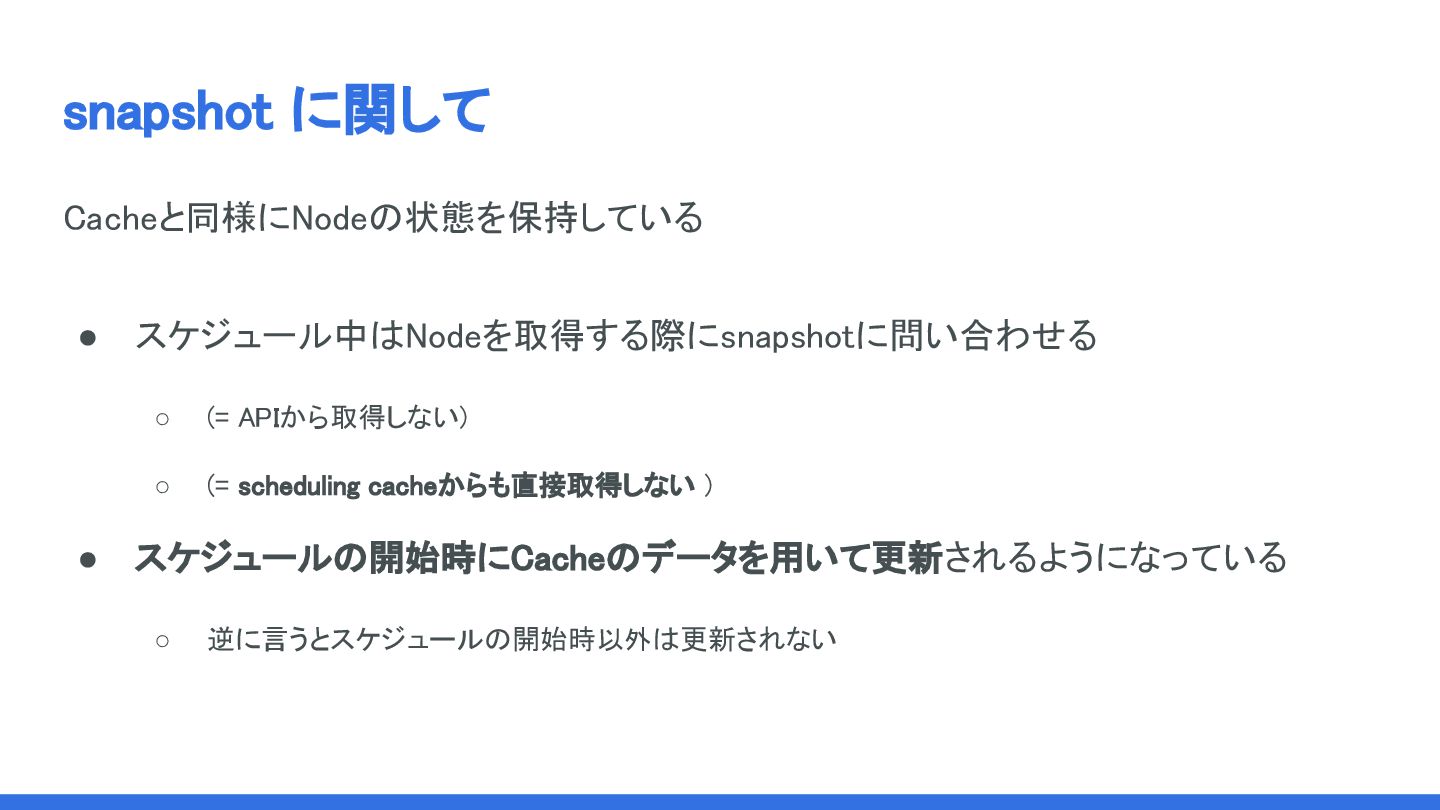

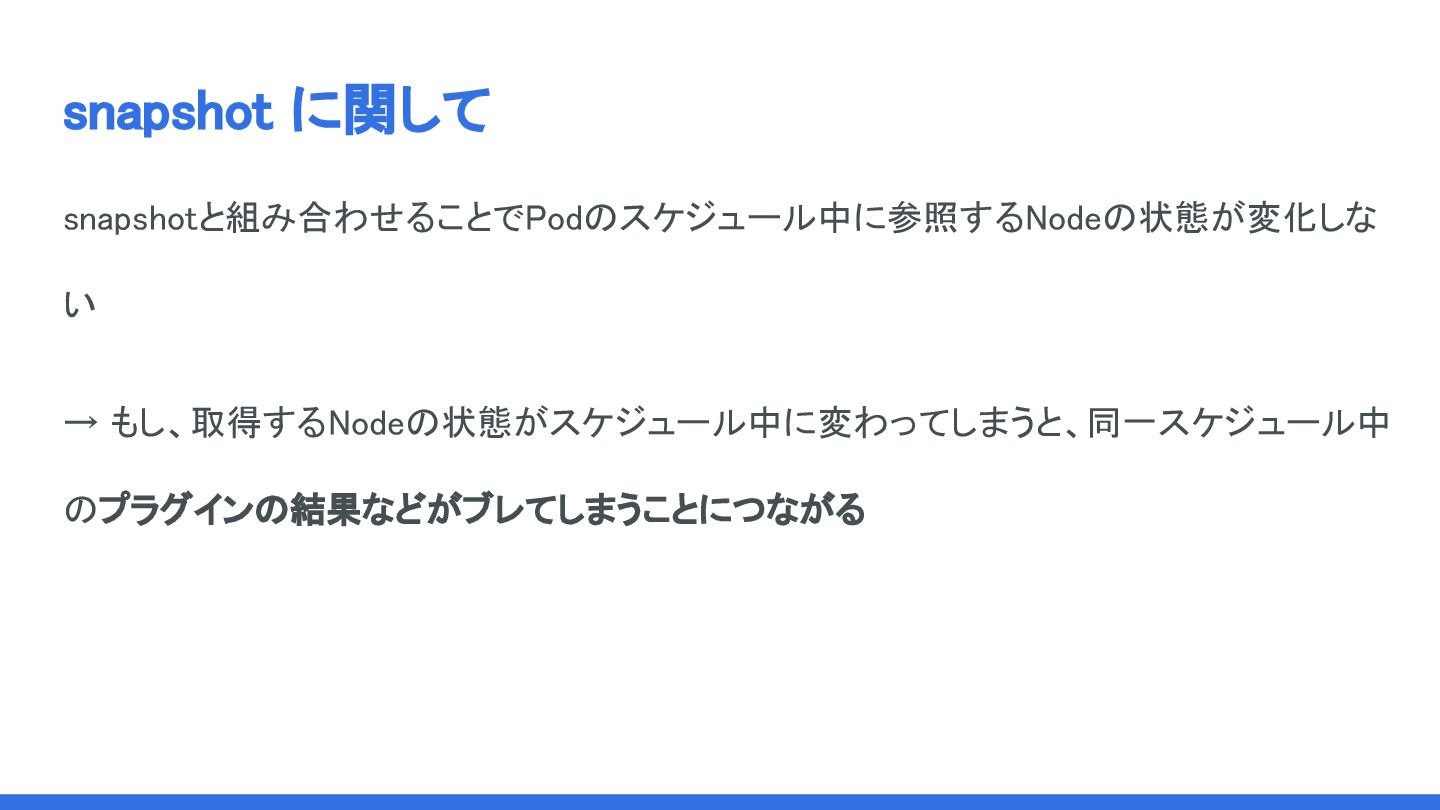

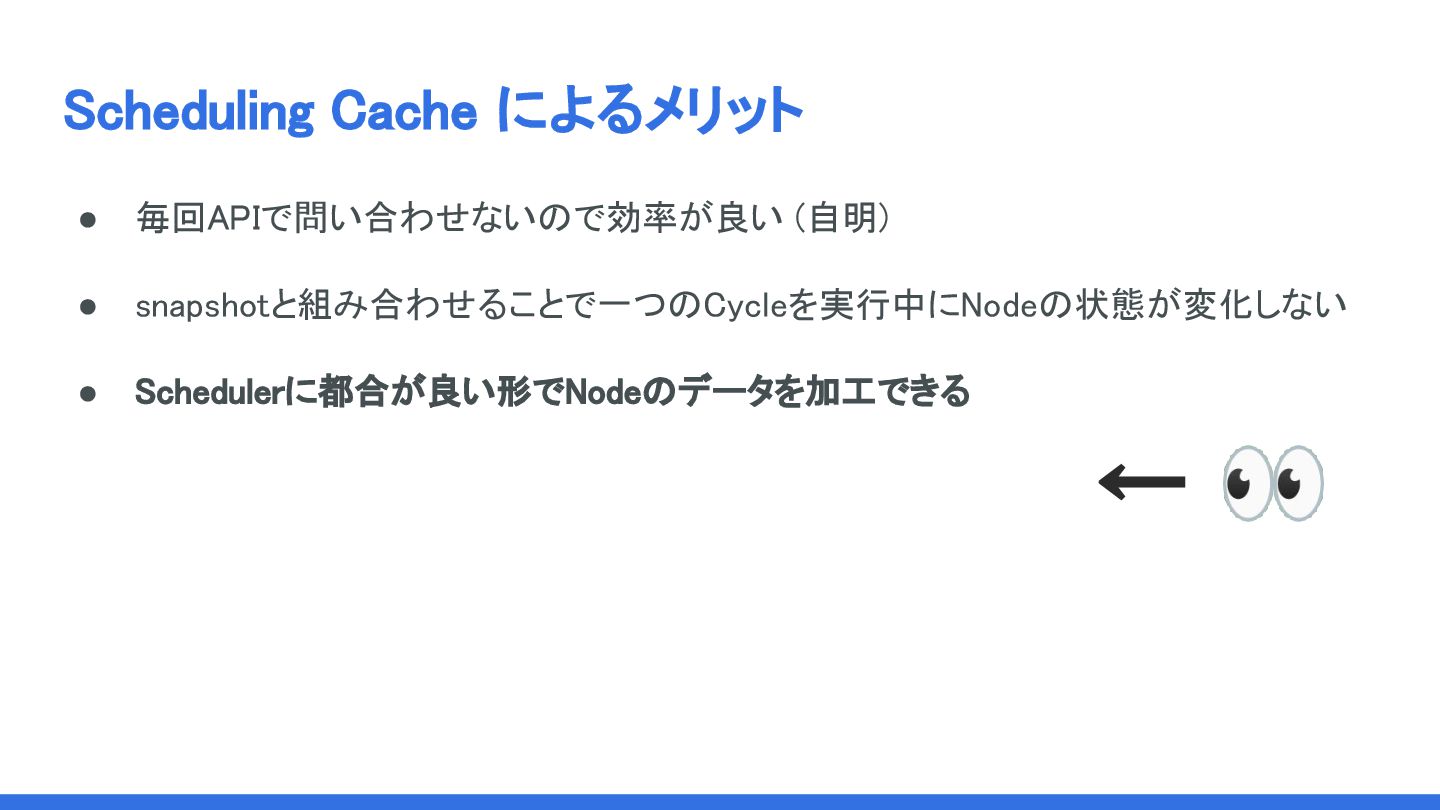

  15. snapshot に関して
 Cacheと同様にNodeの状態を保持している

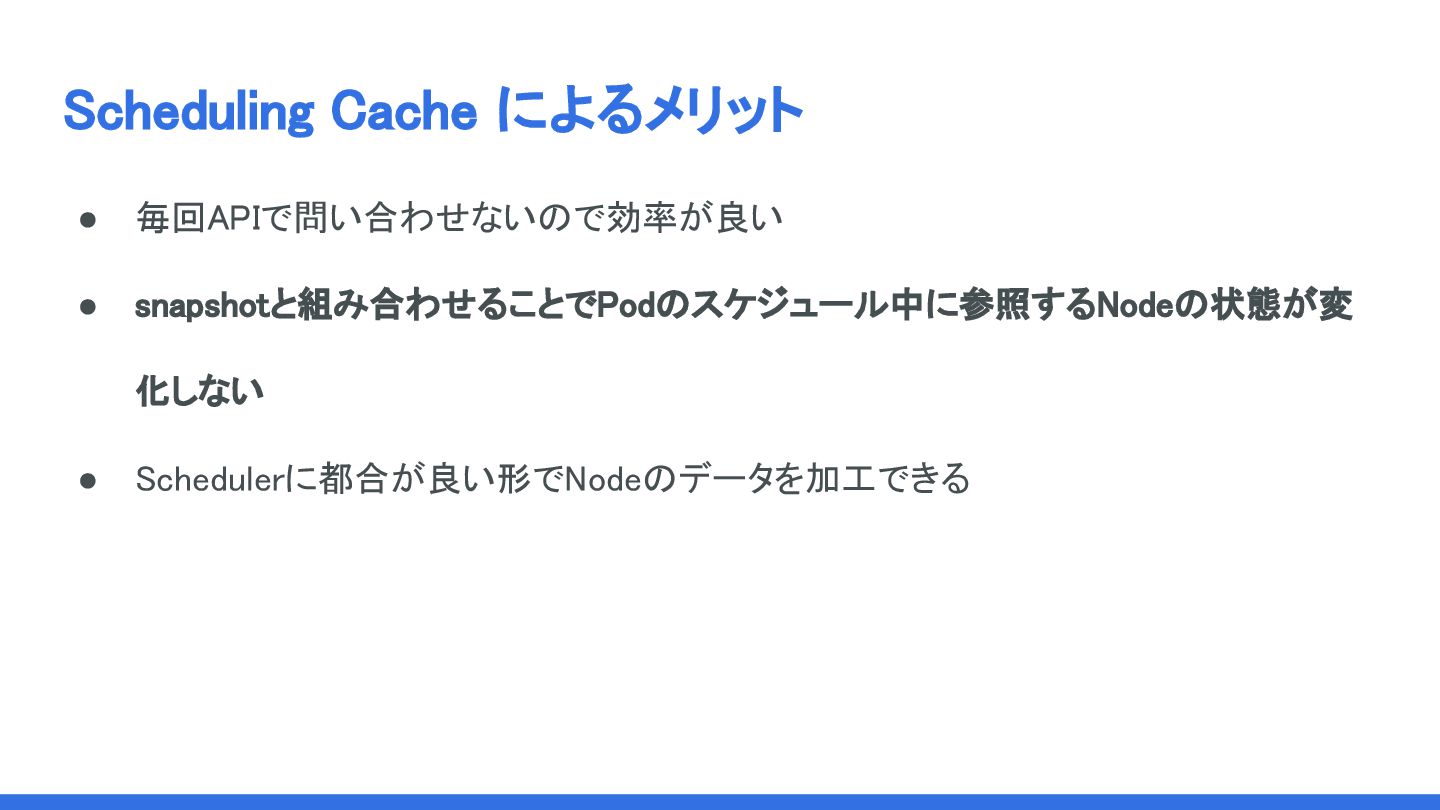

 • スケジュール中はNodeを取得する際にsnapshotに問い合わせる
 ◦ (= APIから取得しない)
 ◦

    (= scheduling cacheからも直接取得しない )
 • スケジュールの開始時にCacheのデータを用いて更新されるようになっている
 ◦ 逆に言うとスケジュールの開始時以外は更新されない


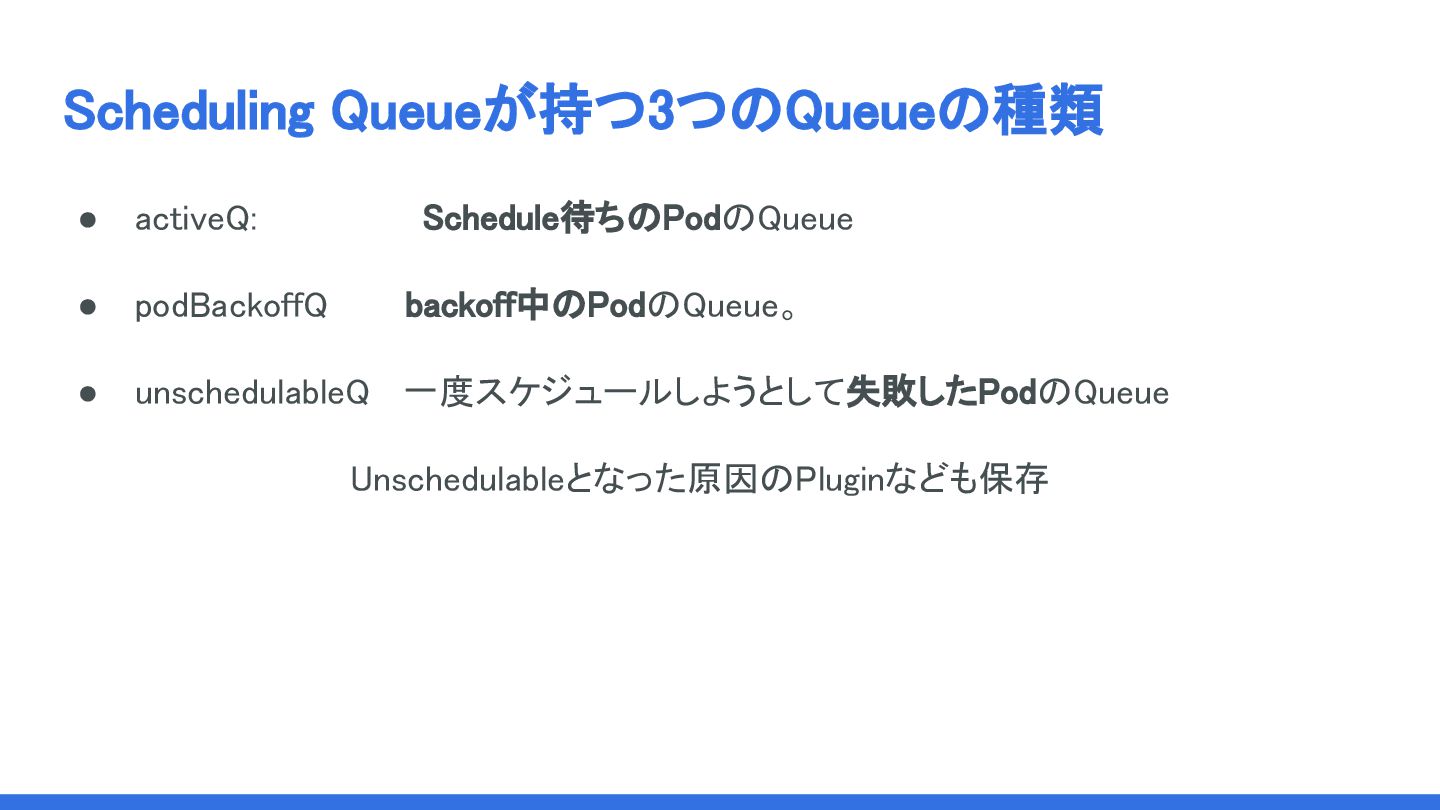

  16. Scheduling Queueが持つ3つのQueueの種類
 • activeQ: Schedule待ちのPodのQueue
 • podBackoffQ backoff中のPodのQueue。
 • unschedulableQ

    一度スケジュールしようとして失敗したPodのQueue
          Unschedulableとなった原因のPluginなども保存

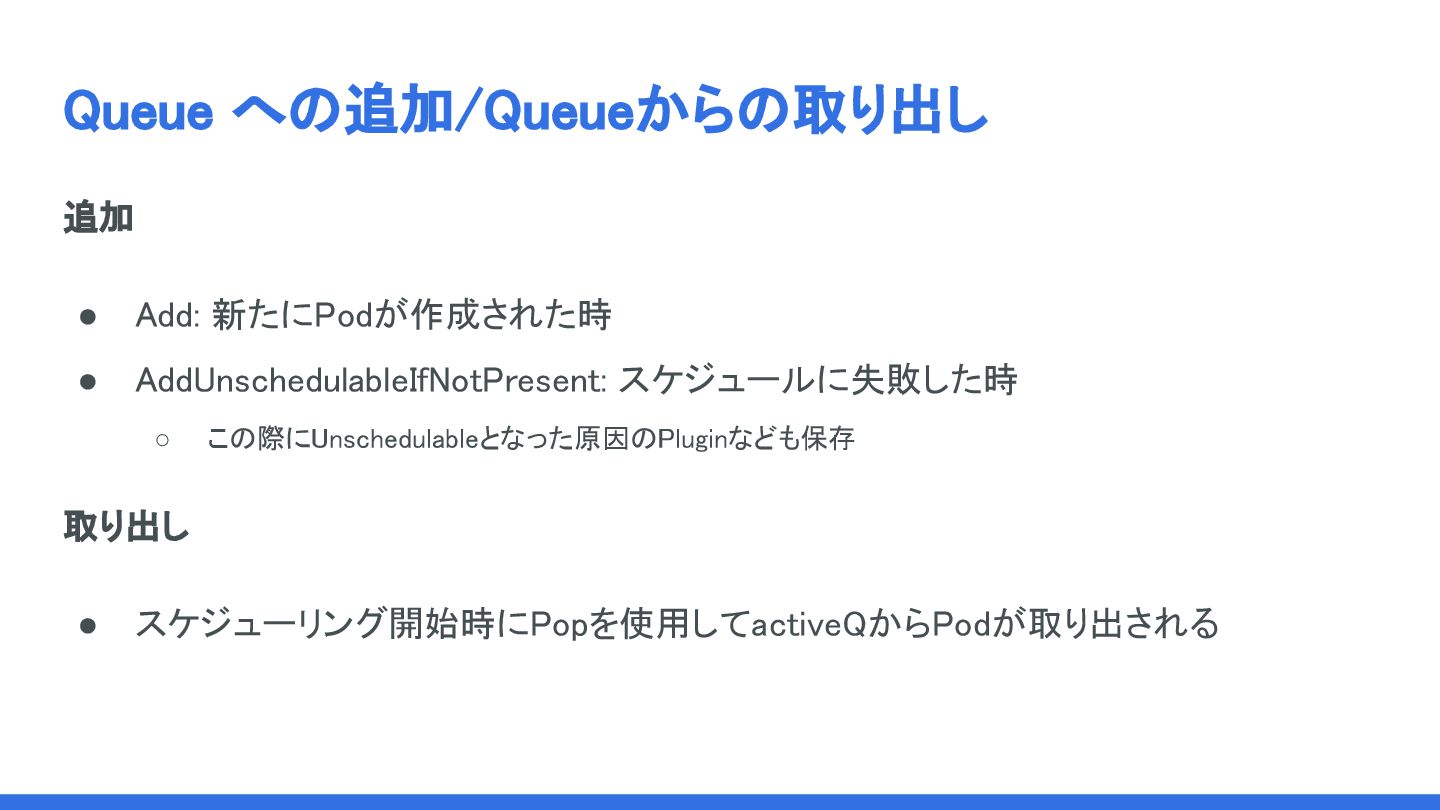

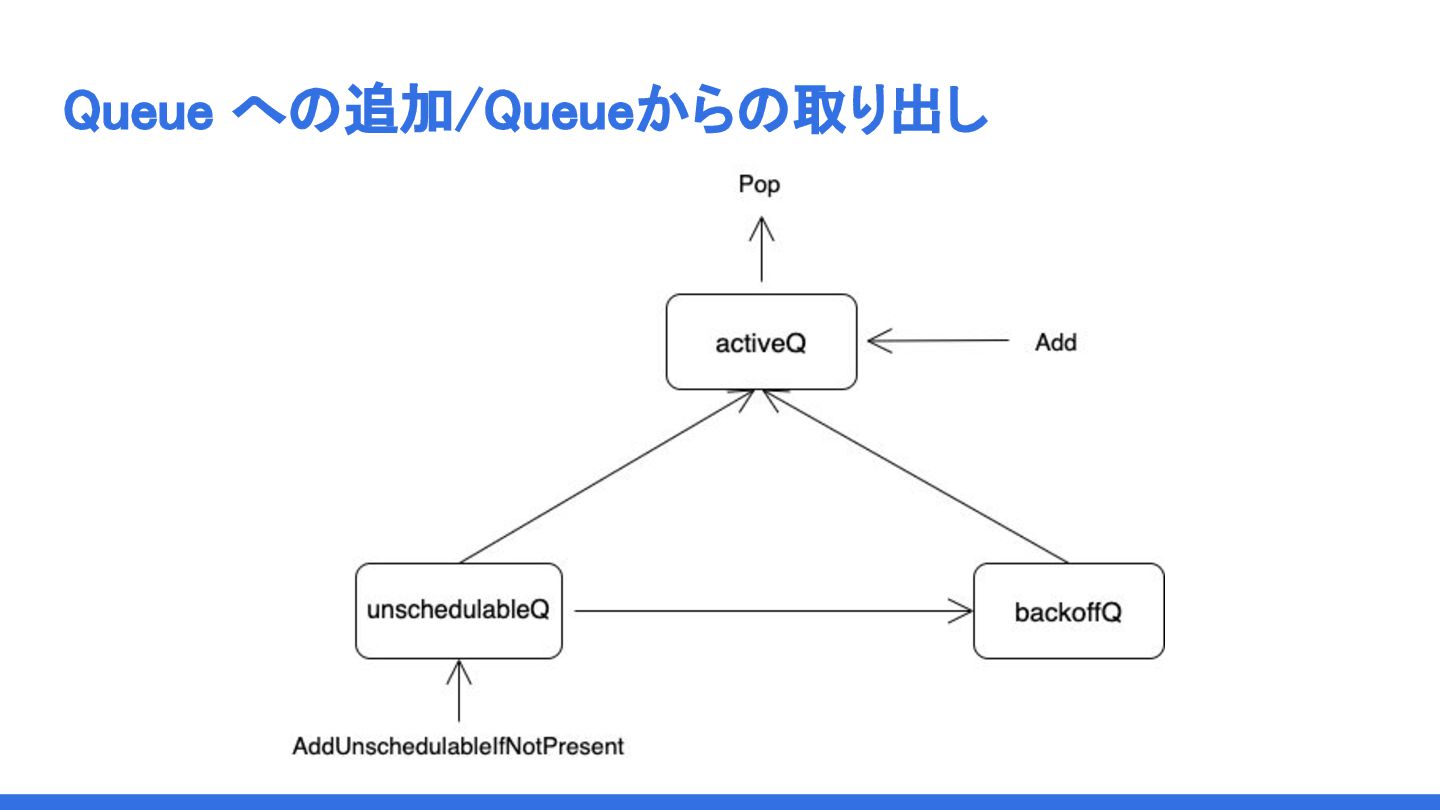

  17. Queue への追加/Queueからの取り出し
 追加
 • Add: 新たにPodが作成された時
 • AddUnschedulableIfNotPresent: スケジュールに失敗した時
 ◦

    この際にUnschedulableとなった原因のPluginなども保存

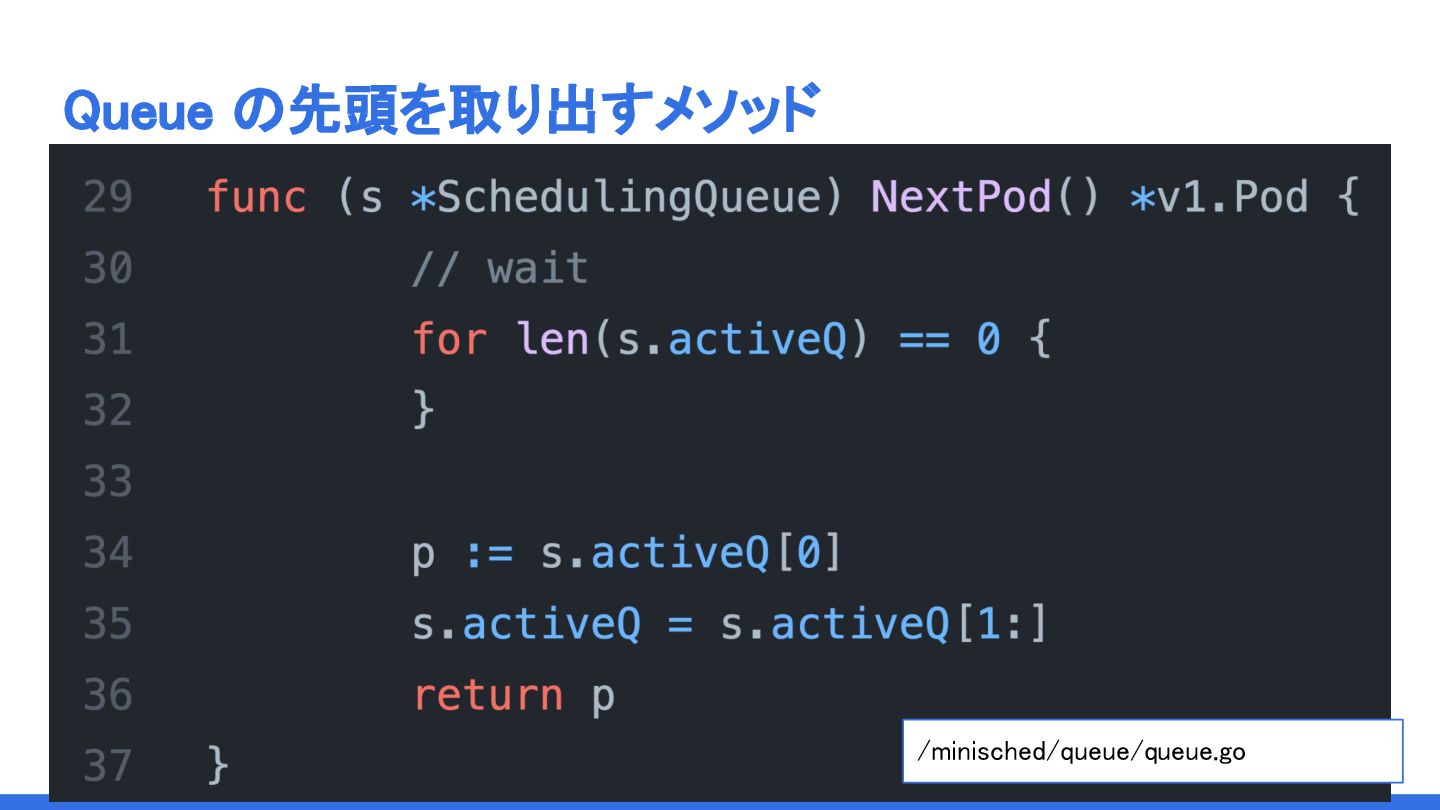

 取り出し
 • スケジューリング開始時にPopを使用してactiveQからPodが取り出される

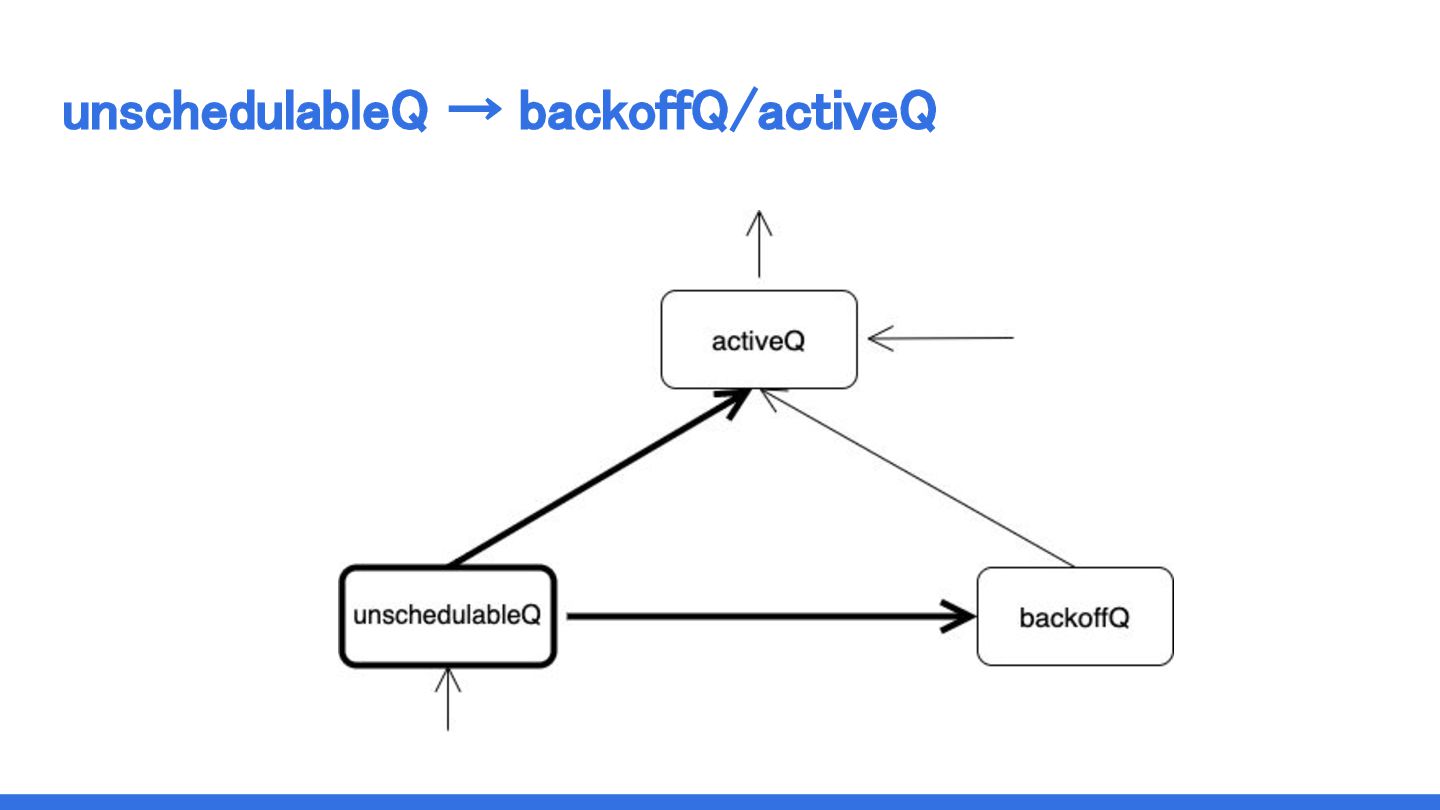

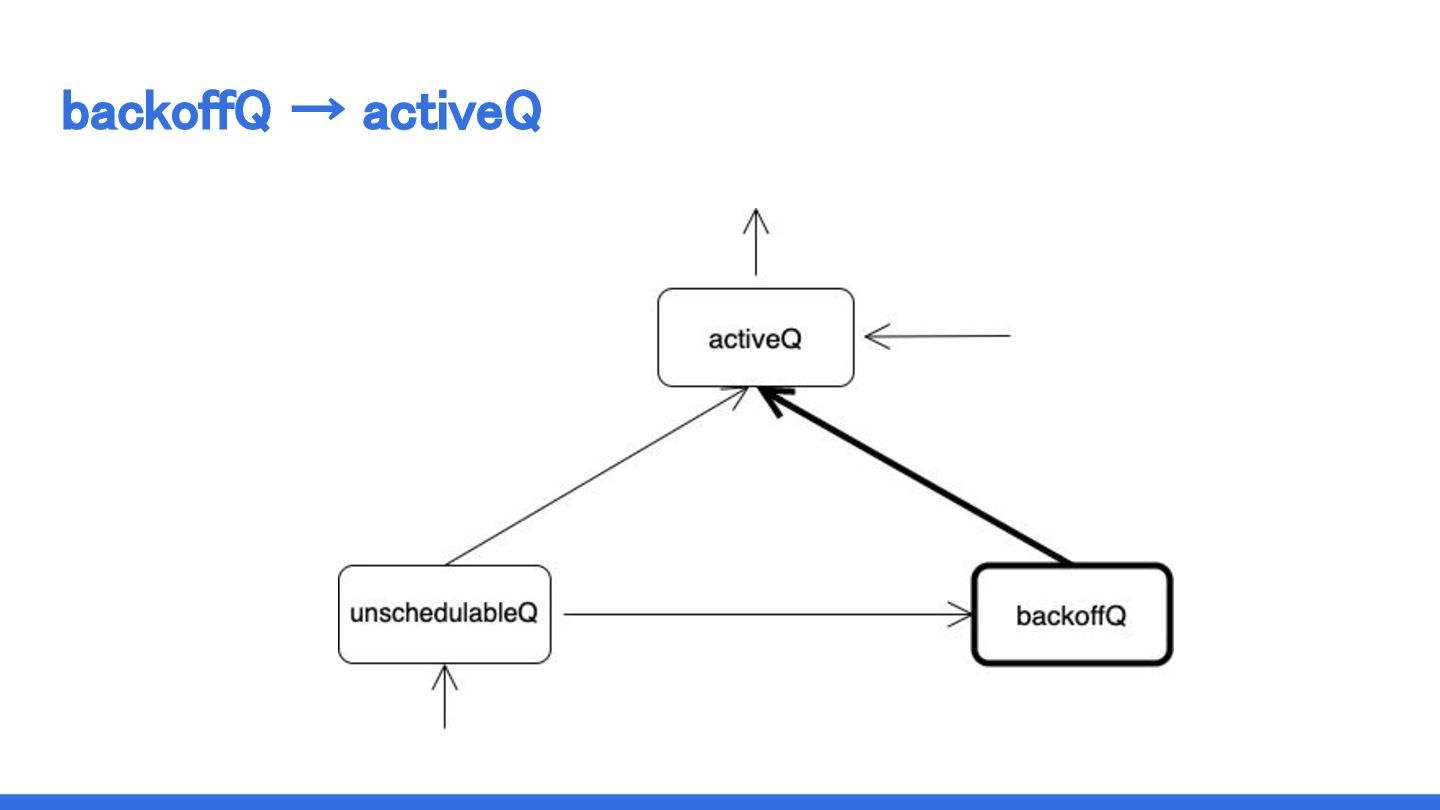

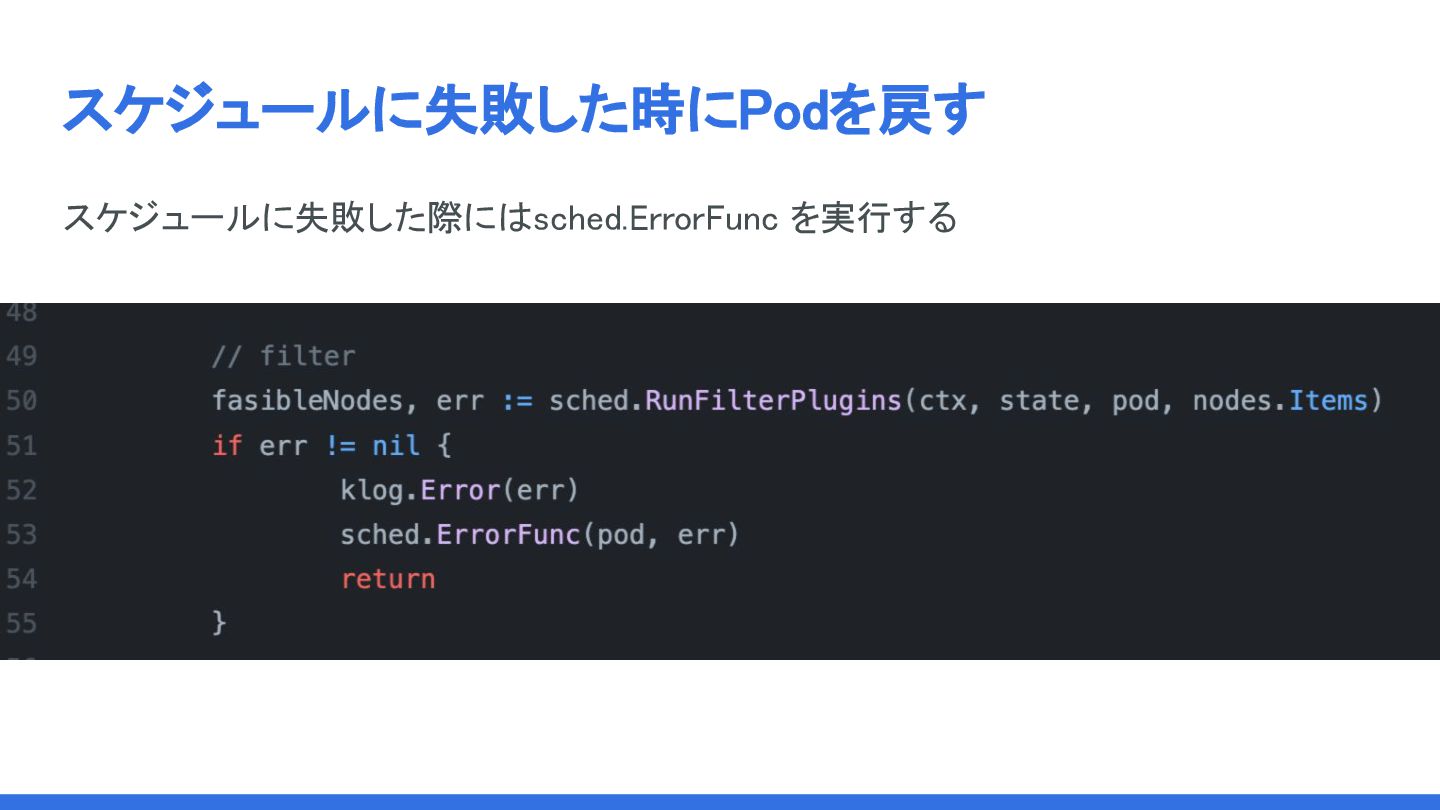

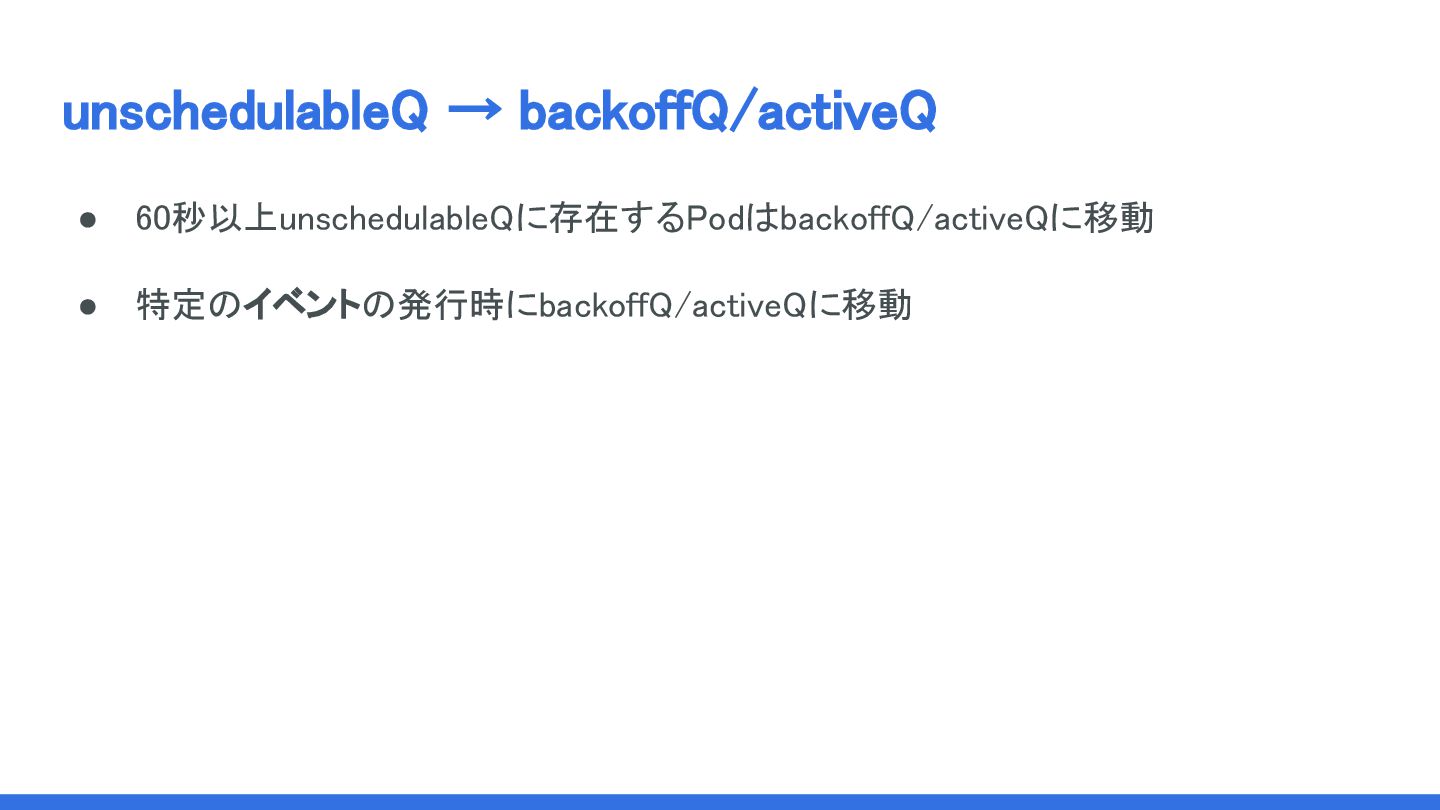

  18. unschedulableQ → backoffQ/activeQ

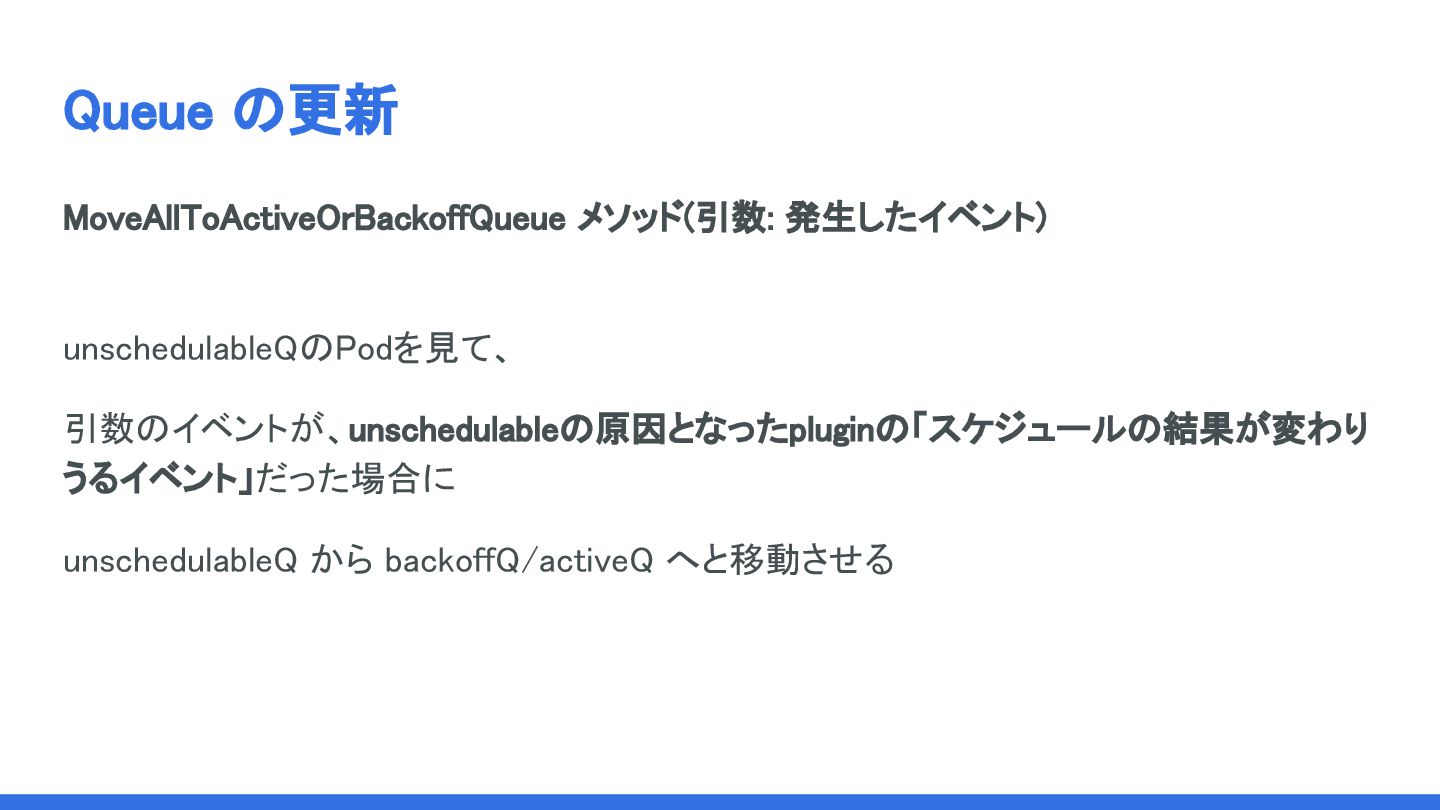

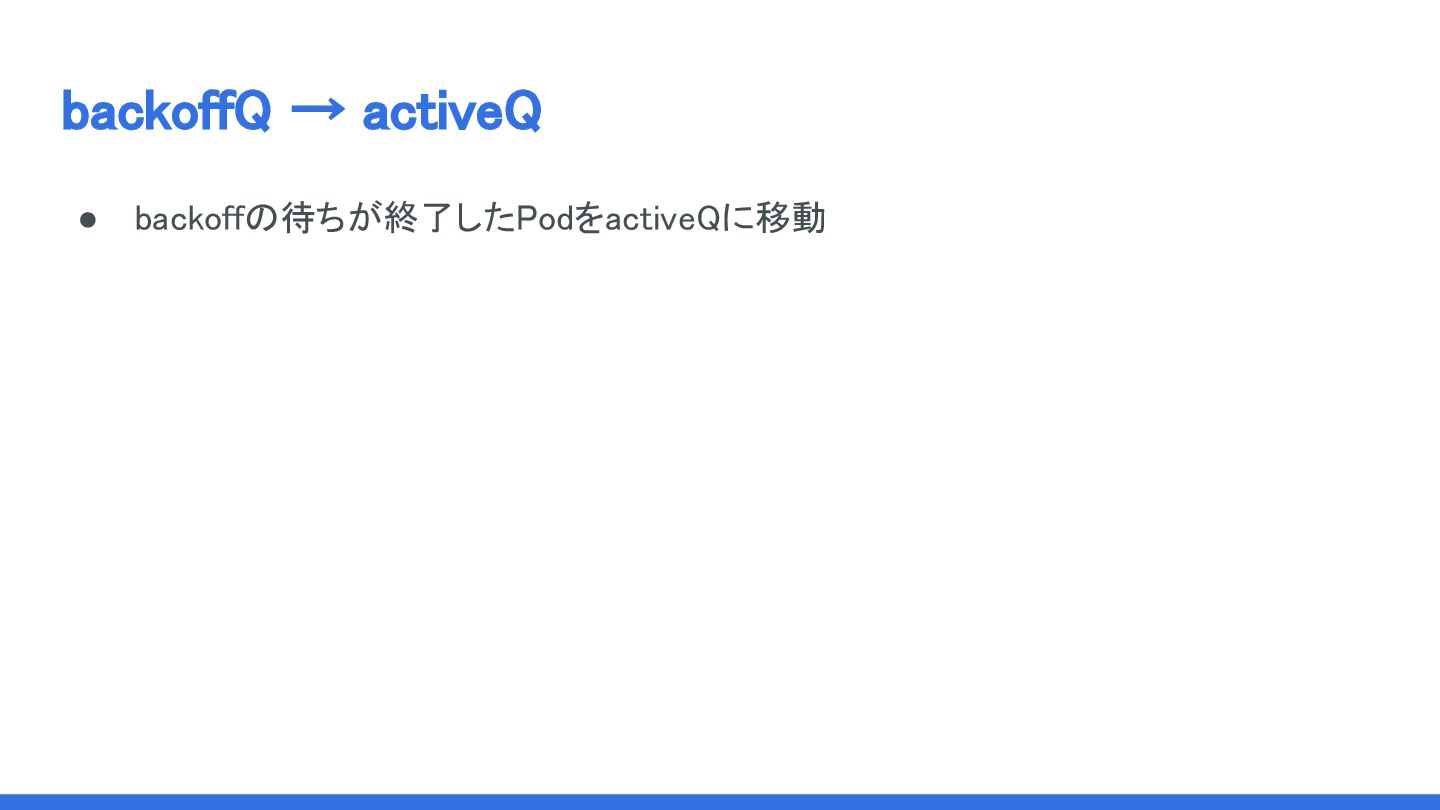

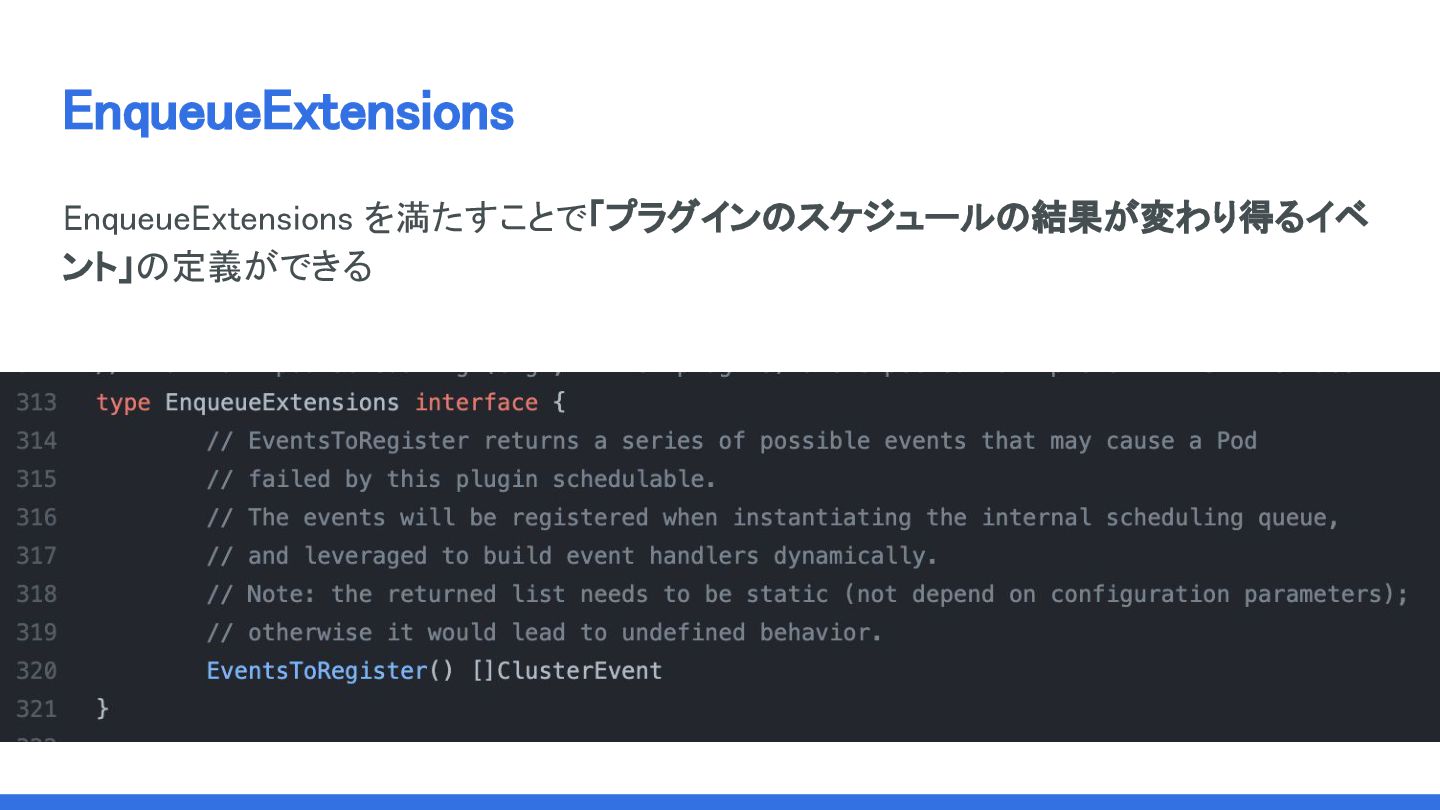

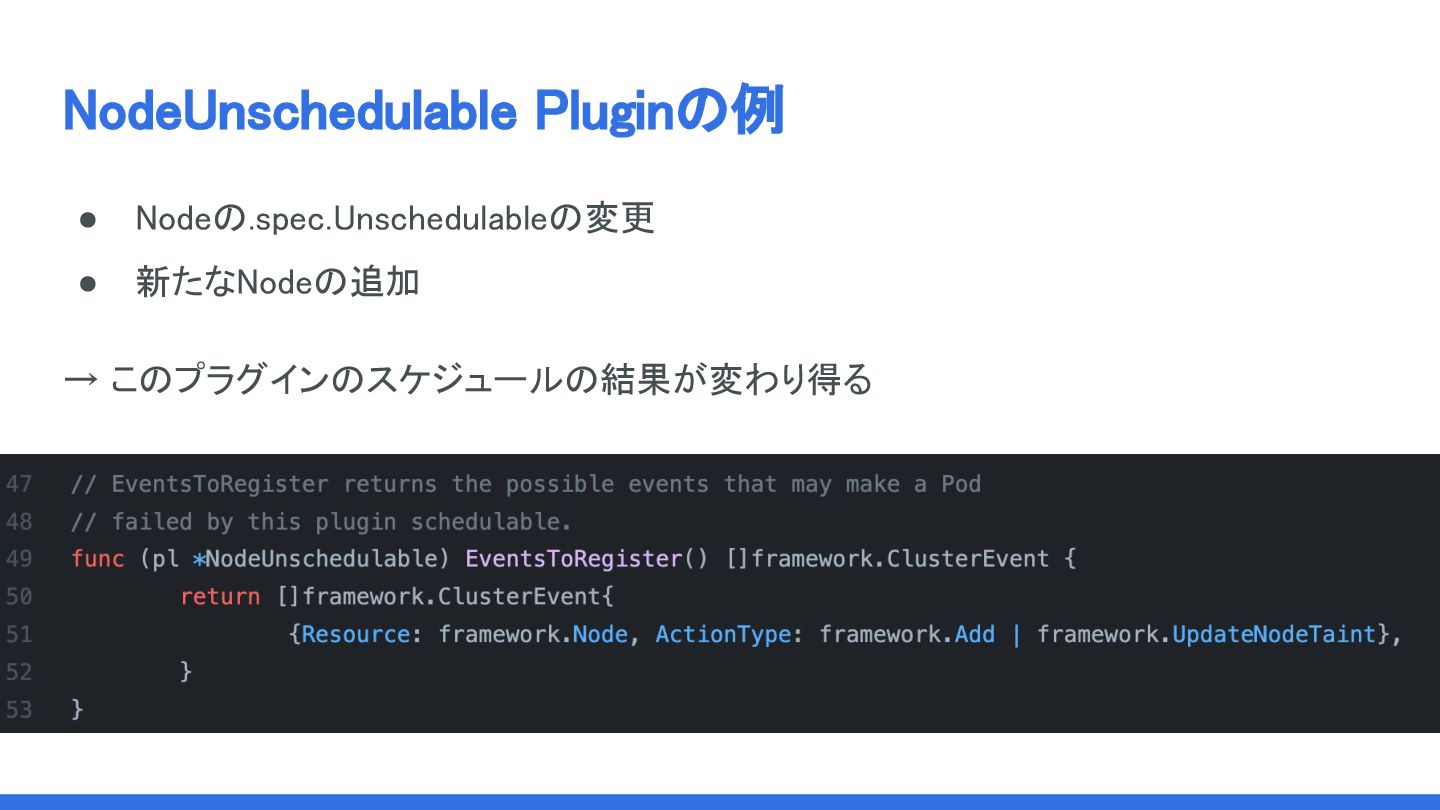

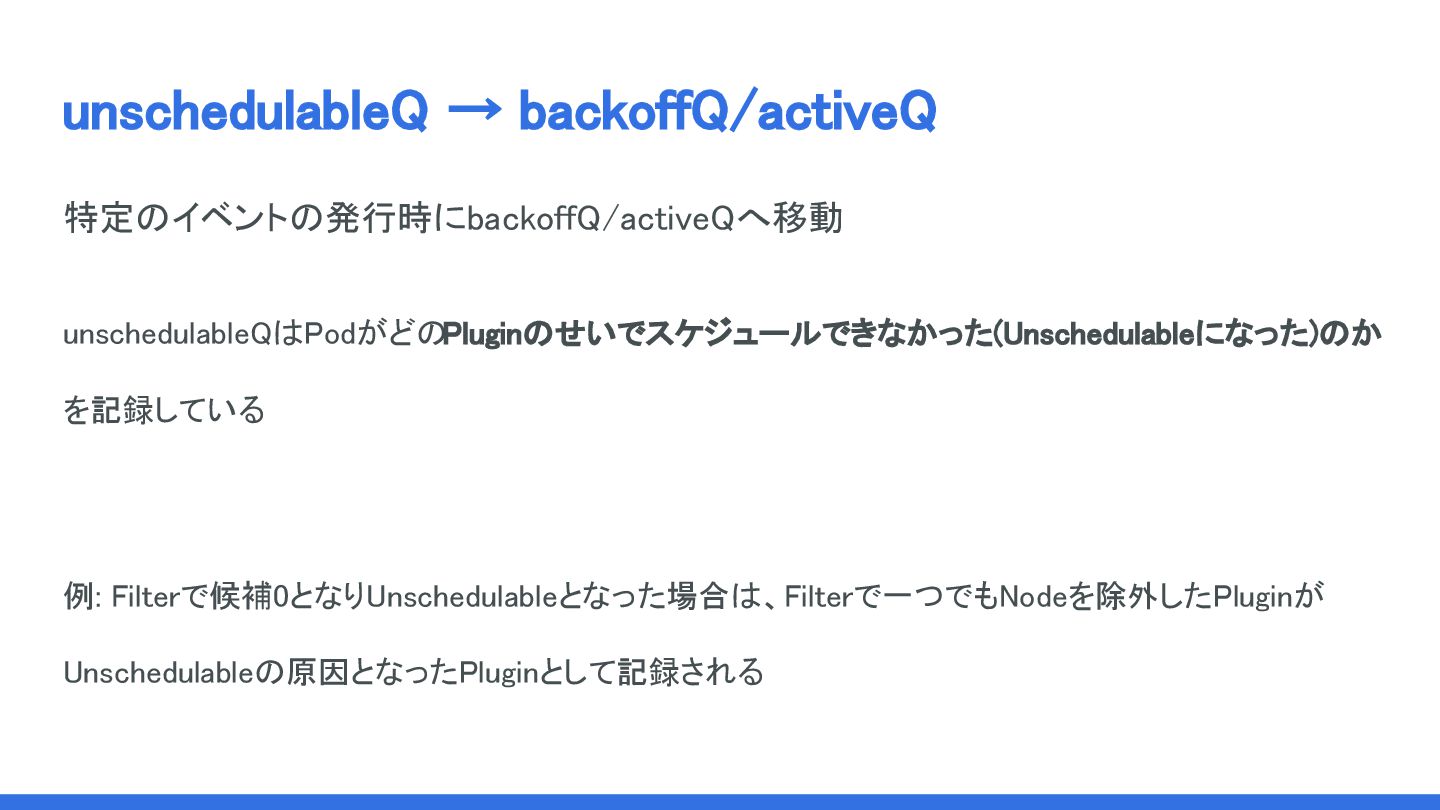

 特定のイベントの発行時にbackoffQ/activeQへ移動
 unschedulableQはPodがどのPluginのせいでスケジュールできなかった(Unschedulableになった)のか を記録している

 例:

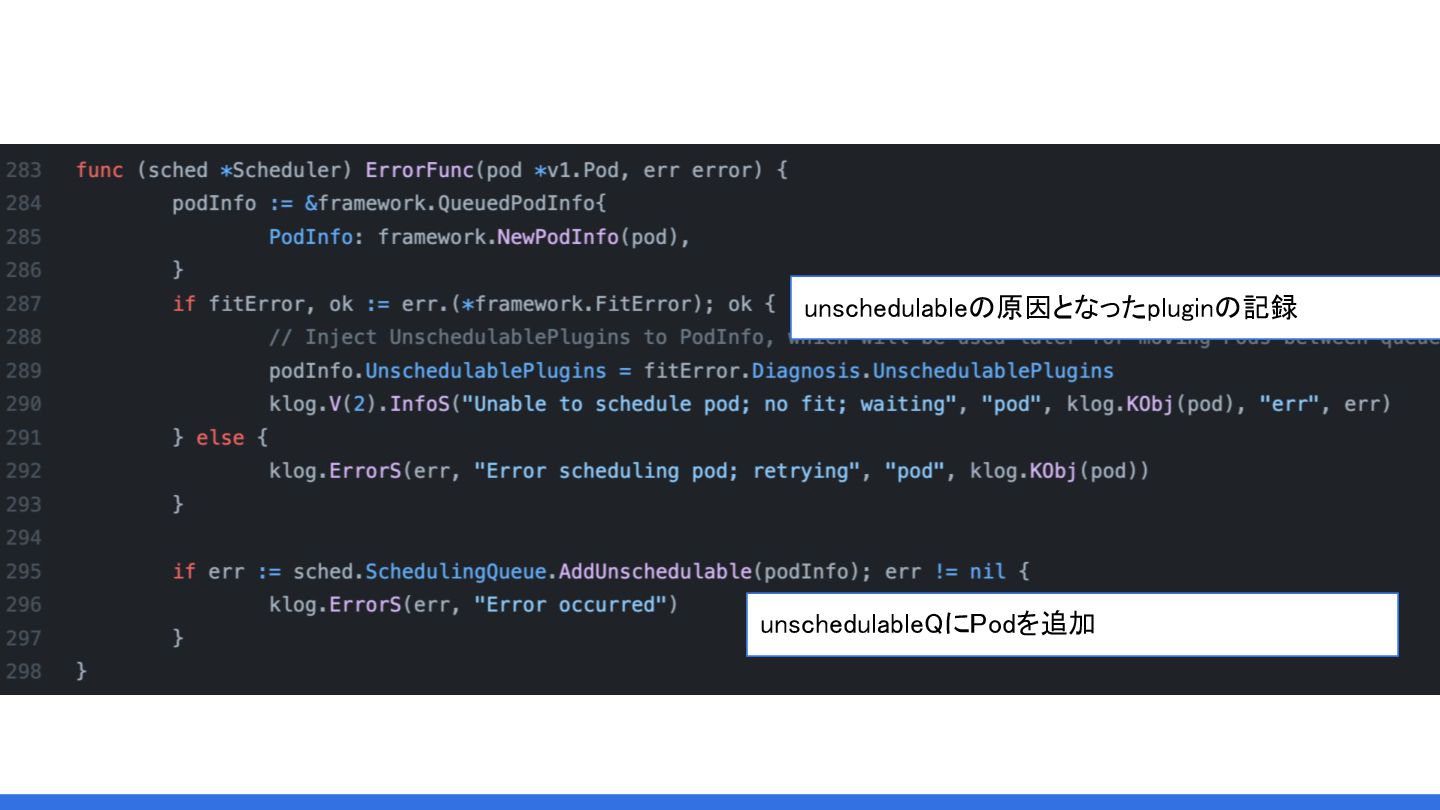

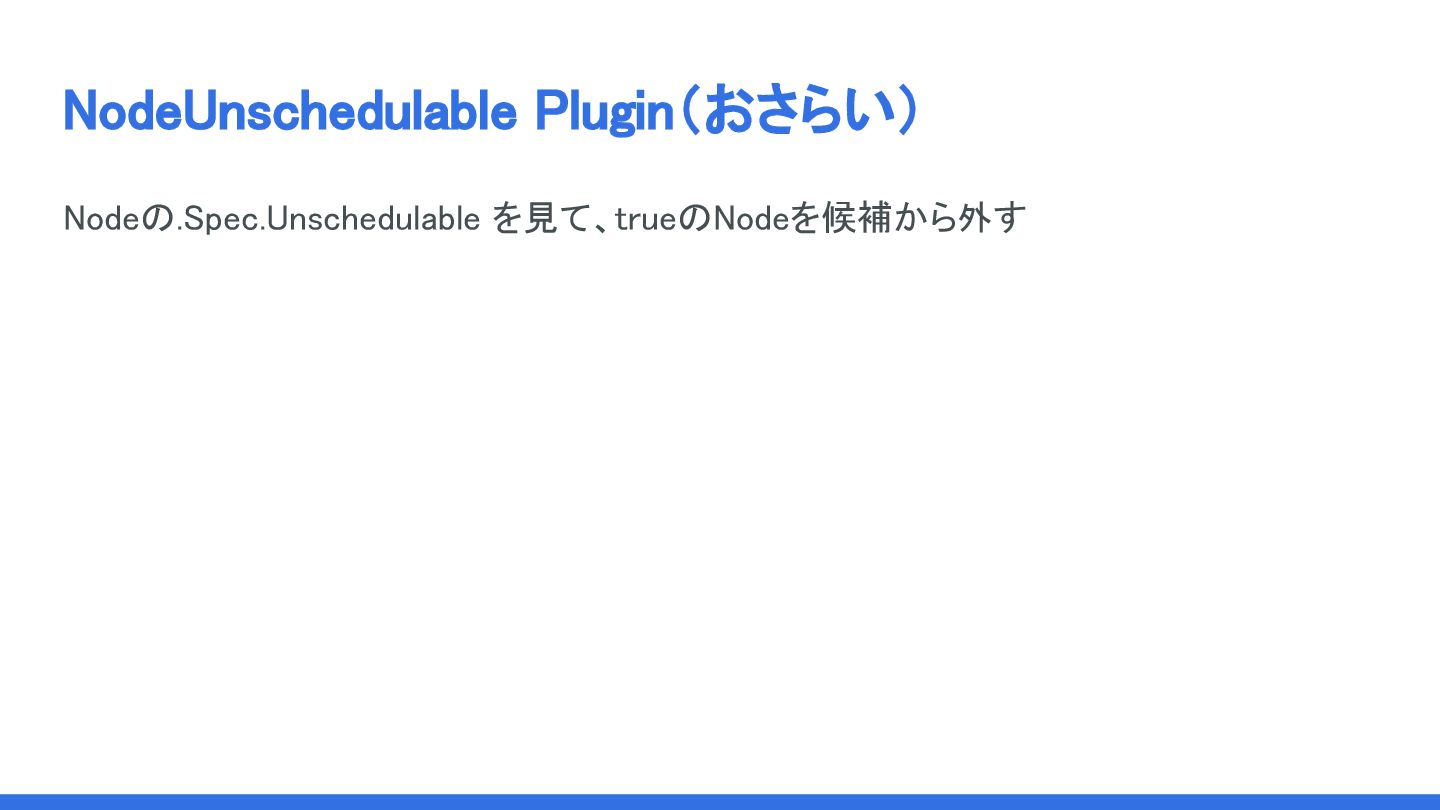

    Filterで候補0となりUnschedulableとなった場合は、Filterで一つでもNodeを除外したPluginが Unschedulableの原因となったPluginとして記録される

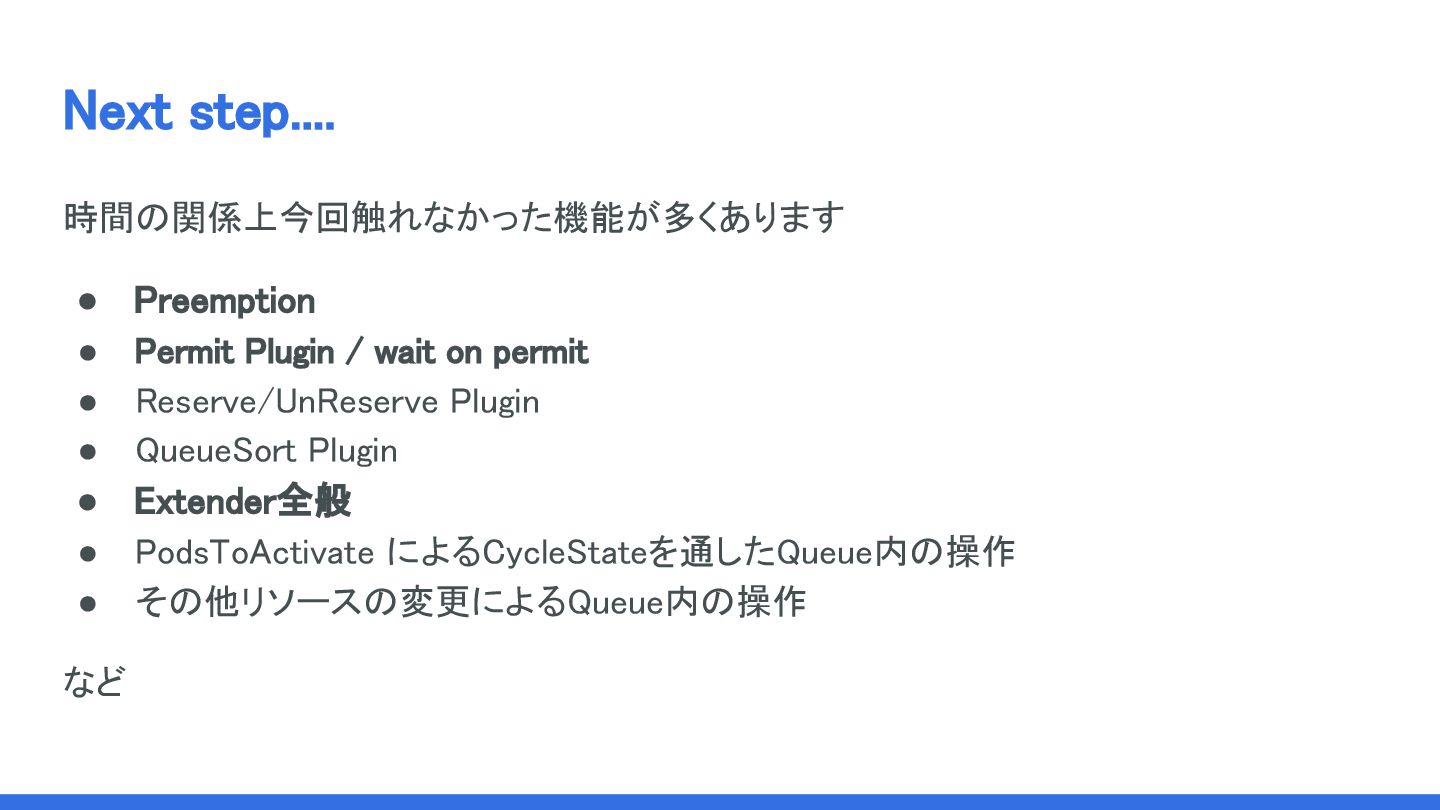

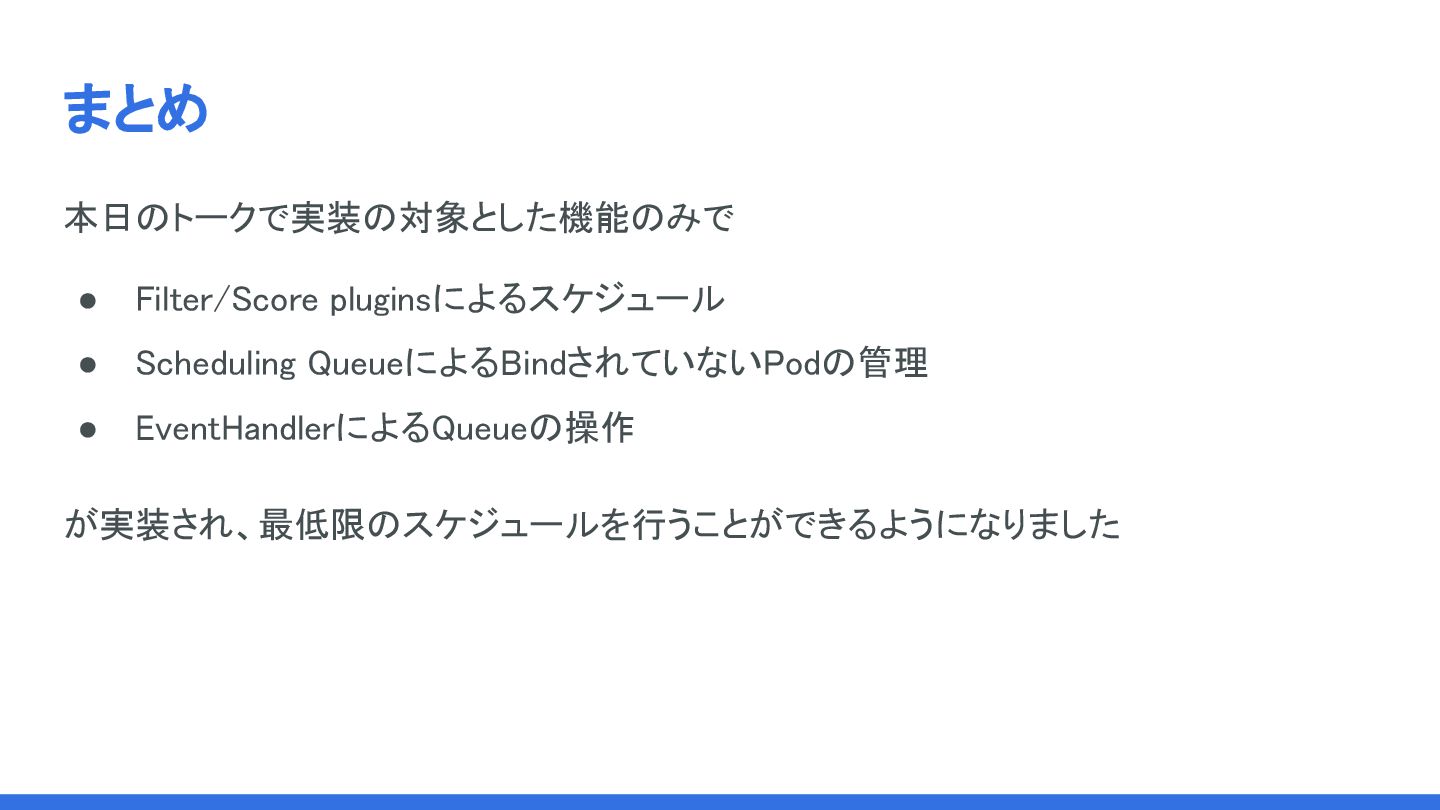

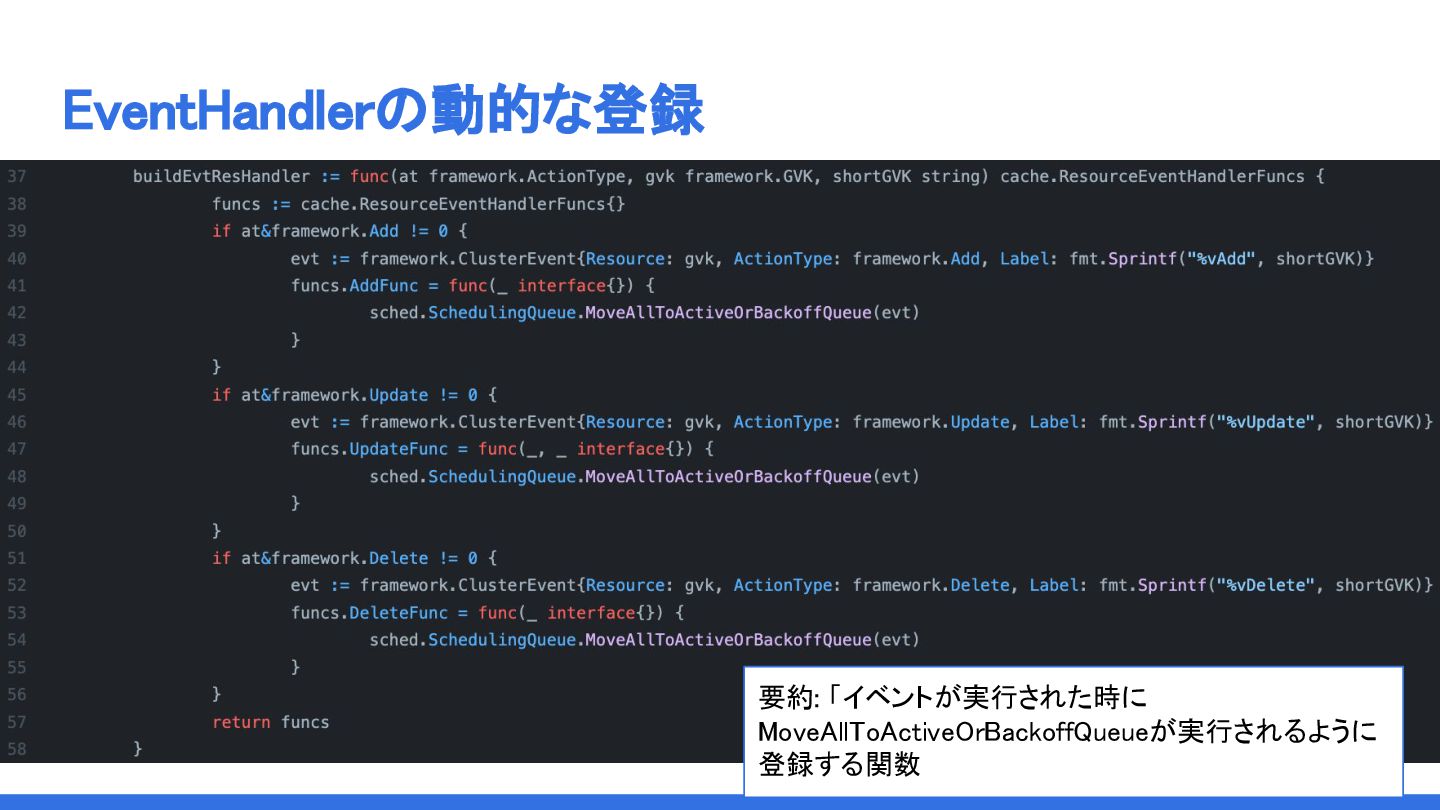

  19. Next step....
 時間の関係上今回触れなかった機能が多くあります
 • Preemption
 • Permit Plugin / wait

    on permit
 • Reserve/UnReserve Plugin
 • QueueSort Plugin
 • Extender全般
 • PodsToActivate によるCycleStateを通したQueue内の操作
 • その他リソースの変更によるQueue内の操作
 など
