【swonet.conf_ 2026】SC1-02_トポロジー図の歩き方

ネットワークトポロジー図は、どんなネットワークにも必ずあるものだと思います。このセッションでは、ShowNetで使用されているトポロジー図についての紹介と、トポロジー図を書く上でのノウハウやどのように書いた方がネットワーク運用者、設計者がスムースにネットワーク運用できるのかを解説していきます。

SPEAKER
ShowNet NOCチームメンバー　ジェネラリスト
渡邊 貴之（日本ヒューレット・パッカード）

Transcript

1. トポロジー図の歩き方 Shownet.conf_2026 ShowNet NOC チームメンバー 渡邊 貴之 1

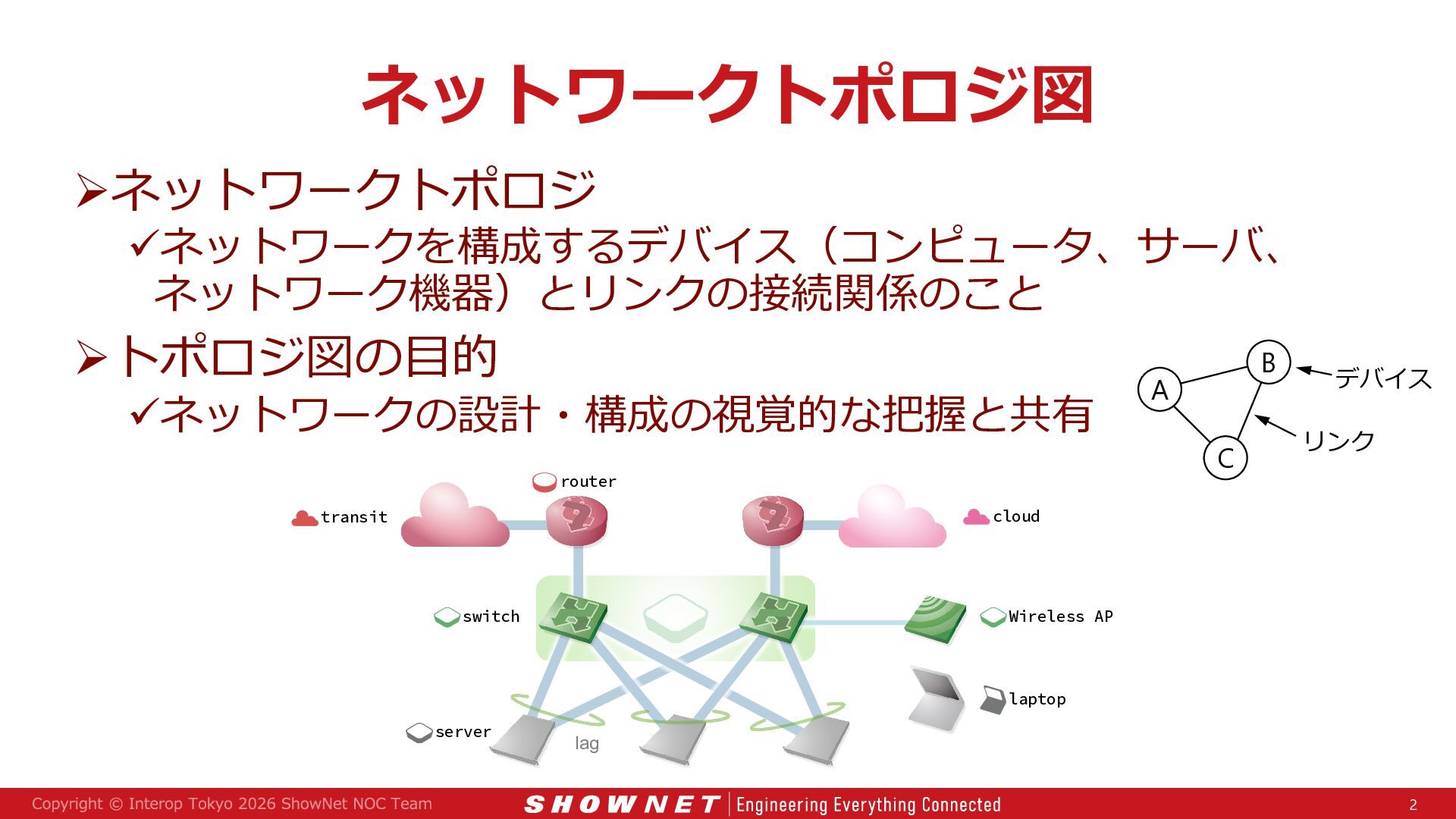

2. ネットワークトポロジ図 ネットワークトポロジ ネットワークを構成するデバイス（コンピュータ、サーバ、 ネットワーク機器）とリンクの接続関係のこと トポロジ図の目的 ネットワークの設計・構成の視覚的な把握と共有 router B A C デバイス リンク cloud transit switch Wireless AP laptop server lag 2

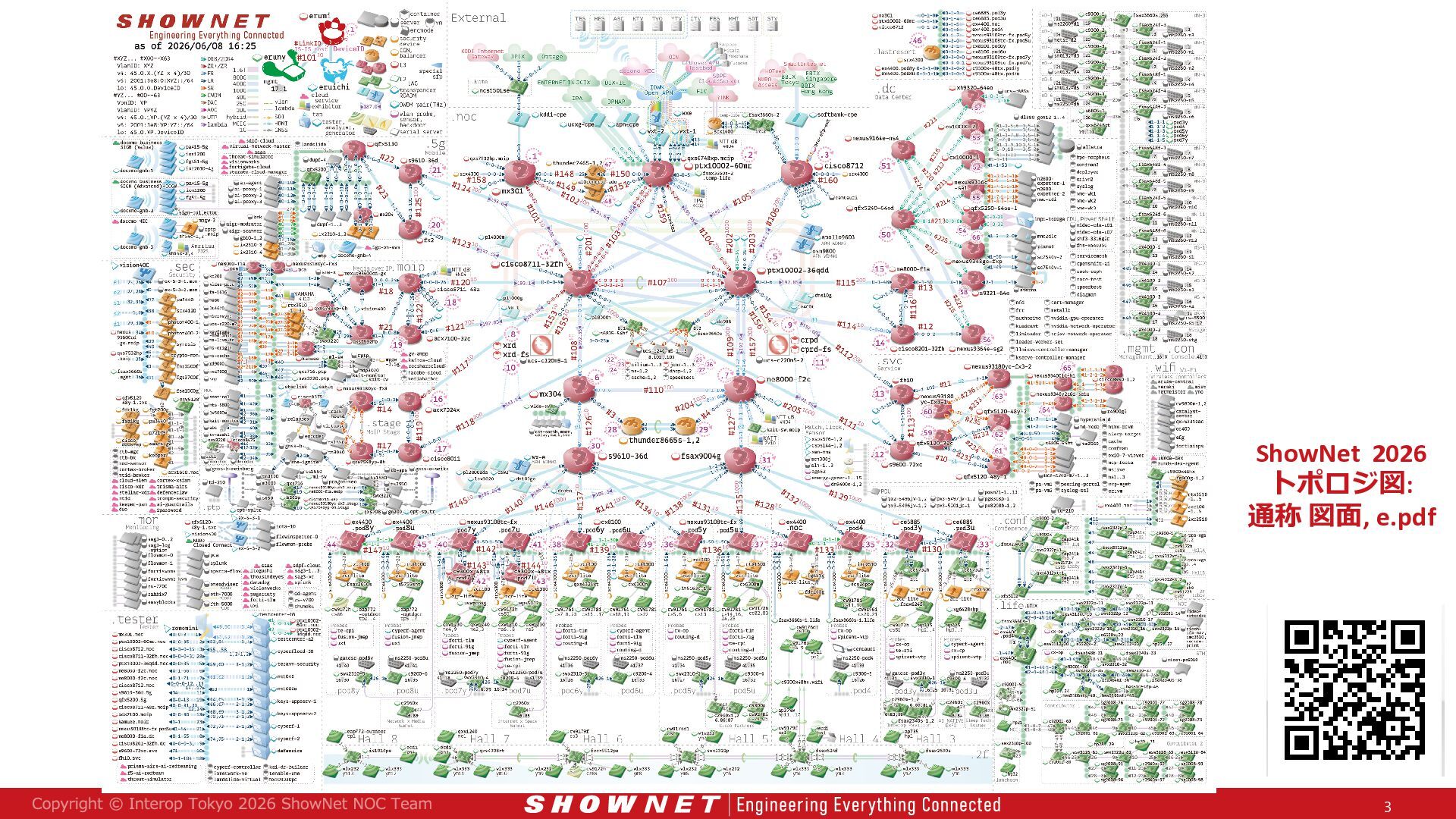

3. ShowNet 2026 トポロジ図: 通称 図面, e.pdf 3

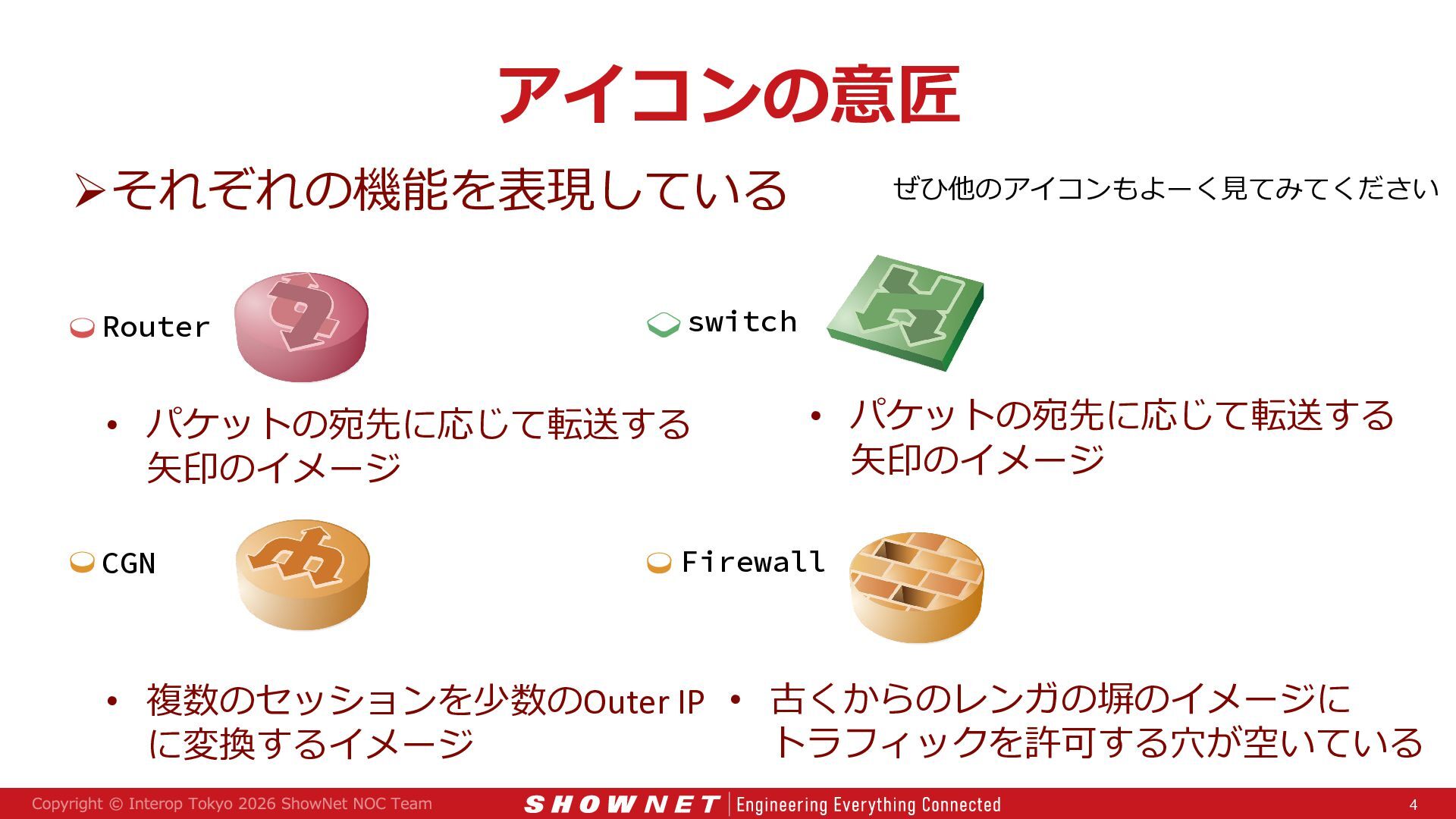

4. アイコンの意匠 それぞれの機能を表現している Router switch • パケットの宛先に応じて転送する 矢印のイメージ CGN ぜひ他のアイコンもよーく見てみてください • パケットの宛先に応じて転送する 矢印のイメージ Firewall • 複数のセッションを少数のOuter IP • 古くからのレンガの塀のイメージに トラフィックを許可する穴が空いている に変換するイメージ 4

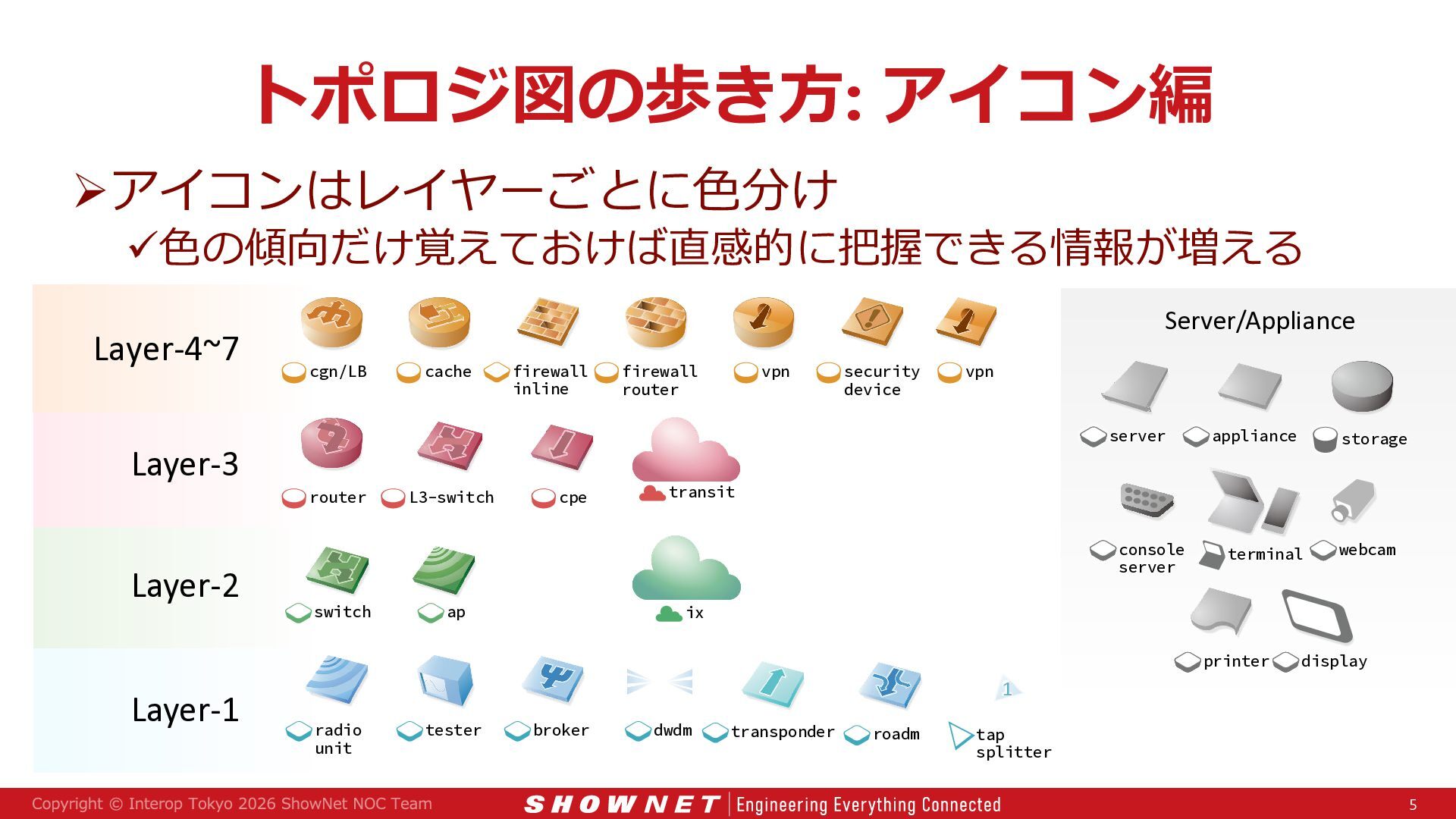

5. トポロジ図の歩き方: アイコン編 アイコンはレイヤーごとに色分け 色の傾向だけ覚えておけば直感的に把握できる情報が増える Layer-4~7 Layer-3 Layer-2 Layer-1 Server/Appliance cgn/LB cache firewall inline firewall router vpn security device vpn server router L3-switch cpe ap tester terminal webcam ix 1 radio unit storage transit console server switch appliance broker dwdm transponder roadm printer display tap splitter 5

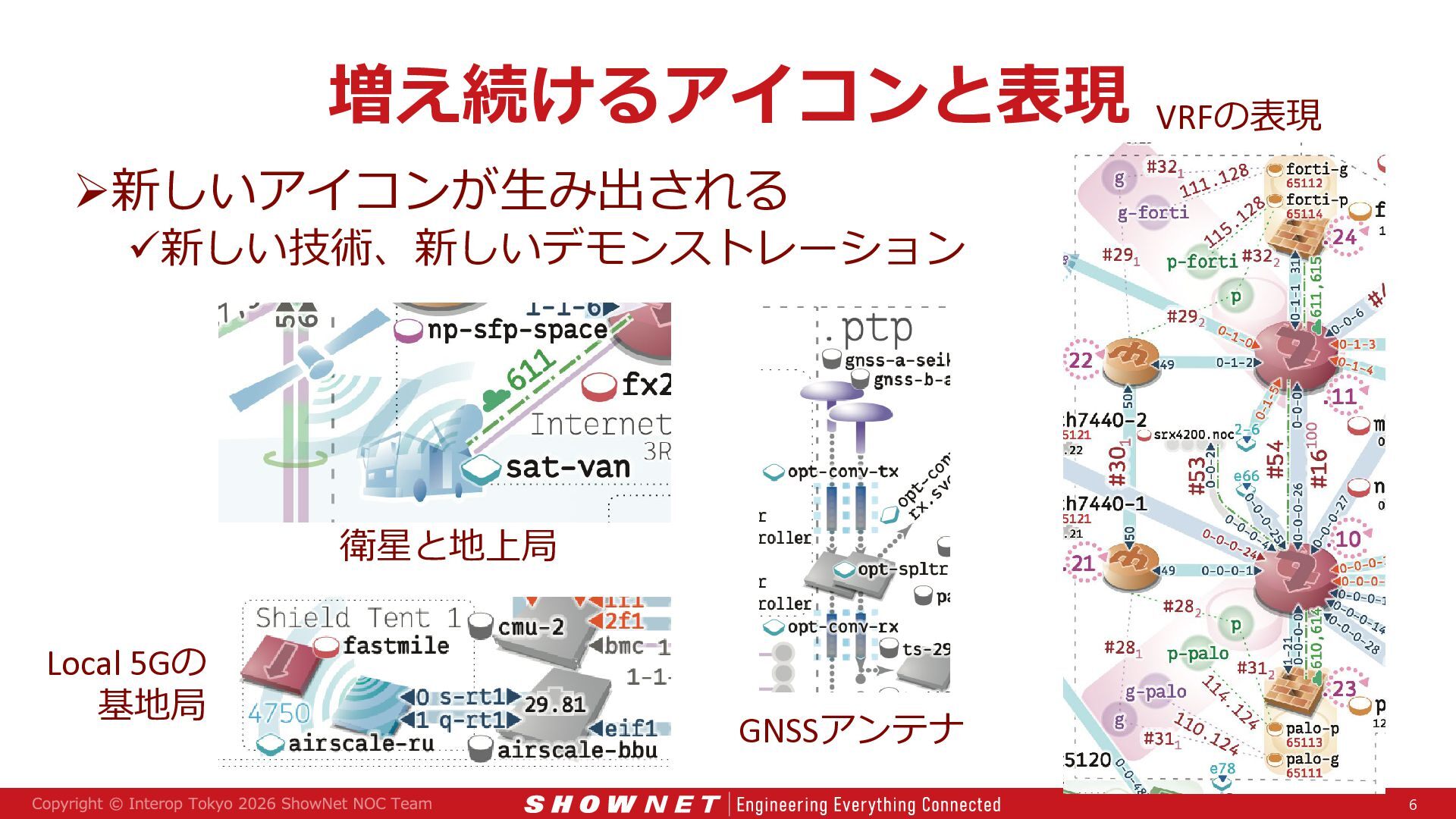

6. 増え続けるアイコンと表現 VRFの表現 新しいアイコンが生み出される 新しい技術、新しいデモンストレーション 衛星と地上局 Local 5Gの 基地局 GNSSアンテナ 6

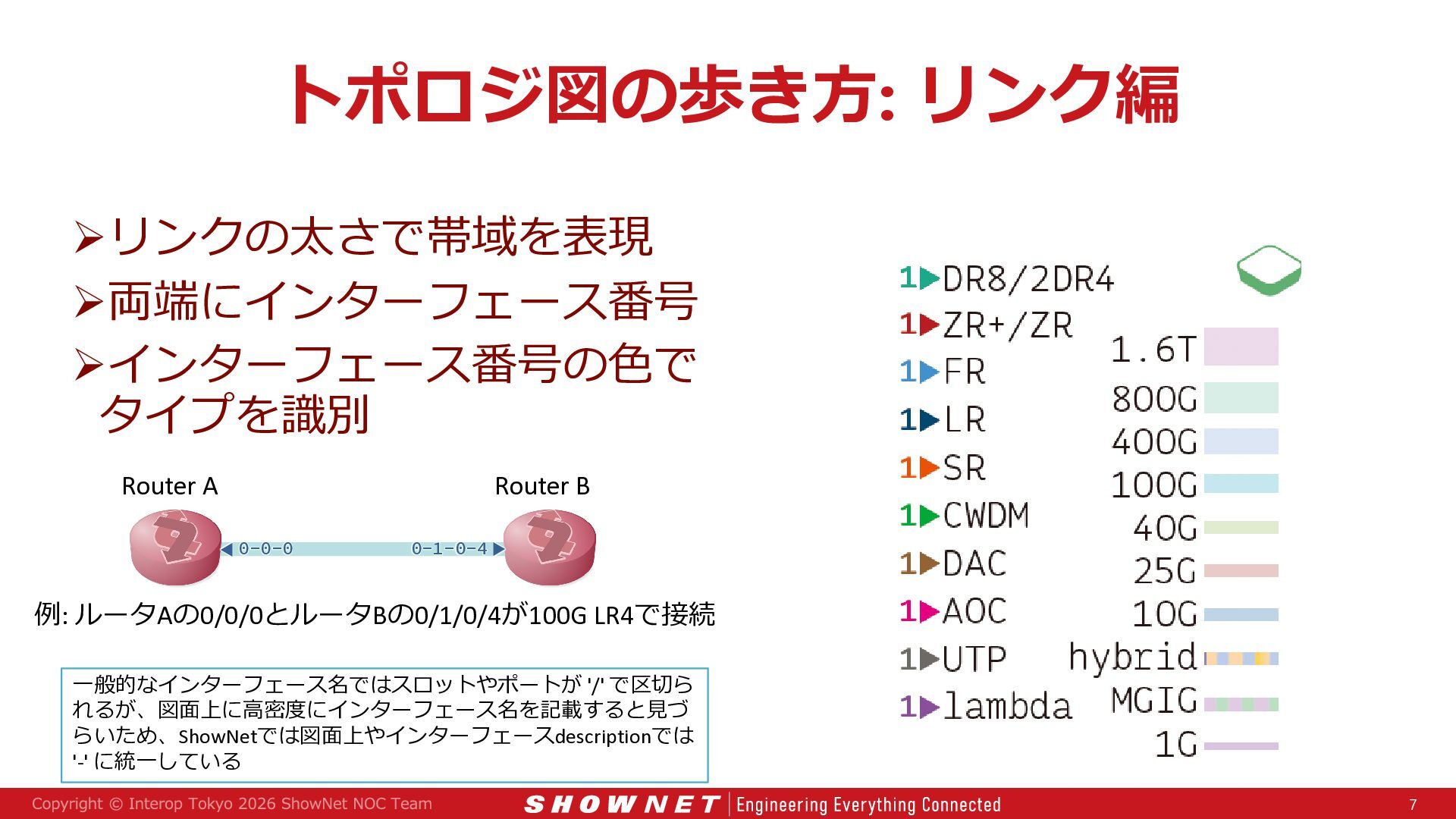

7. トポロジ図の歩き方: リンク編 リンクの太さで帯域を表現 両端にインターフェース番号 インターフェース番号の色で タイプを識別 Router A Router B ▲ 0-1-0-4 ▲ 0-0-0 例: ルータAの0/0/0とルータBの0/1/0/4が100G LR4で接続 一般的なインターフェース名ではスロットやポートが '/' で区切ら れるが、図面上に高密度にインターフェース名を記載すると見づ らいため、ShowNetでは図面上やインターフェースdescriptionでは '-' に統一している 7

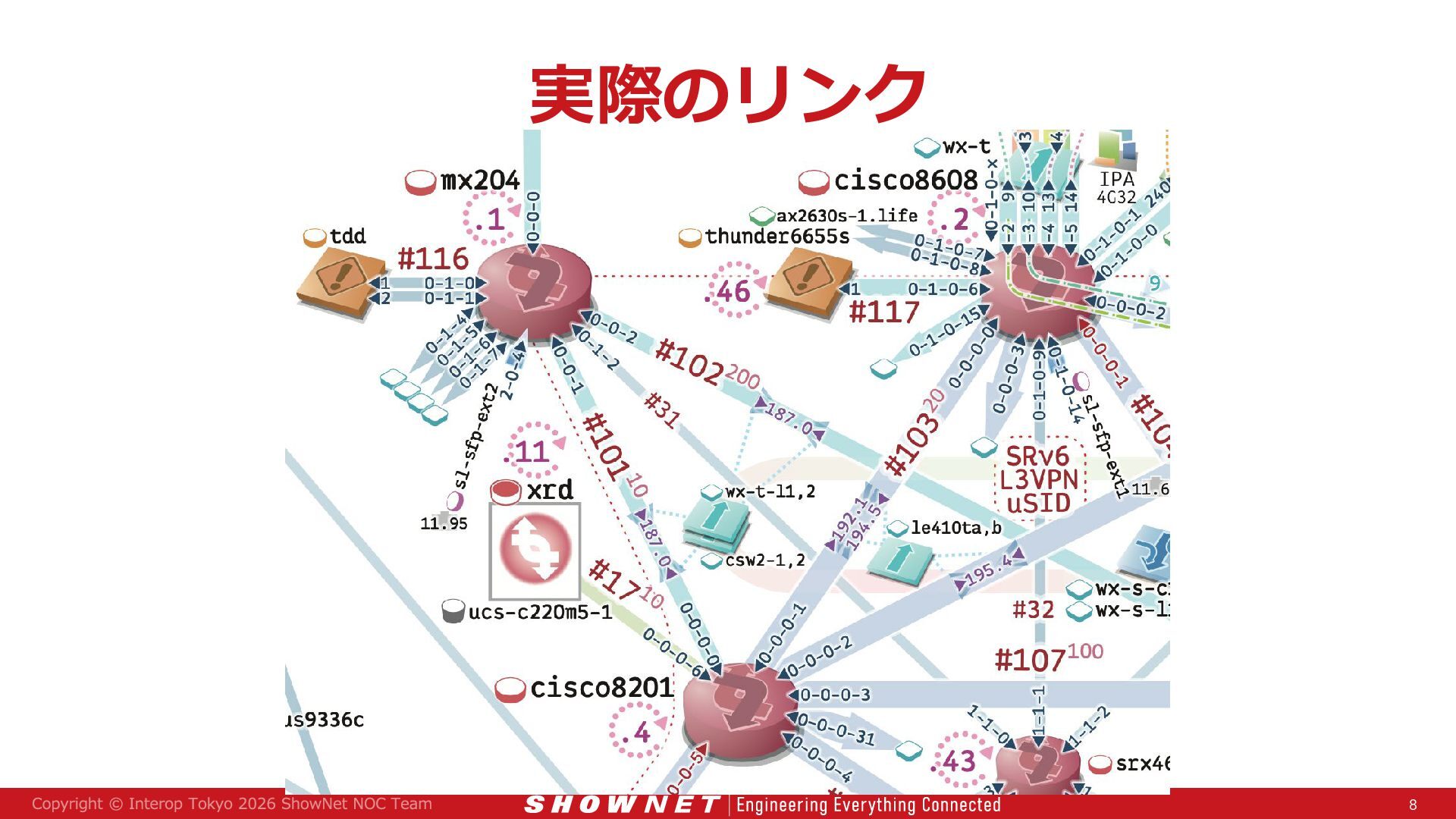

8. 実際のリンク 8

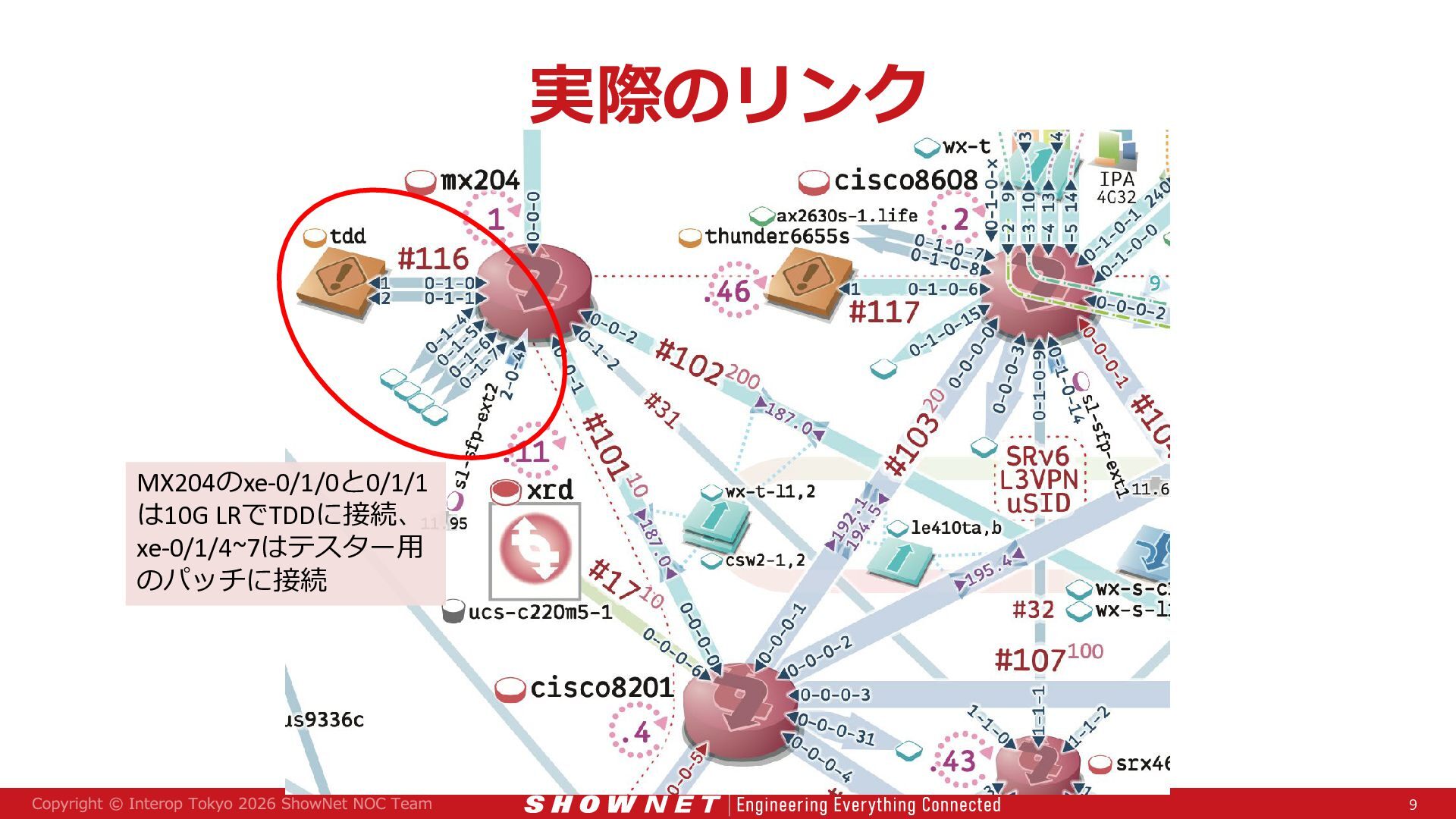

9. 実際のリンク MX204のxe-0/1/0と0/1/1 は10G LRでTDDに接続、 xe-0/1/4~7はテスター用 のパッチに接続 9

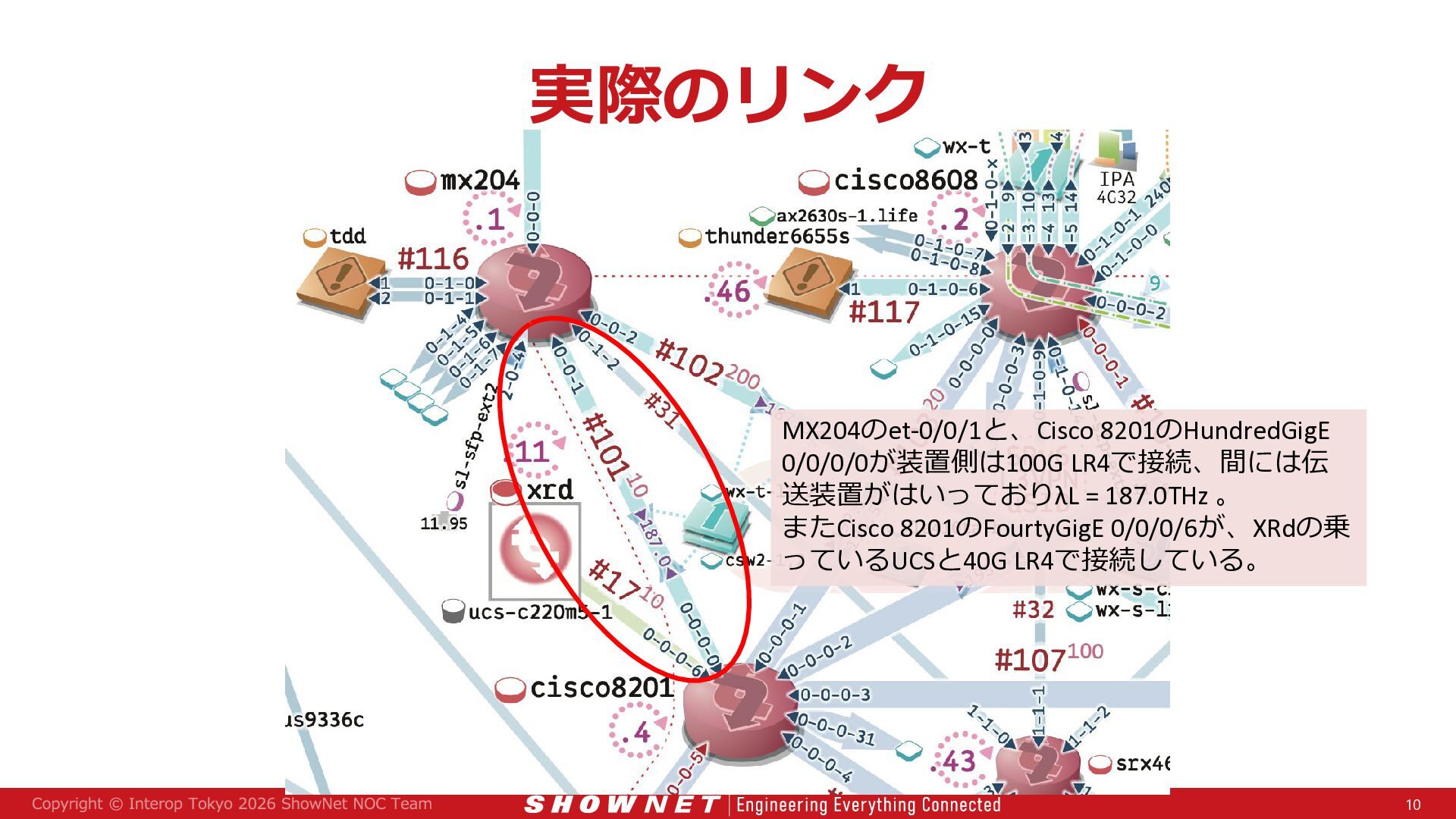

10. 実際のリンク MX204のet-0/0/1と、Cisco 8201のHundredGigE 0/0/0/0が装置側は100G LR4で接続、間には伝 送装置がはいっておりλL = 187.0THz 。 またCisco 8201のFourtyGigE 0/0/0/6が、XRdの乗 っているUCSと40G LR4で接続している。 10

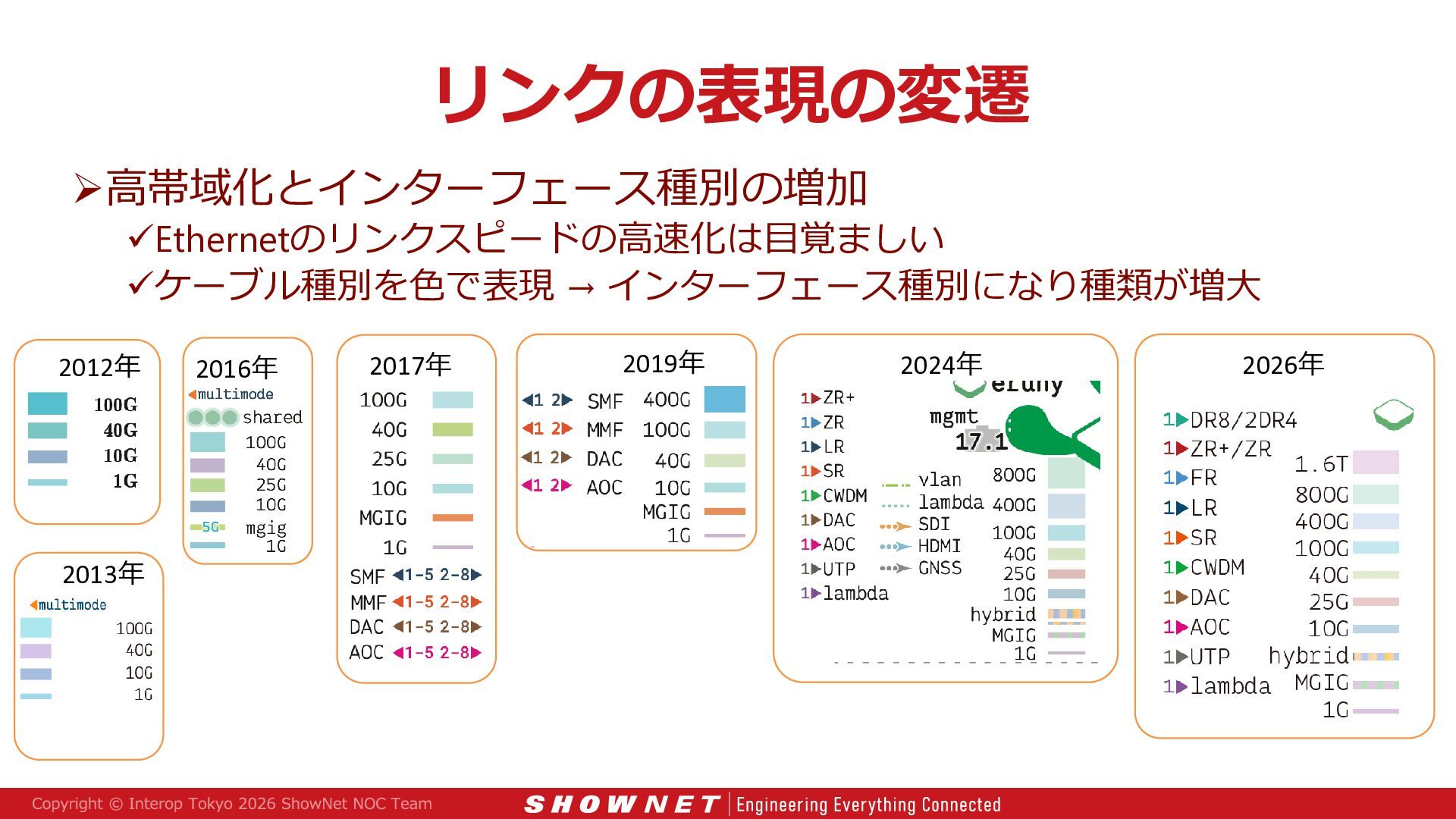

11. リンクの表現の変遷 高帯域化とインターフェース種別の増加 Ethernetのリンクスピードの高速化は目覚ましい ケーブル種別を色で表現 → インターフェース種別になり種類が増大 2012年 2013年 2016年 2017年 2019年 2024年 2026年

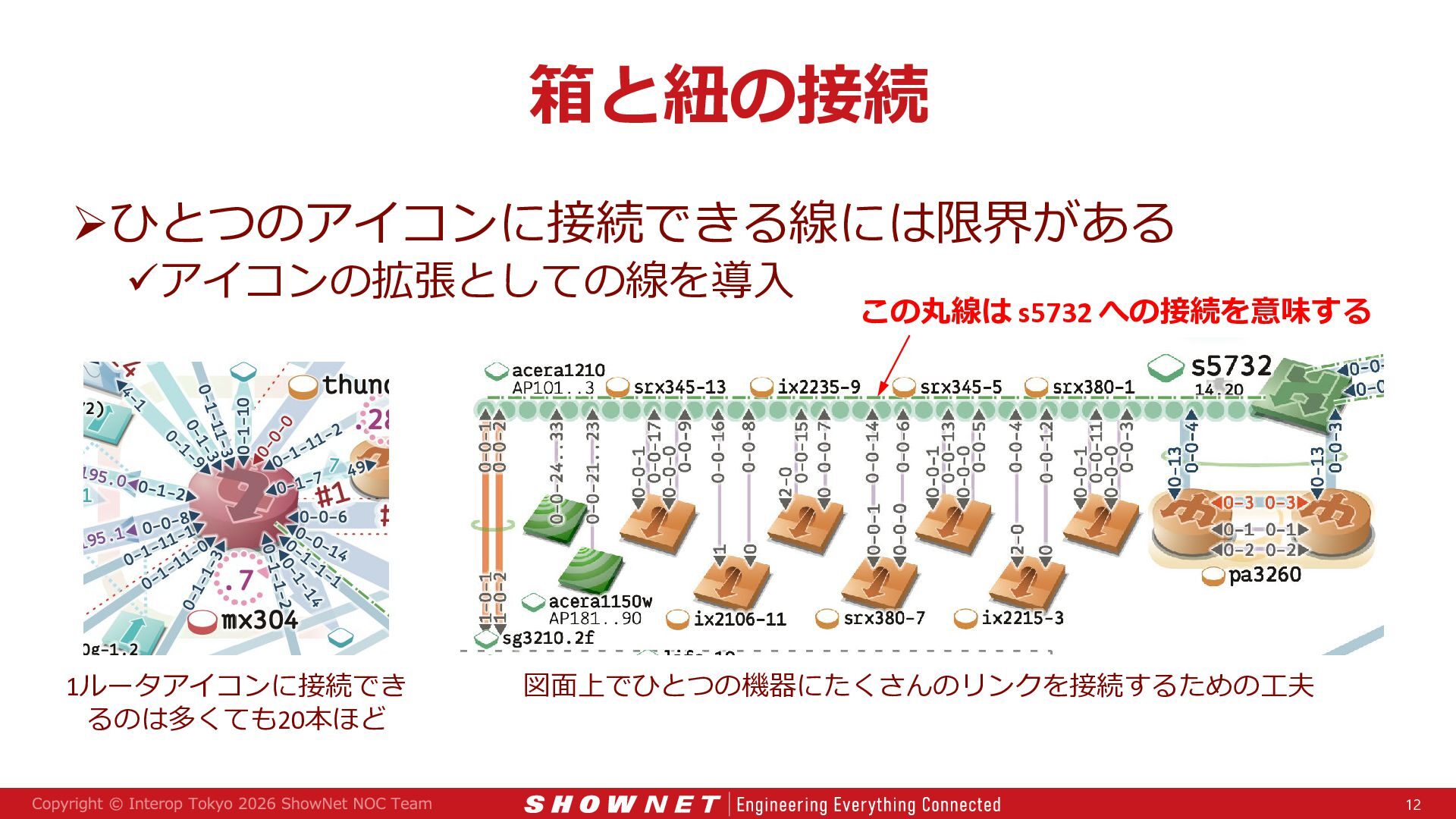

12. 箱と紐の接続 ひとつのアイコンに接続できる線には限界がある アイコンの拡張としての線を導入 1ルータアイコンに接続でき るのは多くても20本ほど この丸線は s5732 への接続を意味する 図面上でひとつの機器にたくさんのリンクを接続するための工夫 12

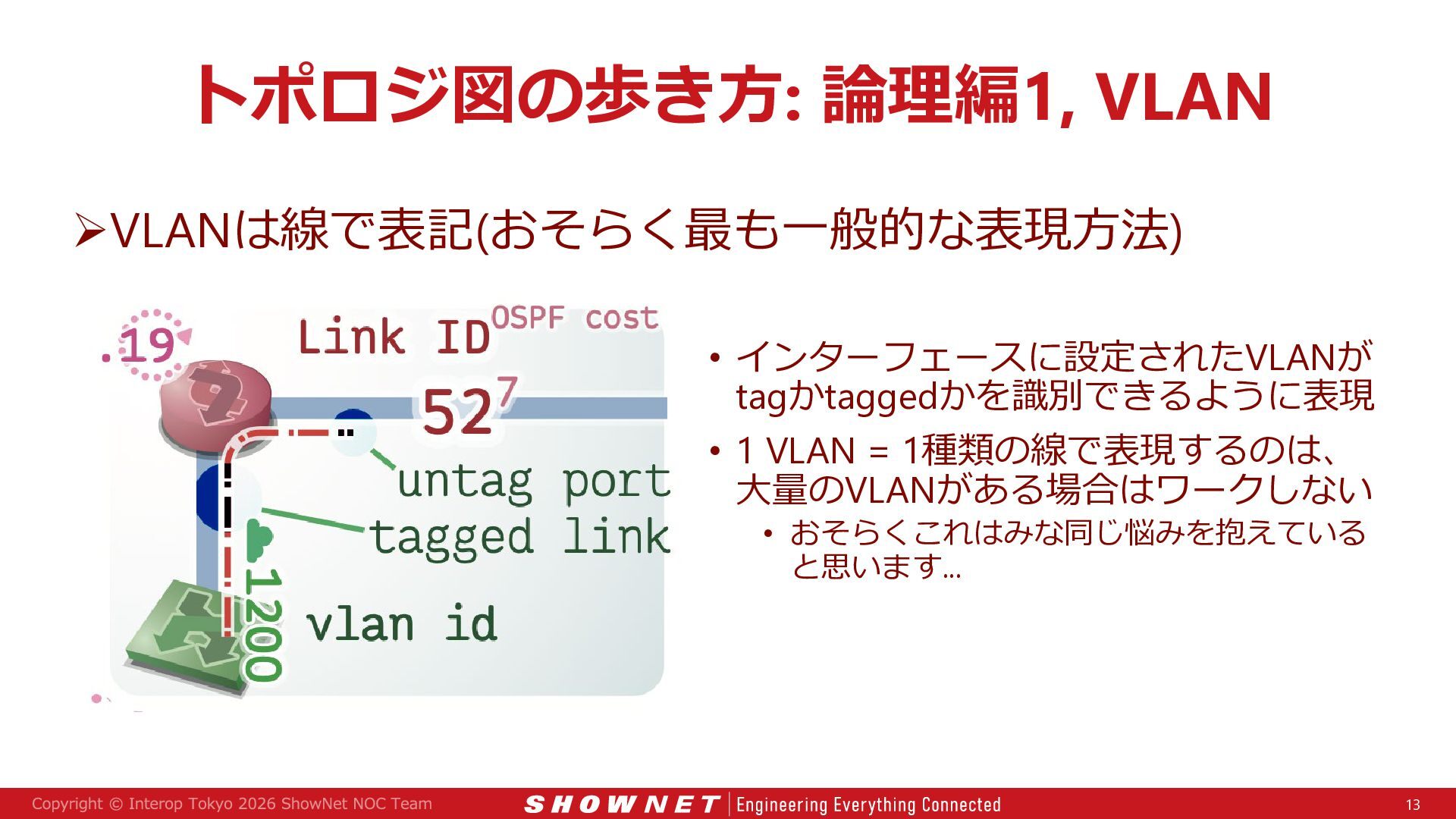

13. トポロジ図の歩き方: 論理編1, VLAN VLANは線で表記(おそらく最も一般的な表現方法) • インターフェースに設定されたVLANが tagかtaggedかを識別できるように表現 • 1 VLAN = 1種類の線で表現するのは、 大量のVLANがある場合はワークしない • おそらくこれはみな同じ悩みを抱えている と思います... 13

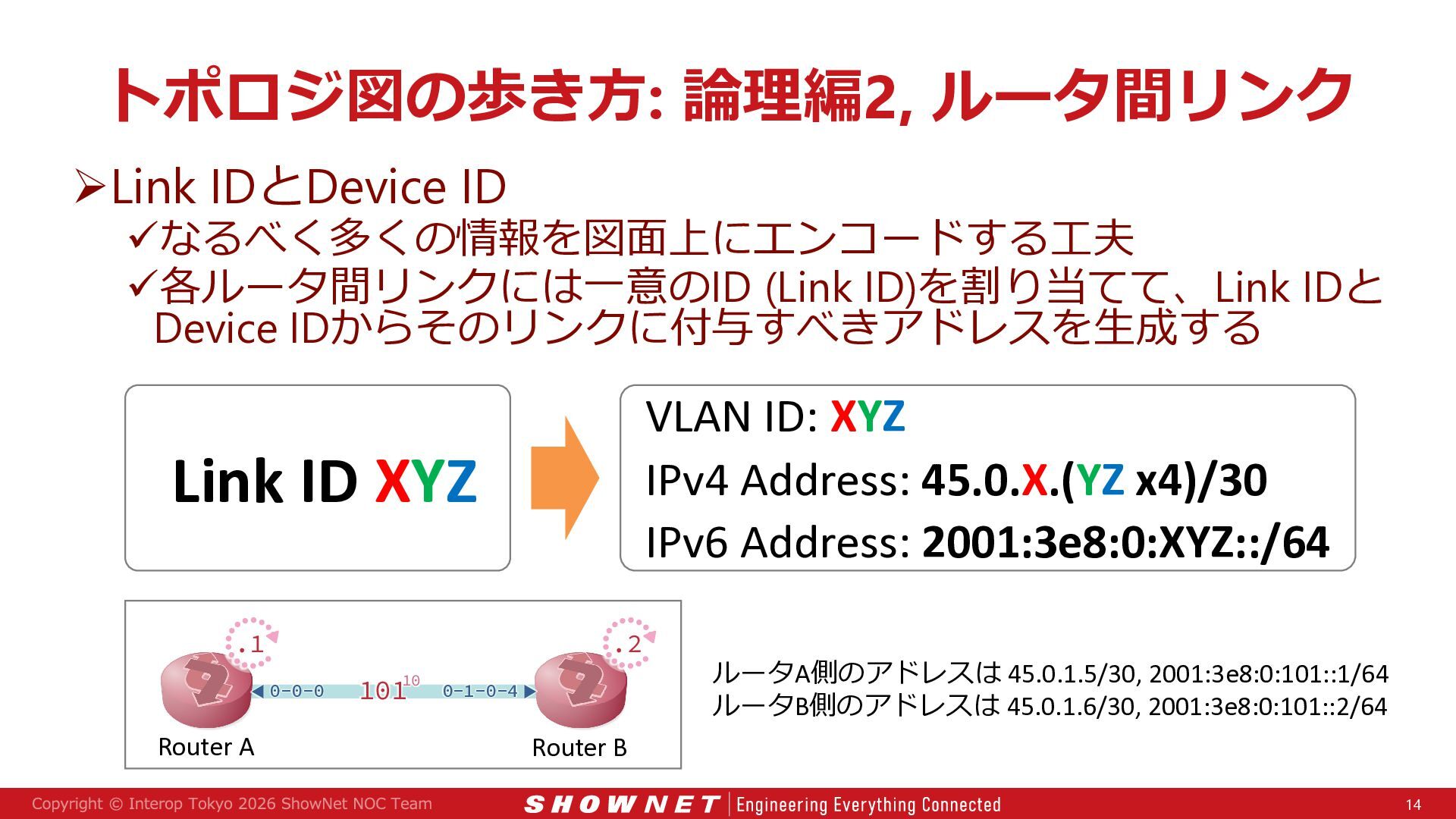

14. トポロジ図の歩き方: 論理編2, ルータ間リンク Link IDとDevice ID なるべく多くの情報を図面上にエンコードする工夫 各ルータ間リンクには一意のID (Link ID)を割り当てて、Link IDと Device IDからそのリンクに付与すべきアドレスを生成する VLAN ID: XYZ IPv4 Address: 45.0.X.(YZ x4)/30 IPv6 Address: 2001:3e8:0:XYZ::/64 Link ID XYZ .1 .2 ▲ Router A 10 101 0-1-0-4 ▲ 0-0-0 ルータA側のアドレスは 45.0.1.5/30, 2001:3e8:0:101::1/64 ルータB側のアドレスは 45.0.1.6/30, 2001:3e8:0:101::2/64 Router B 14

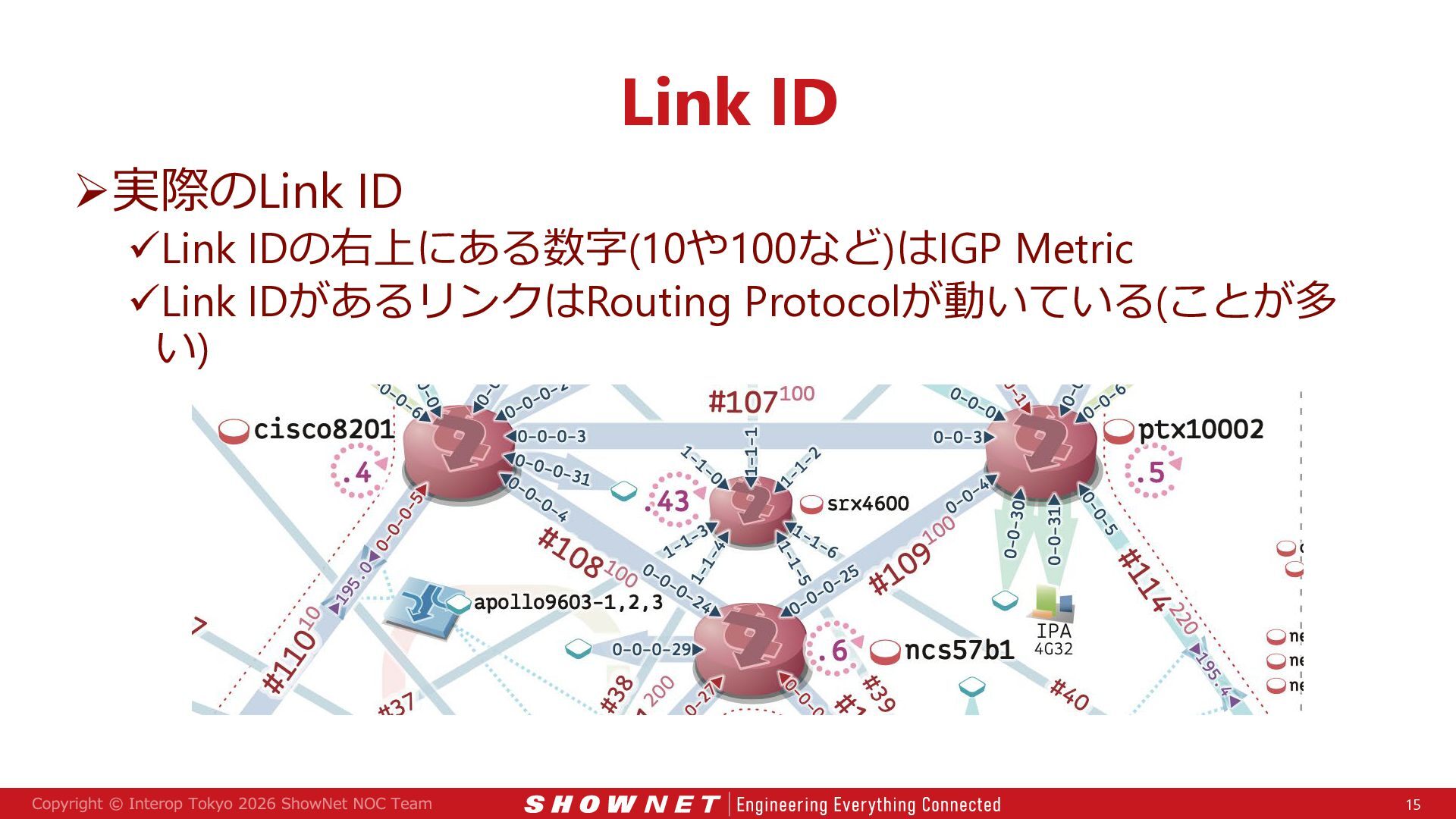

15. 実際のLink ID Link ID Link IDの右上にある数字(10や100など)はIGP Metric Link IDがあるリンクはRouting Protocolが動いている(ことが多 い) 15

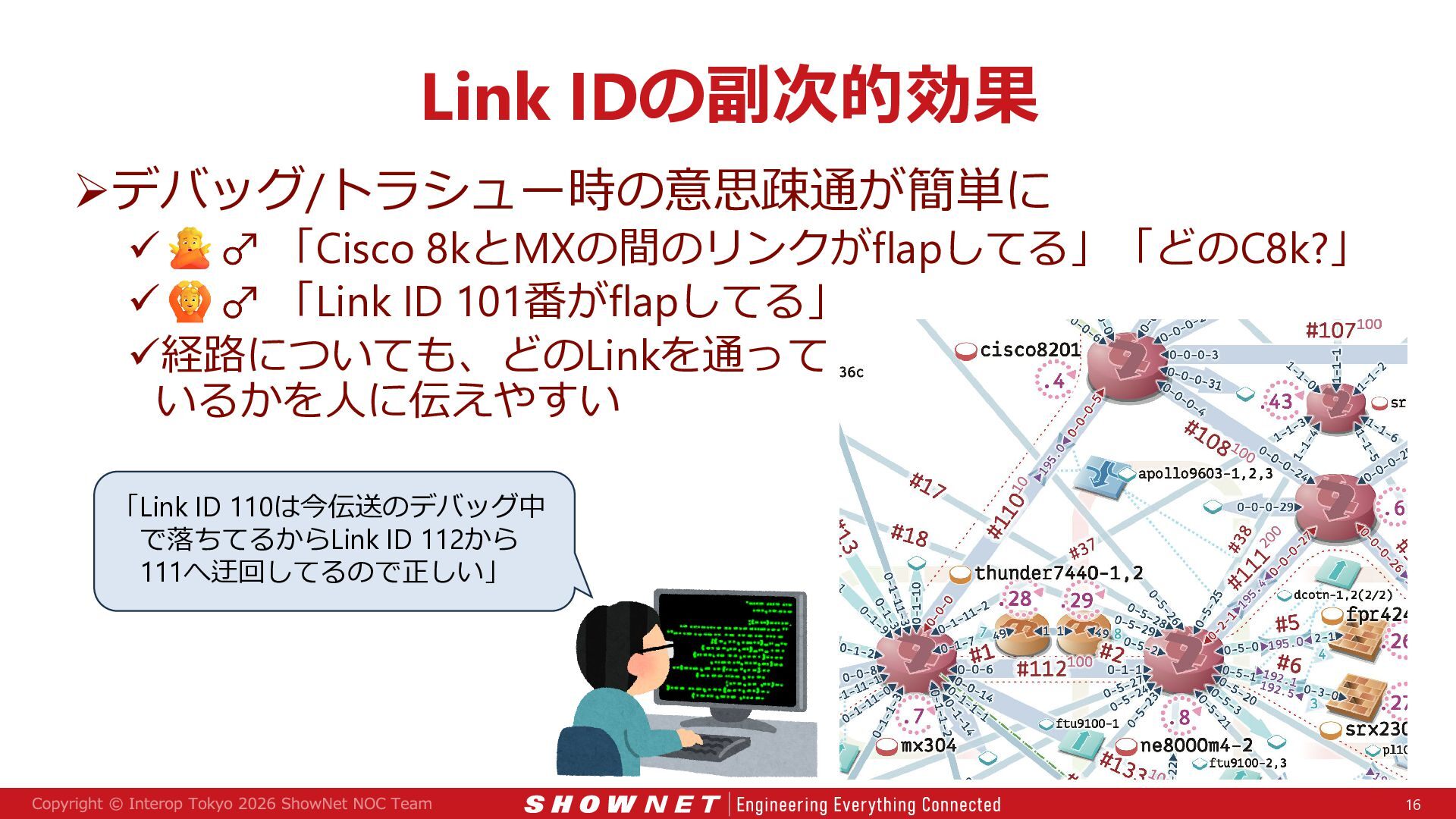

16. Link IDの副次的効果 デバッグ/トラシュー時の意思疎通が簡単に  「Cisco 8kとMXの間のリンクがflapしてる」「どのC8k?」  「Link ID 101番がflapしてる」 経路についても、どのLinkを通って いるかを人に伝えやすい 「Link ID 110は今伝送のデバッグ中 で落ちてるからLink ID 112から 111へ迂回してるので正しい」 16

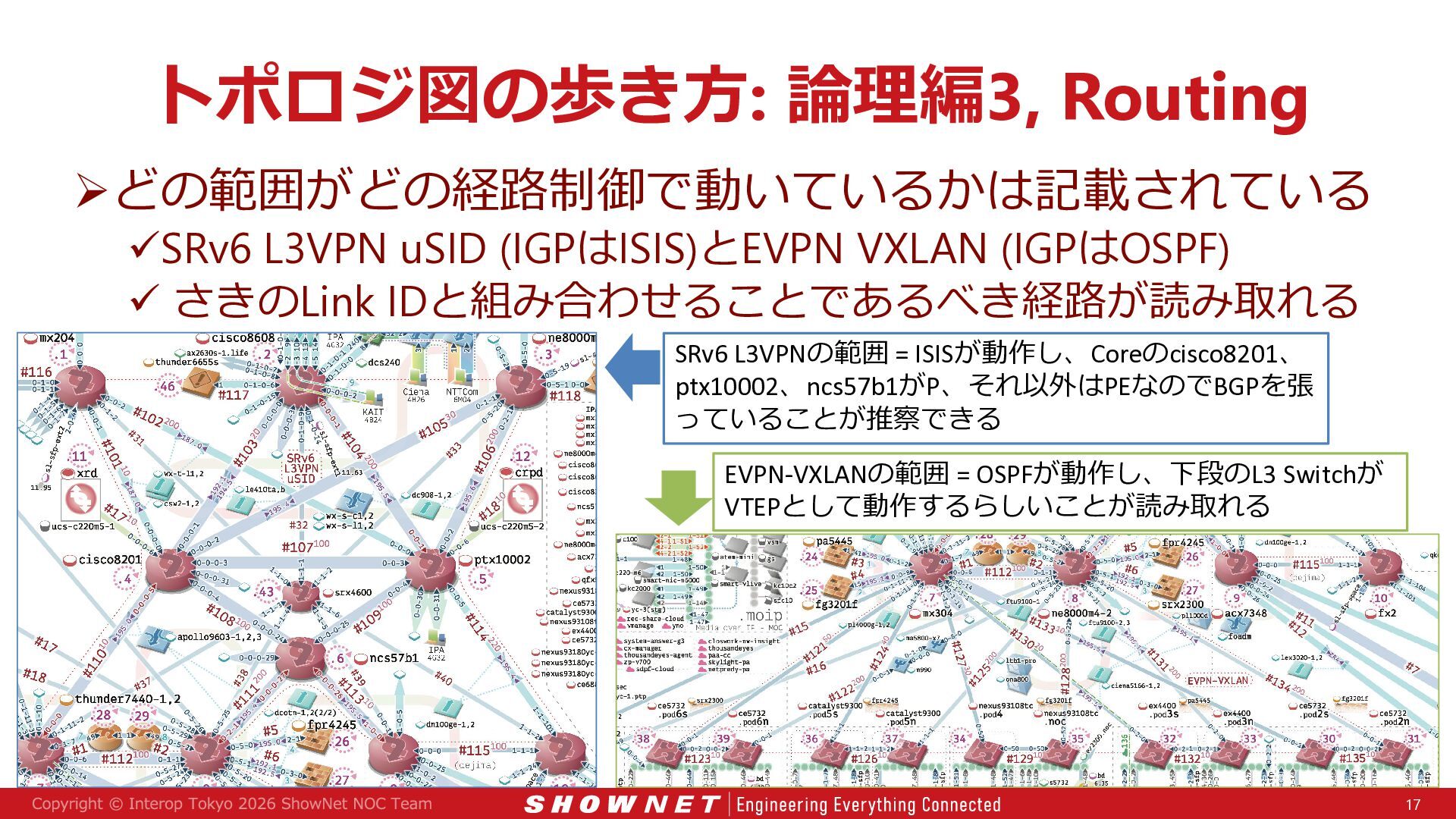

17. トポロジ図の歩き方: 論理編3, Routing どの範囲がどの経路制御で動いているかは記載されている SRv6 L3VPN uSID (IGPはISIS)とEVPN VXLAN (IGPはOSPF)  さきのLink IDと組み合わせることであるべき経路が読み取れる SRv6 L3VPNの範囲 = ISISが動作し、Coreのcisco8201、 ptx10002、ncs57b1がP、それ以外はPEなのでBGPを張 っていることが推察できる EVPN-VXLANの範囲 = OSPFが動作し、下段のL3 Switchが VTEPとして動作するらしいことが読み取れる 17

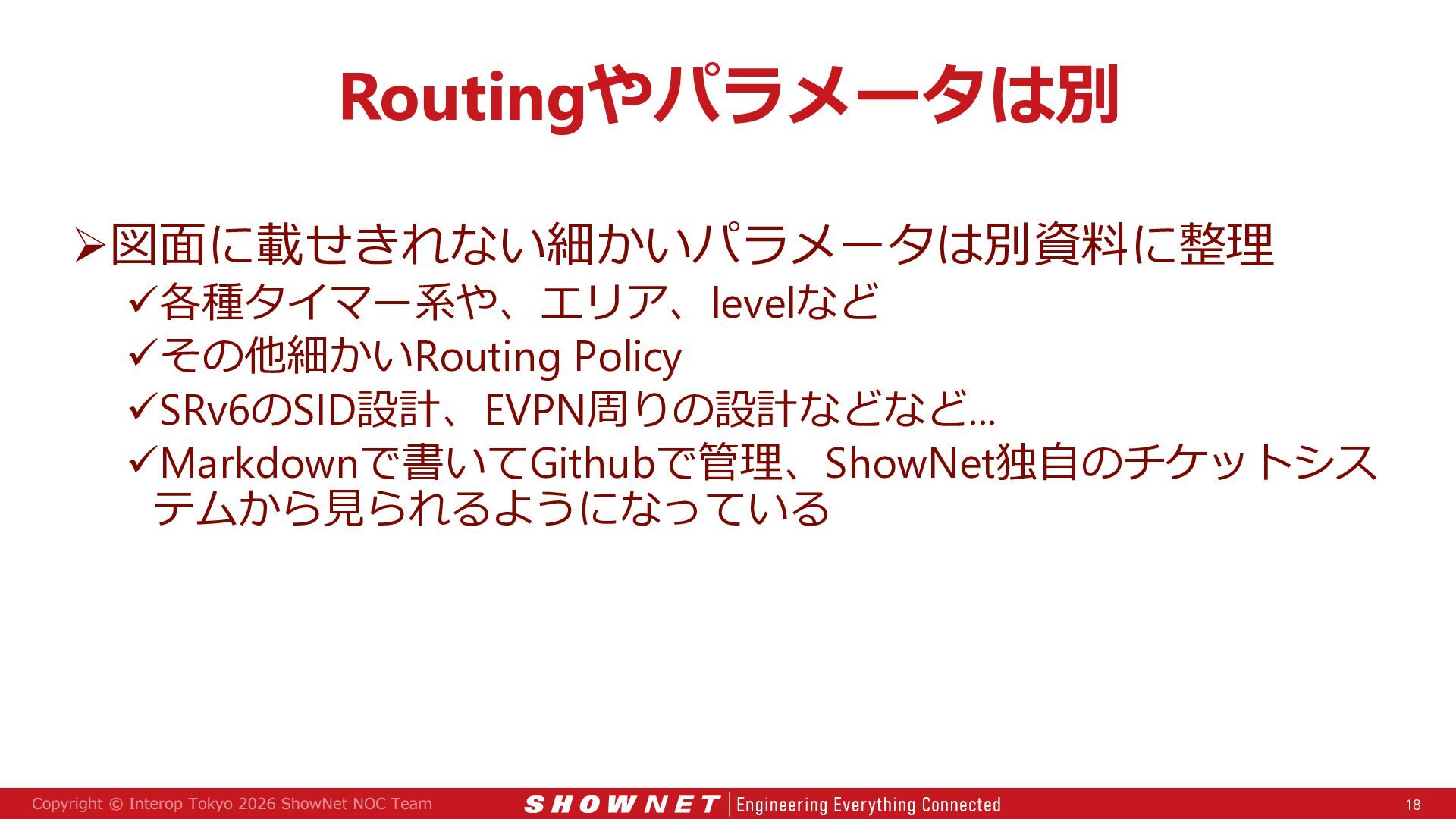

18. Routingやパラメータは別 図面に載せきれない細かいパラメータは別資料に整理 各種タイマー系や、エリア、levelなど その他細かいRouting Policy SRv6のSID設計、EVPN周りの設計などなど... Markdownで書いてGithubで管理、ShowNet独自のチケットシス テムから見られるようになっている 18

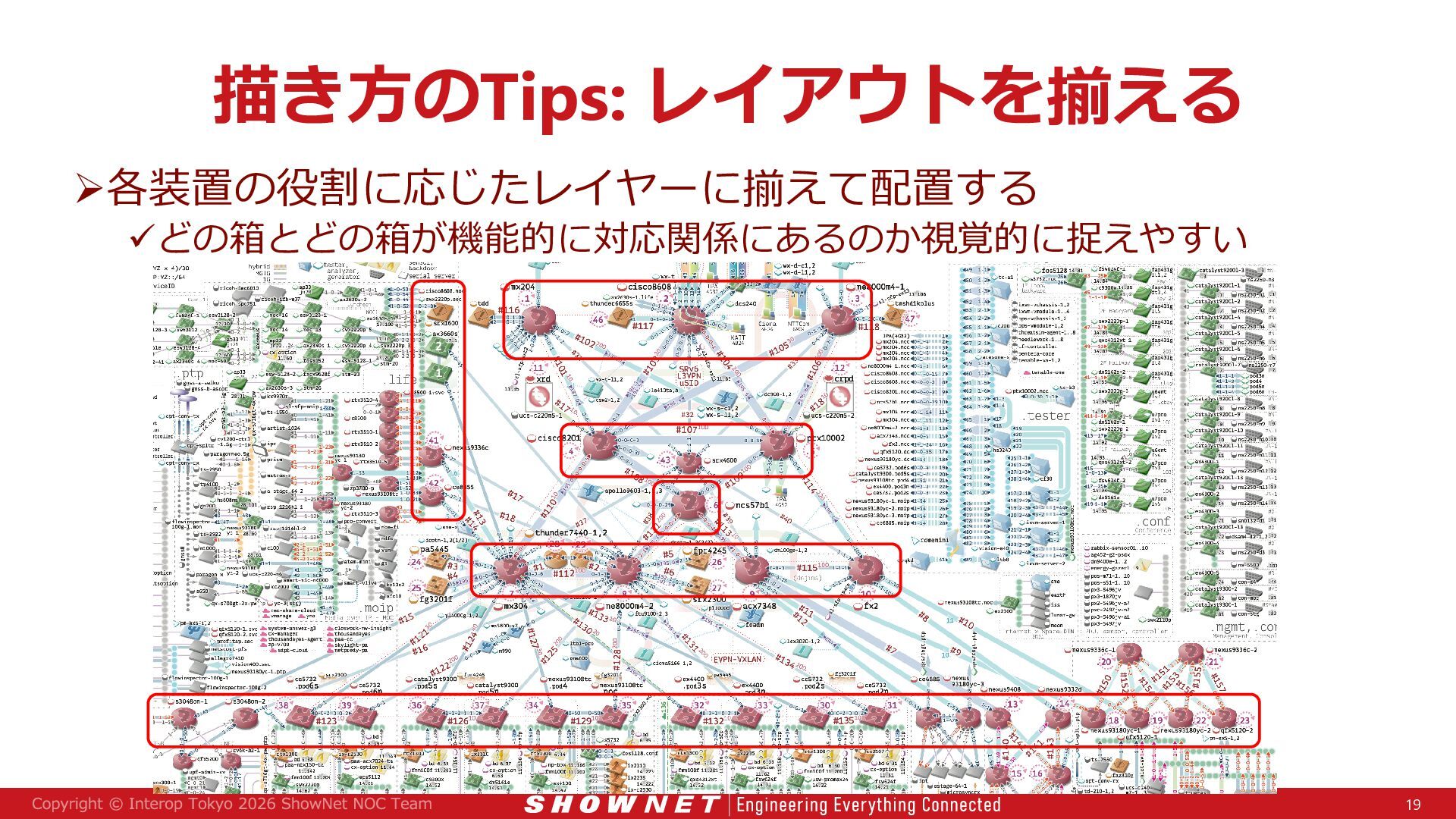

19. 描き方のTips: レイアウトを揃える 各装置の役割に応じたレイヤーに揃えて配置する どの箱とどの箱が機能的に対応関係にあるのか視覚的に捉えやすい 19

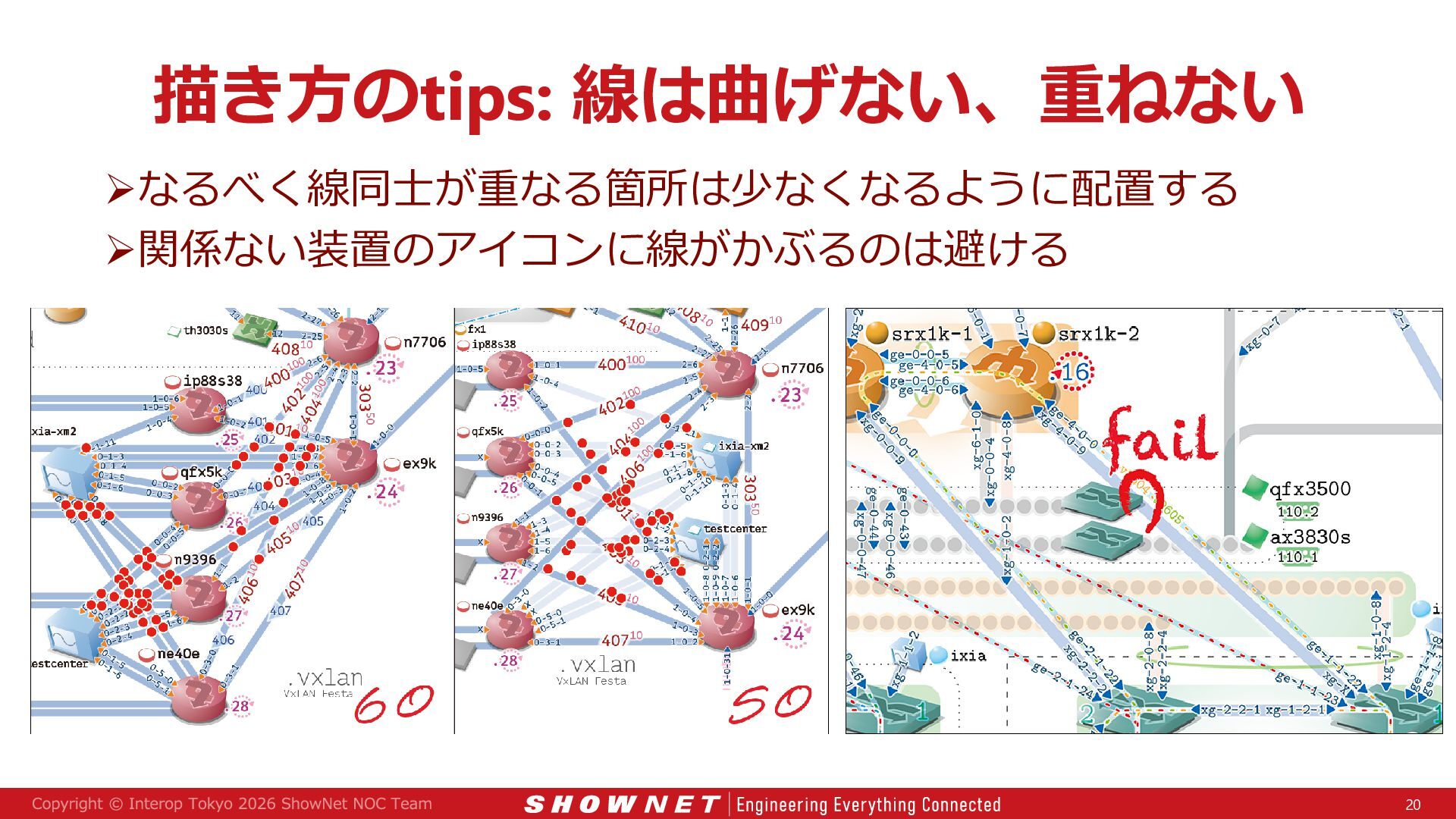

20. 描き方のtips: 線は曲げない、重ねない なるべく線同士が重なる箇所は少なくなるように配置する 関係ない装置のアイコンに線がかぶるのは避ける 20

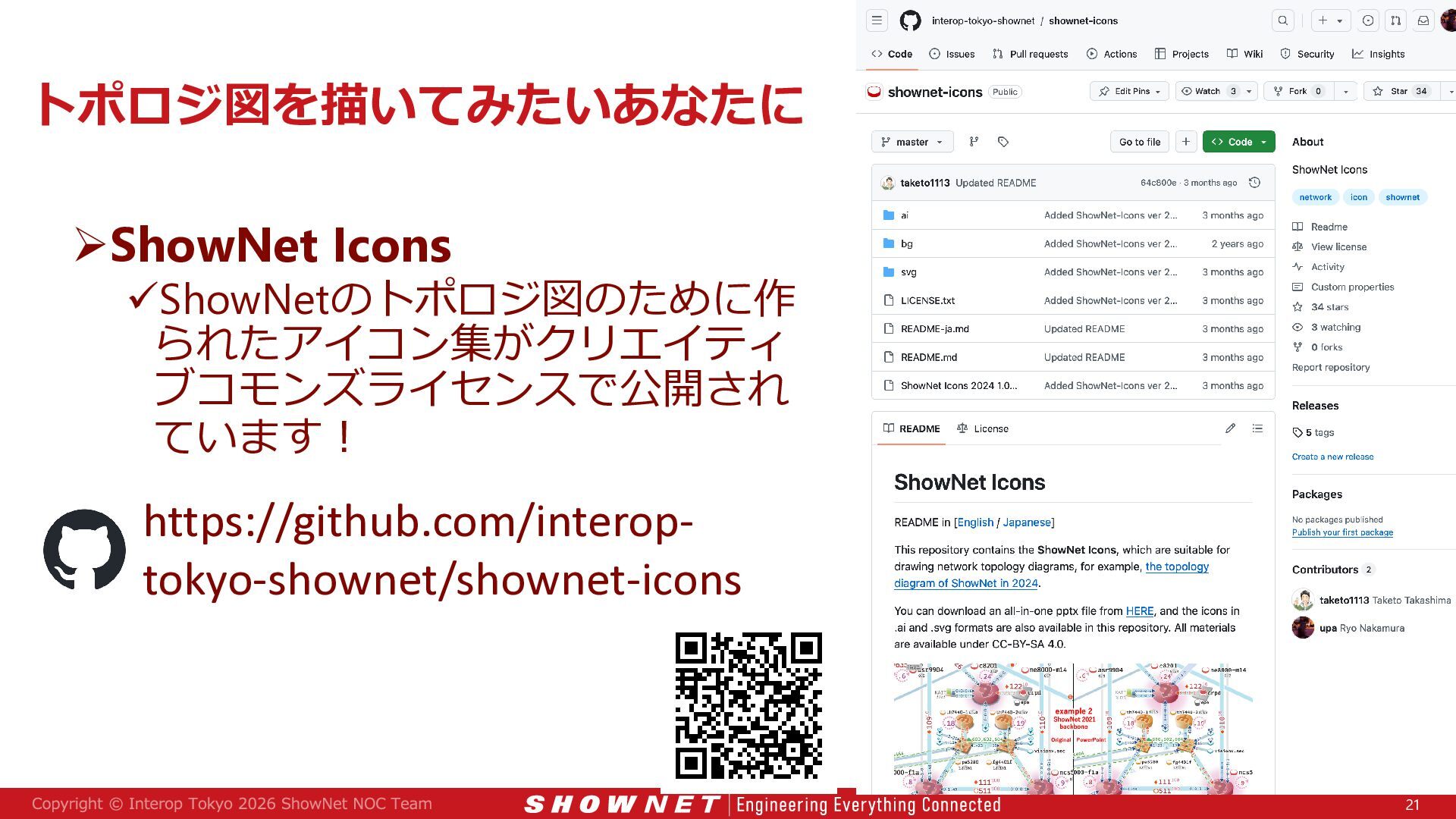

21. トポロジ図を描いてみたいあなたに ShowNet Icons ShowNetのトポロジ図のために作 られたアイコン集がクリエイティ ブコモンズライセンスで公開され ています！ https://github.com/interoptokyo-shownet/shownet-icons 21

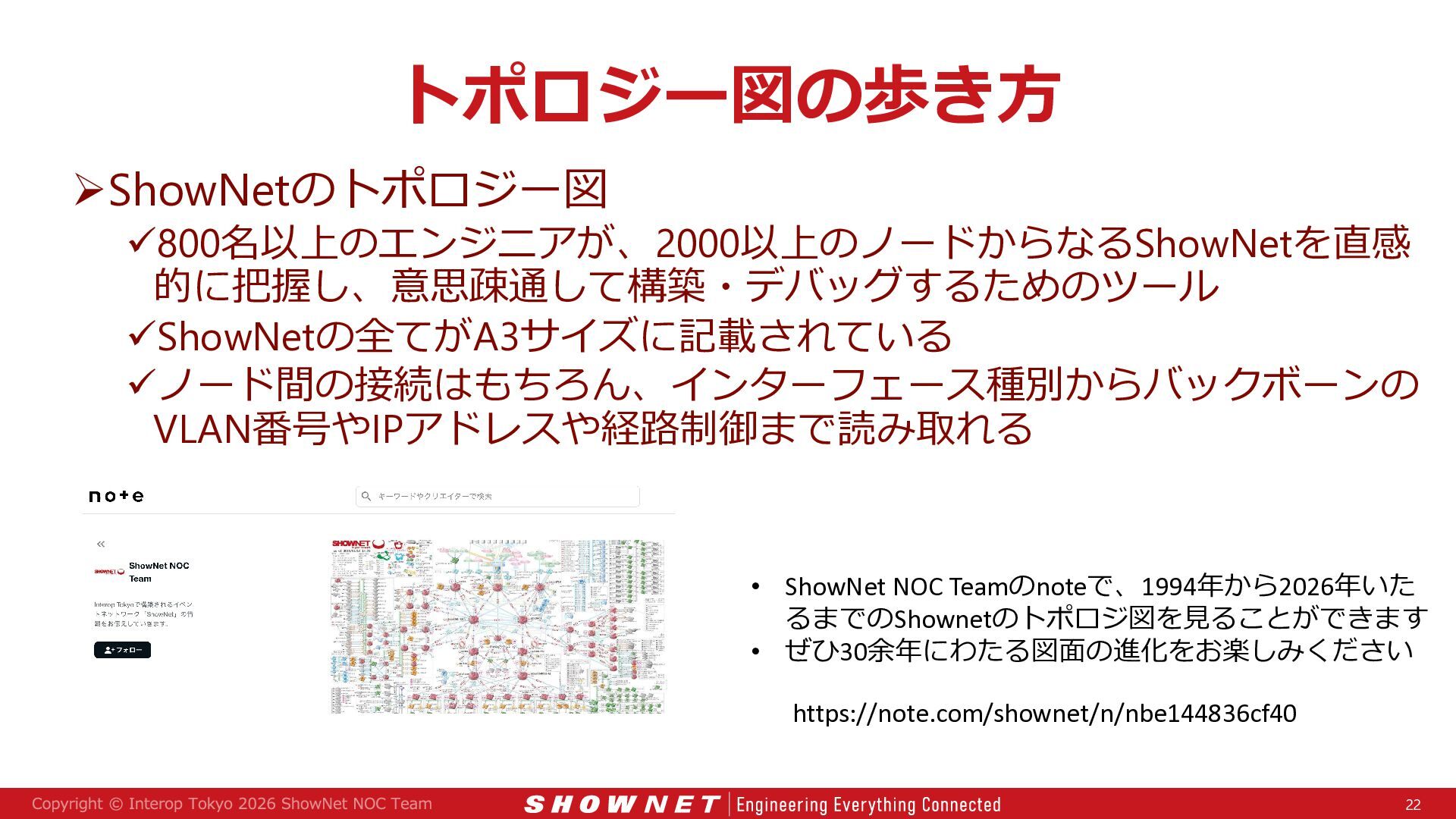

22. トポロジー図の歩き方 ShowNetのトポロジー図 800名以上のエンジニアが、2000以上のノードからなるShowNetを直感 的に把握し、意思疎通して構築・デバッグするためのツール ShowNetの全てがA3サイズに記載されている ノード間の接続はもちろん、インターフェース種別からバックボーンの VLAN番号やIPアドレスや経路制御まで読み取れる • ShowNet NOC Teamのnoteで、1994年から2026年いた るまでのShownetのトポロジ図を見ることができます • ぜひ30余年にわたる図面の進化をお楽しみください https://note.com/shownet/n/nbe144836cf40 22
