【swonet.conf_ 2026】SC1-04_"高密度化/自動化への挑戦"と"繋がる当たり前"の共存

今年は「"高密度化/自動化への挑戦"と"繋がる当たり前"の共存」をテーマに、多様なVSFFや高密度ラックの活用、ロボパッチによる物理層自動化をしつつ、環境情報をフル活用した効率的な構築、ShowNet全体の安定運用を実現しました。
本セッションではInterop2026におけるファシリティのチャレンジや取り組みについてご紹介します。

SPEAKER
ShowNet NOCチームメンバー
玄 英哲（ソフトバンク）

Transcript

1. "高密度化/自動化への挑戦"と "繋がる当たり前"の共存 ShowNet NOC チームメンバー 玄 英哲 1

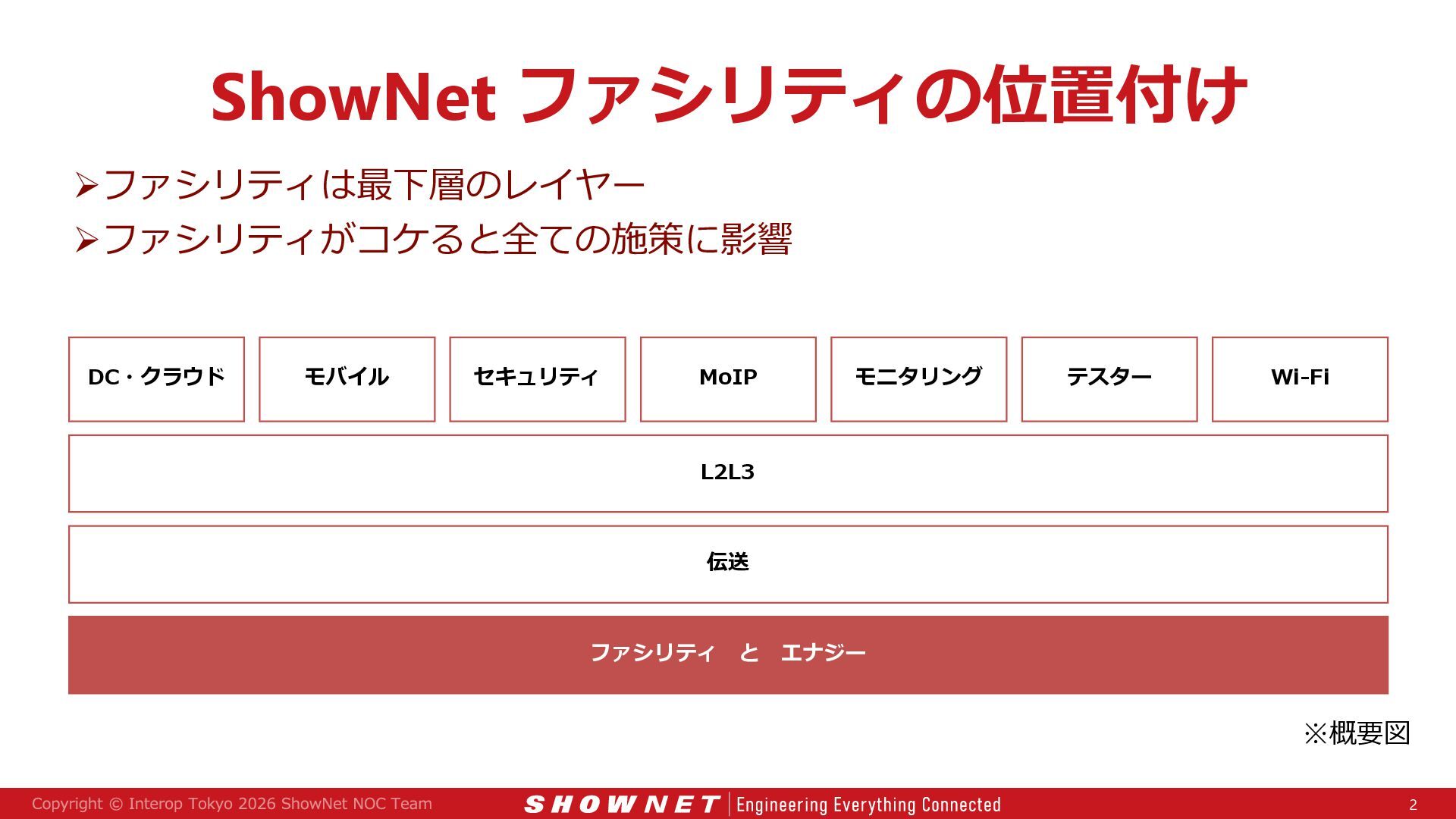

2. ShowNet ファシリティの位置付け ファシリティは最下層のレイヤー ファシリティがコケると全ての施策に影響 DC・クラウド モバイル セキュリティ MoIP モニタリング テスター Wi-Fi L2L3 伝送 ファシリティ と エナジー ※概要図 2

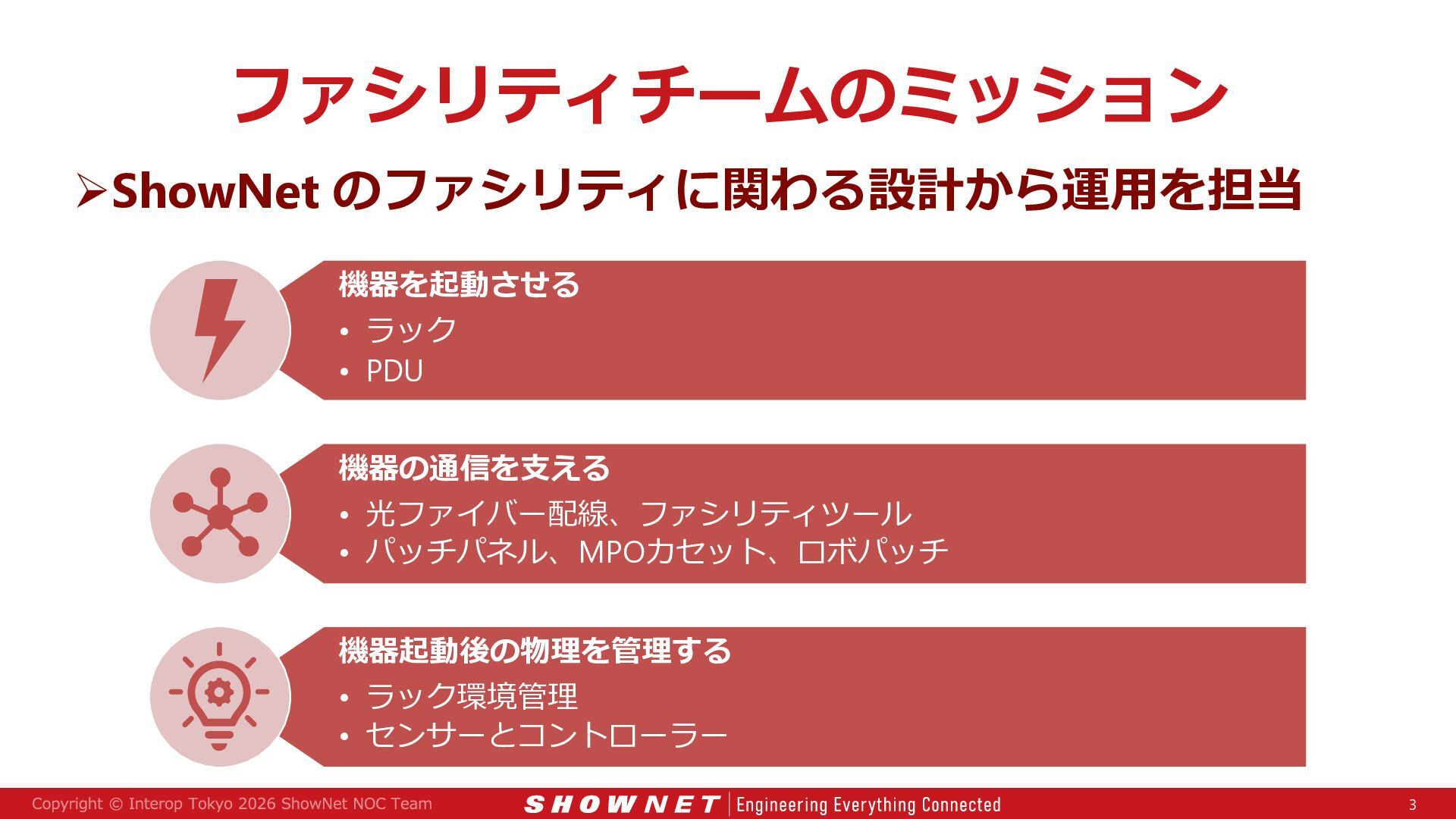

3. ファシリティチームのミッション ShowNet のファシリティに関わる設計から運用を担当 機器を起動させる • ラック • PDU 機器の通信を支える • 光ファイバー配線、ファシリティツール • パッチパネル、MPOカセット、ロボパッチ 機器起動後の物理を管理する • ラック環境管理 • センサーとコントローラー 3

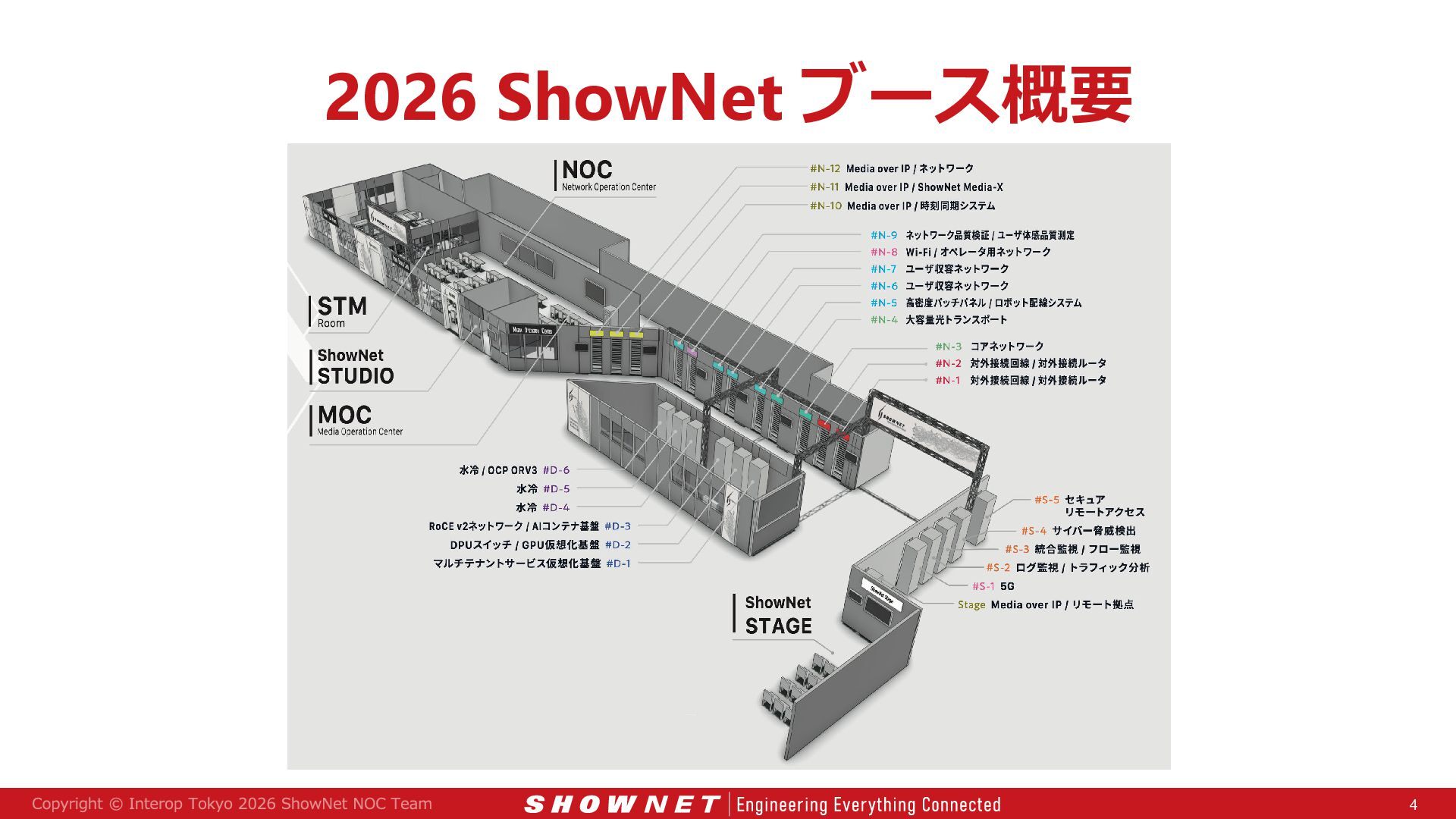

4. 2026 ShowNet ブース概要 4

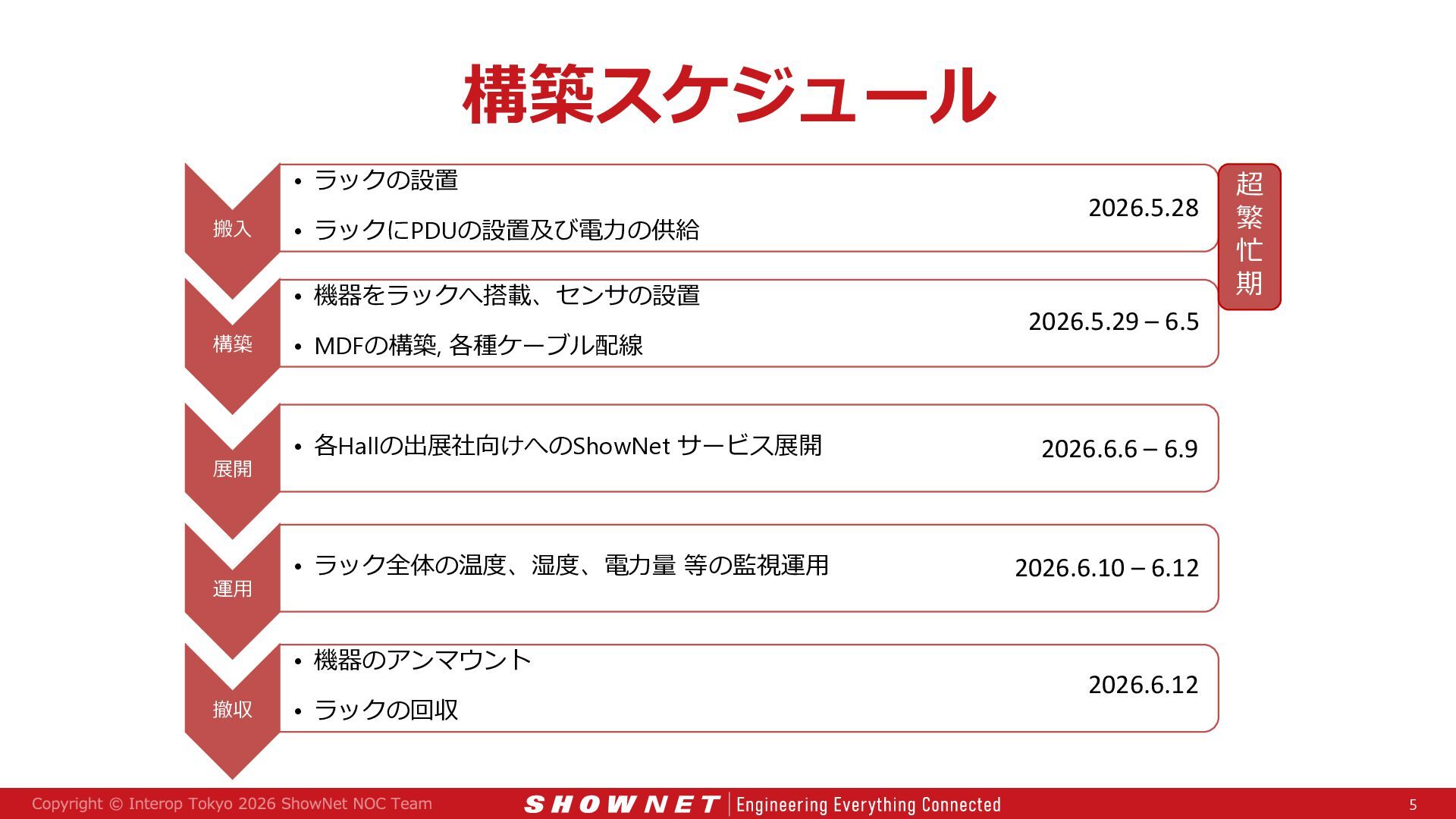

5. 構築スケジュール • ラックの設置 搬入 • ラックにPDUの設置及び電力の供給 • 機器をラックへ搭載、センサの設置 構築 展開 運用 • MDFの構築, 各種ケーブル配線 2026.5.29 – 6.5 • 各Hallの出展社向けへのShowNet サービス展開 2026.6.6 – 6.9 • ラック全体の温度、湿度、電力量 等の監視運用 2026.6.10 – 6.12 • 機器のアンマウント 撤収 2026.5.28 • ラックの回収 超 繁 忙 期 2026.6.12 5

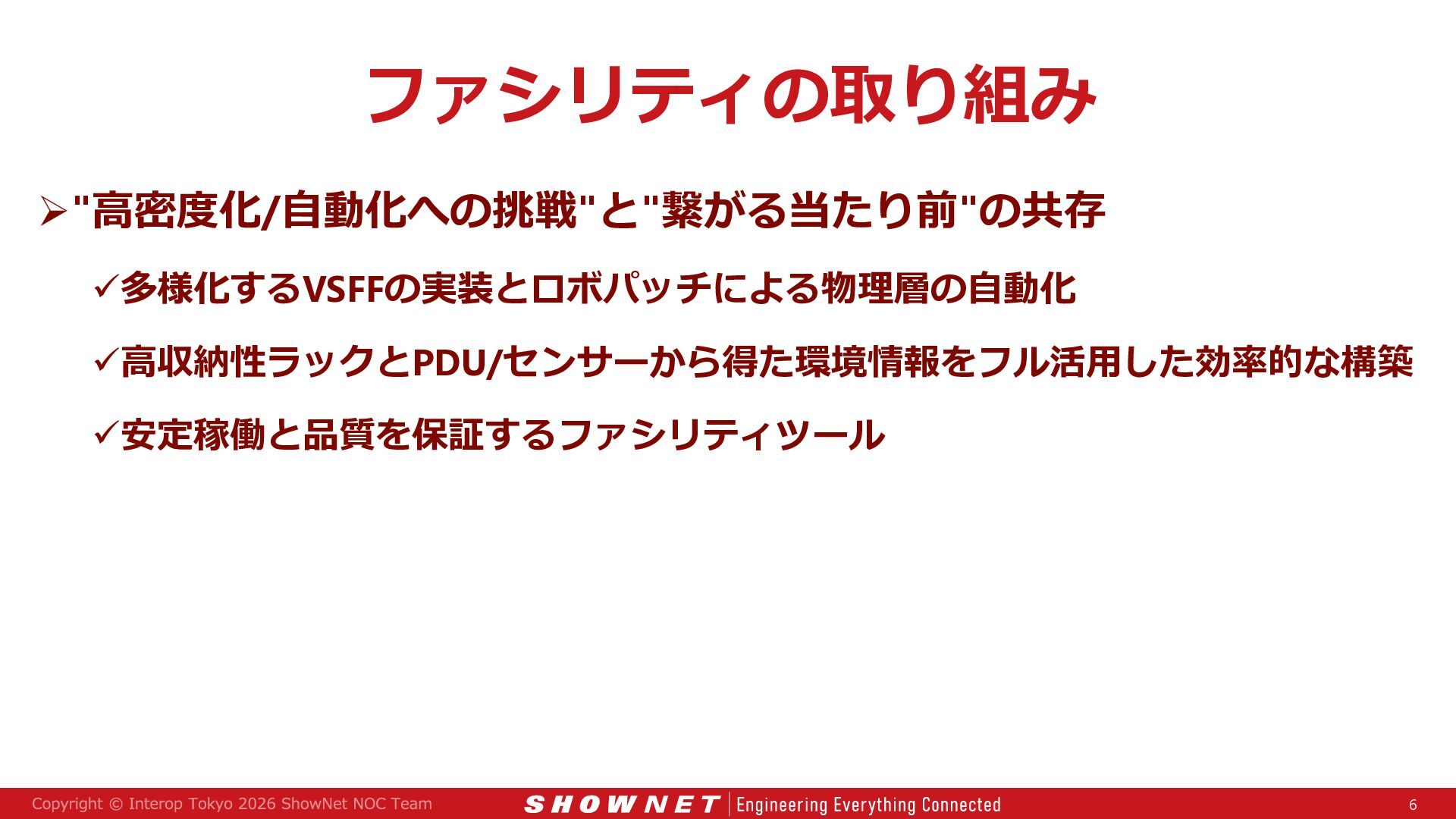

6. ファシリティの取り組み "高密度化/自動化への挑戦"と"繋がる当たり前"の共存 多様化するVSFFの実装とロボパッチによる物理層の自動化 高収納性ラックとPDU/センサーから得た環境情報をフル活用した効率的な構築 安定稼働と品質を保証するファシリティツール 6
7. 多様化するVSFFの実装と ロボパッチによる物理層の自動化 7

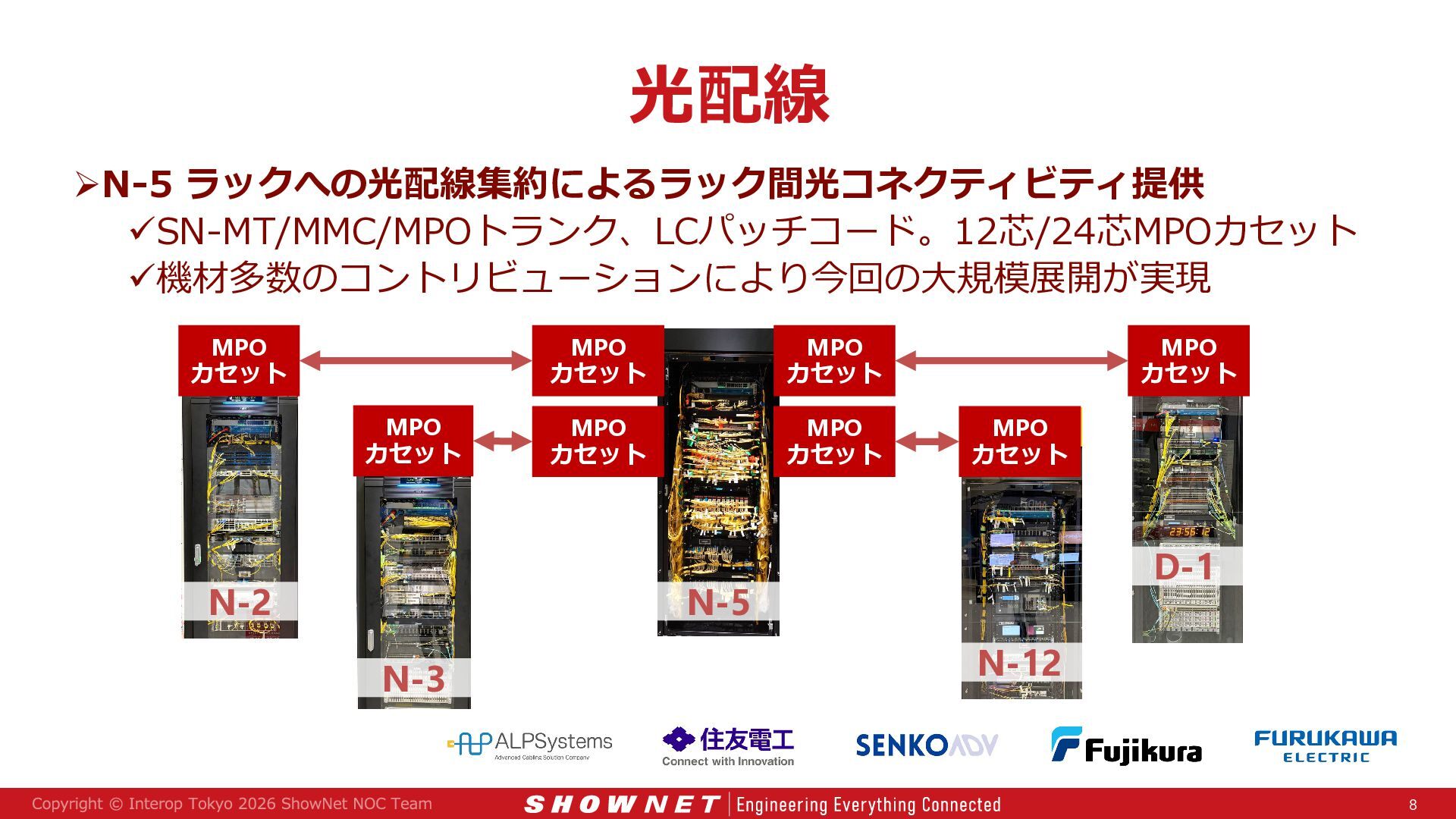

8. 光配線 N-5 ラックへの光配線集約によるラック間光コネクティビティ提供 SN-MT/MMC/MPOトランク、LCパッチコード。12芯/24芯MPOカセット 機材多数のコントリビューションにより今回の大規模展開が実現 MPO カセット MPO カセット N-2 MPO カセット MPO カセット MPO カセット MPO カセット N-5 N-3 MPO カセット MPO カセット D-1 N-12 8

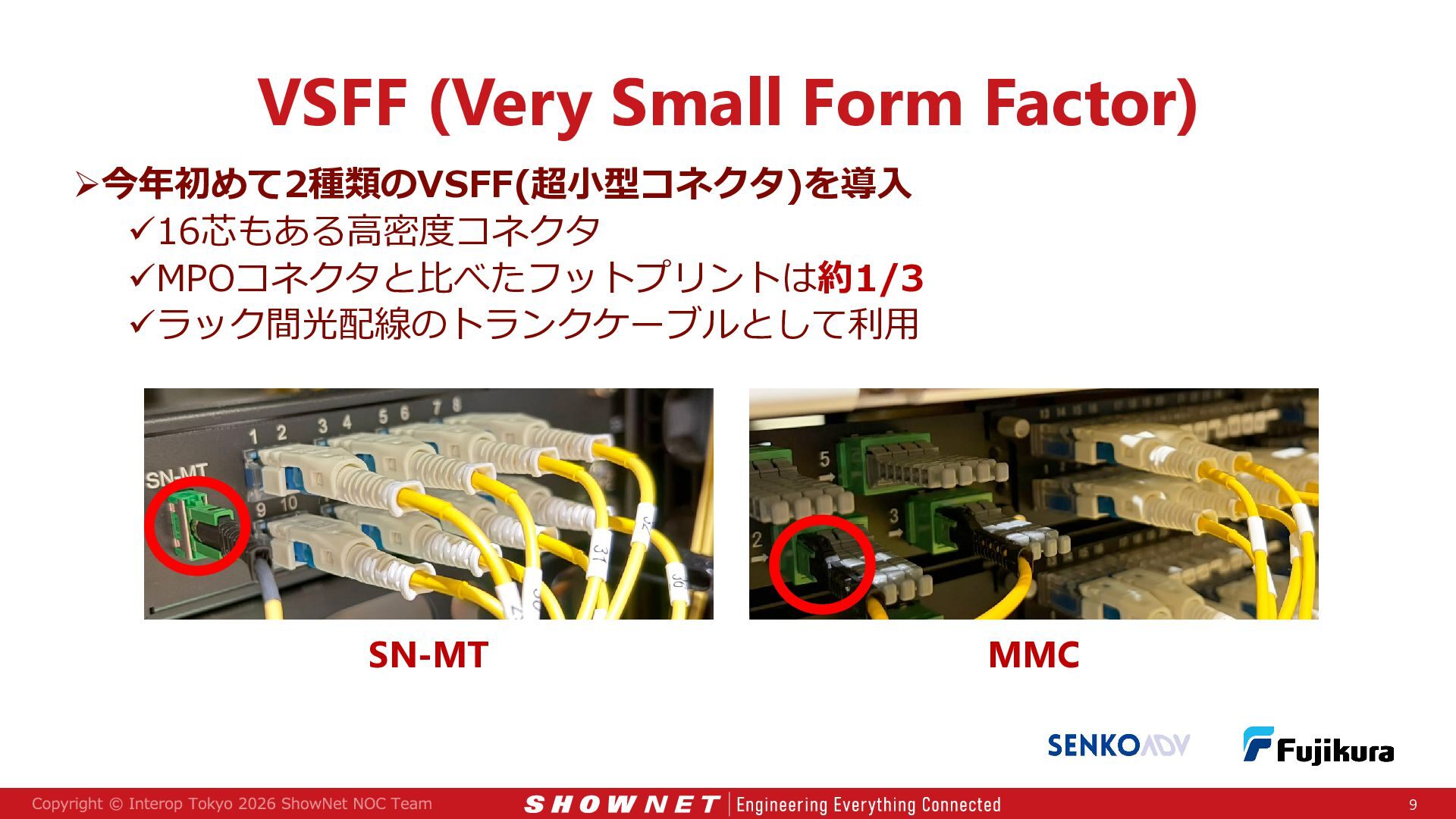

9. VSFF (Very Small Form Factor) 今年初めて2種類のVSFF(超小型コネクタ)を導入 16芯もある高密度コネクタ MPOコネクタと比べたフットプリントは約1/3 ラック間光配線のトランクケーブルとして利用 SN-MT MMC 9

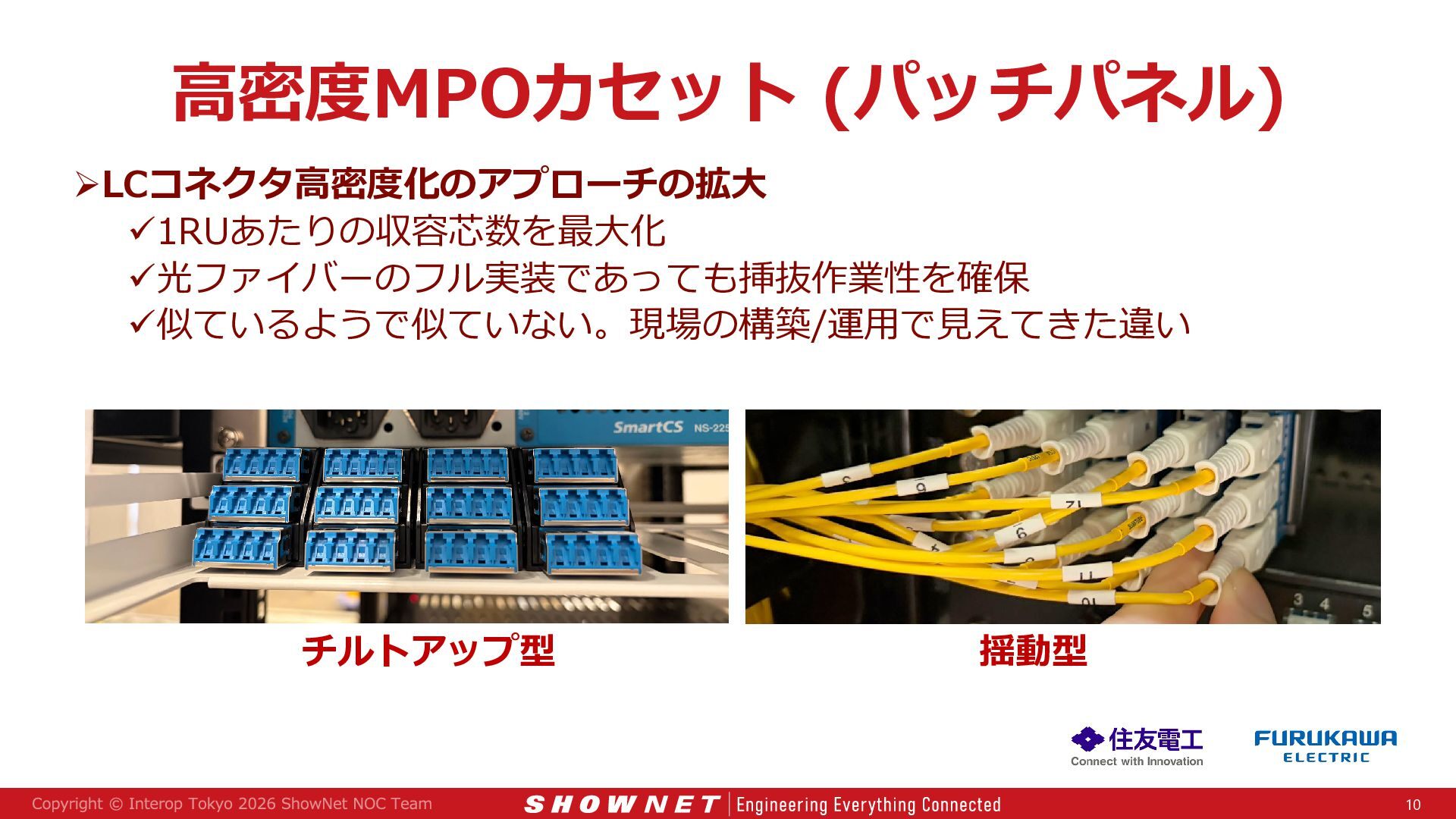

10. 高密度MPOカセット (パッチパネル) LCコネクタ高密度化のアプローチの拡大 1RUあたりの収容芯数を最大化 光ファイバーのフル実装であっても挿抜作業性を確保 似ているようで似ていない。現場の構築/運用で見えてきた違い チルトアップ型 揺動型 10

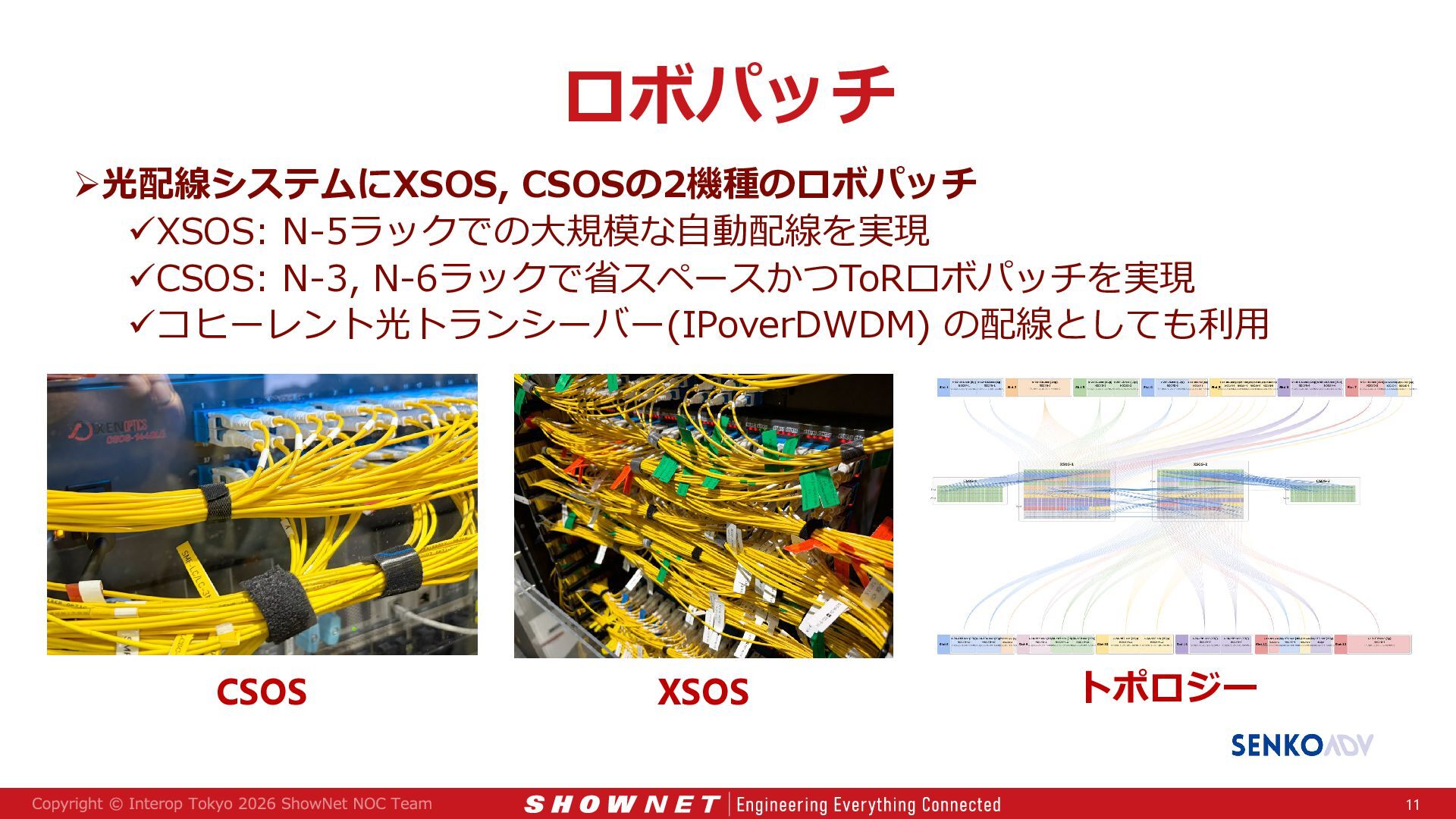

11. ロボパッチ 光配線システムにXSOS, CSOSの2機種のロボパッチ XSOS: N-5ラックでの大規模な自動配線を実現 CSOS: N-3, N-6ラックで省スペースかつToRロボパッチを実現 コヒーレント光トランシーバー(IPoverDWDM) の配線としても利用 CSOS XSOS トポロジー 11
12. 高収納性ラックと PDU/センサーから得た環境情報を フル活用した効率的な構築 12

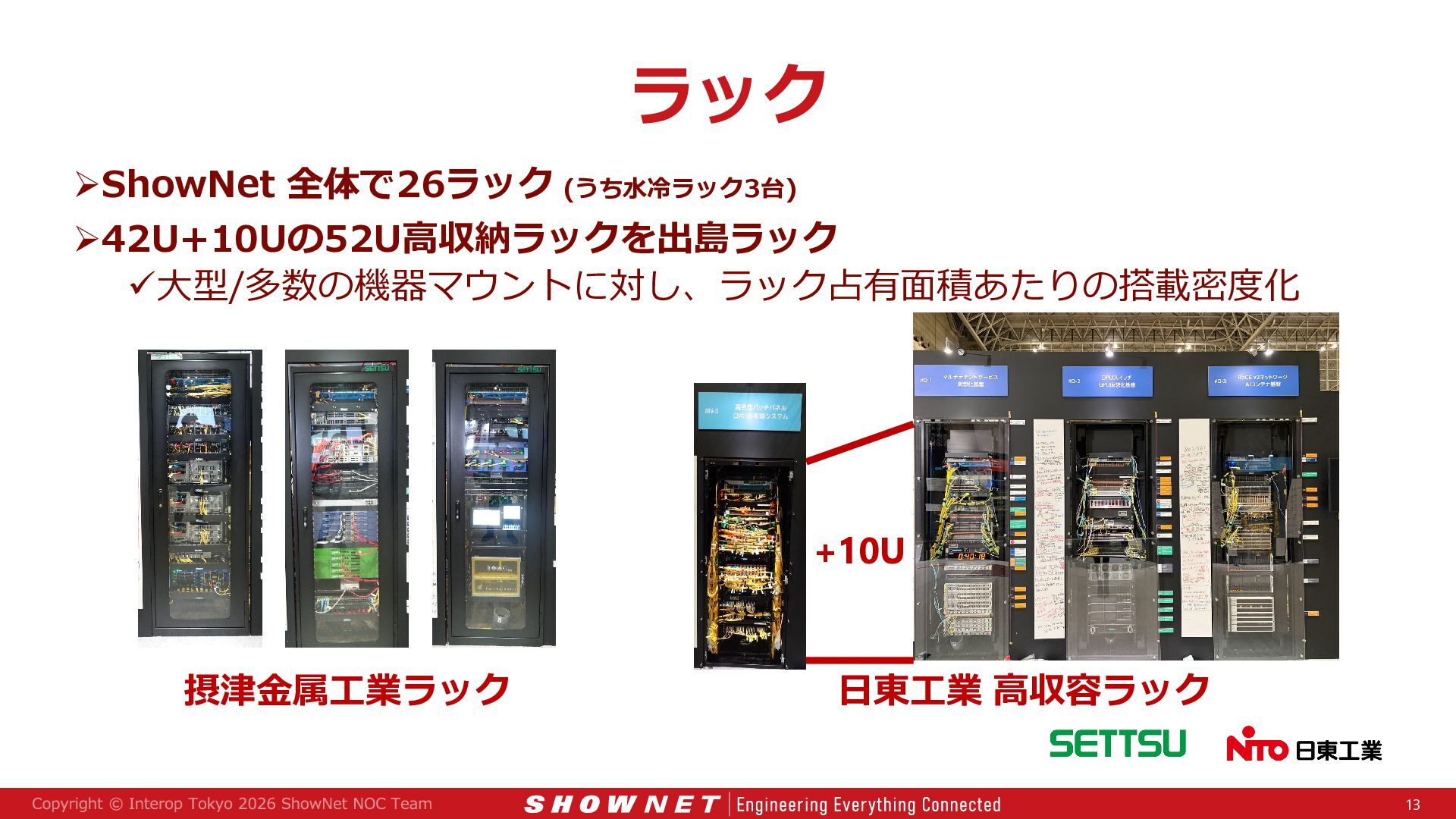

13. ラック ShowNet 全体で26ラック (うち水冷ラック3台) 42U+10Uの52U高収納ラックを出島ラック 大型/多数の機器マウントに対し、ラック占有面積あたりの搭載密度化 +10U 摂津金属工業ラック 日東工業 高収容ラック 13

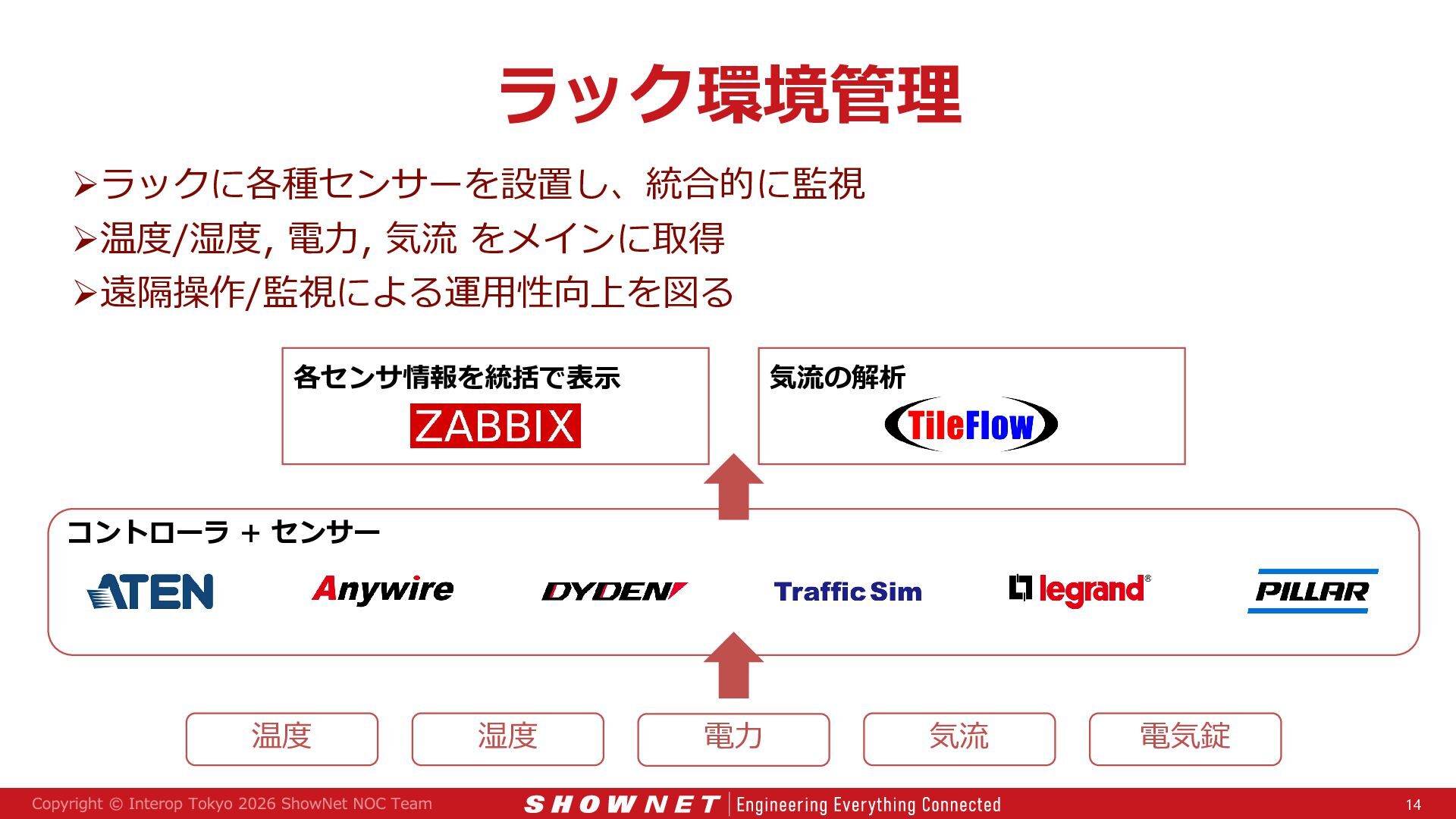

14. ラック環境管理 ラックに各種センサーを設置し、統合的に監視 温度/湿度, 電力, 気流 をメインに取得 遠隔操作/監視による運用性向上を図る 各センサ情報を統括で表示 気流の解析 コントローラ + センサー 温度 湿度 電力 気流 電気錠 14

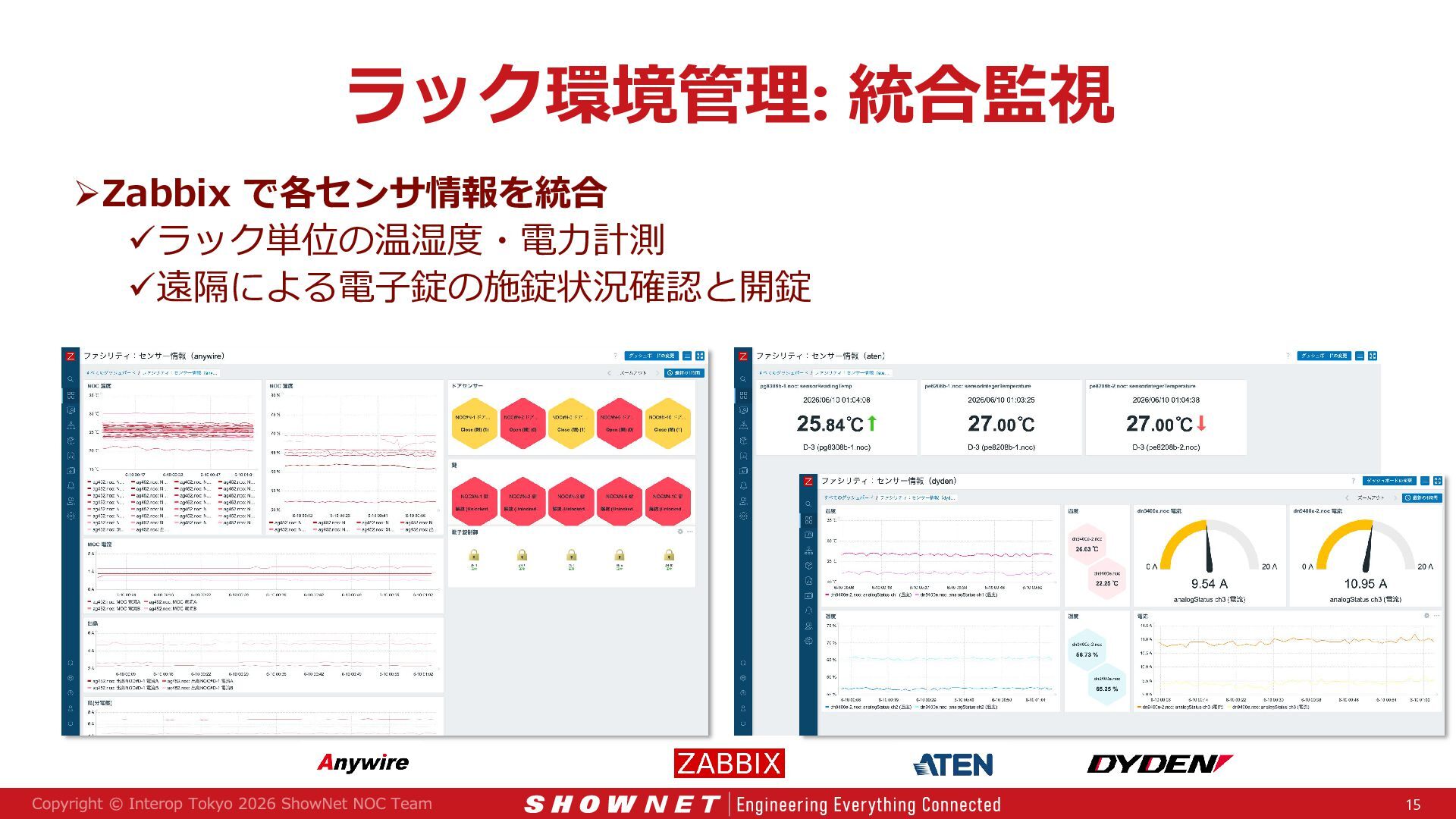

15. ラック環境管理: 統合監視 Zabbix で各センサ情報を統合 ラック単位の温湿度・電力計測 遠隔による電子錠の施錠状況確認と開錠 15

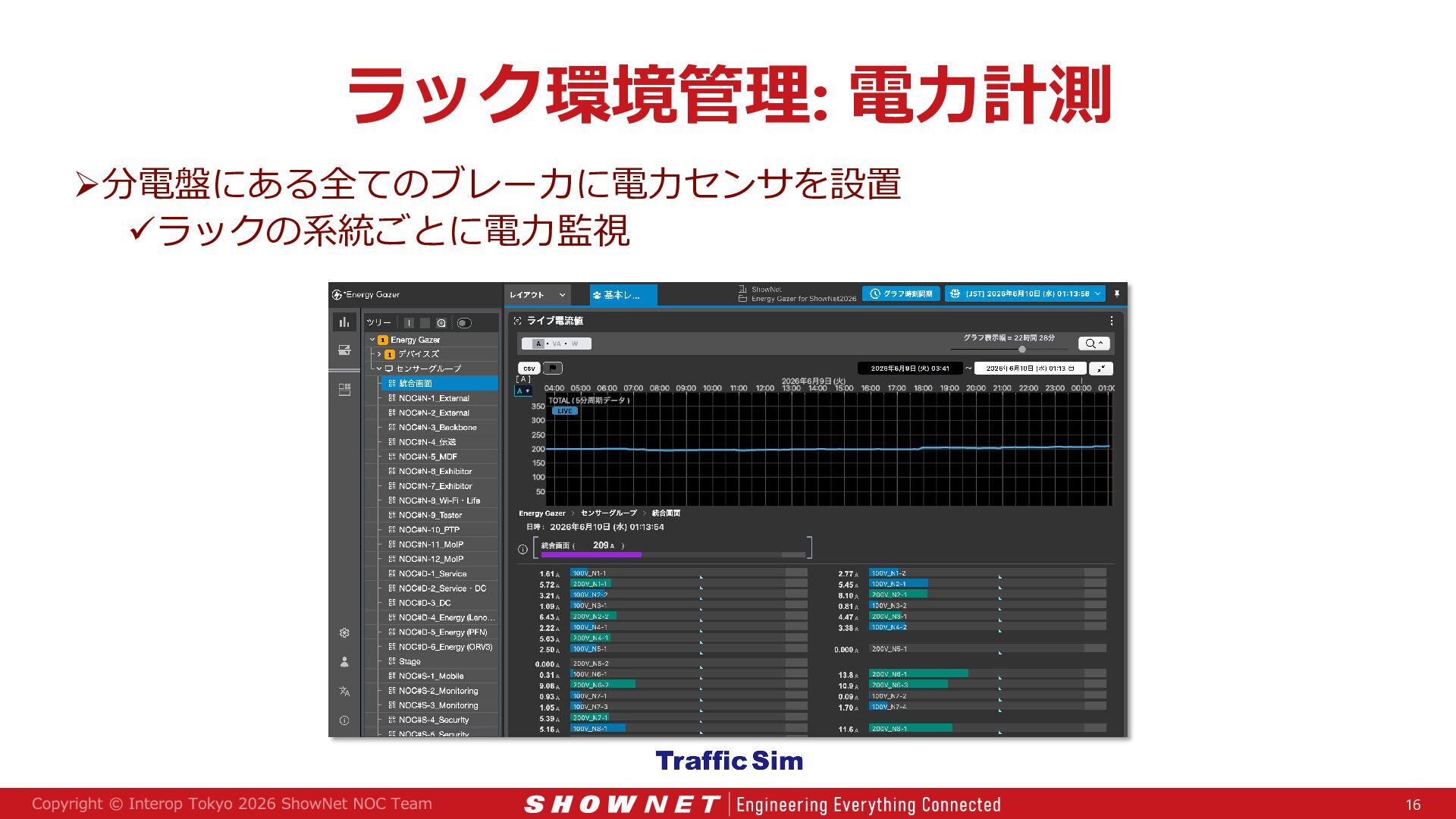

16. ラック環境管理: 電力計測 分電盤にある全てのブレーカに電力センサを設置 ラックの系統ごとに電力監視 16

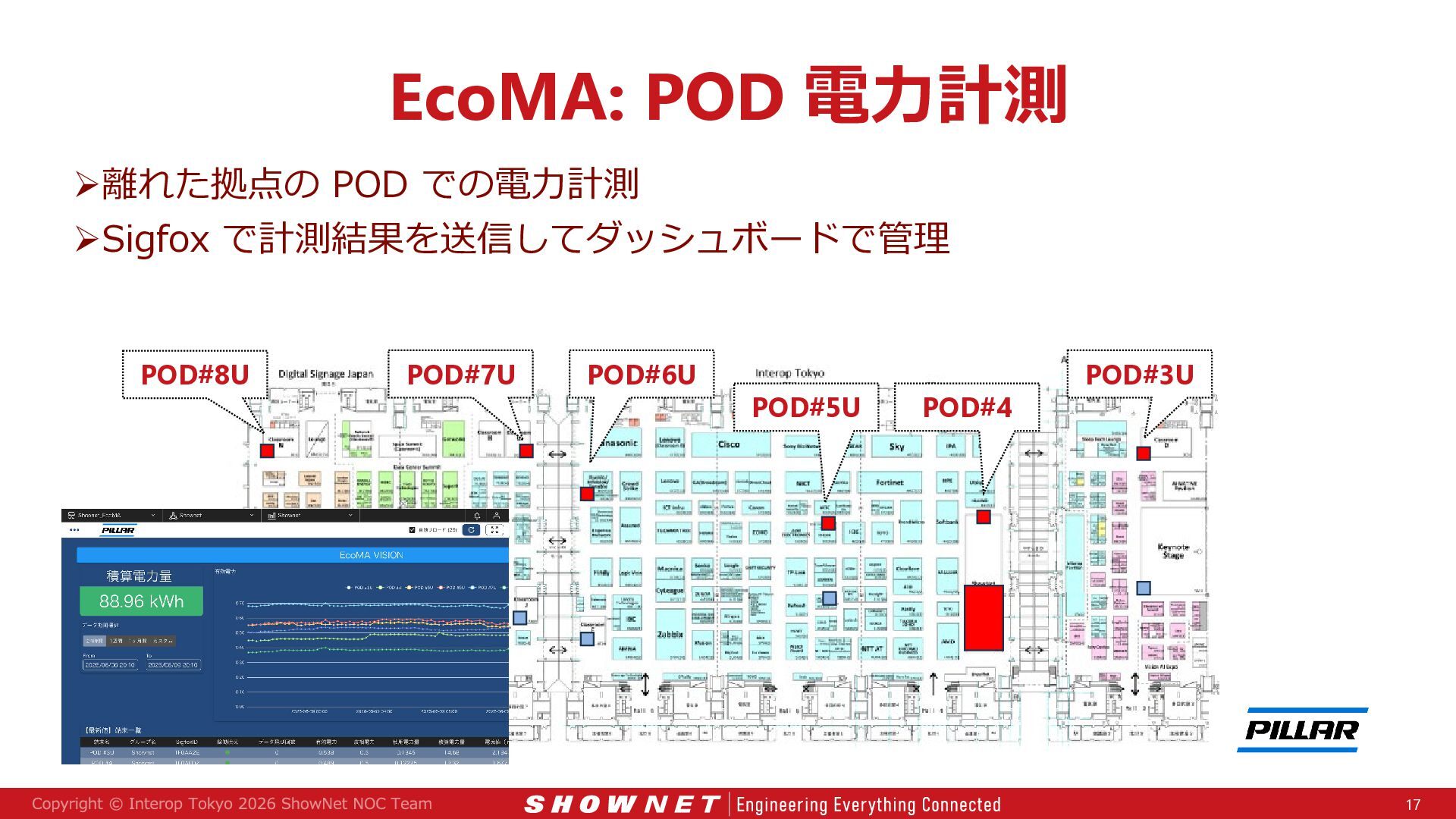

17. EcoMA: POD 電力計測 離れた拠点の POD での電力計測 Sigfox で計測結果を送信してダッシュボードで管理 POD#8U POD#7U POD#6U POD#5U POD#4 POD#3U 17

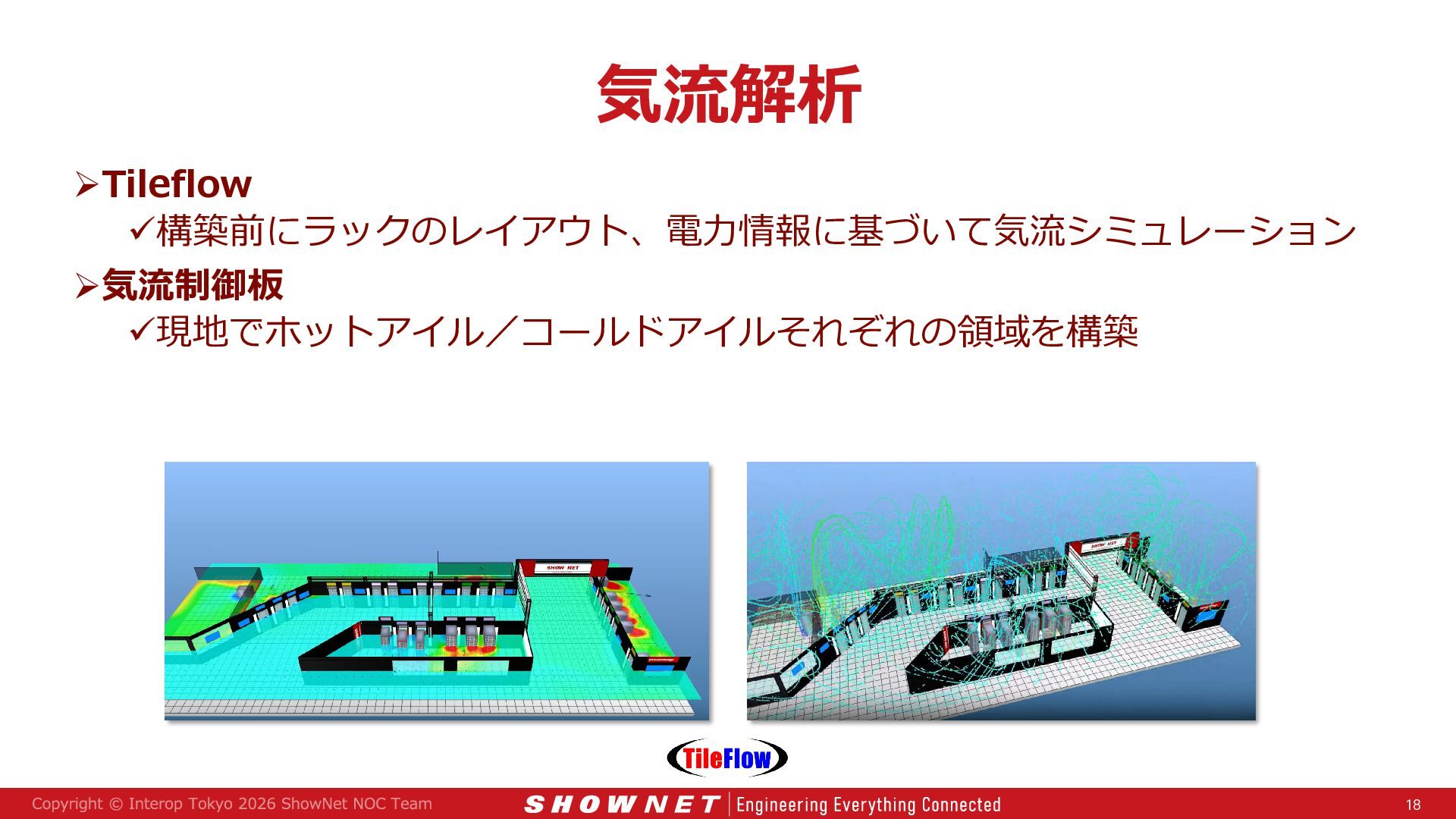

18. 気流解析 Tileflow 構築前にラックのレイアウト、電力情報に基づいて気流シミュレーション 気流制御板 現地でホットアイル／コールドアイルそれぞれの領域を構築 18
19. 安定稼働と品質を保証する ファシリティツール 19

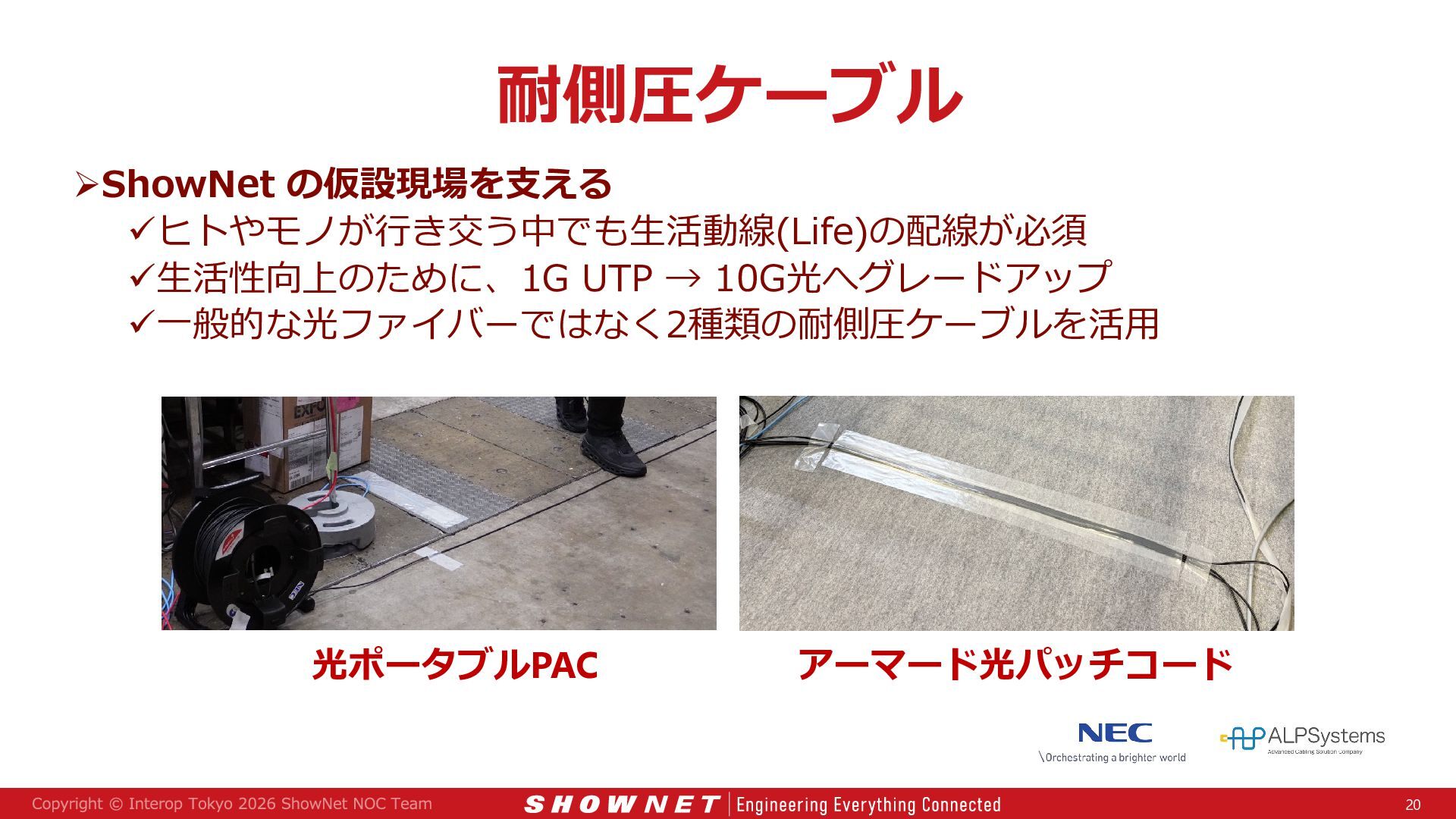

20. 耐側圧ケーブル ShowNet の仮設現場を支える ヒトやモノが行き交う中でも生活動線(Life)の配線が必須 生活性向上のために、1G UTP → 10G光へグレードアップ 一般的な光ファイバーではなく2種類の耐側圧ケーブルを活用 光ポータブルPAC アーマード光パッチコード 20

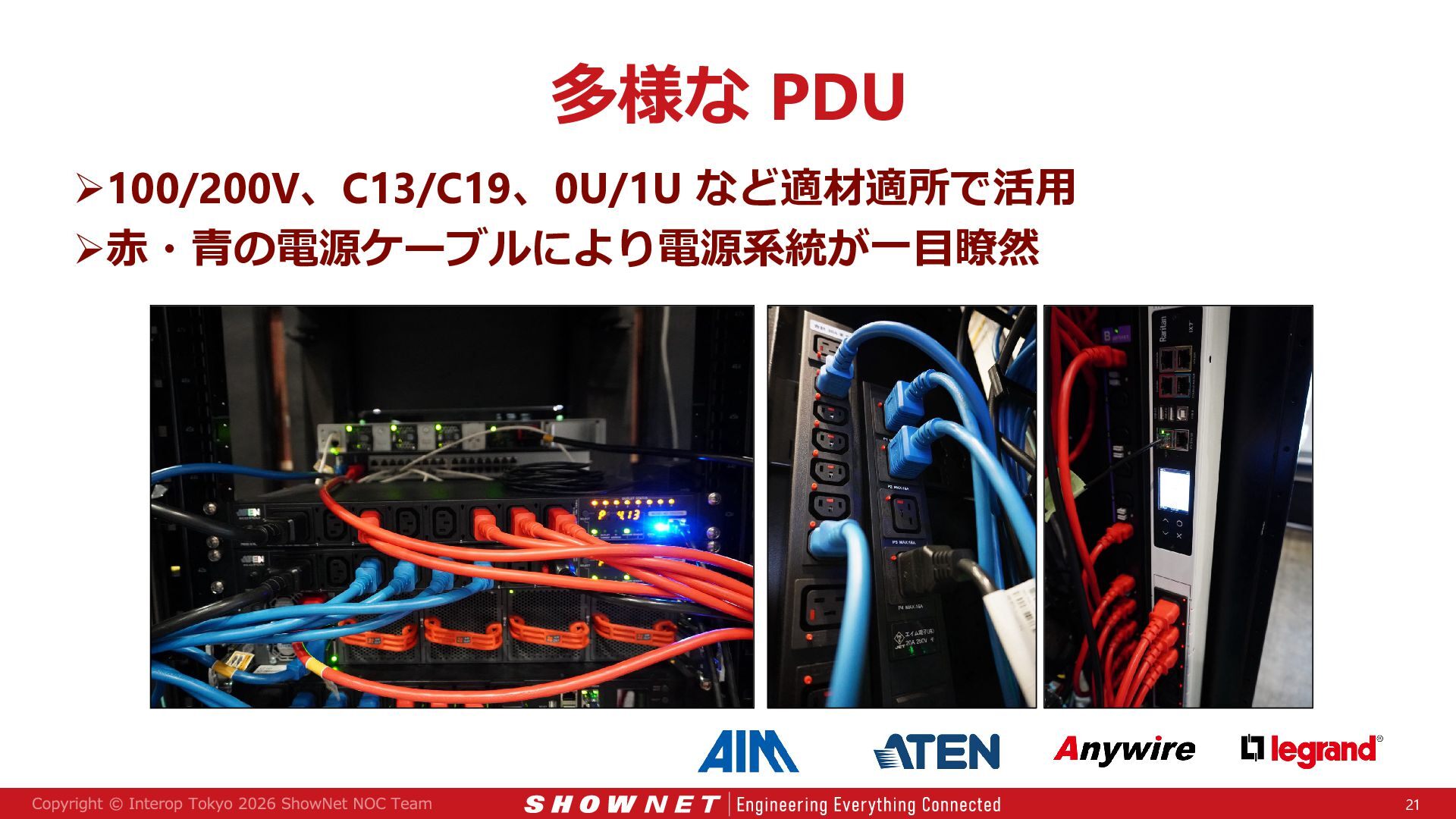

21. 多様な PDU 100/200V、C13/C19、0U/1U など適材適所で活用 赤・青の電源ケーブルにより電源系統が一目瞭然 21

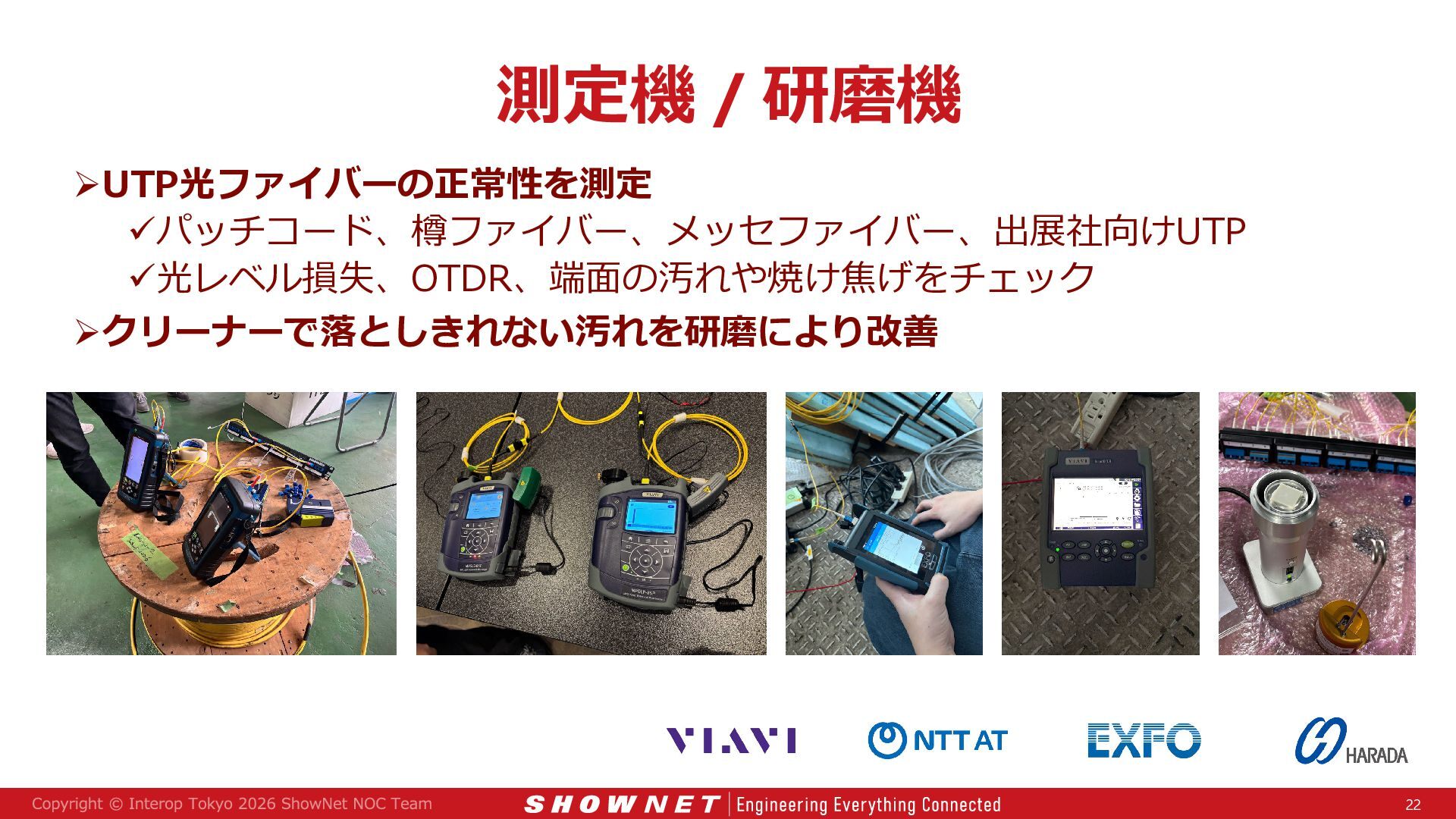

22. 測定機 / 研磨機 UTP光ファイバーの正常性を測定 パッチコード、樽ファイバー、メッセファイバー、出展社向けUTP 光レベル損失、OTDR、端面の汚れや焼け焦げをチェック クリーナーで落としきれない汚れを研磨により改善 22

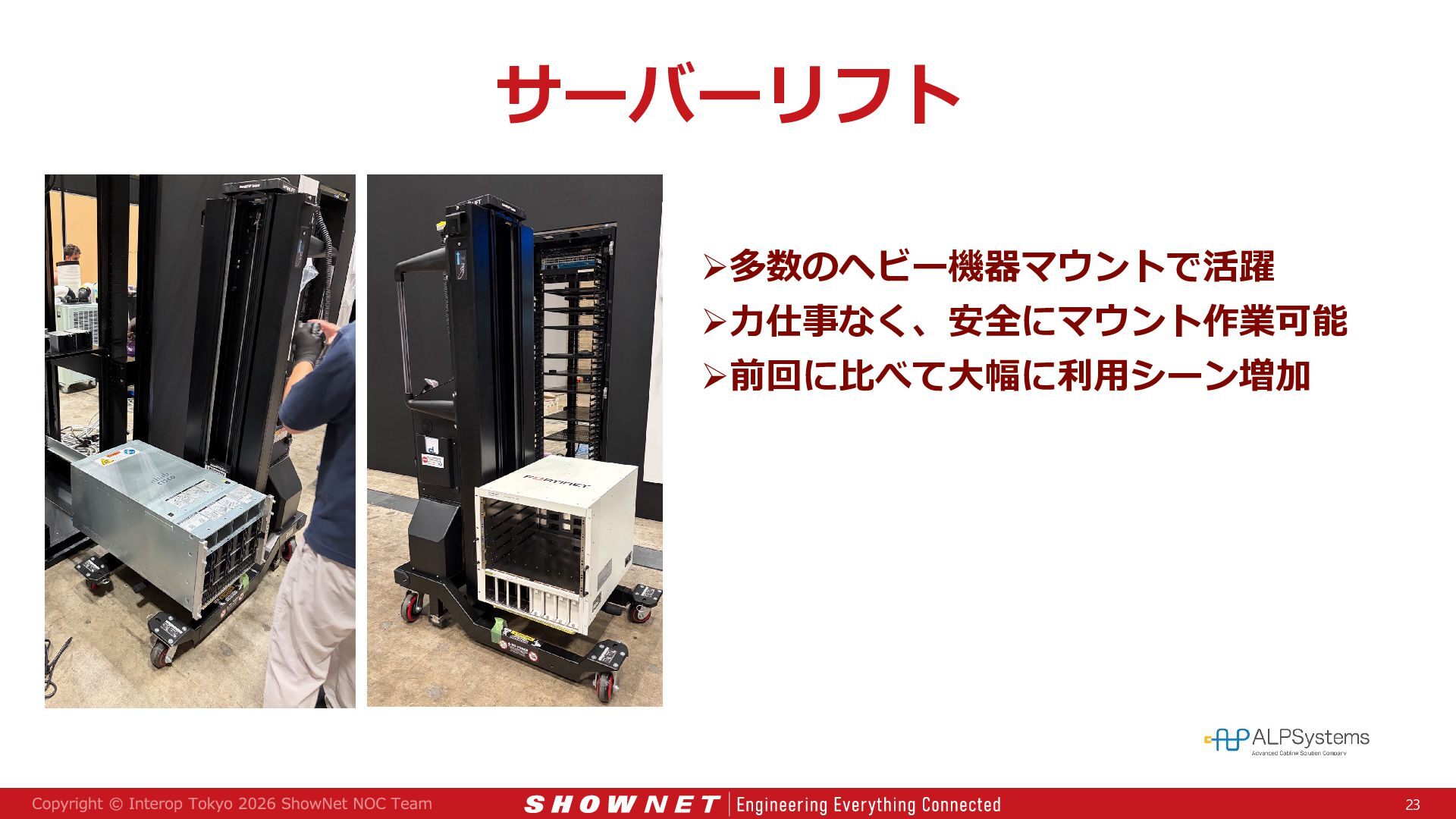

23. サーバーリフト 多数のヘビー機器マウントで活躍 力仕事なく、安全にマウント作業可能 前回に比べて大幅に利用シーン増加 23
24. ファシリティお助け隊 Day1-3 にかけてファシリティ構築の垂直立ち上げ専門の実行部隊 ラベリング、パッチパネル/整線部材の取り付け、ケーブル配線、電源起動等 計 19名 （計7社） 株式会社アイランドシックス アルテリア・ネットワークス株式会社 エイム電子株式会社 NTTアドバンステクノロジ株式会社 センコーアドバンス株式会社 株式会社フジクラ 古河電気工業株式会社 24
25. ファシリティ コントリビューター 25
