ECSサービス間通信に入門しよう！

Transcript

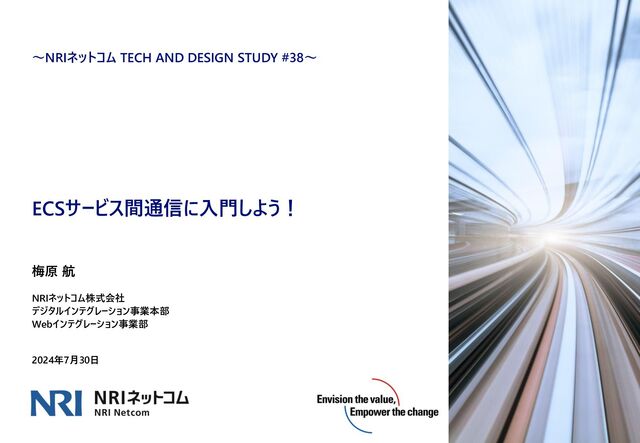

1. ECSサービス間通信に入門しよう！ ～NRIネットコム TECH AND DESIGN STUDY #38～ 2024年7月30日 NRIネットコム株式会社 デジタルインテグレーション事業本部 Webインテグレーション事業部 梅原 航
2. 1 Copyright（C） NRI Netcom, Ltd. All rights reserved. ◼ 基本情報 ⚫ 梅原 航（うめはら こう） ⚫ NRIネットコム株式会社 Webインテグレーション事業部（@大阪） ⚫ AWSを使ったシステムのインフラ開発･運用に従事 ◼ 好きなAWSサービス ◼ 所有資格 自己紹介 Amazon Elastic Container Service (Amazon ECS) #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
3. 2 Copyright（C） NRI Netcom, Ltd. All rights reserved. Amazon ECSについて 01 方法①Elastic Load Balancing 02 方法②Service Discovery 03 方法③AWS App Mesh 04 方法④Service Connect 05 まとめ 06 #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
4. 3 Copyright（C） NRI Netcom, Ltd. All rights reserved. 1. Amazon ECSとは #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
5. 4 Copyright（C） NRI Netcom, Ltd. All rights reserved. Amazon ECS （Elastic Container Service）とは（おさらい） ◼ AWS上で動作するコンテナオーケストレーションサービス ◼ コンピューティングサービスなので、従来のWebサーバーやAPサーバーを担う 1. Amazon ECSとは Virtual private cloud (VPC) Users Elastic Load Balancing Amazon ECS Public subnet Private subnet Amazon Relational Database Service #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
6. 5 Copyright（C） NRI Netcom, Ltd. All rights reserved. ECSのコンポーネント（おさらい） ◼ ECSは3つのコンポーネントから構成される ◼ ①タスク ⚫ 実際に動作するコンテナの実行単位 ⚫ タスク定義からインスタンス化したもの ⚫ 一つのタスクは一つのホスト実行される ◼ タスク定義 ⚫ タスクの詳細を定義したもの ⚫ どのdockerイメージを使うか ⚫ どのくらいのスペックをコンテナに割当てるか ⚫ どのポートを使用するか 1. Amazon ECSとは Task Container 1 Container 2 タスク #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
7. 6 Copyright（C） NRI Netcom, Ltd. All rights reserved. ECSのコンポーネント（おさらい） ◼ ECSは3つのコンポーネントから構成される ◼ ①タスク ◼ ②サービス ⚫ 実行中のタスクを管理する ⚫ どこのサブネットにタスクを配置するか ⚫ どのLBに紐づけるか ⚫ 何個タスクを作成するか ◼ Auto Scaleさせる場合はこのサービス単位 1. Amazon ECSとは サービス Service Task Container 1 Container 2 タスク #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
8. 7 Copyright（C） NRI Netcom, Ltd. All rights reserved. ECSのコンポーネント（おさらい） ◼ ECSは3つのコンポーネントから構成される ◼ ①タスク ◼ ②サービス ◼ ③クラスター ⚫ (ECS on Fargate)サービスを分離する論理的なグループ ⚫ (ECS on EC2)コンテナの実行基盤のEC2グループ 1. Amazon ECSとは Amazon ECS Amazon Elastic Compute Cloud AWS Fargate クラスター サービス Service Task Container 1 Container 2 タスク #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
9. 8 Copyright（C） NRI Netcom, Ltd. All rights reserved. 別サービスにリクエストしたい場合 ◼ Auto ScalingなどでECSサービスに含まれるタスクのIPが動的に変化する ◼ サービスAからサービスBに通信するときはサービスBのタスクのIPアドレスを知る方法が必要 1. Amazon ECSとは Amazon ECS クラスター サービスA Service Task Application A 10.0.1.1 Service サービスB Task Application B Task Application B 10.0.2.1 10.0.2.2 #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
10. 9 Copyright（C） NRI Netcom, Ltd. All rights reserved. 2.方法①Elastic Load Balancing #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
11. 10 Copyright（C） NRI Netcom, Ltd. All rights reserved. Elastic Load Balancingを使用する ◼ サービスBをELBのターゲットグループに紐づける ◼ サービスAからサービスBへはELBのエンドポイントにリクエスト ◼ タスクが増えてもターゲットグループに追加される 方法①Elastic Load Balancing Elastic Load Balancing クラスター サービスA Service Task Application A 10.0.1.1 Service サービスB Task Application B Task Application B 10.0.2.1 10.0.2.2 #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
12. 11 Copyright（C） NRI Netcom, Ltd. All rights reserved. まとめ ◼ メリット ⚫ ELBの機能を使うことができる ⚫ リクエストのメトリクスを取得可能 ⚫ ECSサービスのデプロイ方法でB/Gデプロイが選択可能 ◼ デメリット ⚫ 追加のインフラが必要になる ⚫ ELB分のコストがかかる ⚫ VPC内のIPアドレスを消費する ⚫ ELB経由のリクエストなので、タスクと直接通信に比べてレイテンシーが増加 ⚫ リトライ処理やタイムアウトなどはアプリで実装する必要あり 方法①Elastic Load Balancing #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
13. 12 Copyright（C） NRI Netcom, Ltd. All rights reserved. 3.方法②Service Discovery #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
14. 13 Copyright（C） NRI Netcom, Ltd. All rights reserved. タスク起動時にAWS Cloud MapがIPアドレスを登録する 方法②Service Discovery クラスター サービスA Service Task Application A 10.0.1.1 Service サービスB Task Application B Task Application B 10.0.2.1 10.0.2.2 Amazon Route 53 Virtual private cloud (VPC) AWS Cloud Map ◼ AWS Cloud MapがECSサービスとタスクのIPアドレスを紐づけて管理 ◼ Route53のプライベートホストゾーンに登録 #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
15. 14 Copyright（C） NRI Netcom, Ltd. All rights reserved. サービスBへリクエスト時 方法②Service Discovery サービスA Service Task Application A 10.0.1.1 Service サービスB Task Application B Task Application B 10.0.2.1 10.0.2.2 ◼ サービスAからのリクエストはRoute53に名前解決 ◼ 名前解決して得られたIPアドレスに直接通信 #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します Amazon Route 53 Virtual private cloud (VPC) AWS Cloud Map
16. 15 Copyright（C） NRI Netcom, Ltd. All rights reserved. コンソールでの設定方法 方法②Service Discovery ◼ どういうドメインで名前解決するか ◼ レコードタイプ/TTLの設定 ⚫ A ⚫ AAAA ⚫ SRV #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
17. 16 Copyright（C） NRI Netcom, Ltd. All rights reserved. Route53プライベートホストゾーン 方法②Service Discovery ◼ ｢web.service-b-ns｣でIPを複数管理してくれる #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
18. 17 Copyright（C） NRI Netcom, Ltd. All rights reserved. まとめ ◼ メリット ⚫ Route53のプライベートホストゾーンを使用して名前解決してるだけ ⚫ プライベートホストゾーンなので同一VPC内のリソースからも名前解決可能 ⚫ 追加のインフラも不要 ⚫ 設定方法も簡単 ◼ デメリット ⚫ 名前解決のみなので、トラフィックのメトリクスは取得できない ⚫ リトライ処理やタイムアウトはアプリ側で実装する必要あり 方法②Service Discovery #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
19. 18 Copyright（C） NRI Netcom, Ltd. All rights reserved. 4.方法③AWS App Mesh #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
20. 19 Copyright（C） NRI Netcom, Ltd. All rights reserved. サービスメッシュ/AWS App Meshとは ◼ サービスメッシュとは ⚫ 通信自体をenvoyプロキシが代理で行ってくれる ⚫ タイムアウトやリトライ処理もenvoyプロキシで行ってくれる ◼ AWS App Meshとは ⚫ サービスメッシュを実現するためのサービス ⚫ ECSタスクにenvoyプロキシのサイドカーコンテナがデプロイ ⚫ AWS App Meshはそのenvoyプロキシを管理してくれるコントロールプレーン ⚫ AWS App Meshに通信の制御の設定を入れておく 方法③AWS App Mesh #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
21. 20 Copyright（C） NRI Netcom, Ltd. All rights reserved. タスク起動時 方法③AWS App Mesh クラスター AWS App Mesh AWS Cloud Map サービスA Service Task Application A Container 10.0.1.1 Service サービスB Task 10.0.2.1 Application B Container ◼ AWS App Meshに追加した設定がenvoyに反映 ◼ タスクのIPアドレスがCloud Mapに登録 #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
22. 21 Copyright（C） NRI Netcom, Ltd. All rights reserved. ◼ Cloud MapにIPアドレスを問い合わせ ◼ 得たIPアドレスから直接通信 ◼ 通信自体を制御するのでメトリクスも出力 リクエスト時 方法③AWS App Mesh クラスター AWS App Mesh AWS Cloud Map サービスA Service Task Application A Container 10.0.1.1 Service サービスB Task 10.0.2.1 Application B Container Amazon CloudWatch #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
23. 22 Copyright（C） NRI Netcom, Ltd. All rights reserved. まとめ ◼ メリット ⚫ AWS App Meshを使用するので、トラフィック制御を柔軟に設定できる ⚫ 信頼性と可観測性の向上 ◼ デメリット ⚫ 柔軟に設定できるゆえに複雑になる ⚫ ECSに加えてApp Meshの管理も必要 ⚫ envoyプロキシ用のコンピュートリソースが必要 方法③AWS App Mesh #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
24. 23 Copyright（C） NRI Netcom, Ltd. All rights reserved. 5. 方法④Service Connect #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
25. 24 Copyright（C） NRI Netcom, Ltd. All rights reserved. Service Connect概要 ◼ re:Invent2022に発表 ◼ これまでの3つの方法のいいとこ取り ⚫ ELBのようにメトリクス取得できる ⚫ Service Discoveryみたいにシンプルに設定できる ⚫ AWS App Meshのように信頼性がある ◼ サービスメッシュ形式でService Connectサイドカーがデプロイされる ⚫ 通信のメトリクスも出力 • リクエスト数 • 1タスクあたりのリクエスト数 • httpレスポンスコード • レスポンスタイム • アクティブコネクション数 ⚫ プロキシにはデフォルト設定が入ってる • ラウンドロビン負荷分散 • 2回リトライ • デフォルト15秒でタイムアウト(設定可能可能) • 通信のTLS暗号化 • ハズレ値検知 方法④Service Connect #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
26. 25 Copyright（C） NRI Netcom, Ltd. All rights reserved. ◼ デフォルトの通信制御が入ったService Connectサイドカーコンテナが起動 ◼ サービスに含まれるタスクのIPアドレスがAWS Cloud Mapに登録 タスク起動時 方法④Service Connect クラスター サービスA Service Task Application A 10.0.1.1 Service サービスB Task Application B 10.0.2.1 AWS Cloud Map ECS Service Connect ECS Service Connect #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
27. 26 Copyright（C） NRI Netcom, Ltd. All rights reserved. ◼ AWS Cloud MapにIPアドレスを問い合わせ ◼ 得たIPアドレスから直接通信 ◼ 通信自体を制御するのでメトリクスも出力 リクエスト時 方法④Service Connect サービスA Service Task Application A 10.0.1.1 Service サービスB Task Application B 10.0.2.1 AWS Cloud Map ECS Service Connect ECS Service Connect Amazon CloudWatch #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
28. 27 Copyright（C） NRI Netcom, Ltd. All rights reserved. コンソールでの設定方法 方法④Service Connect #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
29. 28 Copyright（C） NRI Netcom, Ltd. All rights reserved. コンソールでの設定方法 方法④Service Connect #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
30. 29 Copyright（C） NRI Netcom, Ltd. All rights reserved. まとめ ◼ メリット ⚫ 追加インフラ不要 ⚫ 信頼性と可観測性の向上 ⚫ 設定もシンプル ⚫ 他クラスターや他VPCの接続も可能 ◼ デメリット ⚫ Service Connect Agent用のコンピュートリソースが必要 ⚫ ECSサービスのデプロイ方法はローリングアップデートのみ ⚫ ECS間だけしか通信できない 方法④Service Connect #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
31. 30 Copyright（C） NRI Netcom, Ltd. All rights reserved. 6.まとめ #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
32. 31 Copyright（C） NRI Netcom, Ltd. All rights reserved. まとめ ◼ AWSのドキュメントでは｢Service Connect｣が推奨されている 方式＼観点 可観測性 信頼性 柔軟性 手軽さ 追加リソース 追加インフラ 備考 ELB ◯ ✕ ◯ △ 不要 要 ELBの機能を使える。 BGデプロイ Service Discovery ✕ ✕ ✕ ◯ 不要 不要 同一VPCからも接続 可能 AWS App Mesh ◯ ◯ ◯ ✕ 要 不要 App Meshの管理が 必要 Service Connect ◯ ◯ △ ◯ 要 不要 他クラスターや他VPC のECSサービスからも 接続可能 #nncstudy 転載、複製、改変等、および許諾のない二次利用を禁止します
