1. 10Gb ルータを作るための下準備 @cyokozai Open Source un-Conference 2026 Kawagoe
2. 井上 裕介 a.k.a cyokozai 千葉工業大学大学院 情報科学研究科 情報工学専攻 修士２年 ❏ ネットワークコンテンツ研究会 Nekko Cloud Team ❏ 株式会社スリーシェイク sreake事業部 学生インターン
4. 東京を超える、過去最大のカンファレンス CloudNative Days × Platform Engineering Kaigi × SRE Kaigi 国内最前線の3大カンファレンスが、名古屋に集結。 2026年 5月14日(木)・15日(金) 中日ホール&カンファレンス 来週スポンサー受付開始！　CfPは1月予定

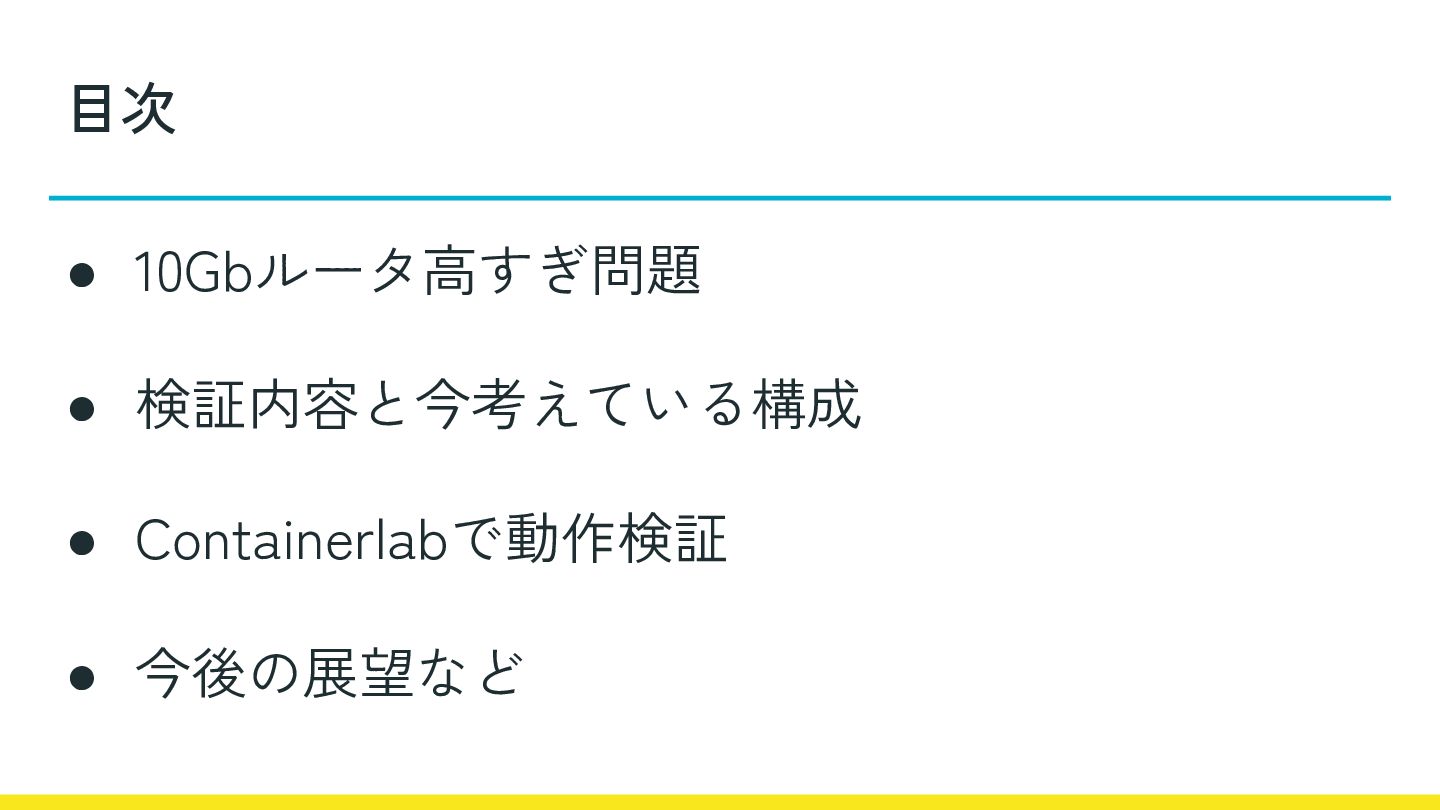

5. • 10Gbルータ高すぎ問題 • 検証内容と今考えている構成 • Containerlabで動作検証 • 今後の展望など 目次
6. 10Gbルータ高すぎ問題

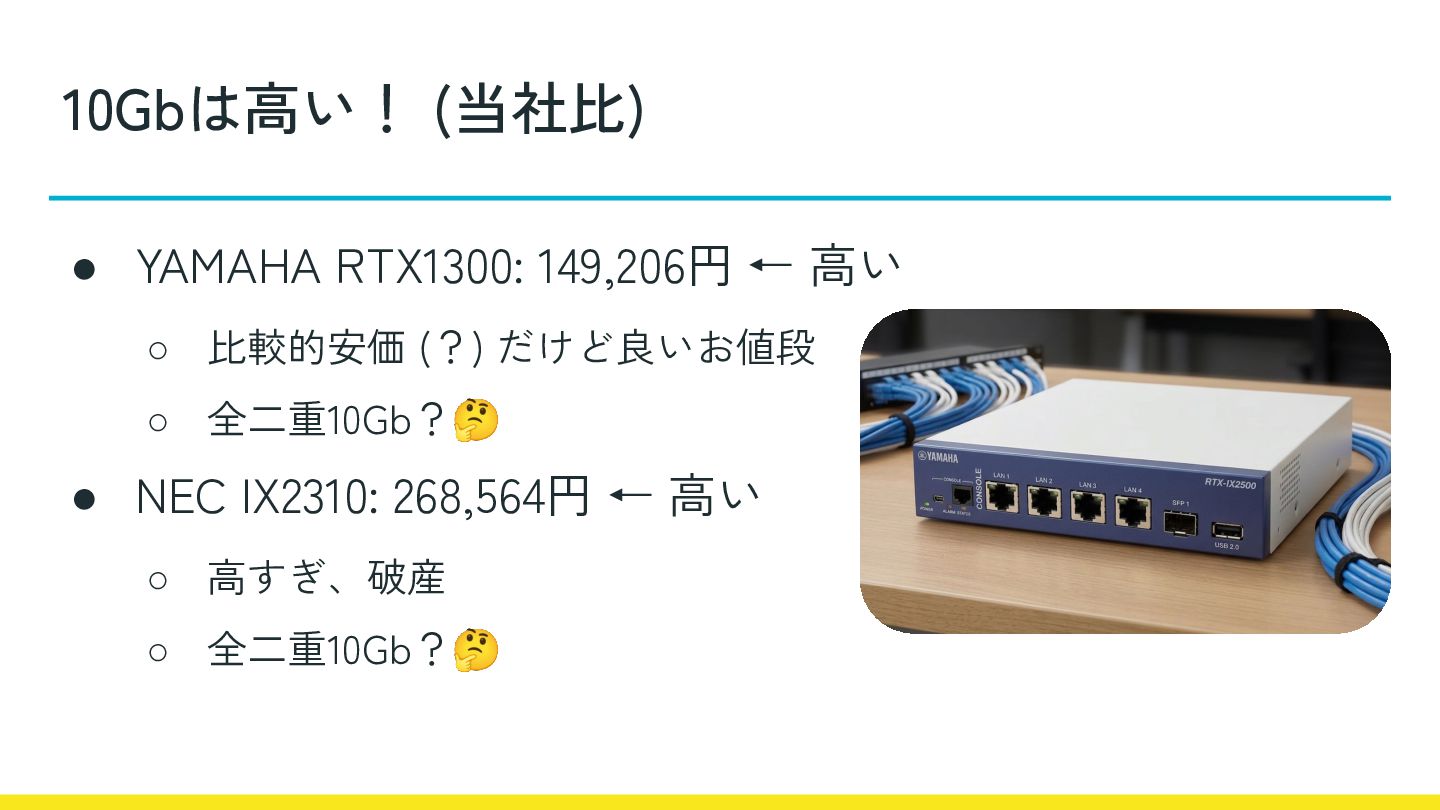

7. 10Gbは高い！ (当社比) • YAMAHA RTX1300: 149,206円 ← 高い ◦ 比較的安価 (？) だけど良いお値段 ◦ 全二重10Gb？🤔 • NEC IX2310: 268,564円 ← 高い ◦ 高すぎ、破産 ◦ 全二重10Gb？🤔

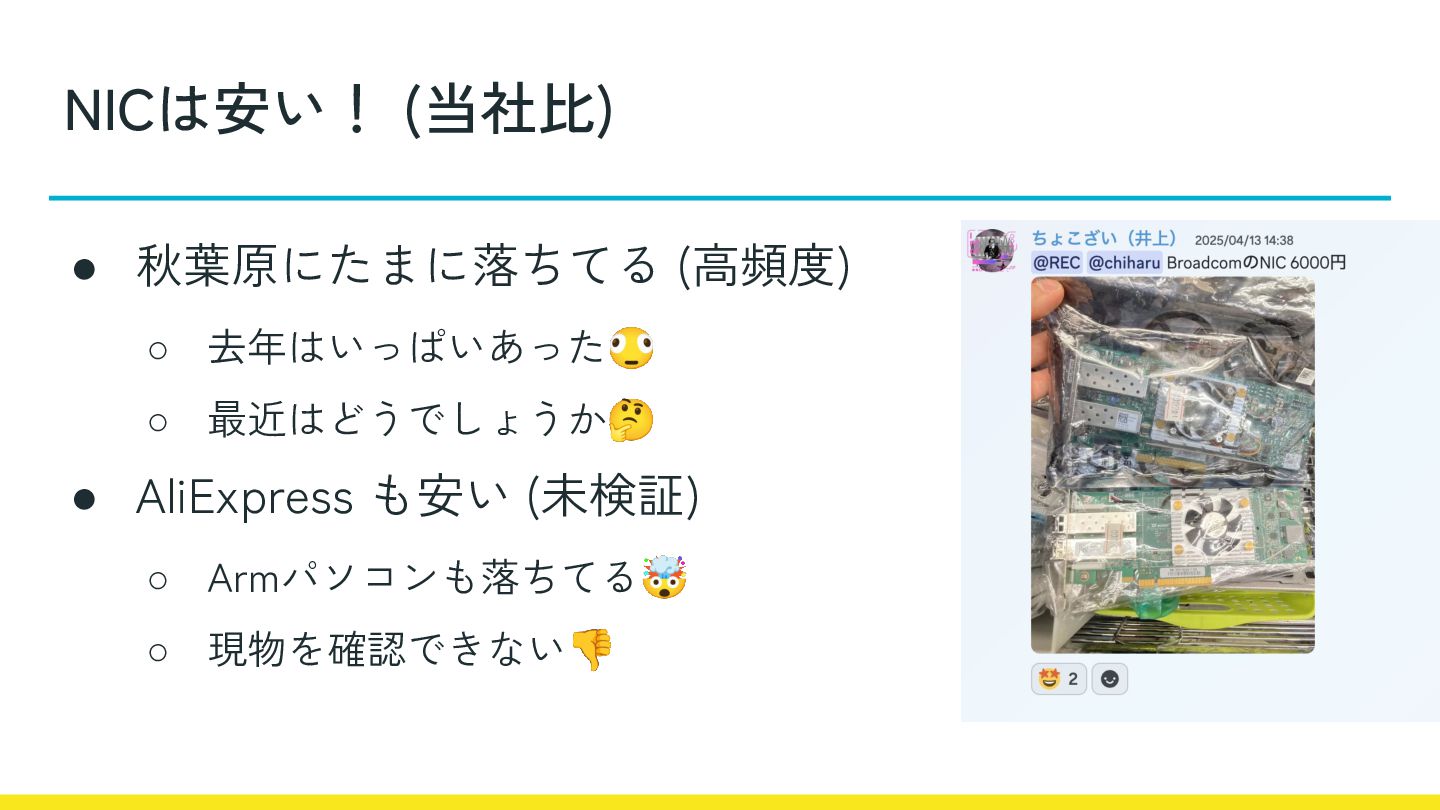

8. NICは安い！ (当社比) • 秋葉原にたまに落ちてる (高頻度) ◦ 去年はいっぱいあった🫪 ◦ 最近はどうでしょうか🤔 • AliExpress も安い (未検証) ◦ Armパソコンも落ちてる🤯 ◦ 現物を確認できない👎
9. 10Gbルータ高すぎ問題
10. 10Gbルータ高すぎ問題
11. 10Gbルータ高すぎ問題
12. 10Gbルータ高すぎ問題 パソコン高すぎ問題

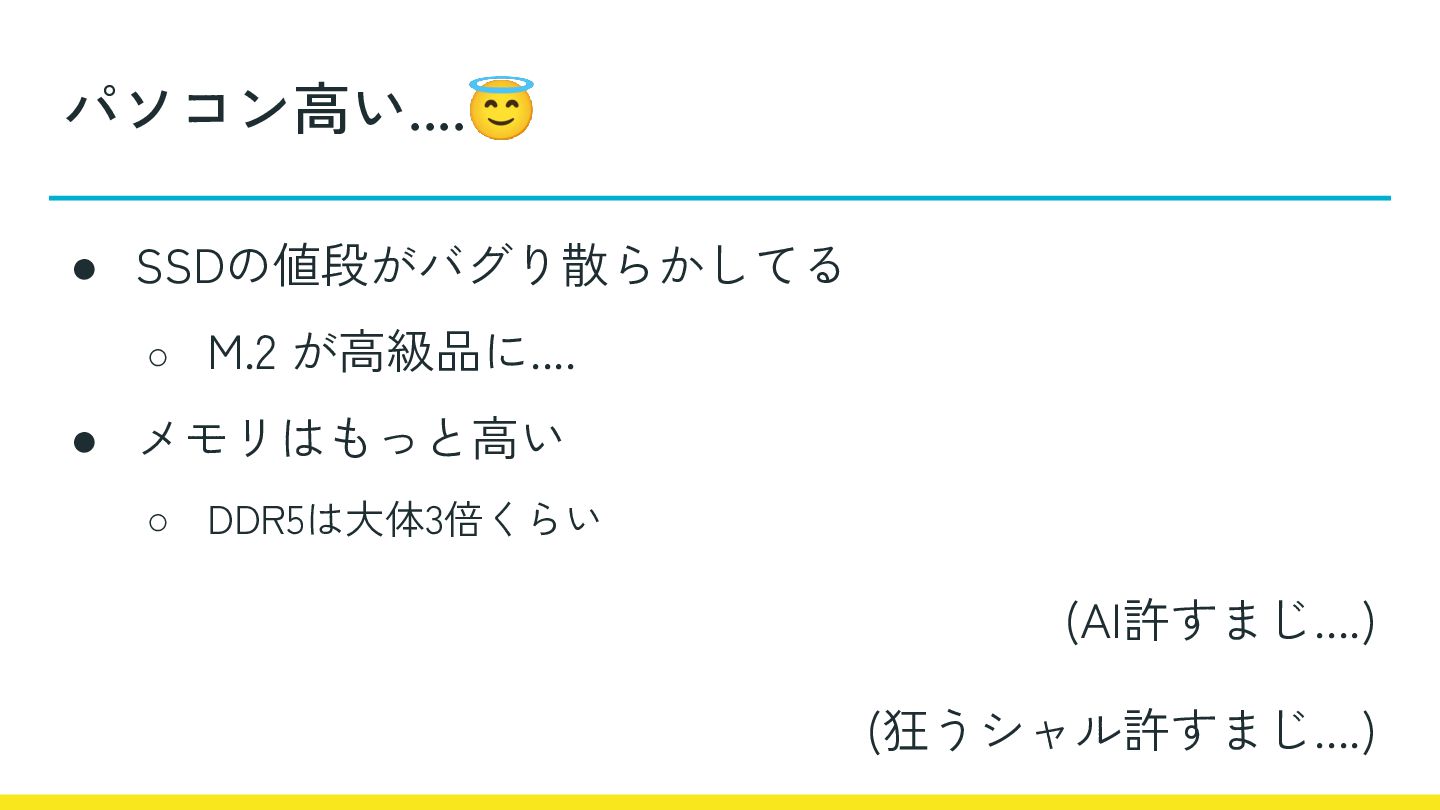

13. パソコン高い....😇 • SSDの値段がバグり散らかしてる ◦ M.2 が高級品に.... • メモリはもっと高い ◦ DDR5は大体3倍くらい (AI許すまじ....) (狂うシャル許すまじ....)

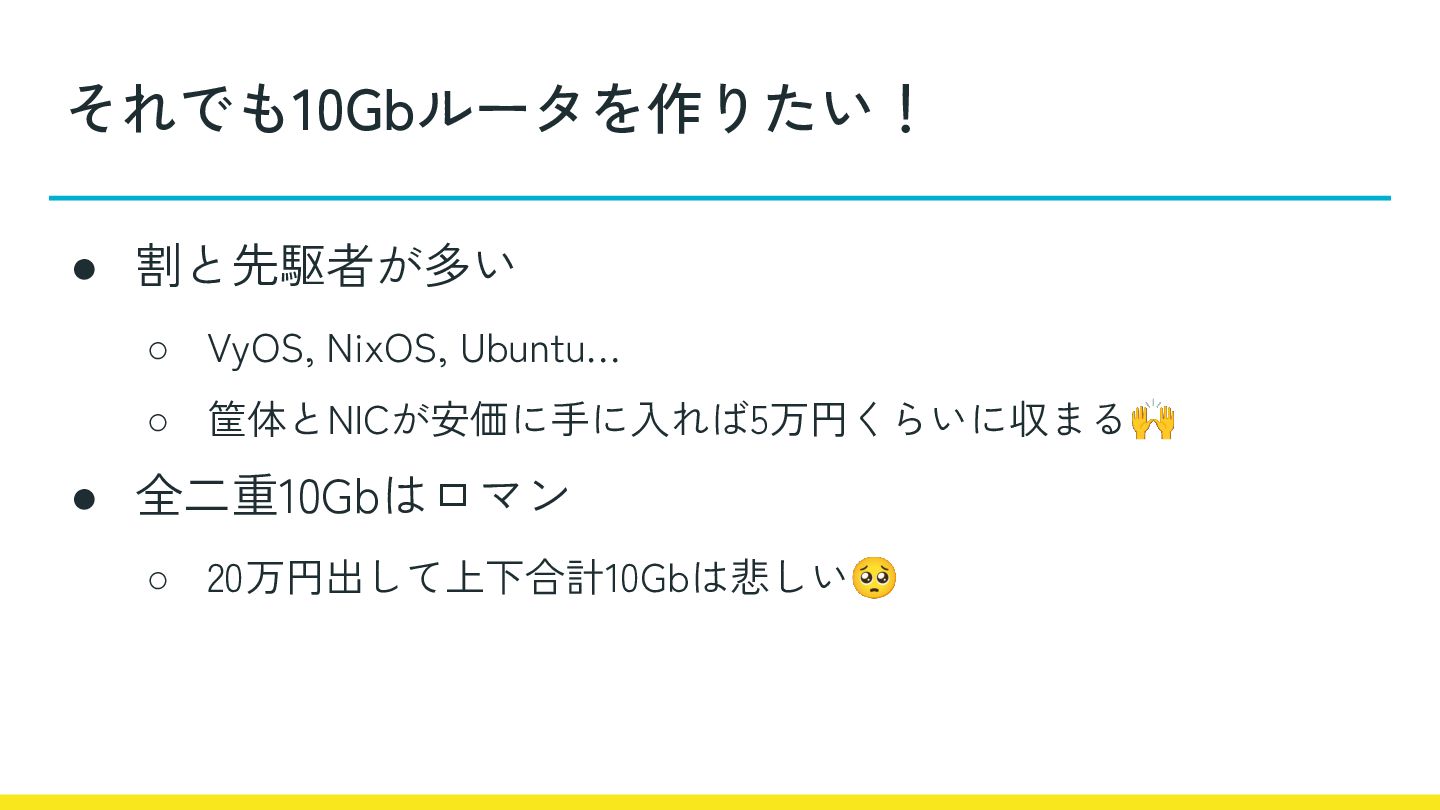

14. それでも10Gbルータを作りたい！ • 割と先駆者が多い ◦ VyOS, NixOS, Ubuntu… ◦ 筐体とNICが安価に手に入れば5万円くらいに収まる🙌 • 全二重10Gbはロマン ◦ 20万円出して上下合計10Gbは悲しい🥺
15. 検証内容と 今考えている構成

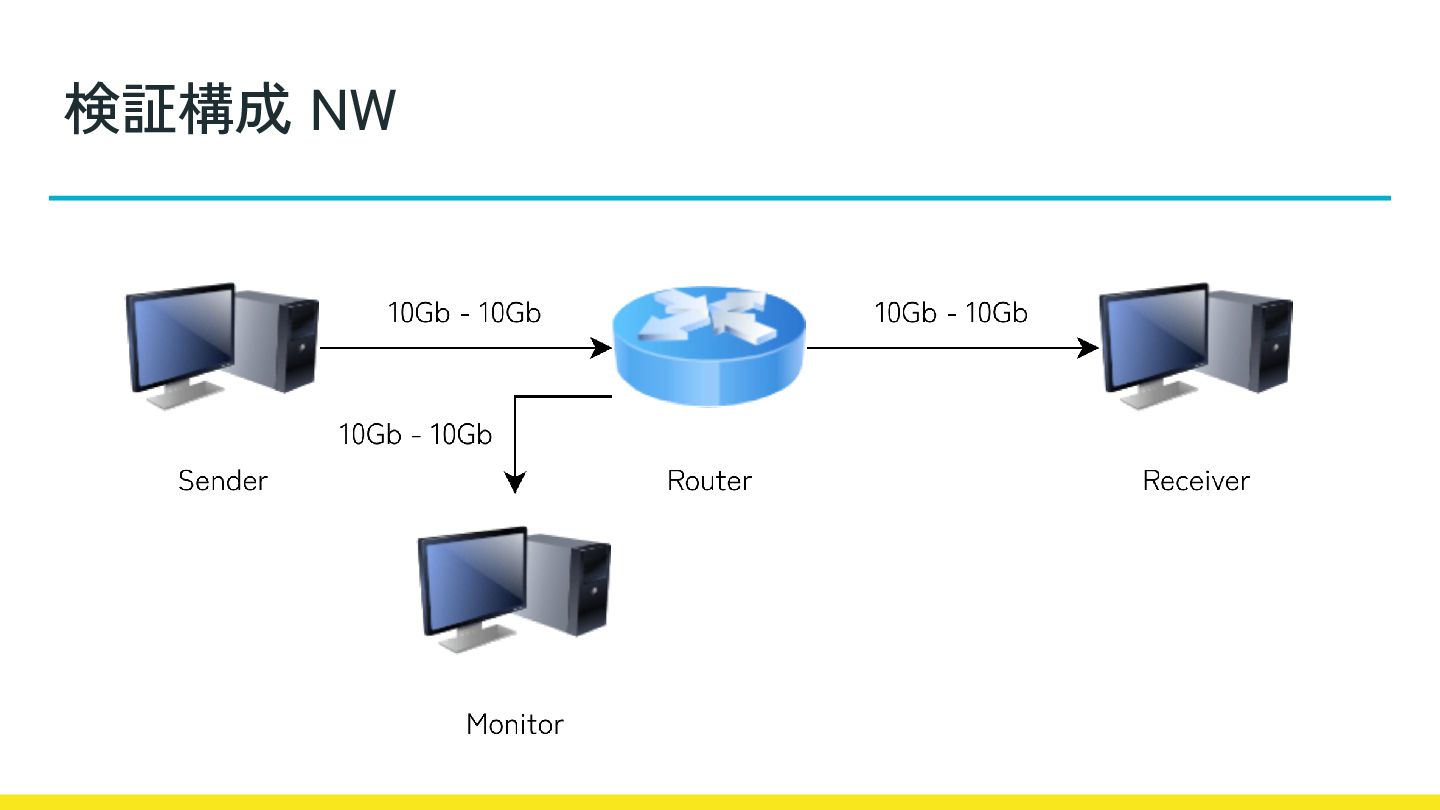

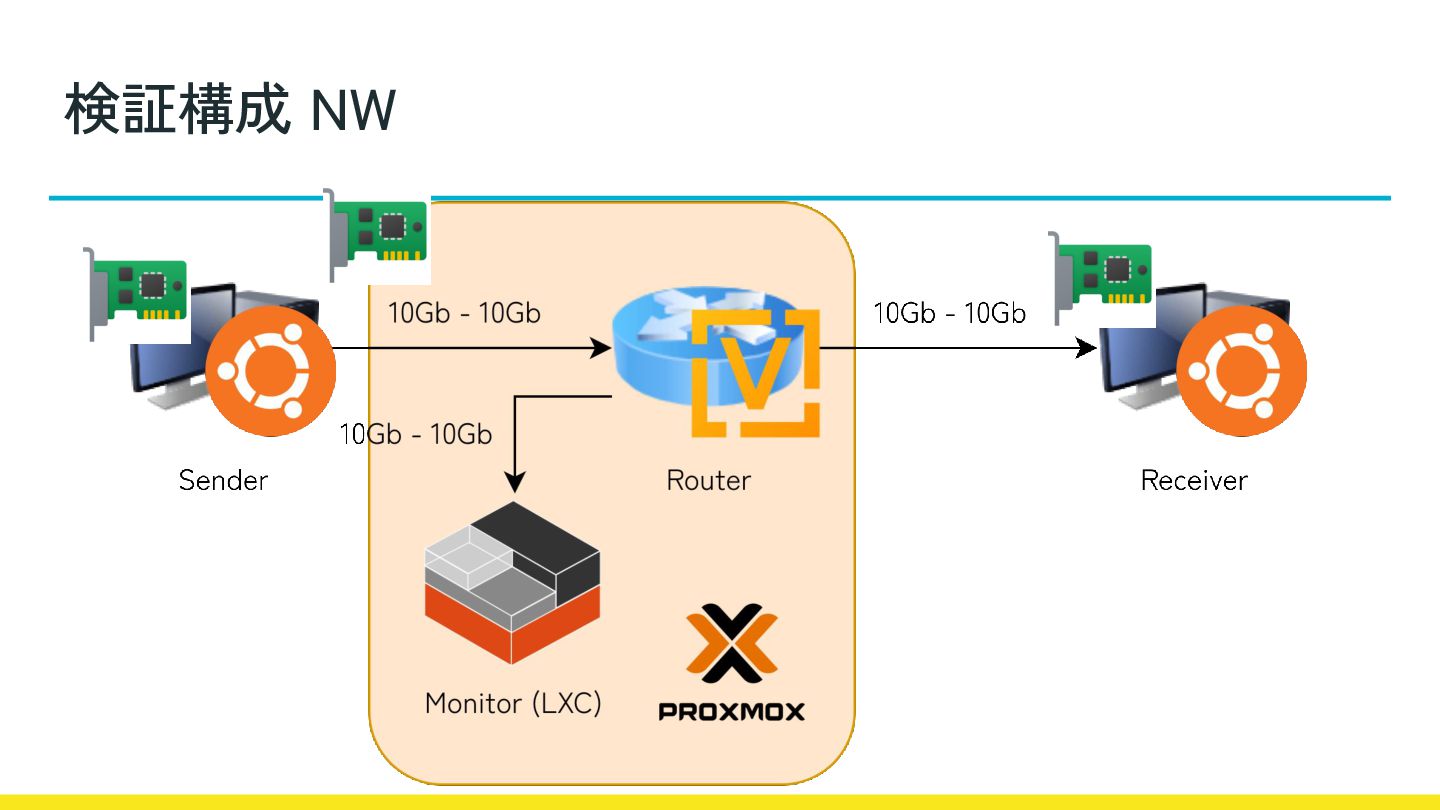

16. 検証構成 NW
17. 検証構成 NW

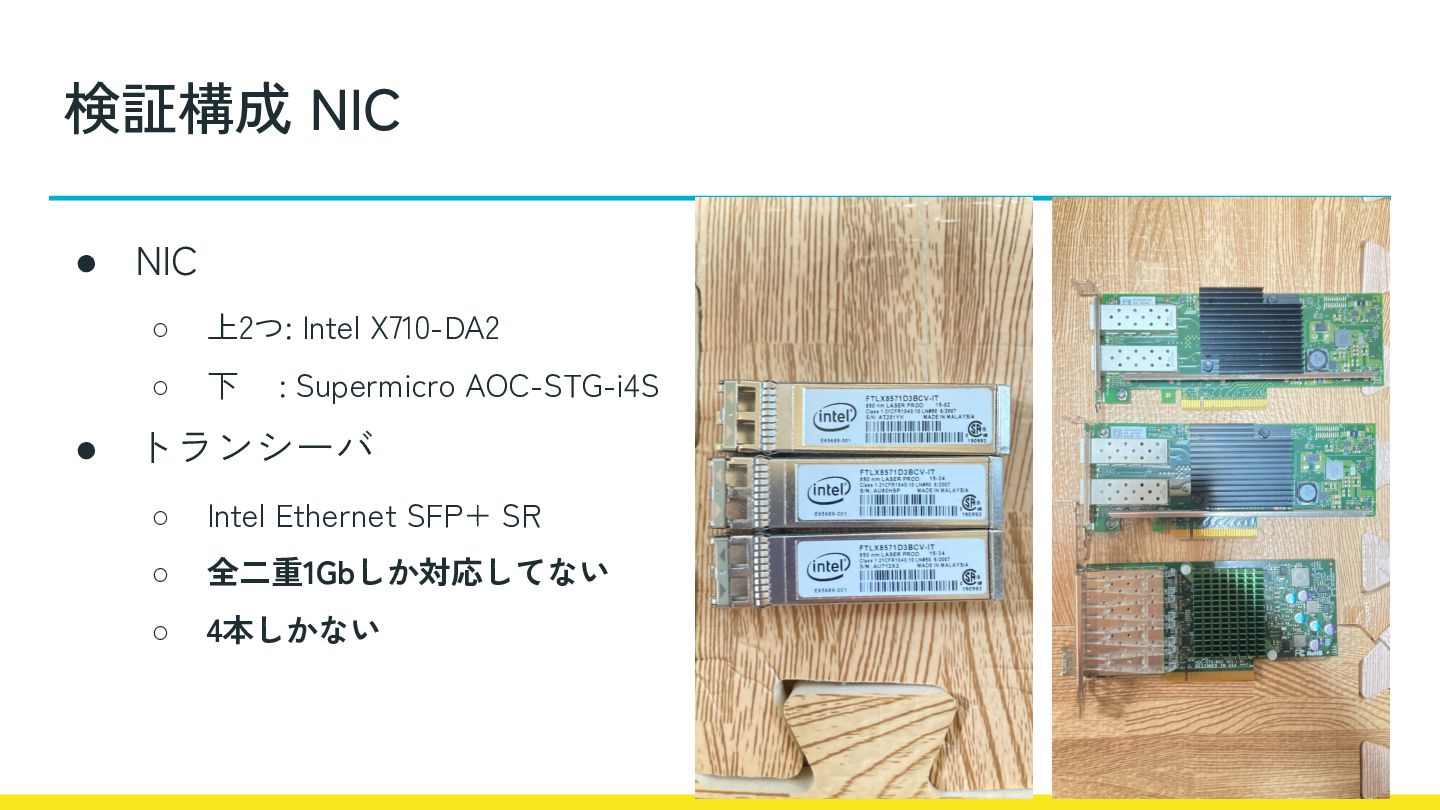

18. • NIC ◦ 上2つ: Intel X710-DA2 ◦ 下 : Supermicro AOC-STG-i4S • トランシーバ ◦ Intel Ethernet SFP+ SR ◦ 全二重1Gbしか対応してない ◦ 4本しかない 検証構成 NIC

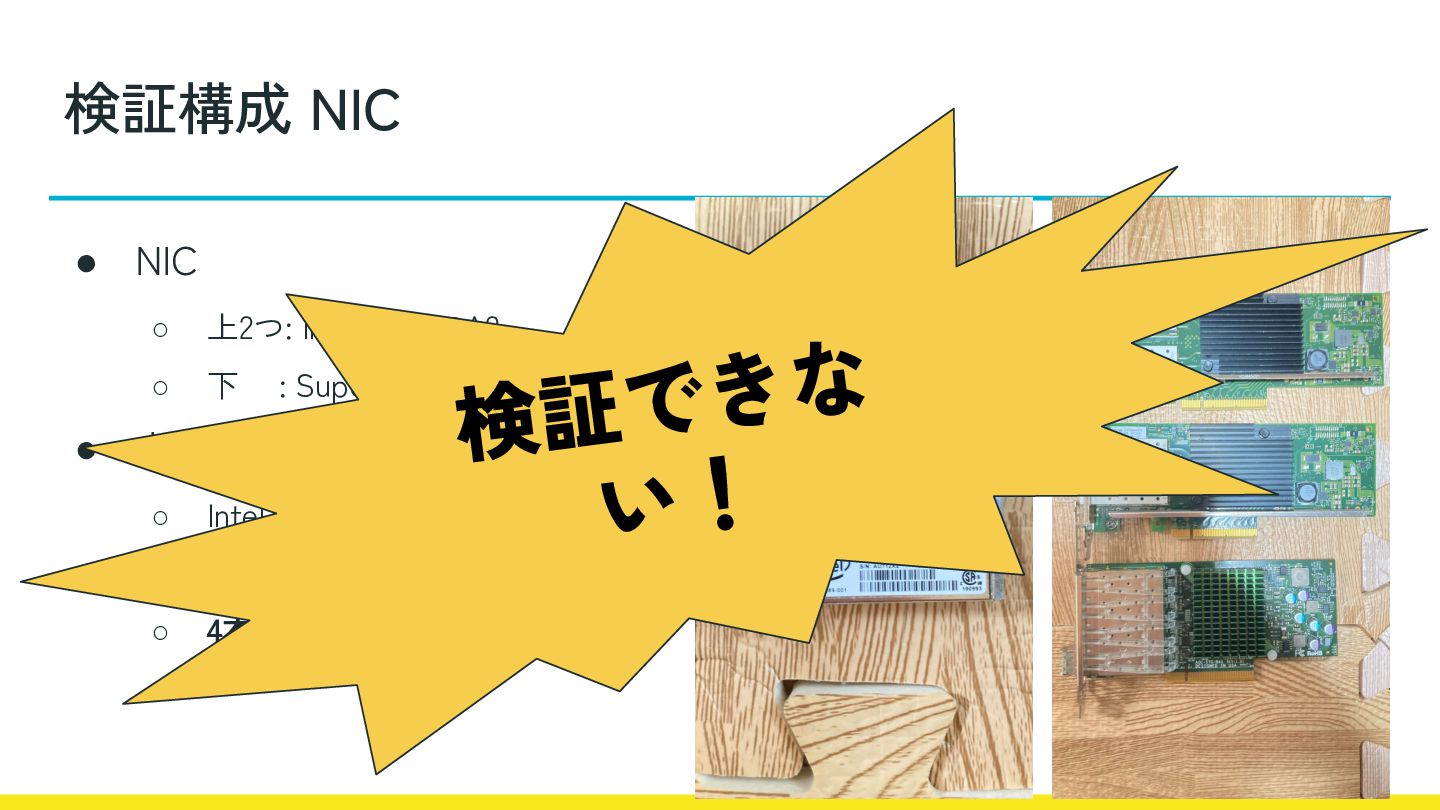

19. • NIC ◦ 上2つ: Intel X710-DA2 ◦ 下 : Supermicro AOC-STG-i4S • トランシーバ ◦ Intel Ethernet SFP+ SR ◦ 全二重1Gbしか対応してない ◦ 4本しかない 検証構成 NIC 検証できな い！
20. Containerlabで動作検証

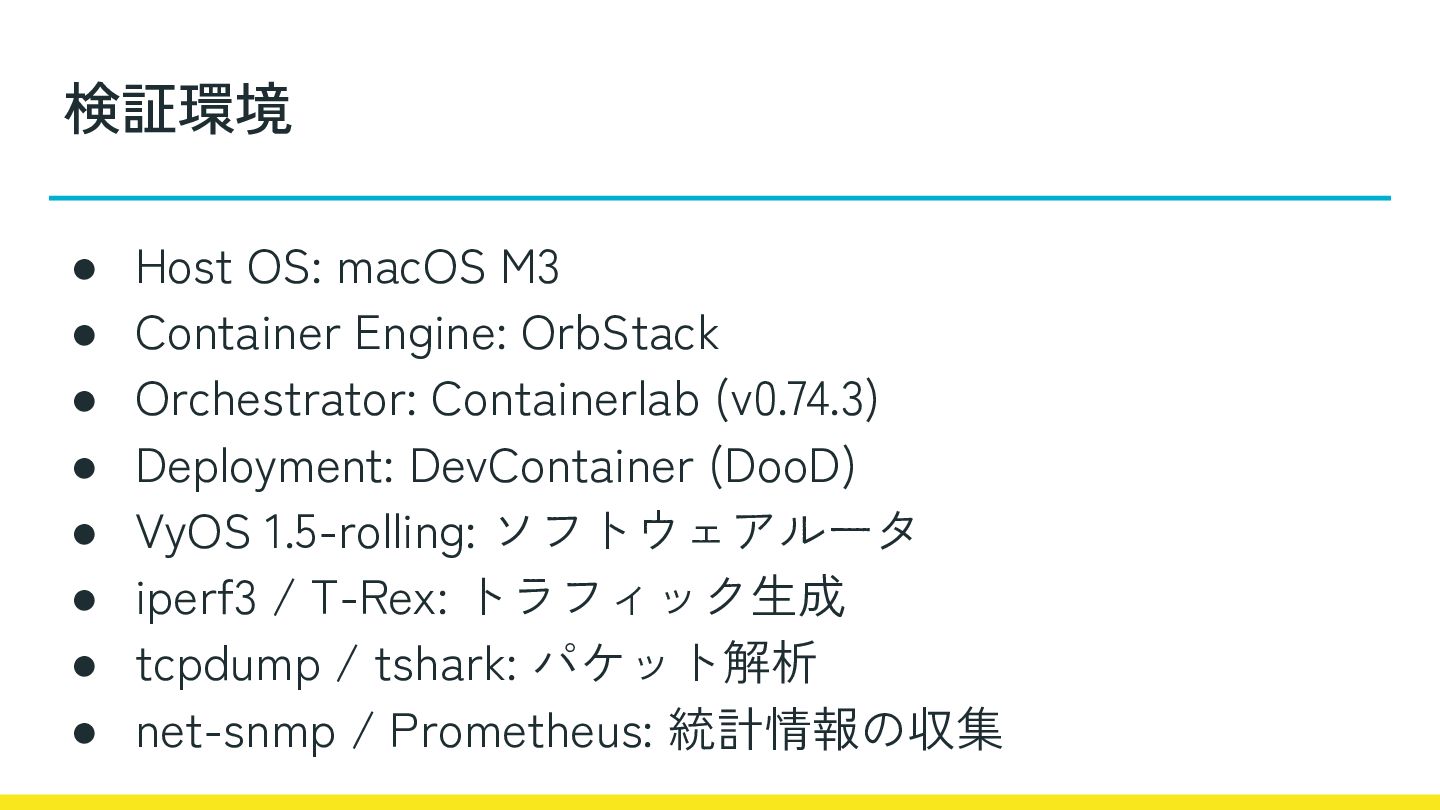

21. 検証環境 • Host OS: macOS M3 • Container Engine: OrbStack • Orchestrator: Containerlab (v0.74.3) • Deployment: DevContainer (DooD) • VyOS 1.5-rolling: ソフトウェアルータ • iperf3 / T-Rex: トラフィック生成 • tcpdump / tshark: パケット解析 • net-snmp / Prometheus: 統計情報の収集

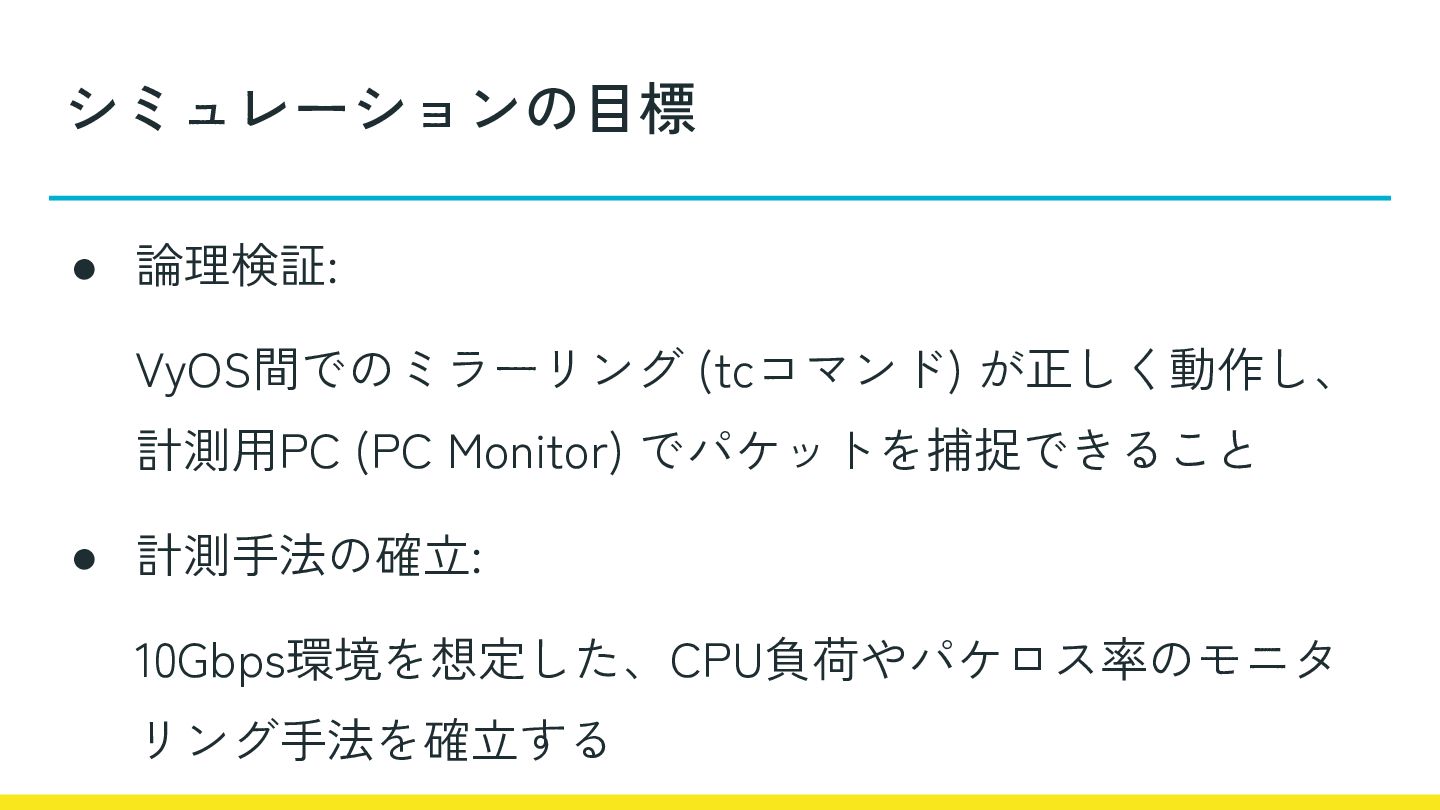

22. シミュレーションの目標 • 論理検証: VyOS間でのミラーリング (tcコマンド) が正しく動作し、 計測用PC (PC Monitor) でパケットを捕捉できること • 計測手法の確立: 10Gbps環境を想定した、CPU負荷やパケロス率のモニタ リング手法を確立する

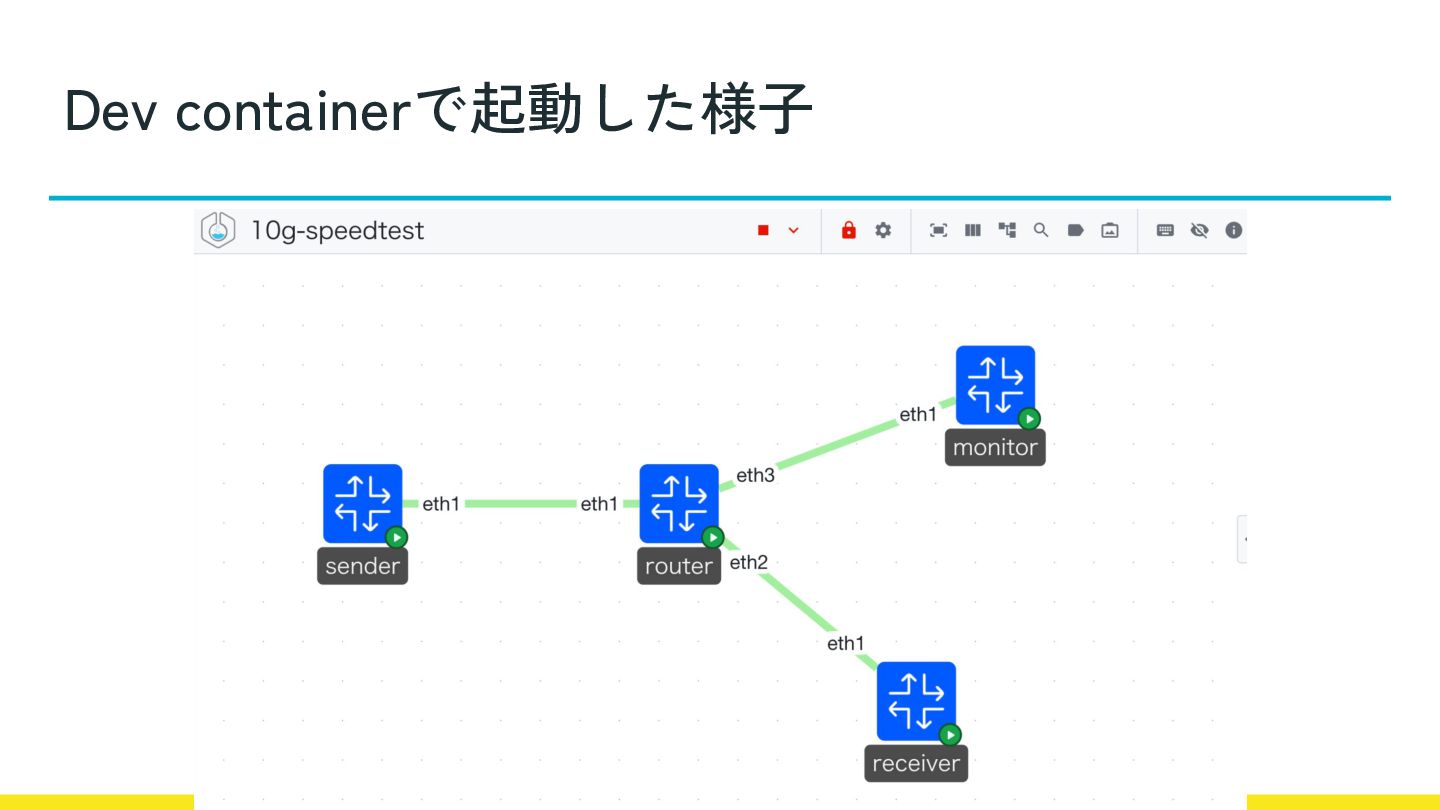

23. Dev containerで起動した様子

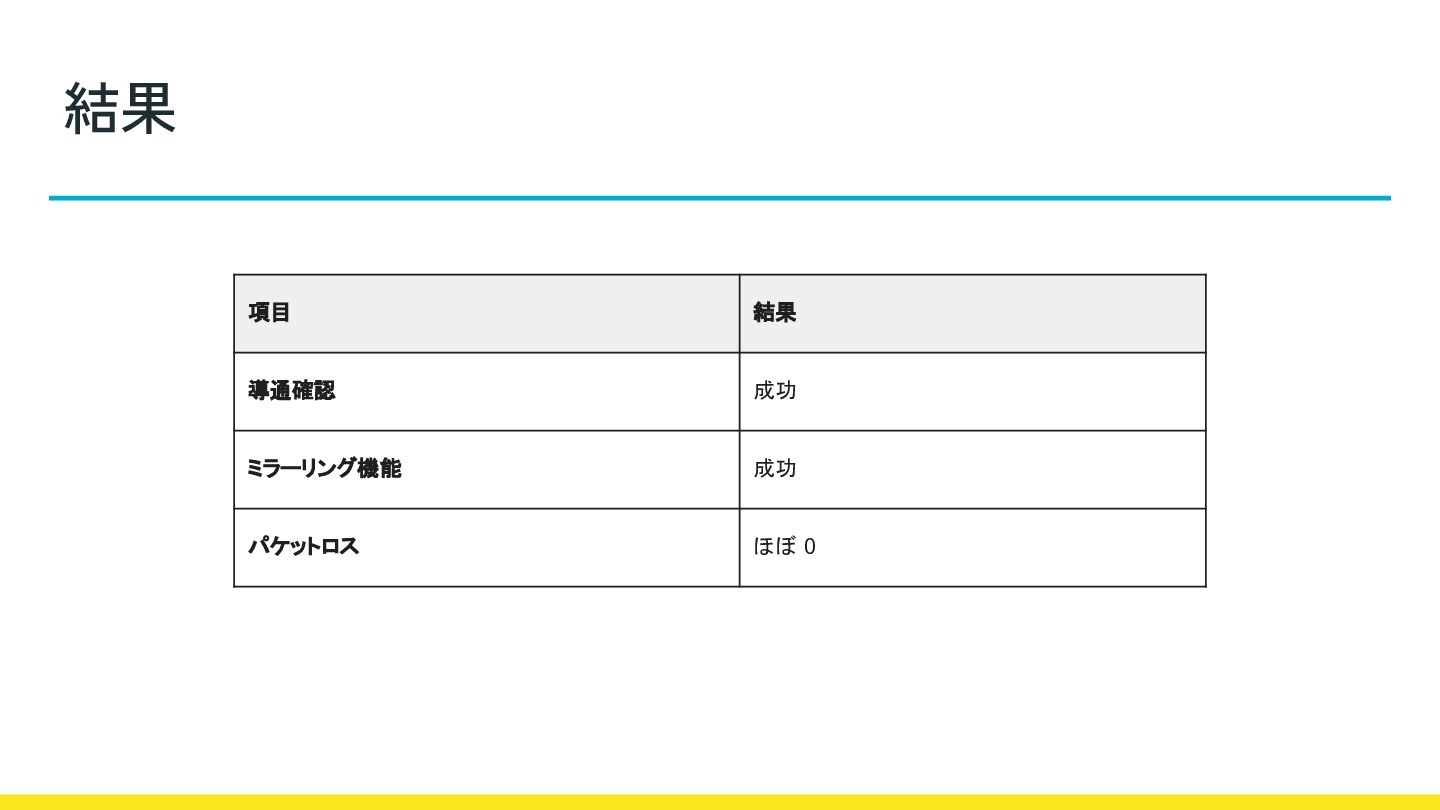

24. 結果 項目 結果 導通確認 成功 ミラーリング機能 成功 パケットロス ほぼ 0

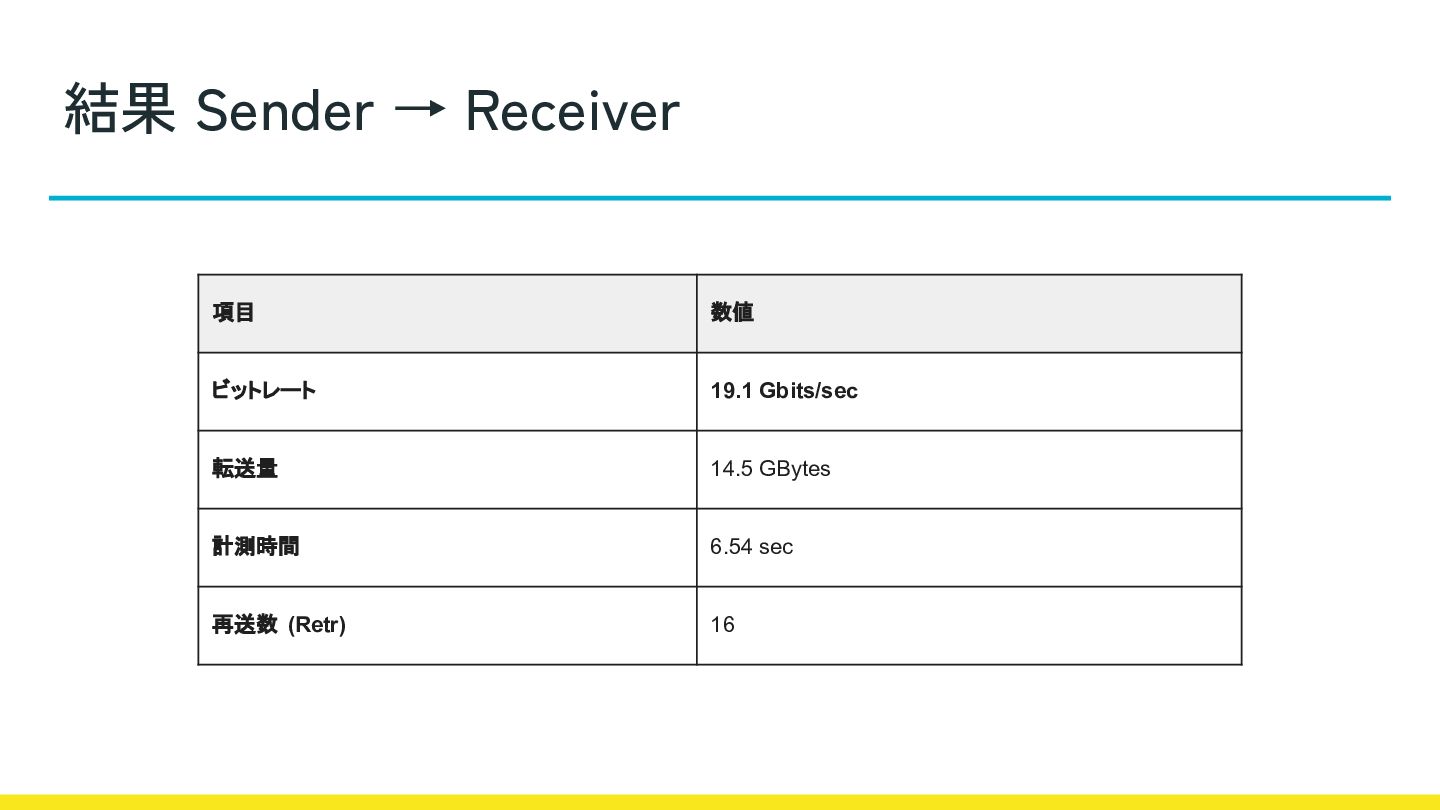

25. 結果 Sender → Receiver 項目 数値 ビットレート 19.1 Gbits/sec 転送量 14.5 GBytes 計測時間 6.54 sec 再送数 (Retr) 16
26. 今後の展望など
27. 検証環境 • Containerlabを初めて有効的に使えたかも YAML書くだけ便利 • 実機で実験やる (次回あればまた話すかも？) 計測するべき項目整理したい • トランシーバを求めて再び秋葉原の地下へ....
