Hello World in coreboot

「第15回 カーネル／VM探検隊＆懇親会@東京」での発表資料です。
https://kernelvm15.peatix.com/

Transcript

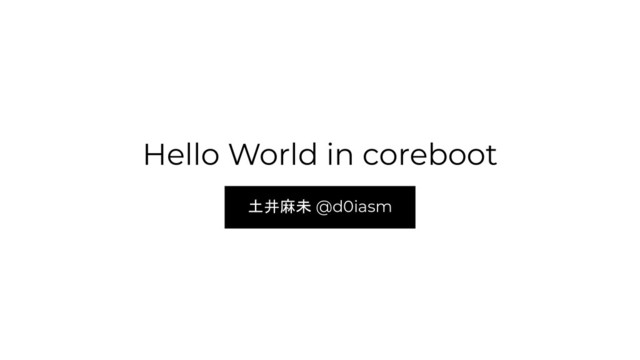

1. Hello World in coreboot 土井麻未 @d0iasm
2. @d0iasm • 大学院生（人工生命の研究） • コンピュータがどうやって動くのか知り たい • 勉強すればするほどわからないと いうお気持ち
3. ざっくり ”Hello World” まで BIOS OS User Program Reset Hello, World! ※ 今回の話ではベアメタルプログラミングを考慮しません
4. もう少し詳しく ”Hello World” まで Bootloader ハードウェア 初期化 Compiler ブートローダ 呼び出し リソースの分配 • メモリ • プロセス • デバイス ディスクから kernelをロード ユーザー空間 システムコー ル BIOS/UEFI OS User Program Reset Hello, World!
5. もっと詳しく知りたい！ 問題点 • OS (Linux kernel) に関する情報は見つかるが、BIOSの情報が少なす ぎる ➡　実際のコードを読んで開発するしかない ➡　GSoCの一貫でOSSプロジェクトであるcorebootに参加
6. What is GSoC • Google Summer of Code • 学生にオープンソースプロジェクトに参加してもらお うというイベント • 2019年は5月28日から8月20日までが開発期間 （３ヶ月） • お金もらえます https://summerofcode.withgoogle.com/
7. https://coreboot.org/ • ベンダー依存のBIOS/UEFIを置き換えることを目 的としたファームウェア • オープンソースプロジェクト • リセットされたらまず実行されるコード • 生成物（coreboot.rom）をROM/Flashに書き込 んで使う • Chrome book等で使用されている What is coreboot
8. GSoC Project in coreboot https://coreboot.org/ • “Adding QEMU/AArch64 Support to Coreboot” ◦ corebootにQEMU/AArch64のサポートを追加 ◦ ボードの移植作業 • ゴールは以下のコマンドが動くこと $ qemu-system-aarch64 -bios coreboot.rom ...
9. coreboot payload • corebootはpayloadに処理を渡すだけ • corebootから ◦ 直接Linuxを起動できる ◦ GRUB2などのブートローダを起動できる ◦ 自分の書いたプログラムを起動できる ざっくりcorebootの仕組み Reset OS User Program
10. ざっくりcorebootの仕組み • 以下の３つのステージに分かれる ◦ Bootblock ◦ Romstage ◦ Ramstage • 最初のステージ以外は圧縮されている ◦ ROM/FlashのサイズはDRAMと比べ、小 さいため coreboot Reset
11. ざっくりcorebootの仕組み • Bootblock ◦ CPU/SoC/boardの初期化 ◦ Romstageの解凍＆呼び出し • Romstage ◦ DRAM初期化 ◦ Ramstageの解凍＆呼び出し • Ramstage ◦ 周辺機器初期化 ◦ Payloadの解凍＆呼び出し Bootblock Bootblock Reset Ramstage Romstage coreboot.rom
12. プロジェクトの方針 “Adding QEMU/AArch64 Support to Coreboot” • 既にQEMU/ARMの実装があるので、これをベースにする ◦ ボード固有の部分を実装するだけ ▪ virtマシンを選択 簡単そう……？
13. プロジェクトの方針 “Adding QEMU/AArch64 Support to Coreboot” • 既にQEMU/ARMの実装があるので、これをベースにする ◦ ボード固有の部分を実装するだけ ▪ virtマシンを選択 簡単そう……？ ➡　そんなに甘くない
14. 立ちはだかる壁１ クロス環境でデバッグどうするの問題 • シリアルコンソールの初期化が済んでいないと、本当に何も出力されない • multi-gdb を使ってクロス環境デバッグを試みた……がうまくいかず
15. 立ちはだかる壁１ クロス環境でデバッグどうするの問題 解決法：無限ループを仕込む 1. アセンブラで無限ループの関数を作る 2. バグがありそうなところに無限ループへのジャンプ命令を追加する bl loop 3. QEMUのmonitor モード (Ctrl-a c) でプログラムカウンタとリターンアドレ スが無限ループの位置を指しているか (qemu) info registers PC=00000000xxxxxxxx // プログラムカウンタ X30=00000000xxxxxxxx // リターンアドレス
16. 立ちはだかる壁２ QEMUのオプションわからん問題 • 開発当初は、以下のコマンドで十分だと思っていたが、例外大量発生 $ qemu-system-aarch64 -bios coreboot.rom -machine virt -cpu cortex-a53 現在のコマンド $ qemu-system-aarch64 -bios coreboot.rom -M virt,secure=on,virtualization=on -cpu cortex-a53 -nographic -m 1024M
17. 立ちはだかる壁２ QEMUのオプションわからん問題 • -machine secure=on: EL3を有効化 • -machine virtualization=on: EL2を有効化 ARMv8 Exception Levels “Fundamentals of ARMv8-A”より引用
18. 立ちはだかる壁２ QEMUのオプションわからん問題 なんでオプションが徐々に増えていった？ ➡　QEMUのvirtマシンのデフォルトはEL3/EL2が無効だから QEMUのオプションのデフォルト値を確かめるすべは 実装コードのコメント……（ドキュメントどこ）
19. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 問題点：起動直後からDRAMを初期化するまでは、メモリが使えない • 通常、BIOSはアセンブリ言語で書かれていることが多い（らしい） • corebootでは、約2%はアセンブリ、残りはほぼC言語（行で計測） $ find ./src/ -name "*.c" | xargs wc -l // 500571 total $ find ./src/ -name "*.S" | xargs wc -l // 10859 total • gccを使用してコンパイル
20. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 • Bootblock ◦ CPU/SoC/boardの初期化 ◦ Romstage の解凍＆呼び出し • Romstage ◦ DRAM初期化 ◦ Ramstage の解凍＆呼び出し • Ramstage ◦ 周辺機器初期化 ◦ Payload の解凍＆呼び出し Bootblock Bootblock Ramstage Romstage coreboot.rom C asm
21. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 問題点 Bootblockステージの一部はC言語で書かれている にも関わらず、DRAMは使えない • スタック使えない ◦ ローカル変数使えない • グローバル変数使えない 使えるのはレジスタだけ coreboot.rom Bootblock Bootblock Ramstage Romstage C asm
22. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 corebootで用いられている解決法 解決法１：C言語からレジスタしか使わないアセンブリを生成する 解決法２：キャッシュをDRAMとして使用する（Cache-As-Ram）
23. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 解決法１：C言語からレジスタしか使わないアセンブリを生成する ➡　ROMCCという特殊なコンパイラを使用する • ローカル変数を全てCPUレジスタにマップ • call命令とスタックはサポートしない • corebootで2003年から2005年頃まで使用されていた ROMCC: https://github.com/coreboot/coreboot/blob/master/util/romcc/romcc.c
24. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 解決法１：C言語からレジスタしか使わないアセンブリを生成する ROMCCの問題点 • コードは１つのファイルに書かれており、25,000行 • 開発者のEric Biedermanに依存 • x86だけに対応 ➡　PowerPCやMIPSなどの他アーキテクチャで使いたいが、難しい
25. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 corebootで用いられている解決法 解決法１：C言語からレジスタしか使わないアセンブリを生成する ➡　厳しい 解決法２：キャッシュをDRAMとして使用する（Cache-As-Ram） ➡　現在の主流
26. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 解決法２：キャッシュをDRAMとして使用する（Cache-As-Ram） • CAR / Non-Eviction modeとも呼ばれる • x86では、CPUキャッシュを使用 • ARMでは、SRAMがキャッシュとしてSoC上にあるので、SRAMを使用
27. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 x86では、CPUキャッシュをDRAMとして使用 • CPUキャッシュをwrite-backモードで有効化する // CR0.CD (30bit目, Cache disable)とCR0.NW (29bit目, Not-write through) を0に設定する andl　$(~(CR0_CacheDisable | CR0_NoWriteThrough)),　%eax movl　%eax,　%cr0 • CPUをNon-Evictionモードにする（＝キャッシュの追い出しをしない） movl　$NoEvictMod_MSR,　%ecx　// $NoEvictMod_MSR=0x2e0 rdmsr　// Write the content of MSR[ECX] to EDX:EAX. https://github.com/coreboot/coreboot/blob/master/src/cpu/intel/car/non-evict/cache_as_ram.S
28. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 x86では、CPUキャッシュをDRAMとして使用 • 全てのメモリアクセスがキャッシュだけで完結する • 実質、キャッシュ＝メモリ キャッシュ DRAM CPU
29. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 ARMでは、SRAMがキャッシュとしてSoC上にあるので、SRAMを使用 • ROM内のコードをSRAM内にリロケーションする SRAM DRAM SoC CPU ROM 0x00000000 0x48000000 メモリアドレスはQEMU VExpressより https://github.com/qemu/qemu/blob/master/hw/arm/vexpress.c ROM内に あったcode
30. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 よくわかってない点：SRAMってキャッシュとして使用されているはずなのに、な んでアドレス持ってるの？（誰か教えて） SRAM DRAM CPU ROM 0x00000000 0x48000000 メモリアドレスはQEMU VExpressより https://github.com/qemu/qemu/blob/master/hw/arm/vexpress.c ROM内に あったcode SoC
31. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 （再掲）問題点 Bootblockステージの一部はC言語で書かれている にも関わらず、DRAMは使えない • スタック使えない ◦ ローカル変数使えない • グローバル変数使えない ➡　SRAMにコードをリロケーションすれば 良さそう coreboot.rom Bootblock Bootblock Ramstage Romstage C asm
32. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 更なる問題点 • ターゲットマシン（QEMU, virt）はSRAM搭載せず coreboot.rom Bootblock Bootblock Ramstage Romstage C asm
33. 立ちはだかる壁３ 最初のステージでメモリ使えない問題 わからなくなったので、開発者Slackで聞いてみた ➡　QEMUはアプリケーションなので既にDRAMは動いている ➡　それを使えば良いじゃない（いいのか？） 現在の実装 実行開始時に、ROM内にあるコードをDRAMにリロケーション
34. “Hello World” はできたの？
35. “Hello World” はできたの？ まだです。 （プロジェクト開始から約２ヶ月経過）
36. 進捗 • メインのコードはほぼ完成 • あとは、任意のpayload（Linux/LinuxBoot/任意のFIT）が動くことを確 認するだけ ➡　現在、LinuxBootをpayloadとして実行すると、最後の処理の方で例 外が発生しているが、自分のコードからなのか、payloadから発生している のかよくわからない
37. 進捗 ➡　現在、LinuxBootをpayloadとして実行すると、最後の処理の方で例 外が発生しているが、自分のコードからなのか、payloadから発生している のかよくわからない ➡　corebootの1番最後では、例外レベルをEL3からEL2に移動する際に、 Eret（Exception Return）を使用 ➡　例外発生しているのは正しい挙動なのでは……？（わからん） Eret：ELR_EL3レジスタにセットしたアドレスにリターンする
38. まとめ • BIOSのコードを読んだり書いたりして勉強した • わからないことは更に増えた ◦ DRAM初期化って結局何してるのかよくわからん ◦ ハードウェア周りの単語全然わからん ▪ SPI？PCI？SDRAM？SuperI/O？ACPI？AHB？などなど
