VPC Reachability Analyzerを使ってみてわかった便利さと意外なハマりどころ
Search
daiki.handa
February 16, 2024
Technology
1
1.5k
VPC Reachability Analyzerを使ってみてわかった便利さと意外なハマりどころ
以下勉強会の登壇資料になります。
【AWS】AWS10分LT会 - vol.3
https://aws-likers.connpass.com/event/307986/
daiki.handa
February 16, 2024
Tweet
Share
More Decks by daiki.handa
See All by daiki.handa
Terraform Cloudで始めるおひとりさまOrganizationsのすゝめ
handy
2
270
クラウド食堂#2_AWSネタでLT会_はじめに
handy
0
73
S3 TablesをSQLで使いたかった話
handy
0
160
20241220_S3 tablesの使い方を検証してみた
handy
4
1.7k
AWS学習者向けにAzureの解説スライドを作成した話
handy
3
730
英語力0だけどData Engineer Associate(beta)を受験してみた
handy
1
710
アクセスが制限されているECRに対してAzure Pipelinesからイメージを登録してみた
handy
0
350
Other Decks in Technology
See All in Technology
室長の逆襲 :データ活用の陣地を増やすためのヒント
masatoshi0205
0
180
経理出身PdMがAIプロダクト開発を_ハンズオンで学んだ話.pdf
shunsukenarita
1
110
怖くない!GritQLでBiomeプラグインを作ろうよ
pal4de
1
120
地図と生成AI
nakasho
0
700
OpenTelemetry の Log を使いこなそう
biwashi
5
990
新規事業におけるAIリサーチの活用例
ranxxx
0
140
CSPヘッダー導入で実現するWebサイトの多層防御:今すぐ試せる設定例と運用知見
llamakko
1
210
AWS Well-Architected から考えるオブザーバビリティの勘所 / Considering the Essentials of Observability from AWS Well-Architected
sms_tech
1
850
増え続ける脆弱性に立ち向かう: 事前対策と優先度づけによる 持続可能な脆弱性管理 / Confronting the Rise of Vulnerabilities: Sustainable Management Through Proactive Measures and Prioritization
nttcom
1
160
スプリントレビューを効果的にするために
miholovesq
9
1.6k
Recoil脱却の現状と挑戦
kirik
2
340
Data Engineering Study#30 LT資料
tetsuroito
1
560
Featured
See All Featured
Practical Orchestrator
shlominoach
189
11k
Stop Working from a Prison Cell
hatefulcrawdad
271
21k
Refactoring Trust on Your Teams (GOTO; Chicago 2020)
rmw
34
3.1k
Building Applications with DynamoDB
mza
95
6.5k
No one is an island. Learnings from fostering a developers community.
thoeni
21
3.4k
Responsive Adventures: Dirty Tricks From The Dark Corners of Front-End
smashingmag
251
21k
実際に使うSQLの書き方 徹底解説 / pgcon21j-tutorial
soudai
PRO
181
54k
VelocityConf: Rendering Performance Case Studies
addyosmani
332
24k
Rebuilding a faster, lazier Slack
samanthasiow
83
9.1k
The MySQL Ecosystem @ GitHub 2015
samlambert
251
13k
10 Git Anti Patterns You Should be Aware of
lemiorhan
PRO
656
60k
Building Better People: How to give real-time feedback that sticks.
wjessup
367
19k
Transcript

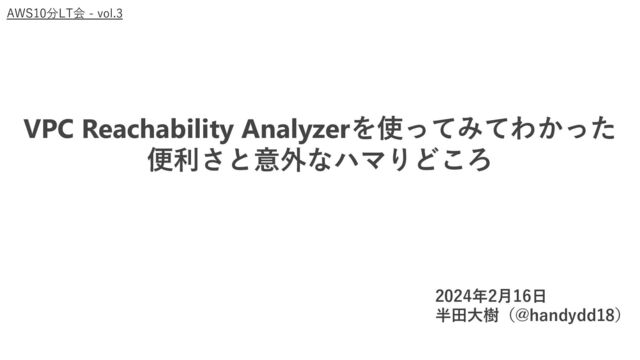

VPC Reachability Analyzerを使ってみてわかった 便利さと意外なハマりどころ 2024年2月16日 半田大樹(@handydd18) AWS10分LT会 - vol.3
AWS10分LT会 - vol.3 自己紹介 半田 大樹(Daiki Handa) • 普段はAWSを中心とした技術支援や設計・構築等を担当 •
最近はAWSとAzureを跨いだアーキテクチャの検討や技術検証も少し担当 こんな資料も作ってます→「AWS履修者のためのAzure入門」(speakerdeck) • 好きなAWSサービスはS3とAppFlow • SAA対策本の一部執筆も担当 • 趣味はクラウド資格取得(現在29個) (数えたら2021年から毎年6個~9個ずつ取ってました) 株式会社BeeX所属 ×13 ×8 ×8 X→@handydd18
いきなりですが、このような経験はありますか?
AWS Cloud Virtual private cloud (VPC) Amazon EC2 AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング 構成例 設定合ってるはずなのに 何故か通信できない…
AWS Cloud Virtual private cloud (VPC) Amazon EC2 AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング 構成例 設定合ってるはずなのに 何故か通信できない… SG設定が間違っている? SG設定が間違っている?
AWS Cloud Virtual private cloud (VPC) Amazon EC2 AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング 構成例 設定合ってるはずなのに 何故か通信できない… SG設定が間違っている? Route table Route table ルート設定が間違っている? SG設定が間違っている? ルート設定が間違っている?
AWS Cloud Virtual private cloud (VPC) Amazon EC2 AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング 構成例 設定合ってるはずなのに 何故か通信できない… SG設定が間違っている? Route table Route table ルート設定が間違っている? SG設定が間違っている? ルート設定が間違っている? ピアリング先が間違っている?
AWS Cloud Virtual private cloud (VPC) Amazon EC2 AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング 構成例 設定合ってるはずなのに 何故か通信できない… SG設定が間違っている? Route table Route table ルート設定が間違っている? SG設定が間違っている? ルート設定が間違っている? ピアリング先が間違っている? Network access control list Network access control list NACLが間違ってる?
AWS Cloud Virtual private cloud (VPC) Amazon EC2 AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング 構成例 設定合ってるはずなのに 何故か通信できない… SG設定が間違っている? Route table Route table ルート設定が間違っている? SG設定が間違っている? ルート設定が間違っている? ピアリング先が間違っている? 疎通コマンドが間違ってる? Network access control list Network access control list NACLが間違ってる?
原因どこなんだ…(´;ω;`)
もっと複雑な構成だったら?
AWS Cloud Virtual private cloud (VPC) AWS Cloud Virtual private
cloud (VPC) AWS Cloud Virtual private cloud (VPC) AWS Transit Gateway Amazon EC2 AWS Network Firewall AWS Cloud Virtual private cloud (VPC) Amazon EC2 Internet gateway NAT gateway Attachment Attachment Attachment Attachment 構成例 原因調査だけで数日かかりそう…
そんな時に使えるのが
VPC Reachability Analyzer
VPC Reachability Analyzerとは? 簡単に言うとコンソール上からVPC内の接続テストをできる構成分析ツールです。 以下のようなことができます。 • ネットワークの設定ミスによる接続問題のトラブルシュート • ネットワーク構成の正確性調査 など
最初の疎通エラーの環境で使ってみます
エラー時画面
エラー時画面 アクセス先のEC2のセキュリティグループの設定が不足していました。
VPCエンドポイントへの疎通確認 EC2からVPCエンドポイントへの疎通も確認できます。
VPC Reachability Analyzerの設定項目 以下の設定項目で構成されています。 • パス設定 • パスの送信元 • パスの送信先
• プロトコル • タグ
VPC Reachability Analyzerの設定項目 以下の設定項目で構成されています。 • パス設定 • パスの送信元 • パスの送信先
• プロトコル • タグ 送信元タイプ(9種類) • Instances • Internet Gateways • Network Interfaces • Transit Gateways • Transit Gateway Attachments • VPC Endpoint • VPC Endpoint Service • VPC Peering Connections • VPN Gateways
VPC Reachability Analyzerの設定項目 以下の設定項目で構成されています。 • パス設定 • パスの送信元 • パスの送信先
• プロトコル • タグ 送信先タイプ(8種類) • Instances • Internet Gateways • IP Address • Network Interfaces • Transit Gateways • Transit Gateway Attachments • VPC Endpoint • VPC Endpoint Service • VPC Peering Connections • VPN Gateways
VPC Reachability Analyzerの設定項目 以下の設定項目で構成されています。 • パス設定 • パスの送信元 • パスの送信先
• プロトコル • タグ プロトコル • TCP • UDP
そんな便利なVPC Reachability Analyzerですが 意外なハマりどころがありました
AWS Cloud Virtual private cloud (VPC) Amazon RDS AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング (実際はTGW) 実際の構成 VPC Reachability Analyzerで EC2からRDSへ疎通確認できたのに 何故か通信できない…
AWS Cloud Virtual private cloud (VPC) Amazon RDS AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング (実際はTGW) 実際の構成 VPC Reachability Analyzerで EC2からRDSへ疎通確認できたのに 何故か通信できない… SG設定は合ってる SG設定は合ってる 疎通コマンドは合ってる
AWS Cloud Virtual private cloud (VPC) Amazon RDS AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング (実際はTGW) 実際の構成 VPC Reachability Analyzerで EC2からRDSへ疎通確認できたのに 何故か通信できない… SG設定は合ってる SG設定は合ってる 疎通コマンドは合ってる Flow logs Flow logs RDSに通信は届いていた
AWS Cloud Virtual private cloud (VPC) Amazon RDS AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング (実際はTGW) 実際の構成 EC2に戻りの通信が届いてない? SG設定は合ってる SG設定は合ってる 疎通コマンドは合ってる Flow logs Flow logs RDSに通信は届いていた
AWS Cloud Virtual private cloud (VPC) Amazon RDS AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング (実際はTGW) 実際の構成 戻りのルート設定が足りてないやんけ! SG設定は合ってる SG設定は合ってる 疎通コマンドは合ってる Flow logs Flow logs RDSに通信は届いていた Route table Route table 戻りのルート設定が不足
AWS Cloud Virtual private cloud (VPC) Amazon RDS AWS Cloud
Virtual private cloud (VPC) Amazon EC2 Peering connection Peering connection ピアリング (実際はTGW) 実際の構成 戻りのルートを設定したら疎通できた SG設定は合ってる SG設定は合ってる 疎通コマンドは合ってる Flow logs Flow logs RDSに通信は届いていた Route table Route table ルート設定を修正
VPC Reachability Analyzerで見つけられなかった原因 疎通を確認するサービスという認識だったので 往復の通信もチェックされていると思い込んでいた ※pingコマンドをイメージしてました
VPC Reachability Analyzerドキュメント 参考URL:https://docs.aws.amazon.com/vpc/latest/reachability/how-reachability-analyzer-works.html 以下の「到達可能性」というのは、双方向ではなく あくまで送信元と宛先間の単方向のみ
VPC Reachability Analyzer料金 料金は1回$0.10とちょっと高めです
まとめ • VPC Reachability Analyzer便利なので是非使ってみてくだ さい • 単方向の「到達可能性」しかチェックしないので、戻りの通 信経路は別途チェックする必要があります
おまけ
参考URL:https://aws.amazon.com/jp/blogs/networking-and-content-delivery/introducing-amazon-q-support-for-network-troubleshooting/ Amazon Qを利用したトラブルシュート 2023年のre:Invent期間のアップデートで Amazon Qでトラブルシュートできるようになったらしい (英語のみ)
聞いてみましたが、バージニアしかまだ対応してないようです。 Amazon Qを利用したトラブルシュート
おわり
