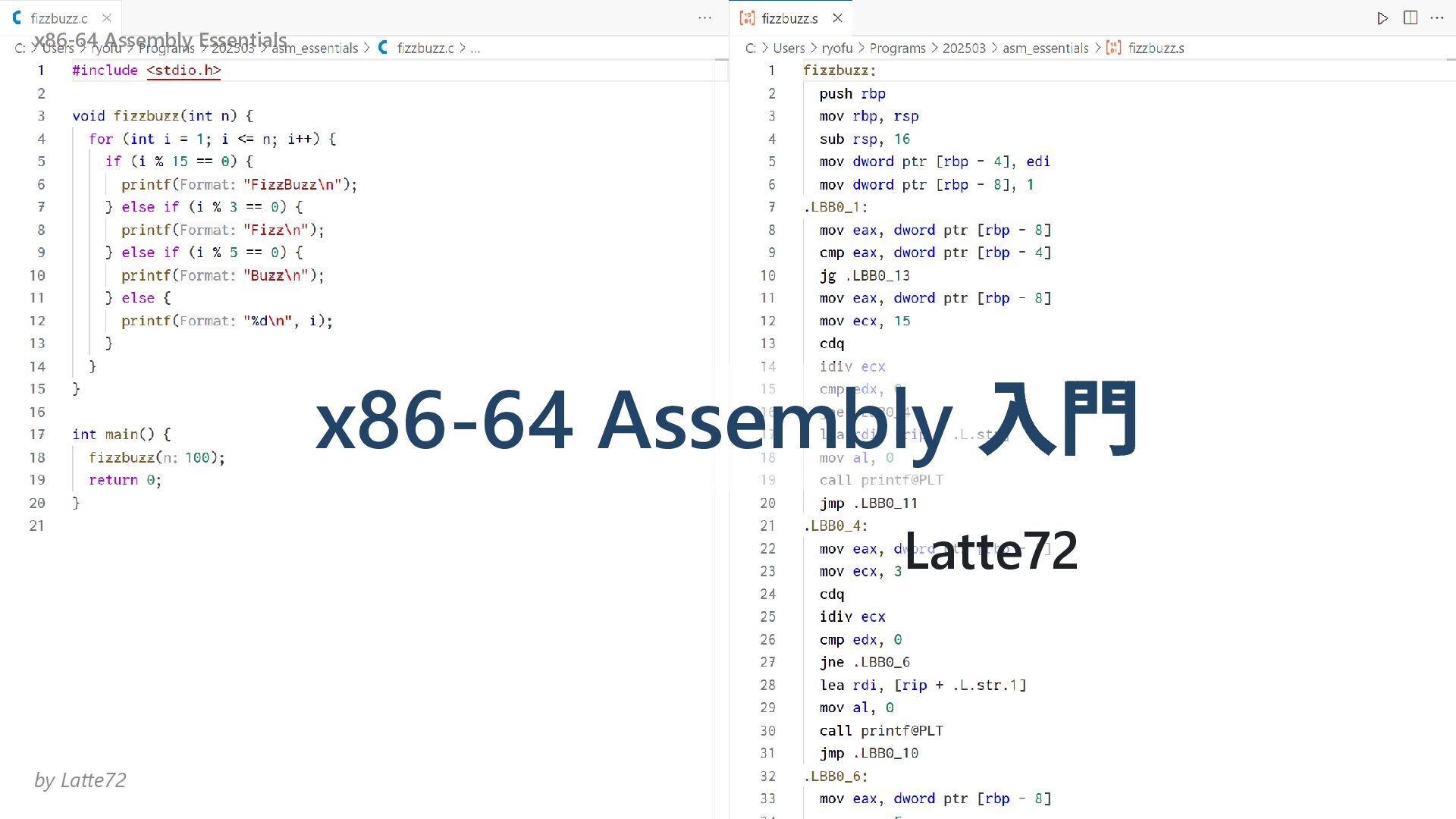

x86-64 Assembly Essentials

x86-64 アセンブリ⾔語の基礎的な⽂法の解説スライドです.
このスライドの内容は間違いを含む可能性があります.ご了承ください.

Avatar for Latte72

Latte72

March 07, 2025
Tweet

Other Decks in Technology

Transcript

  1. 自己紹介 名前: Latte72 よく使う言語: C, Python, JavaScript, etc... SNS など

    HP :https://latte72.net/ X :@Latte72R x86-64 Assembly Essentials by Latte72

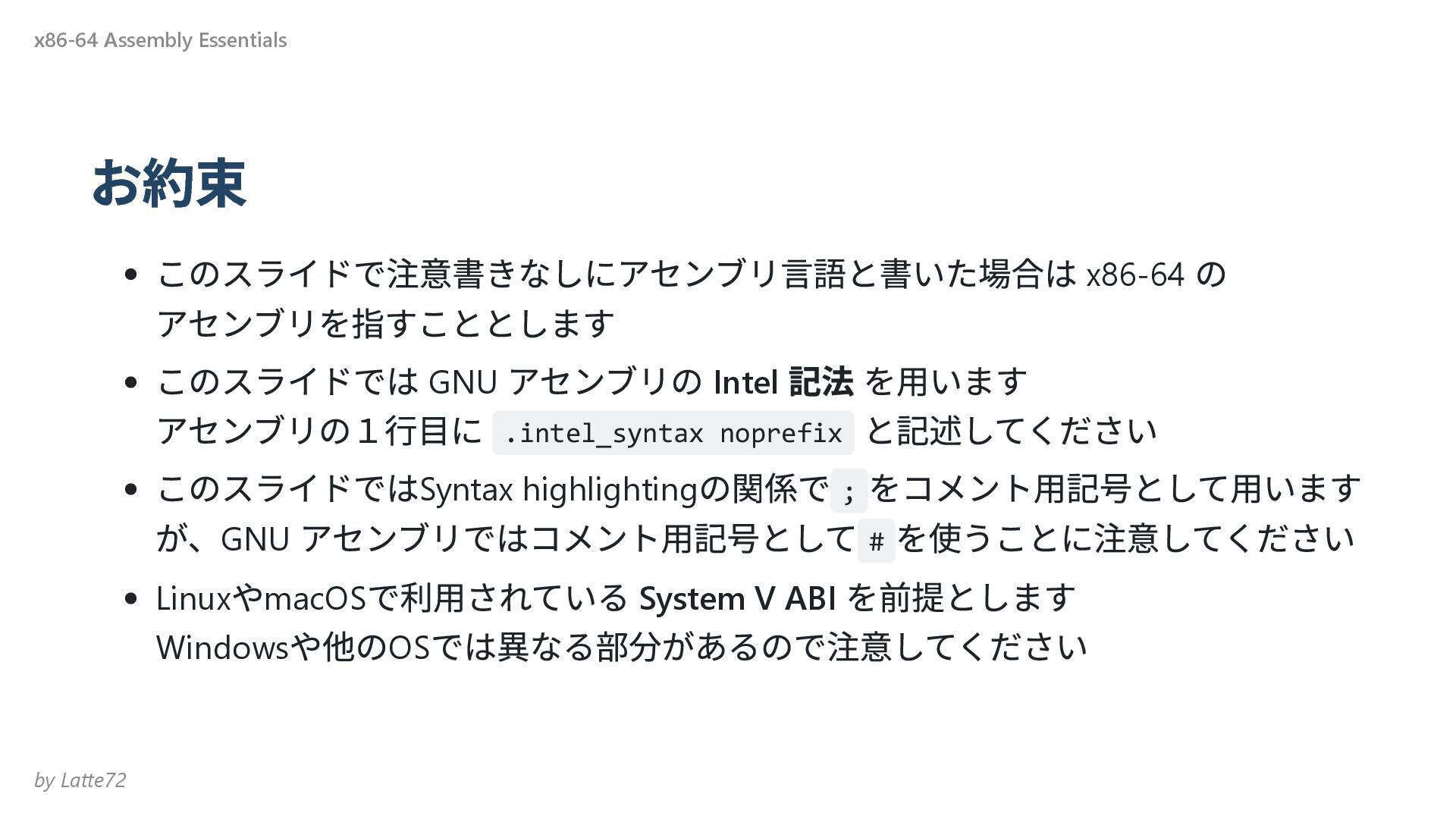

  2. お約束 このスライドで注意書きなしにアセンブリ言語と書いた場合は x86-64 の アセンブリを指すこととします このスライドでは GNU アセンブリの Intel 記法

    を用います アセンブリの1行目に .intel_syntax noprefix と記述してください このスライドではSyntax highlighting の関係で ; をコメント用記号として用います が、GNU アセンブリではコメント用記号として # を使うことに注意してください Linux やmacOS で利用されている System V ABI を前提とします Windows や他のOS では異なる部分があるので注意してください x86-64 Assembly Essentials by Latte72

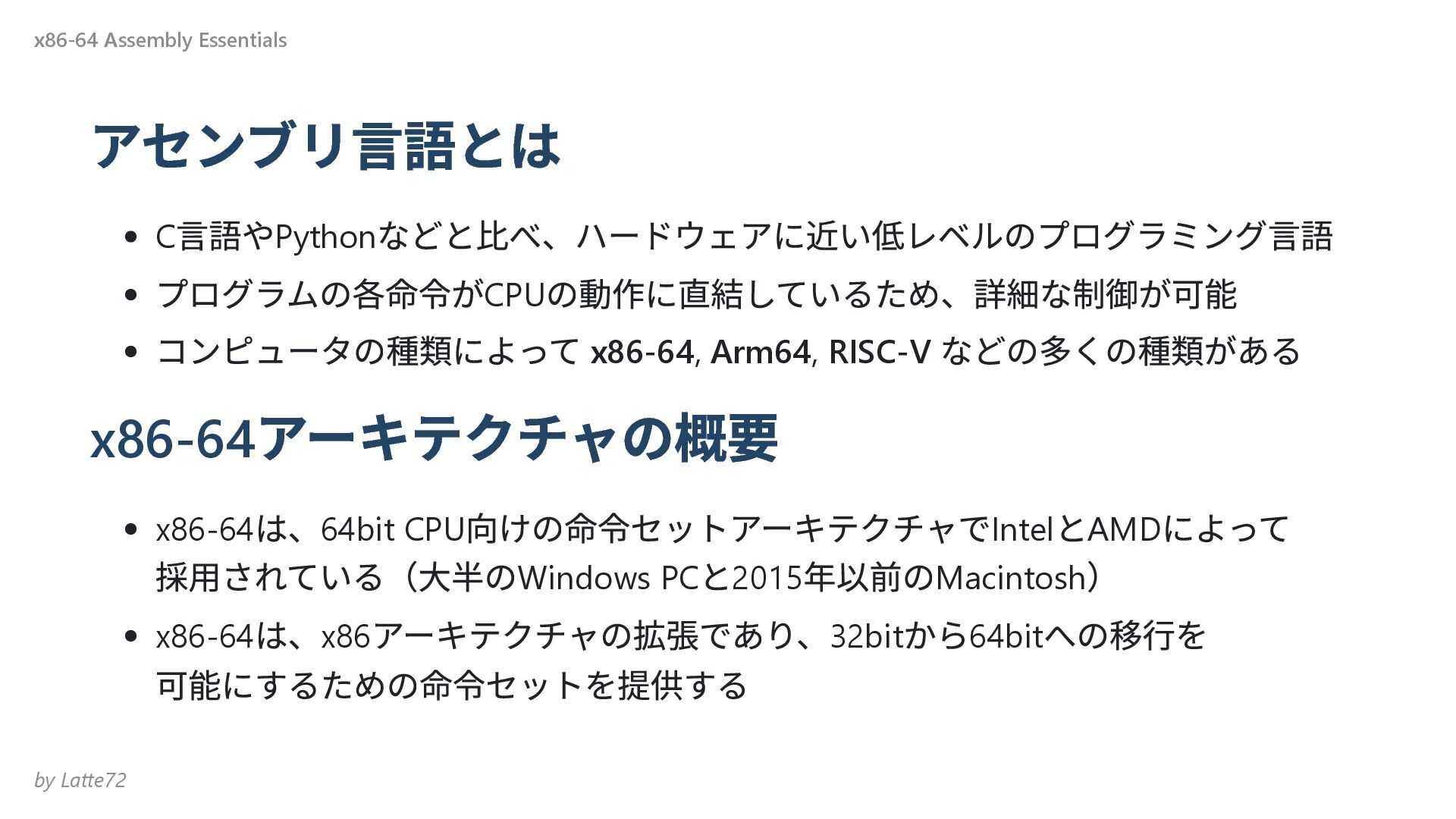

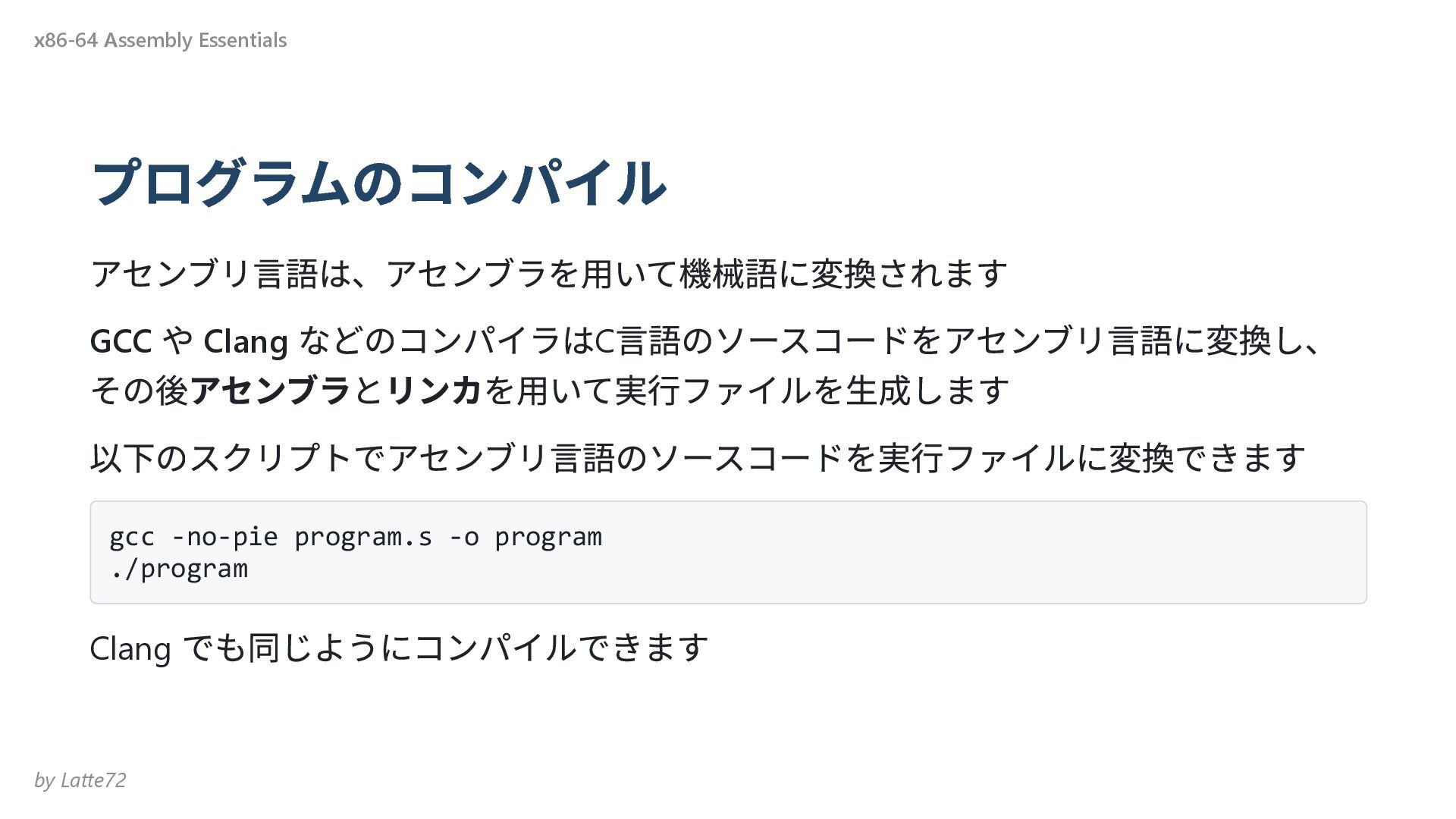

  3. アセンブリ言語とは C 言語やPython などと比べ、ハードウェアに近い低レベルのプログラミング言語 プログラムの各命令がCPU の動作に直結しているため、詳細な制御が可能 コンピュータの種類によって x86-64, Arm64, RISC-V

    などの多くの種類がある x86-64 アーキテクチャの概要 x86-64 は、64bit CPU 向けの命令セットアーキテクチャでIntel とAMD によって 採用されている(大半のWindows PC と2015 年以前のMacintosh ) x86-64 は、x86 アーキテクチャの拡張であり、32bit から64bit への移行を 可能にするための命令セットを提供する x86-64 Assembly Essentials by Latte72

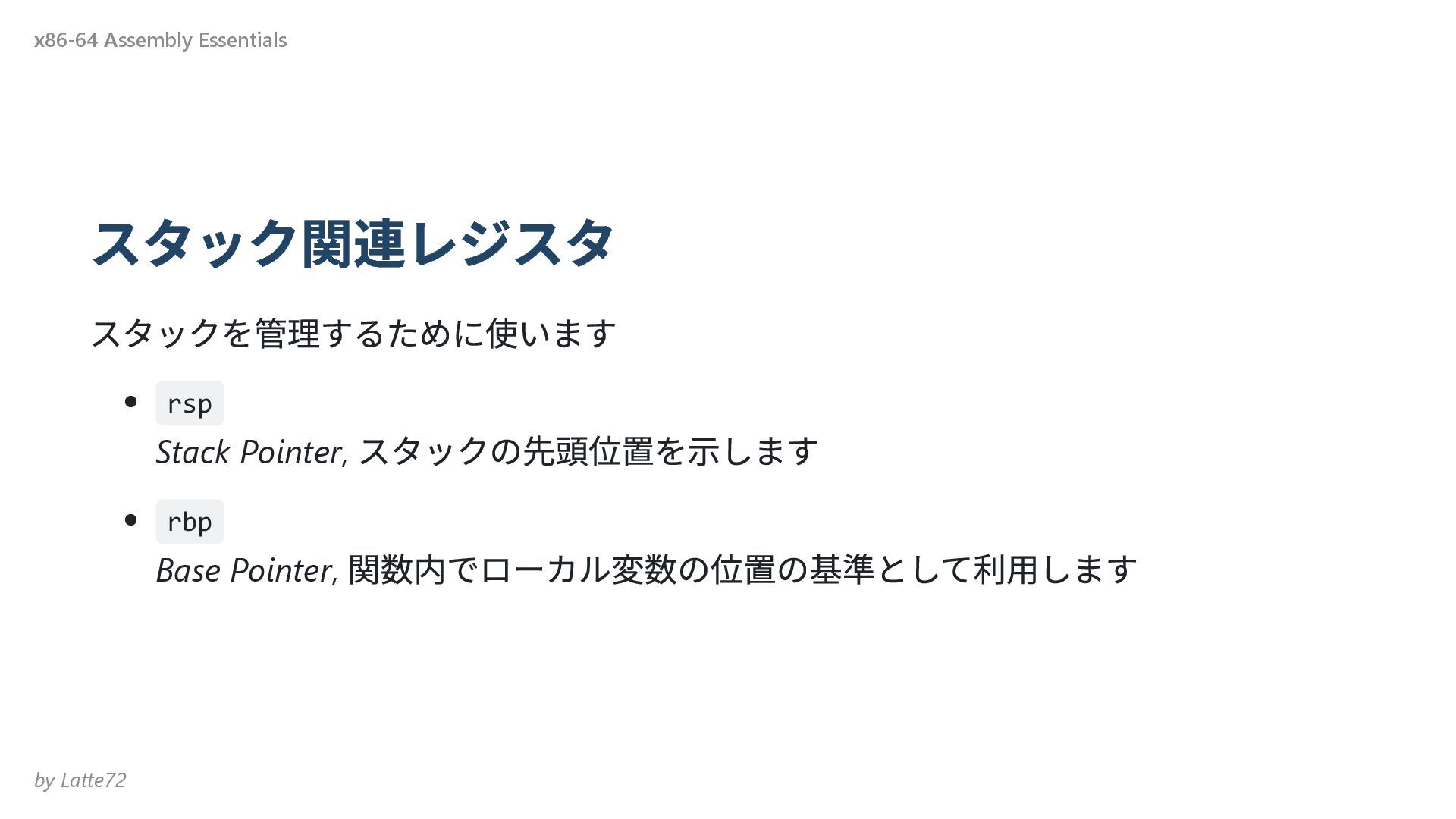

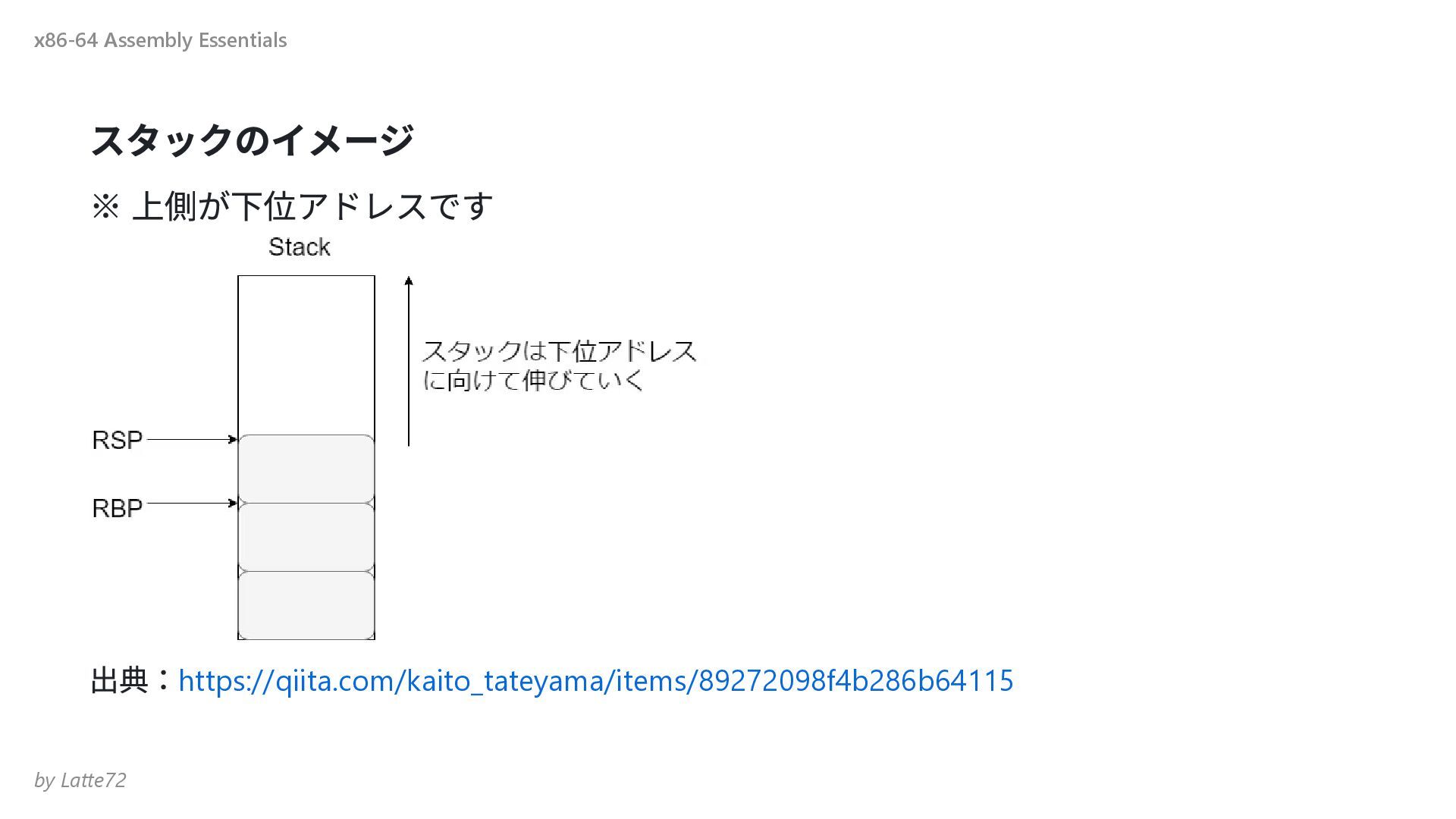

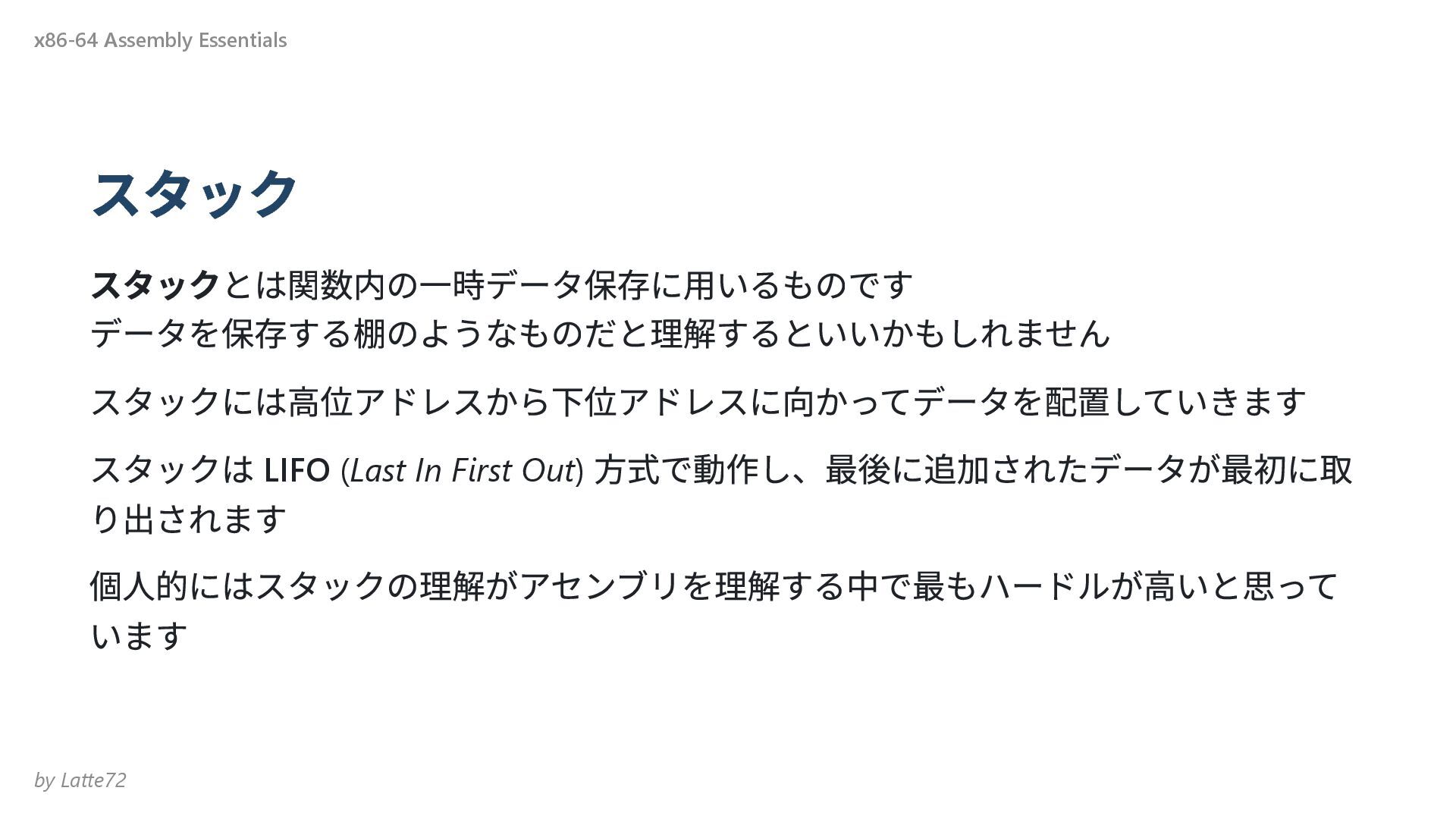

  4. スタック スタックとは関数内の一時データ保存に用いるものです データを保存する棚のようなものだと理解するといいかもしれません スタックには高位アドレスから下位アドレスに向かってデータを配置していきます スタックは LIFO (Last In First Out)

    方式で動作し、最後に追加されたデータが最初に取 り出されます 個人的にはスタックの理解がアセンブリを理解する中で最もハードルが高いと思って います x86-64 Assembly Essentials by Latte72

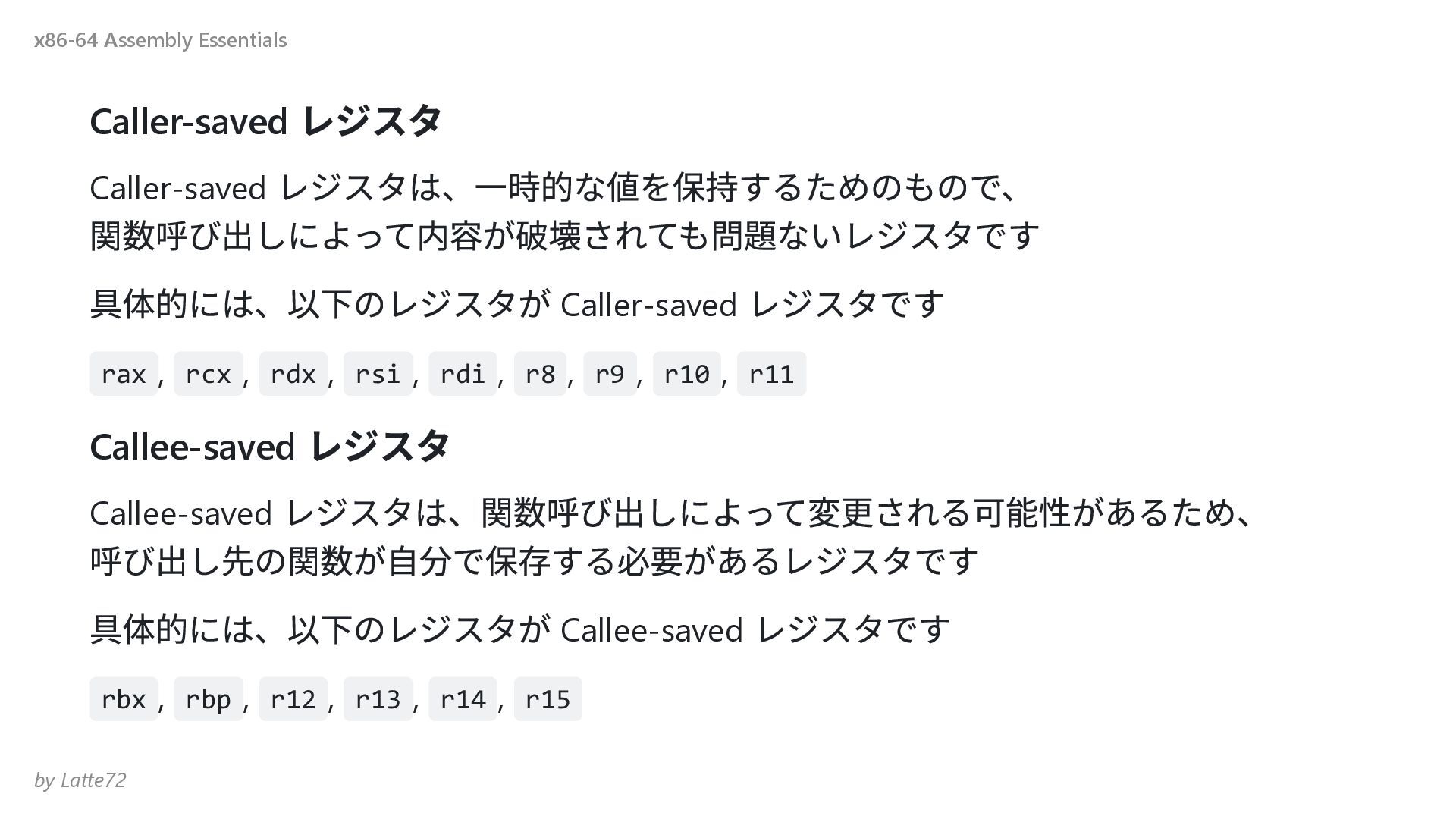

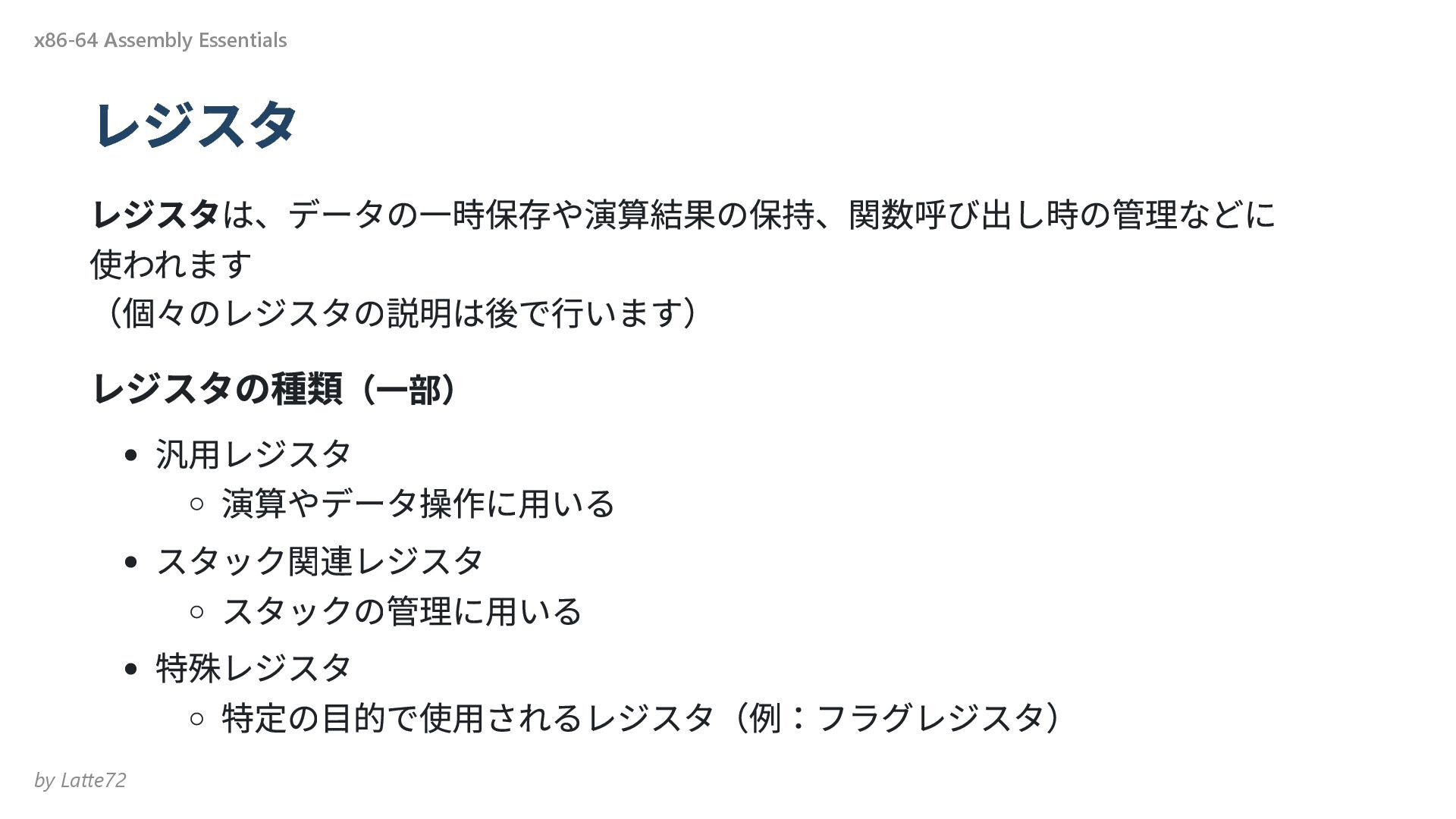

  5. Caller-saved レジスタ Caller-saved レジスタは、一時的な値を保持するためのもので、 関数呼び出しによって内容が破壊されても問題ないレジスタです 具体的には、以下のレジスタが Caller-saved レジスタです rax ,

    rcx , rdx , rsi , rdi , r8 , r9 , r10 , r11 Callee-saved レジスタ Callee-saved レジスタは、関数呼び出しによって変更される可能性があるため、 呼び出し先の関数が自分で保存する必要があるレジスタです 具体的には、以下のレジスタが Callee-saved レジスタです rbx , rbp , r12 , r13 , r14 , r15 x86-64 Assembly Essentials by Latte72

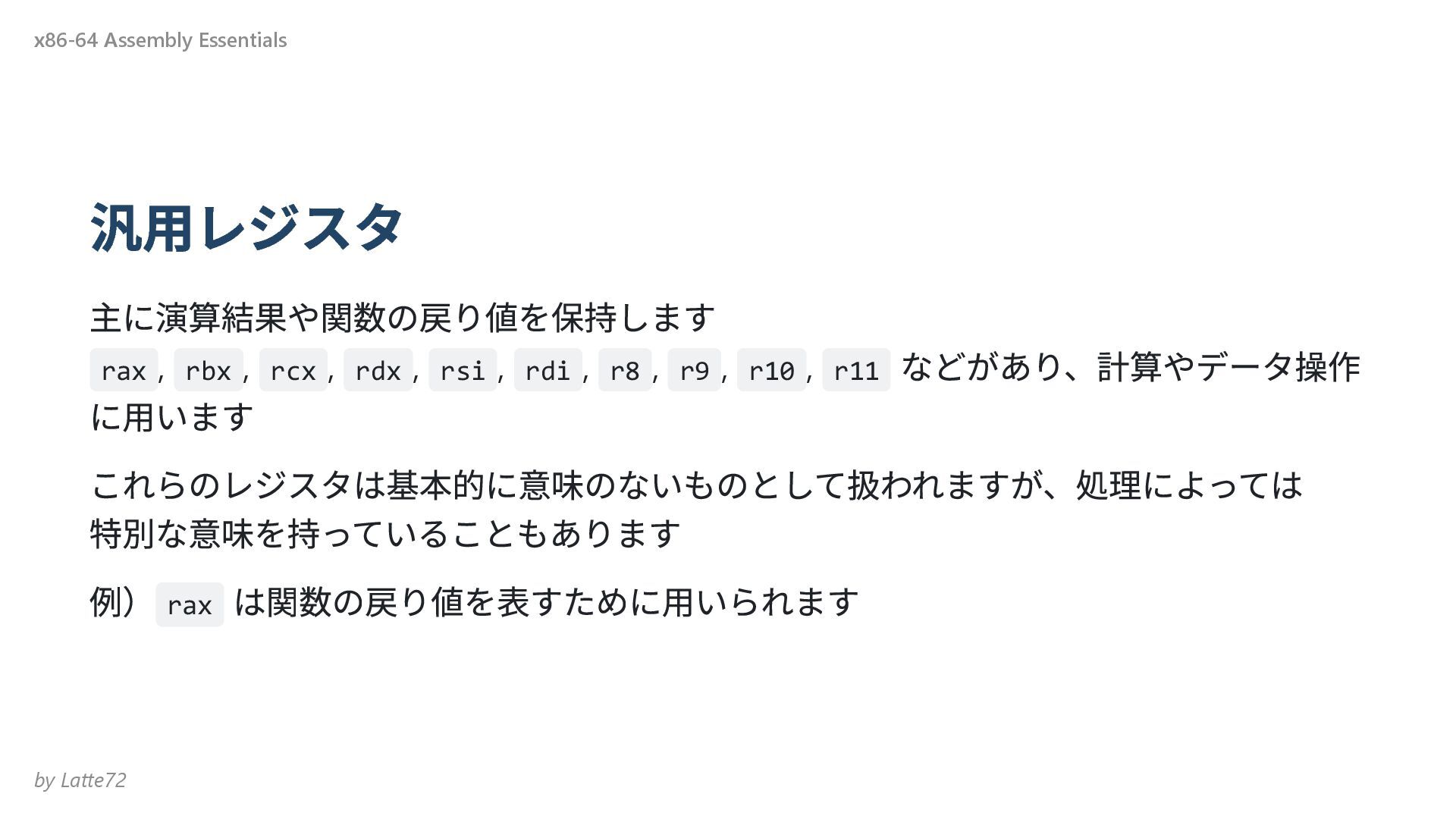

  6. 汎用レジスタ 主に演算結果や関数の戻り値を保持します rax , rbx , rcx , rdx ,

    rsi , rdi , r8 , r9 , r10 , r11 などがあり、計算やデータ操作 に用います これらのレジスタは基本的に意味のないものとして扱われますが、処理によっては 特別な意味を持っていることもあります 例) rax は関数の戻り値を表すために用いられます x86-64 Assembly Essentials by Latte72
  7. 汎用レジスタの構造 rax は 64 bit あり、その下位 32 bit が eax

    レジスタ、 eax レジスタの下位 16 bit が ax レジスタ、 ax レジスタの上位 8 bit が ah レジスタ、下位 8 bit が al レジスタとなっています rbx , rcx , rdx など他のレジスタも同じ構造です 出典:https://qiita.com/kaito_tateyama/items/89272098f4b286b64115 x86-64 Assembly Essentials by Latte72

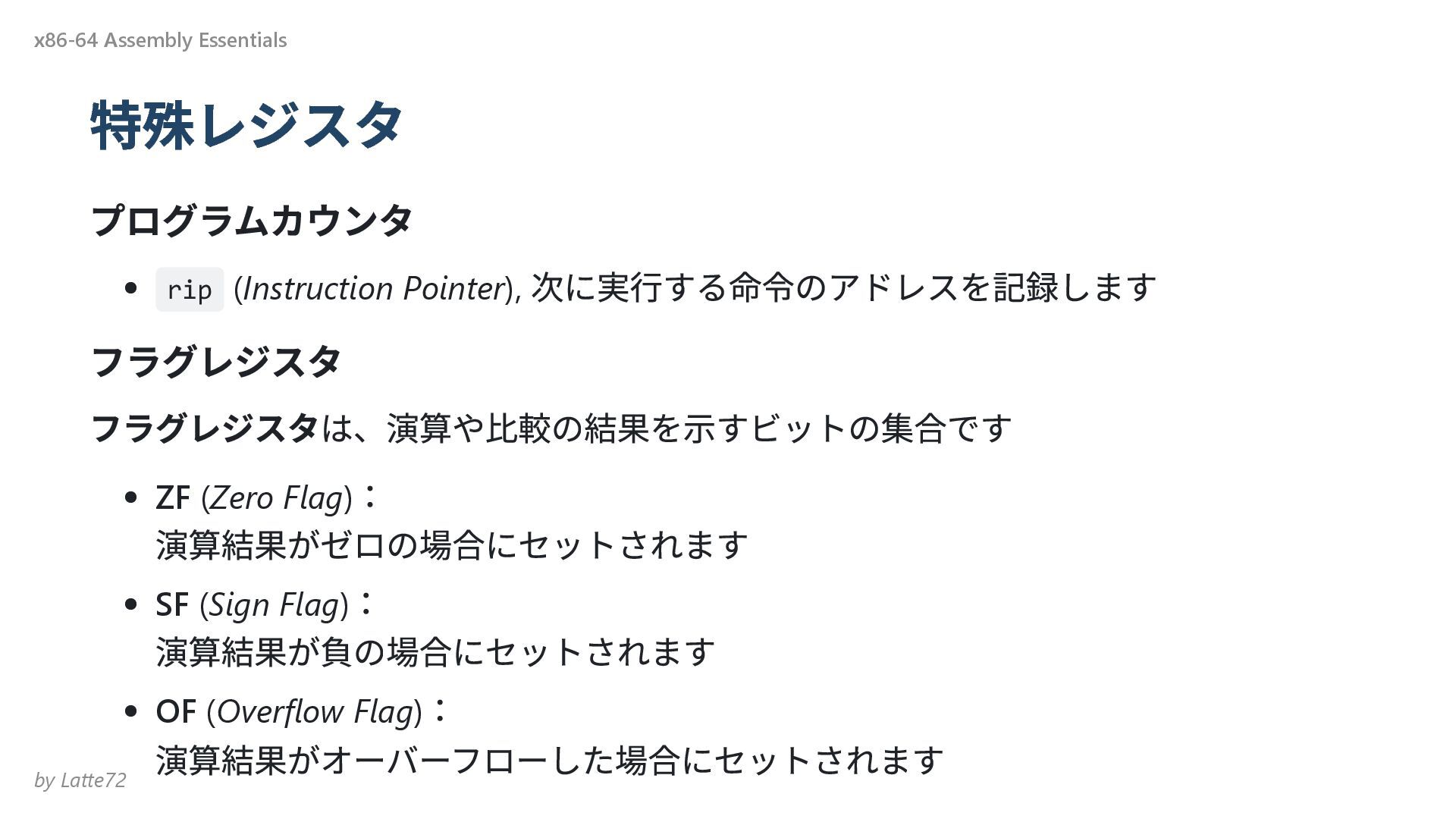

  8. 特殊レジスタ プログラムカウンタ rip (Instruction Pointer), 次に実行する命令のアドレスを記録します フラグレジスタ フラグレジスタは、演算や比較の結果を示すビットの集合です ZF (Zero

    Flag) : 演算結果がゼロの場合にセットされます SF (Sign Flag) : 演算結果が負の場合にセットされます OF (Overflow Flag) : 演算結果がオーバーフローした場合にセットされます x86-64 Assembly Essentials by Latte72

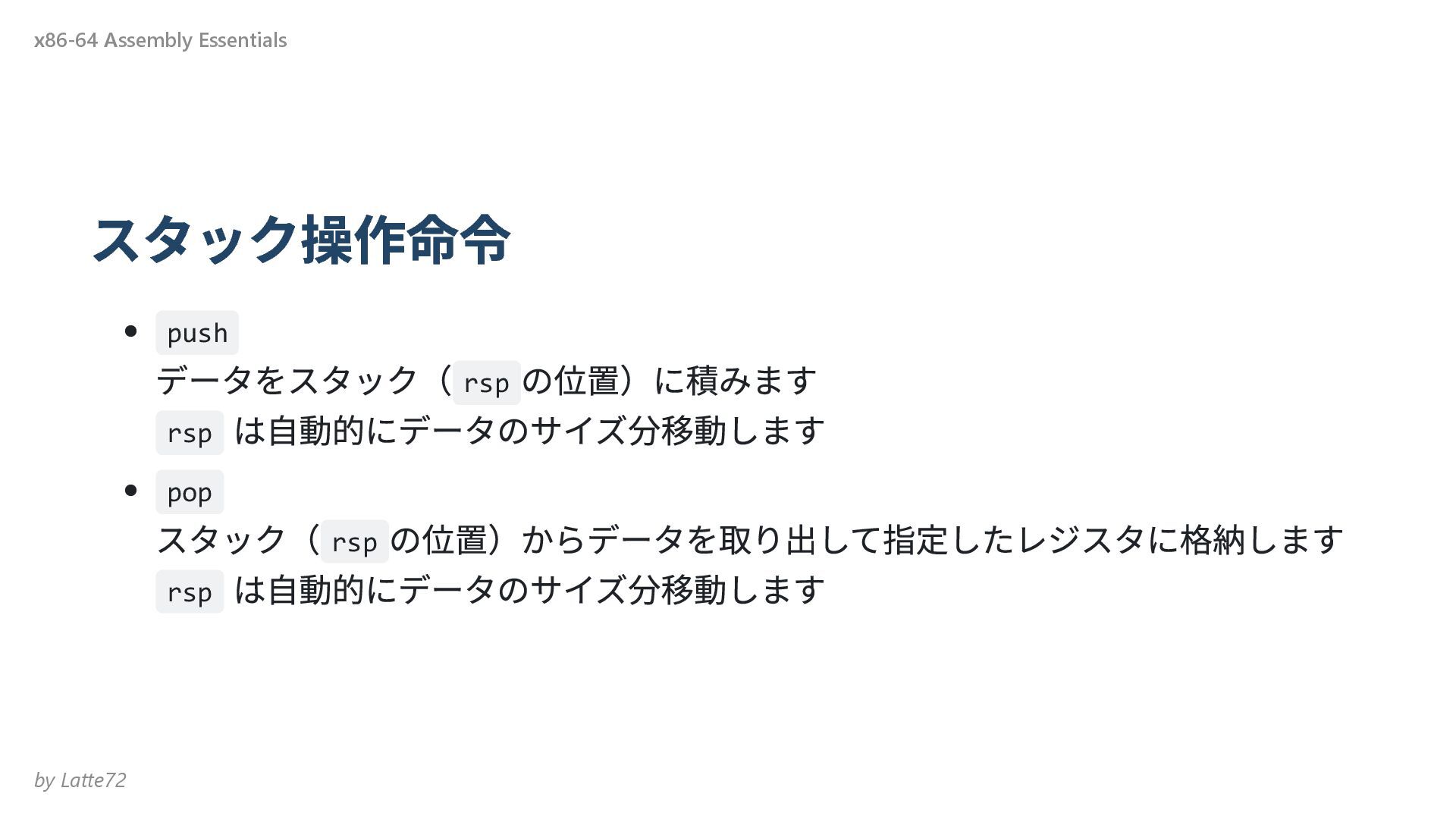

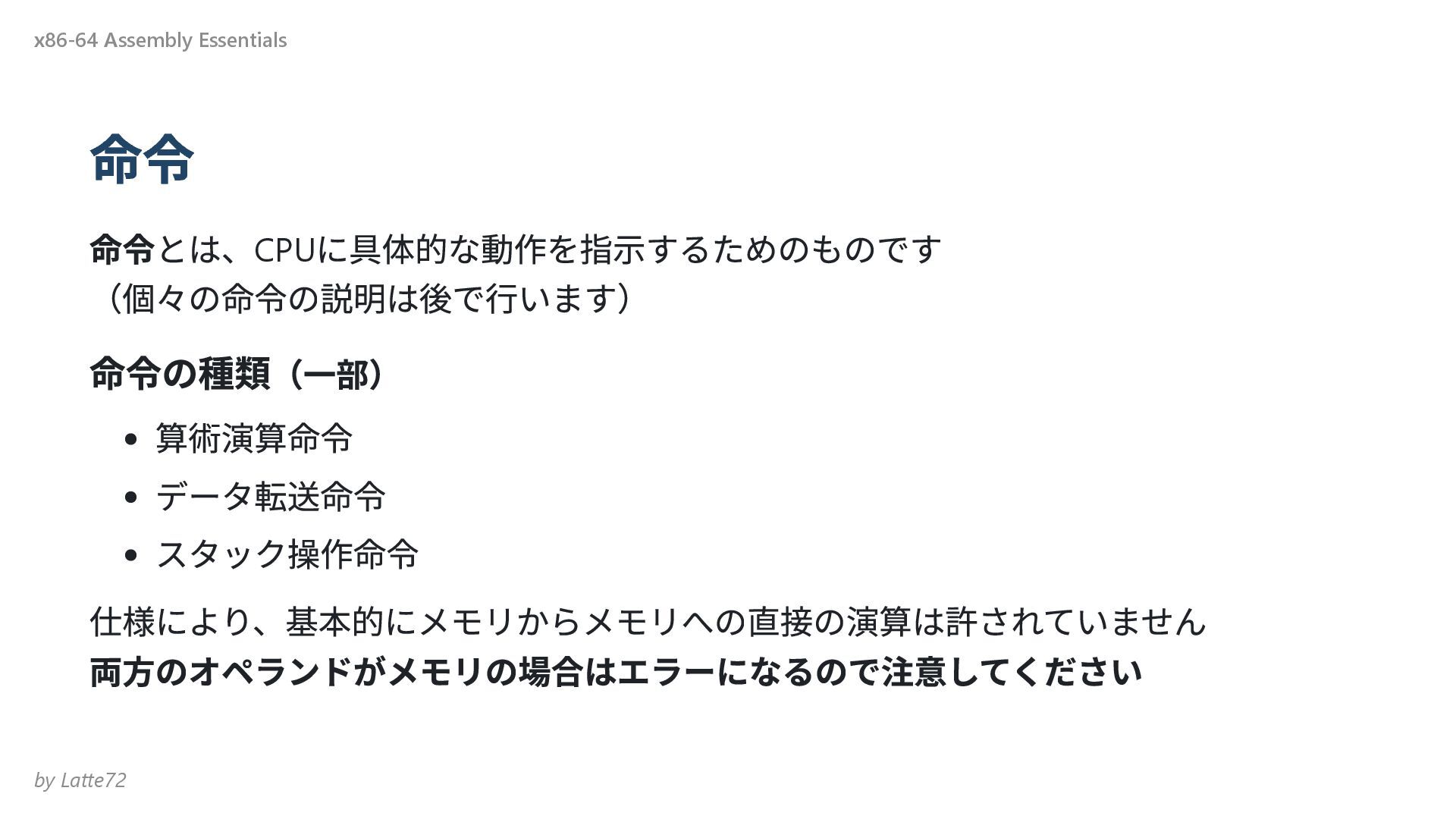

  9. スタック操作命令 push データをスタック( rsp の位置)に積みます rsp は自動的にデータのサイズ分移動します pop スタック( rsp

    の位置)からデータを取り出して指定したレジスタに格納します rsp は自動的にデータのサイズ分移動します x86-64 Assembly Essentials by Latte72

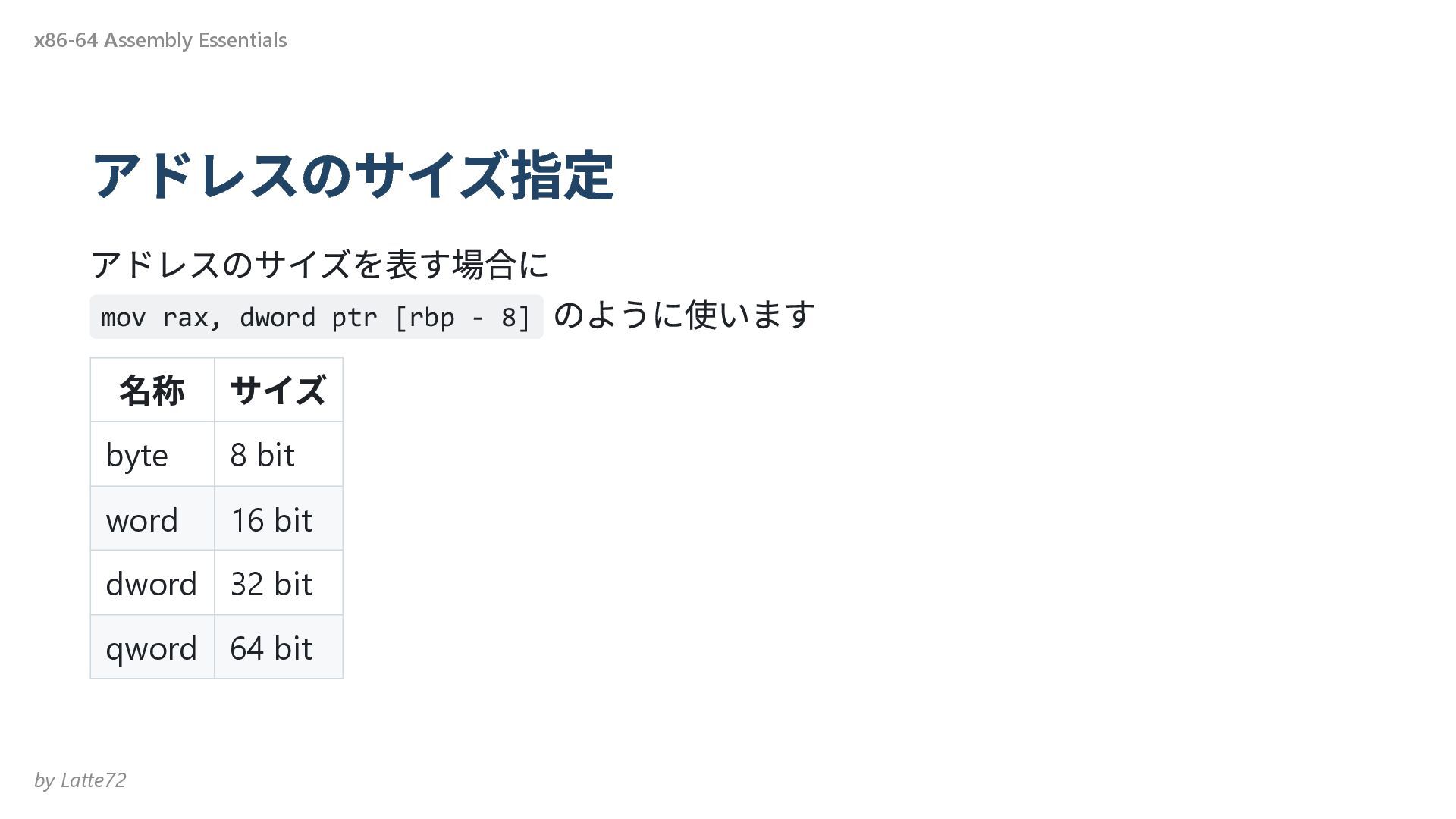

  10. アドレスのサイズ指定 アドレスのサイズを表す場合に mov rax, dword ptr [rbp - 8] のように使います

    名称 サイズ byte 8 bit word 16 bit dword 32 bit qword 64 bit x86-64 Assembly Essentials by Latte72

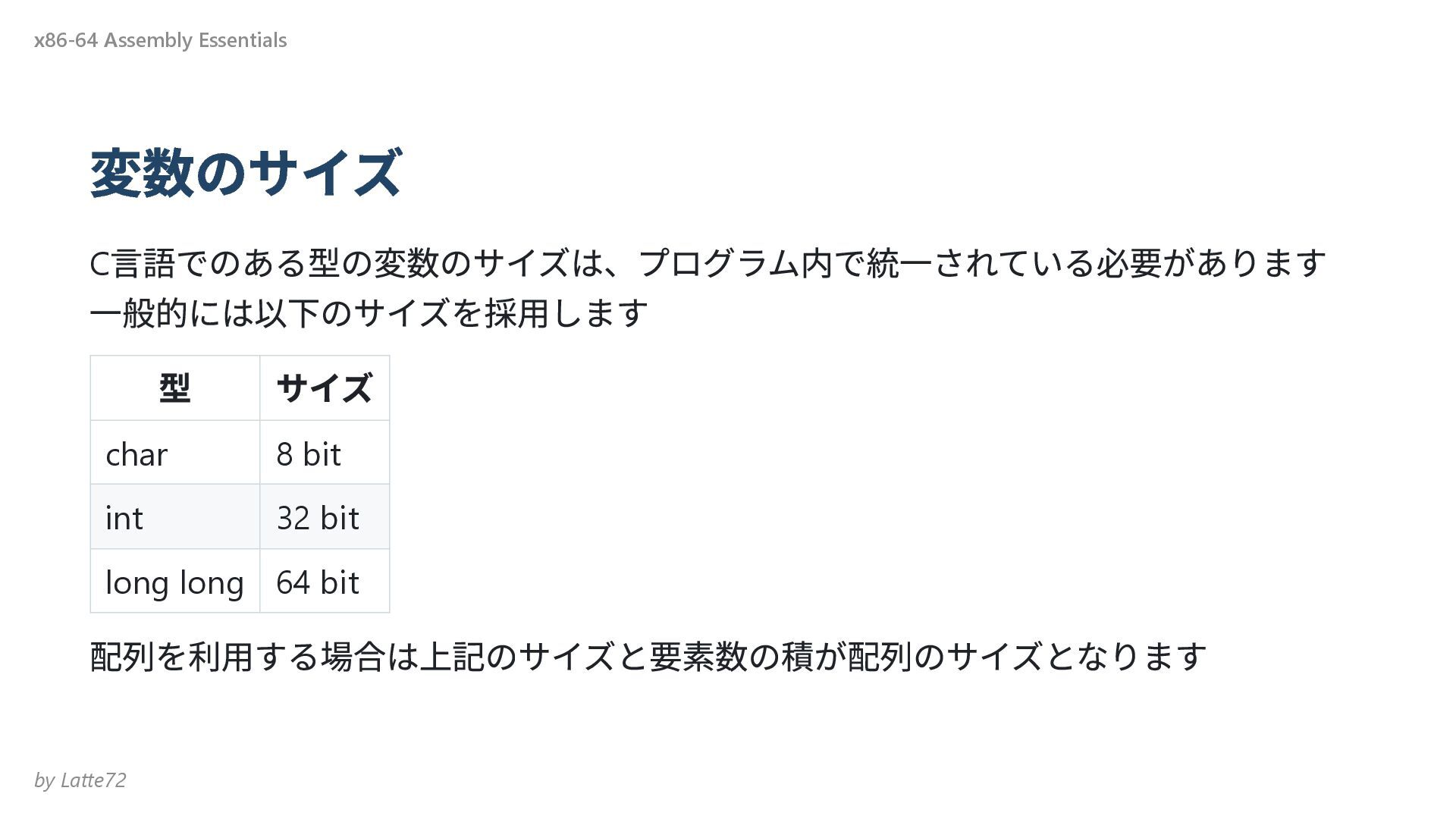

  11. 変数のサイズ C 言語でのある型の変数のサイズは、プログラム内で統一されている必要があります 一般的には以下のサイズを採用します 型 サイズ char 8 bit int

    32 bit long long 64 bit 配列を利用する場合は上記のサイズと要素数の積が配列のサイズとなります x86-64 Assembly Essentials by Latte72

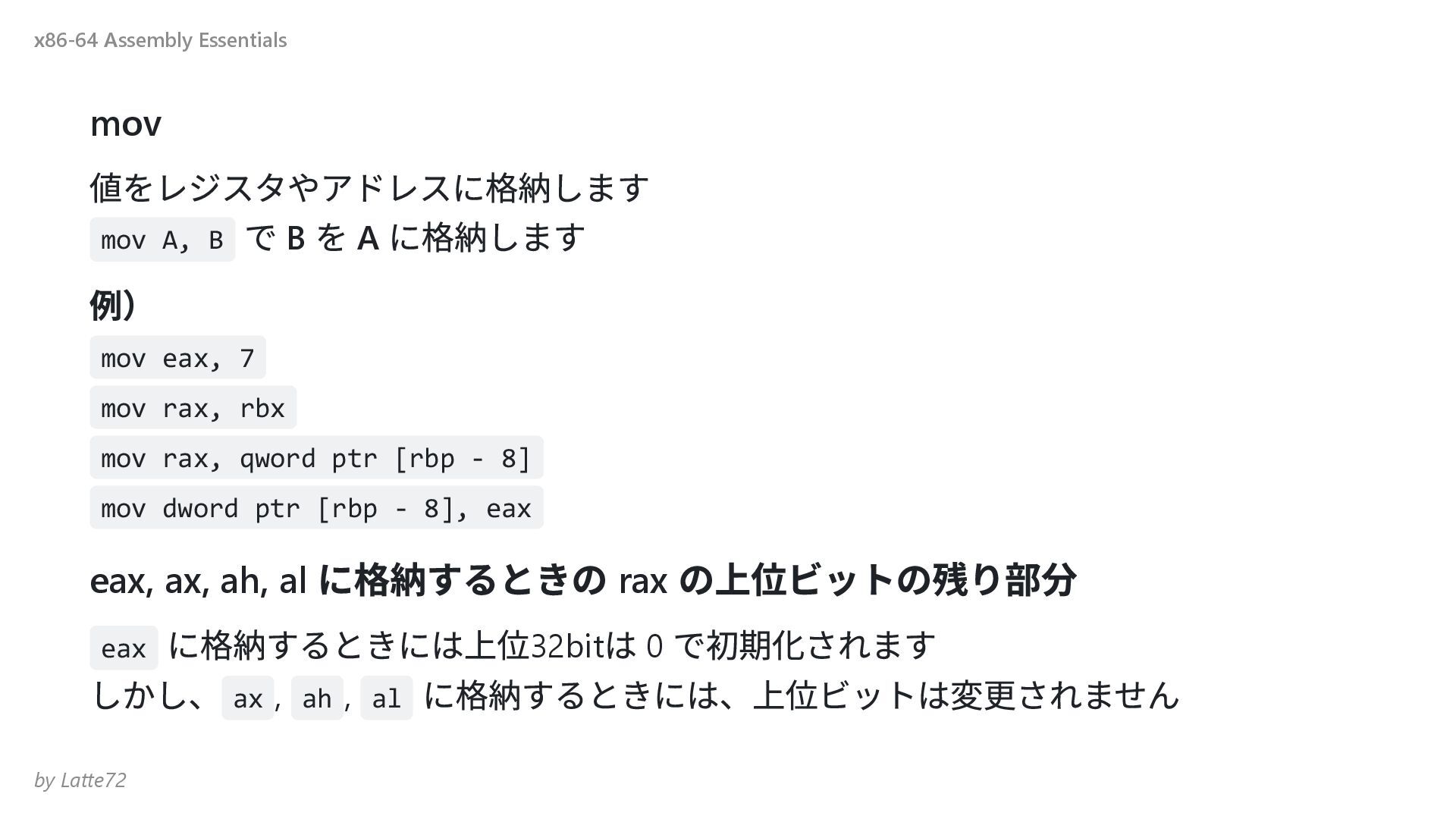

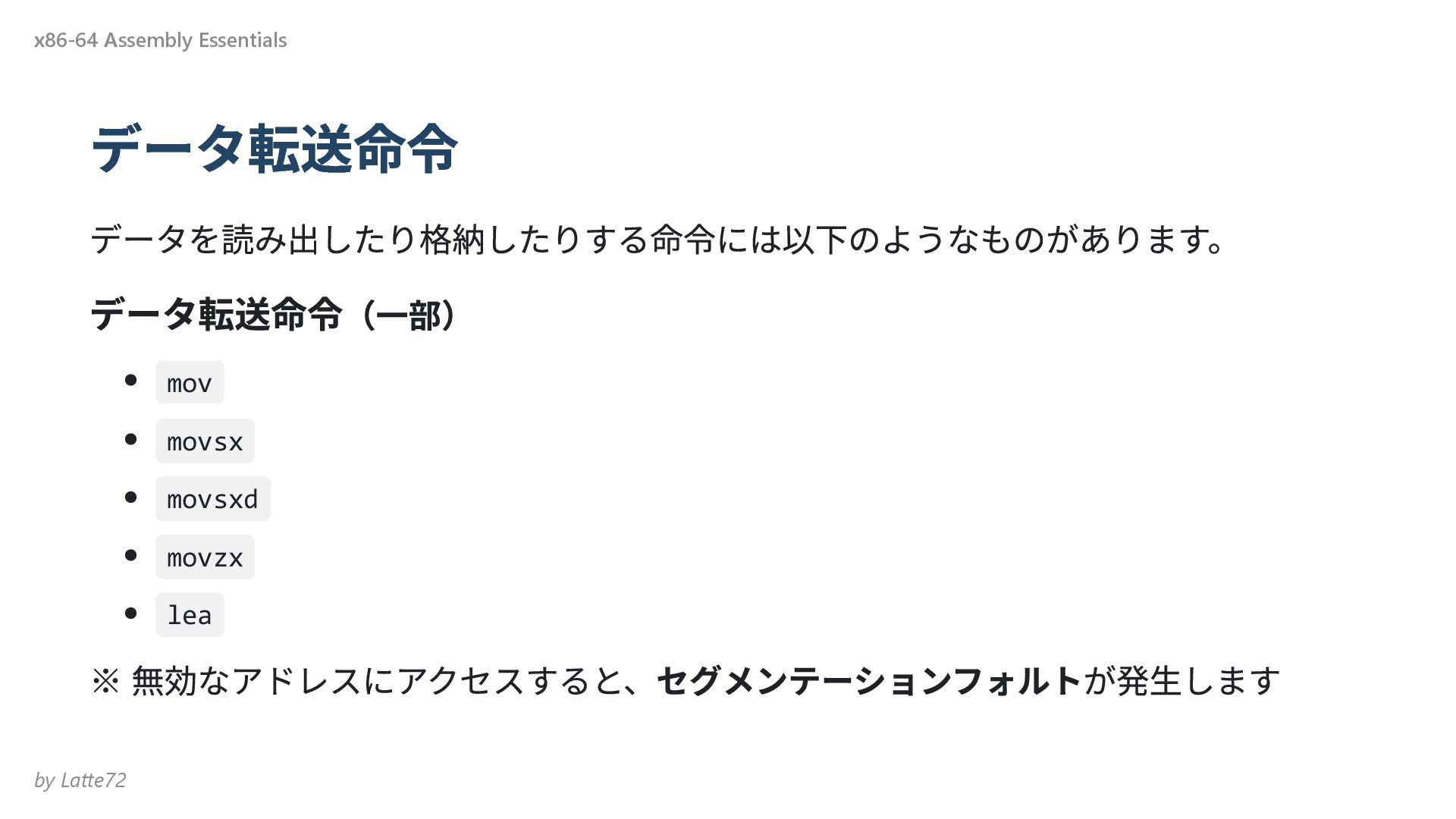

  12. mov 値をレジスタやアドレスに格納します mov A, B で B を A に格納します

    例) mov eax, 7 mov rax, rbx mov rax, qword ptr [rbp - 8] mov dword ptr [rbp - 8], eax eax, ax, ah, al に格納するときの rax の上位ビットの残り部分 eax に格納するときには上位32bit は 0 で初期化されます しかし、 ax , ah , al に格納するときには、上位ビットは変更されません x86-64 Assembly Essentials by Latte72

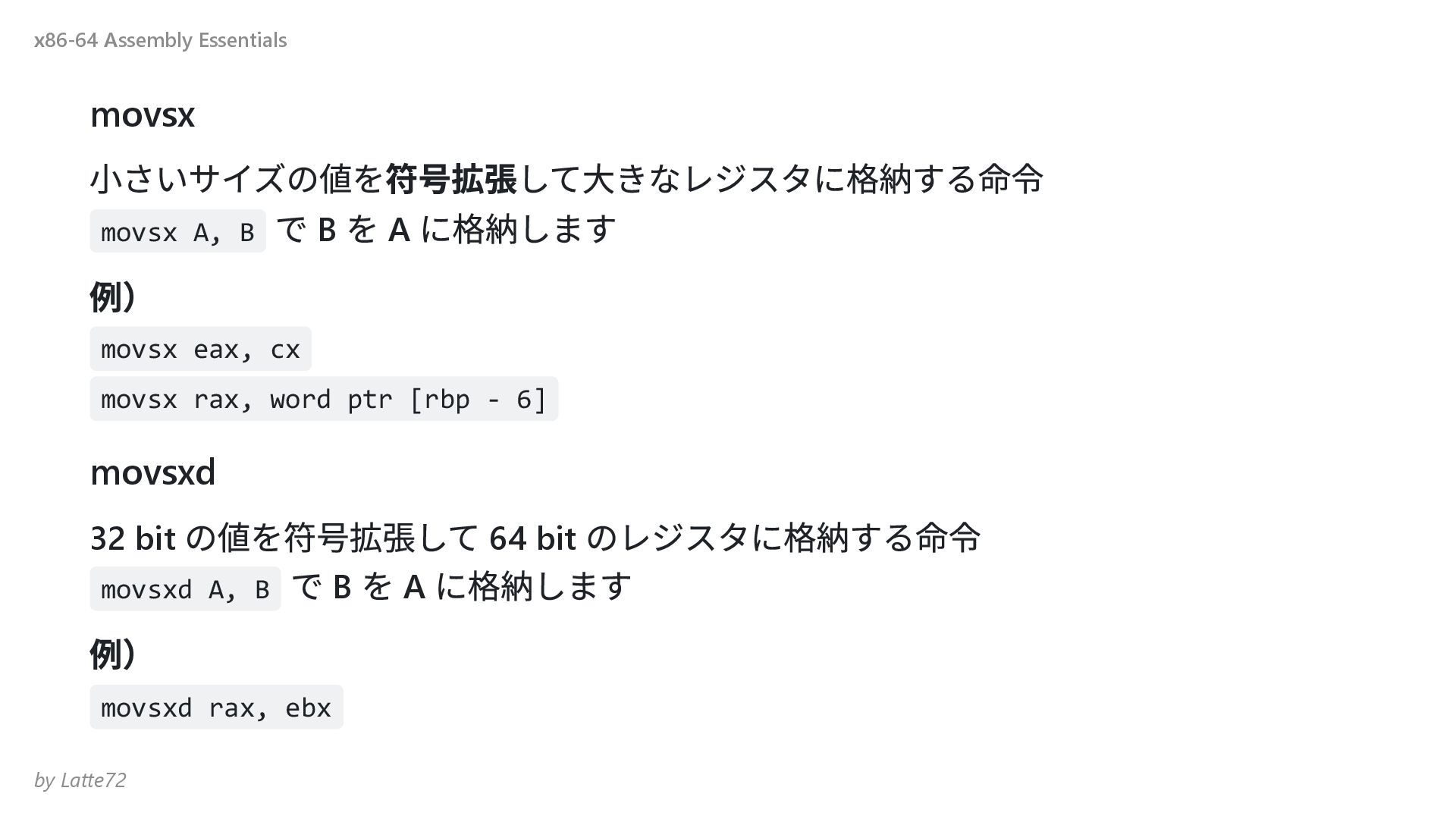

  13. movsx 小さいサイズの値を符号拡張して大きなレジスタに格納する命令 movsx A, B で B を A に格納します

    例) movsx eax, cx movsx rax, word ptr [rbp - 6] movsxd 32 bit の値を符号拡張して 64 bit のレジスタに格納する命令 movsxd A, B で B を A に格納します 例) movsxd rax, ebx x86-64 Assembly Essentials by Latte72

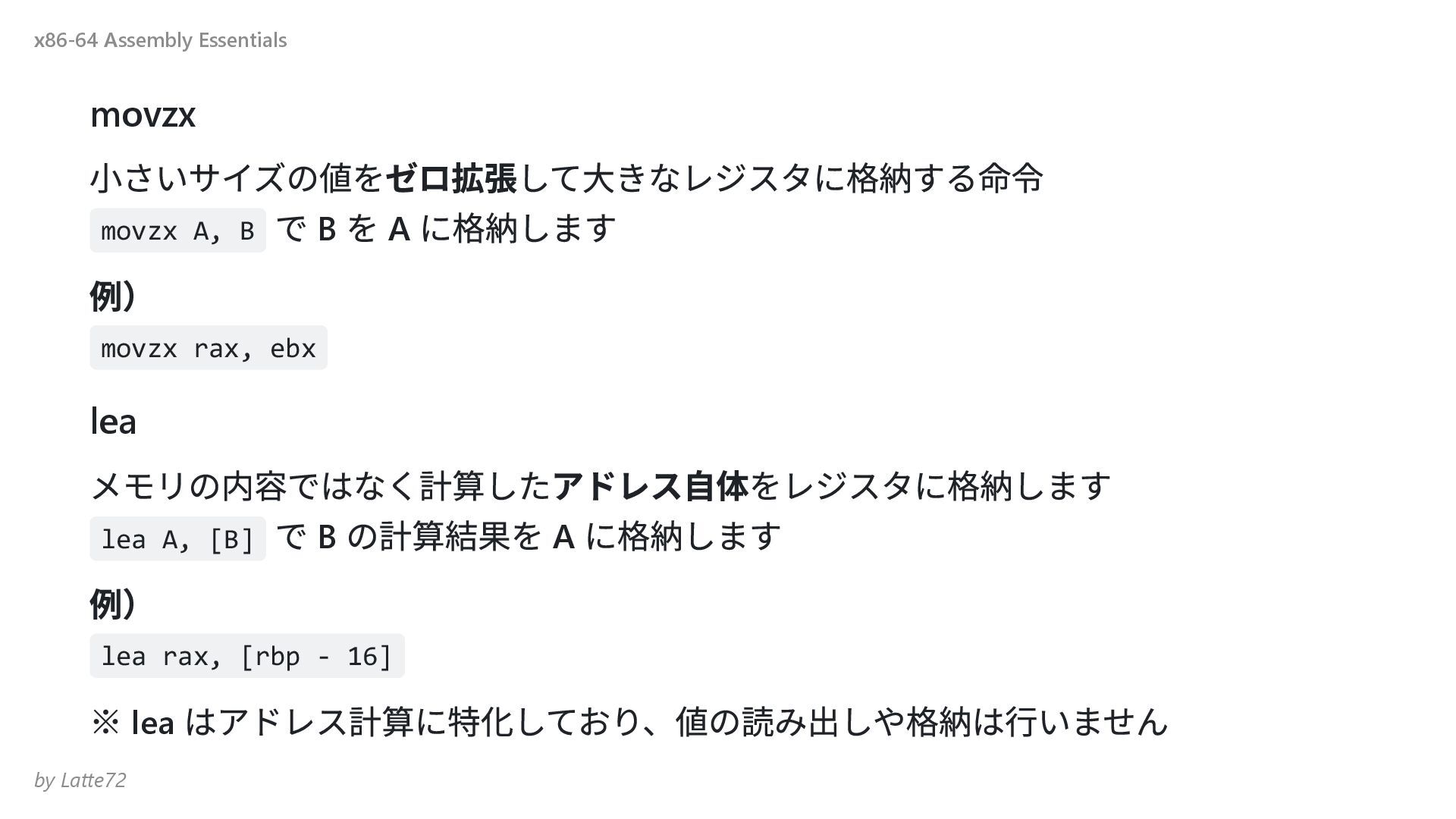

  14. movzx 小さいサイズの値をゼロ拡張して大きなレジスタに格納する命令 movzx A, B で B を A に格納します

    例) movzx rax, ebx lea メモリの内容ではなく計算したアドレス自体をレジスタに格納します lea A, [B] で B の計算結果を A に格納します 例) lea rax, [rbp - 16] ※ lea はアドレス計算に特化しており、値の読み出しや格納は行いません x86-64 Assembly Essentials by Latte72

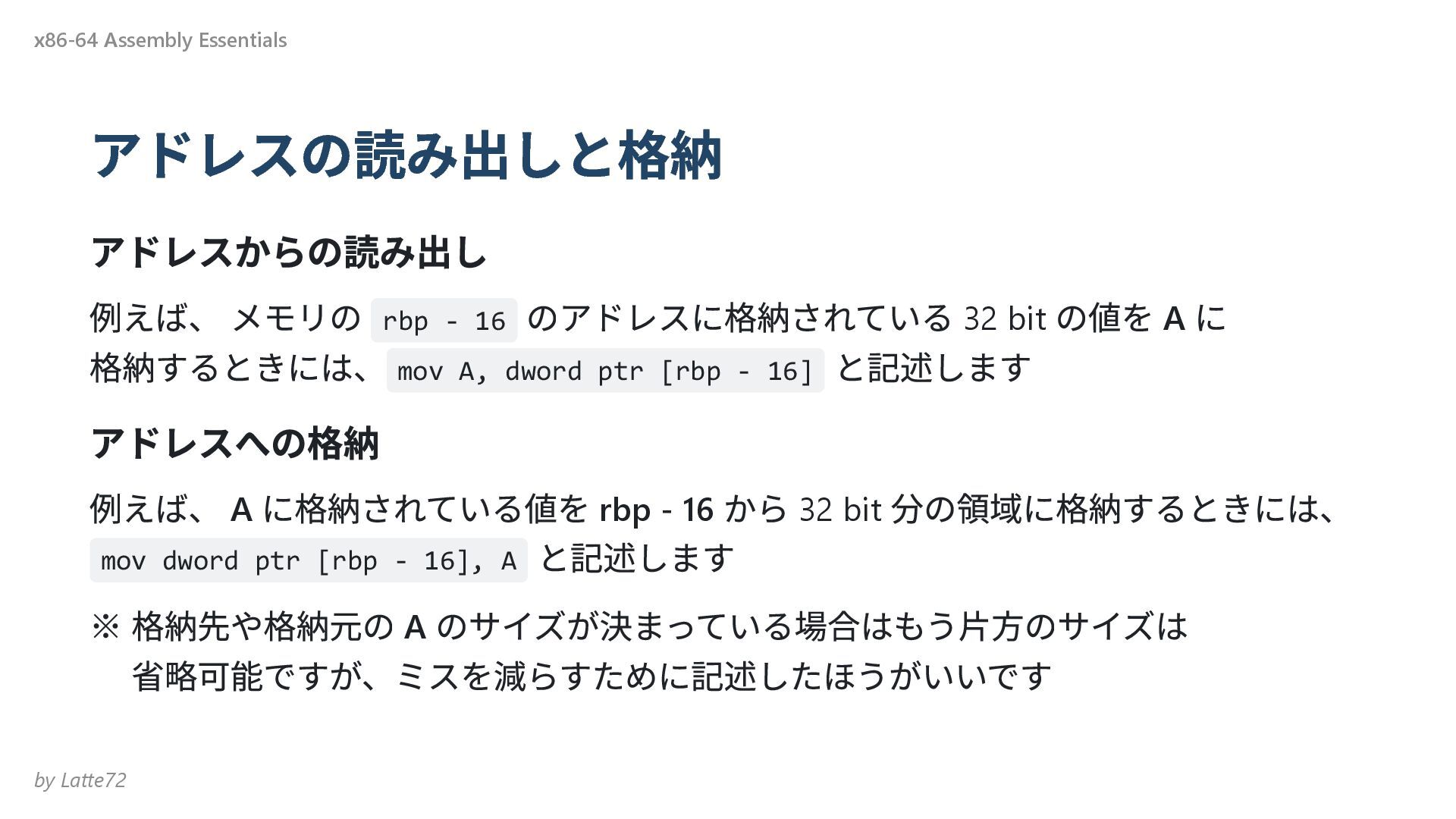

  15. アドレスの読み出しと格納 アドレスからの読み出し 例えば、 メモリの rbp - 16 のアドレスに格納されている 32 bit

    の値を A に 格納するときには、 mov A, dword ptr [rbp - 16] と記述します アドレスへの格納 例えば、 A に格納されている値を rbp - 16 から 32 bit 分の領域に格納するときには、 mov dword ptr [rbp - 16], A と記述します ※ 格納先や格納元の A のサイズが決まっている場合はもう片方のサイズは   省略可能ですが、ミスを減らすために記述したほうがいいです x86-64 Assembly Essentials by Latte72

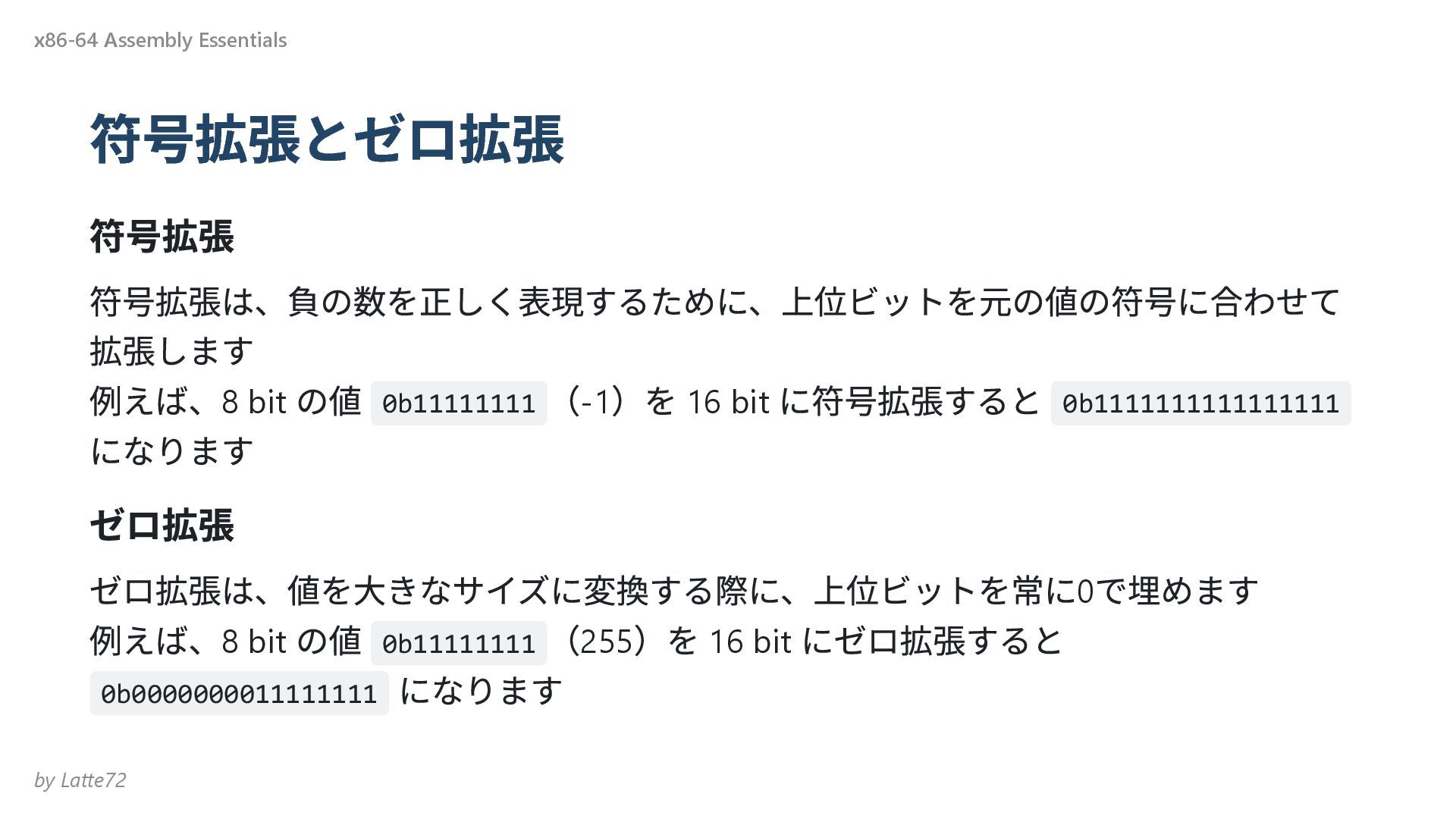

  16. 符号拡張とゼロ拡張 符号拡張 符号拡張は、負の数を正しく表現するために、上位ビットを元の値の符号に合わせて 拡張します 例えば、8 bit の値 0b11111111 (-1 )を

    16 bit に符号拡張すると 0b1111111111111111 になります ゼロ拡張 ゼロ拡張は、値を大きなサイズに変換する際に、上位ビットを常に0 で埋めます 例えば、8 bit の値 0b11111111 (255 )を 16 bit にゼロ拡張すると 0b0000000011111111 になります x86-64 Assembly Essentials by Latte72

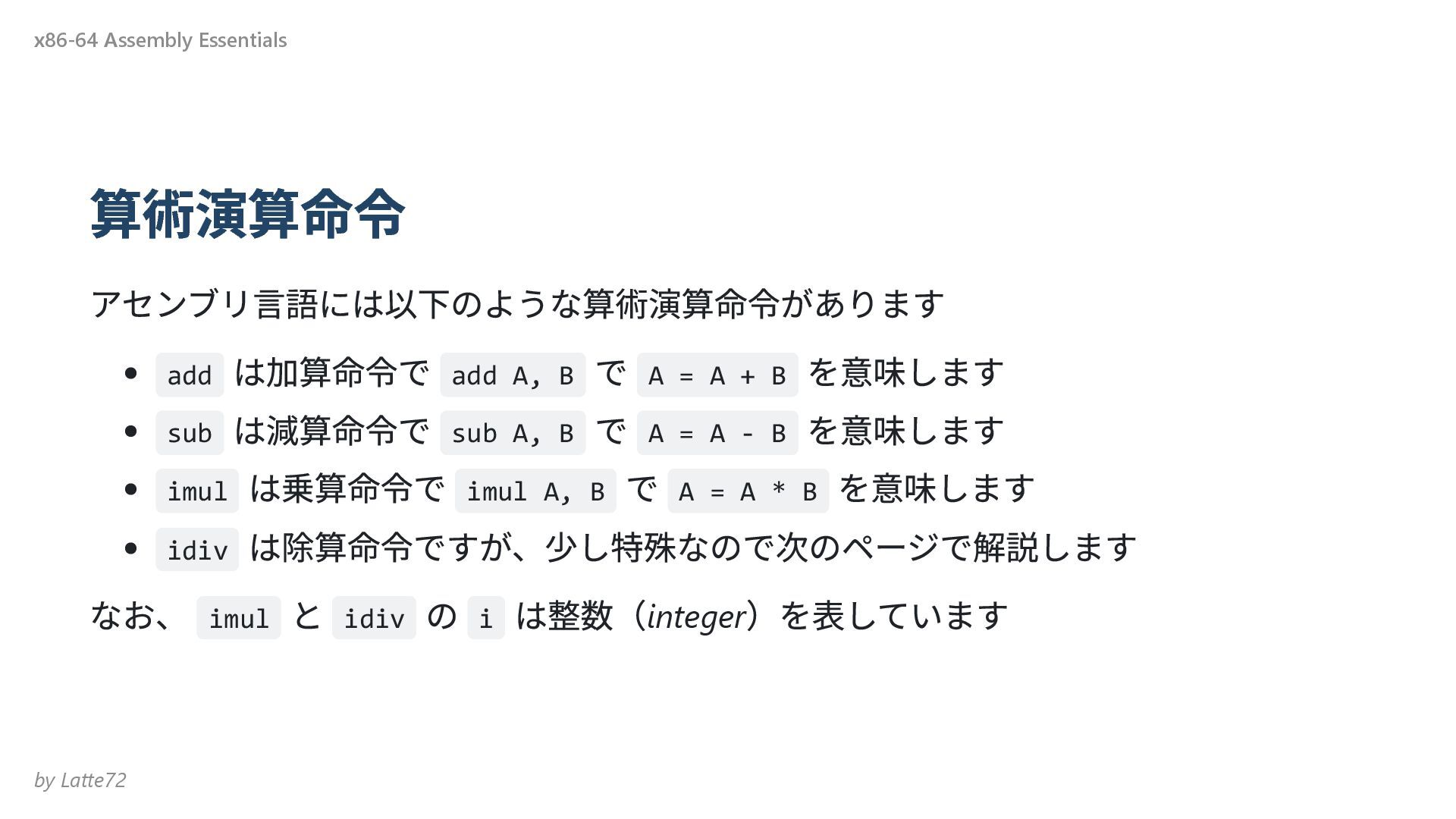

  17. 算術演算命令 アセンブリ言語には以下のような算術演算命令があります add は加算命令で add A, B で A =

    A + B を意味します sub は減算命令で sub A, B で A = A - B を意味します imul は乗算命令で imul A, B で A = A * B を意味します idiv は除算命令ですが、少し特殊なので次のページで解説します なお、 imul と idiv の i は整数(integer )を表しています x86-64 Assembly Essentials by Latte72
  18. idiv の使い方 割られる値が rdx:rax という形で格納され、指定した除数で割ると、商が rax に、 余りが rdx に格納されます

    通常、 rax に被除数の下位部分をセットし、その符号を拡張するために cqo 命令 (convert quadword to octaword) で rdx に符号拡張された値を設定します 例)100 / 7 を計算 mov rax, 100 mov rbx, 7 cqo idiv rbx x86-64 Assembly Essentials by Latte72

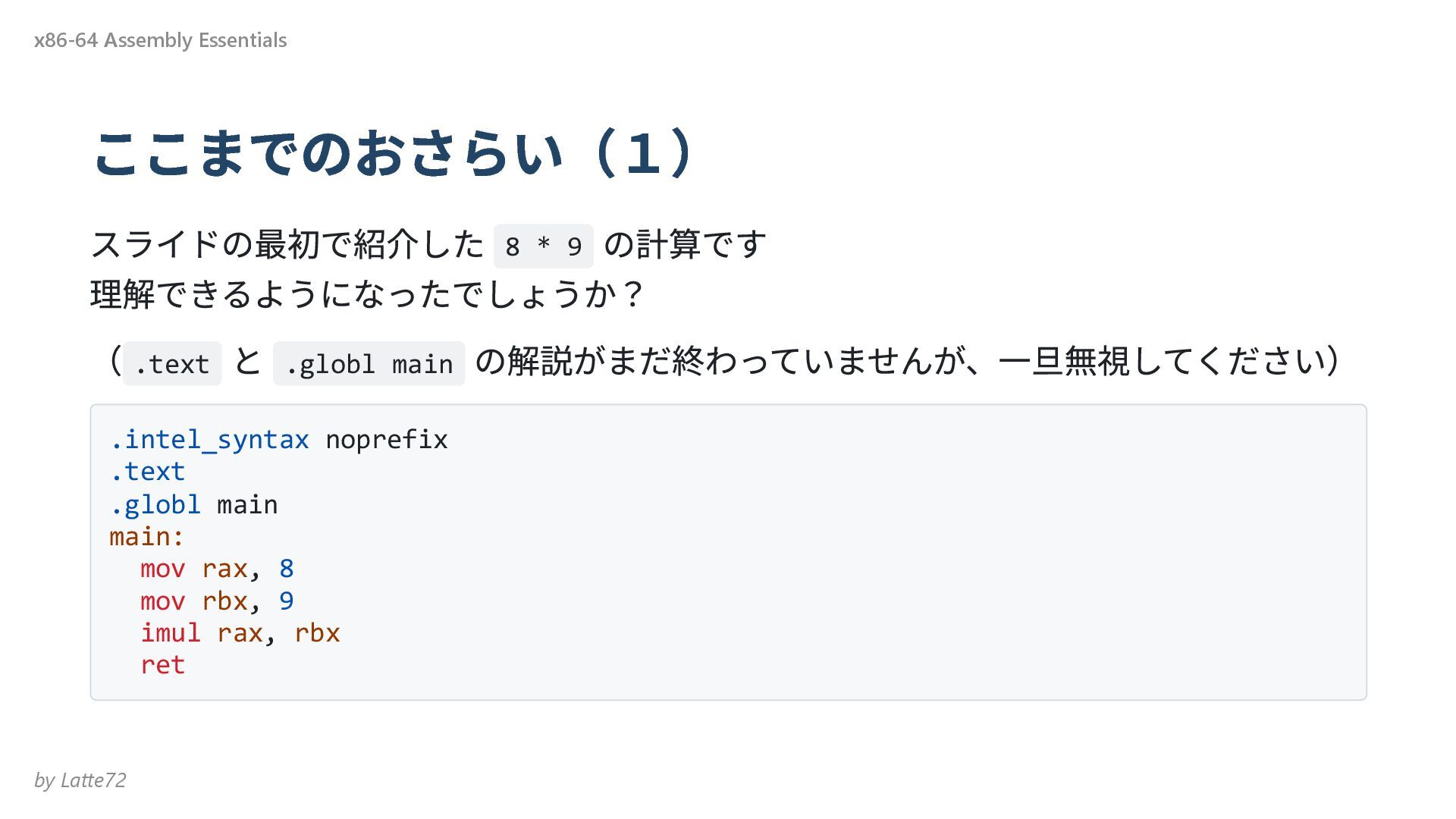

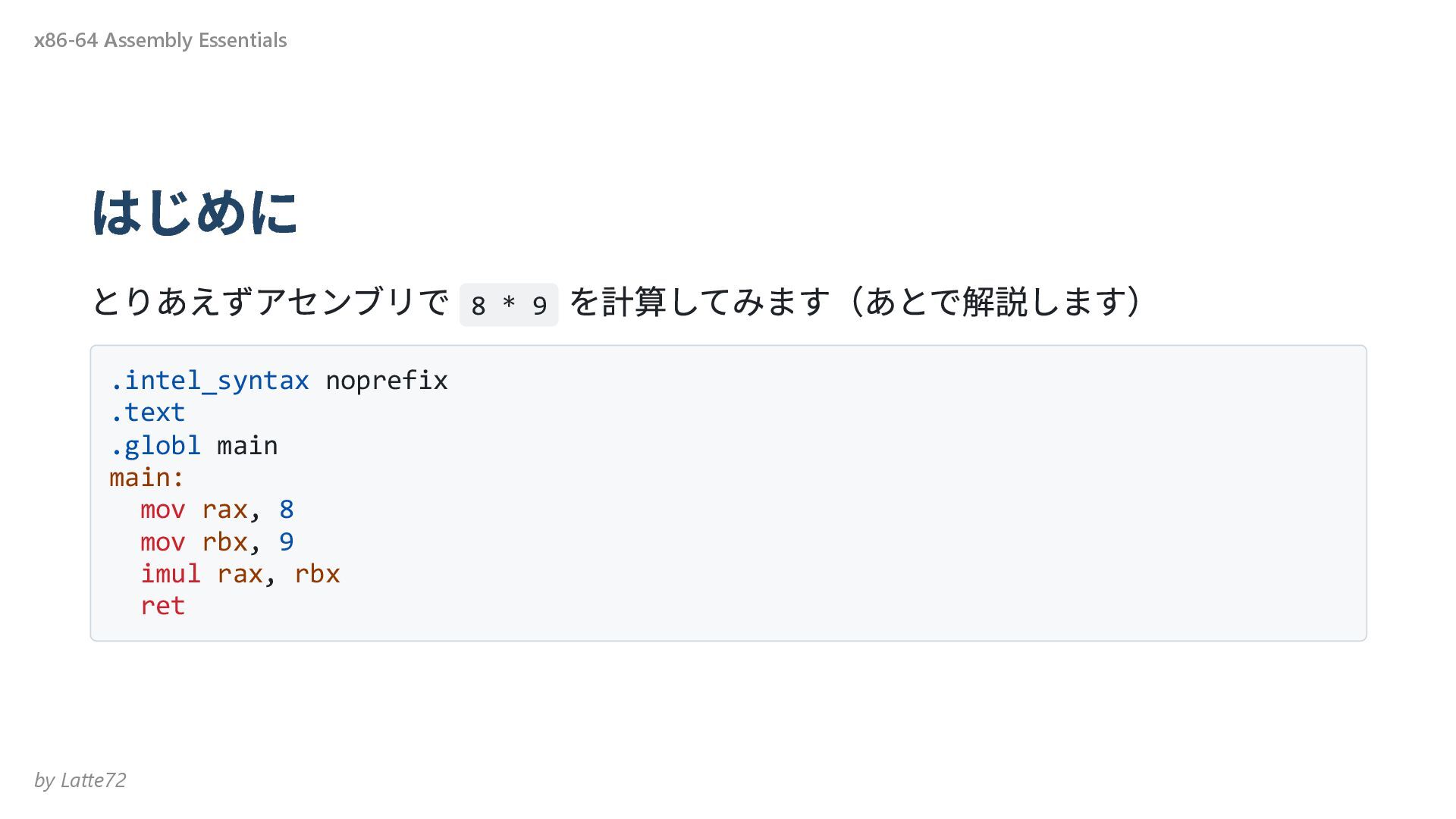

  19. ここまでのおさらい(1) スライドの最初で紹介した 8 * 9 の計算です 理解できるようになったでしょうか? ( .text と

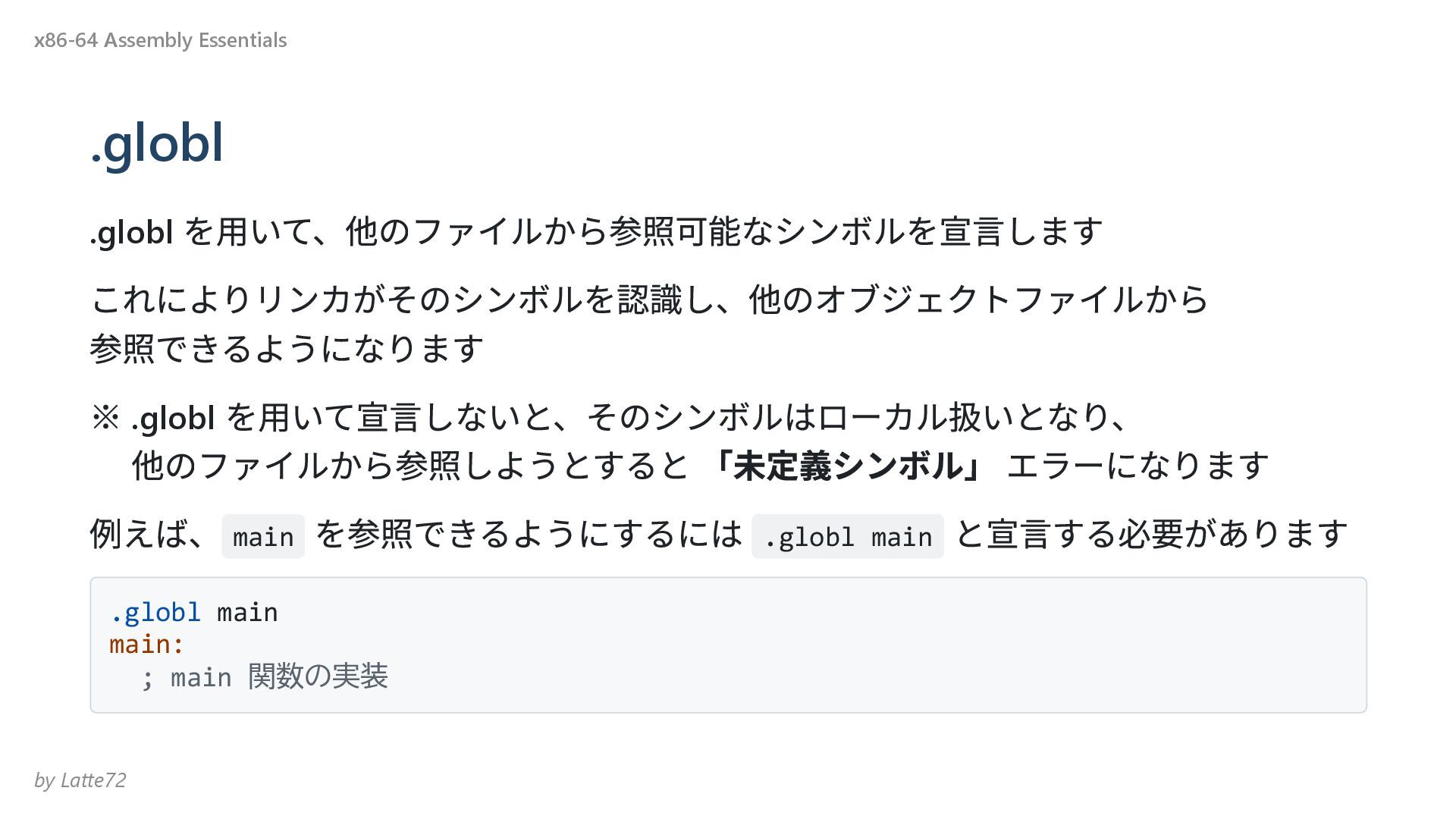

    .globl main の解説がまだ終わっていませんが、一旦無視してください) .intel_syntax noprefix .text .globl main main: mov rax, 8 mov rbx, 9 imul rax, rbx ret x86-64 Assembly Essentials by Latte72

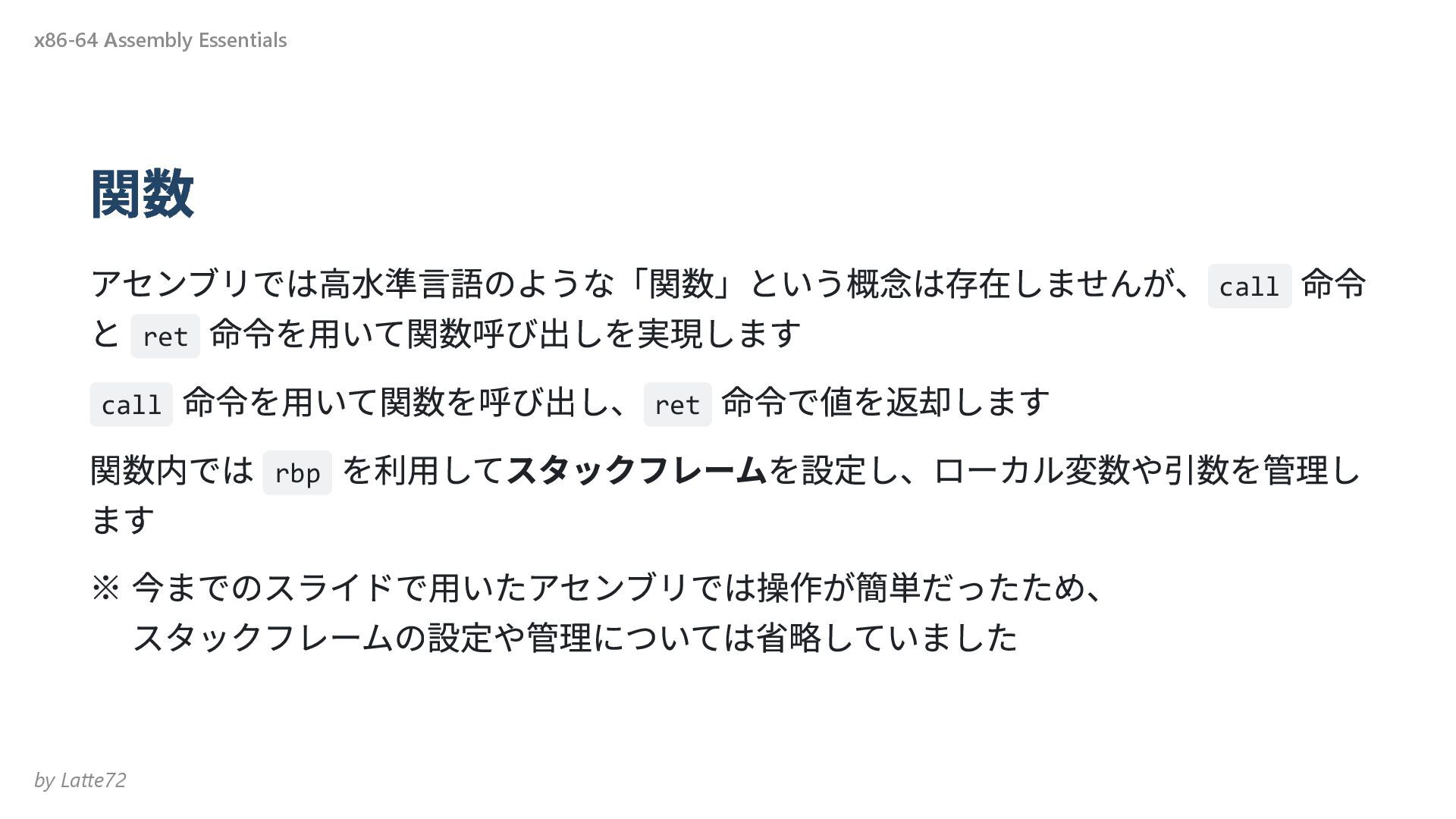

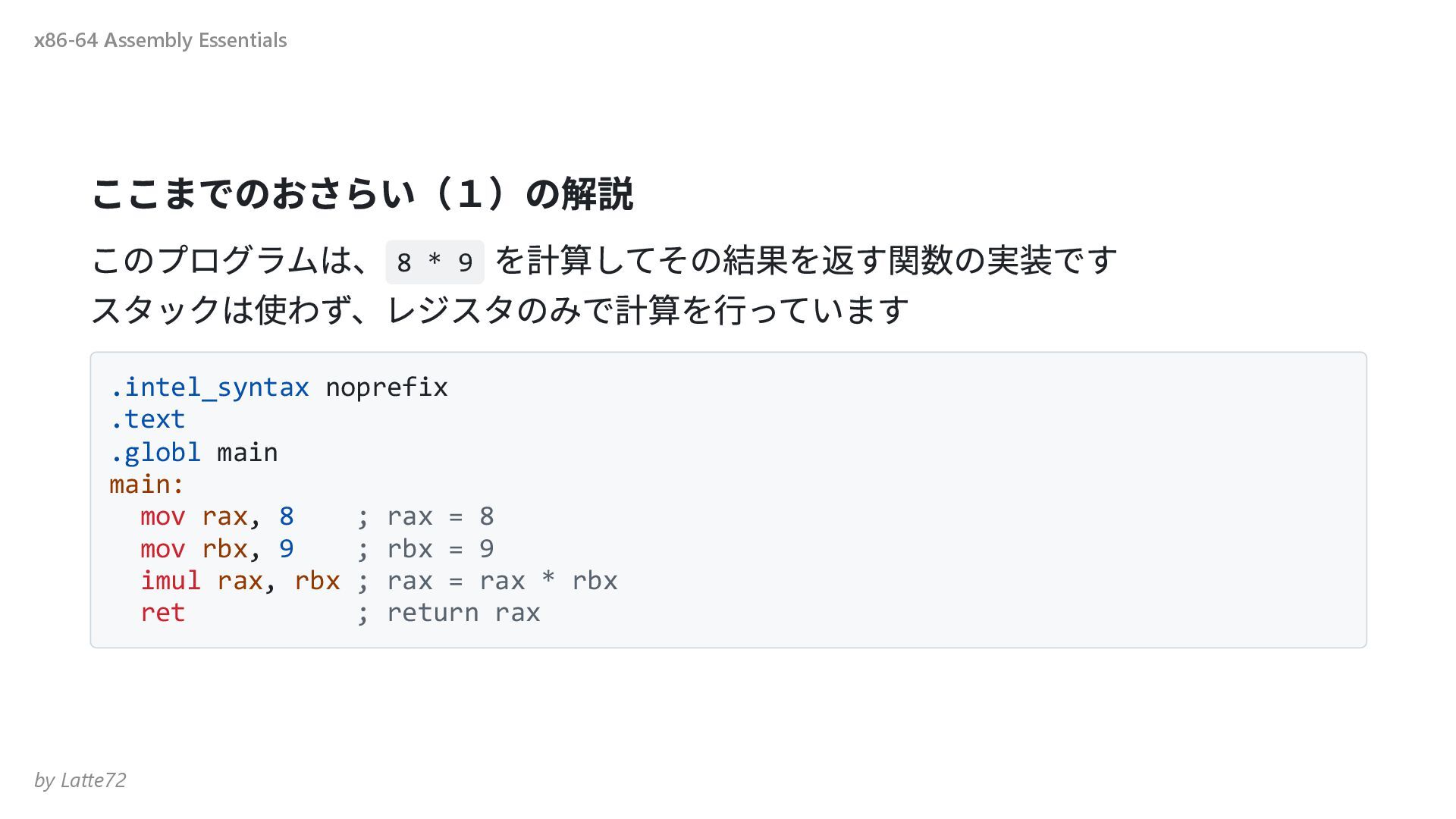

  20. 関数 アセンブリでは高水準言語のような「関数」という概念は存在しませんが、 call 命令 と ret 命令を用いて関数呼び出しを実現します call 命令を用いて関数を呼び出し、 ret

    命令で値を返却します 関数内では rbp を利用してスタックフレームを設定し、ローカル変数や引数を管理し ます ※ 今までのスライドで用いたアセンブリでは操作が簡単だったため、   スタックフレームの設定や管理については省略していました x86-64 Assembly Essentials by Latte72

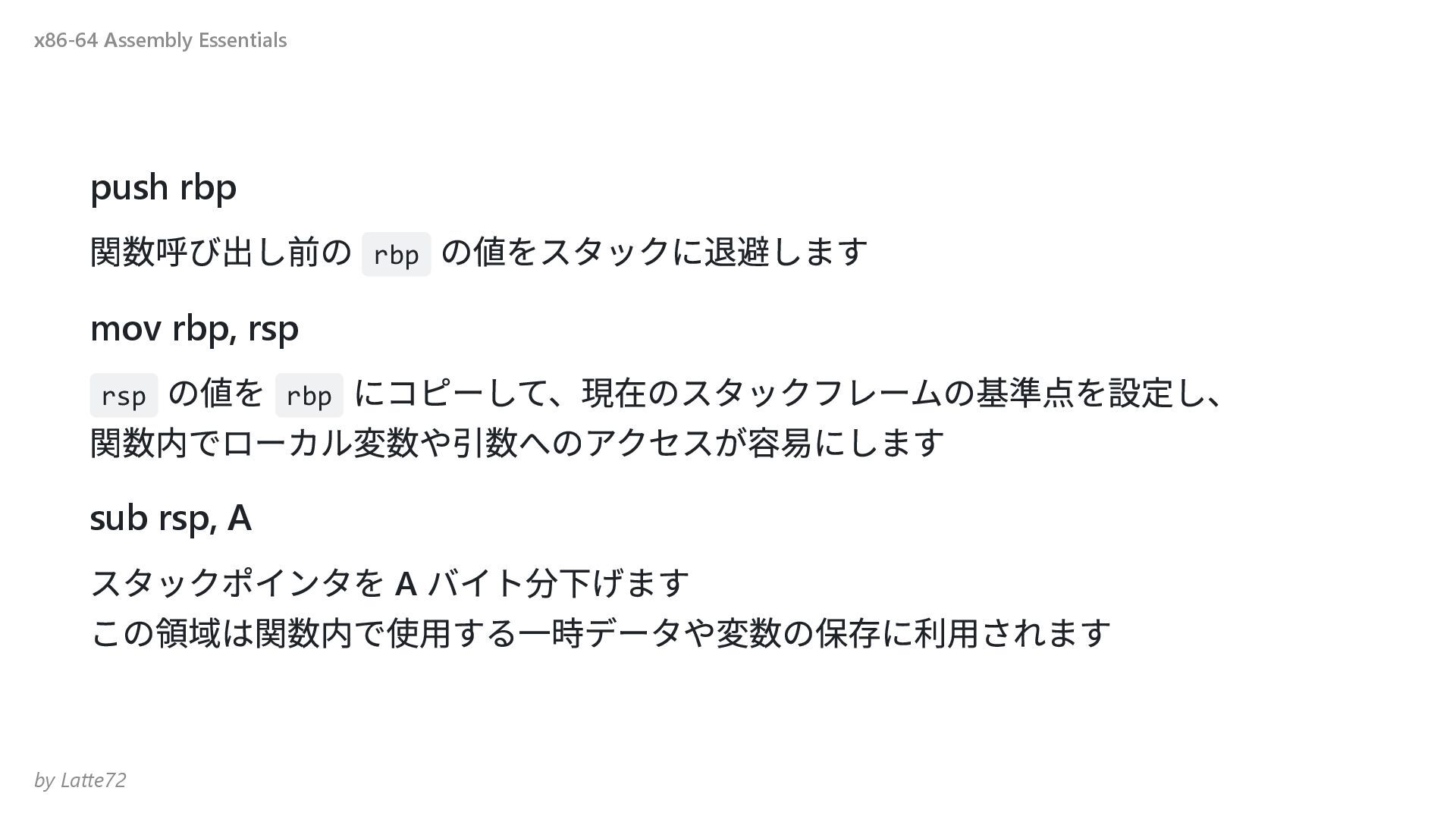

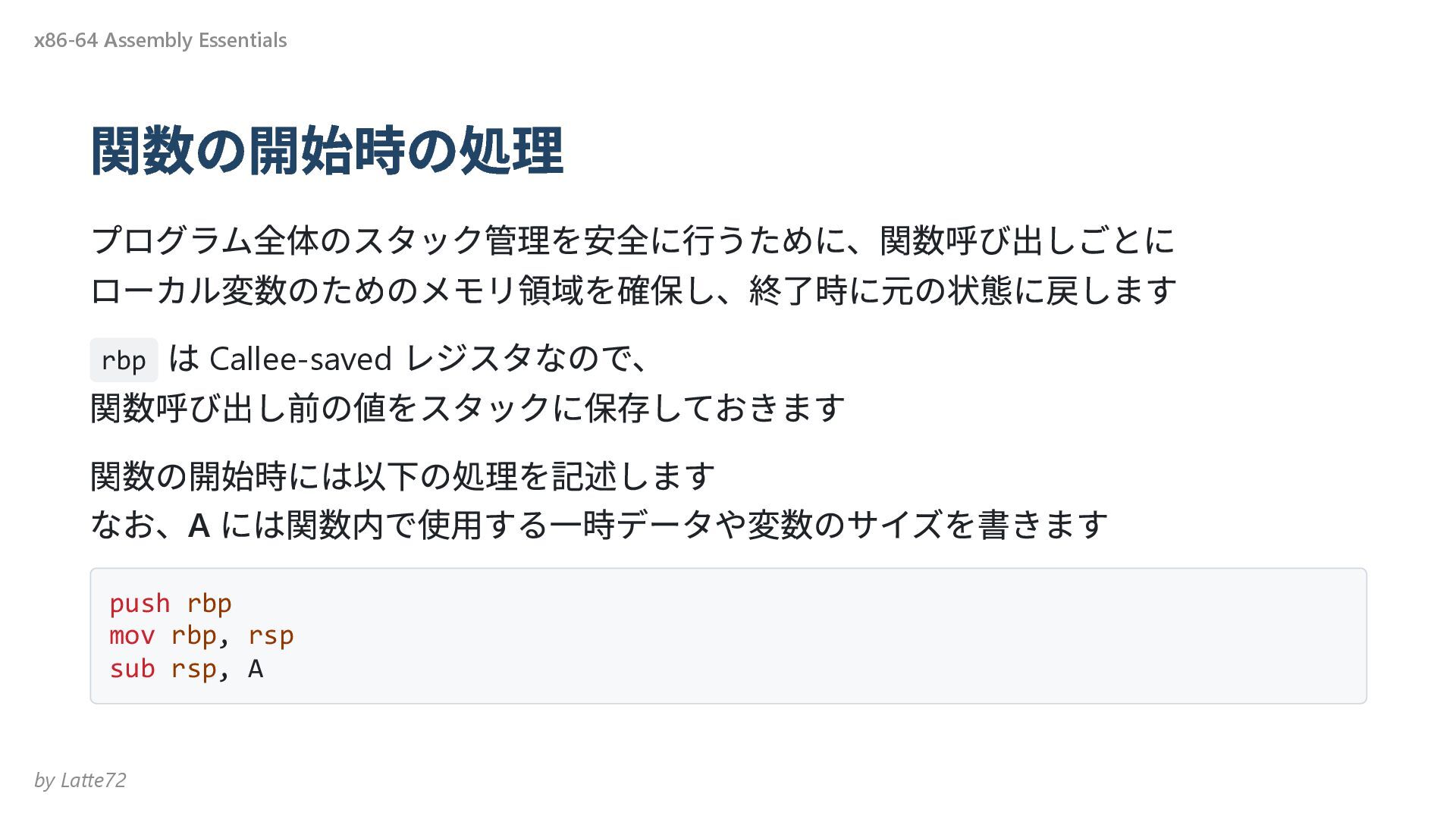

  21. push rbp 関数呼び出し前の rbp の値をスタックに退避します mov rbp, rsp rsp の値を

    rbp にコピーして、現在のスタックフレームの基準点を設定し、 関数内でローカル変数や引数へのアクセスが容易にします sub rsp, A スタックポインタを A バイト分下げます この領域は関数内で使用する一時データや変数の保存に利用されます x86-64 Assembly Essentials by Latte72

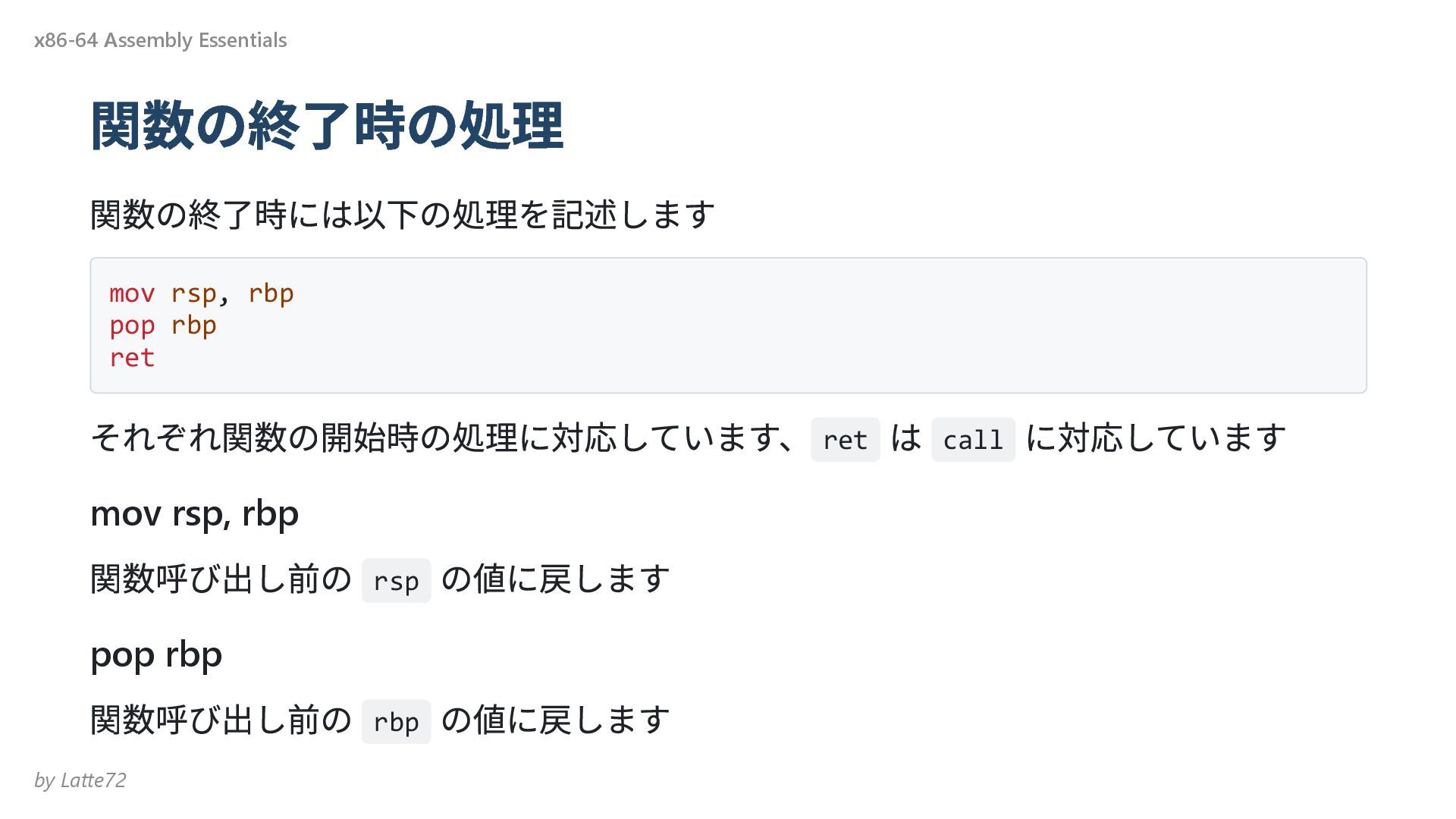

  22. 関数の終了時の処理 関数の終了時には以下の処理を記述します mov rsp, rbp pop rbp ret それぞれ関数の開始時の処理に対応しています、 ret

    は call に対応しています mov rsp, rbp 関数呼び出し前の rsp の値に戻します pop rbp 関数呼び出し前の rbp の値に戻します x86-64 Assembly Essentials by Latte72
  23. 関数呼び出し規約 関数の引数用レジスタ 関数の呼び出し時に引数を渡すために使用されます 第1引数から順に rdi , rsi , rdx ,

    rcx , r8 , r9 を利用します 関数の戻り値用レジスタ 関数の戻り値は rax に格納します 関数の呼び出し時の rax 可変引数の関数を呼び出す場合には、 rax の下位 8 bit ( al )に、 浮動小数点引数の個数を設定する必要があります x86-64 Assembly Essentials by Latte72

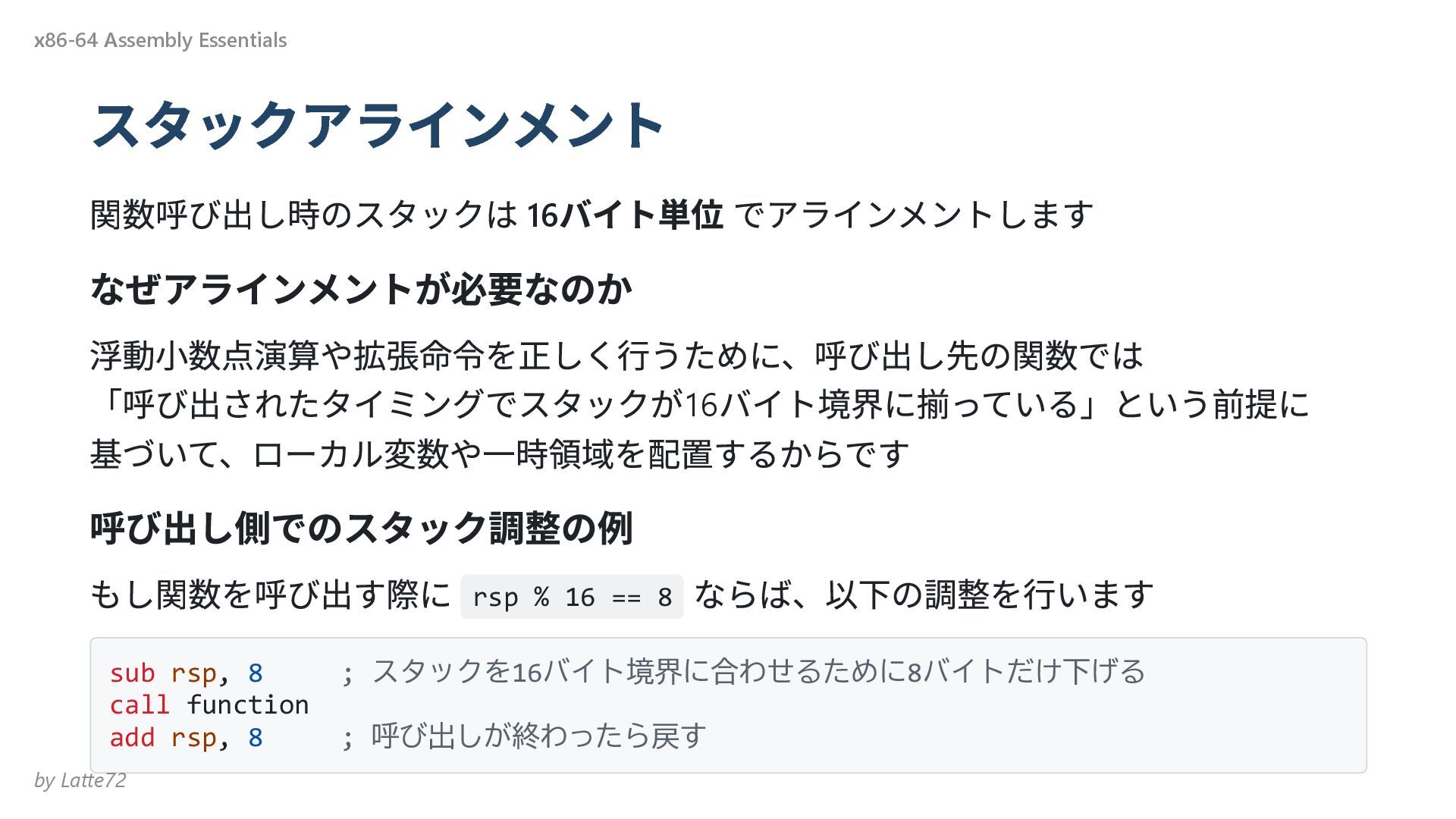

  24. スタックアラインメント 関数呼び出し時のスタックは 16 バイト単位 でアラインメントします なぜアラインメントが必要なのか 浮動小数点演算や拡張命令を正しく行うために、呼び出し先の関数では 「呼び出されたタイミングでスタックが16 バイト境界に揃っている」という前提に 基づいて、ローカル変数や一時領域を配置するからです

    呼び出し側でのスタック調整の例 もし関数を呼び出す際に rsp % 16 == 8 ならば、以下の調整を行います sub rsp, 8 ; スタックを16バイト境界に合わせるために8バイトだけ下げる call function add rsp, 8 ; 呼び出しが終わったら戻す x86-64 Assembly Essentials by Latte72

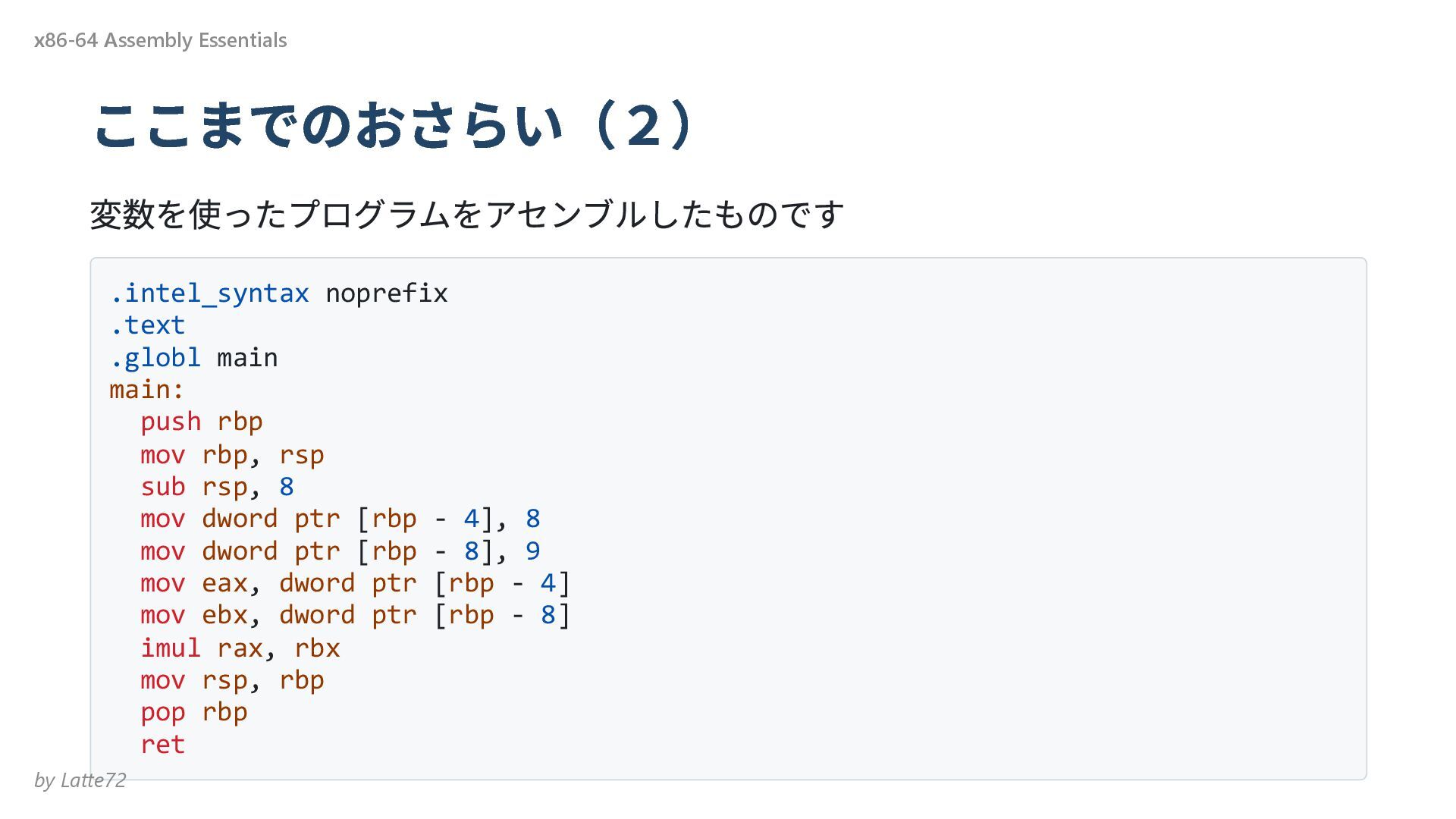

  25. ここまでのおさらい(2) 変数を使ったプログラムをアセンブルしたものです .intel_syntax noprefix .text .globl main main: push rbp

    mov rbp, rsp sub rsp, 8 mov dword ptr [rbp - 4], 8 mov dword ptr [rbp - 8], 9 mov eax, dword ptr [rbp - 4] mov ebx, dword ptr [rbp - 8] imul rax, rbx mov rsp, rbp pop rbp ret x86-64 Assembly Essentials by Latte72

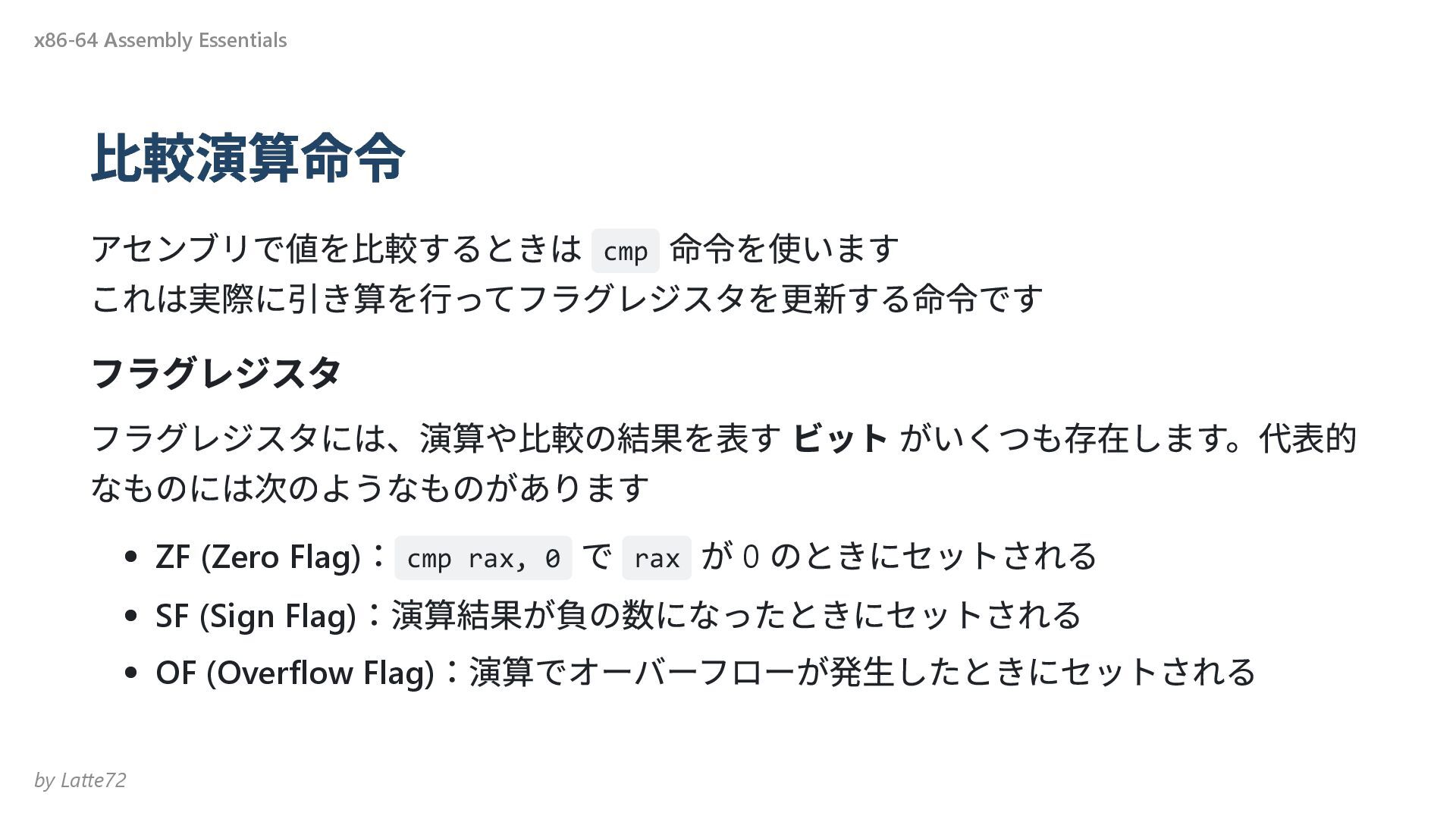

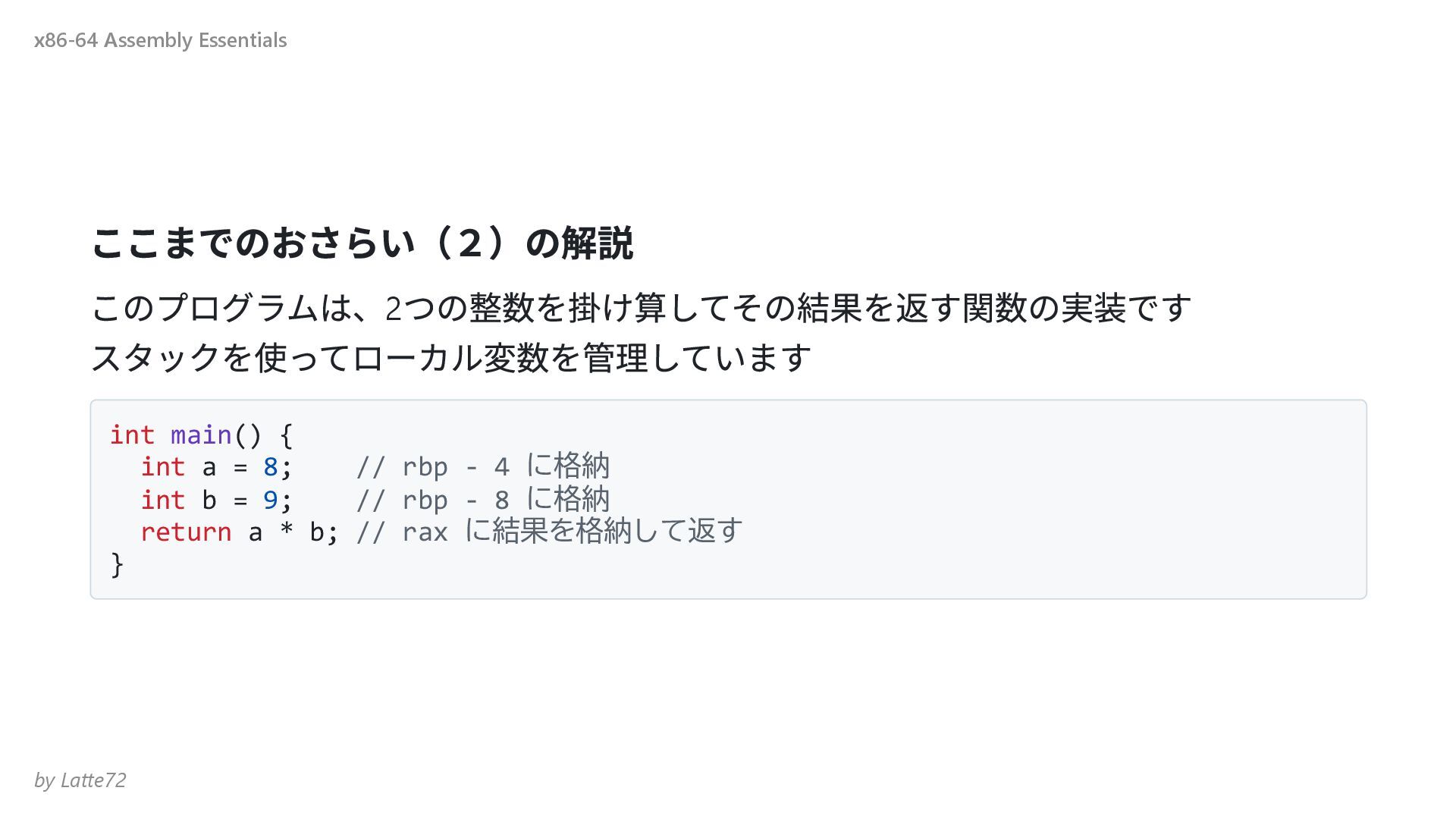

  26. 比較演算命令 アセンブリで値を比較するときは cmp 命令を使います これは実際に引き算を行ってフラグレジスタを更新する命令です フラグレジスタ フラグレジスタには、演算や比較の結果を表す ビット がいくつも存在します。代表的 なものには次のようなものがあります

    ZF (Zero Flag) : cmp rax, 0 で rax が 0 のときにセットされる SF (Sign Flag) :演算結果が負の数になったときにセットされる OF (Overflow Flag) :演算でオーバーフローが発生したときにセットされる x86-64 Assembly Essentials by Latte72

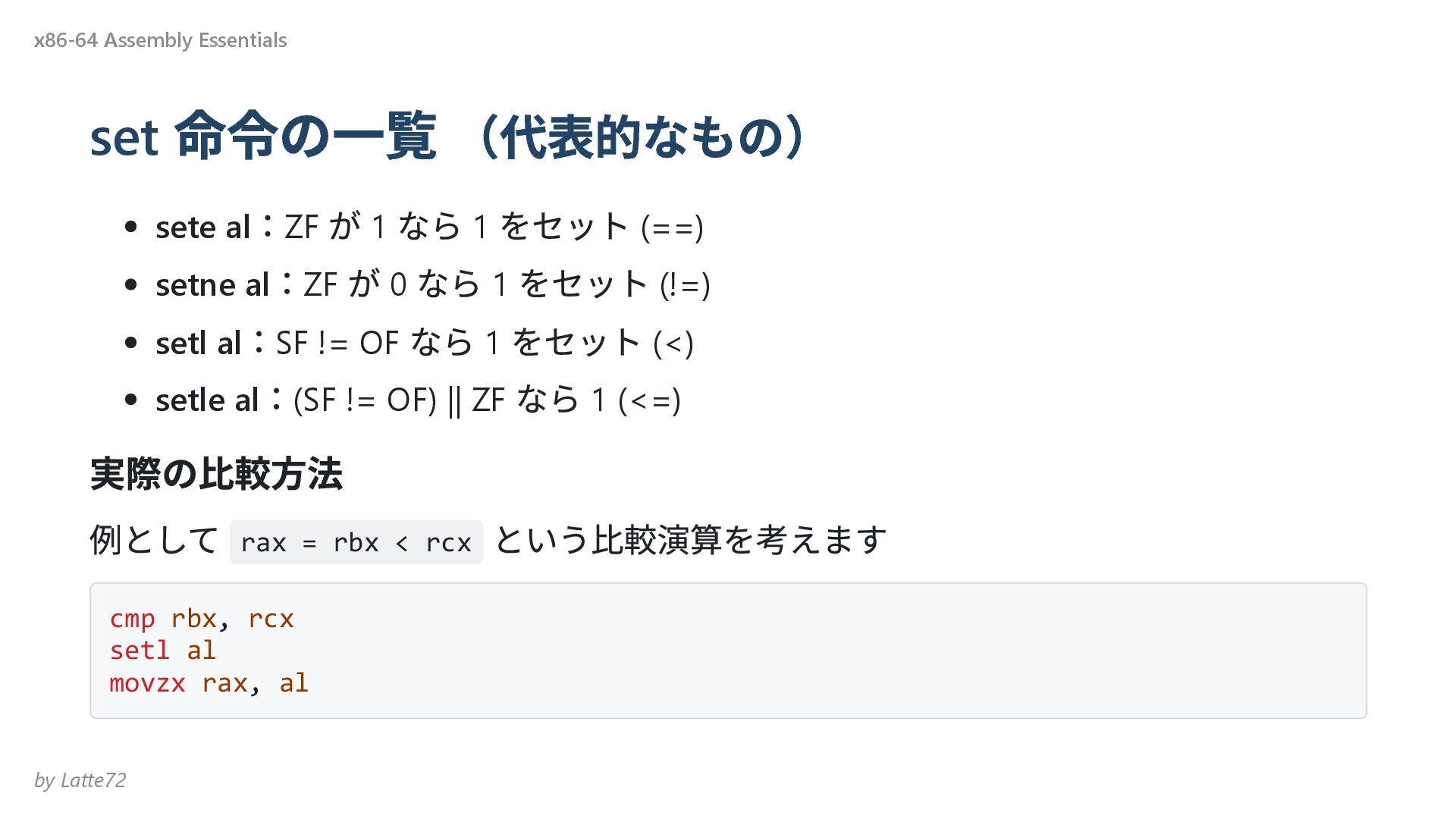

  27. set 命令の一覧 (代表的なもの) sete al :ZF が 1 なら 1

    をセット (==) setne al :ZF が 0 なら 1 をセット (!=) setl al :SF != OF なら 1 をセット (<) setle al :(SF != OF) || ZF なら 1 (<=) 実際の比較方法 例として rax = rbx < rcx という比較演算を考えます cmp rbx, rcx setl al movzx rax, al x86-64 Assembly Essentials by Latte72

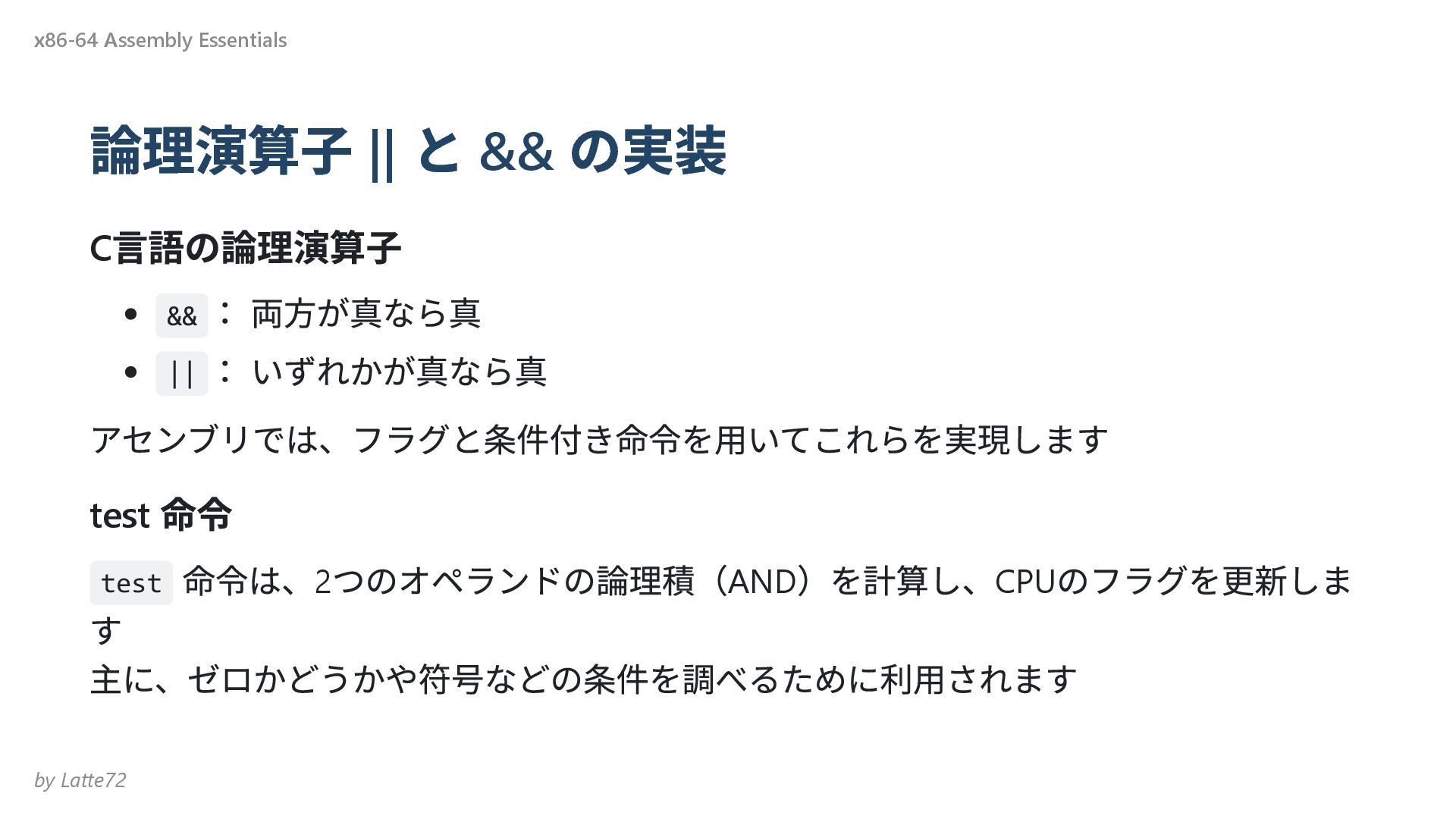

  28. 論理演算子 || と && の実装 C 言語の論理演算子 && : 両方が真なら真

    || : いずれかが真なら真 アセンブリでは、フラグと条件付き命令を用いてこれらを実現します test 命令 test 命令は、2 つのオペランドの論理積(AND )を計算し、CPU のフラグを更新しま す 主に、ゼロかどうかや符号などの条件を調べるために利用されます x86-64 Assembly Essentials by Latte72

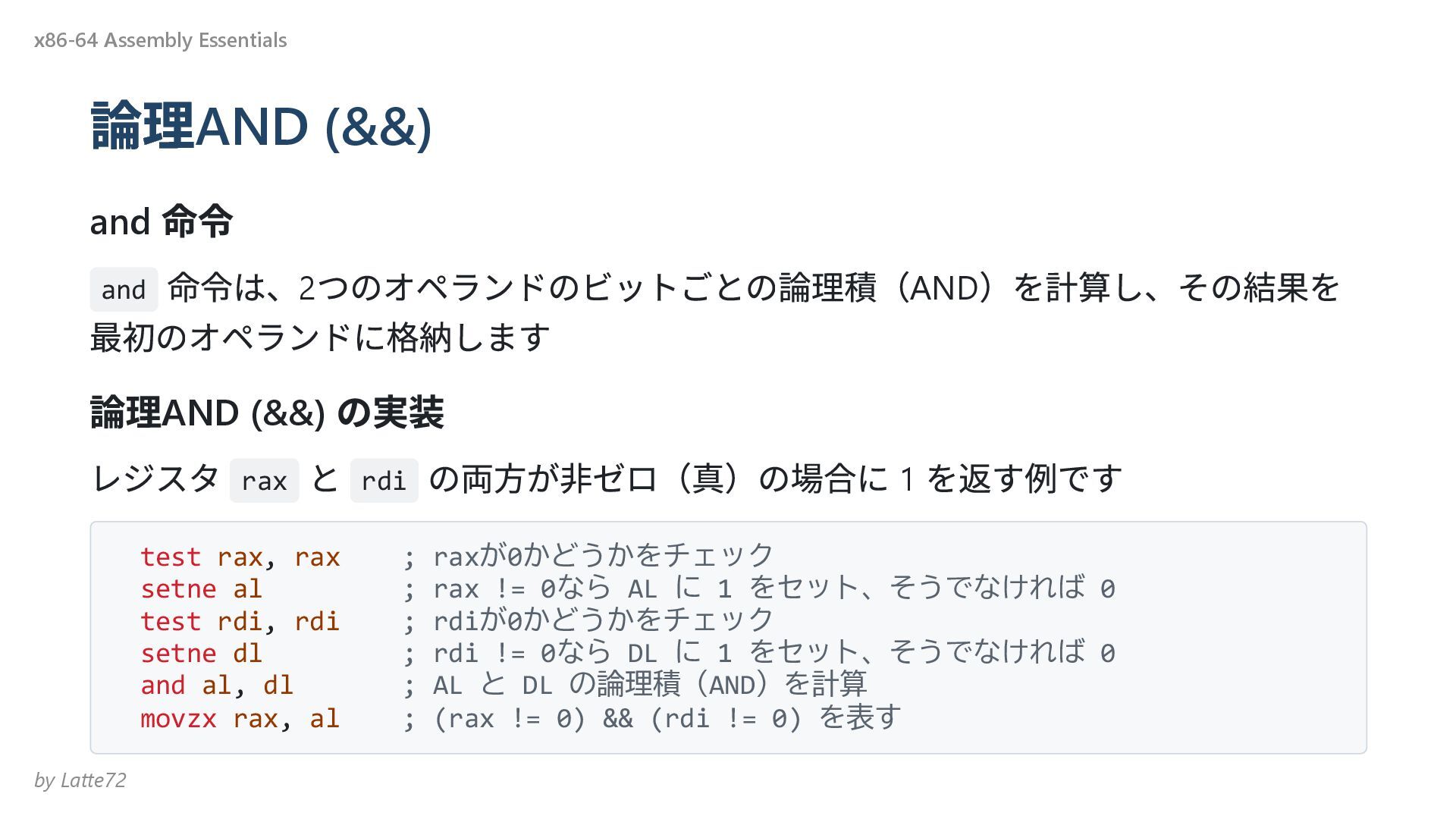

  29. 論理AND (&&) and 命令 and 命令は、2 つのオペランドのビットごとの論理積(AND )を計算し、その結果を 最初のオペランドに格納します 論理AND

    (&&) の実装 レジスタ rax と rdi の両方が非ゼロ(真)の場合に 1 を返す例です test rax, rax ; raxが0かどうかをチェック setne al ; rax != 0なら AL に 1 をセット、そうでなければ 0 test rdi, rdi ; rdiが0かどうかをチェック setne dl ; rdi != 0なら DL に 1 をセット、そうでなければ 0 and al, dl ; AL と DL の論理積(AND)を計算 movzx rax, al ; (rax != 0) && (rdi != 0) を表す x86-64 Assembly Essentials by Latte72
  30. 論理OR (||) or 命令 or 命令は、2 つのオペランドのビットごとの論理和(OR )を計算し、その結果を最 初のオペランドに格納します 論理OR

    (||) の実装 レジスタ rax または rdi のいずれかが非ゼロ(真)であれば 1 を返す例です test rax, rax ; raxが0かどうかをチェック setne al ; rax != 0なら AL に 1 をセット、そうでなければ 0 test rdi, rdi ; rdiが0かどうかをチェック setne dl ; rdi != 0なら DL に 1 をセット、そうでなければ 0 or al, dl ; AL と DL の論理和(OR)を計算 movzx rax, al ; (rax != 0) || (rdi != 0) を表す x86-64 Assembly Essentials by Latte72

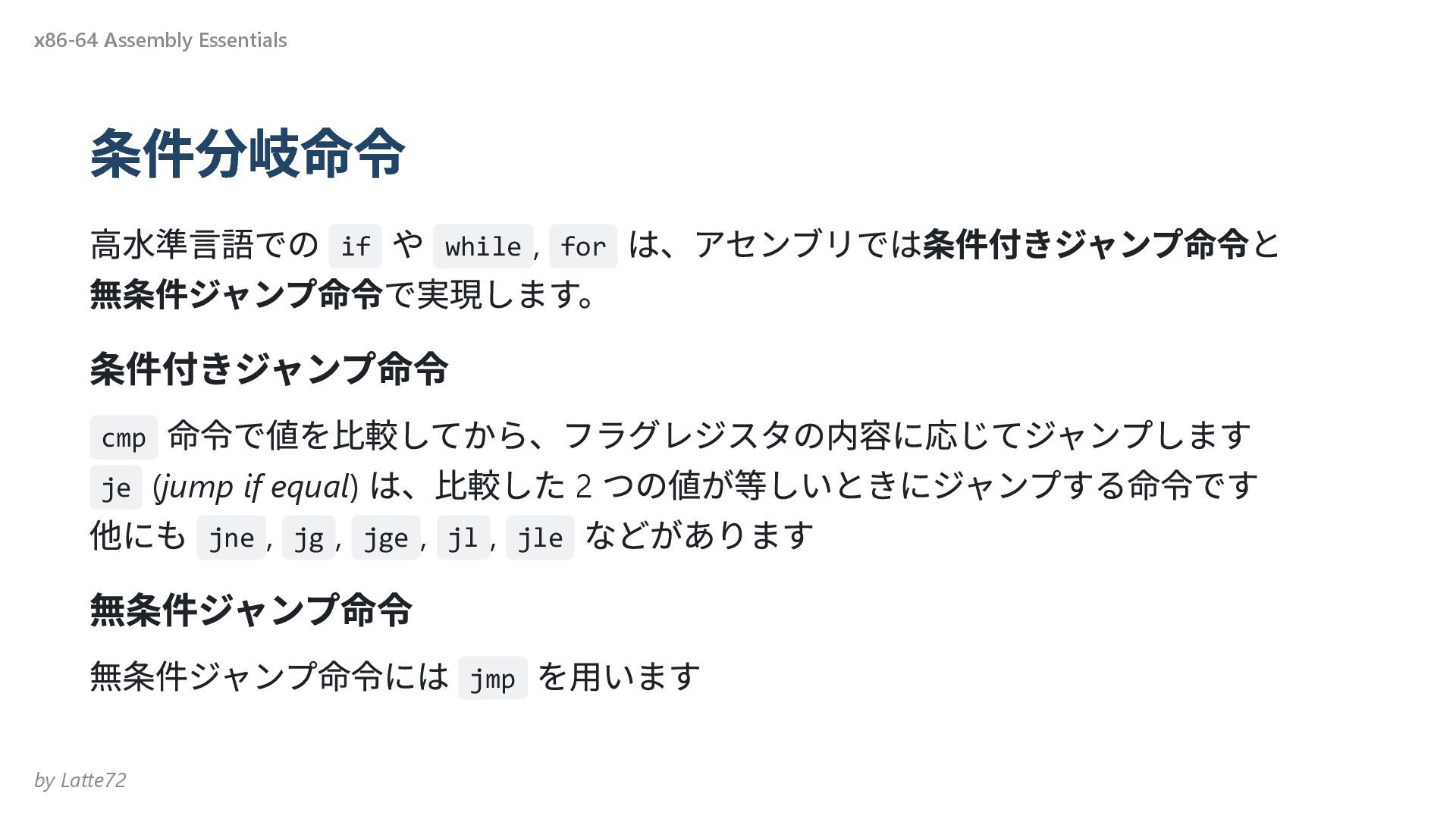

  31. 条件分岐命令 高水準言語での if や while , for は、アセンブリでは条件付きジャンプ命令と 無条件ジャンプ命令で実現します。 条件付きジャンプ命令

    cmp 命令で値を比較してから、フラグレジスタの内容に応じてジャンプします je (jump if equal) は、比較した 2 つの値が等しいときにジャンプする命令です 他にも jne , jg , jge , jl , jle などがあります 無条件ジャンプ命令 無条件ジャンプ命令には jmp を用います x86-64 Assembly Essentials by Latte72

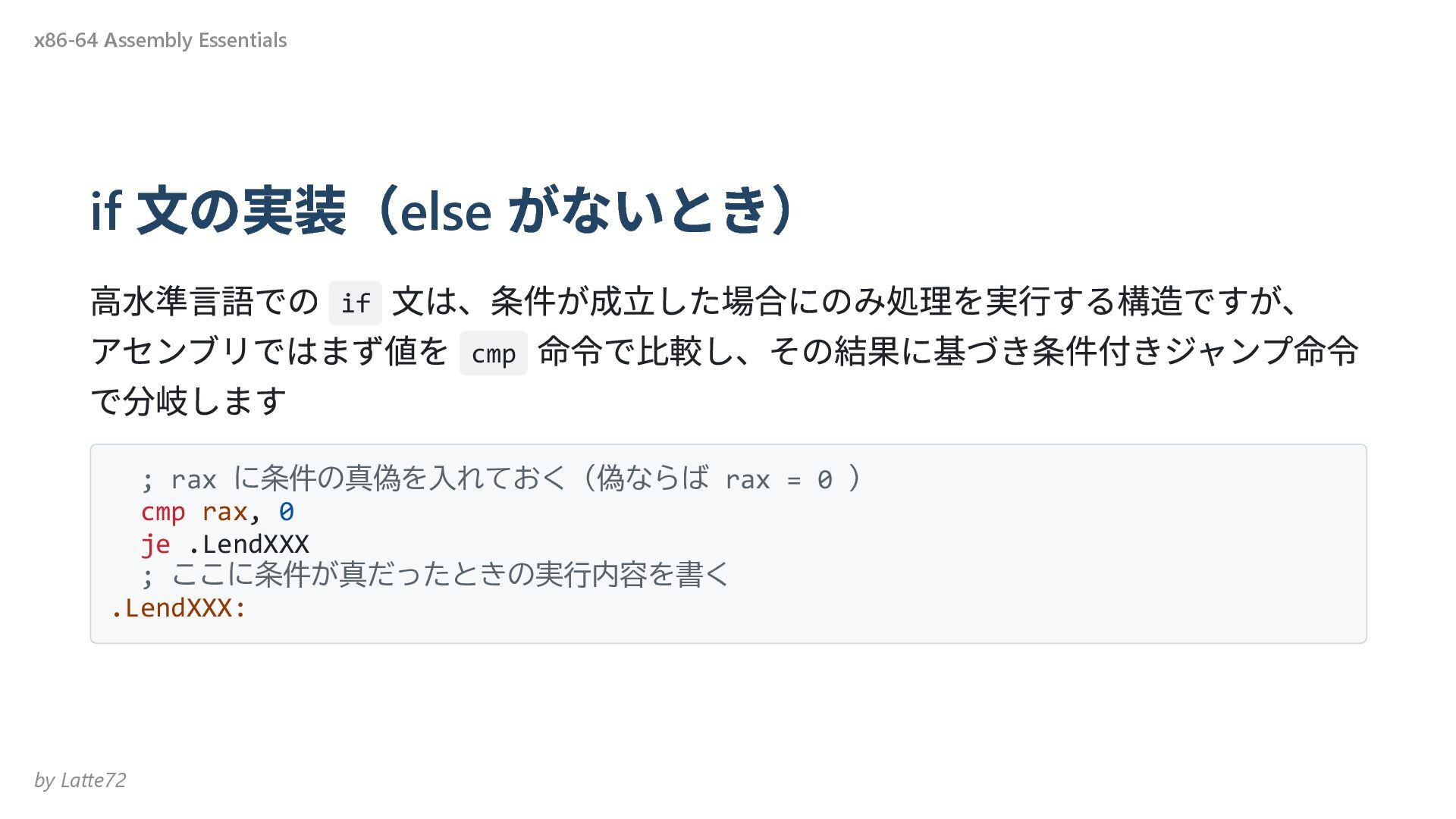

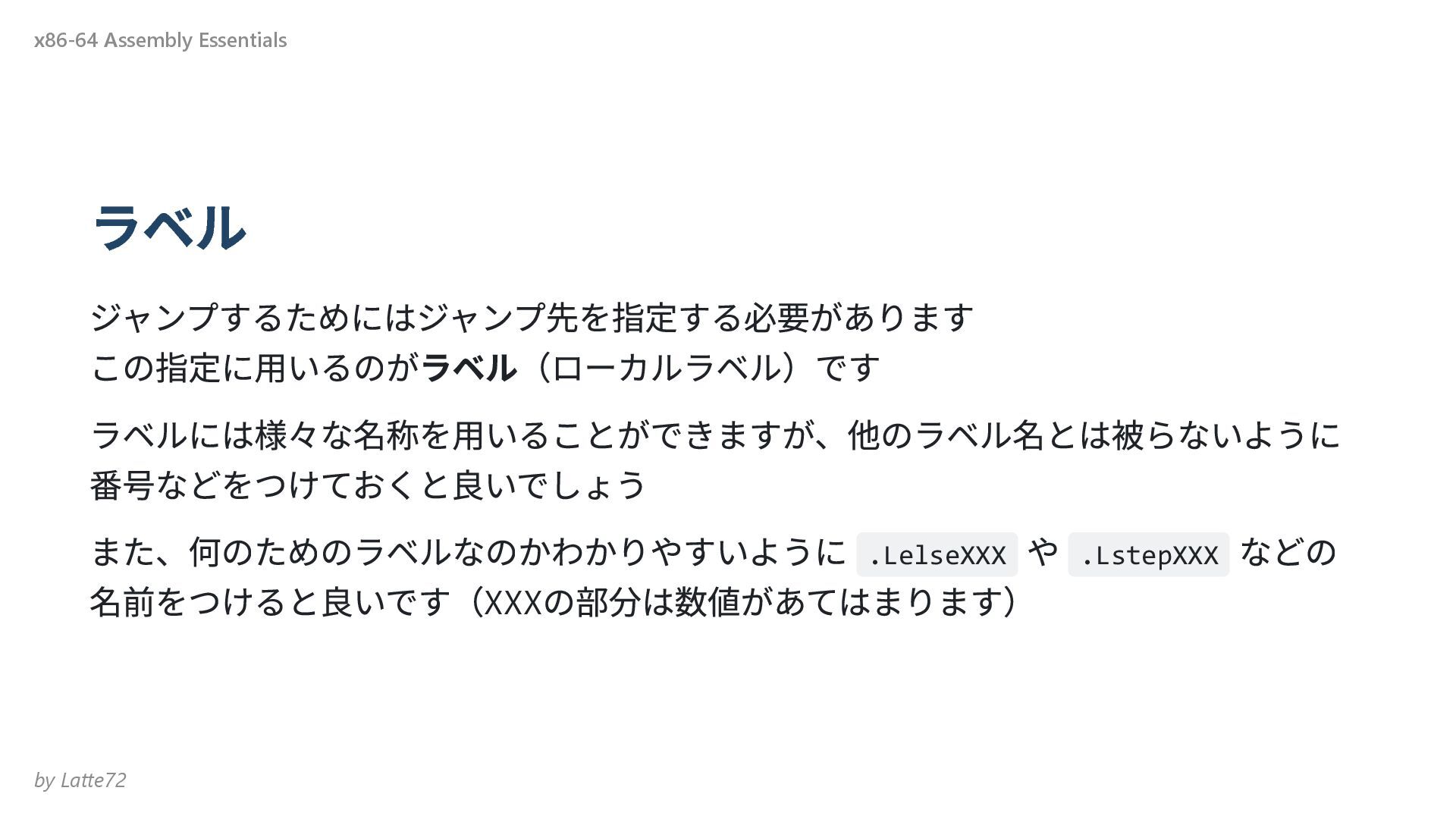

  32. if 文の実装(else がないとき) 高水準言語での if 文は、条件が成立した場合にのみ処理を実行する構造ですが、 アセンブリではまず値を cmp 命令で比較し、その結果に基づき条件付きジャンプ命令 で分岐します

    ; rax に条件の真偽を入れておく(偽ならば rax = 0 ) cmp rax, 0 je .LendXXX ; ここに条件が真だったときの実行内容を書く .LendXXX: x86-64 Assembly Essentials by Latte72

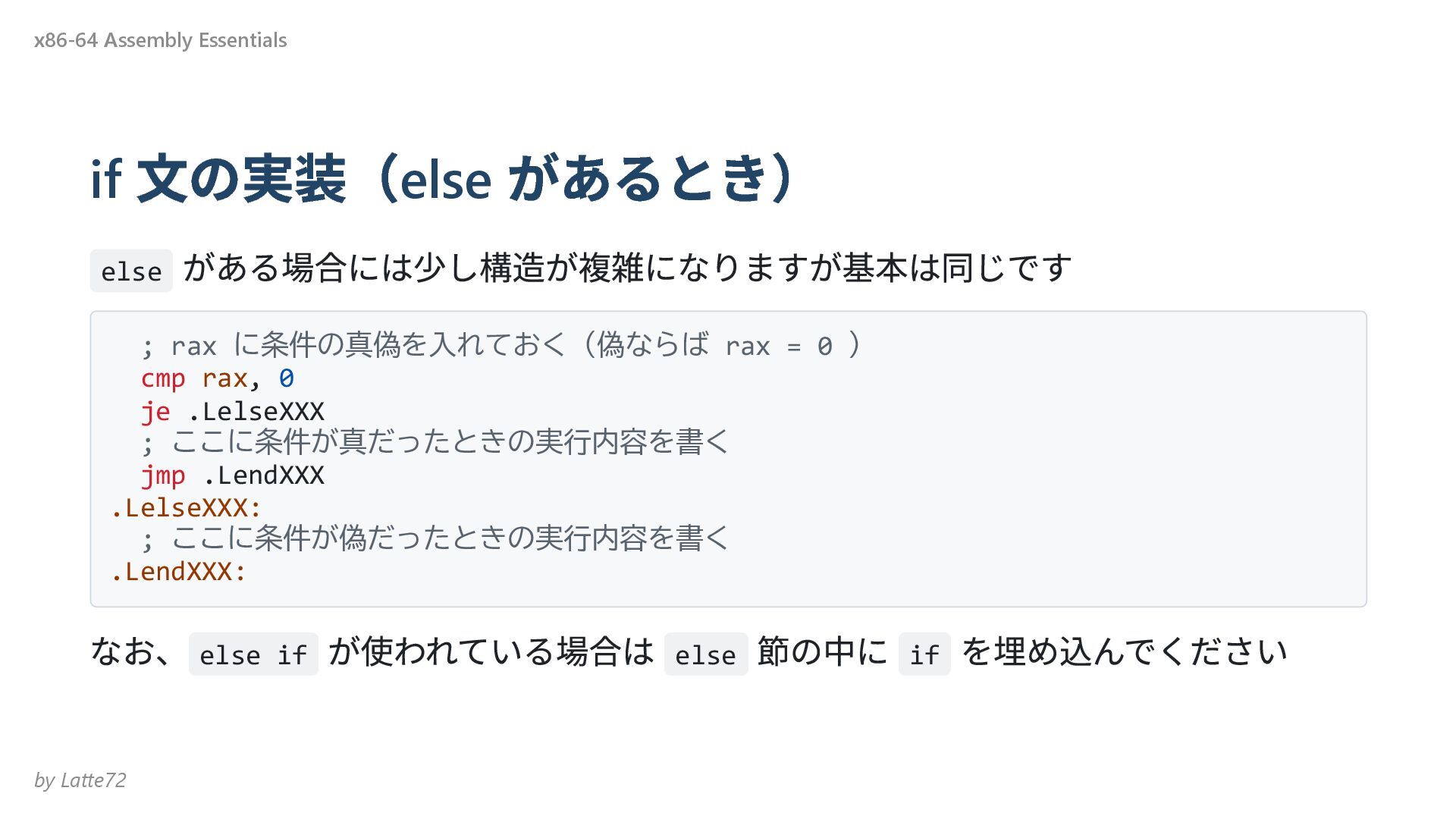

  33. if 文の実装(else があるとき) else がある場合には少し構造が複雑になりますが基本は同じです ; rax に条件の真偽を入れておく(偽ならば rax =

    0 ) cmp rax, 0 je .LelseXXX ; ここに条件が真だったときの実行内容を書く jmp .LendXXX .LelseXXX: ; ここに条件が偽だったときの実行内容を書く .LendXXX: なお、 else if が使われている場合は else 節の中に if を埋め込んでください x86-64 Assembly Essentials by Latte72

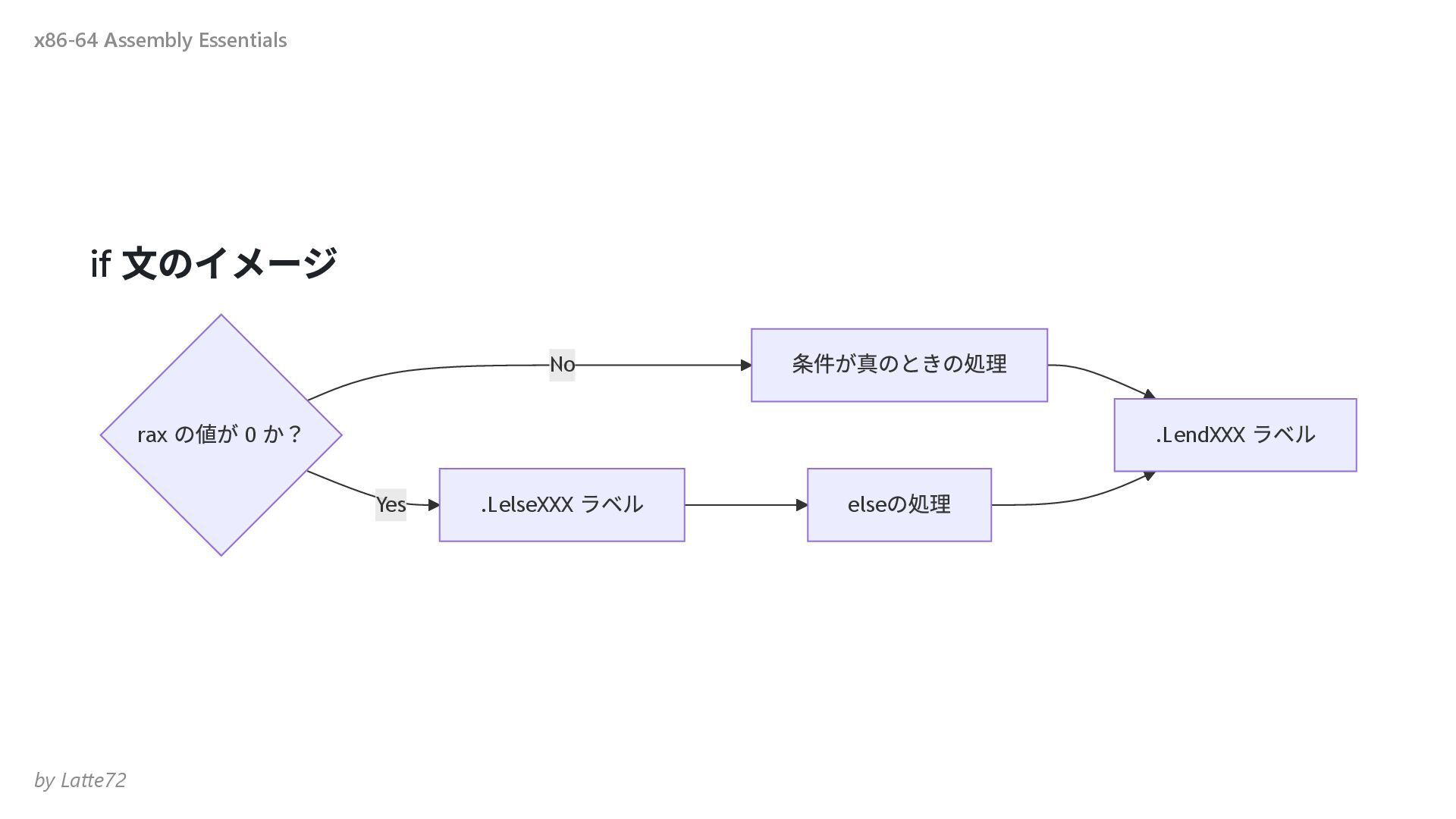

  34. if 文のイメージ No Yes rax の値が 0 か? 条件が真のときの処理 .LendXXX

    ラベル .LelseXXX ラベル else の処理 x86-64 Assembly Essentials by Latte72

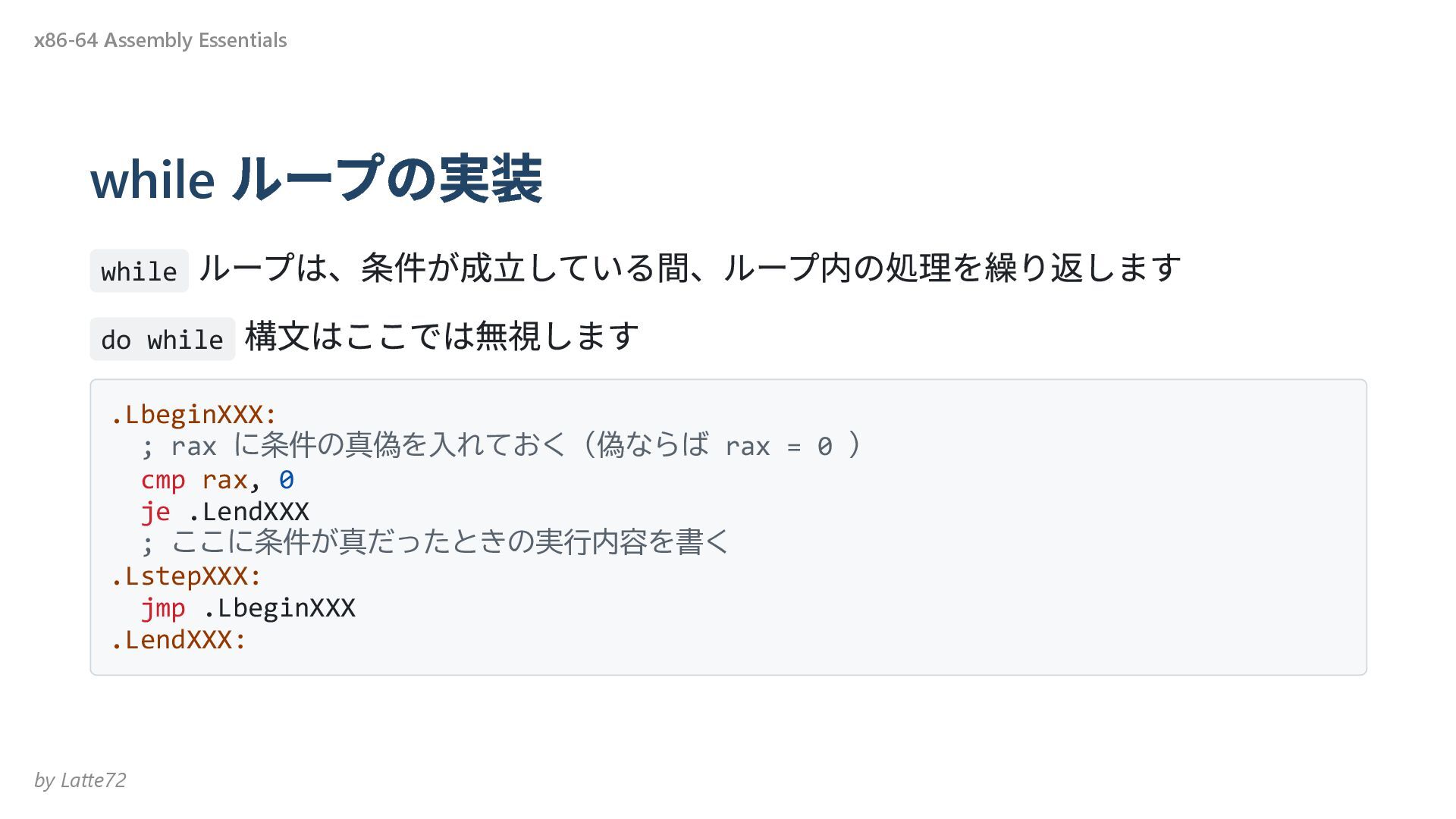

  35. while ループの実装 while ループは、条件が成立している間、ループ内の処理を繰り返します do while 構文はここでは無視します .LbeginXXX: ; rax

    に条件の真偽を入れておく(偽ならば rax = 0 ) cmp rax, 0 je .LendXXX ; ここに条件が真だったときの実行内容を書く .LstepXXX: jmp .LbeginXXX .LendXXX: x86-64 Assembly Essentials by Latte72

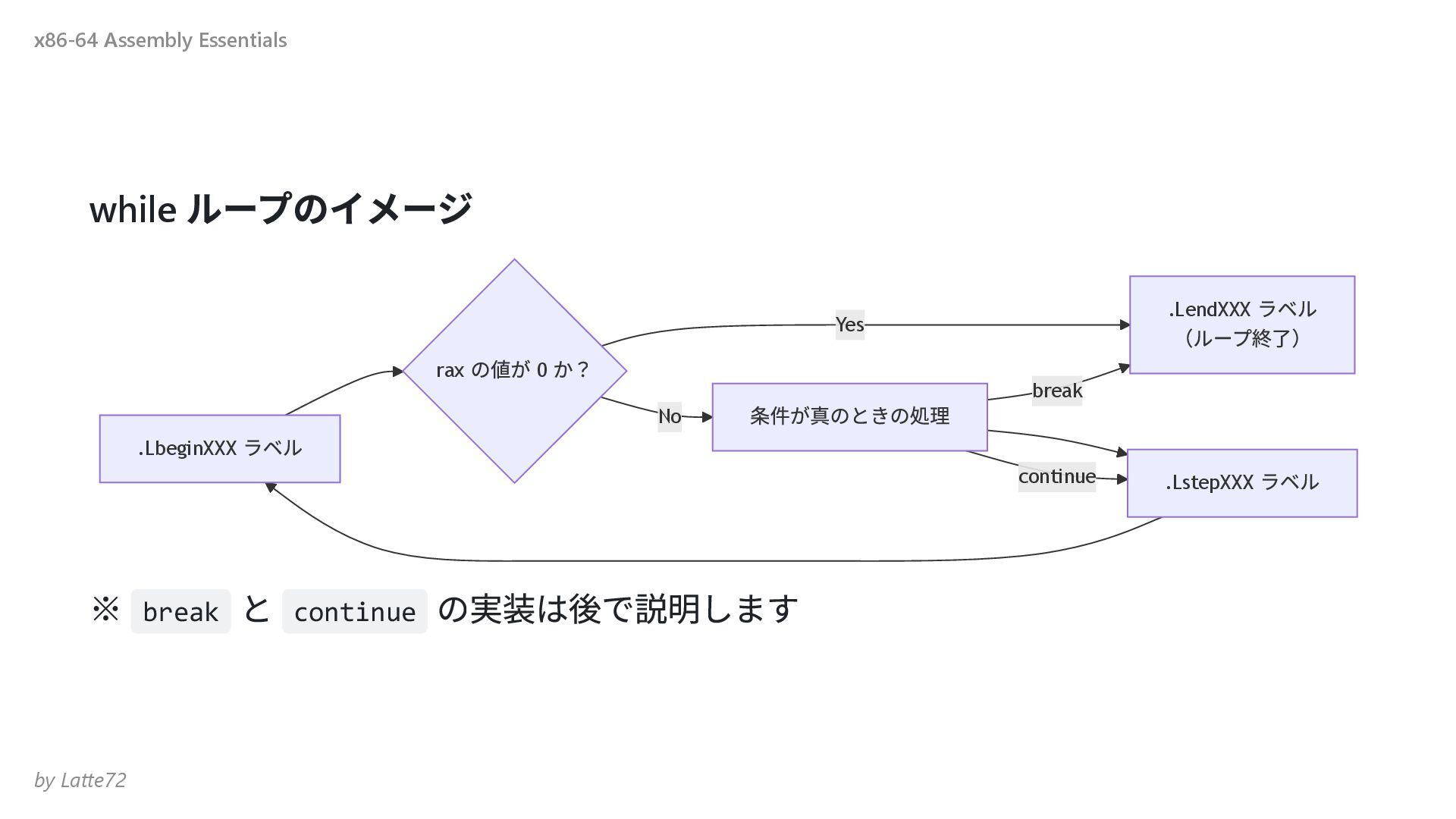

  36. while ループのイメージ Yes No continue break .LbeginXXX ラベル rax の値が

    0 か? .LendXXX ラベル (ループ終了) 条件が真のときの処理 .LstepXXX ラベル ※ break と continue の実装は後で説明します x86-64 Assembly Essentials by Latte72

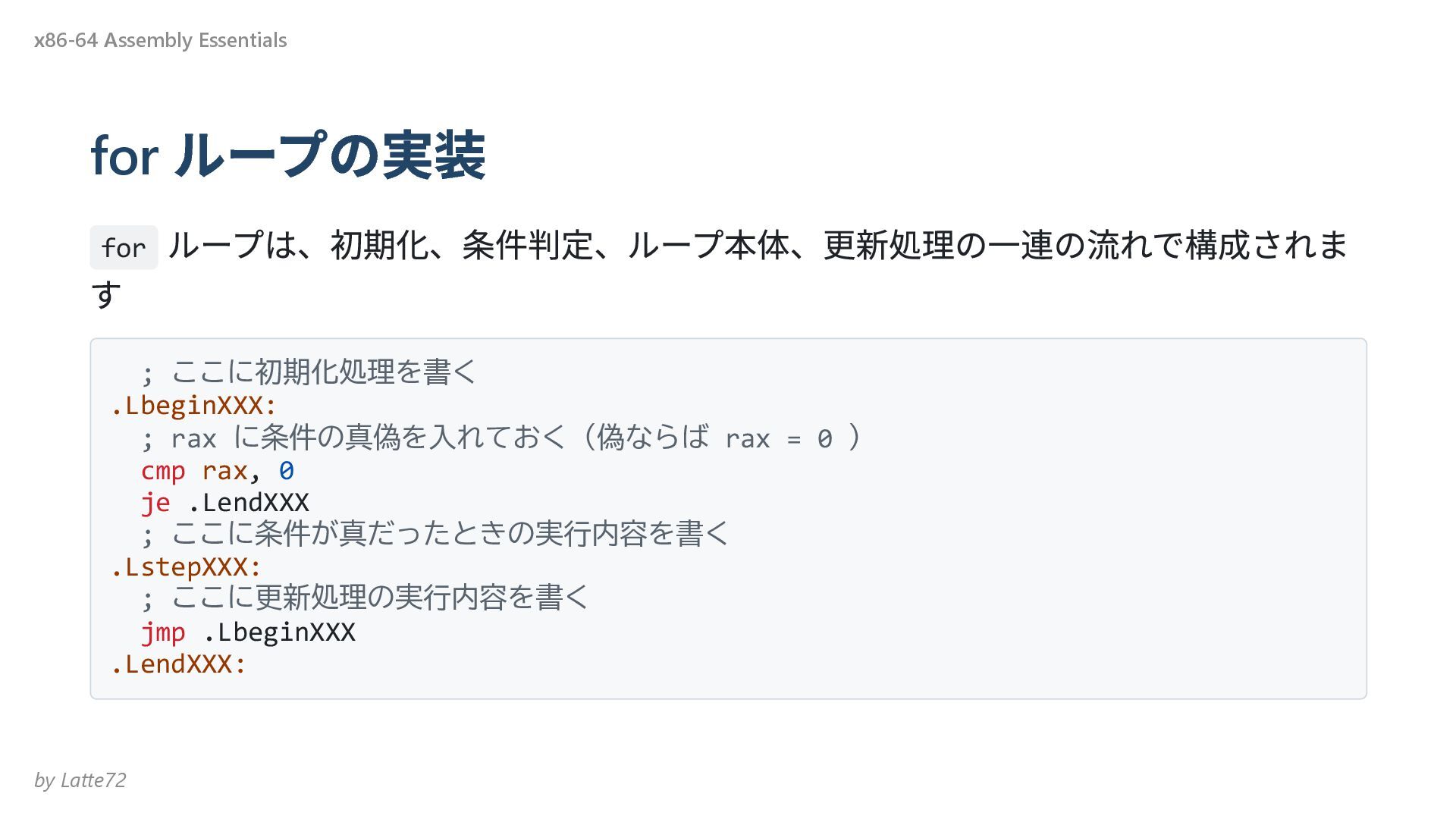

  37. for ループの実装 for ループは、初期化、条件判定、ループ本体、更新処理の一連の流れで構成されま す ; ここに初期化処理を書く .LbeginXXX: ; rax

    に条件の真偽を入れておく(偽ならば rax = 0 ) cmp rax, 0 je .LendXXX ; ここに条件が真だったときの実行内容を書く .LstepXXX: ; ここに更新処理の実行内容を書く jmp .LbeginXXX .LendXXX: x86-64 Assembly Essentials by Latte72

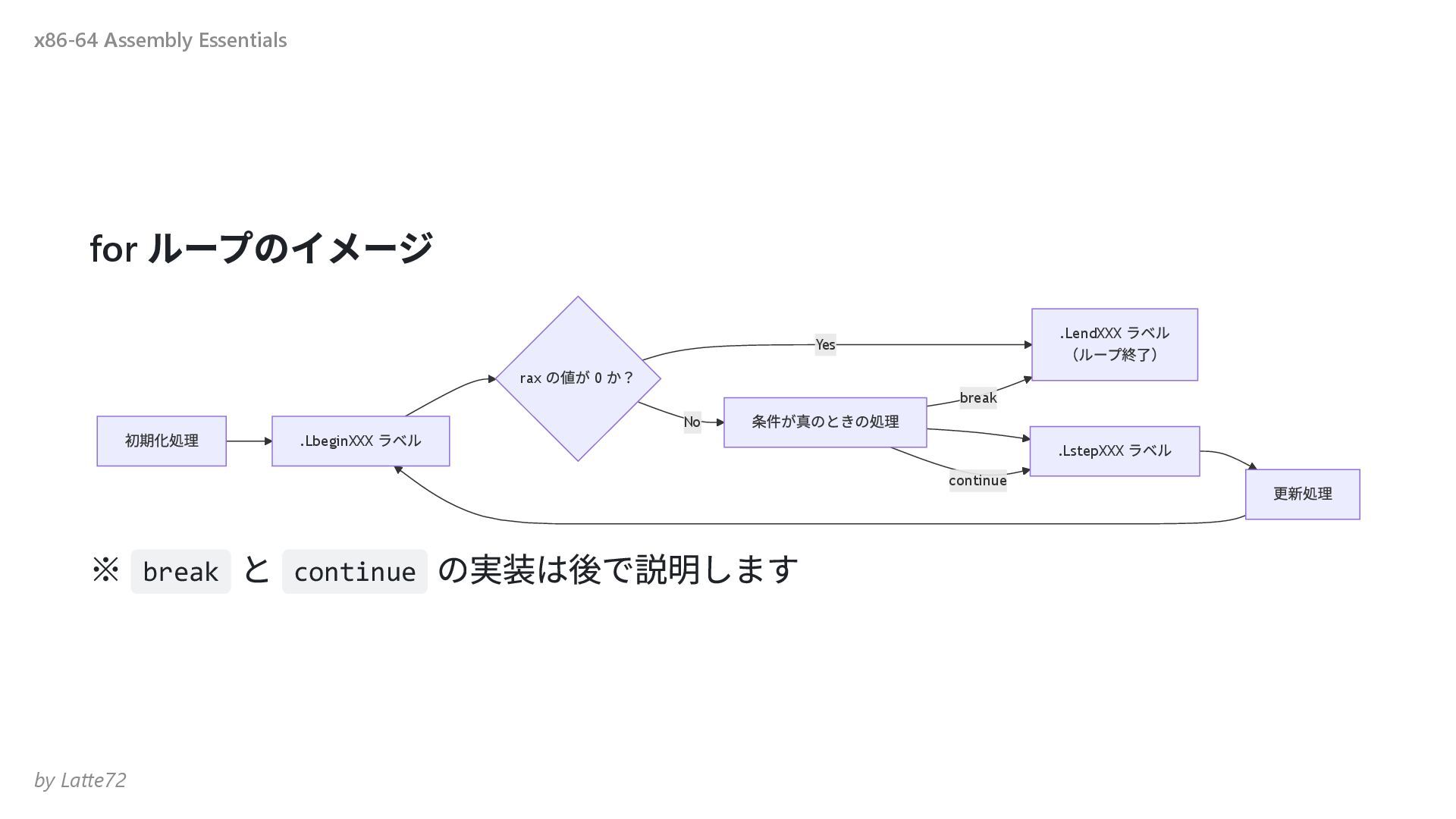

  38. for ループのイメージ Yes No continue break 初期化処理 .LbeginXXX ラベル rax

    の値が 0 か? .LendXXX ラベル (ループ終了) 条件が真のときの処理 .LstepXXX ラベル 更新処理 ※ break と continue の実装は後で説明します x86-64 Assembly Essentials by Latte72

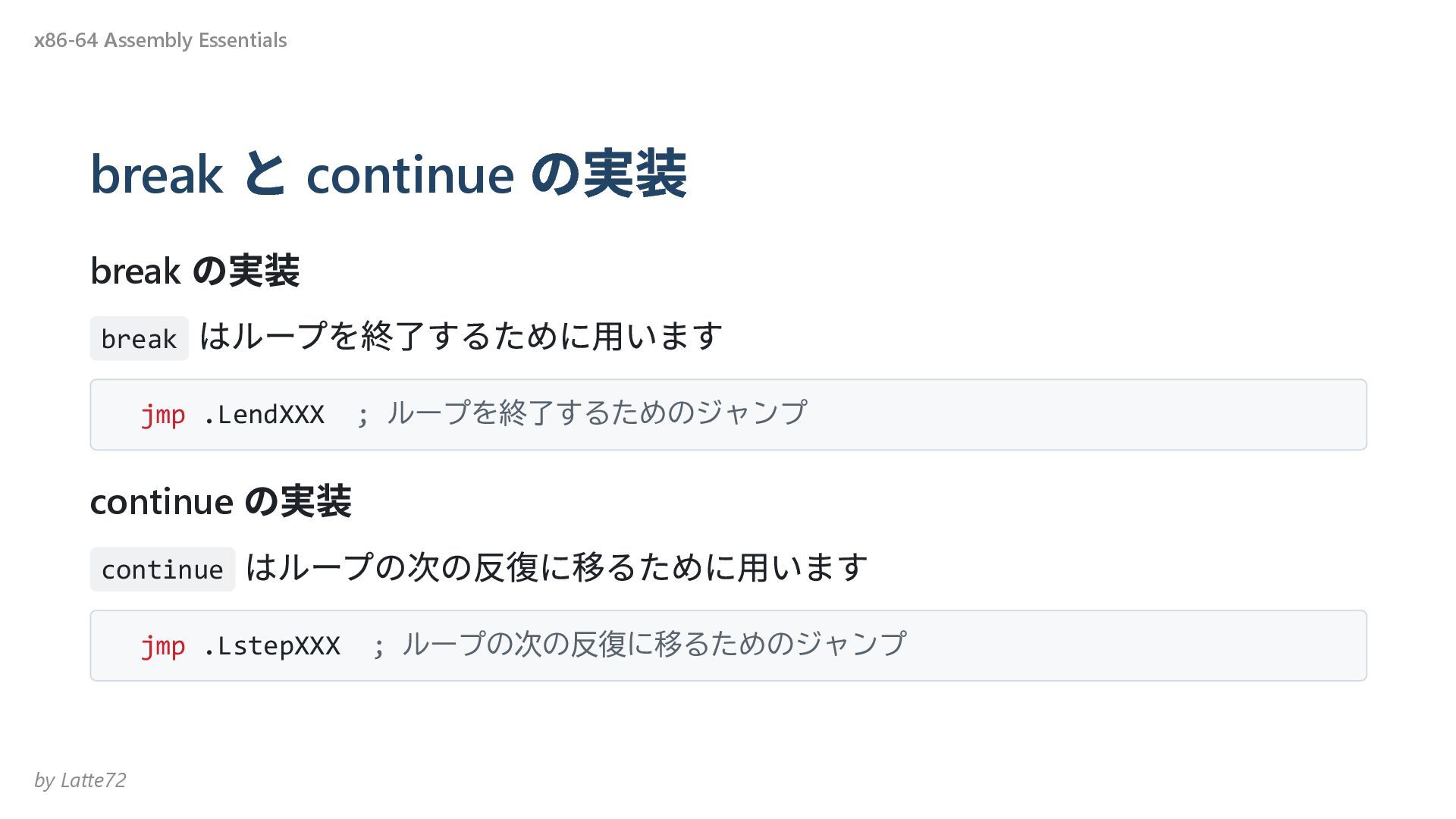

  39. break と continue の実装 break の実装 break はループを終了するために用います jmp .LendXXX

    ; ループを終了するためのジャンプ continue の実装 continue はループの次の反復に移るために用います jmp .LstepXXX ; ループの次の反復に移るためのジャンプ x86-64 Assembly Essentials by Latte72

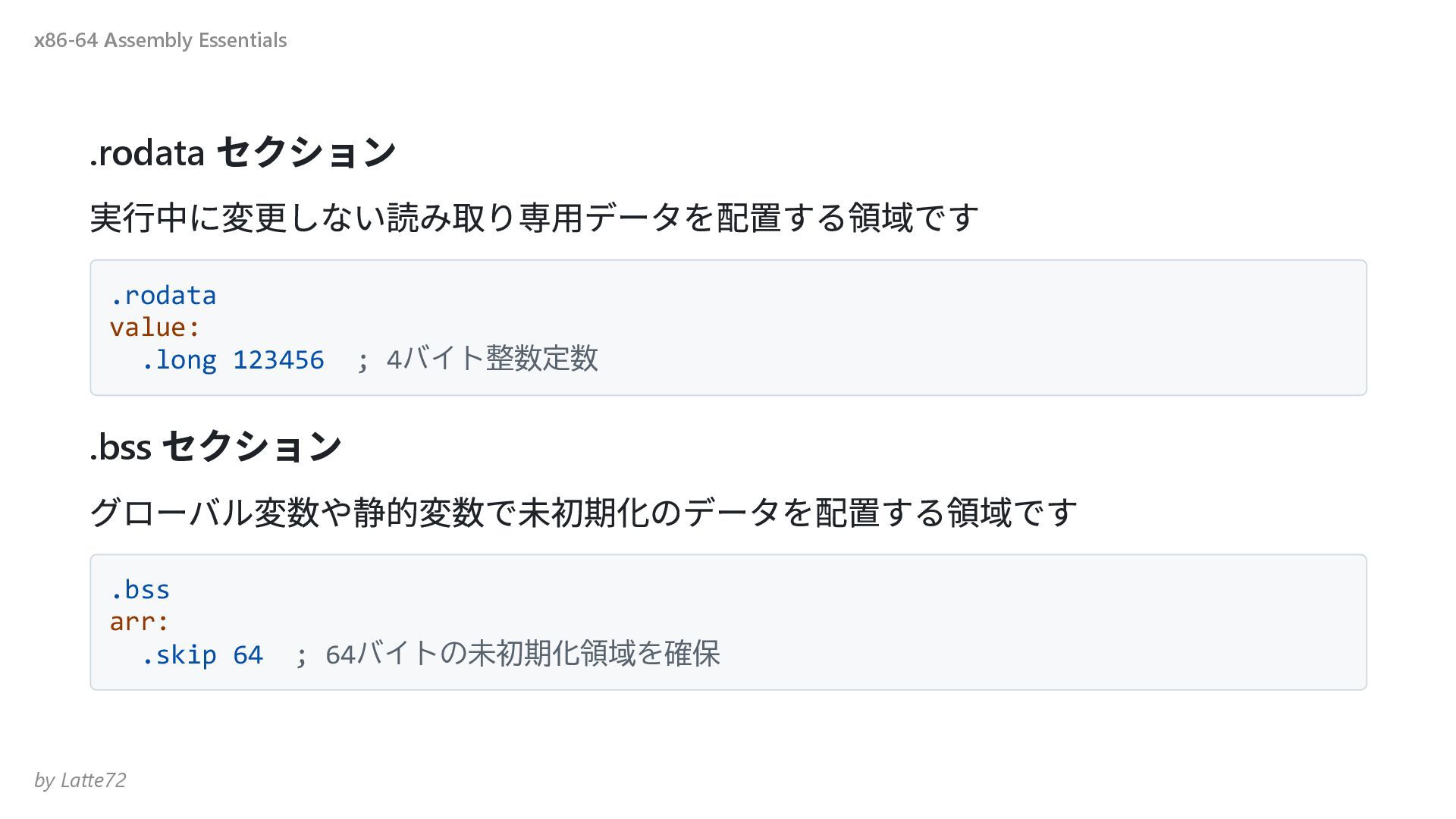

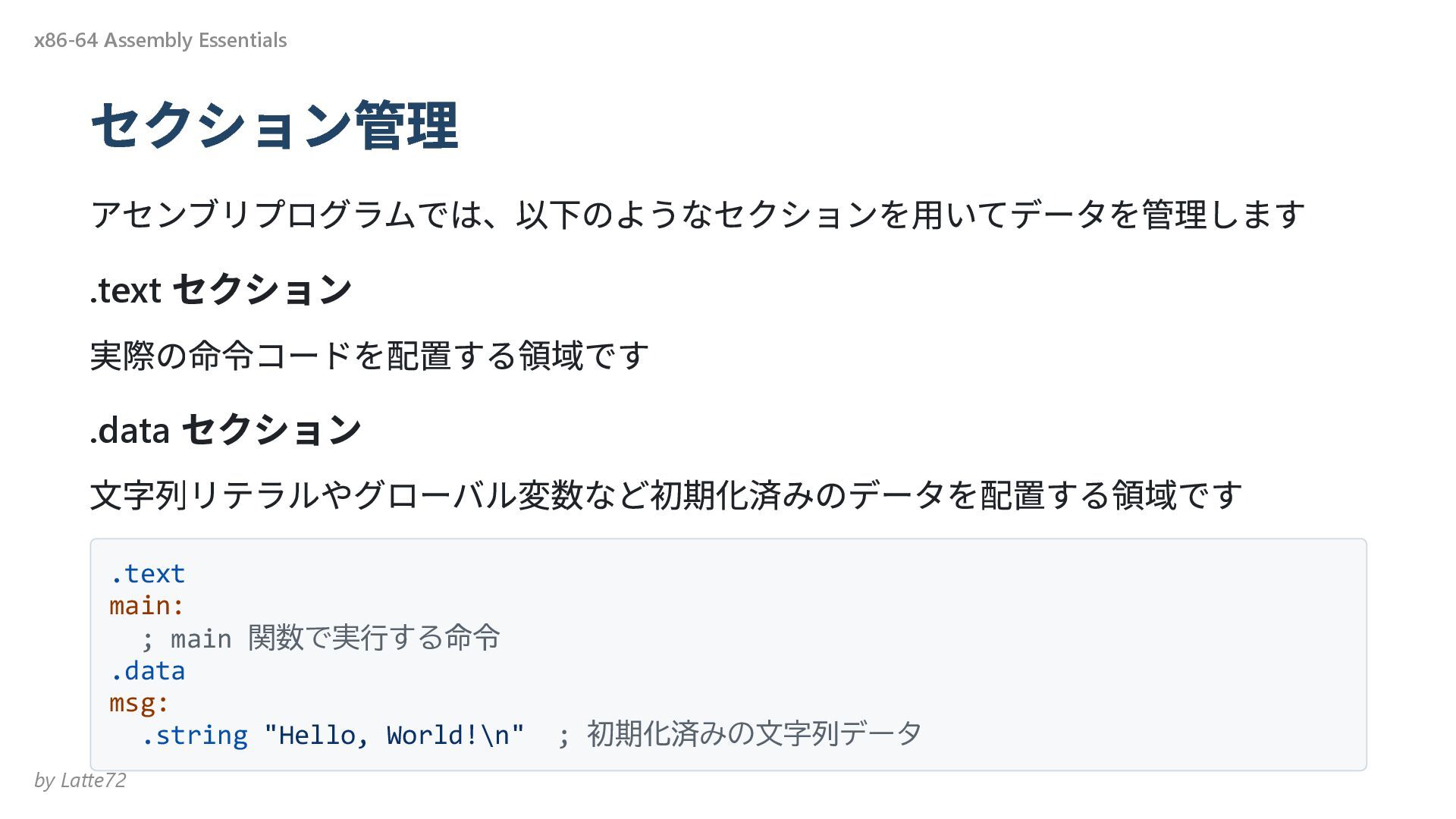

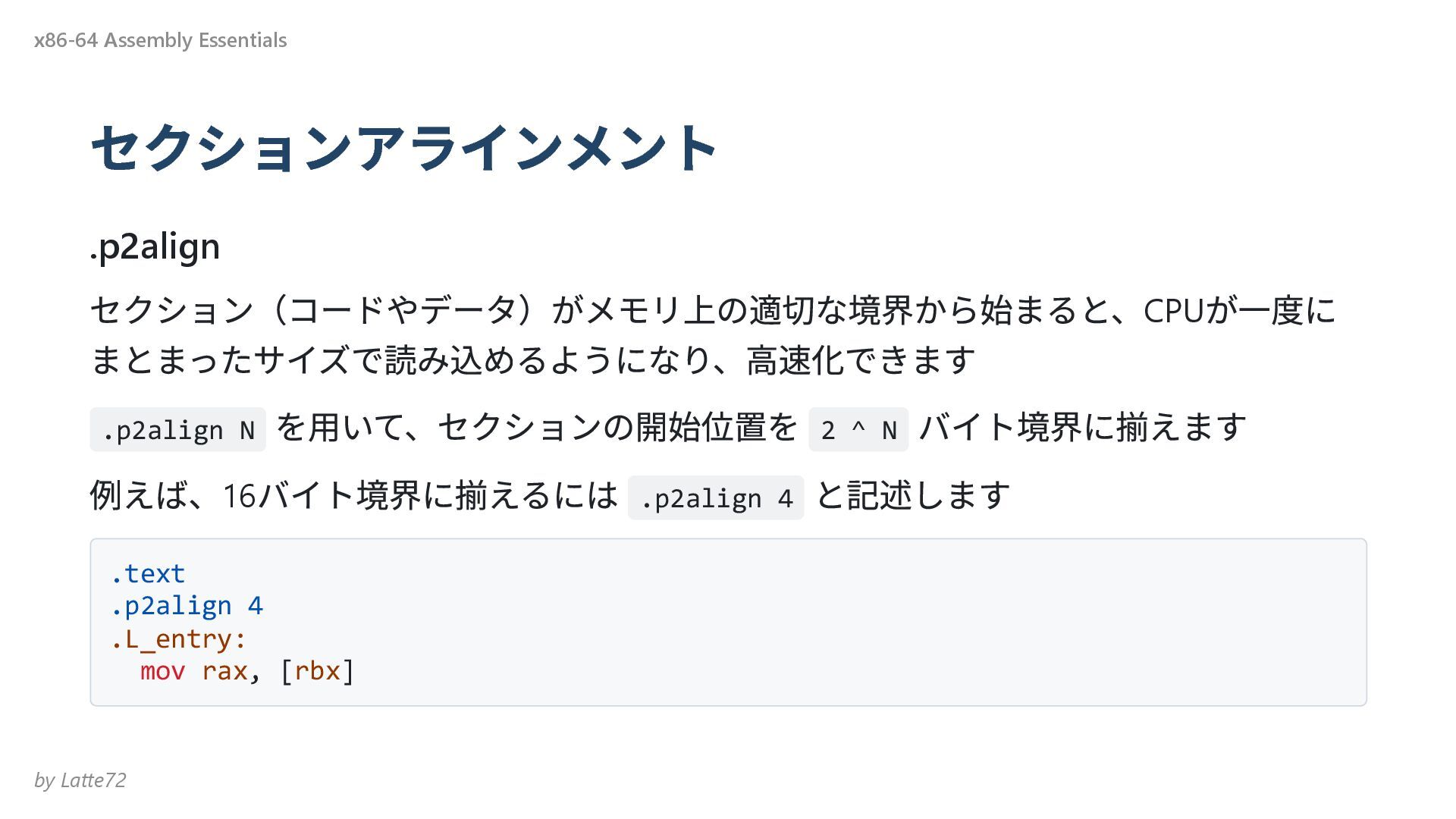

  40. .rodata セクション 実行中に変更しない読み取り専用データを配置する領域です .rodata value: .long 123456 ; 4バイト整数定数 .bss

    セクション グローバル変数や静的変数で未初期化のデータを配置する領域です .bss arr: .skip 64 ; 64バイトの未初期化領域を確保 x86-64 Assembly Essentials by Latte72

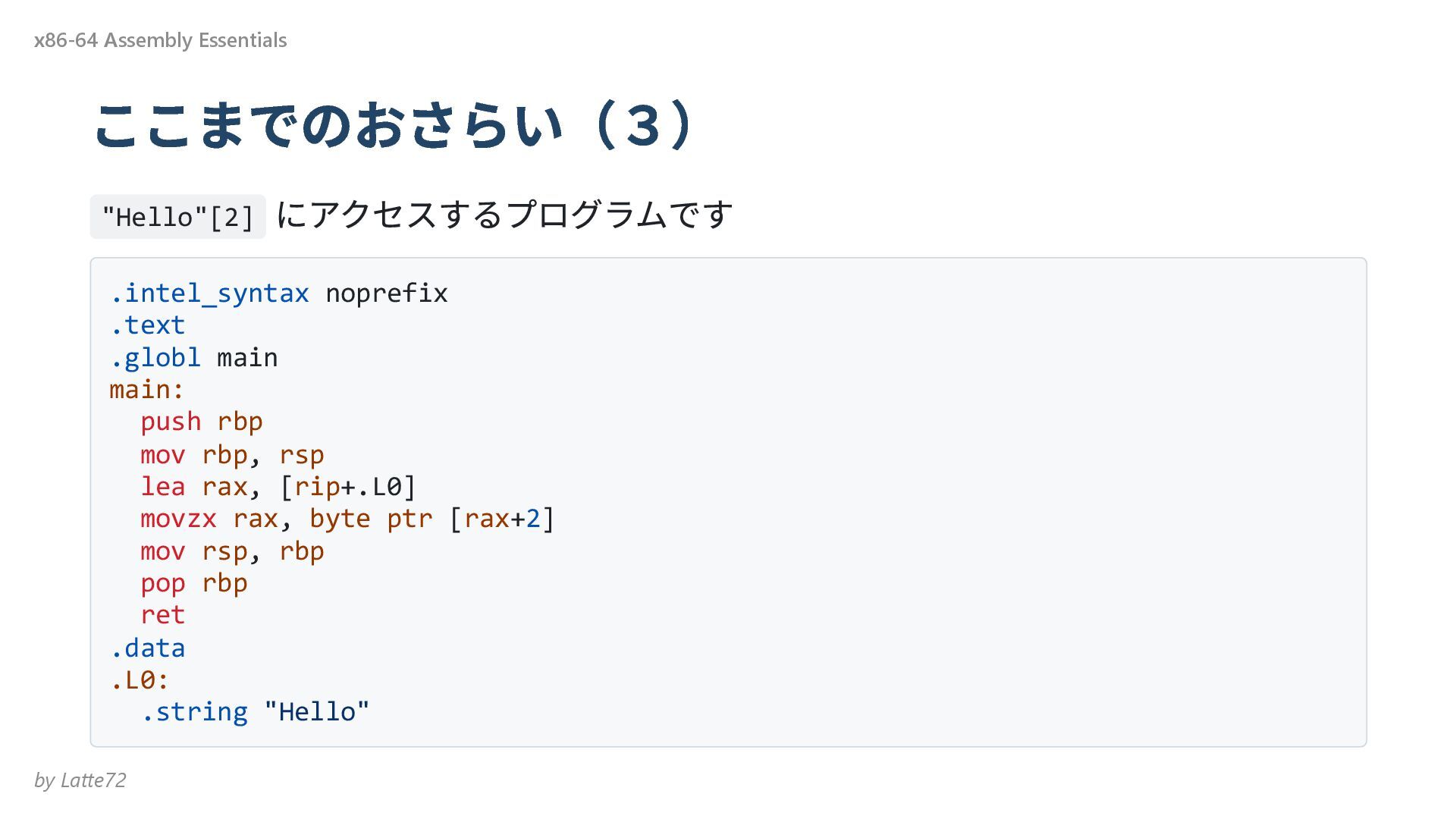

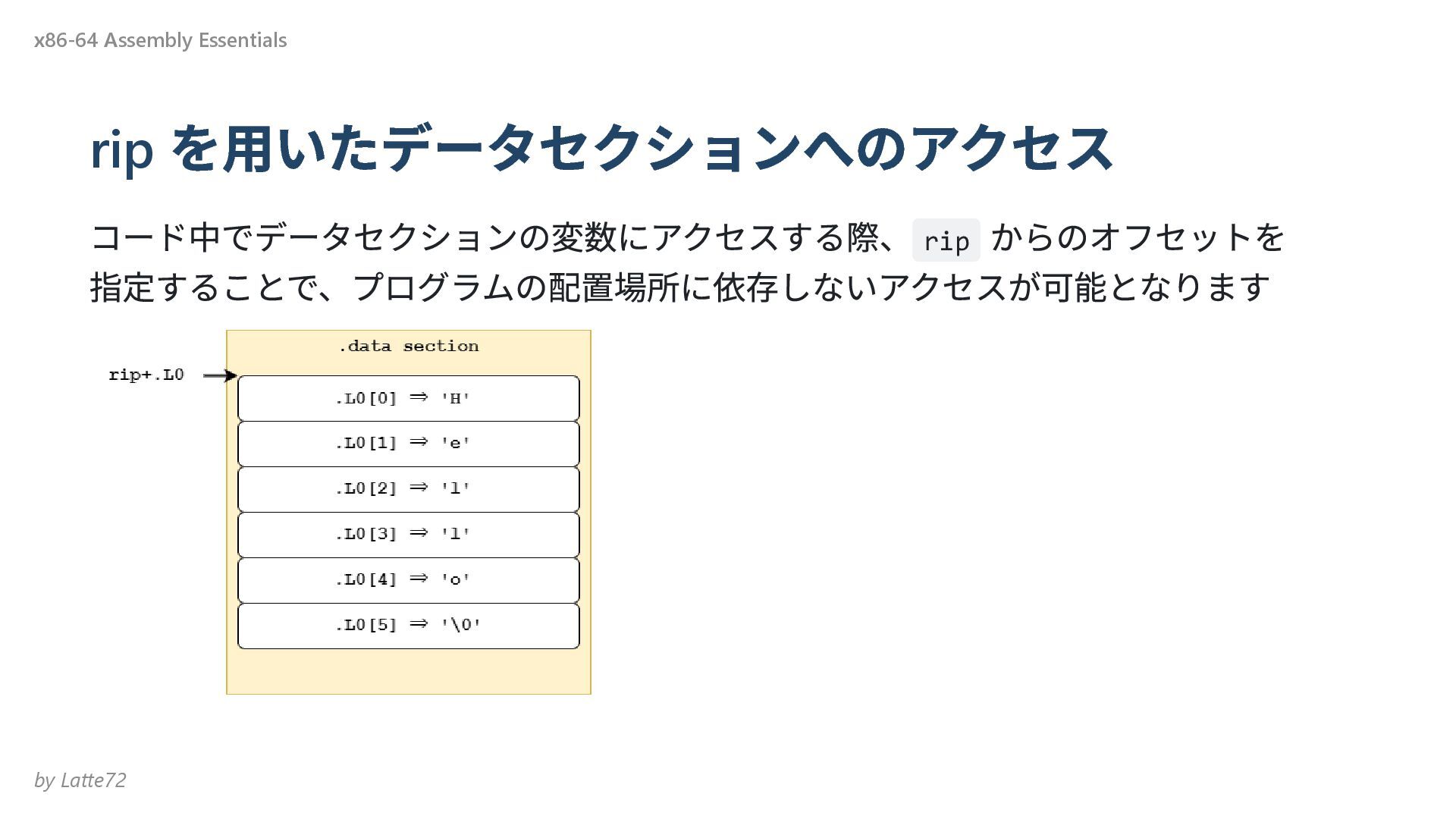

  41. ここまでのおさらい(3) "Hello"[2] にアクセスするプログラムです .intel_syntax noprefix .text .globl main main: push

    rbp mov rbp, rsp lea rax, [rip+.L0] movzx rax, byte ptr [rax+2] mov rsp, rbp pop rbp ret .data .L0: .string "Hello" x86-64 Assembly Essentials by Latte72
  42. ここまでのおさらい(3)の解説 このプログラムは、文字列 "Hello" の 3 文字目( 'l' )にアクセスして、 その値を rax

    に格納します lea 命令を用いて文字列のアドレスを取得し、 movzx 命令で 1 バイトの値を rax にゼロ拡張して格納しています int main() { char *str = "Hello"; // 文字列リテラルをポインタに格納 char c = str[2]; // 3 文字目にアクセス return c; // 'l' の ASCII コードを返す } x86-64 Assembly Essentials by Latte72

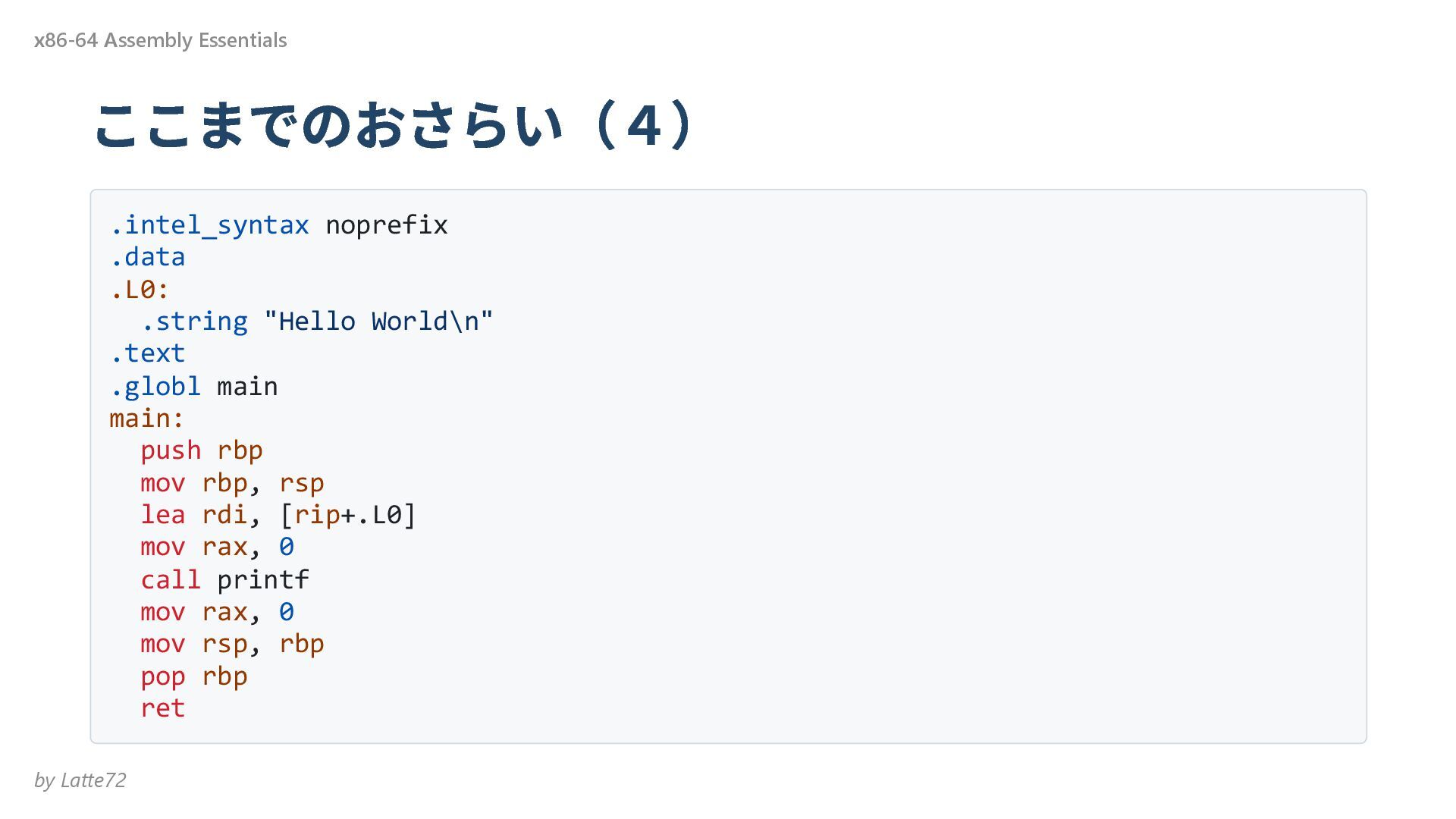

  43. ここまでのおさらい(4) .intel_syntax noprefix .data .L0: .string "Hello World\n" .text .globl

    main main: push rbp mov rbp, rsp lea rdi, [rip+.L0] mov rax, 0 call printf mov rax, 0 mov rsp, rbp pop rbp ret x86-64 Assembly Essentials by Latte72

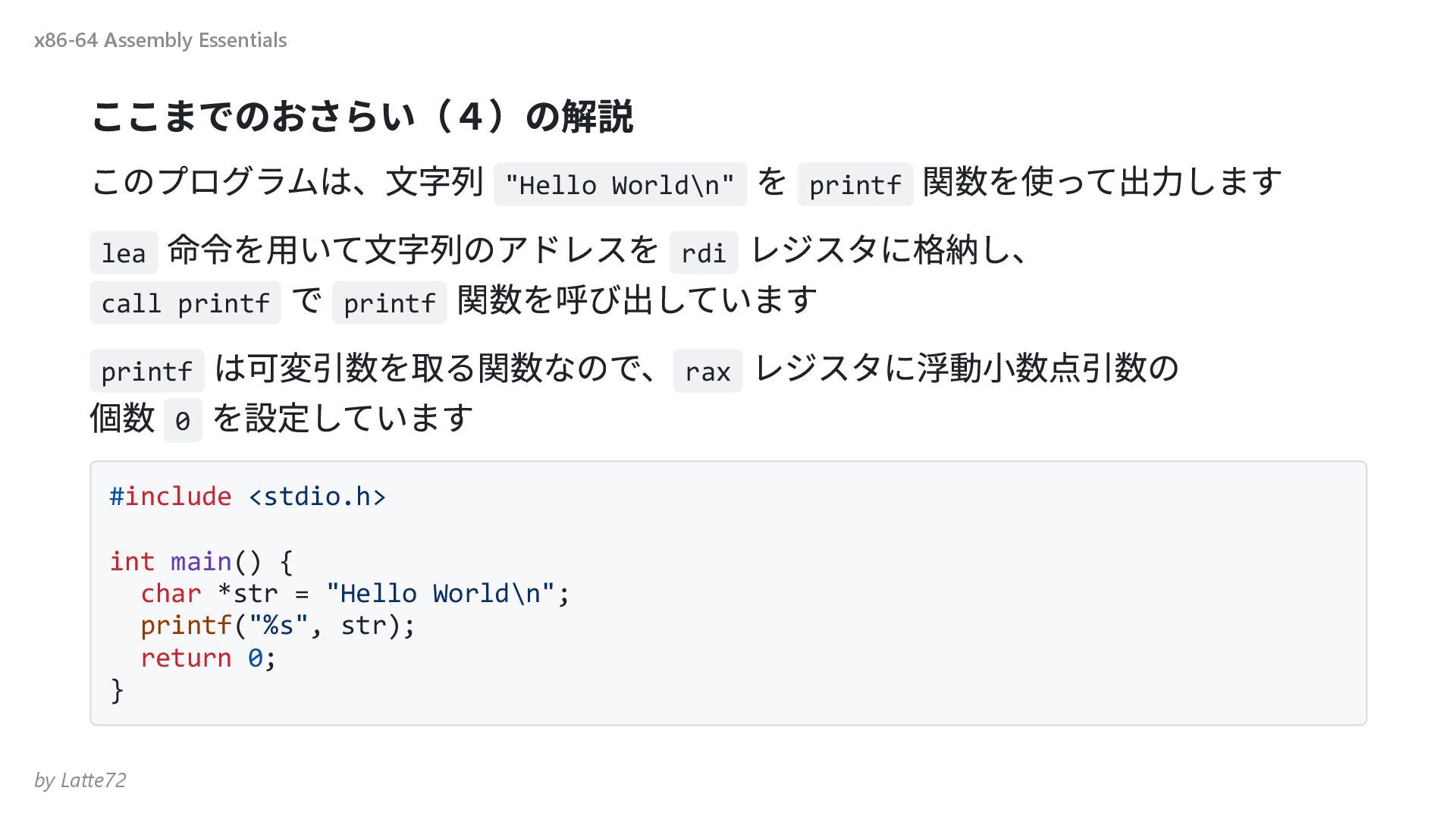

  44. ここまでのおさらい(4)の解説 このプログラムは、文字列 "Hello World\n" を printf 関数を使って出力します lea 命令を用いて文字列のアドレスを rdi

    レジスタに格納し、 call printf で printf 関数を呼び出しています printf は可変引数を取る関数なので、 rax レジスタに浮動小数点引数の 個数 0 を設定しています #include <stdio.h> int main() { char *str = "Hello World\n"; printf("%s", str); return 0; } x86-64 Assembly Essentials by Latte72
