  1. 1. Exadata Database Service on Dedicated Infrastructure 2. Exadata Infrastructure

    3. VM クラスタ 4. Oracle Databaseソフトウェア・イメージの管理 5. データベース・ホーム 6. データベース 7. バックアップとリカバリ (Object Storage) 8. Data Guard アソシエーション 9. Exadata Infrastructure メンテナンス 10.パッチ適⽤ 参考情報 アジェンダ Copyright © 2024, Oracle and/or its affiliates 3 本資料は、特に記載が無い限り 2023 年 11 ⽉時点の UI 操作に対するスクリーン・キャプチャを、その当時のマニュアル (Oracle Cloud Infrastructure Documentation ) の記載に沿ってまとめています。
  2. Copyright © 2024, Oracle and/or its affiliates 4 1. Exadata

    Database Service on Dedicated Infrastructure • コンソール画⾯へのアクセス
  3. コンソール画⾯へのアクセス • Chrome や Firefox などの Web ブラウザから cloud.oracle.com へアクセス

    Exadata Database Service on Dedicated Infrastructure Copyright © 2024, Oracle and/or its affiliates 5 アクセスするテナント名を⼊⼒ して Next をクリック
  4. Exadata Database Service on Dedicated Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 6 IAM (OCI Identity and Access Management) によるアカウントでロ グインする場合は、このアイコンをクリック してユーザ名とパスワードの⼊⼒フィール ドを表⽰させて、⼊⼒後、「Sign In」 をクリックしてログイン IDCS (Oracle Identity Cloud Service) による認証を⾏う場合は 「Continue」をクリック ユーザ名とパスワードの⼊⼒フィールドが 表⽰される場合には、⼊⼒して、「サイ ン・イン」をクリックしてログイン コンソール画⾯へのアクセス
  5. コンソール画⾯へのアクセス Exadata Database Service on Dedicated Infrastructure Copyright © 2024,

    Oracle and/or its affiliates 7 「Oracle Public Cloud上のExadata」をクリック メニュー・アイコンをクリック して、メニューを表⽰ メニューから、「Oracle Database」をクリック 本⾴更新⽇(2022 年 5 ⽉ 11 ⽇)
  6. Exadata Database Service on Dedicated Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 8 コンパートメントが正しく 選択されているか確認 リージョンが正しく選択さ れているか確認 コンソール画⾯へのアクセス 本⾴更新⽇(2022 年 5 ⽉ 11 ⽇)
  7. Copyright © 2024, Oracle and/or its affiliates 9 2. Exadata

    Infrastructure • Exadata Infrastructure の作成 • Exadata Infrastructure の編集 • Exadata Infrastructure の確認 • Exadata Infrastructure の移動 • Exadata Infrastructure のスケーリング • Exadata Infrastructure の削除 • インフラストラクチャ・メンテナンスの連絡先管理
  8. Copyright © 2024, Oracle and/or its affiliates 10 Exadata Infrastructure

    • Exadata Infrastructure の作成 • Exadata Infrastructure の確認 • Exadata Infrastructure の移動 • Exadata Infrastructureのスケーリング • Exadata Infrastructure の削除 • インフラストラクチャ・メンテナンスの連絡先管理
  9. Exadata Infrastructure の作成 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 11 「Oracle Public Cloud上のExadata」を選択 左上のハンバーガーボタ ンを選択 「Oracle Database」を選択 本⾴更新⽇(2022 年 5 ⽉ 11 ⽇) 適切なリージョンに なっているか確認
  10. Exadata Infrastructure の作成 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 12 「Exadata Infrastructure」 を選択 「Exadata Infrastructure の作成」 を選択 作成するコンパート メントを確認 適切なリージョンに なっているか確認
  11. Exadata Infrastructure の作成: システム・モデルやシェイプの選択 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 13 コンパートメントの選択: 適切なコン パートメントを選択 表⽰名の指定: 作成する Exadata Infrastructure の名前を⼊⼒ Exadata システム・モデルの選択: Exadata Infrastructure のシステ ム・モデルを選択 <X8M-2の場合> Exadataコンピュートおよびストレージ 構成を⼊⼒:DBサーバーの台数とスト レージサーバーの台数を選択(最⼩構 成はDBサーバー2台、Storageサー バー3台)
  12. Exadata Infrastructure の作成: システム・モデルやシェイプの選択 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 14 <X9M-2の場合> Exadataコンピュートおよびスト レージ構成を⼊⼒:DBサーバーの 台数とストレージサーバーの台数を 選択(最⼩構成はDBサーバー2 台、Storageサーバー3台) ※2022年9⽉更新
  13. Exadata Infrastructure の作成: システム・モデルやシェイプの選択 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 15 コンパートメントの選択: 適切なコン パートメントを選択 表⽰名の指定: 作成する Exadata Infrastructure の名前を⼊⼒ Exadata システム・モデルの選択: Exadata Infrastructure のシステ ム・モデルを選択 <X8-2の場合> システム構成を選択︓ Quarter, Half, Fullラックから選択
  14. Exadata Infrastructure の作成: システム・モデルやシェイプの選択 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 16 コンパートメントの選択: 適切なコン パートメントを選択 表⽰名の指定: 作成する Exadata Infrastructure の名前を⼊⼒ Exadata システム・モデルの選択: Exadata Infrastructure のシステ ム・モデルを選択 <X7-2の場合> システム構成を選択︓ Quarter, Half, Fullラックから選択
  15. Exadata Infrastructure の作成: システム・モデルやシェイプの選択 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 17 コンパートメントの選択: 適切なコン パートメントを選択 表⽰名の指定: 作成する Exadata Infrastructure の名前を⼊⼒ Exadata システム・モデルの選択: Exadata Infrastructure のシステ ム・モデルを選択 <X6-2の場合> システム構成を選択︓ Quarter, Half, Fullラックから選択
  16. Exadata Infrastructure の作成: システム・モデルやシェイプの選択 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 18 コンパートメントの選択: 適切なコン パートメントを選択 表⽰名の指定: 作成する Exadata Infrastructure の名前を⼊⼒ Exadata システム・モデルの選択: Exadata Infrastructure のシステ ム・モデルを選択 ※Base Systemの場合、構成の選択 はありません。

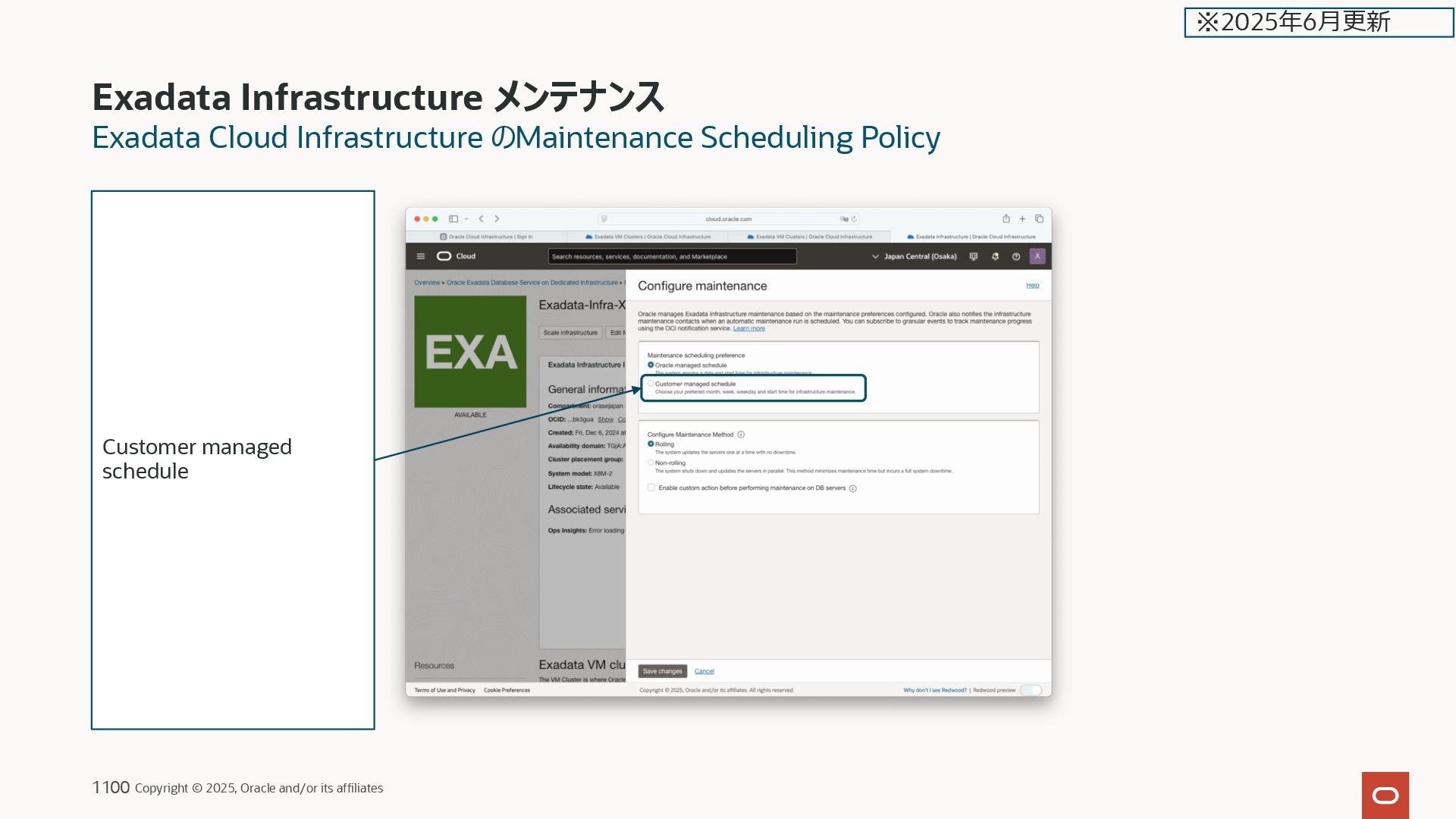

  17. Exadata Infrastructure の作成: メンテナンス詳細の指定 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 19 ⾃動メンテナンスの詳細 : 四半期ごとのメンテナンス・スケジュールを 設定する場合には「メンテナンスの変更」 を選択して設定可能。(詳細は本資 料の「Exadata Infrastructure メン テナンス」セクションに記載) メンテナンス連絡先の指定 : メンテナンス時の連絡先を指定する場合 は選択 追加の副メンテナンス連絡先の指定 : 副連絡先を設定する場合に選択して、 電⼦メールを⼊⼒(「連絡先の追加」で 最⼤9つ設定可能)
  18. Exadata Infrastructure の作成: メンテナンス詳細の指定 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 20 ⾃動メンテナンスの 詳細 : 四半期ごとのメンテナ ンス・スケジュール、メ ンテナンスメソッドを設 定する場合には 「Edit Maintenance Preferences」を選 択して設定可能。 ※2023年3⽉更新

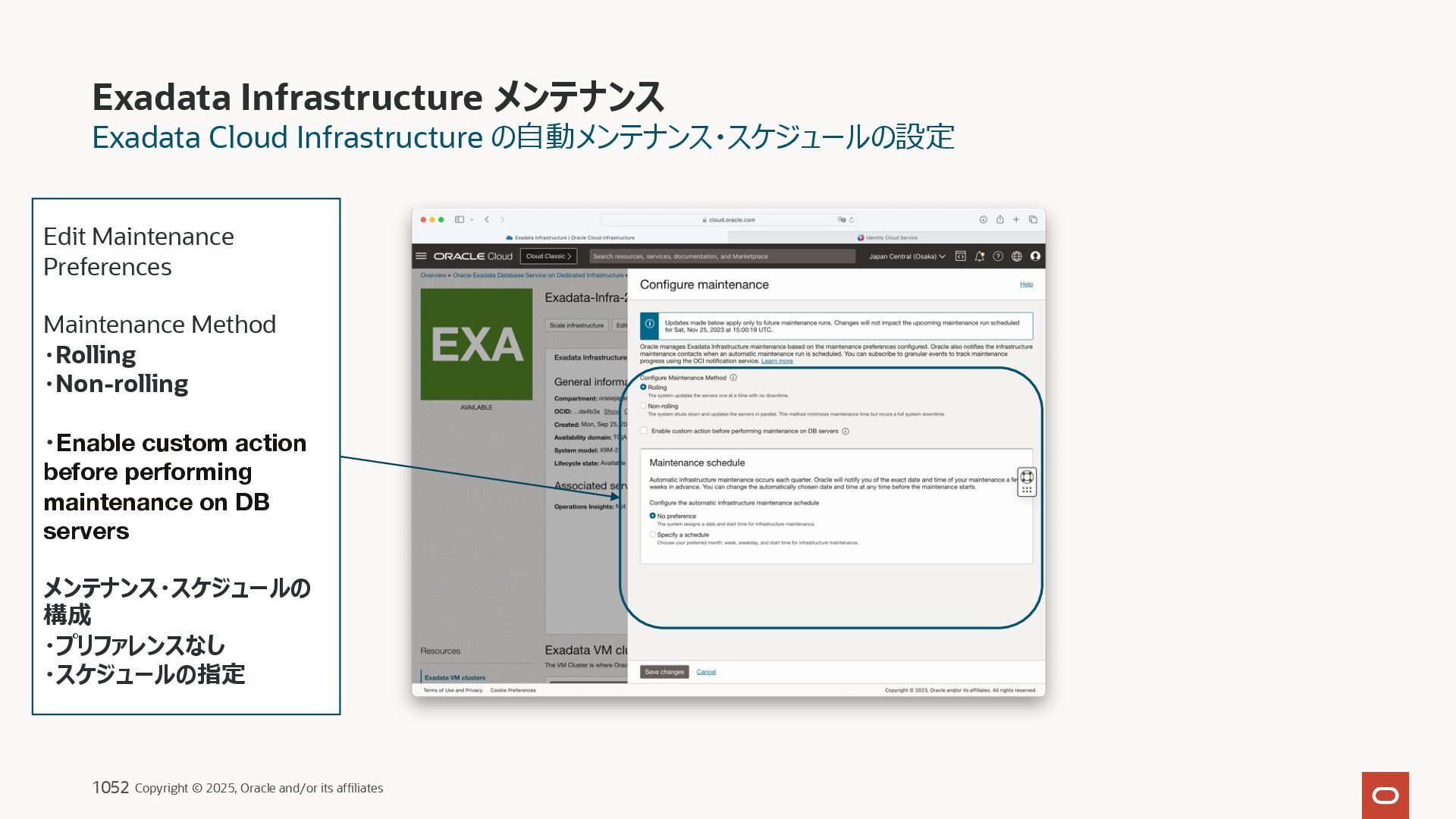

  19. Exadata Infrastructure の作成: メンテナンス詳細の指定 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 21 Edit Maintenance Preferences Rolling Non-Rolling ※2023年3⽉更新
  20. Exadata Infrastructure の作成: メンテナンス詳細の指定 Exadata Infrastructure Copyright © 2024, Oracle

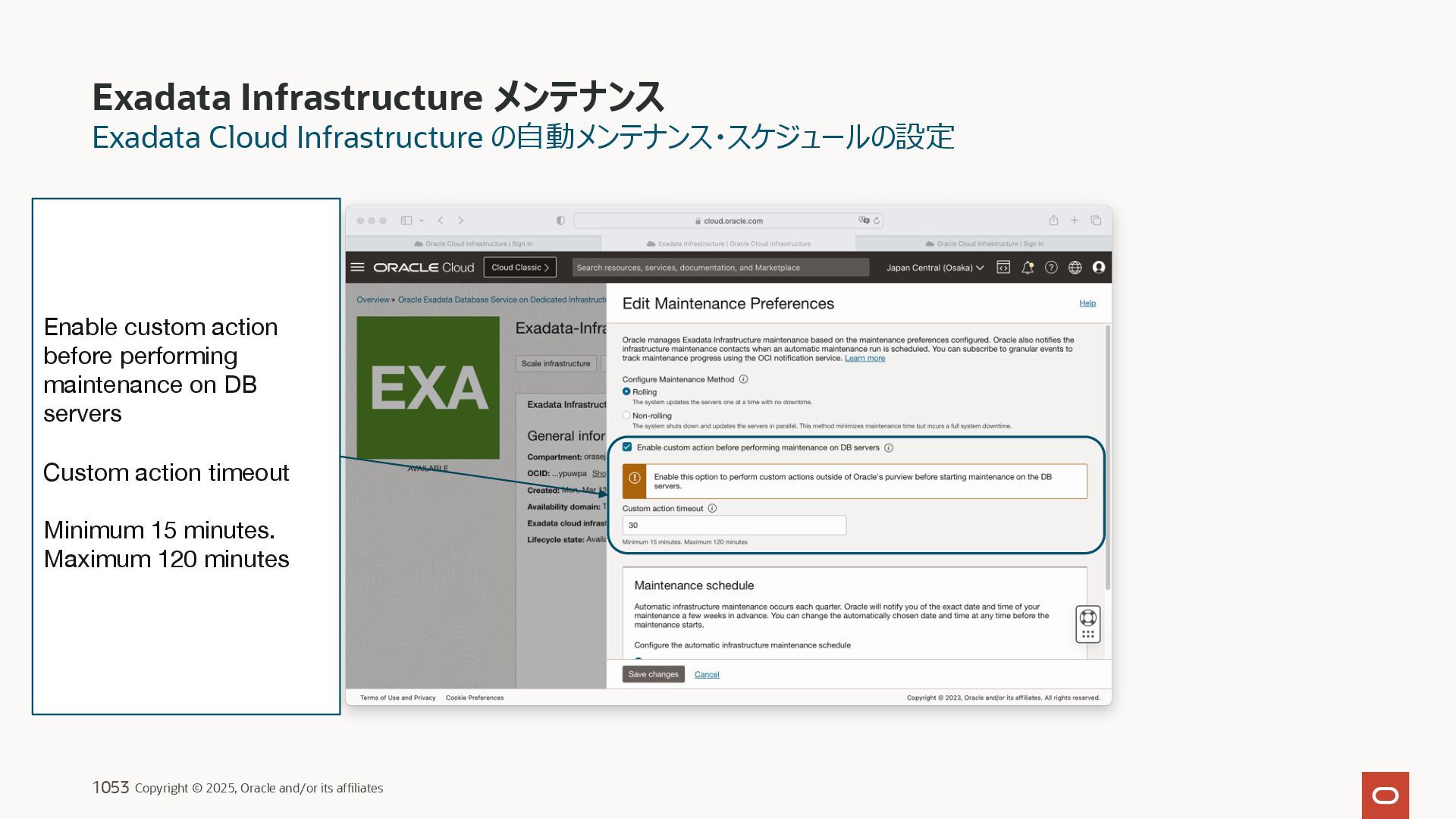

    and/or its affiliates 22 Edit Maintenance Preferences Enable custom action before performing maintenance on DB servers ※2023年3⽉更新

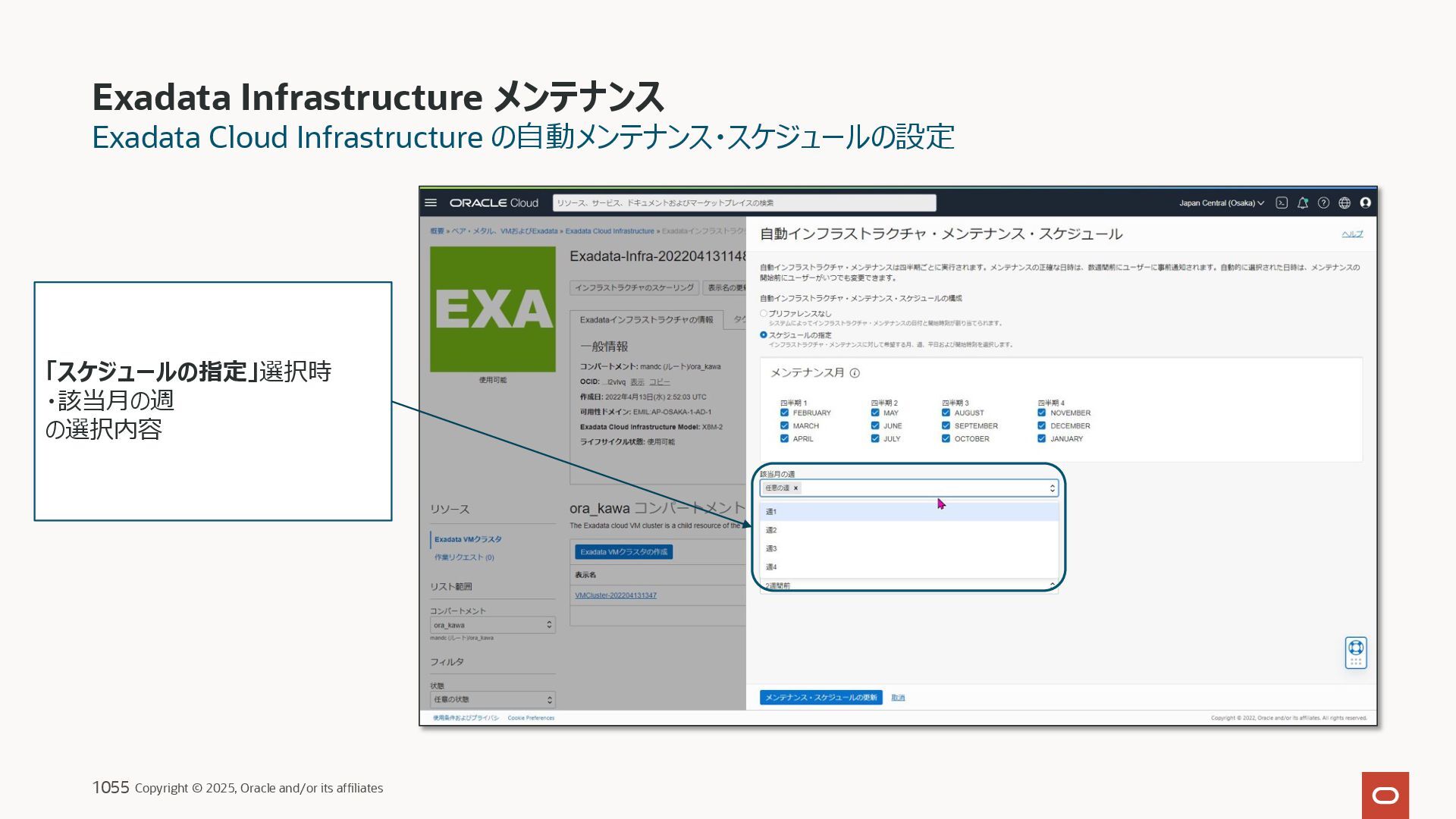

  21. Exadata Infrastructure の作成: メンテナンス詳細の指定 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 23 Specify a schedule 選択時 Infrastructure Maintenance のプリ ファレンス指定可能 ※2023年11⽉更新
  22. Exadata Infrastructure の作成: メンテナンス詳細の指定 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 24 Add contact Infrastructure Maintenance 時の通 知先を設定可能 ※2023年11⽉更新
  23. Exadata Infrastructure の作成: タグの指定(任意) Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 25 拡張オプションの表⽰(任意) : 拡張オプションの表⽰を選択すると、「タ グ」タブが表⽰される タグの指定(任意) : テナンシ内のリソース整理のためのタグ機 能を利⽤する場合、値を⼊⼒する。 「Exadata Infrastructure の作成」 を選択して完了
  24. Exadata Infrastructure の作成: タグの指定(任意) Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 26 標準タグの指定(任意) : テナンシ内のリソース整理のた めのタグ機能を利⽤する場合、 値を⼊⼒する。 ※2022年9⽉更新
  25. Exadata Infrastructure の作成: 作成完了画⾯ <参考>Exadata Infrastructureの作成中画⾯ Copyright © 2024, Oracle

    and/or its affiliates 27 状態: 使⽤可能となれば完了。 Exadata Infrastructure の⼀覧: 作成ボタン押下後、Exadata Infrastructureの⼀覧に戻る。 表⽰名: 作成したExadata Infrastructureの表⽰名を選 択すると詳細画⾯に遷移する。
  26. Exadata Infrastructure の作成: 作成中画⾯ <参考>Exadata Infrastructureの作成中画⾯ Copyright © 2024, Oracle

    and/or its affiliates 28 Infrastructure の作成中: オレンジ⾊の背景となり、「プロビ ジョニング中」と表⽰される。 完了すると緑⾊となり、「成功」 と表⽰される。 進⾏状況の確認: 作業リクエストを選択する。
  27. Exadata Infrastructure の作成: 進捗状況の詳細確認 <参考>Exadata Infrastructureの作成中画⾯ Copyright © 2024, Oracle

    and/or its affiliates 29 Infrastructure の作成中: 作成中はオレンジ⾊の背景とな り、「プロビジョニング中」と表⽰さ れる。 完了すると緑⾊となり、「成功」 と表⽰される。 進⾏状況の確認: 進捗状況を確認する。 (通常、3〜10分程度で完了 する)
  28. Copyright © 2024, Oracle and/or its affiliates 30 Exadata Infrastructure

    • Exadata Infrastructure の作成 • Exadata Infrastructure の確認 • Exadata Infrastructure の移動 • Exadata Infrastructureのスケーリング • Exadata Infrastructure の削除 • インフラストラクチャ・メンテナンスの連絡先管理
  29. Exadata Infrastructure の確認 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 31 Exadata Infrastructure の⼀覧: Exadata Infrastructureを 選択すると、⼀覧が表⽰される。 表⽰名: 作成したExadata Infrastructureの表⽰名を選 択すると詳細画⾯に遷移する。 コンパートメント: Exadata Infrastructureを 作成したコンパートメントを選択 する。 適切なリージョン になっているか確 認 ※2023年11⽉更新
  30. Exadata Infrastructure の確認 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 32 作成中(⻩⾊) : Exadata Infrastructure の 作成中 アクティブ化が必要(⻩⾊) : Exadata Infrastructure は 定義済みだが、プロビジョンしてア クティブ化が必要 アクティブ(緑⾊)︓ Exadata Infrastructure はプ ロビジョニングされアクティブ化の状 態 終了中(灰⾊)︓ Exadata Infrastructure が 終了中 終了済(灰⾊)︓ Exadata Infrastructure が 終了済 アクティブ化に失敗(⾚⾊)︓ Exadata Infrastructure のア クティブ化に失敗 ※2023年11⽉更新
  31. Exadata Infrastructure の確認 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 33 表⽰名の更新︓ 表⽰名を変更する場合 に選択する。 Maintenance Method Preferences: Rolling/Non-Rolling Quarterly Maintenance Schedule︓ 現在のインフラストラクチャメンテナンスの設 定状況 Next Quarterly Maintenance︓ 次の四半期メンテナンスのスケジュール Next Security Maintenance: 次の⽉次メンテナンスのスケジュール 顧客の連絡先︓ メンテナンスについての通知先の設定 Exadataリソース︓ DBサーバーの数 ストレージサーバーの数 OCPU メモリ ローカルストレージ Exadata Storage ※2023年11⽉更新 DB Server Version: KVM Host の ESS バージョン Storage Server Version: Storage Server の ESS バージョン
  32. Exadata Infrastructure の確認 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 34 Edit Maintenance Preferences: ※2023年3⽉更新
  33. Exadata Infrastructure の確認 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 35 直前だと Configure maintenance しても 変更の影響が出ない (例は11/25予定で 11/21に試した例 ※2023年11⽉更新
  34. Copyright © 2024, Oracle and/or its affiliates 36 Exadata Infrastructure

    • Exadata Infrastructure の作成 • Exadata Infrastructure の確認 • Exadata Infrastructure の移動 • Exadata Infrastructureのスケーリング • Exadata Infrastructure の削除 • インフラストラクチャ・メンテナンスの連絡先管理
  35. Exadata Infrastructure の移動 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 37 Exadata Infrastructure︓ Exadata Infrastructureを 選択し、⼀覧が表⽰する。 表⽰名: 移動したいExadata Infrastructureの表⽰名を選 択する。 コンパートメント: 移動元となるExadata Infrastructureのコンパートメ ントを選択する。 適切なリージョン になっているか確 認
  36. Exadata Infrastructure の移動 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 38 「リソースの移動」を選択 移動先のコンパート メントを選択 「リソースの移動」 を選択して完了
  37. Copyright © 2024, Oracle and/or its affiliates 39 Exadata Infrastructure

    • Exadata Infrastructure の作成 • Exadata Infrastructure の確認 • Exadata Infrastructure の移動 • Exadata Infrastructureのスケーリング • Exadata Infrastructure の削除 • インフラストラクチャ・メンテナンスの連絡先管理
  38. Exadata Infrastructure のスケーリング Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 40 Exadata Infrastructure : Exadata Infrastructureを 選択すると、⼀覧が表⽰される。 表⽰名: スケールするExadata Infrastructureの表⽰名を選択する。 コンパートメント: スケールしたいExadata Infrastructureのあるコンパー トメントを選択する。 適切なリージョン になっているか確 認
  39. Exadata Infrastructure のスケーリング Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 41 インフラストラクチャのスケーリン グを選択する。 Exadataリソース︓ 現在のDBサーバーの数およ び、ストレージサーバーの数 適切なリージョンになって いるか確認 ※2024年3⽉更新
  40. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 43 Scale Infrastructure 現在のリソース DB 2ノード ※2024年3⽉更新
  41. Exadata Infrastructure のスケーリング DBは2ノード(このテスト前に⼀度3ノードにしたときのが残っている [root@saburo-5puyv1 ~]# /u01/app/19.0.0.0/grid/bin/crsctl stat res -t

    -------------------------------------------------------------------------------- Name Target State Server State details -------------------------------------------------------------------------------- Local Resources -------------------------------------------------------------------------------- ora.DATAC2.ACFSVOL01.advm ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.LISTENER.lsnr ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.chad ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.datac2.acfsvol01.acfs ONLINE ONLINE saburo-5puyv1 mounted on /acfs01,S TABLE ONLINE ONLINE saburo-5puyv2 mounted on /acfs01,S TABLE ora.net1.network ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.ons ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.proxy_advm ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE OFFLINE STABLE ora.DATAC2.dg(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE OFFLINE STABLE ora.LISTENER_SCAN1.lsnr 1 ONLINE ONLINE saburo-5puyv2 STABLE ora.LISTENER_SCAN2.lsnr 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.LISTENER_SCAN3.lsnr 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.RECOC2.dg(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE OFFLINE STABLE ora.asm(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 Started,STABLE 2 ONLINE ONLINE saburo-5puyv2 Started,STABLE 3 ONLINE OFFLINE STABLE ora.asmnet1.asmnetwork(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE OFFLINE STABLE ora.cvu 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.db0311_jmc_kix.db 1 ONLINE ONLINE saburo-5puyv1 Open,HOME=/u02/app/o racle/product/19.0.0 .0/dbhome_1,STABLE 2 ONLINE ONLINE saburo-5puyv2 Open,HOME=/u02/app/o racle/product/19.0.0 .0/dbhome_1,STABLE ora.db0311_jmc_kix.db0311_pdb1.paas.oracle.com.svc 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE ora.qosmserver 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.saburo-5puyv1.vip 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.saburo-5puyv2.vip 1 ONLINE ONLINE saburo-5puyv2 STABLE Exadata Infrastructure Copyright © 2024, Oracle and/or its affiliates 45 ※2024年3⽉更新
  42. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 46 現在の台数 スライダーでスケール アップ・スケールダウン 時の台数を指定 ※2024年3⽉更新
  43. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 48 現在 Compute 2台 を3台に、Total OCPUs 252→ 378 に増える ※2024年3⽉更新
  44. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 49 The following service limits were exceeded: exadata- database- server-x9m- count. Request a service limit increase from the service limits page in the console. ※2024年3⽉更新
  45. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 50 Service Category: Database Resource: Exadata X9M Database Server count 126 Cores Service Limit 2. Current usage 2. 3 に増やす ※2024年3⽉更新
  46. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 51 Service Category: Database Resource: Exadata X9M Database Server Count - 126 Cores Availability Domain: AP_OSAKA_1_AD_ 1 Current Limit: 2 Current Usage: 2 Requested Limit: 3 Approval Status: Pending approval ※2024年3⽉更新
  47. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 52 We have allocated the requested limits. Please note that these allocated limits will expire in 14 days if you do not provision. After 14 days, you will need to open a new service limit request. Note that the service limit removal will not impact current/already provisioned Exadata infrastructure ※2024年3⽉更新
  48. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 53 Resource limit update が approve されたあとに再度 Scale Exadata Infrastructure 現在 Compute 2台 を3台に、Total OCPUs 252→ 378 に増える ※2024年3⽉更新
  49. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 54 Scale Exadata Infrastructure ※2024年3⽉更新
  50. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 55 今回は Scale Exadata Infrastructure に 時間がかかってしまった。 時間がかかると監視し ているみたいで、通知 が来る ※2024年3⽉更新 Oracle Exadata Database Service on Dedicated Infrastructure - Detected - CPU Scaling Operation Delays We identified that the CPU Scaling operation requests for the resources listed in this notification are taking longer than usual times. Our engineers are currently working to mitigate the issue. We will send a follow-up notification when the issue has been resolved.
  51. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 56 Scale Cloud Exadata Infrastructure 今回は時間がかかった が通常は数分 ※2024年3⽉更新 Exadata Resources DB servers: 3 OCPUs: 378 total Memory(GB) 4170 total Local Storage (GB) 6729 total 1台分増えたことを確認
  52. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 57 VM Cluster を増や す。⾃動では増えない (2 VM のまま) ※2024年3⽉更新
  53. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 58 Virtual Machines →Add Virtual Machines 現在2ノード構成で3 ノード⽬を追加可能な ことが分かる ※2024年3⽉更新
  54. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 59 3ノード⽬のVMを選 択。 最⼤アロケートできるリ ソースがあるが、1,2 ノード⽬と同じOCPU、 Memory、Local Storage がアロケート される Add Virtual Machines ※2024年3⽉更新
  55. Exadata Infrastructure のスケーリング 失敗例 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 60 Add Virtual Machines に 失敗する例 Scale compute nodes operation failed because required TCP ingress ports are not all open. スケーリング時のネットワーク要件 が不⾜している場合 ※2023年1⽉更新
  56. Exadata Infrastructure のスケーリング 失敗例 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 61 VCN > Security Lists > Default Security List for testVCN > Ingress Rules > Add Ingress Rules Add Ingress Rules Source CIDR : 10.0.0.0/16 IP Protocol : TCP Source Port Range : All Destination Port Range : ALL ※2023年1⽉更新
  57. Exadata Infrastructure のスケーリング 失敗例 Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 62 追加された Ingress Rules ※2023年1⽉更新
  58. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 64 Add Virtual Machine to Cloud VM Cluster ※2024年3⽉更新
  59. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 65 3ノード⽬のVMが追 加 ※2024年3⽉更新 Resource allocation VM Count: 3 Enable OCPUs: 6 Memory: 90GB Local storage: 180GB 3ノード分のリソースに 増えた
  60. Exadata Infrastructure のスケーリング クラスター、DBが3ノードに増える [root@saburo-5puyv1 ~]# /u01/app/19.0.0.0/grid/bin/crsctl stat res -t

    -------------------------------------------------------------------------------- Name Target State Server State details -------------------------------------------------------------------------------- Local Resources -------------------------------------------------------------------------------- ora.DATAC2.ACFSVOL01.advm ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ONLINE ONLINE saburo-5puyv3 STABLE ora.LISTENER.lsnr ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ONLINE ONLINE saburo-5puyv3 STABLE ora.chad ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ONLINE ONLINE saburo-5puyv3 STABLE ora.datac2.acfsvol01.acfs ONLINE ONLINE saburo-5puyv1 mounted on /acfs01,S TABLE ONLINE ONLINE saburo-5puyv2 mounted on /acfs01,S TABLE ONLINE ONLINE saburo-5puyv3 mounted on /acfs01,S TABLE ora.net1.network ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ONLINE ONLINE saburo-5puyv3 STABLE ora.ons ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ONLINE ONLINE saburo-5puyv3 STABLE ora.proxy_advm ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ONLINE ONLINE saburo-5puyv3 STABLE -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE ONLINE saburo-5puyv3 STABLE ora.DATAC2.dg(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE ONLINE saburo-5puyv3 STABLE ora.LISTENER_SCAN1.lsnr 1 ONLINE ONLINE saburo-5puyv3 STABLE ora.LISTENER_SCAN2.lsnr 1 ONLINE ONLINE saburo-5puyv2 STABLE ora.LISTENER_SCAN3.lsnr 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.RECOC2.dg(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE ONLINE saburo-5puyv3 STABLE ora.asm(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 Started,STABLE 2 ONLINE ONLINE saburo-5puyv2 Started,STABLE 3 ONLINE ONLINE saburo-5puyv3 Started,STABLE ora.asmnet1.asmnetwork(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE ONLINE saburo-5puyv3 STABLE ora.cvu 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.db0311_jmc_kix.db 1 ONLINE ONLINE saburo-5puyv1 Open,HOME=/u02/app/o racle/product/19.0.0 .0/dbhome_1,STABLE 2 ONLINE ONLINE saburo-5puyv2 Open,HOME=/u02/app/o racle/product/19.0.0 .0/dbhome_1,STABLE 3 ONLINE ONLINE saburo-5puyv3 Open,HOME=/u02/app/o racle/product/19.0.0 Exadata Infrastructure Copyright © 2024, Oracle and/or its affiliates 66 ※2024年3⽉更新
  61. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 67 Exadata Infrastructure Compute をスケール ダウンする場合、事前 にスケールダウン対象 のDBサーバー上の VMの削除が必要 アクションアイコン → Terminate ※2024年3⽉更新
  62. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 68 Terminate する VM 名を⼊⼒ ※2024年3⽉更新
  63. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 69 Terminating (2ノード構成だと Terminateは表⽰さ れないのが分かる) ※2024年3⽉更新
  64. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 71 3ノード⽬のVMがなく なったことで Scale Infrastructure が 可能に ※2024年3⽉更新
  65. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 73 2ノードに減らして、 Scale infrastructure ※2024年3⽉更新
  66. Exadata Infrastructure のスケーリング DBサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 74 Scale Cloud Exadata Infrastructure: Succeeded ※2024年3⽉更新 Exadata Resources DB servers: 2 OCPUs: 252 total Memory(GB): 2780 total Local Storage (GB): 4486 total 3台から2台分に減ったことを確 認
  67. Exadata Infrastructure のスケーリング クラスター、DBが2ノードにもどる [root@saburo-5puyv1 ~]# /u01/app/19.0.0.0/grid/bin/crsctl stat res -t

    -------------------------------------------------------------------------------- Name Target State Server State details -------------------------------------------------------------------------------- Local Resources -------------------------------------------------------------------------------- ora.DATAC2.ACFSVOL01.advm ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.LISTENER.lsnr ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.chad ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.datac2.acfsvol01.acfs ONLINE ONLINE saburo-5puyv1 mounted on /acfs01,S TABLE ONLINE ONLINE saburo-5puyv2 mounted on /acfs01,S TABLE ora.net1.network ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.ons ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE ora.proxy_advm ONLINE ONLINE saburo-5puyv1 STABLE ONLINE ONLINE saburo-5puyv2 STABLE -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.ASMNET1LSNR_ASM.lsnr(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE OFFLINE STABLE ora.DATAC2.dg(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE OFFLINE STABLE ora.LISTENER_SCAN1.lsnr 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.LISTENER_SCAN2.lsnr 1 ONLINE ONLINE saburo-5puyv2 STABLE ora.LISTENER_SCAN3.lsnr 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.RECOC2.dg(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE OFFLINE STABLE ora.asm(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 Started,STABLE 2 ONLINE ONLINE saburo-5puyv2 Started,STABLE 3 ONLINE OFFLINE STABLE ora.asmnet1.asmnetwork(ora.asmgroup) 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE 3 ONLINE OFFLINE STABLE ora.cvu 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.db0311_jmc_kix.db 1 ONLINE ONLINE saburo-5puyv1 Open,HOME=/u02/app/o racle/product/19.0.0 .0/dbhome_1,STABLE 2 ONLINE ONLINE saburo-5puyv2 Open,HOME=/u02/app/o racle/product/19.0.0 .0/dbhome_1,STABLE ora.db0311_jmc_kix.db0311_pdb1.paas.oracle.com.svc 1 ONLINE ONLINE saburo-5puyv1 STABLE 2 ONLINE ONLINE saburo-5puyv2 STABLE ora.qosmserver 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.saburo-5puyv1.vip 1 ONLINE ONLINE saburo-5puyv1 STABLE ora.saburo-5puyv2.vip 1 ONLINE ONLINE saburo-5puyv2 STABLE Exadata Infrastructure Copyright © 2024, Oracle and/or its affiliates 75 ※2024年3⽉更新
  68. Exadata Infrastructure のスケーリング 参考 AVM Exadata Infrastructure Copyright © 2024,

    Oracle and/or its affiliates 76 VM追加すると available の リソースが減っていることが分 かる(スクショはAVMも作成 しているのでさらに減っていま す。) 参考 AVMは Exadata Infrastructures の Exadata VM Clusters の 画⾯に出てこないので、 Exadata Infrastructure から直接は⾒えない ※2023年1⽉更新
  69. 参考 Autonomous Exadata VM Clusters Copyright © 2024, Oracle and/or

    its affiliates 77 Autonomous Database > Dedicated Infrastructure > Autonomous Exadata VM Cluster ※2023年1⽉更新
  70. 参考 Autonomous Exadata VM Clusters Copyright © 2024, Oracle and/or

    its affiliates 78 Infrastructure は同じ ※2023年1⽉更新
  71. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 80 スケール後のサーバー数 を⼊⼒する。 下部にグレーで現在の サーバー数が表⽰される。 スケール後のリソースが表⽰される。 スケールする対象を選択 する。(データベースサー バーとStorageサーバー の同時スケールは不可) Scale infrastructure
  72. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 81 Service Limit に達してい る場合 The following service limits were exceeded: exadata-storage- server-x9m-count. Request a service limit increase from the service limits page in the console. ※2024年3⽉更新
  73. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 82 Request Service Limit Updates ※2024年3⽉更新 Service Category Database Resource: Exadata X9M Storage Server Count - 64TB Limit Service limit 3. Current usage 3. Storage Server 3台までが 現在の limit なので、4台に 上げる Create Support Request Service limit requests are not immediate. Most limit requests are resolved within 1 business day. However, depending on the resource or quantity requested, it might take longer to allocate. If this is an urgent request, please indicate the severity and describe the context in the Reason for Request text box.
  74. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 85 Storage servers: 現在 3 を4に ※2024年3⽉更新 Scale infrastructure
  75. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 86 Scale Exadata Infrastructure: Succeeded ※2024年3⽉更新 Exadata Resource: Storage servers:3 のま ま Exadata Storage (TB): 192.0 Total 容量増えてない →この時点ではまだ Exadata に組み込まれて ない
  76. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 87 Make 64 TB storage capacity from 1 newly deployed storage servers available for VM Cluster consumption. 1台の Storage Server (64 TB相当)を Exadata から利⽤できるよ うにするために、 Add Storage Capacity ボタンを押す → • Exadata に組み込ま れる。 • domU から⾒えるよう になる。 • Grid disk が作成され て、ASMから⾒えるよう になってリバランスする ※2024年3⽉更新
  77. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 88 Add Storage Capacity Adding additional capacity from newly deployed storage servers will trigger data rebalance access existing VM clusters. This operation can take a long time depending on how much data needs to be rebalanced and may have some performance impact. Do you want to make 64TB storage capacity from 1 storage servers available for VM Cluster consumption ? ※2024年3⽉更新
  78. Exadata Infrastructure のスケーリング ストレージサーバー ボタンを押す前の cellip.ora [root@wasa-ycfpo2 ~]# cat /etc/oracle/cell/network-config/cellip.ora

    cell="100.106.1.16;100.106.1.17" cell="100.106.1.18;100.106.1.19" cell="100.106.1.20;100.106.1.21" [root@wasa-ycfpo2 ~]# 現在利用中の3台の Storage Server の IP アドレスが記載されている Exadata Infrastructure Copyright © 2024, Oracle and/or its affiliates 89 ※2024年3⽉更新
  79. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 90 Add Cloud Exadata Infrastructure Storage Capacity ※2024年3⽉更新
  80. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 91 Initializing Cloud Exadata Infrastructure storage capacity addition. ※2024年3⽉更新
  81. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 92 Growing capacity to create disk groups on new servers →disk groupへの追加 Awaiting Cloud Exadata Infrastructure storage capacity addition. ※2024年3⽉更新
  82. Exadata Infrastructure のスケーリング ストレージサーバー [root@wasa-ycfpo2 ~]# cat /etc/oracle/cell/network-config/cellip.ora cell="100.106.1.106;100.106.1.107" cell="100.106.1.16;100.106.1.17"

    cell="100.106.1.18;100.106.1.19" cell="100.106.1.20;100.106.1.21" [root@wasa-ycfpo2 ~]# Storage Server の IP アドレスが1台増えた Exadata Infrastructure Copyright © 2024, Oracle and/or its affiliates 93 ※2024年3⽉更新
  83. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 94 Syncing capacity to match original allocation across all storage servers. →リバランス︖ Finalizing Cloud Exadata Infrastructure storage capacity addition. 約3時間 ※2024年3⽉更新
  84. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 95 ※2024年3⽉更新 Exadata Resource: Storage servers:3→4 に増えた Exadata Storage (TB): 192.0 Total → 256.0 TB に 64TB増えた
  85. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 96 Storage のスケールダウン ※2024年3⽉更新
  86. Exadata Infrastructure のスケーリング ストレージサーバー Exadata Infrastructure Copyright © 2024, Oracle

    and/or its affiliates 97 Storage servers 4→3 Unable to scale down storage servers since all storage servers have data (or disk groups) on them. 現時点では出来ない ※2024年3⽉更新 現在のマニュアルの記載 Scale down infrastructure resources will only remove servers currently not used by any VM Cluster. DB Server is not in use when no VM runs on the server. Storage Server is not in use when no disk groups exist on the server. →削除対象のStorage serverを diskgroup から drop する機能が今後追加 されてから remove が可能 になる予定
  87. Copyright © 2024, Oracle and/or its affiliates 98 Exadata Infrastructure

    • Exadata Infrastructure の作成 • Exadata Infrastructure の確認 • Exadata Infrastructure の移動 • Exadata Infrastructureのスケーリング • Exadata Infrastructure の削除 • インフラストラクチャ・メンテナンスの連絡先管理
  88. Exadata Infrastructure の削除 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 99 Exadata Infrastructure︓ Exadata Infrastructureを 選択し、⼀覧が表⽰する。 表⽰名: 削除したいExadata Infrastructureの表⽰名を選 択する。 コンパートメント: 削除したいExadata Infrastructureのコンパートメ ントを選択する。 適切なリージョン になっているか確 認
  89. Exadata Infrastructure の削除 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 100 「終了」を選択 「Exadata Infrastructure の削除」 を選択して完了 Exadata Infrastructure 名を⼊⼒
  90. Exadata Infrastructure の削除 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 101 ※2023年1⽉更新 Multi-VM の際の Infrastructure の削除 それぞれのVMCluster が削 除されることが表⽰される Terminate すると複数VMを 削除しに⾏く
  91. Exadata Infrastructure の削除 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 102 ※2023年1⽉更新 AVMが⼀緒にある場合、 Infrastructure から直接削 除できない。 ADB, ACDB, AVMを削除し てからInfrastructure を削 除できる
  92. Exadata Infrastructure の削除 Exadata Infrastructure Copyright © 2024, Oracle and/or

    its affiliates 106 ※2023年1⽉更新 これでInfrastructureの削除 が可能に
  93. Copyright © 2024, Oracle and/or its affiliates 107 Exadata Infrastructure

    • Exadata Infrastructure の作成 • Exadata Infrastructure の確認 • Exadata Infrastructure の移動 • Exadata Infrastructureのスケーリング • Exadata Infrastructure の削除 • インフラストラクチャ・メンテナンスの連絡先管理
  94. インフラストラクチャ・メンテナンスの連絡先管理 Exadata Infrastructure Copyright © 2024, Oracle and/or its affiliates

    108 Exadata Infrastructure︓ Exadata Infrastructureを 選択し、⼀覧が表⽰する。 表⽰名: 連絡先を管理するExadata Infrastructureの表⽰名を選 択する。 コンパートメント: 連絡先を管理するExadata Infrastructureのコンパートメ ントを選択する。 適切なリージョン になっているか確 認
  95. インフラストラクチャ・メンテナンスの連絡先管理 連絡先の確認 Exadata Infrastructure Copyright © 2024, Oracle and/or its

    affiliates 109 「メンテナンス」下に連絡先を確認できる (表⽰の場合は連絡先がない)
  96. インフラストラクチャ・メンテナンスの連絡先管理 連絡先の追加 Exadata Infrastructure Copyright © 2024, Oracle and/or its

    affiliates 111 電⼦メールアドレスを⼊⼒する。 ⼊⼒後、「連絡先の追加」 を 選択して完了 2件以上を同時に登録する場 合、連絡先の追加を選択する。
  97. インフラストラクチャ・メンテナンスの連絡先管理 連絡先の追加 Exadata Infrastructure Copyright © 2024, Oracle and/or its

    affiliates 112 追加したメールアドレスが⼀覧に 追加されていることを確認する。 「閉じる」 を選択して完了
  98. インフラストラクチャ・メンテナンスの連絡先管理 連絡先の編集・削除 Exadata Infrastructure Copyright © 2024, Oracle and/or its

    affiliates 113 連絡先を変更・削除する場合は 対象のメールアドレスにチェックをつ ける。 メールアドレスを変更する場合、 「編集」 を選択する。 ⼀番上をチェックすると「全件(すべ てのメールアドレス)選択」となる。 メールアドレスを削除する場合、 「削除」 を選択する。
  99. Copyright © 2024, Oracle and/or its affiliates 114 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  100. Copyright © 2024, Oracle and/or its affiliates 115 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  101. Exadata VMクラスタ画⾯への移動⽅法(全⾏程共通) VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 116 ③「Oracle Public Cloud上のExadata」を選択 ①左上のハンバーガーボ タンを選択 ②「Oracle Database」を選択 本⾴更新⽇(2022 年 5 ⽉ 11 ⽇) 適切なリージョンに なっているか確認
  102. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 117 「Exadata VMクラスタの作成」をクリック
  103. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 118 コンパートメントの選択: 使⽤可能なコンパートメ ントのリストから、VM クラスタを含めるコンパートメ ントを選択 表⽰名: 表⽰名は、VM クラスタを識別するため に使⽤できるユーザーフレンドリな名前を⼊⼒。 Oracle Cloud 識別⼦(OCID)が VM クラスタ を⼀意に識別するため、名前は⼀意である必要 はない Cluster Name:クラスタ名。 crsctl get cluster name で⾒える Grid Infrastructure version: ※2023年3⽉更新
  104. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 119 Exadata guest version: Change image 新しく domU の ESS を 選択できるようになった ※2024年3⽉更新
  105. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 120 ESS 22.1.x 、ESS 23.1.x の最新が選択可 能 Display all available versions ※2024年3⽉更新
  106. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 121 Six past versions including the latest versions of Exadata images 23.1.3.0 and 22.1.3.0 are displayed. ※2024年3⽉更新 Important: Oracle recommends using the latest version. 最新利⽤が推奨
  107. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 122 選択したバージョンが表⽰ される ※2024年3⽉更新
  108. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 123 Configure the VM cluster Resource allocation per VM OCPU 数 2 OCPU 〜126 OCPU VM毎のMemory 30 GB 〜1390 GB VM毎のLocal Storage 60 GB 〜 2320 GB を指定 Change DB servers Cluster Node Subsetting する際 に利⽤ ※2022年12⽉更新
  109. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 124 Change DB servers Exadata Infrastructure で DBサーバーを3台以 上選択しているときに そのうちのどのDBサー バーを使ってVMを作 成するかを選択 (例では2ノード) ※2022年12⽉更新
  110. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 125 Configure Exadata storage Storage Server の データ容量を指定 2 TB 〜 192 TB Usable storage allocation sparse無し ローカルバックアップ無 し ※2022年12⽉更新
  111. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 126 Usable storage allocation sparseあり ローカルバックアップ無 し ※2022年12⽉更新
  112. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 127 Usable storage allocation sparse無し ローカルバックアップあ り ※2022年12⽉更新
  113. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 128 ※2022年12⽉更新 Usable storage allocation sparseあり ローカルバックアップあ り
  114. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 129 SSH キーの追加: VM クラスタのコンピュート・ノードへの アクセスに使⽤する SSH キー・ペアの公開キー部分を指 定。キーを含むファイルをアップロードするか、SSH キー⽂ 字列を貼り付けることができる 仮想クラウド・ネットワークの選択: VMクラスタを作成 するVCN。 「コンパートメントの変更」をクリックして、別の コンパートメントのVCNを選択します。 ホスト名接頭辞:接頭辞は、DBシステム・ ホスト名の最初の部分になります。推奨さ れる最⼤⻑: 16⽂字。 バックアップ・サブネット:バックアップ⽤サブネット ホスト・ドメイン名、ホストおよびドメインURL:VMクラ スタのドメイン名。読み取り専⽤で、この欄はホスト名接 頭辞を⼊⼒すると⾃動的に決定されます クライアントのサブネットの選択: VMクラスタがアタッチす る必要のあるサブネット。 「コンパートメントの変更」をクリッ クして、別のコンパートメントのサブネットを選択します。
  115. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 130 Configure the network Settings: Use private DNS service: ※2023年3⽉更新
  116. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 131 ライセンス・タイプの選択:ライセンス・タイプを選択 (作成後も変更可能) 設定後「VMクラスタの作成」をクリック 拡張オプション:管理、ネットワーク、タグの選択が 可能 拡張オプション:ネットワーク リスナーポート番号の指定が可能 拡張オプション:タグ タグ付けが可能
  117. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 134 Diagnostics collection ヘルスメトリックをオラクルに送 信、ログ収集を許可 デフォルト 選択 標準タグ タグ付けが可能 ※2022年9⽉更新
  118. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 135 VMクラスタの作成が完了すると、 ⻩⾊のプロビジョニング画⾯から緑 ⾊の使⽤可能画⾯に切り替わる ※2022年12⽉更新
  119. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 136 VMクラスタの作成が完了すると、 ⻩⾊のプロビジョニング画⾯から緑 ⾊の使⽤可能画⾯に切り替わる ※2022年12⽉更新
  120. VM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 137 以前は緑⾊の画⾯が VM でしたが、AVM (Autonomous VM) が導 ⼊されたので VMC (VM Cluster)に表⽰が変更に なりました ※2023年6⽉更新
  121. 参考 AVM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or

    its affiliates 138 ※2023年1⽉更新 同じ Infrastructure を 使っていても AVM は Infrastructure からは⾒えない リソース
  122. 参考 AVM クラスタの作成画⾯ VM クラスタ Copyright © 2024, Oracle and/or

    its affiliates 139 ※2023年1⽉更新 Infrastructureを 選択すると
  123. 参考 AVM クラスタの作成 VM クラスタ Copyright © 2024, Oracle and/or

    its affiliates 140 ※2023年1⽉更新 選択できるリソースが 出てくる 作成後、 Infrastrucutreから リソースが減っている ことは確認できる Total Resources Requested for Autonomous VM Cluster OCPU count: 15 OCPU count per node x node count Memory: 270 GB [OCPU count per node x Database memory per OCPU + Internal Database Service Memory: (40GB)] x node count Local Storage: 1002 GB Internal Local Service Storage: ([Autonomous VM Cluster storage: 184GB] + [Autonomous Container Database storage: 100GB + 50GB x ACD Count]) x Node Count Exadata Storage: 2.92724609375 TB [User Data Storage + Internal Database Service Storage: ( 200GB + 50GB x ACD Count x node count )] x 1.25
  124. Copyright © 2024, Oracle and/or its affiliates 141 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  125. VM クラスタのリソースのスケール VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 142 Scale VM cluster 現在のリソース ※2022年12⽉更新
  126. VM クラスタのリソースのスケール VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 144 メモリとLocal file system をスケール アップしてみる メモリ、ファイルシステムのスケーリングは 再起動が必要(実際はファイルシステム は拡張時は再起動無し、縮⼩時は GI/DBは再起動、ノードはそのまま) Memory or Local file system scaling rolling reboot When you scale up or down the memory or local file system size, the associated compute nodes are rebooted in a rolling manner one compute node at a time to minimize the impact on the VM cluster. ※2022年12⽉更新
  127. VM クラスタのリソースのスケール VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 145 メモリサイズ変更時は 最⼩メモリサイズ(現 在使⽤しているメモリ サイズ)をシステムが 確認する ※2022年12⽉更新
  128. VM クラスタのリソースのスケール VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 146 メモリとLocal file system のスケールを 両⽅投げると、メモリの スケーリング実施後、 local file system のスケーリングを実施す る ※2022年12⽉更新
  129. VM クラスタのリソースのスケール VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 147 Local Storage : 200 GB(2ノード) Memory : 120 GB (2ノード) 完了 ※2022年12⽉更新
  130. VM クラスタのリソースのスケール VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 148 Resource allocation per VM でリソースが変更された ことをVM毎にも確認 ※2022年12⽉更新
  131. VM クラスタのリソースのスケール VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 149 メモリ変更時のメッセー ジ ※2022年12⽉更新
  132. VM クラスタのリソースのスケール VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 150 Local Storage 変 更時のメッセージ ※2022年12⽉更新
  133. VM クラスタのリソースのスケール Exadata Storage VM クラスタ Copyright © 2024, Oracle

    and/or its affiliates 151 Exadata Storage をスケールしてみる ※2022年12⽉更新
  134. VM クラスタのリソースのスケール Exadata Storage VM クラスタ Copyright © 2024, Oracle

    and/or its affiliates 152 Exadata Storage のスケーリング時のメッ セージ ※2022年12⽉更新
  135. VM クラスタのリソースのスケール Exadata Storage VM クラスタ Copyright © 2024, Oracle

    and/or its affiliates 153 スケーリング完了 ※2022年12⽉更新
  136. VM クラスタのリソースのスケールダウン VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 154 メモリとLocal file system をスケールア ダウンしてみる ※2022年12⽉更新
  137. Copyright © 2024, Oracle and/or its affiliates 156 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  138. VM クラスタへのSSHキーの追加 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 158 「SSHキーの追加」⽅法を選択 設定後「変更の保存」をクリック
  139. Copyright © 2024, Oracle and/or its affiliates 159 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  140. VM クラスタのIORMの有効化 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 161 ディレクティブは、リソース管理に対して設定した全体的な最適化⽬標と連 携して動作します。 選択可能な⽬標: 「Low Latency」 • クリティカルなOLTPワークロードの場合。 この設定により、ディスク 使⽤率が⼤幅に制限されてレイテンシは可能最短となります。 「High Throughput」 • ⾼スループットを必要とするクリティカルなDSSワークロードの場合。 「Balanced」 • クリティカルなOLTPおよびDSSワークロードの場合。この設定によ り、短いディスク・レイテンシと⾼いスループットが均等になります。 「Auto」推奨 • IORMは最適化の⽬標を判別し、検出されたワークロードおよび 有効化されたリソース・プランに基づいて最適な設定を継続的お よび動的に判別します。 リソース・プランのデフォルト・ディレクティブ:各 データベースにデフォルトで割り当てる共有数の指 定。特定のディレクティブへの関連付けがある場 合はこの設定は適⽤されない。 (次スライドにて詳細画⾯) 共有の数を選択 可能
  141. VM クラスタのIORMの有効化 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 162 「追加のディレクティブ」を選択すると、新たに指定画⾯が 現れ、下記のようにデータベースで共有するIOリソースの 数を変更可能 共有数(割合)をDBごと にそれぞれ指定可能 パーセンテージは現在の 割合と、変更前と⽐べた 増減のパーセントが (〇%)と表⽰されます 更新、もしくは「IROMの無効化」も 選択可能
  142. Copyright © 2024, Oracle and/or its affiliates 163 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  143. VM クラスタ コンピュートノードの起動・停⽌・再起動 VM クラスタ Copyright © 2024, Oracle and/or

    its affiliates 164 VMクラスタを選択し「リソース」から「仮想 マシン」をクリック
  144. VM クラスタ Copyright © 2024, Oracle and/or its affiliates 165

    ※VMクラスタのocpuが0の場合、 起動、停⽌、再起動ボタンは選択不可 クリック VM クラスタ コンピュートノードの起動・停⽌・再起動
  145. VM クラスタ コンピュートノードの起動・停⽌・再起動 VM クラスタ Copyright © 2024, Oracle and/or

    its affiliates 166 起動をクリック 起動中と状態が変更される ノードの起動をクリック
  146. VM クラスタ コンピュートノードの起動・停⽌・再起動 VM クラスタ Copyright © 2024, Oracle and/or

    its affiliates 168 ノードの停⽌をクリック 停⽌中と状態が変更される
  147. VM クラスタ コンピュートノードの起動・停⽌・再起動 VM クラスタ Copyright © 2024, Oracle and/or

    its affiliates 170 ノードの再起動をクリック 停⽌中と状態が変更される
  148. Copyright © 2024, Oracle and/or its affiliates 171 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  149. VM クラスタ コンピュートノードのステータスのチェック VM クラスタ Copyright © 2024, Oracle and/or

    its affiliates 172 • 使⽤可能:緑のアイコン。ノードは操作可能。 • 起動中:⻩⾊のアイコン。コンソールまたはAPIによるの起動 または再起動の操作中のため、ノードが起動されている。 • 停⽌中:⻩⾊のアイコン。コンソールまたはAPIによる停⽌ま たは再起動の操作中のため、ノードが停⽌されている。 • 停⽌済:⻩⾊のアイコン。ノードが停⽌している。 • 失敗:⾚いアイコン。エラーにより、コンピュート・ノードの継続 操作が妨げられている。
  150. Copyright © 2024, Oracle and/or its affiliates 173 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了
  151. VM クラスタのライセンス・タイプの更新 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 174 「ライセンス・タイプの更新」をクリック
  152. VM クラスタのライセンス・タイプの更新 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 175 ライセンス・タイプの選択:ライセンス・タイプを選択。ライセン ス・タイプを更新しても、VMクラスタの機能は変更されず、操作 が中断されることはない 設定後「変更の保存」をクリック
  153. Copyright © 2024, Oracle and/or its affiliates 176 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  154. VM クラスタの別のコンパートメントへの移動 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 178 設定後「リソースの移動」をクリック VMクラスタの新しいコンパートメントを選択
  155. VM クラスタの別のコンパートメントへの移動 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 179 設定後更新中の画⾯になり、準備が完了すると使⽤可能となる
  156. Copyright © 2024, Oracle and/or its affiliates 180 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  157. VM クラスタの終了 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 181 ③「Oracle CloudのExadata」をクリック ①メニュー・アイコンをク リックして、メニューを表 ⽰ ②メニューから、 「Oracle Database」 をクリック
  158. VM クラスタの終了 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 182 コンパートメントが正しく 選択されているか確認 リージョンが正しく選択さ れているか確認 リージョンとコンパートメントを確認後、 削除したいVMクラスタをクリック
  159. VM クラスタの終了 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 183 ①他のアクションをクリック ②終了をクリック
  160. VM クラスタの終了 VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 184 ②VMクラスタの終了をクリック ①終了したVMクラスタの名前 を⼊⼒する
  161. VM クラスタの終了(エラーになるケース) VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 185 ②VMクラスタの終了をクリック した後、Data Guard構成が ある場合、エラーになります。 事前に削除してから、VMクラ スタを削除してください
  162. Copyright © 2024, Oracle and/or its affiliates 187 3. VM

    クラスタ • VM クラスタの作成 • VM クラスタのリソースのスケール • VM クラスタへのSSHキーの追加 • VM クラスタのIORMの有効化 • VM クラスタ コンピュートノードの起動・停⽌・再起動 • VM クラスタ コンピュートノードのステータスのチェック • VM クラスタのライセンス・タイプの更新 • VM クラスタの別のコンパートメントへの移動 • VM クラスタの終了 • Application VIP
  163. Application VIP VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 188 Virtual IP address Attach virtual IP address ※2023年12⽉更新
  164. Application VIP VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 189 Virtual IP address hostname Virtual Machine (オプションだが強制的に選 択させられる) ※2023年12⽉更新
  165. Application VIP VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 190 Create Application VIP ※2023年12⽉更新
  166. Application VIP VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 191 Create Application Vip ※2023年12⽉更新
  167. Application VIP VM クラスタ Copyright © 2024, Oracle and/or its

    affiliates 192 Virtual IP Address 作成された Application Vip ※2023年12⽉更新
  168. Application VIP 自動登録はされないので、このあと手動登録が必要 [grid@kara-vpvao1 ~]$ crsctl stat res -t |

    grep -i vip ora.kara-vpvao1.vip ora.kara-vpvao2.vip ora.scan1.vip ora.scan2.vip ora.scan3.vip [grid@kara-vpvao1 ~]$ 登録 [root@kara-vpvao1 ~]# /u02/app/19.0.0.0/grid_1/bin/appvipcfg create -network=1 -ip=10.0.0.153 -vipname=applicationvip -user=oracle -group=oinstall Using configuration parameter file: /u02/app/19.0.0.0/grid_1/crs/install/crsconfig_params The log of current session can be found at: /u01/app/grid/crsdata/kara-vpvao1/scripts/appvipcfg.log [root@kara-vpvao1 ~]# [root@kara-vpvao1 ~]# [root@kara-vpvao1 ~]# ls -al /u01/app/grid/crsdata/kara-vpvao1/scripts/appvipcfg.log -rw-r----- 1 grid oinstall 28236 Dec 7 07:06 /u01/app/grid/crsdata/kara-vpvao1/scripts/appvipcfg.log [root@kara-vpvao1 ~]# less /u01/app/grid/crsdata/kara-vpvao1/scripts/appvipcfg.log [root@kara-vpvao1 ~]# date Thu Dec 7 07:07:01 UTC 2023 [root@kara-vpvao1 ~]# less /u01/app/grid/crsdata/kara-vpvao1/scripts/appvipcfg.log VM クラスタ Copyright © 2024, Oracle and/or its affiliates 193 ※2023年12⽉更新
  169. Application VIP [root@kara-vpvao1 ~]# /u02/app/19.0.0.0/grid_1/bin/crsctl stat res -t -------------------------------------------------------------------------------- Name

    Target State Server State details -------------------------------------------------------------------------------- Local Resources -------------------------------------------------------------------------------- ora.DATAC1.ACFSVOL01.advm ONLINE ONLINE kara-vpvao1 STABLE ONLINE ONLINE kara-vpvao2 STABLE ora.LISTENER.lsnr ONLINE ONLINE kara-vpvao1 STABLE ONLINE ONLINE kara-vpvao2 STABLE ora.chad ONLINE ONLINE kara-vpvao1 STABLE ONLINE ONLINE kara-vpvao2 STABLE ora.datac1.acfsvol01.acfs ONLINE ONLINE kara-vpvao1 mounted on /acfs01,S TABLE ONLINE ONLINE kara-vpvao2 mounted on /acfs01,S TABLE ora.net1.network ONLINE ONLINE kara-vpvao1 STABLE ONLINE ONLINE kara-vpvao2 STABLE ora.ons ONLINE ONLINE kara-vpvao1 STABLE ONLINE ONLINE kara-vpvao2 STABLE ora.proxy_advm ONLINE ONLINE kara-vpvao1 STABLE ONLINE ONLINE kara-vpvao2 STABLE -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- applicationvip 1 OFFLINE OFFLINE STABLE VM クラスタ Copyright © 2024, Oracle and/or its affiliates 194 ※2023年12⽉更新
  170. Copyright © 2024, Oracle and/or its affiliates 195 4. Oracle

    Databaseソフトウェア・イメージの管理 • コンソールを使⽤したデータベース・ソフトウェア・イメージの作成 • コンソールを使⽤したデータベース・ソフトウェア・イメージの削除 • コンソールを使⽤したデータベース・ソフトウェア・イメージのパッチ情報の表⽰ • コンソールを使⽤した別のコンパートメントへのデータベース・ソフトウェア・イメージの移動
  171. Copyright © 2024, Oracle and/or its affiliates 196 4. Oracle

    Databaseソフトウェア・イメージの管理 • コンソールを使⽤したデータベース・ソフトウェア・イメージの作成 • コンソールを使⽤したデータベース・ソフトウェア・イメージの削除 • コンソールを使⽤したデータベース・ソフトウェア・イメージのパッチ情報の表⽰ • コンソールを使⽤した別のコンパートメントへのデータベース・ソフトウェア・イメージの移動
  172. コンソールを使⽤したデータベース・ソフトウェア・イメージの作成 Oracle Databaseソフトウェア・イメージの管理 Copyright © 2024, Oracle and/or its affiliates

    199 データベース・ホームの表⽰名: 任意の⽂字列を⼊⼒ データベース・バージョン: 任意のデータベースのバージョンを 選択(19c , 18c, 12.2, 12.1, 11.2)古いバージョンは警告表 ⽰されます パッチ・セット更新・リリース更新: 任意のデータベースのRUを選択 RUを選択できて、DSIを作成で きて、DBHOMEを作成できても、 DBが作成できない場合がありま す。基本はN-3まで 個別パッチ番号を⼊⼒します: 任意の個別パッチ番号を記載 データベース・ソフトウェア・イメー ジの作成: ※2022年9⽉時点 シェイプ: Exadataシェイプ を選択
  173. コンソールを使⽤したデータベース・ソフトウェア・イメージの作成 Oracle Databaseソフトウェア・イメージの管理 Copyright © 2024, Oracle and/or its affiliates

    203 ※2022年9⽉時点 Database version: 12.1 の場合 Creating or updating a 12.1.0.2 database with an RU later than July 2022 requires a valid Market Driven Support (MDS) contract. Learn more.
  174. コンソールを使⽤したデータベース・ソフトウェア・イメージの作成 Oracle Databaseソフトウェア・イメージの管理 Copyright © 2024, Oracle and/or its affiliates

    204 ※2022年9⽉時点 Database version: 11 の場合 Creating or updating an 11.2.0.4 database with PSU later than April 2021 requires a valid Market Driven Support (MDS) contract. Learn more.
  175. コンソールを使⽤したデータベース・ソフトウェア・イメージの作成 Oracle Databaseソフトウェア・イメージの管理 Copyright © 2024, Oracle and/or its affiliates

    207 データベース・ソフトウェア・イメー ジの構成: サポート期限切れのバージョンを 選択した場合、以下の警告メッ セージが表⽰される
  176. Copyright © 2024, Oracle and/or its affiliates 209 4. Oracle

    Databaseソフトウェア・イメージの管理 • コンソールを使⽤したデータベース・ソフトウェア・イメージの作成 • コンソールを使⽤したデータベース・ソフトウェア・イメージの削除 • コンソールを使⽤したデータベース・ソフトウェア・イメージのパッチ情報の表⽰ • コンソールを使⽤した別のコンパートメントへのデータベース・ソフトウェア・イメージの移動
  177. コンソールを使⽤したデータベース・ソフトウェア・イメージの削除 Oracle Databaseソフトウェア・イメージの管理 Copyright © 2024, Oracle and/or its affiliates

    211 注意が表⽰ データベース・ソフトウェア・イメージ DBImage- 202204141540を完全に削 除してもよろしいですか。削除した データベース・ソフトウェア・イメージ はリカバリできません。 終了を確認するには、データベー ス・ソフトウェア・イメージの名前を ⼊⼒します: ⾃分で DBImage の名前を⼊⼒ データベース・ソフトウェア・イメージの 削除:
  178. Copyright © 2024, Oracle and/or its affiliates 215 4. Oracle

    Databaseソフトウェア・イメージの管理 • コンソールを使⽤したデータベース・ソフトウェア・イメージの作成 • コンソールを使⽤したデータベース・ソフトウェア・イメージの削除 • コンソールを使⽤したデータベース・ソフトウェア・イメージのパッチ情報の表⽰ • コンソールを使⽤した別のコンパートメントへのデータベース・ソフトウェア・イメージの移動
  179. コンソールを使⽤したデータベース・ソフトウェア・イメージのパッチ情報の表⽰ Oracle Databaseソフトウェア・イメージの管理 Copyright © 2024, Oracle and/or its affiliates

    216 Oracle データベース・バージョン PSU/BP/RU 個別パッチ: Copy して、テキストエディタとかで 確認してください (copy しないと番号は分からな い)
  180. Copyright © 2024, Oracle and/or its affiliates 217 4. Oracle

    Databaseソフトウェア・イメージの管理 • コンソールを使⽤したデータベース・ソフトウェア・イメージの作成 • コンソールを使⽤したデータベース・ソフトウェア・イメージの削除 • コンソールを使⽤したデータベース・ソフトウェア・イメージのパッチ情報の表⽰ • コンソールを使⽤した別のコンパートメントへのデータベース・ソフトウェア・イメージの移動
  181. Copyright © 2024, Oracle and/or its affiliates 220 5. データベース・ホーム

    • データベース・ホームの作成 • データベース・ホームの確認 • データベース・ホームの削除
  182. Copyright © 2024, Oracle and/or its affiliates 221 データベース・ホーム •

    データベース・ホームの作成 • データベース・ホームの確認 • データベース・ホームの削除
  183. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 222

    VMクラスタを選択し、「リソース」から 「データベース・ホーム」をクリック
  184. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 224

    データベース・ホームの表⽰名: 任意の⽂字列を⼊⼒ データベース・イメージ 任意のデータベース・イメージを選 択 設定後、「データベース・ホームの作成」 をクリック
  185. データベース・ホームの作成(デフォルトで選択されるバージョン) データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 225

    データベース・ホームの表⽰名︓ 表⽰名 データベース・イメージ: デフォルト19c(2022/09確認 時は表⽰がOracle Database 19c になっていて、RUについては dbaascli dbImage activateBP で指定されたRUが 選択された)。設定されているデ フォルトRUは 19.15 (APR2022) dbaascli dbimage list で確認可能 新しいコマンド dbaascli cswlib listLocal だとデフォルトBPが確 認できない。。 ※2022年9⽉更新
  186. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 226

    データベース・イメージ: デフォルトは最新 データベース・イメージ: Oracle公開イメージまたは 事前に作成したカスタム・ データベース・ソフトウェア・イ メージを使⽤ 変更時はデータベース・イ メージの変更を選択
  187. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 227

    データベース・ソフトウェア・イメー ジの選択: Oracle Databaseソフトウェア・ イメージ、カスタム・データベース・ソ フトウェア・イメージを選択
  188. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 228

    ※2022年9⽉更新 Display all available versions: Use this switch to choose from all available PSUs and RUs. The most recent release for each major version is indicated with "(latest)".
  189. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 230

    ※2023年6⽉更新 Display all available versions: 19.19.0.0(latest) 19.18.0.0 19.17.0.0 19.16.0.0 N-3 の表⽰、選択されるのは 最 新19.19 が選択される
  190. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 231

    カスタム・データベース・ソフトウェ ア・イメージ: を選択、作成済みのデータベース・ イメージが表⽰される
  191. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 232

    カスタム・データベース・ソフトウェ ア・イメージ: データベース・バージョンの選択: 19c を選択
  192. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 233

    カスタム・データベース・ソフトウェ ア・イメージ: データベース・バージョンの選択: 19c を選択 かなり以前に作成したのも表⽰さ れる(が選択してDBが作成でき るバージョンは限られる) ※2022年9⽉更新
  193. データベース・ホームの作成 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 239

    データベース・ホームの作成: → データベース・イメージの変更: → Oracle Database ソフトウェア・ イメージ → Oracle Database version 11.2 を選択した場合、サポート期間の 確認が表⽰
  194. Copyright © 2024, Oracle and/or its affiliates 240 データベース・ホーム •

    データベース・ホームの作成 • データベース・ホームの確認 • データベース・ホームの削除
  195. データベース・ホームの確認 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 241

    データベース・ホームに対す る実⾏操作を確認するには 「作業リクエスト」をクリック
  196. データベース・ホームの確認 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 242

    作業リクエストの詳細をみるに は、該当する操作をクリック 実⾏された操作の内容と 各作業の時間を確認できる
  197. Copyright © 2024, Oracle and/or its affiliates 243 データベース・ホーム •

    データベース・ホームの作成 • データベース・ホームの確認 • データベース・ホームの削除
  198. データベース・ホームの削除 データベース・ホーム Copyright © 2024, Oracle and/or its affiliates 244

    データベース・ホームを消去する には、「削除」をクリック ポップアップ画⾯で「削除」をクリック
  199. Copyright © 2024, Oracle and/or its affiliates 245 7. データベース

    • データベースの作成 • バックアップからのデータベースの作成 • データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 • データベースの移動 • データベースの終了 • データベース作成後のCustomer-Managed Keys への変更 • PDBの管理
  200. Copyright © 2024, Oracle and/or its affiliates 246 データベース •

    データベースの作成 • バックアップからのデータベースの作成 • データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 • データベースの移動 • データベースの終了 • データベース作成後のCustomer-Managed Keys への変更 • PDBの管理
  201. データベースの作成 サポートされるOracle Databaseリリース • Oracle Database 19c (19.0) • Oracle

    Database 18c (18.0)は、承認されたに対してのみサポート • Oracle Database 12cリリース2 (12.2)は、承認されたに対してのみサポート • Oracle Database 12cリリース1 (12.1) 2022年7⽉より後のRUを使⽤して12.1.0.2データベースを作成または更新する には、有効なMarket Driven Support (MDS)契約が必要 • Oracle Database 11gリリース2 (11.2) 2021年4⽉より後のPSUで11.2.0.4データベースを作成または更新するには、有 効なマーケット・ドリブン・サポート(MDS)契約が必要 データベース Copyright © 2024, Oracle and/or its affiliates 248 ※2022年9⽉更新
  202. データベースの作成 データベース・ホームを指定してからのデータベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates

    253 ⼀意のデータベース名(オプション) • 最⼤30⽂字 • 英数字およびアンダースコア(_) • 英字で始める • フリート/テナンシ全体で⼀意 • VMクラスタ全体で⼀意。 テナンシ全 体で⼀意になるようにすることを推奨 • ⼀意の名前を指定しない場合、 db_unique_nameはデフォルトで <db_name>_<3 char unique string>_<region-name> データベース名 • 最⼤8⽂字 • 英数字のみを含む • 英字で始める • VMクラスタ上のdb_unique_nameの最初の8⽂ 字に含めることは不可 • 同じExadata Infrastructure上のすべての VMクラスタ間で⼀意 • gridは予約名であるため、gridを使⽤しない • ASMは予約名であるため、ASMを使⽤しない ※2023年10⽉更新
  203. データベースの作成 データベース・ホームを指定してからのデータベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates

    254 PDB名を⼊⼒(オプション) Oracle Database 12c (12.1.0.2)以 降の場合は、プラガブル・データベースの名 前を指定可能。 PDB名の先頭にはアル ファベット⽂字を使⽤し、最⼤8⽂字の英 数字を使⽤可能。 アンダースコア(_)のみ が許可。 Oracle Net Servicesを使⽤してPDBに 接続する際に発⽣する可能性のあるサー ビス名の競合を回避するには、PDB名が VMクラスタ全体で⼀意であることを確認。 最初のPDBの名前を指定しない場合は、 システム⽣成の名前が使⽤。 データベース・ホームの詳細 で選択したデータベース・ホームが確 認出来る ※2023年10⽉更新
  204. データベースの作成 データベース・ホームを指定してからのデータベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates

    255 管理者パスワードをTDEウォレットに使⽤ TDEキーストアのパスワード を管理者パスワードと同じパスワードに設定 管理者パスワード SYS、SYSTEMユーザーのパスワード ※2023年10⽉更新
  205. データベースの作成 データベース・ホームを指定してからのデータベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates

    256 データベース・バックアップの構成 ⾃動バックアップの有効化を選択すると、バックアップ保持期 間、バックアップ・スケジューリングを選択出来る Backup destination: Autonomous Recovery Service選択の場合 (2024/1/末以降のデフォルト、推奨) Protection policy in コンパートメント名: Silver(35-days recovery window)(デフォルト) Real-time data protection: デフォルト⾮選択 Deletion option after database termination: Retain backups per backup retention period(デ フォルト) Scheduled time for daily backup: Anytime(デフォルト) Take the fist full backup immediately: 選択(デフォルト) ※2024年2⽉更新
  206. データベースの作成 データベース・ホームを指定してからのデータベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates

    257 データベース・バックアップの構成 ⾃動バックアップの有効化を選択すると、バックアップ保持期 間、バックアップ・スケジューリングを選択出来る Backup destination: Object Storage(過去のデフォルト、2024/01末以降 Autonomous Recovery Service がデフォルト) Backup retention period: 30 days(デフォルト) Deletion option after database termination: Retain backups per backup retention period(デ フォルト) Scheduled day for full backup: Sunday(デフォルト) Scheduled time for full backup: Anytime(デフォルト) Schedule time for incremental backup: Anytime(デフォルト) Take the fist full backup immediately: 選択(デフォルト) ワークロード・タイプの選択 (無くなりました) ※2024年2⽉更新
  207. データベースの作成 データベース・ホームを指定してからのデータベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates

    258 ⽂字セット(デフォルト) AL32UTF8 各国語⽂字セット AL16UTF16 Oracle SID接頭辞 インスタンス番号は、SIDプレフィクスに⾃ 動的に追加され、instance_nameデー タベース・パラメータになります。 指定しない 場合、SIDプレフィクスのデフォルトは db_name になる データベース名を選択する場合は、次のガ イドラインを確認: • 最⼤12⽂字 • 英数字のみを含む • 英字で始める • VMクラスタ内で⼀意 • ASMは予約済みなので不可 ※2022年9⽉更新
  208. データベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates 259

    暗号化:Oracle 管理キーの 使⽤、顧客管理キーの使⽤ から選択出来る
  209. データベースの作成 Use customer-managed keys を選択した場合 データベース Copyright © 2024, Oracle

    and/or its affiliates 260 ※2023年2⽉更新 Advanced → Encryption → Use customer-managed keys を選択する場合 (Vault、Key、Dynamic-Group、 Policy などの設定が事前に必要。後の ページに記載) DBRU 19.13 以降で対応
  210. データベースの作成 Use customer-managed keys を選択した場合 データベース Copyright © 2024, Oracle

    and/or its affiliates 261 ※2023年2⽉更新 作成済みの Vault Key を選択
  211. データベースの作成 Use customer-managed keys を選択した場合 データベース Copyright © 2024, Oracle

    and/or its affiliates 262 ※2023年2⽉更新 Encryption Key: Customer-managed key
  212. データベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates 263

    設定後「データベースの作 成」をクリック タグ・ネームスペース、タグ・ キー、値を設定し、タグを付け る(オプション) +追加タグをクリックし、タグ をさらに追加することができ る
  213. データベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates 264

    実⾏後、 データベース・ホームのステータスが 「更新中」となり、データベースの作成が開始される
  214. データベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates 265

    作業リクエストから実⾏された操作の 内容と各作業の時間を確認できる
  215. データベースの作成 データベース Copyright © 2024, Oracle and/or its affiliates 266

    作業が完了すると、ステータスが「使⽤可能」となり、 データベースの詳細が確認できる
  216. データベースの作成 データベース・ホームを後から選択するデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

    268 VMクラスタを選択し、「リソース」から 「データベース」をクリック Create Database をクリック ※2022年9⽉更新
  217. データベースの作成 データベース・ホームを後から選択するデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

    269 Database version: デフォルト 19c Specify a database home 既存のデータベース・ホームがあれ ば Select an existing Database Home で既存データベース・ホーム が選択される Create a new Database Home で新たに作成も可能(次ページ) ※2022年9⽉更新
  218. データベースの作成 データベース・ホームを後から選択するデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

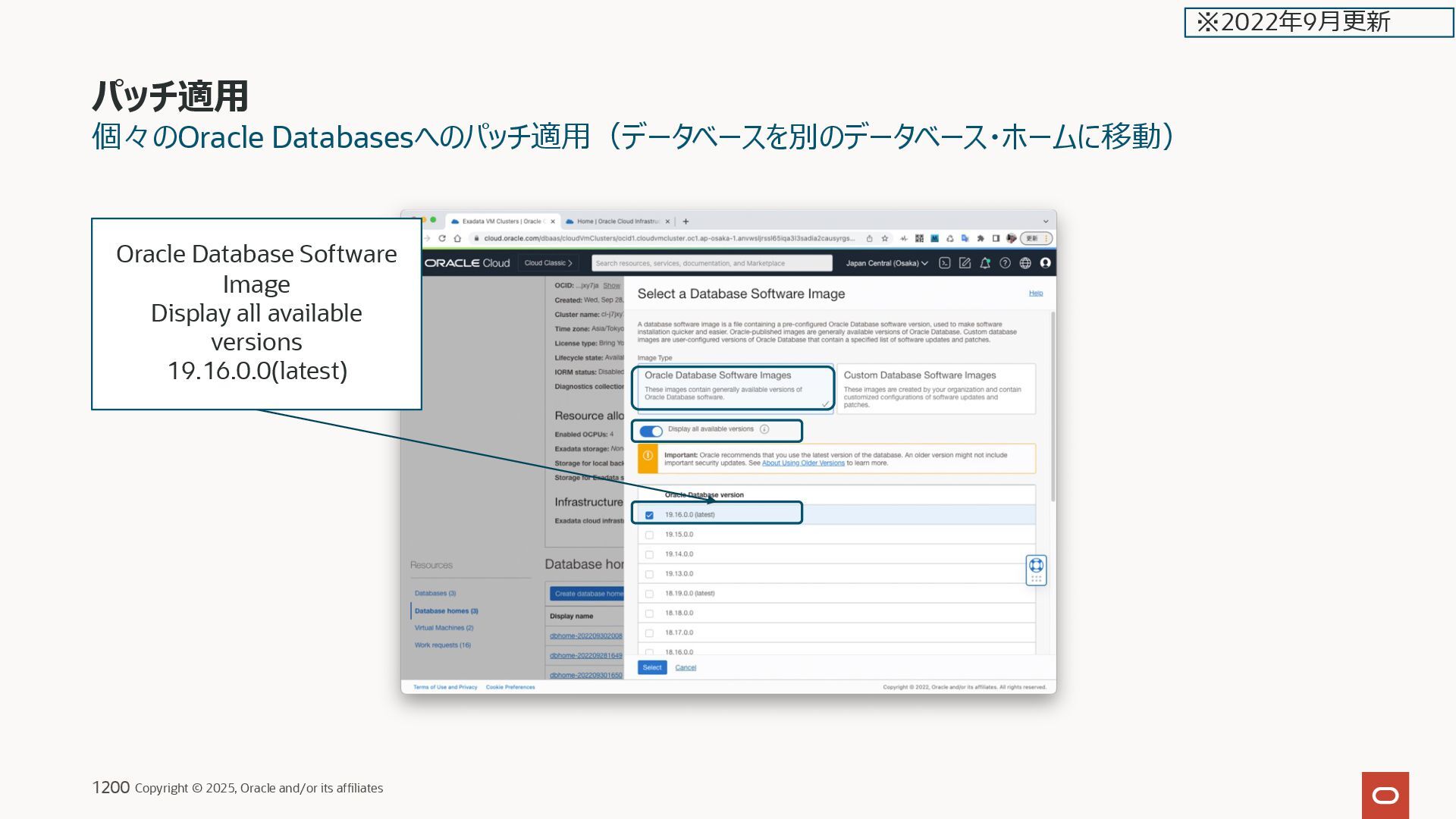

    272 Select a Database Software Image → Oracle Database Software Images → Display all available versions 最新から N-3 の RU が選択可能 古いRUバージョン選択時の注意点 Important: Oracle recommends that you use the latest version of the database. An older version might not include important security updates. See About Using Older Versions to learn more. ※2022年9⽉更新
  219. データベースの作成 データベース・ホームを後から選択するデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

    273 Select a Database Software Image → Custom Database Software Images DSI(Database Software Images) で作成済みのイメージが選 択可能 古いRUバージョンについては、DSIで作 成できてもデータベース作成に失敗する 場合もあるので古いバージョンは選択し ないこと ※2022年9⽉更新
  220. データベースの作成とバージョン データベース Copyright © 2024, Oracle and/or its affiliates 274

    データベースのバージョンで11.2を選択 Create Database時点でワーニングが出る
  221. Copyright © 2024, Oracle and/or its affiliates 279 データベース •

    データベースの作成 • バックアップからのデータベースの作成 • データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 • データベースの移動 • データベースの終了 • データベース作成後のCustomer-Managed Keys への変更 • PDBの管理
  222. データベースの作成 バックアップからのデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

    280 Database Details Ø Resources Ø Backups (右側のアクションアイコン(縦3つの ドット) > Create database ⾃動バックアップからデータベースを作成 している場合、すべてのレベル0の週次 バックアップ、または最新のレベル0のバッ クアップの後に作成されたレベル1の増分 バックアップを選択可能です ※2022年9⽉更新
  223. データベースの作成 バックアップからのデータベースの作成⽅法 PDBの管理 Copyright © 2024, Oracle and/or its affiliates

    281 デフォルトは ALL PDBs が 選択(すべての PDB をリ ストアする場合) Next ※2023年11⽉更新
  224. データベースの作成 バックアップからのデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

    283 Configure your DB system > Select VM Cluster 同⼀AD内の選択可能なVM Clusterが表⽰される(この例 では同じコンパートメント内) When you create a database from a backup, the availability domain is the same as the availability domain that hosts the backup. ※2022年9⽉更新
  225. データベースの作成 バックアップからのデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

    284 Configure Database Home > Select an existing Database Home Ø Select a Database Home “Source database version is 19.15.0.0.0. Only Database Homes with this database version are available for selection.” ※2022年9⽉更新
  226. データベースの作成 バックアップからのデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

    285 Configure Database Home > Select an existing Database Home Ø Select a Database Home 選択可能なDatabase Homeが表⽰される(この例 では19.15以降。19.14以前 のOracle Homeは表⽰され ない) ソース・データベースが存在する 同じデータベース・ホームにバック アップからデータベースを作成す ることは不可能 ※2022年9⽉更新
  227. データベースの作成 バックアップからのデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

    286 Configure Database Home > Select an existing Database Home Ø Create a new Database Home Change database image からRUを変更可能 12.2.0.1以前のデータベースの データベース・リストア操作は、現時 点では許可されない ※2022年9⽉更新
  228. データベースの作成 バックアップからのデータベースの作成⽅法 データベース Copyright © 2024, Oracle and/or its affiliates

    287 Configure database データベース名 パスワード TDEパスワード Create database ※2022年9⽉更新
  229. Copyright © 2024, Oracle and/or its affiliates 290 データベース •

    データベースの作成 • バックアップからのデータベースの作成 • バックアップからのデータベースの作成(Customer-managed key) • データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 • データベースの移動 • データベースの終了 • データベース作成後のCustomer-Managed Keys への変更
  230. バックアップからのデータベースの作成(Customer-managed key) データベース Copyright © 2024, Oracle and/or its affiliates

    294 ※2023年10⽉更新 作成された Full Backup Encryption: Customer-managed keys の場合
  231. バックアップからのデータベースの作成(Customer-managed key) データベース Copyright © 2024, Oracle and/or its affiliates

    296 ※2023年10⽉更新 Create Database from Backup Configure your VM Cluster Select VM cluster in コ ンパートメント名: 別のVMに作成することも可 能(Customer- managed key の場合、 利⽤している key が⾒える VMへリストア可能)
  232. バックアップからのデータベースの作成(Customer-managed key) データベース Copyright © 2024, Oracle and/or its affiliates

    298 ※2023年10⽉更新 最初は Oracle-managed keys でバックアップから作成する︖
  233. バックアップからのデータベースの作成(Customer-managed key) データベース Copyright © 2024, Oracle and/or its affiliates

    299 ※2023年10⽉更新 少し待っていると Customer-managed keys に変更される 作成したデータベースもバックアップ 元と同じ Encryption Key OCID を利⽤している
  234. バックアップからのデータベースの作成(Customer-managed key) データベース Copyright © 2024, Oracle and/or its affiliates

    300 ※2023年10⽉更新 リストア後、バックアップ元と別の key で管理したい場合、 バックアップからのデータベース作成 後、 Rotate Encryption Key をすると、 Key Versions が作成されて、別の Key で利⽤で きる(Master Encryption Key は変わらないので、画⾯上の Encryption Key OCID は変わら ない)
  235. バックアップからのデータベースの作成(Customer-managed key) データベース Copyright © 2024, Oracle and/or its affiliates

    301 ※2023年10⽉更新 Rotate Encryption Key 実施時 の Rotate Database KMS Key の Work Request の中⾝
  236. バックアップからのデータベースの作成(Customer-managed key) データベース Copyright © 2024, Oracle and/or its affiliates

    302 ※2023年10⽉更新 Master Encryption Key の Versions から Rotate された keyが確認で きる
  237. Copyright © 2024, Oracle and/or its affiliates 303 データベース •

    データベースの作成 • バックアップからのデータベースの作成 • データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 • データベースの移動 • データベースの終了 • データベース作成後のCustomer-Managed Keys への変更 • PDBの管理
  238. データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 データベース Copyright ©

    2024, Oracle and/or its affiliates 305 Update administrator password 新パスワードの⼊⼒ ※2023年10⽉更新
  239. データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 データベース Copyright ©

    2024, Oracle and/or its affiliates 307 Data Guard Association 構成済みの場合、 Standby側も Updating に なる ※2023年10⽉更新
  240. データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 新パスワードでの接続確認 [oracle@exap-yf9hf1 ~]$

    sqlplus sys/WE2come2##@exap-yf9hf-scan.sub04210756190.exavcn.oraclevcn.com:1521/DB0608TM_3ws_kix.sub04210756190.exavcn.oraclevcn.com as sysdba SQL*Plus: Release 19.0.0.0.0 - Production on Tue Oct 17 11:14:05 2023 Version 19.18.0.0.0 Copyright (c) 1982, 2022, Oracle. All rights reserved. Connected to: Oracle Database 19c EE Extreme Perf Release 19.0.0.0.0 - Production Version 19.18.0.0.0 SQL> 旧パスワードでの接続失敗確認 [oracle@exap-yf9hf1 ~]$ sqlplus sys/WE1come1##@exap-yf9hf-scan.sub04210756190.exavcn.oraclevcn.com:1521/DB0608TM_3ws_kix.sub04210756190.exavcn.oraclevcn.com as sysdba SQL*Plus: Release 19.0.0.0.0 - Production on Tue Oct 17 11:13:53 2023 Version 19.18.0.0.0 Copyright (c) 1982, 2022, Oracle. All rights reserved. ERROR: ORA-01017: invalid username/password; logon denied Enter user-name: ^C [oracle@exap-yf9hf1 ~]$ データベース Copyright © 2024, Oracle and/or its affiliates 309 ※2023年10⽉更新
  241. データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 データベース Copyright ©

    2024, Oracle and/or its affiliates 310 Data Guard 構成の場 合、パスワード変更後に Switchover してみる SYS の新パスワードで Switchover ※2023年10⽉更新
  242. データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 Switchover 後も新パスワードでの接続を確認 [oracle@wasa-ycfpo1

    ~]$ sqlplus sys/WE2come2##@wasa-ycfpo-scan.sub04210756190.exavcn.oraclevcn.com:1521/DB0608TM_gbx_kix.sub04210756190.exavcn.oraclevcn.com as sysdba SQL*Plus: Release 19.0.0.0.0 - Production on Tue Oct 17 03:16:30 2023 Version 19.18.0.0.0 Copyright (c) 1982, 2022, Oracle. All rights reserved. Connected to: Oracle Database 19c EE Extreme Perf Release 19.0.0.0.0 - Production Version 19.18.0.0.0 SQL> exit Disconnected from Oracle Database 19c EE Extreme Perf Release 19.0.0.0.0 - Production Version 19.18.0.0.0 [oracle@wasa-ycfpo1 ~]$ sqlplus sys/WE1come1##@wasa-ycfpo-scan.sub04210756190.exavcn.oraclevcn.com:1521/DB0608TM_gbx_kix.sub04210756190.exavcn.oraclevcn.com as sysdba SQL*Plus: Release 19.0.0.0.0 - Production on Tue Oct 17 03:16:51 2023 Version 19.18.0.0.0 Copyright (c) 1982, 2022, Oracle. All rights reserved. ERROR: ORA-01017: invalid username/password; logon denied Enter user-name: ERROR: ORA-01017: invalid username/password; logon denied データベース Copyright © 2024, Oracle and/or its affiliates 312 ※2023年10⽉更新
  243. データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 データベース Copyright ©

    2024, Oracle and/or its affiliates 313 Update TDE wallet password TDEの 旧パスワードと 新パスワード ※2023年10⽉更新
  244. データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 DB の alert.log

    [root@wasa-ycfpo1 ~]# tail -f /u02/app/oracle/diag/rdbms/db0608tm_gbx_kix/DB0608TM_gbx1/trace/alert_DB0608TM_gbx1.log 2023-10-17T06:00:07.000180+00:00 KZTDE: Attempting TDE operation in PDB#=1: ADMINISTER KEY MANAGEMENT ALTER KEYSTORE PASSWORD FORCE KEYSTORE identified by * SET * WITH BACKUP データベース Copyright © 2024, Oracle and/or its affiliates 315 ※2023年10⽉更新
  245. Copyright © 2024, Oracle and/or its affiliates 316 データベース •

    データベースの作成 • バックアップからのデータベースの作成 • データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 • データベースの移動 • データベースの終了 • データベース作成後のCustomer-Managed Keys への変更 • PDBの管理

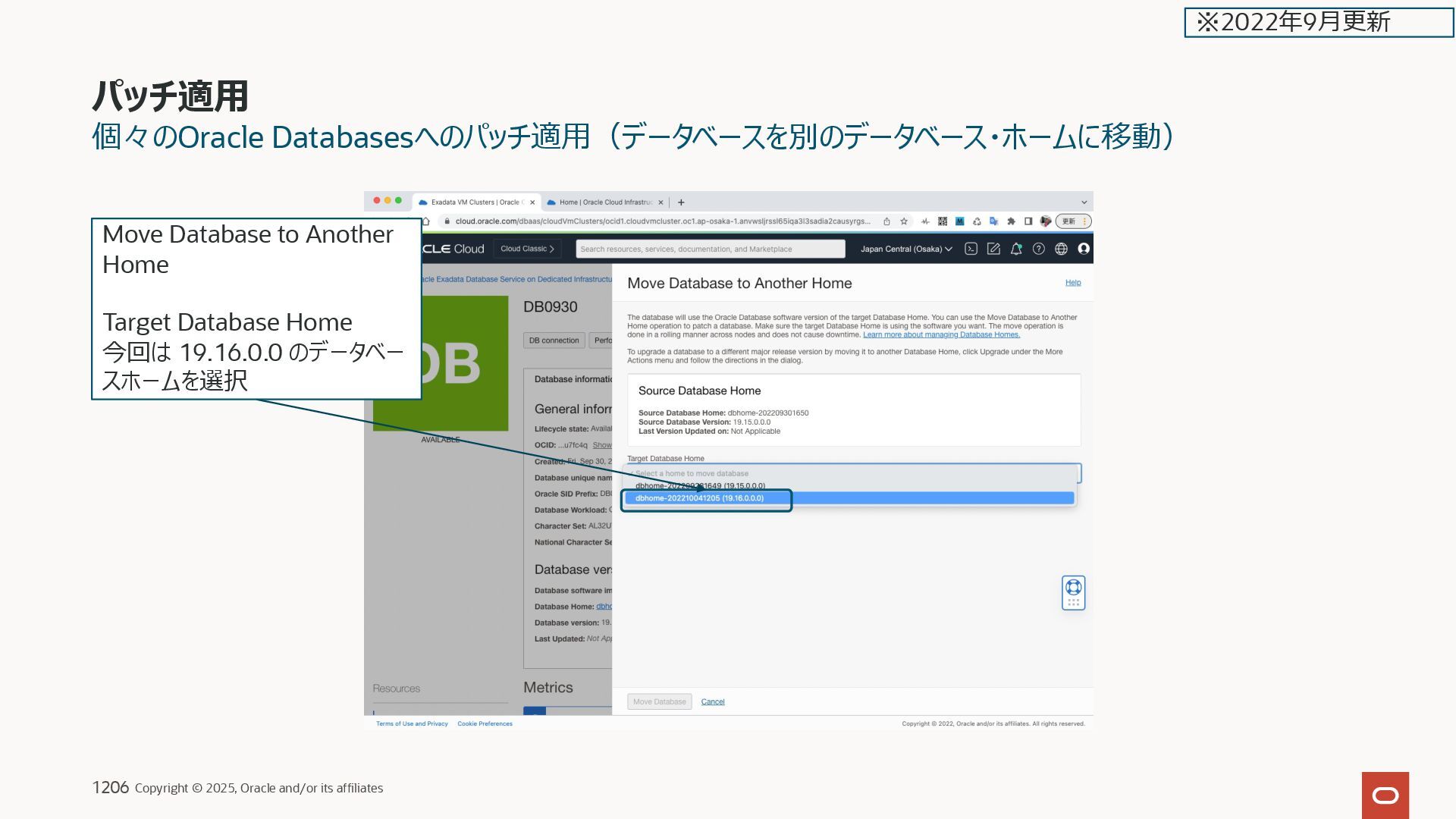

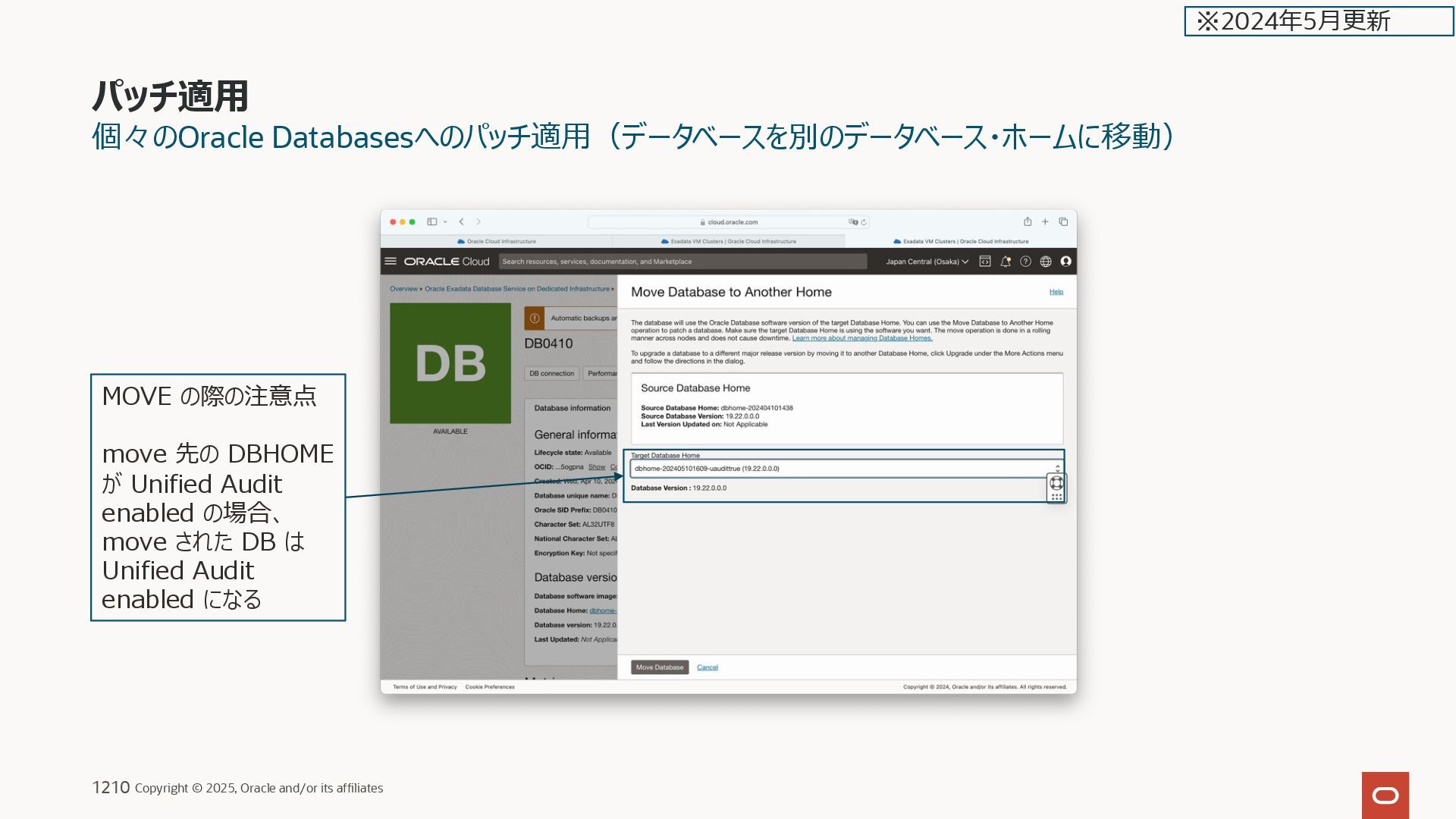

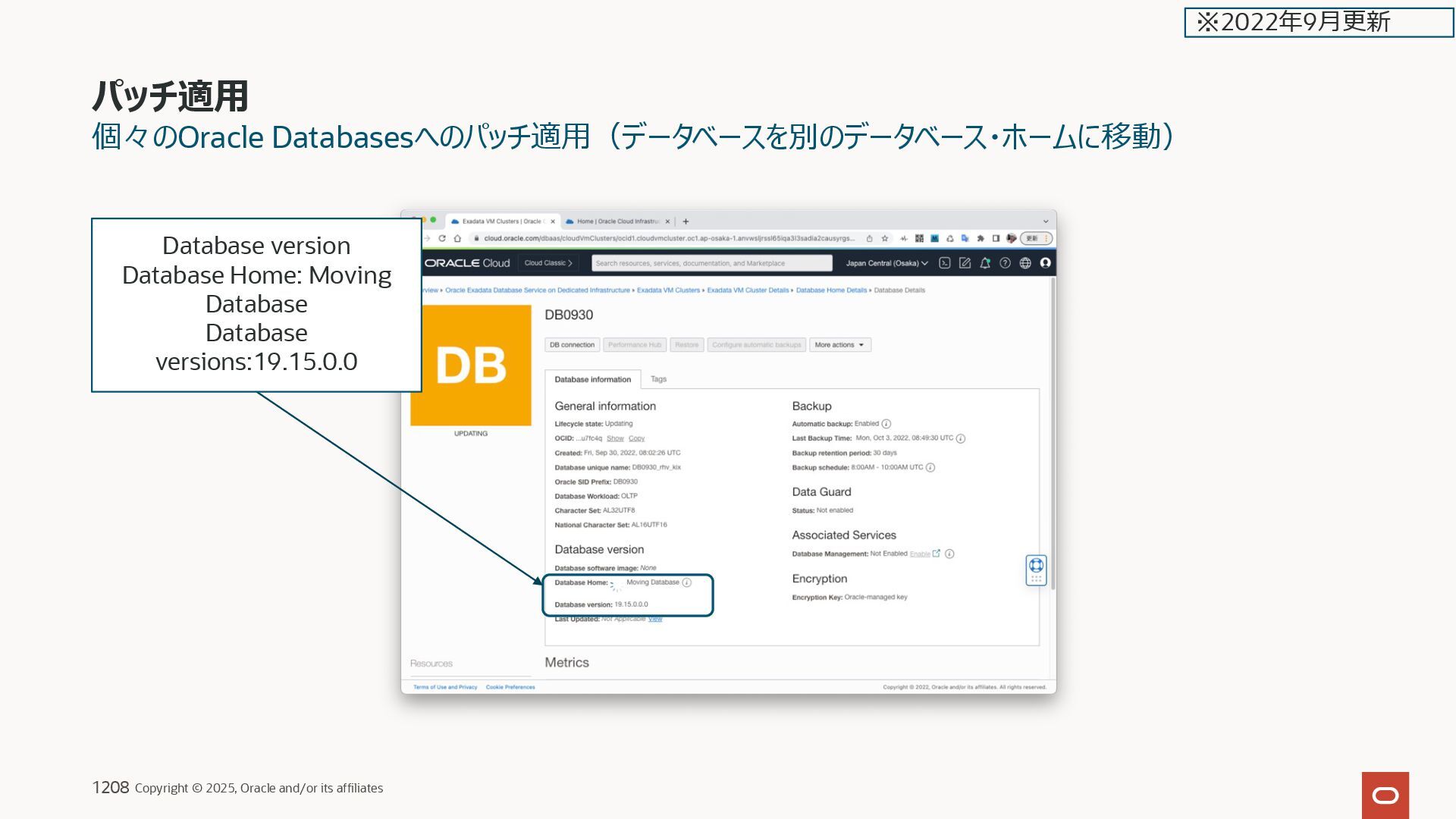

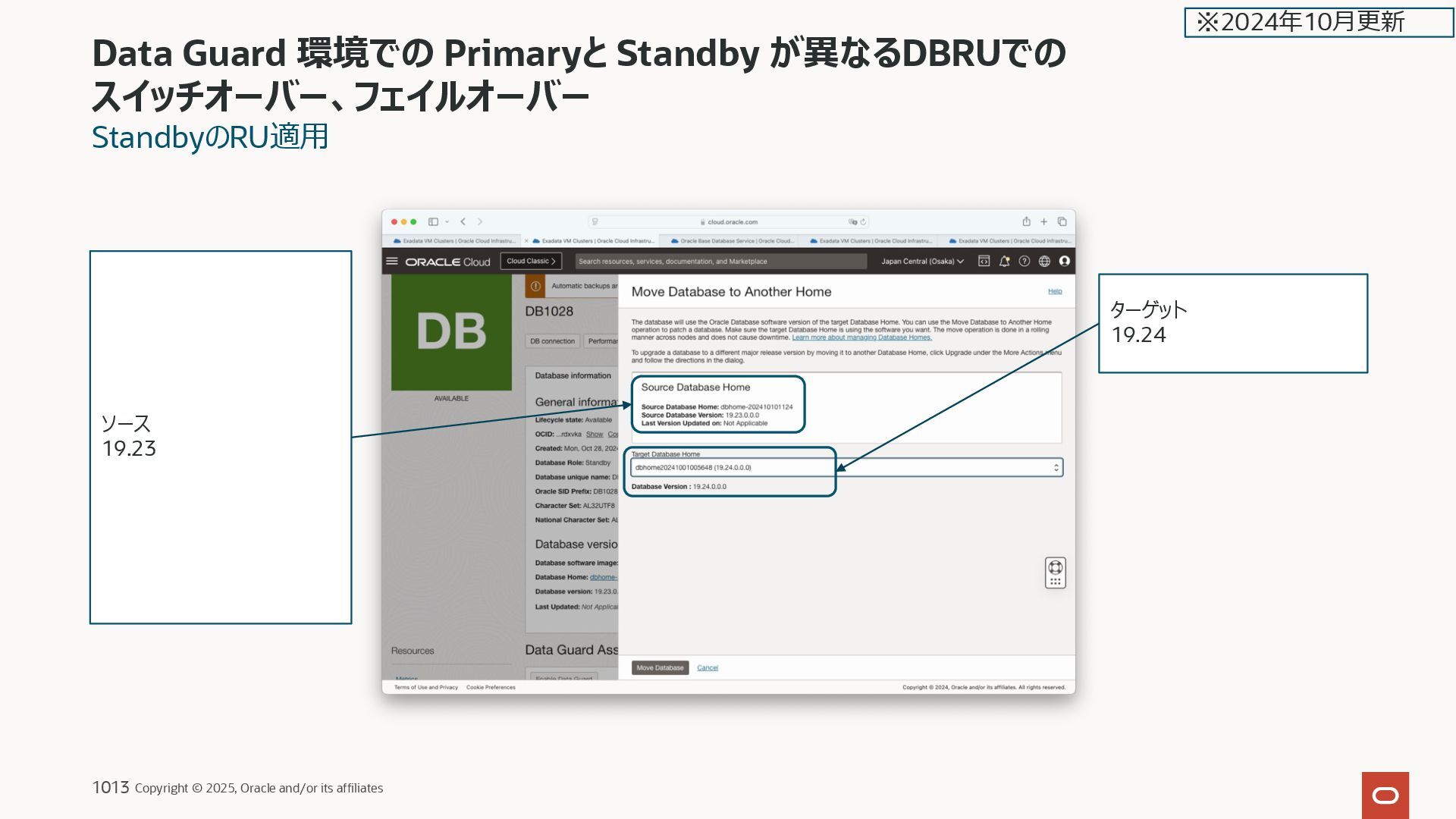

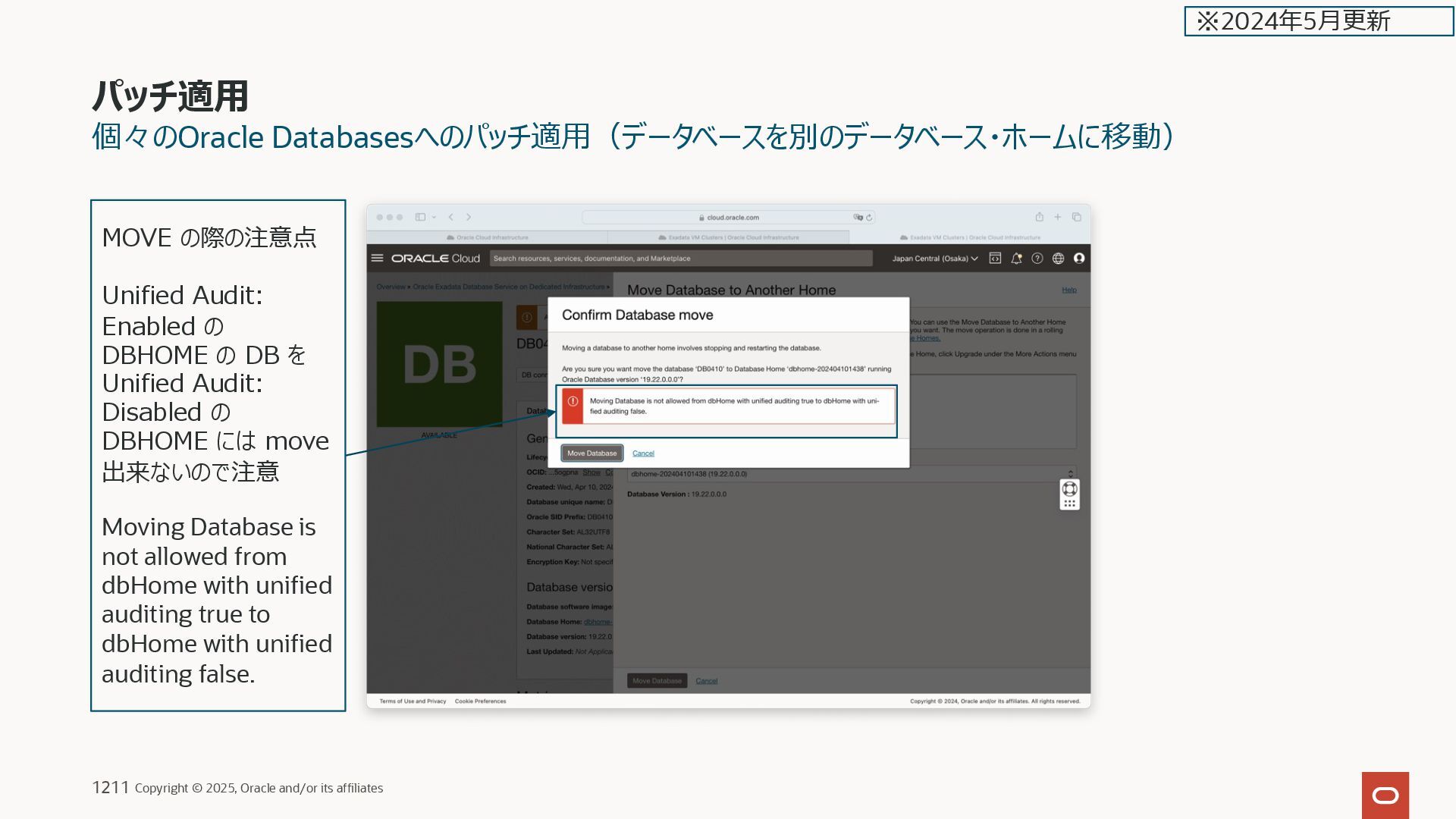

  246. データベースの移動 データベース Copyright © 2024, Oracle and/or its affiliates 317

    他のアクションの「別のホームに移動」 をクリック
  247. データベースの移動 データベース Copyright © 2024, Oracle and/or its affiliates 318

    ソース・データベース・ホーム: 現在のデータベース・ホームを確認 ターゲット・データベース・ホーム: データベースを移動する先のデータベース・ ホームを選択
  248. データベースの移動 データベース Copyright © 2024, Oracle and/or its affiliates 319

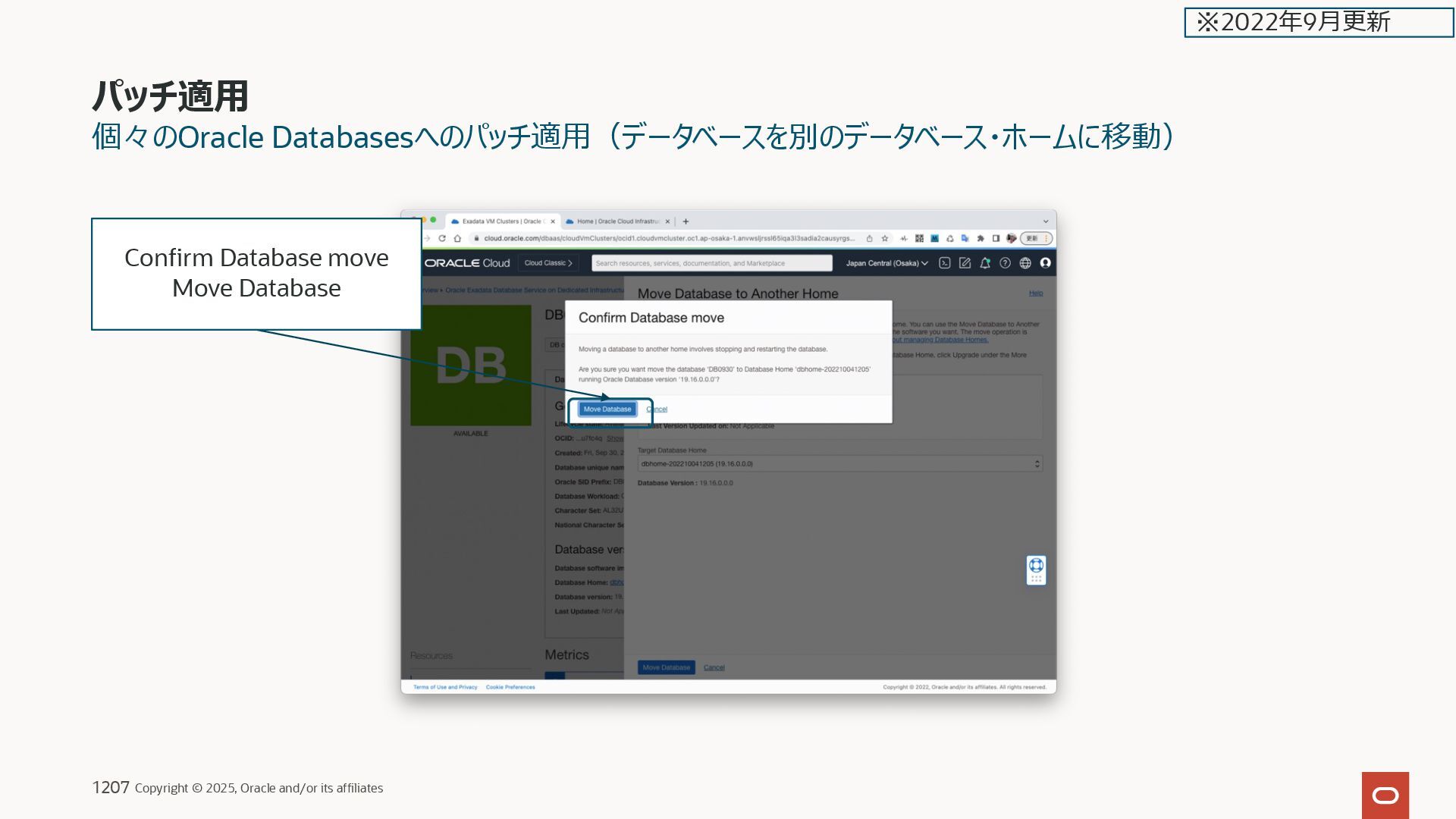

    データベース移動の確認: ポップアップした確認画⾯で「データベースの 移動」をクリック ターゲット・データベース・ホームを選択し、 「データベースの移動」をクリック
  249. データベースの移動 データベース Copyright © 2024, Oracle and/or its affiliates 320

    移動中はデータベースのス テータスが”更新中”となる
  250. データベースの移動 データベース Copyright © 2024, Oracle and/or its affiliates 321

    VMクラスタの詳細画⾯から 移⾏前と移⾏先のデータ ベース・ホームが更新中であ ることが確認できる
  251. データベースの移動 データベース Copyright © 2024, Oracle and/or its affiliates 322

    移⾏が完了するとデータベースのス テータスは”使⽤可能”となり、データ ベース・ホーム、データベース・バージョ ンの移⾏が確認できる
  252. Copyright © 2024, Oracle and/or its affiliates 323 データベース •

    データベースの作成 • バックアップからのデータベースの作成 • データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 • データベースの移動 • データベースの終了 • データベース作成後のCustomer-Managed Keys への変更 • PDBの管理
  253. データベースの終了 データベース Copyright © 2024, Oracle and/or its affiliates 324

    データベースを削除するには、 「終了」をクリック ポップアップした画⾯でデータベース名を ⼊⼒し「データベースの終了」をクリック
  254. データベースの終了 データベース Copyright © 2024, Oracle and/or its affiliates 325

    データベース終了中はデータベースのステータスが ”終了中”となり、データベース・ホームは”更新中”となる
  255. データベースの終了 データベース Copyright © 2024, Oracle and/or its affiliates 326

    作業リクエストを確認すると、「Delete Database」作業のタイムスタンプや作 業内容が確認できる
  256. データベースの終了 データベース Copyright © 2024, Oracle and/or its affiliates 327

    作業リクエストが完了するとデータベース のステータスは”終了済”となる
  257. Copyright © 2024, Oracle and/or its affiliates 328 データベース •

    データベースの作成 • バックアップからのデータベースの作成 • データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 • データベースの移動 • データベースの終了 • データベース作成後のCustomer-Managed Keys への変更 • PDBの管理
  258. • オラクル管理キー(Oracle-Managed Keys) • データベース作成時のデフォルト • 顧客管理キー(Customer-Managed key)に変更が可能 • 顧客管理キー(Customer-Managed

    key) • DBRU 19.13 以降で対応 • ⼈事異動のような場合にキーローテーションを⾏うことでのアクセス制限を可能 • ⼀元的な安全な鍵管理 • ⼀度顧客管理キーにしたら、オラクル管理キー(Oracle-Managed Keys)には戻れない • OCI Vault サービスを利⽤ データベース作成後のCustomer-Managed Keys への変更 データベース Copyright © 2024, Oracle and/or its affiliates 329 ※2023年11⽉更新
  259. • 顧客管理キー(Customer-Managed key) • 前提条件 • OCI Vault, Key を作成

    • 動的グループ(Dynamic Groups) にPolicy 設定が必要 • allow dynamic-group dynamic_group_name to manage keys in tenancy • allow dynamic-group dynamic_group_name to read vaults in tenancy • 制限 • Data Guard Association 環境で利⽤する場合、Primary、Standby が同じRealms(OC1など)であることが必要 • リージョン間のData Guard Association 環境で利⽤する場合、 Virtual Private Vault 構成が必要(⾼価なので注意) • リージョン内 Data Guard では通常の Vault / Key で利⽤可能 • 要件 • 以下の rpm が下記のバージョン以降になっていること(現在は dbaastools と⼀緒に更新されるので、確認は不要なはず) • kmstdecli • kmstdecli-0.3.467-1.noarch 以降 • libkmstdepkcs11_1.286 以降 • ibkmstdepkcs11_1.286-1.286-1-Linux データベース作成後のCustomer-Managed Keys への変更 データベース Copyright © 2024, Oracle and/or its affiliates 330 ※2023年10⽉更新
  260. データベース作成後のCustomer-Managed Keys への変更 変更前(Oracle-managed Keys) SQL> select * from v$encryption_wallet;

    WRL_TYPE WRL_PARAMETER STATUS WALLET_TYPE WALLET_ORDER KEYSTORE_MODE FULLY_BACKED_UP CON_ID ___________ _____________________________________________________ _________ ______________ _______________ ________________ __________________ _________ FILE /var/opt/oracle/dbaas_acfs/DB1003/wallet_root/tde/ OPEN AUTOLOGIN SINGLE NONE NO 1 FILE OPEN AUTOLOGIN SINGLE UNITED NO 2 FILE OPEN AUTOLOGIN SINGLE UNITED NO 3 WALLET_ORDER : SINGLE ウオレットが一つしか無いとき SQL> select * from V$ENCRYPTION_KEYS; KEY_ID TAG CREATION_TIME ACTIVATION_TIME CREATOR CREATOR_ID USER USER_ID KEY_USE KEYSTORE_TYPE ORIGIN BACKED_UP CREATOR_DBNAME CREATOR_DBID CREATOR_INSTANCE_NAME CREATOR_INSTANCE_NUMBER CREATOR_INSTANCE_SERIAL CREATOR_PDBNAME CREATOR_PDBID CREATOR_PDBUID CREATOR_PDBGUID ACTIVATING_DBNAME ACTIVATING_DBID ACTIVATING_INSTANCE_NAME ACTIVATING_INSTANCE_NUMBER ACTIVATING_INSTANCE_SERIAL ACTIVATING_PDBNAME ACTIVATING_PDBID ACTIVATING_PDBUID ACTIVATING_PDBGUID CON_ID _______________________________________________________ ______ _________________________________________ _________________________________________ __________ _____________ _______ __________ _____________ ____________________ _________ ____________ _________________ _______________ ________________________ __________________________ __________________________ __________________ ________________ _________________ ___________________________________ ____________________ __________________ ___________________________ _____________________________ _____________________________ _____________________ ___________________ ____________________ ___________________________________ _________ AUj60EklnE/Av1sTltG1kcoAAAAAAAAAAAAAAAAAAAAAAAAAAAAA 02-OCT-23 05.58.06.870087000 PM -07:00 02-OCT-23 05.58.06.870090000 PM -07:00 SYS 0 SYS 0 TDE IN PDB SOFTWARE KEYSTORE LOCAL YES DB1003_hr2_kix 4035932263 DB10031 1 4294967295 CDB$ROOT 1 1 00ACB335DD6D77DDE0638A534664DA40 DB1003_hr2_kix 4035932263 DB10031 1 4294967295 CDB$ROOT 1 1 00ACB335DD6D77DDE0638A534664DA40 1 AQyBUQs3xE8FvxLJZoyIVmUAAAAAAAAAAAAAAAAAAAAAAAAAAAAA 02-OCT-23 06.04.19.012064000 PM -07:00 02-OCT-23 06.04.19.012067000 PM -07:00 SYS 0 SYS 0 TDE IN PDB SOFTWARE KEYSTORE LOCAL NO DB1003_hr2_kix 4035932263 DB10031 1 2 PDB1 3 2799804159 06C676F873D2B13CE063F700000A61AA DB1003_hr2_kix 4035932263 DB10031 1 2 PDB1 3 2799804159 06C676F873D2B13CE063F700000A61AA 3 SQL> データベース Copyright © 2024, Oracle and/or its affiliates 331 ※2023年10⽉更新
  261. データベース作成後のCustomer-Managed Keys への変更 rpm バージョン確認 [root@vm01wasa-wahon1 ~]# rpm -qa |

    grep kms libkmstdepkcs11_1.286-1.286-1.x86_64 kmstdecli-0.3.527-1.noarch [root@vm01wasa-wahon1 ~]# which kms-tde-cli /bin/kms-tde-cli [root@vm01wasa-wahon1 ~]# rpm -qf /bin/kms-tde-cli kmstdecli-0.3.527-1.noarch [root@vm01wasa-wahon1 ~]# rpm -qi kmstdecli Name : kmstdecli Version : 0.3.527 Release : 1 Architecture: noarch Install Date: Mon 27 Feb 2023 04:19:05 AM UTC Group : Applications/Databases Size : 24586826 License : Copyright (c) 2019 Oracle and/or its affiliates, All rights reserved. Signature : RSA/SHA256, Mon 10 Oct 2022 10:14:34 PM UTC, Key ID 72f97b74ec551f03 Source RPM : kmstdecli-0.3.527-1.src.rpm Build Date : Mon 10 Oct 2022 10:14:13 PM UTC Build Host : agent-1-4-ad1-4vcpu-202911.tca1.us-phoenix-1.oraclevcn.com Relocations : /opt/oracle Packager : OCI KMS Summary : CLI to configure KMS driver for Oracle DB TDE Description : [root@vm01wasa-wahon1 ~]# データベース Copyright © 2024, Oracle and/or its affiliates 332 ※2023年10⽉更新
  262. データベース作成後のCustomer-Managed Keys への変更 rpm バージョン確認 [root@vm01wasa-wahon1 ~]# rpm -qi libkmstdepkcs11_1.286-1.286-1.x86_64

    Name : libkmstdepkcs11_1.286 Version : 1.286 Release : 1 Architecture: x86_64 Install Date: Mon 27 Feb 2023 04:21:42 AM UTC Group : unknown Size : 27376657 License : unknown Signature : RSA/SHA256, Wed 27 Apr 2022 11:02:38 AM UTC, Key ID 72f97b74ec551f03 Source RPM : libkmstdepkcs11_1.286-1.286-1.src.rpm Build Date : Wed 27 Apr 2022 10:25:45 AM UTC Build Host : d6577d796e5a Relocations : /opt/oracle Vendor : com.oracle.oci.kms Summary : Oracle OCI KMS based DB TDE compatible PKCS#11-like driver Description : DESCRIPTION =========== This is an installer created using CPack (https://cmake.org). No additional installation instructions provided. [root@vm01wasa-wahon1 ~]# データベース Copyright © 2024, Oracle and/or its affiliates 333 ※2023年10⽉更新
  263. データベース作成後のCustomer-Managed Keys への変更 walletファイルの確認 [oracle@wasa-jnv5p1 ~]$ cat /u02/app/oracle/product/19.0.0.0/dbhome_1/network/admin/sqlnet.ora HTTPS_SSL_VERSION=1.2 SQLNET.CRYPTO_CHECKSUM_CLIENT=ACCEPTED

    SQLNET.CRYPTO_CHECKSUM_SERVER=ACCEPTED SQLNET.CRYPTO_CHECKSUM_TYPES_CLIENT=(SHA256,SHA384,SHA512,SHA1) SQLNET.CRYPTO_CHECKSUM_TYPES_SERVER=(SHA256,SHA384,SHA512) SQLNET.ENCRYPTION_CLIENT=REQUESTED SQLNET.ENCRYPTION_SERVER=REQUESTED SQLNET.ENCRYPTION_TYPES_CLIENT=(AES256,AES192,AES128) SQLNET.ENCRYPTION_TYPES_SERVER=(AES256,AES192,AES128) SQLNET.EXPIRE_TIME=10 SQLNET.IGNORE_ANO_ENCRYPTION_FOR_TCPS=TRUE SQLNET.WALLET_OVERRIDE=FALSE SSL_CIPHER_SUITES=(SSL_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256,SSL_ECDHE_ECDSA_WITH_AES_256_GCM_SHA384,SSL_ECDHE_RSA_WITH_AES_128_GCM_SHA256,SSL_ECDHE_RSA_WITH_AES_ 256_GCM_SHA384) SSL_CLIENT_AUTHENTICATION=FALSE SSL_VERSION=1.2 WALLET_LOCATION= (SOURCE= (METHOD=FILE) (METHOD_DATA=(DIRECTORY=/var/opt/oracle/dbaas_acfs/grid/tcps_wallets))) ENCRYPTION_WALLET_LOCATION= (SOURCE= (METHOD=FILE) (METHOD_DATA=(DIRECTORY=/var/opt/oracle/dbaas_acfs/DB0925/wallet_root/tde))) [oracle@wasa-jnv5p1 ~]$ データベース Copyright © 2024, Oracle and/or its affiliates 334 ※2023年10⽉更新
  264. データベース作成後のCustomer-Managed Keys への変更 walletファイルの確認 [root@exap-yf9hf1 ~]# ls -alrt /var/opt/oracle/dbaas_acfs/CDB(DB名)/wallet_root/tde/ total

    136 -rw------- 1 oracle oinstall 2555 May 18 19:20 ewallet_2023051810204696.p12 -rw------- 1 oracle oinstall 3995 May 18 19:27 ewallet_2023051810272637.p12 -rw------- 1 oracle oinstall 5467 May 18 19:27 ewallet.p12 -rw------- 1 oracle oinstall 5512 May 18 19:27 cwallet.sso -rw------- 1 oracle oinstall 0 May 18 19:31 ewallet.p12.lck -rw------- 1 oracle oinstall 0 May 18 19:31 cwallet.sso.lck drwxr-x--- 2 oracle oinstall 20480 May 18 19:31 . drwxr-x--- 5 oracle oinstall 20480 Jul 10 10:04 .. [root@exap-yf9hf1 ~]# データベース Copyright © 2024, Oracle and/or its affiliates 335 ※2023年10⽉更新
  265. データベース作成後のCustomer-Managed Keys への変更 Vaultの作成 データベース Copyright © 2024, Oracle and/or

    its affiliates 337 ※2023年2⽉更新 Compartment Name リージョン間Data Guard で の Vault 利⽤時は Make it a virtual private vault を選択(⾮常に⾼価) (リージョン間での Vault の レプリケートが可能になる)
  266. データベース作成後のCustomer-Managed Keys への変更 Vaultの作成 データベース Copyright © 2024, Oracle and/or

    its affiliates 338 ※2023年10⽉更新 Vaultが作成された Create Key Master Encryption Key の作成
  267. データベース作成後のCustomer-Managed Keys への変更 Master Encryption Keyの作成 データベース Copyright © 2024,

    Oracle and/or its affiliates 339 ※2023年2⽉更新 Protection Mode: HSM Key Shape Algorithm: AES Key Shape Length: 256 bit
  268. データベース作成後のCustomer-Managed Keys への変更 Master Encryption Keyの作成 データベース Copyright © 2024,

    Oracle and/or its affiliates 340 ※2023年10⽉更新 作成された Master Encryption Key Algorithm: AES Length: 256 bit Protection Mode: HSM Versions(後で説明)
  269. データベース作成後のCustomer-Managed Keys への変更 Dynamic Group の作成(orasejapan 環境ではDynamic Group 作成権限が無いので失敗する) データベース

    Copyright © 2024, Oracle and/or its affiliates 341 ※2023年2⽉更新 Identity > Dynamic Groups > Create Dynamic Group Matching Rules Match any rules defined below Rule1 Any { resource.id = ‘ocid1.cloudvmcluster.oc1.ap-osaka- 1.anvwsljrssl65iqaxsapq2exkjjm4ldou gy5sooyqyoelz4viffo7xxxxxxxxx’ }
  270. データベース作成後のCustomer-Managed Keys への変更 orasejapan では事前作成済みのプロジェクトコンパートメント⽤ Dynamic Group を利⽤ データベース Copyright

    © 2024, Oracle and/or its affiliates 342 ※2023年2⽉更新 exadatacloud コンパートメント⽤ Dynamic Group project- exadatacloud_dynamic_group
  271. データベース作成後のCustomer-Managed Keys への変更 Policy の作成 データベース Copyright © 2024, Oracle

    and/or its affiliates 343 ※2023年2⽉更新 Identity Ø Policies Ø > Create Policy
  272. データベース作成後のCustomer-Managed Keys への変更 Policy の作成 データベース Copyright © 2024, Oracle

    and/or its affiliates 344 ※2023年10⽉更新 Identity > Policies > Create Policy Show manual editor を選択 私の場合、Tenancy へのpolicy 設定権限 は無いので、 in compartment コンパートメント名 でコンパートメントへの Policy を設定 Allow dynamic-group project- exadatacloud_dynamic_group to read vaults in compartment exadatacloud Allow dynamic-group project- exadatacloud_dynamic_group to manage keys in compartment exadatacloud
  273. データベース作成後のCustomer-Managed Keys への変更 データベース Copyright © 2024, Oracle and/or its

    affiliates 345 ※2023年2⽉更新 作成された Policy ここまで出来て初めて Vault/Key を利⽤する 前提条件がそろう
  274. データベース作成後のCustomer-Managed Keys への変更 データベース Copyright © 2024, Oracle and/or its

    affiliates 346 ※2023年10⽉更新 Administrator Encryption Key Encryption Key: Oracle Managed Key
  275. データベース作成後のCustomer-Managed Keys への変更 データベース Copyright © 2024, Oracle and/or its

    affiliates 347 ※2023年10⽉更新 Administer Encryption Key Change Key Management Type Configure key management デフォルト Use Oracle-managed keys
  276. データベース作成後のCustomer-Managed Keys への変更 データベース Copyright © 2024, Oracle and/or its

    affiliates 348 ※2023年10⽉更新 Administer Encryption Key Configure key management Use customer-managed keys を選択(⼀度変更すると Oracle-managed keys に戻れ ないので注意) Vault in コンパートメント名: 作成したVaultを選択 Master encryption key in コ ンパートメント: 作成したキーを選択 Choose the key version If you do not choose a version, the latest version of the key is used. ⾮選択(デフォルト)だと Master Encryption Keys の最新の Versions を選択
  277. データベース作成後のCustomer-Managed Keys への変更 完了 データベース Copyright © 2024, Oracle and/or

    its affiliates 350 ※2023年10⽉更新 Encryption Key: Oracle Managed key から、 Customer-managed key に変わったことを確認 Encryption Key OCID: 選択した Master Encryption key の OCID が表⽰ Work requests: 13分くらい
  278. データベース作成後のCustomer-Managed Keys への変更 完了確認 DB の alert.log への出力 ADMINISTER KEY

    MANAGEMENT コマンドが実行されているのが分かる 2023-10-13T08:49:13.540238+00:00 KZTDE: Attempting TDE operation in PDB#=1: ADMINISTER KEY MANAGEMENT add secret * for client 'HSM_PASSWORD' force keystore identified by * WITH BACKUP 2023-10-13T08:49:14.725058+00:00 ALTER SYSTEM SET tde_configuration='KEYSTORE_CONFIGURATION=OKV|FILE' SCOPE=BOTH; 2023-10-13T08:49:15.136787+00:00 KZTDE: Attempting TDE operation in PDB#=1: ADMINISTER KEY MANAGEMENT set encryption key identified by * migrate using * WITH BACKUP 2023-10-13T08:50:32.690563+00:00 PDB1(3):Logfile switch for new master key complete データベース Copyright © 2024, Oracle and/or its affiliates 351 ※2023年10⽉更新
  279. データベース作成後のCustomer-Managed Keys への変更 完了確認 SQL> select * from v$encryption_wallet; WRL_TYPE

    WRL_PARAMETER STATUS WALLET_TYPE WALLET_ORDER KEYSTORE_MODE FULLY_BACKED_UP CON_ID ___________ _____________________________________________________ _________ ______________ _______________ ________________ __________________ _________ FILE /var/opt/oracle/dbaas_acfs/DB1003/wallet_root/tde/ OPEN AUTOLOGIN SECONDARY NONE YES 1 OKV OPEN OKV PRIMARY NONE UNDEFINED 1 FILE OPEN AUTOLOGIN SINGLE UNITED YES 2 OKV OPEN OKV SINGLE UNITED UNDEFINED 2 FILE OPEN AUTOLOGIN SECONDARY UNITED YES 3 OKV OPEN OKV PRIMARY UNITED UNDEFINED 3 6 rows selected. WALLET_TYPE = OKV の 複数 WALLET が出来ると WALLET_ORDER は SINGLE から PRIMARY/SECONDARY へ PDB は UNITED で統合モード データベース Copyright © 2024, Oracle and/or its affiliates 352 ※2023年10⽉更新
  280. データベース作成後のCustomer-Managed Keys への変更 完了確認 SQL> select key_id, creation_time, activation_time, tag,

    CREATOR_PDBNAME from V$ENCRYPTION_KEYS; KEY_ID CREATION_TIME ACTIVATION_TIME TAG CREATOR_PDBNAME _____________________________________ _________________________________________ _________________________________________ ______ __________________ 06D01D227EB7904F0ABFECB48134ECA868 01-MAR-23 03.07.41.643459000 AM UTC 01-MAR-23 03.07.41.643461000 AM UTC CDB$ROOT 067529E050AA504FAABF3E492DC3978C8B 13-OCT-23 08.49.15.240871000 AM UTC 13-OCT-23 08.49.15.240874000 AM UTC CDB$ROOT 0619DBBB6314004F7DBF1AF8F8833E601D 13-OCT-23 01.49.54.251002000 AM -07:00 13-OCT-23 01.49.54.251005000 AM -07:00 PDB1 06C05EF65FD4314F62BF0D20C74FD94BC6 01-MAR-23 10.15.08.923154000 AM UTC 01-MAR-23 10.15.08.923158000 AM UTC CDB$ROOT 06BCE1759036554FEBBF8192D15DB69796 01-MAR-23 03.08.33.300183000 AM GMT 01-MAR-23 03.08.33.300185000 AM GMT PDB1 SQL> 赤字2行が今回のDB の KEY_ID(CDB と PDB1) 残りの3行はタイムスタンプから分かるとおり、3月にテストしたときのデータベースの Encryption KEY の情報が残ってしまっている データベース Copyright © 2024, Oracle and/or its affiliates 353 ※2023年10⽉更新
  281. データベース作成後のCustomer-Managed Keys への変更 完了確認 CDB, TDB のそれぞれの表領域がそれぞれの KEY_ID で暗号化されているのが分かる SQL>

    select e.ts#, d.name, e.encryptionalg, e.encryptedts, e.encryptedkey, e.masterkeyid, e.key_version, e.status, e.con_id from V$ENCRYPTED_TABLESPACES e, v$datafile d where e.ts#=d.ts#; TS# NAME ENCRYPTIONALG ENCRYPTEDTS ENCRYPTEDKEY MASTERKEYID KEY_VERSION STATUS CON_ID ______ ___________________________________________________________________________________________ ________________ ______________ ___________________________________________________________________ ___________________________________ ______________ _________ _________ 0 +DATAC2/DB1003_HR2_KIX/DATAFILE/system.262.1149209925 AES128 YES 1F7A74AC52661F5D829B24DB44E4471DE546DBA1CCAD624E32CA0EE48D3FB809 7529E050AA504FAABF3E492DC3978C8B 1 NORMAL 1 0 +DATAC2/DB1003_HR2_KIX/DATAFILE/system.262.1149209925 AES128 YES 19D094FFFA5D751425C57971A420173C1C3D5B00F3D9B0CAE5170C3AAD35BB10 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 0 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/system.271.1149209687 AES128 YES 1F7A74AC52661F5D829B24DB44E4471DE546DBA1CCAD624E32CA0EE48D3FB809 7529E050AA504FAABF3E492DC3978C8B 1 NORMAL 1 0 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/system.271.1149209687 AES128 YES 19D094FFFA5D751425C57971A420173C1C3D5B00F3D9B0CAE5170C3AAD35BB10 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 1 +DATAC2/DB1003_HR2_KIX/DATAFILE/sysaux.276.1149209911 AES128 YES 0E1E643C529C4E4761141A95492CBB5629AA092E861E38AC99210E8A4F9E97B8 7529E050AA504FAABF3E492DC3978C8B 1 NORMAL 1 1 +DATAC2/DB1003_HR2_KIX/DATAFILE/sysaux.276.1149209911 AES128 YES 8DD9267FB1BEF4CF394DF0C302900DECBBD093C175C33D767A0201DEE0E94309 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 1 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/sysaux.272.1149209687 AES128 YES 0E1E643C529C4E4761141A95492CBB5629AA092E861E38AC99210E8A4F9E97B8 7529E050AA504FAABF3E492DC3978C8B 1 NORMAL 1 1 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/sysaux.272.1149209687 AES128 YES 8DD9267FB1BEF4CF394DF0C302900DECBBD093C175C33D767A0201DEE0E94309 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 2 +DATAC2/DB1003_HR2_KIX/DATAFILE/undotbs1.261.1149209939 AES128 YES 3A32393E871DFCE139444B8132DEFC92D47F9D8239196DDCCA6AE9EBD4FFA67E 7529E050AA504FAABF3E492DC3978C8B 1 NORMAL 1 2 +DATAC2/DB1003_HR2_KIX/DATAFILE/undotbs1.261.1149209939 AES128 YES 239DD05B9823D050D18E719B396466395117D64D62322CCD6AA9A35155F5BBEF 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 2 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/undotbs1.273.1149209687 AES128 YES 3A32393E871DFCE139444B8132DEFC92D47F9D8239196DDCCA6AE9EBD4FFA67E 7529E050AA504FAABF3E492DC3978C8B 1 NORMAL 1 2 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/undotbs1.273.1149209687 AES128 YES 239DD05B9823D050D18E719B396466395117D64D62322CCD6AA9A35155F5BBEF 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 4 +DATAC2/DB1003_HR2_KIX/DATAFILE/users.263.1149209953 AES128 YES データベース Copyright © 2024, Oracle and/or its affiliates 354 ※2023年10⽉更新
  282. データベース作成後のCustomer-Managed Keys への変更 Key のローテーション データベース Copyright © 2024, Oracle

    and/or its affiliates 356 ※2023年10⽉更新 Administer Encryption Key Update Encryption Configuration 先ほどまで選択できた Change Key Management Type が選択できなくなっている (customer-managed keys に したら、Oracle-managed keys には戻れないため) Rotate Encryption Key のみが 選択可能 Rotate Encryption Key をし て、 Save change
  283. データベース作成後のCustomer-Managed Keys への変更 Key のローテーション データベース Copyright © 2024, Oracle

    and/or its affiliates 357 ※2023年10⽉更新 Updating Rotate Encryption Key 後、key の OCID は変わ る︖
  284. データベース作成後のCustomer-Managed Keys への変更 Key のローテーション データベース Copyright © 2024, Oracle

    and/or its affiliates 358 ※2023年10⽉更新 Rotate Encryption Key 完 了 (Work requests で4分くら い) Encryption Key OCID: は変わらない (Master Encryption Key の OCID が Database Details 画⾯に表⽰される為。Rotate Key して変わるのは Key Versions) Rotate Encryption Key を実 施しても、Database Details の Encryption Key OCID の 表⽰は変わらないことに注意︕
  285. データベース作成後のCustomer-Managed Keys への変更 Key のローテーション データベース Copyright © 2024, Oracle

    and/or its affiliates 359 ※2023年10⽉更新 Rotation 実施時間 4 分 Timestamp: Mar 1 2023, 10:16 (次ページに続く)
  286. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 データベース Copyright ©

    2024, Oracle and/or its affiliates 360 ※2023年10⽉更新 Key Versions Rotate Encryption Key を実施す ると新しい Versions の key が作成 される(例では Mar 1 10:15:09 UTC に Created されているのが Rotation された新しい Keyになる) Master Encryption Key exadbd-key の OCID (Database details の customer-managed keys の Encryption key OCID で表⽰され ているOCID がこちら) データベースのキーローテーションはこの ページのRotate Keyからの実施は不 可。データベースの画⾯から実施するこ と
  287. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 Rotate Key 時も

    DB の alert.log に administer key management コマンドが出力 2023-10-13T09:20:55.952518+00:00 KZTDE: Attempting TDE operation in PDB#=1: administer key management set key force keystore identified by * with backup データベース Copyright © 2024, Oracle and/or its affiliates 361 ※2023年10⽉更新
  288. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 Rotation 前 SQL>

    select key_id, creation_time, activation_time, tag, CREATOR_PDBNAME from V$ENCRYPTION_KEYS; KEY_ID CREATION_TIME ACTIVATION_TIME TAG CREATOR_PDBNAME _____________________________________ _________________________________________ _________________________________________ ______ __________________ 06D01D227EB7904F0ABFECB48134ECA868 01-MAR-23 03.07.41.643459000 AM UTC 01-MAR-23 03.07.41.643461000 AM UTC CDB$ROOT 067529E050AA504FAABF3E492DC3978C8B 13-OCT-23 08.49.15.240871000 AM UTC 13-OCT-23 08.49.15.240874000 AM UTC CDB$ROOT 0619DBBB6314004F7DBF1AF8F8833E601D 13-OCT-23 01.49.54.251002000 AM -07:00 13-OCT-23 01.49.54.251005000 AM -07:00 PDB1 06C05EF65FD4314F62BF0D20C74FD94BC6 01-MAR-23 10.15.08.923154000 AM UTC 01-MAR-23 10.15.08.923158000 AM UTC CDB$ROOT 06BCE1759036554FEBBF8192D15DB69796 01-MAR-23 03.08.33.300183000 AM GMT 01-MAR-23 03.08.33.300185000 AM GMT PDB1 Rotation 後 SQL> select key_id, creation_time, activation_time, tag, CREATOR_PDBNAME from V$ENCRYPTION_KEYS; KEY_ID CREATION_TIME ACTIVATION_TIME TAG CREATOR_PDBNAME _____________________________________ _________________________________________ _________________________________________ ______ __________________ 062BCB92C46D1B4FB1BF65B158762343F9 13-OCT-23 09.20.55.953261000 AM UTC 13-OCT-23 09.20.55.953264000 AM UTC CDB$ROOT 06D01D227EB7904F0ABFECB48134ECA868 01-MAR-23 03.07.41.643459000 AM UTC 01-MAR-23 03.07.41.643461000 AM UTC CDB$ROOT 067529E050AA504FAABF3E492DC3978C8B 13-OCT-23 08.49.15.240871000 AM UTC 13-OCT-23 08.49.15.240874000 AM UTC CDB$ROOT 0619DBBB6314004F7DBF1AF8F8833E601D 13-OCT-23 01.49.54.251002000 AM -07:00 13-OCT-23 01.49.54.251005000 AM -07:00 PDB1 06C05EF65FD4314F62BF0D20C74FD94BC6 01-MAR-23 10.15.08.923154000 AM UTC 01-MAR-23 10.15.08.923158000 AM UTC CDB$ROOT 06BCE1759036554FEBBF8192D15DB69796 01-MAR-23 03.08.33.300183000 AM GMT 01-MAR-23 03.08.33.300185000 AM GMT PDB1 6 rows selected. SQL> v$encryption_keys から見えるキーが増える(Rotation 前の key も見える) データベース Copyright © 2024, Oracle and/or its affiliates 362 ※2023年10⽉更新
  289. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 •キー・バージョンはCDBにのみ割り当てられ、PDBには割り当てられません。PDBには、⾃動的に⽣成された新しいキー・ バージョンが割り当てられる •キー管理を変更すると、データベースが短時間使⽤できなくなる

    •キー管理を顧客管理キーに変更した後、ボールトから暗号化キーを削除しないでください。これによりデータベースが使⽤ できなくなる可能性がある データベース Copyright © 2024, Oracle and/or its affiliates 363 ※2023年11⽉更新
  290. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 Rotation前 SQL> select

    e.ts#, d.name, e.encryptionalg, e.encryptedts, e.encryptedkey, e.masterkeyid, e.key_version, e.status, e.con_id from V$ENCRYPTED_TABLESPACES e, v$datafile d where e.ts#=d.ts#; TS# NAME ENCRYPTIONALG ENCRYPTEDTS ENCRYPTEDKEY MASTERKEYID KEY_VERSION STATUS CON_ID ______ ___________________________________________________________________________________________ ________________ ______________ ___________________________________________________________________ ___________________________________ ______________ _________ _________ 0 +DATAC2/DB1003_HR2_KIX/DATAFILE/system.262.1149209925 AES128 YES 1F7A74AC52661F5D829B24DB44E4471DE546DBA1CCAD624E32CA0EE48D3FB809 7529E050AA504FAABF3E492DC3978C8B 1 NORMAL 1 0 +DATAC2/DB1003_HR2_KIX/DATAFILE/system.262.1149209925 AES128 YES 19D094FFFA5D751425C57971A420173C1C3D5B00F3D9B0CAE5170C3AAD35BB10 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 0 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/system.271.1149209687 AES128 YES 1F7A74AC52661F5D829B24DB44E4471DE546DBA1CCAD624E32CA0EE48D3FB809 7529E050AA504FAABF3E492DC3978C8B 1 NORMAL 1 0 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/system.271.1149209687 AES128 YES 19D094FFFA5D751425C57971A420173C1C3D5B00F3D9B0CAE5170C3AAD35BB10 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 Rotation後 TS# NAME ENCRYPTIONALG ENCRYPTEDTS ENCRYPTEDKEY MASTERKEYID KEY_VERSION STATUS CON_ID ______ ___________________________________________________________________________________________ ________________ ______________ ___________________________________________________________________ ___________________________________ ______________ _________ _________ 0 +DATAC2/DB1003_HR2_KIX/DATAFILE/system.262.1149209925 AES128 YES ED9BEE7019C7CCE5A7182B56940D20FB886AB78DB1FEDDCF517BC4CD8CA29303 2BCB92C46D1B4FB1BF65B158762343F9 1 NORMAL 1 0 +DATAC2/DB1003_HR2_KIX/DATAFILE/system.262.1149209925 AES128 YES 19D094FFFA5D751425C57971A420173C1C3D5B00F3D9B0CAE5170C3AAD35BB10 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 0 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/system.271.1149209687 AES128 YES ED9BEE7019C7CCE5A7182B56940D20FB886AB78DB1FEDDCF517BC4CD8CA29303 2BCB92C46D1B4FB1BF65B158762343F9 1 NORMAL 1 0 +DATAC2/DB1003_HR2_KIX/00ACB335DD6E77DDE0638A534664DA40/DATAFILE/system.271.1149209687 AES128 YES 19D094FFFA5D751425C57971A420173C1C3D5B00F3D9B0CAE5170C3AAD35BB10 19DBBB6314004F7DBF1AF8F8833E601D 1 NORMAL 3 CDB の MASTERKEYID が変更、PDB の MATERKEYID は変更されない。。 データベース Copyright © 2024, Oracle and/or its affiliates 364 ※2023年10⽉更新
  291. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 key_id から ocid

    を確認する方法 [oracle@wasa-ycfpo1 ~]$ kms-tde-cli find-ocid-for-mkid 06E5CE0A6996564F76BFC4D2322F7F1A36 ocid1.keyversion.oc1.ap-osaka-1.dnq4fgnmaaen2.gse5muxzzhaaa.abvwsljrlcdbn5wsthatnuzwvehjovk4ydwtawlyqbb2btg7xcvu4p2pgoiq [oracle@wasa-ycfpo1 ~]$ データベース Copyright © 2024, Oracle and/or its affiliates 365 ※2023年10⽉更新
  292. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 データベース Copyright ©

    2024, Oracle and/or its affiliates 366 ※2023年10⽉更新 kms-tde-cli find-ocid-for mkid コマンドで確認できた OCID が Key Versions 画⾯ で確認可能
  293. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 逆引きも可能 [oracle@wasa-ycfpo1 ~]$

    kms-tde-cli --help Configure KMS TDE driver. Usage: kms-tde-cli [-hV] [COMMAND] -h, --help Show this help message and exit. -V, --version Print version information and exit. Commands: set-primary-key Configure primary key client. print-primary-key Print primary key client configuration. add-secondary-keys Add one or more secondary key clients to configuration. remove-secondary-keys Remove one or more secondary key clients from configuration. print-secondary-keys Print secondary key clients. find-ocid-for-mkid Print key version OCID for the given database MK ID. find-mkid-for-ocid Print MK ID for the given key version OCID, if any. add-tde-metadata Add TDE metadata necessary for DB to discover specified key version. Typically takes a few minutes. print-path Print configuration location. validate Check the keys in configuration are accessible with valid credential. set-logging-level Set driver log level, applies to all DBs (may require restart). relink-driver In case hot-reloading shim is misbehaving - relink the driver directly. Or restore the link to shim. [oracle@wasa-ycfpo1 ~]$ データベース Copyright © 2024, Oracle and/or its affiliates 367 ※2023年10⽉更新
  294. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 OCID からの key_id

    の確認。SID の指定が必要 [oracle@wasa-ycfpo1 ~]$ kms-tde-cli find-mkid-for-ocid --help Print MK ID for the given key version OCID, if any. Usage: kms-tde-cli find-mkid-for-ocid [-hV] [--oracle-sid=ORACLE_SID] [--pdb-guid=PDB_GUID] <KeyVersion OCID> <KeyVersion OCID> KMS key version OCID. -h, --help Show this help message and exit. --oracle-sid=ORACLE_SID System ID of the database to configure. Default is read from environment and currently is: "null". If SID is omitted, CLI will try to read configuration from standard input (waiting indefinitely), so if you don't want this to hang - be sure to specify SID. --pdb-guid=PDB_GUID GUID of the PDB to configure (only relevant in Isolated TDE mode). -V, --version Print version information and exit. [oracle@wasa-ycfpo1 ~]$ kms-tde-cli find-mkid-for-ocid ocid1.keyversion.oc1.ap-osaka- 1.dnq4fgnmaaen2.gsebmu3cahqaa.abvwsljricj6ppj2z5qllsv3xxofzlezs36we5lui4yme4aajljouesbwwaq --oracle-sid=DB10171 064869D968FDDB4FDDBF639982690D1341 [oracle@wasa-ycfpo1 ~]$ データベース Copyright © 2024, Oracle and/or its affiliates 368 ※2023年10⽉更新
  295. データベース作成後のCustomer-Managed Keys への変更 Rotate Encryption Key 実施後の確認⽅法 [oracle@wasa-ycfpo1 ~]$ kms-tde-cli

    print-path --oracle-sid=DB10171 /opt/oracle/kms/tde/pkcs11/configs/DB10171/cdb.json [oracle@wasa-ycfpo1 ~]$ ls -al /opt/oracle/kms/tde/pkcs11/configs/DB10171/cdb.json -rw-r----- 1 oracle oinstall 464 Oct 18 04:27 /opt/oracle/kms/tde/pkcs11/configs/DB10171/cdb.json [oracle@wasa-ycfpo1 ~]$ cat /opt/oracle/kms/tde/pkcs11/configs/DB10171/cdb.json { "version" : "1", "primaryKeyClient" : { "keyOcid" : "ocid1.key.oc1.ap-osaka-1.dnq4fgnmaaen2.abvwsljrmeh4hjz7ocy6n536c7cjqc5b2uvtzekwee5rhchilmybvnjmx4va", "kmsDnsSuffix" : "kms.ap-osaka-1.oraclecloud.com", "authConfig" : { "type" : "RESOURCE_PRINCIPAL_V1", "authEndpoint" : "https://auth.ap-osaka-1.oraclecloud.com", "rptIssuingEndpoint" : "https://database.ap-osaka-1.oraclecloud.com" } }, "secondaryKeyClients" : [ ] }[oracle@wasa-ycfpo1 ~]$ データベース Copyright © 2024, Oracle and/or its affiliates 369 ※2023年10⽉更新
  296. データベース作成後のCustomer-Managed Keys への変更 Data Guard 環境 データベース Copyright © 2024,

    Oracle and/or its affiliates 370 ※2023年10⽉更新 Oracle-Managed key 設定で、Data Guard Association 構成済み環 境で Change Key Management Type で Customer-managed key を選択しようとしても vault がグレーで選択でき ない
  297. データベース作成後のCustomer-Managed Keys への変更 Data Guard 環境 データベース Copyright © 2024,

    Oracle and/or its affiliates 371 ※2023年10⽉更新 Data Guard Association 構成 済み環境で、Customer- managed key に変更しようとする と下記のエラーで失敗する Updating Key Management Configuration Not Supported Rotate Key is blocked on standby when KMS is configured in the current database. Also, you can not change/update encryption type once it is configured to KMS.
  298. データベース作成後のCustomer-Managed Keys への変更 Data Guard 環境 データベース Copyright © 2024,

    Oracle and/or its affiliates 372 ※2023年10⽉更新 Data Guard 構成済みの場 合、 Customer-managed keys への変更は出来ない。 Data Guard 構成を設定する 前に Customer-managed Keys への変更を⾏う必要があ る
  299. データベース作成後のCustomer-Managed Keys への変更 Data Guard 環境 データベース Copyright © 2024,

    Oracle and/or its affiliates 373 ※2023年10⽉更新 別のデータベースで検証 Data Guard 構成無し Oracle-managed key
  300. データベース作成後のCustomer-Managed Keys への変更 Data Guard 環境 データベース Copyright © 2024,

    Oracle and/or its affiliates 374 ※2023年10⽉更新 Customer-managed keys に 変更
  301. データベース作成後のCustomer-Managed Keys への変更 Data Guard 環境 データベース Copyright © 2024,

    Oracle and/or its affiliates 375 ※2023年10⽉更新 Customer-managed keys に 変更
  302. データベース作成後のCustomer-Managed Keys への変更 Data Guard 環境 データベース Copyright © 2024,

    Oracle and/or its affiliates 376 ※2023年10⽉更新 Customer-managed key に 変更後、 Data Guard Association を 設定
  303. データベース作成後のCustomer-Managed Keys への変更 Data Guard 環境 データベース Copyright © 2024,

    Oracle and/or its affiliates 377 ※2023年10⽉更新 Data Guard Association 完了 Database Role: Primary Encryption: Customer- managed key で構成されていることを確認 Encryption Key OCID:
  304. データベース作成後のCustomer-Managed Keys への変更 Data Guard 環境 データベース Copyright © 2024,

    Oracle and/or its affiliates 378 ※2023年10⽉更新 Database Role: Standby Encryption: Customer- managed key Data Guard 構成前に Customer-managed keys にしてから、Data Guard 構成すると、 Standby も Customer- managed keys 構成になる Encryption Key OCID が primary と同じことが分かる (同じ key を⾒ている)= primary と同じ key が standby からも⾒える必要が あることが分かる
  305. Copyright © 2024, Oracle and/or its affiliates 379 データベース •

    データベースの作成 • データベース作成後の SYS ユーザーパスワード / TDE Wallet パスワード変更 • バックアップからのデータベースの作成 • データベース・ホームの移動 • データベースの終了 • データベース作成後のCustomer-Managed Keys への変更 • PDBの管理
  306. 概要 • PDBのバックアップ • PDBのリストア • PDBの再配置(リロケート) • PDBのクローン •

    リフレッシュ可能クローン • リフレッシュ可能クローンの通常のPDBへの変換 • PDBオープンモードの確認 PDBの作成と管理 Copyright © 2024, Oracle and/or its affiliates 380 ※2023年10⽉更新
  307. 概要 • PDBのバックアップ • CDBが⾃動バックアップ機能を使⽤して構成されている場合、PDBの作成、クローン作成、PDB再配置操作中にPDBのバック アップを取得可能(⾃動バックアップ設定時はデフォルトオプション) • PDB のバックアップ先は常に CDB

    と同じになる • PDBバックアップに直接アクセスすることはできない • オンデマンドでPDBバックアップを作成することはできない • PDBを作成またはクローニングした後は、ただちにバックアップすることを推奨(⾃動バックアップ設定時はデフォルトオプション) • 次の⽇次⾃動バックアップが正常に完了するまでPDBはリカバリできず、データが失われる可能性があるため • PDBのリストア • 以下の⼆つが可能 • インプレース・リストア • 同⼀CDB内に、最後に認識された正常な状態、またはタイムスタンプ指定してリストア • アウトオブプレース・リストア • CDBをバックアップからリストアして、PDBを選択(サブセット)してリストア可能 • ExaDB-C@Cでは未対応 PDBの作成と管理 Copyright © 2024, Oracle and/or its affiliates 381 ※2023年12⽉更新
  308. 概要 • PDBの再配置(リロケート) • 同⼀AD内で別のCDBへPDBを再配置可能 • コンパートメント間、VMクラスター間、Exadata Infrastructure間、VCN間で可能 • ソースPDBと同⼀、ないしはより新しいデータベースバージョン間での再配置が可能

    • PDBのクローン • 特定のデータベースの独⽴した完全なコピー • ローカルクローン • 同⼀CDB内でのコピー • リモートクローン • 別CDBへのコピー • 同⼀AD内、コンパートメント間、VMクラスター間、Exadata Infrastructure間、VCN間で可能 • ソースPDBと同⼀、ないしはより新しいデータベースバージョン間での再配置が可能 • リフレッシュ可能クローン • 次ページ PDBの作成と管理 Copyright © 2024, Oracle and/or its affiliates 382 ※2023年12⽉更新
  309. 概要 • リフレッシュ可能クローン • PDBのコピーを別のCDBに作成し、クローニングされたPDBをリフレッシュ可能 • 同⼀AD内、コンパートメント間、VMクラスター間、Exadata Infrastructure間、VCN間で可能 • ソースPDBと同⼀、ないしはより新しいデータベースバージョン間でのリフレッシュ可能クローンが可能

    • リモートクローンをソースPDBで最新の状態に保つことが可能 • リフレッシュ可能なのはPDBの OPEN MODE が MOUNTED の時のみ • リフレッシュ可能クローンPDBで使⽤できる OPEN MODEは、 OPEN READ ONLYのみ。 • OPEN READ ONLYの際はターゲットPDBへのリフレッシュが出来ない • リフレッシュ可能クローンを作成するために、データベースリンクのユーザー資格情報が必要 • リフレッシュ可能クローンでは、クローン、再配置、インプレースでのリカバリーはサポートされていない • ソースPDBのPDBリロケート、インプレースリカバリーが出来ない。リフレッシュ可能クローンの切断、削除後にソースPDBの削除が可能になる • Data Guard Association 環境 • スタンバイ環境ではリフレッシュ可能クローンの作成は可能 • プライマリ環境ではリフレッシュ可能クローンの作成は可能。スタンバイとの同期は不可能 • スタンバイ環境のPDBは、リフレッシュ可能クローンのソースとしては利⽤は不可能 • リフレッシュ可能クローンPDBの通常のPDBへの変換 • リフレッシュ可能クローンPDBをソースPDBから「切断」することで通常のPDBに変換可能 • リフレッシュ可能クローンPDBが Data Guard Association 内にある場合、通常のPDBに変換されると、PDBはスタンバイに同期されるようになる PDBの作成と管理 Copyright © 2024, Oracle and/or its affiliates 383 ※2023年12⽉更新
  310. 概要 • PDB OPEN MODE の確認 • コンソールからPDBの OPEN MODE

    の確認が可能 • 読み取り/書込み(Read Write) • 読み取り専⽤(read-only) • マウント(Mounted) • PDBのステータスがすべてのノードで同じ場合、すべてのPDBに対して同じステータスを表⽰ • PDBのステータスがノード間で異なる場合、どのPDBがRead Writeモードでオープンされているかのステータスを表⽰ • API/コンソールからPDBの Open Modeの変更は出来ない • PDBの起動・停⽌は可能 • PDBを起動するとRead Writeモードで開始 • PDBを停⽌するとMountedモードのままになる PDBの作成と管理 Copyright © 2024, Oracle and/or its affiliates 384 ※2023年10⽉更新
  311. 制限事項 • SQLで作成された新しいPDBは、OCIコントロール・プレーンによってすぐに検出されず、コンソールに表⽰される。 OCIは定期的に同期操作を実⾏して、 ⼿動で作成したPDBを検出するため、コンソールおよび作成後45分以内にAPIベースのツールで表⽰する必要がある。 Oracleでは、コンソールまたは APIベースのツール(OCI CLI、SDKおよびTerraformを含む)を使⽤してPDBを作成することを推奨 • PDB管理はDB19c

    以降で対応 • PDBはOCIコンソールまたはAPIの使⽤時にCDBレベルでバックアップされる。各バックアップにはデータベース内のすべてのPDBが含まれる dbaascli database backup はPDBのバックアップをサポート • リストアはCDBレベルで実施される。 dbaascliはPDBレベルでのリストアをサポート(dbaascli pdb recover) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 385 ※2023年12⽉更新
  312. 制限事項 • (以下マニュアルに未掲載の制限事項) • PDB subset のリストアは既存のデータベースにはリストアできない。新規データベースの作成となる • PDB クローン、リロケート(再配置)はコンパートメント間、VM

    Cluster間、VCN間、データベースバージョン間(同⼀ないしは⾼いバージョン)へが サポートされる。AD間、Exadata Infrastructure 間はサポートされない • Data Guard Standby ではPDBクローン、PDBリロケートのソースDB、デスティネーションDBにはなれない • Data Guard Primary のリフレッシュ可能クローンPDBはStandbyからは⾒えない(通常のPDBに変換されるまでは存在が消されている) • PDB管理は現時点ではOracle-managed key 環境でのみサポート(user-managed key はサポートされていない) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 386 ※2023年11⽉更新
  313. コンソールから出来ること • PDBの作成 • PDBの作成 • PDB の再配置(relocate) • PDBの管理

    • PDBの起動 • PDBの停⽌ • PDBの削除 • PDBの接続⽂字列の取得 • PDBのクローン • PDBのローカルクローンの作成 • PDBのリモートクローンの作成 • リフレッシュ可能クローンの作成 • PDBのリフレッシュ • リフレッシュ可能クローンを通常のPDBへの変換 • PDBのリストア • インプレースのリストア • アウトオブプレースのリストア PDBの管理 Copyright © 2024, Oracle and/or its affiliates 387 ※2023年10⽉更新
  314. PDBの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 388

    PDBを作成したいデータベース詳 細画⾯から 「プラガブル・データベース」 をクリック Create Pluggable database ※2023年10⽉更新 Encryption: Oracle-managed key
  315. PDBの作成 Oracle-managed keys の場合 PDBの管理 Copyright © 2024, Oracle and/or

    its affiliates 389 PDB名 最⼤30⽂字 タグ・ネームスペース、タグ・キー、値を設定 し、タグを付ける(オプション) +追加タグをクリックし、タグをさらに追加可能 データベースのTDEウォレット・パスワード を⼊⼒ Unlock the PDB admin account: Provide a PDB admin password to unlock the PDB admin account. デフォルト⾮選択 ※2023年12⽉更新 Take a backup of the PDB immediately after creating it: ⾃動バックアップ設定時デフォルト選択(⾮選択する と以下警告) PDB will not be recoverable until the next daily backup completes successfully. プラガブル・データベースの作成 をクリック
  316. PDBの作成 Oracle-managed keys の場合 PDBの管理 Copyright © 2024, Oracle and/or

    its affiliates 390 ※2023年12⽉更新 Take a backup of the PDB immediately after creating it: ⾃動バックアップ未設定時選択されない(選択でき ない)先に⾃動バックアップを設定することの警告が 出る You must enable automatic backup on the database for the PDB backup.
  317. PDBの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 392

    作業リクエスト︓ 受け⼊れ済 ※2023年10⽉更新
  318. PDBの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 393

    PDBの作成が成功 CDB名: リフレッシュ可能クローン: オープンモードの確認: ※2023年10⽉更新
  319. PDBの再配置 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 396

    Destination: relocate 先のクラスター、データベース Configure new PDB: 新しい移⾏先の PDB名(今回は PDB111) Database TDE wallet password: ソースPDBの親CDB の TDE wallet パス ワード Unlock the PDB admin account: デフォルト⾮選択 ※2023年10⽉更新
  320. PDBの再配置 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 397

    Relocate pluggable database Source: 移⾏元データベースの SYS のパスワード Database Link: オプション ※2023年10⽉更新 Take a backup of the PDB immediately after relocating it. CDBで automatic backup が設定さ れている場合、デフォルト選択(設定さ れていないと⾮選択) 選択を外すと以下のメッセージ PDB will not be recoverable until the next daily backup completes successfully.
  321. PDBの再配置 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 398

    Relocate 先の DB1032 に PDB111がプロビジョニングされ る ※2023年10⽉更新 Relocate 先の DB1032
  322. PDBの再配置 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 399

    Relocate 元の DB1033 ※2023年10⽉更新 Relocate 元の DB1033 が Relocatingに
  323. PDBの再配置 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 400

    Relocate Pluggable Database In progress ※2023年10⽉更新
  324. PDBの再配置 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 402

    Relocate先の DB1032にPDB111 が出来ている ※2023年10⽉更新
  325. PDBの再配置 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 403

    Relocate元のDB1033 でソースPDB11 が Terminated になっている ※2023年10⽉更新
  326. PDBの停⽌ PDBの管理 Copyright © 2024, Oracle and/or its affiliates 404

    PDBの Stop をクリック (PDBが稼働している (Open Mode: Read Write)が前提) ※2023年10⽉更新
  327. PDBの停⽌ PDBの管理 Copyright © 2024, Oracle and/or its affiliates 405

    ポップアップした画⾯で、 「PDBの停⽌」をクリック ※2023年10⽉更新
  328. PDBの停⽌ PDBの管理 Copyright © 2024, Oracle and/or its affiliates 408

    しばらく待つと Mounted に 変わる(stop直後は Read Write のまま) ※2023年10⽉更新
  329. PDBの起動 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 409

    PDBを起動をクリック ※2023年10⽉更新 Mounted 前提
  330. PDBの起動 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 410

    ポップアップした画⾯で、 「PDBの起動」をクリック ※2023年10⽉更新
  331. PDBの起動 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 413

    Mounted 状態で無いと Start は押せない ※2023年10⽉更新
  332. PDBの削除 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 414

    PDBの削除をクリック ※2023年10⽉更新
  333. PDBの削除 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 415

    ポップアップした画⾯で、 「削除するPDB名」を⼊ ⼒し、「PDBの削除」をク リック ※2023年10⽉更新
  334. PDBの削除 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 416

    作業リクエスト︓ 受け⼊れ済 ※2023年10⽉更新
  335. PDBの接続記述⼦の⼊⼿ [oracle@orcl0330-apjlw1 ~]$ /u02/app/oracle/product/19.0.0.0/dbhome_1/bin/sqlplus system/パスワード@orcl0330-apjlw- scan.sub03300538370.vcn01.oraclevcn.com:1521/DB0414_PDB2.paas.oracle.com SQL*Plus: Release 19.0.0.0.0 -

    Production on Fri Mar 4 11:12:25 2022 Version 19.14.0.0.0 Copyright (c) 1982, 2020, Oracle. All rights reserved. Last Successful login time: Wed Apr 20 2022 10:35:11 +09:00 Connected to: Oracle Database 19c EE Extreme Perf Release 19.0.0.0.0 - Production Version 19.14.0.0.0 SQL> SQL> show con_name CON_NAME ------------------------------ PDB2 SQL> PDBの管理 Copyright © 2024, Oracle and/or its affiliates 419
  336. PDBのローカルクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 421

    「Local clone」 をクリック(デフォルト) Destination: PDBをクローニングする宛先を選択する(ローカルクローン の際はローカルが宛先なので選択できなくなっている) 「PDB管理アカウントのロック解除」 (デフォルト⾮選択) ロック解除時は選択してパスワード⼊⼒ Configure new PDB: 新規PDBの名前とデータベースのTDEウォレット・パスワード を設定(今回は PDB3) ※2023年10⽉更新 現在の CDB 「Clone pluggable database」
  337. PDBのローカルクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 422

    作業リクエスト︓ 受け⼊れ済 ※2023年10⽉更新 クローン先 PDB3 ローカルクローンなので CDBは同じ
  338. PDBのローカルクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 423

    PDBのクローニングに成功 ※2023年10⽉更新 Refreshable clone: No Open Mode: Read Write CDBを確認
  339. PDBのローカルクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 424

    「プラガブル・データベース」をクリック PDB3が出来ていること を確認 ※2023年10⽉更新 ローカルクローンなので CDBは同じ
  340. PDBのリモートクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 425

    「Remote clone」をクリック Destination: PDBをクローニングする宛先を選択する(VM間も可能。 ローカルクローンの際は選択できなかった) 今回は別VMの別CDB(DB1033)を選択 PDBローカル管理ユーザー利⽤の際は 「PDB管理アカウントのロック解除」 を選択し、PDB管理パスワードを⼊⼒(デフォルト⾮選 択) Configure new PDB: 新規PDBの名前とデータベースのTDEウォレット・パスワード を設定 ※2023年10⽉更新 現在の CDB (DB1032)
  341. PDBのリモートクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 426

    Database link: オプションなので空欄のまま Take a backup of the PDB immediately after cloning it. デフォルト選択 ※2023年10⽉更新 Clone pluggable database
  342. PDBのリモートクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 429

    ※2023年10⽉更新 ソースDBの1032 ではソースPDB の PDB1 が Updating
  343. PDBのリモートクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 430

    ※2023年10⽉更新 ソース PDB1 は UPDATING にはな るが、Work requests は無い
  344. PDBのリモートクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 431

    ※2023年10⽉更新 リモートクローン完成 クローン完了すると、ソースPDBは分から ない
  345. PDBのリモートクローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 432

    ※2023年11⽉更新 リモートクローンは VM間は可能だが、 Exadata Infrastructure間はクローン 出来ない(制限事項) Infrastructure間のクローンの操作は できるように⾒えるが、実施すると失敗す る
  346. PDBのリフレッシュ可能クローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 434

    clone pluggable database Refreshable clone を選択 ※2023年11⽉更新 Destination: 異なる CDB であることが必要(同じPDBは不可) Refreshable clone: A copy of the PDB is created in a different CDB, and you will be able to refresh the cloned PDB. ローカルで refreshable PDB は出来ない Configure new PDB: クローン先の PDB名 Source database SYS password ソースDBの SYS ユーザーのパスワード Database link: データベースリンクのユーザー資格情報 (事前にソースで作成必要、次ページ)
  347. PDBのリフレッシュ可能クローンの作成 データベースリンクのユーザー資格情報 ソースデータベースで事前作成 [oracle@kara-vpvao1 ~]$ sql / as sysdba SQLcl:

    Release 21.4 Production on Tue Oct 31 08:47:02 2023 Copyright (c) 1982, 2023, Oracle. All rights reserved. New version: 23.2.0 available to download Connected to: Oracle Database 19c EE Extreme Perf Release 19.0.0.0.0 - Production Version 19.18.0.0.0 SQL> CREATE USER c##remote_clone_user IDENTIFIED BY Demo#1Demo#1; User C##REMOTE_CLONE_USER created. SQL> GRANT CREATE SESSION, RESOURCE, CREATE ANY TABLE, UNLIMITED TABLESPACE TO c##remote_clone_user CONTAINER=ALL; Grant succeeded. SQL> GRANT CREATE PLUGGABLE DATABASE TO c##remote_clone_user CONTAINER=ALL; Grant succeeded. SQL> GRANT SYSOPER TO c##remote_clone_user CONTAINER=ALL; Grant succeeded. SQL> PDBの管理 Copyright © 2024, Oracle and/or its affiliates 435
  348. PDBのリフレッシュ可能クローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 436

    Remote Clone Pluggable Database ターゲットのCDB(DB1033) 上に PDB6 Refreshable clone: Yes として作成 ※2023年11⽉更新
  349. PDBのリフレッシュ可能クローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 437

    ソースは Work Request なし ※2023年11⽉更新 ソースのCDB(DB1032)上 の PDB1 Refreshable clone: No で Updating されている
  350. PDBのリフレッシュ可能クローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 438

    ※2023年11⽉更新 ターゲットのCDB(DB1033)上に PDB6 Refreshable clone: Yes として作成完了 Open Mode: Mounted になる
  351. PDBのリフレッシュ可能クローンの作成 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 439

    ※2023年11⽉更新 ソースのCDB(DB1032)上に PDB1 Refreshable clone: No Open Mode: Read Write で更新完了
  352. リフレッシュ可能クローンPDBのリフレッシュ PDBの管理 Copyright © 2024, Oracle and/or its affiliates 441

    リフレッシュ可能クローン More actionsメニューから Refresh が表⽰される ※2023年11⽉更新
  353. リフレッシュ可能クローンPDBの通常のPDBへの変換 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 446

    Convert to regular PDB リフレッシュ可能クローンでのみ、 メニューが表⽰される Refresh可能クローン ※2023年11⽉更新
  354. リフレッシュ可能クローンPDBの通常のPDBへの変換 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 448

    Refreshable clone: Open Mode: 返還後、表⽰変更に注⽬ Convert to Regular Pluggable Database ※2023年11⽉更新
  355. リフレッシュ可能クローンPDBの通常のPDBへの変換 PDBの管理 Copyright © 2024, Oracle and/or its affiliates 449

    Refreshable clone: No Open Mode: Read Write に変更(通常のPDB) Convert to Regular Pluggable Database 完了 ※2023年11⽉更新
  356. PDBのリストア(インプレース) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 450

    リストア対象のPDBが含ま れるCDB バックアップの取得状況 ※2023年11⽉更新
  357. PDBのリストア(インプレース) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 451

    CDBに含まれるPDBを確 認 PDB1をリストアしたい場合 ※2023年11⽉更新
  358. PDBのリストア(インプレース) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 455

    PDB1のインプレースリストア が完了 ※2023年11⽉更新
  359. PDBのリストア(インプレース) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 456

    Restore to timestamp タイムスタンプ指定でのリスト ア ※2023年11⽉更新
  360. PDBのリストア(アウトオブプレース) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 459

    リストア対象の PDB が含ま れる CDB リストアしたいバックアップのア クションアイコンから Create database ※2023年11⽉更新
  361. PDBのリストア(アウトオブプレース) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 460

    デフォルトは ALL PDBs が 選択(すべての PDB をリ ストアする場合) Next ※2023年11⽉更新
  362. PDBのリストア(アウトオブプレース) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 461

    リストア先の設定 今回は別 Cluster 上に CDBを名称を変えてリストア した例 ※2023年11⽉更新
  363. PDBのリストア(アウトオブプレース) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 463

    バックアップからのリストア時 はautomatic backup はdisable リストア中 ※2023年11⽉更新
  364. PDBのリストア(アウトオブプレース) PDBの管理 Copyright © 2024, Oracle and/or its affiliates 466

    Choose the PDBs restore ⼀部のPDBをリストアしたい場 合 Specify the PDBs PDB名を指定(今回は PDB7で実施) ※2023年11⽉更新
  365. Copyright © 2024, Oracle and/or its affiliates 471 7. バックアップとリカバリ

    • 使⽤可能なバックアップのリストの表⽰ • ⾃動バックアップの設定・編集 • オンデマンドバックアップの取得・削除 • バックアップのキャンセル • データベースのリストア
  366. Copyright © 2024, Oracle and/or its affiliates 472 7. バックアップとリカバリ

    • 使⽤可能なバックアップのリストの表⽰ • ⾃動バックアップの設定・編集 • オンデマンドバックアップの取得・削除 • バックアップのキャンセル • データベースのリストア
  367. Copyright © 2024, Oracle and/or its affiliates 474 7. バックアップとリカバリ

    • 使⽤可能なバックアップのリストの表⽰ • ⾃動バックアップの設定・編集 • オンデマンドバックアップの取得・削除 • バックアップのキャンセル • データベースのリストア
  368. ⾃動バックアップの設定・編集 バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 477

    ⾃動バックアップの有効化: チェックボックスをクリックする ※2023年6⽉更新
  369. ⾃動バックアップの設定・編集 バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 478

    ⾃動バックアップの有効化のチェックボックスを クリックした場合 Real-time data protection redo転送 Deletion options after database termination DB削除後のバックアップ保持 Scheduled time for daily backup(UTC): Anytime Take the first backup immediately: デフォルト選択(すぐにバックアップを取得) Protection policy: Silver 35⽇(デフォルト) Backup destination: Autonomous Recovery Service (Recommended)(あとから⾃動バックアップを 設定したとき、要件を満たしていると Autonomous Recovery Service になる) Autonomous Recovery Service has the lowest operational cost and highest performance. ※2024年2⽉更新
  370. ⾃動バックアップの設定・編集 バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 479

    ⾃動バックアップの有効化のチェックボックスをクリッ クした場合 バックアップ・スケジューリング(UTC):⾃動バッ クアップを取得する時間帯のいずれかのオプション を選択 フルバックアップの曜⽇(デフォルト⽇曜) フルバックアップの時間帯 増分バックアップの時間帯 時間帯を指定しないとデフォルトの0:00-6:00 (UTC)に取得 2時間毎の時間帯を設定可能 2時間で終わらない場合もある ⾃動バックアップを即時開始チェックボックス(デ フォルト) バックアップ保持期間:⾃動バックアップが保持さ れる期間のいずれかのオプションを選択 Backup destination: Object Storage(Autonomous Recovery Service の要件を満たしていないとこちらになる。例で はDBが 19.14) Autonomous Recovery Service has the lowest operational cost and highest performance. Autonomous Recovery Service is supported for database version 19.16.0.0 and above whereas the selected version is 19.14.0.0 ※2024年2⽉更新
  371. ⾃動バックアップのスケジュール変更 バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 480

    ※2023年10⽉更新 現在の設定 Next scheduled full backup: Sun, Anytime Incremental backup schedule: Daily, Anytime Except Sun 変更するとき Configure automatic backup
  372. ⾃動バックアップのスケジュール変更 バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 481

    ※2023年10⽉更新 Next scheduled full backup: Tue, 12:00AM - 2:00AM UTC Incremental backup schedule: Daily, 12:00AM - 2:00AM UTC Except Tue
  373. ⾃動バックアップのバックアップ先変更 バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 484

    ※2023年11⽉更新 Backup destination: Autonomous Recovery Service Configure automatic backups
  374. Copyright © 2024, Oracle and/or its affiliates 489 7. バックアップとリカバリ

    • 使⽤可能なバックアップのリストの表⽰ • ⾃動バックアップの設定・編集 • オンデマンドバックアップの取得・削除 • バックアップのキャンセル • データベースのリストア
  375. Copyright © 2024, Oracle and/or its affiliates 491 名前: バックアップの名前を⼊⼒

    バックアップの作成: ※オンデマンドバックアップを取得す る際は、VCNのセキュリティリストに、 バックアップ保存先のオブジェクトス トレージへのアクセス許可を追加し ておく必要がある。 バックアップとリカバリ オンデマンドバックアップの取得
  376. Copyright © 2024, Oracle and/or its affiliates 492 バックアップ: 作成中

    バックアップとリカバリ オンデマンドバックアップの取得
  377. Copyright © 2024, Oracle and/or its affiliates 493 バックアップ: アクティブ

    バックアップとリカバリ オンデマンドバックアップの取得
  378. Copyright © 2024, Oracle and/or its affiliates 494 7. バックアップとリカバリ

    • 使⽤可能なバックアップのリストの表⽰ • ⾃動バックアップの設定・編集 • オンデマンドバックアップの取得・削除 • バックアップのキャンセル • データベースのリストア
  379. Copyright © 2024, Oracle and/or its affiliates 498 バックアップ: 削除中

    バックアップとリカバリ オンデマンドバックアップの削除
  380. Copyright © 2024, Oracle and/or its affiliates 499 バックアップ: 削除済

    →対象のバックアップが表⽰されない バックアップとリカバリ オンデマンドバックアップの削除
  381. Copyright © 2024, Oracle and/or its affiliates 500 7. バックアップとリカバリ

    • 使⽤可能なバックアップのリストの表⽰ • ⾃動バックアップの設定・編集 • オンデマンドバックアップの取得・削除 • バックアップのキャンセル • データベースのリストア
  382. バックアップのキャンセル バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 504

    ※2023年10⽉更新 バックアップ中にキャンセルするとき アクションアイコンから Cancel backup
  383. バックアップのキャンセル バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 507

    ※2023年10⽉更新 先ほどのバックアップジョブのステップ Creating database backup のステップでキャンセルできる
  384. バックアップのキャンセル バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 511

    ※2023年10⽉更新 バックアップ開始後、フェーズが早す ぎるとキャンセルに失敗する The database backup job has not yet started. The Cancel Backup operation is only allowed when the database backup job is in running state. Creating database backup が始まる前だとまだキャンセルできな い
  385. Copyright © 2024, Oracle and/or its affiliates 512 7. バックアップとリカバリ

    • 使⽤可能なバックアップのリストの表⽰ • ⾃動バックアップの設定・編集 • オンデマンドバックアップの取得・削除 • バックアップのキャンセル • データベースのリストア
  386. データベースのリストア バックアップとリカバリ Copyright © 2024, Oracle and/or its affiliates 514

    最新にリストア:データベースはデータ損失がゼロまたは可能な かぎり少ない状態でリストアおよびリカバリされる タイムスタンプにリストア:データベースは指定したタイムスタンプ の状態にリストアおよびリカバリされる SCNにリストア:データベースは指定したシステム変更番号 (SCN)にリストアおよびリカバリされる。指定したSCNが有効で ない場合、操作は失敗する 設定後「データベースのリストア」をクリック
  387. Copyright © 2024, Oracle and/or its affiliates 515 8. Data

    Guard アソシエーション • Data Guard の有効化 • Data Guard 設定変更 • スタンバイデータベースでの⾃動バックアップの有効化 • スイッチオーバーの実⾏ • フェイルオーバーの実⾏ • データベースの回復 • Data Guard の終了
  388. Copyright © 2024, Oracle and/or its affiliates 516 Data Guard

    アソシエーション • Data Guard の有効化 • Data Guard 設定変更 • スタンバイデータベースでの⾃動バックアップの有効化 • スイッチオーバーの実⾏ • フェイルオーバーの実⾏ • データベースの回復 • Data Guard の終了
  389. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 517 VMクラスタのリストから プライマリとなるVMクラスタを選択
  390. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 518 プライマリ・データベースとなる データベースを選択
  391. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 519 ①リソースから 「Data Guard アソシエーション」 を選択 ②「Data Guard の有効化」 をクリック
  392. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 520 保護モード:「最⼤可⽤性」、「最⼤パフォーマ ンス」から選択 シェイプ:スタンバイ・データベースを構成する ExaCSのシェイプを選択 プライマリと異なるシェイプも選択可能 Data Guardピア・リソース・タイプ︓「VMクラスタ」を選 択(「DBリソース」は旧リソース・モデルであり、2021年8⽉ 15⽇にサポート終了予定) リージョン:スタンバイ・データベー スを構成するExaCSの配置リー ジョンを選択 可⽤性ドメイン︓スタンバイ・ データベースを構成する ExaCS の配置先可⽤性ドメインを選択 Data Guardアソシエーション詳細︓ Data Guardのタイプを選択
  393. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 521 ⼊⼒完了後、「Data Guardの有効化」をクリック データベース・ホームの表⽰名:「既存のデータ ベース・ホームを選択」を選んだ場合、ソース・ データベースの Oracle Database バージョン およびパッチ・レベルと⼀致するデータベース・ホー ムがリストされるので、いずれかを選択 ⼀意のデータベース名︓設定しなければ⾃動設定 (db_unique_name の最初の12⽂字) データベース・ホームの選択︓「既存のデータ ベース・ホームの選択」または「新規データベー ス・ホームの作成」から選択 データベース・パスワード︓スタンバイ・データベースの管 理パスワードとして、プライマリ・データベースと同じ管理パ スワードを⼊⼒
  394. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 522 実⾏後、 データベースのステータス が「更新中」となり、スタンバイの構築 が開始される
  395. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 523 スタンバイ側のVMクラスタを確認すると、「更新中」として スタンバイのデータベース・ホームとデータベースの作成が⾃動的に実⾏されている 通信先のピアVMクラスタ
  396. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 524 しばらくすると、作業が完了し 構築された Data Guard の情 報が確認できる
  397. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 525 作業の詳細を確認するには 該当する操作をクリック 実⾏された操作の内容と 各作業の所要時間を確認 できる
  398. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 526 スタンバイ側のVMクラスタを 確認すると、作成された スタンバイ・データベースが 「使⽤可能」となっている 通信先のピアVMクラスタ
  399. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 527 詳細をみると、Data Guard 構 成が有効で、スタンバイ・データベー スであることが確認できる 通信先のピアVMクラスタ
  400. Data Guard の有効化 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 528 「Data Guardアソシエーション」 を選択すると、プライマリ側の情報 を確認することができる 通信先のピアVMクラスタ
  401. Copyright © 2024, Oracle and/or its affiliates 530 Data Guard

    アソシエーション • Data Guard の有効化 • Data Guard 設定変更 • スタンバイデータベースでの⾃動バックアップの有効化 • スイッチオーバーの実⾏ • フェイルオーバーの実⾏ • データベースの回復 • Data Guard の終了
  402. Data Guard 設定変更 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 531 ①データベース詳細→「Data Guardアソシエーション」をクリック ②「・・・」をクリック
  403. Data Guard 設定変更 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 532 「・・・」→「Data Guardアソシエーションの編 集」をクリック
  404. Data Guard 設定変更 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 533 Data Guard Association details 現在の構成 Data Guard Type Active Data Guard Data Guard Protection mode Maximum Performance Maximum Availability Transport type Async Sync ※2022年9⽉更新
  405. Data Guard 設定変更 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 534 Data Guard Association details 下記を変更 Data Guard Type Active Data Guard Data Guard Protection mode Maximum Performance Maximum Availability Transport type Async Sync ※2022年9⽉更新
  406. Data Guard 設定変更 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 535 Update Data Guard ※2022年9⽉更新
  407. Data Guard 設定変更 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 536 Update Data Guard Succeeded ※2022年9⽉更新
  408. Data Guard 設定変更 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 537 Data Guard Association details Data Guard Type Active Data Guard Data Guard Protection mode Maximum Performance Maximum Availability Transport type Async Sync ※2022年9⽉更新
  409. Copyright © 2024, Oracle and/or its affiliates 538 Data Guard

    アソシエーション • Data Guard の有効化 • Data Guard 設定変更 • スタンバイデータベースでの⾃動バックアップの有効化 • スイッチオーバーの実⾏ • フェイルオーバーの実⾏ • データベースの回復 • Data Guard の終了
  410. スタンバイデータベースでの⾃動バックアップの有効化 • スタンバイ・データベースにバックアップをオフロードすることが可能になり、本番データベース環境のリソースが解放 • スタンバイ・データベースで⾃動バックアップをスケジュールし、保存期間とバックアップ・スケジュールを構成可能に • スタンバイ・データベースのバックアップから、同じリージョン内の別のアベイラビリティ・ドメイン(AD)にデータベースを作成可能に • スタンバイ・データベースのバックアップを使⽤して、スタンバイ・データベースをリストアおよびリカバリ可能 •

    プライマリ・データベースのみ、スタンバイ・データベースのみ、またはその両⽅でバックアップを柔軟に取得可能 • スタンバイ・データベースの⼿動完全バックアップを作成可能(→動かない、確認中) • プライマリ・データベースのバックアップの保存先がObject Storageの場合にのみ、スタンバイ・データベースのバックアップを有効または 無効に変更可能 Data Guard アソシエーション Copyright © 2024, Oracle and/or its affiliates 539
  411. スタンバイデータベースでの⾃動バックアップの有効化 • ノート • プライマリ・データベースとスタンバイ・データベースのバックアップの保存先がオブジェクト・ストレージの場合 • プライマリ・データベースのバックアップの保存先をAutonomous Recovery Serviceに変更不可能 •

    プライマリ・データベースのバックアップの保存先をAutonomous Recovery Serviceに変更するには、まずスタンバイ・データベースでバックアップを 無効にすることが必要(→確認済み) • スタンバイ側のバックアップを使⽤してプライマリ・データベースでリストア/リカバリ操作を実⾏することは不可能 • Autonomous Recovery Serviceは、プライマリでのみ利⽤可能 • スイッチオーバーのシナリオ: • プライマリでバックアップ保存先にオブジェクト・ストレージを使⽤して⾃動バックアップを構成した場合、スイッチオーバー時に、バックアップは新しいス タンバイ・データベースで続⾏される(→確認済み、オンデマンドバックアップは取れなくなる(Create Backup ボタンが押せなくなる)) • スタンバイでバックアップ保存先にオブジェクト・ストレージを使⽤して⾃動バックアップを構成した場合、スイッチオーバー時に、バックアップは新しい プライマリ・データベースで続⾏される(→確認済み、オンデマンドバックアップも取れる(Create Backup ボタンが押せる)) • プライマリでバックアップ保存先にAutonomous Recovery Serviceを使⽤して⾃動バックアップを構成した場合、スイッチオーバー時に、新しいス タンバイ・データベースでのバックアップ、リストアが無効になる(→確認済み) • フェイルオーバーのシナリオ: • プライマリでバックアップ保存先にオブジェクト・ストレージまたはAutonomous Recovery Serviceを使⽤して⾃動バックアップを構成した場合、 フェイルオーバー時に、新しい「Disabled Standby」データベースでバックアップが無効(Automatic backup: Disabled)になる(→OSS確認 済、ARS確認済み) • スタンバイでバックアップ保存先にオブジェクト・ストレージを使⽤して⾃動バックアップを構成した場合、フェイルオーバー時にバックアップは新しいプ ライマリ・データベースで続⾏される(→確認済) Data Guard アソシエーション Copyright © 2024, Oracle and/or its affiliates 540
  412. スタンバイデータベースでの⾃動バックアップの有効化 • サマリー • ⾃動バックアップで設定可能な組み合わせ • ①Primary Object Storage、Standby Object

    Storage • ②Primary Autonomous Recovery Service、Standby バックアップ無し • 上記以外は⾃動バックアップでは設定出来ない • Switchover後の動き • ①Primary Object Storage、Standby Object Storage • 新Primary、新Standbyともに Object Storage へのバックアップが継続する • ②Primary Autonomous Recovery Service、Standby バックアップ無し • 新Standbyでは Automatic backup: Disabledになり、バックアップが⽌まる。新PrimaryでAutonomous Recovery Serviceのバックアップの再設定が可能になる • Failover後の動き • ①Primary Object Storage、Standby Object Storage • 新Primaryは Object Storage へのバックアップが継続、Disabled Standbyはバックアップ停⽌ • ②Primary Autonomous Recovery Service、Standby バックアップ無し • Disabled Standbyではバックアップが⽌まる。新Primaryでバックアップ設定しようとするとObject Storageしか選べなくなる。Reinstate後、新Standbyでのバックアッ プ設定を解除して、新PrimaryでAutonomous Recovery Serviceのバックアップの再設定が可能になる Data Guard アソシエーション Copyright © 2024, Oracle and/or its affiliates 541
  413. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 542 Database Role: Primary Automatic backup: Enabled Backup destination: Object Storage ※2023年11⽉更新
  414. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 544 Database Role: Primary Configure automatic backups ボタンでバックアップ設定を確 認 Backup destination: Object Storage(デフォ ルト) ※2023年11⽉更新
  415. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 545 Database Role: Primary Automatic Backup が取 れていることを確認 ※2023年11⽉更新 Automatic backup: Enabled
  416. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 546 Database Role: Standby Automatic Backup 設 定していないので、バックアッ プを取っていないことを確認 ※2023年11⽉更新 Automatic backup: Disabled
  417. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 550 Standby 側も Switchover の WR ※2023年11⽉更新 Database Role: Standby
  418. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 551 ※2023年11⽉更新 Database Role: 新Standby (旧primary) Switchover完了
  419. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 552 ※2023年11⽉更新 Database Role: 新Standby 旧 primary時のバックアッ プ Create Backup ボタンは 押せない(オンデマンドバッ クアップが取れない)
  420. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 553 昨⽇設定した別の Data Guard の DB 昨⽇ switchoverした 新 standby環境(旧 primary) ※2023年11⽉更新 Automatic backup: Enabled スタンバイ側でも⾃動バック アップが利⽤できる
  421. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 554 新 Standby Switchover前のPrimary 時にバックアップ取得できている Switchover後に新 Standby になったが、バック アップが継続して取得できてい る (Create Backup は押せ ない) → 通常は⾃動バックアップ設 定後もオンデマンドバックアップ (Create Backup)は取れ るが、オンデマンドバックアップは 取れなくなる︖(マニュアル上 はスタンバイでもオンデマンド バックアップ取れることになって いる) ※2023年11⽉更新
  422. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 555 新Primary プライマリで、 Enable Automatic backups してみる ※2023年11⽉更新
  423. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 557 新Primary Enable Automatic backups 設定完了 Primary では Create Backup ボタン押せる ※2023年11⽉更新
  424. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 559 新Primary 初回フルバックアップ完了後 も Create Backup 押せ る ※2023年11⽉更新
  425. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 560 Primary その後も毎⽇バックアップ取 れている ※2023年11⽉更新
  426. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 561 Standby その後も毎⽇バックアップ取 れている Primary、Standby ともに バックアップ取れることが分 かった ※2023年11⽉更新
  427. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Switchover Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 562 Primary Automatic Backup 設定し てみた。 Primary/Standby 両⽅に バックアップ設定してバックアップ 取得できている ※2023年11⽉更新
  428. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Switchover Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 564 Primary Switchover する。 バックアップが継続されるか確認 する ※2023年11⽉更新
  429. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Switchover Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 566 新Primary (旧Standby) Switchover 完了 Thu, Nov 9, 2023 at 04:57:00 UTC ※2023年11⽉更新
  430. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Switchover Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 567 新Primary (旧Standby) Switchover の時刻 Thu, Nov 9, 2023 at 04:57:00 UTC の後に Automatic Backup が成 功していることが⾒える Thu, Nov 9, 2023 at 06:56:34 UTC ※2023年11⽉更新
  431. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Switchover Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 568 新Standby (旧Primary) Switchover の時刻 Thu, Nov 9, 2023 at 04:57:00 UTC の後に Automatic Backup が成 功していることが⾒える Thu, Nov 9, 2023 at 07:21:32 UTC ※2023年11⽉更新
  432. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Failover Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 574 新Primary Backupは継続されるはず ※2023年11⽉更新 Failover Succeeded Thu, Nov 9, 2023 at 06:11:18 UTC
  433. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Failover Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 575 新Primary Backupは継続された ※2023年11⽉更新 Failover Succeeded Thu, Nov 9, 2023 at 06:11:18 UTC の後 Thu, Nov 9, 2023 at 07:17:13 UTC
  434. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Failover Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 576 Disabled Standby Automatic backup: Enabled のママに⾒えるが、 Configure automatic backups ボタンが押せなくなっている Create Backupボタンも押せるよう に⾒える 仕様ではDisabled Standby で バックアップが無効になるはずなので、 スケジュールが来るまで待ってみる → 2ページ前の Failover Succeeded Thu, Nov 9, 2023 at 06:11:18 UTC のあとに実⾏された Automatic Backup Thu, Nov 9, 2023 at 07:52:15 UTC が Failed したことが分かる(バック アップが無効になっていることが分か る) もうしばらく待って2回⽬も失敗するか を確認する ※2023年11⽉更新
  435. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Standbyでのバックアップからのデー タベース作成 Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 579 Database Role: Standby Automatic backup: Enabled Backup destination: Object Storage Next scheduled full backup: 8:00-10:00 ※2023年11⽉更新
  436. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Standbyでのバックアップからのデー タベース作成 Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 580 Create backup は押 せないが、⾃動バック アップは取得できた ※2023年11⽉更新
  437. スタンバイデータベースでの⾃動バックアップの有効化 Object Storage Standbyでのリストア Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 587 Standby Standbyでのバックアッ プ取得済み ※2023年11⽉更新 Restore Standbyでの⾃動バッ クアップ設定済み
  438. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 594 Primary Backup destination: Autonomous Recovery Service Object Storage 選択できる ※2023年11⽉更新
  439. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 595 Standby Backup destination: Standby は Object Storage のみ Autonomous Recovery Service を選択できるのは Primary のみ(Standbyでは Autonomous Recovery Service利⽤できないので選択でき ないようになっている) ※2023年11⽉更新
  440. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 596 Primary 前のページの、Standby で Object Storage を選択 すると、Primary も Object Storage しか選 択肢に出てこなくなる(仕 様) ※2023年11⽉更新
  441. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 597 Primary Backup destination: Autonomous Recovery Service を設定してみる ※2023年11⽉更新
  442. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 598 Primary Backup destination: Autonomous Recovery Service Real-time data protection: Disabled Protection policy: Silver (35-day recovery window) ※2023年11⽉更新
  443. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 599 Primary 設定にかかった時間 20分くらい ※2023年11⽉更新 Backup destination: Autonomous Recovery Service Real-time data protection: Disabled Protection policy: Silver (35-day recovery window)
  444. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 600 Primary 設定完了 初回フルバックアップも取得され る ※2023年11⽉更新
  445. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 601 Standby Primary を Autonomous Recovery Service を設定し たことで、Standby では Enable automatic backups が選択できなくなる ※2023年11⽉更新
  446. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Serviceへの変更 Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 602 Standby Backup destination: Standby で Object Storage 設定済みの場合 ※2023年11⽉更新
  447. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Serviceへの変更 Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 603 Primary Backup destination: PrimaryでObject Storage から 変更しようとすると。。 ※2023年11⽉更新
  448. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Serviceへの変更 Data Guard アソシエーション Copyright © 2024,

    Oracle and/or its affiliates 604 Primary Backup destination: PrimaryでObject Storage から 変更しようとすると。。 You cannot change the backup destination of the primary database to a non-Object Storage Service destination if the backup destination of the primary and standby databases is Object Storage Service. To change the backup destination of the primary database to a non-Object Storage Service, first, disable backup on the standby database. ※2023年11⽉更新 A full backup must be completed in the new backup destination, to ensure that a full recovery is possible to a point in time during the transition window. Switching the backup destination will trigger an immediate full backup by default. You cannot reschedule this full backup.(Take the first backup immediately のチェックボックスが強制選 択される)
  449. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Switchover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 605 Primary Backup destination: Autonomous Recovery Service ※2023年11⽉更新 Switcover してみる
  450. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Switchover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 607 Switchover後の 旧Primary (新Standby) Backup destination: Autonomous Recovery Service だったのが、 Automatic backup: Disabledに 変更 ※2023年11⽉更新
  451. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Switchover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 608 新 Primary 元々バックアップ設定し居なかっ たのでそのまま ※2023年11⽉更新
  452. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Switchover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 609 新 Standby Create Backup 押せない ※2023年11⽉更新 Configure automatic backups 押せる
  453. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Switchover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 610 Configure automatic backups Enable automatic backups で設定可能 ※2023年11⽉更新
  454. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Switchover後 の再設定 Data Guard アソシエーション Copyright

    © 2024, Oracle and/or its affiliates 611 新Primary Automatic backup: Disabled ※2023年11⽉更新 Configure automatic backups
  455. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Switchover後 の再設定 Data Guard アソシエーション Copyright

    © 2024, Oracle and/or its affiliates 612 新Primary Backup destination: Automatic Recovery Service ※2023年11⽉更新
  456. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Switchover後 の再設定 Data Guard アソシエーション Copyright

    © 2024, Oracle and/or its affiliates 613 新Primary Automatic backup: Enabled Backup destination: Autonomous Recovery Service 再設定が完了 ※2023年11⽉更新
  457. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 615 Database Role: Primary Backup destination: Autonomous Recovery Service ※2023年11⽉更新
  458. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 618 Failover Thu, Nov 9, 2023 at 08:16:07 UTC ※2023年11⽉更新 Database Role: Standby→Primary
  459. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 619 旧Primary は Disabled Standbyに Backup destination は残っ ているが Automatic Backup が動かないことを明⽇確認 ※2023年11⽉更新 Data loss exposure が増加 する
  460. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 620 旧Primary は Disabled Standbyに Automatic backup: Enabled のままだが、 Health: Warning に変わった Database is not protected for 82947.0 seconds. Please check data loss. Last updated on Fri Nov 10 07:17:58 UTC 2023 Data loss exposure: も増えた Last failed backup がついた Failover後のバックアップが失敗した Thu, Nov 9, 2023 at 19:42:47 UTC ※2023年11⽉更新
  461. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 622 Failover 後の新Primary Backup destination: Object Storage しか選べな い(Autonomous Recovery Service は選べな い) ※2023年11⽉更新
  462. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover Data Guard アソシエーション Copyright ©

    2024, Oracle and/or its affiliates 623 Disabled Standby Backupは出来ないのだが、 Autonomous Recovery Service の情報が残っているた めか、新Primary側であらたに Autonomous Recovery Service が選択できない ※2023年11⽉更新 Configure automatic backups が押せないので、 Backup 設定を解除できない Create Backup は押せる︖
  463. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover後の再 設定 Data Guard アソシエーション Copyright

    © 2024, Oracle and/or its affiliates 629 Disabled Standby → Standby Configure automatic backups が押せるように ※2023年11⽉更新
  464. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover後の再 設定 Data Guard アソシエーション Copyright

    © 2024, Oracle and/or its affiliates 631 Primary Standby(旧Primary) 側 のバックアップ設定が残っている ため、Primary 側で Autonomous Recovery Service が選択肢に出てこな い ※2023年11⽉更新
  465. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover後の再 設定 Data Guard アソシエーション Copyright

    © 2024, Oracle and/or its affiliates 632 Standby Standby 側の Configure automatic backup から、 automatic backup の設定 を解除 ※2023年11⽉更新
  466. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover後の再 設定 Data Guard アソシエーション Copyright

    © 2024, Oracle and/or its affiliates 634 Primar Standby のバックアップ設定を 解除したことで Primary 側で Autonomous Recovery Service を選択できるように なった ※2023年11⽉更新
  467. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover後の再 設定 Data Guard アソシエーション Copyright

    © 2024, Oracle and/or its affiliates 635 Primary Failover後のAutonomous Recovery Service への再設 定が完了 ※2023年11⽉更新
  468. スタンバイデータベースでの⾃動バックアップの有効化 Autonomous Recovery Service Failover後の再 設定 Data Guard アソシエーション Copyright

    © 2024, Oracle and/or its affiliates 636 Standby 再設定後の初回フルバックアップ 開始 ※2023年11⽉更新
  469. Copyright © 2024, Oracle and/or its affiliates 637 Data Guard

    アソシエーション • Data Guard の有効化 • Data Guard 設定変更 • スタンバイデータベースでの⾃動バックアップの有効化 • スイッチオーバーの実⾏ • フェイルオーバーの実⾏ • データベースの回復 • Data Guard の終了
  470. スイッチオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 638 プライマリ側の VM クラスタで プライマリ・データベースを選択
  471. スイッチオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 639 リソースから 「Data Guard アソシエーション」 を選択
  472. スイッチオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 640 ②メニューから 「スイッチオーバー」を選択 ④⼊⼒後、「スイッチオー バー」をクリック ③データベース管理パ スワードを⼊⼒ ①リソースから 「Data Guard アソシエーション」 を選択 対象DBのロールがプライ マリである事を確認
  473. スイッチオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 641 実⾏後、 データベースのステータス が「更新中」となり、スイッチオーバー の処理が開始される
  474. スイッチオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 642 スタンバイ側のVMクラスタを確認すると データベースが「更新中」となっている 通信先のピアVMクラスタ
  475. スイッチオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 643 しばらくすると、作業が完了し データベースのロールが 「プライマリ」から「スタンバイ」 に切り替わる 旧スタンバイ・データベース は「プライマリ」に切り替わる
  476. スイッチオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 644 作業の詳細を確認するには 該当する操作をクリック 実⾏された操作の内容と 各作業の所要時間を確認 できる
  477. スイッチオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 645 旧スタンバイのデータベースを確認すると 「プライマリ」と「スタンバイ」のロール が切り替わっていることが確認できる 通信先のピアVMクラスタ
  478. Copyright © 2024, Oracle and/or its affiliates 646 Data Guard

    アソシエーション • Data Guard の有効化 • Data Guard 設定変更 • スタンバイデータベースでの⾃動バックアップの有効化 • スイッチオーバーの実⾏ • フェイルオーバーの実⾏ • データベースの回復 • Data Guard の終了
  479. フェイルオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 647 スタンバイ側のVMクラスタで スタンバイ・データベースを選択
  480. フェイルオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 648 リソースから 「Data Guardアソシエーション」 を選択
  481. フェイルオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 649 ①メニューから 「フェイルオーバー」を選択 ③⼊⼒後、「フェイルオー バー」をクリック ②データベース管理パ スワードを⼊⼒
  482. フェイルオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 650 実⾏後、 データベースのステータスが 「更新中」となり、フェイルオーバーの 処理が開始される
  483. フェイルオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 651 しばらくすると、作業が完了し データベースのロールが 「スタンバイ」から「プライマリ」 に切り替わる 旧プライマリ・データベースは 「無効化されたスタンバイ」 に切り替わる
  484. フェイルオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 652 作業の詳細を確認するには 該当する操作をクリック 実⾏された操作の内容と 各作業の所要時間を確認 できる
  485. フェイルオーバーの実⾏ Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 653 旧プライマリのデータベースを確認すると 「無効化されたスタンバイ」になっており 通信先のデータべ―スが「プライマリ」 に替わっている 通信先のピアVMクラスタ
  486. Copyright © 2024, Oracle and/or its affiliates 654 Data Guard

    アソシエーション • Data Guard の有効化 • Data Guard 設定変更 • スタンバイデータベースでの⾃動バックアップの有効化 • スイッチオーバーの実⾏ • フェイルオーバーの実⾏ • データベースの回復 • Data Guard の終了
  487. データベースの回復 Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 655 ※本ページ以降の「データベースの回復」を実⾏するには 事前に対象のデータベースをマウント状態で起動する必要があります プライマリ側の VM クラスタで プライマリ・データベースを選択
  488. データベースの回復 Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 656 リソースから 「Data Guardアソシエーション」 を選択
  489. データベースの回復 Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 657 ①メニューから「回復」を選択 ③⼊⼒後、「データベースの回 復」をクリック ②データベース管理パ スワードを⼊⼒
  490. データベースの回復 Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 658 実⾏後、 データベースのステータスが 「更新中」となり、データベースの復旧 が開始される
  491. データベースの回復 Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 659 スタンバイ側のVMクラスタを確認すると データベースが「更新中」となっている 通信先のピアVMクラスタ
  492. データベースの回復 Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 660 しばらくすると、作業が完了し 無効となっていた通信先データベース が「スタンバイ」として復旧される
  493. データベースの回復 Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 661 作業の詳細を確認するには 該当する操作をクリック 実⾏された操作の内容と 各作業の所要時間を確認 できる
  494. データベースの回復 Data Guard アソシエーション Copyright © 2024, Oracle and/or its

    affiliates 662 復旧したデータベースを確認すると 通信先データベースに対する「スタンバイ」 として Data Guard が有効になっている 通信先のピアVMクラスタ
  495. Copyright © 2024, Oracle and/or its affiliates 663 Data Guard

    アソシエーション • Data Guard の有効化 • Data Guard 設定変更 • スタンバイデータベースでの⾃動バックアップの有効化 • スイッチオーバーの実⾏ • フェイルオーバーの実⾏ • データベースの回復 • Data Guard の終了
  496. Data Guard の終了 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 664 スタンバイ側のVMクラスタで スタンバイ・データベースを選択
  497. Data Guard の終了 Data Guard アソシエーション Copyright © 2024, Oracle

    and/or its affiliates 665 ①「他のアクション」をクリック ④⼊⼒後、「データベースの終了」 をクリック ③データベース名を⼊⼒ ②「終了」をクリック
  498. Copyright © 2024, Oracle and/or its affiliates 666 9. Exadata

    Infrastructure メンテナンス • Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 • Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 • Exadata Cloud Infrastructure のメンテナンス履歴の確認 • Exadata Cloud Infrastructure の⽉次メンテナンス
  499. Copyright © 2024, Oracle and/or its affiliates 667 Exadata Infrastructure

    メンテナンス • Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 • Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 • Exadata Cloud Infrastructure のメンテナンス履歴の確認 • Exadata Cloud Infrastructure の⽉次メンテナンス
  500. Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 668 Quarterly Maintenance Schedule : 「四半期ごとに1回」がデフォルト Next Quarterly Maintenance: 次回四半期メンテナンス Next Security Maintenance: 次回⽉次メンテナンス 四半期メンテナンスのスケジュール変更時は 「Edit Maintenance Preferences」を 選択 ※2023年11⽉更新
  501. Copyright © 2024, Oracle and/or its affiliates 669 Edit Maintenance

    Preferences Maintenance Method ・Rolling ・Non-rolling ・Enable custom action before performing maintenance on DB servers メンテナンス・スケジュールの 構成 ・プリファレンスなし ・スケジュールの指定 Exadata Infrastructure メンテナンス Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定
  502. Copyright © 2024, Oracle and/or its affiliates 670 Enable custom

    action before performing maintenance on DB servers Custom action timeout Minimum 15 minutes. Maximum 120 minutes Exadata Infrastructure メンテナンス Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定
  503. Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 671 「スケジュールの指定」選択時 ・メンテナンス⽉ Quarter 毎に選択 ・該当⽉の週 ・該当週の⽇ ・該当⽇の開始時間(UTC) ・リード・タイム がそれぞれ選択可能
  504. Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 672 「スケジュールの指定」選択時 ・該当⽉の週 の選択内容
  505. Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 673 「スケジュールの指定」選択時 ・該当週の⽇ の選択内容
  506. Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 674 「スケジュールの指定」選択時 ・該当⽇の開始時間(UTC) の選択内容 (選択内容は1時間単位だが、任 意の時間も選択可能)
  507. Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 675 「スケジュールの指定」選択時 ・リード・タイム の選択内容
  508. Exadata Cloud Infrastructure の⾃動メンテナンス ・スケジュールの設定 Exadata Infrastructure メンテナンス Copyright ©

    2024, Oracle and/or its affiliates 676 スケジュールの指定: お客様によりスケジュール設定する場合 メンテナンス⽉: 四半期ごとにメンテナンス可能な⽉を選択。 (複数選択可能。⽉のチェックマークを 2 つはずすと、残りの⽉ のチェックマークはグレーアウトされる) 該当⽉の週: 任意の週または 1 〜 4 週⽬を選択 (複数週 選択可能) 該当週の⽇: すべての曜⽇または ⽇ 〜 ⼟曜⽇を選択 (複 数曜⽇選択可能) 開始時間(UTC):任意の時間またはメンテナンスを開始できる 1 時間単位のウィンドウを選択 (複数選択可能) リードタイム: オラクル社が通知メッセージをメンテナンスの何週 間前に送信するかを 2 〜 4 週間前から⼀つ選択 プリファレンスなし: オラクル社により任意の⽇時で良い場合 設定後「メンテナンス・スケジュールの更新」をクリック
  509. Copyright © 2024, Oracle and/or its affiliates 677 Exadata Infrastructure

    メンテナンス • Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 • Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 • Exadata Cloud Infrastructure のメンテナンス履歴の確認 • Exadata Cloud Infrastructure の⽉次メンテナンス
  510. Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 678 「次回のメンテナンス」にて次回のメンテナンス⽇時が確認可能。 再スケジュールや、メンテナンス履歴を確認するためには「表⽰」をクリック ※2023年11⽉更新
  511. Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 679 四半期メンテナンスについては Infrastructure Maintenance の 「Edit Maintenance Run」 をクリック ※2023年11⽉更新 「スケジュール開始時間」を変 更する場合、 ⽉次メンテナンスについては Infrastructure Security Maintenance の 「Edit Maintenance Run」 をクリック
  512. Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 680 四半期メンテナンス 「スケジュール開始時間」を 変更する場合には「Edit Maintenance Run」をク リック、カレンダーマークを変 更 ※2023年11⽉更新
  513. Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 681 ⽇時変更のためにカレンダー マークをクリック カレンダーから⽇時を指定 設定後「スケジュールされた開始時間 の更新」をクリック • 変更は変更時点から2時間後以降、また 前回メンテナンスから最⼤180⽇以内の ⽇付まで設定可能 • オラクルが内部保守作業のために四半期 ごとに予約している特定の⽇付にスケ ジュールすることは不可
  514. Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 683 Total Estimated Maintenance Time Details: 6hours Database Servers Estimated Maintenance Time: 3 hours Storage Servers Estimated Maintenance Time: 3hours ASM rebalance time is not included in the estimated storage server maintenance time. Network Switches Estimated Maintenance Time: 0 minutes ※2023年6⽉更新
  515. Patch Now Exadata Infrastructure メンテナンス Copyright © 2024, Oracle and/or

    its affiliates 686 すぐにInfrastructureパッチを適⽤したいときに利⽤ Infrastructure 上のすべての VM が Available なことを確 認(停⽌していると Infrastructure Maintenance が失 敗する) ※2023年8⽉更新
  516. Patch Now Exadata Infrastructure メンテナンス Copyright © 2024, Oracle and/or

    its affiliates 687 Next Quarterly Maintenance > View ※2023年8⽉更新
  517. Patch Now Exadata Infrastructure メンテナンス Copyright © 2024, Oracle and/or

    its affiliates 691 Next Quarterly Maintenance > In Progress ※2023年8⽉更新
  518. Patch Now Exadata Infrastructure メンテナンス Copyright © 2024, Oracle and/or

    its affiliates 692 Infrastructure Maintenance > In Progress ※2023年8⽉更新
  519. Patch Now Exadata Infrastructure メンテナンス Copyright © 2024, Oracle and/or

    its affiliates 693 Work requests > Apply Infra Patch for Cloud Exadata Infrastructure > In Progress ※2023年8⽉更新
  520. Patch Now Exadata Infrastructure メンテナンス Copyright © 2024, Oracle and/or

    its affiliates 694 Log messages 適⽤されているノードの順番が分かる ※2023年8⽉更新
  521. Patch Now Exadata Infrastructure メンテナンス Copyright © 2024, Oracle and/or

    its affiliates 695 Succeeded 実施時間を確認可能 ※2023年8⽉更新
  522. Copyright © 2024, Oracle and/or its affiliates 696 Exadata Infrastructure

    メンテナンス • Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 • Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 • Exadata Cloud Infrastructure のメンテナンス履歴の確認 • Exadata Cloud Infrastructure の⽉次メンテナンス
  523. Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 697 メンテナンス履歴を確認する場合には、 「次回のメンテナンス」の「表⽰」をクリック
  524. Exadata Cloud Infrastructure のメンテナンス履歴の確認 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 698 メンテナンス履歴を確認する場合には、 「メンテナンス履歴」をクリック
  525. Exadata Cloud@Customer Infrastructure のメンテナンス履歴の確認 Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 700 メンテナンス実施後は、メンテナンス履歴に表⽰ メンテナンスの詳細を 確認する場合には、 タイトル部分をクリック ※2023年8⽉更新
  526. Copyright © 2024, Oracle and/or its affiliates 701 Exadata Infrastructure

    メンテナンス • Exadata Cloud Infrastructure の⾃動メンテナンス・スケジュールの設定 • Exadata Cloud Infrastructure の次回スケジュールされたメンテナンス時間の確認と編集 • Exadata Cloud Infrastructure のメンテナンス履歴の確認 • Exadata Cloud Infrastructure の⽉次メンテナンス
  527. Exadata Cloud Infrastructure の⽉次メンテナンス Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 702 ※2023年8⽉更新 Next Security Maintenance
  528. Exadata Cloud Infrastructure の⽉次メンテナンス Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 703 ※2023年8⽉更新 Security Maintenance Target DB Server Version: Target Storage Server Version: Scheduled Start Time: Total Estimated Maintenance Time: Edit Maintenance Run
  529. Exadata Cloud Infrastructure の⽉次メンテナンス Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 704 ※2023年8⽉更新 Scheduled Start Time This infrastructure maintenance update must be run by Sat, Sep 9, 2023 at 23:59:59 UTC to meet compliance requirements.
  530. Exadata Cloud Infrastructure の⽉次メンテナンス Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 705 ※2023年8⽉更新 Scheduled Start Time 前倒し可能なのは 8/18 まで
  531. Exadata Cloud Infrastructure の⽉次メンテナンス Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 706 ※2023年8⽉更新 Scheduled Start Time 後ろ倒し可能なのは 9/9 ま で Security maintenance, when needed, is scheduled to be applied during a 21-day window that begins between the 18th-21st of each month and will run till the 9th- 12th of the next month.
  532. Exadata Cloud Infrastructure の⽉次メンテナンス Exadata Infrastructure メンテナンス Copyright © 2024,

    Oracle and/or its affiliates 707 ※2023年8⽉更新 ⽉次メンテナンスと 四半期メンテナンス
  533. Copyright © 2024, Oracle and/or its affiliates 708 10. パッチ適⽤

    • VM クラスタ (Grid Infrastructure) • データベース・ホーム • 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) • パッチ履歴の閲覧 • コンソールを使⽤した別のホームへのデータベースの移動(データベースのダウングレード) • Exadata Cloud VMクラスタ・オペレーティング・システムの更新 • Oracleデータベースのアップグレード
  534. Exadata Cloud Infrastructureコンポーネントにパッチを適⽤するためのベスト・プラクティス • データベースをバックアップしてからパッチを適⽤ • リソースのデータベース・ホームおよびデータベースにパッチを適⽤する前に、VMクラスタまたはExadata DBシステムに パッチを適⽤ •

    パッチを適⽤する前に、事前チェック操作を実⾏して、VMクラスタ、Exadata DBシステムまたはデータベース・ホームが そのパッチの要件を満たしていることを確認 • 現在のホームのデータベース・バージョン以外のバージョンにデータベースにパッチを適⽤するには、ターゲット・バージョン を実⾏しているデータベース・ホームにデータベースを移動する(move)。 この⽅法では、必要な停⽌時間が短縮さ れ、データベースを古いデータベース・ホームに戻すことで、前のバージョンに簡単にロールバック可能 • Oracle Cloud Infrastructureで使⽤可能なOracle DatabaseおよびOracle Grid Infrastructureメジャー・ バージョン・リリースでは、現在のバージョンに最新の3つのバージョン(NからN - 3)を加えたパッチが提供される。 • 例 インスタンスがOracle Database 19cを使⽤していて、提供されている最新バージョンの19cが19.8.0.0.0 の場合、パッチはバージョン19.8.0.0.0、19.7.0.0、19.6.0.0および19.5.0.0で使⽤可能 パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 709 ※2022年9⽉更新
  535. Exadata Cloud Infrastructureシステムのパッチ適⽤および更新の前提条件 • Exadata Cloud Infrastructureインスタンスには、オブジェクト・ストレージに適⽤可能なSwiftエンドポイントへの 接続を含むOracle Cloud Infrastructure

    Object Storageサービスへのアクセスが必要。Oracleでは、このアク セスを有効にするために、VCNでサービス・ゲートウェイを使⽤することを推奨 • パッチ適⽤の失敗を回避するために、次の条件が満たされていることを確認 • データベース・ホスト・ファイル・システムの/u01ディレクトリには、パッチ適⽤プロセスを実⾏するための空き領域が 15 GB以上あること • Oracle ClusterwareはVMクラスタで稼働してること • VMクラスタのすべてのノードが稼働中であること パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 710 ※2022年9⽉更新
  536. Copyright © 2024, Oracle and/or its affiliates 711 パッチ適⽤ •

    VM クラスタ (Grid Infrastructure) • データベース・ホーム • 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) • パッチ履歴の閲覧 • コンソールを使⽤した別のホームへのデータベースの移動(データベースのダウングレード) • Exadata Cloud VMクラスタ・オペレーティング・システムの更新 • Oracleデータベースのアップグレード
  537. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 712 VMクラスタリストからパッチを適⽤したい VMクラスタを選択
  538. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 713 「使⽤可能な更新」にある、 ”更新の表⽰”をクリック
  539. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 714 ①使⽤可能なパッチ⼀覧から、適⽤し たいパッチ右端の「・・・」をクリック ②メニューから事前チェックをクリック
  540. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 715 「事前チェックの実⾏」を選択 (参考)OCPUが0の場合、 右の警告が表⽰される
  541. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 716 事前チェックの処理が実⾏され、 進⾏状況が作業リクエストから 確認できる
  542. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 717 しばらくすると、事前チェック の処理が完了しステータス が”成功”となる
  543. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 718 作業リクエストを確認すると、「Update VM Cluster」作業のタイムスタンプや 作業内容が確認できる
  544. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 719 ①使⽤可能なパッチ⼀覧から、適⽤し たいパッチの「・・・」をクリック ②メニューからパッチの適⽤をクリック
  545. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 720 「パッチの適⽤」をクリッ クして実⾏
  546. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 721 パッチ適⽤中はステータスが”適⽤中”となる
  547. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 722 パッチ適⽤中はVMクラスターのステータスも ”更新中”となる
  548. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 723 パッチ適⽤は2つの作業リクエスト「Apply VM Cluster GI Patch」、「Update VM Cluster」が進⾏する 作業が完了するとステータスが”成功”となる
  549. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 724 作業リクエストを確認すると、「Apply VM Cluster GI Patch」作業の タイムスタンプや作業内容が確認できる
  550. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 725 作業リクエストを確認すると、「Update VM Cluster」作業のタイムスタンプや 作業内容が確認できる
  551. VM クラスタ (Grid Infrastructure) パッチ適⽤ Copyright © 2024, Oracle and/or

    its affiliates 726 VMクラスタ詳細画⾯からパッチ適⽤ 後のOracle Grid Infrastructure のバージョンを確認できる
  552. Copyright © 2024, Oracle and/or its affiliates 727 パッチ適⽤ •

    VM クラスタ (Grid Infrastructure) • データベース・ホーム • 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) • パッチ履歴の閲覧 • コンソールを使⽤した別のホームへのデータベースの移動(データベースのダウングレード) • Exadata Cloud VMクラスタ・オペレーティング・システムの更新 • Oracleデータベースのアップグレード
  553. データベース・ホーム • データベース・ホーム・パッチは、そのホームのデータベースで共有されているOracle Databaseソフトウェアを更新。次 のいずれかのメソッドでデータベースにパッチを適⽤ • 正しいパッチ・バージョンのデータベース・ホームにデータベースを移動 • これは、移動中のデータベースにのみ影響する。(move︓アウトオブプレース適⽤。「個々のOracle Databasesへのパッチ適

    ⽤(データベースを別のデータベース・ホームに移動)」で紹介している⽅式。推奨⽅式) • データベースが現在存在するデータベース・ホームへのパッチ適⽤ • これは、パッチ適⽤対象のデータベース・ホームにあるすべてのデータベースに影響を与える。(インプレース適⽤。次ページから の⽅式) • データベース・ホームにパッチを適⽤する場合は、Oracle提供のデータベース・ソフトウェア・イメージを使⽤して、⼀般に 使⽤可能なOracle Databaseソフトウェア更新を適⽤するか、組織が作成したカスタム・データベース・ソフトウェア・ イメージを使⽤して、データベースに必要な特定のパッチ・セットを適⽤ パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 728 ※2022年9⽉更新
  554. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 729

    VMクラスタ詳細ページの 「リソース」からデータベース・ ホームをクリック パッチを適⽤したい データベース・ホームをクリック
  555. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 730

    ①データベース・ホームのパッチリストか ら適⽤したいパッチの「・・・」をクリック ②メニューから「事前チェック」をクリック
  556. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 732

    事前チェック実⾏中は ステータスが”更新中”となる
  557. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 733

    事前チェック実⾏中は データベース・ホームのステータスが ”更新中”となる
  558. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 734

    事前チェック実⾏中「Patch DbHome」 作業が実⾏される
  559. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 735

    作業リクエストを確認すると、「Precheck DbHome Patch」作業のタイムスタンプ や作業内容が確認できる
  560. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 736

    作業リクエストが完了すると、ステータス が”成功”となる
  561. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 737

    メニューから「適⽤」をクリック データベース・ホームのパッチリストから 適⽤したいパッチのアクションアイコン をクリック
  562. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 739

    パッチ適⽤実⾏中は ステータスが”適⽤中”となる
  563. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 740

    パッチ適⽤実⾏中は データベース・ホーム、 VMクラスタのステータ スが”更新中”となる
  564. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 741

    パッチ適⽤中は作業リクエスト 「Apply DbHome Patch」が実⾏ される
  565. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 742

    作業リクエストを確認すると、「Apply DbHome Patch」作業のタイムスタンプ や作業内容が確認できる
  566. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 743

    パッチ適⽤が完 了するとデータ ベース・ホーム、 VMクラスタのス テータスが”使⽤ 可能”となる
  567. データベース・ホーム パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 744

    データベース・ホームの詳細画⾯からパッチ適⽤後の データベース・バージョンを確認できる
  568. Copyright © 2024, Oracle and/or its affiliates 745 パッチ適⽤ •

    VM クラスタ (Grid Infrastructure) • データベース・ホーム • 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) • パッチ履歴の閲覧 • コンソールを使⽤した別のホームへのデータベースの移動(データベースのダウングレード) • Exadata Cloud VMクラスタ・オペレーティング・システムの更新 • Oracleデータベースのアップグレード ※2022年9⽉更新
  569. 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) • 正しいパッチ・バージョンのデータベース・ホームにデータベースを移動。 これは、移動中のデータベースにのみ影響する。 (move︓アウトオブプレース適⽤。「個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ ホームに移動)」で紹介している⽅式。推奨⽅式) • 次のいずれかの基準を満たす任意のデータベース・ホームにデータベースを移動可能

    • ターゲット・データベース・ホームは、ソース・データベース・ホームと同じOracle Databaseソフトウェア・バージョン (パッチ更新を含む)を使⽤ • 移動先のターゲット・データベース・ホームは、データベースで使⽤されるOracle Databaseソフトウェア・リリースの 最新バージョンまたは以前の3つのリリースのいずれか • データベースを新しいデータベース・ホームに移動すると、データベースはターゲット・データベース・ホームのパッチ・レベル になる パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 746
  570. 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates

    747 ※2022年9⽉更新 現在は19.15.0.0 19.16.0.0 にパッチ適⽤の ため、データベース・ホームを Moveしたい。 事前に Move 先のデータ ベース・ホームを作成する
  571. 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates

    755 ※2022年9⽉更新 Move Databaes to Another Home Target Database Home 今回は 19.16.0.0 のデータ ベースホームを選択
  572. 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates

    758 ※2022年9⽉更新 Database version Database Home: dbhome-202210041205 (新規作成した19.16の DBHOME) Database versions:19.16.0.0
  573. Copyright © 2024, Oracle and/or its affiliates 759 パッチ適⽤ •

    VM クラスタ (Grid Infrastructure) • データベース・ホーム • 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) • パッチ履歴の閲覧 • コンソールを使⽤した別のホームへのデータベースの移動(データベースのダウングレード) • Exadata Cloud VMクラスタ・オペレーティング・システムの更新 • Oracleデータベースのアップグレード
  574. パッチ履歴の閲覧 パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 760

    VMクラスタ詳細画⾯から 使⽤可能な更新︓更新の表⽰をクリック
  575. パッチ履歴の閲覧 パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 761

    VMクラスタのパッチ履歴が表⽰される VMクラスタとデータベース・パッチから 「更新履歴」をクリック
  576. パッチ履歴の閲覧 パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 762

    パッチ履歴を確認したいデータベース・ホームをクリック VM クラスタ詳細画⾯ のリソースから 「データベース・ホーム」 をクリック
  577. パッチ履歴の閲覧 パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 764

    データベース・ホームのパッチ履歴が表⽰される VM クラスタとデータベース・パッチから 「パッチ履歴」をクリック
  578. Copyright © 2024, Oracle and/or its affiliates 765 パッチ適⽤ •

    VM クラスタ (Grid Infrastructure) • データベース・ホーム • 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) • パッチ履歴の閲覧 • コンソールを使⽤した別のホームへのデータベースの移動(データベースのダウングレード) • Exadata Cloud VMクラスタ・オペレーティング・システムの更新 • Oracleデータベースのアップグレード
  579. コンソールを使⽤した別のホームへのデータベースの移動(データベースのダウングレード) パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 768

    移動元(Source Database Home 19.14) と移動先 (Target Database home 19.13)の確認 ※Move するには、対象バー ジョン(N-3以内)の Database Home が必要
  580. Copyright © 2024, Oracle and/or its affiliates 772 パッチ適⽤ •

    VM クラスタ (Grid Infrastructure) • データベース・ホーム • 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) • パッチ履歴の閲覧 • データベースの他のデータベース・ホームへのMove(データベースのダウングレード) • Exadata Cloud VMクラスタ・オペレーティング・システムの更新 • Oracleデータベースのアップグレード
  581. Exadata Cloud VMクラスタ・オペレーティング・システムの更新 前提条件 • Exadataメジャー・バージョン20以上のイメージのみがサポート。 • Exadata VMクラスタ・イメージに対するマイナー・バージョン更新の実⾏に加えて、現在インストールされているバージョ ンが19.2以上である場合、新しいメジャー・バージョンに更新可能。

    たとえば、VMクラスタがバージョン20の場合、 バージョン21に更新可能。 • 最新の4 (NからN-3)または複数のメジャー・バージョンのVMクラスタ・イメージは、コンソールから適⽤可能。 • 次の24時間以内に開始するようにスケジュールされたExadataインフラストラクチャ・メンテナンス操作がある場合、 Exadataイメージ更新機能は使⽤不可の王 パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 773 ※2022年9⽉更新
  582. Exadata Cloud VMクラスタ・オペレーティング・システムの更新 パッチ適⽤ Copyright © 2024, Oracle and/or its

    affiliates 774 現在のバージョン 使⽤可能な更新: 更新可能なバージョン 更新の表⽰ ︓ 詳細(次ページ)
  583. Exadata Cloud VMクラスタ・オペレーティング・システムの更新 パッチ適⽤ Copyright © 2024, Oracle and/or its

    affiliates 775 バージョン: 更新可能なバージョン リリース⽇: 利⽤できるようになった⽇ ※2023年11⽉更新
  584. Exadata Cloud VMクラスタ・オペレーティング・システムの更新 パッチ適⽤ Copyright © 2024, Oracle and/or its

    affiliates 776 データベース・ホームのパッチリストから 適⽤したいパッチのアクションアイコン をクリック メニューから「事前チェックの実⾏」をクリック
  585. Exadata Cloud VMクラスタ・オペレーティング・システムの更新 パッチ適⽤ Copyright © 2024, Oracle and/or its

    affiliates 785 作業リクエスト: Precheck Cloud VM Cluster for OS Update Succeeded
  586. Exadata Cloud VMクラスタ・オペレーティング・システムの更新 パッチ適⽤ Copyright © 2024, Oracle and/or its

    affiliates 786 データベース・ホームのパッチリストから 適⽤したいパッチの「・・・」をクリック メニューから「Exadata OS イメージ更新 の適⽤」をクリック
  587. Exadata Cloud VMクラスタ・オペレーティング・システムの更新 パッチ適⽤ Copyright © 2024, Oracle and/or its

    affiliates 787 OS image の適⽤(記載されている バージョン) を確認 事前チェックが実⾏されているか確認
  588. Exadata Cloud VMクラスタ・オペレーティング・システムの更新 パッチ適⽤ Copyright © 2024, Oracle and/or its

    affiliates 795 作業リクエスト: VM Cluster Virtual Machine OS Update 100%となっている
  589. Copyright © 2024, Oracle and/or its affiliates 797 パッチ適⽤ •

    VM クラスタ (Grid Infrastructure) • データベース・ホーム • 個々のOracle Databasesへのパッチ適⽤(データベースを別のデータベース・ホームに移動) • パッチ履歴の閲覧 • データベースの他のデータベース・ホームへのMove(データベースのダウングレード) • Exadata Cloud VMクラスタ・オペレーティング・システムの更新 • Oracleデータベースのアップグレード
  590. Oracleデータベースのアップグレード 前提条件 • Exadata Cloud Infrastructureシステム・ソフトウェアでは、Oracle Linux 7 (OL7)の使⽤が必要 •

    Oracle Grid Infrastructureはバージョン19cである必要 • Oracle Cloud Infrastructureで⼊⼿可能な最新バージョンのOracle Database 19cの2つのバージョンを使⽤ する、使⽤可能なOracle Databaseホームが必要 • アップグレードされるコンテナ・データベース内のすべてのプラガブル・データベースをオープンできることを確認する必要 • ⼿動で作成されたData Guard関連付け(コンソールまたはAPIを使⽤して作成されていない関連付け)でデータベー スをアップグレードする場合、次の要件が適⽤ • データベースはクラウド・ツールに登録が必要 • プライマリとスタンバイの両⽅のアップグレード中に、REDO適⽤が無効化されていること • オブザーバを構成した場合、アップグレードする前にオブザーバが無効化されていること • アップグレードするには、Oracleデータベースに次の設定が構成されていること • データベースはアーカイブ・ログ・モードであること • データベースでフラッシュバックを有効にすること パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 798 ※2022年9⽉更新
  591. Oracleデータベースのアップグレードについて • データベースのアップグレードには、データベースのダウンタイムが含まれる • Oracleでは、本番データベースをアップグレードする前に、データベースをバックアップし、テスト・システムまたはクローニン グされたバージョンのデータベースで新しいソフトウェア・バージョンをテストすることを推奨 • Oracleでは、アップグレードの実⾏を計画する前に軽減が必要な問題を検出できるように、アップグレードを試⾏する 前に、データベースのアップグレード事前チェック操作を実⾏することを推奨。 事前チェック操作はデータベースの可⽤性

    に影響せず、いつでも実⾏可能 • データベースでData Guardを使⽤している場合、まずプライマリまたはスタンバイのいずれかをアップグレード可能 • データベースでData Guardを使⽤している場合、プライマリまたはスタンバイをアップグレードすると、アップグレード操作 中にREDO適⽤が無効になる。 プライマリとスタンバイの両⽅をアップグレードすると、REDO適⽤モードとオープン・モー ドが再有効化される。 Oracleでは、アップグレード後にredo Applyおよびオープン・モード構成を確認することを推奨 • ⾃動バックアップ操作が⾏われている間は、アップグレード操作を実⾏不可能。 アップグレードの前に、Oracleでは⾃ 動バックアップを無効にし、⼿動バックアップを実⾏することを推奨 • アップグレード後、アップグレード前に取得された⾃動バックアップを使⽤して、データベースを以前の時点にリストアする ことは不可能 • バージョン11.2ソフトウェアを使⽤するデータベースをアップグレードする場合、⽣成されるバージョン19cデータベースは ⾮コンテナ・データベース(⾮CDB)になる パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 799 ※2022年9⽉更新
  592. コンソールからのOracleデータベースのアップグレード時に実⾏される項⽬ • アップグレード・プロセス中にデータベース・サービスによって次の処理が実⾏ • ⾃動事前チェックを実⾏。 これにより、システムが緩和が必要な問題を特定し、アップグレード操作を停⽌すること が可能。 • 保証付きリストア・ポイントを設定し、アップグレード失敗時はフラッシュバックを実⾏可能 •

    ⽬的のターゲット・ソフトウェア・バージョンを使⽤するユーザー指定のOracle Databaseホームにデータベースを移 動 • Database Upgrade Assistant (DBUA)ソフトウェアを実⾏してアップグレードを実⾏ • Data Guardアソシエーションのデータベースの場合、プライマリ・データベースとスタンバイ・データベースの両⽅が正 常にアップグレードされるまでREDO適⽤は無効になり、アップグレード後REDO適⽤はシステムによって再有効化 される。 REDO 適⽤が有効になった後にオープン・モードが有効になる パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 800 ※2022年9⽉更新
  593. コンソールからのOracleデータベースのアップグレード後の確認事項 • アップグレード前に⾃動バックアップを無効にした場合、データベースの⾃動バックアップが有効になっていることを確認す ること • Oracle Database COMPATIBLEパラメータを編集して、新しいOracle Databaseソフトウェア・バージョンを反映 すること

    • データベースでdatabase_name.envファイルを使⽤する場合は、ファイルの変数が19cデータベース・ホームを指すよ うに更新されていることを確認すること。 これらの変数は、アップグレード・プロセス中に⾃動的に更新される • ⾮コンテナ・データベースをOracle Databaseバージョン19cにアップグレードする場合、変換後にデータベースをプラガ ブル・データベースに変換可能 • 古いデータベース・ホームが空で、再利⽤されない場合は削除可能 • Data Guard関連付けのデータベースの場合、オープン・モードを確認し、アップグレードの完了後に再適⽤ステータス を確認します。 パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 801 ※2022年9⽉更新
  594. Oracleデータベースのアップグレード パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 802

    「他のアクション」内の「アップグレー ド」を選択 現在のデータベース・ホーム dbhome202204270736 現在のデータベース・バージョン 12.1.0.2 211019
  595. Oracleデータベースのアップグレード パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 803

    アップグレード後のOracle Database バージョンを選択 ターゲットの Oracle Database Home を選択 Oracle Database のメジャー バージョンのアップグレードのため、 ターゲットのDatabase Home を選択。アップグレードで Database Home はMOVEす る GI の RU 適⽤を推奨
  596. Oracleデータベースのアップグレード パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 804

    19c を選択 19.13 の Database Home を 選択 事前チェックをすることを推奨 (Upgrade時も事前チェックは ⾃動で⾏われる) 事前チェックの実施
  597. Oracleデータベースのアップグレード パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 806

    現在のDatabase Home アップデートを⾏った記録 現在のバージョン
  598. Oracleデータベースのアップグレード パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 811

    アップグレードの確認 アップグレードしたいデータベース DB0427 アップグレード先の Databae Home dbhome-01 バージョン 19.13.0.0
  599. Oracleデータベースのアップグレード パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 812

    アップグレードの確認 DB名を⼊⼒ DB0427 アップグレード実⾏
  600. Oracleデータベースのアップグレード パッチ適⽤ Copyright © 2024, Oracle and/or its affiliates 815

    データベース・ホームが 「dbhome202204270736」 から「dbhome-01」へ移動 データベース・バージョンは 「19.13.0.0.0」
  601. Copyright © 2024, Oracle and/or its affiliates 818 パッチ適⽤ Appendix

    • Exadata Cloud VMクラスタ・オペレーティング・システムの更新(失敗例)
  602. Interim Software Updateの作成 Interim Software Updates Copyright © 2024, Oracle

    and/or its affiliates 822 Interim Software updates ※2023年11⽉更新
  603. Interim Software Updateの作成 Interim Software Updates Copyright © 2024, Oracle

    and/or its affiliates 823 Create interim software update ※2023年11⽉更新
  604. Interim Software Updateの作成 Interim Software Updates Copyright © 2024, Oracle

    and/or its affiliates 824 19.18 ⽤の MRP でテスト Oracle Database 19c Proactive Patch Information (Doc ID 2521164.1) DB Patch 35573556 ※2023年11⽉更新
  605. Interim Software Updateの作成 Interim Software Updates Copyright © 2024, Oracle

    and/or its affiliates 825 Release update: 19.18 Interim update: one-offのパッチ番号 Create Oneoff patch ※2023年11⽉更新
  606. Interim Software Updateの作成 Interim Software Updates Copyright © 2024, Oracle

    and/or its affiliates 826 Release update: 19.18 Interim update: one-offのパッチ番号 Create Oneoff patch Succeeded ※2023年11⽉更新
  607. Interim Software Updateのダウンロード [oracle@kara-vpvao1 patch]$ srvctl stop database -db DB11062_sxh_kix

    [oracle@kara-vpvao1 patch]$ [oracle@kara-vpvao1 patch]$ /u01/app/19.0.0.0/grid/bin/crsctl stat res -t 中略 ora.db11062_sxh_kix.db 1 OFFLINE OFFLINE Instance Shutdown,ST ABLE 2 OFFLINE OFFLINE Instance Shutdown,ST ABLE ora.db11062_sxh_kix.db11062_pdb1.paas.oracle.com.svc 1 OFFLINE OFFLINE STABLE 2 OFFLINE OFFLINE STABLE ora.db11062_sxh_kix.db11062_pdb6.paas.oracle.com.svc 1 OFFLINE OFFLINE STABLE 2 OFFLINE OFFLINE STABLE ora.db11062_sxh_kix.db11062_pdb7.paas.oracle.com.svc 1 OFFLINE OFFLINE STABLE 2 OFFLINE OFFLINE STABLE 中略 [oracle@kara-vpvao1 patch]$ srvctl status service -db DB11062_sxh_kix Service db11062_pdb1.paas.oracle.com is not running. Service db11062_pdb6.paas.oracle.com is not running. Service db11062_pdb7.paas.oracle.com is not running. [oracle@kara-vpvao1 patch]$ Interim Software Updates Copyright © 2024, Oracle and/or its affiliates 828 ※2023年11⽉更新
  608. Interim Software Updateのダウンロード [oracle@kara-vpvao1 patch]$ /u01/app/19.0.0.0/grid/bin/crsctl stat resource ora.db11062_sxh_kix.db -t

    -------------------------------------------------------------------------------- Name Target State Server State details -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.db11062_sxh_kix.db 1 OFFLINE OFFLINE Instance Shutdown,ST ABLE 2 OFFLINE OFFLINE Instance Shutdown,ST ABLE -------------------------------------------------------------------------------- [oracle@kara-vpvao1 patch]$ /u01/app/19.0.0.0/grid/bin/crsctl stat resource ora.db11062_sxh_kix.db11062_pdb1.paas.oracle.com.svc -t -------------------------------------------------------------------------------- Name Target State Server State details -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.db11062_sxh_kix.db11062_pdb1.paas.oracle.com.svc 1 OFFLINE OFFLINE STABLE 2 OFFLINE OFFLINE STABLE -------------------------------------------------------------------------------- [oracle@kara-vpvao1 patch]$ /u01/app/19.0.0.0/grid/bin/crsctl stat resource ora.db11062_sxh_kix.db11062_pdb6.paas.oracle.com.svc -t -------------------------------------------------------------------------------- Name Target State Server State details -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.db11062_sxh_kix.db11062_pdb6.paas.oracle.com.svc 1 OFFLINE OFFLINE STABLE 2 OFFLINE OFFLINE STABLE -------------------------------------------------------------------------------- [oracle@kara-vpvao1 patch]$ /u01/app/19.0.0.0/grid/bin/crsctl stat resource ora.db11062_sxh_kix.db11062_pdb7.paas.oracle.com.svc -t -------------------------------------------------------------------------------- Name Target State Server State details -------------------------------------------------------------------------------- Cluster Resources -------------------------------------------------------------------------------- ora.db11062_sxh_kix.db11062_pdb7.paas.oracle.com.svc 1 OFFLINE OFFLINE STABLE 2 OFFLINE OFFLINE STABLE -------------------------------------------------------------------------------- [oracle@kara-vpvao1 patch]$ Interim Software Updates Copyright © 2024, Oracle and/or its affiliates 829 ※2023年11⽉更新
  609. Interim Software Updateのダウンロード 適用前 [oracle@kara-vpvao2 ~]$ env | grep ORA

    ORACLE_UNQNAME=DB11062_sxh_kix ORACLE_SID=DB110622 ORACLE_BASE=/u02/app/oracle ORACLE_HOSTNAME=kara-vpvao2.sub04210756190.exavcn.oraclevcn.com ORACLE_HOME=/u02/app/oracle/product/19.0.0.0/dbhome_5 [oracle@kara-vpvao2 ~]$ opatch lspatches 34835593;REFERENCE BUG 34792490 - SCHEDULER LAYER CHANGES TO AVOID CYCLIC DEPENDENCY ON DBMS_AQADM_SYS PACKAGE 34792490;FADBRWT STRESS FA ORA-00060 DEADLOCK DETECTED DURING DATAPATCH 34699616;DSTV40 UPDATE - TZDATA2022E - NEED OJVM FIX 34777391;JDK BUNDLE PATCH 19.0.0.0.230117 34786990;OJVM RELEASE UPDATE: 19.18.0.0.230117 (34786990) 34768559;OCW RELEASE UPDATE 19.18.0.0.0 (34768559) 34765931;DATABASE RELEASE UPDATE : 19.18.0.0.230117 (REL-JAN230131) (34765931) OPatch succeeded. [oracle@kara-vpvao2 ~]$ Interim Software Updates Copyright © 2024, Oracle and/or its affiliates 830 ※2023年11⽉更新
  610. Interim Software Updateのダウンロード 適用後 [oracle@kara-vpvao2 patch]$ opatch lspatches 35556847;MERGE ON

    DATABASE RU 19.18.0.0.0 OF 35527937 35412607 35471762;KZTDE KZTSMTKI ENCRYPTION WALLET LOCATION MESSAGES FLOODING ALERT LOG POST 19.18 35386601;MERGE ON DATABASE RU 19.18.0.0.0 OF 34997479 35242133 35320424;MRP INTERMITTENT HANG ON TWO STANDBY DATABASES REGR_FIX 35246710;HIGH DIRECT PATH READ AFTER 19.18 DBRU PATCHING 35213579;MERGE ON DATABASE RU 19.18.0.0.0 OF 35037877 35046819 35162446;NEED BEHAVIOR CHANGE TO BE SWITCHED OFF 35160800;GG IE FAILS WITH ORA-14400 AT SYSTEM.LOGMNRC_USER AFTER ORACLE DB UPGRADE TO 19.18DBRU 35156936;ORA-7445 [KFFBNEW()+351] AFTER CONVERT TO ASM FLEX DISKGROUP 34988484;ORA-600 [KTUGETTEMPRSP NO TSO] EVEN WITH PATCH 34615905 APPLIED 34879016;ALL SESSIONS HANG DUE TO INST_RCV BUFFER IS NOT GETTING WRITE PERMISSION 34861493;RESYNC CATALOG FAILED IN ZDLRA CATALOG AFTER PROTECTED DATABASE PATCHED TO 19.17 34847038;ORA-16856 TRANSPORT LAG COULD NOT BE DETERMINED | TRANSPORT LAG (UNKNOWN) | NO LAG | 19.16.0.0 34832725;ORA-4031 KSU STATS_FREELIST AND KGLSESHTTABLE ERRORS IN 19C 34810252;SPIN OFF FOR BUG 34808861 [ORA-00600 INTERNAL ERROR CODE, ARGUMENTS [KFDS_GETSEGREUSEENQ01] TERMINATED ALL DB INSTANCES 34809715;SQL WITH CASE EXPRESSION MAY FAIL WITH ORA-00932 IN 19.17 AND ABOVE 34793099;STRESS FA CDB CREATION FAILS ON 19.17 WITH THE ORA-00704 BOOTSTRAP PROCESS FAILURE WHILE OPENING PDB$SEED 34783802;PARALLEL QUERY ON PARTITIONED TABLE RETURNS WRONG RESULT 34632426;FADBRWT STRESS FA HITTING MULTIPLE INCIDENTS OF ORA-12850 IN ALERT LOG EVEN WITHOUT EXPLICITLY SETTING 12850 ERROR EVENT IN 19.17RU 34557500;CTWR CAUSED MULTIPLE INSTANCES IN HUNG STATE ON THE RAC STANDBY DATABASE 34340632;AQAH SMART MONITORING &amp; RESILIENCY IN QUEUE KGL MEMORY USAGE 33973908;DBWR NOT PICKING UP WRITES FOR SOME TIME 32727143;TRANSACTION-LEVEL CONTENT ISOLATION FOR TRANSACTION-DURATION GLOBAL TEMPORARY TABLES 31222103;STRESS RAC ATPD FAN EVENTS ARE NOT GETTING PROCESSED WITH 21C GI AND 19.4 DB 34835593;REFERENCE BUG 34792490 - SCHEDULER LAYER CHANGES TO AVOID CYCLIC DEPENDENCY ON DBMS_AQADM_SYS PACKAGE 34792490;FADBRWT STRESS FA ORA-00060 DEADLOCK DETECTED DURING DATAPATCH 34699616;DSTV40 UPDATE - TZDATA2022E - NEED OJVM FIX 34777391;JDK BUNDLE PATCH 19.0.0.0.230117 34786990;OJVM RELEASE UPDATE: 19.18.0.0.230117 (34786990) 34768559;OCW RELEASE UPDATE 19.18.0.0.0 (34768559) 34765931;DATABASE RELEASE UPDATE : 19.18.0.0.230117 (REL-JAN230131) (34765931) OPatch succeeded. [oracle@kara-vpvao2 patch]$ Interim Software Updates Copyright © 2024, Oracle and/or its affiliates 831 ※2023年11⽉更新
  611. Interim Software Updateの削除 Interim Software Updates Copyright © 2024, Oracle

    and/or its affiliates 832 Delete ※2023年11⽉更新
  612. Interim Software Updateの削除 Interim Software Updates Copyright © 2024, Oracle

    and/or its affiliates 833 削除対象の名称を⼊⼒ ※2023年11⽉更新
  613. Interim Software Updateの削除 Interim Software Updates Copyright © 2024, Oracle

    and/or its affiliates 834 Terminated Delete Oneoff patch ※2023年11⽉更新
  614. Interim Software Updateの期限切れ Interim Software Updates Copyright © 2024, Oracle

    and/or its affiliates 835 Expired パッチのダウンロード・パスは 4⽇間有効。有効期限切 れになると Expired になる ※2023年11⽉更新
