[電子工作]ミニLEDキーホルダーをつくろう
Search
haru-orion
May 11, 2025
1.6k
0
Share
Embed
Copy iframe code
Copy JS code
Copy link
Start on current slide
[電子工作]ミニLEDキーホルダーをつくろう
haru-orion
May 11, 2025
Transcript
16 slides
ミニLEDキーホルダー

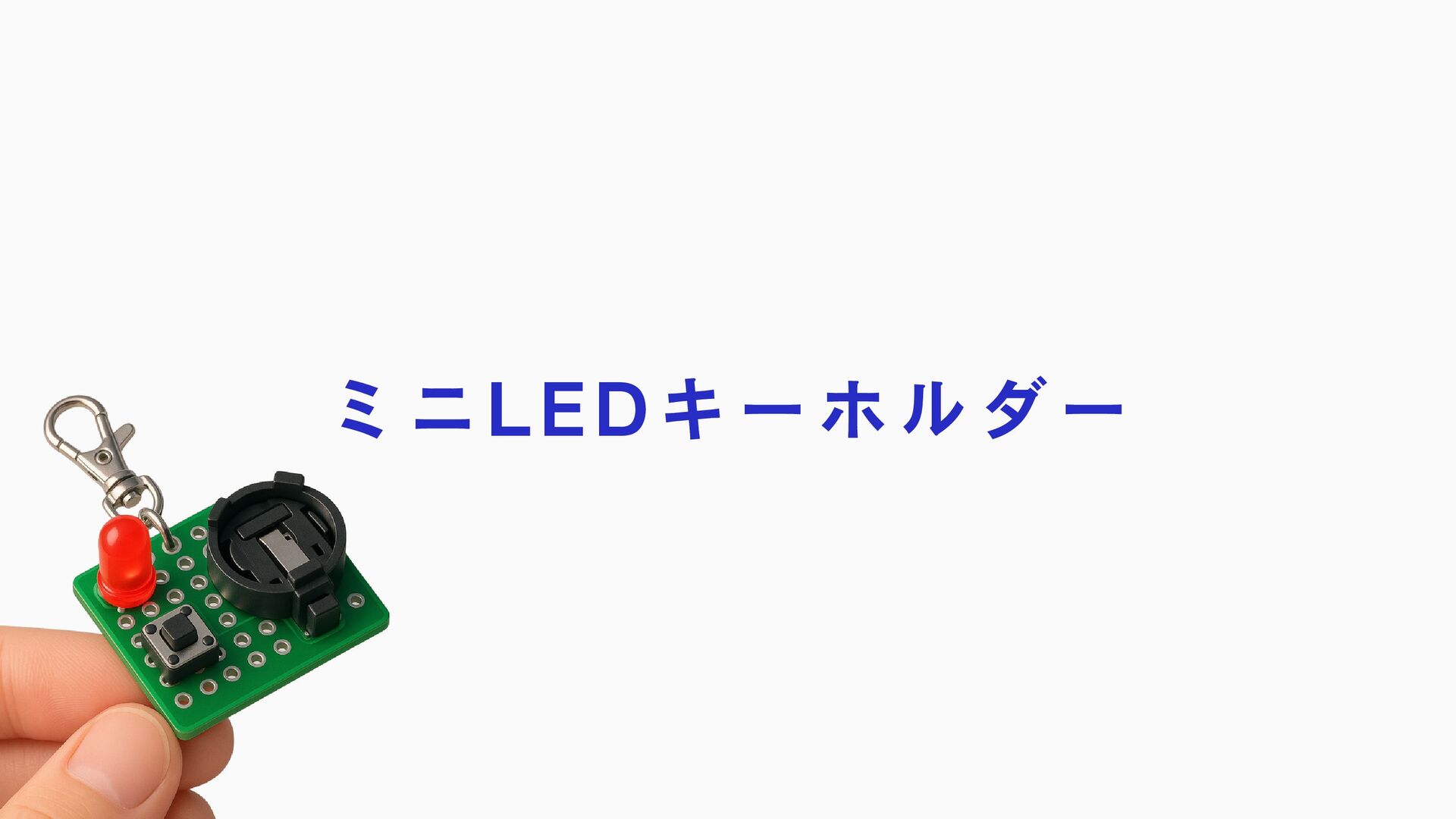

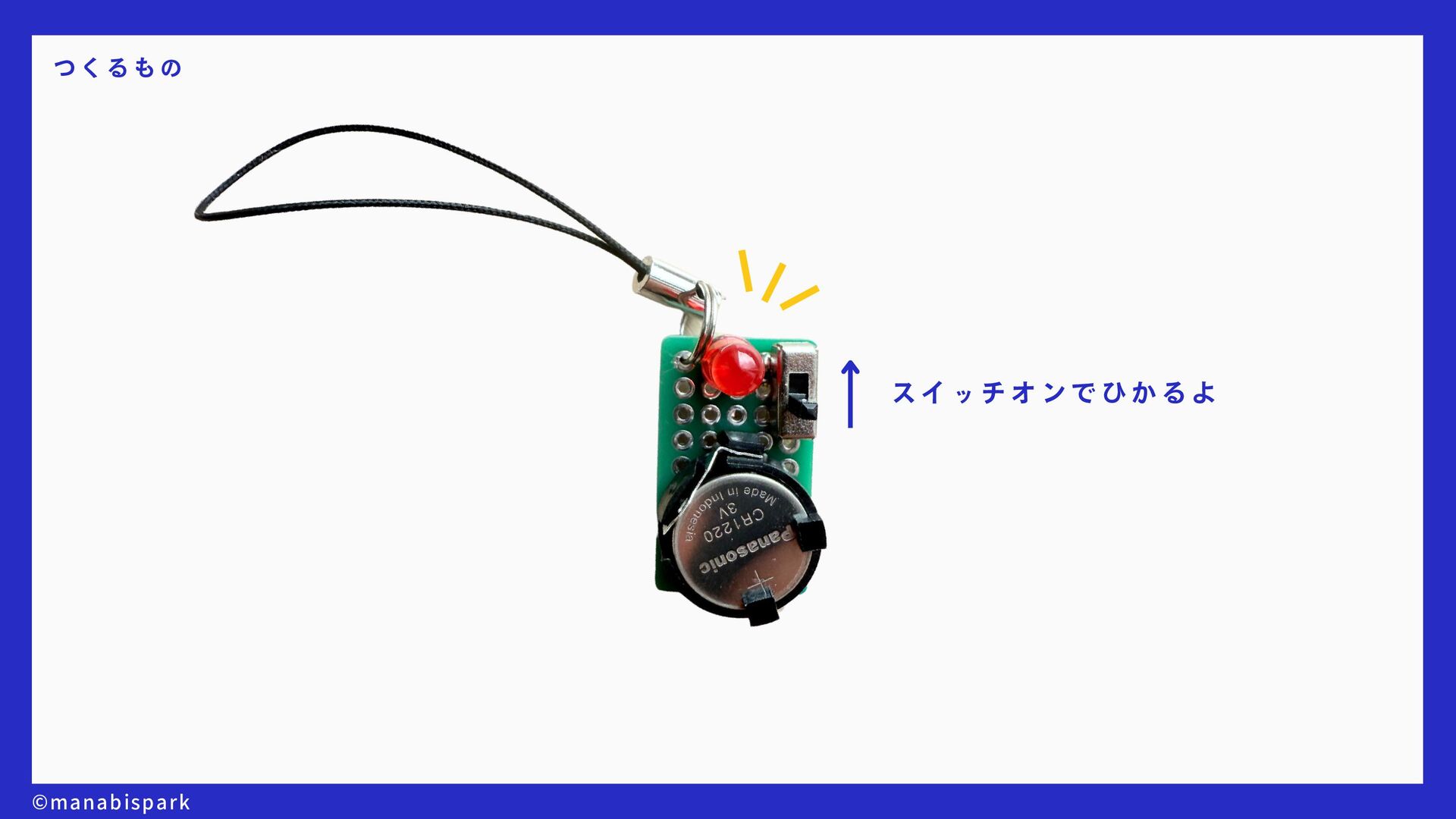

つくるもの スイッチオンでひかるよ ©manabispark

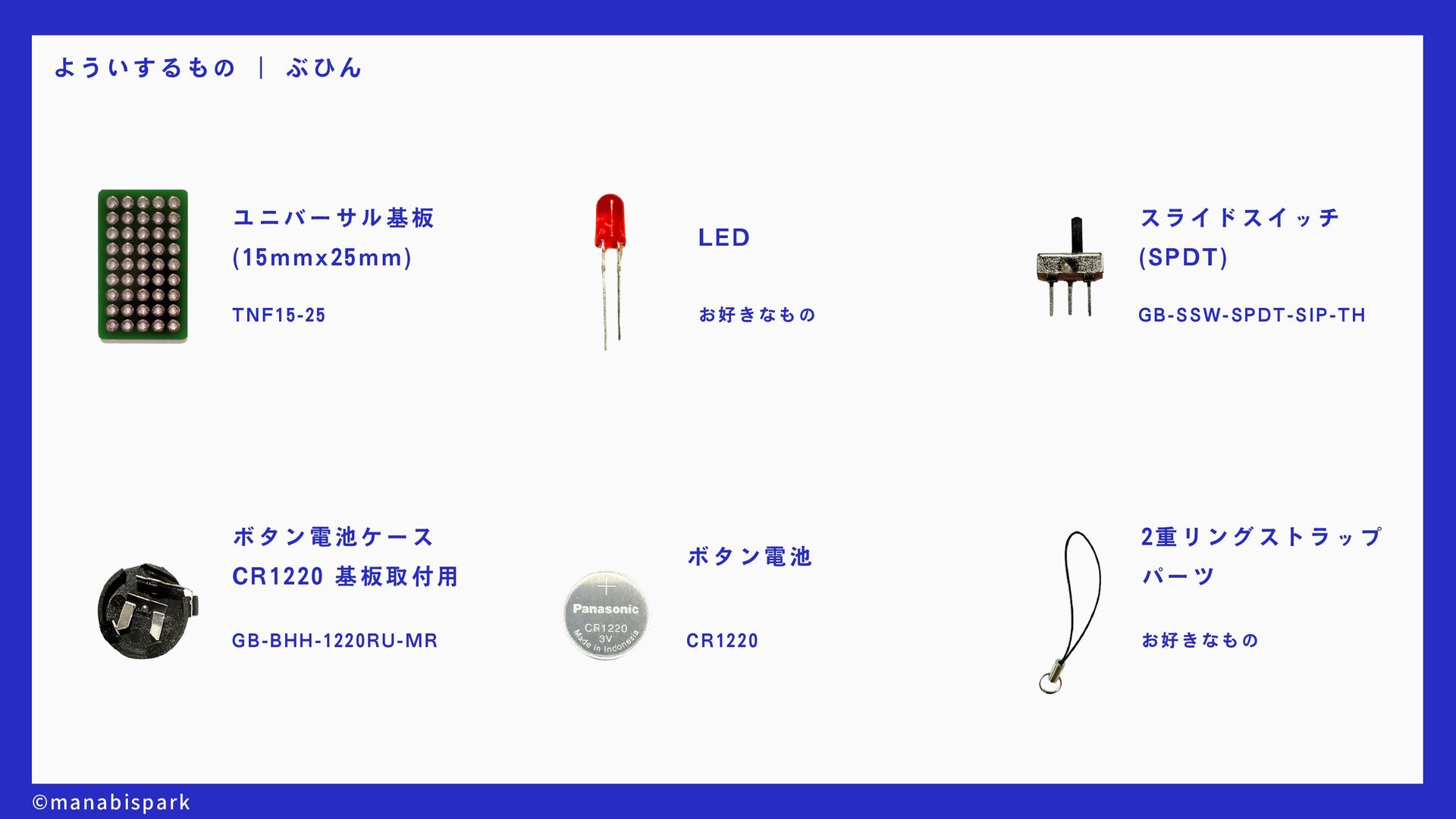

よういするもの | ぶひん ユニバーサル基板 (15mmx25mm) TNF15-25 ボタン電池ケース CR1220 基板取付用 GB-BHH-1220RU-MR
LED お好きなもの ボタン電池 CR1220 スライドスイッチ (SPDT) GB-SSW-SPDT-SIP-TH 2重リングストラップ パーツ お好きなもの ©manabispark

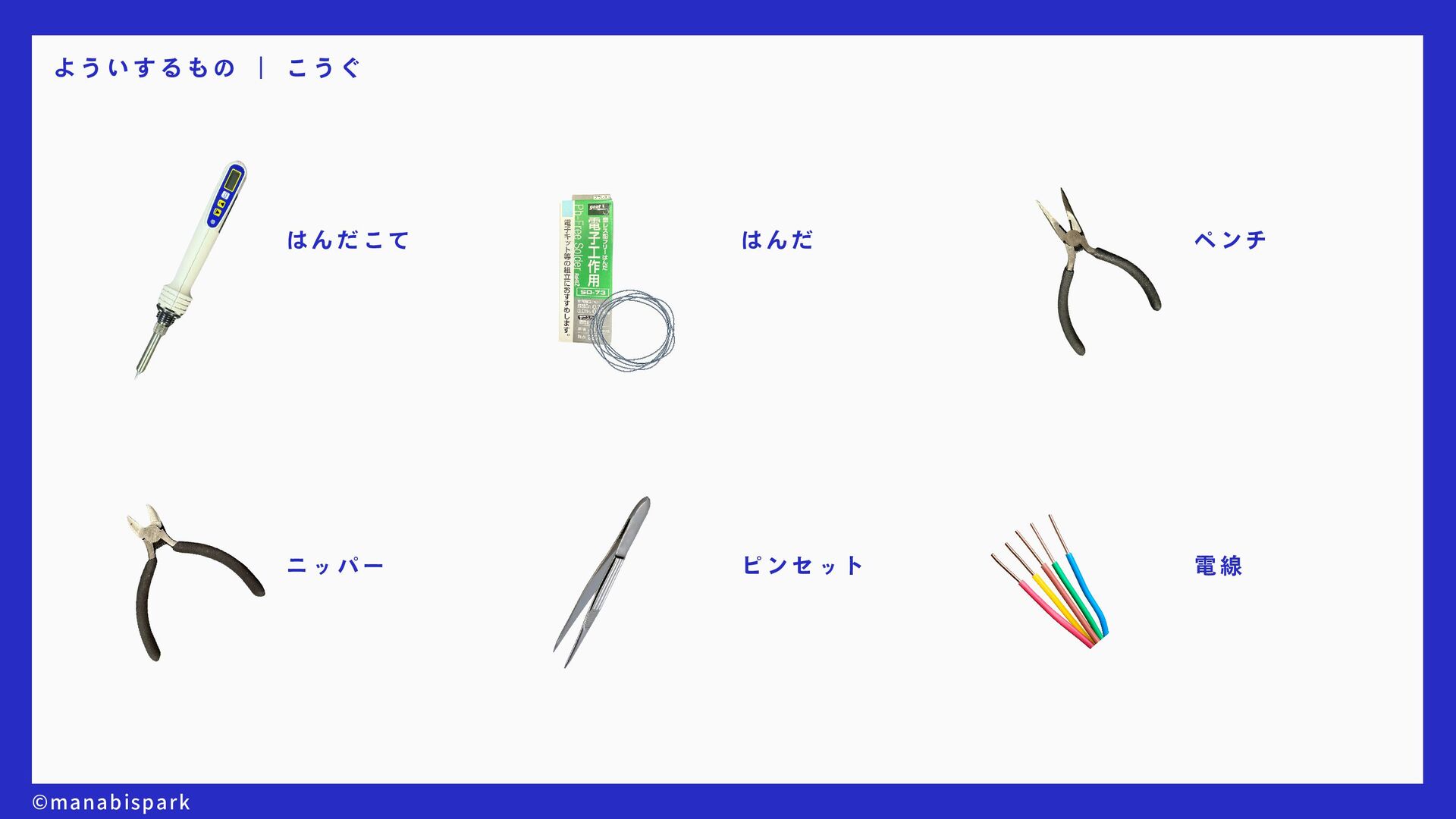

よういするもの | こうぐ はんだこて ニッパー はんだ ピンセット ペンチ 電線 ©manabispark

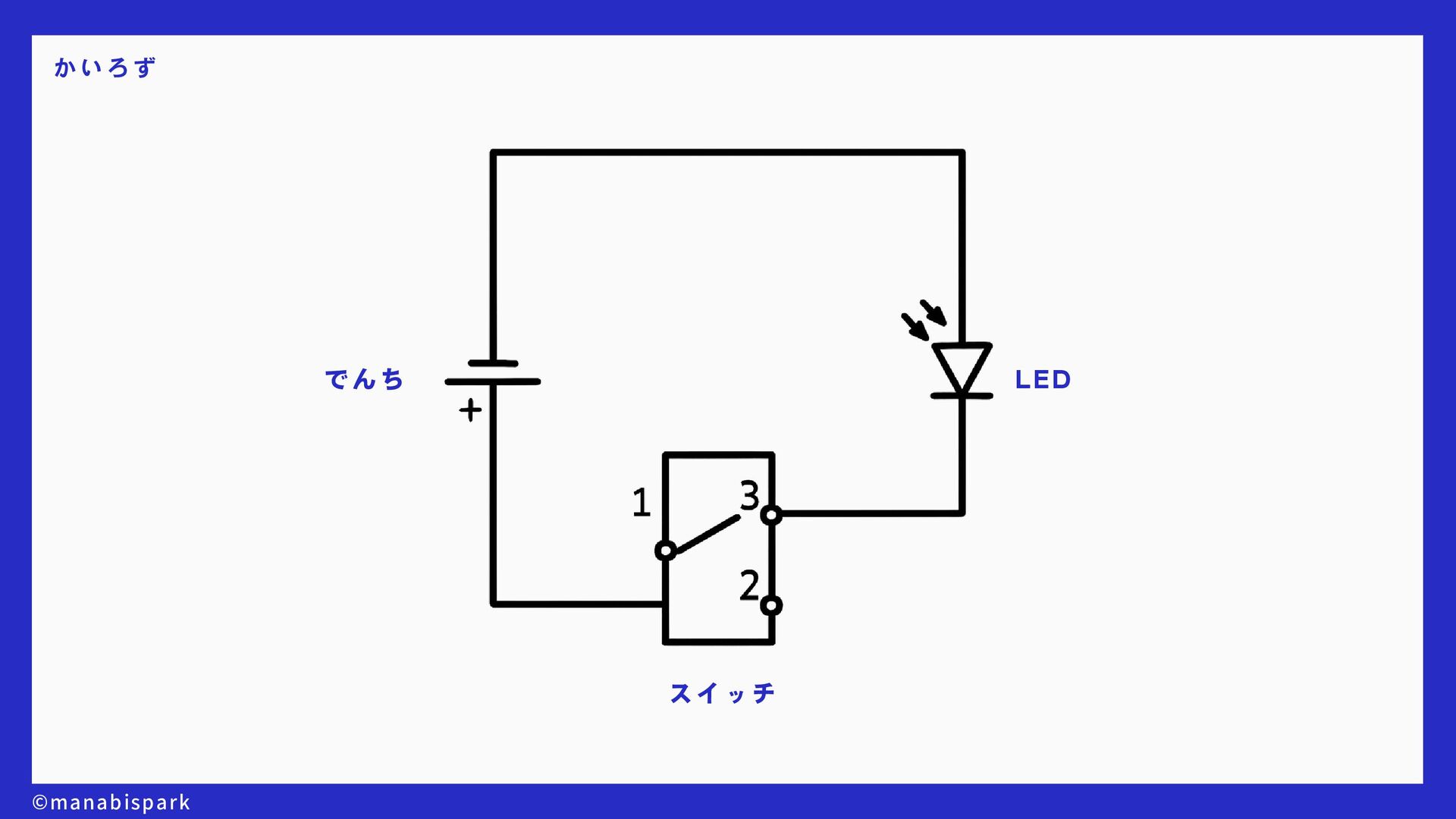

かいろず でんち スイッチ LED ©manabispark

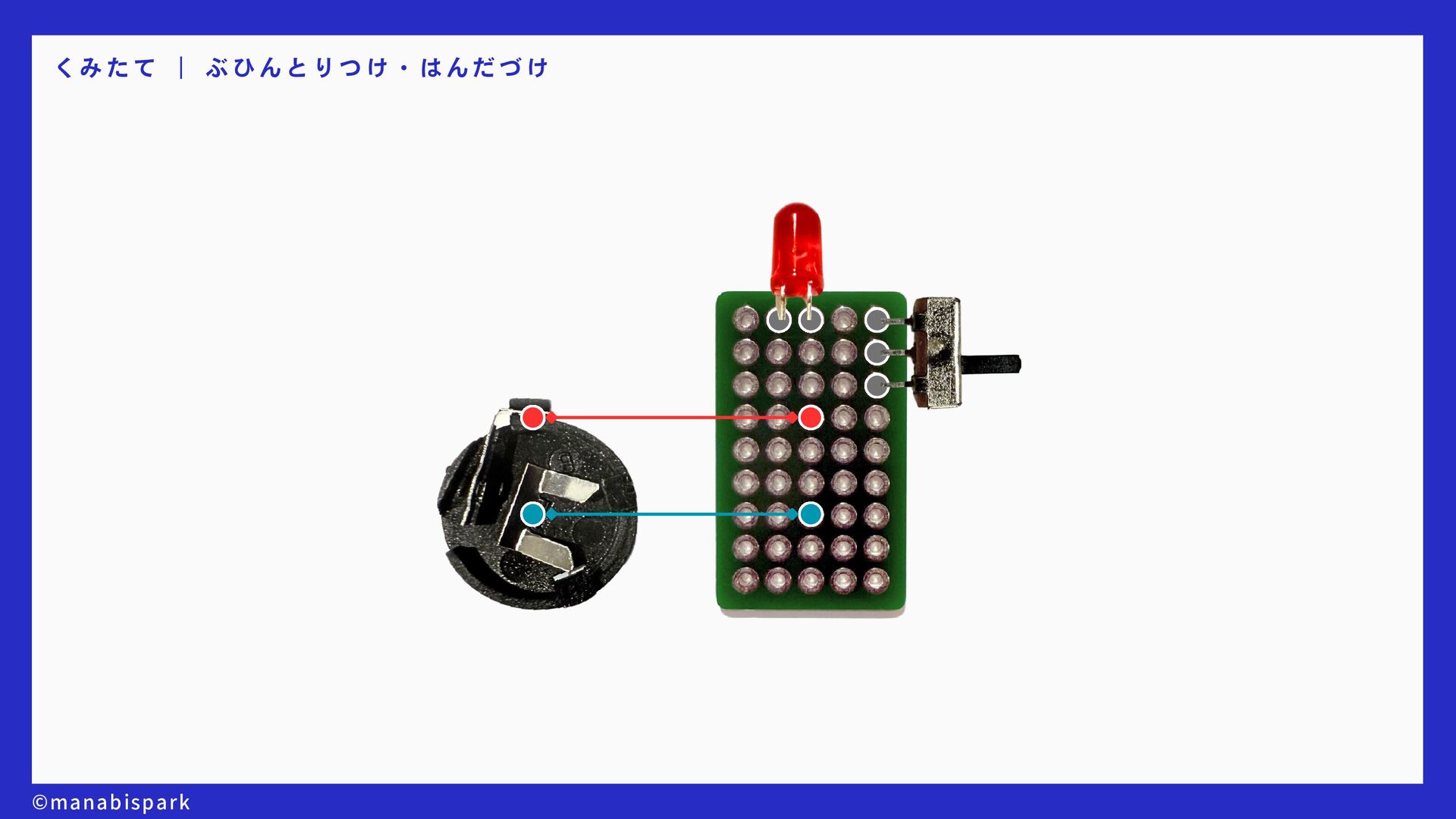

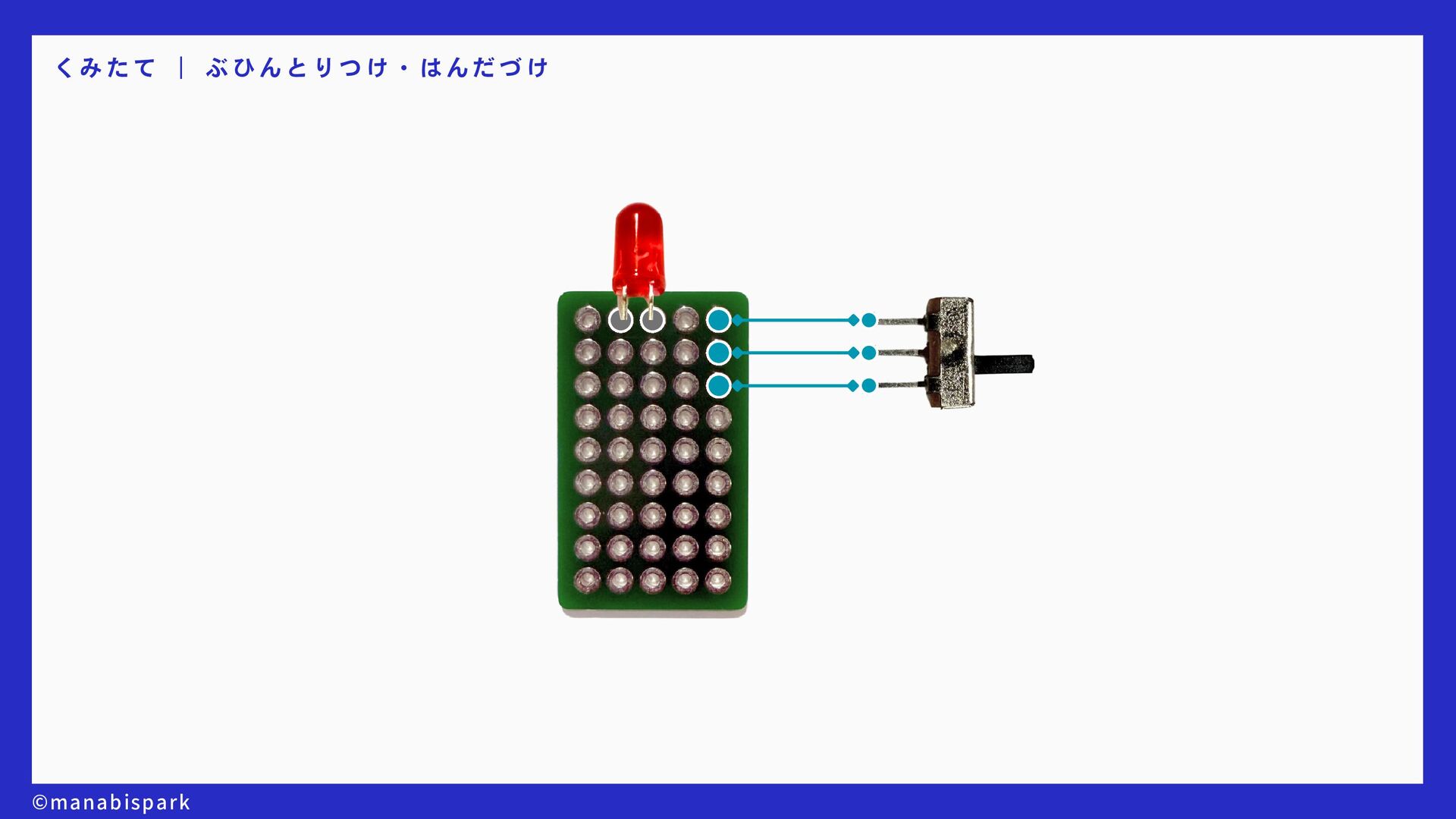

くみたて | ぶひんとりつけ・はんだづけ ©manabispark

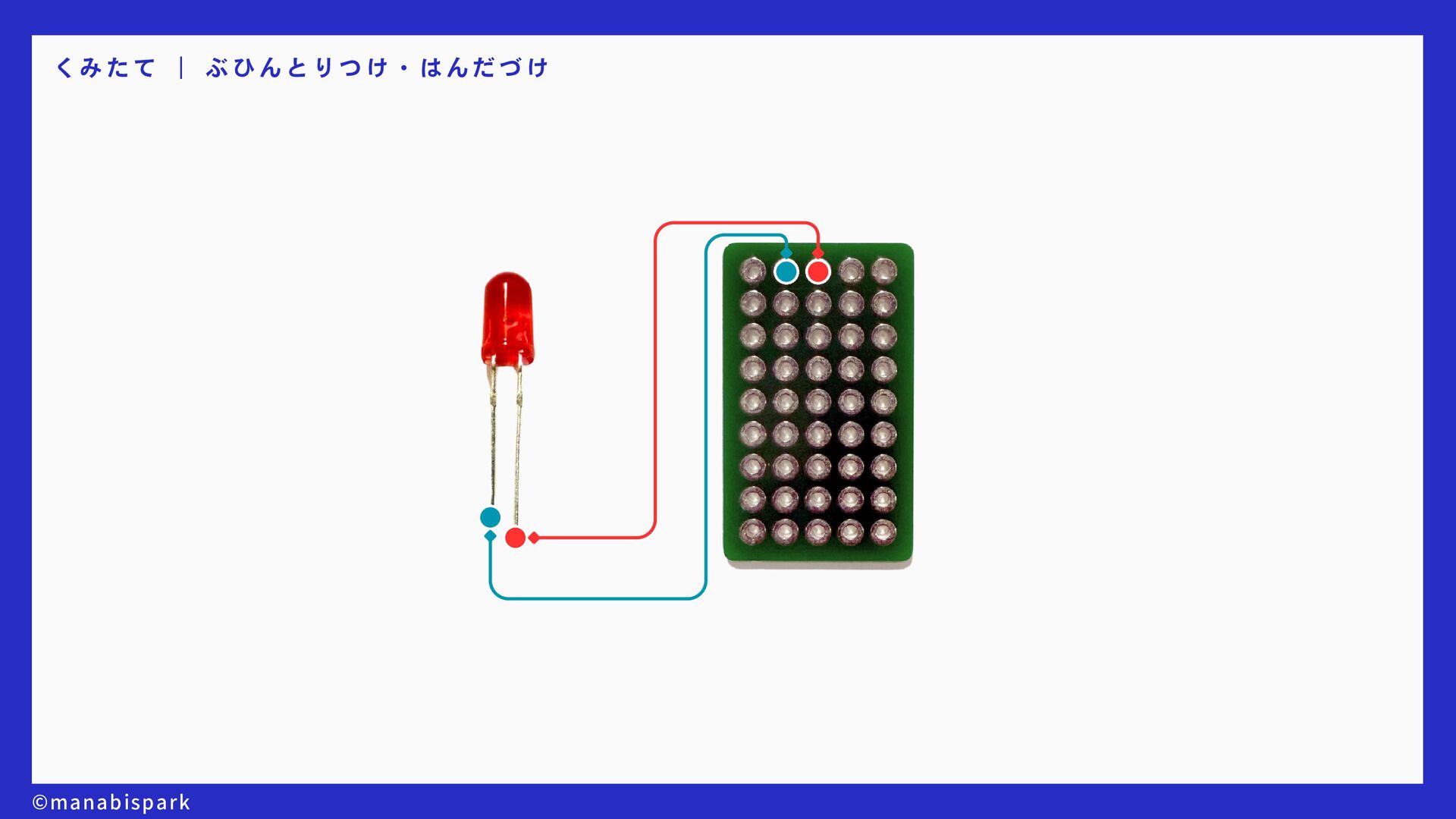

くみたて | ぶひんとりつけ・はんだづけ ©manabispark
くみたて | ぶひんとりつけ・はんだづけ ©manabispark

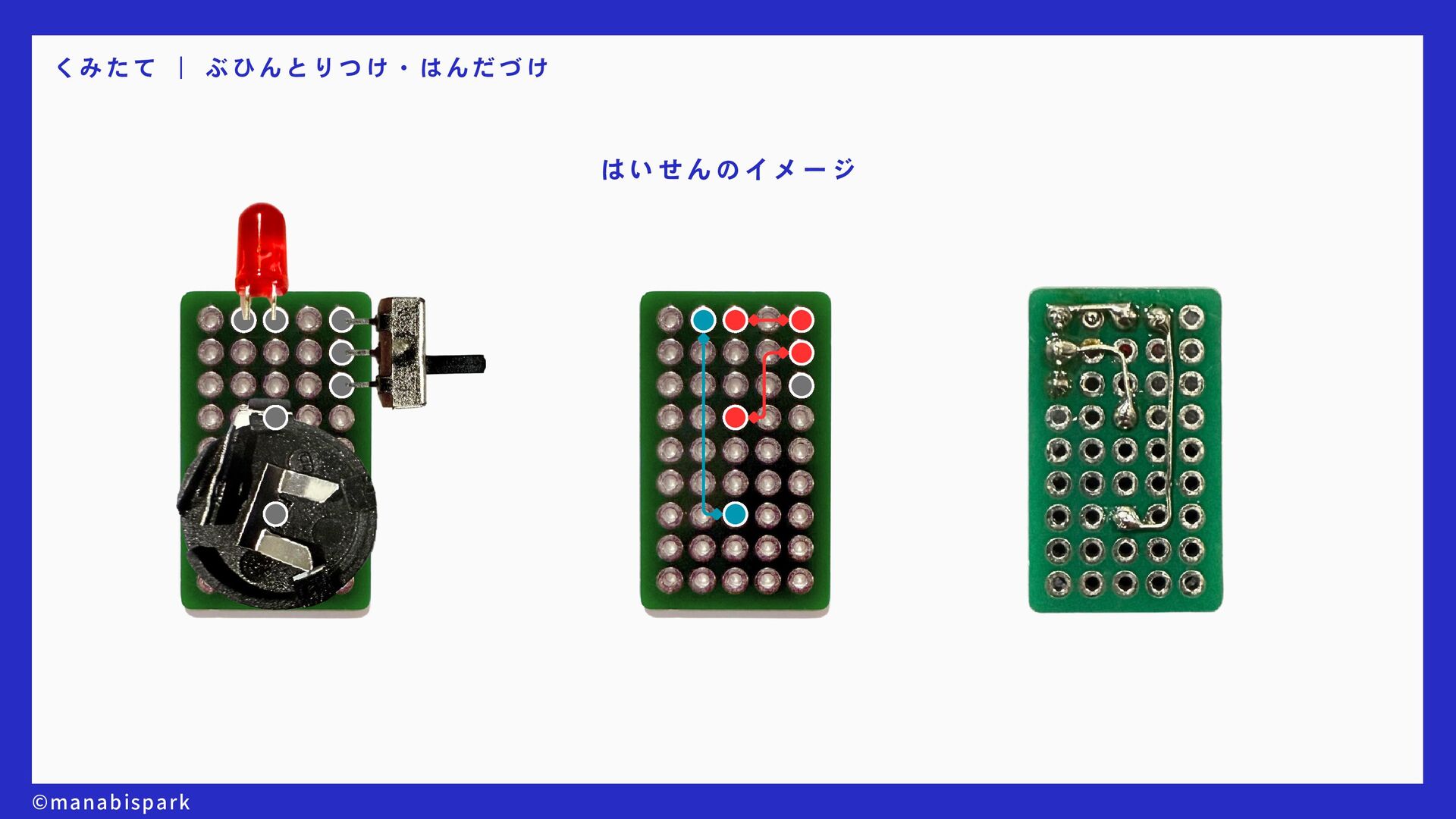

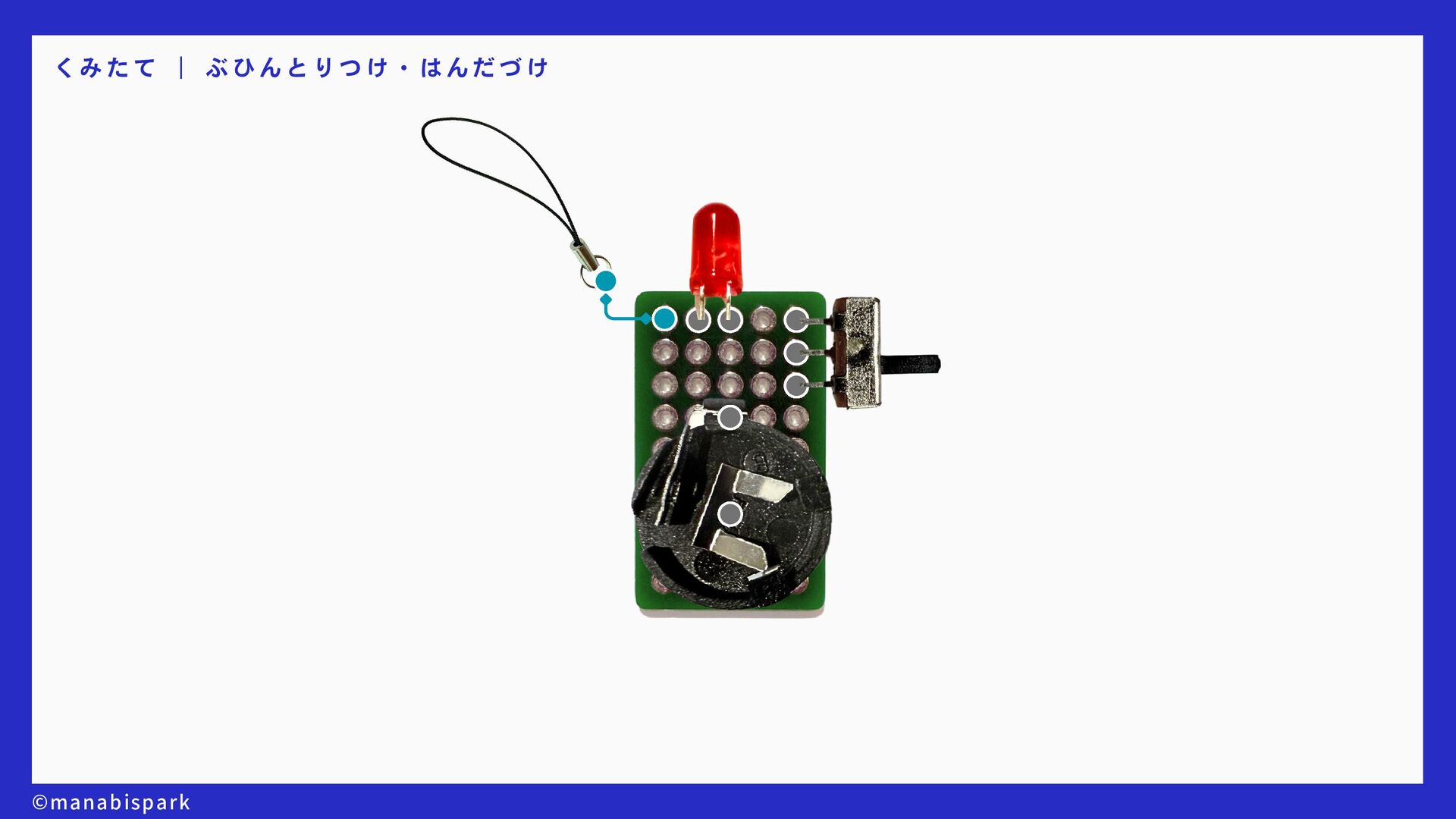

くみたて | ぶひんとりつけ・はんだづけ はいせんのイメージ ©manabispark
くみたて | ぶひんとりつけ・はんだづけ ©manabispark

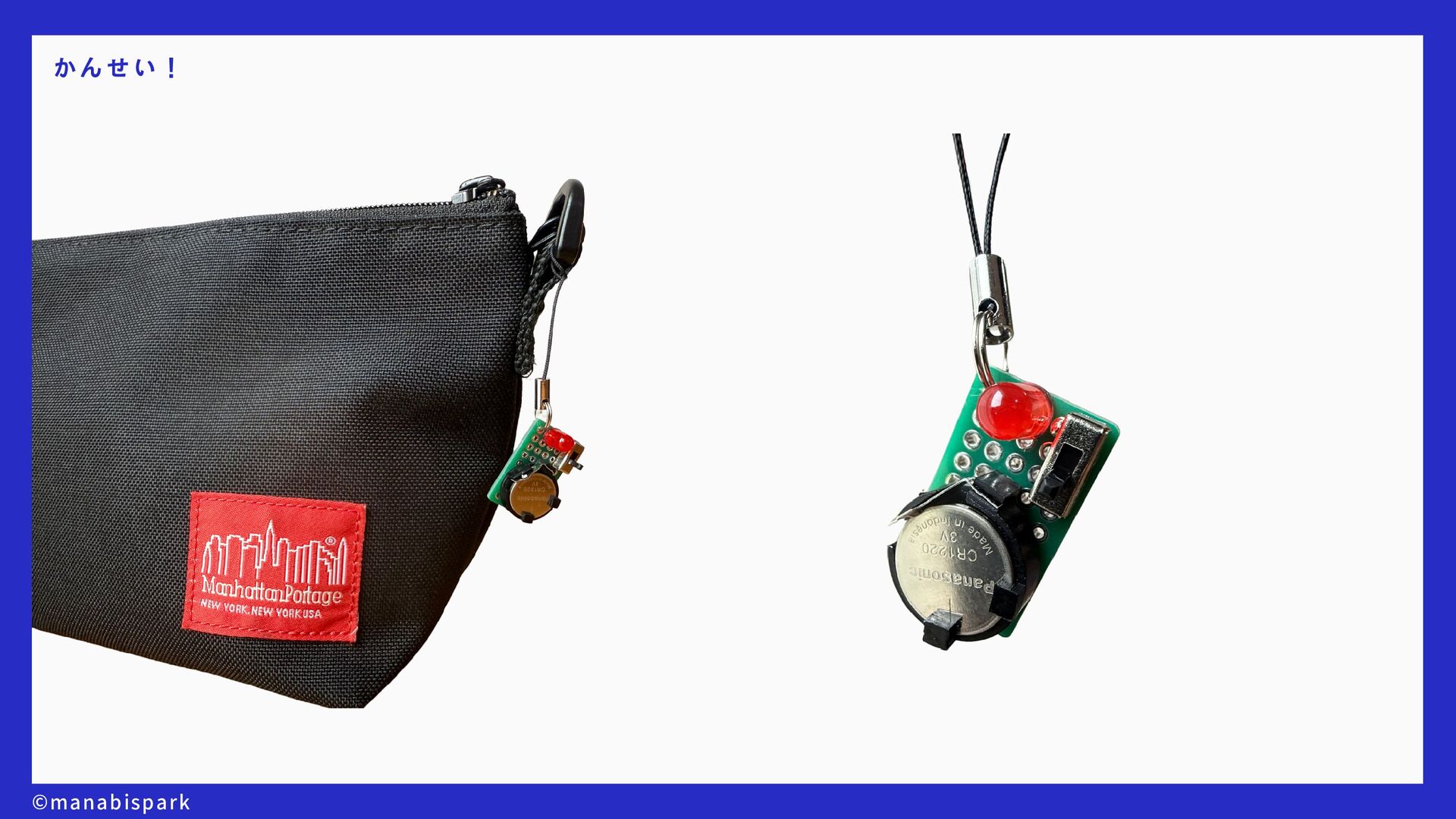

かんせい! ©manabispark
ぶひんをまなぼう

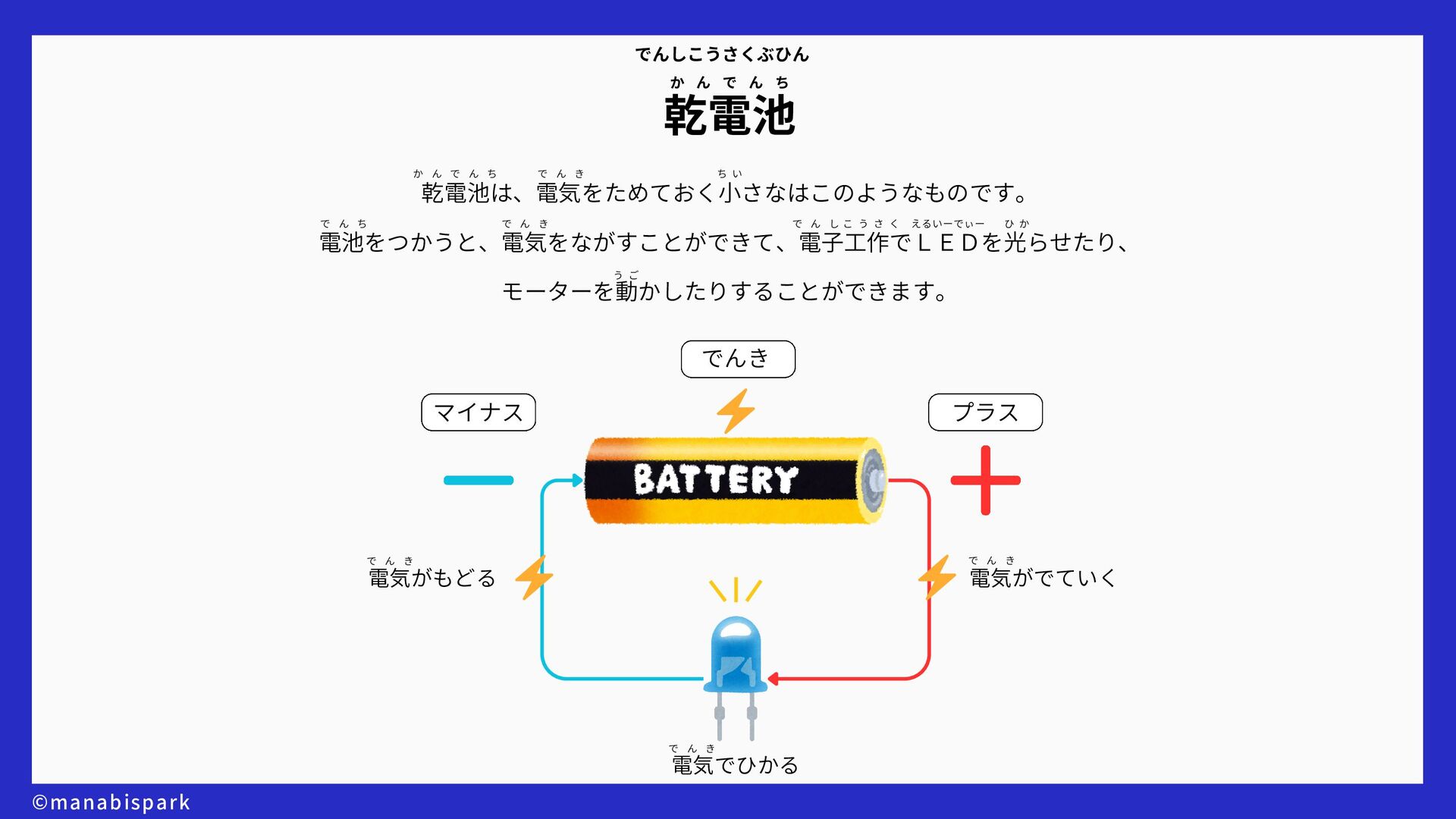

マイナス でんき 乾電池は、電気をためておく小さなはこのようなものです。 電池をつかうと、電気をながすことができて、電子工作でLEDを光らせたり、 モーターを動かしたりすることができます。 乾電池 でんしこうさくぶひん か ん で
ん ち で ん き ち い で ん ち で ん き で ん し こ う さ く えるいーでぃー ひ か う ご か ん で ん ち プラス 電気がでていく 電気がもどる 電気でひかる で ん き で ん き で ん き ©manabispark
プラス マイナス LED でんしこうさくぶひん え る い ー で ぃ

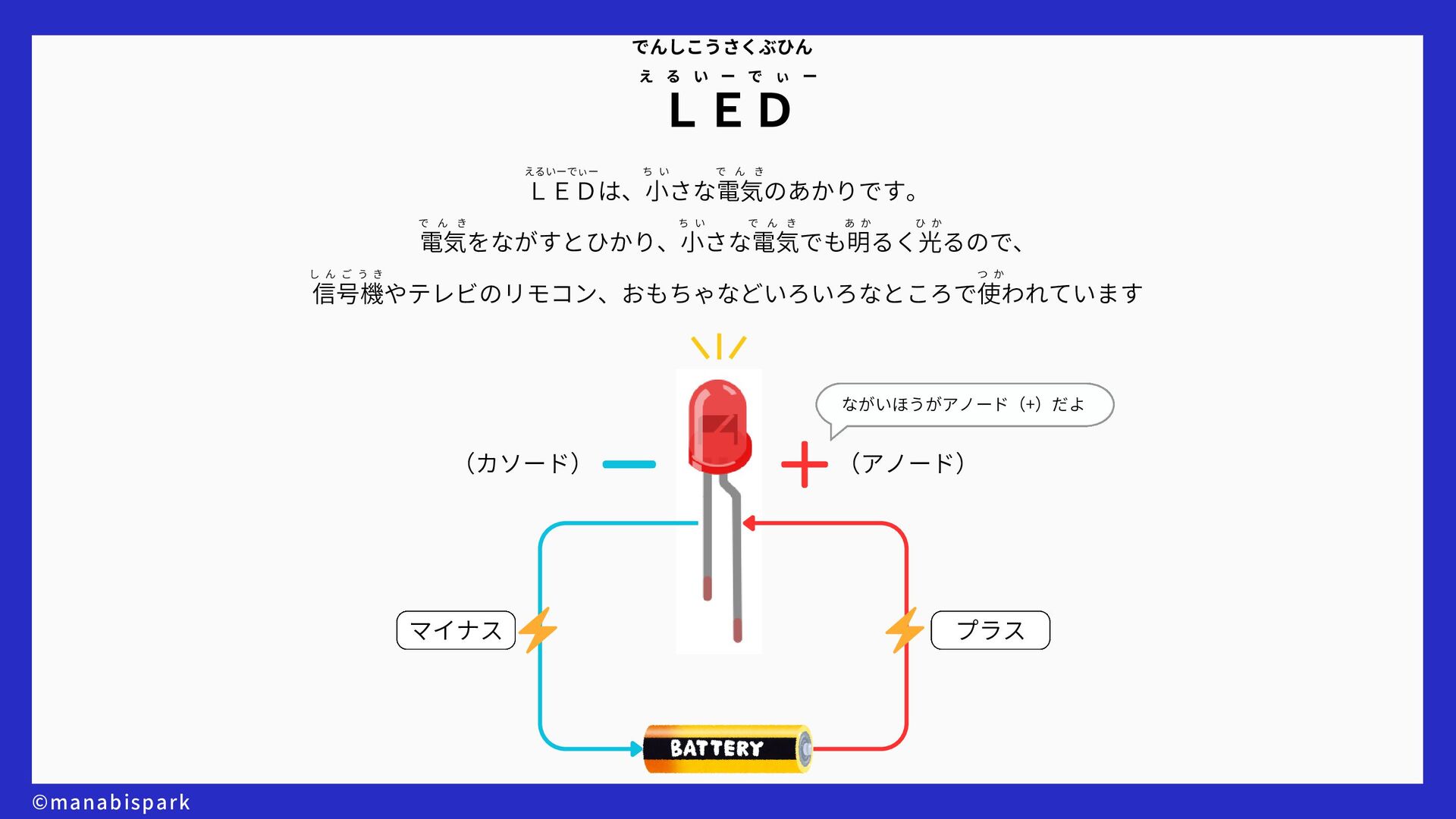

ー LEDは、小さな電気のあかりです。 電気をながすとひかり、小さな電気でも明るく光るので、 信号機やテレビのリモコン、おもちゃなどいろいろなところで使われています (アノード) (カソード) ながいほうがアノード(+)だよ ち い えるいーでぃー で ん き で ん き ち い で ん き あ か ひ か し ん ご う き つ か ©manabispark

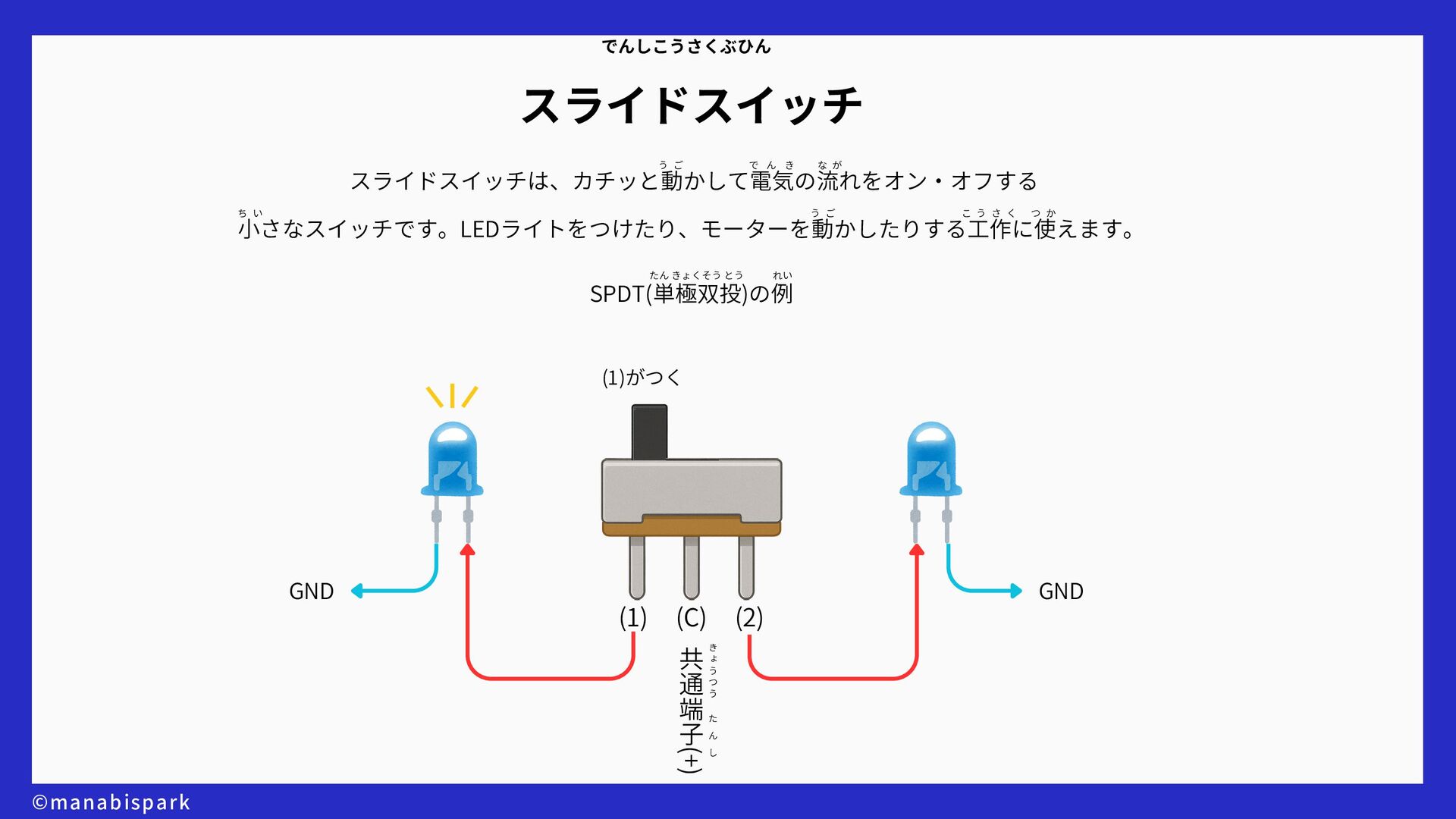

(2) (1) でんしこうさくぶひん スライドスイッチ スライドスイッチは、カチッと動かして電気の流れをオン・オフする 小さなスイッチです。LEDライトをつけたり、モーターを動かしたりする工作に使えます。 SPDT(単極双投)の例 (C) 共 通
端 子 (+) GND GND (1)がつく う ご で ん き な が ち い う ご こ う さ く つ か たん きょくそう とう れい き ょ う つ う た ん し ©manabispark
さいごまでみてくれてありがとう! Tune your Life with denshi kosaku
