[電子工作]シンプルモーターカー

モーターｘトグルスイッチｘ電池ｘ有線 の超シンプルなモーターカーです。基本手作りなので段ボールの形やお絵描きによって、オリジナリティあるコントローラや車のボディをつくることができます！ぜひお子さんと一緒にチャレンジしてみてください

Transcript

1. シンプルなモーターカー らいおんらぼ Build.
   Create.
   Tune.

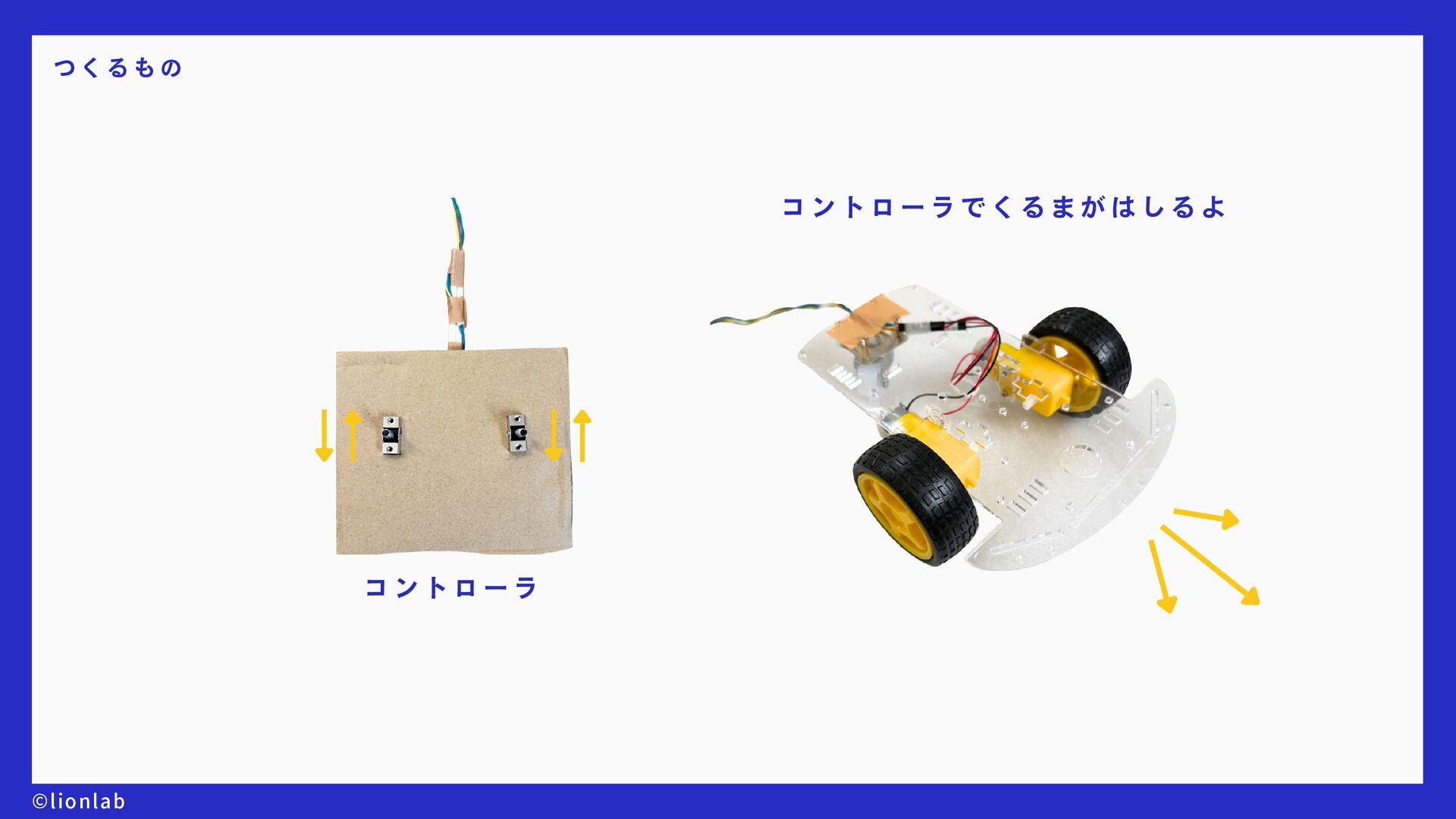

2. つくるもの ©lionlab コントローラでくるまがはしるよ コントローラ
3. よういするもの

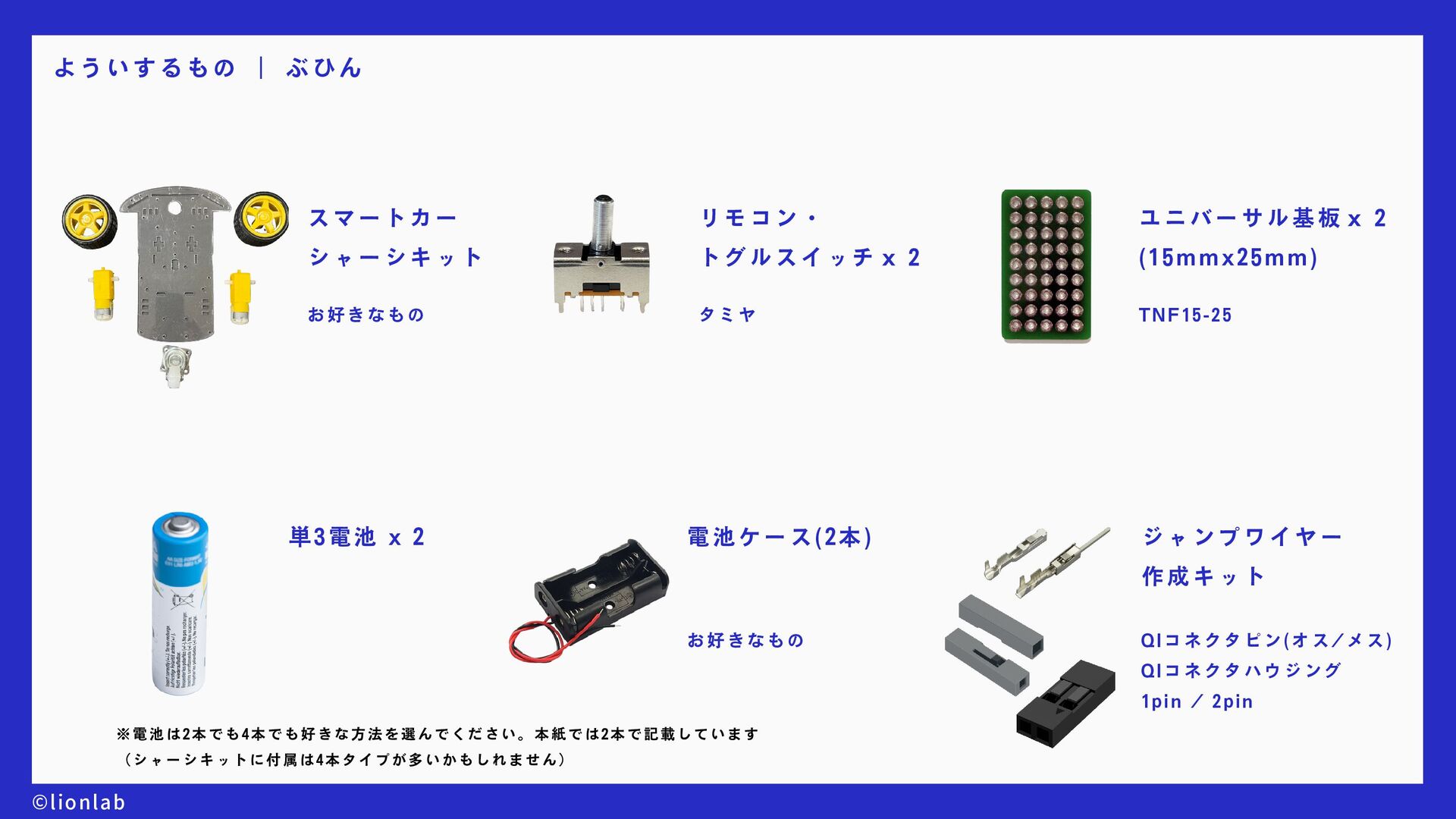

4. よういするもの ｜ ぶひん スマートカー シャーシキット お好きなもの 単3電池 x 2 リモコン・ トグルスイッチｘ２ タミヤ 電池ケース(2本) お好きなもの ※電池は2本でも4本でも好きな方法を選んでください。本紙では2本で記載しています （シャーシキットに付属は4本タイプが多いかもしれません） ユニバーサル基板ｘ２ (15mmx25mm) TNF15-25 ジャンプワイヤー 作成キット QIコネクタピン(オス/メス) QIコネクタハウジング 1pin / 2pin ©lionlab

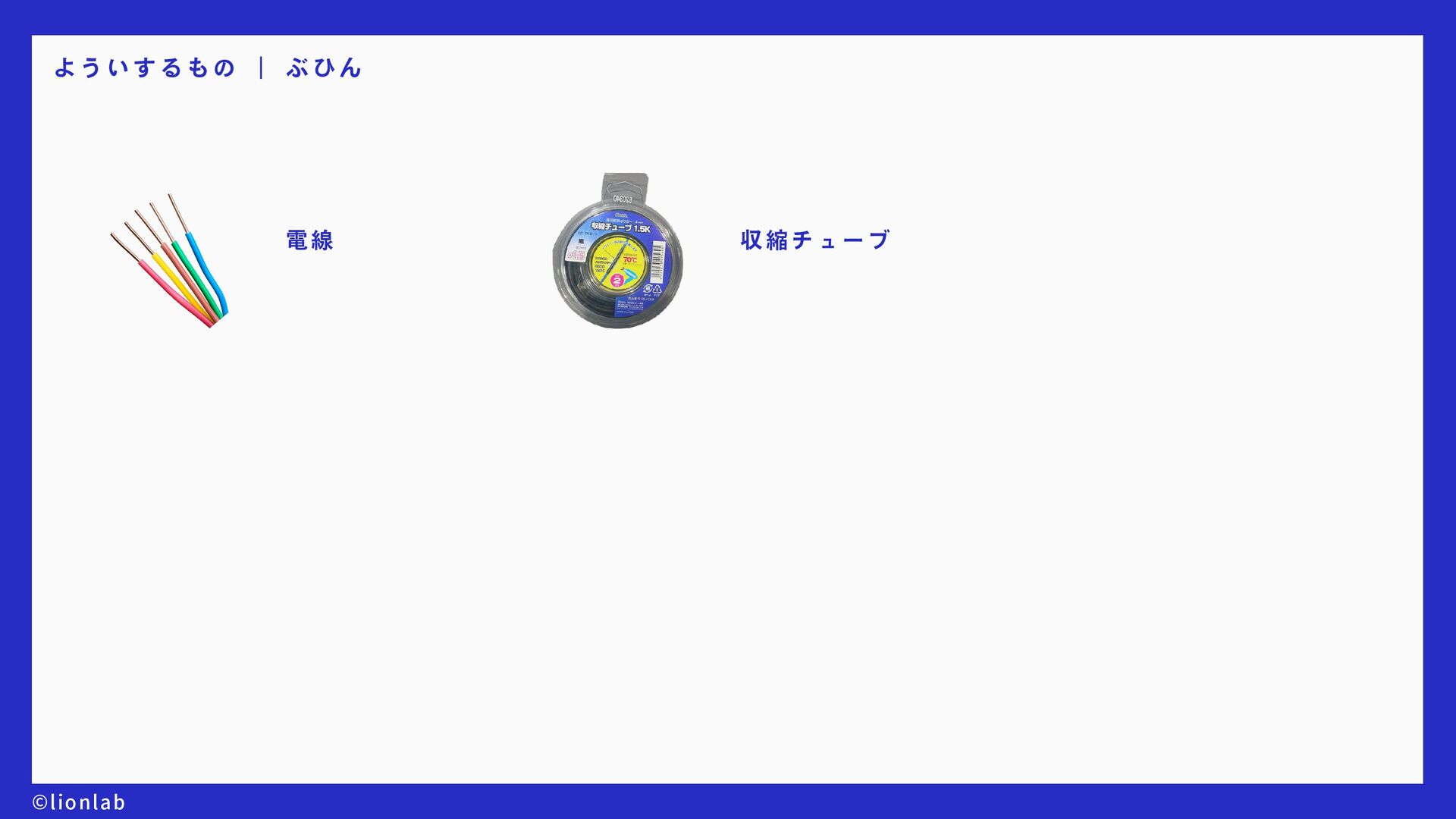

5. よういするもの ｜ ぶひん 電線 収縮チューブ ©lionlab
6. よういするもの ｜ こうぐ はんだこて ニッパー はんだ ピンセット ペンチ マスキングテープ ©lionlab
7. よういするもの ｜ こうぐ カッター ものさし チャッカマン/ ライター ダンボール ガムテープ ©lionlab
8. くみたて

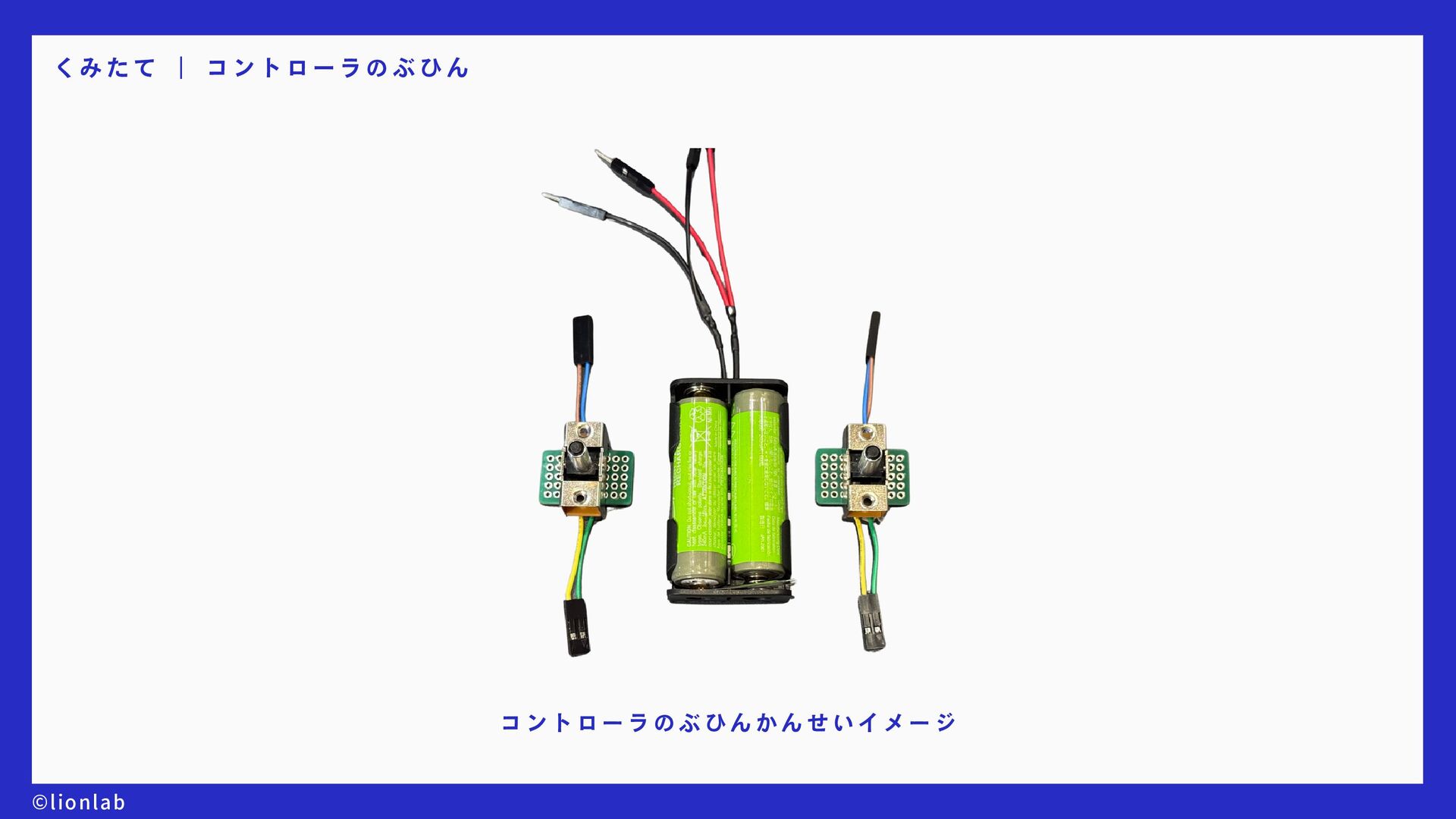

9. くみたて ｜ コントローラのぶひん ©lionlab コントローラのぶひんかんせいイメージ

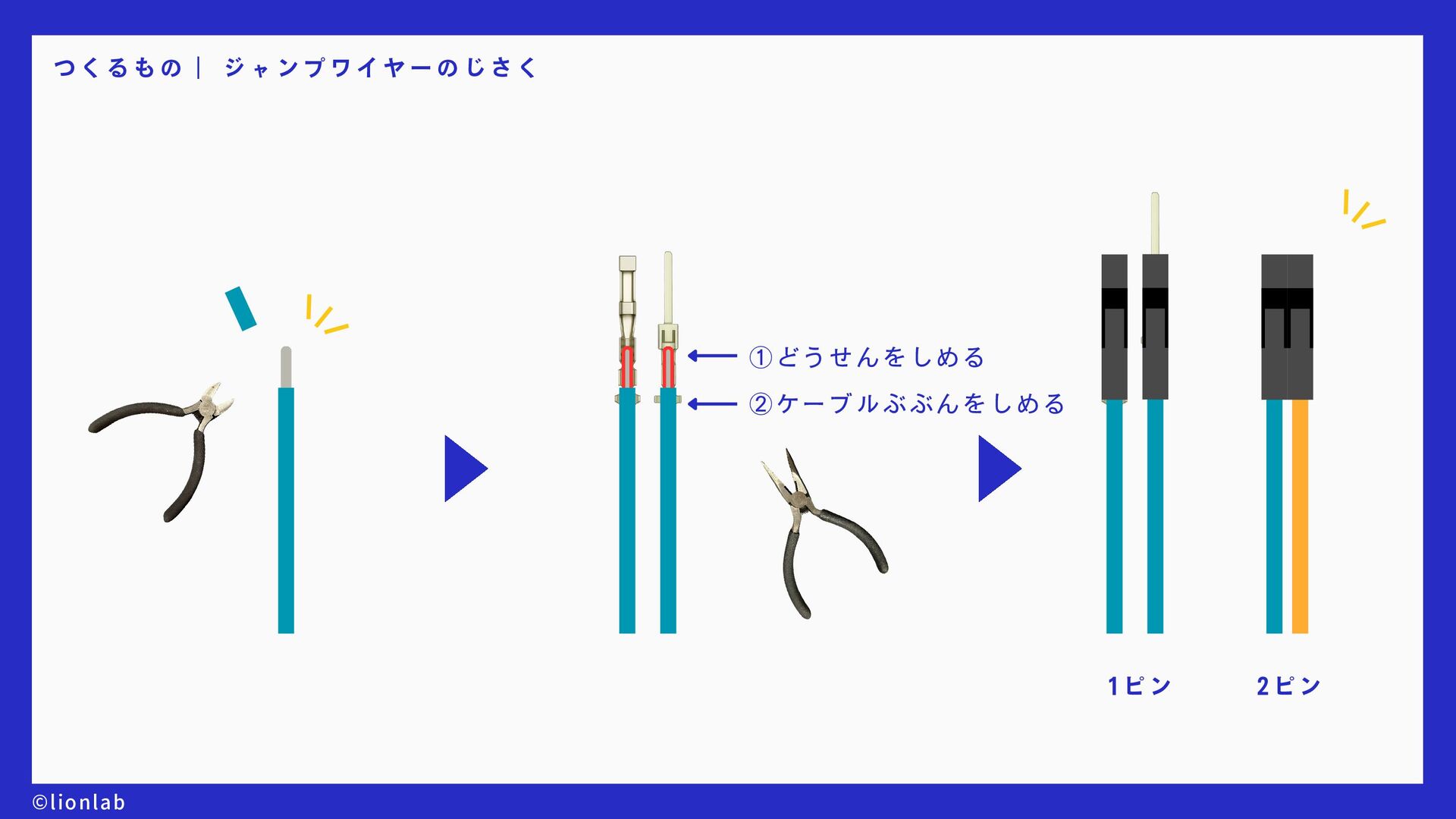

10. つくるもの｜ ジャンプワイヤーのじさく ©lionlab ①どうせんをしめる ②ケーブルぶぶんをしめる 1ピン 2ピン

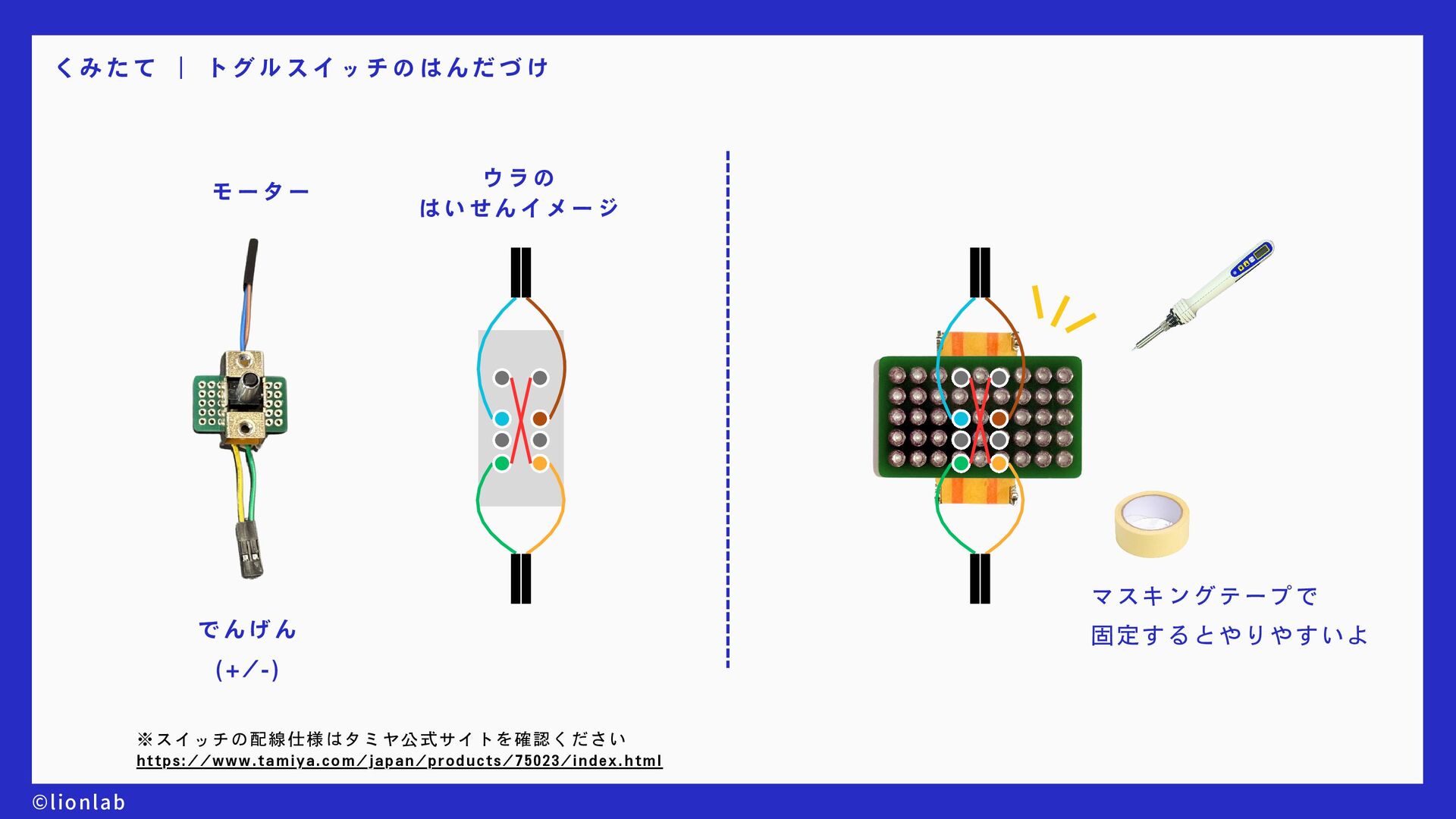

11. くみたて ｜ トグルスイッチのはんだづけ ©lionlab でんげん (+/-) ※スイッチの配線仕様はタミヤ公式サイトを確認ください https://www.tamiya.com/japan/products/75023/index.html モーター ウラの はいせんイメージ マスキングテープで 固定するとやりやすいよ

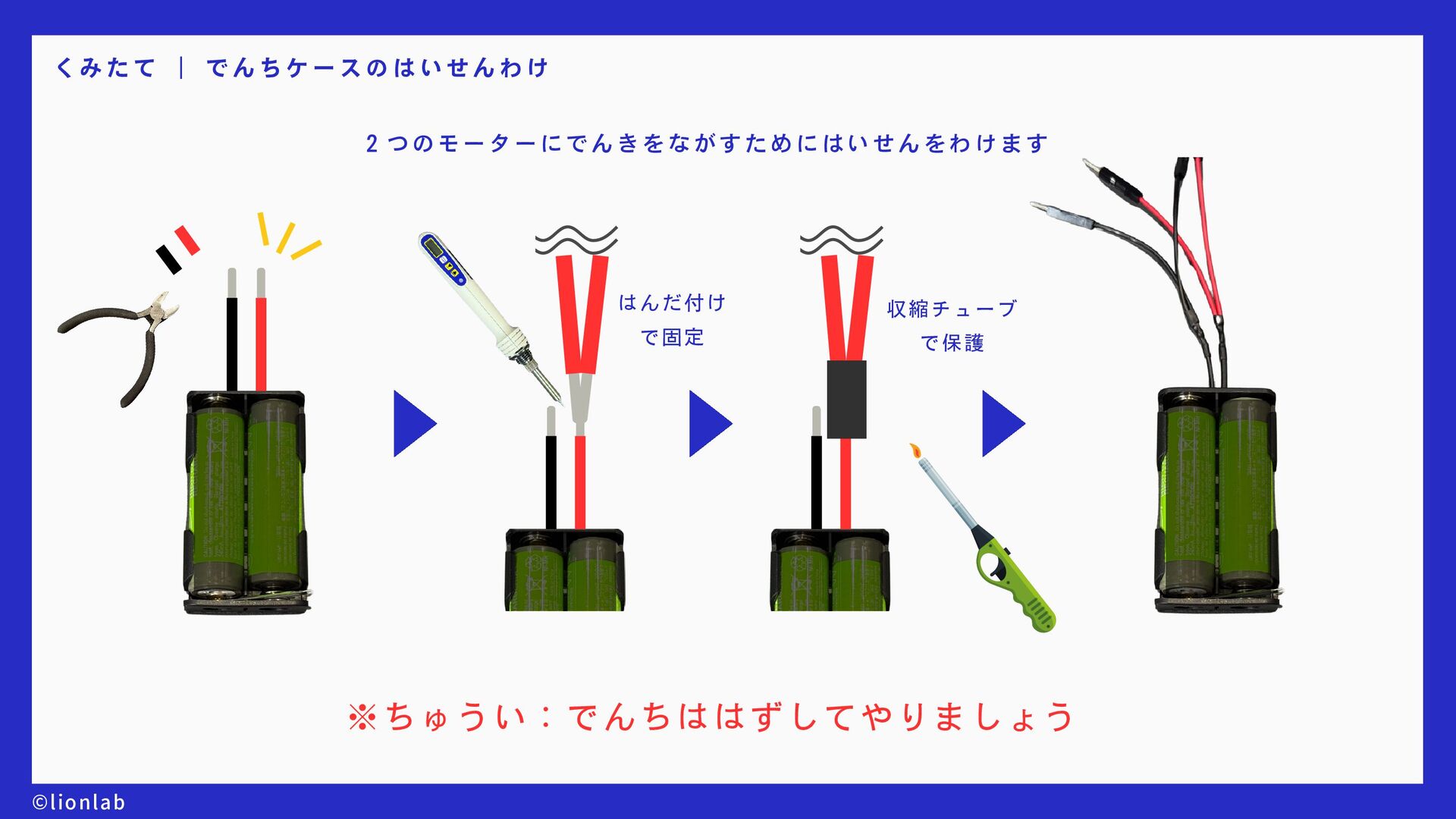

12. くみたて ｜ でんちケースのはいせんわけ ©lionlab はんだ付け で固定 収縮チューブ で保護 ２つのモーターにでんきをながすためにはいせんをわけます ※ちゅうい：でんちははずしてやりましょう

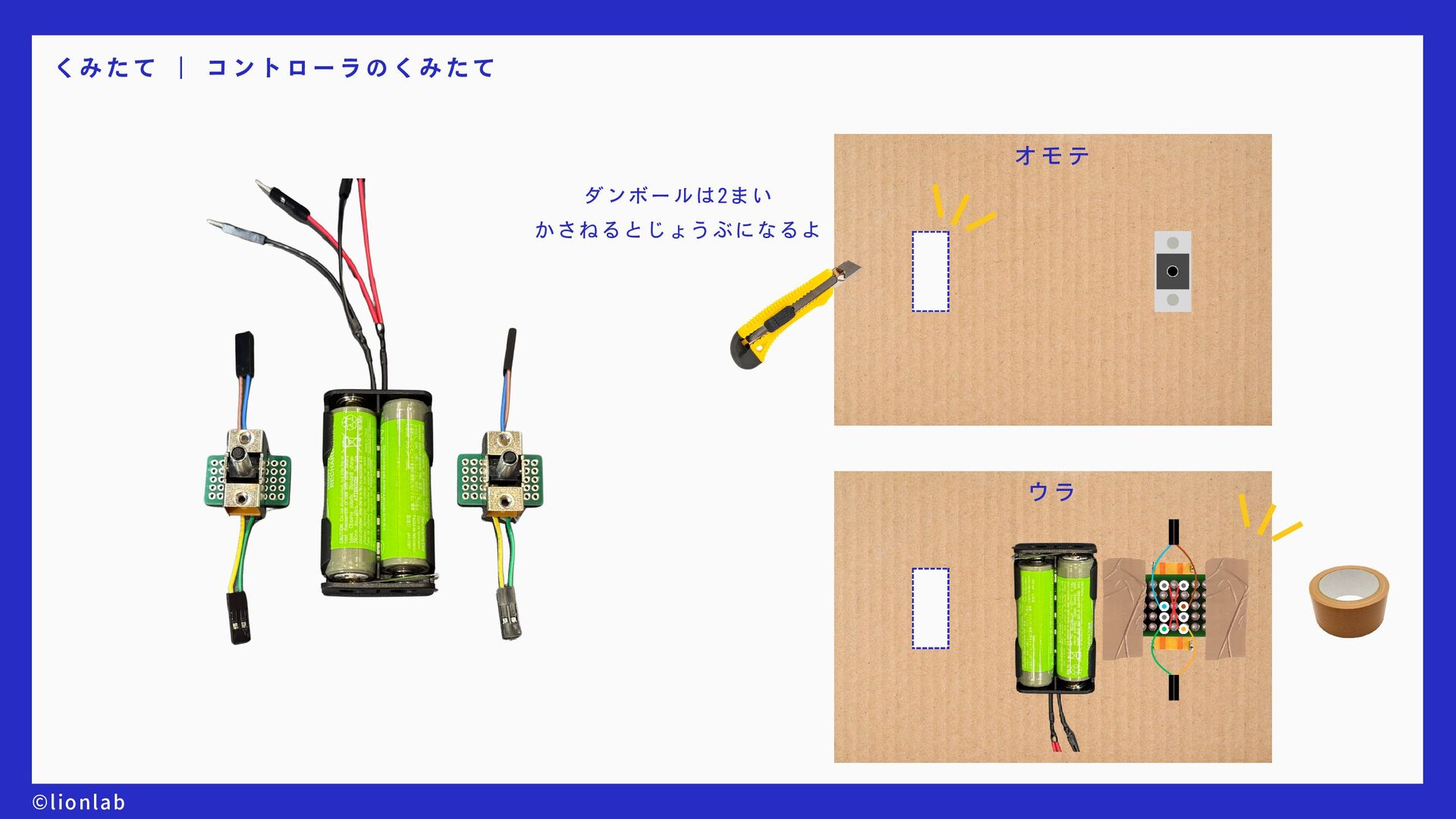

13. くみたて ｜ コントローラのくみたて ©lionlab オモテ ウラ ダンボールは2まい かさねるとじょうぶになるよ

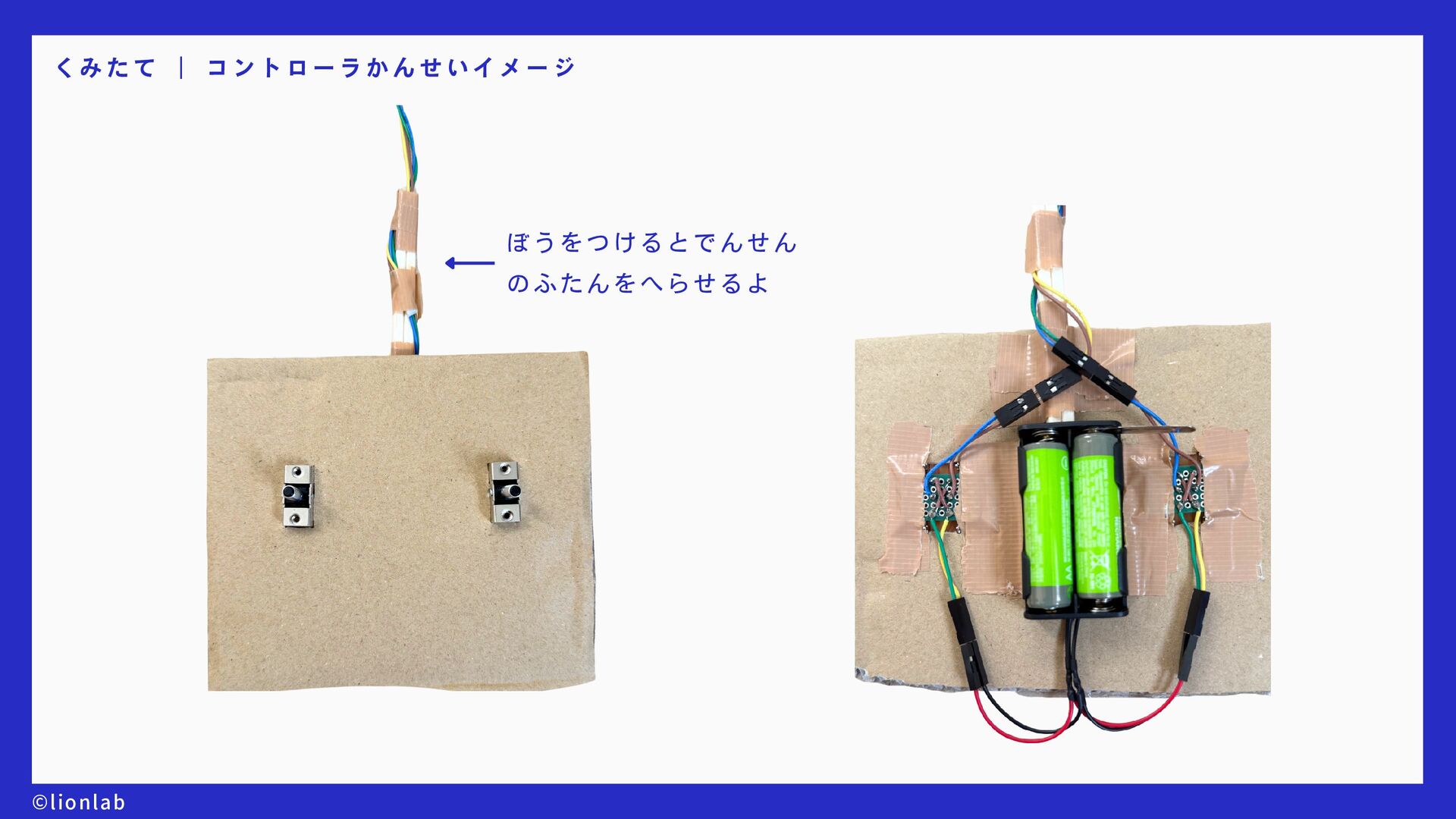

14. くみたて ｜ コントローラかんせいイメージ ©lionlab ぼうをつけるとでんせん のふたんをへらせるよ

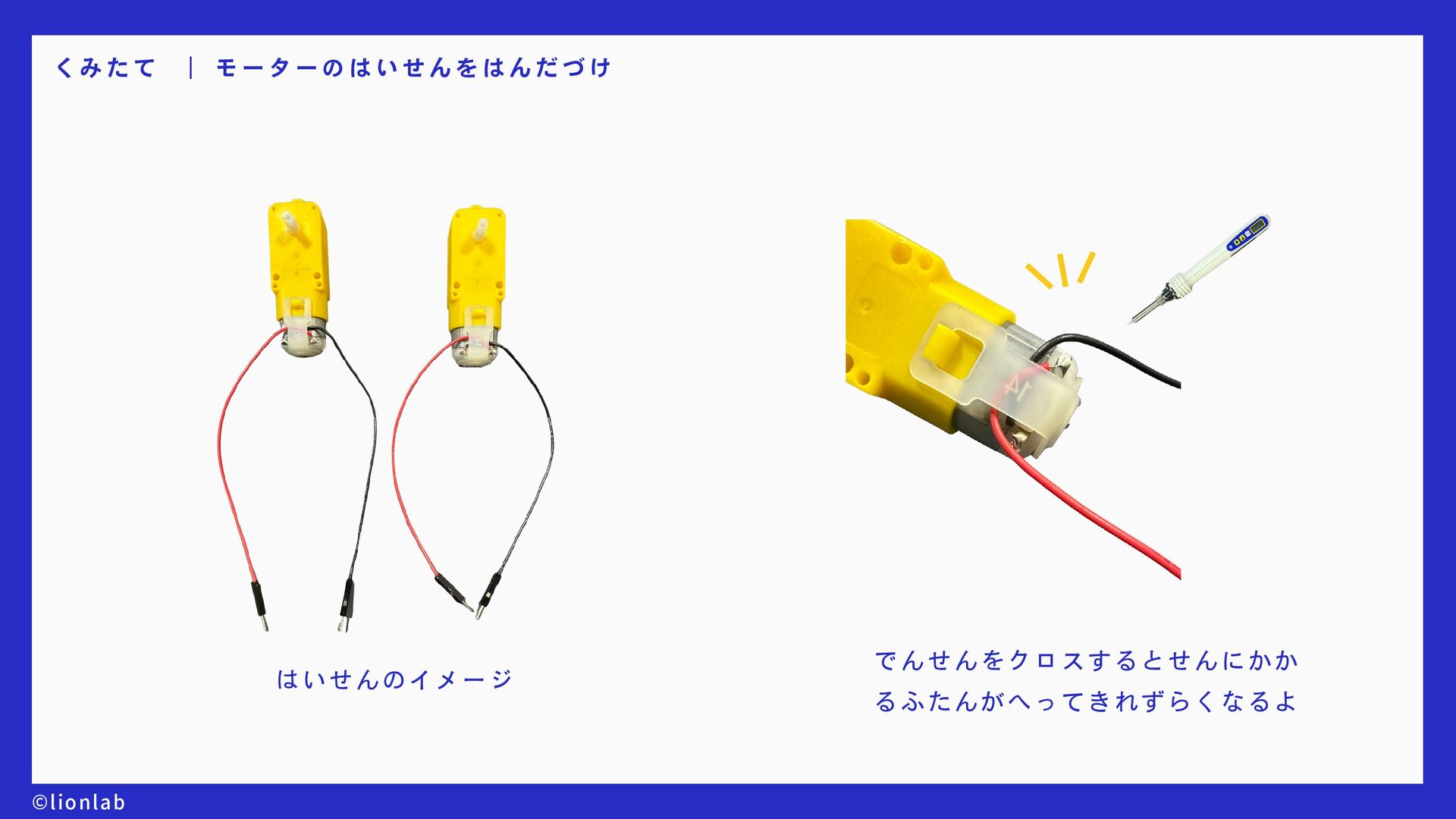

15. くみたて ｜ モーターのはいせんをはんだづけ ©lionlab でんせんをクロスするとせんにかか るふたんがへってきれずらくなるよ はいせんのイメージ

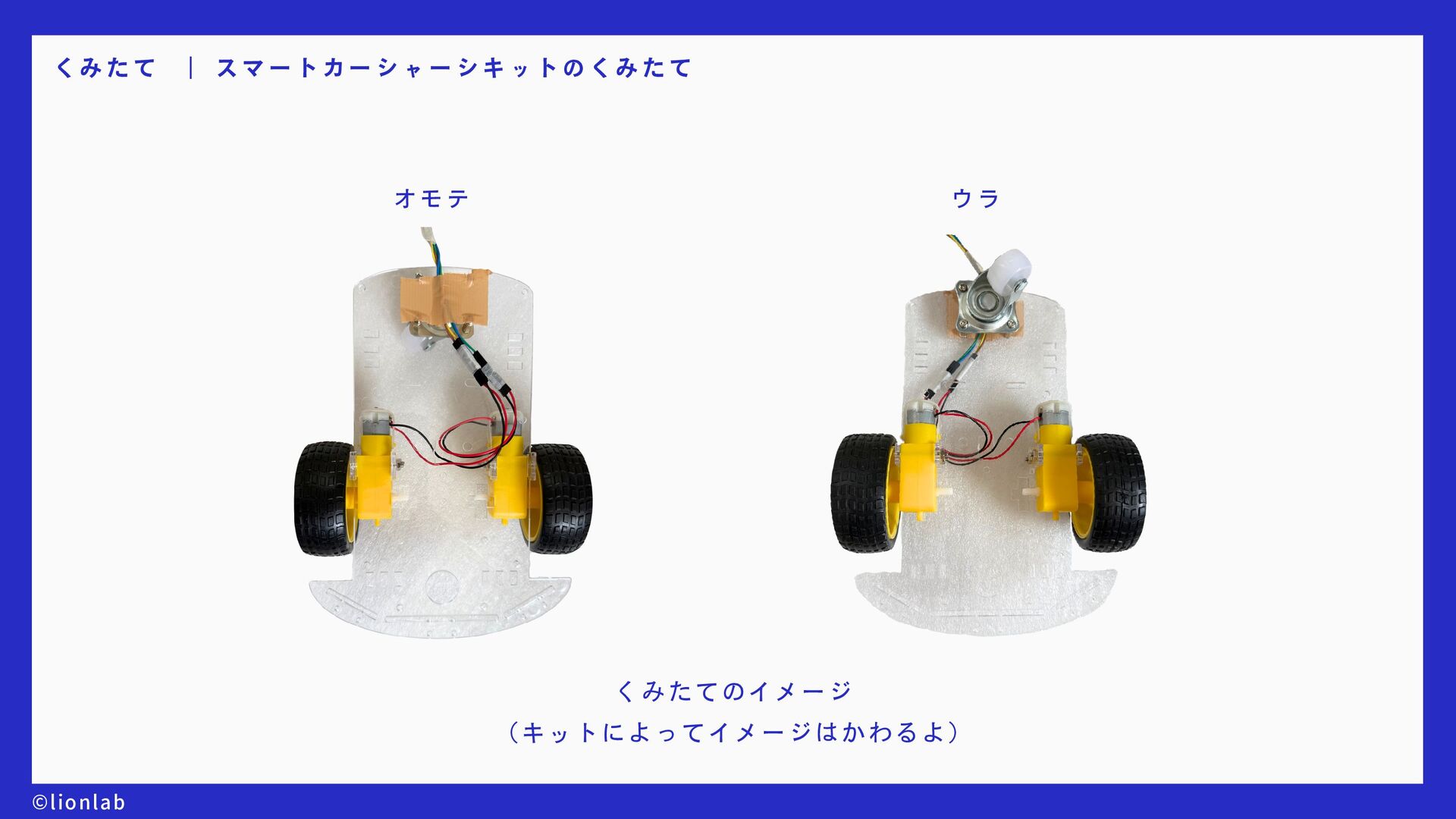

16. くみたて ｜ スマートカーシャーシキットのくみたて ©lionlab オモテ ウラ くみたてのイメージ （キットによってイメージはかわるよ）

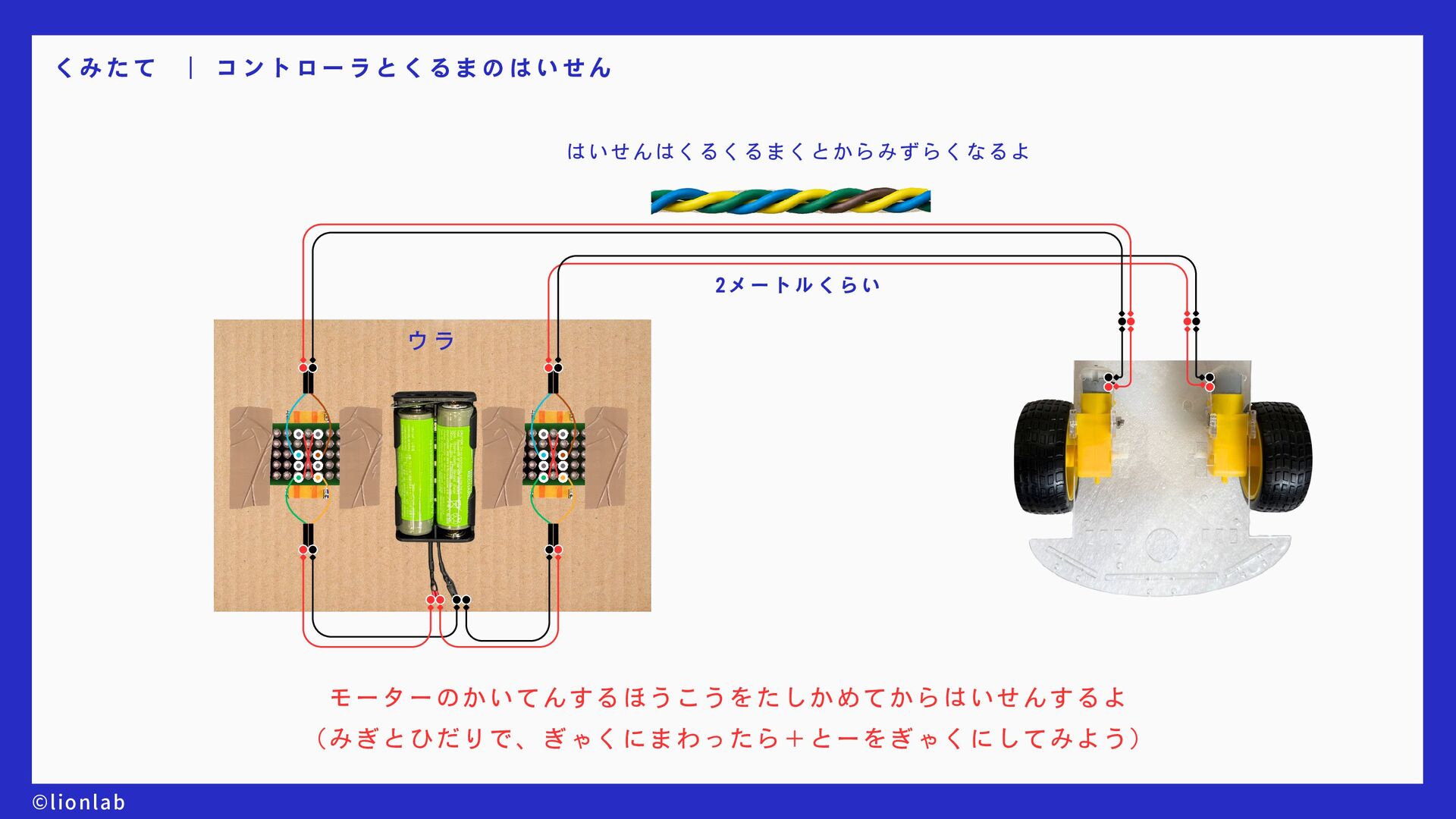

17. ウラ くみたて ｜ コントローラとくるまのはいせん ©lionlab はいせんはくるくるまくとからみずらくなるよ 2メートルくらい モーターのかいてんするほうこうをたしかめてからはいせんするよ （みぎとひだりで、ぎゃくにまわったら＋とーをぎゃくにしてみよう）

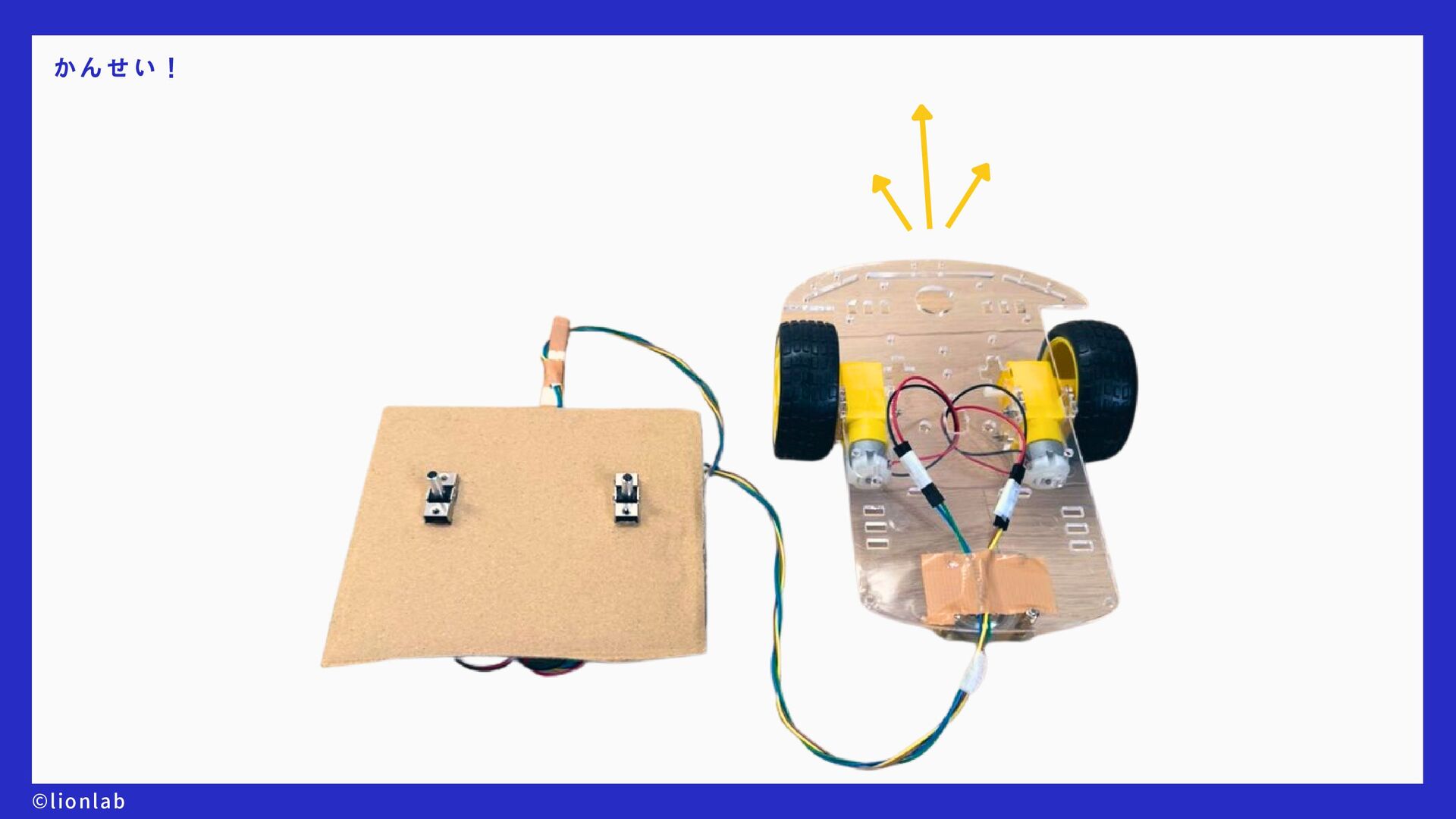

18. かんせい！ ©lionlab
19. さいごまでみてくれてありがとう！ Tune
