Evolution des enquêtes macrosismiques au BCSF

Présentation de Christophe Sira (EOST) | Rencontres scientifiques et techniques Résif | 15-18 novembre 2021, Obernai

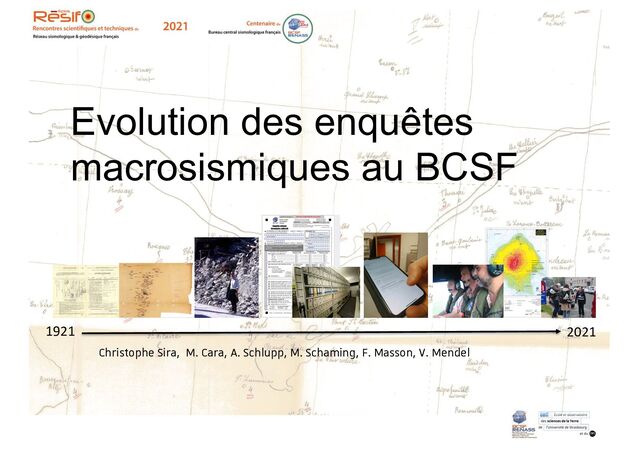

1. Obernai 15 – 18 nov. 2021 Evolution des enquêtes macrosismiques au BCSF Photographie C. Sira 2016 Christophe Sira, M. Cara, A. Schlupp, M. Schaming, F. Masson, V. Mendel 1921 2021
2. Obernai 15 – 18 nov. 2021 100 ans d’enquêtes de Mercalli à Grunthal et al (EMS98) Formulaires Analyse, estimation Traitement cartographique Archivage et diffusion échelles macrosismiques Bilan des données Réseaux collectes de données Evolutions… Mission de terrain
3. Obernai 15 – 18 nov. 2021 Epicentres des séismes ayant généré des enquêtes macrosismiques entre 1921 à 2020 Nombre d’enquêtes macrosismiques de 1921 à 2020 Nombre d’intensités macrosismiques de 1921 à 2020 * * * * * * * * * * * * * * 121 00 points d’intensités (métropole) 1924 séismes étudiés (métropole) Bilan des données Intensités maximales entre 1921 et 2020 Seconde guerre mondiale période BRGM EMS98 et internet Amélioration des périmètres d’études
4. Obernai 15 – 18 nov. 2021 Evolution des échelles macrosismiques Intensité macrosismique : - observation des effets d'un séisme sur les personnes, les objets, les bâtiments, et parfois sur l'environnement naturel, - caractérise la gravité de la secousse sismique du sol dans une zone restreinte donnée. Origine des échelles macrosismiques : 1883 : Rossi (Michel Stéphano de) Forel (François) 10 degrés Révisée en 1902 par Mercalli (Guiseppe) – 12 degrés Redéfinie intégralement en 1912 par Mercalli, Cancani, Sieberg. = MCS Modifiée très fréquemment par de nombreuses versions (1931(USA), 1956 (Chine), …) En 1964 Medvedev-Sponheuer-Karnik améliorent la MCS avec l’intégration de 3 classes de vulnérabilité sismique et des précisions quantitatives => MSK64 révisée en 76, en 1981 En 1989, un groupe de travail de la commission européenne crééra l’EMS-92 (Grunthal et al.) - elle sera révisée dans la forme actuelle en 1998 (Grunthal et al.)
5. Obernai 15 – 18 nov. 2021 Valeurs présentes d’effets en fonction de la distance hypocentrale et de la magnitude du séisme M L , chaque pixel représentant la largeur de la case. La régression de l'eq. (8), calculée pour chaque effet avec toutes les valeurs tracées en tons pleins, est dessinée en lignes de contour noires (0,2, 0,4, 0,6, 0,8) pour chaque tracé. Paola Sbarra et al. EMS-20?? Echelle macrosismique Collecte des effets sur les indicateurs analyse des effets sur les indicateurs mise à jour des définitions
6. Obernai 15 – 18 nov. 2021 Evolution formulaires Amélioration de la prise en compte de la vulnérabilité des indicateurs et de la statistique des effets par degré
7. Obernai 15 – 18 nov. 2021 1928 (Mercalli) Evolution des formulaires COMMUNAL FORMULAIRE COMMUNAL Sélection du dégré d’intensité à partir de la définition définition de l’échelle d’intensité Description libre des effets
8. Obernai 15 – 18 nov. 2021 Evolution des formulaires 1978(MSK64) FORMULAIRE COMMUNAL Introduction des classes de vulnérabilité Quantification des dommages Questions par case à cocher sans niveau d’effets
9. Obernai 15 – 18 nov. 2021 Evolution des formulaires 1986 (MSK64) FORMULAIRE COMMUNAL Localisation des témoignages Gradation des effets
10. Obernai 15 – 18 nov. 2021 Evolution des formulaires 1996(MSK64) FORMULAIRE COMMUNAL gradation des effets quantification directe quantification directe
11. Obernai 15 – 18 nov. 2021 Distinction par groupes d’étages 13 2000(EMS98) Evolution des formulaires FORMULAIRE COMMUNAL Lecture optique du formulaire Ajout de pourcentages indicatifs Introduction des 3 classes de vulnérabilités supplémentaires (EMS98)
12. Obernai 15 – 18 nov. 2021 Evolution des formulaires 2000 (EMS98) FORMULAIRE INDIVIDUEL (papier) 2010 (EMS98) Sismocom (Smartphone) FORMULAIRE INDIVIDUEL (en ligne) 2004 (EMS98) FORMULAIRE INDIVIDUEL
13. Obernai 15 – 18 nov. 2021 15 2004 (EMS98) FORMULAIRE COMMUNAL Evolution des formulaires Chiffrage des données sur l’indicateur construction (nombre de bâtiments et de dommages) Envoi par email Gradation plus précise
14. Obernai 15 – 18 nov. 2021 16 2009 (EMS98) Evolution des formulaires FORMULAIRE COMMUNAL FORMULAIRE (en ligne)
15. Obernai 15 – 18 nov. 2021 • Points d’évolution des formulaires • Nombre de questions : de 14 en 1928 à 49 en 2021 • Qualification des effets (vibration, déplacement, chutes…) • Quantification des effets (peu, nombreux , généralisés, ou chiffrage précis). • Format des questions : semi-directives, à choix unique (case à cocher) • Prise en compte de la vulnérabilité des indicateurs
16. Obernai 15 – 18 nov. 2021 18 • Systématisation des enquêtes gràce à : • l’amélioration du niveau de détection des réseaux instrumentaux • l’amélioration des précisions des localisations instrumentales • témoignages individuels (localisation et intensités préliminaires) • Réseaux de correspondants utilisés : du gardien de phare aux autorités territoriales, et jusqu’aux administrés. • Délais d’enquête (courrier postal -> témoignages en ligne) • Professionnalisation des experts de terrain • Systématisation des missions (dommages degré 3 et plus) Evolution des réseaux collectes de données
17. Obernai 15 – 18 nov. 2021 Lambesc 1909 Arette 1967 Le Teil 2019 Les Saintes 2004 Martinique 2007 Hennebont 2002 Rambervillers 2003 La Rochelle 2016 Barcelonette 2014 Mayotte 2018 Mayotte 2020 Missions de terrain
18. Obernai 15 – 18 nov. 2021 Analyse / Estimation 1921
19. Obernai 15 – 18 nov. 2021 21 Analyse / Estimation A B C D E F IX intensity Créations d’outils d’aide à l’estimation 1° 2° 3° 4° 5° Visualisation des résultats Par rapport aux critères EMS98 Visualisation des intensités obtenues par type de formulaires
20. Obernai 15 – 18 nov. 2021 22 1924 1933 Cartographie
21. Obernai 15 – 18 nov. 2021 23 1979 1935 Cartographie
22. Obernai 15 – 18 nov. 2021 1990 1999 Traitement informatique des données 1ères cartes automatisées (1990) 1ères cartes couleur (1994)
23. Obernai 15 – 18 nov. 2021 1999 2021 Interpolation IDW Interpolation Krigeage Isoséistes semi-automatiques Isoséistes automatiques Traitement des données par SGBD et cartographie par système d’informations géographiques
24. Obernai 15 – 18 nov. 2021 26 Intensités automatiques et rapides des données individuelles internet Cartographies de quelques indicateurs
25. Obernai 15 – 18 nov. 2021 Archivage et diffusion Numérisation des enquêtes (papier) Diffusion restreinte aux scientifiques Enquêtes papier Diffusion ouverte (webservice et BD) Enquêtes en ligne Intensités formulaires Diffusion restreinte aux scientifiques Diffusion aux observatoires en temps réel (formulaires individuels anonymisés)
26. Obernai 15 – 18 nov. 2021 Merci de votre attention @franceseisme http://www.franceseisme.fr/ Christophe.sira@unistra.fr https://renass.unistra.fr 1921–2021: 100 years of macroseismic studies at BCSF Christophe Sira, Michel Cara, Antoine Schlupp, FrédéricMasson, Marc Schaming and Véronique Mendel https://doi.org/10.5802/crgeos.87
