1. Media over IP ShowNetでクロスする 日本のメディアネットワーク Media over IP 特別企画プロデューサー 長谷川 Media over IP 担当NOC 中村

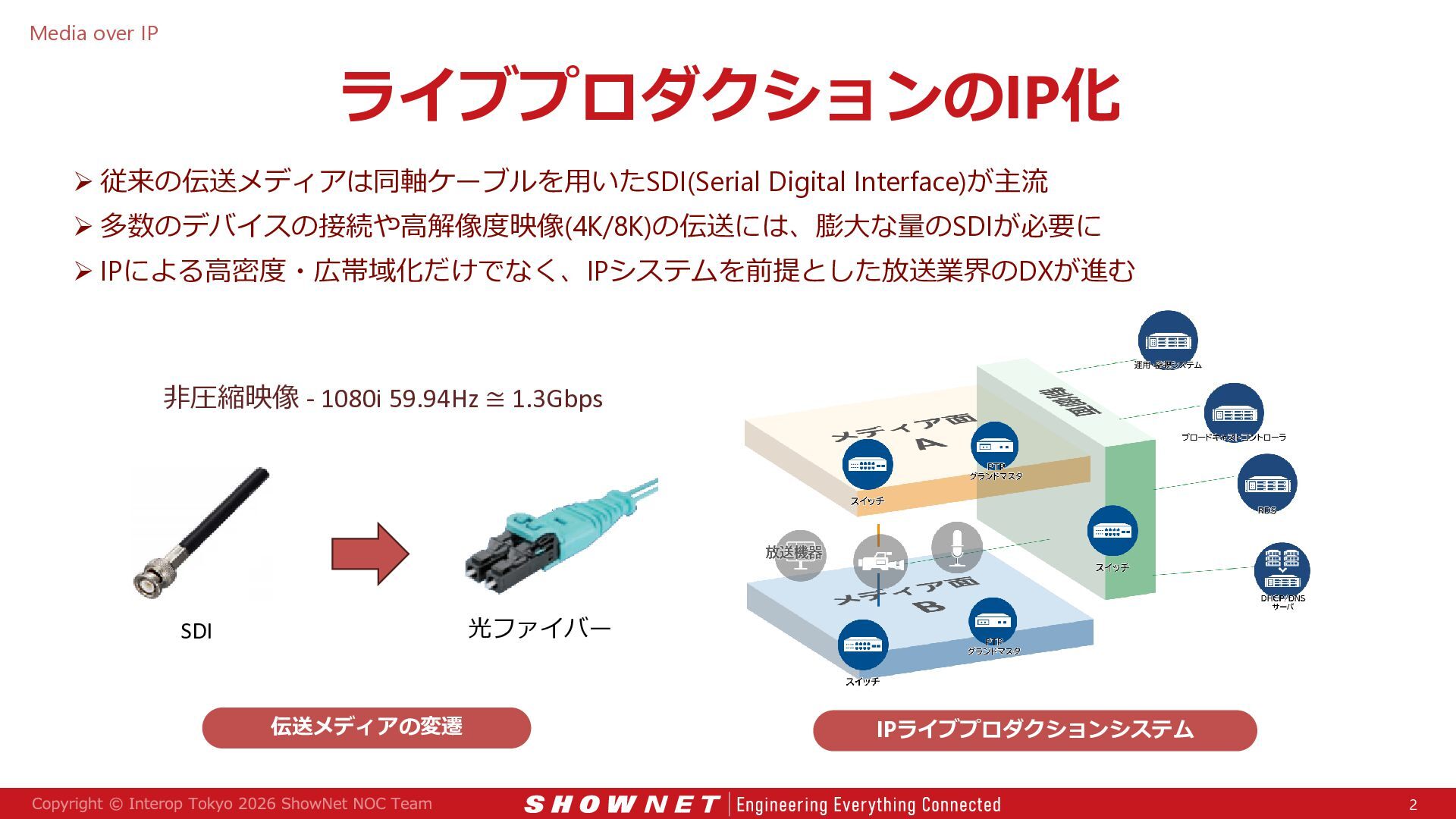

2. Media over IP ライブプロダクションのIP化  従来の伝送メディアは同軸ケーブルを用いたSDI(Serial Digital Interface)が主流  多数のデバイスの接続や高解像度映像(4K/8K)の伝送には、膨大な量のSDIが必要に  IPによる高密度・広帯域化だけでなく、IPシステムを前提とした放送業界のDXが進む 非圧縮映像 - 1080i 59.94Hz ≅ 1.3Gbps 光ファイバー SDI 伝送メディアの変遷 IPライブプロダクションシステム 2

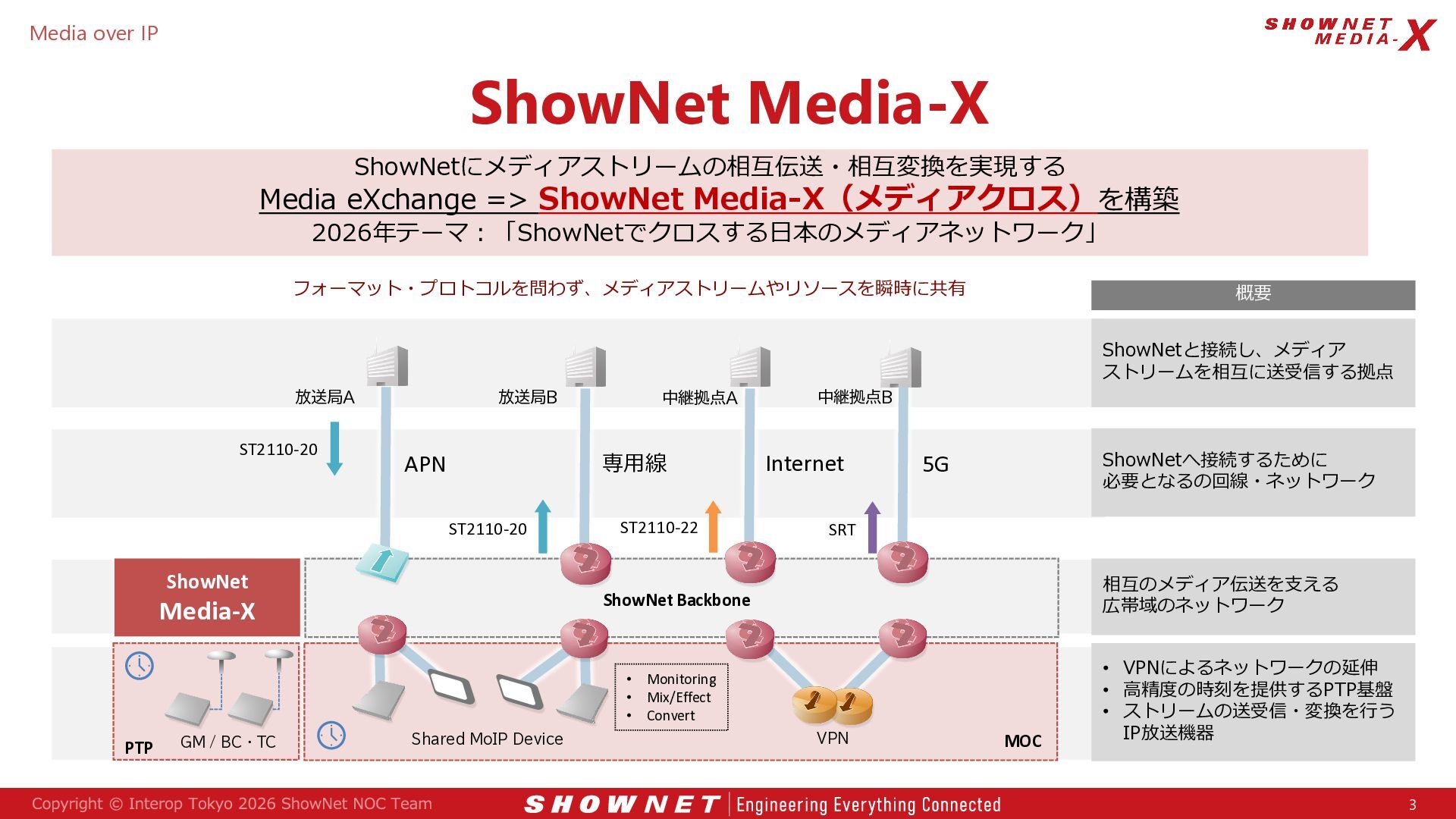

3. Media over IP ShowNet Media-X ShowNetにメディアストリームの相互伝送・相互変換を実現する Media eXchange => ShowNet Media-X（メディアクロス）を構築 2026年テーマ：「ShowNetでクロスする日本のメディアネットワーク」 フォーマット・プロトコルを問わず、メディアストリームやリソースを瞬時に共有 概要 ShowNetと接続し、メディア ストリームを相互に送受信する拠点 放送局B 放送局A ST2110-20 APN 中継拠点A 専用線 ST2110-20 ShowNet ST2110-22 • • • GM / BC・TC Internet 5G ShowNetへ接続するために 必要となるの回線・ネットワーク SRT 相互のメディア伝送を支える 広帯域のネットワーク ShowNet Backbone Media-X PTP 中継拠点B Shared MoIP Device Monitoring Mix/Effect Convert VPN MOC • VPNによるネットワークの延伸 • 高精度の時刻を提供するPTP基盤 • ストリームの送受信・変換を行う IP放送機器 3

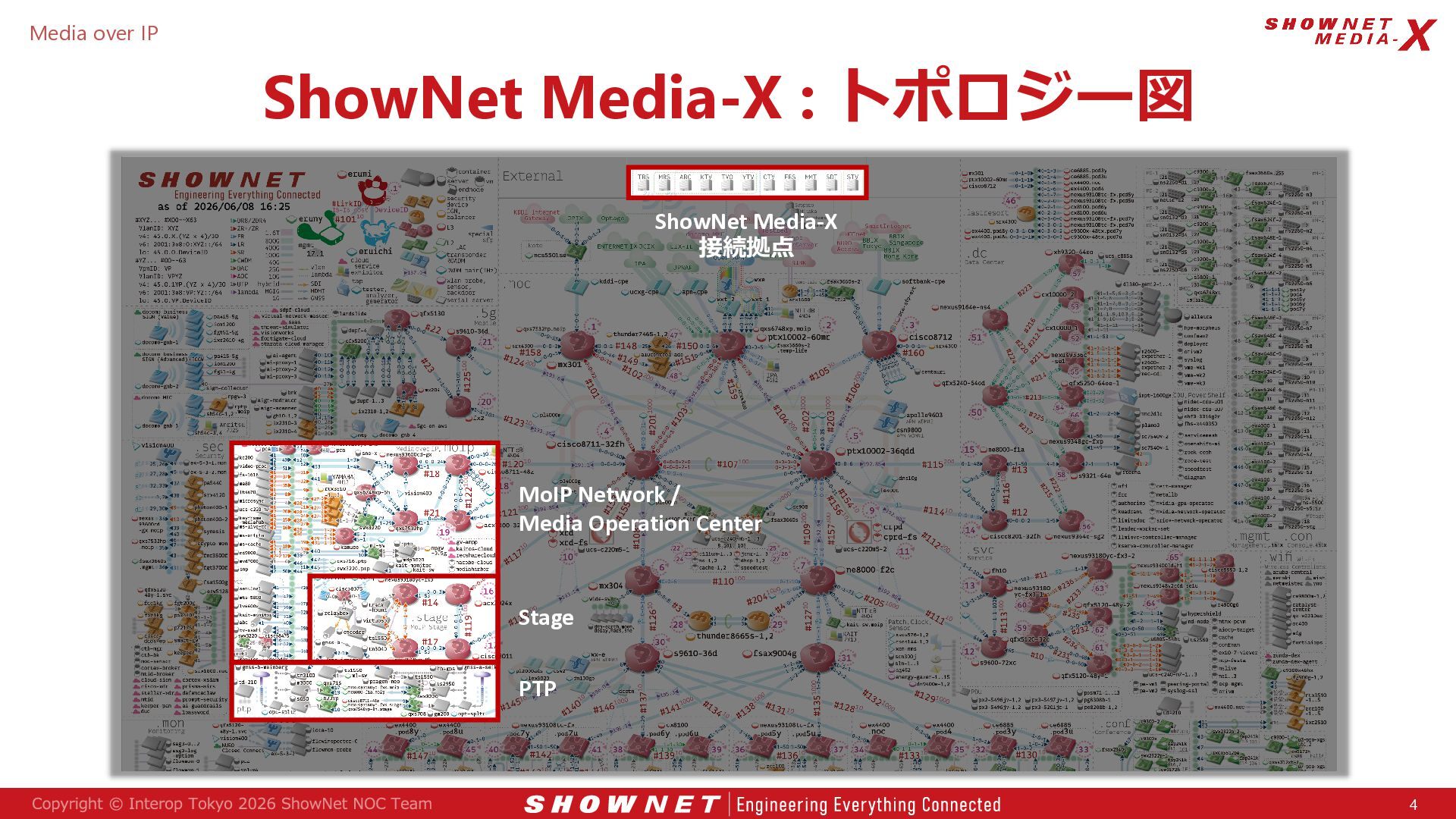

4. Media over IP ShowNet Media-X : トポロジー図 ShowNet Media-X 接続拠点 MoIP Network / Media Operation Center Stage PTP 4

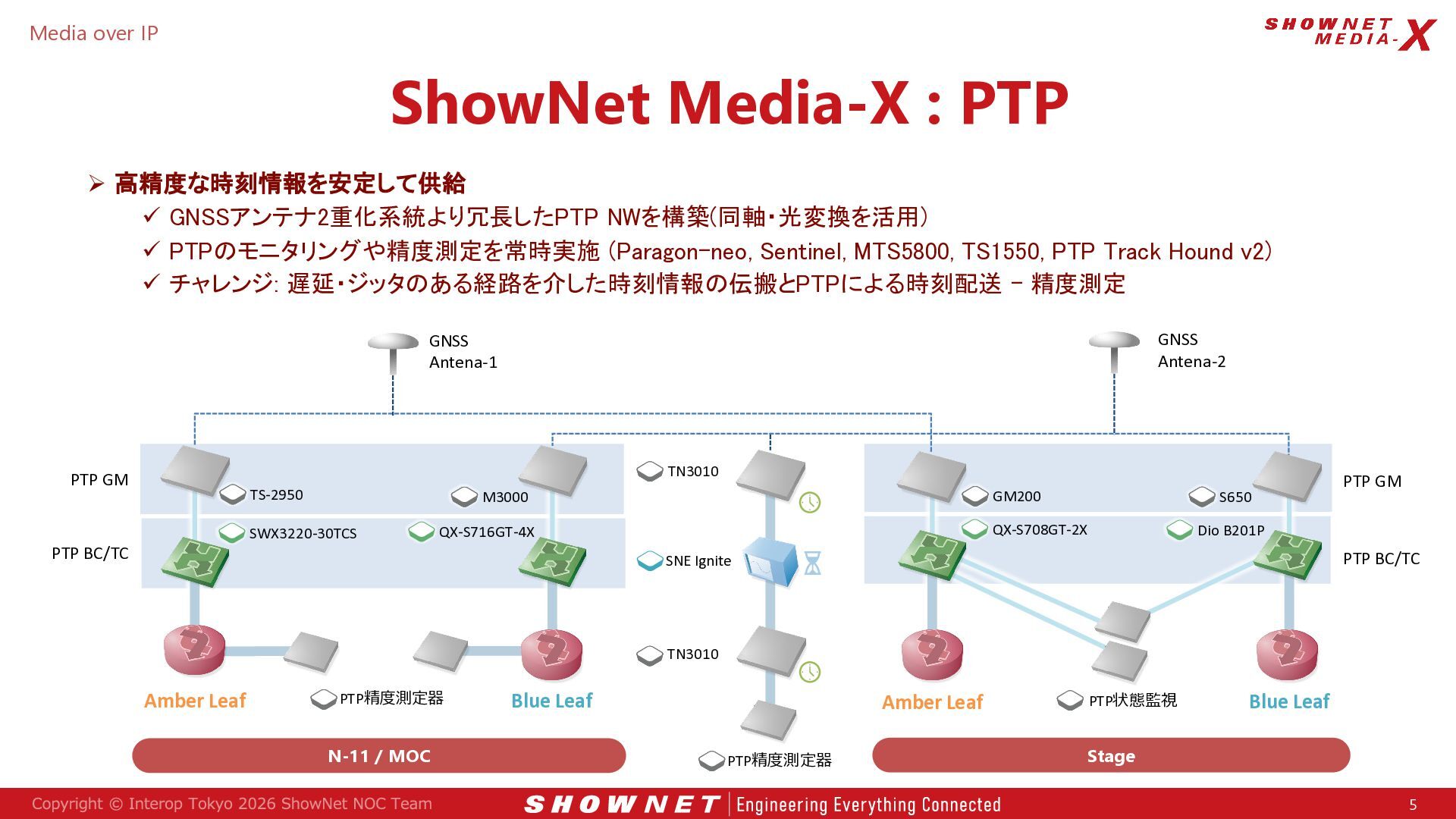

5. Media over IP ShowNet Media-X : PTP  高精度な時刻情報を安定して供給  GNSSアンテナ2重化系統より冗長したPTP NWを構築(同軸・光変換を活用)  PTPのモニタリングや精度測定を常時実施 (Paragon-neo, Sentinel, MTS5800, TS1550, PTP Track Hound v2)  チャレンジ: 遅延・ジッタのある経路を介した時刻情報の伝搬とPTPによる時刻配送 – 精度測定 GNSS Antena-2 GNSS Antena-1 TN3010 PTP GM TS-2950 SWX3220-30TCS PTP BC/TC GM200 M3000 S650 QX-S708GT-2X QX-S716GT-4X PTP GM Dio B201P PTP BC/TC SNE Ignite TN3010 Amber Leaf PTP精度測定器 N-11 / MOC Blue Leaf Amber Leaf PTP精度測定器 PTP状態監視 Blue Leaf Stage 5

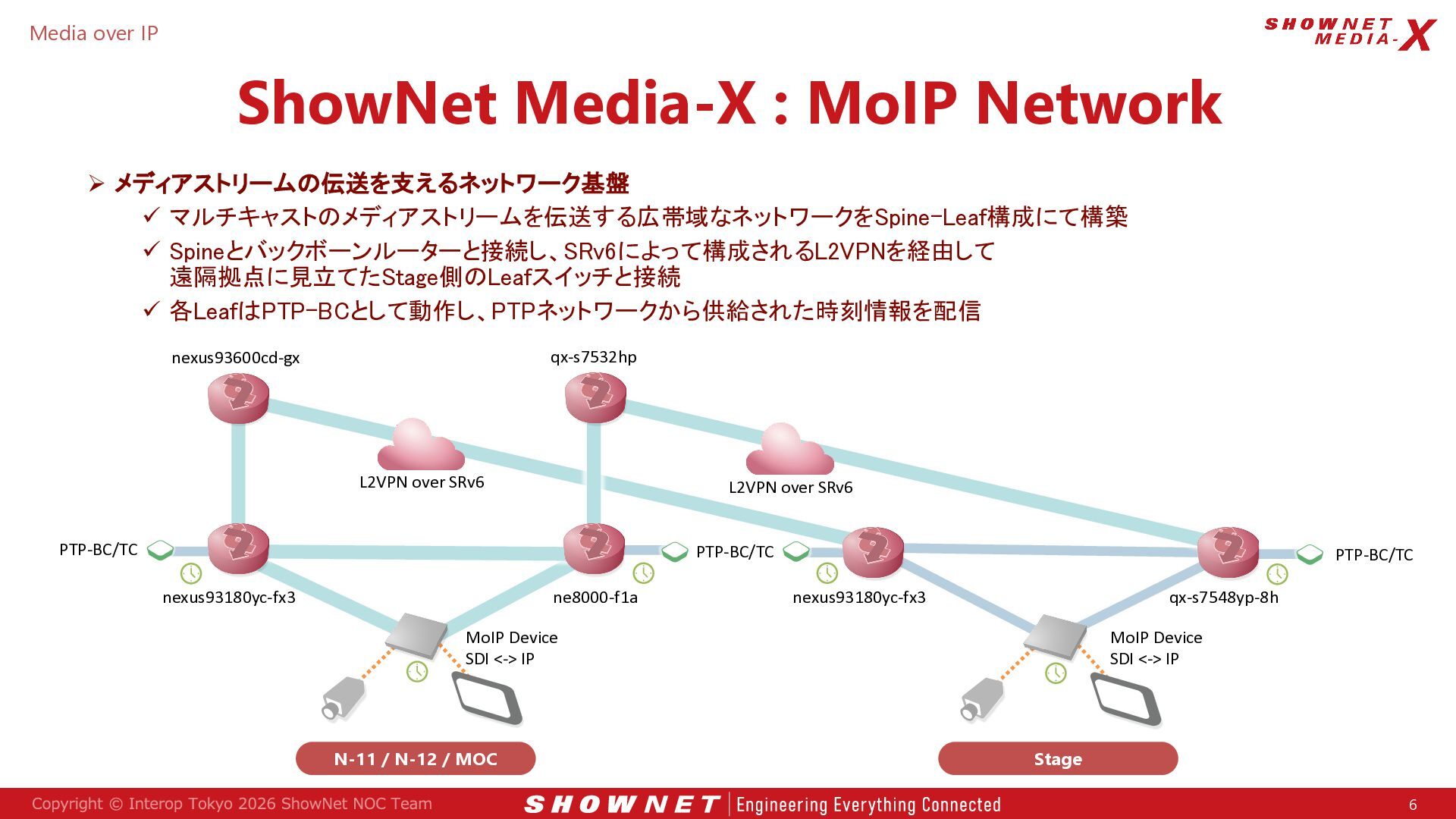

6. Media over IP ShowNet Media-X : MoIP Network  メディアストリームの伝送を支えるネットワーク基盤  マルチキャストのメディアストリームを伝送する広帯域なネットワークをSpine-Leaf構成にて構築  Spineとバックボーンルーターと接続し、SRv6によって構成されるL2VPNを経由して 遠隔拠点に見立てたStage側のLeafスイッチと接続  各LeafはPTP-BCとして動作し、PTPネットワークから供給された時刻情報を配信 qx-s7532hp nexus93600cd-gx L2VPN over SRv6 L2VPN over SRv6 PTP-BC/TC PTP-BC/TC ne8000-f1a nexus93180yc-fx3 PTP-BC/TC qx-s7548yp-8h nexus93180yc-fx3 MoIP Device SDI <-> IP N-11 / N-12 / MOC MoIP Device SDI <-> IP Stage 6

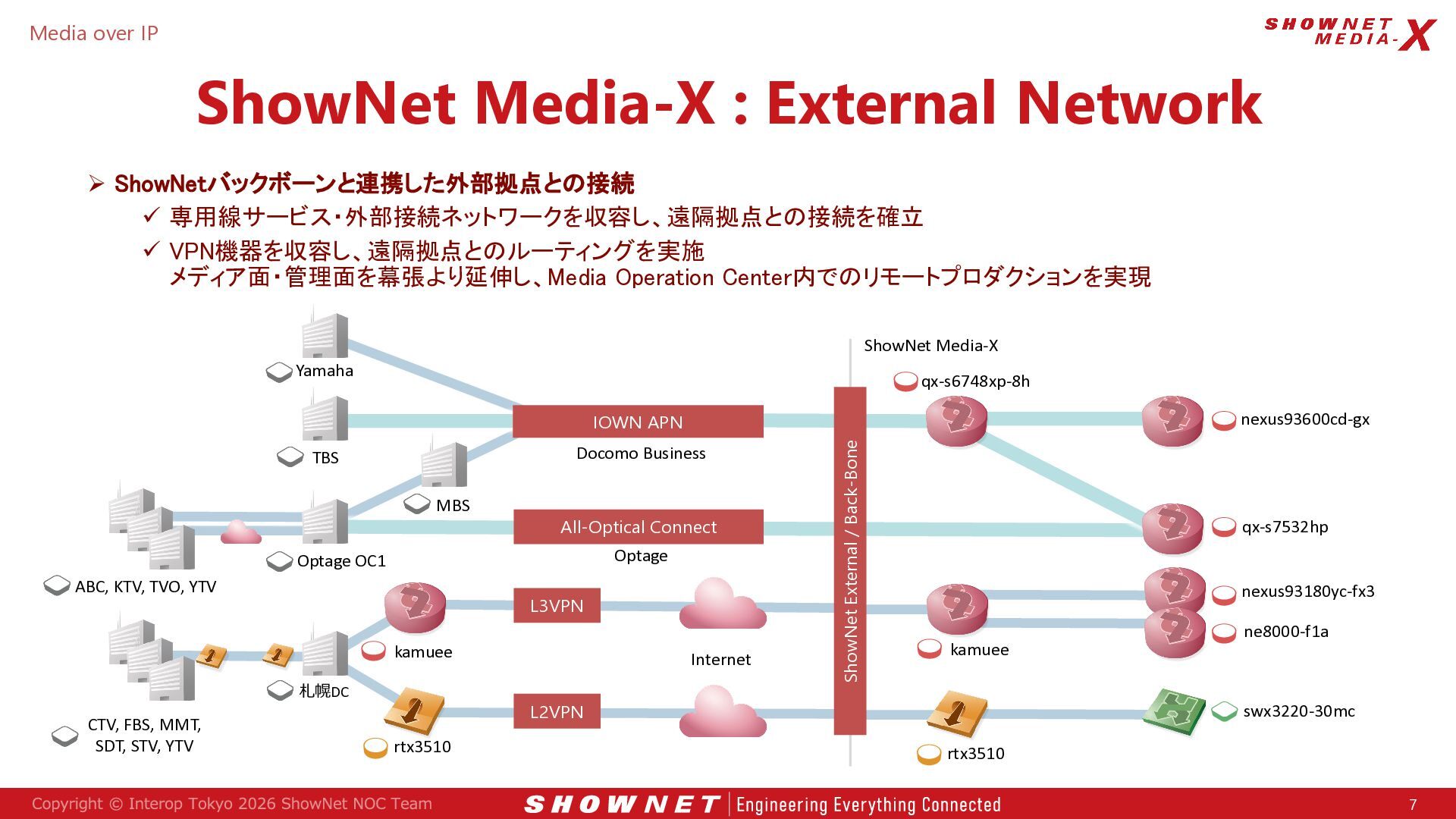

7. Media over IP ShowNet Media-X : External Network  ShowNetバックボーンと連携した外部拠点との接続  専用線サービス・外部接続ネットワークを収容し、遠隔拠点との接続を確立  VPN機器を収容し、遠隔拠点とのルーティングを実施 メディア面・管理面を幕張より延伸し、Media Operation Center内でのリモートプロダクションを実現 ShowNet Media-X Yamaha qx-s6748xp-8h IOWN APN MBS All-Optical Connect Optage Optage OC1 ABC, KTV, TVO, YTV L3VPN kamuee 札幌DC Internet ShowNet External / Back-Bone Docomo Business TBS CTV, FBS, MMT, SDT, STV, YTV nexus93600cd-gx qx-s7532hp nexus93180yc-fx3 kamuee L2VPN rtx3510 ne8000-f1a swx3220-30mc rtx3510 7

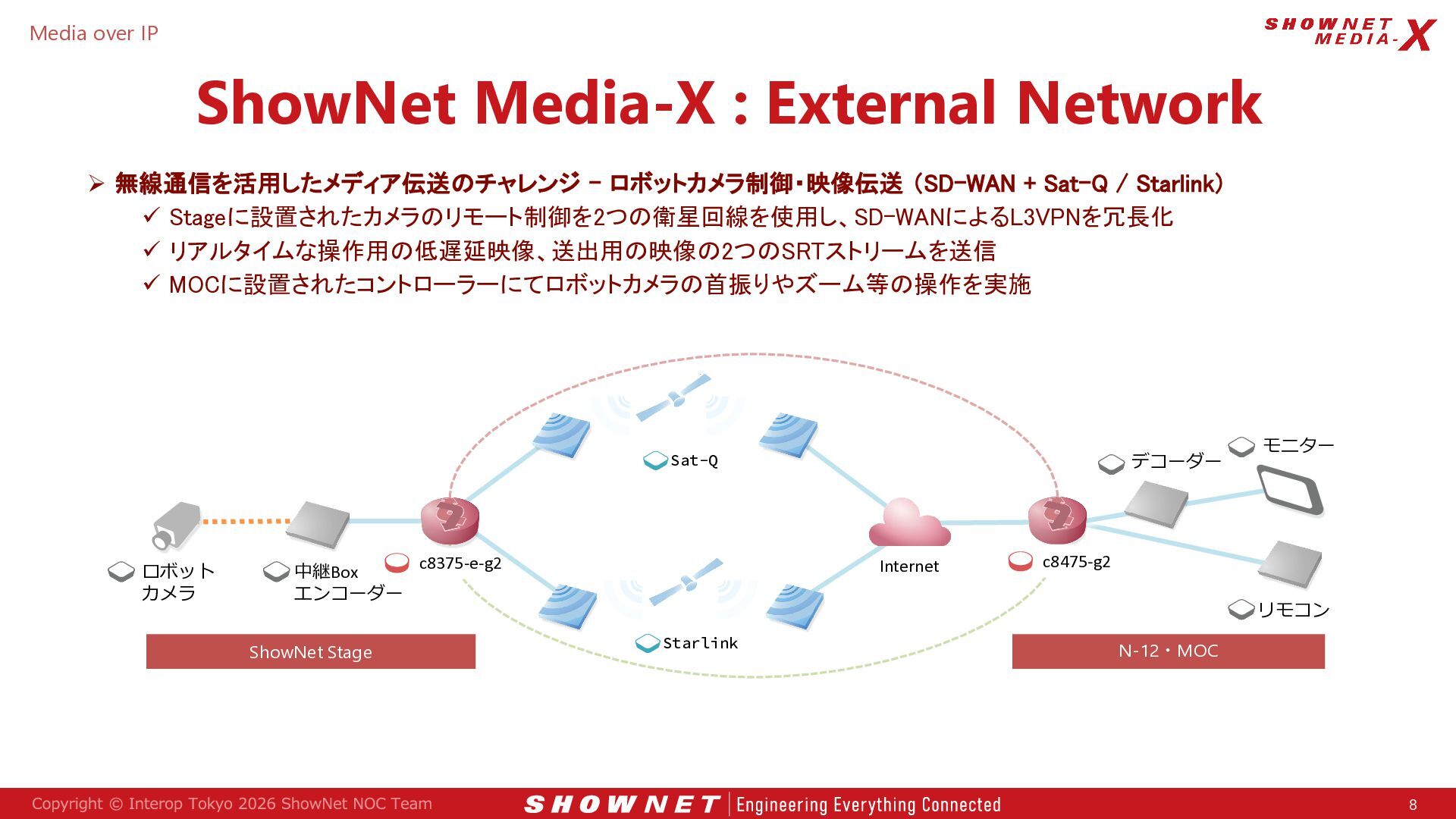

8. Media over IP ShowNet Media-X : External Network  無線通信を活用したメディア伝送のチャレンジ - ロボットカメラ制御・映像伝送 （SD-WAN + Sat-Q / Starlink）  Stageに設置されたカメラのリモート制御を2つの衛星回線を使用し、SD-WANによるL3VPNを冗長化  リアルタイムな操作用の低遅延映像、送出用の映像の2つのSRTストリームを送信  MOCに設置されたコントローラーにてロボットカメラの首振りやズーム等の操作を実施 デコーダー Sat-Q ロボット カメラ 中継Box エンコーダー ShowNet Stage c8375-e-g2 Internet モニター c8475-g2 リモコン Starlink N-12・MOC 8

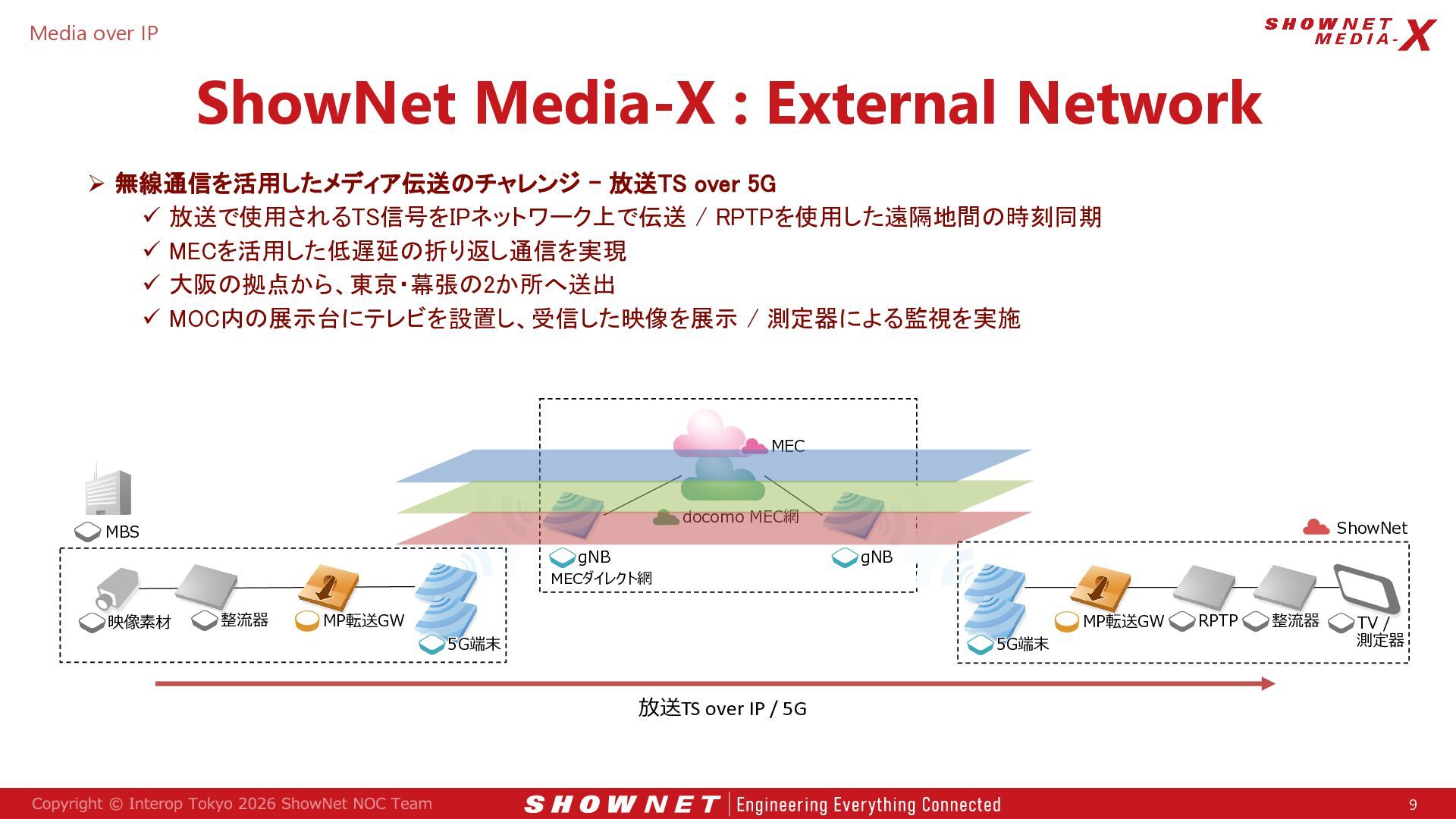

9. Media over IP ShowNet Media-X : External Network  無線通信を活用したメディア伝送のチャレンジ – 放送TS over 5G  放送で使用されるTS信号をIPネットワーク上で伝送 / RPTPを使用した遠隔地間の時刻同期  MECを活用した低遅延の折り返し通信を実現  大阪の拠点から、東京・幕張の2か所へ送出  MOC内の展示台にテレビを設置し、受信した映像を展示 / 測定器による監視を実施 MEC docomo MEC網 MBS gNB MECダイレクト網 映像素材 整流器 MP転送GW 5G端末 ShowNet gNB 5G端末 MP転送GW RPTP 整流器 TV / 測定器 放送TS over IP / 5G 9

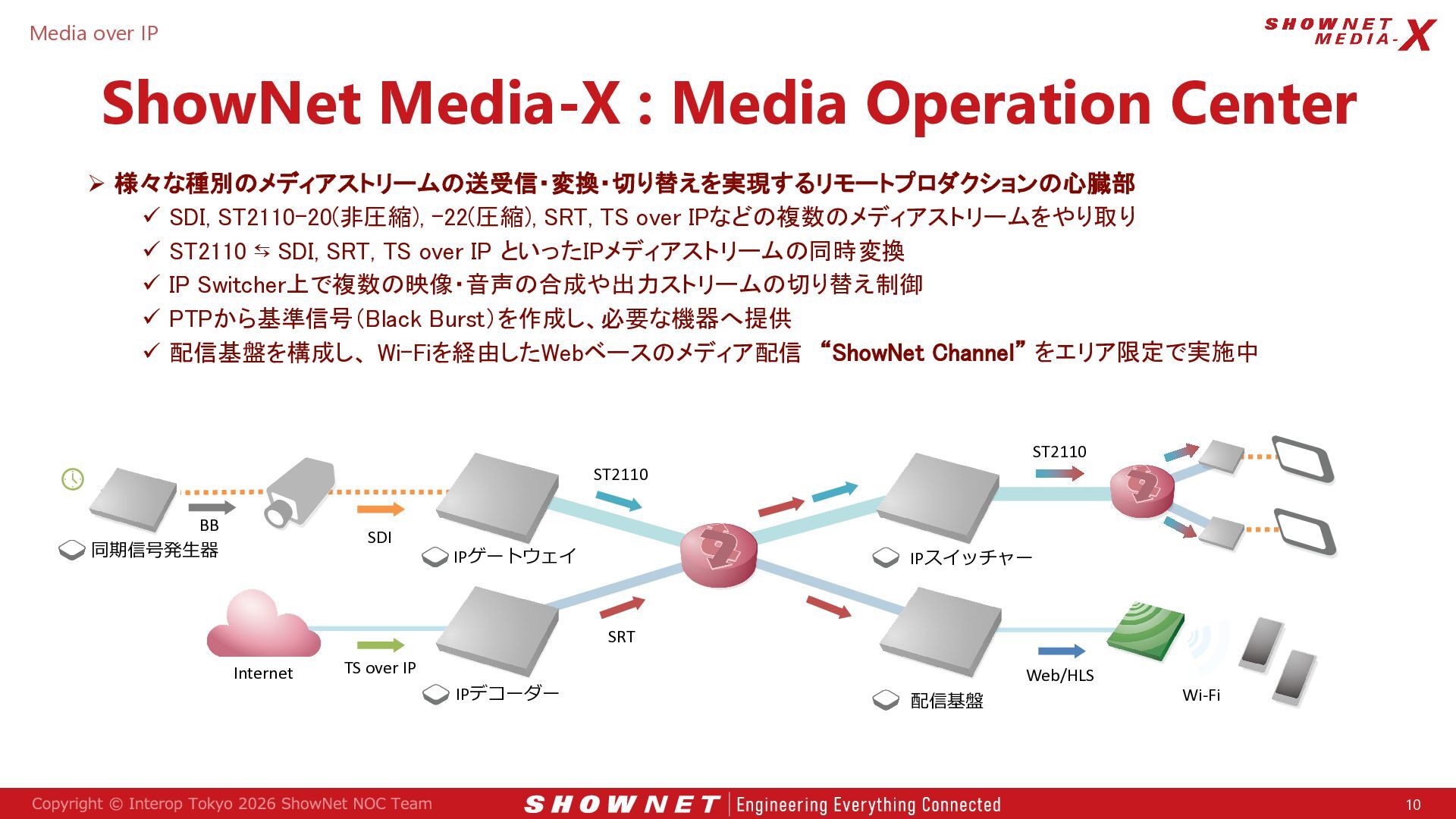

10. Media over IP ShowNet Media-X : Media Operation Center  様々な種別のメディアストリームの送受信・変換・切り替えを実現するリモートプロダクションの心臓部  SDI, ST2110-20(非圧縮), -22(圧縮), SRT, TS over IPなどの複数のメディアストリームをやり取り  ST2110 ⇆ SDI, SRT, TS over IP といったIPメディアストリームの同時変換  IP Switcher上で複数の映像・音声の合成や出力ストリームの切り替え制御  PTPから基準信号（Black Burst）を作成し、必要な機器へ提供  配信基盤を構成し、 Wi-Fiを経由したWebベースのメディア配信 “ShowNet Channel” をエリア限定で実施中 ST2110 ST2110 BB 同期信号発生器 SDI IPゲートウェイ IPスイッチャー SRT Internet TS over IP IPデコーダー Web/HLS 配信基盤 Wi-Fi 10

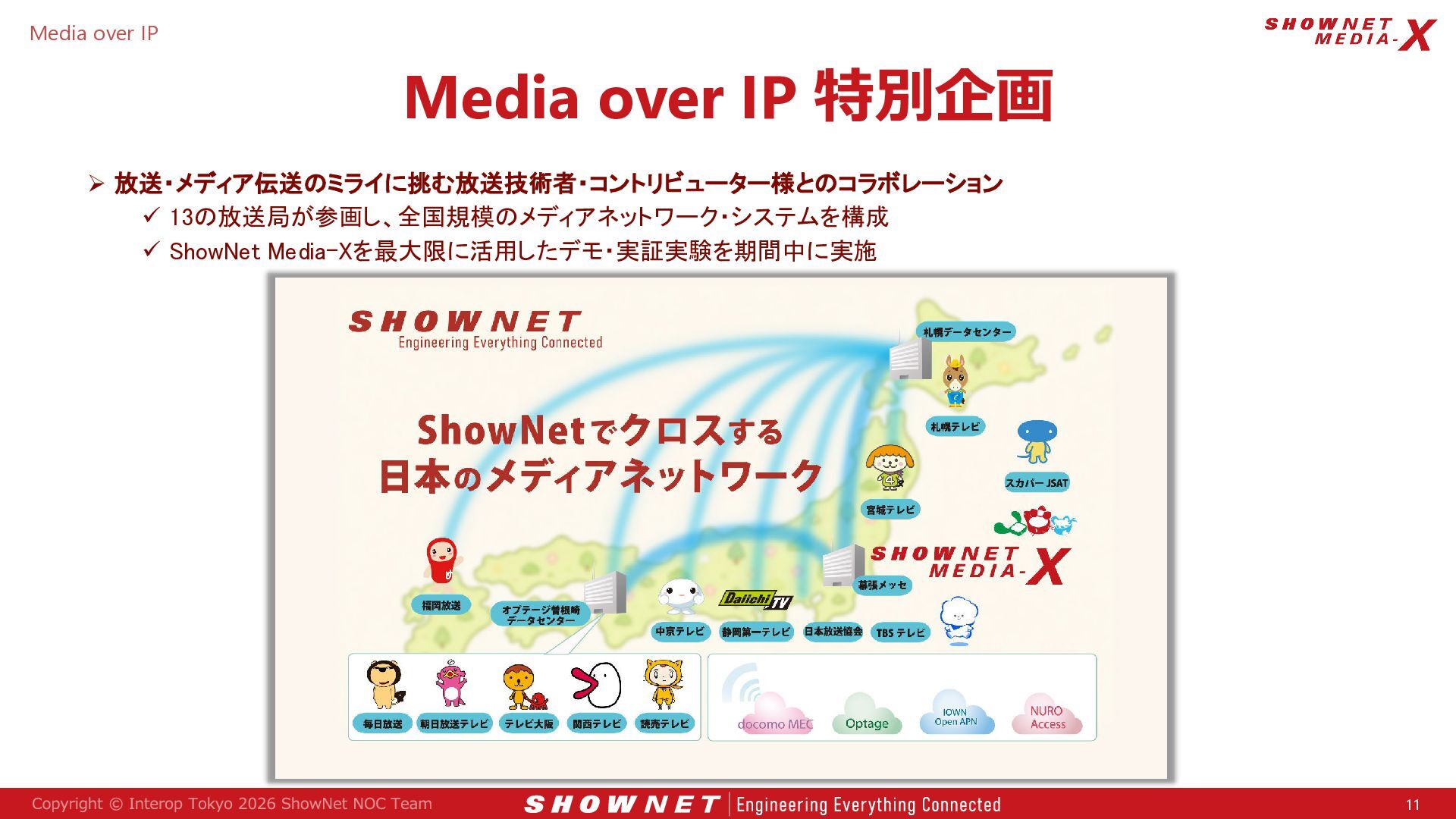

11. Media over IP Media over IP 特別企画  放送・メディア伝送のミライに挑む放送技術者・コントリビューター様とのコラボレーション  13の放送局が参画し、全国規模のメディアネットワーク・システムを構成  ShowNet Media-Xを最大限に活用したデモ・実証実験を期間中に実施 11

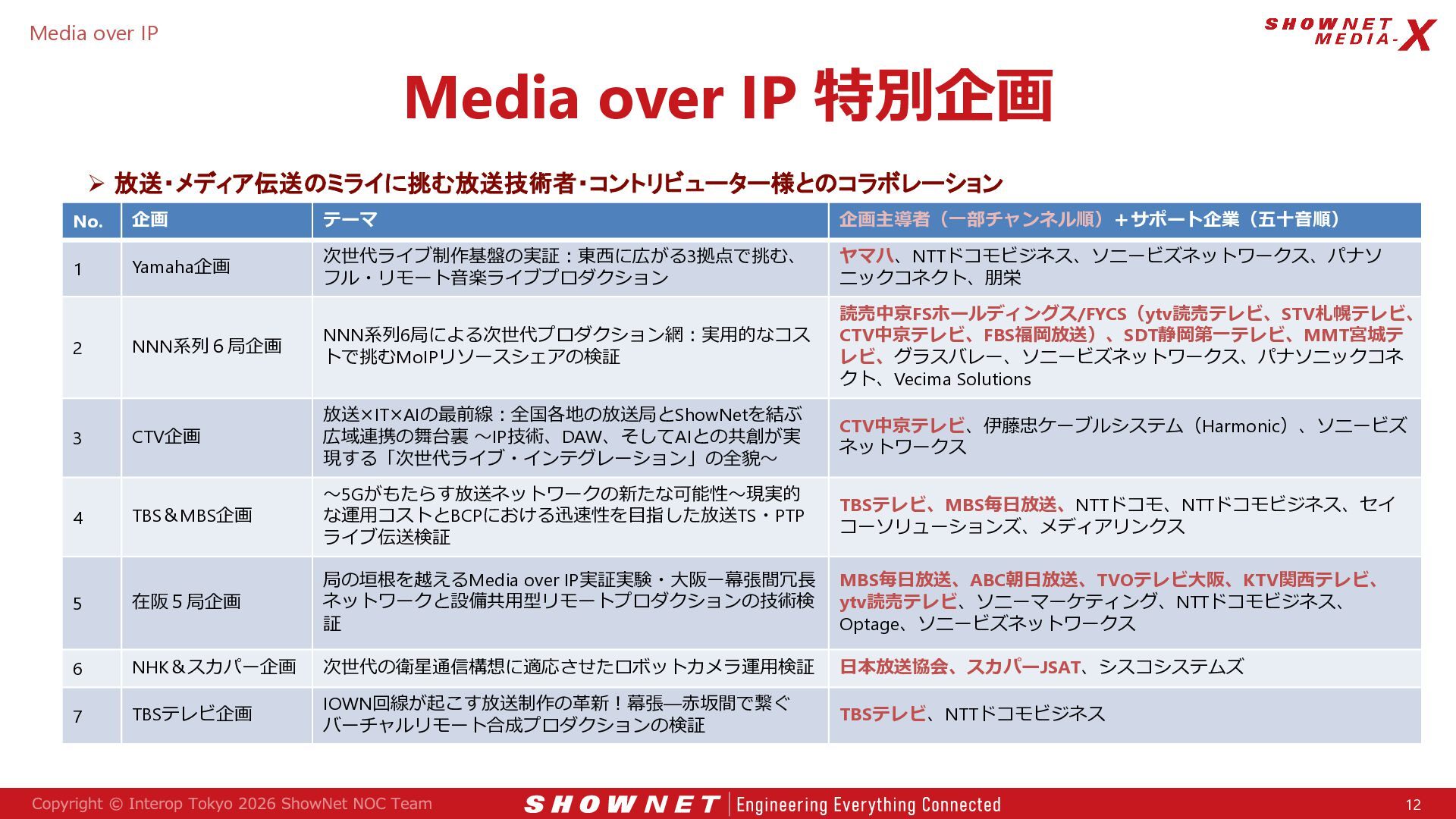

12. Media over IP Media over IP 特別企画  放送・メディア伝送のミライに挑む放送技術者・コントリビューター様とのコラボレーション No. 企画 テーマ 企画主導者（一部チャンネル順）＋サポート企業（五十音順） 1 Yamaha企画 次世代ライブ制作基盤の実証：東西に広がる3拠点で挑む、 フル・リモート音楽ライブプロダクション ヤマハ、NTTドコモビジネス、ソニービズネットワークス、パナソ ニックコネクト、朋栄 NNN系列６局企画 NNN系列6局による次世代プロダクション網：実用的なコス トで挑むMoIPリソースシェアの検証 読売中京FSホールディングス/FYCS（ytv読売テレビ、STV札幌テレビ、 CTV中京テレビ、FBS福岡放送）、SDT静岡第一テレビ、MMT宮城テ レビ、グラスバレー、ソニービズネットワークス、パナソニックコネ クト、Vecima Solutions CTV企画 放送×IT×AIの最前線：全国各地の放送局とShowNetを結ぶ 広域連携の舞台裏 ～IP技術、DAW、そしてAIとの共創が実 現する「次世代ライブ・インテグレーション」の全貌～ CTV中京テレビ、伊藤忠ケーブルシステム（Harmonic）、ソニービズ ネットワークス TBS＆MBS企画 ～5Gがもたらす放送ネットワークの新たな可能性～現実的 な運用コストとBCPにおける迅速性を目指した放送TS・PTP ライブ伝送検証 TBSテレビ、MBS毎日放送、NTTドコモ、NTTドコモビジネス、セイ コーソリューションズ、メディアリンクス 5 在阪５局企画 局の垣根を越えるMedia over IP実証実験・大阪ー幕張間冗長 ネットワークと設備共用型リモートプロダクションの技術検 証 MBS毎日放送、ABC朝日放送、TVOテレビ大阪、KTV関西テレビ、 ytv読売テレビ、ソニーマーケティング、NTTドコモビジネス、 Optage、ソニービズネットワークス 6 NHK＆スカパー企画 次世代の衛星通信構想に適応させたロボットカメラ運用検証 日本放送協会、スカパーJSAT、シスコシステムズ 7 TBSテレビ企画 IOWN回線が起こす放送制作の革新！幕張―赤坂間で繋ぐ バーチャルリモート合成プロダクションの検証 TBSテレビ、NTTドコモビジネス 2 3 4 12

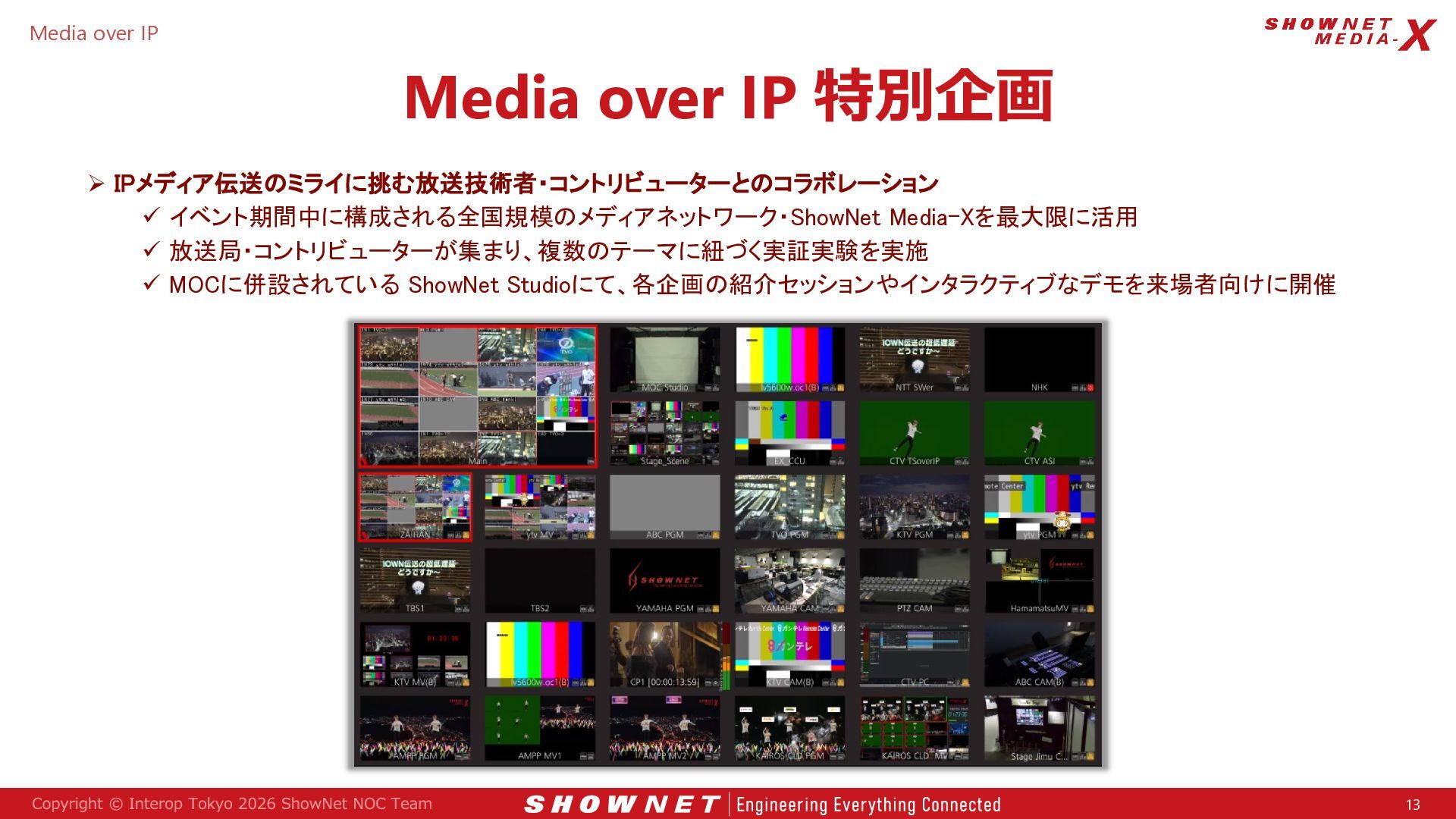

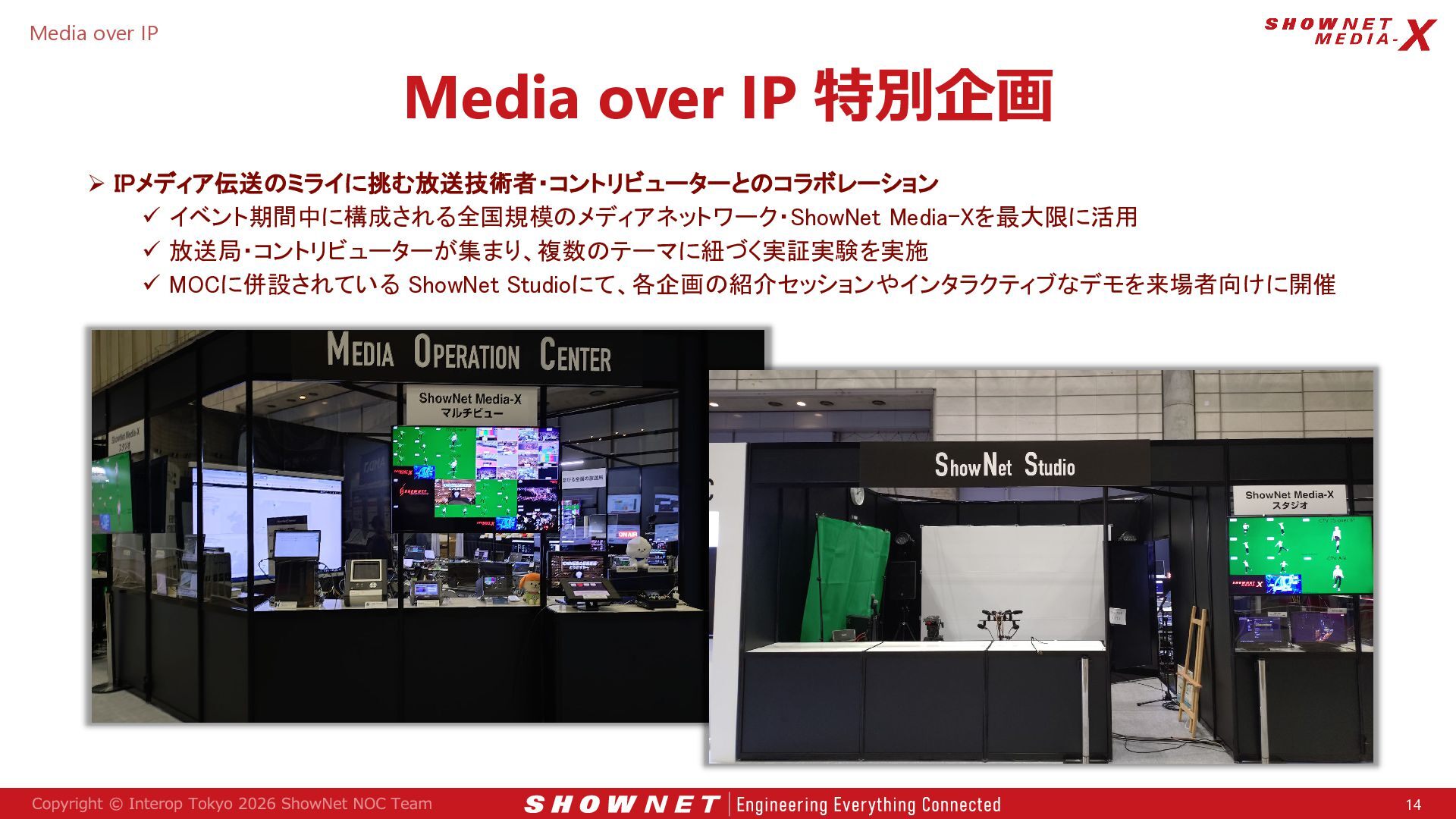

13. Media over IP Media over IP 特別企画  IPメディア伝送のミライに挑む放送技術者・コントリビューターとのコラボレーション  イベント期間中に構成される全国規模のメディアネットワーク・ShowNet Media-Xを最大限に活用  放送局・コントリビューターが集まり、複数のテーマに紐づく実証実験を実施  MOCに併設されている ShowNet Studioにて、各企画の紹介セッションやインタラクティブなデモを来場者向けに開催 13
14. Media over IP Media over IP 特別企画  IPメディア伝送のミライに挑む放送技術者・コントリビューターとのコラボレーション  イベント期間中に構成される全国規模のメディアネットワーク・ShowNet Media-Xを最大限に活用  放送局・コントリビューターが集まり、複数のテーマに紐づく実証実験を実施  MOCに併設されている ShowNet Studioにて、各企画の紹介セッションやインタラクティブなデモを来場者向けに開催 14
15. Media over IP Media over IP 特別企画  vTuberとのコラボレーション / フル・リモートプロダクション実証実験を期間中にスタジオで開催 15
16. ご協力頂いた関係各社の皆さま 特別協力: 精工技研 順不同・敬称略 16
17. Media over IP 特別企画 : 参加放送局 順不同・敬称略 17
18. ぜひMOC・Studioにて をご体感ください
