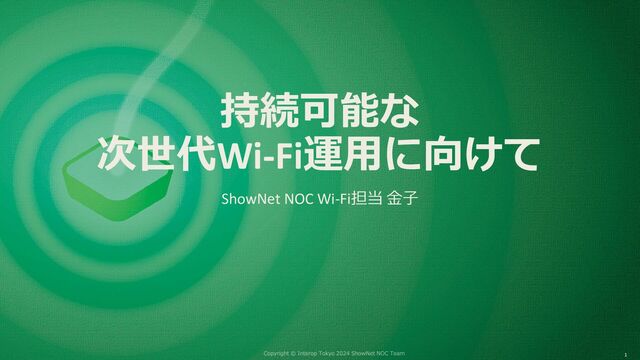

1. 持続可能な 次世代Wi-Fi運用に向けて ShowNet NOC Wi-Fi担当 金子 1
2. ShowNet Free Wi-Fiを提供しています！ 「触れるShowNet」を是非ご体験ください 2 SSID パスフレーズ 2024shownet [ Wi-Fi サービス] from-messe 2024shownet-6ghz [ Wi-Fi 6E, Wi-Fi7 による6GHz帯サービス ] from-messe 2024shownet-operoaming [ OpenRoamingによる接続サービス ] 不要
3. ShowNet Free Wi-Fiを提供しています！ 3 2024shownet 2024shownet-6ghz
4. OpenRoamingでの接続を提供しています 左のURLで登録 https://kyoto-local24.mps20.info プロファイルをダウンロード、 端末にインストール 自動的にShowNet Free Wi-Fiに 接続 4 ShowNetでは、ホール2/4/5/6および会議棟2FでOpenRoamingによる無線LANサービスを提供します。 SSID/パスフレーズ入力不要、WPA2or3で暗号化されたセキュアな接続によるShowNetをご体験ください https://kyoto-local24.mps20.info
5. ShowNet Free Wi-Fiとは 来場者、ShowNet関係者へ提供される無線LANサービス 5 HALL 8 HALL 7 HALL 6 HALL 5 HALL 4 HALL 3 HALL 2 HALL 1 東エントランス （1F） サービス対象エリア 中央 エントランス 幕張イベント ホール 会議棟1F / 2F
6. 登場人物 CGN VPN装置 PoEスイッチ 無線LAN AP コントローラ クラウド コントローラ 2Fエントランス Life コントローラ Wi-Fi in e.pdf ホール 国際会議棟
7. 2024年のWi-Fiテーマ 7 持続可能な次世代Wi-Fi運用に向けて 繋げる Wi-Fi 6E, Wi-Fi 7 無線空間の 見える化とサーベイ 6E時代のSimple & Tough Wi-Fiの実践 ☞ Interop会場のほぼ全域で6E対応 ☞ 8社14種のAPが勢揃い ☞ 運用支援ソリューションの活用 ☞ 可視化・計測ツールで品質チェック ☞ 変わらない本質の見定め ☞ 新しい知見の取り込み
8. 2024年の取り組み 8
9. Interop Tokyo会場の「電波の汚れ具合」(6/12) 9 Interop会場の混雑でも非常にクリア speedtest 実施時 2.4GHz帯 6GHz帯 5GHz帯
10. 10 AP33-WW ※ Life 2.4 + 5 + 6GHzでマルチバンドな無線LAN 6GHz帯 5,925MHz〜6,425MHz 5GHz帯 5,180MHz〜5,720MHz 60GHz帯 6GHz帯 5,925MHz ～6,425MHz 5GHz帯 5,180MHz ～5,720MHz 6GHz帯 5,925MHz〜6,425MHz 5GHz帯 5,180MHz〜5,720MHz 2.4GHz帯 2,412MHz〜2,472MHz 6GHz帯 5,925MHz〜6,425MHz 5GHz帯 5,180MHz〜5,720MHz 6GHz帯 5,925MHz〜6,425MHz 5GHz帯 5,180MHz〜5,720MHz 2.4GHz帯 2,412MHz〜2,472MHz ミリ波バックホール (IEEE802.11ad)
11. 11 Juniper Networks さま AP45-WW (6E) Cisco Systems さま CW9166I (6E) CW9166D1 (6E) C9136i (6E) TP-Link さま EAP773 (7/6E) Fortinet さま FortiAP 431G (6E) NEC さま QX-W1240 (7/6E) QX-W1130 QX-W1120 ユビキティ×フォーバルカエルワーク さま Ubiquiti U7-Pro (7/6E) Ubiquiti U6-Enterprise (6E) Yamaha さま WLX323 (6E) Juniper Networks さま ユビキティ×フォーバルカエルワークさま (計2箇所) Ubiquiti UniFi Building Bridge XG (UBB-XG) 華為技術さま (計4箇所) AirEngine 8760R-X1E AP33-WW ※ Life 国際会議棟 1F 国際会議棟 2F 国際展示場 ホール6 国際展示場 ホール2 キャット ウォーク 2F連絡通路 ※ LifeはShowNetオペレータ専用のネットワークです 会場中に設置されたアクセスポイント
12. Wi-Fiの新しいテクノロジ x 新しい周波数帯 Wi-Fi6をさらに拡張させたWi-Fi7、Wi-Fi6Eの到来 13 Wi-Fi6のテクノロジ Wi-Fi7のテクノロジ 6GHz帯チャネル 2.4GHz帯 実質3ch 5GHz帯 19ch 6GHz帯 19ch +35 新たにライセンスフリーで使えるチャネルが24個 1 6 11 36 48 52 64 100 140 144 1 93 97 189 193 233 日本未認可 OFDMA, MU-MIMO, BSS Coloring, 1024QAM... MLO, Multi-RU & Puncturing, 4096QAM... STA AP 2.4GHz 5GHz 6GHz
13. カバレッジの柔軟な拡張 屋外向けAPと、60GHz帯無線バックホールの活用 catwalk上でのAP給電にはTP-LinkさまPOE380Sを利用 14 POD3N ホール3山側catwalk ホール3海側catwalk fv22 fv21 fsw624f.pod3N 電源 passive-poe injector hw2 電源 passive-poe injector TP-Link POE380S 120mを60GHz帯でブリッジ ホール3海側の Wi-Fiサービスエリア ホール3
14. カバレッジの柔軟な拡張 15 Ubiquiti / UniFi Building Bridge XG (UBB-XG) 2台のUBB-XGをAP/STAモードで起動し60GHz帯で無線ブリッジ (120メートル) AirEngine8760R-X1Eにデータリンクを供給 華為技術 / AirEngine8760R-X1E AirEngineの屋外向け機種に42x45cmの指向性パッチアンテナを接続 例年電波強度が弱かったホール中央部への5GHz帯スポット提供を実現 反対側のUBB-XGと向かい合い ホール中央に吹き下ろし 配線の難しい場所に Wi-Fi上流を延伸 AP配置の難しい場所に Wi-Fiサービスを送り届け
15. “見えない無線”を管理・把握するソリューション 16 その他多数、sideviewで運用中の画面を是非ご覧ください Juniperさま Mist AI CiscoさまCatalyst Center FortinetさまFortiAIOps NECさま NetMeister TP-LinkさまOmada Controller ヤマハさま YNO
16. Life Wi-FiでのBLE 位置情報活用 Juniperさま AP33でBLEによるリアルタイム位置情報可視化 17 敷設済みのAPを通信以外の用途へ活用 BLEタグ NOCメンバーの所在置をsideviewで表示
17. Wi-Fi6, Wi-Fi6Eの品質計測 原田産業様 EX10を用いた定期的なWi-Fi6, 6Eのサーベイ 18 6E対応のWi-Fi測定ツールの活用で品質の継続的監視 計測ポイント EX10本体をスマホと繋げて利用 EX10 レポートの例
18. 19 Wi-Fiを支えるバックホール機器群 2台のルータ・18台のVPN機器・27台のL2スイッチ・29本の光トランシーバ・ 1台の品質計測装置 4台のPoEインジェクタ/メディアコンバータ・1本の光電気ハイブリッドケーブルと無数のUTPケーブルが会場中の95台のAPを支えています Yamaha RTXシリーズ / NEC UNIVERGE IXシリーズ ShowNetバックボーンをL2VPNで貫通しホール全域でのL2ローミングを実現 PoEスイッチ・PoEインジェクタ・メディアコンバータ 802.3bt/UPOE対応機種多数。Wi-Fi6/7の最新電力需要に応える設計 会議棟 基調講演会場のWi-Fi/有線ネットワークを提供
19. Hotspot2.0を用いたセキュアなWi-Fiを複数社のAPで提供 Local24様による認証基盤/RADIUS Proxyサーバ ご参加のAPコントリビュータ様 ホール2：NECさま ホール4：Juniperさま ホール5-6：Ciscoさま 会議棟2F：Fortinetさま マルチベンダOpenRoaming 20 利用可能エリア
20. ShowNet Wi-Fi 設計と構築のベストプラクティス 21
21. Wi-Fiの規格・製品が変わっても... • 新たに得たチャネルを無駄にしないために “汚れた”無線 クライアントの偏り 有線区間の複雑化 ・配線制約とのバランス ・APの電力需要vsPoE SWの供給 ・キャプティブポータルとの相性 ・Sticky Client問題による エリアスループットの低下 ・頻繁なロスによる通信断 ・公衆Wi-Fi、モバイルルータ、 Bluetoothとの干渉 ・DFSによるチャネル移動
22. ShowNet Free Wi-Fiのベストプラクティス 過酷なInterop Tokyo 会場環境で戦うためのノウハウ AP / Wi-Fiの特性を知る 提供する場を知る 徹底したシンプル化を図る
23. モノを知る: APの場合 • 静的な特性の例 APの管理方式 (単体? コントローラ? クラウド?) サポートしている同時接続数 アンテナの特性 取り付け方法 必要な電力 • 動的な特性の例 実際にサポートしている接続端末数 最大端末数で接続時の実効スループット 接続台数増加時のスループット低下 ？
24. PoE給電設計 • APの電力需要 ︓”2.4GHzのみ”から”トライバンド”へ 25 機材の特性と配置・結線を密に連携させた設計 PoE規格 供給電力 需要電力 トラブル1: PoE規格の不一致 トラブル2: 供給電力 << 需要電力 配置設計 PoE SW 割当表 80W供給 30W必要 30W必要 30W必要 802.3bt 50Wで給電してほしい 802.3at (30W)しか対応してない ◦ ◦ ×
25. 事前サーベイ:場の特性を踏まえた配置設計 イベント会場の制約の中、ベストな配置を検討 26 事前のサーベイ APの仕様・アンテナ特性
26. シンプル化によるラピッドデプロイ • イベントWi-Fi構築はデプロイが肝 • シンプル化で、時間内に確実にデプロイ 無線区間 有線区間 ・APを「必要十分」に配置 ・できるだけ高い位置からサービス ・「低レートの禁止」「端末間通信の禁止」で BUM over Wi-Fiを抑制 ・PoEスイッチを増やしすぎないAP配置 ・LAGはスイッチ間の上流のみ ・可能な限りUTPで配線
27. おわりに 28
28. 「触れるShowNet」 Free Wi-Fiを是非ご体験ください 29 ※ 2024shownet はInterop会場全域で利用可能。2024shownet-6ghzはWi-Fi 6E対応端末をお持ちの方のみホール6-7で利用可能。 ※ 2024shownet-openroaming は Passpoint (Hotspot2.0)対応端末をお持ちの方のみホール2/4/5/6+会議棟2階で利用可能 2024shownet 2024shownet-6ghz 2024shownet-openroaming 登録サイト https://kyoto-local24.mps20.info
