【展示会場内説明スライド】伝送_ShowNetAPN 2025概要 ShowNet 2025
ShowNetが考える"未来の光伝送"
・「桁が違う」光伝送容量の登場
・「見えてきた」新しい光伝送の在り方
・「選択可能な」光伝送の網設計
ShowNet
PRO
July 03, 2025
Tweet
Share
More Decks by ShowNet
See All by ShowNet
【展示会場内説明スライド】Security_ゼロトラストで支える広帯域セキュリティサービスと脅威監視基盤 ShowNet 2025
shownet
PRO
0
72
【展示会場内説明スライド】DC・クラウド_AIと既存サービスを融合したマルチテナント対応コンテナ基盤 ShowNet 2025
shownet
PRO
0
62
【展示会場内説明スライド】ファシリティ ShowNet 2025
shownet
PRO
0
96
【展示会場内説明スライド】mobile_ShowNet初!キャリア5G連携への挑戦 ShowNet 2025
shownet
PRO
0
71
【展示会場内説明スライド】Media over IP ShowNet Media-X ShowNet 2025
shownet
PRO
0
64
【展示会場内説明スライド】L2/L3 ShowNet 2025
shownet
PRO
0
120
【展示会場内説明スライド】モニタリング ShowNet 2025
shownet
PRO
0
52
【展示会場内説明スライド】Tester_AI基盤からエッジまで多様化するネットワークとテストの進化 ShowNet 2025
shownet
PRO
0
76
【展示会場内説明スライド】Wi-Fi_進化するWi-Fi:次世代無線技術 x 実践的運用へのアプローチ ShowNet 2025
shownet
PRO
0
110
Featured
See All Featured
Become a Pro
speakerdeck
PRO
28
5.4k
Fantastic passwords and where to find them - at NoRuKo
philnash
51
3.3k
The Illustrated Children's Guide to Kubernetes
chrisshort
48
50k
Practical Orchestrator
shlominoach
188
11k
Gamification - CAS2011
davidbonilla
81
5.3k
Automating Front-end Workflow
addyosmani
1370
200k
The Straight Up "How To Draw Better" Workshop
denniskardys
234
140k
VelocityConf: Rendering Performance Case Studies
addyosmani
331
24k
Understanding Cognitive Biases in Performance Measurement
bluesmoon
29
1.8k
Designing Experiences People Love
moore
142
24k
The Art of Programming - Codeland 2020
erikaheidi
54
13k
Scaling GitHub
holman
459
140k
Transcript
ShowNet APN 2025 概要

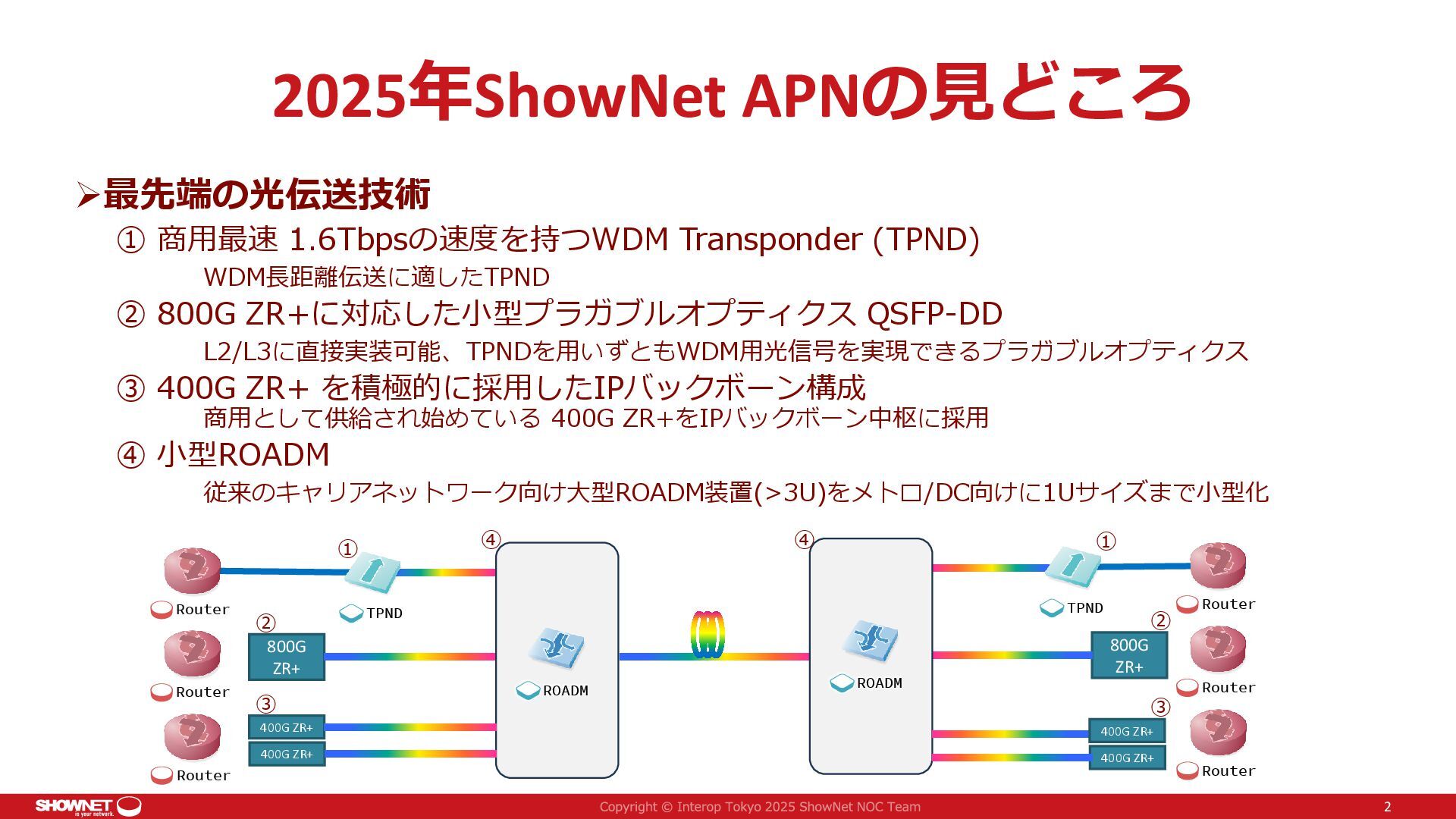

2 2025年ShowNet APNの見どころ 伝送 ➢最先端の光伝送技術 ① 商用最速 1.6Tbpsの速度を持つWDM Transponder (TPND)
WDM長距離伝送に適したTPND ② 800G ZR+に対応した小型プラガブルオプティクス QSFP-DD L2/L3に直接実装可能、TPNDを用いずともWDM用光信号を実現できるプラガブルオプティクス ③ 400G ZR+ を積極的に採用したIPバックボーン構成 商用として供給され始めている 400G ZR+をIPバックボーン中枢に採用 ④ 小型ROADM 従来のキャリアネットワーク向け大型ROADM装置(>3U)をメトロ/DC向けに1Uサイズまで小型化 800G ZR+ ① ② ④ TPND Router Router ROADM Router 400G ZR+ ③ 800G ZR+ ① ② TPND Router Router ROADM Router ③ ④ 400G ZR+ 400G ZR+ 400G ZR+

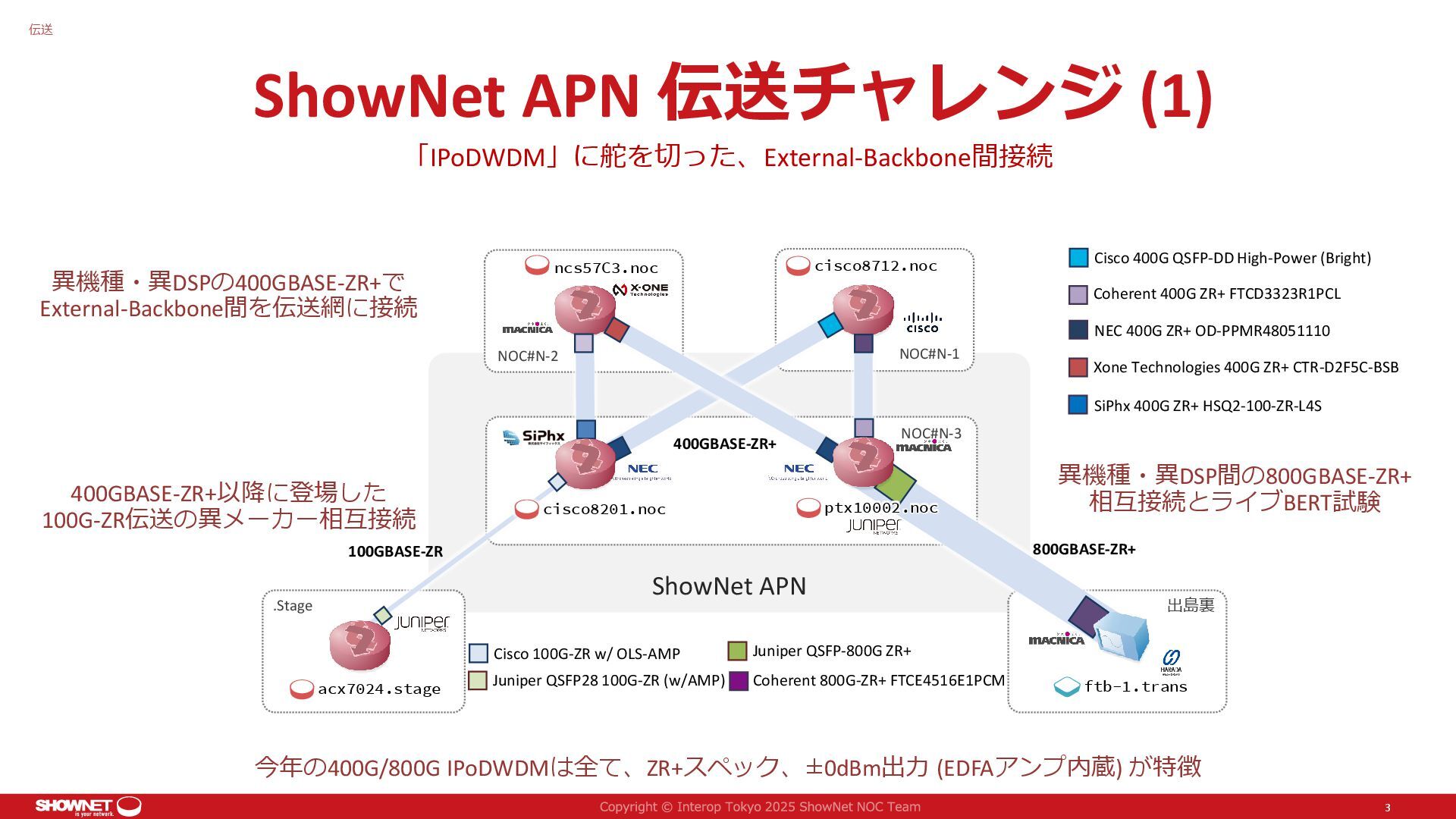

ShowNet APN 伝送 3 cisco8712.noc Juniper QSFP28 100G-ZR (w/AMP) Cisco
100G-ZR w/ OLS-AMP Coherent 400G ZR+ FTCD3323R1PCL 「IPoDWDM」に舵を切った、External-Backbone間接続 ShowNet APN 伝送チャレンジ (1) ncs57C3.noc acx7024.stage 400GBASE-ZR+ 100GBASE-ZR 800GBASE-ZR+ ftb-1.trans ptx10002.noc cisco8201.noc Xone Technologies 400G ZR+ CTR-D2F5C-BSB SiPhx 400G ZR+ HSQ2-100-ZR-L4S NEC 400G ZR+ OD-PPMR48051110 Cisco 400G QSFP-DD High-Power (Bright) Coherent 800G-ZR+ FTCE4516E1PCM Juniper QSFP-800G ZR+ NOC#N-1 NOC#N-2 NOC#N-3 出島裏 .Stage 異機種・異DSPの400GBASE-ZR+で External-Backbone間を伝送網に接続 400GBASE-ZR+以降に登場した 100G-ZR伝送の異メーカー相互接続 異機種・異DSP間の800GBASE-ZR+ 相互接続とライブBERT試験 今年の400G/800G IPoDWDMは全て、ZR+スペック、±0dBm出力 (EDFAアンプ内蔵) が特徴

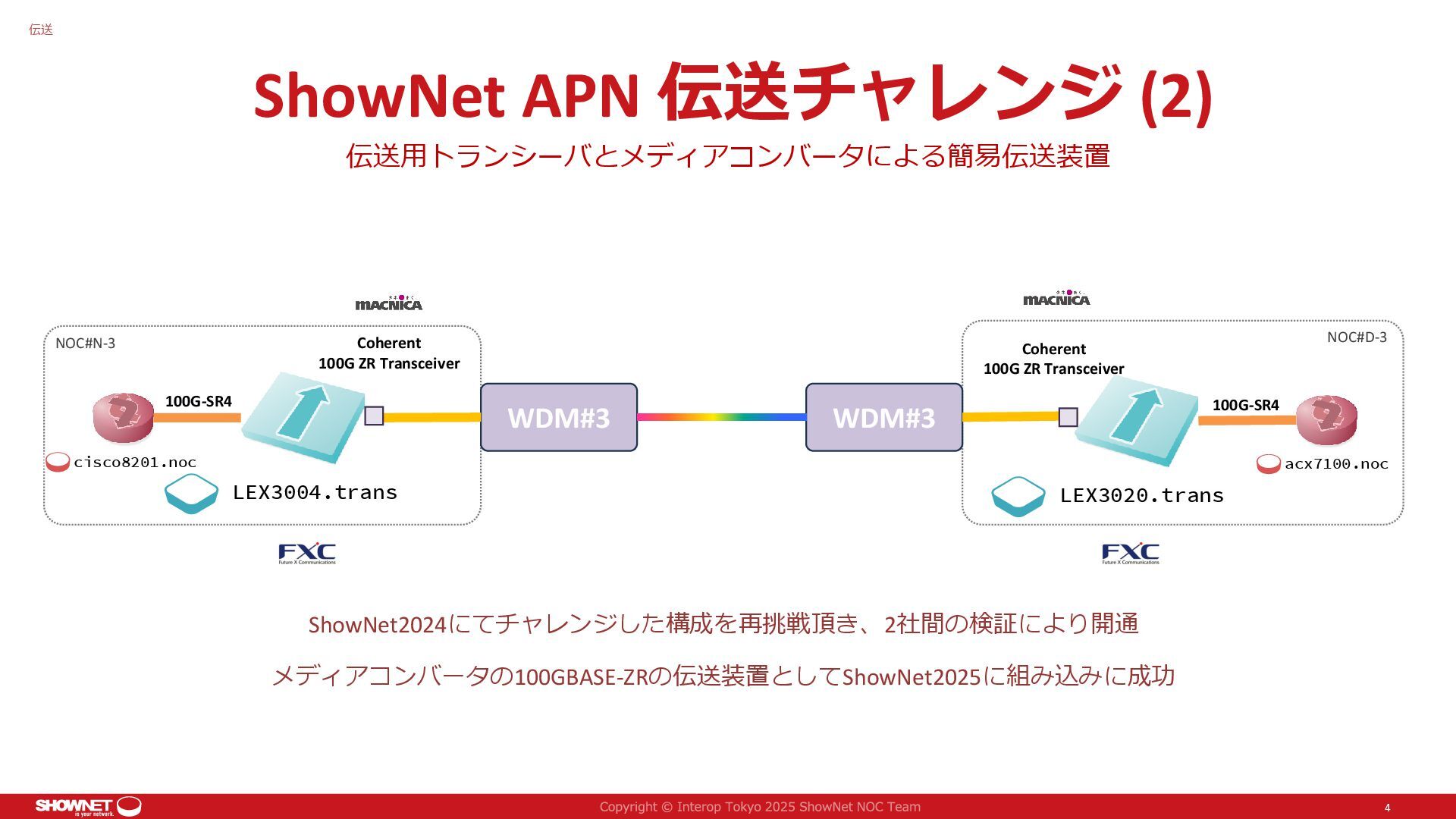

伝送 4 伝送用トランシーバとメディアコンバータによる簡易伝送装置 ShowNet APN 伝送チャレンジ (2) NOC#N-3 LEX3004.trans WDM#3
LEX3020.trans WDM#3 100G-SR4 Coherent 100G ZR Transceiver acx7100.noc NOC#D-3 cisco8201.noc Coherent 100G ZR Transceiver 100G-SR4 ShowNet2024にてチャレンジした構成を再挑戦頂き、2社間の検証により開通 メディアコンバータの100GBASE-ZRの伝送装置としてShowNet2025に組み込みに成功

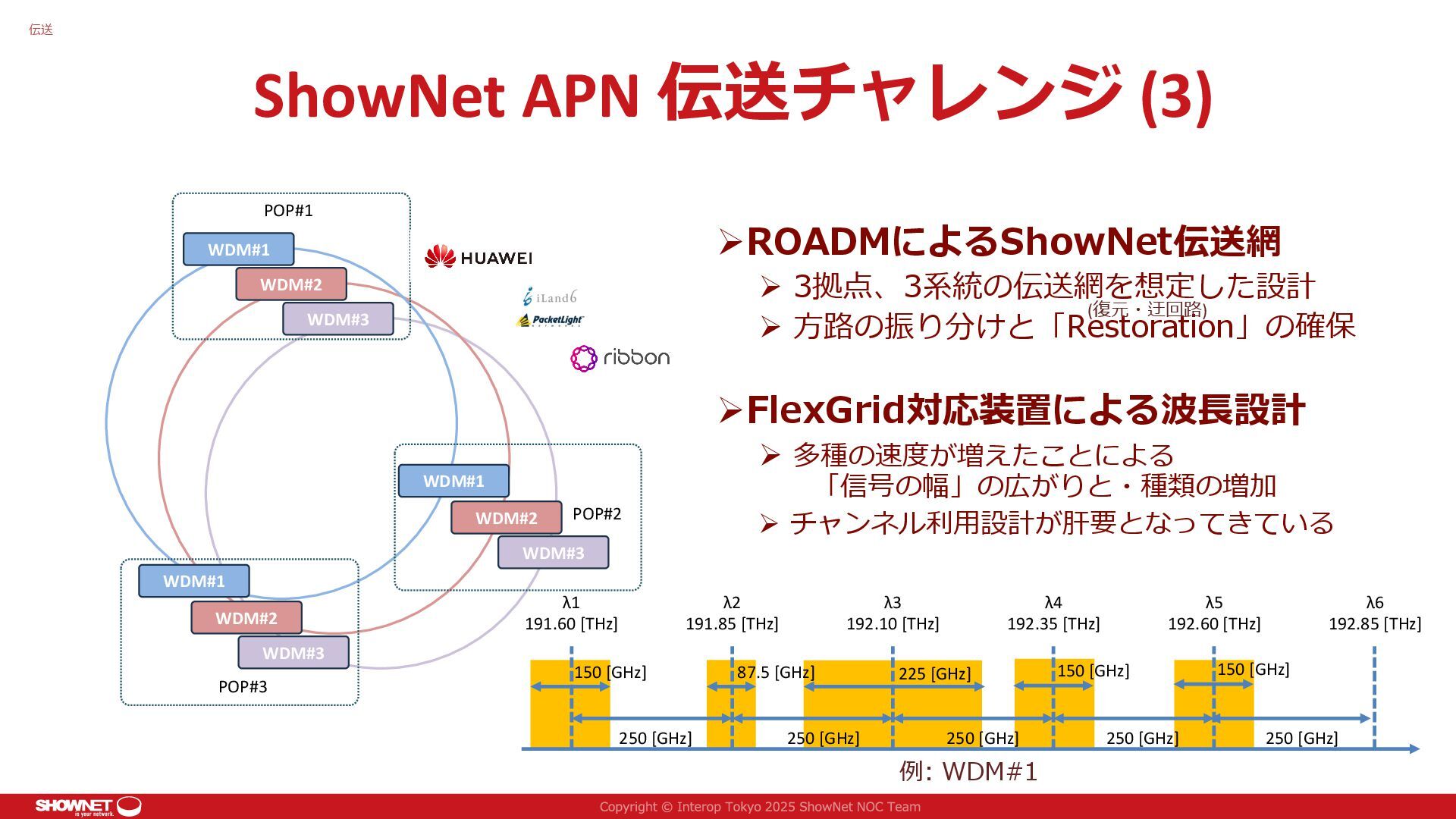

伝送 ShowNet APN 伝送チャレンジ (3) WDM#3 WDM#3 WDM#3 WDM#2 WDM#2
WDM#2 WDM#1 WDM#1 WDM#1 POP#3 POP#2 POP#1 λ1 191.60 [THz] λ2 191.85 [THz] λ3 192.10 [THz] λ4 192.35 [THz] λ5 192.60 [THz] λ6 192.85 [THz] 250 [GHz] 250 [GHz] 250 [GHz] 250 [GHz] 250 [GHz] 150 [GHz] 87.5 [GHz] 225 [GHz] 150 [GHz] 150 [GHz] ➢ROADMによるShowNet伝送網 ➢ 3拠点、3系統の伝送網を想定した設計 ➢ 方路の振り分けと「Restoration」の確保 ➢FlexGrid対応装置による波長設計 ➢ 多種の速度が増えたことによる 「信号の幅」の広がりと・種類の増加 ➢ チャンネル利用設計が肝要となってきている (復元・迂回路) 例: WDM#1

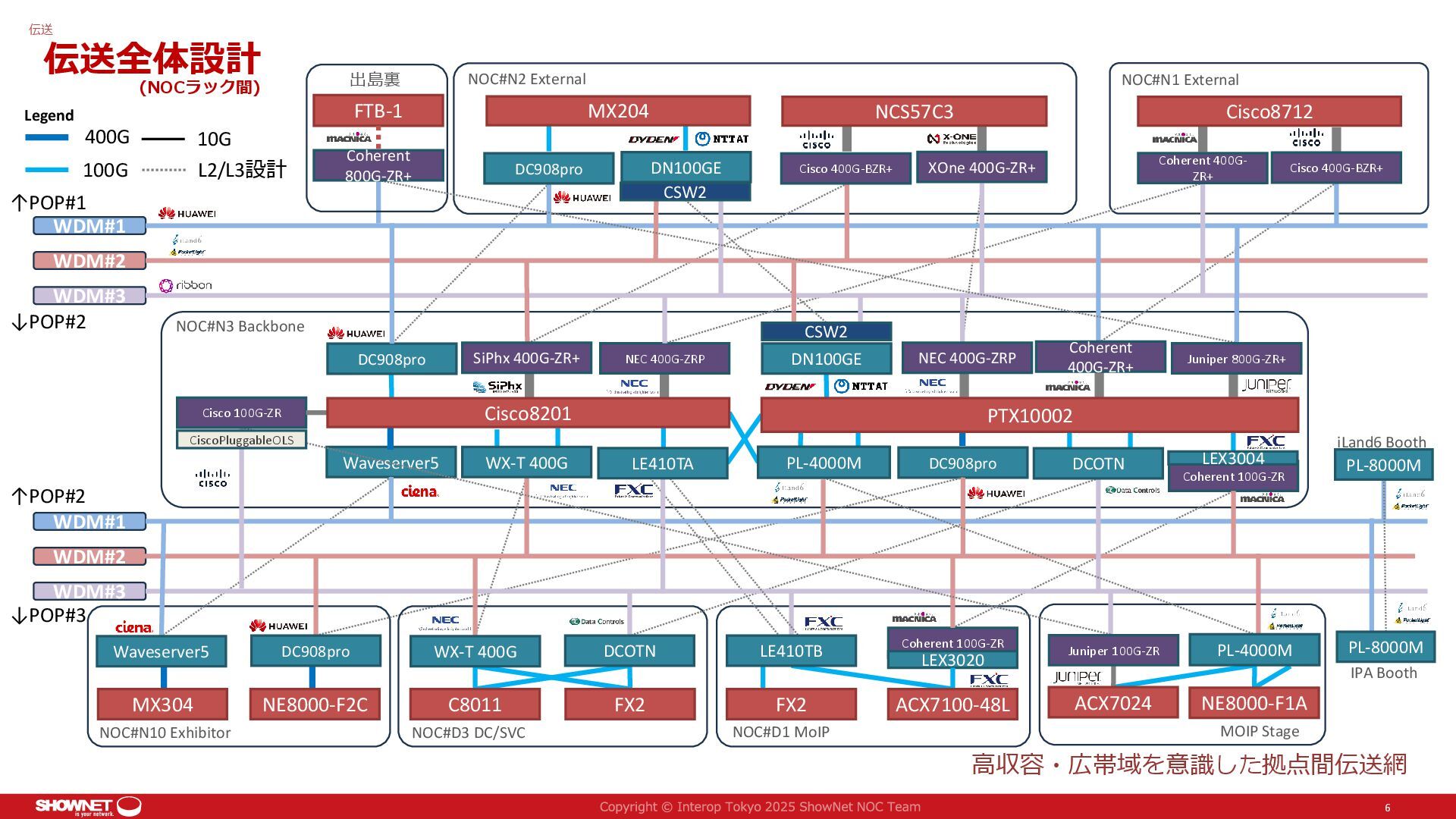

伝送 6 100G 400G 10G WDM#1 WDM#2 WDM#3 NOC#N10 Exhibitor
NOC#N1 External NOC#N2 External NOC#N3 Backbone Waveserver5 DN100GE DC908pro Coherent 100G-ZR iLand6 Booth 伝送全体設計 MX204 NCS57C3 Cisco8712 DC908pro NEC 400G-ZRP DN100GE NOC#D3 DC/SVC Coherent 100G-ZR WDM#1 WDM#2 WDM#3 ↑POP#1 ↓POP#2 ↑POP#2 ↓POP#3 MOIP Stage IPA Booth MX304 NE8000-F2C C8011 FX2 NE8000-F1A LEX3020 LEX3004 CSW2 NOC#D1 MoIP FTB-1 PL-4000M SiPhx 400G-ZR+ NEC 400G-ZRP Coherent 400G-ZR+ 出島裏 Cisco 100G-ZR ACX7024 L2/L3設計 FX2 ACX7100-48L LE410TB CiscoPluggableOLS Legend PL-8000M DCOTN PL-8000M Waveserver5 DC908pro Cisco 400G-BZR+ Coherent 400G- ZR+ DC908pro LE410TA WX-T 400G DCOTN Cisco8201 CSW2 Coherent 800G-ZR+ PTX10002 XOne 400G-ZR+ Cisco 400G-BZR+ WX-T 400G Juniper 100G-ZR PL-4000M Juniper 800G-ZR+ 高収容・広帯域を意識した拠点間伝送網 (NOCラック間)

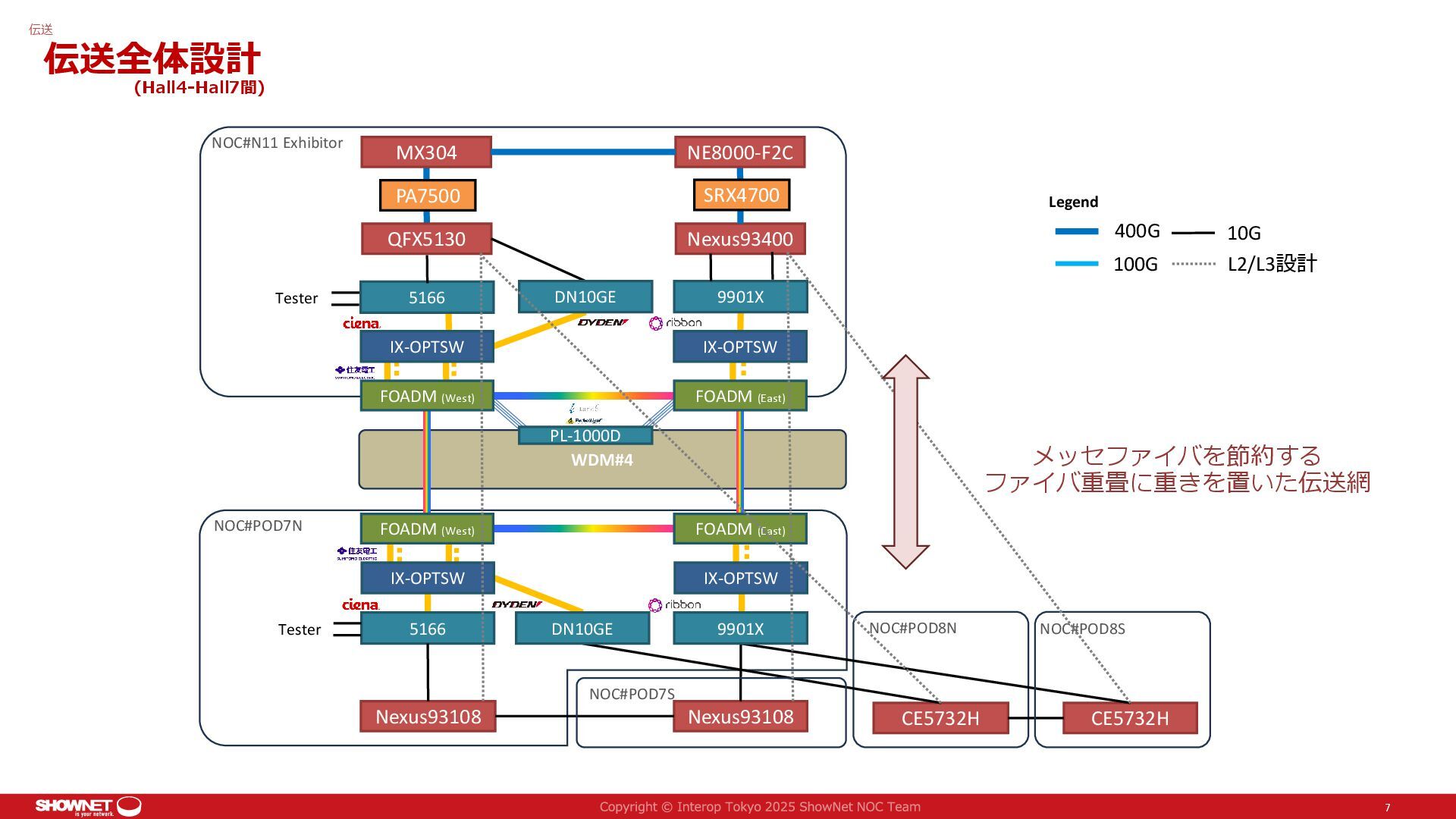

伝送 7 WDM#4 NOC#N11 Exhibitor Nexus93400 PA7500 QFX5130 MX304 NE8000-F2C
SRX4700 NOC#POD7N Nexus93108 Nexus93108 IX-OPTSW 5166 5166 9901X CE5732H CE5732H NOC#POD8N NOC#POD7S NOC#POD8S DN10GE DN10GE IX-OPTSW IX-OPTSW Legend PL-1000D FOADM (East) FOADM (West) FOADM (East) FOADM (West) IX-OPTSW 9901X Tester Tester 100G 400G 10G L2/L3設計 伝送全体設計 (Hall4-Hall7間) メッセファイバを節約する ファイバ重畳に重きを置いた伝送網
コントリビュータ企業様一覧 伝送 (アルファベット順・敬称略)
