IoT Case Studies and Design Pattern on AWS in Manufacturing Industry (AWS Innovate 2019)

Session delivered at AWS Innovate 2019. Covers IoT adoption in the manufacturing industry through two themes, smart products and smart factories, with customer examples and reference design patterns on AWS. Co-presented with an IoT specialist solutions architect. Slides in Japanese.

Transcript

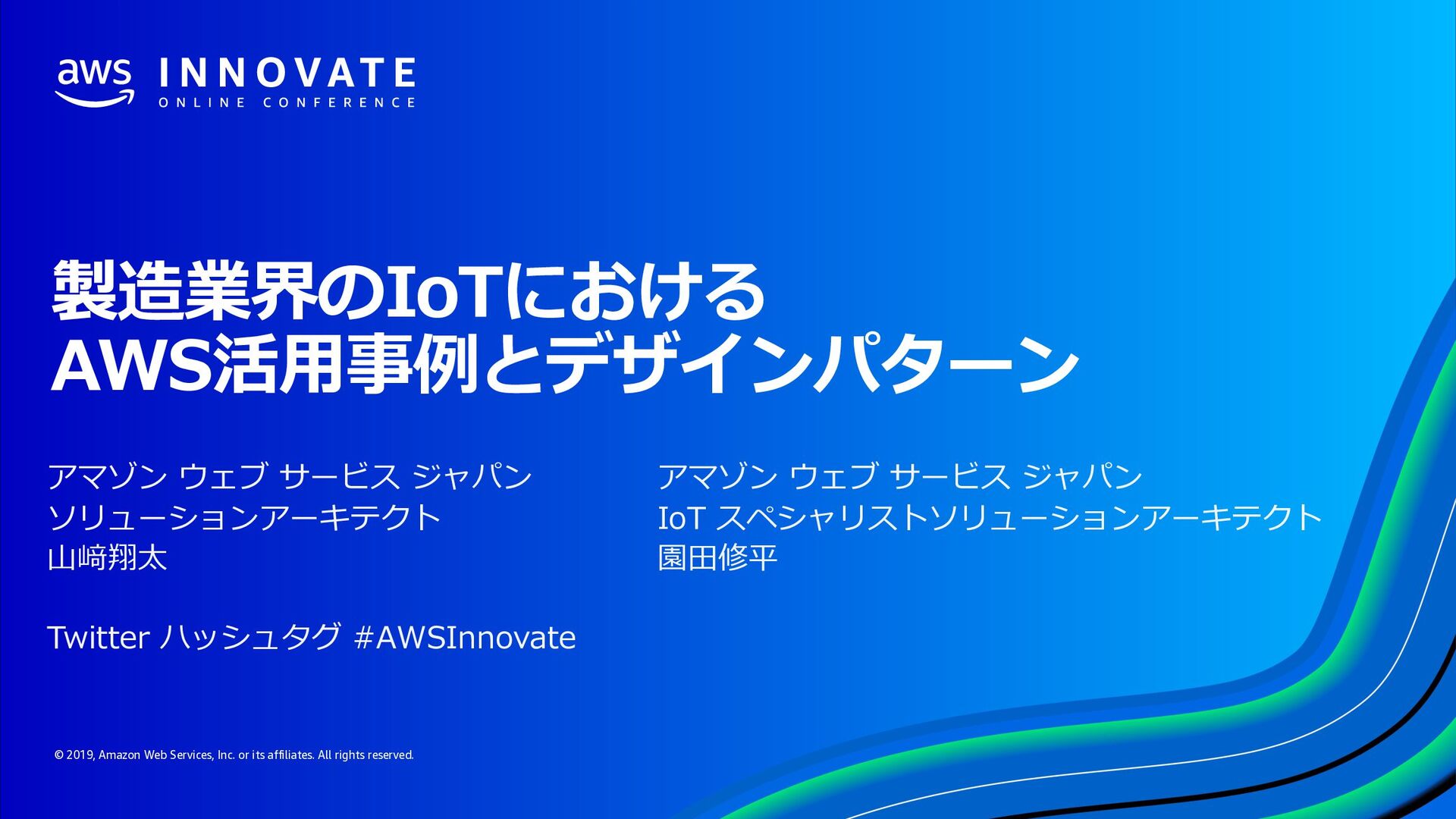

1. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. 製造業界のIoTにおける AWS活⽤事例とデザインパターン アマゾン ウェブ サービス ジャパン ソリューションアーキテクト ⼭﨑翔太 Twitter ハッシュタグ #AWSInnovate アマゾン ウェブ サービス ジャパン IoT スペシャリストソリューションアーキテクト 園⽥修平
2. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. 1. 製造業界とIoT 2. 事例とデザインパターン 1. スマートプロダクト 2. スマートファクトリー 3. まとめ
3. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved.

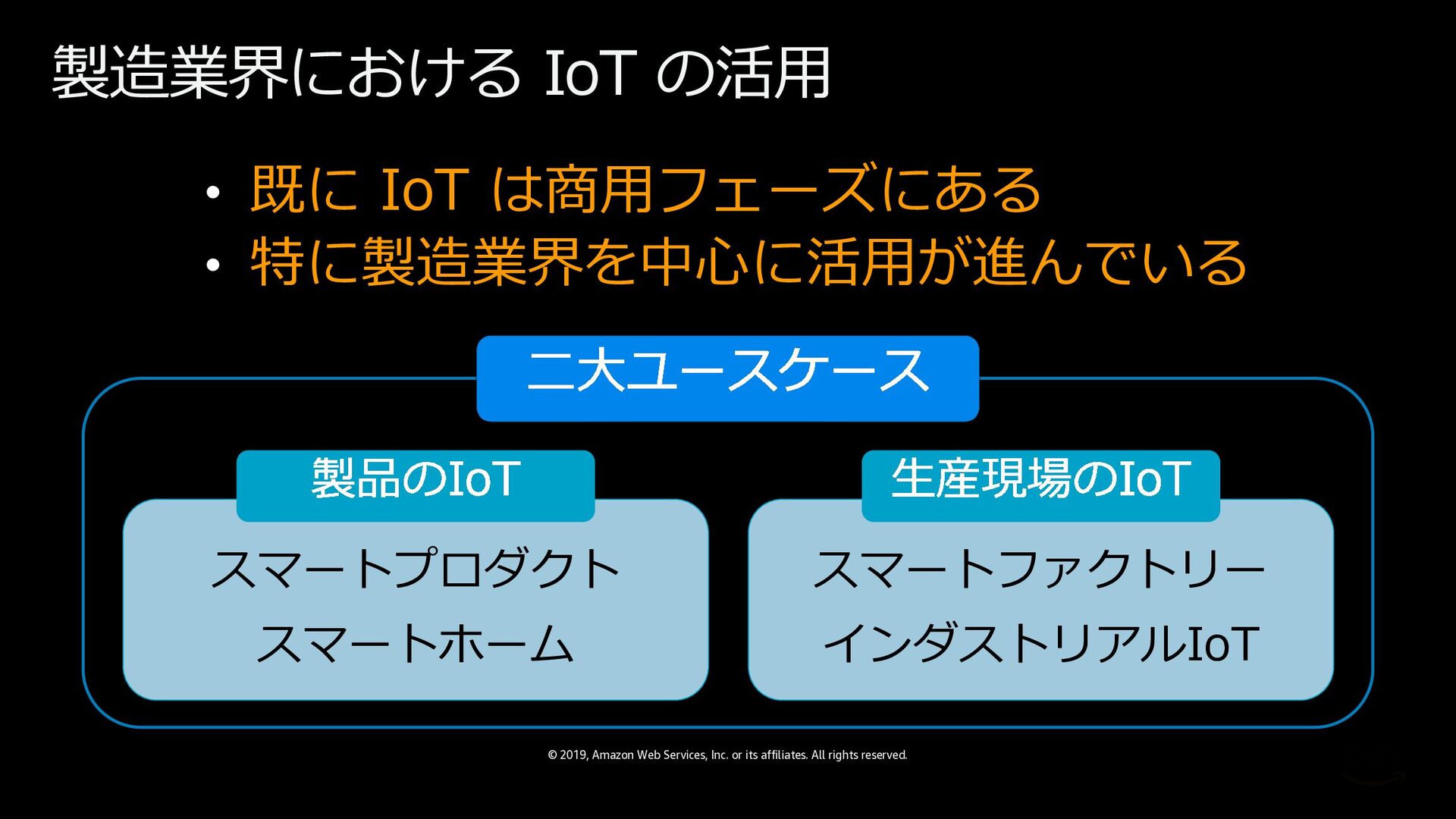

4. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. 製造業界における IoT の活⽤ • 既に IoT は商⽤フェーズにある • 特に製造業界を中⼼に活⽤が進んでいる スマートプロダクト スマートホーム スマートファクトリー インダストリアルIoT

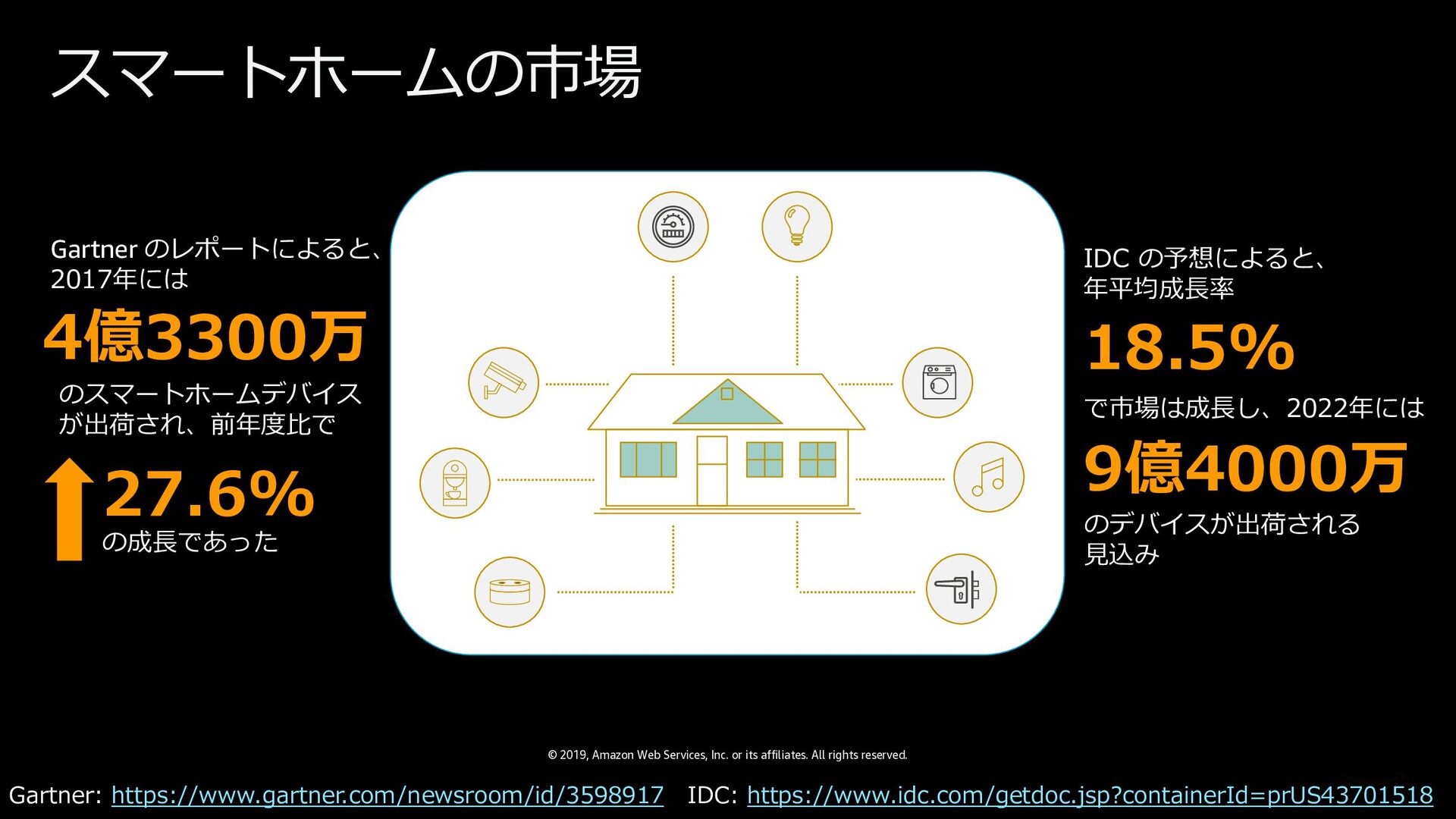

5. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. スマートホームの市場 4億3300万 のスマートホームデバイス が出荷され、前年度⽐で の成⻑であった 27.6% 18.5% IDC の予想によると、 年平均成⻑率 のデバイスが出荷される ⾒込み 9億4000万 で市場は成⻑し、2022年には Gartner のレポートによると、 2017年には Gartner: https://www.gartner.com/newsroom/id/3598917 IDC: https://www.idc.com/getdoc.jsp?containerId=prUS43701518

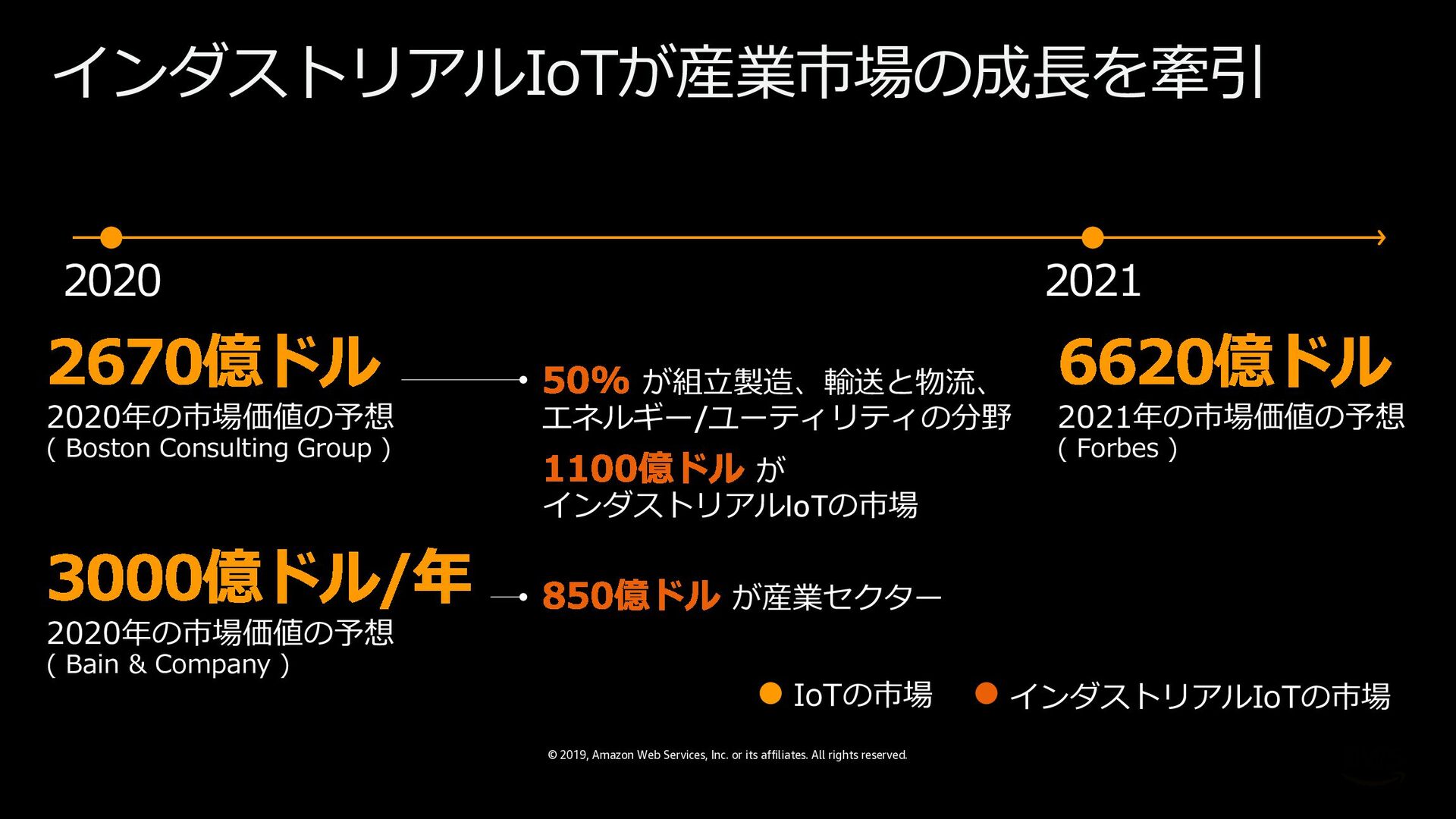

6. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. インダストリアルIoTが産業市場の成⻑を牽引 2020 2021 2020年の市場価値の予想 ( Boston Consulting Group ) 2020年の市場価値の予想 ( Bain & Company ) が組⽴製造、輸送と物流、 エネルギー/ユーティリティの分野 が インダストリアルIoTの市場 が産業セクター 2021年の市場価値の予想 ( Forbes ) IoTの市場 インダストリアルIoTの市場
7. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. ハノーバー・メッセ 2019 での AWS 展⽰ • パートナーソリューションが16件、顧客事例が10件の展⽰ • 61%がインダストリアルIoT関連、27%がエッジでのMLを紹介 • ⽇本からも三菱電機／ブレインズテクノロジーと共同でブースを出展 (4/1 〜 4/5) ドイツのハノーバーで開催される世界最⼤の製造業界向け産業⾒本市
8. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. AWS IoT をご利⽤中のお客様

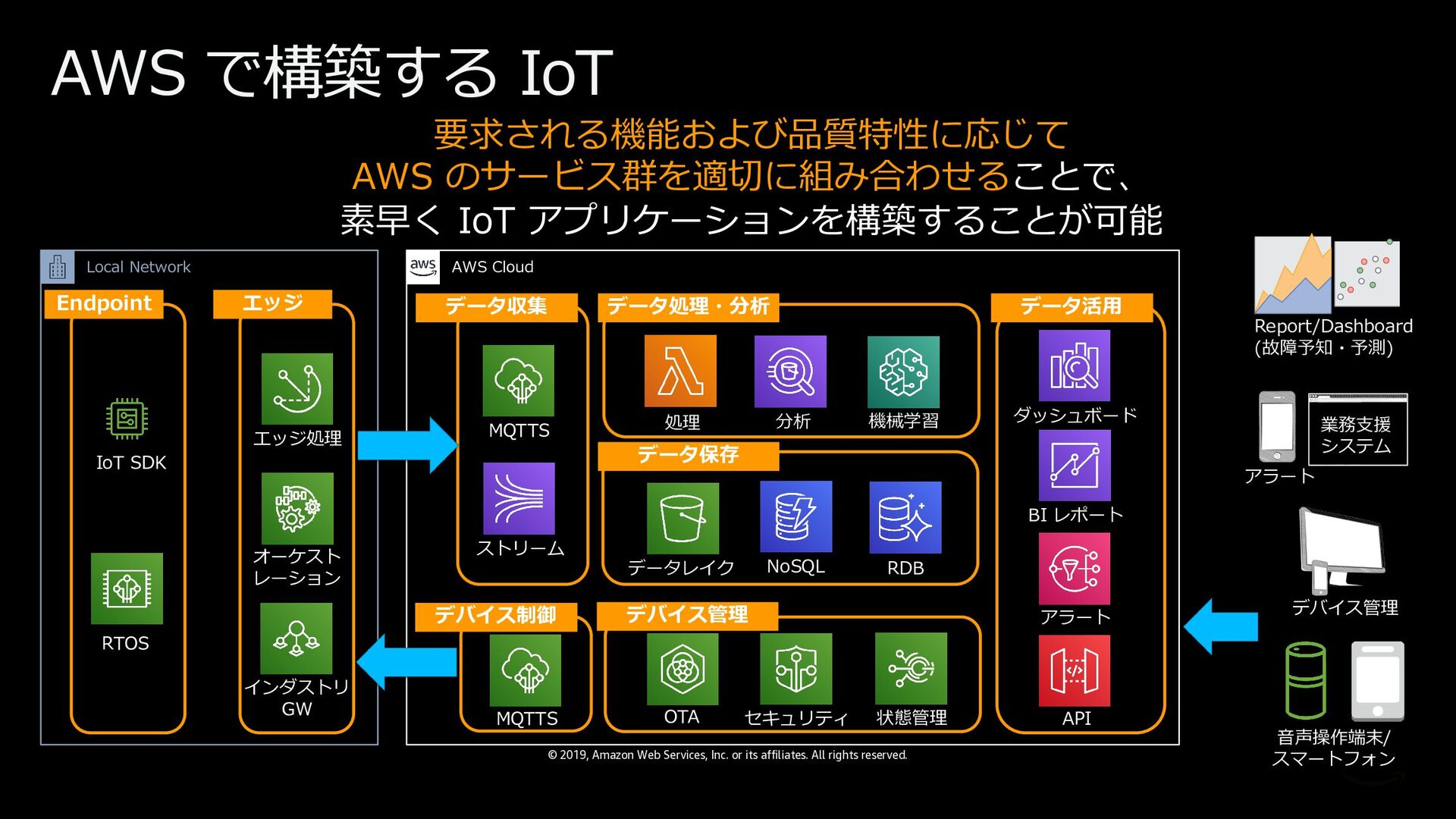

9. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. AWS で構築する IoT 要求される機能および品質特性に応じて AWS のサービス群を適切に組み合わせることで、 素早く IoT アプリケーションを構築することが可能 デバイス管理 ⾳声操作端末/ スマートフォン デバイス制御 データ収集 データ処理・分析 データ保存 デバイス管理 MQTTS データ活⽤ エッジ NoSQL 分析 Endpoint オーケスト レーション AWS Cloud Local Network エッジ処理 インダストリ GW IoT SDK RTOS データレイク RDB 機械学習 処理 OTA ストリーム MQTTS ダッシュボード BI レポート アラート API セキュリティ 状態管理 アラート 業務⽀援 システム Report/Dashboard (故障予知・予測)
10. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved.

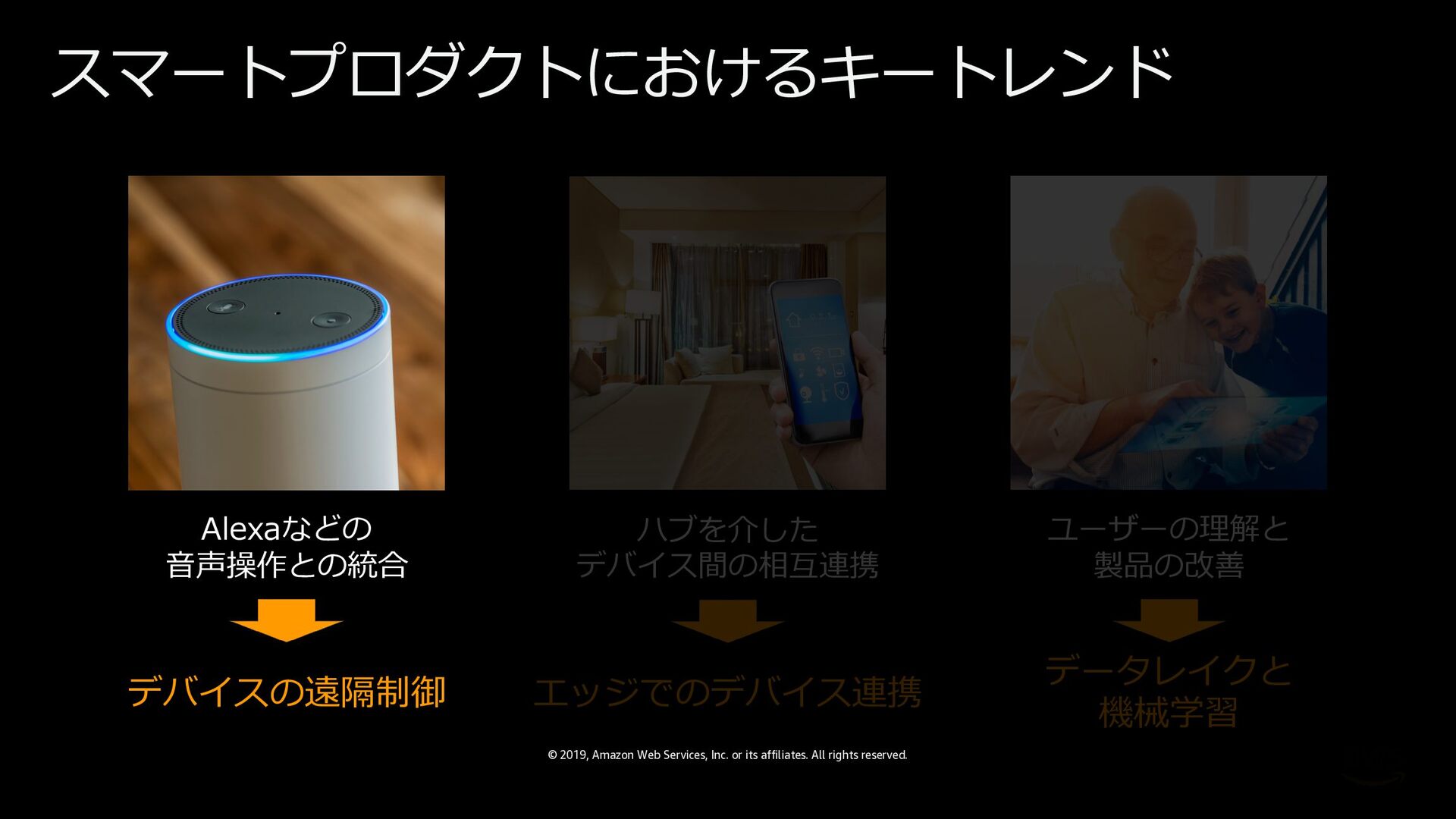

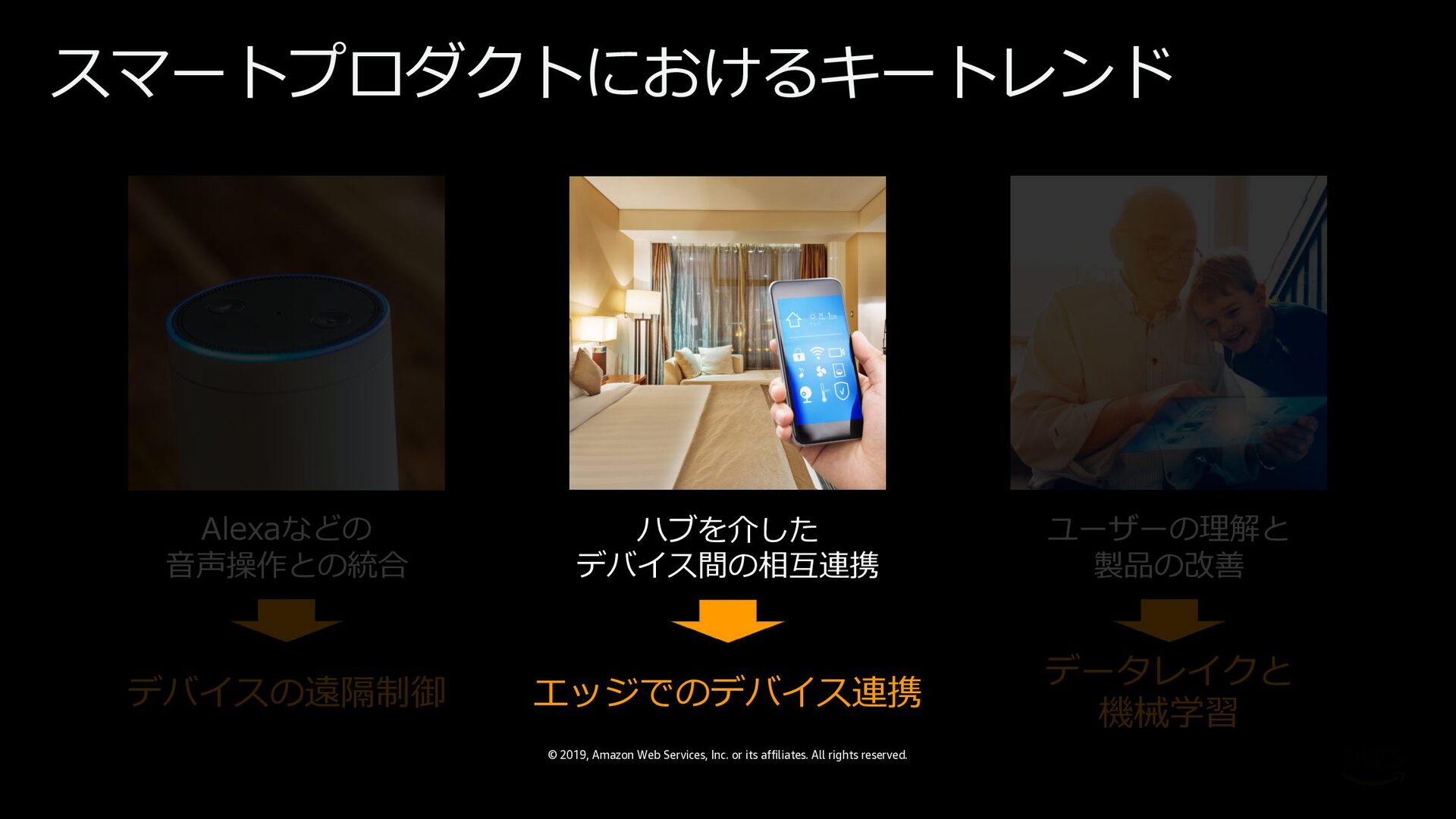

11. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. スマートプロダクトにおけるキートレンド Alexaなどの ⾳声操作との統合 ハブを介した デバイス間の相互連携 ユーザーの理解と 製品の改善 エッジでのデバイス連携 データレイクと 機械学習 デバイスの遠隔制御
12. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. エッジでのデバイス連携 スマートプロダクトにおけるキートレンド Alexaなどの ⾳声操作との統合 ハブを介した デバイス間の相互連携 ユーザーの理解と 製品の改善 デバイスの遠隔制御 データレイクと 機械学習
13. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. 13 課題 多くの顧客が新たに購⼊したネットワーク接続型の Roomba 掃除機を試そうとした結果、iRobot HOME アプリケーション (インターネット接続型のロボット の設定と制御に使⽤されるモバイルアプリケーショ ン) で⼤量のトラフィックが発⽣しました。iRobot は、これまで主にハードウェアベンダーとして事業を 運営してきましたが、この時、顧客向けの⾼可⽤性ク ラウドアプリケーションと IoT バックエンドプラッ トフォームを運⽤する能⼒に賭けて、基幹業務を転換 しようとしていました。 ソリューション iRobot では、AWS IoT Core と AWS Lambda を ベースとするサーバーレスアーキテクチャを使⽤する ことで、クラウドプラットフォームのコストを低く抑 え、サブスクリプションサービスを不要にし、10 ⼈ 未満の⼈員でソリューションを管理しています。 AWS IoT Core はロボットと iRobot クラウドプラッ トフォームの間の接続レイヤーとなり、数⼗億台のデ バイスと AWS やその他のエンドポイントの間で数兆 件のメッセージを処理できるようになります。 https://aws.amazon.com/jp/solutions/case-studies/irobot/

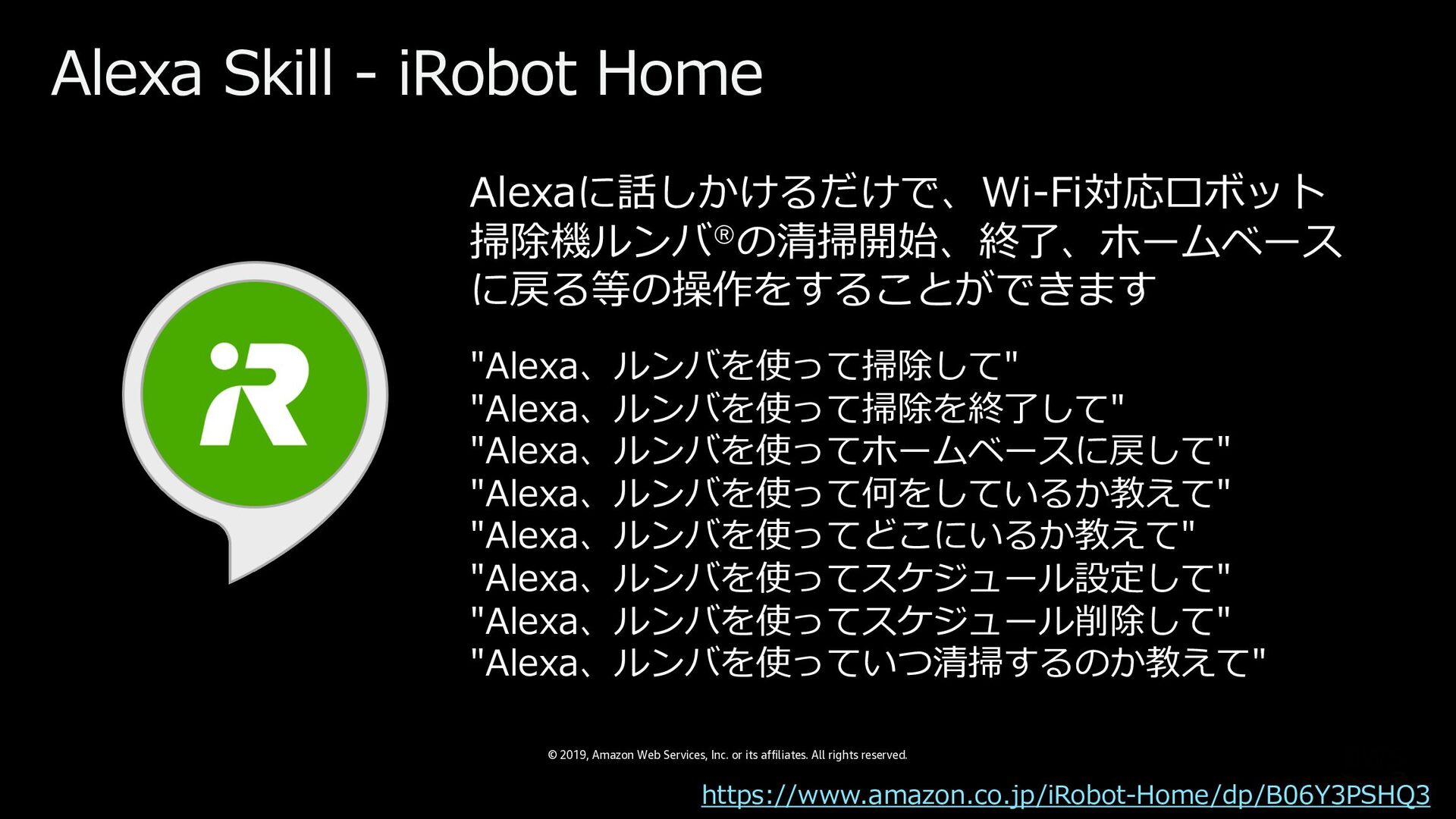

14. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. Alexa Skill - iRobot Home Alexaに話しかけるだけで、Wi-Fi対応ロボット 掃除機ルンバ®の清掃開始、終了、ホームベース に戻る等の操作をすることができます "Alexa、ルンバを使って掃除して" "Alexa、ルンバを使って掃除を終了して" "Alexa、ルンバを使ってホームベースに戻して" "Alexa、ルンバを使って何をしているか教えて" "Alexa、ルンバを使ってどこにいるか教えて" "Alexa、ルンバを使ってスケジュール設定して" "Alexa、ルンバを使ってスケジュール削除して" "Alexa、ルンバを使っていつ清掃するのか教えて" https://www.amazon.co.jp/iRobot-Home/dp/B06Y3PSHQ3

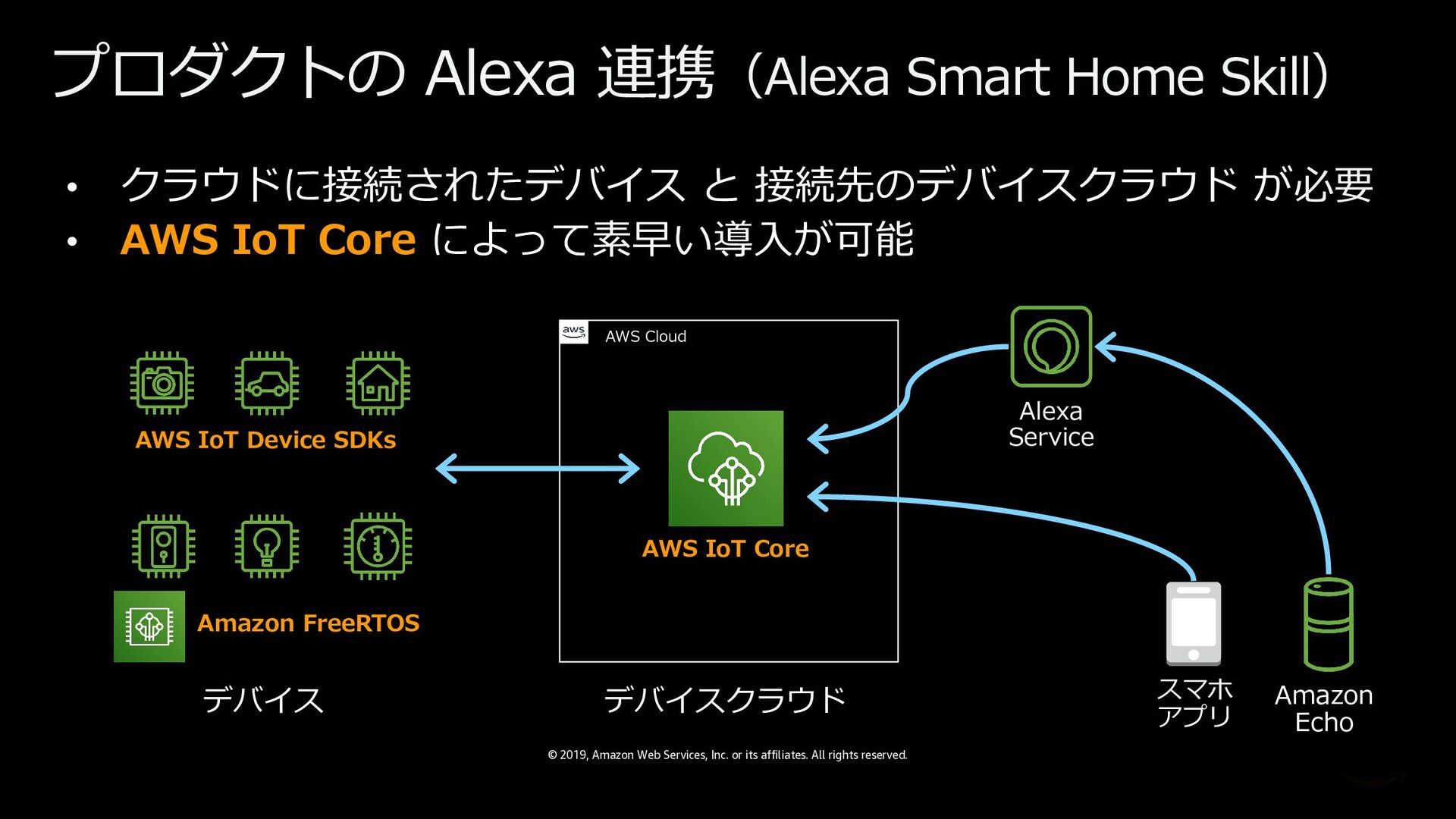

15. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. AWS Cloud プロダクトの Alexa 連携（Alexa Smart Home Skill） • クラウドに接続されたデバイス と 接続先のデバイスクラウド が必要 • AWS IoT Core によって素早い導⼊が可能 Alexa Service Amazon Echo スマホ アプリ Amazon FreeRTOS AWS IoT Core AWS IoT Device SDKs デバイスクラウド デバイス

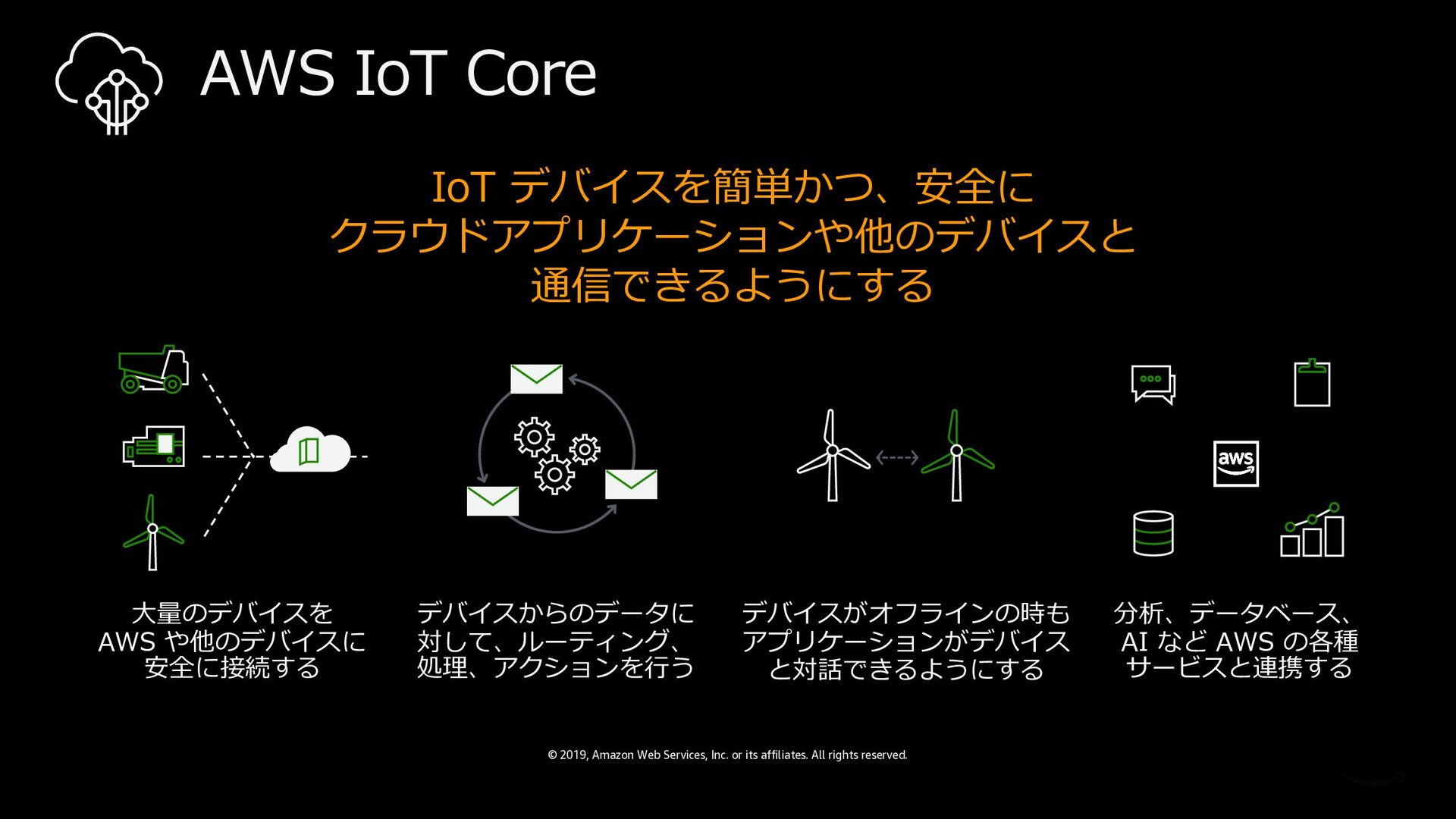

16. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. ⼤量のデバイスを AWS や他のデバイスに 安全に接続する 分析、データベース、 AI など AWS の各種 サービスと連携する デバイスからのデータに 対して、ルーティング、 処理、アクションを⾏う IoT デバイスを簡単かつ、安全に クラウドアプリケーションや他のデバイスと 通信できるようにする デバイスがオフラインの時も アプリケーションがデバイス と対話できるようにする AWS IoT Core

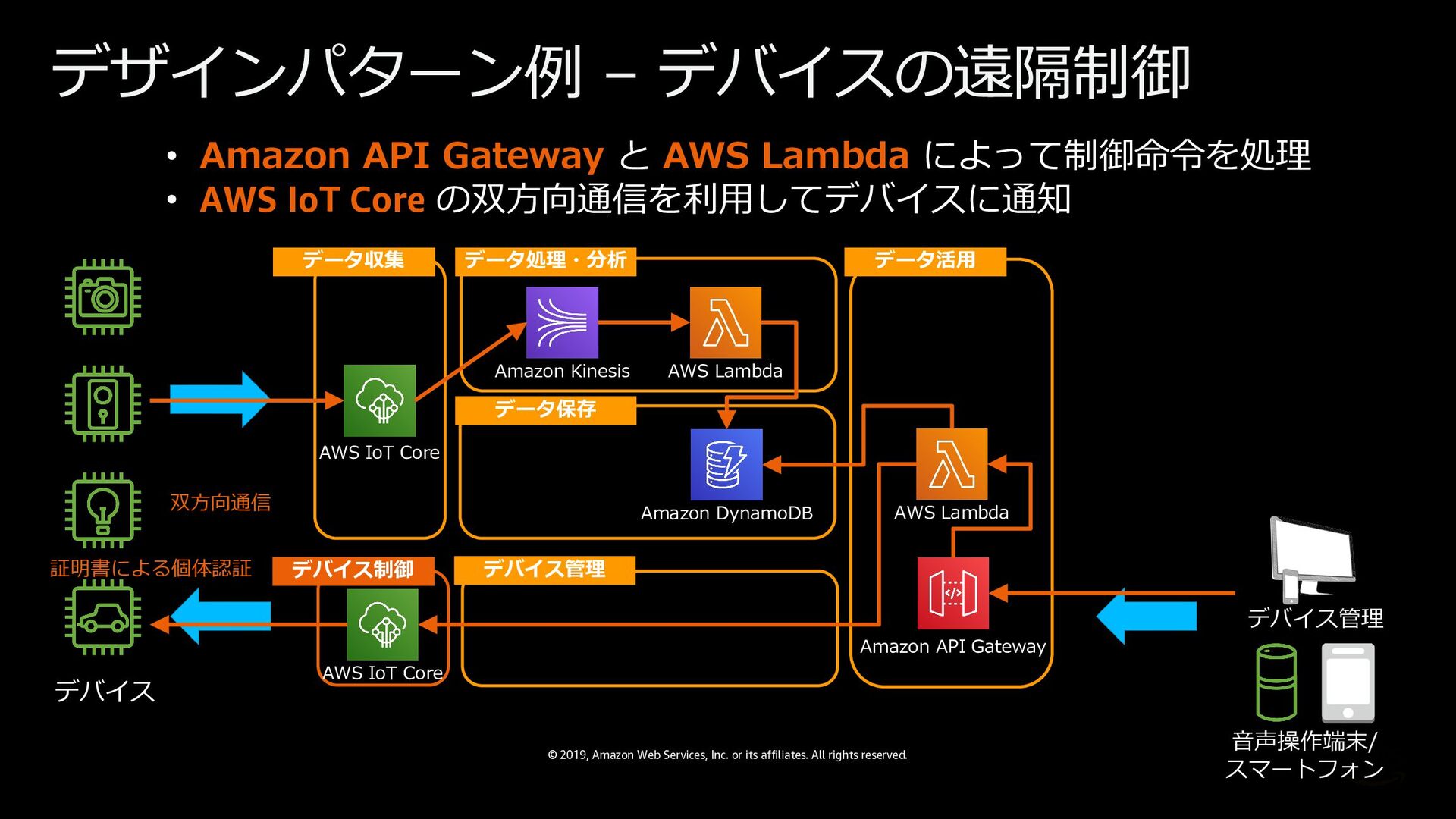

17. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. 証明書による個体認証 デザインパターン例 – デバイスの遠隔制御 デバイス管理 ⾳声操作端末/ スマートフォン デバイス デバイス制御 データ収集 データ処理・分析 データ保存 デバイス管理 データ活⽤ AWS IoT Core AWS IoT Core Amazon Kinesis AWS Lambda AWS Lambda Amazon API Gateway Amazon DynamoDB • Amazon API Gateway と AWS Lambda によって制御命令を処理 • AWS IoT Core の双⽅向通信を利⽤してデバイスに通知 双⽅向通信
18. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デバイスの遠隔制御 スマートプロダクトにおけるキートレンド Alexaなどの ⾳声操作との統合 ハブを介した デバイス間の相互連携 ユーザーの理解と 製品の改善 データレイクと 機械学習 エッジでのデバイス連携

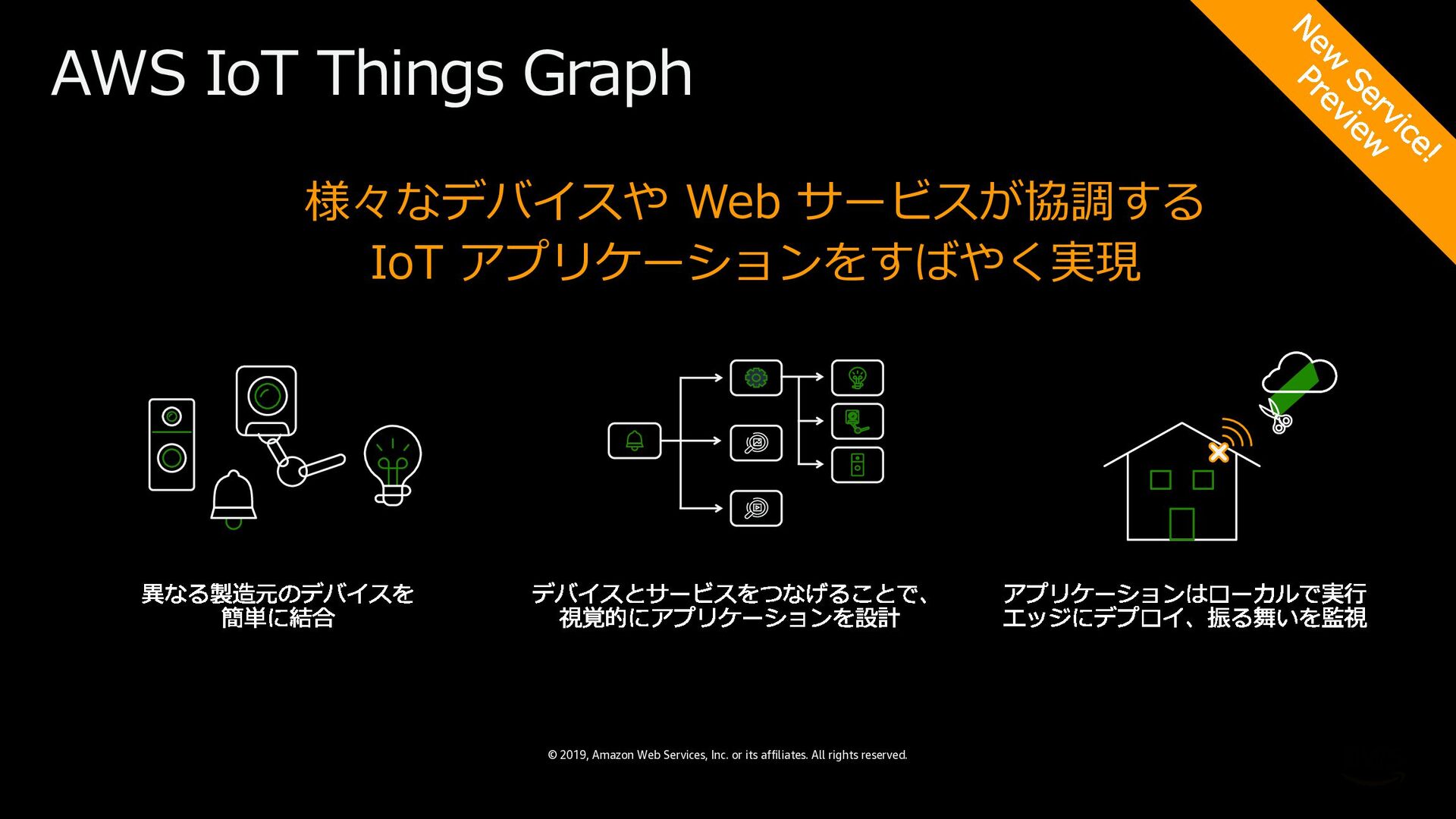

19. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. 様々なデバイスや Web サービスが協調する IoT アプリケーションをすばやく実現 AWS IoT Things Graph

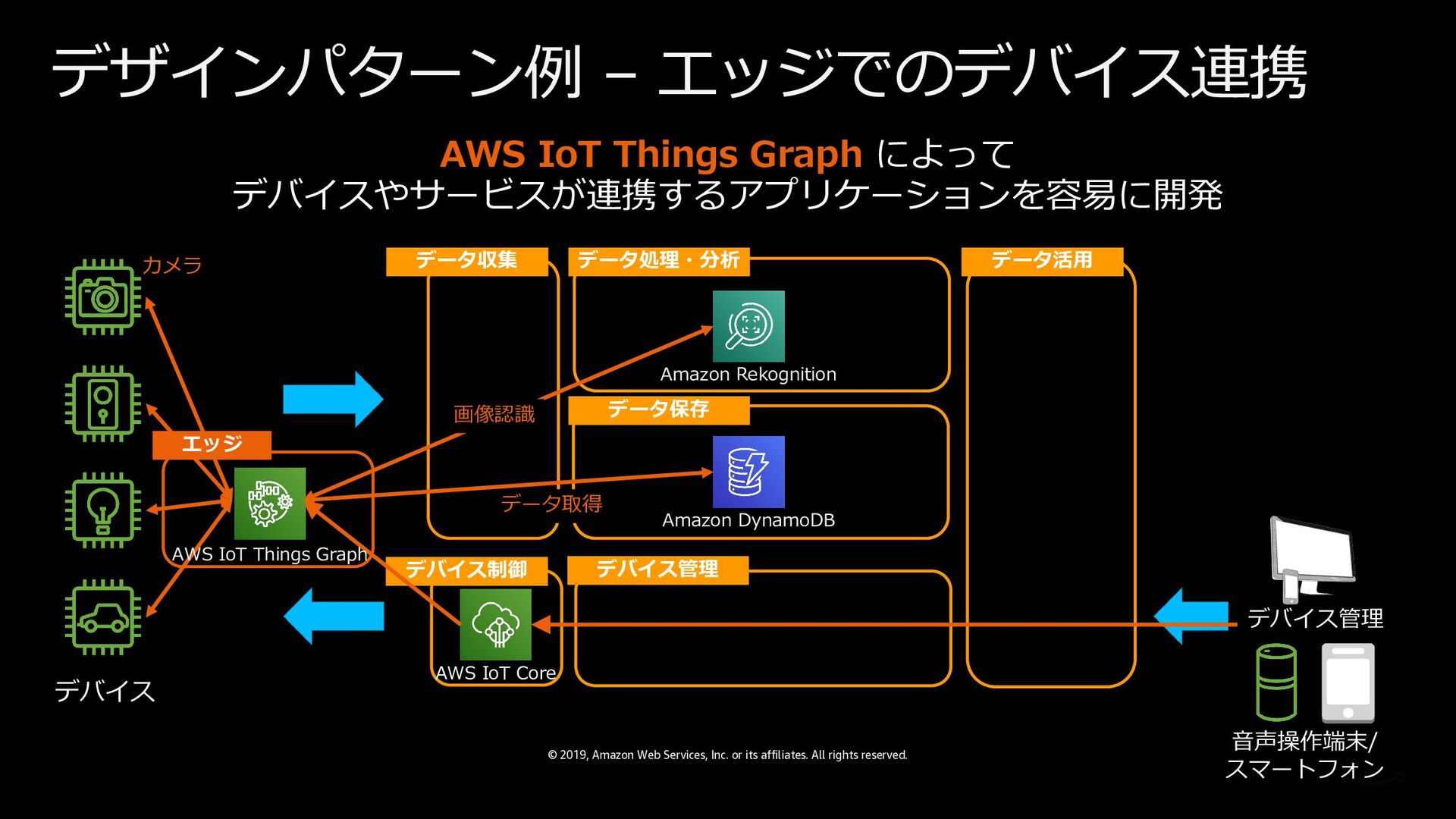

20. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デバイス管理 ⾳声操作端末/ スマートフォン デバイス デバイス制御 データ収集 データ処理・分析 データ保存 デバイス管理 AWS IoT Core データ活⽤ AWS IoT Things Graph によって デバイスやサービスが連携するアプリケーションを容易に開発 エッジ デザインパターン例 – エッジでのデバイス連携 Amazon DynamoDB Amazon Rekognition AWS IoT Things Graph 画像認識 カメラ データ取得
21. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デバイスの遠隔制御 エッジでのデバイス連携 スマートプロダクトにおけるキートレンド Alexaなどの ⾳声操作との統合 ハブを介した デバイス間の相互連携 ユーザーの理解と 製品の改善 データレイクと 機械学習

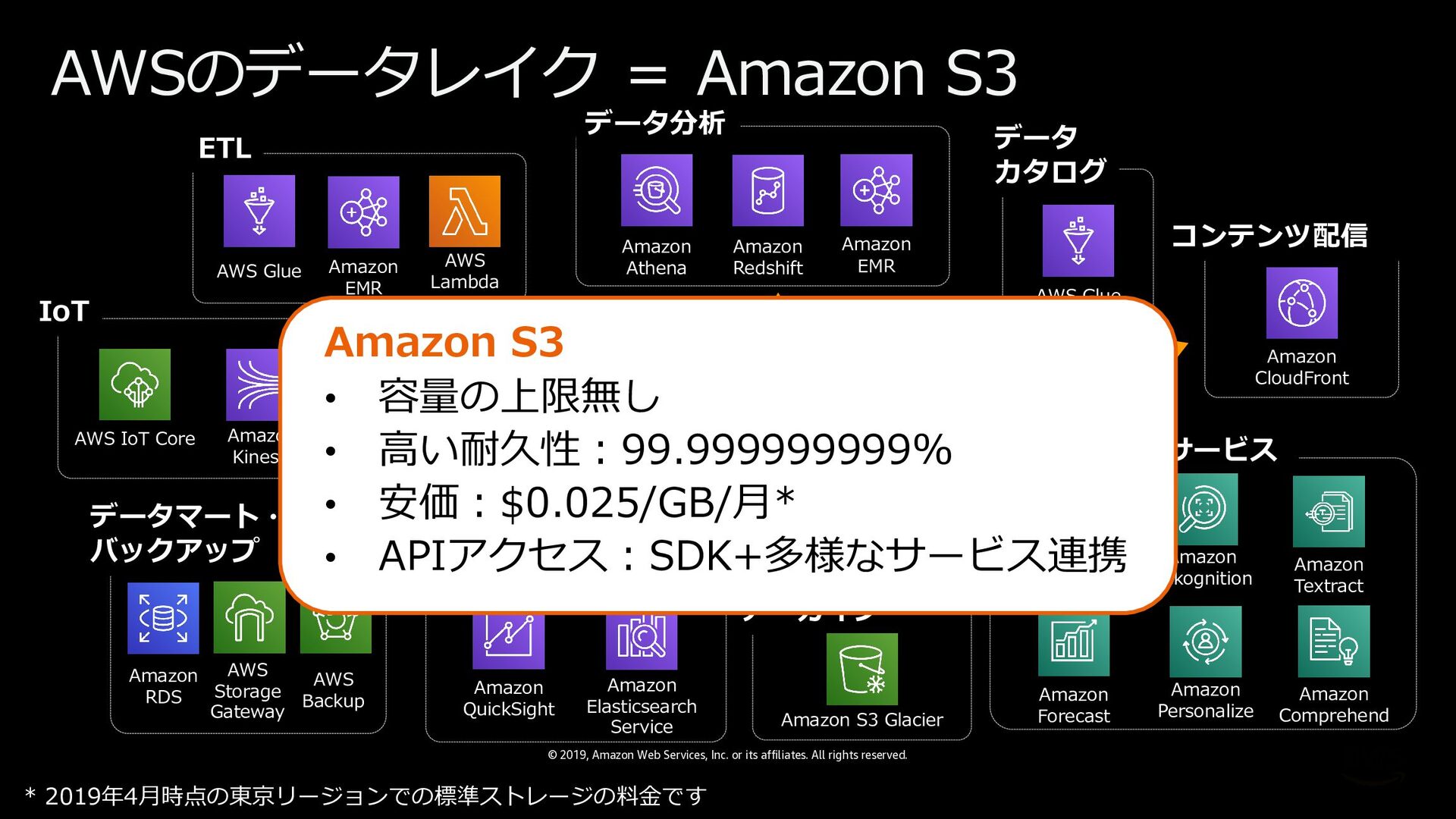

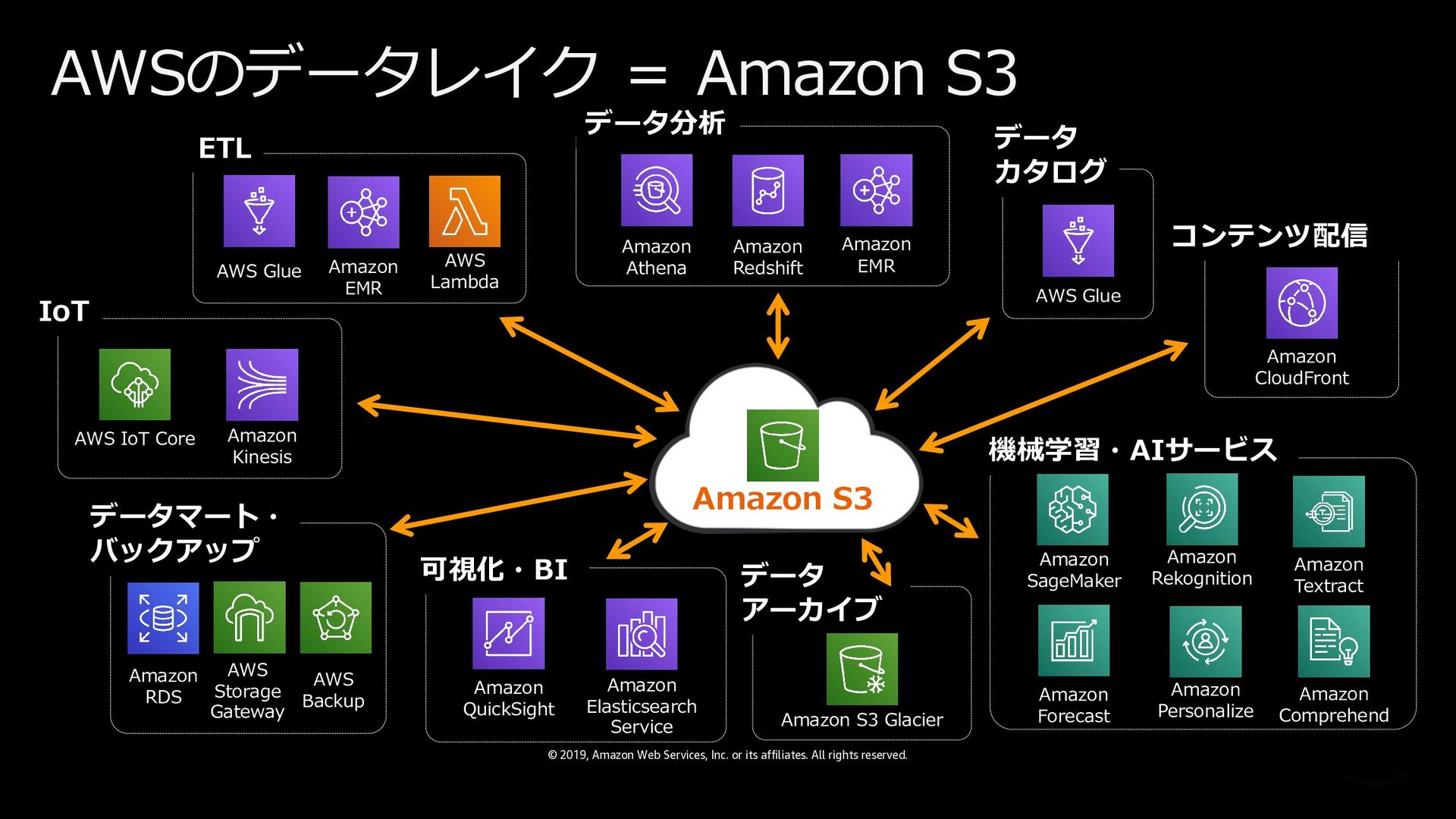

22. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. AWSのデータレイク ＝ Amazon S3 データ分析 データマート・ バックアップ ETL コンテンツ配信 データ アーカイブ 機械学習・AIサービス IoT 可視化・BI データ カタログ Amazon S3 Amazon EMR Amazon Athena Amazon Redshift Amazon S3 Glacier AWS IoT Core Amazon Kinesis AWS Glue Amazon EMR AWS Lambda AWS Glue Amazon CloudFront Amazon QuickSight Amazon Elasticsearch Service Amazon RDS AWS Storage Gateway AWS Backup Amazon SageMaker Amazon Comprehend Amazon Forecast Amazon Rekognition Amazon Personalize Amazon Textract
23. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. AWSのデータレイク ＝ Amazon S3 データ分析 データマート・ バックアップ ETL コンテンツ配信 データ アーカイブ 機械学習・AIサービス IoT 可視化・BI データ カタログ Amazon S3 Amazon EMR Amazon Athena Amazon Redshift Amazon S3 Glacier AWS IoT Core Amazon Kinesis AWS Glue Amazon EMR AWS Lambda AWS Glue Amazon CloudFront Amazon QuickSight Amazon Elasticsearch Service Amazon RDS AWS Storage Gateway AWS Backup Amazon SageMaker Amazon Comprehend Amazon Forecast Amazon Rekognition Amazon Personalize Amazon Textract Amazon S3 • 容量の上限無し • ⾼い耐久性︓99.999999999% • 安価︓$0.025/GB/⽉* • APIアクセス︓SDK+多様なサービス連携 * 2019年4⽉時点の東京リージョンでの標準ストレージの料⾦です

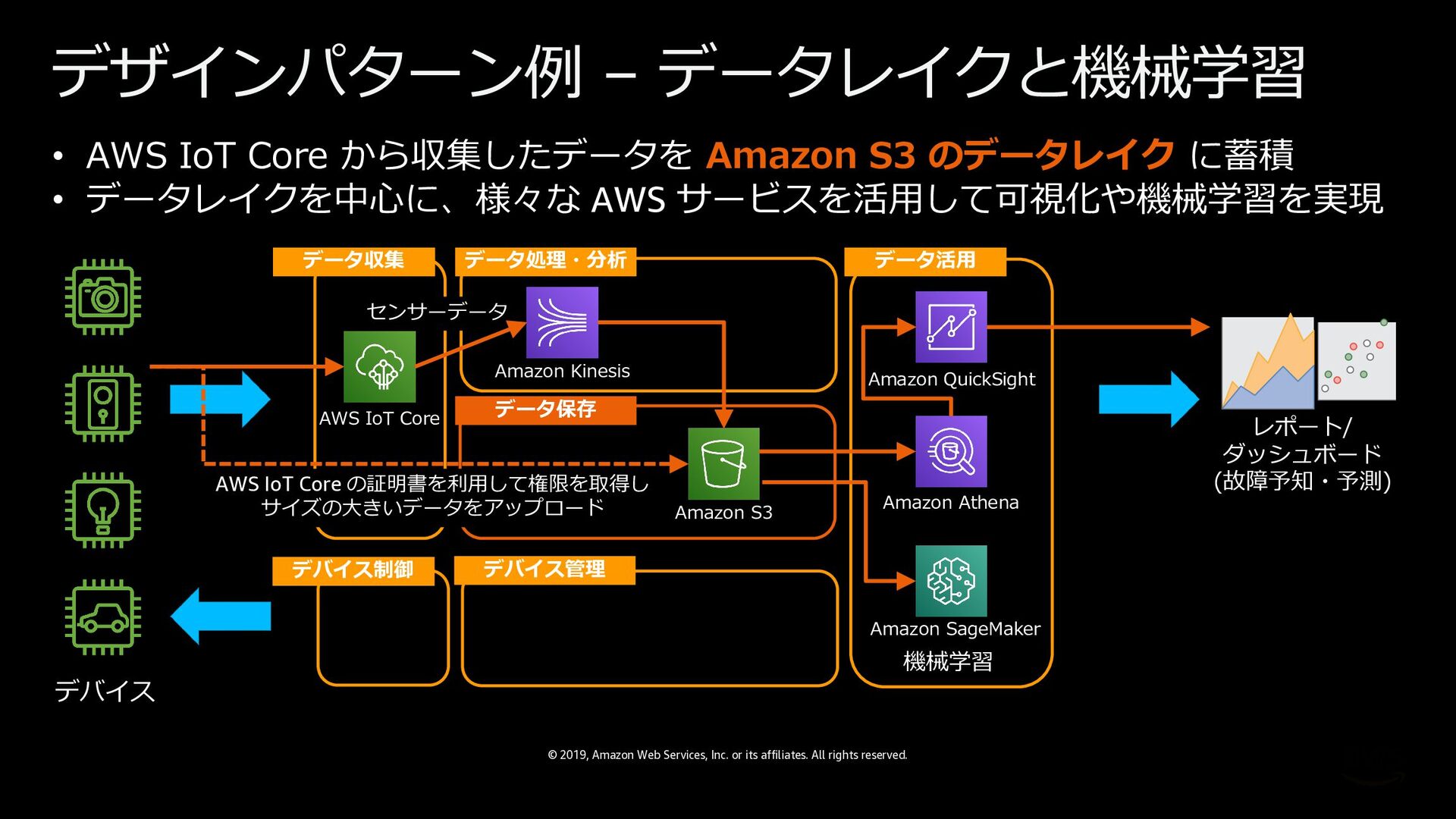

24. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デザインパターン例 – データレイクと機械学習 デバイス デバイス制御 データ収集 データ処理・分析 データ保存 デバイス管理 データ活⽤ AWS IoT Core Amazon Kinesis • AWS IoT Core から収集したデータを Amazon S3 のデータレイク に蓄積 • データレイクを中⼼に、様々な AWS サービスを活⽤して可視化や機械学習を実現 Amazon S3 レポート/ ダッシュボード (故障予知・予測) Amazon Athena Amazon QuickSight Amazon SageMaker 機械学習 AWS IoT Core の証明書を利⽤して権限を取得し サイズの⼤きいデータをアップロード センサーデータ

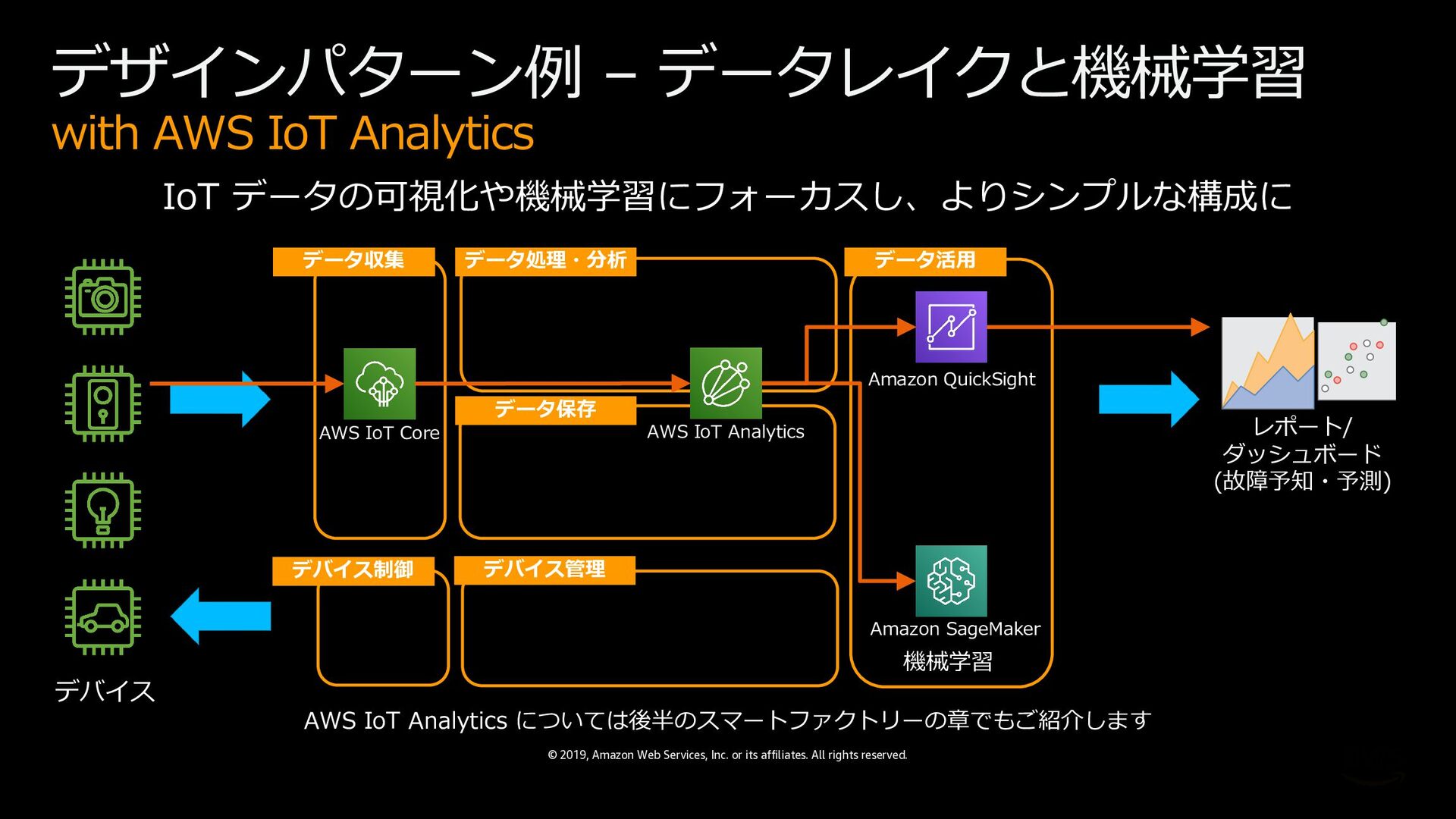

25. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デザインパターン例 – データレイクと機械学習 with AWS IoT Analytics デバイス デバイス制御 データ収集 データ処理・分析 データ保存 デバイス管理 データ活⽤ AWS IoT Core IoT データの可視化や機械学習にフォーカスし、よりシンプルな構成に レポート/ ダッシュボード (故障予知・予測) Amazon QuickSight AWS IoT Analytics AWS IoT Analytics については後半のスマートファクトリーの章でもご紹介します Amazon SageMaker 機械学習
26. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. スマートプロダクトのまとめ Alexaなどの ⾳声操作との統合 ハブを介した デバイス間の相互連携 ユーザーの理解と 製品の改善 データレイクと 機械学習 エッジでのデバイス連携 デバイスの遠隔制御
27. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デバイスの遠隔制御 スマートプロダクトのまとめ Alexaなどの ⾳声操作との統合 ハブを介した デバイス間の相互連携 ユーザーの理解と 製品の改善 データレイクと 機械学習 エッジでのデバイス連携
28. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved.
29. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. キーとなるユースケース

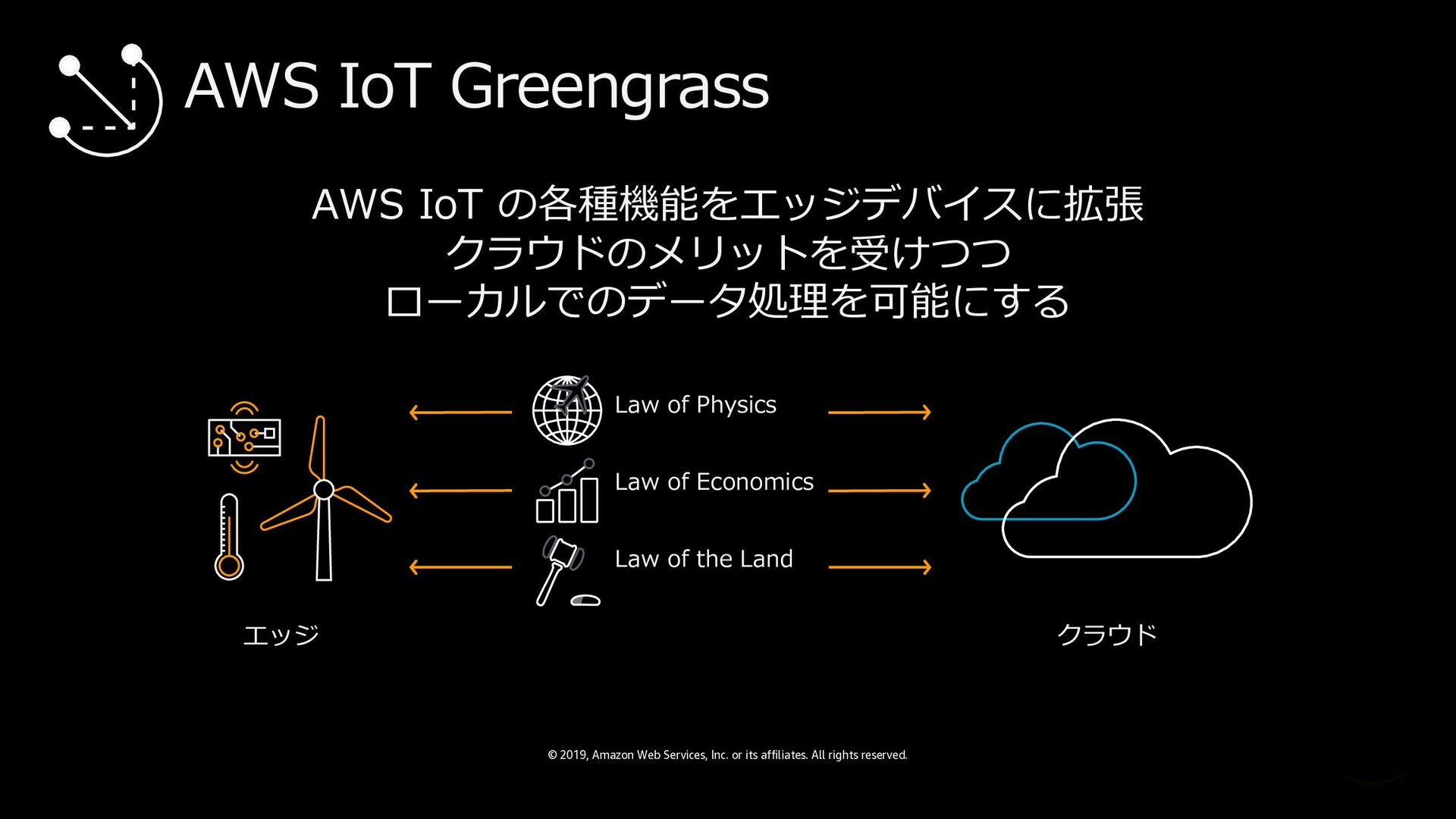

30. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. エッジ クラウド Law of Economics Law of Physics Law of the Land AWS IoT Greengrass AWS IoT の各種機能をエッジデバイスに拡張 クラウドのメリットを受けつつ ローカルでのデータ処理を可能にする
31. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. スケーラブルに IoT データの収集、前処理、拡張、保存、 分析、可視化を可能にするマネージドサービス 施設内に閉じていた データを、クラウド に永続化し、解析/ 可視化/機械学習が 可能な状態に AWS IoT Analytics
32. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. キーとなるユースケース

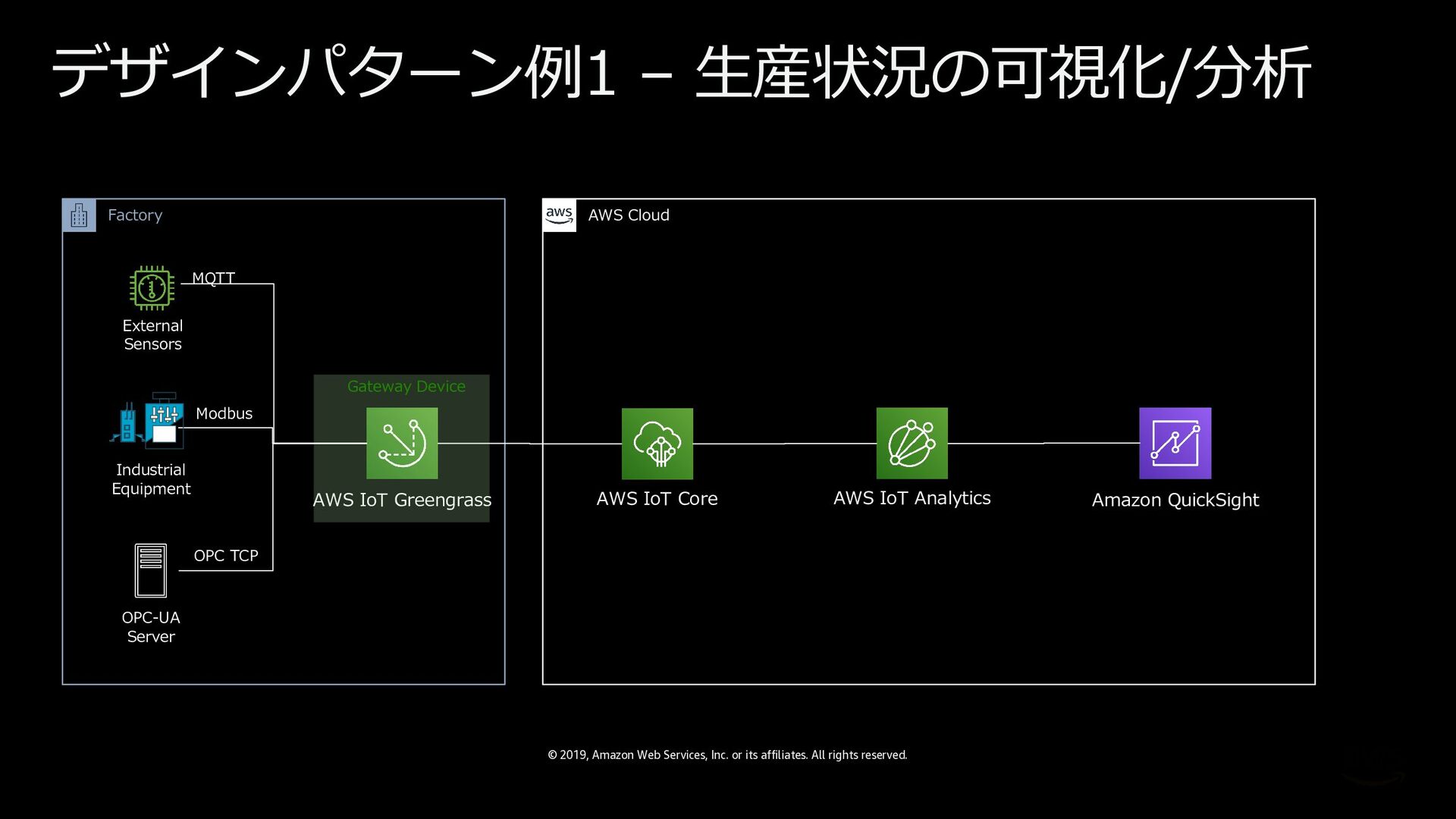

33. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デザインパターン例1 – ⽣産状況の可視化/分析 AWS IoT Greengrass AWS IoT Core AWS IoT Analytics Amazon QuickSight AWS Cloud Factory Gateway Device Modbus MQTT OPC TCP OPC-UA Server External Sensors Industrial Equipment
34. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. データを構造化し、アセット やプロセスの性能指標を⽣成 簡単に設備やプロセスの データを可視化 プラントのデータを収集、構造化、ラベリングし、 リアルタイムに指標を⽣成する ゲートウェイを接続、 設定するだけで データをクラウドに収集 AWS IoT SiteWise

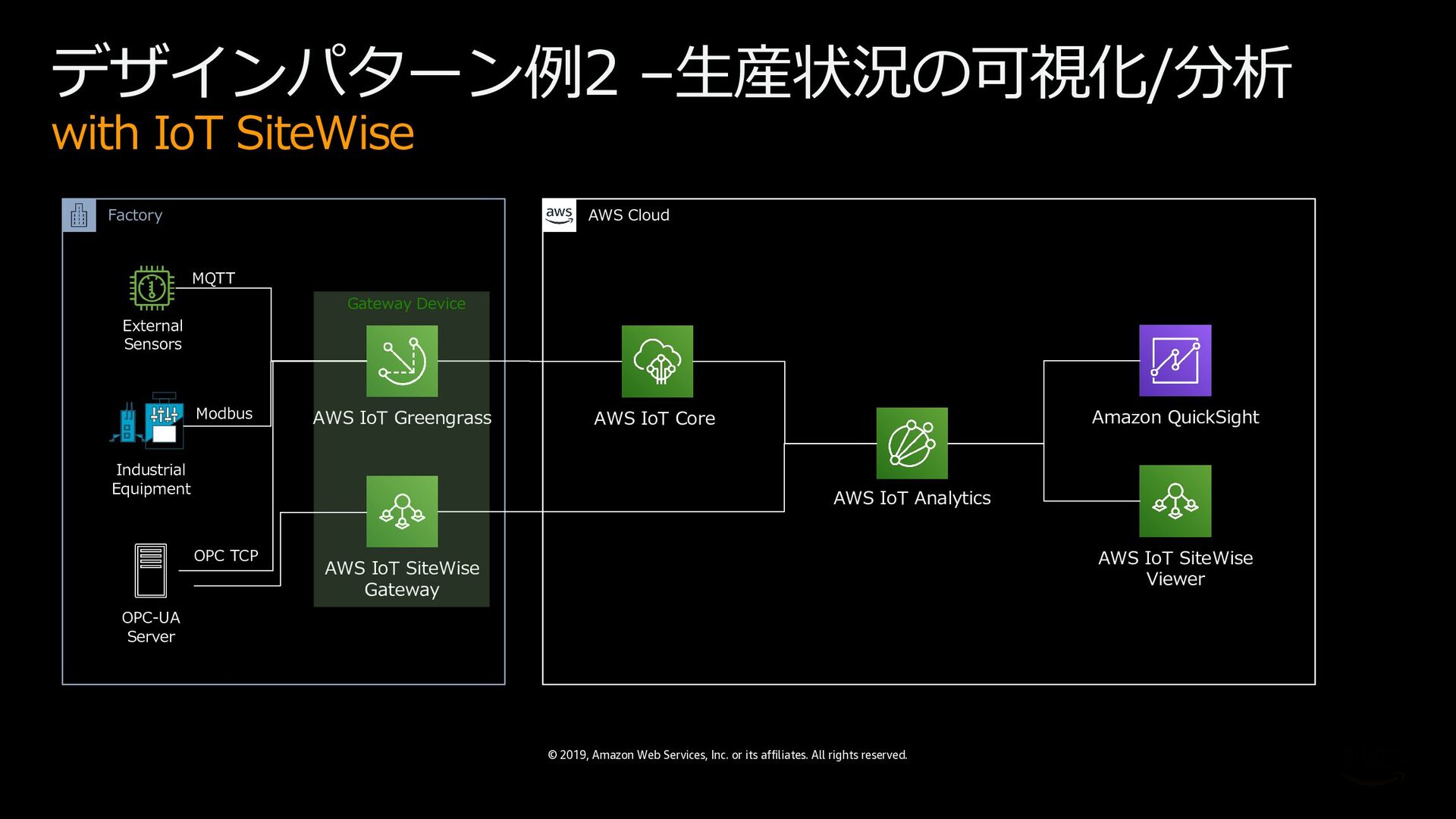

35. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デザインパターン例2 –⽣産状況の可視化/分析 with IoT SiteWise AWS IoT Greengrass Modbus AWS IoT Core AWS IoT Analytics Amazon QuickSight AWS Cloud Factory AWS IoT SiteWise Gateway AWS IoT SiteWise Viewer Gateway Device MQTT OPC TCP OPC-UA Server External Sensors Industrial Equipment

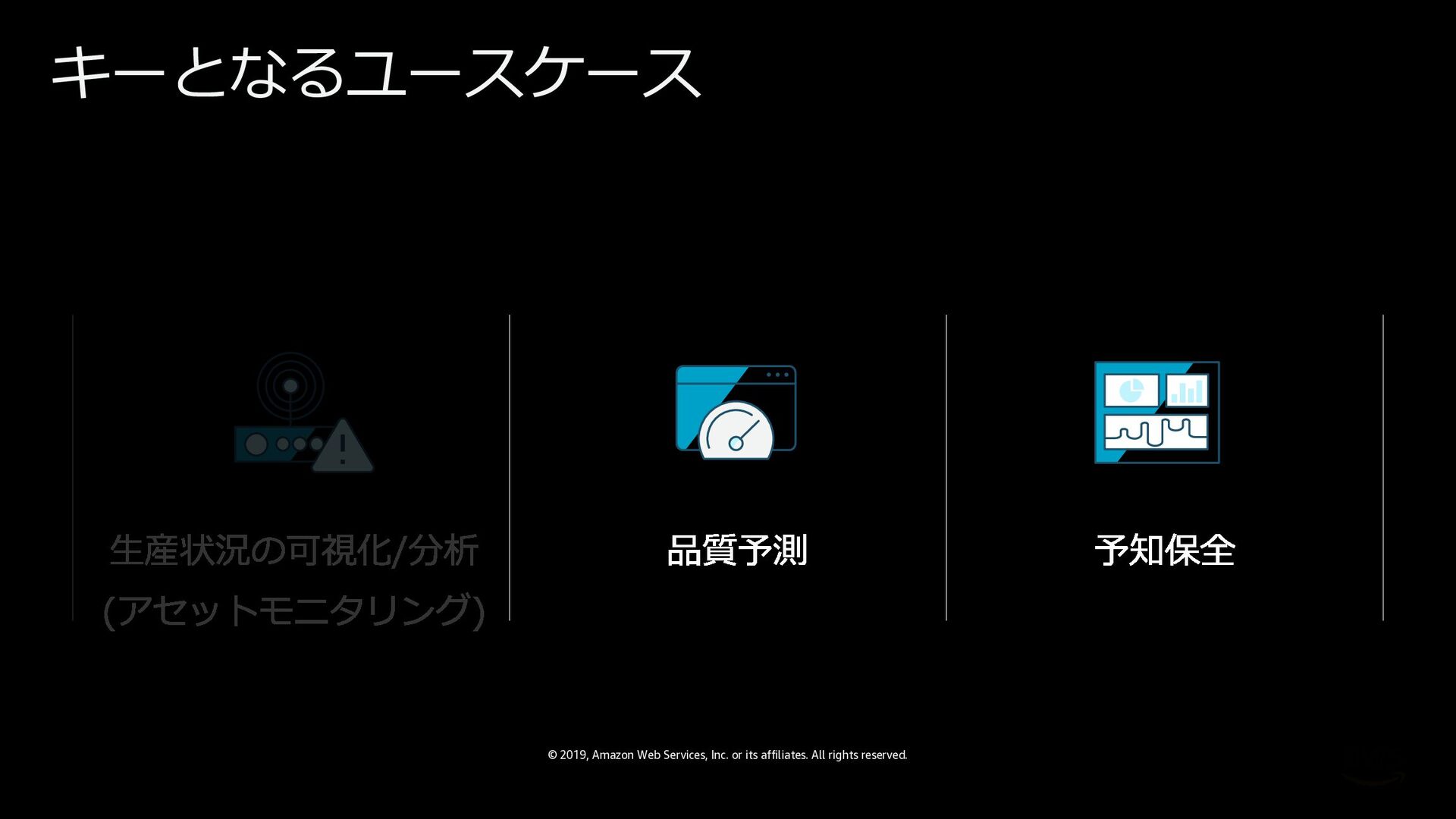

36. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. キーとなるユースケース

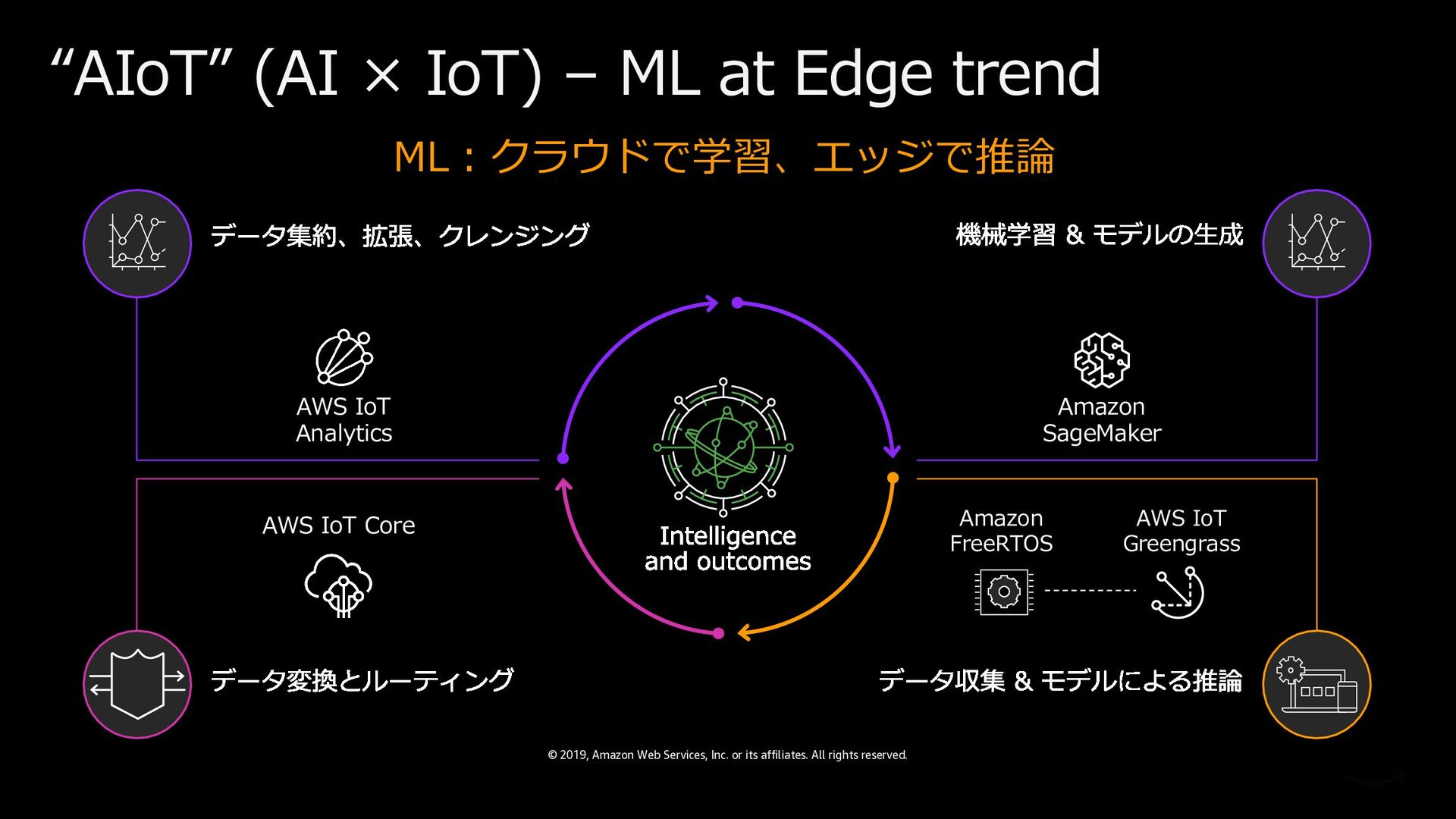

37. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. “AIoT” (AI × IoT) – ML at Edge trend Amazon SageMaker AWS IoT Greengrass Amazon FreeRTOS AWS IoT Core AWS IoT Analytics ML︓クラウドで学習、エッジで推論

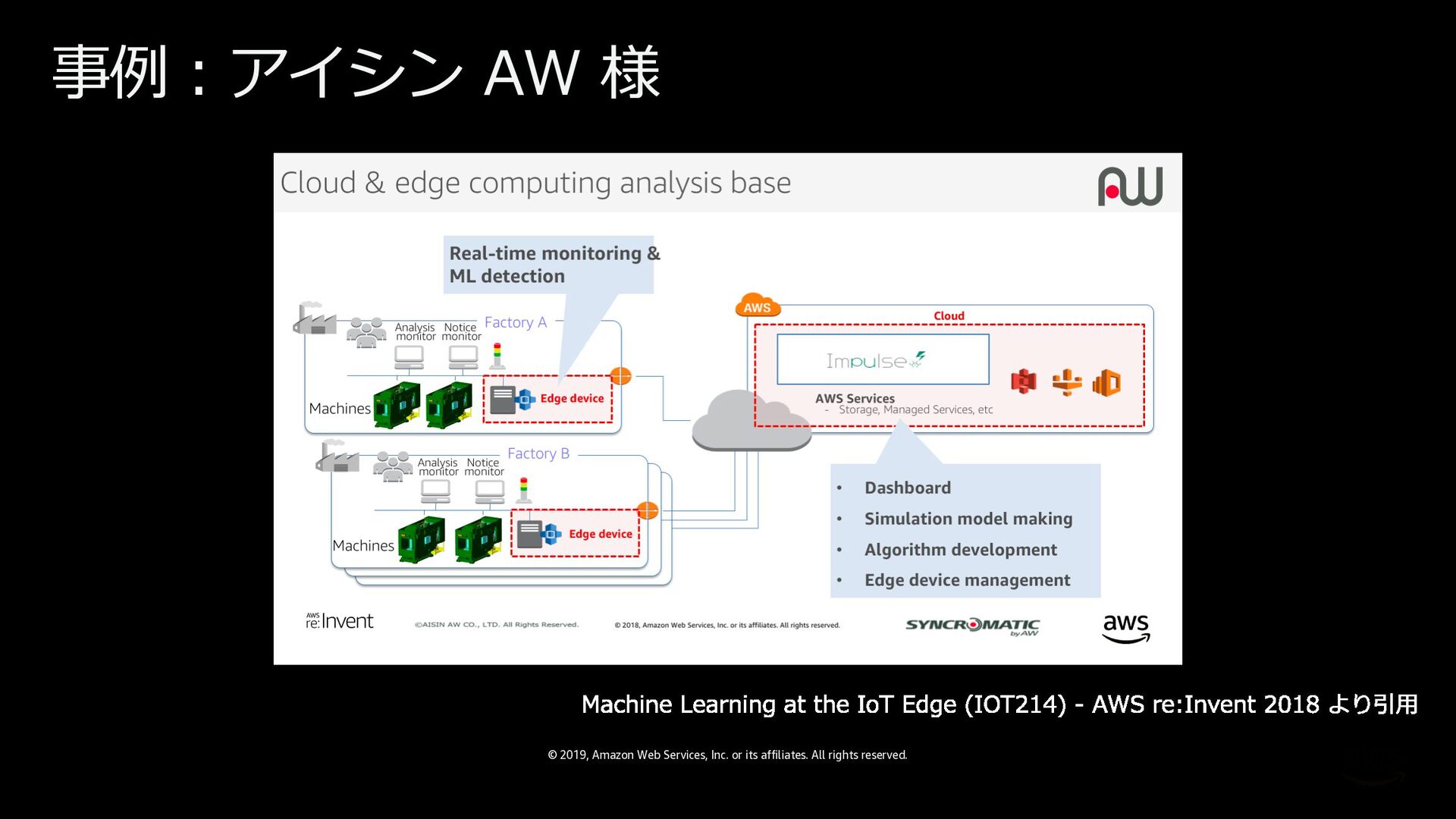

38. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. 事例︓アイシン AW 様

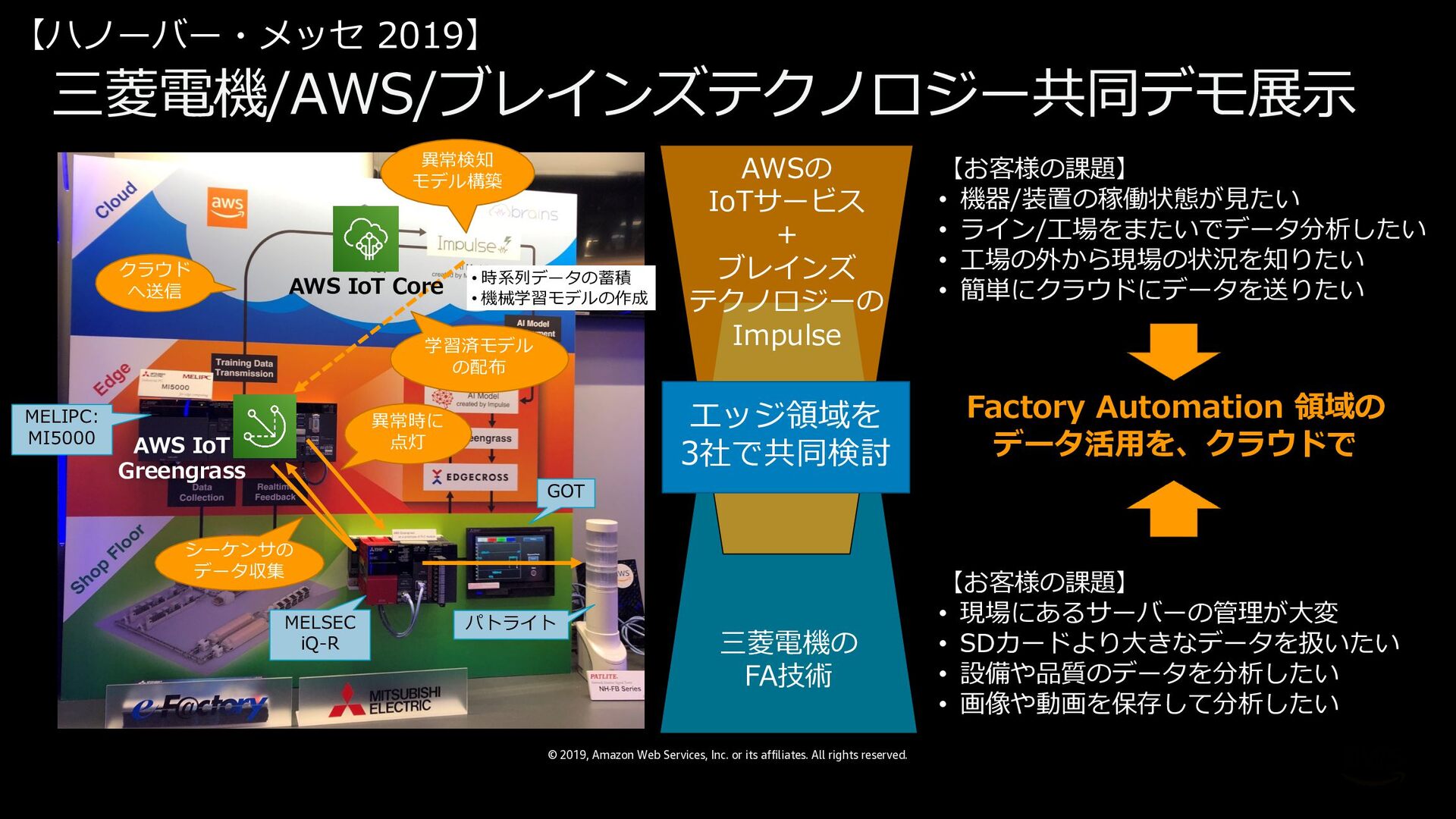

39. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. 三菱電機/AWS/ブレインズテクノロジー共同デモ展⽰ MELIPC: MI5000 MELSEC iQ-R パトライト シーケンサの データ収集 クラウド へ送信 異常時に 点灯 GOT 異常検知 モデル構築 学習済モデル の配布 • 時系列データの蓄積 • 機械学習モデルの作成 三菱電機の FA技術 AWSの IoTサービス ＋ ブレインズ テクノロジーの Impulse エッジ領域を 3社で共同検討 Factory Automation 領域の データ活⽤を、クラウドで 【お客様の課題】 • 機器/装置の稼働状態が⾒たい • ライン/⼯場をまたいでデータ分析したい • ⼯場の外から現場の状況を知りたい • 簡単にクラウドにデータを送りたい 【お客様の課題】 • 現場にあるサーバーの管理が⼤変 • SDカードより⼤きなデータを扱いたい • 設備や品質のデータを分析したい • 画像や動画を保存して分析したい AWS IoT Core AWS IoT Greengrass 【ハノーバー・メッセ 2019】

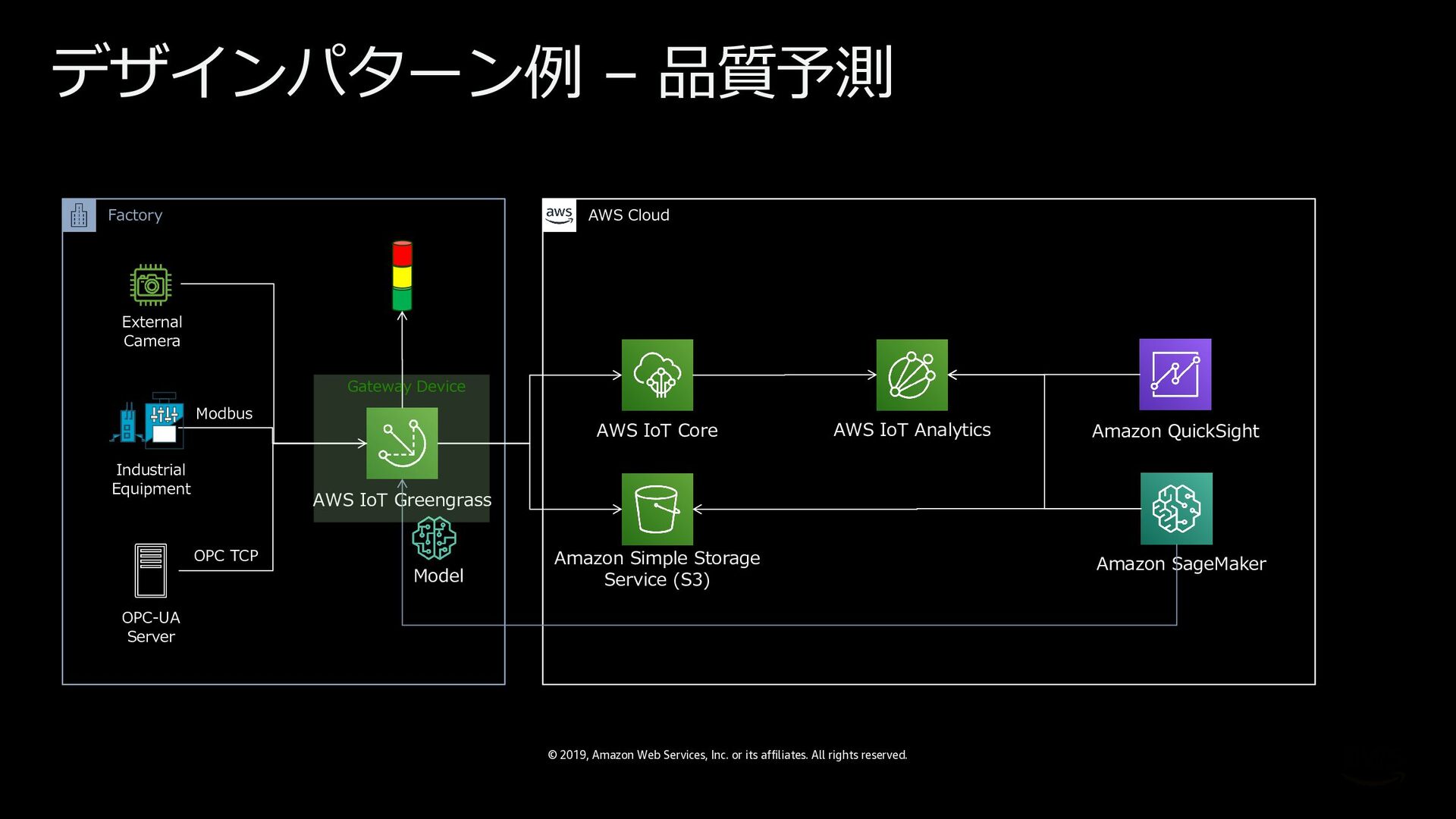

40. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デザインパターン例 – 品質予測 External Camera AWS IoT Greengrass AWS IoT Core AWS IoT Analytics Amazon QuickSight AWS Cloud Factory Amazon SageMaker Model Amazon Simple Storage Service (S3) Gateway Device Modbus OPC TCP OPC-UA Server Industrial Equipment

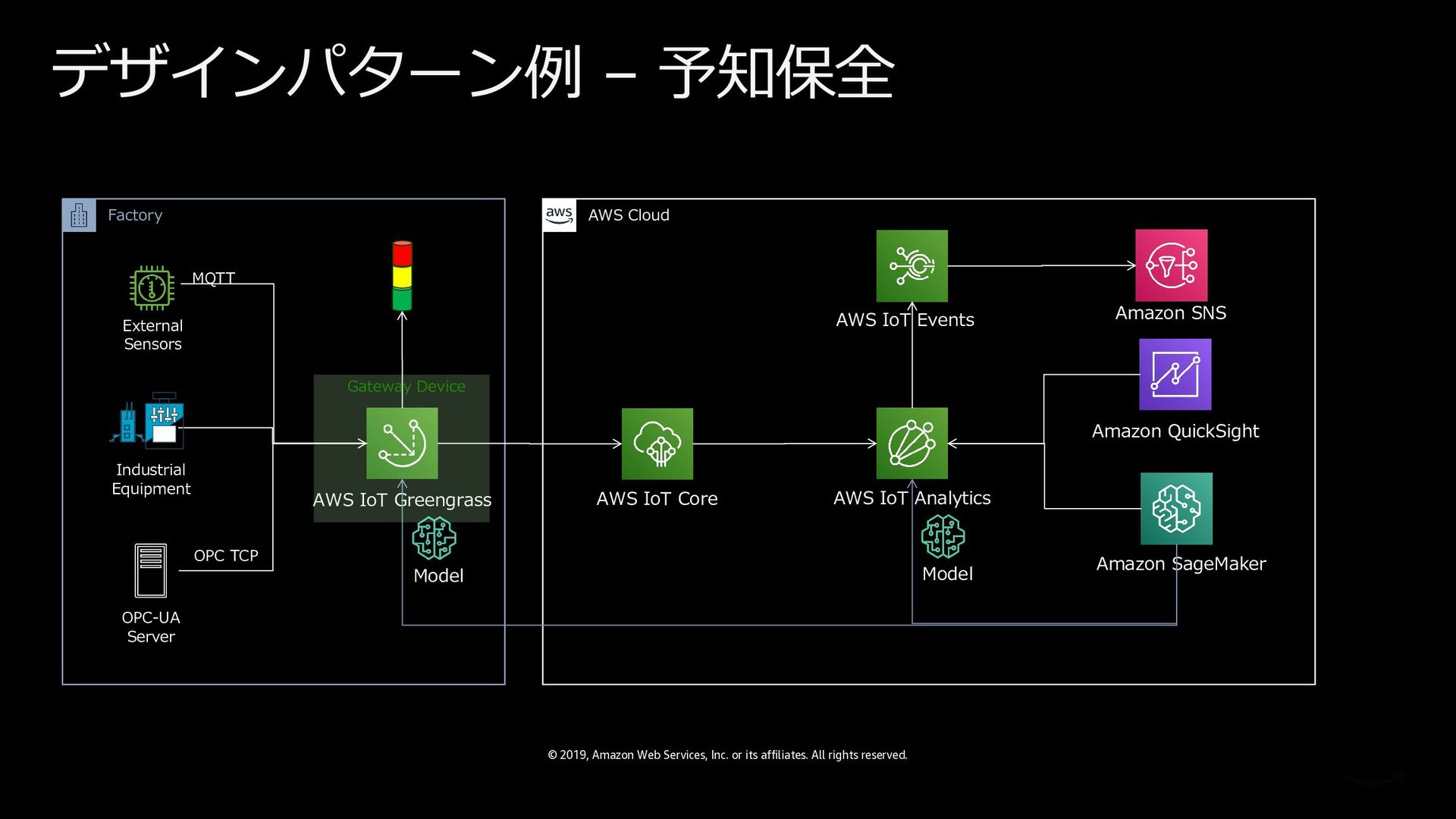

41. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. デザインパターン例 – 予知保全 AWS IoT Greengrass AWS IoT Core AWS IoT Analytics Amazon QuickSight AWS Cloud Factory Amazon SageMaker Model Model AWS IoT Events Amazon SNS Gateway Device MQTT OPC TCP OPC-UA Server External Sensors Industrial Equipment

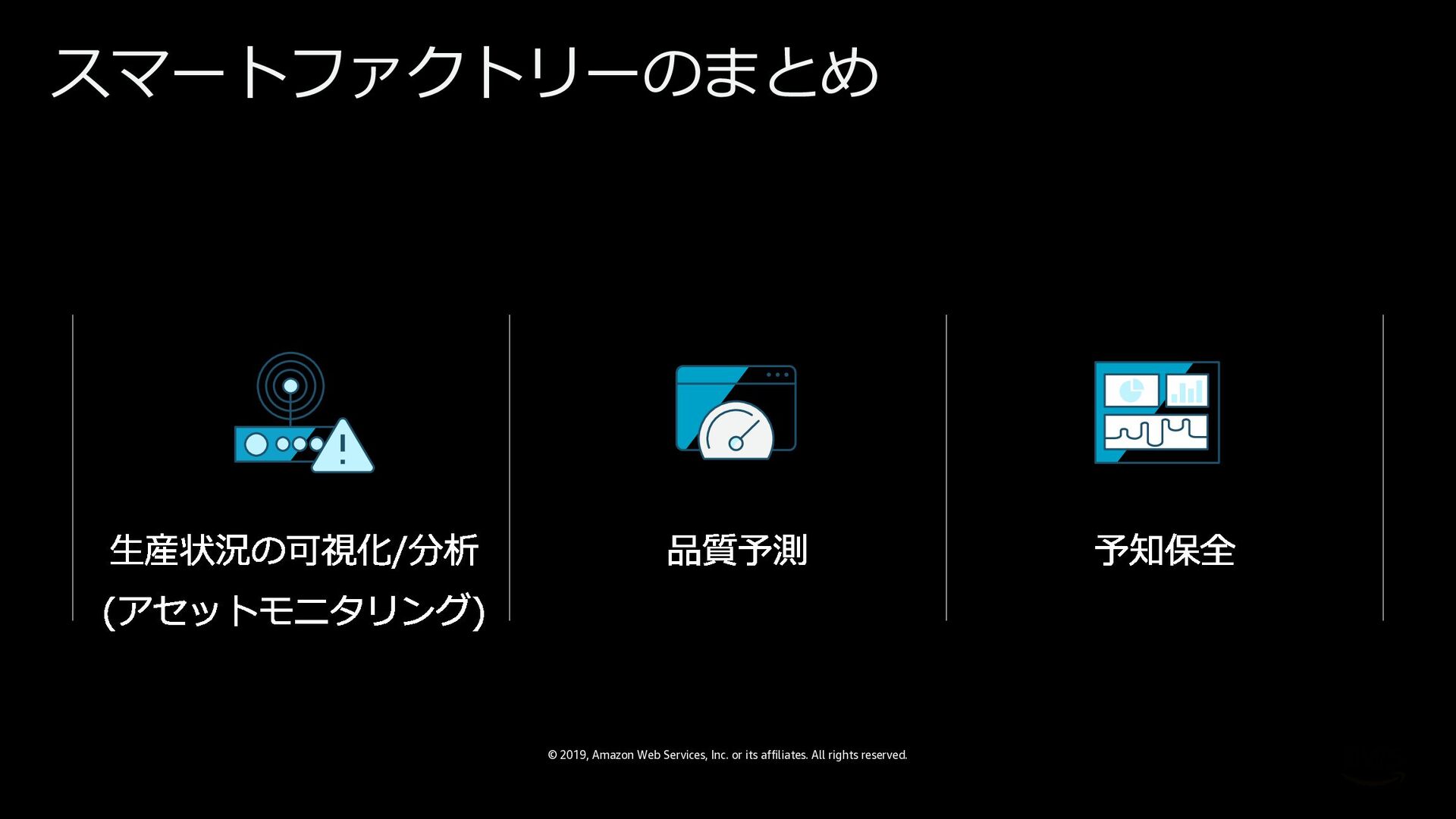

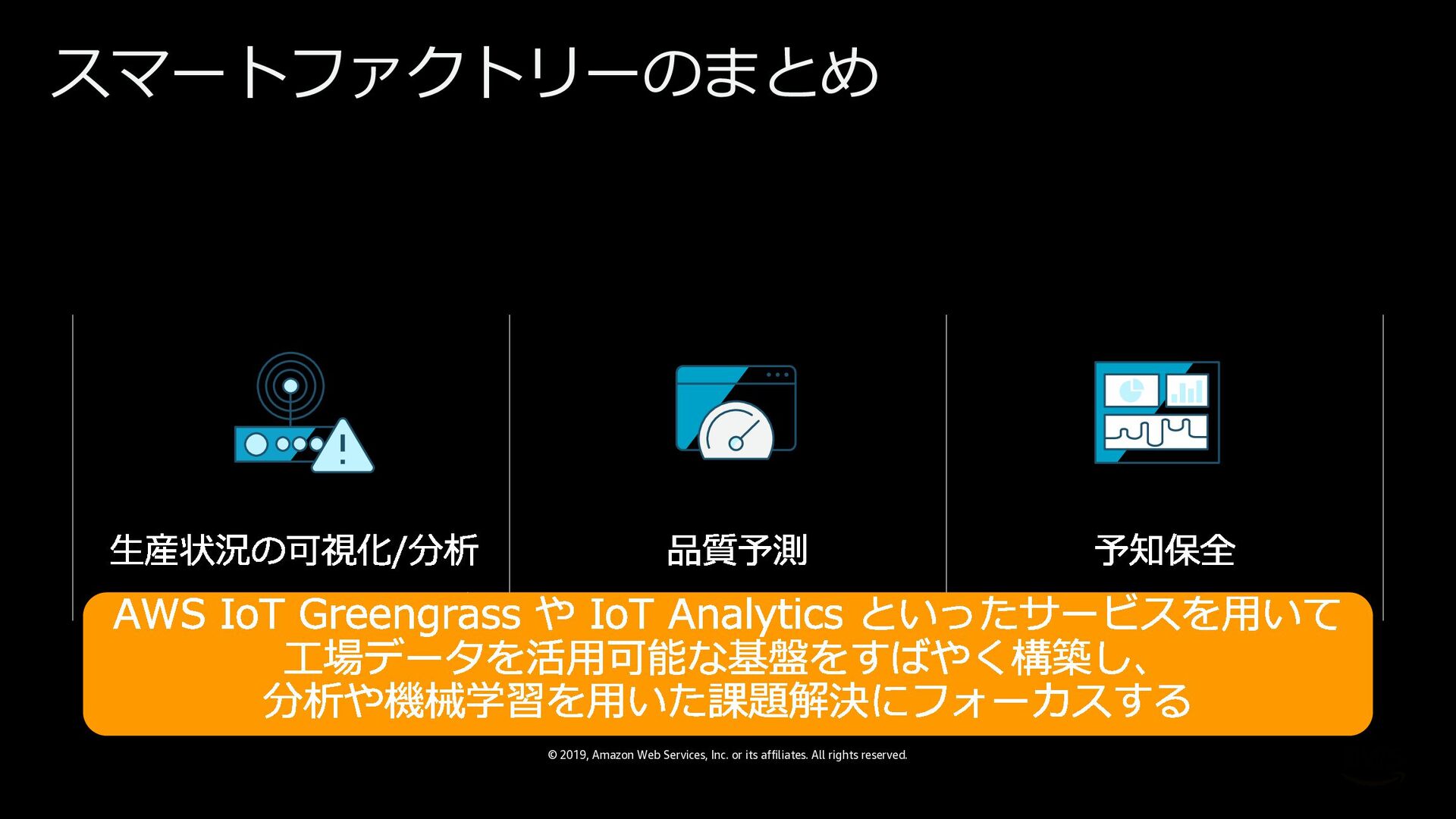

42. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. スマートファクトリーのまとめ
43. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. スマートファクトリーのまとめ
44. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved.

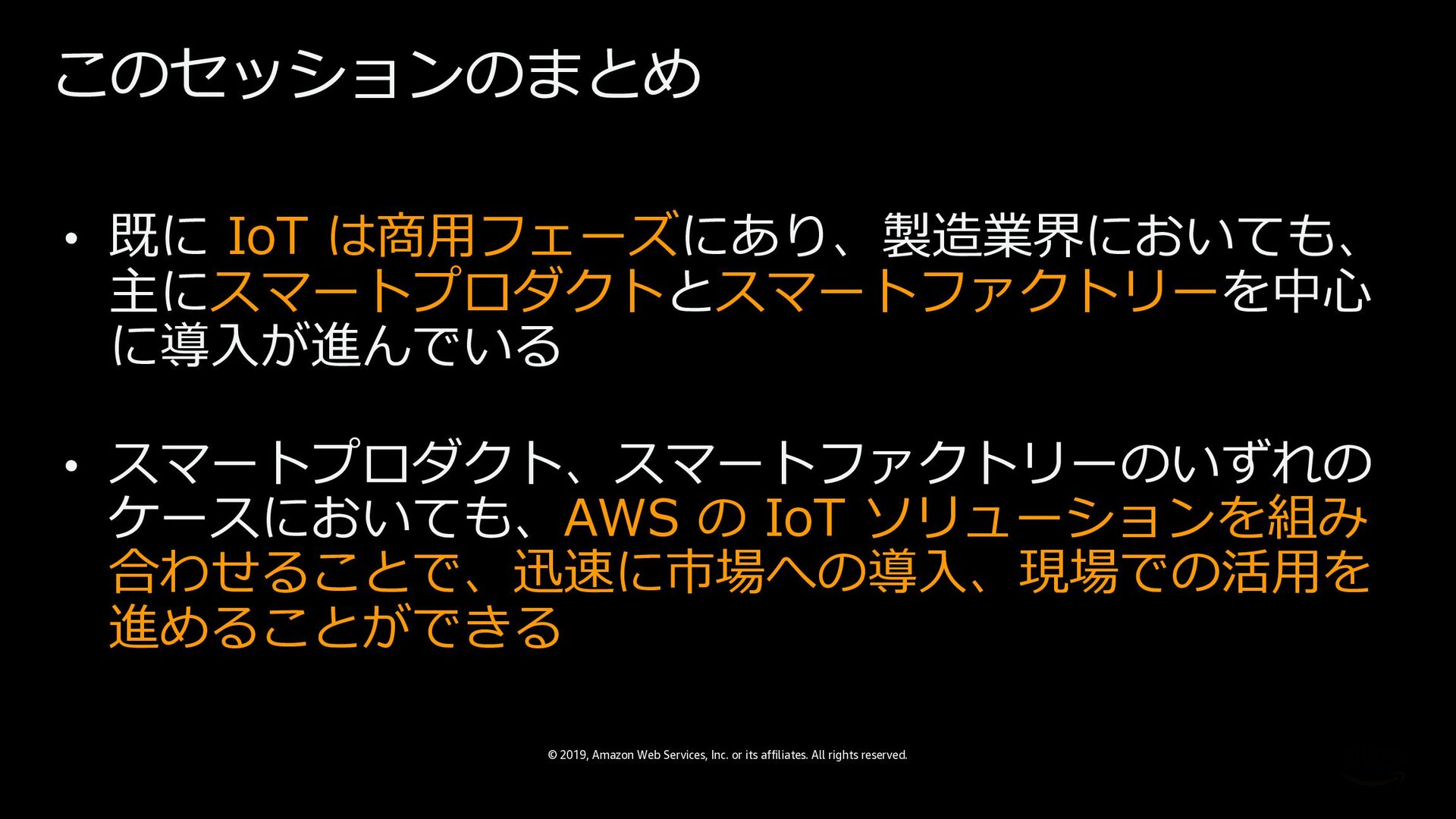

45. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. このセッションのまとめ • 既に IoT は商⽤フェーズにあり、製造業界においても、 主にスマートプロダクトとスマートファクトリーを中⼼ に導⼊が進んでいる • スマートプロダクト、スマートファクトリーのいずれの ケースにおいても、AWS の IoT ソリューションを組み 合わせることで、迅速に市場への導⼊、現場での活⽤を 進めることができる

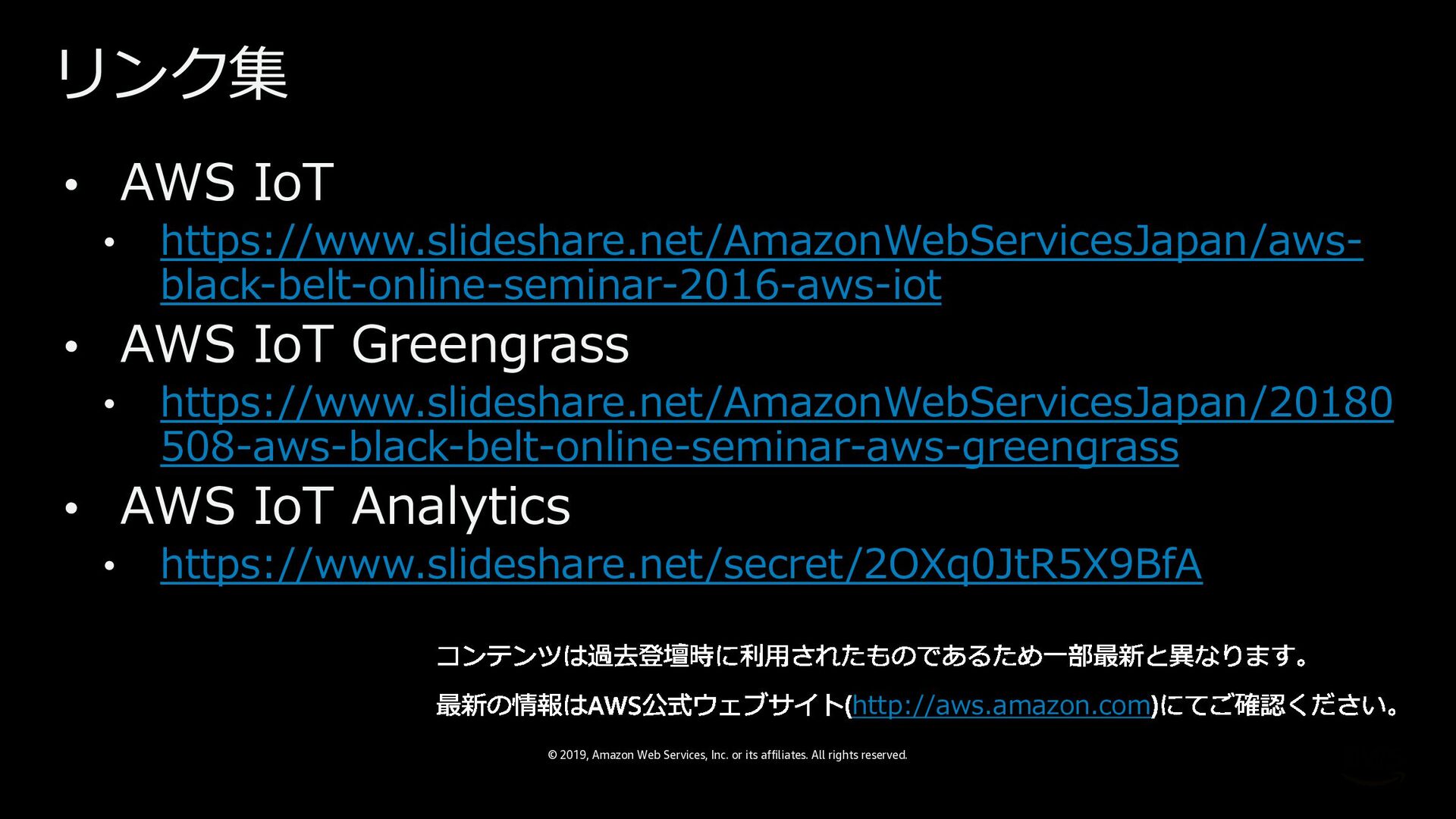

46. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. リンク集 • AWS IoT • https://www.slideshare.net/AmazonWebServicesJapan/aws- black-belt-online-seminar-2016-aws-iot • AWS IoT Greengrass • https://www.slideshare.net/AmazonWebServicesJapan/20180 508-aws-black-belt-online-seminar-aws-greengrass • AWS IoT Analytics • https://www.slideshare.net/secret/2OXq0JtR5X9BfA http://aws.amazon.com

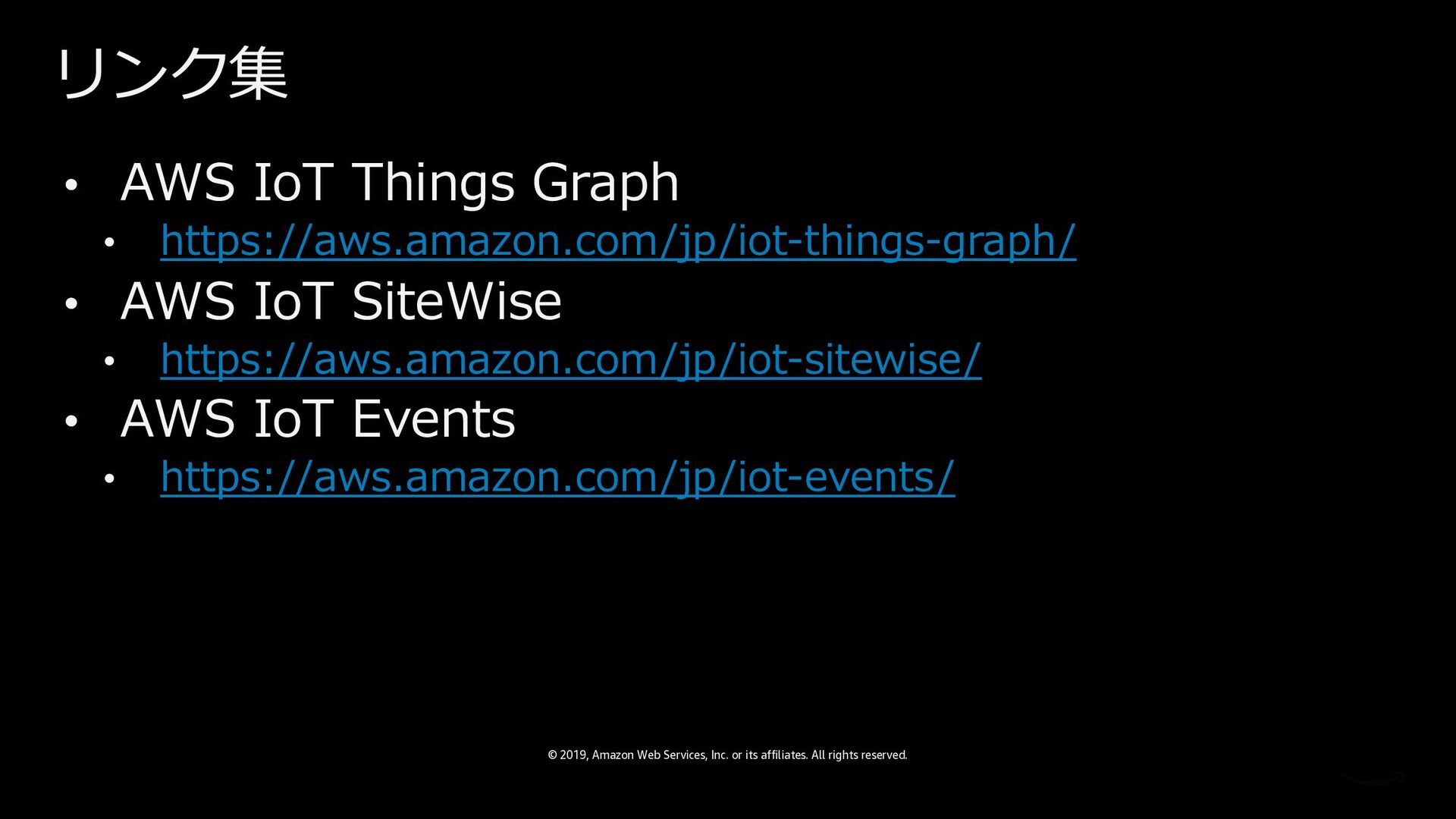

47. © 2019, Amazon Web Services, Inc. or its affiliates. All rights reserved. リンク集 • AWS IoT Things Graph • https://aws.amazon.com/jp/iot-things-graph/ • AWS IoT SiteWise • https://aws.amazon.com/jp/iot-sitewise/ • AWS IoT Events • https://aws.amazon.com/jp/iot-events/
