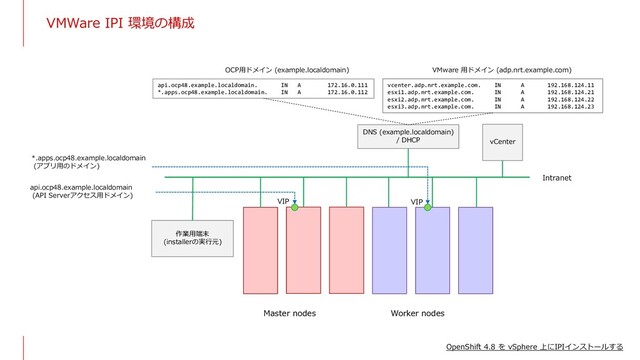

1. VMWare IPI 環境の構成 Master nodes Worker nodes *.apps.ocp48.example.localdomain (アプリ用のドメイン) VIP VIP api.ocp48.example.localdomain (API Serverアクセス用ドメイン) OpenShift 4.8 を vSphere 上にIPIインストールする DNS (example.localdomain) / DHCP vCenter Intranet api.ocp48.example.localdomain. IN A 172.16.0.111 *.apps.ocp48.example.localdomain. IN A 172.16.0.112 vcenter.adp.nrt.example.com. IN A 192.168.124.11 esxi1.adp.nrt.example.com. IN A 192.168.124.21 esxi2.adp.nrt.example.com. IN A 192.168.124.22 esxi3.adp.nrt.example.com. IN A 192.168.124.23 OCP用ドメイン (example.localdomain) VMware 用ドメイン (adp.nrt.example.com) 作業用端末 (installerの実行元)
2. VMWare IPI (User App のドメインを Internet に公開する) Master nodes Worker nodes VIP VIP 参考：OpenShift 4.8 を vSphere 上にIPIインストールする vCenter Intranet DNS (myapp.example.com) NAT *.myapp.example.com (アプリ用のドメイン) Internet DNS (example.localdomain) / DHCP *.apps.ocp48.example.localdomain (アプリ用のドメイン) api.ocp48.example.localdomain (API Serverアクセス用ドメイン) Userアプリ用のドメイン は Router に記述。 未検証だけどこれで行けそうな…
