1. Design for Failure - AWSのリージョンとAZについて - 2025/5/19 矢儀丈博
2. ◆自己紹介 名前：矢儀 丈博（やぎ たけひろ） 出身：山口県 所属：TIS株式会社 業務：カード会社様のAWS基盤保守 好きなAWSサービス： Amazon VPC 2

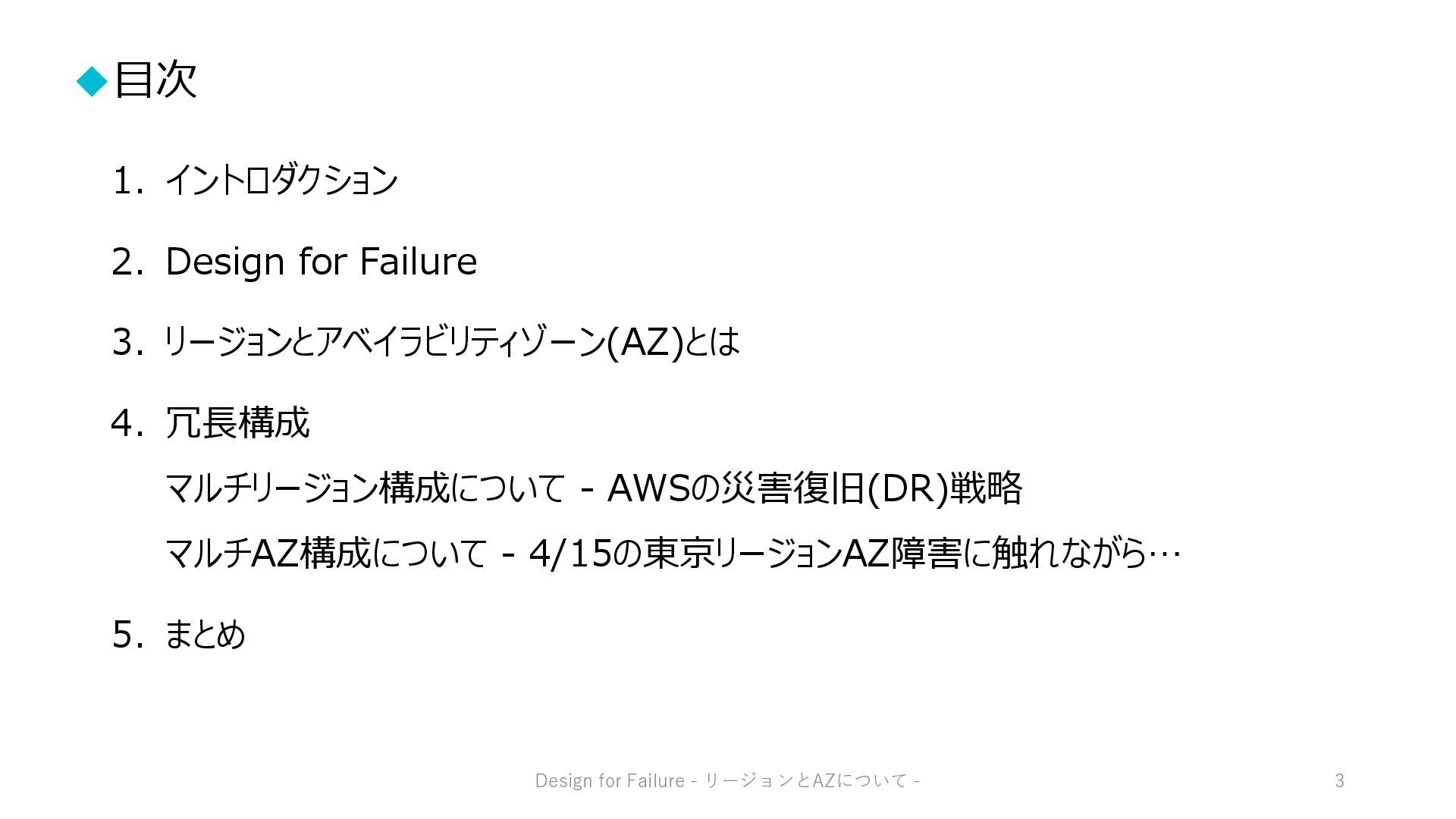

3. ◆目次 1. イントロダクション 2. Design for Failure 3. リージョンとアベイラビリティゾーン(AZ)とは 4. 冗長構成 マルチリージョン構成について - AWSの災害復旧(DR)戦略 マルチAZ構成について - 4/15の東京リージョンAZ障害に触れながら… 5. まとめ Design for Failure - リージョンとAZについて - 3
4. ◆イントロダクション Design for Failure - リージョンとAZについて - 4 レジリエンスの分野は、奥が深すぎるので 本日はその一端の、さらに上澄みだけをご紹介します。。 ご興味を持っていただいた話があれば 是非ご自身で深堀りしていただければ幸いです。

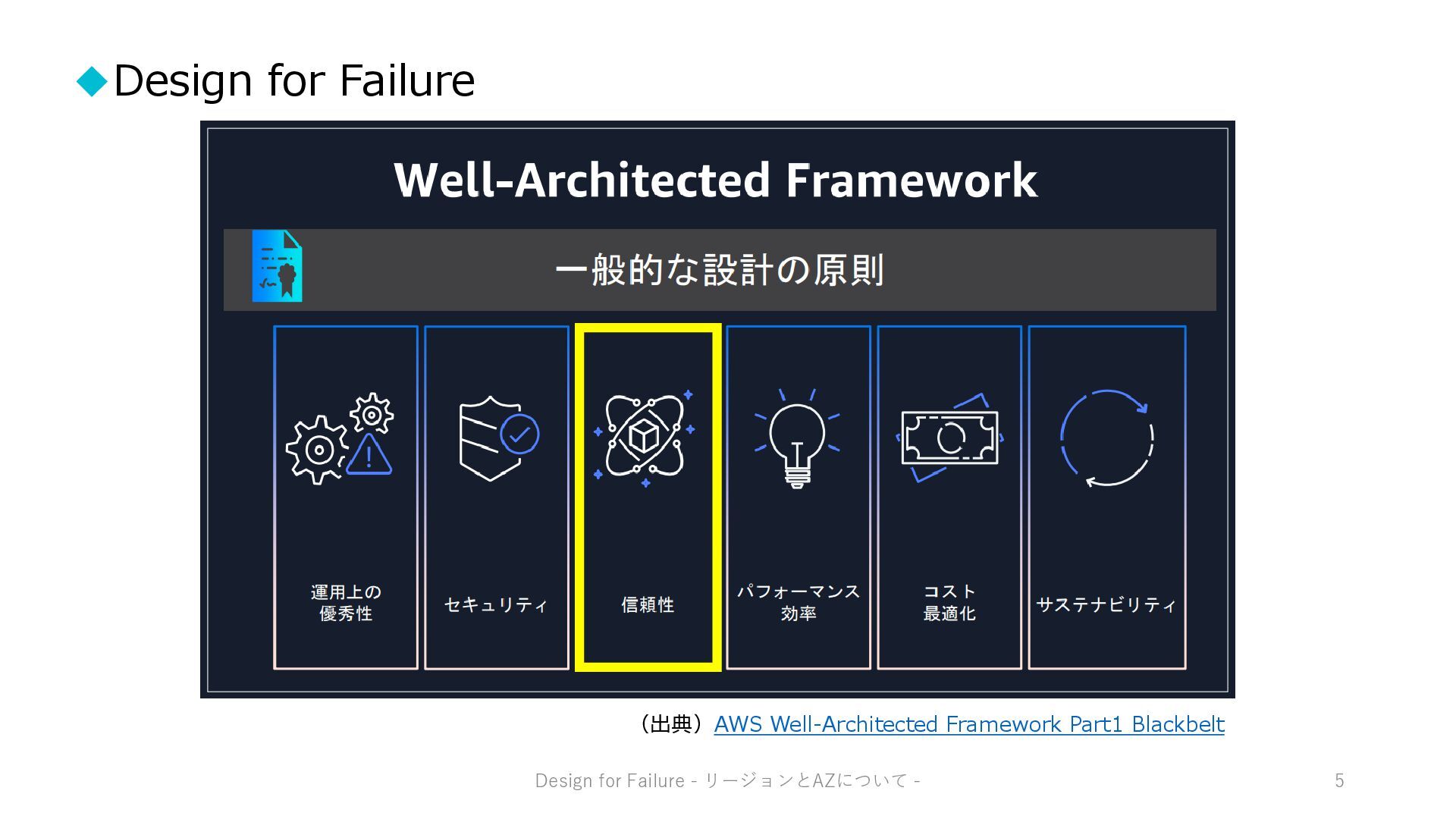

5. ◆Design for Failure Design for Failure - リージョンとAZについて - 5 （出典）AWS Well-Architected Framework Part1 Blackbelt
6. ◆Design for Failure Design for Failure - リージョンとAZについて - 6 障害が発生することを前提に システム設計を行いましょう

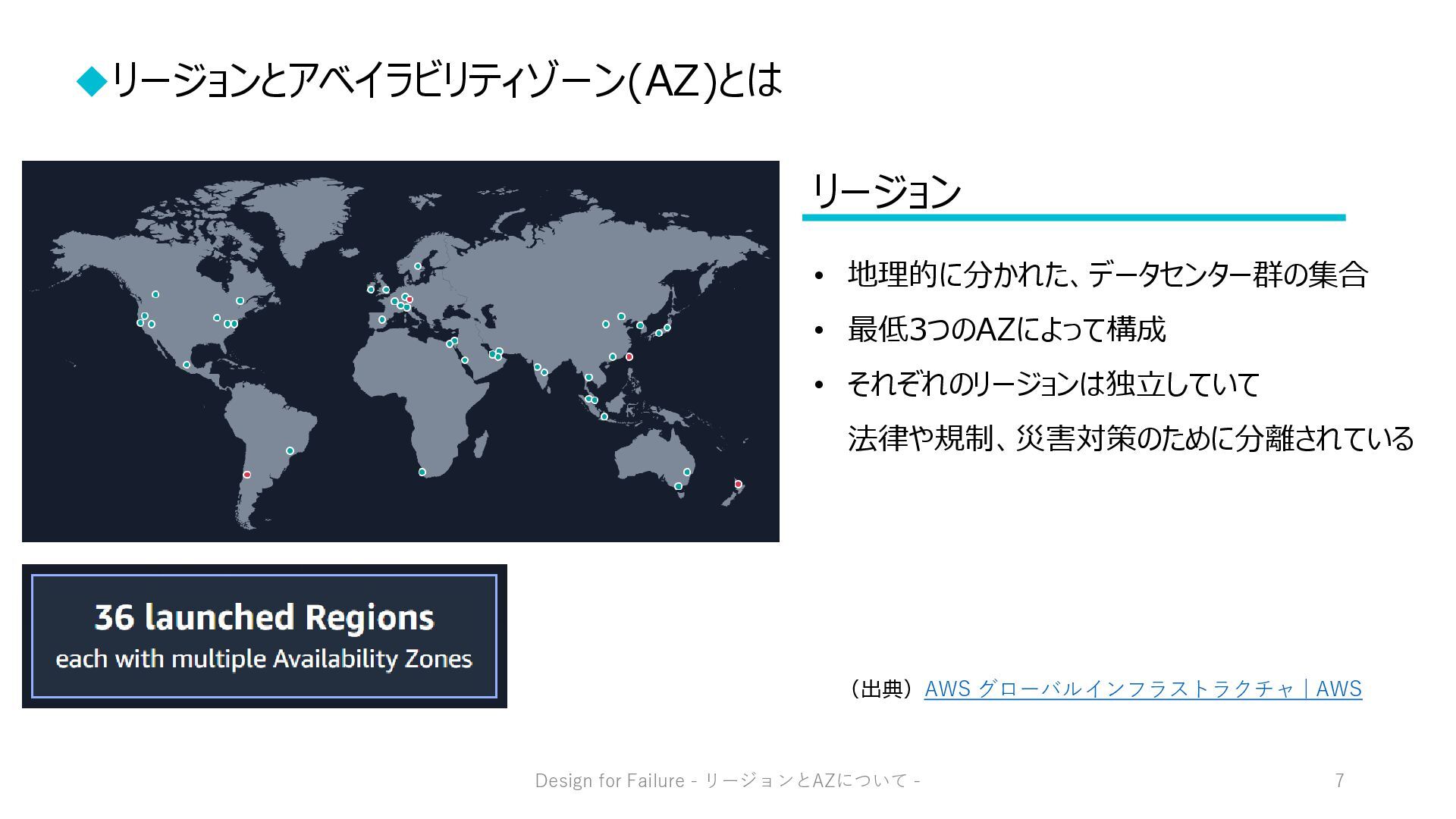

7. ◆リージョンとアベイラビリティゾーン(AZ)とは Design for Failure - リージョンとAZについて - 7 リージョン • 地理的に分かれた、データセンター群の集合 • 最低3つのAZによって構成 • それぞれのリージョンは独立していて 法律や規制、災害対策のために分離されている （出典）AWS グローバルインフラストラクチャ | AWS

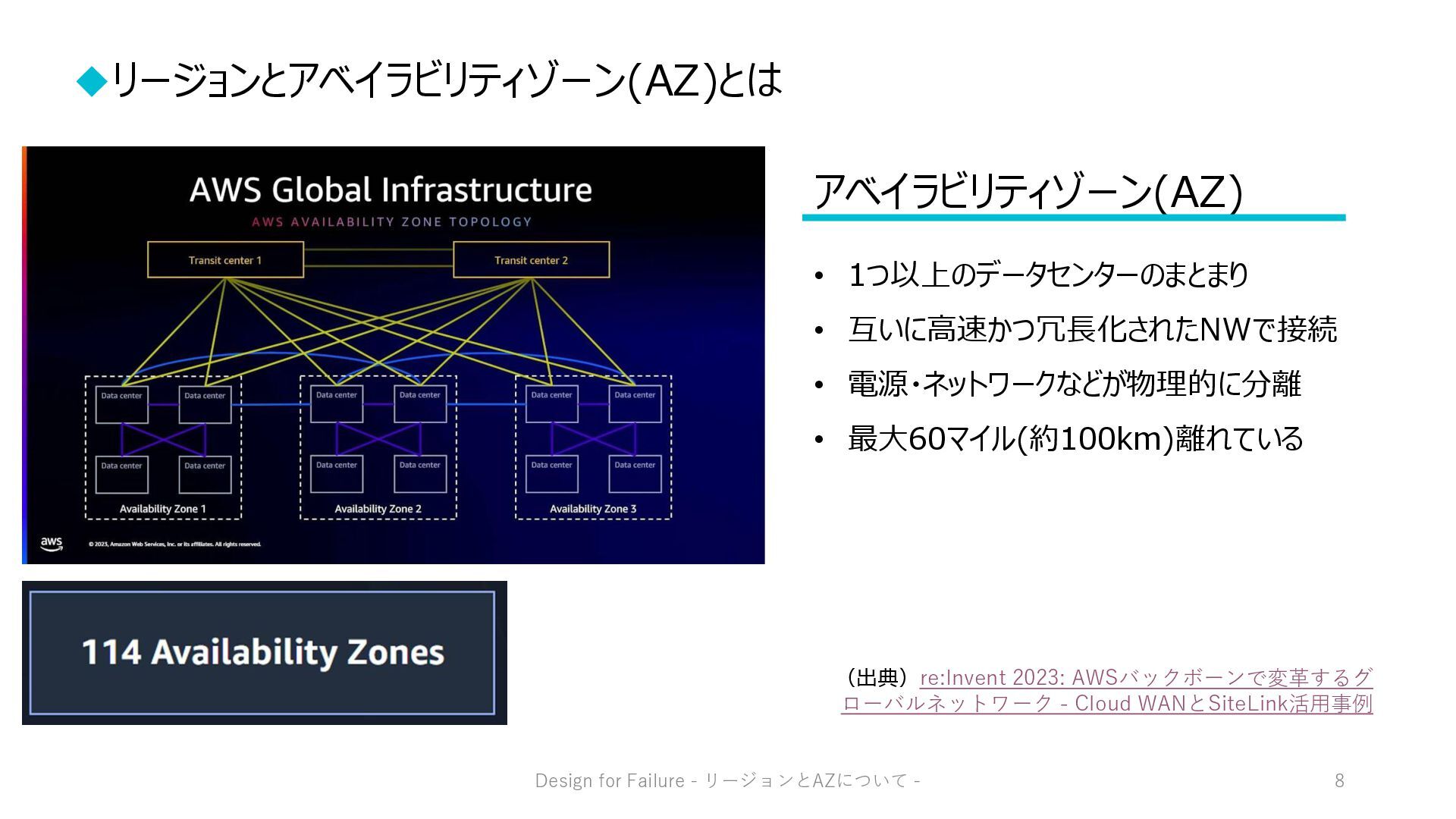

8. ◆リージョンとアベイラビリティゾーン(AZ)とは Design for Failure - リージョンとAZについて - 8 アベイラビリティゾーン(AZ) • 1つ以上のデータセンターのまとまり • 互いに高速かつ冗長化されたNWで接続 • 電源・ネットワークなどが物理的に分離 • 最大60マイル(約100km)離れている （出典）re:Invent 2023: AWSバックボーンで変革するグ ローバルネットワーク - Cloud WANとSiteLink活用事例

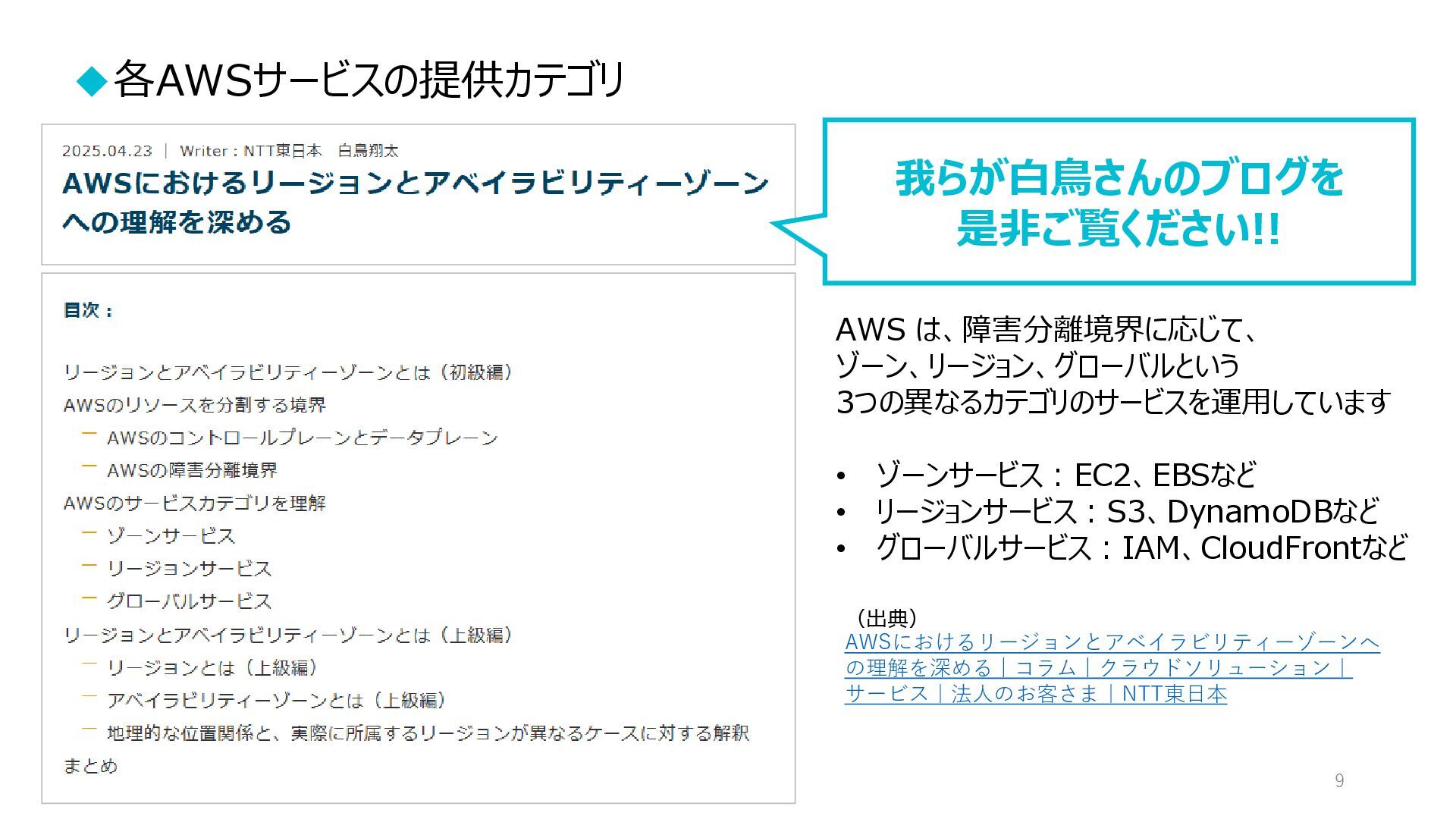

9. ◆各AWSサービスの提供カテゴリ 9 我らが白鳥さんのブログを 是非ご覧ください!! （出典） AWSにおけるリージョンとアベイラビリティーゾーンへ の理解を深める | コラム | クラウドソリューション｜ サービス｜法人のお客さま｜NTT東日本 AWS は、障害分離境界に応じて、 ゾーン、リージョン、グローバルという 3つの異なるカテゴリのサービスを運用しています • ゾーンサービス：EC2、EBSなど • リージョンサービス：S3、DynamoDBなど • グローバルサービス：IAM、CloudFrontなど

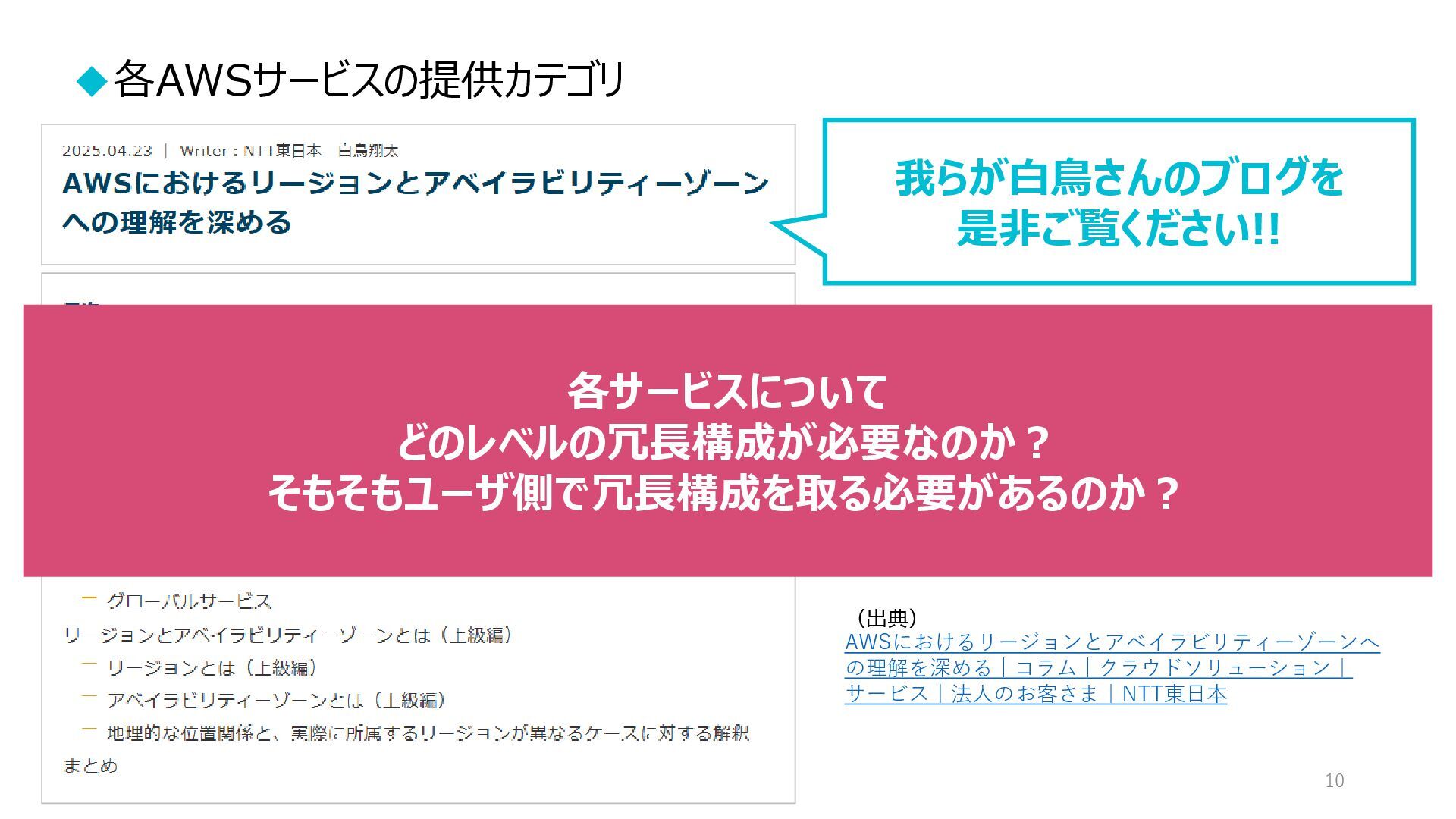

10. ◆各AWSサービスの提供カテゴリ 10 我らが白鳥さんのブログを 是非ご覧ください!! （出典） AWSにおけるリージョンとアベイラビリティーゾーンへ の理解を深める | コラム | クラウドソリューション｜ サービス｜法人のお客さま｜NTT東日本 AWS は、障害分離境界に応じて、 ゾーン、リージョン、グローバルという 3つの異なるカテゴリのサービスを運用しています • ゾーンサービス：EC2、EBSなど • リージョンサービス：S3、DynamoDBなど • グローバルサービス：IAM、CloudFrontなど 各サービスについて どのレベルの冗長構成が必要なのか？ そもそもユーザ側で冗長構成を取る必要があるのか？

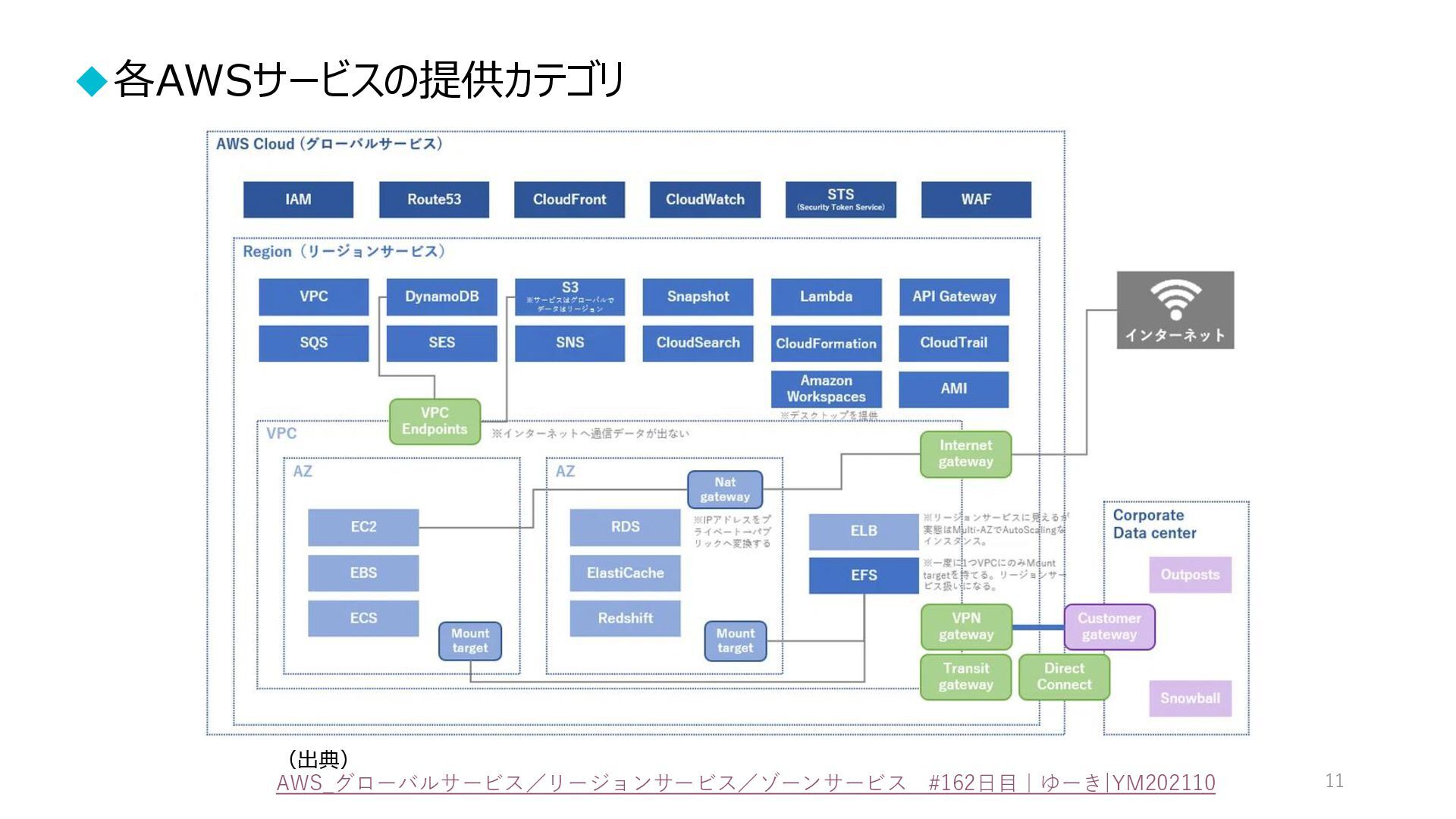

11. ◆各AWSサービスの提供カテゴリ 11 （出典） AWS_グローバルサービス／リージョンサービス／ゾーンサービス #162日目｜ゆーき|YM202110

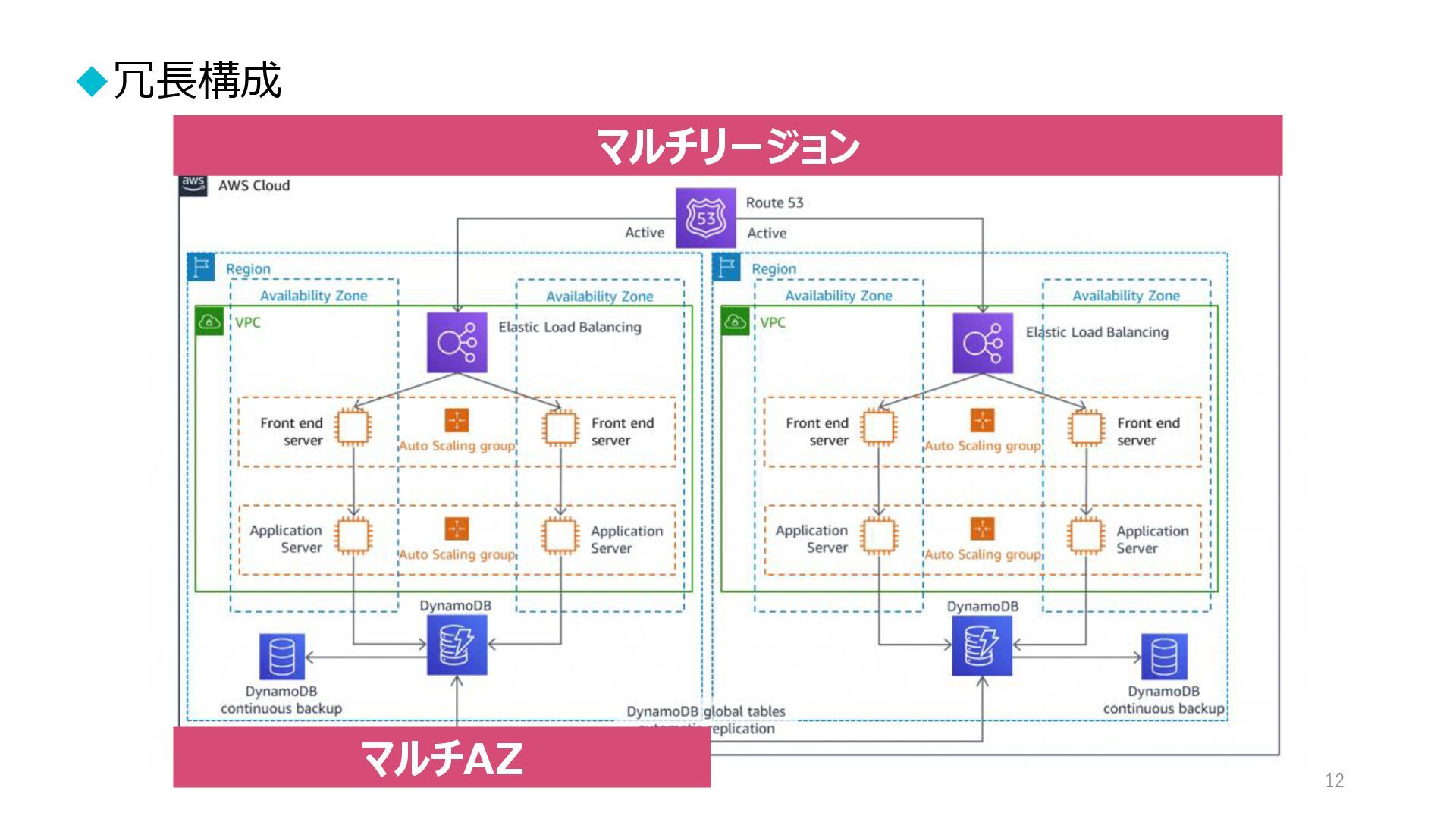

12. ◆冗長構成 12 マルチリージョン マルチAZ

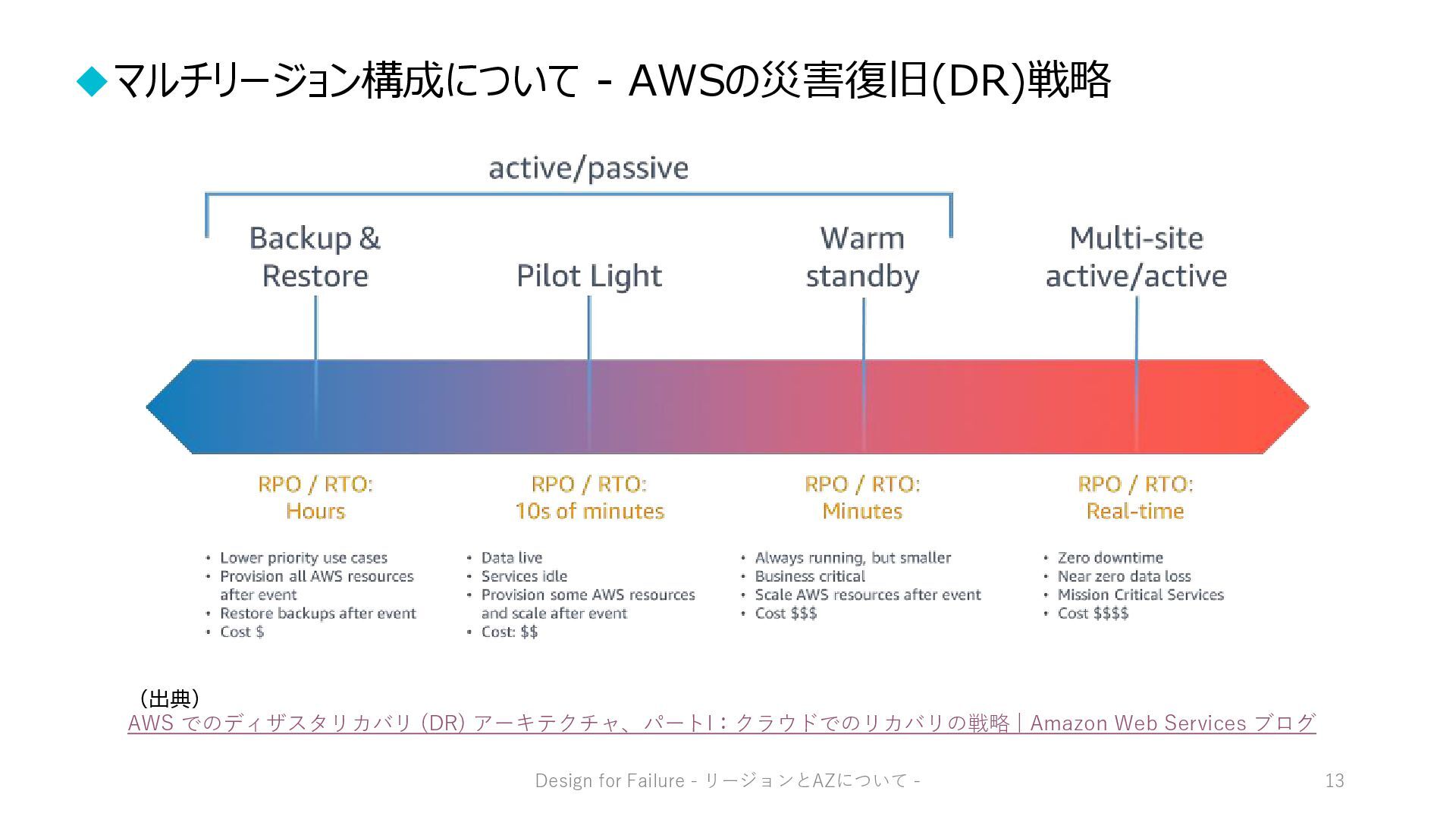

13. ◆マルチリージョン構成について - AWSの災害復旧(DR)戦略 Design for Failure - リージョンとAZについて - 13 （出典） AWS でのディザスタリカバリ (DR) アーキテクチャ、パートI：クラウドでのリカバリの戦略 | Amazon Web Services ブログ

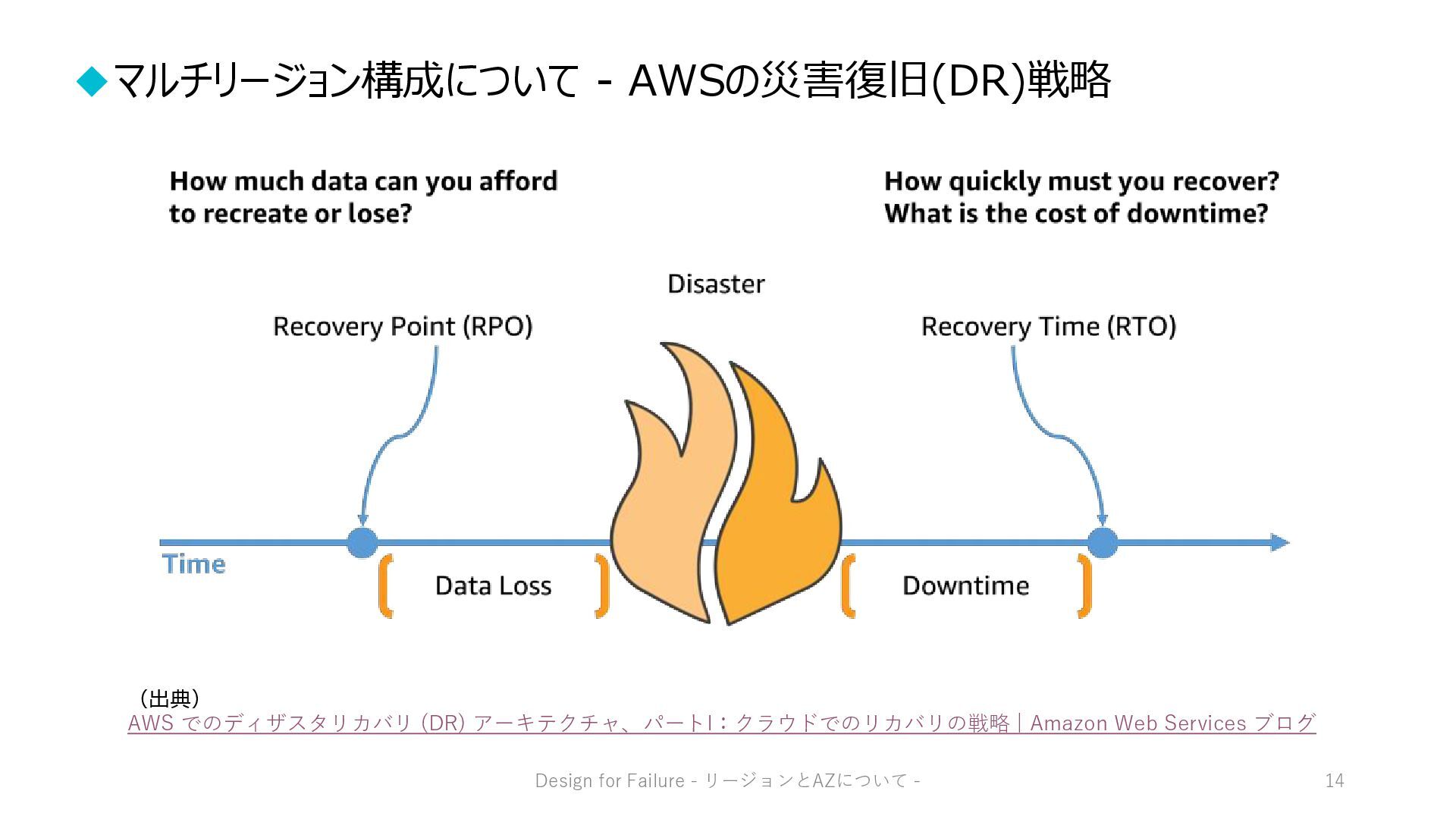

14. ◆マルチリージョン構成について - AWSの災害復旧(DR)戦略 Design for Failure - リージョンとAZについて - 14 （出典） AWS でのディザスタリカバリ (DR) アーキテクチャ、パートI：クラウドでのリカバリの戦略 | Amazon Web Services ブログ

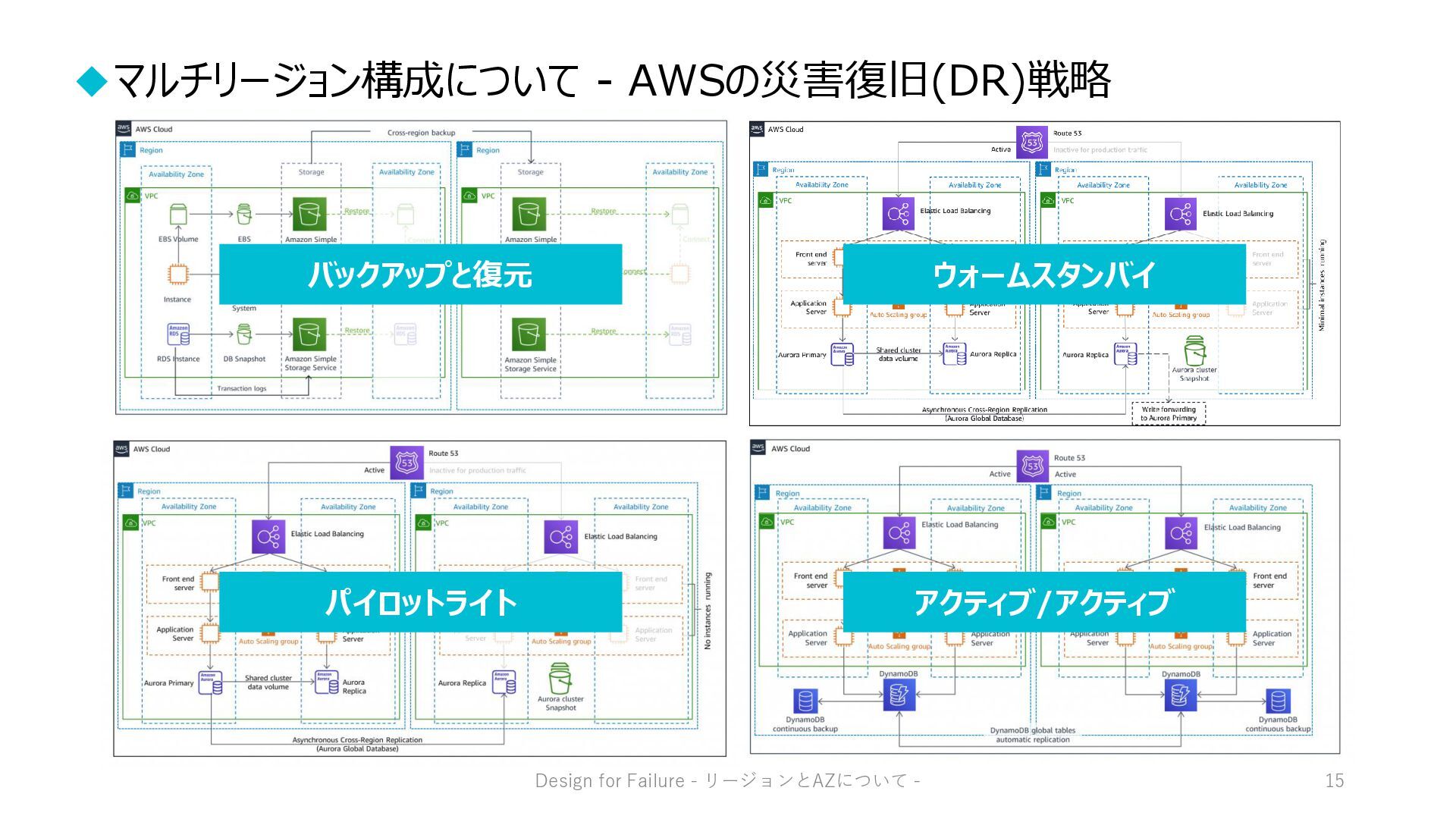

15. ◆マルチリージョン構成について - AWSの災害復旧(DR)戦略 Design for Failure - リージョンとAZについて - 15 バックアップと復元 ウォームスタンバイ パイロットライト アクティブ/アクティブ

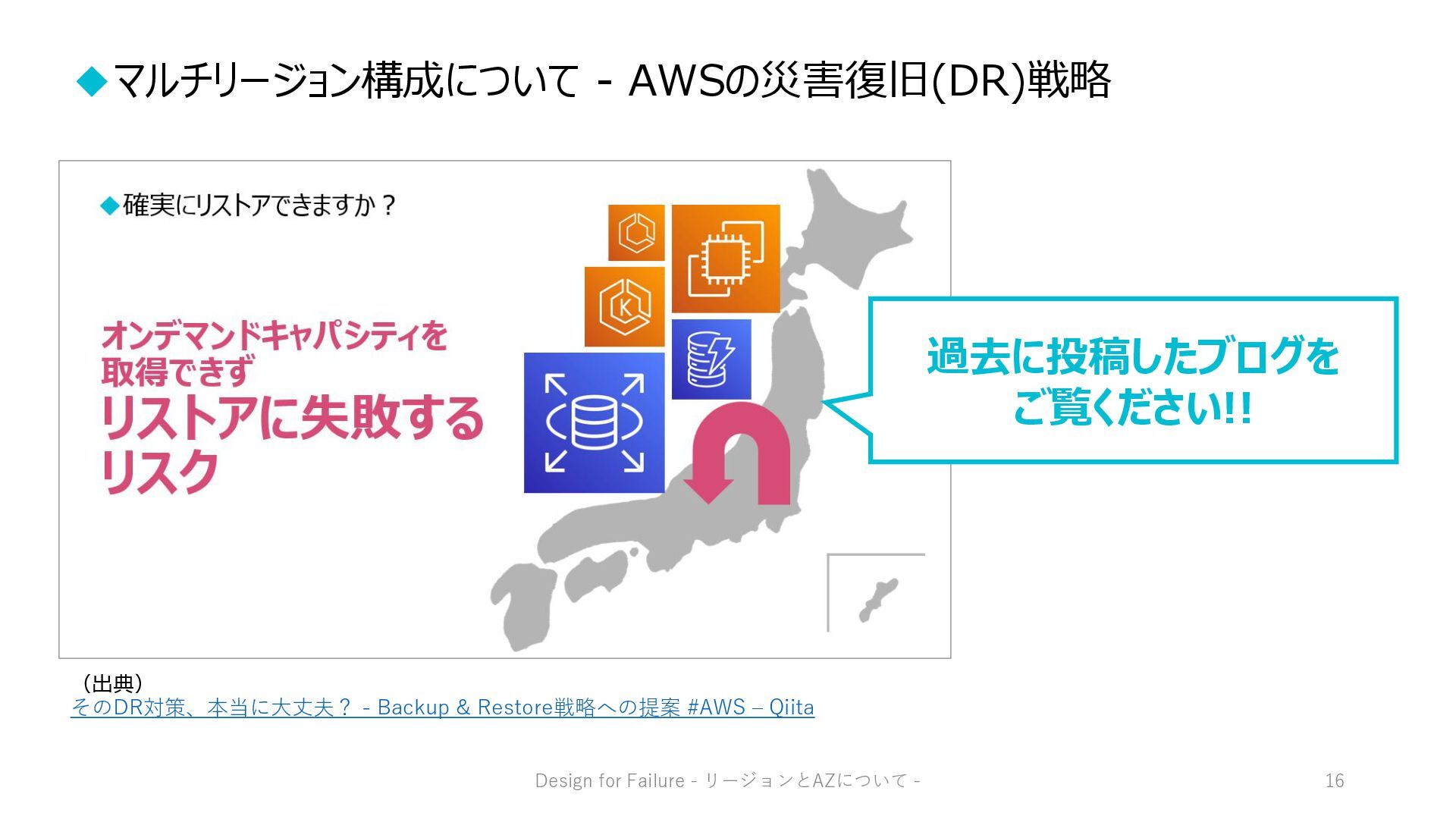

16. ◆マルチリージョン構成について - AWSの災害復旧(DR)戦略 Design for Failure - リージョンとAZについて - 16 過去に投稿したブログを ご覧ください!! （出典） そのDR対策、本当に大丈夫？ - Backup & Restore戦略への提案 #AWS – Qiita

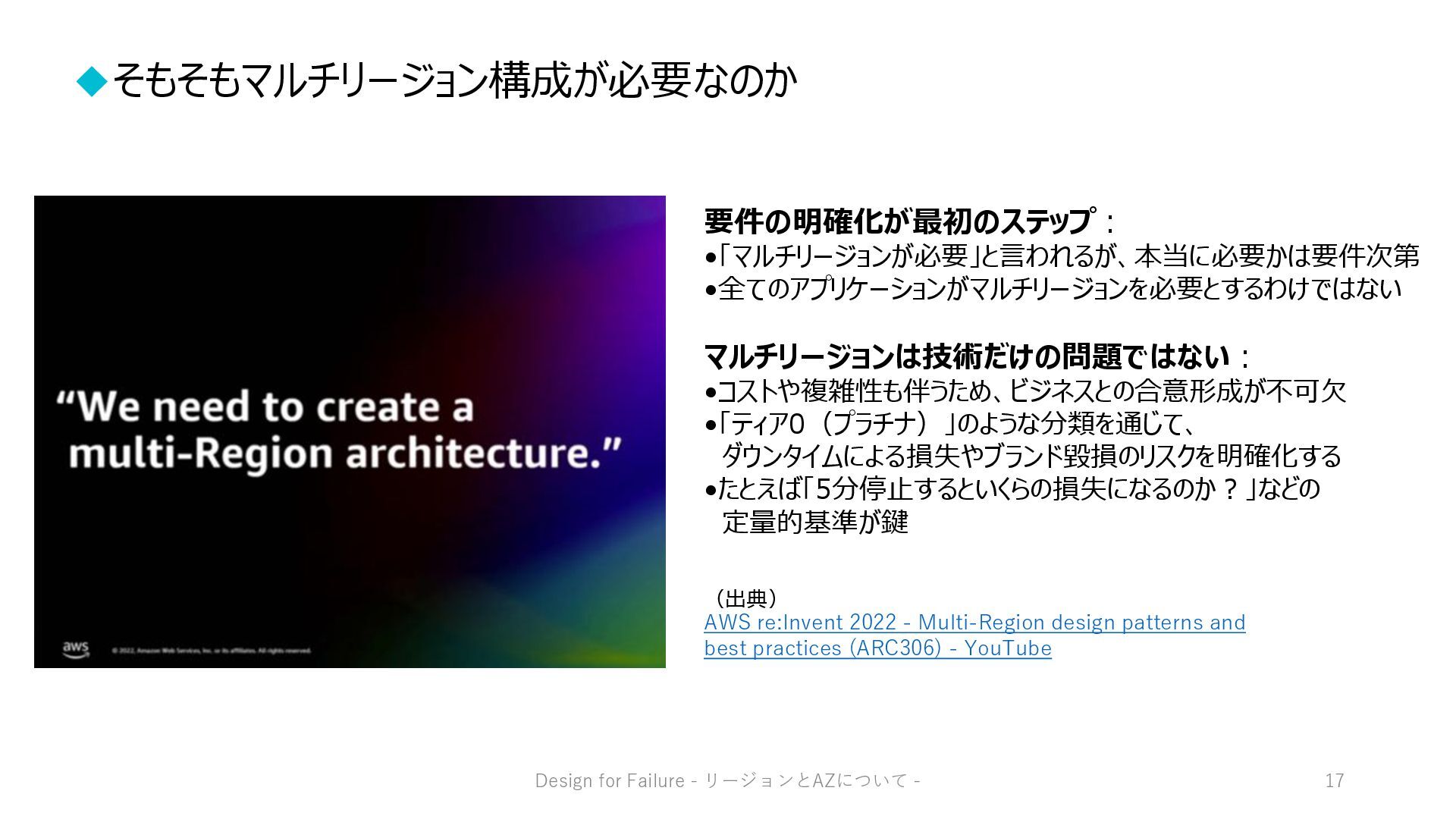

17. ◆そもそもマルチリージョン構成が必要なのか Design for Failure - リージョンとAZについて - 17 （出典） AWS re:Invent 2022 - Multi-Region design patterns and best practices (ARC306) - YouTube 要件の明確化が最初のステップ： •「マルチリージョンが必要」と言われるが、本当に必要かは要件次第 •全てのアプリケーションがマルチリージョンを必要とするわけではない マルチリージョンは技術だけの問題ではない： •コストや複雑性も伴うため、ビジネスとの合意形成が不可欠 •「ティア0（プラチナ）」のような分類を通じて、 ダウンタイムによる損失やブランド毀損のリスクを明確化する •たとえば「5分停止するといくらの損失になるのか？」などの 定量的基準が鍵

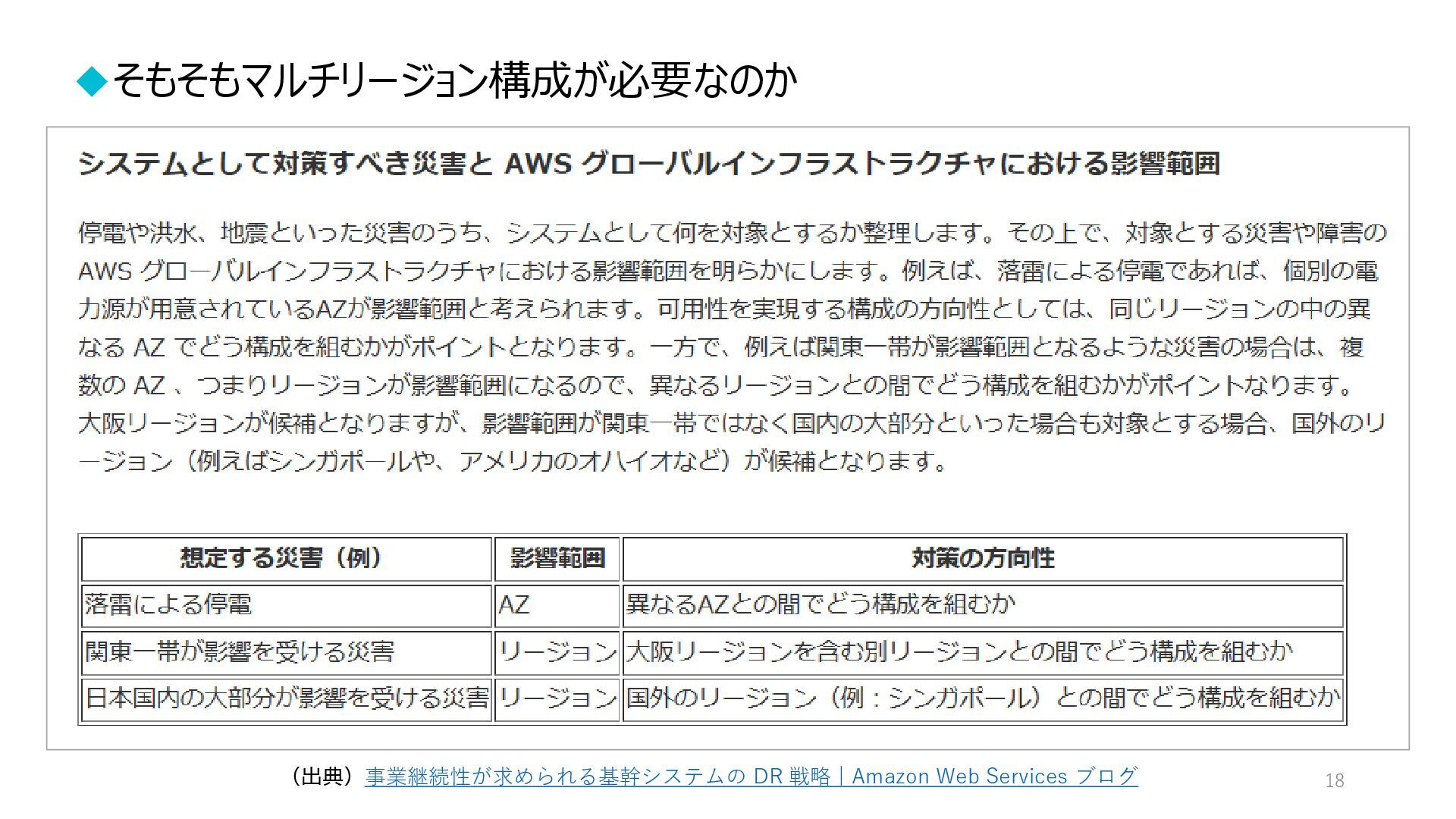

18. 18 （出典）事業継続性が求められる基幹システムの DR 戦略 | Amazon Web Services ブログ ◆そもそもマルチリージョン構成が必要なのか

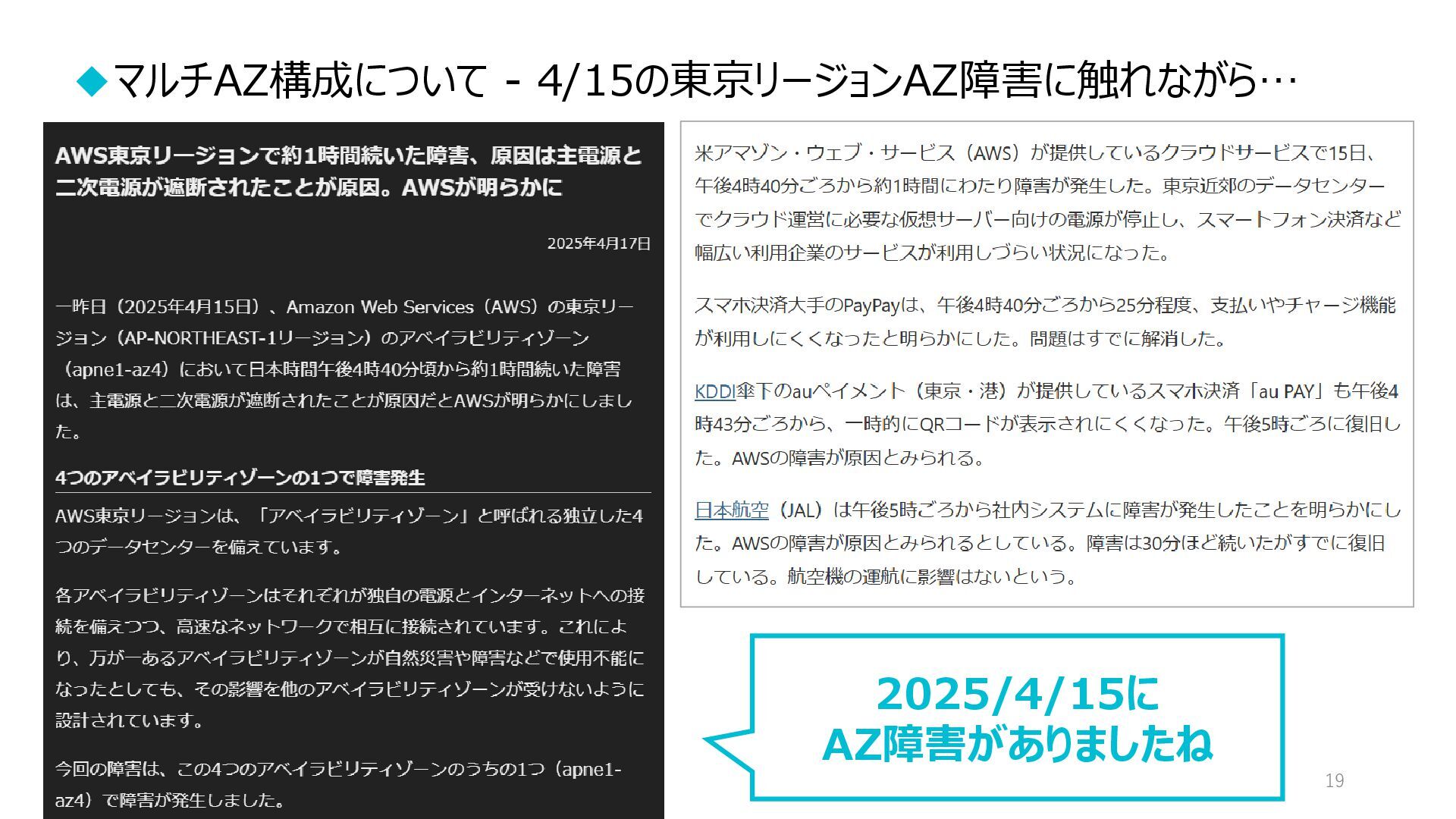

19. ◆マルチAZ構成について - 4/15の東京リージョンAZ障害に触れながら… 19 2025/4/15に AZ障害がありましたね

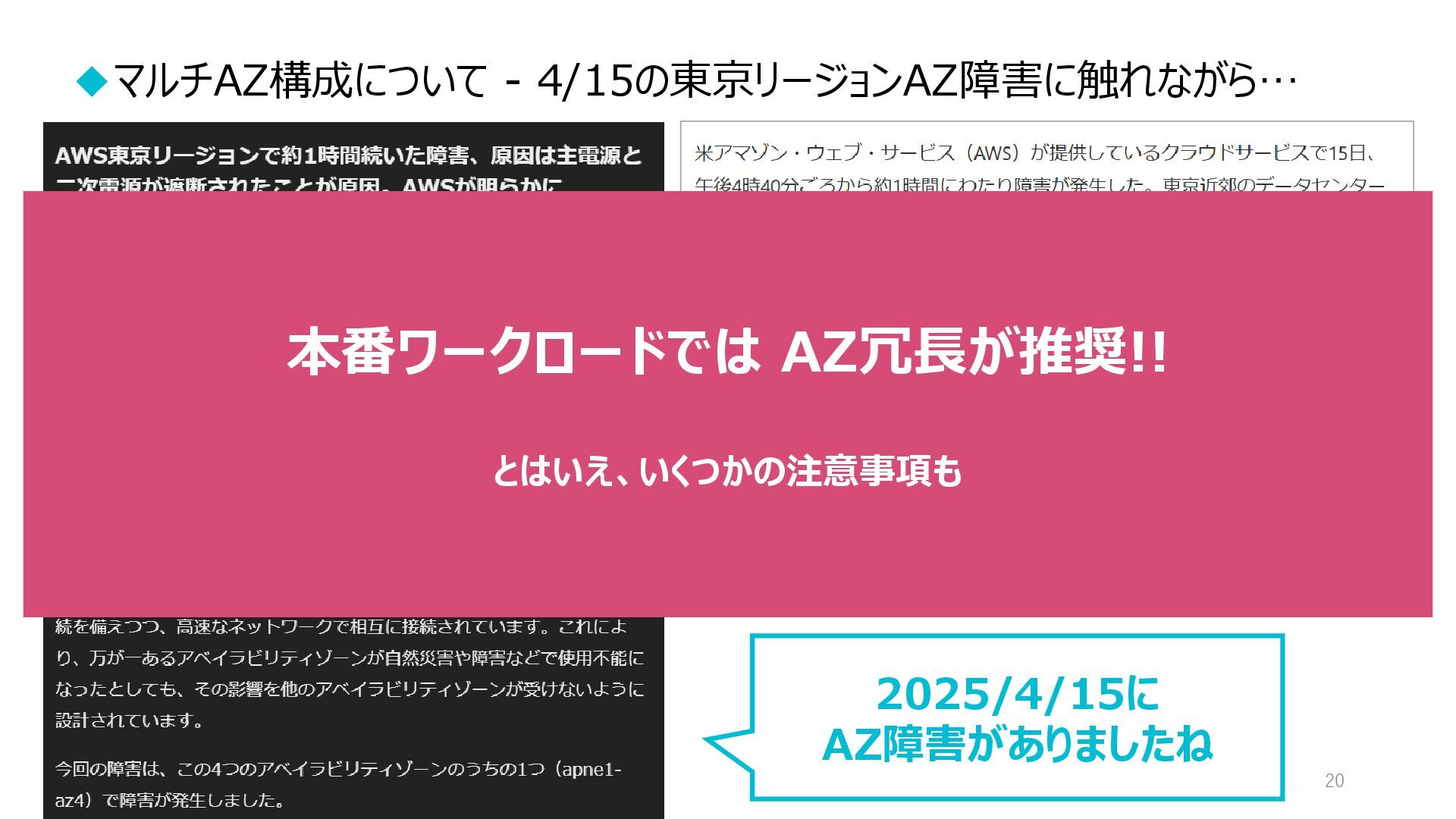

20. ◆マルチAZ構成について - 4/15の東京リージョンAZ障害に触れながら… 20 2025/4/15に AZ障害がありましたね 本番ワークロードでは AZ冗長が推奨!! とはいえ、いくつかの注意事項も

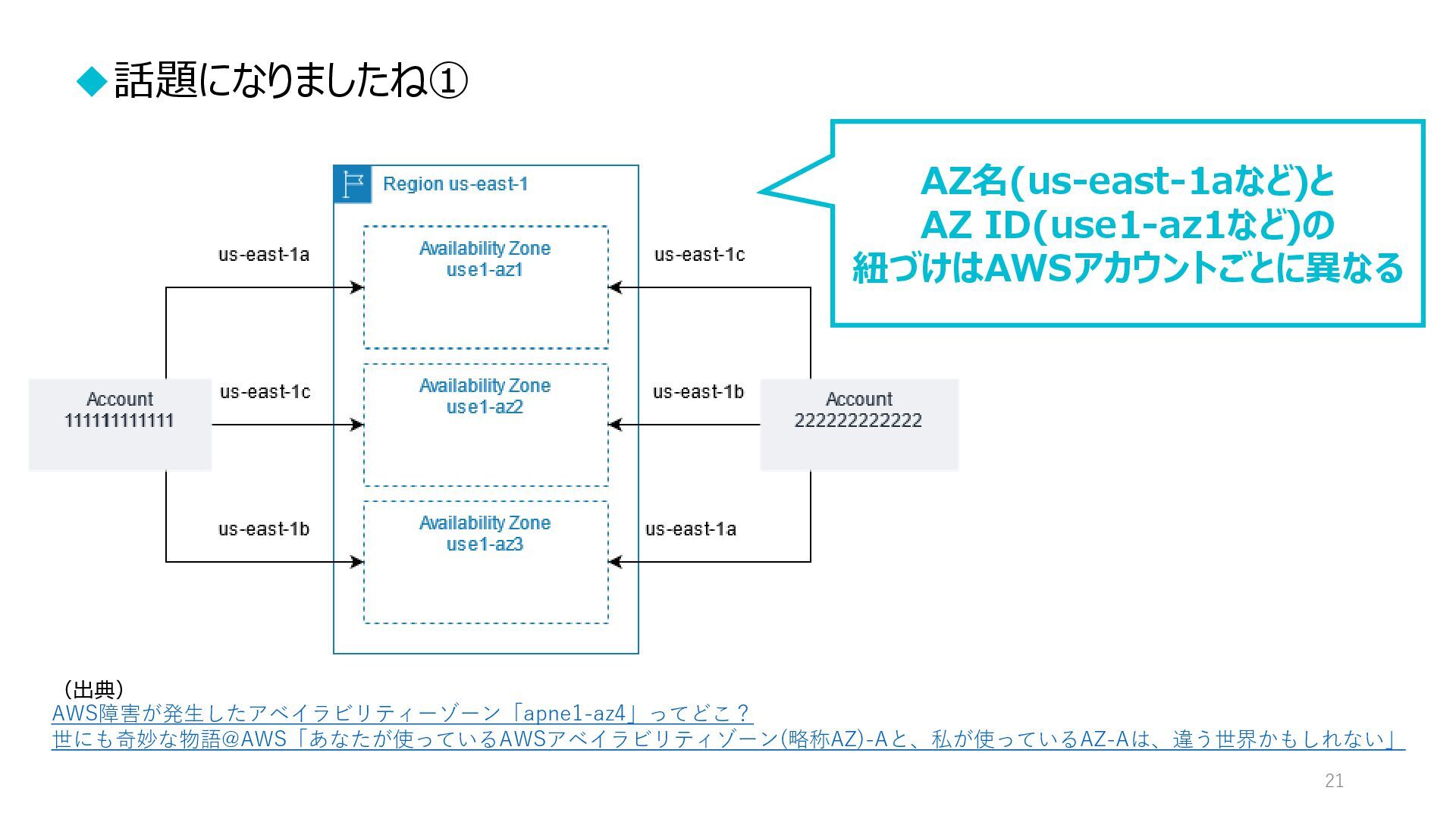

21. ◆話題になりましたね① 21 （出典） AWS障害が発生したアベイラビリティーゾーン「apne1-az4」ってどこ？ 世にも奇妙な物語@AWS「あなたが使っているAWSアベイラビリティゾーン(略称AZ)-Aと、私が使っているAZ-Aは、違う世界かもしれない」 AZ名(us-east-1aなど)と AZ ID(use1-az1など)の 紐づけはAWSアカウントごとに異なる

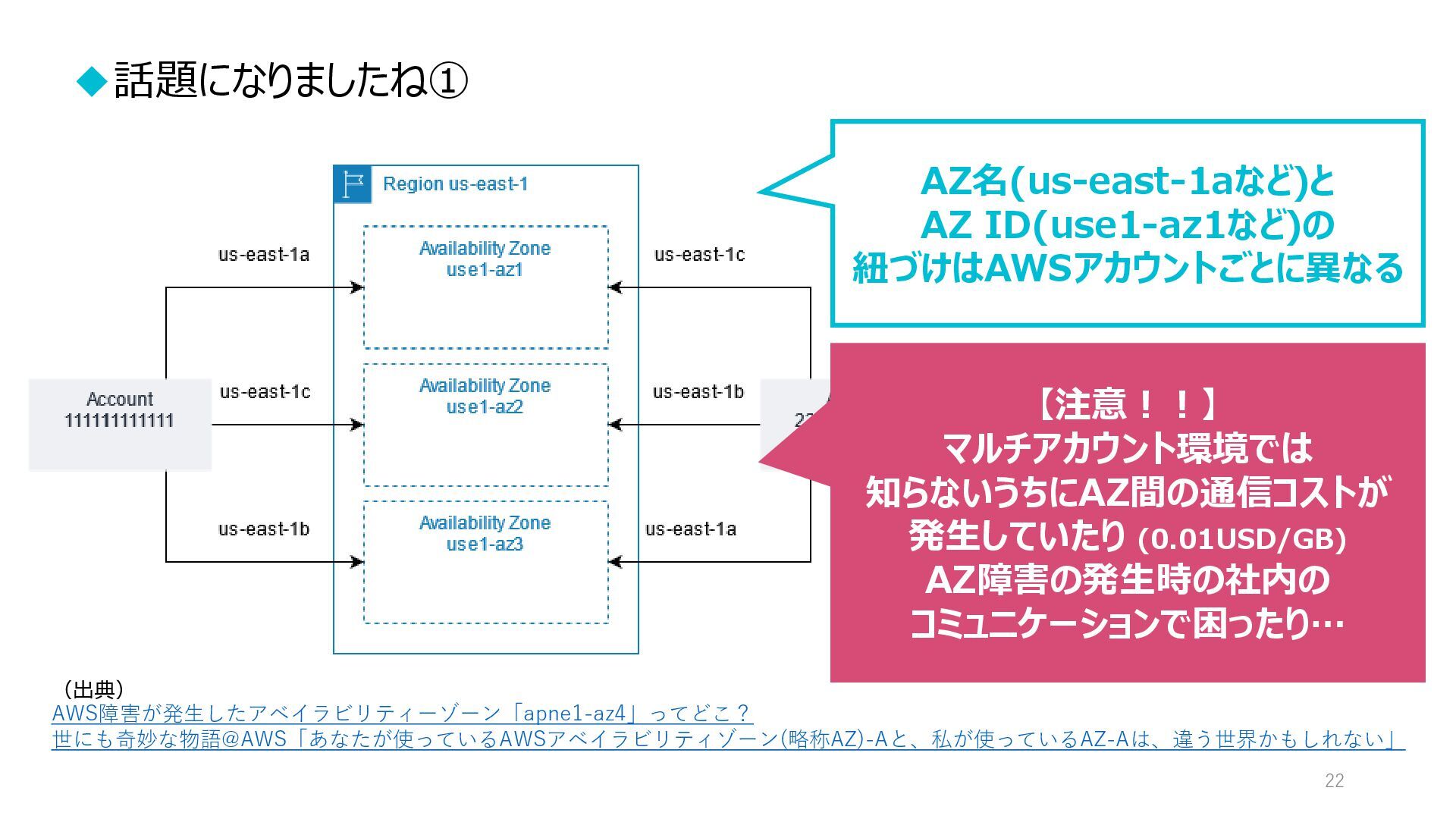

22. ◆話題になりましたね① 22 （出典） AWS障害が発生したアベイラビリティーゾーン「apne1-az4」ってどこ？ 世にも奇妙な物語@AWS「あなたが使っているAWSアベイラビリティゾーン(略称AZ)-Aと、私が使っているAZ-Aは、違う世界かもしれない」 AZ名(us-east-1aなど)と AZ ID(use1-az1など)の 紐づけはAWSアカウントごとに異なる 【注意！！】 マルチアカウント環境では 知らないうちにAZ間の通信コストが 発生していたり (0.01USD/GB) AZ障害の発生時の社内の コミュニケーションで困ったり…

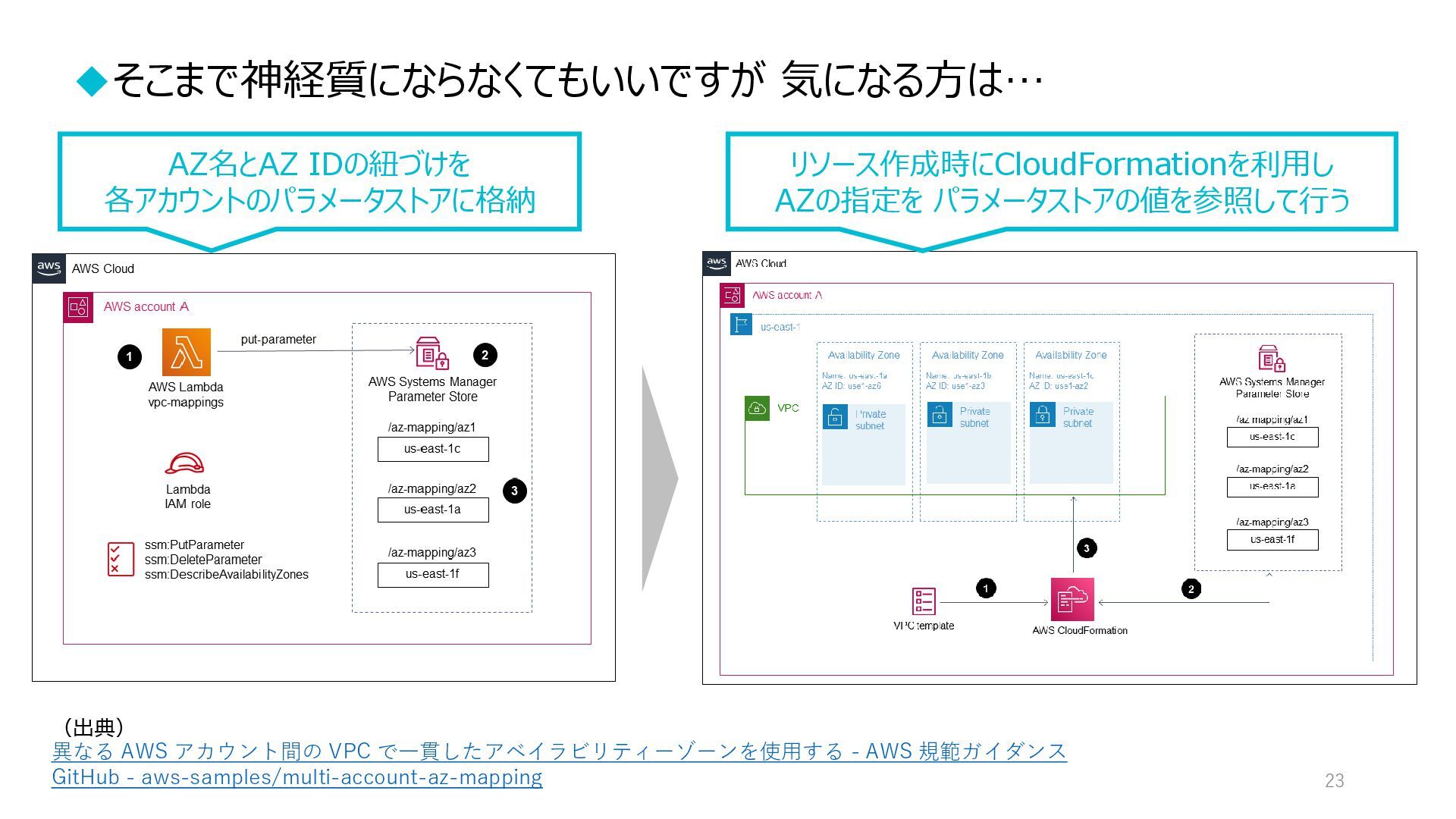

23. ◆そこまで神経質にならなくてもいいですが 気になる方は… 23 （出典） 異なる AWS アカウント間の VPC で一貫したアベイラビリティーゾーンを使用する - AWS 規範ガイダンス GitHub - aws-samples/multi-account-az-mapping AZ名とAZ IDの紐づけを 各アカウントのパラメータストアに格納 リソース作成時にCloudFormationを利用し AZの指定を パラメータストアの値を参照して行う

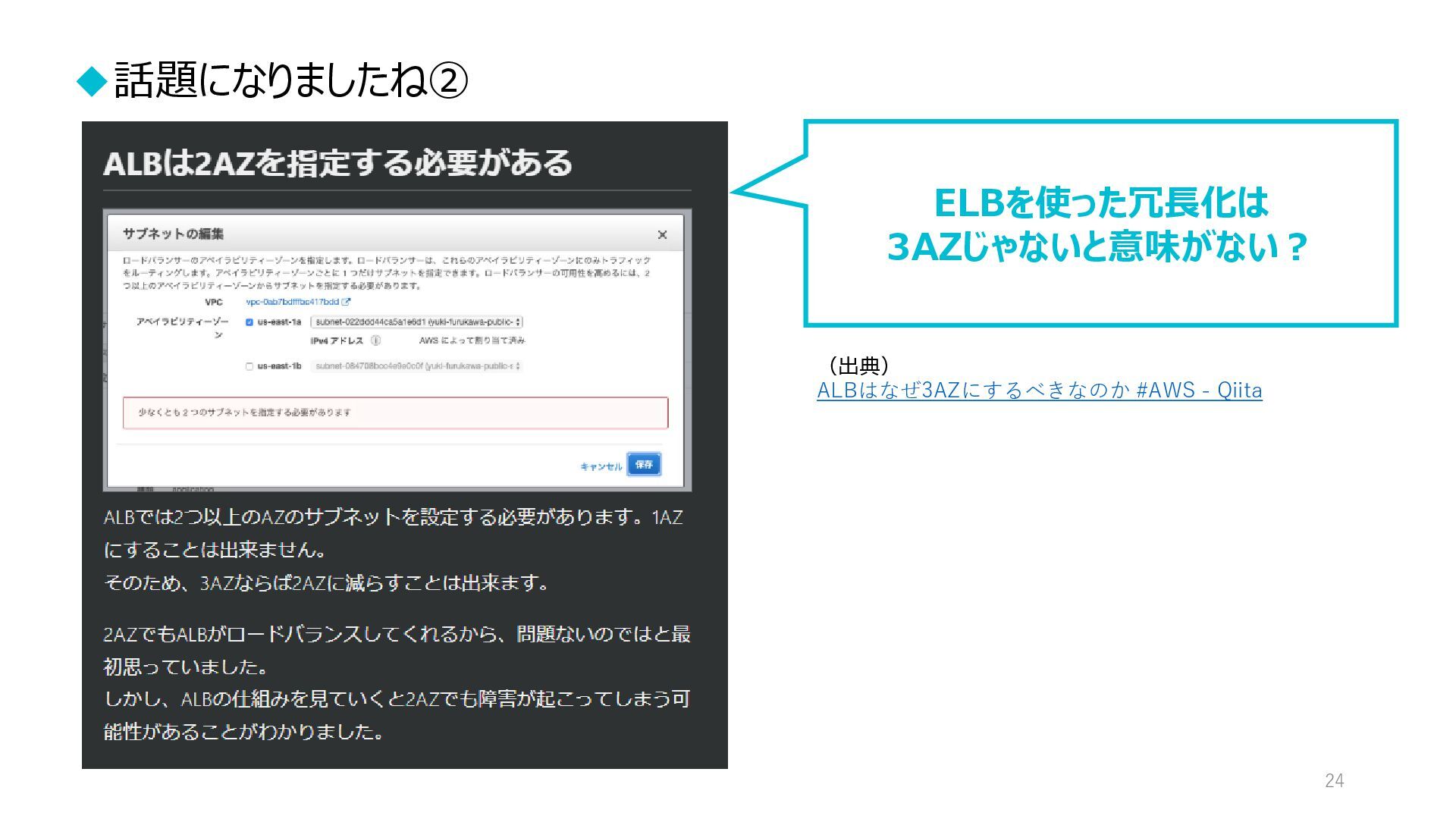

24. ◆話題になりましたね② 24 （出典） ALBはなぜ3AZにするべきなのか #AWS - Qiita ELBを使った冗長化は 3AZじゃないと意味がない？

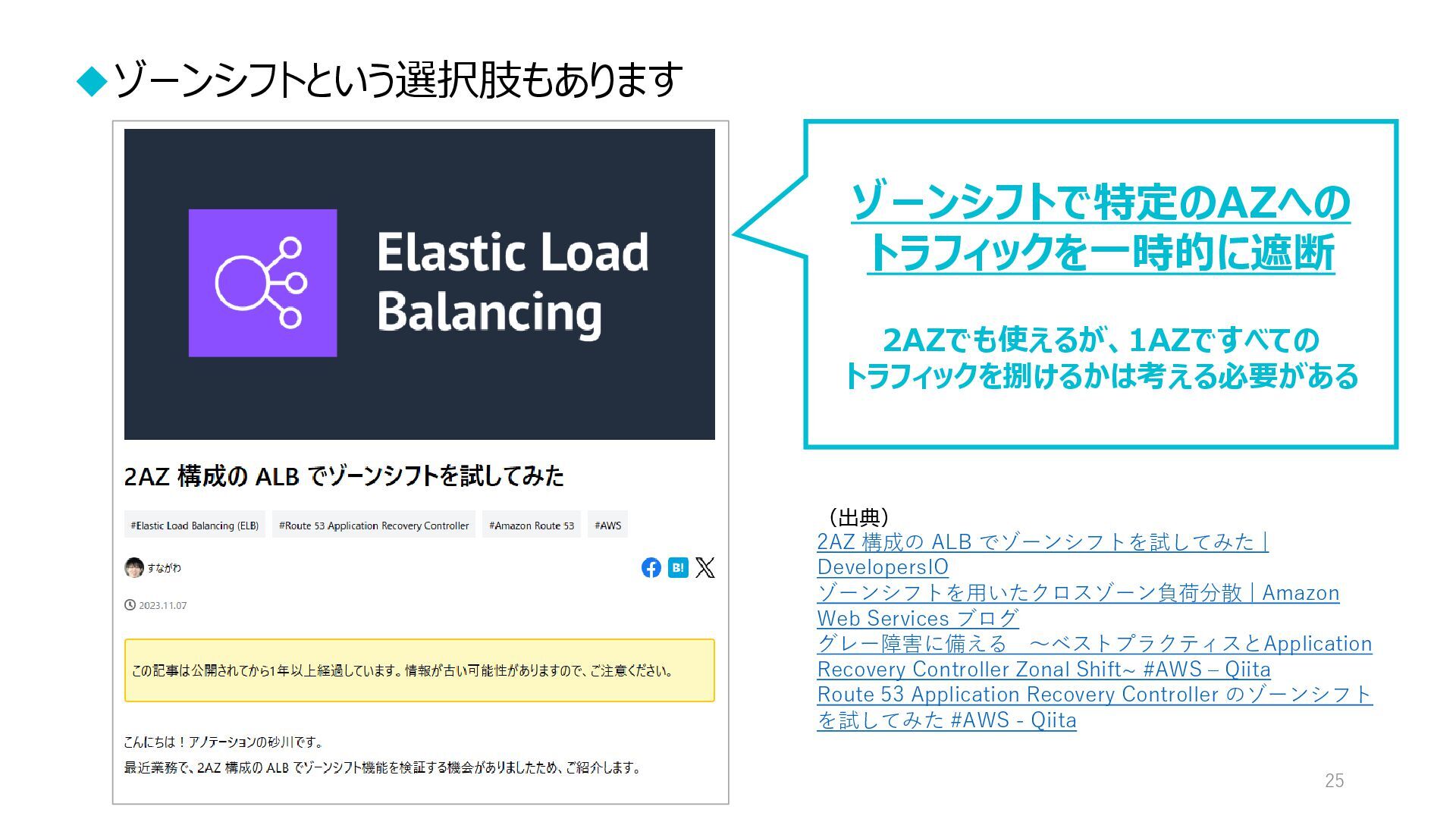

25. ◆ゾーンシフトという選択肢もあります 25 （出典） 2AZ 構成の ALB でゾーンシフトを試してみた | DevelopersIO ゾーンシフトを用いたクロスゾーン負荷分散 | Amazon Web Services ブログ グレー障害に備える 〜ベストプラクティスとApplication Recovery Controller Zonal Shift~ #AWS – Qiita Route 53 Application Recovery Controller のゾーンシフト を試してみた #AWS - Qiita ゾーンシフトで特定のAZへの トラフィックを一時的に遮断 2AZでも使えるが、1AZですべての トラフィックを捌けるかは考える必要がある

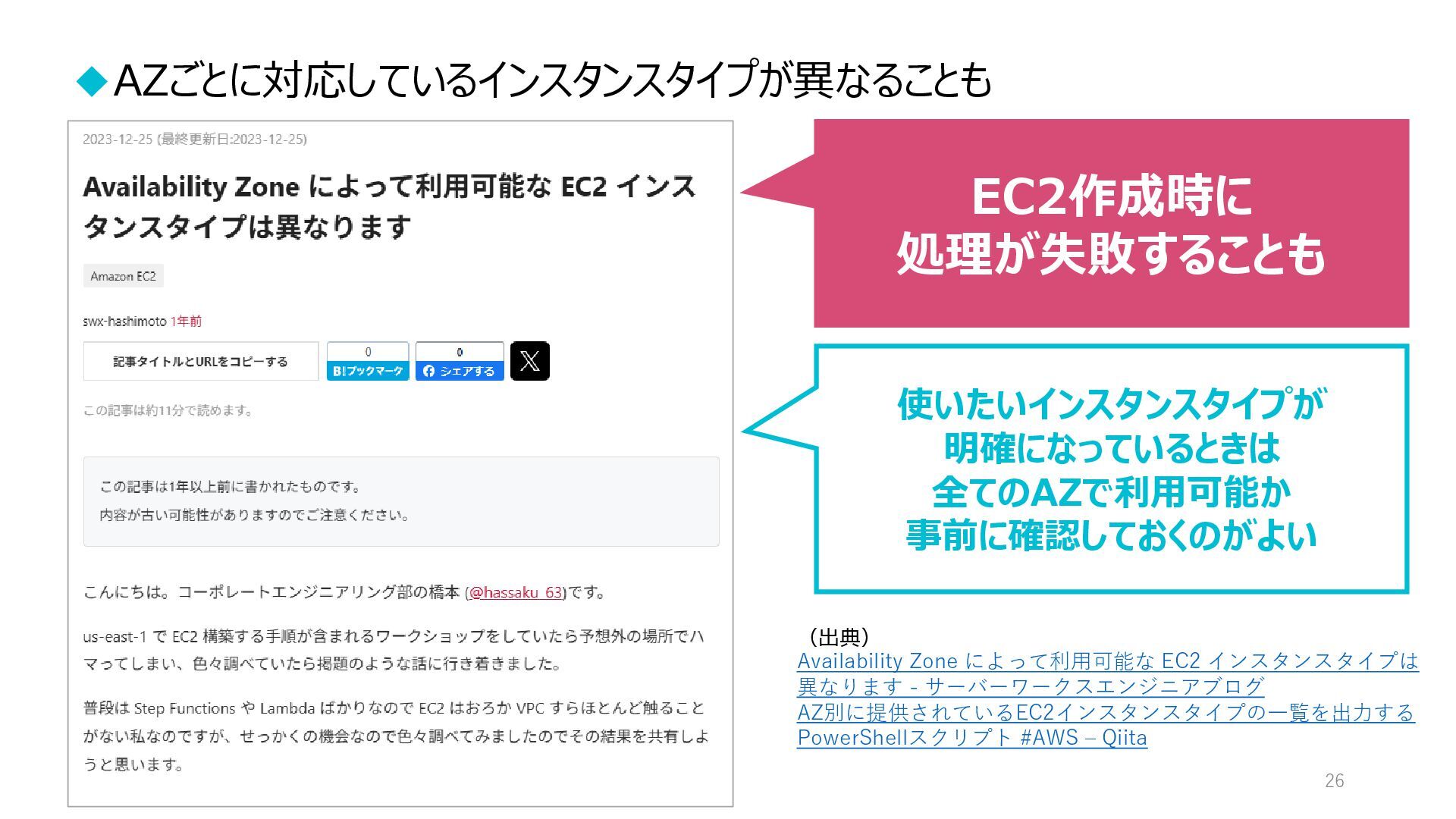

26. ◆AZごとに対応しているインスタンスタイプが異なることも 26 （出典） Availability Zone によって利用可能な EC2 インスタンスタイプは 異なります - サーバーワークスエンジニアブログ AZ別に提供されているEC2インスタンスタイプの一覧を出力する PowerShellスクリプト #AWS – Qiita EC2作成時に 処理が失敗することも 使いたいインスタンスタイプが 明確になっているときは 全てのAZで利用可能か 事前に確認しておくのがよい

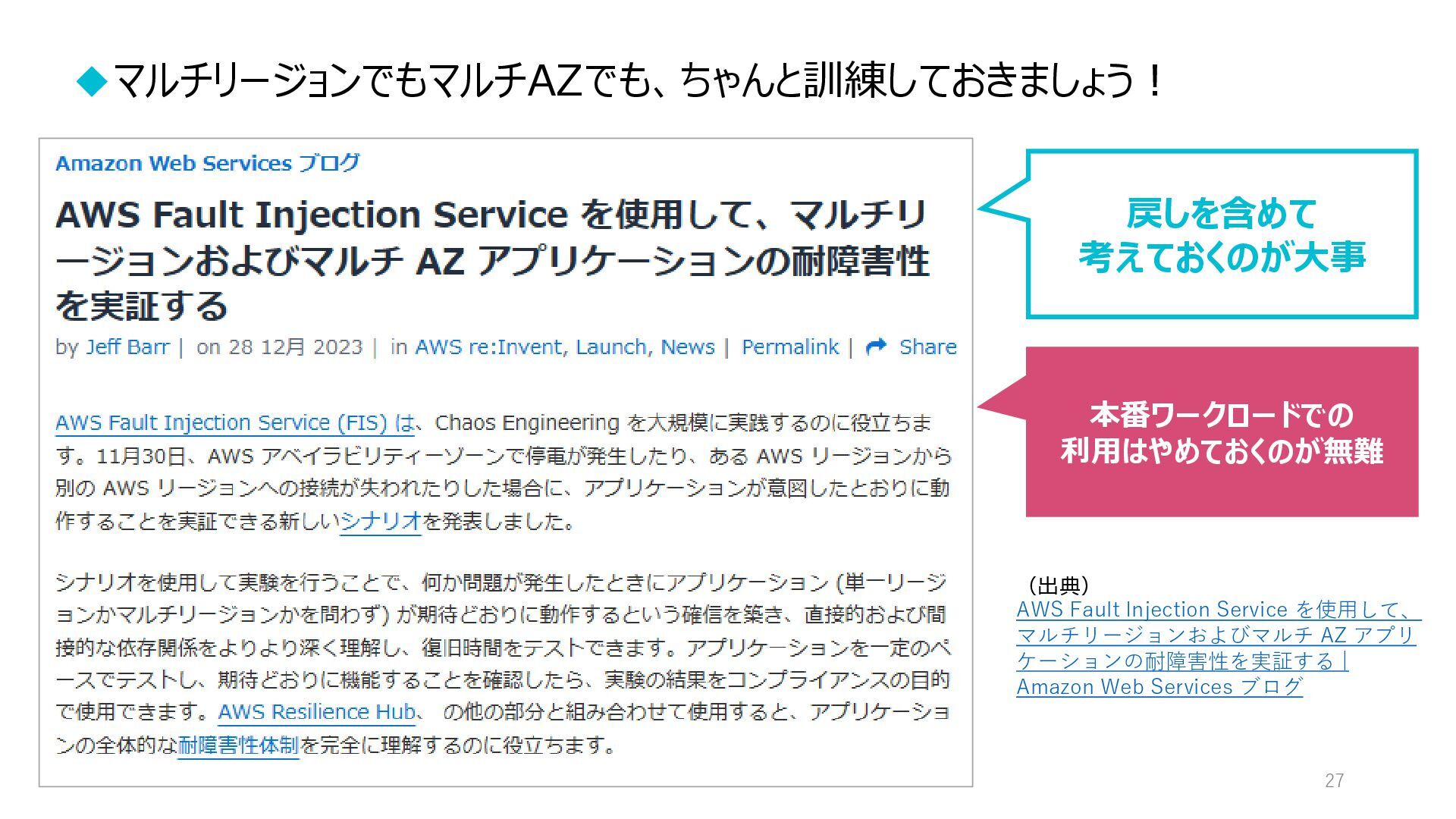

27. ◆マルチリージョンでもマルチAZでも、ちゃんと訓練しておきましょう！ 27 （出典） AWS Fault Injection Service を使用して、 マルチリージョンおよびマルチ AZ アプリ ケーションの耐障害性を実証する | Amazon Web Services ブログ 戻しを含めて 考えておくのが大事 本番ワークロードでの 利用はやめておくのが無難

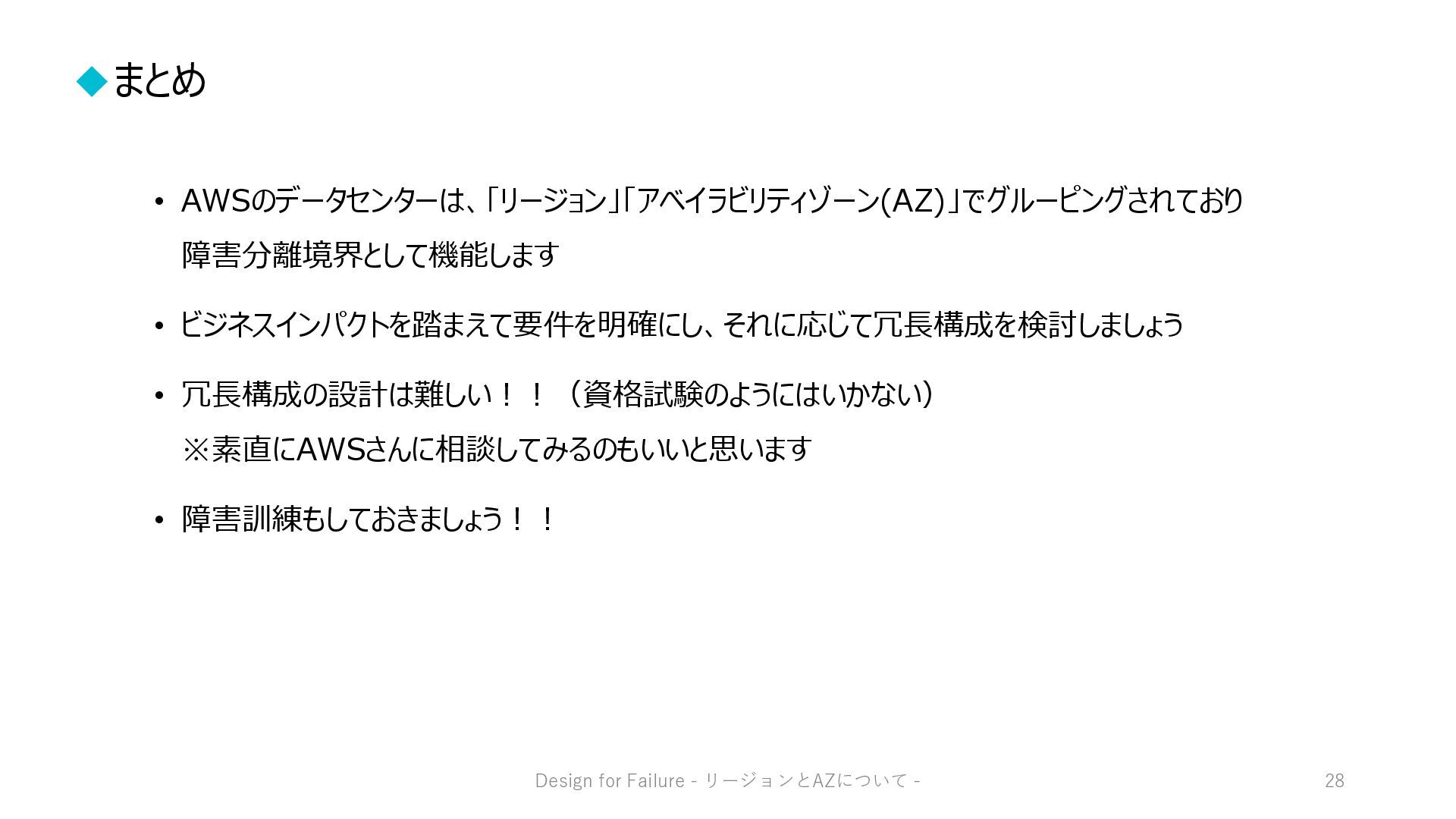

28. ◆まとめ • AWSのデータセンターは、「リージョン」「アベイラビリティゾーン(AZ)」でグルーピングされており 障害分離境界として機能します • ビジネスインパクトを踏まえて要件を明確にし、それに応じて冗長構成を検討しましょう • 冗長構成の設計は難しい！！（資格試験のようにはいかない） ※素直にAWSさんに相談してみるのもいいと思います • 障害訓練もしておきましょう！！ Design for Failure - リージョンとAZについて - 28
29. Design for Failure - AWSのリージョンとAZについて - 2025/5/19 矢儀丈博
