学生プライベートクラウドはKubeVirt の夢を見るか？

CloudNative Days Summer 2025
ネットワークコンテンツ研究会が開発・運用する学生マルチリージョンプライベートクラウド Nekko Cloud。
その次世代基盤として、KubeVirt を活用したプライベートクラウド構築の取り組みを紹介しています。
Kubernetes 上で仮想マシンを扱う技術 KubeVirt の導入背景、環境構築手順、VM 作成と操作の検証内容を紹介し、次世代クラウド基盤への展望を語っています。

Transcript

1. 学生プライベートクラウドは KubeVirt の夢を見るか？ Do The Nekko Cloud Dream of KubeVirt? ☁🐏 @cyokozai CloudNative Days Summer 2025 05.23.2025 in Okinawa
2. CNDS2025 今年のテーマは？ そう
3. そう CNDS2025 今年のテーマは？
4. 学生たちが心血を注ぐプライベートクラウド その次世代基盤、序章です

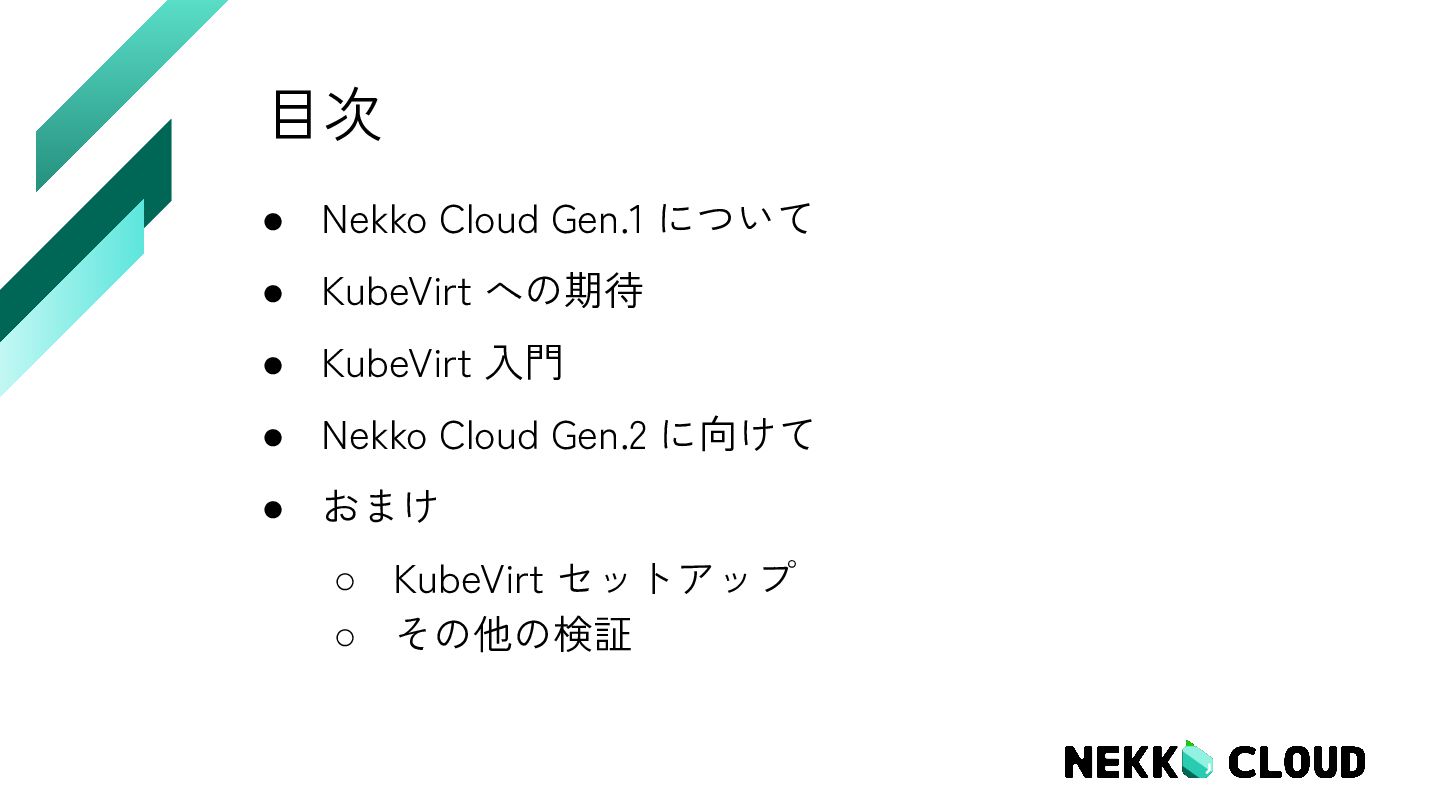

5. 目次 • Nekko Cloud Gen.1 について • KubeVirt への期待 • KubeVirt 入門 • Nekko Cloud Gen.2 に向けて • おまけ ◦ KubeVirt セットアップ ◦ その他の検証
6. 井上 裕介 a.k.a cyokozai 千葉工業大学大学院 情報科学研究科 情報工学専攻 修士１年 ❏ ネットワークコンテンツ研究会 Nekko Cloud Team ❏ 株式会社スリーシェイク sreake事業部 学生インターン 最近DJ頑張ってます sakanactionはいいゾ^～ みんなも「怪獣」聞こう！
7. Nekko Cloud Gen.1 について
8. 自称「マルチリージョンプライベートクラウド」 「メンバーの自宅サーバーを VPN で繋いで プライベートクラウドを作ろう！」というチーム ←詳しくはこちら↓
9. KubeVirt への期待
10. やってみたいこと IaaS, PaaS を Kubernetes 上で運用しよう！

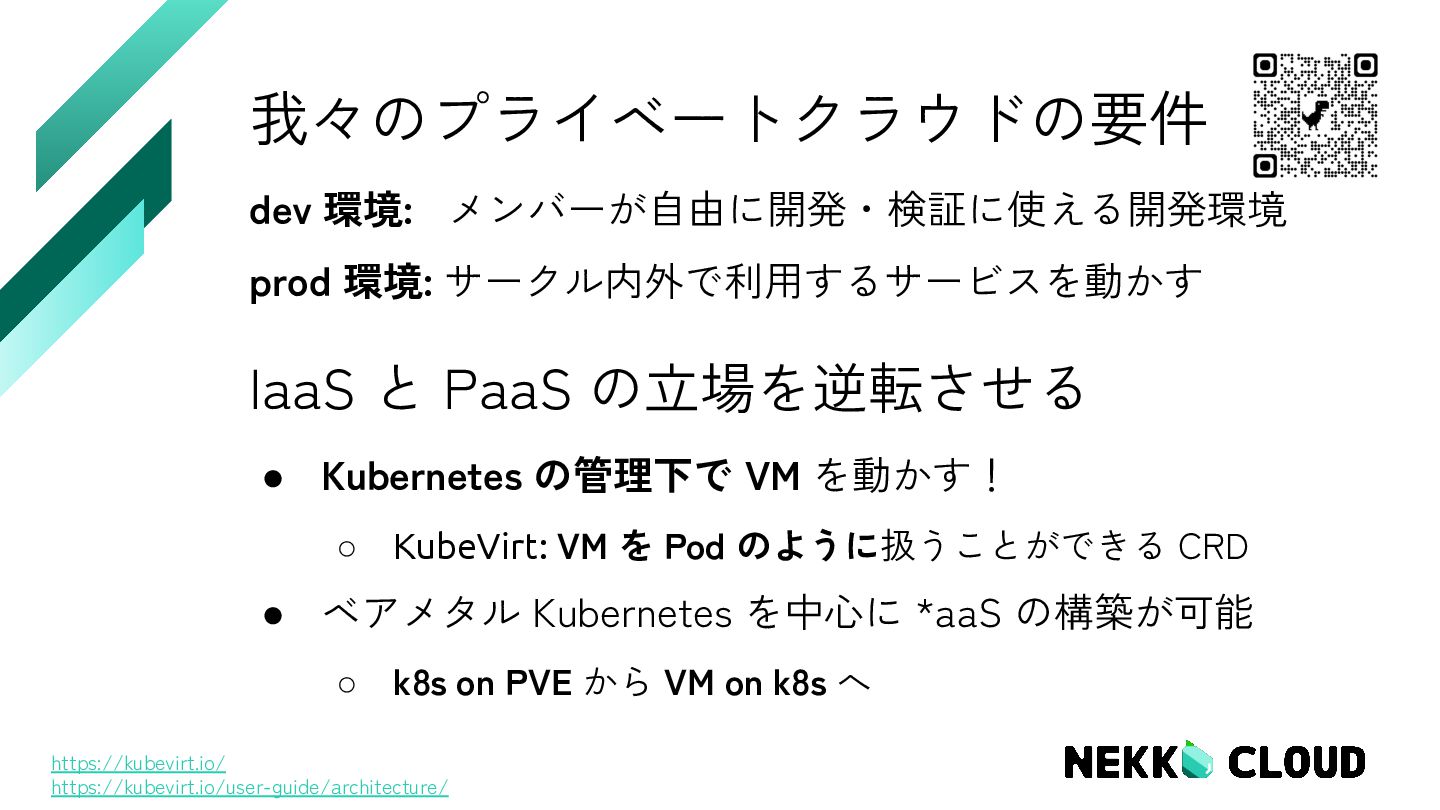

11. 我々のプライベートクラウドの要件 dev 環境: メンバーが自由に開発・検証に使える開発環境 prod 環境: サークル内外で利用するサービスを動かす IaaS と PaaS の立場を逆転させる • Kubernetes の管理下で VM を動かす！ ◦ KubeVirt: VM を Pod のように扱うことができる CRD • ベアメタル Kubernetes を中心に *aaS の構築が可能 ◦ k8s on PVE から VM on k8s へ https://kubevirt.io/ https://kubevirt.io/user-guide/architecture/
12. KubeVirt 入門

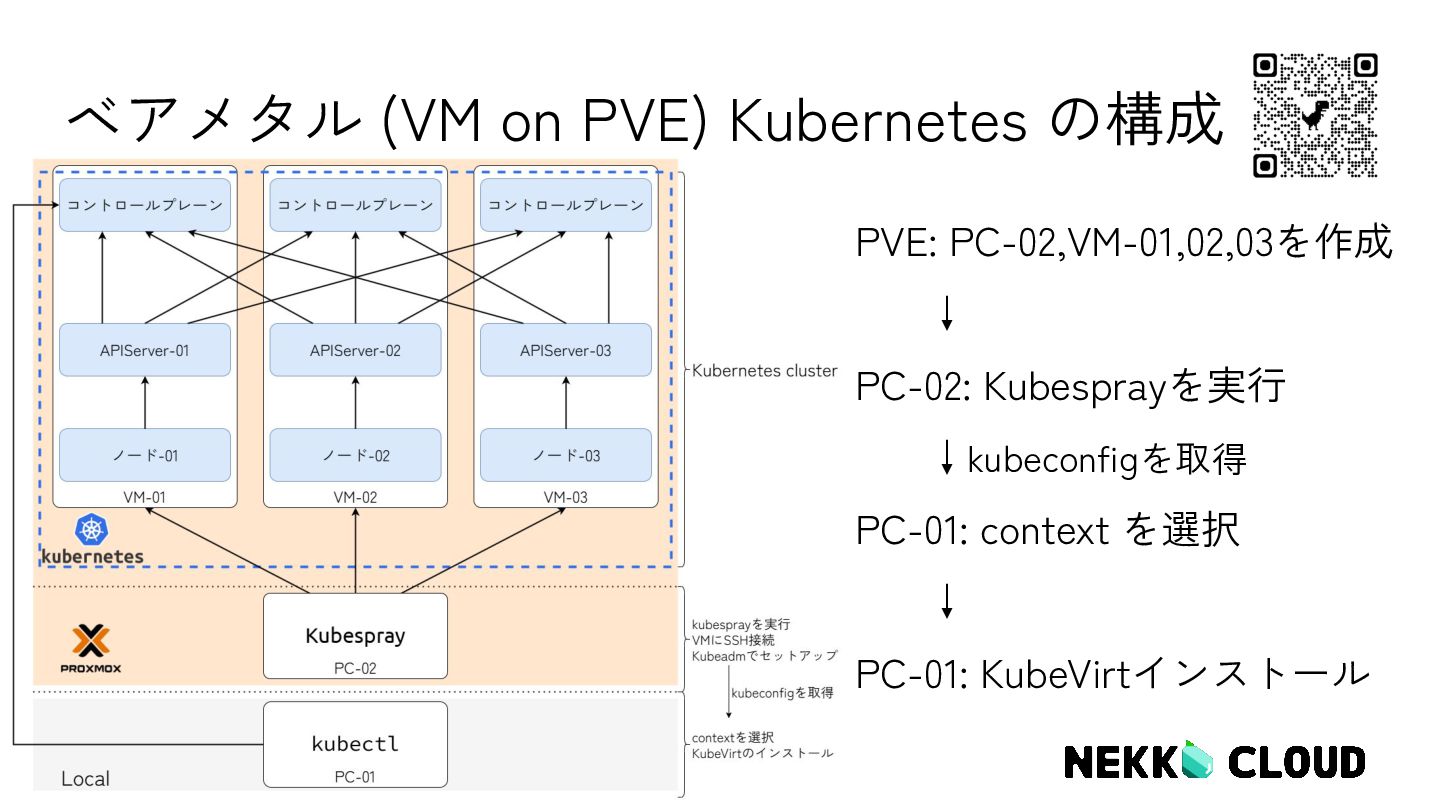

13. ベアメタル (VM on PVE) Kubernetes の構成 PVE: PC-02,VM-01,02,03を作成 ↓ PC-02: Kubesprayを実行 ↓kubeconfigを取得 PC-01: context を選択 ↓ PC-01: KubeVirtインストール

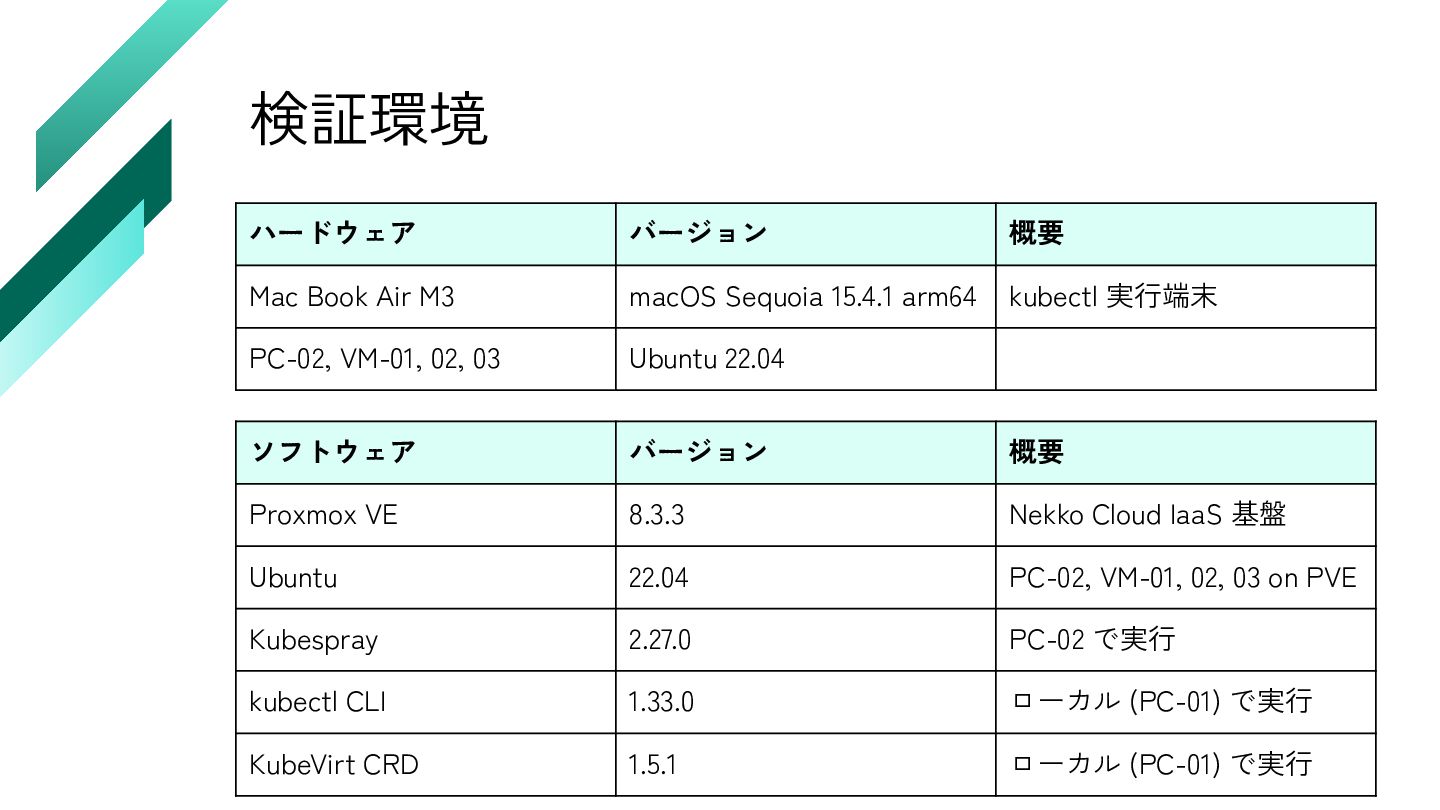

14. ソフトウェア バージョン 概要 Proxmox VE 8.3.3 Nekko Cloud IaaS 基盤 Ubuntu 22.04 PC-02, VM-01, 02, 03 on PVE Kubespray 2.27.0 PC-02 で実行 kubectl CLI 1.33.0 ローカル (PC-01) で実行 KubeVirt CRD 1.5.1 ローカル (PC-01) で実行 ハードウェア バージョン 概要 Mac Book Air M3 macOS Sequoia 15.4.1 arm64 kubectl 実行端末 PC-02, VM-01, 02, 03 Ubuntu 22.04 検証環境

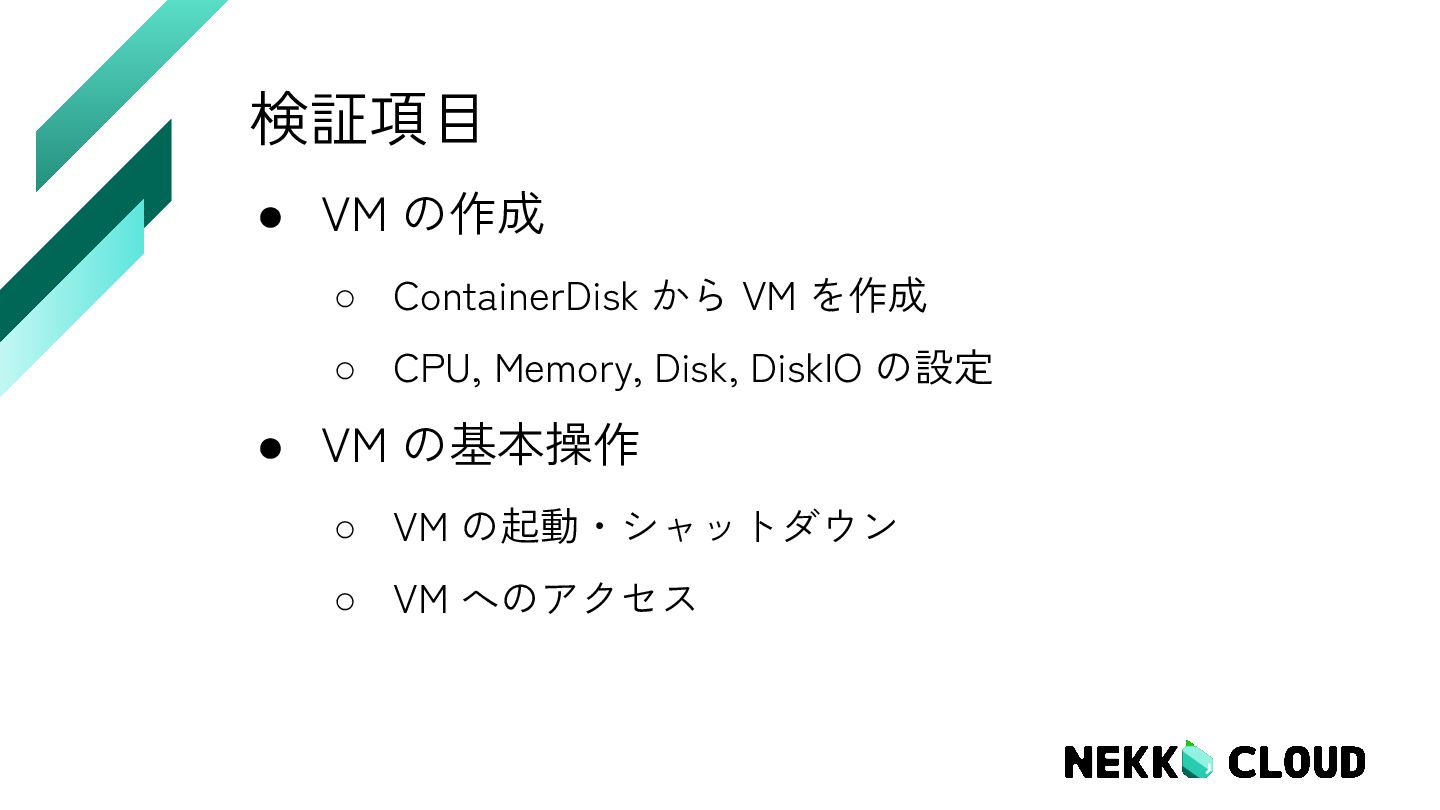

15. 検証項目 • VM の作成 ◦ ContainerDisk から VM を作成 ◦ CPU, Memory, Disk, DiskIO の設定 • VM の基本操作 ◦ VM の起動・シャットダウン ◦ VM へのアクセス
16. VM の作成

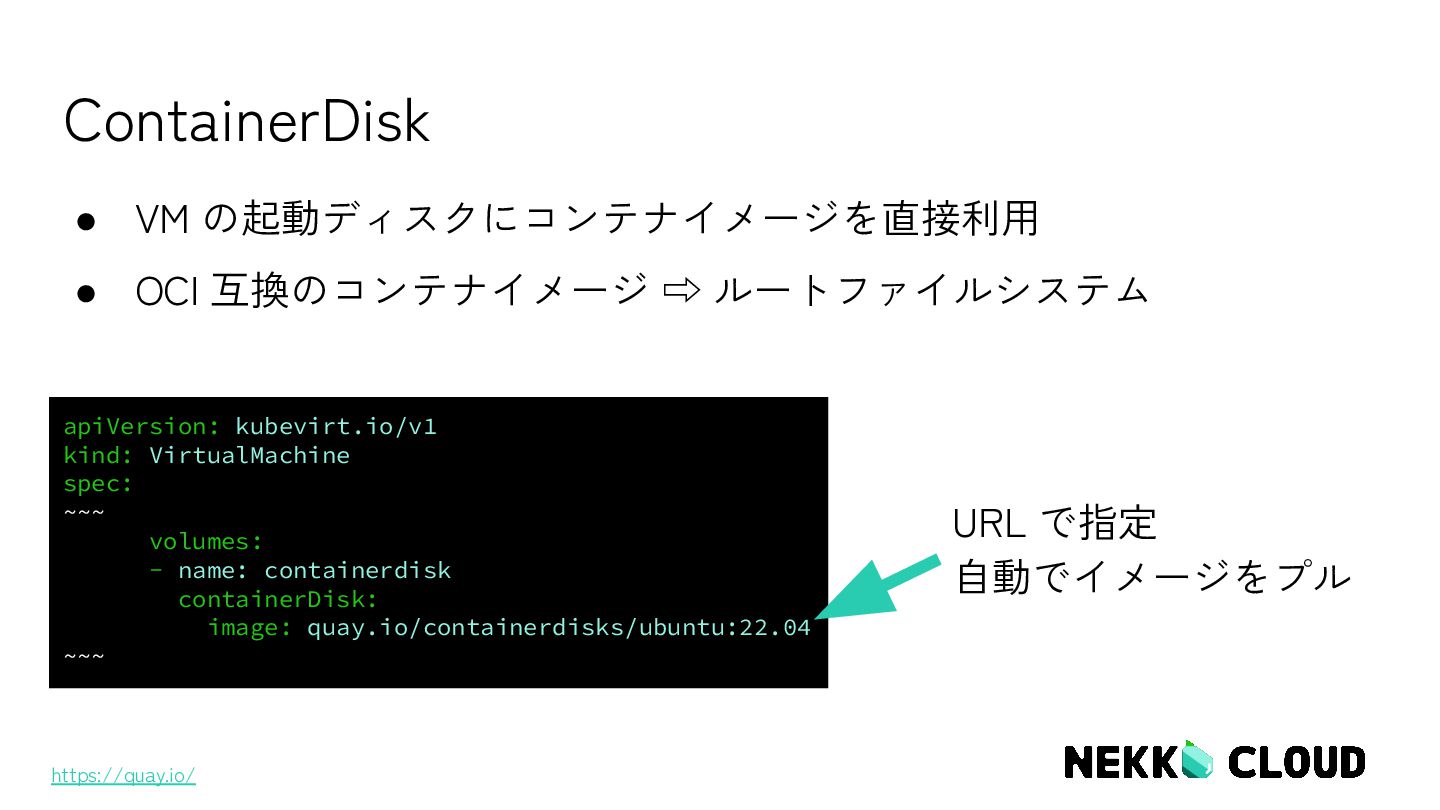

17. ContainerDisk • VM の起動ディスクにコンテナイメージを直接利用 • OCI 互換のコンテナイメージ ⇨ ルートファイルシステム apiVersion: kubevirt.io/v1 kind: VirtualMachine spec: ~~~ volumes: - name: containerdisk containerDisk: image: quay.io/containerdisks/ubuntu:22.04 ~~~ https://quay.io/ URL で指定 自動でイメージをプル

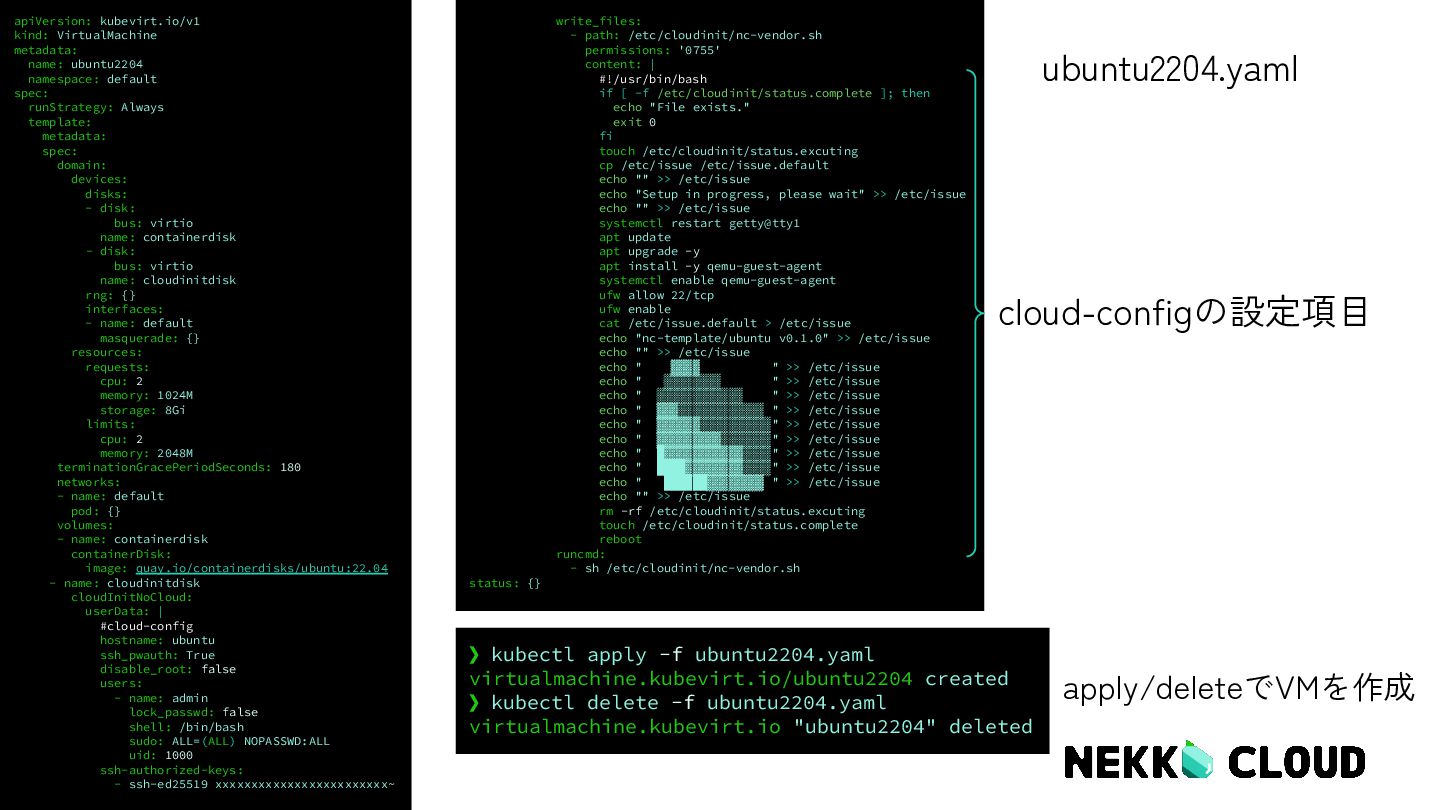

18. write_files: - path: /etc/cloudinit/nc-vendor.sh permissions: '0755' content: | #!/usr/bin/bash if [ -f /etc/cloudinit/status.complete ]; then echo "File exists." exit 0 fi touch /etc/cloudinit/status.excuting cp /etc/issue /etc/issue.default echo "" >> /etc/issue echo "Setup in progress, please wait" >> /etc/issue echo "" >> /etc/issue systemctl restart getty@tty1 apt update apt upgrade -y apt install -y qemu-guest-agent systemctl enable qemu-guest-agent ufw allow 22/tcp ufw enable cat /etc/issue.default > /etc/issue echo "nc-template/ubuntu v0.1.0" >> /etc/issue echo "" >> /etc/issue echo " ▓▓▓▓ " >> /etc/issue echo " ▒▒▒▒▒▒▒▒ " >> /etc/issue echo " ▒▒▒▒▒▒▒▒▒▒▒▒ " >> /etc/issue echo " ▓▓▓▒▒▒▒▒▒▒▒▒▒▒▒ " >> /etc/issue echo " ▓▓▓▓▓▓▒▒▒▒▒▒▒▒▒▒" >> /etc/issue echo " ▓▓▓▓▓▓▓▓▓▒▒▒▒▒▒▒" >> /etc/issue echo " █▓▓▓▓▓▓▓▓▓▓▓▒▒▒▒" >> /etc/issue echo " ████▓▓▓▓▓▓▓▓▒▒▒▒" >> /etc/issue echo " ██████▓▓▓▓▓▓▓▓ " >> /etc/issue echo "" >> /etc/issue rm -rf /etc/cloudinit/status.excuting touch /etc/cloudinit/status.complete reboot runcmd: - sh /etc/cloudinit/nc-vendor.sh status: {} apiVersion: kubevirt.io/v1 kind: VirtualMachine metadata: name: ubuntu2204 namespace: default spec: runStrategy: Always template: metadata: spec: domain: devices: disks: - disk: bus: virtio name: containerdisk - disk: bus: virtio name: cloudinitdisk rng: {} interfaces: - name: default masquerade: {} resources: requests: cpu: 2 memory: 1024M storage: 8Gi limits: cpu: 2 memory: 2048M terminationGracePeriodSeconds: 180 networks: - name: default pod: {} volumes: - name: containerdisk containerDisk: image: quay.io/containerdisks/ubuntu:22.04 - name: cloudinitdisk cloudInitNoCloud: userData: | #cloud-config hostname: ubuntu ssh_pwauth: True disable_root: false users: - name: admin lock_passwd: false shell: /bin/bash sudo: ALL=(ALL) NOPASSWD:ALL uid: 1000 ssh-authorized-keys: - ssh-ed25519 xxxxxxxxxxxxxxxxxxxxxxxx~ ubuntu2204.yaml cloud-configの設定項目 ❯ kubectl apply -f ubuntu2204.yaml virtualmachine.kubevirt.io/ubuntu2204 created ❯ kubectl delete -f ubuntu2204.yaml virtualmachine.kubevirt.io "ubuntu2204" deleted apply/deleteでVMを作成
19. VM の基本操作

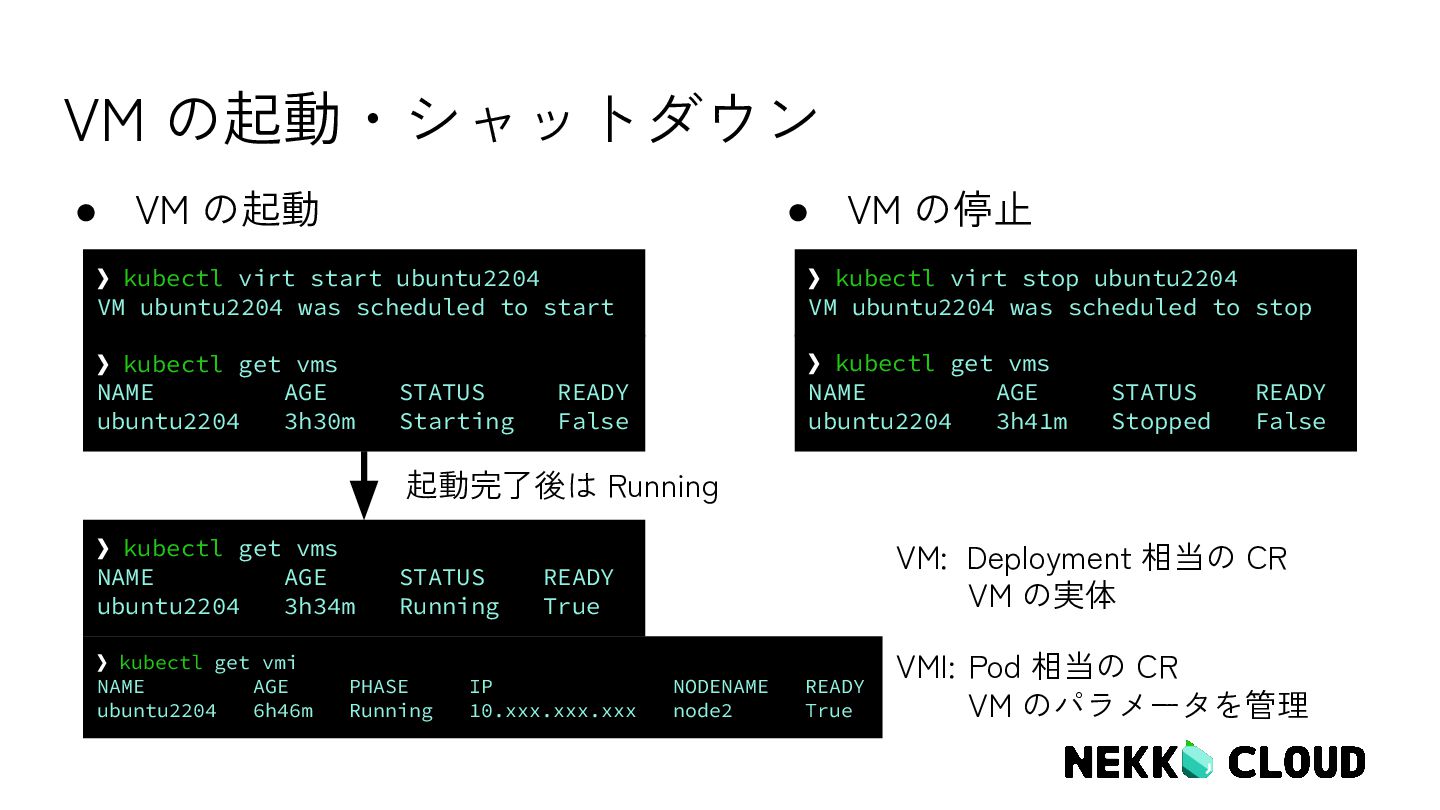

20. ❯ kubectl get vms NAME AGE STATUS READY ubuntu2204 3h41m Stopped False ❯ kubectl virt stop ubuntu2204 VM ubuntu2204 was scheduled to stop VM の起動・シャットダウン ❯ kubectl get vms NAME AGE STATUS READY ubuntu2204 3h30m Starting False • VM の起動 ❯ kubectl virt start ubuntu2204 VM ubuntu2204 was scheduled to start • VM の停止 ❯ kubectl get vms NAME AGE STATUS READY ubuntu2204 3h34m Running True ❯ kubectl get vmi NAME AGE PHASE IP NODENAME READY ubuntu2204 6h46m Running 10.xxx.xxx.xxx node2 True 起動完了後は Running VM: Deployment 相当の CR VM の実体 VMI: Pod 相当の CR VM のパラメータを管理

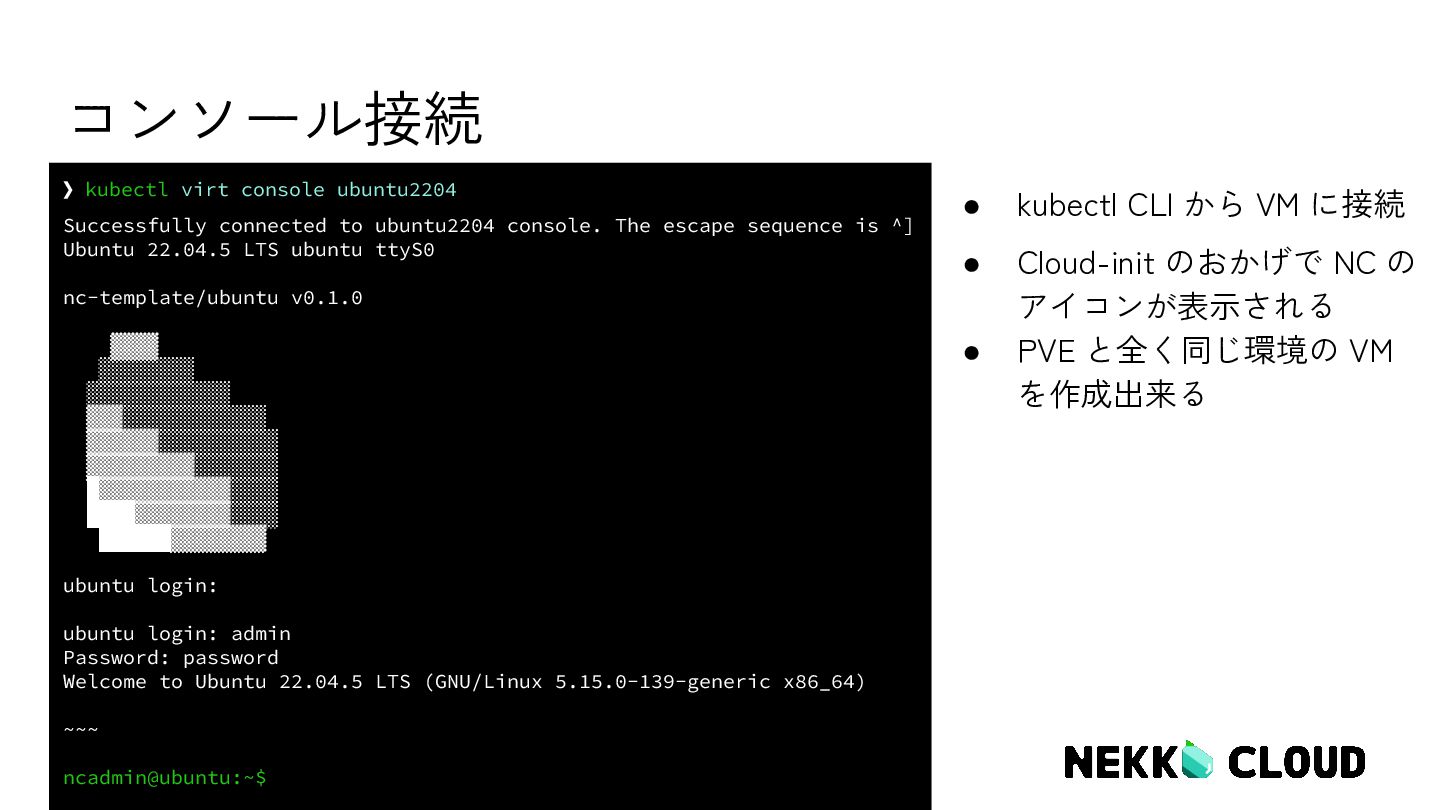

21. コンソール接続 • kubectl CLI から VM に接続 • Cloud-init のおかげで NC の アイコンが表示される • PVE と全く同じ環境の VM を作成出来る ❯ kubectl virt console ubuntu2204 Successfully connected to ubuntu2204 console. The escape sequence is ^] Ubuntu 22.04.5 LTS ubuntu ttyS0 nc-template/ubuntu v0.1.0 ▓▓▓▓ ▒▒▒▒▒▒▒▒ ▒▒▒▒▒▒▒▒▒▒▒▒ ▓▓▓▒▒▒▒▒▒▒▒▒▒▒▒ ▓▓▓▓▓▓▒▒▒▒▒▒▒▒▒▒ ▓▓▓▓▓▓▓▓▓▒▒▒▒▒▒▒ █▓▓▓▓▓▓▓▓▓▓▓▒▒▒▒ ████▓▓▓▓▓▓▓▓▒▒▒▒ ██████▓▓▓▓▓▓▓▓ ubuntu login: ubuntu login: admin Password: password Welcome to Ubuntu 22.04.5 LTS (GNU/Linux 5.15.0-139-generic x86_64) ~~~ ncadmin@ubuntu:~$

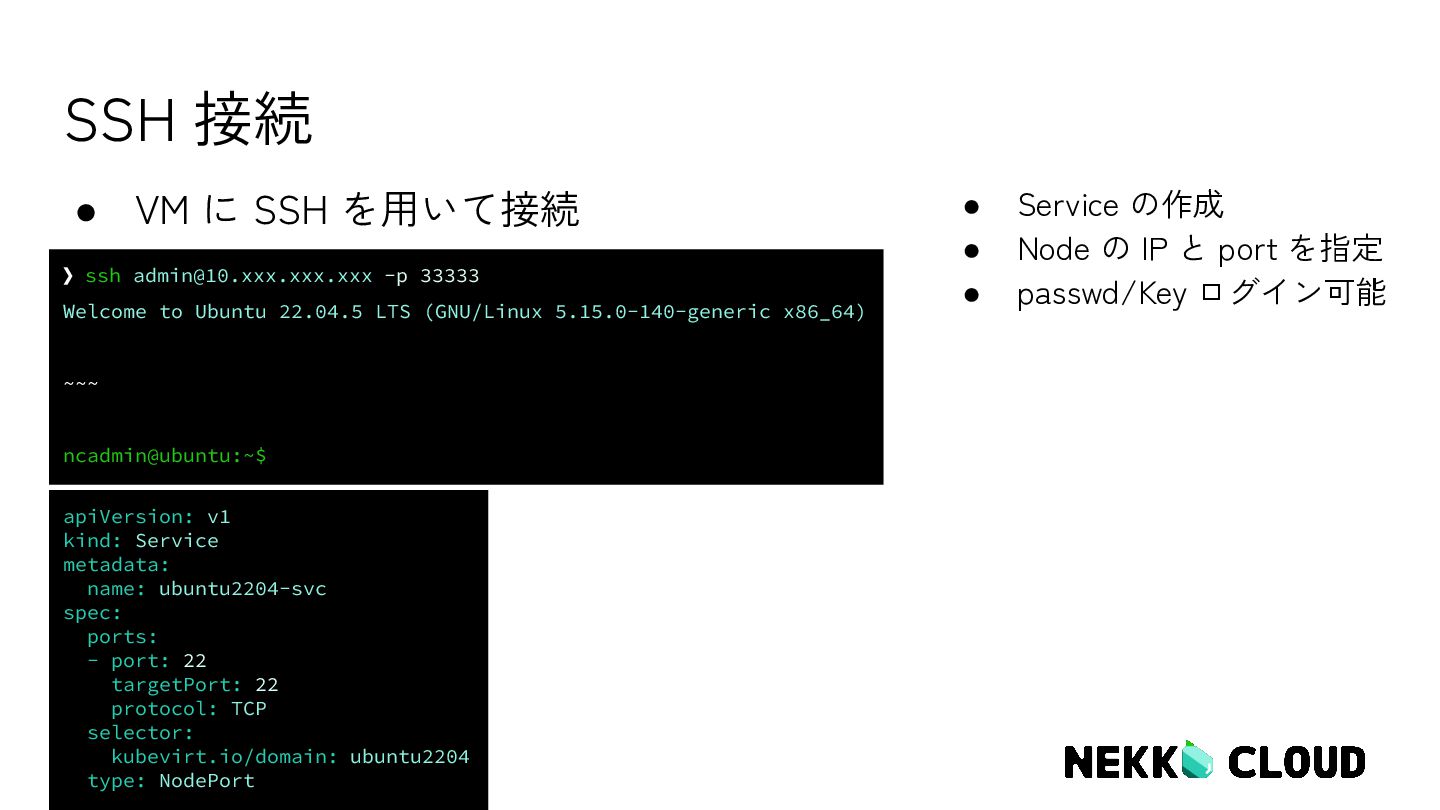

22. SSH 接続 • VM に SSH を用いて接続 ❯ ssh admin@10.xxx.xxx.xxx -p 33333 Welcome to Ubuntu 22.04.5 LTS (GNU/Linux 5.15.0-140-generic x86_64) ~~~ ncadmin@ubuntu:~$ apiVersion: v1 kind: Service metadata: name: ubuntu2204-svc spec: ports: - port: 22 targetPort: 22 protocol: TCP selector: kubevirt.io/domain: ubuntu2204 type: NodePort • Service の作成 • Node の IP と port を指定 • passwd/Key ログイン可能

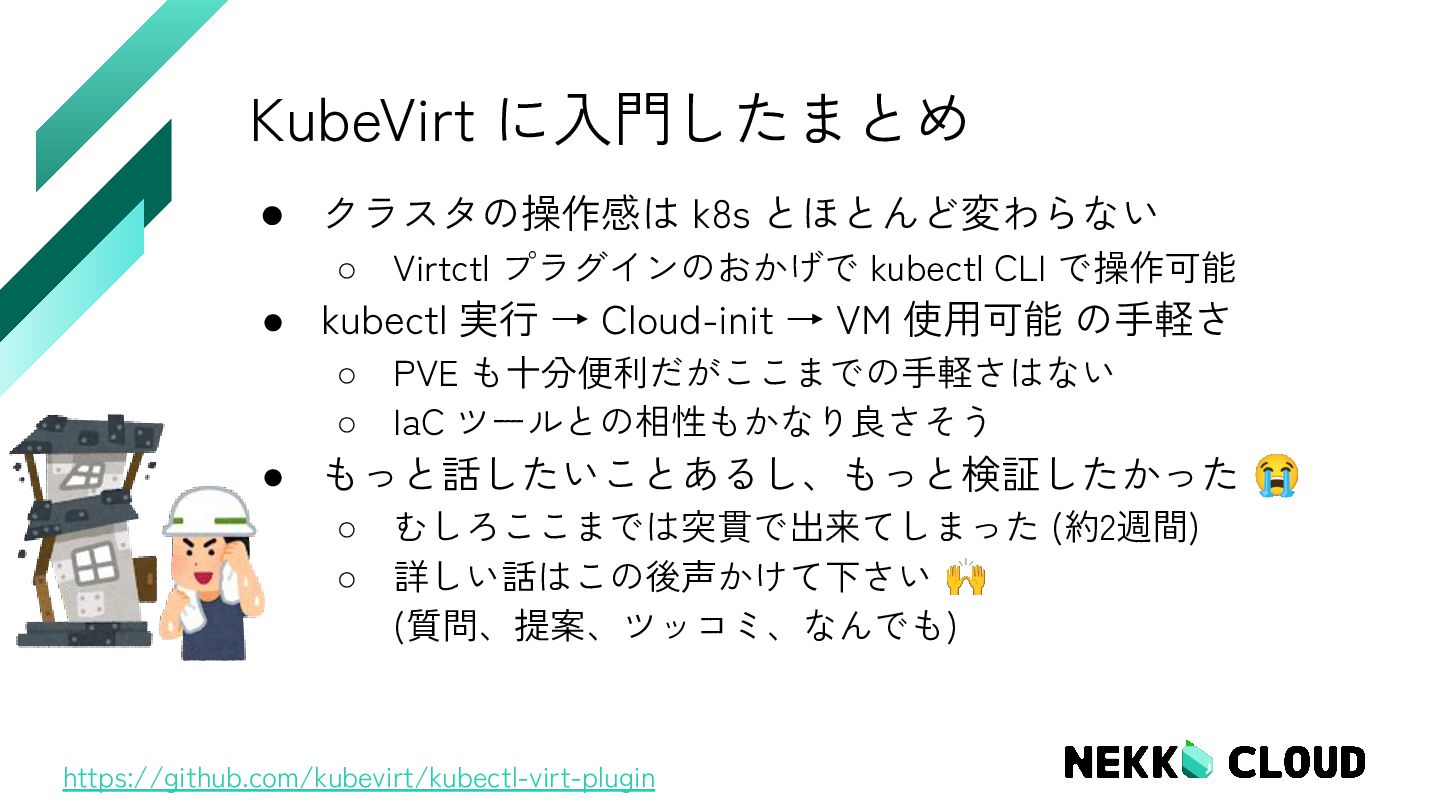

23. KubeVirt に入門したまとめ • クラスタの操作感は k8s とほとんど変わらない ◦ Virtctl プラグインのおかげで kubectl CLI で操作可能 • kubectl 実行 → Cloud-init → VM 使用可能 の手軽さ ◦ PVE も十分便利だがここまでの手軽さはない ◦ IaC ツールとの相性もかなり良さそう • もっと話したいことあるし、もっと検証したかった 😭 ◦ むしろここまでは突貫で出来てしまった (約2週間) ◦ 詳しい話はこの後声かけて下さい 🙌 (質問、提案、ツッコミ、なんでも) https://github.com/kubevirt/kubectl-virt-plugin
24. Nekko Cloud Gen.2 に向けて

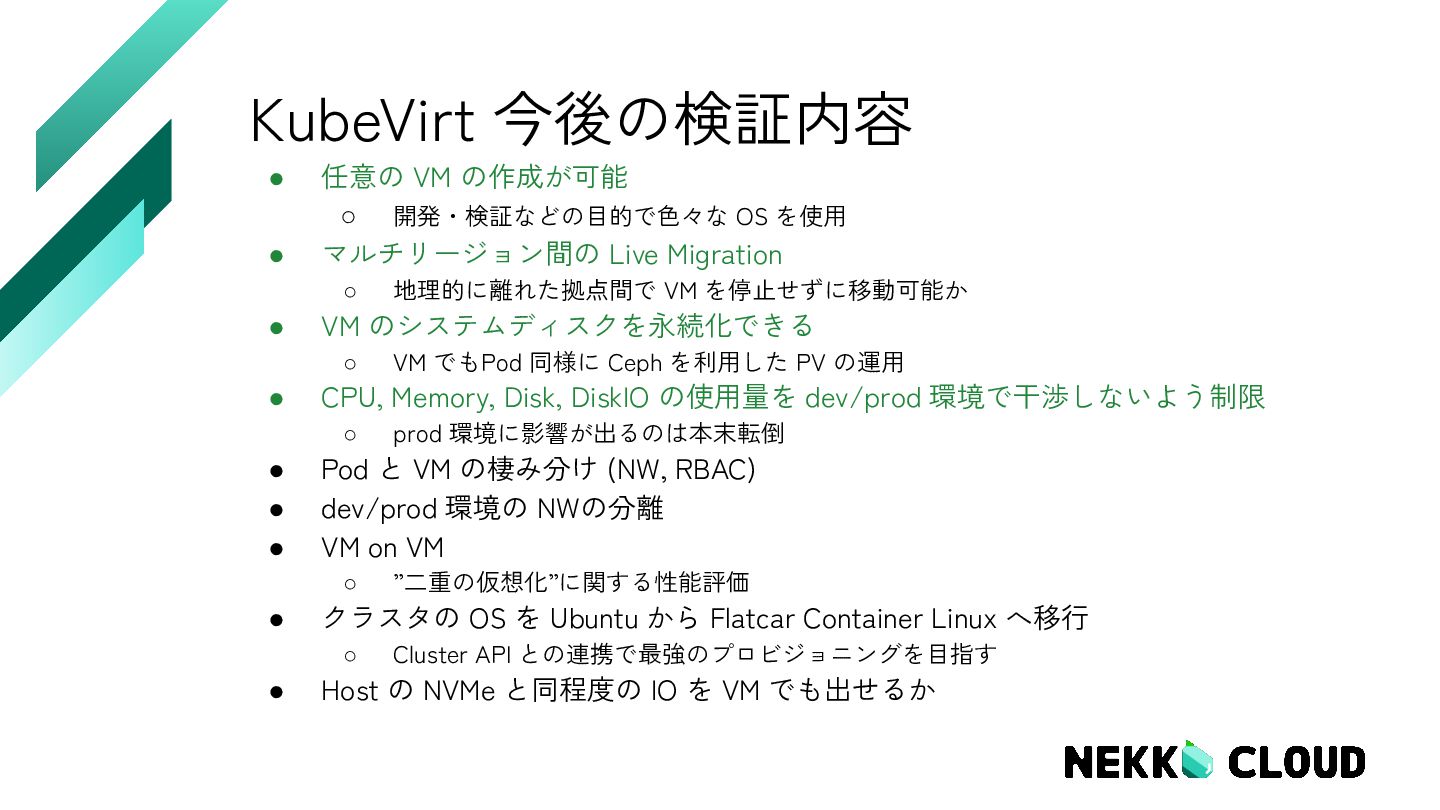

25. KubeVirt 今後の検証内容 • 任意の VM の作成が可能 ◦ 開発・検証などの目的で色々な OS を使用 • マルチリージョン間の Live Migration ◦ 地理的に離れた拠点間で VM を停止せずに移動可能か • VM のシステムディスクを永続化できる ◦ VM でもPod 同様に Ceph を利用した PV の運用 • CPU, Memory, Disk, DiskIO の使用量を dev/prod 環境で干渉しないよう制限 ◦ prod 環境に影響が出るのは本末転倒 • Pod と VM の棲み分け (NW, RBAC) • dev/prod 環境の NWの分離 • VM on VM ◦ ”二重の仮想化”に関する性能評価 • クラスタの OS を Ubuntu から Flatcar Container Linux へ移行 ◦ Cluster API との連携で最強のプロビジョニングを目指す • Host の NVMe と同程度の IO を VM でも出せるか
26. 何より、こんなことが 出来たら面白い！ Linux開発者の名言、「Just for Fun」の精神で 開発を進めています
27. プライベートクラウド次世代基盤、出来るかな？ 学生が作る
28. ありがとうございました！ 届け、学生のパッション！

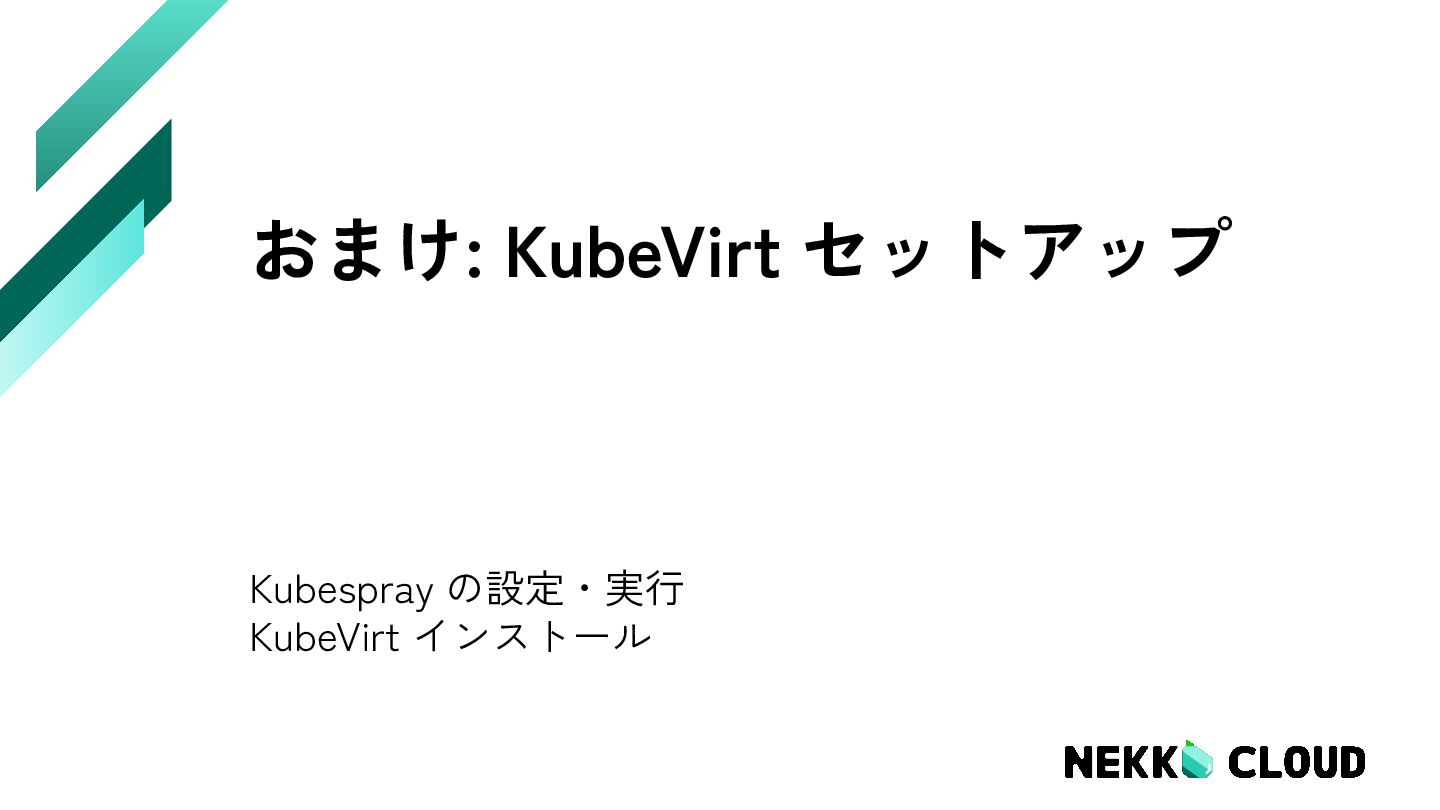

29. おまけ: KubeVirt セットアップ Kubespray の設定・実行 KubeVirt インストール

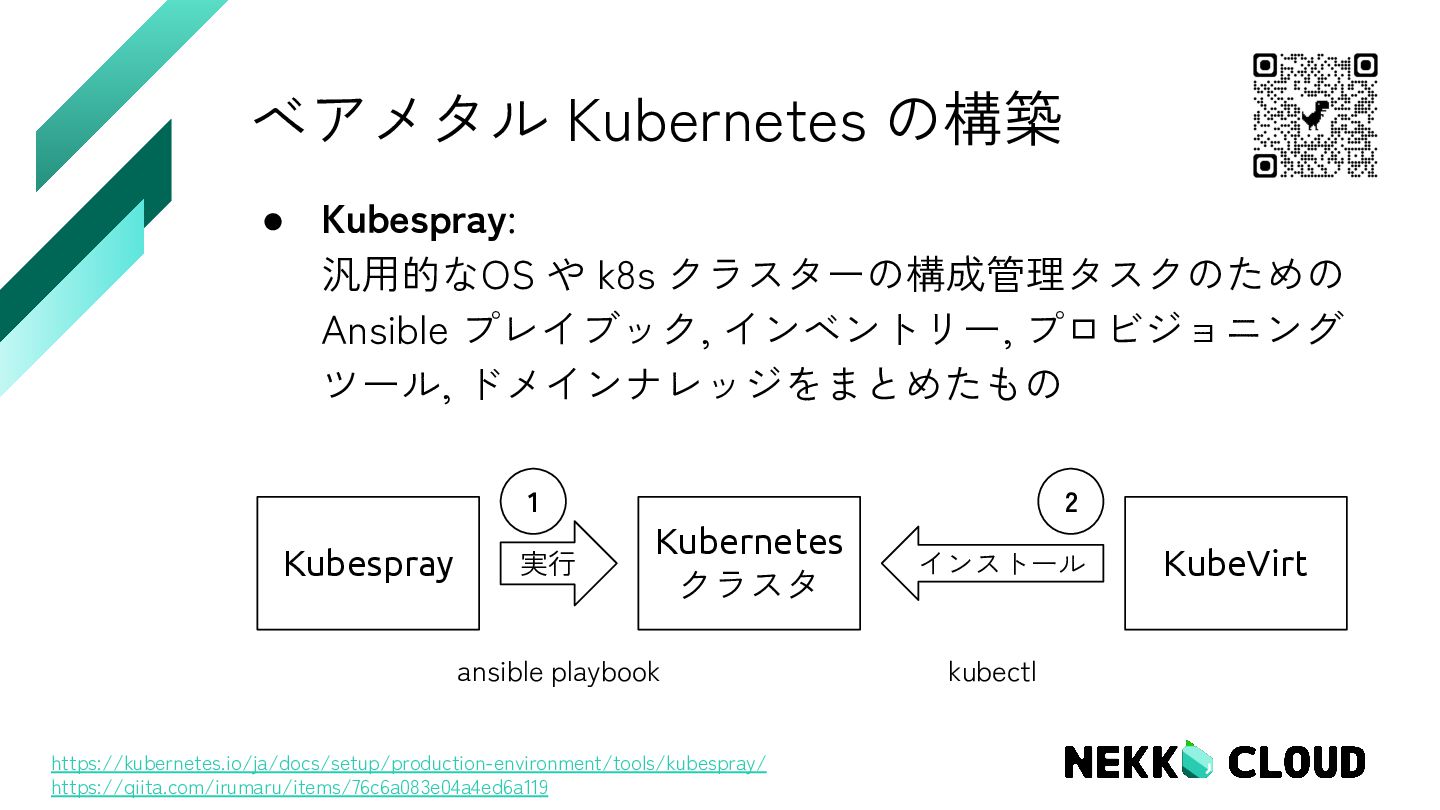

30. • Kubespray: 汎用的なOS や k8s クラスターの構成管理タスクのための Ansible プレイブック, インベントリー, プロビジョニング ツール, ドメインナレッジをまとめたもの ベアメタル Kubernetes の構築 Kubespray Kubernetes クラスタ 実行 KubeVirt インストール 1 2 ansible playbook kubectl https://kubernetes.io/ja/docs/setup/production-environment/tools/kubespray/ https://qiita.com/irumaru/items/76c6a083e04a4ed6a119

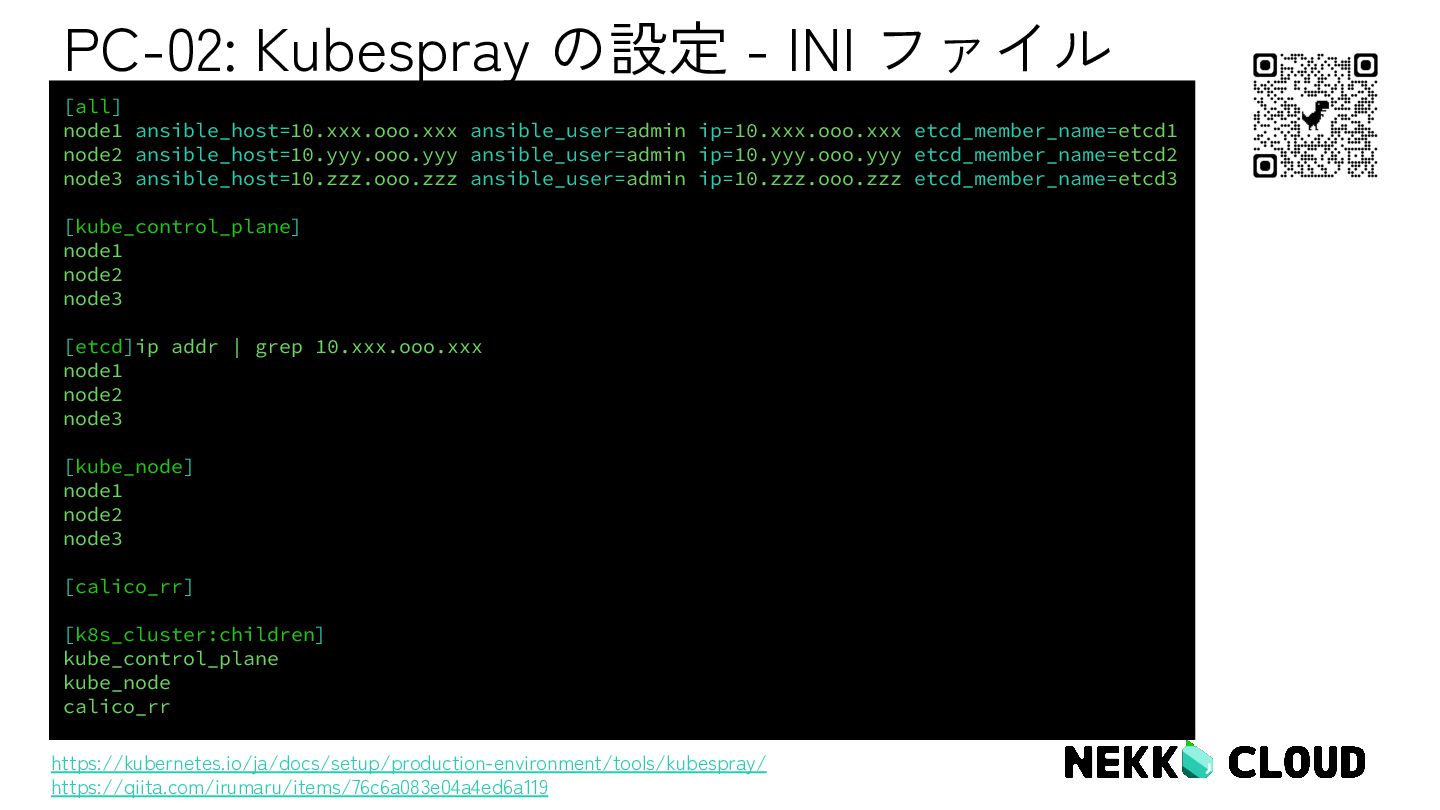

31. PC-02: Kubespray の設定 - INI ファイル [all] node1 ansible_host=10.xxx.ooo.xxx ansible_user=admin ip=10.xxx.ooo.xxx etcd_member_name=etcd1 node2 ansible_host=10.yyy.ooo.yyy ansible_user=admin ip=10.yyy.ooo.yyy etcd_member_name=etcd2 node3 ansible_host=10.zzz.ooo.zzz ansible_user=admin ip=10.zzz.ooo.zzz etcd_member_name=etcd3 [kube_control_plane] node1 node2 node3 [etcd]ip addr | grep 10.xxx.ooo.xxx node1 node2 node3 [kube_node] node1 node2 node3 [calico_rr] [k8s_cluster:children] kube_control_plane kube_node calico_rr https://kubernetes.io/ja/docs/setup/production-environment/tools/kubespray/ https://qiita.com/irumaru/items/76c6a083e04a4ed6a119

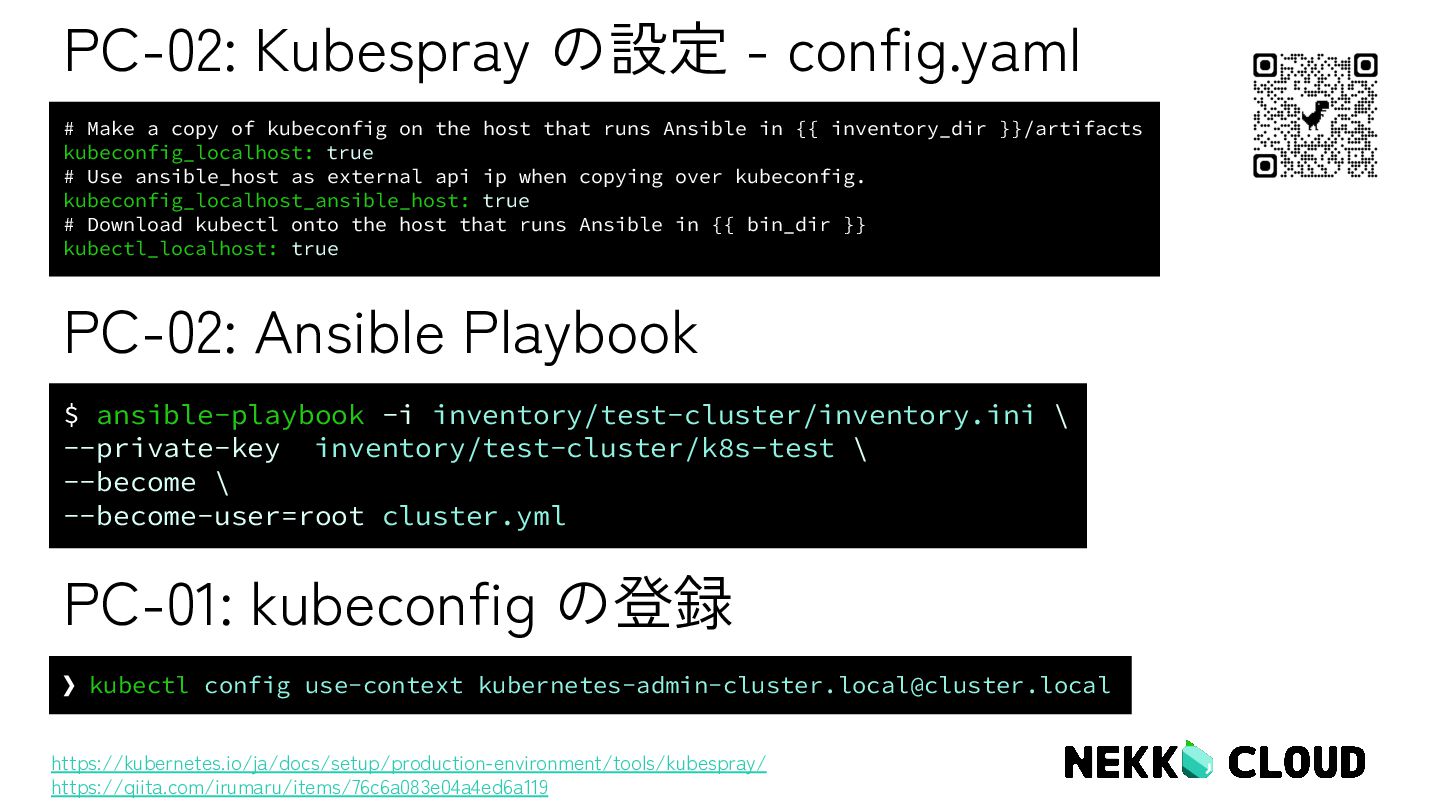

32. PC-02: Kubespray の設定 - config.yaml # Make a copy of kubeconfig on the host that runs Ansible in {{ inventory_dir }}/artifacts kubeconfig_localhost: true # Use ansible_host as external api ip when copying over kubeconfig. kubeconfig_localhost_ansible_host: true # Download kubectl onto the host that runs Ansible in {{ bin_dir }} kubectl_localhost: true $ ansible-playbook -i inventory/test-cluster/inventory.ini \ --private-key inventory/test-cluster/k8s-test \ --become \ --become-user=root cluster.yml PC-02: Ansible Playbook https://kubernetes.io/ja/docs/setup/production-environment/tools/kubespray/ https://qiita.com/irumaru/items/76c6a083e04a4ed6a119 PC-01: kubeconfig の登録 ❯ kubectl config use-context kubernetes-admin-cluster.local@cluster.local

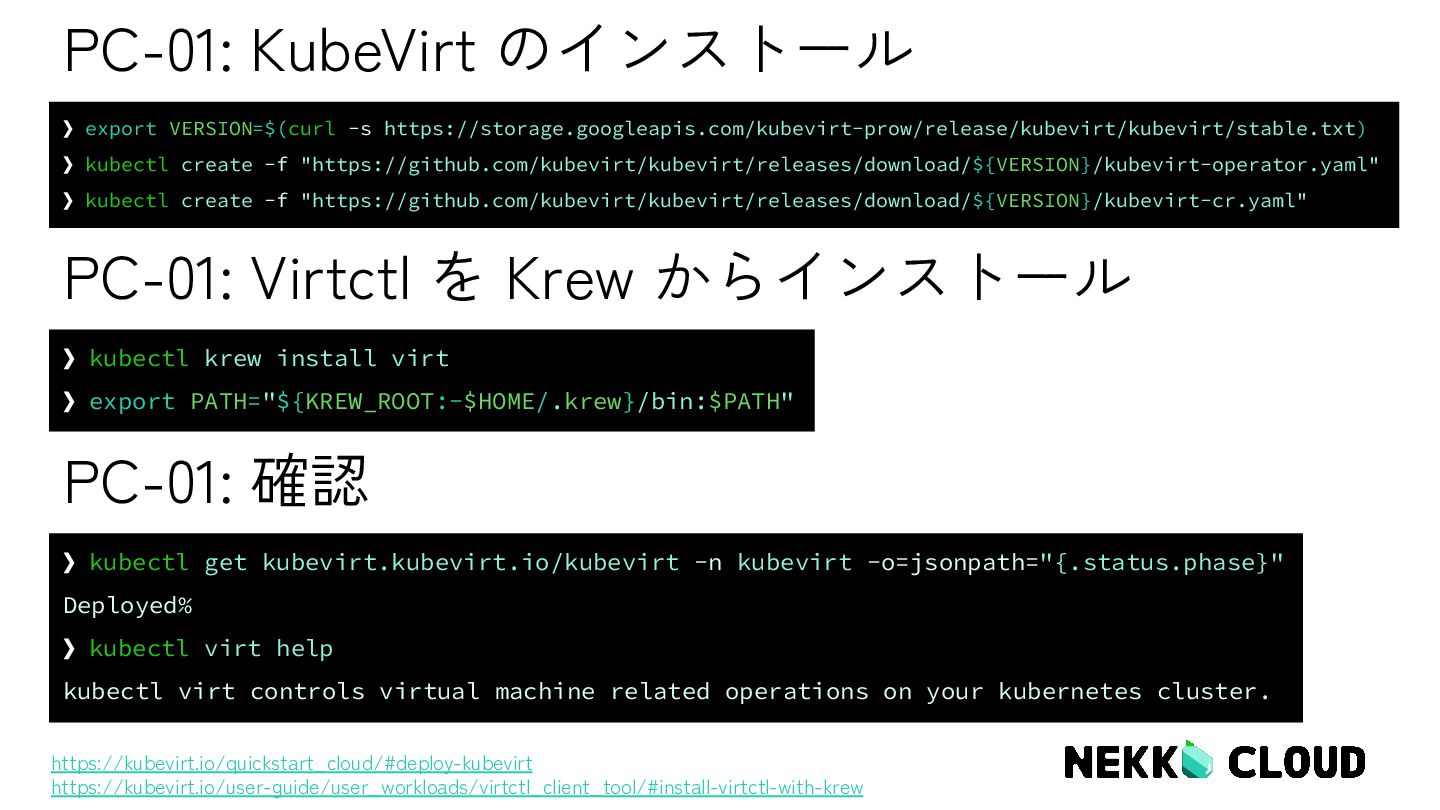

33. PC-01: KubeVirt のインストール ❯ export VERSION=$(curl -s https://storage.googleapis.com/kubevirt-prow/release/kubevirt/kubevirt/stable.txt) ❯ kubectl create -f "https://github.com/kubevirt/kubevirt/releases/download/${VERSION}/kubevirt-operator.yaml" ❯ kubectl create -f "https://github.com/kubevirt/kubevirt/releases/download/${VERSION}/kubevirt-cr.yaml" https://kubevirt.io/quickstart_cloud/#deploy-kubevirt https://kubevirt.io/user-guide/user_workloads/virtctl_client_tool/#install-virtctl-with-krew PC-01: 確認 ❯ kubectl get kubevirt.kubevirt.io/kubevirt -n kubevirt -o=jsonpath="{.status.phase}" Deployed% ❯ kubectl virt help kubectl virt controls virtual machine related operations on your kubernetes cluster. PC-01: Virtctl を Krew からインストール ❯ kubectl krew install virt ❯ export PATH="${KREW_ROOT:-$HOME/.krew}/bin:$PATH"
34. おまけ: その他の検証

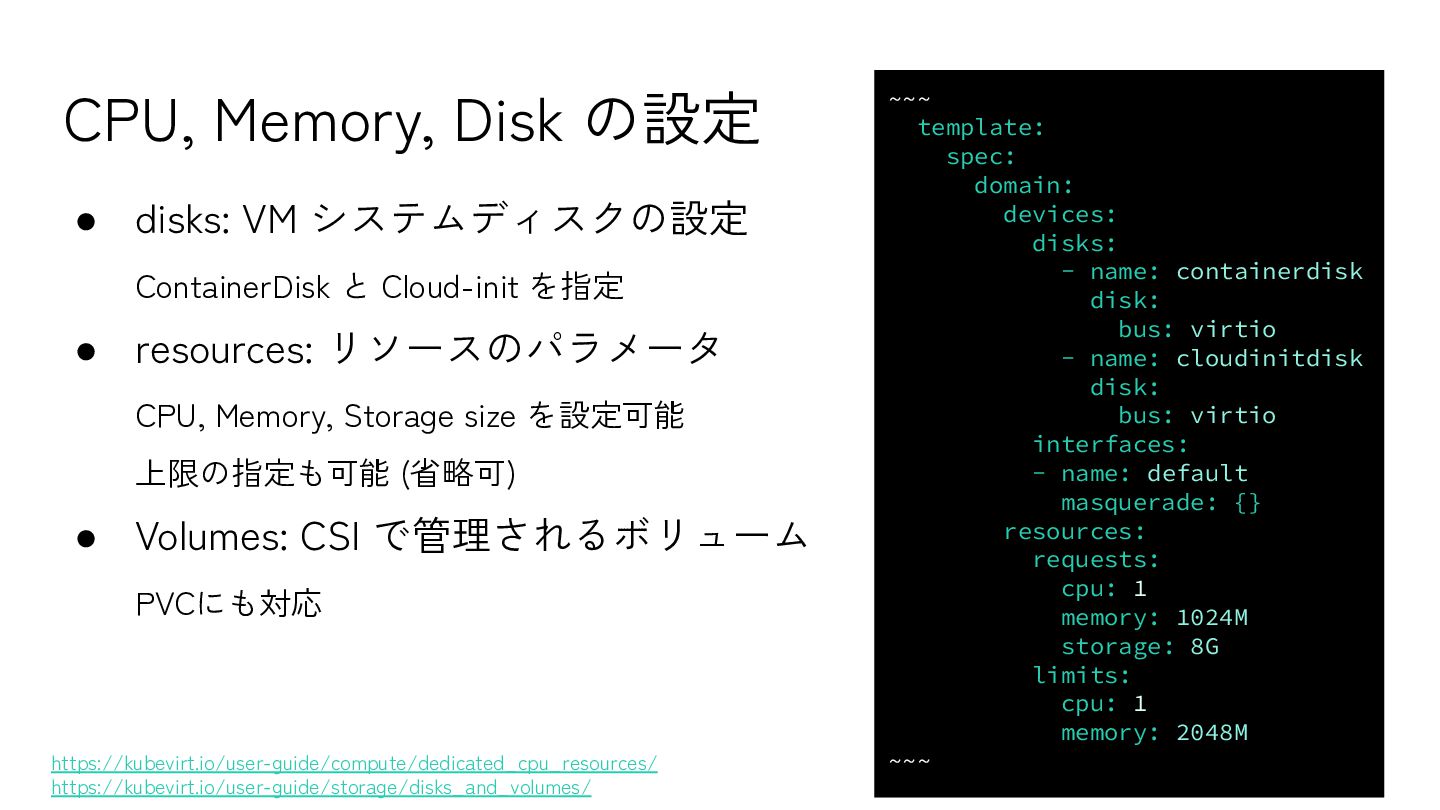

35. CPU, Memory, Disk の設定 • disks: VM システムディスクの設定 ContainerDisk と Cloud-init を指定 • resources: リソースのパラメータ CPU, Memory, Storage size を設定可能 上限の指定も可能 (省略可) • Volumes: CSI で管理されるボリューム PVCにも対応 ~~~ template: spec: domain: devices: disks: - name: containerdisk disk: bus: virtio - name: cloudinitdisk disk: bus: virtio interfaces: - name: default masquerade: {} resources: requests: cpu: 1 memory: 1024M storage: 8G limits: cpu: 1 memory: 2048M ~~~ https://kubevirt.io/user-guide/compute/dedicated_cpu_resources/ https://kubevirt.io/user-guide/storage/disks_and_volumes/

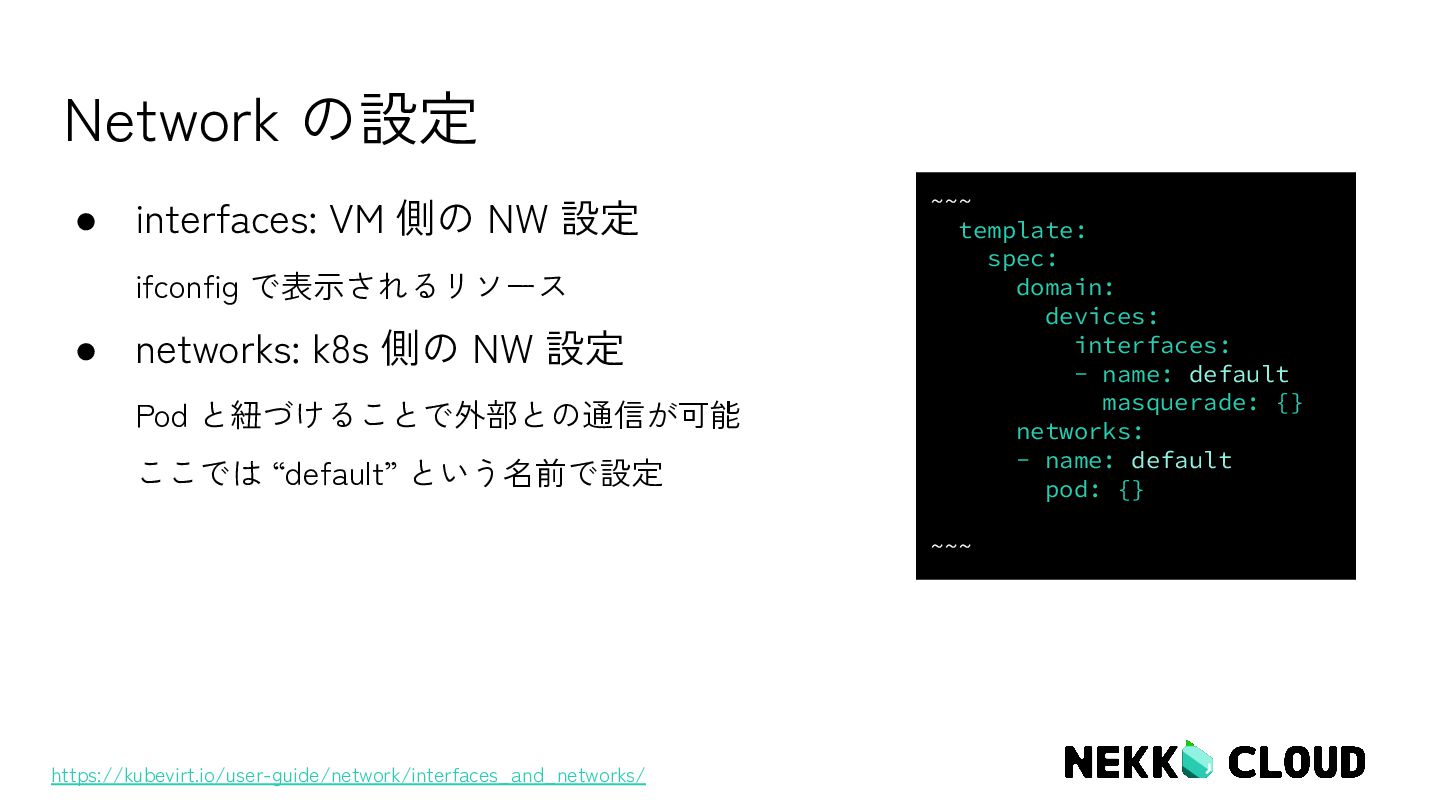

36. Network の設定 • interfaces: VM 側の NW 設定 ifconfig で表示されるリソース • networks: k8s 側の NW 設定 Pod と紐づけることで外部との通信が可能 ここでは “default” という名前で設定 ~~~ template: spec: domain: devices: interfaces: - name: default masquerade: {} networks: - name: default pod: {} ~~~ https://kubevirt.io/user-guide/network/interfaces_and_networks/

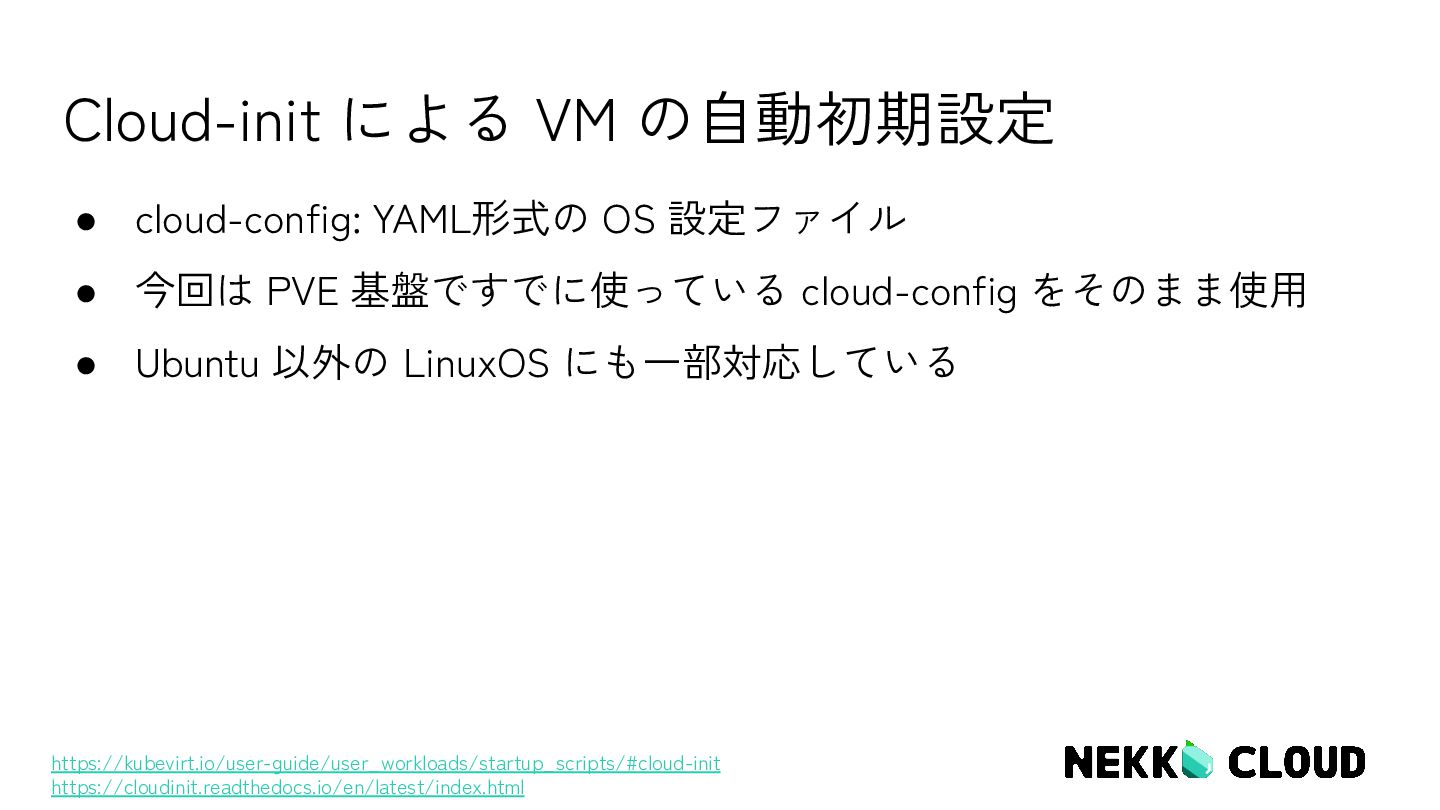

37. Cloud-init による VM の自動初期設定 https://kubevirt.io/user-guide/user_workloads/startup_scripts/#cloud-init https://cloudinit.readthedocs.io/en/latest/index.html • cloud-config: YAML形式の OS 設定ファイル • 今回は PVE 基盤ですでに使っている cloud-config をそのまま使用 • Ubuntu 以外の LinuxOS にも一部対応している
38. ありがとうございました
