fusion360をやる

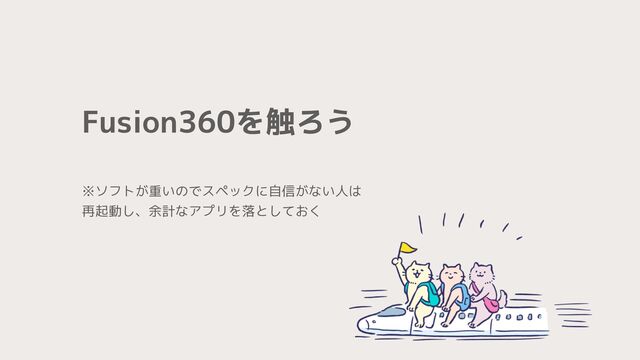

Fusion360を触ろう ※ソフトが重いのでスペックに自信がない人は再起動し、余計なアプリを落としておく

この講座の目標 Fusion360の機能をなんとなく理解する３Dに対する苦手意識を減らす箱が作れるようになる

Autodesk Fusionは、オートデスク社が開発しているクラウドベースの 3D CAD、CAM、CAEソフトウェア。 3Dモデル、プリント基板、2D・3D図面の設計が可能。サブスク制だが無償利用に限り機能が制限された個人用が使用可能 Fusion360とは

印刷する際保存が必要になるため最初に名前をつけて保存しておく今回はbox_sampleで保存 Fusion360を触る

操作ボタンが並んでいるところをツールバーと呼ぶここでさまざまな操作を行う UI説明

各オブジェクトのレイヤーの表示、非表示、選択を行う場所をブラウザと呼ぶ UI説明

表示視点を変更するツールをビックキューブと呼ぶクリックで指定の視点に移動する。迷子になった場合ホームボタンで戻る UI説明

スケッチ設計する際必ず使うツール・上から見た角度・前から見た角度・左から見た角度どの角度から平面を書くかを選択する UI説明

スケッチパレットメモリの交差地点に近づくと磁石のように吸い付くようになる今回はここにチェックを入れておくスケッチ

線分線を引くツール任意の場所を選択することで線が引けるスケッチ

線分始点と終点をつなぐことで中が青くなる (=プロファイル化) 線のまま途中で終了したい場合、チェックマークを押すことで終了できるスケッチ

二点指定の長方形最初の点をクリックで指定し、対角の点をクリックすることで四角を作成作成の感覚はIllustratorの四角ツールと同じスケッチ

中心指定の長方形四角の中心を指定し、直径を指定することで作成できるツールスケッチ

二点指定の円最初の点をクリックで指定し、対角の点をクリックすることで円を作成作成の感覚はIllustratorの円ツールと同じスケッチ

中心指定の円四角の中心を指定し、直径を指定することで作成できるツールスケッチ

箱を作ってみよう 50×50×30(mm)のサイズで蓋付き箱を作る印刷時間目安：１時間30分

スケッチを選択し、上から見た平面を選択スケッチする

作成>長方形>二点指定の長方形から 50×50の正方形を作成スケッチする

作成>長方形>中心の長方形から作った正方形の中心に49×49の正方形を作成スケッチする

作成>長方形>中心の長方形から作った正方形の中心に48.5×48.5の正方形を作成スケッチする

スケッチを終了するスケッチする

箱を全選択し、押し出しを選択2mmに設定する押し出し：下部分を作る

作成したボディを一度非表示にし、一番外側を選択する押し出し：下部分を作る

押し出しを選択し、距離を20mmに設定する OKはまだ押さない押し出し：下部分を作る

非表示にしたボディを再表示し、操作が結合になっていない場合結合に変更する押し出し：下部分を作る

再びボディを一度非表示。内側部分を選択し、押し出しを選択距離を10mmにする。OKはまだ押さない押し出し：下部分を作る

非表示にしたボディを表示し、操作を結合に変更する箱の下部分完成！蓋を作成するのに邪魔になるため一度非表示にする押し出し：下部分を作る

箱を全選択し、押し出しを選択する。方向を両側にサイド1を30mm、サイド2を-28mmにする押し出し：上部分を作る

蓋部分で使用した側面部分を二つ選択する方向を両側にサイド1を30mm、サイド2を-20mmにする押し出し：上部分を作る

こんな感じになってればOK 押し出し：上部分を作る

一番内側の枠を選択し、方向を両側にサイド1を30mm、サイド2を-11mmにする押し出し：上部分を作る

これで蓋部分完成押し出し：上部分を作る

検査＞断面解析を選択左から見た面を選択し、矢印を移動させることで断面が見れる問題がないか確認

作った箱を実際に印刷してみる

枠を二重にしなくても箱は作れはする ※ただしスケッチには反映されないため非推奨おまけ：スケッチと修正の関係性

スケッチ修正反映される反映されない修正で変更した内容がスケッチで反映されることはない優先度がスケッチ＞修正のためスケッチで変更した内容が修正と矛盾していた場合修正で行った編集は消されるおまけ：スケッチと修正の関係性

最後に 3Dプリンターはわからないまま使うと壊れるので知っている人と一緒にやろう！１０万する機材なので間違えても無理やり使ったりわからないまま分解しないように！
