OpenRadiossSafetyダミーモデルの紹介

Transcript

1. オープンCAE@関西 第103回 2025年4月12日
2. 目次 1. 人体モデル 2. ダミーモデルのリリース 3. OpenRadioss可視化（LS-PrePost） 4. OpenRadioss可視化（PrePoMax） inp2radへの不満
3. 人体モデル 2025年4月12日
4. 人体モデル https://global.toyota/jp/newsroom/corporate/32665864.html https://www.toyota.co.jp/thums/ LS-DYNAでの設定ファイルだが、 OpenRadiossはLS-DYNAの設 定ファイルの変換もサポートして いる（全てではないが） https://www.toyota.co.jp/thums/contents/pdf/T HUMS_USER_POLICY_Ver2.pdf
5. 人体モデル
6. Barの移動距離 [mm] 人体モデル 荷重 [kN] LS-DYNAの結果 ※OpenRadiossではない 死体実験 死体実験 死体実験 死体実験
7. ダミーモデルのリリース 2025年4月12日
8. ダミーモデルのリリース LSDYNA Dummy Model LSTC社は2020年にANSYSに買収 現在は「ANSYS LS-DYNA」というブランド名で提供
9. ダミーの種類 フォルダ名 内容 備考 Dummy_Settling ダミー初期姿勢調整用データ EuroSID_II 側面衝突用ダミー AM50%（成人男性標準体型） Hybrid_III_05th_Percentile 正面衝突用ダミー AF5%（小柄女性） Hybrid_III_50th_Percentile 正面衝突用ダミー AM50%（成人男性標準体型） Hybrid_III_95th_RG_Articulated 正面衝突用ダミー AM95%（大柄男性） SID-IIS 側面衝突用ダミー SID2Shaとも呼ばれる ※EuroSID➡World SIDが最新のダミー ※Hybrid_III➡THORが最新のダミー
10. Dummy_Setting ダミーセット用のモデル
11. EuroSID_II 側面衝突用のダミー（腕がないのが特徴） 肋骨あたりに加速度センサがある 加速度センサ
12. Hybrid_III_05th_Percentile 正面衝突用のダミー 簡易的なモデル
13. Hybrid_III_50th_Percentile
14. SID-IIS
15. OpenRadioss可視化 LS-PrePost 2025年4月12日
16. モデル構成 内装品：17パーツ ダミー：116パーツ ダミー胴体 PART ID = 15000011 PART シェル要素 ・・・ 節点 節点 PROPERTIES MAT シェル要素の属性 材料特性 • 接触定義 • 拘束条件 • PART, PROPERTY, MAT
17. LS-PrePostでRadioss形式を読み込める LS-DYNAのキーワードに変換されている 以下のものが読み込まれな い場合がある • 接触定義 • 強制加速度

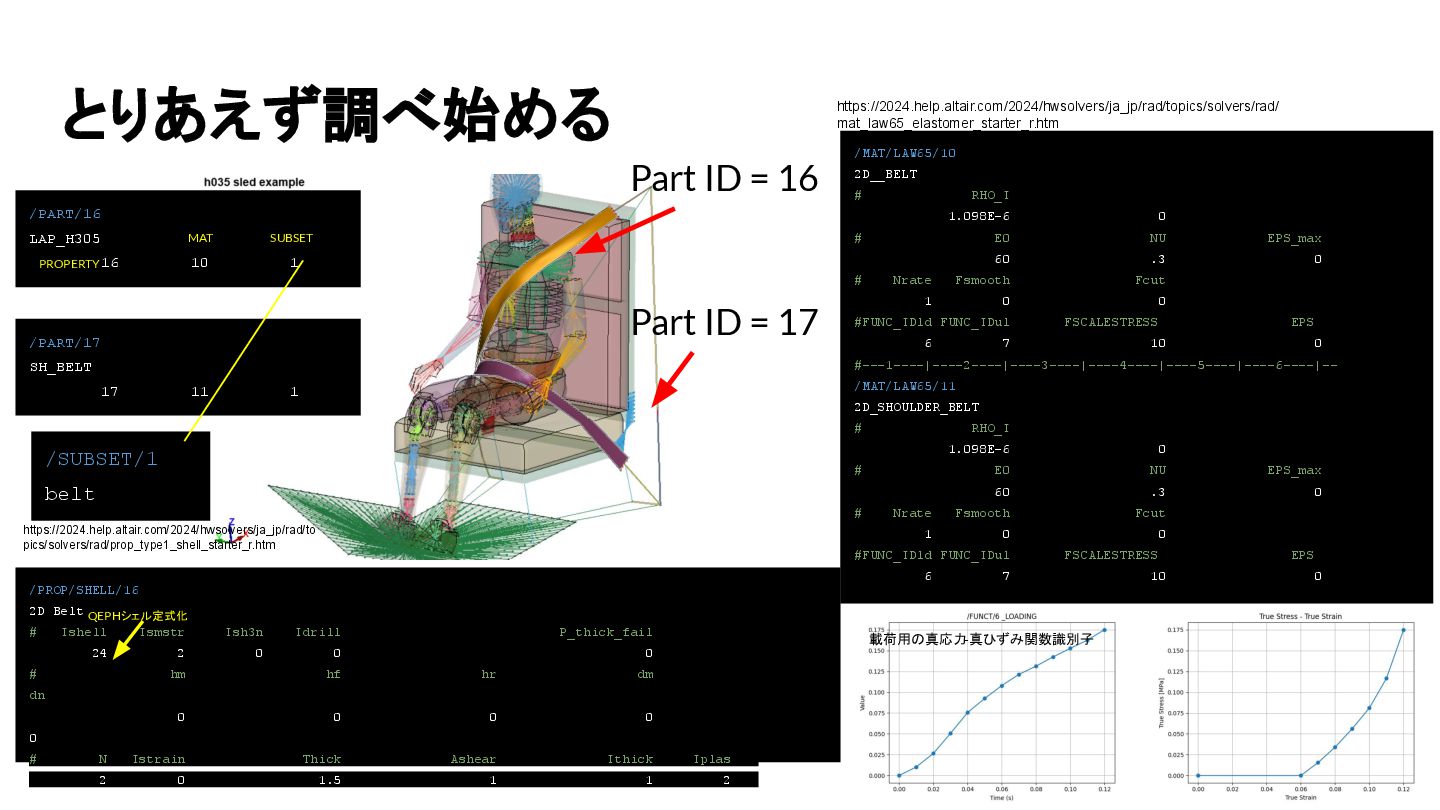

18. Part ID = 16 Part ID = 17 /PART/17 SH_BELT 17 11 1 /PART/16 LAP_H305 16 10 1 MAT PROPERTY /MAT/LAW65/10 2D__BELT # RHO_I 1.098E-6 0 # E0 NU EPS_max 60 .3 0 # Nrate Fsmooth Fcut 1 0 0 #FUNC_IDld FUNC_IDul FSCALESTRESS EPS 6 7 10 0 #---1----|----2----|----3----|----4----|----5----|----6----|-- /MAT/LAW65/11 2D_SHOULDER_BELT # RHO_I 1.098E-6 0 # E0 NU EPS_max 60 .3 0 # Nrate Fsmooth Fcut 1 0 0 #FUNC_IDld FUNC_IDul FSCALESTRESS EPS 6 7 10 0 https://2024.help.altair.com/2024/hwsolvers/ja_jp/rad/topics/solvers/rad/ mat_law65_elastomer_starter_r.htm 載荷用の真応力 -真ひずみ関数識別子 /PROP/SHELL/16 2D Belt # Ishell Ismstr Ish3n Idrill P_thick_fail 24 2 0 0 0 # hm hf hr dm dn 0 0 0 0 0 # N Istrain Thick Ashear Ithick Iplas 2 0 1.5 1 1 2 https://2024.help.altair.com/2024/hwsolvers/ja_jp/rad/to pics/solvers/rad/prop_type1_shell_starter_r.htm QEPHシェル定式化 /SUBSET/1 belt SUBSET とりあえず調べ始める
19. ChatGPTにアシストしてもらう 1 • 表のフォーマットだけ画像で添付 • 節点、要素以外をコピペ • 適当なプロンプトで指示
20. ChatGPTにアシストしてもらう 2
21. Notionにまとめる • Notionにコピペした • ClaudeからNotionへ転記も可能
22. 自力で調べる /IMPACC/1 decel pulse #funct_IDT Dir skew_ID sensor_ID grnod_ID 4 X 0 0 4 # Ascale_x Fscale_Y Tstart Tstop 1 1 0 0 /GRNOD/NODE/4 IMPACC_group_15000893_of_NODE 6310 /RBODY/3 Floor # RBID ISENS NSKEW ISPHER MASS Gnod_id IKREM ICOG Surf_id 6310 0 0 0 0 7 0 0 0 # Jxx Jyy Jzz 0 0 0 # Jxy Jyz Jxz 0 0 0 # Ioptoff Ifail 0 0 0 /GRNOD/GRNOD/7 RBODY_group_15001136_of_GRNOD 5 6 /GRNOD/PART/5 RBODY_group_15001138_of_PART 8 9 /GRNOD/NODE/6 RBODY_group_15001137_of_NODE 243 244 245 246 5734 5735 5736 節点のグループに対する強制加速度を定義 /FUNCT/4 typic_PULSE_16g # X Y 0 -6.63432642E-7 .50000002 -1.574000766E-5 1 -1.384084071E-5 1.5 1.761201072E-5 2.0000001 8.8852215024E-5 ...（省略）... フロア x方向に加速度 テーブルデータ 節点グループに加速度を与える 節点を定義 節点グループIDをグループにする パートIDを指定して節点グループを定義 節点IDパートを指定して節点グループを定義
23. OpenRadioss可視化 PrePoMax 2025年4月12日
24. PrePoMaxでモデル作成 inpファイルをradioss形式に変換する
25. PrePoMaxからモデル作成 https://takun-physics.net/17943/ FreeCADでモデル作成 https://github.com/OpenRadioss/Tools/tr ee/main/input_converters/inp2rad PrePoMaxで解析設定 OpenRadiossで計算 ParaViewで可視化
26. APPENDIX
27. 可視化はLS-PrePostでいけそう #- 2. MATERIALS: #include Hybrid_III_05TH_0000.rad ダミーモデルはインクルードして いるが読み込めないので、１つの テキストに書く
