Cloud Native NFV がチームにもたらしたもの / Cloud Native NFV Changed Our Team

LINE株式会社
ネットワーク開発チーム
市原裕史

Transcript

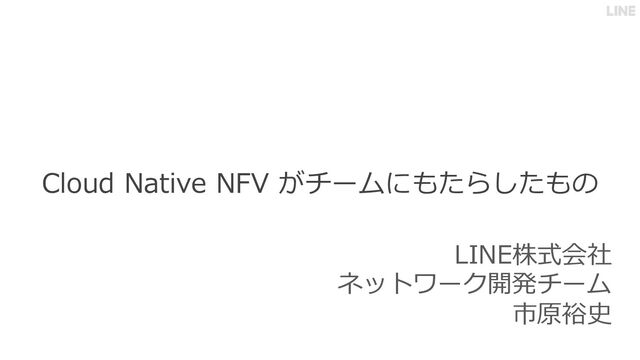

1. Cloud Native NFV がチームにもたらしたもの LINE株式会社 ネットワーク開発チーム 市原裕史
2. About Me • Hirofumi Ichihara • LINE Corporation ◦ Network Development Team • Engineering Manager ◦ SDN/NFV • Career ◦ 2012.4 Join Telco Company as Research Engineer ◦ 2018.12 Join LINE as Software Engineer ◦ 2021.7 Engineering Manager in LINE
3. Private Cloud in LINE 3
4. Verda & LINE Infra Scale 4 Virtual Machine 100000+ Baremetal server 46000+ Hypervisor 7600+ All Physical Servers 70000+ Peak of User Traffic 3Tbps+
5. 5 Identity VM Network Image DNS Block Storage Object Storage Shared FS Kubernetes MySQL Redis Function Elasticsearch Kafka Baremetal CI/CD PIPE Load Balancer NAT PaaS Managed Service IaaS
6. LINE Private Cloud Network 6
7. 7 LINE Full L3 Network
8. 8 SRv6 Network with BGP
9. Cloud Native NFV 9
10. 10 What is Cloud Native クラウドネイティブ技術は、パブリッククラウド、プライベートクラウド、ハイブリッド クラウドなどの近代的でダイナミックな環境において、スケーラブルなアプリケーション を構築および実⾏するための能⼒を組織にもたらします。 このアプローチの代表例に、コ ンテナ、サービスメッシュ、マイクロサービス、イミュータブルインフラストラクチャ、 および宣⾔型APIがあります。 これらの⼿法により、回復性、管理⼒、および可観測性のある疎結合システムが実現しま す。 これらを堅牢な⾃動化と組み合わせることで、エンジニアはインパクトのある変更を 最⼩限の労⼒で頻繁かつ予測どおりに⾏うことができます。 Cloud Native Computing Foundationは、オープンソースでベンダー中⽴プロジェクトの エコシステムを育成・維持して、このパラダイムの採⽤を促進したいと考えてます。 私た ちは最先端のパターンを⺠主化し、これらのイノベーションを誰もが利⽤できるようにし ます。 https://github.com/cncf/toc/blob/main/DEFINITION.md
11. 11 What is NFV 物理アプライアンスとして実現されていたネットワーク機器を仮想化環境上で実現
12. 12 Non-Cloud Native NFV
13. 13 Why is Non-Cloud Native? • API/リソースは独⾃定義 • API ServerもGoでフルスクラッチ • 管理⽤CLIも独⾃実装
14. 14 Why is Non-Cloud Native? • 宣⾔型のアーキテクチャを独⾃実装 • リソースの⾃動復旧周りのロジック を独⾃に実装 • etcdに関連するissueに度々遭遇
15. 15 Why is Non-Cloud Native? • NAT Server構築はAnsibleによるデプロイ • スケールアウト等で⼿動オペレーション
16. 16 What is Cloud Native クラウドネイティブ技術は、パブリッククラウド、プライベートクラウド、ハイブリッド クラウドなどの近代的でダイナミックな環境において、スケーラブルなアプリケーション を構築および実⾏するための能⼒を組織にもたらします。 このアプローチの代表例に、コ ンテナ、サービスメッシュ、マイクロサービス、イミュータブルインフラストラクチャ、 および宣⾔型APIがあります。 これらの⼿法により、回復性、管理⼒、および可観測性のある疎結合システムが実現しま す。 これらを堅牢な⾃動化と組み合わせることで、エンジニアはインパクトのある変更を 最⼩限の労⼒で頻繁かつ予測どおりに⾏うことができます。 Cloud Native Computing Foundationは、オープンソースでベンダー中⽴プロジェクトの エコシステムを育成・維持して、このパラダイムの採⽤を促進したいと考えてます。 私た ちは最先端のパターンを⺠主化し、これらのイノベーションを誰もが利⽤できるようにし ます。 https://github.com/cncf/toc/blob/main/DEFINITION.md
17. 17 Kubernetes based Cloud Native NFV (KloudNFV) • NFV Controller は k8s operator として実装 • NFV server は OpenStack VM • 多様な機能を共通プラットフォー ム(k8s)の上で実装
18. 18 NFV Cloud Router Architecture
19. 19 KloudNFV base resources https://www.janog.gr.jp/meeting/janog48/linenfv-en/
20. 20 KloudNFV resource managed by kubectl
21. Cloud Native NFV が何をもたらしたのか︖ 21
22. 22 NFV Rolling Update 対象のNFVのステータスを メンテナンスに移⾏し、 ネットワークの経路から外す NFVコンポーネントの更新を 実施し、経路の広報を再開 次の対象のNFV VMに対して 同様の⼿順で更新を実施
23. 23 NFV Rolling Update 対象のNFVのステータスを メンテナンスに移⾏し、 ネットワークの経路から外す NFVコンポーネントの更新を 実施し、経路の広報を再開 次の対象のNFV VMに対して 同様の⼿順で更新を実施 このアウトプットを(⾮ネットワークエンジニアの) バイトの学⽣がBGPの勉強から始めて2ヶ⽉で実施 https://engineering.linecorp.com/ja/blog/rollingupdate-vrouter-cluster/
24. 24 New Feature: ACL Policy
25. 25 New Feature: ACL Policy 実装⾃体はチームメンバー1⼈で2週間程度で完了
26. 26 All products to KloudNFV
27. 27 Cloud Native NFV がチームにもたらしたもの • オペレーションミスやオペレーション時間の短縮 • NFVサービスを宣⾔的APIとアルゴリズムで制御可能になったことで、オ ペレーションの⾃動化を加速させることができる • 開発速度の⼤幅な向上 • Kubernetes Operator ベースにすることで開発⼿法や運⽤を定形化、正解 がわからない時は他社事例やOSSを参考にできる • 新規メンバーもすぐに⼿を動かすことができる • 新しい⼈材の確保 • Kubernetes⼈材を積極的に採⽤できる/応募を期待できる
28. 採⽤情報 2 8 • Software Engineer / Network Infrastructure / Private Cloud Platform https://linecorp.com/ja/career/position/564 • Senior Software Engineer / Network Infrastructure / Private Cloud Platform https://linecorp.com/ja/career/position/3570
29. 29 Thank you
