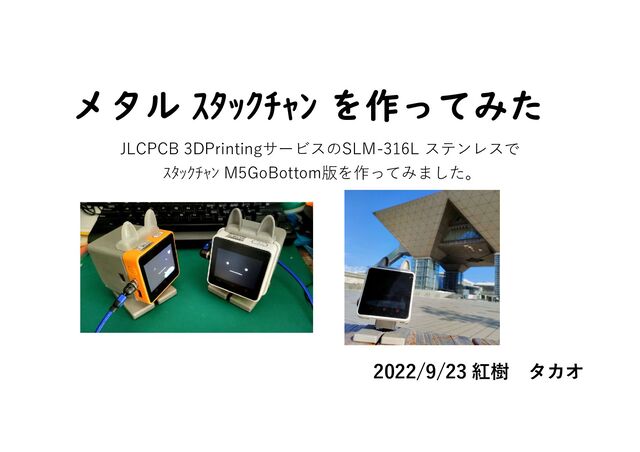

JLCPCB 3DPrintingサービスのSLM-316L ステンレスで スタックチャン M5GoBottom版を作ってみました。 2022/9/23 紅樹 タカオ
自己紹介 名前 タカオ(紅樹 タカオ) Twitter:@mongonta555 職業 スタックチャン職人(自称) M5Stackのドキュメント要員
BOOTHでスタックチャンM5GoBottom版組み立てキットを頒布しています。 (100人を超えるスタックチャンが旅立ちました。) https://mongonta.booth.pm
「M5Stack沼人の日記」というブログでJLCPCBの 3DPrintingサービスに関する記事も書いています。 ・JLCPCBの3Dプリントサービスを使ってみました。 ・ユーザ登録の方法と注文を出す手順 ・レジンを3種類比較してみました。 ・SLA(レジン8228,レジンBLACK), SLS(Nylon 3201PA-F)を試してみました。
使用したモデル • #スタックチャン M5GoBottom版(M5Stackの基板に合わせたシェル を用いたタイプ)をベースに金属用に修正を加えました。 • ベースモデルはスタックチャンのリポジトリで公開しています。 https://github.com/meganetaaan/stack-chan フォルダ:case/contributed/mongonta_case_for_SG90_and_M5GoBottomBoard
①M5Stack固定ボルト穴(M3) Φ3.0mm → 3.3mm ②基板固定用ネジ Φ1.6mm → 1.8mm ③サーボホーン固定用ボルト穴(M2) Φ2.0mm
→ 2.2mm スタックチャン M5GoBottom シェル 金属用変更点
①サーボ固定用ボルト穴(M2) Φ1.9mm → 2.2mm ②サーボ固定用ボルト穴(M2) Φ1.8mm → 2.2mm ③ブラケット底面 1.0mm
→ 1.5mm スタックチャン M5GoBottom ブラケット 金属用変更点
①サーボホーン固定用 ボルト穴(M2) Φ2.0mm → 2.2mm スタックチャン M5GoBottom 足 金属用変更点
レビューで指摘された点 • 壁が薄いので変形・割れ・折れのリスクがありますとの指摘が ありましたが、リスクを許容するのでそのまま印刷してくださ いと返事しました。 → 壊れていても補償されないのでその点は自己責任でお願いい たします。
出来上がりの写真(第一弾)
出来上がりの写真(第二弾)
① ② ③ 1回目(下部が内側に歪んでいた。) ①奥行 43.5mm → 43.49~43.62mm ②幅 55mm
→ 上:54.94~54.99mm 下:54.00~54.15mm ③高さ 55.0mm → 54.94~55.03mm 2回目(下部が外側に歪んでいた。) ①奥行 43.5mm → 43.47~43.67mm ②幅 55mm → 上:55.15~55.62mm 下:56.31~56.55mm ③高さ 55.0mm → 55.10~55.17mm スタックチャン M5GoBottom シェル 金属版 出来上がり寸法
スタックチャン M5GoBottom ブラケット 金属版 出来上がり寸法 ① ② ③ 2回目のみ ①奥行
41.5mm → 41.66~41.86mm ②幅 35.4mm → 35.35~35.60mm ③高さ 39.5mm → 39.52~39.72mm
① ② ③ 1回目 ①奥行 50.0mm → 50.01~50.03mm ②幅 54.0mm
→ 54.02~54.10mm ③高さ 8.2mm → 8.12~ 8.22mm 2回目 ①奥行 50.0mm → 49.99~50.07mm ②幅 54.0mm → 53.39~54.09mm ③高さ 8.2mm → 8.17~ 8.22mm スタックチャン M5GoBottom 足 金属版 出来上がり寸法
第一弾 メタル #スタックチャン の組み立て • 内側に1mm程度歪んでいた のでM5GoBottomの基板を 挟んで寸法を修正しました。 • ネジは基板を固定する小さ
いボルトは使わず、 M5Stackを固定するM3を3 本のみで固定しました。 • ブラケットはPLAで3Dプリ ントしたものを利用したた め問題なし
第一弾 メタル #スタックチャン の試運転
• 外側に1~1.5mm程度歪んで いたのでM3のねじ止めは2か 所のみにしました。 • GoBottomの基板を付けると サーボの動きが悪くなったの で分解なし版にしました。 • シェルとブラケットの間に隙
間が無く30分格闘してやっと ハマる。 →サーボの軸が折れそうだっ た 第二弾 フルメタル #スタックチャン の組み立て
第二弾 フルメタル #スタックチャン の試運転
後加工した箇所 • M1.6,M2,M3の穴数か所にバリがあったので、鉄工ドリル刃で 加工 小さい穴だとバリは有り得るので加工の準備はしておいた方が良いかもし れません。(かなり硬いので十分注意しながらドリル刃を使いましょう) M1.6の穴はドリル刃が無かったのと、折れそうなので諦めました。 • 頭に付けるHATがハマらなかったのでヤスリで削った。 これは寸法調整で小さくしておき何か挟んで調整すれば対処できます。
出来上がり
メタル #スタックチャン の体重
まとめ
メタルスタックチャン をJLCPCBに出してみた感想 • ネジやボルトを通す穴は直径を+0.3~0.5mmぐらい拡げたほうが安全 緩い場合は調整できるが、狭いと後加工できません。 • 薄い壁のコの字型ケースは変形する可能性大。 スタックチャン のシェル(壁厚1.8mm)は2回発注しましたが両方とも歪んでいました。 歪まないようにサポート材を設計するか壁を厚くする等工夫が必要です。
手で曲げても修正できません。 • シェル以外の部品に歪みはありませんでした。 • 寸法や厚みは歪んだ部分を除くと大体元の寸法より大きくなり-0.06mm~ 0.67mm程度の誤差があります。
金属プリントを出す際の注意(1/2) • プラスチックの柔らかさを利用して組み立てる部品の場合、ギリギリの寸法で出すと遊 びが無いので組み立てが大変。 →金属同士を組み合わせる際は、接続部分にスペーサーを使って調整するようにした方 がいいかもしれません。 • 金属部品とプラスチックで組み合わせればある程度はそのまま行ける。 例、シェルと足を金属、ブラケットをプラスチックなど ※
その際、プラスチックは削れることに注意 • ネジで留めることはできないのでボルトとナットの組み合わせで固定できるように調整 が必要
金属プリントを出す際の注意(2/2) • 壁厚は1.5mm以上(3.0mmあれば変形リスクは減りそう) • ネジやボルトで使用する穴は2.0mm以下のものは厳しい 後加工でヤスリも使いづらくドリルも折れる可能性大
値段 パーツ 体積(㎤) 値段($) シェル 17.55 39.30 足 12.56 54.96
送料(*) 7.87 合計 102.13 パーツ 体積(㎤) 値段($) シェル 17.55 39.08 足 12.56 54.69 ブラケット 13.61 42.36 猫耳HAT 3.22 10.32 LCD HAT 6.08 18.99 StickV HAT 6.95 21.75 送料:Fedex 21.44 合計 208.63 ※ 後日、Fedexから請求があり、別途¥2,500 税関での消費税(¥1,500)と手数料 (¥1,000) ・第一弾 メタル スタックチャン ・第一弾 フルメタル スタックチャン * Economical Global Direct Line
歪み防止に梁を追加 (効果はまだ不明) ブラケットと合わせやすいよ うにサーボホーン固定部分の 形状を変更 シェルの改良版(輸送中のため改善されたか不明)
ご清聴ありがとうございました
