つながる・ひろがる、日本のメディアネットワーク

・Media over IPの可能性を広げる、ShowNet Media-X (メディアクロス)
・ShowNetで「つながる」12の放送局
・MoIP特別企画初”4種類の対外線”を利用した広域リモートプロダクションデモ

Transcript

1. Media over IP ShowNet Media-X 1 Media over IP 担当 NOC 岩佐・中村 Media over IP 特別企画プロデューサー 長谷川・榎戸

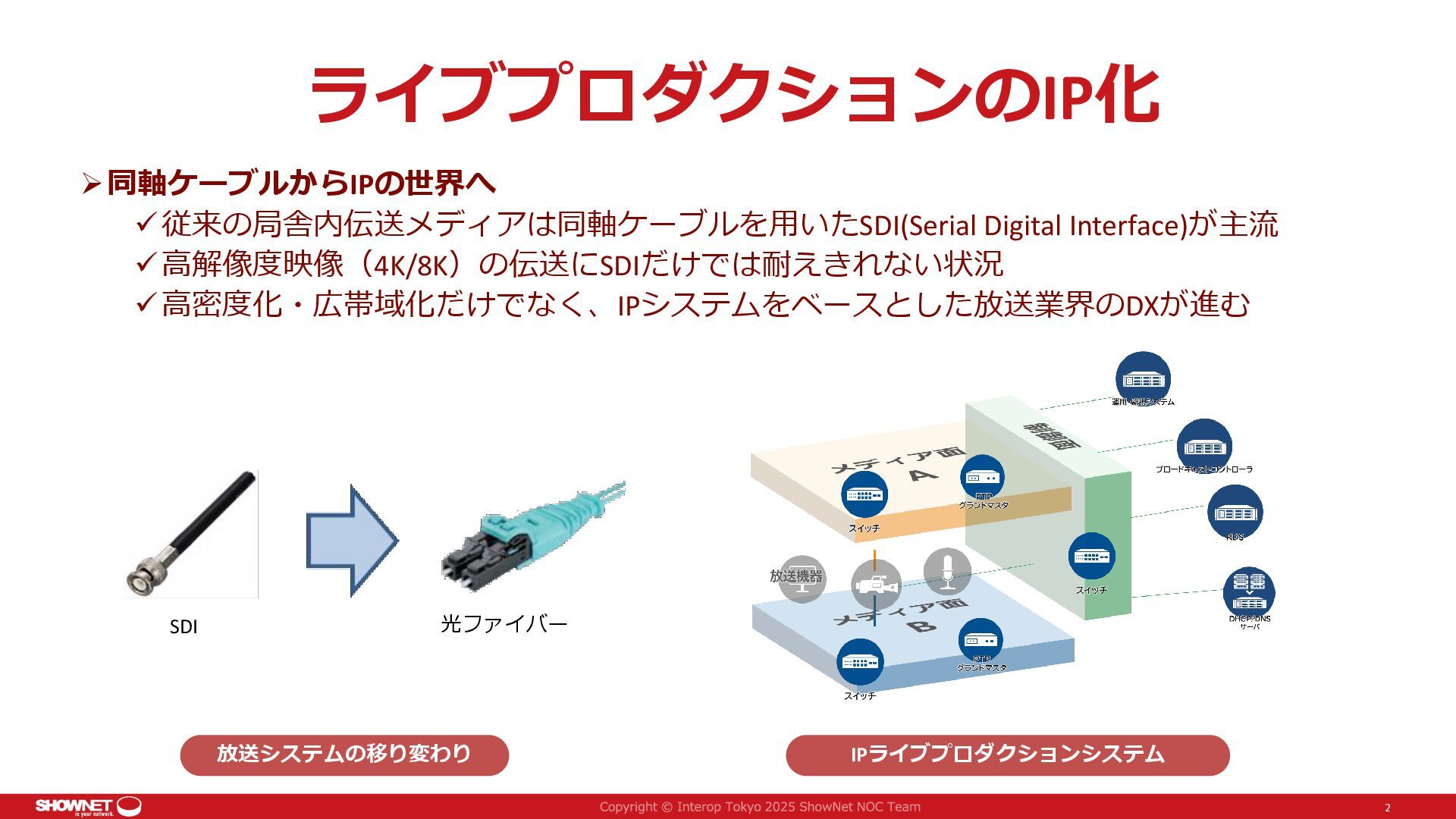

2. ➢同軸ケーブルからIPの世界へ ✓従来の局舎内伝送メディアは同軸ケーブルを用いたSDI(Serial Digital Interface)が主流 ✓高解像度映像（4K/8K）の伝送にSDIだけでは耐えきれない状況 ✓高密度化・広帯域化だけでなく、IPシステムをベースとした放送業界のDXが進む ライブプロダクションのIP化 2 放送システムの移り変わり IPライブプロダクションシステム SDI 光ファイバー

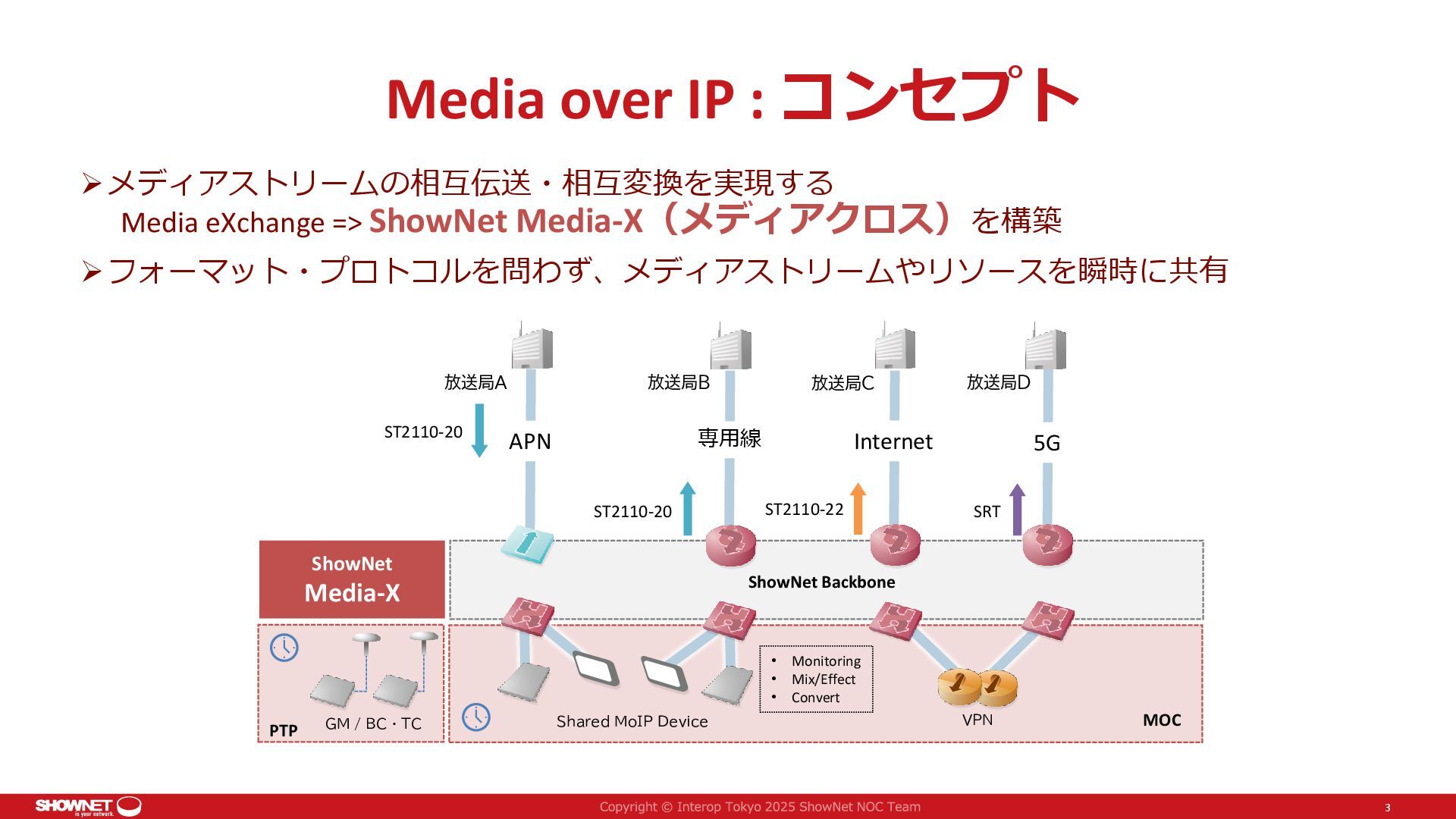

3. ➢メディアストリームの相互伝送・相互変換を実現する Media eXchange => ShowNet Media-X（メディアクロス）を構築 ➢フォーマット・プロトコルを問わず、メディアストリームやリソースを瞬時に共有 Media over IP : コンセプト 3 放送局A Internet ST2110-20 SRT VPN MOC Shared MoIP Device ShowNet Media-X PTP 放送局B ST2110-22 放送局C 専用線 APN ShowNet Backbone GM / BC・TC 5G 放送局D • Monitoring • Mix/Effect • Convert ST2110-20

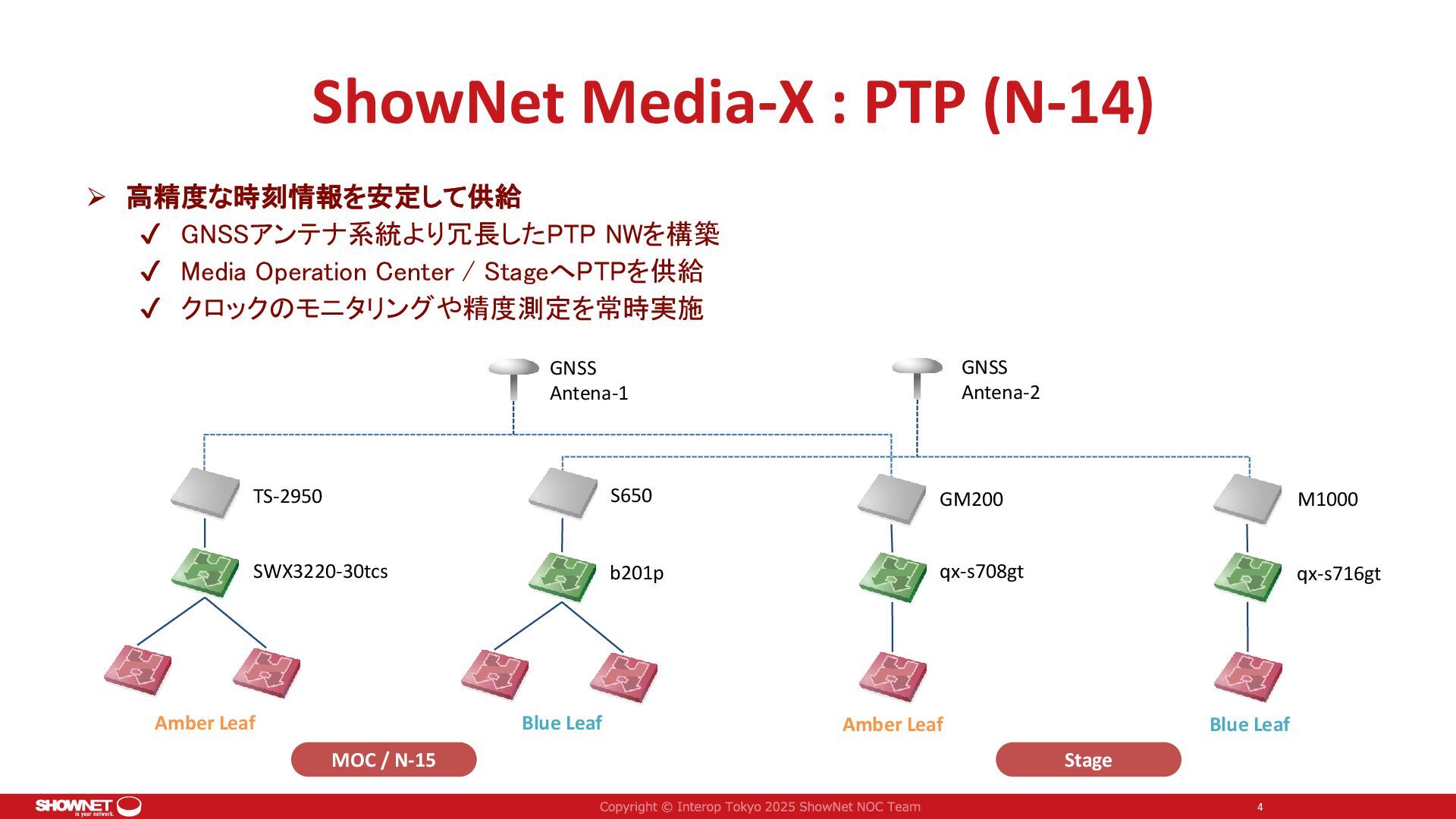

4. ⮚ 高精度な時刻情報を安定して供給 ✔ GNSSアンテナ系統より冗長したPTP NWを構築 ✔ Media Operation Center / StageへPTPを供給 ✔ クロックのモニタリングや精度測定を常時実施 ShowNet Media-X : PTP (N-14) 4 TS-2950 S650 GM200 M1000 GNSS Antena-1 GNSS Antena-2 SWX3220-30tcs b201p qx-s708gt qx-s716gt Amber Leaf Blue Leaf Amber Leaf Blue Leaf MOC / N-15 Stage

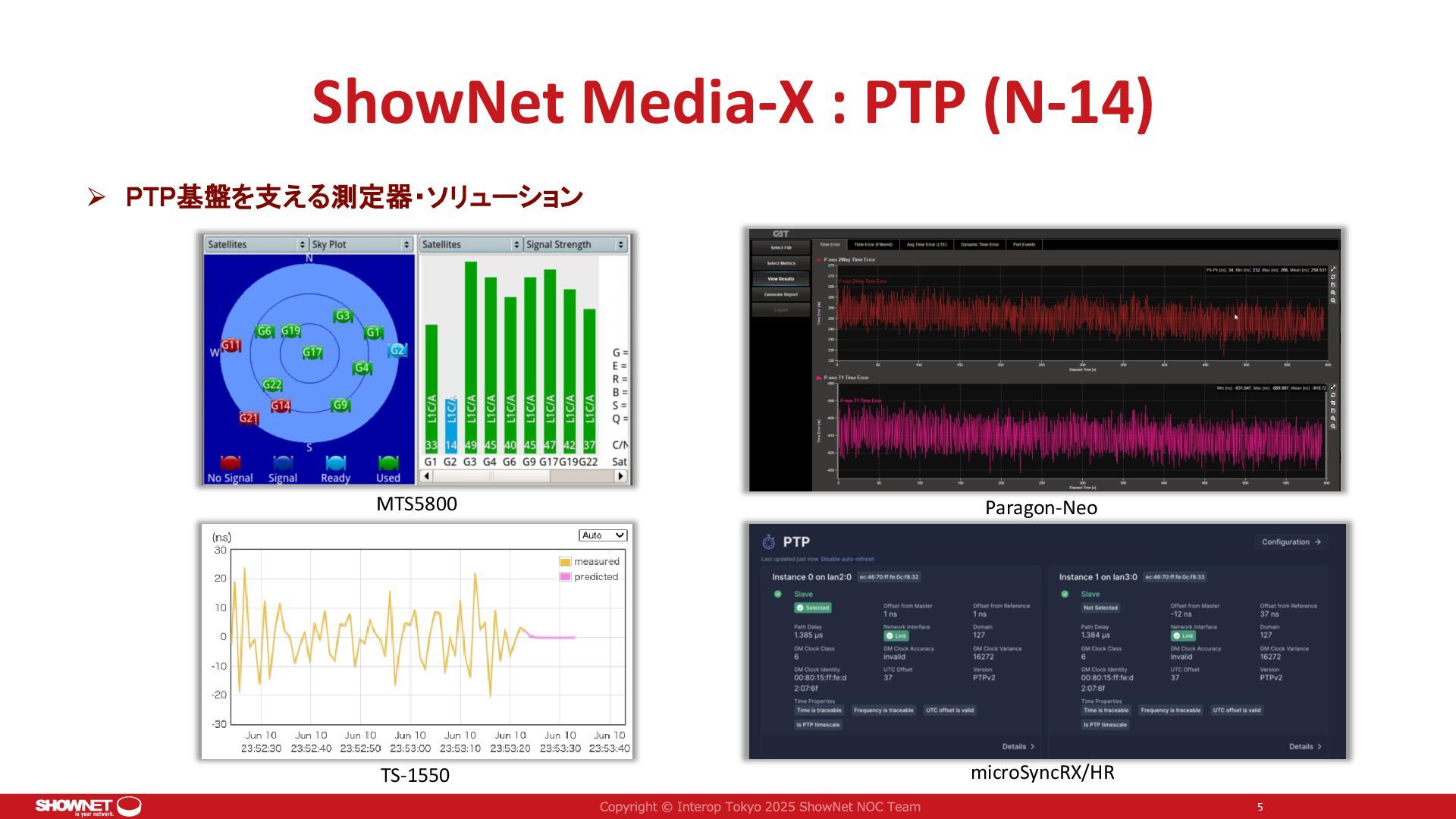

5. ⮚ PTP基盤を支える測定器・ソリューション ShowNet Media-X : PTP (N-14) 5 MTS5800 TS-1550 microSyncRX/HR Paragon-Neo

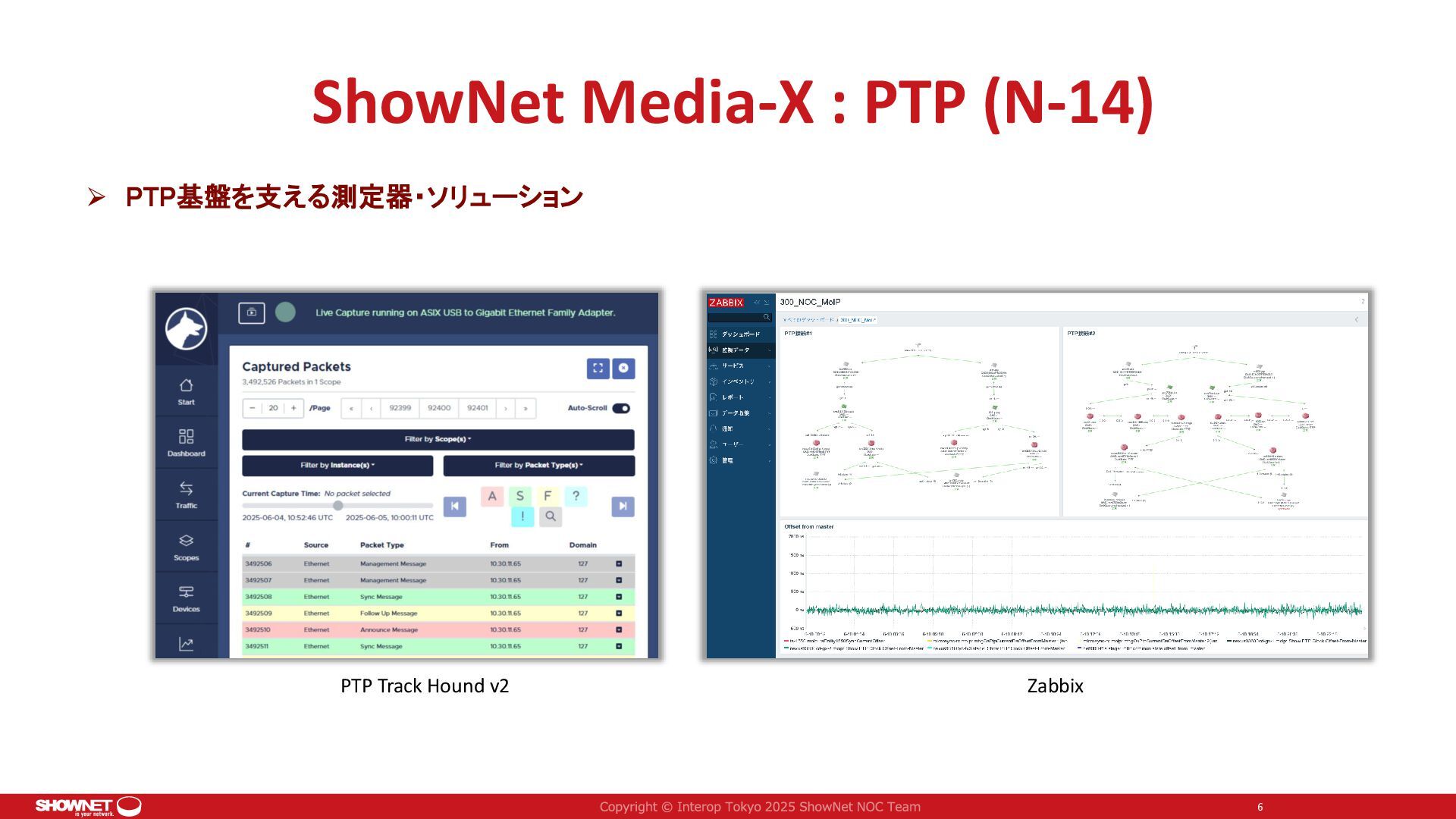

6. ⮚ PTP基盤を支える測定器・ソリューション ShowNet Media-X : PTP (N-14) 6 PTP Track Hound v2 Zabbix

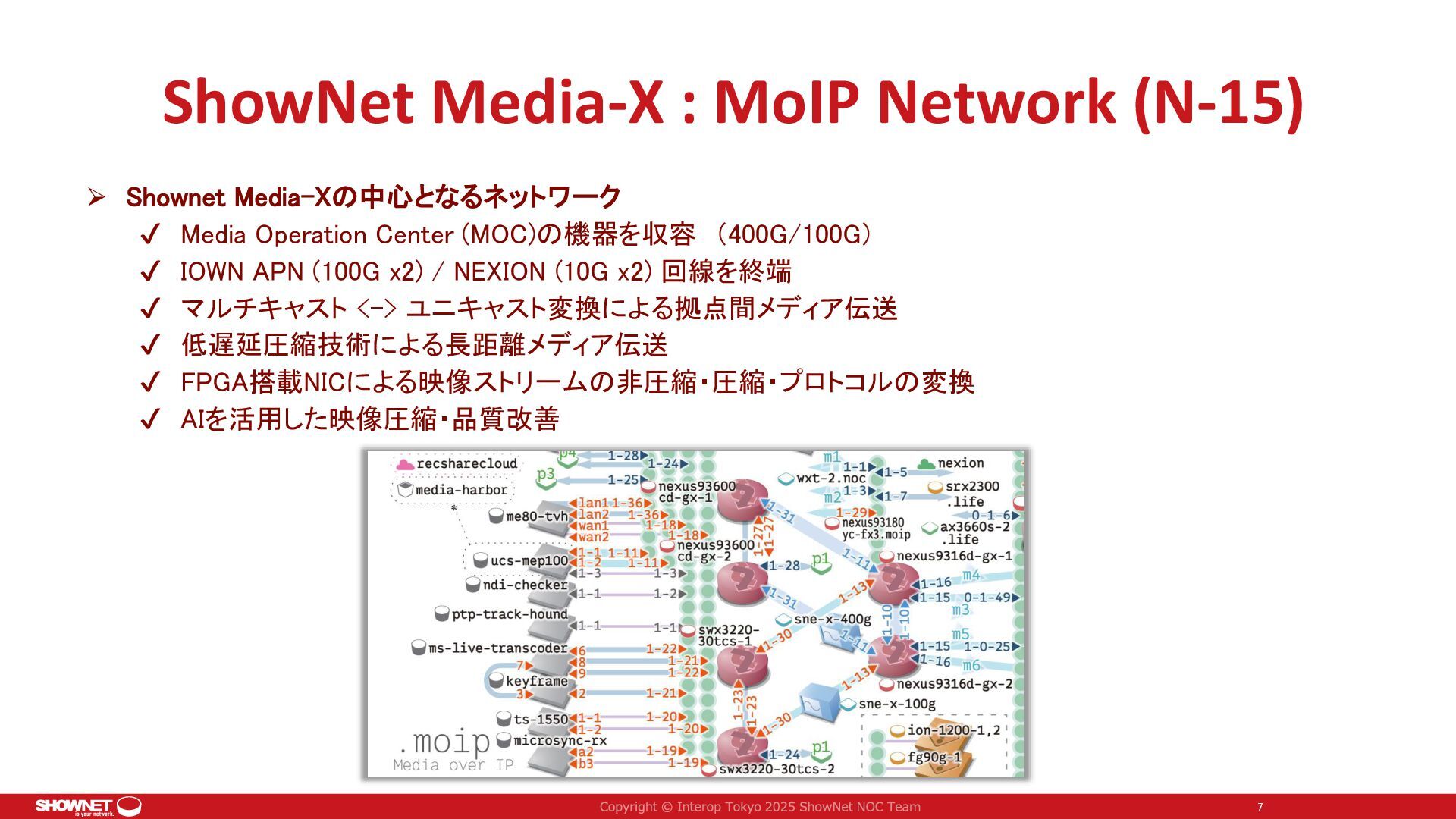

7. ⮚ Shownet Media-Xの中心となるネットワーク ✔ Media Operation Center (MOC)の機器を収容 （400G/100G） ✔ IOWN APN (100G x2) / NEXION (10G x2) 回線を終端 ✔ マルチキャスト <-> ユニキャスト変換による拠点間メディア伝送 ✔ 低遅延圧縮技術による長距離メディア伝送 ✔ FPGA搭載NICによる映像ストリームの非圧縮・圧縮・プロトコルの変換 ✔ AIを活用した映像圧縮・品質改善 ShowNet Media-X : MoIP Network (N-15) 7

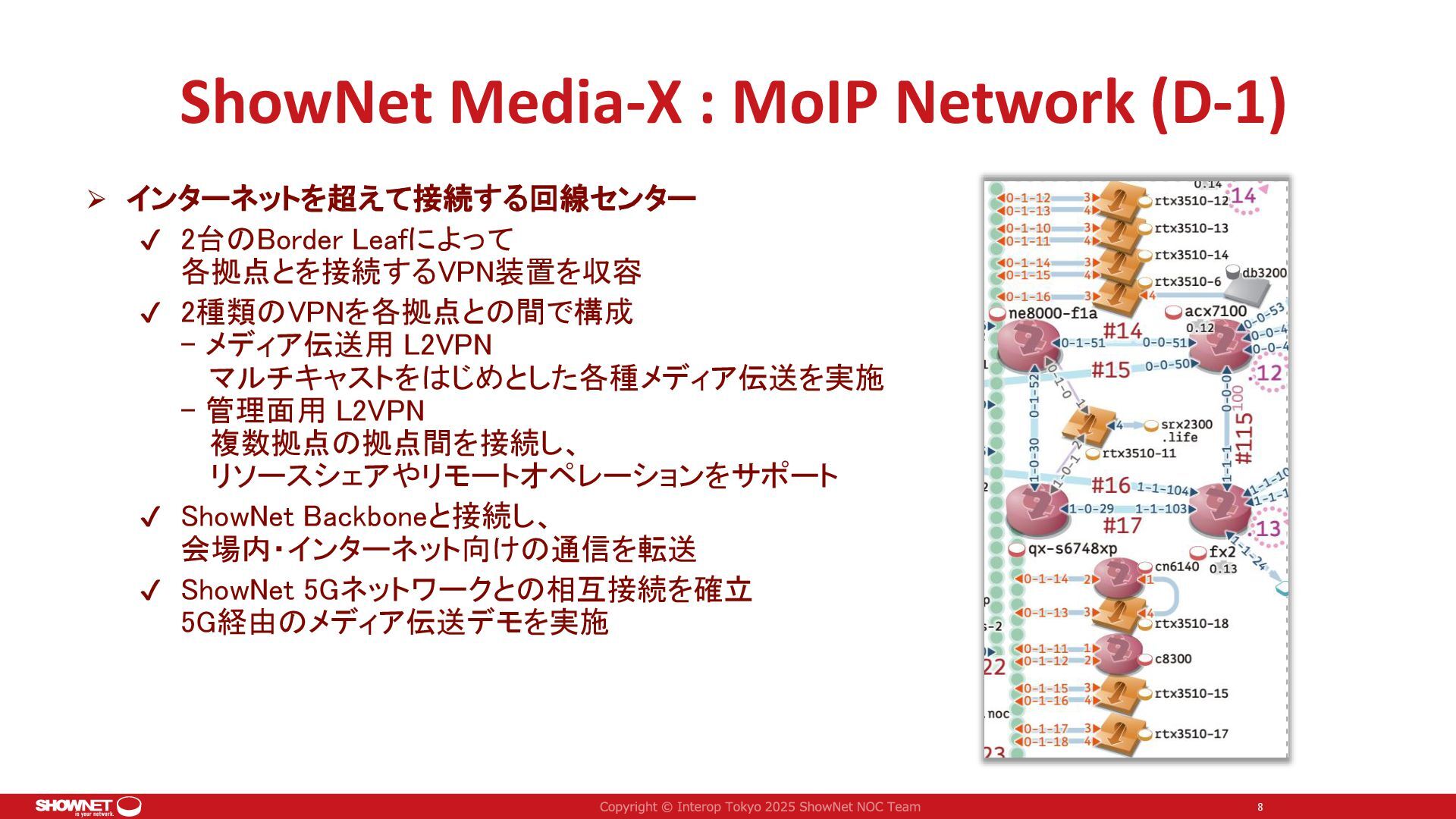

8. ⮚ インターネットを超えて接続する回線センター ✔ 2台のBorder Leafによって 各拠点とを接続するVPN装置を収容 ✔ 2種類のVPNを各拠点との間で構成 - メディア伝送用 L2VPN マルチキャストをはじめとした各種メディア伝送を実施 - 管理面用 L2VPN 複数拠点の拠点間を接続し、 リソースシェアやリモートオペレーションをサポート ✔ ShowNet Backboneと接続し、 会場内・インターネット向けの通信を転送 ✔ ShowNet 5Gネットワークとの相互接続を確立 5G経由のメディア伝送デモを実施 ShowNet Media-X : MoIP Network (D-1) 8

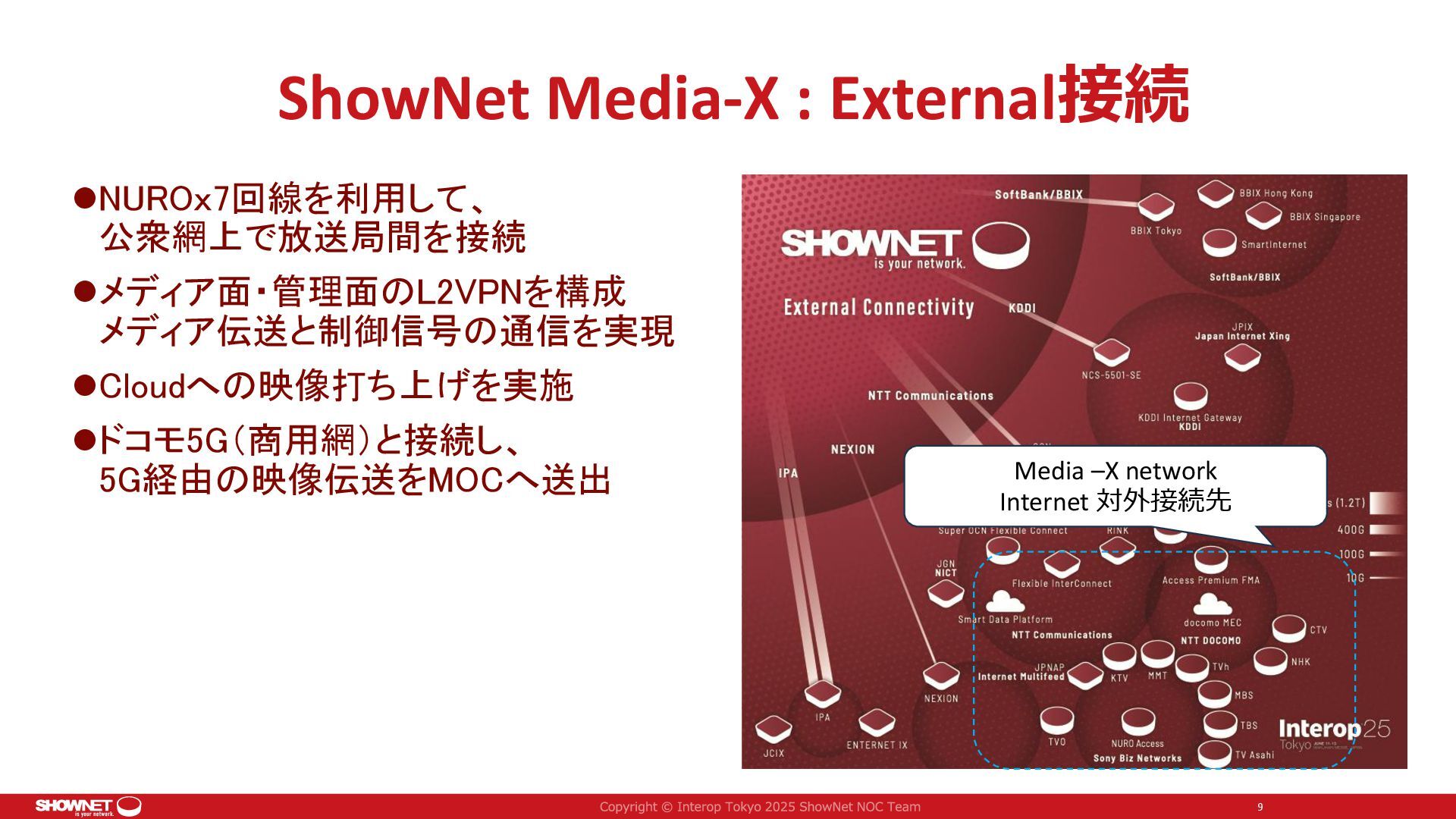

9. ShowNet Media-X : External接続 ⚫NUROｘ7回線を利用して、 公衆網上で放送局間を接続 ⚫メディア面・管理面のL2VPNを構成 メディア伝送と制御信号の通信を実現 ⚫Cloudへの映像打ち上げを実施 ⚫ドコモ5G（商用網）と接続し、 5G経由の映像伝送をMOCへ送出 9 Media –X network Internet 対外接続先

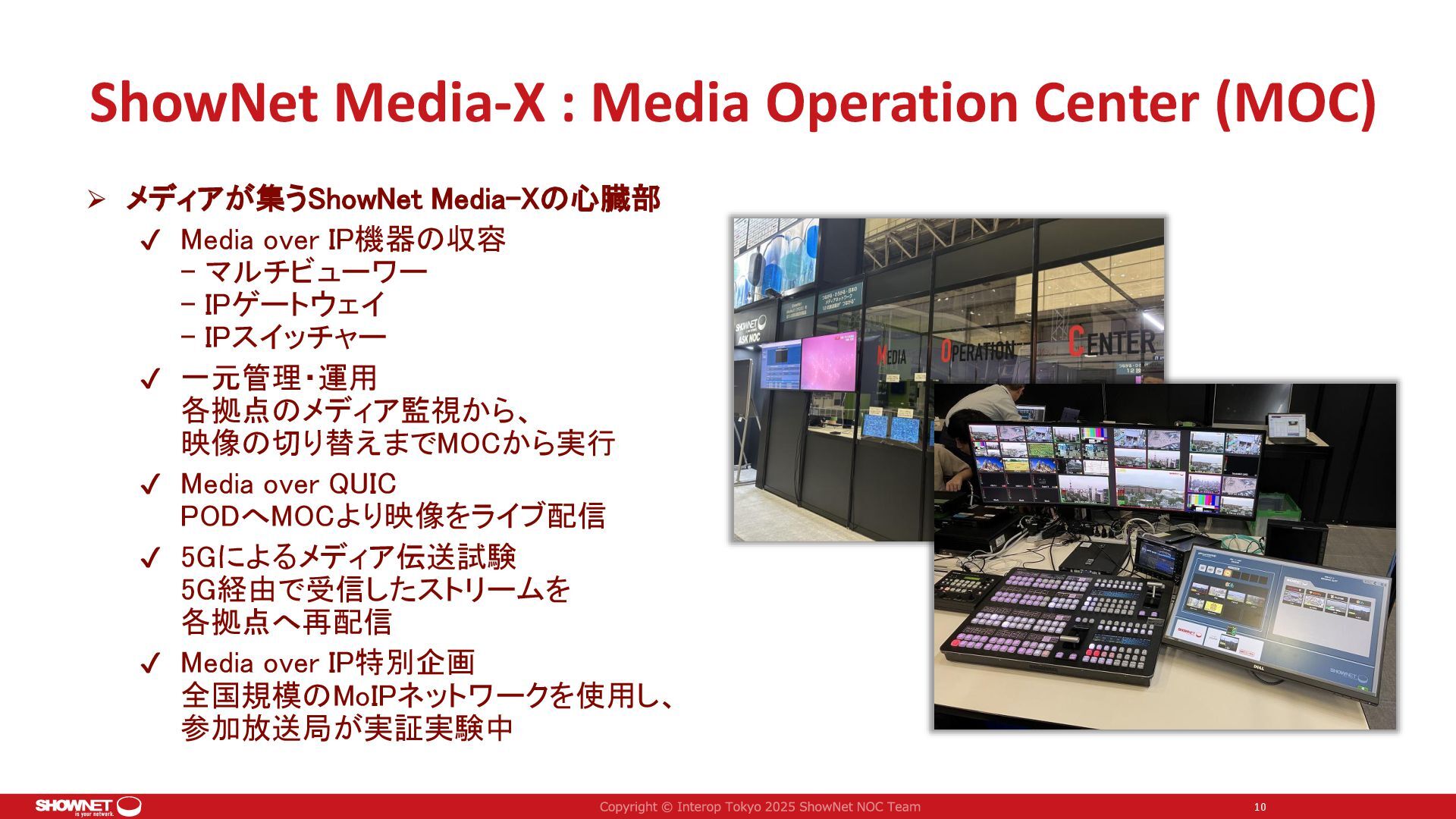

10. ⮚ メディアが集うShowNet Media-Xの心臓部 ✔ Media over IP機器の収容 - マルチビューワー - IPゲートウェイ - IPスイッチャー ✔ 一元管理・運用 各拠点のメディア監視から、 映像の切り替えまでMOCから実行 ✔ Media over QUIC PODへMOCより映像をライブ配信 ✔ 5Gによるメディア伝送試験 5G経由で受信したストリームを 各拠点へ再配信 ✔ Media over IP特別企画 全国規模のMoIPネットワークを使用し、 参加放送局が実証実験中 ShowNet Media-X : Media Operation Center (MOC) 10

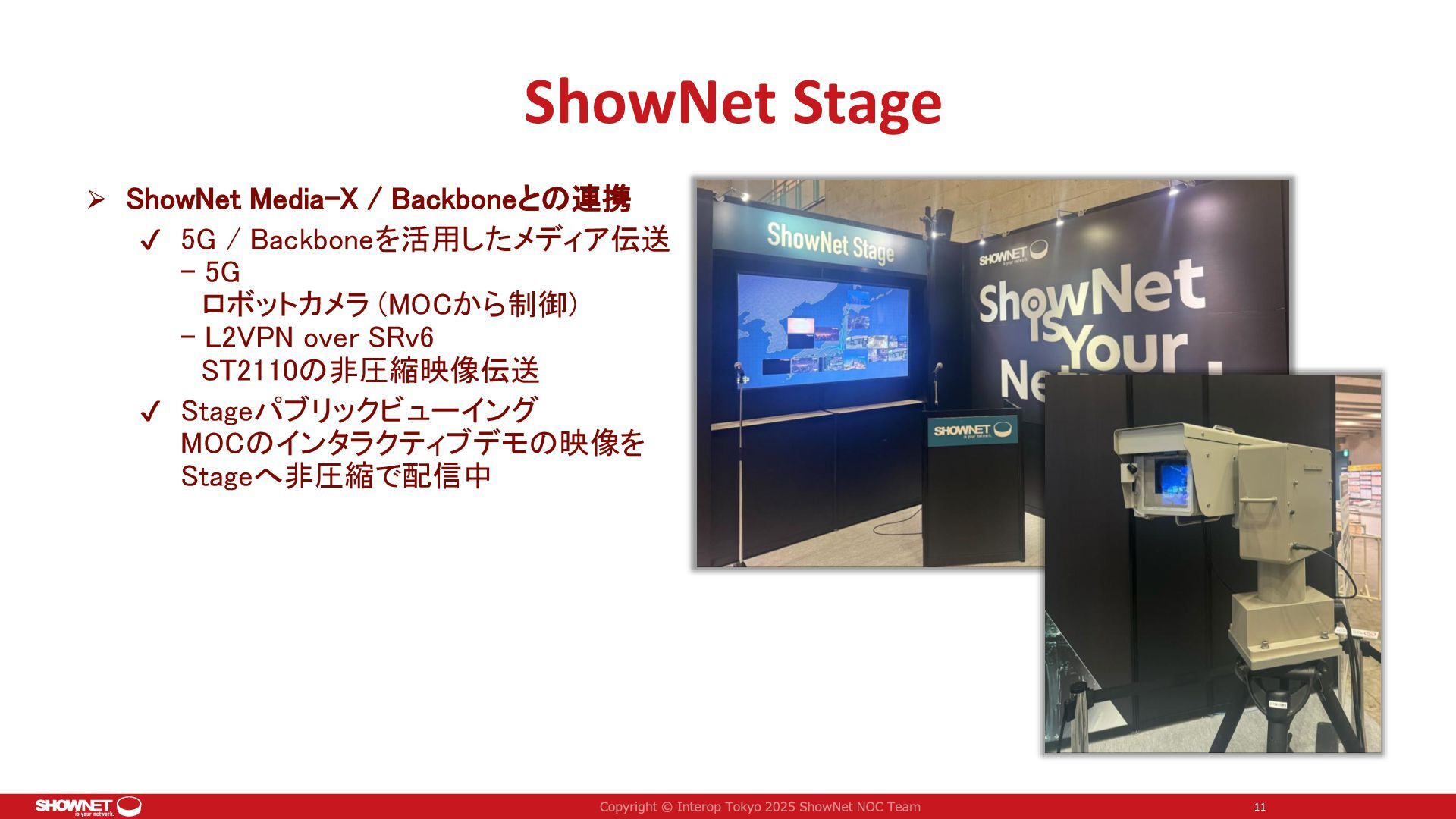

11. ⮚ ShowNet Media-X / Backboneとの連携 ✔ 5G / Backboneを活用したメディア伝送 - 5G ロボットカメラ (MOCから制御) - L2VPN over SRv6 ST2110の非圧縮映像伝送 ✔ Stageパブリックビューイング MOCのインタラクティブデモの映像を Stageへ非圧縮で配信中 ShowNet Stage 11
12. Media over IP 特別企画 12
13. ご協力頂いた関係各社の皆さま 13 特別協力：ネクシオン 順不同・敬称略
14. Media over IP 特別企画 : 参加放送局 14
15. ぜひMOCにてShowNet Media-Xをご体感ください
