1. おうちネットワーク10G化 ～10G対応機器紹介編～ Takayuki Kashiwa

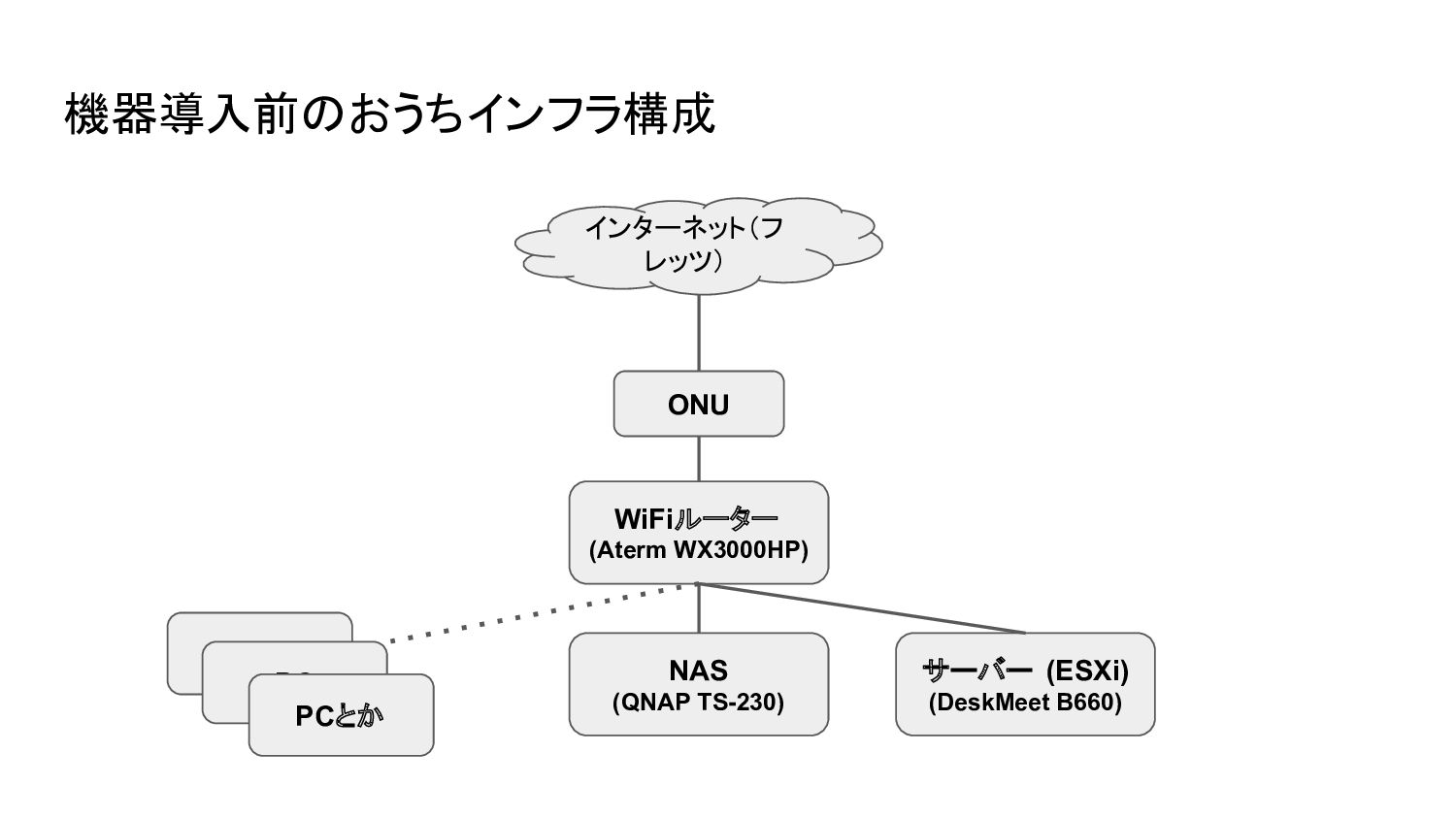

2. 機器導入前のおうちインフラ構成 インターネット（フ レッツ） ONU WiFiルーター (Aterm WX3000HP) サーバー (ESXi) (DeskMeet B660) NAS (QNAP TS-230) PC PC PCとか

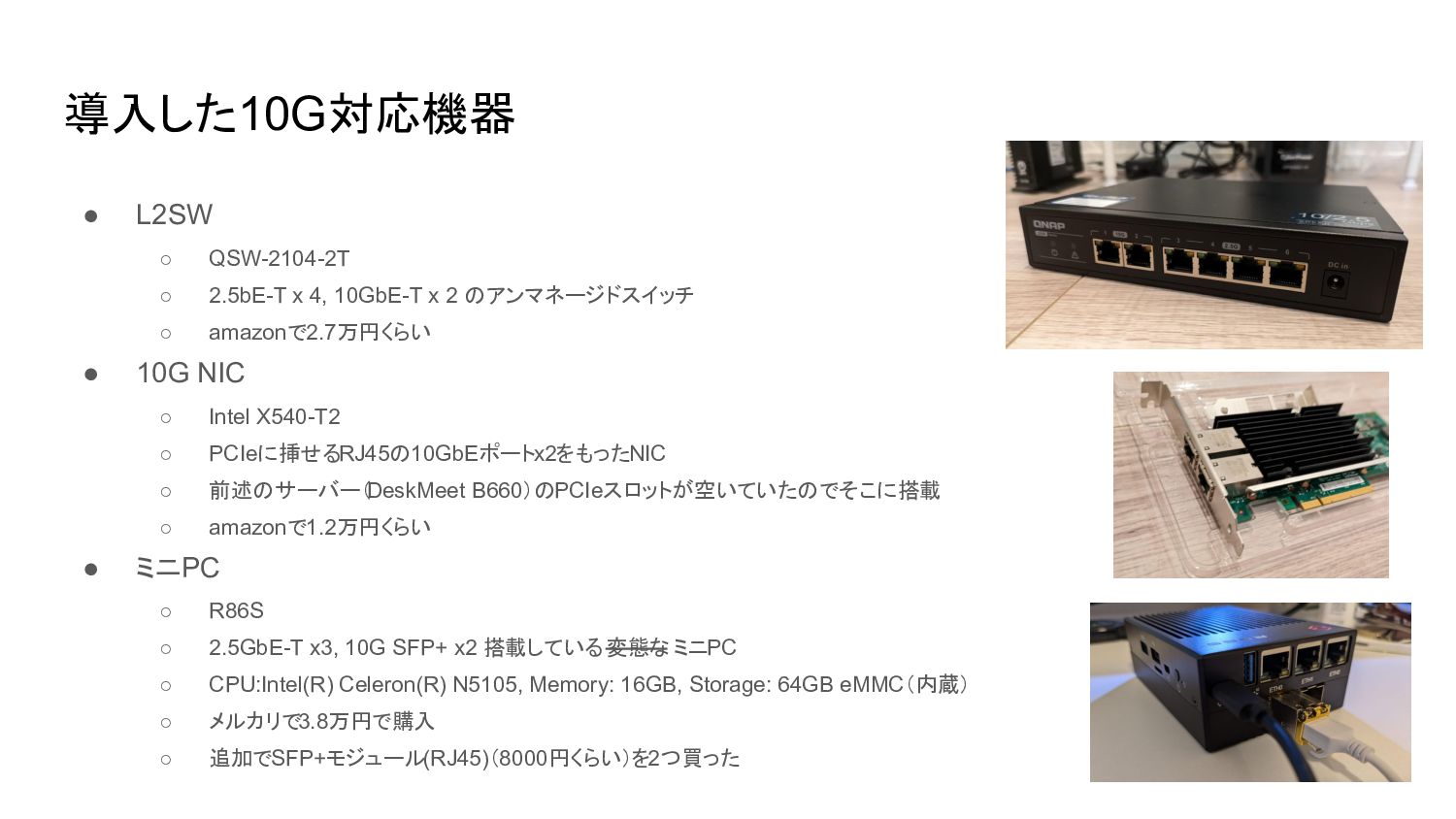

3. 導入した10G対応機器 • L2SW ◦ QSW-2104-2T ◦ 2.5bE-T x 4, 10GbE-T x 2 のアンマネージドスイッチ ◦ amazonで2.7万円くらい • 10G NIC ◦ Intel X540-T2 ◦ PCIeに挿せるRJ45の10GbEポートx2をもったNIC ◦ 前述のサーバー（ DeskMeet B660）のPCIeスロットが空いていたのでそこに搭載 ◦ amazonで1.2万円くらい • ミニPC ◦ R86S ◦ 2.5GbE-T x3, 10G SFP+ x2 搭載している 変態な ミニPC ◦ CPU:Intel(R) Celeron(R) N5105, Memory: 16GB, Storage: 64GB eMMC（内蔵） ◦ メルカリで3.8万円で購入 ◦ 追加でSFP+モジュール(RJ45)（8000円くらい）を2つ買った
4. 機器導入後 インターネット（au ひかり） HGW (BL3000HM) サーバー (ESXi) (DeskMeet B660) NAS (QNAP TS-230) PC PC PCとか インターネット（フ レッツ） ルーター (作成中) (R86S) ONU L2SW (QSW-2104-2T) 自室の PC 10GbE 1GbE 2.5GbE （実際は5G）

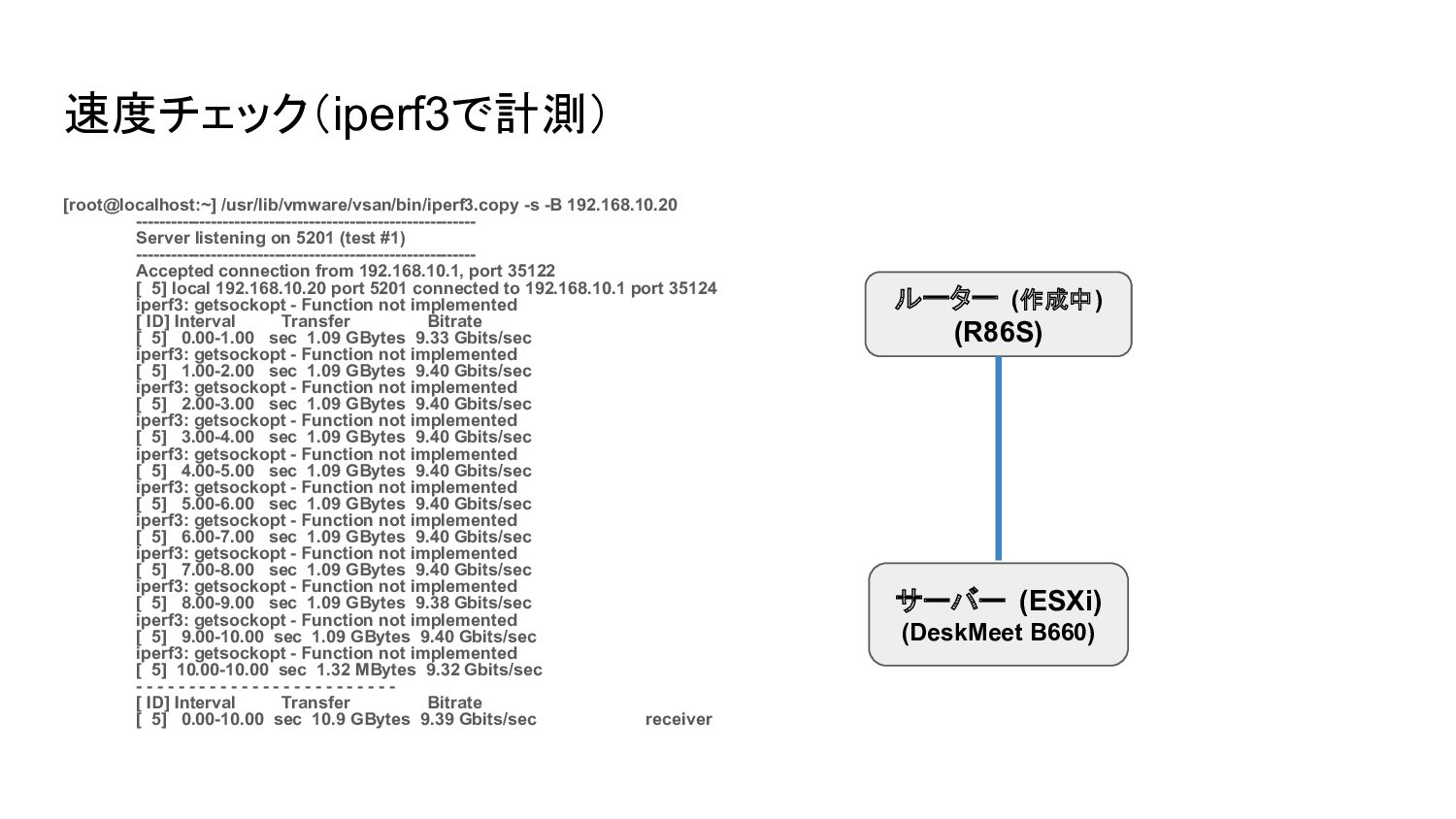

5. 速度チェック（iperf3で計測） [root@localhost:~] /usr/lib/vmware/vsan/bin/iperf3.copy -s -B 192.168.10.20 ----------------------------------------------------------- Server listening on 5201 (test #1) ----------------------------------------------------------- Accepted connection from 192.168.10.1, port 35122 [ 5] local 192.168.10.20 port 5201 connected to 192.168.10.1 port 35124 iperf3: getsockopt - Function not implemented [ ID] Interval Transfer Bitrate [ 5] 0.00-1.00 sec 1.09 GBytes 9.33 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 1.00-2.00 sec 1.09 GBytes 9.40 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 2.00-3.00 sec 1.09 GBytes 9.40 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 3.00-4.00 sec 1.09 GBytes 9.40 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 4.00-5.00 sec 1.09 GBytes 9.40 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 5.00-6.00 sec 1.09 GBytes 9.40 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 6.00-7.00 sec 1.09 GBytes 9.40 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 7.00-8.00 sec 1.09 GBytes 9.40 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 8.00-9.00 sec 1.09 GBytes 9.38 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 9.00-10.00 sec 1.09 GBytes 9.40 Gbits/sec iperf3: getsockopt - Function not implemented [ 5] 10.00-10.00 sec 1.32 MBytes 9.32 Gbits/sec - - - - - - - - - - - - - - - - - - - - - - - - - [ ID] Interval Transfer Bitrate [ 5] 0.00-10.00 sec 10.9 GBytes 9.39 Gbits/sec receiver サーバー (ESXi) (DeskMeet B660) ルーター (作成中) (R86S)

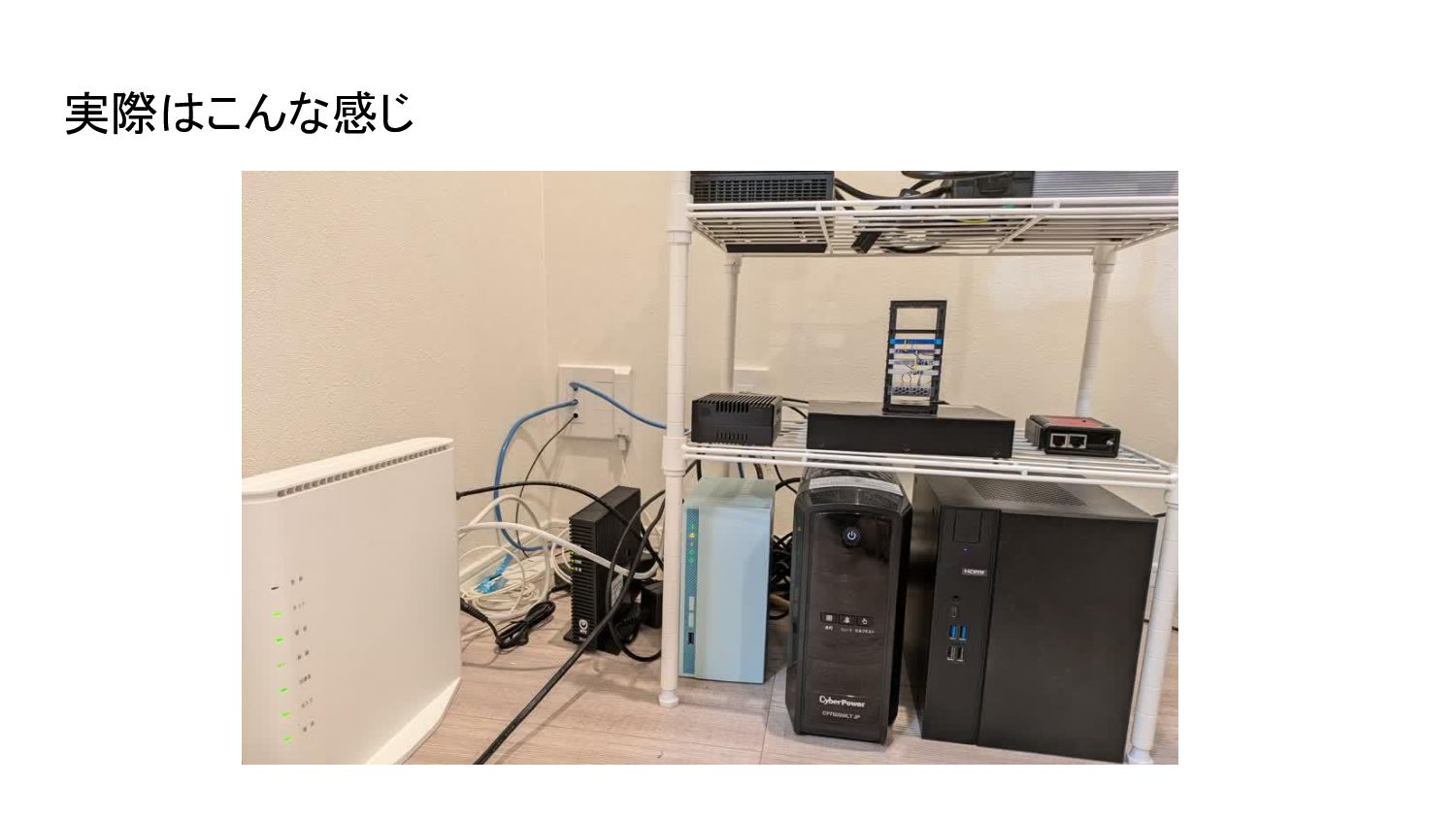

6. 実際はこんな感じ

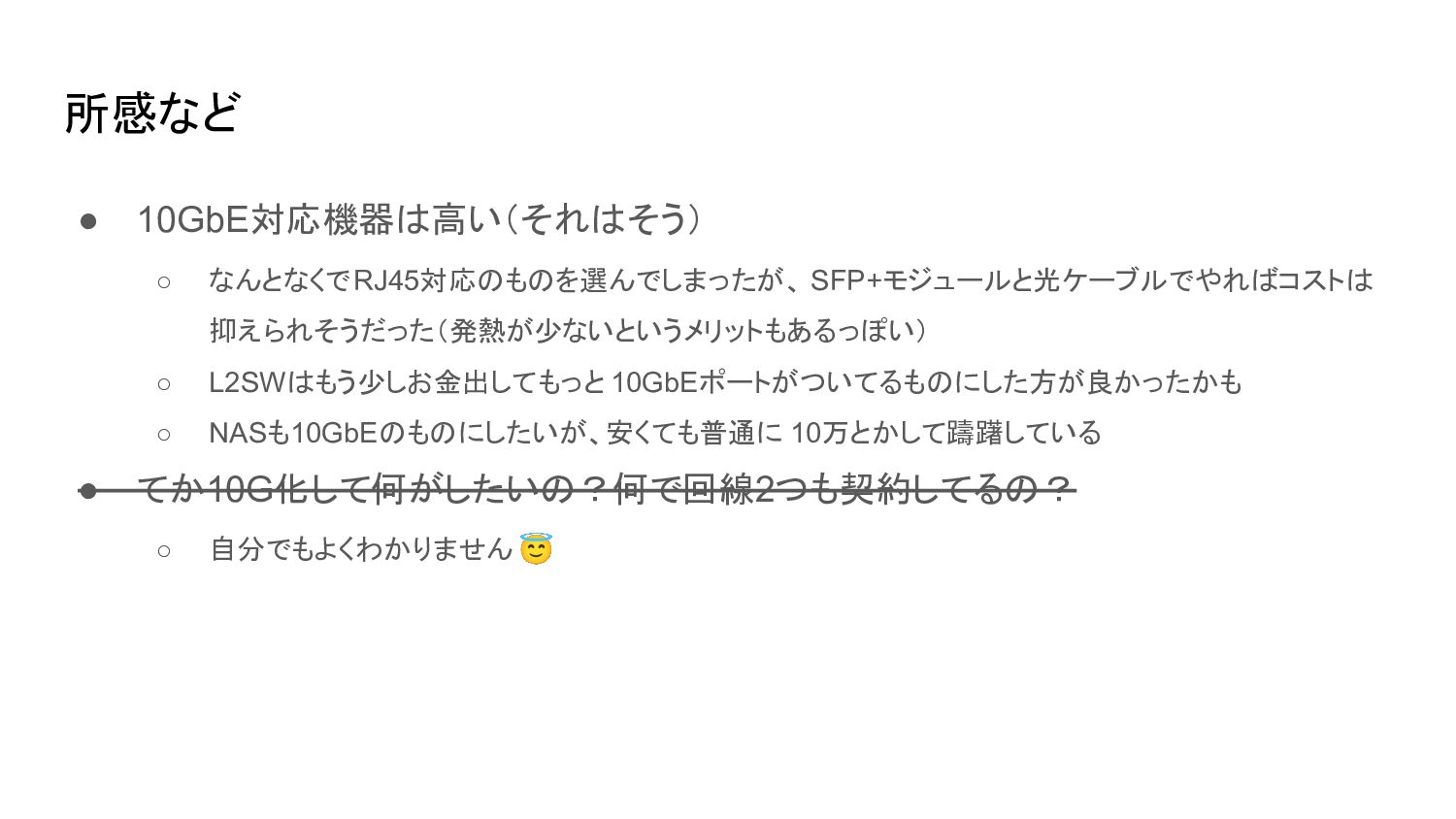

7. 所感など • 10GbE対応機器は高い（それはそう） ◦ なんとなくでRJ45対応のものを選んでしまったが、 SFP+モジュールと光ケーブルでやればコストは 抑えられそうだった（発熱が少ないというメリットもあるっぽい） ◦ L2SWはもう少しお金出してもっと 10GbEポートがついてるものにした方が良かったかも ◦ NASも10GbEのものにしたいが、安くても普通に 10万とかして躊躇している • てか10G化して何がしたいの？何で回線2つも契約してるの？ ◦ 自分でもよくわかりません 😇
