20151208 IoTイントロダクション

IoTイントロダクションの資料です。
まずければ消します。

Transcript

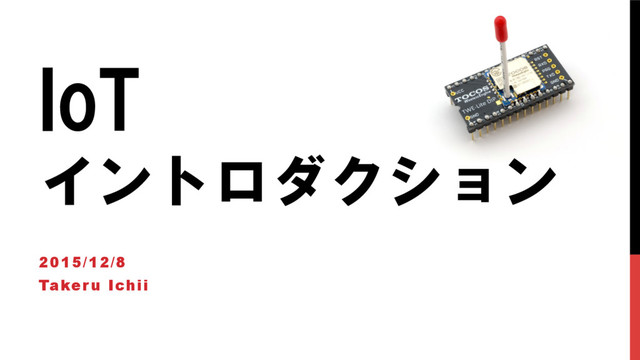

1. IoT イントロダクション 2015/12/8 Takeru Ichii
2. IoT 2015/12/8 IoTイントロダクション 2
3. もやは皆さん 当たり前ですよね 2015/12/8 IoTイントロダクション 3
4. 2015/12/8 IoTイントロダクション 4
5. ではIoTとは何か？ 2015/12/8 IoTイントロダクション 5
6. 2015/12/8 IoTイントロダクション 6
7. IoTとは？ 「モノのインターネット」(“Internet of Things”)とは、 有線や無線のネットワークで リンクされている組み込みセンサーを　　 使って各種のデバイスが相互に通信する能力を指す。 こうしたデバイスには、サーモスタットや自動車のほか、医師が消化管の 健康状態を監視するために飲み込む錠剤も含まれる。 これらのデバイスはインターネットを介してデータを送信し、編集し、　　 分析する。 https://www.whitehouse.gov/sites/default/files/docs/big_data_privacy_report_may_1_2014.pdf https://www.coneps.jp/contents/product_002.pdf (仮和訳) 2015/12/8 IoTイントロダクション 7 BIG DATA:SEIZING OPPORTUNITIES,PRESERVING VALUES（The White House）より
8. 2015/12/8 IoTイントロダクション 8
9. 歴史を振り返り… 2015/12/8 IoTイントロダクション 9 ENIAC 1946年 Apple A7 2013年 67年間にどんな変化が起こったか？
10. 300 FLOPS 115,200,0 00,000 FLOPS ENIAC AppleA7 歴史を振り返り… 2015/12/8 IoTイントロダクション 10 FLOPS : 1秒間に実行できる浮動小数点演算の回数 167.000 m^2 0.007 m^2 ENIAC AppleA7 1/20000 演算性能 （設置）面積 157,000.0 W 12.5 W ENIAC AppleA7 1/14000 消費電力 http://cpuboss.com/cpus/Intel-Core-i5-4250U-vs-Apple-A7
11. 300 FLOPS 115,200,0 00,000 FLOPS ENIAC AppleA7 歴史を振り返り… 2015/12/8 IoTイントロダクション 11 FLOPS : 1秒間に実行できる浮動小数点演算の回数 167.000 m^2 0.007 m^2 ENIAC AppleA7 1/20000 演算性能 （設置）面積 157,000.0 W 12.5 W ENIAC AppleA7 1/14000 消費電力 面積1m2あたり 9,161,142,855,249倍 消費電力1Wあたり 1,004,800,000倍 演算性能が向上した！！ http://cpuboss.com/cpus/Intel-Core-i5-4250U-vs-Apple-A7
12. ヤバい パナイ （すごく半端ない） 2015/12/8 IoTイントロダクション 12
13. 何ができるようになったか？ •  極小でも高演算性能 •  高演算性能を有しながら低消費電力 •  無線や有線で外部デバイスと通信する能力 2015/12/8 IoTイントロダクション 13 バッテリーだけでリッチな演算ができる 極小デバイスの誕生
14. 2015/12/8 IoTイントロダクション 14 どれくらいすごい？ TWE-Lite(トワイライト) CPU 32MHz RAM 32 kB 2.4GHz帯無線モジュール付き http://mono-wireless.com/jp/products/TWE-001Lite.html
15. 2015/12/8 IoTイントロダクション 15 どれくらいすごい？ 13.97mm 13.97mm TWE-Lite(トワイライト) CPU 32MHz RAM 32 kB 2.4GHz帯無線モジュール付き 重量 0.93g アルカリ単三で3600日動作 見通し距離 1km無線通信可能 参考 一円玉は直径20mm 重さ1g http://mono-wireless.com/jp/products/TWE-001Lite.html
16. 2015/12/8 IoTイントロダクション 16 どれくらいすごい？ 13.97mm 13.97mm TWE-Lite(トワイライト) CPU 32MHz RAM 32 kB 2.4GHz帯無線モジュール付き 重量 0.93g アルカリ単三で3600日動作 見通し距離 1km無線通信可能 参考 一円玉は直径20mm 重さ1g 1,800円 http://mono-wireless.com/jp/products/TWE-001Lite.html
17. ヤバい パナイ （すごく半端ない） 2015/12/8 IoTイントロダクション 17
18. 最近のホットなニュース Raspberry  Pi  Zero発売 2015/12/8 IoTイントロダクション 18 IoTブームの火付け役（？）である Raspberry Piシリーズに新たな　 モデル「Zero」が登場しました。 （2015/11/26） https://www.raspberrypi.org/blog/raspberry-pi-zero/　
19. 最近のホットなニュース Raspberry  Pi  Zero発売 2015/12/8 IoTイントロダクション 19 30mm 65mm IoTブームの火付け役（？）である Raspberry Piシリーズに新たな　 モデル「Zero」が登場しました。 （2015/11/26）
20. 最近のホットなニュース Raspberry  Pi  Zero発売 2015/12/8 IoTイントロダクション 20 雑誌の付録になった！（$37.50/約4605円） 本体だけなら $5/約614円 https://www.raspberrypi.org/magpi/how-to-get-magpi-40/　
21. で、IoTって何がすごいの？ 2015/12/8 IoTイントロダクション 21 Raspberry Pi Model B+ デバイスが小型・省電力のため、 どこにでも配置できるようになった （横のデバイスはクレジットカードぐらいのサイズ）
22. で、IoTって何がすごいの？ 2015/12/8 IoTイントロダクション 22 Raspberry Pi Model B+ 今まで簡単にできなかった センサ情報の取得ができる様になった （センサーだけ買ってくれば簡単に拡張）
23. で、IoTって何がすごいの？ 2015/12/8 IoTイントロダクション 23 Raspberry Pi Model B+ インターネットで 通信 サーバー センサーの情報が簡単にサーバーに送れるようになった
24. で、IoTって何がすごいの？ 2015/12/8 IoTイントロダクション 24 デバイスの価格が非常に安価なので デバイスを大量に配置できるようになった インターネットで 通信
25. で、IoTって何がすごいの？ 2015/12/8 IoTイントロダクション 25 Raspberry Pi Model B+ デバイスやインターネット上のサーバーの 指示に従い、物理的に作用できるようになった
26. で、IoTって何がすごいの？ •  今までにない現実世界の多種多様な物理現象データの取得が　　　　 できるようになった •  大 量 の デ バ イ ス か ら 送 っ て く る 広 範 囲 地 点 の デ ー タ 取 得 が　　　　　 できるようになった •  センサーデータを分析することによってインターネットにつながっている サービスやデバイスを何かしら作用させることができる •  ムダの削減 •  新たな付加価値の創造 •  etc…? 2015/12/8 IoTイントロダクション 26
27. どんなことに 利用されている？ •  米Bigbelly Inc.のBigbelly Stations •  スマートなゴミ箱 •  ゴミ箱に通信機器とGPSが　　　　 付いている 2015/12/8 IoTイントロダクション 27 https://en.wikipedia.org/wiki/BigBelly　 http://bulldra.hatenablog.com/entry/smart-gomibako http://bigbelly.com/　　
28. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 28 http://bigbelly.com/solutions/　 ゴミが見えちゃったり… ゴミが溢れちゃったり… ゴミで虫とか発生したり… ゴミが風邪で飛んじゃったり… ※仮訳
29. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 29 http://bigbelly.com/solutions/　
30. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 30 http://bigbelly.com/solutions/　 綺麗で安全な 公共スペース 外部機器が 必要ない 大容量 高圧縮 Webを通して 通信できる 収集と費用の 低減 廃棄物を隠し 害虫も無い ※仮訳
31. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 31 http://bigbelly.com/solutions/　 綺麗で安全な 公共スペース 外部機器が 必要ない 大容量 高圧縮 Webを通して 通信できる 収集と費用の 低減 廃棄物を隠し 害虫も無い ※仮訳 電源は筐体上部のソーラーパネル、 通信は無線なのでゴミ箱を設置すれば利用可能
32. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 32 http://bigbelly.com/solutions/　 綺麗で安全な 公共スペース 外部機器が 必要ない 大容量 高圧縮 Webを通して 通信できる 収集と費用の 低減 廃棄物を隠し 害虫も無い ※仮訳 ゴミは投入されたら自動で圧縮。 最大1/5まで圧縮されるので収集回数を減らせる 単純に考えれば80%は収集回数減らせる？
33. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 33 http://bigbelly.com/solutions/　 綺麗で安全な 公共スペース 外部機器が 必要ない 大容量 高圧縮 Webを通して 通信できる 収集と費用の 低減 廃棄物を隠し 害虫も無い ※仮訳 ゴミ箱はWeb上で状況を確認できるので、 収集が必要になったらすぐにピンポイントに 行くことができる。 スマホでも専用アプリでアクセス可能
34. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 34 http://bigbelly.com/solutions/　 綺麗で安全な 公共スペース 外部機器が 必要ない 大容量 高圧縮 Webを通して 通信できる 収集と費用の 低減 廃棄物を隠し 害虫も無い ※仮訳 収集が必要なレベルのゴミ箱だけを優先して 回収できるようになる。 これにより、CO2排出が80%削減できるとか。
35. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 35 http://bigbelly.com/solutions/　 綺麗で安全な 公共スペース 外部機器が 必要ない 大容量 高圧縮 Webを通して 通信できる 収集と費用の 低減 廃棄物を隠し 害虫も無い ※仮訳 ゴミ箱は完全に閉じているのでゴミを見せないし 害虫等が寄りつきにくい（寄り付かない？）
36. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 36 http://bigbelly.com/solutions/　 綺麗で安全な 公共スペース 外部機器が 必要ない 大容量 高圧縮 Webを通して 通信できる 収集と費用の 低減 廃棄物を隠し 害虫も無い ※仮訳 割れ窓理論的なゴミのポイ捨てから発展する 犯罪の抑止と、清潔な環境の維持
37. どんなことに 利用されている？ •  Philips のLaaS（Lighting as a Service） •  ワシントンD.Cの駐車場25箇所に導入 •  PhilipsはLED証明とインテリジェントコント ロールを提供 •  2014/3~ 10年契約 •  照明機器を売るのではなく、光をサービス　 として導入 2015/12/8 IoTイントロダクション 37 http://www.newscenter.philips.com/main/standard/news/press/ 2014/20140224-philips-and-ericsson-unite-to-brighten-cities-and-provide- mobile-broadband-connectivity-through-smart-street- lighting.wpd#.VlwdmN_hDh9
38. 2015/12/8 IoTイントロダクション 38 入力 •  日照時間・温度等の環境条件 •  駐車場の明るさ・利用率 •  LED点灯時間 出力 •  分析による照明の点灯制御 •  予防保守と修理 http://it.impressbm.co.jp/articles/-/11619　
39. 2015/12/8 IoTイントロダクション 39 メリット •  利用側（ワシントンD.C） •  照明の保守オペレーションが不要 •  経費が安定 •  コスト削減 •  提供側（Philips） •  長期収入源 •  次の製品開発へのデータ収集 http://it.impressbm.co.jp/articles/-/11619　
40. 2015/12/8 IoTイントロダクション 40 LaaSの効果（予想） •  50-70%の電力削減 •  予防保守による効率の良い運用 •  米の街路灯の保守は年間$6-8億 •  安全な都市環境の提供 http://it.impressbm.co.jp/articles/-/11619 http://spectrum.ieee.org/energywise/green- tech/conservation/can-internet-access-pay- for-led-street-lights　　
41. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 41 http://www.slideshare.net/yiwate/watchroach　
42. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 42 http://www.slideshare.net/yiwate/watchroach　
43. どんなことに 利用されている？ 2015/12/8 IoTイントロダクション 43 http://www.slideshare.net/yiwate/watchroach　
44. 2015/12/8 IoTイントロダクション 44 こうして世界は平和になった
45. まとめ •  技術の進歩により極小サイズや低消費電力でも高機能なデバイス が出現した •  IoTデバイスのおかげでセンサデータが簡単に収集できるように なった •  IoTデバイスから集めた情報でムダの削減や新たな付加価値創造 のネタが増えた •  見えないゴキブリもIoTなら可視化できる 2015/12/8 IoTイントロダクション 45
46. 2015/12/8 IoTイントロダクション 46
47. （補足） センサーって何があるの？何が分かるの？ •  マイク（機器から異常音がなっていないか） •  温度（冷却は間に合っているか） •  湿度（人が不快に感じる環境か） •  方角（地表に対してどの方角を向いているか） •  気圧（どれだけ高いところにいるか） •  赤外線（人が近くに存在するか） •  超音波（近くに魚はいるか） •  ジョイスティック（どういう方向を指示しているか） •  磁気（近くに特殊な物体が存在するか） •  GPS（地球上のどこにいるか） •  加速度（どの向きに運動しているか） •  角度（どの角度に傾いてるか） •  圧力（ものがおかれているか） •  放射線（人がそこにいても被曝しないか） •  距離（壁からどれだけ離れているか） •  光（電気は付いてるか） •  アルコール・ガス（安全な場所か） •  pH（手で触っても大丈夫か） 2015/12/8 IoTイントロダクション 47 等々…
48. （補足） どうやって通信するの？（通信方式） •  Star型 •  有線LAN (IEEE 802.3) •  Wi-Fi (IEEE 802.11 b/g/n(2.4GHz) a/n/ac(5GHz)) •  Bluetooth (IEEE 802.15.1 (2.4GHz)) •  Bluetooth Low Energy (IEEE 802.15.1 (2.4GHz)) •  Mesh型 •  Zigbee (IEEE 802.15.4 (2.4GHz)) •  Wi-SUN (IEEE 802.15.4g (920MHz)) 2015/12/8 IoTイントロダクション 48 http://qiita.com/toruuetani/items/cb85781e127b2959c1c3　 等々…
49. （補足） どうやって通信するの？（通信方式） 2015/12/8 IoTイントロダクション 49 http://postscapes.com/internet-of-things-technologies　
50. （補足） どうやって通信するの？（通信方式） 2015/12/8 IoTイントロダクション 50 http://postscapes.com/internet-of-things-technologies　
51. （補足） どうやって通信するの？（プロトコル） •  HTTP（REST) •  MQTT •  CoAP 2015/12/8 IoTイントロダクション 51 http://qiita.com/toruuetani/items/cb85781e127b2959c1c3　 等々…
52. （補足） IoTデバイス作ってみたいけど 何を勉強すればいい？ •  物理 •  運動 •  電気・電子回路 •  論理回路 •  信号処理 •  プログラミング •  ネットワーク 2015/12/8 IoTイントロダクション 52 等々…
53. その他情報 •  IoTの定義一覧 •  http://postscapes.com/internet-of-things-definition　 •  IoT Landscape（Dec 2014） •  http://www.slideshare.net/mjft01/internet-of-things-42280078 •  各社試算の市場規模まとめ •  http://postscapes.com/internet-of-things-market-size •  IoT handbook •  http://postscapes.com/internet-of-things-handbook　 2015/12/8 IoTイントロダクション 53
