ブラウザの向こう側で「200 OK」を返すまでに何が起きているのか調べてみた #phperkaigi

PHPerKaigi 2023で発表したスライドです。

Transcript

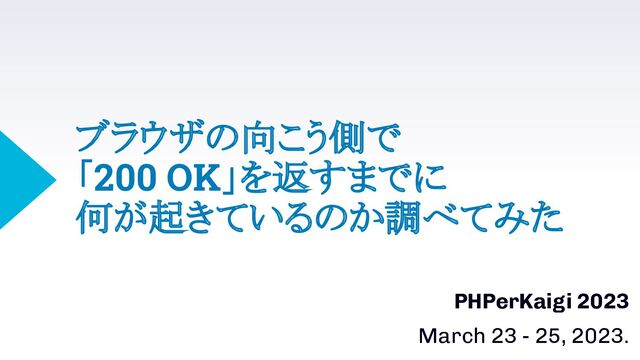

1. ブラウザの向こう側で
   「200 OK」を返すまでに
   何が起きているのか調べてみた
   PHPerKaigi 2023
   March 23 - 25, 2023.


   View Slide

2. @akase244
   2
   var_dump(
   (new Me())
   ->WebApplicationEngineer()
   ->InfrastructureEngineer()
   );


   View Slide

3. 3
   アイコンの作者と家系図
   カネウチカズコさん
   (@mutsuking)


   View Slide

4. View Slide

5. ▸ 「200 OK」を返す技術
   ▸ 「200 OK」を阻む技術
   ▸ まとめ
   5
   アジェンダ


   View Slide

6. 6
   「200 OK」を返す技術


   View Slide

7. 7
   HTTP


   View Slide

8. 8
   HTTPはサーバーとクライアントで構成されている
   引用元: https:/
   /developer.mozilla.org/ja/docs/Learn/Common_questions/Web_mechanics/What_is_a_web_server


   View Slide

9. 9
   TCP/IPは階層型のプロトコル
   引用元: 「HTTPの教科書」 https:/
   /www.shoeisha.co.jp/book/detail/9784798126258


   View Slide

10. 10
    HTTPの歴史
    HTTP/1.0
    （1996年）
    HTTP/2
    （2015年）
    HTTP/0.9
    （1991年）
    HTTP/1.1
    （1997年）
    HTTP/3
    （2022年）


    View Slide

11. 11
    HTTPの歴史
    HTTP/1.0
    （1996年）
    HTTP/2
    （2015年）
    HTTP/0.9
    （1991年）
    HTTP/1.1
    （1997年）
    HTTP/3
    （2022年）


    View Slide

12. 12
    HTTP/0.9
    引用元: https:/
    /www.w3.org/Protocols/HTTP/AsImplemented.html


    View Slide

13. 13
    HTTP/2、HTTP/3
    引用元: https:/
    /fortee.jp/phpcon-2022/proposal/b96e9fc6-52a0-4eb2-a8dc-2a890bd0cac6


    View Slide

14. 14
    TCPコネクション
    コネクション確立
    データ送信（HTTPリクエスト／HTTPレスポンス）
    コネクション切断


    View Slide

15. 15
    3 ウェイ ハンドシェイク (TCPハンドシェイク)
    引用元: https:/
    /www.cloudflare.com/ja-jp/learning/ddos/glossary/tcp-ip/


    View Slide

16. 16
    HTTPサーバーを準備
    引用元: https:/
    /developer.mozilla.org/ja/docs/Learn/Common_questions/Web_mechanics/What_is_a_web_server


    View Slide

17. 17
    dockerコマンドを利用してビルトインwebサーバーを起動
    $ docker pull php:8.2.4-cli-alpine
    $ docker container run \
    --rm \
    -v /tmp:/tmp \
    -w /tmp \
    -p 127.0.0.1:8080:8080 \
    -it php:8.2.4-cli-alpine \
    php -S 0.0.0.0:8080
    参考: https:/
    /www.php.net/manual/ja/features.commandline.webserver.php


    View Slide

18. 18
    HTTPリクエストのリクエストメッセージに注目
    引用元: https:/
    /developer.mozilla.org/ja/docs/Learn/Common_questions/Web_mechanics/What_is_a_web_server


    View Slide

19. 19
    「200.php」を準備
    $ cat /tmp/200.php
    echo 'Hello, PHP.' . PHP_EOL;


    View Slide

20. 20
    HTTPクライアントとしてcurlコマンドを利用
    引用元: https:/
    /developer.mozilla.org/ja/docs/Learn/Common_questions/Web_mechanics/What_is_a_web_server


    View Slide

21. 21
    curlコマンドでGETメソッドを実行
    $ curl http://localhost:8080/200.php --http1.0 -v
    * Trying 127.0.0.1:8080...
    * TCP_NODELAY set
    * Connected to localhost (127.0.0.1) port 8080 (#0)
    > GET /200.php HTTP/1.0
    > Host: localhost:8080
    > User-Agent: curl/7.68.0
    > Accept: */*


    View Slide

22. 22
    curlコマンドでHEADメソッドを実行
    $ curl http://localhost:8080/200.php --http1.0 -vI
    * Trying 127.0.0.1:8080...
    * TCP_NODELAY set
    * Connected to localhost (127.0.0.1) port 8080 (#0)
    > HEAD /200.php HTTP/1.0
    > Host: localhost:8080
    > User-Agent: curl/7.68.0
    > Accept: */*
    >


    View Slide

23. 23
    「form.php」を準備
    $ cat /tmp/form.php
    ・
    ・








    View Slide

24. 24
    curlコマンドでPOSTメソッドを実行
    $ curl http://localhost:8080/form.php \
    --http1.0 \
    -d "foo=bar" \
    --trace-ascii -
    == Info: Trying 127.0.0.1:8080...
    == Info: TCP_NODELAY set
    == Info: Connected to localhost (127.0.0.1) port 8080 (#0)
    ・
    ・


    View Slide

25. 25
    curlコマンドでPOSTメソッドを実行
    => Send header, 155 bytes (0x9b)
    0000: POST /form.php HTTP/1.0
    0019: Host: localhost:8080
    002f: User-Agent: curl/7.68.0
    ・
    ・
    0068: Content-Type: application/x-www-form-urlencoded
    0099:
    => Send data, 7 bytes (0x7)
    0000: foo=bar


    View Slide

26. 26
    HTTPレスポンスのレスポンスメッセージに注目
    引用元: https:/
    /developer.mozilla.org/ja/docs/Learn/Common_questions/Web_mechanics/What_is_a_web_server


    View Slide

27. 27
    「404.php」が存在しないことを確認
    $ ls /tmp/404.php
    ls: cannot access '/tmp/404.php': No such file or directory


    View Slide

28. 28
    400番台（クライアントエラー）
    $ curl http://localhost:8080/404.php --http1.0 -i
    HTTP/1.0 404 Not Found
    Host: localhost:8080
    Date: Tue, 03 Jan 2023 10:04:48 GMT
    Connection: close
    Content-Type: text/html; charset=UTF-8
    Content-Length: 540


    View Slide

29. 29
    HTTP/1.0で追加されたBasic認証・Digest認証


    View Slide

30. 30
    400番台（クライアントエラー）
    ・
    ・
    header('WWW-Authenticate: Basic Realm="Basic Auth"');
    header('HTTP/1.0 401 Unauthorized');
    echo "Please Auth." . PHP_EOL;
    exit;
    ・
    ・
    参考: https://www.php.net/manual/ja/features.http-auth.php


    View Slide

31. 31
    「503.php」を準備
    $ cat /tmp/503.php
    header('HTTP/1.0 503 Service Unavailable');


    View Slide

32. 32
    500番台（サーバーエラー）
    $ curl http://localhost:8080/503.php --http1.0 -i
    HTTP/1.0 503 Service Unavailable
    Host: localhost:8080
    Date: Tue, 03 Jan 2023 10:08:48 GMT
    Connection: close
    X-Powered-By: PHP/8.2.0
    Content-type: text/html; charset=UTF-8


    View Slide

33. 33
    「301.php」を準備
    $ cat /tmp/301.php
    header("HTTP/1.0 301 Moved Permanently");
    header("Location: https://phperkaigi.jp/2023/");


    View Slide

34. 34
    300番台（リダイレクト）
    $ curl http://localhost:8080/301.php --http1.0 -i
    HTTP/1.0 301 Moved Permanently
    Host: localhost:8080
    Date: Tue, 03 Jan 2023 10:11:18 GMT
    Connection: close
    X-Powered-By: PHP/8.2.0
    Location: https://phperkaigi.jp/2023/
    Content-type: text/html; charset=UTF-8


    View Slide

35. 35
    200番台（成功）
    $ curl http://localhost:8080/200.php --http1.0 -i
    HTTP/1.0 200 OK
    Host: localhost:8080
    Date: Wed, 28 Dec 2022 08:21:16 GMT
    Connection: close
    X-Powered-By: PHP/8.2.0
    Content-type: text/html; charset=UTF-8
    Hello, PHP.


    View Slide

36. 36
    HTTPメッセージのフォーマット
    引用元: https:/
    /developer.mozilla.org/ja/docs/Web/HTTP/Messages


    View Slide

37. 37
    リクエストメッセージのフォーマット
    引用元: https:/
    /developer.mozilla.org/ja/docs/Web/HTTP/Overview
    ・・・・リクエストライン


    View Slide

38. 38
    レスポンスメッセージのフォーマット
    引用元: https:/
    /developer.mozilla.org/ja/docs/Web/HTTP/Overview
    ・・・・ステータスライン


    View Slide

39. 39
    RFC 9112 : HTTP/1.1 「2.1. Message Format」
    引用元: https:/
    /www.rfc-editor.org/rfc/rfc9112#name-message-format


    View Slide

40. 40
    告白に学ぶ HTTP Status Code - エラー編 -
    引用元: https:/
    /www.slideshare.net/shinichitakahashi790/20171005-http-status-code


    View Slide

41. 41
    告白に学ぶHTTPステータスコード 〜エラー編〜
    引用元: https:/
    /llminatoll.booth.pm/items/1036373


    View Slide

42. 42
    Cookie / セッション
    引用元: https:/
    /twitter.com/hashtag/phperkaigi


    View Slide

43. 43
    PHPで学ぶ、セッションの基本と応用
    引用元: https:/
    /fortee.jp/phperkaigi-2021/proposal/9f8863cc-39b8-4bf7-aed7-f5be070c3bfb


    View Slide

44. 44
    キャッシュ


    View Slide

45. 45
    RFC911*から振り返るHTTPの仕様
    引用元: https:/
    /fortee.jp/phpcon-2022/proposal/b96e9fc6-52a0-4eb2-a8dc-2a890bd0cac6


    View Slide

46. 46
    プロキシ


    View Slide

47. 47
    プロキシ
    ● フォワードプロキシ
    ● リバースプロキシ
    ● キャッシュサーバー
    ● 透過型プロキシ


    View Slide

48. 48
    プロキシ
    ● フォワードプロキシ
    ● リバースプロキシ
    ● キャッシュサーバー
    ● 透過型プロキシ


    View Slide

49. 49
    フォワードプロキシ
    引用元: https:/
    /www.cloudflare.com/ja-jp/learning/cdn/glossary/reverse-proxy/


    View Slide

50. 50
    リバースプロキシ
    引用元: https:/
    /www.cloudflare.com/ja-jp/learning/cdn/glossary/reverse-proxy/


    View Slide

51. 51
    HTTP/1.1の主な機能
    ● 高速化（Keep-Alive）
    ● 暗号化（TLS）
    ● メソッドの拡張
    ● バーチャルホストのサポート
    ● Chunked方式のサポート
    ● データURIスキーム


    View Slide

52. 52
    HTTP/1.1の主な機能
    ● 高速化（Keep-Alive）
    ● 暗号化（TLS）
    ● メソッドの拡張
    ● バーチャルホストのサポート
    ● Chunked方式のサポート
    ● データURIスキーム


    View Slide

53. 53
    Keep-Alive（持続的接続）
    引用元: https:/
    /developer.mozilla.org/ja/docs/Web/HTTP/Connection_management_in_HTTP_1.x


    View Slide

54. 54
    Keep-Aliveが無効な状態をcurlコマンドで確認
    $ curl --http1.0 -v \
    https://phperkaigi.jp/2023/ \
    https://phperkaigi.jp/coc.html \
    https://phperkaigi.jp/privacy.html
    ・
    ・
    ・


    View Slide

55. 55
    Keep-Aliveが無効な状態をcurlコマンドで確認
    * Connected to phperkaigi.jp (160.16.230.152) port 443 (#0)
    ・
    ・
    * Closing connection 0
    ・
    ・
    * Connected to phperkaigi.jp (160.16.230.152) port 443 (#1)
    ・
    ・
    * Closing connection 1
    ・
    ・
    * Connected to phperkaigi.jp (160.16.230.152) port 443 (#2)
    ・
    ・
    * Closing connection 2


    View Slide

56. 56
    Keep-Aliveが有効な状態をcurlコマンドで確認
    $ curl --http1.1 -v \
    https://phperkaigi.jp/2023/ \
    https://phperkaigi.jp/coc.html \
    https://phperkaigi.jp/privacy.html
    ・
    ・
    ・


    View Slide

57. 57
    Keep-Aliveが有効な状態をcurlコマンドで確認
    * Connected to phperkaigi.jp (160.16.230.152) port 443 (#0)
    ・
    ・
    * Connection #0 to host phperkaigi.jp left intact
    * Found bundle for host phperkaigi.jp: 0x564fcdd7f030 [serially]
    * Re-using existing connection! (#0) with host phperkaigi.jp
    * Connected to phperkaigi.jp (160.16.230.152) port 443 (#0)
    ・
    ・
    * Connection #0 to host phperkaigi.jp left intact
    * Found bundle for host phperkaigi.jp: 0x564fcdd7f030 [serially]
    * Re-using existing connection! (#0) with host phperkaigi.jp
    * Connected to phperkaigi.jp (160.16.230.152) port 443 (#0)


    View Slide

58. 58
    TLSハンドシェイク
    引用元: https:/
    /www.cloudflare.com/ja-jp/learning/ssl/what-happens-in-a-tls-handshake/


    View Slide

59. 59
    DNSを制するものはインターネットを制す！DNSの世界
    引用元: https:/
    /fortee.jp/phperkaigi-2021/proposal/71d673b5-b64f-4e32-8e71-4800b022b237


    View Slide

60. 60
    HTTPリクエストの送信からHTTPレスポンスの受信までの流れ
    1. DNSルックアップ
    2. 3ウェイハンドシェイクでTCPコネクション確立
    3. TLSハンドシェイクでHTTPS通信確立
    4. HTTPクライアントからHTTPリクエストを送信
    5. HTTPサーバーがHTTPリクエストを受信
    6. HTTPサーバーからHTTPレスポンスを送信
    7. HTTPクライアントがHTTPレスポンスを受信
    参考: https:/
    /developer.mozilla.org/ja/docs/Web/Performance/How_browsers_work


    View Slide

61. 61
    「200 OK」を阻む技術


    View Slide

62. 62
    「200 OK」が返ってこない場合


    View Slide

63. 63
    クライアントとインターネット間の問題
    引用: https:/
    /en.wikipedia.org/wiki/Client%E2%80%93server_model


    View Slide

64. 64
    ルーターなどの機器の電源が入っていない


    View Slide

65. 65
    ハブが壊れている


    View Slide

66. 66
    ケーブルが断線している


    View Slide

67. 67
    ケーブルが外れている


    View Slide

68. 68
    機器の設定でWiFiがオフの状態


    View Slide

69. 69
    パソコン本体のネットワークインターフェースが壊れている


    View Slide

70. 70
    ネットワークのサービスが停止
    $ sudo systemctl is-active network-manager.service
    inactive


    View Slide

71. 71
    広告ブロックなどのブラウザの拡張機能が通信を遮断


    View Slide

72. 72
    ケーブルのループ接続


    View Slide

73. 73
    プロキシやファイアウォールでブロックされている


    View Slide

74. 74
    HOSTSファイルの戻し忘れ
    $ cat /etc/hosts
    127.0.0.1 localhost
    192.168.0.1 phperkaigi.jp
    192.168.0.2 phpcon.php.gr.jp
    192.168.0.3 phpcon.fukuoka.jp
    192.168.0.4 phpcon.hokkaido.jp
    192.168.0.5 phpcon-sendai.net
    192.168.0.6 phpcon.okinawa.jp
    192.168.0.7 conference2019.laravel.jp


    View Slide

75. 75
    ルーターのIPアドレスにpingを実行
    $ ping -c 3 192.168.0.1
    PING 192.168.0.1 (192.168.0.1) 56(84) バイトのデータ
    64 バイト応答 送信元 192.168.0.1: icmp_seq=1 ttl=64 時間=0.434ミリ秒
    64 バイト応答 送信元 192.168.0.1: icmp_seq=2 ttl=64 時間=0.307ミリ秒
    64 バイト応答 送信元 192.168.0.1: icmp_seq=3 ttl=64 時間=0.415ミリ秒
    --- 192.168.0.1 ping 統計 ---
    送信パケット数 3, 受信パケット数 3, パケット損失 0%, 時間 2050ミリ秒
    rtt 最小/平均/最大/mdev = 0.307/0.385/0.434/0.055ミリ秒


    View Slide

76. 76
    ルーターのweb画面にアクセス


    View Slide

77. 77
    www.yahoo.co.jp のようなドメインにping、curlを実行
    $ ping -c 3 www.yahoo.co.jp
    PING edge12.g.yimg.jp (183.79.250.251) 56(84) バイトのデータ
    64 バイト応答 送信元 183.79.250.251 (183.79.250.251): icmp_seq=1
    ttl=56 時間=21.2ミリ秒
    ・
    ・
    $ curl -I https://www.yahoo.co.jp
    HTTP/2 200
    server: ATS
    ・
    ・


    View Slide

78. 78
    インターネット上の問題
    引用: https:/
    /en.wikipedia.org/wiki/Client%E2%80%93server_model


    View Slide

79. 79
    DNS、CDN、クラウド事業者の障害
    ● AWSの冷却システムの障害（2019年8月23日）
    ● Cloudflareの障害（2020年7月17日）
    ● AWSのAmazon CloudFrontの障害（2020年9月26日）
    ● Fastlyの障害（2021年6月8日）
    ● AkamaiのDNSサービス「Edge DNS」で障害（2021年7月23日）
    ● AWSのDirect Connectの障害（2021年9月2日）
    ● Cloudflareの障害（2022年6月21日）
    ● Microsoft Azureの障害（2023年1月25日）


    View Slide

80. 80
    サーバーとインターネット間の問題
    引用: https:/
    /en.wikipedia.org/wiki/Client%E2%80%93server_model


    View Slide

81. 81
    サーバーの電源が入っていない


    View Slide

82. 82
    HTTPサーバーが起動していない
    $ sudo service httpd status
    httpd (pid 8097) is running...
    $ sudo systemctl is-active httpd.service
    active
    initスクリプトの場合
    systemdの場合


    View Slide

83. 83
    HTTPサーバーが起動していない
    $ ss -ln |grep ':443 '
    tcp LISTEN 0 511 *:443 *:*
    $ sudo lsof -i:443
    COMMAND PID USER FD TYPE DEVICE SIZE/OFF NODE NAME
    nginx 127021 root 7u IPv4 10913 0t0 TCP *:https
    (LISTEN)
    nginx 127023 nginx 7u IPv4 10913 0t0 TCP *:https
    (LISTEN)


    View Slide

84. 84
    HTTPサーバーの設定ファイルの書式ミス
    $ sudo httpd -t
    Syntax OK
    $ sudo nginx -t
    nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
    nginx: configuration file /etc/nginx/nginx.conf test is
    successful
    Apacheの場合
    Nginxの場合


    View Slide

85. 85
    HTTPサーバーは起動しているが
    レスポンスがない、レスポンスが遅い
    ● webアプリケーションやデータベースで
    ○ 処理に時間が掛かっている
    ○ エラーが発生している
    ● ◯◯砲やDDoS攻撃で高負荷が発生してレスポンスが返せない
    ● 設定ミス
    ○ ロードバランサーでヘルスチェックエラーが発生
    ○ ファイアウォールで意図せずブロックしていた
    ○ リダイレクトループが発生
    ● DNSにレコードを登録していなかった / 間違って登録していた
    ● SSL/TLSサーバ証明書の設定漏れ、有効期限切れ etc…


    View Slide

86. 86
    まとめ


    View Slide

87. 87
    まとめ
    ● webに関する技術の範囲はとても広い。
    ● 一気に理解することは難しいので、積み上げていくことが大事。
    ● 自分が興味のあるところから少しずつでも知識の幅を広げてみては？
    ● 理解の幅が広がることで、その知識がアプリケーション開発やトラブル対応の
    手助けになっていく。


    View Slide

88. 88
    おまけ


    View Slide

89. 89
    RFC 9113 : HTTP/2 「4.1. Frame Format」
    引用元: https:/
    /www.rfc-editor.org/rfc/rfc9113#name-frame-format


    View Slide

90. 90
    HTTP/2 以降には「OK」は返ってこない
    HTTP/1.1 まで HTTP/2 以降


    View Slide

91. Thanks! Have a good
    programming!!


    View Slide
