  1. 2 Copyright © 2015 every, Inc. All rights reserved. •

    インターネットの構成を表現するモデル • データリンク層 • ネットワーク層 • トランスポート層 • アプリケーション層 • AWSでインフラ構築してみよう 目次

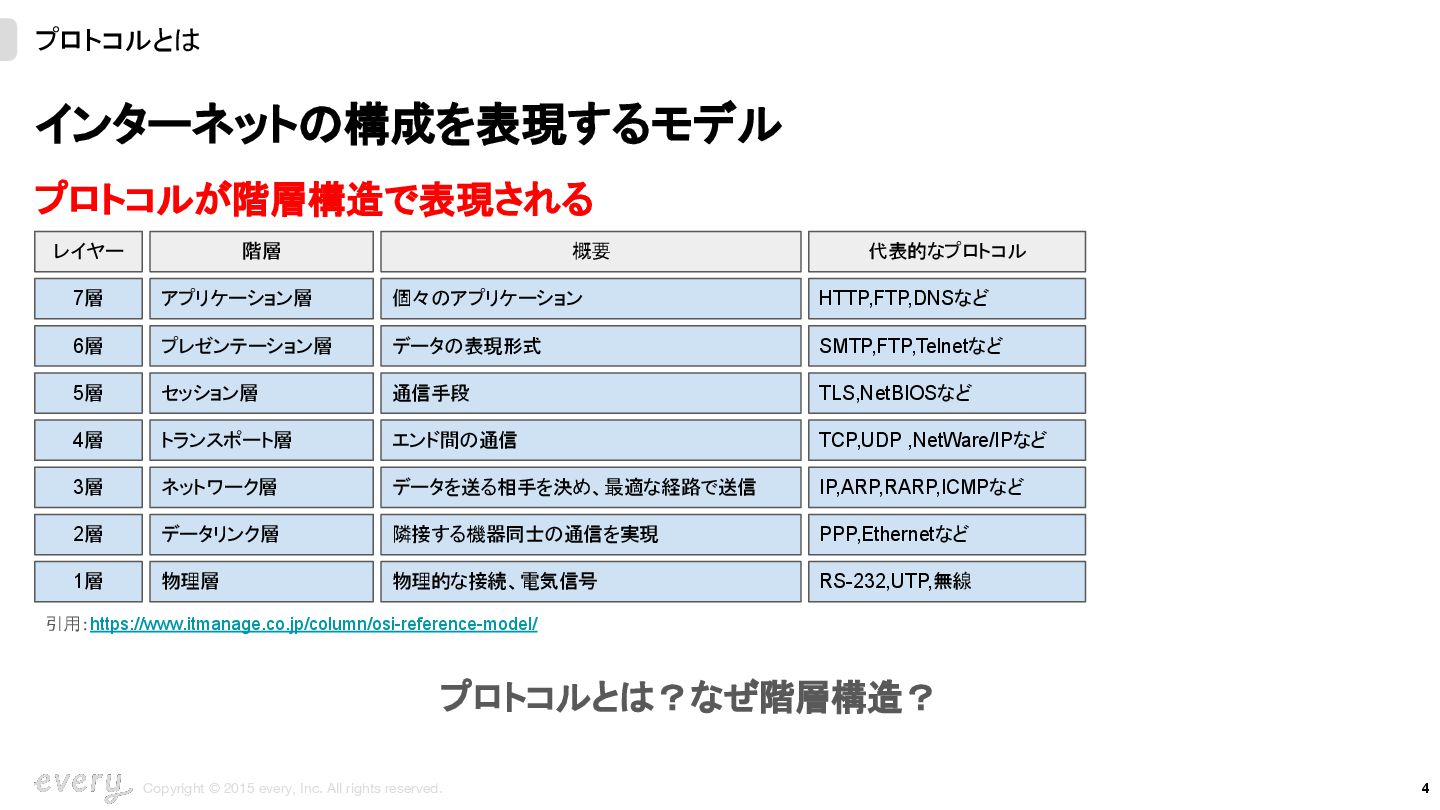

  2. 4 Copyright © 2015 every, Inc. All rights reserved. プロトコルが階層構造で表現される

    インターネットの構成を表現するモデル プロトコルとは レイヤー 階層 概要 7層 アプリケーション層 個々のアプリケーション 6層 プレゼンテーション層 データの表現形式 5層 セッション層 通信手段 4層 トランスポート層 エンド間の通信 3層 ネットワーク層 データを送る相手を決め、最適な経路で送信 2層 データリンク層 隣接する機器同士の通信を実現 1層 物理層 物理的な接続、電気信号 代表的なプロトコル HTTP,FTP,DNSなど SMTP,FTP,Telnetなど TLS,NetBIOSなど TCP,UDP ,NetWare/IPなど IP,ARP,RARP,ICMPなど PPP,Ethernetなど RS-232,UTP,無線 引用:https://www.itmanage.co.jp/column/osi-reference-model/ プロトコルとは?なぜ階層構造?

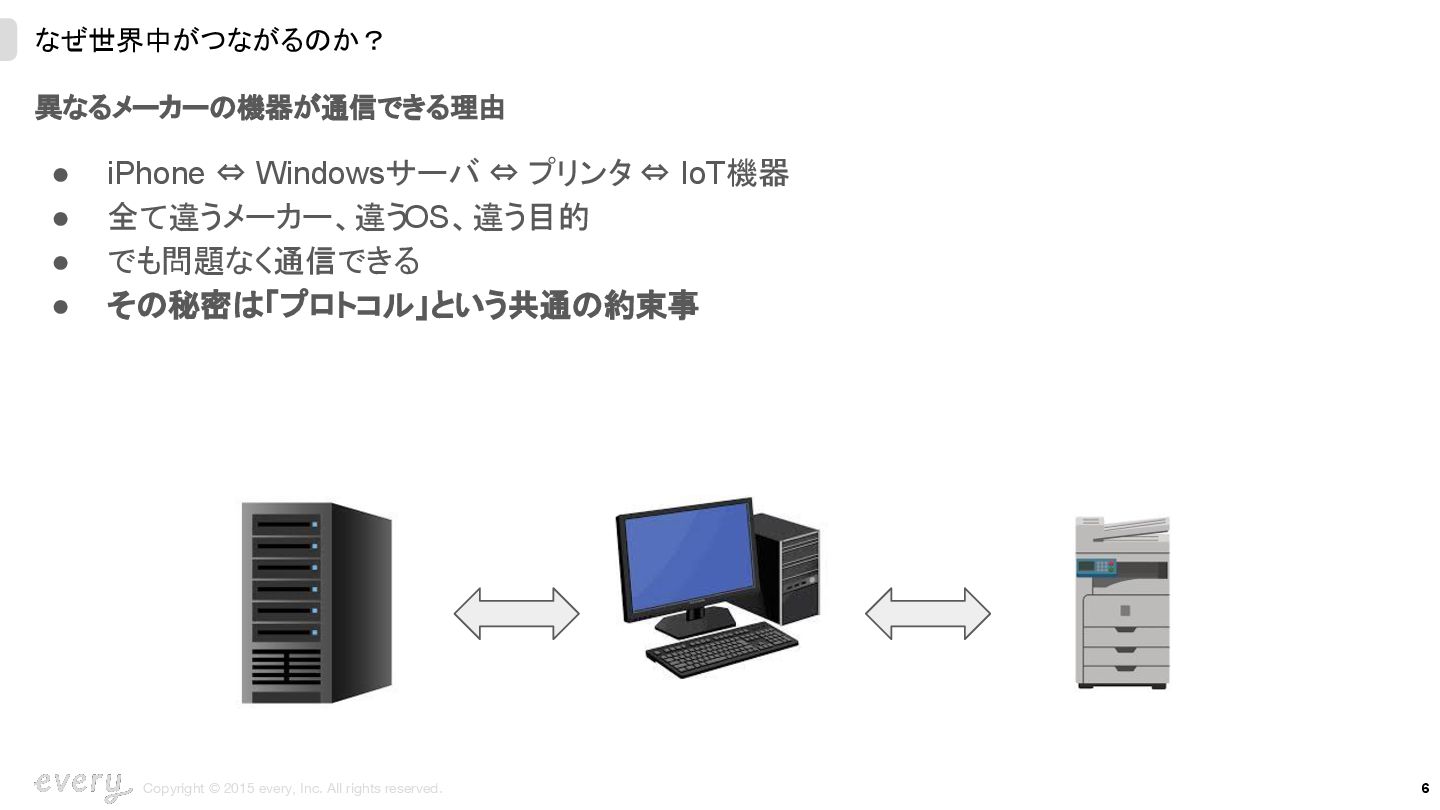

  3. 6 Copyright © 2015 every, Inc. All rights reserved. 異なるメーカーの機器が通信できる理由

    • iPhone ⇔ Windowsサーバ ⇔ プリンタ ⇔ IoT機器 • 全て違うメーカー、違うOS、違う目的 • でも問題なく通信できる • その秘密は「プロトコル」という共通の約束事 なぜ世界中がつながるのか?
  4. 7 Copyright © 2015 every, Inc. All rights reserved. プロトコル

    = 機械同士の「厳密な約束事」 • 例:USB-C規格 ◦ 形状、ピン配置、電圧、データ転送方法を完全に定義 ◦ だからどのメーカーの機器も接続できる • 人間の言語と違い、曖昧さが許されない • 世界共通の「仕様書」に従って作られる プロトコルとはなにか 共通規格(ピン , 電圧)
  5. 9 Copyright © 2015 every, Inc. All rights reserved. ネットワーク通信は複雑

    • アプリケーションのデータ形式 • データの分割と組み立て • エラーの検出と再送 • 経路の選択 • 物理的な電気信号への変換 これを全部一度に考えるのは無理! インターネット通信の複雑さ

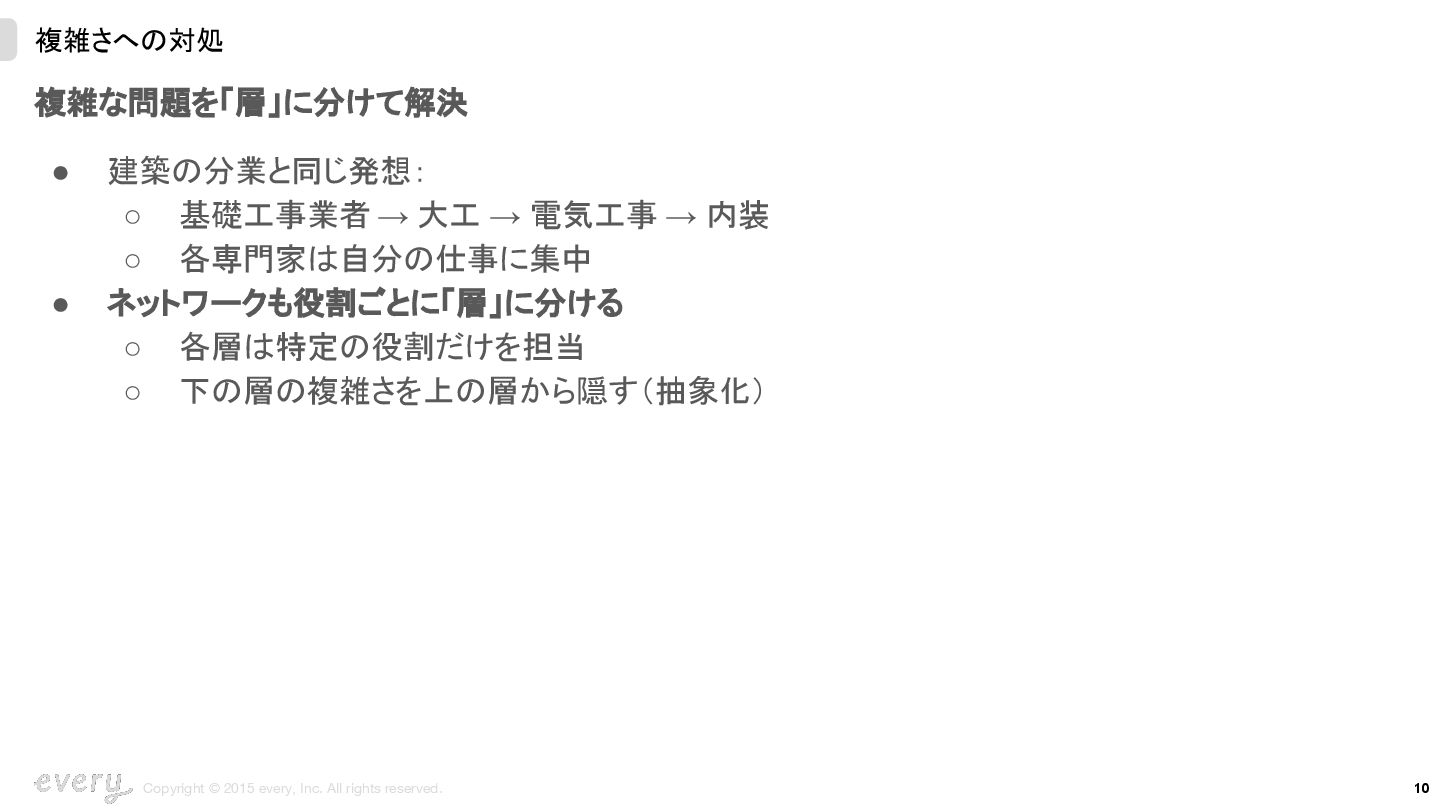

  6. 10 Copyright © 2015 every, Inc. All rights reserved. 複雑な問題を「層」に分けて解決

    • 建築の分業と同じ発想: ◦ 基礎工事業者 → 大工 → 電気工事 → 内装 ◦ 各専門家は自分の仕事に集中 • ネットワークも役割ごとに「層」に分ける ◦ 各層は特定の役割だけを担当 ◦ 下の層の複雑さを上の層から隠す(抽象化) 複雑さへの対処

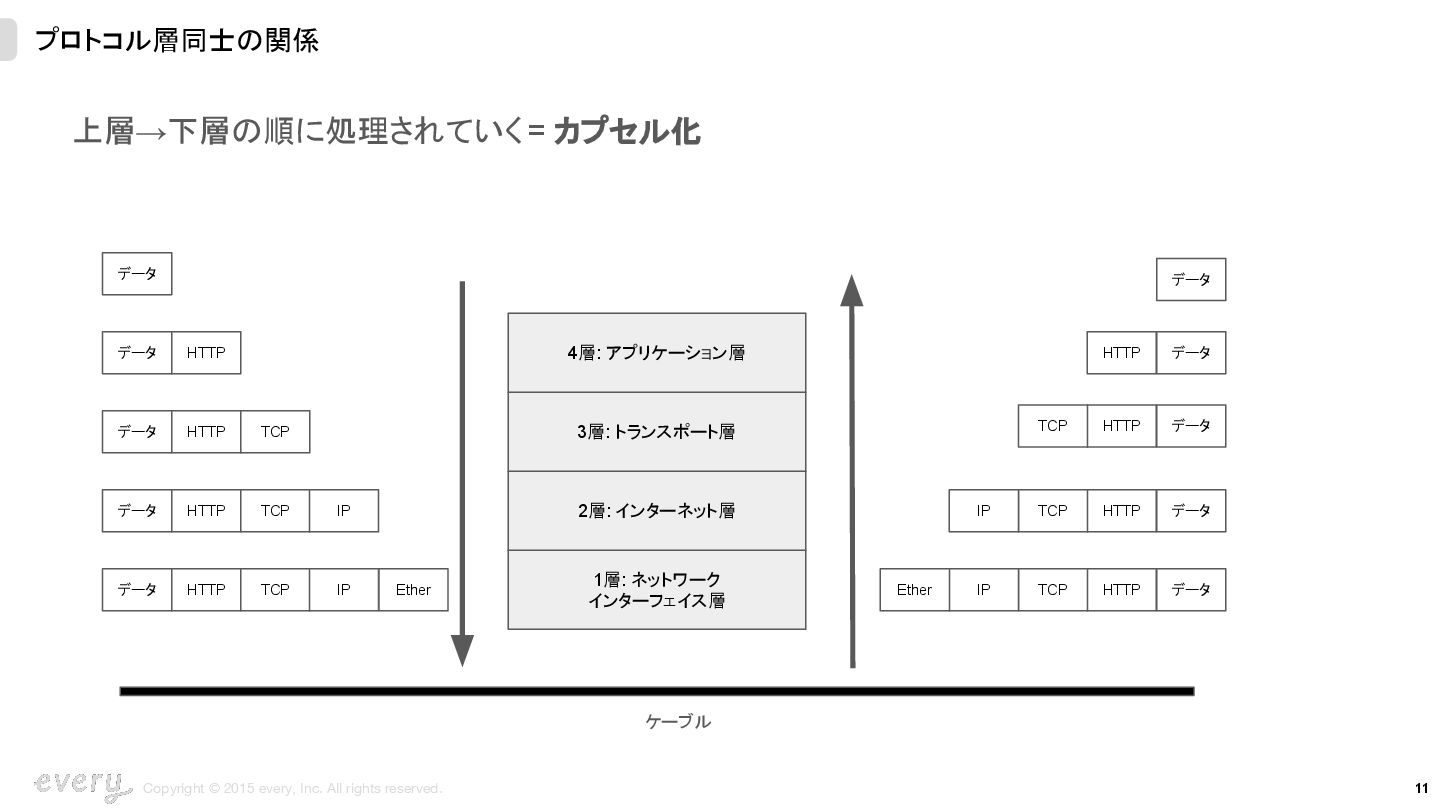

  7. 11 Copyright © 2015 every, Inc. All rights reserved. プロトコル層同士の関係

    1層: ネットワーク インターフェイス層 2層: インターネット層 3層: トランスポート層 4層: アプリケーション層 データ データ HTTP データ HTTP TCP データ HTTP TCP IP データ HTTP TCP IP Ether データ データ HTTP データ HTTP TCP データ HTTP TCP IP データ HTTP TCP IP Ether ケーブル 上層→下層の順に処理されていく = カプセル化

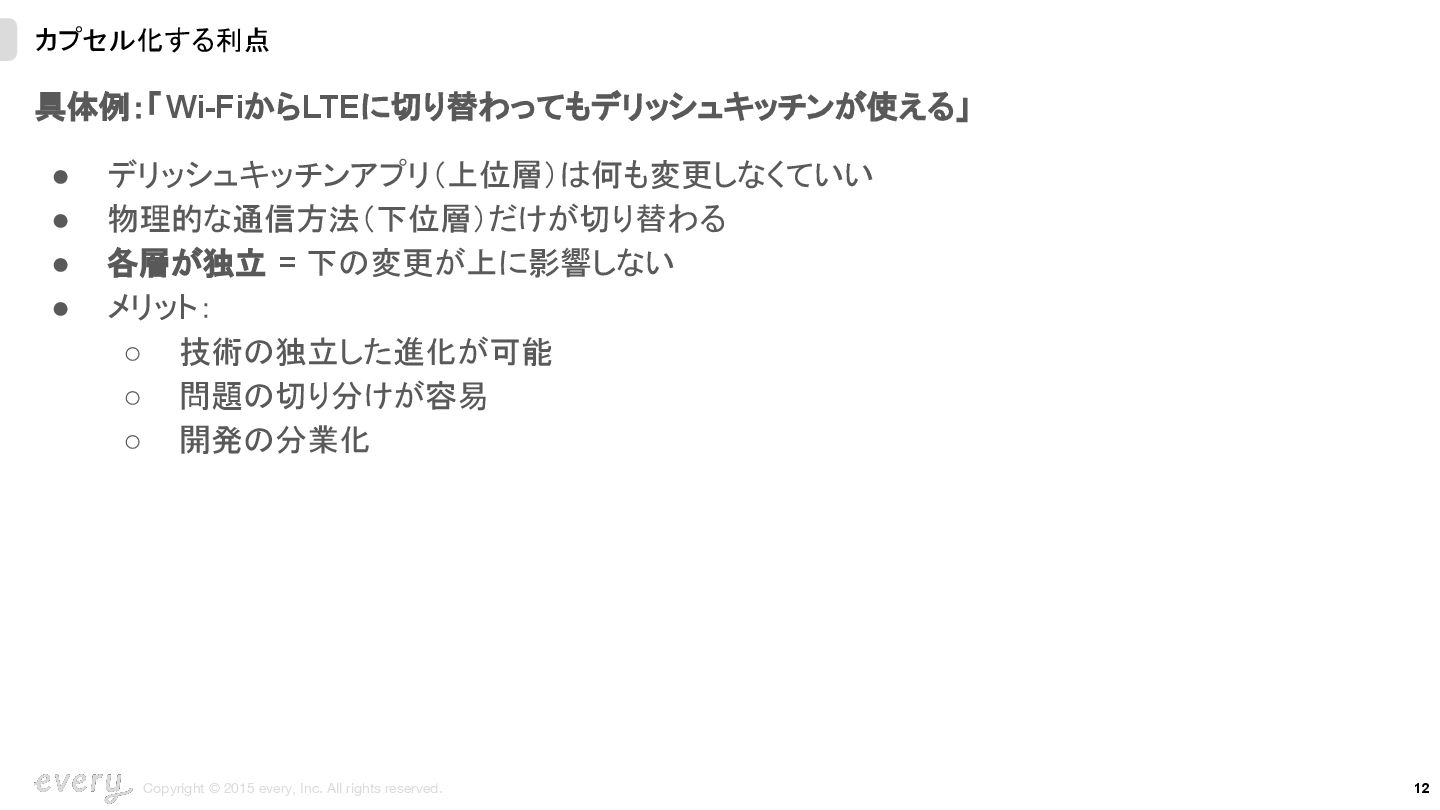

  8. 12 Copyright © 2015 every, Inc. All rights reserved. 具体例:「Wi-FiからLTEに切り替わってもデリッシュキッチンが使える」

    • デリッシュキッチンアプリ(上位層)は何も変更しなくていい • 物理的な通信方法(下位層)だけが切り替わる • 各層が独立 = 下の変更が上に影響しない • メリット: ◦ 技術の独立した進化が可能 ◦ 問題の切り分けが容易 ◦ 開発の分業化 カプセル化する利点

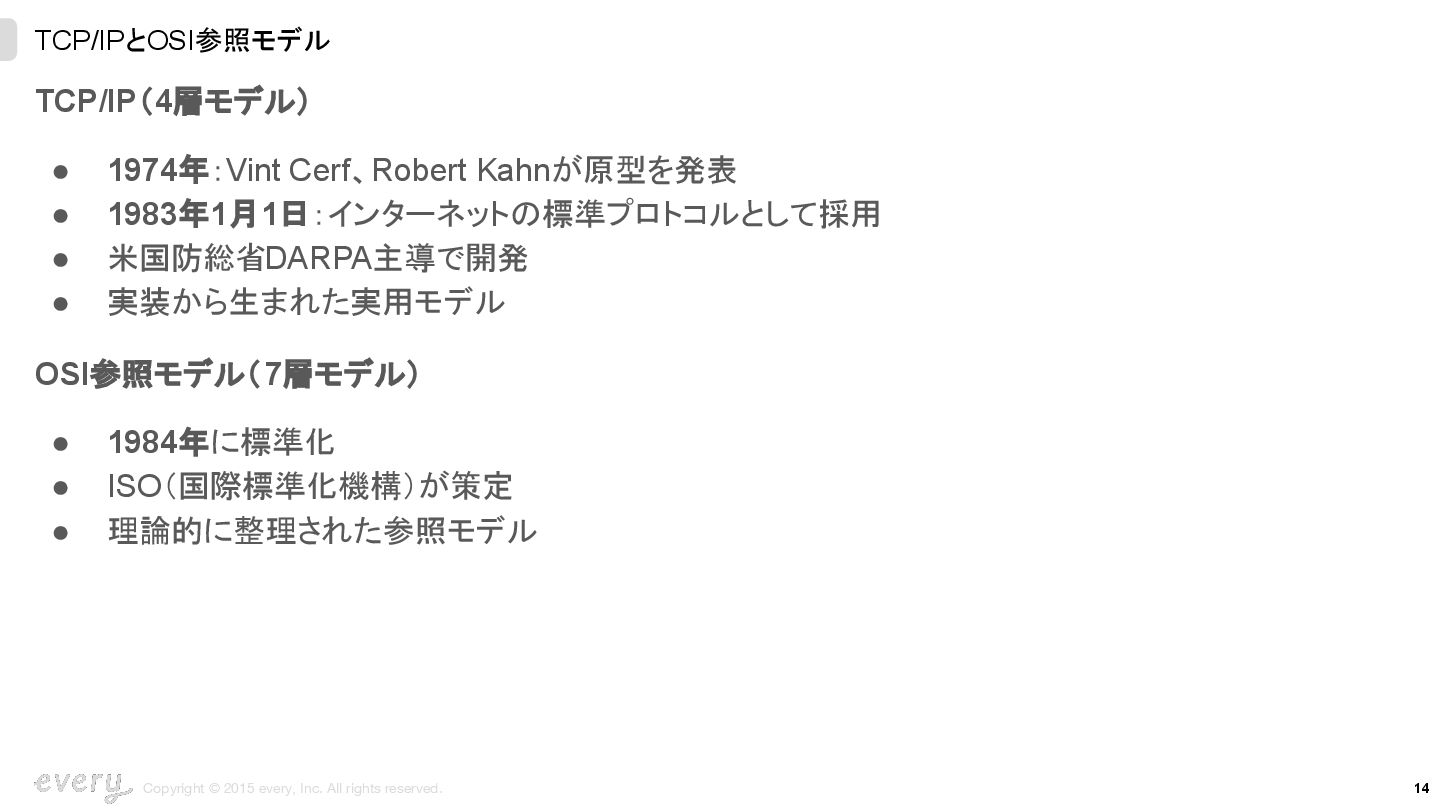

  9. 14 Copyright © 2015 every, Inc. All rights reserved. TCP/IP(4層モデル)

    • 1974年:Vint Cerf、Robert Kahnが原型を発表 • 1983年1月1日:インターネットの標準プロトコルとして採用 • 米国防総省DARPA主導で開発 • 実装から生まれた実用モデル OSI参照モデル(7層モデル) • 1984年に標準化 • ISO(国際標準化機構)が策定 • 理論的に整理された参照モデル TCP/IPとOSI参照モデル

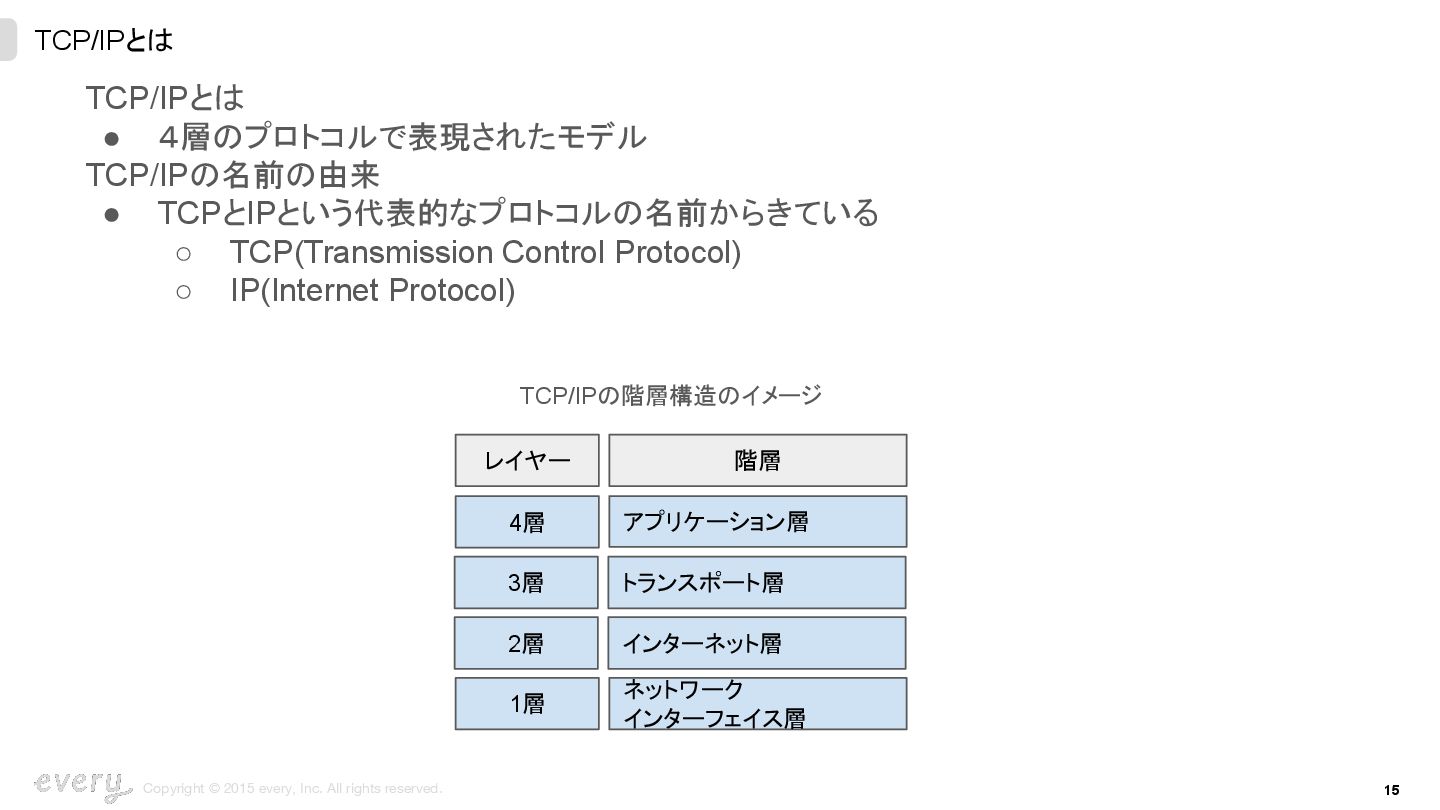

  10. Copyright © 2015 every, Inc. All rights reserved. 15 TCP/IPとは

    TCP/IPとは • 4層のプロトコルで表現されたモデル TCP/IPの名前の由来 • TCPとIPという代表的なプロトコルの名前からきている ◦ TCP(Transmission Control Protocol) ◦ IP(Internet Protocol) レイヤー 階層 アプリケーション層 4層 トランスポート層 3層 インターネット層 2層 ネットワーク インターフェイス層 1層 TCP/IPの階層構造のイメージ

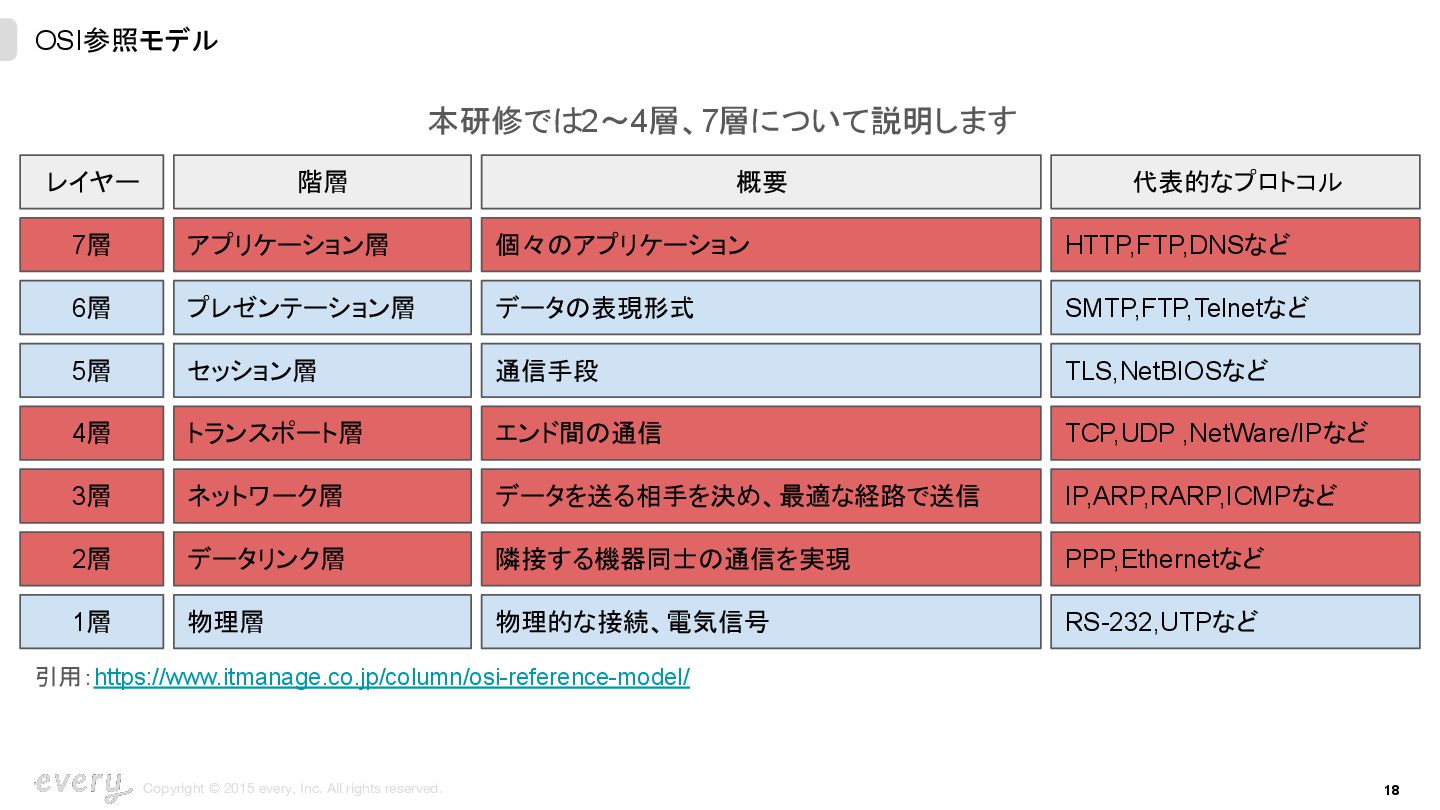

  11. Copyright © 2015 every, Inc. All rights reserved. 16 OSI参照モデル

    レイヤー 階層 概要 7層 アプリケーション層 個々のアプリケーション 6層 プレゼンテーション層 データの表現形式 5層 セッション層 通信手段 4層 トランスポート層 エンド間の通信 3層 ネットワーク層 データを送る相手を決め、最適な経路で送信 2層 データリンク層 隣接する機器同士の通信を実現 1層 物理層 物理的な接続、電気信号 代表的なプロトコル HTTP,FTP,DNSなど SMTP,FTP,Telnetなど TLS,NetBIOSなど TCP,UDP ,NetWare/IPなど IP,ARP,RARP,ICMPなど PPP,Ethernetなど RS-232,UTPなど OSI参照モデル:理想的なあるべき姿として作られた階層構造のモデル

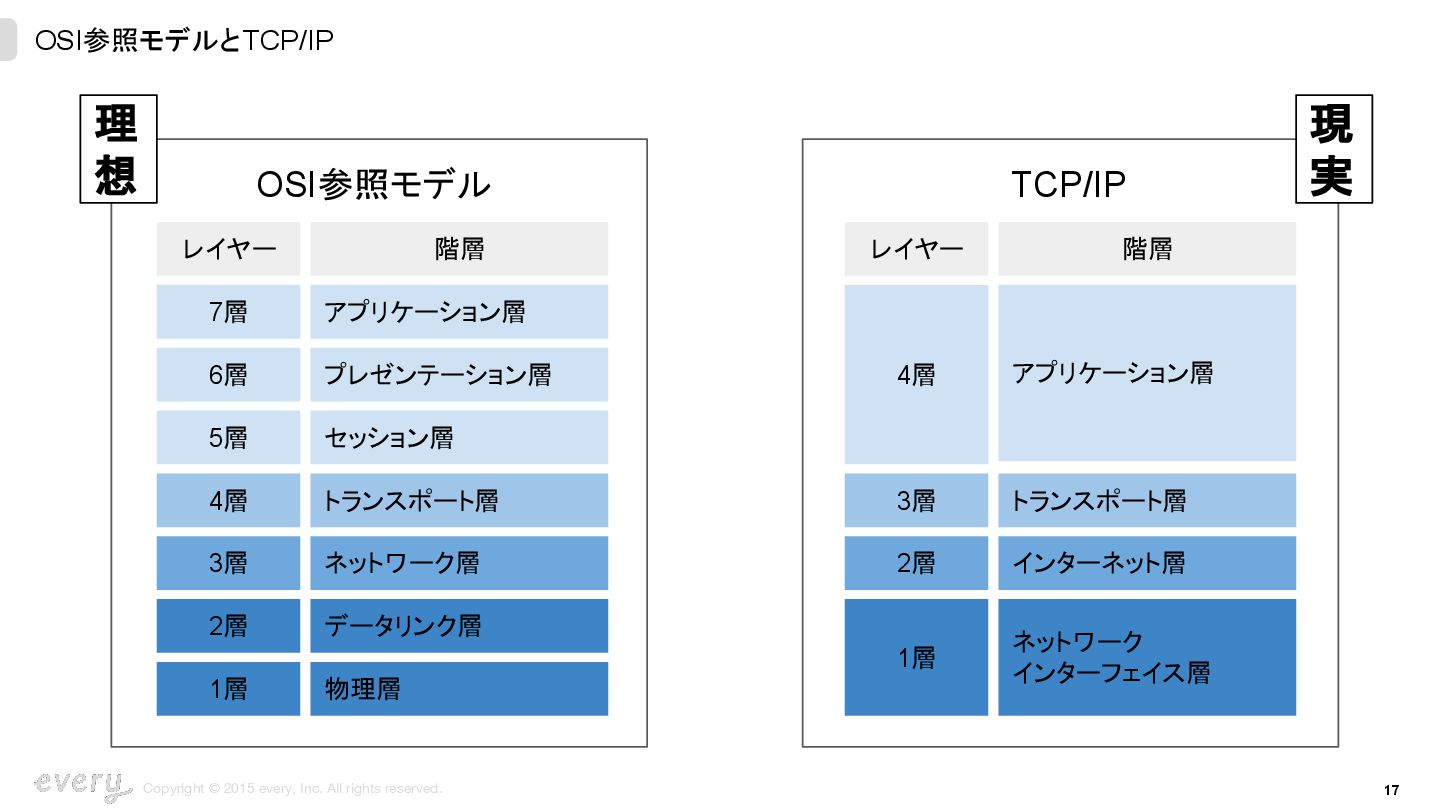

  12. Copyright © 2015 every, Inc. All rights reserved. 17 OSI参照モデルとTCP/IP

    レイヤー 階層 7層 アプリケーション層 6層 プレゼンテーション層 5層 セッション層 4層 トランスポート層 3層 ネットワーク層 2層 データリンク層 1層 物理層 OSI参照モデル レイヤー 階層 アプリケーション層 4層 トランスポート層 3層 インターネット層 2層 ネットワーク インターフェイス層 1層 TCP/IP 理 想 現 実
  13. Copyright © 2015 every, Inc. All rights reserved. 18 OSI参照モデル

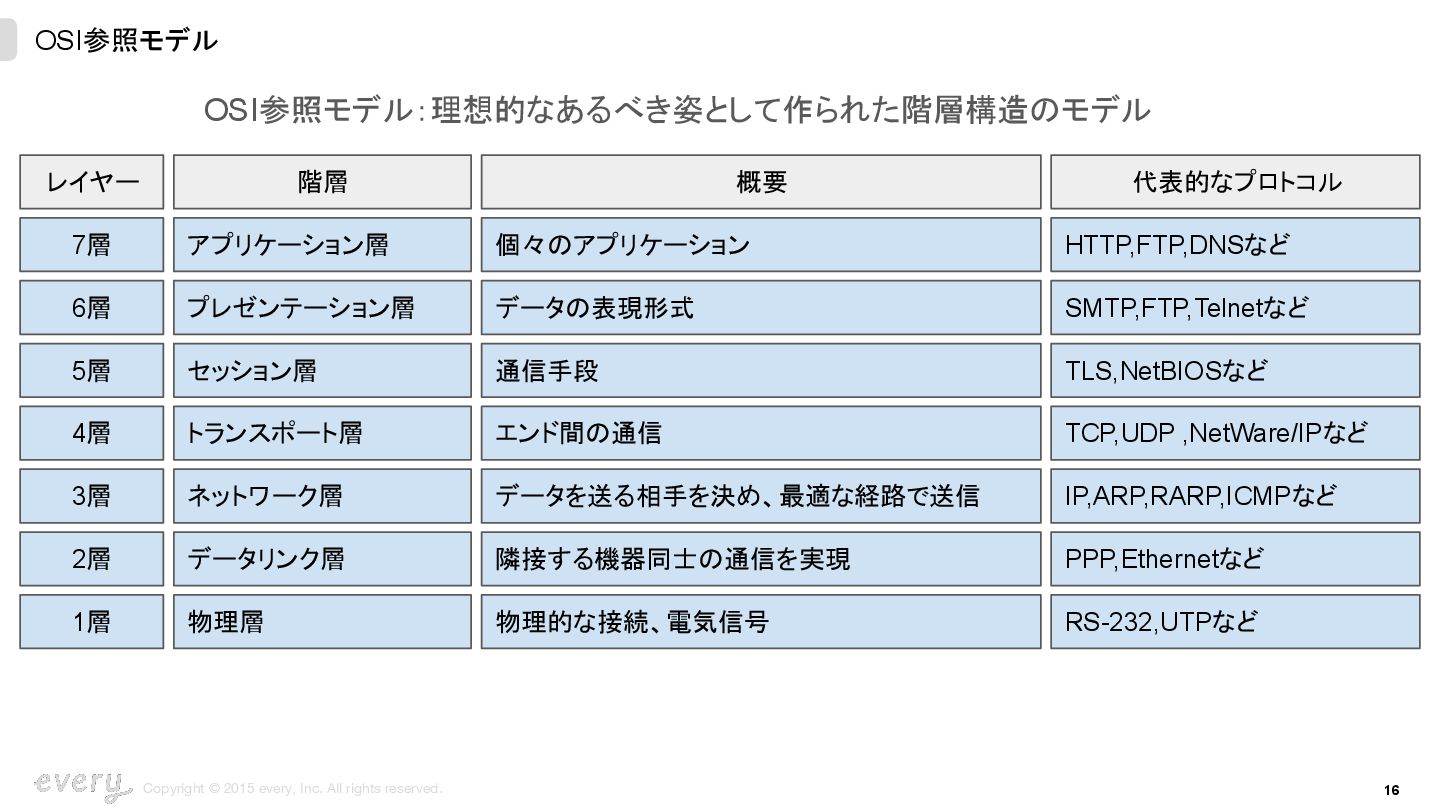

    レイヤー 階層 概要 7層 アプリケーション層 個々のアプリケーション 6層 プレゼンテーション層 データの表現形式 5層 セッション層 通信手段 4層 トランスポート層 エンド間の通信 3層 ネットワーク層 データを送る相手を決め、最適な経路で送信 2層 データリンク層 隣接する機器同士の通信を実現 1層 物理層 物理的な接続、電気信号 代表的なプロトコル HTTP,FTP,DNSなど SMTP,FTP,Telnetなど TLS,NetBIOSなど TCP,UDP ,NetWare/IPなど IP,ARP,RARP,ICMPなど PPP,Ethernetなど RS-232,UTPなど 引用:https://www.itmanage.co.jp/column/osi-reference-model/ 本研修では2〜4層、7層について説明します

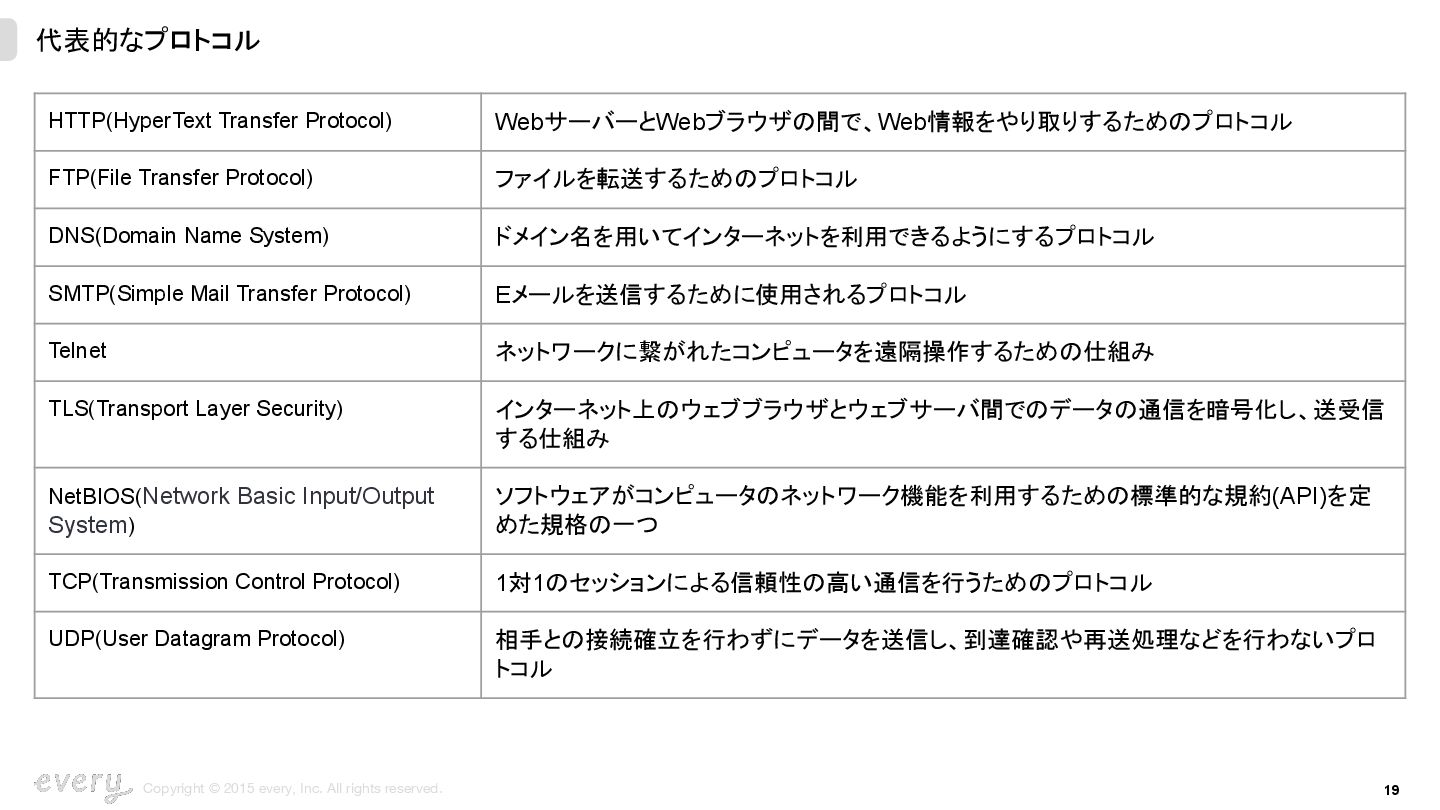

  14. Copyright © 2015 every, Inc. All rights reserved. 19 代表的なプロトコル

    HTTP(HyperText Transfer Protocol) WebサーバーとWebブラウザの間で、Web情報をやり取りするためのプロトコル FTP(File Transfer Protocol) ファイルを転送するためのプロトコル DNS(Domain Name System) ドメイン名を用いてインターネットを利用できるようにするプロトコル SMTP(Simple Mail Transfer Protocol) Eメールを送信するために使用されるプロトコル Telnet ネットワークに繋がれたコンピュータを遠隔操作するための仕組み TLS(Transport Layer Security) インターネット上のウェブブラウザとウェブサーバ間でのデータの通信を暗号化し、送受信 する仕組み NetBIOS(Network Basic Input/Output System) ソフトウェアがコンピュータのネットワーク機能を利用するための標準的な規約(API)を定 めた規格の一つ TCP(Transmission Control Protocol) 1対1のセッションによる信頼性の高い通信を行うためのプロトコル UDP(User Datagram Protocol) 相手との接続確立を行わずにデータを送信し、到達確認や再送処理などを行わないプロ トコル

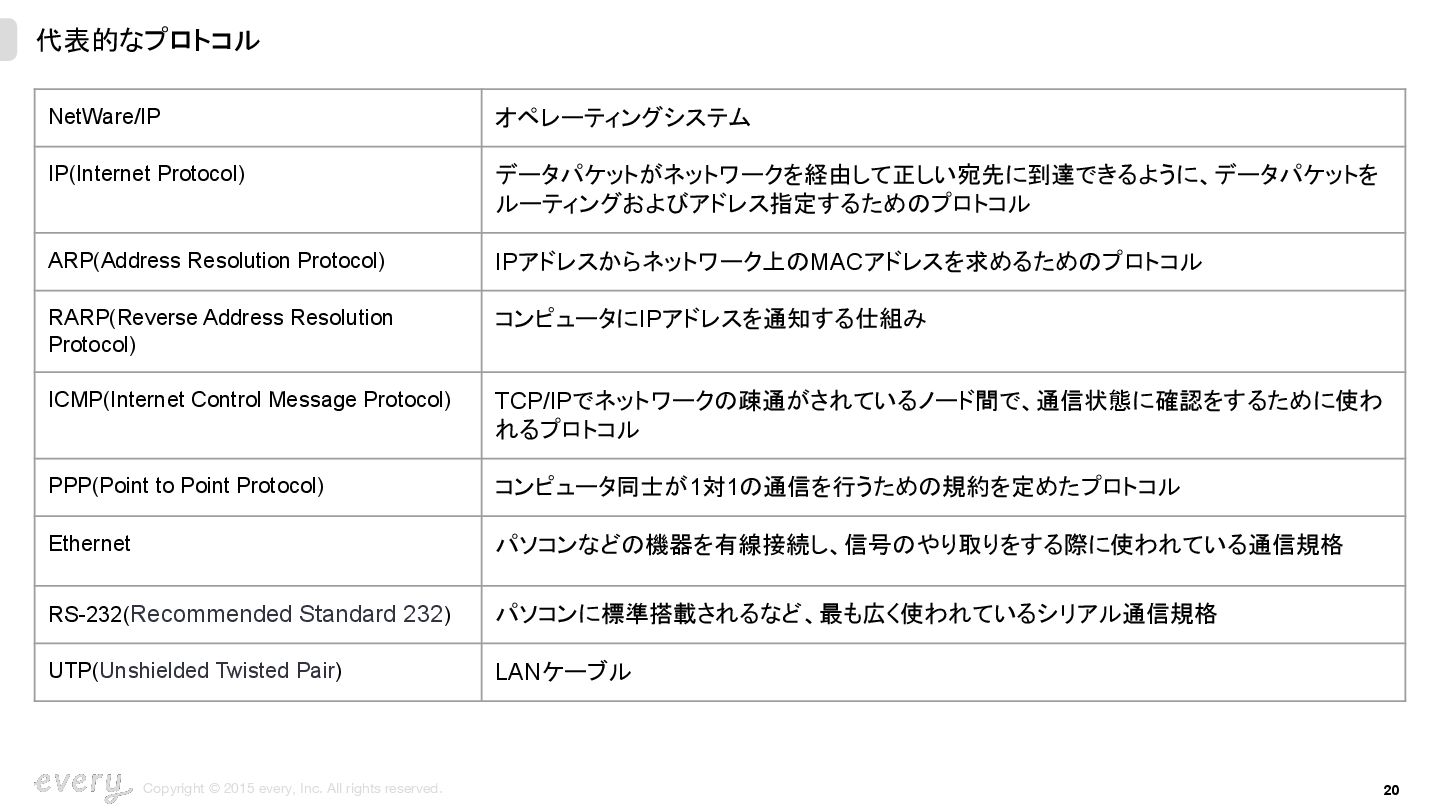

  15. Copyright © 2015 every, Inc. All rights reserved. 20 代表的なプロトコル

    NetWare/IP オペレーティングシステム IP(Internet Protocol) データパケットがネットワークを経由して正しい宛先に到達できるように、データパケットを ルーティングおよびアドレス指定するためのプロトコル ARP(Address Resolution Protocol) IPアドレスからネットワーク上のMACアドレスを求めるためのプロトコル RARP(Reverse Address Resolution Protocol) コンピュータにIPアドレスを通知する仕組み ICMP(Internet Control Message Protocol) TCP/IPでネットワークの疎通がされているノード間で、通信状態に確認をするために使わ れるプロトコル PPP(Point to Point Protocol) コンピュータ同士が1対1の通信を行うための規約を定めたプロトコル Ethernet パソコンなどの機器を有線接続し、信号のやり取りをする際に使われている通信規格 RS-232(Recommended Standard 232) パソコンに標準搭載されるなど、最も広く使われているシリアル通信規格 UTP(Unshielded Twisted Pair) LANケーブル

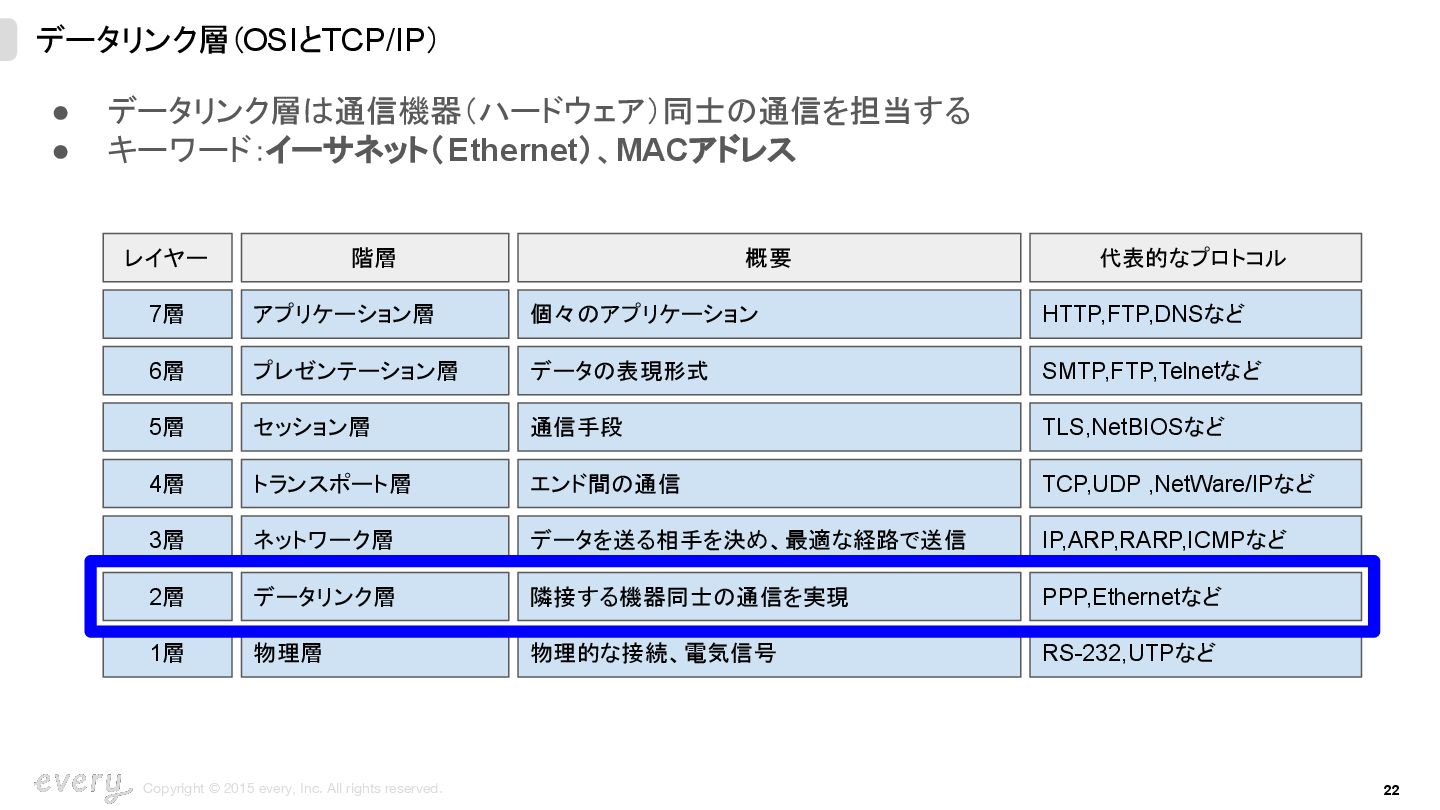

  16. Copyright © 2015 every, Inc. All rights reserved. 22 データリンク層(OSIとTCP/IP)

    • データリンク層は通信機器(ハードウェア)同士の通信を担当する • キーワード:イーサネット(Ethernet)、MACアドレス レイヤー 階層 概要 7層 アプリケーション層 個々のアプリケーション 6層 プレゼンテーション層 データの表現形式 5層 セッション層 通信手段 4層 トランスポート層 エンド間の通信 3層 ネットワーク層 データを送る相手を決め、最適な経路で送信 2層 データリンク層 隣接する機器同士の通信を実現 1層 物理層 物理的な接続、電気信号 代表的なプロトコル HTTP,FTP,DNSなど SMTP,FTP,Telnetなど TLS,NetBIOSなど TCP,UDP ,NetWare/IPなど IP,ARP,RARP,ICMPなど PPP,Ethernetなど RS-232,UTPなど

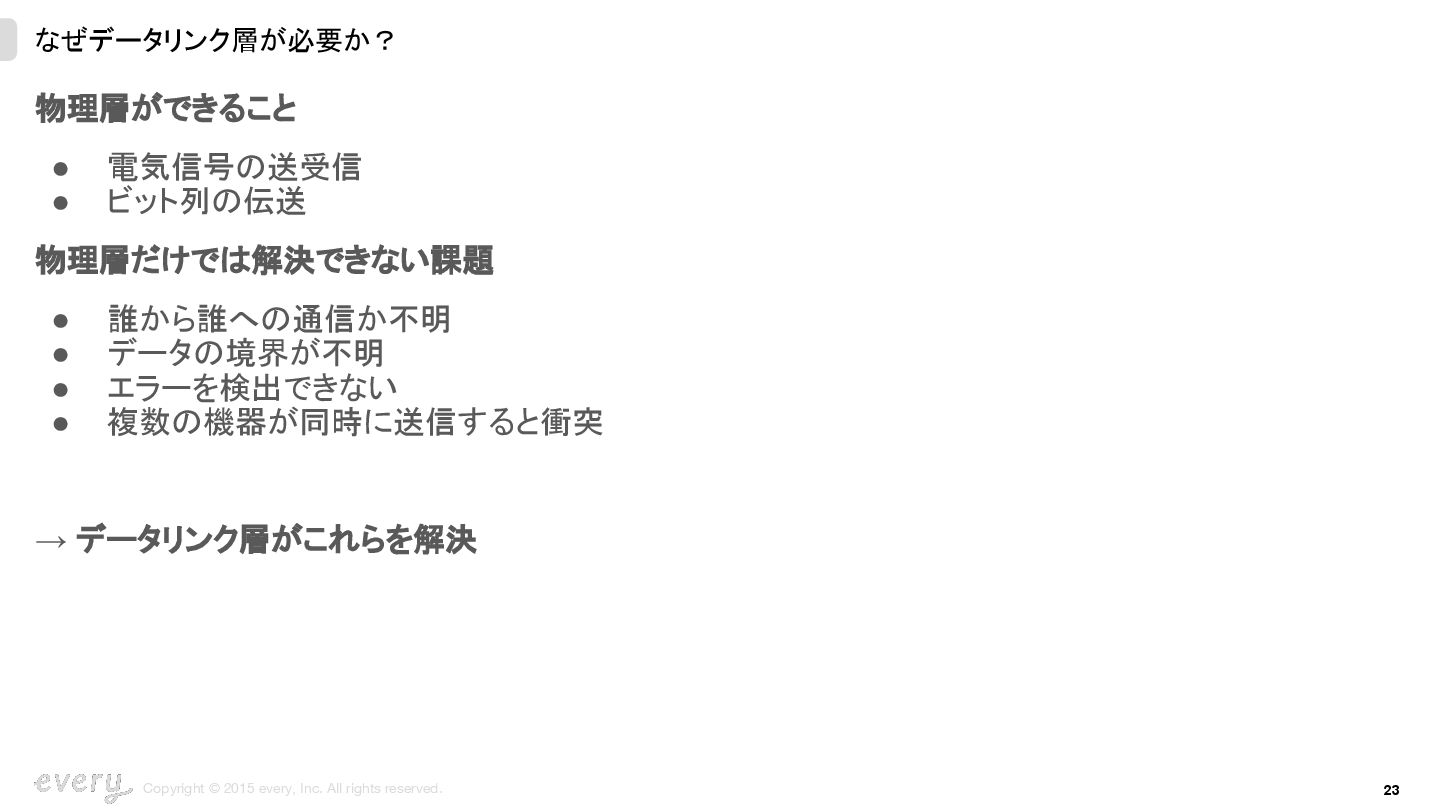

  17. Copyright © 2015 every, Inc. All rights reserved. 23 なぜデータリンク層が必要か?

    物理層ができること • 電気信号の送受信 • ビット列の伝送 物理層だけでは解決できない課題 • 誰から誰への通信か不明 • データの境界が不明 • エラーを検出できない • 複数の機器が同時に送信すると衝突 → データリンク層がこれらを解決

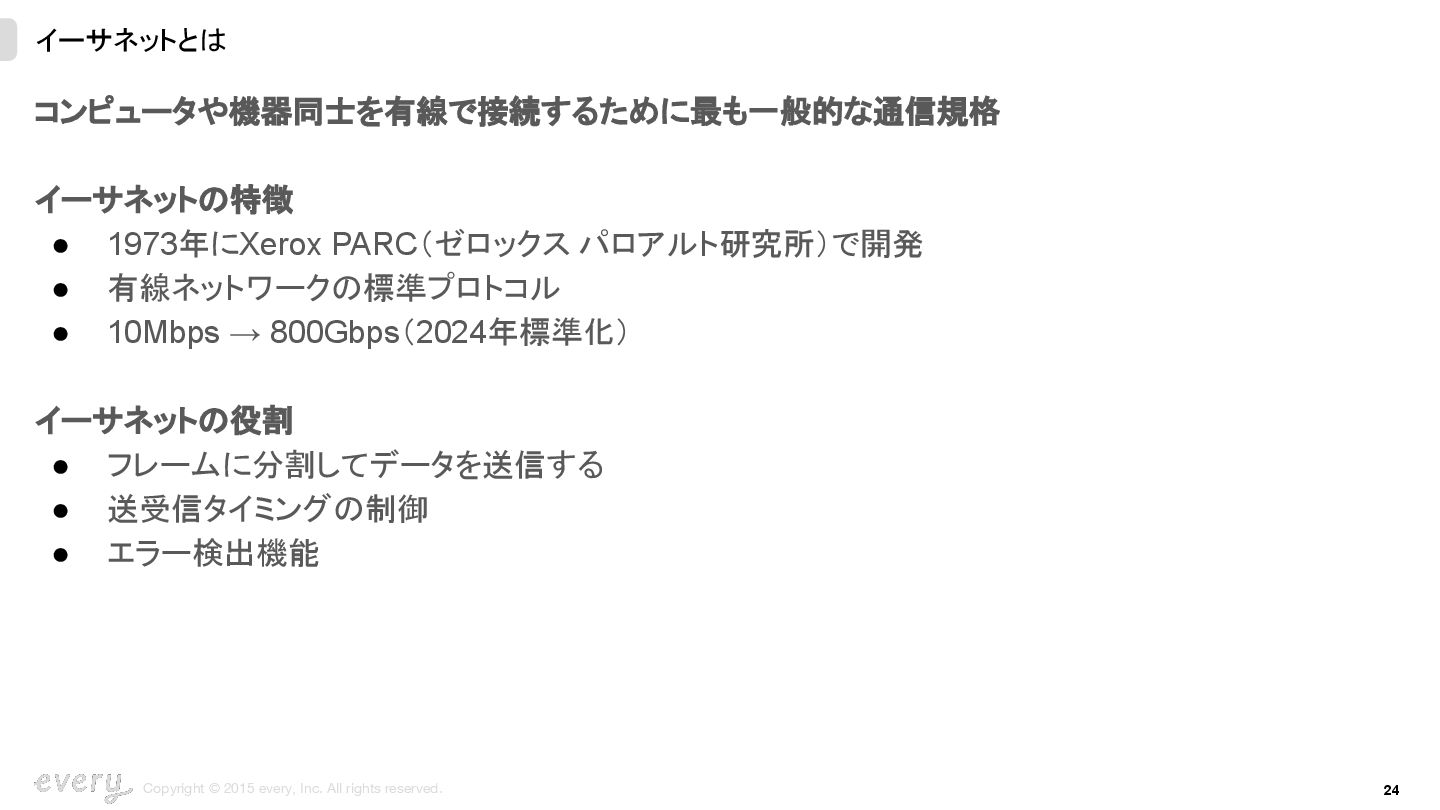

  18. Copyright © 2015 every, Inc. All rights reserved. 24 イーサネットとは

    コンピュータや機器同士を有線で接続するために最も一般的な通信規格 イーサネットの特徴 • 1973年にXerox PARC(ゼロックス パロアルト研究所)で開発 • 有線ネットワークの標準プロトコル • 10Mbps → 800Gbps(2024年標準化) イーサネットの役割 • フレームに分割してデータを送信する • 送受信タイミングの制御 • エラー検出機能
  19. Copyright © 2015 every, Inc. All rights reserved. 25 データリンク層(Ethernet

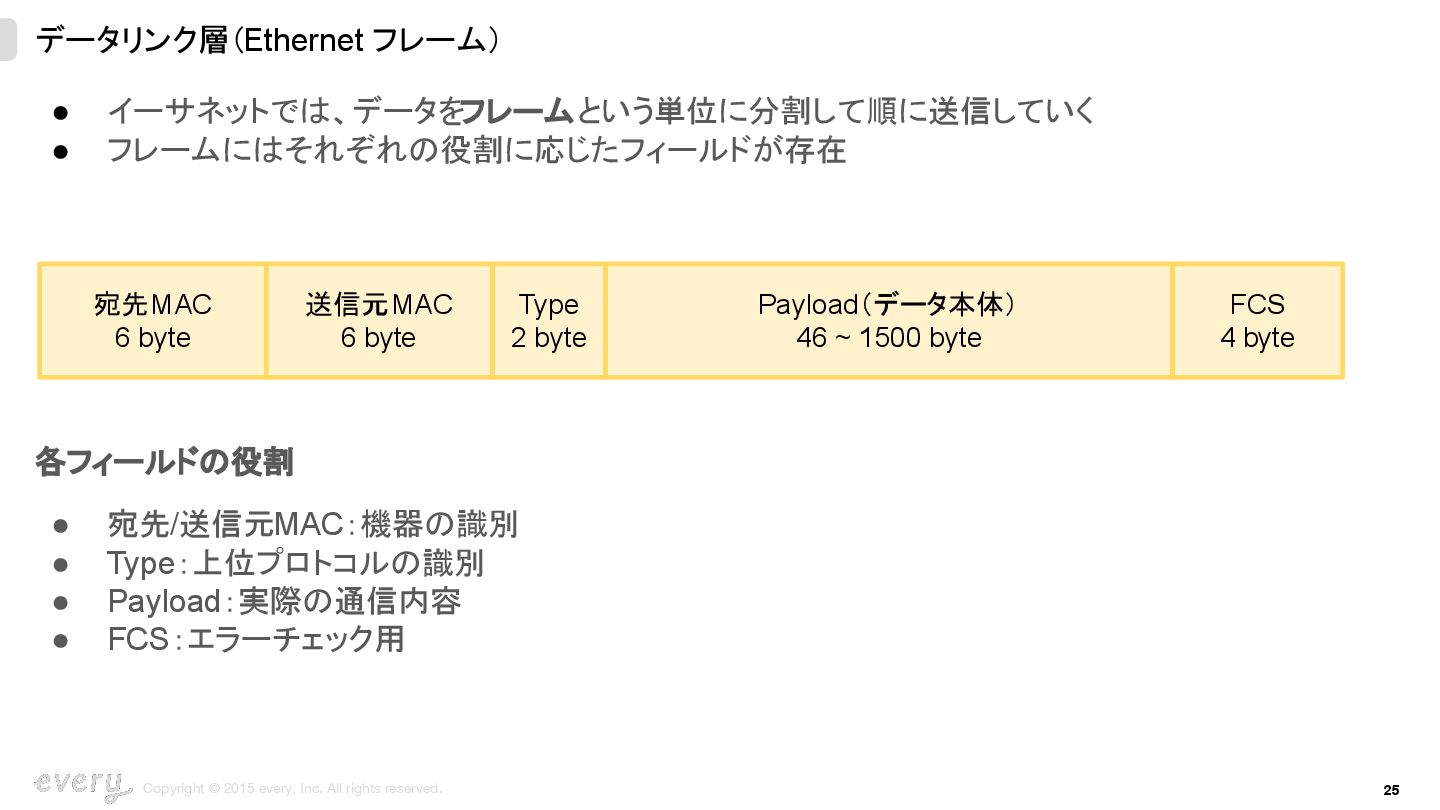

    フレーム) • イーサネットでは、データをフレームという単位に分割して順に送信していく • フレームにはそれぞれの役割に応じたフィールドが存在 各フィールドの役割 • 宛先/送信元MAC:機器の識別 • Type:上位プロトコルの識別 • Payload:実際の通信内容 • FCS:エラーチェック用 Type 2 byte 送信元MAC 6 byte 宛先MAC 6 byte Payload(データ本体) 46 ~ 1500 byte FCS 4 byte

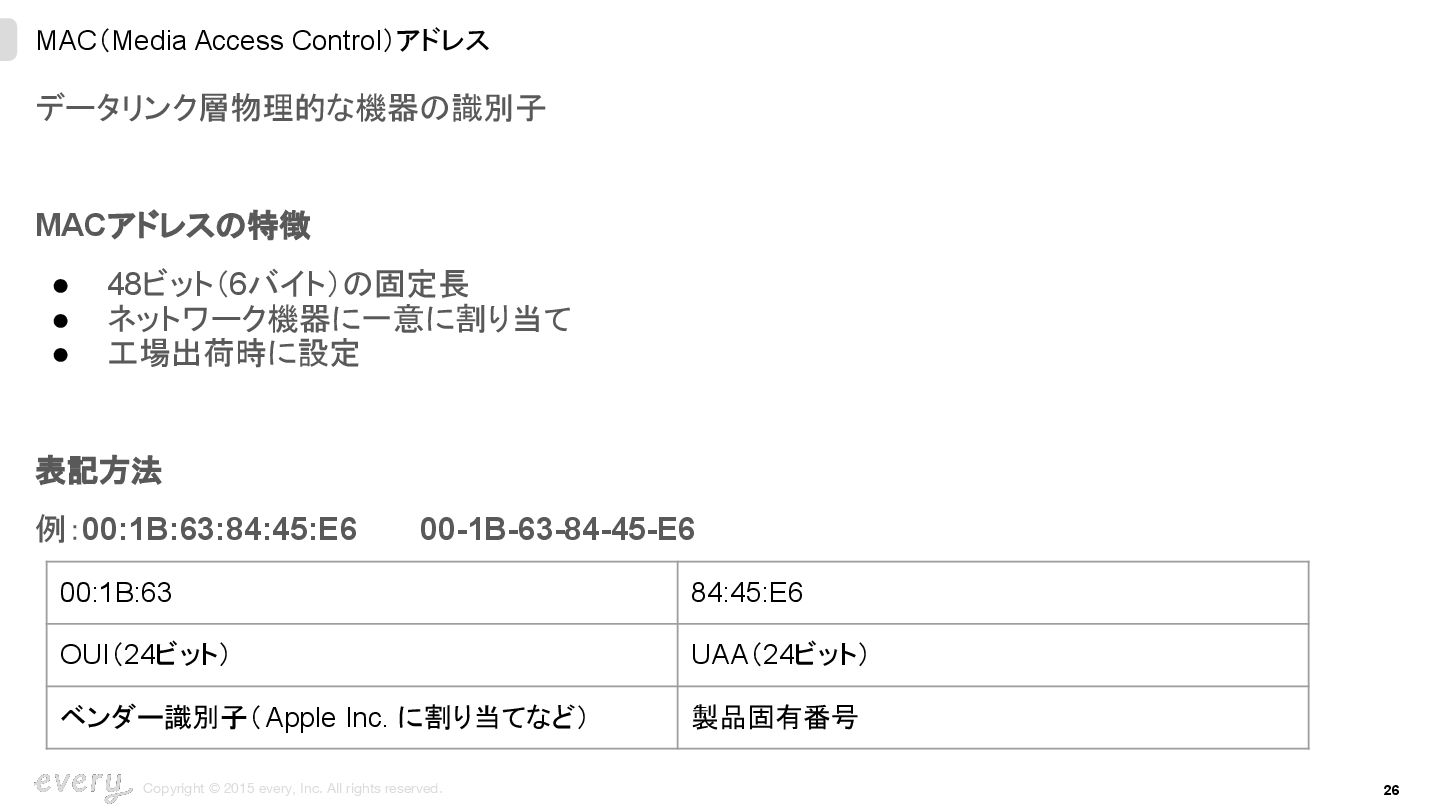

  20. Copyright © 2015 every, Inc. All rights reserved. 26 データリンク層物理的な機器の識別子

    MACアドレスの特徴 • 48ビット(6バイト)の固定長 • ネットワーク機器に一意に割り当て • 工場出荷時に設定 表記方法 例:00:1B:63:84:45:E6   00-1B-63-84-45-E6 MAC(Media Access Control)アドレス 00:1B:63 84:45:E6 OUI(24ビット) UAA(24ビット) ベンダー識別子(Apple Inc. に割り当てなど) 製品固有番号

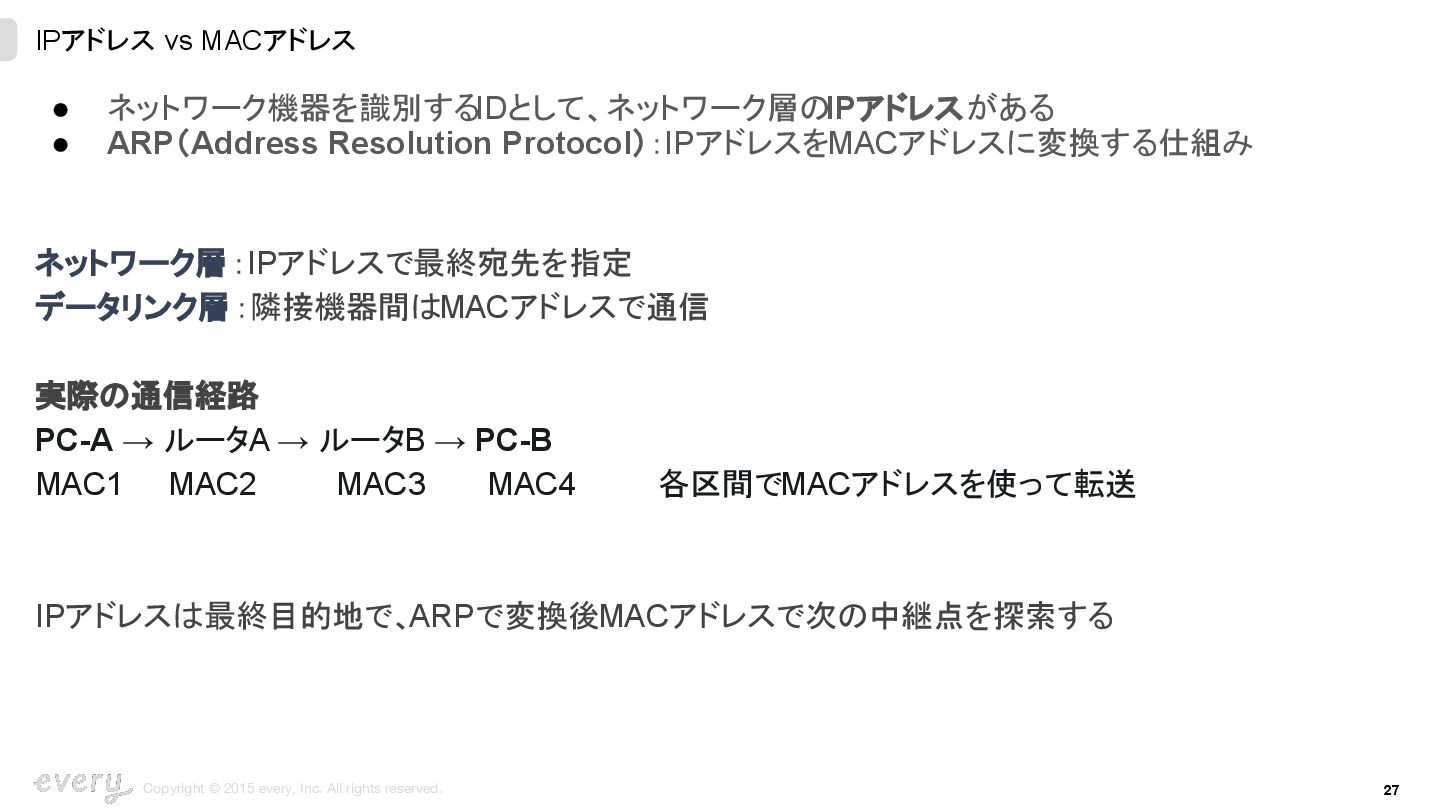

  21. Copyright © 2015 every, Inc. All rights reserved. 27 IPアドレス

    vs MACアドレス • ネットワーク機器を識別するIDとして、ネットワーク層のIPアドレスがある • ARP(Address Resolution Protocol):IPアドレスをMACアドレスに変換する仕組み ネットワーク層:IPアドレスで最終宛先を指定 データリンク層:隣接機器間はMACアドレスで通信 実際の通信経路 PC-A → ルータA → ルータB → PC-B MAC1 MAC2 MAC3 MAC4    各区間でMACアドレスを使って転送 IPアドレスは最終目的地で、ARPで変換後MACアドレスで次の中継点を探索する

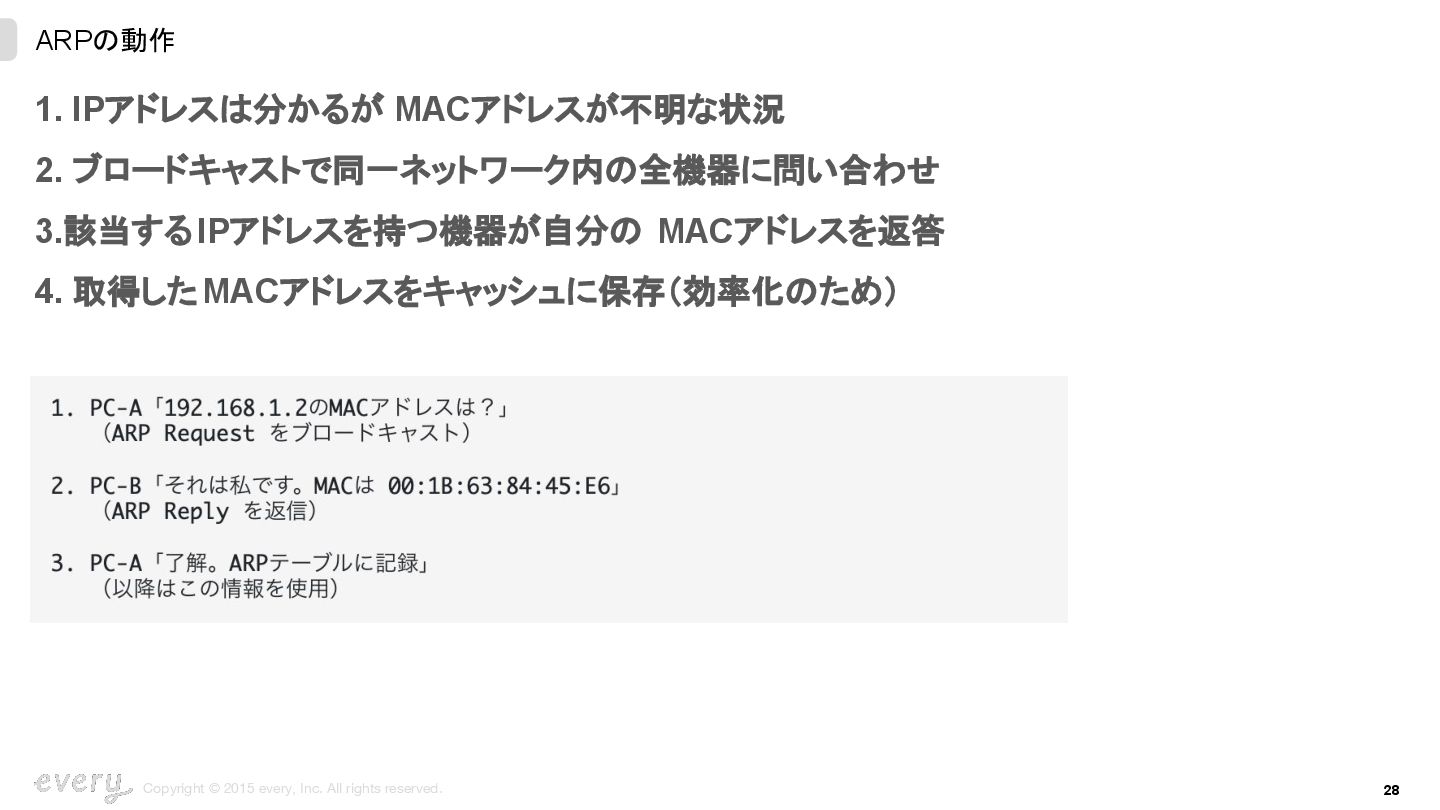

  22. Copyright © 2015 every, Inc. All rights reserved. 28 ARPの動作

    1. IPアドレスは分かるが MACアドレスが不明な状況 2. ブロードキャストで同一ネットワーク内の全機器に問い合わせ 3.該当するIPアドレスを持つ機器が自分の MACアドレスを返答 4. 取得したMACアドレスをキャッシュに保存(効率化のため)

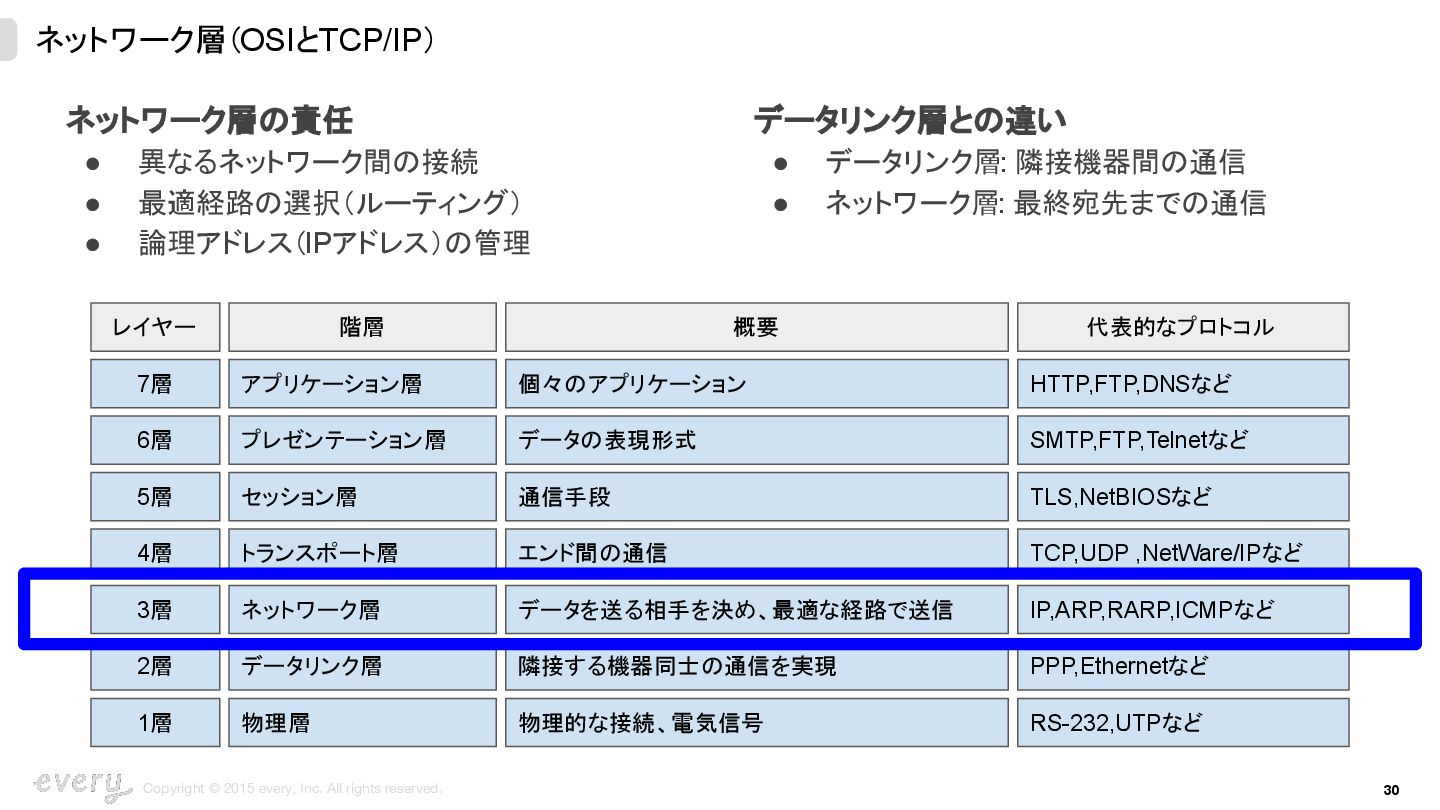

  23. Copyright © 2015 every, Inc. All rights reserved. 30 ネットワーク層(OSIとTCP/IP)

    レイヤー 階層 概要 7層 アプリケーション層 個々のアプリケーション 6層 プレゼンテーション層 データの表現形式 5層 セッション層 通信手段 4層 トランスポート層 エンド間の通信 3層 ネットワーク層 データを送る相手を決め、最適な経路で送信 2層 データリンク層 隣接する機器同士の通信を実現 1層 物理層 物理的な接続、電気信号 代表的なプロトコル HTTP,FTP,DNSなど SMTP,FTP,Telnetなど TLS,NetBIOSなど TCP,UDP ,NetWare/IPなど IP,ARP,RARP,ICMPなど PPP,Ethernetなど RS-232,UTPなど ネットワーク層の責任 • 異なるネットワーク間の接続 • 最適経路の選択(ルーティング) • 論理アドレス(IPアドレス)の管理 データリンク層との違い • データリンク層: 隣接機器間の通信 • ネットワーク層: 最終宛先までの通信

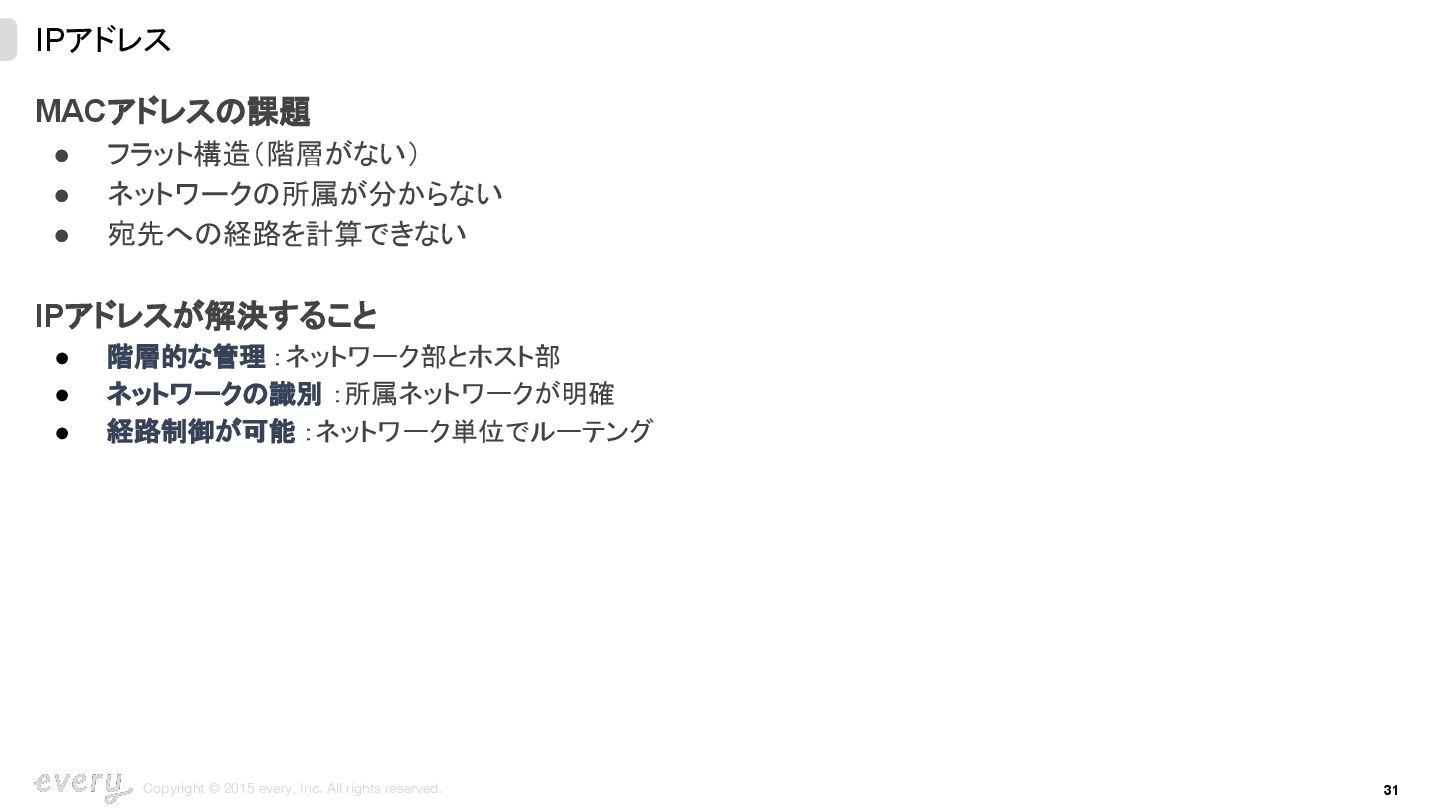

  24. Copyright © 2015 every, Inc. All rights reserved. 31 MACアドレスの課題

    • フラット構造(階層がない) • ネットワークの所属が分からない • 宛先への経路を計算できない IPアドレスが解決すること • 階層的な管理 :ネットワーク部とホスト部 • ネットワークの識別 :所属ネットワークが明確 • 経路制御が可能 :ネットワーク単位でルーテング IPアドレス

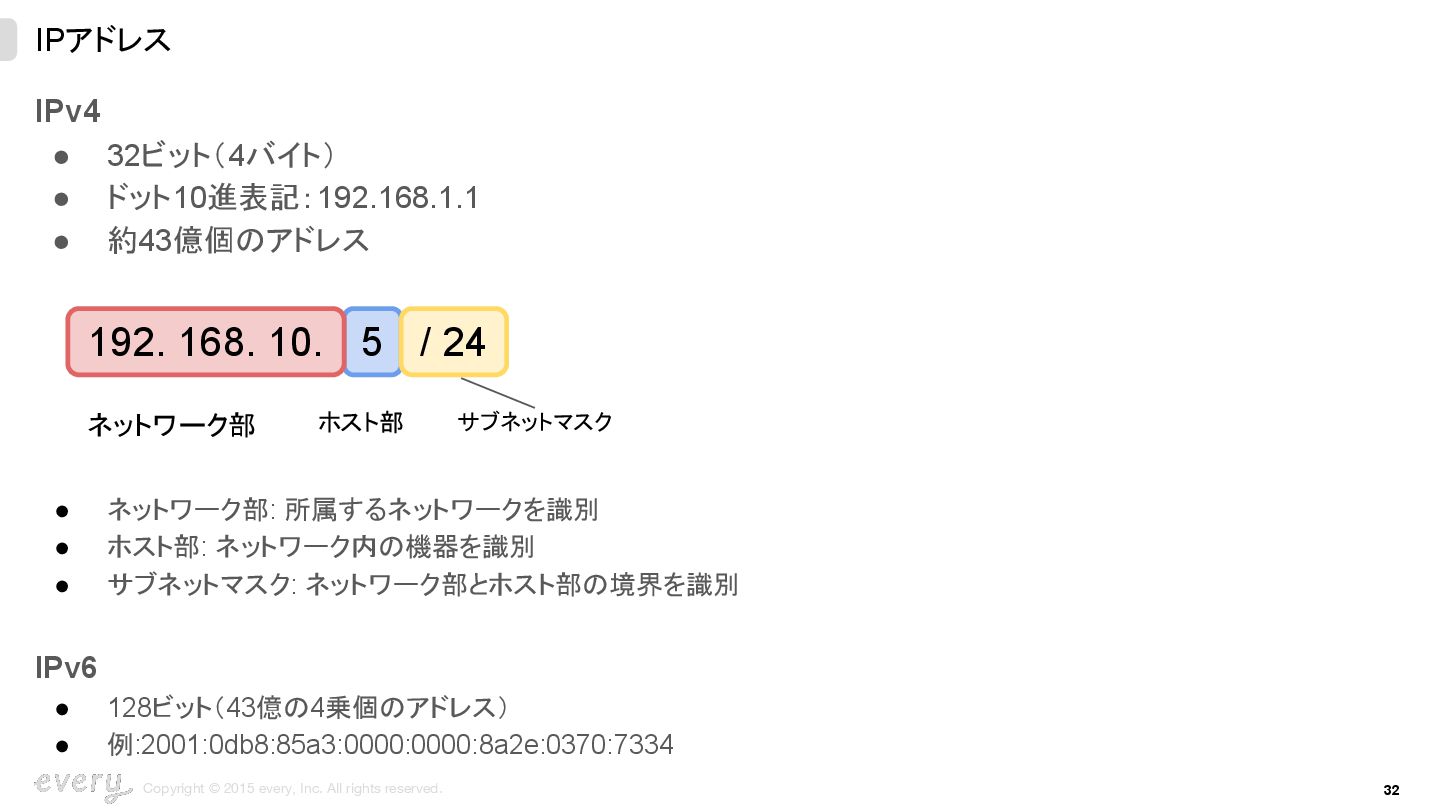

  25. Copyright © 2015 every, Inc. All rights reserved. 32 IPv4

    • 32ビット(4バイト) • ドット10進表記:192.168.1.1 • 約43億個のアドレス • ネットワーク部: 所属するネットワークを識別 • ホスト部: ネットワーク内の機器を識別 • サブネットマスク: ネットワーク部とホスト部の境界を識別 IPv6 • 128ビット(43億の4乗個のアドレス) • 例:2001:0db8:85a3:0000:0000:8a2e:0370:7334 IPアドレス ネットワーク部 ホスト部 5 / 24 サブネットマスク 192. 168. 10.
  26. Copyright © 2015 every, Inc. All rights reserved. 33 •

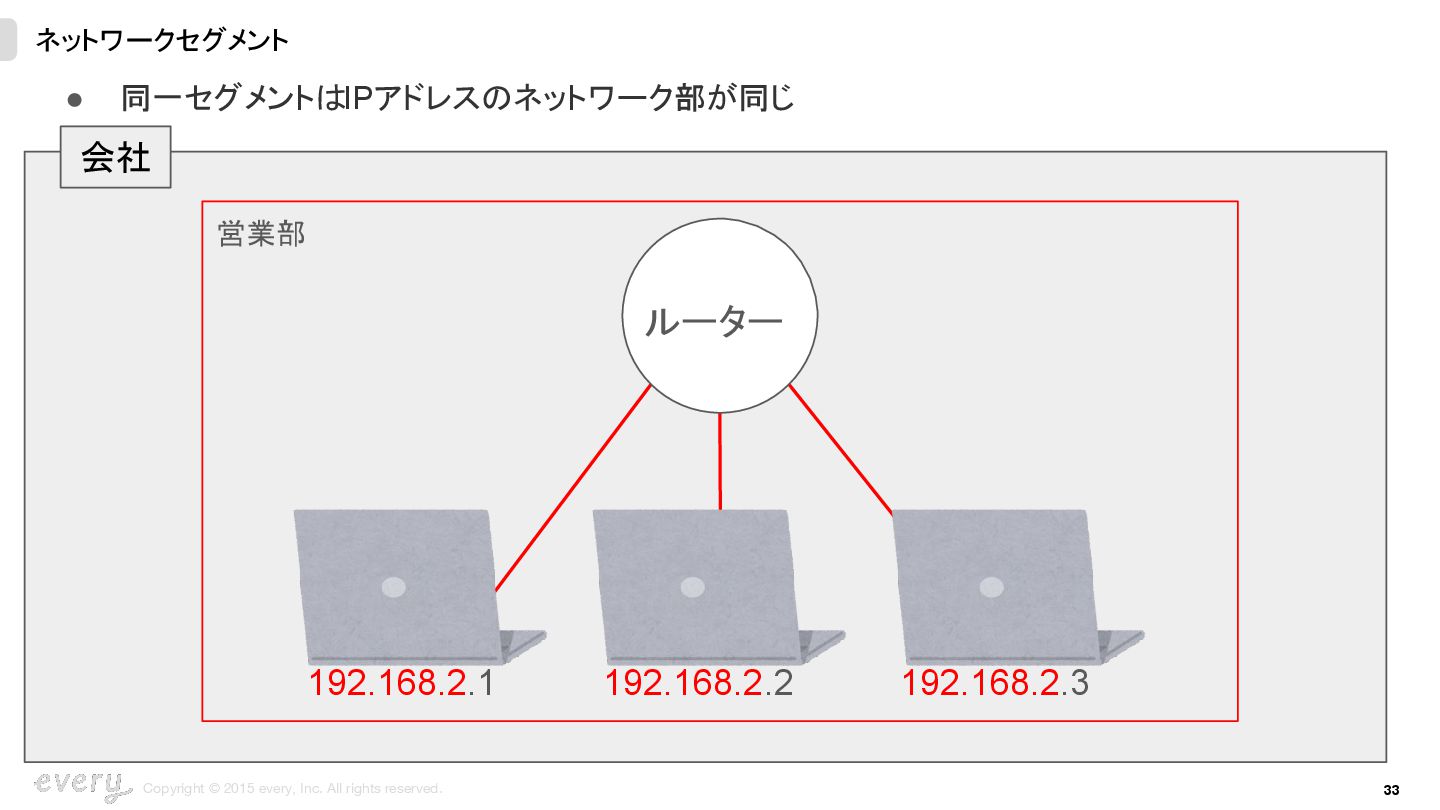

    同一セグメントはIPアドレスのネットワーク部が同じ ネットワークセグメント 会社 営業部 192.168.2.1 192.168.2.2 192.168.2.3 ルーター
  27. Copyright © 2015 every, Inc. All rights reserved. 34 •

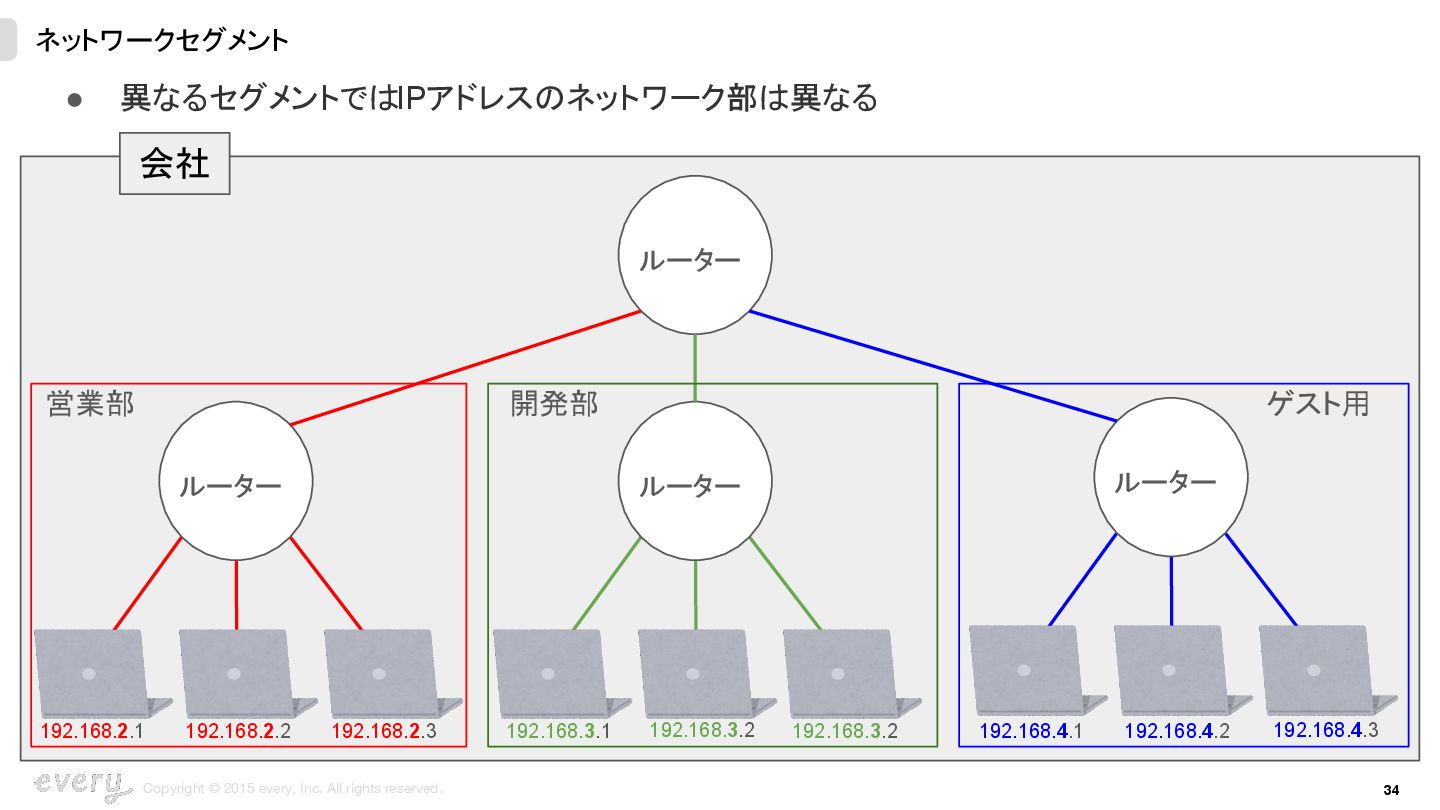

    異なるセグメントではIPアドレスのネットワーク部は異なる ネットワークセグメント ルーター 会社 ルーター ルーター ルーター 営業部 開発部 ゲスト用 192.168.2.1 192.168.2.2 192.168.2.3 192.168.3.1 192.168.3.2 192.168.3.2 192.168.4.1 192.168.4.2 192.168.4.3
  28. Copyright © 2015 every, Inc. All rights reserved. 35 パケット

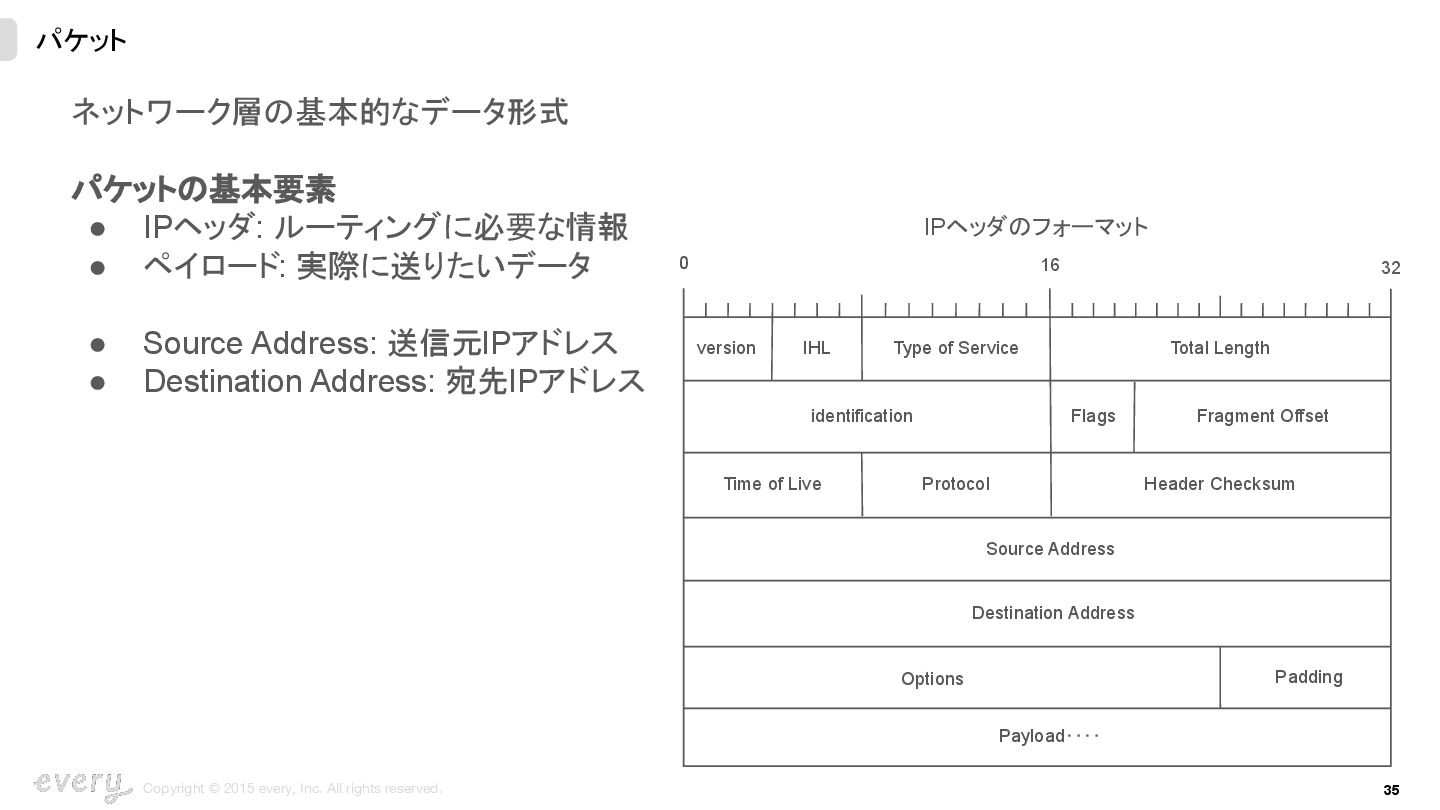

    ネットワーク層の基本的なデータ形式 パケットの基本要素 • IPヘッダ: ルーティングに必要な情報 • ペイロード: 実際に送りたいデータ • Source Address: 送信元IPアドレス • Destination Address: 宛先IPアドレス 0 32 16 version IHL Type of Service Total Length identification Time of Live Protocol Flags Fragment Offset Header Checksum Source Address Destination Address Options Padding Payload‥‥ IPヘッダのフォーマット
  29. Copyright © 2015 every, Inc. All rights reserved. 36 ルーター

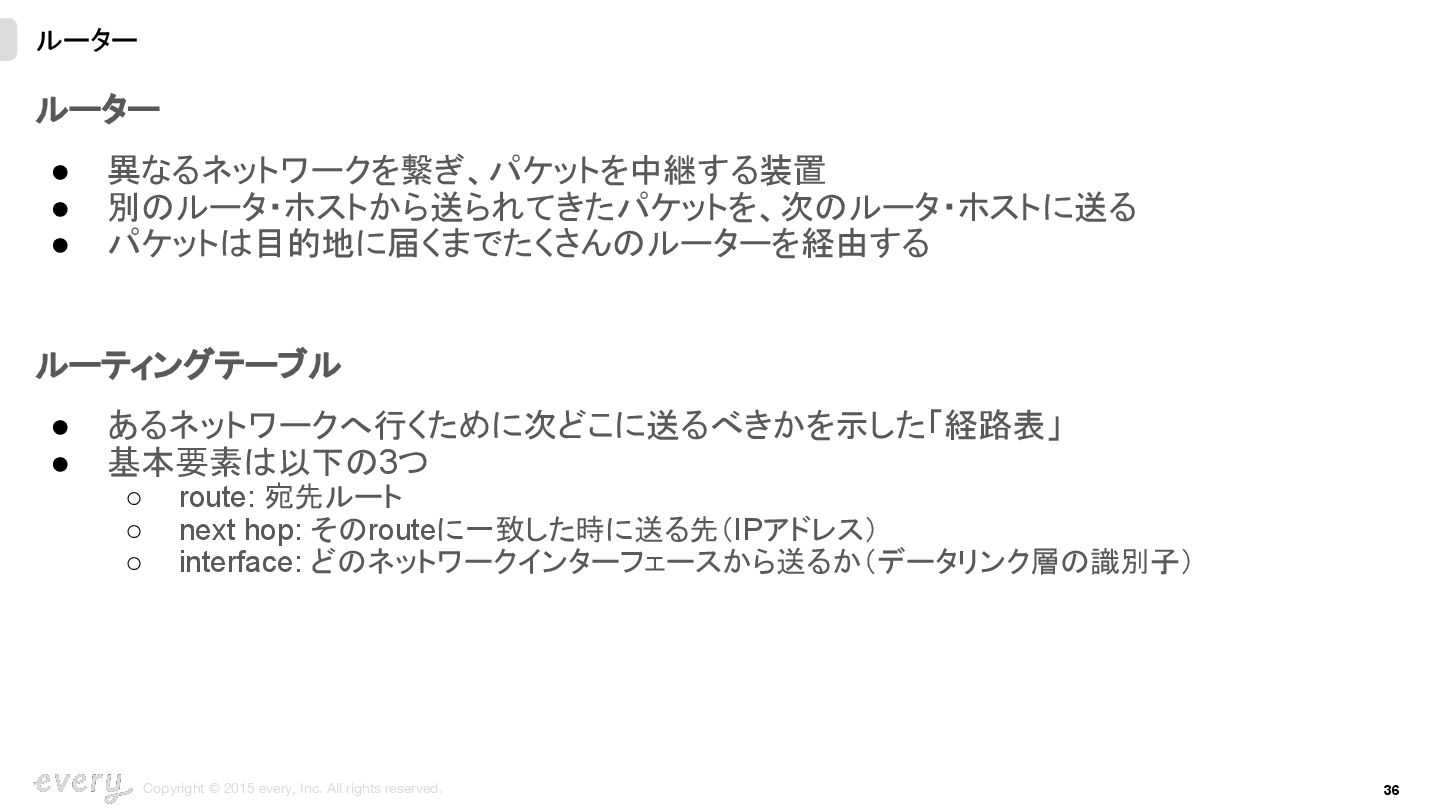

    ルーター • 異なるネットワークを繋ぎ、パケットを中継する装置 • 別のルータ・ホストから送られてきたパケットを、次のルータ・ホストに送る • パケットは目的地に届くまでたくさんのルーターを経由する ルーティングテーブル • あるネットワークへ行くために次どこに送るべきかを示した「経路表」 • 基本要素は以下の3つ ◦ route: 宛先ルート ◦ next hop: そのrouteに一致した時に送る先(IPアドレス) ◦ interface: どのネットワークインターフェースから送るか(データリンク層の識別子)

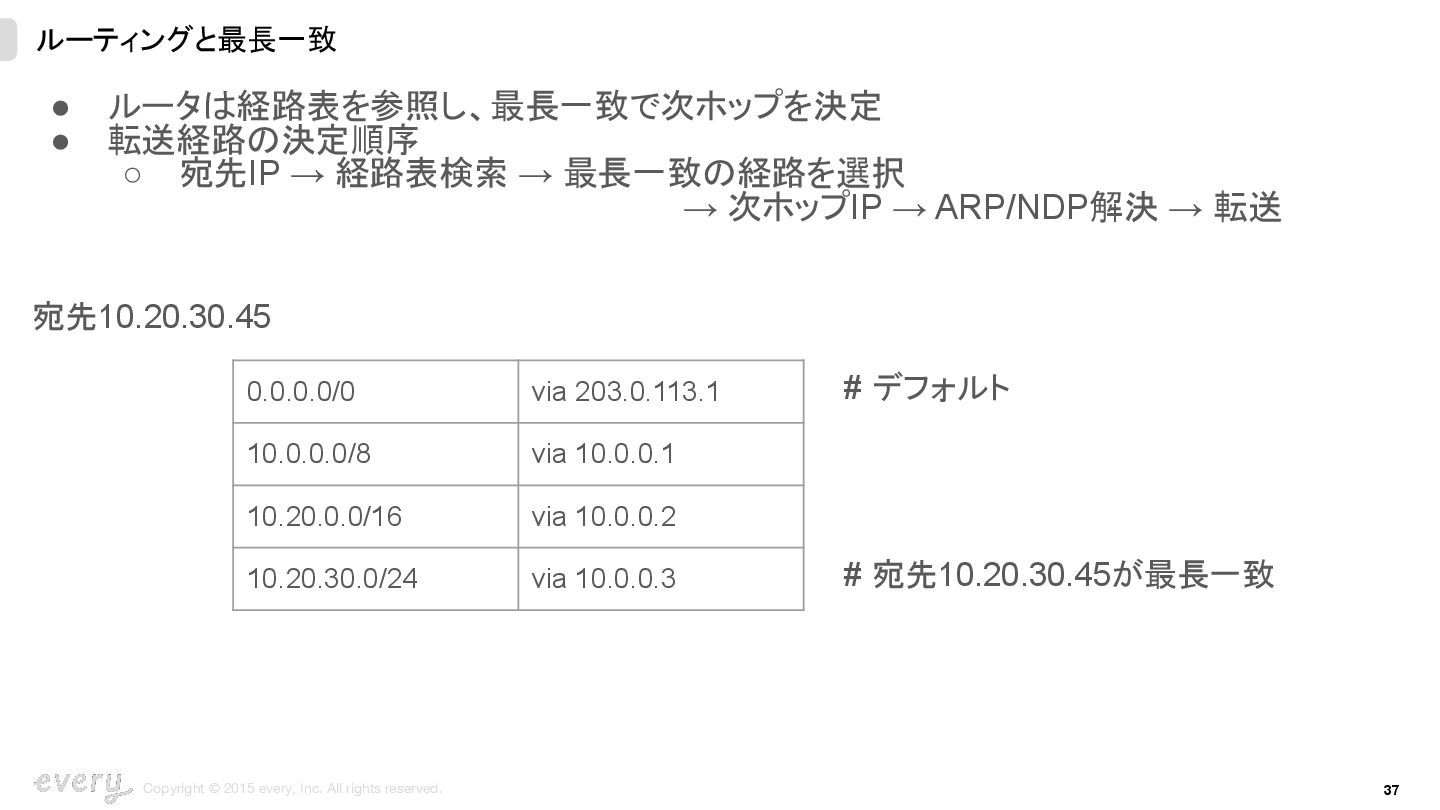

  30. Copyright © 2015 every, Inc. All rights reserved. 37 •

    ルータは経路表を参照し、最長一致で次ホップを決定 • 転送経路の決定順序 ◦ 宛先IP → 経路表検索 → 最長一致の経路を選択 → 次ホップIP → ARP/NDP解決 → 転送 ルーティングと最長一致 0.0.0.0/0 via 203.0.113.1 10.0.0.0/8 via 10.0.0.1 10.20.0.0/16 via 10.0.0.2 10.20.30.0/24 via 10.0.0.3 # デフォルト # 宛先10.20.30.45が最長一致 宛先10.20.30.45
  31. Copyright © 2015 every, Inc. All rights reserved. 38 グローバルIPアドレス

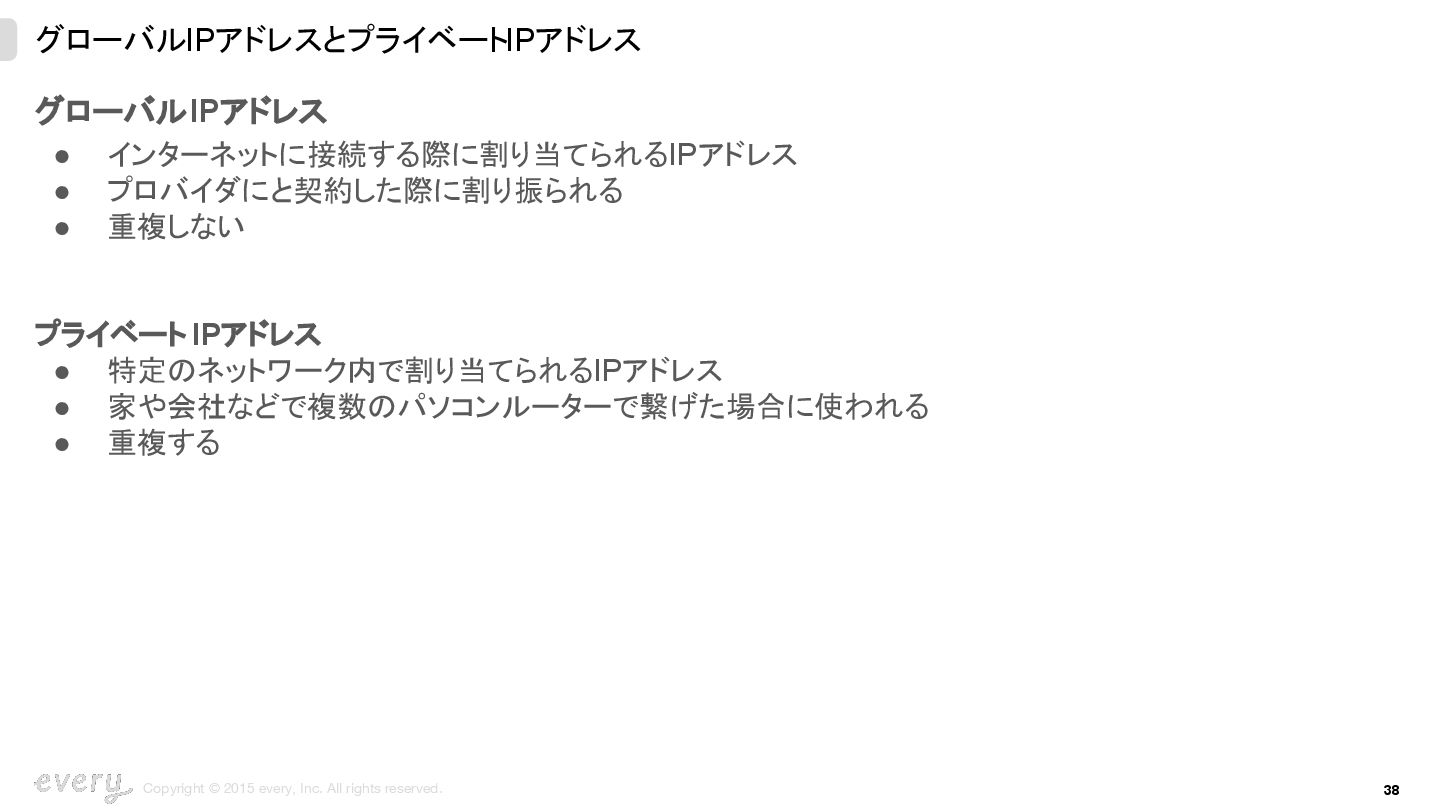

    • インターネットに接続する際に割り当てられるIPアドレス • プロバイダにと契約した際に割り振られる • 重複しない プライベート IPアドレス • 特定のネットワーク内で割り当てられるIPアドレス • 家や会社などで複数のパソコンルーターで繋げた場合に使われる • 重複する グローバルIPアドレスとプライベートIPアドレス
  32. Copyright © 2015 every, Inc. All rights reserved. 39 •

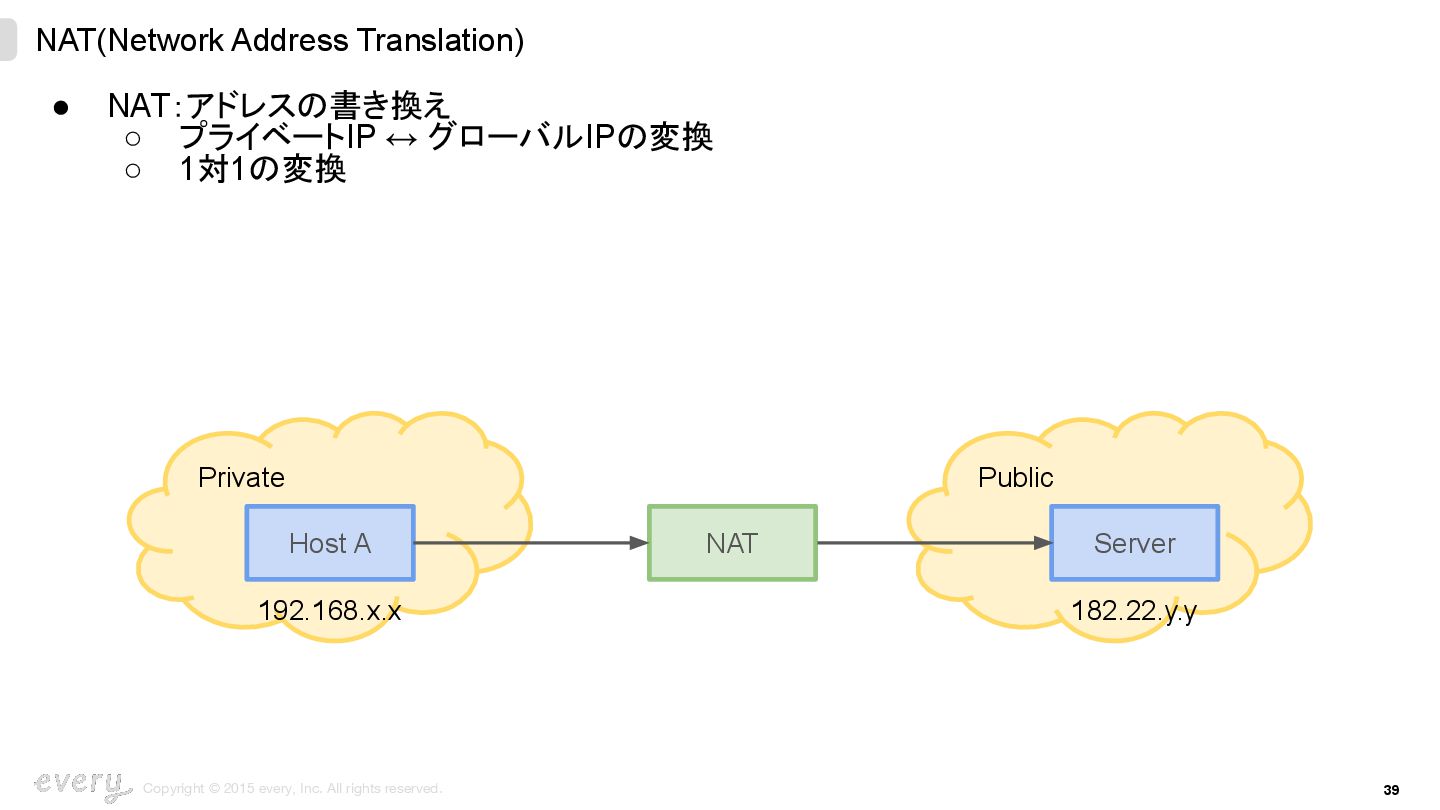

    NAT:アドレスの書き換え ◦ プライベートIP ↔ グローバルIPの変換 ◦ 1対1の変換 NAT(Network Address Translation) NAT Private Host A Public Server 192.168.x.x 182.22.y.y
  33. Copyright © 2015 every, Inc. All rights reserved. 40 •

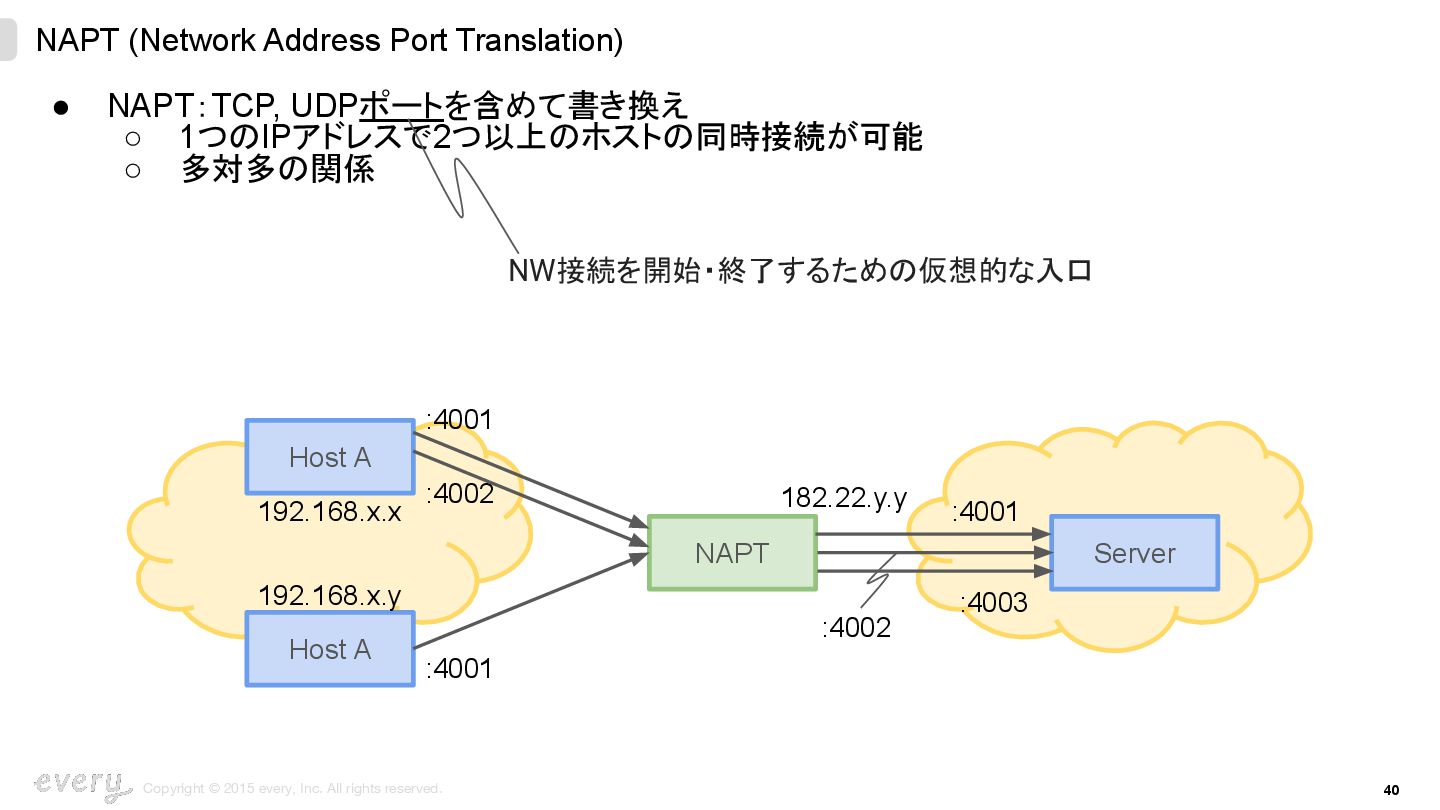

    NAPT:TCP, UDPポートを含めて書き換え ◦ 1つのIPアドレスで2つ以上のホストの同時接続が可能 ◦ 多対多の関係 NAPT (Network Address Port Translation) NAPT Host A Server 192.168.x.x 182.22.y.y Host A 192.168.x.y :4001 :4002 :4001 :4001 :4002 :4003 NW接続を開始・終了するための仮想的な入口
  34. Copyright © 2015 every, Inc. All rights reserved. 42 OSI参照モデル

    レイヤー 階層 概要 7層 アプリケーション層 個々のアプリケーション 6層 プレゼンテーション層 データの表現形式 5層 セッション層 通信手段 4層 トランスポート層 エンド間の通信 3層 ネットワーク層 データを送る相手を決め、最適な経路で送信 2層 データリンク層 隣接する機器同士の通信を実現 1層 物理層 物理的な接続、電気信号 代表的なプロトコル HTTP,FTP,DNSなど SMTP,FTP,Telnetなど TLS,NetBIOSなど TCP,UDP ,NetWare/IPなど IP,ARP,RARP,ICMPなど PPP,Ethernetなど RS-232,UTP,無線 OSI参照モデル:理想的なあるべき姿として作られた階層構造のモデル
  35. Copyright © 2015 every, Inc. All rights reserved. 43 •

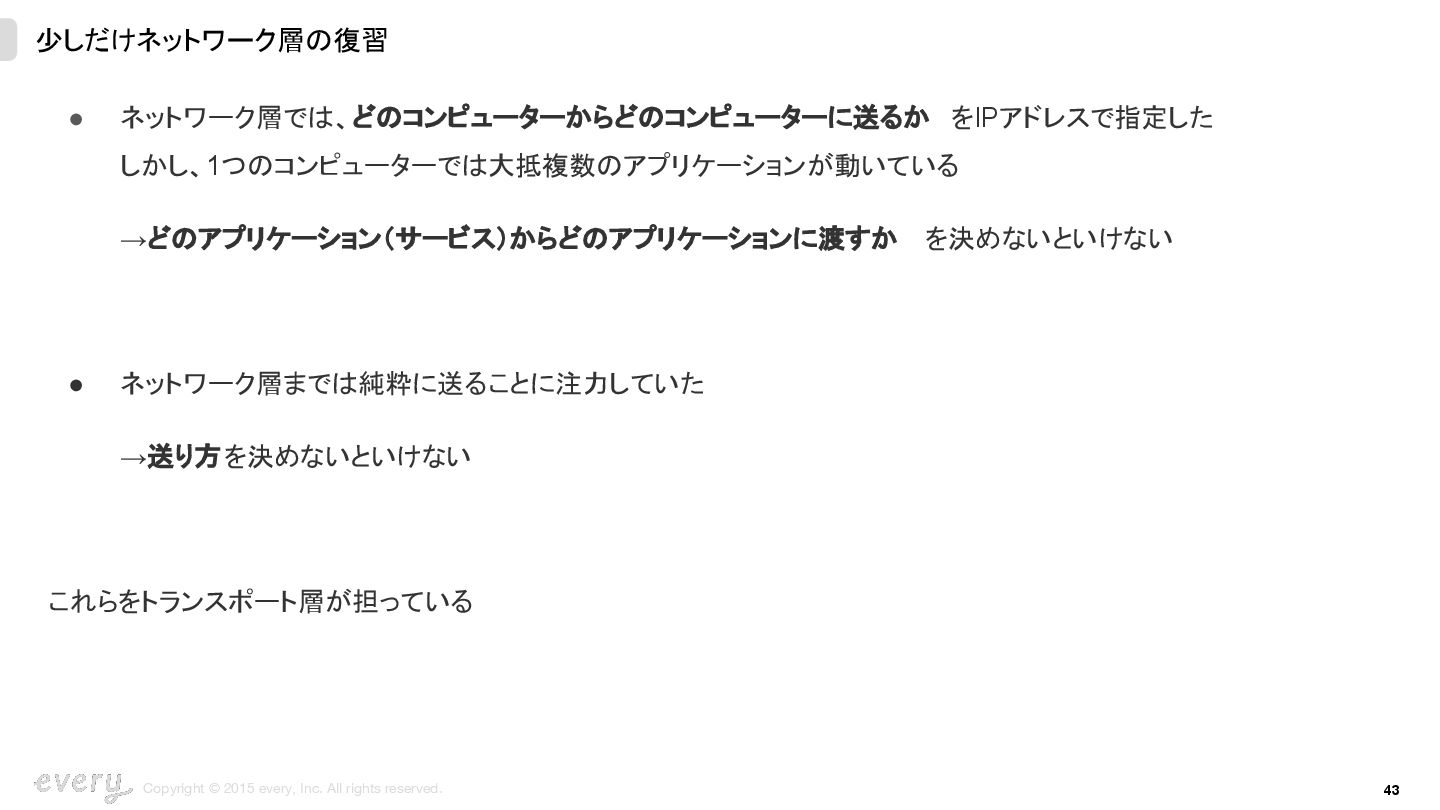

    ネットワーク層では、どのコンピューターからどのコンピューターに送るか をIPアドレスで指定した しかし、1つのコンピューターでは大抵複数のアプリケーションが動いている →どのアプリケーション(サービス)からどのアプリケーションに渡すか を決めないといけない • ネットワーク層までは純粋に送ることに注力していた →送り方を決めないといけない これらをトランスポート層が担っている 少しだけネットワーク層の復習

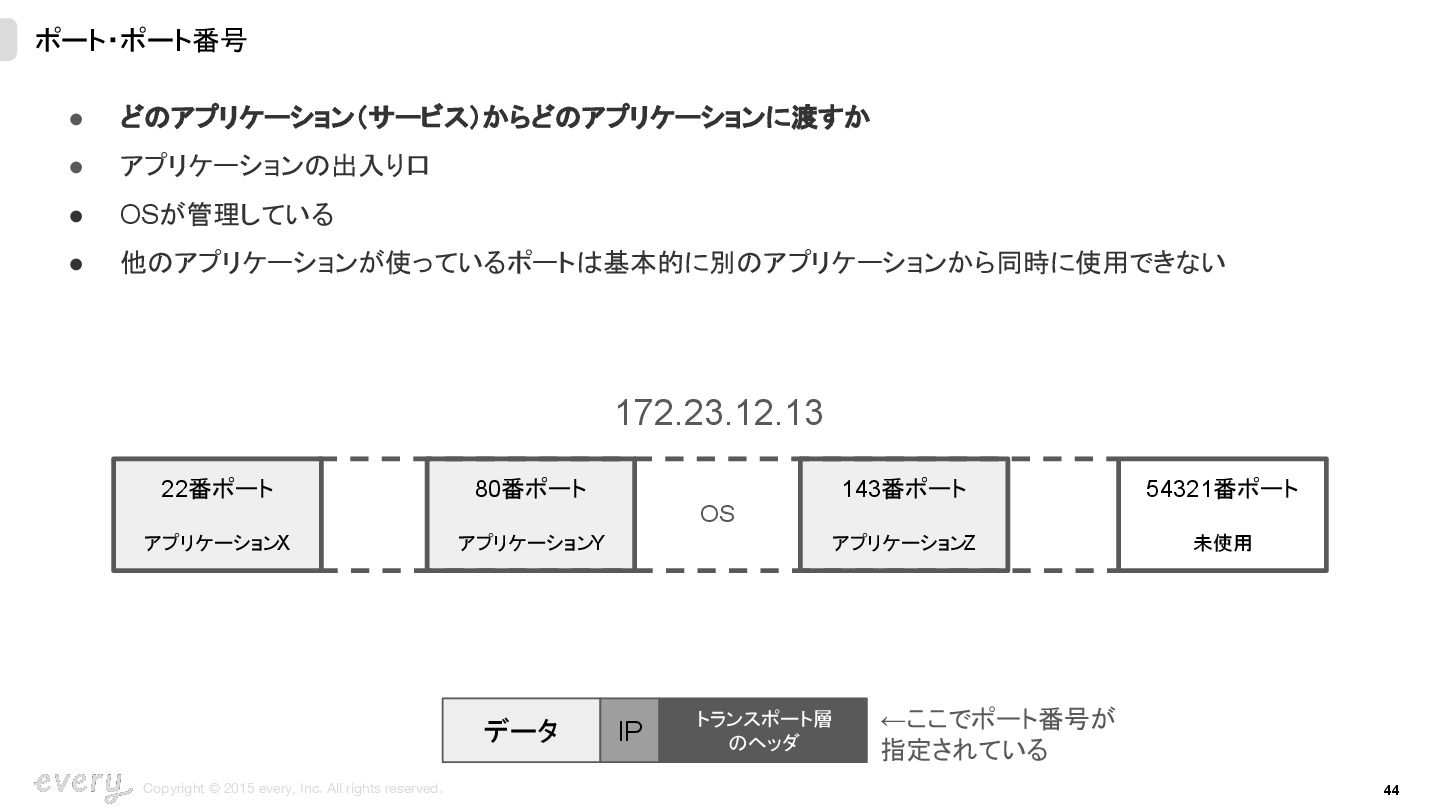

  36. Copyright © 2015 every, Inc. All rights reserved. 44 •

    どのアプリケーション(サービス)からどのアプリケーションに渡すか • アプリケーションの出入り口 • OSが管理している • 他のアプリケーションが使っているポートは基本的に別のアプリケーションから同時に使用できない ポート・ポート番号 22番ポート アプリケーションX 80番ポート アプリケーションY 143番ポート アプリケーションZ 54321番ポート 未使用 OS 172.23.12.13 データ IP トランスポート層 のヘッダ ←ここでポート番号が  指定されている
  37. Copyright © 2015 every, Inc. All rights reserved. 45 •

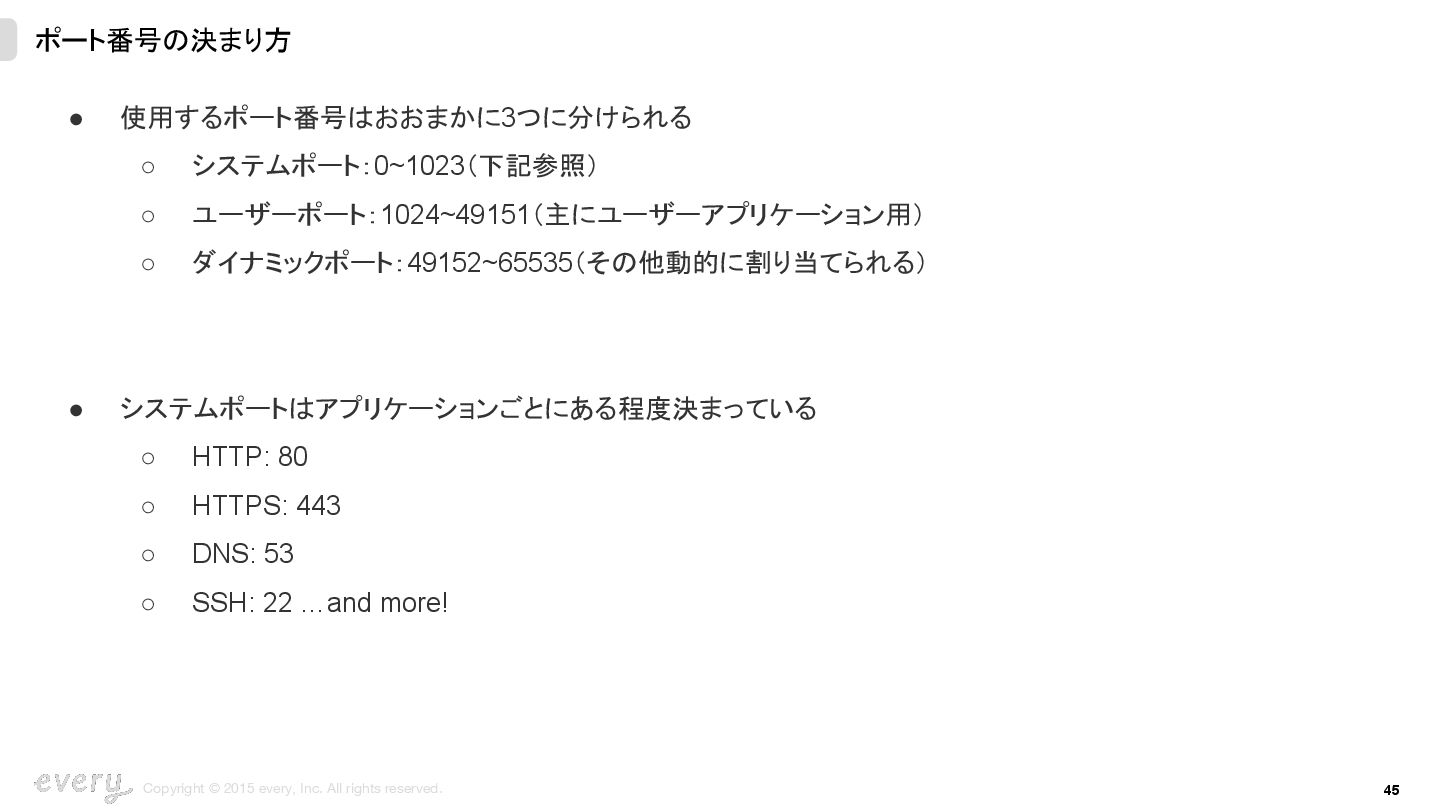

    使用するポート番号はおおまかに3つに分けられる ◦ システムポート:0~1023(下記参照) ◦ ユーザーポート:1024~49151(主にユーザーアプリケーション用) ◦ ダイナミックポート:49152~65535(その他動的に割り当てられる) • システムポートはアプリケーションごとにある程度決まっている ◦ HTTP: 80 ◦ HTTPS: 443 ◦ DNS: 53 ◦ SSH: 22 …and more! ポート番号の決まり方

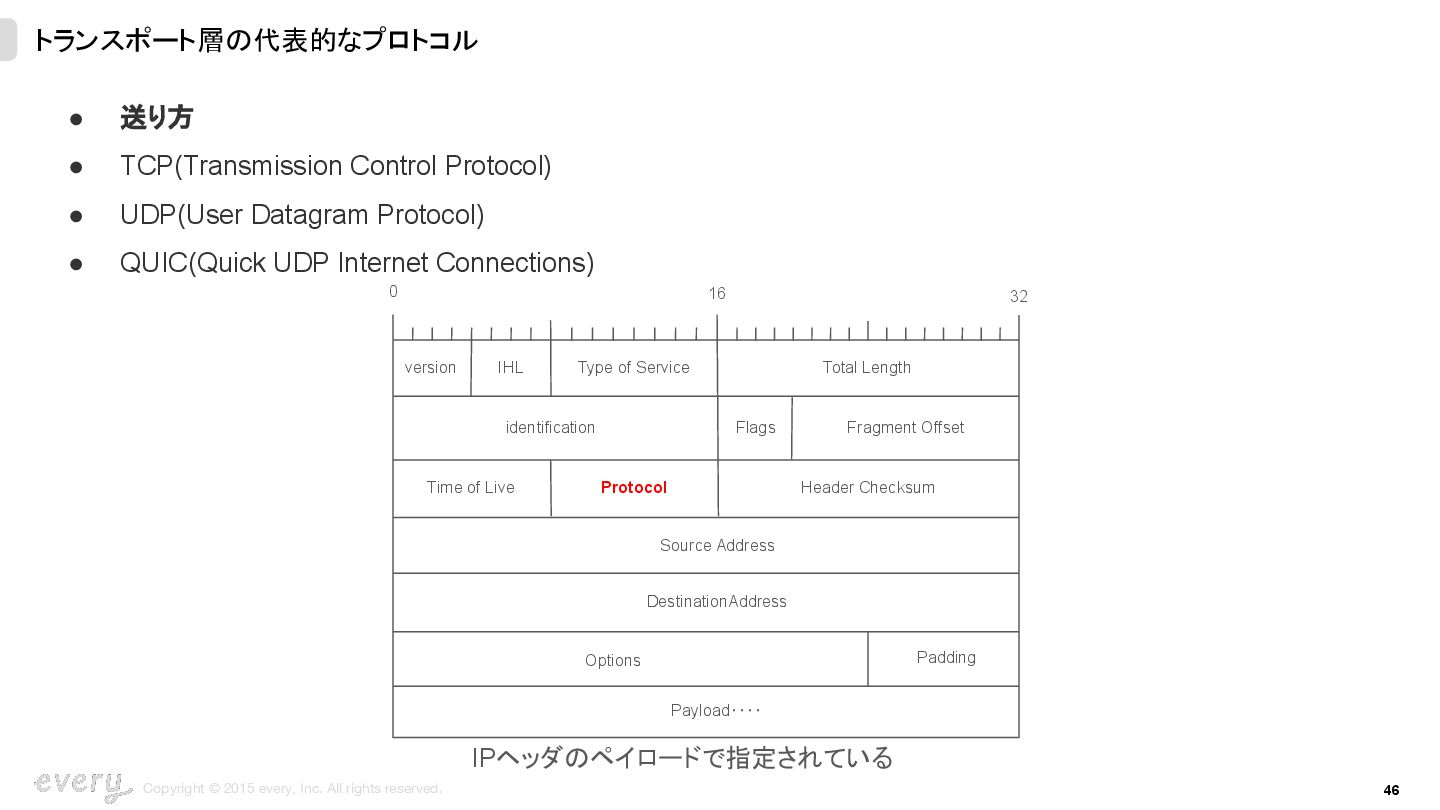

  38. Copyright © 2015 every, Inc. All rights reserved. 46 •

    送り方 • TCP(Transmission Control Protocol) • UDP(User Datagram Protocol) • QUIC(Quick UDP Internet Connections) トランスポート層の代表的なプロトコル 0 32 16 version IHL Type of Service Total Length identification Time of Live Protocol Flags Fragment Offset Header Checksum Source Address DestinationAddress Options Padding Payload‥‥ IPヘッダのペイロードで指定されている

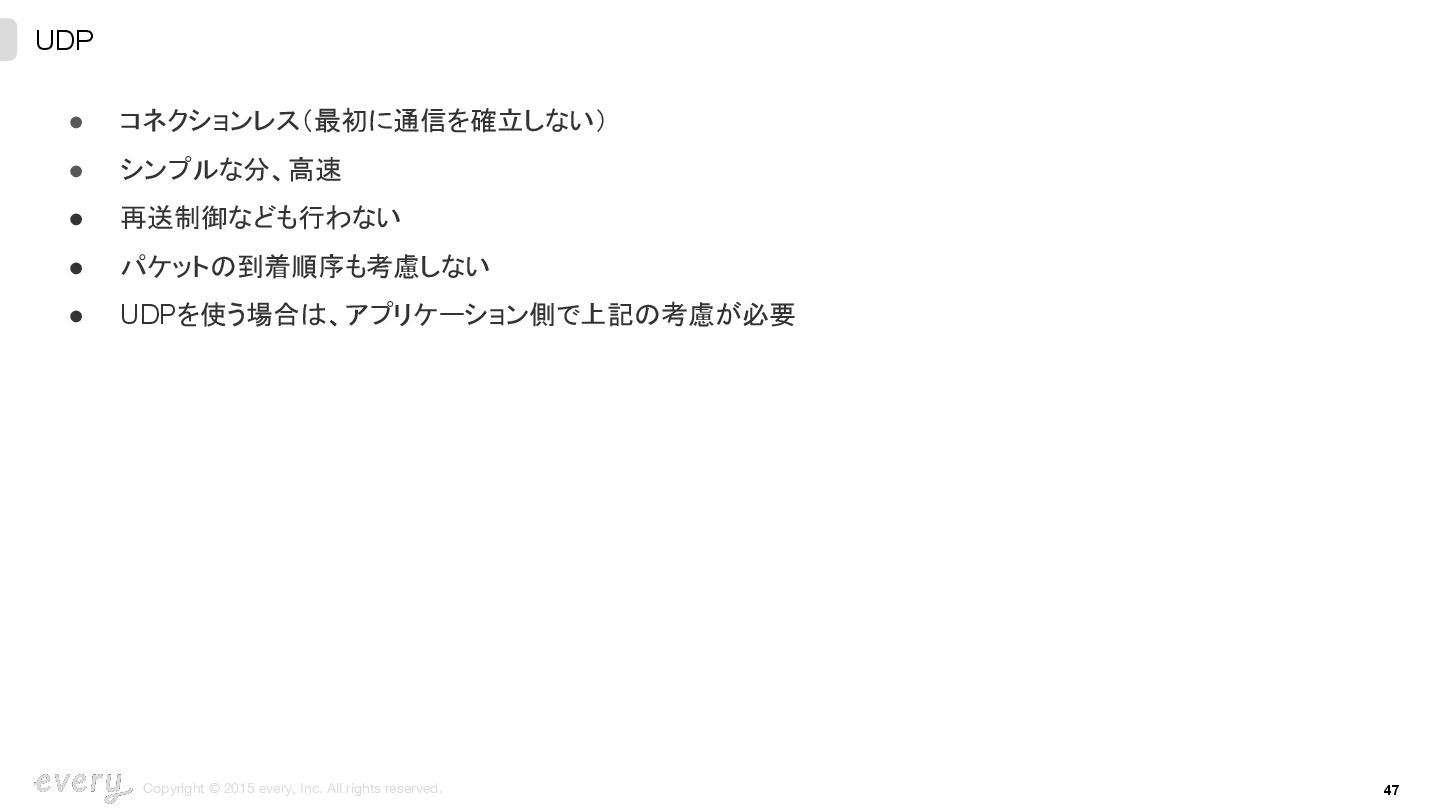

  39. Copyright © 2015 every, Inc. All rights reserved. 47 UDP

    • コネクションレス(最初に通信を確立しない) • シンプルな分、高速 • 再送制御なども行わない • パケットの到着順序も考慮しない • UDPを使う場合は、アプリケーション側で上記の考慮が必要

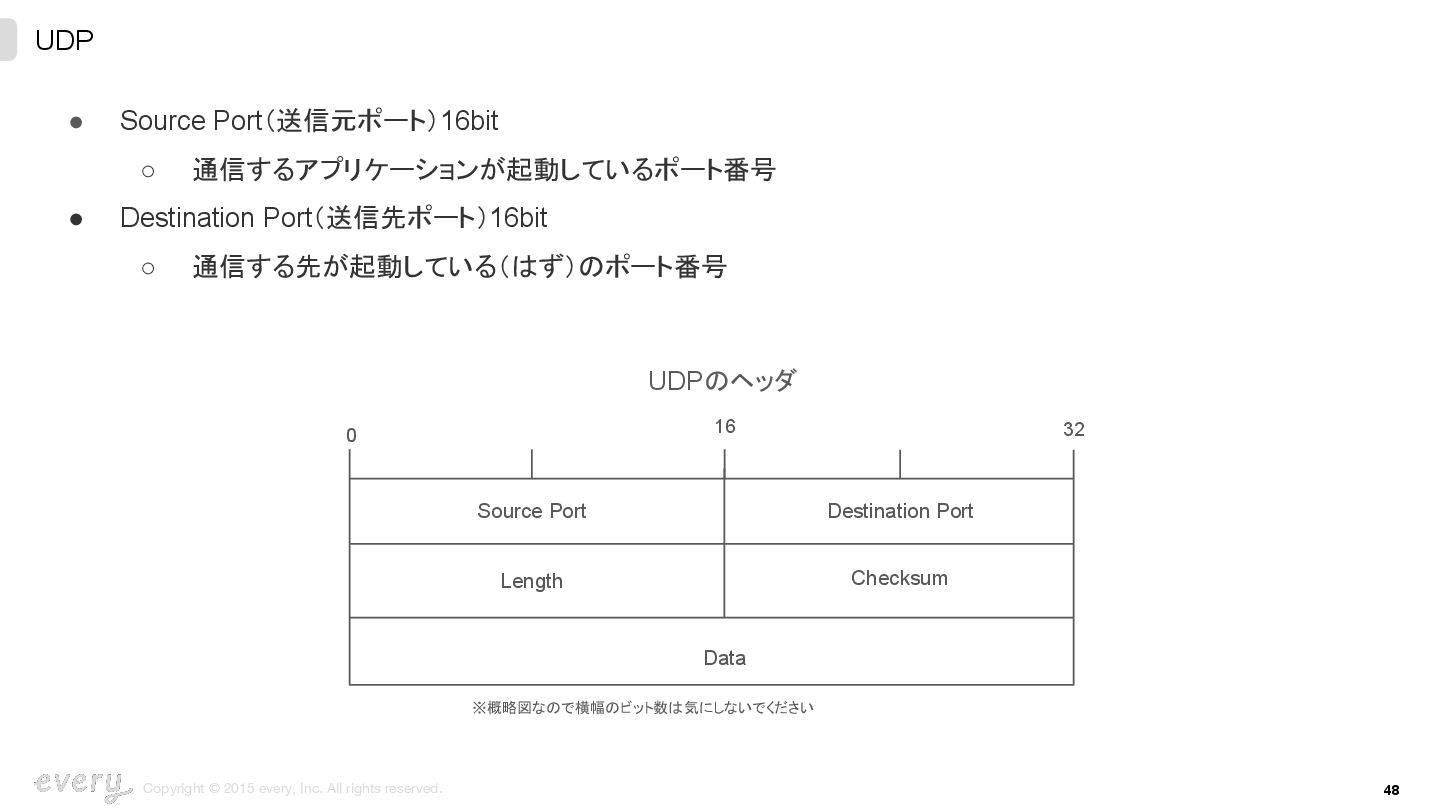

  40. Copyright © 2015 every, Inc. All rights reserved. 48 UDP

    0 32 16 Source Port Length Data UDPのヘッダ ※概略図なので横幅のビット数は気にしないでください Destination Port Checksum • Source Port(送信元ポート)16bit ◦ 通信するアプリケーションが起動しているポート番号 • Destination Port(送信先ポート)16bit ◦ 通信する先が起動している(はず)のポート番号
  41. Copyright © 2015 every, Inc. All rights reserved. 49 •

    信頼性◎ • 相手にデータが届いたこと確認し、もし届かなかった場合は再度送る • 送った順番と到着する順番が入れ替わっても正しく認識して通信可能 • 数多くのプロトコルで下位層のプロトコルとして採用 ◦ Webブラウジング:HTTP(Hyper Text Transfer Protocol) ◦ メールを転送:SMTP(Simple Mail Transfer Protocol) ◦ など TCP

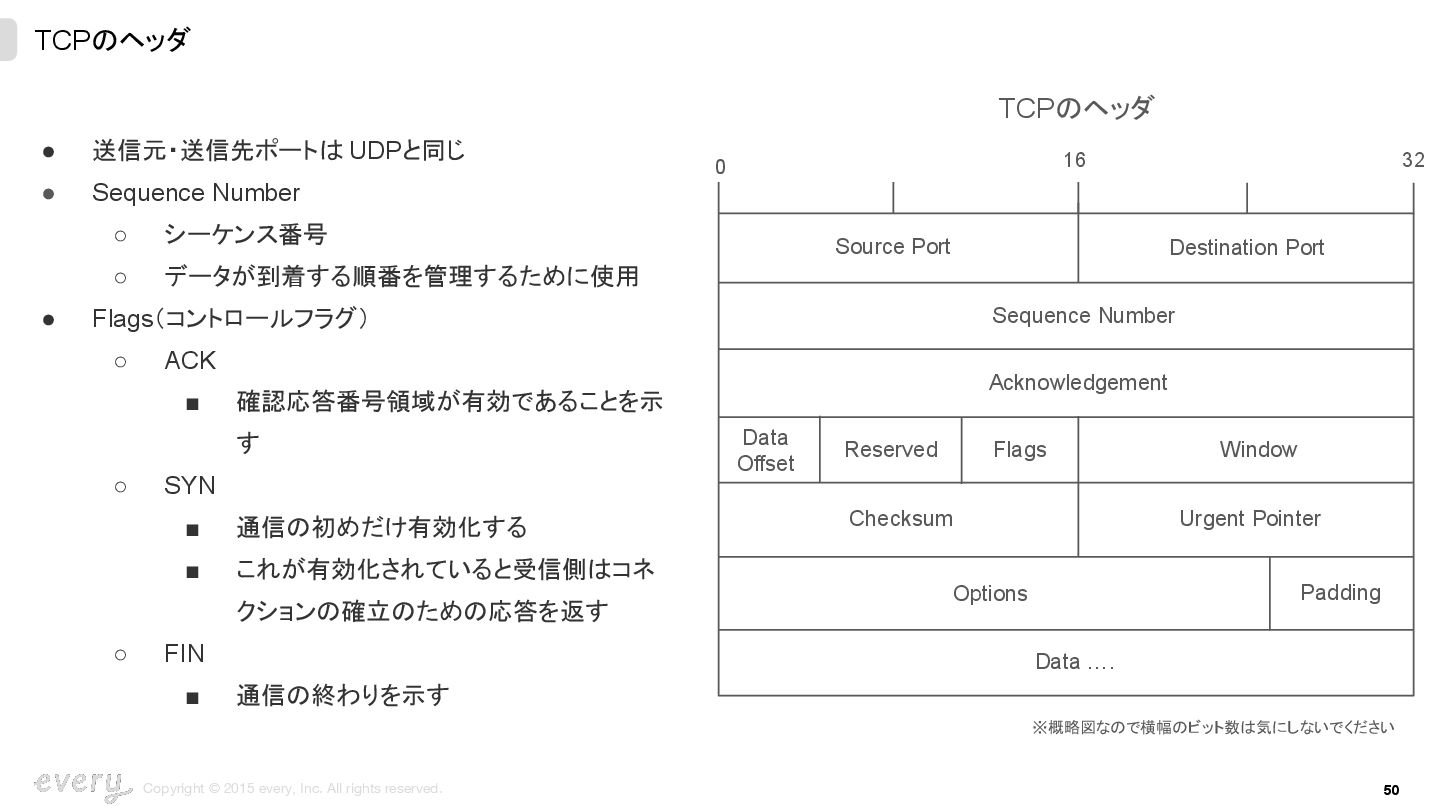

  42. Copyright © 2015 every, Inc. All rights reserved. 50 TCPのヘッダ

    0 32 16 Source Port Acknowledgement TCPのヘッダ ※概略図なので横幅のビット数は気にしないでください Destination Port Sequence Number • 送信元・送信先ポートは UDPと同じ • Sequence Number ◦ シーケンス番号 ◦ データが到着する順番を管理するために使用 • Flags(コントロールフラグ) ◦ ACK ▪ 確認応答番号領域が有効であることを示 す ◦ SYN ▪ 通信の初めだけ有効化する ▪ これが有効化されていると受信側はコネ クションの確立のための応答を返す ◦ FIN ▪ 通信の終わりを示す Window Data Offset Reserved Flags Checksum Options Urgent Pointer Padding Data ….

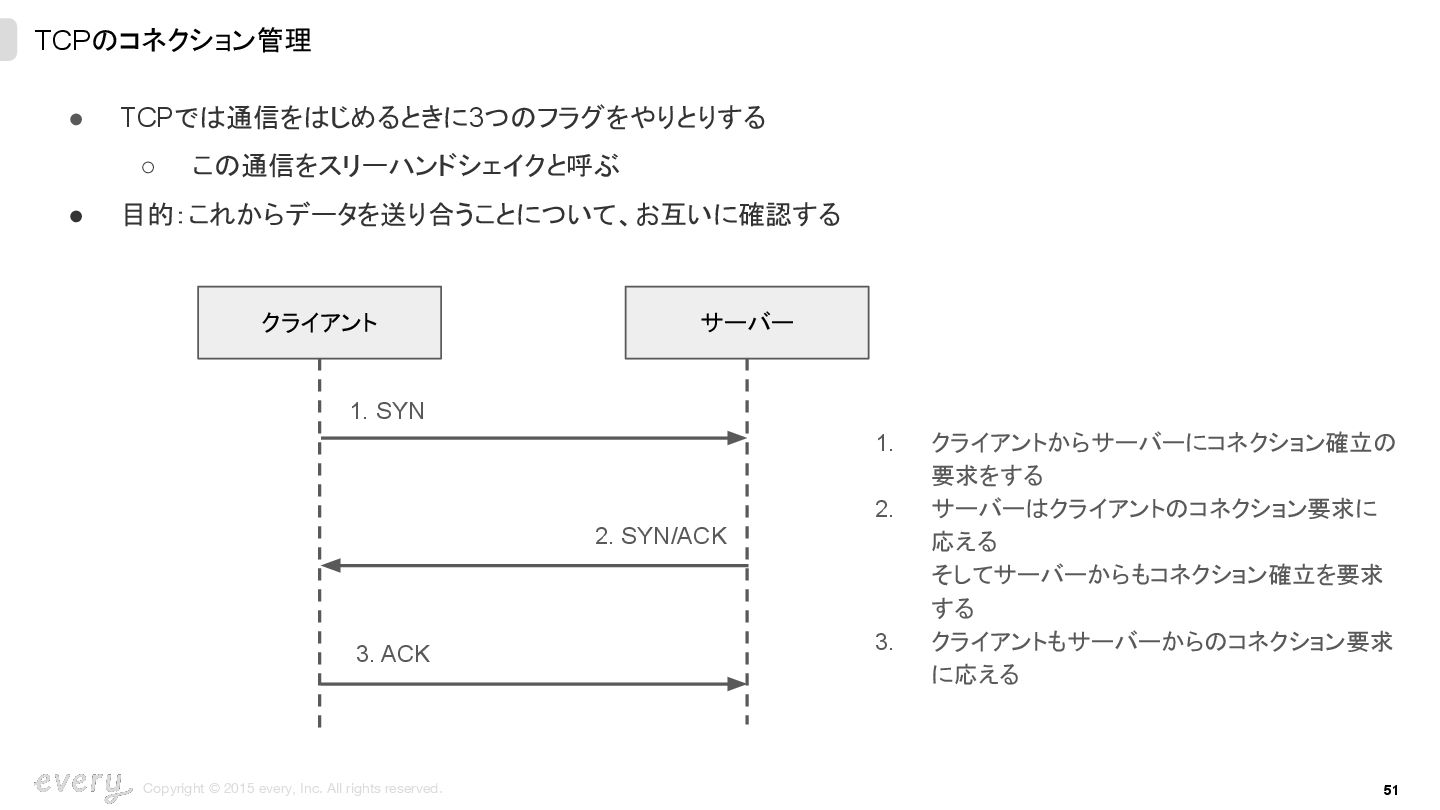

  43. Copyright © 2015 every, Inc. All rights reserved. 51 •

    TCPでは通信をはじめるときに3つのフラグをやりとりする ◦ この通信をスリーハンドシェイクと呼ぶ • 目的:これからデータを送り合うことについて、お互いに確認する TCPのコネクション管理 クライアント サーバー 1. SYN 2. SYN/ACK 3. ACK 1. クライアントからサーバーにコネクション確立の 要求をする 2. サーバーはクライアントのコネクション要求に 応える そしてサーバーからもコネクション確立を要求 する 3. クライアントもサーバーからのコネクション要求 に応える

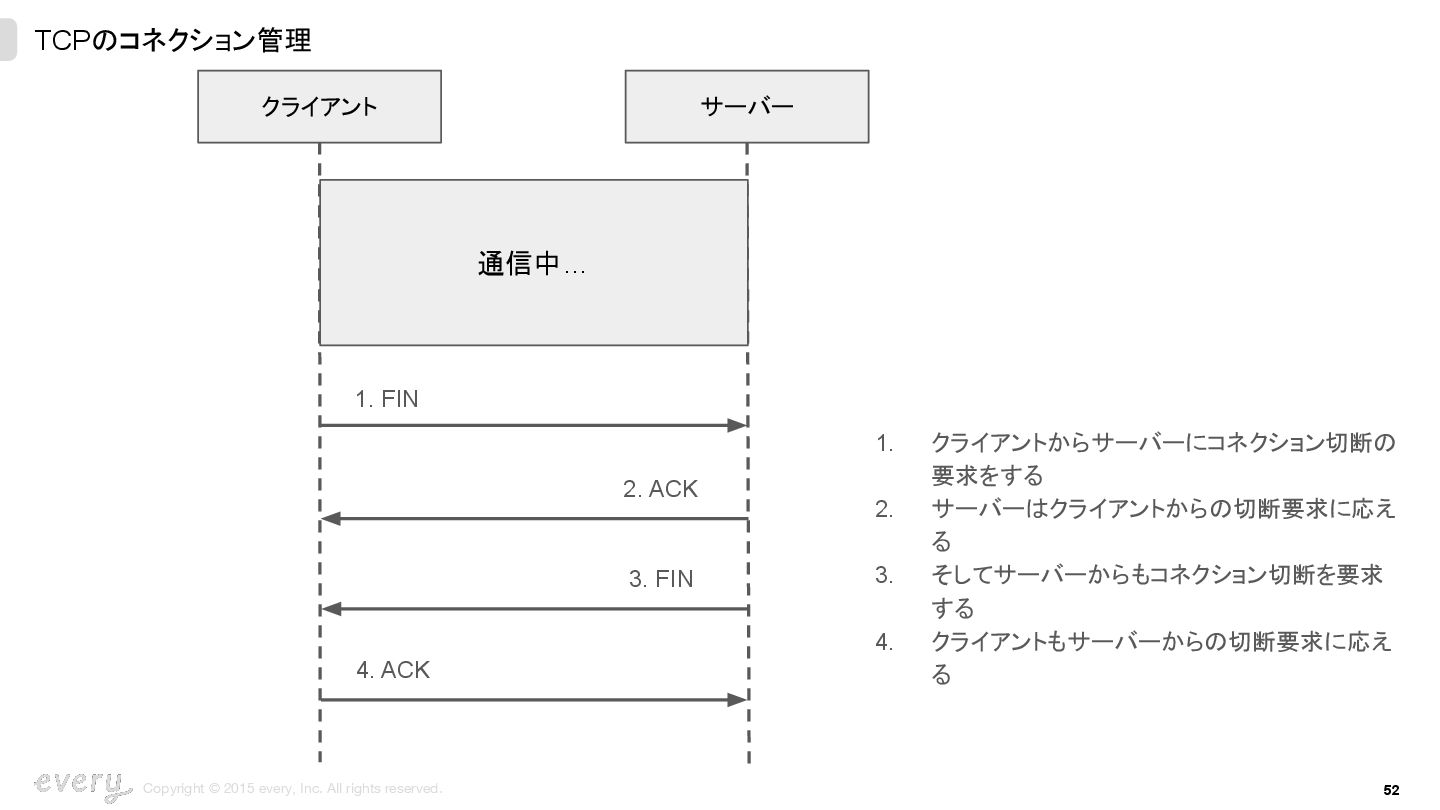

  44. Copyright © 2015 every, Inc. All rights reserved. 52 TCPのコネクション管理

    クライアント サーバー 1. FIN 2. ACK 4. ACK 1. クライアントからサーバーにコネクション切断の 要求をする 2. サーバーはクライアントからの切断要求に応え る 3. そしてサーバーからもコネクション切断を要求 する 4. クライアントもサーバーからの切断要求に応え る 通信中… 3. FIN

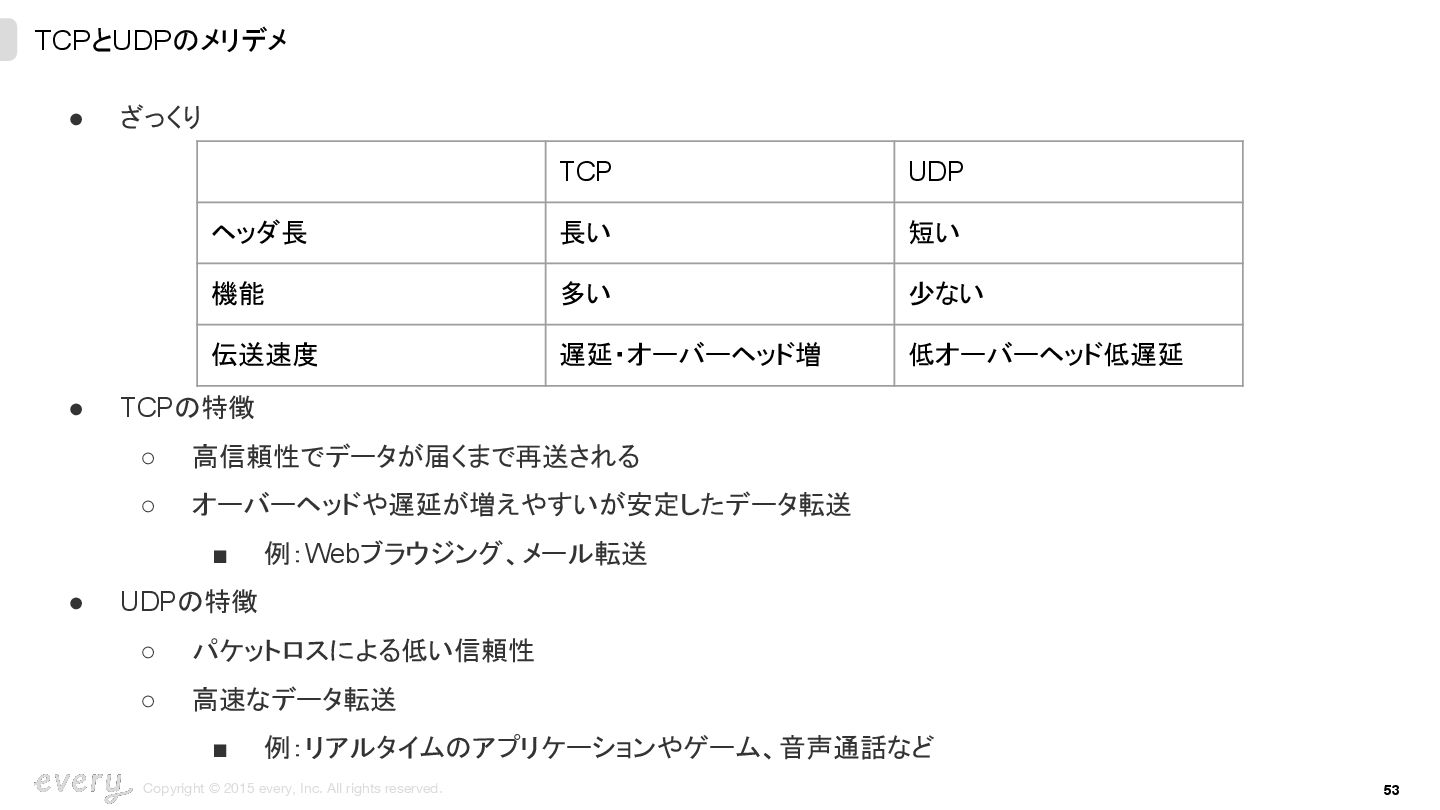

  45. Copyright © 2015 every, Inc. All rights reserved. 53 •

    ざっくり • TCPの特徴 ◦ 高信頼性でデータが届くまで再送される ◦ オーバーヘッドや遅延が増えやすいが安定したデータ転送 ▪ 例:Webブラウジング、メール転送 • UDPの特徴 ◦ パケットロスによる低い信頼性 ◦ 高速なデータ転送 ▪ 例:リアルタイムのアプリケーションやゲーム、音声通話など TCPとUDPのメリデメ TCP UDP ヘッダ長 長い 短い 機能 多い 少ない 伝送速度 遅延・オーバーヘッド増 低オーバーヘッド低遅延

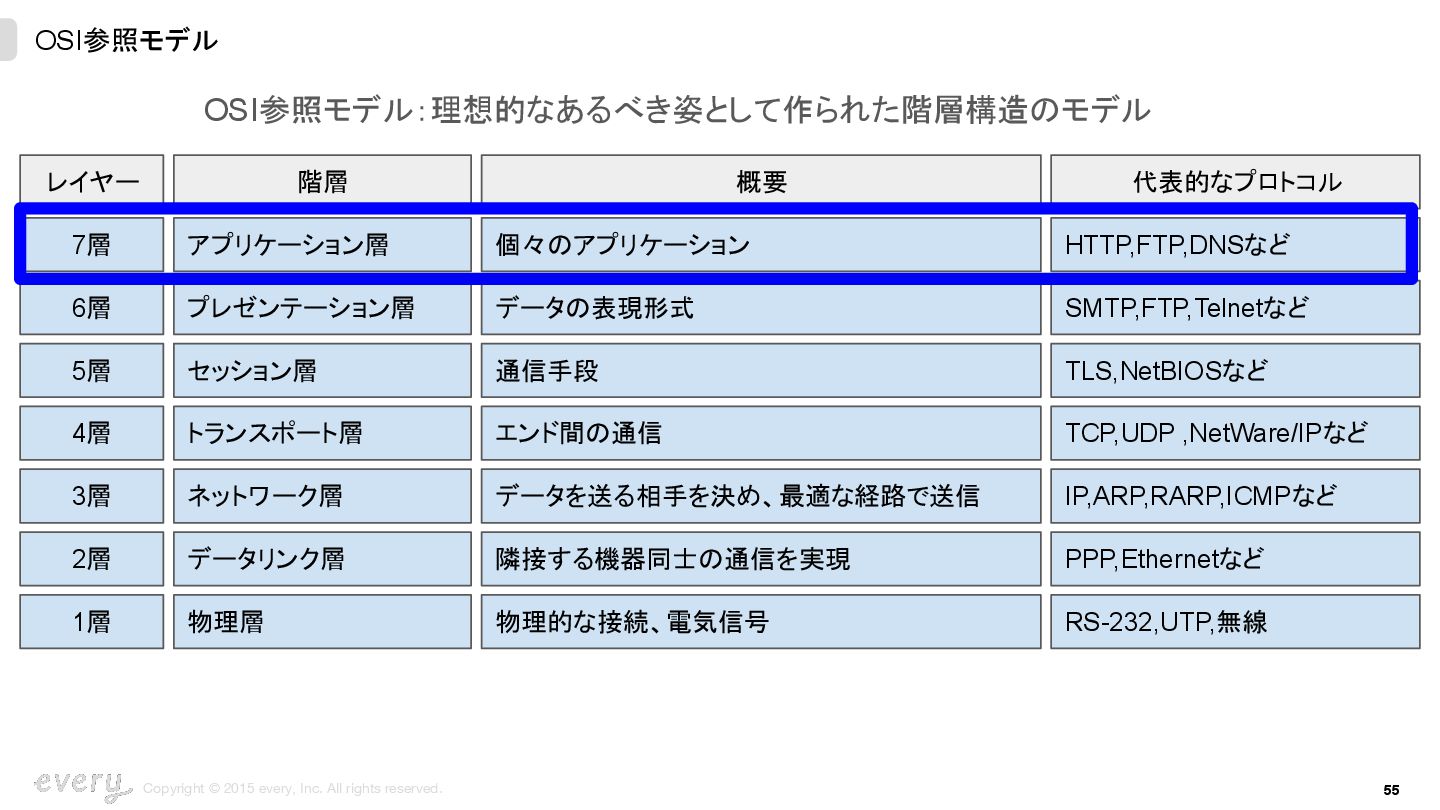

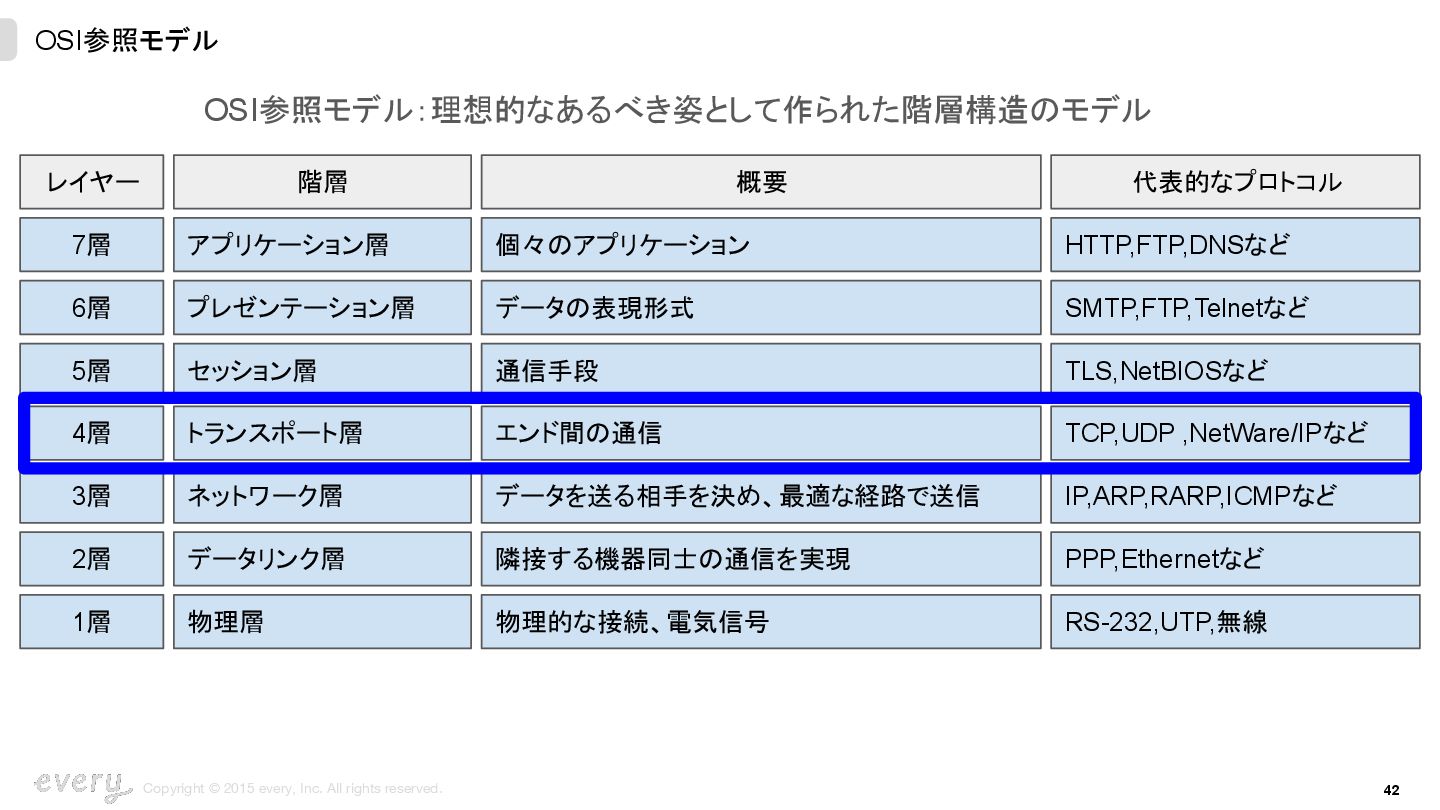

  46. Copyright © 2015 every, Inc. All rights reserved. 55 OSI参照モデル

    レイヤー 階層 概要 7層 アプリケーション層 個々のアプリケーション 6層 プレゼンテーション層 データの表現形式 5層 セッション層 通信手段 4層 トランスポート層 エンド間の通信 3層 ネットワーク層 データを送る相手を決め、最適な経路で送信 2層 データリンク層 隣接する機器同士の通信を実現 1層 物理層 物理的な接続、電気信号 代表的なプロトコル HTTP,FTP,DNSなど SMTP,FTP,Telnetなど TLS,NetBIOSなど TCP,UDP ,NetWare/IPなど IP,ARP,RARP,ICMPなど PPP,Ethernetなど RS-232,UTP,無線 OSI参照モデル:理想的なあるべき姿として作られた階層構造のモデル
  47. 56 Copyright © 2015 every, Inc. All rights reserved. 疑問

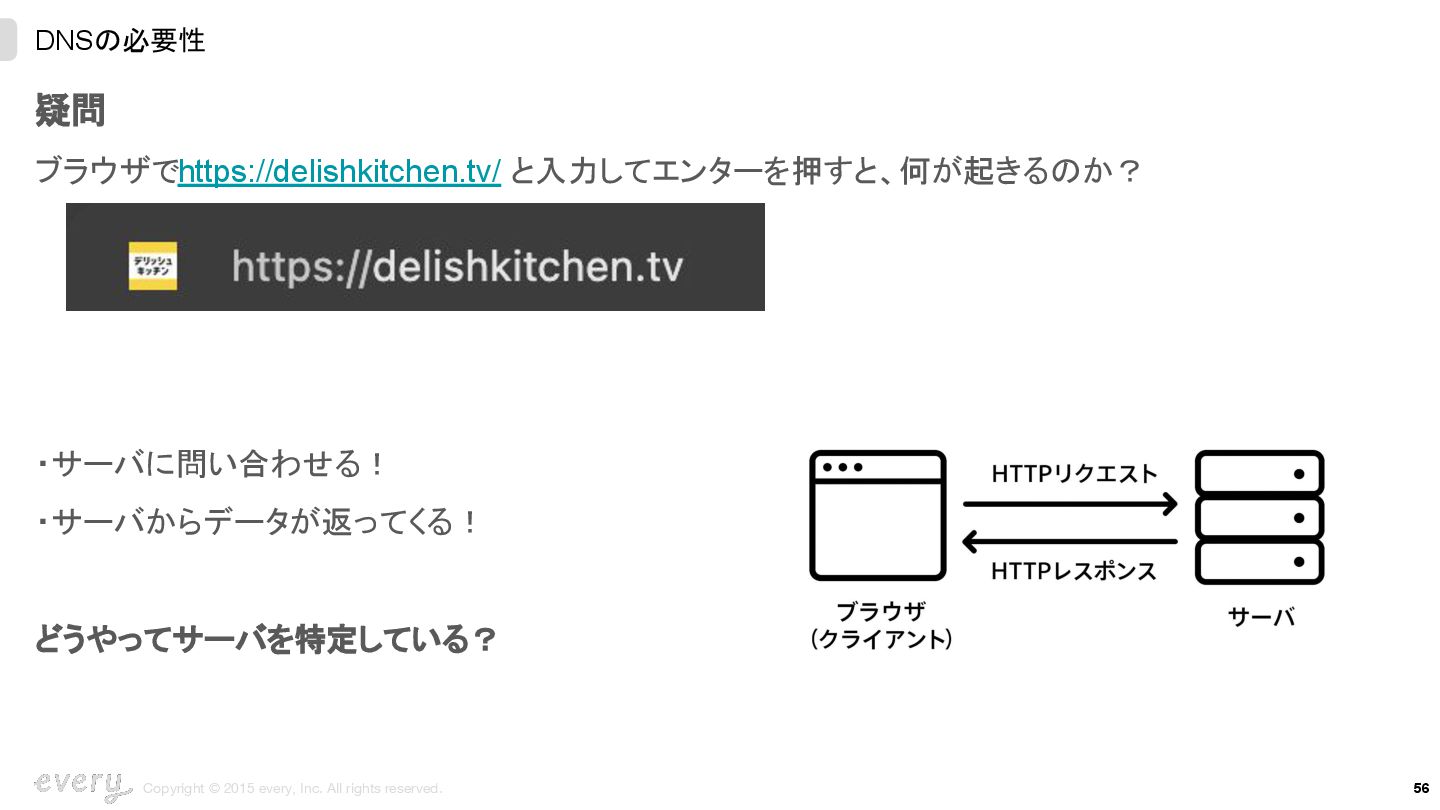

    ブラウザでhttps://delishkitchen.tv/ と入力してエンターを押すと、何が起きるのか? ・サーバに問い合わせる! ・サーバからデータが返ってくる! どうやってサーバを特定している? DNSの必要性
  48. 58 Copyright © 2015 every, Inc. All rights reserved. •

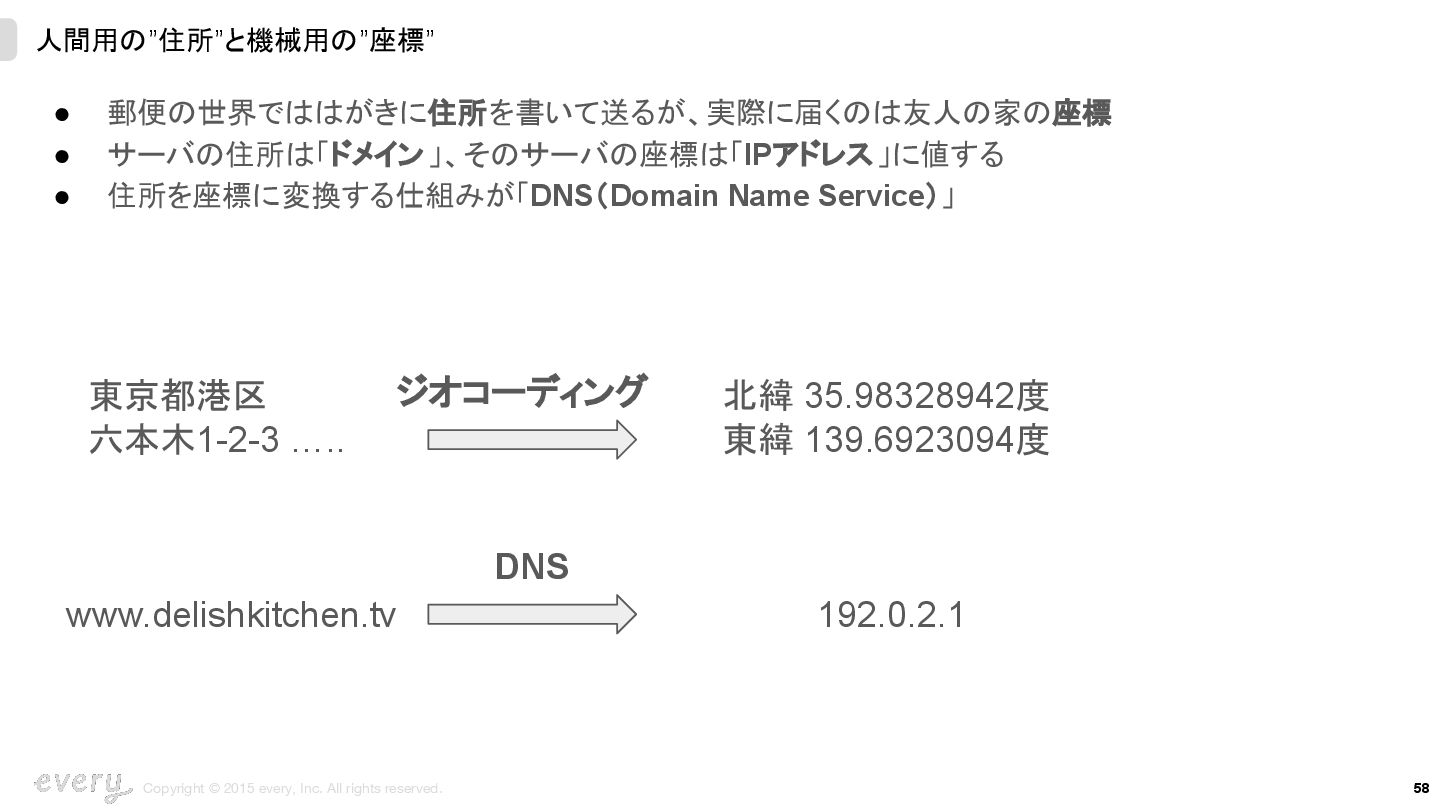

    郵便の世界でははがきに住所を書いて送るが、実際に届くのは友人の家の座標 • サーバの住所は「ドメイン」、そのサーバの座標は「IPアドレス」に値する • 住所を座標に変換する仕組みが「DNS(Domain Name Service)」 人間用の”住所”と機械用の”座標” www.delishkitchen.tv 192.0.2.1 DNS 東京都港区 六本木1-2-3 ….. 北緯 35.98328942度 東緯 139.6923094度 ジオコーディング
  49. 59 Copyright © 2015 every, Inc. All rights reserved. •

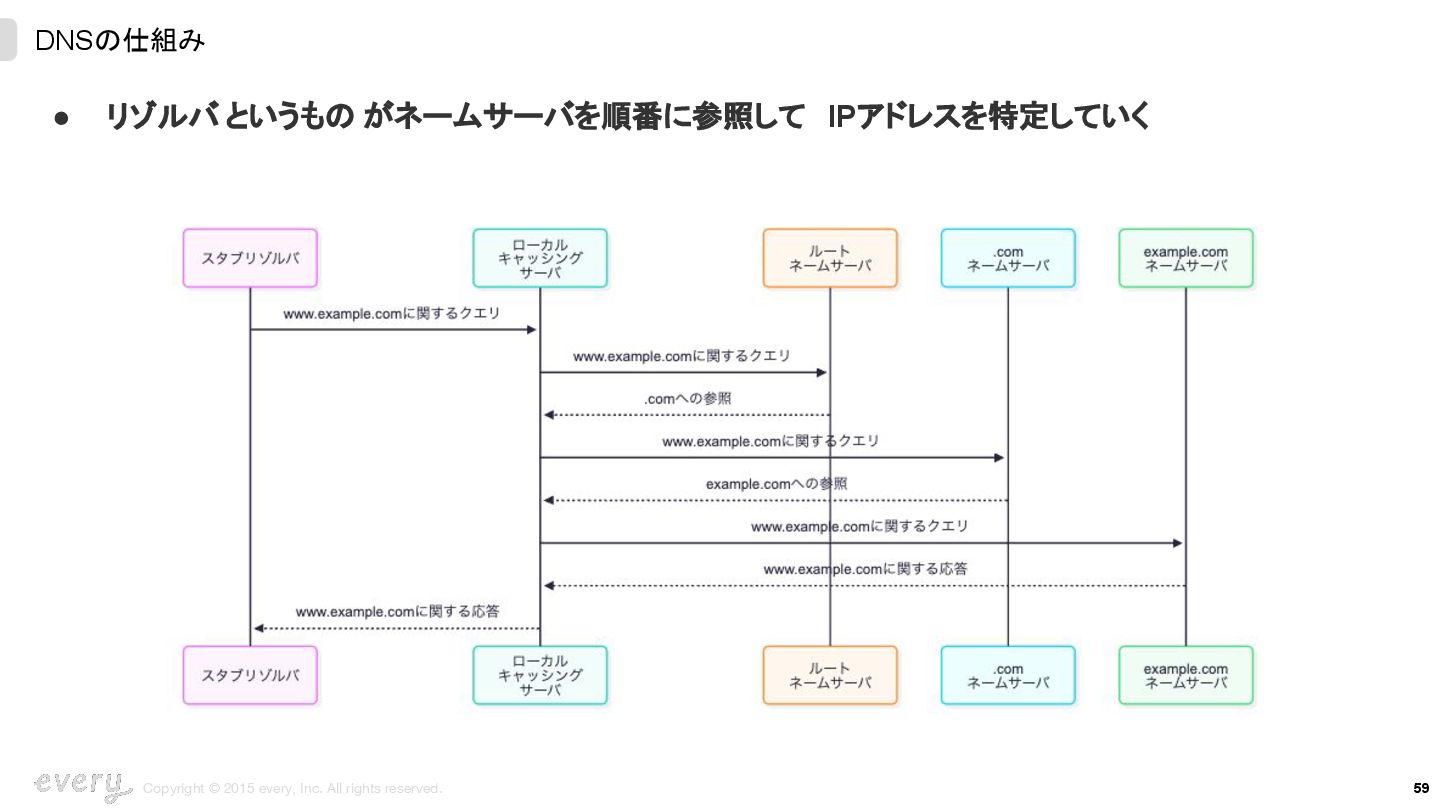

    リゾルバ というもの がネームサーバを順番に参照して IPアドレスを特定していく DNSの仕組み

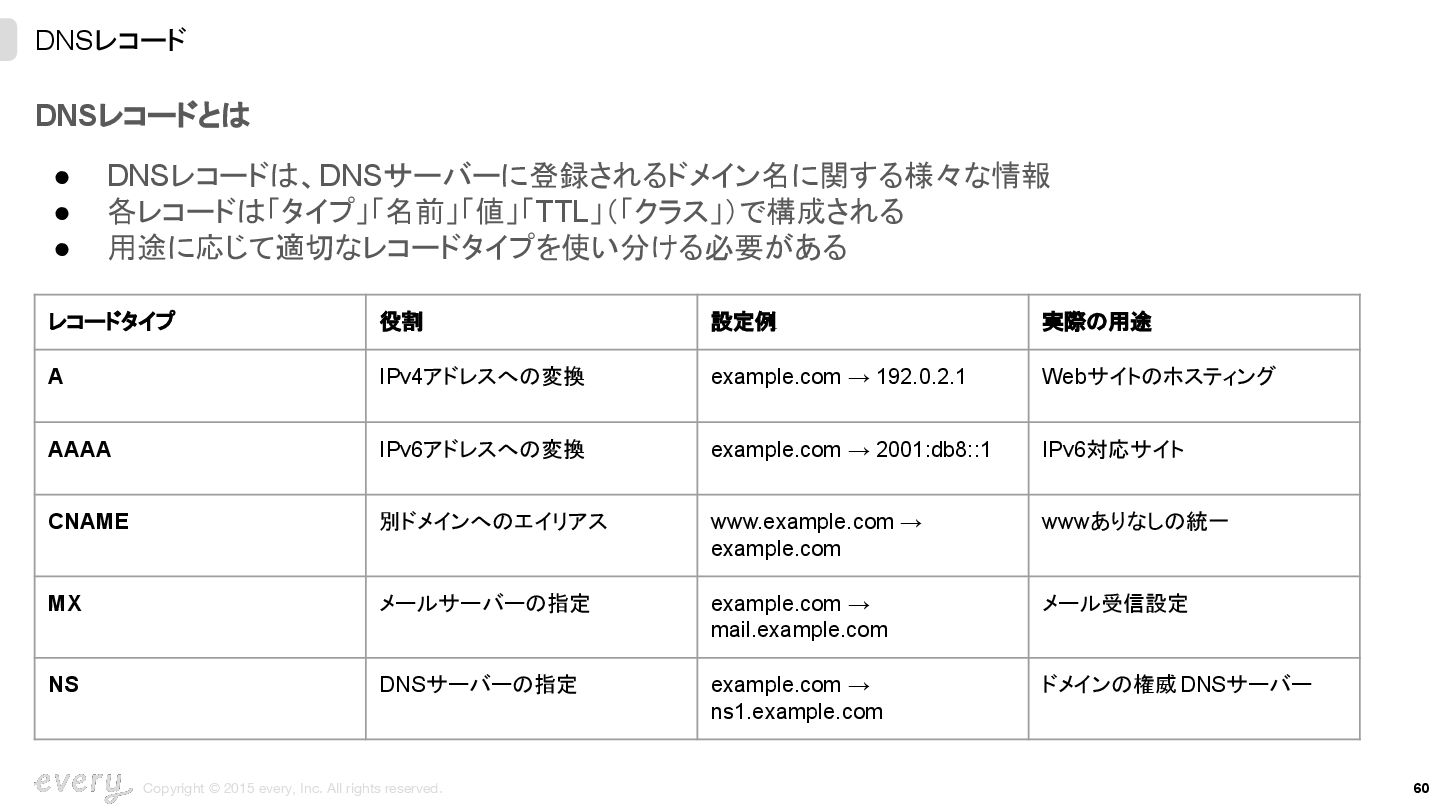

  50. 60 Copyright © 2015 every, Inc. All rights reserved. DNSレコードとは

    • DNSレコードは、DNSサーバーに登録されるドメイン名に関する様々な情報 • 各レコードは「タイプ」「名前」「値」「TTL」(「クラス」)で構成される • 用途に応じて適切なレコードタイプを使い分ける必要がある DNSレコード レコードタイプ 役割 設定例 実際の用途 A IPv4アドレスへの変換 example.com → 192.0.2.1 Webサイトのホスティング AAAA IPv6アドレスへの変換 example.com → 2001:db8::1 IPv6対応サイト CNAME 別ドメインへのエイリアス www.example.com → example.com wwwありなしの統一 MX メールサーバーの指定 example.com → mail.example.com メール受信設定 NS DNSサーバーの指定 example.com → ns1.example.com ドメインの権威DNSサーバー

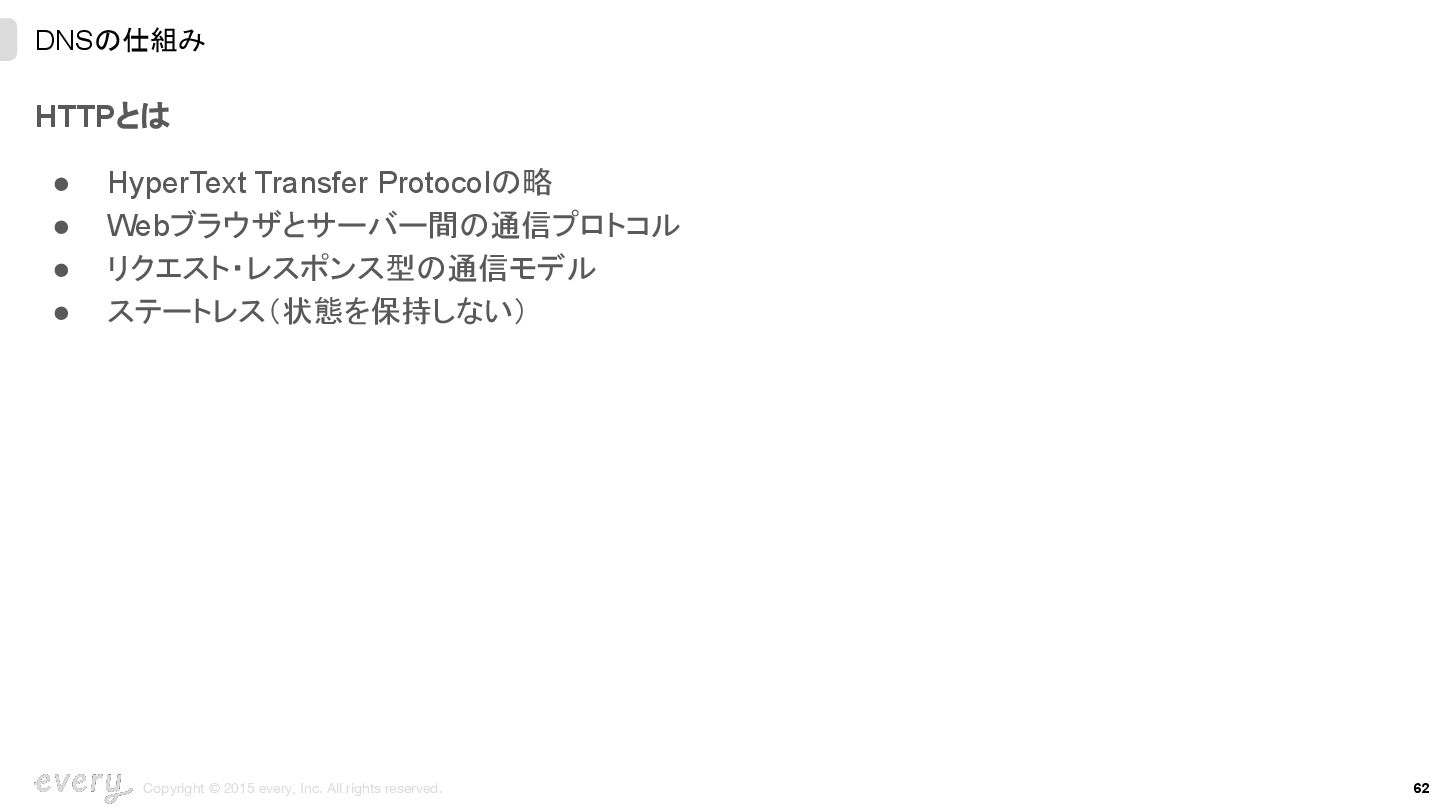

  51. 62 Copyright © 2015 every, Inc. All rights reserved. HTTPとは

    • HyperText Transfer Protocolの略 • Webブラウザとサーバー間の通信プロトコル • リクエスト・レスポンス型の通信モデル • ステートレス(状態を保持しない) DNSの仕組み

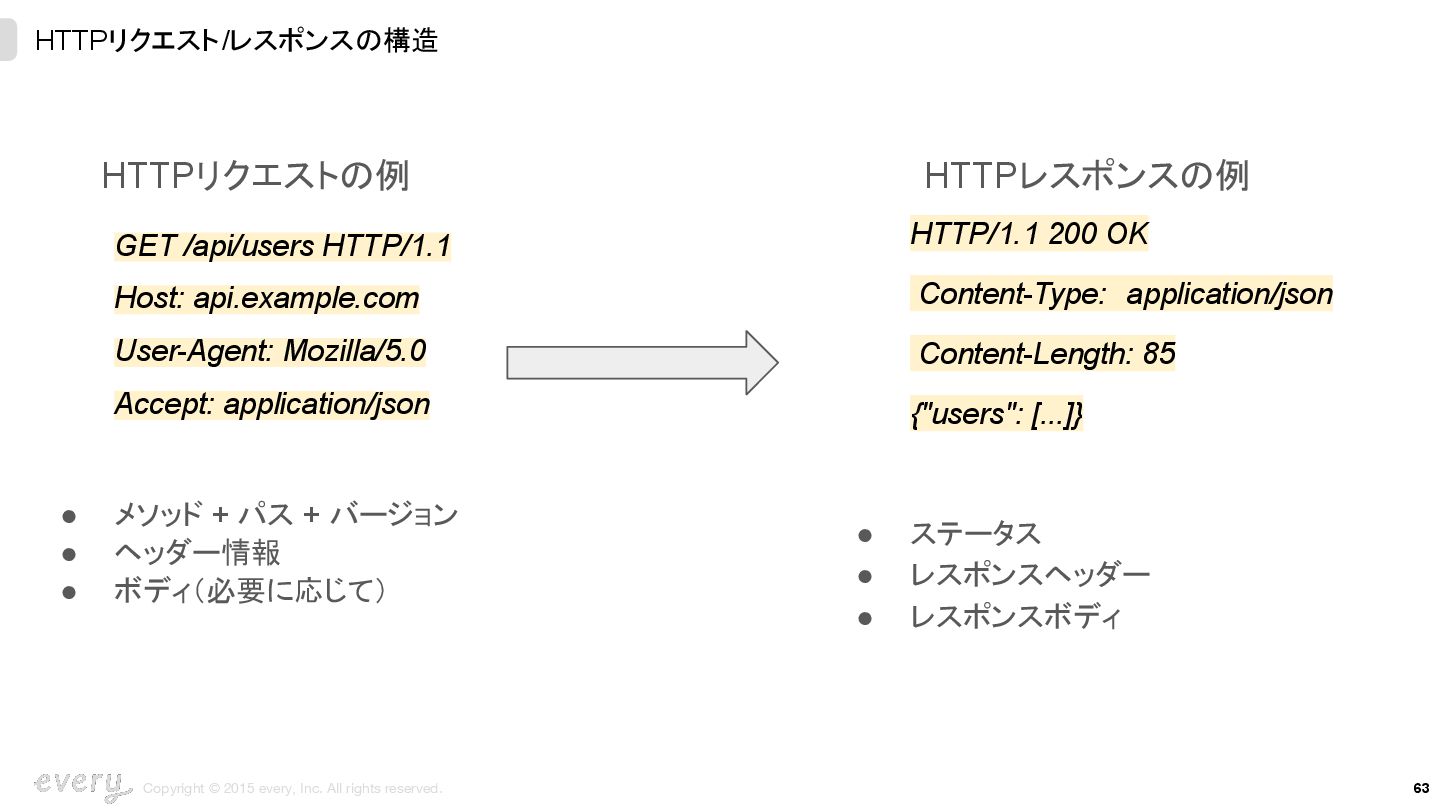

  52. 63 Copyright © 2015 every, Inc. All rights reserved. GET

    /api/users HTTP/1.1 Host: api.example.com User-Agent: Mozilla/5.0 Accept: application/json • メソッド + パス + バージョン • ヘッダー情報 • ボディ(必要に応じて) HTTPリクエスト/レスポンスの構造 HTTP/1.1 200 OK Content-Type: application/json Content-Length: 85 {"users": [...]} • ステータス • レスポンスヘッダー • レスポンスボディ HTTPレスポンスの例 HTTPリクエストの例

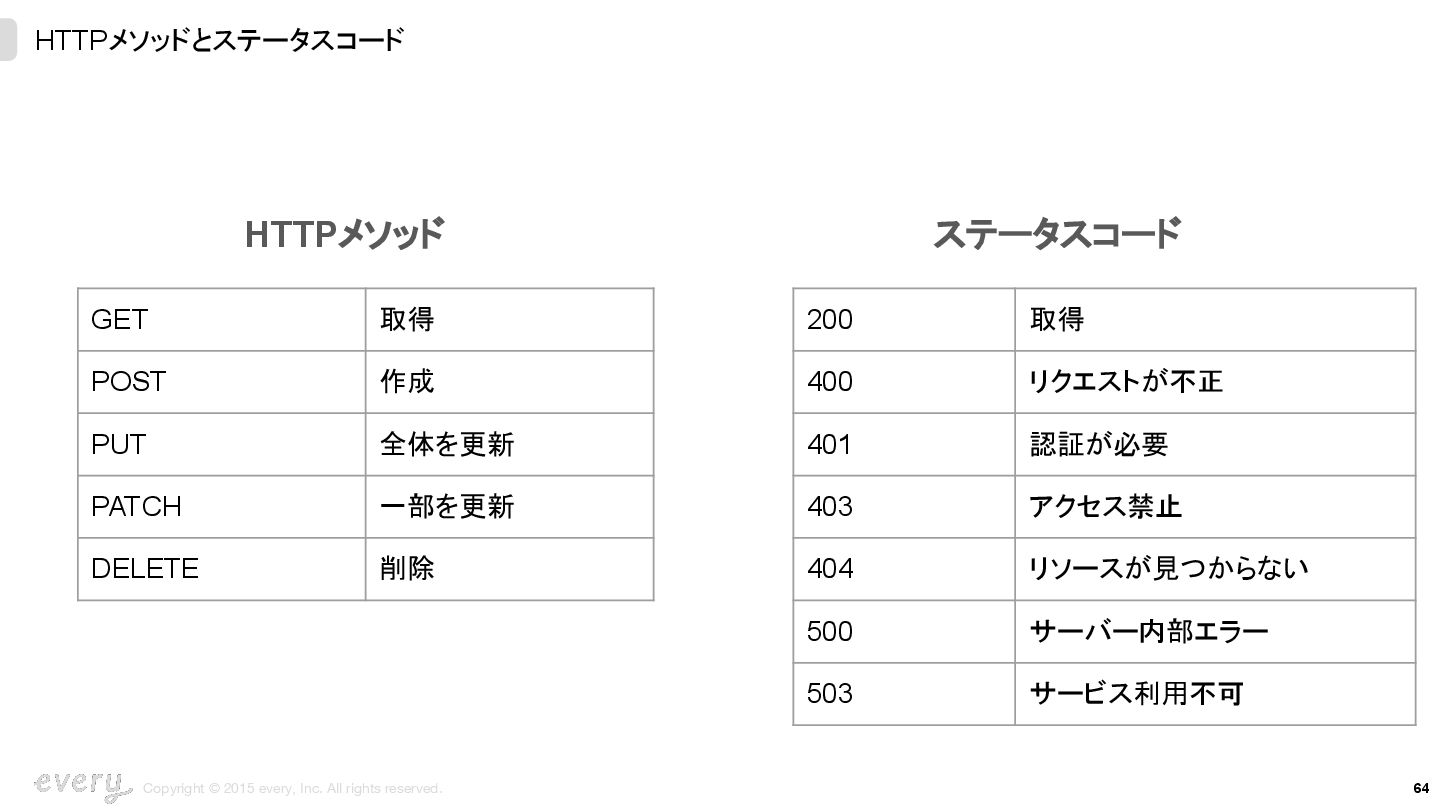

  53. 64 Copyright © 2015 every, Inc. All rights reserved. HTTPメソッドとステータスコード

    GET 取得 POST 作成 PUT 全体を更新 PATCH 一部を更新 DELETE 削除 HTTPメソッド 200 取得 400 リクエストが不正 401 認証が必要 403 アクセス禁止 404 リソースが見つからない 500 サーバー内部エラー 503 サービス利用不可 ステータスコード

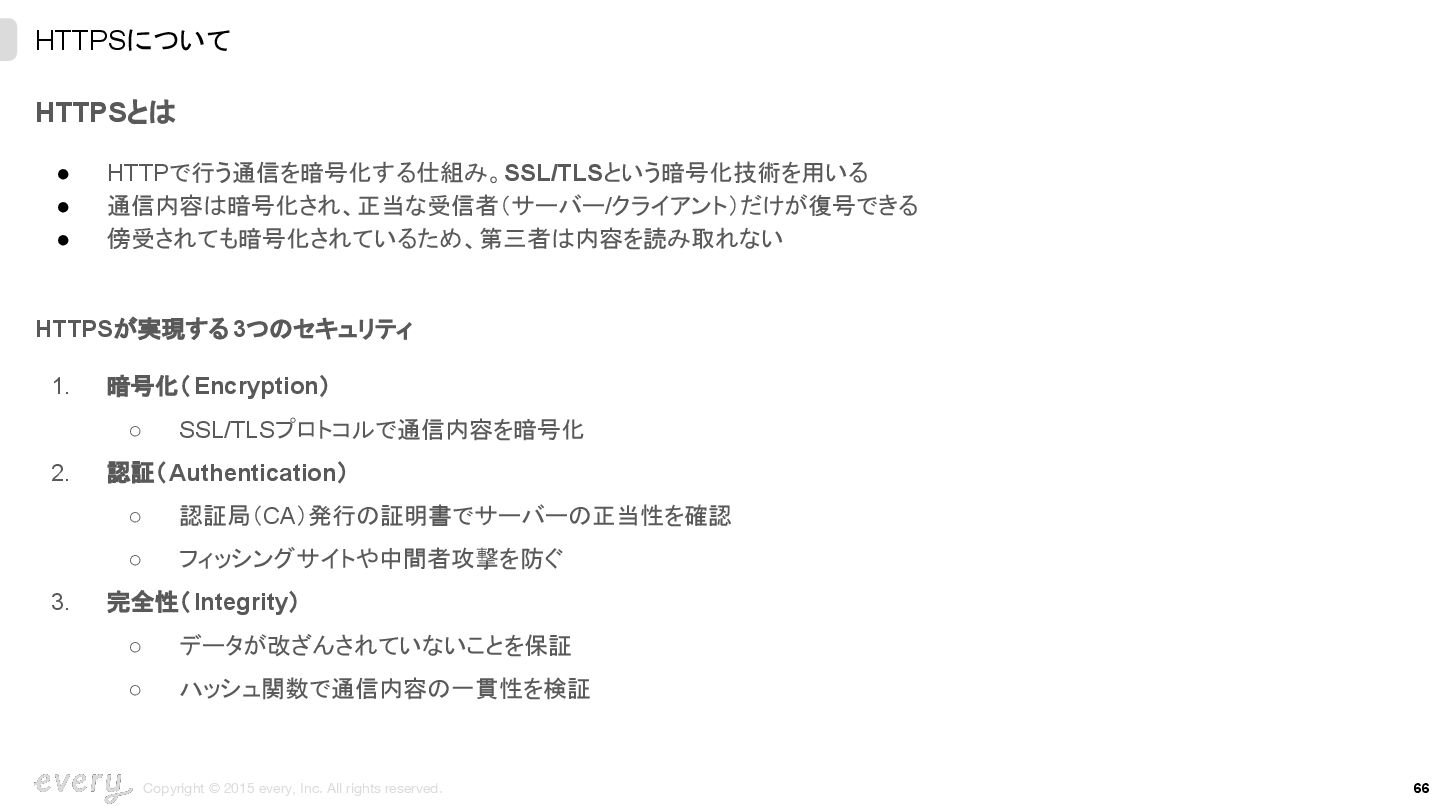

  54. 66 Copyright © 2015 every, Inc. All rights reserved. HTTPSとは

    • HTTPで行う通信を暗号化する仕組み。SSL/TLSという暗号化技術を用いる • 通信内容は暗号化され、正当な受信者(サーバー/クライアント)だけが復号できる • 傍受されても暗号化されているため、第三者は内容を読み取れない HTTPSが実現する 3つのセキュリティ 1. 暗号化(Encryption) ◦ SSL/TLSプロトコルで通信内容を暗号化 2. 認証(Authentication) ◦ 認証局(CA)発行の証明書でサーバーの正当性を確認 ◦ フィッシングサイトや中間者攻撃を防ぐ 3. 完全性(Integrity) ◦ データが改ざんされていないことを保証 ◦ ハッシュ関数で通信内容の一貫性を検証 HTTPSについて

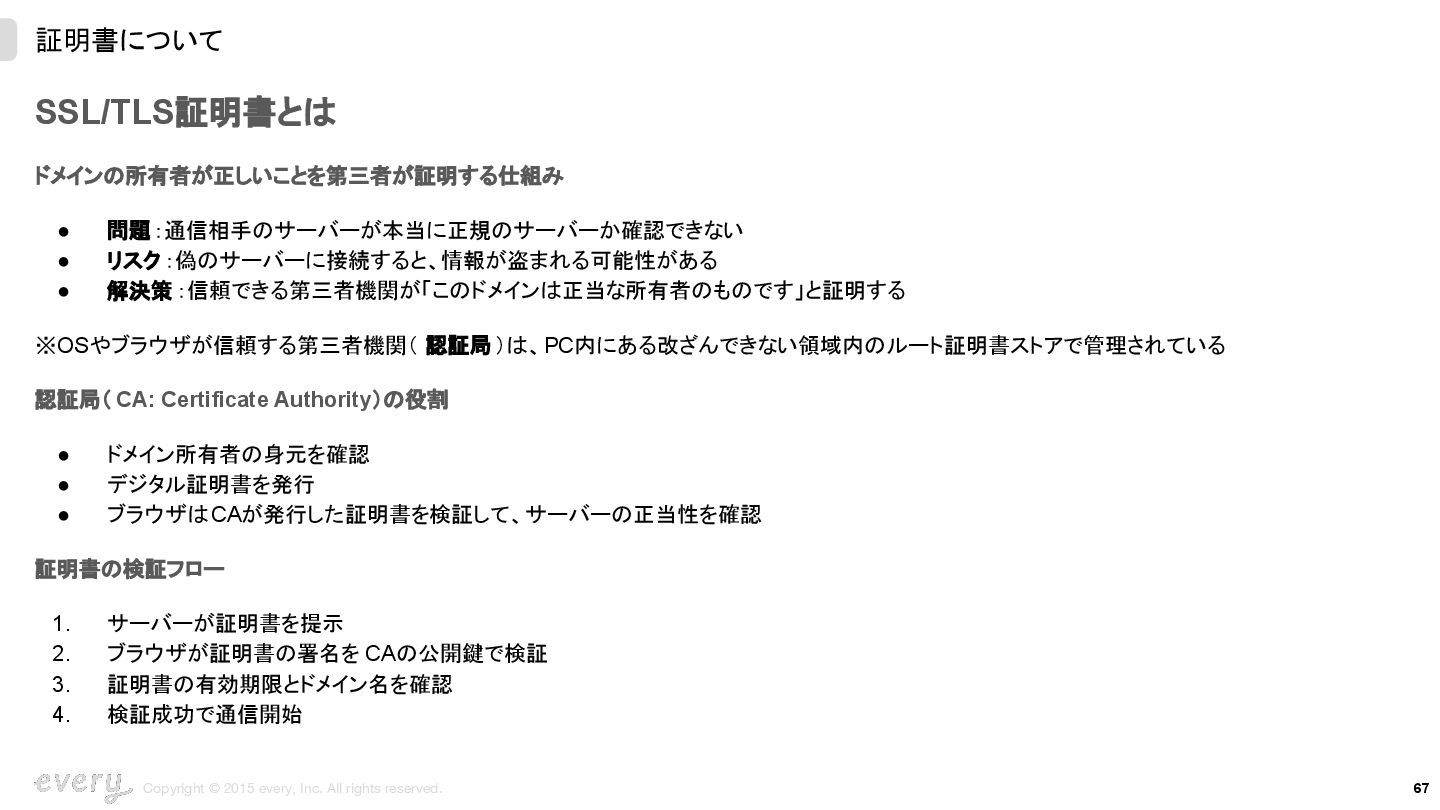

  55. 67 Copyright © 2015 every, Inc. All rights reserved. SSL/TLS証明書とは

    ドメインの所有者が正しいことを第三者が証明する仕組み • 問題:通信相手のサーバーが本当に正規のサーバーか確認できない • リスク :偽のサーバーに接続すると、情報が盗まれる可能性がある • 解決策 :信頼できる第三者機関が「このドメインは正当な所有者のものです」と証明する ※OSやブラウザが信頼する第三者機関( 認証局 )は、PC内にある改ざんできない領域内のルート証明書ストアで管理されている 認証局( CA: Certificate Authority)の役割 • ドメイン所有者の身元を確認 • デジタル証明書を発行 • ブラウザはCAが発行した証明書を検証して、サーバーの正当性を確認 証明書の検証フロー 1. サーバーが証明書を提示 2. ブラウザが証明書の署名を CAの公開鍵で検証 3. 証明書の有効期限とドメイン名を確認 4. 検証成功で通信開始 証明書について
  56. Copyright © 2015 every, Inc. All rights reserved. 69 •

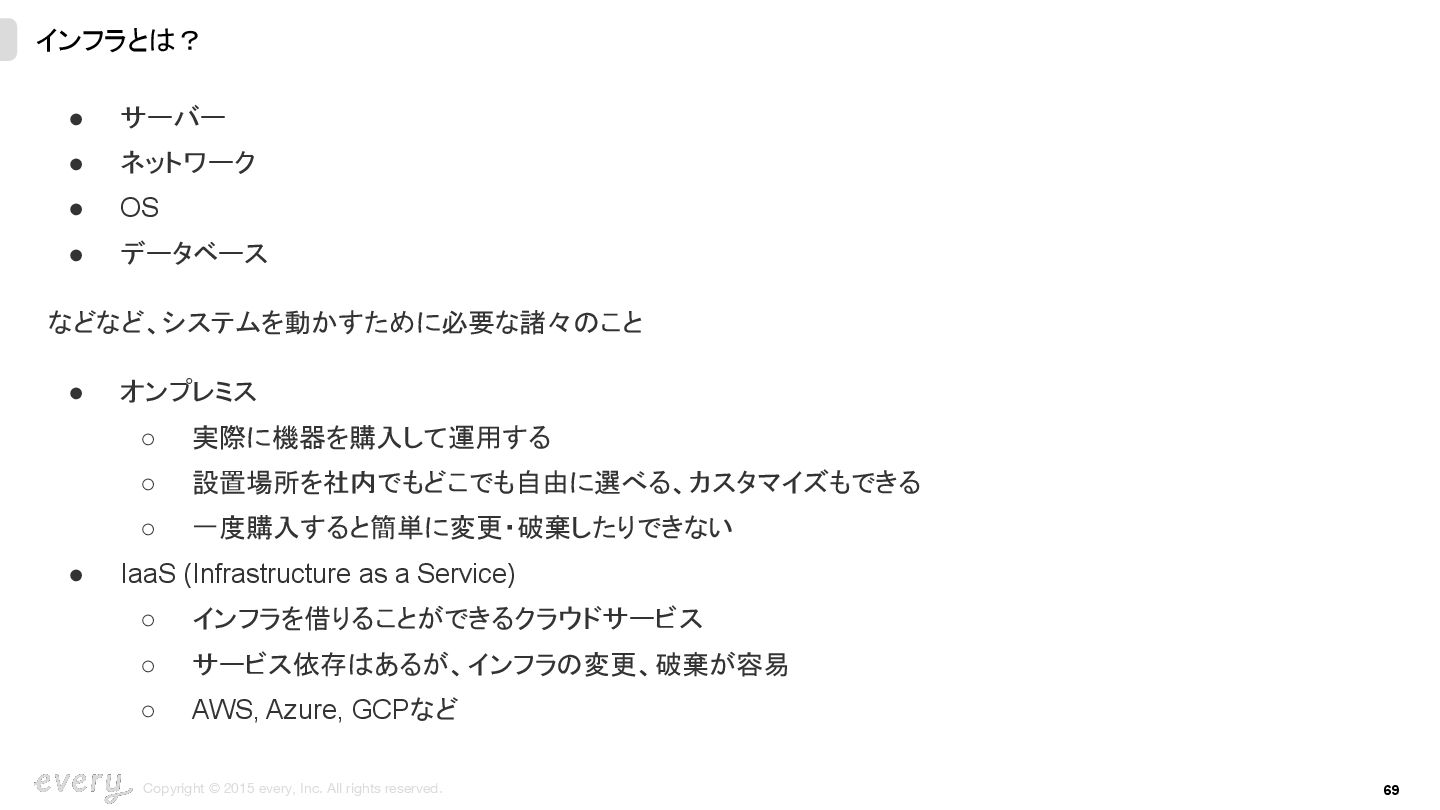

    サーバー • ネットワーク • OS • データベース などなど、システムを動かすために必要な諸々のこと • オンプレミス ◦ 実際に機器を購入して運用する ◦ 設置場所を社内でもどこでも自由に選べる、カスタマイズもできる ◦ 一度購入すると簡単に変更・破棄したりできない • IaaS (Infrastructure as a Service) ◦ インフラを借りることができるクラウドサービス ◦ サービス依存はあるが、インフラの変更、破棄が容易 ◦ AWS, Azure, GCPなど インフラとは?
  57. Copyright © 2015 every, Inc. All rights reserved. 70 •

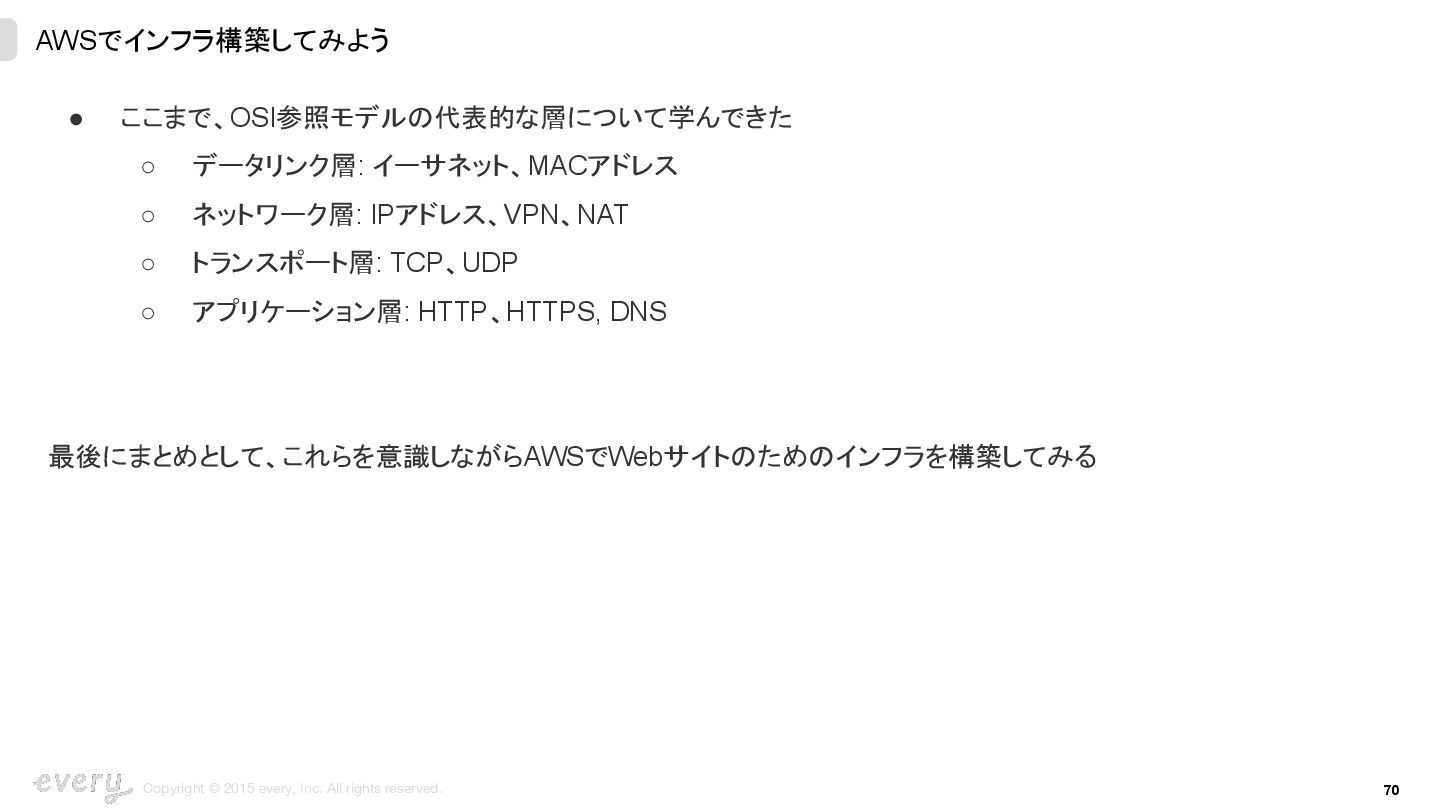

    ここまで、OSI参照モデルの代表的な層について学んできた ◦ データリンク層: イーサネット、MACアドレス ◦ ネットワーク層: IPアドレス、VPN、NAT ◦ トランスポート層: TCP、UDP ◦ アプリケーション層: HTTP、HTTPS, DNS 最後にまとめとして、これらを意識しながらAWSでWebサイトのためのインフラを構築してみる AWSでインフラ構築してみよう

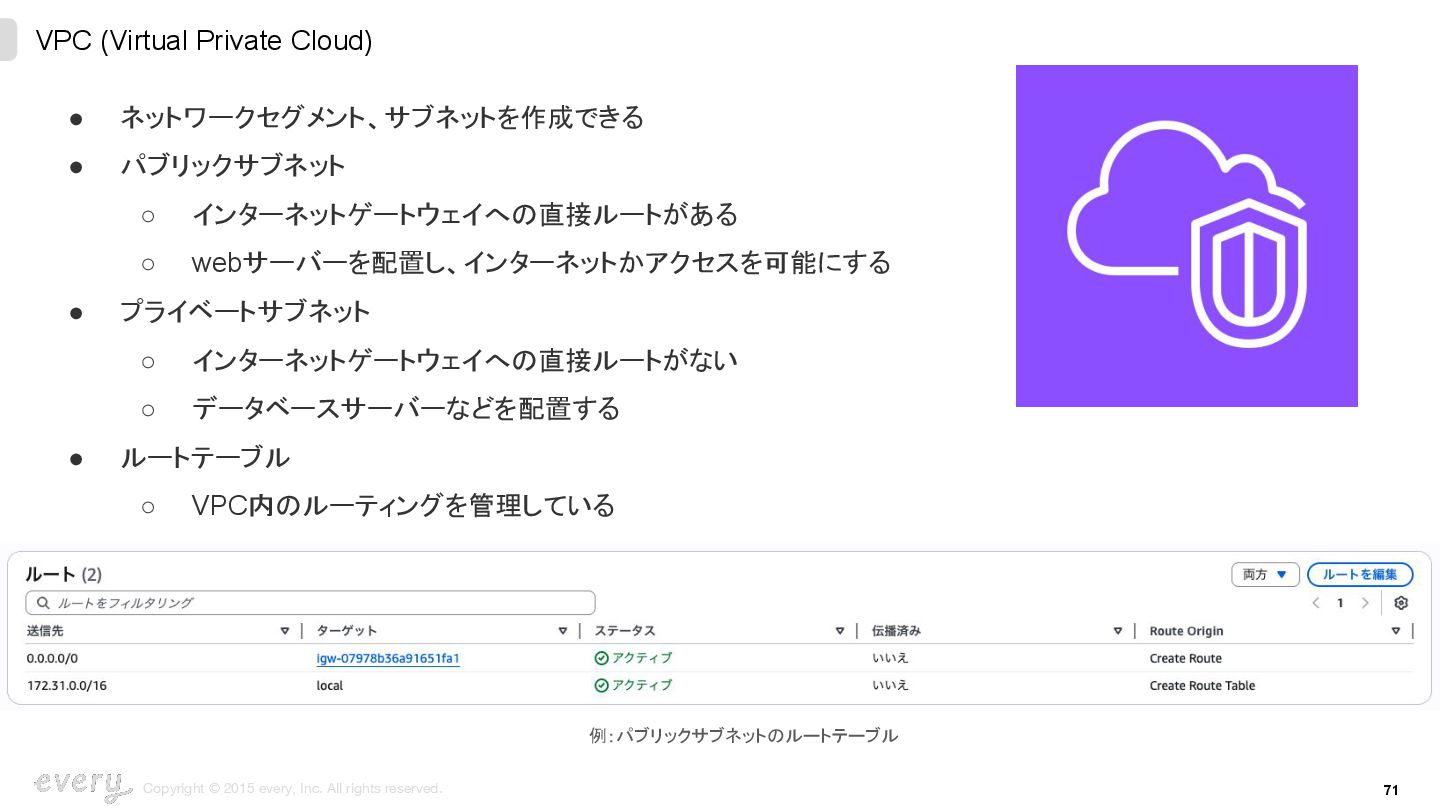

  58. Copyright © 2015 every, Inc. All rights reserved. 71 •

    ネットワークセグメント、サブネットを作成できる • パブリックサブネット ◦ インターネットゲートウェイへの直接ルートがある ◦ webサーバーを配置し、インターネットかアクセスを可能にする • プライベートサブネット ◦ インターネットゲートウェイへの直接ルートがない ◦ データベースサーバーなどを配置する • ルートテーブル ◦ VPC内のルーティングを管理している VPC (Virtual Private Cloud) 例:パブリックサブネットのルートテーブル

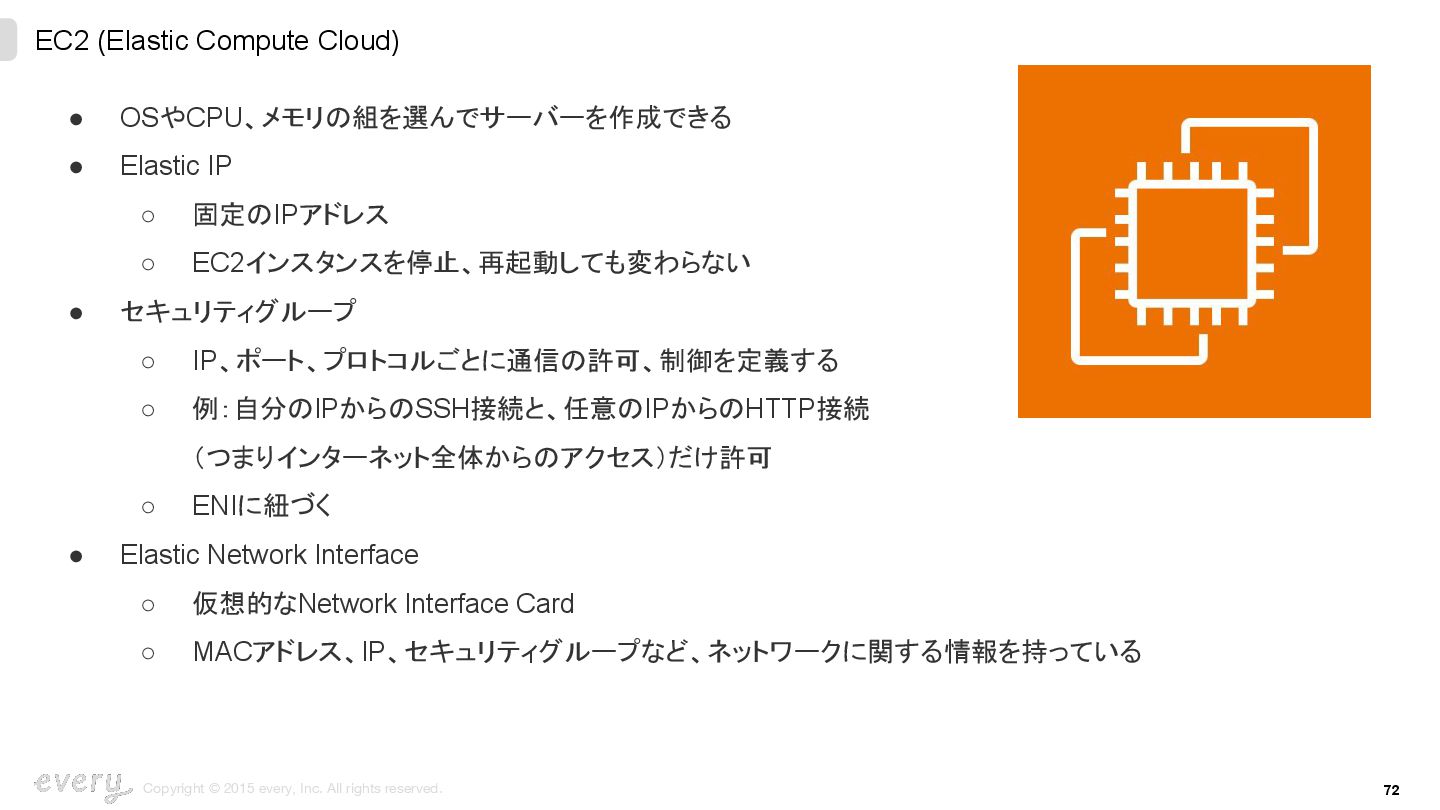

  59. Copyright © 2015 every, Inc. All rights reserved. 72 •

    OSやCPU、メモリの組を選んでサーバーを作成できる • Elastic IP ◦ 固定のIPアドレス ◦ EC2インスタンスを停止、再起動しても変わらない • セキュリティグループ ◦ IP、ポート、プロトコルごとに通信の許可、制御を定義する ◦ 例:自分のIPからのSSH接続と、任意のIPからのHTTP接続 (つまりインターネット全体からのアクセス)だけ許可 ◦ ENIに紐づく • Elastic Network Interface ◦ 仮想的なNetwork Interface Card ◦ MACアドレス、IP、セキュリティグループなど、ネットワークに関する情報を持っている EC2 (Elastic Compute Cloud)

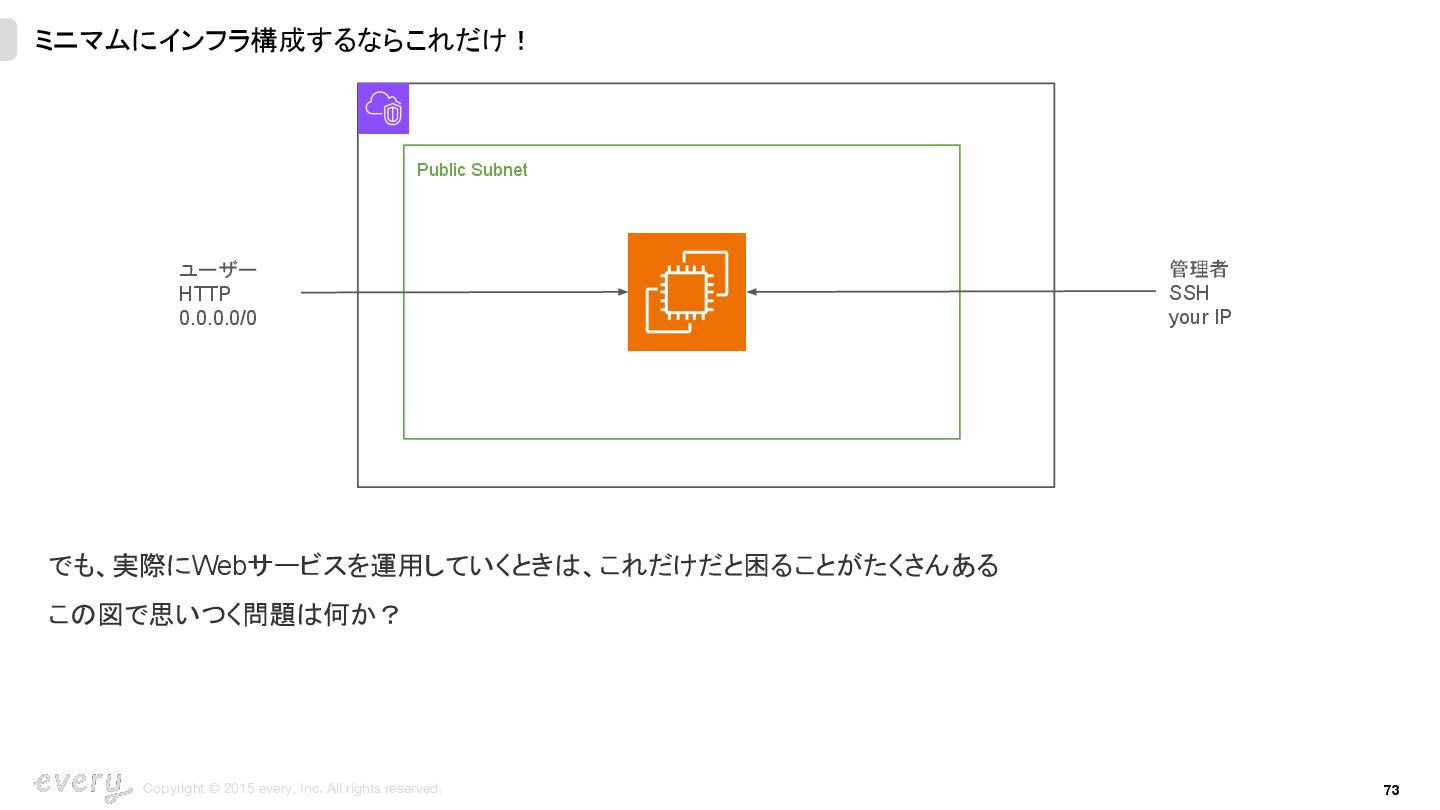

  60. Copyright © 2015 every, Inc. All rights reserved. 73 でも、実際にWebサービスを運用していくときは、これだけだと困ることがたくさんある

    この図で思いつく問題は何か? ミニマムにインフラ構成するならこれだけ! Public Subnet ユーザー HTTP 0.0.0.0/0 管理者 SSH your IP
  61. Copyright © 2015 every, Inc. All rights reserved. 74 他にもきっといろいろな問題が起きる

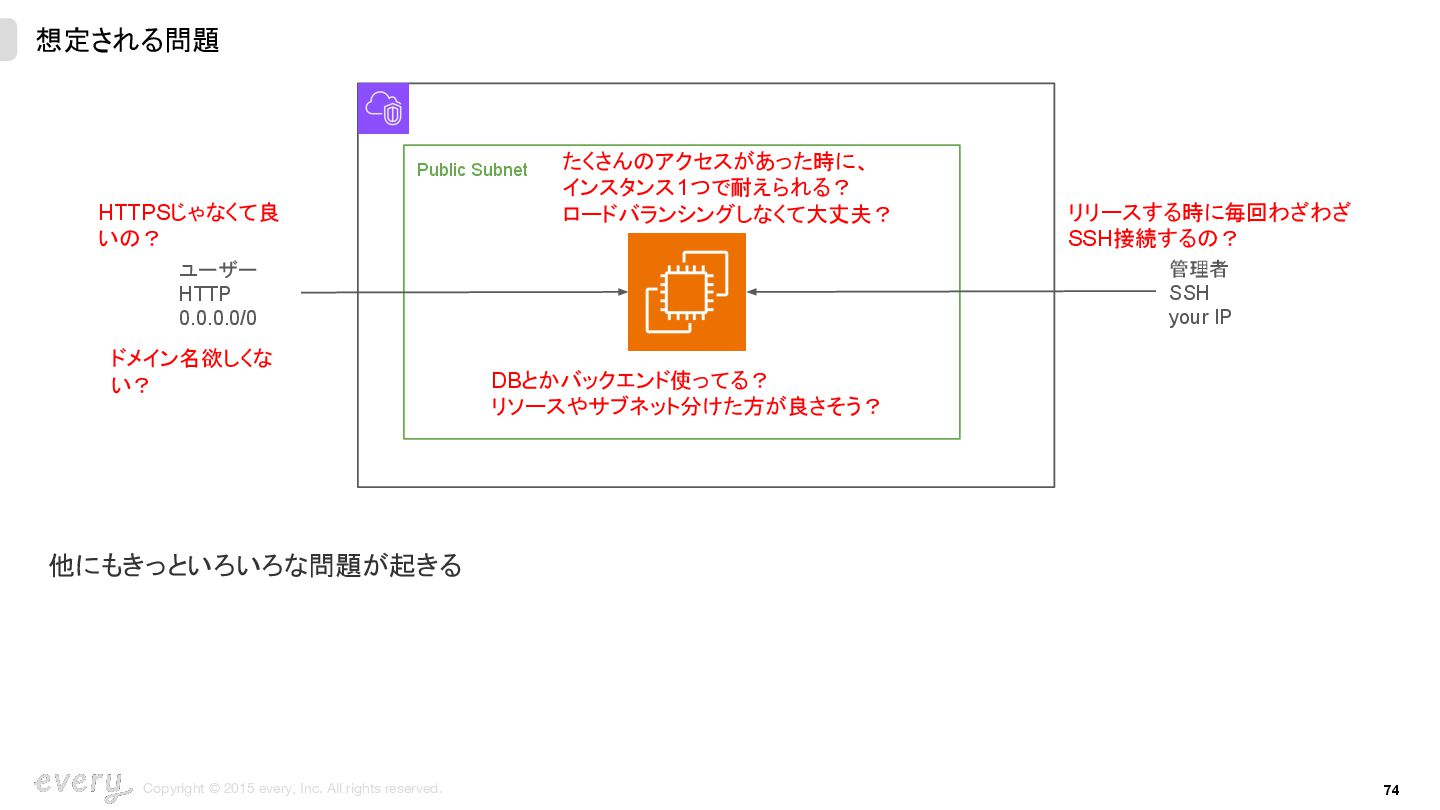

    想定される問題 Public Subnet ユーザー HTTP 0.0.0.0/0 管理者 SSH your IP HTTPSじゃなくて良 いの? たくさんのアクセスがあった時に、 インスタンス1つで耐えられる? ロードバランシングしなくて大丈夫? リリースする時に毎回わざわざ SSH接続するの? DBとかバックエンド使ってる? リソースやサブネット分けた方が良さそう? ドメイン名欲しくな い?
  62. 75 Copyright © 2015 every, Inc. All rights reserved. •

    Certificate Manager ◦ SSL/TLS証明書を簡単に発行・管理できるサービス ◦ CloudFrontやELBと連携 • Elastic Load Balancing ◦ 複数のサーバーに負荷を分散するロードバランサー ◦ Application Load Balancer(ALB) と Network Load Balancer(NLB) がある • Route 53 ◦ マネージドDNSサービス ◦ ドメイン名登録、DNSルーティング • Elastic Container Service ◦ フルマネージドなコンテナオーケストレーションサービス ◦ Dockerコンテナを簡単にデプロイ・管理できる ◦ Fargate(サーバーレスでコンテナ実行)と EC2の2種類がある • CodeBuild ◦ GitHubなどと連携してテスト、 CI/CDを自動化 • …and more! 以上の問題に使えそうな AWSサービス
  63. Copyright © 2015 every, Inc. All rights reserved. 76 •

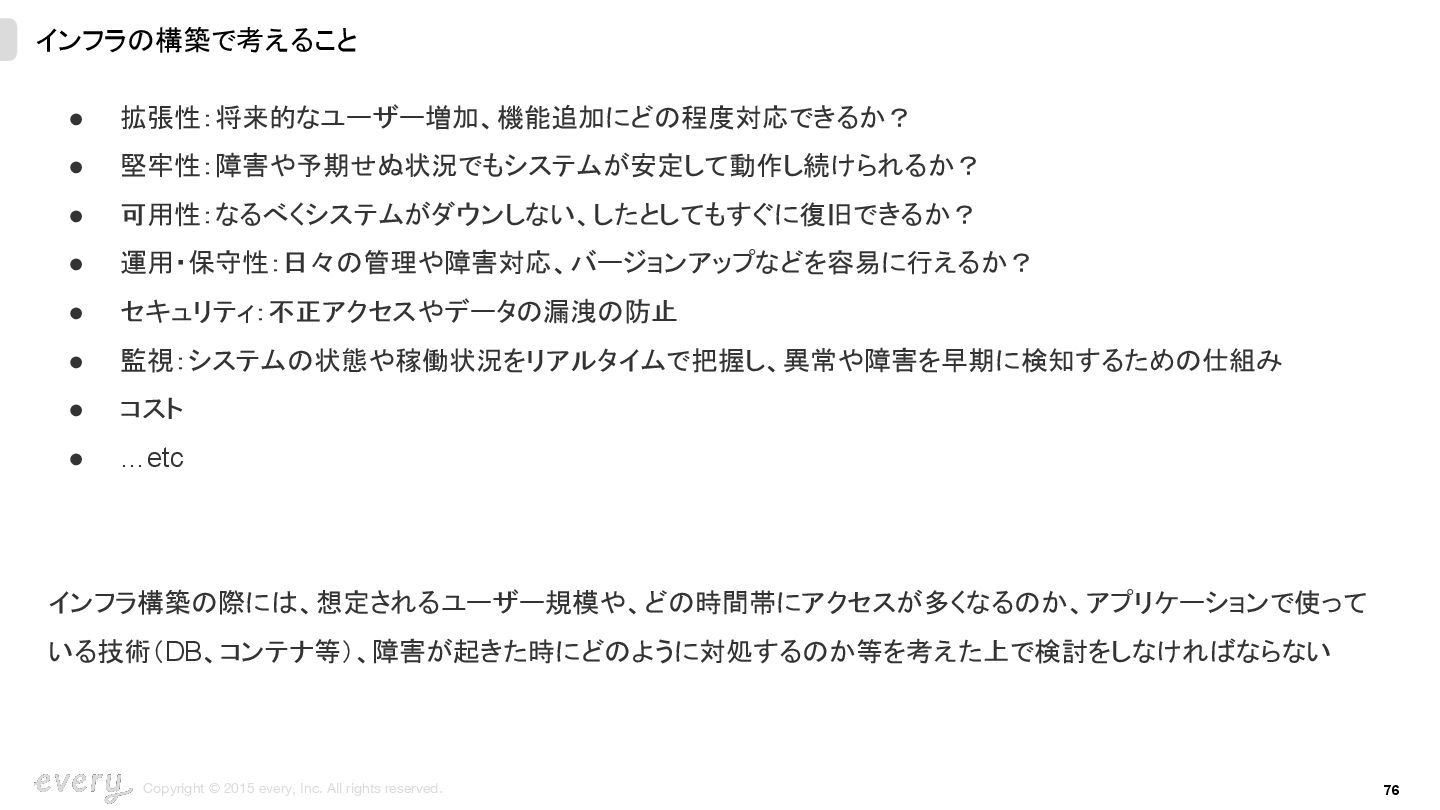

    拡張性:将来的なユーザー増加、機能追加にどの程度対応できるか? • 堅牢性:障害や予期せぬ状況でもシステムが安定して動作し続けられるか? • 可用性:なるべくシステムがダウンしない、したとしてもすぐに復旧できるか? • 運用・保守性:日々の管理や障害対応、バージョンアップなどを容易に行えるか? • セキュリティ:不正アクセスやデータの漏洩の防止 • 監視:システムの状態や稼働状況をリアルタイムで把握し、異常や障害を早期に検知するための仕組み • コスト • …etc インフラ構築の際には、想定されるユーザー規模や、どの時間帯にアクセスが多くなるのか、アプリケーションで使って いる技術(DB、コンテナ等)、障害が起きた時にどのように対処するのか等を考えた上で検討をしなければならない インフラの構築で考えること
  64. Copyright © 2015 every, Inc. All rights reserved. 77 参考

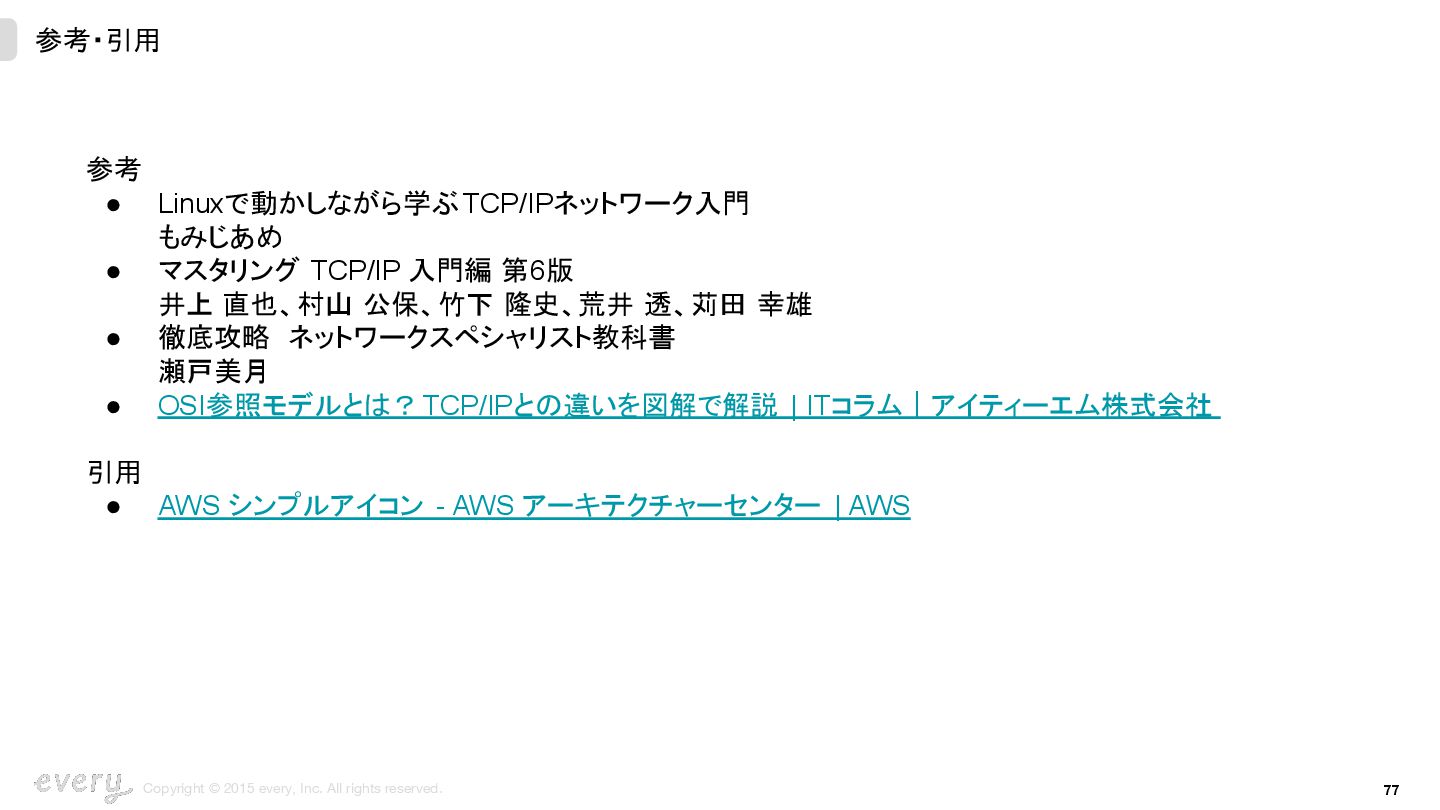

    • Linuxで動かしながら学ぶ TCP/IPネットワーク入門 もみじあめ • マスタリング TCP/IP 入門編 第6版 井上 直也、村山 公保、竹下 隆史、荒井 透、苅田 幸雄 • 徹底攻略 ネットワークスペシャリスト教科書 瀬戸美月 • OSI参照モデルとは?TCP/IPとの違いを図解で解説 | ITコラム|アイティーエム株式会社 引用 • AWS シンプルアイコン - AWS アーキテクチャーセンター | AWS 参考・引用

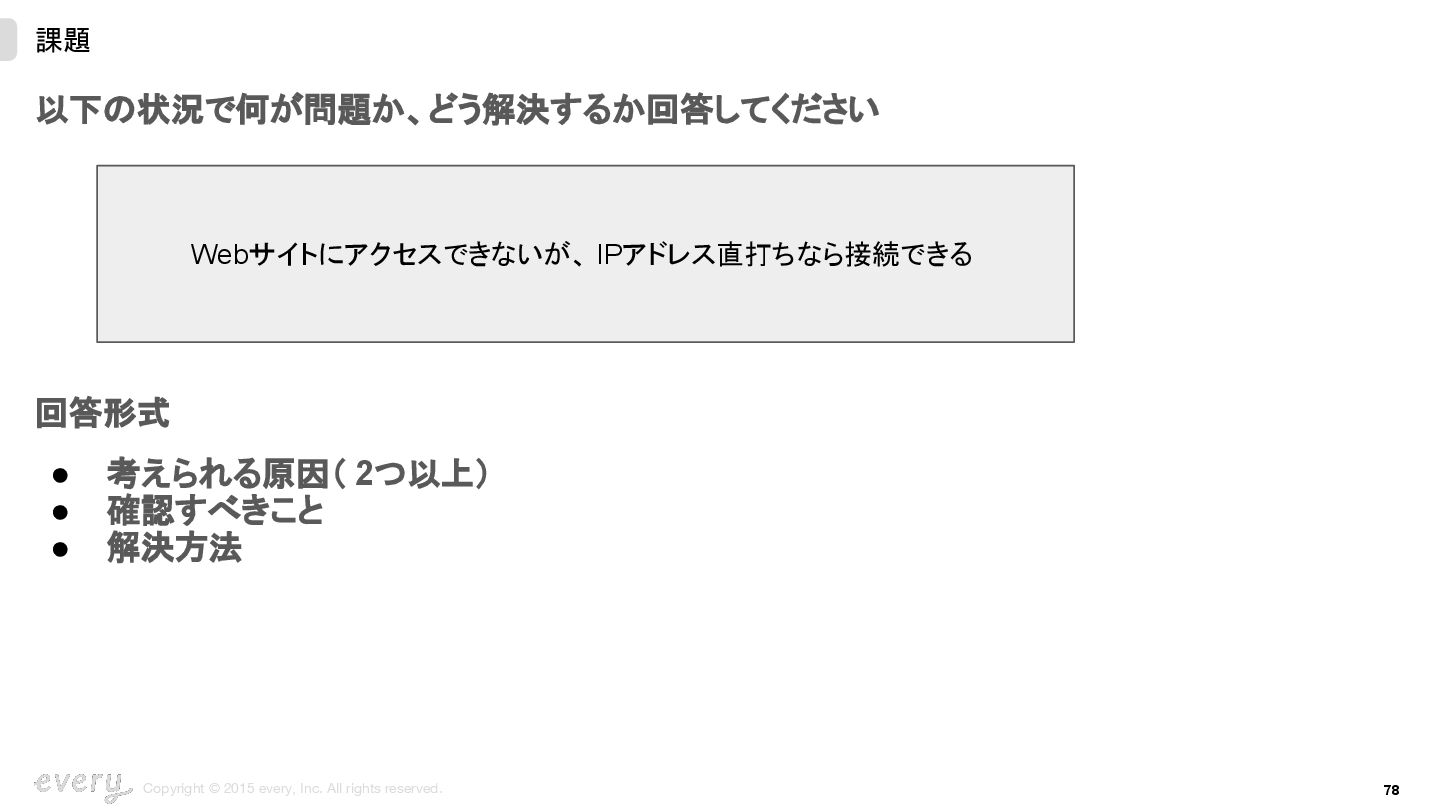

  65. Copyright © 2015 every, Inc. All rights reserved. 78 課題

    以下の状況で何が問題か、どう解決するか回答してください 回答形式 • 考えられる原因( 2つ以上) • 確認すべきこと • 解決方法 Webサイトにアクセスできないが、 IPアドレス直打ちなら接続できる
