不感対策ソリューション 詳細資料

2025/12/11 更新

Transcript

1. 不 感 対 策 - C o u n t e r m e a s u r e f o r D e a d Z o n e - 現 場 の 不 感 を 解 消 ソリューション
2. 2 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 防水・防塵 屋外仕様※ 2 現 地 調 査 ・ 環 境 設 計 1 導入前コンサルティング 3 ～ ワンストップで対応 ～ 電波の入らないエリアや施設に無線LANアクセスポイントを設置し、 Wi-Fi環境を構築。作業員の連絡手段を確保します 施 工 手 配 ・ 各 種 調 整 ソリューション概要 ※アクセスポイント及び中継機のみ防水・防塵の屋外使用となっております その他、LTEルータ及び接続PoEインジェクタは通信機器収容BOX等に収納し防水・防塵対策が必要となります アクセスポイント実機 アクセスポイント 及び中継機実機 LTEルータ実機
3. 3 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. スタッフ同士の連携 緊急時の 連絡手段として 既存回線の ラストワンマイル用に 工事現場、災害、イベント等の通信手段を確保し 迅速な情報共有を実現 現場と事務所や、作業員同士の 連絡手段を確保。スムーズな業務 の進行をサポートします。 事故や災害発生※など、緊急時の 連絡手段としても利用可能。作業 員の安否確認や、いち早い状況把 握を支援します。 ※地上基地局の状況に依存します 電波の入りにくい建物や施設、 ケーブル敷設工事が難しい設備など にも対応。 導入効果
4. 4 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 様々な利用シーンに対応 工事現場 河 川 山 間 部 地 下 施 設 ビル間通信 工 場 イ ベ ン ト 会 場 避 難 所 電 気 室 トンネル
5. 5 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. ◼ SSID（ネットワーク名）を非表示にする設定 により、周囲の端末のWi-Fi一覧に非表示に することが可能です。 ◼ 第三者への視認性を下げることで、偶発的な 接続を防ぎます。 ◼ 接続パスワードも自由に設定可能です。 Wi-Fi SSIDステルス機能
6. 6 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 可搬型AP設置例 常設型ＡＰ・可搬型ＡＰ設置例 電気室入口に仮設 常設型AP設置例 トンネル内 管理用通路常設 施設内常設 階段踊り場に仮設
7. 7 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. ご提案機器構成（可搬型ＡＰ）※常設型としても対応 中継機間距離：1km～5km 中継機① 中継機② PoEインジェクタ PoEインジェクタ LTEルータ PoEインジェクタ AC100V AC100V LTE通信可能エリア LTE通信不通エリア オプション AP Wi-Fi通信 屋内・屋外： 400m 本構成は、設置場所を変更できる可搬型 Wi-Fi 通信システムで、電気室内の不感対策を想定しています。 AP 設置箇所では 2.4GHz／5.6GHz の Wi-Fi 通信が可能。 LTE ルータと AP 間の通信距離は、中継機セット（オプション 箇所）を追加することで、 1km〜5km 単位で延長可能。また、可搬型だけでなく、常設型として固定設置にも対応。
8. 8 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 本構成は、常設での Wi-Fi 通信向け機器構成（トンネル内の不感対策を想定）です。 無線 LAN ブリッジの AP 機能により、2.4GHz または 5.6GHz 帯での Wi-Fi 通信が可能です。 また、オプション 箇所への増設により、1km〜5km 単位でブリッジ通信距離を延長できます。 ご提案機器構成（常設型ＡＰ） LTE通信可能エリア LTE通信不通エリア 始点 中継点 終点 1～5km 1～5km AC100V トンネル設備用電源 PoEインジェクタ AC100V トンネル設備用電源 LTEルータ PoEインジェクタ スイッチ AC100V トンネル設備用電源 スイッチ 親 子 子 AP 親 AP AP オプション
9. 9 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 初期費 機器設定費用 AP・LTEルータ・中継機 初期設定 1式 40,000円 機器費用 AP 屋外用 Wi-Fi6対応 MO10 ※PoEインジェクタ含む 1台 226,000円 LTEルータ HWL-3501-SS 1台 63,000円 オプション※ 中継機 DLB5-15ac 2台 130,000円 専用三脚（簡単接続アタッチメント付き） 2台 100,000円 オプション※ 2台 100,000円 通信費 SIMカード初期登録費用 別途御見積 月々の通信料 機器設置費 機器配送費 概算金額 品名 初期費（オプションなし） 429,000円 ※中継機なし 数量 通信機器 概算見積（可搬型ＡＰ） ＜ご注意＞ ※現地調査を基にご利用環境に合わせて必要台数を算出させていただきます ・最小機器構成で概算見積を掲載しております（AP・LTEルータ1台ずつ、中継機2台の構成） ・弊社はKDDI通信契約販売代理店となっておりますのでSIMカードの契約お取次が可能です 初期費（オプション含む） 659,000円 ※中継機2台
10. 10 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 通信機器 概算見積（可搬型ＡＰ）補足 中継機間距離：1km～5km 中継機① 中継機② PoEインジェクタ PoEインジェクタ LTEルータ PoEインジェクタ AC100V AC100V LTE通信可能エリア LTE通信不通エリア オプション AP Wi-Fi通信 屋内・屋外： 400m 概算見積額：250,000円 【内訳】 機器設定費用：20,000円 機器費用：130,000円 専用三脚（専用アタッチメント含む）100,000円 概算見積額：286,000円 【内訳】 機器設定費用：10,000円 機器費用：226,000円 専用三脚（専用アタッチメント含む）50,000円 概算見積額：123,000円 【内訳】 機器設定費用：10,000円 機器費用：63,000円 専用三脚（専用アタッチメント含む） ：50,000円 概算見積額計：659,000円 ※ポータブル電源は概算見積額に 含まれておりません

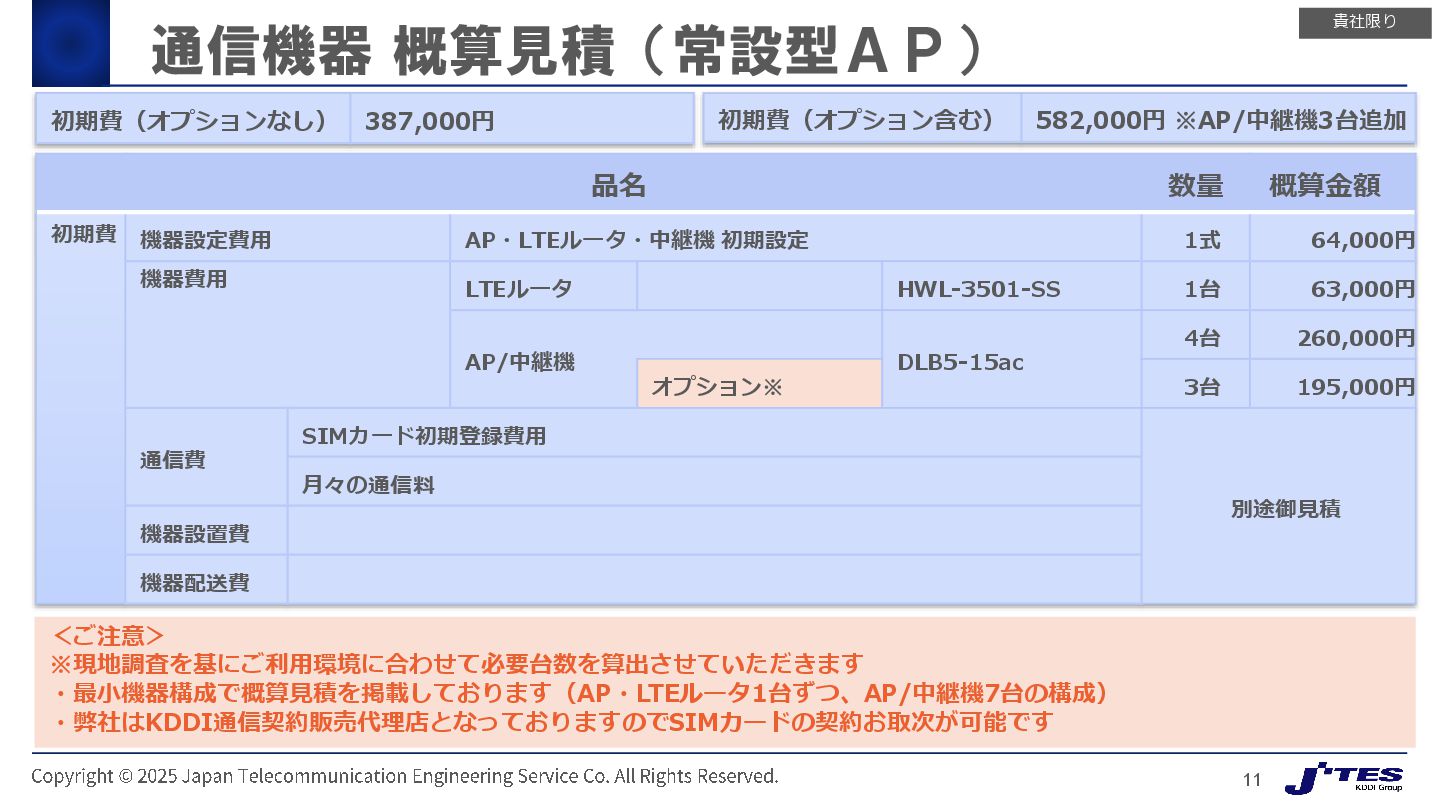

11. 11 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 初期費 機器設定費用 AP・LTEルータ・中継機 初期設定 1式 64,000円 機器費用 LTEルータ HWL-3501-SS 1台 63,000円 AP/中継機 DLB5-15ac 4台 260,000円 オプション※ 3台 195,000円 通信費 SIMカード初期登録費用 別途御見積 月々の通信料 機器設置費 機器配送費 概算金額 品名 初期費（オプションなし） 387,000円 数量 通信機器 概算見積（常設型ＡＰ） ＜ご注意＞ ※現地調査を基にご利用環境に合わせて必要台数を算出させていただきます ・最小機器構成で概算見積を掲載しております（AP・LTEルータ1台ずつ、AP/中継機7台の構成） ・弊社はKDDI通信契約販売代理店となっておりますのでSIMカードの契約お取次が可能です 初期費（オプション含む） 582,000円 ※AP/中継機3台追加

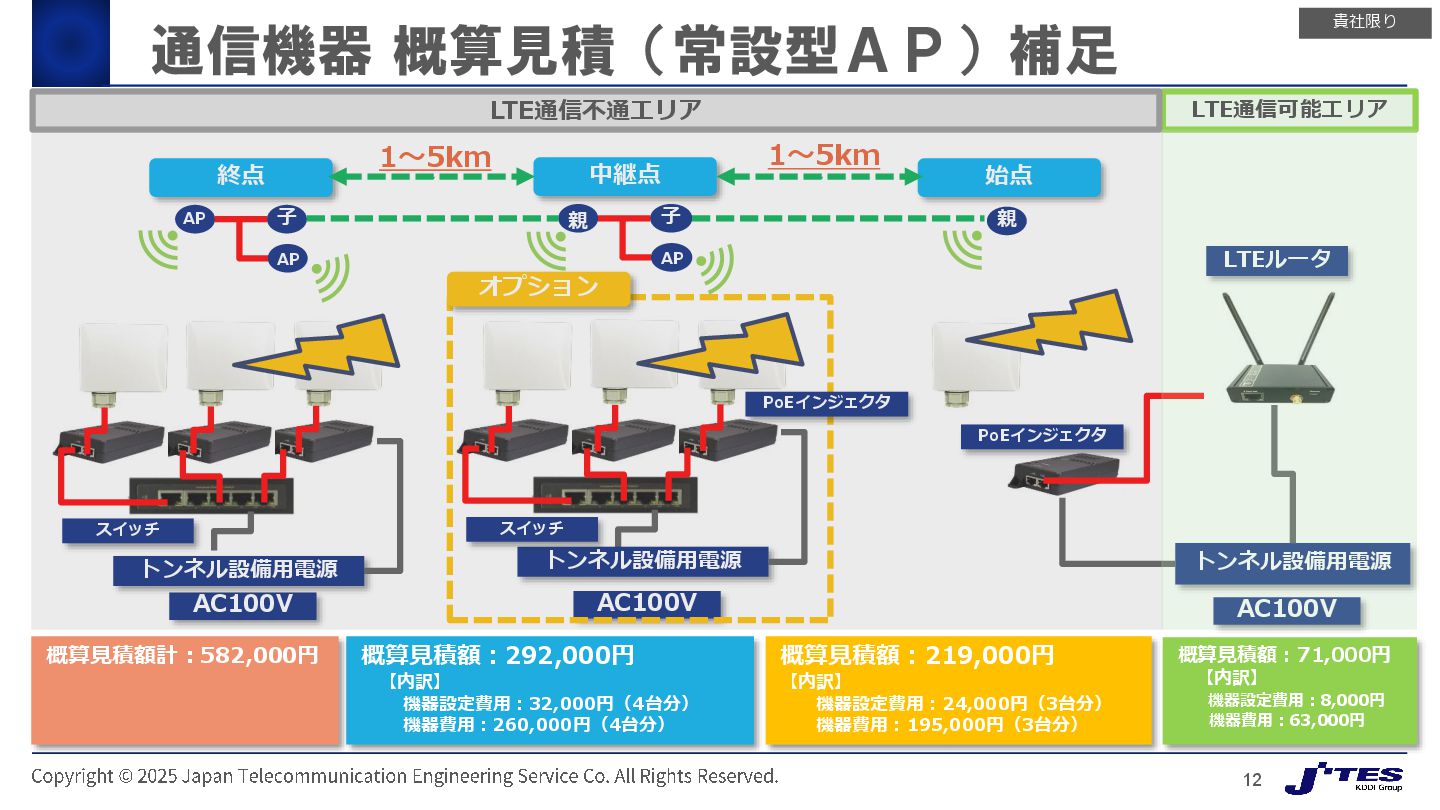

12. 12 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 通信機器 概算見積（常設型ＡＰ）補足 LTE通信可能エリア LTE通信不通エリア 始点 中継点 終点 1～5km 1～5km AC100V トンネル設備用電源 PoEインジェクタ AC100V トンネル設備用電源 LTEルータ PoEインジェクタ スイッチ AC100V トンネル設備用電源 スイッチ 親 子 子 AP 親 AP AP オプション 概算見積額：219,000円 【内訳】 機器設定費用：24,000円（3台分） 機器費用：195,000円（3台分） 概算見積額：292,000円 【内訳】 機器設定費用：32,000円（4台分） 機器費用：260,000円（4台分） 概算見積額：71,000円 【内訳】 機器設定費用：8,000円 機器費用：63,000円 概算見積額計：582,000円

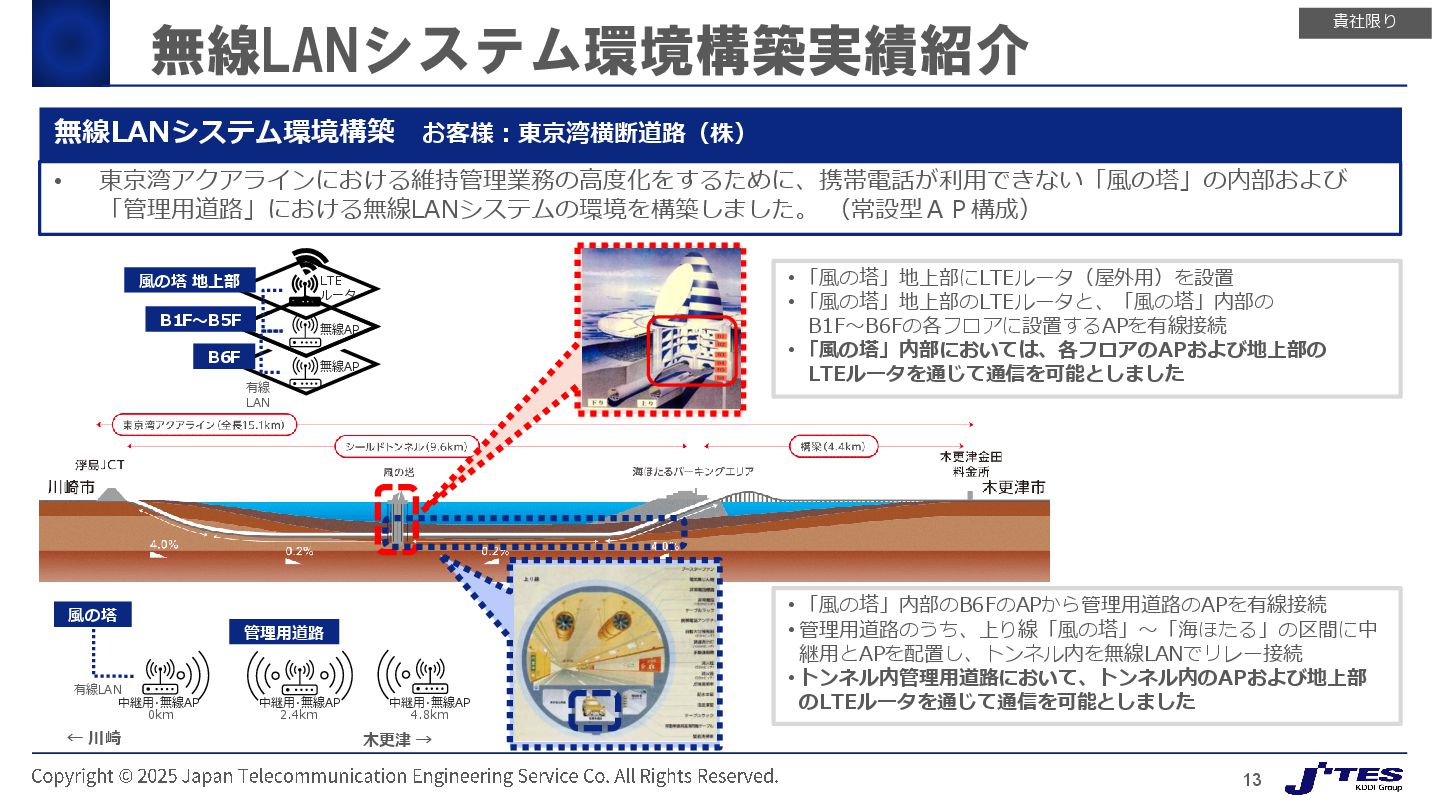

13. 13 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 無線LANシステム環境構築実績紹介 無線LANシステム環境構築 お客様：東京湾横断道路（株） • 東京湾アクアラインにおける維持管理業務の高度化をするために、携帯電話が利用できない「風の塔」の内部および 「管理用道路」における無線LANシステムの環境を構築しました。 （常設型ＡＰ構成） • 「風の塔」地上部にLTEルータ（屋外用）を設置 • 「風の塔」地上部のLTEルータと、「風の塔」内部の B1F〜B6Fの各フロアに設置するAPを有線接続 • 「風の塔」内部においては、各フロアのAPおよび地上部の LTEルータを通じて通信を可能としました • 「風の塔」内部のB6FのAPから管理用道路のAPを有線接続 • 管理用道路のうち、上り線「風の塔」〜「海ほたる」の区間に中 継用とAPを配置し、トンネル内を無線LANでリレー接続 • トンネル内管理用道路において、トンネル内のAPおよび地上部 のLTEルータを通じて通信を可能としました 風の塔 地上部 B1F～B5F B6F 風の塔 有線LAN 木更津 → ← 川崎 0km 2.4km 4.8km 管理用道路 LTE ルータ 無線AP 無線AP 中継用･無線AP 中継用･無線AP 中継用･無線AP 有線 LAN

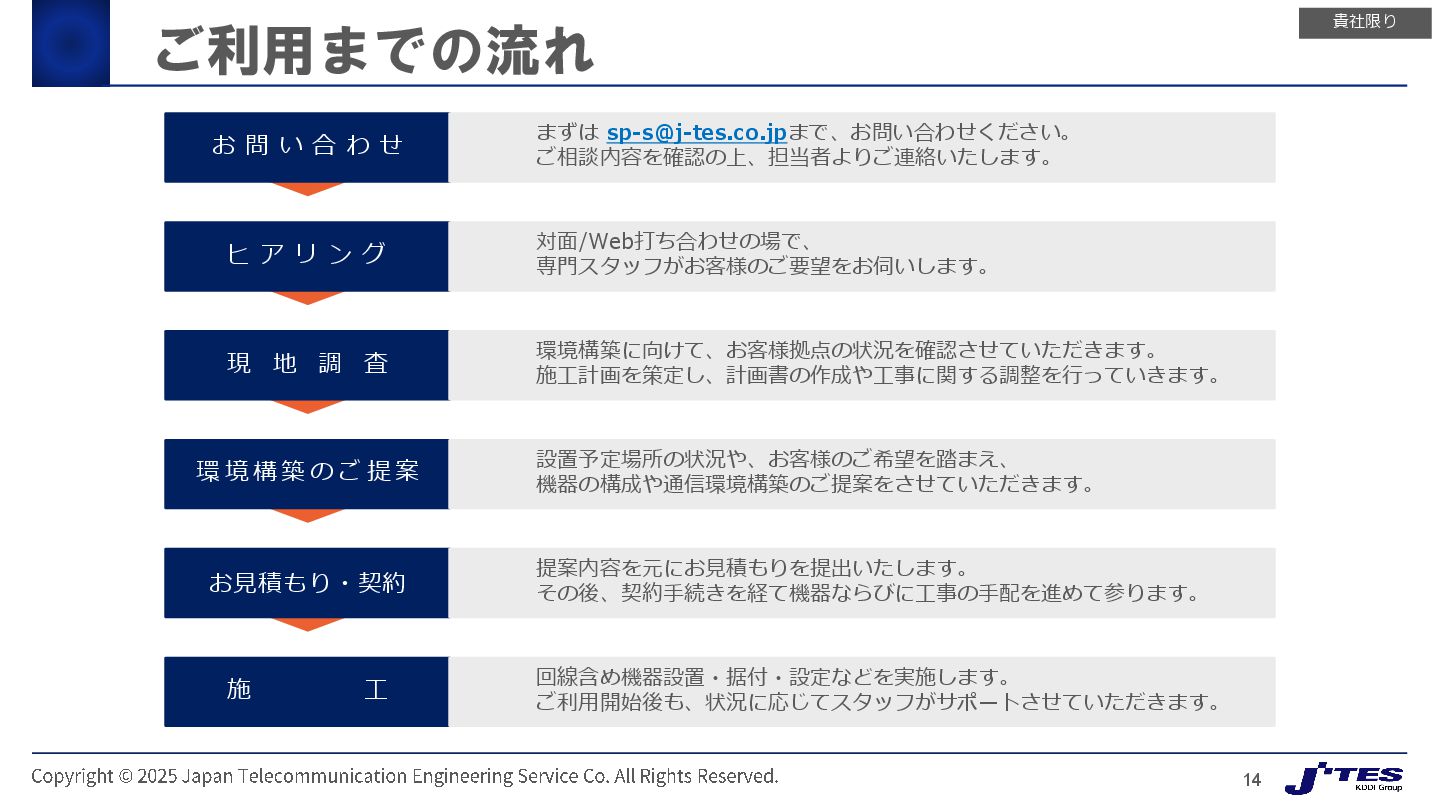

14. 14 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. お 問 い 合 わ せ まずは sp-s@j-tes.co.jpまで、お問い合わせください。 ご相談内容を確認の上、担当者よりご連絡いたします。 ヒ ア リ ン グ 対面/Web打ち合わせの場で、 専門スタッフがお客様のご要望をお伺いします。 環境構築に向けて、お客様拠点の状況を確認させていただきます。 施工計画を策定し、計画書の作成や工事に関する調整を行っていきます。 提案内容を元にお見積もりを提出いたします。 その後、契約手続きを経て機器ならびに工事の手配を進めて参ります。 施 工 回線含め機器設置・据付・設定などを実施します。 ご利用開始後も、状況に応じてスタッフがサポートさせていただきます。 環 境 構 築 の ご 提 案 設置予定場所の状況や、お客様のご希望を踏まえ、 機器の構成や通信環境構築のご提案をさせていただきます。 ご利用までの流れ 現 地 調 査 お見積もり・契約
15. 15 貴社限り Copyright © 2025 Japan Telecommunication Engineering Service Co. All Rights Reserved. 電話でのお問い合わせ メールでのお問い合わせ 03-3347-8089 平日10:00〜17：00 営業企画本部 営業企画部 ソリューショングループ sp-s@j-tes.co.jp 会社名・氏名・メールアドレス・電話番号を ご記入の上、お問い合わせください 日本通信エンジニアリングサービス株式会社 http://www.j-tes.co.jp/index.html まずはお気軽にご相談ください。 お問い合わせ
